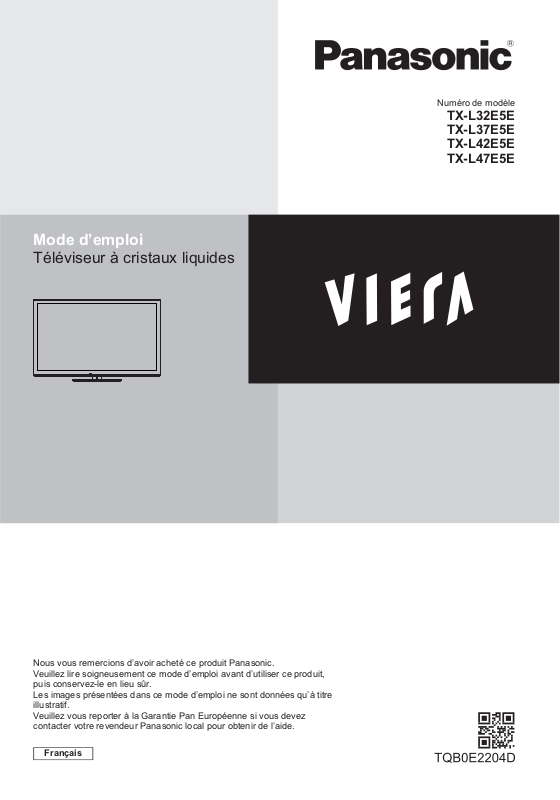

PANASONIC TX-L32E5E, TX-L37E5E, TX-L42E5E, TX-L47E5E User Manual

Numéro de modèle

TX-L32E5E

TX-L37E5E

TX-L42E5E

TX-L47E5E

Mode d’emploi

Téléviseur à cristaux liquides

Nous vous remercions d’avoir acheté ce produit Panasonic.

Veuillez lire soigneusement ce mode d’emploi avant d’utiliser ce produit, puis conservez-le en lieu sûr.

Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif.

Veuillez vous reporter à la Garantie Pan Européenne si vous devez contacter votre revendeur Panasonic local pour obtenir de l’aide.

Français

Note pour les fonctions DVB / Diffusion de données / IPTV

Ce téléviseur est conçu pour respecter les normes (en date du mois d’août 2011) des services numériques terrestres DVB-T (MPEG2 et MPEG4-AVC(H.264)) et des services numériques par câble DVB-C (MPEG2 et MPEG4AVC(H.264)).

Veuillez consulter votre revendeur local pour la disponibilité des services DVB-T dans votre région. Consultez votre prestataire de services câblés pour la disponibilité des services DVB-C avec ce téléviseur.

Ce téléviseur peut ne pas fonctionner correctement avec un signal qui ne correspond pas aux normes DVB-T ou DVB-C.

Toutes les fonctionnalités ne sont pas disponibles en fonction du pays, de la région, du fournisseur de service et de l’environnement du réseau.

Tous les modules IC ne fonctionnent pas correctement avec ce téléviseur. Veuillez consulter votre prestataire de services à propos des modules IC disponibles.

Il est possible que ce téléviseur ne fonctionne pas correctement avec un module IC non homologué par le prestataire de services.

Des frais supplémentaires peuvent être facturés selon le prestataire de services.La compatibilité avec les futurs services n’est pas garantie.

Vérifiez les dernières informations concernant les services disponibles sur le site Web suivant. (uniquement en anglais)

http://panasonic.jp/support/global/cs/tv/

2

Transportez uniquement à la verticale

Panasonic ne garantit pas l’opération et les performances de périphériques d’autres fabricants ; et nous déclinons toutes responsabilités en cas de dommages résultant de l’utilisation et/ou des performances de ces périphériques d’autres fabricants.

Ce produit est accordé sous licence du portefeuille de brevets AVC pour l’utilisation privée et non-commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme AVC (“AVC Vidéo”) et/ou (ii) décoder du contenu AVC Vidéo codé par un consommateur engagé dans une activité privée et non-commerciale et/ou obtenu d’un fournisseur de contenu vidéo détenteur d’une licence l’autorisant à fournir du contenu AVC Vidéo. Aucune licence n’est, ni ne sera accordée implicitement pour tout autre usage.

Vous pouvez obtenir des informations supplémentaires de MPEG LA, LLC.

Voir http://www.mpegla.com.

Rovi Corporation et/ou ses filiales et sociétés affiliées ne sont en aucun cas responsables de la précision ou de la disponibilité des informations sur les horaires des

programmes ou des autres données dans le Système GUIDE Plus+/Rovi Guide et ne peuvent pas garantir la disponibilité du service dans votre région. En aucun cas Rovi Corporation et/ou ses sociétés affiliées ne seront responsables pour tous dommages en relation avec la précision et la disponibilité des informations relatives aux horaires de programmes ou des autres données dans le système GUIDE Plus+/Rovi Guide.

Table des matières

Sections à lire impérativement

Mesures de sécurité ·············································4

Guide de mise en route rapide

Accessoires / Options···········································6

Identifier les commandes······································9

Raccordement de base ······································11

Configuration automatique ·································14

Découvrez votre téléviseur !

Fonctionnalités de base

Utilisation de “VIERA Connect”···························18 Regarder la télévision·········································19

Utiliser le guide des programmes·······················23

Afficher le télétexte ·············································26

Regarder les entrées externes ···························28

Utilisation de VIERA TOOLS ······························30

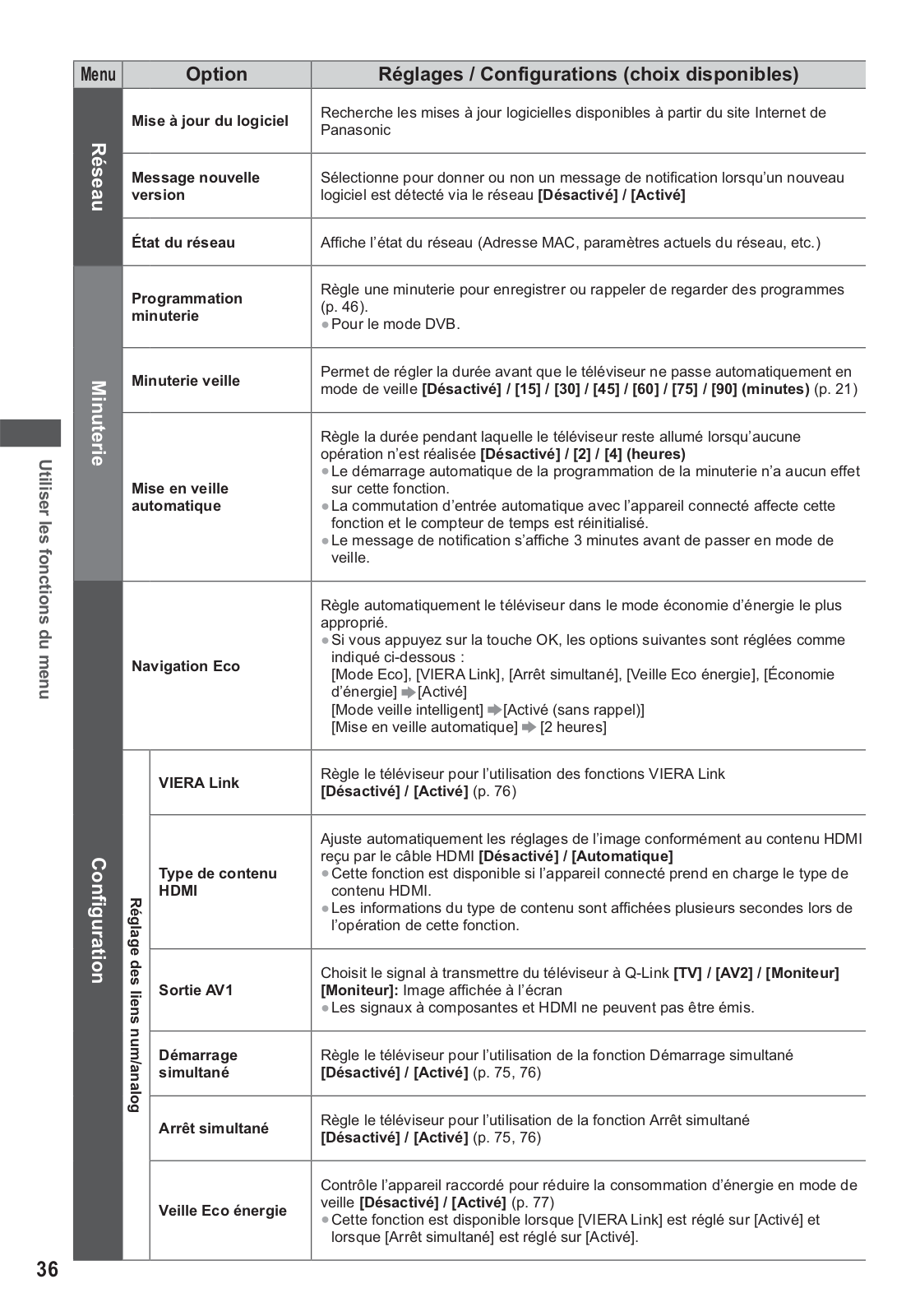

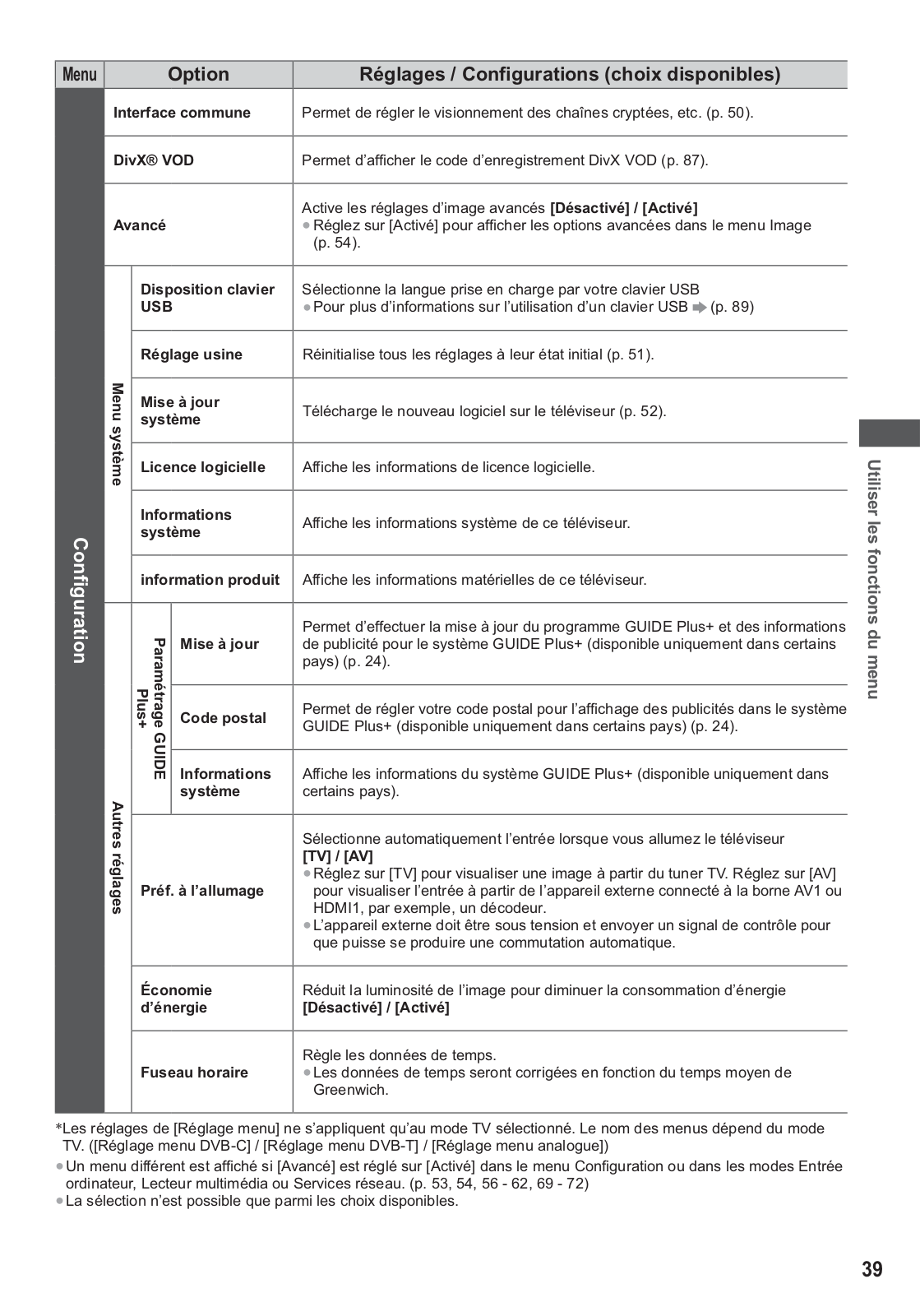

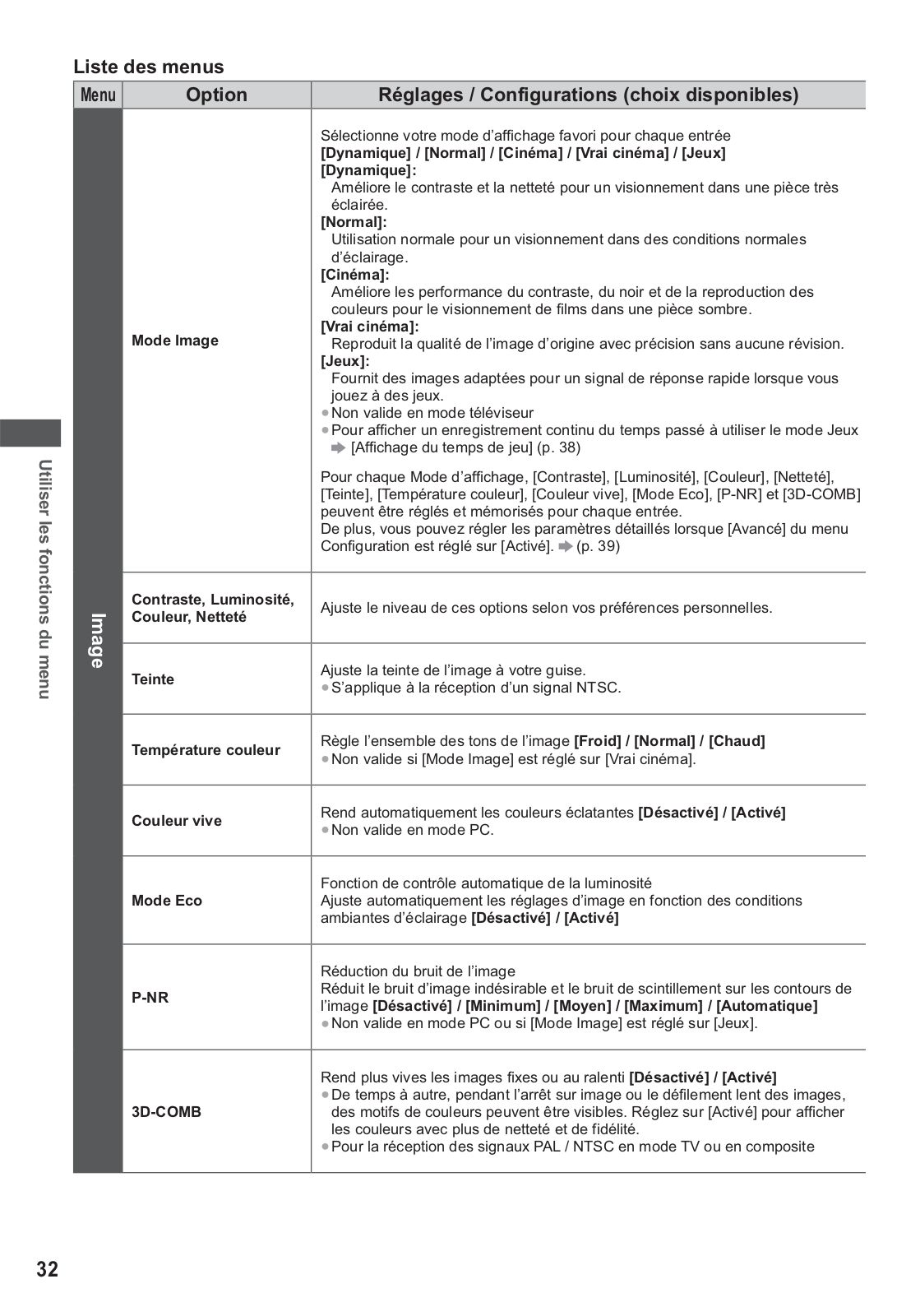

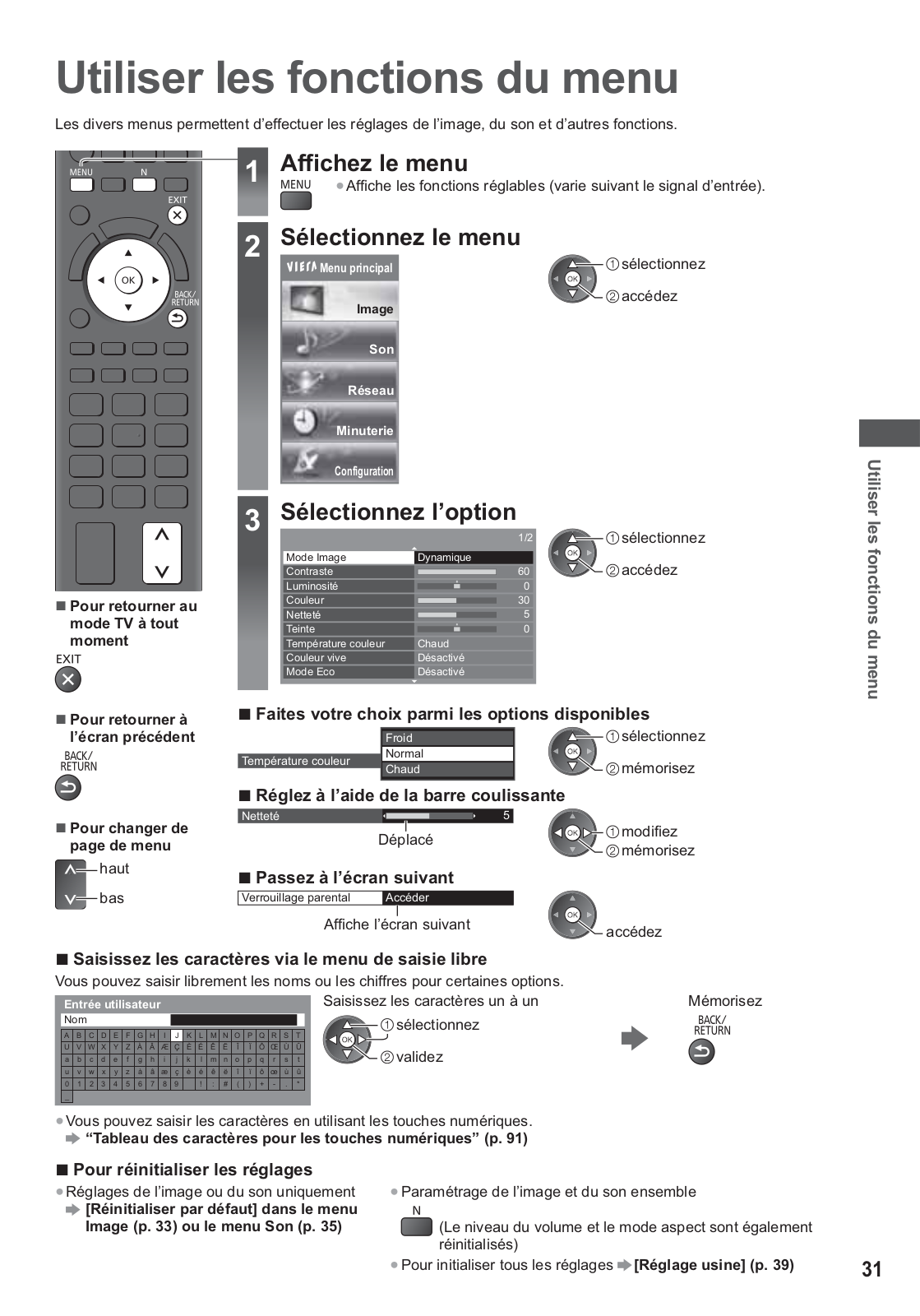

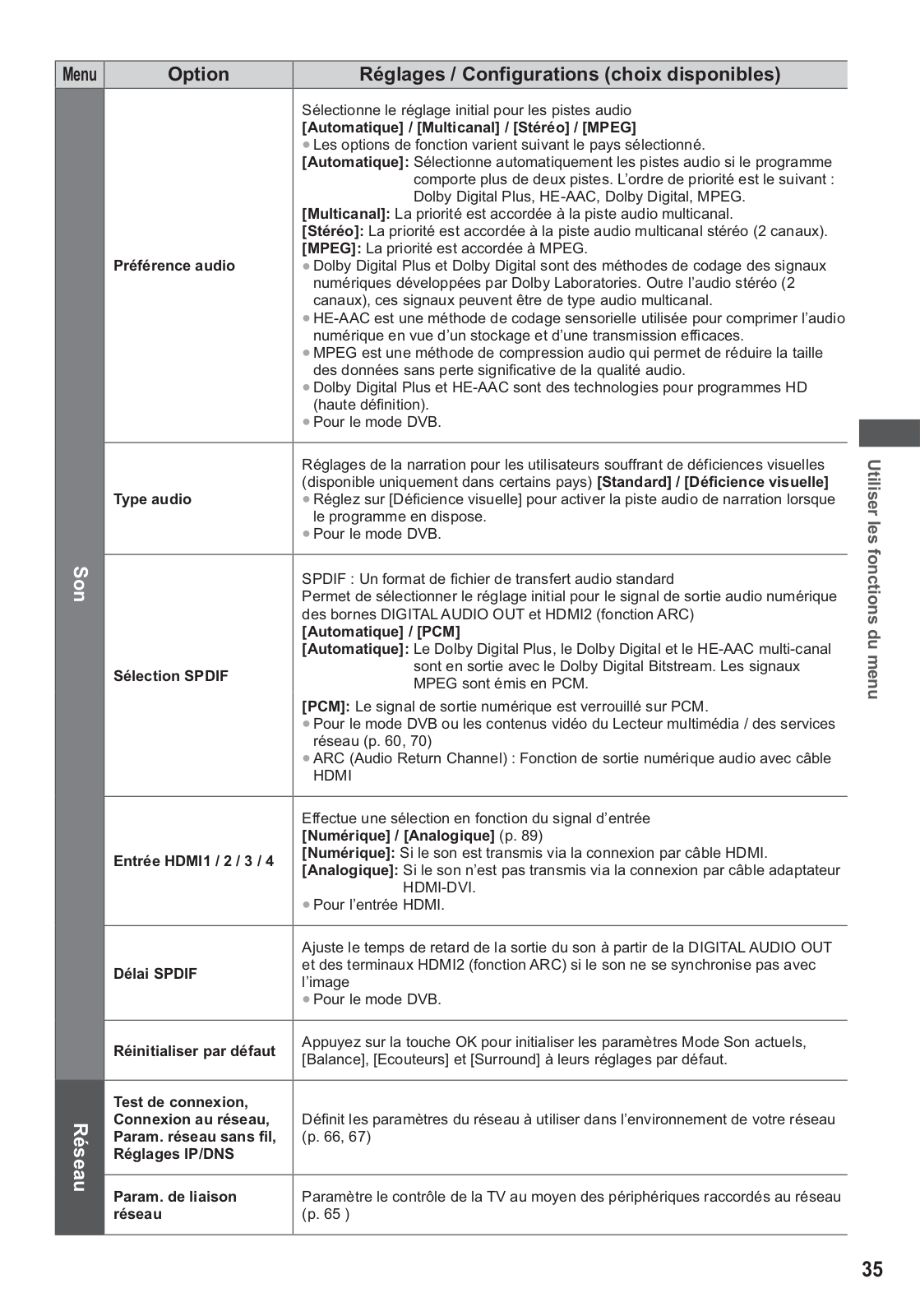

Utiliser les fonctions du menu·····························31

Fonctionnalités avancées

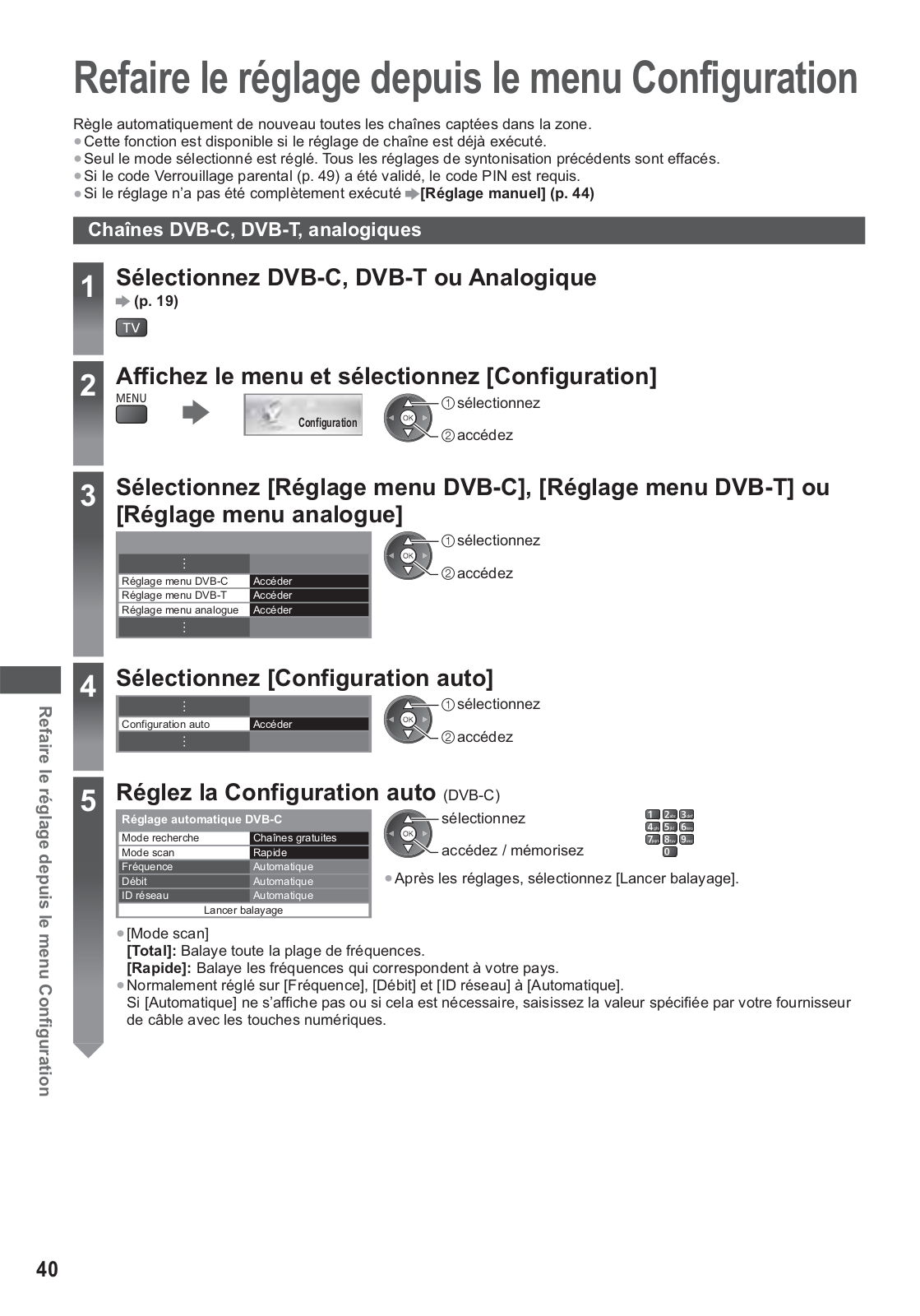

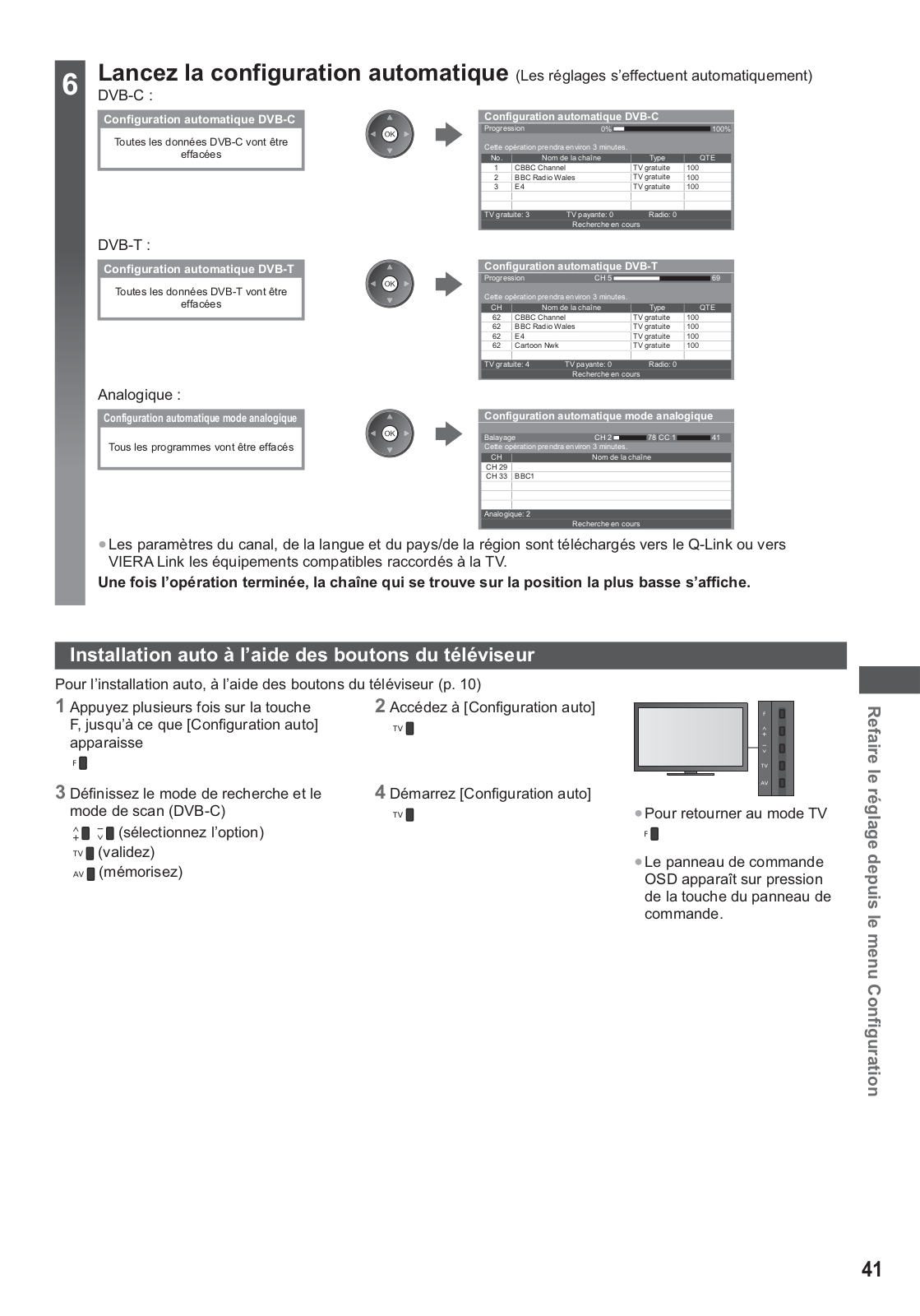

Refaire le réglage depuis le menu Configuration ···40

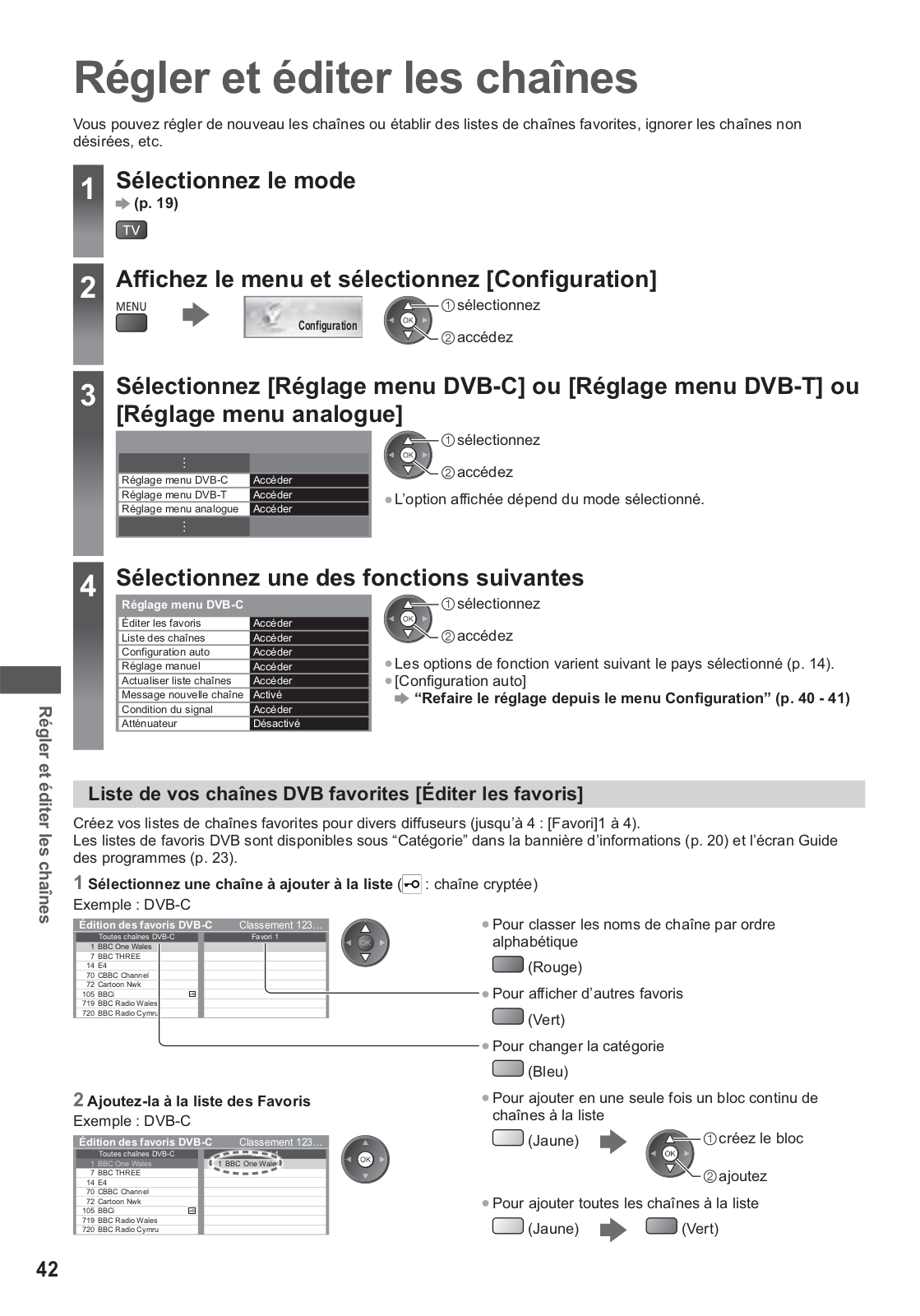

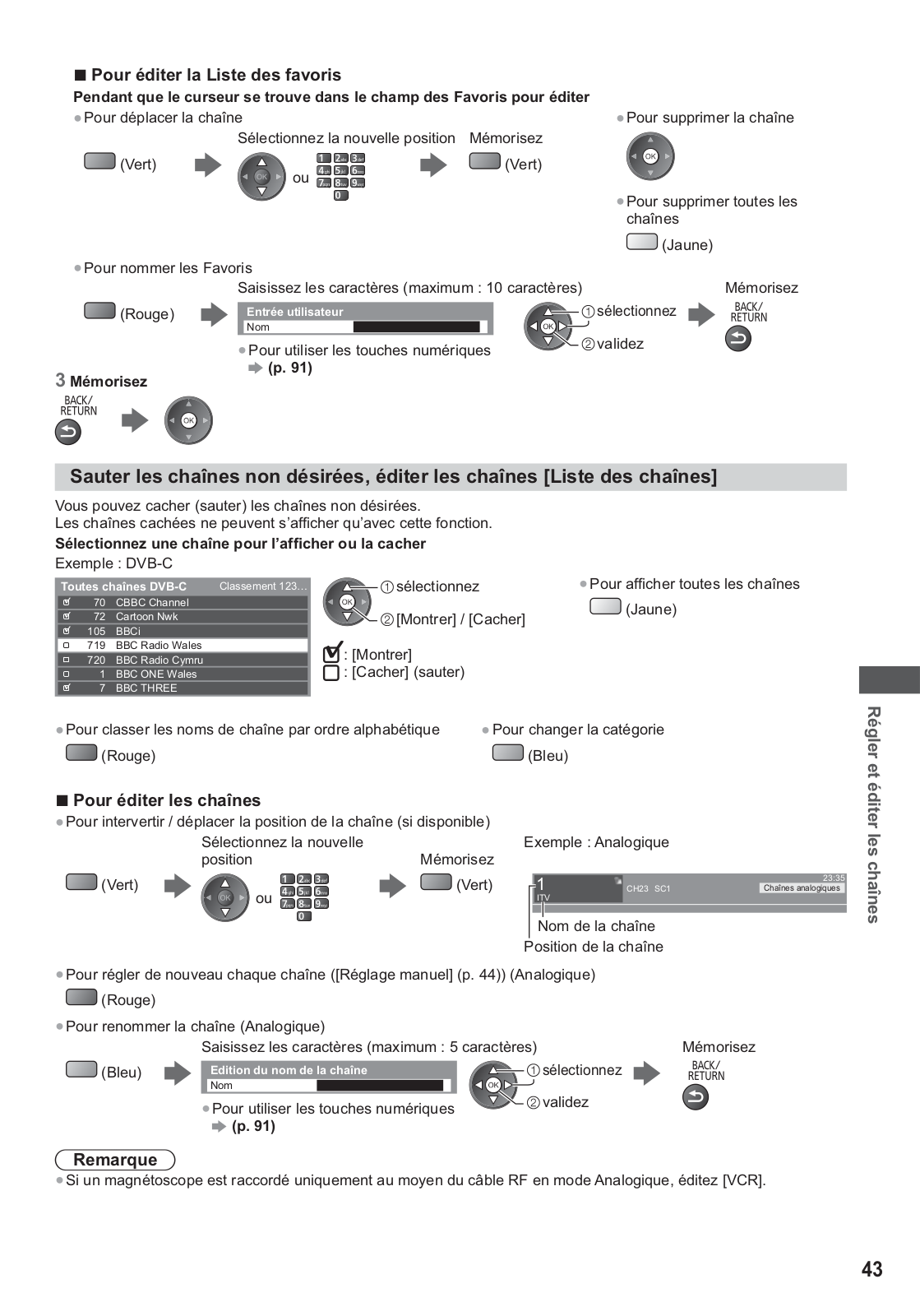

Régler et éditer les chaînes································42

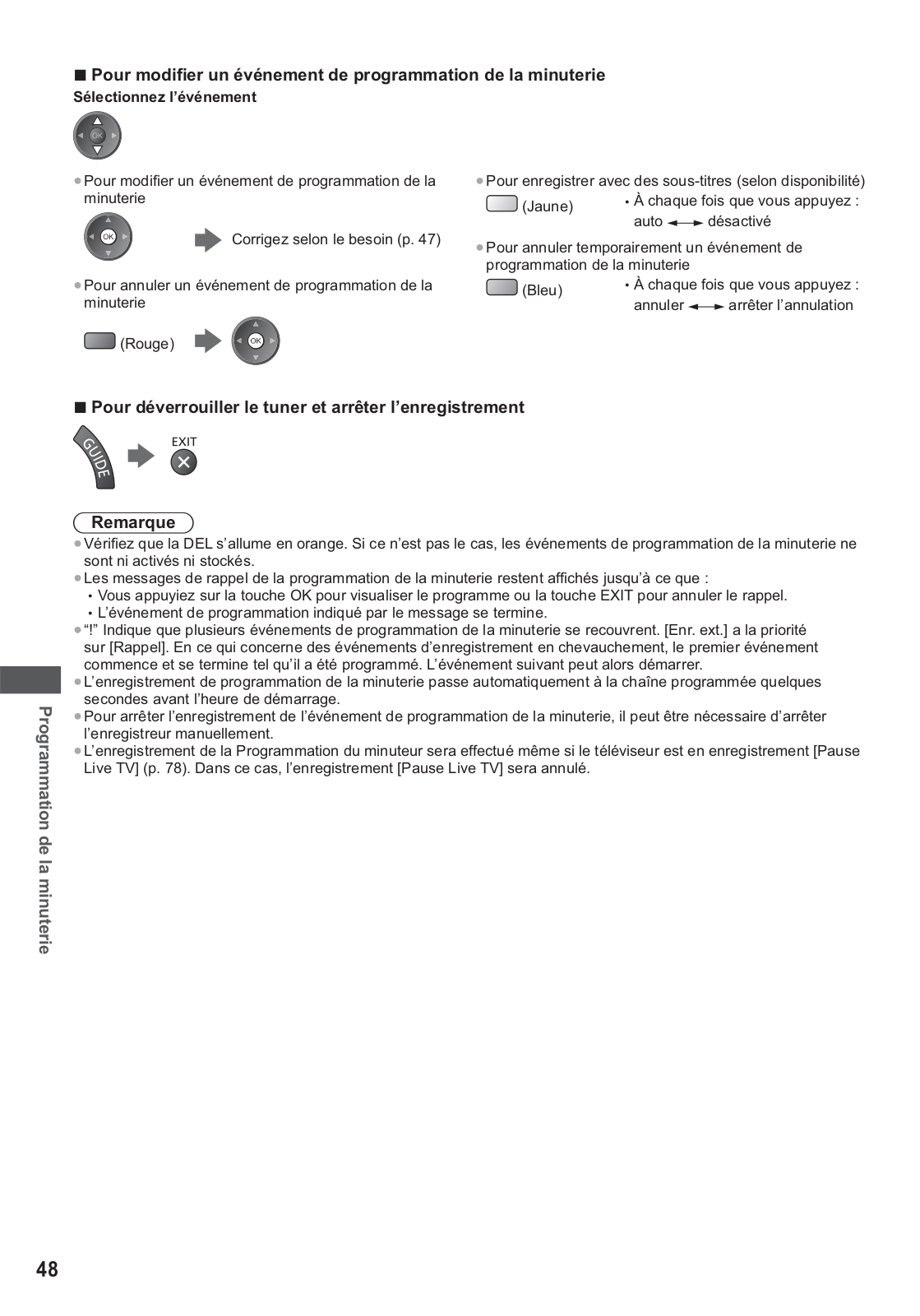

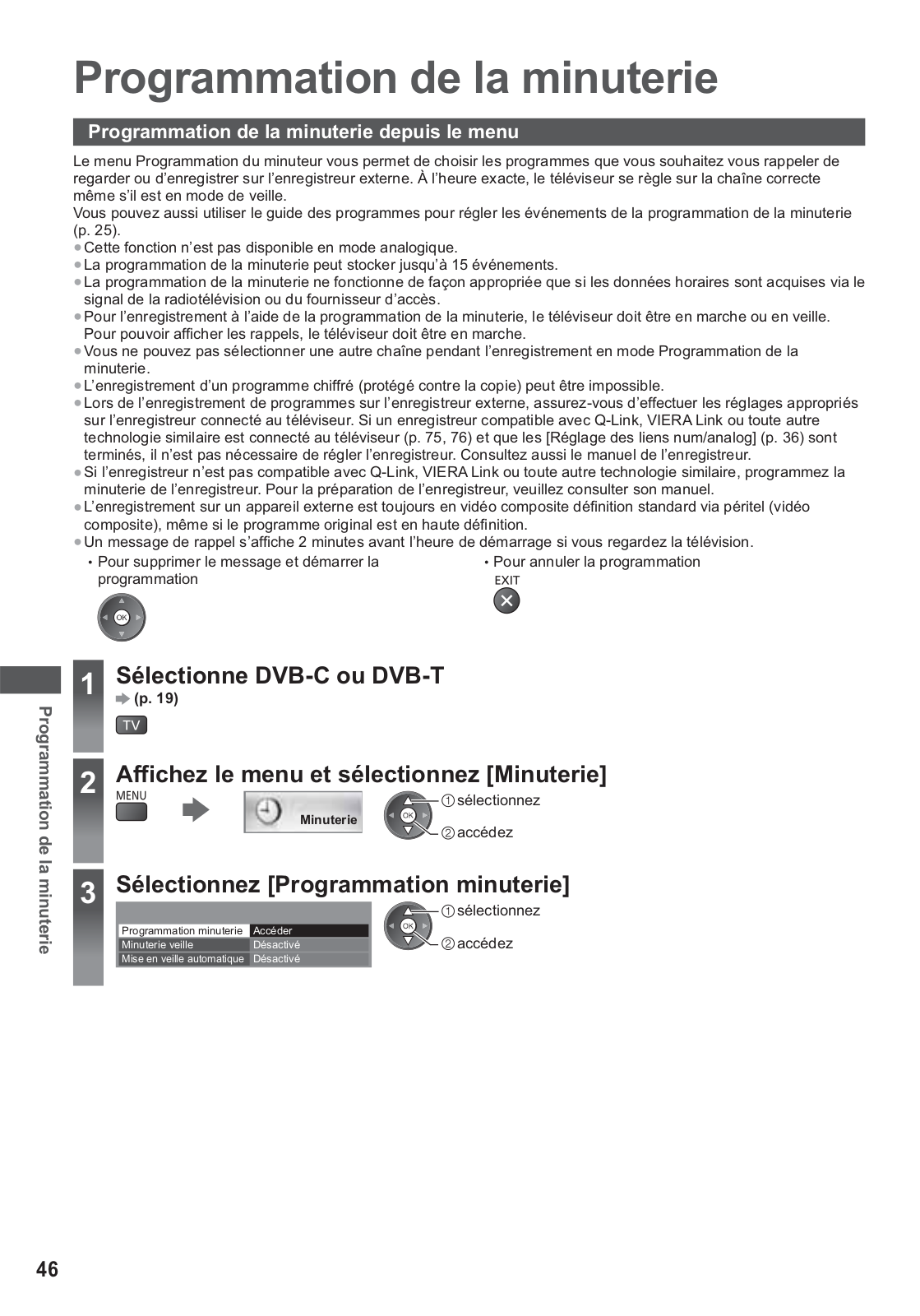

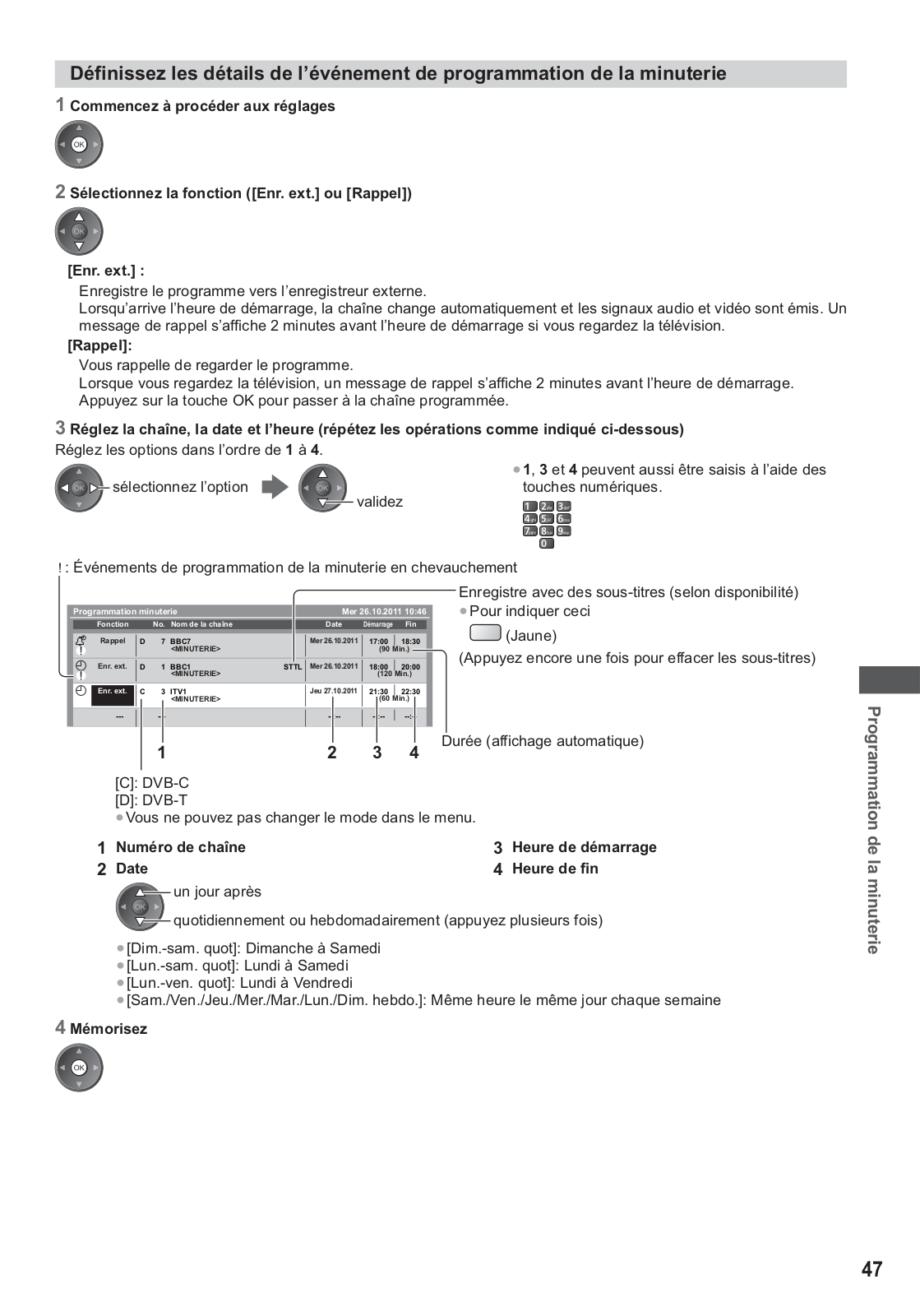

Programmation de la minuterie ··························46

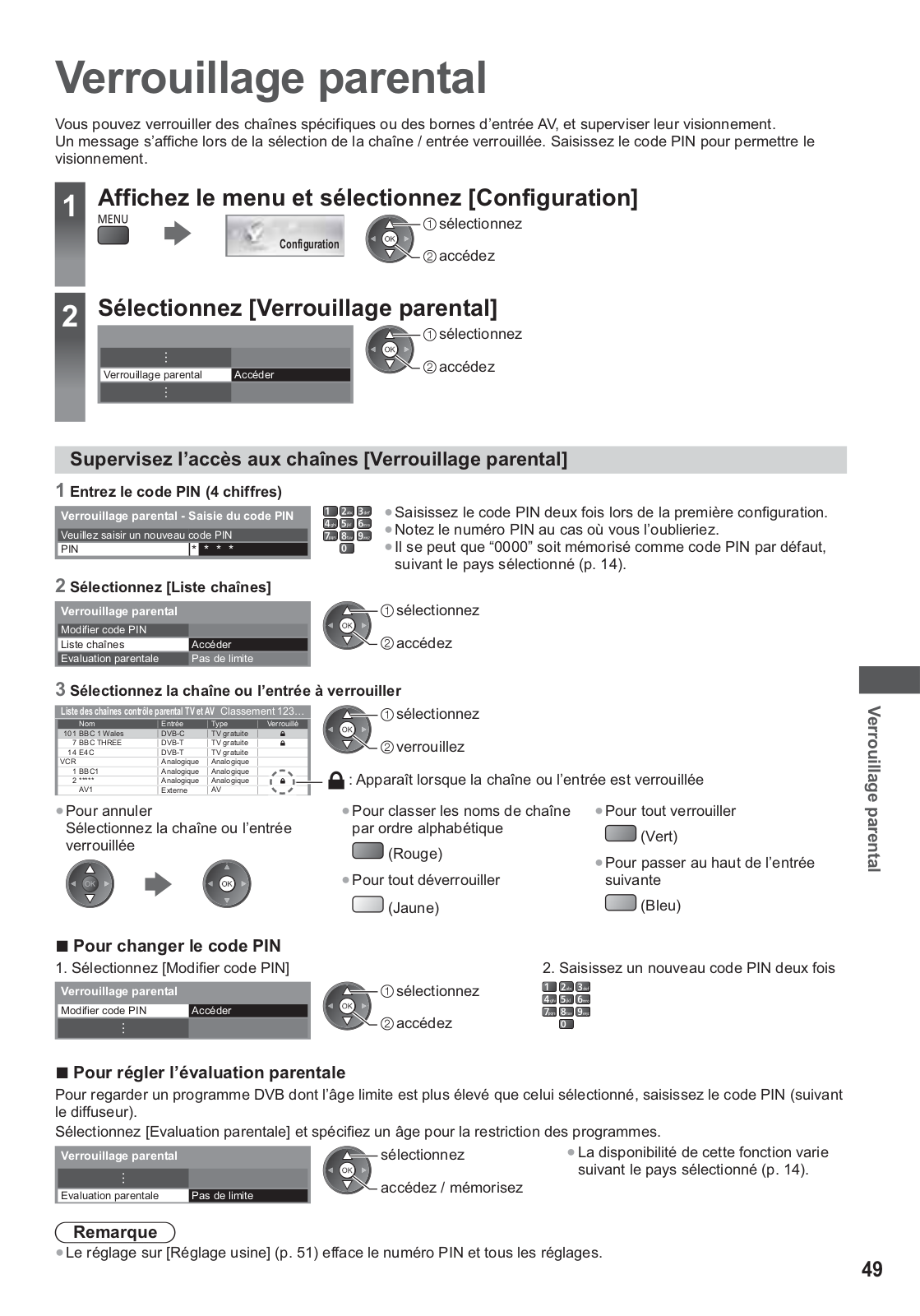

Verrouillage parental···········································49 Utiliser l’interface commune ·······························50

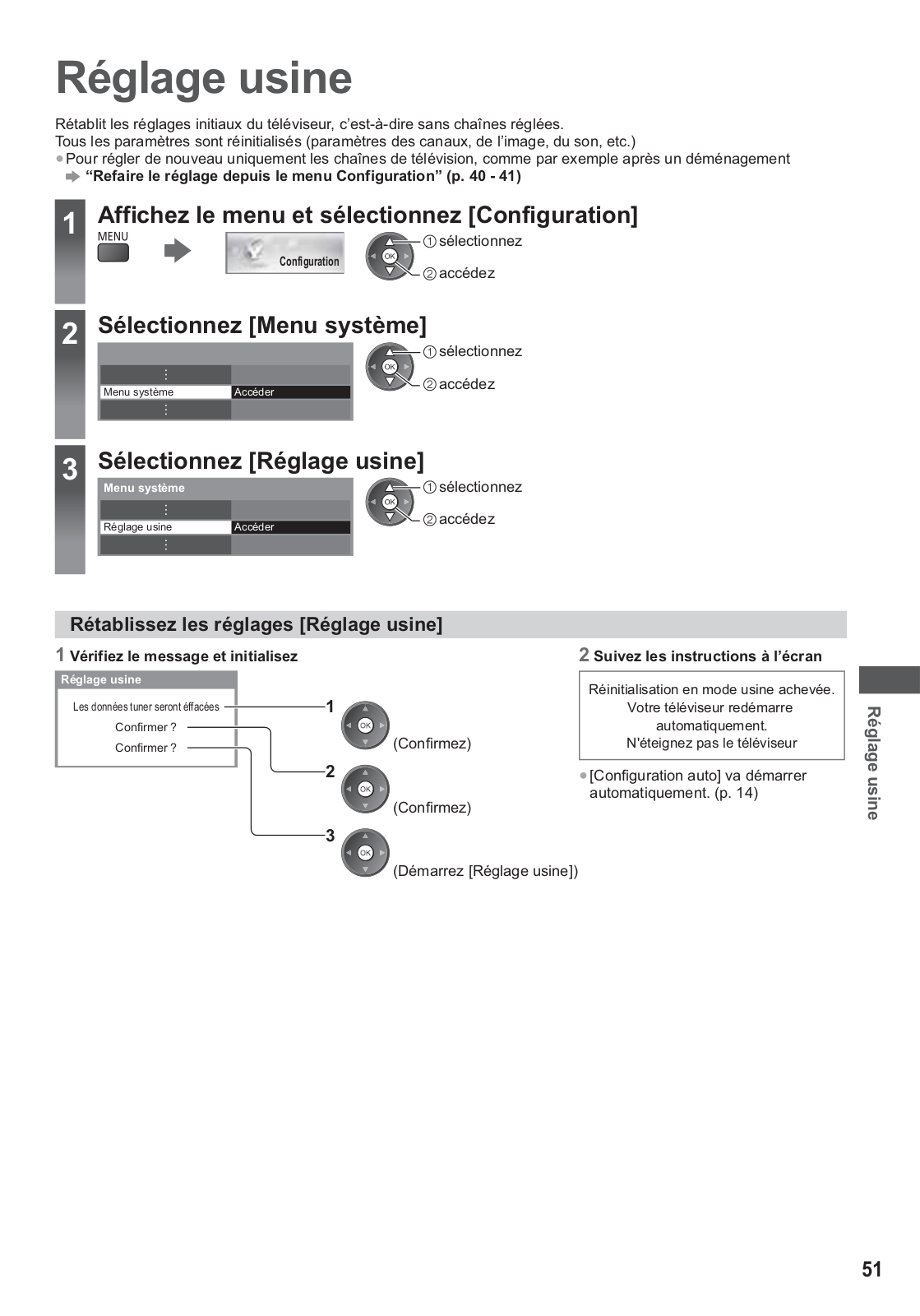

Réglage usine·····················································51 Mettre à jour le logiciel du téléviseur ··················52

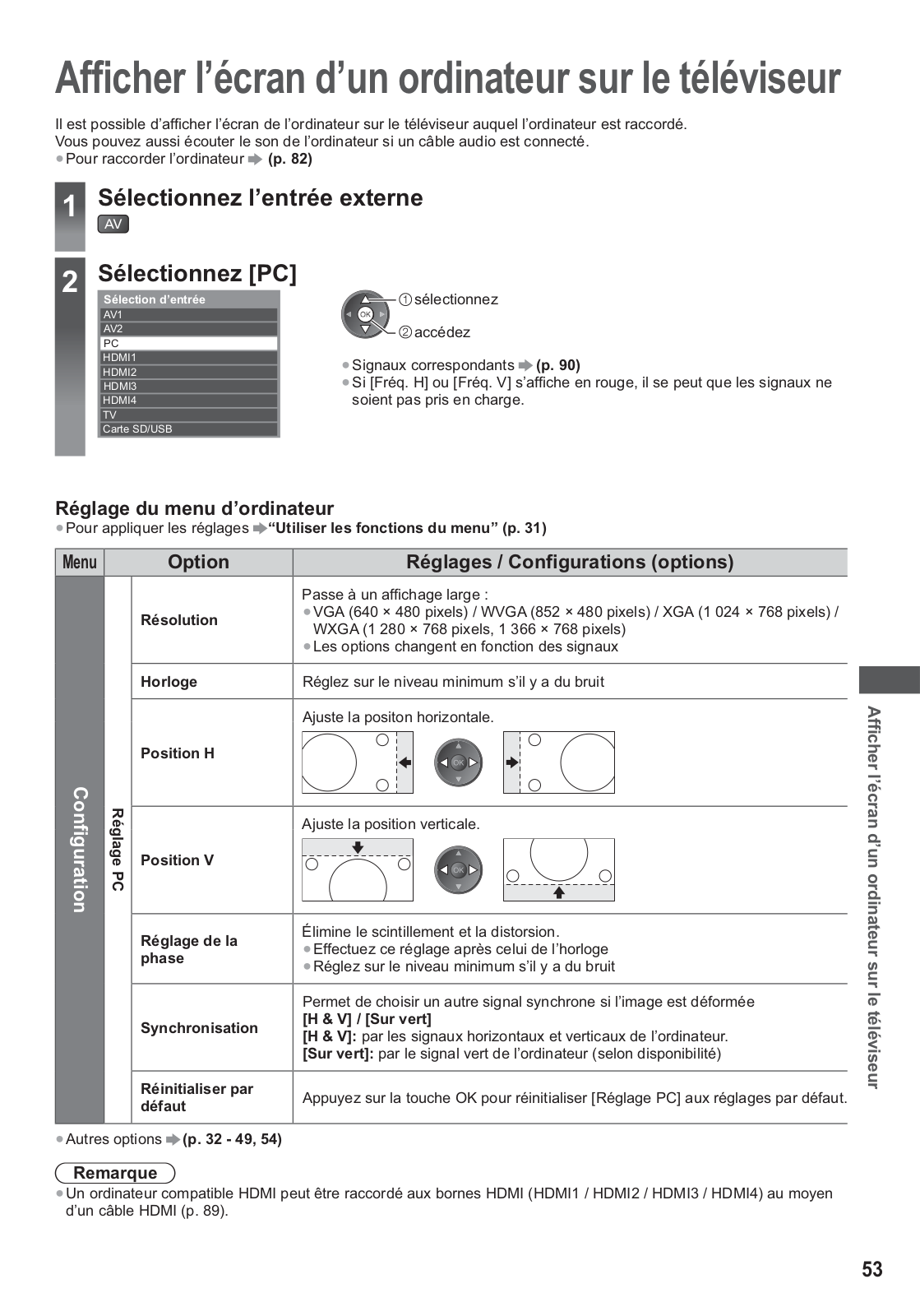

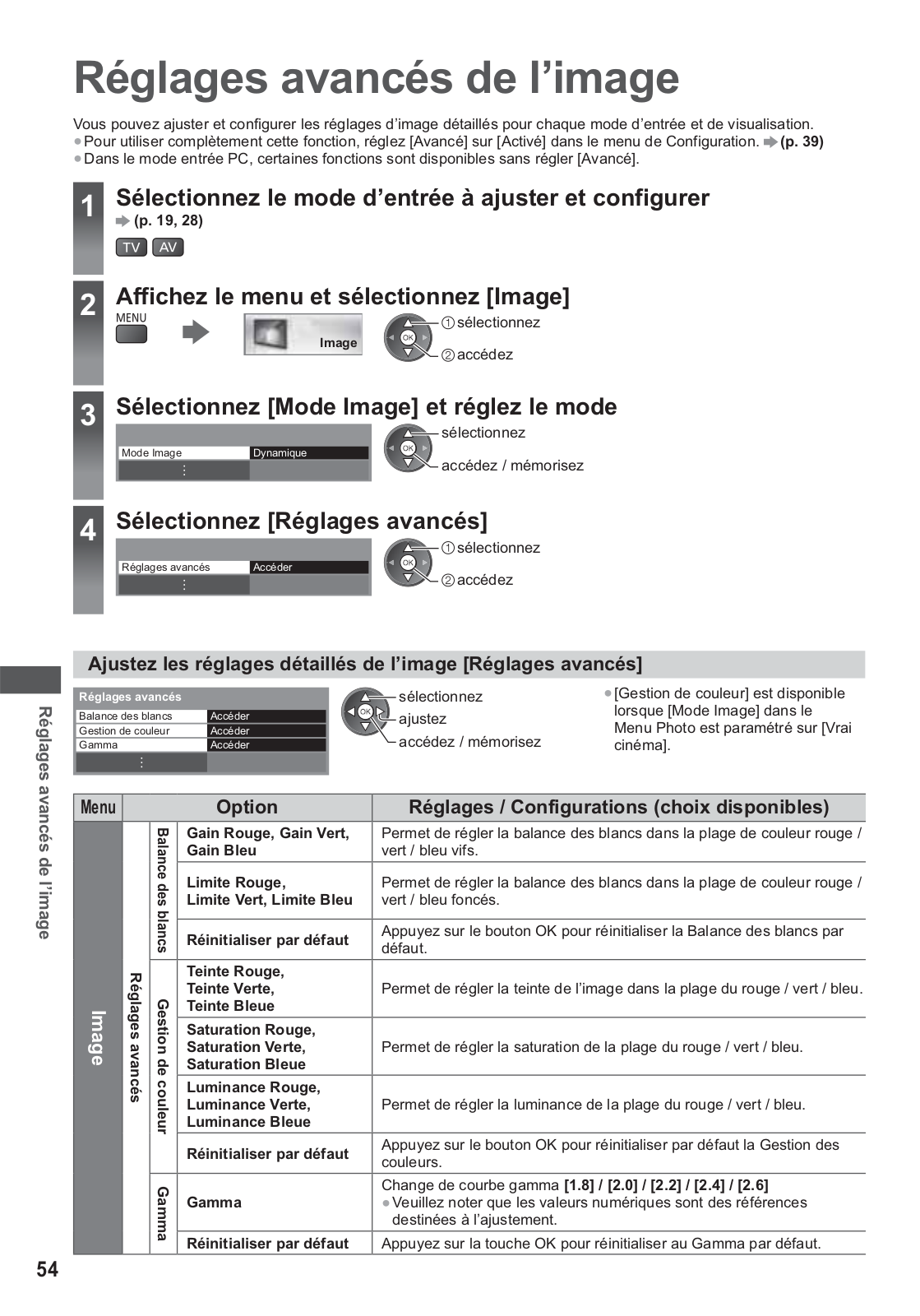

Afficher l’écran d’un ordinateur sur le téléviseur···53 Réglages avancés de l’image·····························54 Utilisation du Lecteur multimédia························55 Utilisation de services réseau (DLNA / VIERA Connect)···63 Fonctions de liaison (Q-Link / VIERA Link)·········73 Appareil externe ·················································81

Autres

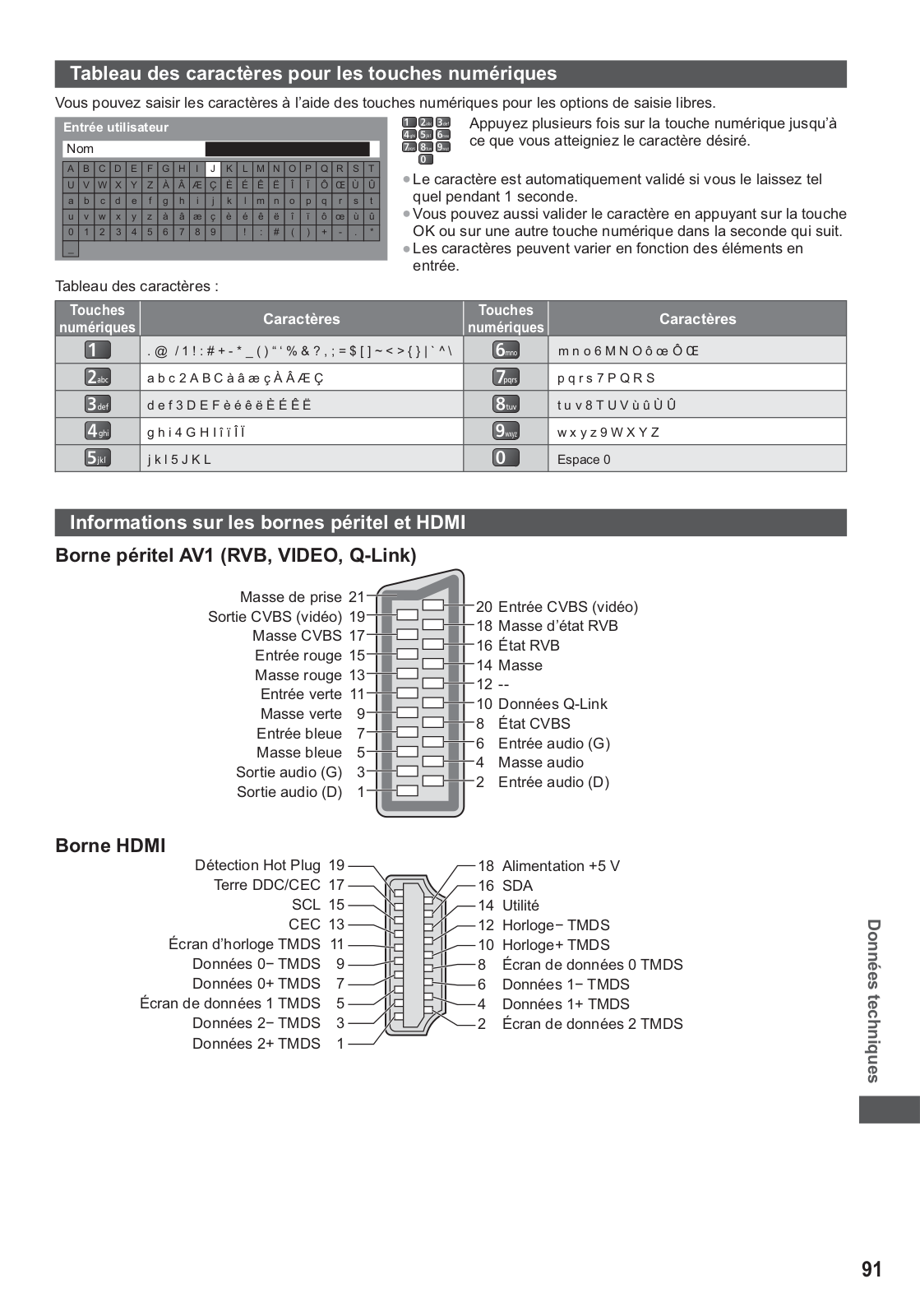

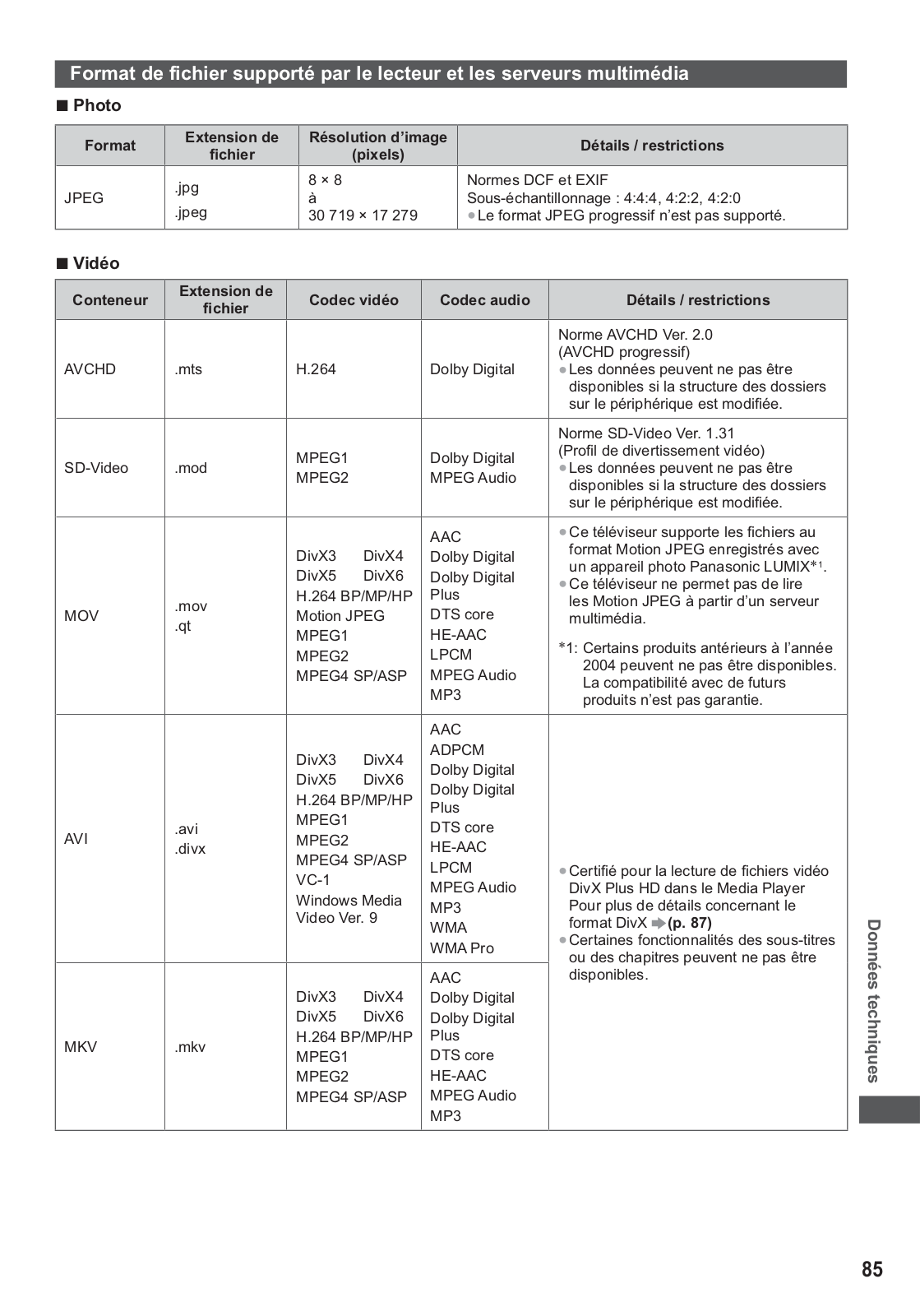

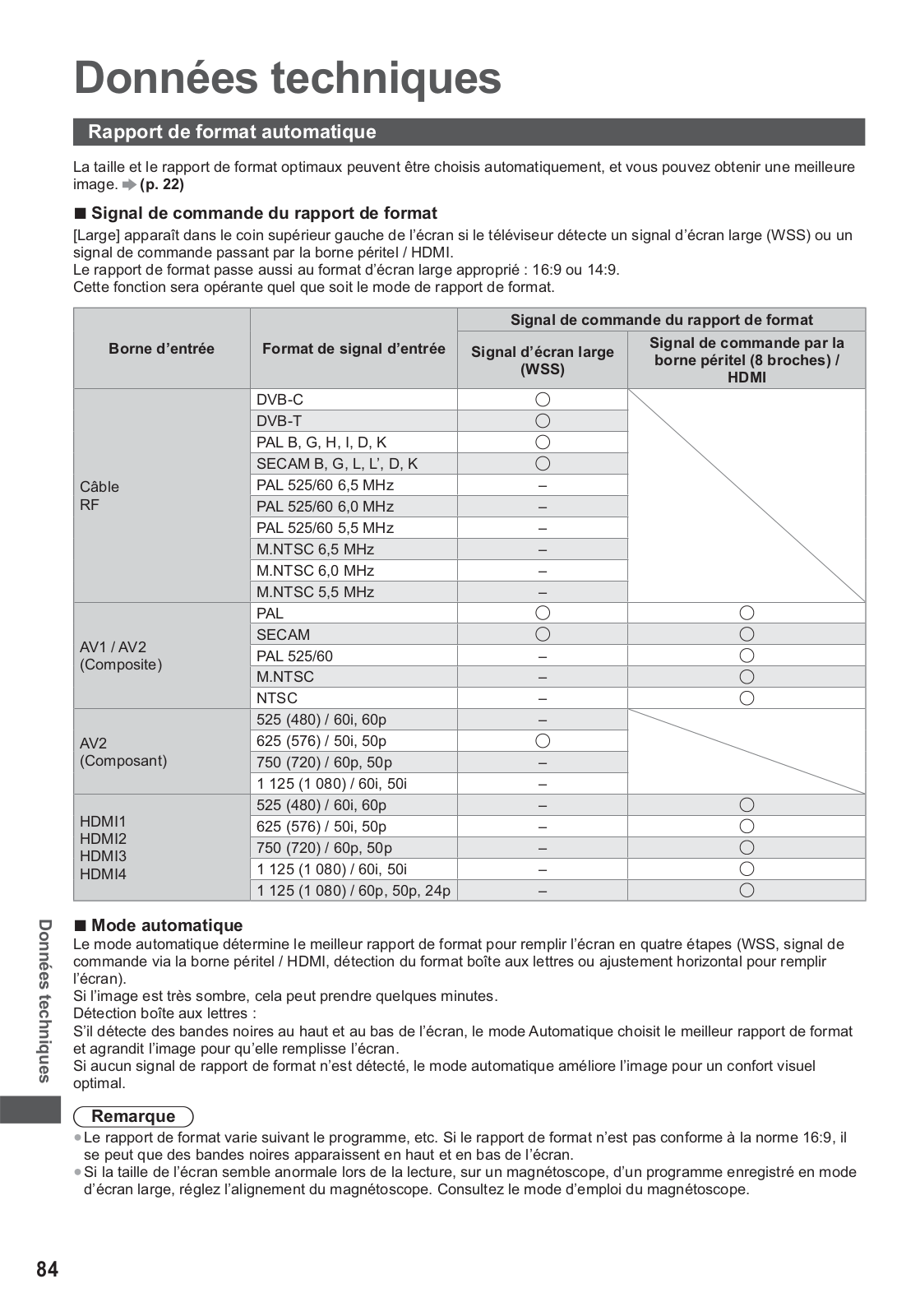

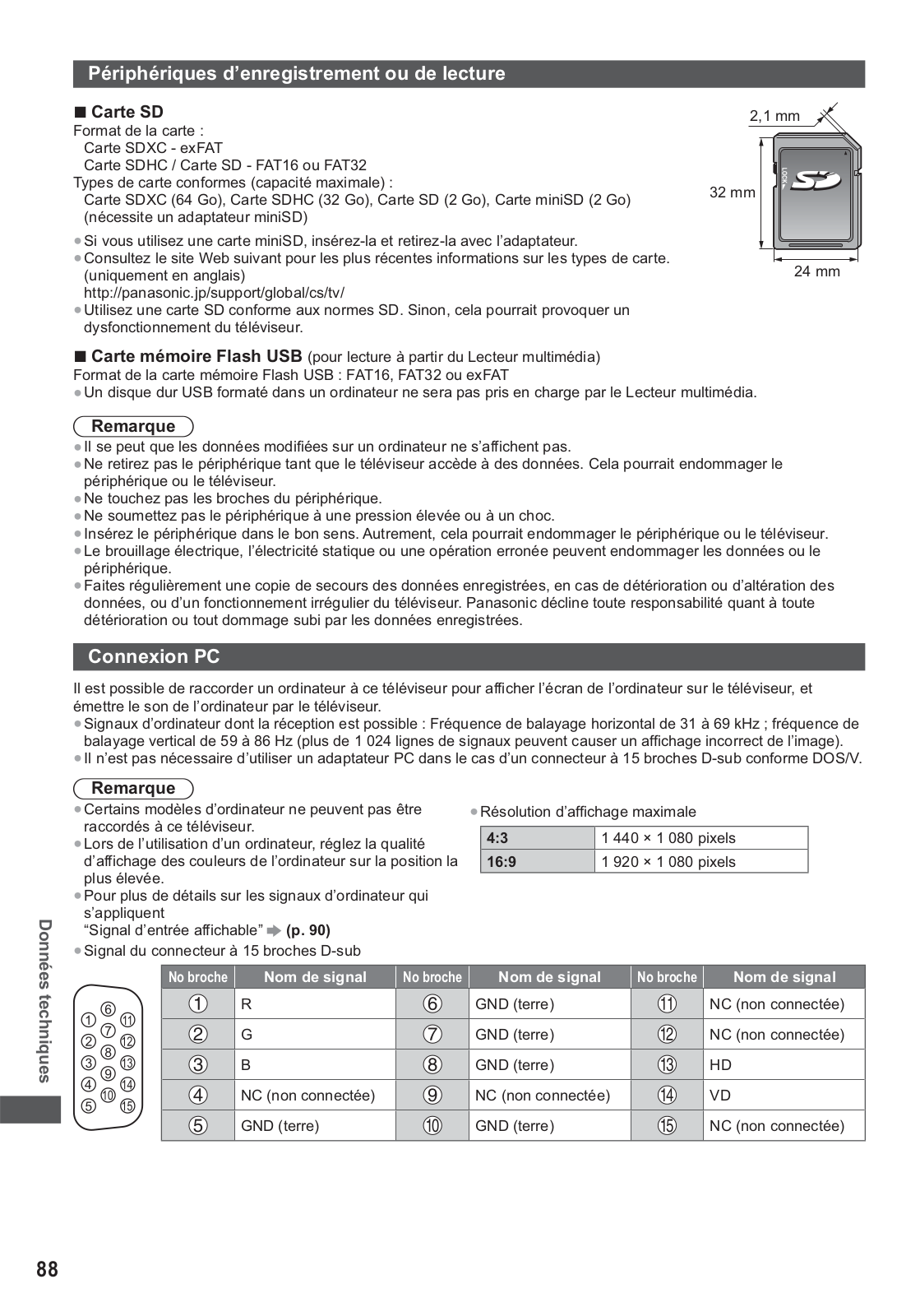

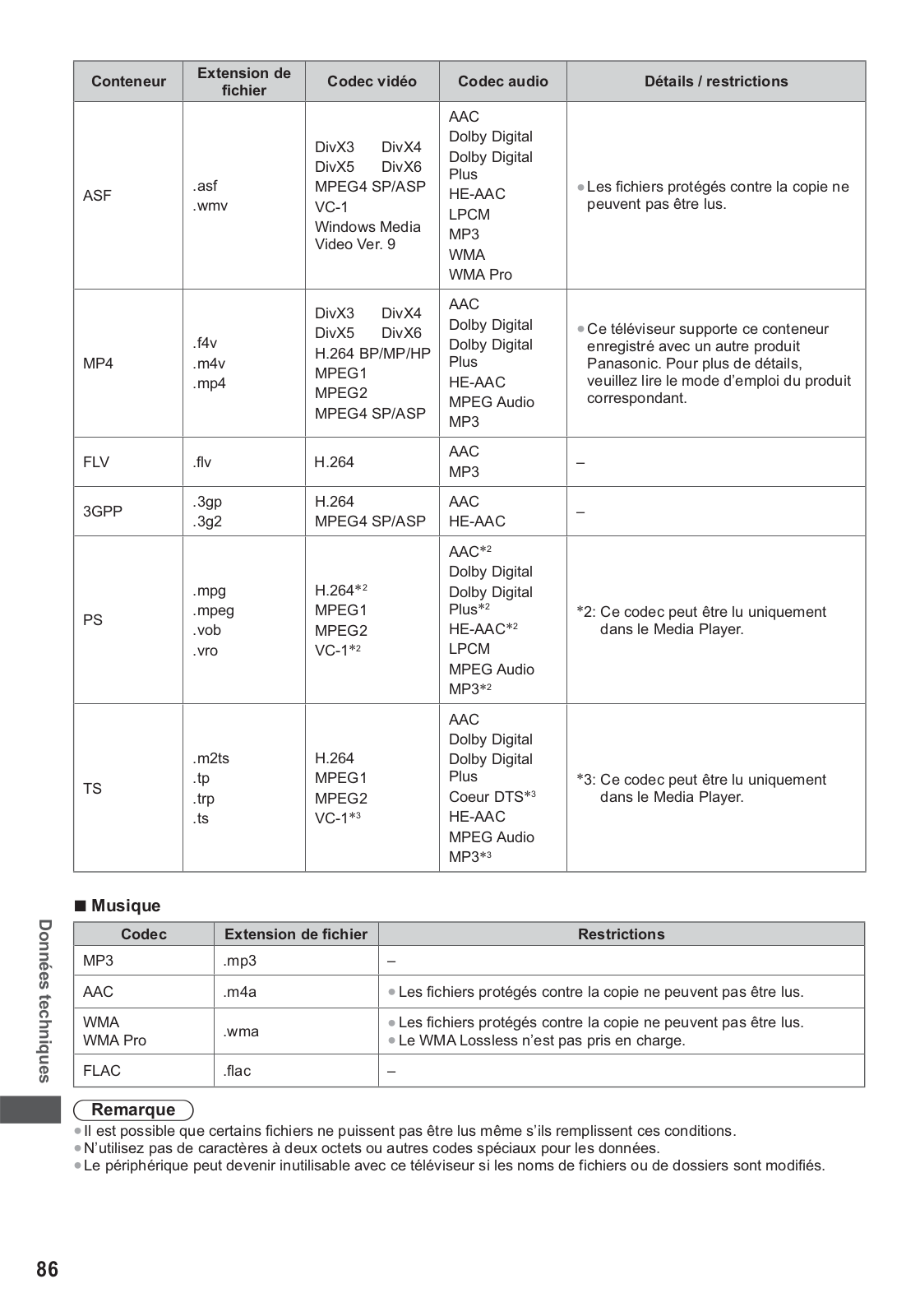

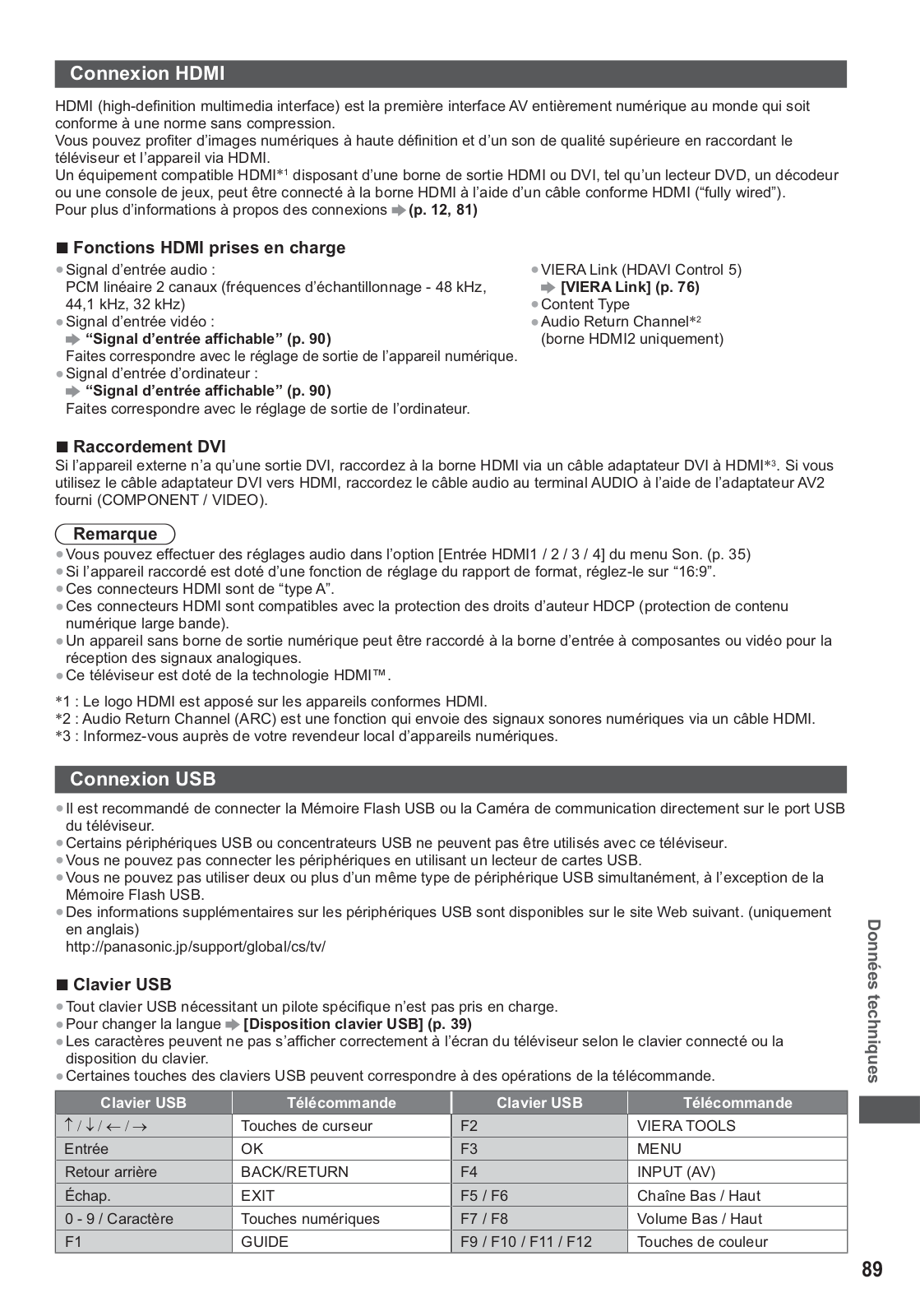

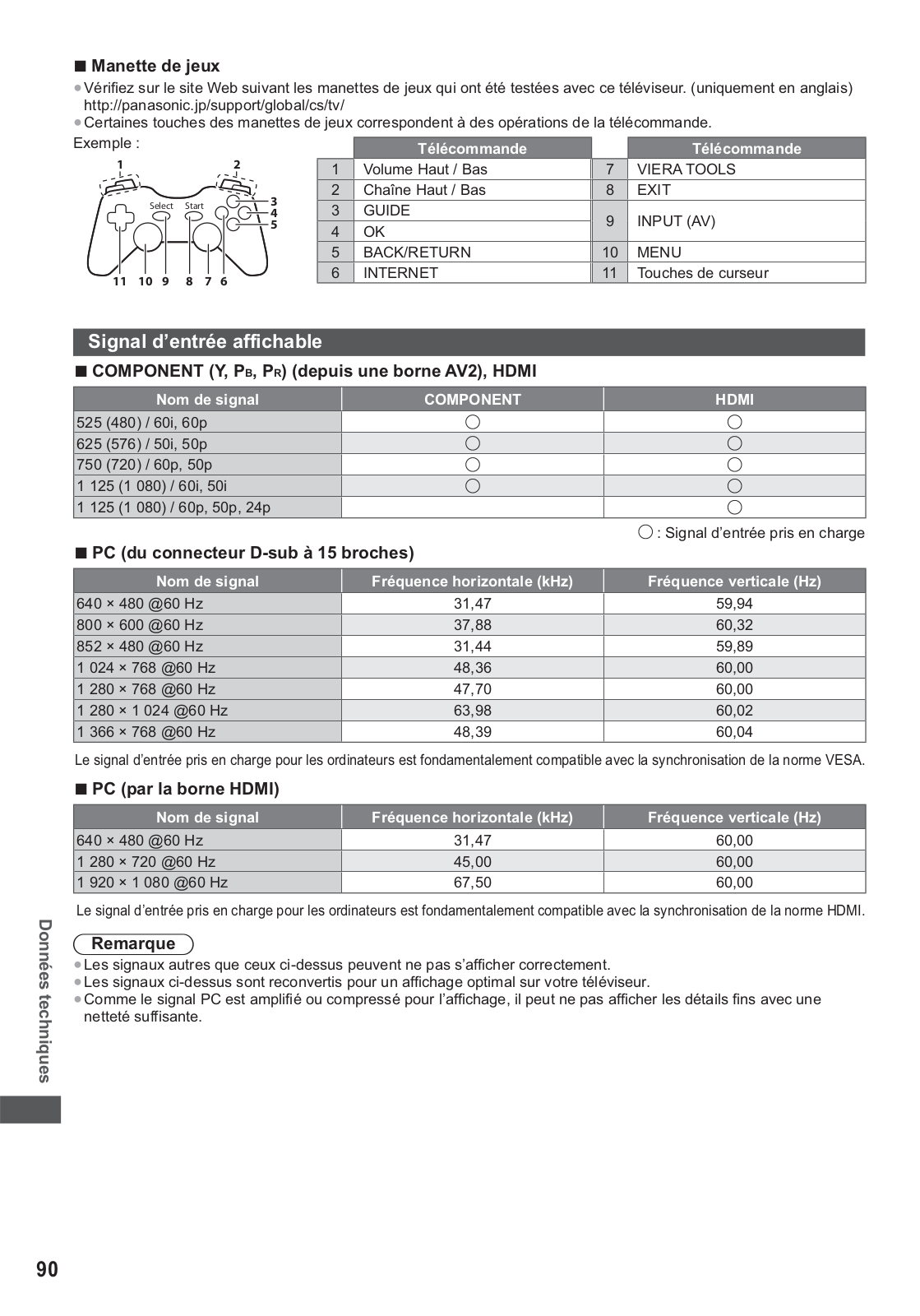

Données techniques···········································84

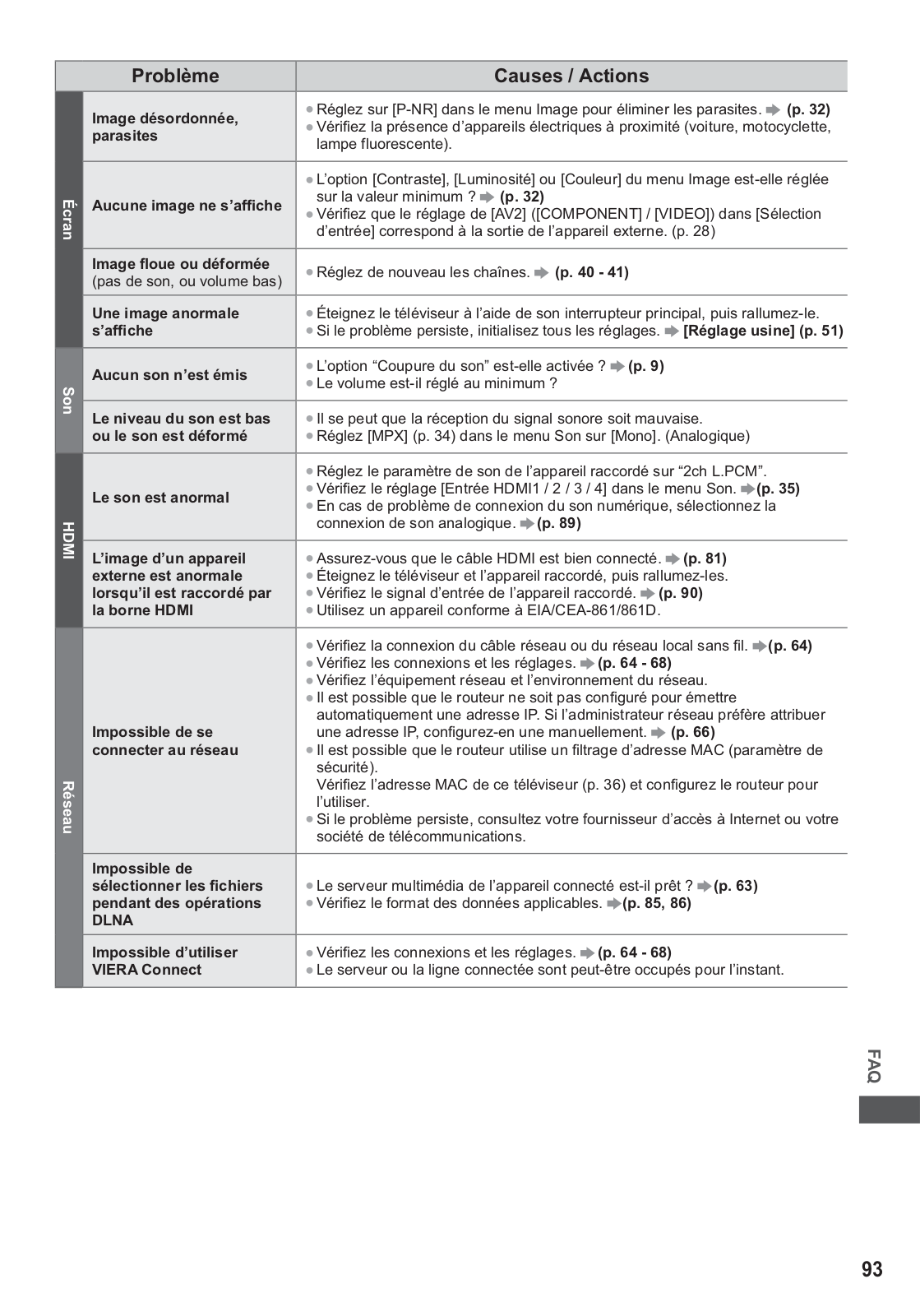

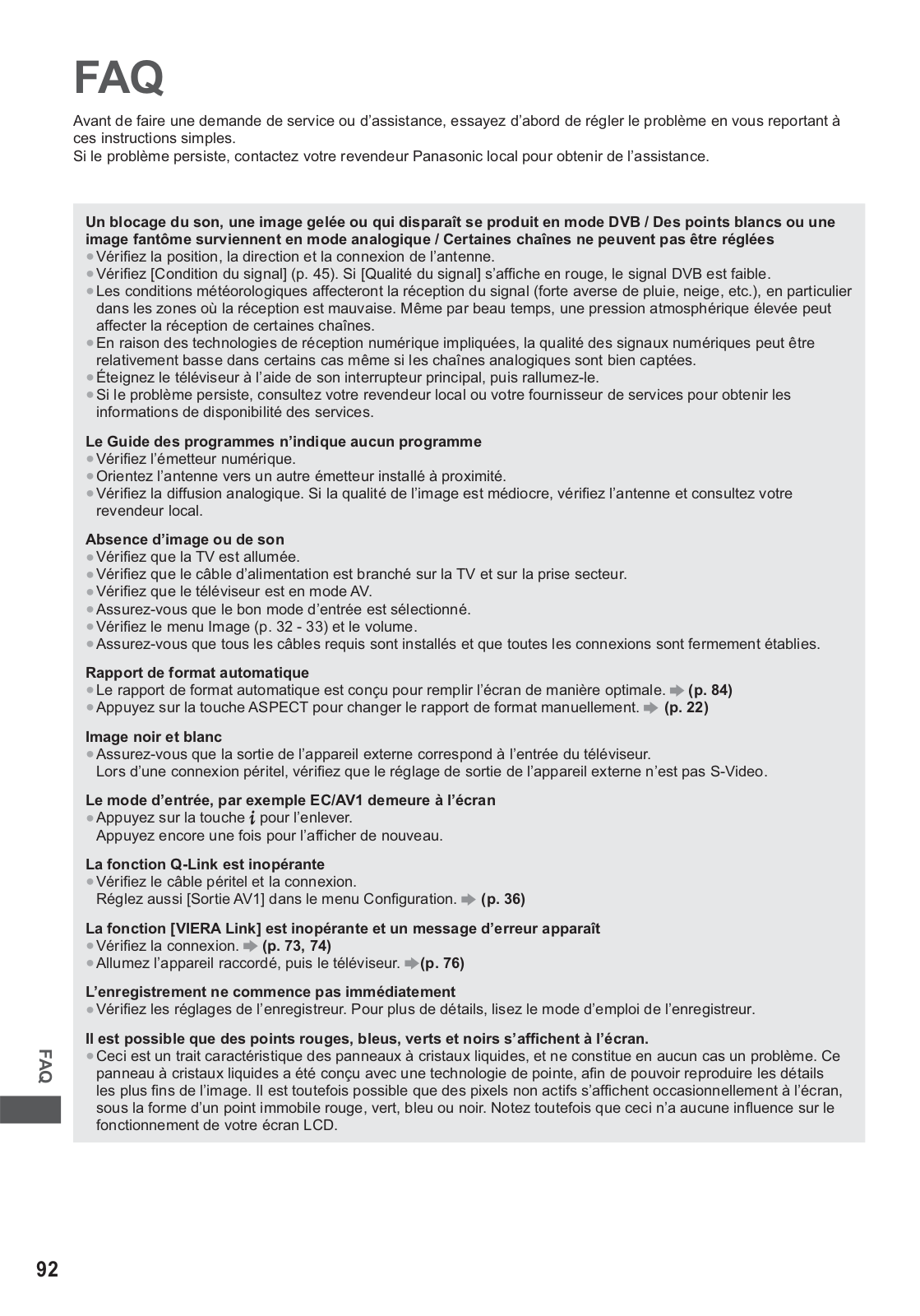

FAQ ····································································92

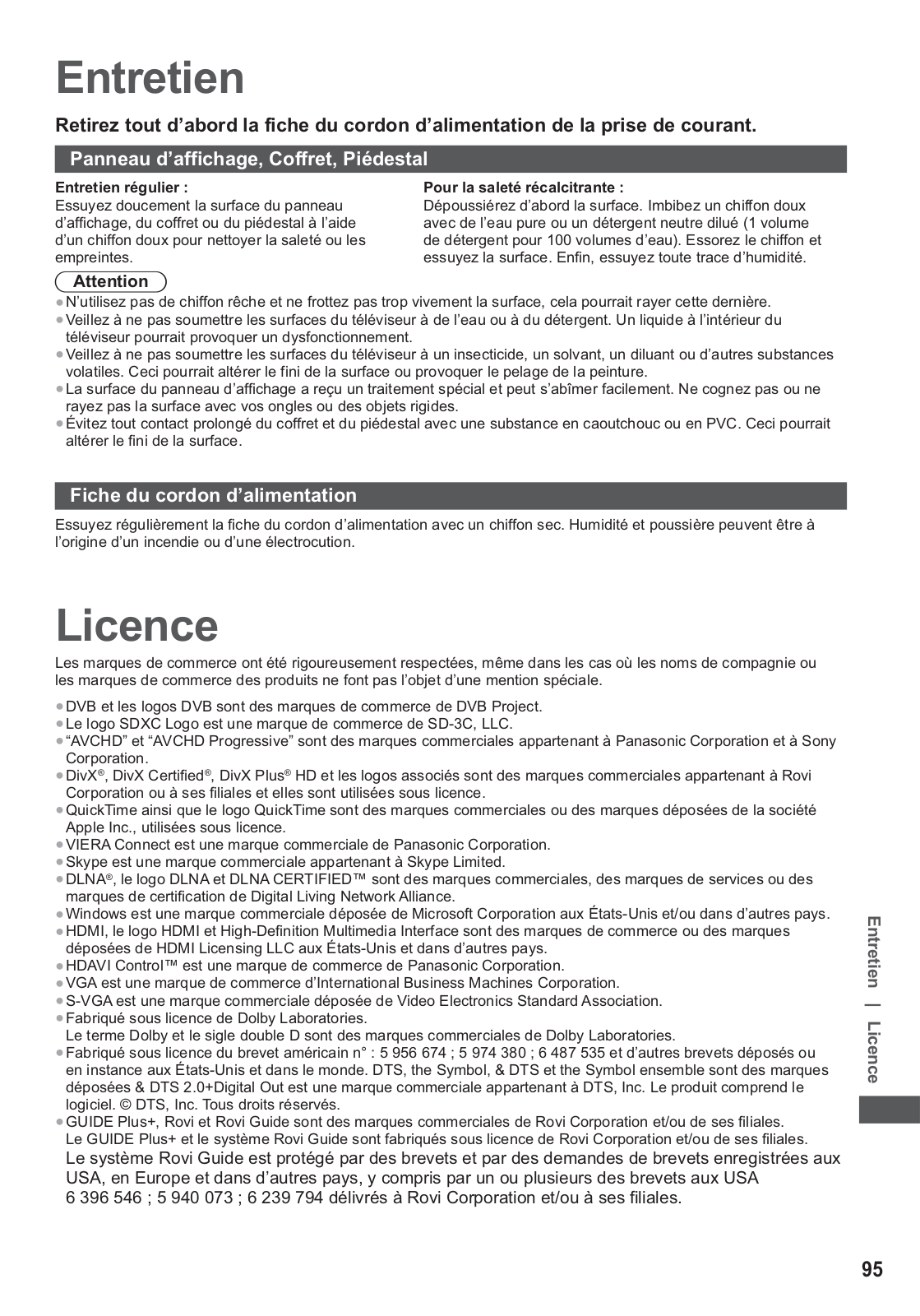

Entretien ·····························································95

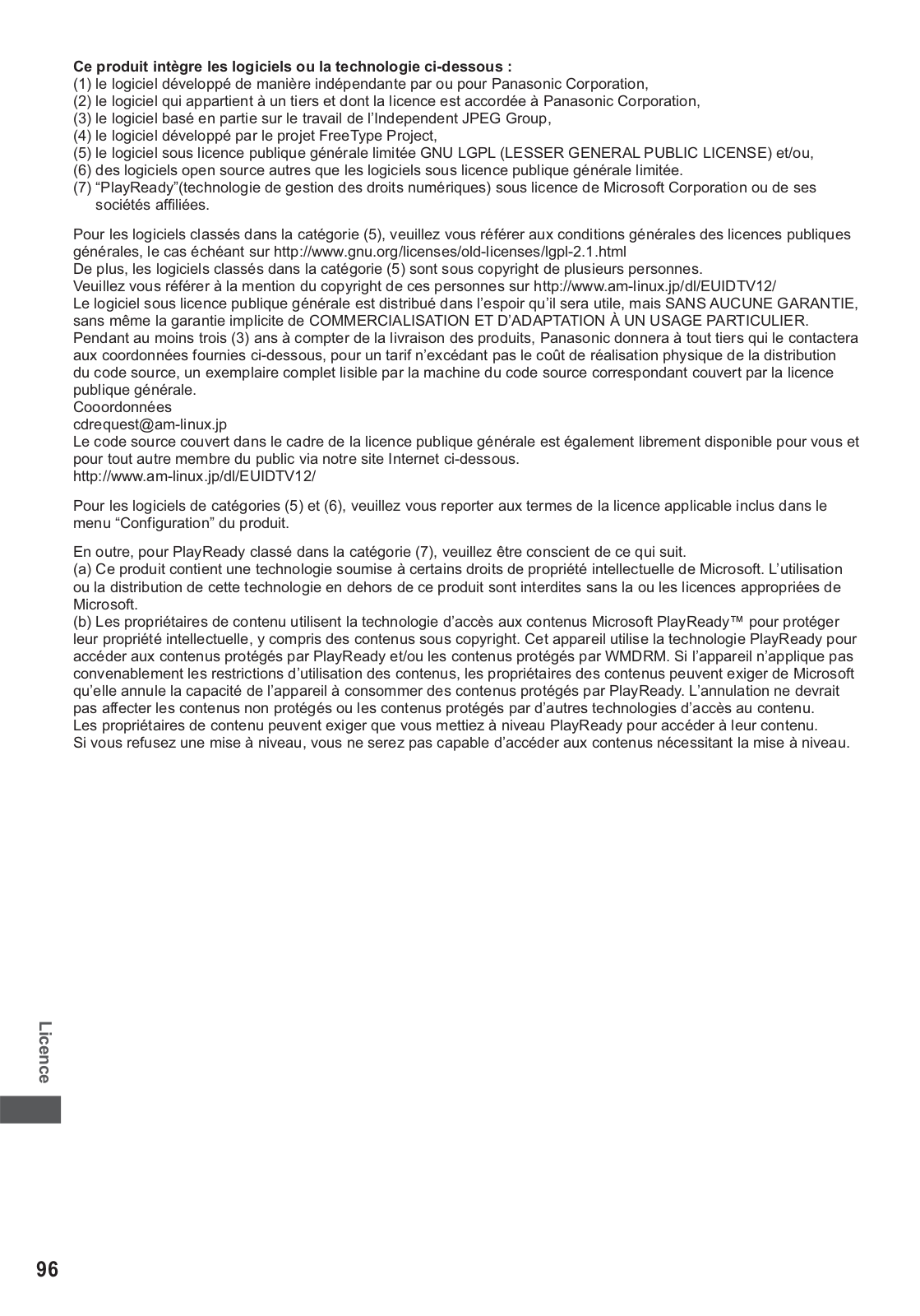

Licence ·······························································95

Caractéristiques··················································97

3

sécurité de Mesures

Mesures de sécurité

Avertissement

Manipulation de la fiche et du cordon d’alimentation

Insérez complètement la fiche du cordon d’alimentation dans la prise de courant. (Une fiche de cordon d’alimentation mal insérée pourrait dégager de la chaleur et provoquer un incendie.)

Assurez-vous un accès facile à la prise du câble d’alimentation.

Ne touchez pas la fiche du cordon d’alimentation avec les mains mouillées. Vous pourriez vous électrocuter.Utilisez uniquement le cordon d’alimentation fourni avec ce téléviseur. Un incendie ou une électrocution pourrait en résulter.N’endommagez pas le cordon d’alimentation, car ceci risquerait de provoquer un incendie ou un choc électrique.

Ne déplacez pas le téléviseur avec son cordon branché à la prise de courant.

Ne placez pas d’objets lourds sur le cordon ni ne placez le cordon à proximité d’un objet à température élevée.

Ne tordez pas le cordon, ni ne le pliez excessivement, ni ne l’étirez.

Ne tirez pas directement sur le cordon. Tenez la fiche du cordon d’alimentation lorsque vous le débranchez.

N’utilisez pas une fiche de cordon d’alimentation ou une prise de courant endommagée.

Assurez-vous que le téléviseur n’écrase pas son propre cordon d’alimentation.

En cas d’anomalie,	CA 220 à 240 V
débranchez immédiatement	50 / 60 Hz
la fiche du cordon
d’alimentation !

Source d’alimentation / Installation

Ce téléviseur a été conçu pour :

CA 220 à 240 V, 50 / 60 Hz

Une utilisation posé sur une table

Ne retirez pas les couvercles et ne modifiez JAMAIS vous-même le téléviseur

Étant donné que les parties du téléviseur soumises à une tension élevée présentent des risques sérieux de chocs électriques, veuillez ne pas enlever le couvercle postérieur du téléviseur pour éviter un éventuel contact avec ces pièces sous tension.

Aucune pièce réparable par l’usager ne se trouve à l’intérieur de l’appareil.

Confiez tout travail de vérification, réglage ou réparation à votre revendeur Panasonic.

N’exposez pas le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur

Évitez d’exposer le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur.

Pour empêcher tout incendie, ne laissez jamais de bougies ou une autre source de feu ouvert à proximité du récepteur de télévision.

N’exposez pas le téléviseur à la pluie ou à une humidité excessive

Ne pas exposer le téléviseur à la pluie ou une humidité excessive pour éviter l’endommagement qui pourrait avoir comme conséquence un accident causé par le courant électrique ou un incendie.

Ne pas poser sur l’appareil les récipients pour l’eau, par exemple des vases et ne pas exposer le téléviseur à des projections d’eau.

Ne placez pas d’objets étrangers dans le téléviseur

Ne laissez tomber aucun objet dans l’appareil à travers les orifices d’aération, car ceci risquerait de provoquer un incendie ou un choc électrique.

Ne placez pas le téléviseur sur une surface inclinée ou instable, et veillez à ce que le téléviseur ne dépasse pas du bord de la base

Le téléviseur risquerait en effet de tomber ou de basculer.

N’utilisez que les piédestaux / équipements de montage d’origine

L’utilisation de piédestaux ou autres installations de fixation inadaptés peut avoir comme conséquence l’instabilité de l’appareil et un risque de blessure.

Veillez à confier l’installation et la configuration de votre appareil à votre revendeur Panasonic.

Utilisez des piédestaux (p. 7) / appliques de fixation au mur (p. 6) approuvés.

Ne laissez pas les enfants manipuler la carte SD ou toute autre pièce dangereuse

En effet, les cartes SD peuvent être avalées par les enfants, comme tous les petits objets. Veuillez retirer la carte SD immédiatement après utilisation et la stocker hors de portée des enfants.

Ce produit contient des pièces potentiellement dangereuses qui risquent d’être respirées ou avalées accidentellement par les jeunes enfants. Gardez ces pièces hors de portée des jeunes enfants.

4

Ondes radioélectriques

N’utilisez pas le téléviseur dans une institution médicale ou dans des lieux contenant des équipements médicaux. Les ondes radioélectriques du téléviseur peuvent créer des interférences avec les appareils médicaux et entraîner des accidents dus à un dysfonctionnement.

N’utilisez pas le téléviseur près d’un appareil à commande automatique tel que des portes automatiques ou des alarmes incendie. Les ondes radioélectriques du téléviseur peuvent créer des interférences avec l’appareil à commande automatique et entraîner des accidents dus à un dysfonctionnement.

Attention

Avant de nettoyer le téléviseur, débranchez la fiche du cordon d’alimentation

Nettoyer un téléviseur sous tension peut provoquer un électrochoc.

Si vous n’utilisez pas le téléviseur pendant une période prolongée, déconnectez-le du secteur

Ce téléviseur consomme de l’énergie même en mode d’arrêt, tant que la fiche du cordon d’alimentation est branchée.

N’exposez pas vos oreilles au son excessif des écouteurs

Vous pourriez vous causer des dommages irréversibles de l’ouïe.

N’appliquez pas de force importante sur l’écran et ne lui faites pas subir de choc

Ceci pourrait provoquer des dégâts et entraîner des blessures.

Ne bloquez pas les trous d’aération arrière

Une ventilation adéquate est requise pour éviter toute défaillance des composants électroniques.

La ventilation ne doit en aucun cas être bloquée, en plaçant par exemple un journal, une nappe ou des rideaux sur les orifices de ventilation.

Nous recommandons de laisser un espace libre d’au moins 10 cm autour de ce téléviseur, même lorsqu’il est placé dans un meuble ou entre des étagères.

Lorsque vous utilisez le piédestal, maintenez un espace entre le bas du téléviseur et la surface du sol.

Assurez-vous que les évents situés au bas du téléviseur ne soient pas obstrués si un piédestal n’est pas utilisé.

Distance minimale

10

10

10

10

(cm)

sécurité de Mesures

5

Options / Accessoires rapide route en mise de Guide

Accessoires / Options

Accessoires standard

Télécommande	Piles pour la	Piédestal	Cordon d’alimentation
N2QAYB000753	télécommande (2)	(p. 7)	(p. 11)
	R6
	(p. 7)
		Attache-câbles
		(p. 13)
Adaptateurs	Adaptateur AV2 (COMPONENT / VIDEO)		Mode d’emploi
Adaptateur AV1 (péritel)			Garantie Pan
(p. 12)	(p. 81, 82)
			Européenne

Il est possible que les accessoires ne soient pas tous rassemblés. Veillez à ne pas les jeter par inadvertance.

Ce produit peut contenir des pièces dangereuses (telles que des sacs de plastique) qui risquent d’être respirées ou avalées accidentellement par les jeunes enfants. Gardez ces pièces hors de portée des jeunes enfants.

Accessoires en option

Veuillez contacter votre revendeur Panasonic local pour acheter les accessoires en option recommandés. Pour plus de détails, veuillez lire le manuel des accessoires en option.

Applique de suspension au mur

Veuillez contacter le revendeur Panasonic le plus proche pour acheter le support mural recommandé.

Orifices pour l’installation de l’applique de suspension au mur

a

b

Arrière du téléviseur

TX-L32E5E / TX-L37E5E a : 200 mm

b : 200 mm

Avertissement

Profondeur de vissage: minimum 10 mm maximum 14 mm

Diamètre: M6

Vissez pour fixer le téléviseur sur le support mural (non fourni avec le téléviseur)

(Vue latérale)

TX-L42E5E / TX-L47E5E a : 400 mm

b : 400 mm

Le fait de choisir un support d’une marque autre que Panasonic ou de le monter par soi-même ce fait aux risques et périls du client. Veuillez demander l’aide d’un technicien qualifié pour installer le support. Tout défaut d’installation risquerait en effet d’entraîner une chute, provoquant des blessures personnelles et des dommages matériels. Tout dommage conséquent à votre décision de ne pas demander l’aide d’un professionnel lors de l’installation entraîne une annulation de la garantie.

Veuillez suivre à la lettre les consignes d’installation fournies avec tout accessoire en option ou support mural.Ne montez jamais l’unité directement sous des lumières de plafond (comme des spots lumineux ou des lumières

halogènes), car celles-ci génèrent en général une chaleur importante. Ceci risquerait en effet de provoquer des déformations ou d’endommager les pièces en plastique du boîtier.

Soyez prudent lorsque vous fixez les appliques murales au mur. Un support de fixation au mur ne doit pas être mis à la masse par du métal à l’intérieur du mur. Assurez-vous toujours qu’il n’y a ni câbles électriques ni tuyaux dans le mur avant d’y accrocher l’applique.

Lorsque le téléviseur n’est plus utilisé, retirez-le de son point de fixation mural pour éviter toute chute et toute blessure.

6

Adaptateur réseau sans fil et support exclusif

TY-WL20E-K

Caméra de communication

Pour utiliser l’adaptateur réseau sans fil, un point d’accès est nécessaire.

Il est recommandé d’utiliser l’adaptateur réseau sans fil avec le câble d’extension fourni.

Pour éviter les dysfonctionnements dus aux interférences, laissez le téléviseur à l’écart d’autres périphériques tels que les périphériques LAN sans fil et les périphériques qui utilisent des signaux à 2,4 GHz et 5 GHz lors de l’utilisation de l’adaptateur LAN sans fil.

Selon les régions, il est possible que cet accessoire en option ne soit pas disponible.Des informations supplémentaires sur l’adaptateur pour réseau LAN sans fil sont

disponibles sur le site Web suivant. (uniquement en anglais) http://panasonic.jp/support/global/cs/tv/

TY-CC20W	Cette caméra peut être utilisée avec VIERA Connect (p. 18, 81).
	Selon les régions, il est possible que cet accessoire en option ne soit pas disponible.
	Pour davantage de détails, consultez votre revendeur Panasonic local.

	Mise en place et retrait des piles de la télécommande
1	Attention

Tirez pour

Ouvrir

Crochet

2

Fermez

Respectez la polarité (+ ou -)

Une installation incorrecte peut causer la fuite des piles et provoquer de la corrosion, ce qui endommagera la télécommande.

N’utilisez pas ensemble une pile neuve et une pile usée.

Ne remplacez que par un type identique ou équivalent. N’utilisez pas ensemble des piles de types différents (comme des piles alcalines et des piles au manganèse).

N’utilisez pas de piles rechargeables (Ni-Cd).Évitez de brûler ou de casser les piles.

Les piles ne doivent pas être exposées à une chaleur excessive telle que la lumière du soleil, le feu ou autre.

Assurez-vous de jeter les piles de la manière appropriée.Assurez-vous du bon placement des piles, car il y a un risque

d’explosion et d’incendie lorsqu’une pile est insérée à l’envers.Ne démontez pas et ne modifiez pas la télécommande.

Options / Accessoires rapide route en mise de Guide

Fixer / retirer le piédestal

Avertissement

Ne démontez pas et ne modifiez pas le piédestal.

Sinon, I’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

Attention

Utilisez uniquement le piédestal fourni avec ce téléviseur.

Sinon, I’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures.

N’utilisez pas le piédestal s’il est tordu, fissuré ou rompu.

Si vous utilisez le piédestal alors qu’il est rompu, il risque d’être endommagé encore davantage, et vous risqueriez de vous blesser. Adressez-vous dès que possible à votre revendeur Panasonic local.

Lors de l’installation, veillez à bien serrer toutes les vis.

Si vous ne serrez pas suffisamment les vis lors du montage, le piédestal ne sera pas assez solide pour supporter le poids du téléviseur ; il risquera de tomber et d’être endommagé, et il y a risque de blessure.

Veillez à ce que le téléviseur ne tombe pas.

Si le téléviseur est renversé ou si des enfants grimpent sur le piédestal alors que le téléviseur est installé, celui-ci risque de tomber et de provoquer des blessures.

Il faut le concours de deux personnes au moins pour installer ou retirer le téléviseur.

En l’absence d’au moins deux personnes, le téléviseur peut tomber et provoquer des blessures.

Lorsque vous retirez le piédestal du téléviseur, ne le retirez pas d’une manière différente de la procédure indiquée. (p. 8)

Sinon, le téléviseur et/ou le piédestal risque de tomber et de provoquer des blessures.

7

Options / Accessoires rapide route en mise de Guide

Vis de montage (4)	Applique		Base
	TBL5ZA32261 (TX-L32E5E)		TBL5ZX0280 (TX-L32E5E)
	TBL5ZA32591 (TX-L37E5E)		TBL5ZX0276 (TX-L37E5E)
M5 × 15	TBL5ZA32821 (TX-L42E5E),		TBL5ZX0272 (TX-L42E5E)
Vis de montage (4)		(TX-L47E5E)	TBL5ZX04091 (TX-L47E5E)
M4 × 25
1 Monter le piédestal	pour serrer	2 Fixer le téléviseur
Utilisez les vis de montage		Utilisez les vis de montage pour une fixation sûre.
fermement l’applique sur la base .		En premier lieu, vissez les quatre vis de montage
Veillez à bien serrer toutes les vis.		sans serrer, puis serrez-les fermement pour assurer
Le filetage sera faussé si vous forcez sur les vis		la fixation.
de montage alors qu’elles sont mal engagées.		Effectuez cette opération sur une surface horizontale
		et plane.
A
C
Face avant	D		Flèche de repérage

B

Orifice pour l’installation du piédestal

Retrait du piédestal du téléviseur

Assurez-vous de retirer le piédestal de la manière suivante lorsque vous utilisez l’applique de suspension au mur ou lorsque vous remballez le téléviseur.

1 Retirez les vis de montage du téléviseur. 2 Déboîtez le piédestal du téléviseur.

3 Retirez les vis d’assemblage du support.

Empêcher le téléviseur de tomber

Grâce au trou anti-chute et à une vis (disponibles dans le commerce), fixez solidement la structure du piédestal sur la surface d’installation.

Le lieu où le piédestal va être fixé devrait être suffisamment épais et composé d’un matériau dur.

Vis (non fournie)

Diamètre : 3 mm

Longueur : 25 - 30 mm

Trou pour vis

8

Identifier les commandes

Télécommande

1	OFF TIMER	16
2		17
3
4		18
5		19
6
7		20
8		21
9		22
10
11		23
12		24
13
14		25
15		26
		27

1Commutateur de mode de veille Activé / Désactivé

Active ou désactive le mode de veille du téléviseur.

2OFF TIMER(p. 21)

Passe le téléviseur en mode veille automatiquement après une période déterminée

3[Menu principal] (p. 31)

Appuyez pour accéder aux menus Image, Son, Minuterie et Configuration.

4Rapport de format(p. 22)

Modifie le rapport de format.

5Informations (p. 20)

Affiche les informations de la chaîne et du programme.

6VIERA TOOLS(p. 30)

Affiche des icônes de fonctions spéciales pour faciliter l’accès à ces fonctions.

7INTERNET ([VIERA Connect])(p. 18, 72)

Affiche l’écran d’accueil de VIERA Connect.

8OK

Valide les sélections et choix.

Appuyez après la sélection des positions de chaîne pour changer rapidement de chaîne.

Affiche la liste des chaînes.

9[Menu options](p. 21)

Réglages additionnels pour l’affichage, le son, etc.

10Touches de couleur (rouge-vert-jaune-bleu)

Servent à la sélection, à la navigation et à l’utilisation des diverses fonctions.

11Télétexte(p. 26)

Permet le passage en mode télétexte.

12Sous-titres(p. 20)

Affiche les sous-titres.

13Touches numériques

Permettent de changer de chaîne et de page de télétexte.

Valide la saisie des caractères.

En mode de veille, allume le téléviseur (Appuyez pendant environ 1 seconde).

14Coupure du son

Active et désactive la coupure du son.

15Volume Haut / Bas

16Sélection du mode d’entrée

Le téléviseur - passe en mode DVB-C / DVB-T /

Analogique. (p. 19)

AV - permet le passage en mode d’entrée AV à partir de la liste Sélection d’entrée. (p. 28)

17Son Surround(p. 34)

Passe en configuration de son Surround

18Normalisation(p. 31)

Réinitialise la configuration de l’image et du son à leurs niveaux par défaut.

19Quitter

Permet le retour à l’écran d’affichage normal.

20Guide TV(p. 23)

21Touches de curseur

Permettent les sélections et réglages.

22Retour

Permet le retour au menu précédent ou à la page précédente.

23Verrouillage

Gèle / dégèle l’image. (p. 21)

Conserve la page de télétexte actuelle (mode télétexte). (p. 26)

24Index(p. 26)

Revient à la page d’index du télétexte (mode télétexte).

25Dernière vue (p. 22)

Passe à la dernière chaîne vue ou au dernier mode d’entrée.

26Chaîne Haut / Bas

27Opérations pour les contenus, les équipements raccordés, etc.

(p. 29, 56, 69)

commandes les Identifier rapide route en mise de Guide

9

commandes les Identifier rapide route en mise de Guide

Témoin / Panneau de commande

1Sélection de fonction

[Volume] / [Contraste] / [Luminosité] / [Couleur] / [Netteté] / [Teinte] (signal NTSC) / [Grave] / [Aigu] /

[Balance] / [Configuration auto] (p. 40 - 41)

Le mode [Musique] ou [Parole] dans le menu Son

2Chaîne Haut / Bas, modification de Valeur (si vous utilisez la touche F), Mise sous tension du téléviseur (appuyez sur n’importe quelle touche pendant environ 1 seconde si vous êtes en mode Veille)

3 Change le mode d’entrée

4Interrupteur d’alimentation

À utiliser pour la mise sous tension.

Si le téléviseur était en mode de veille la dernière fois que vous l’avez éteint à l’aide de la télécommande, il sera en mode de veille la prochaine fois que vous l’allumerez à l’aide de l’interrupteur d’alimentation.

Lorsque vous appuyez sur le bouton du panneau de commande (1 - 4), le guide du panneau de commande s’affiche à droite de l’écran pendant 3 secondes pour mettre en évidence le bouton qui a été enfoncé.

5Capteur de signal de télécommande

Ne placez aucun objet entre la télécommande et le capteur de signal de télécommande du téléviseur.

6Capteur C.A.T.S. (système de suivi automatique du contraste)

Détecte la luminosité pour régler la qualité d’image lorsque l’option [Mode Eco] du menu Image est réglée sur [Activé]. (p. 32)

1

2

3

4

5 6 7

Arrière du téléviseur

7 Voyant DEL de l’alimentation et de la minuterie Rouge : Veille

Vert : Activé

Orange : Programmation de la minuterie activée

Orange (clignotant) :

L’enregistrement en mode Programmation minuterie ou Enregistrement Direct TV est en cours

Rouge, clignotant en orange :

Mode de veille avec enregistrement en mode Programmation de la minuterie, ou en mode Enregistrement Direct TV

Le voyant DEL clignote lorsque le téléviseur reçoit une commande de la télécommande.

Utilisation de l’affichage sur écran - Guide d’utilisation

Plusieurs des fonctions disponibles sur ce téléviseur sont accessibles depuis le menu d’affichage sur écran.

Guide d’utilisation

Le Guide d’utilisation vous aidera à faire fonctionner le téléviseur avec la télécommande.

Exemple : [Son]

Menu principal				1/2
Image	Mode sonore	Musique
	Grave			0
Son	Aigu			0
	Balance			0
Réseau	Ecouteurs			11
	Surround	Désactivé
Minuterie	Auto-contrôle de gain	Désactivé
	Correction volume			0
Configuration	Distance mur/haut-parleur	Plus de 30 cm
Choisir	Sélectionne votre Mode audio			Vers le haut
Modifier Sortir
	favori.
				Vers le bas

Revenir

Guide d’utilisation

Utiliser la télécommande

Ouvrez le menu principal

Déplacez le curseur / sélectionnez à partir d’un éventail d’options / sélectionnez l’élément de menu (haut et bas uniquement) / réglez les niveaux (gauche et droite uniquement)

Accédez au menu / mémorisez les réglages effectués ou les options sélectionnées

Revenez au menu précédent

Quittez les menus et retournez à l’écran d’affichage normal

Fonction de mise en veille automatique

Le téléviseur passe automatiquement en mode de veille dans les conditions suivantes :

Aucun signal n’est reçu et aucune opération n’est effectuée en mode de télévision analogique pendant 30 minutes.

[Minuterie veille] est actif dans le menu Minuterie. (p. 21)

Aucune opération n’est réalisée pendant la période sélectionnée dans [Mise en veille automatique] (p. 36).

Cette fonction n’affecte pas l’enregistrement de la Programmation du minuteur ni l’Enregistrement en direct du téléviseur.

10

Raccordement de base

Les appareils externes et les câbles illustrés ne sont pas fournis avec ce téléviseur.

Assurez-vous que le téléviseur est débranché de la prise secteur avant de connecter ou de déconnecter tout câble.

Bornes

1	2

5V 500mA MAX

3 5V 500mA MAX

							4
	6	7	8	9	10	11	5
1	Fente IC	(p. 50)				7	Borne d’antenne (voir ci-dessous)
2	Fente pour carte SD			(p. 55)		8	DIGITAL AUDIO OUT (p. 81)
3	Ports USB 1 - 2		(p. 55, 81)			9	Borne PC	(p. 82)
4	HDMI1 - 4	(p. 12, 81)				10	AV1 (péritel)	(p. 12)
5	Prise casque		(p. 82)			11	AV2 (COMPONENT / VIDEO) (p. 81, 82)
6	ETHERNET (p. 13, 82)

Raccordements

Cordon d’alimentation et antenne

Cordon d’alimentation

CA 220 à 240 V

50 / 60 Hz

Antenne

DVB-C, DVB-T, Analogique

Câble

Câble RF

Cordon d’alimentation

Insérez la fiche d’alimentation secteur (fournie) fermement en place.

Lorsque vous débranchez le cordon d’alimentation, vous devez absolument commencer par débrancher la fiche du cordon d’alimentation de la prise de courant.

base de Raccordement rapide route en mise de Guide

11

base de Raccordement rapide route en mise de Guide

Appareils AV

Lecteur

Téléviseur

Lecteur

Câble HDMI

Enregistreur DVD / Magnétoscope

Téléviseur

	Enregistreur DVD /	Antenne
	Magnétoscope
Adaptateur AV1
(péritel)		Câble
	Câble péritel
Câble RF	Câble RF

Enregistreur DVD / magnétoscope et décodeur

Téléviseur

Décodeur

Téléviseur

Câble HDMI

Adaptateur AV1		Antenne
	Câble péritel
(péritel)
	Câble péritel	Câble RF
Câble RF	Enregistreur DVD /	Fourni avec ce
	Magnétoscope	téléviseur

Remarque

Utilisez la borne AV1 du téléviseur pour un enregistreur DVD / magnétoscope prenant en charge Q-Link (p. 75).Connexion Q-Link et VIERA Link (p. 73, 74)

Veuillez aussi lire le manuel de l’appareil raccordé.

Éloignez le téléviseur de tout équipement électronique (équipement vidéo, etc.) ou de tout équipement équipé d’un capteur infrarouge. Sinon, une distorsion de l’image / du son peut se produire ou le fonctionnement des autres équipements peut se trouver perturbé.

Lors de l’utilisation du câble péritel ou HDMI, employez celui qui est de type “fully wired”.Vérifiez que les types de terminaux et les fiches des câbles sont corrects lors de la connexion.

12

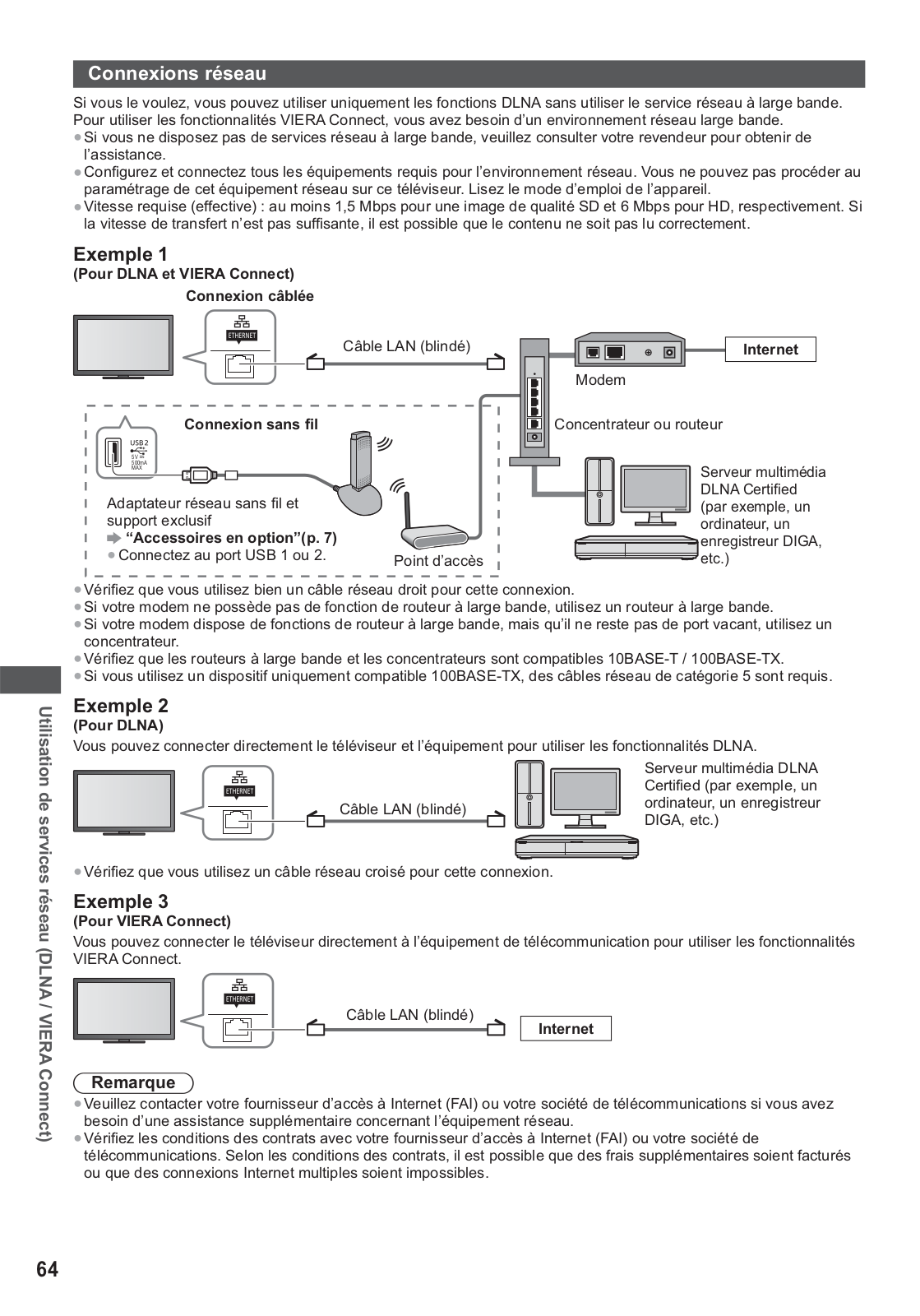

Réseau

Le téléviseur doit être connecté à un environnement réseau à bande large pour pouvoir activer les fonctions de service réseau (VIERA Connect, etc.).

Si vous ne disposez pas de services réseau à large bande, veuillez consulter votre revendeur pour obtenir de l’assistance.

Préparez l’environnement Internet pour la connexion câblée ou sans fil.

La configuration de la connexion réseau démarre après la syntonisation (lors de la première utilisation du téléviseur).

(p. 15 - 17)

Connexion câblée

Téléviseur

Environnement Internet Câble LAN (blindé)

Utilisez le câble LAN STP (Shielded Twist Pair).

Connexion sans fil

Téléviseur

5V 500mA MAX

	Adaptateur réseau sans fil et support	Point d’accès
	exclusif “Accessoires en option” (p. 7)	Environnement Internet
	Insérez soigneusement l’adaptateur
	réseau sans fil dans le support.
	Connectez au port USB 1 ou 2.

Utiliser l’attache-câbles

Ne liez pas le câble RF et le cordon d’alimentation (cela risquerait de déformer l’image).

Attachez les câbles avec les attache-câbles selon le besoin.

Lorsque vous utilisez l’accessoire en option, suivez son mode d’emploi pour attacher les câbles.

Attache-fils (Accessoire standard)

	Fixez l’attache-câbles	Regroupez les câbles
	orifice
	Insérez l’attache-
	câbles dans un
	orifice		Placez le
			bout dans les
		crochets	crochets
	Pour le retirer du téléviseur :	Pour le desserrer :
	fermoirs
	Maintenez la pression		Maintenez la
	sur les fermoirs des	bouton
			pression sur le
	deux côtés
			bouton

base de Raccordement rapide route en mise de Guide

13

automatique Configuration rapide route en mise de Guide

Configuration automatique

Recherchez et mémorisez automatiquement les chaînes de télévision.

Ces étapes ne sont pas nécessaires si votre revendeur a procédé à la configuration.

Effectuez les connexions (p. 11 - 13) et les réglages (si nécessaire) sur l’appareil raccordé avant de lancer la configuration automatique. Pour plus de détails sur les réglages de l’appareil raccordé, consultez son mode d’emploi.

1 Branchez le téléviseur dans la prise secteur et

allumez-le

L’image met quelques secondes à s’afficher.

Si la DEL rouge du téléviseur s’allume, appuyez sur le Commutateur de mode de veille Activé / Désactivé de la télécommande pendant environ 1 seconde.

2 Sélectionnez la langue

Menüsprache

Deutsch		Dansk		Polski		Srpski
English		Svenska				Hrvatski
Français		Norsk		Magyar
Italiano		Suomi
Español		Türkçe				eesti keel
Português		!"		# $% &		'
Nederlands

sélectionnez validez

3 Sélectionnez votre pays

Pays							sélectionnez
Allemagne		Danemark		Pologne			validez
Autriche		Suède		République tchèque
France		Norvège		Hongrie
					Choisissez votre région en fonction du
Italie		Finlande		Slovaquie
Espagne		Luxembourg		Slovénie	pays que vous avez sélectionné, ou
Portugal		Belgique		Croatie
					enregistrez le code PIN de verrouillage
Suisse		Pays-Bas		Estonie
					parental (“0000” ne peut pas être
Malte		Turquie		Lituanie
					enregistré) en suivant les consignes à
Andorre		Grèce		Autres
					l’écran.

4 Sélectionnez le mode à régler

Sélection du signal téléviseur	sélectionnez
DVB-C	réglez / ignorez le réglage
DVB-T
Analogique	: réglez (recherchez les chaînes
Début ATP
	disponibles)
	: ignorez le réglage

5 Sélectionnez [Début ATP]

Sélection du signal téléviseur	sélectionnez
DVB-C	accédez
DVB-T
Analogique
Début ATP

La configuration automatique lance la recherche des chaînes de télévision et les mémorise.

Les chaînes mémorisées et leur ordre varient en fonction du pays, de la région, du système de diffusion et des conditions de réception du signal.

L’écran de configuration automatique varie suivant le pays sélectionné.

14

1 [Réglage réseau DVB-C]

5 Selon le pays que vous sélectionnez, choisissez d’abord votre fournisseur de câble en suivant les instructions qui s’affichent à l’écran.

	Réglage réseau DVB-C		sélectionnez [Début ATP]
	Fréquence	Automatique
	ID réseau	Automatique	accédez
	Début ATP

Réglez normalement [Fréquence] et [ID réseau] sur [Automatique].

Si [Automatique] ne s’affiche pas ou si nécessaire, saisissez [Fréquence] et [ID réseau] spécifiés par votre fournisseur de câble avec les touches numériques.

2 [Configuration automatique DVB-C]

3 [Configuration automatique DVB-T]

Configuration automatique DVB-C

Configuration automatique DVB-T

Progression

0%

100%

Progression

CH 5

69

Cette opération prendra environ 3 minutes.

Cette opération prendra environ 3 minutes.

No.

Nom de la chaîne

Type

QTE

CH

Nom de la chaîne

Type

QTE

1

CBBC Channel

TV gratuite

100

62

CBBC Channel

TV gratuite

100

2

BBC Radio Wales

TV gratuite

100

62

BBC Radio Wales

TV gratuite

100

3

E4

TV gratuite

100

62

E4

TV gratuite

100

62

Cartoon Nwk

TV gratuite

100

TV gratuite: 3

TV payante: 0

Radio: 0

TV gratuite: 4

TV payante: 0

Radio: 0

Recherche en cours

Recherche en cours

4 [Configuration automatique mode analogique]

Configuration automatique mode analogique

Balayage	CH 2		78	CC 1		41
Cette opération prendra environ 3 minutes.
CH	Nom de la chaîne

CH 29
CH 33	BBC1

Analogique: 2

Recherche en cours

Selon le pays que vous sélectionnez, l’écran de sélection de la chaîne s’affiche après Configuration automatique DVB-T si plusieurs chaînes ont le même numéro logique de chaîne.

Sélectionnez votre chaîne préférée ou quittez l’écran pour des sélections automatiques.

5 Téléchargement prédéfini

Si un enregistreur compatible avec Q-Link, VIERA Link ou avec une technologie similaire (p. 75, 76) est raccordé, les paramètres de canal, de langue et de pays / région sont automatiquement téléchargés vers l’enregistreur.

Synchronisation

Veuillez patienter!

0% 100%

Télécommande non disponible

Si le téléchargement échoue, vous pourrez télécharger plus tard par le menu Configuration. [Téléchargement] (p. 37)

6

Configurez la connexion au réseau

Configurez la connexion au réseau afin d’activer les fonctions de service réseau telles que VIERA Connect, etc.

(p. 18, 63).

Veuillez noter que ce téléviseur ne prend pas en charge les points d’accès sans fil publics.

Vérifiez que la configuration des connexions au réseau (p. 13) et de l’environnement réseau soit terminée

avant de démarrer la configuration.

Sélectionnez le type de réseau

Configuration réseau

[Câblé]

“Connexion câblée” (p. 13)

[Sans fil]

“Connexion sans fil” (p. 13)

Sélectionnez Câblé ou Sans fil

Câblé

Sans fil

Régler plus tard

sélectionnez

Pour réaliser la configuration plus tard ou

ignorer cette étape

accédez

Sélectionnez [Régler plus tard] ou

[Câblé]

1. Sélectionnez [Automatique]					Test de connexion
	Acquisition adresse IP				Vérifiez la connexion du câble réseau.
					Vérifier l’acquisition IP.
	Automatique			Manuel	Vérifiez périphériques avec même adresse IP.

Vérifier la connexion à la passerelle.

Vérifier la communication avec le serveur.

sélectionnez accédez

2.Passez à l’étape suivante

(Appuyez deux fois)

La configuration automatique est terminée et le test de la connexion réseau commence.

Vous pouvez aussi configurer manuellement chaque élément en sélectionnant [Manuel].

Pour plus de détails (p. 66)

: succès

Le test a réussi et le téléviseur est connecté au réseau.

: échec

Vérifiez les réglages et les connexions. Puis sélectionnez [Réessayer].

automatique Configuration rapide route en mise de Guide

15

automatique Configuration rapide route en mise de Guide

[Sans fil]

6La liste des points d’accès détectés automatiquement s’affiche. 1. Sélectionnez le point d’accès désiré

Réseaux sans fil disponibles

sélectionnez

Pour [WPS (bouton Push)] (p. 17)

No.

Nom du réseau (SSID)

Type sans fil

Etat

(Rouge)

1

Access Point A

11n(2.4GHz)

accédez

2

Access Point B

11n(5GHz)

3

Access Point C

11n(5GHz)

: Point d’accès chiffré

Pour effectuer un réglage

Pour effectuer une nouvelle

Pour des informations sur le point

recherche des points d’accès

d’accès sélectionné

manuel (p. 68)

(Bleu)

(Jaune)

2. Accédez au mode de saisie de la clé de chiffrement

Réglage de la clé de cryptage

La connexion s’effectuera avec les réglages suivants:-

Nom du réseau (SSID) : Access Point A

Type de sécurité : WPA-PSK

Si le point d’accès sélectionné n’est pas chiffré, un écran de

Type de cryptage : TKIP

Veuillez saisir la clé de chiffrement.

confirmation s’affiche. Il est recommandé de sélectionner un point

d’accès chiffré.

Clé de cryptage

3. Saisissez la clé de chiffrement du point d’accès

Sélectionnez les caractères

Enregistrez

Param. réseau sans fil

Clé de cryptage

sélectionnez

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

!

:

#

validez

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

(

)

+

-

.

*

_

@

/

“

‘

%

&

?

Vous pouvez saisir les caractères en utilisant

,

;

=

$

[

]

~

<

>

{

}

|

`

^

\

les touches numériques.

4. Une fois la configuration du point d’accès terminée, procédez au test de la connexion

Test de connexion

: succès

Vérifier la connexion réseau sans fil.

Le test a réussi et le téléviseur est connecté au

Vérifier l’acquisition IP.

Vérifiez périphériques avec même adresse IP.

réseau.

Vérifier la connexion à la passerelle.

Vérifier la communication avec le serveur.

: échec

Vérifiez les réglages et les connexions. Puis

sélectionnez [Réessayer].

Vous pouvez aussi configurer manuellement chaque

élément en sélectionnant [Manuel]. Pour plus de détails (p. 66)

5. Passez à l’étape suivante

(Appuyez deux fois)

16

6	[WPS (bouton Push)]
	1. Appuyez sur le bouton WPS du point d’accès jusqu’à ce que la lumière clignote
	2. Raccordez le téléviseur au point d’accès
		WPS (bouton Push)
		1) Veuillez appuyer sur le bouton 'WPS' du point
		d'accès sans fil jusqu'à ce que son voyant clignote.
		2) Une fois le point d'accès près, veuillez				Assurez-vous que le point d’accès prend en charge le protocole
		sélectionner «Connecter».
		En cas de doute, veuillez vérifier le manuel				WPS pour cette configuration.
						WPS : Wi-Fi Protected Setup™
		d'instruction du point d'accès sans fil.
			Connecter			Si la connexion a échoué, vérifiez les réglages et la position de
						votre point d’accès. Puis, suivez les instructions qui s’affichent à
						l’écran.
	3. Une fois la configuration du point d’accès terminée, procédez au test de la connexion
										: succès
			Test de connexion
			Vérifier la connexion réseau sans fil.							Le test a réussi et le téléviseur est connecté au
			Vérifier l’acquisition IP.
			Vérifiez périphériques avec même adresse IP.							réseau.
			Vérifier la connexion à la passerelle.							: échec
			Vérifier la communication avec le serveur.
		4. Passez à l’étape suivante								Vérifiez les réglages et les connexions. Puis
										sélectionnez [Réessayer].
		(Appuyez deux fois)								Vous pouvez aussi configurer manuellement
										chaque élément en sélectionnant [Manuel].
										Pour plus de détails (p. 66)
7	Sélectionnez [Maison]
	Sélectionnez l’environnement de visionnement [Maison] à utiliser chez vous.
	Sélectionnez votre environnement							sélectionnez
		Maison	Magasin
								validez

[Magasin] environnement de visionnement (uniquement pour un affichage en magasin)

L’environnement de visionnement [Magasin] est le mode de démonstration qui explique les principales fonctions de ce téléviseur.

Sélectionnez l’environnement de visionnement [Maison] à utiliser chez vous.

Vous pouvez retourner à l’écran de sélection de l’environnement de visionnement à l’étape de l’écran de confirmation Magasin.

1 Retournez à l’écran de sélection de	2 Sélectionnez [Maison]
l’environnement de visionnement	Sélectionnez votre environnement		sélectionnez
Magasin	Maison	Magasin
Vous avez sélectionné le mode			validez

magasin

Pour modifier l’environnement de visionnement ultérieurement, vous devrez réinitialiser tous les réglages en accédant au Réglage usine. [Réglage usine] (p. 51)

La configuration automatique est alors terminée et votre téléviseur est prêt pour le visionnement.

Si le réglage a échoué, vérifiez le raccordement du câble RF puis suivez les instructions à l’écran.

Remarque

Pour vérifier la liste des chaînes “Utiliser le guide des programmes” (p. 23)

Pour éditer ou cacher (sauter) des chaînes	“Régler et éditer les chaînes” (p. 42 - 45)
Pour régler à nouveau toutes les chaînes	[Configuration auto] (p. 40 - 41)

Pour ajouter ultérieurement le mode TV disponible [Ajouter signal du téléviseur] (p. 37)Pour initialiser tous les réglages [Réglage usine] (p. 51)

automatique Configuration rapide route en mise de Guide

17

Connect” “VIERA de Utilisation

Utilisation de “VIERA Connect”

VIERA Connect est un portail permettant d’accéder à des services uniques de Panasonic.

VIERA Connect vous permet d’accéder à des sites Internet spécifiques de Panasonic, et d’apprécier du contenu en ligne comme des vidéos, des jeux, des outils de communication, etc. à partir de l’écran d’accueil VIERA Connect.Ce téléviseur ne prend pas en charge la fonctionnalité complète de navigateur Web et certaines fonctions de sites

Web peuvent ne pas être disponibles.

Pour quitter VIERA Connect

Pour désactiver la bannière d’instructions VIERA Connect

[Bannière VIERA

Connect] (p. 38)

1 Allumez le téléviseur

Appuyez pendant environ 1 seconde.L’interrupteur d’alimentation doit être activé.

(p. 10)

Chaque fois que vous allumez votre téléviseur, la bannière de présentation de VIERA Connect s’affiche. Cette bannière est susceptible de changer.

Profitez de la sélection de contenu sur Internet grâce à VIERA Connect

Appuyez simplement sur la touche OK / INTERNET

2 Accès à VIERA Connect

Lorsque la bannière est affichée

ou

Selon les conditions d’utilisation, la lecture de la totalité des données peut prendre un certain temps.

Il est possible que des messages s’affichent avant l’écran d’accueil de VIERA Connect.

Veuillez lire attentivement ces instructions et vous y conformer. Exemple : Écran d’accueil de VIERA Connect

Pour passer au niveau suivant, sélectionnez [PLUS].

Pour revenir au niveau précédent, sélectionnez [RETOUR].

Pour retourner à l’écran d’accueil de VIERA Connect

PLUS

RETOUR

La communication vidéo (par exemple Skype™) nécessite une Caméra de communication TY-CC20W exclusive.

“Accessoires en option” (p. 7)

Pour davantage de détails, lisez le mode d’emploi de la caméra de communication.

Vous pouvez connecter un clavier et une manette de jeux au port USB afin de pouvoir saisir des caractères et jouer à des jeux vidéo par VIERA Connect. Vous pouvez également utiliser le téléviseur avec un clavier ou une manette de jeux différents des fonctionnalités de VIERA Connect. Pour plus d’informations “Connexion USB” (p. 89)

Remarque

Si vous ne pouvez pas accéder à VIERA Connect, vérifiez les connexions (p. 13) et les paramètres réseau (p. 15 - 17).

Pour plus d’informations sur VIERA Connect (p. 72)

18

Regarder la télévision

	1	Allumez le téléviseur
		Appuyez pendant environ 1 seconde.
		L’interrupteur d’alimentation doit être activé. (p. 10)
		La bannière de présentation VIERA Connect s’affiche
		À chaque allumage du téléviseur, cette bannière s’affiche en bas de l’écran.
		Vous pouvez facilement accéder aux fonctions VIERA Connect et
		profiter des divers contenus offerts. (p. 18)
		Pour supprimer cette bannière, laissez-la tel quel pendant environ 5
		secondes ou appuyez sur une touche (sauf les touches permettant
		d’accéder à VIERA Connect).
		Pour désactiver cette bannière	[Bannière VIERA Connect] (p. 38)
		Cette bannière est susceptible de changer.
	2	Sélectionnez le mode Les modes sélectionnables varient en fonction
			des chaînes mémorisées (p. 14).
		Sélection TV	sélectionnez
		DVB-C	accédez
		DVB-T
		Analogique	Vous pouvez également sélectionner le mode
			en appuyant plusieurs fois sur le bouton
			téléviseur de la télécommande ou sur le
			téléviseur (p. 10).
			Si le menu [Sélection TV] ne s’affiche pas,
			appuyez sur la touche TV pour changer de mode.
Volume	3	Sélectionnez une chaîne
		haut	Pour sélectionner un numéro de position de
		ou	chaîne à plus de deux chiffres, par exemple 399
		bas

Pour sélectionner à partir de la Liste des chaînes

Toutes chaînes DVB-T		Classement 123…			sélectionnez une chaîne
6	Cartoon Nwk				visionnez
7	BBC Radio Wales
8	BBC Radio Cymru
1	BBC ONE Wales
2	BBC THREE
3	BBCi
4	CBBC Channel

Pour classer les noms de chaîne par ordre alphabétique

(Rouge)

Pour changer la catégorie (Bleu)

Pour sélectionner une chaîne à l’aide de la bannière d’informations (p. 20)

1 Affichez la bannière d’informations si elle n’est pas	2 Pendant que la bannière est affichée, sélectionnez
déjà affichée	la chaîne
			sélectionnez une chaîne

visionnez

Pour sélectionner une chaîne à l’aide du Guide des programmes (p. 23)

1 Affichez le Guide 2 Sélectionnez le programme		3 Sélectionnez [Voir programme] (DVB)
des programmes	ou la chaîne en cours	Das Erste	sélectionnez
	sélectionnez
		19:3020:00
			visionnez
	accédez	Voir programme Programmation minuterie

Il pourrait être nécessaire de saisir le code postal ou d’effectuer une mise à jour selon le pays que vous sélectionnez (p. 14). Suivez les instructions qui s’affichent à l’écran.

Remarque

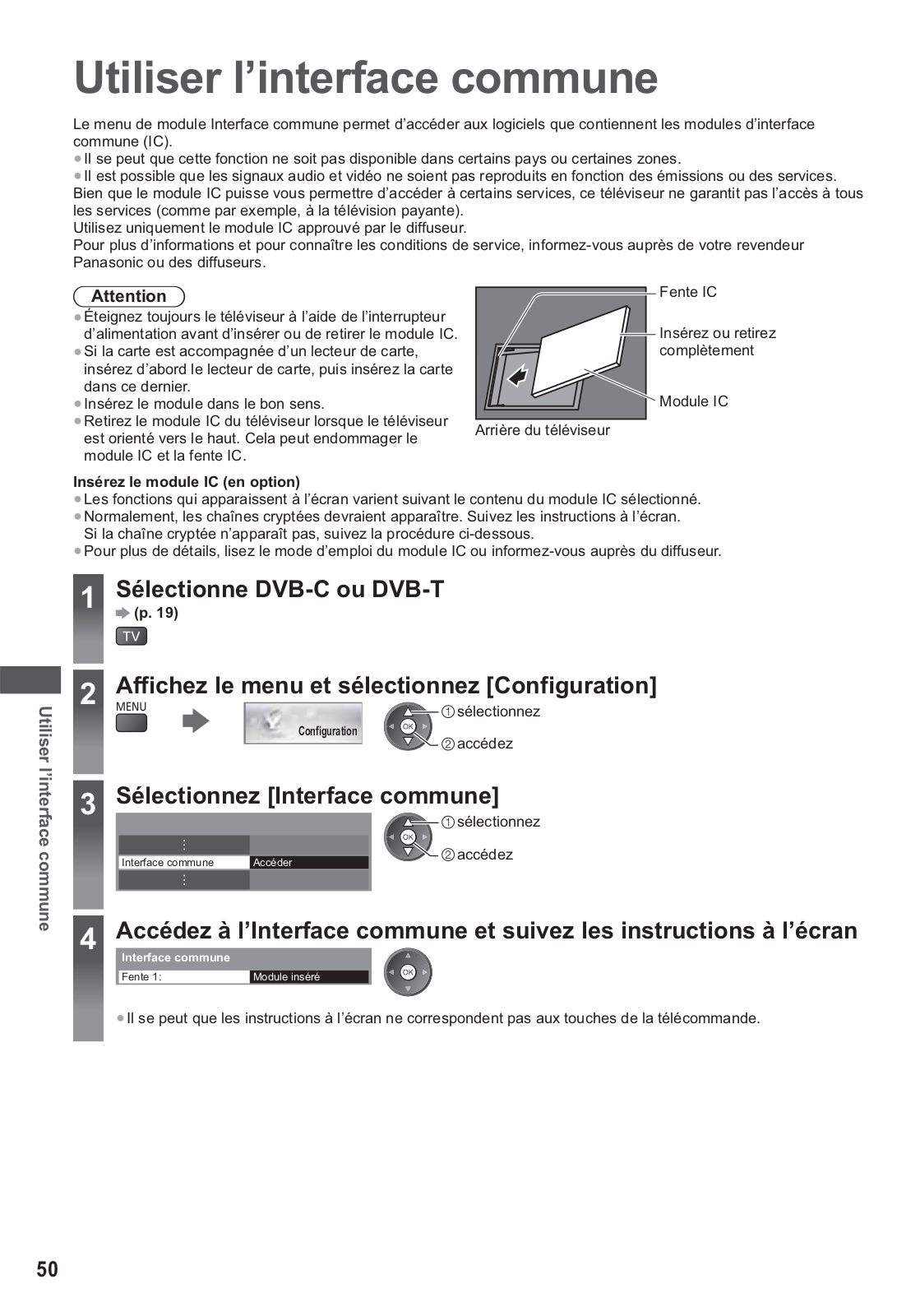

Pour visionner la télévision payante “Utiliser l’interface commune” (p. 50)

télévision la Regarder

19

Autres fonctions utiles

Affichez la bannière d’informations

Affichez la bannière d’informations

Apparaît aussi lorsque vous changez de chaîne.

télévision la Regarder

1

Exemple : DVB

2

3

5

6

7

4

1

HDTV

Coronation Street

20:35

ZDF

20:00 - 20:55

Toutes chaînes DVB-T

Actuel

infos

Changer catégorie

Signal faible

Dolby D+

45

1 Position et nom de la chaîne

5 Début du programme / Heure de fin (DVB)

2 Type de chaîne ([Radio], [Données], [HDTV], etc.) /

Numéro de chaîne, etc. (Analogique)

chaîne cryptée (

) /

6 Indicateur de progression chronologique du

mode TV ( ,

,

)

programme sélectionné (DVB)

3 Programme

7 Catégorie

4 Heure actuelle

Pour changer la catégorie (DVB)

(Bleu)

sélectionnez

validez

Fonctions disponibles / Signification des messages

[Stéréo], [Mono]

Mode audio

Service de télétexte disponible

Son coupé

[Signal faible]

1 - 90

Signal de télévision de mauvaise

Plusieurs pistes audio disponibles

Temps restant de la minuterie de

qualité

veille

[Dolby D+], [Dolby D], [HE-AAC]

Pour les réglages (p. 21)

Piste audio Dolby Digital Plus,

Plusieurs pistes vidéo disponibles

Dolby Digital ou HE-AAC

Service de sous-titres disponible

Plusieurs pistes audio et vidéo

disponibles

Pour vérifier le nom de chaîne

Pour regarder la chaîne qui figure

Informations sur le programme

d’une autre chaîne réglée

dans la bannière

suivant (DVB)

Pour cacher

Informations supplémentaires (DVB)

Pour régler le temps d’affichage

(Appuyez encore une fois pour

[Délai d’affichage] (p. 38)

cacher la bannière)

Afficher les sous-titres

Affichez ou cachez les sous-titres (selon disponibilité)

Pour changer la langue de DVB (selon disponibilité)

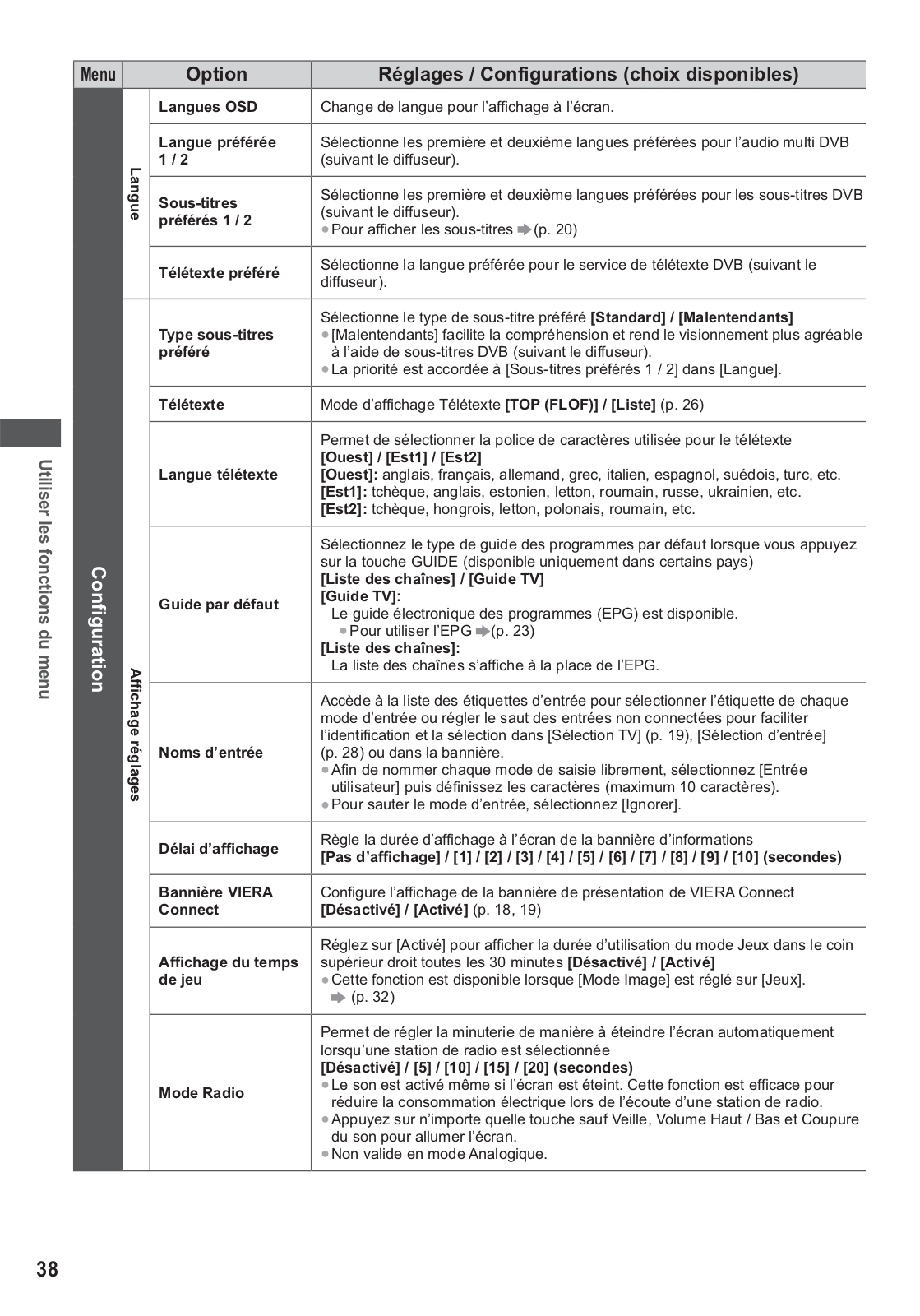

[Sous-titres préférés] (p. 38)

Remarque

Si vous appuyez sur cette touche en mode analogique, le téléviseur passe au service de télétexte et ouvre votre page favorite (p. 26). Appuyez sur la touche EXIT pour revenir en mode TV.

20

Verrouillage

Fige / défige l’image

Afficher les réglages disponibles pour l’état courant

Confirmer ou modifier instantanément l’état actuel

Pour modifier

sélectionnez accédez

[Multi-vidéo] (DVB)

Sélectionne une vidéo à partir d’un groupe de plusieurs vidéos (selon disponibilité)

Ce réglage n’est pas mémorisé ; le réglage par défaut est rétabli une fois que vous avez quitté le programme en cours.

[Multi-audio] (DVB)

Sélectionne une autre langue pour la piste sonore (selon disponibilité)Ce réglage n’est pas mémorisé ; le réglage par défaut est rétabli une fois que vous avez quitté le

programme en cours.

[Audio double] (DVB) Sélectionne stéréo / mono (selon disponibilité)

sélectionnez / modifiez mémorisez

[Sous channel] (DVB) Sélectionne le sous-canal d’un programme à plusieurs canaux (selon disponibilité)

[Langue du sous-titrage] (DVB) Sélectionne la langue pour l’affichage des sous-titres (selon disponibilité)

[Langue télétexte]

Définit la police de caractères utilisée pour le télétexte

(p. 38)

[Langue Télétexte] (DVB) Sélectionne une autre langue pour le télétexte (selon disponibilité)

[MPX] (Analogique)

Sélectionne le mode de son multiplex (selon disponibilité)

(p. 34)

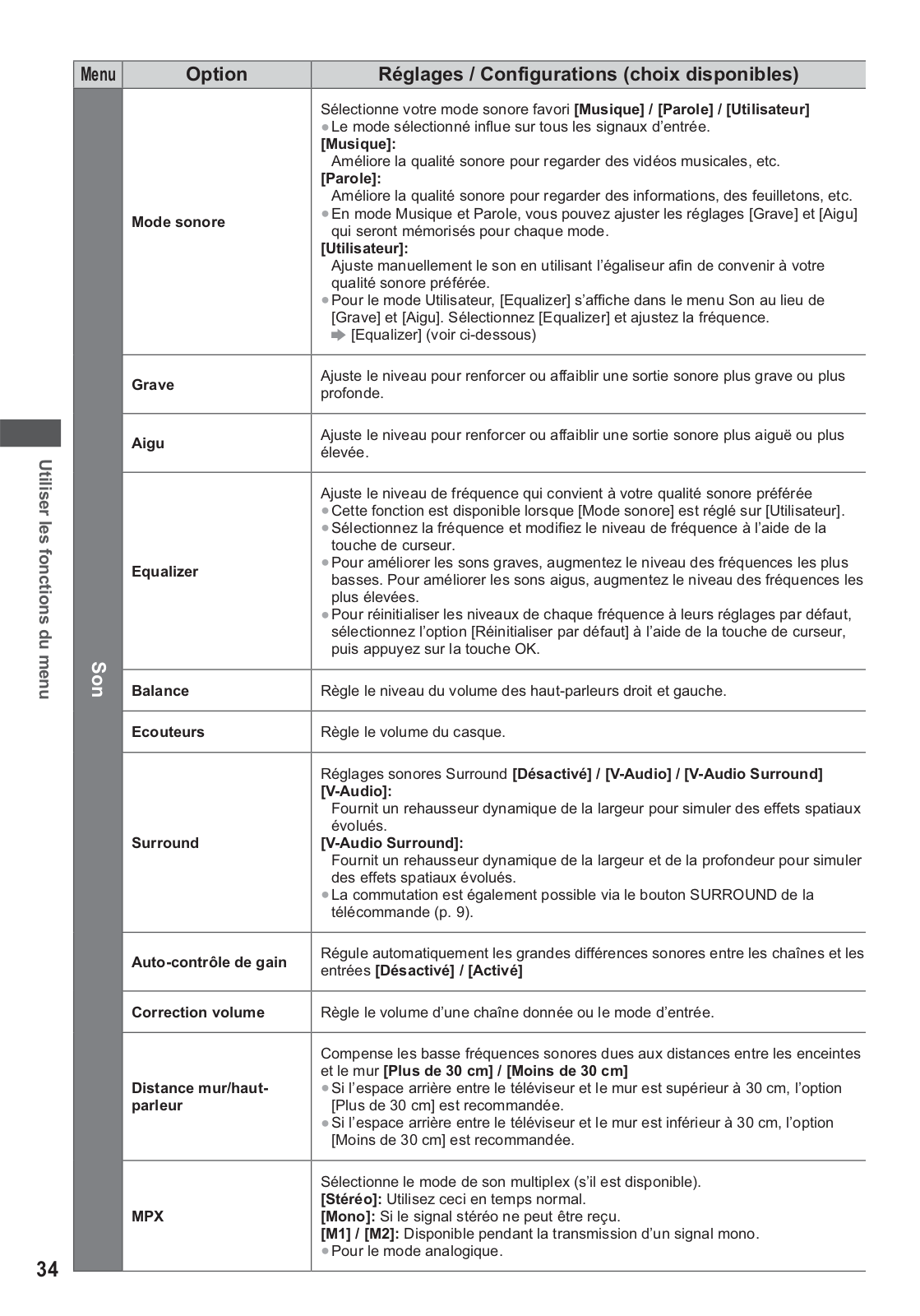

[Correction volume]

Règle le volume d’une chaîne donnée ou le mode d’entrée

Minuterie veille

Passe le téléviseur en mode veille automatiquement après une période déterminée

Cliquez à plusieurs reprises sur le bouton pour obtenir le temps souhaité.

([Désactivé] / [15] / [30] / [45] / [60] / [75] / [90] (minutes))

Pour annuler, réglez sur [Désactivé] ou éteignez le téléviseur.

Pour confirmer le temps restant “Affichez la bannière d’informations” (p. 20)

Lorsqu’il reste moins de 3 minutes, le temps restant clignote à l’écran.

Vous pouvez également régler [Minuterie veille] dans le menu [Minuterie]

1 Affichez le menu

2 Sélectionnez [Minuterie]

sélectionnez

Minuterie

accédez

3 Sélectionnez [Minuterie veille] et définissez la durée par incréments de 15 minutes

Programmation minuterie	Désactivé	sélectionnez	sélectionnez la durée
Minuterie veille	15 minutes	[Minuterie veille]
Mise en veille automatique
	30 minutes	accédez	mémorisez
	45 minutes
	60 minutes
	75 minutes
	90 minutes

télévision la Regarder

21

télévision la Regarder

Rapport de format

Changez le rapport de format (taille d’image)

Affichez l’image avec une taille et un format optimaux.

Normalement, les programmes comportent un “Signal de commande du rapport de format” (signal d’écran large, etc.), et le téléviseur choisit automatiquement le rapport de format en fonction du “Signal de commande du rapport de format” (p. 84).

Pour modifier le rapport de format manuellement

1 Affichez la liste Sélection d’aspect

Sélection d’aspect

Automatique 16:9 14:9

Élargi

4:3

4:3 complet Zoom1 Zoom2 Zoom3

Choisir

Modifier Sortir

Revenir

Liste Sélection d’aspect

[Automatique]

2 Pendant que la liste s’affiche, sélectionnez le mode

sélectionnez mémorisez

Vous pouvez également changer le mode à l’aide de la touche ASPECT uniquement.

(Appuyez plusieurs fois jusqu’à ce que vous obteniez le mode désiré.)

Le rapport de format optimal est choisi et l’image est étirée pour remplir tout l’écran.

Pour plus de détails (p. 84)

[16:9]		[4:3 complet]
	Affiche l’image telle quelle en 16:9,		Affiche une image 4:3 en l’allongeant
	sans déformation (anamorphosée).		horizontalement pour qu’elle remplisse
			l’écran.
[14:9]		[Zoom1]
	Affiche l’image à la norme 14:9, sans		Affiche une image boîte aux lettres 16:9
	déformation.		ou une image 4:3 sans déformation.
[Élargi]		[Zoom2]
	Affiche une image 4:3 en plein écran.		Affiche une image boîte aux lettres 16:9
	L’allongement n’est visible que sur les		(anamorphosée) en plein écran sans
	bords gauche et droit.		déformation.
[4:3]		[Zoom3]
	Affiche l’image à la norme 4:3, sans		Affiche une image boîte aux lettres
	déformation.		2,35:1 (anamorphosée) en plein écran
			sans déformation. En 16:9, affiche
			l’image à sa taille maximale (en
			l’allongeant légèrement).

Remarque

Seuls [16:9] et [4:3] sont disponibles en mode d’entrée PC.

Le mode de rapport de format peut être mémorisé séparément pour les signaux SD (définition standard) et HD (haute définition).

Dernière vue

Passe facilement à la dernière chaîne vue ou en mode d’entrée

Appuyez de nouveau pour retourner à la vue actuelle.

Remarque

Le changement de chaîne n’est pas disponible pendant l’enregistrement de la Programmation du minuteur ou lorsque l’Enregistrement en direct sur le téléviseur est en cours.

Regarder moins de 10 secondes n’est pas considéré comme la chaîne ou le mode d’entrée précédemment regardé.

22

Utiliser le guide des programmes

Guide des programmes — Le guide électronique des programmes (EPG) présente à l’écran une grille des programmes actuellement diffusés et des émissions à venir pour les sept prochains jours (selon le diffuseur).Cette fonction varie suivant le pays sélectionné (p. 14).

La saisie ou la mise à jour du code postal peut être requise pour utiliser le système GUIDE Plus+ selon le pays que vous sélectionnez. “Afficher la publicité” (p. 24)

Les canaux DVB-T et analogiques s’affichent sur le même écran de Guide des programmes. [D] et [A] peuvent être affichés afin de distingueur les chaînes DVB-T et les chaînes Analogiques. Il n’y pas de liste de programmes pour les chaînes analogiques.

La première fois que vous allumez le téléviseur, ou s’il est resté éteint pendant plus d’une semaine, le Guide des programmes peut mettre un certain temps à apparaître complètement.

Pour retourner au mode TV

1

2

Sélectionnez le mode

(p. 19)

Affichez le guide des programmes

Appuyez de nouveau pour changer la présentation ([Paysage] / [Portrait]). Affichez [Paysage] pour voir plusieurs chaînes.

Affichez [Portrait] pour voir une chaîne à la fois.

Exemple : [Paysage]

Guide TV: Paysage

Mer 26.10.2011

Mer 26.10.2011

Tous

Toutes les chaînes

1

10:46

1 BBC ONE

20:00 - 20:30 DIY SOS : We open in the Battersbys

Durée:

19:30

20:00

20:30

21:00

3

D

1

BBC ONE

Das Erste

DIY SOS

The Bill

Red Cap

5

D

7

BBC THREE

Hot Wars

Holiday Program

D

14

E4

Emmerdal.

Coronation Street

The Bill

D

70

BBC FOUR

10 O’ clock News BBC

Pepsi Char.

Good bye

7

D

72

BBC 2W

Panorama

Spring watch

Coast

Exemple : [Portrait]

Guide TV: Portrait

Mer 26.10.2011

Mer 26.10.2011

Tous

Toutes les chaînes

10:46

D

1 BBC ONE

D 7 BBC THREED 14 E4

D 70 BBC FOUR

19:30-20:00

Das Erste

20:00-20:30

DIY SOS

20:30-21:00

The Bill

21:00-22:00

Red Cap

22:00-23:00

Live junction

23:00-23:30

POP 100

21 Date et heure actuelles

2 Date du Guide des

4programmes

3 Heure du Guide des

6 programmes

4 Programme

5 Publicité

6Position et nom de la chaîne

7[D]: DVB-T [A]: Analogique

Selon le pays que vous avez sélectionné, vous pouvez sélectionner le type de guide des programmes

[Guide par défaut] (p. 38)

Si vous sélectionnez [Liste des chaînes], la liste des chaînes s’affiche lorsque vous appuyez sur la touche GUIDE.

Pour regarder le programme

1 Sélectionnez le programme ou la chaîne en cours

sélectionnez accédez

2 Sélectionnez [Voir programme] (DVB)

	Das Erste	sélectionnez
	19:3020:00	visionnez
	Voir programme
		Programmation minuterie

Pour utiliser la Programmation de la minuterie (p. 25)

programmes des guide le Utiliser

23

programmes des guide le Utiliser

Pour reculer au jour précédent (DVB)

(Rouge)

Pour afficher la liste des chaînes du type sélectionné (DVB)

(Jaune)

(Liste Type)	sélectionnez le
Type de prog.	type
Tous	affichez
Tous
Film
Informations

Pour avancer au jour suivant (DVB)

(Vert)

Pour afficher une liste de chaînes de la catégorie sélectionnée

(Bleu)

(Liste Catégorie)	sélectionnez la
Catégorie	catégorie
Toutes les chaînes	affichez
Toutes les chaînes
Toutes chaînes DVB-T

Chaînes analogiques

TV gratuite

TV payante

HDTV

Radio gratuite

Radio payante

Favori 1

Favori 2

Favori 3

Favori 4

Seules les chaînes analogiques apparaissent dans la liste

Pour afficher la liste des chaînes favorites (p. 42)

Autres fonctions utiles

Afficher les détails du programme (DVB)

1 Sélectionnez le programme	2 Affichez les détails
	Appuyez de nouveau pour revenir au guide des programmes.

Afficher la publicité

Suivant le pays sélectionné, ce téléviseur prend en charge le système GUIDE Plus+ en mode DVB-T ou analogique.

La saisie ou mise à jour du code postal est requise. Suivez les instructions qui s’affichent à l’écran.Vous pouvez également effectuer une configuration manuelle à partir du menu Configuration.

[Mise à jour] / [Code postal] dans [Paramétrage GUIDE Plus+] (p. 39)

Saisissez votre code postal lors de la première utilisation de cette fonction. Si vous saisissez un code postal erroné pour votre région ou si vous ne saisissez pas de code postal, il se peut que la publicité ne s’affiche pas correctement.

Affichez les informations de publicité

Pour afficher la dernière publicité

[Mise à jour] dans [Paramétrage GUIDE Plus+] (p. 39)

Pour changer les publicités

Pour revenir au Guide des programmes

ou

Remarque

Pour actualiser les informations continuellement, le téléviseur doit être laissé en mode de veille.

24

Programmation de la minuterie (DVB)

Le menu Programmation du minuteur vous permet de choisir les programmes que vous souhaitez vous souvenir de regarder ou de les enregistrer vers l’enregistreur externe. À l’heure exacte, le téléviseur se règle sur la chaîne correcte même s’il est en mode de veille.

1 Sélectionnez le programme à venir

sélectionnez validez

La DEL devient orange si la programmation de la minuterie est réglée.

(La DEL clignote en orange si la programmation de la minuterie est en cours.)

“Témoin / Panneau de commande” (p. 10)

2 Sélectionnez la fonction ([Enr. ext.] ou [Rappel])

(Écran Programmation de la minuterie)									sélectionnez
Programmation minuterie				Mer 26.10.2011 10:46					mémorisez
Fonction		No.	Nom de la chaîne	Date	Démarrage	Fin
	Enr. ext.	D 12	BBC ONE	Mer 26.10.2011	20:00	20:30
			<MINUTERIE>		(30	Min.)
---		---		--/--	--:--	--:--
					(---	Min.)
---		---		--/--	--:--	--:--
					(---	Min.)
---		---		--/--	--:--	--:--
					(---	Min.)
---		---		--/--	--:--	--:--
					(---	Min.)

[Enr. ext.] / [Rappel]

“Définissez les détails de l’événement de programmation de la minuterie” (p. 47)

Pour vérifier / modifier / annuler un	Pour revenir au Guide des programmes
événement de programmation de la
minuterie
“Programmation minuterie” (p. 46 - 48)

Si vous sélectionnez le programme en cours

Un écran de confirmation s’affiche et vous invite à regarder ou à enregistrer le programme.

Sélectionnez [Programmation minuterie] puis paramétrez [Enr. ext.] pour enregistrer à partir du moment où vous avez fini le paramétrage de l’événement de programmation du minuteur.

	Das Erste	sélectionnez
	19:3020:00	accédez
	Voir programme
		Programmation minuterie

Remarque

Cette fonction n’est pas disponible en mode analogique.

La programmation de la minuterie ne fonctionne de façon appropriée que si les données horaires sont acquises via le signal du diffuseur ou du fournisseur d’accès.

Vous ne pouvez pas sélectionner une autre chaîne pendant l’enregistrement en mode Programmation de la minuterie.

Lors de l’enregistrement de programmes sur l’enregistreur externe, assurez-vous d’effectuer les réglages appropriés sur l’enregistreur connecté au téléviseur.

Si un enregistreur compatible avec Q-Link, VIERA Link ou toute autre technologie similaire est connecté au téléviseur (p. 75, 76) et que les [Réglage des liens num/analog] (p. 36) sont terminés, il n’est pas nécessaire de régler l’enregistreur. Consultez aussi le manuel de l’enregistreur.

programmes des guide le Utiliser

25

télétexte le Afficher

Afficher le télétexte

Les services de télétexte sont des informations textuelles fournies par les diffuseurs.

Les fonctions peuvent varier suivant le diffuseur.

Qu’est-ce que le mode FLOF (FASTEXT) ?

En mode FLOF, quatre sujets de couleurs différentes apparaissent au bas de l’écran. Pour obtenir plus d’informations sur l’un de ces sujets, appuyez sur la touche de couleur correspondante. Ce service permet d’accéder facilement aux informations relatives aux sujets présentés.

Qu’est-ce que le mode TOP ? (dans le cas d’une diffusion de texte TOP)

TOP améliore considérablement le service de télétexte standard, en facilitant la recherche et en fournissant un guide efficace.Survol rapide des informations de télétexte disponibles

Sélection facile du sujet, étape par étapeInformations d’état de page au bas de l’écran

	Page du haut / bas disponible		Pour sélectionner parmi les blocs	Pour sélectionner le sujet suivant à
	(Rouge)	(Vert)	de sujets	l’intérieur du bloc de sujets
			(Bleu)	(Après le dernier sujet, la sélection passe
				au bloc de sujets suivant.)

(Jaune)

Qu’est-ce que le mode Liste ?

En mode Liste, quatre numéros de page de couleurs différentes apparaissent au bas de l’écran. Chacun de ces numéros peut être modifié et enregistré dans la mémoire du téléviseur.

“Mémorisez les pages fréquemment consultées” (p. 27)

Pour changer de mode [Télétexte] (p. 38)

Pour retourner au mode TV

1 Passez à Télétexte										Affiche la page d’index (le contenu varie
										suivant le diffuseur).
	Numéro de sous-page
	<< 01 02 03 04 05 06 07						>>
					17:51 28 Fev				Heure / date
		TELETEXT
		INFORMATION
										Barre de couleur
Numéro de page actuel

2 Sélectionnez la page

haut		Touche de couleur
ou	ou
bas		(Correspond à la barre de couleur)

Pour régler le contraste

Avec la barre bleue affichée

(Appuyez trois fois)

Affichez les données cachées		INDEX
Affichez les mots cachés, comme par exemple les	Revenez à la page d’index principal

	réponses aux pages de quiz	Appuyez encore une fois
	(Rouge)
		pour les cacher à nouveau.

VERROUILLAGE

Arrêtez la mise à jour automatique

(Si vous souhaitez maintenir la page en cours sans la mettre à jour.)

Appuyez encore une fois pour reprendre.

Accédez à une page favorite

Affichez une page favorite mémorisée

Ouvrez la page associée à la touche bleue (mode Liste). Le réglage d’usine est “P103”.

26

PLEIN / HAUT / BAS

(Vert)

(HAUT)

(BAS)

Normal (PLEIN)

(Agrandissez la moitié supérieure)

(Agrandissez la moitié inférieure)

Visionnage dans plusieurs fenêtres

Regardez la télévision et le télétexte dans deux fenêtres en même temps

Sélectionnez [Image et texte] On ou Off

(Appuyez deux fois)

Les commandes ne sont exécutables que dans l’écran télétexte.

Mémorisez les pages fréquemment consultées

Mémorisez les pages fréquemment consultées dans la barre de couleur (en mode Liste uniquement) Avec une page affichée

(Touche de couleur	appuyez de manière continue
correspondante)

Pour changer les pages mémorisées

Saisissez un nouveau numéro de page

Touche de couleur que vous désirez changer

Le numéro devient blanc.

appuyez de manière continue

Afficher la sous-page

Affichez la sous-page (uniquement lorsque le Télétexte contient plus d’une page)

				Apparaît en haut de l’écran	Le nombre de sous-pages varie suivant le diffuseur
					(jusqu’à 79 pages).
					La recherche peut prendre un certain temps,
Pour afficher une sous-page spécifique					pendant lequel vous pouvez regarder la télévision.
	(Bleu)			Saisissez le numéro-à 4
				chiffres

Exemple : P6

télétexte le Afficher

Regardez la télévision en attendant la mise à jour

Regarder la télévision pendant la recherche d’une page de télétexte

Le télétexte se met automatiquement à jour lorsque de nouvelles informations sont disponibles.

(Jaune)	Passe temporairement à l’écran TV

P108	Apparaît une fois la
	mise à jour terminée

Affichez la page mise à jour

(Jaune)

(Il n’est pas possible de changer de chaîne.)

La page d’informations dispose d’une fonction qui indique l’arrivée des dernières informations (“Flash d’informations”). 27

externes entrées les Regarder

Regarder les entrées externes

Raccordez l’appareil externe (magnétoscope, appareil DVD, etc.) pour en visionner les données via l’entrée.Pour connecter l’appareil (p. 11 - 13, 81 - 82)

La télécommande est capable de contrôler les contenus des équipements externes. (p. 29)

Pour retourner au mode TV

1 Allumez le téléviseur

Avec une connexion péritel (p. 12)

Reçoit automatiquement les signaux lorsque la lecture commenceLes signaux reçus sont automatiquement identifiés par la borne péritel

(8 broches).

Cette fonction est aussi disponible pour les connexions HDMI (p. 89).

Si le mode d’entrée ne permute pas automatiquement

Exécutez et

Vérifiez la configuration de l’appareil.

2 Affichez le menu Sélection d’entrée

3 Sélectionnezl’appareil le mode d’entrée de la connexion à

Sélection d’entrée	sélectionnez
AV1	visionnez
AV2
PC
HDMI1
HDMI2
HDMI3
HDMI4
TV
Carte SD/USB

Vous pouvez également sélectionner l’entrée en utilisant le bouton AV sur la télécommande ou sur le téléviseur (sauf [Carte SD/USB]).

Appuyez plusieurs fois sur la touche jusqu’à ce que l’entrée désirée soit sélectionnée.

Pour commuter entre [COMPONENT] et [VIDEO] dans [AV2], déplacez l’indicateur de sélection en appuyant sur les touches gauche et droite du curseur.

[Carte SD/USB]: Passe au lecteur multimédia.

“Utilisation du Lecteur multimédia” (p. 55)

Vous pouvez nommer ou ignorer chacun des modes d’entrée (sauf [Carte SD/USB]).

“Noms d’entrée” (p. 38)

Les entrées ignorées ne seront pas affichées lors de la pression sur la touche AV.

4 Affichez

AV1

Affiche le mode sélectionné

Remarque

Si l’appareil externe est doté d’une fonction de réglage du rapport de format, réglez-le sur “16:9”.

Pour plus de détails, lisez le mode d’emploi de l’appareil ou contactez votre revendeur local.

28

Contrôle des contenus ou des équipements à l’aide de la télécommande du téléviseur

Vous pouvez contrôler les contenus dans le Media Player / les serveurs de médias, enregistrer les fonctions ou les équipements raccordés à l’aide des boutons ci-dessous de la télécommande de ce téléviseur.

Veille

Réglez sur le mode de veille / Allumez

Lecture

Lisez une cassette vidéo / un disque DVD / un contenu vidéo

Arrêt

Arrêtez l’opération en cours

Recul rapide / Saut / Recherche

Magnétoscope :

Rembobinez, faites reculer l’image rapidement tout en l’affichant

DVD / contenu vidéo :

Accédez à la plage, au titre ou au chapitre précédent

Appuyez de manière continue pour effectuer une marche arrière

Avance rapide / Saut / Recherche

Magnétoscope :

Avancez rapidement, faites avancer l’image rapidement tout en l’affichant

DVD / contenu vidéo :

Accédez à la plage, au titre ou au chapitre suivant

Appuyez de manière continue pour effectuer une recherche avant

Pause

Faites une pause / Reprenez

DVD : Appuyez de manière continue pour lire à vitesse lente

Chaîne Haut / Bas

Sélectionnez une chaîne

[Direct TV Rec](p. 75, 77)

Comment changer le code

Chaque type d’appareil Panasonic possède son propre code de télécommande.

Pour une utilisation dans certaines fonctionnalités de ce téléviseur, vous devez sélectionner le code “73”. Remplacez par le code approprié en fonction des équipements ou des fonctionnalités ci-dessous.

Maintenez	enfoncé pendant les opérations suivantes
Saisissez le code approprié,		Appuyez sur
en vous reportant au tableau
ci-dessous
	Type d’équipement, fonctionnalités				Code
	Enregistreur DVD, lecteur DVD, lecteur Blu-ray Disc				70 (valeur par défaut)
	Lecteur Home cinéma, lecteur Home cinéma Blu-ray Disc				71
		Magnétoscope			72

Utilisation dans le Media Player (p. 56), fonctionnalités DLNA (p. 69) ou

enregistrement en direct depuis le téléviseur (p. 75, 77) Utilisation des 73 équipements dans VIERA Link (p. 78)

Remarque

Vérifiez le bon fonctionnement de la télécommande après avoir changé le code.

Il se peut que les codes reviennent aux valeurs par défaut si les batteries sont remplacées.Il se peut que certaines commandes ne soient pas possibles sur certains modèles d’appareil.

externes entrées les Regarder

29

TOOLS VIERA de Utilisation

Utilisation de VIERA TOOLS

Vous pouvez accéder facilement à des fonctions spéciales à l’aide de la fonction VIERA TOOLS.

1 Affichez les icônes de la fonction

2 Sélectionnez une fonction

	sélectionnez
VIERA Link	accédez

Pour retourner au mode TV

ou

Suivez les étapes de la procédure pour chaque fonction

[VIERA Link]	[Musique]
(p. 76 - 80)	(p. 62)
[Photo]	[VIERA Connect]
(p. 57)	(p. 18, 72)
[Video]	[Serveur Media]
(p. 60)	(p. 69)

Lorsque vous connectez au moins deux appareils disponibles, un écran de sélection s’affiche. Veuillez sélectionner la description et l’accès appropriés.

Remarque

Si la fonction sélectionnée n’est pas disponible, il est possible d’afficher la démonstration expliquant comment l’utiliser. Appuyez sur la touche OK pour afficher la démonstration après avoir sélectionné la fonction non disponible.

30
