*9000669034* 9000669034 F
Ø Montageanleitung
Ú Installation instructions Û Instrucciones de montaje Þ Notice de montage
â Istruzioni per il montaggio é Installatievoorschrift
ì Instruções de montagem ô Montaj kılavuzu
PLQ
PLQ
D |
E |
|
5 |
|
|
|
|
|
|
PD[ 5 |
|
|
PLQ |
|
|
|
|
|
|
|
|
|
|
|
¸ |
|
|
|
|
|
|
|
|
||
|
PLQ |
|
|
|
|
|
|
|
PLQ |
|
|
PLQ |
|
|
|
|
|
|
|
|
|||
|
|
|
|
||
¸ |
|
|
|
|
|
|
|
|
|
|
|
PLQ |
PLQ |
|
|
PLQ |
|
|
PLQ |
|
|
|
|
|
|
|
PLQ |
|
|
|
PLQ |
|
|
PD[ |
|
PLQ |
||
|
|
PD[ |
|
|
PLQ
PLQ |
PLQ |
a ¸ a
PLQ
PD[
PLQ
|
PD[ |
|
|
|
|
|
PLQ |
|
|
PLQ |
|
PLQ |
|
|
|
|
|
a |
a |
|
|
|
a |
a |
D
E
[
VLOLFRQH
D
PD[
|
|
/ |
|
|
||
|
|
9 9 a |
||||
|
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
||
|
|
|
|
9 |
|
|
|
|
|
1 |
|
|
|
|
|
de
Ø
Sicherheitshinweise
Lesen Sie die Gebrauchsanweisung für das Gerät, bevor Sie es installieren und benutzen.
Die in dieser Anleitung enthaltenen Abbildungen sind orientativ.
Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden.
Dieses Gerät darf nur an einem ausreichend belüfteten Ort genutzt werden. Das Gerät darf nicht an einen Schornstein oder eine Abgasanlage angeschlossen werden.
Alle Installations-, Anschluss-, Regelungsund Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der örtlichen Stromund Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüftung geltenden Bestimmungen und Richtlinien zuzuwenden.
Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen.
Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf nicht auf Jachten oder in Wohnwagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.
Überprüfen Sie vor der Installation des Geräts, dass die örtlichen Voraussetzungen und die auf dem Typenschild angegebenen Geräteeinstellungen (Gasart und -druck, Nennleistung, Spannung) miteinander kompatibel sind. Siehe Tabelle I.
Stellen Sie vor der Durchführung jeglicher Arbeiten die Stromund Gaszufuhr ab.
Das Netzkabel muss am Einbaumöbel gut befestigt werden, damit es nicht mit heißen Teilen des Backofens oder des Kochfeldes in Berührung kommen kann.
Elektrische Geräte müssen immer geerdet werden.
Nehmen Sie keine Arbeiten im Geräteinneren vor. Rufen Sie gegebenenfalls unseren Kundendienst an.
Vor dem Einbau
Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte.
Das Möbel, in welches das Gerät eingebaut wird, muss ausreichend fixiert und stabil sein.
Die neben dem Gerät befindlichen Möbel, deren Schichtwerkstoffe sowie der sie zusammenhaltende Leim dürfen nicht aus brennbaren Materialien bestehen und müssen hitzebeständig sein.
Dieses Gerät darf nicht über Kühlschränken, Waschmaschinen, Spülmaschinen oder ähnlichen Geräten eingebaut werden.
Wenn Sie das Kochfeld über einem Backofen installieren, muss dieser über eine Zwangsbelüftung verfügen. Überprüfen Sie die Abmessungen des Backofens in Ihrem Installationshandbuch.
Wenn eine Dunstabzugshaube angebracht wird, muss dies gemäß der Montageanleitung und immer unter Berücksichtigung des vertikalen Mindestabstands zum Kochfeld (Abb. 1) geschehen.
Vorbereitung des Küchenmöbels (Abb. 1-2)
Gemäß der gewünschten Verfahrensweise ein Stück entsprechender Größe aus der Arbeitsplatte herausschneiden: normal
(a) oder bündig (b). Für den bündigen Einbau:
■Alle Ausschnittarbeiten an der Arbeitsplatte müssen in einem Fachgeschäft durchgeführt werden.
■Die Schnittstellen müssen sauber und genau sein, weil man die Schnittkante an der Oberfläche sieht. Die Stabilität der Möbel muss auch nach den Schnittarbeiten gewährleistet sein.
■Nur Spezialarbeitsplatten verwenden, die temperaturund wasserfest sind (z. B. aus Naturstein oder gekachelte).
■Die Einbaumöbel müssen eine Temperaturbeständigkeit bis zu 90 °C aufweisen.
Wenn es sich bei dem Kochfeld um ein elektrisches oder gemischtes Kochfeld (Gas und elektrisch) handelt und sich kein Ofen darunter befindet, bringen Sie einen Zwischenboden aus nicht brennbarem Material (z.B. Metall oder Sperrholz) 10 mm unter dem Boden des Kochfeldes an. So wird ein Zugang zum unteren Teil des Kochfeldes verhindert.Wenn es sich bei dem Kochfeld um ein Gaskochfeld handelt, wird empfohlen, den Zwischenboden im selben Abstand zum Kochfeld anzubringen.
Bei Arbeitsflächen aus Holz firnissen Sie die Schnittflächen mit Spezialleim, um sie vor Feuchtigkeit zu schützen.
Einbau des Geräts
Hinweis: Zum Einbauen des Kochfeldes Schutzhandschuhe verwenden.
A) Normaler Einbau (Abb. 3a)
Je nach Modell kann die Klebedichtung bereits im Werk angebracht worden sein. Die Klebedichtung dann keinesfalls entfernen, sie verhindert Durchsickern. Wenn die Dichtung nicht werkseitig angebracht wurde, kleben Sie sie an den unteren Rand des Kochfelds.
Zur Befestigung des Geräts am Einbaumöbel:
1.Entnehmen Sie die Klammern dem Zubehörbeutel und schrauben Sie sie in der angegebenen Postition an, so dass sie sich frei drehen.
2.Fügen Sie das Kochfeld mittig ein.
Drücken Sie die Ränder so lange nach unten, bis der gesamte Rand aufliegt.
3.Drehen Sie die Klammern und ziehen Sie diese fest an.
Die Position der Klammern hängt von der Dicke der Arbeitsoberfläche ab.
B) Bündiger Einbau (Abb. 3b)
1.Führen Sie den normalen Einbau des Gerätes durch und stellen Sie sicher, dass ein gleichmäßiger Spalt am äußeren Rand vorhanden ist. Das Kochfeld muss leicht unter der Arbeitsoberfläche bleiben.
Bei gekachelten Arbeitsflächen ggf. die Auflageflächen mit Hilfe von temperaturund wasserfesten Leisten erhöhen.
2.Den Betrieb und die Stellung des Gerätes prüfen.
3.Füllen Sie die Nut zwischen der Arbeitsplatte und dem Kochfeld mit herkömmlichem Silikonleim in der gewünschten Farbe aus.
Hinweis: Wird bei Oberflächen aus Naturstein ungeeignetes Silikon verwendet, können Verfärbungen entstehen, die dann nicht mehr entfernt werden können. Geeignetes Silikonmaterial ist bei unserem Kundendienst (Teilenummer 310818) erhältlich. Beachten Sie die Benutzungshinweise des Herstellers.
4.Streichen Sie den Silikonleim mit einer mit Seife angefeuchteten Spachtel bzw. mit einem mit Seife angefeuchteten Finger glatt, bevor sich eine Schicht bildet.
5.Den Silikonleim trocknen lassen, bevor das Gerät in Betrieb genommen wird.
Ausbau des Kochfeldes
Trennen Sie das Gerät von der Stromund Gasversorgung.
Schrauben Sie die Klammern auf und folgen Sie den Einbauschritten in umgekehrter Reihenfolge.
Gasanschluss (Abb. 4)
Der Gasanschluss muss so angeordnet sein, dass der Absperrhahn zugänglich ist.
Am Ende des Eingangsrohrs zum Gaskochfeld befindet sich ein 1/2” Gewinde (20,955 mm). Dieses Gewinde ermöglicht:
■Einen Festanschluss.
■Einen Anschluss mit einem Metallschlauch (L min. 1 m - max. 3 m).
Bringen Sie die mitgelieferte Dichtung (034308) zwischen dem Auslass der Sammelleitung und dem Gasanschluss an.
Der Schlauch sollte nicht in Kontakt zu den beweglichen Teilen der Einbaueinheit gelangen (z. B. einer Schublade) oder durch Öffnungen verlegt werden, die verschlossen werden könnten.
Beim Anschluss, egal welcher Art, darf der Krümmer nicht bewegt oder verdreht und so aus seiner werkseitigen Position gebracht werden.
Wenn ein zylindrischer Anschluss hergestellt werden soll, ersetzen Sie den werkseitig installierten Krümmer mit dem Krümmer aus dem Zubehörbeutel. Abb. 4a.
Vergessen Sie nicht, dazwischen die Dichtung anzubringen.
:Gasaustrittsgefahr!
Nach Arbeiten an einer Anschlussstelle diese immer auf Dichtheit prüfen.
Der Hersteller übernimmt für den Gasaustritt an einer Anschlussstelle, an der zuvor hantiert wurde, keine Verantwortung.
Elektrischer Anschluss (Abb. 5)
Das Gerät gehört zum Typ "Y". Das Zuleitungskabel darf nicht vom Benutzer, sondern nur vom Kundendienst ausgetauscht
werden. Sowohl Kabeltyp als auch minimaler Querschnitt müssen berücksichtigt werden.
Die Kochfelder werden mit Netzkabel mit oder ohne Stecker geliefert.
Mit Stecker ausgestattete Geräte dürfen nur in vorschriftsmäßig angebrachte, geerdete Steckdosen gesteckt werden.
Es muss ein allpoliger Trennschalter mit mindestens 3 mm Kontaktabstand angebracht werden (außer bei Anschluss an eine frei zugängliche Steckdose).
Umstellung auf eine andere Gasart
Wenn die einschlägigen Bestimmungen des jeweiligen Landes dies erlauben, kann dieses Gerät auf andere Gasarten umgestellt werden (siehe Typenschild). Die hierfür notwendigen Teile befinden sich im mitgelieferten Umbaukit (je nach Modell) oder können über den Kundendienst bezogen werden.
WICHTIG:Bringen Sie den Aufkleber mit der umgestellten Gasart in der Nähe des Typenschildes an.
Es müssen folgende Schritte befolgt werden:
A) Austausch der Düsen (Abb. 6):
1.Nehmen Sie die Roste, Brennerdeckel und Verteiler ab.
2.Tauschen Sie die Düsen mit dem über unseren Kundendienst erhältlichen Schlüssel mit der Artikelnummer 340847 aus (für Doppelbrenner und Dreiflammenbrenner Artikelnummer 340808), siehe Tabelle II. Achten Sie dabei besonders darauf, dass die Düse beim Herausdrehen oder Befestigen am Brenner nicht abbricht.
Stellen Sie sicher, sie bis zum Anschlag eingedreht zu haben, um eine gute Abdichtung zu erreichen.
Bei diesen Brennern muss keine Einstellung der Primärluft vorgenommen werden
3.Bringen Sie die Verteiler und Brennerdeckel auf den entsprechenden Kochstellen an und setzen Sie die Roste korrekt in den entsprechenden Halteelementen ein.
B) Einstellung der Gashähne (Abb. 7):
1.Drehen Sie die Bedienknebel auf die niedrigste Stufe.
2.Ziehen Sie die Bedienknebel der Gashähne ab. Es wird eine Knebeldichtung aus flexiblem Gummi sichtbar. Drücken Sie diese mit der Schraubendreherspitze beiseite, um an die Einstellschraube des Gashahns zu gelangen.
Bauen Sie die Knebeldichtungen niemals aus. Die Dichtungen sind für den fehlerfreien Betrieb des Geräts unerlässlich, da sie das Eindringen von Flüssigkeiten und Schmutz ins Geräteinnere verhindern.
3.Stellen Sie die minimale Gaszufuhr ein, indem Sie die BypassSchraube mit einem Schlitzschraubenzieher drehen.
Je nach Gasart, auf die Sie umstellen (siehe Tabelle III), müssen entsprechende Schritte durchgeführt werden:
A:die Bypass-Schrauben ganz anziehen.
B:die Bypass-Schrauben bis zum korrekten Gasaustritt an den Brennern lockern.
C:die Bypass-Schrauben müssen von einem autorisierten Fachmann ausgetauscht werden.
D:nehmen Sie keine Veränderungen an den Bypass-Schrau- ben vor.
Stellen Sie sicher, dass der Brenner bei einer Umstellung des Bedienknebels von der höchsten auf die niedrigste Stufe nicht ausgeht und nicht zurückschlägt.
Wenn Sie nicht an die Bypass-Schraube gelangen sollten, bauen Sie die Fettauffangschale, die mit dem restlichen Kochfeld verschraubt ist, aus. Zum Abnehmen gehen Sie wie folgt vor:
1.Nehmen Sie alle Roste, Brennerdeckel, Verteiler und Bedienknebel ab.
2.Lockern Sie die Brenner-Schrauben.
3.Für den Wiedereinbau des Geräts folgen Sie den Ausbauanweisungen in umgekehrter Reihenfolge.
Bauen Sie niemals die Achse des Gashahns aus (Abb. 8). Bei einer Störung den kompletten Gashahn ersetzen.
en
Ú
Safety precautions
Read the appliance's instructions before installing and using. The images shown in these instructions are for guidance only.
The manufacturer is exempt from all responsibility if the requirements of this manual are not complied with.
This appliance must only be used in well ventilated places. It must not be connected to a combustion product removal device.
All operations relating to installation, connection, regulation and conversion to other gas types must be carried out by an authorised installation engineer, respecting all applicable regulations, standards and the specifications of the local gas and electricity suppliers. Special attention shall be paid to ventilation regulations.
It is recommended you contact the Technical Assistance Service to change to another gas type.
This appliance has been designed for home use only, not for commercial or professional use. This appliance cannot be installed on yachts or in caravans. The warranty will only be valid if the appliance is used for the purpose for which it was designed.
Before installing, you need to check that local distribution conditions are compatible with the appliance's adjustment indicated on the specifications plate (gas type and pressure, power, voltage). See table I.
Before you begin, turn off the appliance's electricity and gas supply.
The supply cable must be attached to the unit to prevent it from touching hot parts of the oven or hob.
Appliances with electrical supply must be earthed.
Do not tamper with the appliance's interior. If necessary, call our Technical Assistance Service.
Before installing
This appliance is class 3 type, according to the EN 30-1-1 regulation for gas appliances: built-in appliance.

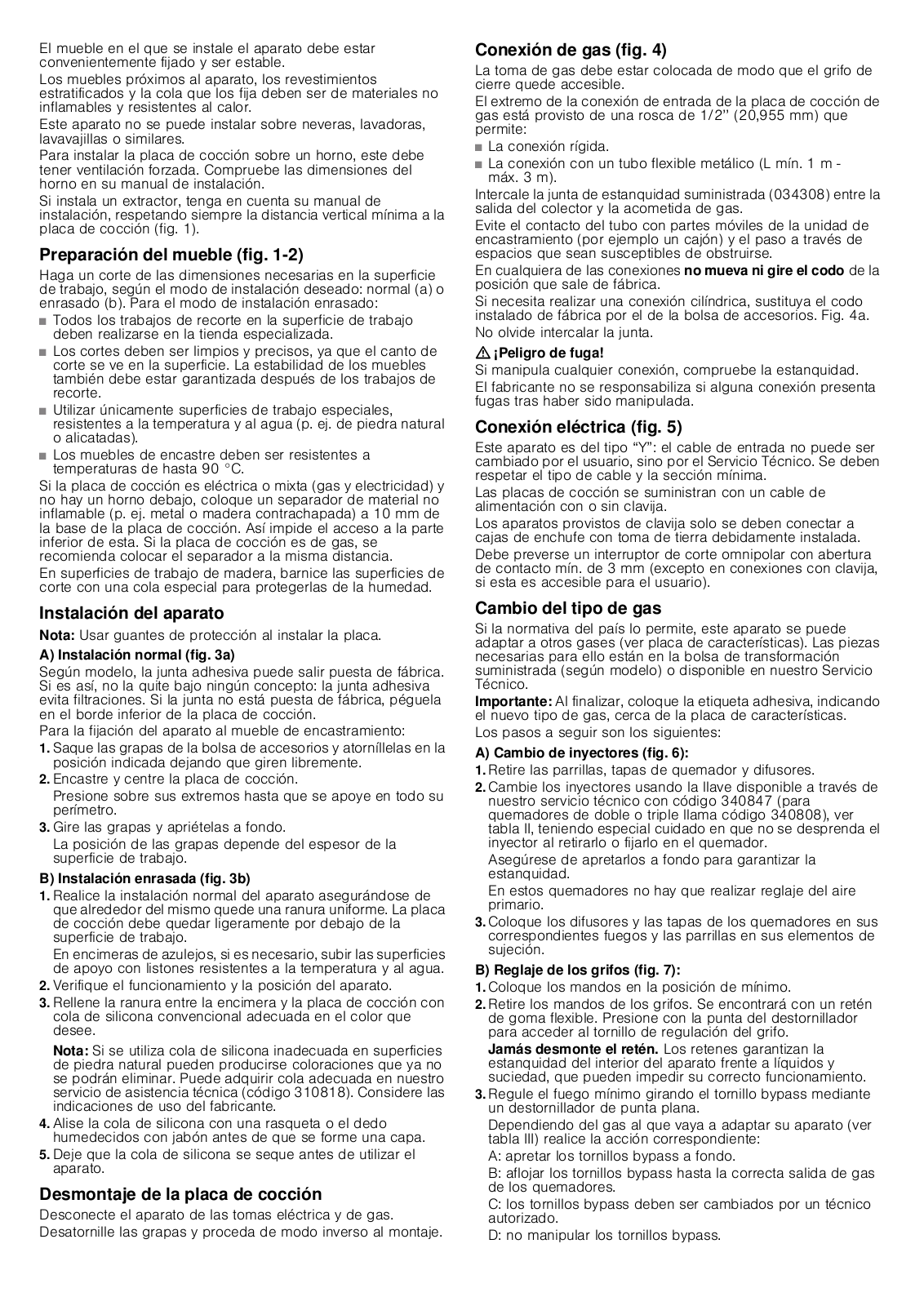

The kitchen unit in which the appliance is installed must be properly secured and stable.
The kitchen units next to the appliance, the laminated covering and glue for adhering it must be made of non-flammable and heat-resistant materials.
This appliance cannot be installed above fridges, washing machines, dishwashers or similar.
An oven must have forced ventilation to install a hob above it. Check the dimensions of the oven in the installation manual.
If an extractor fan is installed, you must follow the instructions in the installation manual, always respecting the minimum vertical distance from the hob (fig. 1).
Preparation of the kitchen unit (fig. 1-2)
Make an appropriate size cut in the worktop surface, depending on the installation method. standard (a) or flush (b). For flush installation:
■All cuts in the worktop surface should be done by a specialised shop.
■The cuts should be clean and precise, as the cut edge is on the surface. The stability of the furniture should also be ensured after cutting work.
■Use only specially designed work surfaces, resistant to hightemperature and water (e.g. natural stone or tiled).
■Surrounding furniture must be resistant to temperatures up to 90 °C.
If the hob is electric or mixed (gas and electricity) and there is no oven below, place a non-flammable separator (e.g. metal or plywood) 10 mm from the bottom of the hob. This will prevent access to the base of the hob.If the hob is gas, it is recommendable to place the separator at the same distance.
On wood work surfaces, varnish the cutting surfaces with a special glue. This protects them from moisture which could collect under the work surface.
Installation of appliance
Note: Wear protective gloves to fit the hob.
A) Standard installation (fig. 3a)
Depending on the model, the adhesive seal may be factoryfitted. If this is the case, it should not be removed under any circumstances, since the adhesive seal prevents leaks. If the seal has not been factory-fitted, apply it to the underside of the hob.
Fitting the appliance onto the kitchen unit:
1.Remove the clips from the accessory bag and screw them into the position indicated so that they can turn freely.
2.Insert and centre the hob.
Press the sides of the hob until it is supported around its entire perimeter.
