Autorádio s CD přehrávačem
KD-LH3101
KD-LH3101
Tento přístroj je vybavený demonstrační funkcí. Pro její zrušení viz. strana 8. Instalace a připojení viz. konec tohoto návodu.
NÁVOD K POUŽITÍ
Bezpečnostní upozornění
Ujištění:
Přístroj odpovídá požadavkům zákona o technických požadavcích na elektrická zařízení č. 22/97 sb. Ze dne 24.1.1997 a nařízení vlády č. 168/97 a 169/97 ze dne 25.6.1997.
Na tento přístroj bylo vydáno prohlášení o shodě.
VÝSTRAHA
Výrobek je vybaven laserem.
Při nesprávné manipulaci s přístrojem v rozporu s tímto návodem může dojít k nebezpečí ozáření. Neotvírejte a nesnímejte žádné kryty a přístroj neopravujte. Opravu a servis svěřte odborníkovi.
NEBEZPEČÍ
Při odkrytování a odjištění bezpečnostních spínačů hrozí nebezpečí neviditelného laserového záření. Chraňte se před přímým zásahem laserového paprsku.
Umístění a význam štítků
Spodní panel přístroje
Štítek s bezpečnostním upozorněním
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CAUTION: Invisible laser |
ADVARSEL: Usynlig |
laser- |
VARNING: Osynlig laser- |
VARO: |
Avattaessa |
ja |
|
||||
|
radiation when open and |
strŒling edv Œbning, nŒr |
strŒlning nŠr dennadel Šr |
suojalukitus |
ohitettaessa |
|
||||||
|
interlock failedor defeated. |
sikkerhedsafbrydere er ude |
šppnad och |
spŠrren |
Šr |
olet alttiina |
nŠkymŠttš- |
|
||||
|
AVOIDDIRECTEXPOSURE |
af funktion. UndgŒuds¾t- |
urkopplad. |
Betrakta |
ej |
mŠlle |
lasersŠteilylle. |
|
||||
|
TO BEAM. |
(e) |
telse for strŒling. |
(d) |
strŒlen. |
|
s)( |
lŠ katso sŠteeseen. |
(f) |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Štítek s názvem/charakteristikou přístroje
|
|
Varování: |
CLASS |
1 |
Tento výrobek obsahuje laser |
Třídy vyšší než je třída 1. |
||
LASER |
PRODUCT |
|
Upozornění:
Pokud je teplota uvnitř automobilu pod 0° C, pohyb animace zdroje a rolování textu se zastaví, aby nebyl displej
rozmazaný. Indikátor |
|
|
|
(LOW TEMP.) se objeví na displeji. Když se teplota zvýší a dosáhne operační teploty, |
|
|
tyto funkce začnou znovu fungovat.
Upozornění k nastavení hlasitosti
Deska produkuje v porovnání s ostatními zdroji zvuku velmi malý šum. Pokud je hlasitost nastavena např. pro tuner, mohou se náhlým nárazem hlasitosti po zapnutí desky poškodit reproboxy. Proto před zapnutím přehrávání desky snižte hlasitost a nastavte jí až během přehrávání.
Poznámka:
S tímto autorádiem je dodávána číslovaná identifikační karta. Totožné identifikační číslo je vyraženo na krytu přístroje. Kartu dobře uschovejte pro případ krádeže autorádia.
Jak provést reset přístroje
Po odpojení čelního panelu stiskněte tlačítko RESET na držáku čelního panelu pomocí kuličkového pera nebo podobného předmětu.
Dojde k resetu vnitřního mikroprocesoru.
Poznámka:
Vaše provedená nastavení – nastavení předvoleb a nastavení zvuku – se vymažou.
2
Děkujeme, že jste si zakoupili výrobek JVC.
Před použitím přístroje si pečlivě přečtěte tento návod k použití.
Obsah |
|
Bezpečnostní upozornění .................................. |
2 |
Popis ovládacích prvků....................................... |
4 |
Čelní panel ......................................................... |
4 |
Dálkový ovladač................................................. |
5 |
Příprava dálkového ovladače............................. |
6 |
Základní ovládání................................................. |
7 |
Zapnutí napájení ................................................ |
7 |
Zrušení demonstrační funkce............................. |
8 |
Nastavení hodin ................................................. |
9 |
Základní ovládání tuneru .................................. |
10 |
Poslech tuneru ................................................. |
10 |
Uložení stanic do paměti.................................. |
12 |
Vyvolání stanice z předvolby............................ |
14 |
Změna vzhledu displeje ................................... |
15 |
Operace RDS...................................................... |
16 |
Co můžete dělat s RDS.................................... |
16 |
Další výhodné RDS funkce .............................. |
21 |
Ovládání CD přehrávače ................................... |
23 |
Přehrávání CD.................................................. |
23 |
Nalezení skladby nebo určité části desky ........ |
24 |
Výběr režimu přehrávání CD............................ |
25 |
Zabránění vyjmutí desky .................................. |
27 |
Změna vzhledu displeje ................................... |
27 |
Úvod do MP3 ...................................................... |
28 |
Co je to MP3?................................................... |
28 |
Jak jsou MP3 soubory nahrané |
|
a přehrávané? .................................................. |
28 |
Ovládání MP3 ..................................................... |
30 |
Přehrávání desek MP3..................................... |
30 |
Nalezení souboru nebo určité |
|
části desky MP3 ............................................... |
31 |
Výběr adresáře a souboru |
|
pomocí seznamu názvů................................... |
33 |
Výběr režimu přehrávání MP3 ......................... |
34 |
Změna vzhledu displeje ................................... |
35 |
PŘED POUŽITÍM
* Pro bezpečnost…
•Nezvyšujte příliš hlasitost, protože pak neuslyšíte okolní zvuky a řízení bude nebezpečné.
•Před komplikovanými operacemi zastavte automobil.
Nastavení zvuku ................................................. |
36 |
Nastavení zvuku ............................................... |
36 |
Výběr přednastaveného zvukového režimu |
|
(iEQ: inteligentní ekvalizér)............................... |
37 |
Uložení vlastního nastavení zvuku................... |
38 |
Aktivace měřiče úrovně.................................... |
39 |
Grafická zobrazení ............................................. |
40 |
Nahrání obrázků a animací .............................. |
41 |
Vymazání nepotřebných souborů..................... |
43 |
Aktivace nahraných obrázků a animací............ |
45 |
Další hlavní funkce............................................. |
47 |
Změna základního nastavení (PSM) ............... |
47 |
Výběr režimu ztmavení displeje........................ |
52 |
Změna barvy displeje ....................................... |
53 |
Pojmenování zdrojů.......................................... |
55 |
Odpojení čelního panelu................................... |
56 |
Použití CD měniče.............................................. |
57 |
Přehrávání CD desek ....................................... |
57 |
Výběr desky/adresáře/skladby pomocí |
|
seznamu názvů................................................. |
60 |
Výběr režimu přehrávání .................................. |
61 |
Použití externího komponentu.......................... |
64 |
Přehrávání na externím komponentu ............... |
64 |
Použití DAB tuneru............................................. |
65 |
Naladění souboru a jedné ze služeb ................ |
65 |
Uložení služeb DAB do paměti......................... |
66 |
Vyvolání služby DAB z předvolby..................... |
67 |
Co můžete dále dělat s DAB ............................ |
68 |
Změna vzhledu displeje.................................... |
69 |
Další informace................................................... |
70 |
Odstraňování závad ........................................... |
71 |
Údržba ................................................................. |
74 |
Manipulace s CD deskami................................ |
74 |
Technická specifikace ....................................... |
75 |
* Teplota uvnitř automobilu…
Pokud zaparkujete automobil na dlouhou dobu na teplém nebo studeném místě, počkejte před použitím přístroje dokud teplota uvnitř automobilu nedosáhne normálu.
3
Popis ovládacích prvků
Čelní panel
1 2 |
3 |
4 |
5 |
6 7 8 |
|
|
|
KD-LH3101 |
|
9 |
p |
q |
w |
e |
r |
t y |
|
|
|
u |
|
|
|
(1) |
Tlačítko /ATT |
(10)Tlačítko SEL |
|
(2) |
Tlačítko TP/PTY |
(11)Tlačítko D (DISP) |
|
(3) |
Ovládací otočný knoflík |
(12)Numerická tlačítka |
|
(4) |
Displej |
|
(13)Tlačítko M (MODE) |
(5) |
Tlačítko FM/AM |
(14)Sensor dálkového ovládání |
|
(6) |
Tlačítko S (nahoru) |
(15)Tlačítko CD/CD-CH |
|
(7) |
Tlačítko |
|
(16)Tlačítko T (dolu) |
(8) |
Tlačítka |
/ |
(17)Ozdobné osvětlení |
(9) |
Tlačítko |
(uvolnění čelního panelu) |
|
Světelná navigace pro jednodušší ovládání
Když stisknete tlačítko M (MODE) nebo tlačítko SEL, displej a určité ovládací prvky (jako numerická tlačítka, tlačítka / , tlačítka S/T a ovládací knoflík) se přepnout do odpovídajícího funkčního režimu, pak ovládací prvky začnou blikat, aby Vás vedly následujícími operačními kroky (světelná navigace).
•Displej v této době ukazuje jak tato tlačítka fungují.
Př.: Když stisknete numerické tlačítko 1 po stisknutí tlačítka M (MODE) pro ovládání FM tuneru.
Indikátor odpočítávání času
Pro použití těchto ovládacích prvků pro původní funkce vyčkejte před jejich použitím dokud nepřestanou blikat.
•Stisknutí tlačítka M (MODE) také obnoví původní funkce. Avšak stisknutí tlačítka SEL přepne přístroj do jiného režimu.
4
Dálkový ovladač
1)• Zapne přístroj při krátkém stisknutí když je přístroj vypnutý.
•Vypne přístroj pokud je drženo stisknuté několik sekund.
•Při krátkém stisknutí způsobí okamžité ztišení hlasitosti.
Stiskněte znovu pro obnovení původní hlasitosti.
2)• Ladění stanic při poslechu tuneru.
•Výběr služby při krátkém stisknutí během poslechu DAB tuneru.
•Ladění souborů pokud je stisknuto na déle jak 1 sekundu během poslechu DAB tuneru.
•Rychlý posun po skladbě/souboru vpřed nebo vzad pokud je stisknuto a drženo během poslechu desky.
•Přeskočí na začátek následující skladby/ souboru nebo aktuální skladby/ souboru (nebo předchozí skladby/souboru) pokud je krátce stisknuto během poslechu desky.
5
3)• Vybere předvolbu stanice během poslechu tuneru (nebo DAB tuneru).
Při každém stisknutí tlačítka se číslo předvolby stanice (souboru) zvětší a vybraná stanice (soubor) se naladí.
•Přeskočí na první soubor následujícího adresáře během poslechu desky MP3.
Při každém stisknutí tlačítka se můžete posunout na následující adresář a zapnout přehrávání prvního souboru.
•Během přehrávání desky MP3 v MP3 kompatibilním CD měniči
- Při krátkém stisknutí přeskočí na předchozí desku.
- Když je stisknuto a podrženo, přeskočí na předchozí adresář.
Poznámka:
Během přehrávání CD desky v CD měniči vždy přeskočí na předchozí CD desku.
4)Výběr zvukového režimu (iEQ: inteligentní ekvalizér).
Při každém stisknutí tlačítka se zvukový režim (iEQ) změní.
5)• Vybere pásmo během poslechu tuneru (nebo DAB tuneru).
Při každém stisknutí tlačítka se pásmo změní.
•Přeskočí na první soubor předchozího adresáře během poslechu desky MP3.
Při každém stisknutí tlačítka se můžete posunout na předchozí adresář a zapnout přehrávání prvního souboru.
•Během přehrávání desky MP3 v MP3 kompatibilním CD měniči
- Při krátkém stisknutí přeskočí na následující desku.
- Když je stisknuto a podrženo, přeskočí na následující adresář.
Poznámka:
Během přehrávání CD desky v CD měniči vždy přeskočí na následující CD desku.
6)Výběr zdroje.
Při každém stisknutí tlačítka se zdroj změní.
7)Funguje stejně jako otočný knoflík na přístroji.
Poznámka:
Toto tlačítko nefunguje v režimu preferovaného nastavení.
Příprava dálkového ovladače
Před použitím dálkového ovladače:
•Namiřte dálkovým ovladačem přímo na sensor na přístroji. V cestě nesmí být žádná překážka.
Sensor dálkového ovládání
•Nevystavujte sensor dálkového ovládání silnému světlu (slunečnímu svitu nebo umělému osvětlení).
Vložení baterií
Pokud dálkový ovladač nepracuje správně, baterie jsou slabé a je nutné je vyměnit.
1.Vyjměte bateriové pouzdro.
1)Pomocí hrotu tužky nebo podobného nástroje vysuňte držák baterie ve směru šipky.
2)Vyjměte držák baterie.
(Zadní strana)
1)
2)
2.Vložte baterii.
Vložte baterii do pouzdra stranou + nahoru, aby v něm pevně seděla.
Lithiová baterie (CR2025)
6
3.Vraťte držák baterie na místo.
Zasuňte držák baterie dokud neuslyšíte cvaknutí.
Zadní strana
VAROVÁNÍ:
•Skladujte baterie mimo dosah dětí.
Pokud dítě baterii náhodou spolkne, okamžitě vyhledejte lékařskou pomoc.
•Nenabíjejte, nezkratujte, nerozebírejte nebo nezahřívejte baterie a nevhazujte je do ohně. Jinak může dojít k explozi a k požáru.
•Nemíchejte baterie s kovovými předměty. Jinak může dojít k explozi a k požáru.
•Když baterii vyhazujete nebo schováváte, obalte je izolační páskou.
Jinak může dojít k explozi a k požáru.
•Neberte baterii do kovové pinzety nebo podobně. Jinak může dojít k explozi a k požáru.
Upozornění:
Nenechávejte dálkový ovladač na místě vystaveném dlouhou dobu přímému slunečnímu svitu (např. na palubní desce). Jinak se může poškodit.
Model KD-LH3101 je vybavený funkcí ovládání dálkovým ovladačem na volantu.
Pokud je Váš automobil vybavený dálkovým ovladačem na volantu, můžete ho použít pro ovládání tohoto přístroje.
• Propojení pro použití této funkce viz návod k instalaci/propojení.
Základní ovládání
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
3 |
2 |
|
||||||
|
|
|
|
|||||||
Zapnutí napájení |
|
|
• Pro výběr DAB tuneru stiskněte a podržte |
tlačítko FM/AM.
1. Zapněte napájení.
DAB
Poznámka k jednotlačítkové operaci:
Pokud vyberete zdroj v kroku 2 dole, napájení se zapne automaticky. Nemusíte tisknout toto tlačítko pro zapnutí napájení.
2.Vyberte zdroj.
•Pro ovládání FM tuneru stiskněte tlačítko FM/AM.
Pak stiskněte tlačítko FM/AM opakovaně pro výběr DAB pásma (DAB1, DAB2 nebo DAB3).
3. Nastavte hlasitost.
Pro zvýšení hlasitosti
Pro snížení hlasitosti
TUNER
Pak stiskněte tlačítko FM/AM opakovaně pro výběr pásma (FM1, FM2, FM3 nebo AM).
•Pro ovládání CD přehrávače (CD), CD měniče (CD-CH) nebo externího komponentu (LINE-IN) stiskněte opakovaně tlačítko CD/CD-CH.
CD*1 CD-CH*2 (nebo LINE-IN)*3
*1
Pokud není vložená deska, nemůžete vybrat „CD“ jako zdroj. Na displeji bliká „No Disc“.
*2
Bez připojeného CD měniče nemůžete vybrat „CD-CH“ jako zdroj.
*3
Pro výběr „LINE-IN“ jako zdroje vyberte pro nastavení „Ext Input“ na straně 51 „Line In“.
Objeví se úroveň hlasitosti |
Aktuální zvukový režim (iEQ) (viz. strana 37) |
4.Nastavte zvuk podle požadavku (viz. strana 36 - 39).
Poznámka:
Během přehrávání zdroje můžete také zobrazit na displeji indikátor úrovně. Detaily viz. „Aktivace měřiče úrovně“ na straně 39.
Poznámka:
Obrázky použité v tomto návodu jsou pro výchozí nastavení při výrobě. Když změníte vzhled displeje nebo některé položky PSM, skutečný vzhled displeje bude jiný.
7
Pro okamžité ztišení hlasitosti |
3. Vyberte „Off“. |
Stiskněte krátce tlačítko /ATT během poslechu libovolného zdroje. Na displeji začne blikat indikátor „ATT“ a hlasitost se okamžitě ztiší na minimum.
Pro obnovení původní hlasitosti stiskněte znovu krátce stejné tlačítko.
•Otočením ovládacím knoflíkem také můžete obnovit zvuk.
Pro vypnutí napájení
Stiskněte tlačítko /ATT na déle jak 1 sekundu.
•Když vypnete napájení během poslechu desky, přehrávání CD desky pokračuje od místa kde bylo zastaveno když příště zapnete napájení.
4. Stiskněte tlačítko SEL pro ukončení nastavení.
Zrušení demonstrační funkce
Při výrobě je demonstrační funkce aktivována a automaticky se spustí když není během 20 sekund provedena žádná operace.
•Doporučuje se zrušit demonstrační funkci před prvním použitím přístroje.
Pro zrušení demonstrační funkce proveďte následující postup.
1. Stiskněte a držte tlačítko SEL déle jak 2 sekundy aby se na displeji zobrazila jedna z položek PSM (PSM: viz. strana 48 a 49).
Tlačítka použitá v dalších krocích začnou blikat.
2.Stiskněte numerické tlačítko 1 pro výběr „MOVIE“ – kategorie filmu v nastavení PSM.
Na displeji se objeví obrazovka nastavení „Graphics“.
8
Pro novou aktivaci demonstrační funkce opakujte stejný postup a v kroku 3 vyberte „Int Demo“ nebo „All Demo“.
•Detaily viz. „Pro nastavení filmové demonstrace – Graphics“ na straně 50.
Nastavení hodin
Také můžete nastavit hodinový cyklus na 24 nebo 12 hodin.
1. Stiskněte a držte tlačítko SEL déle jak 2 sekundy aby se na displeji zobrazila jedna z položek PSM (PSM: viz. strana 48 a 49).
2.Stiskněte numerické tlačítko 1 pro výběr „CLOCK“ – kategorie hodin v nastavení PSM.
Na displeji se objeví obrazovka nastavení „Clock Hr“.
3.Nastavte hodiny.
9
4.Nastavte minuty.
1)Vyberte „Clock Min“.
2)Nastavte minuty.
1 |
2 |
5.Nastavte hodinový cyklus.
1)Vyberte „24H/12H“.
2)Vyberte „24Hours“ nebo „12Hours“.
1 |
2 |
6. Ukončete nastavení stisknutím tlačítka SEL.

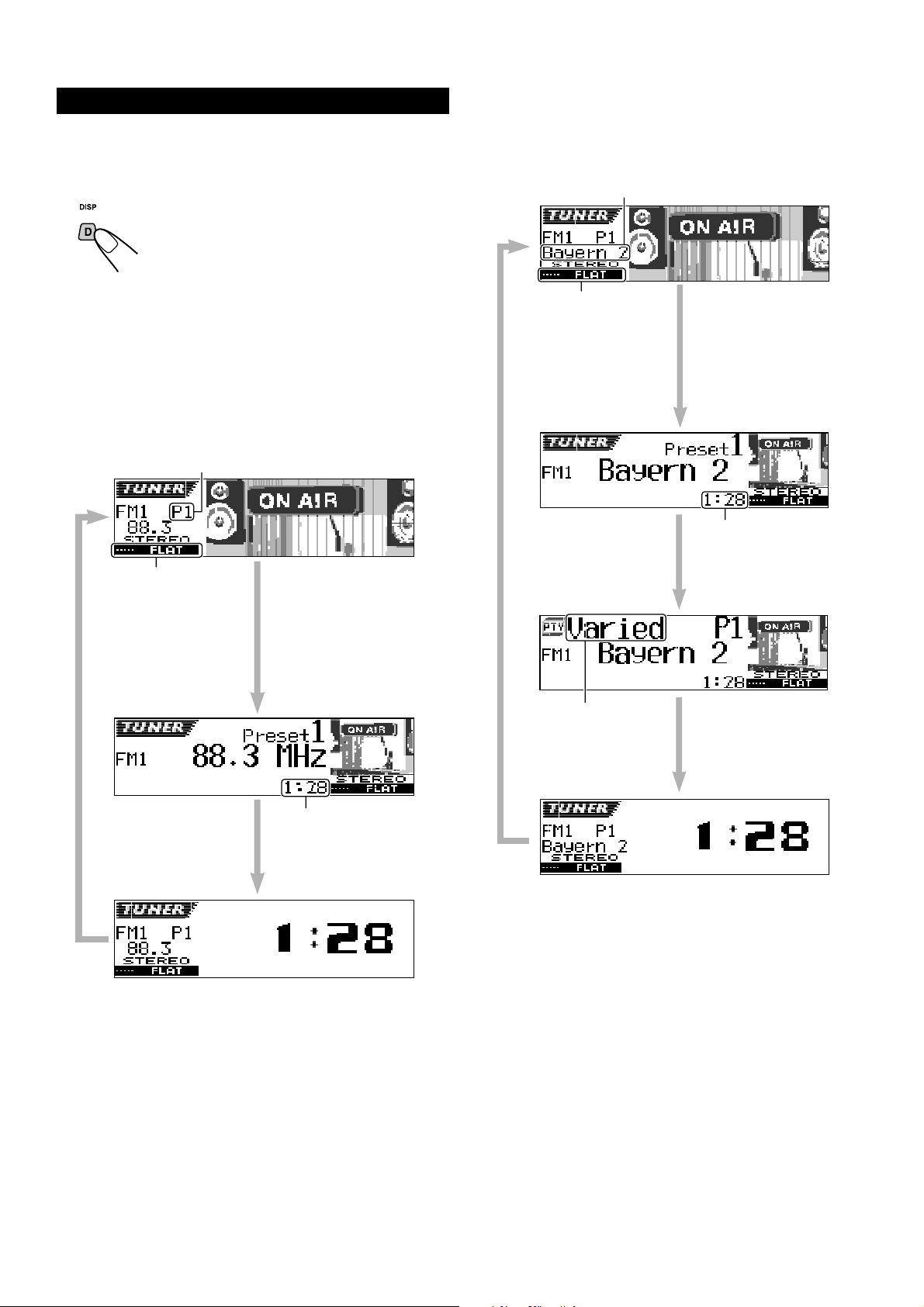

Pro kontrolu aktuálního času když je přístroj vypnutý stiskněte tlačítko D (DISP).
Napájení se zapne a hodiny se zobrazí na 5 sekund, pak se napájení znovu vypne.
Základní ovládání tuneru
Poslech tuneru
Pro naladění stanice můžete použít automatické nebo ruční ladění.
Automatické naladění stanice
1. Vyberte pásmo (FM1 – 3, AM).
Při každém stisknutí tlačítka se pásmo změní následovně:
FM1 FM2 FM3 AM
|
Objeví se vybrané pásmo |
|
|
Svítí |
pokud je přijímáno FM |
stereofonní |
vysílání |
s dostatečně silným signálem. |
|
|
Poznámka:
Tento přijímač má tři FM pásma (FM1, FM2 a FM3). Pro poslech FM vysílání můžete použít kterékoli z nich.
2. Zapněte ladění stanice.
Pro ladění směrem k vyšším frekvencím.
Pro ladění směrem k nižším frekvencím.
Pokud je stanice naladěna, ladění se zastaví.
Pro zastavení ladění před nalezením stanice stiskněte stejné tlačítko jaké jste stisknuli pro zapnutí ladění.
10
Pro ruční naladění určité frekvence
1. Vyberte pásmo (FM1 – 3, AM).
Při každém stisknutí tlačítka se pásmo změní následovně:
FM1 FM2 FM3 AM
Poznámka:
Tento přijímač má tři FM pásma (FM1, FM2 a FM3). Pro poslech FM vysílání můžete použít kterékoli z nich.
2. Stiskněte a držte tlačítko nebo dokud na displeji nezačne blikat „Manual Search“.
3.Dokud na displeji bliká „Manual Search“, nalaďte stanici.
Pro ladění směrem k vyšším frekvencím.
Pro ladění směrem k nižším frekvencím.
11
•Po 5 sekundách po uvolnění tlačítka se režim ručního ladění vypne.
•Pokud podržíte tlačítko stisknuté, frekvence se bude měnit (v kroku 50 kHz v pásmu FM a 9 kHz v pásmu AM-MW/LW) dokud tlačítko neuvolníte.

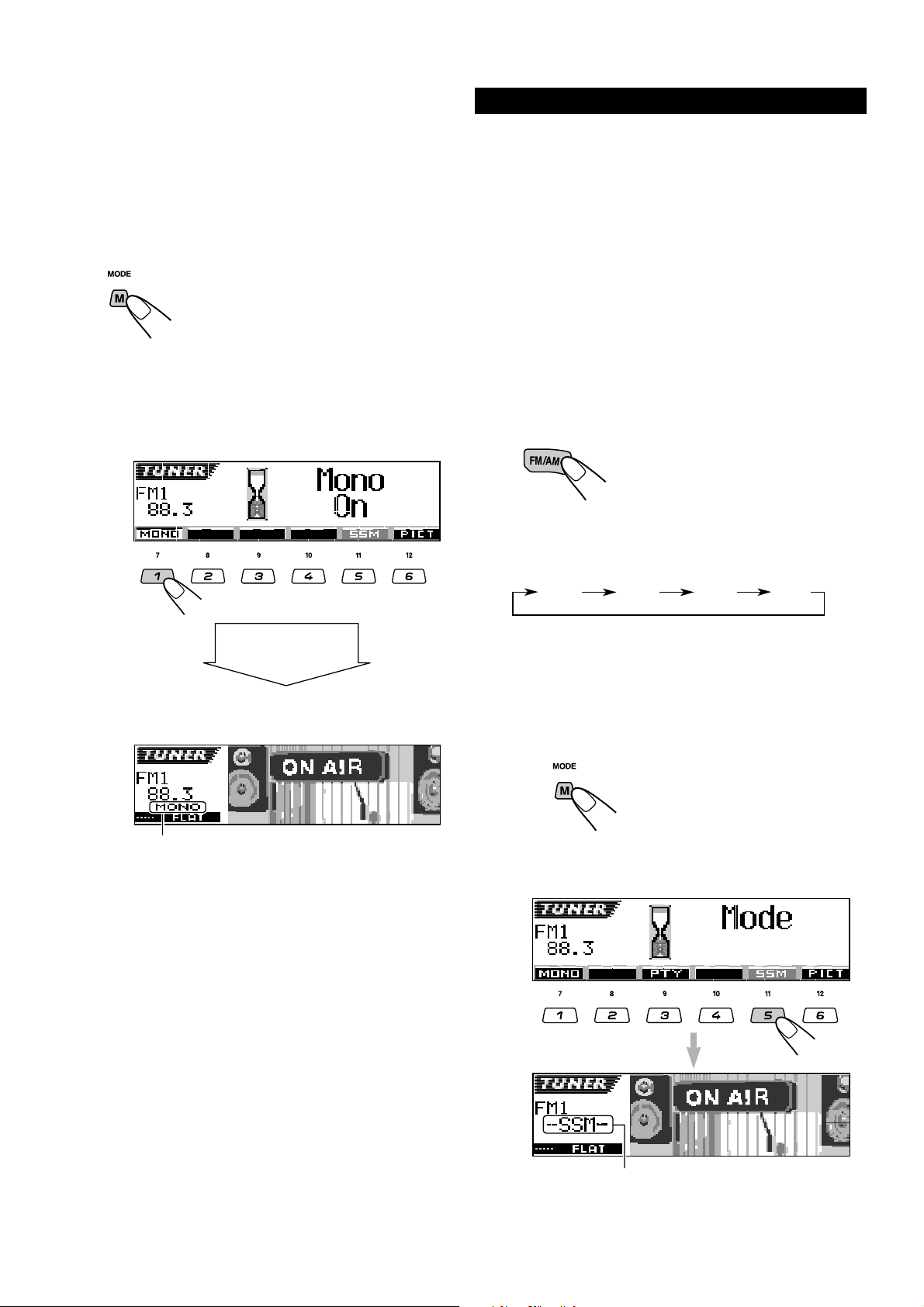

Pokud během poslechu některé FM stanice dojde ke snížení kvality zvuku a ke ztrátě stereofonního efektu
V některých oblastech se mohou blízké stanice vzájemně ovlivňovat. Pokud dojde k interferencím, tento přístroj může automaticky omezit tento interferenční šum (výchozí nastavení při výrobě). Avšak v tomto případě se kvalita zvuku zhorší a dojde ke ztrátě stereofonního efektu.
Pokud nechcete, aby docházelo ke snížení kvality zvuku a ke ztrátě stereofonního efektu a chcete raději interferenční šum, viz. „Pro změnu selektivity FM tuneru – IF Filter“ na straně 51.
