HEIDENHAIN MSE 1000 Installation [en, de, fr, it, es, pl, ru]

Page 1

Installationsanleitung Installation Instructions Guide d’installation Istruzioni di installazione Instrucciones de instalación Installationsanvisning Installatie-instructies Instruções de Instalação Instrukcja instalowania

Инструкция по установке Kurulum Talimatları 設置説明書安装说明安裝說明

MSE 1201

5/2014

Page 2

MSE 1201

Product overview

Complete Operating Instructions available at www.heidenhain.de

Front MSE 1201

ID 747501-01

1 2

3 4

Front MSE 1201

ID 747501-02

9610

Languages

Deutsch .......................................................4

English ......................................................16

Français ....................................................28

Italiano .......................................................40

Español .....................................................52

Svenska ....................................................64

Nederlands ...............................................76

Português ..................................................88

J.polski ....................................................100

Русский ...................................................112

Türkçe .....................................................124

日本語 .....................................................136

Zhongwen (zh_CN) ................................148

Zhongwen (zh_TW) ................................160

Page 3

Top MSE 1201

Left side MSE 1201

Rear MSE 1201



Right side MSE 1201

Page 4

MSE 1201

Installationsanleitung

Betriebsanleitung siehe www.heidenhain.de

Deutsch

1. Verwendung dieser Anleitung

Die vorliegende Installationsanleitung enthält alle für die Installation dieses Gerätes notwendigen Informationen. Diese Informationen sind lediglich ein Auszug aus der Betriebsanleitung (ID 1066850-xx). Die Betriebsanleitung steht unter www.heidenhain.de zum Download zur Verfügung.

Die vorliegende Anleitung richtet sich an Personal, das befähigt ist, die HEIDENHAIN MSE 1000 zu installieren und zu warten.

Eine qualiﬁzierte Person ist aufgrund ihrer technischen Ausbildung, ihres Wissens und ihrer Erfahrung sowie ihrer Kenntnisse des relevanten Regelwerks befähigt, die ihr übertragenen Aufgaben zu beurteilen und mögliche Gefahren zu erkennen.

Inhaltsverzeichnis

Verwendung dieser Anleitung ....................4

Informationen zum Gerätetyp ....................6

Sicherheit ....................................................6

Technische Daten ........................................7

Montage......................................................8

Installation ................................................. 12

Erstinbetriebnahme .................................. 13

Wartung ....................................................14

Page 5

Hinweise in dieser Anleitung

Sicherheitshinweise, Warnhinweise auf mögliche Sachschäden und allgemeine Hinweise werden in dieser Anleitung wie folgt dargestellt. Machen Sie sich zuerst mit diesen Hinweisarten vertraut, um Personen- oder Sachschäden zu vermeiden.

Hinweis auf weitere Sicherheitshinweise. Diese ergänzenden Weisungen beziehen sich nicht auf bestimmte Gefährdungen, sondern dienen der Sensibilisierung und machen auf gezielte Sicherheitshinweise aufmerksam.

Warnung!

Hinweis, der über eine Gefährdung, die Folgen bei Nichtvermeidung einer Gefährdung und die Möglichkeiten zur Vermeidung einer Gefährdung informiert.

Hinweis

Allgemeiner Hinweis oder Hinweis, der hauptsächlich über das Risiko von Sachschäden informiert, über die möglichen Folgen einer Nichtvermeidung solcher Situationen oder Möglichkeiten zur Vermeidung solcher Situationen.

Darstellung von Begriffen in dieser Anleitung

Besonders wichtige Punkte oder Begriffe, auf die der Benutzer besonders aufmerksam

gemacht werden soll, sind fett gedruckt.

Page 6

2. Informationen zum Gerätetyp

Die vorliegende Kurzanleitung enthält die technischen Daten, sowie die Montage- und Installationsanleitung für die folgenden Gerätetypen:

Produktname ID

MSE 1201 747501-01 MSE 1201 747501-02

Produktname ID

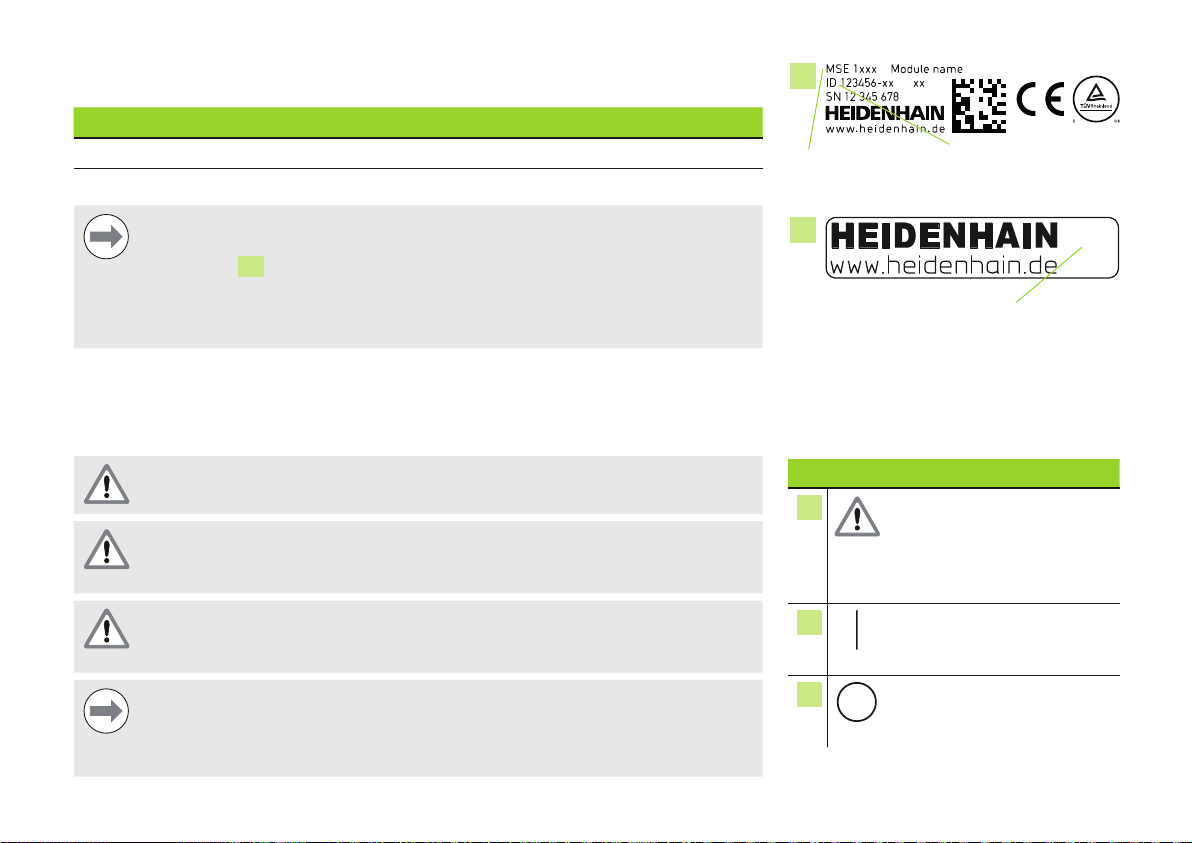

Typenschild

Hinweis

Überprüfen Sie, ob diese Installationsanleitung gültig ist, indem Sie den Index auf dem Indexschild vergleichen. Wenn die Anleitung nicht auf Ihr Gerät zutrifft, laden Sie die richtige Installationsanleitung von www.heidenhain.de herunter.

Auf manchen Geräten ist eventuell kein Indexschild vorhanden.

mit dem unter www.heidenhain.de aufgeführten Index

3. Sicherheit

Die folgenden Hinweise enthalten sicherheitsrelevante Informationen zur Vermeidung von Personen- oder Sachschäden:

Machen Sie sich zuerst mit den hier beschriebenen Anweisungen vertraut, um Gefahren zu vermeiden, die zu Verletzungen oder Tod führen können.

Beim Öffnen des Gerätes können gefährliche, spannungsführende Teile freigelegt werden. Gerät nicht öffnen! Die im Gerät enthaltenen Bauteile sind wartungsfrei.

Der Schutzmechanismus des Gerätes kann durch nicht bestimmungsgemäßen Gebrauch beeinträchtigt werden. Das Gerät darf nur gemäß seiner Bestimmung verwendet werden.

Hinweis

Bewahren Sie dieses Dokument auf, falls Sie in Zukunft Informationen über die Sicherheit, Bedienung und Handhabung des Gerätes nachschlagen wollen. Bewahren Sie diese Anleitung so auf, dass sie sich in erreichbarer Nähe des Geräts beﬁndet.

Index

Indexschild

Sicherheitssymbole

Die folgenden Hinweissymbole auf dem Produkt weisen auf wichtige sicherheitsrelevante Informationen hin.

Symbolbeschreibung

Beachten Sie die beiliegende Information oder Dokumentation, um Personen- oder Sachschäden zu vermeiden.

Netzschalter auf „Ein“

Netzschalter auf „Aus“



Page 7

4. Technische Daten

Die MSE 1000 ist eine hochwertige, modulare Elektronik für hochgenaue, fertigungsnahe Messungen. Das in dieser Anleitung beschriebene Modul ist nicht für die Verwendung im Freien vorgesehen. Die Komponenten der MSE 1000 dürfen nur gemäß dieser Anleitung installiert werden. Montage, Installation und Wartung dürfen nur von qualiﬁziertem Personal durchgeführt werden.

Versorgungsspannung

Ausgangsleistung Austauschbare

Sicherung Datenübertragung Adressierung Arbeitstemperatur Lagertemperatur Relative

Luftfeuchtigkeit Höhe Schutzart Überspannungs-

kategorie Verschmutzungsgrad Masse

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (max. 108 W)

50,4 W T 1 A / 250 V, 5 mm x 20 mm (2 Stück)

Standard-Ethernet, IEEE 802.3 Feste IP-Adresse oder DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %

 2000 m

IP 40 IP 65 II, Energie verbrauchende Betriebsmittel, die von der festen

Installation gespeist werden 2 720 g 960 g

MSE 1201

ID 747501-02

Page 8

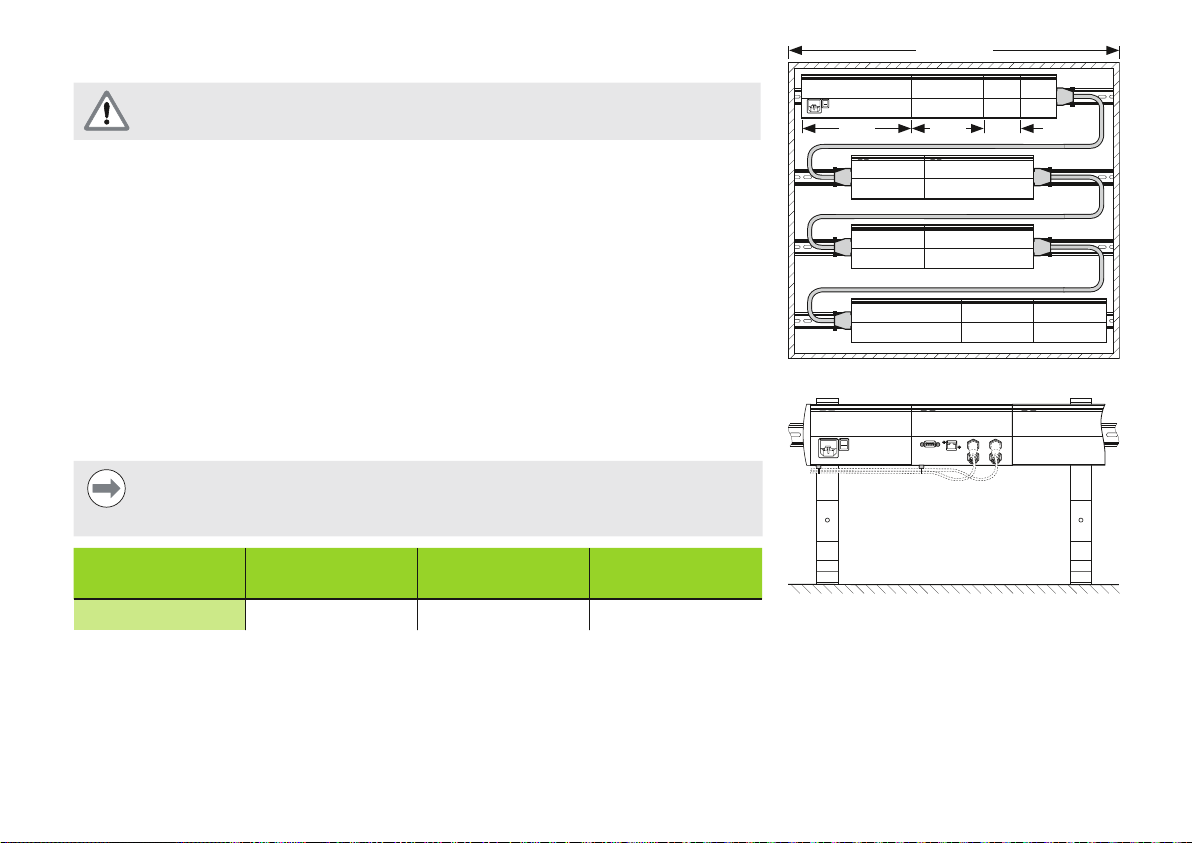

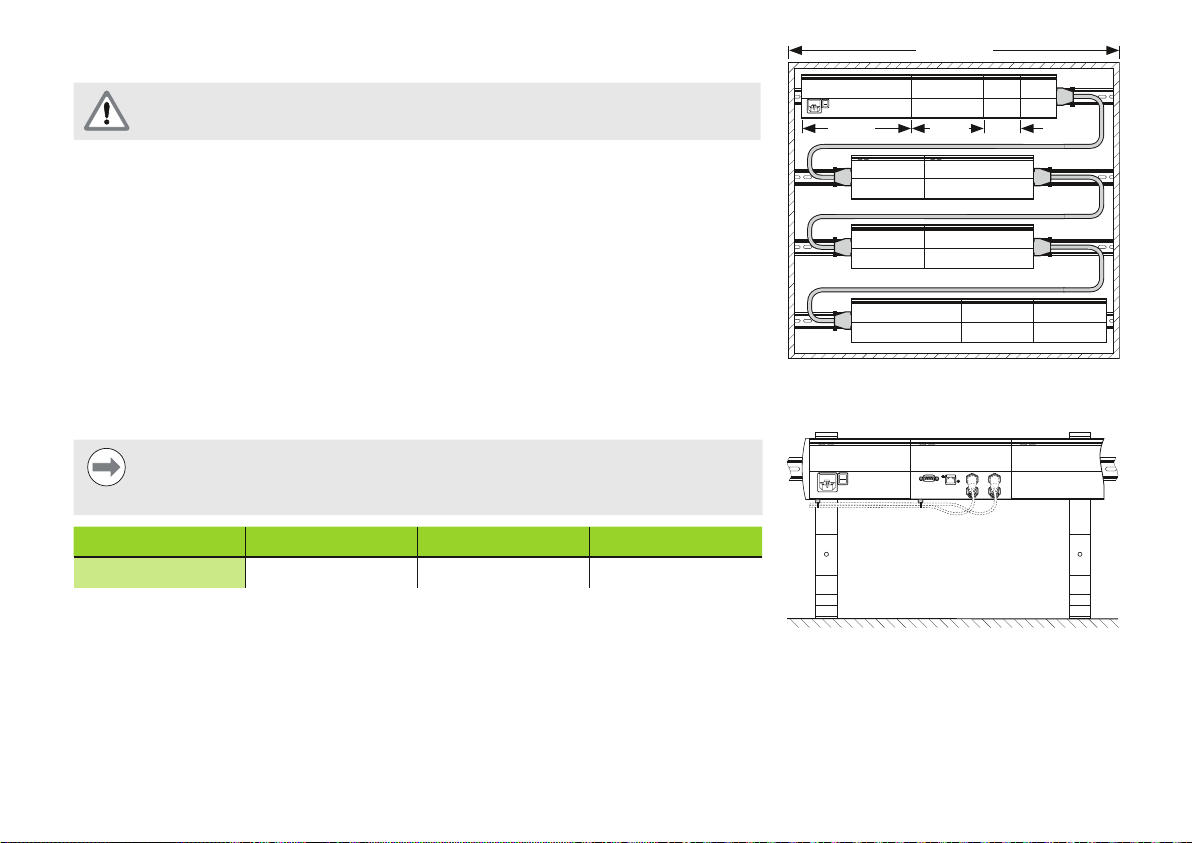

5. Montage

Bei der Montage auf leichte Zugänglichkeit des Netzschalters und Netzkabels achten.

MSE-1000-Module lassen sich auf einer 35 mm-Standardhutschiene nach DIN EN 50022 im Schaltschrank oder auf Standfüßen (Zubehör) befestigen. Die einzelnen Module werden aneinander gesteckt und über eine Klick-Arretierung zueinander ﬁxiert, so dass sich eine Modulkette ergibt.

Die MSE 1000 besteht in ihrer Grundkonﬁguration aus Netzteil- und Basismodul. Sie kann bei Bedarf durch zusätzliche Module erweitert werden. Insgesamt sind bis zu 250 Achsen oder Kanäle konﬁgurierbar.

Abhängig vom Leistungsbedarf der Module, die dem Netzteilmodul in der Modulkette folgen, und aller an diese Module angeschlossenen Geräte, werden möglicherweise weitere Versorgungsmodule benötigt. Reicht die maximale Nennleistung eines Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der Modulkette verwendet werden. Maximale Nennleistung der Versorgungsmodule: Siehe “Technische Daten“ auf Seite 7.

Hinweis

Berechnungsbeispiele für den Leistungsbedarf ﬁnden Sie in der Produktinformation MSE 1000 (ID 736907-xx).

Modulgrößen Größe 1 Größe 2 Größe 3 Breite

53 mm 106 mm 159 mm

19” / 483 mm

Größe 3 Gr. 2 Größe 1

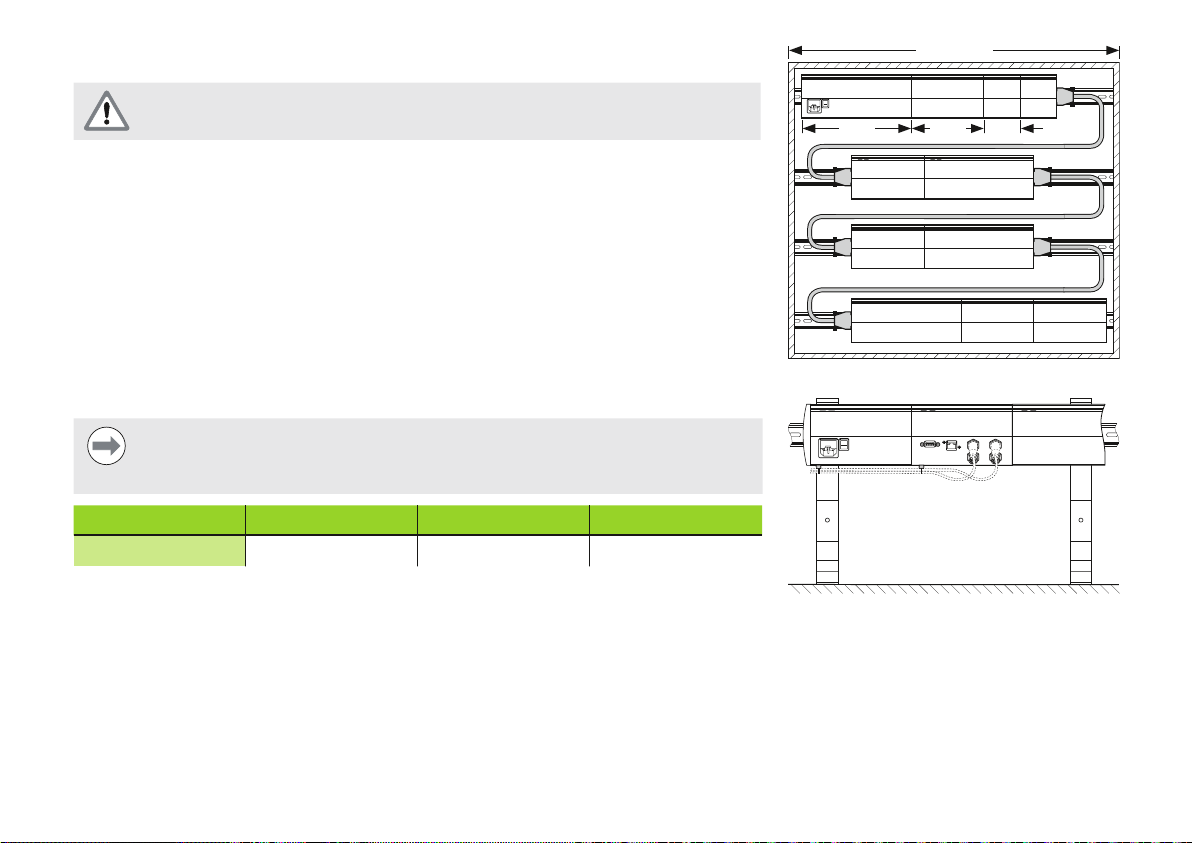

Montage im 19-Zoll-Schaltschrank

Standfüße (Zubehör)

Page 9

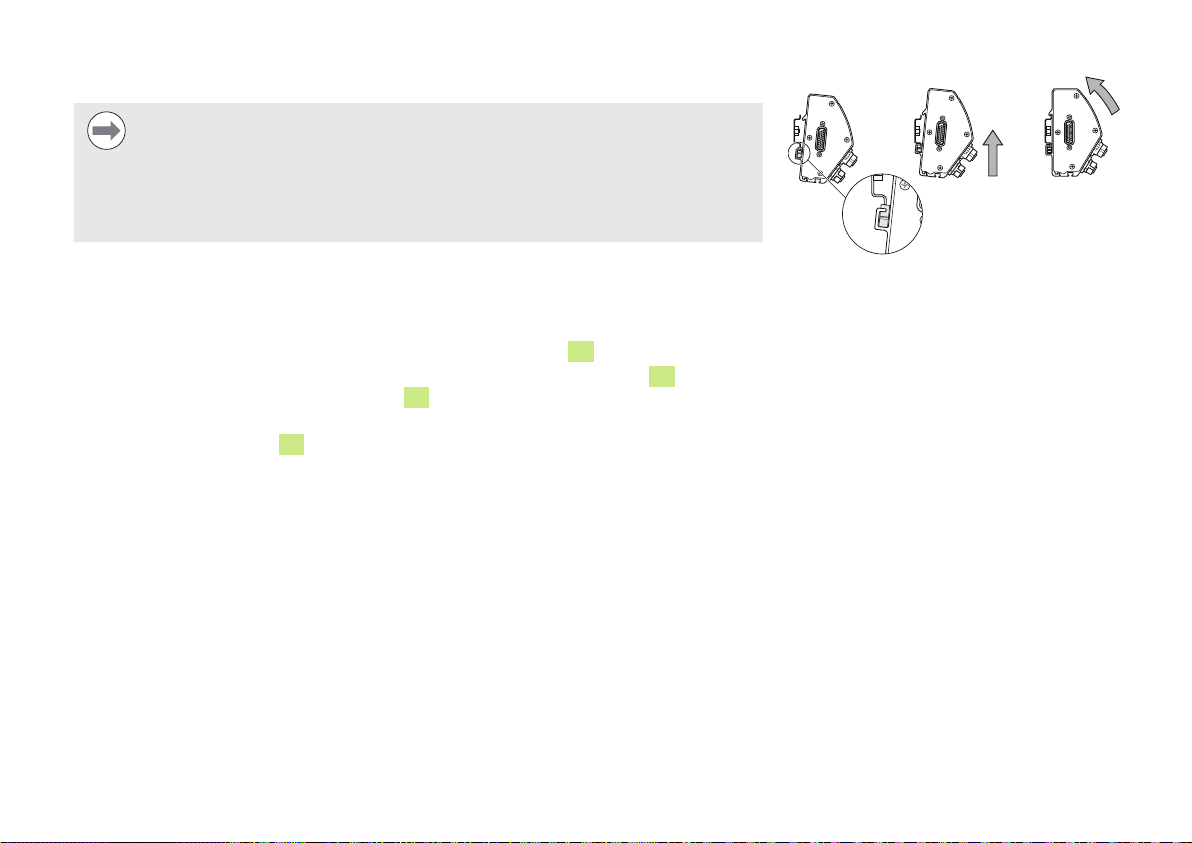

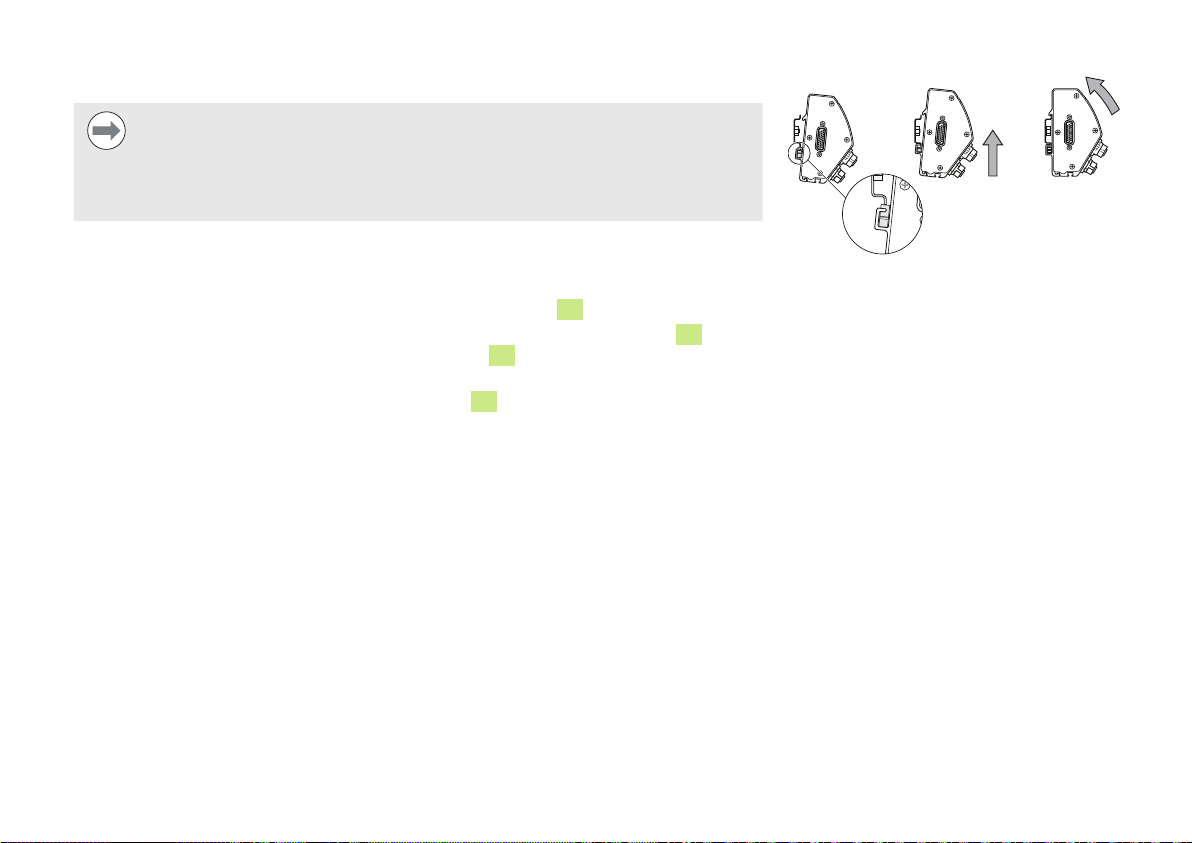

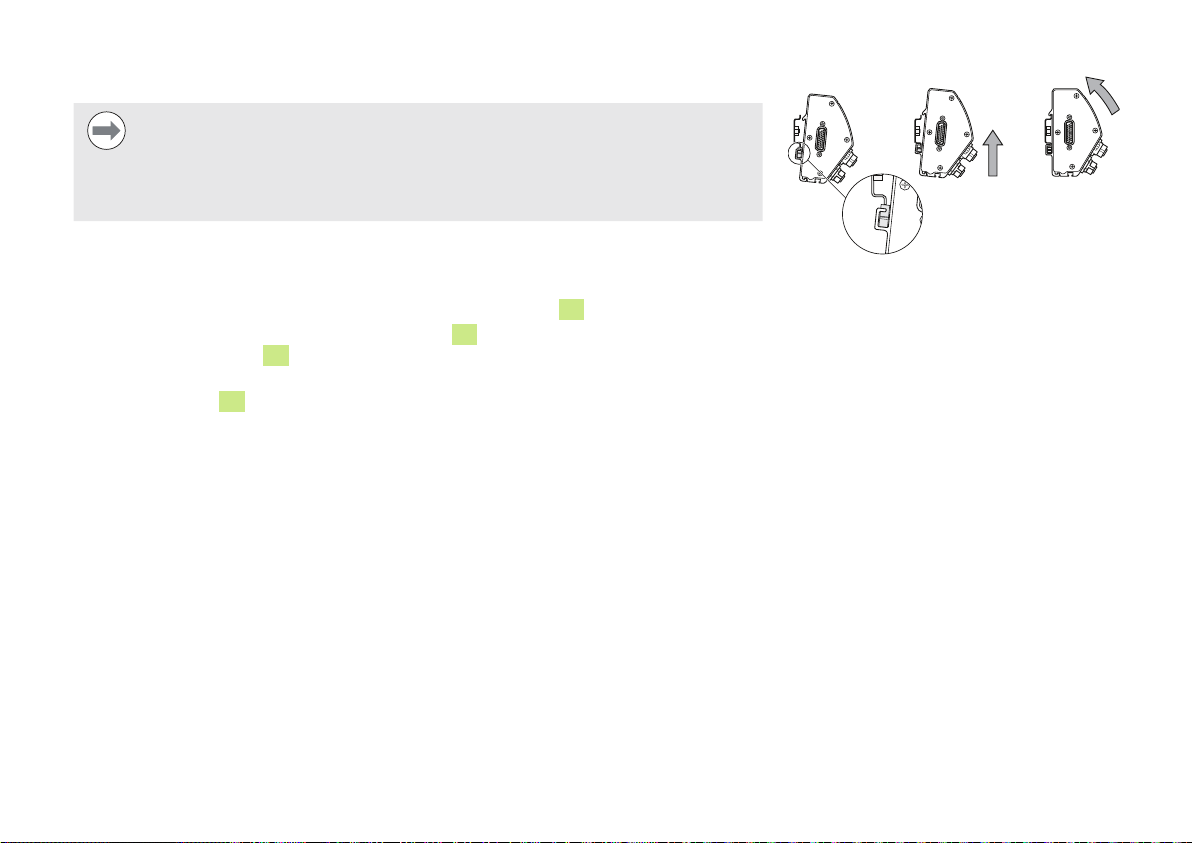

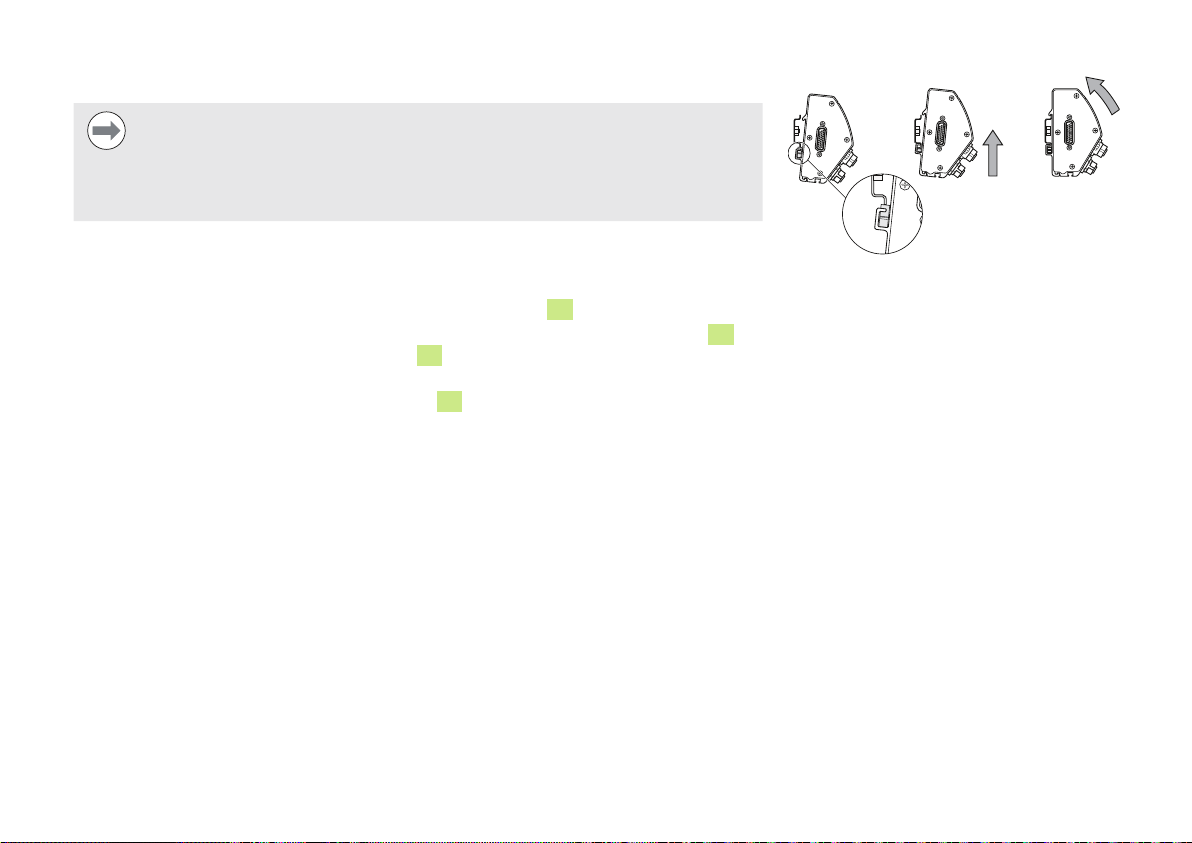

Montage eines Moduls

Hinweis

Eine Versorgungsmodul muss immer links von den Modulen angeordnet sein, die es in der Modulkette versorgen soll. Reicht die maximale Nennleistung eines Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der Modulkette verwendet werden.

Modul befestigen:

 Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller

Versorgungsmodule der Modulkette abschalten

 Modul mit unterer Nut  Hutschiene sanft nach oben drücken, dabei die Befestigungsfeder

bis die Hutschiene auf der unteren Nut

 Oberseite des Moduls zur Hutschiene hin schwenken bis die obere Nut

auf Unterkante der Hutschiene aufsetzen

des Moduls einschnappt

niederdrücken

des Moduls auf der Oberkante der Hutschiene aufsitzt, dabei weiter sanft nach oben drücken bis die obere Nut des Moduls auf der Hutschiene einschnappt

Montage eines Moduls

Page 10

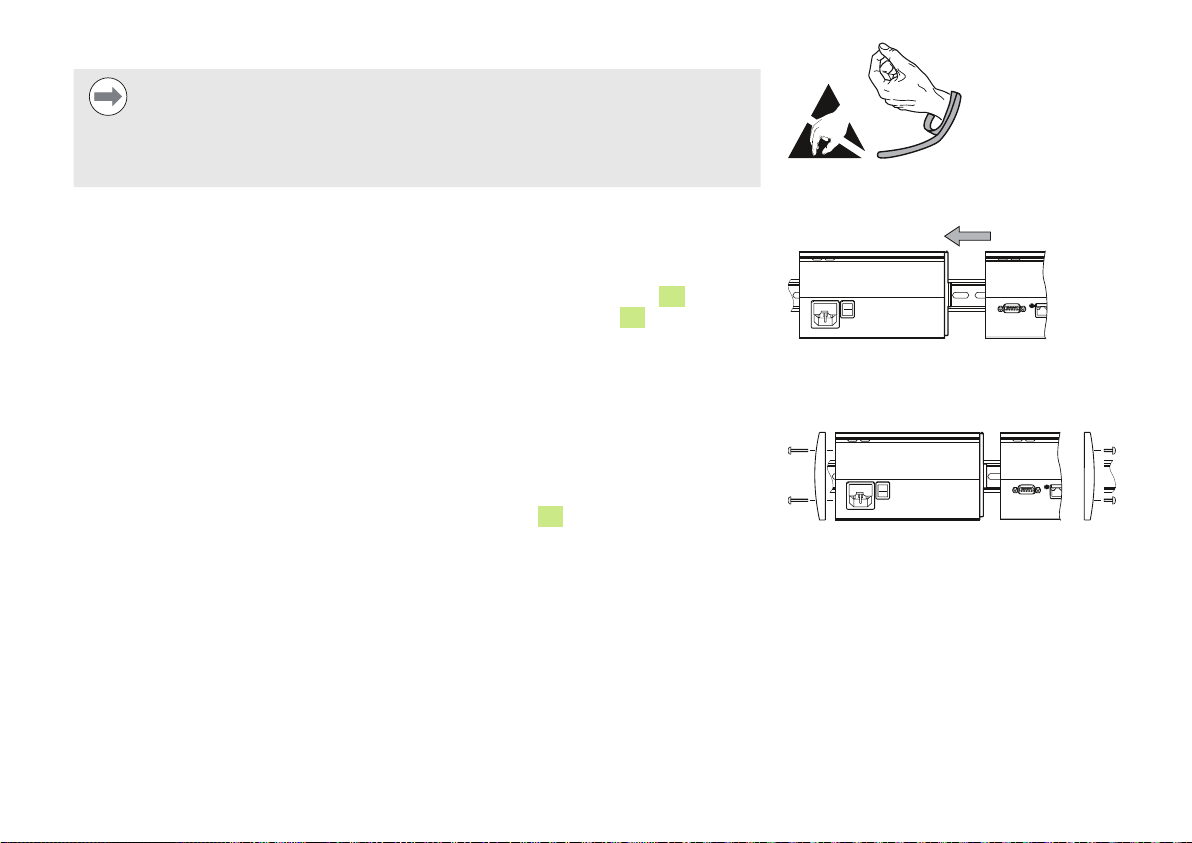

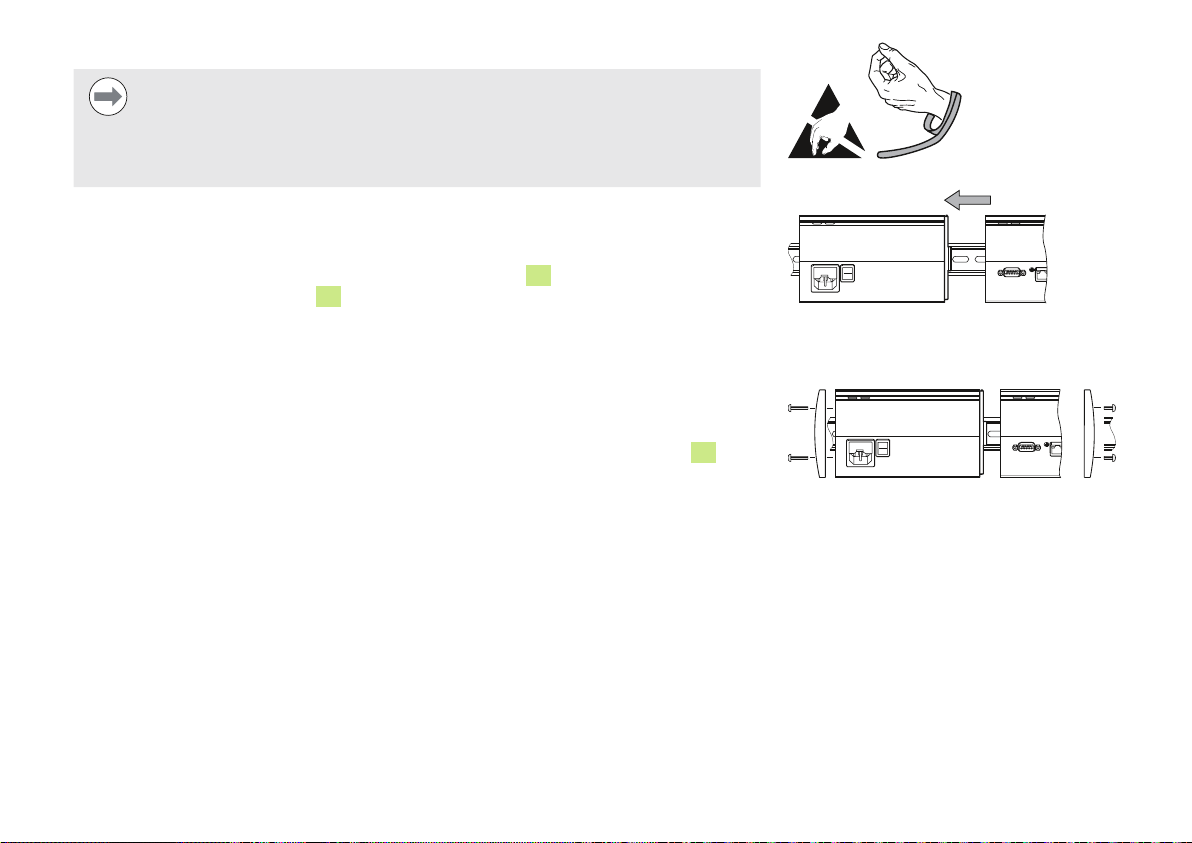

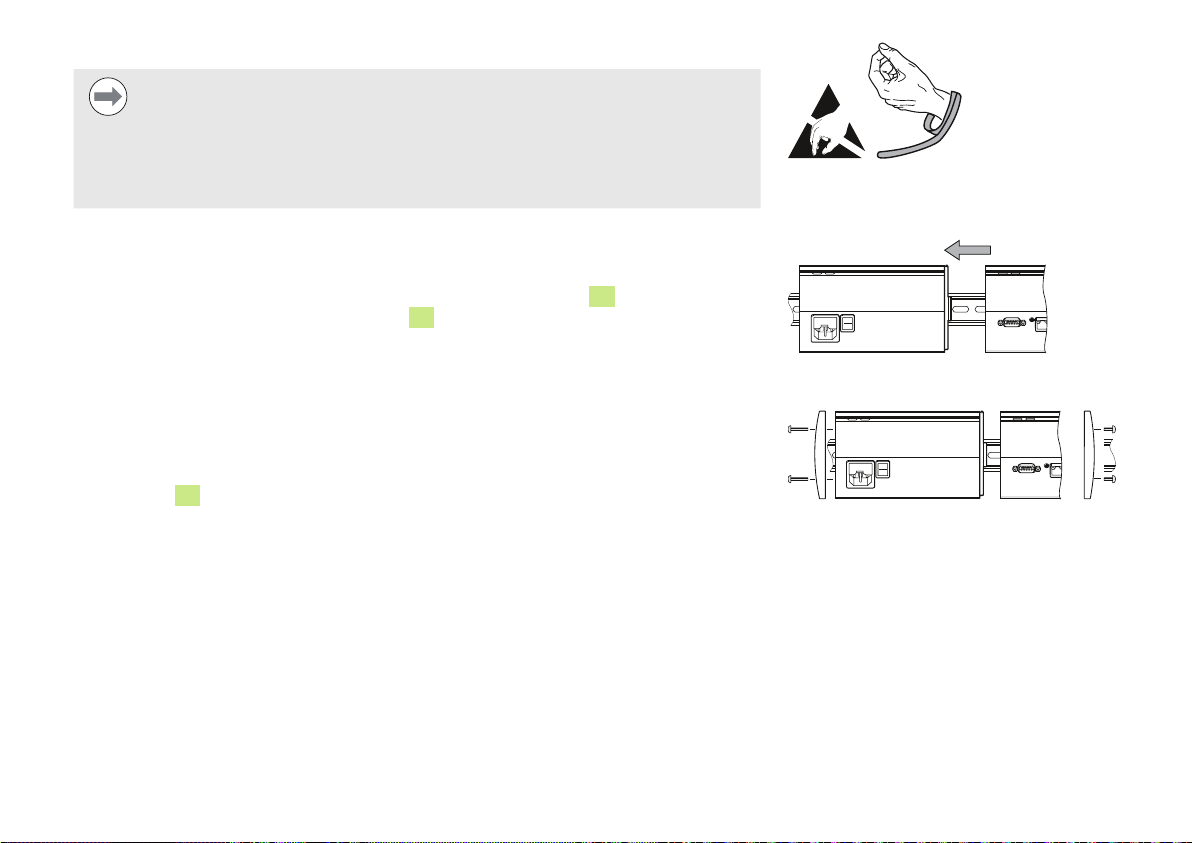

Module miteinander verbinden

Hinweis

Dieses Gerät enthält Bauteile, die durch elektrostatische Entladung (ESD) beschädigt werden können. Beachten Sie die Sicherheitsvorkehrungen für die Handhabung ESD-empﬁndlicher Bauteile und berühren Sie die Anschlussstifte niemals ohne ordnungsgemäße Erdung.

Module miteinander verbinden:

 Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller

Versorgungsmodule der Modulkette abschalten

 Rechtes Modul nach links schieben bis die Rastnase

vorgesehenen Schlitz

des rechten Moduls einrastet

des linken Moduls in den dafür

Abschlussblenden montieren

Alle Versorgungsmodule werden mit je einem Satz für eine linke und rechte Abschlussblende geliefert, damit offene Modulseiten abgedeckt werden können.

 Linke Abschlussblende in die linke Seite des ersten Versorgungsmoduls der Kette

einsetzen

 19 mm-Schrauben der Abschlussblende durch die Befestigungsbohrungen der

Abschlussblende in die dafür vorgesehenen Bohrungen

 Schrauben mit einem Kreuzschlitzschraubendreher festziehen  Rechte Abschlussblende in die rechte Seite des letzten Moduls der Kette unter

am Modul einstecken

Verwendung der mitgelieferten 9 mm-Schrauben wie oben beschrieben einsetzen

Sicherheitsvorkehrungen für die Handhabung ESD-empﬁndlicher Bauteile beachten

Module miteinander verbinden

Abschlussblenden montieren

Page 11

Befestigungselemente für Kabel montieren

Alle Module werden mit einem Befestigungsset zum Führen von Kabeln geliefert. Jedes Befestigungsset enthält zwei Sätze Befestigungselemente.

 Sechskantmutter M3 in Kabelkanal  Schraube M3 durch den Halter für den Kabelbinder stecken und mit einem

auf der Unterseite des Moduls einsetzen

Kreuzschlitzschraubendreher mit der Sechskantmutter M3 festschrauben

 Kabelbinder durch den Halter schieben und Kabel mit dem Kabelbinder befestigen

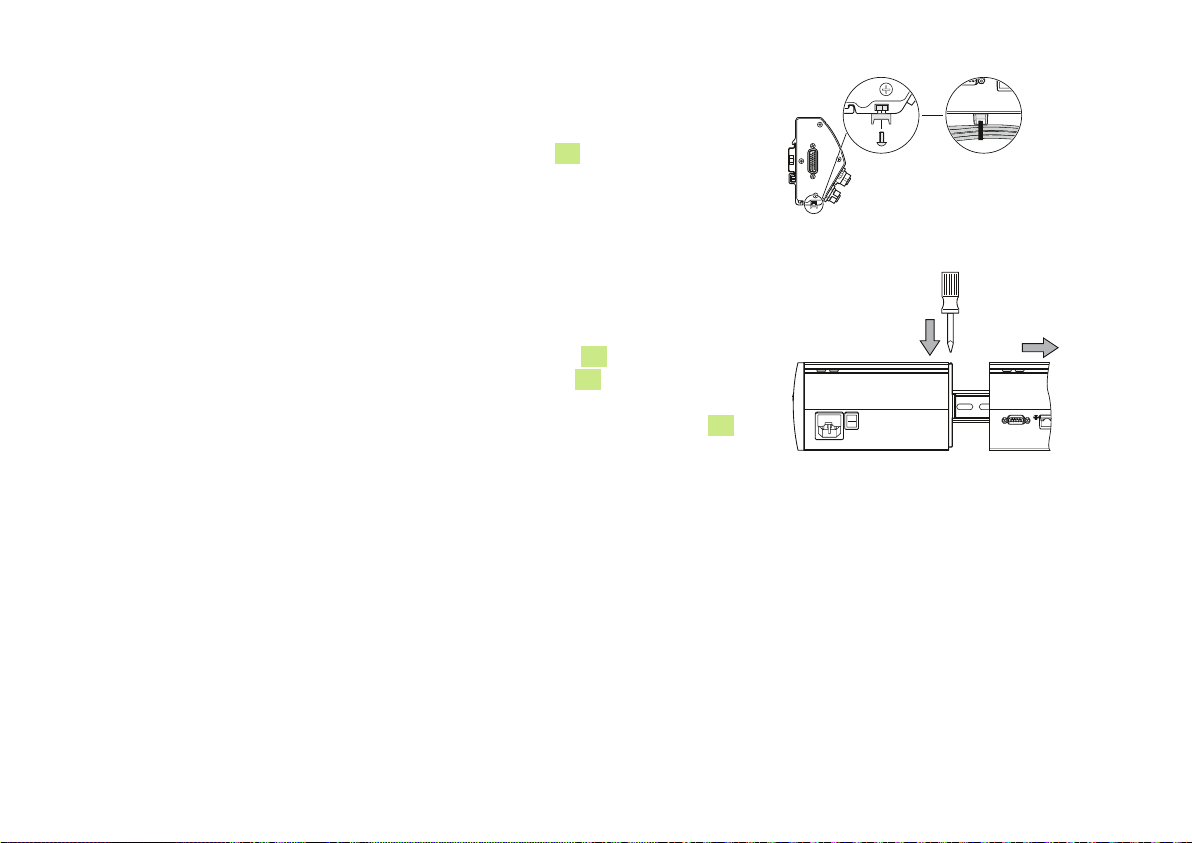

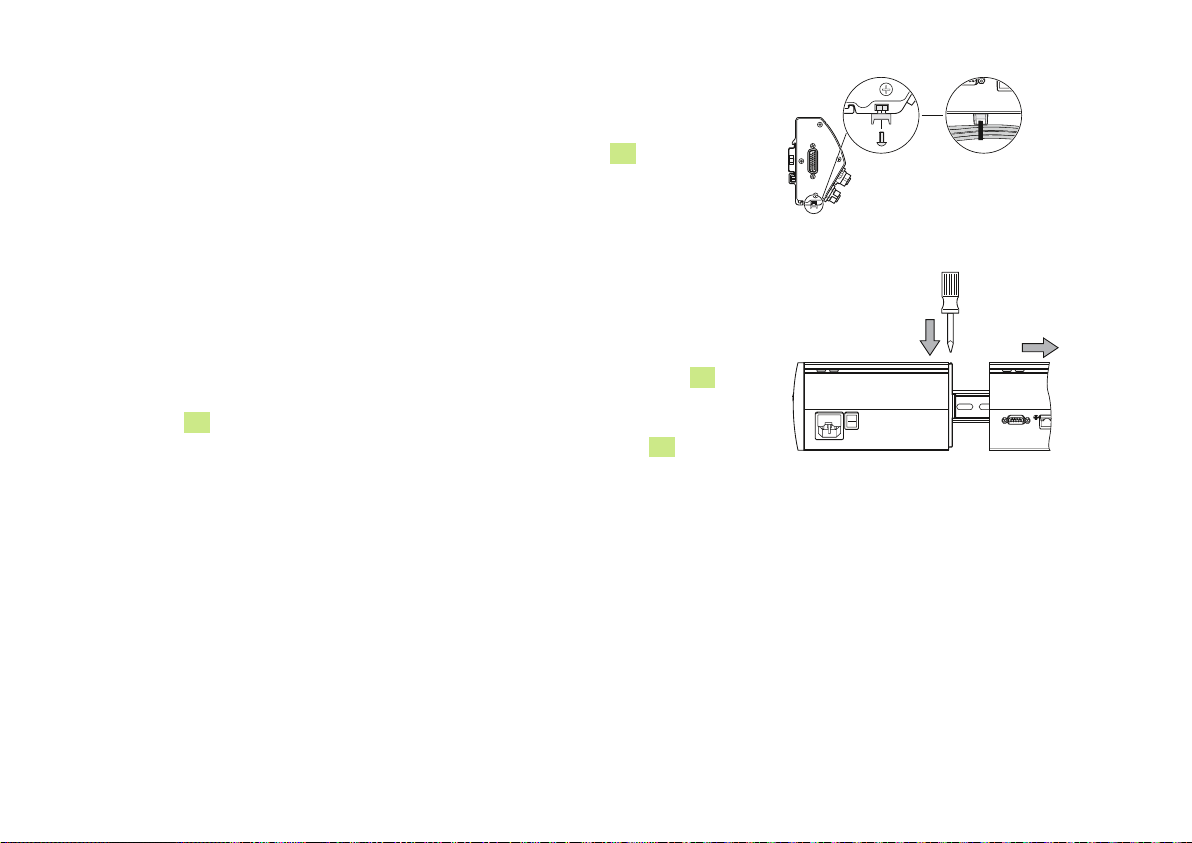

Modul entfernen

 Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller

Versorgungsmodule der Modulkette abschalten

 Einen ﬂachen Schraubendreher in die Öffnung des Schlitzes

stecken, der sich oben links am rechten Modul beﬁndet und in dem die Rastnase eingerastet ist, und die Rastnase

 Sanft nach oben drücken und dabei die Befestigungsfeder  Unter sanftem Druck nach oben die Oberseite des Moduls von der Hutschiene weg

des linken Moduls niederdrücken, damit es entfernt werden kann

niederdrücken

schwenken

 Dann Druck nach oben langsam lösen und das Modul von der Hutschiene abnehmen

Modul entfernen

Page 12

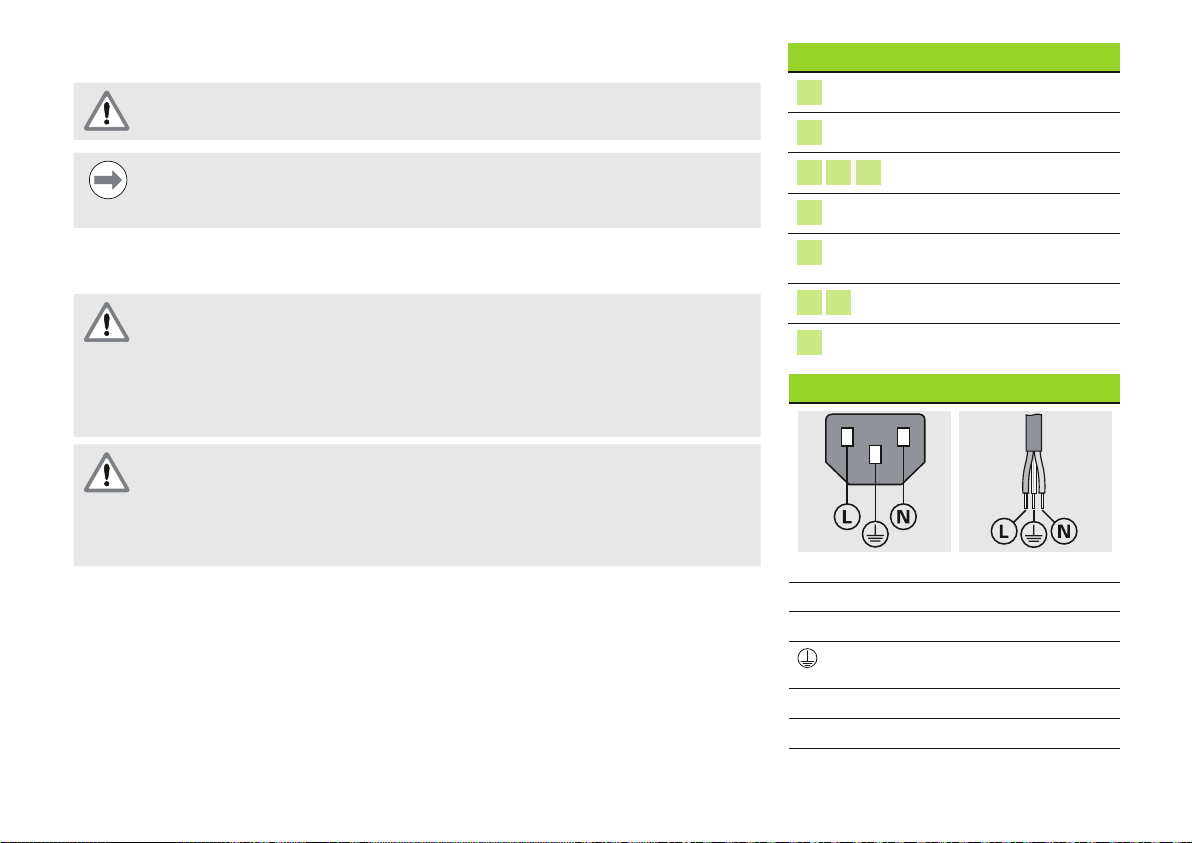

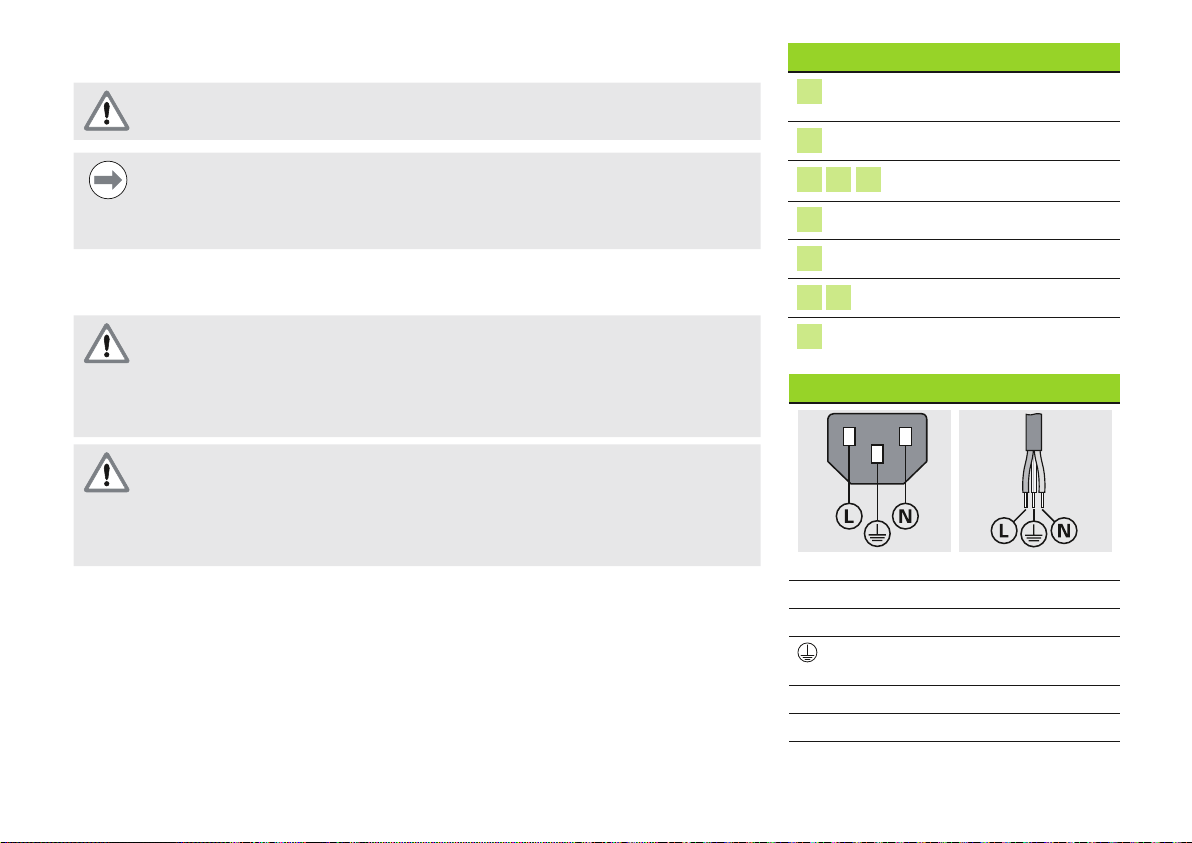

6. Installation

Für die Sicherheit eines Systems, in dem dieses Gerät verwendet wird, trägt der Monteur oder Installateur dieses Systems die Verantwortung.

Hinweis

Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen! Interne Bauteile könnten sonst beschädigt werden.

Elektrischer Anschluss

Warnung! Stromschlaggefahr!

Bei nicht ordnungsgemäßer Erdung des Gerätes besteht Stromschlaggefahr. Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges Netzkabel

und stellen Sie den korrekten Erdungsanschluss an die Gebäudeinstallation sicher.

Warnung! Brandgefahr!

Wenn das verwendete Netzkabel nicht die Mindestanforderungen erfüllt, besteht Brandgefahr.

Verwenden Sie zur Vermeidung dieser Gefährdung immer ein Netzkabel, das die aufgeführten Mindestanforderungen erfüllt oder übertrifft.

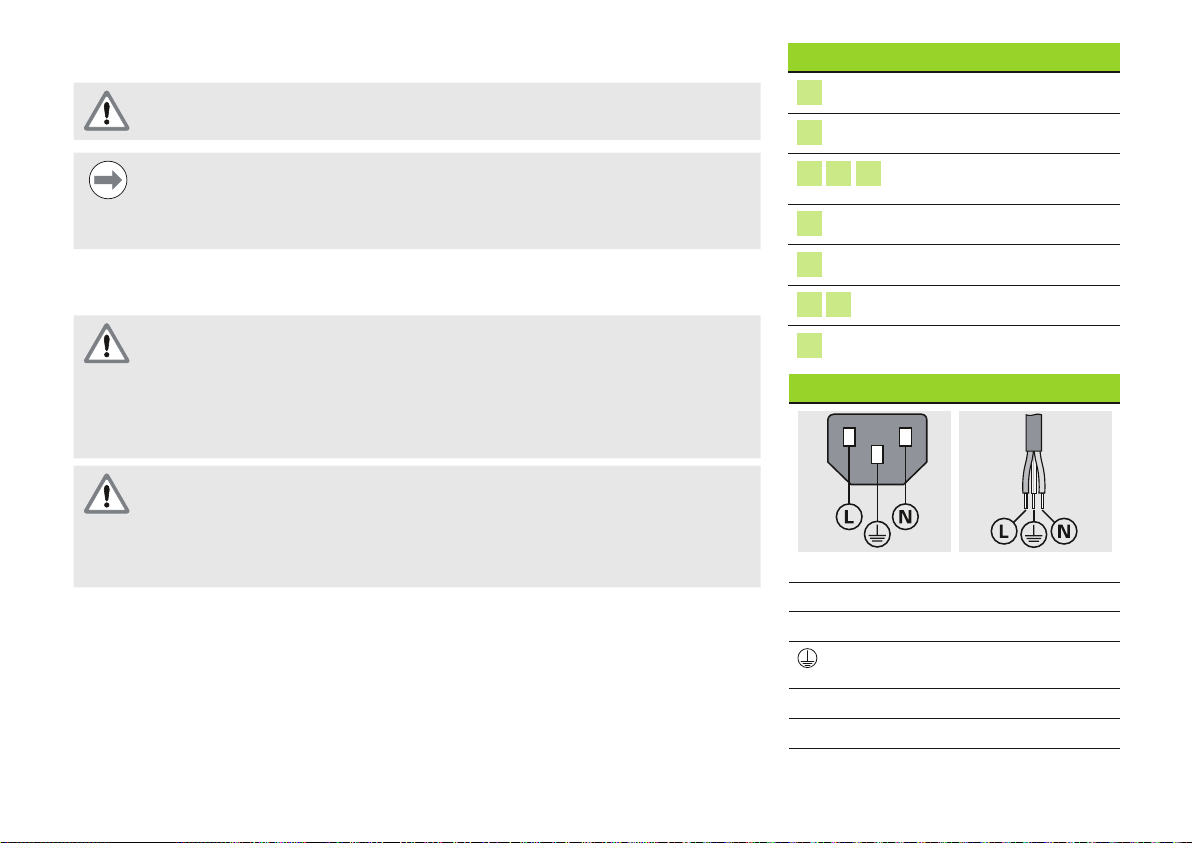

Schnittstellen

3 9 10

8 19

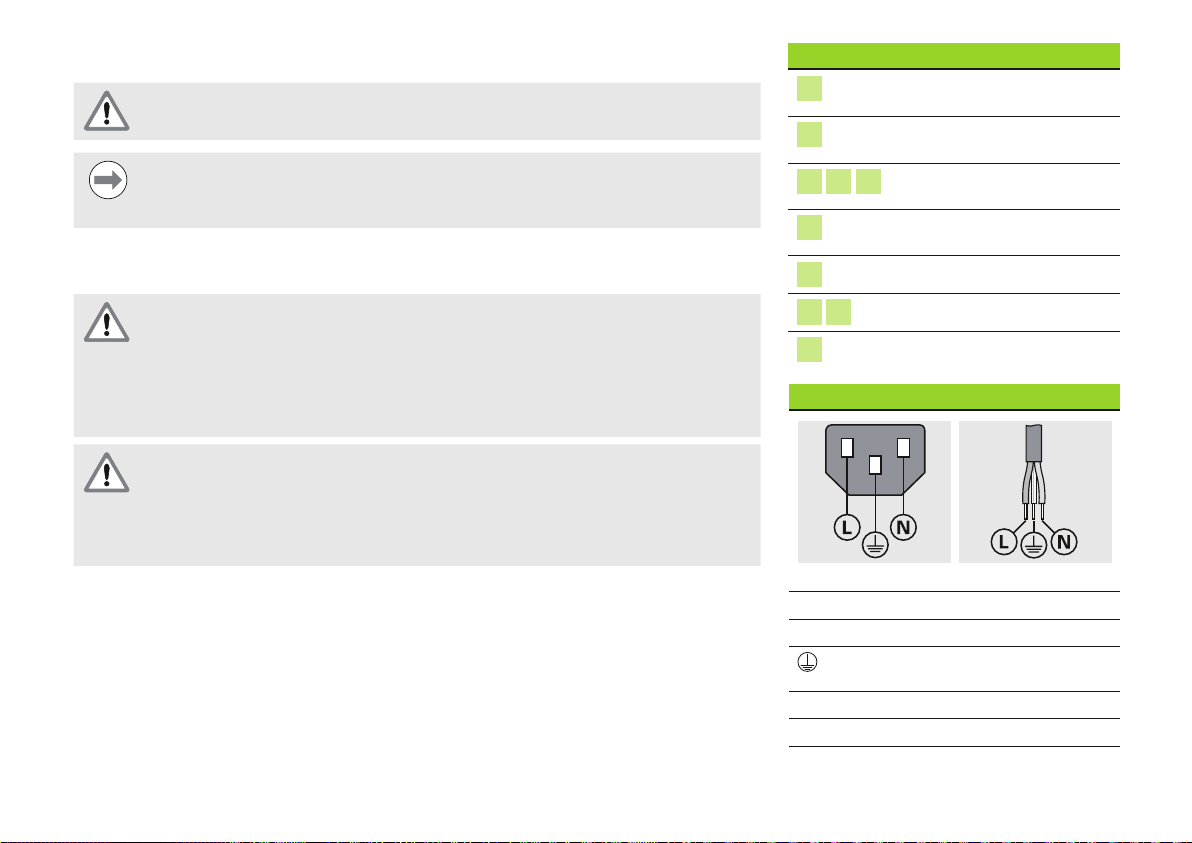

Netzkabel

Status-LED für Stromversorgung

Status-LED für Netzwerk

F1: Halterung für austauschbare Sicherung

X100: Netzanschluss

S1: Netzschalter

Modulanschlüsse

X110: Netzanschluss

747501-01

Außenleiter (braun)

Neutralleiter (blau) Schutzleiteranschluss (grün/gelb)

3-polig (geerdet) Mindestquerschnitt: 0,75 mm Max. Kabellänge: 3 m

747501-02

Page 13

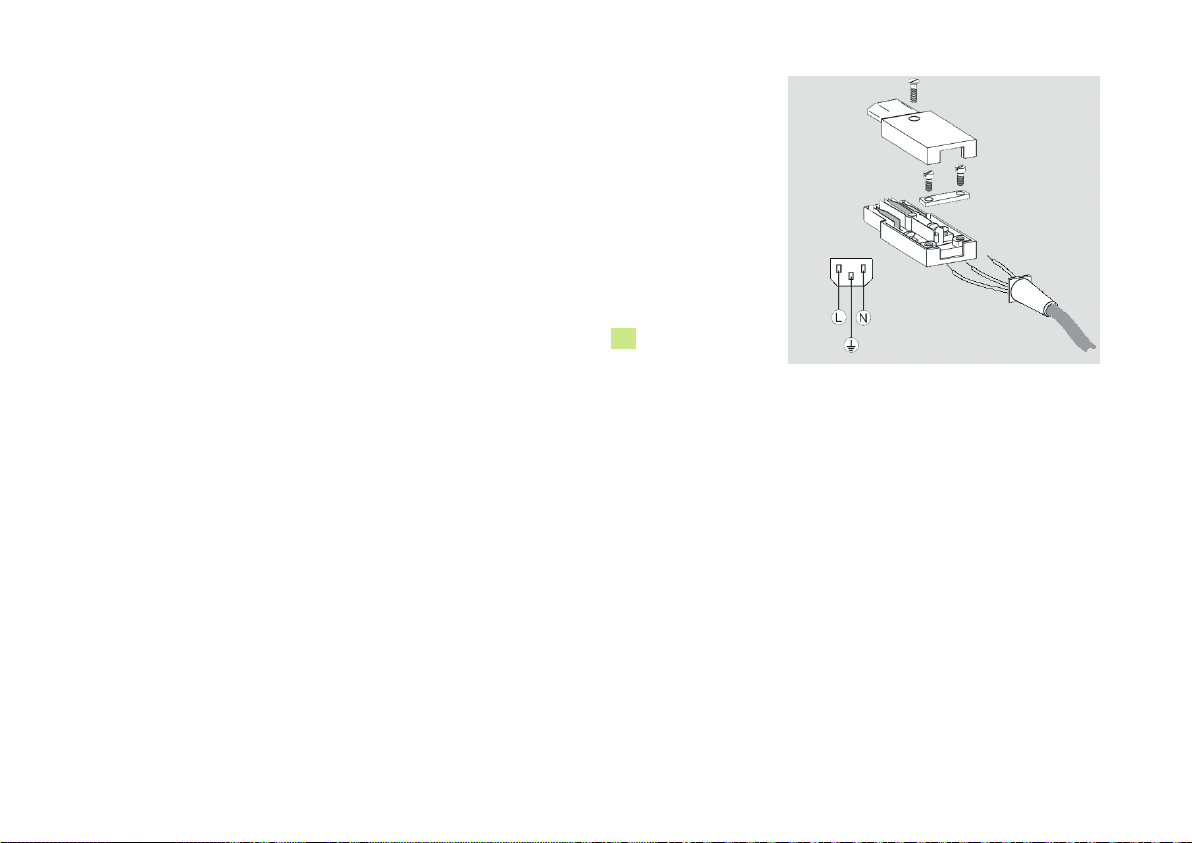

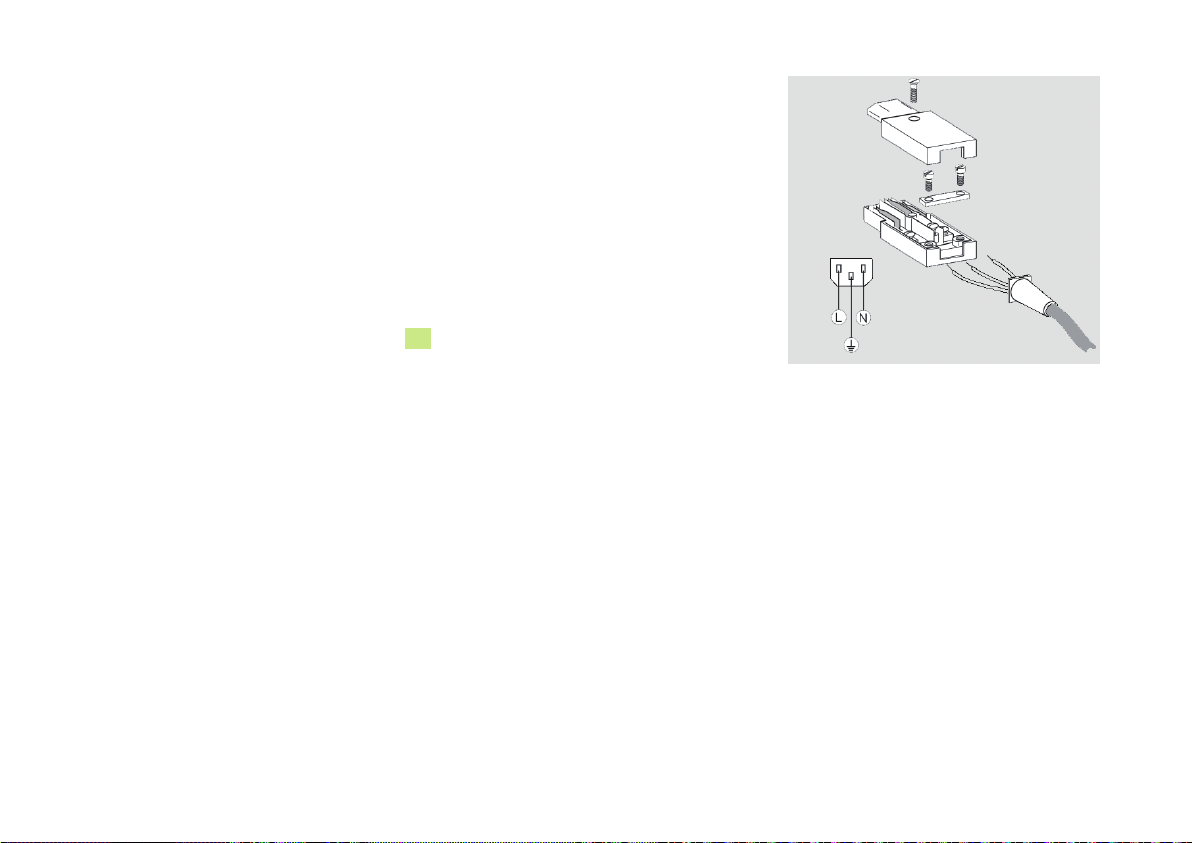

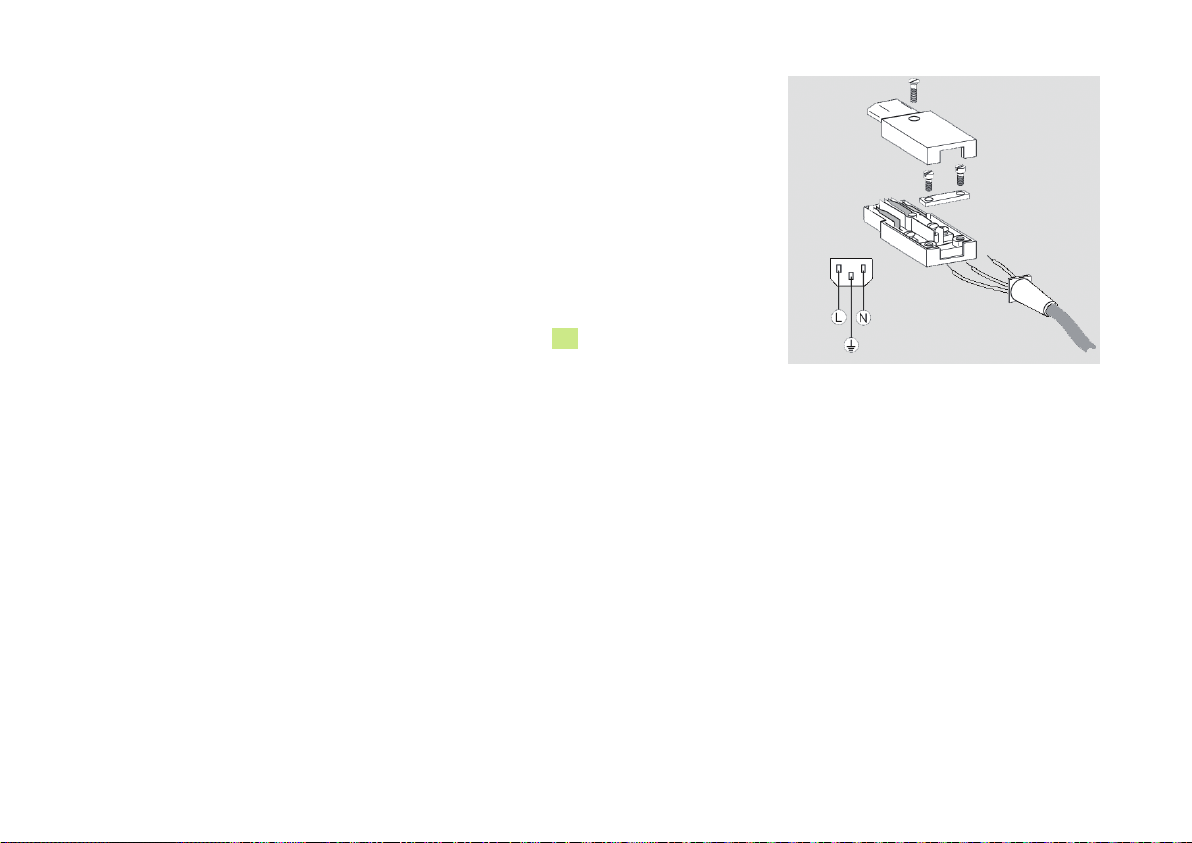

Verdrahtung der Netzkupplung (ID 747501-01)

Die mit der MSE 1201 mitgelieferte Netzkupplung muss mit einem geeigneten Netzkabel verdrahtet werden, siehe Netzkabel auf der vorherigen Seite.

Netzkupplung verdrahten:

 Netzkabel von der Hauptstromversorgung trennen  Netzkupplung verdrahten wie in der Abbildung rechts dargestellt

Netzkabel anschließen

Netzkabel (ID 747501-01) anschließen:

 Netzschalter auf „Aus“ stellen  Netzkabel von der Hauptstromversorgung trennen

 Buchsenstecker des Netzkabels an den Netzanschluss

auf der Vorderseite des

Moduls anschließen

Netzkabel (ID 747501-02) anschließen:

 Stromversorgung abschalten  Netzkabel mit Netz verbinden

7. Erstinbetriebnahme

Gerät einschalten (ID 747501-01):

 Zum Einschalten des Geräts den Netzschalter drücken (Position auf „Ein“)

Gerät einschalten (ID 747501-02):

 Stromversorgung des Geräts einschalten

Verdrahtung der Netzkupplung

ID 747501-01

Page 14

8. Wartung

Die in dieser Anleitung beschriebenen Wartungsarbeiten können bei der Installation des Gerätes erforderlich sein. Weitere Informationen zur Wartung ﬁnden Sie in der Betriebsanleitung (ID 1066850-xx).

Reinigung

Warnung! Stromschlaggefahr!

Bei der Reinigung besteht die Gefahr eines Stromschlags durch Eintreten von Flüssigkeit in das Gerät.

Zur Vermeidung dieser Gefahr muss das Gerät stets ausgeschaltet und das Netzkabel gezogen werden. Verwenden Sie niemals ein durchfeuchtetes oder vor Feuchtigkeit triefendes Tuch.

Hinweis

Verwenden Sie keine scheuernden oder aggressiven Reinigungs- oder Lösungsmittel, um das Gerät nicht zu beschädigen.

Gerät reinigen:

 Stromversorgung aller Versorgungsmodule der Modulkette abschalten  Außenﬂächen mit einem mit Wasser und einem milden Haushaltsreiniger

angefeuchteten Tuch abwischen

Page 15

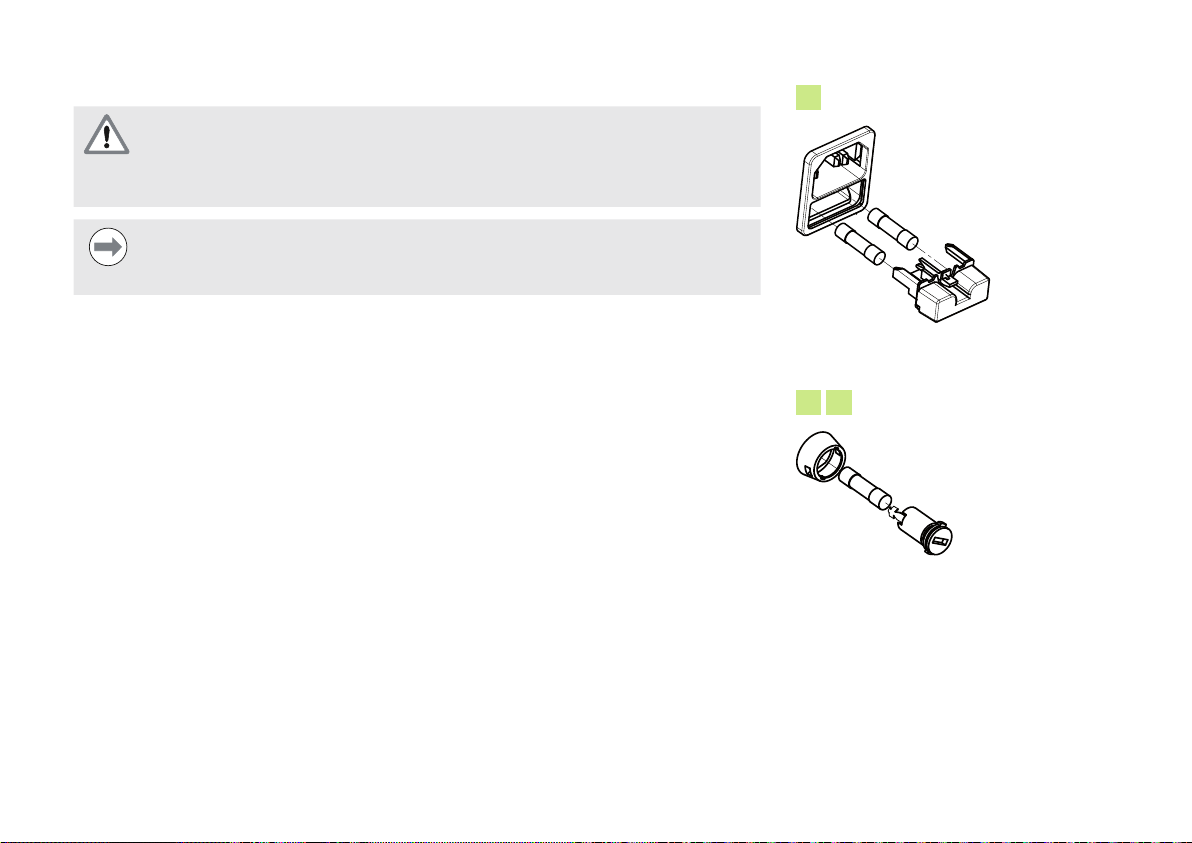

Sicherung austauschen

Warnung! Stromschlaggefahr!

Beim Austausch einer Sicherung besteht die Gefahr, gefährliche, spannungsführende Teile zu berühren.

Schalten Sie zur Vermeidung dieser Gefährdung das Gerät stets aus und trennen Sie das Netzkabel von der Stromversorgung.

Hinweis

Um eine Beschädigung des Gerätes zu vermeiden, dürfen nur speziﬁkationsgemäße Ersatzsicherungen verwendet werden.

Sicherung (ID 747501-01) austauschen:

 Netzschalter auf „Aus“ stellen  Netzkabel von der Stromquelle trennen  Entriegelung an der Sicherungshalterung drücken, bis sich der Rastmechanismus öffnet  Sicherungshalterung abnehmen und Sicherung austauschen  Sicherungshalterung mit sanftem Druck wieder einsetzen, bis der Haltemechanismus

einrastet

Sicherung (ID 747501-02) austauschen:

 Stromversorgung des Moduls abschalten  Einen ﬂachen Schraubendreher in den Schlitz an der Sicherungshalterung schieben und

im Gegenuhrzeigersinn drehen, um die Sicherungshalterung zu lösen

 Sicherungshalterung abnehmen und Sicherung austauschen  Sicherungshalterung wieder einsetzen und mit einem ﬂachen Schraubendreher im

Uhrzeigersinn drehen, bis sie wieder einrastet

Sicherungshalterung

ID 747501-01

9 10

Sicherungshalterung

ID 747501-02

Page 16

MSE 1201

Installation Instructions

Operating Instructions available at www.heidenhain.de

English

1. How to use these instructions

The installation instructions contained in this document provide the information necessary to install this product. This information is just a part of the information available in the Operating Instructions (ID 1066850-xx). The Operating Instructions can be downloaded from www.heidenhain.de.

These instructions are intended for use by personnel qualiﬁed to install and maintain the HEIDENHAIN MSE 1000.

A qualiﬁed person is someone whose technical education, knowledge and experience, as well as knowledge of the relevant system of rules qualiﬁes the person to evaluate the delegated task and recognize possible hazards.

Contents

How to use these instructions .................16

Model information ....................................18

Safety ........................................................18

Speciﬁcations ............................................ 19

Mounting ...................................................20

Installation .................................................24

Initial power-up .......................................... 25

Maintenance .............................................26

Page 17

Messages shown in these instructions

The following examples show how safety, property damage and general advice messages are shown in these instructions. Read and understand these types of messages before proceeding to prevent personal injury or property damage.

Messages about other safety messages. These supplemental directives do not address speciﬁc hazards, but instead provide information that promotes awareness and use of speciﬁc safety messages.

Warning!

Messages that provide information about the nature of a hazardous situation, the consequences of not avoiding a hazardous situation, and methods for avoiding a hazardous situation.

Notice

Messages that provide information primarily about situations that can lead to property damage, the potential consequences of not avoiding the situations, or methods for avoiding the situations and general advice messages.

Fonts used in these instructions

Items of special interest or concepts that are emphasized to the user are shown in bold

type.

Page 18

2. Model information

This guide covers speciﬁcations, mounting and installation for the following models:

Product name ID

MSE 1201 747501-01 MSE 1201 747501-02

Product name ID

ID label

Notice

Verify that these Installation Instructions are valid by matching the Index on the label not valid, download the applicable Installation Instructions from www.heidenhain.de.

An index may not be present on all products.

with the Index listed at www.heidenhain.de. If these instructions are

3. Safety

The following messages provide safety information for preventing personal injury and product damage:

Read and understand these instructions before use to avoid the possibility of personal injury or death.

Hazardous live parts may be exposed if the unit is opened. Do not open the unit. There are no serviceable items inside.

The protection provided by the equipment may be impaired if used in a manner not speciﬁed. Do not use this product in any way other than its intended use.

Notice

For safety, operation and handling of the unit, keep this document for future reference. This document must be kept within reaching distance of the product.

Index

Index label

Safety symbols

Where the following safety symbols appear on the product they alert you to important safety information.

Symbol description

Refer to the accompanying information or documentation to protect against personal injury or damage to the unit

Power switch “On (supply)” position

Power switch “Off (supply)” position



Page 19

4. Specifications

The MSE 1000 is an advanced system for performing production integrated measurements at high levels of precision and accuracy. The module described in these instructions is designed for indoor use only. The MSE 1000 components shall only be installed as described in these instructions. Mounting, installation and maintenance are to be performed by qualiﬁed personnel only.

Power input

Rated power output Replaceable fuse Data transfer Addressing Operating temperature Storage temperature Relative humidity Altitude Degree of protection Overvoltage category Pollution degree Mass

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (max. 108 W)

50.4 W T 1 A / 250 V, 5 mm x 20 mm Qty. 2 Standard Ethernet, IEEE 802.3 Fixed IP address or DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %  2000 m

IP40 IP65 II, intended to be supplied from the building wiring 2 720 g 960 g

MSE 1201

ID 747501-02

Page 20

5. Mounting

The following items are included with the product:

• MSE 1201 module

• Installation Instructions

• Cable mounting hardware kit

• Power connector, included with MSE 1201 (ID 747501-01)

• Left end cover kit

• Right end cover kit Do not mount in a position that makes it difﬁcult to access the power switch or

power cable.

MSE 1000 modules are designed to be mounted on a standard 35 mm, DIN EN 50022 rail in an electrical cabinet or on a mounting stand (accessory). The individual modules are plugged into each other and ﬁxed together with a lock creating a module chain.

In its basic conﬁguration, the MSE 1000 consists of a power supply module and a base module. It can be expanded by further modules as needed. In all, up to 250 axes or channels can be conﬁgured.

Multiple power supply modules may be needed based on the power consumption of the modules following the power supply in the module chain and any equipment connected to those modules. When the maximum power rating of a power supply module is reached it is necessary to install another power supply module into the module chain. Refer to “Speciﬁcations” on page 19 for maximum power consumption rating of power supply modules.

Notice

Refer to the MSE 1000 Product Information (ID 736907-xx) for power consumption calculation examples.

19” / 483 mm

Size 3 Size 2 Size 1

19”electrical cabinet mounting

Mounting stand (accessory)

Module sizes Size 1 Size 2 Size 3 Width

53 mm 106 mm 159 mm

Page 21

Mounting a module

Notice

A power supply module must always be to the left of any modules it is powering in the module chain. Once the maximum power consumption rating of a power supply module is reached, install another power supply module into the module chain.

To mount a module:

 Verify all power switches are in the off position (if applicable) and power is removed

from all power supply modules in the module chain

 Align the bottom edge of the DIN rail with the bottom channel  Gently apply upward pressure, depressing the DIN rail spring

rail into the bottom channel

 While maintaining upward pressure, rotate the top of the module towards the DIN rail

until the top channel

 Gently release the upward pressure, locking the module onto the DIN rail

of the module

of the module is aligned above the DIN rail

of the module

and inserting the DIN

Mounting a module

Page 22

Connecting modules

Notice This product contains components that can be damaged by electrostatic

discharge (ESD). Observe precautions for handling ESD sensitive devices and

never touch connector pins unless properly grounded.

To connect modules:

 Verify all power switches are in the off position (if applicable) and power is removed

from all power supply modules in the module chain

 Slide the right module to the left until the lock tab

the lock tab receiver

of the right module

of the left module engages with

Observe ESD handling precautions

Installing end covers

Left and right end cover kits are provided with each power supply module for covering open module ends.

 Insert the left end cover into the left side of the ﬁrst power supply module in the chain  Insert 19 mm end cover screws through the end cover mounting holes and into the end

cover screw holes

 Using a cross-head screwdriver, tighten the screws  Install the right end cover onto the right side of the last module in the chain using the

on the module

provided 9 mm screws and following the instructions given above

Connecting modules

Installing end covers

Page 23

Installing cable mounting hardware

A cable mounting hardware kit is provided with each module for routing cables. Each kit contains two sets of mounting hardware.

 Insert the M3 hex nut into the cable mounting slot  Insert the M3 screw through the cable tie holder and fasten to the M3 hex nut using a

on the bottom of the module

cross-head screwdriver

 Insert the cable tie through the cable tie holder and fasten cables with cable tie

Releasing a module

 Verify all power switches are in the off position (if applicable) and power is removed

from all power supply modules in the module chain

 Press a ﬂat-edge screwdriver into the lock tab receiver

the right hand module and press down on the lock tab

opening at the top left of

of the left hand module to

release the module

 Gently apply upward pressure, depressing the DIN rail spring  While keeping upward pressure, rotate the top of the module away from the DIN rail  Gently release the upward pressure, releasing the module from the DIN rail

Releasing a module

Page 24

6. Installation

The safety of any system incorporating the use of this product is the responsibility of the assembler or installer of the system.

Notice

Do not engage, or disengage any connections while the unit is under power. Damage to internal components may result.

Electrical connection

Warning! Risk of electrical shock

A risk of electrical shock exists if this product is not properly grounded. To avoid the hazard, always use a 3-conductor (grounded) power cord and

ensure the ground is properly wired to the building installation.

Warning! Risk of ﬁre

A risk of ﬁre exists if a power cord not meeting minimum speciﬁcations is used.

To avoid the hazard, always use power cords that meet or exceed the minimum listed speciﬁcations.

Interfaces

3 9 10

8 19

Power cord

747501-01 747501-02

L: N:

3-conductor (grounded) Min. cable cross section: 0.75 mm Max. cable length: 3 m

Power indicator LED

Network indicator LED

F1: Replaceable fuse holder

X100: Power connector

S1: Power switch

Module connectors

X110: Power connector

Line voltage (brown) Neutral (blue) Protective conductor (ground)

terminal (green/yellow)

Page 25

Wiring the power connector (ID 747501-01)

The MSE 1201 includes a power connector that needs to be wired to a suitable power cord; see Power cord on the previous page.

To wire the power connector:

 Verify that the power cord is not plugged into the main power supply  Wire the power connector according to the illustration on the right

Connecting a power cord

To connect a power cord (ID 747501-01):

 Verify that the power switch is in the off position  Verify that the power cord is not plugged into the main power supply

 Insert the female end of the power cord into the power connector

on the front of

the module

To connect a power cord (ID 747501-02):

 Verify that there is no power at the source  Wire the power cable to the source

7. Initial power-up

To power-up the system (ID 747501-01):

 Press the On (supply) side of the power switch to power-up the system

To power-up the system (ID 747501-02):

 Turn power on for the system

Wiring the power connector

ID 747501-01

Page 26

8. Maintenance

The maintenance procedures described in these instructions may be required during installation of the product. For additional maintenance information, refer to the Operating Instructions (ID 1066850-xx).

Cleaning

Warning! Risk of electrical shock

While cleaning it is possible to conduct electricity from hazardous live parts if liquid enters the product.

To avoid the hazard, always power off the product, disconnect the power cable and never use a cloth that is dripping or saturated with water.

Notice

Never use abrasive cleaners, strong detergents or solvents to avoid damage to the product.

To clean:

 Verify power is removed from all power supply modules in the module chain  Wipe exterior surfaces with a cloth dampened with water and a mild household

detergent

Page 27

Replacing a fuse

Warning! Risk of electrical shock

When replacing a fuse it is possible to touch hazardous live parts. To avoid the hazard, always power off the unit and disconnect the power cable.

Notice

Use only replacement fuses meeting rated speciﬁcations to avoid damage to the product.

To replace a fuse (ID 747501-01):

 Verify that the power switch is in the off position  Disconnect the power cable from the source of power  Press the fuse holder release until the retaining mechanism is disengaged  Remove the fuse holder and replace the fuse  Re-insert the fuse holder and gently press in until the retaining mechanism is engaged

To replace a fuse (ID 747501-02):

 Verify power is removed from the module  Insert a ﬂat-edge screwdriver into the slot on the fuse holder and turn counterclockwise

to disengage the fuse holder

 Remove the fuse holder and replace the fuse  Re-insert the fuse holder and turn clockwise with ﬂat-edge screwdriver until re-engaged

Fuse holder

ID 747501-01

9 10

Fuse holder

ID 747501-02

Page 28

MSE 1201

Guide d'installation

Le guide d'utilisation est disponible à l'adresse www.heidenhain.de.

Français

1. Comment utiliser ce guide

Ce guide fournit toutes les informations nécessaires au montage du produit. Ces informations ne représentent qu'une partie du guide d'utilisation (ID 1066850-xx). Le guide d'utilisation est téléchargeable à l'adresse www.heidenhain.de.

Ces instructions s'adressent au personnel qualiﬁé chargé du montage et de la maintenance du MSE 1000 HEIDENHAIN.

Par personne qualiﬁée, on entend toute personne faisant preuve de connaissances et de compétences techniques ainsi que d'une expérience certaine. Elle doit connaître également les règles permettant d'évaluer les mesures à prendre et d'identiﬁer les risques possibles.

Sommaire

Comment utiliser ce guide .......................28

Informations sur le(s) modèle(s) ...............30

Sécurité .....................................................30

Caractéristiques techniques .....................31

Montage....................................................32

Montage....................................................36

Première mise en service ........................37

Maintenance .............................................38

Page 29

Messages contenus dans ce guide

Les exemples suivants expliquent les messages liés à la sécurité, ceux qui préviennent d'éventuels dégâts matériels ou encore ceux d'ordre général. Il est nécessaire de prendre le temps de lire et de comprendre ces messages pour éviter les dommages corporels ou les dégâts matériels.

Messages au sujet d'autres avertissements de sécurité Ces messages supplémentaires ne tiennent pas compte des dangers spéciﬁques. Par contre, ils fournissent des informations qui favorisent l'évaluation et l'utilisation des messages de sécurité.

Attention!

Messages qui fournissent des informations sur la nature d'une situation dangereuse, les conséquences d'une telle situation et les recommandations pour l'éviter.

Remarque

Messages d'ordre général qui fournissent des informations concernant des situations pouvant mener à des dégâts matériels, avec les conséquences potentielles si de telles situations se présentent, ou les recommandations pour les éviter.

Polices utilisées dans ce guide

Les sujets d'un intérêt particulier ou les concepts importants pour l'utilisateur sont en

caractères gras.

Page 30

2. Informations sur le(s) modèle(s)

Ce guide comprend les caractéristiques techniques et les instructions de montage et d'installation pour les modèles suivants :

Nom du produit ID

MSE 1201 747501-01 MSE 1201 747501-02

Nom du produit ID

Etiquette signalétique

Remarque

Vériﬁer la validité du présent Guide d'installation en faisant correspondre l'index de l'étiquette Si ce Guide d'installation ne s'applique pas, télécharger les instructions de montage depuis le site Internet www.heidenhain.fr.

Il se peut que l'index ne soit pas mentionné pour certains produits.

avec l'index du produit répertorié sur www.heidenhain.fr.

3. Sécurité

Les messages suivants fournissent des informations de sécurité pour prévenir les dommages corporels et les dégâts matériels :

Il est essentiel de lire et comprendre ces instructions avant toute utilisation, pour éviter les risques de dommages corporels ou de décès.

Des parties actives dangereuses sont accessibles lorsque le système est ouvert. Ne pas ouvrir le boîtier. Aucun composant interne n'est réparable.

La protection fournie par l'équipement peut être altérée si celui-ci est utilisé de manière non conforme. Ne pas utiliser ce produit pour un usage autre que celui pour lequel il est destiné.

Remarque

Pour la sécurité, le fonctionnement et la manipulation, conserver ce document comme future référence. Le présent document doit être conservé près du produit à portée de main.



Index

Etiquette de l'index

Symboles de sécurité

Les symboles de sécurité qui ﬁgurent dans ce guide attirent votre attention sur d'importantes informations de sécurité.

Description du symbole

Se référer à la documentation ou aux informations ci-jointes pour prévenir les blessures corporelles ou les dégâts sur l'appareil.

Position “Marche“ de l'interrupteur d'alimentation

Position “Arrêt“ de l'interrupteur d'alimentation

Page 31

4. Caractéristiques techniques

Le MSE 1000 est un système électronique modulaire performant qui garantit des mesures de haute de précision. Le module décrit dans le présent guide est conçu uniquement pour un usage intérieur. Les composants du MSE 1000 doivent être impérativement installés selon les termes de ces instructions. Le montage, l'installation et l'entretien doivent uniquement être assurés par du personnel qualiﬁé.

Tension d'alimentation

Puissance de sortie : Fusible remplaçable : Transfert de données Adresse Température de service Température de

stockage Humidité relative Altitude Indice de protection Catégorie de

surtension Degré de pollution Masse

MSE 1201

ID 747501-01 CA 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (max. 108 W)

50.4 W Fusible remplaçable : T 1 A / 250 V, 5 mm x 20 mm Qté 2 Ethernet standard, IEEE 802.3 Adresse IP ﬁxe ou DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %  2000 m

IP40 IP65 II, équipement destiné à être alimenté par le réseau

électrique de l'entreprise 2 720 g 960 g

MSE 1201

ID 747501-02

Page 32

5. Montage

Au moment du montage, veiller à ce que l'interrupteur d'alimentation et le câble secteur soient faciles d'accès.

Les modules MSE 1000 sont conçus pour être montés sur un proﬁlé standard 35 mm, selon DIN EN 50022, dans une armoire électrique ou sur un pied de montage (accessoire). Les modules sont ﬁchés les uns dans les autres et ﬁxés ensemble par un mécanisme de blocage, créant ainsi une chaîne de modules.

Dans sa conﬁguration de base, le MSE 1000 est composé d'un module d'alimentation et d'un module de base. Il peut faire l'objet d'une extension avec d'autres modules, si nécessaire. Au total, jusqu'à 250 axes ou canaux peuvent être conﬁgurés.

D'autres modules d'alimentation peuvent s'avérer nécessaires en fonction de la puissance absorbée par les modules qui suivent le module d'alimentation dans la chaine des modules ainsi que par les appareils raccordés à ces modules. Si la puissance nominale maximale d'un module d'alimentation ne sufﬁt pas, il faut en installer un autre dans la chaîne des modules. Pour la puissance nominale maximale des modules d'alimentation, voir “Caractéristiques techniques” voir page 31.

Remarque

Pour les exemples de calcul des besoins en puissance, se référer à l'information produit du MSE 1000 (ID 736907-xx).

Taille des modules Taille 1 Taille 2 Taille 3 Largeur

53 mm 106 mm 159 mm

19” / 483 mm

Size 2 Size 2 Size 2

Montage dans une armoire électrique 19"

Pied de montage (accessoire)

Page 33

Monter un module

Remarque

Un module d'alimentation doit toujours être prévu à gauche des modules qu'il doit alimenter dans la chaîne des modules. Dès qu'un module d'alimentation atteint sa puissance nominale maximale, il faut en installer un autre dans la chaîne des modules.

Monter un module :

 Vériﬁer que tous les interrupteurs d'alimentation sont en position Arrêt (le cas échéant)

et que tous les modules d'alimentation de la chaîne sont hors tension.

 Placer le bord inférieur du proﬁlé DIN sur la rainure inférieure  Appuyer doucement vers le haut sur le proﬁlé DIN en comprimant le ressort

ce que le proﬁlé se bloque dans la rainure inférieure

 Tout en maintenant la pression vers le haut, orienter la face supérieure du module vers

le proﬁlé DIN jusqu'à ce que la rainure supérieure

du module.

du module se prenne dans le

du module.

jusqu'à

proﬁlé DIN.

 Relâcher doucement la pression vers le haut de manière à ce que le module se bloque

sur le proﬁlé DIN.

Monter un module

Page 34

Raccorder les modules

Remarque

Ce produit contient des composants qui peuvent être endommagés par des décharges électrostatiques (DES). Observer les instructions de sécurité pour manipuler les composants sensibles aux décharges électrostatiques et ne jamais toucher les broches de sortie sans mise à la terre en bonne et due forme.

Raccorder les modules :

 Vériﬁer que tous les interrupteurs d'alimentation sont en position Arrêt (le cas échéant)

et que les modules d'alimentation de la chaîne sont hors tension.

 Faire glisser le module droit vers la gauche jusqu'à ce que l'ergot

s'engage dans la fente prévue à cet effet

sur le module droit.

du module gauche

Respecter les précautions de manipulation DES

Monter les capots terminaux

Chaque module d'alimentation est fourni avec un jeu de capots terminaux, un gauche et un droit, aﬁn que les côtés ouverts des modules puissent être recouverts.

 Placer le capot terminal gauche sur le côté gauche du premier module d'alimentation de

la chaîne.

 Insérer les vis 19 mm dans les trous de ﬁxation du capot terminal, puis dans les trous

de ﬁxation

 Serrer les vis avec un tournevis cruciforme.  Placer le capot terminal droit sur le côté droit du dernier module de la chaîne en utilisant

du module.

les vis 9 mm fournies et en suivant les instructions mentionnées ci-dessus.

Raccorder les modules

Monter les capots terminaux

Page 35

Monter les éléments de ﬁxation pour câbles

Tous les modules sont livrés avec un kit d'éléments de ﬁxation pour guider les câbles. Chaque kit comprend deux jeux d'éléments de ﬁxation.

 Insérer l'écrou 6 pans M3 dans le canal à câbles  Introduire la vis M3 dans le support du serre-câble et, avec un tournevis cruciforme,

sur la face inférieure du module.

visser avec l'écrou 6 pans M3.

 Introduire le serre-câble dans son support et ﬁxer les câbles.

Retirer un module

 Vériﬁer que tous les interrupteurs d'alimentation sont en position Arrêt (le cas échéant)

et que tous les modules d'alimentation de la chaîne sont hors tension.

 Mettre le tournevis à bout plat dans l'ouverture de la fente

qui se trouve en haut à

gauche du module droit, et dans laquelle est pris l'ergot, et appuyer ensuite sur l'ergot

du module gauche aﬁn de pouvoir enlever ce dernier.

 Appuyer doucement vers le haut de manière à comprimer le ressort du proﬁlé DIN.  Tout en continuant à appuyer vers le haut, faire pivoter la face supérieure du module de

manière à la dégager du proﬁlé DIN.

 Relâcher doucement la pression et dégager le module du proﬁlé DIN.

Démonter un module

Page 36

6. Montage

C'est le monteur ou l'installateur du système qui est responsable de la sécurité du système dans lequel est utilisé ce produit.

Remarque

Ne pas connecter ou déconnecter les connecteurs lorsque le système est sous tension. Les composants internes peuvent être endommagés.

Raccordement électrique

Attention! Risque de choc électrique

Un risque de choc électrique existe si ce produit n'est pas mis correctement à la terre.

Pour éviter ce risque, utiliser un câble 3 conducteurs et vériﬁer sa mise à la terre sur l'installation du bâtiment.

Attention! Risque d'incendie

L'utilisation d'un câble secteur non conforme peut constituer un risque d'incendie.

Pour éviter ce risque, utiliser des câbles secteur qui sont conformes aux caractéristiques techniques mentionnées ou qui les surpassent.

Interfaces

3 9 10

8 19

Câble secteur

747501-01 747501-02

L: N:

3 conducteurs (avec terre) Section de câble min. 0.75 mm Longueur de câble max. : 3 m

Témoin LED puissance

Témoin LED réseau

F1 : Porte-fusible remplaçable

X100 : Prise secteur

S1 Interrupteur d'alimentation

Connecteurs sur les modules

X110 : Prise secteur

Phase (marron) Neutre (bleu) Terre de protection (vert/jaune)

Page 37

Câblage de la prise secteur (ID 747501-01)

Le MSE 1201 est pourvu d'une prise secteur qui doit être raccordée à un câble secteur adéquat ; voir Câble secteur à la page précédente.

Câbler la prise secteur

 Vériﬁer que le câble secteur n'est pas connecté sur l'alimentation en tension générale.  Câbler la prise secteur selon la ﬁgure de droite.

Raccorder un câble secteur

Raccorder un câble secteur (ID 747501-01) :

 Vériﬁer que l'interrupteur d'alimentation est sur la position Arrêt.  Vériﬁer que le câble secteur est coupé de l'alimentation en tension générale.

 Introduire l'extrémité femelle du câble secteur dans la prise secteur

située sur la

face avant du module.

Raccorder un câble secteur (ID 747501-02) :

 Couper l'alimentation en tension.  Raccorder le câble secteur sur le réseau.

7. Première mise en service

Mettre le système en marche (ID 747501-01) :

 Mettre l'interrupteur d'alimentation sur Marche pour mettre le système en marche.

Pour mettre le système en marche (ID 747501-02) :

 Activer l'alimentation en tension du système.

Câbler la prise secteur

ID 747501-01

Page 38

8. Maintenance

Les procédures de maintenance décrites dans ce guide peuvent être nécessaires pour installer le produit. Pour de plus amples informations sur la maintenance, consulter les instructions de service (ID 1066850-xx).

Nettoyage

Attention! Risque de choc électrique

Du liquide peut s'introduire dans le système lors du nettoyage et provoquer des courts-circuits.

Pour éviter ce risque, toujours éteindre le système, débrancher le câble secteur, et ne jamais utiliser un chiffon trop humide ou gorgé d'eau.

Remarque

Ne jamais utiliser d'agents nettoyants abrasifs, de solvants ou de détergents puissants aﬁn de ne pas endommager le produit.

Nettoyage :

 Vériﬁer que tous les modules d'alimentation de la chaîne sont hors tension.  Essuyer les surfaces extérieures avec un chiffon humide et un détergent doux acheté

dans le commerce.

Page 39

Remplacer un fusible

Attention! Risque de choc électrique

Lors du remplacement d'un fusible, il est possible de toucher des parties actives dangereuses.

Pour éviter ce risque, mettre toujours le système hors tension et débrancher le câble secteur.

Remarque

Utiliser uniquement des fusibles de rechange qui répondent aux spéciﬁcations pour éviter d'endommager le système.

Remplacer un fusible (ID 747501-01) :

 Vériﬁer que l'interrupteur d'alimentation est sur la position Arrêt.  Débrancher le câble secteur du secteur.  Appuyer sur le déblocage du porte-fusible jusqu'à ce que le mécanisme de verrouillage

s'ouvre.

 Retirer le porte-fusible et remplacer le fusible.  Réinsérer le porte-fusible et appuyer doucement jusqu'à ce que le mécanisme de

verrouillage soit à nouveau bloqué.

Remplacer un fusible (ID 747501-02) :

 Vériﬁer que le module est hors tension.  Mettre un tournevis à bout plat dans la fente du porte-fusible et tourner dans le sens

anti-horaire pour desserrer ce dernier

 Retirer le porte-fusible et remplacer le fusible.  Réinsérer le porte-fusible et, avec le tournevis à bout plat, tourner dans le sens horaire

pour le resserrer.

Porte-fusible

ID 747501-01

9 10

Porte-fusible

ID 747501-02

Page 40

MSE 1201

Istruzioni di installazione

Istruzioni per l'uso disponibili all'indirizzo www.heidenhain.it

Italiano

1. Utilizzo delle presenti istruzioni

Le Istruzioni di installazione contenute nel presente documento forniscono le informazioni necessarie per installare questo prodotto. Tali informazioni rappresentano soltanto una parte di quelle disponibili nelle Istruzioni per l'uso (ID 1066850-xx). I manuali possono essere scaricati all'indirizzo www.heidenhain.it.

Le presenti istruzioni sono destinate al personale qualiﬁcato addetto all'installazione e alla manutenzione di HEIDENHAIN MSE 1000.

Per personale qualiﬁcato si intende una persona in possesso di formazione, conoscenze ed esperienze tecniche nonché di competenza nel sistema pertinente di regole che qualiﬁca la stessa a valutare il compito assegnatole e riconoscere i possibili rischi.

Indice

Utilizzo delle presenti istruzioni ................40

Informazioni sul modello ..........................42

Sicurezza ...................................................42

Speciﬁche ..................................................43

Montaggio .................................................44

Installazione ..............................................48

Accensione iniziale ....................................49

Manutenzione ...........................................50

Page 41

Messaggi riportati nelle presenti istruzioni

I seguenti esempi mostrano come i messaggi di sicurezza, pericolo e avvertimento generale sono riportati nelle presenti istruzioni. Leggere attentamente e comprendere bene questi tipi di messaggi prima di proseguire al ﬁne di prevenire lesioni a persone o danni a cose.

Messaggi su altre avvertenze di sicurezza. Queste direttive supplementari non indicano rischi speciﬁci, ma forniscono informazioni atte a incrementare la consapevolezza e l'uso di avvertenze di sicurezza speciﬁche.

Attenzione!

Messaggi che forniscono informazioni sulla natura della situazione di pericolo, le possibili conseguenze se non si evita tale situazione e i metodi per prevenirla.

Avvertenza

Messaggi che forniscono informazioni principalmente riguardo situazioni che possono comportare danni a cose, possibili conseguenze per non avere evitato determinate situazioni o metodi per prevenirle e messaggi di avvertimento generale.

Font utilizzati nelle presenti istruzioni

Argomenti o concetti di particolare interesse per l'operatore sono riportati in grassetto.

Page 42

2. Informazioni sul modello

La presente guida si riferisce a speciﬁche, montaggio e installazione dei seguenti modelli:

Nome prodotto ID

MSE 1201 747501-01 MSE 1201 747501-02

Avvertenza

Veriﬁcare che le presenti Istruzioni di installazione siano valide controllando la corrispondenza dell'indice sull'etichetta www.heidenhain.it. Se queste istruzioni non sono valide, scaricare le Istruzioni di installazione applicabili all'indirizzo www.heidenhain.it.

Un indice può non essere presente su tutti i prodotti.

con l'indice riportato all'indirizzo

Nome prodotto ID

Etichetta ID



Indice analitico

Etichetta indice

3. Sicurezza

I seguenti messaggi forniscono avvertenze sulla sicurezza per prevenire lesioni a persone o danni al prodotto.

Leggere attentamente e comprendere bene le presenti istruzioni prima dell'uso per evitare la possibilità di lesioni personali o letali.

Parti pericolose sotto tensione se si apre l'unità. Non aprire l'unità. I componenti interni sono esenti da manutenzione.

La protezione fornita dall'apparecchiatura può essere compromessa se non utilizzata in modo appropriato. Non impiegare questo prodotto in modo diverso dall'uso previsto.

Avvertenza

Conservare questo documento come riferimento in futuro per sicurezza, funzionamento e gestione dell'unità. Il presente documento deve essere conservato in prossimità del prodotto.

Simboli di sicurezza

I seguenti simboli di sicurezza applicati in diverse posizioni sul prodotto richiamano l'attenzione su importanti avvertenze di sicurezza.

Descrizione del simbolo

Riferimento a informazioni complementari o documentazione per la protezione da lesioni personali o danni all'unità

Posizione "On (alimentazione)" dell'interruttore di accensione

Posizione "Off (alimentazione)" dell'interruttore di accensione

Page 43

4. Specifiche

La soﬁsticata interfaccia modulare MSE 1000 è indicata per l'esecuzione di misurazioni integrate nella produzione a livelli elevati di precisione e accuratezza. Il modulo descritto nelle presenti istruzioni è concepito soltanto per uso in interni. I componenti dell'unità MSE 1000 devono essere installati soltanto come descritto nelle presenti istruzioni. Le operazioni di montaggio, installazione e manutenzione devono essere eseguite soltanto da personale qualiﬁcato.

Ingresso di alimentazione

Potenza nominale Fusibile sostituibile Trasferimento dati Indirizzamento Temperatura di lavoro Temperatura di

immagazzinaggio Umidità relativa Altitudine Grado di protezione Categoria di

sovratensione Grado di inquinamento Peso

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10%)

50 Hz ... 60 Hz (±2%) (max 108 W)

50,4 W T 1 A / 250 V, 5 mm x 20 mm qtà 2 Standard Ethernet, IEEE 802.3 indirizzo IP ﬁsso o DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80%  2000 m

IP40 IP65 II, apparecchiatura destinata ad essere alimentata da cavi in

ediﬁci 2 720 g 960 g

MSE 1201

ID 747501-02

Page 44

5. Montaggio

Non montare in una posizione che renda difﬁcoltoso l'accesso all'interruttore di accensione o al cavo di alimentazione.

I moduli MSE 1000 sono concepiti per essere montati su una guida standard da 35 mm a norma DIN EN 50022 in un quadro elettrico o su un supporto di montaggio (accessorio). I singoli moduli sono inseriti uno nell'altro e ﬁssati insieme con un fermo creando una catena di moduli.

Nella sua conﬁgurazione base, l'unità MSE 1000 consiste di un modulo di alimentazione elettrica e un modulo base. Può essere ampliato con altri moduli secondo le singole esigenze. È possibile conﬁgurare nel complesso ﬁno a 250 assi o canali.

Possono essere richiesti moduli di alimentazione multipli a seconda del consumo dei moduli seguendo l'alimentazione elettrica nella catena di moduli e ogni apparecchiatura collegata a tali moduli. Una volta raggiunta la potenza nominale massima di un modulo di alimentazione, è necessario installare un altro modulo di alimentazione nella catena dei moduli. Consultare la sezione “Speciﬁche” a pagina 43 per il consumo massimo dei moduli di alimentazione.

Avvertenza

Consultare la Scheda tecnica MSE 1000 (ID 736907-xx) per esempi di calcolo dei consumi.

19" / 483 mm

Size 3 Size 2 Size 1

Montaggio del quadro elettrico da 19"

Dimensioni modulo

Larghezza

Dimensione 1 Dimensione 2 Dimensione 3

53 mm 106 mm 159 mm

Supporto di montaggio (accessorio)

Page 45

Montaggio di un modulo

Avvertenza

Il modulo di alimentazione deve essere sempre sistemato alla sinistra di qualsiasi modulo che alimenta nella catena. Una volta raggiunto il consumo nominale massimo di un modulo di alimentazione, è necessario installare un altro modulo di alimentazione nella catena.

Per montare un modulo:

 Veriﬁcare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e

che l'alimentazione sia assente da tutti i moduli di alimentazione della catena

 Allineare il bordo inferiore della guida DIN al canale inferiore  Applicare con cautela pressione verso l'alto, abbassando la molla della guida DIN

inserendo la guida DIN nel canale inferiore

 Mantenendo la pressione verso l'alto ruotare la parte superiore del modulo verso la

guida DIN ﬁno ad allineare il canale superiore

 Rilasciare con cautela la pressione verso l'alto bloccando il modulo sulla guida DIN

del modulo

del modulo sopra la guida DIN

del modulo

Montaggio di un modulo

Page 46

Collegamento dei moduli

Avvertenza

Questo prodotto contiene componenti che possono essere danneggiati da scariche elettrostatiche (ESD). Osservare le precauzioni previste per la gestione di apparecchiature sensibili a ESD e non toccare mai i pin dei connettori se non adeguatamente messi a terra.

Per collegare i moduli:

 Veriﬁcare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e

che l'alimentazione sia assente da tutti i moduli di alimentazione della catena

 Spingere il modulo destro verso sinistra afﬁnché il fermo

incastri nella relativa apertura

del modulo destro

del modulo sinistro si

Installazione delle coperture terminali

I kit delle coperture terminali destra e sinistra vengono forniti a corredo di ciascun modulo di alimentazione per coprire le estremità aperte dei moduli.

 Inserire la copertura terminale sinistra nel lato sinistro del primo modulo di

alimentazione della catena

 Inserire le viti da 19 mm attraverso i fori di montaggio della copertura e nei fori

del

modulo

 Stringere le viti utilizzando un cacciavite a croce  Installare la copertura terminale destra sul lato destro dell'ultimo modulo della catena

utilizzando le viti da 9 mm in dotazione e seguendo le istruzioni riportate sopra

Attenersi alle precauzioni ESD

Collegamento dei moduli

Installazione delle coperture terminali

Page 47

Installazione dell'hardware di montaggio del cavo

Il kit dell'hardware di montaggio del cavo viene fornito a corredo di ciascun modulo per passaggio cavi. Ogni kit contiene due set di hardware di montaggio.

 Inserire il dado esagonale M3 nella scanalatura di montaggio

sulla parte inferiore del

modulo

 Inserire la vite M3 attraverso il portacavo e ﬁssare al dado esagonale M3 utilizzando un

cacciavite a croce

 Inserire il fermacavo attraverso il portacavo e ﬁssare i cavi con il fermacavo

Sbloccaggio di un modulo

 Veriﬁcare che tutti gli interruttori di accensione siano in posizione off (se applicabile) e

che l'alimentazione sia assente da tutti i moduli di alimentazione della catena

 Premere con un cacciavite a bordo piatto nell'incastro del fermo

parte superiore sinistra del modulo destro e premere sul fermo

aprendolo sulla

del modulo sinistro

per sbloccare il modulo

 Applicare con cautela pressione verso l'alto, abbassando la molla della guida DIN  Mantenendo la pressione verso l'alto, ruotare la parte superiore del modulo

allontanandola dalla guida DIN

 Rilasciare con cautela la pressione verso l'alto sbloccando il modulo dalla guida DIN

Sbloccaggio di un modulo

Page 48

6. Installazione

La sicurezza di qualsiasi sistema che includa l'impiego di questo prodotto è di responsabilità dell'assemblatore o dell'installatore del sistema.

Avvertenza

Tutti i collegamenti elettrici devono essere connessi/disconnessi solo ad apparecchio spento. Pericolo di danneggiamento dei componenti interni.

Collegamento elettrico

Attenzione! Pericolo di scosse elettriche!

Il pericolo di scosse elettriche sussiste se il prodotto non è adeguatamente messo a terra.

Per evitare il pericolo, occorre utilizzare sempre un cavo di alimentazione tripolare (con messa a terra) e assicurare che la messa a terra sia adeguatamente cablata con l'installazione dell'ediﬁcio.

Attenzione! Pericolo di incendio!

Sussiste il pericolo di incendio nel caso un cavo di alimentazione utilizzato non sia conforme alle speciﬁche minime.

Per evitare il rischio, occorre utilizzare sempre cavi di alimentazione che siano conformi alle speciﬁche minime indicate o più severe.

Interfacce

3 9 10

8 19

Cavo di alimentazione

747501-01

L: N:

Connettore tripolare con messa a terra Sezione min. cavo: 0,75 mm Lunghezza max cavo: 3 m

LED di accensione

LED di rete

F1: portafusibili sostituibile

X100: connettore di rete

S1: interruttore di accensione

Connettori moduli

X110: connettore di rete

747501-02 tensione di linea (marrone) neutro (blu) Terminale di messa a terra (verde/

giallo)

Page 49

Cablaggio del connettore di rete (ID 747501-01)

L'interfaccia modulare MSE 1201 include un connettore di rete che necessita di essere cablato a un cavo idoneo; vedere Cavo di alimentazione alla pagina precedente.

Per cablare il connettore di rete:

 Veriﬁcare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica

principale

 Cablare il connettore di rete secondo la ﬁgura riportata a destra

Collegamento del cavo di alimentazione

Per collegare il cavo di alimentazione (ID 747501-01):

 Veriﬁcare che l'interruttore di accensione sia in posizione off  Veriﬁcare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica

principale

 Inserire il terminale femmina del cavo di alimentazione nel connettore di rete

sulla

parte frontale del modulo

Per collegare il cavo di alimentazione (ID 747501-02):

 Veriﬁcare che non sia presente alimentazione alla fonte  Cablare il cavo di alimentazione alla fonte

7. Accensione iniziale

Per accendere il sistema (ID 747501-01):

 Premere il lato On (alimentazione) dell'interruttore di accensione per alimentare il

sistema

Per accendere il sistema (ID 747501-02):

 Inserire l'alimentazione del sistema

Cablaggio del connettore di rete

ID 747501-01

Page 50

8. Manutenzione

Le procedure di manutenzione descritte nelle presenti istruzioni possono essere richieste durante l'installazione del prodotto. Per maggiori informazioni sulla manutenzione, consultare le Istruzioni per l'uso (ID 1066850-xx).

Pulizia

Attenzione! Pericolo di scosse elettriche!

Durante la pulizia sono possibili scosse elettriche da componenti pericolosi sotto tensione se penetra liquido nel prodotto.

Per evitare il rischio, disinserire sempre il prodotto, scollegare il cavo di alimentazione e non utilizzare mai un panno troppo imbevuto d'acqua.

Avvertenza

Non utilizzare mai detergenti abrasivi, forti o solventi per evitare di danneggiare il prodotto.

Per la pulizia:

 Veriﬁcare che l'alimentazione sia assente da tutti i moduli di alimentazione della catena  Passare sulle superﬁci esterne un panno inumidito con acqua e detergente delicato

Page 51

Sostituzione del fusibile

Attenzione! Pericolo di scosse elettriche!

Durante la sostituzione del fusibile è possibile toccare componenti pericolosi sotto tensione.

Per evitare il rischio, spegnere sempre l'unità e scollegare il cavo di alimentazione.

Avvertenza

Utilizzare esclusivamente fusibili sostitutivi conformi alle speciﬁche per evitare di danneggiare il prodotto.

Per sostituire un fusibile (ID 747501-01):

 Veriﬁcare che l'interruttore di accensione sia in posizione off  Scollegare il cavo di alimentazione dalla rete  Premere sul meccanismo di ritenuta del portafusibili ﬁno a staccarlo  Rimuovere il portafusibili e sostituire il fusibile  Reinserire il portafusibili e premere dolcemente ﬁno a ﬁssare in posizione il

meccanismo di ritenuta

Per sostituire un fusibile (ID 747501-02):

 Veriﬁcare che il modulo non sia alimentato  Inserire un cacciavite piatto nella scanalatura sul portafusibili e ruotare in senso

antiorario per sbloccare il portafusibili

 Rimuovere il portafusibili e sostituire il fusibile  Reinserire il portafusibili e ruotare in senso orario con il cacciavite piatto ﬁno a ribloccarlo

Portafusibili

ID 747501-01

9 10

Portafusibili

ID 747501-02

Page 52

MSE 1201

Instrucciones de instalación

Las instrucciones de funcionamiento están disponibles en www.heidenhain.de

Español

1. Utilización de estas instrucciones

Las instrucciones de instalación contenidas en este documento proporcionan la información necesaria para la instalación de este producto. Dicha información únicamente es parte de la información disponible en las Instrucciones de Funcionamiento (ID 1066850-xx). Las instrucciones de funcionamiento se pueden descargar en www.heidenhain.de.

Estas instrucciones están concebidas para la instalación y mantenimiento por parte de personal cualiﬁcado del HEIDENHAIN MSE 1000.

Una persona cualiﬁcada es una persona cuya formación técnica, conocimiento y experiencia, así como el conocimiento de las reglas relevantes, le habilita para evaluar la tarea encargada y para detectar riesgos eventuales.

Contenido

Utilización de estas instrucciones ............52

Información de modelo ............................54

Seguridad ..................................................54

Especiﬁcaciones .......................................55

Montaje .....................................................56

Instalación .................................................60

Primera puesta en marcha .......................61

Mantenimiento .........................................62

Page 53

Mensajes utilizados en estas instrucciones

Los ejemplos siguientes muestran como se utilizan los mensajes de seguridad, daños en bienes y generales en estas instrucciones. Antes de continuar, es preciso leer y comprender estos tipos de mensajes para evitar lesiones o daños en bienes.

Mensajes sobre otros mensajes de seguridad. Estas directivas adicionales no se reﬁeren directamente a riesgos especíﬁcos, sino que contienen información que fomenta la atención y el uso de los mensajes de seguridad especíﬁcos.

¡Atención!

Mensajes que proporcionan información sobre la naturaleza de una situación peligrosa, las consecuencias en caso de no evitarla, y los métodos para evitarla.

Aviso

Mensajes que principalmente proporcionan información sobre situaciones que pueden provocar daños en bienes, las consecuencias potenciales en caso de no evitar estas situaciones, y mensajes de consejos generales.

Fuentes utilizadas en este manual

Elementos de interés especial o conceptos que se resaltan para el usuario se muestran

en negrita.

Page 54

2. Información de modelo

Esta guía cubre las especiﬁcaciones, el montaje y la instalación de los modelos siguientes:

Nombre de producto ID

MSE 1201 747501-01 MSE 1201 747501-02

Nombre de producto

Etiqueta ID

Aviso

Veriﬁque que estas instrucciones de instalación son válidas comprobando que el índice en la etiqueta en www.heidenhain.de. Si estas instrucciones no son válidas, descargue las instrucciones de instalación aplicables desde www.heidenhain.de.

Un índice puede no estar presente en todos los productos.

concuerda con el índice que aparece en la lista

3. Seguridad

Los mensajes siguientes proporcionan información de seguridad para evitar lesiones y daños en el producto:

Antes de la utilización hay que leer y comprender estas instrucciones para evitar lesiones incluso mortales.

Al abrir la unidad, podrían quedar accesibles piezas en tensión que representan un peligro. No abra la unidad. En su interior no se encuentran componentes que requieren mantenimiento.

La protección proporcionada por el equipo puede resultar ineﬁcaz si no se utiliza de una manera predeﬁnida. Utilice el producto únicamente para su uso previsto.

Aviso

Guarde este documento para referencias futuras respecto a seguridad, funcionamiento y manejo de esta unidad. Es preciso guardar el presente documento cerca del producto.



Indice

Indice etiqueta

Símbolos de seguridad

Cuando los símbolos siguientes aparecen en el producto, éstos alertan sobre informaciones importantes de seguridad.

Descripción de los símbolos

Véase la información adjunta o documentación para la protección contra lesiones o de prevención de daños en el producto.

Posición "ON" (alimentación) del interruptor principal

Posición "OFF" (alimentación) del interruptor principal

Page 55

4. Especificaciones

El MSE 1000 es un sistema avanzado para realizar mediciones integradas en la producción con un nivel muy elevado de precisión y exactitud. El módulo descrito en las presentes instrucciones ha sido desarrollado únicamente para su utilización en interiores. Los componentes del MSE 1000 solo se deben instalar según la descripción en las presentes instrucciones. Solo personal cualiﬁcado debe realizar el montaje, la instalación y el mantenimiento.

Alimentación

Tensión nominal de salida: Fusible sustituible Transferencia de datos Direccionamiento Temperatura de

funcionamiento Temperatura de

almacenamiento Humedad relativa Altitud Grado de protección Clase de sobretensión Grado de contaminación Peso

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (máx. 108 W)

50,4 W T 1 A / 250 V, 5 mm x 20 mm, Cant. 2 Ethernet estándar, IEEE 802.3 Dirección de IP ﬁja o DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80%  2000 m

IP40 IP65 II, alimentación prevista desde la red del ediﬁcio 2 720 g 960 g

MSE 1201

ID 747501-02

Page 56

5. Montaje

No monte en una posición que diﬁculte el acceso al interruptor principal o al cable de alimentación.

Los módulos MSE 1000 están concebidos para el montaje en un raíl estándar de 35 mm, DIN EN 50022, en un armario eléctrico o en un soporte de montaje (accesorio). Los distintos módulos se interconectan entre sí y se ﬁjan entre sí con un bloqueo, creándose una cadena de módulos.

En su conﬁguración básica, el MSE 1000 comprende un módulo de fuente de alimentación y un módulo base. Se puede ampliar con módulos adicionales, según se requiera. En total, se pueden conﬁgurar un máximo de 250 ejes o canales.

Es posible que se necesiten múltiples módulos de fuente de alimentación, según cuál sea el consumo de los módulos, en función de la fuente de alimentación de la cadena de módulos y de los equipos conectados a dichos módulos. En el caso de alcanzar la máxima potencia nominal de un módulo de fuente de alimentación, será necesario instalar un módulo de fuente de alimentación adicional en la cadena. Véase “Especiﬁcaciones” en la página 55 para averiguar la máxima potencia nominal de los módulos de fuente de alimentación

Aviso

Véase la información de producto del MSE 1000 (ID 736907-xx) para ejemplos de cálculo de consumo de potencia.

19” / 483 mm

Size 3 Size 2 Size 1

Montaje de armario eléctrico de 19"

Tamaños de módulo

Ancho

Tamaño 1 Tamaño 2 Tamaño 3

53 mm 106 mm 159 mm

Soporte de montaje (accesorio)

Page 57

Montaje de un módulo

Aviso

Es imprescindible que un módulo de fuente de alimentación se disponga a la izquierda de los módulos que alimente en la cadena de módulos. Una vez que se alcance la máxima potencia nominal de un módulo de fuente de alimentación, instalar un módulo de fuente de alimentación adicional en la cadena.

Para el montaje de un módulo:

 Veriﬁque que todas las fuentes de alimentación estén desconectadas (si aplica) y que

todos los módulos de fuente de alimentación de la cadena no suministren tensión.

 Alinee el borde inferior del raíl DIN con el canal inferior  Aplique presión con cuidado hacia arriba, soltando el muelle del raíl DIN

el raíl DIN en el canal inferior

 Mientras se mantiene la presión hacia arriba, girar la parte superior del módulo hacia el

raíl DIN hasta que el canal superior

 Reduzca con cuidado la presión ejercida hacia arriba, bloqueando el módulo en el raíl

del módulo

del módulo quede alineado sobre el raíl DIN.

del módulo

e insertando

DIN

Montaje de un módulo

Page 58

Módulos de conexión

Aviso

Este producto contiene componentes que pueden quedar dañados por descargas electrostáticas (ESD). Observe las precauciones para el manejo de aparatos sensibles a ESD y tocar los contactos de conector solo después de asegurar una toma de tierra adecuada.

Para conectar módulos:

 Veriﬁque que todas las fuentes de alimentación estén desconectadas (si aplica) y que

todos los módulos de fuente de alimentación de la cadena no suministren tensión.

 Deslice el módulo de la derecha hacia la izquierda hasta que la aleta de freno

módulo de la izquierda encaje con el receptor de la aleta de freno

del módulo de la

del

derecha

Instalación de las tapas de los extremos

Con el módulo de fuente de alimentación se suministra un kit de tapas de los extremos izquierdo y derecho, a ﬁn de poder cubrir los extremos abiertos de dicho módulo.

 Inserte la tapa del extremo izquierdo en el lado izquierdo del primer módulo de fuente

de alimentación de la cadena.

 Pase tornillos de 19 mm a través de los oriﬁcios de montaje de la tapa del extremo y

enrósquelos en los oriﬁcios roscados de la tapa del extremo

 Utilizando un destornillador de estrella, apriete los tornillos  Instale la tapa del extremo derecho en el lado derecho del último módulo de la cadena

del módulo

mediante los tornillos de 9 mm suministrados y siguiendo las instrucciones indicadas anteriormente

Observe la precauciones sobre el manejo ESD

Módulos de conexión

Instalación de las tapas de los extremos

Page 59

Instalación de hardware de montaje de cables

Para guiar los cables, junto con el módulo se suministra un kit de hardware de montaje de cables. Dicho kit contiene dos juegos de hardware de montaje.

 Inserte la tuerca hexagonal M3 en la ranura de montaje de cables

en la parte inferior

del módulo

 Inserte el tornillo M3 a través del soporte de abrazadera de cables y ﬁjarlo a la tuerca

hexagonal M3 con un destornillador de estrella

 Inserte la abrazadera de cables a través del soporte de abrazadera de cables y sujete los

cables con dicha abrazadera

Extracción de un módulo

 Veriﬁque que todas las fuentes de alimentación estén desconectadas (si aplica) y que

todos los módulos de fuente de alimentación de la cadena no suministren tensión.

 Ejerza presión con un destornillador plano en la apertura del receptor de la aleta de

freno en la aleta de freno

 Aplique presión con cuidado hacia arriba, soltando el muelle del raíl DIN  Mientras se mantiene la presión hacia arriba, gire la parte superior del módulo

por la parte superior izquierda del módulo de la derecha y empuje hacia abajo

del módulo de la izquierda para extraer el módulo.

separándolo del raíl DIN

 Reduzca con cuidado la presión ejercida hacia arriba, extrayendo el módulo del raíl DIN

Extracción de un módulo

Page 60

6. Instalación

La seguridad de un sistema donde se integra este producto es responsabilidad del montador o instalador del sistema.

Aviso

No establezca ni interrumpa ninguna conexión mientras la unidad esté conectada a la corriente. Podrían ocasionarse daños a los componentes internos.

Conexión eléctrica

¡Atención! ¡Riesgo de descarga eléctrica!

Si este equipo no dispone de una toma de tierra adecuada existe riesgo de descargas eléctricas.

Para evitar peligros, siempre utilice un cable de alimentación de 3 hilos (con tierra) y asegure la buena conexión de la tierra con la instalación del ediﬁcio.

¡Atención! ¡Riesgo de incendio!

Si se utiliza un cable de alimentación que no cumpla con las especiﬁcaciones mínimas, existe riesgo de incendio.

Para evitar peligros, utilice siempre un cable de alimentación que cumpla o mejore las especiﬁcaciones mínimas indicadas.

Interfaces

3 9 10

8 19

Cable de alimentación

747501-01 747501-02

L: N:

3-conductor (con tierra) Sección mín. de cable: 0,75 mm Longitud máx. de cable: 3 m

Diodo LED indicador de encendido

Diodo LED indicador de red

F1: Portafusibles sustituible

X100: Conector de potencia

S1: Interruptor de corriente

Conectores de módulo

X110: Conector de potencia

Tensión de alimentación (marrón) Neutral (azul) Conexión de conductor de

protección (tierra) (verde/amarillo)

Page 61

Cableado del conector de potencia (ID 747501-01)

El MSE 1201 incluye un conector de potencia que debe conectarse a un cable de alimentación adecuado; véase Cable de alimentación en la página anterior.

Para el cableado del conector de potencia:

 Compruebe que el cable de alimentación no esté enchufado a la fuente de alimentación

principal.

 Conecte el conector de potencia según la ilustración de la derecha

Conexión de un cable de alimentación

Para conectar un cable de alimentación (ID 747501-01):

 Veriﬁque que el interruptor principal se encuentra en la posición Off  Compruebe que el cable de alimentación no esté enchufado a la fuente de alimentación

principal.

 Inserte el terminal hembra del cable de alimentación en el conector de potencia

la parte frontal del módulo

Para conectar un cable de alimentación (ID 747501-02):

 Compruebe que la fuente no suministre tensión  Conecte el cable de alimentación a la fuente

7. Primera puesta en marcha

Para la puesta en marcha del sistema (ID 747501-01):

 Pulse el extremo ON (alimentación) del interruptor principal para la puesta en marcha

del sistema

Para la puesta en marcha del sistema (ID 747501-02):

 Encienda el sistema

Conexión del acoplamiento de red

ID 747501-01

Page 62

8. Mantenimiento

Los procedimientos de mantenimiento descritos en estas instrucciones pueden ser necesarios durante la instalación del producto. Para información adicional del mantenimiento, véanse las instrucciones de funcionamiento (ID 1066850-xx).

Limpieza

¡Atención! ¡Riesgo de descarga eléctrica!

Durante la limpieza es posible que se desvíe corriente de los componentes bajo tensión si existe agua que penetra en el producto.

Para evitar peligros, siempre desconecte la alimentación del producto, desenchufe el cable de alimentación y nunca utilice una trapo muy mojado o saturado con agua.

Aviso

Nunca utilice productos abrasivos, detergentes agresivos o disolventes para evitar daños en el producto.

Para limpiar:

 Veriﬁque que todos los módulos de fuente de alimentación de la cadena no suministren

tensión.

 Frote las superﬁcies exteriores con un trapo humedecido con agua y un detergente

suave doméstico.

Page 63

Sustitución de un fusible

¡Atención! ¡Riesgo de descarga eléctrica!

Durante la sustitución de un fusible es posible el contacto con componentes bajo tensión.

Para evitar el peligro, siempre desconecte el producto y separe el cable de alimentación.

Aviso

Solo utilice fusibles de recambio que cumplan con las especiﬁcaciones indicadas para evitar daños en el producto.

Para sustituir un fusible (ID 747501-01):

 Asegúrese de que el interruptor principal se encuentra en la posición Off  Desconecte el cable de alimentación de la fuente de alimentación.  Pulse el desbloqueo del portafusibles hasta que el mecanismo de cierre quede liberado.  Quite el portafusibles y sustituya el fusible  Vuelva a insertar el portafusibles y empújelo suavemente hacia dentro, hasta que el

mecanismo de bloqueo se enganche

Para sustituir un fusible (ID 747501-02):

 Veriﬁque que el módulo no suministre tensión  Ejerza presión con un destornillador plano en la ranura del portafusibles y gire en el

sentido contrario a las agujas del reloj para desencajar dicho portafusibles

 Quite el portafusibles y sustituya el fusible  Vuelva a insertar el portafusibles y gire en el sentido de las agujas del reloj con un

destornillador plano hasta que vuelva a quedar encajado.

Portafusibles

ID 747501-01

9 10

Portafusibles

ID 747501-02

Page 64

MSE 1201

Installationsanvisning

Bruksanvisning ﬁnns tillgänglig på www.heidenhain.de

Svenska

1. Hur denna instruktion skall användas

Installationsanvisningarna i detta dokument ger nödvändig information för att installera denna produkt. Denna information är ett förkortat utdrag från informationen tillgänglig i Bruksanvisningen (ID 1066850-xx). Bruksanvisningen kan laddas ner från www.heidenhain.de.

Dessa instruktioner är avsedda för personer som är kvaliﬁcerade att installera och använda

HEIDENHAIN MSE 1000. Kvaliﬁcerad person är någon med teknisk utbildning, kunskap och erfarenhet, samt

kunskap om det relevanta systemet och regler kvaliﬁcerar personen att utvärdera den delegerade uppgiften och upptäcka eventuella risker.

Innehåll

Hur denna instruktion skall användas .......64

Modellinformation ....................................66

Säkerhet ....................................................66

Speciﬁkationer ..........................................67

Montage....................................................68

Installation .................................................72

Initial uppstart ...........................................73

Underhåll ................................................... 74

Page 65

Meddelanden som visas i denna instruktion

Följande exempel visar hur meddelanden som berör säkerhet, skador på utrustning och generella råd visas i denna instruktion. Läs och förstå dessa typer av meddelanden innan du fortsätter för att undvika personskador och skador på utrustningen.

Meddelanden om andra säkerhetsmeddelanden. Dessa tilläggsinstruktioner pekar inte på några speciﬁka risker, utan ger istället information för att tydliggöra speciﬁka säkerhetsmeddelanden.

Varning!

Meddelanden som ger information om farliga situationer, konsekvenserna om man inte undviker en farlig situation samt metoder för att undvika en farlig situation.

Notering

Meddelanden som primärt ger information om situationer som kan leda till att utrustning skadas, de potentiella konsekvenserna om situationerna inte undviks eller metoder för att undvika situationerna och generella råd.

Typsnitt som används i denna instruktion

Objekt av särskilt intresse eller begrepp som betonas för användaren visas med fet stil.

Page 66

2. Modellinformation

Denna beskrivning avser speciﬁkationer, montering och installation av följande modeller:

Produktnamn ID

MSE 1201 747501-01 MSE 1201 747501-02

Notering

Veriﬁera att denna installationsanvisning är giltig genom att index på etiketten

stämmer med index som listas på www.heidenhain.de. Om dessa

instruktioner inte stämmer, ladda ner rätt installationsanvisning från www.heidenhain.de.

Det ﬁnns inte index på alla produkter.

Produktnamn ID

ID label



Index

Index etikett

3. Säkerhet

Följande meddelanden ger säkerhetsinformation för att undvika personskador och skador på utrustningen:

Läs och förstå dessa instruktioner innan användning för att undvika risken för personskador eller dödsfall.

Det ﬁnns risk för kontakt med farliga strömförande delar om enheten öppnas. Öppna inte enheten. Det ﬁnns inte några reparerbara komponenter inuti.

Skyddet som utrustningen ger kan sättas ur funktion om den används på ett felaktigt sätt. Använd inte denna produkt på något annat sätt än vad den är avsedd för.

Notering

Spara denna dokumentation för framtida bruk beträffande säkerhet, handhavande och hantering av enheten. Detta dokument måste ﬁnnas tillhands inom räckhåll från produkten.

Säkerhetsymboler

Där följande säkerhetssymboler visas på produkten indikerar de viktig säkerhetsinformation.

Symbolbeskrivning

Beakta informationen eller dokumentationen för att undvika personskada eller att utrustningen förstörs

Nätströmbrytare “På” position

Nätströmbrytare “Av” position

Page 67

4. Specifikationer

MSE 1000 är ett avancerat system som kan utföra produktionsintegrerade mätningar med mycket hög precision och noggrannhet. Modulen som beskrivs i denna instruktion är enbart konstruerad för användning inomhus. MSE 1000 komponenter skall enbart installeras i enlighet med beskrivningarna i denna instruktion. Montering, installation och underhåll får enbart utföras av kvaliﬁcerad personal.

Nätanslutning

Märkeffekt Utbytbar säkring Dataöverföring Adressering Drifttemperatur Lagringstemperatur Ralativ luftfuktighet Altitud Skyddsklass Överspänningsklass Föroreningsgrad Vikt

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (max. 108 W)

50.4 W T 1 A / 250 V, 5 mm x 20 mm. Antal 2 Standard ethernet, IEEE 802.3 Fast IP-adress eller DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %  2000 m

IP40 IP65 II, avsedd för att anslutas till byggnadens strömnät 2 720 g 960 g

MSE 1201

ID 747501-02

Page 68

5. Montage

Montera inte i en position som gör det svårt att komma åt strömbrytaren eller nätsladden.

MSE 1000 modulerna är designade för att monteras på en standard 35 mm, DIN EN 50022 skena i ett elskåp eller på ett bordsstativ (tillbehör). De enskilda modulerna är anslutna till varandra och ﬁxeras med ett lås och skapar en modulkedja.

I grundutförandet består MSE 1000 av en strömförsörjningsmodul samt en basmodul. Den kan den utökas med ﬂer moduler efter behov. Sammanlagt kan upp till 250 axlar eller kanaler konﬁgureras.

Multipla strömförsörjningsmoduler kan behövas beroende av strömförbrukningen av modulerna som följer efter strömförsörjningen i modulkedjan och andra utrustningar som ansluts till dessa moduler. När den maximala märkeffekten för en strömförsörjningsmodul uppnås är det nödvändigt att installera ytterligare en strömförsörjningsmodul i modulkedjan. För mer information om maximal märkströmsförbrukning för försörjningsmoduler se “Speciﬁkationer” på sida 67

Notering

Se MSE 1000 Produktinformation (ID 736907-xx) för exempel på strömförbrukningsberäkningar.

Modulstorlekar Storlek 1 Storlek 2 Storlek 3 Bredd

53 mm 106 mm 159 mm

19” / 483 mm

Size 3 Size 2 Size 1

19” elskåpsmontage

Bordsstativ (tillbehör)

Page 69

Installera en modul

Notering

En försörjningsmodul måste alltid ﬁnnas till vänster om de moduler den försörjer i modulkedjan. När den maximala märkströmsförbrukningen för en strömförsörjningsmodul uppnås, installera ytterligare en strömförsörjningsmodul i modulkedjan.

Att installera en modul:

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Justera den nedre kanten av DIN-skenan med den undre kanalen

 Pressa försiktigt uppåt, så att fjädern

i DIN-skenan

 Håll kvar trycket uppåt medan övre delen av modulen roteras mot DIN-skenan tills

modulens övre kanal

 Släpp försiktigt på trycket så att modulen låses till DIN-skenan

justerats övanför DIN-skenan

trycks in, montera därefter den nedre kanalen

på modulen

Montera en modul

Page 70

Ansluta moduler

Notering Denna produkt innehåller komponenter som kan förstöras vid elektrostatisk

urladdning (ESD). Observera försiktighetsåtgärder vid hantering av ESD-

känsliga utrustningar och ta aldrig på kontaktstift utan att vara korrekt jordad.

Att ansluta moduler:

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Skjut den högra modulen åt vänster tills låshaken

fast i uttaget för låshaken

på den högra modulen

på den vänstra modulen hakas

Montera gavlarna

Vänster och höger gavelsats tillhandshålls med varje strömförsörjningsmodul för att täcka öppna moduländar.

 Montera den vänstra gaveln på den vänstra sidan av den första

strömförsörjningsmodulen i kedjan

 Montera 19 mm gavelskruvar genom gavelns montagehål och in till ändens skruvhål

på modulen

 Använd en stjärnskruvmejsel för att dra åt skruvarna  Montera den högra gaveln på den högra sidan på den sista modulen i kedjan genom att

använda de medföljande 9 mm skruvarna och följa instruktionen ovan

Observera försiktighetsåtgärder vid ESD hantering

Ansluta moduler

Montera gavlarna

Page 71

Montera hållare för buntband

Hållare för buntband medföljer varje modul för att kunna dra kablar. Varje sats innehåller två set av buntbandshållare.

 Montera M3-muttern i spåret  Montera M3-skruven genom buntbandshållaren och fäst i M3-muttern genom att

under modulen

använda en stjärnskruvmejsel

 För igenom buntbandet genom hållaren och fäst kablar med detta

Ta bort en modul

 Kontrollera att alla strömbrytare är avstängda (om möjligt) och att strömmen är

borttagen från alla strömförsörjningsmodulerna i modulkedjan

 Tryck in en spårskruvmejsel i öppningen för uttaget för låshaken

den högra modulen och tryck ner låshaken

på den vänstra modulen för att lossa

upp till vänster på

modulen

 Pressa försiktigt uppåt så att fjädern som ligger mot DIN-skenan trycks ihop  Håll kvar trycket uppåt medan övre delen av modulen roteras bort från DIN-skenan  Släpp försiktigt på trycket så att modulen släpper från DIN-skenan

Ta bort en modul

Page 72

6. Installation

Ansvaret för säkerheten i alla system där denna produkt används ligger hos den som monterar eller installerar systemet.

Notering

Anslut inte och ta inte bort några anslutningar när enheten är påslagen. Detta kan resultera i skador på interna komponenter.

Elektrisk anslutning

Varning! Risk för elektrisk stöt

Det ﬁnns risk för elektrisk stöt om denna produkt inte är korrekt jordad. För att undvika risken, använd alltid en nätkabel med tre ledare och säkerställ att

jorden är korrekt ansluten till byggnadens strömnät.

Varning! Brandrisk

Brandrisk föreligger om en nätkabel som inte uppfyller minimum speciﬁkationerna används.

För att undvika risken, använd alltid en nätkabel som uppfyller eller överstiger de angivna minimum speciﬁkationerna.

Gränssnitt

3 9 10

8 19

Nätkabel

747501-01 747501-02

L: N:

LED för strömindikering

LED för nätverk

F1: Hållare för utbytbar säkring

X100: Nätkontakt

S1: Strömbrytare

Modulanslutningar

X110: Nätkontakt

Fas (brun) Nolla (blå) Skyddsjord (grön/gul)

Uttag med 3 ledare (jordat) Min. kabelarea: 0.75 mm Max. kabellängd: 3 m

Page 73

Inkoppling av kontakt för matningspänning (ID 747501-01)

Till MSE 1201 medföljer en nätkontakt som behöver anslutas till en lämplig nätkabel; se Nätkabel på föregående sida.

För att ansluta nätkabeln:

 Veriﬁera att nätkabeln inte är inkopplad i nätuttaget  Koppla in nätkontakten i enlighet med bilden till höger.

Ansluta en nätkabel

Ansluta en nätkabel (ID 747501-01):

 Veriﬁera att strömbrytaren är avstängd  Veriﬁera att nätkabeln inte är inkopplad i nätuttaget

 Sätt i nätkabelns honände i nätkontakten

på modulens framsida

Ansluta en nätkabel (ID 747501-02):

 Kontrollera att det inte ﬁnns någon nätspänning tillkopplad  Koppla in nätkabeln till nätanslutningen

7. Initial uppstart

Starta upp systemet (ID 747501-01):

 Tryck på On-sidan av nätströmbrytaren för att starta systemet

Starta upp systemet (ID 747501-02):

 Slå på strömmen för systemet

Inkoppling av kontakt för matningspänning

ID 747501-01

Page 74

8. Underhåll

Underhållsåtgärderna som beskriv i denna instruktion kan behövas vid installation av produkten. Mer underhållsinformation ﬁnner du i Bruksanvisningen (ID 1066850-xx)

Rengöring

Varning! Risk för elektrisk stöt

Vid rengöring kan kontakt med nätanslutna delar ske om vätska kommer in i produkten.

För att undvika risken, stäng alltid av produkten, koppla ur nätspänningskabeln och använd aldrig en trasa som är fylld med vatten eller som det droppa vatten från.

Notering

För att undvika skada på produkten skall slipande eller polerande rengöringsmedel, starka rengörings- eller lösningsmedel aldrig användas.

Att rengöra:

 Kontrollera att all spänning är borttagen från alla strömförsörjningsmoduler i

modulkedjan

 Torka av den utvändiga ytan med en trasa lätt fuktad med vatten och milt

rengöringsmedel för hushållsbruk

Page 75

Att byta en säkring

Varning! Risk för elektrisk stöt

När en säkring byts ﬁnns risk att komma i kontakt med nätanslutna delar. För att undvika risken, stäng alltid av enheten och koppla ur

nätspänningskabeln.

Notering

Använd enbar ersättningssäkringar med korrekt speciﬁkation för att undvika skador på produkten.

Byta en säkring (ID 747501-01):

 Veriﬁera att strömbrytaren är avstängd  Koppla ur nätspänningskabeln från nätkontakten  Tryck på säkringshållarens frigörning tills låsmekanismen öppnas.  Ta bort säkringshållaren och byt säkringen  Återmontera säkringshållaren och tryck försiktigt tills låsmekanismen fäster.

Byta en säkring (ID 747501-02):

 Kontrollera att ingen spänning ﬁnns till modulen  Använd en spårskruvmejsel och skruva motsols för att lossa på hållaren för säkringen  Ta bort säkringshållaren och byt säkringen  Montera tillbaka hållaren för säkringen och vrid medsols med en spårskruvmejsel tills

den är på plats

Hållare för säkring

ID 747501-01

9 10

Hållare för säkring

ID 747501-02

Page 76

MSE 1201

Installatie-instructies

Bedieningsinstructies vindt u op www.heidenhain.de

Nederlands

1. Hoe moet u deze instructies gebruiken

In de installatie-instructies in dit document vindt u de vereiste informatie voor de installatie van dit product. Deze informatie maakt deel uit van de informatie die is opgenomen in de Bedieningsinstructies (ID 1066850-xx). De bedieningsinstructies kunnen worden gedownload via www.heidenhain.de.

Deze instructies zijn bedoeld voor personeel dat gekwaliﬁceerd is om de HEIDENHAIN MSE 1000 te installeren en onderhouden.

Een gekwaliﬁceerd persoon is iemand die door technische opleiding, kennis en ervaring evenals kennis van de geldende voorschriften gekwaliﬁceerd is om de opgedragen werkzaamheden uit te voeren en mogelijke gevaren te onderkennen.

Inhoud

Hoe moet u deze instructies gebruiken ... 76

Modelinformatie .......................................78

Veiligheid ...................................................78

Technische gegevens................................79

Montage....................................................80

Installatie ...................................................84

Eerste inschakeling ...................................85

Onderhoud ................................................86

Page 77

In deze instructies getoonde symbolen en meldingen

In de onderstaande voorbeelden ziet u hoe symbolen en meldingen over veiligheid, materiële schade en algemene aanbevelingen in deze instructies worden aangegeven. Lees deze informatie goed door en zorg ervoor dat u alles begrijpt voordat u verdergaat, om letsel of materiële schade te voorkomen.

Informatie over andere veiligheidsmeldingen. Deze aanvullende richtlijnen hebben geen betrekking op speciﬁeke gevaren, maar bieden informatie die het bewustzijn vergroot en het gebruik van speciﬁeke veiligheidsmeldingen bevordert.

Waarschuwing!

Meldingen die informatie verstrekken over de aard van een gevaarlijke situatie, de gevolgen van het niet voorkomen van een gevaarlijke situatie en methoden om gevaarlijke situaties te voorkomen.

Opmerking

Meldingen die hoofdzakelijk informatie verstrekken over situaties die kunnen leiden tot materiële schade, de mogelijke gevolgen van het niet voorkomen van situaties, of methoden om de situaties te voorkomen en algemene aanbevelingen.

In deze instructies gebruikte lettertypen

Belangrijke informatie of begrippen die van belang zijn voor de gebruiker, worden in

vetschrift weergegeven.

Page 78

2. Modelinformatie

Deze handleiding bevat speciﬁcaties en heeft betrekking op de montage en installatie voor de volgende modellen:

Productnaam ID

MSE 1201 747501-01 MSE 1201 747501-02

Productnaam ID

ID-label

Opmerking

Controleer of deze installatie-instructies van toepassing zijn door de index op het label heidenhain.de. Als deze instructies niet van toepassing zijn, download dan de van toepassing zijnde installatie-instructies via de website www.heidenhain.de.

Niet alle producten zijn voorzien van een index.

te vergelijken met de index die u vindt op de website www.

3. Veiligheid

In de onderstaande meldingen vindt u veiligheidsinformatie om letsel en beschadiging van het product te voorkomen:

Lees vóór gebruik deze instructies goed door en zorg ervoor dat u ze begrijpt, om het risico van (dodelijk) letsel te voorkomen.

Wanneer de unit wordt geopend, kunnen gevaarlijke stroomvoerende delen bloot komen te liggen. Open de unit niet. De unit bevat geen onderdelen die onderhoud vergen.

Oneigenlijk gebruik kan een nadelige invloed hebben op de beveiliging van de apparatuur. Gebruik dit product uitsluitend voor het beoogde gebruiksdoel.

Opmerking

Bewaar dit document voor toekomstige raadpleging in verband met de veiligheid, bediening van en omgang met het product. Dit document dient binnen handbereik van het product te worden bewaard.

Index

Indexlabel

Veiligheidssymbolen

Wanneer de onderstaande veiligheidssymbolen op het product zijn vermeld, wordt u attent gemaakt op belangrijke veiligheidsinformatie.

Beschrijving van het symbool

Raadpleeg de bijbehorende informatie of documentatie om letsel of beschadiging van de unit te voorkomen.

Stand aan/uit-schakelaar "AAN (voeding)".

Stand aan/uit-schakelaar "UIT (voeding)"



Page 79

4. Technische gegevens

De MSE 1000 is een geavanceerd systeem voor het met zeer hoge precisie en nauwkeurigheid uitvoeren van metingen tijdens de productie. De in deze instructies beschreven module is uitsluitend bedoeld voor binnengebruik. De onderdelen van de MSE 1000 mogen uitsluitend overeenkomstig deze instructies worden geïnstalleerd. Montage, installatie en onderhoud mogen uitsluitend door gekwaliﬁceerd personeel worden uitgevoerd.

Netaansluiting

Nominaal afgegeven vermogen

Vervangbare zekering Data-transmissie Adressering Bedrijfstemperatuur Opslagtemperatuur Relatieve vochtigheid Hoogte Beschermingsklasse Overspanningsklasse Vervuilingsklasse Gewicht

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (max. 108 W)

50,4 W

T 1 A / 250 V, 5 mm x 20 mm aantal 2 Standaard ethernet, IEEE 802.3 Vast IP-adres of DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %  2000 m

IP40 IP65 II, bedoeld voor voeding via de gebouwbekabeling 2 720 g 960 g

MSE 1201

ID 747501-02

Page 80

5. Montage

Monteer het apparaat niet zodanig dat de aan/uit-schakelaar of voedingskabel moeilijk bereikbaar is.

MSE 1000-modules zijn geschikt voor montage op een standaard 35 mm, DIN EN 50022rail in een schakelkast of op een montagevoet (toebehoren). De afzonderlijke modules worden in elkaar gestoken en met elkaar vergrendeld tot een moduleketen.

De basisconﬁguratie van de MSE 1000 bestaat uit een voedingsmodule en een basismodule. Indien gewenst, kan hij worden uitgebreid met nog meer modules. Er kunnen in totaal max. 250 assen of kanalen worden geconﬁgureerd.

Op basis van het stroomverbruik van de modules kunnen meerdere voedingsmodules nodig zijn afhankelijk van de voeding in de moduleketen en van op die modules aangesloten apparatuur. Wanneer het maximale nominale vermogen van een voedingsmodule is bereikt, moet er nog een voedingsmodule in de moduleketen worden geïnstalleerd. Raadpleeg “Technische gegevens” op pagina 79 voor het maximale nominale stroomverbruik van voedingsmodules.

Opmerking

Raadpleeg de productinformatie van de MSE 1000 (ID 736907-xx) voor rekenvoorbeelden van het stroomverbruik.

Modulegroottes Grootte 1 Grootte 2 Grootte 3 Breedte

53 mm 106 mm 159 mm

19" / 483 mm

Size 3 Size 2 Size 1

Montage 19" schakelkast

Montagevoet (toebehoren)

Page 81

Een module monteren

Opmerking

Een voedingsmodule moet zich altijd aan de linkerkant bevinden van modules die daarmee in de moduleketen worden gevoed. Wanneer het maximale nominale stroomverbruik van een voedingsmodule is bereikt, moet er nog een voedingsmodule in de moduleketen worden geïnstalleerd.

Een module monteren:

 Controleer of alle aan/uit-schakelaars UIT staan (indien van toepassing) en alle

voedingsmodules in de moduleketen losgekoppeld zijn van de voeding.

 Lijn de onderrand van de DIN-rail uit met het onderste kanaal

 Druk voorzichtig iets omhoog, terwijl u de veer

in het onderste kanaal

 Blijf omhoog drukken, draai de bovenkant van de module naar de DIN-rail totdat het

bovenste kanaal

 Druk langzaam minder omhoog, terwijl u de module op de DIN-rail vergrendelt

van de module steekt

van de module is uitgelijnd boven de DIN-rail

van de DIN-rail indrukt en de DIN-rail

van de module

Een module monteren

Page 82

Modules aansluiten

Opmerking

Dit product bevat onderdelen die beschadigd kunnen raken door elektrostatische ontlading (ESD). Neem de voorzorgsmaatregelen in acht voor de omgang met ESD-gevoelige apparaten en raak nooit connectorpennen aan als ze niet goed geaard zijn.

Modules aansluiten:

 Controleer of alle aan/uit-schakelaars UIT staan (indien van toepassing) en alle

voedingsmodules in de moduleketen losgekoppeld zijn van de voeding.

 Schuif de rechter module naar links totdat de vergrendellip

de hiervoor bestemde opening

van de rechter module grijpt

van de linker module in

Neem de ESD-voorzorgsmaatregelen in acht

Einddeksels aanbrengen

Bij elke voedingsmodule worden sets met linker en rechter einddeksels meegeleverd voor de open uiteinden van de module.

 Steek het linker einddeksel in de linkerzijde van de eerste voedingsmodule in de keten  Steek 19 mm-schroeven van het einddeksel door de montageopeningen van het

einddeksel en in de schroefopeningen

 Draai de schroeven vast met een kruiskopschroevendraaier  Breng het rechter einddeksel op de rechterzijde van de laatste module in de keten aan

van het einddeksel op de module

met behulp van de meegeleverde 9mm-schroeven en volg daarbij de bovenstaande instructies

Modules aansluiten

Einddeksels aanbrengen

Page 83

Kabelbevestigingsmiddelen aanbrengen

Bij elke module wordt een set met kabelbevestigingsmiddelen meegeleverd voor het leggen van de kabels. Elke set bestaat uit twee sets met bevestigingsmiddelen.

 Breng de M3-zeskantmoer aan in de kabelmontagesleuf

aan de onderkant van de

module

 Steek de M3-schroef door de kabelbinderhouder en bevestig deze met een

kruiskopschroevendraaier op de M3-zeskantmoer

 Steek de kabelbinder door de kabelbinderhouder en maak de kabels met de kabelbinder

Een module loskoppelen

 Controleer of alle aan/uit-schakelaars UIT staan (indien van toepassing) en alle

voedingsmodules in de moduleketen losgekoppeld zijn van de voeding.

 Druk een platte schroevendraaier in de opening van de vergrendellip

linkerbovenkant van de rechtermodule en druk de vergrendellip

aan de

van de linkermodule

omlaag om de module los te koppelen

 Druk voorzichtig iets omhoog, terwijl u de veer  Blijf omhoog drukken, draai de bovenkant van de module weg van de DIN-rail  Druk langzaam minder omhoog, terwijl u de module van de DIN-rail loskoppelt

van de DIN-rail indrukt

Een module loskoppelen

Page 84

6. Installatie

De veiligheid van een systeem waarin dit product wordt gebruikt, is de verantwoordelijkheid van het montage- of installatiebedrijf van het systeem.

Opmerking

Wanneer de unit onder spanning staat, mogen geen connectoren worden aangebracht of losgekoppeld. Anders kunnen inwendige componenten beschadigd raken.

Elektrische aansluiting

Waarschuwing! Gevaar voor elektrische schokken

Als dit product niet goed is geaard, bestaat er gevaar voor elektrische schokken.

Om dit gevaar te voorkomen, moet u altijd een 3-aderige (geaarde) netkabel gebruiken en ervoor zorgen dat de massa goed is verbonden met de gebouwinstallatie.

Waarschuwing! Brandgevaar

Er bestaat brandgevaar als er een netkabel wordt gebruikt die niet aan de minimumvereisten voldoet.

Om dit gevaar te voorkomen, dient u altijd netkabels te gebruiken die minstens voldoen aan de vermelde minimumvereisten.

Interfaces

3 9 10

8 19

Netkabel

747501-01 747501-02

L: N:

3-aderig (geaard) Min. kabeldoorsnede: 0,75 mm Max. kabellengte: 3 m

Stroomindicatie-LED

LED-indicator van netwerk

F1: Vervangbare zekeringhouder

X100: Voedingsconnector

S1: Aan/uit-knop

Moduleconnectoren

X110: Voedingsconnector

netspanning (bruin) nulleider (blauw) Aardingsaansluiting (massa) (groen/

geel)

Page 85

Voedingsconnector bedraden (ID 747501-01)

De MSE 1201 is voorzien van een voedingsconnector die moet worden aangesloten op een geschikte netkabel, zie Netkabel op de vorige pagina.

Voedingsconnector bedraden:

 Controleer of de netkabel niet op de netvoeding is aangesloten.  Sluit de bedrading van de voedingsconnector aan volgens de afbeelding hiernaast

Netkabel aansluiten

Netkabel aansluiten (ID 747501-01):

 Controleer of de aan/uit-schakelaar UIT staat.  Controleer of de netkabel niet op de netvoeding is aangesloten.

 Steek het busdeel van de netkabel in de voedingsconnector

aan de voorkant van de

module

Netkabel aansluiten (ID 747501-02):

 Controleer of er geen voeding bij de bron is  Sluit de bedrading van de voedingskabel aan op de bron

7. Eerste inschakeling

Systeem inschakelen (ID 747501-01):

 Druk op AAN (voedingszijde) van de aan/uitschakelaar om het systeem in te schakelen

Systeem inschakelen (ID 747501-02):

 Schakel de voeding voor het systeem in

Bedraden van de voedingsconnector

ID 747501-01

Page 86

8. Onderhoud

De in deze instructies beschreven onderhoudsprocedures kunnen tijdens de installatie van het product noodzakelijk zijn. Raadpleeg de bedieningsinstructies (ID 1066850-xx) voor meer informatie over het onderhoud.

Reinigen

Waarschuwing! Gevaar voor elektrische schokken

Als er tijdens de reiniging vloeistof in het product komt, kan er mogelijk elektrische geleiding van gevaarlijke stroomvoerende onderdelen plaatsvinden.

Om dit gevaar te voorkomen, moet u altijd het product uitschakelen en de netkabel loskoppelen. Gebruik nooit een met water doordrenkte of lekkende doek.

Opmerking

Gebruik nooit schurende of bijtende schoonmaakmiddelen en oplosmiddelen om beschadiging van het product te voorkomen.

Reinigen:

 Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de

voeding

 Gebruik een vochtige doek met een mild huishoudelijk schoonmaakmiddel om de

buitenoppervlakken te reinigen.

Page 87

Zekering vervangen

Waarschuwing! Gevaar voor elektrische schokken

Bij het vervangen van een zekering kunnen mogelijk gevaarlijke stroomvoerende delen worden aangeraakt.

Om dit gevaar te voorkomen, moet u altijd de unit uitschakelen en de netkabel loskoppelen.

Opmerking

Gebruik bij vervanging uitsluitend zekeringen met dezelfde speciﬁcaties om beschadiging van het product te voorkomen.

Zekering vervangen (ID 747501-01):

 Controleer of de aan/uit-schakelaar UIT staat.  Koppel de netkabel los van de stroombron.  Druk op de ontgrendeling van de zekeringhouder totdat het vergrendelmechanisme

vrijkomt.

 Verwijder de zekeringhouder en vervang de zekering.  Breng de zekeringhouder weer aan en druk er licht op zodat het vergrendelmechanisme

weer vastklikt.

Zekering vervangen (ID 747501-02):

 Controleer of de voeding is losgekoppeld van de module  Steek een platte schroevendraaier in de sleuf op de zekeringhouder en draai linksom

om de zekeringhouder los te koppelen

 Verwijder de zekeringhouder en vervang de zekering.  Breng de zekeringhouder weer aan en draai rechtsom met een platte schroevendraaier

totdat deze weer goed is bevestigd

Zekeringhouder

ID 747501-01

9 10

Zekeringhouder

ID 747501-02

Page 88

MSE 1201

Instruções de Instalação

Instruções de Funcionamento disponíveis no sítio www.heidenhain.de

Português

1. Como utilizar estas instruções

As instruções de instalação contidas neste documento disponibilizam as informações necessárias para instalar este produto. Estas informações são apenas parte da informação disponível nas Instruções de Funcionamento (ID 1066850-xx). As Instruções de Funcionamento podem ser transferidas a partir do sítio www.heidenhain.de.

Estas instruções são para utilização de pessoal qualiﬁcado para instalar e fazer a manutenção do HEIDENHAIN MSE 1000.

Uma pessoa qualiﬁcada é alguém cuja formação técnica, conhecimento e experiência, assim como o conhecimento do respetivo sistema de regras qualiﬁcam a pessoa para avaliar as tarefas delegadas e reconhecer possíveis perigos.

Índice

Como utilizar estas instruções .................88

Informações acerca do modelo ................90

Segurança .................................................90

Especiﬁcações ..........................................91

Montagem ................................................92

Instalação ..................................................96

Arranque inicial ..........................................97

Manutenção ..............................................98

Page 89

Mensagens apresentadas nestas instruções

Os exemplos seguintes mostram de que modo as mensagens de segurança, danos materiais e recomendações gerais são visualizadas nestas instruções. Leia a compreenda estes tipos de mensagens antes de prosseguir para evitar ferimentos pessoais ou danos materiais.

Mensagens acerca de outras mensagens de segurança. Estas diretrizes adicionais não solucionam perigos especíﬁcos, pelo contrário, disponibilizam informações que promovem uma consciencialização e utilização de mensagens de segurança especíﬁcas.

Aviso!

As mensagens disponibilizam informações acerca da natureza de uma situação de perigo, as consequências de não evitar uma situação de perigo e métodos para evitar uma situação de perigo.

Aviso

Mensagens que disponibilizam informações principalmente acerca de situações que conduzem a danos materiais, as possíveis consequências de não evitar as situações, ou método(s) para evitar essas situações e mensagens de recomendações gerais.

Fontes utilizadas nestas instruções

Itens de interesse especial ou conceitos que são enfatizados para o utilizador aparecem

a negrito.

Page 90

2. Informações acerca do modelo

Este guia aborda especiﬁcações, montagem e instalação para os seguintes modelos:

Nome do produto ID

MSE 1201 747501-01 MSE 1201 747501-02

Nota

Veriﬁque se estas Instruções de Instalação são válidas comparando o Índice na etiqueta instruções não forem válidas, descarregue as Instruções de Instalação aplicáveis em www.heidenhain.de.

O Índice Remissivo poderá não estar presente em todos os produtos.

com o Índice do produto em www.heidenhain.de Se estas

Nome do produto ID

Etiqueta de ID



Índice

Etiqueta índice

3. Segurança

As mensagens seguintes disponibilizam informações de segurança para evitar ferimentos pessoais e danos no produto:

Leia e compreenda estas instruções antes de usar o equipamento de modo a evitar a possibilidade de ocorrência de ferimentos pessoais ou morte.

As peças com energia perigosas podem ﬁcar expostas caso o equipamento seja aberto. Não abrir o equipamento. No interior não existem itens a efetuar manutenção.

A proteção disponibilizada pelo equipamento pode ﬁcar comprometida caso seja usada de outro modo que não o especiﬁcado. Não utilize este produto de outra forma que não o ﬁm a que destina.

Aviso

Para segurança, operação e manuseamento do equipamento, mantenha este documento para referências futuras. Este documento deve ser mantido perto do produto.

Símbolos de segurança

Quando os símbolos de segurança a seguir surgem no produto, estão a avisá-lo para informações de segurança importantes.

Descrição do símbolo

Consulte as informações ou documentação que acompanham para proteger contra ferimentos pessoais ou danos no equipamento

Posição do Interruptor de ligação na posição “On (alimentação)”

Posição do Interruptor de ligação na posição “Off (alimentação)”

Page 91

4. Especificações

O MSE 1000 é um sistema avançado para desempenhar medições de produção integrada a altos níveis de precisão e exatidão. O módulo descrito nestas instruções foi concebido para uso interior apenas. Os componentes do MSE 1000 deverão ser instalados apenas como descrito nestas instruções. A montagem, instalação e manutenção deverá ser efetuado apenas por pessoas qualiﬁcadas.

Entrada de energia

Saída de potência nominal

Fusível de substituição Transferência de dados Endereçamento Temperatura de

funcionamento Temperatura de

armazenamento Humidade relativa Altura Grau de proteção Categoria de

Sobrevoltagem Grau de poluição Peso

MSE 1201

ID 747501-01 AC 100 V ... 240 V (±10 %)

50 Hz ... 60 Hz (±2 %) (máx. 108 W)

50,4 W

T 1 A / 250 V, 5 mm x 20 mm Qty. 2 Ethernet padrão, IEEE 802.3 Endereço de IP ﬁxo ou DHCP 0 °C ... 45 °C

-20 °C ... 70 °C

 80 %  2000 m

IP40 IP65 II, a ser fornecida a partir da instalação elétrica do local

2 720 g 960 g

MSE 1201

ID 747501-02

Page 92

5. Montagem

Não monte numa posição que diﬁculte o acesso ao interruptor de ligação ou cabo de alimentação.

Os módulos do MSE 1000 foram concebidos para serem montados num carril DIN EN 50022 padrão de 35 mm num armário elétrico ou numa estrutura de montagem (acessório). Os módulos individuais são ligados uns aos outros e aﬁxados juntos com um bloqueio, criando uma cadeia de módulos.

Na sua conﬁguração básica, o MSE 1000 consiste num módulo de fonte de alimentação e num módulo base. Poderá ser expandido através da adição de mais módulos, caso seja necessário. No total, podem ser conﬁgurados até 250 eixos ou canais.

Poderão ser necessários múltiplos módulos de fonte de alimentação com base no consumo de energia dos módulos, seguindo a fonte de alimentação na cadeia de módulos e qualquer equipamento conetado a esses módulos. Quando é atingida a potência nominal máxima de um módulo de fonte de alimentação, é necessário instalar outro módulo de fonte de alimentação na cadeia de módulos. Consulte “Especiﬁcações“ na página 91 para mais informações sobre os níveis máximos de consumo de energia dos módulos de fonte de alimentação.

Aviso

Consulte a Informação de Produto do MSE 1000 (ID 736907-xx) para mais informações sobre exemplos de cálculo do consumo de energia.

19” / 483 mm

Size 3 Size 2 Size 1

montagem de cabine elétrica 19"

Tamanhos do módulo

Largura

Tamanho 1 Tamanho 2 Tamanho 3

53 mm 106 mm 159 mm

Estrutura de montagem (acessório)

Page 93

Montar um módulo

Aviso

Um módulo de fonte de alimentação deve estar sempre à esquerda de quaisquer módulos a que esteja a fornecer energia na cadeia de módulos. Assim que for atingido o nível máximo de consumo de energia de um módulo de fonte de alimentação, instale outro módulo de fonte de alimentação na cadeia de módulos.

Para montar um módulo:

 Veriﬁque se todos os interruptores de ligação estão na posição off (se aplicável) e se

não há presença de energia em todos os módulos de fonte de alimentação na cadeia de módulos

 Alinhe a extremidade inferior do carril DIN com o canal inferior  Aplique levemente pressão para cima, pressionando a mola do carril DIN

introduzindo o carril DIN no canal inferior

 Continuando a pressionar para cima, gire a parte superior do módulo na direção do carril

DIN até o canal superior

 Retire levemente a pressão para cima, prendendo o módulo no carril DIN

do módulo estar alinhado acima do carril DIN

do módulo

Montar um módulo

Page 94

Ligar módulos

Aviso Este produto contém componentes que podem ser daniﬁcados por descargas

eletrostáticas (ESD). Cumpra as precauções para manusear dispositivos

inteligentes ESD e nunca tocar nos pinos do conector exceto se estiver corretamente ligado à terra.

Para ligar módulos:

 Veriﬁque se todos os interruptores de ligação estão na posição off (se aplicável) e se

não há presença de energia em todos os módulos de fonte de alimentação na cadeia de módulos

 Deslize o módulo da direita para a esquerda até o mecanismo de bloqueio

módulo da esquerda encaixar com o mecanismo de bloqueio recetor

do módulo da

direita.

Instalar tampas de extremidade

Os kits de tampas de extremidade da esquerda e direita são fornecidos com cada módulo de fonte de alimentação para cobrir as extremidades abertas do módulo.

 Introduza a tampa da extremidade da esquerda no lado esquerdo do primeiro módulo

de fonte de alimentação da cadeia

 Introduza os parafusos de 19 mm da tampa de extremidade através dos orifícios da

estrutura da tampa e dos orifícios dos parafusos da tampa

 Utilizando uma chave de fendas em estrela, aperte os parafusos  Instale a tampa de extremidade da direita no lado direito do último módulo da cadeia

no módulo

utilizando os parafusos de 9 mm fornecidos e seguindo as instruções dadas a cima

Cumpra as precauções de manuseamento ESD

Ligar módulos

Instalar tampas de extremidade

Page 95

Instalar peças de montagem de cabos

É fornecido um kit de peças de montagem de cabos com cada módulo para ligação de cabos. Cada kit contem dois conjuntos de peças de montagem.

 Introduza a porca sextavada M3 na ranhura de montagem de cabos

na parte inferior

do módulo

 Introduza o parafuso M3 através do suporte da braçadeira e aperte a porca sextavada

M3 utilizando uma chave de fendas em estrela

 Introduza a braçadeira através do suporte e aperte os cabos com a braçadeira

Soltar um módulo

 Veriﬁque se todos os interruptores de ligação estão na posição off (se aplicável) e se

não há presença de energia em todos os módulos de fonte de alimentação na cadeia de módulos

 Coloque uma chave de fendas na abertura do mecanismo de bloqueio recetor

na parte superior esquerda do módulo mais à direita e pressione para baixo no mecanismo de bloqueio

 Aplique levemente pressão para cima, pressionando a mola do carril DIN  Mantendo pressão para cima, gire a parte superior do módulo para fora do carril DIN  Retire levemente a pressão para cima, soltando o módulo do carril DIN

do módulo mais à esquerda para o soltar

Soltar um módulo

Page 96

6. Instalação

A segurança de qualquer sistema que integre a utilização deste produto é da responsabilidade do montador ou instalador do sistema.

Aviso

Não estabeleça nem remova nenhuma ligação enquanto a unidade estiver a ser alimentada, caso contrário poderá provocar danos internos.

Ligação elétrica

Aviso! Risco de choque elétrico!

Existe o risco de choque elétrico se o produto não estiver devidamente ligado à terra.

Para evitar os perigos, use sempre um cabo de alimentação de 3-condutores (ligação terra) e certiﬁque-se de que a ligação terra está devidamente ligada à instalação do edifício.

Aviso! Risco de fogo

Existe o risco de fogo se um cabo de alimentação não cumprir as especiﬁcações mínimas usadas.

Para evitar o perigo, use os cabos de alimentação que cumprem ou excedem as especiﬁcações mínimas indicadas.

Interfaces

3 9 10

8 19

Cabo elétrico

747501-01 747501-02

L: N:

3-condutor (ligação terra) Secção transversal mín. de cabo: 0,75 mm Comprimento máximo do cabo: 3 m

Luz LED de indicação de energia

Luz LED de indicação de rede

F1: Porta fusíveis de substituição

X100: Conector de alimentação

S1: interruptor de ligação

Conectores de módulo

X110: Conector de alimentação

Voltagem de linha (castanho) Neutro (azul) Terminal condutor de proteção (terra)

(verde/amarelo)

Page 97

Ligar o conector de alimentação (ID 747501-01)

O MSE 1201 inclui um conector de alimentação que precisa de ser ligado a um cabo de alimentação adequado. Consulte a secção Cabo de alimentação na página anterior.

Para ligar o conector de alimentação:

 Veriﬁque se o cabo de alimentação não está ligado à alimentação principal  Ligue o conector de alimentação de acordo com a ilustração apresentada no lado

direito.

Ligar um cabo de alimentação

Para ligar um cabo de alimentação (ID 747501-01):

 Veriﬁque se o interruptor de ligação está na posição off  Veriﬁque se o cabo de alimentação não está ligado à alimentação principal  Insira a extremidade fêmea do cabo de alimentação no conector de alimentação

no painel frontal do módulo

Para ligar um cabo de alimentação (ID 747501-02):

 Veriﬁque se não há presença energia na fonte  Ligue o cabo de alimentação à fonte

7. Arranque inicial

Para iniciar o sistema (ID 747501-01):

 Prima o lado “On” (alimentação) do interruptor de ligação para iniciar o sistema

Para iniciar o sistema (ID 747501-02):

 Ligue a energia para o sistema

Ligação do conector de alimentação

ID 747501-01

Page 98

8. Manutenção

Os procedimentos de manutenção descritos nas presentes instruções podem ser necessários durante a instalação do produto. Para informação adicional sobre manutenção, consulte as Instruções de Funcionamento (ID 1066850-xx).

Limpeza

Aviso! Risco de choque elétrico!

Durante a limpeza é possível que seja conduzida eletricidade a partir de peças com corrente perigosas, na eventualidade de entrar líquido no equipamento.

Para evitar o perigo, desligue sempre o equipamento, desligue o cabo de alimentação e nunca use um pano que esteja a pingar ou saturado com água.

Aviso

Nunca use produtos de limpeza abrasivos, detergentes fortes ou solventes para evitar danos no equipamento.

Para limpar:

 Veriﬁque se não há presença de energia em todos os módulos de fonte de alimentação

da cadeia de módulos

 Limpe as superfícies exteriores com um pano húmido com água e um detergente

caseiro moderado

Page 99

Substituir um fusível

Aviso! Risco de choque elétrico!

Ao substituir um fusível é possível tocar peças com corrente perigosas. Para evitar os perigos, desligue sempre o equipamento e desligue o cabo de

alimentação.

Aviso

Use apenas fusíveis de substituição que cumprem com as especiﬁcações classiﬁcadas para evitar danos no produto.

Para substituir um fusível (ID 747501-01):

 Veriﬁque se o interruptor de ligação está na posição off  Desligue o cabo de alimentação da fonte de alimentação  Prima a patilha do suporte do fusível até desengatar o mecanismo de retenção  Remova o suporte do fusível e substitua o fusível  Volte a introduzir o suporte do fusível e prima lentamente até que o mecanismo de

retenção ﬁque engatado

Para substituir um fusível (ID 747501-02):

 Veriﬁque se não há presença de energia no módulo  Introduza uma chave de fendas na ranhura do porta fusíveis e gire no sentido contrário

do relógio para desengatar o porta fusíveis

 Remova o suporte do fusível e substitua o fusível  Reintroduza o porta fusíveis e gire no sentido do relógio com uma chave de fendas até

este voltar a engatar

Porta fusíveis

ID 747501-01

9 10

Porta fusíveis

ID 747501-02

Page 100

MSE 1201

Instrukcja instalacji

Instrukcja obsługi patrz www.heidenhain.de

J.polski

1. Korzystanie z niniejszej instrukcji

Niniejsza instrukcja instalacji zawiera wszystkie konieczne dla instalowania tego

urządzenia informacje. Informacje te są jedynie wyciągiem z instrukcji obsługi (ID 1066850-xx). Instrukcja obsługi znajduje się pod adresem www.heidenhain.de do pobrania.

Poniższa instrukcja jest przeznaczona dla personelu, autoryzowanego do instalowania HEIDENHAIN MSE 1000, do obsługi i konserwacji.

Wykwalikowany pracownik jest z racji jego technicznego wykształcenia, wiedzy oraz doświadczenia jak i znajomości zasad w stanie wykonywać przekazane zadania a także rozpoznawać niebezpieczne dla procesu pracy sytuacje.

Spis treści

Korzystanie z niniejszej instrukcji .......100

Informacje o typie urządzenia.............102

Bezpieczeństwo..................................102

Dane techniczne .................................103

Montaż ................................................105

Instalacja ............................................109

Pierwsze włączenie do eksploatacji ...110

Konserwacja ....................................... 111

100

HEIDENHAIN MSE 1000 Installation [en, de, fr, it, es, pl, ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

English

Français

Italiano

Español

Svenska

Nederlands

Português

J.polski

Korzystanie z niniejszej instrukcji .......100
