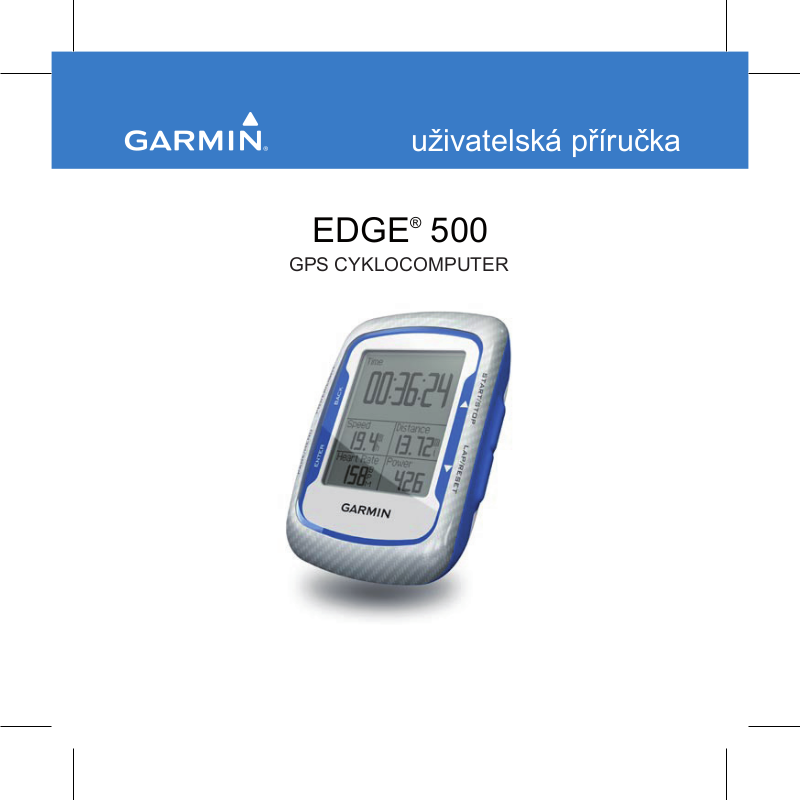

uživatelská příručka
EDGE® 500
GPS CYKLOCOMPUTER
© 2009 Garmin Ltd. nebo dceřiné společnosti |
|
|
Garmin International, Inc. |
Garmin (Europe) Ltd. |
Garmin Corporation |
1200 East 151st Street, |
Liberty House, |
No. 68, Jangshu 2nd Road, |
Olathe, Kansas 66062, |
Hounsdown Business Park, |
Shijr, Taipei County, |
USA |
Southampton, Hampshire, |
Taiwan |
Tel. (913) 397 8200 nebo |
SO40 9LR UK. |
Tel. 886/2 2642 9199 |
(800) 800 1020 |
Tel. +44 (0) 870 8501241 |
Fax 886/2 2642 9099 |
Fax (913) 397 8282 |
(mimo Velkou Británii) |
|
|
0808 2380000 |
|
|
(ve Velké Británii) |
|
|
Fax +44 (0)870 8501251 |
|
Všechna práva vyhrazena. Bez předchozího souhlasu společnosti Garmin nesmí být žádná část tohoto manuálu reprodukována, kopírována, sdílena, publikována, dávána k dispozici ke stažení z internetu nebo ukládána na jakékoliv paměťové médium. Společnost Garmin tímto dává souhlas k vytvoření jedné záložní kopie manuálu pro vlastní potřebu. Takto pořízená kopie musí obsahovat úplný text manuálu, bez jakýchkoliv změn, včetně vyznačených autorských práv. Jakékoliv jiné šíření nebo úpravy manuálu jsou přísně zakázány.
Informace uvedené v této příručce mohou být bez předchozího upozornění změněny. Společnost Garmin si v důsledku zlepšování nebo změn výrobku vyhrazuje právo měnit obsah tohoto manuálu bez povinnosti komukoliv takovéto změny hlásit. Pro bližší informace o aktuálním znění manuálu a pro bližší informace o tomto či jiném produktu navštivte internetové stránky společnosti Garmin (www.garmin.cz).
Garmin®, Garmin Training Center®, Auto Pause®, Auto Lap®, Virtual Partner® a Edge® jsou obchodní známky společnosti Garmin Ltd. nebo jejích dceřiných společností, registrované v USA a v dalších zemích. Garmin Connect™, GSC™ 10, ANT™ a ANT+™ jsou obchodní známky společnosti Garmin Ltd. nebo jejích dceřiných společností. Tyto obchodní známky nelze užívat bez výslovného souhlasu společnosti Garmin.
Windows® je registrovanou obchodní známkou společnosti Microsoft Corporation ve Spojených státech amerických a/nebo v dalších zemích. Mac® je registrovanou obchodní známkou společnosti Apple Computer, Inc. Další obchodní známky a obchodní názvy jsou majetkem příslušných vlastníků.
Září 2009 Sériové číslo 190-01071-00 Revize A |
Vytištěno v České republice |
Obsah |
|
Začínáme ................................. |
1 |
Akumulátor ............................... |
1 |
Instalace přístroje ..................... |
2 |
Zapnutí přístroje ....................... |
4 |
Navázání satelitního spojení .... |
7 |
Volitelná čidlaANT+ .................. |
7 |
Jízda ......................................... |
8 |
Uloženíinformacíojízdě........... |
8 |
Bezplatný software ................... |
8 |
Přenos historie do počítače ...... |
9 |
Trénink s přístrojem Edge .... |
10 |
Akustická upozornění ............. |
10 |
Měření kol na základě |
|
vzdálenosti........................... |
11 |
Měření kol na základě |
|
polohy.................................. |
12 |
FunkceAuto Pause ................. |
13 |
Automatické přepínání |
|
meziúdaji............................. |
13 |
Tratě........................................ |
14 |
Obsah |
|
Čidla ANT+ ........................... |
18 |
Tipy pro párování čidel ANT+ |
|
s Vaším zařízením Garmin ... |
18 |
Nasazení snímače tepové |
|
frekvence............................. |
19 |
Snímač tepové frekvence ....... |
20 |
Zóny tepové frekvence ........... |
21 |
Výměna baterie ve snímači |
|
tepové frekvence ................ |
22 |
Instalace čidla GSC 10 .......... |
23 |
Čidlo GSC 10 ........................ |
26 |
Výměna baterie v čidle |
|
GSC 10 .............................. |
27 |
Čidla ANT+ třetích stran ....... |
28 |
Čidla ANT+ |
|
Problémy a jejich |
|
odstranění ........................... |
29 |
Historie .................................. |
31 |
Prohlížení historie ................... |
31 |
Prohlížení celkové |
|
vzdálenosti a času ............... |
32 |
Smazání historie ..................... |
32 |
Záznamdat............................. |
32 |
Edge 500 Návod k obsluze |
iii |
Obsah |
|
|
|
|
Správa dat ............................. |
33 |
Příloha ................................... |
44 |
|
Nahrávání souborů ................. |
33 |
Registrace Vašeho přístroje ... |
44 |
|
Mazání souborů ...................... |
34 |
Informace o přístroji Edge ...... |
44 |
|
Nastavení .............................. |
35 |
Aktualizace softwaru .............. |
44 |
|
Vlastní nastavení |
|
Kontaktování produktové |
|
|
|
podpory společnosti |
|
||
datových polí |
35 |
|
||
Garmin |
44 |
|||
Datová pole |
36 |
|||
Podsvícení |
45 |
|||
Změna nastavení systému ..... |
39 |
|||
Změna uživatelského profilu ... |
40 |
Zakoupení volitelného |
45 |
|
Aktualizace profilu kola |
41 |
příslušenství ........................ |
||
Technické údaje |
45 |
|||
Přepínání mezi profily kol ....... |
41 |
|||
Změna upozornění na start .... |
41 |
Rozměr a obvod kola ............. |
48 |
|
Nastavení GPS ...................... |
42 |
Problémy |
50 |
|
Nastavení výškových bodů |
43 |
ajejichodstranění................ |
||
Rejstřík |
52 |
|||
|
|
iv |
Edge 500 Návod k obsluze |
Začínáme
VAROVÁNÍ
Před zahájením nebo úpravou Vašeho tréninkového programu se vždy poraďte se svým lékařem. Výstrahy a další důležité informace týkající se tohoto výrobku naleznete v přiložených příručkách Bezpečnostní pokyny a Produktové informace.
Při prvním použití přístroje Edge® postupujte podle následujících pokynů:
1.Nabijte přístroj (strana 2).
2.Namontujte přístroj (strana 2).
3.Zapněte přístroj (strana 4).
4.Nechte přístroj navázat satelitní spojení (strana 7).
5.Nastavte volitelná čidla ANT+™ (strana 7).
6.Projeďte se (strana 8).
7.Uložte informace o jízdě (strana 8).
Začínáme
8.Nainstalujte si software Garmin Connect™ nebo Garmin Training Center® (strana 8).
9.Přeneste údaje z přístroje Edge do počítače (strana 9).
Akumulátor
VAROVÁNÍ
Součástí tohoto přístroje je akumulátor li-on. Výstrahy a další důležité informace týkající se tohoto výrobku naleznete v přiložených příručkách Bezpečnostní pokyny a Produktové informace.
Integrovaný akumulátor li-on přístroje Edge můžete dobít prostřednictvím síťové nabíječky nebo přes USB kabel, který je dodáván spolu s přístrojem.
POZNÁMKA: Přístroj je možné nabíjet při okolní teplotě v rozmezí 0°C - 50°C.
Edge 500 Návod k obsluze |
1 |
Začínáme
Nabití přístroje
POZNÁMKA
Aby nedošlo k narušení jejich povrchu, mini USB port, ochrannou krytku a přilehlé okolí před nabíjením nebo připojením k počítači dobře osušte.
1.Nabíječku připojte do standardní síťové zásuvky.
2.Sejměte ochrannou krytku mini USB portu.
Úchyty |
Mini USB konektor |
chráněný krytkou |
3.Menší konektor nabíječky připojte k mini USB portu.
Pro propojení přístroje Edge s Vaším počítačem použijte USB kabel,
viz str. 9.
4.Než přístroj použijete, nechte ho alespoň tři hodiny nabíjet.
Plně nabitý akumulátor je provozuschopný přibližně 18 hodin, dokud ho není nutné opět dobít.
Instalace přístroje
Pro zajištění nejlepšího příjmu signálu GPS umístěte držák na kolo tak, aby přední část přístroje směřovala k obloze. Držák můžete připevnit buď na rám (viz str. 3) nebo řídítka.
1.Nejprve si najděte bezpečné místo, kam přístroj instalujete. Displej by měl být pohodlně čitelný a zároveň by přístroj neměl narušovat bezpečný provoz Vašeho kola.
2 |
Edge 500 Návod k obsluze |
Začínáme
2.K zadní straně držáku na kolo připevněte pryžovou základnu.
Pryžové úchyty zarovnejte se zadní částí držáku na kolo tak, aby pevně seděly.
3.Držák na kolo připevněte k rámové tyči.
4.Držák na kolo připevněte k tyči pomocí dvou popruhů.
Pryžová |
Úchyty držáku |
|
základna |
||
na kolo |
||
|
Popruhy pro připevnění na rámovou tyč
5.Zarovnejte úchyty na zadní straně přístroje Edge s otvory v držáku na kolo.
6.Lehce na přístroj zatlačte a otočte jím doprava tak, aby se zajistil na místě.
Edge instalovaný na rámové tyči
Uvolnění přístroje z držáku
1.Otočením doprava Edge odjistěte.
2.Vyjměte Edge z držáku.
Edge 500 Návod k obsluze |
3 |
Začínáme
Zapnutí přístroje
Přístroj zapněte stisknutím a přidržením tlačítka POWER.
Konfigurace přístroje
Při prvním spuštění přístroje Edge jste vyzváni ke konfiguraci systémového nastavení a vyplnění uživatelského profilu.
•V rámci pokynů na displeji proveďte vstupní nastavení.
•Pro zobrazení dalších možností a změnu výchozího nastavení použijte tlačítka a .
•Svou volbu potvrďte tlačítkem
ENTER.
•Své tréninkové zařazení vyplňte na základě tabulky na str. 5.
Symboly
Stupeň nabití akumulátoru.
Funkce GPS je zapnuta a je navázáno satelitní spojení.
Funkce GPS je vypnuta.
Snímač tepové frekvence je zapnutý.
Snímač rychlosti a tempa je zapnutý.
Měřič výkonu je zapnutý.
4 |
Edge 500 Návod k obsluze |
|
|
|
Začínáme |
Tréninkové zařazení |
|
|
|
|
|
|
|
|
Popis tréninků |
Četnost tréninků |
Celkový čas strávený |
|
|
|
tréninkem za týden |
0 |
Žádná cvičení |
- |
- |
|
|
|
|
1 |
Příležitostná nenáročná |
Jednou za čtrnáct dní |
Méně než 15 minut |
|
cvičení |
|
|
2 |
|
15 až 30 minut |
|
3 |
|
Jednou za týden |
Přibližně 30 minut |
|
|
|
|
4 |
Pravidelná cvičení |
2 až 3krát za týden |
Přibližně 45 minut |
|
a trénink |
|
|
5 |
|
45 minut až hodinu |
|
|
|
|
|
6 |
|
|
1 až 3 hodiny |
7 |
|
3 až 5krát za týden |
3 až 7 hodin |
|
|
|
|
8 |
Každodenní trénink |
Téměř každý den |
7 až 11 hodin |
|
|
|
|
9 |
|
Denně |
11 až 15 hodin |
10 |
|
|
Více než 15 hodin |
|
|
|
|
Edge 500 Návod k obsluze |
5 |
Začínáme
Tlačítka
Každé z tlačítek přístroje Edge má více funkcí.
Tlačítko |
Popis |
POWER/ |
Stisknutím a přidržením |
LIGHT |
tlačítka POWER zapne- |
|
te/vypnete přístroj. |
|
Tlačítkem LIGHT zapne- |
|
te podsvícení. Pro pro- |
|
dloužení doby podsví- |
|
cení o dalších 15 vteřin |
|
stiskněte jakékoliv |
|
tlačítko. |
BACK |
Tlačítko BACK slouží |
|
pro zrušení nebo návrat |
|
do předchozí nabídky. |
START/ Tlačítko START/STOP STOP použijte pro spuštění
a zastavení stopek.
Tlačítka a použijte pro volbu nabídek a nastavení.
Stisknutím a přidržením
nebo můžete rolovat možnostmi nastavení rychle.
LAP/ Tlačítko LAP stiskně-
RESET te pro zahájení nového kola.
Pro vynulování stopek pak stiskněte a přidržte tlačítko RESET.
PAGE/ Tlačítko PAGE použij-
MENU te pro rolování stránkami tréninkových dat.
Tlačítko MENU stiskněte a přidržte pro přepínání mezi nabídkami a režimy.
ENTER Tlačítko ENTER stiskněte pro volbu požadované možnosti a potvrzení různých hlášení.
6 |
Edge 500 Návod k obsluze |
Navázání satelitního spojení
Navázání satelitního spojení může trvat 30-60 vteřin.
1.Vyjděte ven do otevřené krajiny.
2.Ujistěte se, že je přední část přístroje Edge natočena směrem k obloze.
3.Vyčkejte, dokud přístroj nenaváže satelitní spojení.
Dokud je na displeji zobrazena stránka „hledání satelitu“, nedávejte se do pohybu.
POZNÁMKA: Vypnutí GPS přijímače a práce s přístrojem Edge v budově viz str. 42.
Začínáme
Volitelná čidla ANT+
POZNÁMKA: Pokud nepotřebujete nastavit čidla ANT+, můžete tento krok přeskočit.
Pokud chcete za jízdy používat čidla ANT+, musíte je nejprve instalovat a spárovat s přístrojem Edge.
•Informace o snímači tepové frekvence naleznete na str. 19.
•Informace o čidle rychlosti a tempa GSC™ 10 naleznete na str. 23.
•Pokyny k použití čidel ANT+ třetích stran viz str. 28, návod k obsluze příslušného výrobce nebo stránky www.garmin.com/intosports.
Edge 500 Návod k obsluze |
7 |
Začínáme
Jízda
Aby mohl přístroj zaznamenávat jízdní historii, musí být v dosahu satelitního signálu (strana 7).
1.Pro zobrazení stránky stopek stiskněte a přidržte tlačítko MENU.
2.Pro zapnutí stopek stiskněte tlačítko
START.
Historie je zaznamenávána pouze v případě, že jsou zapnuty stopky.
3.Po dokončení jízdy stiskněte tlačítko STOP.
Uložení informací o jízdě
Pro uložení údajů o jízdě a vynulování stopek stiskněte a přidržte tlačítko
RESET.
Bezplatný software
Společnost Garmin nabízí dvě softwarové varianty sloužící pro ukládání a analýzu jízdních dat:
•Garmin Connect je webový software.
•Garmin Training Center je počítačový software, který po dokončení instalace nevyžaduje přístup k internetu.
1.Navštivte internetové stránky www.garmin.com/intosports.
2.Při instalaci softwaru postupujte podle pokynů na obrazovce.
8 |
Edge 500 Návod k obsluze |
Přenos historie do počítače
1.Větší konektor kabelu připojte do USB portu Vašeho počítače.
2.Sejměte ochrannou krytku mini USB portu.
Začínáme
4.Otevřete Garmin Connect (http://connect.garmin.com) nebo Garmin Training Center.
5.Postupujte podle pokynů pro přenos dat.
Mini USB konektor (pod ochrannou krytkou)
3.Menší konektor USB kabelu připojte k mini USB portu.
Edge 500 Návod k obsluze |
9 |
Trénink s přístrojem Edge
Trénink s přístrojem Edge
POZNÁMKA: Způsob, kterým si můžete ověřit, zda jsou zapnuta akustická upozornění, naleznete na str. 39.
Akustická upozornění |
Rozšířená upozornění |
|
Pomocí výzev můžete nastavit trénink |
Pokud využíváte snímač tepové frekven- |
|
tak, aby proběhl v daném časovém inter- |
ce, čidlo GSC 10 nebo čidlo ANT+ třetí |
|
valu, byla projeta určitá vzdálenost, bylo |
strany, můžete si nastavit také další |
|
spáleno určité množství kalorií, byla do- |
upozornění. |
|
držena požadovaná tepová frekvence, |
1. Stiskněte a přidržte tlačítko MENU. |
|
tempo nebo byl splněn daný výkon. |
||
2. Zvolte Training (Trénink) >Alerts |
||
Akustická upozornění na čas, |
||
(Upozornění). |
||
vzdálenost a kalorie |
3. Zvolte požadovanou možnost: |
|
1. Stiskněte a přidržte tlačítko MENU. |
||
• Zvolte HRAlert (Upozornění |
||
2. Zvolte Training (Trénink) >Alerts |
||
na tepovou frekvenci) a zadejte mi- |
||
(Upozornění). |
||
nimální a maximální tepovou frek- |
||
3. Zvolte TimeAlert (Upozornění |
||
venci v úderech za minutu (bpm). |
||
na čas), DistanceAlert (Upozorně- |
POZNÁMKA: Více informací o zó- |
|
ní na vzdálenost) nebo CalorieAlert |
||
nách tepové frekvence a jejich nasta- |
||
(Upozornění na kalorie). |
||
vení viz str. 20. |
||
4. Aktivujte upozornění. |
||
|
||
5. Zadejte požadovaný čas, vzdálenost |
|
|
nebo množství kalorií. |
|
|
6. A můžete vyjet. |
|
|
Vždy, když dosáhnete stanoveného cíle, |
|
|
přístroj pípne a zobrazí hlášení. |
|
10
•Funkci CadenceAlert (Upozornění na tempo) použijte pro zadání nejrychlejšího a nejpomalejšího tempa v otáčkách kliky pedálu za minutu.
•Prostřednictvím funkce PowerAlert (Upozornění na výkon) zadejte minimální a maximální výkon
ve wattech.
4.A můžete vyjet.
Pokaždé, když překročíte nebo klesnete pod zvolenou hodnotu tepové frekvence, tempa nebo výkonu, přístroj Edge pípne a zobrazí hlášení.
POZNÁMKA: Způsob, kterým si můžete ověřit, zda jsou zapnuta akustická upozornění, naleznete na str. 39.
Trénink s přístrojem Edge
Měření kol na základě vzdálenosti
Funkci Auto Lap® můžete využít pro automatické označení kola na základě určité vzdálenosti. Tato funkce je užitečná pro srovnávání Vašeho výkonu
v různých úsecích jízdy (např. každých 40 kilometrů).
1.Stiskněte a přidržte tlačítko MENU.
2.Zvolte Settings (Nastavení) > Bike
Settings (Nastavení pro cyklistiku) >Auto Lap.
3.V poli Auto Lap Trigger (Automatické spuštění kola) zvolte možnost By Distance (Podle vzdálenosti) a zadejte hodnotu.
4.Upravte volitelná datová pole pro kolo (viz str. 35).
5.A můžete vyjet.
Edge 500 Návod k obsluze |
11 |
Trénink s přístrojem Edge
Měření kol na základě polohy
Funkci Auto Lap® můžete využít pro automatické označení kola na základě určité polohy. Tato funkce je užitečná pro srovnávání Vašeho výkonu v různých úsecích jízdy (např. při dlouhém výstupu nebo rychlé jízdě na krátkou vzdálenost).
1.Stiskněte a přidržte tlačítko MENU.
2.Zvolte Settings (Nastavení) > Bike
Settings (Nastavení pro cyklistiku) >Auto Lap.
3.V poli Auto Lap Trigger (Automatické spuštění kola) zvolte možnost By Position (Podle polohy) a zvolte jednu z možností:
• Lap Press Only (Spuštění kola
stisknutím) - spustí počítadlo při každém stisknutí tlačítka LAP a při každém dalším projetí tímto místem.
• StartAnd Lap (Start a kolo)
- na základě GPS spustí počítadlo v místě, kde stisknete tlačítko START, a při každém stisknutí tlačítka LAP v průběhu jízdy.
• MarkAnd Lap (Označení a kolo)
- spustí počítadlo v místě, které jste před startem určili pomocí GPS, a pak při každém stisknutí tlačítka
LAP.
4.Upravte volitelná datová pole pro kolo (viz str. 35).
5.A můžete vyjet.
POZNÁMKA: Funkci By Position (Podle polohy) zvolte v případě, že chcete, aby byla při jízdě na dané trati rozlišována kola na základě všech označených bodů.
12 |
Edge 500 Návod k obsluze |
Funkce Auto Pause
Funkci Auto Pause® můžete využít pro automatické pozastavení stopek v momentě, kdy se zastavíte nebo Vaše rychlost klesne pod udanou hodnotu.
Tato funkce je užitečná v případech, kdy stojíte na křižovatce nebo na jiných místech, kde je třeba zastavit nebo zvolnit.
POZNÁMKA: Doba, kdy byly stopky pozastaveny, se neukládá do jízdní historie.
1.Stiskněte a přidržte tlačítko MENU.
2.Zvolte Settings (Nastavení) > Bike
Settings (Nastavení pro cyklistiku) >Auto Pause.
3.Zvolte požadovanou možnost:
•OFF (Vypnout).
•Pokud chcete, aby se odpočítávání času automaticky přerušilo při zastavení, zvolte When Stopped
(Při zastavení).
•Pokud chcete, aby se odpočítávání času automaticky přerušilo při zpomalení pod určenou rychlost, zvolte
Custom Speed (Vlastní rychlost).
Trénink s přístrojem Edge
4.Upravte volitelná datová pole pro čas (viz str. 35).
Pro zobrazení celkového času
(od stisknutí tlačítka START po stisknutí tlačítka RESET), zvolte datové pole Time - Elapsed (Uplynulý čas).
5.A můžete vyjet.
Automatické přepínání mezi údaji
Funkci Auto Scroll (Automatické rolování) použijte pro automatické rolování všemi tréninkovými stránkami za běhu stopek.
1.Stiskněte a přidržte tlačítko MENU.
2.Zvolte Settings (Nastavení) > Bike
Settings (Nastavení pro cyklistiku) >Auto Scroll (Automatické rolování).
3.Zvolte rychlost přepínání displeje:
Slow (Pomalu), Medium (Středně), nebo Fast (Rychle).
4.A můžete vyjet.
Tréninkové údaje se začnou na displeji automaticky střídat. Mezi údaji můžete přepínat také ručně tlačítkem PAGE.
Edge 500 Návod k obsluze |
13 |
