gWind™ Wireless Installation Instructions......................................................................................... |
2 |
Instructions d'installation du gWind™ Wireless................................................................................. |
6 |
gWind™ Wireless Istruzioni di installazione.................................................................................... |
10 |
gWind™ Wireless – Installationsanweisungen................................................................................ |
14 |
Instrucciones de instalación de gWind™ Wireless.......................................................................... |
18 |
Instruções de instalação do gWind™ Wireless................................................................................ |
22 |
gWind™ Wireless installatie-instructies........................................................................................... |
26 |
gWind™ Wireless Installationsvejledning........................................................................................ |
30 |
gWind™ Wireless asennusohjeet.................................................................................................... |
34 |
Installeringsinstruksjoner for gWind™ Wireless............................................................................... |
38 |
gWind™ Wireless Installationsinstruktioner..................................................................................... |
42 |
Instrukcja instalacji urządzenia gWind™ Wireless........................................................................... |
46 |
Pokyny pro instalaci zařízení gWind™ Wireless.............................................................................. |
50 |
Upute za montažu uređaja gWind™ Wireless................................................................................. |
54 |
gWind™Wireless ............................................................................................................. |
|
Garmin®, the Garmin logo, and Nexus® are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries. gWind™, GND™, and GMI™ are trademarks of Garmin Ltd. or its subsidiaries. These trademarks may not be used without the express permission of Garmin.
NMEA 2000® and the NMEA 2000 logo are registered trademarks of the National Marine Electronics Association.
TA-2013/1725 |
TA-2013/2433 |
July 2014 |
Printed in Taiwan |
190-01723-99_0D |
gWind™ Wireless Installation
Instructions
This device provides wireless wind speed and wind angle information to a NMEA 2000® network on your boat. The wind transducer transmits information to a Wireless Server Interface (WSI), which must connect to a Garmin® GND™ 10 to send the data to a NMEA 2000 network.
Important Safety Information
WARNINż
See the Important Safety and Product Information guide in the product box for product warnings and other important information.
CAUTION
Always wear safety goggles, ear protection, and a dust mask when drilling, cutting, or sanding.
Use caution when working from heights.
Battery Warnings
WARNINż
If these guidelines are not followed, the battery may experience a shortened life span or may present a risk of damage to the device, fire, chemical burn, electrolyte leak, and/or injury.
•Do not disassemble, modify, remanufacture, puncture, or damage the device or batteries.
•Do not immerse or expose the device or batteries to water or other liquids, fire, explosion, or other hazard.
•Do not use a sharp object to remove batteries.
•Keep batteries away from children.
•Only replace batteries with correct replacement batteries. Using other batteries presents a risk of fire or explosion. To purchase replacement batteries, see your Garmin dealer or the Garmin website.
•Do not operate the device outside of the following temperature range: from -20° to 50°C (from -4° to 122°F).
•When storing the device for an extended time period, store within the following temperature range: from 0° to 35°C (from 32° to 95°F).
•Contact your local waste disposal department to dispose of the device/batteries in accordance with applicable local laws and regulations.
Registering Your Device
Help us better support you by completing our online registration today.
•Go to http://my.garmin.com.
•Keep the original sales receipt, or a photocopy, in a safe place.

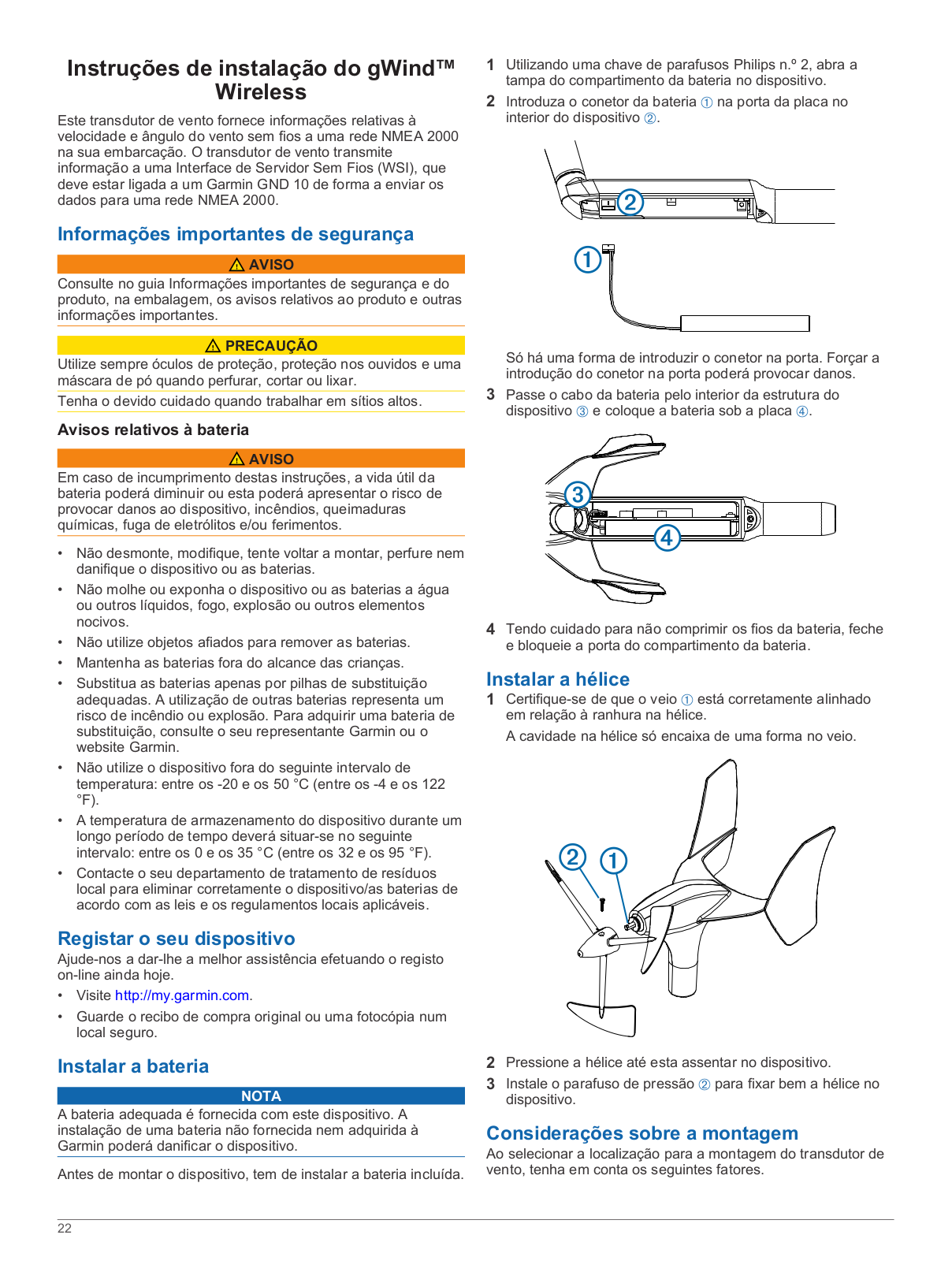

Installing the Battery
NOTICE
The appropriate battery is provided with this device. Installing a battery not provided by or purchased from Garmin may damage the device.
Before mounting the device, you must install the included battery.
1Using a #2 Phillips screwdriver, open the battery door on the device.
2Insert the connector from the battery À to the port on the board inside the device Á.
The connector fits into the port only one way. Forcing the connector into the port may damage it.
3Route the battery cable inside the device housing Â, and place the battery under the board Ã.
4Taking care to avoid pinching the battery wires, close and secure the battery door.
Installing the Propeller
1Ensure the shaft À lines up correctly with the slot on the propeller.
The socket on the propeller fits only one way on the shaft.
2Press on the propeller until it is seated on the device.
3Install the set screw Á to hold the propeller securely to the device.

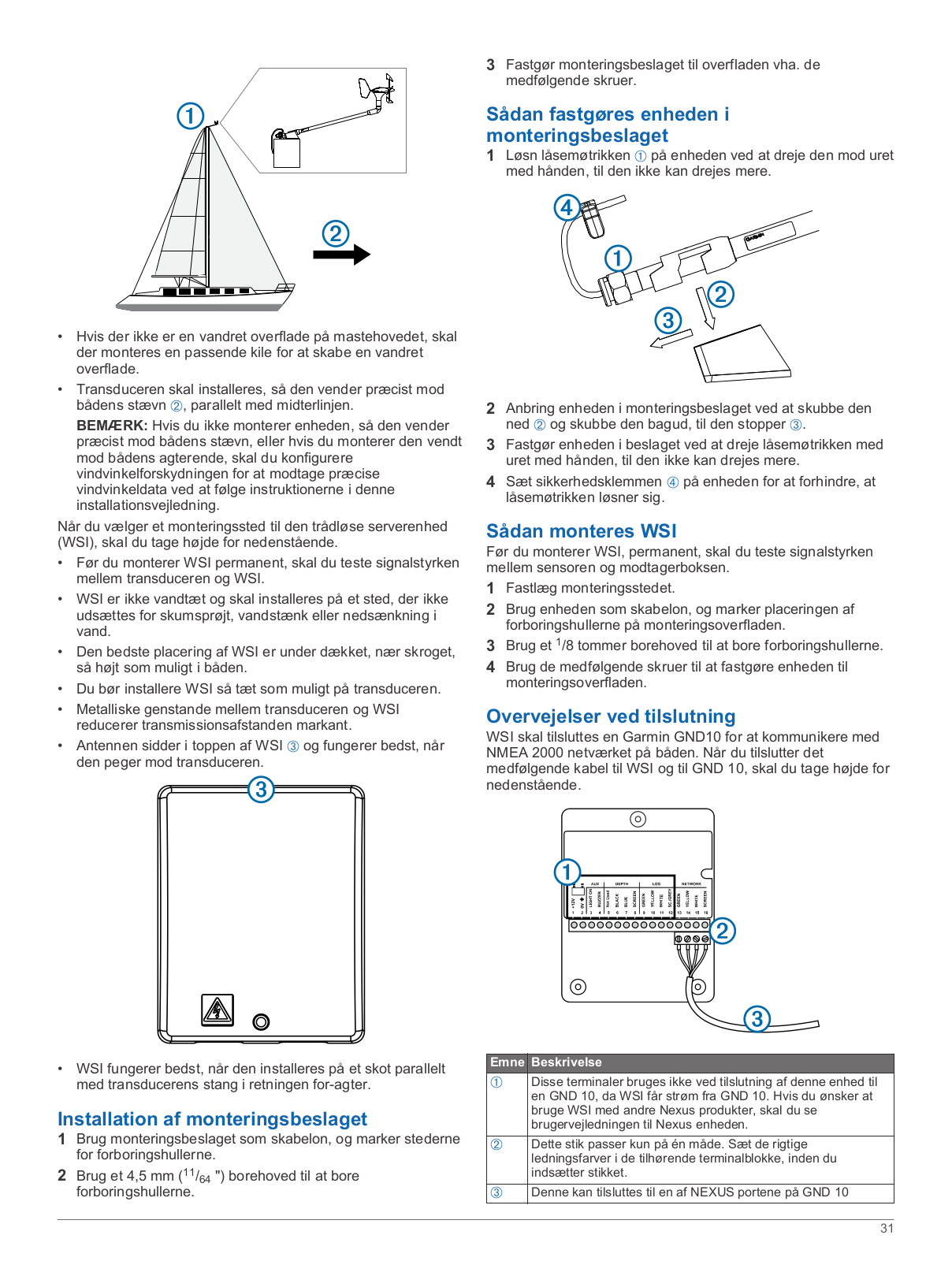

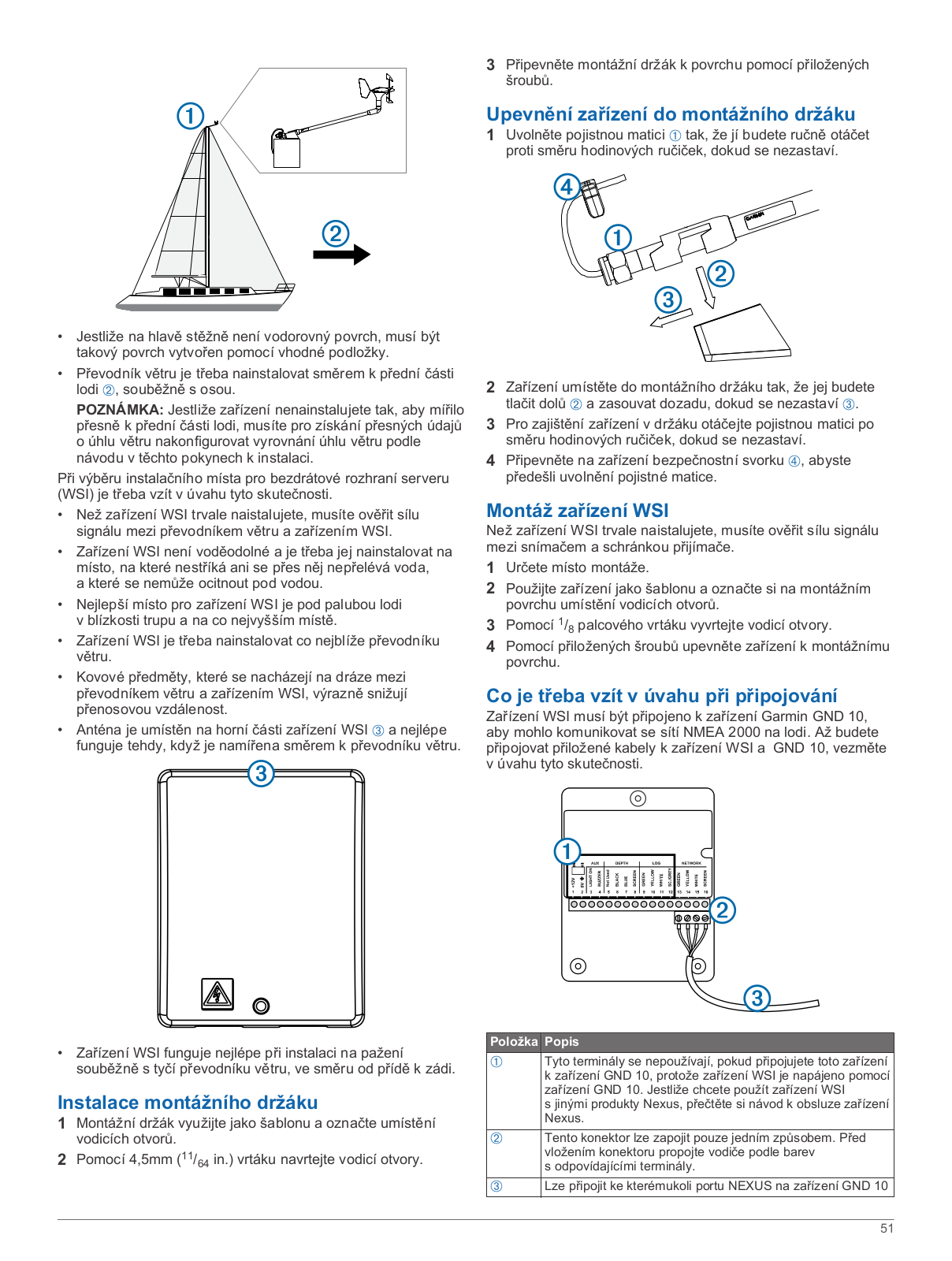

Mounting Considerations
When selecting a mounting location for the wind transducer, observe these considerations.
•The wind transducer should be mounted on a horizontal surface on the mast head À.
2
•If there is not a horizontal surface on the mast head, an appropriate shim must be added to create a horizontal surface.
•The wind transducer should be installed facing the front of the boat Á, parallel to the center line.
NOTE: If you do not mount the device facing the exact front of the boat, or mount it facing the back of the boat, you must configure the wind-angle offset to receive accurate windangle data by following the directions in these installation instructions.
When selecting a mounting location for the wireless server interface (WSI), observe these considerations.

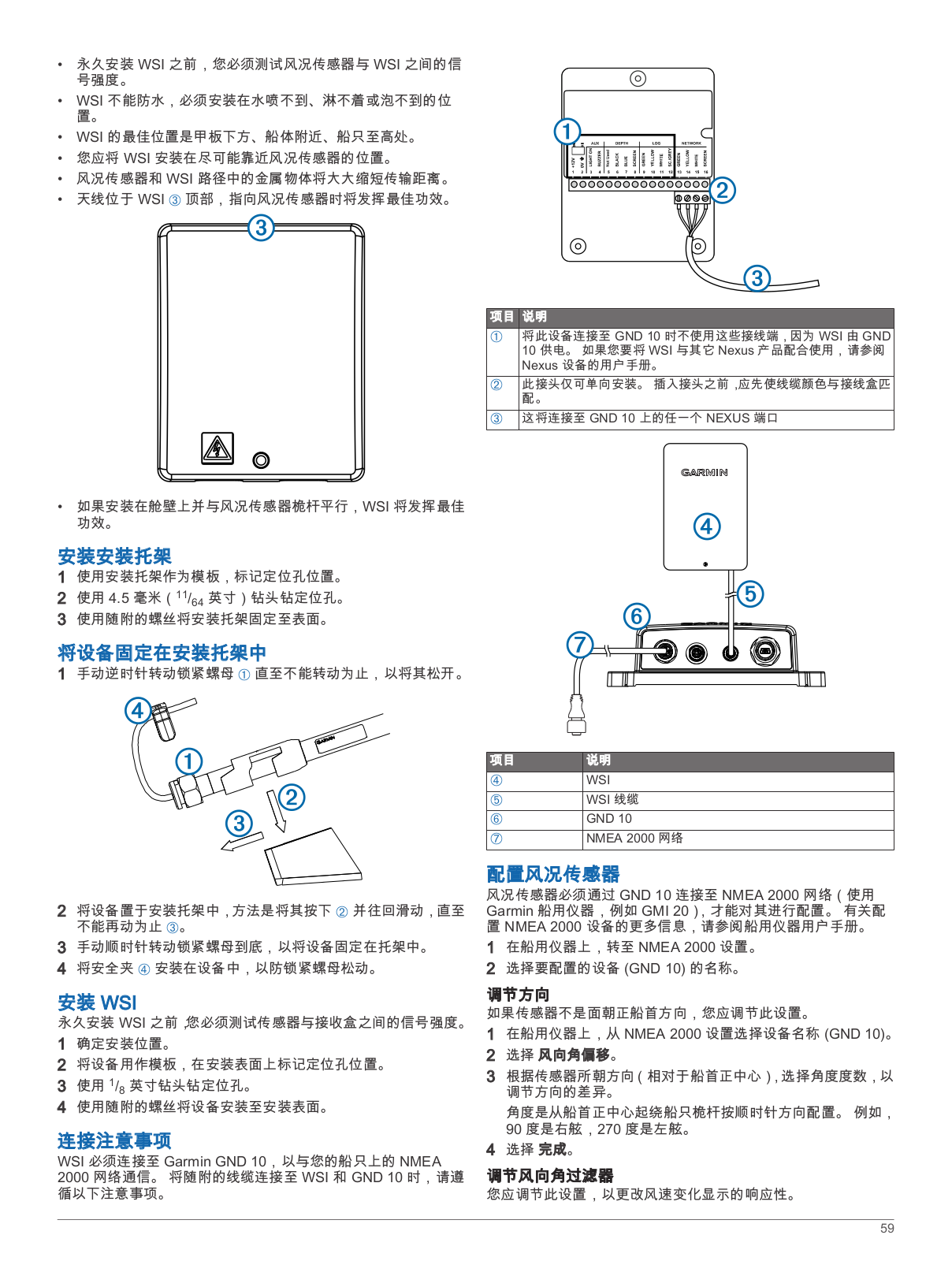

•Before permanently mounting the WSI, you must test the signal strength between the wind transducer and the WSI.
•The WSI is not water resistant and must be installed in a location that is not exposed to any spray, washdown, or submersion.
•The best location for the WSI is under the deck, near the hull, as high as possible in the boat.
•You should install the WSI as close to the wind transducer as possible.
•Metallic objects in the path of the wind transducer and the WSI greatly reduce the transmission distance.
•The antenna is on the top of the WSI Â, and works best when it is pointing toward the wind transducer.
•The WSI works the best when installed on a bulkhead parallel to the pole of the wind transducer, in a fore-aft direction.
Installing the Mounting Bracket
1Using the mounting bracket as a template, mark the pilot hole locations.
2Using a 4.5 mm (11/64 in.) bit, drill the pilot holes.
3Fasten the mounting bracket to the surface using the included screws.
Securing the Device in the Mounting Bracket
1Loosen the lock nut À on the device by turning it counterclockwise by hand until it stops.
2Place the device in the mounting bracket by pushing it down Á and sliding it back until it stops Â.
3Secure the device in the bracket by turning the lock nut clockwise by hand until it stops.
4Attach the security clamp à to the device to prevent the lock nut from loosening.
Mounting the WSI
Before permanently mounting the WSI, you must test the signal strength between the sensor and the receiving box.
1Determine the mounting location.
2Using the device as a template, mark the pilot hole locations on the mounting surface.
3Using a 1/8 in. drill bit, drill the pilot holes.
4Use the included screws to attach the device to the mounting surface.

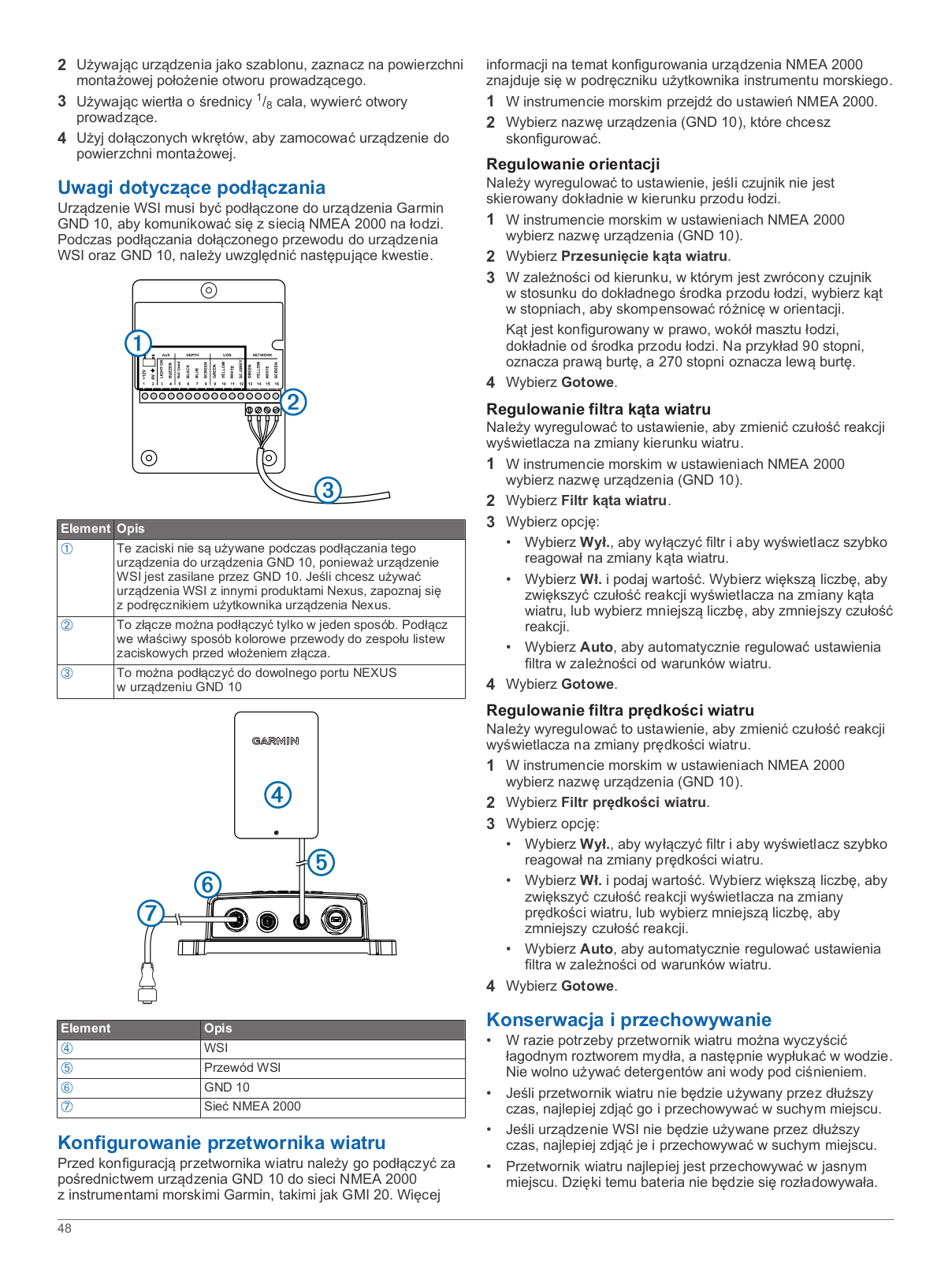

Connection Considerations
The WSI must connect to a Garmin GND 10 to communicate with the NMEA 2000 network on your boat. When connecting the included cable to the WSI and to the GND 10, observe these considerations.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Item |
Description |
|||||
À |
These terminals are not used when connecting this device to a |
|||||
|
GND 10 because the WSI is powered by the GND 10. If you |
|||||
|
want to use the WSI with other Nexus® products, see the Nexus |
|||||
|
device owner's manual. |
|||||
Á |
This connector fits only one way. Match the wire colors to the |
|||||
|
terminal blocks before inserting the connector. |
|||||
 |
This connects to either NEXUS port on the GND 10 |
|||||
|
|
|
|
|
|
|
3
Item Description
ÃWSI
ÄWSI cable
ÅGND 10
ÆNMEA 2000 network

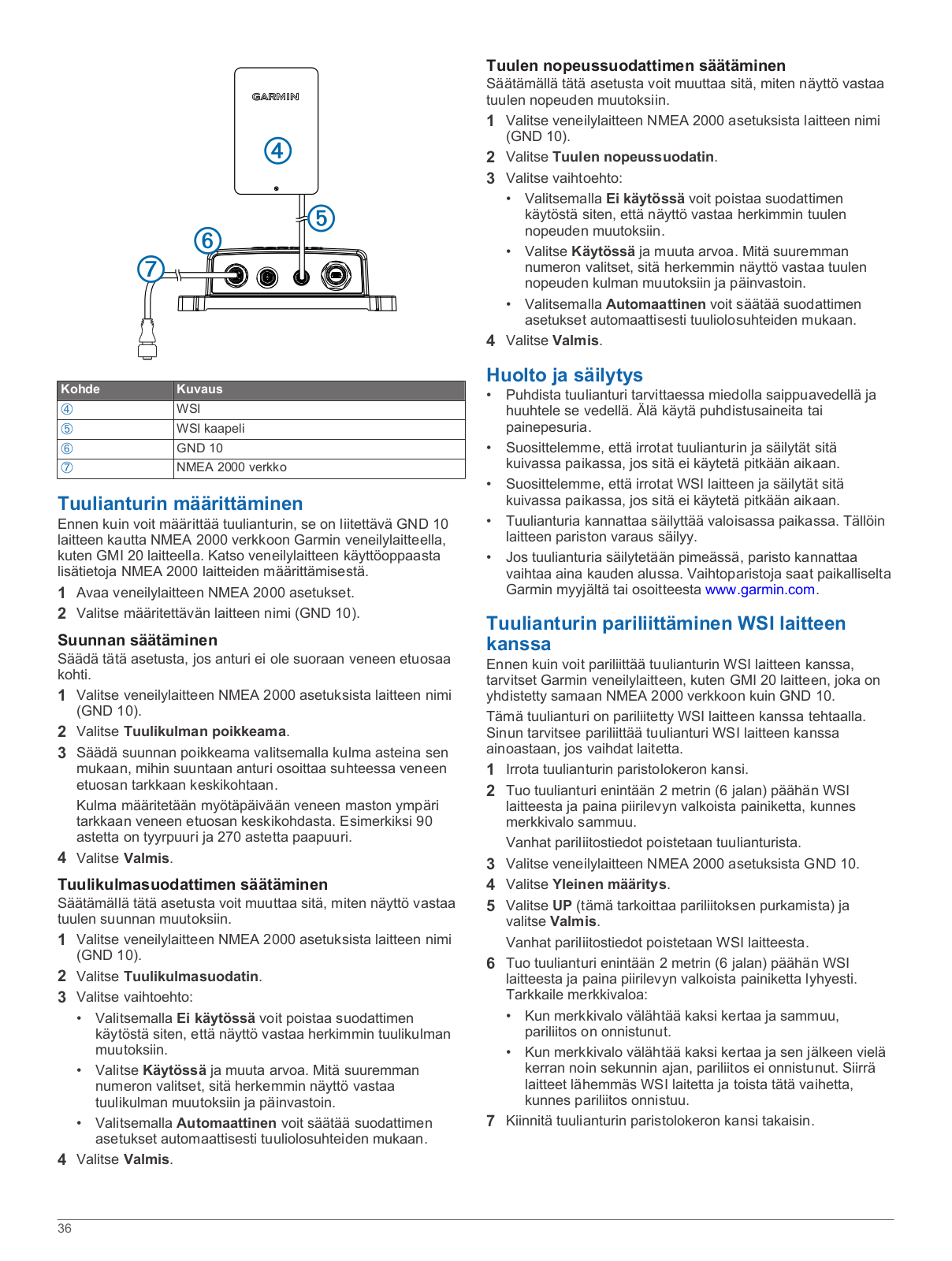

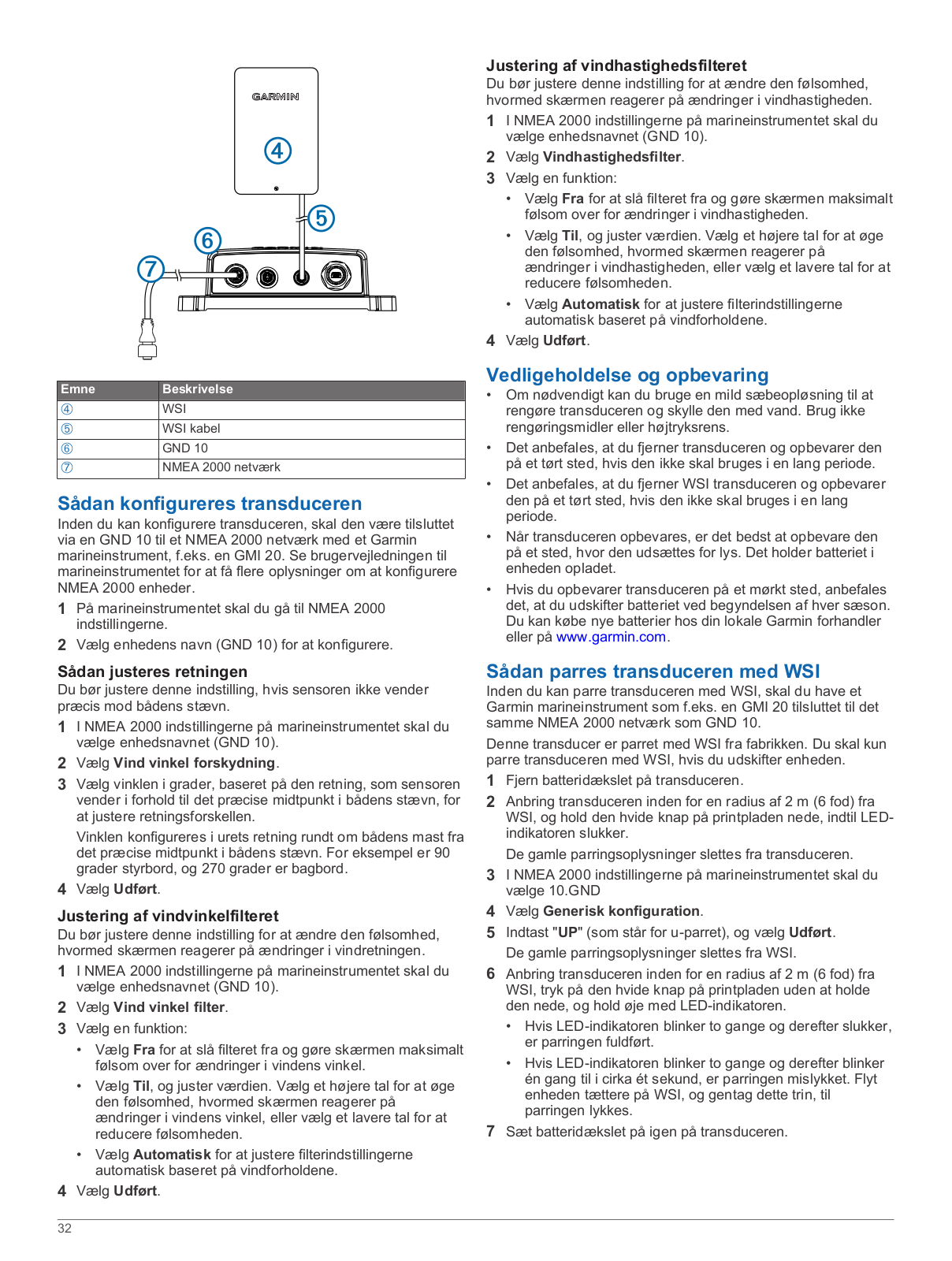

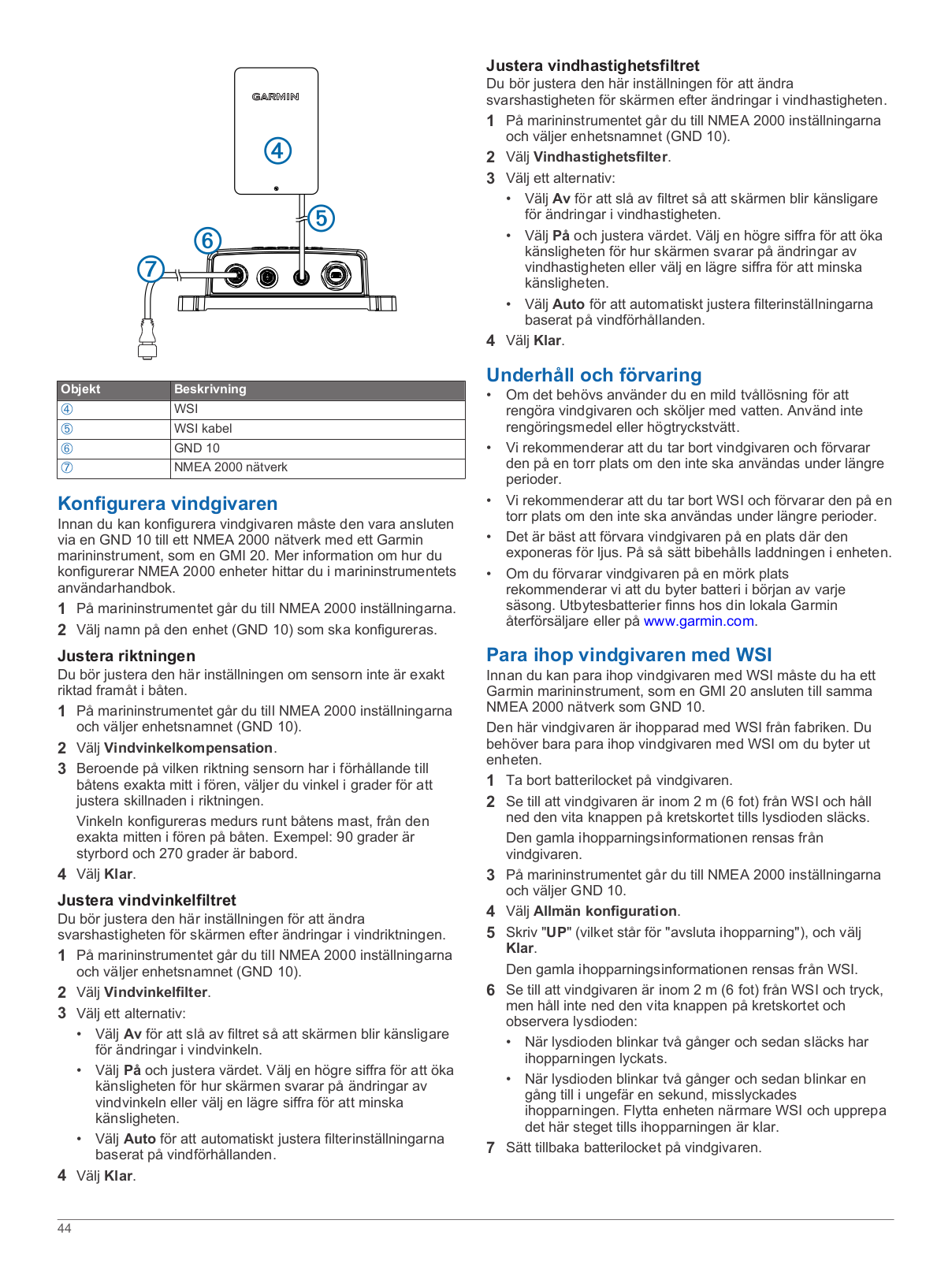

Configuring the Wind Transducer
Before you can configure the wind transducer, it must be connected through a GND 10 to a NMEA 2000 network with a Garmin marine instrument, such as a GMI™ 20. Refer to the marine instrument owner's manual for more information on configuring NMEA 2000 devices.
1On the marine instrument, go to the NMEA 2000 settings.
2Select the name of the device (GND 10) to configure.
Adjusting the Orientation
You should adjust this setting if the sensor does not face the exact front of the boat.
1On the marine instrument, from the NMEA 2000 settings, select the device name (GND 10).
2Select Wind Angle Offset.
3Based on the direction in which the sensor is facing in relation to the exact center of the front of the boat, select the angle in degrees to adjust for the difference in orientation.
The angle is configured clockwise around the mast of the boat, from the exact center of the front of the boat. For example, 90 degrees is starboard, and 270 degrees is port.
4Select Done.
Adjusting the Wind Angle Żilter
You should adjust this setting to change the responsiveness of the display to changes in the wind direction.
1On the marine instrument, from the NMEA 2000 settings, select the device name (GND 10).
2Select Wind Angle Żilter.
3Select an option:
•Select Off to turn off the filter and make the display the most responsive to changes in the wind angle.
•Select On and adjust the value. Select a higher number to increase the responsiveness of the display to changes in the wind angle, or select a lower number to decrease the responsiveness.
•Select Auto to automatically adjust the filter settings based on wind conditions.
4Select Done.
Adjusting the Wind Speed Żilter
You should adjust this setting to change the responsiveness of the display to changes in the wind speed.
1On the marine instrument, from the NMEA 2000 settings, select the device name (GND 10).
2Select Wind Speed Żilter.
3Select an option:
•Select Off to turn off the filter and make the display the most responsive to changes in the wind speed.
•Select On and adjust the value. Select a higher number to increase the responsiveness of the display to changes in the wind speed, or select a lower number to decrease the responsiveness.
•Select Auto to automatically adjust the filter settings based on wind conditions.
4Select Done.
Maintenance and Storage
•If needed, use a mild soap solution to clean the wind transducer, and rinse it with water. Do not use detergents or high-pressure water.
•It is recommended to remove the wind transducer and store it in a dry location if it will not be used for long periods of time.
•It is recommended to remove the WSI and store it in a dry location if it will not be used for long periods of time.
•When storing the wind transducer, it is best to store it in a location where it is exposed to light. This maintains the battery charge in the device.
•If you store the wind transducer in a dark location, it is recommended to replace the battery at the beginning of each season. Replacement batteries are available from your local Garmin dealer, or from www.garmin.com.
Pairing the Wind Transducer with the WSI
Before you can pair the wind transducer with the WSI, you must have a Garmin marine instrument, such as a GMI 20 connected to the same NMEA 2000 network as the GND 10.
This wind transducer is paired with the WSI at the factory. You must pair the wind transducer with the WSI only if you replace the device.
1Remove the battery cover on the wind transducer.
2Bring the wind transducer within 2 m (6 ft.) of the WSI, and hold the white button on the circuit board until the LED turns off.
The old pairing information is cleared from the wind transducer.
3On the marine instrument, from the NMEA 2000 settings, select the GND 10.
4Select żeneric Configuration.
5Enter "UP" (this stands for un-pair), and select Done. The old pairing information is cleared from the WSI.
6Bring the wind transducer within 2 m (6 ft.) of the WSI, press, but do not hold, the white button on the circuit board, and observe the LED:
•When the LED flashes twice, then turns off, the pairing was successful.
•When the LED flashes twice, then flashes once more for about one second, the pairing was unsuccessful. Move the device closer to the WSI and repeat this step until the pairing is successful.
7Replace the battery cover on the wind transducer.
4

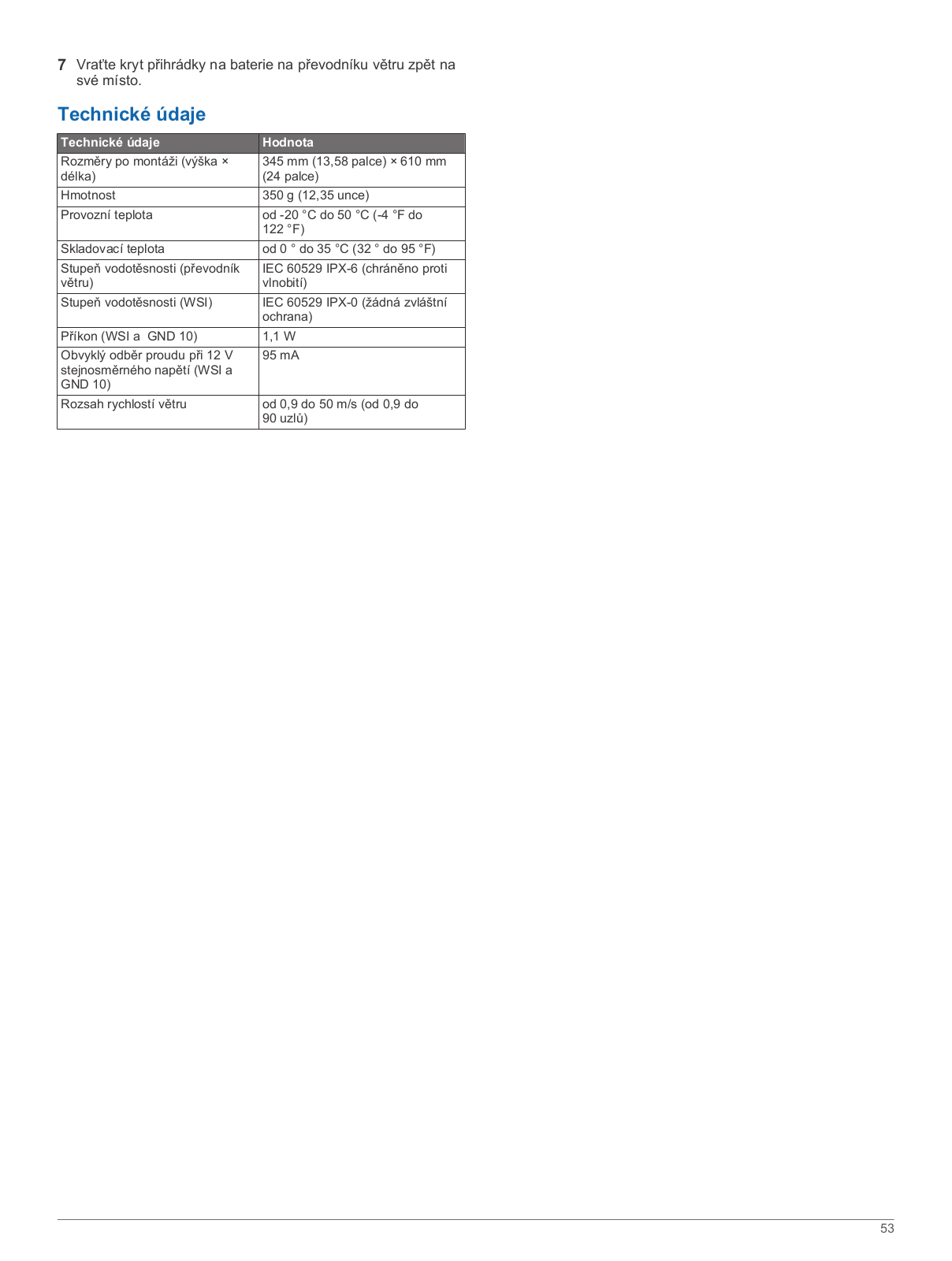

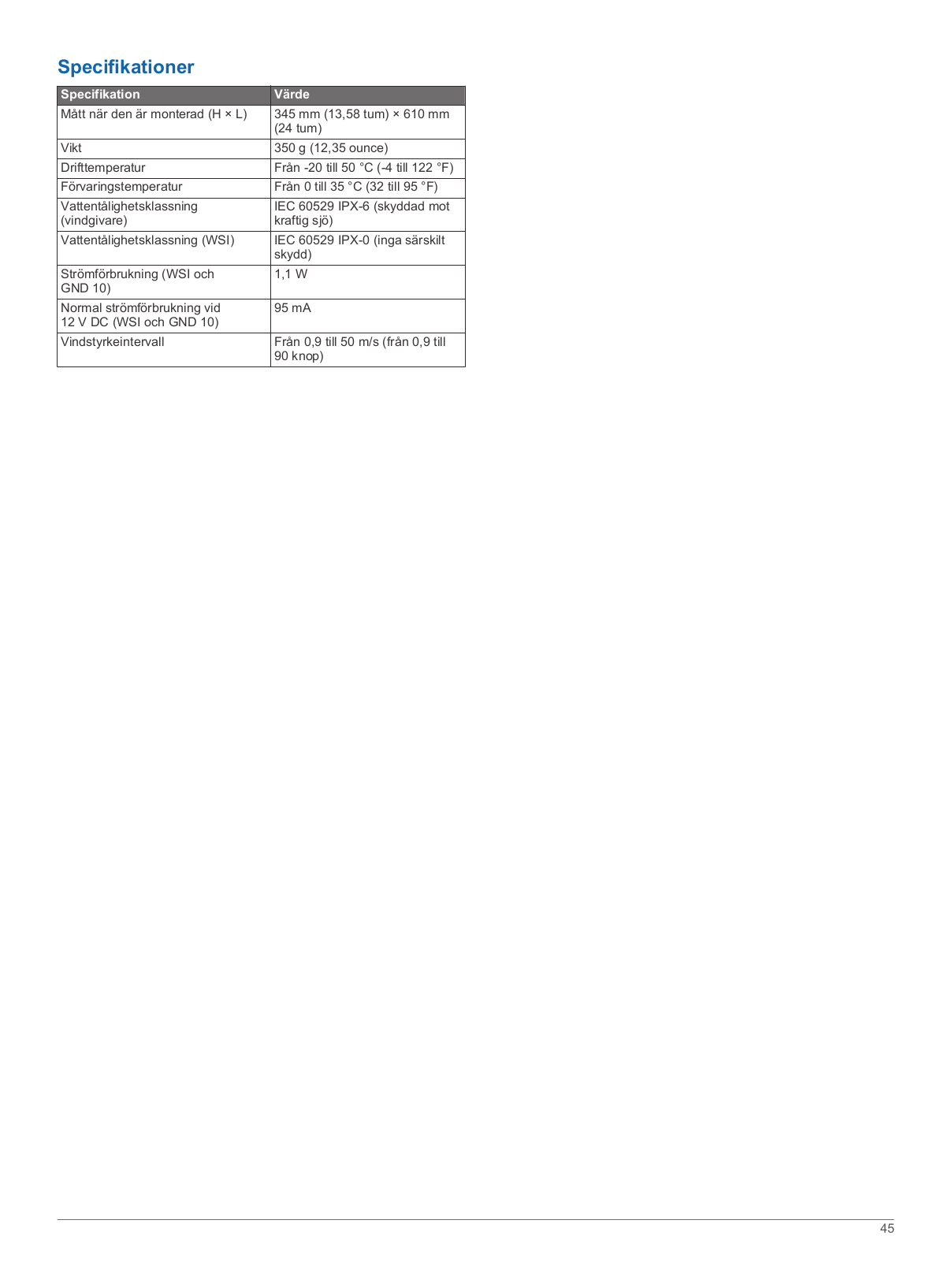

Specifications
Specification |
Value |
Dimensions when mounted (H×L) |
345 mm (13.58 in.) × 610 mm |
|
(24 in.) |
Weight |
350 g (12.35 oz.) |
|
|
Operating temperature |
From -20° to 50°C (-4° to 122°F) |
|
|
Storage temperature |
From 0° to 35°C (32° to 95°F) |
Water resistance rating (wind |
IEC 60529 IPX-6 (protected against |
transducer) |
heavy seas) |
Water resistance rating (WSI) |
IEC 60529 IPX-0 (no special |
|
protection) |
Power usage (WSI and GND 10) |
1.1 W |
Typical current draw at 12 VDC |
95 mA |
(WSI and GND 10) |
|
Wind speed range |
From 0.9 to 90 knots (From 0.9 to |
|
50 m/s) |
5
Instructions dęinstallation du gWind™ Wireless
Cet appareil fournit via une connexion sans fil des informations de vitesse et d'angle du vent à un réseau NMEA 2000 sur votre bateau. La girouette fournit des informations à une interface de serveur sans fil (WSI), qui doit être connectée à un appareil Garmin GND pour envoyer les données à un réseau NMEA 2000.
Avant d'installer l'appareil, vous devez installer la batterie fournie.
1A l'aide d'un tournevis cruciforme numéro 2, ouvrez le cache de la batterie de l'appareil.
2Insérez le connecteur de la batterie À dans le port de la carte située à l'intérieur de l'appareil Á.
Informations importantes relatives à la sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.
ATTENTION
Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.
Faites attention lorsque vous travaillez en hauteur.
Avertissements relatifs à la batterie
AVERTISSEMENT
Le non-respect de ces consignes peut causer une diminution de la durée de vie de la batterie, endommager l'appareil ou présenter un risque d'incendie, de brûlure chimique, de fuite d'électrolyte et/ou de blessure.
•Ne démontez pas l'appareil ni les batteries, ne les modifiez pas, ne les refabriquez pas, ne les percez pas, ne les endommagez pas.
•N'immergez pas l'appareil ni les batteries et ne les exposez pas à l'eau ou à d'autres liquides, au feu, à une explosion ou à d'autres dangers.
•N'utilisez pas d'objet pointu pour retirer les batteries.
•Gardez les batteries hors de portée des enfants.
•Remplacez les batteries uniquement par les batteries de remplacement adéquates. L'utilisation d'autres batteries peut présenter un risque d'incendie ou d'explosion. Pour acheter des batteries de remplacement, rapprochez-vous de votre revendeur Garmin ou consultez le site Web Garmin.
•N'utilisez pas l'appareil si la température n'est pas comprise entre -20 et 50 °C (entre -4 et 122 °F).
•Sur une longue période, la température du lieu de stockage de l'appareil doit être comprise entre 0 et 35 °C (32 et 95 °F).
•Contactez la déchetterie locale pour plus d'informations sur la mise au rebut de l'appareil ou des batteries dans le respect des lois et réglementations locales applicables.
Enregistrement de lęappareil
Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne.
•Rendez-vous sur le site http://my.garmin.com.
•Conservez en lieu sûr l'original de la facture ou une photocopie.
Mise en place de la batterie
AVIS
La batterie appropriée est fournie avec cet appareil. L'installation d'une batterie non fournie par Garmin ni achetée auprès de l'entreprise peut endommager l'appareil.
Ce connecteur s'adapte dans le port dans un sens uniquement. Ne forcez pas le connecteur lors de son insertion dans le port. Vous risqueriez de l'abîmer.
3Acheminez le câble de la batterie à l'intérieur du boîtier de l'appareil  et placez la batterie sous la carte Ã.
4En prenant soin de ne pas coincer les fils de la batterie, refermez bien le cache de la batterie et vissez-le.
Installation de lęhélice
1Assurez-vous que la tige À s'aligne sur la fente située sur l'hélice.
La cavité située sur l'hélice ne s'adapte à la tige que dans un sens.
2Appuyez sur l'hélice jusqu'à ce qu'elle soit en place dans l'appareil.
3Installez la vis Á pour fixer solidement l'hélice à l'appareil.
6
Considérations relatives au montage
Lorsque vous choisissez un emplacement de montage pour la girouette, tenez compte des considérations suivantes.
•La girouette anémomètre doit être montée sur un support horizontal en haut du mât À.
•En l'absence de support horizontal en haut du mât, une cale appropriée doit être ajoutée afin de pallier le problème.
•La girouette anémomètre doit être installée en face de la proue Á et parallèlement à la ligne centrale.
REMARQUE : si vous ne montez pas l'appareil exactement en face de la proue, ou si vous le montez en face de la poupe, vous devez configurer la déviation de l'angle du vent afin de recevoir des données précises sur l'angle du vent. Pour ce faire, consultez les instructions d'installation.
Lorsque vous sélectionnez un emplacement de montage pour l'interface de serveur sans fil (WSI), tenez compte des considérations suivantes.
•Avant d'installer la WSI de manière définitive, vous devez tester la force de signal entre la girouette et la WSI.
•La WSI n'est pas étanche et doit être installée à un emplacement où elle ne risque pas d'être éclaboussée, arrosée ou immergée.
•Idéalement, installez la WSI sous le pont, à côté de la coque, aussi haut que possible dans le bateau.
•Installez la WSI aussi près de la girouette que possible.
•Les objets métalliques situés dans la trajectoire de la girouette et de la WSI réduisent considérablement la distance de transmission.
•L'antenne est située en haut de la WSI Â, et fonctionne de manière optimale quand elle est dirigée vers la girouette.
•La WSI fonctionne de manière optimale quand elle est installée sur une cloison, parallèlement à la rotule de la girouette, dans la direction proue/poupe.
Installation du support de montage
1En utilisant le support de montage comme modèle, marquez l'emplacement des trous d'implantation.
2A l'aide d'un foret de 4,5 mm (11/64 po), percez les trous d'implantation.
3Fixez le support de montage au support à l'aide des vis fournies.
Żixation de lęappareil dans le support de montage
1Desserrez le contre-écrou À sur l'appareil en le tournant dans le sens anti-horaire jusqu'à ce qu'il se bloque.
2Placez l'appareil dans le support de montage en l'enfonçant vers le bas Á et en le faisant coulisser jusqu'à ce qu'il se bloque Â.
3Fixez l'appareil dans le support en tournant le contre-écrou dans le sens horaire jusqu'à ce qu'il se bloque.
4Fixez l'attache de sécurité Ã à l'appareil pour empêcher que le contre-écrou ne se desserre.
Montage de la WSI
Avant d'installer la WSIde manière permanente, vous devez tester la force de signal entre le capteur et la boîte de réception.
1Déterminez l'emplacement de montage.
2En utilisant l'appareil comme modèle, marquez l'emplacement des trous d'implantation sur le support de montage.
3A l'aide d'un foret de 1/8 po, percez les trous d'implantation.
4Utilisez les vis fournies pour fixer l'appareil au support de montage.
Considérations relatives à la connexion
L'appareil WSI doit se connecter à un appareil Garmin GND 10 pour communiquer avec le réseau NMEA 2000 sur votre bateau. Lors de la connexion du câble fourni aux WSI et GND 10, tenez compte de ces remarques.
7
Elément Description
ÀCes bornes ne sont pas utilisées lors de la connexion de cet appareil à un appareil GND car l'appareil WSI est alimenté par l'appareil GND 10. Si vous souhaitez utiliser l'appareil WSI avec d'autres produits Nexus, consultez le manuel d'utilisation de l'appareil Nexus.
ÁCe connecteur ne s'adapte que dans un sens. Faites correspondre les couleurs de fil aux borniers avant d'insérer le connecteur.
ÂSe connecte à l'un des ports NEXUS de l'appareil GND 10
Elément |
Description |
à |
WSI |
|
|
Ä |
Câble WSI |
|
|
Å |
GND 10 |
|
|
Æ |
Réseau NMEA 2000 |
|
|
Configuration de la sonde de vent
Avant de pouvoir configurer la girouette, elle doit être connectée via un appareil GND 10 à un réseau NMEA 2000 avec un instrument de navigation Garmin tel qu'un GMI 20. Pour en savoir plus, consultez le manuel d'utilisation de l'instrument de navigation sur la configuration des appareils NMEA 2000.
1Sur l'instrument de navigation, allez dans les paramètres NMEA 2000.
2Sélectionnez le nom de l'appareil (GND 10) à configurer.
Réglage de lęorientation
Réglez ce paramètre si le capteur n'est pas exactement en face de la proue.
1Sur l'instrument de navigation, dans les paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10).
2Sélectionnez Déviation de lęangle du vent.
3Suivant la direction dans laquelle le capteur est tourné par rapport au centre exact de la proue, sélectionnez l'angle en degrés pour compenser la différence d'orientation.
L'angle est axé dans le sens horaire autour du mât du bateau, à partir de l'axe exact de la proue du bateau. Par exemple, 90 degrés est à tribord et 270 degrés à bâbord.
4Sélectionnez Terminé.
Réglage du filtre dęangle du vent
Réglez ce paramètre pour modifier la réactivité de l'écran face aux changements de direction du vent.
1Sur l'instrument de navigation, dans les paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10).
2Sélectionnez Żiltre de lęangle du vent.
3Sélectionnez une option :
•Sélectionnez Désactivé pour désactiver le filtre et avoir un écran le plus réactif possible face aux changements d'angle du vent.
•Sélectionnez Activé et réglez la valeur. Choisissez une valeur plus élevée pour augmenter la réactivité de l'écran aux changements d'angle du vent ou une valeur plus faible pour la diminuer.
•Sélectionnez Automatique pour régler automatiquement les paramètres du filtre suivant les conditions de vent.
4Sélectionnez Terminé.
Réglage du filtre de vitesse du vent
Réglez ce paramètre pour modifier la réactivité de l'écran face aux changements de vitesse du vent.
1Sur l'instrument de navigation, dans les paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10).
2Sélectionnez Żiltre de la vitesse du vent.
3Sélectionnez une option :
•Sélectionnez Désactivé pour désactiver le filtre et avoir un écran le plus réactif possible face aux changements de vitesse du vent.
•Sélectionnez Activé et réglez la valeur. Choisissez une valeur plus élevée pour augmenter la réactivité de l'écran aux changements de vitesse du vent ou une valeur plus faible pour la diminuer.
•Sélectionnez Automatique pour régler automatiquement les paramètres du filtre suivant les conditions de vent.
4Sélectionnez Terminé.
Maintenance et stockage
•Au besoin, utilisez une solution savonneuse douce pour nettoyer la girouette et rincez-la à l'eau claire. N'utilisez pas de détergents ni d'eau à haute pression.
•Il est recommandé de retirer la girouette et de la stocker dans un endroit sec si vous avez prévu de ne pas l'utiliser pendant une période de temps prolongée.
•Il est recommandé de retirer l'appareil WSI et de le stocker dans un endroit sec si vous avez prévu de ne pas l'utiliser pendant une période de temps prolongée.
•Lors du stockage de la girouette, il est conseillé de la conserver dans un endroit à l'abri de la lumière. Cela permet de préserver la charge de la batterie située dans l'appareil.
•Si vous conservez la girouette dans un endroit sombre, il est recommandé de remplacer la batterie au début de chaque saison. Des batteries de rechange sont disponibles auprès de votre revendeur Garmin ou à l'adresse www.garmin.com.
8
Couplage de la girouette avec lęappareil WSI
Avant de coupler la girouette avec l'appareil WSI, un instrument de navigation Garmin comme un GMI 20 doit être connecté au même réseau NMEA 2000 que celui de l'appareil GND 10.
Cette girouette est couplée avec l'appareil WSI en usine. Vous devez coupler la girouette avec l'appareil WSI uniquement si vous remplacez l'appareil.
1Retirez le couvercle et la batterie de la girouette.
2Rapprochez la girouette à moins de 2 m (6 pi) de l'appareil WSI et maintenez le bouton blanc de la carte de circuits imprimés enfoncé jusqu'à ce que le voyant LED s'éteigne.
Les anciennes informations de couplage sont effacées de la girouette.
3Sur l'instrument de navigation, dans les paramètres NMEA 2000, sélectionnez GND 10.
4Sélectionnez Configuration générique.
5Saisissez « UP » (pour annuler le couplage) et sélectionnez
Terminé.
Les anciennes informations de couplage sont effacées de l'appareil WSI.
6Rapprochez la girouette à moins de 2 m (6 pi) de l'appareil WSI, appuyez brièvement sur le bouton blanc de la carte de circuits imprimés, et observez le voyant LED :
•Quand le voyant LED clignote deux fois, puis s'éteint, le couplage s'est correctement déroulé.
•Quand le voyant LED clignote deux fois, puis clignote une fois de plus pendant environ une seconde, le couplage a échoué. Rapprochez encore l'appareil de l'appareil WSI et répétez cette opération jusqu'à finaliser le couplage.
7Remettez le couvercle de la batterie en place.
Caractéristiques techniques
Caractéristique |
Valeur |
Dimensions après montage |
345 mm (13,58 po) × 610 mm |
(H × L) |
(24 po) |
Poids |
350 g (12,35 onces) |
Température de fonctionnement |
De -20 à 50 °C (de -4 à 122 °F) |
|
|
Température de stockage |
De 0 à 35 °C (de 32 à 95 °F) |
|
|
Degré de résistance à l'eau |
IEC 60529 IPX-6 (protection contre |
(anémomètre) |
les paquets de mer) |
Degré de résistance à l'eau (WSI) |
IEC 60529 IPX-0 (aucune |
|
protection spéciale) |
Consommation (WSI et GND 10) |
1,1 W |
|
|
Intensité typique à 12 V c.c (WSI |
95 mA |
et GND 10) |
|
Plage de vitesse du vent |
Entre 0,9 et 90 nœuds (entre 0,9 |
|
et 50 m/s) |
9
gWind™ Wireless Istruzioni di installazione
Questo trasduttore del vento fornisce in modalità wireless i dati di velocità e direzione del vento a una rete NMEA 2000. Il trasduttore del vento trasmette i dati a un'interfaccia WSI (Wireless Server Interface) (WSI), che deve essere collegata a un dispositivo Garmin GND 10 per inviare i dati a una rete NMEA 2000.
Informazioni importanti sulla sicurezza
ATTENZIONE
Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.
AVVISO
Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.
Prestare attenzione quando si lavora ad altezze considerevoli.
Avvisi sulla batteria
ATTENZIONE
Il mancato rispetto delle seguenti linee guida potrebbe compromettere la durata della batteria, danneggiare il dispositivo e causare incendi, combustioni chimiche, perdita di elettroliti e/o lesioni.
•Non disassemblare, modificare, riprodurre, forare o danneggiare il dispositivo o le batterie.
•Non immergere o esporre il dispositivo o le batterie all'acqua o ad altri liquidi, nonché a incendi, esplosioni e altri rischi.
•Non utilizzare oggetti acuminati per rimuovere le batterie.
•Tenere le batterie lontano dalla portata dei bambini.
•Sostituire le batterie solo con batterie di ricambio corrette. onde evitare il rischio di incendi o esplosioni. Per acquistare una batteria di ricambio, rivolgersi al rivenditore Garmin o vistare il sito Web Garmin.
•Non esporre il dispositivo a temperature al di fuori dell'intervallo compreso tra -20° e 50 °C (tra -4° e 122 °F).
•Per lunghi periodi di inutilizzo, conservare il dispositivo a una temperatura compresa tra 0° e 35 °C (tra 32° e 95 °F).
•Per un corretto smaltimento del dispositivo/batterie in conformità alle leggi e disposizioni locali, contattare le autorità locali preposte.
Registrazione del dispositivo
Per un'assistenza completa, eseguire subito la registrazione online.
•Visitare il sito Web http://my.garmin.com.
•Conservare in un luogo sicuro la ricevuta di acquisto originale o una fotocopia.
Installazione della batteria
AVVERTENZA
La batteria appropriata viene fornita con il dispositivo. L'installazione di un batteria non fornita o acquistata da Garmin potrebbe danneggiare il dispositivo.
Prima di installare il dispositivo, è necessario installare la batteria inclusa.
1Con un cacciavite a croce 2, aprire lo sportello della batteria sul dispositivo.
2Inserire il connettore dalla batteria À nella porta sul vano all'interno del dispositivo Á.
Il connettore si inserisce nella porta in un solo modo. Forzare il connettore nella porta potrebbe danneggiarlo.
3Passare il cavo della batteria nell'alloggiamento del dispositivo  e posizionare la batteria sotto al vano Ã.
4Procedere con cautela per evitare di comprimere i cavi della batteria e chiudere e fissare lo sportello batteria.
Installazione dellęanemometro
1Accertarsi che il perno À sia allineato correttamente con l'innesto posto nell'anemometro.
È possibile inserire il perno nell'anemometro in un solo modo.
2Premere l'anemometro fino a quando non si blocca in posizione.
3Installare le viti Á per fissare saldamente l'anemometro.
Informazioni sullęinstallazione
Selezionare la posizione di installazione del trasduttore del vento tenendo presente quanto segue.
•Installare il trasduttore del vento in posizione orizzontale sulla testa dell'albero À.
10
•Nel caso non fosse possibile, aggiungere uno spessore appropriato per creare un piano di appoggio orizzontale.
•Installare il trasduttore del vento rivolto verso prua Á.
NOTA: se non si installa il trasduttore rivolto esattamente verso prua, è necessario configurarne l'offset seguendo le indicazioni fornite nelle istruzioni di installazione.
Quando si seleziona una posizione di montaggio per l'interfaccia del server wireless (WSI), tenere presente quanto segue.
•Prima di installare in modo definitivo il WSI, verificare la potenza del segnale tra il trasduttore del vento e WSI.
•Il WSI non è impermeabile e deve essere installato in modo tale che non sia soggetto a spruzzi, infiltrazioni d'acqua o immersioni.
•La posizione ottimale per il WSI è sotto coperta, il più in alto possibile.
•Installare il WSI il più vicino possibile al trasduttore del vento.
•Gli oggetti metallici nel raggio del trasduttore del vento e del WSI riducono considerevolmente la distanza di trasmissione.
•L'antenna si trova nella parte superiore del WSI Â e funziona al meglio se puntata verso il trasduttore del vento.
•Il WSI funziona al meglio se installato su una paratia verticale, parallelo alla direzione del sensore del vento.
Installazione della staffa di montaggio
1Utilizzando la staffa di montaggio come dima, contrassegnare la posizione dei fori di riferimento.
2Con una punta da 4,5 mm (11/64 poll.), praticare i fori di riferimento.
3Fissare la staffa di montaggio alla superficie utilizzando le viti in dotazione.
Installazione del trasduttore con la staffa di montaggio
1Allentare con le mani la ghiera À ruotandola in senso antiorario.
2Posizionare il trasduttore sulla staffa di montaggio spingendolo verso il basso Á e facendolo scorrere finché non si blocca Â.
3Assicurare il sensore alla staffa ruotando manualmente la ghiera in senso orario.
4Inserire la fascetta à nel trasduttore per impedire che la ghiera si allenti.
Installazione di WSI
Prima di installare in modo definitivo la WSI, verificare la potenza del segnale.
1Stabilire la posizione d'installazione.
2Utilizzando il dispositivo come dima, segnare la posizione dei fori di riferimento per l'installazione.
3Con una punta da trapano da 1/8 poll., praticare i fori di riferimento.
4Utilizzare le viti in dotazione per installare il dispositivo.
Informazioni sul collegamento
Il WSI deve essere collegato a un Garmin GND 10 per comunicare con la rete NMEA 2000. Quando si collega il cavo in dotazione a WSI e al GND 10, tenere presente quanto segue.
Elemento Descrizione
ÀQuesti fili non vengono utilizzati quando si collega il dispositivo a un GND 10 perché WSI è alimentato dal GND 10. Per utilizzare WSI con altri prodotti Nexus, consultare i Manuale Utente del dispositivo Nexus.
ÁÈ possibile inserire questo connettore in una sola posizione. Allineare i colori del cavo ai blocchi del terminale prima di inserire il connettore.
ÂSi collega una porta NEXUS sul GND 10
11
Elemento |
Descrizione |
à |
WSI |
Ä |
Cavo WSI |
|
|
Å |
GND 10 |
|
|
Æ |
Rete NMEA 2000 |
Calibrazione del trasduttore del vento
Prima di poter calibrare il trasduttore del vento, bisogna collegarlo utilizzando un GND 10 a una rete NMEA 2000 e un display Garmin, ad esempio un GMI 20. Consultare il Manuale Utente del display per ulteriori informazioni sulla calibrazione dei dispositivi NMEA 2000.
1Sul display accedere alle impostazioni NMEA 2000.
2Selezionare il nome del dispositivo (GND 10) da configurare.
Regolare lęoffset
Regolare questa impostazione se il sensore non è rivolto esattamente verso la prua dell'imbarcazione.
1Sul display, dalle impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2Selezionare Scostamento angolo vento.
3Se il sensore del vento non è allineato con la prua dell'imbarcazione, occorre correggere manualmente l'offset.
L'angolo si misura in senso orario cominciando dalla prua. Ad esempio, 90 gradi corrispondono a dritta e 270 gradi a sinistra.
4Selezionare Żatto.
Regolare la velocità di risposta dellęangolo del vento
È necessario regolare questa impostazione per modificare la velocità di risposta ai cambiamenti della direzione del vento.
1Sul display, dalle impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2Selezionare Żiltro angolo vento.
3Selezionare un'opzione:
•Selezionare Disattivato per disattivare il filtro e rendere lo schermo più reattivo alle modifiche di angolazione del vento.
•Selezionare Attivato e regolare il valore. Selezionare un valore superiore per incrementare la reattività dello schermo ai cambi di direzione del vento oppure un valore inferiore per diminuirla.
•Selezionare Auto per regolare automaticamente il valore in base alle condizioni del vento.
4Selezionare Żatto.
Regolare la velocità di risposta della velocità del vento
È necessario regolare questa impostazione per modificare la velocità di risposta ai cambiamenti di velocità del vento.
1Sul display, dalle impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2Selezionare Żiltro velocità vento.
3Selezionare un'opzione:
•Selezionare Disattivato per disattivare il filtro e rendere lo schermo più reattivo alle modifiche di velocità del vento.
•Selezionare Attivato e regolare il valore. Selezionare un valore superiore per incrementare la reattività dello schermo ai cambi di velocità del vento oppure un valore inferiore per diminuirla.
•Selezionare Auto per regolare automaticamente il valore in base alle condizioni del vento.
4Selezionare Żatto.
Manutenzione e conservazione
•Se necessario, utilizzare del sapone delicato per pulire il trasduttore del vento e risciacquarlo con acqua. Non utilizzare detergenti o acqua ad alta pressione.
•Si consiglia di rimuovere il trasduttore del vento e conservarlo in un luogo asciutto nel caso non venga utilizzato per lunghi periodi di tempo.
•Si consiglia di rimuovere il WSI e conservarlo in un luogo asciutto nel caso non venga utilizzato per lunghi periodi di tempo.
•Per una conservazione ottimale, posizionare il trasduttore del vento in un luogo esposto alla luce. Ciò consente di mantenere carica la batteria del dispositivo.
•Se si conserva il trasduttore del vento in un luogo buio, si consiglia di sostituire la batteria all'inizio di ogni stagione. Le batterie sostitutive sono disponibili presso il rivenditore Garmin locale o sul sito Web www.garmin.com.
Associare il trasduttore del vento al WSI
Prima di poter associare il trasduttore del vento al WSI, è necessario disporre di un display Garmin, ad esempio un GMI 20 collegato alla stessa rete NMEA 2000 del GND 10.
Il trasduttore del vento viene associato al WSI in fabbrica. Associare il trasduttore del vento al WSI solo se si sostituisce il dispositivo.
1Rimuovere il coperchio della batteria sul trasduttore del vento.
2Posizionare il trasduttore del vento a una distanza massima di 2 m (6 piedi) dal WSI e tenere premuto il pulsante bianco finché il LED non si spegne.
La precedente associazione viene cancellata dalla memoria del trasduttore.
3Sul display, dalle impostazioni NMEA 2000, selezionare il GND 10.
4Selezionare Configurazione generica.
5Inserire "UP" (che sta per un-pair (annulla associazione)) e selezionare Żatto.
La precedente associazione viene cancellata dal WSI.
6Posizionare il trasduttore del vento a una distanza massima di 2 m (6 piedi) dal WSI, e premere una volta sola il pulsante bianco e controllare il LED:
•Quando il LED lampeggia due volte e infine si spegne, l'associazione è stata eseguita correttamente.
•Quando il LED lampeggia due volte, quindi lampeggia un'altra volta per circa un secondo, l'associazione non è stata eseguita. Avvicinare il dispositivo al WSI e ripetere
12
questo passaggio finché l'associazione non viene eseguita correttamente.
7Riposizionare il coperchio della batteria sul trasduttore del vento.
Caratteristiche tecniche
Specifiche |
Valore |
Dimensioni dopo l'installazione |
345 mm (13,58 poll.) × 610 mm (24 |
(A×L) |
poll.) |
Peso |
350 g (12,35 once) |
Temperatura operativa |
Da -20° a 50°C (da -4° a 122°F) |
|
|
Temperatura di stoccaggio |
Da 0° a 35°C (da 32° a 95°F) |
|
|
Classificazione impermeabilità |
IEC 60529 IPX-6 (protezione dalle |
(trasduttore del vento) |
mareggiate) |
Classificazione impermeabilità |
IEC 60529 IPX-0 (nessuna |
(WSI) |
protezione specifica) |
Consumo energetico (WSI e |
1,1 W |
GND 10) |
|
Assorbimento di corrente tipico a |
95 mA |
12 V cc (WSI e GND 10) |
|
Gamma velocità vento |
Da 0,9 a 90 nodi (da 0,9 a 50 m/s) |
|
|
13
gWind™ Wireless –
Installationsanweisungen
Das Gerät liefert drahtlos Informationen zu Windgeschwindigkeit und Windwinkel an ein NMEA 2000 Netzwerk auf dem Schiff. Der Windgeber übermittelt Informationen an eine drahtlose Serverschnittstelle (WSI), die mit einer Garmin GND 10 verbunden sein muss, damit Daten an ein NMEA 2000 Netzwerk gesendet werden können.
Wichtige Sicherheitsinformationen
WARNUNż
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheitsund Produktinformationen", die dem Produkt beiliegt.
ACHTUNż
Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Seien Sie bei Höhenarbeiten stets vorsichtig.
Akkuwarnungen
WARNUNż
Ein Missachten dieser Richtlinien kann zur Verkürzung der Betriebsdauer des Akkus oder zu Schäden am Gerät, zu Feuer, chemischen Verätzungen, Auslaufen des Elektrolyts und/oder Verletzungen führen.
•Das Gerät oder die Akkus dürfen nicht zerlegt, verändert, zu einem neuen Produkt verarbeitet, durchbohrt oder beschädigt werden.
•Tauchen Sie Gerät oder Akkus nicht in Wasser ein, und setzen Sie sie nicht Wasser oder anderen Flüssigkeiten, Feuer, Explosionen oder anderen Gefahrenquellen aus.
•Verwenden Sie zum Entnehmen der Batterien keine scharfen Gegenstände.
•Bewahren Sie die Akkus außerhalb der Reichweite von Kindern auf.
•Ersetzen Sie die Akkus nur mit korrekten Ersatzakkus. Bei Verwendung anderer Batterien besteht Brandoder Explosionsgefahr. Wenden Sie sich zum Kauf von Ersatzakkus an einen Garmin Händler, oder besuchen Sie die Garmin Website.
•Betreiben Sie das Gerät nicht, wenn die Temperatur außerhalb des Bereichs zwischen -20 °C und 50 °C (-4 °F und 122 °F) liegt.
•Bei Lagerung des Geräts über einen längeren Zeitraum sollte der Temperaturbereich zwischen 0 °C und 35 °C (32 °F und 95 °F) liegen.
•Wenden Sie sich zur ordnungsgemäßen, im Einklang mit anwendbaren örtlichen Gesetzen und Bestimmungen stehenden Entsorgung von Gerät und/oder Akku an die zuständige Abfallentsorgungsstelle.
Registrieren des żeräts
Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung noch heute aus.
•Rufen Sie die Website http://my.garmin.com auf.
•Bewahren Sie die Originalquittung oder eine Fotokopie an einem sicheren Ort auf.
Einlegen des Akkus
HINWEIS
Der entsprechende Akku wird mit dem Gerät ausgeliefert. Wenn ein Akku eingelegt wird, der nicht von Garmin stammt oder erworben wurde, kann das Gerät beschädigt werden.
Vor der Montage des Geräts muss der mitgelieferte Akku eingelegt werden.
1Öffnen Sie mit einem Kreuzschlitzschraubendreher die Akkuabdeckung des Geräts.
2Verbinden Sie den Stecker des Akkus À mit dem Anschluss an der Platine im Gerät Á.
Es gibt nur eine Möglichkeit den Stecker mit dem Anschluss zu verbinden. Wenden Sie beim Verbinden des Steckers mit dem Anschluss keine Gewalt an, da dies zu Schäden führen könnte.
3Verlegen Sie das Akkukabel im Inneren des Gerätegehäuses Â, und legen Sie den Akku unter der Platine ein Ã.
4Achten Sie darauf, die Akkukabel nicht einzuklemmen, wenn Sie die Akkuabdeckung schließen und zuschrauben.
Anbringen des Propellers
1Stellen Sie sicher, dass der Schaft À in Bezug auf die Nut am Propeller korrekt ausgerichtet ist.
Die Nut am Propeller passt nur auf eine bestimmte Art in den Schaft.
14
2Üben Sie Druck auf den Propeller aus, bis er richtig am Gerät sitzt.
3Bringen Sie die Feststellschraube Á an, um den Propeller am Gerät zu sichern.
Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts für den Windgeber folgende Hinweise.
•Montieren Sie den Windgeber auf einer horizontalen Fläche am Masttopp À.
•Falls der Masttopp keine horizontale Fläche hat, muss eine solche mit einem geeigneten Klemmstück geschaffen werden.
•Montieren Sie den Windgeber in Richtung des Bugs des Schiffs Á parallel zur Mittellinie.
HINWEIS: Falls das Gerät nicht direkt auf den Bug oder das Heck ausgerichtet montiert wird, müssen Sie den Windwinkelabgleich konfigurieren, um genaue Windwinkeldaten zu erhalten. Folgen Sie dazu den Anleitungen in den vorliegenden Installationsanweisungen.
Beachten Sie bei der Auswahl eines Montageorts für die drahtlose Serverschnittstelle (WSI) folgende Hinweise.
•Bevor Sie die WSI dauerhaft montieren, müssen Sie die Signalstärke zwischen dem Windgeber und der WSI testen.
•Die WSI ist nicht wasserbeständig und muss daher an einem Ort montiert werden, an dem sie nicht mit Wasser in Berührung kommt, sei es durch Spritzwasser, Eintauchen oder eine andere Wassereinwirkung.
•Der beste Montageort für die WSI ist unter Deck in der Nähe des Rumpfes und so hoch wie möglich auf dem Schiff.
•Installieren Sie die WSI so nah wie möglich am Windgeber.
•Gegenstände aus Metall, die sich im Pfad des Windgebers und der WSI befinden, schränken die Übertragungsreichweite stark ein.
•Die Antenne befindet sich oben an der WSI Â und liefert die beste Leistung, wenn sie in Richtung des Windgebers weist.
•Die WSI funktioniert am besten, wenn das Gerät an einer Schottwand parallel zur Stange mit dem Windgeber in Bug- Heck-Richtung installiert ist.
Installieren der Halterung
1Verwenden Sie die Halterung als Schablone, und markieren Sie die Vorbohrungen.
2Bringen Sie mit einem 4,5-mm-Bohrer (11/64 Zoll) die Vorbohrungen an.
3Befestigen Sie die Halterung mit den Schrauben aus dem Lieferumfang an der Montagefläche.
Sichern des żeräts in der Halterung
1Lockern Sie die Sicherungsmutter À am Gerät, indem Sie sie mit der Hand bis zum Anschlag gegen den Uhrzeigersinn drehen.
2Setzen Sie das Gerät in die Halterung ein, indem Sie es nach unten drücken Á und bis zum Anschlag nach hinten schieben Â.
3Sichern Sie das Gerät in der Halterung. Drehen Sie dazu die Sicherungsmutter mit der Hand im Uhrzeigersinn bis zum Anschlag.
4Bringen Sie die Sicherungsklemme à am Gerät an, damit sich die Sicherungsmutter nicht löst.
Anbringen der WSI
Bevor Sie die WSI dauerhaft anbringen, müssen Sie die Signalstärke zwischen dem Sensor und der Empfängerbox testen.
1 Ermitteln Sie den Montageort.
15
2Verwenden Sie das Gerät als Schablone, und markieren Sie die Vorbohrungen auf der Montagefläche.
3Bringen Sie mit einem Bohrer 1/8 Zoll die Vorbohrungen an.
4Befestigen Sie das Gerät mit den mitgelieferten Schrauben auf der Montagefläche.
Hinweise zum Verbinden des żeräts
Die WSI muss für die Kommunikation mit dem NMEA 2000 Netzwerk auf dem Schiff mit einer Garmin GND 10 verbunden werden. Beachten Sie beim Verbinden des mitgelieferten Kabels mit der WSI und der GND 10 folgende Hinweise.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Element |
Beschreibung |
||||||
À |
Diese Anschlusspunkte werden beim Verbinden des Geräts |
||||||
|
mit einer GND 10 nicht verwendet, da die WSI über die GND |
||||||
|
10 mit Strom versorgt wird. Wenn Sie die WSI mit anderen |
||||||
|
Produkten von Nexus verwenden möchten, finden Sie |
||||||
|
Informationen im Benutzerhandbuch des Nexus. |
||||||
Á |
Es gibt nur eine Möglichkeit, diesen Stecker zu verbinden. |
||||||
|
Die Leitungsfarben müssen auf die Anschlussblöcke |
||||||
|
abgestimmt werden, bevor Sie den Steckverbinder |
||||||
|
einstecken. |
||||||
 |
Wird mit einem der NEXUS Anschlüsse der GND 10 |
||||||
|
verbunden |
||||||
Element |
Beschreibung |
à |
WSI |
|
|
Ä |
WSI Kabel |
|
|
Å |
GND 10 |
Æ |
NMEA 2000 Netzwerk |
|
|
Konfigurieren des Windgebers
Damit Sie den Windgeber konfigurieren können, muss er über eine GND 10 mit einem NMEA 2000 Netzwerk verbunden sein, das ein Garmin Marineinstrument umfasst, z. B. eine GMI 20.
Weitere Informationen zum Konfigurieren von NMEA 2000 Geräten finden Sie im Benutzerhandbuch des Marineinstruments.
1Rufen Sie auf dem Marineinstrument die NMEA 2000 Einstellungen auf.
2Wählen Sie den Namen des zu konfigurierenden Geräts (GND 10).
Anpassen der Ausrichtung
Passen Sie diese Einstellung an, wenn der Sensor nicht direkt zum Bug des Schiffs weist.
1Wählen Sie auf dem Marineinstrument in den NMEA 2000 Einstellungen den Gerätenamen (GND 10) aus.
2Wählen Sie Windwinkelabgleich.
3Basierend auf der Richtung, in die der Sensor in Bezug auf die genaue Mitte des Schiffsbugs weist, wählen Sie den Winkel (in Grad) aus, um den Unterschied in der Ausrichtung auszugleichen.
Der Winkel wird im Uhrzeigersinn rund um den Mast des Schiffs ab der genauen Mitte des Schiffsbugs konfiguriert. Beispielsweise sind 90 Grad Steuerbord und 270 Grad Backbord.
4Wählen Sie Żertig.
Anpassen des Windwinkelfilters
Sie sollten diese Einstellung anpassen, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen der Windrichtung zu ändern.
1Wählen Sie auf dem Marineinstrument in den NMEA 2000 Einstellungen den Gerätenamen (GND 10) aus.
2Wählen Sie Windwinkelfilter.
3Wählen Sie eine Option:
•Wählen Sie Aus, um den Filter zu deaktivieren. Die Anzeige reagiert dann sehr empfindlich auf Änderungen des Windwinkels.
•Wählen Sie Ein, um den Wert anzupassen. Wählen Sie eine höhere Zahl aus, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen des Windwinkels zu erhöhen, oder wählen Sie eine niedrigere Zahl aus, um die Empfindlichkeit zu verringern.
•Wählen Sie Automatisch, damit die Filtereinstellungen automatisch an die Windverhältnisse angepasst werden.
4Wählen Sie Żertig.
Anpassen des Windgeschwindigkeitsfilters
Sie sollten diese Einstellung anpassen, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen der Windgeschwindigkeit zu ändern.
1Wählen Sie auf dem Marineinstrument in den NMEA 2000 Einstellungen den Gerätenamen (GND 10) aus.
2Wählen Sie Windgeschwindigkeitsfilter.
3Wählen Sie eine Option:
•Wählen Sie Aus, um den Filter zu deaktivieren. Die Anzeige reagiert dann sehr empfindlich auf Änderungen des Windwinkels.
•Wählen Sie Ein, um den Wert anzupassen. Wählen Sie eine höhere Zahl aus, um die Empfindlichkeit der Anzeige in Bezug auf Änderungen der Windgeschwindigkeit zu erhöhen, oder wählen Sie eine niedrigere Zahl aus, um die Empfindlichkeit zu verringern.
•Wählen Sie Automatisch, damit die Filtereinstellungen automatisch an die Windverhältnisse angepasst werden.
4Wählen Sie Żertig.
16
Wartung und Aufbewahrung
•Reinigen Sie den Windgeber bei Bedarf mit einer milden Seifenlösung, und spülen Sie ihn mit Wasser ab. Verwenden Sie keine Reinigungsmittel und auch keinen Hochdruckwasserstrahl.
•Falls Sie den Windgeber über längere Zeit nicht verwenden, sollten Sie ihn abmontieren und an einem trockenen Ort aufbewahren.
•Falls Sie die WSI über längere Zeit nicht verwenden, sollten Sie sie abbauen und an einem trockenen Ort aufbewahren.
•Für die Aufbewahrung des Windgebers ist am besten ein Ort geeignet, an dem das Gerät Licht ausgesetzt ist. Dadurch bleibt der Akku des Geräts aufgeladen.
•Falls Sie den Windgeber an einem dunklen Ort aufbewahren, sollten Sie den Akku am Anfang jeder Saison auswechseln. Ersatzakkus sind bei Ihrem Garmin Händler vor Ort oder unter www.garmin.com erhältlich.
Koppeln des Windgebers mit der WSI
Damit Sie den Windgeber mit der WSI koppeln können, muss ein Garmin Marineinstrument, z. B. eine GMI 20, mit demselben NMEA 2000 Netzwerk wie die GND 10 verbunden sein.
Der Windgeber ist ab Werk mit der WSI gekoppelt. Sie müssen den Windgeber nur mit der WSI koppeln, wenn Sie das Gerät ersetzen.
1Entfernen Sie die Akkuabdeckung des Windgebers.
2Der Windgeber muss sich in einem Abstand von maximal 2 m (6 Fuß) zur WSI befinden. Halten Sie dann die weiße Taste auf der Platine gedrückt, bis die LED erlischt.
Die alten Kopplungsinformationen werden vom Windgeber gelöscht.
3Wählen Sie auf dem Marineinstrument in den NMEA 2000 Einstellungen die GND 10 aus.
4Wählen Sie Allgemeine Konfiguration.
5Geben Sie UP ein (dies steht für „Un-pair“, also „Kopplung aufheben“). Wählen Sie dann Żertig.
Die alten Kopplungsinformationen werden von der WSI gelöscht.
6Der Windgeber muss sich in einem Abstand von maximal 2 m (6 Fuß) zur WSI befinden. Drücken Sie dann die weiße Taste auf der Platine (halten Sie sie jedoch nicht gedrückt). Achten Sie auf die LED:
•Wenn die LED zweimal blinkt und dann erlischt, war die Kopplung erfolgreich.
•Wenn die LED zweimal und dann ein weiteres Mal für etwa eine Sekunde blinkt, war die Kopplung nicht erfolgreich. Verringern Sie den Abstand zwischen dem Gerät und der WSI, und wiederholen Sie diesen Schritt, bis die Kopplung erfolgreich war.
7Setzen Sie die Akkuabdeckung des Windgebers wieder auf.

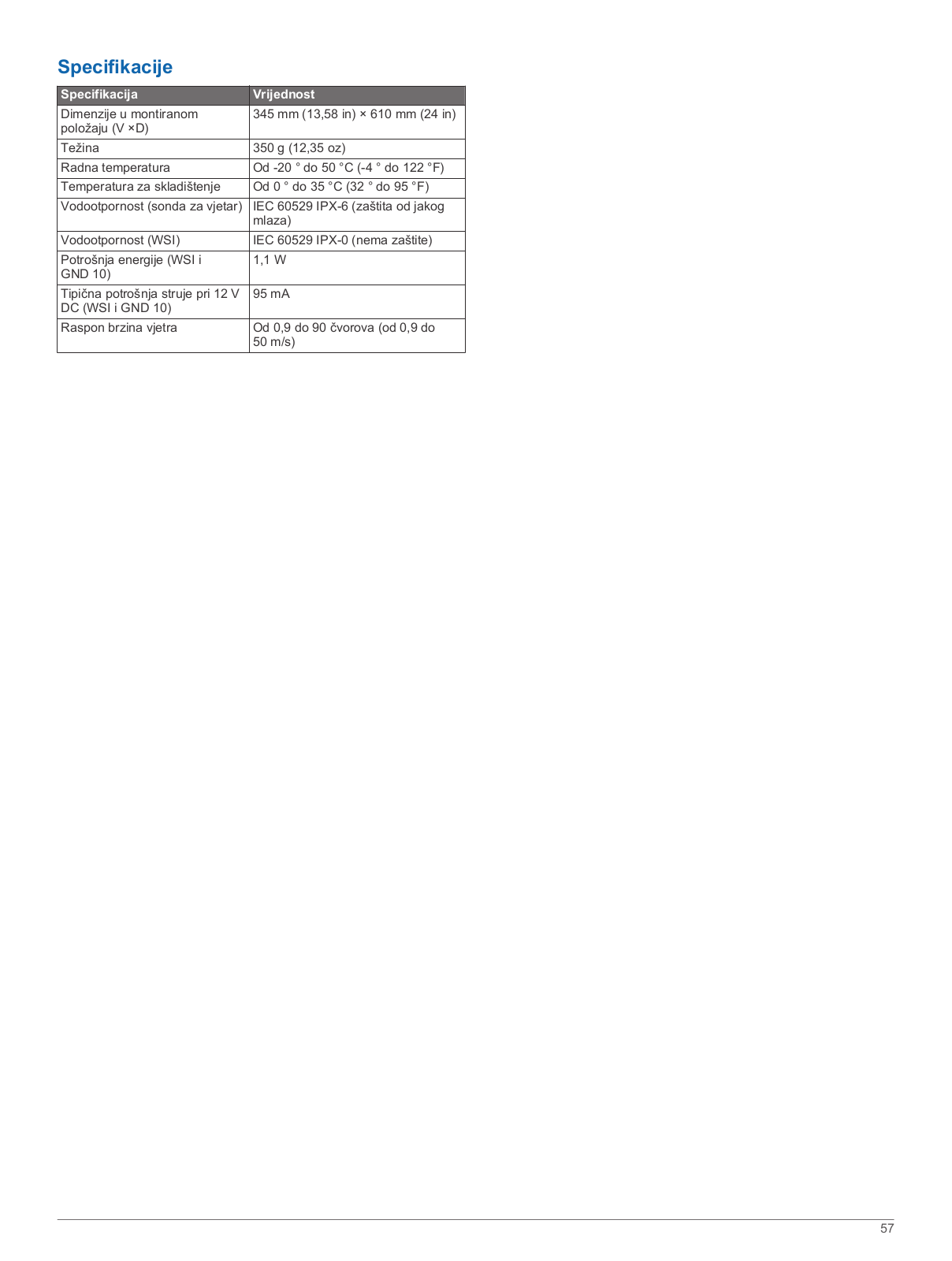

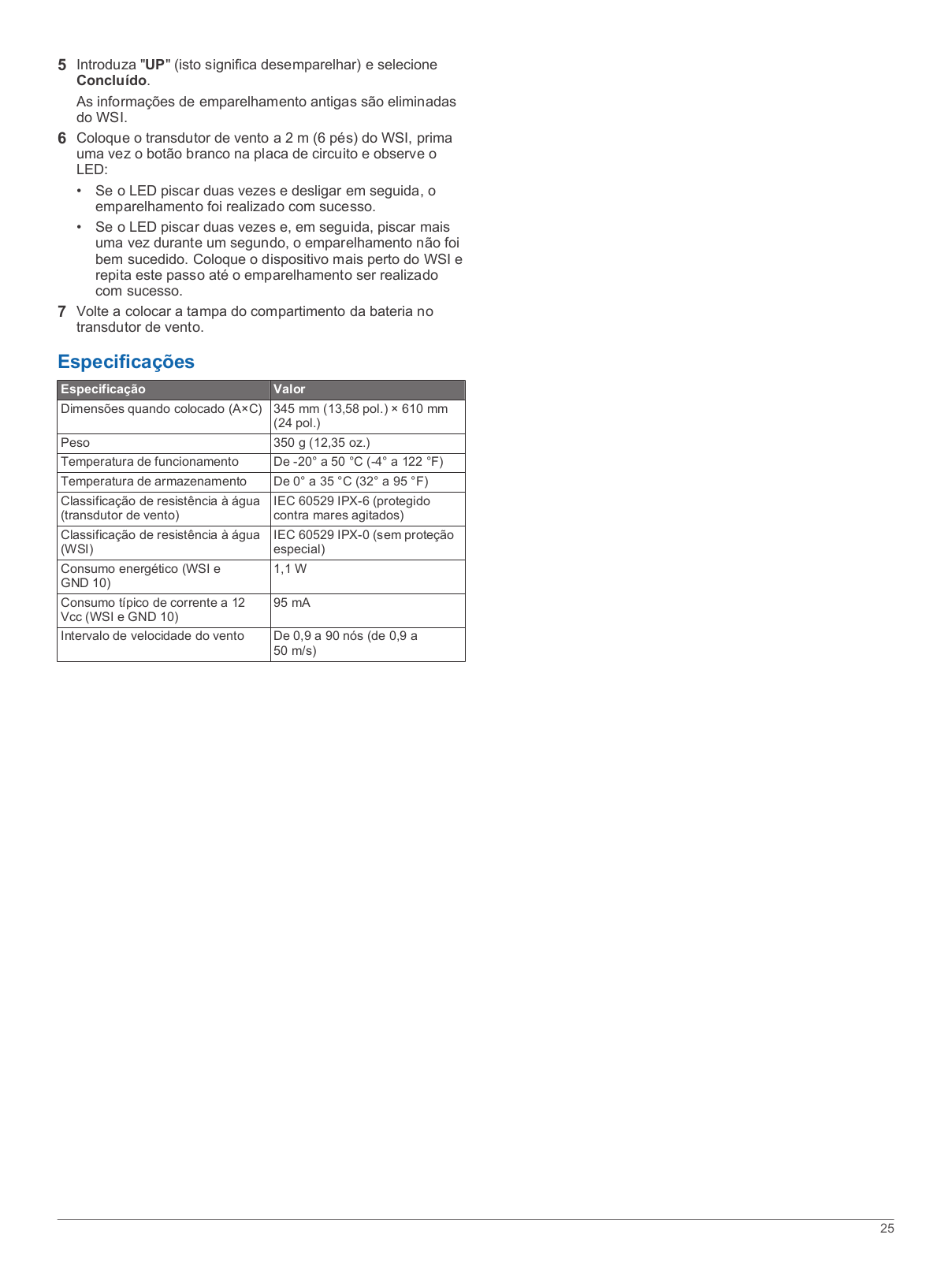

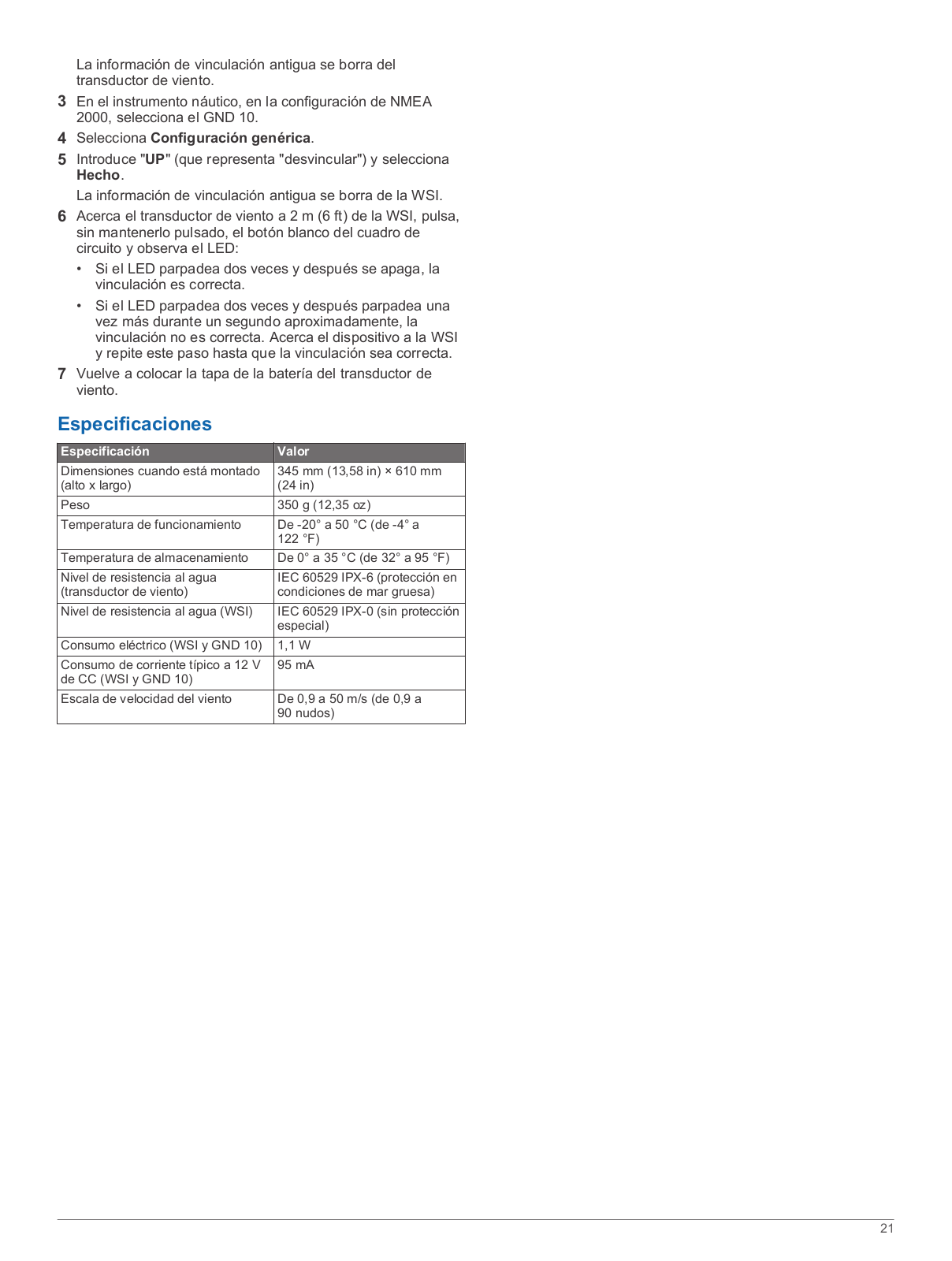

Technische Daten
Angabe |
Wert |
Abmessungen (montiert; H × L) |
345 mm (13,58 Zoll) × |
|
610 mm (24 Zoll) |
Gewicht |
350 g (12,35 Unzen) |
Betriebstemperatur |
-20 °C bis 50 °C (-4 °F bis |
|
122 °F) |
Lagertemperatur |
0 °C bis 35 °C (32 °F bis |
|
95 °F) |
Wasserbeständigkeit (Windgeber) |
IEC 60529 IPX-6 (Schutz bei |
|
rauer See) |
Wasserbeständigkeit (WSI) |
IEC 60529 IPX-0 (kein |
|
spezieller Schutz) |
Angabe |
Wert |
Leistungsaufnahme (WSI und GND 10) |
1,1 W |
Typische Stromaufnahme bei 12 V |
95 mA |
Gleichspannung (WSI und GND 10) |
|
Windgeschwindigkeitsbereich |
0,9 bis 90 Knoten (0,9 bis |
|
50 m/s) |
17
Instrucciones de instalación de gWind™ Wireless
Este dispositivo proporciona información de la velocidad y el ángulo del viento a una red NMEA 2000 en la embarcación. El transductor de viento transmite información a una interfaz de servidor inalámbrico (WSI), que debe conectarse a un Garmin GND 10 para enviar datos a una red NMEA 2000.
Información importante sobre seguridad
AVISO
Consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto y en la que encontrarás advertencias e información importante sobre el producto.
ADVERTENCIA
Utiliza siempre gafas de seguridad, un protector de oídos y una máscara antipolvo cuando vayas a realizar orificios, cortes o lijados.
Mantén la precaución cuando trabajes en sitios elevados.
Avisos sobre la pila
AVISO
Si no se siguen estas indicaciones, puede reducirse el ciclo vital de la pila o se pueden producir riesgos de daños al dispositivo, fuego, quemaduras químicas, fuga de electrolitos y heridas.
•No desmontes, modifiques, reacondiciones, perfores ni dañes el dispositivo o la pila.
•No sumerjas el dispositivo o la pila, ni los expongas al agua u otros líquidos, fuego, explosiones u otros riesgos.
•No utilices ningún objeto puntiagudo para extraer las pilas.
•Mantén la pila fuera del alcance de los niños.
•Sustituye la pila únicamente con pilas de sustitución adecuadas. Utilizar otras pilas conlleva un riesgo de fuego o explosión. Para comprar pilas de sustitución, pregunta a tu distribuidor de Garmin o visita el sitio web de Garmin.
•No hagas funcionar el dispositivo si la temperatura está fuera del siguiente intervalo: -20° a 50 °C (-4° a 122 °F).
•Si vas a guardar el dispositivo durante un periodo de tiempo prolongado, guárdalo con el siguiente intervalo de temperatura: de 0° a 35 °C (de 32° a 95 °F).
•Ponte en contacto con el servicio local de recogida de basura para desechar el dispositivo o la pila de forma que cumpla todas las leyes y normativas locales aplicables.
Registro del dispositivo
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte un mejor servicio.
•Visita http://my.garmin.com.
•Guarda la factura original o una fotocopia en un lugar seguro.
Instalación de la pila
NOTIŻICACIÓN
Con este dispositivo se proporciona la pila adecuada. Si instalas una pila no proporcionada por Garmin o no comprada a través de dicho sitio, puedes dañar el dispositivo.
Antes de montar el dispositivo, debes instalar la pila incluida.
1Con un destornillador del número 2 de Phillips, abre el compartimento de la pila del dispositivo.
2Inserta el conector de la pila À al puerto del panel del interior del dispositivo Á.
El conector encaja en el puerto en una única dirección. Si fuerzas el conector en el puerto, puedes dañarlo.
3Pasa el cable de la pila por dentro de la cubierta del dispositivo  y coloca la pila debajo del panel Ã.
4Cierra y fija el compartimento de la pila evitando que los cables queden apretados o pillados.
Instalación de la hélice
1Asegúrate de que el eje À está alineado correctamente con la ranura de la hélice.
La ranura de la hélice sólo encaja en el eje en una dirección.
2Presiona sobre la hélice hasta que quede encajada en el dispositivo.
3Instala el tornillo de presión Á para mantener la hélice fijada de forma segura en el dispositivo.
Especificaciones sobre el montaje
Ten en cuenta las siguientes especificaciones cuando vayas a seleccionar la ubicación de montaje del transductor de viento.
•El transductor de viento debe montarse en una superficie horizontal en la parte superior del mástil À.
18
Loading...
