Mode d’emploi
Libretto Istruzioni
1 |
2 |
3 |
f c |
|
|
|
|
|
Dunstabzugshaube |
|
Hotte aspirante |
|
Cappa aspirante |
|
DASL55 |
|
DASL60 |
|
DASL82 |
56321 03.10 |
DASL90 |
2 electrolux
|
Sehr geehrte Kundin, sehr geehrter Kunde |
|||
D |
||||
|
|
|
||
Bitte lesen Sie diese Gebrauchsanweisung |
Für eventuell auftretende Störungen enthält |
|||
|
sorgfältig durch. Beachten Sie vor allem den |
diese Gebrauchsanweisung Hinweise zur |
||
|
Abschnitt «Sicherheitshinweise». |
selbständigen Behebung, siehe Abschnitt |
||
|
Bewahren Sie diese Gebrauchsanweisung |
«Abhilfe bei Störungen». |
||
|
zum späteren Nachschlagen auf und geben |
Sollten diese Hinweise nicht ausreichen, ha- |
||
|
Sie sie an eventuelle Nachbesitzer des Ge- |
ben Sie jederzeit zwei Anlaufstellen, bei de- |
||
|
rätes weiter. |
nen Ihnen weitergeholfen wird: |
Mit dem Warndreieck und/oder durch die Signalwörter «Achtung!», «Vorsicht!» sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
1.Dieses Zeichen leitet Sie Schritt für
Schritt beim Bedienen dieses Gerätes. 2. . . .
3. . . .
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.
•Die Kundendienststelle in Ihrer Nähe (siehe Abschnitt «Kundendienst») oder
Service-Helpline
0848 848 111
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
•Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt «Kundendienst»).
Beachten Sie dazu auch den Abschnitt «Service».
electrolux 3
Inhalt
Sicherheitshinweise 4 D Elektrische Sicherheit 4 Sicherheit 4 Sicherheit während der Benutzung 4 Sicherheit beim Reinigen 4
Entsorgung 5 Gerätebeschreibung 6 Ausstattung Dunstabzugshaube 6 Bedienfeld 6 Kontrollfunktion Fettund Aktivkohlefilter 7 Lieferumfang 7 Vor dem ersten Gebrauch 7 Sonderzubehör 7 Bedienung der Dunstabzugshaube 8 Gerät ein-/ ausschalten 8 Ein-/ Ausschalten über Auszug 8 Intensivstufe 8 Nachlaufautomatik 9 Licht ein-/ ausschalten 9 Kontrollfunktion Fettfilter 10 Kontrollfunktion Aktivkohlefilter 10 Reinigung und Wartung 11 Äussere Reinigung 11 Reinigung der Metallfilter 11 Reinigung des Filterraumes 12 Regenerierung des Aktivkohlefilters 12 Auswechseln der Halogenlampen 14 Abhilfe bei Störungen 15 Installationsanweisung 16 Sicherheitshinweise 16 Einbau für Abluft 16 Elektrischer Anschluss / Zuleitung 18 Technische Daten 18 Richtlinien 18 Service 19 Bevor Sie den Kundendienst anfordern 19 Wenn Sie den Kundendienst in Anspruch nehmen 19 Kundendienst 20 Servicestellen 20 Ersatzteilverkauf 20 Fachberatung / Verkauf 20 Garantie 20
4 electrolux
D |
Die Sicherheit dieses Gerätes entspricht |
mangels |
Erfahrung |
und/oder mangels |
den anerkannten Regeln der Technik |
Wissen benutzt zu werden, es sei denn, |
|||
|
und den geltenden Sicherheitsvorschrif- |
sie werden durch eine für Ihre Sicherheit |
||
|
ten. Dennoch sehen wir uns veranlasst, |
zuständige Person beaufsichtigt oder er- |
||
|
Sie mit folgenden Sicherheitshinweisen |
hielten von ihr Anweisungen, wie das Ge- |
||
|
vertraut zu machen. |
rät zu benutzen ist. |
|
|
|
Elektrische Sicherheit |
Sicherheit während der Benutzung |
||
|
• Überprüfen Sie die Dunstabzugshaube |
Achtung! |
Teile der |
Dunstabzugshaube |
|
auf Transportschäden. Ein beschädigtes |
können im Betrieb mit Kochgeräten heiss |
||
|
Gerät auf keinen Fall anschliessen. Wen- |
werden. |
|
|
|
den Sie sich im Schadensfall an Ihren Lie- |
• Verwenden Sie die Dunstabzugshaube |
||
|
feranten. |
nur zur Entlüftung des Kochstellenbe- |
||
|
• Die Dunstabzugshaube niemals in Betrieb |
reichs. Wird das Gerät zweckentfremdet |
||
|
nehmen, wenn Netzkabel oder Bedienele- |
oder falsch bedient, kann vom Herstel- |
||
|
mente beschädigt sind. |
ler keine Haftung für eventuelle Schäden |
||
|
• Die Dunstabzugshaube muss ordnungs- |
übernommen werden. |
||
|
gemäss eingebaut und angeschlossen |
• Das Flambieren unter dem Gerät ist im |
||
|
werden. Was dazu alles erforderlich ist, |
aussowie im eingeschalteten Zustand |
||
|
entnehmen Sie der Installationsanwei- |
verboten (Brandgefahr). |
||
|
sung. |
• Dunstabzugshaube |
beim Kochen nie |
|
|
• Vergewissern Sie sich vor Inbetriebnah- |
ohne Fettfilter betreiben. |
||
|
me, dass die auf dem Typenschild des |
• Bei einem allfälligen, späteren Versetzen |
||
|
Gerätes angegebene Netzspannung und |
des Gerätes kann die genaue Installati- |
||
|
Stromart mit Netzspannung und Stromart |
onsanweisung bei unserem Kundendienst |
||
|
am Einbauort übereinstimmen. |
telefonisch bestellt werden. |
||
|
• Reparaturen sind ausschliesslich durch |
• Sollten Sie das Gerät verkaufen oder Drit- |
||
|
eine unserer Kundendienststellen durch- |
ten überlassen, so sorgen Sie dafür, dass |
||
|
zuführen. Zudem sind immer Original-Er- |
das Gerät komplett mit diesem Heft über- |
||
|
satzteile zu verwenden. |
geben wird, damit der neue Benutzer sich |
||
|
• Umbauten oder Veränderungen an der |
über die Arbeitsweise des Gerätes infor- |
||
|
Dunstabzugshaube sind aus Sicherheits- |
mieren kann. |
|
|
|
gründen nicht zulässig. |
• Wenn die Dunstabzugshaube längere Zeit |
||
|
• Bei Störungen das Gerät ausschalten, |
nicht beaufsichtigt ist, z.B. Ferien, verge- |
||
|
Netzstecker aus der Steckdose ziehen. |
wissern Sie sich, dass das Gerät ausge- |
||
|
• Netzstecker nie am Kabel aus der Steck- |
schaltet ist. |
|
|
|
dose ziehen, sondern am Stecker. |
Sicherheit beim Reinigen |
||
|
Sicherheit |
|||
|
• Fettfilter regelmässig reinigen, bei zu star- |
|||
|
• Verpackungsteile (z.B. Folien, Styropor) |
|||
|
ker Verschmutzung kann Feuergefahr ent- |
|||
|
können für Kinder gefährlich sein. Ersti- |
stehen. |
|
|
|
ckungsgefahr! |
• Pflegen und reinigen Sie die Dunstabzugs- |
||
|
• Verpackungsteile von Kindern fernhalten. |
haube regelmässig, Sie vermeiden damit |
||
|
• Kinder sollten beaufsichtigt werden, um |
kostspielige Servicegänge. |
||
|
sicherzustellen, dass sie nicht mit dem |
• Beachten Sie dazu Abschnitt «Reinigung |
||
|
Gerät spielen. |
und Wartung». |
|
|
|
• Dieses Gerät ist nicht dafür bestimmt, |
• Die Reinigung des Gerätes mit einem |
||
|
durch Personen ( einschliesslich Kinder ) |
Dampfstrahloder Hochdruckreiniger ist |
||
|
mit eingeschränkten physischen, senso- |
aus Sicherheitsgründen nicht zugelassen. |
||
|
rischen oder geistigen Fähigkeiten oder |
|
|
|
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Altgerät
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen S.EN.S-Sammelstellen oder offiziellen S.EN.S-Recyclern. Die Liste der offiziellen S.EN.S-Sammelstellen findet sich unter www.sens.ch.
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
electrolux 5
D
|
6 electrolux |
|
|
|
|
D |

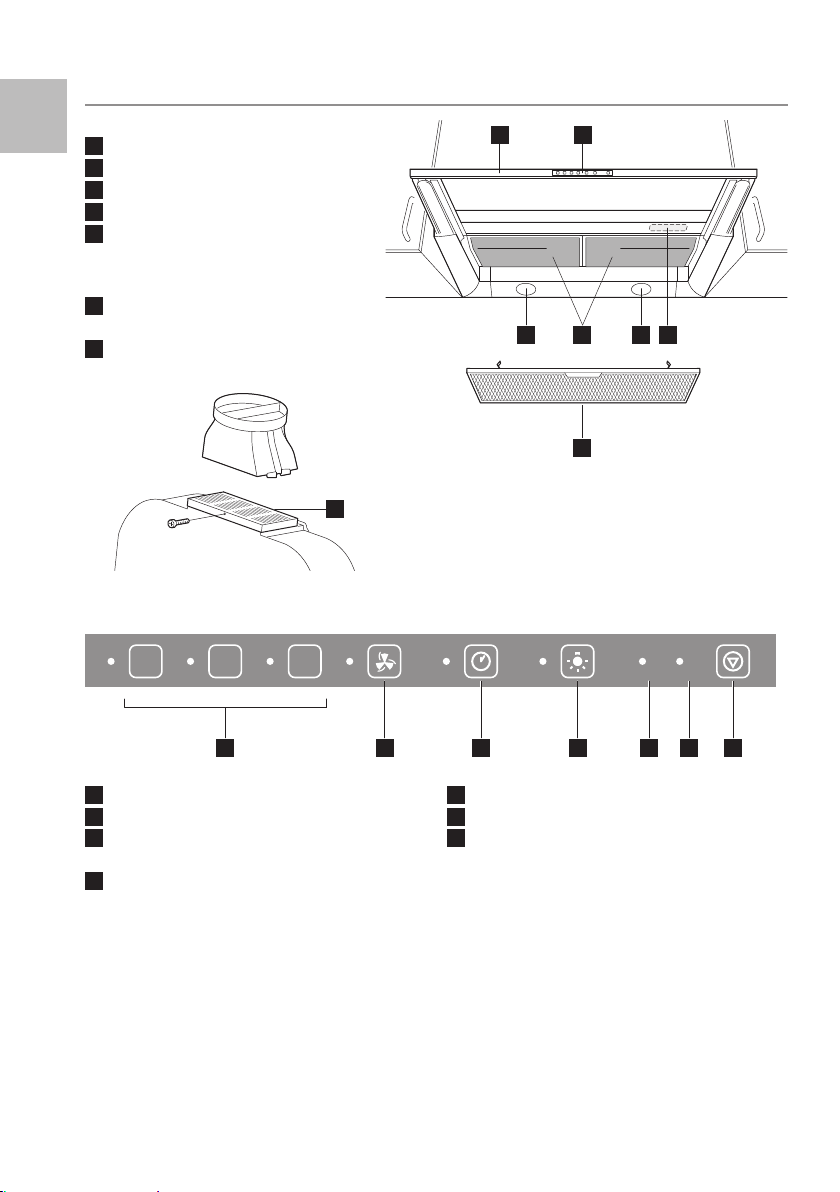

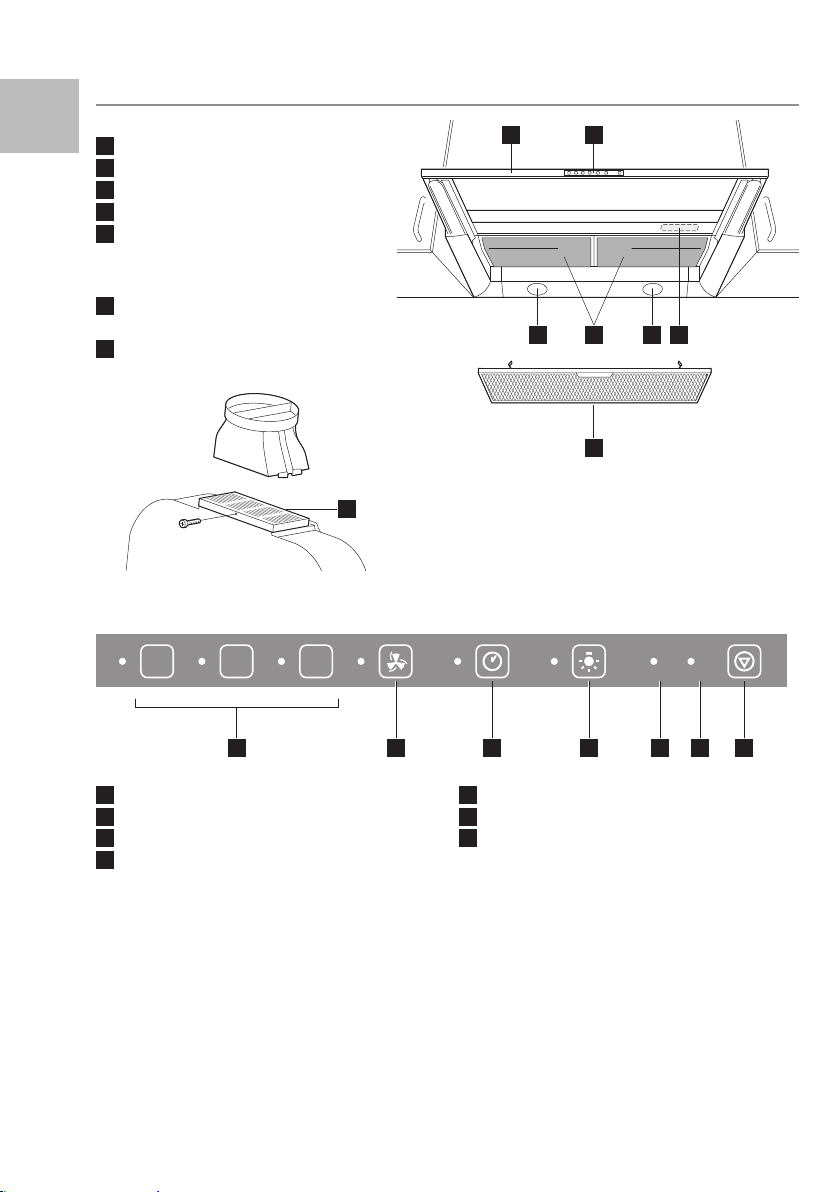

Gerätebeschreibung |
|
|
|
|
Ausstattung Dunstabzugshaube |
1 |
2 |
|
|
|
|
Auszug |
|
|
||
|
|
|
|
|
|
|
Bedienfeld |
|
|
|
|
|
Licht |
|
|
|
|
|
Metallfilter |
|
|
|
|
|
Typenschild |
|
|
|
|
|
Sonderzubehör |
|
|
|
|
|
Regenerierbarer LongLife Filter |
|
|
|
|
|
AKF LL45-14 |
3 |
4 |
3 |
5 |
|
Schutzgitter DA-SG |
||||
|
|
|
|
|
7
Bedienfeld
6
Für spezielle Einbauten in offenen Küchen kann die Rückstauklappe mit einem Werkzeug entfernt und das Schutzgitter ( 7 ) eingesetzt werden.
1 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
f |
|
c |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
2 |
|
3 |
4 |
5 |
6 |
7 |
||||||||||||||
|
Wahltasten Leistungsstufen |
|
|
|
|
Fettfilter-Erinnerung |
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
Taste Intensivstufe |
|
|
|
|
|
|
Aktivkohlefilter-Erinnerung |
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
Taste Nachlaufautomatik |
|
|
|
|
|
|
Funktionstaste |
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
Taste Licht |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Die Dunstabzugshaube kann für zwei verschiedene Betriebsarten installiert werden:
Umluftversion
Wenn aus baulichen Gründen keine Abluftleitung möglich ist, kann die Dunstabzugshaube mit einem zusätzlichen Aktivkohlefilter ausgerüstet werden, in dem Bakterien und Gerüche gebunden werden. Die gereinigte Luft strömt anschliessend wieder in den Küchenraum.
Abluftversion
Die über der Kochstelle anfallenden Dünste werden durch die Fettfilter gereinigt und über eine Abluftleitung ins Freie geführt.
Kontrollfunktion Fettund Aktivkohlefilter
Die Dunstabzugshaube verfügt über eine Kontrollfunktion für die Fettund den Aktivkohlefilter.
•Nach 40 Betriebsstunden erinnert die Kontrolllampe f an die fällige Reinigung der Fettfilter.
•Ist für den Umluftbetrieb ein Aktivkohlefilter eingebaut, erinnert die Kontrolllampe
1
2
3
electrolux 7
C nach 120 Betriebsstunden beim Ausschalten daran, dass der Aktivkohlefilter D regeneriert oder ausgetauscht werden
muss. Diese Kontrollfunktion muss bei Inbetriebnahme aktiviert werden.
Für einen effizienten und sicheren Betrieb der Dunstabzugshaube, ist es bei sehr intensivem Gebrauch nötig, die Filter in kürzeren Zeitabständen zu reinigen bzw. zu regenerieren.
4
5
D |
F |
I |
|
||
|
|

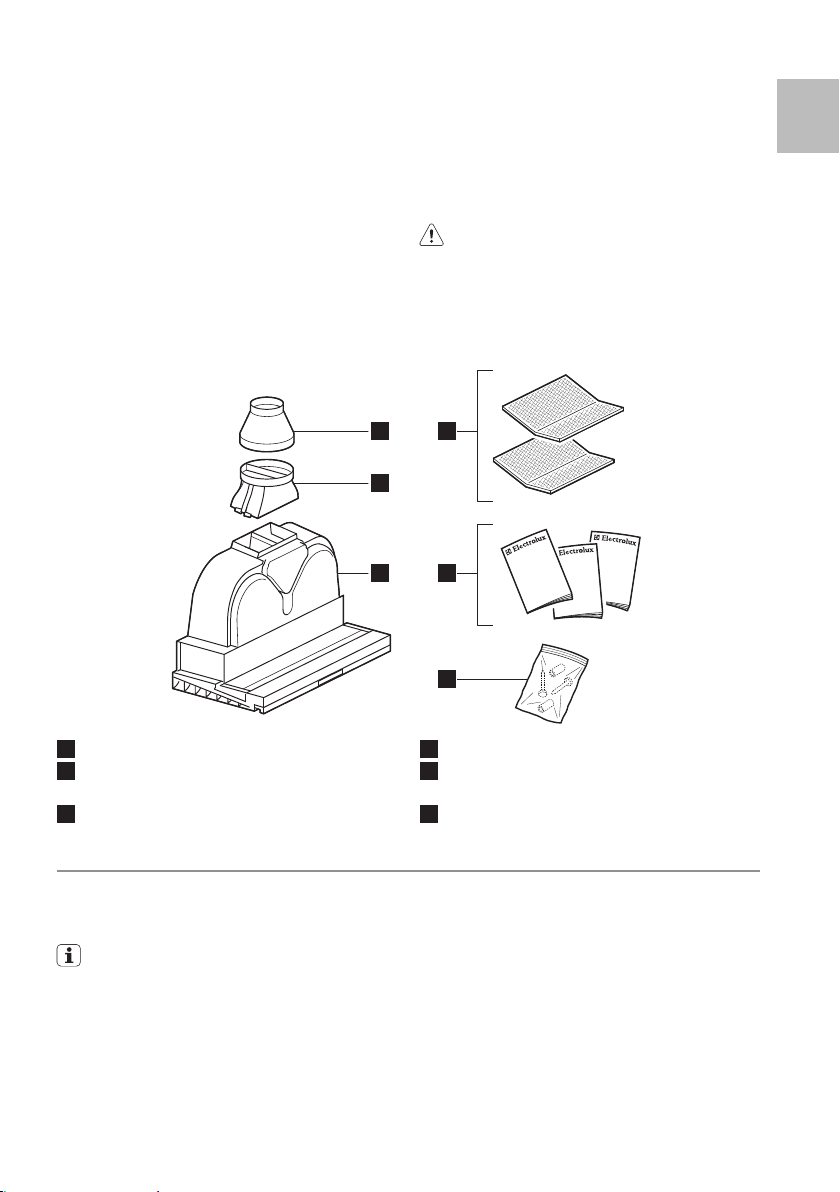

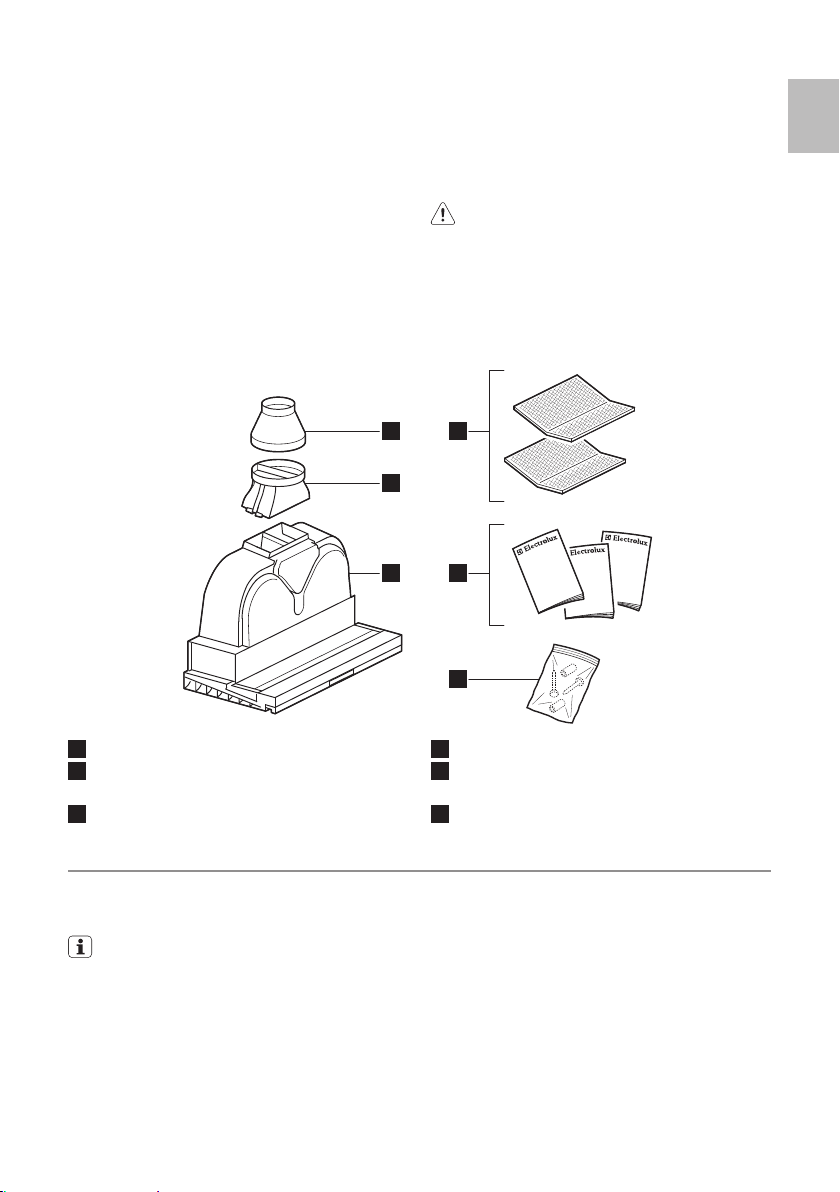

6
|
Reduzierstutzen 150/125 |
|
Fettfilter (2 Stück) |
|
|
||
|
Anschlussteil mit Geruchsdichter |
|
Gebrauchsund |
|
|
||
|
Rückstauklappe |
|
Montageanleitung (D,F,I) |
|
Dunstabzugshaube |
|
Befestigungsmaterial |
|
|
Regenerierbarer Aktivkohlefilter:
Vor dem ersten Gebrauch muss die Aktivkohle regeneriert werden, da jede Aktivkohle Feuchtigkeit aufnimmt. Diese Feuchigkeit muss entzogen werden.
Regenerierung des Aktivkohlefilters: Die Filterkassette flach auf den Gitterrost in der Mitte Ihres Backofens legen und bei 230 °C eine Stunde lang aufheizen. Lassen Sie den Filter anschliessend zwei Stunden vollständig abkühlen. Bei zu frühem einlegen kann
die Dunstabzugshaube durch die Restwärme der Kohle beschädigt werden. Der Regeneriervorgang kann eine normale Verfärbung des Filters bewirken. Der Filter kann danach wieder in die Dunstabzugshaube eingesetzt werden. Nun ist Ihr Gerät funktionsbereit.
|
8 electrolux |
||
|

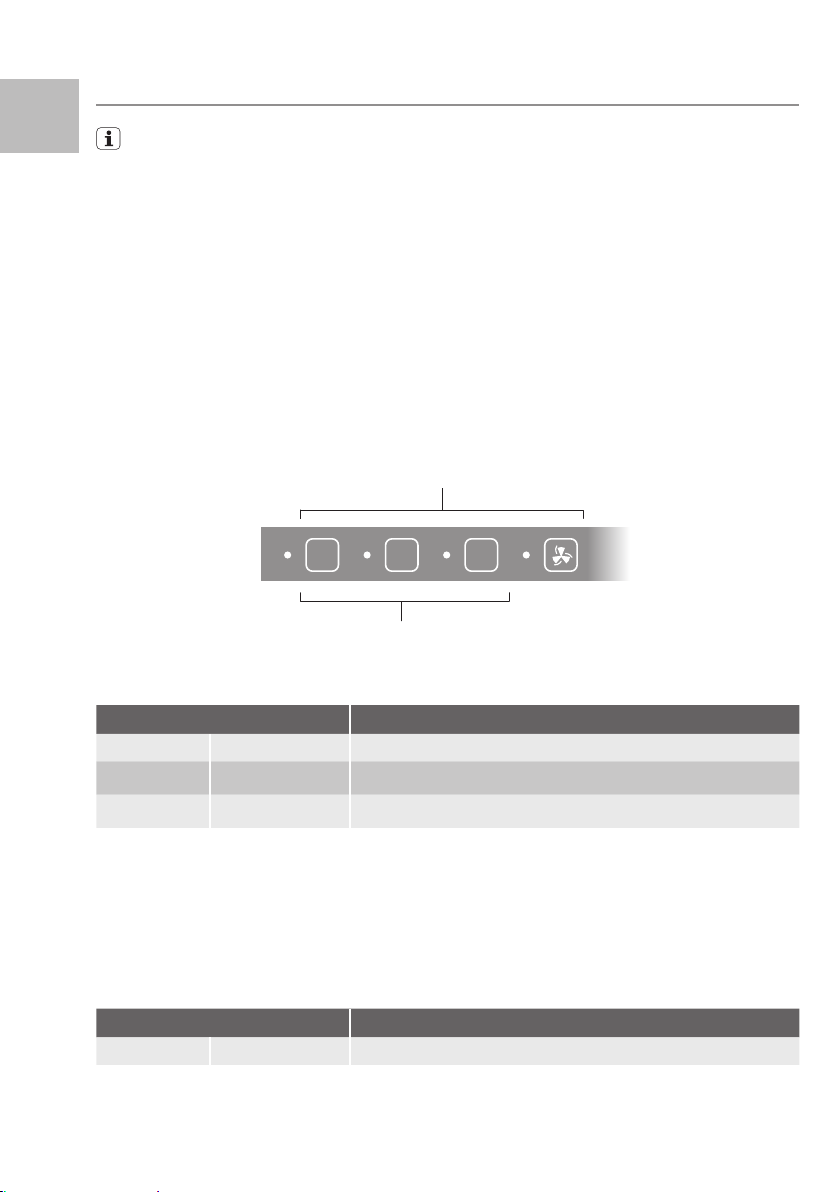

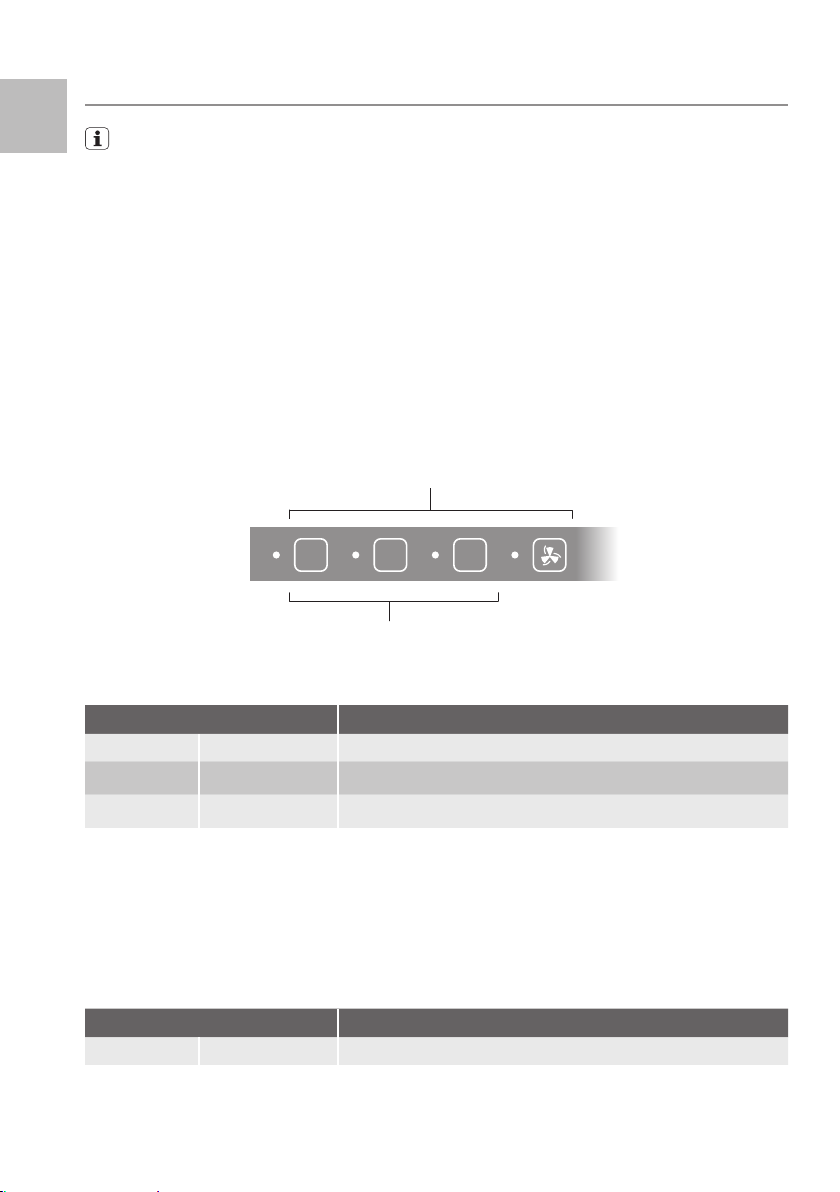

Bedienung der Dunstabzugshaube |
||
D |
|||
|
Dunstabzugshaube immer vor Kochbeginn einschalten. |
||
|
|
||
|
|
|
•Auszug herausziehen.
•Die gewünschte Leistungsstufe drücken.
Durch Drücken einer Leistungsstufe wird der Lüfter eingeschaltet, die dazugehörende LED leuchtet. Durch erneutes Drücken wird die Leistungsstufe ausgeschaltet.
Auszug herausziehen, zuletzt verwendete Leistungsstufe wird automatisch eingeschaltet.
Auszug bis zum Anschlag einschieben, Gerät wird ausgeschaltet.
|
|
|
|
Ein / Aus |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
|
3 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Leistungsstufen |
|
|
|
||
Leistungsstufe |
Kocharten |
|
|
|
||||
1 |
schwach |
warmhalten |
|
|
|
|||
2 |
mittel |
pochieren, unter dem Siedepunkt garen |
||||||
3 |
stark |
dünsten, dämpfen, schmoren, sieden |

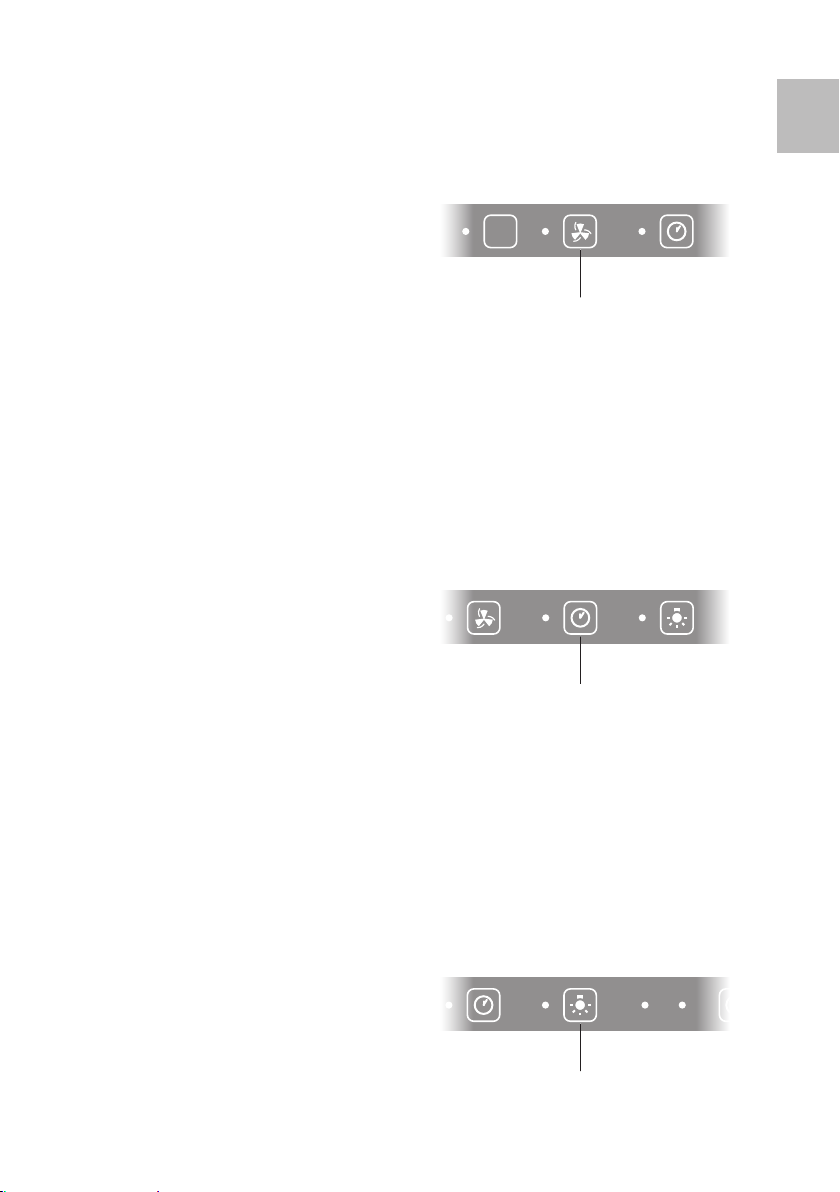

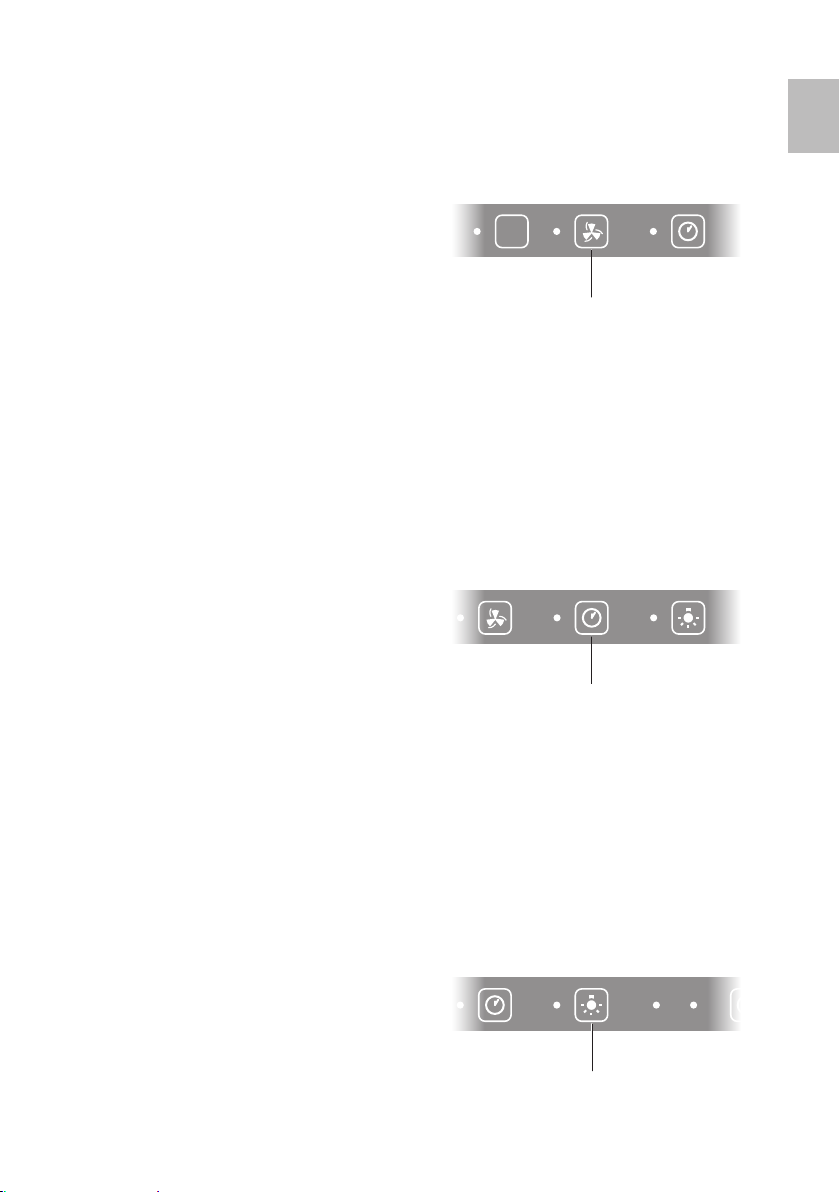

Bei extremer Dunstund Dampfentwicklung, wie sie z.B. beim Anbraten oder Wasserkochen entsteht, kann die speziell dafür vorgesehene Intensivstufe betätigt werden.
Stufe |
|
Kocharten |
INTENSIV |
sehr stark |
ankochen, anbraten, frittieren |
1.Gerät einschalten
2.Taste Intensivstufe drücken
Die Intensivstufe läuft während fünf Minuten, dann wird der Ventilator automatisch auf die zuletzt gewählte Leistungsstufe (Stufe 1-3) zurückgestellt, sofern eine Leistungsstufe vorgewählt war.
Um die Intensivstufe vorzeitig auszuschalten:
•Taste Intensivstufe während des Betriebs nochmals drücken.
Der Ventilator wird automatisch auf die zuletzt gewählte Leistungsstufe (Stufe 1-3) zurückgestellt, sofern eine Leistungsstufe vorgewählt war.
Mit der Taste Nachlaufautomatik wird nach dem Kochen für ein angenehmes Raumklima gesorgt.
Am Ende des Kochvorgangs:
•Taste Nachlaufautomatik drücken. Rote Kontrollampe leuchtet.
Die Nachlaufautomatik schaltet nach fünf Minuten den Ventilator und, falls eingeschaltet, das Licht aus.
Um die Nachlaufautomatik vorzeitig auszuschalten:
•Taste Nachlaufautomatik während des Betriebs nochmals drücken.
Der Ventilator läuft auf der gewählten Leistungsstufe weiter.
Mit der Taste Licht wird die Lampe einbzw. ausgeschaltet, auch wenn der Auszug ganz eingeschoben ist.
electrolux 9
D
3
Intensivstufe
Nachlaufautomatik
f c
Licht
10 electrolux

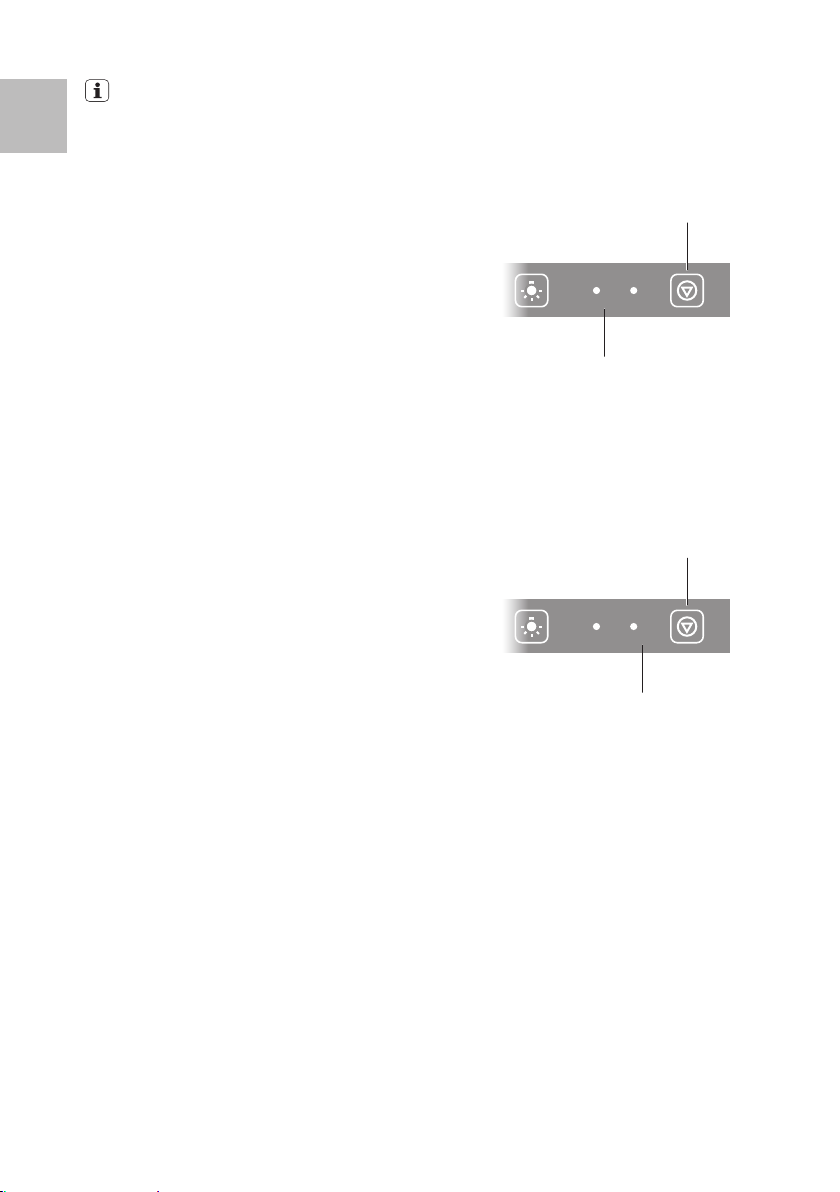

Die Kontrollfunktionen können nur bei D ausgeschalteter Lüftung und ausgezogenem Glasauszug eingestellt werden.
Standardmässig ist die Kontrollfunktion für den Fettfilter aktiv. Nach 40 Stunden leuchtet die Kontrolllampe f permanent bei ausgezogenem Auszug. Spätestens wenn die Kontrolllampe f leuchtet, ist es Zeit die Filter zu reinigen.
Sind die Filter gereinigt, für 3 Sekunden die Funktionstaste drücken bis die Kontrolllampe f erlischt (Zähler wird zurückgesetzt oder aktiviert, falls ausgeschaltet).
Bei Umluftbetrieb und dem Einbau eines Aktivkohlefilters empfiehlt es sich, die Kontrollfunktion für den Aktivkohlefilter zu aktivieren. Um diese Funktion zu aktivieren, die Taste 2 während 10 Sekunden gedrückt halten, bis die Kontrolllampe C aufleuchtet.
Nach 120 Betriebsstunden leuchtet die Kontrolllampe C permanent bei ausgezogenem Auszug. Es ist nach 120 Stunden nötig den Aktivkohlefilter zu regenerieren. Nachdem der Aktivkohlefilter wieder eingesetzt ist, für 3 Sekunden die Funktionstaste drücken bis die Kontrolllampe C erlischt (Zähler wird zurückgesetzt).
Kontrollabfragen
Drückt man die Funktionstaste leuchten die LEDs der Zähler f und oder C, welche aktiv sind.
Funktionstaste
f c
Fettfilter
Funktionstaste
f c
Aktivkohlefilter
Vorsicht! Keine scharfen Reinigungsmittel, Bürsten, kratzende Schwämme oder Scheuersand verwenden.
Achtung! Der Auszug darf nicht demontiert werden!
Die äusseren Teile mit einem Mikrofasertuch reinigen.
Achten Sie beim Reinigen darauf, dass das Edelstahl-Oberflächenfinish (die feine waagerechte Linienführung) nicht gegen die Struktur bearbeitet wird.
Keine kreisenden Bewegungen!
Gebläse läuft!
Achtung! Bei Nichtbeachten dieser Reinigungsanweisung kann Feuergefahr entstehen!

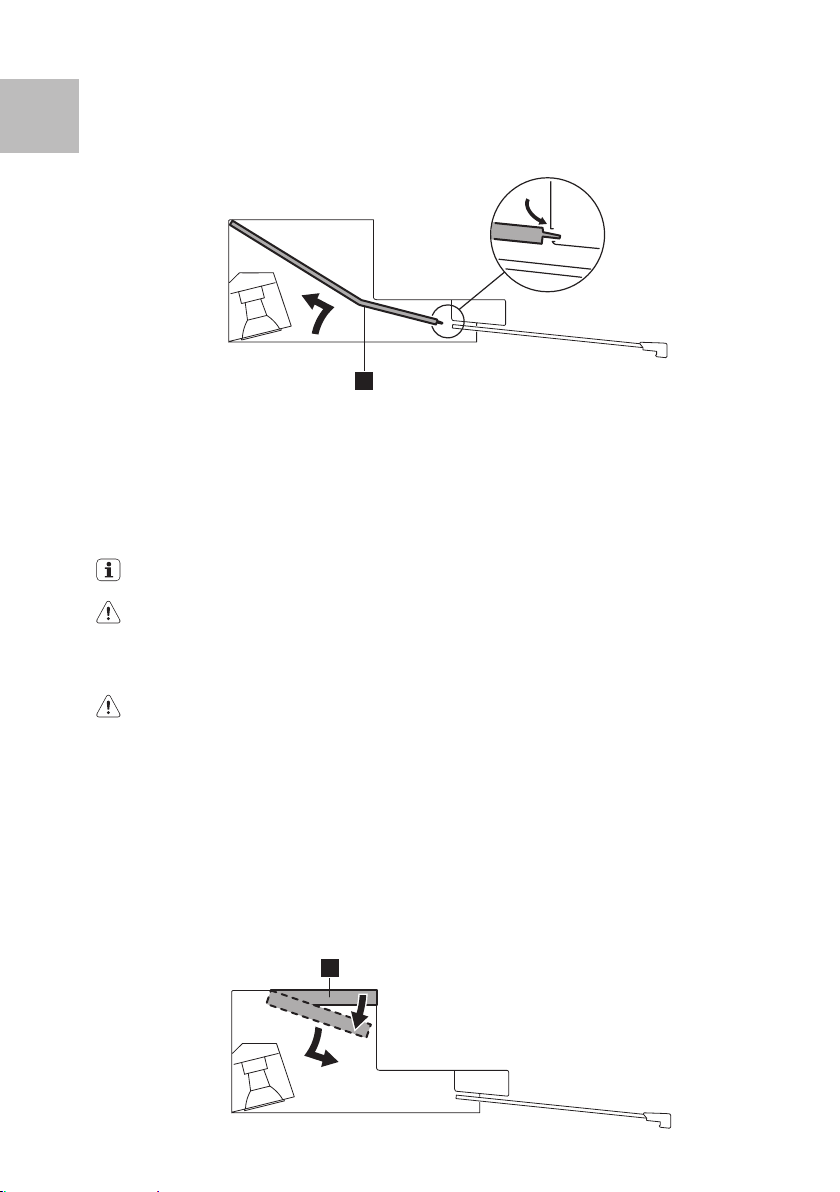

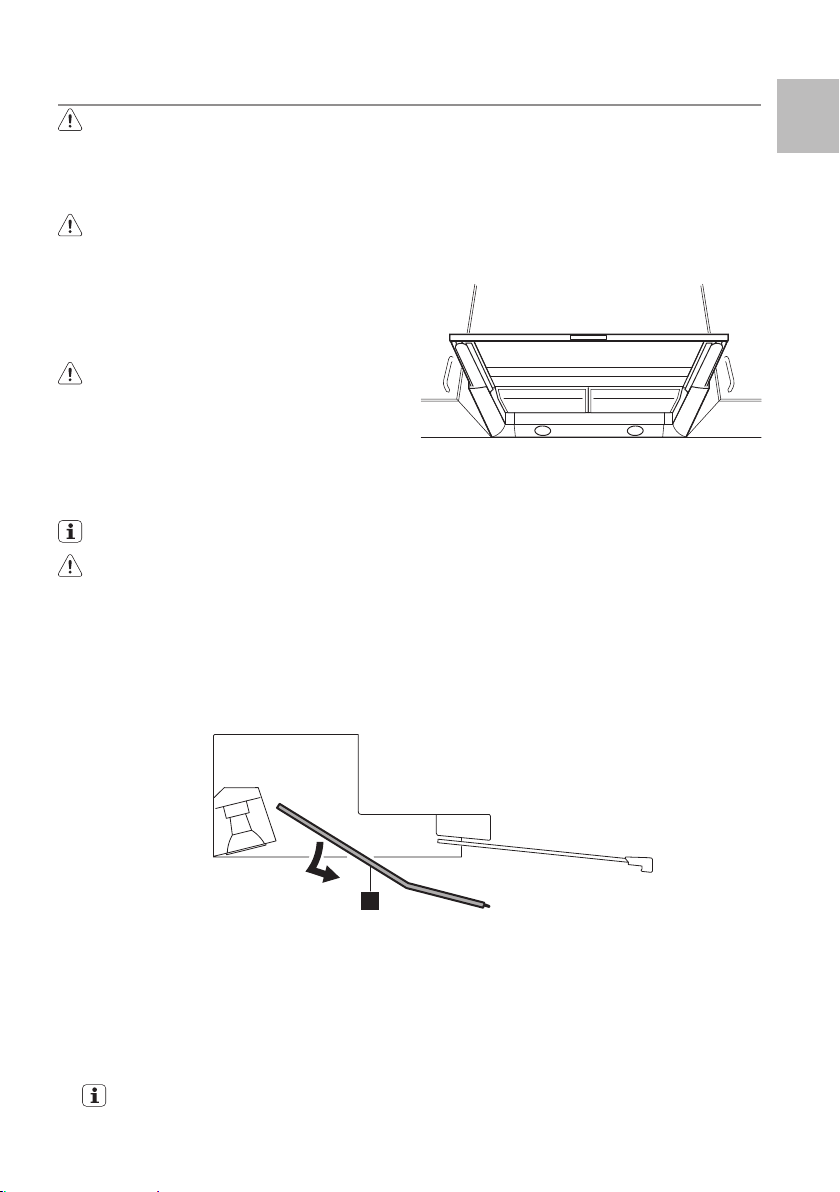

Metallfilter herausnehmen
1.Metallfilter hinten heraufdrücken und nach vorne herausnehmen.
3
Metallfilter reinigen
2.Metallfilter alle 2 bis 4 Wochen im Geschirrspüler waschen oder in Geschirrspülmittel-Lauge einlegen, heiss abspülen und gut trocknen lassen.
Eine Verfärbung der Filter ist normal, ihre Funktion wird dadurch nicht beeinträchtigt.
electrolux 11
D
|
12 electrolux |
|
|

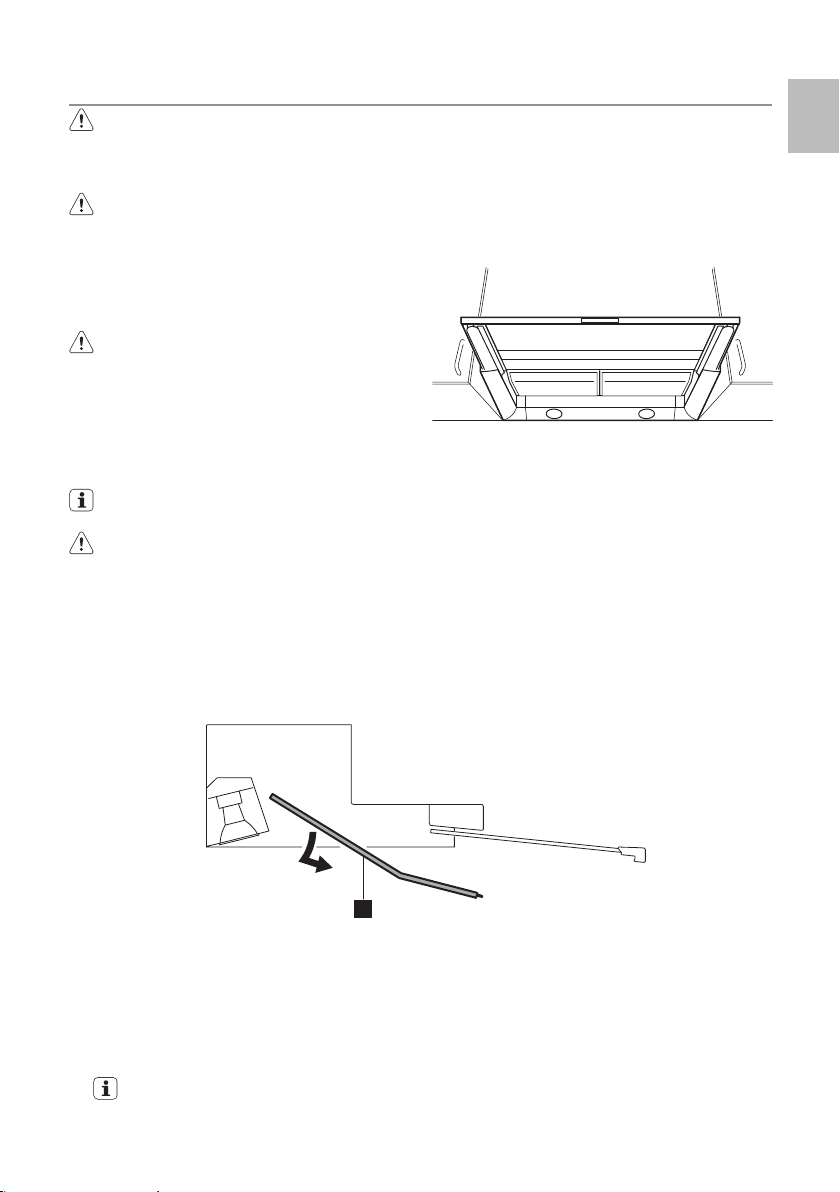

Metallfilter wieder einsetzen |
|
D |
||
3. Metallfilter hinten hochheben und |
||
|
vorne einrasten. |
|
|
3

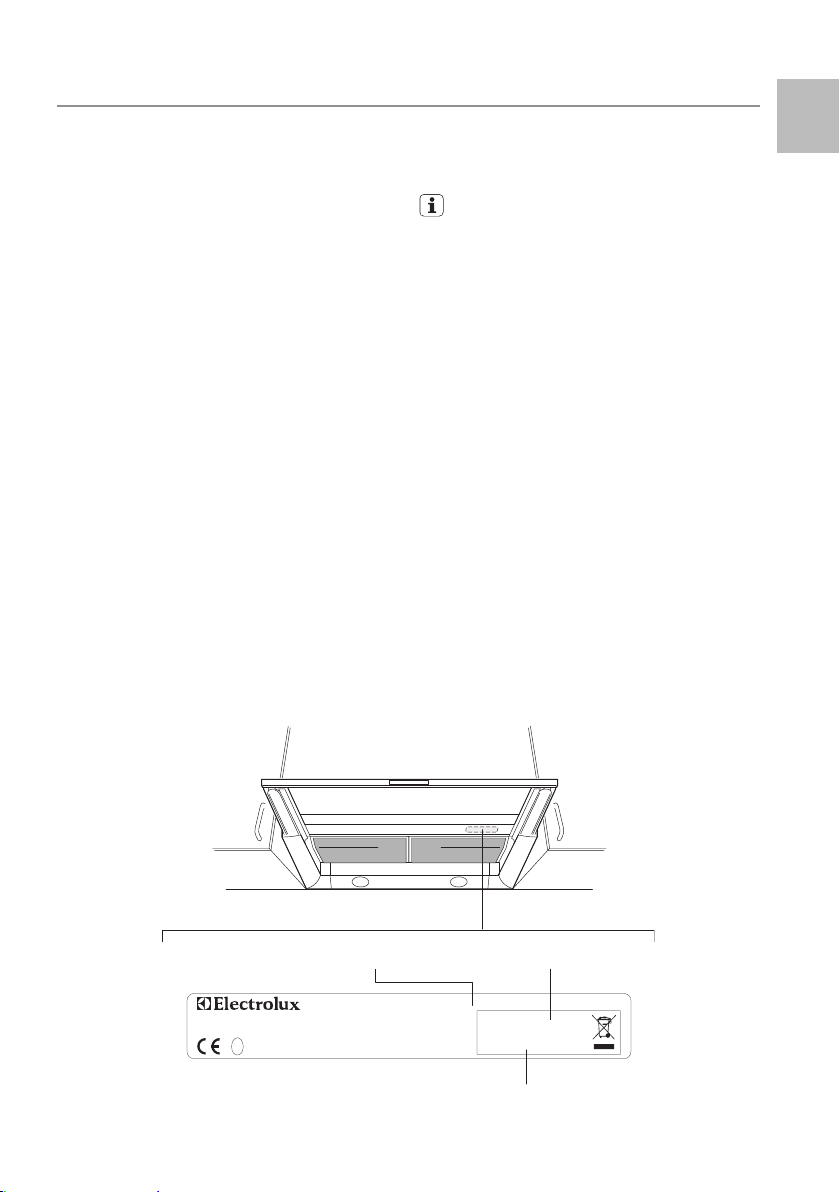

Den Filterraum jeweils beim Auswechseln oder Reinigen der Metallfilter mit Küchenpapier (trocken) reinigen.
Gebläse läuft!
Achtung! Typenschild nicht beschädigen oder entfernen.
Handhabung gemäss Gebrauchsanweisung beim Aktivkohlefilter.
Sofern das Gerät für den Umluftbetrieb ausgerüstet ist.

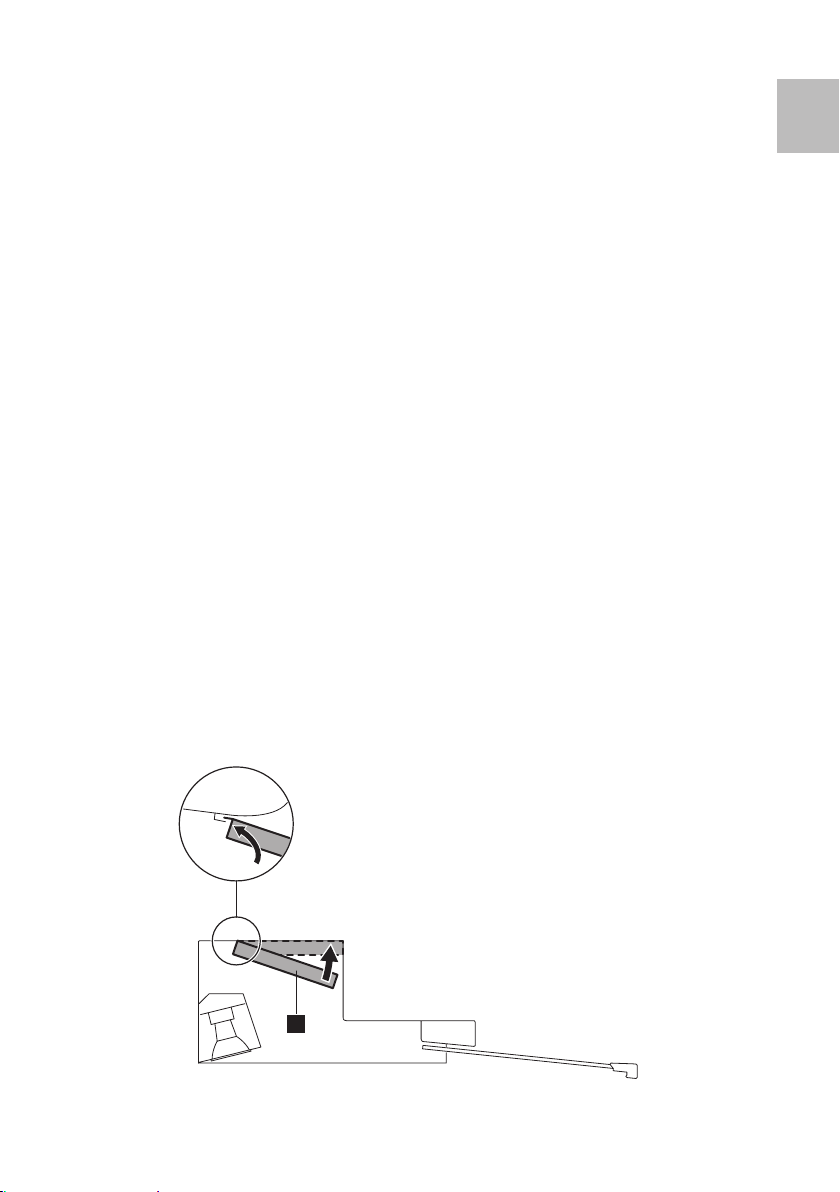

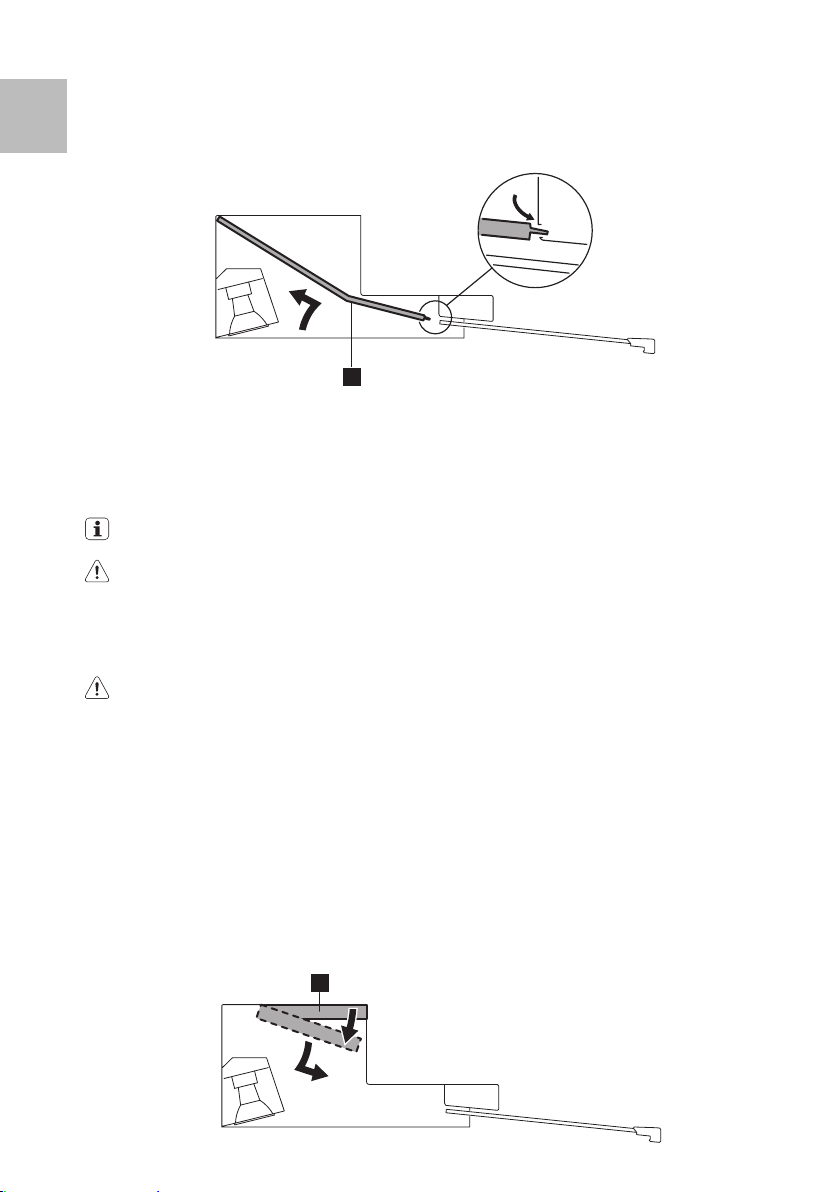

Aktivkohlefilter herausnehmen
1.Metallfilter herausnehmen.
2.Aktivkohlefilter vorne herunterziehen und herausnehmen.
5
Regenerierung
Feuchtigkeit und Fettpartikel verringern das Aufnahmevermögen und daher muss nach spätestens 2 Monaten die Aktivkohle regeneriert werden.
3.Die Filterkassette flach auf den Gitterrost in der Mitte Ihres Backofens legen bei 230 °C eine Stunde lang aufheizen.
4.Lassen Sie den Filter anschliessend zwei Stunden vollständig abkühlen.
Der Filter kann danach wieder in die Dunstabzugshaube eingesetzt werden. Nun ist Ihr Gerät für weitere 2 Monate funktionstüchtig. Der Filter verliert nach ca. 4 Jahren seine Wirksamkeit und sollte komplett (Spezialkohle kann nicht nachgefüllt werden) ersetzt werden.
Aktivkohlefilter einsetzen
5.Aktivkohlefilter in Pfeilrichtung in die Aufnahmen schieben, dann vorne hochklappen bis die Federn einschnappen.
6.Metallfiter einsetzen.
5
electrolux 13
D
14 electrolux
|

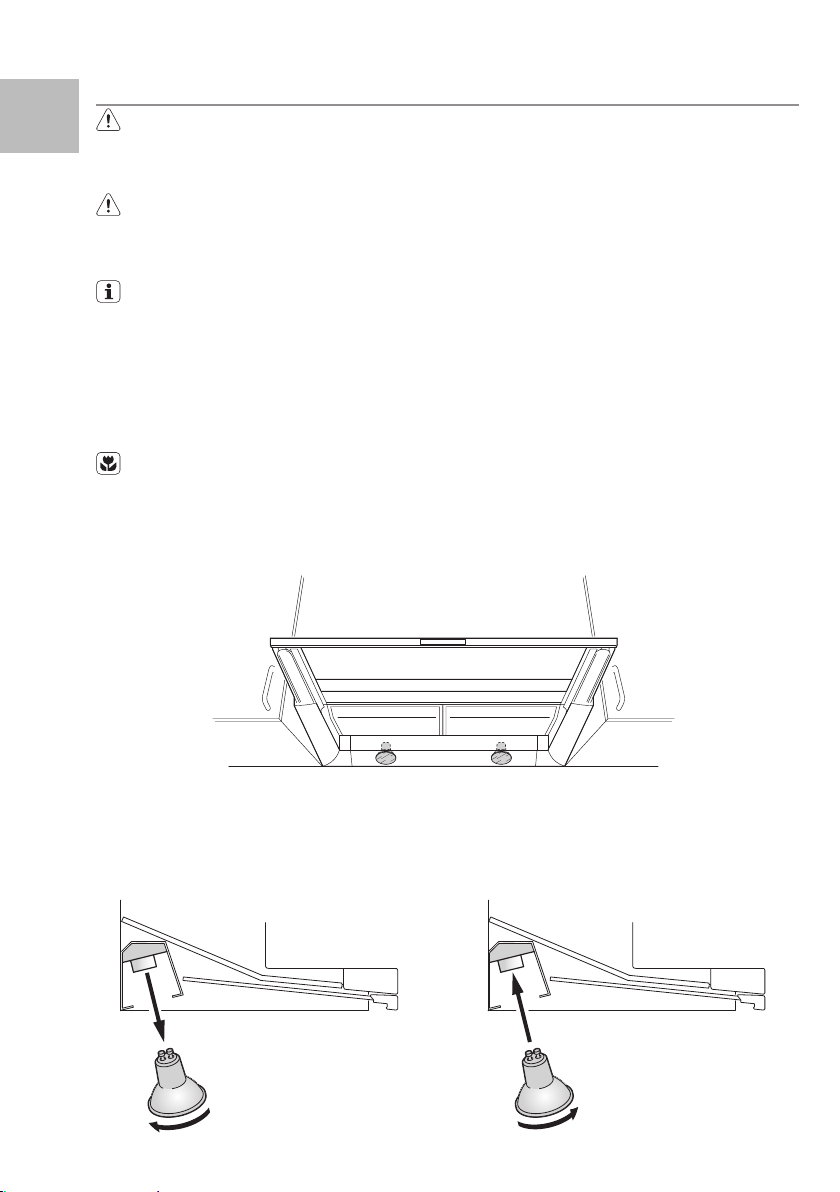

Auswechseln der Halogenlampen |
||
D |
|||
|
Die Dunstabzugshaube unbedingt |
||
|
|
||
|
|
stromlos machen. (Stecker heraus- |
|
|
|
ziehen oder Sicherung ausschal- |
|
|
|
ten.) |
Achtung! Alle Lampen werden heiss,
Vorsicht beim Wechsel.
Beachten Sie, bei diesem Gerät können Halogen-Energiesparlampen 230V bis max. 25W oder besonders sparsame Leuchtmittel mit GU10 240V mit 3W bis 7W (z.B. LED mit IP64) eingesetzt werden.
Bitte bedenken Sie, dass Halogenlampen speziell entsorgt werden müssen. Sie können diese bei jeder entsprechenden Verkaufsstelle zurückgeben.
electrolux 15
Überprüfen Sie bitte, ob Sie anhand nachfolgender Hinweise kleinere Störungen am Gerät D selbst beheben können. Helfen diese Informationen im konkreten Fall nicht weiter, setzen Sie
sich bitte mit dem Kundendienst in Verbindung.
Störung
•Keine Funktion der Dunstabzugshaube.
•Lüftermotor läuft nicht.
•Kein Licht
•Gerät „zieht“ schlecht.
•Rauchentwicklung wenn Cheminée in Betrieb.
•Fett-Tropfenbildung
•verfrühtes Verfetten des Filters
•starkes Verschmutzen des Haubengehäuses
•Fett und Ablagerungen am Möbel
•Starke Verschmutzungen hinter den Filtern und in den Abluftrohren.
•Kondenswasserbildung am Auszug.
•Ungenügende Absaugleistung bei Abluft.
Ursache |
Lösung |
||
• |
fehlende Netzspannung. |
• |
Überprüfen ob Sicherung |
|
|
|
in Ordnung ist. |
|
|
• |
Überprüfen ob Netzkabel |
|
|
|
richtig eingesteckt ist. |
• |
Auszug nicht heraus- |
• |
Auszug herausziehen. |
|
gezogen. |
|
|
• |
Leuchtmittel defekt. |
• |
Leuchtmittel auswech- |
|
|
|
seln. |
• sehr dichte Türen und |
• Türe oder Fenster öffnen, |
||
|
Fenster, dadurch entsteht |
|
jedoch nicht unmittelbar |
|
ein Unterdruck. |
|
bei den Kochstellen. |
|
|
|
Zuluft sicherstellen. |
• |
Unterdruck |
• |
Einbau eines Ventils |
|
|
|
für externe Zuluft, oder |
|
|
|
Fenster kippen. |
• zu spätes Einschalten der |
• |
Dunstabzugshaube |
|
|
Dunstabzugshaube. |
|
rechtzeitig einschalten. |
•Wasser kochen ohne die Dunstabzugshaube einzuschalten.
• Betrieb auf zu kleiner |
• |
Höhere Stufe verwenden. |
|
|
Absaugeleistung. |
• |
Zuluft ermöglichen, |
• im Raum herrscht ein zu |
|
Zuluftventil oder Türe / |
|
|
starker Unterdruck. |
|
Fenster öffnen. |
• |
zu hohe Luftgeschwindig- |
• |
Dunstabzugshaube auf |
|
keit. |
|
tieferer Stufe betreiben. |
• im Raum herrscht ein zu |
• |
Zuluft ermöglichen. |
|
|
starker Unterdruck. |
|
|
Hoher Luftwiderstand durch: |
• |
Abluftrohr mit Durchmes- |
|
• Abluftrohr mit zu kleinem |
|
ser 150 mm verwenden. |
|
|
Durchmesser. |
• |
Abluftrohr besser verle- |
• |
Abluftrohr schlecht verlegt. |
|
gen. |
Achtung! Beschädigte Geräte dürfen nicht benutzt werden. Bei Störung oder Defekt bitte Sicherungen ausschalten oder herausdrehen.
Achtung! Nehmen Sie keine Eingriffe am Gerät vor. Unsachgemässe Arbeiten können zu Sachund Personenschäden führen.
Wenn Sie mit diesen Tipps Störungen oder Defekte nicht beseitigen können, wenden Sie sich bitte an den Kundendienst.
|
16 electrolux |
|
|
|
|
|
Installationsanweisung |
|
|
|
|
D |
|
|
|
||
|
|
|
|
|
|
Sicherheitshinweise |
|
|
|
||
|
|
Achtung! Der Mindest-Sicherheitsab- |
Der gemeinsame, gefahrlose Betrieb von |
||
|
|
stand zwischen Kochfläche und Dunst- |
kamingebundenen Geräten ( z.B. Cheminee, |
||
|
|
Gasherd ) und Dunstabzugshauben ist nur |
|||
|
|
abzugshaube muss bei elektrischen |
|||
|
|
gewährleistet, wenn Raum und/oder Woh- |
|||
|
|
Kochstellen 50 cm und bei Gaskoch- |
|||
|
|
nung durch eine geeignete Zuluftöffnung |
|||
|
|
stellen 70 cm betragen. |
|
|
|
|
|
|
|
von ca. 500-600cm/2 von aussen belüftet |
|
|
|
Im Servicefall muss das Gerät vom Netz |
|||
|
|
sind und dadurch bei laufender Dunstab- |
|||
|
|
getrennt werden, Netzstecker ziehen. |
|||
|
|
zugshaube Unterdruck vermieden wird. Der |
|||
|
|
Die allgemeinen Richtlinien |
für den |
||
|
|
Unterdruck im Raum darf nicht grösser als |
|||
|
|
Betrieb von Elektrogeräten, |
die |
Vor- |
|
|
|
4 PA sein. |
|||
|
|
schriften des zuständigen Elektrizitäts- |
|||
|
|
Die Abluft muss in einem separaten Rohr ins |
|||
|
|
Versorgungsunternehmens |
und |
die |
|
|
|
Freie geführt werden und darf nicht in einen |
|||
|
|
Angaben dieser Installationsanweisung |
sind genau zu beachten. |
Schornstein geleitet werden. |
|
|
||
Die unsachgemässe Montage von ei- |
Bei Nichtbeachtung dieses Grundsatzes |
|
ner Dunstabzugshaube, kann zu einem |
||
muss mit drastischen Leistungsverlusten |
||
Brand führen. Ferner sind die kanto- |
||
und erhöhten Betriebsgeräuschen gerech- |
||
nalen feuerpolizeilichen Vorschriften zu |
||
net werden. |
||
beachten. |
||
|

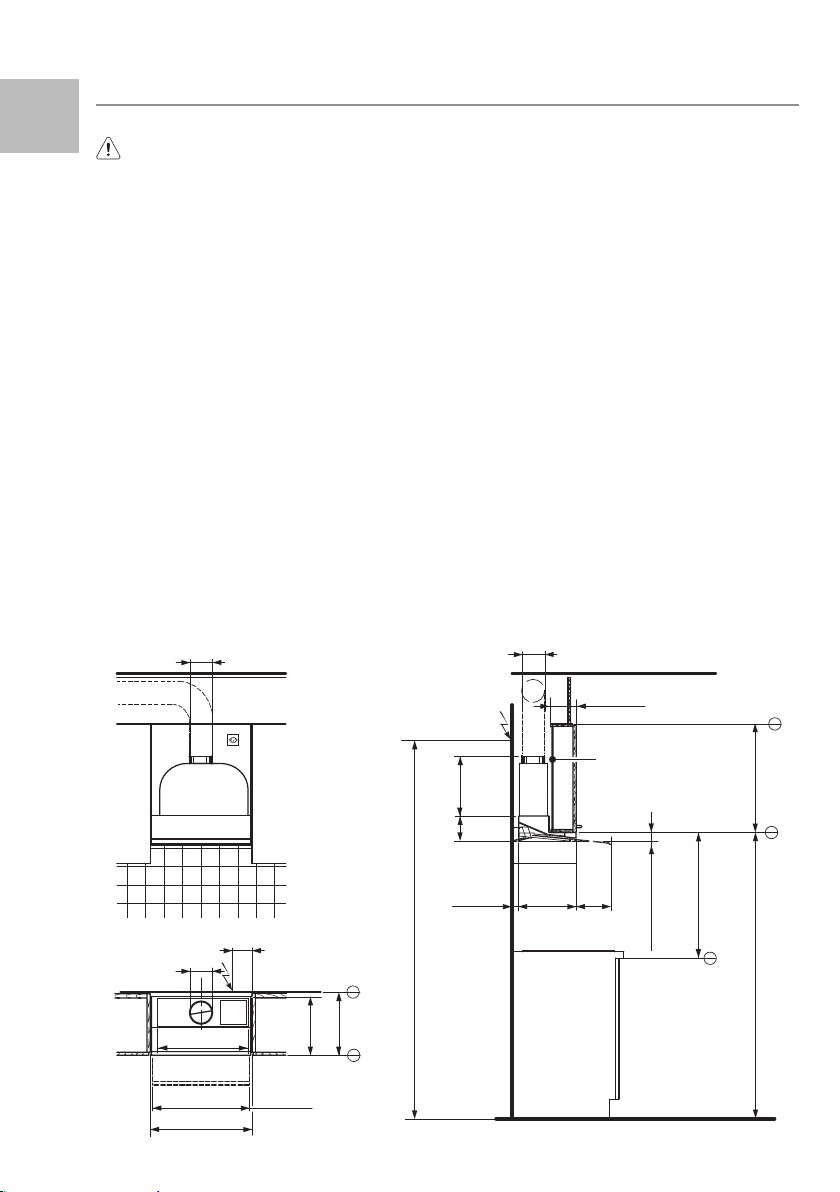

Die über der Kochstelle anfallenden Wrasen werden in den Fettfiltern gereinigt und über eine Abluftleitung ins Freie geführt.
150 |
150 100 |
495 |
319 |
330 |
|
A |
N |
||
|
548 818 550 598 898 600
820
900
|
|
150 |
|
|
|
|
|
|
|
|
max. 140 |
|
|
|
|
|
|
|
Rückwand |
508 |
635 |
||
|
138 325 |
|
demontierbar |
||||
|
|
4/6= 5/6= |
|||||
|
|
|
49 |
|
|||
2050 |
0-50 |
319 |
200 |
Griff ) |
762 635 |
|
|
17 ( |
6/6= 5/6= |
|
|
||||
|
|
|
|
|
|||
|
|
|
|
|
|
1629 |
1502 |
|
electrolux 17 |
|
|

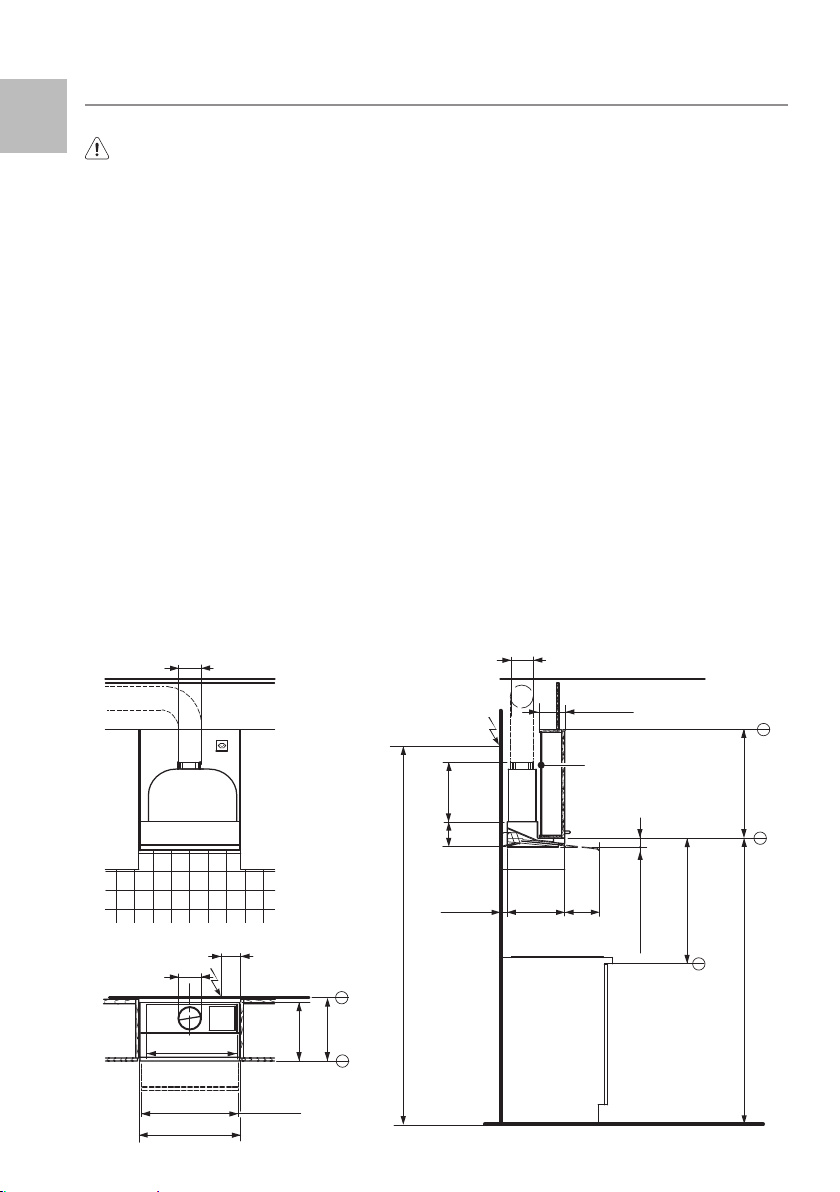

Einbau mit Gewürzschrank Höhe 635 mm |
Die Anweisungen auf den Schablonen |
|
|
D |
|||
(5/6), neu, und Einbau mit Gewürzschrank |
und die Schablonen benützen. |
||
Höhe 508 mm (4/6) mit Türe 635 mm (5/6), |
|
||
Ersatzmarkt. |
|
|
|
|
|
max. 140 |
max. 140 |
5/6= 635 |
4/6= 508 |
|
127 |
Achtung! Ohne Rückstauklappe ist eine Luftöffnung von min. 200cm2 zwingend nötig!
Eine Möglichkeit ist das Sonderzubehör Schutzgitter.
max. 140
325 |
|
|
508 |
635 |
|
138 |
|
49 |
4/6= |
5/6= |
|
|
|
) |
|
|
|
0-50 |
319 |
200 |
6/6= 762 |
5/6= 635 |
|
2050 |
|
17Griff( |
|
||
|
|
|
|
1629 |
1502 |
|
18 electrolux |
|
|
|
|
D |

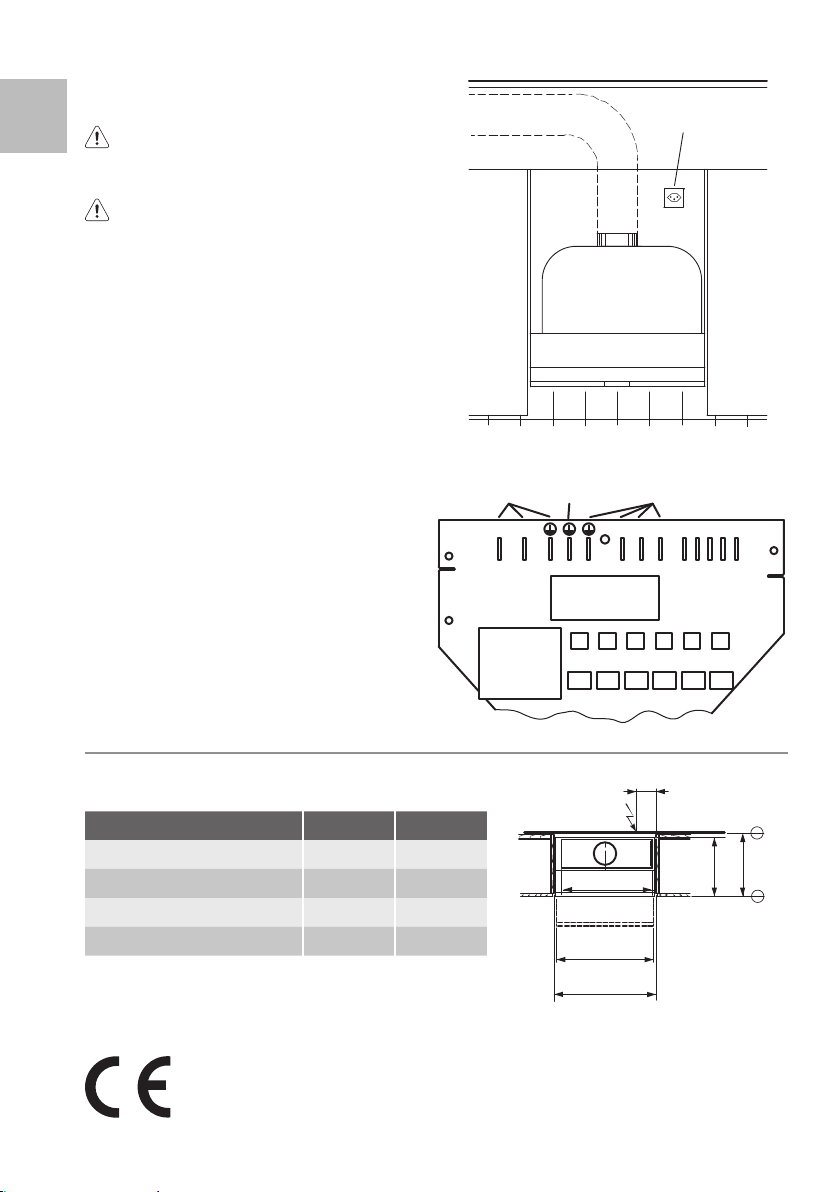

Elektrischer Anschluss / Zuleitung |
|
|
|
|
Achtung! Der Elektroanschluss muss |
|
|
|
Steckdose |
|
von einem konzessionierten Installateur |
|
|
|
||
|
|
|
|
|
|
|
ausgeführt werden. |
|
|
|
|
|
Vorsicht! Der Stecker muss nach dem |
|
|
|
|
|
Einbau zugänglich sein. |
|
|
|
|
|
Es ist eine Steckdose Typ 12 oder Typ 13 |
|
|
|
|
|
vorzusehen. Die Länge des Anschlusskabels |
|
|
|
|
|
beträgt ca. 1 m. |
|
|
|
|
|
Beim Ersatz der Anschlussleitung ist ein |
|
|
|
|
|
Kabeltyp von mindestens H05RR-F vorzu- |
|
|
|
|
|
sehen (Ersatzteil-Nummer 375 0432-00/1). |
|
|
|
|
|
Installation eines externen Zuluftventils |
|
|
|
|
|
Es besteht die Möglichkeit durch den Elek- |
|
|
|
Externes |
|
tro-Fachmann ein externes Zuluftventil oder |
|
|
Erde |
|
|
Netz- |
|
Zuluftventil |
||
|
einen elektrischen Fensteröffner zu installie- |
anschluss |
|
intern |
S=geschaltet |
|
ren. Dies hat den enormen Vorteil, dass im- |
N |
L |
L |
S N |
|
mer automatisch die nötige Zuluft gewähr- |
||||
|
|
|
|
|
|
|
leistet ist. |
|
|
|
|
|
Sonderzubehör: |
|
|
|
|
|
Autom. Zuluftventil MK 150 |
|
|
|
|
Gerätebreite |
A |
B |
55 |
548 |
550 |
60 |
598 |
600 |
82 |
818 |
820 |
90 |
898 |
900 |
|
100 |
|
495 |
A 319 |
N 330 |
A |
|
|
B |
|
|
Dieses Gerät entspricht den EG-Richtlinien
73/23/EWG Niederspannungsrichtlinie einschliesslich Änderung 90/683 EWG 89/336/EWG EMV-Richtlinie einschliesslich Änderung 92/31/EWG 93/68/EWG CE-Kennzeichnungsrichtlinie
