Electrolux DF43, DF48, DF48X, DFW48, DW48X User Manual

Refrigeradores Frost Free

DF43 | DF48 | DF48X | DFW48 | DW48X | DW49X

DF46 | DF47 | DF49 | DF49A | DF49X | DF50 | DF50X

DFW50 | DW50X

Manual de Serviços

Service Manual

Agosto/2012

Rev.12

Índice

	1. INSTRUÇÕES DE SEGURANÇA...........................................................................	3
	2. ESPECIFICAÇÕES TÉCNICAS..............................................................................	3
	2.1 Dimensões dos produtos........................................................................................	3
	2.2 Especificações dos produtos.................................................................................	4
	2.3 Especificações de componentes...........................................................................	7
	3. CARACTERÍSTICAS GERAIS.................................................................................	8
	3.1 Funcionamento - DF43/DF46/DF48/DF48X/DFW48/DFW48X/DF49/DF49A/
	DF49X......................................................................................................................	8
	3.2 Funcionamento - DF47/DF50/DF50X/DFW50/DW50X/DW49X.........................	10
	3.3 Descrição dos produtos........................................................................................	15
	3.4 Acessórios/partes do produto..............................................................................	19
	3.5 Como ligar/desligar o refrigerador........................................................................	22
	3.6 Carregar e abastecer.............................................................................................	22
	3.7 Painel de controle - DF43/DF46/DF48/DF48X/DFW48/DFW48X/DF49/DF49A/DF49X..22
	3.8 Painel de controle -DF47/DF50/DF50X/DFW50/DW50X/DW49X......................	24
	3.9 Controle de temperatura do refrigerador.............................................................	27
	4. INSTRUÇÕES DE INSTALAÇÃO.........................................................................	27
	4.1 Retirada da base da embalagem.........................................................................	27
	4.2 Escolha do local....................................................................................................	27
	4.3 Retirada da película protetora do painel..............................................................	27
	4.4 Nivelamento...........................................................................................................	27
	4.5 Instalação elétrica..................................................................................................	28
	4.6 Fio terra (aterramento)...........................................................................................	28
	5. ORIENTAÇÕES AO CONSUMIDOR....................................................................	29
	6. DIAGRAMAS...........................................................................................................	30
	6.1 Diagrama elétrico DF43/DF48/DF48X/DFW48/DW48X......................................	30
	6.2 Diagrama elétrico DW49X/DF46/DF49/DF47/DF50/DF50X/DFW50/DW50X...	31
	6.3 Diagrama esquemático DF43/DF48/DF48X/DFW48/DW48X............................	32
	6.4 Diagrama esquemático DW49X/DF46/DF49/DF47/DF50/DF50X/DFW50/
	DW50X..................................................................................................................	33
	6.5 Diagrama e cálculo do valor do paralelo das resistências..................................	34
	6.6 Sistema multiflow..................................................................................................	34
	6.7 Diagrama esquemático da circulação do fluido refrigerante..............................	35
	7. DESMONTAGEM...................................................................................................	36
	7.1 Ferramentas necessárias......................................................................................	36
	7.2 Retirada dos componentes do freezer.................................................................	36
	7.3 Retirada dos componentes do refrigerador.........................................................	37
	7.4 Retirada do conjunto multiflow/damper...............................................................	38
	7.5 Retirada do desodorizador...................................................................................	38
2	7.6 Desmontagem do puxador da porta....................................................................	39

7.7 Retirada do painel eletrônico (DF43/DF46/DF48/DF49/DF48X/DFW48/DW48X)...	39
7.8 Retirada do painel eletrônico (DF47/DF50/DF50X/DFW50/DW50X/DW49X)....	39
7.9 Retirada das portas...............................................................................................	40
7.10 Substituição do conjunto evaporador................................................................	41
7.11 Retirada do avental.............................................................................................	42
7.12 Retirada da placa principal.................................................................................	42
7.13 Retirada do interruptor das portas.....................................................................	42
7.14 Substituição da resistência da calha de degelo................................................	43
7.15 Substituição da resistência de degelo...............................................................	43
7.16 Desmontagem do reservatório de água (DFW48/DW48X/DFW50/DFW50X/DW49X)..44
7.17 Retirada do acionador do recipiente de água (DFW48/DW48X/DW49X)........	45
7.18 Retirada do acionador do recipiente de água (DFW50/DW50X)......................	46
8. DESCRIÇÃO E PROCEDIMENTOS DE TESTE.................................................	47
8.1 ESD........................................................................................................................	47
8.2 Autoteste modelos DF47/DF50/DF50X/DFW50/DW50X/DW49X......................	47
8.3 Placa de controle - DF43/DF46/DF48/DF48X/DFW48/DFW48X/DF49/DF49A/DF49X....	48
8.4 Procedimentos de teste dos componentes pela placa de potência - DF43/
DF46/DF48/DF48X/DFW48/DFW48X/DF49/DF49A/DF49X..............................	49
8.5 Placa de controle - DF47/DF50/DF50X/DFW50/DW50X/DW49X......................	52
8.6 Procedimentos de teste dos componentes pela placa de potência - DF47/
DF50/DF50X/DFW50/DW50X/DW49X................................................................	57
8.7 Tabela de temperaturas de abertura e fechamento do termo-damper - todos os
modelos.................................................................................................................	60
8.8 Tabela de conversão da resistência e tensão dos sensores - DF47/DF50/
DF50X/DFW50/DW50X/DW49X (ver PNCs).......................................................	61

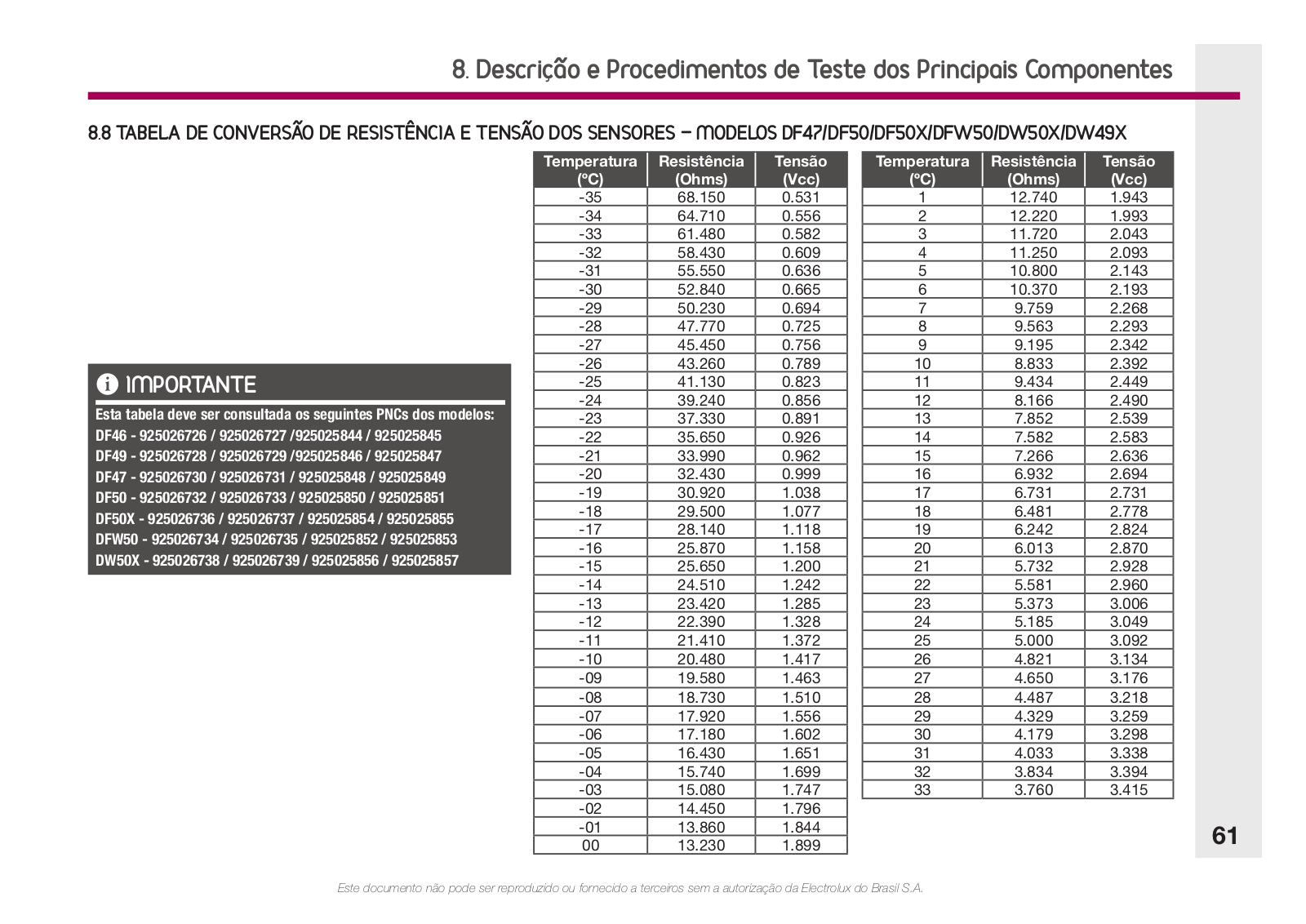

8.9 Tabela de conversão da resistência e tensão dos sensores - DF47/DF50/
DF50X/DFW50/DW50X/DW49X (ver PNCs).......................................................	62
9 DIAGNÓSTICO DE FALHAS..................................................................................	63
9.1 Matriz de falhas.....................................................................................................	63
9.2 Árvores de defeitos................................................................................................	64
10. LIMPEZA E MANUTENÇÃO...............................................................................	76
10.1 Limpeza do desodorizado..................................................................................	76
10.2 Coletor de água...................................................................................................	76
10.3 Parte interna........................................................................................................	76
10.4 Parte externa.......................................................................................................	76
10.5 Borracha de vedação da porta...........................................................................	77
10.6 Substituição da lâmpada....................................................................................	77
10.7 Limpeza do reservatório para água....................................................................	77
10.8 Limpeza do coletor de pingos de água.............................................................	77
11. VISTAS EXPLODIDAS.........................................................................	78
GUIA RÁPIDO...........................................................................................	86

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

1. Instruções de Segurança

•Desligue o Refrigerador da tomada sempre que fizer limpeza ou manutenção.

•Nunca desligue o Refrigerador da tomada puxando pelo cabo elétrico.

Use o plugue.

•Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo; caso o cabo elétrico esteja danificado, substitua-o a fim de evitar riscos à segurança do Consumidor e danos ao próprio produto.

•Não se apóie sobre as portas. As dobradiças poderão desregularse, prejudicando a vedação do Refrigerador e comprometendo seu desempenho.

•Sempre utilize a pulseira anti-estática ao manusear os componentes eletrônicos.

•Sempre utilize equipamentos de segurança, como luvas e óculos de proteção, por exemplo.

•Transporte o refrigerador na posição vertical (em pé). Não se recomenda o transporte na posição horizontal.

2.Especificações Técnicas

2.1DIMENSÕES DOS PRODUTOS

<![if ! IE]>

<![endif]>A

<![if ! IE]>

<![endif]>B

694mm

698mm

	MODELO	A	B
	DF43	1750mm	1235mm
	DF48 / DF48X	1850mm	1335mm
	DFW48 / DW48X / DW49X	1850mm	1335mm
	DF46 / DF47 / DF49A / DF49X	1805mm	1172mm
	DF49 / DF50 / DF50X / DFW50 /	1905mm	1272mm
	DW50X

3

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

2. Especificações Técnicas

	2.2 ESPECIFICAÇÕES DOS PRODUTOS
	MODELO		DF43		DF48		DF48X		DFW48		DW48X			DW49X
	Código Comercial		02434FBA106	02434FBA206	02524FBA106	02524FBA206	02504FBA189	02504FBA289	02534FBA106	02534FBA206	02514FBA189		02514FBA289	02544FBA189	02544FBA289
	PNC		925026372	925026373	925026374	925026375	925026378	925026379	925026376	925026377	92502638		925026381	925026723	925026724
	Tensão (V)		127	220	127	220	127	220	127	220	127		220	127	220
	Frequência (Hz)							60
	Faixa de Tensão (V)		106 - 132	196 - 242	106 - 132	196 - 242	106 - 132	196 - 242	106 - 132	196 - 242	106 - 132		196 - 242	106 - 132	196 - 242
	Potência (W)		135,0	130,0	141,0	144,0	152,0	150,0	158,0	154,0	158,0		154,0	141,0	144,0
	Corrente (A)		2,0	1,0	2,1	1,0	2,5	1,3	2,5	1,2	2,5		1,2	2,1	1,0
	Pressão de Alta (psig)		170	170	175	175	175	175	175	175	175		175	175	175
	Pressão de Baixa (psig)		-5,0	-5,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0		-2,0	-2,0	-2,0
	Consumo (kWh/mês)		54,2	51,7	55,4	53,0	55,4	53,0	55,4	53,0	55,4		53,0	55,4	53,0
	Capacidade	Congelador	91		91		91		91			91		91
	Nominal	Refrigerador	289		320		320		318		322			321
	(litros)
		Total	380		411		411		409		413			412
		Largura gabinete	694		694		694		694		694			694
	Dimensões	Largura portas	698		698		698		698		698			698
	(mm)	Profundidade	698		698		698		698		698			698
		Altura	1750		1850		1850		1850		1850			1850
	Peso líquido (kg)		89,0		92,0		92,0		92,0		92,0			92,0
	Gás Refrigerante							R134a
	Carga de gás (g)							150 ± 5
	Degelo					Automático (a cada7h 40min de funcionamento do compressor)
		Lâmpada Interna					2 no refrigerador; 1 no freezer (15W)
	Peças/
4		Rodízio Móvel						2 parte traseira
	Acessórios
		Nivelamento						2 pés frontais

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

2. Especificações Técnicas

MODELO		DF46		DF49		DF49A		DF49X
Código Comercial		02462FBA106	02462FBA206	02492FBA106	02492FBA206	02482FBA106	02482FBA206	02483FBA189	02483FBA989
PNC		925026726/925025844	925026727/925025845	925026728/925025846	925026729/25025847	924261113	924261114	924261116	924261117
		925026925/924261183	925026926/924261184	925026939/924261187	925026940/924261188
Tensão (V)		127	220	127	220	127	220	127	220
Frequência (Hz)					60
Faixa de Tensão (V)		106 - 132	196 - 242	106 - 132	196 - 242	103 - 140	196 - 242	106 - 132	196 - 242
Potência (W)		141,0	144,0	141,0	144,0	145,0	125,0	145,0	125,0
Corrente (A)		2,1	1,0	2,1	1,0	2,3	1,0	2,3	1,0
Pressão de Alta (psig)		175	175	175	175	188	188	188	188
Pressão de Baixa (psig)		-2,0	-2,0	-2,0	-2,0	-1,7	-1,7	-1,7	-1,7
Consumo (kWh/mês)		55,4	53,0	55,4	53,0	59	59	59	59
Capacidade	Congelador	110		110		110		110
Nominal	Refrigerador	292		322		292		292
(litros)
	Total	402		432		402		402
	Largura gabinete	694		694		694		694
Dimensões	Largura portas	698		698		698		698
(mm)	Profundidade	698		698		698		698
	Altura	1805		1905		1805		1805
Peso líquido (kg)		91,0 +/- 2		93,0 +/- 2		150,0 +/- 2		150,0 +/- 2
Gás Refrigerante					R134a
Carga de gás (g)					150 ± 5
Degelo			Automático (a cada7h 40min de funcionamento do compressor)
	Lâmpada Interna			2 no refrigerador; 1 no freezer (15W)
Peças/
	Rodízio Móvel				2 parte traseira
Acessórios
	Nivelamento				2 pés frontais					5

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

2. Especificações Técnicas

	MODELO		DF47		DF50		DF50X			DFW50		DW50X
	Código Comercial		02574FBA106	02574FBA206	02584FBA106	02584FBA206	02554FBA189		02554FBA289	02594FBA106	02594FBA206	02564FBA189	02564FBA289
			925026730	925026731	925026732	925026733	925026736		925026737	925026734	925026735	925026738	925026739
	PNC		925025848	925025849	925025850	925025851	925025854		925025855	925025852	925025853	925025856	925025857
			925026932	925026933	925026947	925026948	925026963		925026964	925026955	925026956	925026971	925026972
			924261185	924261186	924261189	924261190	924261193		924261194	924261191	924261192	924261195	924261196
	Tensão (V)		127	220	127	220	127		220	127	220	127	220
	Frequência (Hz)							60
	Faixa de Tensão (V)		106 - 132	196 - 242	106 - 132	196 - 242	106 - 132		196 - 242	106 - 132	196 - 242	106 - 132	196 - 242
	Potência (W)		141,0	144,0	141,0	144,0	141,0		144,0	141,0	144,0	141,0	144,0
	Corrente (A)		2,1	1,0	2,1	1,0	2,1		1,0	2,1	1,0	2,1	1,0
	Pressão de Alta (psig)		175	175	175	175	175		175	175	175	175	175
	Pressão de Baixa (psig)		-2,0	-2,0	-2,0	-2,0	-2,0		-2,0	-2,0	-2,0	-2,0	-2,0
	Consumo (kWh/mês)		55,4	53,0	62,0	62,0	62,0		62,0	62,0	62,0	62,0	62,0
	Capacidade	Congelador	110		110		110			110		110
	Nominal	Refrigerador	290		320		320			318		318
	(litros)
		Total	400		430		430			428		428
		Largura gabinete	694		694		694			694		694
	Dimensões	Largura portas	698		698		698			698		698
	(mm)	Profundidade	698		698		698			698		698
		Altura	1805		1905		1905			1905		1905
	Peso líquido (kg)		91,0 +/- 2		93,0 +/- 2		93,0 +/- 2			93,0 +/- 2		93,0 +/- 2
	Gás Refrigerante						R134a
	Carga de gás (g)						150 ± 5
	Degelo				Automático (a cada7h 40min de funcionamento do compressor)
		Lâmpada Interna				2 no refrigerador; 1 no freezer (15W)
	Peças/
6		Rodízio Móvel					2 parte traseira
	Acessórios
		Nivelamento					2 pés frontais

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

2. Especificações Técnicas

2.3 ESPECIFICAÇÕES DE COMPONENTES

<![if ! IE]>

<![endif]>CICLO DE REFRIGERAÇÃO

<![if ! IE]>

<![endif]>PARTES ELÉTRICAS

TENSÃO (V)		127		220		127		220
MODELOS			DF43 / DF48 / DF48X / DFW48 / DW48X / DW49X				DF43 / DF48 / DF48X / DFW48 / DW48X / DW49X /
							DF49A / DF49X
	EMBRACO		EG75HLR		EG75HLR		EGAS80HLR		EGAS80HLR
COMPRESSOR	TIPO PARTIDA		RELÊ AMPERIMÉTRICO				RELÊ AMPERIMÉTRICO
	TIPO DE ÓLEO			ISO 10				ISO 10
EVAPORADOR			TUBO ALETA				TUBO ALETA
CONDENSADOR			SKIN CONDENSER				SKIN CONDENSER
FILTRO SECADOR			MOLECULAR SIEVE (XH9 - 19g)				MOLECULAR SIEVE (XH9 - 19g)
TUBO CAPILAR			I.D. 0,75 x 2490mm				I.D. 0,75 x 2490mm
SENSORES	SENSOR TEMPERATURA		(silicone) cabos brancos 502 AT termistor (NTC)				(silicone) cabos brancos 502 AT termistor (NTC)
	SENSOR DEGELO		(epoxi +PVC) cabos amarelos 502 AT termistor (NTC)				(epoxi +PVC) cabos amarelos 502 AT termistor (NTC)
FUSÍVEL TÉRMICO	CAPACIDADE		AC 250V/10A				AC 250V/10A
DE DEGELO	TEMP. OPERAÇÃO		72 +/- 4º C				72 +/- 4º C
PROTETOR TÉR-	TEMP. FECHAMENTO		70 - 52 ºC		70 - 52 ºC		70 - 52 ºC		70 - 52 ºC
MICO DO COM-
	TEMP. ABERTURA		110 - 120 ºC		100 - 110 ºC		110 - 120 ºC		100 - 110 ºC
PRESSOR
MOTOVENTILADOR			8W		8W		12W		12W
RESISTÊNCIA DE DEGELO			290 W / 52~ 60 W		270W / 166~192 W		290 W / 52~ 60 W		270W / 166~192 W
RESISTÊNCIA CALHA			30W / 500~575 W		30W / 1500~1726 W		30W / 500~575 W		30W / 1500~1726 W
POTÊNCIA LÂMPADA			15W		15W		15W		15W
INTERRUPTOR PORTA			250V / 0,5A				250V / 0,5A

7

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.1 FUNCIONAMENTO DOS MODELOS DF43/DF46/DF48/DF48X/ DFW48/DFW48X/DF49/DF49A/DF49X

Estes modelos de refrigeradores Frost Free Eletrônicos Electrolux operam sob o ciclo de compressão a gás. O fluido é comprimido no compressor alternativo, libera calor no condensador tipo Skin, sofre restrição no tubo capilar e absorve calor no evaporador tubo aletado, retornando ao compressor pela linha de sucção.

O ar frio proveniente do evaporador é forçado pelo motoventilador no freezer e conduzido para o refrigerador através de um Damper termostático.

O controle de temperatura no freezer é feito por intermédio de um sensor de temperatura (termistor) localizado neste compartimento que, de acordo com a temperatura registrada, sofre variação em sua resistência elétrica, gerando uma queda de tensão que é recebida pela placa principal.

A placa, processando estas informações e de acordo com a regulagem do produto, liga ou desliga o compressor e o motoventilador conforme a necessidade ou não de resfriamento.

O controle de temperatura no compartimento refrigerador é feito através de acionamento do botão de regulagem diretamente sobre um Damper termostático, que permite total ou restrita passagem de ar refrigerado proveniente do freezer.

Ao ligar o produto em tomada com tensão adequada (127V ou 220V, conforme especificação), um auto diagnóstico de componentes é realizado e todos os leds do painel permanecem acesos por dois segundos.

Não sendo detectadas anormalidades, mais três segundos se passarão antes que o compressor e o motoventilador entrem em funcionamento (o motoventilador só funciona com ambos os interruptores das portas fechados), operando por cinco minutos independentemente de condições de temperatura. Nesses 3 segundos são acionadas as resistências de degelo, para um teste de funcionamento.

Se nenhum ajuste de temperatura for selecionado no painel, o produto operará regulado automaticamente na posição média (posição central no indicador TEMP. FREEZER no painel).

8

3.1.1 DEGELO

Após algum tempo de resfriamento, toda umidade inserida no produto, proveniente de alimentos ou da abertura de portas, ficará retida no evaporador, congelando gradativamente. Há, então, a necessidade da retirada deste gelo da superfície do evaporador, numa operação de degelo.

O produto conta com uma resistência de degelo agregada ao evaporador.

Há também uma resistência aderida à calha de dreno do degelo, prevenindo um possível congelamento neste ponto. A resistência do evaporador e da calha estão ligadas em paralelo.

Durante a função degelo, o compressor e o motoventilador permanecem desligados.

O acionamento das resistências é feito pela placa de circuito impresso, sendo o controle de degelo monitorado pelo sensor de degelo. Há um fusível térmico de segurança, posicionado sobre o evaporador.

FNOTA: o fusível térmico atua apenas em caso de falha em um dos outros circuitos, evitando que a resistência de degelo aqueça demasiadamente. No caso de atuação do fusível térmico, este ficará inutilizado. Antes da substituição deste componente, a causa do problema deve ser identificada e corrigida obrigatoriamente.

O produto nunca deverá ser ligado sem que o fusível térmico esteja corretamente instalado.

IMPORTANTE

Para os PNCs dos modelos DF46 e DF49 indicados abaixo, consulte a página 10: DF46 - 925025844 / 925025845

DF49 - 925025846 / 925025847

Para os PNCs dos modelos DF46, DF49, DF49A e DF49X indicados abaixo, consulte a página 12:

DF46 - 925026925 / 925026926 / 924261183 / 924261184

DF49 - 925026939 / 925026940 / 924261187 / 924261188 DF49A - 924261113 / 924261114

DF49X - 924261116 / 924261117

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.1.1.1Sensor de degelo registrando uma temperatura igual ou acima de 12°C quando o refrigerador é ligado:

3.1.1.2Sensor de degelo registrando uma temperatura menor que 12°C quando o refrigerador é ligado (no caso de alguma queda de energia na qual o produto ainda não tenha atingido temperatura acima de 12ºC no freezer).

3.1.1.3Durante o funcionamento contínuo do refrigerador

* Pré-refriamento de 10 minutos

ATENÇÃO

Pré-resfriamento é a operação automática do compressor e do motoventilador continuamente por 20 minutos antes do degelo ser ativado, super resfriando o freezer para compensar o calor gerado durante o degelo.

3.1.2 COMPENSAÇÃO EM CASO DE FALTA DE ENERGIA

Em caso de queda de energia, o produto se comportará conforme os casos abaixo, quando do retorno da energia.

3.1.2.1 Sensor de Degelo registrando temperatura igual ou acima de 12ºC

O produto iniciará o funcionamento conforme item 3.3.1.1.

3.1.2.2 Sensor de Degelo registrando temperatura menor que 12ºC

O produto preservará a mesma regulagem definida antes da queda de energia. O degelo será procedido conforme item 3.3.1.2.

3.1.3 FUNCIONAMENTO DE EMERGÊNCIA

Quando um sensor falha e o produto está em funcionamento, a placa tem um sistema de segurança, operando o compressor e o motoventilador por

25 minutos e desligando-os por 35 minutos continuamente.

Caso seja constatada falha em qualquer sensor durante o funcionamento de um dos modelos acima, aparecerá no display de Turbo Congelamento/Drink

Express uma das mensagens abaixo:

MENSAGEM

FALHA CONSTATADA

F1 Falha no sensor de temperatura durante o funcionamento.

F2 Falha no sensor de degelo durante o funcionamento.

3.1.4 FUNÇÃO DE TURBO CONGELAMENTO

Acionando a tecla TURBO CONGELAMENTO no painel de controle, o compressor e o motoventilador funcionarão continuamente, dependendo do ajuste realizado no painel. Os tempos para o funcionamento desta função são:

30 minutos, 45 minutos, 1 hora, 1 hora e 30 minutos e 2 horas e 30 minutos.

O display digital registra a contagem regressiva da operação. Quando o tempo atinge 00:00, após 10 segundos do término aparecerão três barras

(- - -) movendo-se de baixo para cima.

Quando a função de TURBO CONGELAMENTO é acionada, o tempo de funcionamento do compressor para degelo é acumulado, mesmo que esta função seja desativada antes da sua finalização.

Durante a função de TURBO CONGELAMENTO o degelo (quando completadas as 7 horas e 40 minutos de funcionamento do compressor) é postergado. Após o final da função de TURBO CONGELAMENTO o degelo 9 será, então, realizado.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

Se a função de TURBO CONGELAMENTO for acionada no momento em que o degelo está sendo realizado, o indicador desta função acenderá instantaneamente no painel, porém a função mecânica só iniciará após o término do degelo.

3.1.5 DESLIGAMENTO DAS BARRAS INDICADORAS DE FUNCIONAMENTO

Para desligar as três barras indicadoras de funcionamento do display (- - -), basta pressionar a tecla DESL. ALARME por 5 segundos.

Para acionar novamente o aparecimento das mesmas, basta repetir a operação por mais 5 segundos.

3.1.6 FUNÇÃO AUTO-DIAGNÓSTICO

Quando o refrigerador é ligado na tomada, a função auto-diagnóstico é ativada pela placa principal por 2 segundos.

	LISTA DE FALHAS	DISPLAY	FALHA
		O 1º Led (temperatura	Fio do sensor
	SENSOR	mínima) pisca em	desconectado
	TEMPERATURA	intervalos de 0,5	Sensor em curto ou
		segundos.	aberto
		O 2º Led (temperatura	Fio do sensor
	SENSOR DEGELO	média) pisca em	desconectado
		intervalos de 0,5	Sensor em curto ou
		segundos.	aberto

	3.2 FUNCIONAMENTO DOS MODELOS DF47/DF50/DF50X/DFW50/
	DW50X/DW49X
	Estes modelos de refrigeradores Frost Free Eletrônicos Electrolux operam
	sob o ciclo de compressão a gás. O fluido é comprimido no compressor
	alternativo, libera calor no condensador tipo Skin, sofre restrição no tubo
	capilar e absorve calor no evaporador tubo aletado, retornando ao compressor
	pela linha de sucção.
	O ar frio proveniente do evaporador é forçado pelo motoventilador no freezer
	e conduzido para o refrigerador através de um Damper termostático.
10	O controle de temperatura no freezer é feito por intermédio de um sensor de
	temperatura (termistor) localizado neste compartimento que, de acordo com

a temperatura registrada, sofre variação em sua resistência elétrica, gerando uma queda de tensão que é recebida pela placa principal.

A placa, processando estas informações e de acordo com a regulagem do produto, liga ou desliga o compressor e o motoventilador conforme a necessidade ou não de resfriamento.

O controle de temperatura no compartimento refrigerador é feito através de acionamento do botão de regulagem diretamente sobre um Damper termostático, que permite total ou restrita passagem de ar refrigerado proveniente do freezer.

Ao ligar o produto em tomada com tensão adequada (127V ou 220V), conforme especificação), um auto diagnóstico de componentes é realizado e todos os leds do painel permanecem acesos por dois segundos.

Não sendo detectadas anormalidades, mais três segundos se passarão antes que o compressor e o motoventilador entrem em funcionamento (o motoventilador só funciona com ambos os interruptores das portas fechados), operando por cinco minutos independentemente de condições de temperatura. Nesses 3 segundos são acionadas as resistências de degelo, para um teste de funcionamento.

Se nenhum ajuste de temperatura for selecionado no painel, o produto operará regulado automaticamente na posição média (posição central no indicador TEMP. FREEZER no painel).

3.2.1 DEGELO PARA OS PNCS DOS MODELOS INDICADOS ABAIXO:

IMPORTANTE

Este item deve ser consultado para os seguintes PNCs e modelos: DF46 - 925025844 / 925025845

DF49 - 925025846 / 925025847

DF47 - 925026730 / 925026731 / 925025848 / 925025849 DF50 - 925026732 / 925026733 / 925025850 / 925025851 DF50X - 925026736 / 925026737 / 925025854 / 925025855 DFW50 - 925026734 / 925026735 / 925025852 / 925025853 DW50X - 925026738 / 925026739 / 925025856 / 925025857

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

Após algum tempo de resfriamento, toda umidade inserida no produto, proveniente de alimentos ou da abertura de portas, ficará retida no evaporador, congelando gradativamente. Há, então, a necessidade da retirada deste gelo da superfície do evaporador, numa operação de degelo.

O produto conta com uma resistência de degelo agregada ao evaporador.

Há também uma resistência aderida à calha de dreno do degelo, prevenindo um possível congelamento neste ponto. A resistência do evaporador e da calha estão ligadas em paralelo.

Durante a função degelo, o compressor e o motoventilador permanecem desligados.

O acionamento das resistências é feito pela placa de circuito impresso, sendo o controle de degelo monitorado pelo sensor de degelo. Há um fusível térmico de segurança, posicionado sobre o evaporador.

FNOTA: O fusível térmico atua apenas em caso de falha em um dos outros circuitos, evitando que a resistência de degelo aqueça demasiadamente. No caso de atuação do fusível térmico, este ficará inutilizado. Antes da substituição deste componente, a causa do problema deve ser identificada e corrigida obrigatoriamente.

O produto nunca deverá ser ligado sem que o fusível térmico esteja corretamente instalado.

3.2.1.1Sensor de degelo registrando uma temperatura igual ou acima de 12°C quando o refrigerador é ligado:

3.2.1.2Sensor de degelo registrando uma temperatura menor que 12°C quando o refrigerador é ligado (no caso de alguma queda de energia na qual o produto ainda não tenha atingido temperatura acima de 12ºC no freezer).

3.2.1.3 Durante o funcionamento contínuo do refrigerador

* Pré-refriamento de 10 minutos

ATENÇÃO

Pré-resfriamento é a operação automática do compressor e do motoventilador continuamente por 20 minutos antes do degelo ser ativado, super resfriando o freezer para compensar o calor gerado durante o degelo.

3.2.2 FUNCIONAMENTO DE EMERGÊNCIA

Quando um sensor falha e o produto está em funcionamento, a placa tem um sistema de segurança, operando o compressor e o motoventilador por

25 minutos e desligando-os por 35 minutos continuamente.

Caso seja constatada falha em qualquer sensor durante o funcionamento, o display exibirá a palavra “Er” e um dos led’s ficará aceso com uma das mensagens abaixo:

MENSAGEM	FALHA CONSTATADA
MAX	Falha no sensor de temperatura durante o funcionamento.
MIN	Falha no sensor de degelo durante o funcionamento.

11

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.2.3 DEGELO PARA OS PNCS DOS MODELOS INDICADOS ABAIXO

IMPORTANTE

Este item deve ser consultado para os seguintes PNCs dos modelos abaixo. Nestes PNCs não é possível executar a função Autoteste.

DF46 - 925026925 / 925026926 / 924261183 / 924261184

DF49 - 925026939 / 925026940 / 924261187 / 924261188

DF47 - 925026932 / 925026933 / 924261185 / 924261186

DF50 - 925026947 / 925026948 / 924261189 / 924261190

DF50X - 925026963 / 925026964 / 924261193 / 924261194

DFW50 - 925026955 / 925026956 / 924261191 / 924261192

DW50X - 925026961 / 925026962 / 924261195 / 924261196 TODOS OS MODELOS - KIT PLACA SENSOR

3.2.3.1 Degelo adaptativo

o degelo adaptativo tem como principal objetivo ajustar o funcionamento do produto às condições de uso. Consiste em aumentar ou diminuir o tempo de funcionamento do compressor entre dois degelos, baseado no tempo que a resistência permaneceu ligada durante o último degelo, na quantidade de abertura de portas e no tempo acumulado de porta aberta.

O degelo pode ocorrer após 30 min., 3, 6, 9 ou 24 horas de funcionamento do compressor.

Transcorrido este tempo, o motoventilador o compressor são desligados e liga-se a resistência de degelo.

O produto permanecerá nesta condição até atingir 16°C no caso de 30 min, 3 ou 6 horas e 13°C no caso de 9 e 24 horas no sensor de degelo, localizado na parte inferior direita do evaporador. Ao atingir esta temperatura, a resistência de degelo é desligada.

O produto permanece desligado por 5 minutos para o pingamento. Neste momento, a placa irá calcular o degelo adaptativo e irá zerar os contadores de abertura de portas.

FNOTA: Quando o produto for ligado na tomada pela primeira vez, religado após limpeza ou após queda de energia, é feita uma rotina de verificação do sensor de degelo, conforme segue.

12

A temperatura do sensor de degelo	Sim
está maior que 0ºC (mais quente)?
Não
Resistência ligada, compressor e
motoventilador desligados, até 16ºC no
sensor de degelo para 30 min, 3 ou
6 horas e 13ºCpara 9 e 24 horas.
5 minutos de pingamento com
compressor, motoventilador e
resistência desligados, placa
calcula tempo do degelo adaptativo.

Compressor e motoventilador ligados, resistência desligada.

Funcionamento normal

Rotina de Verificação do Sensor de Degelo:

•Se a temperatura do sensor de degelo estiver abaixo de -15°C,o produto entra em degelo após 30 minutos de compressor ligado.

•Se a temperatura do sensor de degelo estiver entre 0°C e -15°C, o produto fará 3 horas de compressor ligado para então realizar o primeiro degelo.

•Se a temperatura do sensor de degelo estiver maior que 0°C,o produto começará o funcionamento normal de 6 horas de compressor ligado.

O tempo que a resistência permanece ligada durante o degelo é o fator principal para o cálculo do tempo de funcionamento do compressor que o produto levará para o próximo degelo. O tempo de resistência ligada está dividida em quatro faixas (abaixo de 18 minutos, de 18 e abaixo de 20 minutos, de 20 e abaixo de 25 minutos e igual ou acima de 25 minutos). Na tabela a seguir é possível ver todos os resultados possíveis.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

	TEMPO DE	DEGELO	RESULTADO
	RESISTÊNCIA LIGADA
	Abaixo de 18 minutos	curto	Avança para o próximo estágio
			de tempo de degelo.
	De 18 e abaixo de 20	normal	Mantém o tempo de
	minutos		funcionamento do compressor
			para o próximo degelo.
	De 20 e abaixo de 25	longo	Volta um estágio de tempo de
	minutos		degelo.
	Igual ou acima de 25	muito longo	Retorna para o estágio inicial de
	minutos		tempo de degelo (6 horas)

Vejamos abaixo o funcionamento detalhado do degelo adaptativo através de alguns exemplos:

èExemplo 1: Quando o produto é ligado na tomada, o sensor de degelo

é verificado para definir o tempo de compressor ligado. Ao terminar o degelo, a placa verifica o tempo que a resistência ficou ligada. Se o tempo for abaixo de 18 minutos, ocorreu um degelo curto, então é avançado para o próximo estágio de degelo. Portanto, o próximo degelo irá ocorrer após 6 horas de funcionamento do compressor.

Produto ligado

Rotina de verificação do sensor de degelo

Próximo estágio de degelo (resistência ligada menos de 18 minutos)

6 horas de funcionamento do compressor

Degelo...

Ao terminar o degelo, a placa verifica o tempo que a resistência ficou ligada. Se o tempo for igual a 18 e abaixo de 20 minutos, ocorreu um degelo normal, então será mantido o tempo de funcionamento do compressor para o próximo degelo. Portanto, o próximo degelo irá ocorrer após 6 horas de funcionamento do compressor.

... degelo normal = mantém o tempo (resistência ligada entre 18 e 20 minutos)

6 horas de funcionamento do compressor

Degelo...

Ao terminar o degelo, a placa verifica o tempo que a resistência ficou ligada. Se o tempo for igual a 20 e abaixo de 25 minutos, ocorreu um degelo longo, então retorna um estágio de degelo. Portanto, o produto fará 6 horas de funcionamento do compressor.

... degelo longo = retorna um estágio de degelo (resistência ligada entre 20 e 25 minutos)

6 horas de funcionamento do compressor

Degelo...

èExemplo 2: Produto pouco utilizado está realizando degelo após 9 horas de funcionamento do compressor. Caso ocorra um degelo muito longo e a resistência fique ligada 25 minutos ou mais, o produto retorna para 6 horas de compressor ligado, independentemente do tempo anterior.

13

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

...9 horas de funcionamento do compressor

Degelo muito longo

(resistência ligada 25 minutos ou mais)

6 horas de funcionamento do compressor

Degelo...

èExemplo 3: Produto pouco utilizado está realizando degelo após 9 horas de funcionamento do compressor. Caso ocorra um degelo curto e a resistência fique ligada menos de 18 minutos, o próximo degelo ocorrerá após 24 horas de funcionamento do compressor.

...9 horas de funcionamento do compressor

Degelo curto = próximo degelo 24 horas de funcionamento do compressor

(resistência ligada menos de 18 minutos)

24 horas de funcionamento do compressor

14	Degelo...

IMPORTANTE

Se ocorrer mais de 10 aberturas de portas ou se o tempo acumulado de portas abertas ultrapassar 5 minutos entre dois degelos, o produto retorna para 6 horas de compressor ligado, independentemente da faixa de operação (6, 9 ou 24 horas).

èExemplo 4: Produto está realizando degelo após 9 horas de funcionamento do compressor e durante este período ocorreu 10 aberturas de portas ou mais. O produto entende que é uma condição crítica (formará muito gelo) e por isso retorna para 6 horas de funcionamento do compressor.

...9 horas de funcionamento do compressor com 10 aberturas de portas

6 horas de compressor ligado

Degelo...

èExemplo 5: Produto está realizando degelo após 9 horas de funcionamento do compressor e durante este período o produto ficou com as portas abertas 5 minutos ou mais (somatória de tempo de todas aberturas de portas). O produto entende que é uma condição crítica (formará muito gelo) e por isso retorna para 6 horas de funcionamento do compressor.

...9 horas de funcionamento do compressor com 5 minutos de portas abertas

6 horas de compressor ligado

Degelo...

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.3 DESCRIÇÃO DOS PRODUTOS

3.3.1 MODELOS DF43/DF48/DFW48/DF48X/DW48X

1	“Ice twister”
2	Recipiente para armazenar gelo
3	Prateleira retrátil
4	Compartimento turbo congelamento
5	Lâmpada do compartimento freezer
6	Prateleira do freezer
7	Gaveta para resfriamento rápido de bebidas
8	Suporte para garrafas ou latas
9	Painel eletrônico
10	Prateleiras da porta do freezer
11	Compartimento de alimentos frescos
12	Lâmpadas do compartimento refrigerador
13	Seletor de controle de temperatura do refrigerador
14	Desodorizador
15	Prateleiras de vidro removíveis (2 por refrigerador)
16	Prateleira de vidro dobrável
17	Divisória
18	Gaveta multi-uso
19	Porta-ovos (3 por refrigerador)
20	Gaveta multi-uso
21	Gaveta extra de frutas
22	Controle de umidade
23	Gaveta de frutas/verduras
24	Divisor móvel da gaveta de frutas/verduras
25	Pés niveladores
26	Porta-laticínios (Modelos DF43, DF48, e DF48X)
27	Porta-latas removível
28	Prateleira multi-uso pequena (DF48, DF48X, DFW48, DW48X)
29	Prateleiras multi-uso média
30	Prateleira para condimentos
31	Prateleiras porta-garrafas
32	Prateleira da porta do refrigerador
33	Trava garrafas grande
34	Trava garrafas pequeno
35	Reservatório de água (DFW48 e DW48X)
36	Tampa do reservatório de água (DFW48 e DW48X)
37	Torneira de água (DFW48 e DW48X)
38	Travas da torneira de água (DFW48 e DW48X)
39	Coletor de pingos de água (DFW48 e DF48X)
40	Portas de aço inoxidável revestidas com verniz protetor especial (DF48X e	15
	DW48X)31

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.3.2 MODELO DF49A/DW49X

16

1“Ice twister”

2Recipiente para armazenar gelo

3Prateleira retrátil

4Compartimento turbo congelamento

5Lâmpada do compartimento freezer

6Prateleira do freezer

7Gaveta para resfriamento rápido de bebidas

8Suporte para garrafas ou latas

9Painel eletrônico

10Prateleiras da porta do freezer

11Compartimento de alimentos frescos

12Lâmpadas do compartimento refrigerador

13Seletor de controle de temperatura do refrigerador

14Desodorizador

15Prateleiras de vidro removíveis (2 por refrigerador)

16Prateleira de vidro dobrável

17Divisória

18Gaveta multi-uso

19Cesta para ovos (acondiciona 18 ovos)

20Gaveta multi-uso

21Gaveta extra de frutas

22Controle de umidade

23Gaveta de frutas/verduras

24Divisor móvel da gaveta de frutas/verduras

25Pés niveladores

26Porta-latas removível

27Prateleira multi-uso pequena

28Prateleiras multi-uso média

29Prateleira para condimentos

30Prateleiras porta-garrafas

31Prateleira da porta do refrigerador

32Trava garrafas grande

33Trava garrafas pequeno

34Reservatório de água

35Tampa do reservatório de água

36Torneira de água

37Travas da torneira de água

38Coletor de pingos de água

39Portas de aço inoxidável revestidas com verniz protetor especial

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.3.3 MODELOS DF46/DF49	1	“Ice Twister”
	2	Recipiente para armazenar gelo
	3	“Drink Express”
	4	Compartimento turbo congelamento
	5	Prateleiras retráteis e basculantes
	6	Prateleira do freezer
	7	Lâmpada do compartimento freezer
	8	Prateleira da porta do freezer
	9	“Ice Stock”
	10	“Frosty Cups”
	11	Desodorizador
	12	Compartimento de alimentos frescos
	13	Lâmpadas do compartimento do refrigerador
	14	Seletor de controle de temperatura do refrigerador

15Prateleira de vidro removível (2 por refrigerador)

16Tampa da gaveta de frutas/verduras

17 Controle de umidade

18Gaveta de frutas/verduras

19Pés niveladores

20Porta-laticínios

21Porta latas removível

22Prateleira multi uso (2 por refrigerador)

23 Prateleira multi uso pequena (somente para DF49)

24Prateleira para condimentos

25Prateleira porta-garrafas

26Prateleira da porta refrigerador

27Trava garrafas grande

28Trava garrafas pequeno

29Painel eletrônico

17

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.3.4 MODELOS DF47/DF50/DF50X/DFW50/DW50X

18

1“Ice Twister”

2Recipiente para armazenar gelo

3“Drink Express”

4Compartimento turbo congelamento

5Prateleiras retráteis e basculantes

6Prateleira do freezer

7Lâmpada do compartimento freezer

8Prateleira da porta do freezer

9“Ice Stock”

10“Frosty Cups” (2 por refrigerador)

11Desodorizador

12Compartimento de alimentos frescos

13Lâmpadas do compartimento do refrigerador

14Seletor de controle de temperatura do refrigerador

15Cesta para ovos (acondiciona 18 ovos)

16Divisória

17Gaveta multi-uso (2 por refrigerador)

18Prateleira de vidro dobrável

19Prateleira de vidro removível (2 por refrigerador)

20Gaveta extra de frutas

21Controle de umidade

22Gaveta de frutas/verduras

23Divisor móvel da gaveta de frutas/verduras

24Pés niveladores

25Porta-laticínios (DF47, DF50 e DF50X)

26Espaço light

27Frutas delicadas

28Porta-latas removível

29Prateleira multi uso (2 por refrigerador)

30Prateleira porta-garrafas

31Prateleira da porta refrigerador

32Trava garrafas grande

33Trava-garrafas pequeno

34Reservatório de água (DFW50 e DW50X)

35Tampa do reservatório de água (DFW50 e DW50X)

36Torneira de água (DFW50 e DW50X)

37Trava da torneira de água (DFW50 e DW50X)

38Coletor de pingos de água (DFW50 e DW50X)

39Portas de aço inoxidável revestidas com verniz protetor especial (DFW50 e DW50X)

40Painel eletrônico

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.4 ACESSÓRIOS/PARTES DO PRODUTO

3.4.1 “ICE TWISTER” / FORMAS DE GELO

Encha com água o “Ice Twister” tomando cuidado para não transbordar as formas de gelo. Coloque-o sobre o recipiente para gelo. Após algumas horas a água congelará. Gire o manípulo no sentido horário até que os cubos se soltem e caiam no recipiente para gelo.

3.4.2 COMPARTIMENTO TURBO CONGELAMENTO

Este compartimento possibilita um resfriamento mais rápido dos alimentos. Este compartimento está localizado na parte superior direita do freezer

3.4.3 DRINK EXPRESS

Esta gaveta deve ser utilizada para resfriar a bebida mais rapidamente. Ela pode acomodar 1 garrafa ou 8 latas de bebida, no freezer ou no refrigerador.

3.4.4 FROSTY CUPS

Desenvolvido para armazenar copos e taças, para que estejam gelados no momento de sua utilização.

3.4.5 ICE STOCK

Neste compartimento é possível armazenar gelo feito no “Ice Twister”. O “Ice Stock” tem um sistema de basculamento que facilita o acesso interno. O compartimento possui um sistema de tombamento e uma alça que facilitam a retirada dele do produto.

3.4.6 PRATELEIRA RETRÁTIL/BASCULANTE

Pode ser recolhida ou retirada para facilitar o armazenamento de objetos maiores no freezer.

Para utilizar a prateleira estendida, puxe-a até os batentes e pressione as laterais para baixo até travar (fig.A). Para recolher, empurre a prateleira dianteira até travar com a traseira (fig.B).

Para bascular, gire-as para cima 90º (fig.C).

3.4.7 ESPAÇO LIGHT

Desenvolvido para armazenar produtos light. Ele possui uma alça para que se possa retirá-lo e levá-lo a mesa.

3.4.8 COMPARTIMENTO PARA ALIMENTOS FRESCOS

Este compartimento serve para conservar alguns alimentos que necessitam de menor temperatura de conservação (próxima a 0°C) sem necessidade de congelamento. Exemplo: alimentos para serem consumidos

ou cozidos em curto espaço de tempo como carnes,	19
peixes, sobremesas e similares.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.4.9 CESTA PARA OVOS

A cesta parae ovos é removível e possui uma alça para melhor movimentação entre o refrigerador, pia e mesa. Sua capacidade máxima é de 18 ovos.

3.4.10 GAVETAS MULTI-USO

Estas gavetas servem para armazenar diversos tipos de alimentos.

3.4.11 GAVETAS PARA FRUTAS/VERDURAS

Mantém a umidade e o frescor dos vegetais e frutas devido à circulação do ar frio que não fica em contato direto com os alimentos. Para melhor conservação,

oriente o Consumidor a manter sempre os vegetais e

frutas neste local. A gaveta maior possuir um separador de frutas e verduras para facilitar a organização

dos alimentos.

3.4.12 ESPAÇO FRUTAS DELICADAS

Este espaço deve ser utilizado para armazenar frutas pequenas, como uva, morango, etc. O compartimento possui um sistema de tombamento e uma alça que facilitam a retirada dele do produto.

3.4.13 CONTROLE DE UMIDADE

Para melhor conservação dos alimentos, existe um controle de umidade nas gavetas de frutas/verduras que regula a passagem de ar. Quando armazenar verduras recomendase a redução da abertura de passagem de ar, evitando a desidratação dos alimentos.

Ao armazenar frutas recomenda-se aumentar a passagem de ar. No armazenamento de frutas e verduras juntas, regule o Controle de Umidade em uma posição intermediária.

20

3.4.14 PRATELEIRA DE VIDRO DOBRÁVEL

Esta prateleira pode ser dobrada em duas posições permitindo o armazenamento de objetos maiores no refrigerador, como jarras e bolos. Para facilitar o manuseio, utlilize a pega existente.

3.4.15 DESODORIZADOR

O desodorizador tem a função de eliminar odores desagradáveis de alimentos ou líquidos. Está instalado na parte superior do compartimento refrigerador.

3.4.16 COLETOR DE PINGOS DE ÁGUA

Serve para evitar respingos e também para coletar pingos de água. Ele é fornecido dentro do saco de acessórios.

3.4.17 PRETELEIRAS MULTI-USO REMOVÍVEIS

Estas prateleiras servem para armazenar diversos tipos de alimentos.

3.4.18 PRATELEIRAS E TRAVA-GARRAFAS

1 Prateleiras porta-garrafas:

A prateleira porta garrafas acondiciona garrafas de bebidas com até 2,5 litros.

2 Trava garrafas:

O trava garrafas possui a função de evitar que as garrafas fiquem balançando soltas na prateleira. Para utilizá-lo,

basta encaixá-lo na prateleira e deslizá-lo para a direita ou esquer-da, conforme indica a figura ao lado.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

Também pode ser utilizado para armazenar pequenos condimentos em seu interior.

3 Prateleira da porta do Refrigerador:

A prateleira da porta acondiciona recipientes de até 1 litro.

3.4.19 RESERVATÓRIO PARA AGUA

Desenvolvido para proporcionar água pura e saudável , devido ao exclusivo sistema de filtragem Pure Filter.

Basta abastecer com água (previamente tratada e que atenda a portaria 518/04 do Ministério da Saúde) e aguardar a filtragem.

IMPORTANTE

Na primeira utilização do refil (elemento filtrante) a água pode apresentar um aspecto escuro, devido a fuligem de carvão ativado. É necessário proceder esta primeira filtragem com o reservatório fora do refrigerador, de preferência na pia, para que a água com aspecto escuro seja descartada.

ESTE PROCEDIMENTO DEVERÁ SER REPETIDO A CADA TROCA DO REFIL (ELEMENTO FILTRANTE). RECOMENDA-SE A TROCA DO REFIL A CADA 6 MESES.

3.4.20 COMO UTILIZAR O RESERVATÓRIO PARA ÁGUA

1° Retireoreservatóriodaportadorefrigerador,levantando-o e puxando-o conforme desenho ao lado (1).

2° Retire a torneira do reservatório, girando-a no sentido anti-horário (2).

3° Abasteça o reservatório com água e aguarde a filtragem.

É recomendado que a 1º filtragem seja feita em um local onde a água filtrada possa ser descartada (por exemplo, na pia). Oriente o Consumidor a repetir este procedimento por 3 vezes (aproximadamente 9 litros de água).

4° Monte a borracha de vedação e a torneira no reservatório.

5° Encaixe o reservatório na porta do refrigerador.

6° Abra a tampa da parte superior do reservatório, abasteça e aguarde o processo de filtragem da água.

ATENÇÃO

Tomar cuidado para não inverter o sentido de montagem da peça de borracha conforme desenho ao lado.

7° Após este procedimento, pode-se utilizar normalmente o sistema de filtragem.

8° Para se prevenir de acionamentos indesejados, utilize a trava localizada na parte traseira da alavanca de acionamento.

ATENÇÃO
Oriente o Consumidor:
èAntes de iniciar a utilização, lavar o reservatório com água e sabão neutro a fim de
eliminar eventuais resíduos.
èUtilizar somente água própria para consumo.O uso de qualquer outro tipo de bebida
poderá deixar resíduos, gosto ou odor no reservatório e na torneira.
èO reservatório para água somente deve ser abastecido quando estiver encaixado em
sua posição na porta.
èAguardar a água resfriar por, aproximadamente, 12 horas.
èÉ possível ouvir alguns ruídos causados pela entrada de ar quando a água sai do
reservatório.
èCaso a água não fua bem, apertar mais uma vez a alavanca de acionamento. Perma-
necer com o copo abaixo da torneira por alguns instantes para assegurar que toda a
água seja coletada pelo copo.
	21
èNão utilizar bebidas gaseificadas, tais como refrigerantes.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.5 COMO LIGAR/DESLIGAR O REFRIGERADOR

Para ligar ou desligar o seu refrigerador, basta conectar ou desconectar o plugue da tomada verificando a tensão correta do produto.

Antes de ligar o refrigerador pela primeira vez, oriente o Consumidor a ler atentamente o folheto de instruções colocado na porta.

IMPORTANTE

Sempre que desligar o Refrigerador, aguarde 10 minutos antes de religá-lo.

3.6 CARREGAR | ABASTECER

Oriente o Consumidor sobre o carregamento do refrigerador. No primeiro abastecimento ou após a limpeza:

1° Para melhor acondicionamento dos recipientes nos compartimentos freezer e refrigerador, todas as prateleiras podem ser removidas ou reposicionadas e as tampas dos compartimentos do freezer e de alimentos frescos podem ser retiradas.

2° Conectar o plugue do refrigerador na tomada.

3° Deixar o refrigerador funcionando no mínimo por duas horas antes de armazenar qualquer alimento em seu interior.

4° Iniciar o abastecimento dos alimentos pelas prateleiras do refrigerador, deixando as prateleiras da porta por último. É importante respeitar os limites máximos de carga indicados na figura abaixo.

5° Após o abastecimento, ajuste os controles de temperatura para a posição mais adequada, seguindo as informações dos itens “Controle Eletrônico de Temperatura no Freezer” e “Controle de Temperatura no Refrigerador”.

22

3.7 PAINEL DE CONTROLE MODELOS DF43/DF46/DF48/DF48X/ DFW48/DFW48X/DF49/DF49A/DF49X

DRINK EXPRESS

3.7.1 FUNÇÕES

1. Tecla DESL. ALARME

Estes modelos possuem 4 tipos de alarme, conforme segue:

Alarme Porta Aberta:

Após aproximadamente 2 minutos com a(s) porta(s) aberta(s), o alarme dispara. Ao serem fechadas as portas, o alarme desliga automaticamente. Para silenciar o alarme, mesmo com a(s) porta(s) aberta(s), deve-se pressionar a tecla DESL. ALARME; isto desligará o alarme por mais 5 minutos.

FNOTA: a permanência de qualquer uma das portas aberta fará com que o alarme volte a soar, após transcorrido o tempo de silêncio.

Alarme Turbo Congelamento (para os períodos de 1h, 1h 30 min e 2h 30 min):

Terminado o tempo selecionado para o TURBO CONGELAMENTO, o alarme dispara por aproximadamente 10 segundos. Para desligar o alarme, basta abrir e fechar a porta do freezer. O alarme também pode ser desligado pressionando a tecla DESL. ALARME (neste caso não é preciso abrir a porta).

Alarme Alimento no Freezer (para os períodos de 30 min e 45 min):

Este alarme não pode ser desligado através da tecla DESL. ALARME.

Terminado o tempo selecionado para o TURBO CONGELAMENTO, o alarme dispara por aproximadamente 1 minuto. Neste caso, se a porta não for aberta, um “bip” de alerta dispara de minuto em minuto. Este “bip” só pode ser desligado com a abertura da porta do freezer.

Alarme Resfriamento Rápido:

Este alarme não pode ser desligado através da tecla DESL. ALARME. Terminado o tempo pré-selecionado para o resfriamento rápido da bebida escolhida, o alarme dispara por 1 minuto. Para desligar o alarme, retire a

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

bebida e feche a porta. Se este procedimento não for seguido, após 1 minuto soarão 5 “bips” de alerta a cada minuto.

2. Indicador de PORTA ABERTA

Este indicador mantém-se aceso como um alerta, enquanto qualquer uma das portas (compartimento refrigerador ou freezer) permanecer aberta.

3. Tecla DRINK EXPRESS (Resfriamento Rápido de Bebidas)

Acionando esta tecla, é possivel selecionar o tipo de bebida que se deseja resfriar mais rapidamente durante um período pré-estabelecido para cada bebida.Após pressionada 4 vezes, a função será cancelada.

Atenção: a função DRINK EXPRESS pode ter alteração de tempo devido à variação da tensão elétrica e da temperatura ambiente. É preciso evitar abrir a porta do freezer com muita freqüência.

4. Indicador de Bebidas

Mostra qual a bebida selecionada para o Resfriamento Rápido.

5. Indicador de Seleção de Tempo do Turbo Congelamento e do Drink Express

Este indicador mostra o tempo que falta para o fim da operação do TURBO

CONGELAMENTO e do DRINK EXPRESS. Por exemplo: 30, 29, 28 minutos e assim sucessivamente, até atingir zero (00:00).

Caso seja necessário utilizar as duas funções ao mesmo tempo, o indicador mostrará o tempo restante para o fim de cada função com a sua respeciva luz indicadora por 30 segundos e, então permanecerá alternando entre as duas funções até que uma delas termine.

Quando o indicador não está em funcionamento, aparecem três barras (- - -), que ficam se movendo de baixo para cima.

Para desligar as três barras, basta pressionar a tecla DESL. ALARME por 5 segundos. Para ativá-las novamente, basta repetir a operação por mais 5 segundos.

ATENÇÃO

Isto não desligará o produto. Apenas fará com que as barras desapareçam.

6.Indicador do TURBO CONGELAMENTO

Permanece aceso quando a função é acionada.

7.Tecla TURBO CONGELAMENTO

Esta tecla permite a redução da temperatura no compartimento freezer pelo funcionamento contínuo do compressor durante um período que pode ser ajustado no mínimo com 30 minutos até 2 horas e 30 minutos. Outros períodos que podem ser selecionados: 45 minutos, 1 hora e 1 hora e 30 minutos. Para interromper a função, basta pressionar novamente a tecla até que o display mostre 00:00.

ATENÇÃO

A função TURBO CONGELAMENTO não funcionará caso a função RESFRIAMENTO RÁPIDO DE BEBIDAS estiver em funcionamento.

8.Indicadores de Seleção de Temperatura do Compartimento Freezer

Indicam o ajuste da temperatura selecionada no compartimento freezer. O ajuste é feito através do acionamento da tecla TEMP. FREEZER.

Quando o refrigerador é ligado pela primeira vez ou religado após limpeza ou falta de energia prolongada (temperatura no sensor de degelo >/= 12ºC), o controle de temperatura indicará posição MÉDIA.

9.Tecla TEMP. FREEZER

Esta tecla permite o ajuste da temperatura do compartimento freezer entre

Mínimo, Médio e Máximo.

As temperaturas aproximadas medidas no sensor de temperatura e indicadas para cada uma das posições pré-estabelecidas de fábrica são de referência, pois dependem de vários fatores como: condições climáticas, acondicionamento dos alimentos e freqüência de abertura de portas do produto.

O compartimento Refrigerador possui controle de temperatura independente, localizado em seu interior, próximo às lâmpadas.

23

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

3.7.2 AJUSTE FINO DE TEMPERATURA DO COMPARTIMENTO FREEZER

Estes refrigeradores foram produzidos dentro de padrões internacionais e possuem 3 níveis de temperatura com valores pré-estabelecidos de fábrica, podendo ser ajustados (diminuir ou aumentar) de acordo com sua necessidade. Para alterá-los, existe a possibilidade de Ajuste Fino de temperatura para os 3 níveis de temperatura:

3.7.2.1 Para programar esta função

1Pressione simultaneamente as teclas “DESL. ALARME” e “TEMP. FREEZER” até ouvir um sinal sonoro; em seguida acenderão os números “00” ou o último ajuste no display digital.

DRINK EXPRESS

2Opções de Ajuste:

Para elevar (mais quente) 0,5 °C na temperatura pré-estabelecida, aperte uma vez a tecla “DESL. ALARME”.

F NOTA: após 5 segundos sem que seja pressionada alguma tecla, o ajuste fino é finalizado com um sinal sonoro.

DRINK EXPRESS

Para elevar (mais quente) 1,0 °C na temp. pré-estabelecida, aperte duas vezes a tecla “DESL. ALARME”.

DRINK EXPRESS

-14,5 -17 -19,5

Para abaixar (mais frio) 0,5 °C na temperatura pré-estabelecida, aperte uma vez a tecla “TEMP. FREEZER”.

DRINK EXPRESS

-16 -18,5 -21

Para abaixar (mais frio) 1,0 °C na temperatura pré-estabelecida, aperte duas vezes a tecla “TEMP. FREEZER”.

DRINK EXPRESS

-16,5 -19 -21,5

24

Para abaixar (mais frio) 3,5 °C na temperatura pré-estabelecida, aperte três vezes a tecla “TEMP. FREEZER”.

DRINK EXPRESS

-19 -21,5 -24,0

3.7.2.2 Para verificar qual o último ajuste efetuado

Pressione simultaneamente as teclas “DESL. ALARME” e “TEMP. FREEZER” até ouvir um sinal sonoro e acenderá a indicação do último ajuste efetuado.

Desde que acessado, o Ajuste Fino de Temperatura programado é válido para os 3 níveis de temperatura.

3.8 PAINEL DE CONTROLE MODELOS DF47/DF50/DF50X/DFW50/ DW50X/DW49X

3.8.1 FUNÇÕES

1. Alarme Sonoro

Estes refrigeradores possuem dois tipos de alarme: Alarme porta aberta e

Alarme TURBO CONGELAMENTO/ “DRINK EXPRESS”.

Alarme Porta Aberta

Após aproximadamente 4 minutos com a(s) porta(s) aberta(s), o alarme dispara e o display exibe “Po”. Para silenciar o alarme, basta fechar a(s) porta(s). Quando a função Compras estiver selecionada o tempo de porta(s) aberta(s) aumenta para 30 minutos, a partir desse intervalo o alarme soará e display exibirá “Po”.

F NOTA: Enquanto o alarme de Porta Aberta estiver ativo as funções do painel não poderão ser selecionadas.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

Alarme TURBO CONGELAMENTO / “DRINK EXPRESS” (Resfriamento Rápido de bebidas)

O alarme soará por 30 segundos e o display ficará piscando dois zeros (00) indicando o término da função TURBO CONGELAMENTO OU “DRINK EXPRESS”. Para desativar o display quando selecionada a função TURBO CONGELAMENTO, basta abrir a(s) porta(s) ou tocar a tecla da função. Para desativar o display, quando selecionada a função “DRINK EXPRESS”, basta abrir a(s) porta(s).

Indicador Luminoso da tecla

OsIndicadoresLuminososdasTeclas“AUTOCONTROL”,“DRINKEXPRESS”,

TURBO CONGEL. e TEMP. FREEZER permanecem acesos durante o funcionamento do produto. Quando uma função estiver selecionada, somente o Indicador Luminoso da função estará aceso.

2. Tecla “AUTO CONTROL” (Controle Automático)

Tocando a tecla “AUTO CONTROL” é possível selecionar uma das funções de controle automático: Férias, Festa e Compras.

FNOTA: Se a função “AUTO CONTROL” for selecionada as funções TURBO CONGELAMENTO, “DRINK EXPRESS” e TEMPERATURA FREEZER não poderão ser selecionadas.

3. Indicadores “AUTO CONTROL” (Controle Automático)

Mostram a função de controle automático selecionada.

3.1. Férias

A função Férias, quando selecionada, mantém a temperatura do freezer na regulagem mínima. Esta função é indicada quando o produto permanece fechado por longos períodos de tempo. Durante os primeiros 30 minutos, após selecionada a função, o produto pode ser aberto sem que desative a função. A função Férias pode ser desativada a qualquer momento, basta tocar a tecla “AUTO CONTROL” ou abrir qualquer uma das portas 30 minutos após selecionada a função.

3.2. Festa

Esta função, quando selecionada, mantém capacidade de congelamento no máximo por 6 horas, mesmo com várias aberturas das portas. A função Festa pode ser desativada a qualquer momento, basta tocar a tecla “AUTO CONTROL”.

3.3. Compras

A função, quando selecionada, mantém a capacidade de congelamento no máximo, permitindo assim um rápido congelamento dos novos alimentos. A função Compras tem duração de 3 horas, porém pode ser desativada a qualquer momento, basta tocar a tecla “AUTO CONTROL”.

4. Tecla “DRINK EXPRESS” (Resfriamento rápido de bebidas)

Tocando esta tecla, seleciona-se o tipo de bebida que se deseja resfriar mais rapidamente durante um tempo pré-estabelecido para cada bebida. Para interromper esta função, basta tocar novamente a tecla “DRINK EXPRESS”.

FNOTA: A função “DRINK EXPRESS” pode ter alteração de tempo devido a temperatura ambiente. Oriente o Consumidor a evitar a abertura da porta do freezer com muita freqüência quando esta função estiver sendo usada. Se a função “DRINK EXPRESS” for selecionada, as funções TURBO CONGELAMENTO, “AUTO CONTROL” e TEMPERATURA FREEZER não poderão ser selecionadas.

5. Indicador de Bebidas

Mostra qual foi a bebida selecionada para o Resfriamento Rápido: vinho, cerveja ou refrigerante.

6. Display

Caso seja escolhida a função TURBO CONGELAMENTO ou “DRINK EXPRESS”, o display exibirá o tempo que falta para o fim da operação. Por exemplo: 30, 29, 28 minutos e assim sucessivamente, até atingir zero (00). Quando o display não estiver acionado aparecerão duas barras (— —) que ficarão se movendo de baixo para cima.

Se for ativada a função TRAVA TECLADO, o display exibirá a palavra “loc”. Quando o alarme de porta aberta ativar, o display a palavra “Po”.

7. Tecla TURBO CONGELAMENTO

Permite o resfriamento ou congelamento mais rápido dos alimentos. O tempo de operação desta função pode ser ajustado de 30 minutos (mínimo) até 150 minutos (máximo). Tocando sucessivamente a tecla “TURBO CONG” outros periodos poderão ser selecionados: 45 minutos, 60 minutos, 90 minutos e 120 minutos. Para interromper esta função, basta tocar novamente a tecla

TURBO CONGELAMENTO.

25

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais

FNOTA: Se a função TURBO CONGELAMENTO for selecionada, as funções

“DRINK EXPRESS”, “AUTO CONTROL” e TEMPERATURA FREEZER não

	poderão ser selecionadas.
	8. Indicadores de Seleção de Temperatura do Compartimento Freezer
	Indicam a temperatura selecionada no compartimento freezer. O ajuste é feito
	tocando a tecla TEMP. FREEZER. Quando o refrigerador for ligado o controle
	sempre indicará a posição MÉDIA.
	FNOTA: Quando for selecionada a função Férias o indicador de Seleção de
	Temperatura do compartimento do Freezer passará para o ajuste MIN. e
	quando selecionado as funçãoes Festa e Compras o indicador de Seleção
	de Temperatura de compartimento do Freezer passará para a ajuste MAX.
	9. Tecla TEMP. FREEZER
	Esta tecla permite o ajuste da temperatura no compartimento freezer entre
	Mínimo, Médio e Máximo.
	10. Função TRAVA PAINEL
	Permite travar o painel de controle evitando o acionamento acidental de
	alguma função. Para ativar esta função toque simultaneamente as teclas
	“AUTO CONTROL” e “TEMP. FREEZER”, o Indicador de Funções mostrará
	a palavra “loc” por 30 segundos; após este tempo o display e os indicadores
	luminosos ficarão apagados.
	Para desativar a função, toque simultaneamente as teclas “AUTO CONTROL”
	e “TEMP. FREEZER”.
	F NOTA: Se a função “AUTO CONTROL” estiver selecionada e a função
	TRAVA TECLADO for ativada, o Indicador da função e o Indicador Luminoso
	da tecla “AUTO CONTROL” ficarão acesos.
	As temperaturas aproximadas medidas no sensor de temperatura e
	indicadas para cada uma das posições pré-estabelecidas de fábrica são de
	referência, pois dependem de vários fatores como: condições climáticas,
	acondicionamento dos alimentos e freqüência de abertura de portas do
	produto.
	O compartimento Refrigerador possui controle de temperatura independente,
26	localizado em seu interior, próximo às lâmpadas.

3.8.2 AJUSTE FINO DE TEMPERATURA DO COMPARTIMENTO FREEZER

Estes modelos de refrigerador foram produzidos dentro de padrões internacionais e possuem 3 níveis de temperatura com valores pré-estabelecidos de fábrica, que podem ser ajustados (diminuir ou aumentar) de acordo com a necessidade. Para alterá-los, existe a possibilidade de Ajuste Fino de temperatura para os 3 níveis de temperatura:

3.8.2.1 Para programar esta função

Toque a tecla “AUTO CONTROL” e selecione a função férias e em seguida toque 5 vezes a tecla TEMP. FREEZER. O display acende indicando o último ajuste.

3.8.2.2 Opções de Ajuste:

1Para aumentar 0,5 ºC na temperatura pré-estabelecida toque a tecla TEMP. FREEZER até aparecer 05 no display.

2Para aumentar 1 ºC na temperatura pré-estabelecida toque a tecla TEMP. FREEZER até aparecer 10 no display.

3Para diminuir 0,5 ºC na temperatura pré-estabelecida toque a tecla TEMP. FREEZER até aparecer 05 com um traço no lado esquerdo do display.

4Para diminuir 1 ºC na temperatura pré-estabelecida toque a tecla TEMP. FREEZER até aparecer 10 com um traço no lado esquerdo do display.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

3. Características Gerais	4. Instruções de Instalação

5Para diminuir 3,5 ºC na temperatura pré-estabelecida toque a tecla TEMP. FREEZER até aparecer 35 com um traço no lado esquerdo do display.

Após três segundos sem que seja tocada alguma tecla, o ajuste fino é finalizado com um sinal sonoro.

3.8.3 PARA VERIFICAR QUAL O ÚLTIMO AJUSTE EFETUADO

Toque a tecla “AUTO CONTROL” e selecione a função férias. Em seguida, toque 5 vezes a tecla TEMP. FREEZER. O display. acenderá indicando o último ajuste.

IMPORTANTE

OajusteFinodeTemperaturaprogramadoéválidoparaostrêsníveisdetemperatura.

3.9 CONTROLE DE TEMPERATURA NO REFRIGERADOR

Para proceder a correta regulagem da temperatura do refrigerador, considere os seguintes fatores:

1A quantidade de alimentos a ser armazenada.

2A temperatura do ambiente onde o refrigerador está instalado.

3Não ultrapassar os limites de ajustes do botão de regulagem da temperatura do refrigerador (Frio Máximo e Frio Mínimo), observando o alinhamento das marcas .

4 Ao realizar o ajuste de temperatura do refrigerador, não deixe aparecer a faixa azul no botão de regulagem, pois poderá comprometer o desempenho do refrigerador.

4.1 RETIRADA DA BASE DA EMBALAGEM

Remova a embalagem do produto e, para retirar a base da embalagem, incline cuidadosamente o refrigerador para um dos lados. Com a ajuda de outra pessoa quebre a base com as mãos. Incline o refrigerador para o outro lado e retire o restante da base.

Antes de ligar o refrigerador, retire o calço do compressor localizado na parte traseira e retire a base da embalagem.

4.2 ESCOLHA DO LOCAL

Oriente o Consumidor a:

•Instalar o refrigerador em um local arejado que não permita a incidência direta de raios solares e que esteja distante de fontes de calor (fogão, fornos, etc.) e produtos inflamáveis.

•Não instalar o refrigerador ao ar livre.

•Respeitar as distâncias mínimas recomendadas para o posicionamento definitivo do refrigerador:

- Em cima: 10 cm - Ao lado: 3 cm

- Atrás: 10 cm

• Verificar se o espaço deixado na frente do refrigerador e no lado direito (olhando o refrigerador de frente) são suficientes para permitir a abertura completa da porta e das gavetas hortifruti.

4.3 RETIRADA DA PELÍCULA PROTETORA DO PAINEL

Estes produto vêm com películas plásticas protetoras nos painéis das portas do freezer e do refrigerador. Após a instalação no local, retire-as para um perfeito funcionamento do produto.

4.4 NIVELAMENTO

Ajuste os pés niveladores de forma a garantir a perfeita
estabilidade do refrigerador, evitando movimentos de
balanço. Para um melhor fechamento das portas, o
produto deve ficar levemente inclinado para trás. O bom
funcionamento do refrigerador depende de seu perfeito	27
nivelamento.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
