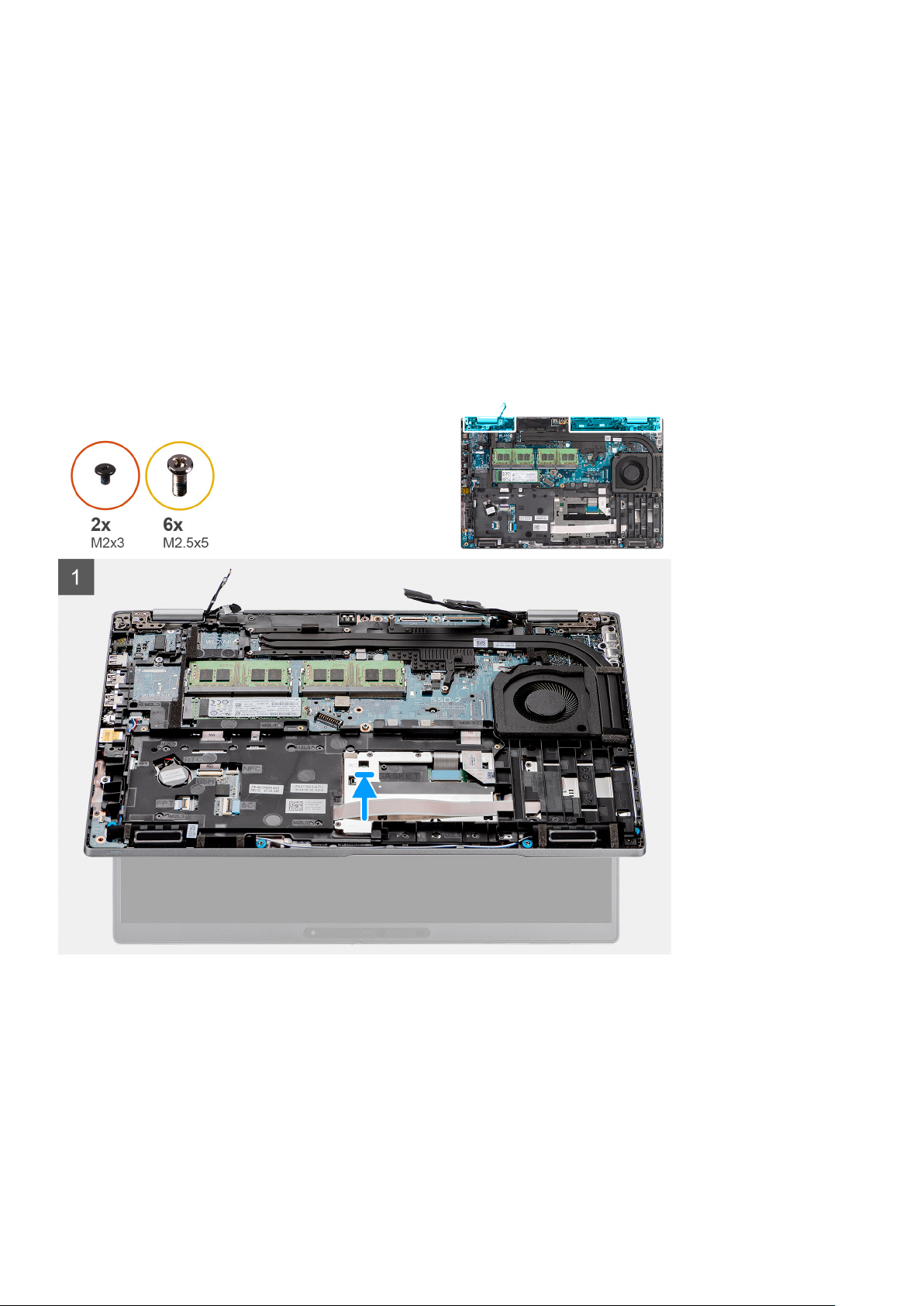

Unit display........................................................................................................................................................................... 68

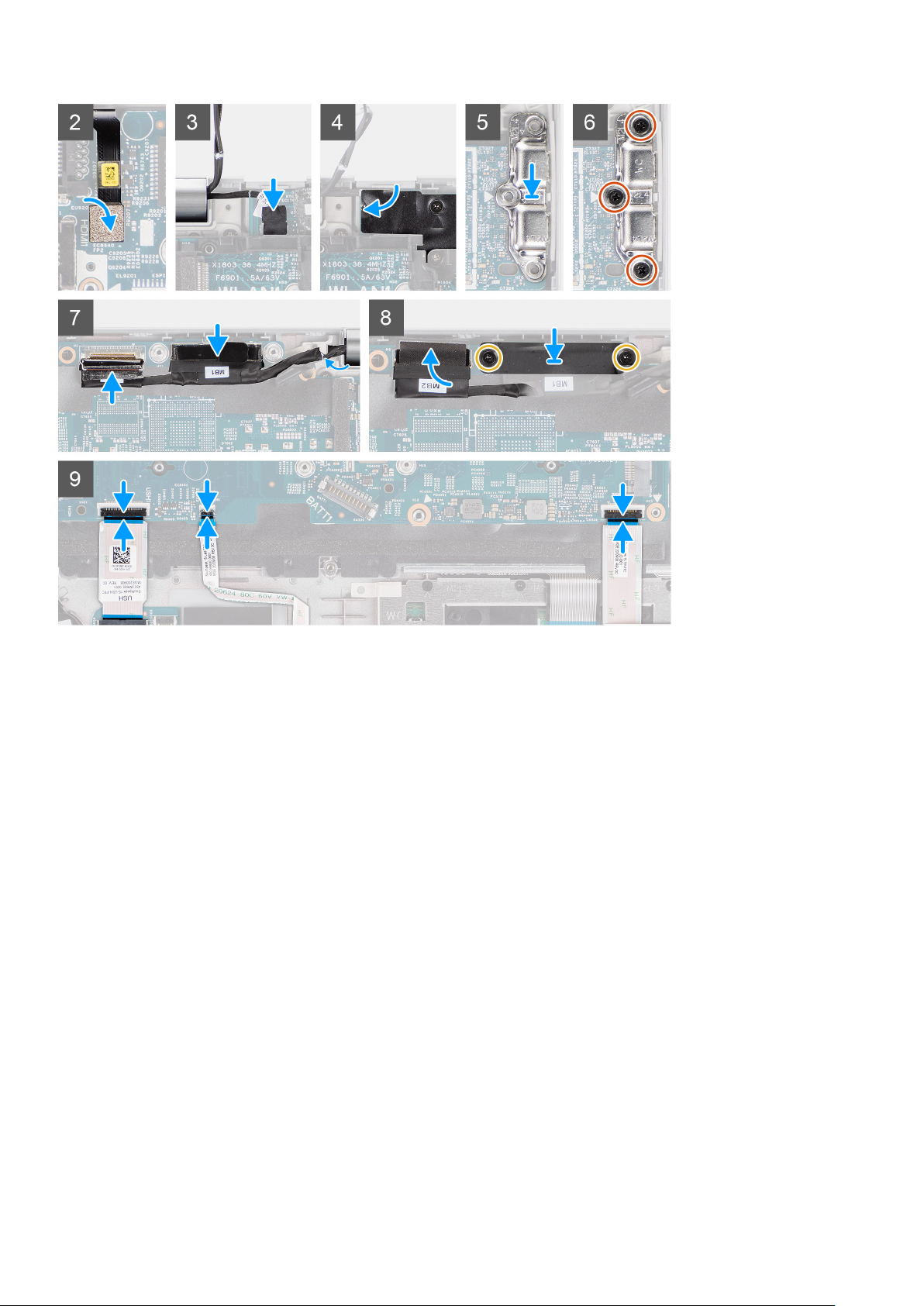

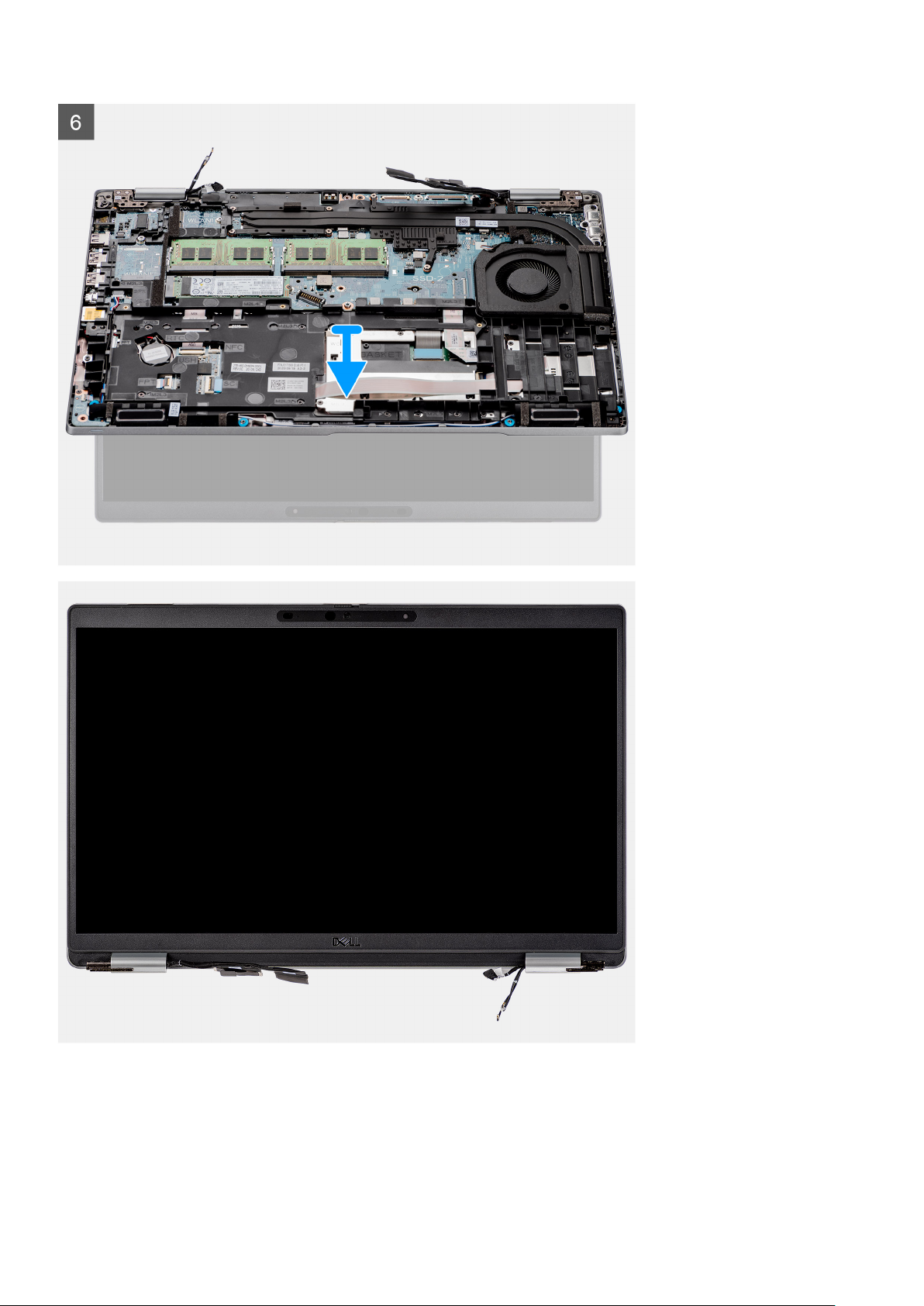

Melepaskan unit display................................................................................................................................................ 68
Memasang unit display...................................................................................................................................................71

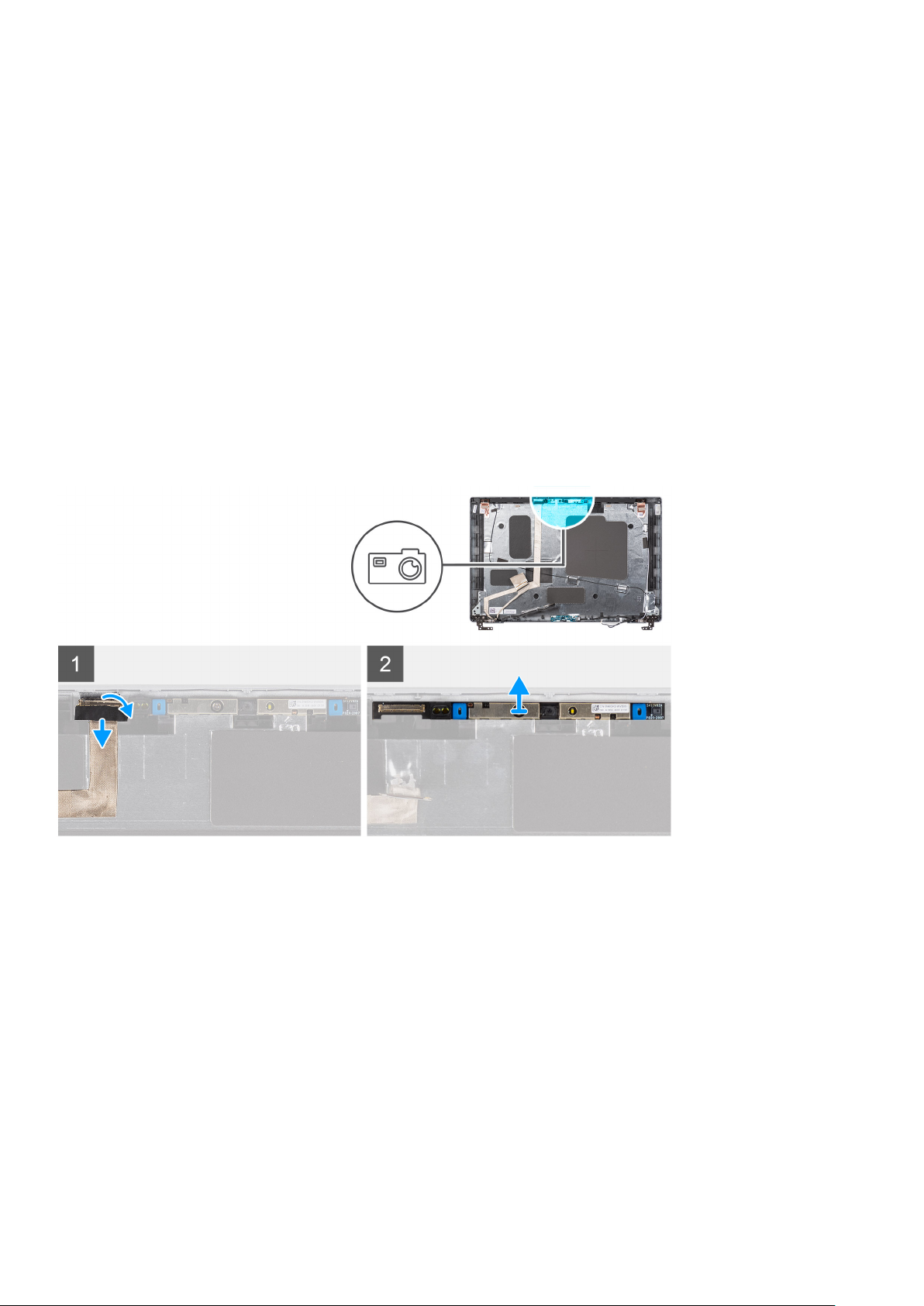

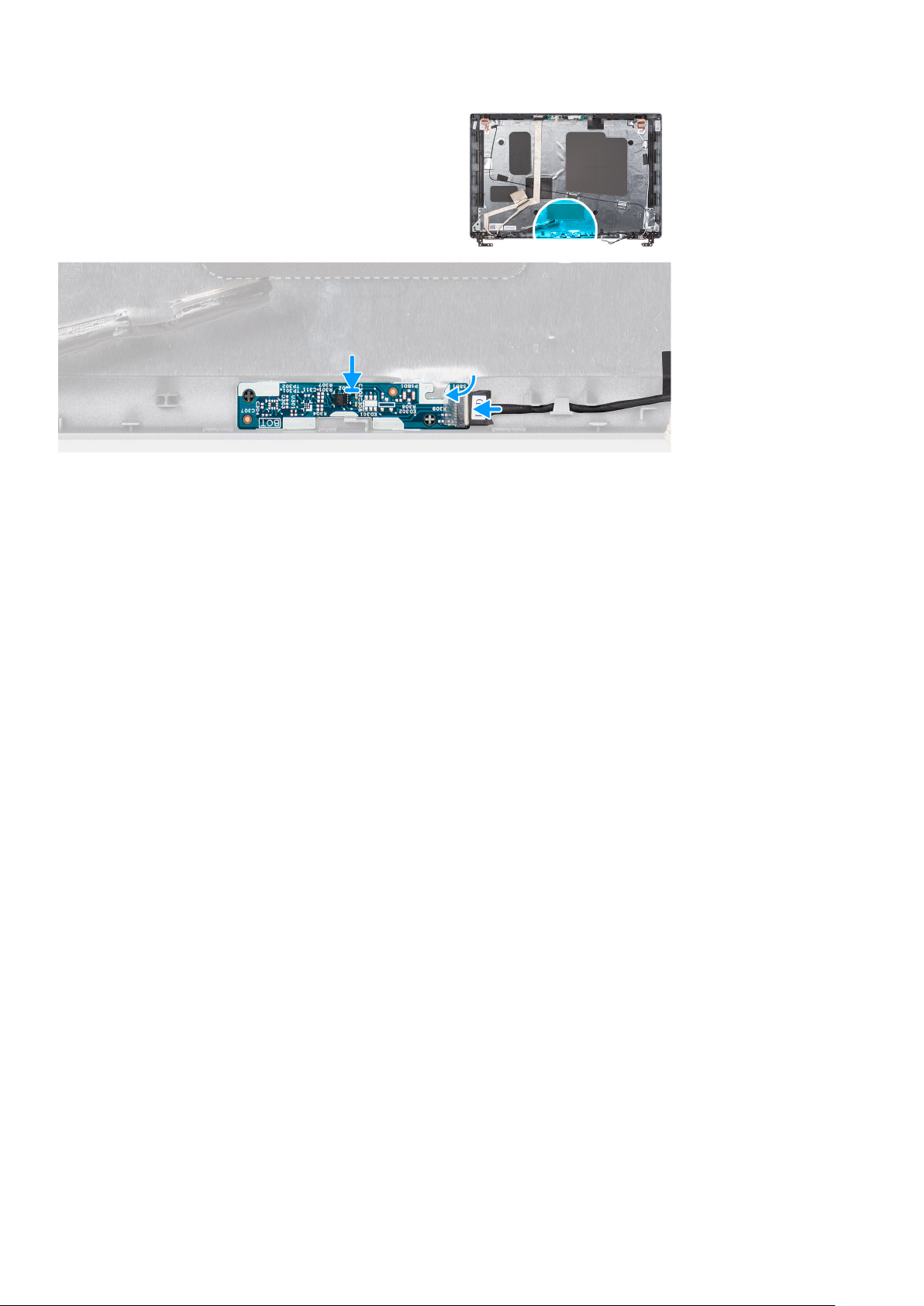

Modul kamera/mikrofon.....................................................................................................................................................80

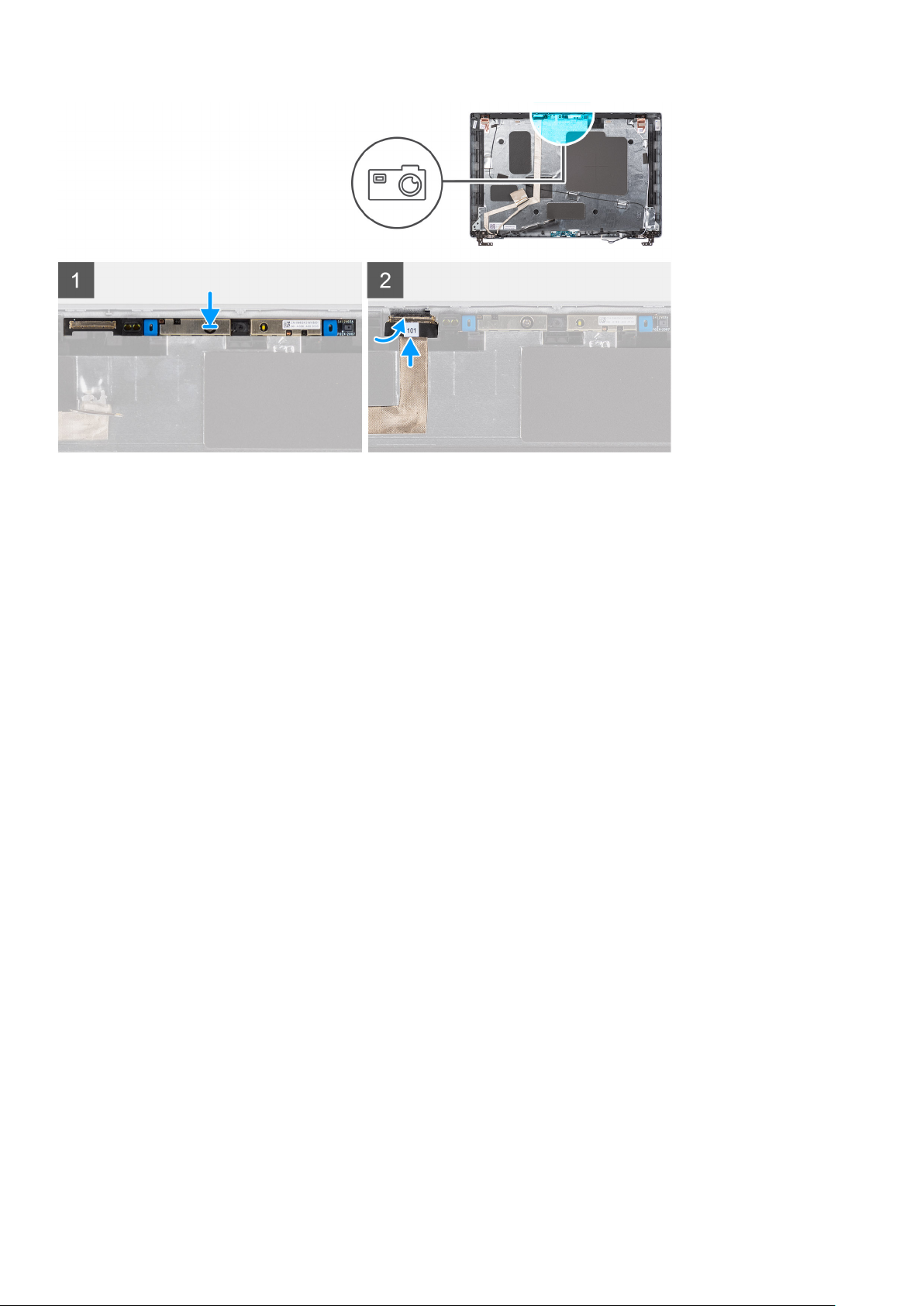

Melepaskan modul kamera/mikrofon..........................................................................................................................80
Memasang modul kamera/mikrofon........................................................................................................................... 80

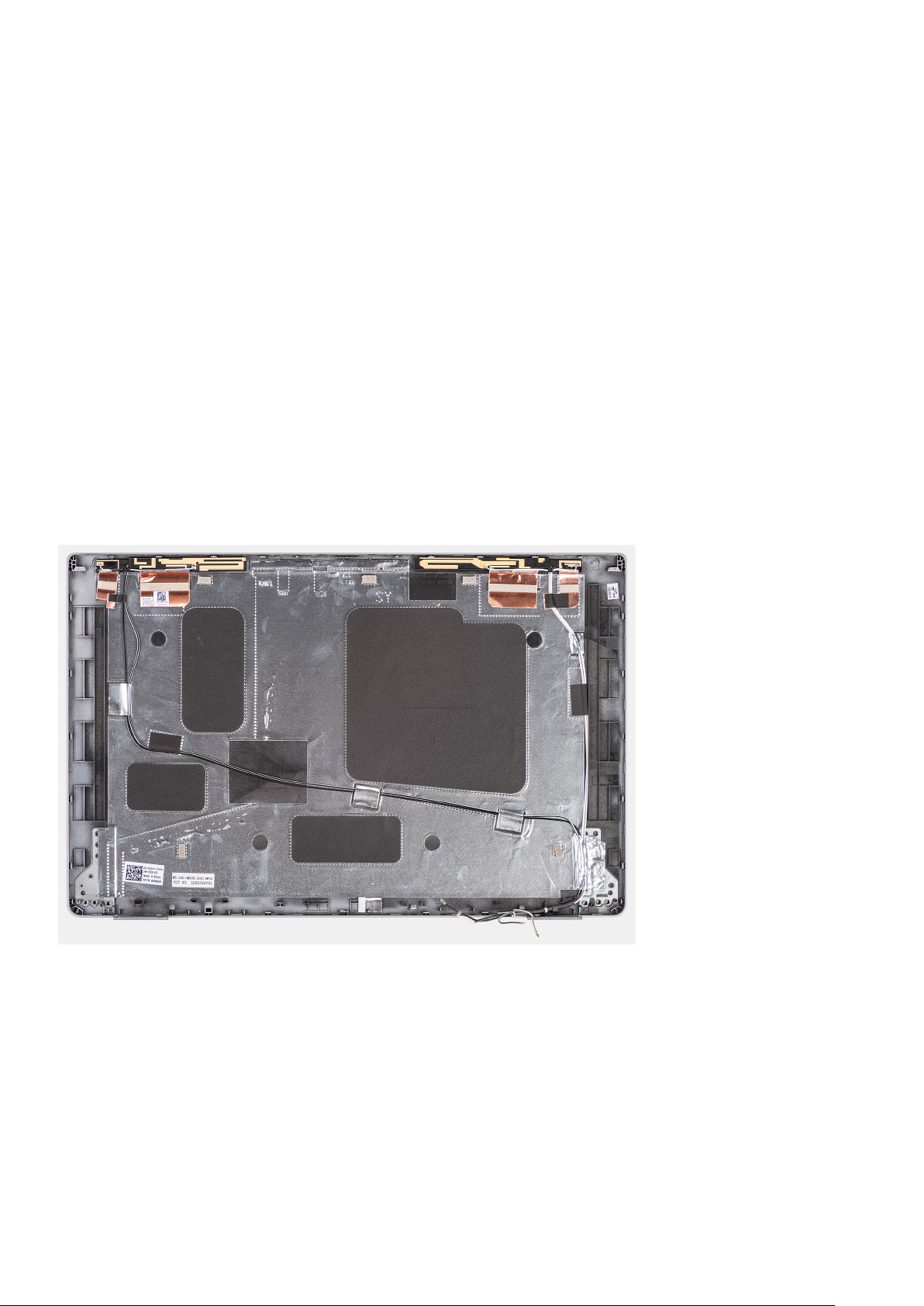

Penutup belakang display................................................................................................................................................... 88
Melepaskan penutup belakang display........................................................................................................................88
Memasang penutup belakang display......................................................................................................................... 88
Pengisi slot kartu SIM kosong............................................................................................................................................89
Melepaskan pengisi slot kartu SIM kosong................................................................................................................ 89
Memasang pengisi slot kartu SIM kosong..................................................................................................................90

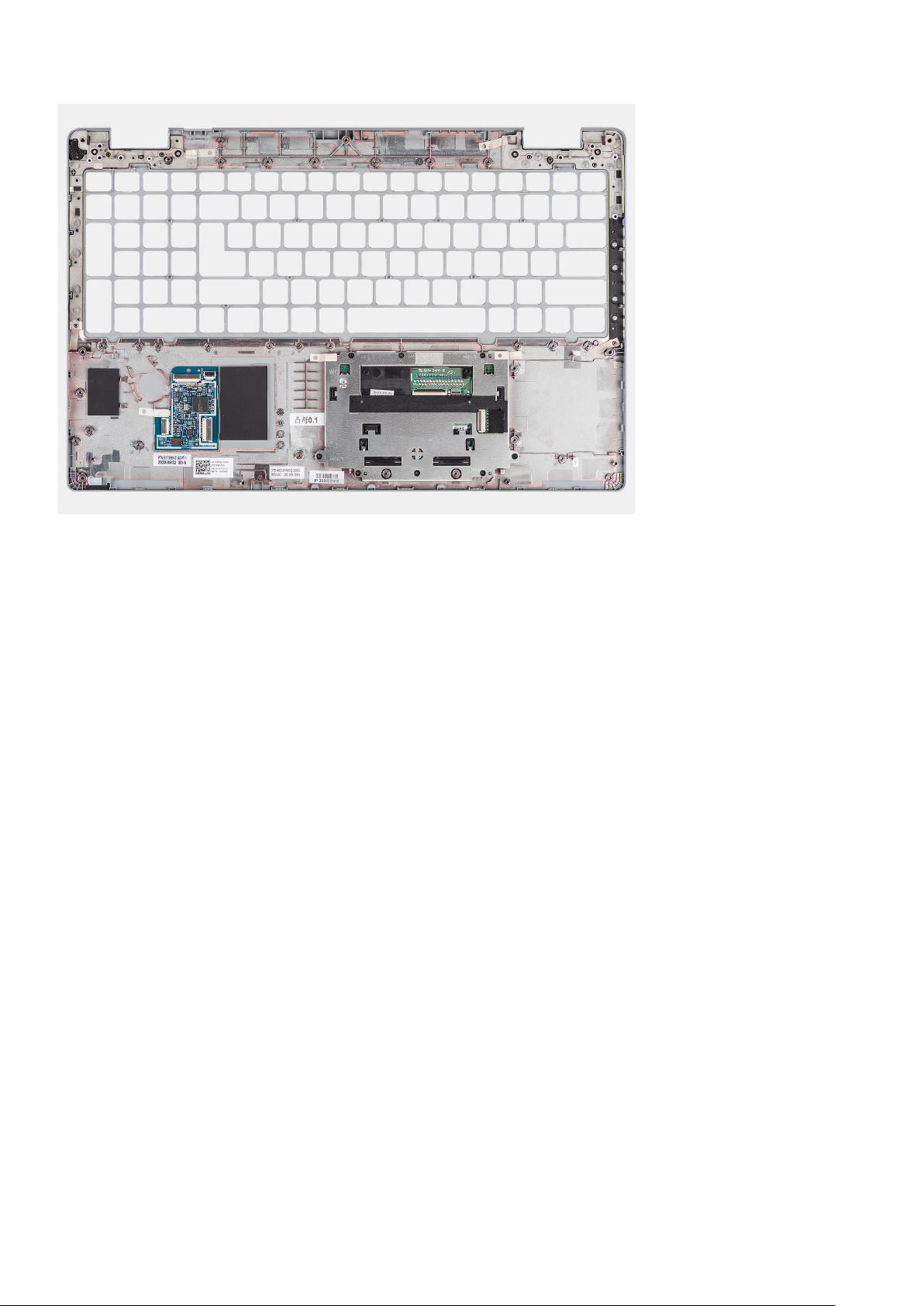

Unit sandaran tangan...........................................................................................................................................................91
Melepaskan unit sandaran tangan................................................................................................................................91
Memasang unit sandaran tangan................................................................................................................................ 92
Bab 4: Perangkat Lunak................................................................................................................. 94
Sistem operasi......................................................................................................................................................................94
Masuk ke program pengaturan BIOS................................................................................................................................95
Kata sandi sistem dan pengaturan...................................................................................................................................107
Menetapkan kata sandi pengaturan sistem.............................................................................................................. 107
Menghapus atau mengubah kata sandi pengaturan sistem yang ada...................................................................107
Bab 6: Pemecahan Masalah.......................................................................................................... 109
Diagnostik Pemeriksaan Kinerja Sistem Pra-boot SupportAssist Dell.........................................................................109
Menjalankan Pemeriksaan Kinerja Sistem Pra-Boot SupportAssist...................................................................... 109
Memulihkan sistem operasi................................................................................................................................................ 111
Siklus daya WiFi...................................................................................................................................................................112
Pelepasan daya flea............................................................................................................................................................ 112
Bab 7: Mendapatkan bantuan dan menghubungi Dell....................................................................... 113
Daftar Isi
5
Page 6
Bekerja pada bagian dalam komputer Anda
Topik:
•Sebelum mengerjakan bagian dalam komputer
Pencegahan untuk keselamatan
•
•Masuk ke mode servis
•Pelepasan arus elektrostatis—proteksi ESD
•Kit servis medan ESD
•Setelah mengerjakan bagian dalam komputer
Sebelum mengerjakan bagian dalam komputer
tentang tugas ini
CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.
langkah
1. Simpan dan tutup semua file yang terbuka, dan tutup semua aplikasi yang terbuka.
2. Matikan komputer Anda. Klik Start (Mulai) #menucascade-separator
(Matikan).
CATATAN:
mematikan komputer.
Jika Anda menggunakan sistem operasi yang berbeda, lihat dokumentasi sistem operasi Anda untuk instruksi
Power (Daya)#menucascade-separator Shut down
1
3. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.
4. Lepaskan sambungan semua perangkat jaringan dan periferal yang terpasang, seperti keyboard, mouse, dan monitor dari komputer
Anda.
PERHATIAN:
perangkat jaringan.
5. Lepaskan semua kartu media dan disk optik dari komputer Anda, jika ada.
Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari
Pencegahan untuk keselamatan
Bab tindakan pencegahan keselamatan merinci langkah-langkah utama yang harus diambil sebelum melakukan instruksi pembongkaran.
Amati tindakan pencegahan keamanan berikut sebelum Anda melakukan prosedur instalasi atau perubahan/perbaiki yang melibatkan
pembongkaran atau pemasangan kembali:
● Matikan sistem dan semua periferal yang terpasang.
● Lepaskan sambungan sistem dan semua perangkat yang terikat dari daya AC.
● Lepaskan sambungan semua kabel jaringan, telepon, dan saluran telekomunikasi dari sistem.
● Gunakan kit layanan lapangan ESD saat mengerjakan bagian dalam notebook untuk menghindari kerusakan pelepasan muatan listrik
statis (ESD).
● Setelah melepaskan komponen sistem, letakkan komponen yang dilepaskan dengan hati-hati pada keset antistatis.
● Kenakan sepatu dengan sol karet non-konduktif untuk mengurangi kemungkinan tersengat listrik.
6Bekerja pada bagian dalam komputer Anda
Page 7
Daya siaga
Produk Dell dengan daya siaga harus benar-benar dicabut sebelum Anda membuka wadah. Sistem yang menggabungkan daya siaga pada
dasarnya diaktifkan saat dimatikan. Daya internal memungkinkan sistem dihidupkan dari jarak jauh (wake on LAN) dan ditangguhkan ke
mode tidur serta memiliki fitur manajemen daya canggih lainnya.
Mencabut kabel, menekan dan menahan tombol daya selama 15 detik akan melepaskan daya sisa di papan sistem. Lepaskan baterai dari
notebook.
Bonding (Pengikatan)
Bonding (Pengikatan) adalah metode untuk menghubungkan dua atau lebih konduktor pembumian ke potensial listrik yang sama. Hal ini
dilakukan melalui penggunaan kit Servis Lapangan (ESD). Saat menghubungkan kawat bonding (pengikatan), pastikan bahwa kawat itu
terhubung ke logam kosong dan jangan pernah ke permukaan yang dicat atau permukaan nonlogam. Tali pergelangan tangan harus aman
dan bersentuhan penuh dengan kulit Anda, dan pastikan untuk selalu melepas semua perhiasan seperti jam tangan, gelang, atau cincin
sebelum menyentuh peralatan.
Masuk ke mode servis
Mode Servis memungkinkan Anda untuk segera memutus daya dari komputer tanpa melepaskan sambungan kabel baterai atau melepaskan
baterai dari komputer.
langkah
1. Matikan komputer dan lepaskan sambungan adaptor AC dari komputer.
2. Tekan dan tahan tombol <B> pada keyboard, lalu tekan tombol daya selama 3 detik hingga logo Dell muncul di layar.
Komputer dimulai ulang dan layar berikut ditampilkan.
Bekerja pada bagian dalam komputer Anda
7
Page 8
3. Tekan tombol apa saja untuk melanjutkan.
CATATAN:
sebelumnya oleh perusahaan pabrikan.
4. Saat pesan siap-untuk-melanjutkan muncul di layar, tekan tombol mana pun untuk melanjutkan. Sistem mengeluarkan tiga bunyi bip
pendek dan segera mati.
Prosedur Service Mode (Mode Servis) secara otomatis melewati langkah ini jika Tag Pemilik sistem tidak diatur
CATATAN:
Lepaskan adaptor AC dan kemudian tekan tombol mana pun untuk melanjutkan prosedur Service Mode (Mode Servis).
8Bekerja pada bagian dalam komputer Anda
Jika adaptor AC belum dilepaskan, sebuah pesan yang meminta Anda untuk melepaskan adaptor AC muncul di layar.
Page 9
Setelah sistem dimatikan, Anda dapat melakukan prosedur penggantian tanpa melepaskan sambungan kabel baterai dari board sistem.
5. Untuk keluar dari Service Mode (Mode Servis) setelah menyelesaikan prosedur penggantian, sambungkan adaptor AC dan tekan
tombol daya untuk menyalakan sistem. Sistem secara otomatis kembali ke mode fungsi normal.
Pelepasan arus elektrostatis—proteksi ESD
ESD merupakan perhatian utama saat Anda menangani komponen listrik, khususnya komponen yang sensitif seperti kartu ekspansi,
prosesor, DIMMs memori, dan board sistem. Arus sangat kecil dapat merusak sirkuit dalam cara-cara yang mungkin tidak jelas, seperti
masalah koneksi putus-sambung atau masa pakai produk menjadi lebih singkat. Dikarenakan industri menekankan persyaratan daya dan
densitas yang ditingkatkan, proteksi ESD merupakan perhatian yang meningkat.
Akibat dari densitas yang ditingkatkan dari semikonduktor yang digunakan dalam produk Dell terkini, sensitivitas terhadap kerusakan statis
saat ini lebih tinggi daripada produk-produk Dell sebelumnya. Atas alasan ini, beberapa metode yang telah disetujui sebelumnya tentang
penanganan komponen tidak berlaku lagi.
Dua tipe kerusakan ESD yang dideteksi adalah kegagalan katastrofik dan intermiten.
● Katastrofik – Kegagalan katastrofik menunjukkan sekitar 20 persen kegagalan terkait ESD. Kerusakan ini menyebabkan hilangnya
fungsi perangkat sementara atau seluruhnya. Contoh kegagalan katastrofik adalah DIMM memori yang telah menerima kejutan statis
dan segera menghasilkan gejala "No POST/No Video" dengan kode bip dibuat untuk kehilangan atau tidak berfungsinya memori.
● Intermiten – Kegagalan intermiten menunjukkan sekitar 80 persen kegagalan terkait ESD. Tingkat tinggi dari kegagalan intermiten
berarti bahwa sebagian besar waktu saat kegagalan terjadi, ini tidak segera dapat dideteksi. DIMM menerima guncangan statis, namun
pelacakan hanya bersifat lemah dan tidak segera menghasilkan gejala terkait kerusakan. Pelacakan lemah dapat berlangsung mingguan
atau bulanan untuk menghilang, dan sementara itu dapat menyebabkan penurunan integritas memori, kesalahan memori intermiten, dll.
Makin sulit tipe kerusakan untuk mendeteksi dan memecahkannya ini merupakan kegagalan intermiten (juga disebut laten atau "luka
berjalan").
Lakukan langkah-langkah berikut ini untuk mencegah kerusakan ESD:
● Gunakan gelang anti-statis ESD yang dihubungkan ke tanah dengan benar. Penggunaan gelang anti-statis nirkabel tidak diizinkan lagi;
gelang ini tidak memberikan proteksi yang mencukupi. Menyentuhkan sasis sebelum menangani bagian tidak menjamin proteksi ESD
yang mencukupi pada bagian dengan sensitivitas terhadap kerusakan ESD yang meningkat.
● Tangani semua komponen sensitif-statis di area yang aman secara statis. Jika memungkinkan, gunakan alas lantai dan alas meja kerja
anti-statis.
● Saat membuka kemasan komponen sensitif-statis dari karton pengiriman, jangan lepaskan komponen dari material kemasan antistatis hingga Anda siap untuk memasang komponen tersebut. Sebelum membuka kemasan anti-statis, pastikan bahwa Anda telah
melepaskan arus listrik statis dari badan Anda.
● Sebelum mengangkut komponrn yang sensitif-statis, tempatkan di wadah atau kemasan anti-statis.
Bekerja pada bagian dalam komputer Anda
9
Page 10
Kit servis medan ESD
Kit Servis Medan yang tidak dipantau merupakan kit servis yang paling umum digunakan. Setiap kit Servis Medan mencakup tiga
komponen utama: karpet anti-statik, gelang anti-statik, dan kabel pengikat.
Komponen dalam kit servis medan ESD
Komponen dalam kit servis medan ESD adalah:
● Karpet Anti-Statik – Karpet anti-statik bersifat disipatif dan komponen-komponen dapat ditempatkan di atasnya selama prosedur
servis. Saat menggunakan karpet anti-statik, gelang anti-statik Anda akan rapi dan kabel pengikat akan disambungkan ke karpet, serta
ke setiap logam terbuka pada sistem ketika sedang bekerja. Setelah digunakan dengan benar, komponen servis dapat dilepaskan dari
kantong ESD dan diposisikan secara langsung di atas karpet. Item yang sensitif ESD aman di tangan Anda, di atas karpet ESD, di
sistem, atau di dalam kantung.
● Gelang Anti-Statik dan Kabel Pengikat – Gelang anti-statik dan kabel pengikat dapat secara langsung disambungkan antara
pergelangan tangan Anda dan logam terbuka di atas perangkat keras jika karpet ESD tidak diperlukan, atau disambungkan ke karpet
anti-statik untuk melindungi perangkat keras yang diposisikan sementara di atas karpet. Koneksi fisik dari gelang anti-statik dan kabel
pengikat antara kulit Anda, karpet ESD, dan perangkat keras dikenal sebagai pengikatan. Hanya gunakan kit Servis Medan dengan
gelang anti-statik, karpet, dan kabel pengikat. Jangan pernah gunakan gelang anti-statik nirkabel. Senantiasa sadari bahwa kabel
internal dalam gelang anti-statik mudah rusak akibat keausan normal dan robek, dan harus diperiksa secara teratur dengan tester
gelang anti-statik untuk mencegah kerusakan perangkat keras ESD yang tidak disengaja. Disarankan untuk menguji gelang anti-statik
dan kabel pengikat setidaknya sekali per minggu.
● Tester Gelang Anti-Statik ESD – Kabel di dalam gelang ESD mudah rusak seiring waktu. Saat menggunakan kit yang tidak dipantau,
sangat disarankan untuk menguji gelang secara teratur sebelum setiap panggilan servis, dan setidaknya, uji sekali per minggu. Tester
gelang anti-statik merupakan metode terbaik untuk menjalankan pengujian ini. Jika Anda tidak memiliki tester gelang anti-statik sendiri,
tanyakan ke kantor perwakilan setempat untuk mengetahui apakah mereka memilikinya. Untuk menjalankan pengujiannya, colokkan
kabel pengikat gelang anti-statik ke dalam tester selama ini dikenakan di pergelangan tangan Anda dan tekan tombol untuk mengujinya.
LED hijau menyala jika pengujian berhasil; LED merah menyala dan alarm berbunyi jika pengujian gagal.
● Elemen Insulator – Sangatlah penting untuk meletakkan perangkat sensitif ESD, seperti rumah unit pendingin plastik, jauh dari
komponen internal yang merupakan insulator dan sering terisi arus tinggi.
● Lingkungan Kerja – Sebelum menggunakan kit Servis Medan ESD, nilai situasi di lokasi pelanggan. Misalnya, menggunakan kit
untuk environment server berbeda dengan untuk environment desktop atau portabel. Server biasanya dipasang di rak dalam pusat
data; desktop atau portabel biasanya ditempatkan di meja kantor atau kubikel. Selalu cari area kerja besar, datar terbuka yang bebas
dari kekacauan dan cukup besar untuk menggunakan kit ESD dengan ruang tambahan untuk mengakomodasi jenis sistem yang
sedang diperbaiki. Area kerja juga harus bebas dari insulator yang dapat menyebabkan peristiwa ESD. Di area kerja, insulator seperti
gabus sintetis dan plastik lainnya selalu harus dipindahkan setidaknya 12 inci atau 30 sentimeter menjauhi komponen sensitif sebelum
menangani komponen perangkat keras.
● Pengemasan ESD – Semua perangkat yang sensitif ESD harus dikirimkan dan diterima dalam kemasan aman-statik. Disarankan
menggunakan kantung logam berlapis statik. Akan tetapi, Anda harus selalu mengembalikan komponen rusak menggunakan kantung
dan kemasan ESD yang sama dengan yang dipakai saat komponen baru tiba. Kantung ESD harus dilipat dan direkatkan, dan bahan
kemasan busanya yang sama harus digunakan di kotak asli seperti saat komponen baru tiba. Perangkat yang sensitif ESD harus
dilepaskan dari kemasannya hanya saat di permukaan kerja yang terproteksi ESD, dan komponen tidak boleh ditempatkan di bagian atas
kantung ESD karena hanya di bagian dalam kantung lah yang dilapisi. Selalu letakkan komponen di tangan Anda, di atas karpet ESD, di
sistem, atau di dalam kantung anti-statik.
●
Mengangkut Komponen Sensitif – Saat mengangkut komponen yang sensitif ESD seperti komponen pengganti atau kompoben
yang akan dikembalikan ke Dell, sangatlah penting untuk menempatkan komponen ini di dalam kantung anti-statik untuk pengangkutan
yang aman.
Ringkasan proteksi ESD
Disarankan bahwa semua teknisi servis medan menggunakan gelang anti-statik ESD berkabel tradisional dan karpet anti-statik protektif
kapan saja saat melakukan servis produk-produk Dell. Selain itu, sangat penting bahwa para teknisi menyimpan komponen sensitif terpisah
dari semua komponen insulator selama menjalankan servis dan bahwa mereka menggunakan kantung anti-statik untuk mengangkut
komponen sensitif.
10
Bekerja pada bagian dalam komputer Anda
Page 11
Setelah mengerjakan bagian dalam komputer
tentang tugas ini
PERHATIAN: Membiarkan sekrup yang lepas atau longgar di dalam komputer Anda dapat merusak parah komputer.
langkah
1. Pasang kembali semua sekrup dan pastikan tidak ada sekrup yang tertinggal di dalam komputer Anda.
2. Sambungkan semua perangkat eksternal, periferal, atau kabel yang Anda lepaskan sebelum mengerjakan komputer Anda.
3. Pasang kembali semua kartu media, disk, dan komponen lain yang Anda lepaskan sebelum mengerjakan komputer Anda.
4. Sambungkan komputer Anda dan semua perangkat yang terpasang ke outlet listrik.
5. Hidupkan komputer Anda.
Bekerja pada bagian dalam komputer Anda11
Page 12
2
12Komponen utama komputer Anda
Page 13
Komponen utama komputer Anda
Komponen utama komputer Anda13
Page 14
1. Penutup bawah
2. Baterai
3. Kipas Sistem
4. Modul memori
5. Board sistem
6. Unit keyboard
7. Speaker
8. Unit sandaran tangan
9. Unit display
10. Board LED baterai
11. Baterai sel berbentuk koin
12. Board tombol daya/sidik jari
13. Rangka bagian dalam
14. Unit pendingin
15. Solid-state drive
16. Kartu WWAN
17. kartu WLAN
14Komponen utama komputer Anda
Page 15
Melepaskan dan memasang komponen
CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.
Topik:
•Peralatan yang direkomendasikan
•Daftar sekrup
•Kartu Subscriber Identity Module (SIM)
•Kartu Micro Secure Digital (SD)
•Penutup bawah
•kartu WLAN
•Kartu WWAN

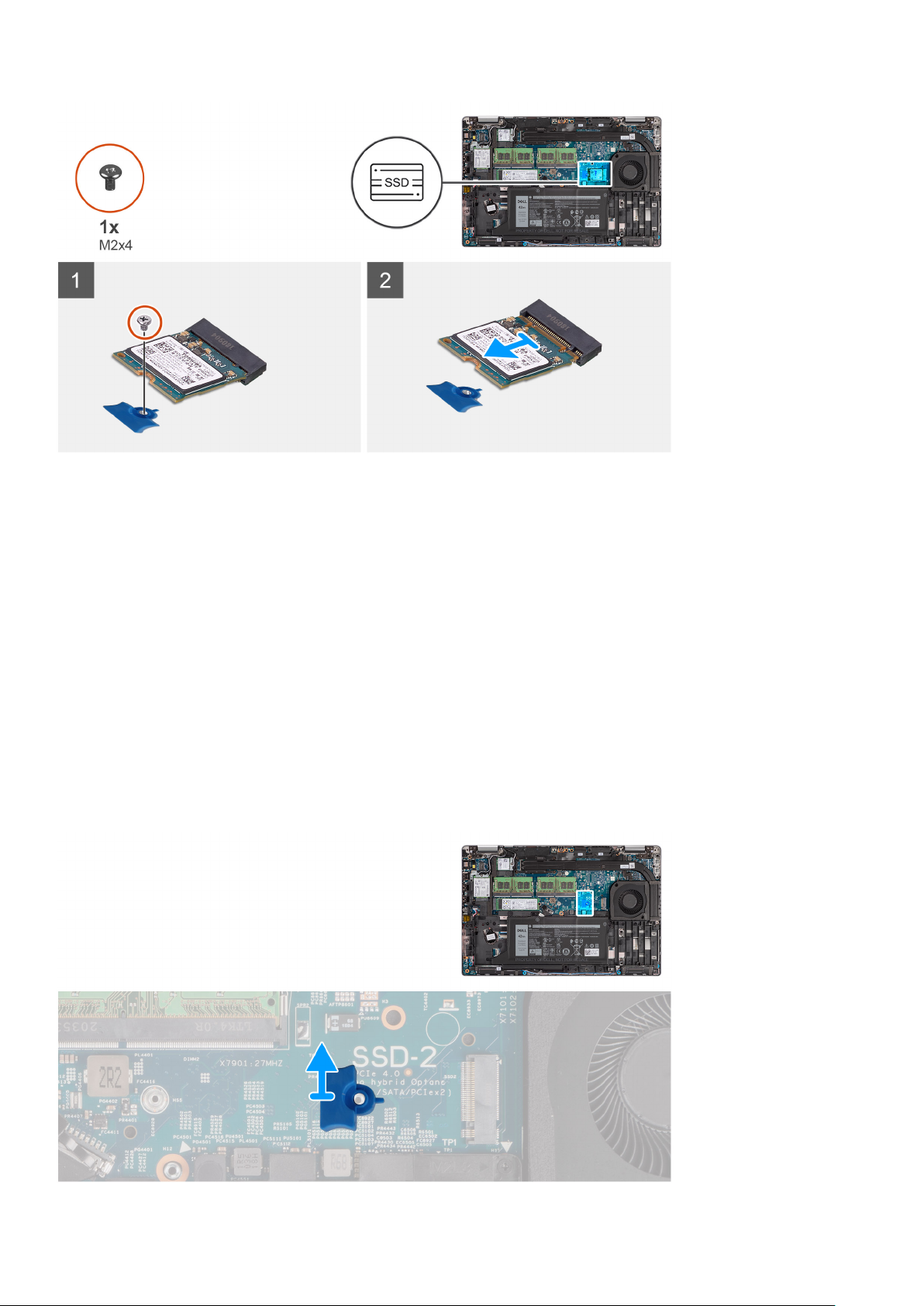

•Solid-state drive
•Modul memori
•Baterai
•Kabel baterai
•Rangka bagian dalam
•board LED
•Kipas Sistem
•Unit pendingin

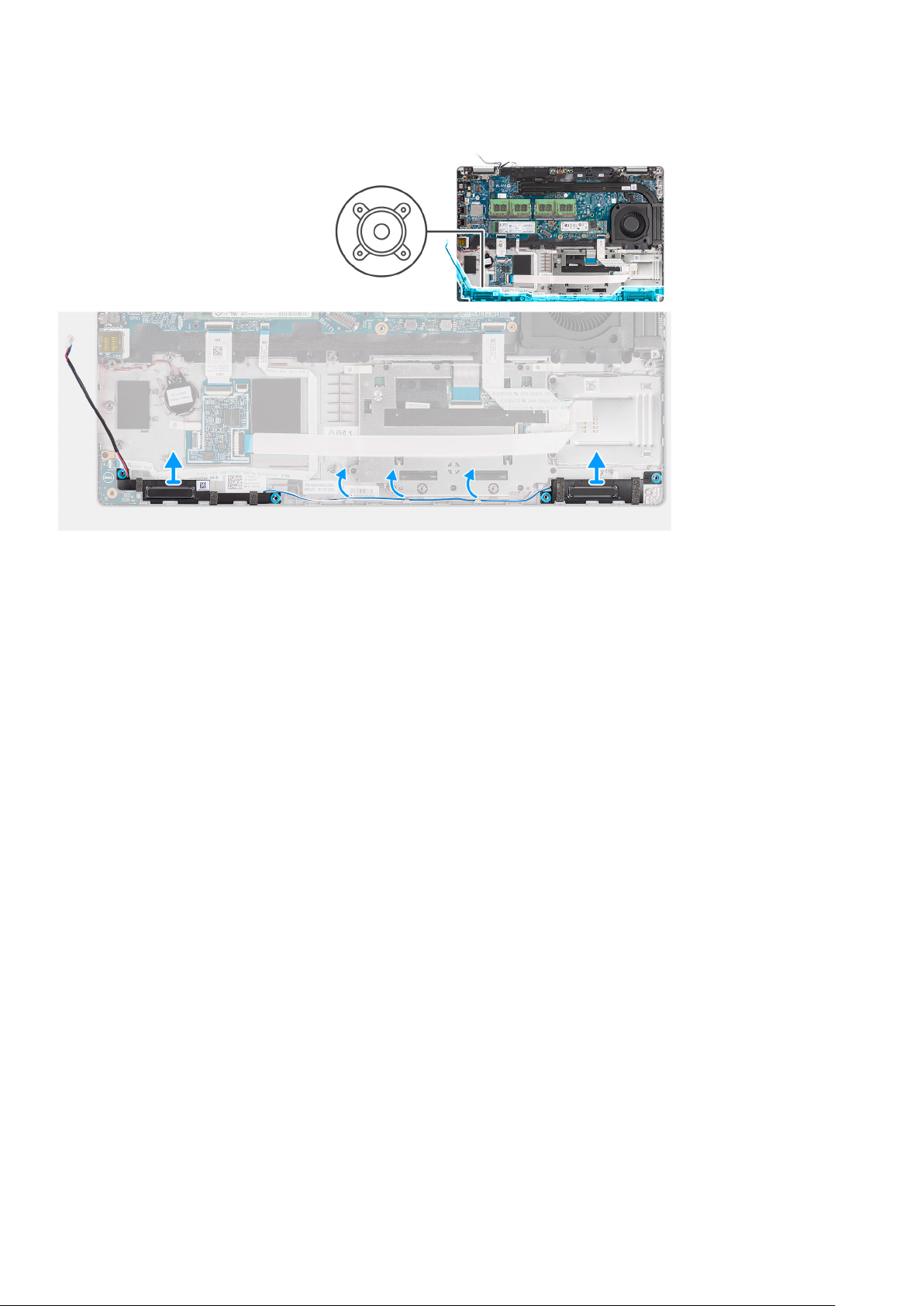

•Speaker
•Board sistem
•Board tombol daya
•Pembaca kartu pintar
•Unit keyboard
•Braket keyboard
•Unit display
•Bezel display
•Panel display
•Modul kamera/mikrofon
•Kabel eDP/display

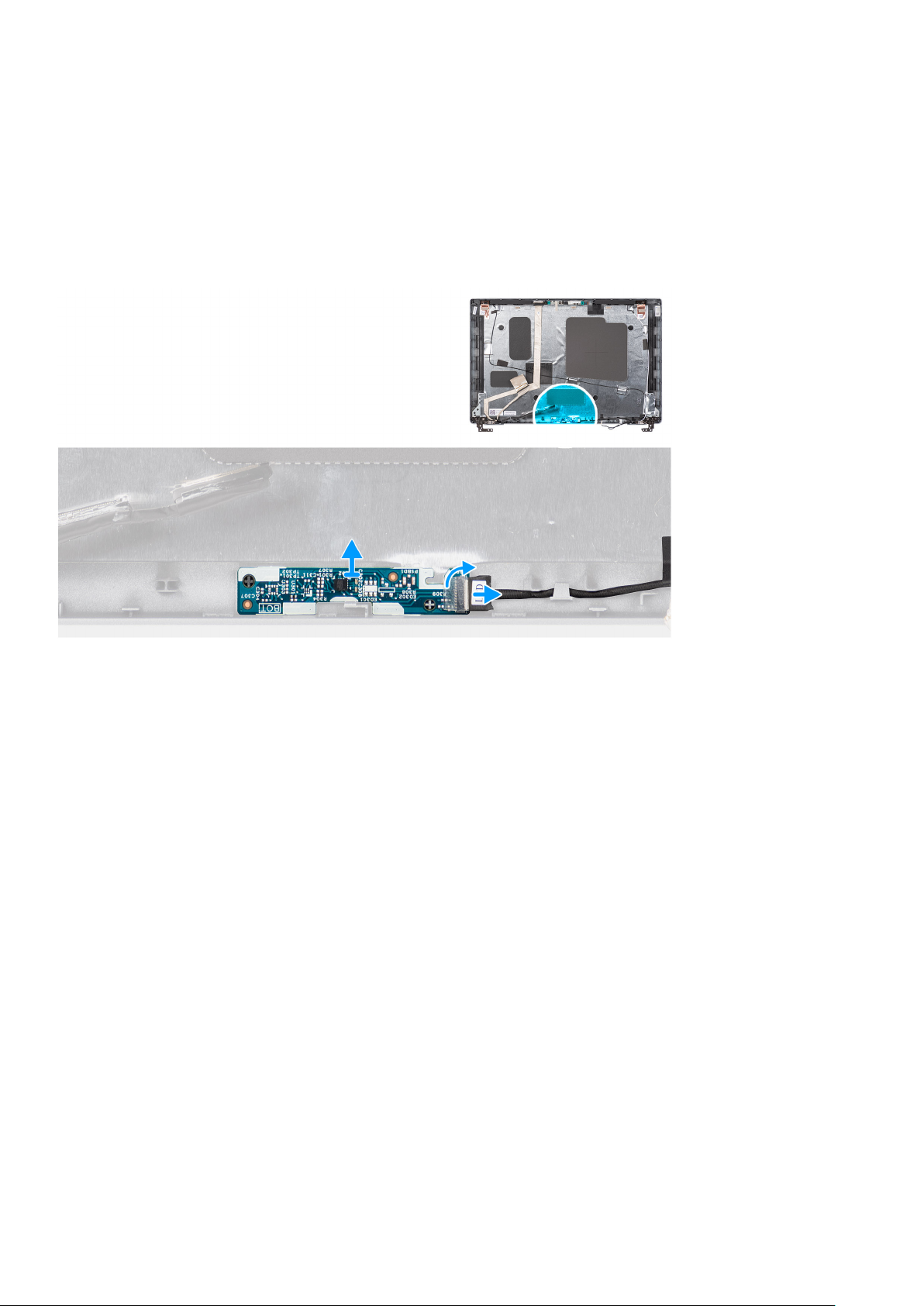

•Board sensor
•Engsel display
•Penutup belakang display
•Pengisi slot kartu SIM kosong
•
Unit sandaran tangan
3
Peralatan yang direkomendasikan
Prosedur dalam dokumen ini memerlukan alat bantu sebagai berikut:
● Obeng Phillips #0
● Pencungkil plastik
Daftar sekrup
CATATAN:
menempatkannya di kotak penyimpanan sekrup. Ini untuk memastikan bahwa jumlah sekrup dan jenis sekrup yang benar dikembalikan
saat komponen dipasang kembali.
Saat melepaskan sekrup dari komponen, direkomendasikan untuk mencatat jenis sekrup, jumlah sekrup, dan kemudian
Melepaskan dan memasang komponen15
Page 16
CATATAN: Beberapa sistem memiliki permukaan magnetik. Pastikan sekrup tidak dibiarkan terpasang ke permukaan seperti itu saat
mengganti komponen.
CATATAN: Warna sekrup dapat berbeda tergantung pada konfigurasi yang dipesan.
Tabel 1. Daftar sekrup Latitude 5520
KomponenJenis sekrupJumlahGambar sekrup
Penutup bawahSekrup penahan8
Braket kartu WLANSekrup penahan1
Braket kartu WWANSekrup penahan1

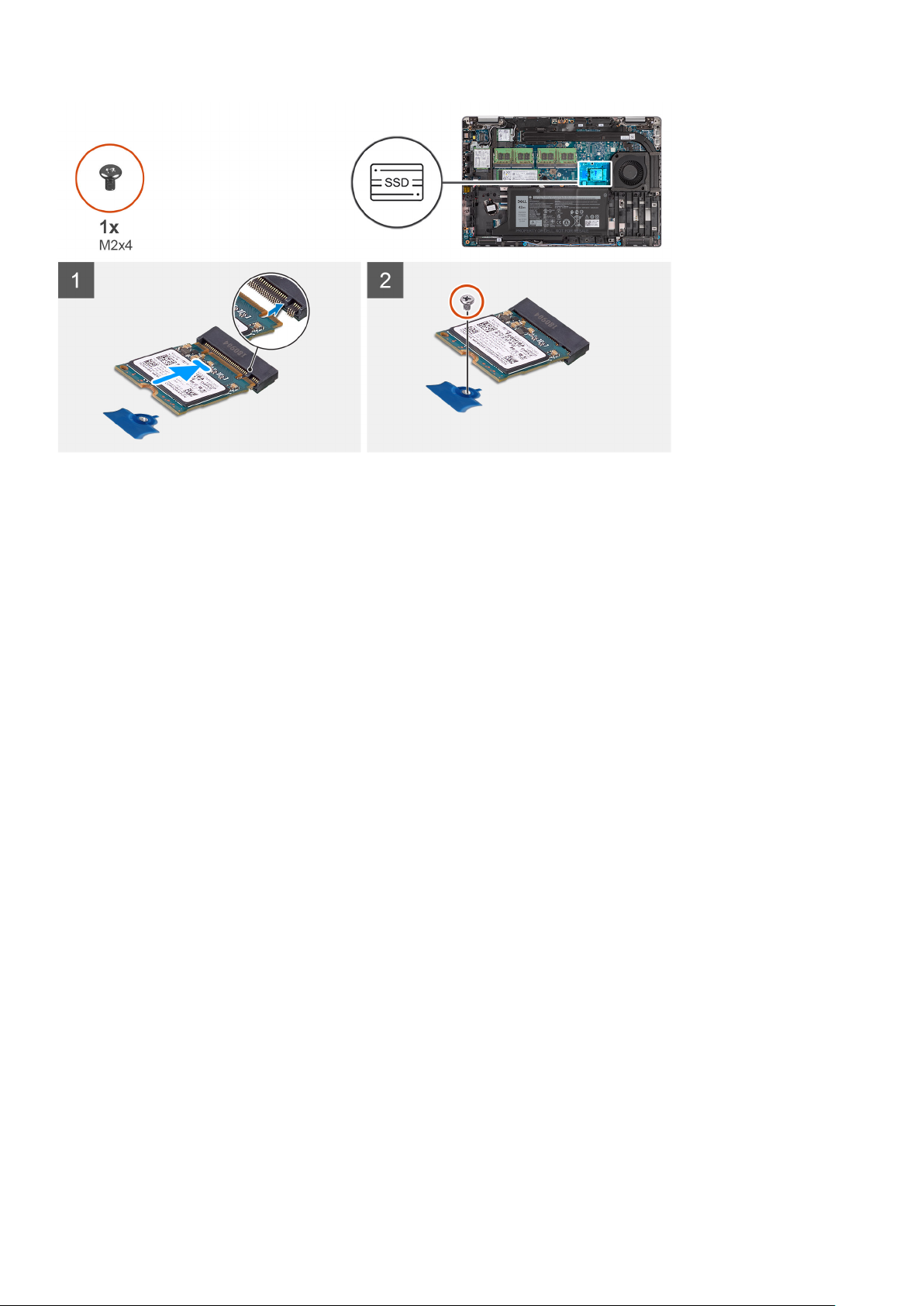

Solid-state drive M.2 2230M2x41
Solid-state drive M.2 2280M2x41

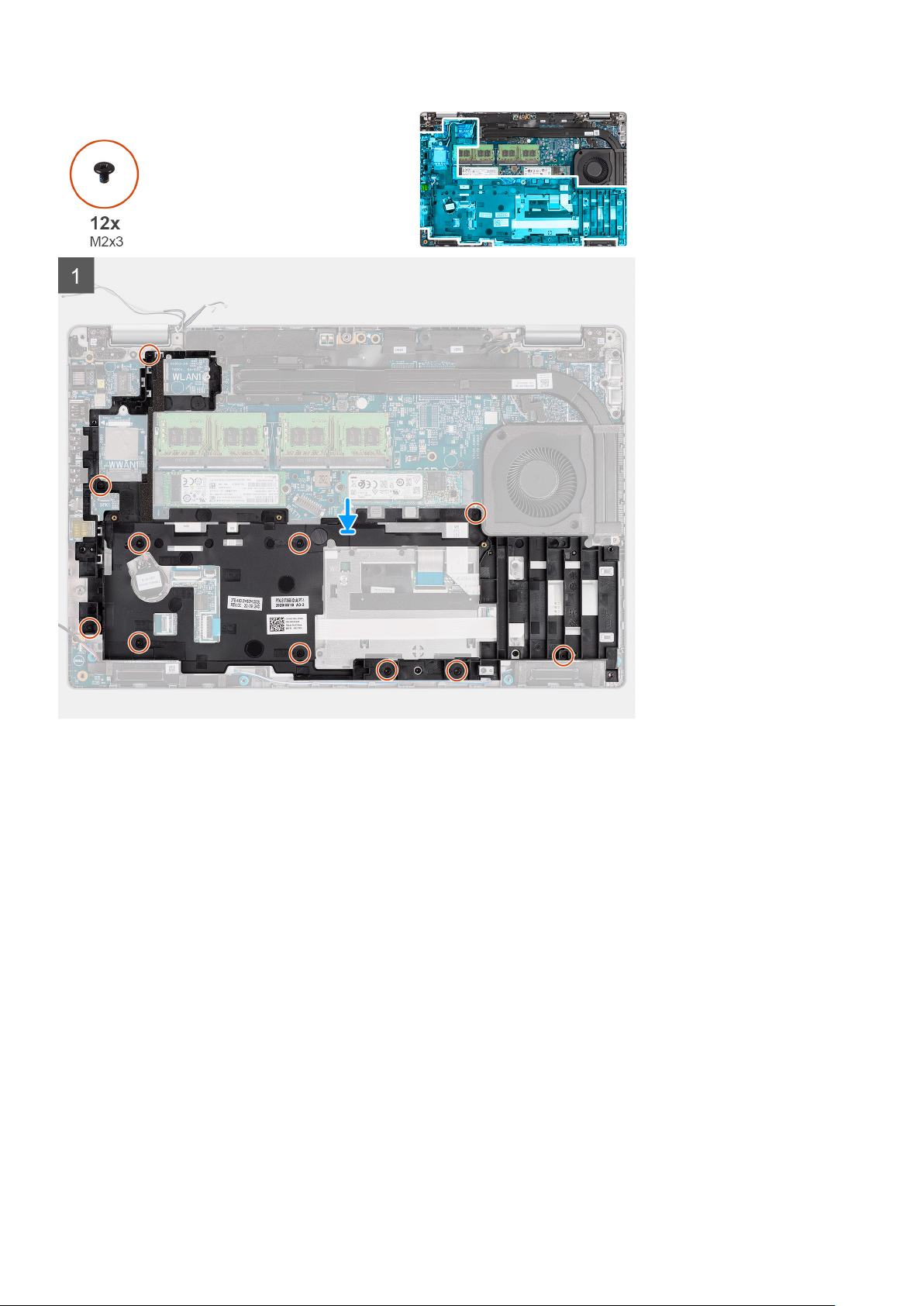

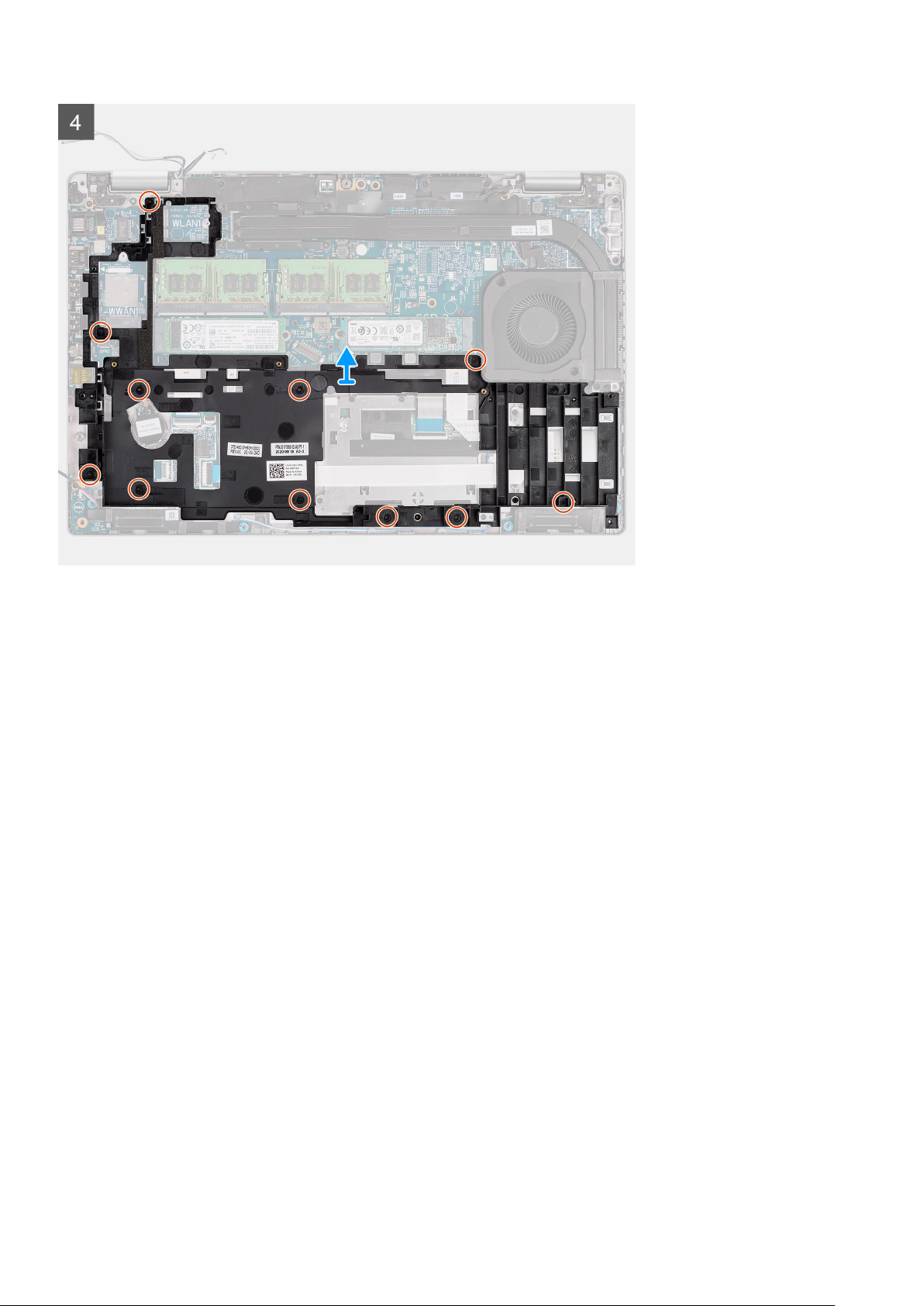

Rangka bagian dalamM2x312

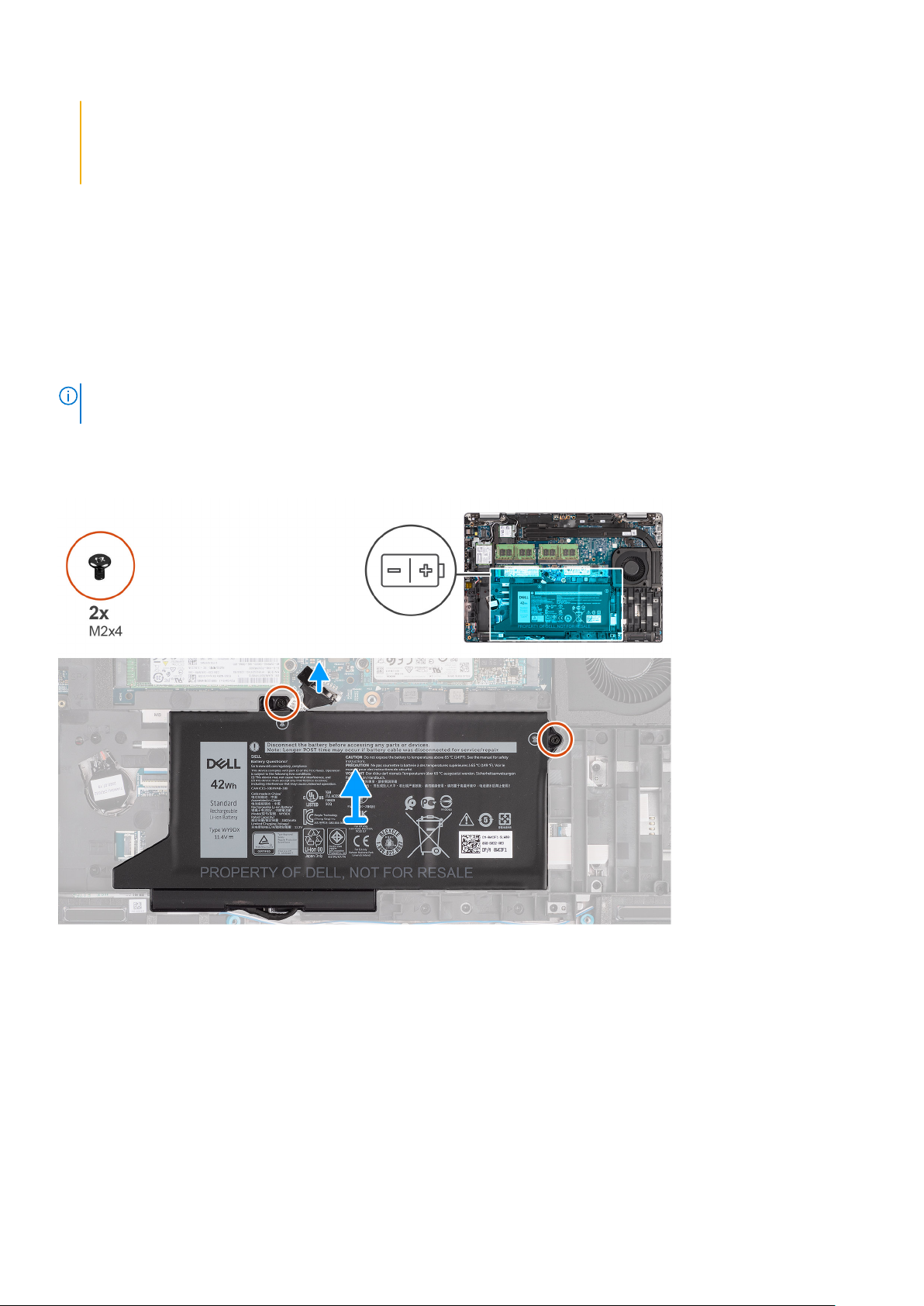

Baterai 3-selM2x42

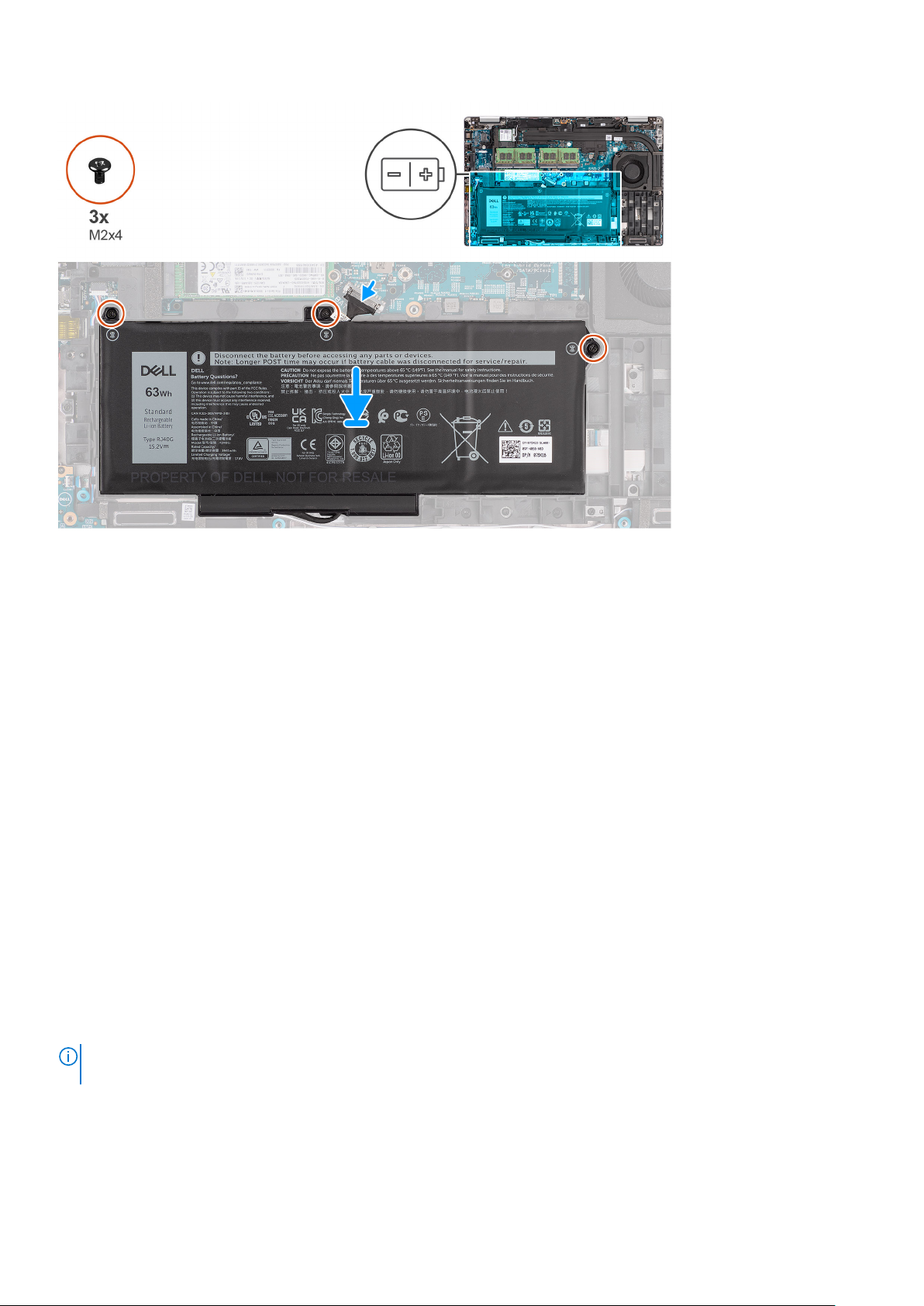

baterai 4-selM2x43
Kipas SistemM2x32
Unit pendingin—terintegrasi
Unit pendingin—diskret
Kabel/braket eDPM2x32
Braket penopang USB Tipe-CM2x43

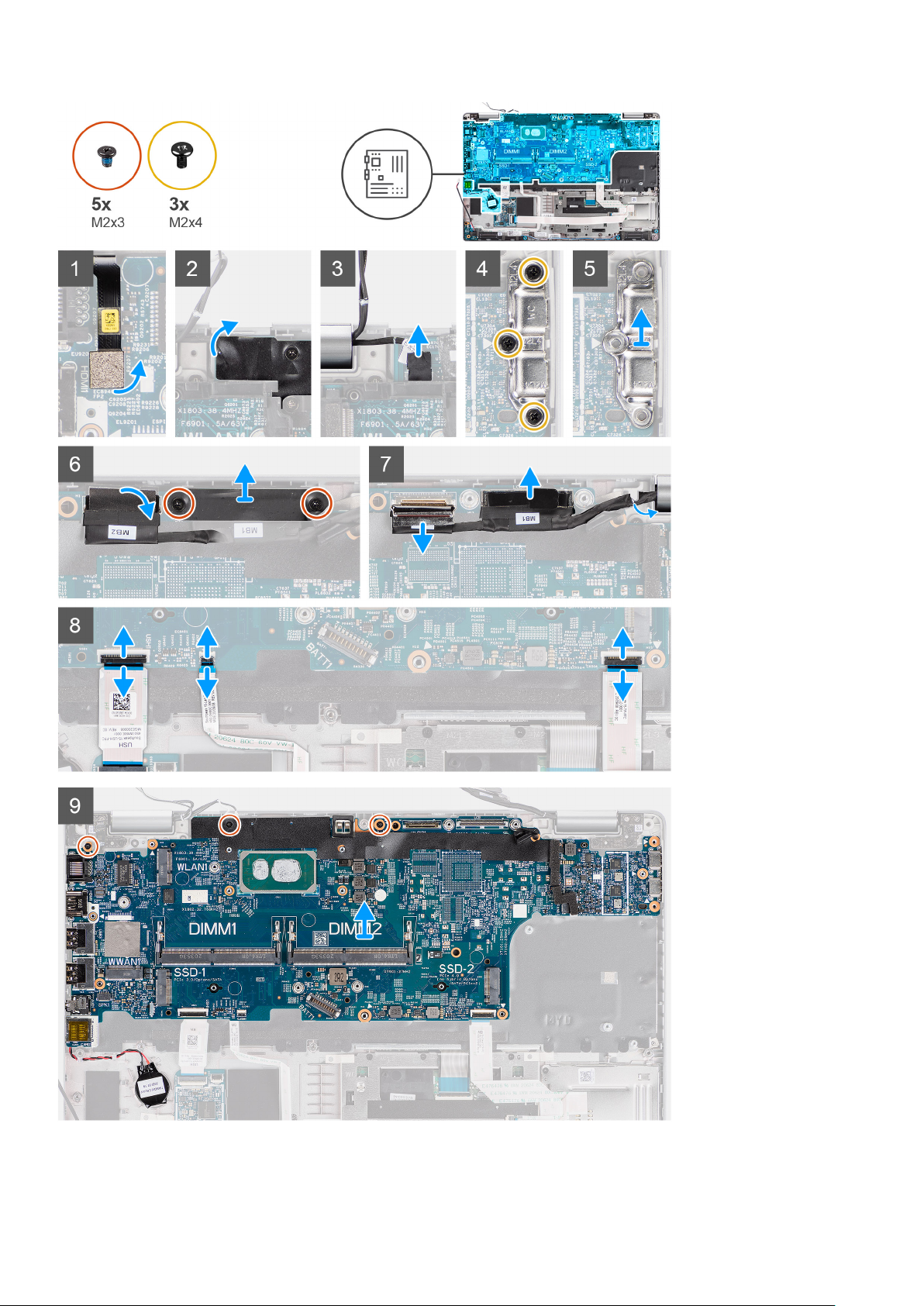

Board sistemM2x33

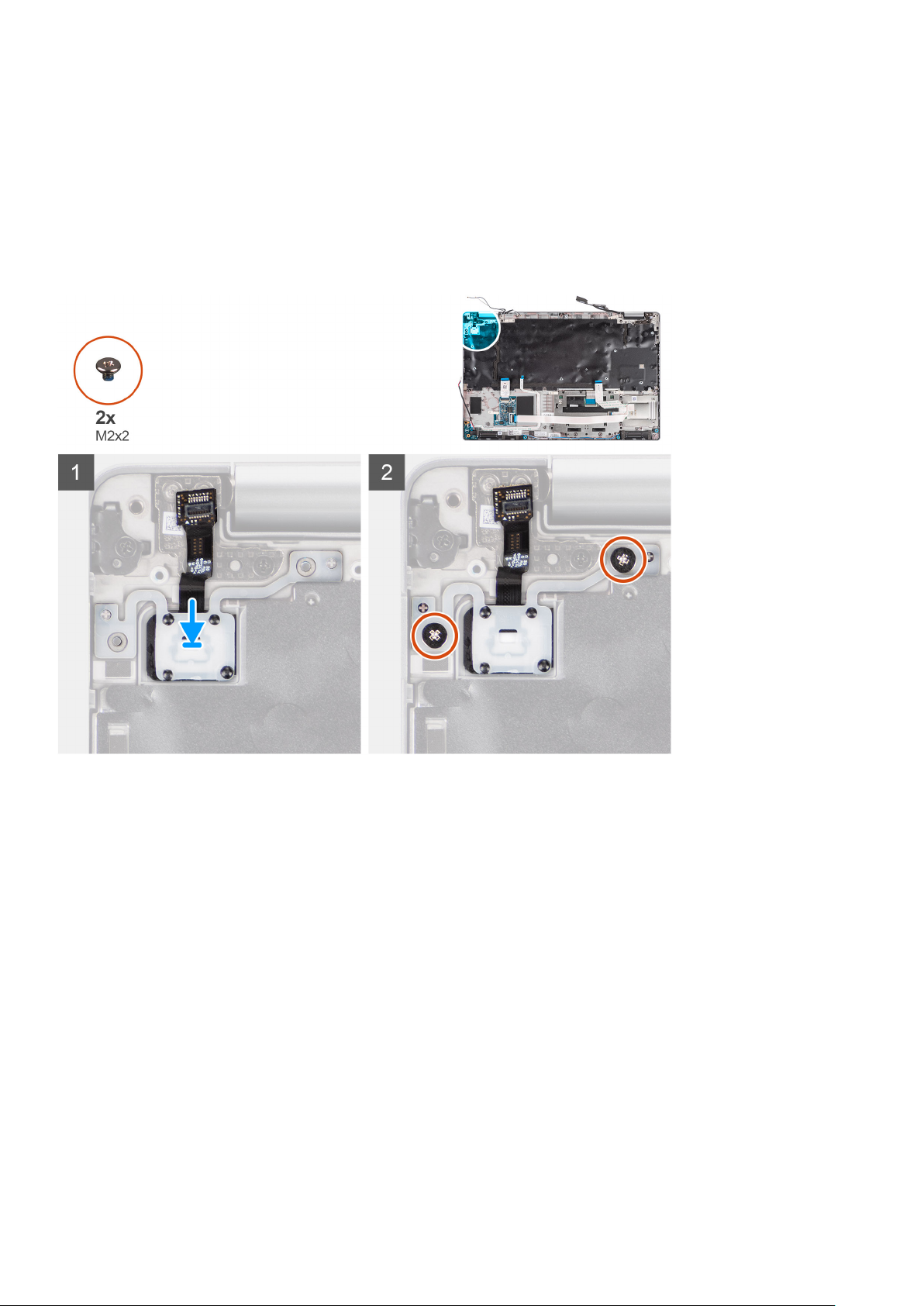

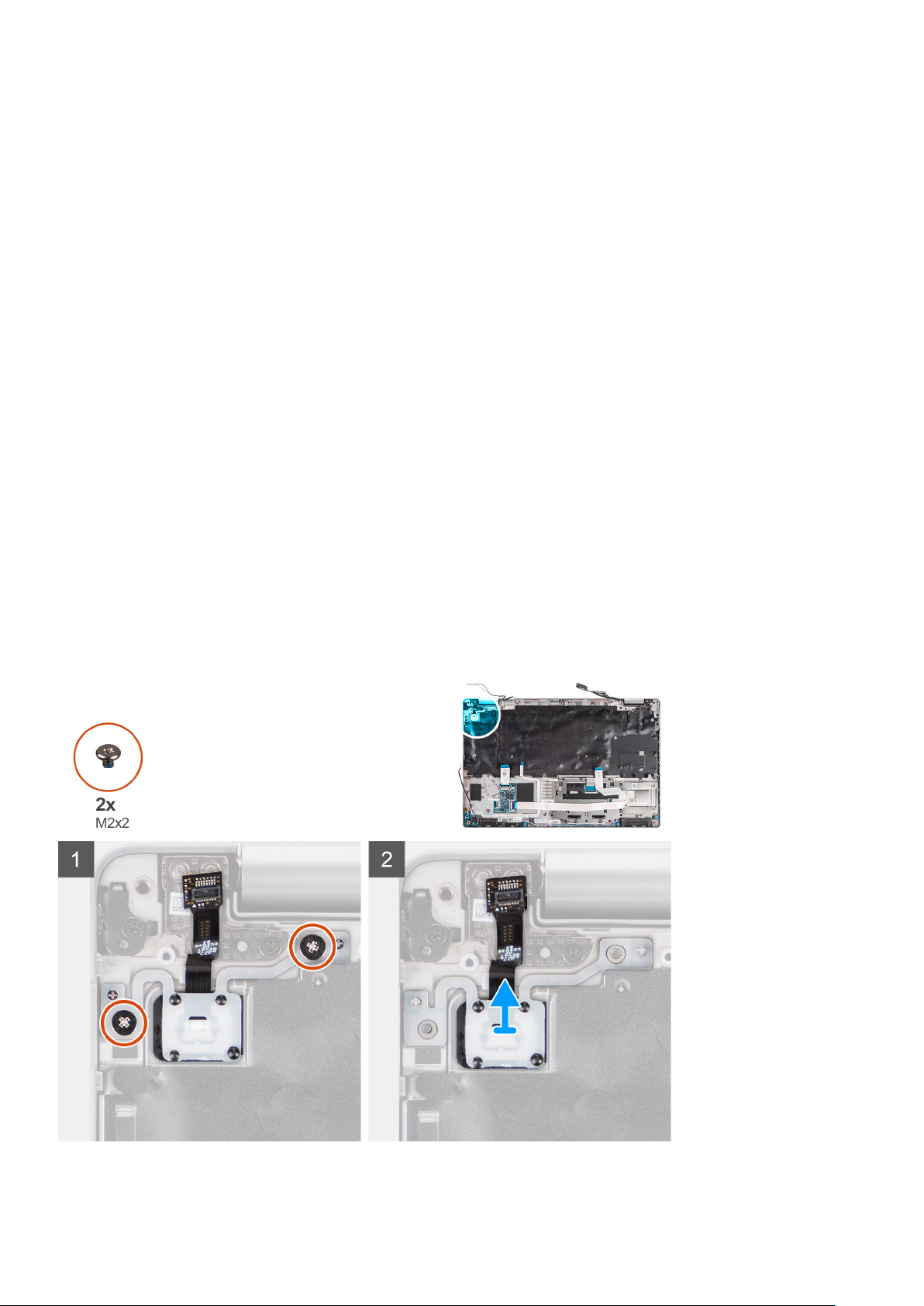

Tombol dayaM2x22
Pembaca kartu pintarM2x32

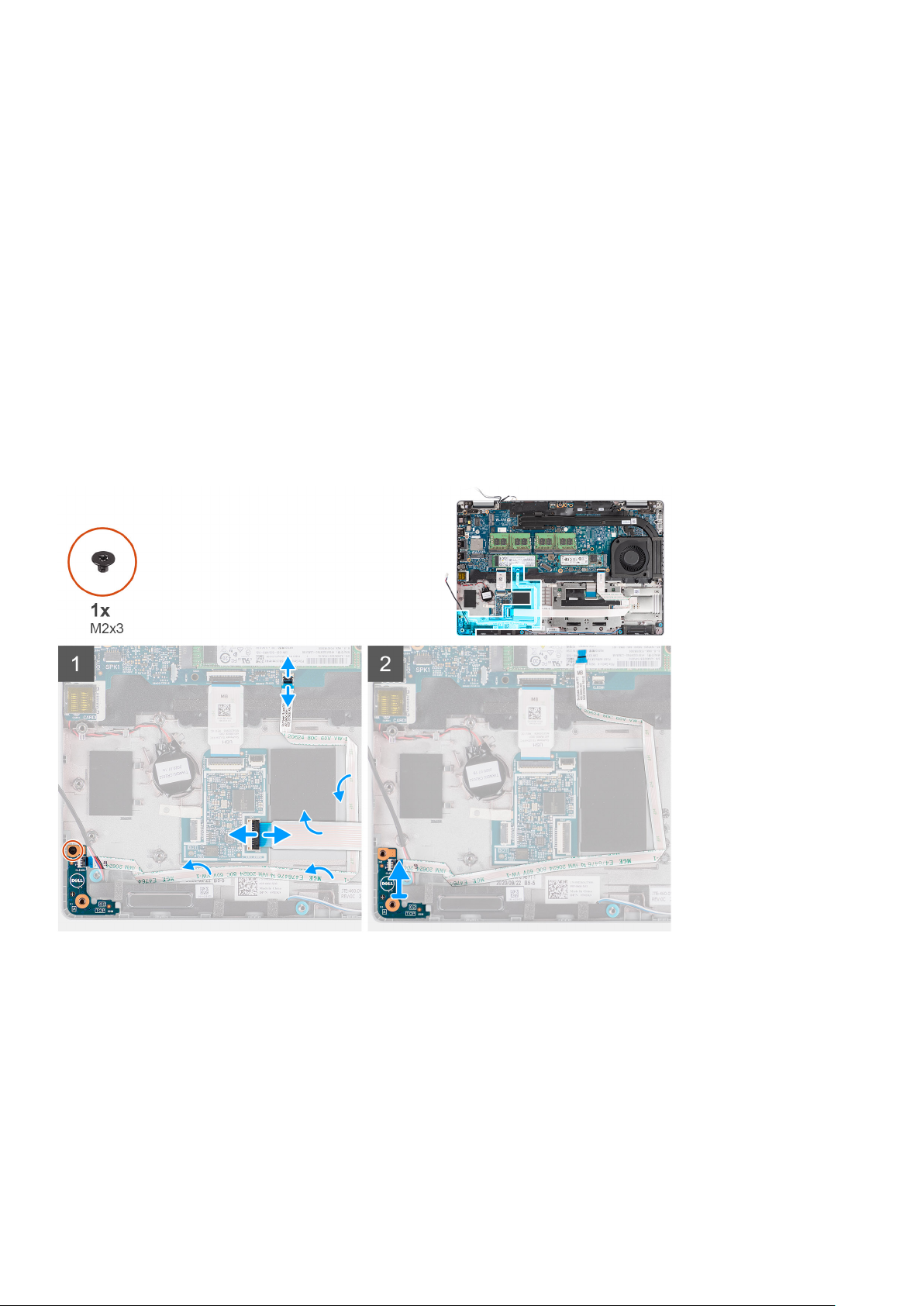

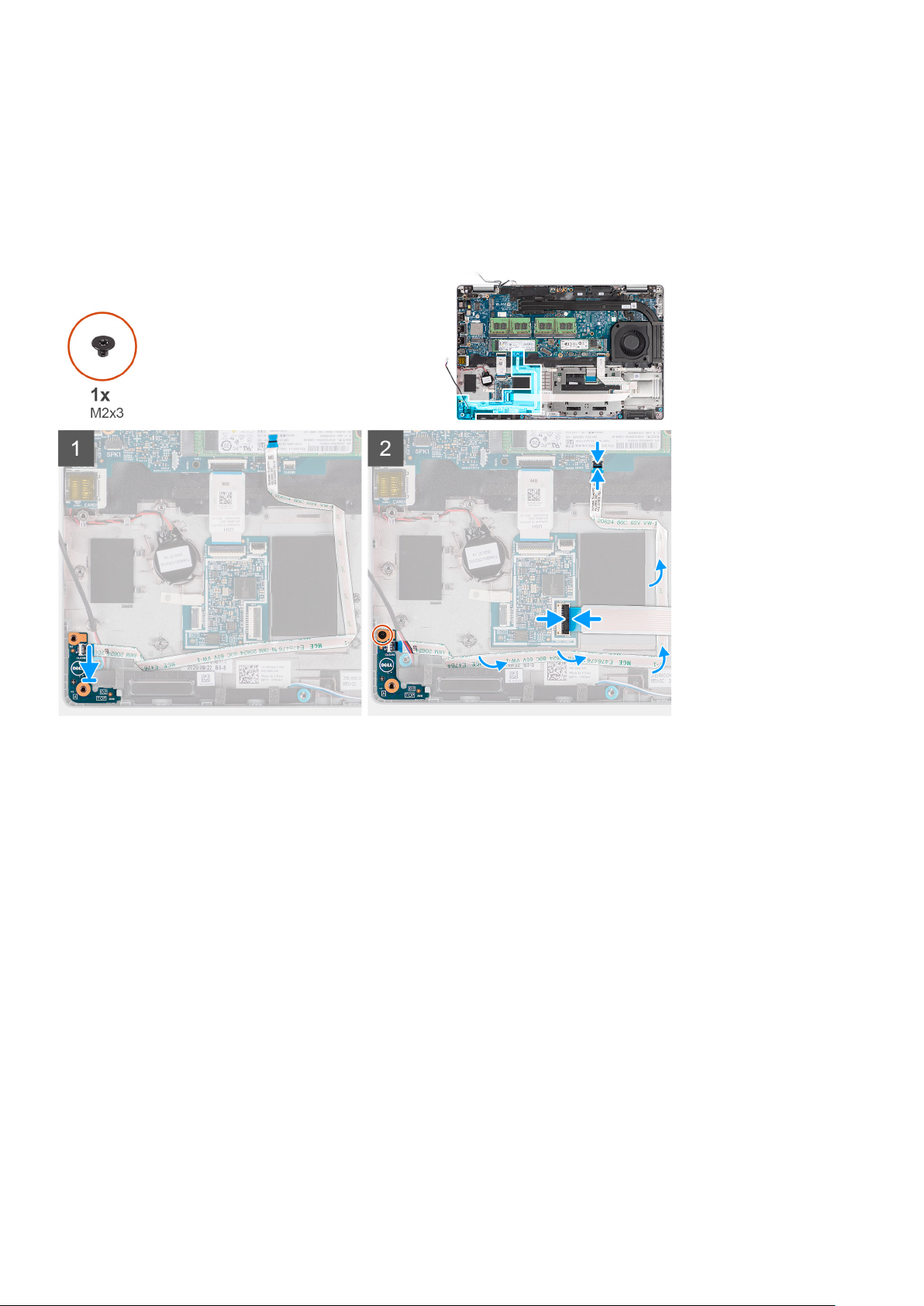

board LEDM2x31
M2x3
Sekrup penahan
M2x3
Sekrup penahan
1 - M2x3
4 - sekrup penahan
1 - M2x3
7 - sekrup penahan
Unit keyboardM2x226
Braket keyboardM2x210
Unit displayM2.5x5 (engsel display ke unit
sandaran tangan)
16Melepaskan dan memasang komponen
6
Page 17
Tabel 1. Daftar sekrup Latitude 5520 (lanjutan)
KomponenJenis sekrupJumlahGambar sekrup

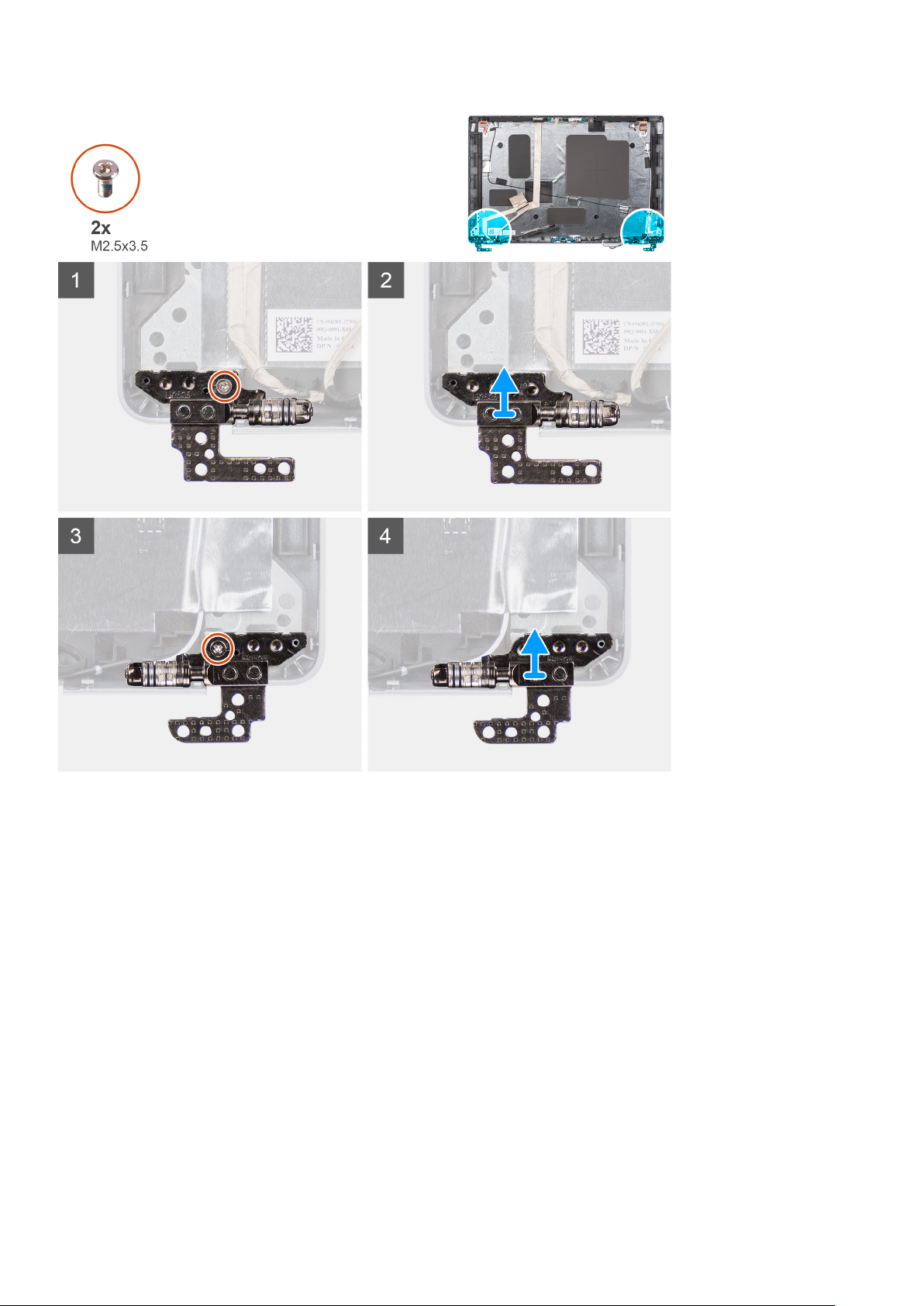

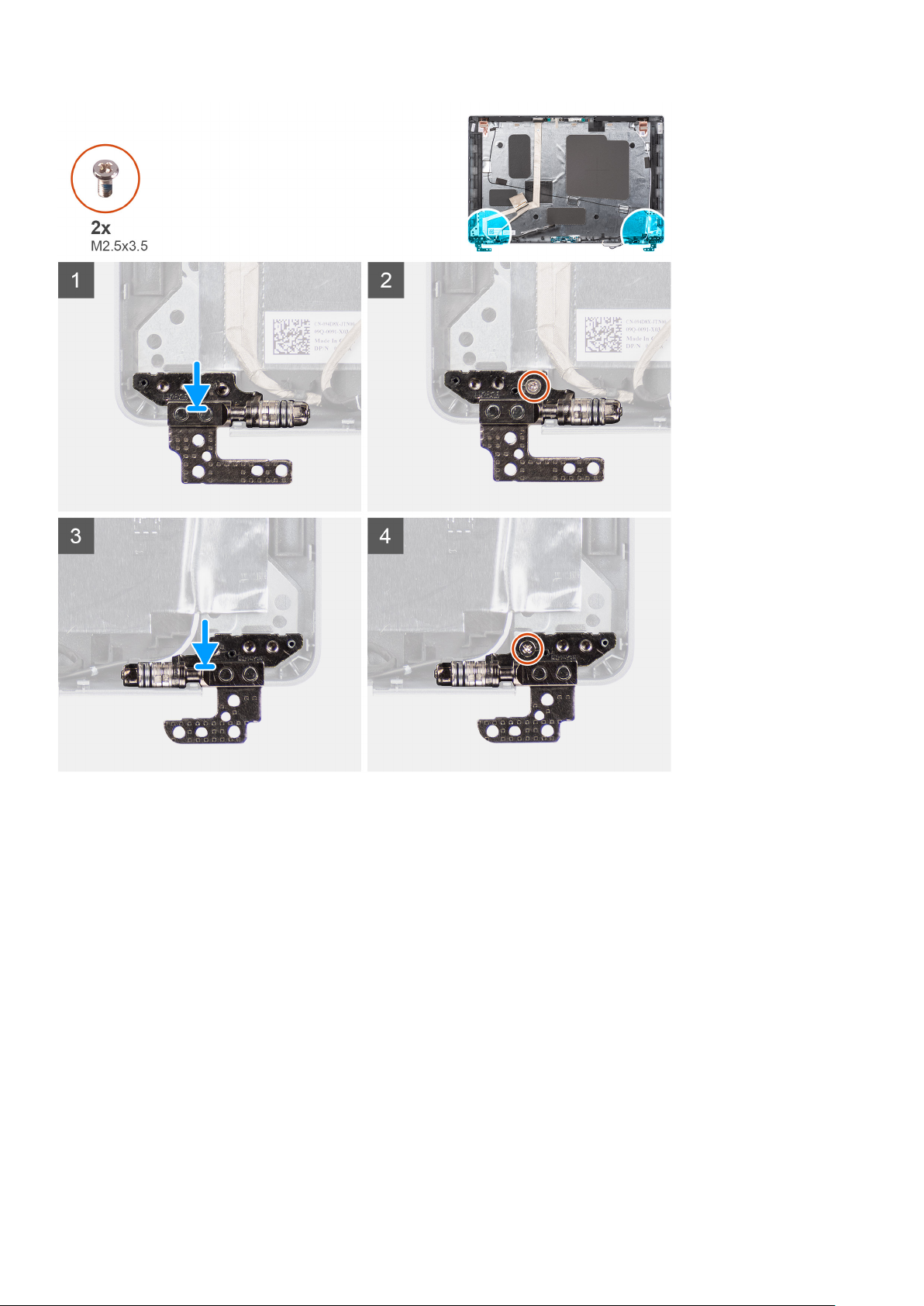

Engsel displayM2.5x3.5 (engsel display ke
penutup belakang display)

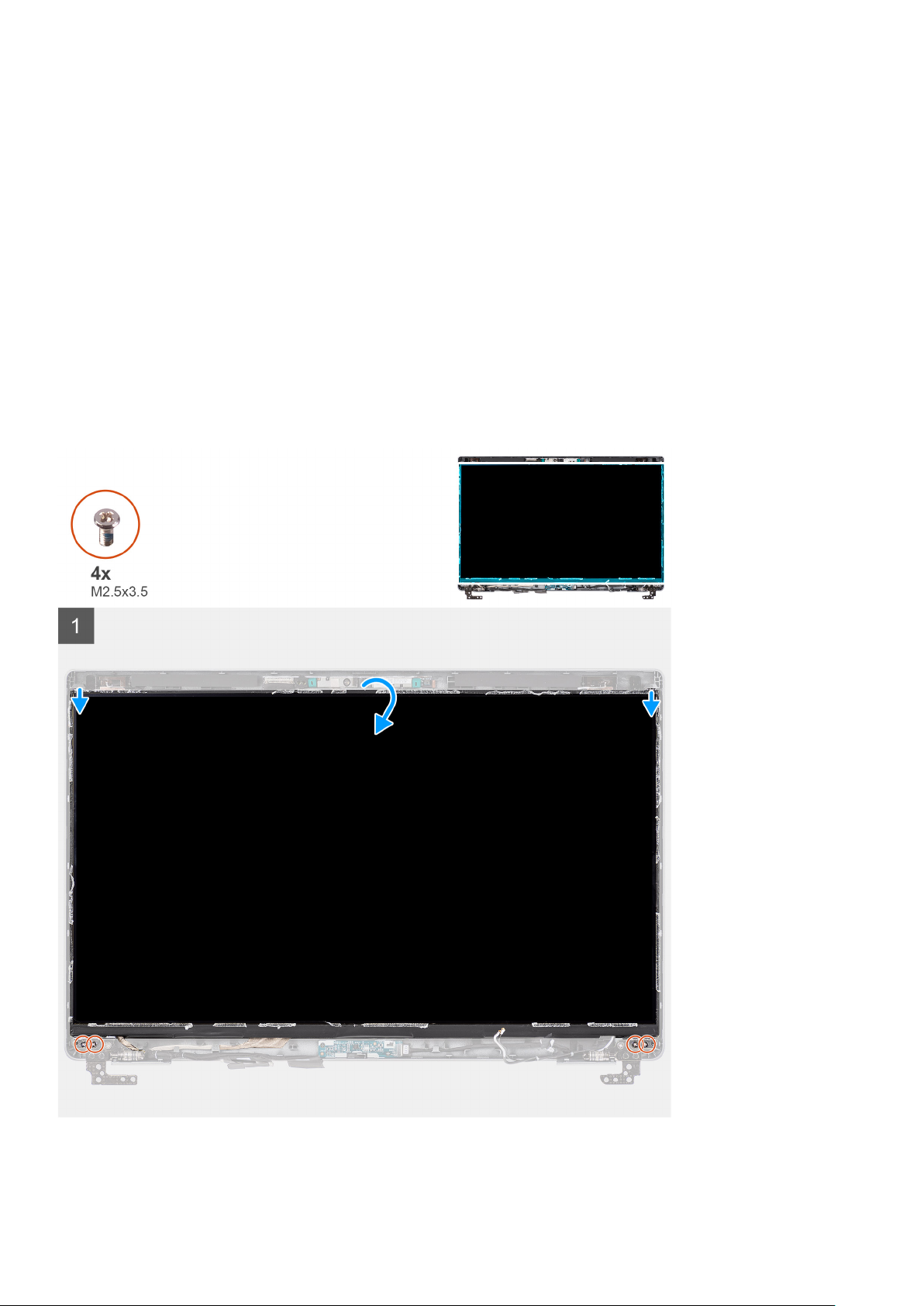

Panel displayM2.5x3.54
4
Kartu Subscriber Identity Module (SIM)
Melepaskan kartu SIM
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
CATATAN: Pelepasan kartu SIM atau baki kartu SIM hanya tersedia pada sistem yang disertai modul WWAN. Prosedur pelepasan
hanya berlaku untuk sistem yang dikirimkan dengan modul WWAN.
PERHATIAN: Melepaskan kartu SIM dengan komputer dalam kondisi menyala, dapat menyebabkan kehilangan data atau
kerusakan pada kartu. Pastikan komputer Anda dimatikan atau koneksi jaringan dinonaktifkan.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu SIM dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
17
Page 18
langkah
1. Masukkan pin ke dalam lubang baki kartu SIM dan dorong ke dalam sampai baki terlepas.
2. Geser baki kartu SIM keluar dari slot pada komputer.
3. Lepaskan kartu SIM dari baki kartu SIM.
4. Geser baki kartu SIM ke dalam slotnya, hingga terpasang pada tempatnya ditandai dengan bunyi klik.
Memasang kartu SIM
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
CATATAN:
prosedur pelepasan hanya berlaku untuk sistem yang dikirimkan dengan modul WWAN.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu SIM dan merupakan representasi visual tentang prosedur pemasangan.
18
Pelepasan kartu SIM atau baki kartu SIM hanya tersedia pada sistem yang disertai modul WWAN. Oleh karena itu,
Melepaskan dan memasang komponen
Page 19
langkah
1. Masukkan pin ke dalam lubang baki kartu SIM dan dorong ke dalam sampai baki terlepas.
2. Geser baki kartu SIM keluar dari slot pada komputer.
3. Masukkan kartu SIM ke dalam baki kartu SIM dengan kontak logam menghadap ke atas.
4. Sejajarkan baki kartu SIM dengan slot pada komputer dan dengan hati-hati geser ke dalam.
5. Geser baki kartu SIM ke dalam slotnya, hingga terpasang pada tempatnya ditandai dengan bunyi klik.
langkah berikutnya
1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Kartu Micro Secure Digital (SD)
Melepas kartu microSD
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu microSD dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
19
Page 20
langkah
1. Tekan kartu microSD untuk melepaskannya dari komputer.
2. Geser kartu microSD keluar dari komputer.
Memasang kartu microSD
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu microSD dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Sejajarkan kartu microSD ke slotnya pada komputer.
2. Geser kartu microSD ke dalam slotnya sampai terpasang pada tempatnya ditandai dengan bunyi klik.
20
Melepaskan dan memasang komponen
Page 21
langkah berikutnya
Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Penutup bawah
Melepaskan penutup bawah
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
tentang tugas ini
Gambar menunjukkan lokasi penutup bawah dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen21
Page 22
langkah
1. Longgarkan delapan sekrup penahan yang menahan penutup bawah ke unit sandaran tangan dan unit keyboard.
2. Dengan menggunakan pencungkil plastik, cungkil penutup bawah dari lekukan berbentuk U di tepi atas penutup bawah untuk
melepaskan penutup bawah dari unit sandaran tangan dan unit keyboard.
3. Pegang sisi kiri dan sisi kanan penutup bawah dan lepaskan penutup bawah dari unit sandaran tangan dan unit keyboard.
CATATAN:
Ketika siklus atur ulang RTC terjadi, komputer memulai ulang beberapa kali dan kemudian pesan galat ditampilkan– "Waktu
hari tidak diatur". Masukkan BIOS ketika galat ini muncul dan atur tanggal dan waktu di komputer Anda untuk melanjutkan
fungsionalitas normal.
Setelah komputer Anda dirakit kembali dan dinyalakan, komputer akan meminta atur ulang Real Time Clock (RTC).
Memasang penutup bawah
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar menunjukkan lokasi penutup bawah dan merupakan representasi visual tentang prosedur pemasangan.
22
Melepaskan dan memasang komponen
Page 23
Melepaskan dan memasang komponen23
Page 24
langkah
1. Sejajarkan lubang sekrup pada penutup bawah dengan lubang sekrup pada unit sandaran tangan dan unit keyboard, lalu pasang
penutup bawah pada tempatnya.
2. Kencangkan delapan sekrup penahan yang menahan penutup bawah ke unit sandaran tangan dan unit keyboard.
langkah berikutnya
1. Pasang kartu microSD.
2. Pasang kartu SIM.
3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
kartu WLAN
Melepaskan kartu WLAN
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu WLAN dan memberikan representasi visual untuk prosedur pelepasan.
24
Melepaskan dan memasang komponen
Page 25
langkah
CATATAN:
dilepaskan dari sistem bersama dengan kartu WLAN, tempelkan kembali bantalan perekat ke sistem.
1. Longgarkan satu sekrup penahan yang menahan braket kartu WLAN ke kartu WLAN.
2. Geser dan lepaskan braket kartu WLAN dari kartu WLAN.
3. Lepaskan kabel antena dari kartu WLAN.
4. Geser dan lepaskan kartu WLAN dari slot kartu WLAN.
Saat melepaskan kartu WLAN dari sistem, jika bantalan perekat yang membantu menahan kartu WLAN di tempatnya
Memasang kartu WLAN
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu WLAN dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen
25
Page 26
langkah
1. Sambungkan kabel antena ke kartu nirkabel.
Tabel berikut menginformasikan skema warna kabel antena:
Tabel 2. Skema warna kabel antena
Konektor pada kartu nirkabelWarna kabel antena
Utama (segitiga putih)Putih
Tambahan (segitiga hitam)Hitam
2. Letakkan bracket kartu nirkabel dari kartu nirkabel.
3. Sejajarkan takik pada kartu nirkabel dengan tab pada slot kartu nirkabel.
4. Geser kartu nirkabel secara miring ke dalam slot kartu nirkabel.
5. Kencangkan sekrup penahan untuk menahan braket kartu nirkabel ke kartu nirkabel.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
26
Melepaskan dan memasang komponen
Page 27
Kartu WWAN
Melepaskan kartu WWAN
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu WWAN dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Longgarkan satu sekrup penahan yang menahan braket kartu WWAN ke kartu WWAN.
2. Geser dan lepaskan braket kartu WWAN dari kartu WWAN.
3. Lepaskan koneksi kabel antena dari kartu WWAN.
4. Geser dan lepaskan kartu WWAN dari slot kartu WWAN.
Melepaskan dan memasang komponen
27
Page 28
Memasang kartu WWAN
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi kartu WWAN dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Sambungkan kabel antena ke kartu WWAN.
Tabel berikut menginformasikan skema warna kabel antena:
Tabel 3. Skema warna kabel antena
Konektor pada kartu WWANWarna kabel antena
Utama (segitiga putih)Putih
Tambahan (segitiga hitam)Hitam
2. Pasang braket kartu WWAN pada kartu WWAN.
3. Sejajarkan takik pada kartu WWAN dengan tab pada slot WWAN.
4. Geser kartu WWAN secara miring ke dalam slot WWAN.
5. Kencangkan satu sekup penahan untuk menahan braket WWAN ke kartu WWAN.
28
Melepaskan dan memasang komponen
Page 29
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Solid-state drive
Melepaskan solid-state drive M.2 2280
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
CATATAN: Anda dapat merujuk ke prosedur di bawah ini untuk melepaskan solid-state drive M.2 2280 dari SLOT 1 dan SLOT 2.
Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Lepaskan satu sekrup (M2x4) yang menahan solid-state drive M.2 2280 ke board sistem.
2. Geser dan lepaskan solid-state drive M.2 2280 dari slot solid-state drive pada board sistem.
Memasang solid-state drive M.2 2280
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
Melepaskan dan memasang komponen
29
Page 30
tentang tugas ini
CATATAN: Hanya slot 2 yang dapat mendukung solid-state drive M.2 Gen 4 PCIe x4 NVMe. Anda dapat merujuk ke prosedur di
bawah ini untuk memasang solid-state drive M.2 2280 di kedua SLOT 1 dan SLOT 2.
Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Lepaskan penahan solid-state drive dari board sistem jika diperlukan.
2. Sejajarkan takik pada solid-state drive dengan tab pada slot solid-state drive.
3. Geser solid-state drive M.2 2280 ke dalam slot solid-state drive pada board sistem.
4. Pasang kembali sekrup (M2x4) yang menahan solid-state drive M.2 2280 ke board sistem.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan solid-state drive M.2 2230
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 dan merupakan representasi visual tentang prosedur pelepasan.
30
Melepaskan dan memasang komponen
Page 31
langkah
1. Lepaskan satu sekrup (M2x4) yang menahan solid-state drive M.2 2230 ke board sistem.
2. Geser dan lepaskan solid-state drive M.2 2230 dari slot solid-state drive pada board sistem.
Melepaskan tempat solid-state drive M.2 2230
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
Gambar berikut ini menunjukkan lokasi tempat solid-state drive M.2 2230 dan merupakan representasi visual tentang prosedur
pelepasannya.
Melepaskan dan memasang komponen
31
Page 32
langkah
Cungkil dan lepaskan tempat solid-state drive M.2 2230 dari lubang sekrup pada board sistem.
Memasang tempat solid-state drive M.2 2230
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini

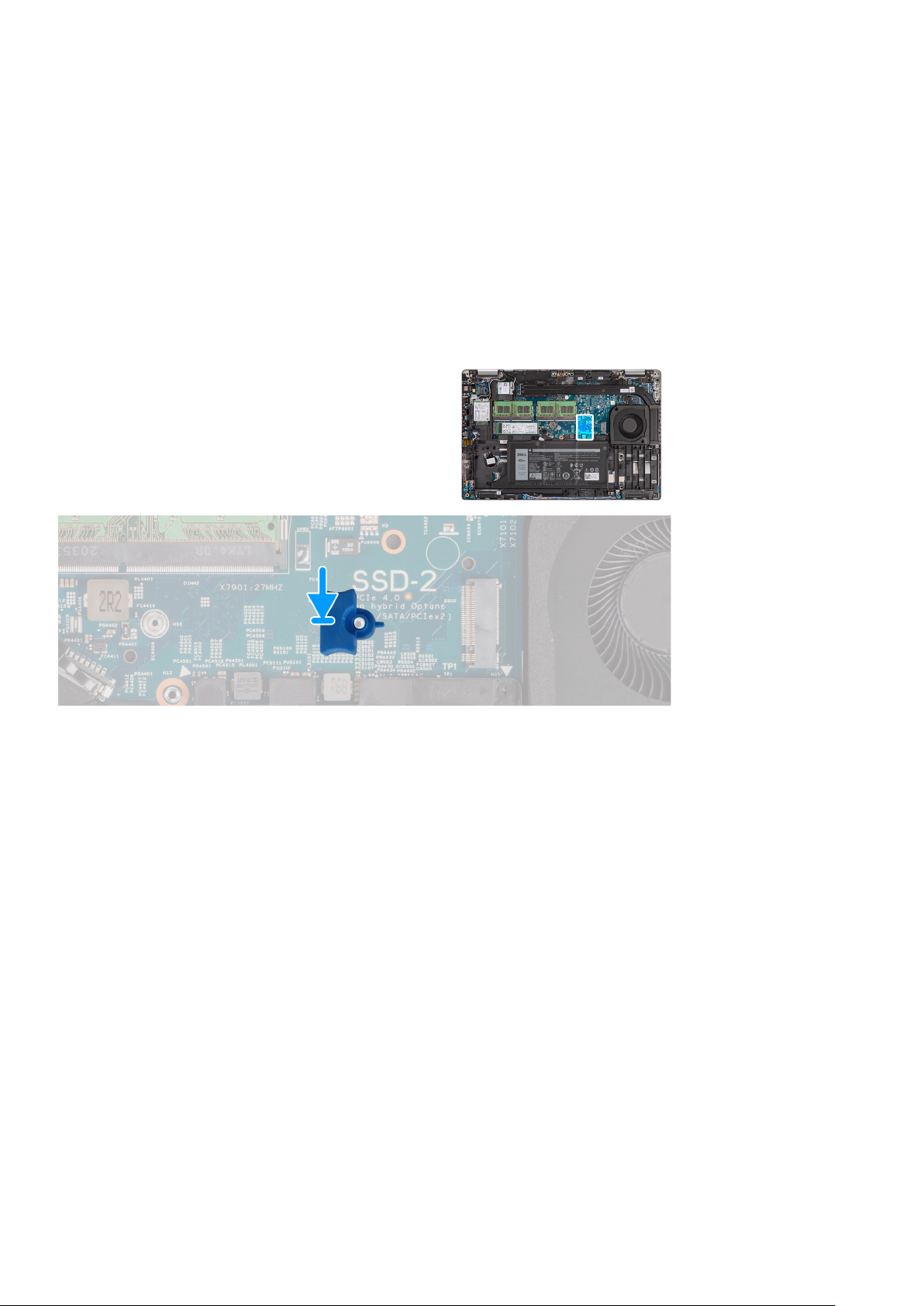

Gambar berikut ini menunjukkan lokasi tempat solid-state drive M.2 2230 dan merupakan representasi visual tentang prosedur
pemasangannya.
langkah
Sejajarkan dan masukkan penahan solid-state drive pada board sistem untuk mengakomodasi solid-state drive M.2 2230.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Memasang solid-state drive M.2 2230
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 dan merupakan representasi visual tentang prosedur pemasangan.
32
Melepaskan dan memasang komponen
Page 33
langkah
1. Sejajarkan takik pada solid-state drive dengan tab pada slot solid-state drive.
2. Geser solid-state drive M.2 2230 ke dalam slot solid-state drive pada board sistem.
3. Pasang kembali sekrup (M2x4) yang menahan solid-state drive M.2 2230 ke board sistem.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Modul memori
Melepaskan modul memori
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
tentang tugas ini
Gambar berikut menunjukkan lokasi modul memori dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
33
Page 34
langkah
1. Dengan menggunakan ujung jari Anda, pisahkan klip penahan pada slot modul memori hingga modul memori menyembul keluar.
2. Geser dan lepaskan modul memori dari slot modul memori.
CATATAN: Ulangi langkah 1 dan 2 jika terdapat dua modul memori.
Memasang modul memori
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi modul memori dan merupakan representasi visual tentang prosedur pemasangan.
34
Melepaskan dan memasang komponen
Page 35
langkah
1. Sejajarkan takik pada modul memori dengan tab pada slot modul memori.
2. Geser modul memori ke dalam konektor dengan kemiringan tertentu dan tekan modul memori ke bawah hingga terdengar bunyi klik
saat terpasang di tempatnya.
CATATAN: Jika Anda tidak mendengar bunyi klik, lepas modul memori, lalu pasang kembali.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Baterai
Pencegahan baterai lithium-ion
PERHATIAN:
● Hati-hati saat menangani baterai Lithium-ion.
● Kosongkan baterai sepenuhnya sebelum mengeluarkannya. Lepaskan sambungan adaptor daya AC dari sistem dan
operasikan komputer hanya dengan daya baterai—baterai dikosongkan sepenuhnya ketika komputer tidak lagi hidup
saat tombol daya ditekan.
● Jangan menghancurkan, menjatuhkan, memotong, atau menembus baterai dengan benda asing.
● Jangan memaparkan baterai ke suhu tinggi, atau membongkar kemasan dan sel baterai.
● Jangan menekan permukaan baterai.
● Jangan menekuk baterai.
● Jangan gunakan alat apa pun untuk mencungkil pada atau melawan baterai.
● Pastikan bahwa selama menyervis produk ini tidak ada sekrup yang hilang atau salah pasang, untuk mencegah
kebocoran atau kerusakan pada baterai serta komponen sistem lainnya.
Melepaskan dan memasang komponen35
Page 36
● Jika baterai tertahan di dalam komputer karena pembengkakan, jangan coba melepasnya karena menusuk,
membengkokkan, atau menghancurkan baterai litium-ion bisa berbahaya. Dalam keadaan demikian, hubungi
dukungan teknis Dell untuk bantuan. Lihat www.dell.com/contactdell.
● Selalu beli baterai asli dari www.dell.com atau mitra dan pengecer resmi Dell.
Melepaskan baterai 3-sel
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
CATATAN: Jika baterai dilepaskan dari board sistem untuk diperbaiki, akan ada penundaan selama booting sistem karena sistem akan
menjalani pengaturan ulang baterai RTC.
tentang tugas ini
Gambar berikut menunjukkan lokasi baterai 3-sel dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Lepaskan sambungan kabel baterai dari board sistem, jika belum dilepaskan sebelumnya.
2. Lepaskan dua sekrup (M2x4) yang menahan baterai ke unit sandaran tangan dan unit keyboard.
3. Angkat baterai keluar dari unit sandaran tangan dan unit keyboard.
Memasang baterai 3-sel
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
36
Melepaskan dan memasang komponen
Page 37
tentang tugas ini
Gambar menunjukkan lokasi baterai 3 sel dan merupakan representasi visual tentang prosedur pemasangan.
CATATAN: Jika baterai dilepaskan dari board sistem untuk diperbaiki, akan ada penundaan selama booting sistem karena sistem akan
menjalani pengaturan ulang baterai RTC.
langkah
1. Sejajarkan dan tempatkan baterai dari sisi kiri pada komputer.
2. Pasang kembali dua sekrup (M2x4) yang menahan baterai ke unit sandaran tangan dan unit keyboard.
3. Sambungkan kabel baterai ke board sistem.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Melepaskan baterai 4 sel
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
CATATAN:
menjalani pengaturan ulang baterai RTC.
Jika baterai dilepaskan dari board sistem untuk diperbaiki, akan ada penundaan selama booting sistem karena sistem akan
tentang tugas ini
Gambar berikut menunjukkan lokasi kipas dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
37
Page 38
langkah
1. Lepaskan sambungan kabel baterai dari board sistem, jika belum dilepaskan sebelumnya.
2. Lepaskan tiga sekrup (M2x4) yang menahan baterai ke unit sandaran tangan dan unit keyboard.
3. Angkat baterai keluar dari unit sandaran tangan dan unit keyboard.
Memasang baterai 4-sel
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi baterai 4-sel dan merupakan representasi visual tentang prosedur pemasangan.
CATATAN:
menjalani pengaturan ulang baterai RTC.
38Melepaskan dan memasang komponen
Jika baterai dilepaskan dari board sistem untuk diperbaiki, akan ada penundaan selama booting sistem karena sistem akan
Page 39
langkah
1. Sejajarkan dan tempatkan baterai dari sisi kiri pada komputer.
2. Pasang kembali tiga sekrup (M2x4) yang menahan baterai ke unit sandaran tangan dan unit keyboard.
3. Sambungkan kabel baterai ke board sistem.
langkah berikutnya
1. Pasang penutup bawah.
2. Pasang kartu microSD.
3. Pasang kartu SIM.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Kabel baterai
Melepaskan kabel baterai
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan baterai.
CATATAN:
menjalani pengaturan ulang baterai RTC.
Jika baterai dilepaskan dari board sistem untuk diperbaiki, akan ada penundaan selama booting sistem karena sistem akan
tentang tugas ini
Gambar berikut menunjukkan lokasi kabel baterai dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
39
Page 40
langkah
1. Balikkan baterai dan lepaskan perutean kabel baterai dari pemandu perutean pada baterai.
2. Lepaskan sambungan kabel baterai dari konektornya pada baterai.
3. Angkat kabel baterai keluar dari baterai.
Memasang kabel baterai
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini

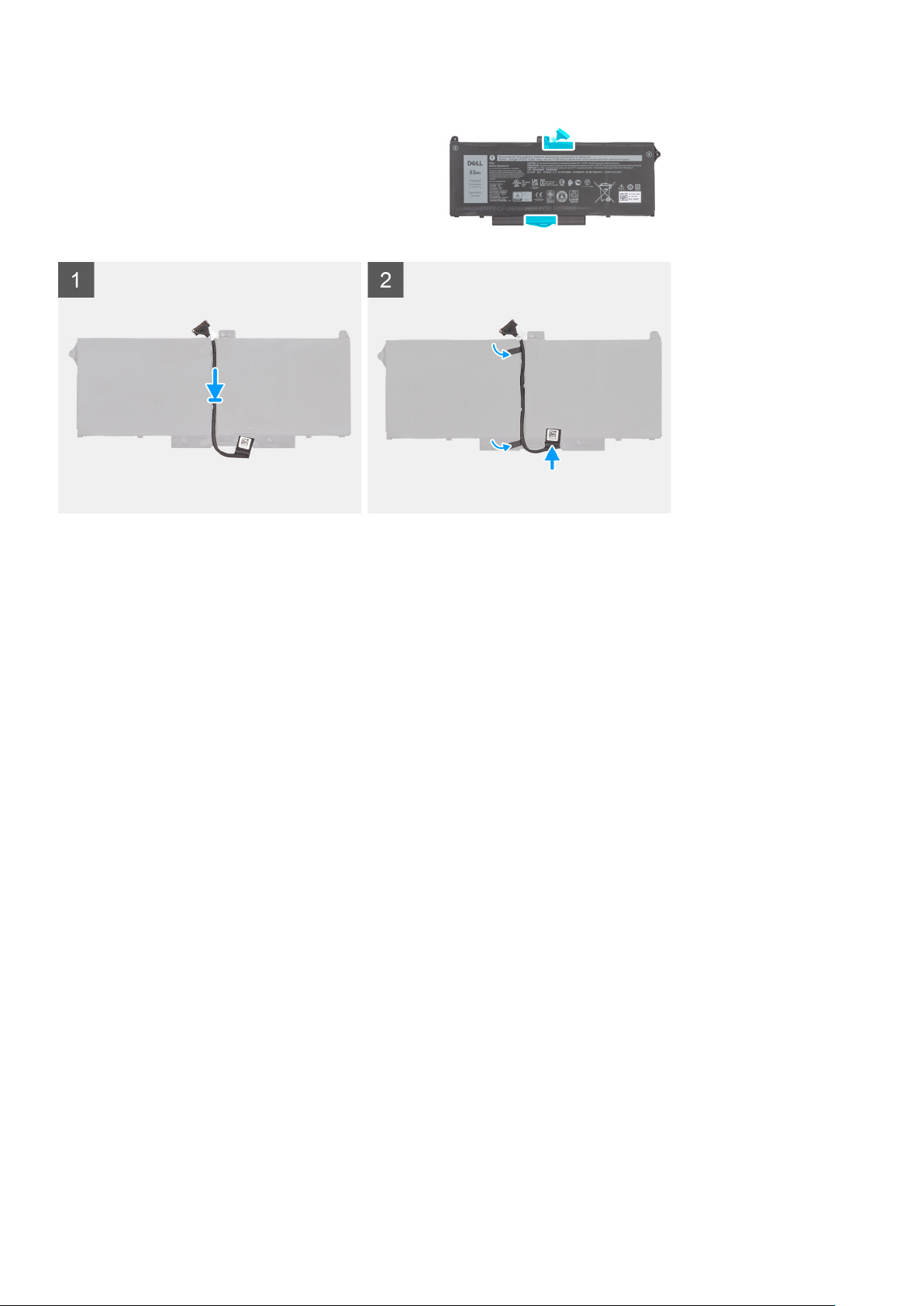

Gambar berikut menunjukkan lokasi kabel baterai dan merupakan representasi visual tentang prosedur pemasangan.
40
Melepaskan dan memasang komponen
Page 41
langkah
1. Sejajarkan dan tempatkan kabel baterai pada baterai.
2. Rutekan kabel baterai melalui pemandu perutean pada baterai.
3. Sambungkan kabel baterai ke konektor pada baterai.
langkah berikutnya
1. Pasang baterai.
2. Pasang penutup bawah.
3. Pasang kartu microSD.
4. Pasang kartu SIM.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Rangka bagian dalam
Melepaskan rangka bagian dalam
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
tentang tugas ini

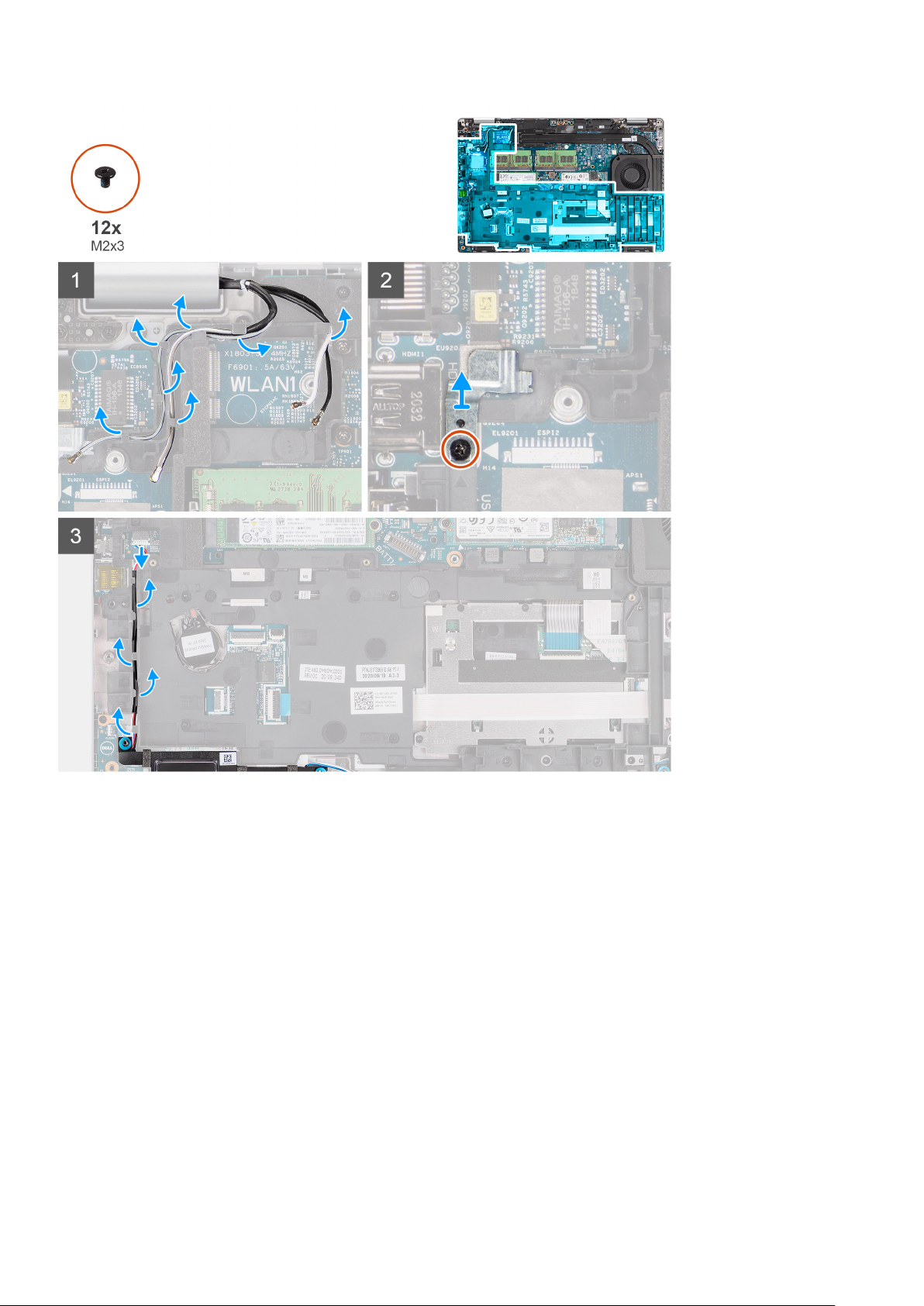

Gambar berikut menunjukkan lokasi rangka bagian dalam dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
41
Page 42
42Melepaskan dan memasang komponen
Page 43
langkah
1. Lepaskan perutean kabel antena dari pemandu perutean pada rangka bagian dalam.
2. Lepaskan sekrup (M2x3) yang menahan braket sidik jari ke rangka bagian dalam.
3. Lepaskan sambungan kabel speaker dari konektor pada board sistem dan lepaskan perutean kabel speaker dari pemandu perutean pada
rangka bagian dalam unit.
4. Lepaskan sebelas sekrup (M2x3) yang menahan rangka bagian dalam ke board sistem dan unit sandaran tangan.
5. Angkat rangka bagian dalam keluar dari board sistem dan unit sandaran tangan.
Memasang rangka bagian dalam
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi rangka bagian dalam dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen
43
Page 44
44Melepaskan dan memasang komponen
Page 45
langkah
1. Sejajarkan lubang sekrup pada rangka bagian dalam dengan lubang sekrup pada board sistem dan unit sandaran tangan.
CATATAN: Pastikan tab di sudut kiri atas rangka bagian dalam unit dipasang di bawah tab pada unit sandaran tangan.
2. Pasang kembali sebelas sekrup (M2x3) yang menahan rangka bagian dalam ke board sistem dan unit sandaran tangan.
3. Tempatkan braket sidik jari pada rangka bagian dalam.
4. Pasang kembali sekrup (M2x3) yang menahan braket sidik jari ke rangka bagian dalam.
5. Rutekan kabel antena melalui pemandu perutean pada rangka bagian dalam.
6. Rutekan kabel speaker melalui pemandu perutean pada rangka bagian dalam dan sambungkan kabel speaker ke konektor pada board
sistem.
langkah berikutnya
1. Pasang baterai.
2. Pasang kartu WWAN.
3. Pasang kartu WLAN.
4. Pasang penutup bawah.
5. Pasang kartu microSD.
6. Pasang kartu SIM.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan dan memasang komponen
45
Page 46
board LED
Melepaskan board LED
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
9. Lepaskan rangka bagian dalam.
tentang tugas ini
Gambar berikut menunjukkan lokasi board LED dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Buka kait lalu lepaskan sambungan kabel pembaca kartu pintar dari konektor pada daughter board USH.
2. Lepaskan kabel pembaca kartu pintar dari daughter board USH.
3. Lepaskan sambungan kabel board LED dari konektor pada board sistem.
4. Lepaskan satu sekrup (M2x3) yang menahan board LED ke unit sandaran tangan.
5. Angkat board LED dan kabel keluar dari unit sandaran tangan.
46
Melepaskan dan memasang komponen
Page 47
Memasang board LED
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi board LED dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Sejajarkan lubang sekrup pada board LED dengan lubang sekrup pada unit sandaran tangan.
2. Pasang kembali satu sekrup (M2x3) untuk menahan board LED ke unit sandaran tangan.
3. Rutekan kabel board LED dan sambungkan kabel ke konektor pada board sistem.
4. Rutekan kabel pembaca kartu pintar pada unit sandaran tangan.
5. Sambungkan kabel pembaca kartu pintar ke konektor pada daughter board USH dan tutup kaitnya.
langkah berikutnya
1. Pasang rangka bagian dalam.
2. Pasang baterai.
3. Pasang kartu WWAN.
4. Pasang kartu WLAN.
5. Pasang penutup bawah.
6. Pasang kartu microSD.
7. Pasang kartu SIM.
8. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Melepaskan dan memasang komponen
47
Page 48
Kipas Sistem
Melepaskan kipas sistem
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan baterai.
tentang tugas ini
Gambar berikut menunjukkan lokasi kipas sistem dan merupakan representasi visual tentang prosedur pelepasan.
langkah
PERHATIAN:
penyebaran panas.
1. Lepaskan sambungan kabel kipas sistem dari board sistem.
2. Lepaskan dua sekrup (M2x3) yang menahan kipas sistem ke unit sandaran tangan.
3. Angkat kipas sistem bersama dengan kabelnya, terlepas dari unit sandaran tangan.
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi kipas sistem dan merupakan representasi visual tentang prosedur pemasangan.
48
Melepaskan dan memasang komponen
Page 49
langkah
1. Sejajarkan lubang sekrup di kipas sistem dengan lubang sekrup di unit sandaran tangan.
2. Pasang kembali dua sekrup (M2x3) untuk menahan kipas sistem ke unit sandaran tangan.
3. Sambungkan kabel kipas sistem ke konektor pada board sistem.
langkah berikutnya
1. Pasang baterai.
2. Pasang penutup bawah.
3. Pasang kartu microSD.
4. Pasang kartu SIM.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Unit pendingin
Melepaskan unit pendingin (untuk komputer yang dikirimkan dengan
kartu grafis terintegrasi)
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer.
PERHATIAN:
pendingin tersebut menjadi dingin sebelum Anda menyentuhnya.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan baterai.
Unit pendingin bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup agar unit
tentang tugas ini

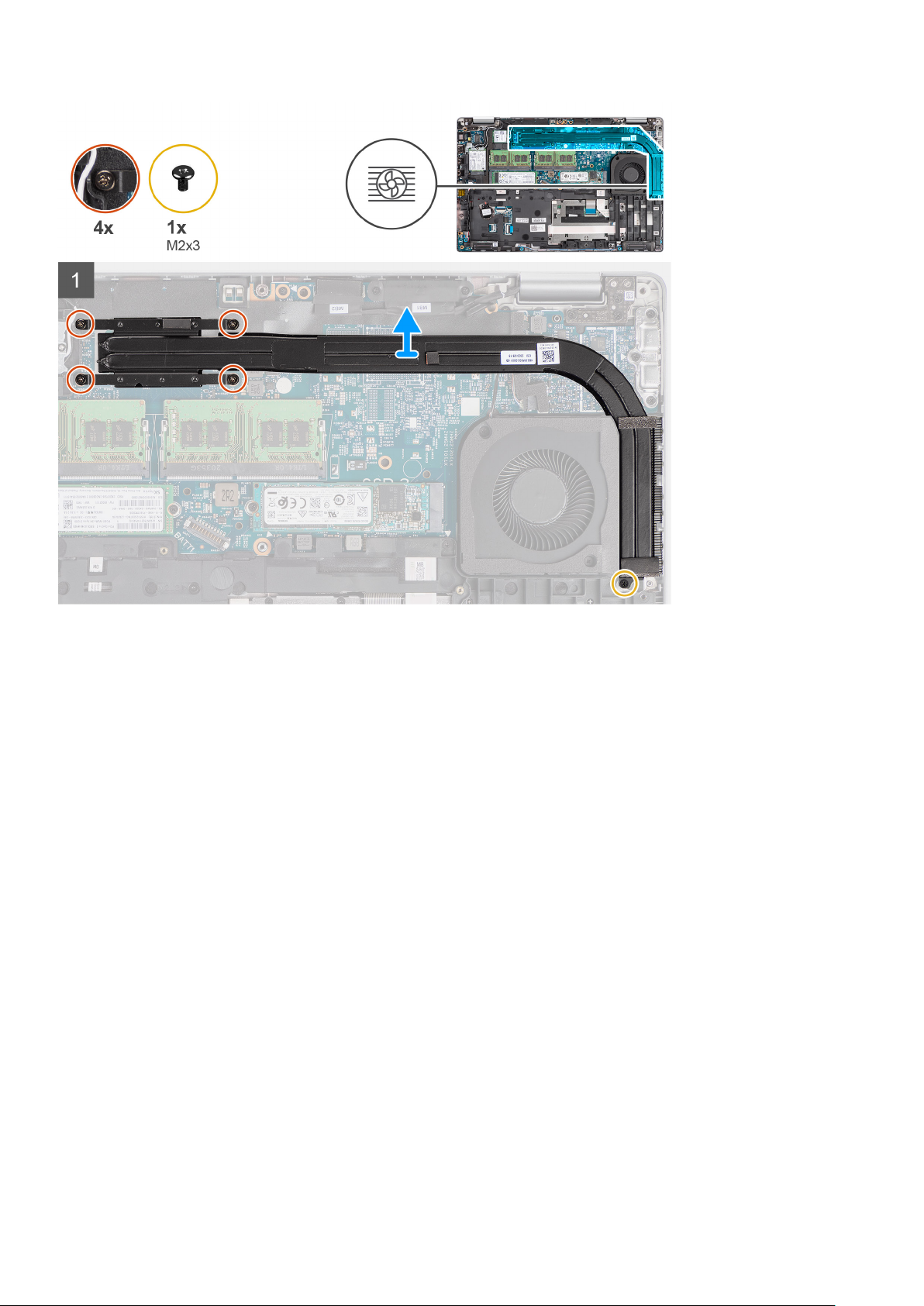

Gambar menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
49
Page 50
langkah
1. Lepaskan sekrup (M2x3) yang menahan unit pendingin ke unit sandaran tangan.
2. Longgarkan empat sekrup penahan yang menahan unit pendingin ke board sistem.
3. Angkat unit pendingin dari board sistem.
Memasang unit pendingin (untuk komputer yang dikirimkan dengan
kartu grafis terintegrasi)
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pemasangan.
50
Melepaskan dan memasang komponen
Page 51
langkah
1. Sejajarkan lubang sekrup pada unit pendingin dengan lubang sekrup pada board sistem.
2. Kencangkan empat sekrup penahan yang menahan unit pendingin ke board sistem.
3. Pasang kembali sekrup (M2x3) yang menahan unit pendingin ke unit sandaran tangan.
langkah berikutnya
1. Pasang baterai.
2. Pasang penutup bawah.
3. Pasang kartu microSD.
4. Pasang kartu SIM.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan unit pendingin (untuk komputer yang dikirimkan dengan
kartu grafis diskret)
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer.
CATATAN:
tersebut menjadi dingin sebelum Anda menyentuhnya.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan baterai.
Unit pendingin bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup agar unit pendingin
Melepaskan dan memasang komponen
51
Page 52
tentang tugas ini
Gambar menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Lepaskan sekrup (M2x3) yang menahan unit pendingin ke unit sandaran tangan.
2. Longgarkan tujuh sekrup penahan yang menahan unit pendingin ke board sistem.
3. Angkat unit pendingin dari board sistem.
Memasang unit pendingin (untuk komputer yang dikirimkan dengan
kartu grafis diskret)
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pemasangan.
52
Melepaskan dan memasang komponen
Page 53
langkah
1. Sejajarkan lubang sekrup pada unit pendingin dengan lubang sekrup pada board sistem.
2. Kencangkan tujuh sekrup penahan yang menahan unit pendingin ke board sistem.
3. Pasang kembali sekrup (M2x3) yang menahan unit pendingin ke unit sandaran tangan.
langkah berikutnya
1. Pasang baterai.
2. Pasang penutup bawah.
3. Pasang kartu microSD.
4. Pasang kartu SIM.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Speaker
Melepaskan speaker
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan baterai.
7. Lepaskan rangka bagian dalam.
Melepaskan dan memasang komponen
53
Page 54
tentang tugas ini
Gambar berikut menunjukkan lokasi speaker dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Lepaskan perutean kabel speaker dari pemandu perutean pada unit sandaran tangan.
2. Angkat speaker bersama dengan kabelnya keluar dari unit sandaran tangan.
Memasang speaker
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini

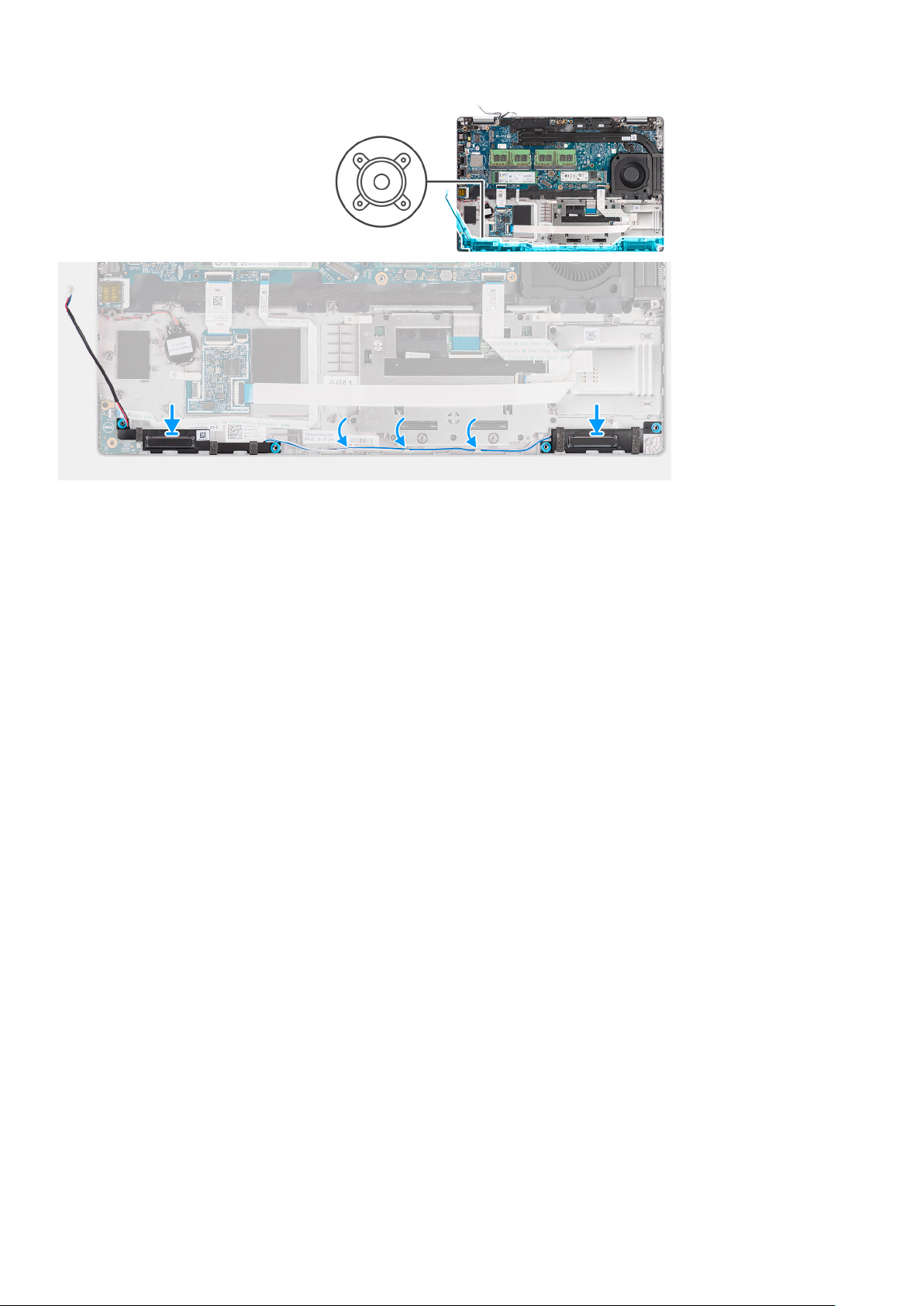

Gambar berikut menunjukkan lokasi speaker dan merupakan representasi visual tentang prosedur pemasangan.
54
Melepaskan dan memasang komponen
Page 55
langkah
1. Sejajarkan dan tempatkan speaker pada unit sandaran tangan.
2. Rutekan kabel speaker melalui pemandu perutean pada unit sandaran tangan.
langkah berikutnya
1. Pasang rangka bagian dalam
2. Pasang baterai.
3. Pasang penutup bawah.
4. Pasang kartu microSD.
5. Pasang kartu SIM.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Board sistem
Melepaskan board sistem
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan solid-state drive.
7. Lepaskan modul memori.
8. Lepaskan kartu WLAN.
9. Lepaskan kartu WWAN.
10. Lepaskan baterai.
11. Lepaskan kipas sistem.
12. Lepaskan rangka bagian dalam.
tentang tugas ini
Gambar berikut menunjukkan lokasi board sistem dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
55
Page 56
56Melepaskan dan memasang komponen
Page 57
langkah
CATATAN: Board sistem dapat dilepas dan dipasang dengan modul termal terpasang untuk menjaga ikatan termal antara board
sistem dan unit pendingin. Untuk melakukannya, teknisi harus melepaskan dua sekrup M2x5 yang menahan kipas sistem ke unit
sandaran tangan.
1. Lepaskan sambungan kabel sidik jari dari konektor pada board sistem.
2. Kelupas pita perekat dan lepaskan sambungan kabel board sensor dari konektor pada board sistem.
3. Lepaskan tiga sekrup (M2x4) yang menahan braket USB Tipe-C ke board sistem.
4. Lepaskan dua sekrup (M2x3) yang menahan braket kabel eDP ke board sistem.
5. Angkat braket kabel eDP keluar dari sistem.
6. Lepaskan perekat yang menahan kabel display ke board sistem.
7. Dengan menggunakan tab penarik, lepaskan sambungan kabel display dari konektor pada board sistem.
8. Lepaskan sambungan kabel eDP dari konektor pada board sistem dan lepaskan peruteannya dari pemandu perutean.
9. Buka kait dan lepaskan sambungan kabel board USH dari board sistem.
10. Buka kait lalu lepaskan sambungan kabel board LED dari papan sistem.
11. Buka kaitnya lalu lepaskan sambungan kabel bantalan klik dari board sistem.
12. Cungkil baterai sel berbentuk koin dari unit sandaran tangan dan lepaskan dari pengarah perutean di unit sandaran tangan.
13. Lepaskan tiga sekrup (M2x3) yang menahan board sistem ke unit sandaran tangan dan unit keyboard.
14. Angkat board sistem keluar dari unit sandaran tangan dan unit keyboard.
15. Balik board sistem dan lepaskan sambungan kabel baterai sel berbentuk koin dari konektor pada board sistem.
Memasang board sistem
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi board sistem dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen
57
Page 58
langkah
1. Balik board sistem dan sambungkan kabel baterai sel berbentuk koin ke konektor pada board sistem.
2. Balik dan geser board sistem untuk membuat konektor USB Tipe-C masuk ke dalam sadel engsel dan sejajarkan lubang sekrup pada
board sistem dengan lubang sekrup pada unit sandaran tangan dan keyboard.
3. Pasang kembali tiga sekrup (M2x3) untuk menahan board sistem ke unit sandaran tangan dan unit keyboard.
4. Rutekan kabel baterai sel berbentuk koin melalui pengarah perutean di unit sandaran tangan dan tempelkan baterai sel berbentuk koin
ke unit sandaran tangan.
5. Sambungkan kabel sidik jari ke konektor pada board sistem.
6. Sambungkan kabel board sensor ke konektor pada board sistem lalu tempelkan perekat untuk menahan kabel ke board sistem.
7. Sejajarkan dan tempatkan braket USB Tipe-C pada board sistem.
8. Pasang kembali tiga sekrup (M2x4) yang menahan braket USB Tipe-C ke board sistem.
9. Rutekan kabel display dan eDP melalui pemandu perutean pada board sistem.
10. Sambungkan kabel eDP ke konektor pada board sistem.
11. Sambungkan kabel display ke konektor pada board sistem.
12. Tempelkan perekat yang menahan kabel display ke board sistem.
13. Sejajarkan lubang sekrup pada braket kabel eDP dengan lubang sekrup pada board sistem.
14. Pasang kembali dua sekrup (M2x3) yang menahan braket kabel eDP ke board sistem.
15. Sambungkan kabel board USH ke board sistem dan tutup kaitnya untuk menahan kabel tersebut ke board sistem.
16. Sambungkan kabel board LED ke board sistem dan tutup kaitnya untuk menahan kabel ke board sistem.
17. Sambungkan kabel bantalan klik ke board sistem lalu tutup kaitnya untuk menahan kabel ke board sistem.
langkah berikutnya
1. Pasang rangka bagian dalam.
2. Pasang kipas sistem.
3. Pasang baterai.
58
Melepaskan dan memasang komponen
Page 59
4. Pasang kartu WWAN.
5. Pasang kartu WLAN.
6. Pasang modul memori.
7. Pasang penutup bawah.
8. Pasang kartu microSD.
9. Pasang kartu SIM.
10. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Board tombol daya
Melepaskan board tombol daya
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
9. Lepaskan kipas sistem.
10. Lepaskan rangka bagian dalam.
11. Lepaskan board sistem.
tentang tugas ini
Gambar berikut menunjukkan lokasi board tombol daya dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
59
Page 60
langkah
1. Lepaskan dua sekrup (M2x2) yang menahan board tombol daya ke unit sandaran tangan.
2. Angkat board tombol daya keluar dari unit sandaran tangan.
Memasang board tombol daya
tentang tugas ini
Gambar berikut menunjukkan lokasi board tombol daya dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Sejajarkan dan tempatkan board tombol daya pada unit sandaran tangan.
2. Pasang kembali dua sekrup (M2x2) yang menahan board tombol daya ke unit sandaran tangan.
langkah berikutnya
1. Pasang board sistem.
2. Pasang rangka bagian dalam.
3. Pasang kipas sistem.
4. Pasang baterai.
5. Pasang kartu WWAN.
6. Pasang kartu WLAN.
7. Pasang penutup bawah.
8. Pasang kartu microSD.
9. Pasang kartu SIM.
10. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
60
Melepaskan dan memasang komponen
Page 61
Pembaca kartu pintar
Melepaskan pembaca kartu pintar
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
9. Lepaskan rangka bagian dalam.
CATATAN: Untuk model dengan konfigurasi kartu pintar, pembaca kartu pintar telah dipasang sebelumnya di unit sandaran tangan
pengganti.
tentang tugas ini
Gambar berikut menunjukkan lokasi pembaca kartu pintar dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
61
Page 62
langkah
1. Buka kait lalu lepaskan sambungan kabel pembaca kartu pintar dari konektor pada board USH.
2. Lepaskan dua sekrup (M2x3) yang menahan pembaca kartu pintar ke unit sandaran tangan.
3. Angkat pembaca kartu pintar keluar dari unit sandaran tangan.
Memasang pembaca kartu pintar
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi pembaca kartu pintar dan merupakan representasi visual tentang prosedur pemasangan.
62
Melepaskan dan memasang komponen
Page 63
langkah
1. Sejajarkan dan tempatkan pembaca kartu pintar pada unit sandaran tangan.
2. Pasang kembali dua sekrup (M2x3) yang menahan pembaca kartu pintar ke unit sandaran tangan.
3. Sambungkan kabel pembaca kartu pintar ke konektor pada board USH.
langkah berikutnya
1. Pasang rangka bagian dalam.
2. Pasang baterai.
3. Pasang kartu WWAN.
4. Pasang kartu WLAN.
5. Pasang penutup bawah.
6. Pasang kartu microSD.
7. Pasang kartu SIM.
8. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan dan memasang komponen
63
Page 64
Unit keyboard
Melepaskan unit keyboard
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
9. Lepaskan kipas sistem.
10. Lepaskan rangka bagian dalam.
11. Lepaskan board sistem.
tentang tugas ini
Gambar menunjukkan lokasi unit keyboard dan merupakan representasi visual tentang prosedur pelepasan.
64Melepaskan dan memasang komponen
Page 65
langkah
1. Buka kait dan lepaskan sambungan kabel lampu latar dan kabel keyboard dari konektor pada bantalan klik.
2. Buka perekat plastik di unit keyboard untuk mengakses sekrup unit keyboard.
3. Lepaskan 26 sekrup (M2x2) yang menahan unit keyboard ke unit sandaran tangan.
4. Lepaskan unit keyboard dari unit sandaran tangan.
Memasang unit keyboard
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi unit keyboard dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen
65
Page 66

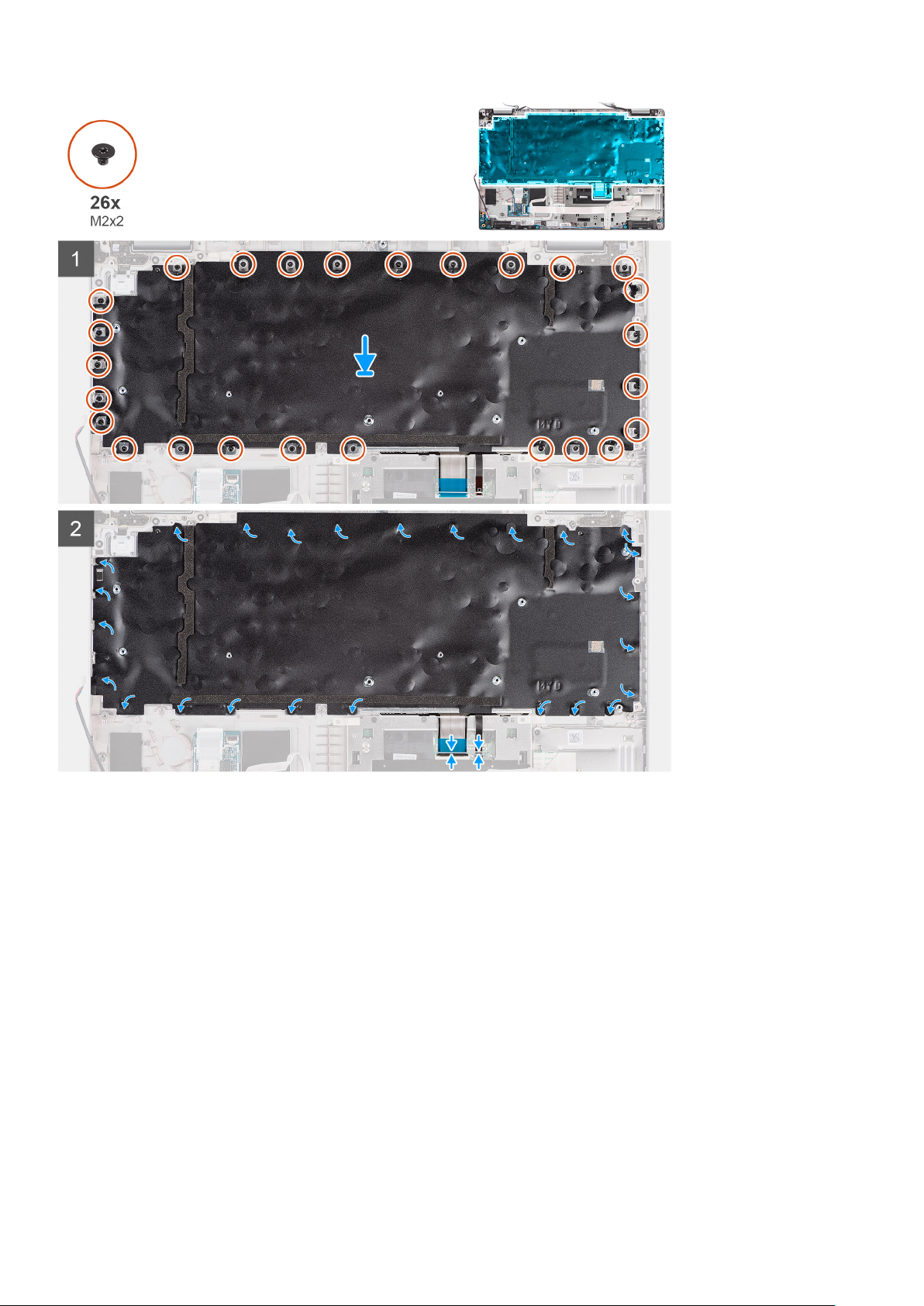

langkah
1. Sejajarkan dan tempatkan unit keyboard pada unit sandaran tangan.
2. Pasang kembali 26 sekrup (M2x2) yang menahan unit keyboard ke unit sandaran tangan.
3. Tutup perekat plastik untuk menutupi sekrup unit keyboard.
4. Sambungkan kabel lampu latar dan kabel keyboard ke konektor pada bantalan klik.
langkah berikutnya
1. Pasang board sistem.
2. Pasang rangka bagian dalam.
3. Pasang kipas sistem.
4. Pasang baterai.
5. Pasang kartu WWAN.
6. Pasang kartu WLAN.
7. Pasang penutup bawah.
8. Pasang kartu microSD.
9. Pasang kartu SIM.
10. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
66
Melepaskan dan memasang komponen
Page 67
Braket keyboard
Melepaskan braket keyboard
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan baterai.
9. Lepaskan kipas sistem.
10. Lepaskan rangka bagian dalam.
11. Lepaskan board sistem.
12. Lepaskan unit keyboard.
tentang tugas ini
Gambar berikut menunjukkan lokasi braket keyboard dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Lepaskan sepuluh sekrup (M2x2) yang menahan keyboard ke braket keyboard.
2. Lepaskan keyboard dari braket keyboard.
Memasang braket keyboard
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
Melepaskan dan memasang komponen
67
Page 68
tentang tugas ini
Gambar berikut menunjukkan lokasi braket keyboard dan merupakan representasi visual tentang prosedur pemasangan.
langkah
1. Sejajarkan dan pasang keyboard pada braket keyboard.
2. Pasang kembali sepuluh sekrup (M2x2) untuk menahan keyboard ke braket keyboard.
langkah berikutnya
1. Pasang unit keyboard.
2. Pasang board sistem.
3. Pasang rangka bagian dalam.
4. Pasang kipas sistem.
5. Pasang baterai.
6. Pasang kartu WWAN.
7. Pasang kartu WLAN.
8. Pasang penutup bawah.
9. Pasang kartu microSD.
10. Pasang kartu SIM.
11. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Unit display
Melepaskan unit display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
68
Melepaskan dan memasang komponen
Page 69
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
tentang tugas ini

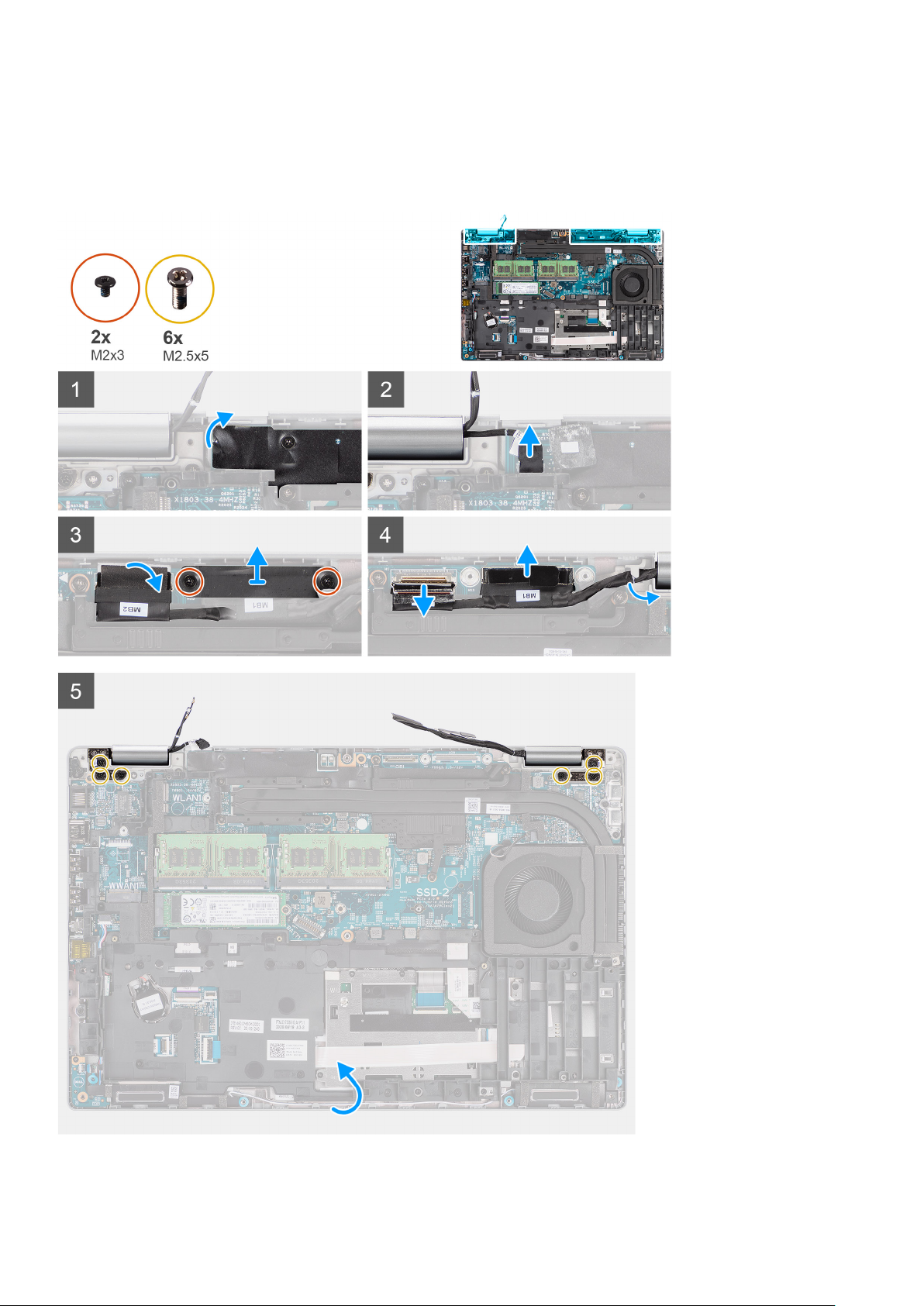

Gambar berikut menunjukkan lokasi unit display dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen69
Page 70
langkah
1. Kelupas pita perekat dan lepaskan sambungan kabel board sensor dari konektor pada board sistem.
2. Lepaskan dua sekrup (M2x3) yang menahan braket kabel eDP ke board sistem.
3. Angkat braket kabel eDP keluar dari sistem.
4. Lepaskan perekat yang menahan kabel display ke board sistem.
70
Melepaskan dan memasang komponen
Page 71
5. Dengan menggunakan tab penarik, lepaskan sambungan kabel display dari konektor pada board sistem.
6. Lepaskan sambungan kabel eDP dari konektor pada board sistem dan lepaskan peruteannya dari pemandu perutean.
7. Buka unit display pada sudut 180 derajat dan balikkan komputer, lalu tempatkan komputer di permukaan yang rata.
8. Lepaskan enam sekrup (M2.5x5) yang menahan engsel display ke board sistem.
9. Lepaskan unit display dari komputer.
Memasang unit display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi unit display dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen71
Page 72

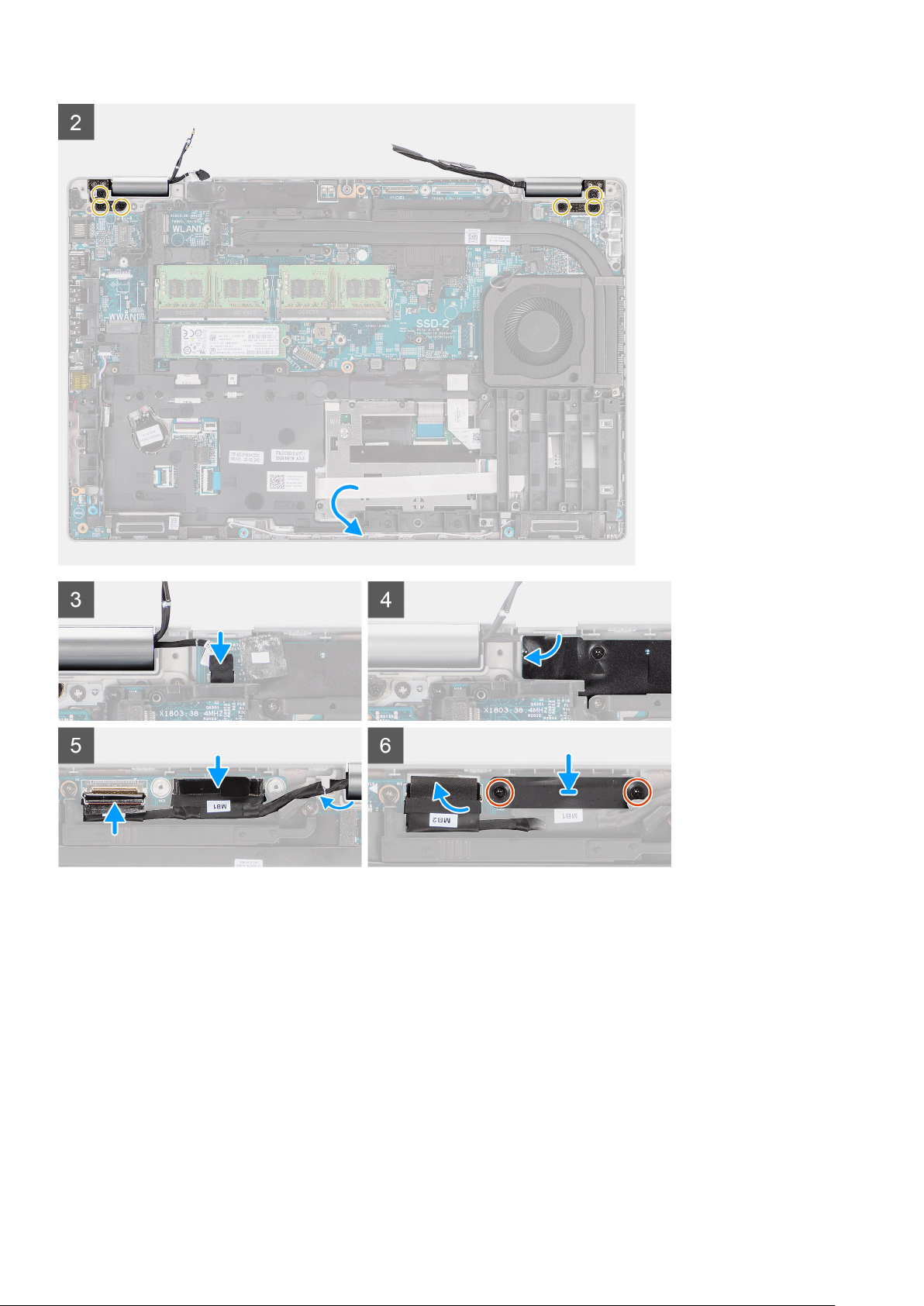

langkah
1. Letakkan unit display pada sistem dan sejajarkan lubang sekrup pada engsel display dengan lubang sekrup pada board sistem.
2. Pasang kembali enam sekrup (M2.5x5) yang menahan engsel display ke board sistem.
3. Tutup display.
4. Sambungkan kabel board sensor ke konektor pada board sistem lalu tempelkan perekat untuk menahan kabel ke board sistem.
5. Rutekan kabel display dan eDP melalui pemandu perutean pada board sistem.
6. Sambungkan kabel eDP ke konektor pada board sistem.
7. Sambungkan kabel display ke konektor pada board sistem.
8. Tempelkan perekat yang menahan kabel display ke board sistem.
9. Sejajarkan lubang sekrup pada braket kabel eDP dengan lubang sekrup pada board sistem.
10. Pasang kembali dua sekrup (M2x3) yang menahan braket kabel eDP ke board sistem.
72
Melepaskan dan memasang komponen
Page 73
langkah berikutnya
1. Pasang kartu WWAN.
2. Pasang kartu WLAN.
3. Pasang penutup bawah.
4. Pasang kartu microSD.
5. Pasang kartu SIM.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Bezel display
Melepaskan bezel display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
tentang tugas ini
Gambar berikut menunjukkan lokasi bezel display dan merupakan representasi visual tentang prosedur pelepasan.
langkah
CATATAN:
engsel untuk memulai proses pencungkilan untuk melepaskan bezel display. Cungkil di sepanjang tepi luar bezel display dan teruskan
ke sekeliling bezel display hingga bezel display terpisah dari penutup display.
Bezel layar direkatkan ke panel display dengan perekat. Masukkan pencungkil plastik ke dalam celah di dekat kedua tutup
Melepaskan dan memasang komponen73
Page 74
PERHATIAN: Cungkil dan lepaskan bezel display dengan hati-hati untuk meminimalkan risiko kerusakan panel display.
1. Dengan menggunakan pencungkil plastik, cungkil untuk membuka celah di dekat engsel kiri dan kanan di tepi bawah bezel display.
2. Lanjutkan dengan hati-hati di sekitar tepi bezel display untuk melepaskannya dari penutup belakang display.
3. Angkat bezel display dari unit display.
Memasang bezel display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi bezel display dan merupakan representasi visual tentang prosedur pemasangan.
langkah
CATATAN:
perekat yang digunakan untuk menahan rana kamera di bezel display pengganti.
PERHATIAN: Anda harus ekstra hati-hati saat melepaskan perekat. Pengelupasan yang menyentak melepas rana kamera
dari bezel display dan merusak rana kamera.
1. Sejajarkan dan tempatkan bezel display pada unit display.
2. Pasang bezel display ke tempatnya secara perlahan.
langkah berikutnya
1. Pasang unit display.
2. Pasang penutup bawah.
3. Pasang kartu microSD.
4. Pasang kartu SIM.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
74
Selama memasang bezel display pengganti untuk model yang dikirim dengan kamera, berhatil-hatilah saat mengelupas
Melepaskan dan memasang komponen
Page 75
Panel display
Melepaskan panel display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi panel display dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen75
Page 76
76Melepaskan dan memasang komponen
Page 77
langkah
CATATAN:
Release (SR) dan memisahkan braket dari panel display.
1. Lepaskan empat sekrup (M2.5x3.5) yang menahan panel display ke penutup belakang display.
CATATAN: Selama melepaskan panel display, lepaskan tab panel display dari penutup display sebelum membaliknya
2. Angkat dan buka panel display untuk mengakses kabel display.
3. Kelupas pita konduktif pada konektor kabel display.
4. Buka kait dan lepaskan sambungan kabel dari konektor pada panel display.
5. Angkat panel display keluar dari penutup belakang display.
Panel display telah dirakit sebelumnya dengan braket display sebagai satu bagian layanan. Jangan menarik perekat Stretch
Memasang panel display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini

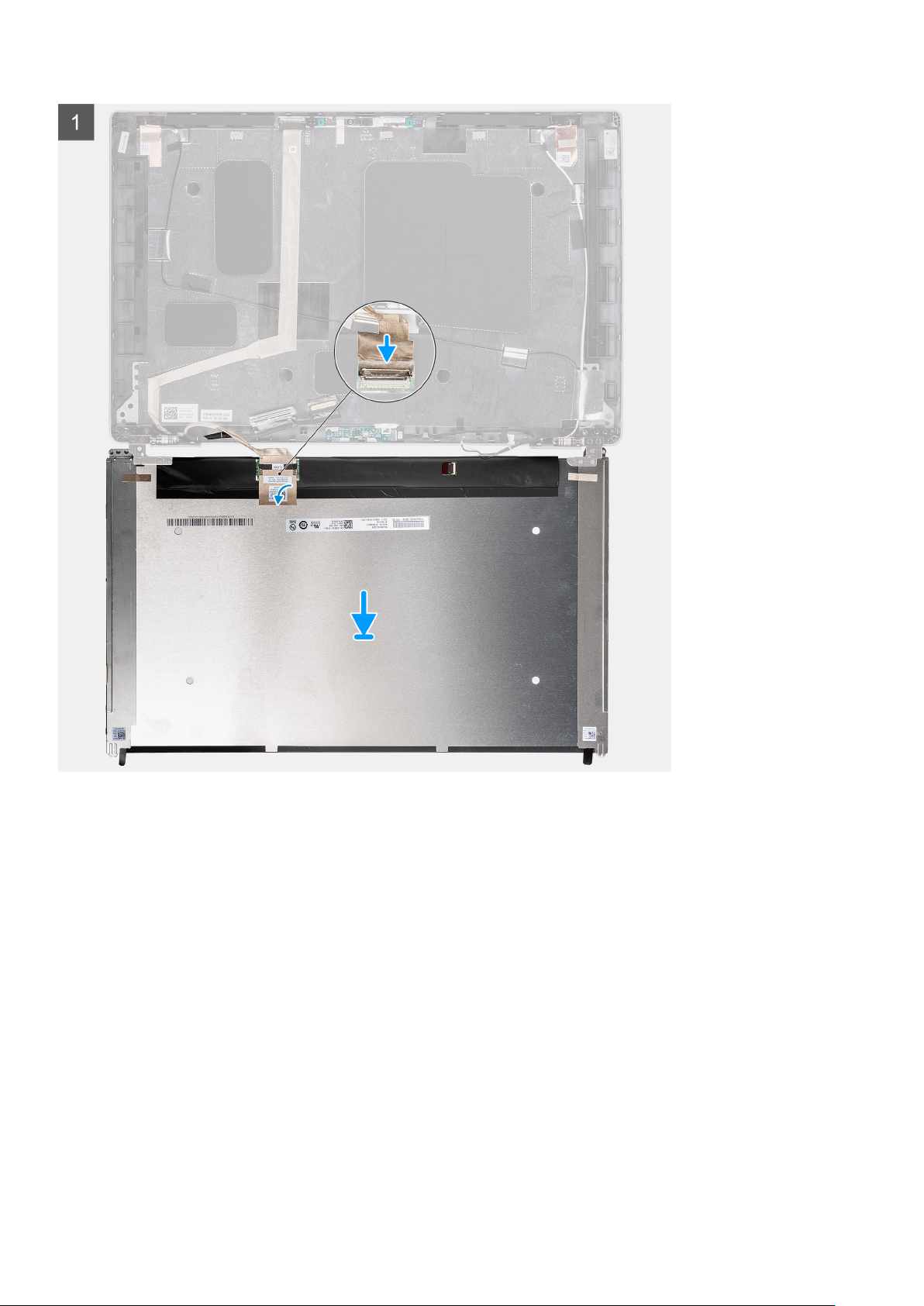

Gambar berikut menunjukkan lokasi panel display dan merupakan representasi visual tentang prosedur pemasangan.
Melepaskan dan memasang komponen
77
Page 78
78Melepaskan dan memasang komponen
Page 79
langkah
1. Sambungkan kabel display ke konektor pada panel display dan tutup kaitnya.
2. Tempelkan perekat konduktif untuk menahan kabel display ke panel display.
3. Tutup panel display dan penutup belakang display untuk memasangnya.
CATATAN: Pastikan tab panel display dimasukkan ke dalam slot pada penutup display.
4. Pasang kembali empat sekrup (M2.5x3.5) untuk menahan panel display ke penutup belakang display.
langkah berikutnya
1. Pasang bezel display.
2. Pasang unit display.
3. Pasang penutup bawah.
4. Pasang kartu microSD.
5. Pasang kartu SIM.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan dan memasang komponen
79
Page 80
Modul kamera/mikrofon
Melepaskan modul kamera/mikrofon
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
8. Lepaskan engsel display.
9. Lepaskan panel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi modul kamera/mikrofon dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Kelupas dua perekat konduktif yang menahan modul kamera/mikrofon pada tempatnya.
2. Lepaskan sambungan kabel kamera/mikrofon dari konektor pada modul kamera/mikrofon.
3. Angkat modul kamera/mikrofon dengan hati-hati dari penutup belakang display.
Memasang modul kamera/mikrofon
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi modul kamera/mikrofon dan merupakan representasi visual tentang prosedur pemasangan.
80
Melepaskan dan memasang komponen
Page 81
langkah
1. Sejajarkan dan tempatkan modul kamera/mikrofon ke dalam slot pada penutup belakang display.
2. Sambungkan kabel kamera/mikrofon ke konektor pada modul kamera/mikrofon.
langkah berikutnya
1. Pasang panel display.
2. Pasang engsel display.
3. Pasang bezel display.
4. Pasang unit display.
5. Pasang penutup bawah.
6. Pasang kartu microSD.
7. Pasang kartu SIM.
8. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Kabel eDP/display
Melepaskan kabel eDP/display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
8. Lepaskan panel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi kabel eDP/display dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
81
Page 82

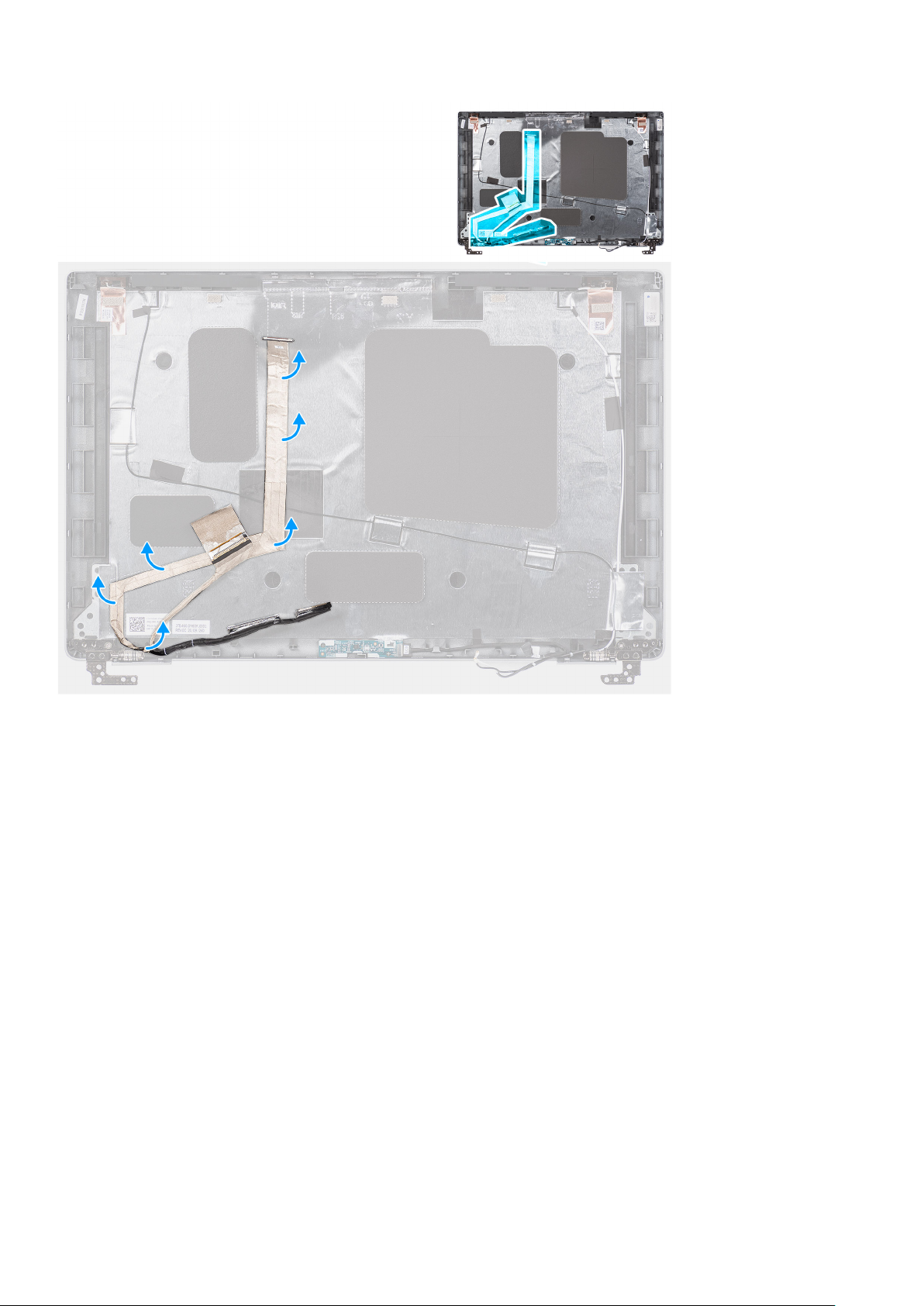

langkah
1. Lepaskan sambungan kabel kamera/eDP dari konektor pada modul kamera/mikrofon.
2. Kelupas perekat konduktif dan lepaskan perutean kabel eDP/display untuk melepaskannya dari perekat dan angkat kabel eDP/display
dari penutup belakang display.
Memasang kabel eDP/display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi kabel eDP/display dan merupakan representasi visual tentang prosedur pemasangan.
82
Melepaskan dan memasang komponen
Page 83
langkah
1. Sambungkan kabel eDP/display ke konektor pada kamera.
2. Tempelkan kabel eDP/display ke penutup belakang display.
3. Tempelkan perekat konduktif dan rutekan kabel eDP/display ke penutup belakang display.
langkah berikutnya
1. Pasang panel display.
2. Pasang bezel display.
3. Pasang unit display.
4. Pasang penutup bawah.
5. Pasang kartu microSD.
6. Pasang kartu SIM.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Board sensor
Melepaskan board sensor
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke dalam mode servis.
Melepaskan dan memasang komponen
83
Page 84
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
8. Lepaskan panel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi board sensor dan merupakan representasi visual tentang prosedur pelepasan.
langkah
1. Buka kaitnya lalu lepaskan sambungan kabel display dari konektornya pada board sensor.
2. Angkat board sensor secara perlahan keluar dari penutup belakang display.
Memasang board sensor
tentang tugas ini
Gambar berikut menunjukkan lokasi board sensor dan merupakan representasi visual tentang prosedur pelepasan.
84
Melepaskan dan memasang komponen
Page 85
langkah
1. Sejajarkan dan tempatkan board sensor pada penutup belakang display.
2. Sambungkan kabel display ke konektor pada board sensor dan tutup kaitnya.
langkah berikutnya
1. Pasang panel display.
2. Pasang bezel display.
3. Pasang unit display.
4. Pasang penutup bawah.
5. Pasang kartu microSD.
6. Pasang kartu SIM.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Engsel display
Melepaskan engsel display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
8. Lepaskan panel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi engsel display dan merupakan representasi visual tentang prosedur pelepasan.
Melepaskan dan memasang komponen
85
Page 86
langkah
1. Lepaskan satu sekrup (M2x3.5) yang menahan engsel kanan ke penutup belakang display.
2. Angkat dan lepaskan engsel kanan dari penutup belakang display.
3. Lepaskan satu sekrup (M2x3.5) yang menahan engsel kiri ke penutup belakang display.
4. Angkat dan lepaskan engsel kiri dari penutup belakang display.
Memasang engsel display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi engsel display dan merupakan representasi visual tentang prosedur pemasangan.
86
Melepaskan dan memasang komponen
Page 87
langkah
1. Sejajarkan lubang sekrup pada engsel kiri dengan lubang sekrup pada penutup belakang display.
2. Pasang kembali satu sekrup (M2x3.5) untuk menahan engsel kiri ke penutup belakang display.
3. Sejajarkan lubang sekrup pada engsel kanan dengan lubang sekrup pada penutup belakang display.
4. Pasang kembali satu sekrup (M2x3.5) untuk menahan engsel kanan ke penutup belakang display.
langkah berikutnya
1. Pasang panel display.
2. Pasang bezel display.
3. Pasang unit display.
4. Pasang penutup bawah.
5. Pasang kartu microSD.
6. Pasang kartu SIM.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.
Melepaskan dan memasang komponen
87
Page 88
Penutup belakang display
Melepaskan penutup belakang display
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan unit display.
7. Lepaskan bezel display.
8. Lepaskan panel display.
9. Lepaskan modul kamera/mikrofon.
10. Lepaskan kabel eDP/display.
11. Lepaskan board sensor.
12. Lepaskan engsel display.
tentang tugas ini
Gambar berikut menunjukkan lokasi penutup belakang display dan merupakan representasi visual tentang prosedur pelepasan.
langkah
Setelah melakukan tahap-tahap yang ada di dalam langkah-langkah sebelumnya, akan tersisa penutup belakang display.
Memasang penutup belakang display
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
88
Melepaskan dan memasang komponen
Page 89
tentang tugas ini

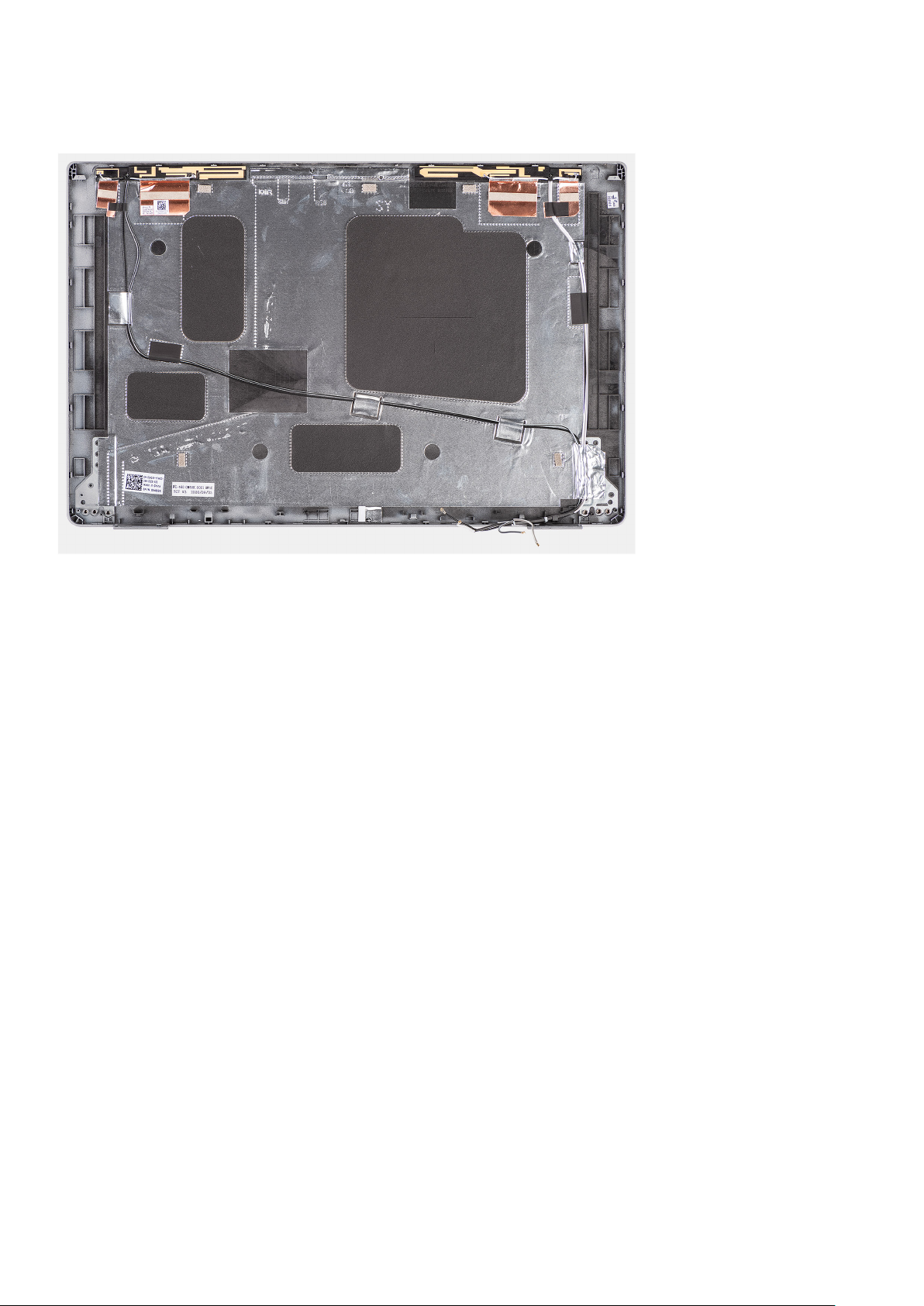

Gambar berikut menunjukkan lokasi penutup depan dan merupakan representasi visual tentang prosedur pemasangan.
langkah
Tempatkan penutup belakang display pada permukaan yang datar.
langkah berikutnya
1. Pasang engsel display.
2. Pasang board sensor.
3. Pasang kabel eDP/display.
4. Pasang modul kamera/mikrofon.
5. Pasang panel display.
6. Pasang bezel display.
7. Pasang unit display.
8. Pasang penutup bawah.
9. Pasang kartu microSD.
10. Pasang kartu SIM.
11. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Pengisi slot kartu SIM kosong
Melepaskan pengisi slot kartu SIM kosong
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
Melepaskan dan memasang komponen
89
Page 90
8. Lepaskan rangka bagian dalam.
9. Lepaskan kipas sistem.
10. Lepaskan baterai.
11. Lepaskan board sistem.
12. Lepaskan pembaca kartu pintar.
13. Lepaskan unit keyboard.
14. Lepaskan unit display.
tentang tugas ini
CATATAN: Untuk model yang dikirimkan hanya dengan antena WLAN, pengisi slot kartu SIM kosong adalah komponen servis
terpisah dan tidak disertakan dengan sandaran tangan pengganti. Akibatnya, pengisi slot kartu SIM kosong harus dilepaskan dan
kemudian dipasang kembali saat mengganti unit sandaran tangan.
Gambar berikut menunjukkan pengisi slot kartu SIM kosong dan merupakan representasi visual tentang prosedur pelepasan pengisi slot
kartu SIM kosong.
langkah
1. Dorong pengisi slot kartu SIM kosong dari sisi atas unit sandaran tangan.
2. Angkat perlahan pengisi slot kartu SIM kosong keluar dari unit sandaran tangan.
Memasang pengisi slot kartu SIM kosong
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang diperlukan sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar berikut menunjukkan lokasi pengisi slot kartu SIM kosong dan merupakan representasi visual tentang prosedur pemasangan
pengisi slot kartu SIM kosong.
90
Melepaskan dan memasang komponen
Page 91
langkah
1. Letakkan pengisi slot kartu SIM kosong ke dalam kompartemennya pada sandaran tangan.
CATATAN: Pastikan pengisi slot kartu SIM kosong sejajar dengan tiang rusuk pada unit sandaran tangan.
2. Tekan pengisi slot kartu SIM kosong sampai terpasang pada tempatnya ditandai dengan bunyi klik dan pastikan telah terpasang dengan
aman ke dalam slot kartu SIM.
langkah berikutnya
1. Pasang unit display.
2. Pasang unit keyboard
3. Pasang pembaca kartu pintar.
4. Pasang board sistem.
5. Pasang baterai.
6. Pasang kipas sistem.
7. Pasang rangka bagian dalam.
8. Pasang kartu WWAN.
9. Pasang kartu WLAN.
10. Pasang penutup bawah.
11. Pasang kartu microSD.
12. Pasang kartu SIM.
13. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Unit sandaran tangan
Melepaskan unit sandaran tangan
prasyarat
1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Masuk ke mode servis.
3. Lepaskan kartu SIM.
Melepaskan dan memasang komponen
91
Page 92
4. Lepaskan kartu microSD.
5. Lepaskan penutup bawah.
6. Lepaskan kartu WLAN.
7. Lepaskan kartu WWAN.
8. Lepaskan rangka bagian dalam.
9. Lepaskan kipas sistem.
10. Lepaskan baterai.
11. Lepaskan board sistem.
12. Lepaskan pembaca kartu pintar.
13. Lepaskan unit keyboard.
14. Lepaskan unit display.
15. Lepaskan pengisi slot kartu SIM dumi (hanya untuk konfigurasi non-WWAN).
CATATAN: Untuk model dengan konfigurasi kartu pintar, pembaca kartu pintar telah dipasang sebelumnya di unit sandaran tangan
pengganti.
tentang tugas ini
Gambar menunjukkan lokasi unit sandaran tangan dan merupakan representasi visual tentang prosedur pelepasan.
langkah
Setelah melakukan tahap-tahap yang ada di dalam langkah-langkah sebelumnya, akan tersisa unit sandaran tangan.
Memasang unit sandaran tangan
prasyarat
Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan prosedur pemasangan.
tentang tugas ini
Gambar menunjukkan lokasi unit sandaran tangan dan merupakan representasi visual tentang prosedur pemasangan.
92
Melepaskan dan memasang komponen
Page 93
langkah
Tempatkan unit sandaran tangan pada permukaan yang datar.
langkah berikutnya
1. Pasang pengisi slot kartu SIM dumi (hanya untuk konfigurasi non-WWAN).
2. Pasang unit display.
3. Pasang unit keyboard
4. Pasang pembaca kartu pintar.
5. Pasang board sistem.
6. Pasang baterai.
7. Pasang kipas sistem.
8. Pasang rangka bagian dalam.
9. Pasang kartu WWAN.
10. Pasang kartu WLAN.
11. Pasang penutup bawah.
12. Pasang kartu microSD.
13. Pasang kartu SIM.
14. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Melepaskan dan memasang komponen
93
Page 94
Perangkat Lunak
Bab ini menjelaskan secara terperinci sistem operasi bersama dengan petunjuk cara menginstal drivers.
Topik:
•Sistem operasi
•Mengunduh driver
Sistem operasi
● Windows 10 Pro, 64-bit
● Ubuntu Linux 20.04 LTS, 64-bit
Mengunduh driver
langkah
1. Hidupkan komputer Anda.
2. Kunjungi www.dell.com/support.
3. Masukkan Tag Servis komputer Anda, lalu klik Submit (Ajukan).
CATATAN:
komputer Anda.
Jika Anda tidak memiliki Tag Servis, gunakan fitur deteksi otomatis atau ramban secara manual untuk melihat mode
4
4. Klik Drivers and Downloads (Driver dan Unduhan).
5. Klik tombol Detect Drivers (Deteksi Driver).
6. Tinjau dan setujui Syarat dan Ketentuan untuk menggunakan SupportAssist (BantuanDukungan), lalu klik Continue (Lanjutkan).
7. Jika perlu, komputer Anda mulai mengunduh dan memasang SupportAssist (BantuanDukungan).
CATATAN: Tinjau petunjuk pada layar untuk petunjuk yang spesifik-browser.
8. Klik View Drivers for My System (Lihat Driver untuk Sistem Saya).
9. Klik Download and Install (Unduh dan Pasang) untuk mengunduh dan memasang semua pembaruan driver yang terdeteksi untuk
komputer Anda.
10. Pilih lokasi untuk menyimpan file.
11. Jika disarankan, setujui permintaan dari User Account Control (Kontrol Akun Pengguna) untuk membuat perubahan pada sistem.
12. Aplikasi ini akan memasang semua driver dan pembaruan yang diidentifikasi.
CATATAN:
pemasangan manual.
13. Untuk mengunduh dan memasang manual, klik Category (Kategori).
14. Dari daftar sembul turun, pilih driver yang lebih diinginkan.
15. Klik Download (Unduh) untuk mengunduh driver untuk komputer Anda.
16. Setelah pengunduhan selesai, navigasikan ke folder tempat Anda menyimpan file driver tersebut.
17. Klik dua kali pada ikon file driver lalu ikuti petunjuk pada layar untuk memasang driver.
Tidak semua file dapat dipasang secara otomatis. Tinjau ringkasan pemasangan untuk mengidentifikasi jika diperlukan
94Perangkat Lunak
Page 95
System setup (Pengaturan sistem)
PERHATIAN: Kecuali Anda pengguna komputer yang ahli, jangan ubah pengaturan pada program BIOS Setup. Perubahan
tertentu dapat membuat komputer Anda beroperasi secara tidak benar.
CATATAN: Sebelum Anda mengubah program BIOS Setup, Anda dianjurkan untuk mencatat informasi layar program BIOS Setup
untuk acuan di lain waktu.
Gunakan program BIOS Setup untuk tujuan berikut:
● Mendapat informasi mengenai perangkat keras yang terpasang di komputer Anda, seperti jumlah RAM dan ukuran hard drive.
● Mengubah informasi konfigurasi sistem.
● Menetapkan atau mengubah opsi yang bisa dipilih oleh pengguna seperti kata sandi pengguna, tipe hard drive yang terpasang, dan
mengaktifkan atau menonaktifkan perangkat dasar.
Topik:
•Ikhtisar BIOS
•Masuk ke program pengaturan BIOS
•Tombol navigasi
•Urutan Boot
•Opsi pengaturan sistem
•Kata sandi sistem dan pengaturan
5
Ikhtisar BIOS
BIOS mengelola aliran data antara sistem operasi komputer dan perangkat terpasang seperti hard disk, adaptor video, keyboard, mouse,
dan printer.
Masuk ke program pengaturan BIOS
tentang tugas ini
Nyalakan (atau nyalakan ulang) komputer Anda dan segera tekan F2.
Tombol navigasi
CATATAN:
memulai ulang sistem.
TombolNavigasi
Panah atasPindah ke kolom sebelumnya.
Panah bawahPindah ke kolom berikutnya.
EnterMemilih nilai di kolom yang dipilih (jika berlaku) atau mengikuti tautan di bidang tersebut.
SpacebarPerluas atau perkecil daftar turun ke bawah, jika ada.
TabPindah ke area fokus berikutnya.
EscPindah ke halaman sebelumnya sampai Anda melihat layar utama. Menekan Esc di layar utama menampilkan pesan
Untuk sebagian besar opsi Pengaturan Sistem, perubahan yang Anda buat disimpan tetapi tidak berlaku sampai Anda
yang meminta Anda untuk menyimpan perubahan yang belum disimpan dan memulai ulang sistem.
System setup (Pengaturan sistem)95
Page 96
Urutan Boot
Urutan Boot memungkinkan Anda untuk melewati urutan perangkat booting yang ditetapkan oleh Pengaturan Sistem dan melakukan
booting secara langsung ke perangkat tertentu (misalnya: drive optikal atau hard disk). Selama Power-on Self Test (POST), saat logo Dell
muncul, Anda dapat:
● Mengakses System Setup (Pengaturan Sistem) dengan menekan tombol F2
● Memunculkan menu boot satu-kali dengan menekan tombol F12.
Menu boot satu-kali menampilkan perangkat yang dapat Anda lakukan proses boot termasuk opsi diagnostik. Opsi menu boot adalah:
Hanya UEFI:
● Windows Boot Manager
● UEFI RST Micron 2300 NVMe 512GB 20252974A038
● UEFI PXEv4 (MAC:8C47BE3E617E)
● NIC BAWAAN (IPV6)
● NIC BAWAAN (IPV4)
Opsi pengaturan sistem
CATATAN: Tergantung pada komputer Anda dan perangkat yang terpasang, butir yang terdaftar di bagian ini dapat ditampilkan
berbeda atau sama seperti dalam daftar.
Tabel 4. Opsi System setup (Pengaturan sistem)—menu System information (Informasi sistem)
Ikhtisar
Latitude 5520
BIOS Version (Versi BIOS)Menampilkan nomor versi BIOS.
Tag ServisMenampilkan Tag Servis komputer.
Tag AsetMenampilkan Tag Aset komputer.
Manufacture Date (Tanggal Produksi)Menampilkan tanggal produksi komputer.
Ownership Date (Tanggal Kepemilikan)Menampilkan tanggal kepemilikan komputer.
Express Service Code (Kode Layanan
Ekspres)
Tag KepemilikanMenampilkan Tag Kepemilikan komputer.
Pembaruan Firmware DitandatanganiMenampilkan apakah Pembaruan Firmware Yang Ditandatangani diaktifkan pada
Informasi Baterai
UtamaMenunjukkan bahwa baterai adalah utama.
Level BateraiMenampilkan level baterai komputer.
Kondisi BateraiMenampilkan status baterai komputer.
KesehatanMenampilkan kesehatan baterai komputer.
Adaptor ACMenampilkan apakah adaptor AC tersambung atau tidak.
Processor Information (Informasi
Prosesor)
Processor Type (Tipe Prosesor)Menampilkan tipe prosesor.
Maximum Clock Speed (Kecepatan Clock
Maksimum)
Minimum Clock Speed (Kecepatan Clock
Minimum)
Menampilkan kode layanan ekspres dari komputer tersebut.
komputer Anda.
Menampilkan kecepatan clock prosesor maksimum.
Menampilkan kecepatan clock prosesor minimum.
96System setup (Pengaturan sistem)
Page 97
Tabel 4. Opsi System setup (Pengaturan sistem)—menu System information (Informasi sistem) (lanjutan)
Ikhtisar
Current Clock Speed (Kecepatan Clock Saat
Ini)
Core Count (Jumlah Inti)Menampilkan jumlah core pada prosesor.
Processor ID (ID Prosesor)Menampilkan kode identifikasi prosesor.
Processor L2 Cache (Cache L2 Prosesor)Menampilkan ukuran L2 Cache prosesor.
Processor L3 Cache (Cache L3 Prosesor)Menampilkan ukuran L3 Cache prosesor.
Versi MicrocodeMenampilkan versi microcode.
Mendukung Intel Hyper-ThreadingMenampilkan apakah prosesor mendukung Hyper-Threading (HT).
64-Bit Technology (Teknologi 64-bit)Menampilkan apakah teknologi 64-bit digunakan.
Memory Information (Informasi Memori)
Memory Installed (Memori yang Dipasang)Menampilkan total memori komputer yang dipasang.
Memory Available (Memori yang Tersedia)Menampilkan total memori komputer yang tersedia.
Memory Speed (Kecepatan Memori)Menampilkan kecepatan memori.
Memory Channel Mode (Mode Kanal
Memori)
Memory Technology (Teknologi Memori)Menampilkan teknologi yang digunakan untuk memori tersebut.
DIMM_SLOT BMenampilkan ukuran memori DIMM B.
DIMM_SLOT AMenampilkan ukuran memori DIMM A.
Devices Information (Informasi
Perangkat)
Panel Type (Tipe Panel)Menampilkan Jenis Panel komputer.
Video Controller (Kontroler Video)Menampilkan jenis pengontrol video komputer.
Video Memory (Memori Video)Menampilkan informasi memori video komputer.
Wi-Fi Device (Perangkat Wi-Fi)Menampilkan informasi perangkat nirkabel komputer.
Native Resolution (Resolusi Asli)Menampilkan resolusi asli komputer.
Video BIOS Version (Versi BIOS Video)Menampilkan versi BIOS video komputer.
Audio Controller (Kontroler Audio)Menampilkan informasi pengontrol audio komputer.
Bluetooth Device (Perangkat Bluetooth)Menampilkan informasi perangkat Bluetooth komputer.
Alamat LOM MACMenampilkan alamat LAN On Motherboard (LOM) MAC komputer.
Alamat MAC Pass ThroughMenampilkan lewati alamat MAC komputer.
Perangkat SelularMenampilkan informasi SSD PCIe M.2 komputer.
Aktifkan Boot AmanMengaktifkan atau menonaktifkan fitur boot aman.
Secara bawaan, opsi ini tidak diaktifkan.
Mengaktifkan Mode BootMengaktifkan atau menonaktifkan untuk mengubah opsi mode boot aman.
Secara bawaan, opsi Deployed Mode (Mode Diterapkan) diaktifkan.
Pengelolaan Expert Key
Mengaktifkan Mode KustomUntuk mengaktifkan atau menonaktifkan mode kustom.
Secara bawaan, opsi custom mode (mode kustom) ini tidak diaktifkan.
Key Management Mode KustomMemilih nilai kustom untuk pengelolaan expert key.
Tabel 6. Opsi System setup (Pengaturan sistem)—Menu Integrated Devices (Perangkat yang Terintegrasi)
Perangkat yang Terintegrasi
Tanggal/WaktuMenampilkan tanggal saat ini dalam format BB/HH/TTTT dan jam saat ini dalam
format JJ:MM:DD AM/PM.
KameraMengaktifkan atau menonaktifkan kamera.
Secara bawaan, opsi Enable Camera (Aktifkan Kamera) dipilih
Audio
Aktifkan AudioMengaktifkan atau menonaktifkan pengontrol audio terintegrasi.
Pada pengaturan bawaan, semua opsi dipilih.
Konfigurasi USB/Thunderbolt
Enable Thunderbolt Technology
Support (Aktifkan Dukungan Teknologi
Thunderbolt)
Enable Thunderbolt Boot Support
(Aktifkan Dukungan Boot Thunderbolt)
Enable Thunderbolt (and PCIe behind
TBT) pre-boot modules (Aktifkan Modul
pra-boot Thunderbolt (dan PCIe di balik
TBT))
● Mengaktifkan atau menonaktifkan boot dari perangkat penyimpanan massal USB
yang tersambung ke port USB eksternal.
Secara bawaan, opsi Enable External USB Ports (Aktifkan Port USBEksternal) diaktifkan.
● Mengaktifkan atau menonaktifkan boot dari perangkat penyimpanan massal USB
seperti hard disk eksternal, drive optikal, dan drive USB.
Secara bawaan, opsi Enable USB Boot Support (Aktifkan Dukungan BootUSB) diaktifkan.
Mengaktifkan atau menonaktifkan port dan adaptor terkait.
Secara bawaan, opsi Enable Thunderbolt Technology Support (AktifkanDukungan Teknologi Thunderbolt) dipilih.
Mengaktifkan atau menonaktifkan perangkat periferal adaptor Thunderbolt dan
perangkat USB yang tersambung ke adaptor Thunderbolt untuk digunakan selama
Pra-boot BIOS.
Secara bawaan, opsi Enable Thunderbolt Boot Support (Aktifkan DukunganBoot Thunderbolt) dinonaktifkan.
Mengaktifkan atau menonaktifkan perangkat PCIe yang tersambung melalui adaptor
Thunderbolt untuk menjalankan ROM Opsi UEFI perangkat PCIe (jika ada) selama
pra-boot.
Secara bawaan, opsi Enable Thunderbolt (and PCIe behind TBT) pre-boot
modules (Aktifkan modul pra-boot Thunderbolt (dan PCIe di belakang TBT)
Tabel 6. Opsi System setup (Pengaturan sistem)—Menu Integrated Devices (Perangkat yang
Terintegrasi) (lanjutan)
Perangkat yang Terintegrasi
Video/Power only on Type-C Ports
(Video/hanya Daya saja pada Port TipeC)
Type-C Dock Override
(Mengesampingkan Dok Tipe-C)
VideoMengaktifkan atau menonaktifkan penggunaan video di port eksternal Dok Dell.
AudioMengaktifkan atau menonaktifkan penggunaan audio pada port eksternal Dok Dell.
LanMengaktifkan atau menonaktifkan penggunaan LAN di port eksternal Dok Dell.
Perangkat-perangkat lain-lainMengaktifkan atau menonaktifkan perangkat Pembaca Sidik Jari.
Mode Tidak Mencolok
Aktifkan Mode Tidak MencolokMengaktifkan atau menonaktifkan semua lampu dan suara komputer.
Mengaktifkan atau menonaktifkan fungsionalitas port Tipe-C ke video atau hanya
daya saja.
Secara bawaan, opsi Video/Power only on Type-C Ports (Video/hanya Dayasaja pada Port Tipe-C) dinonaktifkan.
Memungkinkan untuk menggunakan Dok Dell Tipe-C yang tersambung untuk
menyediakan aliran data dengan port USB eksternal dinonaktifkan. Jika
mengesampingkan Dok Tipe-C diaktifkan, submenu Video/Audio/Lan diaktifkan.
Secara bawaan, opsi Type-C Dock Override (Mengesampingkan Dok Tipe-C)
diaktifkan.
