Page 1

L8542205 Rev. 09/03/01

APRICANCELLO SCORREVOLE ELETTROMECCANICO

ELECTROMECHANICAL SLIDING GATE OPENER

ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER

AUTOMATISA TION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES

ABRECANCELA ELECTROMECANICO PARA CORREDERAS

RI.6K

Libro istruzioni e catalogo ricambi

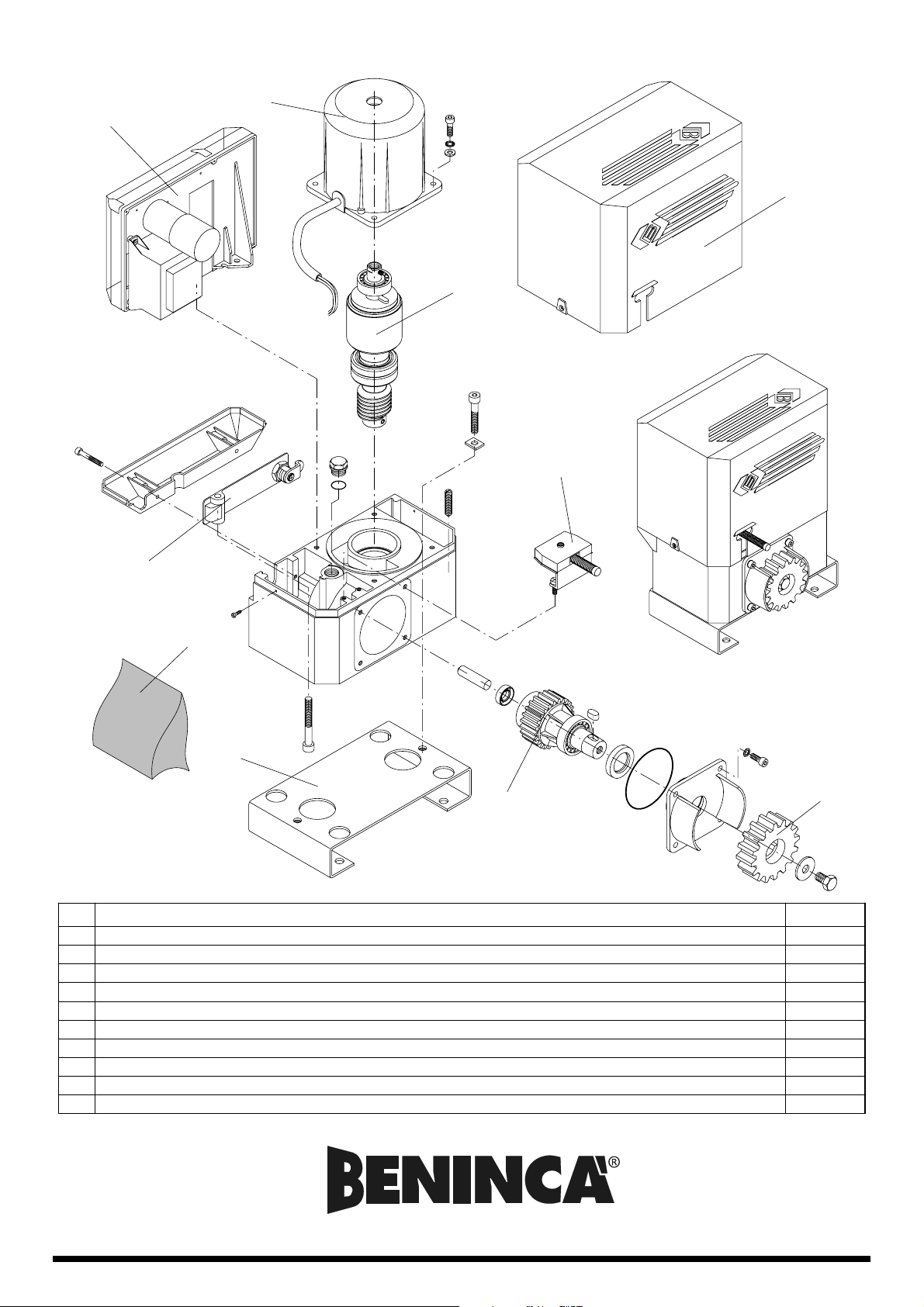

Operating instructions and spare parts catalogue

Betriebsanleitung und Ersatzteilliste

Livret d’instructions et catalogue des pieces de rechange

Libro de instrucciones y catálogo de recambios

UNIONE NAZIONALE COSTRUTTORI

AUTOMA TISMI PER CANCELLI, PORTE,

SERRANDE ED AFFINI

Page 2

Dichiarazione CE di conformità per macchine

(Direttiva 89/392 CE, Allegato II, parte B)

Divieto di messa in servizio

Fabbricante: Automatismi Benincà S.r .l. Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Dichiara che: l’automazione per cancelli scorrevoli modello RI.6K.

• è costruito per essere incorporato in una macchina o per essere assemblato con altri macchinari per costituire una macchina considerata dalla Direttiva 89/392 CE, come modificata;

• non è dunque conforme in tutti i punti alle disposizioni di questa Direttiva;

• è conforme alle condizioni delle seguenti altre Direttive CE: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.

e che:

• sono state applicate le seguenti (parti/clausole di) norme armonizzate: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.

e inoltre dichiara che non è consentito mettere in servizio il macchinario fino a che la macchina in cui sarà incorporato o di cui diverrà componente sia stata identificata e ne sia stata dichiarata la conformità alle condizioni della Direttiva 89/392 CE e alla legislazione nazionale che la traspone, vale a dire fino a che il macchinario di cui alla presente dichiarazione non formi un complesso unico con la macchina finale.

Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.

Declaration by the manufacturer

(Directive 89/392/EEC, Art. 4.2 and Annex II, sub B)

Divieto di messa in servizio

Manufacturer: Automatismi Benincà S.r .l. Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Herewith declares that: the operator for sliding gates model RI.6K.

• is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 89/392 EEC, as amended;

• does therefore not in every respect comply with the provisions of this Directive;

• does comply with the provisions of the following other EEC Directives: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.

and that:

• the following (parts/clauses of) harmonized standards have been applied: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.

and furthermore declares that it is not allowed to put the machinery into service until the machinery into which it is to be incorporated or of which it is to be a component has been found and declared to be in conformity with the provisions of Directive 89/392/EEC and with national implementing legislation, i.e. as a whole, including the machinery referred to in this declaration.

Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.

Page 3

Herstellerklärung

(gemäß EG-Richtlinie 89/392/EWG, Artikel 4.2 und Anhang II, sub B.)

Verbot der Inbetriebnahme

Hersteller: Automatismi Benincà S.r .l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

erklärt hiermit, daß: Antriebe für Schiebegittertore RI.6K.

• vorgesehen ist zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 89/392/EWG, inklusive deren Änderunge, zusammengefügt werden soll;

• aus diesem Grunde nicht in allen Teilen den Bestimmungen dieser Richtlinie entspricht;

• den Bestimmungen der folgenden anderen EG-Richtlinien entspricht: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.

und daß:

• folgende harmonisierte Normen (oder Teile/Klauseln hieraus) zur Anwendung gelangten: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.

und erklärt des weiteren daß die Inbetriebnahme solange untersagt ist, bis die Maschine oder Anlage, in welche diese Maschine eingebaut wird oder von welcher sie eine Komponente dasteilt, als Ganzes (d.h. inklusive der Maschine, für welche diese Erklärung ausgesteilt wurde) den Bestimmungen der Richtlinie 89/392/EWG sowie dem entsprechenden nationalen Reschtserlaß zur Umsetzung der Richtlinie in nationales Recht entspricht, und die entsprechende Konformitätserklärung ausgestellt ist.

Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.

Declaration du fabricant

(Directive 89/392/CEE, Article 4.2 et Annex II, Chapitre B)

Interdiction de mise en service

Fabricant: Automatismi Benincà S.r .l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Déclaire ci-apres que: l’automation pour grilles coulissantes RI.6K.

• est prévue pour être incorporée dans une machine ou être assemblée avec d’autres machines pour consituer une machine couverte par la directive 89/392/CEE, modifiée;

• n’est donc pas conforme en tout point aux dispositions de cette directive;

• est conforme aux dispositions des directives CEE suivantes: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.

et que:

• les (parties/paragraphes) suivants des normes harmonisées ont été appliquées: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.

et déclare par ailleurs qu’il est interdit de mettre la machine en service avant que la machine dans laquelle elle sera incorporée ou dont elle constitue une parte ait été considerée et declarée conforme aux dispositions de la Directive 89/392/CEE et aux législations nationales la transposant, c’est-à-dire formant un ensemble incluant la machine concernée par la présente déclaration.

Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.

Page 4

Declaración CE de conformidad para maquinas

(Directiva 89/392 CE, Apartado II, parte B)

Prohibición de puesta en servicio

Fabricante: Automatismi Benincà S.r .l. Dirección: V ia Capitello, 45 - 36066 Sandrigo (VI) - Italia

Declara que: la automatización para correderas RI.6K.

• está construída para ser incorporada en una máquina o para ser ensamblada con otras maquinarias para construir una máquina

considerada por la Directiva 89/392 CE, como modificada;

• no es, por consiguiente, conforme en todos los puntos a la posiciones de esta Directiva;

• es conforme a las condiciones de las siguientes otras Directivas CE: Directiva de la baja tensión 73/23/CEE, 93/68/CEE. Directiva de compatibilidad electromagnética 89/336/CEE, 93/68/CEE

y que

• han sido aplicadas las siguientes (partes/claúsulas de) normas armonizadas: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.

además declara que no ha permitido poner en servicio la maquinaria hasta que la máquina en la cual será incorporada o de la cual resultará componente esté identificada y no sea declarada la conformidad a las condiciones de la Directiva 89/392 CE y a la legislación nacional que le corresponda, vale decir, hasta que la maquinaria correspondiente a la presente declaración no forme un conjunto único con la máquina final.

Benincà Luigi, Responsable legal. Sandrigo, 01/02/2003.

Page 5

Introduzione

Ci congratuliamo con voi per aver scelto il motoriduttore RI.6K. Tutti gli articoli della vasta gamma Benincà sono il frutto di una ventennale esperienza nel settore degli automatismi e di una continua ricerca di nuovi materiali e di tecnologie all’avanguardia. Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro potenza, efficacia e durata, soddisfano pienamente le esigenze dell’utente finale. Tutti i nostri prodotti vengono costruiti in conformità alle norme vigenti e sono coperti da garanzia. Inoltre, una polizza R.C. prodotti stipulata con primaria compagnia assicurativa copre eventuali danni a cose o persone causati da difetti di fabbricazione.

Introduction

Thank you for choosing our RI.6K ratiomotor. All items in the wide Benincà production range are the result of twenty-years’ experience in the automatism sector and of continuous research for new materials and advanced technologies. We are, therefore, in the position to offer higly reliable products that due to their power , effectiveness and useful life, fully satisfy the final user’s requirements. All our products are manufactured to the existing standard and are covered by warranty . Possible injury to people or accidents caused by defects in construction are covered by a civil liability policy drawn up with one of the major insurance companies.

Einleitung

Wir danken Ihnen dafür, daß Sie sich für den RI.6K Gitteröffner entschieden haben. Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen im Bereich der Automation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen Technologien. Aus diesem Grund sind wir heute in der Lage, zuverlässige Produkte anzubieten, die, dank ihren Stärke, Wirksamkeit und Haltbarkeit, der Anforderungen des Endverbrauchers völlig gerecht werden. Alle Produkte sind nach Normen gefertigt und durch Garantie gedeckt. Eventuelle Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden können, werden durch eine der wichtigsten Versicherungsgesellschaften gedeckt.

Introduction

Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur RI.6K. Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux matériaux et technologies de pointe, nous ont permis de développer tous les nombreux articles de la gamme Benincà. Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fiables et qui grâce à leurs puissances, performances et longévité, répondent aux exigences des utilisateurs. Tous nos produits sont construits selon les normes en vigueur et sont garantis. En plus, une police d’assurance responsabilité civile garantie la couverture d’éventuels sinistres à personnes ou objects causés par les défauts de fabrication.

Introducción

Nos congratulamos con vd. por haber elegido el RI.6K. Todos los artículos de la vasta gama Benincà son el fruto de una veinteañal experiencia en el sector de los automatismos y de una continua búsqueda de nuevos materiales y de tecnología de vanguardia. Precisamente por esto, hoy nos encontramos en situación de poder ofrecer productos extremadamentes fiables que, gracias a su potencia, eficacia y duración, satisfacen plenamente las exigencias del usuario final. Todos nuestros productos están construidos de conformidad con la norma y están garantizados. Además, una póliza R.C. productos, estipulada con una de las principales compañías de seguros, cubre eventuales daños a personas o cosas causados por defectos de fabricación.

Page 6

1. Notizie generali

Per un buon funzionamento dell’automazione per scorrevoli, la porta da automatizzare, dovrà rispondere alle seguenti caratteristiche:

- la rotaia di guida e relative ruote devono essere opportunamente dimensionate e manutenzionate (onde evitare

eccessivi attriti durante lo scorrimento del cancello.

- durante il funzionamento la porta non deve presentare eccessivi ondeggiamenti.

- la corsa di apertura e chiusura deve essere limitata da un arresto meccanico (secondo normativa di sicurezza

vigente).

1. General information

For an efficient operation of the sliding automatic mechanism, the gate must have the following features:

- The guide rail and its wheels must be suitable in size and mantained to prevent gate from excessive

sliding friction.

- When running, gate must not rock excessively .

- Opening and closing stroke must be regulated by a mechanical limit stop (to safety standard in force).

1. Allgemeine Information

Für eine einwandfreie Funktion der Automation für Schiebegitter, muß das zu automatisierende Gitter folgende Eigenschaften haben:

- Die Führungsschiene und die Räder müssen entsprechend dimensioniert und periodisch gewartet werden, um

übermäßige Reibungen während dem Gleiten des Gitters zu vermeiden.

- Während des Betriebes darf das Gitter keine übermaßige Schwankungen aufweisen.

- Der Offnungs -und Verschlußhub muß durch einen mechanischen Endanschlag begrenzt werden (nach gelten-

der Sichereitsnormen).

1. Notice générales

Pour une parfaite automatisation de portails coulissants, vérifier que les suivantes caractéristiques soient respectées:

- Le rail de guide et les roues devront être correctement dimensionnés et entretenus (pour éviter trop de

frottement pendant le coulissement du portail).

- Pendant le fonctionnement, le portail ne devra pas trop onduler.

- L ’ouverture et la fermeture devront être stopées par une bûtée mécanique (selon les normes en vigueur).

1. Noticias generales

Para un buen funcionamiento de la automatización para correderas, la puerta a automatizar, deberá responder a las siguientes características:

- el carril de guía y las ruedas correspondientes deben estar correctamente dimensionadas y en perfecto estado

(a fin de evitar excesivas fricciones durante el desplazamiento de la cancela).

- durante el funcionamiento la puerta no debe presentar excesivas ondulaciones.

- los desplazamientos de apertura y cierre deben estar limitados por un tope mecánico (según normativa de

seguridad vigente).

Page 7

2. Caratteristiche generali

Automazione per cancelli scorrevoli ad uso civile (peso max. anta 500 Kg). Il RI.6K è un monoblocco dal design raffinato e di ridotte dimensioni; costituito da un gruppo di alluminio verniciato al cui interno sono stati collocati il motore e un sistema di riduzione irreversibile realizzato con materiali ad alta resistenza. Gli organi di riduzione sono completamente immersi nell’olio. Il RI.6K è dotato di frizione meccanica e di finecorsa con funzionamento a molla. Uno sblocco di emergenza a chiave personalizzata permette la movimentazione manuale del cancello in mancanza di corrente.

2. General features

Automation for private use sliding gates (max. gate weight 500 Kg). The small and elegant design enbloc RI.6K consists of a painted aluminium unit containing the motor and irreversible reduction unit, realized with high-grade materials. The reduction parts are completely immersed in oil. The RI.6K has a mechanical clutch and spring-operated travel-end. A personalized key emergency release enables manual gate operation in the event of power failure.

2. Allgemeine Eigenshaften

Automation für Schiebegitter im Zivilbereich (max. Gittersgewicht 500 Kg). Der RI.6K besteht aus einem Block von gefälligem Aussehen und beschränkten Abmessungen; in der lackierten Aluminiumgruppe befinden sich der Motor und das irreversible Untersetzungssystem, die aus hochbeständigen Materialien hergestellt werden. Die Untersetzungsorgane arbeiten vollständig im Ölbad. Der RI.6K verfügt über mechanische Kupplung und Endschalter mit Federbetrieb. Ein Notfallauslöser- mit personalisiertem Schlüssel gestattet die manuelle Verschiebung des Gitters bei Stromausfall.

2. Caractéristiques générales

Automatisation pour grilles coulissantes à usage civil (poids maximum de la porte 500 Kg). Le RI.6K est un monobloc au design raffiné et de dimensions réduites; il est constitué d’un groupe en aluminium verni à l’intérieur duquel ont été placés le moteur et un système de réduction irréversible réalisé avec des matériaux très résistants. Les organes de réduction cont complètement immergés dans l’huile. Le RI.6K est doté d’embrayage mécanique et de fin de course à ressort. En cas de panne de courant, un déblocage d’urgence à clé personnalisée permet le déplacement manuel de la grille.

2. Características generales

Automatización para cancelas correderas de uso civil (peso máx. 500 Kgs.) El RI.6K es un monobloque de diseño refinado y reducidas dimensiones; constituido por un grupo de aluminio pintado en cuyo interior han sido colocados el motor y un sistema de reducción irreversible realizado con materiales de alta resistencia. Los órganos de reducción están completamente sumergidos en aceite. El RI.6K está provisto de final de carrera con funcionamiento por muelle. Un desbloqueo de emergencia por llave personalizada permite el movimiento manual de la cancela en ausencia de corriente.

Page 8

Dati tecnici

Alimentazione Feed Speisung Alimentation

Potenza Rating Leistung Puissance

Assorbimento Absorption Verbrauch Absorption

Coppia Torque Kräftepaar Couple

Rapporto di riduzione Reduction ratio Untersetzungsverhältnis Rapport de reduction

Classe isolamento Insulation class Isolierklasse Classe d’isolement

Interv. termoprotezione Thermoprotection interv. Eingriff Thermorelais Interv. protection thermique

Temp. funzionamento Working. temp. Betriebstemperatur Temper. fonctionnement

Peso max. cancello Feed Tragfähigkeit Portee

Velocità apertura Opening speed Öffnungsgeschwindigkeit Vitesse d’ouverture

Condensatore Condenser Kondensator Condensateur

Lubrificazione Lubrication Schmierung Lubrification

Peso Weight Gewicht Poids

Dimensioni Dimensions Masse Dimensions

Datos técnicosTechnical data Technische Daten Donnees technique RI.6K

Alimentación

Potencia

Absorción

Par

Relación de reducción

Clase de aislamiento

Interv. termoprotección

Temp. de funcionamiento

Peso máx. de la cancela

Velocidad de apertura

Condensador

Lubrificación

Peso

Dimensiones

°C

m/min

µF

230

280

1,6

0,042

130

-20°/+70°

500

8,48

Olio Agip Blasia 100

215x235xH270

Riferimento targhetta sull’azionamento

See operation plate

Siehe Schildchen auf der Motor-Gruppe

235

Voir la plaque sur le motoréducteur

Referencia tarjeta sobre el accionamiento

135

X≈ 50 per cremagliera in Fe 30x12 X≈ 55 per cremagliera in nylon

X≈ 50 for Fe 30x12 rack X≈ 55 for nylon rack

X≈ 50 für Zahnstange aus Stahl 30x12 X≈ 55 für Zahnstange aus Nylon

X≈ 50 pour cremaillére en acier 30x12

X≈ 55 pour cremaillére en nylon

Fig.1

X≈ 50 para cremallera Fe 30x12 X≈ 55 para cremallera de nylon

Page 9

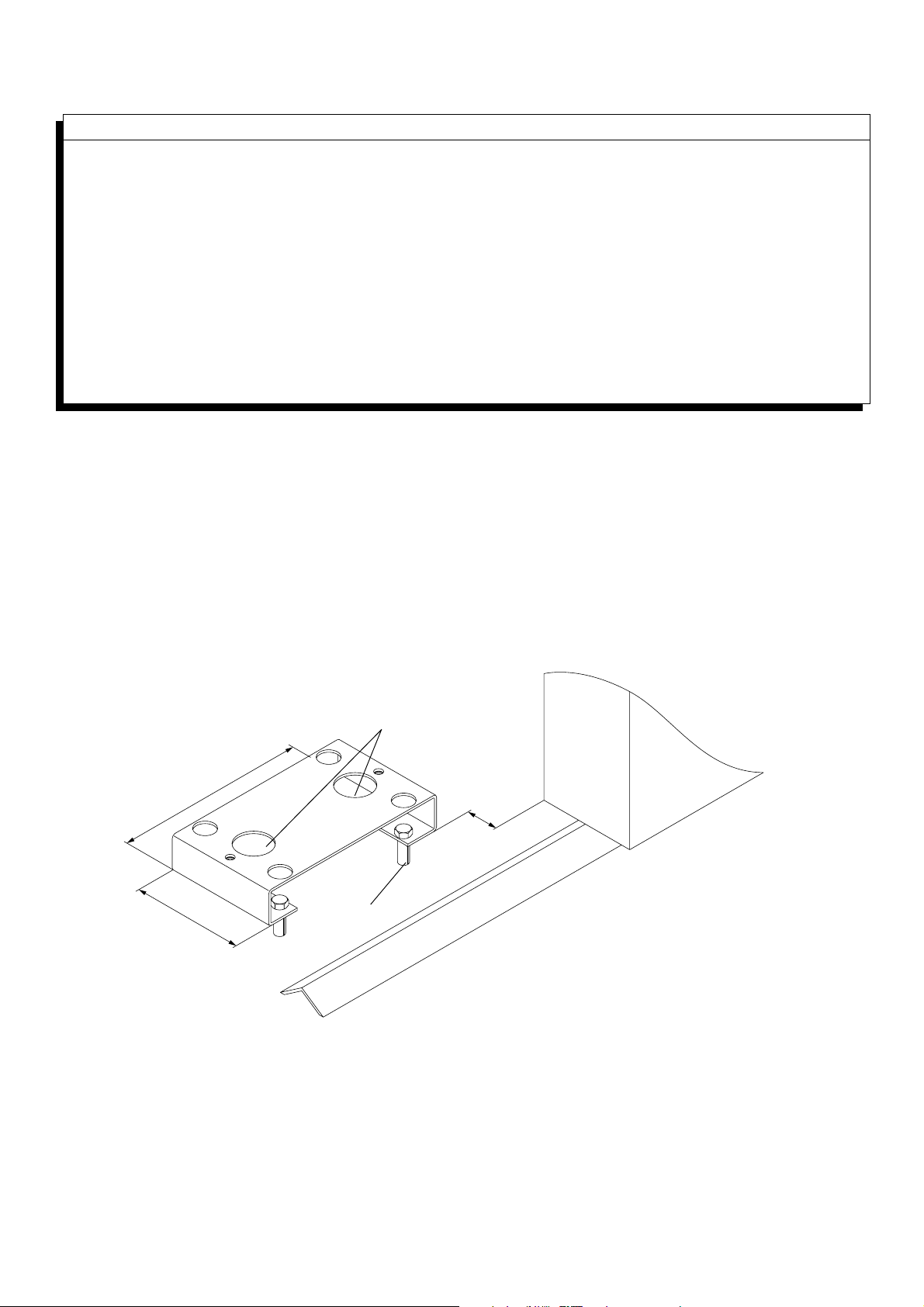

3. Messa in posa della piastra di fondazione

Posizionare a terra la piastra di fondazione seguendo le quote della fig.1, mediante n° 4 tasselli a pressione in acciaio T (in ogni caso la piastra deve essere perfettamente ancorata a terra).

N.B.: Passare sui fori F una guaina adeguata ai cavi di alimentazione dell’attuatore.

3. Foundation slab laying

Secure the foundation slab to the ground with no. 4 steel T pressure inserts to dimensions given in fig. 1 (it’s important the slab is securely fastened to the ground).

N.B.: Go through holes F with a sheath suitable to the actuator feed cables.

3. Montage der Fundamentplatte

Die Fundamentplatte mit 4 Stahl-Spannschrauben am Boden befestigen (siehe Bild Nr. 1). Anmerkung: ein entsprechender Mantel für die Versorgungskabelkabel des Aktuators durch die Bohrungen F ste-

chen.

3. Mise en place de la plaque de fondation

Positionner au sol la plaque de fondation suivant les côtes de la figure 1, avec 4 tirants à pression en acier T (Il est important que la plaque soit parfaitement fixée au sol).

N.B. A travers les trous F, faire passer une gaine de protection pour les fils d’alimentation électriques du motoréducteur.

3. Puesta en posición de la plancha de fundición

Posicionar en tierra la pancha de fundición siguiendo las cotas de la figura 1, mediante 4 tacos de presión de acero T (en cualquier caso la plancha debe estar perfectamente anclada a tierra).

NOT A: Pasar por los agujeros F un tubo adecuado para los cables de alimentación del operador.

Page 10

Cremagliera in Fe

Fe rack

Zahnstange aus Stahl

Cremaillére en acier

Cremallera en Fe

144÷145

Cremagliera in nylon

Nylon rack

Zahnstange aus Nylon

Cremaillére en nylon

Cremallera en nylon

N.B.: Rispettare il passo

Important: Keep the pitch

Wichtig: Zahnteilung einhalten

125÷126

Important: Respecter le pas

NOTA: Respetar el paso

Fig.2

1 mm

≈

Fig.3

Page 11

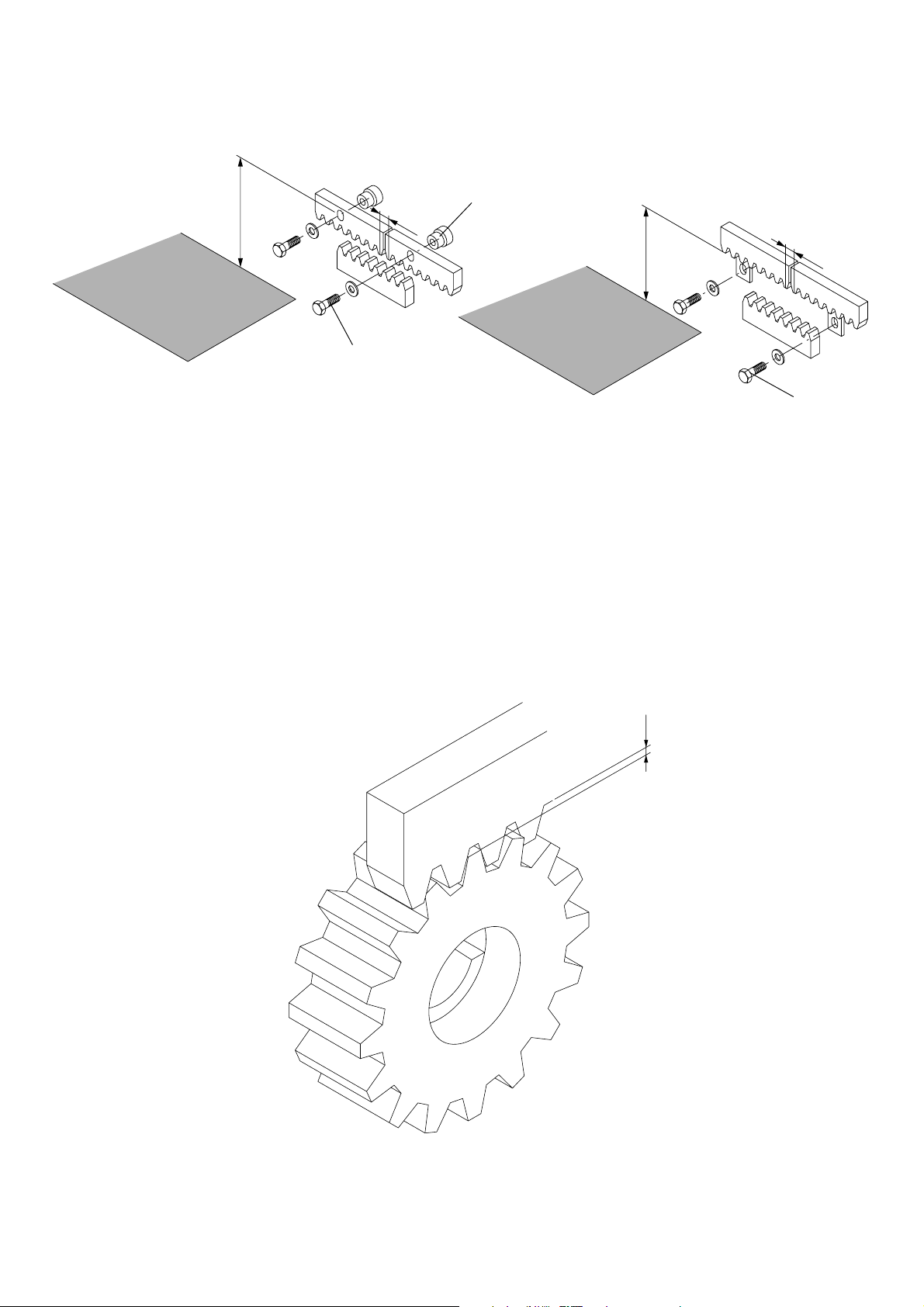

4. Fissaggio cremagliera

4.1 Cremagliera in nylon (fig.2)

Posizionare la cremagliera ad un’altezza di 125 ÷ 126 mm dalla testa del dente cremagliera alla base su cui andrà fissata la piastra di fondazione; forare e filettare M6 il cancello circa nella mezzeria delle feritoie cremagliera. Fissare poi la cremagliera rispettando i punti 4.3 e 4.4.

4.2 Cremagliera in Fe 12x30 mm (fig.2)

Posizionare i distanziali D saldandoli o avvitandoli sul cancello ad un’altezza di 144 ÷ 145 mm dalla piattaforma su cui andrà fissata la piastra di fondazione dell’attuatore e ad un passo pari alla foratura sulla cremagliera. Fissare infine la cremagliera rispettando i punti 4.3 e 4.4.

4.3 Rispettare il passo di dentatura anche tra uno spezzone di cremagliera e l’altro; a tale scopo può essere utile

accoppiare un’altro spezzone di cremagliera (vedi fig.2).

4.4 Fissare infine la cremagliera con le viti V, avendo cura, una volta installato l’attuatore, che rimanga ≈1 mm di

gioco tra cremagliera e ruota di trascinamento (vedi fig.3); a tale scopo usufruire delle asole sulla cremagliera.

4. Rack fixing

4.1 Nylon rack (fig. 2)

Place the rack at a height of 125 drill and thread M6 the gate approx. in the center line between the rack slots. Now secure the rack and refer to points 4.3 and 4.4 before proceeding.

4.2 Fe 12x30 mm rack (fig. 2)

Weld or screw the spacer pins D onto the gate at 144 slab and maintain the same pitch as the rack drilling. Now secure the rack and refer to points 4.3 and 4.4 before proceeding.

4.3 Keep the pitch of teeth between the two parts of the rack; the joining with another piece of rack would

make it easier to achieve (see fig. 2)

4.4 Secure the rack with the screws V making sure, once the actuator has been installed, that between rack

and the drive gear there is always approx. 1 mm clearance (see fig. 3); to get this clearance use the slots on the rack.

÷ 126 mm from the base of the foundation slab up to the rack tooth head;

÷ 145 mm above the base of the foundation actuator

4. Befestigung der Zahnstange

4.1 - Zahnstange aus Nylon

Die Zahnstange auf eine Höhe von 125 ÷ 126 mm von der Grundfläche der Fundamentplatte bis auf die Zahnspitze der Zahnstange positionieren; das Gitter durchbohren und ein Gewinde M6 schneiden (ca. mittig in den Zahnstangennuten). Zahnstange befestigen, den Punkten 4.3 und 4.4. folgend.

4.2 - Zahnstange aus Stahl 12X30 mm

Die Distanzstiften D auf eine Höhe von 144 ÷ 145 mm von der Grundfläche der Fundamentplatte in das Gitter schweißen oder einschrauben. Der Abstand zwischen den Distanzstiften muß dem Abstand zwischen der, in der Zahnstange gefräste Nuten, entsprechen. Die Zahnstange entsprechend den Punkten 4.3 und 4.4 befestigen.

4.3 - Die Zahnteilung zwischen den Zahnstangenstücken muß außerdem eingehalten werden; zu diesem Zweck

wäre es nützlich ein zweites Zahnstangenstück zu paaren (siehe Bild 2).

4.4 - Durch die Schrauben V , die Zahnstange befestigen; bitte beachten, daß nach der Installation des Aktuators,

ein Spiel von ca. 1 mm zwischen Zahnstange und Zahnrad bleibt (siehe Bild 3). Zu diesem Zweck können die in der Zahnstange gefrästen Nuten verwendet werden.

(Bild Nr. 2)

4. Fixation de la cremaillére

4.1 Cremaillére en nylon (fig. 2)

Placer la cremaillére à une hauteur de 125 lequel sera fixé la plaque de fondation; forer et tarauder à M6 le portail, en correspondance du milieu des dents de la cremaillére en respectant les points 4.3 et 4.4.

4.2 Cremaillére en acier doux 12x30 mm (fig. 2)

Placer les entretoises D en les soudant ou en les visant sur le portail à une hauteur de 144 cîment sur lequel sera fixé la plaque de fondation du motoréducteur et au même pas que celui de la cremaillére. Ensuite fixer la cremaillére, en respectant les points 4.3 et 4.4.

4.3 Respecter le pas de denture même dans le cas de 2 morceaux de cremaillére; pour cela il est conseillable

d’adapter un autre morceau de cremaillére (voir fig. 2).

4.4 Visser la cremaillére avec les vis V , en ayant soin, lorsque le motoréducteur est installé, de laisser 1 mm

126 mm à partir des dents de la cremaillére jusqu’au cîment sur

145 mm du

Page 12

Posizionare in altezza rispetto alla cremagliera e mettere in bolla.

Place higher than rack and level.

Senkrecht gegenüber der Zahnstange positionie-

ren und ausrichten.

Réglage en hauteur par rapport à la cremaillére et mise en niveau horizontal.

Posicionar en altura con respecto a la cremallera y apretar.

Fig.4

Page 13

de jeu entre la cremaillére et le pignon denté (voir fig. 3); pour cela utiliser les boutonniéres de réglage de la cremaillére.

4. Fijación de la cremallera

4.1 Cremallera de nylon (fig.2)

Posicionar la cremallera a una altura de 125 - 126 mm. desde la cabeza del diente de la cremallera hasta la base sobre la cual quedará fijada la plancha de fundición; agujerear y aterrajar en M6 la cancela en las medidas de los agujeros de la cremallera. Fijar después la cremallera respetando los puntos 4.3 y 4.4.

4.2 Cremallera de acero Fe 12x30 mm (fig.2)

Posicionar los separadores D, soldándolos o atornillándolos sobre la cancela a una altura de 144 - 145 mm. de la plataforma sobre la qual se fijará la plancha de fundición del operador y haciéndolos coincidir con el agujereado de la cremallera. Fijar finalmente la cremallera respetando los puntos 4.3 y 4.4.

4.3 Respetar el paso de los dientes también entre una y otra pieza de la cremallera; a tal fin puede ser útil acoplar

otra pieza de cremallera (véase fig.2).

4.4 Fijar finalmente la cremallera con los tornillos V , teniendo cuidado, una vez instalado el operador , que quede 1

mm. de juego entre la cremallera y el piñón de tracción (véase fig.3); a tal fin manejarse con la holgura de los orificios de la cremallera.

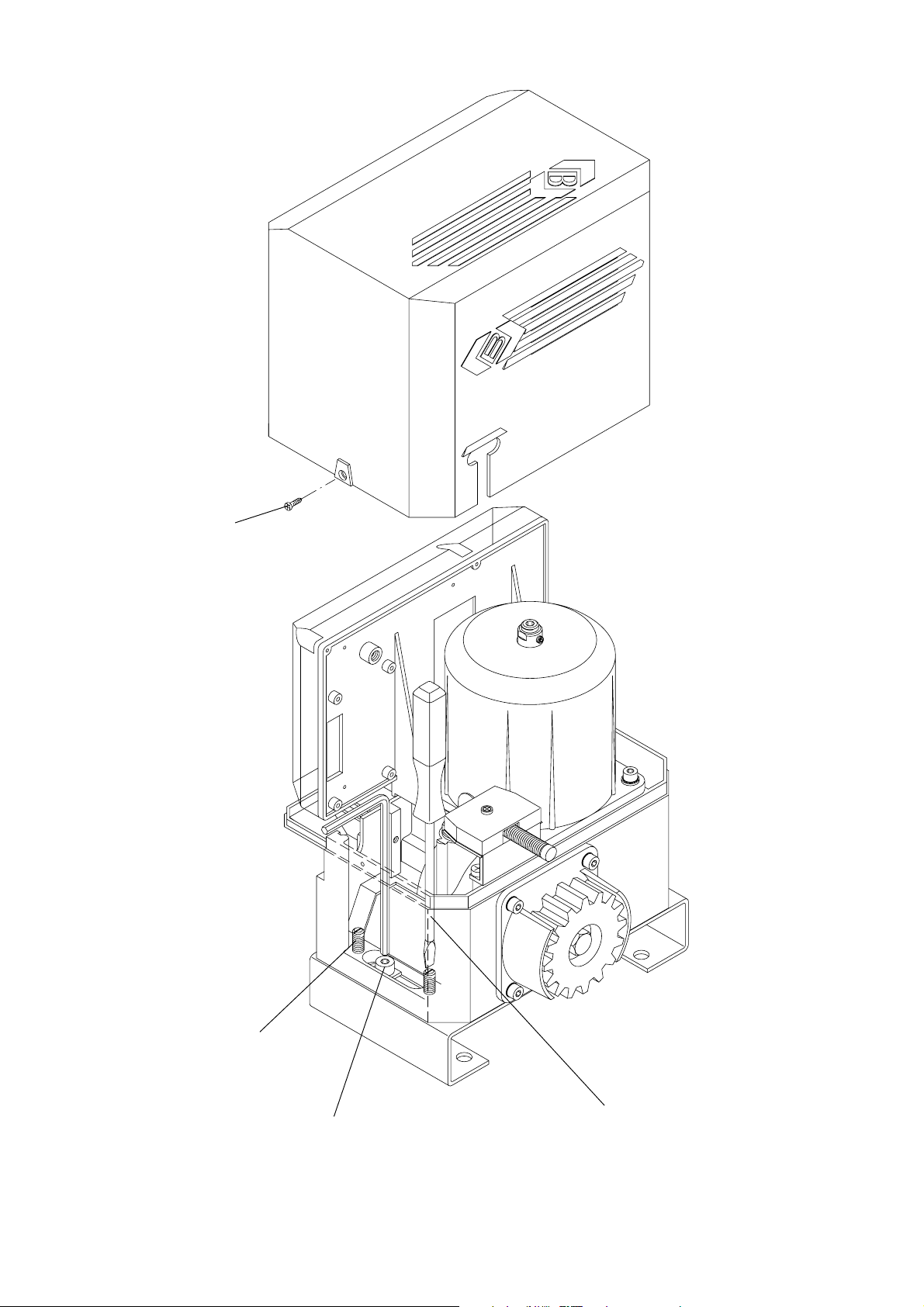

5. Posizionamento ed ancoraggio attuatore (vedi fig.4)

Togliere il carter svitando le viti V. Posizionare il gruppo con l’ingranaggio centrato rispetto alla cremagliera, metterlo in bolla agendo sui grani G ed eventualmente ritoccare il gioco tra cremagliera ed ingranaggio (come da fig.3). Ultimata questa operazione serrare forte le viti L.

5. Actuator positioning and fixing (see fig. 4)

Remove the case by untightening the screws V. Place the actuator unit so that the gear is centered to the rack; level it with the grains G and if necessary adjust the clearance between rack and gears (according to fig. 3). Now tighten the screws L.

5. Positionierung und Befestigung des Aktuators (siehe Bild 4)

Die Schrauben V herausschrauben und das Gehäuse abnehmen. Die Aktuator-Gruppe, mit dem Zahnrad zentriert gegenüber der Zahnstange, positionieren und, mittels der Gewindestifte G, ausrichten. Eventuell, das Spiel zwischen Zahnstange und Zahnrad ausgleichen (siehe Bild 3). Anschließend die Schrauben L festziehen.

5. Positionnement et fixation de motoréducteur (voir fig.4)

Enlever le carter en dévissant les vis V. Positionner le groupe moteur avec le pignon, en prise dans la cremaillére, avec les vis sans fin G; régler la position horizontale avec un niveau à bulle et recontrôler l’espace entre la cremaillére et le pignon (comme suivant la fig. 3). Lorsque la position est correcte, serrer les vis L.

5. Posicionamiento y anclaje del operador (véase fig.4)

Quitar la tapa desatornillando los tornillos V. Posicionar el grupo con el engranaje centrado con respecto a la cremallera , ajustarlo actuando sobre los granos G y eventualmente retocar el juego entre la cremallera y el engranaje (como en la fig. 3). Finalizada esta operación apretar bien los tornillos L.

Page 14

Finecorsa appena premuto.

3 cm

Just pressed limit stop.

Gedrückter Endanschlag.

Fin de course à peine appuyé.

Final de carrera apenas presionado.

N.B.: La staffa del finecorsa deve essere posizionata in modo tale da permettere l’arresto del cancello senza che questo vada a sbattere contro l’arresto meccanico

N.b. The limit stop flask must be positioned to ensure that the gate stops without knocking against the mechanical stop.

Der Endanschlagtbügel muß so positioniert werden, daß die Sperre des Gitters ohne das Flattern des Schiebegitters gegen den Endschalter A erfolgen kann.

N.B. L’étrier de fin de course doit être positionné de façon à pouvoir arrêter le portail, sans qu’il aille bûter sur le fin de course mécanique.

NOTA: La pletina del final de carrera debe estar puesta de forma que permita la parada de la cancela sin que esta llegue a tocar contra la parada mecánica.

Fig.5

Fig.6

Page 15

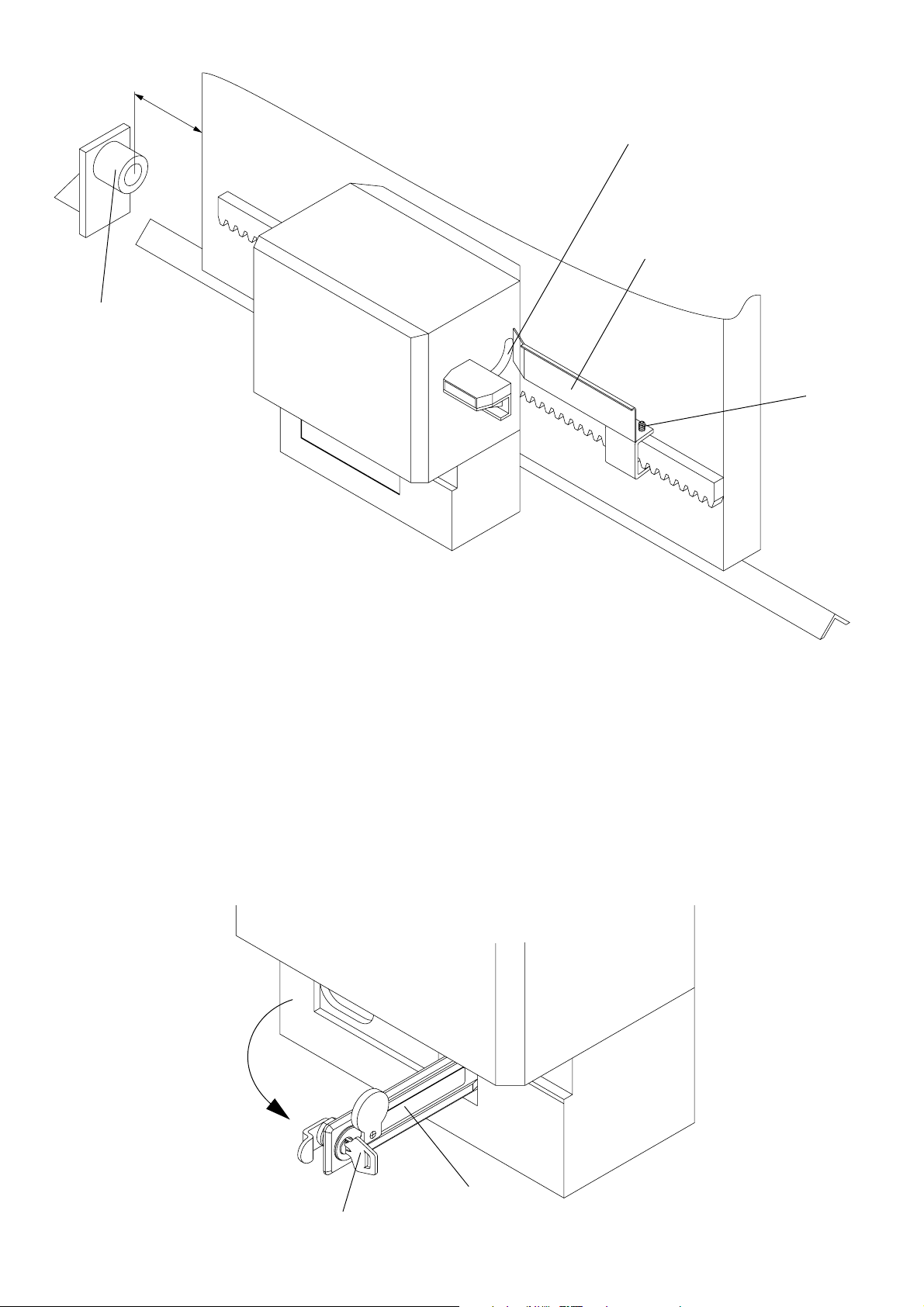

6. Posizionamento staffe dei finecorsa (fig.5)

Portare manualmente il cancello in apertura lasciando una luce da 1 a 3 cm a seconda del peso del cancello tra il portone stesso e l’arresto meccanico A; fissare quindi la staffa del finecorsa S mediante i grani G in modo che il micro finecorsa sia premuto. Ripetere poi l’operazione con il portone in chiusura.

6. Limit stop flask positioning (see fig. 5)

Open manually the gate and leave approximately of 1÷3 cm, depending on gate weight, between gate and positive mechanical stop A; tighten the limit stop flask S with the grains G to press the limit stop micro. Repeat the sequence with closing gate.

6. Positionierung der Endanschlagbügeln (Bild 5)

Das Schiebegitter manuell öffnen, damit ein Abstand von 1 bis 3 cm zwischen Gitter und Endschalter A bleibt; der Endanschlagtbügel S mittels der Stifte G befestigen, bis der Mikroschalter gedrückt wird. Den Vorgang mit geschlossenem Gitter wiederholen.

6. Positionnement des étriers de fin de course (fig.5)

Ouvrir le portail à la main, en laissant un espace de 1 à 3 cm, selon le poids du portail, entre le portail et la bûtée mécanique A; ensuite fixer l’étrier de fin de course S avec des vis sans fin G de façon à ce que le senseur de fin de course soit appuyé. Répeter la même opération avec le portail en phase de fermeture.

6. Posicionamiento de la pletinas de los finales de carrera (fig.5)

Llevar manualmente la cancela en apertura dejando una luz entre 1 y 3 cms. según el peso de la cancela , entre la misma cancela y el tope mecánico A; fijar entonces la pletina del final de carrera S mediante los granos G de forma que el micro del final de carrera sea presionado. Repetir después la operación con la cancela en el cierre.

7. Manovra manuale

Per manovrare manualmente il portone, utilizzare lo sblocco come segue (vedi fig.6):

- Inserita la chiave personalizzata C, farla ruotare in senso antiorario e tirare la levetta L.

- Per ristabilire il normale funzionamento richiudere la levetta L ed azionare il cancello manualmente fino ad

ingranamento avvenuto.

7. Manual operation

T o operate the gate manually, use the release as follows (see fig. 6):

- once inserted the personalized key C, turn it anticlockwise and pull the lever L.

- to reset the standard operation running, close the lever L and operate the gate manually, until engage-

ment.

7. Manuelle Betätigung

Um das Schiebegitter manuell zu betätigen, muß die Entriegelung wie folgt vorgenommen werden (siehe Bild 6):

- Den Personalschlüssel einstecken und entgegen dem Uhrzeigersinn drehen; den Auslöser L ziehen.

- Um die normale Betätigung wieder einzustellen, den Auslöser L drucken und das Gitter manuell betätigen bis das

Zahnrad eingekuppelt ist.

7. Opération manuelle

Pour déplacer le portail de façon manuelle, le débloquer de la façon suivante (fig. 6):

- Introduire la clef personnalisée C, la tourner dans le sens anti-horaire et tirer le levier L.

- Pour rétablir le fonctionnement normal, refermer le levier L et déplacer le portail à la main jusqu’à ce que

les engrenages se remettent en prise.

7. Maniobra manual

Para maniobrar manualmente la cancela, utilizar el desbloqueo como sigue (véase fig.6):

- Insertar la llave personalizada C, hacerla girar en sentido antihorario y tirar de la leva L.

- Para restablecer el normal funcionamiento volver a cerrar la leva L y accionar la cancela manualmente hasta que

se queda engranada.

Page 16

Fig.7

Page 17

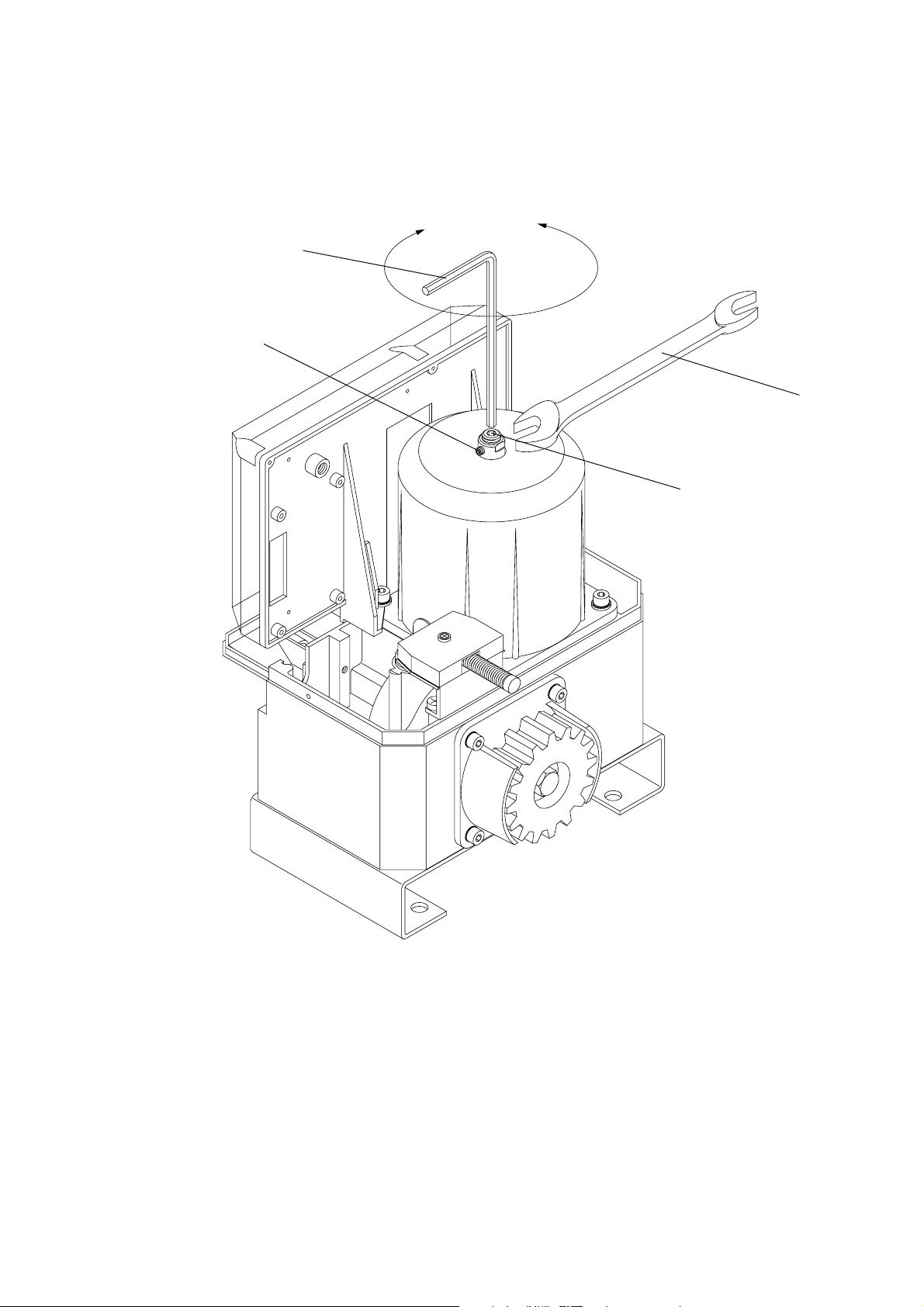

8. Regolazione frizione meccanica (fig.7)

Per regolare meccanicamente la forza di traino agire nel seguente modo:

- Svitare il grano S.

- Impedire la rotazione dell’albero con la chiave C.

- Regolare la forza di traino agendo con la chiave a brugola B sul grano G: avvitare per ottenere un aumento della

forza, svitare per diminuirla.

Attenzione: la vigente normativa prevede una spinta max. in punta d’anta di 150N (≈15Kg)

8. Mechanical friction adjustment (fig.7)

T o adjust the drive force mechanically, proceed as follows:

- unscrew grains S

- prevent the shaft from rotation by using the Allen wrench C

- adjust the drive force by using the Allen wrench B on grain G: tighten to increase the force, unscrew to

decrease.

Caution: the standard in force provides for a max. front thrust of 150N (

≈15 Kg.).

8. Einstellung der mechanischen Friktion

Um die Antriebskraft mechanisch einzustellen, ist folgender maßen vorzugehen:

- Den Befestigungsstift S herausschrauben

- Durch den Schlüßel C, das verdrehen der Welle verhindern

- Mittels einem Exagonalschlüssel B auf den Stift G, die Antriebskraft einstellen: beim Einschrauben wird die

Antriebskraft erhöht; beim Ausschrauben wird sie verringert.

Anmerkung: nach der geltender Normen, ist eine stirnseitige Schubkraft von max. 150N (15 Kg. ca.) erlaubt.

8. Réglage de l’embrayage mécanique (fig.7)

Pour régler la force de déplacement de façon mécanique, procéder de la façon suivante:

- Dévisser la vis sans fin S

- Avec une clef C, empêcher la rotation de l’axe.

- Régler la force de déplacement avec une clef exagonale B sur la vis G; en devissant, la force diminue.

8. Regulación de la fricción mecánica (fig.7)

Para regular mecánicamente la fuerza de arrastre operar del siguiente modo:

- Aflojar el grano S.

- Impedir la rotación del eje con la llave C.

- Regular la fuerza de arrastre operando con la llave “allen” B sobre el grano G: atornillar para obtener un aumento

de la fuerza, desatornillar para disminuirla.

Atención: la normativa vigente prevee un empuje máximo en la punta de la hoja de 150N (15 Kgs.).

Page 18

2 x 1,5

40÷60 cm dal suolo (secondo normativa vigente)

÷60 cm from the ground (according to standard in force)

40÷60 cm aus dem Boden (nach geltende Normen)

RG 58

4 x 0,35

2 x 0,35

3 x 1,5 min

230 V

40÷60 cm du sol (suivant les normes en vigeur)

40÷60 cm del suelo (según normativa vigente)

Max 10 cm dalla zona di convogliamento

Max. 10 cm from the conveyance area

Max. 10 cm von der Zuführungszone

Maximum 10 cm de la zone d’acheminement

Max. 10 cm de la zona de desplazamiento

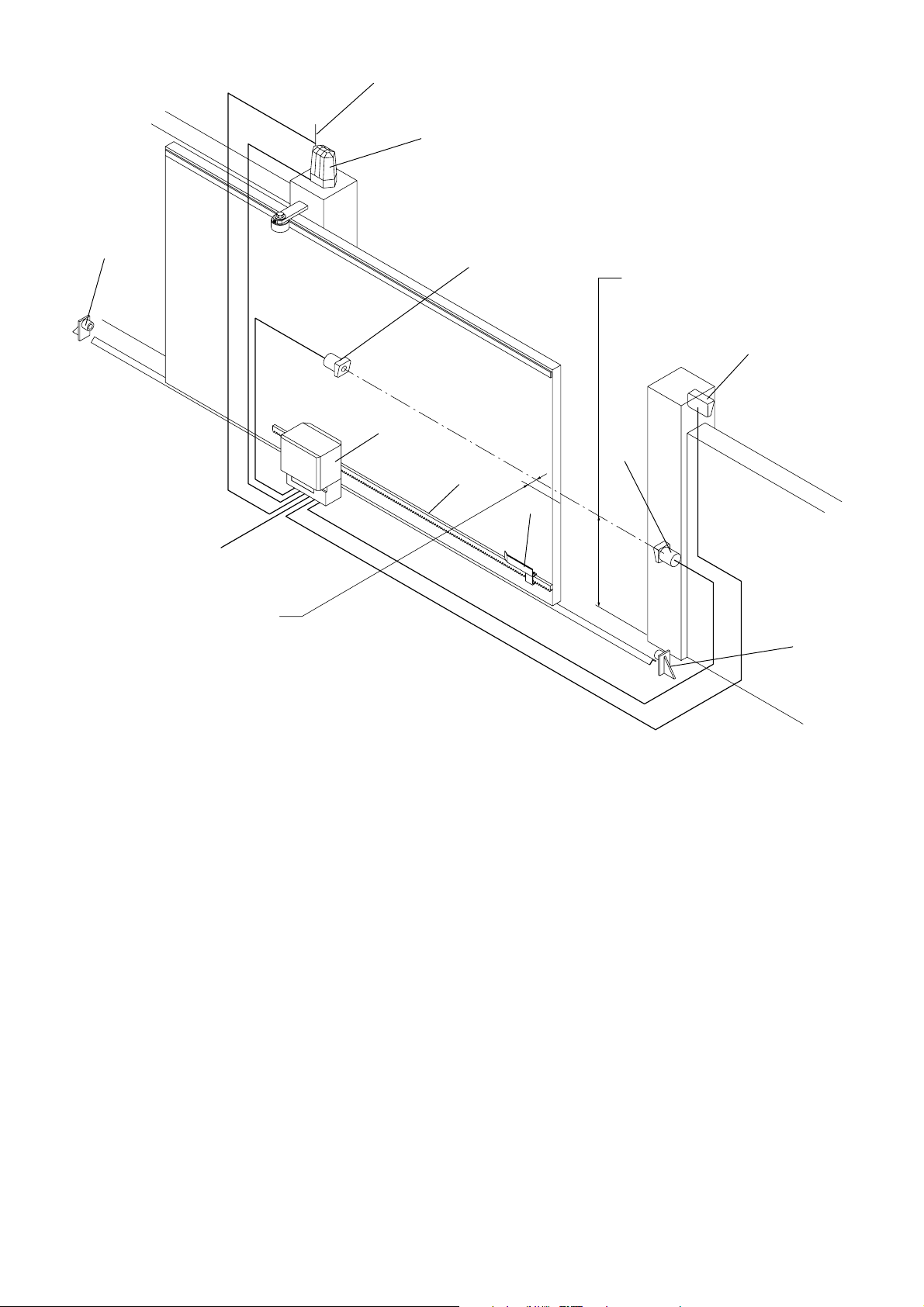

Legenda: 1 Motoriduttore con centralina incorporata 2 Cremagliera 3 Staffe dei finecorsa 4 Fotocellule SC.P50 (da incasso), SC.P50E (da esterno) 5 Fermi meccanici 6 Selettore a chiave o tastiera digitale ID.SC o ID.SCE 7 Lampeggiante ID.LUX 8 Antenna LO.E1N

Legenda: 1 Ratio-motor complete with gear case 2 Rack 3 Limit stop flasks 4 Photo-electric cells SC.P50 (built in), SC.P50E (external) 5 Mechanical stop 6 Key or digital keyboard selector ID.SC or ID.SCE 7 Blinker ID.LUX 8 Antenna LO.E1N

Zeichenerklärung: 1 Drehzahlminderer mit eingebauter Schaltanlage 2 Zahnstange 3 Endschlagbügel 4 Fotozelle SC.P50 (eingelegt), SC.P50E (außerlich) 5 Mech. Endanschlag 6 Schlüssel-Selektor oder Digital-Tastatur ID.SC oder ID.SCE 7 Blinklicht ID.LUX 8 Antenne LO.E1N

2 x 0,35

Légende: 1 Motoréducteur avec circuit intégré 2 Cremaillére 3 Etriers de fin de course 4 Photocellules SC.P50 (encastrée), SC.P50E (d’extérieur) 5 Bûtée mécanique 6 Sélecteur à clef ou à clavier ID.SC ou ID.SCE 7 Feu clignotant ID.LUX 8 Antenne LO.E1N

Leyenda: 1 Motorreductor con centralita incorporada 2 Cremallera 3 Pletinas de los finales de carrera 4 Fotocélulas SC.P50 (de empotrar), SC.P50E (de superficie) 5 Topes mecánicos 6 Selector a llave o teclado digital ID.SC o ID.SCE 7 Relampagueador ID.LUX 8 Antena LO.E1N

N.B.: Tutti i cavi posati esternamente devono essere protetti con isolamento tipo Boutil Tenax come da norme CEI 64-8.

N.B.: All external cables must be protected with an insulator such as Boutil Tenax according to CEI 64-8 standard.

Wichtig: Nach CEI Normen 64-8, müssen alle außenliegenden Kabel mit Gummi Boutil Tenax isoliert werden.

N.B.: Tous les fils électriques placés à l’extérieur doivent être isolés avec une protection du genre Tenax suivant les normes CEI 64-8.

NOTA: Todos los cables instalados exteriormente deben estar protegidos con aislamiento tipo Boutil Tenax según la norma CEI 64-8.

Fig.9

Page 19

ATTENZIONE

La polizza RC prodotti, che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede la conformità dell’impianto alla normativa vigente e l’utilizzo di accessori originali Benincà.

CAUTION

The civil liability policy, which covers possible injuries to people or accidents caused by defects in construction, requires the system to be to existing standard and to use original Benincà accessories.

BITTE BEACHTEN

Die Versicherung deckt nur Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden und gilt nur bei Einsatz von Benincà Original-Ersatzteilen und wenn die Anlage der Normen entspricht.

ATTENTION

Pour que la police d’assurance R.C. réponde à d’eventuels sinistres causés à choses ou personnes, en cas de défauts de fabrication, il faut que le montage soit réalisé suivant les normes en vigueur et que soient utilisés des accessoires Benincà.

ATENCION

La póliza RC productos, que responde de eventuales daños a personas o cosas causados por defectos de fabricación, requiere la conformidad de la instalación según la normativa y la utilización de accesorios originales Benincà.

Page 20

Pos. Cod.

Carter

Calotta motore con statore

Centrale

Albero motore con rotore

Finecorsa

Blister

Leva di sblocco

Piastra base

Albero uscita

Ingranaggio esterno

Denominazione - Description - Bezeichnung - Dénomination - Denominacion

Cover

Motor cup with stator

Electronic gear case

Driving shaft with rotor

Limit stop

Blister

Release lever

Base plate

Output shaft

External gear

Deckel Motordeckel Schaltanlage Antriebswelle mit Rotor Endschalter Blister Entblockungshebel Grundplatte Antriebszapfen Zahnrad

Couvercle

Calotte moteur avec stateur

Centrale electronique

Arbre moteur avec roteur

Fin de course

Blister

Levier de déblocage

Plaque de base

Arbre

Engrenage

Tapa

Casquete con estator

Tarjeta electrónica

Eje motor

Final de carrera

Blister

Leva de desbloqueo

Placa base

Eje de salida

Engranaje

9686030

9686024

9686029

9686025

9686034

9686084

9686033

9686031

9686028

9686032

AUTOMATISMI BENINCÀ Srl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728
