Beninca KT4 User Manual

L8542177 Rev. 04/03/00
AUTOMAZIONE A TRAINO PER PORTE SEZIONALI
PULLING AUT OMATIC SYSTEM FOR SECTIONAL DOORS
AUTOMA TISCHE SCHLEPPVORRICHTUNG FÜR SEKTIONALE TÜREN
AUTOMATISME À ENTRAÎNEMENT POUR PORTES SECTIONNELLES
AUTOMATIZACIÓN DE ARRASTRE PARA PUERTAS PLEGABLES
KT4
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d’instructions et catalogue des pieces de rechange
Libro de instrucciones y catálogo de recambios
UNIONE NAZIONALE COSTRUTTORI
SERRANDE ED AFFINI
Dichiarazione CE di conformità per macchine
(Direttiva 89/392 CE, Allegato II, parte B)
Divieto di messa in servizio
Fabbricante: Automatismi Benincà S.r .l. Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Dichiara che: l’automazione a traino per porte sezionali modello KT4.
• è costruito per essere incorporato in una macchina o per essere assemblato con altri macchinari per costituire una macchina considerata dalla Direttiva 89/392 CE, come modificata;
• non è dunque conforme in tutti i punti alle disposizioni di questa Direttiva;
• è conforme alle condizioni delle seguenti altre Direttive CE: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
e che:
• sono state applicate le seguenti (parti/clausole di) norme armonizzate: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
e inoltre dichiara che non è consentito mettere in servizio il macchinario fino a che la macchina in cui sarà incorporato o di cui diverrà componente sia stata identificata e ne sia stata dichiarata la conformità alle condizioni della Direttiva 89/392 CE e alla legislazione nazionale che la traspone, vale a dire fino a che il macchinario di cui alla presente dichiarazione non formi un complesso unico con la macchina finale.
Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.
Declaration by the manufacturer
(Directive 89/392/EEC, Art. 4.2 and Annex II, sub B)
Divieto di messa in servizio
Manufacturer: Automatismi Benincà S.r .l. Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Herewith declares that: the pulling automatic system for sectional doors model KT4.
• is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 89/392 EEC, as amended;
• does therefore not in every respect comply with the provisions of this Directive;
• does comply with the provisions of the following other EEC Directives: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
and that:
• the following (parts/clauses of) harmonized standards have been applied: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
and furthermore declares that it is not allowed to put the machinery into service until the machinery into which it is to be incorporated or of which it is to be a component has been found and declared to be in conformity with the provisions of Directive 89/392/EEC and with national implementing legislation, i.e. as a whole, including the machinery referred to in this declaration.
Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.
2
Herstellerklärung
(gemäß EG-Richtlinie 89/392/EWG, Artikel 4.2 und Anhang II, sub B.)
Verbot der Inbetriebnahme
Hersteller: Automatismi Benincà S.r .l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
erklärt hiermit, daß: Automatische Schleppvorrichtung für sektionale Türen KT4.
• vorgesehen ist zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 89/392/EWG, inklusive deren Änderunge, zusammengefügt werden soll;
• aus diesem Grunde nicht in allen Teilen den Bestimmungen dieser Richtlinie entspricht;
• den Bestimmungen der folgenden anderen EG-Richtlinien entspricht: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
und daß:
• folgende harmonisierte Normen (oder Teile/Klauseln hieraus) zur Anwendung gelangten: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
und erklärt des weiteren daß die Inbetriebnahme solange untersagt ist, bis die Maschine oder Anlage, in welche diese Maschine eingebaut wird oder von welcher sie eine Komponente dasteilt, als Ganzes (d.h. inklusive der Maschine, für welche diese Erklärung ausgesteilt wurde) den Bestimmungen der Richtlinie 89/392/EWG sowie dem entsprechenden nationalen Reschtserlaß zur Umsetzung der Richtlinie in nationales Recht entspricht, und die entsprechende Konformitätserklärung ausgestellt ist.
Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.
Declaration du fabricant
(Directive 89/392/CEE, Article 4.2 et Annex II, Chapitre B)
Interdiction de mise en service
Fabricant: Automatismi Benincà S.r .l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Déclaire ci-apres que: l’automatisme à entraînement pour portes sectionnelles KT4.
• est prévue pour être incorporée dans une machine ou être assemblée avec d’autres machines pour consituer une machine couverte par la directive 89/392/CEE, modifiée;
• n’est donc pas conforme en tout point aux dispositions de cette directive;
• est conforme aux dispositions des directives CEE suivantes: Direttiva bassa tensione 73/23/CEE, 93/68/CEE. Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
et que:
• les (parties/paragraphes) suivants des normes harmonisées ont été appliquées: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
et déclare par ailleurs qu’il est interdit de mettre la machine en service avant que la machine dans laquelle elle sera incorporée ou dont elle constitue une parte ait été considerée et declarée conforme aux dispositions de la Directive 89/392/CEE et aux législations nationales la transposant, c’est-à-dire formant un ensemble incluant la machine concernée par la présente déclaration.
Benincà Luigi, Responsabile legale. Sandrigo, 01/02/2003.
3
Declaración CE de conformidad para maquinas
(Directiva 89/392 CE, Apartado II, parte B)
Prohibición de puesta en servicio
Fabricante: Automatismi Benincà S.r.l. Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italy
Declara que: la automatización de arrastre para puertas plegables KT4.
• está construída para ser incorporada en una máquina o para ser ensamblada con otras maquinarias para construir una máquina considerada por la Directiva 89/392 CE, como modificada;
• no es, por consiguiente, conforme en todos los puntos a la posiciones de esta Directiva;
• es conforme a las condiciones de las siguientes otras Directivas CE: Directiva de la baja tensión 73/23/CEE, 93/68/CEE. Directiva de compatibilidad electromagnética 89/336/CEE, 93/68/CEE
y que
• han sido aplicadas las siguientes (partes/claúsulas de) normas armonizadas: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
además declara que no ha permitido poner en servicio la maquinaria hasta que la máquina en la cual será incorporada o de la cual resultará componente esté identificada y no sea declarada la conformidad a las condiciones de la Directiva 89/392 CE y a la legisla­ción nacional que le corresponda, vale decir, hasta que la maquinaria correspondiente a la presente declaración no forme un conjunto único con la máquina final.
Benincà Luigi, Responsable legal. Sandrigo, 01/02/2003
4
Introduzione
Ci congratuliamo con Voi per aver scelto il motoriduttore KT4. Tutti gli articoli della vasta gamma Benincà sono il frutto di una ventennale esperienza nel settore degli auto­matismi e di una continua ricerca di nuovi materiali e di tecnologie allavanguardia. Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro potenza, efficacia e durata, soddisfano pienamente le esigenze dellutente finale. Tutti i nostri prodotti sono coperti da garanzia. Inoltre, una polizza R. C. prodotti stipulata con primaria compagnia assicurativa copre eventuali danni a cose o persone causati da difetti di fabbricazione.
Introduction
Thank you for choosing our KT4 ratiomotor. All items in the wide Benincà production range are the result of twenty-years’ experience in the automa­tism sector and of continuous research for new materials and advanced technologies. We are, therefore, in the position to offer highly reliable products that due to their power , effectiveness and useful life, fully satisfy the final user’s requirements. All our products are covered by warranty. Possible injury to people or accidents caused by defects in construction are covered by a civil liability policy drawn up with one of the major insurance companies.
Einleitung
Wir danken Ihnen dafür, daß Sie sich für das KT4 Steuergehäuse entschieden haben. Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen im Bereich der Automation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen T echnologien. Aus diesem Grund sind wir heute in der Lage, zuverlässige Produkte anzubieten, die, dank ihren Stärke, Wirksamkeit und Haltbarkeit, der Anforderungen des Endverbrauchers völlig gerecht werden. Alle Produkte sind durch Garantie gedeckt. Eventuelle Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden können, werden durch eine der wichtigsten Versicherungsgesellschaften gedeckt.
Introduction
Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur KT4. Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux matériaux et technologies de pointe, nous ont permis de développer tous les nombreux articles de la gamme Benincà. Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fiables et qui grâce à leurs puissances, performances et longévité, répondent aux exigences des utilisateurs. Tous nos produits sont garantis. En plus, une police d’assurance responsabilité civile garantie la couverture d’éventuels sinistres à personnes ou objects causés par les défauts de fabrication.
Introducción
Nos congratulamos con vd. por haber elegido el motorreductor KT4. Todos los artículos de la vasta gama Benincà son el fruto de una veinteañal experiencia en el sector de los automatismos y de una continua búsqueda de nuevos materiales y de tecnología de vanguardia. Es precisamente por ello el que hoy nos encontramos en situación de ofrecer productos extremadamente fiables que, gracias a su potencia, eficacia y duración, satisfacen plenamente las exigencias del usuario final. Todos nuestros productos están garantizados. Además, una póliza R.C. productos, contratada con una compañía de seguros de primera línea, cubre even­tuales daños a cosas o personas causados por defectos de fabricación.
5
1. Notizie generali
Lautomatismo è concepito per motorizzare porte sezionali; per essere applicato su porte basculanti necessi- ta di uno speciale braccio di attacco (art. AU.C25). In ogni caso dovranno essere assolte le seguenti condizioni:
- la distanza tra il punto più alto della porta ed il soffitto deve essere almeno 40mm (fig.1);
- la porta deve potersi aprire e chiudere tirando e spingendo orizzontalmente sul suo bordo superiore (fig.1);
- le manovre manuali devono risultare dolci e regolari.
1. General information
The system has been studied to motorize sectional doors. To be applied onto balancing doors, a special fitting arm is required (item AU.C25). In any case, following conditions will have to be observed:
- the distance between the door highest point and the ceiling must be at least 40mm (fig. 1).
- it has to be possible to open and close the door by pulling and pushing horizontally its top edge (fig.1).
- manual moves must be smooth and regular.
1. Allgemeine Information
Die Automatik bedient über einen Motor sektionale Türen; um an Schwenktüren installiert zu werden, muss ein spezieller Arm angeschlossen werden (art. AU.C25). Jedenfalls müssen folgende Bedingungen erfüllt werden:
- Der Abstand zwischen der höchsten Stelle des Tores und der Decke muß wenigstens 40mm sein (Bild 1).
- das Tor muß zu öffnen und zu schließen sein, indem man es an seinem Oberrand zieht und schiebt (Bild 1).
- Die Handgriffe müssen sanft und regelmäßig sein.
1. Notice générales
L’automatisme est conçu pour motoriser des portes sectionnelles; pour pouvoir l’appliquer sur des portes basculantes il nécessite d’un bras de fixation spécial (art. AU.C25). Dans tous les cas, les conditions suivantes devront être prises:
- la distance entre le point le plus haut de la porte et le plafond devra être au minimum de 40mm (fig.1)
- la porte devra pouvoir être ouverte et fermée en tirant et en poussant horizontalement sur son bord
supérieur (fig.1).
- les opérations manuelles doivent résulter douces et règulières.
1. Noticias generales
El automatismo está diseñado para motorizar puertas plegables; para aplicarlo en puertas basculantes re­quiere un brazo especial de conexión (art. AU.C25). En cualquier caso deberán tenerse en cuenta las condiciones siguientes:
- la distancia entre el punto más alto de la puerta y el techo debe ser de al menos 40mm. (fig.1);
- la puerta deberá poder abrir o cerrarse tirando o empujando horizontalmente sobre el borde superior (fig.1);
- las maniobras manuales deben resultar suaves y regulares.
La porta deve aprirsi e chiudersi tirando e spingendo orizzontalmente sul bordo superiore.
It has to be possible to open and close the door by pulling and push­ing horizontally its top edge.
Das Tor muß zu öffnen und zu schließen sein, indem man es an seinem Oberrand zieht und schiebt.
La porte devra pouvoir être ouverte et fermée en tirant et en poussant horizontalement sur son bord supérieur.
La puerta debe abrirse y cerrarse tirando y empujando horizontalmente sobre el borde superior.
6
min. 40mm
Fig.1
Dati tecnici
Alimentazione Feed Speisung Alimentation Assorbimento Absorbed rating Aufnahme Absorption Velocità trazione Drive speed Zuggeschwindigkeit Vitesse de traction Forza trazione/spinta Drive/thrust force Zugkraft/Schubkraft Force de traction/pouss e NFuerza de tracción/empuje 1200 Lunghezza totale Total length Gesamtl nge Longeur totale con PT with PT mit PT avec PT mcon PT 3,22 con PTL with PTL mit PTL avec PTL mcon PTL 4,22 Altezza max. porta: Max. door height: Max Torh he: Hauteur maximum de la porte: con PT with PT mit PT avec PT mcon PT 2,5 con PTL with PTL mit PTL avec PTL mcon PTL 3,5 Peso gruppo motore Power unit weight Gewicht der Motoreinheit Poids du groupe moteur Peso totale Total weight Gesamtgewicht Poids totale con PT with PT mit PT avec PT Kgcon PT 13 con PTL with PTL mit PTL avec PTL Kgcon PTL 15
Datos técnicosTechnical data Technische Daten Donnees technique
Alimentación Absorción Velocidad de tracción
Longitud total
Altura máxima de puerta:
Peso grupo motor Peso total
Vac mA m/1'
Kg
KT4
230
80
7,6/6,1/5
7,61
Riferimento targhetta sullazionamento
See operation plate
Siehe Schildchen auf der Motor-Gruppe
202
Voir la plaque sur le motoréducteur
Referencia tarjeta sobre el accionamiento
446
150
Fig.2
7
2. Assemblaggio attuatore
2. Assembling the actuator
2. Betätigungsgerät zusammenbauen
2. Assemblage actionneur
2. Montaje actuador
a)Inserire le viti allinterno della feritoia del profilo (Fig.3).
a)Introduce the screws into the profile slot (Fig.3).
a)Schrauben in das Schlitzinnere des Profils einsetzen (Abb.3).
a)Insérer les vis dans la fente du profil (Fig.3).
a)Poner los tornillos dentro de la ranura del perfil (Fig.3).
N. 8 viti M6x12.
No. 8 screws M6x12.
N. 8 Schrauben M6x12.
N. 8 vis M6x12.
N. 8 tornillos M6x12.
N. 2 viti M6x20.
No. 2 screws M6x20.
N. 2 Schrauben M6x20.
N. 2 vis M6x20.
N. 2 tornillos M6x20.
Fig.3
b)Giuntare i profili di guida mediante i due piatti “P” utilizzando le viti M6x12 (Fig.4).
b)Link the guide profiles by means of the two plates “P” by using the screws M6x12 (Fig.4).
b)Führungsprofile mit den beiden Plättchen „P“ verbinden, dazu die Schrauben M6x12 verwenden (Abb.4).
b)Assembler les profils de guidage au moyen des deux plateaux "P" à l’aide des vis M6x12 (Fig.4).
b)Juntar los perfiles con los dos platos “P”, utilizando los tornillos M6x12 (Fig.4).
P
Fig.4
8

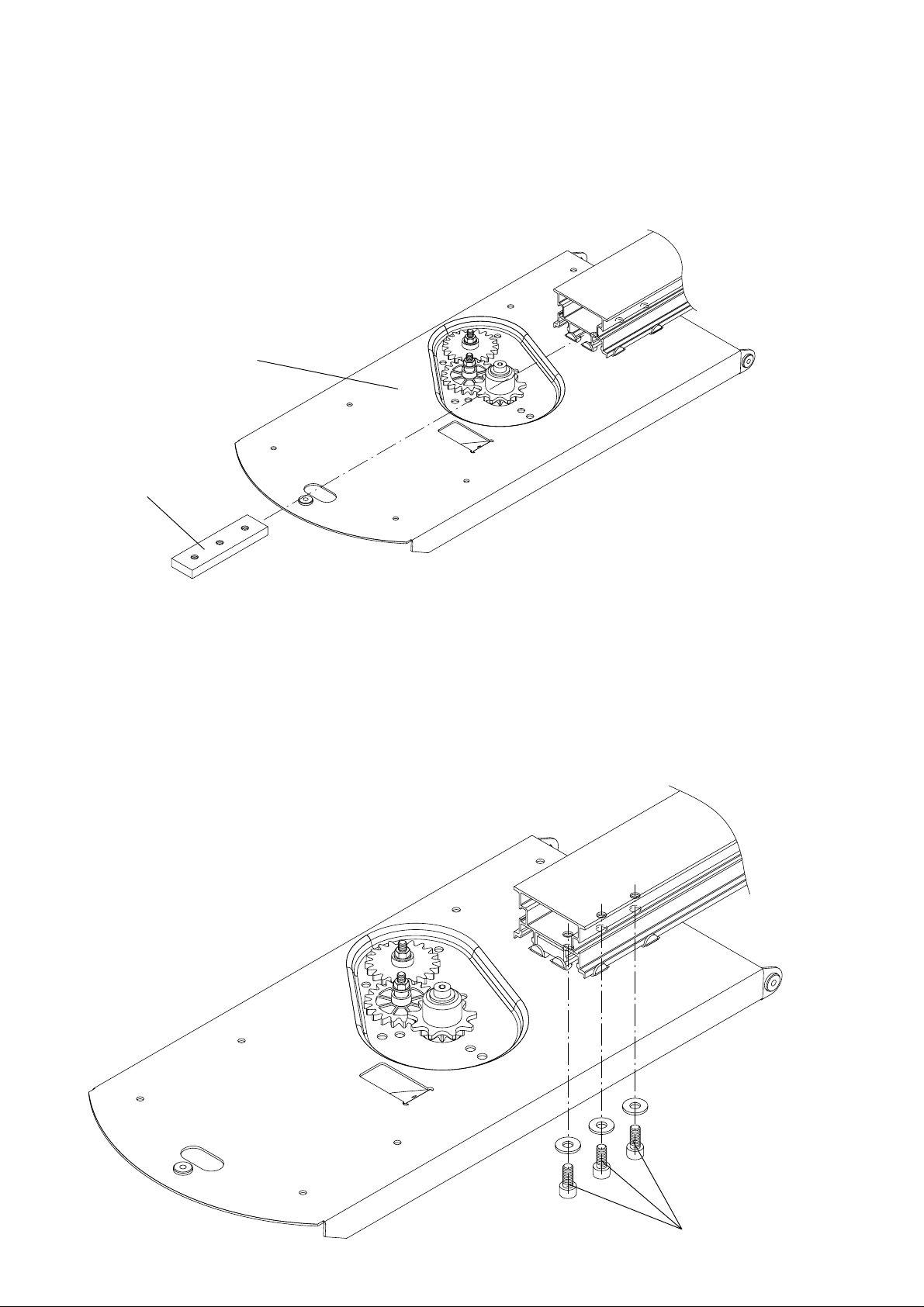

c)Infilare la piastrina P nel profilo di alluminio fino a far collimare i fori con quelli della piastra di base B (Fig.5).
c)Introduce the plate P in the aluminium profile until the holes of the plate correspond to the holes of
the base plate B (Fig.5).
c)Plättchen P in das Alu-Profil einsetzen, bis die Löcher mit denen der Basisplatte B übereinstimmen (Abb.5).
c)Introduire la plaque P dans le profil en aluminium jusqu’à ce que les trous coïncident avec ceux de
la plaque de base B (Fig.5).
c) Introducir la plaqueta P en el perfil de aluminio hasta encarar los agujeros con los de la placa de base B (Fig.5).
B
P
Fig.5
d)Serrare il profilo di alluminio alla piastra di base mediante le tre viti M6x14 interponendo le rosette a fascia
larga (Fig.6).
d) Fasten the plate P to the base plate by using the three screws M6x14. Provide for large washers
between the plate and the screws (Fig.6).
d)Das Aluprofil an die Basisplatte mit den Schrauben M6x14 festschrauben und dazwischen die breiten Schei-
ben legen (Abb.6).
d) Serrer le profil en aluminium à la plaque de base au moyen des trois vis M6x14 en intercalant les
rondelles à bande large (Fig.6).
d)Sujetar el perfil de aluminio a la placa de base con los tres tornillos M6x14 poniendo las arandelas de franja
ancha (Fig.6).
Fig.6
Viti M6x14.
Screws M6x14.
Schrauben M6x14.
Vis M6x14.
Tornillos M6x14.
9
e)Tensionare leggermente la catena avvitando il dado D1 (Fig.7).
N.B.: Una tensione troppo elevata è deleteria per lautomatismo e lo rende rumoroso.
f) Serrare forte il dado D2 (Fig.7).
e)
Slightly tension the chain by tightening the nut D1 (Fig.7). N.B.: An excessively high tension might cause serious damage to the system and renders it noisy.
f) Firmly tighten the nut D2 (Fig.7).
e)Kette
leicht
über die Mutter D1 spannen (Abb.7).
N.B.: Eine zu hohe Spannung beeinträchtigt die Automatik und macht sie geräuschvoll.
f) Mutter D2 richtig festziehen (Abb.7).
e)Tendre légèrement la chaîne en serrant l’écrou D1 (Fig.7).
N.B.: Une tension trop élevée risque d'endommager l'automatisme et de le rendre bruyant.
f) Serrer fort l’écrou D2 (Fig.7).
e)T ensar
ligeramente la cadena enroscando la tuerca D1 (Fig.7).
N.B.: Una tensión demasiado alta es perjudicial para el automatismo y lo hace ruidoso.
f) Apretar a fondo la tuerca D2 (Fig.7).
D1
D2
Fig.7
10
g)Predisporre le staffe di attacco al soffitto preferibilmente vicino al motore ed in prossimità dellunione dei
profili di guida (Fig.8). Per il fissaggio vedere Fig.9.
h)Ancoraggio delle staffe di attacco al soffitto con il profilo di guida (Fig.9).
g)Place the fixing brackets to ceiling, preferably near the motor and in proxy to the guide profiles link
point (Fig.8). For fastening, see Fig.9.
h)To anchor the ceiling fixing brackets to the guide profile (Fig.9).
g)Bügel zur Befestigung an die Decke wenn möglich in der Nähe des Motors und der Verbindung der Führungs-
profile vorbereiten (Abb.8). Zur Befestigung siehe Abbildung 9.
h)Verankerung der Bügel zur Befestigung an die Decke mit dem Führungsprofil (Abb.9).
g)Mettre en place les brides de fixation au plafond de préférence près du moteur et à proximité de l’as-
semblage des profils de guidage (Fig.8). Pour la fixation voir la figure 9.
h)Ancrage des brides de fixation au plafond avec le profil de guidage (Fig.9).
g)Predisponer los estribos de unión al techo, preferentemente cerca del motor y cerca de la unión de los perfiles de
guía (Fig.8). Para la fijación ver la figura 9.
h)Anclaje de los estribos de unión al techo con el perfil de guía (Fig.9).
Fig.8
Vite M6x20 UNI 5739.
Screw M6x20 UNI 5739.
Schraube M6x20 UNI 5739.
Vis M6x20 UNI 5739.
Tornillo M6x20 UNI 5739.
Dado M6.
Nut M6.
Mutter M6.
Ecrou M6.
Tuerca M6.
Rosetta 8x24x2.
Washer 8x24x2.
Unterlegscheibe 8x24x2.
Rondelle 8x24x2.
Arandela 8x24x2.
Fig.9
11
i) Ancorare la staffa “S” al muro o al soffitto mediante rivetti o viti e tasselli. Ancorare il profilo alla staffa S con
la vite a testa esagonale M8x80 ed il dado autobloccante (Fig.10).
i) Anchor the bracket “S” to wall or ceiling by using rivets or screws and dowels. Anchor the profile to
bracket S with the hexagonal head screws M8x80 and the self-locking nut (Fig.10).
i) Den Bügel „S“ an die Mauer oder an die Decke mit den Nieten oder den Schrauben und Dübeln verankern. Das
Profil am Bügel S mit der sechskantigen Schraube M8x80 und der selbstsichernden Mutter verankern (Abb.10).
i) Ancrer la bride "S" au mur ou au plafond au moyen des rivets ou des vis tamponnées. Ancrer le pro-
fil à la bride S avec la vis à tête hexagonale M8x80 et l’écrou autoserreur (Fig.10).
i) Anclar el estribo “S” a la pared o al techo con remaches o pernos de expansión. Anclar el perfil al estribo S con
el tornillo de cabeza hexagonal M8x80 y la tuerca autoblocante (Fig.10).
S
Fissaggio a muro.
Wall fixing.
Befestigung an der Mauer.
Fixation murale.
Fijación a la pared.
Vite M8x80 UNI 5739.
Screw M8x80 UNI 5739.
Schraube M8x80 UNI 5739.
Vis M8x80 UNI 5739.
Tornillo M8x80 UNI 5739.
S
Fissaggio a soffitto.
Fixing to ceiling.
Befestigung an der Decke.
Fixation au plafond.
Fijación al techo.
Vite M8x80 UNI 5739.
Screw M8x80 UNI 5739.
Schraube M8x80 UNI 5739.
Vis M8x80 UNI 5739.
Tornillo M8x80 UNI 5739.
Fig.10
12
l) Collegare lasta di trascinamento A al pattino di trascinamento mediante la vite a testa esagonale M6x20 e
dado autobloccante, evitando di bloccare lasta stessa. Regolare laltezza della staffa S in modo che, a porta chiusa, lasta A sia in posizione pressoché verticale (Fig.11).
l) Connect the dragging rod A to the dragging slide by using the hexagonal head screw M6x20 and self-
locking nut. A void blocking the rod. Adjust the bracket S height so as to ensure that, when the door is closed, the rod A is almost vertically positioned (Fig.11).
l) Die Mitnehmerstange A an den Mitnehmerschuh mit der sechskantigen Schraube M6x20 und der selbst-
sichernden Mutter verbinden, jedoch vermeiden dass die Stange selbst blockiert wird. Die Höhe des Bügels S so einstellen, dass bei geschlossener Tür die Stange A praktisch vertikal liegt (Abb.11).
l) Assembler la tige d’entraînement A au patin d’entraînement au moyen de la vis à tête hexagonale
M6x20 et de l’écrou autoserreur, en évitant de bloquer la tige elle-même. Régler la hauteur de la bride S de manière à ce que, la porte étant fermée, la tige A soit en position pratiquement verticale (Fig.1 1).
l) Conectar la barra de arrastre A con el patín de arrastre utilizando el tornillo de cabeza hexagonal M6x20 y la
tuerca autoblocante, evitando bloquear la barra. Ajustar la altura del estribo S de manera que, con la puerta cerrada, la barra A esté en posición casi vertical (Fig.11).
A
Vite M6x20 UNI 5739.
Screw M6x20 UNI 5739.
Schraube M6x20 UNI 5739.
Vis M6x20 UNI 5739.
Tornillo M6x20 UNI 5739.
9819009
S
Fig.11
13
3. Regolazione del finecorsa
3. Adjusting the limit switch
3. Endschalter einstellen
3. Réglage du fin de course
3. Ajuste del final de carrera
Portare la porta in apertura servendosi dellapposito tastino presente sulla scheda. Togliere il carico della molla M e girare la camma C fino a sentir scattare i due microinterruttori F1 ed F2. Ripetere loperazione in chiusura (Fig.12).
Open the door by pressing the special key on the board. Remove the load of the spring M and turn the cam C until triggering of the two micro switches F1 and F2. Repeat the closure operation (Fig.12).
Die Tür öffnen, dazu die kleine T aste an der Karte bedienen. Die Feder M entlasten und den Nocken C drehen, bis die beiden Mikroschalter F1 und F2 ausgelöst werden. Den Vorgang bei geschlossener Tür wiederholen (Abb.12).
Placer la porte en ouverture en intervenant sur la touche spéciale située sur la carte. Débander le ressortM et tourner la came C jusqu’à ce qu’on entende le déclic des deux micro-interrupteurs F1 et F2. Répéter cette opération en fermeture (Fig.12).
Llevar la puerta en apertura, utilizando el pulsador previsto en la tarjeta. Eliminar la carga del muelle M y girar la leva C hasta oír el disparo de los dos microinterruptores F1 y F2. Repetir la operación en cierre (Fig.12).
F2
F1
Finecorsa apre.
Open limit switch.
Endschalter zum Öffnen.
Fin de course ouvre.
Final de carrera abre.
Finecorsa chiude.
Close limit switch.
Endschalter zum Schließen.
Fin de course ferme.
Final de carrera cierra.
C
M
Fig.12
14
4. Regolazione della velocità
4. Adjustment of speeds
4. Geschwindigkeit einstellen
4. Réglage de la vitesse
4. Ajuste de la velocidad
Spostare il fast-on F per ottenere una delle tre velocità (Fig.13):
4,3m/1', consigliata per porte basculanti;
5,2 o 6,5m/1' per porte sezionali.
Move the fast-on switch F to obtain one of the three speeds (Fig.13):
4,3m/1' is recommended for balancing doors;
5,2 or 6,5m/1' for sectional doors.
Den Fast-On F versetzen, um eine der drei Geschwindigkeiten einzustellen (Abb.13):
• 4,3m/1' ist für Schwenktüren zu empfehlen;
• 5,2 oder 6,5m/1' sind für sektionale Türen zu empfehlen.
Déplacer le faston F pour obtenir une des trois vitesses (Fig.13):
• 4,3m/1', conseillée pour les portes basculantes;
• 5,2 ou 6,5m/1' pour les portes sectionnelles.
Desplazar el fast-on F para conseguir una de las tres velocidades (Fig.13):
4,3m/1', aconsejada para puertas basculantes;
5,2 o 6,5m/1' para puertas plegables.
Fig.13
F
15
5. Manovra manuale dallesterno
5. Manual operation from outside
5. Manuelle Betätigung von Außen
5. Manœuvre manuelle de l’extérieur
5. Maniobra manual desde el exterior
Nelle porte sezionali è possibile sbloccare lautomazione anche dallesterno utilizzando lart. AU.MS25 (Fig.14).
In sectional doors, the system can be released also from outside by using item AU.MS25 (Fig.14).
Bei den sektionalen Türen kann die Automatik auch von außen mit Hilfe des Art. AU.MS25 freigesetzt werden (Abb.14).
Dans les portes sectionnelles, l’automatisme peut être déverrouillé également de l’extérieur à l’aide de l’art. AU.MS25 (Fig.14).
En las puertas plegables es posible desbloquear la automatización también desde el exterior utilizando el art. AU.MS25 (Fig.14).
Blocca.
Block.
Sperrung.
Blocage.
Bloquea.
Cavo di acciaio.
Steel cable.
Stahlkabel.
Corde en acier.
Cable de acero.
Rosetta 9x24 UNI 6593.
Washer 9x24 UNI 6593.
Scheibe 9x24 UNI 6593.
Rondelle 9x24 UNI 6593.
Arandela 9x24 UNI 6593.
Rosetta per M8 DIN 6798E.
Washer M8 DIN 6798E.
Scheibe M8 DIN 6798E.
Rondelle M8 DIN 6798E.
Arandela para M8 DIN 6798E.
Guaina.
Sheath.
Hülse.
Gaine.
Guaina.
Capocorda.
Cable terminal.
Kabelverbinder.
Extrémité de la corde.
Terminal del cable.
Registro.
Register.
Regulierung.
Réglage.
Reglaje.
Blocca.
Block.
Sperrung.
Blocage.
Bloquea.
Morsetto.
Clamp.
Klammer.
Étau.
Perrillo.
Staffa.
Support.
Stütze.
Support.
Soporte.
Maniglia con piastra.
Handle with plate.
Handgriff mit Platte.
Manette avec plaque.
Manilla con placa.
Vite M8x10 UNI 5739.
Screw M8x10 UNI 5739.
Schraube M8x10 UNI 5739.
Vis M8x10 UNI 5739.
Tornillo M8x10 UNI 5739.
16
Sblocca.
Unblock.
Freigabe.
Déblocage.
Desbloquea.
Fig.14
Kit sblocco a filo art. AU.MS25.
Wire release Art. AU.MS25.
Freigabe über Draht, AU.MS25.
Déblocage à fil art. AU.MS25.
Kit de desbloqueo por cable art. AU.MS25.
6. Montaggio su porte basculanti
6. Assembling onto balancing doors
6. Montage an Schwenktüren
6. Montages sur les portes basculantes
6. Montajes en puertas basculantes
Basculante a contrappesi (Fig.15): le basculanti a contrappesi necessitano dellapposito braccio art. AU.C25. Unici accorgimenti per il montaggio di questultimo sono:
fissare il braccio sul filo superiore della porta
mettere a piombo il braccio stesso.
Overhead door with balanceweights (fig.15): these doors need the special arm art. AU.C25. In order to assemble it make sure that:
the arm is fixed to the top edge of the door.
the arm is levelled.
Kipptor mit Gegengewichten (Bild 15): Kipptore mit Gegengewichten erfordern den Sonderarm Teil. AU.C25. Bei seiner Anbringung ist nur zu beachten:
• Arm an der oberen Kante des Tores befestigen,
• Arm lotrecht stellen.
Portes basculantes à contrepoids (fig.15): les portes basculantes à contrepoids nécessitent un bras approprié art. AU.C25. Les seuls moyens pour le montage de ce dernier sont:
• fixer le bras sur l’arête supérieure de la porte;
• mettre à plomb le bras même.
Las basculantes de contrapesos (fig.15) necesitan el correspondiente brazo art. AU.C25. Las únicas particularidades para este último montaje son:
fijar el brazo sobre la arista superior de la puerta.
aplomar bien dicho brazo.
Fissare il braccio sul filo superiore della porta.
Fix the arm to the top edge of the door.
Arm an der oberen Kante des Tores befestigen
Fixer le bras sur l’arête supérieure de la porte.
Fijar el brazo en la arista superior de la puerta.
Rotaia.
Rail.
Schiene.
Morceau de rail.
Guía.
Braccio per porte a contrappesi art. AU.C25.
Overhead doors with balanceweights: special arm art. AU.C25.
Kipptor mit Gegengewichten: Sonderarm, Teil AU.C25.
Portes basculantes à contrepoids: bras spécial art. AU.C25.
Brazo para puerta de contrapesos art. AU.C25.
Pattino.
Sliding plate.
Platte.
Plaque.
Patín.
A porta chiusa lasciare 2 ÷ 3 cm.
Keep a distance of 2 ÷ 3 cm when the door is closed.
Wenn die Tür geschlossen ist, lassen 2 ÷ 3 cm.
Il faut lasser 2 ÷ 3 cm quand la porte est ouvert.
Cuando la puerta ésta cerrada, hay que haber 2 ÷ 3 cm.
Regolare
Adjust
Regulieren
Régler
Regulación
Vite M6x35 UNI 5931
Screw M6x35 UNI 5931
Schraube M6x35 UNI 5931
Vis M6x35 UNI 5931
Tornillo M6x35 UNI 5931
Mettere a piombo il braccio.
Level the arm.
Arm lotrecht stellen.
Mettre à plomb le bras.
Aplomar bien el brazo.
Fig.15
17
1
2
3
4
6
2
7
5
11
12
13
8
10
18
9
Pos. Cod.
1
Tendicatena
2
Rotaia
3
Carro di trascinamento
4
Carter
5
Pignone
6
Trasformatore
7
Motore
8
Lampada
9
Centralina
10
Finecorsa assemblato
11
Ingranaggio finecorsa Z20
12
Portalampada
13
Ingranaggio ozioso Z20
Denominazione - Description - Bezeichnung - Dénomination - Denominación
Chain tightener Rail Drive trolley Guard Gear Transformer Motor Lamp Electronic control card Limit switch assembled Limit switch gear Lamp holder Idle gear
Kettenspanner Schiene Mitnehmerwagen Geh use Zahnrad Trasformator Motor Lampe Elektronische Deckel Zusamm. Endschalter Endschalterzahnrad Lampenfassung Mitl uferwalze
ATTENZIONE
ATTENZIONE
Tendeur de ch ine Rail Chariot d entra nement Carter Engrenage Trasformateur Moteur Lampe Fiche lectronique Fin de course assembl Engrenage fin de course Douille Engrenage baladeur
Tensor de cadena Guía Patín de tracción Protección Engranaje Trasformador Motor Lámpara Centralita Final de carrera ensamb. Engranaje final de carrera Portalámpara Engranaje loco
9686915 9686916 9686917 9686918 9686953 9686305 9686026 9686106 9686922 9686923 9686924 9686309 9686925
La polizza RC prodotti, che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede lutilizzo di accessori originali Benincà.
CAUTION
CAUTION
The civil liability policy, which covers possible injuries to people or accidents caused by defects in construction, requires to use original Benincà accessories.
BITTE BEACHTEN
BITTE BEACHTEN
Die Versicherung deckt nur Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden und gilt nur bei Einsatz von Benincà Original-Ersatzteilen.
ATTENTION
ATTENTION
Pour que la police dassurance R.C. réponde à deventuels sinistres causés à choses ou personnes, en cas de défauts de fabrication, il faut que soient utilisés des accessoires Benincà.
ATENCION
ATENCION
La póliza RC productos, que responde de eventuales daños a personas o cosas causados por defectos de fabricación, requiere la utilización de accesorios originales Benincà.
19
KT4
Libro istruzioni per lutilizzatore - Users handbook for the user
Handbuch für den Verbraucher
- Manuel dinstructions pour lutilisateur
Libro de instrucciones para el usuario
Norme di sicurezza
Non sostare nella zona di movimento della porta.
Non lasciare che i bambini giochino con i comandi o in prossimità delle ante.
In caso di anomalie di funzionamento non tentare di riparare il guasto ma avvertire un tecnico specializzato.
Safety rules
Do not stand in the movement area of the door.
Do not let children play with controls and near the door.
Should operating faults occur, do not attempt to repair the fault but call a qualified technician.
Sicherheitsvorschriften
• Nicht im Öffnungsbereich verweilen.
• Kinder nicht mit den Steuerungen oder in der Nähe des Tores spielen lassen.
• Bei Funktionsausfällen nicht versuchen, den Schaden selber zu beheben, sondern den Techniker rufen.
Normes de sécurité
Ne pas stationner dans la zone de mouvement de la porte.
Ne laissez pas les enfants jouer avec les commandes ou à proximité de la porte.
En cas danomalies de fonctionnement, nessayez pas de réparer la panne mais contactez un tech-
nicien spécialisé.
Normas de seguridad
No pararse en la zona de movimiento de la puerta.
No dejar que los niños jueguen con los mando o en proximidad de la puerta.
En caso de anomalías de funcionamiento no intentar reparar la avería sino que avisar a un técnico espe-
cializado.
Manovra manuale dallinterno
Per sbloccare lautomazione e procedere alla manovra manuale è sufficiente tirare il pomello P (Fig.16) verso il basso. Per tornare poi al funzionamento automatico spingere la levetta L verso la porta e dare un impulso di apertura o chiusura allautomazione che si ripristinerà. Se lautomazione si trova ad unaltezza da terra tale che la leva L non possa essere raggiunta agevolmente, utilizzare un altro cordino con pomello.
Manual operation from the inside
To release the automatic system and proceed to the manual operation, it is sufficient to pull the knob P (fig.16) downwards. To switch to the automatic mode again, push the level L towards the door and give an impulse control for the opening and closing of the system. If the height at which the system is fitted renders the level L difficult to reach, use another cord with knob.
Manuelle Betätigung von Innen
Um die automatische Vorrichtung freizusetzen und sie manuell betätigen zu können, genügt es den Kugelgriff P (Abb.16) nach unten zu ziehen. Um auf die automatische Bedienung zurückzuschalten, den Hebel L zur Tür drücken und den Steuerbefehl zum Öffnen oder Schließen der automatischen Vorrichtung geben, die somit auf automatisch zurückschaltet. Falls die automatische Vorrichtung zu hoch installiert ist und vom Boden nicht leicht erreicht werden kann, eine Schnur mit Kugelgriff verwenden.
20
L
Tirare per ripristinare il funzionamento automatico.
Pull to reset the automatic operating mode.
Ziehen, um den automatischen Betrieb zurück zu setzen.
Tirer pour restaurer le fonctionnement automatique.
Tirar para restablecer el funcionamiento automático.
P
Tirare verso il basso per poter eseguire la manovra manuale.
Pull downward to carry out the manual operation.
Nach unten ziehen, um den manuellen Vorgang vornehmen zu können.
Tirer vers le bas pour pouvoir exécuter la manœuvre manuelle.
Tirar hacia abajo para poder efectuar la maniobra manual.
Fig.16
21
Manœuvre manuelle de lintérieur
Pour déverrouiller lautomatisme et effectuer la manœuvre manuelle il suffit de tirer le pommeau B (fig.16) vers le bas. Pour retourner au fonctionnement automatique pousser le levier L vers la porte et donner une impulsion douverture ou de fermeture à l’automatisme qui se restaurera. Si lautomatisme se trouve à une hauteur du sol telle que le levier L ne peut pas être atteint facilement, servez-vous dun autre cordon muni dun gland.
Maniobra manual desde el interior
Para desbloquear la automatización y proceder a la maniobra manual basta tirar de la empuñadura P (fig.16) hacia abajo. Para volver seguidamente al funcionamiento automático, empujar la palanquita L hacia la puerta y dar un impulso de apertura o cierre al automatismo el cual se restaurará. Si la automatización se encuentra a una altura con respecto al suelo tal que no se logre alcanzar fácilmente la palanca L, utilizar otro cordelillo con empuñadura.
Manutenzione
Controllare periodicamente lefficienza dello sblocco manuale di emergenza.
Astenersi assolutamente dal tentativo di effettuare riparazioni, potreste incorrere in incidenti; per queste
operazioni contattare un tecnico specializzato.
Lattuatore non richiede manutenzioni ordinarie, tuttavia è necessario verificare periodicamente lefficienza
dei dispositivi di sicurezza e le altre parti dellimpianto che potrebbero creare pericoli in seguito ad usura.
Maintenance
Every month check the good operation of the emergency manual release.
It is mandatory not to carry out extraordinary maintenance or repairs as accidents may be caused.
These operations must be carried out by qualified personnel only.
The operator is maintenance free but it is necessary to check periodically if the safety devices and
the other components of the automation system work properly . W ear and tear of some components could cause dangers.
Wartung
• Monatliche Kontrolle der manuellen Notentriegelung
• Es ist absolut untersagt, selbstständig Sonderwartung oder Reparaturen vorzunehmen, da Unfälle die
Folge sein können; wenden Sie sich an den Techniker.
• Der Antrieb braucht keine ordentliche Unterhaltung aber es ist periodisch notwendig die Leistungsfähigkeit
der Sicherheitsvorrichtungen und die andere Teile des Anlages zu prüfen. Sie könnten durch Abnutzung Gefaht hervorbringen.
Maintenance
Contrôler tous les mois le bon état du déverrouillage manuel durgence.
Ne tenter aucune réparation ou intervention qui pourrait savérer dangereuse. Contactez impérati-
vement un technicien spécialisé pour ce type dopération.
Loperateur ne demande pas dentretien particulier mais il faut vérifier périodiquement lefficacité des
dispositifs de sécurité ainsi que les autres points de linstallation qui pourraient créer des risques dû à lusure.
Mantenimiento
Controlar periodicamente la eficiencia del desbloqueo manual de emergencia.
Abstenerse absolutamente de intentar efectuar reparaciones, podrán incurrir en accidentes; para estas
operaciones contactar con un técnico especializado.
El operador no requiere mantenimiento habitual, no obstante es necesario verificar periódicamente la efi-
ciencia de los dispositivos de seguridad y las otras partes de la instalación que pudiesen crear peligros a causa del desgaste.
22
Smaltimento
Qualora il prodotto venga posto fuori servizio, è necessario seguire le disposizioni legislative in vigore al momento per quanto riguarda lo smaltimento differenziato ed il riciclaggio dei vari componenti (metalli, plastiche, cavi elettrici, ecc.); è consigliabile contattare il vostro installatore o una ditta specializzata ed abilitata allo scopo.
Waste disposal
If the product must be dismantled, it must be disposed according to regulations in force regarding the differentiated waste disposal and the recycling of components (metals, plastics, electric cables, etc..). For this operation it is advisable to call your installer or a specialised company.
Entsorgung
Wird das Gerät außer Betrieb gesetzt, müssen die gültigen Gesetzesvorschriften zur differenzierten Entsor­gung und Wiederverwendung der Einzelkomponenten, wie Metall, Plastik, Elektrokabel, usw., beachtet wer­den. Rufen Sie Ihren Installateur oder eine Entsorgungsfirma.
Démolition
Au cas où le produit serait mis hors service, il est impératif de se conformer aux lois en vigueur pour ce qui concerne l’élimination différenciée et le recyclage des différents composants (métaux, matiè- res plastiques câbles électriques, etc...) contactez votre installateur ou une firme spécialisée autori­sée à cet effet.
Eliminación de aguas sucias
Cada vez que el producto esté fuera de servicio, es necesario seguir las disposiciones legislativas en vigor en ese momento en cuanto concierne a la eliminación de suciedad y al reciclaje de varios componentes (meta­les, plásticos, cables eléctricos, etc.), es aconsejable contactar con su instalador o con una empresa especia­lizada y habilitada para tal fin.
Attenzione
Tutti i prodotti Benincà sono coperti da polizza assicurativa che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede però la marcatura CE della macchina e lutilizzo di componenti originali Benincà.
Warning
All Benincá products are covered by insurance policy for any possible damages to objects and per­sons caused by construction faults under condition that the entire system be marked CE and only Benincá parts be used.
Achtung
Alle Produkte BENINCA’ wurden mit einem Versicherungsschein versehen, der alle eventuellen Schäden an Dingen oder Personen abdeckt, die durch Herstellungsdefekte hervorgerufen wurden, vorausgesetzt, das Gerät besitzt die Kennzeichnung EU und es wurden original BENINCA’ Einzelkomponenten verwendet.
Attention
Tous les produits Benincà sont couverts par une police dassurance qui répond d’éventuels préjudi­ces corporels ou matériels provoqués à cause de défauts de fabrication, mais qui requiert toutefois le marquage CE de la machine et lutilisation de pièces de rechange dorigine Benincà.
Atención
T odos los productos Benincà están cubiertos por una póliza de seguros que responde de eventuales daños a personas o cosas, causados por defectos de fabricación, requiere sin embargo la marca CE de la ”máquina y la utilización de componentes originales Benincà.
23
AUTOMATISMI BENINCÀ Srl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728
Loading...
