AEG BSS12 C operation manual

BSS12 C

Original instructions Originalbetriebsanleitung Notice originale Istruzioni originali Manual original

Manual original

Oorspronkelijke gebruiksaanwijzing

Original brugsanvisning Original bruksanvisning Bruksanvisning i original Alkuperäiset ohjeet Πρωτότυπο οδηγιών χρήσης Orijinal işletme talimatı Původním návodem k používání Pôvodný návod na použitie

Instrukcją oryginalną Eredeti használati utasítás Izvirna navodila Originalne pogonske upute Instrukcijām oriģinālvalodā Originali instrukcija Algupärane kasutusjuhend

Оригинальное руководство по эксплуатации

Оригинално ръководство за експлоатация

Instrucţiuni de folosire originale

Оригинален прирачник за работа Оригінал інструкції з експлуатації

ﺔﯾﻠﺻﻷا تﺎﻣﯾﻠﻌﺗﻟا

ENGLISH	1	2	3	Picture section
				with operating description and functional description
DEUTSCH	1	2	3	Bildteil
				mit Anwendungsund Funktionsbeschreibungen
FRANÇAIS	1	2	3	Partie imagée
				avec description des applications et des fonctions

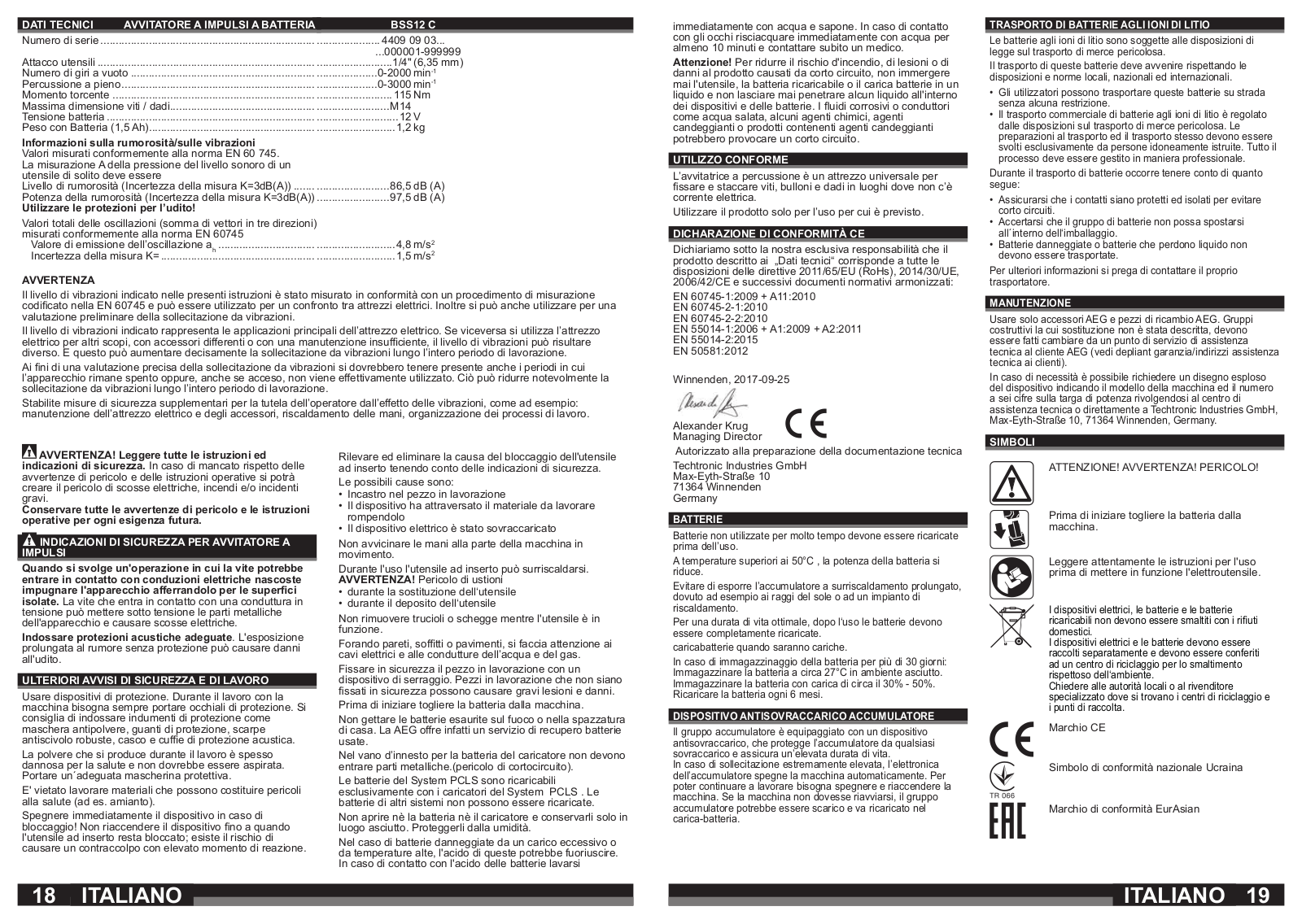

ITALIANO	1	2	3	Sezione illustrata
				con descrizione dell'applicazione e delle funzioni
ESPAÑOL	1	2	3	Sección de ilustraciones
				con descripción de aplicación y descripción funcional
PORTUGUES	1	2	3	Parte com imagens
				explicativas contendo descrição operacional e funcional
NEDERLANDS	1	2	3	Beeldgedeelte
				met toepassingsen functiebeschrijvingen
DANSK	1	2	3	Billeddel
				med anvendelsesog funktionsbeskrivelser

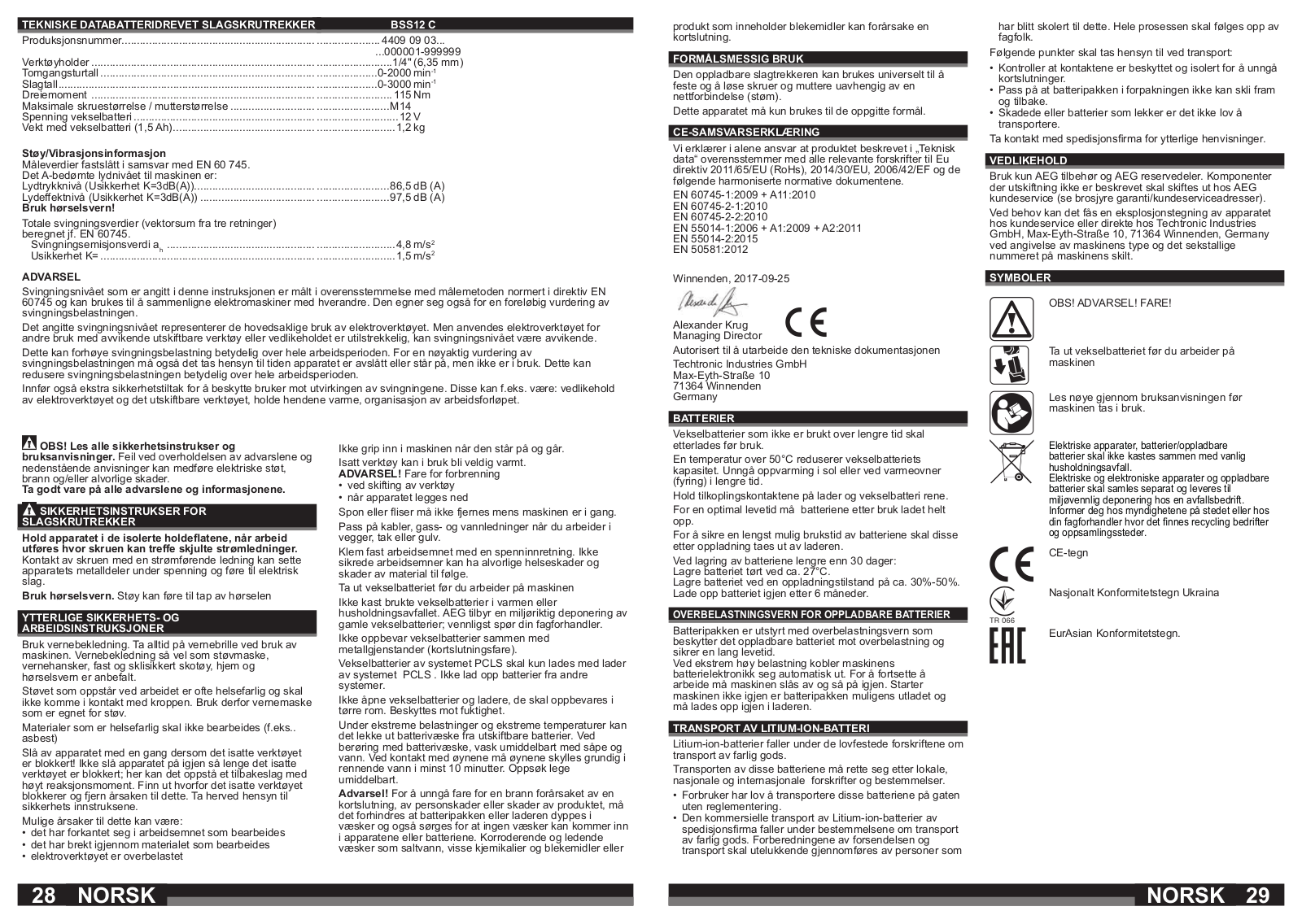

NORSK	1	2	3	Bildedel
				med bruksog funksjonsbeskrivelse

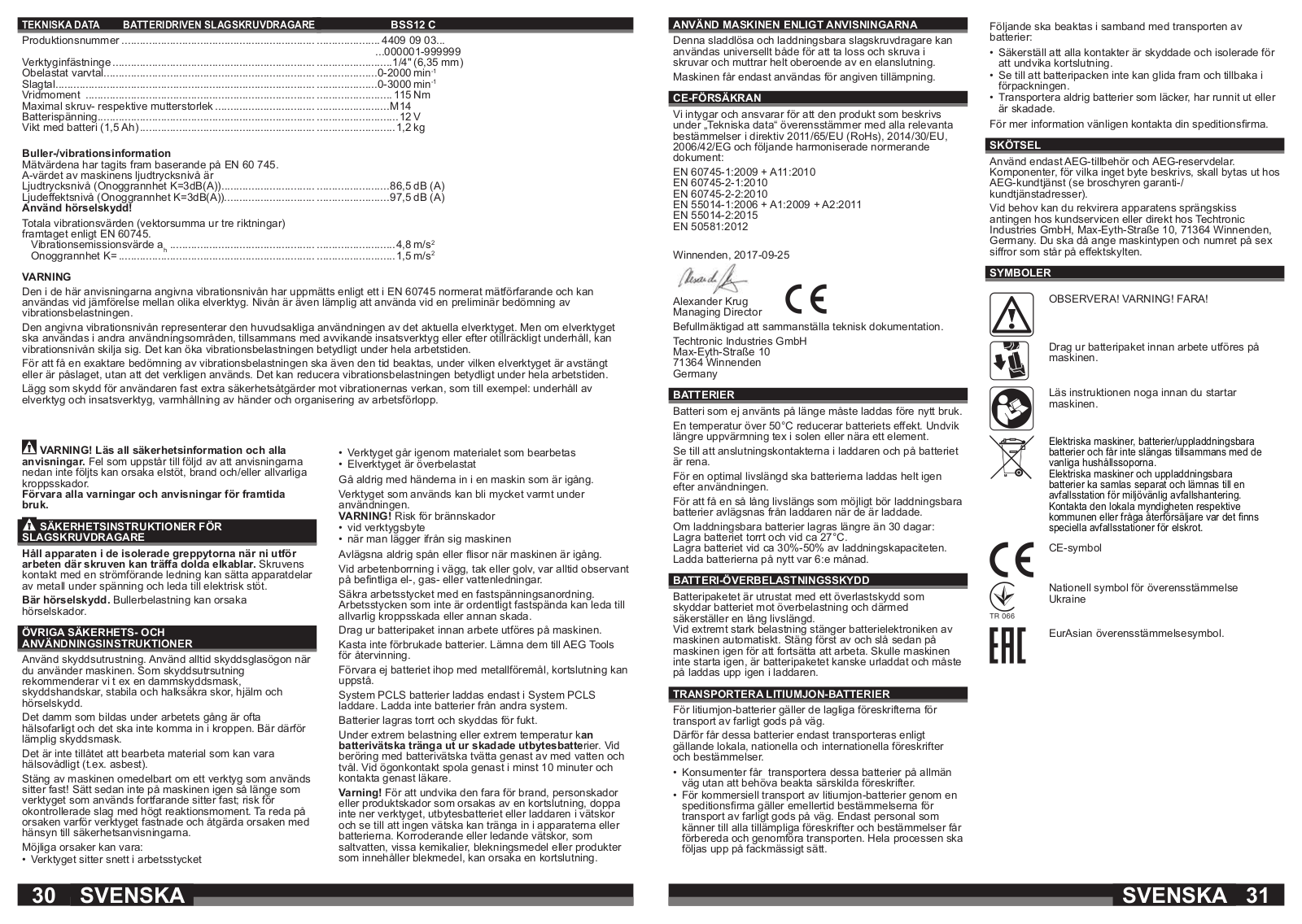

SVENSKA	1	2	3	Bilddel
				med användningsoch funktionsbeskrivning

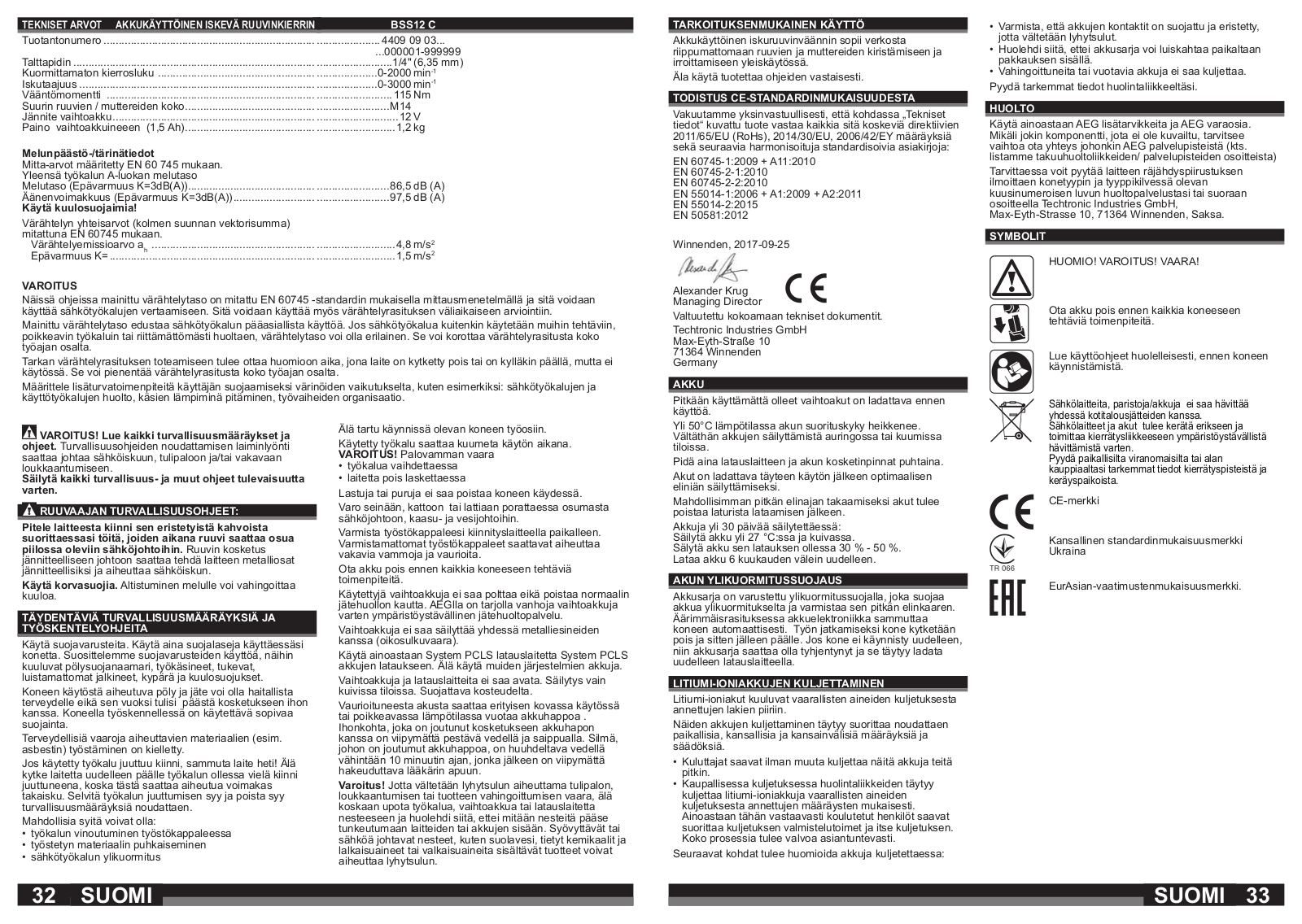

SUOMI	1	2	3	Kuvasivut
				käyttöja toimintakuvaukset

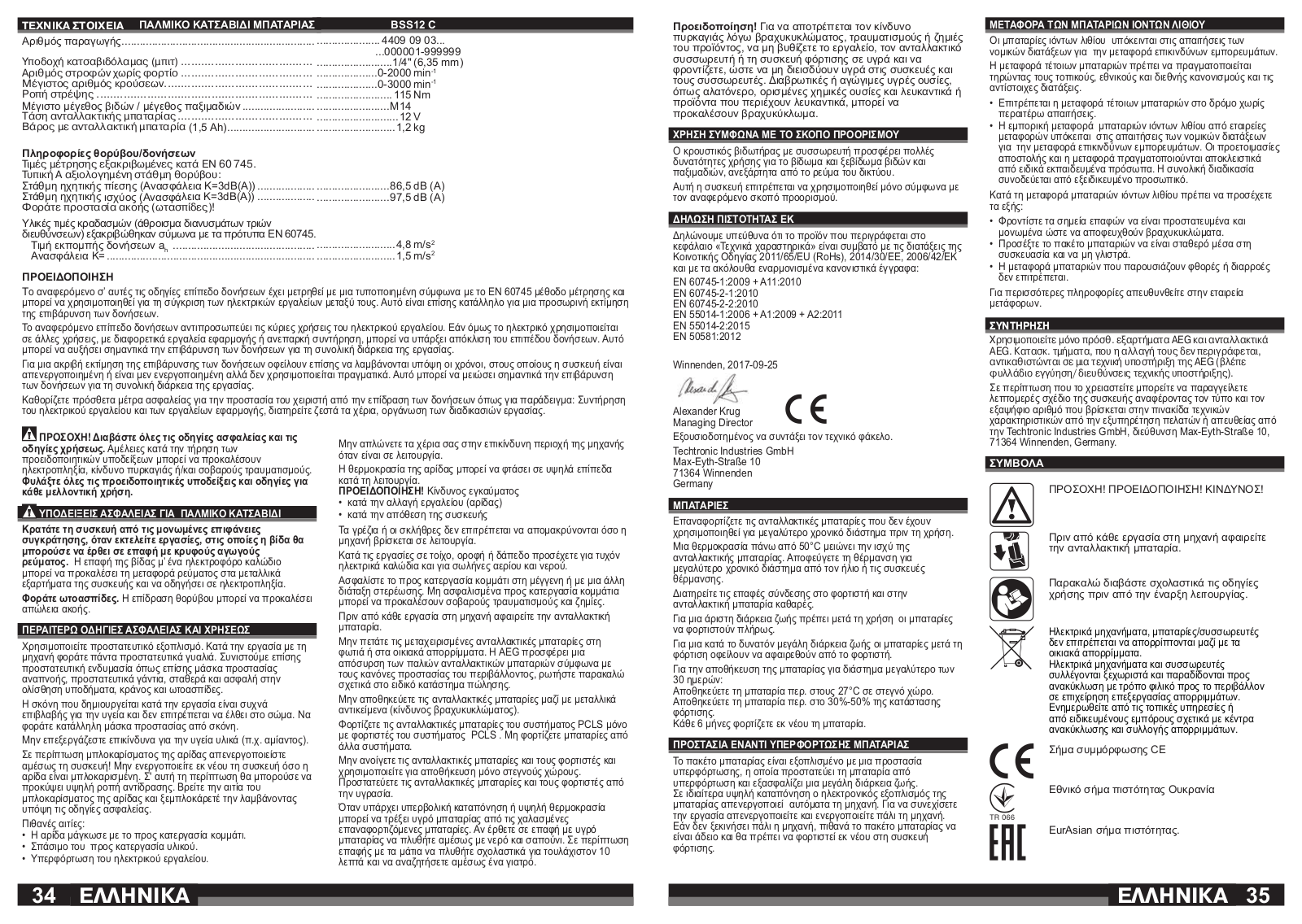

ΕΛΛΗΝΙΚΑ	1	2	3	Τμήμα εικόνων
				με περιγραφές χρήσης και λειτουργίας
TÜRKÇE	1	2	3	Resim bölümü
				Uygulama ve fonksiyon açıklamaları ile birlikte
ČESKY	1	2	3	Obrazová část
				s popisem aplikací a funkcí
SLOVENSKY	1	2	3	Obrazová časťs popisom aplikácií a funkcií
POLSKI	1	2	3	Część rysunkowa z opisami zastosowania i działania
MAGYAR	1	2	3	Képes részalkalmazásiés működési leírásokkal
SLOVENSKO	1	2	3	Del slikez opisom uporabe in funkcij

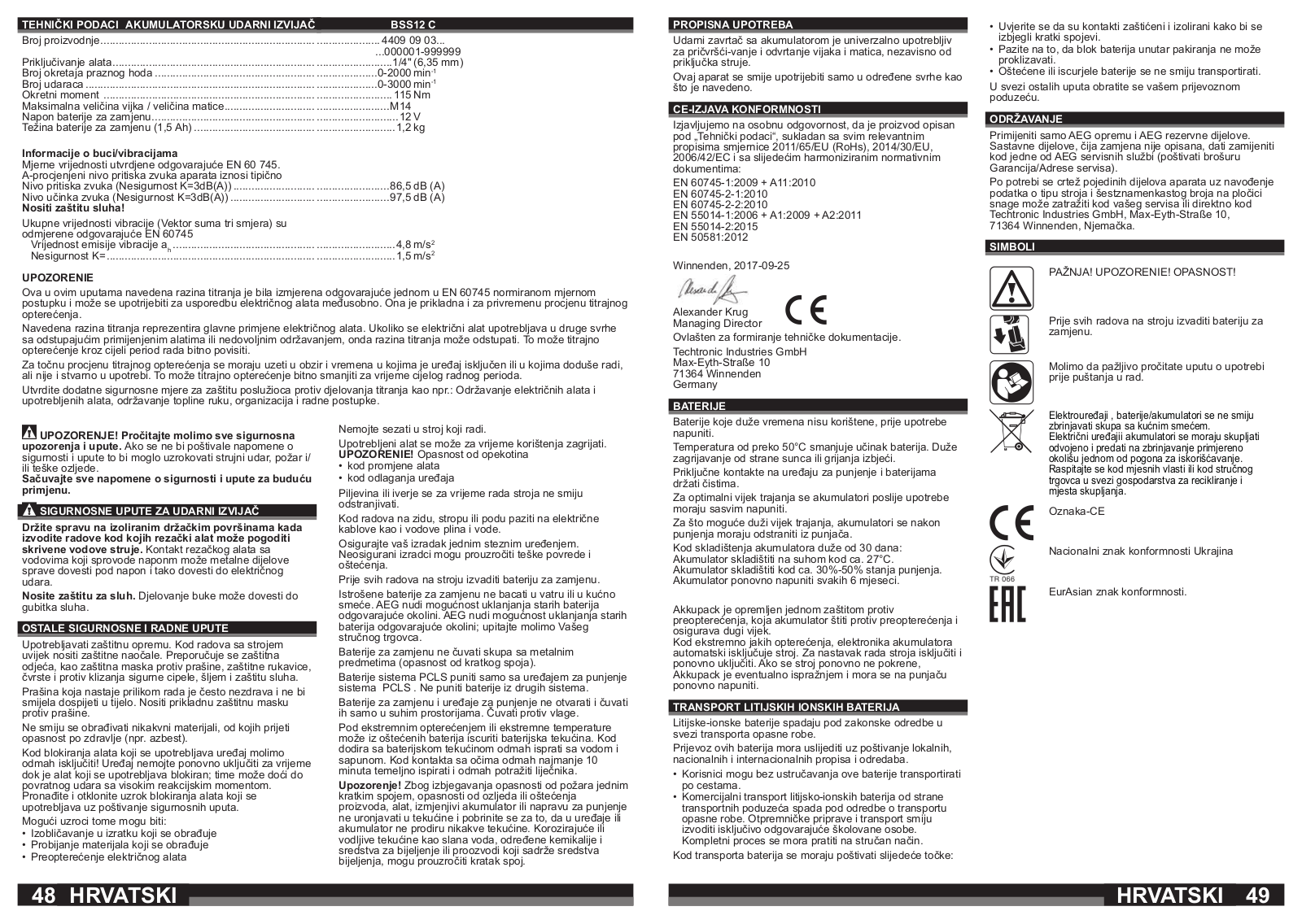

HRVATSKI	1	2	3	Dio sa slikamasa opisima primjene i funkcija
LATVISKI	1	2	3	Attēla daļa ar lietošanas un funkciju aprakstiem
LIETUVIŠKAI	1	2	3	Paveikslėlio dalissu vartojimo instrukcija ir funkcijų aprašymais
EESTI	1	2	3	Pildiosa kasutusjuhendi ja funktsioonide kirjeldusega
РУССКИЙ	1	2	3	Раздел иллюстрацийс описанием эксплуатации и функций
БЪЛГАРСКИ	1	2	3	Част със снимки с описания за приложение и функции
ROMÂNIA	1	2	3	Secvenţa de imagine cu descrierea utilizării şi a funcţionării
МАКЕДОНСКИ	1	2	3	Дел со сликисо описи за употреба и функционирање
УКРАЇНСЬКА	1	2	3	Частина з зображеннями з описом робіт та функцій
ﻲﺑرﻋ	1	2	3	ﻲﻔﯾظوﻟاو ﻲﻠﯾﻐﺷﺗﻟا فﺻوﻟا ﮫﺑ دﺟوﯾ روﺻﻟا مﺳﻗ

2

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

	Text section with Technical Data, important Safety and Working Hints		12
	and description of Symbols
			14
	Textteil mit Technischen Daten, wichtigen Sicherheitsund Arbeitshinweisen
	und Erklärung der Symbole.
			16
	Partie textuelle avec les données techniques, les consignes importantes de sécurité et de travail ainsi que
	l’explication des pictogrammes.
			18
	Sezione testo con dati tecnici, importanti informazioni sulla sicurezza e sull‘utilizzo,
	spiegazione dei simboli.
			20
	Sección de texto con datos técnicos, indicaciones importantes de seguridad y trabajo y explicación de los símbolos.
			22
	Parte com texto explicativo contendo Especifi cações técnicas, Avisos de segurança e de operação e a Descrição
	dos símbolos.

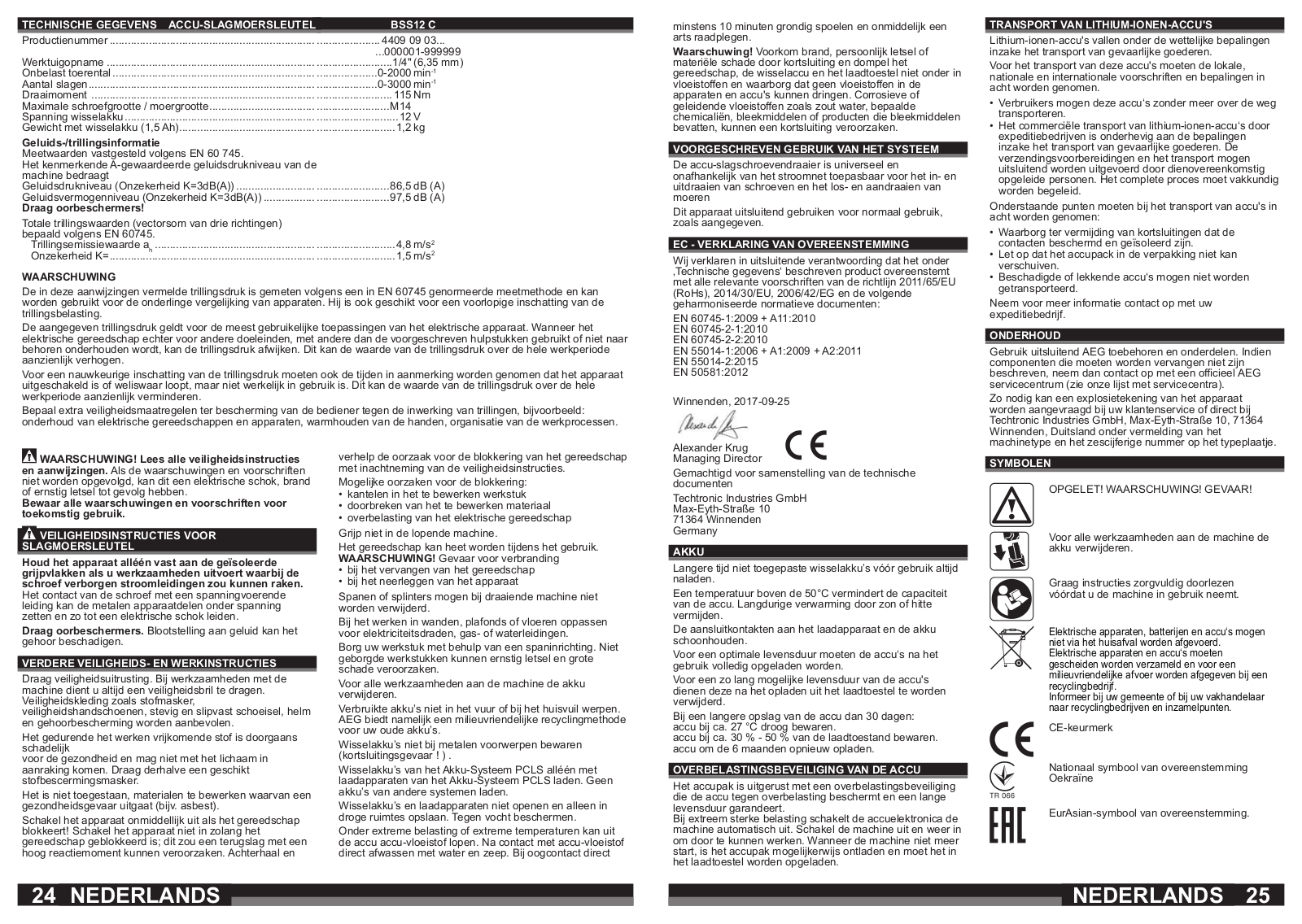

	Tekstgedeelte met technische gegevens, belangrijke veiligheidsen arbeidsinstructies en verklaring van de		24
	symbolen.
	Tekstdel med tekniske data, vigtige sikkerhedsog arbejdsanvisninger		26
	og symbolforklaring.
	Tekstdel med tekniske data, viktige sikkerhetsog arbeidsinstruksjoner		28
	og forklaring av symbolene.
	Textdel med tekniska informationer, viktiga säkerhetsoch användningsinstruktioner		30
	samt symbolförklaringar.
	Tekstisivut: tekniset tiedot, tärkeät turvallisuusja työskentelyohjeet		32
	sekä merkkien selitykset.
	Τμήμα κειμένου με τεχνικά χαρακτηριστικά, σημαντικές υποδείξεις ασφαλείας		34
	και εργασίας και εξήγηση των συμβόλων.
	Teknik bilgileri, önemli güvenlik ve çalışma açıklamalarını ve de sembollerin açıklamalarını		36
	içeren metin bölümü.

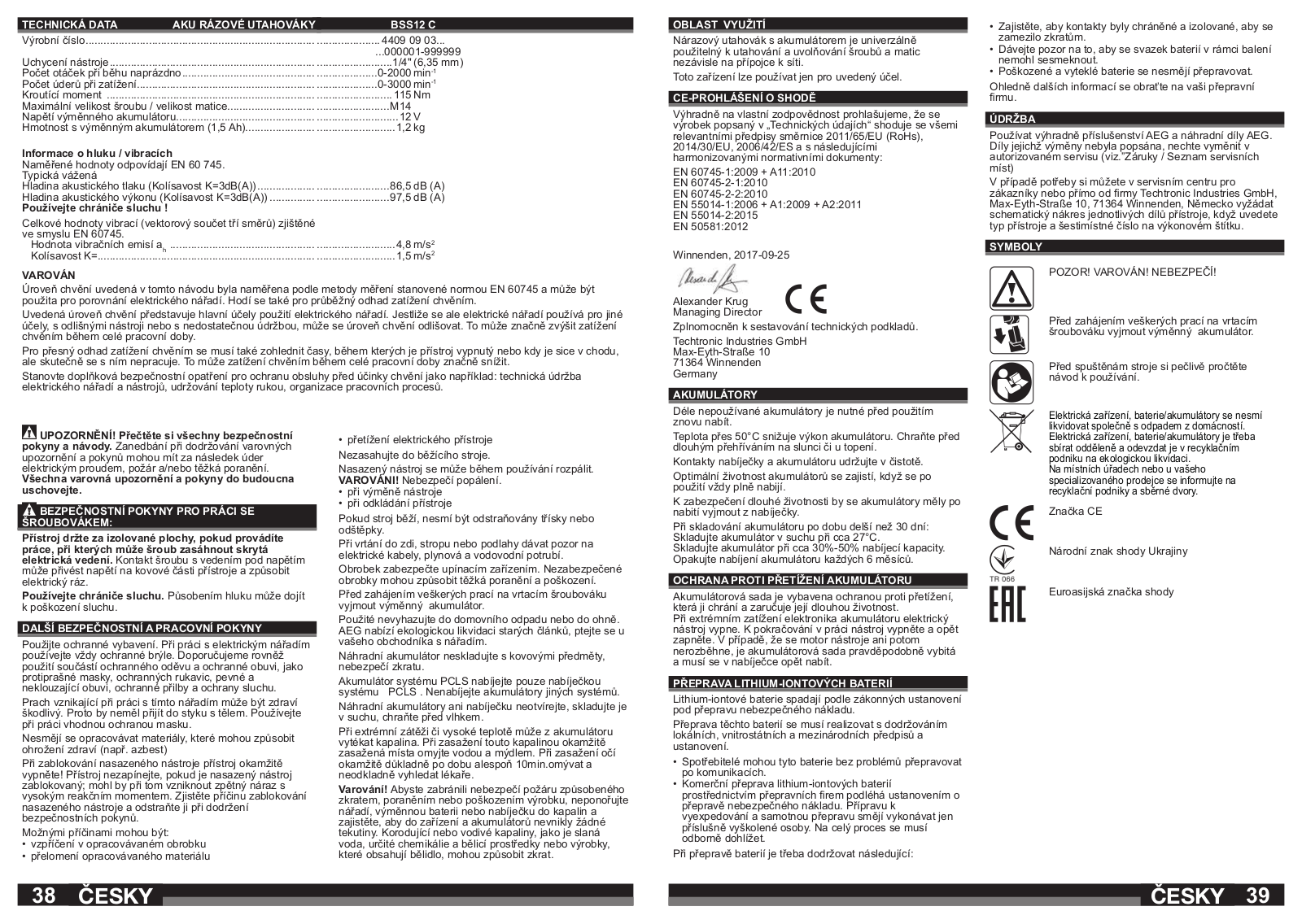

	Textová část s technickými daty, důležitými bezpečnostními a pracovními pokyny		38
	a s vysvětlivkami symbolů
	Textová časť s technickými dátami, dôležitými bezpečnostnými a pracovnými pokynmi		40
	a s vysvetlivkami symbolov
	Część opisowa z danymi technicznymi, ważnymi wskazówkami dotyczącymi bezpieczeństwa i pracy oraz		42
	objaśnieniami symboli.
	Szöveges rész műszaki adatokkal, fontos biztonságiés munkavégzési útmutatásokkal, valamint a szimbólumok		44
	magyarázata.

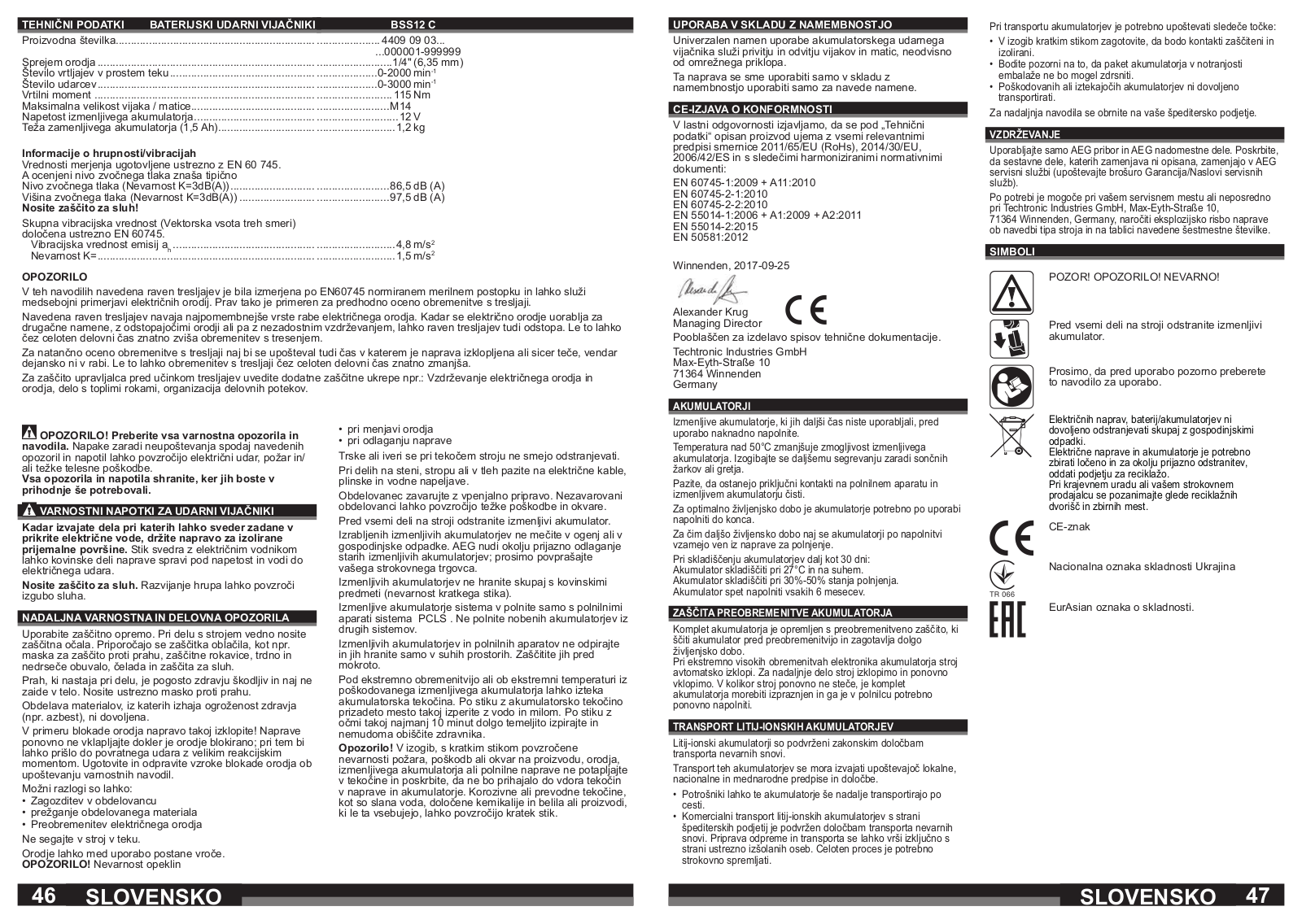

			46
	Del besedila s tehničnimi podatki, pomembnimi varnostnimi opozorili in delovnimi navodili
	in pojasnili simbolov.
			48
	Dio štiva sa tehničkim podacima, važnim sigurnosnim i radnim uputama
	i objašnjenjem simbola.

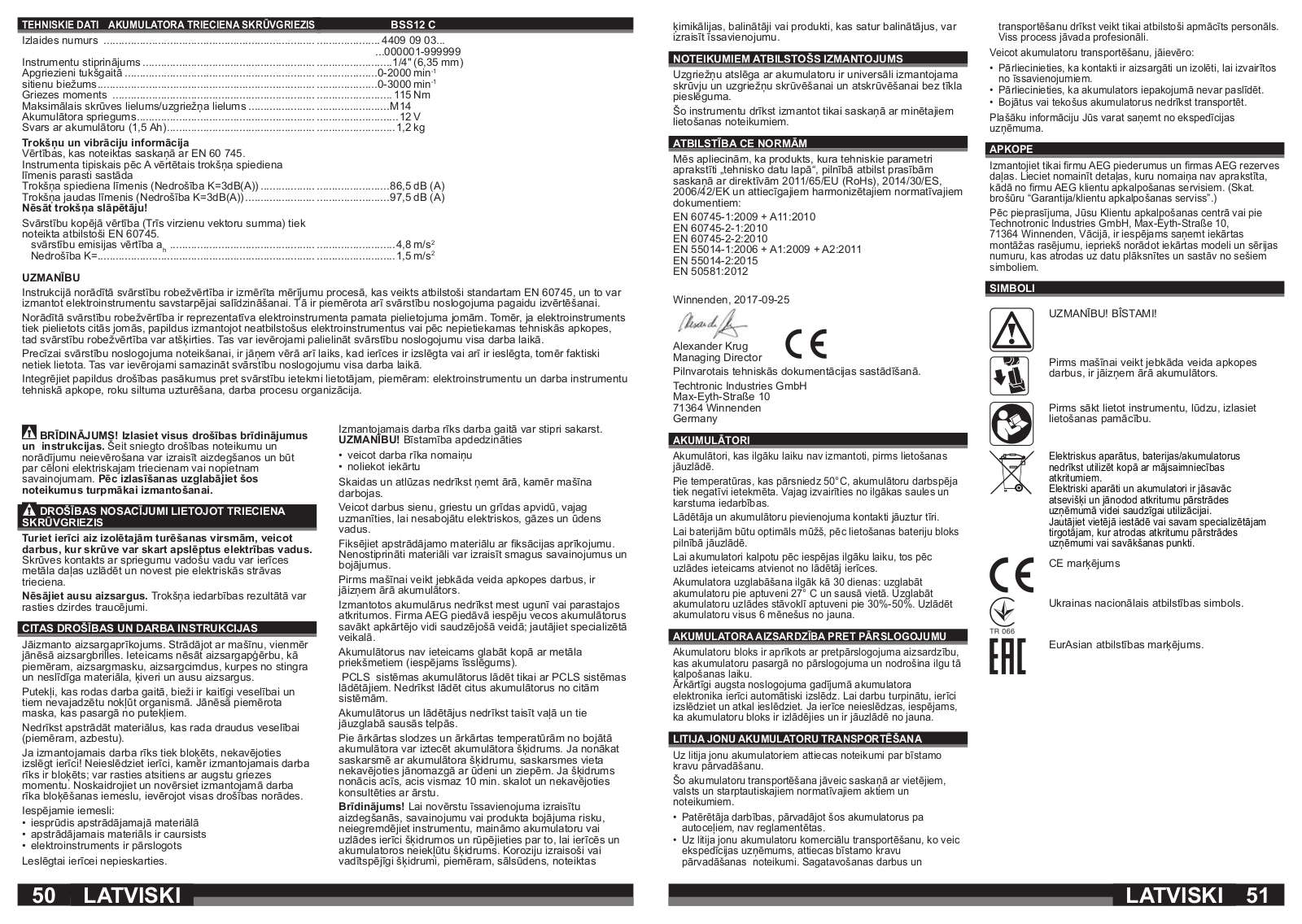

			50
	Teksta daļa ar tehniskajiem parametriem, svarīgiem drošības un darbības norādījumiem,
	simbolu atšifrējumiem.
			52

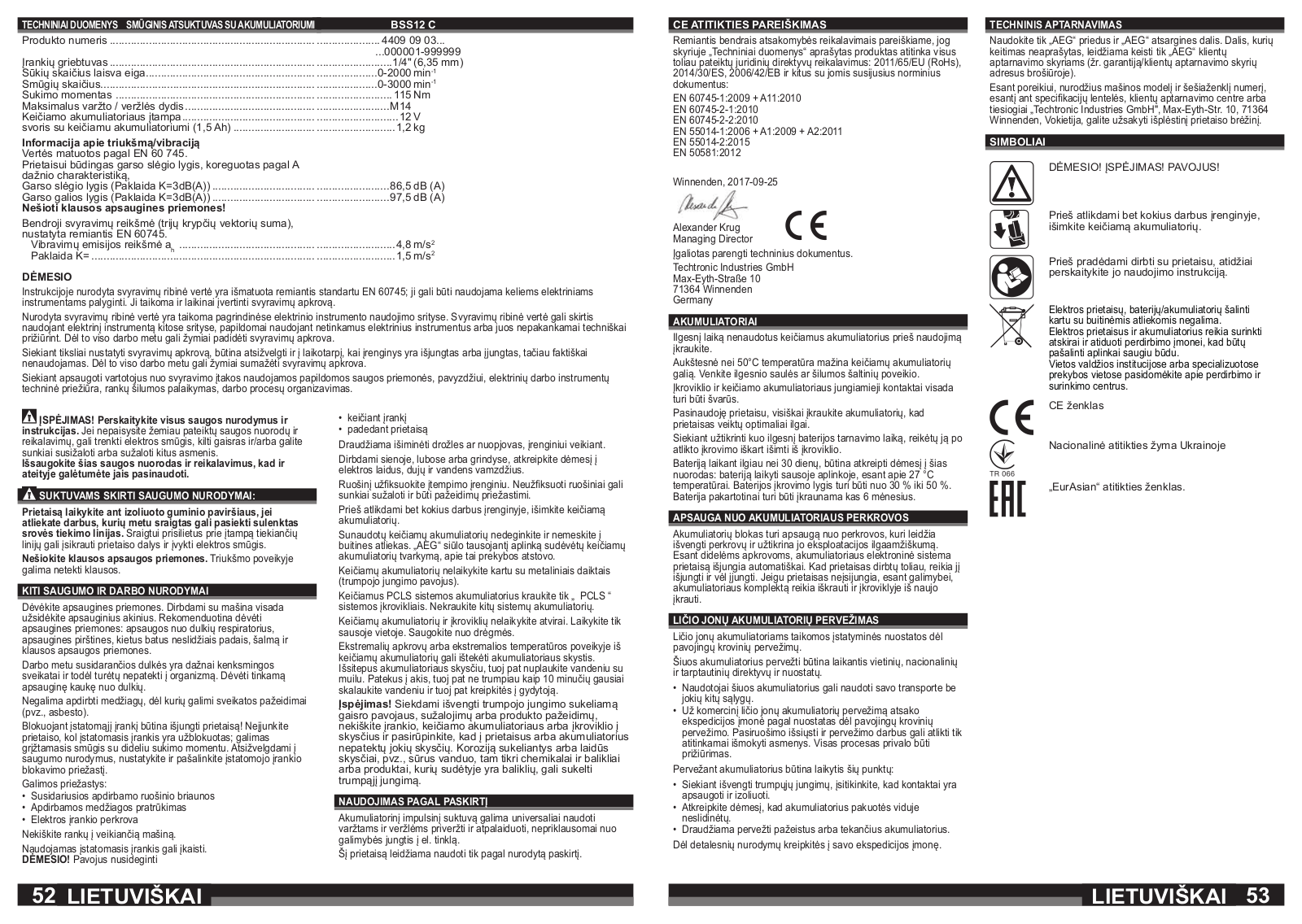

	Teksto dalis su techniniais duomenimis, svarbiomis saugumo ir darbo instrukcijomis
	bei simbolių paaiškinimais.
			54
	Tekstiosa tehniliste näitajate, oluliste ohutusja tööjuhenditega
	ning sümbolite kirjeldustega.
			56

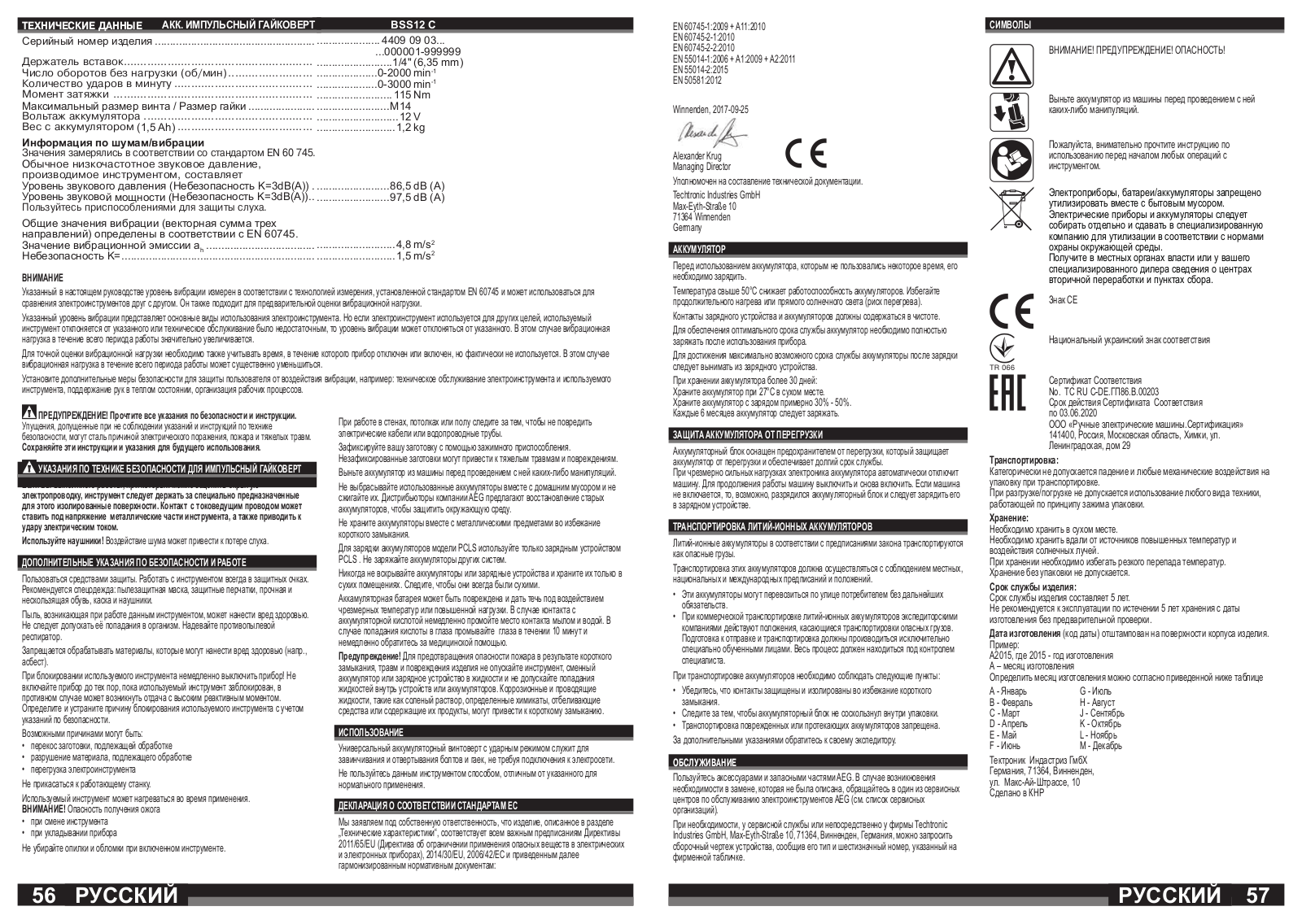

	Текстовый раздел, включающий технические данные, важные рекомендации по безопасности и
	эксплуатации, а также описание используемых символов.
			58
	Част с текст с технически данни, важни указания за безопасност и работа
	и разяснение на символите.

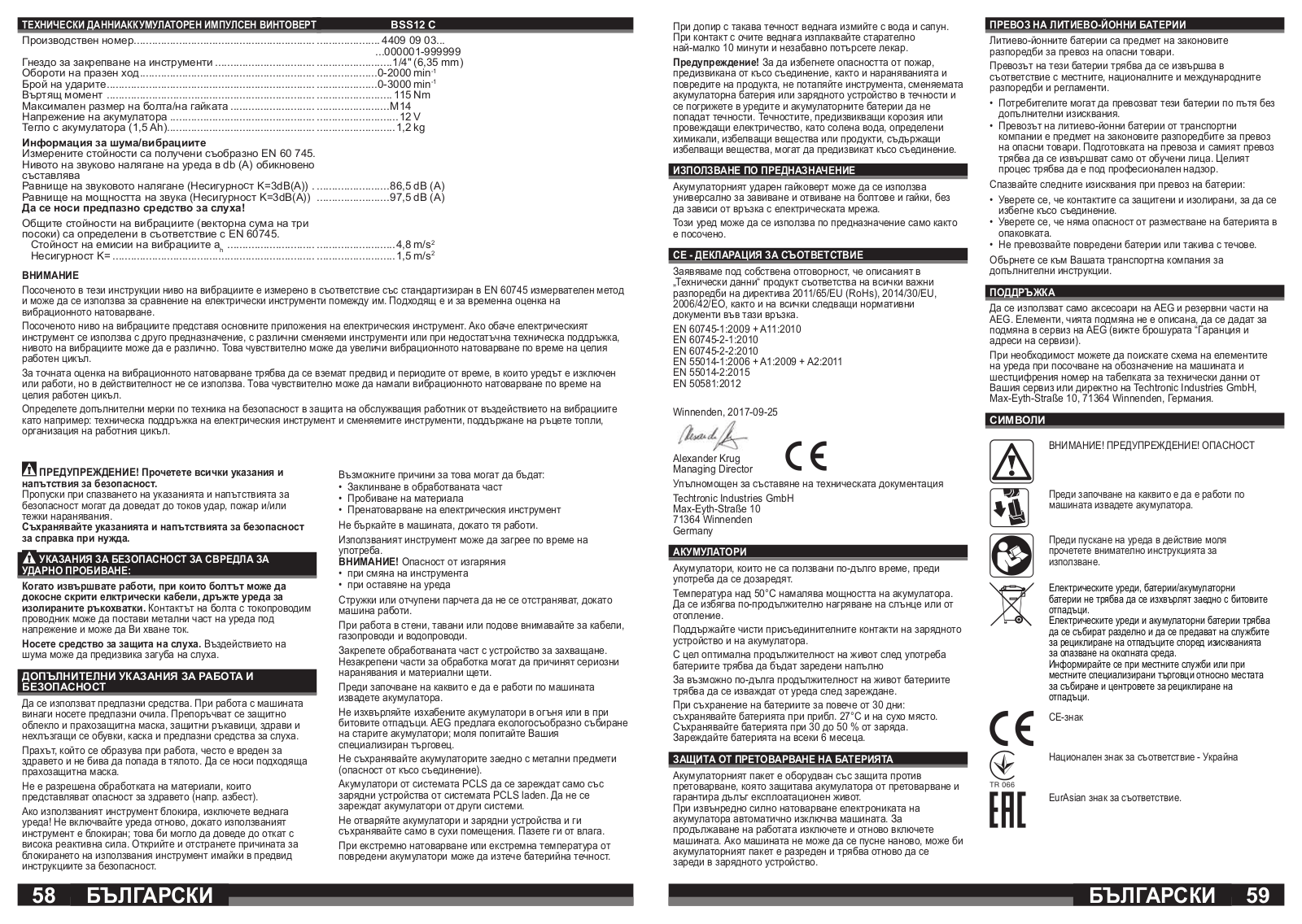

			60
	Porţiune de text cu date tehnice, indicaţii importante privind siguranţa şi modul de lucru
	şi descrierea simbolurilor.
			62
	Текстуален дел со Технички карактеристики, важни безбедносни и работни упатства
	и објаснување на симболите.
			64
	Текстова частина з технічними даними, важливими вказівками з техніки безпеки та експлуатації
	і поясненням символів.
			67
	زوﻣرﻟا فﺻوو لﻣﻌﻟاو ﺔﻣﻼﺳﻠﻟ ﺔﻣﺎﮭﻟا ﺢﺋﺎﺻﻧﻟاو ﺔﯾﻧﻔﻟا تﺎﻧﺎﯾﺑﻟﺎﺑ دوزﻣﻟا ﻲﺻﻧﻟا مﺳﻘﻟا
			3

Remove the battery pack before starting any work on the machine. Vor allenArbeiten an der Maschine den Wechselakku herausnehmen Avant tous travaux sur la machine retirer l’accu interchangeable.

Prima di iniziare togliere la batteria dalla macchina.

Retire la batería antes de comenzar cualquier trabajo en la máquina.

Antes de efectuar qualquer intervenção na máquina retirar o bloco acumulador.

Voor alle werkzaamheden aan de machine de akku verwijderen. Ved arbejde inden i maskinen, bør batteriet tages ud.

Ta ut vekselbatteriet før du arbeider på maskinen Drag ur batteripaket innan arbete utföres på maskinen.

Ota akku pois ennen kaikkia koneeseen tehtäviä toimenpiteitä.

Рсйн брь кЬие есгбуЯб уфз мзчбнЮ бцбйсеЯфе фзн бнфбллбкфйкЮ мрбфбсЯб.

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Před zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor. Pred každou prácou na stroji výmenný akumulátor vytiahnuť.

Przed przystąpieniem do jakichkolwiek prac na elektronarzędziu należy wyjąć wkładkę akumulatorową.

Karbantartás, javítás, tisztítás, stb. előtt az akkumulátort ki kell venni a készülékből. Pred deli na stroju izvlecite izmenljivi akumulator.

Prije svih radova na stroju izvaditi bateriju za zamjenu.

Pirms mašīnai veikt jebkāda veida apkopes darbus, ir jāizņem ārā akumulātors. Prieš atlikdami bet kokius darbus įrenginyje, išimkite keičiamą akumuliatorių. Enne kõiki töid masina kallal võtke vahetatav aku välja.

Bыньте аккумулятор из машины перед проведением с ней каких-либо манипуляций.

Преди започване на каквито е да е работи по машината извадете акумулатора. Îndepărtaţi acumulatorul înainte de începerea lucrului pe maşina

Отстранете ја батеријата пред да започнете да ја користите машината.

Перед будь-якими роботами на машині вийняти змінну акумуляторну батарею.

.زﺎﮭﺟﻟا ﻰﻠﻋ لﺎﻣﻋأ يأ ﻲﻓ ءدﺑﻟا لﺑﻗ ﺔﯾرﺎطﺑﻟا ﺔﻣزﺣ ﺔﻟازﺈﺑ مﻗ

8

10

9

STOP START

4

7

11

6

5

Remove the battery pack before starting any work on the machine.

Vor allenArbeiten an der Maschine den Wechselakku herausnehmen

Avant tous travaux sur la machine retirer l’accu interchangeable.

Prima di iniziare togliere la batteria dalla macchina.

Retire la batería antes de comenzar cualquier trabajo en la máquina.

Antes de efectuar qualquer intervenção na máquina retirar o bloco acumulador.

Voor alle werkzaamheden aan de machine de akku verwijderen.

Ved arbejde inden i maskinen, bør batteriet tages ud.

Ta ut vekselbatteriet før du arbeider på maskinen

Drag ur batteripaket innan arbete utföres på maskinen.

Ota akku pois ennen kaikkia koneeseen tehtäviä toimenpiteitä.

Рсйн брь кЬие есгбуЯб уфз мзчбнЮ бцбйсеЯфе фзн бнфбллбкфйкЮ мрбфбсЯб.

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Před zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor.

Pred každou prácou na stroji výmenný akumulátor vytiahnuť.

Przed przystąpieniem do jakichkolwiek prac na elektronarzędziu należy wyjąć wkładkę akumulatorową.

Karbantartás, javítás, tisztítás, stb. előtt az akkumulátort ki kell venni a készülékből.

Pred deli na stroju izvlecite izmenljivi akumulator.

Prije svih radova na stroju izvaditi bateriju za zamjenu.

Pirms mašīnai veikt jebkāda veida apkopes darbus, ir jāizņem ārā akumulātors.

Prieš atlikdami bet kokius darbus įrenginyje, išimkite keičiamą akumuliatorių.

Enne kõiki töid masina kallal võtke vahetatav aku välja.

Bыньте аккумулятор из машины перед проведением с ней каких-либо манипуляций.

Преди започване на каквито е да е работи по машината извадете акумулатора.

Scoateţi acumulatorul înainte de a începe orice intervenţie pe maşină.

Отстранете ја батеријата пред да започнете да ја користите машината.

Перед будь-якими роботами на машині вийняти змінну акумуляторну батарею.

.زﺎﮭﺟﻟا ﻰﻠﻋ لﺎﻣﻋأ يأ ﻲﻓ ءدﺑﻟا لﺑﻗ ﺔﯾرﺎطﺑﻟا ﺔﻣزﺣ ﺔﻟازﺈﺑ مﻗ

1

2

click

1

2

100%

75%

50%

25%

2 2-3 sec

1

6 7

1

2

START

1 STOP

1

2

8				9

LOCK

10 11

TECHNICAL DATA CORDLESS IMPACT SCREWDRIVER	BSS12 C
............................................................................................Production code	4409 09 03...
Tool reception	...000001-999999
	1/4"(6,35 mm)
No-load speed.............................................................................................	0-2000min-1
Impact range................................................................................................	0-3000min-1
Torque...............................................................................................................	115Nm
Max. diameter bolt / nut...................................................................................	M14
Battery voltage....................................................................................................	12V
Weight with battery (1,5 Ah) ..............................................................................	1,2kg
Noise/vibration information
Measured values determined according to EN 60 745.
Typically, the A-weighted noise levels of the tool are:	86,5dB (A)
Sound pressure level (Uncertainty K=3dB(A)) ................................................
Sound power level (Uncertainty K=3dB(A)).....................................................	97,5dB (A)
Wear ear protectors!
Total vibration values (vector sum in the three axes)
determined according to EN 60745.	4,8m/s2
Vibration emission value ah ............................................................................
Uncertainty K=................................................................................................	1,5m/s2

WARNING

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main applications of the tool. However if the tool is used for di erent applications, with di erent accessories or poorly maintained, the vibration emission may di er. This may signifi cantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched o or when it is running but not actually doing the job. This may signifi cantly reduce the exposure level over the total working period.

Identify additional safety measures to protect the operator from the e ects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fi re and/or serious injury.

Save all warnings and instructions for future reference. IMPACT DRIVER SAFETY WARNINGS

Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring. Fasteners contacting a „live“ wire may make exposed metal parts of the power tool „live“ and could give the operator an electric shock.

Wear ear protectors. Exposure to noise can cause hearing loss.

ADDITIONAL SAFETY AND WORKING INSTRUCTIONS

Use protective equipment. Always wear safety glasses when working with the machine. The use of protective clothing is recommended, such as dust mask, protective gloves, sturdy non-slip footwear, helmet and ear defenders.

The dust produced when using this tool may be harmful to health. Do not inhale the dust. Wear a suitable dust protection mask.

Do not machine any materials that present a danger to health (e.g. asbestos).

Switch the device o immediately if the insertion tool stalls! Do not switch the device on again while the insertion tool is stalled, as doing so could trigger a sudden recoil with a high reactive force. Determine why the insertion tool stalled and rectify this, paying heed to the safety instructions.

The possible causes may be:

•it is tilted in the workpiece to be machined

•it has pierced through the material to be machined

•the power tool is overloaded

Do not reach into the machine while it is running. The insertion tool may become hot during use.

•when changing tools

•when setting the device down

Sawdust and splinters must not be removed while the machine is running.

When working in walls ceiling, or fl oor, take care to avoid electric cables and gas or waterpipes.

Clamp your workpiece with a clamping device. Unclamped workpieces can cause severe injury and damage.

Remove the battery pack before starting any work on the machine.

Do not dispose of used battery packs in the household refuse or by burning them. AEG Distributors o er to retrieve old batteries to protect our environment.

Do not store the battery pack together with metal objects (short circuit risk).

Use only System PCLS chargers for charging System PCLS battery packs. Do not use battery packs from other systems.

Never break open battery packs and chargers and store only in dry rooms. Keep dry at all times.

Battery acid may leak from damaged batteries under extreme load or extreme temperatures. In case of contact with battery acid wash it o immediately with soap and water. In case of eye contact rinse thoroughly for at least 10 minutes and immediately seek medical attention.

Warning! To reduce the risk of fi re, personal injury, and product damage due to a short circuit, never immerse your tool, battery pack or charger in fl uid or al-low a fl uid to fl ow inside them. Corrosive or conductive fl uids, such as seawater, certain industrial chemicals, and bleach or bleach containing products, etc., Can cause a short circuit.

SPECIFIED CONDITIONS OF USE

The cordless impact wrench can be used to tighten and loosen nuts and bolts wherever no mains connection is available.

Do not use this product in any other way as stated for normal use.

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that the product described under “Technical Data” fulfi lls all the relevant provisions of the directives 2011/65/EU (RoHs), 2014/30/ EU, 2006/42/EC and the following harmonized standards have been used:

EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010

EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015

EN 50581:2012

Winnenden, 2017-09-25

Alexander Krug

Managing Director

Authorized to compile the technical fi le.

Techtronic Industries GmbH Max-Eyth-Straße 10 71364 Winnenden Germany

BATTERIES

Battery packs which have not been used for some time should be recharged before use.

Temperatures in excess of 50°C (122°F) reduce the performance of the battery pack.Avoid extended exposure to heat or sunshine (risk of overheating).

The contacts of chargers and battery packs must be kept clean.

For an optimum life-time, the battery packs have to be fully charged, after used.

To obtain the longest possible battery life remove the battery pack from the charger once it is fully charged.

For battery pack storage longer than 30 days:

Store the battery pack where the temperature is below 27°C and away from moisture

Store the battery packs in a 30% - 50% charged condition Every six months of storage, charge the pack as normal.

BATTERY PACK PROTECTION LI-ION BATTERY

The battery pack has overload protection that protects it from being overloaded and helps to ensure long life.

Under extreme stress the battery electronics switch o the machine automatically. To restart, switch the machine o and then on again. If the machine does not start up again, the battery pack may have discharged completely. In this case it must be recharged in the battery charger.

TRANSPORTING LITHIUM BATTERIES

Lithium-ion batteries are subject to the Dangerous Goods Legislation requirements.

Transportation of those batteries has to be done in accordance with local, national and international provisions and regulations.

•The user can transport the batteries by road without further requirements.

•Commercial transport of Lithium-Ion batteries by third parties is subject to Dangerous Goods regulations. Transport preparation and transport are exclusively to be carried out by appropriately trained persons and the process has to be accompanied by corresponding experts.

When transporting batteries:

•Ensure that battery contact terminals are protected and insulated to prevent short circuit.

•Ensure that battery pack is secured against movement within packaging.

•Do not transport batteries that are cracked or leak.

Check with forwarding company for further advice

MAINTENANCE

Use onlyAEG accessories and spare parts. Should components need to be replaced which have not been described, please contact one of ourAEG service agents (see our list of guarantee/service addresses).

If needed, an exploded view of the tool can be ordered. Please state the machine type printed as well as the six-digit No. on the label and order the drawing at your local service agents or directly at: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLS

CAUTION! WARNING! DANGER!

Remove the battery pack before starting any work on the machine.

Please read the instructions carefully before starting the machine.

Do not dispose electric tools, batteries/ rechargeable batteries together with household waste material.

Electric tools and batteries that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Check with your local authority or retailer for recycling advice and collection point.

European Conformity Mark

National mark of conformity Ukraine

EurAsian Conformity Mark.

12

ENGLISH

ENGLISH

13

TECHNISCHE DATEN	AKKU-SCHLAGSCHRAUBER	BSS12 C
................................................................Produktionsnummer	.....................	4409 09 03...
Werkzeugaufnahme		...000001-999999
	.........................	1/4"(6,35 mm)
Leerlaufdrehzahl......................................................................	....................	0-2000min-1
Schlagzahl...............................................................................	....................	0-3000min-1
Drehmoment............................................................................	.........................	115Nm
Maximale Schraubengröße / Mutterngröße.....................................................		M14
Spannung Wechselakku..........................................................	...........................	12V
Gewicht mit Wechselakku (1,5 Ah)....................................................................		1,2kg
Geräusch/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise:		86,5dB (A)
Schalldruckpegel (Unsicherheit K=3dB(A)).....................................................
Schallleistungspegel (Unsicherheit K=3dB(A))................................................		97,5dB (A)
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)
ermittelt entsprechend EN 60745.
Schwingungsemissionswert ah .......................................................................		4,8m/s2
Unsicherheit K =...................................................................	..........................	1,5m/s2

WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufi ge Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR SCHLAGSCHRAUBER

Halten Sie das Gerät an den isolierten Griflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

WEITERE SICHERHEITSUND ARBEITSHINWEISE

Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.

Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Geeignete Staubschutzmaske tragen.

Es dürfen keine Materialien bearbeitet werden, von denen eine Gesundheitsgefährdung ausgeht (z.B. Asbest).

Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort ausschalten! Schalten Sie das Gerät nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei könnte ein Rückschlag mit hohem Reaktionsmoment entstehen. Ermitteln und beheben Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.

Mögliche Ursachen dafür können sein:

•Verkanten im zu bearbeitenden Werkstück

•Durchbrechen des zu bearbeitenden Materials

•Überlasten das Elektrowerkzeuges

Greifen Sie nicht in die laufende Maschine.

Das Einsatzwerkzeug kann während der Anwendung heiß werden.

WARNUNG! Verbrennungsgefahr

•bei Werkzeugwechsel

•bei Ablegen des Gerätes

Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gasund Wasserleitungen achten.

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht gesicherte Werkstücke können schwere Verletzungen und Beschädigungen verursachen.

Vor allen Arbeiten an der Maschine den Wechselakku herausnehmen

Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. AEG bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren Fachhändler.

Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr).

Wechselakkus des Systems PCLS nur mit Ladegeräten des Systems PCLS laden. Keine Akkus aus anderen Systemen laden.

Wechselakkus und Ladegeräte nicht ö nen und nur in trockenen Räumen lagern. Vor Nässe schützen.

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Wechselakkus Batteriefl üssigkeit auslaufen. Bei Berührung mit Batteriefl üssigkeit sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.

Warnung! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. 2017-09-25Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Akku-Schlagschrauber ist universell einsetzbar zum Befestigen und Lösen von Schrauben und Muttern unabhängig von einem Netzanschluss.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit alle relevanten Vorschriften der Richtline 2011/65/EU (RoHs), 2014/30/EU, 2006/42/EG und den folgenden harmonisierten normativen Dokumenten übereinstimmt:

EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010

EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015

EN 50581:2012

Winnenden, 2017-09-25

Alexander Krug

Managing Director

Bevollmächtigt die technischen Unterlagen zusammenzustellen

Techtronic Industries GmbH Max-Eyth-Straße 10 71364 Winnenden Germany

AKKUS

Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.

Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere Erwärmung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.

Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen werden.

Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufl aden aus dem Ladegerät entfernt werden.

Bei Lagerung des Akkus länger als 30 Tage: Akku bei ca. 27°C und trocken lagern.

Akku bei ca. 30%-50% des Ladezustandes lagern. Akku alle 6 Monate erneut aufl aden.

AKKUÜBERLASTSCHUTZ LI-ION AKKU

DerAkkupack ist mit einem Überlastschutz ausgestattet, der den Akku vor Überlastung schützt und eine hohe Lebensdauer sicherstellt.

Bei extrem starker Beanspruchung schaltet dieAkkuelektronik die Maschine automatisch ab. Zum Weiterarbeiten MaschineAusund wieder Einschalten. Sollte die Maschine nicht wieder anlaufen, ist derAkkupack möglicherweise entladen und muss im Ladegerät wieder aufgeladen werden.

TRANSPORT VON LITHIUM-IONEN-AKKUS

Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrguttransport.

Der Transport dieserAkkus muss unter Einhaltung der lokalen, nationalen und internationalen Vorschriften und Bestimmungen erfolgen.

•Verbraucher dürfen dieseAkkus ohne Weiteres auf der Straße transportieren.

•Der kommerzielle Transport von Lithium-Ionen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahrguttransports. Die Versandvorbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden.

Folgende Punkte sind beim Transport vonAkkus zu beachten:

•Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um Kurzschlüsse zu vermeiden.

•Achten Sie darauf, dass derAkkupack innerhalb der Verpackung nicht verrutschen kann.

•Beschädigte oder auslaufendeAkkus dürfen nicht transportiert werden.

Wenden Sie sich für weitere Hinweise an Ihr

Speditionsunternehmen.

WARTUNG

NurAEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einerAEG Kundendienststelle auswechseln lassen (Broschüre Garantie/ Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10,

71364 Winnenden, Germany angefordert werden.

SYMBOLE

ACHTUNG! WARNUNG! GEFAHR!

Vor allen Arbeiten an der Maschine den

Wechselakku herausnehmen

Bitte lesen Sie die Gebrauchsanweisung vor

Inbetriebnahme sorgfältig durch.

Elektrogeräte, Batterien/Akkus dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Elektrische Geräte undAkkus sind getrennt zu sammeln und zur umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben. Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghöfen und Sammelstellen.

CE-Zeichen

Nationales Konformitätszeichen Ukraine

EurAsian Konformitätszeichen.

14

DEUTSCH

DEUTSCH

15

CARACTÉRISTIQUES TECHNIQUES VISSEUSE À CHOC SANS FIL	BSS12 C
...........................................................................................Numéro de série	4409 09 03...
Système de fi xation	...000001-999999
	1/4"(6,35 mm)
Vitesse de rotation à vide............................................................................	0-2000min-1
Perçage à percussion..................................................................................	0-3000min-1
Couple .............................................................................................................	115Nm
Dimension maximale de vis/d'écrou................................................................	M14
Tension accu interchangeable............................................................................	12V
Poids avec accu interchangeable (1,5 Ah)........................................................	1,2kg
Informations sur le bruit et les vibrations
Valeurs de mesure obtenues conformément à la EN 60 745.
La mesure réelle (A) du niveau de bruit de l’outil est	86,5dB (A)
Niveau de pression acoustique (Incertitude K=3dB(A)) ..................................
Niveau d'intensité acoustique (Incertitude K=3dB(A)).....................................	97,5dB (A)
Toujours porter une protection acoustique!
Valeurs totales des vibrations (somme vectorielle de trois
sens) établies conformément à EN 60745.	4,8m/s2
Valeur d’émission vibratoire ah .......................................................................
Incertitude K= .................................................................................................	1,5m/s2

AVERTISSEMENT

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé pour d’autres applications, avec des outils rapportés qui di èrent ou une maintenance insu sante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l’appareil n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.

Définissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’influence des vibrations, comme par exemple : la maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des déroulements de travail.

AVIS! Lire complètement les instructions et les indications de sécurité. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ ou de graves blessures sur les personnes.

Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ POUR VISSEUSE À CHOC

Tenir l'appareil aux surfaces isolées faisant oce de poignée pendant les travaux au cours desquels la vis peut toucher des lignes électriques dissimulées. Le contact de la vis avec un câble qui conduit la tension peut mettre des parties d'appareil en métal sous tension et mener à une décharge électrique.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

AVIS COMPLÉMENTAIRES DE SÉCURITÉ ET

DE TRAVAIL

Utiliser l’équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.

Les poussières qui sont dégagées pendant les travaux sont souvent nocives pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussières.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).

Désactiver immédiatement le dispositif en cas de blocage ! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contrecoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l'outil en prêtant attention aux consignes de sécurité.

Les causes possibles sont :

•Encastrement dans la pièce à travailler.

•Le dispositif a traversé le matériau à travailler en le cassant.

•Le dispositif électrique a été surchargé.

Ne pas approcher les mais de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchau er. AVERTISSEMENT! Danger de brûlures

•durant le remplacement de l‘outil

•durant la dépose de l‘outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Fixer fermement la pièce en exécution à l'aide d'un dispositif de serrage. Des pièce en exécution non fermement fixées peuvent provoquer des dommages et des lésions graves.

Avant tous travaux sur la machine retirer l’accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers.AEG o re un système d’évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PCLS qu’avec le chargeur d’accus du système PCLS . Ne pas charger des accus d’autres systèmes.

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l’humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s’échapper d’un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l’eau et du savon. En cas de contact avec

les yeux, rincer soigneusement avec de l’eau et consulter immédiatement un médecin.

Avertissement! Pour réduire le risque d‘incendie, de blessures corporelles et de dommages cau-sés par un court-circuit, ne jamais immerger l‘outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un fl uide à l‘intérieur de celui-ci. Les fl uides corrosifs ou conducteurs, tels que l‘eau de mer, certains produits chim-iques industriels, les produits de blanchiment ou de blanchi-ment, etc., Peuvent provoquer un court-circuit.

UTILISATION CONFORME AUX PRESCRIPTIONS

La visseuse á percussion à accu peut être utilisée de manière universelle pour visser et dévisser des vis et des écrous, indépendamment d’une prise de réseau.

Comme déjà indiqué, cette machine n’est conçue que pour être utilisée conformément aux prescriptions.

DÉCLARATION CE DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que le produit décrit aux „Données techniques“ est conforme à toutes les dispositions des directives 2011/65/EU (RoHs), 2014/30/UE, 2006/42/CE et des documents normatifs harmonisés suivants:

EN 60745-1:2009 +A11:2010 EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006 +A1:2009 +A2:2011 EN 55014-2:2015

EN 50581:2012

Winnenden, 2017-09-25

Alexander Krug

Managing Director

Bevollmächtigt die technischen Unterlagen zusammenzustellen

Techtronic Industries GmbH Max-Eyth-Straße 10 71364 Winnenden Germany

ACCUS

Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Eviter les expositions prolongées au soleil ou au chau age.

Tenir propres les contacts des accus et des chargeurs.

Après l‘usage, les accus doivent être chargés entièrement pour une durée de vie optimale.

Pour une plus longue durée de vie, enlever les batteries du chargeur de batterie quand celles-ci seront chargées.

En cas d'entreposage de la batterie pour plus de 30 jours: Entreposer la batterie à 27°C environ dans un endroit sec. Entreposer la batterie avec une charge d'environ 30% - 50%. Recharger la batterie tous les 6 mois.

PROTECTION DE L’ACCU CONTRE LES SURCHARGES

Le bloc d’accus est équipé d’un dispositif de protection contre la surcharge qui protège l’accu contre une surcharge et qui assure une longue durée de vie.

En cas de sollicitation extrêmement élevée, l’unité électronique de l’accu éteint la machine automatiquement. Pour continuer le travail, il convient d’éteindre la machine et de l’enclencher à nouveau. Si la machine ne redémarre pas, il se peut que le bloc d’accus soit déchargé et qu’il doive être rechargé dans le chargeur.

TRANSPORT DE BATTERIES LITHIUM-ION

Les batteries lithium-ion sons soumises aux dispositions législatives concernant le transport de produits dangereux.

Le transport de ces batteries devra s'e ectuer dans le respect des dispositions et des normes locales, nationales et internationales.

•Les utilisateurs peuvent transporter ces batteries sans restrictions.

•Le transport commercial de batteries lithium-ion est réglé par les dispositions concernant le transport de produits dangereux. La préparation au transport et le transport devront être e ectués uniquement par du personnel formé de façon adéquate. Tout le procédé devra être géré d‘une manière professionnelle.

Durant le transport de batteries il faut respecter les consignes suivantes :

•S‘assurer que les contacts soient protégés et isolés en vue d‘éviter des courts-circuits.

•S‘assurer que le groupe de batteries ne puisse pas se déplacer à l‘intérieur de son emballage.

•Des batteries endommagées ou des batteries perdant du liquide ne devront pas être transportées.

Pour tout renseignement complémentaire veuillez vous adresser à votre transporteur professionnel.

ENTRETIEN

Utiliser uniquement les accessoiresAEG et les pièces détachées AEG. Faire remplacer les composants dont le remplacement n’a pas été décrit, par un des centres de service après-venteAEG (observer la brochure avec les adresses de garantie et de service après-vente).

En cas de besoin il est possible de demander un dessin éclaté du dispositif en indiquant le modèle de la machine et le numéro de six chi res imprimé sur la plaquette de puissance et en s'adressant au centre d'assistance technique ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLES

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur la machine retirer l’accu interchangeable.

Veuillez lire avec soin le mode d'emploi avant la mise en service

Les dispositifs électriques, les batteries et les batteries rechargables ne sont pas à éliminer dans les déchets ménagers.

Les dispositifs électriques et les batteries sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l‘environnement.

S‘adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l‘emplacement des centres de recyclage et des points de collecte.

Marque CE

Symbole national de conformité Ukraine.

Marque de qualité EurAsian

16

FRANÇAIS

FRANÇAIS

17

DATI TECNICI	AVVITATORE A IMPULSI A BATTERIA	BSS12 C
.......................................................................Numero di serie	.....................	4409 09 03...
Attacco utensili		...000001-999999
	.........................	1/4"(6,35 mm)
Numero di giri a vuoto .................................................................................		0-2000min-1
Percussione a pieno................................................................	....................	0-3000min-1
Momento torcente ...................................................................	.........................	115Nm
Massima dimensione viti / dadi........................................................................		M14
Tensione batteria.....................................................................	...........................	12V
Peso con Batteria (1,5 Ah).................................................................................		1,2kg
Informazioni sulla rumorosità/sulle vibrazioni
Valori misurati conformemente alla norma EN 60 745.
La misurazione A della pressione del livello sonoro di un
utensile di solito deve essere		86,5dB (A)
Livello di rumorosità (Incertezza della misura K=3dB(A)) ...............................
Potenza della rumorosità (Incertezza della misura K=3dB(A))........................		97,5dB (A)
Utilizzare le protezioni per l’udito!
Valori totali delle oscillazioni (somma di vettori in tre direzioni)
misurati conformemente alla norma EN 60745
Valore di emissione dell’oscillazione ah ..........................................................		4,8m/s2
Incertezza della misura K=.............................................................................		1,5m/s2

AVVERTENZA

Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codifi cato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori di erenti o con una manutenzione insu ciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.

Ai fi ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene e ettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’e etto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA! Leggere tutte le istruzioni ed indicazioni di sicurezza. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

INDICAZIONI DI SICUREZZA PER AVVITATORE A IMPULSI

Quando si svolge un'operazione in cui la vite potrebbe entrare in contatto con conduzioni elettriche nascoste impugnare l'apparecchio aerrandolo per le superfici isolate. La vite che entra in contatto con una conduttura in tensione può mettere sotto tensione le parti metalliche dell'apparecchio e causare scosse elettriche.

Indossare protezioni acustiche adeguate. L'esposizione prolungata al rumore senza protezione può causare danni all'udito.

ULTERIORI AVVISI DI SICUREZZA E DI LAVORO

Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cu e di protezione acustica.

La polvere che si produce durante il lavoro è spesso dannosa per la salute e non dovrebbe essere aspirata. Portare un´adeguata mascherina protettiva.

E' vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amianto).

Spegnere immediatamente il dispositivo in caso di bloccaggio! Non riaccendere il dispositivo fi no a quando l'utensile ad inserto resta bloccato; esiste il rischio di causare un contraccolpo con elevato momento di reazione.

Rilevare ed eliminare la causa del bloccaggio dell'utensile ad inserto tenendo conto delle indicazioni di sicurezza.

Le possibili cause sono:

•Incastro nel pezzo in lavorazione

•Il dispositivo ha attraversato il materiale da lavorare rompendolo

•Il dispositivo elettrico è stato sovraccaricato

Non avvicinare le mani alla parte della macchina in movimento.

Durante l'uso l'utensile ad inserto può surriscaldarsi. AVVERTENZA! Pericolo di ustioni

•durante la sostituzione dell‘utensile

•durante il deposito dell‘utensile

Non rimuovere trucioli o schegge mentre l'utensile è in funzione.

Forando pareti, so tti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell’acqua e del gas.

Fissare in sicurezza il pezzo in lavorazione con un dispositivo di serraggio. Pezzi in lavorazione che non siano fi ssati in sicurezza possono causare gravi lesioni e danni.

Prima di iniziare togliere la batteria dalla macchina.

Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La AEG o re infatti un servizio di recupero batterie usate.

Nel vano d’innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito).

Le batterie del System PCLS sono ricaricabili esclusivamente con i caricatori del System PCLS . Le batterie di altri sistemi non possono essere ricaricate.

Non aprire nè la batteria nè il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità.

Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte, l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle batterie lavarsi

immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico.

Attenzione! Per ridurre il rischio d'incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fl uidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito.

UTILIZZO CONFORME

L’avvitatrice a percussione è un attrezzo universale per

fi ssare e staccare viti, bulloni e dadi in luoghi dove non c’è corrente elettrica.

Utilizzare il prodotto solo per l’uso per cui è previsto.

DICHARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto descritto ai „Dati tecnici“ corrisponde a tutte le disposizioni delle direttive 2011/65/EU (RoHs), 2014/30/UE, 2006/42/CE e successivi documenti normativi armonizzati:

EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015

EN 50581:2012

Winnenden, 2017-09-25

Alexander Krug

Managing Director

Autorizzato alla preparazione della documentazione tecnica

Techtronic Industries GmbH

Max-Eyth-Straße 10

71364 Winnenden

Germany

BATTERIE

Batterie non utilizzate per molto tempo devone essere ricaricate prima dell’uso.

Atemperature superiori ai 50°C , la potenza della batteria si riduce.

Evitare di esporre l’accumulatore a surriscaldamento prolungato, dovuto ad esempio ai raggi del sole o ad un impianto di riscaldamento.

Per una durata di vita ottimale, dopo l‘uso le batterie devono essere completamente ricaricate.

caricabatterie quando saranno cariche.

In caso di immagazzinaggio della batteria per più di 30 giorni: Immagazzinare la batteria a circa 27°C in ambiente asciutto. Immagazzinare la batteria con carica di circa il 30% - 50%.

Ricaricare la batteria ogni 6 mesi.

DISPOSITIVO ANTISOVRACCARICO ACCUMULATORE

Il gruppo accumulatore è equipaggiato con un dispositivo antisovraccarico, che protegge l’accumulatore da qualsiasi sovraccarico e assicura un’elevata durata di vita.

In caso di sollecitazione estremamente elevata, l’elettronica dell’accumulatore spegne la macchina automaticamente. Per poter continuare a lavorare bisogna spegnere e riaccendere la macchina. Se la macchina non dovesse riavviarsi, il gruppo accumulatore potrebbe essere scarico e va ricaricato nel carica-batteria.

TRASPORTO DI BATTERIE AGLI IONI DI LITIO

Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa.

Il trasporto di queste batterie deve avvenire rispettando le disposizioni e norme locali, nazionali ed internazionali.

•Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione.

•Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale.

Durante il trasporto di batterie occorre tenere conto di quanto segue:

•Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti.

•Accertarsi che il gruppo di batterie non possa spostarsi all´interno dell‘imballaggio.

•Batterie danneggiate o batterie che perdono liquido non devono essere trasportate.

Per ulteriori informazioni si prega di contattare il proprio trasportatore.

MANUTENZIONE

Usare solo accessoriAEG e pezzi di ricambioAEG. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al clienteAEG (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti).

In caso di necessità è possibile richiedere un disegno esploso del dispositivo indicando il modello della macchina ed il numero a sei cifre sulla targa di potenza rivolgendosi al centro di assistenza tecnica o direttamente a Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SIMBOLI

ATTENZIONE! AVVERTENZA! PERICOLO!

Prima di iniziare togliere la batteria dalla macchina.

Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

I dispositivi elettrici, le batterie e le batterie ricaricabili non devono essere smaltiti con i rifiuti domestici.

I dispositivi elettrici e le batterie devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell‘ambiente.

Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta.

Marchio CE

Simbolo di conformità nazionale Ucraina

Marchio di conformità EurAsian

18

ITALIANO

ITALIANO

19

DATOS TÉCNICOS ATORNILLADOR DE IMPACTO A BATERIA	BSS12 C
.................................................................................Número de producción	4409 09 03...
Inserción de herramientas	...000001-999999
	1/4"(6,35 mm)
Velocidad en vacío ......................................................................................	0-2000min-1
Frecuencia de impactos ..............................................................................	0-3000min-1
Par ...................................................................................................................	115Nm
Tamaño máximo de tornillo / de tuerca............................................................	M14
Voltaje de batería................................................................................................	12V
Peso con batería (1,5 Ah)..................................................................................	1,2kg
Información sobre ruidos / vibraciones
Determinación de los valores de medición según norma EN
60 745.
La presión acústica se eleve normalmente	86,5dB (A)
Presión acústica (Tolerancia K=3dB(A))..........................................................
Resonancia acústica (Tolerancia K=3dB(A))...................................................	97,5dB (A)
Usar protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres direcciones)
determinado según EN 60745.
Valor de vibraciones generadas ah .................................................................	4,8m/s2
Tolerancia K=..................................................................................................	1,5m/s2

ADVERTENCIA

El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la norma EN 60745, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una estimación provisional de la carga de vibración.

El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la herramienta eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuficiente, el nivel vibratorio puede diferir. Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.

Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el aparato está apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir sustancialmente la carga de vibración durante todo el periodo de trabajo.

Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles adaptables, mantener las manos calientes, organización de los procesos de trabajo.

ATENCIÓN: Lea atentamente las indicaciones e intrucciones de seguridad. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

INSTRUCCIONES DE SEGURIDAD PARA ATORNILLADOR DE IMPACTO

Sujete el aparato por las superficies de sujeción aisladas cuando realice trabajos en los que el tornillo puede alcanzar líneas de corriente eléctrica ocultas. El contacto del tornillo con una línea conductora de corriente puede poner las partes metálicas del aparato bajo tensión y provocar un choque eléctrico.

¡Utilice protección auditiva! La exposición a niveles de ruido excesivos puede causar pérdida de audición

INSTRUCCIONES ADICIONALES DE SEGURIDAD Y LABORALES

Utilice el equipamiento de protección. Mientras trabaje con la máquina lleve siempre gafas protectoras. Se recomienda utilizar ropa de protección como máscara protectora contra el polvo, guantes protectores, calzado resistente y antideslizante, casco y protección para los oídos.

El polvo que se produce durante estos trabajos puede ser nocivo a la salud; es por ello es aconsejable que no penetre al cuerpo. Utilice por ello una máscara protectora contra polvo.

No se deben trabajar materiales que conlleven un riesgo para la salud (por ej. amianto).

¡En caso de que se bloquee el útil, el aparato se debe desconectar inmediatamente! No vuelva a conectar el aparato, mientras el útil esté bloqueado; se podría producir un rechazo debido a la reacción de retroceso brusca.Averigüe y elimine la causa del bloqueo del útil, teniendo en cuenta las indicaciones de seguridad.

Causas posibles para ello pueden ser:

•Atascamiento o bloqueo en la pieza de trabajo

•Rotura del material con el que está trabajando

•Sobrecarga de la herramienta eléctrica

No introduzca las manos en la máquina mientras ésta se encuentra en funcionamiento.

El útil se puede calentar durante el uso. ADVERTENCIA! Peligro de quemaduras

•en caso de cambiar la herramienta

•en caso de depositar el aparato

Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento.

Para trabajar en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua.

Fije la pieza de trabajo con un dispositivo de fijación. Las piezas de trabajo no fijadas pueden causar lesiones graves y deterioros.

Retire la batería antes de comenzar cualquier trabajo en la máquina.

No tire las baterías usadas a la basura ni al fuego. Los DistribuidoresAEG ofrecen un servicio de recogida de baterías antiguas para proteger el medio ambiente.

No almacene la batería con objetos metálicos (riesgo de cortocircuito).

Recargar solamente los acumuladores del Sistema PCLS en cargadores PCLS . No intentar recargar acumuladores de otros sistemas.

No abra nunca las baterías ni los cargadores y guárdelos sólo en lugares secos. Protéjalos de la humedad en todo momento.

En caso de sobrecarga o alta temperatura, pueden llegar a producirse escapes de ácido provenientes de la batería. En caso de contacto con éste, límpie inmediatamente la zona con agua y jabón. Si el contacto es en los ojos, límpiese concienzudamente con agua durante 10 minutos y acuda inmediatamente a un médico.

Advertencia! Para reducir el riesgo de incendio, lesion personales y daños al producto debido a un cortocircuito, no sumerja nunca la herramienta, el pa-quete de baterías o el cargador en líquido ni permita que fluya un fluido dentro de ellos. Los fluidos corrosivos o conductivos, como el agua de mar, ciertos productos quími-cos industriales y blanqueadores o lejías que contienen, etc., Pueden causar un cortocircuito.

APLICACIÓN DE ACUERDO A LA FINALIDAD

El destornillador de golpe de acumulador puede emplearse de manera universal para fijar y soltar tornillos y tuercas, siendo independiente de una conexión a la red.

No utilice este producto para ninguna otra aplicación que no sea su uso normal.

DECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra responsabilidad que el producto descrito bajo „Datos técnicos“ está en conformidad con todas las normas relevantes de la directiva 2011/65/EU (RoHs), 2014/30/UE, 2006/42/CE y con las siguientes normas o documentos normalizados:

EN 60745-1:2009 +A11:2010 EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006 +A1:2009 +A2:2011 EN 55014-2:2015

EN 50581:2012 Winnenden, 2017-09-25

Alexander Krug

Managing Director

Autorizado para la redacción de los documentos técnicos.

Techtronic Industries GmbH Max-Eyth-Straße 10 71364 Winnenden Germany

BATERIA

Las baterías no utilizadas durante cierto tiempo deben ser recargadas antes de usar.

Las temperaturas superiores a 50°C reducen el rendimiento de la batería. Evite una exposición excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento).

Los puntos de contacto de los cargadores y las baterías se deben mantener limpios.

Para un tiempo de vida óptimo, deberán cargarse completamente las baterías después de su uso.

Para garantizar la máxima capacidad y vida útil, las baterías recargables se deberían retirar del cargador una vez finalizada la carga.

En caso de almacenar la batería recargable más de 30 días:

Almacenar la batería recargable en un lugar seco a una temperatura de aproximadamente 27°C.

Almacenar la batería recargable con un estado de carga del 30% y 50% aproximadamente.

Recargar la batería cada 6 meses.

PROTECCIÓN CONTRA SOBRECARGA DE LA BATERÍA

El paquete del acumulador está dotado de un dispositivo de protección contra la sobrecarga que asegura una prolongada vida útil.

En caso de esfuerzo extremadamente intenso, la electrónica del acumulador desconecta automáticamente la máquina. Para continuar trabajando, desconectar y conectar de nuevo la máquina. Si la máquina no se pone nuevamente en marcha, es posible que se haya descargado el acumulador por lo que deberá recargarse en el cargador.

TRANSPORTE DE BATERÍAS DE IONES DE LITIO

Las baterías de iones de litio caen bajo las disposiciones legales relativas al transporte de mercancías peligrosas.

El transporte de estas baterías recargables debe llevarse a cabo, observando las normas y disposiciones locales, nacionales e internacionales.

•Los consumidores pueden transportar estas baterías recargables sin el menor reparo en la calle.

•El transporte comercial de baterías recargables de iones de litio por empresas de transportes está sometido a las disposiciones del transporte de mercancías peligrosas. Las preparaciones para el envío y el transporte deben ser llevados a cabo exclusivamente por personas instruidas adecuadamente. El proceso completo debe ser supervisado por personal competente.

Los siguientes puntos se deben observar para el transporte de las baterías recargables:

•Se debe asegurar que los contactos estén protegidos y aislados para evitar que se produzcan cortocircuitos.

•Preste atención a que el conjunto de baterías recargables no se pueda desplazar dentro del envase.

•Las baterías recargables deterioradas o derramadas no se deben transportar.

Rogamos que para cualquier información adicional se dirija a su empresa de transportes.

MANTENIMIENTO

Utilice solamente accesorios y repuestosAEG. En caso de necesitar reemplazar componentes no descritos, contacte con cualquiera de nuestras estaciones de servicioAEG (consultar lista de servicio técnicos)

Puede solicitar, en caso necesario, una vista despiezada del aparato bajo indicación del tipo de máquina y el número de seis dígitos en la placa indicadora de potencia en su Servicio de Postventa o directamente en Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SÍMBOLOS

¡ATENCIÓN! ¡ADVERTENCIA! ¡PELIGRO!

Retire la batería antes de comenzar cualquier trabajo en la máquina.

Lea las instrucciones detenidamente antes de conectar la herramienta

Los electrodomésticos y las baterías/ acumuladores no se deben eliminar junto con la basura doméstica.

Los aparatos eléctricos y los acumuladores se deben recoger por separado y se deben entregar a una empresa de reciclaje para una eliminación respetuosa con el medio ambiente.

Infórmese en las autoridades locales o en su tienda especializada sobre los centros de reciclaje y puntos de recogida.

Marca CE

Marca de conformidad nacional de Ucrania

certificado EAC de conformidad

20

ESPAÑOL

ESPAÑOL

21
