Jensen MCD9425 User Manual

MCD9425

Owner’s

Manual

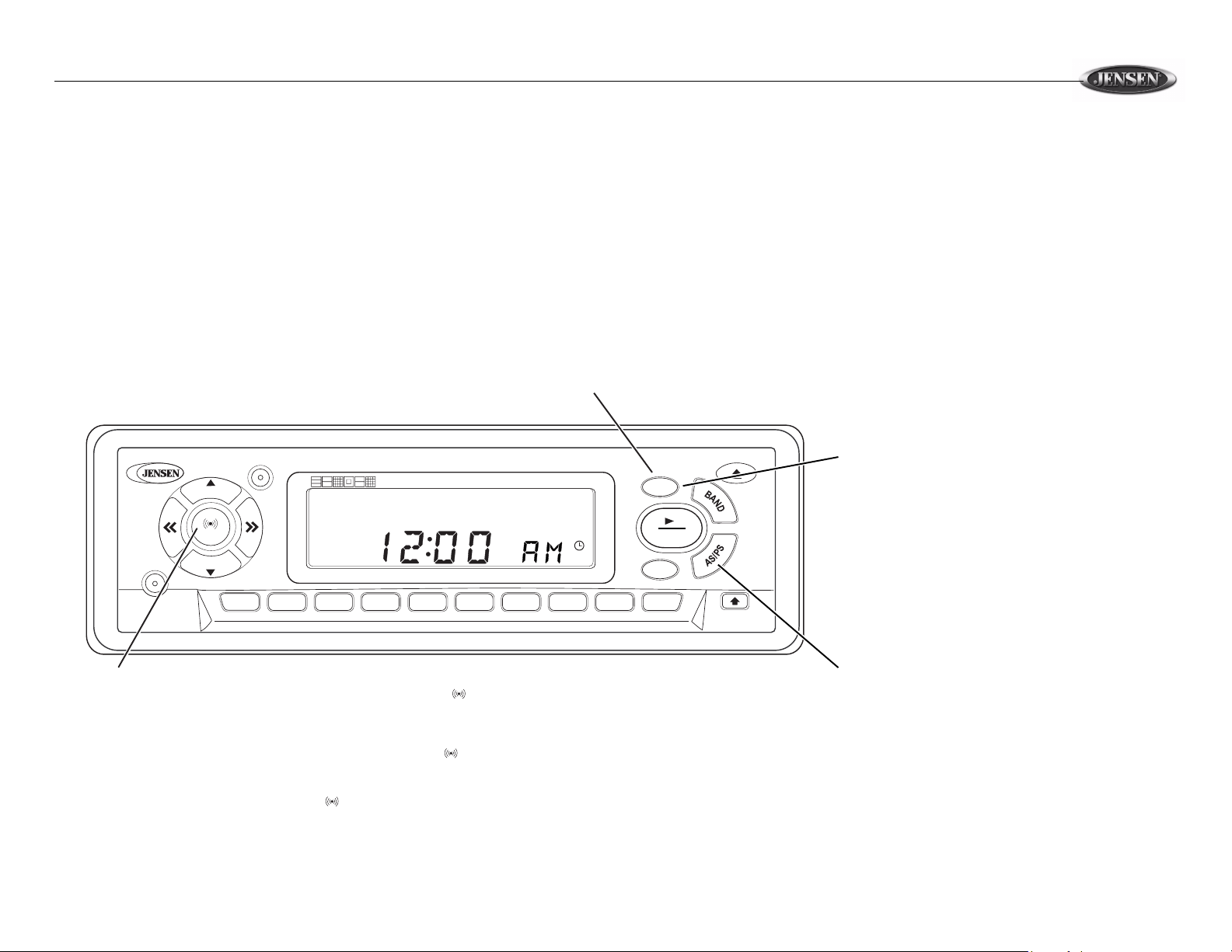

MODE

POWER	VOL					CDC CONTROLLER			DISP	EJECT
				MTL AMS LOUD PGM
				RPT RDM INT SHIFT					/II
						DISC	CH
	SEL								MUTE
		COMPACT
	VOL	DIGITAL AUDIO					50W X 4	DIM	LOUD	ELAPSE
		MCD9425	CD PLAYER WEATHER RECEIVER
SHIFT/SCAN	1	2 MEM 3 PGM	4 RPT	5RDM	6INT	7	8	9	0

OPEN

Thank You!

Thank you for choosing a JENSEN product. We’ve tried to make the instructions in this owner’s manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to use all of the features of your new JENSEN marine stereo for maximum enjoyment.

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Muchas gracias!

Muchas gracias por escoger un producto JENSEN. Hemos hecho lo posible para que las instrucciones en este manual sean claras y fáciles de seguir. Si se da unos pocos minutos para leerlo, aprenderá a usar todos los elementos de su nuevo estéreo Jensen para el marina para que pueda disfrutarlo al máximo.

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Correción de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Especificationes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Je vous remercie!

Nous vous remercions d’avoir choisi un produit JENSEN. Nous nous sommes attachés à rendre les instructions qu’il contient claires et faciles à suivre. Si vous prenez quelques minutes pour le parcourir, vous saurez comment utiliser toutes les fonctions de votre nouvel marin stéréo Jensen pour en profiter au maximum.

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Functionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installation / Instalación / Installation

Getting Started / Para Empezar / Pour commencer

It’s a good idea to read all of the instructions before you begin the installaion. Es una buena idea leer todas las instrucciones antes de empezar la instalación.

Il serait d’ailleurs préférable de lire toutes les directives avant de commencer l’installation.

Tools and Supplies Needed

•Torx type, Flat and Phillips screwdrivers

•Wire cutters and strippers

•Tools to remove existing radio (screw driver, socket wrench set)

•Electrical tape

•Crimping tool

•Volt meter/Test light

•Crimp connections

•18 gauge wire for power connections

•16-18 gauge speaker wire

•Speaker Requirements: Only connect speakers rated in the load impedance range of 4ohms. Speakers with a load impedance less than 4 ohms could damage the unit.

Herramientas y materiales necesarios

•Tipo tórico, destornilladores de estrella y de cabeza plana

•Cortadores de alambre y pelacables

•Herramientas para sacar la radio vieja (destornillador, llaves ajustables)

•Cinta aislante

•Herramienta especial para ajustar conexiones de presión

•Voltímetro/Luz de prueba

•Conectores de presión

•Cable de calibre 18 para conexiones de corriente

•Cable de calibre 16-18 conector para altoparlantes

•Requisitos de los altoparlantes: Se debe conectar el componente musical sólo a altoparlantes que posean un promedio de carga de impedancia de 4 ohms. Los altoparlantes con una carga menor de 4 ohms pueden dañar el radio.

Outils et fournitures nécessaires

•Tournevis (ordinaire, cruciforme et Torx)

•Pinces à couper et à dénuder les fils

•Outils nécessaires pour enlever la radio existante (tournevis, ensemble de clés à douille)

•Ruban adhésif électrique

•Pince à sertir

•Voltmètre / ampoule d’essai

•Connecteurs à sertir

•Fil de calibre 18 pour les connexions d’alimentation

•Fil de calibre 16-18 pour haut-parleur

•Exigences–haut-parleur: Ne raccordez qu’à des haut-parleurs dont l’impédance de charge varie de 4 ohms. Des haut-parleurs avec une impédance inférieure à 4 ohms pourraient endommager le radio.

MCD9425

1. Prepare / Préparation / Preparación

Disconnect Battery / Desconexión de la Batería / Débranchement de la batterie

Before you begin, always disconnect the battery negative terminal.

Antes de comenzar la instalación, siempre se debe desconectar la terminal negativa de la batería.

Avant de commencer, débranchez toujours la borne négative de la batterie.

Radio

Remove Transport Screws. Cover Transport screw holes with supplied clear labels.

Quite Los Tornillos Del Transporte. Cubra los agujeros del tornillo del

transporte con las etiquetas claras provistas.

Enlevez Les Vis De Transport. Couvrez les

trous de vis de transport d'étiquettes claires fournies.

/SSHCIFATN

MODE

VOL

SEL

VOL

1

2MEM

MCD9425		CD
3PGM	4RPT

WEATHER 5RDM

RECEIVER 6INT

7

CDC CONTROLLER

50W x 4

8 9

DISP	EJECT
/II/MUTE
LOUD
0	ELAPSE

Depress latches on top of sleeve to remove half-sleeve from radio.

Presione los cierres encima de la manga para retirar del radio la media camisa.

Enfoncez les verrous sur la douille

pour retirer le demi-manchon de l’autoradio.

Remove Old Radio / Cómo Desmontar la radio vieja / Retrait de l’ancienne radio

Ford / Mercury

	EJ
	MUTE	BBE	LD
	SEEK			LOC
				AM
				PM
	A•PS

CH

OPEN

1Insert removal tool(s). Inserte la(s) herramienta(s).

Insérez l’outil ou les outils spéciaux.

3Disconnect wiring harness and remove radio.

Desconecte el arnés del cableado y quite el radio.

Débranchez le faisceau de câbles et enlevez l’autoradio.

2Pull the radio out.

Hale el radio hacia afuera. Tirez l’autoradio.

Replacing an Aftermarket Radio / Reemplazo de la radio vieja / Radio d’orine d´jà remplacée

1Bend tabs flat. Doble las aletas hasta

que estén planas.

Pliez les pattes en premier.

2Pull sleeve from dashboard. Remove sleeve carefully.

Hale la camisa del tablero de instrumentos. Quítela con cuidado.

Tirez le fourreau pour l’enlever de la planche de bord.

Caution: Edges are sharp. Use a rag or wear a glove.

Cuidado: Los bordes son puntiagudos. Use un trapo o un guante.

Attention: Procédez avec précautions car les arêtes sont vives. Utilisez un chiffon ou portez un gant.

Install Half-Sleeve / Instalación de la camisa /

Installation du demi-manchon

3Push tabs out to secure half-sleeve in the radio opening.

Hale las aletas hacia afuera para asegurar la media camisa en al apertura del radio.

Poussez les pattes vers l’extérieur pour fixer le demi-fourreau dans l’ouverture de l’autoradio.

4

Install support strap to make unit more stable.

Instale la abrazadera de soporte para que la unidad quede más estable.

Installez la bande de fixation pour rendre l’appareil plus stable.

1

Install adapter if necessary.

Instale el adaptador, si es necesario.

Installez l’adaptateur si nécessaire.

2

Install half-sleeve into adapter or dashboard.

Instale la media camisa en el adaptador o en tablero de instrumentos.

Installez le demi-fourreau dans l’adaptateur de la planche de bord.

2

MCD9425

2. Wiring / Cableado / Câblage

Connect Wires / Conecte los cables / Raccordement des fils

Wiring with a Wiring Adapter (purchased separately).

Cableado con un adaptador de cables (cómprelos por separado).

Raccordement au câblage avec un adaptateur (acheter séparément).

1 Solder or crimp wires.	Jensen
Refer to wiring color codes.
Solder o conecte a presión.
Vea los códigos de color del
cableado.
Effectuez les branchements
par soudure ou onduler.
Suivez les codes de couleur
du câblage.

Wiring Color Codes

Function	Color
LF+ Speaker	white
LF– Speaker	white/black
LR+ Speaker	green
LR– Speaker	green/black
RF+ Speaker	gray
RF– Speaker	gray/black
RR+ Speaker	violet
RR– Speaker	violet/black
Power Antenna	dark blue
Ground	black
Ignition	red
Battery	yellow

Códigos en color del cableado

Función	Color
LF+ Altoparlante	blanco
LF– Altoparlante	blanco/negro
LR+ Altoparlante	verde
LR– Altoparlante	verde/negro
RF+ Altoparlante	gris
RF– Altoparlante	gris/negro
RR+ Altoparlante	violeta
RR– Altoparlante	violeta/negro
Antena	azul oscuro
Tierra	negro
Ignición	rojo
Batería	amarillo

Codes de couleur des fils

Fonction	Couleur
AG+ Haut-parleur	blanc
AG– Haut-parleur	blanc/noir
ARG+ Haut-parleur	vert
ARG– Haut-parleur	vert/noir
ADP+ Haut-parleur	gris
ADP– Haut-parleur	gris/noir
ARD+ Haut-parleur	violet
ARD– Haut-parleur	violet/noir
Antenne	bleu foncé
Mise à la terre	noir
Allumage	rouge
Batterie	jaune

3

MCD9425

Wiring Diagram / Diagrama de cableado / Diagramme de câblage

Antenna Connector Conector para la antena Connecteur d'antenne

CD Changer Connector Conector para del cambiadiscos de CD

Connecteur du changeur de CD Auxiliary Input Cables

Connect a pre-amp level external audio source (MP3, tape player, etc.) directly to the head unit.

Cables Auxiliares de Entrada

Conecte una fuente externa de audio de nivel pre-amplificador (MP3, reproductor de cinta, etc.) directamente a la unidad principal.

Câbles D'entrée Auxiliaire

Pour brancher une source audio pré-amplifiée externe (MP3, lecteur cassettes, etc.) directement à l’appareil central.

MWR21 Remote Control Connector (Available separately)

MWR21 El Conector Remoto del Control (Disponible por separado)

MWR21 Connecteur de Commande a distance (Disponible séparément)

Red	RCA-to-RCA cables
Rojo
Rouge	(not supplied)	Amplifier wiring
Grey		(See amplifier instructions)
Gris / Gris	AMP	Cableado del amplificador
		(Ver instrucciones del amplificador)
White	Cables RCA a RCA	Câble de l’amplificateur
Blanco	(no provisto)
Blanc	Câble RCA-RCA	(voir les directives accompagnant l’amplificateur)

(non fourni)

Blue

Azul / Bleu

Black

Negro / Noir

						Power Antenna	Alimentación Antena	Antenne motorisée
						Connect to power antenna or	Conectar a la antena o al amplificador.	Branchez à l’antenne motorisée ou
						amplifier. If not used, tape bare	Si no se utilizara el cable, se debe	à l’amplificateur. S’il n’est pas utilisé,
						end of wire.	recubrir la punta del cable.	recouvrez l’extrémité dénudée du fil
								de ruban adhésif.
						Ground	Conexión a Tierra	Mise à la tere
						Connect to ground terminal.	Conectar a la terminal de tierra.	Connectez à la borne de mise à la
								terre.

			Yellow	+	Memory/Battery	Memoria/Batería	Mémoire/Batterie
					Connect to battery or 12 volt power	Conectar a la batería o a la fuente	Connectez à la batterie ou à une
			Amarillo / Jaune		source that is always alive. The	de energía de 12 voltios que está	source d’alimentation 12 volts
					radio will not work if this wire is not	siempre viva. La radio no funcionará	tougours sous tension. La radio ne
	(-)				connected.	si este cable no está conectado.	fonctionnera pas si ce fil n’est pas
		(-)					branché.
LF/AVG	white/black	grey/black	RF/AVD
	blanco/negro	gris/negro	Red
	blanc/noir	gris/noir			Accessory/Ignition	Accesorio/Ignición	Accessoires/Allumage
			Rojo / Rouge		Connect to existing radio wire or	Conectar al cable de la radio o al	Connectez au fil de la radio existante
					radio fuse.	fusible de la radio.	ou au fusible du radio.
	white/blanco/blanc	grey/gris/gris
	(+)
		(-) (+)
	(-)

green/black	violet/black
verde/negro	violeta/negro
vert/noir	violet/noir
green/verde/vert	violet/violeta/violet
(+)	(+)
LR/ARG	RR/ARD

Fuses

When replacing a fuse, make sure new fuse is correct type and amperage. Using an incorrect fuse could damage radio. This unit

uses one 15 amp fuse located below wiring connector.

* 15 amp fast blow ATO

Fusibles

Cuando reemplace un fusible asegœrese que el fusible nuevo sea del tipo correcto y tenga el amperaje adecuado. Si utiliza un fusible incorrecto puede dañar la radio. La Radio utiliza un fusible de 15 amperios ubicado bajo el conector de cables.

*Fusible ATO de 15 Amperios disparo rápido.

Fusibles

Lors du remplacement d’un fusible, assurez-cous que le fusible de remplacement est du type et de la puissance appropriés. L’utilisation D’un fusible non approprié pourrait endommager la radio. La radio

est doté d’un fusible de 15 A, situé sous le connecteur du câblage.

* 15 A à fusion rapide, type ATO.

4

MCD9425

3. Final Installation / Instalación final / Installation finale

4 Secure Radio to bracket using nut (if possible).

Asegure el radio al soporte usando una tuerca

(si es posible).

Fixez le nouvel autoradio aux ferrures avec des écrous (si possible).

3Slide radio chassis into half-sleeve.

Deslice el chasis del radio en la media camisa.

Glissez le châssis dans le demifourreau.

MODE

VOL

SHIFT

SEL

/SCAN

VOL

CDC

CONTROLLER

1

MCD9425

2MEM

3PGM

4RPT

CD

WEATHER

DISP

EJECT

RECEIVER

5RDM

6INT

50W

x 4

/II/

MUTE

7

8

9

LOUD

0

ELAPSE

OPEN

5 Replace any items you removed from the dashboard.

Ponga en su lugar cualquier artículo que haya quitado del tablero de instrumentos.

Replacez tous les éléments retirés de la planche de bord.

1 Connect wiring adapter to existing

		wiring harness.
		Conecte el adaptador del cableado al arnés
	2 Connect antenna lead.	existente del cableado.
		Branchez l’adaptateur de câblage au
	Conecte la cabeza de la antena.	faisceau de câbles de la voiture.
	Branchez le fil de l’antenne.

Reconnect Battery / Reconexión de la Batería / Rebranchement de la batterie

When wiring is complete, reconnect the battery negative terminal.

Cuando haya terminado de colocar los cables, podrá hacer la reconexion de la batería a la terminal negativa de la misma. Une fois les fils installés, rebranchez la borne négative de la batterie.

5
