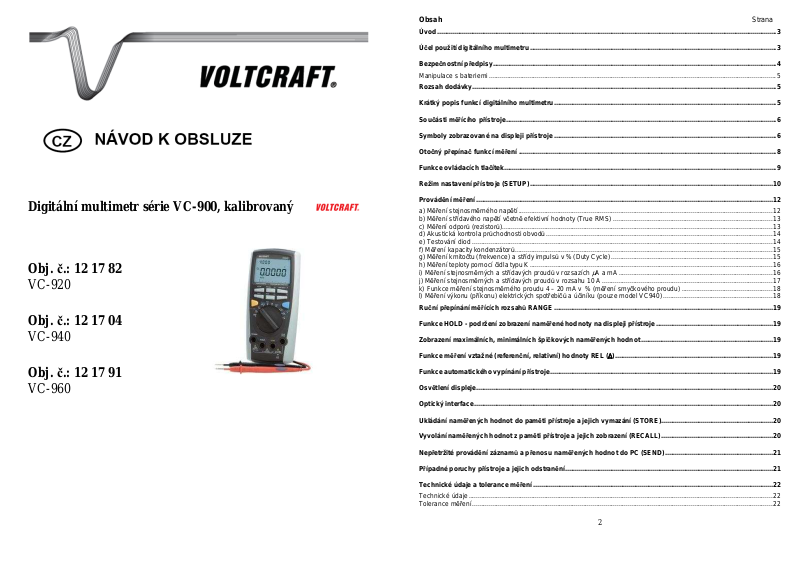

Digitální multimetr série VC-900, kalibrovaný
Obj. č.: 12 17 82
VC-920
Obj. č.: 12 17 04
VC-940
Obj. č.: 12 17 91
VC-960
Obsah |
Strana |
Úvod ............................................... ........................................................................................................................................ |
3 |
Ú čel použití digitálního multimetru .................................................................................................................................... |
3 |
Bezpečnostní předpisy......................................................................................................................................................... |
4 |
Manipulace s bateriemi ........................................................................................................................................................... |
5 |
Rozsah dodávky.................................................................................................................................................................... |
5 |
Krátký popis funkcí digitálního multimetru........................................................................................................................ |
5 |
Součásti měřícího přístroje.................................................................................................................................................. |
6 |
Symboly zobrazované na displeji přístroje ........................................................................................................................ |
6 |
Otočný p řepínač funkcí měření ........................................................................................................................................... |
8 |
Funkce ovládacích tlačítek................................................................................................................................................... |
9 |
Režim nastavení p řístroje (SETUP) ................................................................................................................................... |
10 |
Provádění měření ................................................................................................................................................................ |
12 |
a) Měření stejnosměrného napětí ......................................................................................................................................... |
12 |
b) Měření střídavého napětí včetně efektivní hodnoty (True RMS) ...................................................................................... |
13 |
c) Měření odporů (rezistorů).................................................................................................................................................. |
13 |
d) Akustická kontrola pr ůchodnosti obvodů .......................................................................................................................... |
14 |
e) Testování diod .................................. ................................................................................................................................ |
14 |
f) Měření kapacity kondenzátor ů........................................................................................................................................... |
15 |
g) Měření kmitočtu (frekvence) a střídy impulsů v % (Duty Cycle) ....................................................................................... |
15 |
h) Měření teploty pomocí čidla typu K ................................................................................................................................... |
16 |
i) Měření stejnosměrných a st řídavých proud ů v rozsazích μA a mA ................................................................................... |
16 |
j) Měření stejnosměrných a st řídavých proud ů v rozsahu 10 A ............................................................................................ |
17 |
k) Funkce měření stejnosměrného proudu 4 – 20 mA v % (měření smyčkového proudu) ................................................. |
18 |
l) Měření výkonu (p říkonu) elektrických spot řebičů a ú činíku (pouze model VC940) ........................................................... |
18 |
Ruční přepínání měřících rozsahů RANGE ...................................................................................................................... |
19 |
Funkce HOLD - podržení zobrazení nam ěřené hodnoty na displeji přístroje ............................................................... |
19 |
Zobrazení maximálních, minimálních špičkových nam ěřených hodnot ....................................... ................................ |
19 |
Funkce měření vztažné (referenční, relativní) hodnoty REL ( )..................................................................................... |
19 |
Funkce automatického vypínání řpístroje ........................................................................................................................ |
19 |
Osvětlení displeje................................................................................................................................................................ |
20 |
Optický interface .................................. ............................................................................................................................... |
20 |
Ukládání naměřených hodnot do pam ěti přístroje a jejich vymazání (STORE)............................................................ |
20 |
Vyvolání naměřených hodnot z pam ěti přístroje a jejich zobrazení (RECALL) ............................................................ |
20 |
Nepřetržité provádění záznamů a přenosu naměřených hodnot do PC (SEND) .......................... ................................ |
21 |
Případné poruchy přístroje a jejich odstranění................................................................................................................ |
21 |
Technické údaje a tolerance měření ................................................................................................................................. |
22 |
Technické údaje.................................... ................................................................................................................................ |
22 |
Tolerance měření .................................................................................................................................................................. |
22 |
2 |
|
Úvod
Vážený zákazníku,
děkujeme Vám za Vaši d ůvěru a za nákup kalibrovaného digitálního multimetru série VC-900.
Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim ode vzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!
Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. A ť již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .
Ú čel použití digitálního multimetru
∙Měření stejnosměrných nap ětí až do max. 1000 V DC.
∙Měření střídavých nap ětí až do max. 750 V AC / AC+DC v četně efektivních hodnot (True RMS).
∙ Měření stejnosměrných a st řídavých proud ů až do max. 10 A (AC / AC + DC) v četně efektivních hodnot
u střídavých proud ů (True RMS).
∙Měření kapacity kondenzátor ů až do 40 mF (40 milifarad).
∙Měření kmitočtu až do max. 400 MHz a st řídy impulsů v % (Duty Cycle).
∙Měření odporů (rezistorů) až do hodnoty 40 M Ω.
∙Měření vnitřního odporu (zkratu) - kontrola průchodnosti obvodů či nízkoohmického svodu, např. pojistek, žárovek, p řerušení obvodů a kabelů (pod 50 Ω akusticky).
∙Testování diod.
∙Funkce měření stejnosměrného proudu 4 – 20 mA v % (měření smyčkového proudu).
∙Měření teploty od – 40 °C do + 1000 °C (s čidlem typu K, přiložené čidlo měří teplotu pouze do 230 °C).
∙Paměť pro ukládání 10 nam ěřených hodnot (VC920 a VC940) nebo 10.000 hodnot (VC 960).
∙Zvláštnost p řístroje VC940: Měření výkonu (p říkonu) spotřebičů až do 2500 W v četně zobrazení ú činíku
cosϕ a zdánlivého výkonu (VA) pomocí p řiloženého adaptéru, který zapojíte do sí ťové zásuvky.
∙ Přenos dat (naměřených hodnot) do po čítače pomocí optického interface.
Tento přístroj nesmí být používán v otev řeném stavu, s otevřeným bateriovým pouzdrem nebo s chyb ějícím krytem bateriového pouzdra. Měření ve vlhkých prostorách či v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé okolní podmínky patří:
-vlhkost (mokro) nebo příliš vysoká vzdušná vlhkost, silné vibrace,
- příliš prašné prostředí, výskyt ho řlavých plyn ů, výpar ů chemických rozpoušt ědel, - silná magnetická pole, která se vyskytují v blízk osti strojů nebo reproduktorů,
-bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Jiný zp ůsob používání tohoto m ěřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho poškození. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesm ějí být provád ěny změny nebo přestavby v jeho vnitřním zapojení! Dodržujte bezpodmíne čně bezpečnostní předpisy!
Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obslu ze, zanikne nárok na záruku! Neodpovídáme za v ěcné škody, úrazy osob, které by byly způsobeny neodborným zacházením s tímto měřícím přístrojem nebo nedodržováním bezpe čnostních předpisů.
Tento přístroj opustil závod v bezvadném stavu ohledn ě technické bezpečnosti. Aby byl tento stav zachován
aabyste zajistili bezpečné používání p řístroje, dodržujte bezpodmíne čně následující pokyny:
=Pozor! Nebezpečná nap ětí při dotyku! Nebezpečí ohrožení života!
=Přečtěte si návod k obsluze.
= Třída ochrany (krytí) II (dvojitá izolace)
CAT III = Kategorie přepětí III (měření napětí a proudu elektrických instalací v budovách a dom ech, například napětí síťových zásuvek, elektrických rozvad ěčů atd.). CAT IV = měření na napětí na zdrojích s nízkým nap ětím.
Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být p řístroj přestavován a v jeho vnit řním zapojení nesmějí být provád ěny žádné zm ěny.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odbor níka.
Nikdy nepřekračujte max. povolené vstupní veličiny, neboť existuje nebezpečí ohrožení Vašeho života úrazem elektrickým proudem následkem poškození m ěřícího přístroje. Pokud budete měřit odpory (rezistory) či kapacitu kondenzátor ů nebo provád ět test diod, zajistěte, aby veškeré části obvod ů, zapojení a součásti jakož i měřené objekty nebyly při měření odporu, kapacity a testování diod pod nap ětím. Nikdy neměřte kapacitu nabitých kondenzátor ů, neboť jejich vybitím přes měřící přístroj by mohlo dojít k jeho poškození. Před měřením vybijte každý kondenzátor. Neprovád ějte měření kapacity kondenzátor ů, které jsou zabudovány do zapojení a obvodů, které jsou pod napětím. Vybití kondenzátor ů proveďte i v případě měření odporů a diod zapojených p římo do obvodu
Nebudete-li přístroj dále používat, vypn ěte jej (přepněte otočný p řepínač funkcí měření do polohy OFF). Nebudete-li přístroj delší dobu používat (více než 60 dní), vynde jte z něho baterii. Tato by mohla vytéci a způsobit poškození přístroje. Před vým ěnou baterie odpojte přístroj (jeho měřící kabely) od měřeného objektu.
Před začátkem m ěření zvolte otočným p řepínačem příslušnou funkci měření. Před každou zm ěnou funkce měření otočným p řepínačem je třeba měřící přístroj odpojit od měřeného objektu. Budete-li měřit napětí, nikdy nepřepínejte měřící přístroj na měření proudu nebo odporu. Nikdy neměřte proud v zapojeních (okruzích)
s vyšším napětím než 750 V (1000 |
V). Bu |
ďte zvlášt ě opatrní při měření střídavých nap ětí vyšších než 25 V |
nebo stejnosměrných vyšších než |
35 V. |
P ři dotyku vodičů již s t ěmito napětími můžete utrp ět životu |
nebezpečný úraz elektrickým proudem.
Před každým m ěřením zkontrolujte měřící přístroj (zda nejsou poškozeny měřící kabely, izolace atd.). Zjistíte-li nějaké poškození přístroje, přístroj dále nepoužívejte a nechte jej opravit v aut orizovaném servisu. Neprovád ějte v žádném p řípadě měření, zjistíte-li poškození izolace měřících kabelů. K měření používejte jen měřící kabely, které jsou k měřícímu přístroji přiloženy. Jen tyto jsou p řípustné. S ohledem na vlastní bezpečnost dbejte na to, aby se přístroj nebo měřící kabely neorosily či nezvlhly. Dejte též pozor na to, aby byly Vaše ruce, obuv, Váš od ěv, podlaha, měřící přístroj nebo měřící kabely, zapojení a spínací díly atd. bezpodmínečně suché
Měřící přístroje a jejich příslušenství nejsou hračky a nepatří do rukou malých d ětí!
Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se p řitom objeví, by mohla Váš p řístroj za určitých okolností zni čit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí.
3 |
4 |
Manipulace s bateriemi
Nenechávejte baterie voln ě ležet. Hrozí nebezpe čí, že by je mohly spolknout d ěti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžit ě lékaře! Baterie nepatří do dětských rukou!
Vyteklé nebo jinak poškozené baterie (nebo akumulátory) mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektro lyt může navíc poškodit přístroje. Dejte pozor nato, že baterie nesm ějí být zkratovány, odhazovány do ohn ě nebo nabíjeny! V takovýchto p řípadech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepat ří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životníh o prostředí! K těmto ú čelům (k jejich likvidaci) slouží speciální sb ěrné nádoby v prodejnách s elektrospot řebiči nebo ve sběrných surovinách!
Šet řete životní prost ředí! Přispějte k jeho ochraně!
V přístroji nikdy nenechávejte vybitou baterii, protože i baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohr ozit Vaše zdraví nebo poškodit bateriové pouzdro.
Rozsah dodávky
Měřící přístroj
1x baterie 9 V
Čidlo k měření teploty typu „K“ (až do teploty max. 230 °C)
Bezpečnostní měřící kabely (červený a černý)
Krokosvorky
Kabel s optickým interface RS232
CD s návodem k instalaci a s ukázkovým programem (D EMO)
Návod k obsluze
Model VC940: Adaptér k měření příkonu spotřebičů do síťových zásuvek (230 V)
Krátký popis funkcí digitálního multimetru
Tento měřící přístroj - digitální multimetr (DMM) je vybaven vysoc e kontrastním 4 ¾-místným displejem z tekutých krystal ů (LCD). Na tomto displeji se zobrazují měřící rozsahy, znaménka a symboly zvláštních funkcí. Kromě toho je na tomto displeji zobrazen čárový diagram, který zobrazuje nam ěřenou hodnotu podobným zp ůsobem, jako některé měřící přístroje pomocí svislých čárek (analogov ě). Rozlišení zobrazení na tomto displeji můžete p řepnout ze zobrazení 40.000 znaků na zobrazení 4.000. Toto přepnutí zvyšuje rychlost reakce přístroje (naměřená hodnota se v tomto p řípadě zobrazí na displeji rychleji).
Sklopná op ěrka na zadní straně přístroje umož ňuje jeho šikmé postavení například na stůl, a tím i snadnější odečítání nam ěřených hodnot na displeji.
Funkce měření (měřící rozsahy) zvolíte na tomto měřícím přístroji otočným p řepínačem. Přístroj si zvolí sám automaticky nejvhodnější rozsah měření (nebo můžete postupným tisknutím tla čítka RANGE / SETUP přepínat měřící rozsahy ručně).
Další zvláštní funkce (po stisknutí p říslušného tlačítka):
MIN/MAX: Zobrazení minimálních a maximálních nam ěřených hodnot.
PEAK: Zobrazení naměřené špičkové hodnoty.
HOLD: Podržení zobrazení nam ěřené hodnoty na displeji měřícího přístroje.
REL: Měření vztažné (relativní) neboli referen ční hodnoty (vynulování zobrazené hodnoty na displej i).
STORE/RECALL: Ukládání nam ěřených hodnot do pam ěti přístroje a jejich zobrazení na displeji:
10 naměřených hodnot (VC920 a VC940) nebo 10.000 hodnot (VC 960).
Automatické vypínání p řístroje po určitém nastavenémčase (šetření do přístroje vložené baterie). Možnost zapnutí osv ětlení displeje na určitou nastavenou dobu.
Optický interface pro p řenos naměřených hodnot do PC.
Menu nastavení (SETUP) umož ňující zadání r ůzných parametr ů.
Tento měřící přístroj je vhodný jak pro kutily (hobby), tak i pro průmyslové a profesionální použití jakož i pro školní vyučování.
K napájení tohoto p řístroje slouží 1 alkalická baterie 9 V (6LR61, MN16 04, 6F22 nebo 006P).
Součásti měřícího přístroje
1LCD displej – zobrazení 40.000 digitů.
2Panel s ovládacími tla čítky.
3Modré tlačítko přepínající druhé a další funkce měření.
4Sklopná op ěrka na zadní straně přístroje.
5Otočný p řepínač funkcí měření.
6Zdířky k připojení měřících kabelů
7Kryt bateriového pouzdra na zadní straně přístroje.
8Žluté tla čítko: Přepínač měření střídavých veli čin (AC) nebo střídavých + stejnosměrných veli čin (AC+DC) včetně efektivních hodnot (TrueRMS).
9Optický interface.
Symboly zobrazované na displeji přístroje
5 |
6 |
ALevý pomocný segment displeje ( číselné zobrazení různých nam ěřených hodnot a jiných parametr ů)
BPravý pomocný segment displeje ( číselné zobrazení různých nam ěřených hodnot a jiných parametr ů)
CHlavní zobrazení na displeji (zobrazení různých nam ěřených hodnot)
DČárový analogový diagram
Zobrazení vztažné (relativní) neboli referen ční hodnoty.
Automatické přepínání m ěřících rozsahů.
Overload = přetečení hodnoty či přeplnění displeje, překročení měřícího rozsahu.
Symbol vybité baterie.
Symbol zapnutí funkce testování diod.
Symbol zapnutí funkce akustické kontroly průchodnosti obvodů.
Symbol hodin = zapnutí funkce automatického vypínán í přístroje.
Symbol žárovky = zapnutí osv ětlení displeje.
Čárový diagram, který zobrazuje nam ěřenou hodnotu podobným zp ůsobem, jako některé měřící přístroje pomocí svislých čárek (analogov ě).
Měření efektivních hodnot AC nebo AC+DC.
Měření střídavého proudu a napětí.
Měření stejnosměrného proudu a napětí.
Měření napětí v milivoltech nebo ve voltech.
Měření proudu v ampérech, v miliampérech nebo v mikroampérech.
Měření stejnosměrného smyčkového proudu v %.
Měření kmitočtu (hertz, kilohertz nebo megahertz).
Měření odporu (ohm, kiloohm nebo megaohm).
Měření kapacity kondenzátor ů (nanofarad, mikrofarad nebo milifarad).
Teplota ve stupních Celsia nebo ve stupních Fahrenheita.
Měření výkonu (p říkonu) spotřebičů ve wattech (pouze VC940).
Měření zdánlivého výkonu spot řebičů ve voltampérech (pouze VC940).
Zobrazení ú činíku (pouze VC940).
měření stejnosměrného proudu 4 – 20 mA v % (měření smyčkového proudu) nebo měření střídy impulsů v procentech (Duty Cycle).
Zobrazení minimálních nebo maximálních nam ěřených hodnot.
Znaménko minus – záporná hodnota proudu nebo nap ětí.
PEAK
HOLD
LOW HIGH SET STO RCL No. SEND n
μ
m k M
Otočný p řepínač
Zobrazení aktuální nam ěřené špičkové hodnoty.
Podržení zobrazení nam ěřené hodnoty na displeji přístroje (např. pro její zápis do protokolu) tak dlouho, dokud nestisknete tlačítko EXIT nebo nevypnete přístroj.
Zobrazení nedosažení nastavené dolní mezní hodnoty (alarm).
Zobrazení překročení nastavené horní mezní hodnoty (alarm).
Možnost provedení nastavení p řístroje (SETUP).
Ukládání nam ěřených hodnot do pam ěti přístroje (STORE).
Načtení (zobrazení) naměřených hodnot z pam ěti přístroje (RECALL).
Zobrazení čísla paměti při ukládání nam ěřené hodnoty do paměti přístroje.
Přenos naměřených hodnot do po čítače (SEND).
nano (10-9)
mikro (10-6)
mili (10-3)
kilo (103)
mega (106)
funkcí měření
Jako prvek pro nastavení příslušných funkcí m ěření (případně rozsahů měření proudu) slouží oto čný p řepínač. Pomocí tohoto přepínače měřící přístroj zapnete a vypnete (poloha OFF).
Přepínačem funkcí měření nesmíte v žádném p řípadě během měření otá čet, neboť by takto mohlo dojít ke zničení přístroje (odtrhovací jiskra) nebo byste byli vystaveni ohrožení svého života úrazem elektrickým proudem při napětích vyšších než 25 Vef AC nebo 35 V DC. Nikdy nepřekračujte maximální povolené vstupní veličiny. Pokud nebudete měřící přístroj používat, pak jej vždy vypn ěte.
Druhé nebo další funkce měření zvolíte po příslušném nastavení otočného přepínače stisknutím pravého modrého tlačítka (například testování diod, akustická signalizace pr ůchodnosti obvodů, měření střídy impulsů).
Otočný p řepínač funkcí měření u modelů VC920 a VC960:
OFF |
Vypnutí přístroje. |
V |
Měření stejnosměrného napětí ve voltech. |
V |
Měření střídavého napětí ve voltech. |
mV |
Hz % Měření stejnosměrného napětí v milivoltech, měření frekvence v Hz a střídy impulsů v %. |
Ω |
Měření odporu, testování diod, akustická kontrola pr ůchodnosti obvodů. |
|
Měření kapacity kondenzátor ů. |
°C / °F |
Měření teploty. |
μA |
Měření stejnosměrného a střídavého proudu v mikroampérech (4000μA). |
mA |
Měření stejnosměrného a střídavého proudu v miliampérech (400 mA) a stejnosměrného |
|
smyčkového proudu v %. |
A |
Měření stejnosměrného a střídavého proudu v ampérech (10 A). |
7 |
8 |
Loading...
