Funktions-, Schaltrelais und Wandler

Temperaturüberwachungsrelais SIMIREL

3RS10/3RS11

■Übersicht

Die SIMIREL Temperaturüberwachungsrelais 3RS10/11 können zur Messung von Temperaturen in festen, flüssigen und gasförmigen Medien eingesetzt werden. Die Temperatur wird mittels der Fühler im Medium erfasst, vom Gerät ausgewertet und auf Überschreitung, Unterschreitung oder innerhalb eines Arbeitsbereiches (Fensterfunktion) überwacht. Die Familie besteht aus analogen einstellbaren Geräten mit einem oder zwei Schwellwerten und digitalen Geräten, die eine gute Alternative zu Temperaturreglern im Low-End-Bereich darstellen. Das Ausgangsrelais schaltet je nach Parametrierung an den Schwellwerten ein oder aus.

Temperatureinstellung

LED „Gerät an Spannung“

LED „Relais geschaltet“

Hystereseschalter

LED zur Anzeige

„Up and Down“- Tasten Drehschalter für Parameterauswahl

Analoge Auswertegeräte

•Fühlertypen: PT100/Typ J/ Typ K.

•Messprinzip für 2- und 3-Draht-Fühler.

•Galvanische Trennung zwischen Sensor und Versorgungsspannung (außer AC/DC 24 V-Geräte).

•Separate Ausführung für Überoder Unterschreitung.

•Messbereiche je nach Ausführung für

-50 °C bis +50 °C, 0 °C bis 100 °C,

0 °C bis 200 °C,

0 °C bis 600 °C oder

500 °C bis 1000 °C.

•Potenziometer für einstellbare Grenztemperatur und Hysterese von 2 – 20 %.

•Ruhestromprinzip.

•Schmales 22,5 mm-Gehäuse mit 12 Anschlussklemmen.

mit einem Schwellwert

•Versorgungsspannung für AC/DC 24 V oder AC 110/230 V.

•Anzeigen über LED für Versorgungsspannung und Relaiszustand.

•Ein Schließer und ein Öffner.

mit zwei Schwellwerten

•Zusätzliches Potenziometer für ϑ2 (Hysterese für zweiten Grenzwert beträgt 5 % vom Messbereich).

•Versorgungsspannung für AC/DC 24 V oder AC/DC 24 – 240 V.

•LED-Anzeige für Versorgungsspannung und beide Relaiszustände.

•Arbeits-/Ruhestromprinzip umschaltbar.

•Ein Schließer und ein Wechsler.

Digitale Auswertegeräte

•High-End Auswertegerät für 1 oder 1-3 Fühlerkreise.

•Multifunktionale Digitalanzeige und drei LEDs (für Schwellwerte und Ready).

•Einstellbare Fühlertypen.

•Einstellbare Über-, Unterschreitung oder Fensterfunktion.

•Umschaltbares Arbeitsoder Ruhestromprinzip.

•Hysterese für beide Schwellwerte (1 bis 99 K).

•Speicherfunktion durch externes Steuersignal (Y1/Y2) wählbar.

•Ein Schließer und zwei Wechsler.

•Einstellbare Zeitverzögerung von 0 – 999 s.

•Drahtbruch und Kurzschlusserkennung mit eigenem Meldekontakt (1S).

•Nullspannungssichere Speicherung der Einstellparameter.

•45 mm-Gehäuse mit

24 Anschlussklemmen.

•Messprinzip für 2- und 3-Draht- Fühler.

•Galvanische Trennung (außer AC/DC 24 V-Geräte).

•Bei der Ausführung für drei Fühler wird bei einer Grenz- wertüber-/unterschreitung der Status der einzelnen Sensoren

angezeigt. Somit ist genau zu erkennen, welcher der angeschlossenen Fühler einen oder beide Schwellwerte überoder unterschritten hat.

Nutzen

•Alle Geräte alternativ auch in Cage Clamp-Anschlusstechnik verfügbar.

•Alle Geräte außer AC/DC 24 V haben galvanische Trennung.

•Variante für Auswertung von 1 bis 3 Sensoren in einem Gerät, z.B. für Mehrfachüberwa-

chung in einer Anlage oder für den Motorenschutz.

•Sehr einfache Bedienung ohne komplizierte Menüführung.

•Abgestuftes Produktspektrum; für jede Anwendung das passende Gerät.

•High-End Auswertegeräte mit Digitalanzeige – einsetzbar für einen weiten Temperaturbereich und für verschiedene Fühlerarten.

•Einstellbare Hysterese.

•Schnelle Fehlerdiagnose durch Kurzschlussund Fühlerdrahtbrucherkennung.

•Weitspannungsnetzteile reduzieren Anzahl der Varianten.

•Schnell parametrierbare Zweioder Dreipunkt-Regelung.

■Anwendungsbereich

Die SIMIREL Temperaturüberwachungsrelais 3RS10/11 sind nahezu überall einsetzbar wo Grenztemperaturen nicht überoder unterschritten werden sollen, z.B.:

Überwachen von eingestellten Grenztemperaturen und Ausgabe von Alarmmeldungen für:

•Motorund Anlagenschutz.

•Schaltschrank-Temperatur- überwachung.

•Frostüberwachung.

•Temperaturgrenzen für Prozessgrößen wie z.B. in der Verpackungsindustrie oder Galvanotechnik.

•Steuern von Anlagen und Maschinen wie Heizungs-, Klimaund Lüftungsanlagen, Solarkollektoren, Wärmepumpen oder Warmwasserversorgungen.

•Überwachung von Servomotoren mit KTY-Sensoren.

•Lagerund Getriebeölüberwachung.

•Überwachung von Kühlflüssigkeiten.

Kennlinien für Thermoelemente und Widerstandssensoren

Thermoelemente

Widerstandssensoren

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

<![if ! IE]> <![endif]>

7/2	Siemens NS K · 2001/02

SIMIREL

3RS1040/2040

Temperaturüberwachungsrelais

3RS1041/2041

Temperature monitoring relay

3RS1140/2140

Relais thermostatique

Relé de vigilancia/monitorización de temperatura

Montageanleitung/Assembly Instructions

Bestell-Nr./Order No.: 3ZX1012-0RS10-0AA0

3RP1903

2

1

3

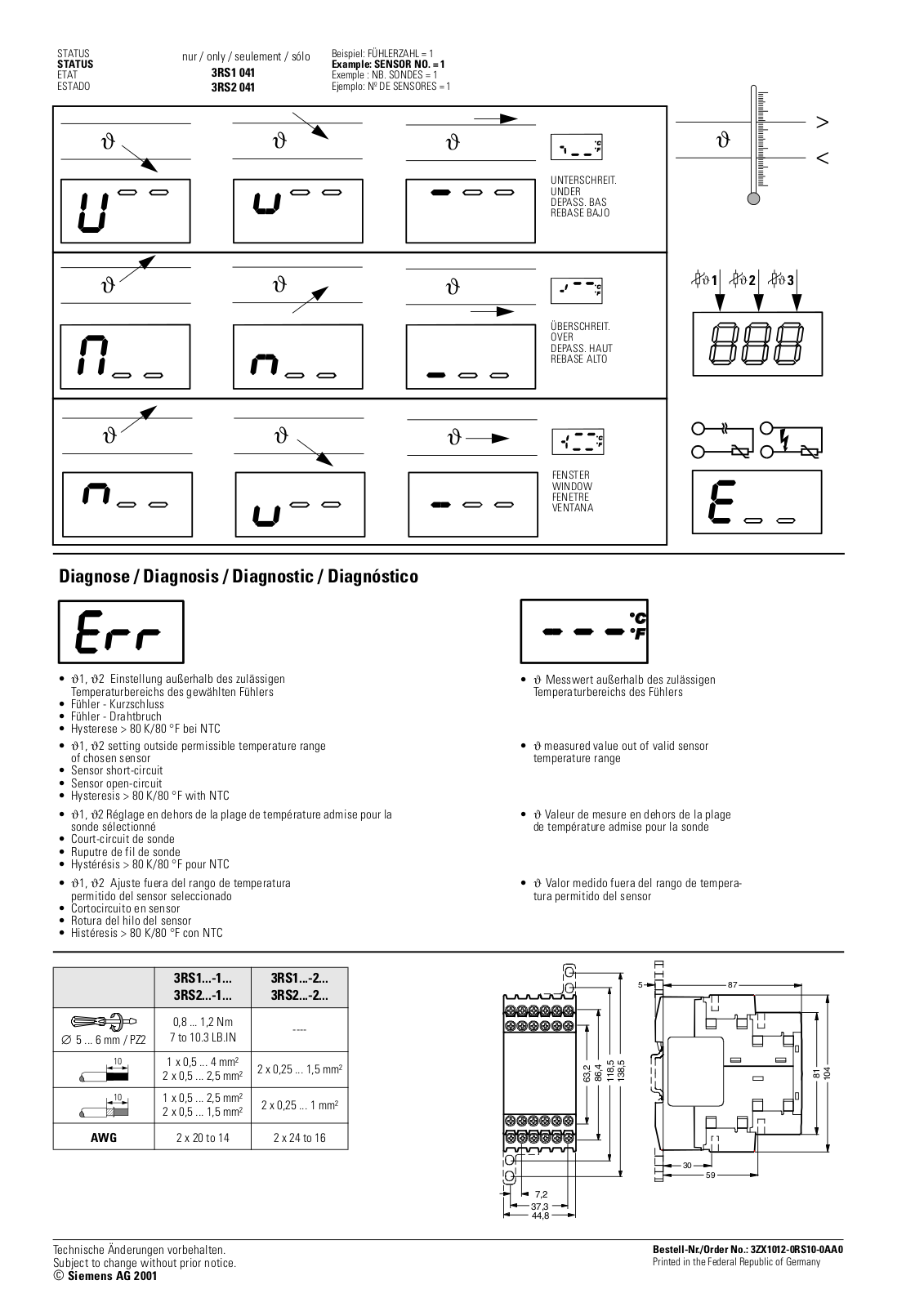

3RS1 901-1A/1C: 3RS1 040/1 140

3RS1 901-1A/1C: 3RS2 040/2 140

3RS1 901-1B/1D: 3RS1 041

3RS1 901-1B/1D: 3RS2 041

ϑ

ϑ

ϑ

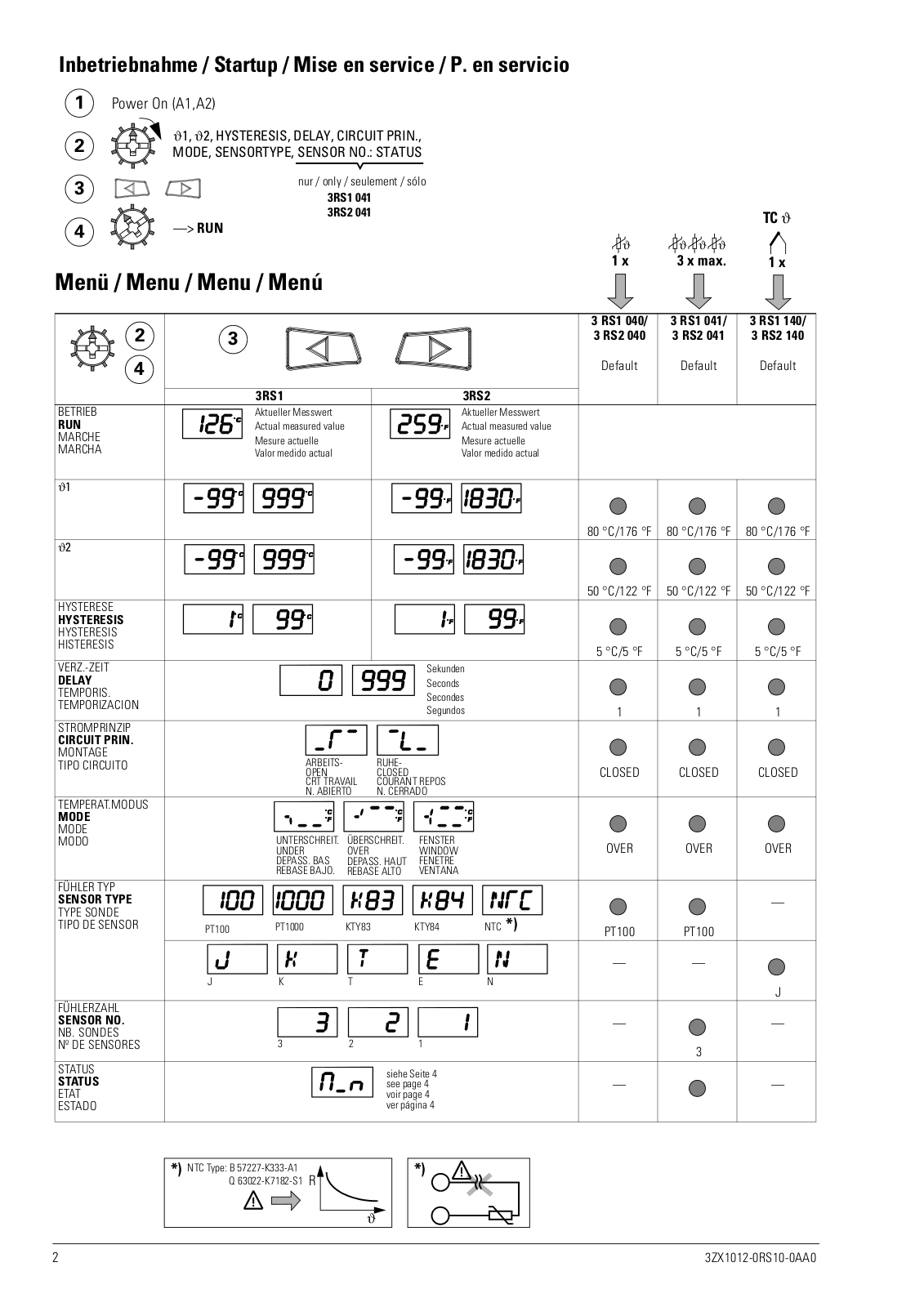

Memory / No Memory

Beispiel

Example

TC

ϑ1 > ϑ2

Exemple

Ejemplo

ϑ1

Hyst

1 x

xT1

xT2

xT3

xT1

xT2

xT3

3 x max.

1 x

T–

T+

ϑ2

Hyst

No Memory

Y1

Y2

K1

LED ϑ1

Delay

K2

LED ϑ2

Delay

Memory

Y1

Y2

K1

LED ϑ1

Delay

K2

LED ϑ2

Delay

O.K

33

K3

READY

34

33

K3

Y1

Y2

A1

Y1

Y2

A1

Y1

Y2

A1

34

K1

15

15

K1

15

READY

K1

Memory

Memory

Memory

T1

ϑ1

18

1T1

ϑ1

18

ϑ1

18

16

16

16

T2

1T2

25

25

25

T3

K2

1T3

K2

K2

ϑ2

28

2T1

ϑ2

28

T-

ϑ2

28

26

2T2

26

T+

26

2T3

33

33

K3

33

K3

K3

3T1

Ready

34

3T2

Ready

34

Ready

34

3T3

A2

A2

A2

GWA 4NEB 927 2045-30a
