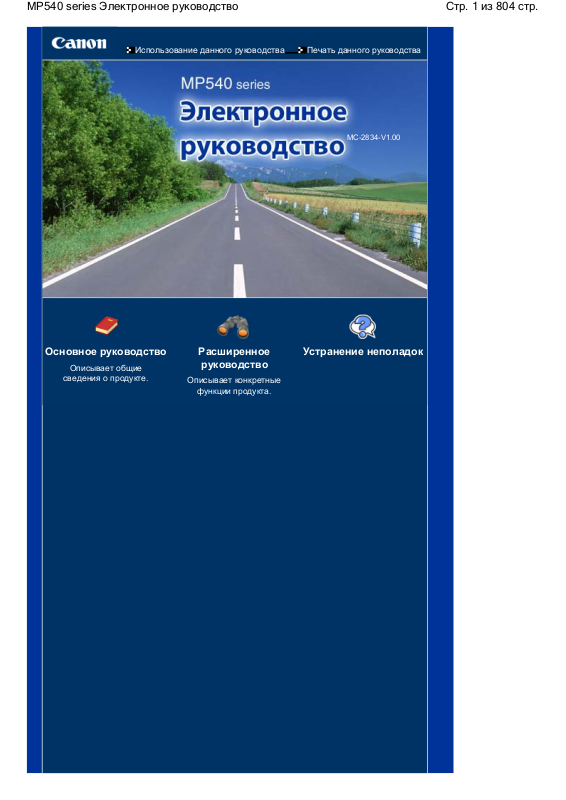

MP540 series Электронное руководство

Стр. 1 из 804 стр.

Использование данного руководства Печать данного руководства

MC-2834-V1.00

Основное руководство	Расширенное	Устранение неполадок
Описывает общие	руководство
сведения о продукте.	Описывает конкретные
	функции продукта.

MP540 series Основное руководство

Стр. 2 из 804 стр.

Использование данного

руководства Печать данного руководства

MP-2245-V1.00

Содержание

Обзор устройства

Основные компоненты

Как перемещаться по экранным меню

Печать с карты памяти

Печать фотографий, сохраненных на карте

памяти

Использование различных режимов Вставка карты памяти

Копирование

Как сделать копию

Использование различных функций

копирования

Копирование напечатанных фотографий

Повторная печать напечатанных фотографий Использование различных режимов

Сканирование

Сохранение отсканированных данных

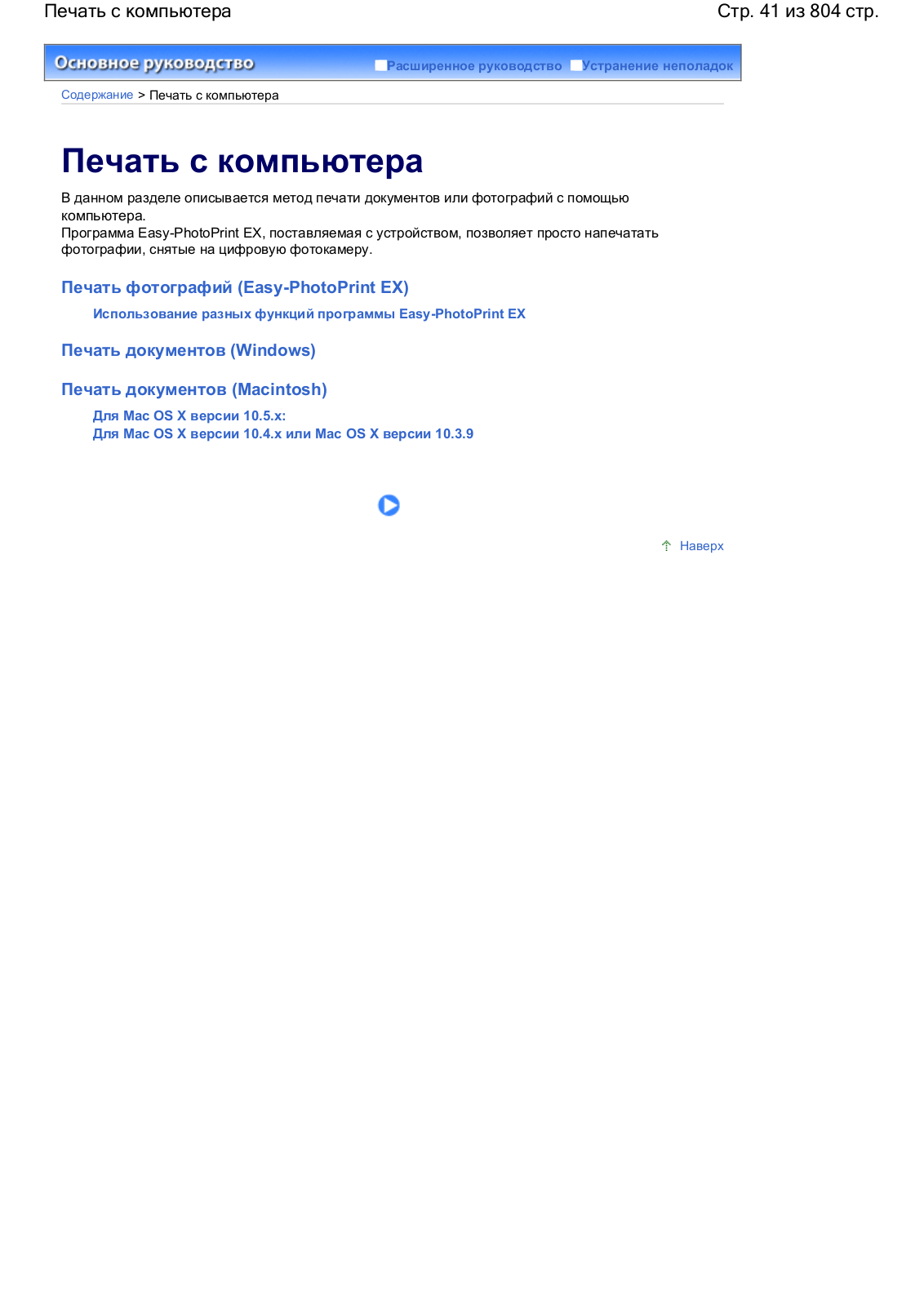

Печать с компьютера

Печать фотографий (Easy-PhotoPrint EX)

Печать документов (Windows) Печать документов (Macintosh)

Расширенное руководство

Другое использование

Печать линованной или диаграммной бумаги

Печать фотографий напрямую с мобильного телефона или цифрового фотоаппарата

Настройки устройства

Solution Menu и My Printer

Загрузка бумаги / оригинальных

документов

Загрузка бумаги

Загрузка оригиналов для копирования или

сканирования

Регулярное обслуживание

Замена чернильницы

При тусклой печати или искажении цвета Очистка ролика подачи бумаги Очистка прокладки в кассете

Приложение

Меры предосторожности

Законодательные ограничения на

использование продукта и изображений

Советы по использованию устройства

Обзор устройства

Стр. 3 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Обзор устройства

Обзор устройства

В данном разделе содержатся названия компонентов устройства и основные команды, которые необходимо знать перед началом использования.

Основные компоненты

Вид спереди Вид сзади

Вид изнутри

Панель управления

Как перемещаться по экранным меню

Выбор меню на Стартовом экране (HOME) Выбор параметров настройки Другие операции

Наверх

Основные компоненты

Стр. 4 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Обзор устройства > Основные компоненты

Основные компоненты

Вид спереди

(1) Крышка документа

Откройте для загрузки оригинала на стекло сканера.

(2) Упор для бумаги

Приподнимите и наклоните назад, чтобы вставить бумагу в задний лоток.

(3) Направляющие бумаги

Сдвиньте, чтобы совместить с обеими сторонами стопки бумаги.

(4) Задний лоток

Загружайте бумагу различных размеров или типов, которые используются в данном устройстве.

Два или более листов бумаги одного типа и размера можно загрузить одновременно и

автоматически подавать на печать по одному листку.

См. Загрузка бумаги.

(5) ЖК-дисплей (жидкокристаллический дисплей)

Служит для вывода сообщений, элементов меню и состояния выполнения операций. Кроме того, на ЖК-дисплее можно просматривать фотографии перед печатью.

Примечание

...Если устройство не используется в течение 5 минут, ЖК-дисплей автоматически

выключается. Чтобы включить дисплей, нажмите любую кнопку, кроме кнопки ON, или выполните операцию печати.

(6) Панель управления

Используйте для изменения настроек устройства или управления им.

См. Панель управления.

(7) Крышка гнезда для карты памяти

Откройте, чтобы подключить карту памяти.

См. Подключение карты памяти.

Основные компоненты

Стр. 5 из 804 стр.

(8) Порт прямой печати

При печати напрямую подключите устройство, совместимое с PictBridge, например цифровую камеру, или дополнительное устройство Bluetooth BU-30*.

См. Печать фотографий напрямую с мобильного телефона или цифрового фотоаппарата .

Для сохранения отсканированных данных к этому порту можно также подключить флэш-диск USB.

См. Сохранение отсканированных данных.

* Устройства Bluetooth недоступны для использования в некоторых странах и регионах в зависимости от местных законов и постановлений. Для получения подробной информации

обратитесь в местный центр технического обслуживания Canon.

Предупреждение

Запрещается подключать к порту печати и напрямую данного устройства другое оборудование, кроме устройств с поддержкой PictBridge, дополнительного устройства Bluetooth BU-30 и флэш-дисков USB. Это может послужить причиной

возгорания, удара током или повреждения устройства.

Предупреждение

Не прикасайтесь к металлическому корпусу.

(9) Выводной лоток для бумаги

Открывается автоматически при начале вывода на печать или копирования и выталкивает

напечатанные листы.

(10) Дополнительный выводной лоток

Откройте для обеспечения поддержки напечатанных листов. Откройте лоток при печати или копировании.

(11) Стекло сканера

Загрузите оригинал для произведения копирования или сканирования.

(12) Кассета

Загрузите обычную бумагу формата A4, B5, A5, или Letter и вставьте ее в устройство. Два или

более листов бумаги одного размера можно загрузить одновременно и автоматически подавать на

печать по одному листу.

См. Загрузка бумаги.

Вид сзади

(13) USB-порт

Подсоедините USB-кабель, чтобы подключить устройство к компьютеру.

Основные компоненты

Стр. 6 из 804 стр.

Предупреждение

Не прикасайтесь к металлическому корпусу.

Важно

Не вставляйте и не извлекайте кабель USB, пока устройство печатает с

компьютера или сканирует оригиналы на компьютер.

(14) Задняя крышка

Снимите для удаления замятой бумаги.

(15) Кабель питания

Подсоедините кабель питания, поставляемый в комплекте с устройством.

Вид изнутри

(16) Индикатор Ink (Чернила)

Сигнализирует о состоянии чернильницы (светится красным или мигает).

См. Проверка уровня чернил.

(17) Рычажок фиксации печатающей головки

Предназначен для фиксации печатающей головки на месте.

Важно

Не поднимайте этот рычаг после установки печатающей головки.

(18) Держатель печатающей головки

Установите печатающую головку.

(19) Сканирующее устройство (крышка)

Сканирует оригинальные документы. Откройте для замены чернильниц, проверки индикаторов или

извлечения бумаги, застрявшей в устройстве. При открытии сканирующего устройства (крышки),

поднимите его вместе с закрытой крышкой документа.

(20) Слот карты

Вставьте карту памяти.

См. Подключение карты памяти.

(21) Индикатор доступности

Горит или мигает, указывая состояние карты памяти.

См. Подключение карты памяти.

Примечание

Дополнительную информацию по установке печатающей головки и чернильниц см. в

печатном руководстве по эксплуатации принтера: Руководство по началу работы.

Панель управления

Основные компоненты

Стр. 7 из 804 стр.

(1) Кнопка ON (ВКЛ.)

Отключает питание устройства. Перед отключением питания убедитесь, что крышка документа закрыта.

Важно

Отсоедините шнур питания

При отсоединении шнура питания после выключения питания убедитесь, что индикатор Power (Питание) погашен. Если извлечь вилку питания из розетки электросети при горящем или мигающем индикаторе питания, устройство может перестать печатать, поскольку печатающая головка будет не защищена.

(2) Кнопки перемещения по экранным меню

См. Как перемещаться по экранным меню.

(3)...Кнопка OK

Выбор меню или элемента настройки. См. Как перемещаться по экранным меню.

Корректирует ошибку, возникшую в процессе печати, или возобновляет нормальную работу

устройства после извлечения застрявшей бумаги.

(4) Кнопки [+] [-]

Используются для указания количества копий для копирования или печати.

(5) Кнопка Stop (Стоп)

Отменяет выполняемую операцию печати.

(6) Индикатор Alarm (Аварийный сигнал)

Горит или мигает оранжевым, если произошла ошибка, например в устройстве закончилась бумага

или чернила.

(7) Индикатор Power (Питание)

Мигает, затем загорается зеленым, когда включено питание.

(8) Кнопка Color (Цветной режим)

Запускает цветную печать, копирование или сканирование.

(9) Кнопка Black (Монохромный режим)

Запускает копирование или сканирование в черно-белом режиме.

Наверх

Как перемещаться по экранным меню

Стр. 8 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Обзор устройства > Как перемещаться по экранным меню

Как перемещаться по экранным меню

Данное устройство можно использовать для создания копий или различных распечаток без компьютера. Для перемещения по экранным меню или для выбора параметров используйте

колесико простой прокрутки, кнопки перемещения (Влево), (Вправо), (Вверх), (Вниз)

или кнопку OK на панели управления.

В данном разделе содержится описание основных операций по перемещению между меню на Стартовом экране (HOME) и по выбору необходимых для печати параметров настройки.

Выбор меню на Стартовом экране (HOME)

Стартовый экран (HOME) появляется на дисплее после включения питания или после нажатия

кнопки HOME.

Для запуска печати фотографий с карты памяти, копирования или сканирования выберите меню на Стартовом экране (HOME).

1. Нажмите кнопку HOME (A).

Отобразится Стартовый экран (HOME).

2. С помощью колесика простой прокрутки (B) выберите необходимое меню и

нажмите кнопку OK (C).

Для выбора меню можно также использовать кнопки перемещения (Влево) или (Вправо) (D) .

Как перемещаться по экранным меню

Стр. 9 из 804 стр.

Отображается экран выбранного меню.

На Стартовом экране (HOME) доступны следующие меню.

Копирование (Copy)	:	Позволяет изменять масштаб копирования или
		копировать в различных макетах.

См. Копирование.

Карта памяти :

Простая повторная печать

фотографий (Easy photo reprint) :

Настройки (Settings) :

Индексный лист

фотографий (Photo index sheet) :

Сканирование (Scan) :

Можно напечатать фотографии, сохраненные на карте памяти цифровой камеры.

См. Печать с карты памяти.

Позволяет легко сканировать и повторно печатать

напечатанные фотографии. Можно также указать число копий каждой фотографии.

См. Копирование напечатанных фотографий.

Можно поддерживать функционирование устройства, изменять или печатать линованную или диаграммную

бумагу.

См. При тусклой печати или искажении цвета , Очистка

ролика подачи бумаги, Настройки устройства или

Печать линованной или диаграммной бумаги.

Позволяет легко печатать фотографии с карты памяти с помощью индексного листа фотографий.

См. Использование индексного листа фотографий для

печати.

Позволяет сохранять отсканированные данные на компьютере, карте памяти или флэш-диске USB, вставленном в компьютер, с помощью панели управления.

См. Сканирование.

Примечание

Если подключить карту памяти при появлении на дисплее Стартового экрана (HOME) или любого экрана меню Копирование (Copy), Простая повторная печать фотографий (Easy photo reprint) или Настройки (Settings), вместо этих экранов отобразится экран выбора фотографий в пункте Выбор и печать (Select and print) меню Карта памяти (Memory card). Для выбора другого режима, кроме режима Выбор и печать (Select and print), нажмите кнопку HOME для отображения Стартового экрана (HOME).

Выбор параметров настройки

Отображаемые экраны варьируются в зависимости от выбранных меню, однако их функции не отличаются.

В данном разделе описываются способы изменения качества печати на примере экрана подтверждения печати в режиме Выбор и печать (Select and print) меню Карта памяти (Memory card).

1. Выберите качество печати с помощью колесика простой прокрутки (B) или кнопок перемещения (Вверх) или (Вниз) (D) и нажмите кнопку OK (C).

2. Измените качество печати с помощью колесика простой прокрутки или

Как перемещаться по экранным меню

Стр. 10 из 804 стр.

кнопок перемещения (Вверх) или (Вниз) и нажмите кнопку OK.

На дисплее снова отображается экран подтверждения печати режима Выбор и печать (Select and print).

Другие операции

Выбор параметров в нижней части ЖК-дисплея

Для выбора параметров, отображаемых в нижней части ЖК-дисплея, используйте

функциональные кнопки (E).

Используйте правую функциональную кнопку для выбора параметров, расположенных в правой части, и левую функциональную кнопку для выбора параметров, расположенных в левой части. Параметры, отображаемые в нижней части ЖК-дисплея, варьируются в зависимости от экрана.

Возврат к предыдущему экрану

Используйте кнопку Назад (F) для возврата к предыдущему экрану.

Выбор часто используемых режимов с помощью

функции Простого управления

Для выбора часто используемых режимов нажмите кнопку NAVI (G) и просто следуйте инструкциям на экране. Можно также вывести на дисплей информацию по данным режимам или инструкции по загрузке бумаги.

1. Нажмите кнопку NAVI (G).

Как перемещаться по экранным меню

Стр. 11 из 804 стр.

Отобразится Навигационный экран (NAVI).

Примечание

Если нажать кнопку Назад при появлении на дисплее Навигационного экрана (NAVI), на дисплее снова отобразится Стартовый экран (HOME).

2. Для выбора параметра используйте колесико простой прокрутки или кнопки перемещения (Вверх) или (Вниз) и нажмите кнопку OK.

Следуйте инструкциям на ЖК-дисплее.

Отмена копирования или печати

Используйте кнопку Stop (H) для отмены выполняемых операций копирования или печати.

Наверх

Печать с карты памяти

Стр. 12 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Печать с карты памяти

Печать с карты памяти

Вы можете предварительно просматривать каждую из фотографий, снятых на цифровой фотоаппарат, на ЖК-дисплее данного устройства и печатать их.

Кроме того, данное устройство предлагает такие полезные функции, как печать избранных миниатюр фотографий с карты памяти на бумагу формата А4 или Letter и печать избранных фотографий в заданном макете.

Печать фотографий, сохраненных на карте памяти

Параметры настройки

Использование различных режимов

Печать фотографий в различных макетах

Изменение отображения

Обрезка части фотографии / Поиск фотографий по дате Исправление изображений

Вставка карты памяти

Перед подключением карты памяти

Вставка карты памяти Извлечение карты памяти

Наверх

Печать фотографий, сохраненных на карте памяти

Стр. 13 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Печать с карты памяти > Печать фотографий, сохраненных на карте памяти

Печать фотографий, сохраненных на карте памяти

Предварительный просмотр каждой из фотографий с карты памяти на ЖК-дисплее данного

устройства и их печать.

В данном разделе описывается основная процедура, использующая в качестве примера настройки для печати фотографий без полей на бумаге 4" x 6" / 10 x 15 см.

Для проведения операции см. примечания и описание процедуры на странице ссылок.

Нужно приготовить:

Карту памяти, на которой сохранены фотографии. См. Перед вставкой карты памяти.

Бумага для печати. См. Подходящие типы носителей.

1. Подготовка к печати.

(1) Включите питание.

См. Панель управления.

(2) Загрузите бумагу.

См. Загрузка бумаги.

В данном случае загружаем в задний лоток фотобумагу 4" x 6" / 10 x 15 см .

Печать фотографий, сохраненных на карте памяти

Стр. 14 из 804 стр.

Примечание

Обычную бумагу формата A4 или Letter загрузите в кассету. Бумагу других

форматов или типов загрузите в задний лоток.

(3)Аккуратно откройте лоток для вывода бумаги и откройте дополнительный лоток для вывода бумаги.

2.Вставьте карту памяти.

(1) Выберите Карта памяти (Memory card) на Стартовом (HOME) экране и нажмите кнопку OK.

См. Выбор меню на Стартовом экране (HOME) .

(2)Выберите режим Выбор и печать (Select and print) и нажмите кнопку

OK.

(3)Вставьте карту памяти в слот карты памяти ЭТИКЕТКОЙ ВЛЕВО.

Информацию по поддерживаемым типам карт памяти и способам их вставки см. Вставка карты памяти.

Отобразится экран выбора фотографий.

Примечание

Экран выбора фотографий можно также вывести в режиме Выбор и печать (Select and print): для этого вставьте карту памяти при появлении Стартового (HOME)

экрана или любого экрана меню Копировать (Copy), Простая повторная печать фотографий (Easy photo reprint) иПараметры (Settings).

Можно также выбрать другие полезные режимы, кроме режимаВыбор и печать

(Select and print).

См. Использование различных режимов.

При выборе параметра Чтение-запись с ПК (Writable from PC) в разделе Атрибут чтения-записи (Read/write attribute) вкладки Другие параметры (Advanced settings)

под заголовком Параметры устройства (Device settings) в меню Параметры (Settings), печать изображений, сохраненных на карте памяти, с помощью панели управления недоступна. Выберите в разделе Атрибут чтение/запись параметр Недоступный для записи с компьютера (Not writable from PC). Дополнительную

информацию см. в электронном руководстве: Расширенное руководство.

3. Выбор фотографий для печати.

(1)Для отображения фотографий для печати используйте колесико простой прокрутки или кнопки перемещения (Влево) или (Вправо).

Печать фотографий, сохраненных на карте памяти

Стр. 15 из 804 стр.

Примечание

может отображаться на ЖК-дисплее в процессе считывания фотографий. При использовании колесика простой прокрутки или кнопок перемещения (Влево)

или (Вправо) для отображения фотографии на ЖК-дисплее, желаемая фотография может быть не выбрана.

(2)Нажмите кнопку [+] или [-] для указания количества копий.

(3)Повторите операции (1) и (2) для указания количества копий каждой

фотографии.

Примечание

Другие функции

Для изменения отображения фотографий см. Изменение отображения.

Для обрезки части фотографии (Обрезка (Trimming)) см. Обрезка части фотографии / Поиск фотографий по дате.

Для поиска фотографий по дате (Поиск (Search)) см. Обрезка части фотографии / Поиск фотографий по дате.

(4) Нажмите кнопку OK.

Отобразится экран подтверждения печати.

4. Запустите печать.

(1)Подтвердите формат страницы, тип носителя, качество печати и т.п.

Вданном случае подтверждаем выбор 4"x6" (10x15cm) для параметра Размер страницы (Page size) и загруженной фотобумаги для параметра Тип носителя (Media type).

Для изменения настроек выберите необходимые параметры с помощью колесика простой прокрутки или кнопок перемещения (Вверх) или (Вниз) и нажмите кнопку OK.

См. Выбор параметров настройки и Параметры настройки.

Примечание

При выборе типа носителя (Media type) Обычная бумага (Plain paper) и размера страницы (Page size (A4 или 8,5"x11" (LTR) в качестве источника бумаги (Paper source) отображается Кассета (Cassette).

При выборе другого формата или типа бумаги отображается Задн. лоток (Rear tray).

Убедитесь, что выбранная бумага загружена в соответствующий источник бумаги.

(2)Подтвердите количество листов, которое будет использоваться для

печати выбранных фотографий.

(3)Нажмите правую функциональную кнопку (B) для выбора Тестовая

Печать фотографий, сохраненных на карте памяти

Стр. 16 из 804 стр.

фотография (Check photo) и подтвердите выбор фотографий и количество

копий каждой фотографии.

Нажмите кнопку OK для возврата к экрану подтверждения печати.

(4) Нажмите кнопку Color (Цветной режим).

Аппарат начинает печать фотографий.

Примечание

Для автоматического или ручного исправления фотографий нажмите левую функциональную кнопку (A) и выберите вкладку Дополнительно (Advanced). По умолчанию, устройство настроено на автоматическое исправление фотографий.

См. Использование различных режимов.

Нажмите кнопку Stop (Стоп) для отмены печати.

Печать не начнется при нажатии кнопки Black (Монохромный режим).

Для отображения меню Карта памяти (Memory card) и выбора других полезных

режимов печати нажмите кнопку Назад после завершения печати.

Нажатие кнопки HOME или извлечение карты памяти приведет к отображению

Стартового экрана (HOME).

Для извлечения карты памяти см. Извлечение карты памяти.

Параметры настройки

Экран подтверждения печати в режиме Выбор и печать (Select and print) выглядит следующим

образом:

(1) Размер страницы (Page size)

Выберите формат страницы для печати: 4"x6" (10x15 см), A4и т.п.

(2) Тип носителя (Media type)

Выберите тип носителя для печати: Plus Glossy II, Обычная бумага (Plain paper) и т.п.

Примечание

Выбор неверного формата страницы и типа носителя может привести к подаче

бумаги из неверного источника бумаги или неудовлетворительному качеству печати.

См. Источник бумаги для загрузки.

(3) Качество печати (Print quality)

Настройте качество печати: Высокое (лучшее) (High (quality-priority) или Стандартное (Standard).

(4) Печать без полей (Borderless print)

Выберите печать с полями или без полей: С полями (Bordered) или Без полей (Borderless).

Примечание

При выборе параметра Обычная бумага (Plain paper) в разделе Тип носителя (Media type) выбор параметра Без полей (Borderless) недоступен.

(5) Источ. бумаги (Paper source)

На экране отображается источник бумаги в зависимости от выбранного формата страницы и типа носителя.

При выборе обычной бумаги формата A4 или Letter на экране отображается Кассета (Cassette).

При выборе другого формата или типа бумаги отображается Задний лоток (Rear tray).

Убедитесь, что выбранная бумага загружена в источник бумаги, отображенный на экране.

Для дополнительной информации по параметру Источник бумаги см. электронное руководство:

Расширенное руководство.

Примечание

Печать фотографий, сохраненных на карте памяти

Стр. 17 из 804 стр.

Настройки формата страницы, типа носителя, качества печати, печати без полей, исправления изображения и т.п. сохраняются и отображаются при выборе меню Карта памяти (Memory card) в следующий раз, даже если питание выключалось.

В зависимости от выбранного режима, комбинации некоторых параметров недоступны для выбора.

Использование индексного листа фотографий для печати

Эскизы фотографий, находящихся на карте памяти, распечатываются на листе бумаги формата A4 или Letter (этот отпечатанный лист называется индексным листом фотографий). Вы можете выбрать нужные фотографии, количество копий, размер страницы и т.д. на этом листе, и распечатать.

Выберите Индексный лист фотографий (Photo index sheet) на стартовом (HOME) экране,

затем выберите Печ. индексн. листа (Index sheet print) . Для дополнительной информации по данным действиям см. электронное руководство: Расширенное руководство.

Наверх

Использование различных режимов

Стр. 18 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Печать с карты памяти > Использование различных режимов

Использование различных режимов

В данном разделе содержится описание нескольких полезных режимов меню Карта памяти

(Memory card).

Дополнительную информацию см. в электронном руководстве: Расширенное руководство.

Печать фотографий в различных макетах

На экране меню Карта памяти (Memory card) можно выбрать различные макеты. Можно также выбрать DPOF-печать (DPOF print).

Макетная печать (Layout	Печать наклейки (Sticker	Данные снимка (Captured info
print)	print)	print)

Печ. индексн. листа (Photo	Печать всех фотографий
index print)	(Print all photos)

Печать ИД разм. фото (ID	Печать календаря (Calendar
photo size print)	print)

Изменение отображения

Для изменения отображения фотографий нажмите левую функциональную кнопку при появлении в нижней части экрана параметраИзменение отображения (Change display). Можно также выбрать Слайд-шоу (Slide show).

Показ эскизов (Thumbnail	Показ во весь экран (Full-	Показ с увеличением
display)	screen display)	(Enlarged display)

Обрезка части фотографии / Поиск фотографий по дате

Для выбора режима нажмите правую функциональную кнопку при появлении в нижней части экрана параметра Правка (Edit).

Использование различных режимов

Стр. 19 из 804 стр.

Широкая (16:9)	Стандартная (4:3)
(Wide (16:9))	(Standard (4:3))

Обрезка (Trimming)

Поиск (Search)

Коррекция изображений

Для исправления изображений нажмите левую функциональную кнопку при появлении в нижней части экрана параметра Дополнительно (Advanced). Можно выполнять автоматическое или ручное исправление изображений, напр., регулировку яркости, контраста и оттенков или добавление к изображениям спецэффектов.

Авт. испр. фото. ВКЛ (Auto photo fix ON) (По умолчанию)

Наверх

Вставка карты памяти

Стр. 20 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Печать с карты памяти > Вставка карты памяти

Вставка карты памяти

Перед подключением карты памяти

С этим аппаратом совместимы следующие типы карт памяти и данные изображений.

Важно

...Сохранение фотографий на карте памяти не гарантирует возможность использования в цифровой камере, данные изображения могут оказаться нечитаемыми или поврежденными. Подробнее о картах памяти, для которых гарантирована работа с цифровой камерой, см. в

руководстве, входящем в комплект поставки цифровой камеры.

Отформатируйте карту памяти с помощью цифрового фотоаппарата с поддержкой стандарта файловой системы для камер (совместимый с Exif 2.2/2.21), TIFF (совместимый с Exif 2.2/2.21). Карта памяти, отформатированная на компьютере, может быть непригодна для использования с аппаратом.

Карты памяти, для использования которых не требуется

адаптер карт

Карта памяти SD (Secure Digital)

Карта памяти SDHC

MultiMediaCard (вер.4.1)

MultiMediaCard Plus (вер.4.1)

Карта Сompact Flash (CF)

Поддерживается тип I/II (3.3 V) Microdrive

Memory Stick

Memory Stick PRO

Memory Stick Duo

Memory Stick PRO Duo

Карты памяти, для использования которых требуется адаптер

карт

Важно

Вставляйте следующие виды карт в адаптер карт перед вставкой в гнездо для карт.

Если вставить какую-либо из нижеперечисленных карт памяти без адаптера, затем ее,

возможно, не удастся извлечь. В таком случае см. раздел « Устранение неполадок»

электронного руководства: Расширенное руководство.

miniSD Card *1

...miniSDHC Card *1

microSD Card *1

...microSDHC Card *1

xD-Picture Card *2

…xD-Picture Card тип M *2

…xD-Picture Card тип H *2

…RS-MMC (ver.4.1)*3

Вставка карты памяти

Стр. 21 из 804 стр.

Memory Stick Micro *4

*1Используйте специальный адаптер карт SD Card.

*2Требуется приобрести отдельный адаптер компактной флэш-карты для карты xD-Picture Card. *3 Используйте специальный адаптер карт.

*4 Используйте специальный адаптер карт Duo.

Данные изображений, пригодные для печати

Данное устройство поддерживает изображения, полученные с помощью фотокамеры, совместимой со стандартом файловой системы для камер (совместимый с Exif 2.2/2.21), TIFF (совместимый с Exif 2.2/2.21). Печать других изображений или видеофильмов, например изображений RAW, невозможна.

Вставка карты памяти

Предупреждение

Когда карта памяти находится в слоте карты, горит индикатор доступа. Мигающий

индикатор доступа обозначает, что устройство осуществляет доступ к карте памяти. В этом случае не прикасайтесь к области вокруг слота карты.

Примечание

При выборе параметра Доступный для записи с компьютера (Writable from PC) в разделе Атрибут чтение/запись (Read/write attribute) вкладки Дополнительные настройки (Advanced settings) Настройки устройства (Device settings) в меню Настройки (Settings), печать изображений или сохранение отсканированных данных на карте памяти с помощью панели

управления недоступна. После использования слота карты устройства в качестве слота карты памяти компьютера извлеките карту памяти и выберите в разделе Атрибут чтение/

запись (Read/write attribute) параметр Недоступный для записи с компьютера (Not writable from PC). Дополнительную информацию см. в электронном руководстве:

Расширенное руководство.

...Если редактирование или обработка фотографий, хранящихся на карте памяти, производилась с помощью компьютера, печать этих фотографий следует выполнять только с компьютера. Использование панели управления может стать причиной сбоев при печати фотографий.

1. Подготовьте карту памяти.

Установите карту памяти в специальный адаптер, если это требуется. См. Карты памяти, для использования которых требуется адаптер карт .

2. Включите питание и откройте крышку гнезда для карты памяти.

Вставка карты памяти

Стр. 22 из 804 стр.

3. Вставьте в гнездо для карт памяти только одну карту памяти.

Место вставки карты меняется в зависимости от типа карты. Вставьте карту памяти прямо

СТОРОНОЙ С ЭТИКЕТКОЙ ВЛЕВО в гнездо для карты памяти, согласно способу вставки, изображенному на рисунке ниже.

Если карта памяти вставлена правильно, загорится индикатор Access (Доступ) (A).

Присоедините (если необходимо) адаптер карт отметкой звездочки вниз и вставьте в слот карты.

Для карт Memory Stick Duo, Memory Stick PRO Duo или Memory Stick Micro :

Для карты памяти SD (Secure Digital), карты памяти SDHC, карты miniSD , карты miniSDHC,

карты microSD, карты microSDHC, Memory Stick, Memory Stick PRO, MultiMediaCard (вер.4.1), MultiMediaCard Plus (вер.4.1) или RS-MMC (вер.4.1) :

Для карты Compact Flash (CF), Microdrive, xD-Picture , карты xD-Picture тип M или карты xDPicture тип H:

Предупреждение

...Часть карты памяти должна выступать из гнезда, не надо пытаться вставить ее полностью. Это может привести к повреждению аппарата или карты памяти.

...Прежде чем вставлять карту памяти в гнездо, убедитесь, что карта памяти правильно ориентирована. Если установка карты памяти выполняется с усилием и неправильной стороной вверх, аппарат и/или карта памяти могут быть повреждены.

Важно

Не устанавливайте одновременно несколько карт памяти.

4. Закройте крышку гнезда для карты памяти.

Извлечение карты памяти

Важно

При использовании гнезда карты памяти в качестве дисковода карт памяти компьютера перед физическим извлечением карты памяти необходимо выполнить операцию безопасного извлечения.

-В Windows щелкните значок съемного диска правой кнопкой и нажмите Извлечь (Eject). Если кнопка Извлечь не отображается на экране, убедитесь, что индикатор доступа

горит, и извлеките карту памяти.

-В Macintosh перетащите (Подключенный диск) в корзину.

Вставка карты памяти

Стр. 23 из 804 стр.

1. Откройте крышку гнезда для карты памяти.

2. Убедитесь, что индикатор Access (Доступ) горит и извлеките карту памяти.

Взявшись за выступающую часть карты, прямо извлеките ее из аппарата.

Предупреждение

...Не извлекайте карту памяти при мигающем индикаторе Access (Доступ). Когда аппарат производит чтение или запись данных с/на карту памяти, индикатор Access (Доступ) мигает. Если извлечь карту памяти или отключить питание при мигающем индикаторе Access (Доступ), данные на карте памяти могут быть повреждены.

3. Закройте крышку гнезда для карты памяти.

Наверх

Копирование

Стр. 24 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Копирование

Копирование

Можно использовать различные способы копирования, такие как увеличение/уменьшение или копирование двух страниц оригинального документа на одном листе бумаги.

Как сделать копию

Параметры настройки

Использование различных функций копирования

Наверх

Как сделать копию

Стр. 25 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Копирование > Создание копий

Как сделать копию

В данном разделе описывается основная процедура, использующая в качестве примера настройки для копирования документа размера A4 на обычную бумагу.

Для проведения операции см. примечания и описание процедуры на странице ссылок.

Нужно приготовить:

Оригиналы документов для копирования. См. Подходящие для загрузки оригиналы документов .

Бумага для печати. См. Подходящие типы носителей.

1. Подготовка к копированию.

(1) Включите питание.

См. Панель управления.

(2) Загрузите бумагу.

См. Загрузка бумаги.

Как сделать копию

Стр. 26 из 804 стр.

В данном случае загружаем в кассету обычную бумагу формата A4.

Примечание

Загрузите в кассету обычную бумагу формата A4, B5, A5 или Letter. Бумагу других форматов или типов загрузите в задний лоток.

(3)Аккуратно откройте лоток для вывода бумаги и откройте дополнительный лоток для вывода бумаги.

(4)Выберите Копирование (Copy) на Стартовом (HOME) экране и нажмите

кнопку OK.

См. Выбор меню на стартовом экране (HOME) .

(5) Положите оригинал на стекло сканера.

Загрузите оригинал стороной для копирования ВНИЗ и выровняйте его с меткой совмещения, как показано ниже.

См. Загрузка оригиналов для копирования или сканирования .

2. Начните копирование.

(1)Подтвердите формат страницы, тип носителя, масштаб и т.п.

Вданном случае подтверждает, что установлено значение 100% для параметра Увеличение (Magnification), A4 для параметра Размер стр. (Page size) и значение Обычная бумага (Plain paper) для параметра Тип носителя (Media type).

См. Выбор параметров настройки и Параметры настройки.

Примечание

При выборе типа носителя (Media type)Обычная бумага (Plain paper) и размера страницы (Page size) A4, B5, A5 или 8,5"x11" (LTR) в качестве источника бумаги

Как сделать копию

Стр. 27 из 804 стр.

(Paper source) отображается Кассета (Cassette).

При выборе другого формата или типа бумаги отображается Задн. лоток (Rear tray).

Убедитесь, что выбранная бумага загружена в соответствующий источник бумаги. Для предварительного просмотра результатов печати нажмите правую

функциональную кнопку (B) и выберите Предварительный просмотр (Preview).

См. электронное руководство: Расширенное руководство.

Для выбора различных режимов копирования, например Borderless copy (Копия без полей), Копия 2-на-1 (2-on-1 copy) и Очистка рамки (Frame erase), нажмите левую функциональную кнопку (A) и выберите Спец. копирование (Special copy).

См. Использование различных режимов копирования .

(2)Нажмите кнопку [+] или [-] для указания количества копий.

(3)Нажмите кнопкуColor (Цветной режим) для цветного или Black

(Монохромный режим) для черно-белого копирования.

Начнется копирование.

После завершения копирования снимите оригиналы со стекла сканера.

Важно

Не открывайте крышку устройства и не перемещайте оригинал документа до завершения процесса копирования.

Примечание

Для отмены копирования нажмите кнопку Stop.

Повторите процедуры с (5) в действии 1 для копирования другого оригинала. Можно закрыть меню копирования (Copy) и выбрать другое меню с помощью кнопки

HOME.

Параметры настройки

(1) Увеличение (Magnification)

Выберите режим увеличения/уменьшения. Для указания масштаба копии можно выбрать дополнительный номер формата страницы: A4 на 8,5"x11", A4 на B5 и т.п. Если вы не хотите увеличивать/уменьшать формат страницы, выберите 100%. Дополнительную информацию см. в

электронном руководстве: Расширенное руководство.

(2) Яркость (Intensity)

Выберите яркость, если требуется затемнить/осветлить копию. Можно также установить автоматическую регулировку яркости в зависимости от оригинала. Дополнительную информацию см. в электронном руководстве: Расширенное руководство.

(3) Размер страницы (Page size)

Выберите формат страницы для печати: A4, 8,5"x11" (LTR)и т.п.

(4) Тип носителя (Media type)

Выберите тип носителя для печати: Обычная бумага (Plain paper), фотобумага Plus Glossy II (Plus Glossy II) и т.п.

Примечание

Выбор неверного формата страницы и типа носителя может привести к подаче

бумаги из неверного источника бумаги или неудовлетворительному качеству печати.

См. Источник бумаги для загрузки.

(5) Качество печати (Print quality)

Настройте качество печати в соответствии с копируемым оригиналом: Высокое (лучшее) (High (quality-priority), Стандартное (Standard) и т. п. Доступные параметры качества печати зависят от

типа бумаги, выбранного в поле Тип носителя (Media type).

Как сделать копию

Стр. 28 из 804 стр.

(6) Источ. бумаги (Paper source)

На экране отображается источник бумаги в зависимости от выбранного формата страницы и типа носителя.

При выборе простой бумаги формата A4, B5, A5 или Letter на экране отображается Кассета

(Cassette).

При выборе другого формата или типа бумаги отображается Задний лоток (Rear tray).

Убедитесь, что выбранная бумага загружена в источник бумаги, отображенный на экране.

Для дополнительной информации по параметру Источник бумаги см. электронное руководство:

Расширенное руководство.

Примечание

Настройки формата страницы, типа носителя, качества печати, автоматической

регулировки яркости и т. п. сохраняются и отображаются при выборе меню копирования (Copy) в следующий раз, даже если питание выключалось.

В зависимости от выбранного режима, комбинации некоторых параметров недоступны для выбора.

Если при выборе параметра Быстро (приоритет скорости) (Fast (speed-priority)) и типа носителя Обычная бумага (Plain paper) качество печати не отвечает вашим ожиданиям, выберите параметр Стандарт (Standard) или Высокое (приоритет качества) (High(quality-priority)) и повторите операцию копирования.

При создании черно-белых копий с использованием кнопки Black (Монохромный режим)

выберите параметр качества печати Высокое (приоритет качества) (High(qualitypriority)) для копирования в режиме grayscale (шкала серого). В режиме grayscale (шкала серого) изображение передается с помощью оттенков серого, а не в чернобелой гамме.

Наверх

Использование различных функций копирования

Стр. 29 из 804 стр.

Расширенное руководство Устранение неполадок

Содержание > Копирование > Использование различных режимов копирования

Использование различных функций копирования

Для создания копии с использованием различных режимов нажмите левую функциональную кнопку и выберите поле Специальные режимы копирования (Special copy) в нижней части экрана Копирование (Copy).

Дополнительную информацию см. в электронном руководстве: Расширенное руководство.

Копия без полей (Borderless copy)

Копия 2-на-1 (2-on-1 copy)

Копия 4-на-1 (4-on-1 copy)

Повтор изображения (Image repeat)

Очистка рамки (Frame Erase)

Обрезка (Trimming)

Наложение маски (Masking)

Наверх
