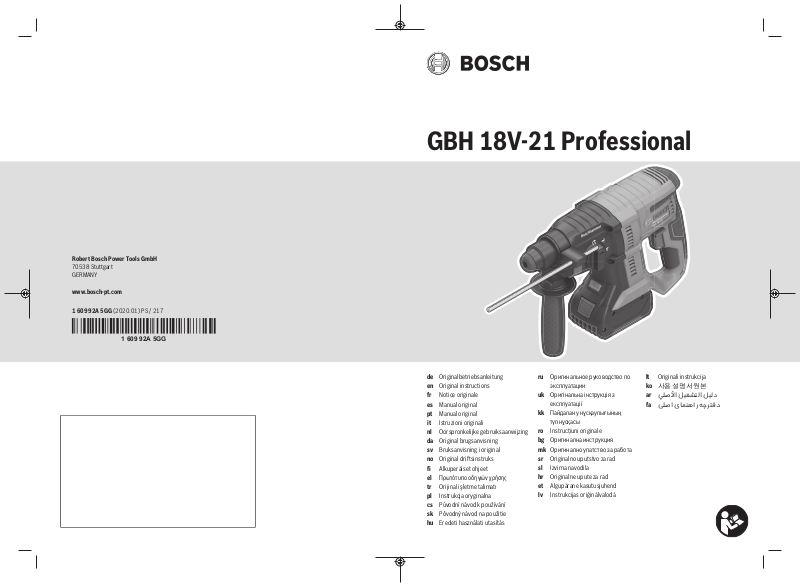

GBH 18V-21 Professional

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 5GG (2020.01) PS / 217

1 609 92A 5GG

de	Originalbetriebsanleitung	ru	Оригинальное руководство по	lt	Originali instrukcija
en	Original instructions		эксплуатации	ko
fr	Notice originale	uk	Оригінальна інструкція з	ar	يلصلأا ليغشتلا ليلد
es	Manual original		експлуатації	fa	یلصا یامنهار هچرتفد
pt	Manual original	kk	Пайдалану нұсқаулығының
it	Istruzioni originali		түпнұсқасы
nl	Oorspronkelijke gebruiksaanwijzing	ro	Instrucțiuni originale
da	Original brugsanvisning	bg	Оригинална инструкция
sv	Bruksanvisning i original	mk	Оригинално упатство за работа
no	Original driftsinstruks	sr	Originalno uputstvo za rad
fi	Alkuperäiset ohjeet	sl	Izvirna navodila
el	Πρωτότυπο οδηγιών χρήσης	hr	Originalne upute za rad
tr	Orijinal işletme talimatı	et	Algupärane kasutusjuhend
pl	Instrukcja oryginalna	lv	Instrukcijas oriģinālvalodā
cs	Původní návod k používání
sk	Pôvodný návod na použitie
hu	Eredeti használati utasítás

2 |

Deutsch ..................................................	Seite	5
English ...................................................	Page	11
Français ..................................................	Page	18
Español ................................................	Página	24
Português ..............................................	Página	31
Italiano .................................................	Pagina	38
Nederlands .............................................	Pagina	44
Dansk ....................................................	Side	51
Svensk ..................................................	Sidan	56
Norsk.....................................................	Side	62
Suomi .....................................................	Sivu	68
Ελληνικά................................................	Σελίδα	74
Türkçe...................................................	Sayfa	80
Polski ..................................................	Strona	87
Čeština ................................................	Stránka	94
Slovenčina ............................................	Stránka 100
Magyar ...................................................	Oldal 106
Русский .............................................	Страница 112
Українська ...........................................	Сторінка 121
Қазақ .....................................................	Бет 128
Română ................................................	Pagina 136
Български ..........................................	Страница 143
Македонски.........................................	Страница 150
Srpski ..................................................	Strana 157
Slovenščina ..............................................	Stran 163
Hrvatski ...............................................	Stranica 169
Eesti..................................................	Lehekülg 175
Latviešu ..............................................	Lappuse 181
Lietuvių k. .............................................	Puslapis 187
...............................................	193
يبرع ..................................................	ةحفصلا 200
یسراف ..................................................	هحفص 207
..........................................................		I

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

| 3

(7)

(6)

(5)

(1)

(4)

(3)

(8)

(2)

(9)

(10)

(15)

(11)

(12)

(13)

(14)

(10)

(14)

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

4 |

(14)

(4)

(8)

(15)

(2)

(16)

(5)

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisun-

gen können elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

uHalten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

uArbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

uHalten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

uDer Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

uVermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

uHalten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

uZweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

uWenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Deutsch | 5

uWenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

uSeien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

uTragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

uVermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

uEntfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

uVermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

uTragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

uWenn Staubabsaugund -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

uÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

uBenutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

6 | Deutsch

uZiehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

uBewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

uPflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

uHalten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

uVerwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

uLaden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

uVerwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

uHalten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

uBei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen fuhren.̈

Service

uLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Hämmer

uTragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

uBenutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.

uHalten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

uVerwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

uWarten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

uSichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

uBei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

uÖffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

uDurch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

uVerwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch

vor dauernder Sonneneinstrahlung, Feuer,

Schmutz, Wasser und Feuchtigkeit. Es be-

steht Explosionsund Kurzschlussgefahr.

uHalten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Produktund

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

(1)SDS-plus-Bohrfutter

(2)Werkzeugaufnahme SDS-plus

(3)Staubschutzkappe

(4)Verriegelungshülse

(5)Taste für Tiefenanschlageinstellung

(6)Entriegelungstaste für Schlag-/Drehstopp- Schalter

(7)Schlag-/Drehstopp-Schalter

(8)Drehrichtungsumschalter

(9)Ein-/Ausschalter

(10)Handgriff (isolierte Grifffläche)

(11)AkkuA)

(12)Arbeitslicht

(13)Akku-EntriegelungstasteA)

(14)Zusatzgriff (isolierte Grifffläche)

(15)Tiefenanschlag

(16)Universalhalter mit SDS-plus-AufnahmeschaftA)

A)Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Akku-Bohrhammer			GBH 18V-21
Sachnummer			3 611 J11 1..
Nennspannung		V=	18
NenndrehzahlA)
–	Rechtslauf	min-1	0−1800
–	Linkslauf	min-1	0−1800

		Deutsch \| 7

Akku-Bohrhammer		GBH 18V-21
SchlagzahlA)	min-1	0−5100
Einzelschlagstärke entspre-	J	2
chend EPTA-Procedure
05:2016
Werkzeugaufnahme		SDS-plus
max. Bohr-Ø
– Beton	mm	21
– Stahl	mm	13
– Holz	mm	30
Gewicht entsprechend EPTA-	kg	2,8−3,7
Procedure 01:2014B)
empfohlene Umgebungstem-	°C	0...+35
peratur beim Laden
erlaubte Umgebungstempe-	°C	−20...+50
ratur beim Betrieb C) und bei
Lagerung
empfohlene Akkus		GBA 18V...
		ProCORE18V...
empfohlene Ladegeräte		GAL 18...
		GAX 18...
		GAL 36...

A)gemessen bei 20 - 25 °C mit Akku ProCORE18V 12.0 Ah.

B)abhängig vom verwendeten Akku

C)eingeschränkte Leistung bei Temperaturen <0 °C

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend

EN 60745-2-6.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 90 dB(A); Schallleistungspegel 101 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN 60745-2-6:

Hammerbohren in Beton: ah=10,0 m/s2, K=1,5 m/s2, Meißeln: ah=7,5 m/s2, K=1,5 m/s2,

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungsund Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemissionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert abweichen. Dies kann die Schwingungsund Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

8 | Deutsch

Für eine genaue Abschätzung der Schwingungsund Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsund Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Montage

uNehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Akku laden

uBenutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

uDrücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Aus- schalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung.

Akku entnehmen

Der Akku (11) verfügt über zwei Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste (13) herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

–Zur Entnahme des Akkus (11) drücken Sie die Entriegelungstaste (13) und ziehen den Akku aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drücken Sie die Taste für die Ladezustandsanzeige oder , um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V...

LEDs	Kapazität
Dauerlicht 3× grün	60−100 %
Dauerlicht 2× grün	30−60 %
Dauerlicht 1× grün	5−30 %
Blinklicht 1× grün	0−5 %
Akku-Typ ProCORE18V...

LEDs	Kapazität
Dauerlicht 5× grün	80−100 %
Dauerlicht 4× grün	60−80 %
Dauerlicht 3× grün	40−60 %
Dauerlicht 2× grün	20−40 %
Dauerlicht 1× grün	5−20 %
Blinklicht 1× grün	0−5 %

Zusatzgriff schwenken (siehe Bild A)

Sie können den Zusatzgriff (14) beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

–Drehen Sie das untere Griffstück des Zusatzgriffs (14) entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff (14) in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs (14) im Uhrzeigersinn wieder fest.

Achten Sie darauf, dass das Spannband des Zusatzgriffs in der dafür vorgesehenen Nut am Gehäuse liegt.

Werkzeugwechsel

Die Staubschutzkappe (3) verhindert weitgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe (3) nicht beschädigt wird.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

uEine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen.

Werkzeugwechsel (SDS-plus)

SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild B1)

Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.

–Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein.

–Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.

–Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.

SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild B2)

–Schieben Sie die Verriegelungshülse (4) nach hinten und entnehmen Sie das Einsatzwerkzeug.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichenoder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

–Sorgen Sie für gute Belüftung des Arbeitsplatzes.

–Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

uVermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme

Akku einsetzen

uVerwenden Sie nur original Bosch Li-Ionen-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

–Stellen Sie den Drehrichtungsumschalter (8) auf die Mitte, um ein unbeabsichtigtes Einschalten zu verhindern.

–Schieben Sie den Akku (11) bis zum Anschlag in den Akkuschacht ein.

Deutsch | 9

Betriebsart einstellen

Mit dem Schlag-/Drehstopp-Schalter (7) wählen Sie die Betriebsart des Elektrowerkzeugs.

–Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste (6) und drehen Sie den Schlag-/Drehstopp- Schalter (7) in die gewünschte Position, bis er hörbar einrastet.

Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.

Position zum Hammerbohren in Beton oder

Stein

Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum

Schrauben

Position Vario-Lock zum Verstellen der Mei-

ßelposition

In dieser Position rastet der Schlag-/Dreh- stopp-Schalter (7) nicht ein.

Position zum Meißeln

Drehrichtung einstellen (siehe Bild C)

Mit dem Drehrichtungsumschalter (8) können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (9) ist dies jedoch nicht möglich.

uBetätigen Sie den Drehrichtungsumschalter (8) nur bei Stillstand des Elektrowerkzeuges.

Stellen Sie die Drehrichtung zum Hammerbohren, Bohren und Meißeln immer auf Rechtslauf.

–Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter (8) nach links bis zum Anschlag durch.

–Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter

(8) nach rechts bis zum Anschlag durch.

Ein-/Ausschalten

–Lösen Sie gegebenenfalls die Feststelltaste für den Ein-/ Ausschalter.

–Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (9).

Das Arbeitslicht (12) leuchtet bei leicht oder vollständig gedrücktem Ein-/Ausschalter (9) und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

–Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (9) los.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

10 | Deutsch

Bei niedrigen Temperaturen erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Hammerleistung/ Schlagleistung.

Drehzahl/Schlagzahl einstellen

–Regulieren Sie die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos, je nachdem, wie weit Sie den Ein-/Ausschalter (9) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (9) bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Überlastkupplung

uKlemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein.

uSchalten Sie das Elektrowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.

Arbeitshinweise

Bohrtiefe einstellen (siehe Bild D)

Mit dem Tiefenanschlag (15) kann die gewünschte Bohrtiefe

X festgelegt werden.

–Drücken Sie die Taste für die Tiefenanschlageinstellung

(5) und setzen Sie den Tiefenanschlag in den Zusatzgriff

(14) ein.

Die Riffelung am Tiefenanschlag (15) muss nach unten zeigen.

–Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus (2). Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.

–Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Verändern der Meißelstellung (Vario-Lock)

Sie können den Meißel in 13 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen.

–Setzen Sie den Meißel in die Werkzeugaufnahme ein.

–Drehen Sie den Schlag-/Drehstopp-Schalter (7) in die Position „Vario-Lock“.

–Drehen Sie das Einsatzwerkzeug in die gewünschte Meißelstellung.

–Drehen Sie den Schlag-/Drehstopp-Schalter (7) in die Position „Meißeln“. Die Werkzeugaufnahme ist damit arretiert.

–Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.

Schrauberbits einsetzen (siehe Bild E)

uSetzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.

Zur Verwendung von Schrauberbits benötigen Sie einen Universalhalter (16) mit SDS-plus-Aufnahmeschaft (Zubehör).

–Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein.

–Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbsttätig verriegelt wird.

–Prüfen Sie die Verriegelung durch Ziehen am Universalhalter.

–Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.

–Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse (4) nach hinten und entnehmen den Universalhalter (16) aus der Werkzeugaufnahme.

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Wartung und Service

Wartung und Reinigung

uHalten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

uEine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen.

–Säubern Sie die Werkzeugaufnahme (2) nach jedem Gebrauch.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040460

Fax: (0711) 40040461

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Anwendungsberatung:

Tel.: (0711) 40040460

Fax: (0711) 40040462

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: Aftersales.Service@de.bosch.com

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

English | 11

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 11).

English

Safety instructions

General Power Tool Safety Warnings

WARNING Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire

and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

Work area safety

uKeep work area clean and well lit. Cluttered or dark areas invite accidents.

uDo not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

uKeep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

Electrical safety

uPower tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.

uAvoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

uDo not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

uDo not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

12 | English

uWhen operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock..

uIf operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

Personal safety

uStay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

uUse personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

uPrevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

uRemove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

uDo not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.

uDress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

uIf devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.

Power tool use and care

uDo not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

uDo not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

uDisconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

uStore idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

uMaintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

uKeep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

uUse the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation.

Battery tool use and care

uRecharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

uUse power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.

uWhen battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

uUnder abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

Service

uHave your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.

Hammer Safety Warnings

uWear ear protectors. Exposure to noise can cause hearing loss.

uUse auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury.

uHold power tool by insulated gripping surfaces when performing an operation where the cutting accessory or fastener may contact hidden wiring. Cutting accessory and fasteners contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

uUse suitable detectors to determine if there are hidden supply lines or contact the local utility company for assistance. Contact with electric cables can cause

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

fire and electric shock. Damaging gas lines can lead to ex-

plosion. Breaking water pipes causes property damage.

uAlways wait until the power tool has come to a complete stop before placing it down. The application tool can jam and cause you to lose control of the power tool.

uSecure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.

uIn case of damage and improper use of the battery, vapours may be emitted. The battery can set alight or explode. Ensure the area is well ventilated and seek medical attention should you experience any adverse effects. The vapours may irritate the respiratory system.

uDo not open the battery. There is a risk of short-circuit- ing.

uThe battery can be damaged by pointed objects such as nails or screwdrivers or by force applied externally.

An internal short circuit may occur, causing the battery to burn, smoke, explode or overheat.

uOnly use the battery with products from the manufacturer. This is the only way in which you can protect the battery against dangerous overload.

Protect the battery against heat, e.g. against

continuous intense sunlight, fire, dirt, water

and moisture. There is a risk of explosion and

short-circuiting.

uHold the power tool firmly with both hands and make sure you have a stable footing. The power tool can be more securely guided with both hands.

Product Description and

Specifications

Read all the safety and general instructions.

Failure to observe the safety and general instructions may result in electric shock, fire and/or serious injury.

Please observe the illustrations at the beginning of this operating manual.

Intended Use

The power tool is intended for hammer drilling in concrete, brick and stone, as well as for light chiselling work. It is also suitable for drilling without impact in wood, metal, ceramic and plastic. Power tools with electronic control and right/left rotation are also suitable for screwdriving.

Product Features

The numbering of the product features refers to the diagram of the power tool on the graphics page.

(1)SDS plus drill chuck

(2)SDS plus tool holder

(3)Dust protection cap

(4)Locking sleeve

English | 13

(5)Button for depth stop adjustment

(6)Release button for impact/mode selector switch

(7)Impact/mode selector switch

(8)Rotational direction switch

(9)On/off switch

(10)Handle (insulated gripping surface)

(11)BatteryA)

(12)Worklight

(13)Battery release buttonA)

(14)Auxiliary handle (insulated gripping surface)

(15)Depth stop

(16)Universal holder with SDS plus shankA)

A)Accessories shown or described are not included with the product as standard. You can find the complete selection of accessories in our accessories range.

Technical Data

Cordless rotary hammer			GBH 18V-21
Article number			3 611 J11 1..
Rated voltage		V=	18
Rated speedA)
–	Clockwise	min-1	0−1800
–	Anticlockwise	min-1	0−1800
Impact rateA)		min-1	0−5100
Impact energy per stroke ac-		J	2
cording to EPTA-Procedure
05:2016
Tool holder			SDS plus
Max. drilling diameter
–	Concrete	mm	21
–	Steel	mm	13
– Wood		mm	30
Weight according to EPTA-		kg	2.8−3.7
Procedure 01:2014B)
Recommended ambient tem-		°C	0 to +35
perature during charging
Permitted ambient temperat-		°C	–20 to +50
ure during operation C) and
during storage
Recommended batteries			GBA 18V...
			ProCORE18V...
Recommended battery char-			GAL 18...
gers			GAX 18...
			GAL 36...

A)measured at 20 - 25 °C with battery ProCORE18V 12.0 Ah.

B)Depends on battery in use

C)Limited performance at temperatures <0 °C

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

14 | English

Noise/Vibration Information

Noise emission values determined according to

EN 60745-2-6.

Typically, the A-weighted noise level of the power tool is: Sound pressure level 90 dB(A); sound power level

101 dB(A). Uncertainty K = 3 dB.

Wear hearing protection!

Vibration total values ah (triax vector sum) and uncertainty K determined according to EN 60745-2-6:

Hammer drilling into concrete: ah = 10.0 m/s2, K = 1.5 m/s2, Chiselling: ah = 7.5 m/s2, K = 1.5 m/s2,

The vibration level and noise emission value given in these instructions have been measured in accordance with a standardised measuring procedure and may be used to compare power tools. They may also be used for a preliminary estimation of vibration and noise emissions.

The stated vibration level and noise emission value represent the main applications of the power tool. However, if the power tool is used for other applications, with different application tools or is poorly maintained, the vibration level and noise emission value may differ. This may significantly increase the vibration and noise emissions over the total working period.

To estimate vibration and noise emissions accurately, the times when the tool is switched off or when it is running but not actually being used should also be taken into account. This may significantly reduce vibration and noise emissions over the total working period.

Implement additional safety measures to protect the operator from the effects of vibration, such as servicing the power tool and application tools, keeping their hands warm, and organising workflows correctly.

The lithium-ion battery is protected against deep discharge by the "Electronic Cell Protection (ECP)". When the battery is discharged, the power tool is switched off by means of a protective circuit: The application tool no longer rotates.

uDo not continue to press the On/Off switch after the power tool has automatically switched off. The battery can be damaged.

Follow the instructions on correct disposal.

Removing the battery

The battery (11) is equipped with two locking levels to prevent the battery from falling out if the battery release button (13) is pressed unintentionally. As long as the battery is inserted in the power tool, it is held in position by means of a spring.

–To remove the battery (11), press the release button (13) and pull the battery out of the power tool. Do not use force to do this.

Battery charge indicator

The green LEDs on the battery charge indicator indicate the state of charge of the battery. For safety reasons, it is only possible to check the state of charge when the power tool is not in operation.

Press the button for the battery charge indicator or to show the state of charge. This is also possible when the battery is removed.

If no LED lights up after pressing the button for the battery charge indicator, then the battery is defective and must be replaced.

Battery model GBA 18V...

Assembly

uRemove the battery from the power tool before carrying out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be removed for transport and storage. There is risk of injury from unintentionally pressing the on/off switch.

Battery Charging

uUse only the chargers listed in the technical data. Only these chargers are matched to the lithium-ion battery of your power tool.

Note: The battery is supplied partially charged. To ensure full battery capacity, fully charge the battery in the charger before using your power tool for the first time.

The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging process does not damage the battery.

LEDs	Capacity
3× continuous green light	60−100 %
2× continuous green light	30−60 %
1× continuous green light	5−30 %
1× flashing green light	0−5 %
Battery model ProCORE18V...

LEDs	Capacity
5× continuous green light	80−100 %
4× continuous green light	60−80 %
3× continuous green light	40−60 %
2× continuous green light	20−40 %
1× continuous green light	5−20 %
1× flashing green light	0−5 %

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Swivelling the auxiliary handle (see figure A)

You can swivel the auxiliary handle (14) to any angle for a safe work posture that minimises fatigue.

–Turn the lower gripping end of the auxiliary handle (14) anticlockwise and swivel the auxiliary handle (14) into the required position. Then turn the lower gripping end of the auxiliary handle (14) clockwise to retighten it.

Make sure that the retaining strap of the auxiliary handle slots into the corresponding groove of the housing.

Changing the Tool

The dust protection cap (3) largely prevents the penetration of drilling dust into the tool holder during operation. When inserting the tool, make sure that the dust protection cap (3) does not become damaged.

uReplace a damaged dust protection cap immediately. It is recommended that you have use an after-sales service for this.

Changing the tool (SDS plus)

Inserting SDS-plus application tools (see figure B1)

The SDS-plus drill chuck enables you to change the application tool easily and conveniently without needing to use additional tools.

–Clean and lightly grease the insertion end of the application tool.

–Insert the application tool into the tool holder while turning it until it locks automatically.

–Check the latching by pulling the tool.

As a requirement of the system, the SDS-plus application tool can move freely. This causes a certain radial run-out at no-load, which has no effect on the accuracy of the drill hole, as the drill bit centres itself upon drilling.

Removing SDS-plus application tools (see figure B2)

–Push the locking sleeve (4) back and remove the application tool.

Dust/Chip Extraction

Dust from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dust can cause allergic reactions and/or lead to respiratory infections of the user or bystanders.

Certain dust, such as oak or beech dust, is considered carcinogenic, especially in connection with wood-treatment additives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists.

–Provide for good ventilation of the working place.

–It is recommended to wear a P2 filter-class respirator. Observe the relevant regulations in your country for the materials to be worked.

uAvoid dust accumulation at the workplace. Dust can easily ignite.

English | 15

Operation

Start-up

Inserting the Battery

uUse only original Bosch lithium-ion batteries with the voltage stated on the type plate of your power tool.

Using other batteries can lead to injuries and pose a fire hazard.

–Set the rotational direction switch (8) to the middle position to avoid unintentionally switching it on.

–Slide the battery (11) all the way into the battery bay .

Setting the Operating Mode

The operating mode of the power tool is selected using the impact/mode selector switch (7).

–To change the operating mode, press the release button (6) and turn the impact/mode selector switch (7) until it clicks into the required position.

Note: Only change the operating mode when the power tool is switched off. Otherwise, the power tool may become damaged.

Position for hammer drilling into concrete or stone

Position for drilling without impact in wood, metal, ceramic and plastic and for screw- driving

Vario-Lock position for adjusting the chisel

position

The impact/mode selector switch (7) will not engage in this position.

Position for chiselling

Setting the Rotational Direction (see figure C)

The rotational direction switch (8) is used to change the rotational direction of the power tool. However, this is not possible while the on/off switch (9) is being pressed.

uOnly operate the rotational direction switch (8) when the power tool is not in use.

Always set the rotational direction to clockwise rotation for hammer drilling, drilling and chiselling.

–Clockwise: To drill and to drive in screws, press the rotational direction switch (8) all the way to the left.

–Anticlockwise: To loosen and unscrew screws and nuts, press the rotational direction switch (8) all the way to the right.

Switching On and Off

–If necessary, release the lock-on button for the on/off switch.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

16 | English

–To switch on the power tool, press the on/off switch (9). The worklight (12) lights up when the on/off switch (9) is lightly or fully pressed, allowing the work area to be illuminated in poor lighting conditions.

–To switch off the power tool, release the on/off switch

(9).

For low temperatures, the power tool reaches the full hammer/impact capacity only after a certain time.

Adjusting the Speed/Impact Rate

–Adjust the speed/impact rate of the power tool when it is on by pressing in the on/off switch (9) to varying extents.

Applying light pressure to the on/off switch (9) results in a low rotational speed/impact rate. Applying increasing pressure to the switch increases the speed/impact rate.

Overload clutch

uIf the application tool jams or snags, the power transmission to the drill spindle will be interrupted. Always hold the power tool firmly with both hands to withstand the forces this may create and adopt a position with stable footing.

uSwitch the power tool off immediately and remove the application tool if the power tool becomes blocked. Switching on when the drilling tool is blocked may cause high torque reactions.

Practical Advice

Setting the drilling depth (see figure D)

You can use the depth stop (15) to set the required drilling depth X.

–Press the button for depth stop adjustment (5) and insert the depth stop into the auxiliary handle (14).

The fluting on the depth stop (15) must face downwards.

–Insert the SDS-plus application tool into the SDS-plus tool holder (2) to the stop. Otherwise, the movability of the SDS-plus drilling tool can lead to incorrect adjustment of the drilling depth.

–Pull the depth stop far enough out that the distance between the drill bit tip and the edge of the depth stop corresponds to the required drilling depth X.

Changing the chiselling position (Vario-Lock)

You can lock the chisel in 13 different positions, so you can select the optimum working position for each task.

–Insert the chisel into the tool holder.

–Turn the impact/mode selector switch (7) to the "VarioLock" position.

–Turn the application tool to the required chisel position.

–Turn the impact/mode selector switch (7) to the "chiselling" position. With this, the tool holder is locked.

–Set the rotational direction for chiselling to clockwise.

Inserting screwdriver bits (see figure E)

uOnly apply the power tool to the screw/nut when the tool is switched off. Rotating tool inserts can slip off.

A universal holder (16) with SDS-plus shank (accessory) is required to work with screwdriver bits.

–Clean and lightly grease the insertion end of the shank.

–Insert the universal holder into the tool holder while turning it until it locks automatically.

–Check that it is locked by pulling the universal holder.

–Insert a screwdriver bit in the universal holder. Only use screwdriver bits that fit the screw head.

–To remove the universal holder, slide the locking sleeve

(4) backwards and remove the universal holder (16)

from the tool holder.

Recommendations for Optimal Handling of the Battery

Protect the battery against moisture and water.

Only store the battery within a temperature range of −20 to 50 °C. Do not leave the battery in your car in the summer, for example.

Occasionally clean the ventilation slots on the battery using a soft brush that is clean and dry.

A significantly reduced operating time after charging indicates that the battery has deteriorated and must be replaced.

Follow the instructions on correct disposal.

Maintenance and Service

Maintenance and Cleaning

uTo ensure safe and efficient operation, always keep the power tool and the ventilation slots clean.

uReplace a damaged dust protection cap immediately. It is recommended that you have use an after-sales service for this.

– Clean the tool holder (2) after each use.

After-Sales Service and Application Service

Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. You can find explosion drawings and information on spare parts at: www.bosch-pt.com

The Bosch product use advice team will be happy to help you with any questions about our products and their accessories.

In all correspondence and spare parts orders, please always include the 10 digit article number given on the nameplate of the product.

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch-pt.com.au

www.bosch-pt.co.nz

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pts@za.bosch.com

English | 17

Armenia, Azerbaijan, Georgia

Robert Bosch Ltd.

David Agmashenebeli ave. 61

0102 Tbilisi, Georgia

Tel. +995322510073

www.bosch.com

Kyrgyzstan, Mongolia, Tajikistan, Turkmenistan,

Uzbekistan

TOO “Robert Bosch” Power Tools, After Sales Service Muratbaev Ave., 180

050012, Almaty, Kazakhstan

Service Email: service.pt.ka@bosch.com

Official Website: www.bosch.com, www.bosch-pt.com

Transport

The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements. The batteries are suitable for road-transport by the user without further restrictions.

When shipping by third parties (e.g.: by air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required.

Dispatch battery packs only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe the possibility of more detailed national regulations.

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environ- mental-friendly recycling.

Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU, power tools that are no longer usable, and according to the Directive 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner.

Battery packs/batteries:

Li-ion:

Please observe the notes in the section on transport (see "Transport", page 17).

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

18 | Français

Français

Consignes de sécurité

Avertissements de sécurité généraux pour l’outil

AVERTISSE- Lire tous les avertissements de sé-

curité et toutes les instructions.

MENT

Ne pas suivre les avertissements et

instructions peut donner lieu à un choc électrique, un incen-

die et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s'y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

Sécurité de la zone de travail

uConserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices aux accidents.

uNe pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

uMaintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

uIl faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

uEviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

uNe pas exposer les outils à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique.

uNe pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

uLorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.

uSi l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

uRester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.

uUtiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

uEviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

uRetirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.

uNe pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues.

uS’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

uSi des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

uNe pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

uNe pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

uDébrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.

uConserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

uObserver la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

uGarder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

uUtiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Utilisation des outils fonctionnant sur batteries et précautions d’emploi

uNe recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries.

uN’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

uLorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le courtcircuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.

uDans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

Maintenance et entretien

uFaire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Avertissements de sécurité pour les marteaux

uPorter des protections auditives. L’exposition aux bruits peut provoquer une perte de l’audition.

uUtiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil. La perte de contrôle peut provoquer des blessures.

uTenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe ou le dispositif de serrage peut entrer en contact avec un câblage non apparent.

Le contact avec un fil "sous tension" peut également

Français | 19

mettre "sous tension" les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

uUtilisez un détecteur approprié pour vérifier s’il n’y a pas de conduites cachées ou contactez votre société de distribution d’eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.

uAvant de poser l’outil électroportatif, attendez que celui ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif.

uBloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main.

uSi l’accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s’échapper. L’accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.

uN’ouvrez pas l’accu. Risque de court-circuit.

uLes objets pointus comme un clou ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut en résulter un court-circuit interne et l’accu risque de s’enflammer, de dégager des fumées, d’exploser ou de surchauffer.

uN’utilisez l’accu qu’avec des produits du fabricant.

Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l’abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l’eau et de l’humidité. Il existe un risque d'explosion et de

courts-circuits.

uLors du travail, tenez fermement l’outil électroportatif des deux mains et veillez à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé en toute sécurité.

Description des prestations et du

produit

Lisez attentivement toutes les instructions

et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l’avant de la notice d’utilisation.

Utilisation conforme

Cet outil électroportatif est destiné aux travaux de perforation dans le béton, la brique et la pierre naturelle ainsi qu’aux travaux de burinage légers. Il convient aussi pour les per-

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

20 | Français

çages sans percussion dans le bois, le métal, la céramique et les matières plastiques. Les outils électroportatifs avec régulation électronique et réversibilité rotation droite/gauche sont également appropriés pour le vissage.

Éléments constitutifs

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.

(1)Mandrin SDS-plus

(2)Porte-outil SDS-plus

(3)Capuchon anti-poussière

(4)Bague de verrouillage

(5)Bouton de réglage de butée de profondeur

(6)Bouton de déverrouillage du sélecteur stop de rotation/de frappe

(7)Sélecteur stop de rotation/de frappe

(8)Sélecteur de sens de rotation

(9)Interrupteur Marche/Arrêt

(10)Poignée (surface de préhension isolée)

(11)AccuA)

(12)Éclairage LED

(13)Bouton de déverrouillage d’accuA)

(14)Poignée supplémentaire (surface de préhension isolante)

(15)Butée de profondeur

(16)Porte-outil universel avec mécanisme de fixation SDS plusA)

A)Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d’accessoires.

Caractéristiques techniques

Perforateur sans-fil			GBH 18V-21
Référence			3 611 J11 1..
Tension nominale		V=	18
Régime nominalA)
–	Rotation droite	tr/min	0−1 800
–	Rotation gauche	tr/min	0−1 800
Fréquence de frappeA)		min-1	0−5 100
Force de frappe selon EPTA-		J	2
Procedure 05:2016
Porte-outil			SDS-plus
Ø de perçage maxi
– Béton		mm	21
–	Acier	mm	13
– Bois		mm	30
Poids selon EPTA-Procedure		kg	2,8−3,7
01:2014B)
Températures ambiantes re-		°C	0 ... +35
commandées pour la charge

Perforateur sans-fil		GBH 18V-21
Températures ambiantes ad-	°C	−20 ... +50
missibles pendant l’utilisa-
tionC) et pour le stockage
Accus recommandés		GBA 18V...
		ProCORE18V...
Chargeurs recommandés		GAL 18...
		GAX 18...
		GAL 36...

A)mesuré à 20–25 °C avec accu ProCORE18V 12.0 Ah.

B)Dépend de l’accu utilisé

C)Performances réduites à des températures <0 °C

Informations sur le niveau sonore/les vibrations

Valeurs d’émissions sonores déterminées conformément à

EN 60745-2-6.

Le niveau sonore en dB(A) typique de l’outil électroportatif est de : niveau de pression acoustique 90 dB(A) ; niveau de puissance acoustique 101 dB(A). Incertitude K = 3 dB.

Portez un casque antibruit !

Valeurs globales de vibration ah (somme vectorielle sur les trois axes) et incertitude K conformément à EN 60745-2-6 : Perforation dans le béton : ah = 10,0 m/s2, K = 1,5 m/s2, Burinage : ah = 7,5 m/s2, K = 1,5 m/s2,

Le niveau de vibration et la valeur d’émission sonore indiqués dans cette notice d’utilisation ont été mesurés conformément à la norme et peuvent être utilisés pour une comparaison entre les outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d’émission sonore indiqués s’appliquent pour les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est utilisé pour d’autres applications, avec d’autres accessoires de travail ou sans avoir fait l’objet d’un entretien régulier, le niveau de vibration et la valeur d’émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l’outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l’utilisateur de l’effet des vibrations, par exemple : maintenance de l’outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Montage

uRetirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

lorsqu’on appuie par mégarde sur l’interrupteur Marche/

Arrêt.

Charge de l’accu

uN’utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Seuls ces chargeurs sont adaptés à l’accu Lithium-Ion de votre outil électroportatif.

Remarque : L’accu est fourni partiellement chargé. Pour obtenir les performances maximales, chargez l’accu jusqu’à sa pleine capacité avant la première utilisation.

L’accu Lithium-Ion peut être rechargé à tout moment, sans risquer de réduire sa durée de vie. Le fait d’interrompre le processus de charge n’endommage pas l’accu.

L’accu Lithium-Ion est protégé contre une décharge complète par « Electronic Cell Protection (ECP) » (l’électronique de protection des cellules). Lorsque l’accu est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : l’accessoire de travail ne tourne plus.

uAprès l’arrêt automatique de l’outil électroportatif, n’appuyez plus sur l’interrupteur Marche/Arrêt. L’accu pourrait être endommagé.

Respectez les indications concernant l’élimination.

Retrait de l’accu

L’accu (11) dispose d’un double verrouillage permettant d’éviter qu’il tombe si vous appuyez par mégarde sur le bouton de déverrouillage d’accu (13). Tant que l’accu est en place dans l’outil électroportatif, un ressort le maintient en position.

–Pour retirer l’accu (11), appuyez sur la touche de déverrouillage (13) et dégagez l’accu de l’outil électroportatif.

Ne forcez pas.

Indicateur de niveau de charge de l’accu

Les LED vertes de l'indicateur d'état de charge indiquent le niveau de charge de la batterie. Pour des raisons de sécurité, il n’est possible d’afficher l’état de charge que quand l’outil électroportatif est à l’arrêt.

Pour afficher le niveau de charge, appuyez sur le bouton de l'indicateur de niveau de charge ou . L’affichage du niveau de charge est également possible après retrait de l’accu.

Si aucune LED ne s'allume après avoir appuyé sur le bouton de l'indicateur de niveau de charge, la batterie est défectueuse et doit être remplacée.

	Français \| 21
Batterie de type GBA 18V...

LED	Capacité
3 LED allumées en vert	60–100 %
2 LED allumées en vert	30–60 %
1 LED allumée en vert	5–30 %
Clignotement en vert d'1 LED	0–5 %
Batterie de type ProCORE18V...

LED	Capacité
5 LED allumées en vert	80−100 %
4 LED allumées en vert	60−80 %
3 LED allumées en vert	40−60 %
2 LED allumées en vert	20−40 %
1 LED allumée en vert	5−20 %
Clignotement en vert d’1 LED	0−5 %

Pivotement de la poignée supplémentaire (voir figure A)

La poignée supplémentaire (14) peut être orientée dans n’importe quelle position, pour obtenir une position de travail sûre et peu fatigante.

–Tournez la poignée supplémentaire (14) dans le sens antihoraire et orientez la poignée supplémentaire (14) dans la position souhaitée. Resserrez ensuite la poignée supplémentaire (14) en la tournant dans le sens horaire. Veillez à ce que le collier de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.

Changement d’accessoire

Le capuchon anti-poussière (3) empêche dans une large mesure la poussière de pénétrer dans le porte-outil pendant l’utilisation de l’outil électroportatif. Lors du montage de l’accessoire de travail, veillez à ne pas endommager le capuchon anti-poussière (3).

uRemplacez immédiatement le capuchon anti-pous- sière s’il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service aprèsvente.

Changement d’accessoire (SDS plus)

Montage d’un accessoire de travail SDS-plus (voir figure

B1)

Le mandrin SDS-plus permet de remplacer l’accessoire de

travail facilement et confortablement sans avoir à utiliser de

clé supplémentaire.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

22 | Français

–Nettoyez l’extrémité de l’accessoire, et graissez la légèrement.

–Introduisez l’accessoire de travail dans le porte-outil en le tournant jusqu’à ce qu’il se verrouille automatiquement.

–Tirez sur l’accessoire pour vérifier qu’il est bien bloqué. Avec ce système de fixation, l’accessoire de travail SDS-plus dispose d’une certaine mobilité. Il en résulte lors de la rotation à vide une excentricité qui n’a cependant aucun effet sur l’exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.

Démontage d’un accessoire de travail SDS-plus (voir

figure B2)

–Poussez la bague de verrouillage (4) vers l’arrière et sortez l’accessoire de travail.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.

–Veillez à bien aérer la zone de travail.

–Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

uÉvitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer.

Fonctionnement

Mise en marche

Montage de l’accu

uN’utilisez que des accus Lithium-Ion Bosch d’origine dont la tension correspond à celle indiquée sur la plaque signalétique de l’outil électroportatif. L’utilisation de tout autre accu présente des risques de blessures et d’incendie.

–Mettez le sélecteur de sens de rotation (8) en position médiane pour éviter toute mise en marche non-intention- nelle.

–Insérez l’accu (11) jusqu’en butée dans le compartiment à accu .

Sélection du mode de fonctionnement

Sélectionnez le mode de fonctionnement voulu de l’outil électroportatif avec le sélecteur stop de rotation/de frappe

(7).

–Pour changer de mode de fonctionnement, appuyez sur le bouton de déverrouillage (6) et tournez le sélecteur stop

de rotation/de frappe (7) dans la position voulue jusqu’à

ce qu’il s’enclenche.

Remarque : ne changez de mode de fonctionnement que lorsque l’outil électroportatif est éteint ! Vous risqueriez d’endommager l’outil électroportatif.

Position pour perforer dans le béton et

dans la pierre naturelle

Position pour percer sans percussion dans le bois, le métal, la céramique ou les ma- tières plastiques ainsi que pour le vissage

Position Vario-Lock pour régler la position

du burin

Dans cette position, le sélecteur stop de rotation/de frappe (7) ne s’enclenche pas.

Position pour buriner

Sélection du sens de rotation (voir figure C)

Le sélecteur de sens de rotation (8) permet d’inverser le sens de rotation de l’outil électroportatif. Cela n’est toutefois pas possible lorsque l’on appuie sur l’interrupteur Marche/ Arrêt (9).

uN’actionnez le sélecteur de sens de rotation (8) que quand l’outil électroportatif est à l’arrêt.

Sélectionnez toujours la rotation droite pour les travaux de perforation, perçage et burinage.

–Rotation droite : Pour percer et visser, poussez le sélecteur de sens de rotation (8) jusqu’en butée vers la gauche.

–Rotation gauche : Pour desserrer ou dévisser des vis et des écrous, poussez le sélecteur de sens de rotation (8) à fond vers la droite.

Mise en marche/arrêt

–Débloquez si nécessaire l’interrupteur Marche/Arrêt en actionnant le bouton de blocage .

–Pour mettre en marche l’outil électroportatif, appuyez sur l’interrupteur Marche/Arrêt (9).

La LED (12) s’allume dès que l’interrupteur Marche/Arrêt

(9) est enfoncé légèrement ou complètement. Elle permet d’éclairer la zone de travail dans les endroits sombres.

–Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (9).

À basses températures, l’outil électroportatif n’atteint sa pleine puissance de percussion/capacité de frappe qu’au bout d’un certain temps.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Réglage de la vitesse de rotation/de la fréquence de

frappe

–Vous pouvez modifier en continu la vitesse de rotation/ fréquence de frappe de l’outil électroportatif en jouant sur la pression exercée sur l’interrupteur Marche/Arrêt (9).

Une légère pression sur l’interrupteur Marche/Arrêt (9) produit une faible vitesse de rotation/fréquence de frappe. Plus l’on exerce de pression, plus la vitesse de rotation/la fréquence de frappe augmente.

Débrayage de sécurité

uDès que l’accessoire de travail se coince ou qu’il s’accroche, l’entraînement de la broche est interrompu. En raison des forces intervenant, tenez toujours l’outil électroportatif fermement avec les deux mains et ayez une position ferme.

uSi l’outil électroportatif est bloqué, éteignez-le et desserrez l’outil de travail. Lorsqu’on met l’appareil en marche, l’outil de travail étant bloqué, il peut y avoir de fortes réactions.

Instructions d’utilisation

Réglage de la profondeur de perçage (voir figure D)

La butée de profondeur (15) permet de régler la profondeur de perçage X désirée.

–Appuyez sur le bouton de réglage de butée de profondeur

(5) et insérez la butée de profondeur dans la poignée supplémentaire (14).

Le striage de la butée de profondeur (15) doit être orienté vers le bas.

–Poussez à fond l’accessoire de travail SDS-plus dans le porte-outil SDS-plus (2). Si l’accessoire SDS-plus n’est pas poussé à fond, le réglage de la profondeur de perçage risque d’être faussé.

–Tirez la butée de profondeur jusqu’à ce que l’écart entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage X souhaitée.

Changement de la position du burin (Vario-Lock)

Il est possible de bloquer le burin dans 13 positions. Ceci permet de toujours travailler dans une position optimale.

–Insérez le burin dans le porte-outil.

–Tournez le sélecteur stop de rotation/de frappe (7) dans la position « Vario-Lock ».

–Tournez le burin jusqu’à ce qu’il se trouve dans la position souhaitée.

–Tournez le sélecteur stop de rotation/de frappe (7) dans la position « burinage ». Le porte-outil est alors bloqué.

–Pour buriner, sélectionnez la rotation droite.

Montage des embouts de vissage (voir figure E)

uPositionnez l’outil électroportatif sur la vis/sur l’écrou seulement lorsqu’il est à l’arrêt. Un accessoire en rotation risque de glisser.

L'utilisation d'embouts de vissage nécessite de disposer d'un porte-outil universel (16) avec mécanisme de fixation SDSplus (accessoire).

Français | 23

–Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement.

–Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement.

–Contrôlez qu’il est bien verrouillé en tirant sur le porte-ou- til universel.

–Mettez un embout de vissage dans le porte-outil universel. N’utilisez que des embouts de vissage appropriés à la tête de vis que vous voulez utiliser.

–Pour démonter le porte-outil universel, poussez la bague de verrouillage (4) vers l’arrière et retirez le porte-outil universel (16) du porte-outil.

Indications pour une utilisation optimale de la batterie

Protégez l’accu de l’humidité et de l’eau.

Ne stockez l’accu que dans la plage de températures de –20 à 50 °C. Ne laissez par ex. pas l’accu dans une voiture en plein été.

Nettoyez de temps en temps les orifices de ventilation de l’accu à l’aide d’un pinceau doux, propre et sec.

Une baisse notable de l’autonomie de l’accu au fil des recharges effectuées indique que l’accu est arrivé en fin de vie et qu’il doit être remplacé.

Respectez les indications concernant l’élimination.

Entretien et Service après vente

Nettoyage et entretien

uTenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail impeccable et sûr.

uRemplacez immédiatement le capuchon anti-pous- sière s’il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service aprèsvente.

– Nettoyez le porte-outil (2) après chaque utilisation.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site : www.bosch-

pt.com

L’équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l’étiquette signalétique du produit.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

24 | Español

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.gereedschap@be.bosch.com

France

Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122 (coût d'une communication locale) E-Mail : sav.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

E-Mail : sav-bosch.outillage@fr.bosch.com

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : Aftersales.Service@de.bosch.com

Transport

Les accus Lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport par voie routière, aucune mesure supplémentaire n’a besoin d’être prise.

Lors d’une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l’emballage et le marquage. Pour la préparation de l’envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N’expédiez que des accus dont le boîtier n’est pas endommagé. Recouvrez les contacts non protégés et emballez l’accu de manière à ce qu’il ne puisse pas se déplacer dans l’emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l’environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Seulement pour les pays de l’UE :

Conformément à la directive européenne 2012/19/UE, les outils électroportatifs hors d’usage, et conformément à la di-

rective européenne 2006/66/CE, les accus/piles usagés ou défectueux doivent être éliminés séparément et être recyclés en respectant l’environnement.

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 24).

Español

Indicaciones de seguridad

Advertencias de peligro generales para

herramientas eléctricas

ADVERTEN- Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

CIA

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instruccio-

nes para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad en el área de trabajo

uMantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras pueden provocar accidentes.

uNo utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

uMantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

uEl enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

uEvite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores.

El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

uNo exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica.

uNo abuse del cable de red. No utilice el cable de red para transportar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.

uAl trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso al aire libre reduce el riesgo de una descarga eléctrica.

uSi fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un dispositivo de corriente residual (RCD) reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

uEsté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. Un momento de inatención durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

uUtilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.

uEvite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla o al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

uRetire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner en funcionamiento la herramienta eléctrica.

uEvite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

uLleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo,

Español | 25

vestimenta y guantes alejados de las piezas móviles.

La vestimenta suelta, las joyas o los pelos largos pueden

ser atrapados por las piezas en movimiento.

uSi se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

uNo sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia diseñado.

uNo utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse.

uSaque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.

uGuarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

uMantenga las herramientas eléctricas. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

uMantenga los útiles limpios y afilados. Las herramientas de corte adecuadamente mantenidas con filos afilados se dejan guiar y controlar mejor.

uUtilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Trato y uso cuidadoso de herramientas accionadas por

acumulador

uSolamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.

uUtilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.

uSi no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves,

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

26 | Español

clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito

de los contactos del acumulador puede causar quemadu-

ras o un incendio.

uLa utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.

Servicio

uÚnicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para martillos

uUse protectores auriculares. La exposición al ruido puede causar una pérdida auditiva.

uUtilice el(los) mango(s) auxiliar(es), si se suministra(n) con la herramienta. La pérdida del control puede causar lesiones personales.

uSujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el accesorio de corte o el portaútiles pueda llegar a tocar conductores eléctricos ocultos. En el caso del contacto del accesorio de corte o portaútiles con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica.

uUtilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.

uEspere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.

uAsegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.

uEn caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.

uNo intente abrir el acumulador. Podría provocar un cortocircuito.

uMediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un corto-

circuito interno y el acumulador puede arder, humear, ex-

plotar o sobrecalentarse.

uUtilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad.

Existe riesgo de explosión y cortocircuito.

uDurante el trabajo, sostenga firmemente la herramienta eléctrica con ambas manos y cuide una posición segura. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de se-

guridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra, así como para realizar ligeros trabajos de cincelado. Asimismo, resulta indicada para perforar sin percusión en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dotadas con un regulador electrónico pueden utilizarse además para atornillar.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

(1)Portabrocas SDS-plus

(2)Portaútiles SDS-plus

(3)Caperuza guardapolvo

(4)Casquillo de enclavamiento

(5)Botón de ajuste del tope de profundidad

(6)Botón de desenclavamiento del mando desactivador de percusión y giro

(7)Mando desactivador de percusión y giro

(8)Selector de sentido de giro

(9)Interruptor de conexión/desconexión

(10)Empuñadura (zona de agarre aislada)

(11)AcumuladorA)

(12)Luz de trabajo

(13)Tecla de desenclavamiento del acumuladorA)

(14)Empuñadura adicional (zona de agarre aislada)

(15)Tope de profundidad

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

(16)Soporte universal con vástago de inserción SDS-plusA)

A)Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Martillo perforador accio-			GBH 18V-21
nado por acumulador
Número de artículo			3 611 J11 1..
Tensión nominal		V=	18
Número de revoluciones nominalA)
–	Giro a derechas	min-1	0−1800
–	Giro a izquierdas	min-1	0−1800
Número de impactosA)		min-1	0−5100
Energía por percusión según		J	2
EPTA-Procedure 05:2016
Portaútiles			SDS-plus
Ø máx. de perforación
– Hormigón		mm	21
– Acero		mm	13
– Madera		mm	30
Peso según EPTA-Procedure		kg	2,8−3,7
01:2014B)
Temperatura ambiente reco-		°C	0 ... +35
mendada durante la carga
Temperatura ambiente per-		°C	−20 ... +50
mitida durante el servicioC) y
el almacenamiento
Acumuladores recomenda-			GBA 18V...
dos			ProCORE18V...
Cargadores recomendados			GAL 18...
			GAX 18...
			GAL 36...

A)medido a 20–25 °C con acumulador ProCORE18V 12.0 Ah.

B)dependiente del acumulador utilizado

C)potencia limitada a temperaturas <0 °C

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60745-2-6.

El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 90 dB(A); nivel de potencia acústica 101 dB(A). Inseguridad K = 3 dB.

¡Llevar orejeras!

Valores totales de vibraciones ah (suma de vectores de tres direcciones) e inseguridad K determinados según

EN 60745-2-6:

Taladrar con percusión en hormigón: ah = 10,0m/s2, K = 1,5 m/s2,

Cincelar: ah = 7,5 m/s2, K = 1,5m/s2,

Español | 27

El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Montaje

uDesmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Carga del acumulador

uUtilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

28 | Español

uEn caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse.

Observe las indicaciones referentes a la eliminación.

Desmontaje del acumulador

El acumulador (11) dispone de dos etapas de enclavamiento para evitar que se salga en el caso de un accionamiento accidental de la tecla de desenclavamiento del acumulador (13). Mientras el acumulador está montado en la herramienta eléctrica, permanece retenido en esa posición por un resorte.

–Para la extracción del acumulador (11), presione la tecla de desenclavamiento (13) y retire el acumulador de la herramienta eléctrica. No proceda con brusquedad.

Indicador del estado de carga del acumulador

Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.

Presione la tecla del indicador de estado de carga o , para indicar el estado de carga. Esto también es posible con el acumulador desmontado.

Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.

Tipo de acumulador GBA 18V...

LEDs	Capacidad
Luz permanente 3× verde	60−100 %
Luz permanente 2× verde	30−60 %
Luz permanente 1× verde	5−30 %
Luz intermitente 1× verde	0−5 %
Tipo de acumulador ProCORE18V...

LEDs	Capacidad
Luz permanente 5× verde	80−100 %
Luz permanente 4× verde	60−80 %
Luz permanente 3× verde	40−60 %
Luz permanente 2× verde	20−40 %
Luz permanente 1× verde	5−20 %
Luz intermitente 1× verde	0−5 %

Girar la empuñadura adicional (ver figura A)

La empuñadura adicional (14) la puede girar a voluntad, para lograr una postura de trabajo segura y libre de fatiga.

–Gire la parte inferior de la empuñadura adicional (14) en sentido antihorario y gire la empuñadura adicional (14) a la posición deseada. Luego, vuelva a apretar de nuevo la empuñadura adicional (14) en sentido horario.

Observe que la abrazadera de la empuñadura adicional quede alojada en la ranura de la carcasa prevista para tal fin.

Cambio de útil

La caperuza guardapolvo (3) evita en gran medida la penetración de polvo de perforación en el portaútiles durante el funcionamiento. Al insertar el útil, asegúrese de que la caperuza guardapolvo (3) no esté dañada.

uUna caperuza guardapolvo dañada debe ser reemplazada inmediatamente. Se recomienda que este trabajo sea realizado por un servicio técnico.

Cambio de útil (SDS-plus)

Montaje del útil SDS-plus (ver figura B1)

El portaútiles SDS-plus le permite cambiar el útil de forma sencilla y cómoda sin precisar para ello una herramienta.

–Limpie primero y aplique a continuación una capa ligera de grasa al extremo de inserción del útil.

–Inserte girando el útil en el portaútiles de manera que éste quede sujeto automáticamente.

–Tire del útil para asegurarse de que ha quedado correctamente sujeto.

Condicionado por el sistema, el útil SDS-plus puede moverse libremente. Por ello, en la marcha en vacío se genera una excentricidad radial. Esto no tiene repercusión sobre la precisión del orificio taladrado, ya que la broca se centra por sí misma al taladrar.

Desmontaje del útil SDS-plus (ver figura B2)

–Deslice el casquillo de enclavamiento (4) hacia detrás y saque el útil.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

–Observe que esté bien ventilado el puesto de trabajo.

–Se recomienda una mascarilla protectora con un filtro de la clase P2.

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

Observe las prescripciones vigentes en su país sobre los ma-

teriales a trabajar.

uEvite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Funcionamiento

Puesta en marcha

Montaje del acumulador

uUtilice solamente Bosch acumuladores de iones de litio originales de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.

–Colocar el selector de sentido de giro (8) en el centro, para evitar una conexión involuntaria.

–Introduzca el acumulador (11) hasta el tope en el compartimiento del acumulador .

Ajuste del modo de operación

Con el mando desactivador de percusión y giro (7) puede ajustar el modo de operación de la herramienta eléctrica.

–Para cambiar el modo de operación, presione la tecla de desenclavamiento (6) y gire el mando desactivador de percusión y giro (7) a la posición deseada, hasta que encaje de forma audible.

Indicación: ¡Modifique el modo de operación solamente con la herramienta desconectada! En caso contrario podría dañarse la herramienta eléctrica.

Posición para Taladrar con percusión en

hormigón o piedra

Posición para Taladrar sin percusión en madera, metal, cerámica y plástico así como para Atornillar

Posición Vario-Lock para ajustar la posición

del cincel

En esta posición, el mando desactivador de percusión y giro (7) no encaja.

Posición para Cincelar

Ajustar el sentido de giro (ver figura C)

Con el selector de sentido de giro (8) puede modificar el sentido de giro de la herramienta eléctrica. Sin embargo, esto no es posible con el interruptor de conexión/desconexión

(9) presionado.

uAccione el selector de sentido de giro (8) sólo con la herramienta eléctrica en reposo.

Español | 29

Al taladrar con o sin percusión, y al cincelar, ajuste siempre el sentido de giro a derechas.

–Giro a la derecha: Para taladrar y enroscar tornillos, presione el selector de sentido de giro (8) hacia la izquierda hasta el tope.

–Giro a la izquierda: Para soltar o desenroscar tornillos y tuercas presione el selector de sentido de giro (8) hacia la derecha, hasta el tope.

Conexión/desconexión

–En caso dado, suelte la tecla de enclavamiento del interruptor de conexión/desconexión.

–Para conectar la herramienta eléctrica, presione el interruptor de conexión/desconexión (9).

La luz de trabajo (12) se enciende con el interruptor de conexión/desconexión (9) leve o totalmente oprimido y posibilita la iluminación de la zona de trabajo con condiciones de luz desfavorables.

–Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (9).

A bajas temperaturas la herramienta eléctrica deberá funcionar primero durante cierto tiempo hasta que alcance su pleno rendimiento de percusión/impacto.

Ajuste de las revoluciones/frecuencia de percusión

–Regule de forma continua el número de revoluciones/la frecuencia de percusión de la herramienta eléctrica conectada, según la presión ejercida sobre el interruptor de conexión/desconexión (9).

Una ligera presión en el interruptor de conexión/desconexión (9) causa bajo número de revoluciones/frecuencia de percusión. Aumentando paulatinamente la presión se van aumentando en igual medida el número de revoluciones/la frecuencia de percusión.

Embrague limitador de par

uEn caso de engancharse o bloquearse el útil se desacopla el husillo de la unidad de accionamiento. Debido a las fuerzas generadas en ello, siempre sostenga firmemente la herramienta eléctrica con ambas manos y tome una posición firme.

uDesconecte la herramienta eléctrica y suelte el útil, si se bloquea la herramienta eléctrica. Si la herramienta eléctrica se conecta estando bloqueado el útil de taladrar se producen unos pares de reacción muy elevados.

Instrucciones de trabajo

Ajustar la profundidad de taladrar (ver figura D)

Con el tope de profundidad (15) se puede fijar la profundidad de taladrado X deseada.

–Presione la tecla para el ajuste del tope de profundidad

(5) y coloque el tope de profundidad en la empuñadura adicional (14).

La acanaladura en el tope de profundidad (15) debe señalar hacia abajo.

Bosch Power Tools					1 609 92A 5GG \| (13.01.2020)

30 | Español

–Desplace el útil SDS-plus hasta el tope en el portaútiles SDS-plus (2). En caso contrario, el movimiento del útil SDS-plus puede conducir a un ajuste incorrecto de la profundidad de perforación.

–Extraiga el tope de profundidad, hasta que la distancia entre la punta de la broca y la punta del tope de profundidad corresponda a la profundidad de taladrado X deseada.

Modificación de la posición para cincelar (Vario-Lock)

Puede bloquear el cincel en 13 posiciones. Ello le permite adoptar en cada caso una posición de trabajo óptima.

–Monte el cincel en el portaútiles.

–Gire el mando desactivador de percusión y giro (7) hasta la posición «Vario-Lock».

–Gire el portaútiles hasta conseguir la posición del cincel deseada.

–Gire el mando desactivador de percusión y giro (7) a la posición "Cincelar". El portaherramientas queda bloqueado.

–Para cincelar ajuste el sentido de giro a derechas.

Montaje de las puntas de atornillar (ver figura E)

uSolamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.

Para la utilización de puntas de atornillar necesita un soporte universal (16) con vástago de inserción SDS-plus (accesorio).

–Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción.

–Inserte girando el soporte universal en el portaútiles hasta conseguir que éste quede sujeto automáticamente.

–Tire del soporte universal para asegurarse de que ha quedado correctamente sujeto.

–Inserte una punta de atornillar en el soporte universal. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.

–Para retirar el soporte universal, empuje el casquillo de enclavamiento (4) hacia atrás y retire el soporte universal

(16) del portaútiles.

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua. Únicamente almacene el acumulador en el margen de temperatura desde −20 °C hasta 50 °C. P.ej., no deje el acumulador en el coche en verano.

Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Mantenimiento y servicio

Mantenimiento y limpieza

uMantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

uUna caperuza guardapolvo dañada debe ser reemplazada inmediatamente. Se recomienda que este trabajo sea realizado por un servicio técnico.

– Limpie el portaútiles (2) tras cada uso.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Argentina

Robert Bosch Argentina Industrial S.A.

Calle Blanco Encalada 250 – San Isidro

B1642AMQ

Ciudad Autónoma de Buenos Aires

Tel.: (54) 11 5296 5200

E-Mail: herramientas.bosch@ar.bosch.com

www.argentina.bosch.com.ar

Chile

Robert Bosch Chile S.A.

Calle El Cacique, 0258 Providencia

7750000

Santiago de Chile

Tel.: (56) 02 782 0200

www.bosch.cl

1 609 92A 5GG \| (13.01.2020)					Bosch Power Tools

+ 187 hidden pages

Bosch GBH 18V-21 operation manual

Sicherheitshinweise

Arbeitsplatzsicherheit

Elektrische Sicherheit

Sicherheit von Personen

Verwendung und Behandlung des Elektrowerkzeugs

Verwendung und Behandlung des Akkuwerkzeugs

Service

Sicherheitshinweise für Hämmer

Bestimmungsgemäßer Gebrauch

Abgebildete Komponenten

Technische Daten

Geräusch-/Vibrationsinformation

Montage

Akku laden

Akku entnehmen

Akku-Ladezustandsanzeige

Akku-Typ GBA 18V...

Akku-Typ ProCORE18V...

Zusatzgriff schwenken (siehe Bild A)

Werkzeugwechsel

Werkzeugwechsel (SDS-plus)

SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild B1)

SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild B2)

Staub-/Späneabsaugung

Betrieb

Inbetriebnahme

Akku einsetzen

Betriebsart einstellen

Drehrichtung einstellen (siehe Bild C)

Ein-/Ausschalten

Drehzahl/Schlagzahl einstellen

Überlastkupplung

Arbeitshinweise

Bohrtiefe einstellen (siehe Bild D)

Verändern der Meißelstellung (Vario-Lock)

Schrauberbits einsetzen (siehe Bild E)

Hinweise für den optimalen Umgang mit dem Akku

Wartung und Service

Wartung und Reinigung

Kundendienst und Anwendungsberatung

Transport

Entsorgung

Nur für EU-Länder:

Akkus/Batterien:

Safety instructions

General Power Tool Safety Warnings

Work area safety

Electrical safety

Personal safety

Power tool use and care

Battery tool use and care

Service

Hammer Safety Warnings

Intended Use

Product Features

Technical Data

Noise/Vibration Information

Removing the battery

Battery charge indicator

Battery model GBA 18V...

Assembly

Battery Charging

Battery model ProCORE18V...

Swivelling the auxiliary handle (see figure A)

Changing the Tool

Changing the tool (SDS plus)

Inserting SDS-plus application tools (see figure B1)

Removing SDS-plus application tools (see figure B2)

Dust/Chip Extraction

Operation

Start-up

Inserting the Battery

Setting the Operating Mode

Setting the Rotational Direction (see figure C)

Switching On and Off

Adjusting the Speed/Impact Rate

Overload clutch

Practical Advice

Setting the drilling depth (see figure D)
