Présentation des modules Soundtrack Pro
Soundtrack Pro contient une large collection de modules
puissants.
Ce manuel va vous présenter chacun des effets et des instruments ainsi que leurs
paramètres. Vous utiliserez plus facilement les modules si vous connaissez bien les
fonctions de base de Soundtrack Pro. Des informations sur celles-ci figurent dans le
Manuel de l’utilisateur de Soundtrack Pro
Effets Soundtrack Pro
Le tableau suivant présente les effets inclus dans Soundtrack Pro.
Catégorie d’effet Effets inclus
Retard Â
Distorsion Â
Dynamique Â
Égaliseur Â
Delay Designer (p. 10)
Stereo Delay (p. 28)
Â
Tape Delay (p. 29)
Â
Bitcrusher (p. 34)
Clip Distortion (p. 35)
Â
Distortion (p. 36)
Â
Distortion II (p. 36)
Â
Overdrive (p. 37)
Â
Phase Distortion (p. 38)
Â
Adaptive Limiter (p. 43)
Compressor (p. 44)
Â
DeEsser (p. 47)
Â
Enveloper (p. 49)
Â
Expander (p. 51)
Â
Limiter (p. 52)
Â
Multipressor (p. 53)
Â
Noise Gate (p. 57)
Â
Surround Compressor (p. 59)
Â
Channel EQ (p. 65)
Fat EQ (p. 69)
Â
Linear Phase EQ (p. 71)
Â
Match EQ (p. 72)
Â
Égaliseurs monobandes (p. 78)
Â
.
Préface
7
Catégorie d’effet Effets inclus
Filtre Â
Image Â
Mesure Â
Modulation Â
Pitch  Pitch Shifter II (p. 115)
Réverbération  PlatinumVerb (p. 121)
Spécialisé Â Denoiser (p. 149)
Utilitaire  Gain (p. 155)
AutoFilter (p. 82)
Spectral Gate (p. 86)
Â
Direction Mixer (p. 89)
Stereo Spread (p. 92)
Â
Correlation Meter (p. 93)
MultiMeter (p. 94)
Â
Surround MultiMeter (p. 98)
Â
Tuner (p. 99)
Â
Chorus (p. 102)
Ensemble (p. 102)
Â
 Flanger (p. 103)
 Modulation Delay (p. 104)
 Phaser (p. 105)
 RingShifter (p. 107)
 Scanner Vibrato (p. 112)
 Tremolo (p. 113)
 Vocal Transformer (p. 116)
 Soundtrack ProReverb (p. 124)
 Convolution Reverb : Space Designer (p. 125)
 Exciter (p. 151 )
 SubBass (p. 152)
 Multichannel Gain (p. 156)
 Test Oscillator (p. 157)
8 Préface
Présentation des modules Soundtrack Pro
1 Delay
1
Les effets Delay (de retard) enregistrent le signal d’entrée et
le conservent un court instant avant de l’envoyer à l’entrée ou
à la sortie de l’effet.
La plupart des retards vous permettent de renvoyer le pourcentage de signal retardé
à l’entrée et de créer ainsi un effet d’écho répétitif. Chaque répétition ultérieure est
légèrement plus faible que la précédente.
Le temps de retard peut être synchronisé avec le tempo du projet, via la mise en
correspondance de la résolution de grille du projet, généralement en valeur de notes
ou en millisecondes.
Vous pouvez utiliser les retards pour effectuer les opérations suivantes :
 doubler des sons isolés afin d’obtenir l’effet d’une même mélodie jouée par un
groupe d’instruments ;
 créer des effets d’écho et diffuser le son dans un espace indéfini ;
 améliorer la position stéréo des pistes d’un mixage.
Les effets Delay sont généralement utilisés comme effets de bus ou d’insertion de
canal. Il est plus rare d’en faire usage sur l’ensemble d’un mixage (dans un canal de
sortie), à moins que vous ne cherchiez à rendre un effet spécial, un peu irréel.
Le présent chapitre décrit les effets de retard proposés par Logic Studio :
 « Delay Designer » à la page 10
 « Stereo Delay » à la page 28
 « Tape Delay » à la page 29
9
Delay Designer
L’effet Delay Designer est un effet de retard multi-tap. Chaque tap correspond à un
retard indépendant. Contrairement aux effets Delay simples qui ne présentent qu’un
ou deux retards (ou taps), l’effet Delay Designer vous offre jusqu’à 26 taps distincts.
En d’autres termes, l’effet Delay Designer peut être défini comme 26 processeurs de
retard distincts regroupés en un seul effet.
Il permet de contrôler les aspects suivants de chaque tap :
 Niveau et balance
 Filtres passe-haut et passe-bas
 Transposition de tonalité (vers le haut ou vers le bas) sur une octave
Il existe également d’autres paramètres relatifs aux effets, tels que la synchronisation,
la quantification et le retour.
Comme son nom l’indique (concepteur de retard en anglais), l’effet Delay Designer
offre un potentiel de création de son très intéressant. Vous pouvez l’utiliser pour tout
faire, de l’effet d’écho standard à un séquenceur de motifs audio. Vous pouvez créer
des rythmes flexibles, évolutifs et complexes en synchronisant le positionnement des
taps, ainsi qu’en transposant et en filtrant judicieusement la hauteur tonale. Vous pouvez également configurer de nombreux taps comme « répétitions » d’autres taps,
comme vous utiliseriez le contrôle de feedback d’un retard simple, mais avec un
contrôle individuel sur chaque répétition.
Vous pouvez utiliser l’effet Delay Designer sur des canaux comportant des entrées et
des sorties stéréo ou Surround. Pour plus de détails sur les canaux Surround, reportezvous à la rubrique « Utilisation de Delay Designer en Surround » à la page 27.
10 Chapitre 1 Delay
É
L’interface de l’effet Delay Designer se compose de cinq parties principales :
Section Sync
Tap pads
cran Tap
Section Master
Barre des paramètres
de tap
 Écran Tap : cet écran d’affichage bleu propose une représentation graphique de tous
les taps (points de lecture). Cette zone vous permet de voir et de modifier les paramètres de chaque tap. Pour en savoir plus, reportez-vous à la rubrique « Écran Tap, »
ci-après.
 Barre des paramètres de tap : affiche une présentation numérique des réglages du
paramètre indiqué pour le tap sélectionné. Cette zone vous permet de visualiser et
modifier les paramètres de chaque tap. Reportez-vous à la « Barre des paramètres de
tap » à la page 18.
 Section Sync : dans cette zone, vous pouvez définir tous les paramètres de synchroni-
sation et de quantification de Delay Designer. Reportez-vous à la rubrique
« Synchronisation des taps de retard (Delay Taps) » à la page 24 pour de plus amples
informations.
 Tap pads : vous pouvez utiliser ces deux pavés pour créer des taps dans Delay Designer.
Reportez-vous à la « Création et suppression de taps » à la page 14.
 Section Master : cette zone contient les paramètres généraux de mixage et de retour.
Pour en savoir davantage, consultez la rubrique « Partie Master » à la page 26.
Chapitre 1 Delay 11
Écran Tap
L’écran Tap vous permet de voir et de contrôler les taps. Il est composé de plusieurs
parties :
 Boutons View : permettent de définir les paramètres représentés dans l’écran Tap.
 Autozoom : lorsque cette fonction est activée, l’écran principal est réduit, ce qui
permet d’afficher tous les taps. Vous pouvez ignorer l’Autozoom et zoomer manuellement sur l’écran Tap en faisant glisser le curseur Zoom.
 Écran Overview : affiche tous les taps de l’intervalle temporel.
 Boutons Toggle : cliquez sur ce bouton pour faire basculer les paramètres d’un tap.
Utilisez les boutons View pour sélectionner le paramètre à utiliser. Le nom situé à
gauche de la barre de basculement indique toujours le paramètre vers lequel vous
basculez. Reportez-vous à la rubrique « Utilisation des boutons Toggle pour modifier
les paramètres de tap » à la page 23 pour de plus amples informations.
 Écran principal : affiche une représentation visuelle de chaque tap sous forme d’une
ligne bleue ombrée. Ils contiennent chacun une barre visible (ou un point pour la
balance stéréo) qui indique la valeur du paramètre. Vous pouvez modifier les paramètres des taps directement à l’aide de la souris, dans l’écran principal. Pour plus de
détails, reportez-vous à la rubrique « Modification de taps » à la page 19.
 Barre d’identification : inclut une lettre permettant d’identifier chaque tap, ainsi que
des poignées qui vous permettent de déplacer le tap sélectionné vers un point antérieur ou postérieur dans le temps.
12 Chapitre 1 Delay
Boutons View
Les boutons de présentation déterminent le paramètre qui sera représenté dans l’écran
principal.
 Cutoff : lorsque vous cliquez sur ce bouton, les taps de l’écran principal affichent
les fréquences Cutoff des filtres passe-bas et passe-haut.
 Reso : lorsque vous cliquez sur ce bouton, la valeur de résonance de filtre de chaque
tap s’affiche dans l’écran principal.
 Transp : cliquez sur ce bouton pour afficher la transposition de tonalité de chaque tap
dans l’écran principal.
 Pan : cliquez sur ce bouton pour afficher le paramètre de balance de chaque tap
dans l’écran principal.
 Pour les canaux stéréo, chaque tap contient un point affichant sa balance stéréo.
Une ligne qui s’étend à l’extrémité du point indique la portée stéréo.
 Pour les canaux Surround, chaque tap contient une ligne représentant l’angle
Surround (pour en savoir plus, reportez-vous à la rubrique « Utilisation de Delay
Designer en Surround » à la page 27).
 Level : cliquez sur ce bouton pour afficher le niveau de volume relatif de chaque tap
dans l’écran principal.
Écran Overview
Vous pouvez utiliser l’écran Overview pour zoomer et naviguer dans la zone de l’écran
principal.
Pour réduire ou agrandir l’écran principal, effectuez l’une des opérations suivantes :
m Faites glisser le rectangle en surbrillance de l’écran Overview vers le haut ou vers le bas.
Chapitre 1 Delay 13
m Faites glisser les barres en surbrillance (situées à gauche ou à droite du rectangle en
surbrillance) vers la gauche ou vers la droite.
Remarque : le bouton Autozoom doit être désactivé pour que cette option fonctionne.
Lorsque vous zoomez sur un petit groupe de taps, l’écran d’aperçu continue d’afficher tous
les taps. La zone affichée dans l’écran Tap est indiquée par le rectangle en surbrillance.
Pour vous déplacer entre les différentes rubriques de l’écran Tap, procédez comme suit :
m Faites glisser le rectangle en surbrillance vers la gauche ou vers la droite.
La présentation sur laquelle vous appliquez le zoom dans l’écran principal est mise à
jour à mesure que vous faites glisser le rectangle.
Création et suppression de taps
Vous pouvez créer des taps de trois façons : en utilisant la barre d’identification,
les tap pads ou en copiant les taps existants.
Pour créer des taps à l’aide de la barre d’identification, procédez comme suit :
m Cliquez sur l’emplacement souhaité.
14 Chapitre 1 Delay
Pour créer des taps à l’aide d’un tap pad, procédez comme suit :
1 Cliquez sur le pad Start du haut.
Remarque : à chaque fois que vous cliquez sur le pad Start, tous les taps existants sont
automatiquement effacés. Aussi, lorsque vous avez créé les taps initiaux, cliquez sur
la barre d’identification pour en créer de nouveaux.
Le pad supérieur devient alors Tap et une barre d’enregistrement de tap rouge apparaît dans la bande située sous les boutons d’affichage.
2 Cliquez sur le bouton Tap pour enregistrer de nouveaux taps à la volée.
De nouveaux taps sont créés simultanément à chaque clic, en fonction du rythme donné.
3 Pour terminer la création de taps, cliquez sur le bouton Last tap.
Cela permet d’ajouter le tap final, d’arrêter l’enregistrement des taps et de désigner
le dernier tap comme tap de retour ou feedback tap (pour en savoir plus sur le tap de
retour, consultez la rubrique « Partie Master » à la page 26).
Remarque : si vous ne cliquez pas sur le bouton Last Tap, l’enregistrement des taps
s’arrêtera automatiquement au bout de 10 secondes, ou après la création du 26ème
tap, selon ce qui se produit en premier.
Pour copier des taps dans la barre d’identification, procédez comme suit :
m Faites glisser un ou plusieurs taps à l’emplacement souhaité.
Le temps de retard des taps copiés est défini par rapport à la position cible.
Conseils de création de tap
Le moyen le plus rapide de créer plusieurs taps en même temps est d’utiliser tap pads.
Si vous envisagez un rythme spécifique, il vous sera peut-être plus facile de taper votre
rythme sur un périphérique spécial plutôt qu’avec la souris.
À chaque fois que vous cliquez sur le pad Start Tap, tous les taps existants sont automatiquement effacés. Aussi, lorsque vous avez créé les taps initiaux, cliquez dans la barre
d’identification pour en créer de nouveaux.
Lorsque vous avez créé un tap, vous pouvez ajuster sa position librement. Pour en
savoir davantage, consultez la rubrique « Déplacement de taps » à la page 18.
Chapitre 1 Delay 15
Identification des taps
La lettre affectée aux différents taps dépend de l’ordre dans lequel ils ont été créés.
Le premier tap créé prend la valeur Tap A, le second prend la valeur Tap B, etc. Une fois
la lettre affectée, chaque tap est toujours identifié à l’aide de cette même lettre, même
si les taps sont déplacés dans le temps, et donc réordonnés. Par exemple, si vous créez
initialement trois taps, ils seront nommés Tap A, Tap B et Tap C. Si par la suite, vous
modifiez le temps de retard du tap B de sorte qu’il soit placé avant le tap A, ce dernier
s’appellera toujours Tap A.
La barre d’identification indique la lettre de chaque tap visible. Le champ Tap Delay de la
barre des paramètres de tap affiche la lettre du tap actuellement sélectionné ou celle du
tap modifié si plusieurs taps sont sélectionnés (pour en savoir plus, consultez la rubrique
« Sélection de taps » à la page 17).
Suppression de taps
Pour supprimer un tap, sélectionnez-le et appuyez sur la touche Suppr ou sur la touche
Retour arrière. Vous pouvez également faire glisser un tap vers le bas, sous l’écran Tap.
Ces méthodes s’appliquent également lorsque plusieurs taps sont sélectionnés.
Enfin, vous pouvez cliquer sur n’importe quel tap de l’interface de l’effet Delay Designer
avec le bouton droit de la souris ou en maintenant la touche Contrôle enfoncée, puis
sélectionner « Delete tap(s) » à partir du menu contextuel afin de supprimer tous les taps.
16 Chapitre 1 Delay
Sélection de taps
Il y a toujours au moins un tap sélectionné. Vous pouvez facilement reconnaître les taps
sélectionnés par couleur ; les icônes de la barre de basculement et les lettres de la barre
d’identification des taps sélectionnés sont blanches.
Pour choisir un tap, effectuez l’une des opérations suivantes :
m Cliquez sur un tap dans l’écran principal.
m Cliquez sur la lettre correspondant au tap souhaité dans la barre d’identification.
m Cliquez sur la flèche vers le bas dans le champ Tap de la barre de paramètres de tap
(Tap parameter), puis choisissez la lettre correspondant au tap souhaité dans le menu
local.
Vous pouvez sélectionner le tap précédent ou suivant en cliquant sur les flèches situées
à gauche du nom du tap.
Pour sélectionner plusieurs taps, effectuez l’une des opérations suivantes :
m Faites glisser le curseur sur l’arrière-plan de l’écran principal pour sélectionner
plusieurs taps.
m Cliquez sur des taps spécifiques de l’écran Tap en appuyant sur la touche Maj pour
sélectionner plusieurs taps non adjacents.
Chapitre 1 Delay 17
Déplacement de taps
Vous pouvez déplacer un tap vers un point antérieur ou postérieur dans le temps.
Remarque : lorsque vous déplacez un tap, vous modifiez son temps de retard réel.
Pour déplacer un tap, procédez comme suit :
m Sélectionnez le tap dans la barre d’identification et faites-le glisser vers la gauche
(en arrière dans le temps) ou vers la droite (en avant dans le temps).
Remarque : le fait de modifier le paramètre du temps de retard dans le champ Tap
delay de la barre des paramètres de tap déplace également le tap dans le temps. Pour
en savoir plus sur le champ Tap delay et sur la modification des taps, reportez-vous aux
rubriques « Barre des paramètres de tap » à la page 18 et « Modification de taps » à la
page 19.
Barre des paramètres de tap
La barre des paramètres de tap affiche les valeurs numériques actuelles pour chaque
paramètre du tap sélectionné. Dans cette zone, vous pouvez directement modifier ces
paramètres.
Les paramètres affichés sont les suivants :
 Bouton Filter On/Off : active ou désactive les filtres passe-haut et passe-bas du tap
sélectionné.
 HP – Cutoff– LP : permet de visualiser et de régler les fréquences Cutoff (en Hz) des fil-
tres passe-haut et passe-bas.
 Slope : détermine la raideur des filtres passe-haut et passe-bas. Cliquez sur 6 dB pour
obtenir une pente de filtre moins raide ou sur 12 dB pour une pente plus raide avec
un effet de filtre plus prononcé. Il n’est pas possible de définir les filtres passe-haut et
passe-bas séparément.
 Reso : définit le taux de résonance de filtre pour les deux filtres.
 Champ Tap Delay : ce champ affiche à la fois le numéro (en haut), le nom et la durée
de retard (en bas) du tap sélectionné.
 Touche Pitch On/Off : active ou désactive la transposition de tonalité pour le tap
sélectionné.
 Transpose : utilisez le premier champ pour définir la transposition de tonalité en
demi-tons
(1/100ème d’un demi-ton).
18 Chapitre 1 Delay
et le second pour affiner chaque niveau de demi-ton en centièmes
 Flip : intervertit les côtés gauche et droit de l’image stéréo ou Surround. En d’autres
termes, si vous cliquez sur ce bouton, vous inversez la position du tap de gauche à
droite et inversement. Par exemple, si un tap est défini à 55 pour cent sur la gauche,
le fait de cliquer sur le bouton le fera passer à 55 pour cent sur la droite.
 Pan : le paramètre Pan contrôle la balance du son stéréo et l’angle surround pour
le son Surround. Il affiche un pourcentage compris entre 100 pour cent (entièrement à gauche) et 100 pour cent (entièrement à droite), qui représente la balance
du tap. Une valeur de 0 pour cent représente une balance au centre. Dans un environnement Surround, une balance Surround remplace la représentation en pourcentage. Reportez-vous à la rubrique « Utilisation de Delay Designer en Surround » à
la page 27 pour de plus amples informations.
 Spread : lorsque vous utilisez une instance stéréo du Delay Designer, ce paramètre
permet de définir la largeur Stereo spread pour le tap sélectionné.
 Mute : permet d’activer ou de désactiver le son sur le tap sélectionné.
 Level : détermine le niveau de sortie pour le tap sélectionné.
Modification de taps
Vous pouvez modifier des taps de manière graphique, à l’aide de l’écran Tap principal
ou de manière numérique, à l’aide de la barre des paramètres de tap. Toutes les modifications de taps sont représentées graphiquement et numériquement.
Modification de taps dans la barre des paramètres de tap
Vous pouvez modifier tous les paramètres de la barre des paramètres de tap en cliquant
dessus ou en les faisant glisser.
Pour modifier un paramètre, procédez comme suit :
m Cliquez sur un bouton ou sur la flèche vers le haut ou vers le bas pour activer,
désactiver ou modifier la valeur d’un paramètre.
m Faites glisser une valeur de paramètre vers le haut ou vers le bas pour la modifier.
Si vous avez sélectionné plusieurs taps dans l’écran Tap, les valeurs de tous ces taps
sont augmentées ou réduites. Ces modifications sont liées aux autres taps.
Pour rétablir la valeur par défaut d’un paramètre, cliquez dessus tout en appuyant sur
la touche Option. Si plusieurs taps sont sélectionnés, lorsque vous cliquez sur un paramètre en appuyant sur la touche Option, vous en rétablissez la valeur par défaut pour
tous les taps sélectionnés.
Chapitre 1 Delay 19
Modification de paramètres dans l’écran Tap Display
Vous pouvez modifier de manière graphique tout paramètre de tap représenté par une
ligne verticale dans l’écran principal Tap.
Pour modifier un paramètre de tap dans l’écran Tap, procédez comme suit :
1 Cliquez sur le bouton d’affichage du paramètre que vous souhaitez modifier.
2 Faites glisser vers le haut ou vers le bas la ligne en surbrillance du tap que vous souhai-
tez modifier (ou faites glisser l’un des taps sélectionnés, s’il y en a plusieurs).
Si plusieurs taps sont sélectionnés, les valeurs des taps sélectionnés sont augmentées
ou réduites par rapport aux autres taps.
Vous pouvez également définir la valeur de plusieurs taps en les faisant glisser horizontalement ou verticalement dans l’écran Tap tout en maintenant la touche Commande
enfoncée. À mesure que vous faites glisser les taps, la valeur du paramètre change pour
correspondre à la position de la souris. Le fait de faire glisser plusieurs taps tout en maintenant la touche Commande enfoncée vous permet d’« esquisser » différentes valeurs.
20 Chapitre 1 Delay
Vous pouvez également maintenir la touche Commande enfoncée et cliquer sur l’écran
Tap avant de faire glisser les taps. Vous obtenez ainsi une ligne dessinée derrière
le pointeur. Les valeurs des taps sont alignées sur cette ligne lorsque vous relâchez
le bouton de la souris.
En cliquant sur un tap tout en appuyant sur la touche Option, vous rétablissez la valeur
par défaut du paramètre sélectionné. Si plusieurs taps sont sélectionnés, le fait de cliquer sur un tap en maintenant la touche Option enfoncée permet de rétablir la valeur
par défaut de ce paramètre pour tous les taps sélectionnés.
Modification des paramètres Filter Cutoff dans l’écran Tap
Si les techniques ci-dessus s’appliquent à la plupart des paramètres réglables de
manière graphique, les paramètres Cutoff et Pan fonctionnent un peu différemment.
Dans la présentation Cutoff, chaque tap indique en fait deux paramètres : la fréquence
de coupure du filtre passe-haut et celle du filtre passe-bas. Vous pouvez régler les
valeurs Cutoff séparément en faisant glisser la ligne de fréquence souhaitée (la ligne du
haut représente le filtre passe-haut, celle du bas le filtre passe-bas) ou régler les deux
fréquences de coupure simultanément en les faisant glisser.
Lorsque la valeur de la fréquence Cutoff du filtre passe-haut est inférieure à celle du filtre passe-bas, une seule ligne s’affiche. Elle représente la bande de fréquence qui passe
dans les filtres (cela signifie que les filtres jouent le rôle de filtre passe-bande). Dans une
telle configuration, les deux filtres fonctionnent en série , c’est-à-dire que le tap passe
d’abord par un filtre, puis par l’autre.
Chapitre 1 Delay 21
Si la valeur de la fréquence Cutoff du filtre passe-haut est supérieure à celle du filtre
passe-bas, le filtrage passe alors d’un fonctionnement en série à un fonctionnement
parallèle, ce qui signifie que le tap passe par les deux filtres en même temps. Dans ce
cas, l’intervalle entre les deux fréquences Cutoff représente la bande de fréquence qui
est rejetée (c’est-à-dire que les filtres jouent le rôle d’un filtre d’élimination de bande).
Modification du paramètre Pan dans l’écran Tap
La représentation du paramètre Pan dans l’écran qui lui est consacré est entièrement
liée à la configuration du canal d’entrée de Delay Designer.
Avec des configurations stéréo, le paramètre Pan ajuste la balance stéréo, et non la
position du tap dans le champ stéréo. Il prend la forme d’un point de balance stéréo
sur le tap représentant sa balance stéréo. Pour ajuster la balance, faites glisser le point
de balance stéréo vers le haut ou vers le bas du tap.
Par défaut, le Stereo Spread est défini à 100 pour cent. Pour le modifier, faites glisser
l’un des côtés du point. Vous pouvez ainsi modifier la hauteur de la ligne (qui s’étend
à la verticale du point, vers le haut ou vers le bas). Vérifiez le paramètre Spread dans
la barre des paramètres de tap pour visualiser le pourcentage sous forme numérique.
Dans une configuration Surround, la ligne en surbrillance représente l’angle Surround.
Reportez-vous à la rubrique « Utilisation de Delay Designer en Surround » à la page 27
pour de plus amples informations.
22 Chapitre 1 Delay
Utilisation des boutons Toggle pour modifier les paramètres de tap
La barre d’édition comprend un bouton par tap. Ils permettent d’activer et de désactiver plus rapidement des paramètres de façon visuelle. Le paramètre basculé par le bouton est fonction de la sélection du bouton de présentation View :
 Présentation Cutoff : les boutons Toggle activent ou désactivent le filtre.
 Présentation Reso : les boutons Toggle permettent de faire passer le slope de filtre de
6 à 12 dB.
 Présentation Pitch : les boutons Toggle permettent d’activer ou de désactiver la trans-
position de tonalité.
 Présentation Pan : les boutons Toggle permettent de passer d’un mode Flip à l’autre.
 Présentation Level : les boutons Toggle permettent d’activer ou de désactiver le son
du tap.
Vous pouvez activer ou désactiver le son à tout moment, indépendamment de la
présentation active en cliquant sur un bouton Toggle tout en maintenant les touches
Commande et Option enfoncées. Lorsque vous relâchez les touches Option et
Commande, les boutons reprennent leur fonction standard (mode View actif).
Remarque : la première fois que vous modifiez un paramètre de filtre ou de transposition de tonalité, le module interne associé s’active automatiquement. Cela vous évite
d’avoir à l’activer manuellement avant de le modifier. Toutefois, si vous le désactivez
manuellement, vous devrez le réactiver manuellement.
Modification des paramètres de tap avec le menu contextuel
Cliquer sur un tap avec le bouton droit de la souris ou en maintenant la touche Contrôle
enfoncée permet d’ouvrir un menu contextuel contenant les commandes suivantes :
 Copy sound parameters : copie tous les paramètres (à l’exception du temps de retard)
du ou des tap(s) sélectionné(s) dans le Presse-papiers.
 Paste sound parameters : colle tous les paramètres du Presse-papiers dans le ou
les tap(s) sélectionné(s). Si le Presse-papiers contient plus de taps que de taps
sélectionnés dans l’écran principal Tap, les taps superflus sont ignorés.
 Reset sound parameters to default values : rétablit la valeur par défaut de tous
les paramètres des taps sélectionnés, à l’exception du temps de retard (delay time).
 Delete tap(s) : supprime tous les taps.
Chapitre 1 Delay 23
Conseils relatifs à la modification de paramètres
En règle générale, les opérations de modification à l’aide de la barre des paramètres de
tap sont rapides et précises quand il s’agit de modifier les paramètres d’un tap à la fois.
Tous les paramètres du tap sélectionné sont disponibles, sans qu’il soit nécessaire de
changer de présentation d’écran ou d’estimer des valeurs à l’aide de lignes verticales.
Si vous souhaitez modifier les paramètres d’un tap par rapport à d’autres taps, utilisez
l’écran Tap. De même, si vous souhaitez modifier plusieurs taps à la fois, vous pouvez
utiliser l’écran Tap pour les sélectionner et modifier en même temps.
Pensez à faire glisser le curseur en maintenant la touche Commande enfoncée pour
« esquisser » différentes valeurs pour plusieurs taps.
Synchronisation des taps de retard (Delay Taps)
L’effet Delay Designer peut être synchronisé avec le tempo du projet ou fonctionner
indépendamment. Lorsque Delay Designer est en mode synchronisé (mode Sync), les
taps s’adaptent à une grille de positions significatives sur le plan musical en fonction
de la longueur des notes. Le mode Sync vous permet également de définir une valeur
Swing. Celle-ci fait varier le timing précis de la grille, ce qui donne un effet plus décontracté, moins mécanique pour chaque tap. En dehors du mode Sync, les taps ne s’adaptent à aucune grille et vous ne pouvez pas appliquer la valeur Swing.
Activation du mode Sync
Le mode Sync s’active ou se désactive en cliquant sur le bouton Sync dans la rubrique Sync.
Lorsqu’il est activé, le bouton Sync est entouré d’un cercle orange et une grille
correspondant à la valeur du paramètre Grille sélectionné s’affiche dans la barre
d’identification.
Une fois le mode Sync activé, tous les taps se rapprochent de la valeur du temps de
retard la plus proche sur la grille. Lorsque vous créez ou déplacez des taps par la suite,
ils se déplacent toujours par incréments en fonction du réglage actuel de la grille ou
sont créés à une position définie sur la grille.
24 Chapitre 1 Delay
Réglage de la résolution de la grille
Le menu Grid propose plusieurs résolutions de grille, qui correspondent à des longueurs
de notes. La résolution de grille ainsi que le tempo du projet déterminent la longueur de
chaque graduation de grille.
Pour définir la résolution de la grille, procédez comme suit :
m Cliquez sur le champ Grid, puis choisissez la résolution de grille voulue dans le menu
local.
Lorsque vous modifiez les résolutions de grille, les incréments affichés dans la barre
d’identification changent en conséquence. Cela détermine également une limite
d’« étape » pour tous les taps.
Par exemple, le tempo actuel du projet est défini sur 120 pulsations par minute, et le
paramètre Grid du Delay Designer est défini sur 1/16ème de notes. Pour ce tempo et
cette résolution, chaque graduation correspond à 125 millisecondes. Si le Tap A est défini
sur 380 ms, l’activation du mode Sync le fait immédiatement passer à 375 ms. Si, par
3la suite, vous avancez le Tap A dans le temps, il passera à 500 ms, 625 ms, 750 ms, etc.
À une résolution de 1/8ème de notes, les étapes sont espacées de 250 millisecondes.
Le Tap A passerait donc automatiquement à la division la plus proche (500 ms) et
pourrait passer à 750 ms, 1000 ms, 1250 ms, etc.
Réglage de la valeur Swing
La valeur Swing définit la proximité entre la position de grille absolue et chaque graduation de la grille secondaire. Si elle est réglée sur 50 pour cent, chaque graduation
de grille a la même valeur. Avec un réglage inférieur à 50 pour cent, chaque graduation de la grille secondaire est plus courte. Si le réglage est supérieur à 50 pour cent,
ces graduations sont plus longues.
Pour régler la valeur Swing, procédez comme suit :
m Faites glisser le curseur vers le haut ou le bas dans le champ Swing pour augmenter ou
réduire la valeur Swing.
Si vous déplacez légèrement la position de grille de chaque graduation secondaire
(valeurs comprises entre 45 et 55 pour cent), la fonction Swing crée un effet rythmique
moins rigide. Vous obtenez ainsi un effet très « naturel », mais la fonction Swing ne se
réduit pas à cet aspect.
Les réglages de Swing très hauts sont beaucoup moins subtils puisqu’ils placent chaque graduation secondaire juste après la suivante. Vous pouvez utiliser cette fonctionnalité pour créer des rythmes doubles élaborés et intéressants avec certains taps, tout
en conservant la grille pour verrouiller les autres taps dans une synchronisation plus
stricte sur le tempo du projet.
Chapitre 1 Delay 25
Enregistrement des réglages de synchronisation
Lorsque vous enregistrez un réglage de Delay Designer, l’état du mode Sync, la grille
ainsi que les valeurs Swing sont tous enregistrés. Lorsque vous enregistrez un réglage
et que le mode Sync est activé, la position de grille de chaque tap est également enregistrée. Cela permet de garantir qu’un réglage chargé dans un projet ayant un tempo
différent (de celui du projet dans lequel le réglage a été créé) conservera les positions
relatives et le rythme de tous les taps, au nouveau tempo.
Il faut toutefois garder à l’esprit que le temps de retard dans Delay Designer est de
10 secondes au maximum. Cela signifie que si vous chargez un réglage dans un projet
dont le tempo est plus lent que le tempo auquel il a été créé, certains taps risquent de
dépasser la limite de 10 secondes. Dans ce cas, ces taps ne sont pas joués, mais sont
néanmoins conservés dans le réglage.
Partie Master
La partie Master comprend les paramètres relatifs à deux fonctions globales : delay
feedback et dry/wet mix.
Utilisation du feedback
Pour les retards simples, le feedback est le seul moyen de répéter un retard. Delay Designer
proposant 26 taps, vous pouvez les utiliser pour créer des répétitions sans avoir besoin de
commandes de feedback individuelles pour chaque tap.
Le paramètre de retour global de Delay Designer vous permet de renvoyer la sortie
d’un tap via l’entrée de l’effet et de créer un rythme ou motif qui se suffit à lui-même.
On l’appelle feedback tap (tap de retour).
26 Chapitre 1 Delay
Pour activer ou désactiver le feedback, procédez comme suit :
m Cliquez sur le bouton Feedback.
Quand il est activé, il s’allume. La piste orange autour du potentiomètre Feedback Level
indique le niveau de feedback actuel.
Remarque : si le retour est activé et que vous commencez à créer des taps à l’aide des
Tap pads, il est automatiquement désactivé. Lorsque vous cessez de créer des taps à
l’aide des Tap pads en cliquant sur le bouton Last Tap, le retour est automatiquement
réactivé.
Pour définir le tap de feedback, procédez comme suit :
m Cliquez sur le champ Feedback Tap, puis sélectionnez le tap de votre choix dans le
menu local.
Vous pouvez modifier le niveau de sortie du feedback tap dans l’entrée de Delay Designer
entre 0 pour cent (aucun feedback) et 100 pour cent (le feedback tap fait l’objet d’un
retour sur l’intégralité du volume).
Pour définir le feedback level du feedback tap, effectuez l’une des opérations
suivantes :
m Faites glisser le potentiomètre Feedback Level.
m Faites glisser le champ Feedback Level.
Curseurs Mix
Utilisez les curseurs de mixage pour régler le niveau du signal d’entrée sec et du signal
mouillé (post-traitement).
Utilisation de Delay Designer en Surround
Delay Designer est tout particulièrement conçu pour être utilisé dans des configurations Surround. Avec 26 taps, vous pouvez utiliser les taps de delay dans le champ
Surround pour obtenir des effets de rythme très variés.
Lors de l’utilisation de Delay Designer dans une configuration Surround, le pourcentage de la balance sur la barre des paramètres de tap est remplacé par une balance
Surround, ce qui vous permet de définir la balance Surround de chaque tap.
Les fonctions suivantes facilitent le déplacement de la balance Surround :
 Maintenez la touche Commande enfoncée pour verrouiller la diversité.
 Maintenez les touches Commande et Option enfoncées pour verrouiller l’angle.
 Cliquez en appuyant sur la touche Option pour redéfinir l’angle et la diversité.
Chapitre 1 Delay 27
Dans la présentation Pan de l’écran Tap, vous pouvez uniquement régler l’angle du tap
entre 0 et 360 degrés. Vous ne pouvez pas régler sa diversité.
Le module Delay Designer traite toujours chaque canal d’entrée de manière individuelle. Dans des configurations Surround, le Delay Designer traite indépendamment
chaque canal Surround et le panoramique Surround vous permet de régler la balance
Surround de chaque tap dans le champ Surround.
Remarque : le module Delay Designer génère des données d’automatisation distinctes
pour le fonctionnement des balances stéréo et Surround. Ainsi, la présence de données d’automatisation de balance stéréo existantes n’entraînera aucun conflit lors de
l’utilisation du module Designer dans des canaux Surround, et vice versa.
Stereo Delay
L’effet Stereo Delay fonctionne à peu près comme l’effet Tape Delay (voir « Tape Delay »
à la page 29), mais vous permet de régler les paramètres Delay, Feedback et Mix séparément pour les canaux gauche et droit.
Cet effet comprend également un potentiomètre d’intercommunication pour chaque
canal stéréo. Il détermine l’intensité du feedback, ou le niveau à partir duquel chaque
signal est acheminé vers le canal stéréo opposé.
Vous pouvez utiliser l’effet Stereo Delay librement sur les pistes ou sur les bus mono,
lorsque vous souhaitez créer des retards indépendants pour chacun des canaux stéréo.
Remarque : si vous utilisez cet effet sur des bandes de canal mono, la piste ou le bus
sera associé à deux canaux à partir du point d’insertion (tous les logements d’insertion
après le logement sélectionné seront stéréo).
Cette rubrique couvre uniquement les fonctionnalités supplémentaires que présente
l’effet Stereo Delay. Pour en savoir plus sur les paramètres communs avec l’effet Tape
Delay, reportez-vous à la rubrique « Tape Delay » à la page 29.
28 Chapitre 1 Delay
 Left input et Right input : utilisez ces deux entrées pour choisir le signal d’entrée
des deux canaux stéréo. Vous pouvez choisir parmi les options Off (Désactivé),
Left (Gauche), Right (Droite), L+R (Gauche + Droite) et L-R ( Gauche - Droite).
 Bouton Feedback Phase : utilisez ce bouton pour inverser la phase du signal de
feedback pour le canal correspondant.
 Crossfeed Left to Right and Crossfeed Right to Left : utilisez cette option pour transférer
le signal de feedback du canal de gauche vers le canal de droite et inversement.
 Boutons Crossfeed Phase : utilisez ces boutons pour inverser la phase des signaux de
feedback d’intercommunication.
Tape Delay
L’effet Tape Delay simule le son chaleureux des appareils à écho d’époque. Il a pour
avantage de faciliter la synchronisation du temps de feedback avec le tempo de votre
projet.
Tape Delay comporte des filtres passe-haut et passe-bas dans sa boucle de feedback,
afin de faciliter la création d’effets de « dub » (copie) authentiques. Il inclut également
un LFO pour la modulation du temps de retard. Le LFO produit une onde triangulaire
avec une intensité de vitesse et de modulation réglable. Vous pouvez l’utiliser pour
produire des effets de chœur agréables ou originaux, même sur les longs retards.
 Feedback : détermine la valeur du signal retardé et filtré qui est réacheminé vers
l’entrée de l’effet Tape Delay.
 Freeze : capture les répétitions de retard actuelles et les conserve jusqu’à ce que
le paramètre soit désactivé.
 Delay : définit le temps de retard actuel en millisecondes (si vous synchronisez
le temps de retard avec le tempo du projet, ce paramètre est grisé).
 Tempo : définit le temps de retard actuel en pulsations par minute (si vous synchroni-
sez le temps de retard avec le tempo du projet, ce paramètre est grisé).
 Bouton Sync : activez ce bouton pour synchroniser les répétitions du retard avec
le tempo du projet (y compris les modifications de tempo).
Chapitre 1 Delay 29
 Boutons Note : cliquez sur ces boutons pour définir la résolution de grille applicable
au temps de retard, en fonction de la durée des notes.
 Curseur Groove : détermine la proximité de chaque répétition de retard secondaire
par rapport à la position de grille absolue (c’est-à-dire l’éloignement de chaque répétition de retard secondaire).
 Distortion Level (Extended Parameter) : détermine le niveau du signal déformé (satura-
tion de l’enregistrement).
 Low Cut and High Cut : les fréquences situées en dessous de la valeur Low Cut (Passe-bas)
et au-dessus de la valeur High Cut (Passe-haut) sont filtrées à partir du signal source.
 LFO Speed : définit la fréquence (vitesse) du LFO.
 LFO Depth : définit le taux de modulation du LFO. Dans le cas d’une valeur nulle (0),
la modulation du retard est désactivée.
 Flutter parameters : simule les irrégularités en termes de vitesse des mécanismes
d’entraînement utilisés dans les unités de retard analogiques. Flutter Rate (taux de
scintillement) ajuste la vitesse et Flutter Intensity (intensité du scintillement) détermine l’ampleur de l’effet.
 Smooth : égalise le LFO et l’effet de scintillement.
 Dry and Wet : chacune de ces options contrôle la valeur du signal original et du signal
d’effet.
Réglage du feedback
Lorsque vous réglez le curseur Feedback sur la valeur la plus faible possible, l’effet Tape
Delay génère un écho simple. Si vous choisissez la valeur la plus haute, les échos sont
répétés à l’infini.
Remarque : les niveaux du signal initial et de ses taps (répétitions d’échos) ont tendance
à s’accumuler et risquent de causer des distorsions. Dans ce cas, le circuit de saturation
interne intervient pour résoudre le problème. Vous pouvez l’utiliser pour garantir que
les signaux de distorsion (overdrive) conservent un son satisfaisant.
Réglage de la valeur Groove
La valeur Groove détermine la proximité entre les répétitions de retard secondaires et
la position absolue sur la grille. Un Groove de 50 pour cent signifie que chaque retard
sera associé au même temps de retard. Avec un réglage inférieur à 50 pour cent, le
retard secondaire est joué plus tôt. Si le réglage est supérieur à 50 pour cent, le retard
secondaire intervient plus tard. Si vous souhaitez créer des valeurs de notes pointées,
déplacez le curseur Groove tout à droite (à 75 pour cent) ; pour les triolets, choisissez
le réglage 33,33 pour cent.
30 Chapitre 1 Delay
Filtrage de l’effet de retard
Vous pouvez ajuster le son des échos à l’aide des filtres passe-haut et passe-bas intégrés. Ces filtres se trouvent dans le circuit de retour ; par conséquent l’effet de filtre augmente en intensité à chaque répétition de retard. Si vous souhaitez obtenir une tonalité
de plus en plus « floue », déplacez le curseur du filtre High Cut vers la gauche. Pour obtenir des échos plus « faibles », déplacez le curseur du filtre Low Cut vers la droite.
Remarque : si vous ne parvenez pas à entendre l’effet souhaité, bien que votre configuration soit apparemment appropriée, assurez-vous que les commandes Dry/Wet sont
toutes deux activées et vérifiez les réglages de filtre. Déplacez le curseur du filtre
High Cut (passe-haut) complètement à droite et le curseur du filtre Low Cut (passe-bas)
complètement à gauche.
Chapitre 1 Delay 31
2 Distortion
2
Vous pouvez utiliser les effets Distortion pour recréer le son
de la distorsion analogique ou numérique et pour transformer radicalement votre audio.
Les effets Distortion simulent la distorsion créée par les lampes à vide, les transistors ou
les circuits numériques. Les lampes étaient utilisées dans les amplificateurs audio avant
le développement de la technologie audio numérique et sont toujours utilisées dans
certains amplis d’instruments de musique de nos jours. Lorsqu’on les pousse, ils produisent un type de distorsion que de nombreuses personnes trouvent plaisante et qui est
devenue une caractéristique du son de la musique rock et pop. La distorsion de lampe
analogique ajoute au signal une chaleur particulière et une vivacité.
Il existe également des effets de distorsion qui génèrent intentionnellement un écrêtage (clipping) et une distorsion numérique du signal audio. Ils peuvent être utilisés
pour modifier des pistes vocales, musicales et autres afin de générer un effet intense et
artificiel, ou pour créer des effets sonores.
Les effets de distorsion comportent des paramètres pour la tonalité (tone), qui permettent de définir la façon dont la distorsion altère le signal (souvent sous la forme d’un
filtre de fréquences), et des paramètres pour le gain, qui permettent de contrôler
la quantité de distorsion du niveau de sortie du signal.
Avertissement : lorsqu’ils sont réglés sur des niveaux de sortie élevés, les effets de dis-
torsion peuvent endommager votre ouïe (et vos haut-parleurs). Lorsque vous ajustez
les réglages d’un effet, il est recommandé de baisser le niveau de sortie de la piste et
d’augmenter graduellement le niveau une fois que vous avez fini.
Les rubriques suivantes décrivent les différents effets fournis avec Soundtrack Pro :
 « Bitcrusher » à la page 34
 « Clip Distortion » à la page 35
 « Distortion » à la page 36
 « Distortion II » à la page 36
 « Overdrive » à la page 37
 « Phase Distortion » à la page 38
33
Bitcrusher
L’effet Bitcrusher est un effet de distorsion numérique de basse résolution. Vous pouvez l’utiliser pour émuler le son des débuts des données audio numériques, créer du
repliement artificiel en divisant la séquence d’échantillonnage ou déformer des signaux
jusqu’à ce qu’ils soient méconnaissables.
Paramètres de l’effet Bitcrusher
 Curseur et champ Drive : détermine le gain (en décibels) à appliquer au signal d’entrée.
 Curseur et champ Resolution : détermine le débit binaire (entre 1 et 24 bits).
 Curseur et champ Downsampling : détermine de combien il faut réduire la fréquence
d’échantillonnage. La valeur 1 x laisse le signal inchangé, la valeur 2 x divise la fréquence d’échantillonnage par deux et la valeur 10 x divise la fréquence d’échantillonnage du signal original par dix (par exemple, si vous réglez le Downsampling sur 10 x,
un signal à 44,1 kHz sera échantillonné à exactement 4,41 kHz.)
 Boutons Mode : cliquez sur l’un de ces boutons pour régler le mode de distorsion sur
Folded, Cut ou Displaced (ces modes sont décrits dans la rubrique qui suit).
 Curseur et champ Clip Level : détermine le point en dessous du seuil normal auquel
vous voulez que le signal soit écrêté.
Utilisation de l’effet Bitcrusher
En réglant le paramètre Résolution sur une valeur inférieure au débit binaire du signal
original, vous dégradez ce dernier en y introduisant de la distorsion numérique. En
effet, en baissant la valeur, vous augmentez le nombre d’erreurs d’échantillonnage,
ce qui génère plus de distorsion. Pour des débits binaires extrêmement bas, le niveau
de distorsion peut même devenir supérieur au niveau du signal utile.
Les boutons Mode déterminent si les crêtes de signal qui dépassent le niveau d’écrêtage doivent être repliées (Folded), coupées (Cut) ou déplacées (Displaced) (comme
représenté dans les icônes des boutons et la forme d’onde résultante dans l’affichage).
Le genre d’écrêtage qui se produit dans les systèmes numériques est généralement
plus proche du mode Cut (coupées). La distorsion interne peut produire un écrêtage
similaire aux types générés par les deux autres modes.
Augmenter le niveau de Drive tend aussi à augmenter la quantité d’écrêtage à la sortie
de l’effet Bitcrusher.
34 Chapitre 2 Distortion
Clip Distortion
Clip Distortion est un effet de distorsion non linéaire qui produit un spectre imprévisible.
Vous pouvez l’utiliser pour simuler des sons chauds de saturation à lampes ou une distorsion radicale.
L’effet Clip Distortion propose une combinaison inhabituelle de filtres connectés en
série. Le signal est d’abord amplifié selon la valeur du champ Drive , passe au travers
d’un filtre passe-haut, puis est soumis à une distorsion non linéaire contrôlée par le
paramètre Symétrie. Le signal passe ensuite au travers d’un filtre passe-bas. Le signal
ainsi modifié est alors mixé avec le signal original, puis envoyé au travers d’un autre
filtre passe-bas. Ces trois filtres ont une pente de 6 dB/octave.
Cette combinaison unique de filtres permet des vides dans le spectre de fréquences
qui peuvent donner de bons résultats avec ce type de distorsion non linéaire. Le graphique du circuit d’écrêtage représente visuellement tous les paramètres, à l’exception
des paramètres du filtre High Shelving .
Paramètres de l’effet Clip Distortion
 Curseur et champ Drive : détermine le gain à appliquer au signal d’entrée. Après avoir été
amplifié par la valeur du champ Drive, le signal passe au travers d’un filtre passe-haut.
 Curseur et champ Tone : détermine la fréquence de coupure (en Hertz) du filtre
passe-haut.
 Curseur et champ Symmetry : détermine la distorsion non linéaire (asymétrique) à
appliquer au signal.
 Curseur et champ Clip Filter : détermine la fréquence de coupure (en Hertz) du premier
filtre passe-bas au travers duquel le signal passe après la distorsion.
 Curseur Mix : détermine le rapport entre le signal soumis à l’effet (humide) et le signal
non soumis au filtre (sec) après le filtre d’écrêtage.
 Champ et curseur circulaire Sum LPF : détermine la fréquence de coupure (en Hertz)
du filtre passe-bas au travers duquel le signal mixé passe.
 Potentiomètre et champ High Shelving Frequency : détermine la fréquence (en Hertz)
du filtre de shelving haut.
 Potentiomètre et champ High Shelving Gain : détermine le gain à appliquer au signal
de sortie.
Chapitre 2 Distortion 35
Utilisation de l’effet Clip Distortion
Si vous réglez le paramètre High Shelving Frequency autour des 12 kHz, vous pouvez l’utiliser comme contrôle des aigus sur une bande de canaux de mélangeur ou un amplificateur hi-fi stéréo. En revanche, contrairement à ces types de contrôles d’aigus, vous pouvez
amplifier ou couper le signal de jusqu’à ±30 dB à l’aide du paramètre Gain.
Distortion
Cet effet Distortion simule le son sale et lo-fi généré par un transistor bipolaire. Vous
pouvez l’utiliser pour simuler un instrument de musique au travers d’un amplificateur
fortement poussé ou pour créer des sons déformés uniques.
Paramètres de l’effet Distortion
 Curseur et champ Drive : détermine la saturation à appliquer au signal.
 Curseur et champ Tone : détermine la fréquence à laquelle le signal est filtré par un
filtre high cut. En filtrant un signal déformé riche en harmoniques, on obtient un son
plus doux légèrement moins râpeux.
 Curseur et champ Output : détermine le volume de sortie. Permet de compenser
les augmentations de contour provoquées par l’ajout de distorsion.
Distortion II
L’effet Distortion II émule l’effet de distorsion d’un orgue Hammond B3. Vous pouvez
l’utiliser sur des instruments de musique pour recréer cet effet classique ou l’utiliser
de façon plus créative dans le cadre de la conception sonore.
36 Chapitre 2 Distortion
Paramètres de l’effet Distortion II
 Modulateur PreGain : détermine le gain à appliquer au signal d’entrée.
 Modulateur Drive : détermine la saturation à appliquer au signal.
 Modulateur Tone : détermine la fréquence à laquelle le signal est filtré. En filtrant
un signal déformé riche en harmoniques, on obtient un son plus doux légèrement
moins râpeux.
 Menu local Type : sélectionnez le type de distorsion à appliquer. Les modèles suivants
sont disponibles : Growl, Bity et Nasty.
 Growl : émule un amplificateur à lampe à deux niveaux semblable à celui que l’on
retrouve dans le modèle Leslie 122, souvent utilisé avec un orgue Hammond B3.
 Bity : émule le son d’un amplificateur de guitare blues (poussé).
 Nasty : produit une distorsion dure qui convient à la création de sons très agressifs.
Overdrive
L’effet Overdrive émule la distorsion générée par un transistor à effet de champ (FET),
généralement utilisée dans les amplificateurs d’instruments et les générateurs d’effets.
Lorsqu’ils sont saturés, les transistors à effet de champ génèrent une distorsion plus
chaleureuse que les transistors bipolaires.
Paramètres de l’effet Overdrive
 Curseur et champ Drive : détermine la saturation du transistor.
 Curseur et champ Tone : détermine la fréquence de coupure à laquelle le signal est
filtré. En filtrant un signal déformé riche en harmoniques, on obtient un son plus
doux légèrement moins râpeux.
 Curseur et champ Output : détermine le volume de sortie. L’utilisation du module
Overdrive tend à augmenter le niveau du signal original, mais vous pouvez compenser cela en diminuant le niveau de sortie.
Chapitre 2 Distortion 37
Phase Distortion
L’effet Phase Distortion est basé sur une ligne de retard modulée, similaire à un
effet de Chorus ou Flanger (pour en savoir plus sur ces effets, consultez le chapitre 8,
« Modulation », à la page 101.) En revanche, dans l’effet Phase Distortion, la durée du
retard n’est pas modulée par un oscillateur basse fréquence (LFO), mais par une version à filtre passe-bas du signal d’entrée lui-même. Cela signifie que le signal module
sa propre position de phase. Le signal d’entrée ne passe que par la ligne de retard et
n’est affecté par aucun autre processus.
Paramètres de l’effet Phase Distortion
 Bouton Monitor : activez ce dernier pour n’entendre que le signal d’entrée ou
désactivez-le pour entendre le signal mixé.
 Champ et curseur circulaire Cutoff : détermine la fréquence de coupure du filtre
passe-bas résonnant au travers duquel passe le signal d’entrée.
 Champ et curseur circulaire Resonance : détermine la résonance du filtre passe-bas
résonnant au travers duquel passe le signal d’entrée.
 Curseur et champ Mix : ajuste le pourcentage de signal mixé soumis à l’effet par
rapport au signal original.
 Curseur et champ Max Modulation : détermine la durée du retard maximum.
 Curseur et champ Intensity : détermine la modulation à appliquer au signal.
38 Chapitre 2 Distortion
Utilisation de l’effet Phase Distortion
Le signal d’entrée ne passe que par la ligne de retard et n’est affecté par aucun autre
processus. Le paramètre Mix mélange le signal soumis à l’effet avec le signal original. La
durée du retard est modulée par un signal à chaîne latérale, en l’occurrence le signal
d’entrée. Le signal d’entrée passe au travers d’un filtre passe-bas résonnant possédant
une fréquence de coupure (Cutoff) dédiée et des commandes de résonance (Resonance). Vous pouvez écouter la chaîne latérale filtrée (et non le signal mixé) en actionnant le bouton Monitor. Pour définir la durée du retard maximum, utilisez le paramètre
Max Modulation. La quantité de modulation elle-même est contrôlée par le champ
Intensité.
Sous les autres paramètres figure le paramètre Phase Reverse. Normalement, une
valeur d’entrée positive donne un temps de retard plus long. En activant le paramètre
Phase Reverse (Inversion de phase), les valeurs d’entrée positives engendrent une
réduction du temps de retard sur le canal droit uniquement. Cette fonctionnalité est
uniquement disponible dans les exemples stéréo de l’effet.
Chapitre 2 Distortion 39
3 Dynamique
3
Vous pouvez utiliser les effets de dynamique pour contrôler
le volume de vos données audio, donner plus d’intensité,
de « punch », à vos pistes et projets et optimiser la qualité
sonore de la lecture dans différentes situations.
La plage dynamique d’un signal audio correspond à l’intervalle entre la partie la plus
basse et la partie la plus forte du signal (en termes techniques, entre l’amplitude la plus
faible et l’amplitude la plus élevée). Grâce aux effets de dynamique, vous pouvez ajuster la plage dynamique d’un fichier audio individuel, de plusieurs pistes ou de l’ensemble d’un projet, afin d’augmenter le volume perçu et de mettre en valeur les sons les
plus importants sans pour autant rendre inaudibles les sons les plus doux. Les outils
de dynamique sont les compresseurs, les limiteurs et les portes de bruit.
Compresseurs
Un compresseur fonctionne comme une commande de volume automatique, qui
réduit ce volume dès qu’il dépasse un certain niveau, appelé seuil. Quel intérêt y a-t-il à
réduire l’amplitude de la dynamique ? En coupant les sections les plus fortes du signal
(appelées crêtes), le compresseur vous permet d’augmenter le niveau global de ce
signal et ainsi d’amplifier le volume sonore perçu. L’intensité du son est alors renforcée,
dans la mesure où les moments les plus forts prennent davantage de relief, tandis que
les passages les plus doux restent audibles en arrière-plan. La compression a également pour effet de rendre le son plus vif, plus énergique, d’une part car les éléments
transitoires sont mis en valeur (en fonction des réglages d’attaque et de relâchement,
mais aussi parce que le volume maximal est plus rapidement atteint.
Par ailleurs, la compression peut contribuer à améliorer la qualité sonore d’un projet
lors de sa lecture dans différents environnements audio. Par exemple, la plage dynamique des haut-parleurs d’un téléviseur ou d’un autoradio est bien moindre que celle
d’une salle de cinéma. La compression du mixage global permet d’amplifier et de clarifier le son lors d’une lecture basse fidélité.
41
Les compresseurs sont généralement utilisés sur des pistes vocales afin de mettre en
valeur la voix dans le mixage global. Ils peuvent également être utilisés sur les pistes
de musique et d’effets audio, mais rarement sur les pistes d’ambiance.
Certains compresseurs, appelés compresseurs multibandes, sont capables de diviser le
signal entrant en plusieurs bandes de fréquence, puis d’appliquer des réglages de compression différents à chacune de ces bandes. Cette démarche, généralement appliquée
au mixage global du projet, permet d’obtenir un niveau optimal sans introduire d’effets
de compression.
Expandeurs
Les expandeurs sont semblables aux compresseurs mais, lorsque le seuil fixé est atteint,
ils amplifient le signal au lieu de le réduire. Leur rôle est donc de rendre le signal audio
plus vivant.
Limiteurs
Les limiteurs (également appelés limiteurs de crête) fonctionnent de la même façon que
les compresseurs, dans la mesure où ils réduisent le signal audio lorsque celui-ci atteint
le seuil prédéfini. La différence est la suivante : alors qu’un compresseur réduit progressivement un signal dont le niveau est au-dessus du seuil, un limiteur ramène immédiatement un signal trop fort au niveau du seuil fixé. Le rôle principal d’un limiteur est
d’éviter l’écrêtage tout en préservant le niveau maximal du signal global.
Portes de bruit
Les portes de bruit modifient le signal de façon contraire au traitement appliqué par
les compresseurs ou les limiteurs. Alors qu’un compresseur réduit le niveau du signal
lorsque celui-ci franchit le seuil prédéfini, une porte de bruit réduit le signal dès qu’il
est inférieur à ce seuil. Ainsi, les sons les plus forts passent la porte sans être modifiés,
alors que les sons plus faibles, tels que le bruit ambiant ou la chute d’une note tenue,
sont éliminés. Les portes de bruit servent principalement à éliminer d’un signal audio
les bruits parasites et les bourdonnements basse fréquence.
Les rubriques suivantes décrivent les différents effets individuels fournis avec
Soundtrack Pro :
 « Adaptive Limiter » à la page 43
 « Compressor » à la page 44
 « DeEsser » à la page 47
 « Enveloper » à la page 49
 « Expander » à la page 51
 « Limiter » à la page 52
 « Multipressor » à la page 53
 « Noise Gate » à la page 57
 « Surround Compressor » à la page 59
42 Chapitre 3 Dynamique
Adaptive Limiter
Le module Adaptive Limiter est un outil versatil qui permet de contrôler le volume
sonore des signaux perçus. Il arrondit et lisse les crêtes du signal, produisant ainsi un
effet similaire à celui d’un amplificateur analogique que l’on aurait poussé à l’extrême.
Tout comme un amplificateur, il permet de colorer légèrement le son du signal.
Vous pouvez utiliser l’Adaptive Limiter pour obtenir un gain maximal sans écrêtage
(excédant 0 dBFS).
L’Adaptive Limiter est généralement utilisé lors du mixage final, où il peut être placé
après un compresseur (le module Multipressor, par exemple) et avant un contrôle de
gain final et ce, afin de produire un mixage dont le volume sonore sera optimal. Grâce
au module Adaptive Limiter, vous pouvez produire un mixage dont le volume sera plus
fort que ce que vous pourriez obtenir en normalisant simplement le signal.
Remarque : l’utilisation d’Adaptive Limiter ajoute un temps de latence lorsque le paramètre Lookahead est activé. Dans la plupart des cas, il est conseillé de faire appel à ce
module pour le mixage et la mastérisation de pistes préalablement enregistrées, et non
lors d’un enregistrement.
Paramètres du module Adaptive Limiter
 Potentiomètre Input Scale : permet de changer l’échelle du niveau d’entrée. Ce chan-
gement d’échelle est utile dans le cas de signaux d’entrée très forts ou au contraire
très faibles, puisqu’il permet de ramener le niveau à l’intérieur de la plage dynamique la mieux adaptée au bon fonctionnement du potentiomètre Gain. En général,
il ne doit jamais excéder 0 dBFS.
 Potentiomètre Gain : définit l’importance du gain après le changement d’échelle du
signal d’entrée.
 Potentiomètre Out Ceiling : définit le niveau de sortie maximal, ou plafond, au-delà
duquel le signal ne peut pas aller.
Chapitre 3 Dynamique 43
Les compteurs Input (à gauche des boutons de contrôle) affichent les niveaux d’entrée
en temps réel, à mesure que le fichier ou le projet est lu. Les compteurs Output affichent
les niveaux de sortie, ce qui vous permet de voir les résultats du module Adaptive Limiter.
Les deux champs Margin indiquent respectivement les niveaux les plus élevés d’entrée
et de sortie (depuis le début de la lecture). Pour réinitialiser les champs Margin, cliquez
simplement dessus.
Compressor
Le module Compressor est conçu pour émuler le son et la réponse d’un compresseur
(matériel) analogique professionnel. Il resserre vos données audio en réduisant les sons
qui excèdent un certain niveau de seuil, atténuant ainsi la dynamique et augmentant
le volume sonore global. La compression permet de mettre en valeur les moments clés
d’une piste ou d’un mixage, tout en évitant que les passages les plus doux deviennent
inaudibles. Avec l’égaliseur, il s’agit probablement de l’outil de traitement sonore le plus
polyvalent et le plus répandu dans le domaine du mixage.
Vous pouvez utiliser le module Compressor sur des pistes individuelles, y compris
des pistes vocales, instrumentales et d’effets, ou bien sur l’intégralité du mixage.
Dans la plupart des cas, vous devrez insérer directement le Compressor dans un canal.
Paramètres du module Compressor
 Curseur et champ Circuit Type : permettent de sélectionner le type de circuit émulé par
le module Compressor. Les options disponibles sont Platinum, Classic A_R, Classic
A_U, VCA, FET et Opto (optique).
 Écran Gain Reduction : indique le degré de compression appliqué au fur et à mesure de
la lecture des données audio.
 Potentiomètre et champ Attack : déterminent le temps d’attaque (temps que met
le compresseur à réagir lorsque le signal excède le seuil fixé).
 Potentiomètre et champ Release : déterminent le temps de relâchement (temps que
met le compresseur pour arrêter de réduire le signal une fois que celui-ci est repassé
en dessous du seuil fixé).
44 Chapitre 3 Dynamique
 Bouton Auto : lorsque ce bouton est sélectionné, le temps de relâchement s’ajuste de
façon dynamique en fonction des données audio.
 Écran Compression Curve : affiche la courbe de compression créée par les paramètres
Ratio et Knee, avec le signal d’entrée en abscisse et le signal de sortie en ordonnée.
 Curseur et champ Ratio : définissent le ratio de compression (selon lequel le signal est
réduit lorsqu’il dépasse le seuil fixé).
 Curseur et champ Knee : déterminent si le signal est compressé immédiatement ou
de façon progressive lorsque son niveau est proche du seuil.
 Curseur et champ Compression Threshold : définissent le seuil pour le module
Compressor (niveau au-delà duquel le signal est réduit).
 Boutons Peak/RMS : activez l’un ou l’autre de ces boutons pour indiquer si le module
Compressor doit analyser le signal à l’aide de la méthode Peak ou RMS lorsqu’il utilise le type de circuit Platinum.
 Curseur et champ Gain : détermine le gain à appliquer au signal de sortie.
 Menu local Gain : permet de sélectionner une valeur pour augmenter le niveau de
sortie afin de compenser la baisse du volume causée par la compression. Les options
possibles sont OFF, 0 dB et –12 dB.
 Curseur et champ Limiter Threshold : définissent le niveau de seuil du limiteur.
 Bouton Limiter : active ou désactive le limiteur intégré.
Utilisation du module Compressor
Les rubriques suivantes expliquent comment utiliser les principaux paramètres du
module Compressor.
Threshold et Ratio
Les paramètres les plus importants du module Compressor sont Threshold et Ratio.
Le paramètre Threshold correspond au niveau (en décibels) au-delà duquel le signal
doit être réduit de la valeur définie par le paramètre Ratio. Étant donné que cette
valeur Ratio correspond à un pourcentage du niveau global, la réduction du signal sera
proportionnelle au dépassement du seuil. Par exemple, si le paramètre Threshold est
défini sur -6 dB et le paramètre Ratio sur 4:1, une crête de -2 dB dans le signal (soit 4 dB
de plus que le seuil fixé) est réduite de 3 dB, de sorte qu’elle se retrouve juste à 1 dB
au-dessus du seuil ; en revanche, une crête de 6 dB (soit 4 dB au-dessus du seuil) sera
réduite de 1 dB pour se retrouver à 2 dB au-dessus du seuil. L’échelle de dynamique est
préservée mais les écarts entre les crêtes sont estompés.
Chapitre 3 Dynamique 45
Attack et Release
Après Threshold et Ratio, les autres paramètres les plus importants sont Attack et
Release. Ils permettent de mettre en forme la réponse dynamique du module Compressor. Le paramètre Attack définit le délai qui s’écoule entre le moment où le volume des
données audio dépasse le seuil fixé et celui où le module Compressor commence à
réduire le signal. Pour bon nombre de sons, notamment les voix et les instrumentaux,
l’attaque initiale est essentielle pour définir le son. Par conséquent, opter pour une
valeur du paramètre Attack plus élevée permet de s’assurer que l’attaque initiale ne
sera pas modifiée. Pour maximiser le niveau d’un mixage global, attribuez une valeur
plus faible au paramètre Attack afin que le module Compressor commence immédiatement à réduire le signal.
De même, le paramètre Release contrôle la vitesse avec laquelle le module Compressor
arrête de réduire le signal une fois qu’il repasse en dessous du seuil fixé. Si vous définissez une valeur du paramètre Release plus élevée, la différence de dynamique sera plus
subtile, alors qu’une valeur plus élevée est susceptible de rendre cette différence plus
brusque. Un ajustement correct des paramètres Attack et Release peut permettre d’éviter le phénomène de « pompage », effet secondaire courant lié à la compression.
Knee
Le paramètre Knee atténue l’effet du Compressor en contrôlant si le signal est légèrement compressé lorsqu’il s’approche du seuil. Si vous attribuez au paramètre Knee une
valeur proche de 0 (zéro), cela signifie que les niveaux juste en dessous du seuil ne
seront pas compressés du tout (ratio 1:1), alors que les niveaux ayant atteint le seuil
seront compressés en fonction de la valeur Ratio complète (4:1, 10:1 ou plus). C’est ce
type de compression que les ingénieurs du son qualifient de hard knee, car elle peut
entraîner une transition brusque lorsque le signal atteint le seuil fixé. Si vous augmentez la valeur du paramètre Knee, un degré de compression est appliqué au signal à
mesure qu’il se rapproche du seuil, d’où une transition bien plus subtile. On parle alors
de compression « soft knee ». Le réglage du paramètre Knee permet de contrôler la
forme de la compression autour du seuil, alors que les paramètres Threshold et Ratio
contrôlent son intensité.
Autres paramètres
Puisque le module Compressor a pour rôle de réduire les niveaux, le volume global
du signal de sortie se retrouve généralement plus bas que celui du signal d’entrée.
Vous pouvez néanmoins ajuster ce niveau de sortie à l’aide du curseur Gain.
Utilisez le paramètre Auto Gain pour compenser la réduction de gain engendrée par la
compression (12 dB ou 0 dB). Auto Gain permet de définir le niveau du gain (amplification) sur une valeur égale à T—(T/R), où T correspond au seuil (Threshold) et R au ratio.
46 Chapitre 3 Dynamique
Le paramètre Gain Reduction Meter affiche le degré de compression appliqué pendant
la lecture du signal. Il peut en effet s’avérer très pratique de regarder le niveau de compression de vos pistes et de vous assurer qu’elles ne font pas l’objet d’une compression
trop importante.
Lorsque vous utilisez le paramètre Platinum Circuit Type, le module Compressor peut
analyser le signal à l’aide de l’une des deux méthodes suivantes : Peak ou RMS (Root
Mean Square). La méthode Peak est plus précise techniquement parlant, mais la
méthode RMS fournit une indication plus poussée de la façon dont les gens percevront le signal. Lorsque vous utilisez le module Compressor simplement comme un
limiteur, sélectionnez le bouton Peak. Si vous compressez des pistes individuelles,
en particulier des pistes musicales, sélectionnez le bouton RMS.
Si vous activez simultanément les options Auto Gain et RMS, le signal risque d’être
saturé. Si vous entendez la moindre distorsion, désactivez l’option Auto Gain et réglez
le curseur Gain jusqu’à ce que la distorsion ait disparu.
DeEsser
Le module DeEsser est un compresseur spécifique de fréquences, conçu pour compresser uniquement une bande de fréquence particulière au sein d’un signal audio complexe. Il permet d’éliminer les sifflantes (également appelée sibilance) présentes dans
le signal L’intérêt d’utiliser le DeEsser plutôt qu’un égaliseur pour couper les hautes fréquences est que ce module compresse le signal de façon dynamique et non de façon
statique. Ainsi, lorsque aucune sibilance n’est détectée dans le signal, le son ne devient
pas plus sombre pour autant. Le DeEsser se caractérise par des temps d’attaque et de
relâchement extrêmement rapides.
Lorsque vous utilisez le DeEsser, vous pouvez définir la plage de fréquences compressée (fréquence Suppressor) indépendamment de celle analysée (fréquence Detector).
Ces deux plages apparaissent alors séparément dans la fenêtre DeEsser, ce qui permet
de les comparer facilement. Le module DeEsser effectue une réduction du gain sur la
plage de fréquences Suppressor jusqu’à ce que la fréquence Detector repasse en dessous du seuil fixé.
DeEsser n’utilise pas de réseau de séparation des fréquences (cross-over utilisant des filtres passe-haut et passe-bas). Au lieu de cela, il soustrait la bande de fréquence isolée
et ne modifie donc pas la courbe de la phase.
Chapitre 3 Dynamique 47
Paramètres du module DeEsser
Les paramètres Detector se trouvent sur le côté gauche de la fenêtre du DeEsser,
les paramètres Suppressor sur le côté droit. La partie centrale contient les écrans
Detector et Suppressor, ainsi que le curseur de lissage Smoothing.
Section Detector
 Potentiomètre Detector Frequency : définit la plage de fréquences analysée par DeEsser.
 Potentiomètre Detector Sensitivity : définit le degré de réponse au signal d’entrée.
Plus le ratio est élevé, plus la réponse du Detector est importante.
 Menu local Monitor : permet d’indiquer si l’élément à contrôler est le signal Detector
filtré (Det.), le signal Suppressor filtré (Sup.) ou le son supprimé du signal d’entrée en
réponse au paramètre Sensitivity (Sens.). Sélectionnez Off pour écouter le signal de
sortie DeEsser.
Section Suppressor
 Potentiomètre Suppressor Frequency : indique quelle bande de fréquence est réduite
lorsque le signal excède le seuil de sensibilité Detector.
 Potentiomètre Strength : règle l’importance de la réduction de gain autour de
la fréquence Suppressor.
Section centrale
 Écrans de fréquence Detector et Suppressor : l’écran du haut affiche la plage de fréquences
Detector, l’écran du bas la plage de fréquences Suppressor (en Hz).
 Curseur de lissage : définit la vitesse de réaction des phases de début et de fin de réduc-
tion du gain. Le curseur de lissage contrôle à la fois le temps d’attaque et le temps de
relâchement (lors de leur utilisation par les compresseurs).
48 Chapitre 3 Dynamique
Enveloper
Le module Enveloper est un outil plutôt inhabituel qui permet de mettre en forme les
éléments transitoires, c’est-à-dire les phases d’attaque et de relâchement d’un signal.
Vous disposez ainsi d’une fonctionnalité unique grâce à laquelle vous pouvez mettre en
forme un signal sonore et ainsi obtenir des résultats impressionnants, dont aucun autre
effet de dynamique n’est capable.
Paramètres du module Enveloper
Les commandes Gain et Time situées sur la gauche s’appliquent à la phase d’attaque
du signal, tandis que ces mêmes commandes disponibles à droite concernent la phase
de relâchement.
 Curseur et champ Threshold : fixent le seuil au-delà duquel les niveaux d’attaque et de
relâchement seront modifiés.
 Curseur et champ Gain (Attack) : définissent le gain pour la phase d’attaque du signal.
Lorsque le curseur est placé au centre (0), le signal reste inchangé.
 Potentiomètre Time (Attack) : définit la durée de la période considérée comme la phase
d’attaque à partir du début du signal.
 Zone Display : affiche sous forme de graphique les courbes d’attaque et de relâchement
appliquées au signal.
 Potentiomètre Time (Release) : définit la durée de la période considérée comme la phase
de relâchement du signal.
 Curseur Gain (Release) : définit le gain appliqué à la phase de relâchement du signal.
Lorsque le curseur est placé au centre (0), le signal reste inchangé.
 Curseur Out Level : définit le niveau du signal de sortie.
 Champ et curseur Lookahead : déterminent la portée de l’analyse effectuée par
le module Enveloper sur le signal.
Chapitre 3 Dynamique 49
Utilisation du module Enveloper
Les paramètres les plus importants du module Enveloper sont les deux curseurs Gain,
situés de chaque côté de la zone d’affichage centrale et qui dirigent les phases Attack
(à gauche) et Release (à droite). Si vous augmentez la valeur Gain, la phase d’attaque
ou de relâchement associée est amplifiée ; si vous réduisez la valeur Gain, la phase
correspondante est atténuée.
Par exemple, si vous amplifiez l’attaque, un son de batterie aura davantage de « mordant »
et le son des cordes pincées (ou grattées) d’une guitare sera amplifié. Si au contraire vous
coupez l’attaque, le volume des signaux percussifs augmentera de façon plus douce. Vous
pouvez également désactiver le son de l’attaque, afin de la rendre virtuellement inaudible. Cet effet offre un autre avantage non négligeable, celui de masquer la mauvaise
synchronisation des instruments d’accompagnement.
Si vous amplifiez le relâchement, les effets de réverbération appliqués à la piste concernée deviennent également beaucoup plus intenses. Inversement, si vous atténuez la
phase de relâchement, les pistes jusqu’alors noyées dans la réverbération bénéficient
d’un son beaucoup plus vif. Ce traitement est particulièrement utile lorsque vous travaillez avec des boucles de batterie, mais ses applications ne se limitent pas à ce seul
usage. Laissez parler votre imagination !
Lorsque vous utilisez le module Enveloper, définissez le paramètre Threshold sur la
valeur minimale et n’y touchez plus. Ce n’est que lorsque vous déciderez de remonter
de façon significative la phase de relâchement, entraînant ainsi une forte augmentation du niveau de bruit de l’enregistrement original, que vous devrez remonter légèrement le curseur Threshold. De cette façon, le champ d’action du module Enveloper est
limité pour que seule la partie utile du signal soit modifiée.
Une augmentation ou une réduction drastique de la phase d’attaque ou de relâchement est susceptible de modifier le niveau global du signal. Cela peut être compensé
en baissant le curseur Out Level.
Les paramètres Time de l’attaque et du relâchement (en dessous de la zone d’affichage)
vous permettent d’accéder aux intervalles temporels interprétés par le module comme correspondant aux phases d’attaque et de relâchement. En règle générale, des valeurs d’environ 20 ms pour l’attaque et 1500 ms pour le relâchement constituent un bon point de
départ. Il vous suffit ensuite de les ajuster en fonction du type de signal que vous traitez.
Le curseur Lookahead vous permet de définir la portée de l’analyse effectuée par le
module Enveloper sur le signal en vue d’anticiper les événements à venir. Normalement, vous n’aurez pas besoin de faire appel à cette fonctionnalité, à part peut-être
pour des signaux dont les éléments transitoires seraient très sensibles. Si toutefois vous
étiez amené à augmenter la valeur du curseur Lookahead, vous devrez probablement
ajuster le temps d’attaque en conséquence.
50 Chapitre 3 Dynamique
Contrairement à un compresseur ou un expandeur, le module Enveloper agit indépendamment du niveau absolu du signal d’entrée, à condition que le curseur Threshold
soit réglé sur la valeur la plus basse possible.
Expander
Le module Expander est semblable à un compresseur, à cette différence près qu’il
amplifie la plage dynamique située au-dessus du niveau de seuil (au lieu de la réduire).
Vous pouvez utiliser l’Expander pour apporter plus de vie et de fraîcheur à vos données audio, en particulier en accentuant les éléments transitoires des signaux faisant
l’objet d’une compression importante.
Paramètres du module Expander
 Curseur et champ Threshold : définissent le niveau au-dessus duquel l’Expander accroît
le signal.
 Curseur et champ Ratio : définissent le ratio selon lequel le signal est augmenté
lorsqu’il dépasse le seuil fixé.
 Potentiomètre et champ Attack : déterminent le temps que met l’expandeur à réagir
lorsque le signal excède le seuil fixé.
 Potentiomètre et champ Release : déterminent le temps que met l’expandeur pour
arrêter d’amplifier le signal une fois que celui-ci est repassé en dessous du seuil.
 Curseur et champ Knee : indiquent si le signal doit être légèrement amplifié lorsque
son niveau est tout juste inférieur au seuil.
 Curseur et champ Gain : définit la quantité de gain de sortie.
 Bouton Auto Gain : lorsqu’il est sélectionné, le bouton Auto Gain a pour rôle de
compenser l’augmentation de gain produite par l’expansion.
 Écran Expansion : affiche la courbe d’expansion appliquée au signal.
 Boutons Peak/RMS : activez l’un ou l’autre de ces boutons pour indiquer si le module
Expander doit utiliser la méthode Peak ou RMS pour analyser le signal.
Étant donné que l’Expander est un véritable expandeur vers le haut (par opposition
à un expandeur vers le bas qui augmente la plage dynamique en dessous du seuil),
le curseur Ratio propose une gamme de valeurs comprises entre 1:1 et 0.5:1.
Chapitre 3 Dynamique 51
Lorsque vous utilisez le module Expander avec l’option Auto Gain activée, le signal
sonore paraît plus doux, même si le niveau de crête reste le même ; autrement dit,
l’expandeur réduit le niveau « subjectif » du son. Si vous modifiez de façon radicale
la dynamique d’un signal (en optant pour des valeurs Threshold et Ratio plus élevées),
vous serez peut-être contraint de réduire le niveau de sortie à l’aide du curseur Gain
pour éviter toute distorsion. Dans la plupart des cas, l’option Auto Gain ajuste le signal
au niveau approprié.
Limiter
Le fonctionnement du module Limiter est très semblable à celui d’un compresseur, à
cette différence fondamentale près : alors qu’un compresseur réduit progressivement
le signal lorsque celui-ci excède le seuil fixé, un limiteur ramène toute crête trop élevée
au niveau du seuil fixé, limitant ainsi de façon effective le signal à ce niveau. Le module
Limiter est principalement utilisé comme outil de mastérisation.
Paramètres du module Limiter
 Compteur Gain Reduction : affiche l’importance de la limitation lors de la lecture du
signal.
 Curseur et champ Gain : détermine le gain à appliquer au signal d’entrée.
 Champ et curseur Lookahead : déterminent la portée (en millisecondes) de l’analyse
effectuée par le Limiter sur le signal audio.
 Curseur et champ Release : déterminent le délai qui s’écoule entre le moment où le
signal repasse en dessous du seuil et celui où le module Limiter arrête d’appliquer
une limitation.
 Potentiomètre et champ Output Level : définissent le niveau de sortie du signal.
 Bouton Softknee : lorsque ce bouton est sélectionné, le signal n’est limité qu’à partir du
moment où il atteint le seuil. Une fois le bouton activé, la transition vers la limitation
intégrale n’est pas linéaire, produisant ainsi un effet plus doux, moins brusque, et réduisant les effets de distorsion qu’une limitation extrême est susceptible de générer.
52 Chapitre 3 Dynamique
Le paramètre Lookahead permet au module Limiter d’anticiper les données audio,
de façon à pouvoir réagir rapidement aux volumes de crêtes en ajustant la réduction
appliquée. L’utilisation de ce paramètre provoque un temps de latence, mais celui-ci
n’est pas perceptible lorsque vous employez le module Limiter comme outil de mastérisation sur des données préalablement enregistrées. Attribuez des valeurs plus élevées au paramètre Lookahead si vous souhaitez que l’effet de limitation soit appliqué
avant que le niveau maximal soit atteint, créant ainsi une transition plus subtile.
Généralement, le module Limiter est le dernier outil à appliquer dans la chaîne de
mastérisation d’un signal. Dans ce cas, il est utilisé pour augmenter le volume global
du signal, de façon à ce qu’il atteigne le seuil de 0 dB mais ne le dépasse pas.
Le module Limiter est conçu de telle sorte que, si les options Gain et Output Level sont
toutes les deux définies sur 0 dB, il ne produit aucun effet (sur un signal normalisé).
Si le signal doit être écrêté (ligne de gain rouge), le Limiter utilise ses réglages de base
et réduit le niveau avant que l’écrêtage puisse se produire (en revanche, le Limiter ne
peut pas « réparer » des données audio écrêtées lors de l’enregistrement).
Multipressor
Le module Multipressor (contraction de l’anglais « multi-band compressor » ou compresseur multibande) est un outil extrêmement polyvalent utilisé dans le domaine de la
mastérisation audio. Il divise le signal entrant en différentes bandes de fréquence (entre
une et quatre) et vous permet d’appliquer une compression à chacune de ces bandes
de façon individuelle. Une fois la compression appliquée, les bandes sont regroupées
en un signal de sortie unique.
La compression séparée de différentes bandes de fréquence présente l’avantage
suivant : vous pouvez appliquer une compression plus importante aux bandes qui
le nécessitent, sans pour autant produire l’effet de « pompage » souvent lié aux compressions importantes. Grâce au Multipressor, vous pouvez appliquer des ratios de
compression plus importants sur des bandes de fréquence spécifiques et obtenir ainsi
un volume moyen plus élevé sans causer d’effets secondaires audibles.
Une hausse du volume global peut entraîner une augmentation spectaculaire du bruit
de fond existant. Chaque bande de fréquence fait l’objet d’une expansion vers le bas,
qui vous permet de réduire ce bruit, voire même de le supprimer. L’expansion vers
le bas vient en fait compléter le travail de la compression : alors que le compresseur
réduit la plage dynamique des niveaux de volume les plus élevés, l’expandeur vers
le bas accroît la plage dynamique des niveaux de volume les plus faibles. Avec l’expansion vers le bas, le niveau du signal est réduit lorsqu’il passe en dessous du seuil fixé.
Cette fonctionnalité est semblable à une porte de bruit, mais au lieu de couper simplement le son, elle atténue progressivement le volume au moyen d’un ratio ajustable.
Chapitre 3 Dynamique 53
Paramètres du module Multipressor
Les paramètres présents dans la fenêtre Multipressor sont répartis en trois catégories
principales : la section de l’écran graphique située sur la partie supérieure, l’ensemble
de contrôles de chaque bande de fréquence sur la partie inférieure, et les paramètres
de sortie situés à droite.
Section de l’écran graphique
 Écran graphique : chaque bande de fréquence est représentée sous forme de graphi-
que. L’importance du changement de gain à partir de 0 dB est illustrée sur le graphique par les barres bleues. Le numéro des bandes actives apparaît au centre de cette
zone. Vous pouvez ajuster chaque bande de fréquence individuellement des façons
suivantes :
 Faites glisser la barre horizontale vers le haut ou vers le bas pour ajuster la com-
pensation de gain de la bande concernée.
 Faites glisser les bordures verticales vers la gauche ou vers la droite pour définir
les fréquences de croisement de cette bande (ce qui a pour effet d’ajuster sa plage
de fréquences).
 Champs Crossover : définissent la fréquence de croisement entre deux bandes adjacentes.
 Champs Gain Make-up : déterminent l’importance de la compensation de gain pour
chaque bande.
54 Chapitre 3 Dynamique
Section des bandes de fréquence
Juste en dessous de la zone graphique se trouvent les champs de valeur et d’autres
paramètres qui permettent de contrôler chanque bande de fréquence :
 Champs Compr Thrsh (Compression Threshold) : définissent le seuil de compression de
la bande sélectionnée. Si vous attribuez la valeur 0 dB à ce paramètre, la bande ne
fera l’objet d’aucune compression.
 Champs Tx Compr (taux de Compression) : définissent le ratio de compression de
la bande sélectionnée. Si vous attribuez la valeur 1:1 dB à ce paramètre, la bande
ne fera l’objet d’aucune compression.
 Champs Étnd Thrsh (Compression Threshold) : définissent le seuil d’expansion de
la bande sélectionnée. Si vous attribuez à ce paramètre sa valeur minimale (–50 dB),
seuls les signaux passant en dessous de ce niveau feront l’objet d’une expansion.
 Champs Tx Compr (Taux de Compression) : définissent le ratio d’expansion de la bande
sélectionnée.
 Champs Réduct Étnd (Réduction d’étendue) : définissent le degré d’expansion vers
le bas pour la bande sélectionnée.
 Champs Peak/RMS : entrez une valeur plus faible pour une détection des crêtes plus
courte ou une valeur plus élevée pour une détection RMS (en millisecondes).
 Champs Attack : déterminent le délai qui s’écoule (en millisecondes) entre le moment
où le signal excède le seuil fixé et celui où la compression commence pour la bande
sélectionnée.
 Champs Release : déterminent le délai nécessaire (en millisecondes) entre le moment
où le signal repasse en dessous du seuil fixé et celui où la compression s’arrête pour
la bande sélectionnée.
 Boutons Band on/off : à chaque bande correspond un bouton (numéroté de 1 à 4).
Cliquez sur ce bouton pour activer la bande (il devient alors bleu clair et la bande
apparaît dans la zone graphique au-dessus). Cliquez à nouveau sur le bouton pour
désactiver la bande.
 Boutons Bypass : activez ces boutons pour contourner la bande de fréquence sélec-
tionnée.
 Boutons Solo : activez ces boutons pour lancer la lecture solo de la bande de
fréquence sélectionnée.
 Level meters : la barre bleu clair sur la gauche indique le niveau d’entrée, la barre bleu
foncé sur la droite indique le niveau de sortie. Faites glisser « l’encoche » triangulaire
supérieure pour ajuster le seuil de compression (Compr Thrsh), puis procédez de la
même manière avec l’encoche triangulaire inférieure pour ajuster le seuil d’expansion
(Expnd Thrsh). Faites glisser les deux encoches pour les déplacer.
Chapitre 3 Dynamique 55
Paramètres Output
 Menu local Auto Gain : contrôle si le Multipressor définit le traitement global du signal
sur 0 dB, augmentant ainsi le volume de sortie (On), ou s’il produit une compression
plus « standard », suite à laquelle les bandes compressées sont atténuées en fonction du degré de réduction appliqué à la plage dynamique (Off).
 Champ de valeur Lookahead : indique dans quelle mesure le processeur anticipe
les données audio, afin de réagir au plus vite aux volumes de crêtes et garantir une
transition en douceur.
 Curseur Out Gain : définit le gain global en sortie.
 Level meter : affiche le niveau de sortie global.
Utilisation du module Multipressor
Dans la zone graphique, les barres bleues représentent le changement de gain, et pas
seulement la réduction de gain comme dans un compresseur standard. La valeur du changement de gain affiché correspond à la somme des éléments suivants : réduction de compression, réduction d’expansion, compensation de gain auto et compensation de gain.
Paramètres de compression
Les paramètres Compression Threshold et Compression Ratio constituent les éléments
essentiels pour le contrôle de la compression. Dans la plupart des cas, les combinaisons
les plus utiles de ces deux paramètres sont soit une valeur Compression Threshold
faible avec une valeur Compression Ratio faible, soit une valeur Compression Threshold
élevée avec une valeur Compression Ratio élevée.
Paramètres d’expansion vers le bas
Les paramètres Expansion Threshold, Expansion Ratio et Expansion Reduction constituent les éléments essentiels pour le contrôle de l’expansion vers le bas. Ils déterminent la force de l’expansion applicable à la plage que vous souhaitez étendre.
Paramètres Peak/RMS, Attack et Release
Le choix des paramètres Peak (0 ms, valeur minimale) et RMS (Root Meantime Square,
200 ms, valeur maximale) dépend du type de signal à compresser. Un réglage de détection Peak extrêmement bas est idéal pour la compression de crêtes courtes et abruptes
de faible puissance, ce qui est très rare en musique. La méthode de détection RMS
mesure la puissance des données audio au fil du temps et a donc une approche beaucoup plus musicale. Cela vient du fait que l’oreille humaine est plus réactive à la puissance globale d’un signal qu’à des crêtes isolées. Il est recommandé de définir ce réglage
sur une position centrale pour la plupart des applications.
Paramètres Output
Le curseur Out Gain détermine le niveau de sortie global. Attribuez des valeurs plus élevées au paramètre Lookahead lorsque les champs Peak/RMS ont eux aussi des valeurs élevées (davantage portées vers la méthode RMS). Lorsque la paramètre Auto Gain est sur
On, il définit le traitement global sur 0 dB, augmentant ainsi le volume du signal de sortie.
56 Chapitre 3 Dynamique
Noise Gate
Le module Noise Gate est généralement utilisé pour supprimer les bruits indésirables
audibles lorsque le niveau du signal audio est faible. Vous pouvez l’utiliser, entre autres,
pour supprimer le bruit de fond, la diaphonie causée par d’autres sources de signal ou
encore le bourdonnement perceptible lorsque le volume est bas.
Voici comment fonctionne le Noise Gate : les signaux situés au-dessus du seuil fixé sont
autorisés à passer sans être altérés, alors que les signaux situés en dessous de ce seuil
sont réduits. Cela vous permet de supprimer les portions du signal dont le niveau est le
plus faible tout en autorisant le passage des sections audio que vous souhaitez conserver.
Paramètres du module Noise Gate
Paramètres principaux
 Curseur et champ Threshold : définissent le niveau (en décibels) en dessous duquel
le signal doit être réduit.
 Curseur et champ Reduction : déterminent le degré de réduction du signal.
 Potentiomètre et champ Attack : déterminent le temps nécessaire pour que la porte
soit entièrement ouverte à partir du moment où le signal excède le seuil fixé.
 Potentiomètre et champ Hold : déterminent combien de temps la porte reste ouverte
une fois que le signal est repassé en dessous du seuil.
 Potentiomètre et champ Release : déterminent le temps nécessaire pour que la porte
soit entièrement refermée une fois que le signal est repassé en dessous du seuil.
 Curseur et champ Hysteresis : définissent l’écart (en décibels) entre les valeurs de seuil qui
entraînent l’ouverture et la fermeture de la porte, afin d’éviter que celle-ci ne s’ouvre ou
ne se referme trop rapidement lorsque le signal d’entrée est proche du seuil.
 Champ et curseur Lookahead : déterminent la portée (en millisecondes) de l’analyse
effectuée par la porte de bruit sur le signal.
Chapitre 3 Dynamique 57
Paramètres d’entrée latérale
 Bouton Monitor : activez ce bouton pour afficher un aperçu du signal d’entrée latérale,
y compris l’effet des filtres High Cut et Low Cut.
 Curseur et champ High Cut : définissent la fréquence de coupure supérieure associée
au signal d’entrée latérale.
 Curseur et champ Low Cut : définissent la fréquence de coupure inférieure associée au
signal d’entrée latérale.
Lorsque aucune entrée latérale externe n’est sélectionnée, le signal d’entrée est utilisé
comme entrée latérale.
Utilisation du module Noise Gate
Le plus souvent, régler le curseur Reduction sur la valeur la plus basse possible permet
de s’assurer que les sons situés en dessous du seuil fixé seront intégralement supprimés. Si vous optez pour une valeur plus élevée, les sons faibles seront atténués mais ils
seront toujours autorisés à passer. Vous pouvez également régler le curseur Reduction
sur une valeur supérieure à 0 (zéro) afin d’amplifier le signal de 20 dB maximum. Cette
solution est utile pour les effets d’atténuation.
Les trois potentiomètres rotatifs Attack, Hold et Release permettent de modifier la
réponse dynamique du Noise Gate. Si vous souhaitez que la porte s’ouvre très rapidement, par exemple pour les signaux percussifs tels que la batterie, réglez le potentiomètre Attack sur une valeur plus faible. Pour les autres sons (cordes, par exemple),
dont le signal augmente plus progressivement, attribuez une valeur plus élevée au
paramètre Attack afin d’obtenir un effet plus naturel. De même, lorsque vous utilisez
des signaux dont le volume diminue progressivement ou ayant une queue de réverbération plus longue, réglez le potentiomètre Release sur une valeur plus élevée pour
que le volume du signal augmente de façon naturelle.
Le potentiomètre Hold détermine la durée minimale pendant laquelle la porte reste
ouverte. Les changements brusques (appelés broutement) dus à une ouverture et une
fermeture trop rapide du Noise Gate sont ainsi évités.
Le curseur Hysteresis permet lui aussi d’éviter le broutement, sans qu’il soit nécessaire
de définir une durée de maintien (Hold) minimale. Il vous permet de définir l’intervalle
entre les valeurs de seuil d’ouverture et de fermeture du Noise Gate, ce qui est particulièrement utile lorsque le niveau du signal « oscille » autour du seuil, c’est-à-dire qu’il
fluctue légèrement mais rapidement. Suite à ce phénomène, le Noise Gate ne cesse de
s’activer et se désactiver, d’où cet effet de broutement indésirable. À l’aide du curseur
Hysteresis, vous pouvez configurer le Noise Gate pour qu’il s’ouvre au niveau du seuil
et qu’il reste ouvert tant que le niveau ne passe pas en dessous d’un autre niveau plus
faible. Tant que l’écart entre ces deux valeurs est suffisamment important pour contenir le niveau fluctuant du signal entrant, le Noise Gate peut fonctionner sans provoquer de broutement. Cette valeur est toujours négative et, de manière générale,
une valeur de 6 dB constitue une bonne base de départ.
58 Chapitre 3 Dynamique
Parfois, il peut arriver que les niveaux du signal que vous souhaitez conserver et le
niveau de bruit soient si proches qu’il est difficile de les isoler. Par exemple, si vous
enregistrez un morceau de batterie et utilisez le Noise Gate pour isoler le son de la
grosse caisse, il est fort possible que la charleston entraîne elle aussi l’ouverture de
la porte. Pour résoudre ce genre de situation, vous pouvez utiliser les commandes
Sidechain pour isoler le signal souhaité à l’aide des filtres High Cut et Low Cut.
Pour utiliser les filtres Sidechain, cliquez sur le bouton Monitor pour activer le monitoring. Vous pouvez alors entendre l’impact des filtres High Cut et Low Cut sur le signal
entrant. Faites glisser les curseurs High Cut et Low Cut pour régler, respectivement, les
fréquences au-delà et en deça desquelles le signal doit être filtré. Ces filtres ne laissent
passer que les crêtes de signal les plus élevées. Dans notre exemple, vous pourriez
supprimer le signal de la charleston, dont la fréquence est plus élevée, à l’aide du
filtre High Cut, puis autoriser le passage du signal de la grosse caisse. Pour définir
plus facilement un niveau de seuil adapté, désactivez le monitoring.
Surround Compressor
Le module Surround Compressor, basé sur le Compressor, est particulièrement adapté
à la compression de mixages surround complets. C’est une fois inséré dans une sortie
surround ou sur des canaux et des bus transportant des données audio multicanal qu’il
démontre toute son utilité.
Vous pouvez ajuster le ratio de compression, le point de seuil, l’attaque et le relâchement des deux canaux principaux et du canal LFE. Ces trois canaux incluent un limiteur
intégré. En outre, vous pouvez définir le seuil et le niveau de sortie de chaque canal de
façon individuelle.
Vous pouvez également relier les canaux en les assignant à l’un des trois groupes.
Lorsque vous ajustez le seuil ou le paramètre de sortie de l’un des canaux assignés à
un groupe, ce paramètre est ajusté de la même façon pour tous les canaux assignés à
ce groupe.
Chapitre 3 Dynamique 59
Paramètres du module Surround Compressor
Le Surround Compressor se divise en trois sections a section Link, située dans la partie
supérieure, contient un ensemble de menus au moyen desquels vous pouvez assigner
chaque canal à un groupe. La section Main contient les commandes communes à tous
les canaux principaux, ainsi que les commandes de seuil et de sortie de chaque canal.
La section LFE, située en bas à droite, contient des commandes distinctes, propres au
canal LFE.
 Curseur et champ Circuit Type : permettent de sélectionner le type de circuit émulé
par le module Compressor. Les options disponibles sont Platinum, Classic A_R,
Classic A_U, VCA, FET et Opto (optique).
 Menu local Detection : permettent d’indiquer si le Surround Compressor utilise la
valeur maximale des différents signaux de détection (Max) ou bien la somme de tous
ces signaux (Sum) pour déterminer si le signal est au-dessus ou en dessous du seuil.
Section Link
 Menus locaux Grp. (Group) : pour chaque canal, permettent d’indique si le canal fait
partie du groupe A, B ou C ou s’il n’appartient à aucun groupe (–). Si vous déplacez
le curseur Threshold ou Output Level d’un canal assigné à un groupe, les curseurs de
tous les canaux assignés à ce groupe se déplacent également.
 Boutons Byp (Bypass) : cliquez sur l’un de ces boutons pour contourner le canal associé.
60 Chapitre 3 Dynamique
Section Main
 Curseur et champ Ratio : définissent le ratio selon lequel le signal est réduit lorsqu’il
dépasse le seuil fixé.
 Potentiomètre Knee : déterminent si le signal est compressé immédiatement ou de
façon progressive lorsque son niveau est proche du seuil.
 Potentiomètre Attack : détermine le temps nécessaire pour parvenir à une compres-
sion intégrale à partir du moment où le signal excède le seuil.
 Potentiomètre Release : détermine le temps nécessaire pour revenir à une compres-
sion nulle à partir du moment où le signal repasse en dessous du seuil.
 Bouton Auto : lorsque ce bouton est sélectionné, le temps de relâchement s’ajuste de
façon dynamique en fonction des données audio.
 Bouton Limiter : active ou désactive la limitation pour les canaux principaux.
 Potentiomètre Threshold : définit le seuil pris en compte par le limiteur sur les canaux
principaux.
 Curseurs Main Compressor Threshold : définissent le seuil (niveau au-delà duquel
le signal est réduit) pour chaque canal.
 Commandes Main Output Levels : définissent le niveau de sortie de chaque canal.
Section LFE
 Curseur et champ Ratio : définissent le ratio de compression du canal LFE.
 Potentiomètre Knee : définit le point de seuil du canal LFE.
 Potentiomètre Attack : définit le temps d’attaque du canal LFE.
 Potentiomètre Release : définit le temps de relâchement du canal LFE.
 Bouton Auto : lorsque ce bouton est sélectionné, le temps de relâchement s’adapte
automatiquement au signal audio.
 Bouton Limiter : active ou désactive la limitation pour le canal LFE.
 Potentiomètre Threshold : définit le seuil pris en compte par le limiteur sur le canal LFE.
Chapitre 3 Dynamique 61
Utilisation du module Surround Compressor
À l’aide des commandes Link, vous pouvez assigner chaque canal individuellement à
l’un des trois groupes (A, B ou C). Lorsque vous ajustez le curseur Threshold ou Output
Level de l’un des canaux assignés à un groupe, les curseurs de tous les canaux de ce
groupe sont ajustés de la même façon. Par ailleurs, si vous cliquez sur le bouton Bypass
d’un canal groupé, tous les canaux du groupe sont contournés.
Vous pouvez provisoirement « libérer » un canal en appuyant sur les touches Commande
et Option et en les maintenant enfoncées tout en déplaçant le curseur Threshold ou
Output Level du canal en question. Lorsque vous déplacez l’un des curseurs sans appuyer
sur les touches Commande-Option, les canaux bougent simultanément, en gardant leurs
positions relatives. Cela vous permet de définir des réglages de seuil indépendants tout
en conservant le lien de détection d’entrée latérale nécessaire pour obtenir une image
surround stable.
62 Chapitre 3 Dynamique
4 Égalisation
4
L’égalisation (ou EQ, abréviation du terme anglais
« Equalization ») vous permet de modeler le son de
vos données audio en modifiant le niveau de bandes
de fréquences spécifiques.
Il s’agit de l’un des effets audio les plus utilisés, que ce soit pour des projets musicaux
ou lors d’un travail de postproduction vidéo. Vous pouvez utiliser l’égalisation pour
modeler le son d’un fichier audio, d’une piste ou d’un projet en ajustant des fréquences ou des plages de fréquences spécifiques. Grâce à l’égalisation, vous pouvez apporter au son de vos projets des modifications plus ou moins flagrantes.
Les effets d’égalisation incluent divers filtres monobandes et égaliseurs multibandes.
Tous les effets d’égalisation utilisent des filtres dont le rôle est de permettre à certaines
fréquences de passer sans être altérées, tandis que d’autres fréquences seront augmentées ou diminuées (on parle également d’amplification ou de réduction des fréquen-
ces). Un égaliseur peut servir d’outil global capable d’amplifier ou de réduire une plage
de fréquences importante ; certains (en particulier les égaliseurs paramétriques et multibandes) peuvent être utilisés davantage pour un travail de précision.
Égaliseurs monobandes
Les effets d’égalisation les plus simples sont obtenus à l’aide d’égaliseurs monobandes,
qui comprennent des égaliseurs coupe-haut et coupe-bas, passe-haut et passe-bas,
à plateau et paramétriques.
 Un égaliseur Low Cut (coupe-bas) atténue uniquement les fréquences inférieures à
une fréquence donnée, appelée fréquence de coupure, d’un nombre fixe de décibels
par octave, appelé pente. Un égaliseur High Cut (coupe-haut) atténue uniquement
les fréquences supérieures à la fréquence de coupure, selon une pente fixe.
 Un égaliseur Low Pass (passe-bas) atténue les fréquences supérieures à la fré-
quence de coupure, alors qu’un égaliseur High Pass (passe-haut) diminue les fréquences inférieures à cette fréquence de coupure. En outre, vous pouvez contrôler
la pente du filtre (la vitesse avec laquelle les fréquences au-delà de la coupure sont
atténuées) à l’aide du paramètre Order.
63
 Un égaliseur High ou Low Shelving (à plateau de graves ou d’aigus) vous permet de
définir la fréquence de coupure et de contrôler le gain (degré d’amplification ou de
réduction), vous autorisant ainsi à modifier la valeur de ce gain selon une valeur fixe
et non en fonction d’une pente.
 Un égaliseur paramétrique amplifie ou réduit toutes les fréquences proches de la fré-
quence centrale (qu’elles soient inférieures ou supérieures à cette dernière). Vous pou-
vez définir la fréquence centrale, ainsi que la bande passante ou Q, ce qui détermine
l’étendue de la plage de fréquences affectée autour de la fréquence centrale.
Égaliseurs multibandes
Les égaliseurs multibandes vous permettent de contrôler un ensemble de filtres qui,
réunis, couvrent une grande partie du spectre de fréquences. Sur les égaliseurs multibandes, vous pouvez définir la fréquence, la bande passante et le facteur Q de chaque
bande de façon individuelle. Grâce à un égaliseur multibande (tel que le Channel EQ,
le Fat EQ ou le Linear Phase EQ), vous pouvez modeler le son de toute source audio de
façon très élaborée. Les égaliseurs multibandes sont tout aussi utiles pour mettre en
forme le son d’une piste individuelle que pour modeler le son d’un mixage global.
Les rubriques suivantes décrivent les différents effets fournis avec Soundtrack Pro.
 « Channel EQ » à la page 65
 « Fat EQ » à la page 69
 « Linear Phase EQ » à la page 71
 « Match EQ » à la page 72
 « Égaliseurs monobandes » à la page 78
 « High Cut et Low Cut Filter » à la page 78
 « High Pass et Low Pass Filter » à la page 78
 « High Shelving et Low Shelving EQ » à la page 78
 « Égaliseurs paramétriques » à la page 78
64 Chapitre 4 Égalisation
Channel EQ
Le module Channel EQ est un égaliseur multibande extrêmement polyvalent. Il dispose de huit bandes de fréquence, incluant des filtres High Pass et Low Pass, des filtres
High Shelving et Low Shelving et quatre bandes paramétriques flexibles. Il comprend
également un analyseur FFT (Transformée de Fourier rapide) intégré, grâce auquel vous
pouvez visualiser la courbe de fréquence des données audio à modifier et ainsi déterminer quelles portions du spectre de fréquences doivent être amplifiées ou réduites.
Le Channel EQ peut être utilisé de diverses façons : pour modeler le son de pistes ou de
fichiers audio individuels ou bien pour modeler la tonalité d’un mix global. Grâce à ses
commandes graphiques et à l’Analyzer, il est très facile d’observer le signal audio et d’y
apporter des ajustements en temps réel.
Paramètres du module Channel EQ
Sur le côté gauche de la fenêtre Channel EQ se trouvent le bouton Gain et les paramètres de l’Analyzer, tandis que la partie centrale de la fenêtre renferme l’écran graphique
et les paramètres permettant de modeler chaque bande de l’égaliseur.
 Curseur et champ Master Gain : définissent le niveau de sortie du signal. Après avoir
amplifié ou réduit des bandes de fréquence individuelles, vous pouvez utiliser le curseur Master Gain pour ajuster le niveau de sortie.
 Bouton Analyzer : permet d’activer ou de désactiver l’Analyzer.
 Bouton Pre/Post EQ : lorsque le mode Analyzer est activé, ce bouton détermine
si l’Analyzer doit afficher la courbe de fréquence avant ou après application de
l’égalisation.
 Menu local Resolution : permet de sélectionner la résolution des échantillons pour
l’Analyzer. Les modèles suivants sont disponibles : une résolution faible (1024 points),
moyenne (2048 points) ou élevée (4096 points).
Chapitre 4 Égalisation 65
Section de l’écran graphique
 Boutons Band on/off : boutons situés au-dessus de l’écran graphique. Le fait de cli-
quer sur un bouton a pour effet d’activer ou de désactiver la bande correspondante.
Chaque bouton est associé à une icône qui indique quel type d’égaliseur il utilise :
 La bande 1 correspond à un filtre High Pass.
 La bande 2 correspond à un filtre Low Shelving.
 Les bandes 3 à 6 correspondent à des filtres paramétriques en cloche.
 La bande 7 correspond à un filtre High Shelving.
 La bande 8 correspond à un filtre Low Pass.
 Écran graphique : affiche la courbe de chaque bande de l’égaliseur. Vous pouvez ajus-
ter la fréquence de chaque bande en la faisant glisser vers la gauche ou vers la droite
dans la section de l’écran associée à la bande concernée, puis ajuster le gain de chaque bande (à l’exception des bandes 1 et 8) en faisant glisser celle-ci vers le haut ou
vers le bas au sein de sa section. L’écran reflète immédiatement les modifications
apportées.
Section Parameter
Sous l’écran graphique se trouvent les commandes qui, d’une part, indiquent les réglages propres à chaque bande, d’autre part, vous permettent d’ajuster ces réglages.
 Champs Frequency : permettent d’ajuster la fréquence de chaque bande.
 Champs Gain/Slope : permettent d’ajuster la quantité de gain pour chaque bande.
Pour les bandes 1 et 8, cette quantité modifie la pente du filtre.
 Champs Q : permettent d’ajuster le « facteur Q » ou la résonance de chaque bande
(plage de fréquences affectée autour de la fréquence centrale).
Le paramètre Q des bandes 1 et 8 n’a aucun effet lorsque la pente est définie sur
6 dB/oct. Lorsque le paramètre Q des bandes 3 à 6 est défini sur une valeur très élevée (comme 100), ces filtres n’affectent qu’une bande de fréquence très étroite et
peuvent être utilisés comme filtres de rupture.
 Bouton Link : active le couplage Gain-Q, qui ajuste automatiquement le facteur Q
(bande passante) lorsque vous augmentez ou réduisez le gain sur l’une des bandes
de l’égaliseur, afin de préserver la bande passante perçue de la courbe en cloche.
Si vous réglez le paramètre Gain-Q-Couple sur strong, la bande passante perçue est
presque entièrement conservée, alors que les réglages light et medium permettent
quelques modifications lors de l’augmentation ou de la réduction du gain. Les réglages asymétriques entraînent un couplage plus fort pour les valeurs de gain négatives que pour les valeurs positives, par conséquent la bande passante perçue est
mieux préservée lorsque vous réduisez le gain plutôt que lorsque vous l’amplifiez.
Remarque : si vous lancez l’automatisation du paramètre Q avec un réglage Gain-QCouple différent, les valeurs réelles du facteur Q seront différentes de celles constatées lors de l’enregistrement de l’automatisation.
66 Chapitre 4 Égalisation
Utilisation du module Channel EQ
L’utilisation du Channel EQ dépend de vos données audio et de ce que vous souhaitez
faire. Néanmoins, voici un flux de travaux utile et applicable à bon nombre de
situations : lorsque le Channel EQ est réglé sur une réponse plane (aucune fréquence
amplifiée ou réduite), activez l’Analyzer et lancez la lecture des données audio tout en
observant l’écran graphique pour voir quelles portions du spectre de fréquences présentent des crêtes fréquentes et quelles portions gardent toujours un niveau bas. Notez
en particulier les moments où le signal subit une distorsion ou un écrêtage. Ensuite, à
l’aide de l’écran graphique ou des commandes Parameter, ajustez les bandes de fréquences comme vous le souhaitez pour obtenir le son recherché.
Vous pouvez atténuer les fréquences écrêtées afin de réduire ou d’éliminer la distorsion et amplifier les zones calmes pour obtenir un son plus marqué. Ajustez la fréquence centrale des bandes 2 à 7 pour affecter une fréquence spécifique (une que
vous souhaitez amplifier, telle que la note fondamentale de la musique, ou une que
vous souhaitez éliminer, comme le bourdonnement ou tout autre bruit indésirable) ;
ensuite, rétrécissez le facteur Q de sorte que seule une plage de fréquences étroite soit
affectée ou élargissez-le pour modifier une plage plus large.
Dans l’écran graphique, chaque bande de l’égaliseur apparaît avec une couleur différente. Vous pouvez ajuster la fréquence d’une bande dans le graphique en la faisant
glisser horizontalement. Faites glisser la bande verticalement pour ajuster sa quantité
de gain (pour les bandes 1 et 8, les valeurs de pente peuvent uniquement être modifiées dans la zone de paramètres, au-dessus de l’écran graphique). Chaque bande possède un point de pivot, représenté par un petit cercle sur la courbe, au niveau de la
fréquence de la bande ; vous pouvez ajuster le facteur Q ou la largeur de la bande en
faisant glisser ce point de pivot verticalement.
Vous pouvez également ajuster l’échelle de décibels de l’écran graphique en faisant
glisser verticalement le bord gauche ou droit de l’écran (où figurent les valeurs dB)
lorsque l’Analyzer n’est pas activé. Lorsqu’il est activé et que vous faites glisser le bord
gauche, l’échelle de dB linéaire est ajustée ; si vous faites glisser le bord droit, c’est
l’échelle de dB de l’analyseur qui est ajustée.
Pour augmenter la résolution d’affichage de la courbe d’égalisation dans la zone la plus
intéressante, voisine de la ligne du zéro, faites glisser vers le haut l’échelle de dB située
sur le côté gauche de l’écran graphique. Faites-la glisser vers le bas pour réduire la résolution. La plage globale est toujours de ±30, mais les valeurs faibles sont plus faciles à
reconnaître.
Lorsque vous travaillez avec le Channel EQ, vous pouvez désactiver toutes les bandes
que vous n’utilisez pas pour modeler le son. Les bandes inactives n’utilisent pas du tout
les ressources de l’ordinateur.
Chapitre 4 Égalisation 67
Utilisation de l’Analyzer
Lorsque vous activez l’Analyzer, le module Channel EQ affiche une courbe en temps
réel de tous les composants de fréquence du signal à mesure que les données audio
sont lues. Cette courbe est superposée aux courbes d’égalisation que vous définissez,
à l’aide d’une transformée de Fourier rapide (FFT). La courbe de l’Analyzer utilise la
même échelle que les courbes d’égalisation, ce qui vous permet de reconnaître les fréquences importantes au sein des données audio et d’utiliser les courbes d’égalisation
pour amplifier ou réduire ces fréquences.
Dès que l’Analyzer est activé, vous pouvez modifier le paramètre Analyzer Top, qui
modifie la mise à l’échelle de l’analyseur FFT, sur le côté droit de l’écran graphique.
La zone visible représente une plage dynamique de 60 dB mais, si vous faites glisser,
vous pouvez régler la valeur maximale entre +20 dB et 40 dB. L’affichage de l’Analyzer
est toujours linéaire en dB.
Lorsque vous choisissez un paramètre Resolution dans le menu, n’oubliez pas que plus
la résolution est élevée, plus l’ordinateur sera sollicité. Une résolution élevée est par
exemple nécessaire lorsque vous avez besoin de résultats fiables dans les très basses
fréquences. Les bandes dérivées de l’analyse FFT sont divisées conformément au principe linéaire de fréquence, ce qui signifie qu’il y a davantage de bandes dans les octaves aiguës que dans les octaves graves.
Remarque : l’analyseur FFT sollicite davantage les ressources de l’ordinateur. En fait, la
quantité de ressources nécessaire augmente de façon significative avec des résolutions
plus élevées. Il est donc recommandé de désactiver l’Analyzer ou de fermer la fenêtre
du Channel EQ lorsque vous lisez ou enregistrez le projet, après avoir défini les paramètres d’égalisation souhaités. Ainsi, une partie des ressources de l’ordinateur seront libérées pour d’autres tâches.
68 Chapitre 4 Égalisation
Fat EQ
Le module Fat EQ est un égaliseur multibande polyvalent pouvant posséder jusqu’à cinq
bandes de fréquence individuelles. Vous pouvez utiliser le Fat EQ pour des pistes individuelles ou des mixages globaux. Le Fat EQ comprend un écran graphique illustrant
les courbes d’égalisation, ainsi qu’un ensemble de paramètres pour chaque bande.
Paramètres du module Fat EQ
La partie principale de la fenêtre Fat EQ contient un écran graphique et une suite
de sections renfermant les paramètres de chaque bande de fréquence. À droite de
la section des paramètres figurent le curseur et le champ Master Gain.
Section de l’écran graphique
 Boutons Band Type : boutons situés au-dessus de l’écran graphique. Pour les
bandes 1-2 et 4-5, cliquez sur l’une des paires de boutons pour sélectionner le type
d’égaliseur associé à la bande correspondante.
 Pour la bande 1, cliquez sur le bouton de filtre High Pass ou Low Shelving.
 Pour la bande 2, cliquez sur le bouton de filtre paramétrique ou Low Shelving.
 La bande 3 agit toujours comme une bande d’égaliseur paramétrique (cliquez sur
le bouton correspondant pour l’activer ou la désactiver).
 Pour la bande 4, cliquez sur le bouton de filtre paramétrique ou High Shelving.
 Pour la bande 5, cliquez sur le bouton de filtre Low Pass ou High Shelving.
 Écran graphique : affiche la courbe d’égalisation de chaque bande de fréquence.
Lorsque vous ajustez les réglages de chaque bande à l’aide des commandes de
la section Parameter, l’écran reflète immédiatement les modifications apportées.
Chapitre 4 Égalisation 69
Section Parameter
Sous l’écran graphique se trouvent les commandes qui, d’une part, indiquent les réglages propres à chaque bande, d’autre part, vous permettent d’ajuster ces réglages.
 Champs Frequency : déterminent la fréquence de chaque bande.
 Potentiomètres Gain : déterminent la quantité de gain pour chaque bande.
 Champs Q/Order : déterminent le facteur Q ou la bande passante de chaque bande
(plage de fréquences affectée autour de la fréquence centrale). Pour les bandes 1
et 5, ces réglages modifient la pente du filtre.
 Boutons Band on/off : cliquez sur un bouton numéroté pour activer ou désactiver
la bande correspondante.
Les bandes inactives n’utilisent pas du tout les ressources de l’ordinateur.
Section Master Gain
 Curseur et champ Master Gain : éléments situés à droite de la section Parameter qui
définissent le niveau de sortie du signal. Après avoir amplifié ou réduit des bandes de
fréquence, vous pouvez utiliser le curseur Master Gain pour ajuster le niveau de sortie.
Utilisation du module Fat EQ
Les icônes situées au-dessus de l’écran graphique vous permettent de changer de type
d’égaliseur pour chaque bande, à l’exception de la bande 3, qui agit toujours comme
un filtre en cloche intégralement paramétrique. Vous pouvez utiliser les commandes de
la section Parameter pour régler la fréquence, le gain et le facteur Q de chaque bande,
ainsi que pour activer ou désactiver chacune des bandes.
Si vous optez pour des valeurs Q faibles, l’égaliseur couvre une plage de fréquences
plus large, alors qu’avec des valeurs Q élevées, l’effet de la bande d’égalisation est
limité à une plage de fréquences très étroite. N’oubliez pas que la valeur Q peut avoir
un impact significatif sur le niveau d’audibilité de vos modifications : si vous travaillez
avec une bande de fréquence étroite, vous devrez généralement l’amplifier ou la
réduire de façon plus radicale pour constater une différence.
70 Chapitre 4 Égalisation
Linear Phase EQ
En apparence, le module de grande qualité Linear Phase EQ est très semblable au
Channel EQ, puisqu’il partage avec lui les mêmes paramètres et la même disposition à
huit bandes. Néanmoins, le Linear Phase EQ utilise une technologie sous-jacente différente, qui préserve intégralement la phase du signal audio (même lorsque vous appliquez
les courbes d’égalisation les plus bizarres aux éléments transitoires les plus marqués).
Le Linear Phase EQ nécessite davantage de ressources que le Channel EQ et introduit
beaucoup plus de latence. Par conséquent, il est vivement recommandé d’utiliser ce
module pour la mastérisation de données audio précédemment enregistrées. Ne l’utilisez pas pendant que vous jouez d’un instrument en direct, par exemple.
Paramètres du module Linear Phase EQ
Les paramètres du Linear Phase EQ sont les mêmes que ceux du Channel EQ. Pour en
savoir plus sur les paramètres du module Channel EQ, reportez-vous à la rubrique
« Paramètres du module Channel EQ » à la page 65.
Utilisation du module Linear Phase EQ
Là encore, le fonctionnement du module Linear Phase EQ est semblable à celui du Channel EQ. Pour en savoir plus, reportez-vous à la rubrique « Channel EQ » à la page 65. Dans
la mesure où les paramètres du Channel EQ et du Linear Phase EQ sont quasiment identiques, vous pouvez parfaitement copier les réglages de l’un pour les utiliser dans l’autre.
Il n’existe qu’une différence entre ces deux modules : le Linear Phase EQ utilise une
quantité fixe de ressources de l’ordinateur, quel que soit le nombre de bandes actives.
Chapitre 4 Égalisation 71
Match EQ
Le module Match EQ vous permet d’enregistrer le spectre de fréquences moyen d’un
fichier audio sous la forme d’un modèle, puis d’appliquer ce modèle à votre projet de
sorte que ce dernier adopte lui aussi le spectre du fichier d’origine. À l’aide du Match EQ,
vous pouvez homogénéiser le son de différents morceaux que vous souhaitez inclure
dans un album ou doter vos propres projets d’un « son de référence » tiré d’un enregistrement source. En plus d’adapter le spectre de fréquences du projet à celui de l’égaliseur du fichier d’origine, vous pouvez également modifier manuellement la courbe de
filtre avant de l’appliquer à votre projet.
Remarque : si Match EQ permet de faire correspondre la courbe de fréquences de deux
signaux audio d’un point de vue acoustique, il n’intervient pas du tout sur leur dynamique.
Paramètres du module Match EQ
Partie gauche
 Bouton Analyzer : active ou désactive la fonction Analyzer.
Remarque : si vous désactivez l’Analyzer, vous libérez des ressources pour les autres
applications.
 Bouton Position : indique si l’Analyzer étudie le signal avant que la courbe de filtre soit
appliquée (Pre) ou après (Post).
 Menu local View : permet de choisir quelles informations apparaissent sur l’écran
graphique. Les modèles suivants sont disponibles :
 Automatic : affiche automatiquement les informations relatives à la fonction en
cours, déterminée par les boutons sélectionnés au-dessus de l’écran graphique.
 Template : affiche la courbe de fréquence du fichier source identifié comme modèle
(courbe affichée en rouge).
 Current Material : affiche la courbe de fréquence des données audio identifiées
comme étant le morceau actif (piste sur laquelle l’effet Match EQ est appliqué ou
bien fichier ou modèle de réglages de module que vous avez chargé) ; cette
courbe est affichée en vert.
72 Chapitre 4 Égalisation
 Filter : affiche la courbe de filtre créée lors de l’homogénéisation du modèle et du
morceau en cours (courbe affichée en jaune).
 Bouton Format : indique si l’Analyzer affiche les canaux audio au moyen de courbes
distinctes (L&R pour les canaux stéréo, All Cha pour les canaux surround) ou s’il affiche le niveau maximal cumulé (LR Max pour les canaux stéréo, Cha Max pour les
canaux surround).
 Bouton Select : cliquez sur l’un de ces boutons pour contrôler si les modifications
apportées à la courbe de filtre suite à son homogénéisation avec le morceau en
cours doivent être appliquées uniquement au canal de gauche (L), au canal de droite
(R) ou aux deux canaux (L+R).
 Menu Select (non illustré) : lorsque vous utilisez une instance surround du module
Match EQ, les boutons Select sont remplacés par un menu, à partir duquel vous pouvez sélectionner soit un canal individuel pour les modifications apportées à la courbe
de filtre, soit l’ensemble des canaux (All).
 Curseur Channel Link : affine les réglages définis à l’aide des boutons ou du menu
Select. Si ce curseur est réglé sur 1.0, tous les canaux (gauche et droite pour des
données stéréo, tous les canaux pour un fichier surround) sont représentés par une
courbe d’égalisation commune. Si vous le réglez sur 0.0 (la valeur minimale), une
courbe de filtre séparée est affichée pour chaque canal ; cette courbe peut être sélectionnée à l’aide des boutons ou du menu Select. Les réglages compris entre 0.0 et 1.0
vous permettent de fusionner ces valeurs, de sorte que les modifications que vous
avez apportées aux courbes de filtre sont transférées vers chaque canal, en fonction
du réglage défini.
Remarque : les paramètres View, Select et Channel Link sont désactivés lorsque vous
utilisez l’effet Match EQ sur un canal mono.
Section centrale
 Écran graphique : affiche la courbe de filtre créée lors de l’homogénéisation du
modèle et du morceau en cours. Vous pouvez modifier cette courbe de filtre
(reportez-vous à la rubrique « Modification de la courbe de filtre »).
 Bouton Template Learn : cliquez sur ce bouton pour lancer le processus d’identifica-
tion du spectre de fréquences du fichier source. Cliquez à nouveau dessus pour
arrêter le processus.
 Bouton Current Material Learn : cliquez sur ce bouton pour lancer le processus d’iden-
tification du spectre de fréquences du projet que vous souhaitez homogénéiser avec
le fichier source. Cliquez à nouveau dessus pour arrêter le processus.
 Bouton Current Material Match : homogénéise le spectre de fréquences du morceau
en cours avec celui du fichier modèle (source).
Chapitre 4 Égalisation 73
Partie droite
 Bouton Phase : détermine si le traitement modifie la phase du signal (Minimal) ou s’il
en est empêché (Linear). Le réglage Linear augmente la latence, tandis que le réglage
Minimal permet d’avoir des temps de latence moins importants.
 Curseur et champ Apply : modifie l’effet de la courbe de filtre sur le signal. Les valeurs
comprises entre 101 % et 200 % amplifient cet effet, les valeurs comprises entre 1 %
et 99 % le réduisent et les valeurs comprises entre -1 % et -100 % inversent les crêtes
et les creux de la courbe de filtre. Une valeur de 100 % n’entraîne aucune modification de la courbe de filtre.
 Curseur et champ Smoothing : détermine le degré de lissage de la courbe de filtre.
Avec une valeur de 0.0, la courbe de filtre reste inchangée. Avec toute autre valeur,
la courbe de filtre est lissée selon une bande passante constante, déterminée par
la valeur définie en demi-tons. Par exemple, une valeur de 1.0 signifie que le lissage
utilise une bande passante d’un demi-ton. Une valeur de 4.0 produit une bande
passante de lissage de quatre demi-tons (une tierce majeure), une valeur de 12.0
produit une bande passante d’une octave, et ainsi de suite.
Remarque : le lissage n’a pas d’incidence sur les modifications que vous apportez
manuellement à la courbe de filtre.
Utilisation du module Match EQ
Le module Match EQ est un égaliseur qui analyse ou identifie le spectre de fréquences
d’un signal audio, tel qu’un fichier audio, un signal d’entrée de piste ou un modèle. Vous
pouvez également charger un fichier de réglages de module précédemment enregistré
ou importer les réglages d’une autre instance Match EQ en faisant un copier-coller.
Match EQ analyse le spectre de fréquences moyen du fichier source (le modèle) et de
votre projet (le morceau en cours), puis il homogénéise les deux spectres, créant ainsi
une courbe de filtre. Cette courbe de filtre adapte la réponse de fréquence du morceau en cours pour qu’elle corresponde à celle du modèle. Avant d’appliquer la courbe
de filtre, vous pouvez la modifier en amplifiant ou en réduisant le nombre de fréquences de votre choix ou bien en inversant la courbe. L’analyseur vous permet d’effectuer
une comparaison visuelle du spectre de fréquences du fichier source et celui de la
courbe obtenue. Ainsi, il est beaucoup plus facile d’apporter manuellement des corrections sur des points spécifiques du spectre.
74 Chapitre 4 Égalisation
Vous pouvez utiliser le Match EQ de différentes façons, selon ce que vous souhaitez
faire et en fonction des données audio utilisées. En règle générale, il vous permet de
faire ressembler le son de votre mix à celui d’un enregistrement existant (le vôtre ou
celui d’un autre artiste). Voici un exemple d’utilisation courante que vous pouvez adapter à votre propre flux de travaux. Dans cet exemple, le spectre de fréquences d’un mix
est adapté à celui d’un fichier audio source.
Pour adapter l’égalisation d’un mix de projet à celle d’un fichier audio source :
1 Dans le projet que vous souhaitez adapter au fichier audio source, créez une instance
Match EQ (en général avec une sortie 1-2).
2 Faites glisser le fichier audio source sur le bouton Template Learn.
3 Revenez au début de votre mix, cliquez sur Current Material Learn, puis lancez la lecture
(du morceau en cours) du début jusqu’à la fin.
4 Une fois que la lecture est terminée, cliquez sur Current Material Match (cela désactive
automatiquement le bouton Current Material Learn).
Pour utiliser l’égalisation obtenue sur une piste :
1 Réglez la piste que vous souhaitez adapter sous la forme d’une entrée latérale au
module Match EQ.
2 Cliquez sur le bouton Template Learn, lisez la piste audio source du début à la fin,
puis cliquez à nouveau sur le bouton Template Learn.
3 Revenez au début de votre mix, cliquez sur Current Material Learn, puis lancez la lecture
(du morceau en cours) du début jusqu’à la fin.
4 Une fois que la lecture est terminée, cliquez sur Current Material Match (cela désactive
automatiquement le bouton Current Material Learn).
Le Match EQ crée une courbe de filtre basée sur les différences entre le spectre du
modèle et celui du morceau en cours. Cette courbe compense automatiquement
les écarts de gain entre le modèle et le morceau en cours, d’où un résultat avec une
courbe d’égalisation référencée sur 0 dB. Une courbe de réponse de filtre jaune apparaît dans l’écran graphique. Elle affiche le spectre moyen de votre mix alors qu’il approche (reflète) celui du fichier audio source.
Vous pouvez également faire glisser un fichier audio sur le bouton Template Learn ou
Current Material Learn, pour l’utiliser en tant que modèle ou que morceau en cours.
Une barre de progression apparaît pendant que le module Match EQ analyse le fichier.
Chapitre 4 Égalisation 75
Le fait de cliquer sur l’un des boutons Learn tout en maintenant la touche Contrôle
enfoncée (ou de cliquer dessus avec le bouton droit, si vous possédez une souris adaptée) ouvre un menu contextuel contenant diverses options applicables au spectre du
modèle ou du morceau en cours. Vous pouvez notamment : effacer le spectre, le copier
vers le Presse-papiers du Match EQ (accessible depuis n’importe quelle instance Match
EQ du projet en cours), le coller depuis le Presse-papiers du Match EQ dans l’instance
en cours, le charger à partir d’un fichier de réglages enregistré ou générer un spectre
de fréquences pour un fichier audio que vous sélectionnez dans une zone de dialogue.
Lorsque vous cliquez sur l’un des boutons Learn, le paramètre View est défini sur Automatic et l’écran graphique affiche la courbe de fréquence de la fonction correspondant
au bouton sélectionné. Vous pouvez consulter n’importe quelle courbe de fréquence
lorsque aucun fichier n’est en cours de traitement, il vous suffit de sélectionner l’une
des autres options View.
La courbe de filtre est automatiquement mise à jour chaque fois que le spectre d’un
nouveau modèle ou du morceau en cours est identifié ou chargé, dès que le bouton
Match est activé. Vous pouvez passer de la courbe de filtre adaptée (et éventuellement
mise à l’échelle et/ou modifiée manuellement) à une réponse plane en activant ou en
désactivant le bouton Match.
Vous ne pouvez activer qu’un seul des boutons Learn à la fois. Ainsi, si le bouton Learn
de la section Template est activé et que vous cliquez sur le bouton Learn de la section
Current Material, l’analyse du fichier modèle s’interrompt, l’état en cours est utilisé
comme modèle spectral et l’analyse de la piste (Current Material) commence.
Remarque : chaque fois que vous homogénéisez deux signaux audio (que ce soit en
chargeant/identifiant un nouveau spectre alors que le bouton Match est activé ou en
activant le bouton Match après avoir chargé un nouveau spectre), toutes les modifications existantes apportées à la courbe de filtre sont ignorées et le paramètre Apply est
défini sur 100 %.
Par défaut, le curseur Apply est réglé sur 100 % lorsque vous identifiez la courbe de fréquence d’un signal audio. Dans bon nombre de cas, vous devrez légèrement la réduire
pour éviter que des changements de spectre brusques se produisent dans votre mix.
Il est également recommandé d’utiliser le curseur de lissage pour ajuster les détails de
spectre de la courbe d’égalisation générée.
76 Chapitre 4 Égalisation
Modification de la courbe de filtre
Vous pouvez modifier la courbe de filtre adaptée dans l’écran graphique, en cliquant
où vous le souhaitez sur la courbe. Faites glisser le curseur horizontalement pour changer la fréquence de crête de la bande concernée (sur l’ensemble du spectre). Faites-le
glisser verticalement pour ajuster le gain de cette bande (entre –24 et +24 dB). Pour
ajuster le facteur Q, maintenez la touche Maj enfoncée et faites glisser le curseur verticalement. Maintenez la touche Option enfoncée tout en faisant glisser le curseur pour
réinitialiser le gain sur 0 dB. À mesure que vous faites glisser le curseur, les valeurs en
cours apparaissent dans un petit encadré à l’intérieur de l’écran graphique, ce qui vous
permet de faire des ajustements précis directement dans le graphique.
Remarque : si vous modifiez manuellement la courbe de filtre, vous pouvez restaurer
sa forme initiale (ou plane) en appuyant sur Option et en cliquant sur l’arrière-plan
de l’écran de l’analyseur. Si vous cliquez à nouveau sur l’arrière-plan en appuyant sur
Option, la dernière courbe modifiée est restaurée.
Le facteur Q du filtre est déterminé par la distance verticale entre le point où vous
cliquez et la courbe. En cliquant directement sur la courbe, la valeur maximale du
facteur Q, c’est-à-dire 10 (pour les filtres de rupture), est utilisée. Si vous cliquez au-dessus ou en dessous de la courbe, la valeur Q diminue. Plus vous cliquez loin de la
courbe, plus la valeur sera faible (jusqu’à un minimum de 0.3).
Les couleurs et les modes des échelles de décibels situées à gauche et à droite de
l’écran sont automatiquement adaptés à la fonction active. Si l’analyseur est actif,
l’échelle de gauche affiche le spectre moyen dans le signal, tandis que l’échelle de
droite sert de référence pour les valeurs de crête de l’analyseur. Généralement, l’analyseur visualise une plage dynamique de 60 dB. Toutefois, vous pouvez décaler la plage
affichée entre les valeurs extrêmes de +20 dB et –100 dB en cliquant sur l’échelle et en
les faisant glisser.
Si la courbe de filtre obtenue est affichée, l’échelle de gauche (et celle de droite,
si l’analyseur est inactif) affiche les valeurs de dB de la courbe avec une couleur
appropriée. En cliquant sur l’une des échelles et en la faisant glisser, le gain global
de la courbe de filtre est ajusté selon un intervalle compris entre –30 et +30 dB.
Chapitre 4 Égalisation 77
Égaliseurs monobandes
La rubrique ci-dessous décrit les différents effets disponibles dans le sous-menu
Single Band.
High Cut et Low Cut Filter
Comme leur nom l’indique, le Low Cut Filter (filtre coupe-bas) atténue la plage de fréquences inférieure à la fréquence sélectionnée, tandis que le High Cut Filter atténue
la plage supérieure à cette fréquence. Chacun possède un paramètre unique vous
permettant de définir la fréquence de coupure.
High Pass et Low Pass Filter
Le High Pass Filter (filtre passe-haut) affecte la plage de fréquences inférieure à la fréquence définie. Le filtre laisse passer uniquement les fréquences supérieures à cette
dernière. Vous pouvez utiliser le High Pass Filter pour éliminer les basses situées en
dessous d’une fréquence donnée. Par opposition, le Low Pass Filter affecte la plage de
fréquences supérieure à la fréquence sélectionnée. Les deux modules Filter possèdent
les paramètres suivants :
 Champ et curseur Frequency : définissent la fréquence de coupure.
 Champ et curseur Order : définissent l’ordre de filtrage.
 Champ et curseur Smoothing : permettent d’ajuster le degré de lissage (en millisecondes).
High Shelving et Low Shelving EQ
Le Low Shelving EQ affecte uniquement la plage de fréquences inférieure à la fréquence sélectionnée, tandis que le High Shelving EQ affecte uniquement la plage
supérieure à celle-ci. Chacun est associé à un paramètre Gain, qui permet d’amplifier
ou de réduire le niveau de la bande de fréquence sélectionnée, et à un paramètre
Frequency, qui permet de définir la fréquence de coupure.
Égaliseurs paramétriques
Le module Parametric EQ est un simple filtre doté d’une fréquence centrale variable.
Il peut être utilisé pour amplifier ou réduire toute bande de fréquence du spectre
audio, soit avec une plage de fréquences étendue, soit sous la forme d’un filtre de rupture associé à une plage très étroite. Ainsi, une plage de fréquences symétrique de part
et d’autre de la fréquence centrale est amplifiée ou réduite. Le module Parametric EQ
comprend les paramètres suivants :
 Champ et curseur Gain : définit la quantité de gain.
 Champ et curseur Frequency : définissent la fréquence de coupure.
 Champ et curseur Q-Factor : permettent d’ajuster le facteur Q (bande passante).
78 Chapitre 4 Égalisation
Plages de fréquences utilisées avec un égaliseur
Tous les sons peuvent être classés dans l’une des trois plages de fréquences de base
suivantes : les basses, les médiums et les aigus. Ces catégories peuvent elles-mêmes
être divisées en basses graves, hauts et bas médiums et hauts et bas aigus. Le tableau
ci-dessous décrit quelques-uns des sons faisant partie de chaque catégorie :
Plage de
Nom
Hauts aigus 8–20 kHz Inclut les sons de cymbale et les harmoniques d’instruments
Aigus 5–8 kHz Cette plage correspond globalement à la commande de
Bas aigus 2,5–5 kHz Inclut les harmoniques les plus aigus des voix et des instru-
Hauts médiums 1,2–2,5 kHz Inclut les consonnes des voix et les harmoniques aigus des
Médiums 750 Hz–1,2 kHz Inclut les voyelles des voix et les harmoniques des instru-
Bas médiums 250–750 Hz Inclut les harmoniques fondamentales et graves des voix et
Basses 50–250 Hz Correspond globalement à la commande de tonalité des
Basses graves 50 Hz et moins Également appelées sous-basses. Les sons de voix ou d’ins-
fréquences
Description
les plus aigus. Une légère augmentation des fréquences de
cette plage permet d’apporter plus d’intensité et de présence.
tonalité des aigus sur une chaîne stéréo. L’amplification des
fréquences de cette plage permet d’augmenter la clarté et
l’éclat musical.
ments de musique. Cette plage est importante pour ajouter
de la présence. Une amplification excessive peut conférer à
la musique un son strident ou rauque.
instruments de musique, en particulier des cuivres. Une
amplification excessive de cette plage peut produire un son
pincé et nasillard.
ments de musique qui créent la couleur tonale.
des instruments de musique. Une égalisation minutieuse de
chacune peut les empêcher d’entrer en concurrence. Une
amplification excessive de cette plage peut donner lieu à un
son brouillé et trouble ; une atténuation excessive peut au
contraire générer un son trop clair.
graves sur une chaîne stéréo. Inclut les fréquences fondamentales des voix et des instruments de musique. Une
amplification excessive peut conférer à la musique un son
caverneux et sourd.
truments de musique compris dans cette plage sont très
rares. De nombreux effets sonores utilisés dans les films,
tels que les explosions ou les tremblements de terre, en font
partie.
Remarque : les fréquences indiquées pour chaque plage sont approximatives. La division du son en plages de fréquences présente un caractère quelque peu arbitraire et
ne constitue qu’une indication d’ordre général.
Chapitre 4 Égalisation 79
5 Filtre
5
Outre les filtres des effets d’égaliseur, vous pouvez utiliser
des filtres pour changer le caractère de vos données audio
de façon habituelle ou plus insolite.
Le sous-menu Filtre contient divers effets basés sur des filtres permettant de modifier
de façon créative vos données audio, parmi lesquels des autofiltres, des banques de
filtres, des vocoders, des effets wah-wah et une porte de bruit utilisant la fréquence
plutôt que l’amplitude (volume) comme critère de sélection de la partie du signal
autorisée à passer.
Les rubriques suivantes décrivent les différents modules fournis avec Soundtrack Pro.
 « AutoFilter » à la page 82
 « Spectral Gate » à la page 86
 « Soundtrack ProAutoFilter » à la page 88
81
AutoFilter
Le module AutoFilter est un effet de filtre polyvalent offrant plusieurs fonctions spécifiques. Vous pouvez l’utiliser pour créer des effets de synthétiseur analogique classique
ou comme outil de conception sonore créatif. La fréquence de coupure du filtre peut
être modulée de façon dynamique au moyen d’une enveloppe ADSR semblable à celle
d’un synthétiseur et d’un oscillateur sub-audio. En outre, vous pouvez choisir parmi
une variété de types et de pentes de filtres, contrôler le niveau de résonance, ajouter
un effet de distorsion pour obtenir des sons plus agressifs et mélanger le signal sec
d’origine avec le signal traité.
Paramètres de l’AutoFilter
Les zones principales de la fenêtre Autofilter incluent les sections Enveloppe, LFO, Filter
et Distortion. Le contrôle Threshold général est situé dans l’angle supérieur gauche,
tandis que les contrôles Output figurent dans la partie droite de la fenêtre.
Curseur Seuil
Le Curseur de Threshold définit la fréquence de coupure qui s’applique à l’enveloppe
et à l’oscillateur sub-audio (LFO). Lorsque le niveau du signal d’entrée dépasse le seuil
Threshold, l’enveloppe et l’oscillateur sub-audio sont redéclenchés. Le paramètre
Threshold s’applique toujours à l’enveloppe. Il s’applique à l’oscillateur sub-audio
uniquement si le bouton Retrigger est sélectionné.
Section Enveloppe
 Potentiomètre et champ Attack : définissent le temps d’attaque de l’enveloppe.
 Potentiomètre et champ Decay : définissent le temps de chute de l’enveloppe.
 Potentiomètre et champ Sustain : définissent le temps de maintien de l’enveloppe.
 Potentiomètre et champ Release : définissent le temps de relâchement de l’enveloppe.
 Potentiomètre et champ Dynamic : définissent l’intensité de la modulation appliquée
par le signal d’entrée à la valeur crête de l’enveloppe.
 Curseur et champ Cutoff Mod. : définissent l’intensité de l’effet du signal de contrôle
sur la fréquence de coupure.
82 Chapitre 5 Filtre
Section LFO
 Potentiomètres et champ Coarse/Fine Rate : utilisez conjointement ces paramètres pour
définir la fréquence de l’oscillateur sub-audio (LFO). Déplacez le curseur Coarse pour
définir la fréquence de l’oscillateur sub-audio en Hertz, puis utilisez le curseur Fine
pour régler plus précisément la fréquence au 1/000ème de Hertz.
 Bouton Beat Sync : lorsque ce bouton est sélectionné, l’oscillateur sub-audio est
synchronisé sur le tempo du séquenceur.
 Potentiomètre Phase : permet de décaler la relation de phase entre l’oscillateur
sub-audio et le séquenceur lorsque l’option Beat Sync est active.
 Potentiomètre Decay/Delay : indiquent le temps dont l’oscillateur sub-audio a besoin
pour passer de 0 à sa valeur maximale.
 Potentiomètre et champ Rate Mod. : définissent le taux de modulation de la fréquence
de l’oscillateur sub-audio, indépendamment du niveau du signal d’entrée. Lorsque
le signal d’entrée dépasse le seuil Threshold, la largeur de modulation de l’oscillateur
sub-audio passe de 0 à la valeur entrée pour Rate Mod.
 Potentiomètre et champ Stereo Phase : pour les instances stéréo de l’Autofilter, définis-
sent les relations de phase des modulations de l’oscillateur sub-audio sur les deux
canaux stéréo.
 Curseur et champ Cutoff Mod. : définissent l’intensité de l’effet du signal de contrôle
sur la fréquence de coupure.
 Bouton Retrigger : lorsque ce bouton est sélectionné, la forme d’onde commence à 0°
dès le dépassement du seuil Threshold.
 Boutons Waveform : cliquez sur un des boutons pour définir le type de forme d’onde
de l’oscillateur sub-audio.
 Curseur et champ Pulse Width : permettent de mettre en forme la courbe de la forme
d’onde sélectionnée.
Section Filter
 Potentiomètre Cutoff Freq. : définit la fréquence de coupure du filtre passe-bas.
 Potentiomètre Resonance : définit la largeur de la bande de fréquences voisine de
la fréquence de coupure qui est accentuée.
 Curseur et champ Fatness : règlent l’effet de « grossissement » du son (renforcement
des basses fréquences). Si vous définissez le paramètre Fatness sur sa valeur maximale, le réglage de la résonance n’aura aucun effet sur les fréquences situées en deçà
de la fréquence de coupure.
 Boutons State Variable Filter : cliquez sur un des boutons pour indiquer si le filtre est
un filtre passe-haut (HP), passe-bande (BP) ou passe-bas (LP).
 Boutons 4-Pole Lowpass Filter : cliquez sur un des boutons pour définir la pente du
filtre passe-bas sur 6, 12, 18 ou 24 dB par octave.
Chapitre 5 Filtre 83
Section Distortion
 Bouton Input : définit le niveau de la distorsion appliquée avant la section de filtre.
 Bouton Output : définit le niveau de la distorsion appliquée après la section de filtre.
Section Output
 Curseur et champ Dry Signal : définissent la portion de signal d’origine (sec) ajoutée
au signal filtré.
 Curseur et champ Main Out : définissent le volume de sortie final de l’Autofilter.
Utilisation de l’Autofilter
La présente rubrique fournit des informations complémentaires sur l’utilisation des
paramètres de la fenêtre Autofilter.
Paramètres Filtre
Les paramètres les plus importants sont situés dans la partie droite de la fenêtre Autofilter. Le bouton Filter Cutoff détermine le point à partir duquel le filtre entre en action.
Les fréquences plus élevées sont atténuées, tandis que les fréquences plus basses sont
autorisées à passer.
Le bouton Resonance contrôle la zone de fréquences voisine de la fréquence de coupure qui est accentuée. Si vous affectez une valeur suffisante au paramètre Resonance,
le filtre lui-même commence à osciller à sa fréquence de coupure. Ce phénomène
d’auto-oscillation commence avant que le paramètre Resonance ait atteint sa valeur
maximale, tout comme pour les filtres d’un synthétiseur Minimoog. Si vous augmentez
la valeur de la résonance, le filtre passe-bas provoque une chute des graves ; le signal
se met à sonner « plus maigre ». Vous pouvez compenser ce phénomène en utilisant le
curseur Fatness.
Les paramètres Envelope et LFO permettent de moduler de façon dynamique la fréquence de coupure. Le paramètre Threshold figurant dans l’angle supérieur gauche de
la fenêtre Autofilter s’applique aux deux sections et analyse le niveau du signal d’entrée.
Si le niveau du signal d’entrée dépasse le seuil Threshold, l’enveloppe et l’oscillateur
sub-audio (LFO) sont redéclenchés.
84 Chapitre 5 Filtre
Paramètres d’enveloppe
Lorsque le signal d’entrée dépasse le seuil Threshold, le signal de contrôle est déclenché
à la valeur minimale. Après un délai dont la durée est déterminée par le paramètre
Attack, le signal atteint son niveau maximum Il diminue ensuite pendant la durée définie par la valeur Decay, puis reste à un niveau constant pendant le laps de temps correspondant à la valeur Sustain. Une fois que le niveau du signal tombe en dessous de la
valeur Threshold, il chute jusqu’à sa valeur minimale pendant la période déterminée par
le paramètre Release. Si le signal d’entrée passe sous le niveau Threshold avant que le
signal de contrôle ait atteint le niveau Sustain, la phase Release est déclenchée. Vous
pouvez moduler la valeur crête de la section Envelope par le niveau du signal d’entrée
en ajustant le paramètre Dynamic. Le curseur Cutoff Mod. détermine l’intensité de l’effet
du signal de contrôle sur la fréquence de coupure.
Paramètres LFO
Vous pouvez définir la forme d’onde de l’oscillateur sub-audio (LFO) en cliquant sur un
des boutons Waveform. Les modèles suivants sont disponibles : dent de scie descendante (saw down), dent de scie ascendante (saw up), triangle, onde d’impulsions ou
forme d’onde aléatoire (valeurs aléatoires, mode Sample & Hold). Une fois que vous
avez sélectionné une forme d’onde, vous pouvez mettre en forme la courbe avec le
curseur Pulsewidth. Les potentiomètres Coarse et Fine Frequency permettent de définir la fréquence de l’oscillateur sub-audio. Le potentiomètre Rate Mod. (Rate Modulation) contrôle la modulation de la fréquence de l’oscillateur LFO indépendamment du
niveau du signal d’entrée. Si le signal d’entrée dépasse le niveau Threshold, la largeur
de modulation de l’oscillateur passe de 0 à la valeur entrée pour Rate Mod. Vous pouvez également définir le temps nécessaire à l’exécution de ce processus en entrant la
valeur souhaitée avec le potentiomètre Decay/Delay. Si le bouton Retrigger est activé,
la forme d’onde commence à 0° dès que le seuil Threshold est dépassé. Pour les instances stéréo de l’AutoFilter, vous pouvez contrôler les relations de phase des modulations de l’oscillateur sub-audio sur les deux canaux stéréo au moyen du potentiomètre
Stereo Phase.
L’activation de l’option Beat Sync permet de synchroniser l’oscillateur sub-audio (LFO)
sur le tempo du séquenceur. Les valeurs de vitesse sont exprimées en valeurs de
mesure, de triolet ou autres. Elles sont déterminées par le potentiomètre Rate situé
juste en regard du bouton Beat Sync. Utilisez Sync Phase pour décaler la relation de
phase entre l’oscillateur sub-audio et le séquenceur.
Paramètres de l’effet Distortion
Les paramètres Distortion Input et Output permettent de contrôler individuellement
la distorsion avant l’entrée et après la sortie. Même si ces deux modules de distorsion
fonctionnent de la même façon, leur position respective sur le parcours du signal,
respectivement avant et après le filtre, produit des sons très différents.
Chapitre 5 Filtre 85
Paramètres Output
Le paramètre Dry Signal définit le niveau du signal d’effet (sec) qui est mélangé avec
le signal traité. Le paramètre Main Out permet de réduire le volume de sortie (jusqu’à
50 dB), de façon à compenser l’augmentation de niveau due à l’utilisation d’effets de
distorsion ou d’autres traitements.

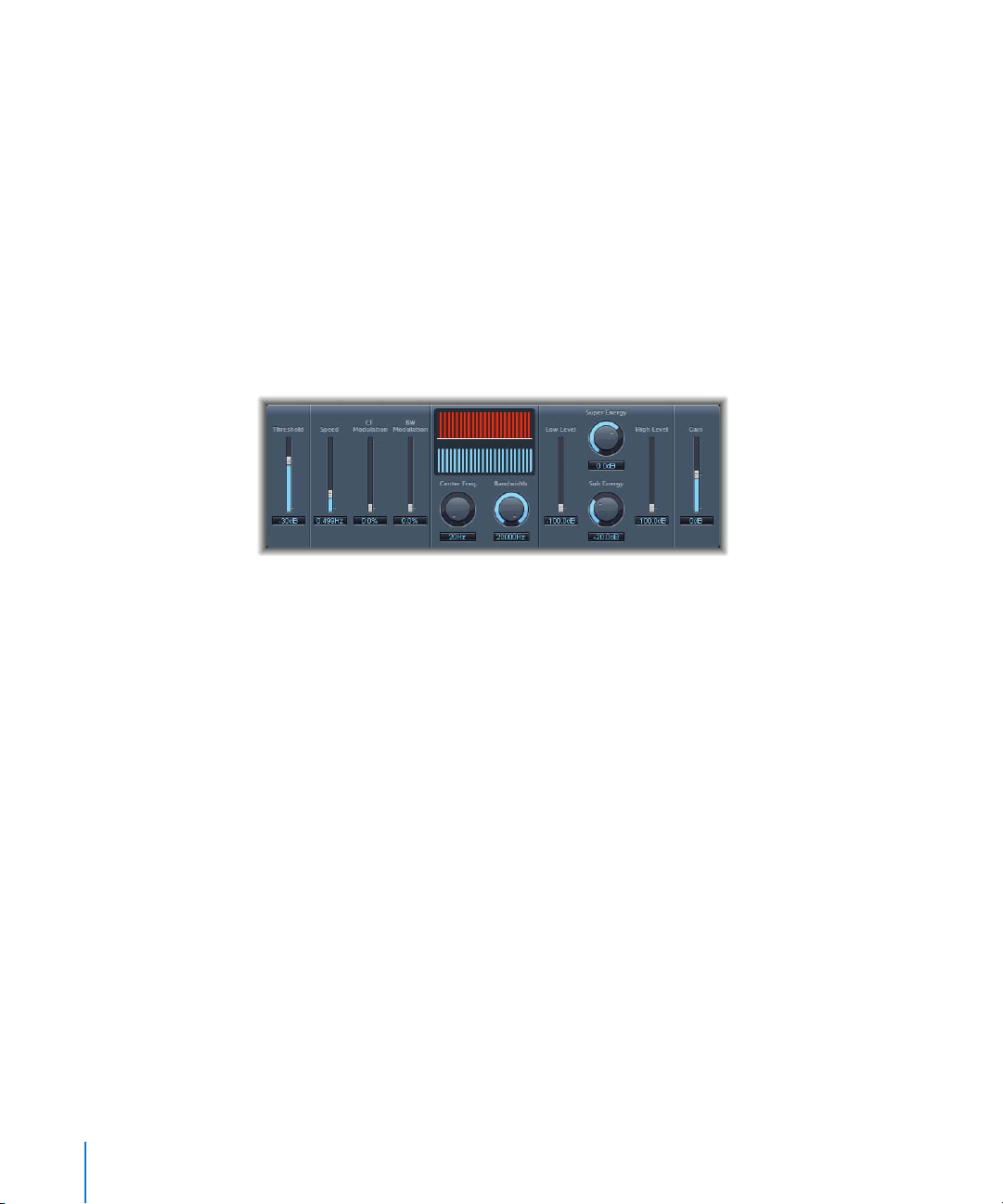

Spectral Gate
Le module Spectral Gate sépare les parties du signal situées au-dessus et au-dessous
du niveau Threshold en deux plages de fréquences indépendantes pouvant être modulées individuellement. Il permet de produire des effets de filtre riches et inhabituels.
Paramètres du module Spectral Gate
 Curseur et champ Threshold : définissent le niveau du seuil à partir duquel la bande de
fréquences définie par les paramètres Center Freq. et Bandwidth est divisée en plages
de fréquences supérieure et inférieure.
 Curseur et champ Speed : déterminent la fréquence de modulation pour la bande de
fréquences définie.
 Curseur et champ CF (Center Frequency) Modulation : règlent l’intensité de la modula-
tion de la fréquence centrale.
 Curseur et champ BW (Band Width) Modulation : définissent le niveau de la modulation de
la largeur de bande.
 Écran graphique : affiche la bande de fréquences définie par les paramètres Center
Freq. et Bandwidth.
 Potentiomètre et champ Center Freq. (Frequency) : définissent la fréquence centrale de
la bande de fréquences devant être traitée par le module Spectral Gate.
 Potentiomètre et champ Bandwidth : définissent la largeur de bande de la bande de
fréquences devant être traitée par le module Spectral Gate.
 Curseur et champ Low Level : mélangent les fréquences du signal d’origine situées
au-dessous la bande de fréquences sélectionnée avec le signal traité.
 Potentiomètre et champ Super Energy : contrôlent le niveau de la plage de fré-
quences située au-dessus du seuil.
86 Chapitre 5 Filtre
 Potentiomètre et champ Sub Energy : contrôlent le niveau de la plage de fréquences
située au-dessous du seuil.
 Curseur et champ High Level : mélangent les fréquences du signal d’origine situées au-
dessus de la bande de fréquences sélectionnée avec le signal traité.
 Curseur et champ Gain : règlent le niveau de gain du signal de sortie final.
Utilisation du module Spectral Gate
À l’aide des paramètres Center Freq. et Bandwidth, définissez la bande de fréquences
que vous souhaitez traiter avec le module Spectral Gate. La représentation graphique
indique visuellement la bande définie par ces deux paramètres.
Une fois la bande de fréquences définie, utilisez le paramètre Threshold pour déterminer le niveau au-delà et en deçà duquel la bande de fréquences est divisée en plages
supérieure et inférieure. Utilisez le potentiomètre Super Energy ou Sub Energy pour contrôler respectivement le niveau des fréquences situées au-dessus et au-dessous du seuil
Threshold.
Vous pouvez également mélanger avec le signal traité les fréquences issues du signal
d’origine qui se trouvent hors de la bande de fréquences définie par les paramètres
Center Freq. et Bandwidth. Utilisez le curseur Low Level pour effectuer cette opération
avec les fréquences graves situées au-dessous de la bande de fréquences définie et
le curseur High Level pour l’exécuter avec les fréquences situées au-dessus de cette
bande de fréquences.
Vous pouvez moduler la bande de fréquences définie à l’aide des paramètres Speed,
CF Modulation et BW Modulation. Speed détermine la fréquence de modulation, CF
(Center Frequency) Modulation définit l’intensité de la modulation de la fréquence centrale et BW (Band Width) Modulation contrôle la modulation de la largeur de bande.
Une fois vos réglages effectués, vous pouvez utiliser le curseur Gain pour ajuster
le niveau de sortie final du signal traité.
Pour mieux vous familiariser avec le fonctionnement du module Spectral Gate, vous
pouvez commencer par utiliser une boucle de batterie. Définissez le paramètre Center
Freq. sur sa valeur minimale (20 Hz) et le paramètre Bandwidth sur sa valeur maximale
(20 000 Hz) (de façon à ce que la plage de fréquences entière soit traitée). Tournez les
potentiomètres Super Energy et Sub Energy l’un après l’autre, puis essayez différents
réglages du paramètre Threshold. Cela devrait vous donner un bon aperçu de la façon
dont les différents niveaux Threshold affectent le son dans les bandes contrôlées par
Super Energy et Sub Energy. Lorsque vous avez trouvé un son qui vous plaît ou qui
vous semble simplement utile, vous pouvez réduire considérablement la largeur de
bande (Bandwidth), augmenter progressivement la fréquence centrale ( Center Freq.),
puis utiliser les curseurs Low Level et High Level de façon à ajouter un peu d’aigus et
de basse provenant du signal d’origine. Pour des réglages bas du paramètre Speed,
servez-vous du potentiomètre CF Mod. ou BW Mod.
Chapitre 5 Filtre 87
Soundtrack ProAutoFilter
Le Soundtrack Pro Autofilter est un filtre de résonance passe-bas simple qui offre
les paramètres suivants :
 Curseur et champ Cutoff Frequency : définissent la fréquence de coupure du filtre
passe-bas.
 Curseur et champ Resonance : règlent l’intensité de l’accentuation de la bande de
fréquences voisine de la fréquence de coupure.
88 Chapitre 5 Filtre
6 Imaging
6
Vous pouvez utiliser les modules Imaging de Soundtrack Pro
pour étendre la base stéréo d’un enregistrement et modifier
les positions du signal perçues.
Ces effets permettent de rendre certains sons, ou la totalité du mixage plus larges et
plus amples. Vous pouvez aussi modifier la phase des sons individuels dans un mixage,
pour améliorer ou supprimer des éléments transitoires particuliers.
Les rubriques suivantes décrivent les modules Imaging inclus dans Soundtrack Pro :
 « Direction Mixer » à la page 89
 « Stereo Spread » à la page 92
Direction Mixer
Vous pouvez utiliser le module Direction Mixer pour décoder les enregistrements
audio MS (Middle and Side - milieu et côté) (voir la rubrique « Explication sur MS » à la
page 91) ou pour diffuser la base stéréo d’un enregistrement (gauche/droit) et déterminer sa balance.
 Boutons Input : utilisez les boutons LR ou MS pour déterminer si le signal d’entrée
est de type LR (Left Right - Gauche Droite) standard ou s’il s’agit d’un signal
encodé MS (Middle and Side - Milieu et côté).
 Curseur et champ Spread : détermine la diffusion de la base stéréo.
 Potentiomètre et champ Direction : détermine la direction depuis laquelle le centre du
signal stéréo enregistré va émettre depuis le mixage ou plus simplement, sa balance.
89
Utilisation de Direction Mixer
Direction Mixer est un module simple à utiliser car il ne comporte que deux
paramètres : Spread et Direction Chacun modifie le signal entrant de façon différente
lorsque les boutons d’entrée LR ou MS sont actifs.
Utilisation du paramètre Spread sur des signaux d’entrée LR
À la valeur neutre 1, le côté gauche du signal est positionné précisément sur la gauche
et le côté droit précisément sur la droite. Lorsque la valeur Spread baisse, les deux côtés
se rapprochent du centre de l’image stéréo. La valeur 0 génère un signal mono (les
deux côtés du signal d’entrée sont acheminés vers les deux sorties au même niveau :
un véritable signal central). Aux valeurs supérieures à 1, la base stéréo est diffusée vers
un point imaginaire au-delà des limites spatiales des haut-parleurs.
Remarque : si Direction Mixer est simplement utilisé pour diffuser la base stéréo,
la compatibilité monophonique baisse avec les valeurs de diffusion supérieures à 1.
Lorsqu’un signal stéréo a été traité avec un réglage Spread extrême de 2, le signal est
annulé totalement s’il est lu en mono.
Utilisation du paramètre Spread sur des signaux d’entrée MS :
Lorsque vous modifiez les niveaux MS avec le paramètre Spread (au-dessus d’une
valeur de 1), le niveau du signal devient plus élevé que le signal du centre. À une valeur
de 2, vous n’entendrez que le signal latéral (sur la gauche vous entendrez L-R et sur
la droite R-L).
Définition du paramètre Direction
Lorsque le paramètre Direction a la valeur 0, le centre de l’enregistrement stéréo sera
le point mort au sein du mixage. Si vous utilisez des valeurs positives, le point central
de l’enregistrement stéréo est déplacé vers la gauche. Des valeurs négatives déplacent le point central vers la droite. Le mode de fonctionnement est le suivant :
 À 90 ˚, le point central de l’enregistrement stéréo est décalé de façon importante
à gauche.
 À – 90 ˚, le point central de l’enregistrement stéréo est décalé de façon importante
à droite.
 Des valeurs plus élevées ramènent le point central vers le centre du mixage stéréo,
mais elles échangent également les côtés stéréo de l’enregistrement. Par exemple,
aux valeurs 180 ˚ ou –180 ˚, le point central de l’enregistrement est le point mort du
mixage, mais les côtés gauche et droit de l’enregistrement sont échangés.
90 Chapitre 6 Imaging
Explication sur MS
Longtemps oubliée, la stéréo MS (milieu-côté par opposition à gauche-droite) a récemment connu une sorte de renaissance.
Réalisation d’un enregistrement MS
Deux micros sont positionnés le plus près possible l’un de l’autre (généralement sur un
pied ou accrochés au plafond du studio). L’un est un micro cardioïde (ou unidirectionnel) qui fait directement face à la source sonore à enregistrer, dans un alignement droit.
L’autre est un micro bidirectionnel dont les axes pointent sur la gauche et la droite (de
la source sonore) à des angles de 90 ˚.
 Le micro cardioïde enregistre le signal central sur le côté gauche d’une piste stéréo.
 Le micro bidirectionnel enregistre le signal latéral sur le côté droit d’une piste stéréo.
Les enregistrements MS réalisés de cette façon peuvent être décodés par Direction Mixer.
Intérêt des enregistrements MS
L’avantage des enregistrements MS par rapport aux enregistrements XY (deux micros
cardioïdes dirigés vers un point à mi-chemin sur la gauche et la droite de la source
sonore) est que le centre stéréo est situé sur l’axe du faisceau principal (direction
d’enregistrement principale) du micro cardioïde. Cela signifie que les légères fluctuations de la réponse en fréquence qui se produit hors de l’axe du faisceau principal,
comme c’est le cas avec tous les micros, sont moins gênantes.
En principe, les signaux MS et LR sont équivalents et peuvent être convertis à tout
moment. Lorsque « – » signifie une inversion de phase, ce qui suit s’applique :
M = L+R
S = L–R
En outre, L peut aussi être dérivé de la somme de M et S et R de la différence
entre M et S.
Notez que les diffusions radiophoniques (FM) utilisent la stéréo M et S. Le signal MS est
converti en un signal adéquat pour les haut-parleurs gauche et droit par le récepteur.
Chapitre 6 Imaging 91
Stereo Spread
Le module Stereo Spread est généralement utilisé pour la mastérisation. Il existe plusieurs moyens d’étendre la base stéréo (ou perception de l’espace), notamment l’utilisation de réverbérations et d’autres effets et la modification de la phase du signal.
Ils peuvent tous être très intéressants, mais ils risquent aussi d’affaiblir le son global
de votre mixage en annihilant les réponses des éléments transitoires, par exemple.
Le module Stereo Spread étend la base stéréo en distribuant un nombre sélectionnable
de bandes de fréquences depuis la plage de fréquences centrale vers les canaux gauche
et droit. Ceci est effectué tour à tour : les fréquences centrales vers le canal gauche, puis
vers le canal droit, etc. La perception de largeur stéréo en est grandement accrue sans
que le son perde sa qualité naturelle, particulièrement lors d’une utilisation sur des enregistrements mono.
Paramètres du module Stereo Spread
 Curseur et champ Lower Int : définit la quantité d’extension de base stéréo pour
les bandes de fréquences inférieures.
 Curseur et champ Upper Int. : définit la quantité d’extension de base stéréo pour
les bandes de fréquences supérieures.
Notez que lorsque vous définissez les curseurs d’intensité inférieure et supérieure,
l’effet stéréo est le plus visible dans les fréquences centrales et supérieures et que la
distribution de faibles fréquences entre les haut-parleurs gauche et droit réduit de
façon significative l’énergie de ceux-ci. Vous devez donc utiliser une intensité inférieure
plus faible et éviter d’utiliser moins de 300 Hz pour la fréquence inférieure.
 Écran graphique : montre le nombre de bandes constituant le signal et l’intensité de
l’effet Stereo Spread dans les bandes de fréquences supérieure et inférieure. La section
supérieure représente le canal gauche et la section inférieure, le canal droit. L’échelle
de fréquence affiche les fréquences par ordre croissant, de gauche à droite.
 Curseur et champs Upper and Lower Freq. : permettent de déterminer les limites supé-
rieures et inférieures de la fréquence la plus haute et la bande la plus basse, à distribuer dans l’image stéréo.
 Potentiomètre Order : définit le nombre de bandes de fréquences constituant
le signal. La valeur 8n est généralement suffisante pour la plupart des tâches,
mais vous pouvez utiliser jusqu’à 12 bandes.
92 Chapitre 6 Imaging
7 Metering
7
Vous pouvez utiliser les modules Metering de Soundtrack Pro
pour analyser l’audio de différentes façons.
Chaque module Metering permet de visualiser différentes caractéristiques d’un signal
audio. Par exemple : BPM Counter affiche la hauteur d’une note, Correlation Meter affiche la relation de phase et Level Meter affiche le niveau d’un enregistrement audio.
Ce chapitre décrit les modules Metering inclus dans Soundtrack Pro :
 « Correlation Meter » à la page 93
 « MultiMeter » à la page 94
 « Surround MultiMeter » à la page 98
 « Tuner » à la page 99
Correlation Meter
Le module Correlation Meter affiche la relation de phase d’un signal stéréo.
 Une corrélation de +1 (plus un, la position la plus à droite) signifie que les canaux
gauche et droit sont à 100 % en corrélation (ils sont complètement en phase).
 Une corrélation de 0 (zéro, position centrale) indique la divergence gauche/droite
la plus large autorisée, souvent perçue comme un effet stéréo extrêmement large.
 Les valeurs de corrélation inférieures à zéro indiquent que du matériel hors phrase
est présent, ce qui peut conduire à des annulations de phase si le signal stéréo est
combiné en un signal monaural.
93

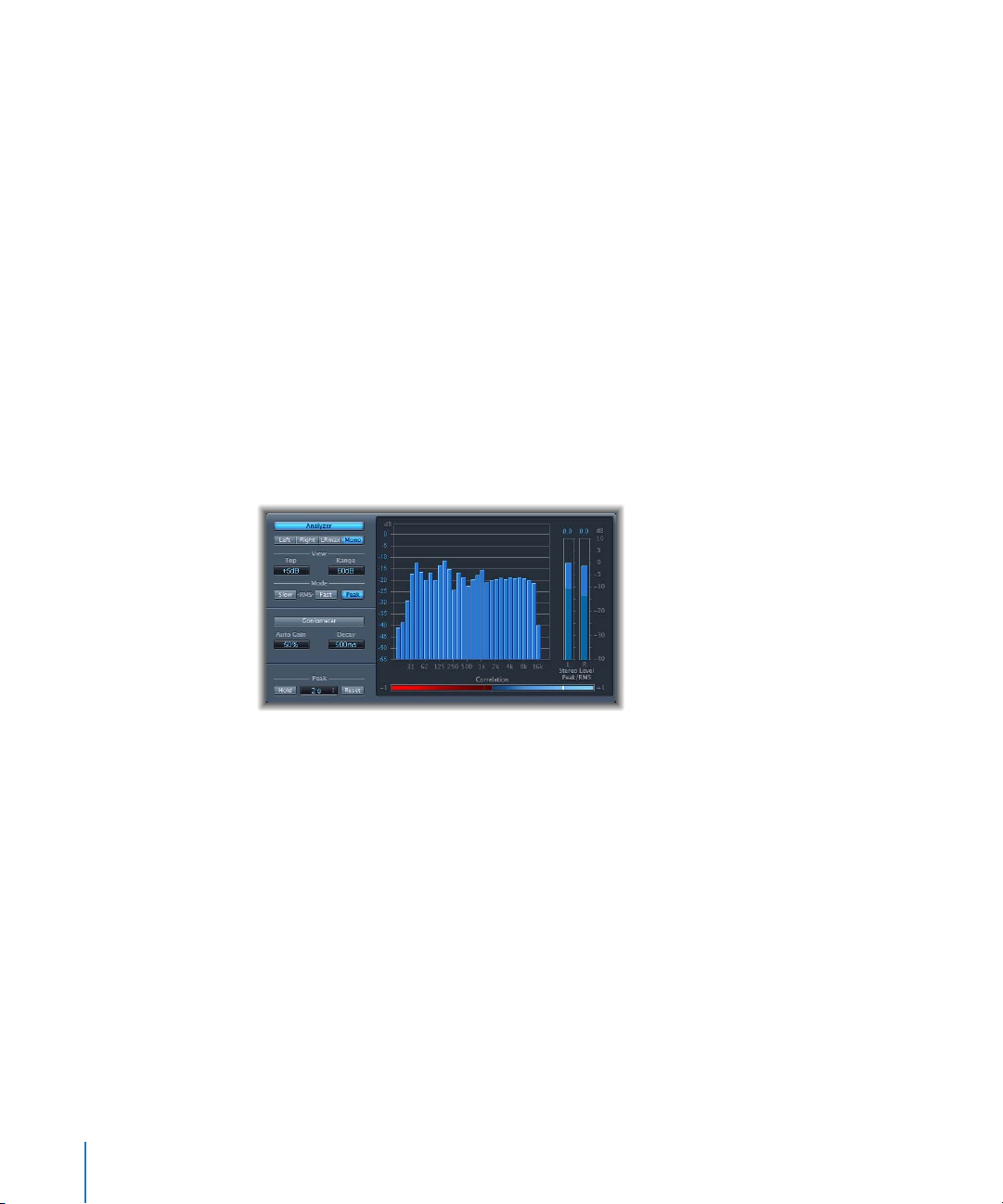

MultiMeter
Le module Multimeter fournit un ensemble d’outils de calibrage et d’analyse dans une
seule fenêtre. Il s’agit des outils suivants :
 l’Analyzer, pour afficher le niveau de chaque bande de fréquence de tiers d’octave,
 le Goniometer, pour juger de la cohérence de phase dans le champ sonore stéréo,
 le Correlation Meter, pour situer la compatibilité mono phase,
 le Level Meter intégré pour afficher le niveau de signal de chaque canal.
Il existe aussi une version Surround du Multimeter, avec des paramètres pour chaque
canal et une présentation légèrement différente. Pour en savoir plus sur le Surround
Multimeter, reportez-vous à la rubrique « Surround MultiMeter » à la page 98.
Paramètres du module Multimeter
L’outil Analyzer ou Goniometer est présenté dans la zone d’affichage principale. Vous
pouvez modifier l’affichage et définir d’autres paramètres du Multimeter via les commandes sur la gauche de la fenêtre. L’outil Phase Correlation Meter est toujours visible
au bas de la fenêtre et les Level Meters figurent sur la droite.
Section Analyzer
 Bouton Analyzer : lorsqu’il est utilisé, affiche l’Analyzer au centre de la fenêtre.
 Boutons Left, Right, LRMax et Mono : définissent les canaux qui sont affichés dans
l’Analyzer. Sélectionner Left ou Right n’affiche que ces canaux, respectivement ;
sélectionner LRMax affiche le niveau maximal des entrées stéréo et sélectionner
Mono affiche le spectre de la somme mono des deux entrées (stéréo).
 Boutons Mode : cliquez sur l’un des boutons pour définir si les niveaux sont affichés
via les caractéristiques Peak, Slow RMS ou Fast RMS.
94 Chapitre 7 Metering
Section Goniometer
 Bouton Goniometer : permet d’afficher le Goniometer au centre de la fenêtre.
 Champ Auto Gain (display only) : définit le niveau d’intensité permettant de compen-
ser les niveaux d’entrée faibles. Vous pouvez définir le niveau Auto Gain par incréments de 10 % ou le désactiver (off).
 Champ Decay : définit en combien de temps la trace du Goniometer devient noire.
Section Peak
 Bouton Hold : permet d’activer la retenue de crête pour tous les outils de mesure du
Multimeter. La retenue de crête a les effets suivants :
 Dans l’Analyzer, un petit segment jaune au-dessus de chaque mesure de niveau de
tiers d’octave identifie le niveau de crête le plus récent.
 Dans le Goniometer, tous les pixels mis en évidence dans l’écran restent en place
au cours de la retenue de crête.
 Dans le Correlation Meter, une zone horizontale qui s’étend autour de l’indicateur de
corrélation blanc montre les déviations de corrélation de phase, dans les deux directions. Une ligne rouge verticale sur la gauche de l’indicateur de corrélation montre en
permanence la valeur de déviation de phase négative maximale. Vous pouvez réinitialiser cette ligne en cliquant dessus au cours de la lecture.
 Dans Level Meter, un petit segment jaune au-dessus de chaque mesure de niveau
stéréo identifie le niveau de crête le plus récent.
 Menu local Hold Time : lorsque la retenue de crête est active, définit la durée de rete-
nue pour tous les outils de mesure sur 2 s, 4 s, 5 s, 6 s ou infinite.
 Bouton Reset : cliquez dessus pour réinitialiser les segments de retenue de crête de
tous les outils de mesure.
Écran Graphic
Affiche l’outil Analyzer ou Goniometer au centre de la fenêtre. Le Correlation Meter
apparaît toujours au bas de la fenêtre et les Level Meters figurent sur la droite de la
fenêtre.
Chapitre 7 Metering 95
Utilisation du Multimeter
La rubrique suivante fournit des informations sur l’utilisation des différents indicateurs
du Multimeter.
Analyzer
L’Analyzer affiche le spectre de fréquences du signal d’entrée en 31 bandes de fréquence indépendantes. Chaque bande de fréquence représente un tiers d’une octave.
Vous pouvez n’afficher qu’une partie du signal d’entrée via l’un des boutons Channel.
Sélectionnez le bouton Left ou Right pour afficher ces canaux indépendamment, sélectionnez LRmax pour voir mes niveaux de bande maximaux d’un des canaux ou sélectionnez Mono pour afficher les niveaux du signal stéréo comme une entrée mono
récapitulée.
Vous pouvez modifier l’échelle des valeurs affichées dans l’Analyzer de différentes
façons. Par le biais des paramètres View, qui permettent de définir le niveau maximal
affiché et la plage dynamique globale, en faisant glisser verticalement l’échelle dB sur
le côté gauche de l’Analyzer. L’ajustement de l’échelle est utile lors de l’analyse de
matériel hautement compressé, de sorte que vous puissiez identifier des différences
de niveau plus réduites plus facilement en déplaçant et/ou en réduisant la plage d’affichage. Vous pouvez aussi modifier la plage (les valeurs minimale et maximale affichées) en faisant glisser verticalement la zone d’affichage Analyzer et en ajustant la
valeur maximale affichée en la faisant glisser verticalement dans la zone d’affichage.
Les deux réglages de réponse RMS modes with Slow et Fast montrent la moyenne de
signal effective et fournissent une présentation représentative des niveaux de volume
perçus. Le mode Peak montre les crêtes de niveau de façon précise.
Goniometer
Un goniomètre permet de juger de la cohérence de l’image stéréo et de déterminer
les différences de phase entre les canaux gauche et droit. Les problèmes de phase
sont facilement détectables sous la forme d’annulations le long de la ligne centrale
(M - mid/mono).
Le concept du goniomètre est né suite à l’avènement des premiers oscilloscopes bicanaux. Pour utiliser des appareils tels que des goniomètres, les utilisateurs doivent connecter les canaux stéréo gauche et droit aux entrées X et Y, tout en effectuant une
rotation de l’écran de 45 degrés pour aboutir à une visualisation utile de la phase stéréo du signal. La trace du signal devient progressivement noire et prend l’aspect
brillant des tubes des goniomètres anciens, ce qui améliore aussi la lisibilité de l’écran.
96 Chapitre 7 Metering
Dans le goniomètre du Multimeter, le paramètre Auto Gain permet d’obtenir une
meilleure lisibilité sur les passages à bas niveau, car l’écran compense automatiquement
les niveaux d’entrée faibles. Vous pouvez définir le niveau de compensation en incréments de 10 %. N’oubliez pas que pour le Multimeter, Auto Gain est uniquement un
paramètre d’affichage qui augmente les niveaux d’affichage afin d’optimiser la lisibilité.
Il ne change pas les niveaux audio.
Correlation Meter
Correlation Meter est un outil de mesure de phase supplémentaire qui calibre la relation de phase d’un signal stéréo. La plage de valeurs de Correlation Meter va de –1 à
+1 et différentes valeurs fournissent les indications suivantes :
 Une valeur de corrélation +1 indique que les canaux gauche et droit sont en corréla-
tion à 100 %. En d’autres termes, les signaux gauche et droit sont en phase et ont
la même forme.
 Les valeurs de corrélation dans la zone bleue (entre +1 et la position du milieu)
indiquent que le signal stéréo est compatible mono.
 La position du milieu indique le niveau acceptable le plus élevé de divergence gau-
che/droite, qui est souvent audible sous la forme d’un effet stéréo extrêmement
étendu.
 Lorsque Correlation Meter passe dans la zone rouge à gauche de la position cen-
trale, du matériel hors phase est présent. Cela aboutira à des annulations de phase
si le signal stéréo est combiné en un signal mono.
Level Meter (Peak/RMS Meter)
Le Level Meter affiche le niveau de signal en cours sur une échelle des décibels logarithmique. Le niveau du signal pour chaque canal est représenté par une mesure bleue.
Les niveaux RMS et Peak sont présentés simultanément, les niveaux RMS apparaissant
sous la forme de mesures bleu foncé et les niveaux Peak sous la forme de mesures bleu
clair. Lorsque le niveau dépasse 0 dB, la partie de la mesure au-dessus du point 0 dB
devient rouge.
Les valeurs de crête en cours sont affichées numériquement (en incréments de dB),
au-dessus du Level Meter. Les valeurs sont réinitialisées en cliquant sur l’écran.
Chapitre 7 Metering 97
Surround MultiMeter
La version Surround du Multimeter inclut des paramètres supplémentaires pour analyser
les fichiers Surround multicanaux.
Paramètres de Surround Multimeter
Section Analyzer
Ces paramètres sont similaires à ceux du Multimeter stéréo, à l’exception des boutons
de chaque canal Surround. Vous pouvez sélectionner un seul canal ou une combinaison de canaux. Lors de l’analyse d’une combinaison de canaux, vous pouvez définir
l’Analyzer pour qu’il affiche le maximum ou la somme des canaux sélectionnés via
les boutons Sum et Max.
Section Goniometer
Ces paramètres sont similaires à ceux du Multimeter stéréo, à l’exception des boutons
de chaque paire de canaux (L–R, Lm–Rm, Ls–Rs), ou pour toutes les paires de canaux
(les deux). Lors de l’utilisation du Surround Multimeter dans des configurations d’exactement deux paires de canaux (configurations quadruples, 5.1 et 6.1), le goniomètre
peut optionnellement afficher les deux paires en sélectionnant Both. Une paire (pour
L-R) s’affiche dans le centre supérieur de l’écran graphique et une autre (pour Ls-Rs)
s’affiche dans le centre inférieur.
Section Balance/Correlation
Dans le Surround Multimeter, le Correlation Meter n’est pas visible lorsque l’Analyzer ou
le goniomètre sont actifs, mais il est affiché séparément lorsque vous sélectionnez le bouton Balance/Correlation. La zone mise en surbrillance indique la balance globale du signal
Surround.
L’indicateur Balance/Correlation combine deux indicateurs en un écran compact, facile
à lire. Il est basé sur l’indicateur de balance, montrant le placement du son, tout en incorporant aussi un écran de corrélation qui montre les signaux fortement corrélés sous
la forme d’un marqueur, des signaux moins fortement corrélés sous la forme de zones
floues et des corrélations négatives en rouge.
98 Chapitre 7 Metering
Section Peak (Level Meter)
Ces paramètres sont identiques à ceux du Multimeter stéréo.
Tuner
Vous pouvez accorder les instruments de musique acoustiques et électriques connectés à votre système via le Tuner. Cette opération garantit que vos enregistrements
seront accordés avec les instruments logiciels, les échantillons ou les enregistrements
existants dans vos projets.
Paramètres du Tuner
 Écran Graphic tuning : lorsque vous jouez, la hauteur tonale de la note s’affiche dans
la zone semi-circulaire, centrée autour de la tonique. Si la barre de surbrillance se
déplace vers la gauche du centre, la note est accordée trop bas, si cette barre se
déplace vers la droite du centre, la note est accordée trop haut. Les numéros autour
du bord de l’écran montrent la variance, en cents, avec la hauteur tonale cible.
 Écran Keynote/Octave : la zone Keynote en haut montre la hauteur tonale cible de la
note jouée (la hauteur tonale la plus proche par rapport à l’accord). La zone Octave
en bas indique l’octave à laquelle appartient la note. Cela correspond à l’échelle des
octaves MIDI, le Do au-dessus du Do central étant représenté par C4, et le Do central
représenté par C3.
 Potentiomètre et champ Tuning Adjustment : définit la hauteur tonale de la note utili-
sée comme base pour réaliser l’accord. Par défaut, le Tuner est défini pour que la hauteur tonale du La soit égale à 440 Hz. Tournez le potentiomètre vers la gauche pour
baisser la hauteur tonale correspondant à La ou vers la droite pour l’augmenter.
La valeur en cours est affichée dans la zone.
Chapitre 7 Metering 99
Utilisation du Tuner
Le Tuner est facile à utiliser. Votre instrument (ou votre micro enregistrant le son d’un
instrument acoustique) étant connecté au canal avec le Tuner, jouez une note et observez l’écran. Si la note est accordée trop bas par rapport à la tonique, les segments à
gauche du centre sont mis en surbrillance, montrant de combien (en cents) la note est
hors tonalité. Si la note est accordée trop haut, les segments à droite du centre sont
mis en surbrillance. Accordez votre instrument jusqu’à ce que le segment central soit
mis en surbrillance (rouge).
Sur l’écran d’accord, la plage est marquée en étapes de demi-tons de ±6 cents près du
centre et en incréments plus importants d’un maximum de ±50 cents.
100 Chapitre 7 Metering
Loading...
