Whirlpool ACM 703/NE, ACM 765/BA, ACM 773/IX, ACM 707/NE, ACM 700/NE INSTRUCTION FOR USE [de]

31902053D.fm Page 3 Tuesday, September 23, 2008 11:48 AM

210 mm	145 mm		210 mm	145 mm		210 mm	280/180 mm

145 mm	210 mm		145 mm	180 mm	145 mm
180 mm	240 mm		180 mm		210 mm

145 mm	145 mm	145 mm
DEUTSCH	Gebrauchsanweisung		Seite 4
ENGLISH	Instructions for use		Page 11
FRANÇAIS		Mode d’emploi	Page 18
NEDERLANDS	Gebruiksaanwijzing		Pagina 25
ESPAÑOL	Instrucciones para el uso		Página 32
PORTUGUÊS	Manual de utilização		Página 39
ITALIANO	Istruzioni per l’uso		Pagina 46
}ooyt	Š¨¬«¡©» ¼¶ ³¬»		t©°¡¨¥
SVENSKA		Bruksanvisning	Sidan 60
NORSK		Bruksanvisning	Side 67
DANSK		Brugsanvisning	Side 74
SUOMI		Käyttöohje	Sivu 81
32/6.,	,QVWUXNFMH X*\WNRZDQLD		6WURQD
ý(6.<		1iYRG N SRXåLWt	6WUDQD
6/29(16.<	1iYRG QD SRXåLWLH		6WUDQD
0$*<$5	+DV]QiODWL XWDVtWiV		2OGDO
РУССКИЙ	Инструкции по эксплуатации		Страница 115
БЪЛГАРСКИ	Инструкция за употреба		Страница 122
520$1$	,QVWUXF LXQL GH XWLOL]DUH		3DJLQD

3

31902053D.fm Page 4 Tuesday, September 23, 2008 11:48 AM

WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch enthält wichtige Sicherheitshinweise und Informationen zur Verwendung und Wartung Ihres neuen Kochfeldes. Lesen Sie die darin enthaltenen Hinweise aufmerksam durch und bewahren Sie das Handbuch zum Nachlesen an einem leicht erreichbaren Ort auf.

Hinweise und allgemeine Ratschläge

1.ACHTUNG: Dieses Kochfeld entspricht allen gesetzlichen Vorschriften über Sicherheit und elektromagnetische Verträglichkeit.

Träger von HERZSCHRITTMACHERN müssen sich jedoch von diesem Elektrohaushaltsgerät fernhalten. Es kann nicht garantiert werden, dass alle marktgängigen Geräte (Herzschrittmacher) mit den Vorschriften konform sind, auf deren Grundlage dieses Kochfeld getestet wurde, und daher können schädliche Interferenzen nicht hundertprozentig ausgeschlossen werden.

2.Entsorgung von Verpackungsmaterialien: Die einzelnen Verpackungsteile dürfen nicht weggeworfen, sondern müssen in Übereinstimmung mit den geltenden lokalen Bestimmungen recycelt werden.

3.Dieses Induktionskochfeld ist ausschließlich als Kochgerät für private Haushalte konzipiert. Jede andere Verwendung ist nicht erlaubt. Der Hersteller übernimmt keine Verantwortung für Schäden aufgrund von unsachgemäßer oder falscher Verwendung.

4.Der Backofen darf ohne Aufsicht weder von Kindern noch von Personen mit herabgesetzten körperlichen, sensuellen oder mentalen Fähigkeiten oder ohne die erforderliche Erfahrung und Kenntnis benutzt werden, es sei denn, sie wurden durch für ihre Sicherheit verantwortliche Personen entsprechend eingewiesen.

5.Die Kochzonen heizen sich während des Betriebs stark auf: daher besondere Vorsicht walten lassen und Kinder vom Gerät fernhalten, um die Gefahr von Verbrennungen und Verbrühungen zu vermeiden.

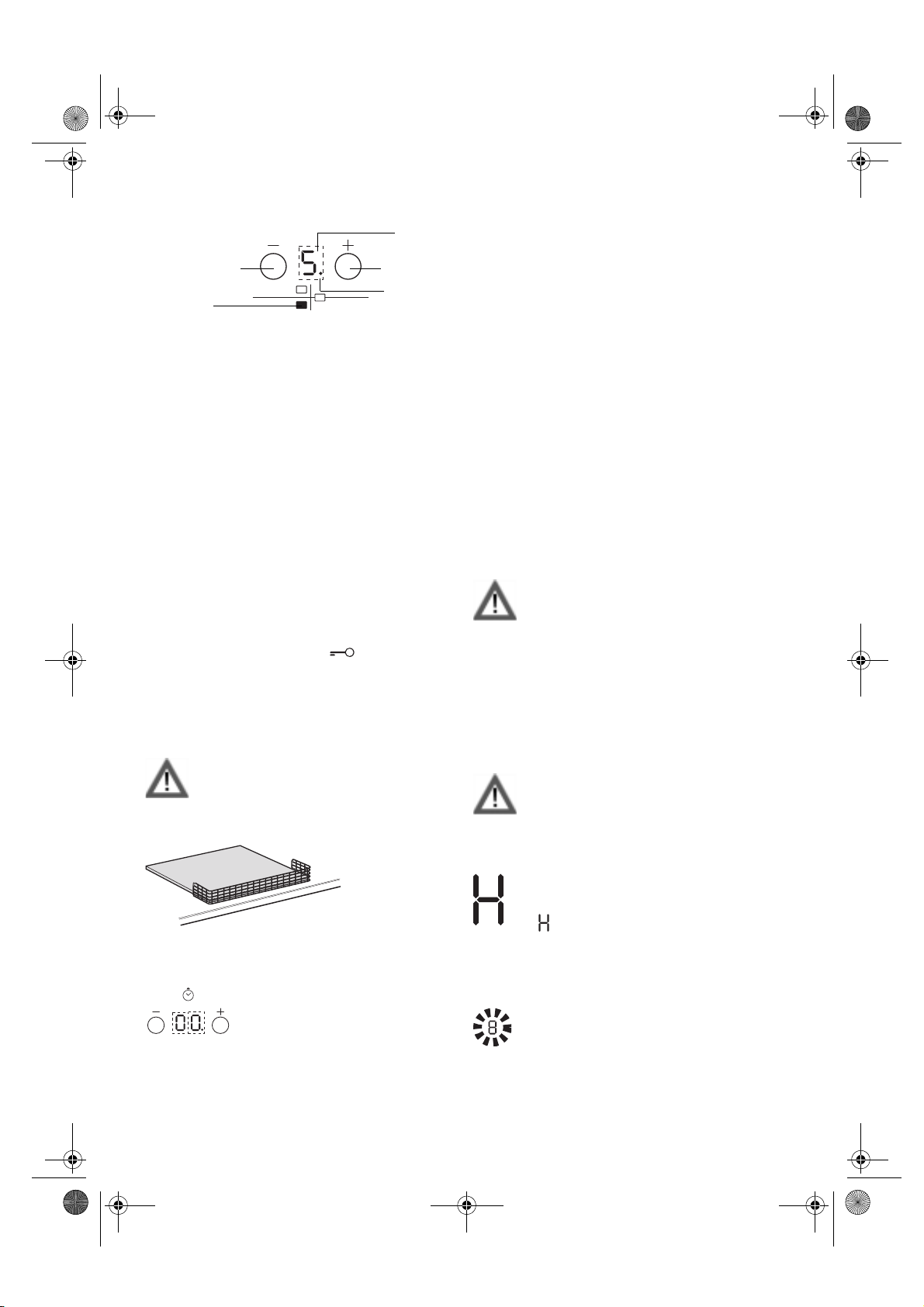

6.Die Bezeichnung “H” erscheint auf dem Bedienfeld, um auf die “Restwärme” der entsprechenden Kochzone hinzuweisen: Das bedeutet, dass die Temperatur der Kochzone

über 60 °C beträgt und diese weder berührt noch irgendein Gegenstand darauf abgestellt werden darf, solange das “H” nicht erloschen ist.

7.Das Kochfeld nicht verwenden, wenn die

Glaskeramik gebrochen oder gerissen ist. Sofort den Kundendienst verständigen.

8.Eventuelle Reparaturen oder Eingriffedürfen ausschließlich durch Fachpersonal vorgenommen werden.

9.Dieses Kochfeld verfügt über einen

Überhitzungsschutz, um das Risiko von Beschädigungen der internen Schaltkreise des Gerätes durch eine überhöhte Temperatur zu vermeiden, die durch externe Wärmequellen verursacht wird (z. B.

Einbauherd unter dem Kochfeld). Sobald die Temperatur der Schaltkreise die maximal zulässige Temperatur überschreitet, schaltet der Überhitzungsschutz das Kochfeld automatisch ab. Das Display zeigt eine Fehlermeldung an

(vgl. Abschnitt “Störungssuche”). Wenn die Temperatur wieder auf unbedenkliche Werte absinkt, kann das Kochfeld wieder normal verwendet werden.

10.Sicherstellen, dass die Kochzonen und der Unterboden des Kochgeschirrs vor dem Gebrauch trocken sind.

11.Keine Metallgegenstände wie Küchenutensilien (Messer, Gabeln, Löffel,usw.), Deckel o.ä. auf das Kochfeld legen, da diese heiß werden können.

12.Garvorgänge, bei denen heißes Öl oder Fett verwendet wird, sollten wegen potentieller Entzündungsgefahr ständig beaufsichtigt werden. Bei sich entzündendem Öl niemals Wasser verwenden: das Kochfeld ausschalten und das Kochgeschirr sofort abdecken; das Kochgeschirr auf der Kochzone abkühlen lassen. Das Öl vorschriftsgemäß entsorgen.

13.Nach dem Kochen die Taste drücken.

Vor Gebrauch

Wichtig: Die Induktionszonen arbeiten nicht, wenn das Kochgeschirr nicht die

korrekten Abmessungen hat.

Nur Kochgeschirr verwenden, das die Aufschrift “INDUCTION SYSTEM” trägt (s. nebenstehende Abb.).

Vor dem Einschalten des Kochfeldes das Kochgeschirr auf die gewünschte Kochzone stellen.

Im Haushalt bereits vorhandenes Kochgeschirr:

OK

NEIN

Mit einem Magneten kann geprüft werden, ob das Kochgeschirr für das Induktionskochfeld geeignet ist: Das Kochgeschirr ist nicht geeignet, wenn es nicht magnetisch ist.

1.Sicherstellen, dass der Unterboden des Kochgeschirrs nicht rau ist, da er die Glaskeramikoberfläche des Kochfeldes zerkratzen könnte. Das Kochgeschirr entsprechend überprüfen.

2.Kein leeres Kochgeschirr verwenden, vor allem, wenn es sich um Emailleoder Aluminium-Kochgeschirr handelt. Der Boden des Kochgeschirrs und die Glaskeramik des Kochfeldes könnten beschädigt werden.

3.Niemals heißes Kochgeschirr auf das Bedienfeld des Kochfeldes stellen. Dieses könnte Schaden nehmen.

Empfohlene Durchmesser des Kochgeschirrs

XL	Ø	Ø		M	Ø
	26 cm	17 cm	26 cm		18 cm

Ø

12 cm 18 cm

Ø	Ø	Ø		Ø
L 21 cm	14 cm	21 cm S 14,5 cm	9 cm	14,5 cm

4

31902053D.fm Page 5 Tuesday, September 23, 2008 11:48 AM

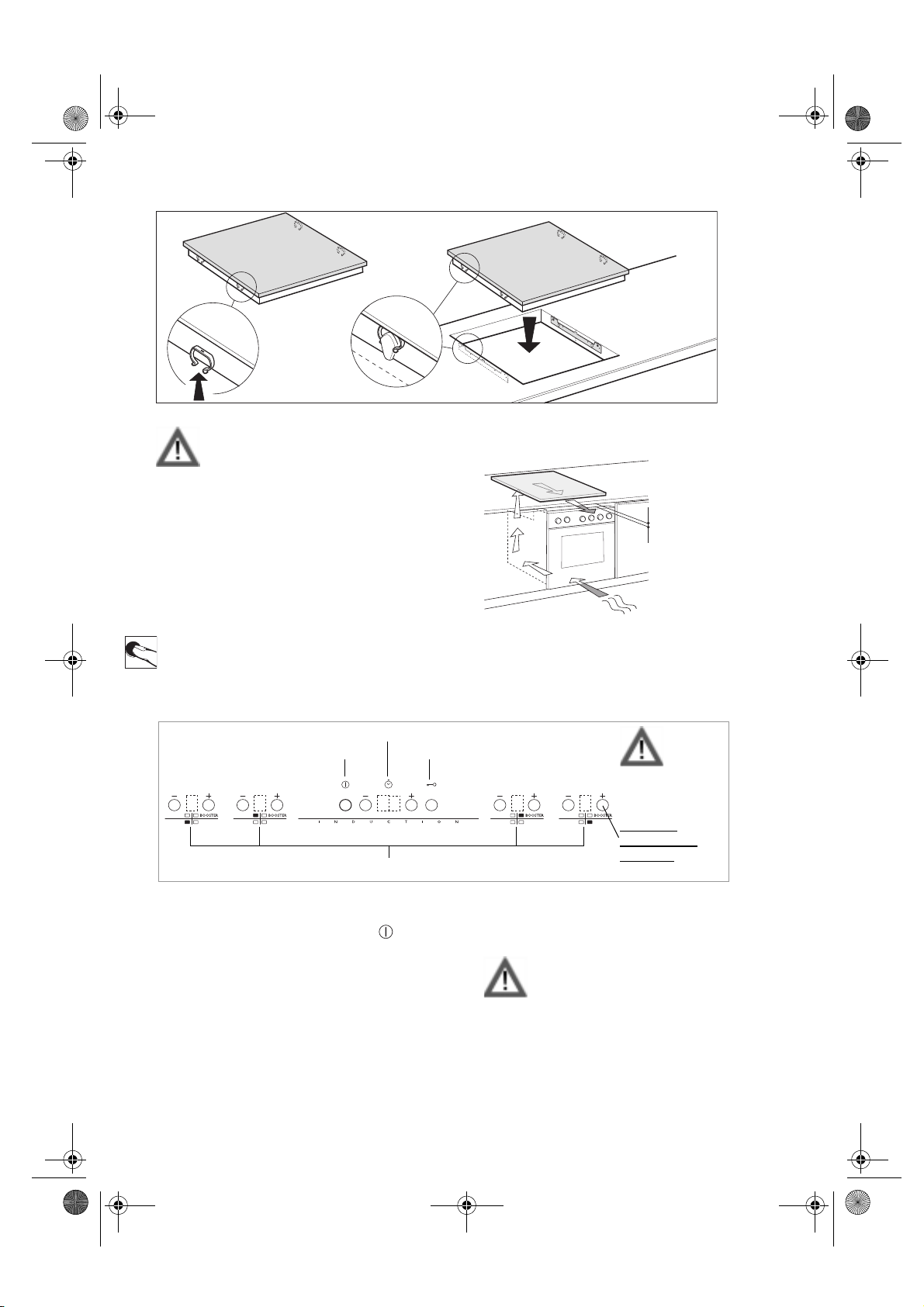

INSTALLATION und ELEKTRISCHER ANSCHLUSS

Das Gerät muss von einem qualifizierten Techniker installiert werden, der die geltenden Sicherheitsund Installationsrichtlinien genau kennt. Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden durch Missachten der in diesem Kapitel genannten Richtlinien.

Elektrischer Anschluss

•Der elektrische Anschluss des Kochfeldes muss erfolgen, bevor das Gerät an die Stromversorgung angeschlossen wird.

•Wichtig: Der elektrische Anschluss muss gemäß den Richtlinien der lokalen Elektrizitätsgesellschaft vorgenommen werden.

•Die Spannung auf dem Typenschild am Unterboden muss der Spannung des Stromnetzes in Ihrer Wohnung entsprechen.

•Die Erdung des Gerätes ist gesetzlich vorgeschrieben: Nur Leitungen (einschließlich Erdungsleitungen) der entsprechenden Größe verwenden.

•Für den elektrischen Anschluss ein H05 RR--F-Kabel verwenden (siehe Anschlussplan “Netzspannung” auf der folgenden Seite).

Anschluss an die Klemmenleiste

Das gelb-grüne Erdungskabel muss mit der Klemme mit

dem Symbol verbunden werden. Es muss länger als die anderen Kabel sein.

1.Den Klemmenleistendeckel (A) nach Entfernen der Schraube abnehmen und in das Scharnier (B) der Klemmenleiste einsetzen.

2.Etwa 70 mm des Netzkabels abisolieren.

3.Die Litzen um etwa 10 mm abisolieren. Das Kabel in die Kabelklemme einsetzen und die Litzen an die Klemmenleiste anschließen, wie auf dem Anschlussplan neben der Klemmenleiste dargestellt.

4.Das Netzkabel mit der Kabelklemme befestigen.

5.Den Deckel (C) schließen und auf der Klemmenleiste mit der vorher entfernten Schraube festschrauben - Schritt (1).

Bei jedem Netzanschluss führt das Kochfeld eine automatische Kontrolle durch, die ein paar Sekunden dauert.

Das Netzkabel muss lang genug sein, um das Kochfeld von der Arbeitsplatte abnehmen zu können, und so angebracht werden, dass Schäden oder Überhitzung durch Kontakt mit

dem Sockel vermieden werden. Keine

Verlängerungskabel verwenden.

Netzspannung

Leiter										Anzahl x Größe
230V	~ +									3 x 4 mm2
230-240V ~ +										3 X 4 mm2 (nur Australien)
230V	3 ~ +									4 x 1,5 mm2
400V	3N ~ +									5 x 1,5 mm2
400V	2N ~ +									4 x 1,5 mm2

Falls das Kochfeld schon mit einem Netzkabel ausgerüstet ist, gemäß Anweisungen auf dem Schildchen am Netzkabel vorgehen.

Bei der Installation muss ein allpoliger Trennschalter mit einer Kontaktöffnungsweite von mindestens 3 mm vorgesehen werden.

					230-240V~NUR FÜR
400V 3N ~			230V ~		AUSTRALIEN
					230V~NUR FÜR UK
230V	230V	230V		230V		230V
400V 2N ~			230V 3~		400V 2N~
			NUR FÜR BELGIEN		NUR FÜR NL
230V	230V		230V	230V	230V	230V

A

B

C

5
