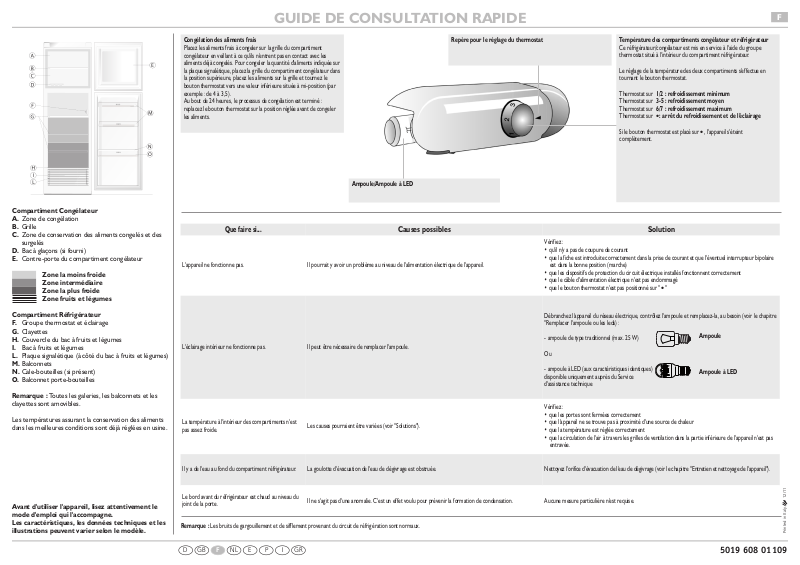

Whirlpool 904.2.02, T 16 A1 D/I, T 16 A1 D/HA.2, 904.2.12, T 16 A1 D/HA Quick reference guide [fr]

GUIDE DE CONSULTATION RAPIDE

F

Compartiment Congélateur

A.Zone de congélation

B.Grille

C.Zone de conservation des aliments congelés et des surgelés

D.Bac à glaçons (si fourni)

E.Contre-porte du compartiment congélateur

Zone la moins froide

Zone intermédiaire

Zone la plus froide

Zone fruits et légumes

Compartiment Réfrigérateur

F.Groupe thermostat et éclairage

G.Clayettes

H.Couvercle du bac à fruits et légumes

I.Bac à fruits et légumes

L.Plaque signalétique (à côté du bac à fruits et légumes)

M.Balconnets

N.Cale-bouteilles (si présent)

O.Balconnet porte-bouteilles

Remarque : Toutes les galeries, les balconnets et les clayettes sont amovibles.

Les températures assurant la conservation des aliments dans les meilleures conditions sont déjà réglées en usine.

Avant d'utiliser l'appareil, lisez attentivement le mode d'emploi qui l'accompagne.

Les caractéristiques, les données techniques et les illustrations peuvent varier selon le modèle.

Congélation des aliments frais	Repère pour le réglage du thermostat		Température des compartiments congélateur et réfrigérateur
Placez les aliments frais à congeler sur la grille du compartiment			Ce réfrigérateur/congélateur est mis en service à l'aide du groupe
congélateur en veillant à ce qu'ils n'entrent pas en contact avec les			thermostat situé à l'intérieur du compartiment réfrigérateur.
aliments déjà congelés. Pour congeler la quantité d'aliments indiquée sur			Le réglage de la température des deux compartiments s'effectue en
la plaque signalétique, placez la grille du compartiment congélateur dans
la position supérieure, placez les aliments sur la grille et tournez le			tournant le bouton thermostat.
bouton thermostat vers une valeur inférieure située à mi-position (par			Thermostat sur	1/2 : refroidissement minimum
exemple : de 4 à 3,5).
Au bout de 24 heures, le processus de congélation est terminé :			Thermostat sur	3-5 : refroidissement moyen
replacez le bouton thermostat sur la position réglée avant de congeler			Thermostat sur	6/7 : refroidissement maximum
les aliments.			Thermostat sur •: arrêt du refroidissement et de l'éclairage

Si le bouton thermostat est placé sur•, l'appareil s'éteint complètement.

Ampoule/Ampoule à LED

...Que faire si

Causes possibles

Solution

Vérifiez :

• qu'il n'y a pas de coupure de courant

• que la fiche est introduite correctement dans la prise de courant et que l'éventuel interrupteur bipolaire L'appareil ne fonctionne pas. Il pourrait y avoir un problème au niveau de l'alimentation électrique de l'appareil. est dans la bonne position (marche)

• que les dispositifs de protection du circuit électrique installés fonctionnent correctement

• que le câble d'alimentation électrique n'est pas endommagé

• que le bouton thermostat n'est pas positionné sur "•"

			Débranchez l'appareil du réseau électrique, contrôlez l'ampoule et remplacez-la, au besoin (voir le chapitre
			"Remplacer l'ampoule ou les leds) :
	L'éclairage intérieur ne fonctionne pas.	Il peut être nécessaire de remplacer l'ampoule.	- ampoule de type traditionnel (max. 25 W)				Ampoule
			Ou
			- ampoule à LED (aux caractéristiques identiques)				Ampoule à LED
			disponible uniquement auprès du Service
			d'assistance technique
			Vérifiez :
			• que les portes sont fermées correctement
	La température à l'intérieur des compartiments n'est	Les causes pourraient être variées (voir "Solutions").	• que l'appareil ne se trouve pas à proximité d'une source de chaleur
	pas assez froide.		• que la température est réglée correctement
			• que la circulation de l'air à travers les grilles de ventilation dans la partie inférieure de l'appareil n'est pas
			entravée.
	Il y a de l'eau au fond du compartiment réfrigérateur.	La goulotte d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez l'orifice d'évacuation de l'eau de dégivrage (voir le chapitre "Entretien et nettoyage de l'appareil").
	Le bord avant du réfrigérateur est chaud au niveau du	Il ne s'agit pas d'une anomalie. C'est un effet voulu pour prévenir la formation de condensation.	Aucune mesure particulière n'est requise.				12/11
	joint de la porte.
									in Italy
Remarque : Les bruits de gargouillement et de sifflement provenant du circuit de réfrigération sont normaux.									Printed

D GB F NL E P I GR

5019 608 01109
