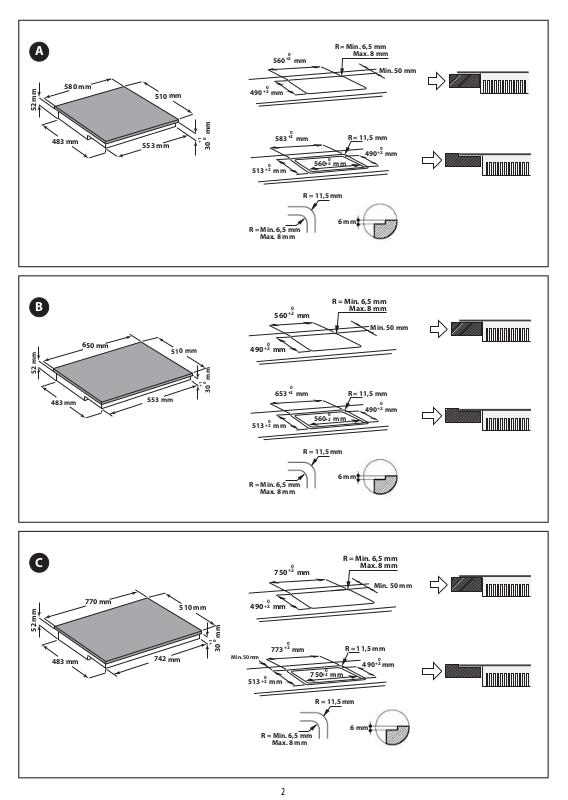

Page 1
A
52 mm
580 mm
483 mm
510 mm
553 mm
0
+1
30 mm
560 mm
0
+2
490 mm
0
+2
513 mm
0
+2
0
+2
583 mm
0
+2
560 mm
R = 11,5 mm
R = Min. 6,5 mm
Max. 8 mm
R = 11,5 mm
490 mm
Min. 50 mm
0
+2
B
52 mm
C
52 mm
483 mm
483 mm
650 mm
770 mm
553 mm
742 mm
510 mm
510 mm
0
+1
30 mm
0
+1
30 mm
R = Min. 6,5 mm
490 mm
513 mm
R = Min. 6,5 mm
490 mm
Min. 50 mm
513 mm
Max. 8 mm
560 mm
0
+2
653 mm
0
+2
Max. 8 mm
750 mm
0
+2
+2
773 mm
0
+2
0
+2
0
+2
0
+2
0
R = Min. 6,5 mm
0
+2
560 mm
R = 11,5 mm
0
+2
750 mm
R = 11,5 mm
6 mm
Max. 8 mm
Min. 50 mm
R = 11,5 mm
+2
490 mm
6 mm
R = Min. 6,5 mm
Max. 8 mm
Min. 50 mm
R = 11,5 mm
0
+2
490 mm
0
R = Min. 6,5 mm
Max. 8 mm
2
6 mm
Page 2
Min. 10 cm
Min. 3 cm
Max. 6 cm
Min. 5 mm
1 2
3
Min. 5 mm
3
Page 3
ČESKY Instalace strana 2 Návod k použití Strana
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
VAŠE BEZPEČNOST I BEZPEČNOST DALŠÍCH OSOB JE VELMI DŮLEŽITÁ
V tomto návodu a na samotném spotřebiči jsou důležitá bezpečnostní upozornění, která si musíte přečíst a dodržovat je.
Toto je symbol nebezpečí, který je důležitý pro zachování bezpečnosti a upozorňuje na možná nebezpečí pro
uživatele a pro další osoby.
Před každým upozorněním týkajícím se bezpečnosti najdete tento symbol nebezpečí a následující výrazy:
NEBEZPEČÍ
VAROVÁNÍ
Všechna bezpečnostní upozornění udávají konkrétní podrobnosti o možném nebezpečí a obsahují pokyny, jak snížit
nebezpečí poranění, poškození a úrazu elektrickým proudem způsobené nesprávným použitím trouby. Dodržujte
pečlivě následující pokyny:
- Spotřebič je před každým instalačním postupem nutné odpojit od sítě.
- Instalaci nebo údržbu musí provést kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními
bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně
požadováno v návodu k použití.
- Uzemnění spotřebiče je podle zákona povinné.
- Napájecí kabel musí být tak dlouhý, aby umožnil připojení spotřebiče, zabudovaného do skříňky, k elektrické síti.
- Instalace musí být v souladu s platnými bezpečnostními předpisy, a proto je nutné použít jednopólový vypínač s
minimální vzdáleností mezi kontakty 3 mm.
- Nepoužívejte rozdvojky ani prodlužovací šňůry.
- Netahejte za napájecí kabel spotřebiče.
- Po provedení instalace nesmí být elektrické prvky spotřebiče pro uživatele přístupné.
- Tento spotřebič je určen výlučně k pečení jídel v domácnosti. Jiný způsob využití (např. vytápění místností) je
zakázaný. Výrobce odmítá jakoukoli odpovědnost za škody vzniklé nevhodným použitím nebo nesprávným
nastavením ovladačů.
- Spotřebič a jeho přístupné části se během použití zahřejí na vysokou teplotu. Nedotýkejte se topných článků.
Dětské do 8 let by se neměly trouby dotýkat, pokud je nesleduje dospělá osoba.
- Přístupné části spotřebiče se při použití mohou zahřát na velmi vysokou teplotu. Malé děti se nesmí ke
spotřebiči přibližovat, a je třeba dohlédnout, aby si se spotřebičem nehrály.
- Během použití a po něm se nedotýkejte topných těles spotřebiče, protože byste se mohli popálit. Na varnou desku
nepokládejte utěrky ani jiný hořlavý materiál, dokud všechny součásti spotřebiče dostatečně nevychladnou.
- Na spotřebič ani do jeho blízkosti nepokládejte hořlavý materiál.
- Přehřáté tuky a oleje se mohou snadno vznítit. Při vaření jídel bohatých na tuk nebo na velkém množství tuku
nebo oleje jídlo vždy sledujte.
- Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi,
nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají
příslušné pokyny k bezpečnému použití spotřebiče, a pokud si tyto osoby a děti neuvědomují možná nebezpečí. Děti si se
spotřebičem nesmějí hrát. Děti nesmějí bez dozoru dospělých čistit troubu, ani provádět činnosti údržby.
- Na varné zóny nepokládejte kovové předměty jako kuchyňské náčiní (nože, vidličky, naběračky, pokličky apod.),
protože by se mohly zahřát.
- Do prostoru pod spotřebič je nutné vložit oddělovací panel, který není součástí vybavení.
- Je-li povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
- Spotřebič není zkonstruován k zapnutí pomocí vnějšího časovače nebo samostatného systému dálkového ovládání.
- Vaření bez dozoru na varná deska s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte
uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou.
Nebezpečí požáru: na varném povrchu nic neskladujte.
- Nepoužívejte čisticí přístroje na páru.
- Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se
mohly zahřát na velmi vysokou teplotu.
- Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor nádoby.
Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí
vážná poranění.
Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohla
způsobit vážné poranění.
CS130
Page 4
RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
NEOK
Ø
30 cm
Ø
24 cm
Ø
18 cm
Ø
Ø
Ø
14 cm
17 cm
14 cm
30 cm
24 cm
18 cm
Ø
28 cm
Ø
21 cm
Ø
14,5 cm
Ø
Ø
Ø
18 cm
14 cm (dvojitá zóna)
15 cm
11 cm
28 cm
21 cm
14,5 cm
XL
L
S
XL
L
M
(Dvojitá zóna)
Ø
14 cm
Flexi vaření
39 cm
18 cm
max. min.
Likvidace obalového materiálu
Obal je ze 100% recyklovatelného materiál u a je označen recyklačním symbolem ( ). Obalový materiál p roto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle
platných místních předpisů.
Likvidace spotřebiče
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96 /ES o likvidaci elektrického a elektronického zařízení (WEEE).
Zajištěním správné likvidace tohoto výrobku pomů žete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví.
Symbol na spotřebiči nebo příslušných dokladech udává, že tento výrobek nepatří do domácího odpadu, ale je nutné ho odevzdat do příslušného sběrného centra pro
recyklaci elektrických a elektronických zařízení.
Úspora energie
Chcete-li dosáhnout nejlepších výsledků:
• Používejte nádoby s průměrem dna stejným, jako je průměr varné zóny.
• Používejte pouze hrnce a pánve s rovným dnem.
• Je-li to možné, používejte při vaření pokličku.
• Ještě více energie a času vám ušetří tlakový hrnec (n epoužívejte s režimem 6. smysl).
• Hrnec postavte do středu varné oblasti vyznačené na varné desce.
PROHLÁŠENÍ O SOULADU S PŘEDPISY
- Tento spotřebič je určen ke kontaktu s potravinami, je v souladu se směrnicí ( ) č. 1935/2004 a byl zkonstruován, vyroben a dodán na trh v souladu s bezpečnostními
požadavky směrnice “Nízké napětí” 2006/95/ES (která nahrazuje 73/23/EHS a její další znění) a s požadavky na ochranu směrnice “EMC” 2004/108/ES.
PŘED POUŽITÍM
DŮLEŽITÉ UPOZORNĚNÍ: jestliže hrnce nemají správné rozměr y, varné zóny se nezapnou. Používejte pouze hrnce se symbolem “INDUKČNÍ SYSTÉM” (viz
vedlejší obrázek). Před zapnutím varné desky postavte nádobu na požadovanou varnou zónu.
STARÉ NÁDOBY
Ke kontrole vhodnosti nádoby pro indukční varnou desku použijte magnet: pokud nádoby nereagují na magnet, nejsou pro tuto desku vhodné.
- Přesvědčte se, zda dno hrnce není drsné, protože by mohlo poškrábat povrch varné desky. Zkontrolujte nádobí.
- Nikdy nestavte horké hrnce a pánve na povrch ovládacího panelu varné desky. Mohl by se poškodit.
DOPORUČENÉ PRŮMĚRY DNA NÁDOBY
DŮLEŽITÉ UPOZORNĚNÍ: údaje o velikosti průměru dn a nádoby pro zóny, u kterých lze použít funkci “Šestý smysl” najdete v části “ Funkce Šestý smysl”.
CS131
Page 5
INSTALACE
min 5 mm
min 20 mm
min 5 mm
400 V 3N ~ 230 V ~
230-240 V ~ (pouze Austrálie)
230 V ~ (pouze VB)
400 V 2N ~ 230 V 3 ~ (pouze Belgie) 400 V 2N ~ (pouze NL)
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
Po vybalení spotřebiče se přesvědčte, zda se př i dopravě nepoškodil a v případě pochybností se obraťte na prodejce nebo na servis.
PŘÍPRAVA SKŘÍŇKY K VESTAVBĚ
UPOZORNĚNÍ
• Vzdálenost mezi spodní stranou spotřebiče a oddělovacím panelem musí odpovídat rozměrům uvedeným na obrázku.
• Ke správnému fungování spotřebiče nezakrývejte minimální volný prostor mezi pracovní plochou a horní plochou skříňky (min. 5 mm).
• Potřebujte-li skříňku přiříznout, proveďte tyto úpravy ještě před instalací varné desky a odstraňte pečlivě všechny odřezky i piliny.
• V případě instalace trouby pod varnou desku se přesvědčte, že je vybavena chladicím systémem.
• V případě, že si přejete, aby varná deska byla zcela zapuštěná do pracovní plochy, zavolejte do servisu a požádejte o montáž sady šroubů 4801 211 00112.
• K vyjmutí varné desky z pracovní desky kuchyňské linky použijte šroubovák (není součástí balení), kterým uvolníte pružiny na spodní straně spotřebiče.
• Neinstalujte varnou desku nad myčku nebo pračku, aby elektronické obvody nebyly v kontaktu s párou nebo vlhkostí a nepoškodily se.
- Pod varnou deskou instalujte
oddělovací panel.
- Dolní část spotřebiče musí být po
provedené instalaci nepřístupná.
- V případě instalace trouby pod
varnou desku se oddělovací panel
neinstaluje.
PŘIPOJENÍ K ELEKTRICKÉ SÍTI
UPOZORNĚNÍ
- Výrobce odmítá jakoukoli odpovědnost za zranění osob a zvířat nebo poškození majetku vzniklé nedodržením výše uvedených předpisů.
- Napájecí kabel musí být tak dlouhý, aby umožnil varnou desku z pracovní desky vytáhnout.
- Zkontrolujte, zda napětí uvedené na typovém štítku na dně spotřebiče odpovídá napětí ve vašem bytě.
- Nepoužívejte prodlužovací kabely.
Připojení ke svorkovnici
Pro připojení k elektrické síti použijte typ kabelu H05RR-F podle níže uvedené tabulky.
Vodiče Počet x rozměr
230 V ~ +
230-240 V ~ +
230 V 3 ~ +
400 V 3N ~ +
400 V 2N ~ +
3 x 4 mm
3 x 4 mm
4 x 1,5 mm
5 x 1,5 mm
4 x 1,5 mm
- Odpojte spotřebič od elektrické sítě.
- Instalaci musí provést kvalifikovaný odborník podle platných předpisů týkajících se instalace a
bezpečnosti.
2
2
(pouze Austrálie)
2
2
2
CBA
Žlutozelený uzemňovací vodič musí být připojen ke svorce se symbolem .
Tento vodič musí být delší než ostatní vodiče.
1. Sejměte kryt svorkovnice (A) vyšroubováním šroubu a zasuňte kryt do závěsu (B) svorkovnice.
2. Pak napájecí kabel zasuňte do držáku kabelu a vodiče přip ojte ke svorkovnici, jak je uvedeno na schématu zapojení, umístěném v blízkosti této svorkovnice.
3. Napájecí kabel připevněte pomocí držáku kabelu.
4. Zavřete kryt (C) a přišroubujte ho opět ke svorkovnici pomocí předtím vyšroubovaného šroubu - bod (1).
Při každém připojení k napájecí síti provede varná deska několikavteřinovou auto matickou kontrolu.
Pokud je varná deska již vybavena napájecím kabelem, dodržujte pokyny na štítku připevněném k napájecímu kabelu. Připojení k pevné síti proveďte pomocí vícepólového
vypínače s minimální vzdáleností mezi kontakty 3 mm.
CS132
Page 6
NÁVOD K POUŽITÍ
K volbě a zapnutí varné zóny
Zapnutí/vypnutí varné
desky
K nastavení minutky
Nastavení pauzy u
varné desky
K zapnutí jedné z
automatických funkcí
Dotekové ovládání
K zablokování ovládacího panelu
K volbě funkce Flexi vaření
Ukazuje zapnutí jedné z automatických funkcí
Časovač varné zóny
Tlačítko volby zóny a ukazatel zvolené varné z óny/stupně výkonu
Dotykové ovládání (seřízení výkonu)
Popis ovládacího panelu
Panel je vybaven dotykovými tlačítky: stačí lehký dotek příslušného symbolu (není nutné silně tisknout).
MIN.
První použití / po výpadku elektrického proudu
Po připojení varné desky k elektrické síti je ovládací panel zablokovaný (kontrolka nad tlačítkem svítí).
K odblokování ovládacího panelu stiskněte tlačítko na 3 vteřiny. Kontrolka zhasne a varnou desku můžete normálně používat.
Zapnutí / vypnutí varné desky
K zapnutí varné desky stiskněte na asi 2 vteřiny tlačítko . Kontrolka nad tlačítkem se rozsvít í a uvnitř kroužků znázorňujících varné zóny se objeví čárky.
Varnou desku vypnete stisknutím stejného tlačítka, až se deska vypne. Všechny varné zóny se vypnou.
Jestliže do 10 vteřin nezapnete žádnou va rnou zónu, varná deska se automaticky vypne.
i
Zapnutí a nastavení varné zóny
Po zapnutí varné desky postavte na zvolenou varnou zónu nádobu.
Zapněte zónu stisknutím příslušného kruhového tlačítka: uvnitř kroužku se zobrazí číslo 5, které odpovídá střednímu stupni výkonu.
Chcete-li změnit stupeň výkonu, posunujte prstem vodorovně po ovládacím panelu výkonu: číslo uvnitř kroužku se mění podle polohy prstu od minimálního nastavení 1 do
maximálního výkonu 9. Pomocí dotykového ovládání je možné zapnout funkci zesilovače stisknutím “BOOST” (“P” na displeji). Stupeň výkonu rychlého varu “BOOST” lze použít
na maximálně 10 minut, potom se automaticky nastaví úroveň 9. U modelů s tře mi varnými zónami je možné nastavit současně tři úrovně “BOOST”. v tomto případě spotřebič
automaticky upraví rozdělení výkonu mezi tři zóny.
Jestliže je zapnuto více varných zón, dotykové ovládání umožňuje změnu výkonu zvolené zóny, kterou poznáte podle svítícího puntíku dole vpravo u ukazatele
výkonu. Chcete-li vybrat zónu, stačí stisknout příslušné kruhové tlačítko.
Pokud není nádoba pro indukční varnou desku vhodná, je špatně umístěná nebo nemá odpovídající rozměry, zobrazí se na displeji ukazatel “chybí nádoba”
(vedlejší obrázek). Jestliže varná deska do 60 vteřin nezjistí žádnou nádobu, sama se vypne.
Vypnutí varné zóny
Zvolte varnou zónu k vypnutí stisknutím příslušného kruhového tlačítka (puntík dole vpravo u ukazatele výkonu zobrazený na displeji). Stiskněte ovladač OFF (VYP) na dotykovém
ovládání.
Varná zóna se vypne, a jestliže je ještě horká, v kroužku se objeví písmeno “H”.
“H” je ukazatel zbytkového tepla. Varná deska je vybavena ukazatelem zbytkového tepla pro každou varnou zónu; tento ukazatel signalizuje, které varné zóny
dosud nevychladly na bezpečnou teplotu. Po ochla zení varné zóny displej zhasne.
CS133
Page 7
Volba časovače
Časovač je vypínač, který umožňuje nastavit dobu vaření na maximální čas 90 minut.
Zvolte varnou zónu, kterou chcete nastavit pomocí časovače (vpravo dole u ukazatele stupně výkonu na displeji se objeví světelný puntík), pak nastavte požadovaný čas pomocí
tlačítek “+” a “-” funkce časovače: v blízkosti ukazatele varné zóny se objeví čas v minutách.
Za několik vteřin od posledního dotknutí začne časova č odpočítávat čas (puntík volby varné zóny začne blikat).
Po uplynutí nastaveného času zazní zvukový signál a varná zóna se automaticky vypne.
Údaje o časovači pro funkci “Šestý smysl” najdete v po pisu funkce na dalších stranách.
Zablokování ovládacího panelu
Funkce úplně zablokuje ovládání varné desky, aby nemohlo dojít k náhodnému zapnutí (např. během čištění).
Stiskněte na tři vteřiny tlačítko : zapnutí je signalizováno zvukovým signálem a světelnou kontrolkou nad symbolem zámku. Ovládací panel je zablokovaný s výjimkou funkce
vypnutí. Zablokování ovládacího panelu vypnete zopakováním postupu zapnutí. Světelný puntík zhasne a varná deska je opět zapnutá.
DŮLEŽITÉ UPOZORNĚNÍ: voda z čištění, tekutiny vyteklé z hrnce nebo jakékoli předměty položené na tlačítku pod symbolem mohou způsobit zapnutí nebo neúmyslné vypnutí
funkce Zablokování ovládacího panelu.
Pauza
Funkce umožňuje dočasné zablokování fungování varné desky, a potom její zapnutí se zachováním nastavení (s výjimkou funkce Šestý smysl a nastavení časovačů). Stiskněte
tlačítko : na místě stupňů výkonu se obje ví ukazatel , který bliká. Spotřebič opět zapnete dalším stiskem tlačítka :
Flexi vaření
Tato funkce umožňuje používat varnou ploch u jako dvě samostatné varné zóny nebo jako jednu velmi velkou zónu.
Je ideální pro oválné, obdélníkové a podlouhlé pán ve (s maximálními rozměry dna 38x18 cm) nebo více než jednu standardní pánev. Chcet e-li zapnout funkci Flexicook, zapněte
varnou desku a stiskněte tlačítko : obě varné zóny zobrazí stupeň výkonu “5”, obě tečky vedle čísla stupně svítí, což naznačuje, že je funkce Flexi zapnutá.
Ke změně stupně výkonu stačí přejet prstem po dotykovém ovládání: jak se prst posunuje, číslo uvnitř kruhu se zvyšuje/snižuje v rozsahu od min. n astavení 1 až po maxi mum 9.
Chcete-li funkci flexibilní zóny vypnout, stiskněte tlačítko : varné zóny se znovu vrátí k samostatnému provozu. K vypnutí varné zóny stiskněte OFF
i
Na displeji zóny, která nemůže deteko vat žádnou nádobu (protože na ní není, nebo je špatně postavená, nebo není vhodná pro indukční varnou desku) se objeví zpráva
“no pot” (žádná nádoba) . Tato zpráva zůstává aktivní po dobu 60 vteřin: v této době, můžete přidat nebo posunout nádobu podle potřeby.
Po 60 vteřinách, pokud jste na zónu nepostavili žádnou nádobu, systém zastaví “hledání” nádoby na této zóně a symbol bude stále svítit a připomínat, že je zóna vypnutá.
Chcete-li znovu zapnout funkci Flexicook na plotýnkách, stiskněte tlačítko .
Funkce Flexi je také schopná detekovat, když je ná doba přesunuta z jedné zóny do druhé v rámci varného prostoru Flexi, a zachov á stejný výkon zóny, na které byla původně
pánev (viz příklad na obrázku níže: pokud nádobu přesunete z přední plotýnky na zadní, zobrazí se úroveň výkonu na displeji odpovídajícím zóně, na kterou jste nádobu postavili).
Je také možné používat varný prostor Flexi jako dvě nezávislé va rné zóny pomocí příslušného tlačítka jednotlivé zóny. Postavte nádobu doprostřed je dné zóny a nastavte úroveň
výkonu posuvným dotykovým displejem.
i
Důležité upozornění: Ujistěte se, že nádoby postavené uprostřed varné zóny zakrývají logo umístěné uprostřed varné zóny.
V případě velkého hrnce, oválné, o bdélníkové a podlouhlé pánve zkontrolujte, zda nádoby umístěné uprostřed varné zóny zakrývají obě loga.
Příklady dobrého a špatné umístění nádoby:
CS134
Page 8
Se zapnutou funkcí Flexi vaření nelz e použít funkci rychlého varu Booster nebo funkci Šestý smysl. Jestliže nastavíte časovač, zobrazí se vedle displeje varné zóny
i
umístěné výše.
i
Popis automatických funkcí
Varná deska je vybavena několika automatickými funkcemi pro varné zóny. Vedle tlačítka volby každé zóny jsou uvedeny ikony možných funkcí. Po každé volbě
automatické funkce se vedle ikony rozsvítí kontrolka a na displeji zóny se objeví písmeno “A”.
Funkce 6. smysl
Funkce 6. smysl zvolí automaticky ideální stupeň výkonu k uvedení v ody do varu a signalizuje dosažení varu.
Po umístění nádoby s vodou zapněte varnou desku a zvolte požadovanou varnou zónu. Stiskněte tlačítko : na displeji objeví “A”, rozsvítí se kont rolka. Během fáze ohřevu se
zobrazuje animace v prostoru vedle zóny .
Ke správnému fungování funkce Šestý sm ysl doporučujeme:
- použijte výhradně vodu (s teplotou místnosti);
- do dosažení varu nepřidávejte sůl, přísady ani koření;
- neměňte stupeň výkonu zóny, ani nádobu neodstraňujte, nebo neposunujte;
- naplňte nádobu na alespoň 1/3 jejího objemu (min. 1 litr) a nikdy ne až po okraj (viz tabulka po
straně).
- Nepoužívejte tlakové hrnce při zapnutí funkce Šestý smysl.
Chcete-li dosáhnout nejlepších výsledků, doporučujeme rovněž:
- Nezapínejte funkci Šestý smysl, jestliže je zóna již horká (písmeno “H” na displeji).
Po dosažení varu zazní zvukový signál. Tento signál se třikrát opakuje v pravidelných intervalech. Po druhém signálu se automaticky zapne minutka, které sleduje stav varu. Po
třetím signálu varná deska automaticky zvolí nižší stupeň výkonu vhodný k udržení stavu varu. Od tohoto okamžiku je možné přidávat přísady podle přání, nastavit časovač nebo
změnit stupeň výkonu. Změnou stupně výkonu nebo nastavením režimu “pauza” se funkce Šestý smysl ukončí.
Varná deska automaticky řídí použití fun kce Šestý smysl a rychlého varu, proto někdy není možné aktivovat rychlý var s již zapnutou funkcí Šestý smysl.
Na výkon funkce Šestý smysl může mít vliv kvalita použitého ná dobí.
i
Umístění
varné zóny
18 cm 17-19 cm 5 litrů
24 cm 23-25 cm 7 litrů
28 cm 24-28 cm 7 litrů
Průměr dna hrnce
pro použití funkce
6. smysl
množství vody v
Maximální
hrnci
Funkce Dušení
Po uvedení jídla do varu se stisknutím tlačítka automaticky nastaví stupeň výkonu pro minimální var. Na displeji se objeví “A”: r ozsvítí se kontrolka. Chcete-li funkci vypnout,
stiskněte OFF na dotykovém panelu.
Funkce Rozpouštění
Funkce Rozpouštění udržuje nízkou stejnoměrnou te plotu varné zóny. Po umístění nádoby/příslušenství na požadovanou varnou zónu zapněte varnou desku a zvolte
požadovanou zónu. Stiskněte tlačítko : na displeji objeví “A”, rozsvítí se kontr olka. Chcete-li funkci vypnout, stiskněte OFF na dotekovém panelu.
CS135
Page 9
ČIŠTĚNÍ
UPOZORNĚNÍ
DŮLEŽITÉ UPOZORNĚNÍ: nepoužívejte drsné houb ičky nebo drátěnky. Jejich používání by časem mohlo poničit sklo.
• Po každém použití nechte varnou desku vychladnout a od straňte připečené nečistoty nebo skvrny.
• Cukr nebo potraviny s vysokým obsahem cukru poškozují varnou desku a je nutné je ihned odstranit.
• Sůl, cukr a písek mohou sklo varné desky poškrábat.
• K čištění používejte měkký hadřík, savý kuchyňský papír anebo speciální prostředky na čištění sklokeramických varných desek (řiďte se pokyny výrobce).
- Nepoužívejte čisticí přístroje na páru.
- Před čištěním vždy zkontrolujte, zda jsou varné zóny vypnuté a ukazatel zbytkového tepla (“H”) je
zhasnutý.
JAK ODSTRANIT PORUCHU
• Pozorně si přečtěte a dodržujte pokyny v části “Pokyny k použití”.
• Zkontrolujte, zda nedošlo k výpadku proudu.
• Po vyčištění varnou desku pečlivě osušte.
• Jestliže se po zapnutí varné desky na displeji zobrazí alfanumerické kódy, postupujte podle následující tabulky.
• Pokud se po použití varné desky nepod aří desku vypnout, ihned ji odpojte od elektrické sítě.
CHYBOVÝ KÓD POPIS MOŽNÉ PŘÍČINY ODSTRANĚNÍ ZÁVADY
Varná deska se vypne a po 10 vteřiná ch zazní
každých 30 vteřin zvukový signál.
C81, C82, C83
F42 nebo F43
F12, F21, F25, F36, F37, F40, F47, F56, F58,
F60, F61, F62, F63, F64
Stálý tlak na ovládacím panelu. Voda nebo kuchyňské náčiní na ovládacím
panelu.
Ovládací panel zhasnul z důvodu příliš
vysoké teploty.
Připojení varné desky nemá správné
napětí.
Zavolejte do servisu a sdělte zobrazený chybový kód.
Vnitřní teplota elektronických částí je příliš
vysoká.
Čidlo zjistilo jiné napětí, než je připojovací
napětí.
Vyčistěte ovládací panel.
Počkejte s dalším vařením, až se varná
deska ochladí.
Odpojte varnou desku od elektrické
sítě a zkontrolujte připojení.
SERVIS
Než zavoláte do servisního střediska
1. Ověřte si, zda nemůžete vyřešit problémy sami pomocí bodů popsaných v “Jak odstranit poruchu”.
2. Vypněte a znovu zapněte spotřebič, abyste zjistili, zda porucha stále trvá.
Jestliže porucha trvá i po provedení výše uvedených kroků, zavolejte do nejbližšího servisu.
Uveďte:
• stručný popis poruchy;
• typ a přesný model spotřebiče;
• servisní číslo (číslo za slovem Service na typovém štítku) umístěné na spodní straně spotřebiče (na kovové destičce);
• svoji úplnou adresu;
• své telefonní číslo s předvolbou.
Jestliže je oprava nutná, obraťte se na autorizované servisní středisko (které je zárukou použití o riginálních náhradních dílů a správné opravy). Náhradních díly jsou k
dispozici 10 let.
CS136
Page 10
TABULKA VÝKONŮ
Stupeň výkonu Jídlo nebo způsob vaření Použití varného stupně
(použití závisí na zkušenostech a kuchařských návycích)
Max. výkon
Vysoký výkon
Střední výkon
Nízký výkon
OFF (VYP)
Boost
(Rychlý var)
8-9 Smažení - udržení varu
7-8
6-7
4-5
3-4
2-3
1-2
1
Nulový
výkon
Rychlý ohřev
Osmáhnutí do růžova - opečení
- udržení varu - grilování
Osmáhnutí do růžova - vaření -
dušení - opečení - - grilování
Vaření - dušení - opečení -
grilování
Vaření - začátek varu -
zahuštění - povaření s máslem
K udržení teploty - povaření s
máslem
Odkladová plocha
Ideální k rychlému zvýšení teplot y jídla, rychlému uvedení vody do varu nebo rychlému ohřevu
tekutin na vaření.
Ideální k osmáhnutí do růžova, začátku vaření, smažení mražených výrobků, rychlému varu.
Ideální k opečení, udržení prudkého varu, vaření a grilování (po krátkou dobu, 5-10 minut)
Ideální k opečení, udržení lehkého varu, vaření a grilování (po středně dlouhou dobu, 10-20 minut,
předehřátí příslušenství
Ideální k opečení, udržení jemného varu, vaření (po dlouhou dobu). Povaření těstovin s máslem
Ideální k delšímu vaření (rýže, omáčky, pečeně, ryby) s tekutinami (např. s vodou, vínem, vývarem,
mlékem), rozpuštění másla na těstovinách.
Ideální k delšímu vaření (objem do jednoho litru: rýže, šťávy, pečeně, ryby) s omáčkami (např. voda,
víno, vývar, mléko)
Ideální ke změknutí másla, opatrnému rozpouštění čokolády, rozmrazování malých kousků a k
udržení teploty právě uvařených jídel (např. šťáv, řídkých i hustých polévek)
Ideální k udržení malých, právě uvařených porcí jídel v teple, zahřátí podávacích talířů, nebo
rozpuštění másla na rizotu)
Varná deska v poloze klidového stavu nebo vypnuto (může být zbytkové teplo z vaření signalizované
ukazatelem H)
Funkce Popis funkce
Automaticky zjistí vhodný stupeň výkonu k dlouhému dušení jídel. Vhodné k vaření rajské omáčky, ragú, polévek, zeleninových
Dušení
Rozpouštění
6. smysl
Šestý smysl
vaření vody
Flexi vaření
polévek; udržuje nastavený stupeň vaření (ideální k vaření v lázni). Brání náhlému přetečení jídel (v ystříknutí) nebo připálení, ke
kterým při tomto způsobu vař ení dochází. Tuto funkci použijte po uvedení jídla do varu.
Automaticky nastaví vhodný stupeň výkonu k pomalému rozpouštění choulostivých jídel bez narušení jejich typ ické chuti (čokoláda,
máslo atd).
Automaticky zjistí dosažení varu vody a sníží výkon na hodnotu, která zaručuje udržení varu do doby, než přidáte potraviny. Po
uvedení do varu zazní zvukový signál k upozornění, že je možné vložit do nádoby potřebné přísady (např. koření, těstoviny, rýži,
zeleninu, maso a ryby k vaření), ale také sklenice k zavařování nebo nádob ke sterilizaci.
Tato funkce spojuje dvě varné zóny a umožňuje použití obdélníkových nebo oválných nádob nebo mřížek a využití celého
poskytnutého prostoru. Chcete-li grilovat velké kusy potravin nebo velké množství (ryby, ražniči, zelenina jako čekanka, bifteky,
uzeniny).
K přípravě jídel jako pečené rolky, celé ryby obvykle s omáčkou nebo v ývarem v kastrolu/pánvi na ryby/pekáči.
CS137
Page 11
TABULKA VAŘENÍ
Kategorie
potravin
Těstoviny,
rýže
Zelenina,
luštěniny
Masa
Ryby
Vejce
Omáčky
MOUČNÍKY
Jídlo nebo
Stupeň výkonu a průběh vaření
způsob vaření
První fáze Výkony Druhá fáze Výkony
Čerstvé těstoviny Ohřev vody Rychlý var - 9 Vaření těstovin a udržení varu 7-8
Sušené těstoviny Ohřev vody Rychlý var - 9 Vaření těstovin a udržení varu 7-8
Vařené rizoto Ohřev vody Rychlý var - 9 Vaření těstovin a udržení varu 5-6
Rizoto Osma žení a opeče ní 7-8 Vaření 4- 5
Povařené Ohřev vody Rychlý var - 9 Povaření 6-7
Smažené Ohřev oleje 9 Smažení 8-9
Osmáhnuté Ohřev nádoby 7-8 Vaření 6-7
Dušené Ohřev nádoby 7-8 Vaření 3-4
Zapražené Ohřev nádoby 7-8 Zezlátnutí zápražky 7-8
Pečen é
Na grilu Předehřátí pánve 7-8 Grilování z obou stran 7-8
Upečení do růžova
Na šťávě/dušené
Na grilu Předehřátí pánve 7-8 Vaření 7-8
Na šťávě/dušené
Smažené Ohřev oleje nebo tuku 8-9 Smažení 7- 8
Smažená Ohřev pánve s máslem nebo tukem 6 Vaření 6-7
Omelety Ohřev pánve s máslem nebo tukem 6 Vaření 5-6
Naměkko/natvrdo Ohřev vody Rychlý var - 9 Vaření 5-6
Palačinky Ohřev pánve s máslem 6 Vaření 5-6
Rajče
Ragú
Bešamel Příprava základu (rozpuštění másla s moukou) 5-6 Uvedení do lehkého varu 3-4
Krém Uvedení mléka do varu 4-5 Udržování lehkého varu 4-5
Nákypy Uvedení mléka do varu 4-5 Udržování lehkého varu 2-3
Rýžová kaše Ohřev mléka 5-6 Vaření 2-3
Opečení masa dozlatova na oleji (jestliže použijete
máslo, nastavte výkon 6)
Upečení do růžova na oleji (jestliže použijete máslo,
nastavte výkon 6)
Upečení do růžova na oleji (jestliže použijete máslo,
nastavte výkon 6)
Upečení do růžova na oleji (jestliže použijete máslo,
nastavte výkon 6)
Opečení oleje do růžova (jestliže použijete máslo,
nastavte výkon 6)
Upečení do růžova na oleji (jestliže použijete máslo,
nastavte výkon 6)
7-8 Vaření 3-4
7-8 Vaření 4-5
7-8 Vaření 3-4
7-8 Vaření 3-4
6-7 Vaření 3-4
6-7 Vaření 3-4
CS138
Loading...
