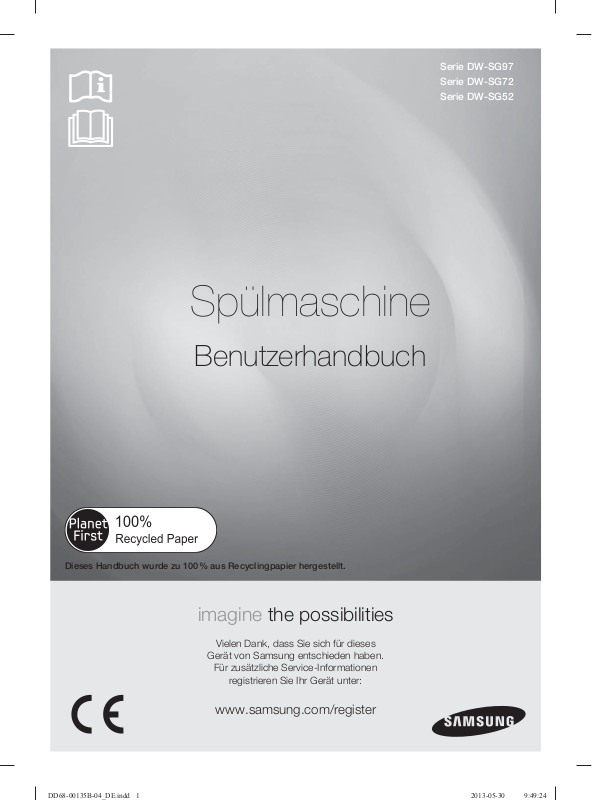

Serie DW-SG97
Serie DW-SG72
Serie DW-SG52
Spülmaschine
Benutzerhandbuch
Dieses Handbuch wurde zu 100% aus Recyclingpapier hergestellt.
imagine the possibilities
Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Für zusätzliche Service-Informationen registrieren Sie Ihr Gerät unter:
www.samsung.com/register
DD68-00135B-04_DE.indd 1 |
2013-05-30 9:49:24 |
Funktionen Ihrer neuen Samsung-Spülmaschine
Mit dieser neuen Spülmaschine macht das Abwaschen richtig Spaß. Mit neuen Funktionen und dem besonders effizienten und sparsamen Betrieb ist das Geschirrspülen mit Ihrer neuen Samsung-Spülmaschine ganz einfach und bequem.
1. Elegantes digitales Touch-Panel (DW-SG97)
Ihre neue Samsung-Spülmaschine zeichnet sich duch ein elegantes Bedienfeld aus, das zur leichteren Bedienung mit digitalen Berührungssensoren ausgestattet ist.
2. Dreistufiges Filtersystem
Ihr neuer Samsung-Geschirrspüler verfügt über ein dreistufi ges Filtersystem, mit dem Sie auch die kleinsten Nahrungsrückstände von Ihren Tellern, Tassen, Kochgeräten und Bestecken heraus fi ltern können. Dieses hochentwickelte Filtrationssystem fi ltert und sammelt alle Nahrungsrückstände gründlich heraus, so dass Sie sicher sein können, dass Ihr Geschirr makellos rein aus der Maschine kommt.
Samsung-Spülmaschinen verfügen über die leistungsstärksten Filtersysteme ihrer Klasse.
3. Kondensationstrocker (DW-SG72 / DW-SG52)
Zum Trocknen der gefüllten Maschine nutzt Ihr neuer Samsung-Geschirrspüler die latente Wärmeenergie aus dem letzten Spülgang. Das spart nicht nur Energie, sondern verhindert auch, dass Dampf aus der Spülmaschine entweicht und möglicherweise Sie oder andere verletzt.
4. SDP-Trocker (DW-SG97)
Ihre neue Samsung-Spülmaschine setzt nach dem letzten Spüldurchlauf die neuartige SDPTrocknungstechnologie (SDP = Super Desiccant Polymer, Supertrocknungspolymer). ein Das spart nicht nur Energie, sondern verhindert auch, dass Dampf aus der Spülmaschine entweicht und möglicherweise Sie und Ihre Lieben verletzt.
Dieses Benutzerhandbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pfl ege Ihrer neuen Samsung-Spülmaschine. Lesen Sie die Bedienungsanleitung, in der Sie nicht nur detaillierte Anweisungen zur Verwendung des Bedienfelds fi nden, sondern auch Tipps dazu erhalten, wie Sie das Beste aus den Funktionen und Technologien Ihres neuen Geschirrspülers herausholen.
Die „Programmtabelle“ zeigt eine Zusammenfassung der verfügbaren Programme und der Abschnitt „Fehlersuche“ enthält Informationen, mit denen Sie häufi ger auftretende Probleme lösen können.
2_ Funktionen Ihrer neuen Samsung-Spülmaschine
DD68-00135B-04_DE.indd 2 |
2013-05-30 9:49:43 |
Sicherheitshinweise
Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pfl ege Ihres neuen Geräts. Lassen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.
WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN
Bitte lesen Sie dieses Handbuch gründlich durch, damit sichergestellt ist, dass Sie die umfangreichen Merkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken.
Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.
Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter oder holen Sie sich Hilfe und Informationen online unter www.samsung.com.
WICHTIGE SYMBOLE FÜR SICHERHEITSUND
GEFAHRENHINWEISE
Wichtige Symbole für Sicherheitshinweise
Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden WARNUNG führen können.
Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen
VORSICHT können.
Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen VORSICHT beim Einsatz Ihrer Spülmaschine zu vermindern, beachten Sie folgende Sicherheitsregeln:
NICHT ausführen.
NICHT demontieren.
NICHT berühren.
Befolgen Sie die Anweisungen genau.
Ziehen Sie den Netzstecker aus der Steckdose.
Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.
Bitten Sie den Kundendienst um Hilfe.
Hinweis
Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie sie genau.
Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.
Sicherheitshinweise _3
DD68-00135B-04_DE.indd 3 |
2013-05-30 9:49:43 |
Sicherheitshinweise
Wichtige Hinweise zur Sicherheit
VORSICHT
WARNUNG
WARNUNG
Dieses Gerät entspricht den aktuellen Sicherheitsanforderungen. Bei unsachgemäßer Verwendung kann es jedoch zu Verletzungen und Sachschäden kommen. Zur Vermeidung von Unfällen und Schäden am Gerät, lesen Sie diese Anleitung sorgfältig durch, ehe Sie das Gerät zum ersten Mal verwenden. Sie enthält wichtige Informationen zu Sicherheit, Bedienung und Wartung.
Wie alle mit Strom betriebenen Geräte mit beweglichen Bauteilen besitzt auch dieses Gerät ein gewisses Gefahrenpotenzial. Um dieses Gerät sicher nutzen zu können, müssen Sie sich mit den Bedienungsabläufen vertraut machen und bei der Verwendung Vorsicht walten lassen.
Gestatten Sie nicht, dass Kinder (oder Haustiere) auf oder in der Spülmaschine spielen. Die Tür der Spülmaschine lässt sich von innen nicht leicht öffnen, und Kinder können ernsthaft verletzt werden, wenn Sie im Innern eingeschlossen sind.
Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom
VORSICHT Kundendienst bzw. von einer ähnlich qualifi zierten Fachkraft ausgewechselt werden, um Gefahren zu vermeiden.
Das Gerät muss so aufgestellt werden, dass der Netzstecker, der Wasserzulauf und die Abfl ussrohre zugänglich sind.
HINWEISE ZUM WEEE-KENNZEICHEN
Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach
ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw.
der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
4_ Sicherheitshinweise
DD68-00135B-04_DE.indd 4 |
2013-05-30 9:49:43 |
HINWEISE ZUR VERWENDUNG IHRER SPÜLMASCHINE
Diese Spülmaschine ist nicht für den Einsatz zu gewerblichen Zwecken geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeitsund Wohnumgebungen bestimmt:
•Geschäfte
•Büros und Ausstellungsräume
und für Bewohner in Einrichtungen wie:
•Jugendherbergen und Pensionen.
Sie darf, wie in diesem Benutzerhandbuch angegeben, nur als Haushaltsgerät für die Reinigung von Haushaltsgeschirr und -besteck verwendet werden.
Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein.
Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen.
Verwenden Sie keine Lösungsmittel im Geschirrspüler - Explosionsgefahr!
WARNUNG
WARNUNG
VORSICHT
Spülmittel nicht einatmen oder verschlucken. Geschirrspülmittel enthalten reizende oder ätzende Bestandteile, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurde.
Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.
VORSICHT
VORSICHT
Setzen und lehnen Sie sich nicht auf die geöffnete Tür. Dies könnte dazu führen, das der Geschirrspüler umkippt und beschädigt wird, und Sie könnten sich verletzen.
Verwenden Sie nur Reiniger und Klarspüler für Haushaltsgeschirrspüler. Verwenden Sie kein Geschirrspülmittel für die Handwäsche.
Verwenden Sie kein stark säurehaltiges Reinigungsmittel.
Füllen Sie den Klarspülerbehälter nicht mit Pulveroder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt.
Versehentliches Füllen des Salzbehälters mit Pulveroder Flüssigspülmittel beschädigt die
VORSICHT Wasserenthärtungsanlage. Vergewissern Sie sich, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten, ehe Sie den Salzbehälter auffüllen.
Verwenden Sie nur spezielles grobkörniges Spülmaschinen-Regeneriersalz, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen können.
VORSICHT
WARNUNG
In einem Gerät mit Besteckkorb (je nach Modell) wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten angeordnet wird. Um jedoch das Risiko von Verletzungen zu auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.
Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. einmal verwendbare Kunststoffbehälter oder Kunststoffbestecke und -geschirr) dürfen nicht in der Spülmaschine gereinigt werden.
Die hohen Temperaturen in der Spülmaschine können sie schmelzen lassen, sodass sie ihre Form verlieren.
Bei Modellen mit Startzeitvorwahl stellen Sie sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Trocknen Sie es nötigenfalls ab. Das Spülmittel kann verklumpen, wenn der Behälter für das Spülmittel feucht ist, und kann dann nicht mehr vollständig aufgelöst werden.
Messer und andere Utensilien mit scharfen Spitzen müssen horizontal eingelegt oder so in den Korb gestellt werden, dass ihre Spitze nach unten weist.
Sicherheitshinweise _5
DD68-00135B-04_DE.indd 5 |
2013-05-30 9:49:43 |
Sicherheitshinweise
HINWEISE ZUM SCHUTZ IHRER KINDER
WARNUNG
WARNUNG
WARNUNG
WARNUNG
Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder am Geschirrspüler zu spielen oder die
Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten.
Es besteht auch die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Lassen Sie Kinder beim Reinigen und bei der Wartung nur dann helfen, wenn sie unter Aufsicht sind.
Ältere Kinder dürfen den Geschirrspüler nur verwenden, wenn ihnen seine Funktionsweise eindeutig erklärt wurde, so dass sie das Gerät sicher bedienen können. Sie müssen in der Lage sein, die Gefahren einer falschen Verwendung zu erkennen.
HALTEN SIE KINDER FERN VON SPÜLMITTELN! Geschirrspülmittel enthalten reizende oder ätzende Bestandteile, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können.
Halten Sie Kinder von der Spülmaschine fern, solange die Tür geöffnet ist. Es könnten noch Spülmittelreste darin sein.
Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.
ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE
WARNUNG
VORSICHT
WARNUNG
WARNUNG
VORSICHT
VORSICHT
Ehe Sie das Gerät aufstellen, überprüfen Sie es auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein.
Der Geschirrspüler darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit sie jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu fi nden Sie im Abschnitt „Überprüfen des Zubehörs“ auf Seite 11.).
Es dürfen sich hinter der Spülmaschine keine Steckdosen befi nden. Es besteht Überhitzungsund Brandgefahr, wenn der Geschirrspüler gegen einen Stecker gedrückt wird.
Der Geschirrspüler darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (z. B.: Heizungen usw.).
Schließen Sie den Geschirrspüler erst dann an das Stromnetz an, wenn er vollständig installiert ist und alle Einstellungen an den Türfedern durchgeführt wurden.
Ehe Sie das Gerät anschließen, prüfen Sie, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit dem Stromnetz übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifi zierten Elektriker.
Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an ein korrekt installiertes Schutzleitersystem angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Bei Zweifeln an der elektrischen Anlage im Haus muss diese durch einen qualifi zierten Elektriker überprüft werden.
Der Hersteller haftet nicht für die Folgen unzureichender Erdung (z. B. elektrischer Schlag).
Schließen Sie das Gerät nicht über Mehrfachstecker oder Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden.
Dieses Gerät darf nur dann in mobile Anlagen wie Schiffe eingebaut werden, nachdem von einem entsprechend qualifi zierten Techniker eine Risikobeurteilung der Anlage durchgeführt wurde.
6_ Sicherheitshinweise
DD68-00135B-04_DE.indd 6 |
2013-05-30 9:49:44 |
VORSICHT
VORSICHT
WARNUNG
Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden.
Der Schlauch des Aqua-Stopp-Systems enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist.
Installation, Wartung und Reparaturen dürfen nur in strikter Übereinstimmung mit den geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifi zierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifi zierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten.
Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:
•Der Geschirrspüler ist korrekt installiert und an die Wasserleitungen angeschlossen.
•Der Geschirrspüler ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist.
•Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde.
•Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein.
Ein beschädigtes Gerät kann gefährlich sein. Wenn der Geschirrspüler beschädigt wird, trennen Sie ihn vom Netz und rufen Sie Ihren Händler oder den Kundendienst an.
Unsachgemäße Reparaturen können unvorhergesehene Gefahren für den Benutzer verursachen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden.
Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.
Trennen Sie den Geschirrspüler bei Wartungsarbeiten (Abschalten der Steckdose und Herausziehen des Steckers) immer vom Netz.
VORSICHT
WARNUNG
VORSICHT
Wenn das Anschlusskabel beschädigt wird, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden.
In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist besonders darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befi nden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt.
Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, und zwar indem:
•es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder
•es am Netz abgeschaltet wird, oder
•die Hauptsicherung getrennt wird, oder
•die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft).
Nehmen Sie keine Änderungen am Gerät vor, es sei denn, Sie haben dazu die Genehmigung vom Hersteller.
Öffnen Sie niemals das Gehäuse des Gerätes.
VORSICHT Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen.
Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls entfällt die Garantie.
Stellen Sie bei der Installation des Geräts sicher, dass oben, links, rechts und auf der Rückseite des VORSICHT Geräts eine ausreichende Belüftung gewährleistet ist.
Wenn zwischen dem Gerät und dem Waschbecken nicht ausreichend Platz frei ist, kann es zu Schäden am Waschbecken und möglicherweise zu Schimmelbildung kommen.
Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Weitere Informationen fi nden Sie im Abschnitt „Einstellen der Wasserhärte“ auf Seite 13)
Sicherheitshinweise _7
DD68-00135B-04_DE.indd 7 |
2013-05-30 9:49:44 |
Inhalt
AUFSTELLEN IHRER SPÜLMASCHINE
9
9Überprüfen der Teile und des Bedienfelds
11Einhaltung der Anschlussvoraussetzungen
VOR DER ERSTMALIGEN INBETRIEBNAHME DES GERÄTS
13
13Verwenden der Wasserenthärtungsanlage
14Signalton aktivieren/deaktivieren
14Verwenden von Spülmaschinensalz
15Verwenden von Klarspüler
EINRÄUMEN DER
SPÜLMASCHINE
16
16 Hinweise zum Geschirrspülen
16 Verwenden der Körbe
20 Verwenden von Spülmittel
BEDIENUNG DER
SPÜLMASCHINE
22
22 Grundlegende Erklärungen
22Verwenden der Programmwahltaste
23Verwenden der Startzeitvorwahl
23Verwenden der Digitalanzeige
24Verwenden zusätzlicher Funktionen
REINIGUNG UND PFLEGE IHRER SPÜLMASCHINE
25
25Reinigen der Außenflächen
25Reinigung des Spülraums
25Reinigen der Filter
26Reinigung der Sprüharme
27Einlagern der Spülmaschine
8_ Inhalt
FEHLERBEHEBUNG UND FEHLERCODES
28
28 Fehlersuche und Maßnahmen
30 Fehlercodes
ÜBERSICHT ÜBER DIE SPÜLPROGRAMME
31
31 Übersicht über die Spülprogramme
ANHANG
32
32Entsorgung des Geschirrspülers und Umweltschutz
32 Konformitätserklärung
32 Technische Daten
FÜR TESTINSTITUTE
33
DATENBLATT
35
DD68-00135B-04_DE.indd 8 |
2013-05-30 9:49:45 |
Aufstellen Ihrer Spülmaschine
Um den sicheren und störungsfreien Betrieb Ihres neuen Geschirrspülers zu gewährleisten, achten Sie darauf, dass Ihr Techniker diese Anweisungen genau befolgt.
ÜBERPRÜFEN DER TEILE UND DES BEDIENFELDS
Nachdem Ihr Geschirrspüler ausgepackt ist, überprüfen Sie, ob Sie alle unten angegebenen Teile erhalten haben. Falls ein Transportschaden vorliegt oder Teile fehlen, setzen Sie sich bitte umgehend mit dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung.
Um die Sicherheit Ihrer Kinder zu gewährleisten, bewahren Sie die Verpackung nach dem Auspacken WARNUNG Ihrer Spülmaschine außerhalb der Reichweite von Kindern auf.
1 |
|
2 |
|
3 |
14 |
|
|
4 |
|
5 |
|
6 |
|
7 |
13 |
8 |
9 |
12
10
|
|
|
|
11 |
|
|
|
|
|
||
1 |
Oberer Sprüharm (nicht abgebildet) |
8 |
Spülmittelbehälter |
||
|
|
|
|
||
2 |
Besteckfach (DW-SG97 / DW-SG72) |
9 |
Klarspülmittelbehälter |
||
Besteckkorb (DW-SG52) (siehe Seite 19) |
|||||
|
|
|
|||
|
|
|
|
|
|
3 |
Oberer Korb |
10 |
Bedienfeld |
||
(in der Türfront: DW-SG72 / DW-SG52) |
|||||
|
|
|
|
||
|
|
|
|
||
4 |
Mittlerer Sprüharm |
11 |
Unterer Sprüharm |
||
|
|
|
|
||
5 |
Lochscheibe für die Intensivzone |
12 |
Abwasserschlauch |
||
(DW-SG97 / DW-SG72) |
|||||
|
|
|
|||
|
|
|
|
||
6 |
Kombinationsfilter |
13 |
Netzkabel |
||
|
|
|
|
||
7 |
Salzbehälter |
14 |
Aqua-Stopp |
||
|
|
|
|
|
Aufstellen Ihrer Spülmaschine _9
AUFSTELLEN 01
DD68-00135B-04_DE.indd 9 |
2013-05-30 9:49:45 |
Aufstellen Ihrer Spülmaschine
DW-SG97
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
12 |
4 |
12 |
3 |
14 |
13 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5
6
7 |
|
|
|
8 |
9 |
10 |
11 |
DW-SG72 / DW-SG52
1 |
|
|
|
|
15 |
|
|
|
|
||
|
|
|
|
||
2 |
|
|
|
|
14 |
|
|
|
|
||
3 |
|
|
|
|
13 |
4 |
|
|
|
|
12 |
|
|
|
|
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
|
7 |
|
|
|
|
|
8 |
9 |
10 |
11 |
|
10_ Aufstellen Ihrer Spülmaschine
DD68-00135B-04_DE.indd 10 |
2013-05-30 9:49:45 |
1 |
Netztaste |
9 |
Anzeige für Reinigungsbetrieb |
|
|
|
|
|
|
2 |
Programmwahltaste |
10 |
Anzeige für Klarspülbetrieb |
|
|
|
|
|
|
3 |
Auswahltaste „Halbe Beladung“ |
11 |
Anzeige für Trockenprogramm |
|
|
|
|
|
|
4 |
Taste für Startzeitvorwahl |
12 |
Intensivtaste (DW-SG97 / DW-SG72) |
|
Vorspültaste (DW-SG52) |
||||
|
|
|
||
|
|
|
|
|
5 |
Kindersicherungsanzeige |
13 |
Desinfektions-/Kindersicherungstaste |
|
|
|
|
|
|
6 |
Nachfüllanzeige für Salz |
14 |
Spültabs-Taste |
|
|
|
|
|
|
7 |
Nachfüllanzeige für Klarspüler |
15 |
Start/Unterbrechen-Taste |
8Anzeige für Startzeitvorwahl
Überprüfen des Zubehörs
•Benutzerhandbuch
•Garantiekarte
•Trichter (Einzelheiten hierzu fi nden Sie im Abschnitt „Füllen des Salzbehälters“ auf Seite 14.)
•Energie-Label
•Installationshandbuch
•Einbausatz
EINHALTUNG DER ANSCHLUSSVORAUSSETZUNGEN
Stromversorgung und Erdung
Verwenden Sie keine Verlängerungskabel.
WARNUNG Verwenden Sie nur das zusammen mit der Spülmaschine gelieferte Netzkabel.
Überprüfen Sie beim Vorbereiten des Anschlusses, dass die Stromversorgung folgende Bedingungen erfüllt:
•220 – 240 V~ bei 50 Hz mit Schmelzoder Automatiksicherung
•Ein eigener Stromkreis für den Anschluss Ihrer Spülmaschine.
Ihre Spülmaschine muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom ein Weg mit geringstem Widerstand geboten wird.
Ihr Geschirrspüler wird mit einem Netzkabel und einem dreipoligen Stecker mit Schutzkontakt geliefert, der in eine ordnungsgemäß installierte und geerdete Schutzkontakt-Steckdose eingesteckt werden kann.
Bitten Sie einen qualifi zierten Elektriker oder Techniker um Hilfe, wenn Sie unsicher sind, ob Ihr Geschirrspüler ordnungsgemäß geerdet ist.
Manipulieren Sie nicht den Stecker der Spülmaschine. Wenn er nicht in die Steckdose passt, lassen VORSICHT Sie von einem qualifi zierten Elektriker eine geeignete Steckdose installieren.
Aufstellen Ihrer Spülmaschine _11
AUFSTELLEN 01
DD68-00135B-04_DE.indd 11 |
2013-05-30 9:49:46 |
Aufstellen Ihrer Spülmaschine
Wasserzufuhr
Trinken Sie nicht das Wasser aus dem Inneren der Spülmaschine.
WARNUNG
•Der Geschirrspüler kann an eine Kaltoder Warmwasserversorgung mit maximal 60 °C angeschlossen werden.
•Als Anschluss muss ein Hahn mit einem 3/4-Zoll-Außengewinde zur Verfügung gestellt werden.
•Der Wasserdruck muss zwischen 0,05 MPa und 0,8 MPa liegen. Wenn der Wasserdruck zu niedrig ist, kann das Ventil der Wasserzufuhr nicht ordnungsgemäß betätigt werden, sodass die Spülmaschine deaktiviert wird. Wenn der Wasserdruck zu hoch ist, muss ein Druckminderventil eingebaut werden.
Die Gefahr von Lecks und Wasserschäden reduzieren Sie durch:
VORSICHT • Leichte Erreichbarkeit aller Wasseranschlüsse.
•Schließen der Wasserhähne, wenn Sie die Spülmaschine nicht benutzen.
•Regelmäßige Überprüfung der Armaturen auf Dichtheit.
Verwenden des Aqua-Stopp-Systems
Das Aqua-Stopp-System dient als Leckschutz und schützt vor Wasserschäden.
Es wird an den Wasserschlauch angeschlossen und unterbricht im Falle einer Beschädigung des Schlauchs automatisch die Wasserversorgung.
Das Aqua-Stopp-System ist eine elektrische Baugruppe.
VORSICHT • Achten Sie darauf, dass Sie das Aqua-Stopp-System nicht beschädigen.
•Verdrehen und verbiegen Sie nicht den Schlauch der Wasserversorgung, der an den Aqua-Stopp angeschlossen ist.
Wenn das Aqua-Stopp-System beschädigt wurde, schließen Sie die Wasserhähne und ziehen VORSICHT Sie sofort den Netzstecker. Nachdem Sie dies getan haben, wenden Sie sich an den Samsung-
Kundendienst oder an einen qualifi zierten Techniker.
Abfluss
Wenn Sie einen Abfl uss ausschließlich für den Geschirrspüler verwenden, verbinden Sie den Abfl ussschlauch mit einem Abfl uss, der 30 cm bis 70 cm über dem Boden liegt.
Wenn Sie den Abfl ussschlauch mit einem Abfl uss verbinden, der mehr als 80 cm über dem Boden liegt, kann das Wasser in den Geschirrspüler zurücklaufen oder es wird unvollständig abgepumpt.
Bodenbelag
Beste Leistung erzielen Sie, wenn Sie Ihre Spülmaschine auf einem soliden und ebenen Untergrund aufstellen.
Holzböden müssen möglicherweise verstärkt werden, um Vibrationen zu verhindern. Teppichboden und weiche Fliesen sind Faktoren, die eventuelle Vibrationen verstärken, und sie können dazu beitragen, dass sich Ihre Spülmaschine während des Betriebs leicht bewegt.
Stellen Sie Ihre Spülmaschine niemals auf einer erhöhten Plattform oder einer schlecht abgestützten VORSICHT Konstruktion auf.
Umgebungstemperatur
Stellen Sie Ihren Geschirrspüler nicht in einem Bereich auf, in dem er Temperaturen unter dem Gefrierpunkt ausgesetzt ist. In Ihrem Geschirrspüler bleibt immer etwas Wasser im Wasserventil, in der Pumpe und im Schlauch zurück. Wenn dieses Wasser in der Maschine oder in den Schläuchen gefriert, können das Gerät und seine Komponenten beschädigt werden.
Testlauf
Vergewissern Sie sich, dass Ihre Spülmaschine ordnungsgemäß installiert wurde. Starten Sie dazu nach Abschluss der Installation die Programme Kurzprogramm oder die Vorwäsche.
12_ Aufstellen Ihrer Spülmaschine
DD68-00135B-04_DE.indd 12 |
2013-05-30 9:49:46 |
