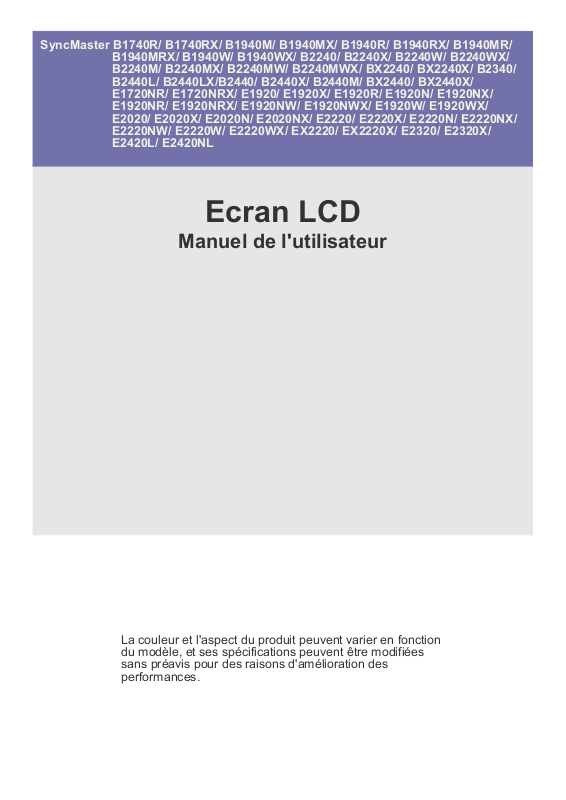

SyncMaster B1740R/ B1740RX/ B1940M/ B1940MX/ B1940R/ B1940RX/ B1940MR/ B1940MRX/ B1940W/ B1940WX/ B2240/ B2240X/ B2240W/ B2240WX/ B2240M/ B2240MX/ B2240MW/ B2240MWX/ BX2240/ BX2240X/ B2340/ B2440L/ B2440LX/B2440/ B2440X/ B2440M/ BX2440/ BX2440X/ E1720NR/ E1720NRX/ E1920/ E1920X/ E1920R/ E1920N/ E1920NX/ E1920NR/ E1920NRX/ E1920NW/ E1920NWX/ E1920W/ E1920WX/ E2020/ E2020X/ E2020N/ E2020NX/ E2220/ E2220X/ E2220N/ E2220NX/ E2220NW/ E2220W/ E2220WX/ EX2220/ EX2220X/ E2320/ E2320X/ E2420L/ E2420NL

Ecran LCD

Manuel de l'utilisateur

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Table des matières

CONSIGNES DE SÉCURITÉ ESSENTIELLES

Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Conservation et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLATION DE L'APPAREIL

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Installation du pied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 Installation du support pour fixation murale . . . . . . . . . . . . . . . . . . . . 2-3 Connexion à un PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 Branchement d'un câble HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 Verrouillage Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 Connexion d'un casque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7 Haut-parleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

UTILISATION DE L'APPAREIL

Réglage de la résolution optimale . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-2 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-3 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-4 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-5 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-6 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-7 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-8 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-9 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-10 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-11 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-12 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-13 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-14 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-15 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-16 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-17 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-18 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-19 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-20 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-21 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-22 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-23 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-24 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-25 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-26 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-27 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-28 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-29

Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-30 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-31 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-32 Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-33 Installation du pilote de périphérique . . . . . . . . . . . . . . . . . . . . . . . . . 3-34 Boutons de commande de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . 3-35 Utilisation du menu de réglage sur écran (OSD) . . . . . . . . . . . . . . . . 3-36

INSTALLATION DU LOGICIEL

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

MagicRotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

DÉPANNAGE

Autodiagnostic du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 Avant de contacter le service d'assistance . . . . . . . . . . . . . . . . . . . . . 5-2 Foire aux questions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

INFORMATIONS COMPLÉMENTAIRES

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-35 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-43 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-46 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-48 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-49 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-51 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-52 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-53 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-55 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-56 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-57 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-58 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-62 Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63 Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-64 Comment contacter SAMSUNG dans le monde . . . . . . . . . . . . . . . . 6-65 Les bons gestes de mise au

rebut de ce produit (Déchets d’équipements

électriques et électroniques) - Europe uniquement . . . . . . . . . . . . . 6-66

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icônes utilisées dans ce manuel

ICÔNE	NOM	SIGNIFICATION
	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait
		être annulé.
	Remarque	Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

•Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.

•Si un problème survient, reportez-vous à la section "Dépannage".

Avis de copyright

Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd.

Le logo SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics, Co., Ltd.

Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.

VESA, DPM et DDC sont des marques déposées de la Video Electronics Standard Association.

Le logo ENERGY STAR® est une marque déposée de l'Agence américaine pour l'environnement.

Toutes les autres marques mentionnées dans le présent document appartiennent à leurs propriétaires respectifs.

Consignes de sécurité essentielles

1-1

1-2 Conservation et entretien

Entretien des surfaces extérieures et de l'écran

Nettoyez l'appareil à l'aide d'un chiffon sec et doux.

•Ne nettoyez pas l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant, ni à l'aide d'un chiffon humide. Vous pourriez provoquer une défaillance de l'appareil.

•Ne griffez pas l'écran à l'aide d'un ongle ni d’un objet pointu. Vous pourriez rayer ou endommager l'appareil.

•Ne nettoyez pas l'appareil en projetant directement de l'eau dessus.

La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.

•En cas d'emploi d'un humidificateur supersonique, les caractéristiques inhérentes du matériau peuvent entraîner l'apparition d'une tache blanche à la surface du modèle brillant.

L'apparence et la couleur peuvent varier en fonction du modèle.

Sécurisation de l'emplacement d'installation

•Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adéquate.

Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation de la température interne de ce dernier.

Installez le produit de manière à respecter les distances requises indiquées sur la figure.

L'aspect peut varier en fonction du produit.

Installation du produit sur un support

Montage mural du produit

A propos des images persistantes

•L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran. Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou l'écran de veille.

•En raison des contraintes technologiques du fabricant de l'écran LCD, il se peut que les images générées par cet appareil semblent plus claires ou plus sombres que la normal, d'environ 1 ppm (part par million) de pixel.

Nombre de sous-pixels d'un écran LCD selon le format : Nombre de sous-pixels = résolution horizontale max. x résolution verticale max. x 3

Exemple : Si la résolution maximale est de 1600 x 900, le nombre de sous-pixels vaut 1600 x 900 x 3 = 4.320.000.

1-2	Consignes de sécurité essentielles

1-3 Consignes de sécurité

Icônes utilisées pour les consignes de sécurité

ICÔNE	NOM	SIGNIFICATION
	Avertissement	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-
		ges corporels graves, voire mortels.
	Attention	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-
		ges corporels ou matériels.

Signification des symboles

Ne pas exécuter.

Ne pas démonter.

Ne pas toucher.

A exécuter.

Le cordon d'alimentation doit être débranché de la prise murale.

Mise à la terre requise pour éviter tout risque d'électrocution.

Alimentation électrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays.

Avertissement

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

•Cela engendrerait un risque d'électrocution.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

•Cela pourrait provoquer un choc électrique ou une blessure.

Tenez le cordon d'alimentation et l'appareil éloigné de tout système de chauffage.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de brancher plusieurs appareils électriques sur une même prise murale.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale.

Branchez solidement le cordon d'alimentation.

•Le non-respect de cette consigne risque de provoquer un incendie.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

•Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Si les broches du cordon d'alimentation ou de la prise murale sont couvertes de poussière, essuyez-les à l'aide d'un chiffon sec.

•Le non-respect de cette consigne risque de provoquer un incendie.

Consignes de sécurité essentielles

1-3

Attention

Evitez de débrancher la prise électrique lorsque l'appareil fonctionne.

•Vous risqueriez d'endommager le produit en raison d'un choc électrique.

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

•Cela pourrait provoquer un choc électrique ou un incendie.

Installation

Avertissement

Evitez de poser des bougies, des produits insectifuges ou des cigarettes allumées sur l'appareil, ainsi que d'installer l'appareil à proximité d'un système de chauffage.

•Le non-respect de cette consigne risque de provoquer un incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Tenez les sacs en plastique emballant l'appareil hors de portée des enfants.

•Un enfant pourrait placer un tel sac sur sa tête et risquer d'étouffer.

Veillez à n'employer que le cordon d'alimentation fourni par notre société. N'utilisez pas le cordon d'alimentation d'un autre appareil électrique.

•Cela pourrait provoquer un choc électrique ou un incendie.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

•Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Demandez à un technicien ou à une société spécialisée d'installer l'appareil si vous voulez le fixer à un mur.

•Le non-respect de cette consigne risque de provoquer une blessure.

•Veillez à employer la fixation murale appropriée.

Installez l'appareil à au moins 10 cm du mur afin de garantir son aération.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Evitez d'installe l'appareil à un endroit instable ou exposé à des vibrations excessives, comme sur une étagère instable ou inclinée.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

•Si vous utilisez l'appareil à un endroit exposé à des vibrations excessives, il risque de subir une défaillance ou de provoquer un incendie.

1-3	Consignes de sécurité essentielles

Evitez d'installer l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (gouttes de pluie, par exemple), ou encore dans un véhicule.

•Cela engendrerait un risque d'électrocution ou d'incendie.

Installez l'appareil hors de portée des enfants.

•Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

•Comme l'avant de l'appareil est sa partie la plus lourde, installez-le sur une surface plane et stable.

Attention

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

•Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

•Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil.

Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérablement, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté l'un de nos techniciens à ce sujet.

•Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc.

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

•Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

Ne placez pas l'appareil directement face vers le bas sur le sol.

•Vous risqueriez d'endommager l'écran ou l'appareil.

Lorsque vous abaissez l'appareil, manipu- lez-le avec précaution.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Nettoyage

L'emploi d'un détergent contenant une grande quantité d'alcool, de solvants ou d'autres produits chimiques mordants peut provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la surface de l'écran. Veillez donc à n'employer que les produits nettoyants recommandés.

Vous pouvez acheter le produit nettoyant dans un centre de service.

Consignes de sécurité essentielles

1-3

Avant de nettoyer l'appareil, débranchez le cordon d'alimentation.

•Cela pourrait provoquer un choc électrique ou un incendie.

Attention

Evitez de vaporiser une solution détergente directement sur le produit.

•Vous risqueriez de provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la surface de l'écran.

Frottez l'appareil à l'aide d'un chiffon doux et imbibé d'un détergent spécial pour moniteurs.

•Si vous ne disposez pas d'un tel détergent, diluez une solution nettoyante dans de l’eau en respectant une proportion de 1:10.

Utilisation

Avertissement

L'appareil emploie un courant à haute tension. Vous ne devez donc jamais démonter, réparer ou modifier l'appareil.

•Cela pourrait provoquer un incendie ou un choc électrique.

•Si l'appareil doit être réparé, contactez un centre de service.

Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

•Cela pourrait provoquer un choc électrique ou un incendie.

Lorsque vous nettoyez l'appareil, ne projetez pas directement de l'eau sur ses pièces.

•Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Lorsque vous nettoyez l'appareil, débranchez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

•Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

L'extérieur de l'appareil pouvant facilement être rayé, veillez à nettoyer ce dernier à l'aide d'un chiffon doux. Imbibez ce chiffon d'une faible quantité d'eau. Toutefois, si le chiffon contient des corps étrangers, il risque de rayer l'extérieur. Veillez donc à bien secouer le chiffon afin d'en éliminer tout corps étranger avant de l'utiliser.

Lorsque vous nettoyez l'appareil, ne projetez pas directement de l'eau sur ses pièces.

•Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Ne laissez pas des enfants se suspendre à l'appareil ou grimper dessus.

•L'appareil risquerait de tomber, ce qui provoquerait une blessure, voire être mortel.

1-3	Consignes de sécurité essentielles

Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

•Cela pourrait provoquer un incendie ou un choc électrique.

En cas d'orage, débranchez le cordon d'alimentation et ne touchez en aucun cas le câble d'antenne, car une telle situation est dangereuse.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou sur le câble d'antenne.

•Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil.

Evitez de soulever l'appareil et de le déplacer en tirant sur le cordon d'alimentation ou sur le câble de signal.

•Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil.

Evitez d'obstruer les fentes d'aération en plaçant une nappe ou un rideau devant.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.

•Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Evitez de poser des objets tels que des jouets ou des biscuits sur le dessus de l'appareil.

•Si un enfant se suspend à l'appareil pour tenter de prendre un tel objet, celuici peut tomber, tout comme l'appareil, et provoquer des blessures potentiellement mortelles.

Evitez de laisser tomber un objet sur le produit ou de le heurter.

•Cela pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

•Une étincelle pourrait provoquer une explosion ou un incendie.

•En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appareil.

•Cela engendrerait un risque d'explosion ou d'incendie.

Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

•Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Consignes de sécurité essentielles

1-3

Attention

L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran.

•Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou réglez l'écran de veille en mode « image animée ».

Réglez la résolution et la fréquence appropriées pour l'appareil.

•Le non-respect de cette consigne risque de provoquer de la fatigue oculaire.

Ne regardez pas l'appareil de trop près pendant un long moment, car vous risqueriez de subir des troubles oculaires permanents.

Il importe de laisser vos yeux se reposer (5 minutes par heure) lorsque vous regardez le moniteur de l'appareil pendant un long moment.

•Vous réduirez ainsi votre fatigue oculaire.

Conservez les petits accessoires hors de portée des enfants.

Evitez de poser un objet lourd sur l'appareil.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

•Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution.

Evitez de retourner l'appareil et de le déplacer en tenant uniquement son pied.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

Evitez d'employer un humidificateur ou un appareil de cuisson à proximité de l'appareil.

•Cela pourrait provoquer un choc électrique ou un incendie.

L'écran chauffe lorsqu'il est utilisé pendant une longue période. Evitez donc de toucher l'appareil.

Faites preuve de prudence lors du réglage de l'angle de l'appareil ou de la hauteur du pied.

•Vous pourriez vous blesser en vous coinçant un doigt ou la main.

•Si l'appareil est incliné de manière excessive, celui-ci risque de tomber et de provoquer des dommages corporels.

1-3	Consignes de sécurité essentielles

Position appropriée lors de l'utilisation de l'appareil

Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.

•Le dos doit être droit.

•Regardez l'écran depuis une distance de 45 à 50 cm. Faites face à l'écran et placez-le en dessous du niveau des yeux.

•Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.

•Réglez l'angle de l'appareil de façon à ce qu'aucune lumière ne soit réfléchie sur l'écran.

•Vos coudes doivent former un angle droit et vos bras être de niveau avec le dos de la main.

•Vos coudes doivent former un angle droit.

•Posez les talons à plat sur le sol tout en décrivant, avec les genoux, un angle de 90 degrés ou plus. Positionnez vos bras de façon à ce qu'ils se trouvent en dessous du niveau de votre cœur.

Consignes de sécurité essentielles

1-3

2 Installation de l'appareil

2-1 Contenu de l'emballage

• Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.

• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.

Type 1

Moniteur & socle HAS

CONTENU

Manuel d'installation	Garantie de l'appareil	Manuel de l'utilisateur	Câble D-Sub
	(Non disponible partout)
Cordon d'alimentation	Support
	PIÈCES EN OPTION.
Câble HDMI	Câble DVI	Chiffon de nettoyage	Câble stéréo

2-1	Installation de l'appareil

Le chiffon de nettoyage n'est fourni qu'avec les modèles à finition noire brillante.

Type 2

Moniteur & support simple

Le programme MagicRotation ne peut pas être fourni car un socle simple ne prend pas en charge la fonction de pivot.

CONTENU

Manuel d'installation	Garantie de l'appareil	Manuel de l'utilisateur	Câble D-Sub
	(Non disponible partout)
Cordon d'alimentation	Support	Connecteur pour pied
	PIÈCES EN OPTION.
Câble HDMI	Câble DVI	Chiffon de nettoyage	Câble stéréo

Le chiffon de nettoyage n'est fourni qu'avec les modèles à finition noire brillante.

Installation de l'appareil

2-1

2-2 Installation du pied

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Socle HAS

Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Ne retirez pas la broche d'arrêt avant d'installer la base.

Soutenez le corps de l'appareil à l'aide d'une main comme le montre l'illustration.

Insérez la base du pied dans l'élément de connexion dans le sens indiqué sur l'illustration.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.

2-2	Installation de l'appareil

Après l'installation de la base, soulevez le moniteur comme indiqué dans l'illustration.

Vous pouvez maintenant retirer la broche d'arrêt pour régler le pied.

- Attention

Evitez de soulever l'appareil en le tenant uniquement par le pied.

Le désassemblage s'effectue dans l’ordre inverse à celui de l'assemblage.

Lorsque vous faites pivoter l'écran de l'horizontale à la verticale, inclinez-le d'abord vers le bas au maximum.

. Butée de socle

Socle simple

Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration.

Installation de l'appareil

2-2

Vérifiez que le connecteur du pied est correctement branché.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.

Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Soutenez le corps de l'appareil à l'aide d'une main comme le montre l'illustration.

Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration.

- Attention

Evitez de soulever l'appareil en le tenant uniquement par le pied.

Le désassemblage s'effectue dans l’ordre inverse à celui de l'assemblage.

2-2	Installation de l'appareil

2-3 Installation du support pour fixation murale

L'appareil est fourni avec un support mural de 75 mm x 75(3,0 x 3,0 pouces) mm conforme aux normes VESA.

Socle HAS

Socle simple

Fixation du support

Support (facultatif)

1.Eteignez l'appareil et débranchez le cordon d'alimentation de la prise murale.

2.Posez un chiffon doux ou un coussin sur une surface plane, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

3.Démontez le pied.

4.Alignez la fente de la partie de l'appareil à relier au support sur la fente du support (pied de bureau, support pour fixation murale ou autre support) et fixez solidement le support en serrant la vis.

• Si vous employez une vis plus longue que nécessaire, vous risquez d'endommager l'intérieur de l'appareil.

•Pour les fixations murales non conformes aux spécifications VESA standard, la longueur des vis peut varier, selon leurs spécifications.

•N'employez pas de vis non conformes aux spécifications VESA standard et ne forcez pas en les serrant. Vous risqueriez d'endommager l'appareil ou de le faire tomber et de vous blesser.

La société décline toute responsabilité quand à d'éventuels dommages matériels ou corporels.

•La société décline toute responsabilité quand à d'éventuels dommages de l'appareil ou corporels dus à l'emploi d'un pied non conforme aux spécifications indiquées ou à une installation réalisée par une personne qui n'est pas un installateur agréé.

•Lorsque vous installez l'appareil à l'aide d'une fixation murale, optez pour une fixation qui s'écarte au moins de 10 cm du

Installation de l'appareil

2-3

mur.

•La société décline toute responsabilité quand à d'éventuels problèmes résultant de l'emploi d'un pied non conforme aux spécifications indiquées.

•Utilisez le support mural conformément aux standards internationaux.

2-3	Installation de l'appareil

2-4 Connexion à un PC

L'élément de connexion peut varier en fonction du modèle.

1.Branchez l'appareil à un PC conformément à la sortie vidéo prise en charge par le PC.

• Lorsque la carte graphique comporte une sortie D-Sub (<Analogique>)

• Connectez le port [RGB IN ] de l'appareil au port [D-SubD-Sub] du PC à l'aide du câble D-Sub.

•Lorsque la carte graphique comporte une sortie DVI (<Digital>)

• Connectez le port [DVI IN ] de l'appareil au port [DVI] du PC à l'aide du câble DVI.

La DVI IN borne est fournie uniquement avec les modèles numériques (DVI).

2.Branchez une extrémité du cordon d'alimentation au port [POWER] de l'appareil et l'autre à la prise murale 220V ou 110V. La tension d'entrée est adaptée automatiquement.

Une fois l'appareil connecté au PC, vous pouvez l'allumer et l'utiliser.

Installation de l'appareil

2-4

Lorsque les câbles DVI (<Digital>) et D-Sub (<Analogique>) sont connectés, vous pouvez sélectionner le signal d'entrée <Analogique/Digital> en appuyant sur le bouton [ ].

POWER ON [ │ ] / OFF Allume et éteint le moniteur.

Certains modèles avec socle HAS pour certains pays sont pourvus de ce bouton. C'est aussi le cas pour certains des modèles avec haut-parleur.

3. Connectez le port [AUDIO IN] situé à l'arrière du moniteur à la carte son du PC.

Applicable uniquement pour les modèles qui disposent de haut-parleurs.

2-4	Installation de l'appareil

2-5 Branchement d'un câble HDMI

1.Connectez la borne de sortie HDMI de votre périphérique de sortie numérique au port [HDMI IN] du produit à l’aide d’un câble HDMI.

Le terminal HDMI IN n'est fourni que sur les modèles HDMI.

Installation de l'appareil

2-5

2-6 Verrouillage Kensington

Verrouillage Kensington

Un verrouillage Kensington est un dispositif antivol qui permet de verrouiller l'appareil, de manière à pouvoir l'utiliser en toute sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant, consultez la documentation du dispositif pour plus d'informations. Vous devez acheter le dispositif de verrouillage séparément.

L'emplacement du verrou Kensington peut varier en fonction du modèle.

Verrouillage de l'appareil

1.Insérez le verrou du dispositif de verrouillage dans le trou du cadenas Kensington de l'appareil ( ), puis tournez-le dans le sens du verrouillage ().

2.Branchez le câble antivol Kensington.

3.Fixez le câble de verrouillage Kensington à un bureau ou tout autre objet lourd.

Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique, une boutique en ligne ou notre centre de service.

2-6	Installation de l'appareil

2-7 Connexion d'un casque

Branchez vos écouteurs sur la prise casque.

Applicable uniquement pour les modèles qui disposent de haut-parleurs.

Installation de l'appareil

2-7

2-8 Haut-parleur

Le son est audible lorsque vous connectez la carte son de votre ordinateur à l'écran.

Applicable uniquement pour les modèles qui disposent de haut-parleurs.

2-8	Installation de l'appareil

3 Utilisation de l'appareil

3-1 Réglage de la résolution optimale

Lorsque vous allumez l'appareil pour la première fois, un message relatif au réglage de la résolution optimale s'affiche à l'écran. Choisissez une langue et la résolution désirée.

▲/▼ : vous pouvez sélectionner la langue à l'aide de ces boutons.

MENU : Si vous appuyez sur ce bouton, le message disparaît.

• Ce message s'affiche 3 fois si la résolution optimale n'est pas sélectionnée.

•Pour régler la résolution optimale

•Lorsque le PC est éteint, branchez l'appareil au PC, puis allumez-le.

•Cliquez avec le bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.

•Dans l'onglet Paramètres, réglez la résolution optimale.

Utilisation de l'appareil

3-1

3-2 Tableau des modes de signal standard

Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique.

La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil.

Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.

B1740R/B1740RX

	MODE	FRÉQUENCE	FRÉQUENCE	FRÉQUENCE	POLARITÉ
		HORIZONTALE			SYNCHRONISÉE (H/
	D'AFFICHAGE		VERTICALE (HZ)	D'HORLOGE (MHZ )
		(KHZ )			V)
	IBM, 640 x 350	31,469	70,086	25,175	+/-
	IBM, 720 x 400	31,469	70,087	28,322	-/+
	MAC, 640 x 480	35,000	66,667	30,240	-/-
	MAC, 832 x 624	49,726	74,551	57,284	-/-
	MAC, 1152 x 870	68,681	75,062	100,000	-/-
	VESA, 640 x 480	31,469	59,940	25,175	-/-
	VESA, 640 x 480	37,861	72,809	31,500	-/-
	VESA, 640 x 480	37,500	75,000	31,500	-/-
	VESA, 800 x 600	35,156	56,250	36,000	+/+
	VESA, 800 x 600	37,879	60,317	40,000	+/+
	VESA, 800 x 600	48,077	72,188	50,000	+/+
	VESA, 800 x 600	46,875	75,000	49,500	+/+
	VESA, 1024 x 768	48,363	60,004	65,000	-/-
	VESA, 1024 x 768	56,476	70,069	75,000	-/-
	VESA, 1024 x 768	60,023	75,029	78,750	+/+
	VESA, 1152 x 864	67,500	75,000	108,000	+/+
	VESA, 1280 x 800	49,702	59,810	83,500	-/+
	VESA, 1280 x 800	62,795	74,934	106,500	-/+
	VESA, 1280 x 960	60,000	60,000	108,000	+/+
	VESA, 1280 x 1024	63,981	60,020	108,000	+/+
	VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Fréquence horizontale

Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.

Fréquence verticale

Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.

3-2	Utilisation de l'appareil

3-3 Tableau des modes de signal standard

Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique.

La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil.

Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.

B1940M/B1940MX

	MODE	FRÉQUENCE	FRÉQUENCE	FRÉQUENCE	POLARITÉ
		HORIZONTALE			SYNCHRONISÉE (H/
	D'AFFICHAGE		VERTICALE (HZ)	D'HORLOGE (MHZ )
		(KHZ )			V)
	IBM, 640x 350	31,469	70,086	25,175	+/-
	IBM, 720 x 400	31,469	70,086	28,322	-/+
	MAC, 640 x 480	35,000	66,667	30,240	-/-
	MAC, 832 x 624	49,726	74,551	57,284	-/-
	VESA, 640 x 480	31,469	59,940	25,175	-/-
	VESA, 640 x 480	37,861	72,809	31,500	-/-
	VESA, 640 x 480	37,500	75,000	31,500	-/-
	VESA, 800 x 600	35,156	56,250	36,000	+/+
	VESA, 800 x 600	37,879	60,317	40,000	+/+
	VESA, 800 x 600	48,077	72,188	50,000	+/+
	VESA, 800 x 600	46,875	75,000	49,500	+/+
	VESA, 1024 x 768	48,363	60,004	65,000	-/-
	VESA, 1024 x 768	56,476	70,069	75,000	-/-
	VESA, 1024 x 768	60,023	75,029	78,750	+/+
	VESA, 1360 x 768	47,712	60,015	85,500	+/+

Fréquence horizontale

Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.

Fréquence verticale

Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.

Utilisation de l'appareil

3-3

3-4 Tableau des modes de signal standard

Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique.

La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil.

Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.

B1940R/B1940RX

	MODE	FRÉQUENCE	FRÉQUENCE	FRÉQUENCE	POLARITÉ
		HORIZONTALE			SYNCHRONISÉE (H/
	D'AFFICHAGE		VERTICALE (HZ)	D'HORLOGE (MHZ )
		(KHZ )			V)
	IBM, 640x 350	31,469	70,086	25,175	+/-
	IBM, 720 x 400	31,469	70,087	28,322	-/+
	MAC, 640 x 480	35,000	66,667	30,240	-/-
	MAC, 832 x 624	49,726	74,551	57,284	-/-
	MAC, 1152 x 870	68,681	75,062	100,000	-/-
	VESA, 640 x 480	31,469	59,940	25,175	-/-
	VESA, 640 x 480	37,861	72,809	31,500	-/-
	VESA, 640 x 480	37,500	75,000	31,500	-/-
	VESA, 800 x 600	35,156	56,250	36,000	+/+
	VESA, 800 x 600	37,879	60,317	40,000	+/+
	VESA, 800 x 600	48,077	72,188	50,000	+/+
	VESA, 800 x 600	46,875	75,000	49,500	+/+
	VESA, 1024 x 768	48,363	60,004	65,000	-/-
	VESA, 1024 x 768	56,476	70,069	75,000	-/-
	VESA, 1024 x 768	60,023	75,029	78,750	+/+
	VESA, 1152 x 864	67,500	75,000	108,000	+/+
	VESA, 1280 x 800	49,702	59,810	83,500	-/+
	VESA, 1280 x 800	62,795	74,934	106,500	-/+
	VESA, 1280 x 960	60,000	60,000	108,000	+/+
	VESA, 1280 x 1024	63,981	60,020	108,000	+/+
	VESA, 1280 x 1024	79,976	75,025	135,000	+/+

Fréquence horizontale

Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.

Fréquence verticale

Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.

3-4	Utilisation de l'appareil
