Wind Box DE500/ DC500

MS-6676 (V1.X) System

G52-66761X4

Vorwort

Inhalt

Hinweis zum Urheberrecht iii Marken iii US-Patentnummern iii Änderungsverlauf iii Aufrüsten und Garantie iv Ersatzteilverfügbarkeit iv Technischer Kundendienst iv CE-Konformität v Sicherheitshinweise vi WEEE-Hinweis viii

1. Überblick 1-1

Lieferumfang 1-2 Systemübersicht 1-3 Mainboardspezifikationen 1-7 Systemspezifikationen 1-8 Komponententausch & Aufrüstung 1-10

2. Erste Schritte 2-1

Tipps zur sicheren und komfortablen Bedienung 2-2 Die richtige Arbeitsweise 2-3 Die Tastatur (optional) 2-4 Peripheriegeräte anschließen 2-6 Die Festplatte 2-10 Stromanschluss 2-11

3. Betrieb 3-1

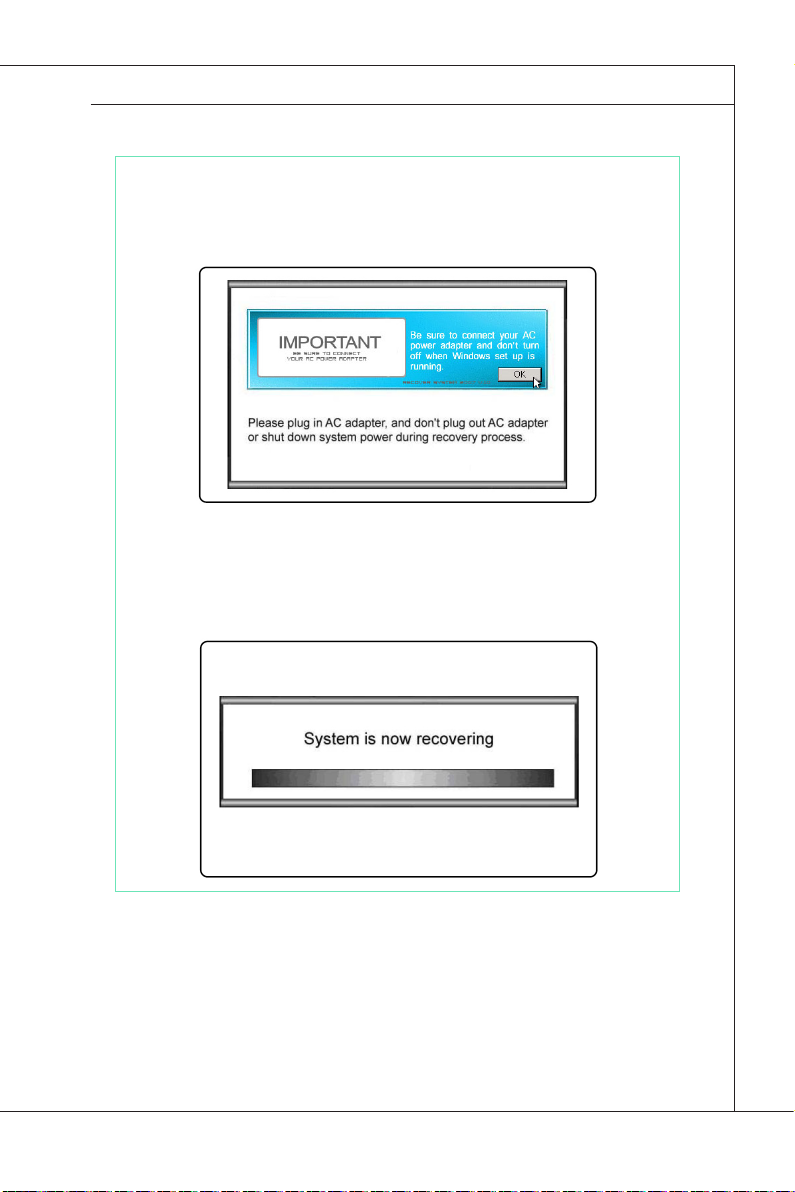

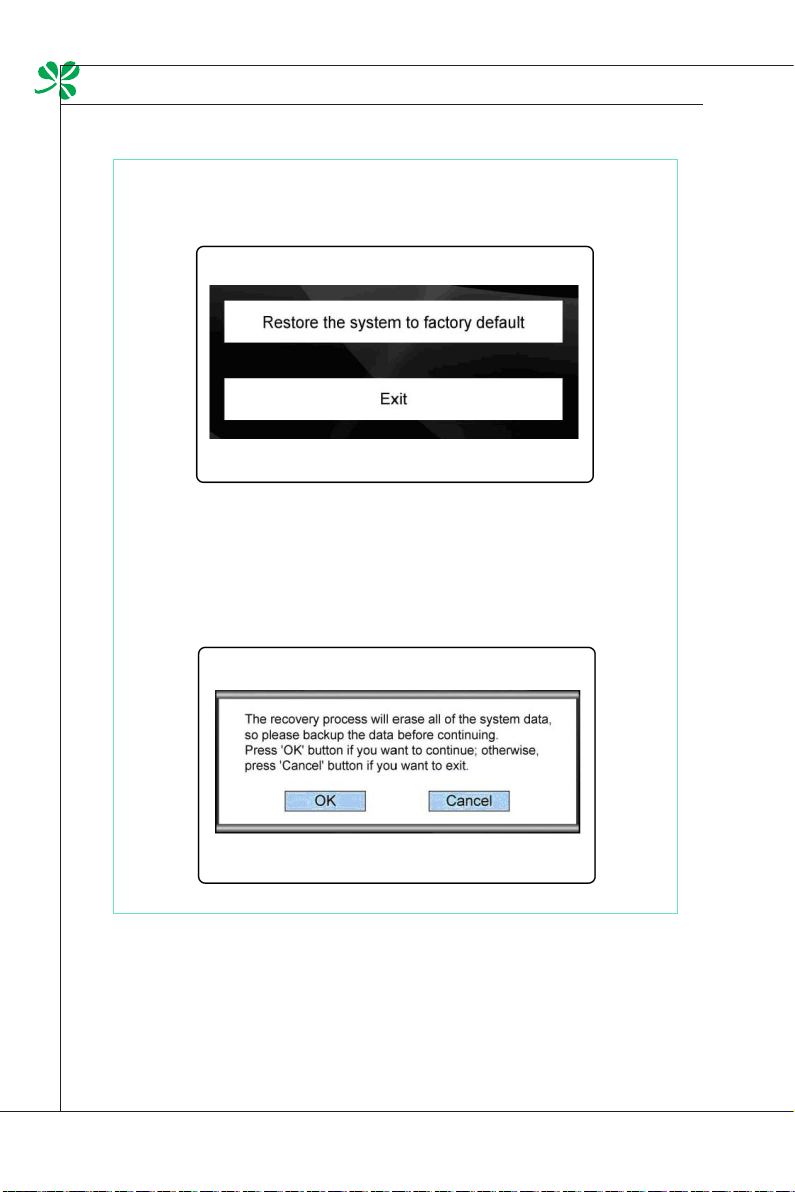

Systemstarteinrichtung bei der ersten Inbetriebnahme 3-2 Systemwiederherstellungsmedium erstellen 3-3 Netzwerkverbindungen unter Windows 7 3-9 RALINK-WLAN-Verbindung (optional) 3-14 SRS-Klangverbesserung (SRS Premium Sound, optional) 3-16 Energieverwaltung 3-18 Systemwiederherstellung 3-20

MS-6676

Hinweis zum Urheberrecht

Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL. Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte. Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen.

Marken

Alle Marken sind das Eigentum ihrer jeweiligen Inhaber. MSI® ist eine eingetragene Marke der Micro-Star Int’l Co., Ltd.

AMD® ist eine eingetragene Marke von Advanced Micro Devices, Inc. AMI® ist eine eingetragene Marke von American Megatrends Inc. ATI® ist eine eingetragene Marke von ATI Technologies, Inc.

Award® ist eine eingetragene Marke der Phoenix Technologies Ltd. Intel® ist eine eingetragene Marke der Intel Corporation.

JMicron® ist eine eingetragene Marke der JMicron Technology Corporation. Netware® ist eine eingetragene Marke von Novell, Inc.

NVIDIA® ist eine eingetragene Marke der NVIDIA Corporation.

Realtek® ist eine eingetragene Marke der Realtek Semiconductor Corporation. Sound Blaster® ist eine eingetragene Marke von Creative Technology Ltd. Windows® ist eine eingetragene Marke von Microsoft Corporation.

SRS Premium Sound, SRS und Symbol sind Marken der SRS Labs, Inc.

US-Patentnummern

4,631,603; 4,819,098; 4,907,093; 5,315,448; und 6,516,132.

Dieses Produkt enthält digitales Rechtemanagement, die durch US-Patente und andere geistige Eigentumsrechte geschützt sind. Die Nutzung dieser Technologie zum Schutz des Urheberrechts muss von Macrovision autorisiert werden und dient der Heimanwendung oder Anwendung bei begrenzter Zuschauerzahl; Ausnahmen müssen von Macrovision autorisiert sein. Reverse Engineering und Demontage sind verboten.

Änderungsverlauf

Änderung	Änderungsverlauf	Datum
V1.0	Windows 7, Version	Oktober 2009

iii

Vorwort

Aufrüsten und Garantie

Bitte beachten Sie, dass bestimmte Komponenten im Produkt vorinstalliert sind; Sie können solche Komponenten jedoch nach eigenem Ermessen aufrüsten oder austauschen. Informationen zu den Aufrüstungsbeschränkungen entnehmen Sie bitte den Spezifikationen in der Bedienungsanleitung. Weitere Informationen über zusätzlich erworbene Produkte erhalten Sie bei Ihrem örtlichen Fachhändler. Überlassen Sie das Aufrüsten oder Ersetzen jeglicher Komponenten dieses Produktes bitte einem autorisierten Händler oder Kundencenter; andernfalls erlischt die Garantie. Wir empfehlen Ihnen dringend, jegliche Aufrüstungsund Austauscharbeiten vom autorisierten Händler oder Kundendienst ausführen zu lassen.

Ersatzteilverfügbarkeit

Bitte nehmen Sie zur Kenntnis, dass Ersatzteile (oder kompatible Teile) für Auslaufprodukte in bestimmten Ländern oder Regionen gemäß lokalen

Richtlinien maximal 5 Jahre lang durch den Hersteller zur Verfügung gestellt werden.

■ Ausführliche Informationen zum Erwerb von Ersatzteilen finden Sie beim

Hersteller unter http://www.msicomputer.com/msi_user/msi_rma/.

Technischer Kundendienst

Falls ein Problem mit Ihrem System auftritt und keine der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler. Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen.

◙◙ Auf den MSI-Webseiten finden Sie häufig gestellte Fragen

(FAQ), technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen: http://www.msi. com/index.php?func=service

◙◙ Unseren Kundendienst erreichen Sie über http://ocss.msi.com/

MS-6676

CE-Konformität

Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und

1999/5/EG befindet. Die Konformitätserklärung kann auf folgender Website eingesehen werden: http://www.msi-computer.de/index.php?func=konformitaet

Hereby, Micro Star International CO., LTD declares that this device is in compliance with the essential requirements and other relevant provisions of the directives 2004/108/EC and 1999/5/EC. The respective

Declaration of conformity can be found online: http://www.msi-computer.de/index.php?func=konformitaet

Standards der Direktive 2004/108/EC/ Standards of the Directive 2004/108/EC:

-EN55022: 2006+A1:2007

-EN55024: 1998+A1: 2001+A2:2003

-EN6100-3-2:2006

-EN6100-3-3: 1995+A1:2001+A2:2005

Direktive 1999/5/EG:

- IEEE 802.11b/g und Bluetooth 2.4 GHz Betrieb

Europa: Frequenzen: 2.400 – 2.4835 GHz Frankreich: Frequenzen: 2.4465– 2.4835 GHz,

Außerhalb von geschlossenen Gebäuden ist die genehmigte Sendeleistung im Frequenzband 2454-2483.5 MHz auf maximal 10mW beschränkt.

Bestimmungsgemäße Verwendung:

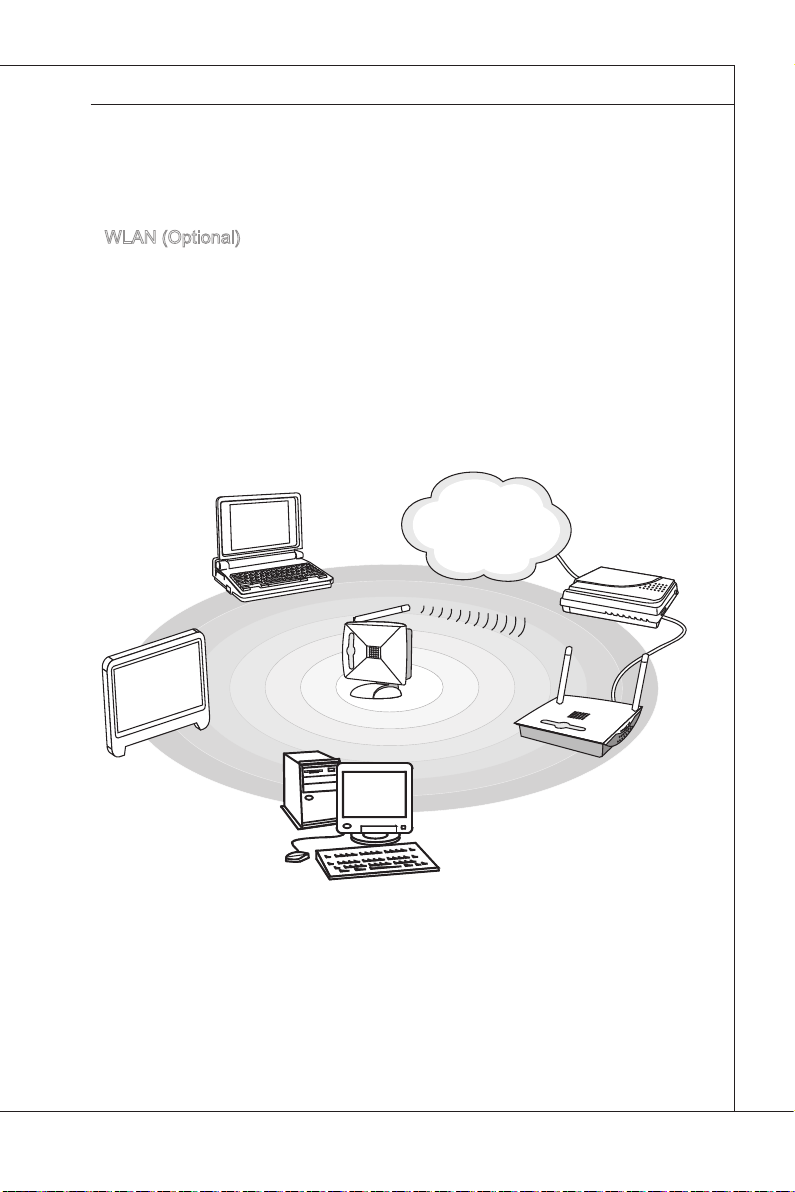

Dieses Produkt integriert als Teil der Produktausstattung eine WLAN Komponente und/oder eine Bluetooth-

Komponente.

Die entsprechende Komponente verbindet Computer über eine Funkverbindung. Es kann auch eine Funkverbindung zu anderen geeigneten WLANoder Bluetooth Geraten hergestellt werden.

Directive 1999/5/EC:

- IEEE 802.11b/g and Bluetooth 2.4 GHz operation

Europe: Frequencies: 2.400 – 2.4835 GHz

France: Frequencies: 2.4465– 2.4835 GHz,

Outdoor use is limited to 10mW e.i.r.p. within the band 2454-2483.5 MHz Italy: If used outside of own premises, general authorization is required. Luxembourg: General authorisation required for public service.

Notified Countries: Germany, UK, Netherlands, Belgium, Sweden, Denmark, Finland, France, Italy, Spain, Austria, Ireland, Portugal, Greece, Luxembourg, Estonia, Letvia, Lithuania,

Czech Republic, Slovakia , Slovenia, Hungary, Poland und Malta.

Hinweis 1

Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden.

Hinweis 2

Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, sofern vorhanden.

Vorwort

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch.

Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst.

Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können.

Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern.

Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, flachen

Untergrund.

◙◙

Stellen Sie vor dem Anschließen des Gerätes an eine Steckdose sicher, dass sich die Netzspannung innerhalb des sicheren Bereichs befindet und zwischen 100 und 240 V liegt. Entfernen Sie nicht den

Schutzerdekontakt am Netzstecker. Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden.

Ziehen Sie vor dem Einlegen von Erweiterungskarten oder Modulen stets den Netzstecker.

Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie das Gerät längere Zeit nicht nutzen oder unbeaufsichtigt lassen. Auf diese Weise wird kein Strom verbraucht.

Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht.

Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60 OC oder weniger als 0 OC herrschen - das Gerät kann in diesem Fall Schaden nehmen.

ACHTUNG:

Falls Batterien oder Akkus vom falschen Typ eingesetzt werden, besteht Explosionsgefahr. Ersetzen Sie Batterien und Akkus nur mit identischen oder gleichwertigen, vom Hersteller empfohlenen Typen.

Das Gerät weist offensichtlich Zeichen eines Schadens auf.

Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.

MS-6676

Lassen Sie keinesfalls Flüssigkeiten in die Öffnungen des Gerätes gelangen; es besteht Stromschlaggefahr.

Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.

Achten Sie beim Anschluss des Koaxkabels an den TV-Tuner unbedingt darauf, dass die Abschirmung guten Kontakt zur Gebäudeerdung erhält.

Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern.

Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen:

◙◙ Das Netzkabel oder der Stecker ist beschädigt. ◙◙ Flüssigkeit ist in das Gerät eingedrungen.

◙◙ Das Gerät wurde Feuchtigkeit ausgesetzt.

◙◙

◙◙ Das Gerät ist heruntergefallen und beschädigt.

◙◙

„Green“-Design und Recycling

◙◙

Das Gerät und seine Komponenten sollten nach Ende der Einsatzzeit dem Recycling zugeführt werden.

In vielen Ländern gibt es spezielle Sammelund Recyclingstellen für diesen Gerätetyp.

Hinweise zum Recycling erhalten Sie bei Ihrem Händler oder bei Ihrer Stadtverwaltung.

Weitere Informationen finden Sie auf den MSI-Internetseiten: http://www.msi.com/index.php?func=html&name=service_worldwide.

1.Die optischen Speichergeräte sind als Laserprodukte der Klasse 1 klassifiziert.

Eine Nutzung anderer als der hier angegebenen Bedienelemente, Einstellungen oder Vorgehensweisen ist nicht gestattet.

2.Berühren Sie keinesfalls die Linsen im Geräteinneren.

For better environmental protection, waste batteries should be collected separately for recycling or special disposal.

vii

Vorwort

WEEE-Hinweis

(English) Under the European Union (“EU”) Directive on Waste Electrical and Electronic Equipment, Directive 2002/96/EC, which takes effect on August 13, 2005, products of “electrical and electronic equipment” cannot be discarded as municipal waste anymore and manufacturers of covered electronic equipment will be obligated to take back such products at the end of their useful life.

(French) (Français) Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie.

(German) (Deutsch) Gemäß der Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte dürfen Elektround Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden, die sich auf 13.August, 2005 wirken. Und der Hersteller von bedeckt Elektronik-Altgeräte gesetzlich zur gebrachten Produkte am Ende seines Baruchbarkeitsdauer zurückzunehmen.

(Spanish) (Español) Bajo la directiva 2002/96/EC de la Unión Europea en materia de desechos y/o equipos electrónicos, con fecha de rigor desde el 13 de agosto de 2005, los productos clasificados como “eléctricos y equipos electrónicos” no pueden ser depositados en los contenedores habituales de su municipio, los fabricantes de equipos electrónicos, están obligados a hacerse cargo de dichos productos al termino de su período de vida.

(Italian) (Italiano) In base alla Direttiva dell’Unione Europea (EU) sullo Smaltimento dei Materiali Elettrici ed Elettronici, Direttiva 2002/96/EC in vigore dal 13 Agosto 2005, prodotti appartenenti alla categoria dei Materiali Elettrici ed Elettronici non possono più essere eliminati come rifiuti municipali: i produttori di detti materiali saranno obbligati a ritirare ogni prodotto alla fine del suo ciclo di vita.

(Russian) (Русский) В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электроннымоборудованием(директиваWEEE2002/96/EC),вступающейвсилу13августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы.

(Turkish) (Türkçe)AvrupaBirliği(AB)KararnamesiElektrikveElektronikMalzemeAtığı,2002/96/ EC Kararnamesi altında 13 Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atıklar gibi çöpe atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri geri toplamakla yükümlü olacaktır.

viii

MS-6676

(Greek) (Ελληνικά) Σύμφωνα με την Οδηγία 2002/96/ΕΚ της Ευρωπαϊκής Ένωσης («ΕΕ») περί Απόρριψης Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE), η οποία λαμβάνει ισχύ στις 13 Αυγούστου 2005, τα προϊόντα «ηλεκτρικού και ηλεκτρονικού εξοπλισμού» δεν είναι δυνατόν να απορριφθούν πλέον ως κοινά απορρίμματα και οι κατασκευαστές κεκαλυμμένου ηλεκτρονικού εξοπλισμού είναι υποχρεωμένοι να πάρουν πίσω αυτά τα προϊόντα στο τέλος της ωφέλιμης ζωής τους.

(Polish) (Polski) Zgodnie z Dyrektywą Unii Europejskiej (“UE”) dotyczącą odpadów produktów elektrycznych i elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w życie 13 sierpnia 2005, tzw. “produkty oraz wyposażenie elektryczne i elektroniczne “ nie mogą być traktowane jako śmieci komunalne, tak więc producenci tych produktów będą zobowiązani do odbierania ich w momencie gdy produkt jest wycofywany z użycia.

(Hungarian) (Magyar) Az Európai Unió („EU”) 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektromos és elektronikus berendezések többé nem kezelhetőek lakossági hulladékként, és az ilyen elektronikus berendezések gyártói kötelessé válnak az ilyen termékek visszavételére azok hasznos élettartama végén.

(Czech) (Čeština) Podle směrnice Evropské unie (“EU”) o likvidaci elektrických a elektronických výrobků 2002/96/EC platné od 13. srpna 2005 je zakázáno likvidovat “elektrické a elektronické výrobky” v běžném komunálním odpadu a výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat takové výrobky zpět po skončení jejich životnosti.

(Traditional Chinese ) ( ) 2005 8 132002/96/EC

(Simplified Chinese ) ( ) 2005 8 132002/96/EC

(Japanese) ( ) 2005 8 13 EU WEEE×

(Korean) ( ) 2005 8 13 (“EU”) ,2002/96/EC , “ ” .

(Vietnam) (Tieng Viet) Theo Hướng dẫn của Liên minh Châu Âu (“EU”) về Thiết bị điện & điện tử đã qua sử dụng, Hướng dẫn 2002/96/EC, vốn đã có hiệu lực vào ngày 13/8/2005, các sản phẩm thuộc “thiết bị điện và điện tử” sẽ không còn được vứt bỏ như là rác thải đô thị nữa và các nhà sản xuất thiết bị điện tử tuân thủ hướng dẫn sẽ phải thu hồi các sản phẩm này vào cuối vòng đời.

Vorwort

(Thai) ( ) (“EU”)2002/96/EC 13“ ”

(Indonesia) (Bahasa Indonesia) Sesuai dengan Regulasi Uni Eropa (“UE”) perihal WEEE (Limbah Peralatan Listrik dan Elektronik), Directive 2002/96/EC, yang berlaku sejak 13, 2005, produk “peralatan listrik dan elektronik” tidak lagi dapat dibuang sebagai sampah umum dan pabrik peralatan elektronik diwajibkan untuk mengambil kembali produk tersebut pada saat masa pakainya habis.

(Serbian) (Srpski) Po Direktivi Evropske unije (“EU”) o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod “elektronsku i električnu opremu” ne mogu više biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove proizvode na kraju njihovog uobičajenog veka trajanja.

(Netherlands) (Nederlands) De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en Electronische producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als vervuiling. Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun levenscyclus.

(Romanian) (Română) În baza Directivei Uniunii Europene (“UE”) privind Evacuarea Echipamentului Electric şi Electronic, Directiva 2002/96/EC, care intră în vigoare pe 13 august, 2005, produsele din categoria “echipament electric şi electronic” nu mai pot fi evacuate ca deşeuri municipale, iar fabricanţii echipamentului electronic vizat vor fi obligaţi să primească înapoi produsele respective la sfârşitul duratei lor de utilizare.

(Portuguese) (Português) De acordo com a Directiva 2002/96/EC de Resíduos de Equipamentos Eléctricos e Electrónicos da União Europeia (UE), efectiva desde o 13 de Agosto do ano 2005, os produtos de “equipamento eléctrico e electrónico” não podem ser descartados como resíduo municipal e os fabricantes do equipamento electrónico sujeitos a esta legislação estarão obligados a recolhar estes produtos ao finalizar sua vida útil.

(Swedish) (Svenska) Under Europeiska unionens (“EU”) Weee-direktiv (Waste Electrical and Electronic Equipment), Direktiv 2002/96/EC, vilket trädde i kraft 13 augusti, 2005, kan inte produkter från “elektriska och elektroniska utrustningar” kastas i den vanliga hushållssoporna längre och tillverkare av inbyggd elektronisk utrustning kommer att tvingas att ta tillbaka sådan produkter när de är förbrukade.

(Finnish) (Suomi) Euroopan unionin (EU) 13.8.2005 voimaan tulleen sähköja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaisesti ”sähköja elektroniikkalaitteita” ei saa enää hävittää talousjätteiden mukana. Direktiivin alaisen sähkötai elektroniikkalaitteen valmistajan on otettava laitteet takaisin niiden käyttöiän päättyessä.

(Slovak) (Slovenčina) Na základe smernice Európskej únie („EU“) o elektrických a elektronických zariadeniach číslo 2002/96/ES, ktorá vstúpila do platnosti 13. augusta 2005, výrobky, ktorými sú „elektrické a elektronické zariadenia” nesmú byť zneškodňované spolu s komunálnym odpadom a výrobcovia patričných elektronických zariadení sú povinní takéto výrobky na konci životnosti prevziať naspäť.

MS-6676

(Slovenian) (Slovenščina) Skladno z določili direktive Evropske unije (“EU”) o odpadni električni in elektronski opremi, Direktiva 2002/96/ES, ki je veljavna od 13. avgusta, izdelkov “električne in elektronske opreme” ni dovoljeno odstranjevati kot običajne komunalne odpadke, proizvajalci zadevne elektronske opreme pa so zavezani, da tovrstne izdelke na koncu njihove življenjske dobe sprejmejo nazaj.

(Danish) (Dansk) I henhold til direktiv fra den europæiske union (EU) vedrørende elektrisk og elektronisk affald , Direktiv 2002/96/EC, som træder i kraft den 13. august 2005, må produkter som “elektrisk og elektronisk udstyr” ikke mere bortskaffes som kommunalt affald. Producenter af det pågældende, elektroniske udstyr vil være forpligtet til at tage disse produkter tilbage ved afslutningen på produkternes levetid.

(Norwegian) (Norsk) Under den europeiske unionens (“EU”) direktiv om deponering av elektronisk og elektrisk utstyr, direktiv 2002/96/EC, som trer i effekt 13. august 2005, kan ikke produkter av “elektronisk og elektrisk ustyr” lenger deponeres som husholdningsavfall og fabrikantene av disse produktene er forpliktet å ta tilbake slike produkter ved slutten av produktets levetid.

(Bulgarian) (български) Според директивата на Европейския съюз относно отпадъците от електрическо и електронно оборудване, директива 2002/96/EC, важаща от 13 август, 2005 г., електрическо и електронно оборудване не може да се изхвърля заедно с битовите отпадъци и производителите на такова оборудване са задължени да приемат обратно съответните продукти в края на експлоатационния им период.

(Croatian) (Hrvatski) U okviru Direktive Europske Unije (“EU”) o Otpadnim električnim i elektroničkim uređajima, Direktiva 2002/96/EC, koja je na snazi od 13. kolovoza 2005., “električni i elektronički uređaji” se ne smiju više bacati zajedno s kućnim otpadom i proizvođači su obvezni zbrinuti takve proizvode na kraju njihovog životnog vijeka.

(Estonia) (Eesti) Vastavalt Euroopa Liidu (“EL”) direktiivile 2002/96/EÜ (elektrija elektroonikaseadmete jäätmete kohta), mis jõustus 13. augustil 2005, on keelatud kodumajapidamiste “elektrija elektroonikaseadmete” jäätmete hävitamine koos majapidamisjäätmetega, ja elektrija elektroonikaseadmete tootjad on kohustatud sellised tooted pärast nende kasutuselt kõrvaldamist tagasi võtma.

MSI MS-6676 (V1.X) System, Wind Box DE500, Wind Box DC500 User guide

Kapitel 1

Überblick

Wir beglückwünschen Sie zum Einkauf des Wind Box DE500/ DC500 (MS-6676) PC Systems. Dieses System ist mit top-aktu- eller Technik ausgestattet und kann auch durch sein ansprechendes Design überzeugen.

Überblick

Lieferumfang

Wind Box-Serie

Netzteil

Netzkabel

Medium mit Treibern-	Bedienungsanleitung &	Ständer
/Dienstprogrammen	Kurzanleitung	Ständer

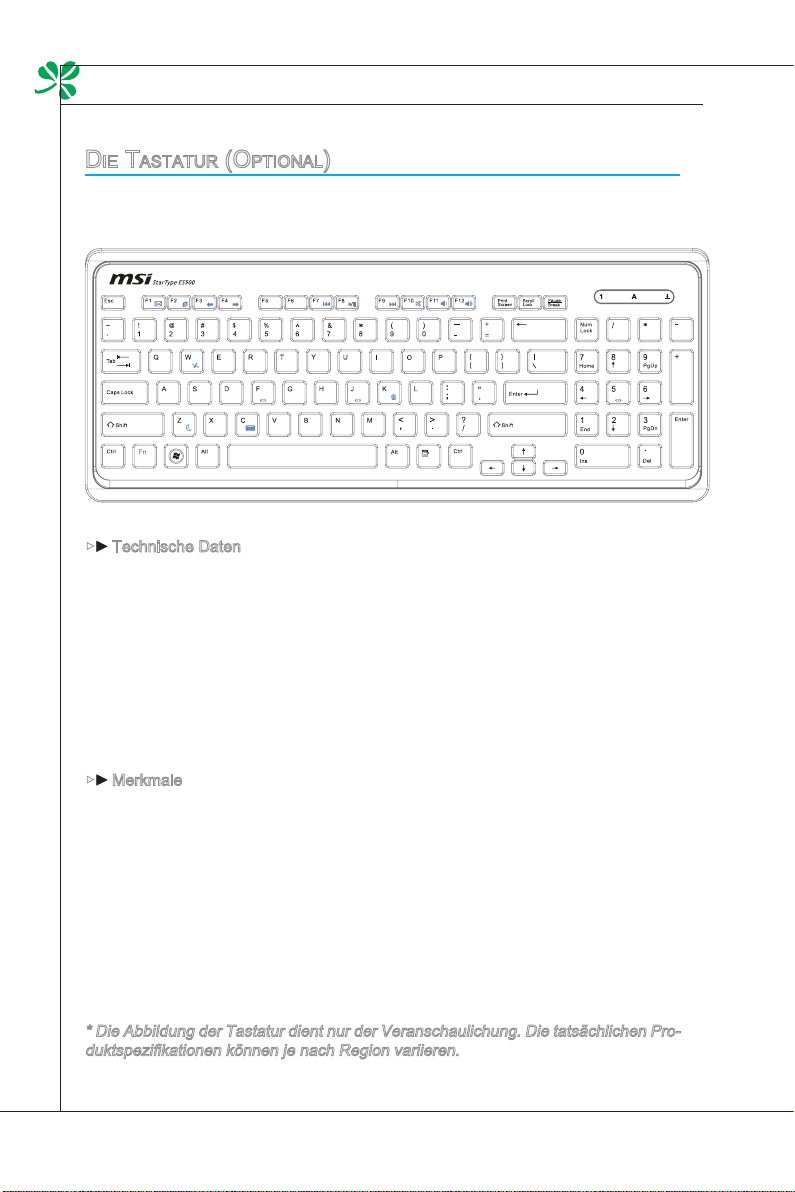

Tastatur (Optional)

Maus (Optional)

*Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein sollte.

*Die Abbildung dient nur der Veranschaulichung; Ihr Lieferumfang kann je nach gekauftem Modell ein wenig variieren.

1-2

MS-6676

Systemübersicht

Vorderansicht

Optisches Laufwerkabdeckung

Betätigen Sie die Abdeckung, um den Laufwerksschacht zu öffnen.

Ein-/Austaste/ LED

Mit der Ein-/Austaste schalten Sie das System ein und aus. Die Betriebs- anzeige-LED leuchtet beim Einschalten auf und erlischt, wenn das System abgeschaltet wird. Im Energiesparmodus blinkt die LED (S3 - Daten werden im Speicher gehalten) oder erlischt (S4 - Daten werden auf die

Festplatte ausgelagert). Mit der Ein/Austaste wecken Sie das System wieder aus dem Energiesparmodus auf.

1-3

Überblick

Festplatte-LED

Die Festplatte-LED leuchtet, wenn Daten von der Festplatte gelesen oder darauf geschrieben werden.

Köpfhörer (Grün)

Hier schließen Sie Kopfhörer oder Lautsprecher an.

Mikrofon (Rosa)

Hier schließen Sie ein Mikrofon an.

USB Port

Mit dem USB-Port (Universal Serial Bus) verbinden Sie USB-Geräte wie

Mäuse, Tastaturen, Drucker, Scanner, Kameras, PDAs und andere USBkompatible Geräte.

Card Reader Drive (Optional)

The built-in card reader may support various types of memory card, such as XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) or MMC (Multi-Media Card) cards that usually used in devices like digital cameras, MP3 players, mobile phones and PDAs. Contact the local dealer for further information and please be noted that the supported memory cards may vary without notice.

Wichtig

Wir empfehlen Ihnen aus Sicherheitsgründen, das Netzteil zuerst an das System anzuschließen und erst dann das Netzkabel mit einer Steckdose zu verbinden.

Es ist normal, dass der Funken auftritt, wenn Sie ein Netzteil an eine Steckdose schließen.

1-4

MS-6676

Rückansicht

VGA Port (Ausgang)

Die DB15-polige Buchse dient zur Verbindung mit einem Monitor.

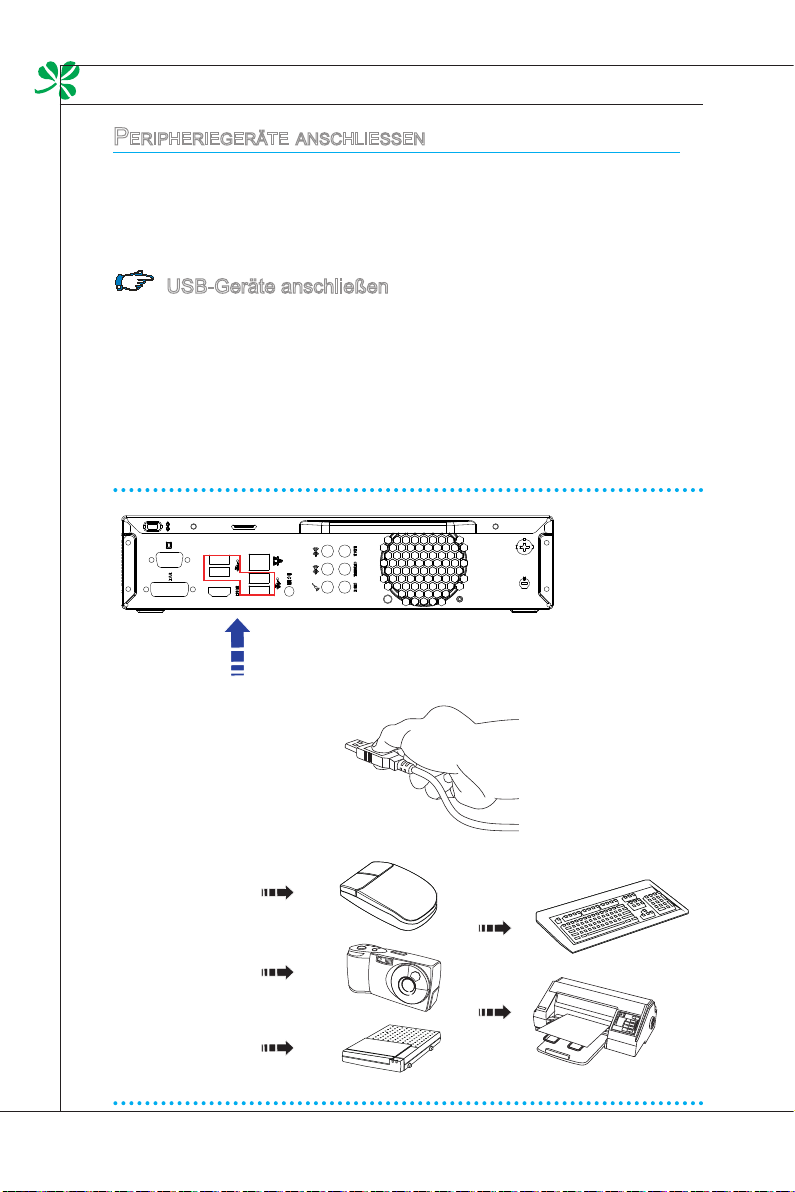

USB Port

Mit dem USB-Port (Universal Serial Bus) verbinden Sie USB-Geräte wie

Mäuse, Tastaturen, Drucker, Scanner, Kameras, PDAs und andere USBkompatible Geräte.

1-5

Überblick

LAN Anschluss

Der genormte RJ-45-LAN-Anschluss dient der Verbindung mit einem Local Area Network (LAN). Hier können Sie ein Netzwerkkabel anschließen.

GelbGrün/ Orange

LED	Farbe	LED-Status	Zustand

Links	Gelb	Aus	LAN-Verbindung besteht nicht.

		Ein (ständig leuchtend)	LAN-Verbindung besteht.

		Ein	Der Computer kommuniziert mit einem anderen
		(heller & pulsierend)	Computer im LAN.

Rechts	Grün	Aus	Datengeschwindigkeit von 10 Mbit/s
			ausgewählt.

		Ein	Datengeschwindigkeit von 100 Mbit/s
			ausgewählt.

	Orange	Ein	Datengeschwindigkeit von 1000 Mbit/s
			ausgewählt.

Stromanschluss

Das Netzteil wandelt Wechselspannung für diesen Anschluss in Gleichspannung um. Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom. Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden.

1-6

MS-6676

Line-In (Blau)

Der Anschluss “Line In” kann einen externen CD-Player,Tapeplayer oder

ein sonstiges Audiogerät aufnehmen.

Line-Out (Grün)

An den Anschluss “Line Out” können Sie Lautsprecher oder Kopfhörer

anschließen.

Mic (Rosa)

Der Anschluss “Mic” nimmt ein Mikrofon auf.

RS-Out (Schwarz)

Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/ 5.1/ 7.1-

Kanalmodus auf.

CS-Out (Orange)

Dieser Anschluss nimmt die mittleren oder SubwooferLautsprecher im

5.1/ 7.1-Kanalmodus auf.

SS-Out (Grau)

Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7.1- Kanalmodus auf.

Lüfter

Der Gehäuselüfter dient der Luftkonvektion und schützt das Gerät vor Überhitzung. Blockieren Sie den Lüfter nicht.

DVI-D Port (Optional)

Der DVI-D (Digital Visual Interface-Digital) Anschluss erlaubt Ihnen, einen LCD Monitor anzuschließn. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließn, verbinden Sie dessen Stecker einfach mit dem DVI-D Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden ist.(Weitere Informationen können Sie dem Handbuch Ihres Monitors entnehmen.)

HDMI-Anschluss (Optional)

HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-

Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme. HDMI unterstützt sämtliche Videoformate wie Standard, Erweitert und HD; zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel übertragen.

1-7
