MSI MS-7522 (V3.X) User guide [ml]

X58 Pro Series

MS-7522 (V3.X) Mainboard

G52-75221X6

The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no

guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.

Trademarks

All trademarks are the properties of their respective owners. NVIDIA, the NVIDIA logo, DualNet, and nForce are registered trademarks or trade-

marks of NVIDIA Corporation in the United States and/or other countries. AMD, Athlon™, Athlon™ XP, Thoroughbred™, and Duron™ are registered trademarks of AMD Corporation. Intel® and Pentium® are registered trademarks of Intel Corporation. PS/2 and OS®/2 are registered trademarks of International Business Machines Corporation. Windows® 2000/NT/XP/Vista are registered trademarks of Microsoft Corporation. Netware® is a registered trademark of Novell, Inc. Award® is a registered trademark of Phoenix Technologies Ltd. AMI® is a registered trademark of American Megatrends Inc.

Revision History

Revision Revision History Date

V1.0 First release for europe February 2009

Technical Support

If a problem arises with your system and no solution can be obtained from the user’s manual, please contact your place of purchase or local distributor. Alternatively, please try the following help resources for further guidance.

Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates, and other information: http://global.msi.com.tw/index.php?

func=service

Contact our technical staff at: http://ocss.msi.com.tw

Safety Instructions

1. Always read the safety instructions carefully.

2. Keep this User’s Manual for future reference.

3. Keep this equipment away from humidity.

4. Lay this equipment on a reliable flat surface before setting it up.

5. The openings on the enclosure are for air convection hence protects the equipment from overheating. DO NOT COVER THE OPENINGS.

6. Make sure the voltage of the power source and adjust properly 110/220V before connecting the equipment to the power inlet.

7. Place the power cord such a way that people can not step on it. Do not place anything over the power cord.

8. Always Unplug the Power Cord before inserting any add-on card or module.

9. All cautions and warnings on the equipment should be noted.

10. Never pour any liquid into the opening that could damage or cause electrical shock.

11. If any of the following situations arises, get the equipment checked by a service personnel:

† The power cord or plug is damaged. † Liquid has penetrated into the equipment. † The equipment has been exposed to moisture. † The equipment has not work well or you can not get it work according to

User’s Manual.

† The equipment has dropped and damaged. † The equipment has obvious sign of breakage.

12. DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRONMENT UNCONDITIONED, STORAGE TEMPERATURE ABOVE 600 C (1400F), IT MAY DAMAGE THE EQUIPMENT.

CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer.

iii

FCC-B Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the measures listed below.

† Reorient or relocate the receiving antenna. † Increase the separation between the equipment and receiver. † Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

† Consult the dealer or an experienced radio/television technician for help.

Notice 1

The changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Notice 2

Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission limits.

VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.

Micro-Star International

MS-7522

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

WEEE (Waste Electrical and Electronic Equipment) Statement

vii

CONTENTS

Copyright Notice.........................................................................................................ii

Trademarks..................................................................................................................ii

Revision History.........................................................................................................ii

Technical Support......................................................................................................ii

Safety Instructions...................................................................................................iii

FCC-B Radio Frequency Interference Statement.............................................iv

WEEE (Waste Electrical and Electronic Equipment) Statement.......................v

English......................................................................................................................En-1

Mainboard Specifications.................................................................................En-2

Quick Components Guide..................................................................................En-4

CPU (Central Processing Unit)..........................................................................En-5

Memory...............................................................................................................En-9

Power Supply..................................................................................................En-13

Back Panel........................................................................................................En-14

Connectors......................................................................................................En-16

Buttons.............................................................................................................En-23

Slots..................................................................................................................En-24

Switchs............................................................................................................En-28

LED Status Indicators......................................................................................En-29

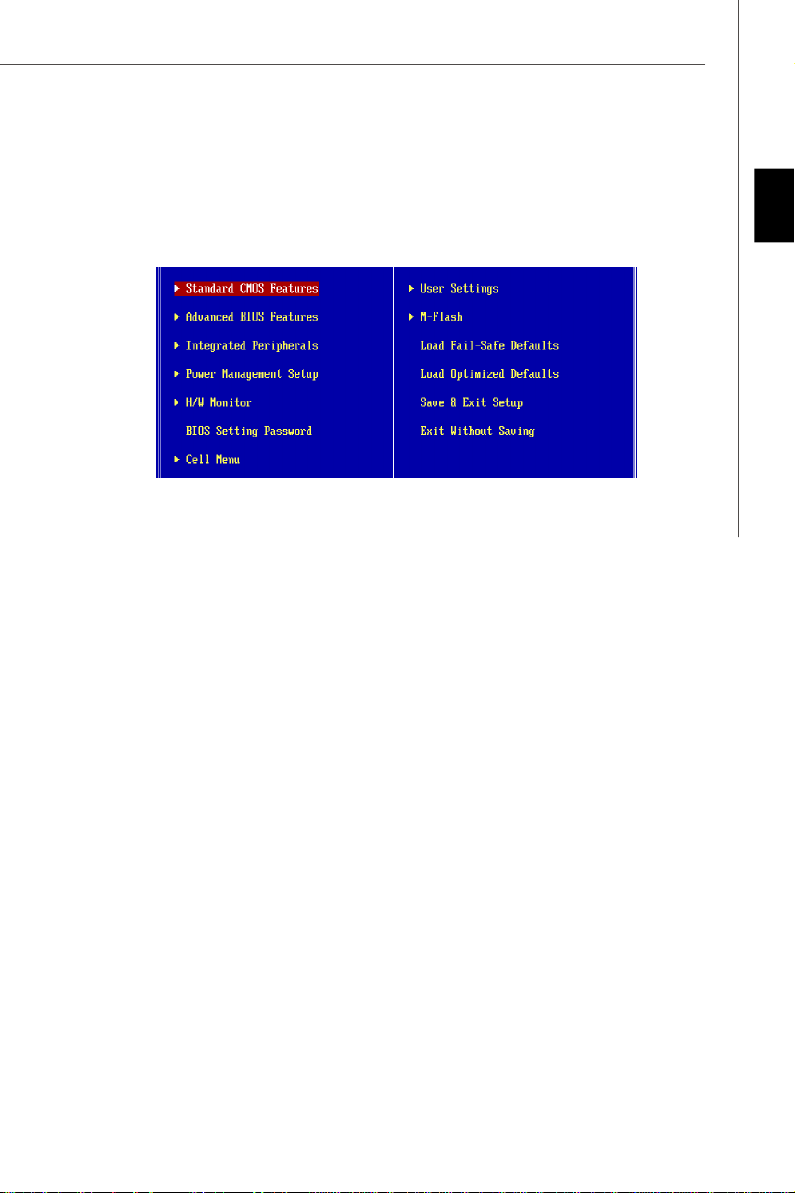

BIOS Setup.......................................................................................................En-30

Software Information......................................................................................En-41

Deutsch....................................................................................................................De-1

Spezifikationen..................................................................................................De-2

Komponenten-Übersicht...................................................................................De-4

CPU (Central Processing Unit)..........................................................................De-5

Speicher.............................................................................................................De-9

Stromversorgung............................................................................................De-13

Rücktafel..........................................................................................................De-14

Anschlüsse......................................................................................................De-16

Tasten...............................................................................................................De-23

Steckplätze......................................................................................................De-24

Schalter............................................................................................................De-28

LED Statusdikatoren........................................................................................De-29

BIOS Setup.......................................................................................................De-30

Software-Information......................................................................................De-41

Français.....................................................................................................................Fr-1

Spécifications de la Carte Mère........................................................................Fr-2

Guide rapide des composants..........................................................................Fr-4

viii

Processeur : CPU...............................................................................................Fr-5

Mémoire...............................................................................................................Fr-9

Connecteur d’alimentation...............................................................................Fr-13

Panneau arrière................................................................................................Fr-12

Connecteurs.....................................................................................................Fr-16

Boutons.............................................................................................................Fr-23

Slots...................................................................................................................Fr-24

Interrupteur.......................................................................................................Fr-28

Indicateurs du statut LED................................................................................Fr-29

Réglages BIOS..................................................................................................Fr-30

Information de Logiciel.....................................................................................Fr-41

Русский ....................................................................................................................Ru-1

Характеристики ...............................................................................................Ru-2

Руководство по размещению компонентов ..............................................Ru-4

CPU (Центральный процессор).....................................................................Ru-5

Память ..............................................................................................................Ru-9

Разъем питания .............................................................................................Ru-13

Задняя панель ...............................................................................................Ru-14

Коннекторы ....................................................................................................Ru-16

Кнопки .............................................................................................................Ru-23

Слоты ...............................................................................................................Ru-24

Переключатели ..............................................................................................Ru-28

Световые индикаторы .................................................................................Ru-29

Настройка BIOS..............................................................................................Ru-30

Сведения о программном обеспечении ...................................................Ru-41

X58 Pro

Series

User’s Guide

English

En-1

MS-7522 Mainboard

Mainboard Specifications

Processor Support

- Intel® i7 processors in the LGA1366 package (For the latest information about CPU, please visit http://global.msi.com.tw/index.php?func=cpuform2)

Supported QPI

- Up to 6.4 GT/s

Chipset

- North Bridge: Intel® X58 chipset

- South Bridge: Intel® ICH10R chipset

Memory Support

- 6 DDR3 DIMMs support DDR3 1333/ 1066/ 800 SDRAM speed (Memory size 24GB Max)

- Supports 1Gb/ 2Gb/ 4Gb DRAM size

- Supports x8/ x16 data lines per DIMM

- Supports up to 3 channels mode

(For more information on compatible components, please visit http:/

/global.msi.com.tw/index.php?func=testreport)

LAN

- Supports PCIE LAN 10/100/1000 Fast Ethernet by Realtek 8111C

Audio

- Chip integrated by Realtek® ALC888S

- Flexible 8-channel audio with jack sensing

- Compliant with Azalia 1.0 Spec

IDE

- 1 IDE port by JMicron JMB363

- Supports Ultra DMA 66/100/133 mode

- Supports PIO, Bus Master operation mode

SATA

- 6 SATA ports (SATA1~6) by ICH10R

- 1 SATA port (SATA7) by JMicron JMB363

- 1 E-SATA port by JMicron JMB363

- Supports storage and data transfers at up to 3 Gb/s

RAID

- SATA1~6 support Intel Martix Storage Technology (AHCI + RAID 0/ 1/5/10) by ICH10R

1394 (optional)

- 2 1394 ports (rear*1, front*1) by JMicron JMB381

En-2

Connectors

Back panel

- 1 PS/2 mouse port

- 1 PS/2 keyboard port

- 1 Optical S/PDIF-Out port

- 1 1394 port

- 1 eSATA port

- 6 USB 2.0 Ports

- 1 LAN jack

- 6 flexible audio jacks

On-Board Pinheaders / Connectors

- 3 USB 2.0 connectors

- 1 1394 connector

- 1 chassis intrusion pinheader

- 1 serial port pinheader

- 1 TPM Module pinheader

- 1 CD-In connector

- 1 front audio pinheader

- 1 Clear CMOS button

- 1 Power button

- 1 Reset button

TPM (optional)

- Supports TPM

Slots

- 2 PCI Express gen2 x16 slots

- 1 PCI Express® x16 slot supports up to PCI Express® gen2 x4 speed

- 2 PCI Express gen1 x1 slots

- 2 PCI slots, support 3.3V/ 5V PCI bus Interface

English

Form Factor

- ATX (30.5cm X 24.4cm)

Mounting

- 9 mounting holes

En-3

MS-7522 Mainboard

Quick Components Guide

Back Panel, En-14

PCI_E,

En-24

JSP1,

En-22

SYSFAN2,

En-18

PCI,

En-27

JPWR2, En-13

JCD1, En-21

JAUD1, En-22

CPU, En-5

CLR_CMOS1,

En-23

RESET1, En-23

POWER1, En-23

J1394_1, En-18

CPU_CLK1,

En-28

CPUFAN1, En-18

JCOM1, En-19

JCI1, En-20

JUSB1~3, En-21

DDR3, En-9

JPWR1, En-13

SYSFAN1/3, En-18

SATA, En-17

IDE1, En-16

JTPM1, En-20

JFP2, JFP1,

En-19

En-4

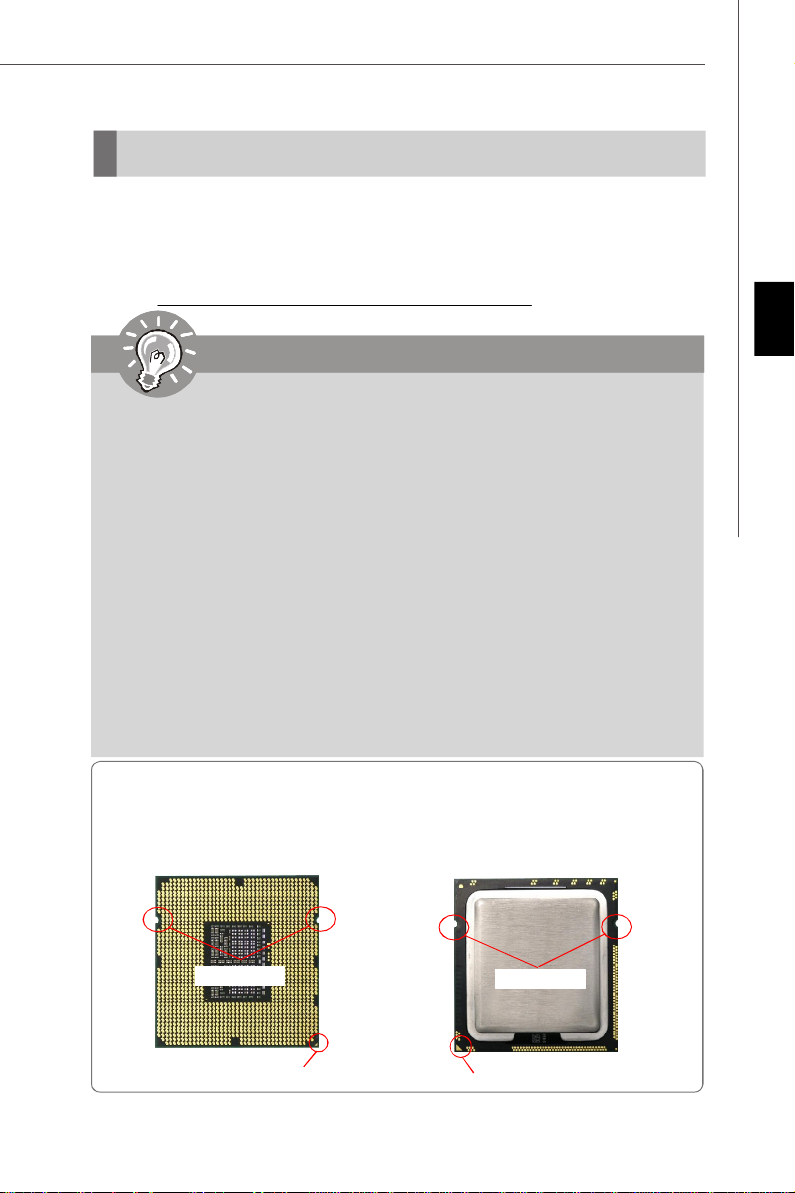

CPU (Central Processing Unit)

When you are installing the CPU, make sure to install the cooler to prevent overheating. If you do not have the CPU cooler, consult your dealer before turning

on the computer. For the latest information about CPU, please visit http://global.msi.com.tw/index.php?

func=cpuform2

Important

Overheating

Overheating will seriously damage the CPU and system. Always make sure the cooling fan can work properly to protect the CPU from overheating. Make sure that you apply an even layer of thermal paste (or thermal tape) between the CPU and the heatsink to enhance heat dissipation.

Replacing the CPU

While replacing the CPU, always turn off the ATX power supply or unplug the power supply’s power cord from the grounded outlet first to ensure the safety of CPU.

Overclocking

This mainboard is designed to support overclocking. However, please make sure your components are able to tolerate such abnormal setting, while doing overclocking. Any attempt to operate beyond product specifications is not recommended. We do not guarantee the damages or risks caused

by inadequate operation or beyond product specifications.

Introduction to LGA 1366 CPU

The pin-pad side of LGA 1366 CPU.

The surface of LGA 1366 CPU. Remember to apply some thermal paste on it for better heat dispersion.

English

Alignment Key

Yellow triangle is the Pin 1 indicator

Alignment Key

Yellow triangle is the Pin 1 indicator

En-5

MS-7522 Mainboard

CPU & Cooler Installation

When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent overheating. Meanwhile, do not forget to apply some thermal

paste on CPU before installing the heat sink/cooler fan for better heat dispersion. Follow the steps below to install the CPU & cooler correctly. Wrong installation will cause the damage of your CPU & mainboard.

1. Open the load level.

2.Lift the load lever up and open the load plate.

3. The CPU socket has a plastic cap on it to protect the contack from damage. Before you install CPU, always cover it to protect the socket pin. Romove the cap from the lever hinge side (as the arrow shows).

En-6

4.After confirming the CPU direction for correct mating, put down the CPU in the socket housing frame. Be sure to grasp on the edge of the CPU base. Note that the alignment keys are matched.

alignment key

5.Visually inspect if the CPU is seated well into the socket. If not, take out the CPU with pure vertical motion and reinstall.

6.Cover the load plate onto the package.

English

7.Press down the load lever lightly onto the load plate, and then secure the lever with the hook under retention tab.

8.Inspect the four hooks are in porper position before you install the cooler.

Important

1.Confirm if your CPU cooler is firmly installed before turning on your system.

2. Do not touch the CPU socket pins to avoid damaging.

En-7

MS-7522 Mainboard

9.Align the holes on the mainboard with the heatsink. Push down the cooler until its four clips get wedged into the holes of the mainboard.

11. Turn over the mainboard to confirm

that the clip-ends are correctly inserted.

Mainboard

10.Press the four hooks down to fasten the cooler.

12. Finally, attach the CPU Fan cable to the CPU fan connector on the mainboard.

Hook

Important

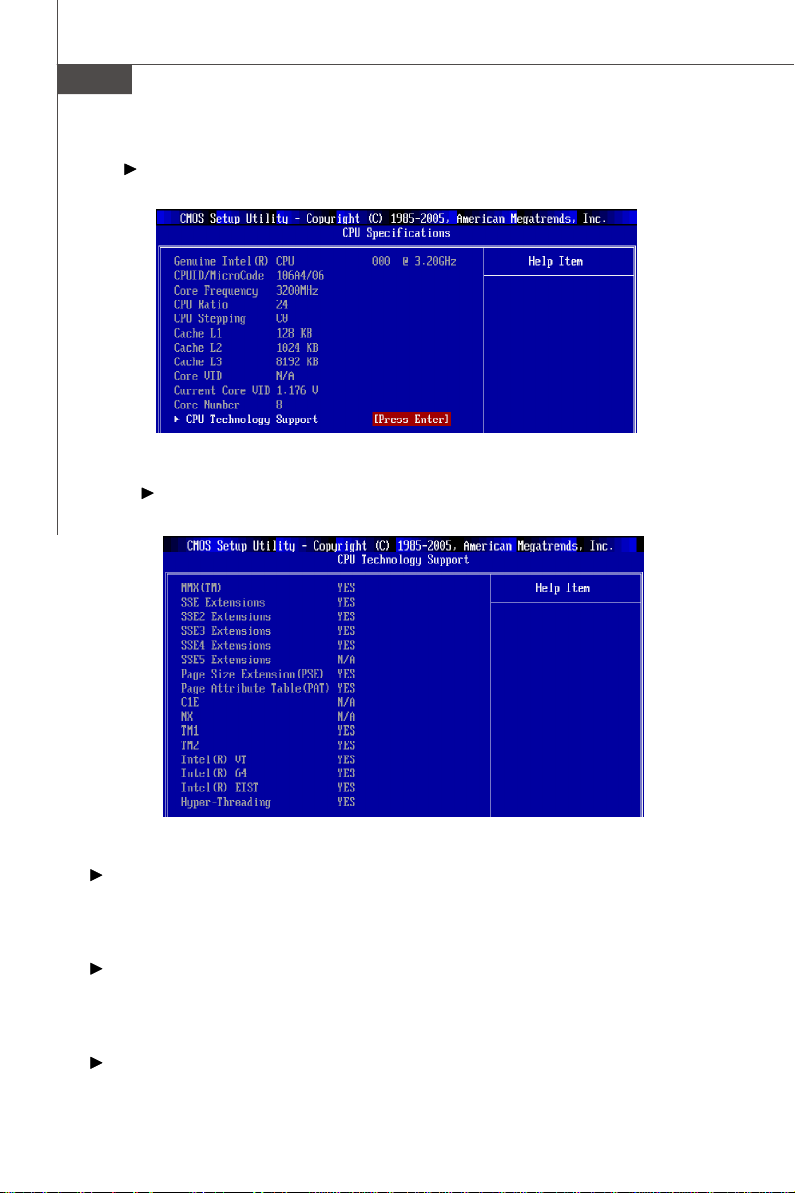

1. Read the CPU status in BIOS.

2. Whenever CPU is not installed, always protect your CPU socket pin with the plastic cap covered (shown in Figure 1) to avoid damaging.

3. Mainboard photos shown in this section are for demonstration of the CPU/ cooler installation only. The appearance of your mainboard may vary depending on the model you purchase.

4. Please refer to the documentation in the CPU fan package for more details about the CPU fan installation.

En-8

Memory

Installed

These DIMM slots are used for installing memory modules. For more information on compatible components, please visit http://global.msi.com.

tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Dual-Channel: Channel A in SKYBLUE; Channel B in PINK

Memory Population Rules

Please refer to the following illustrations for memory population rules.

Single-Channel mode

When you have only one memory module, please always insert it into the DIMM_A0 first (as way 1 shown in below).

Dual-Channel mode

In Dual-Channel mode, the memory modules can transmit and receive data with two data bus lines simultaneously. Enabling Dual-Channel mode can enhance the system performance. When you have two memory modules, please always insert them into the DIMM_A0 & DIMM_B0 (as way 2 shown in below).

72x2=144 pin

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

English

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

Empty

En-9

MS-7522 Mainboard

Three-Channel mode

In Three-Channel mode, the memory modules can transmit and receive data with three data bus lines simultaneously. Enabling Three-Channel mode can enhance the best system performance. When you have three or more memory modules, please always insert them as the way 3/ 4/ 5/ 6 (shown in below) to get the best system performance.

DIMM_A1 DIMM_A0 DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

DIMM_A1 DIMM_A0 DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

En-10

Important

DIMM_A1DIMM_A0DIMM_B1DIMM_C1DIMM_B0DIMM_C

-DDR3 memory modules are not interchangeable with DDR2 and the DDR3

standard is not backwards compatible. You should always install DDR3 memory modules in the DDR3 DIMM slots.

-In Three/ Dual-Channel mode, make sure that you install memory modules of

the same type and density in different channel DIMM slots.

-To enable successful system boot-up, always insert the memory modules

into the DIMM_A0 first.

- Due to the chipset resource deployment, the system density will only be

detected up to 23+GB (not full 24GB) when each DIMM is installed with a 4GB memory module.

- When you install incorrect memory module (the SA2-pin of the memory

module connects to Ground) in the DIMM_C0/C1, the LED beside DIMM_C0 will light red color to remind you. The position of the LED is shown as below. Double confirm with your memory module vender for the third channelsupports.

English

En-11

MS-7522 Mainboard

Installing Memory Modules

1. The memory module has only one notch on the center and will only fit in the right orientation.

2. Insert the memory module vertically into the DIMM slot. Then push it in until the golden finger on the memory module is deeply inserted in the DIMM slot. The plastic clip at each side of the DIMM slot will automatically close when the memory module is properly seated.

Important

You can barely see the golden finger if the memory module is properly inserted in the DIMM slot.

3. Manually check if the memory module has been locked in place by the DIMM slot clips at the sides.

En-12

Volt

Notch

Power Supply

ATX 24-Pin Power Connector: JPWR1

This connector allows you to connect an ATX 24-pin power supply. To connect the ATX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply firmly into the connector.

You may use the 20-pin ATX power supply as you like. If you’d like to use the 20-pin ATX power supply, please plug your power supply along with pin 1 & pin 13 (refer to the image at the right hand).

Pin Definition

PIN SIGNAL

13 +3.3V 14 -12V 15 GND 16 PS-ON# 17 GND 18 GND 19 GND 20 Res 21 +5V 22 +5V 23 +5V 24 GND

JPWR1

PIN SIGNAL

1 +3.3V 2 +3.3V 3 GND 4 +5V 5 GND 6 +5V 7 GND 8 PWR OK 9 5VSB 10 +12V 11 +12V 12 +3.3V

ATX 8-Pin Power Connector: JPWR2

This power connector is used to provide power to the CPU.

Pin Definition

PINSIGNAL

1 GND 2 GND 3 GND 4 GND

PINSIGNAL

5 +12V 6 +12V 7 +12V 8 +12V

JPWR2

pin 13

pin 12

English

Important

1. Make sure that all the connectors are connected to proper ATX power supplies to ensure stable operation of the mainboard.

2. Power supply of 450 watts (and above) is highly recommended for system stability.

3. ATX 12V power connection should be greater than 18A.

En-13

MS-7522 Mainboard

Back Panel

LAN

USB Ports

Line-In

Line-Out

Mic

RS-Out

CS-Out

SS-Out

Mouse

Keyboard

Optical S/PDIF-Out port

USB Ports

eSATA Port

1394 Port

USB Ports

Mouse/Keyboard

The standard PS/2® mouse/keyboard DIN connector is for a PS/2® mouse/keyboard.

Optical S/PDIF-Out port This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for digital audio transmission to external speakers through an optical fiber cable.

1394 Port The IEEE1394 port on the back panel provides connection to IEEE1394 devices.

USB Port The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard, mouse, or other USB-compatible devices.

eSATA Port The eSATA port is for attaching the eSATA external hard drive.

LAN The standard RJ-45 LAN jack is for connection to

Green / OrangeYellow

the Local Area Network (LAN). You can connect a network cable to it.

LED Color LED State Condition

Off LAN link is not established.

Left Yellow On (steady state) LAN link is established.

On (brighter & pulsing)The computer is communicating with another computer on the LAN.

Green Off 10 Mbit/sec data rate is selected.

Right On 100 Mbit/sec data rate is selected.

Orange On 1000 Mbit/sec data rate is selected.

En-14

Audio Ports These audio connectors are used for audio devices. It is easy to differentiate between audio effects according to the color of audio jacks.

Line-In (Blue) - Line In is used for external CD player, tapeplayer or

other audio devices.

Line-Out (Green) - Line Out, is a connector for speakers or headphones. Mic (Pink) - Mic, is a connector for microphones. RS-Out (Black) - Rear-Surround Out in 4/ 5.1/ 7.1 channel mode. CS-Out (Orange) - Center/ Subwoofer Out in 5.1/ 7.1 channel mode. SS-Out (Gray) - Side-Surround Out 7.1 channel mode.

English

En-15

MS-7522 Mainboard

Connectors

IDE Connector: IDE1

This connector supports IDE hard disk drives, optical disk drives and other IDE devices.

Important

If you install two IDE devices on the same cable, you must configure the drives separately to master / slave mode by setting jumpers. Refer to IDE device’s documentation supplied by the vendors for jumper setting instructions.

En-16

Serial ATA Connector: SATA1~ 7

This connector is a high-speed Serial ATA interface port. Each connector can connect to one Serial ATA device.

SATA1~6 stack SATA connectors

are supported by ICH10R

SATA1_3

SATA2_4

SATA5_6

English

SATA7

SATA7 is supported by

JMB363

Important

1. Please do not fold the Serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission.

2. Please always use the Intel default SATA connectors (SATA1~6) first.

En-17

MS-7522 Mainboard

Fan Power Connectors: CPUFAN1, SYSFAN1~3

The fan power connectors support system cooling fan with +12V. When connecting the wire to the connectors, always note that the red wire is the positive and should be connected to the +12V; the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the CPU fan control.

SENSOR

+12V

GND

CONTROL

SENSOR

+12V

GND

SYSFAN1/2CPUFAN1

+12V

GND

SYSFAN3

Important

1.Please refer to the recommended CPU fans at processor’s official website or consult the vendors for proper CPU cooling fan.

2.CPUFAN1 supports fan control. You can install Overclocking Center utility that will automatically control the CPU fan speed according to the actual CPU temperature.

3. Fan cooler set with 3 or 4 pins power connector are both available for

CPUFAN1.

4. SYSFAN1 and SYSFAN2 support fan control, too. You may select how per-

centage of speed for the SYSFAN1/2 in BIOS.

IEEE1394 Connector: J1394_1 (Optional)

This connector allows you to connect the IEEE1394 device via an optional IEEE1394 bracket.

En-18

J1394_1

10 9

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA3 Ground 4 Ground 5 TPB+ 6 TPB7 Cable power 8 Cable power 9 Key (no pin) 10 Ground

Pin Definition

IEEE1394 Bracket (Optional)

Front Panel Connectors: JFP1, JFP2

These connectors are for electrical connection to the front panel switches and LEDs. The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JFP1 Pin Definition

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up 2 FP PWR/SLP MSG LED pull-up

3 HD_LED - Hard disk active LED

4 FP PWR/SLP MSG LED pull-up 5 RST_SW - Reset Switch low reference pull-down to GND 6 PWR_SW + Power Switch high reference pull-up 7 RST_SW + Reset Switch high reference pull-up 8 PWR_SW - Power Switch low reference pull-down to GND 9 RSVD_DNU Reserved. Do not use.

JFP2 Pin Definition

PIN SIGNAL DESCRIPTION

1 GND Ground 2 SPK- Speaker-

3 SLED Suspend LED 4 BUZ+ Buzzer+ 5 PLED Power LED 6 BUZ- Buzzer7 NC No connection 8 SPK+ Speaker+

JFP1

JFP2

Power LED

2 1

HDD LED

Speaker

Power LED

Power Switch

Reset Switch

English

Serial Port Connector: JCOM1

This connector is a 16550A high speed communication port that sends/receives 16 bytes FIFOs. You can attach a serial device.

Pin Definition

PIN SIGNAL DESCRIPTION

1 DCD Data Carry Detect 2 SIN Serial In or Receive Data 3 SOUT Serial Out or Transmit Data 4 DTR Data Terminal Ready 5 GND Ground 6 DSR Data Set Ready 7 RTS Request To Send 8 CTS Clear To Send 9 RI Ring Indicate

En-19

JCOM1

19 2

MS-7522 Mainboard

TPM Module Connector: JTPM1

This connector connects to a TPM (Trusted Platform Module) module (optional). Please refer to the TPM security platform manual for more details and usages.

2 1

14 13

JTPM1

Pin Signal Description Pin Signal Description 1 LCLK LPC clock 2 3V_STB 3V standby power 3 LRST# LPC reset 4 VCC3 3.3V power 5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ 7 LAD1 LPC address & data pin1 8 VCC5 5V power 9 LAD2 LPC address & data pin2 10 KEY No pin 11 LAD3 LPC address & data pin3 12 GND Ground 13 LFRAME# LPC Frame 14 GND Ground

Chassis Intrusion Connector: JCI1

This connector connects to the chassis intrusion switch cable. If the chassis is opened, the chassis intrusion mechanism will be activated. The system will record this status and show a warning message on the screen. To clear the warning, you must enter the BIOS utility and clear the record.

En-20

GND

CINTRU

2 1

JCI1

Front USB Connector: JUSB1/ JUSB2/ JUSB3

These connectors, compliant with Intel® I/O Connectivity Design Guide, is ideal for connecting high-speed USB interface peripherals such as USB HDD, digital cameras,

MP3 players, printers, modems and the like.

Pin Definition

JUSB1/ JUSB2/ JUSB3

2 1

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC 3 USB0- 4 USB15 USB0+ 6 USB1+ 7 GND 8 GND 9 Key (no pin) 10 NC

USB 2.0 Bracket

(optional)

Important

English

Note that the pins of VCC and GND must be connected correctly to avoid possible damage.

CD-In Connector: JCD1

This connector is provided for external audio input.

GND

JCD1

En-21

MS-7522 Mainboard

Front Panel Audio Connector: JAUD1

This connector allows you to connect the front panel audio and is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JAUD1

HD Audio Pin Definition

PIN SIGNAL DESCRIPTION

1 MIC_L Microphone - Left channel 2 GND Ground 3 MIC_R Microphone - Right channel 4 NC 5 LINE out_R Analog Port - Right channel 6 MIC_JD Jack detection return from front panel microphone JACK1 7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control 9 LINE out_L Analog Port - Left channel 10 LINEout_JD Jack detection return from front panel JACK2

jack detection resistor network

S/PDIF-Out Connector: JSP1

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format) interface for digital audio transmission.

JSP1

GND

SPDIF

S/PDIF Bracket (optional)

En-22

Buttons

The motherboard provides the following buttons for you to set the computer’s function. This section will explain how to change your motherboard’s function through the use of button.

Power Button: POWER1

This power button is used to turn-on or turn-off the system. Press the button to turnon or turn-off the system. This button will light after you power-on the system, and the light will turn-off when you power-off the system.

POWER1

Reset Button: RESET1

This reset button is used to reset the system. Press the button to reset the system. This button will light when the system is in S0 status.

RESET1

Clear CMOS Button: CLR_CMOS1

There is a CMOS RAM on board that has a power supply from external battery to keep the system configuration data. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, use the button to clear data. Press the button to clear the data.

English

CLR_CMOS1

Important

Make sure that you power off the system before clearing CMOS data.

En-23

MS-7522 Mainboard

Slots

PCI (Peripheral Component Interconnect) Express Slot

The PCI Express slot supports the PCI Express interface expansion card. The PCI Express 2.0 x16 supports up to 8.0 GB/s transfer rate. The PCI Express 2.0 x4 supports up to 2.0 GB/s transfer rate. The PCI Express 1.0 x1 supports up to 250 MB/s transfer rate.

PCI_E1 supports up to PCI Express x1 speed.

PCI_E2 supports up to PCI Express 2.0 x16 speed.

PCI_E3 supports up to PCI Express x1 speed.

PCI_E4 supports up to PCI Express 2.0 x16 speed.

PCI_E5 supports up to PCI Express 2.0 x4 speed.

Important

The mainboard supports ATI CrossFireXTM technology with two PCIEx16 slots

En-24

ATI CrossFireXTM (Multi-GPU) Technology

ATI CrossFireXTM is the ultimate multi-GPU performance gaming platform. Enabling game-dominating power, ATI CrossFireXTM technology enables two or more discrete graphics processors to work together to improve system performance. ATI CrossFireX technology allows you to expand your system’s graphics capabilities. It allows you the ability to scale your system’s graphics horsepower as you need it, supporting up to two or more ATI RadeonTM HD graphics cards, making this the most scalable gaming platform ever. The mainboard can auto detect the CrossFireXTM mode by software, therefore you don’t have to enable the CrossFireXTM in BIOS by yourself. The following details the 2-way CrossFireXTM installation.

1. Install one ATI RadeonTM HD graphics card in the first PCIE x16 (PCI_E2) slot , then install one ATI RadeonTM HD graphics card in the second PCIE x16 (PCI_E4) slot.

2. With two cards installed, an CrossFireXTM Video Link cable is required to connect the golden fingers on the top of these two graphics cards (refer to the picture below). Please note that although you have installed two or more graphics cards, only the video outputs on the graphics card installed in PCI_E2 will work. Hence, you only need to connect a monitor to this graphics card.

CrossFireXTM Video Link cable

English

Important

1. Mainboard photos shown in this section are for demonstration only. The appearance of your mainboard may vary depending on the model you purchase.

2. If you intend to install TWO graphics cards for CrossFireXTM mode, make sure that:

a. these graphics cards are of the same brand and specifications; b. these graphics cards are installed on PCI_E2 & PCI_E4 slots.

3. Make sure that you connect an adequate power supply to the power connector on the graphics card to ensure stable operation of the graphics card.

4. Only Windows® XP with Service Pack 2 (SP2)& Windows® XP Profes

-sional x64 Edition & Windows® Vista support the CrossFireXTM function.

En-25

MS-7522 Mainboard

3.When all of the hardware and software has been properly set up and installed, reboot the system. After entering the O.S., click the “Catalyst ™ Control Center” icon on the desktop. There is a setting in the Catalyst™ Control Center that needs to be enabled for CrossFireX™ to operate. The following aspect appears in Catalyst™ Control Center:

Select the Advanced View from the view drop menu.

Important

A CrossFireX™ system has four possible display modes:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

for more details, please consult the graphics card manual from the manufacturer.

En-26

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that comply with PCI specifications.

32-bit PCI Slot

Important

When adding or removing expansion cards, make sure that you unplug the power supply first. Meanwhile, read the documentation for the expansion card to configure any necessary hardware or software settings for the expansion card, such as jumpers, switches or BIOS configuration.

PCI Interrupt Request Routing

The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hardware lines over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus pins as follows:

English

Order 1 Order 2 Order 3 Order 4 PCI Slot 1 INT A# INT B# INT C# INT D# PCI Slot 2 INT B# INT C# INT D# INT A#

En-27

MS-7522 Mainboard

Switch

Hardware Overclock Base clock Switch: CPU_CLK1

You can overclock the Base clock to increase the processor frequency by changing this switch. Follow the instructions below to set the base clock.

123

133 MHz (default)

123

166 MHz 200 MHz

123

Important

1. Make sure that you power off the system before changing the switch.

2. HW overclocking may cause instability or crash during boot, then please

re-set the switch to default.

3. You can also overclock by setting BIOS. BIOS overclocking may also

cause crash during boot and then please reboot the system 3 times to restore default BIOS settings. For more details, please refer to the BIOS chapter.

En-28

LED Status Indicators

DIMM warning LED

PCIE LED

CPU Phase LEDs

PCIE LED

PCI LED

English

CPU Phase LEDs

These LEDs indicate the current CPU power phase mode. Follow the instructions below to read.

PCI LED

Power LED

Suspend LED

5 of the LEDs will light blue when CPU is in 5 phase power mode. 4 of the LEDs will light blue when CPU is in 4 phase power mode. 3 of the LEDs will light blue when CPU is in 3 phase power mode. 2 of the LEDs will light blue when CPU is in 2 phase power mode. 1 of the LEDs will light blue when CPU is in 1 phase power mode.

En-29

MS-7522 Mainboard

DIMM Warning LED

Lights red when the incorrect memory installed into DIMM_C0/ DIMM_C1 (the DIMMs of 3rd channel).

Power LED

Lights green when the system is in power-on(S0/S1) status.

Suspend LED

Lights yellow when the system is suspended (S3/S4/S5 ).

PCIE and PCI LEDs

Lights blue when the slots is functional.

En-30

BIOS Setup

This chapter provides basic information on the BIOS Setup program and allows you to configure the system for optimum use. You may need to run the Setup program when: * An error message appears on the screen during the system booting up, and requests you to run BIOS SETUP. * You want to change the default settings for customized features.

Important

1.The items under each BIOS category described in this chapter are under continuous update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be held for reference only.

2.Upon boot-up, the 1st line appearing after the memory count is the BIOS version. It is usually in the format:

A7522AMS V3.0 010109 where: 1st digit refers to BIOS maker as A = AMI, W = AWARD, and P = PHOENIX. 2nd - 5th digit refers to the model number. 6th refers to the Chipset vender as A = AMD, I = Intel, V = VIA, N = Nvidia, U = ULi. 7th - 8th digit refers to the customer as MS = all standard customers. V3.0 refers to the BIOS version. 010109 refers to the date this BIOS was released.

English

En-31

MS-7522 Mainboard

Entering Setup

Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button. You may also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Getting Help After entering the Setup menu, the first menu you will see is the Main Menu.

Main Menu

The main menu lists the setup functions you can make changes to. You can use the arrow keys (↑↓ ) to select the item. The on-line description of the highlighted setup function is displayed at the bottom of the screen.

Sub-Menu

If you find a right pointer symbol (as shown in the right view) appears to the left of certain fields that means a sub-menu containing additional options can be launched from this field. You can use control keys (↑↓ ) to highlight the field and press <Enter> to call up the sub-menu. Then you can use the control keys to enter values and move from field to field within a sub-menu. If you want to return to the main menu, just press <Esc >.

General Help <F1>

The BIOS setup program provides a General Help screen. You can call up this screen from any menu by simply pressing <F1>. The Help screen lists the appropriate keys to use and the possible selections for the highlighted item. Press <Esc> to exit the Help screen.

En-32

The Main Menu

Once you enter AMI® or AWARD® BIOS CMOS Setup Utility, the Main Menu will appear on the screen. The Main Menu allows you to select from functions and exit choices. Use arrow keys to select among the items and press <Enter> to accept or enter the sub-menu.

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of AMI® special enhanced features.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

H/W Monitor

This entry shows your PC health status.

BIOS Setting Password

Use this menu to set the password for BIOS.

Cell Menu

Use this menu to specify your settings for frequency/voltage control and overclocking.

User Settings

Use this menu to save/ load your settings to/ from CMOS for BIOS.

M-Flash

Use this menu to read/ flash the BIOS from storage drive (FAT/ FAT32 format only).

Load Fail-Safe Defaults

Use this menu to load the default values set by the BIOS vendor for stable system performance.

Load Optimized Defaults

Use this menu to load the default values set by the mainboard manufacturer specifically for optimal performance of the mainboard.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

English

En-33

MS-7522 Mainboard

When enter the BIOS Setup utility, follow the processes below for general use.

1. Load Optimized Defaults : Use control keys (↑↓) to highlight the Load Optimized Defaults field and press <Enter> , a message as below appears:

Select [Ok] and press Enter to load the default settings for optimal system performance.

2. Setup Date/ Time : Select the Standard CMOS Features and press <Enter> to enter the Standard CMOS Features-menu. Adjust the Date, Time fields.

3. Save & Exit Setup : Use control keys (↑↓) to highlight the Save & Exit Setup field and press <Enter> , a message as below appears:

Select [Ok] and press Enter to save the configurations and exit BIOS Setup utility.

Important

The configuration above are for general use only. If you need the detailed settings of BIOS, please see the manual in English version on MSI website.

En-34

4. Cell Menu Introduction : This menu is for advanced user who want to overclock the mainboard.

English

Important

Change these settings only if you are familiar with the chipset.

Current Core / DRAM / QPI Frequency

These items show the current clocks of CPU and Memory speed. Read-only.

En-35

MS-7522 Mainboard

CPU Specifications

Press <Enter> to enter the sub-menu and the following screen appears.

This sub-menu displays the informations of installed CPU.

CPU Technology Support

Press <Enter> to enter the sub-menu and the following screen appears.

This sub-menu displays the technologies that the installed CPU supported.

Intel EIST

The Enhanced Intel SpeedStep technology allows you to set the performance level of the microprocessor whether the computer is running on battery or AC power. This field will appear after you installed the CPU which support speedstep technology.

Intel C-STATE tech

C-state is a power management state that significantly reduces the power of the processor during idle. This field will appear after you installed the CPU which support c-state technology.

Base Clock (MHz)

This item allows you to set the CPU Base clock (in MHz).

En-36

Intel Turbo Boost tech

This item will appear when you install a CPU include Intel Turbo Boost technology. This item is used to enable/ disable Intel Turbo Boost technology. For further information please refer to Intel's official website. \

Adjusted Core Frequency (MHz)

It shows the adjusted CPU frequency (Base clock x Ratio). Read-only.

QPI Configuration

Press <Enter> to enter the sub-menu and the following screen appears.

QPI Links Speed

This item allows you to select the QPI links speed type.

QPI Frequency

This item allows you to select the QPI frequency.

Memory-Z

Press <Enter> to enter the sub-menu and the following screen appears.

DIMM1~6 Memory SPD Information

Press <Enter> to enter the sub-menu and the following screen appears.

English

This sub-menu displays the informations of installed memory.

En-37

MS-7522 Mainboard

Advance DRAM Configuration

Press <Enter> to enter the sub-menu and the following screen appears.

1N/2N Memory Timing

This item controls the SDRAM command rate. Select [1N] makes SDRAM signal controller to run at 1N (N=clock cycles) rate. Selecting [2N] makes SDRAM signal controller run at 2N rate.

CAS# Latency (CL)

This controls the CAS latency, which determines the timing delay (in clock cycles) before SDRAM starts a read command after receiving it.

tRCD

When DRAM is refreshed, both rows and columns are addressed separately. This setup item allows you to determine the timing of the transition from RAS (row address strobe) to CAS (column address strobe). The less the clock cycles, the faster the DRAM performance.

tRP

This setting controls the number of cycles for Row Address Strobe (RAS) to be allowed to precharge. If insufficient time is allowed for the RAS to accumulate its charge before DRAM refresh, refresh may be incomplete and DRAM may fail to retain data. This item applies only when synchronous DRAM is installed in the system.

tRAS

This setting determines the time RAS takes to read from and write to memory cell.

Advanced Memory Setting

Setting to [Auto] enables the advance memory timing automatically to be determined by BIOS. Setting to [Manual] allows you to set advanced memory timings.

Extreme Memory Profile

This item is used to enable/disable the Intel Extreme Memory Profile (XMP). For further information please refer to Intel's official website.

Memory Ratio

This item allows you to set the memory multiplier.

Adjusted DRAM Frequency (MHz)

It shows the adjusted DDR Memory frequency. Read-only.

En-38

ClockGen Tuner

Press <Enter> to enter the sub-menu and the following screen appears.

CPU / PCI Express Amplitude Control

These items are used to select the CPU/ PCI Express clock amplitude.

CPU CLK Skew/ IOH CLK Skew

These items are used to select the CPU/ IOH chipset clock skew. They can help CPU to reach the higher overclocking performace.

Adjust PCI Frequency (MHz)

This field allows you to select the PCI frequency (in MHz).

Adjust PCI-E Frequency (MHz)

This field allows you to select the PCIE frequency (in MHz).

Auto Disable DRAM/PCI Frequency

When set to [Enabled], the system will remove (turn off) clocks from empty DIMM and PCI slots to minimize the electromagnetic interference (EMI).

CPU Voltage (V)/ CPU Vcore/ CPU PLL Voltage (V)/ QPI Voltate (V))/ DRAM Voltage (V)/ DDR_VREF_CA_A (V)/ DDR_VREF_CA_B (V)/ DDR_VREF_CA_C (V)/ DDR_VREF_DQ_A (V)/DDR_VREF_DQ_B (V), DDR_VREF_DQ_C (V)/ NB Voltage (V)/ ICH Voltage (V)

These items are used to asjust the voltage of CPU, Memory, QPI and chipset.

For CPU Voltage:

The value here is the offset for you to adjust/add based on the current CPU voltage. Please read the real-time CPU voltage in “CPU Vcore” in the “H/W monitor” page. Please note the based CPU Voltage will vary depending on the different CPU you install.

For QPI Voltage:

The value here is the offset for you to adjust/add based on the current QPI voltage. The default based QPI Voltage is from 1.1V to 1.22V, and it will vary depending on the different CPU you install. You can read the QPI voltage in GreenPower Center.

For DRAM Voltage:

According to the Inte CPU spec, DRAM Voltage setting 1.65V may damage the CPU permanently. It is strongly recommended that you install the DRAM with the voltage setting below 1.65V. You can read the DRAM voltage in GreenPower Center.

English

Spread Spectrum

When the motherboard’s clock generator pulses, the extreme values (spikes) of the pulses create EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI generated by modulating the pulses so that the spikes of the pulses

En-39

MS-7522 Mainboard

are reduced to flatter curves. If you do not have any EMI problem, leave the setting at Disabled for optimal system stability and performance. But if you are plagued by EMI, set to Enabled for EMI reduction. Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up.

Important

1.If you do not have any EMI problem, leave the setting at [Disabled] for optimal system stability and performance. But if you are plagued by EMI, select the value of Spread Spectrum for EMI reduction.

2.The greater the Spread Spectrum value is, the greater the EMI is reduced, and the system will become less stable. For the most suitable Spread Spectrum value, please consult your local EMI regulation.

3.Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up.

En-40

Software Information

Take out the Driver/Utility DVD that is included in the mainboard package, and place it into the DVD-ROM drive. The installation will auto-run, simply click the driver or utility and follow the pop-up screen to complete the installation. The Driver/Utility DVD contains the: Driver menu - The Driver menu shows the available drivers. Install the driver by your desire and to activate the device. Utility menu - The Utility menu shows the software applications that the mainboard supports. Service base menu - The Service base menu shows the necessary websites.

Important

Please visit the MSI website to get the latest drivers and BIOS for better system performance.

English

En-41

X58 Pro

Serie

Benutzerhandbuch

Deutsch

De-1

MS-7522 Mainboard

Spezifikationen

Prozessoren

- Intel® i7 Prozessoren für Sockel LGA1366 (Weitere CPU Informationen finden Sie unter http://global.msi.com.tw/index.php?func=cpuform2)

Unterstützt QPI

- bis zu 6.4 GT/s

Chipsatz

- North-Bridge: Intel® X58 Chipsatz

- South-Bridge: Intel® ICH10R Chipsatz

Speicher

- 6 DDR3 DIMMs unterstützen die Gerschwindigkeit DDR3 1333/ 1066/ 800 SDRAM (maximale Speichergröße: 24GB)

- Unterstützt die DRAM Größe 1Gb/ 2Gb/ 4Gb

- Unterstützt x8/ x16 Daten der Zeilen pro DIMM

- Unterstützt bis zu 3-Kanal Modus

(Weitere Informationen zu kompatiblen Speichermodulen finden

Sie unter http://global.msi.com.tw/index.php?func=testreport)

LAN

- Unterstützt PCIE LAN 10/100/1000 Fast Ethernet über Realtek 8111C

Audio

- Onboard Chip über Realtek® ALC888S

- 8-Kanal Audio-Ausgang mit “Jack Sensing” Funktion

- Erfüllt die Azalia Spezifikationen

IDE

- 1 IDE Port über JMicron JMB363

- Unterstützt die Betriebmodi mit Ultra DMA 66/100/133

- Unterstützt die Betriebmodi mit PIO, Bus Mastering

SATA

- 6 SATA Ports (SATA1~6) über ICH10R

- 1 SATA Port (SATA7) über JMicron JMB363

- 1 E-SATA Port über JMicron JMB363

- Unterstützt Datenübertragungsraten von bis zu 3 Gb/s

RAID

- SATA1~6 unterstützen die Intel Martix Storage Technologie (AHCI + RAID 0/1/5/10) über ICH10R

1394 (optional)

- 2 1394 Ports (Rückseite*1, onBoard*1) über JMicron JMB381

De-2

Anschlüsse

Hintere Ein-/ und Ausgänge

- 1 PS/2 Mausanschluss

- 1 PS/2 Tastaturanschluss

- 1 optischer S/PDIF Anschluss

- 1 1394 Anschluss

- 1 eSATA Anschluss

- 6 USB 2.0 Anschlüsse

- 1 LAN Anschluss

- 6 Audiobuchsen

On-Board Stiftleiste/ Anschlüsse

- 3 USB 2.0 Stiftleisten

- 1 1394 Stiftleiste

- 1 Gehäusekontaktschalter

- 1 Serielle Stiftleiste

- 1 TPM Schnittstelle

- 1 CD-Stiftleiste für Audio Eingang

- 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge

- 1 CMOS leeren-Taste

- 1 Ein-/ Aus-Schalter

- 1 Reset-Taste

TPM (optional)

- Unterstützt TPM

Steckplätze

- 2 PCI Express Gen.2 x16 -Steckplätze

- 1 PCI Express® x16 -Steckplatz, unterstützt die Geschwindigkeit PCI Express® Gen.2 x4

- 2 PCI Express Gen.1 x1 -Steckplätze

- 2 PCI -Steckplätze, unterstützen 3.3V/ 5V PCI Bus Interface

Deutsch

Form Faktor

- ATX (30.5cm X 24.4cm)

Montage

- 9 Montagebohrungen

De-3

MS-7522 Mainboard

Komponenten-Übersicht

Back Panel, De-14

PCI_E,

De-24

JSP1,

De-22

SYSFAN2,

De-18

PCI,

De-27

JPWR2, De-13

JCD1, De-21

JAUD1, De-22

CPU, De-5

CLR_CMOS1,

De-23

RESET1, De-23

POWER1, De-23

J1394_1, De-18

CPU_CLK1,

De-28

CPUFAN1, De-18

JCOM1, De-19

JCI1, De-20

JUSB1~3, En-21

DDR3, De-9

JPWR1, De-13

SYSFAN1/3, De-18

SATA, De-17

IDE1, De-16

JTPM1, De-20

JFP2, JFP1,

De-19

De-4

CPU (Central Processing Unit)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie ü ber

keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform2

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.

Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Betrieb jenseits der Produktspezifikationen resultieren.

Erklärung zur LGA 1366 CPU

Die Pin-Seite der LGA 1366 CPU.

Die Obserseite der LGA 1366 CPU. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen,um eine Ableitung der Hitze zu erzielen.

Deutsch

Justierung

Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins

Justierung

Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins

De-5

MS-7522 Mainboard

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen. Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Öffnen Sie den Sockelverschlusshebel.

3. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installation diese Schutzkappe auf dem Sockel um Schäden zu vermeiden. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung.

2.Klappen Sie den Hebel ganz auf und öffnen Sie die Metallverschlussklappe.

4.Vergewissern Sie sich anhand der Justiermarkierungen und dem gelben Dreieck, daß die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.

De-6

Justiermarkierungen

5.Begutachten Sie, ob die CPU richtig im Sockel sitzt. Falls nicht, zeihen Sie die CPU durch eine rein vertikale Bewegung wieder herau. Versuchen Sie es erneut.

6.Schließen Sie die Abdeckung des Sockels.

Deutsch

7.Drücken Sie den Verschlusshebel mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltenhaken des CPU-Sockels.

8.Kontrollieren Sie die vier Haken sind in richtiger Position, bevor Sie die Kühlvorrichtung anbringen.

Wichtig

1.Stellen Sie sicher, dass Ihr CPU Küler fest eingebaut ist, bevor Sie Ihr System anschalten.

2.Berühren Sie die Pins des CPU Sockels nicht, um Schaden zu vermeiden.

De-7

MS-7522 Mainboard

9.Frühren Sie den CPU-Kühler über den CPU-Sockel und positionieren Sie die Arretierungsstifte des Kühlers über die dafür vorgesehenen Löcher des Mainboards. Drücken Sie den Kühler nach unten bis die Stifte in den Löchern eingerastet.

11. Drehen Sie das Mainboard um und

vergewissern Sie sich, dass das der Kühler korrekt installiert ist.

Mainboard

10.Drücken Sie die vier Stifte nach unten um den Kühler zu arretieren.

12.Schließlich bringen Sie das CPU

Kühlerkabel zum CPU Kühlerstecker auf dem Mainboard an.

Haken

Wichtig

1. Prüfen Sie die Status der CPU im BIOS.

2. Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die Plastikabdeckung (Figur 1).

3. Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für Dem- onstration der CPU/ Kühler Installation. Das Aussehen Ihres Mainboard kann

abhängig von dem Modell schwanken, das Sie kaufen.

4. Beziehen Sie bitte sich die auf Unterlagen im CPU Kühlerpaket für mehr Details über die CPU Kühlerinstallation.

De-8

Speicher

Installed

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://global.msi.

com.tw/index.php?func=testreport

DDR3

240-polig, 1.5V

48x2=96 Pole

Dual-Channel: Kanal A ist himmelblau; Kanal B ist rosa

Hinweise für den Einsatz von Speichermodulen

Bitte beachten Sie die folgenden Abbildungen zum Speichereinbau.

Einkanal- Modus

Wenn Sie nur ein Speichermodule haben, verwenden Sie es immer in DIMM_A0 zuerst (Figur 1. im Folgenden gezeigt).

Zweikanal-Modus (Dual Channel)

Im Zweikanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbus- leitungen gleichzeitig senden und empfangen. Durch Aktivierung des Zweikanal-Modus wird die Leistung Ihres Systems verbessert. Wenn Sie zwei Speicher-module haben, verwenden Sie sie immer in DIMM_A0 & DIMM_B0 (Figur 2 im Folgenden gezeigt).

72x2=144 Pole

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

Deutsch

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

installiert

leer

Empty

De-9

MS-7522 Mainboard

Drei-Kanal Modus (Triple Channel)

Im Drei-Channel-Modus können Arbeitsspeichermodule Daten über drei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des DreiKanal-Modus wird die Leistung Ihres Systems nochmals verbessert. Wenn Sie drei oder mehr Speichermodule haben, bitte setzen Sie sie immer wie folgt ein (Abbildungen 3/ 4/ 5/ 6), um die schnellste und stabilste Systemleistung zu erhalten ein.

DIMM_A1 DIMM_A0 DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

DIMM_A1 DIMM_A0 DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

De-10

Wichtig

DIMM_A1DIMM_A0DIMM_B1DIMM_C1DIMM_B0DIMM_C

-DDR3 und DDR2 können nicht untereinander getauscht werden und der Stan-

dard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.

-Stellen Sie im Drei-/ Zweikanalbetrieb bitte sicher, dass Sie Module des

gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.

-Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer

DIMM_A0 zuerst.

- Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis

23+GB (nicht volle 24GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird.

- Wenn Sie falsches Speichermodule (the SA2-Pole des Speichermodule

schließt an Erde) in DIMM_C0/C1verwenden, leuchtet die LED roten Farbe, die neben DIMM5 ist. Die Position der LED wird wie nachstehend gezeigt. Bestätigen Sie noch einmal mit Ihrem Verkäufer der Speichermodule für die Unterstützung des Drei-Kanal.

Deutsch

De-11

MS-7522 Mainboard

Installieren der Arbeitsspeichermodule

1. Das Arbeitsspeichermodul hat nur eine Kerbe in der Mitte und passt nur in eine Richtung in den Steckplatz.

2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

De-12

Volt

Kerbe

Stromversorgung

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATXStromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden (siehe Abbildung rechts).

Polzuweisung

PIN SIGNAL

13 +3.3V 14 -12V 15 GND 16 PS-ON# 17 GND 18 GND 19 GND 20 Res 21 +5V 22 +5V 23 +5V 24 GND

JPWR1

PIN SIGNAL

1 +3.3V 2 +3.3V 3 GND 4 +5V 5 GND 6 +5V 7 GND 8 PWR OK 9 5VSB 10 +12V 11 +12V 12 +3.3V

Pole 13

Pole 12

ATX 8-poliger Stromanschluss: JPWR2

Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Polzuweisung

PINSIGNAL

1 GND 2 GND 3 GND 4 GND

PINSIGNAL

5 +12V 6 +12V 7 +12V 8 +12V

JPWR2

Deutsch

Wichtig

1. Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

2. Für die Systemstabilität ist ein Netzteil mit 450 Watt (oder noch mehr) empfehlenswert

3. Die ATX 12V Stromversorgung sollte mit mehr als 18A erfolgen.

De-13

MS-7522 Mainboard

Rücktafel

LAN

USB Ports

Line-In

Line-Out

Mic

RS-Out

CS-Out

SS-Out

Maus

Tastatur

optische

S/PDIFAusgang

USB Ports

eSATA Port

1394 Port

USB Ports

Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

Optische S/PDIF-Ausgang Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen Fasernkabel.

1394 Port Das IEEE 1394 Port auf das hintere Anschlusspanel zu den Vorrichtungen IEEE1394.

USB Port Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USBGeräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

eSATA Port Der eSATA (External Serial ATA) verbindet eSATA Geräte mit Ihrem Mainboard.

LAN Die Standard RJ-45 Buchse ist für den Anschluss zum an ein Lokales Netzwerk (Local Area Network

Grün / OrangeGelb

- LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED Farbe LED Status Zustand

Aus Keine Verbindung mit dem LAN.

Links Gelb An (Dauerleuchten) Verbindung mit dem LAN.

An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.

Grün Aus Gewählte Datenrate 10 MBit/s.

Rechts An Gewählte Datenrate 100 MBit/s.

Orange An Gewählte Datenrate 1000 MBit/s.

De-14

Audioanschlüsse Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player,,

Tapeplayer oder ein sonstiges Audiogerät aufnehmen.

Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher

oder Kopfhörer anschließen.

Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf. RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Laut-

sprecher im 4/ 5.1/ 7.1-Kanalmodus auf.

CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-

Lautsprecher im 5.1/ 7.1-Kanalmodus auf.

SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-

Lautsprecher im 7.1-Kanalmodus auf.

Deutsch

De-15

MS-7522 Mainboard

Anschlüsse

IDE Anschluss: IDE1

An diesem Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte betrieben werden.

Wichtig

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfügung stellt.

De-16

Serial ATA Anschluss: SATA1~ 7

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

Die SATA1~6 Anschlüsse

werden durch ICH10R unterstützt.

SATA1_3

SATA2_4

SATA5_6

Deutsch

SATA7

SATA7 wird durch

JMB363 kontrolliert

Wichtig

1. Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

2. Bitte benutzen Sie immer die Stecker des Intel Rückstellung Schwarzen SATA (SATA1~6) zuerst

De-17

MS-7522 Mainboard

Stromanschlüsse für Lüfter: CPUFAN1, SYSFAN1~3

Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

SENSOR

GND

CONTROL

+12V

SENSOR

+12V

GND

SYSFAN1/2CPUFAN1

+12V

GND

SYSFAN3

Wichtig

1.Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter.

2.CPUFAN unterstützt die Lüfterkontrolle. Sie können das Utility Overclocking Center installieren, welches automatisch die Geschwindigkeit des CPU Lüfters in Abhängigkeit von der CPU Temperatur steuert.

3. CPUFAN1 kann die Lüfter mit drei- und vierpoligen Steckern unterstützen.

4. SYSFAN1 und SYSFAN2 unterstützen auch die Lüfterkontrolle. Sie können

die Geschwindigkeit des Prozent für das SYSFAN1/2 im BIOS vorwählen.

IEEE1394-Sockel: J1394_1 (Optional)

Mit diesem Sockel verbinden Sie ein optionales IEEE 1394-Modul, das den Anschluss eines IEEE 1394-Gerätes ermöglicht.

J1394_1

10 9

De-18

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA3 Ground 4 Ground 5 TPB+ 6 TPB7 Cable power 8 Cable power 9 Key (no pin) 10 Ground

Polzuweisung

IEEE1394 Slotblech (Optional)

Frontpanel Anschluss: JFP1, JFP2

Dieser Anschluss ist für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front Panel I/O Connectivity Design Guide“.

JFP1 Polzuweisung

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up 2 FP PWR/SLP MSG LED pull-up 3 HD_LED - Hard disk active LED

JFP2 Polzuweisung

PIN SIGNAL DESCRIPTION

1 GND Ground 2 SPK- Speaker-

8 7

3 SLED Suspend LED 4 BUZ+ Buzzer+ 5 PLED Power LED 6 BUZ- Buzzer7 NC No connection 8 SPK+ Speaker+

JFP1

JFP2

Power LED

2 1

- -

HDD LED

Speaker

Power LED

Power Switch

Reset Switch

Deutsch

Serielle Schnittstelle: JCOM1

Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeitskommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt eine Serielle Maus oder ein anderes Serielles Gerät anschließen.

Polzuweisung

PIN SIGNAL DESCRIPTION

De-19

JCOM1

19 2

MS-7522 Mainboard

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

2 1

14 13

JTPM1

Gehäusekontaktanschluss: JCI1

Das Gehäuse kann vor unberechtigtem Öffnen gesichert werden. Dazu wird das Gehäuse über ein Kabel mit einem Mechanismus verbunden. Dieser Mechanismus wird aktiviert, sollte die Gehäuse-Wand entfernt werden. Das System bemerkt den Zustand und gibt eine Warnmeldung auf den Bildschirm aus. Die Meldung kann nur über das BIOS erneut entfernt werden.

De-20

GND

CINTRU

2 1

JCI1

USB Vorderanschluss: JUSB1/ JUSB2

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,

wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

Polzuweisung

JUSB1/ JUSB2/ JUSB3

2 1

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC 3 USB0- 4 USB15 USB0+ 6 USB1+ 7 GND 8 GND 9 Key (no pin) 10 NC

USB 2.0 Slotblech

(optional)

Wichtig

Deutsch

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

GND

JCD1

De-21

MS-7522 Mainboard

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

JAUD1

Polzuweisung für HD-Audio

PIN SIGNAL DESCRIPTION

8 NC No control 9 LINE out_L Analog Port - Left channel 10 LINEout_JD Jack detection return from front panel JACK2

jack detection resistor network

S/PDIF-Ausgang: JSP1

Dieser Anschluss dienen zum Anschluss einer SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.

JSP1

GND

SPDIF

S/PDIF Slotblech (optional)

De-22

Tasten

Das Motherboard unterstützt die folgenden Tasten (optinoal), um die Funktion des Computers einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des Motherboards durch den Gebrauch der Taste ändert.

Ein-/Ausschalter: POWER1

Dieser Ein-/ Ausschalter verwendet, um das System ein- und auszuschalten. Drücken Sie diese Taste, um das System ein- bzw. auszuschalten. Die Taste leuchtet nach dem Systemstrom angeschaltet und das Tastelicht ausschaltet wenn das System stromlos ist.

POWER1

Reset-Taste: RESET1

Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie diese Taste, um das System zurückzusetzen. Die Taste leuchtet wenn das System im Status S0 ist.

RESET1

Deutsch

CMOS leeren-Taste: CLR_CMOS1

Der CMOS Speicher wird über eine Batterie mit Strom versorgt, damit die Daten nach Abschalten des PC-Systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

CLR_CMOS1

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie den CMOS Speicher in den Werkszustand zurücksetzen.

De-23

MS-7522 Mainboard

Steckplätze

PCI (Peripheral Component Interconnect) Express Steckplatz

Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI ExpressSchnittstelle. Der PCI Express 2.0 x16-Steckplatz unterstützt eine Transferrate von bis zu 8.0 GB/ s Der PCI Express 2.0 x4-Steckplatz unterstützt eine Transferrate von bis zu 2.0 GB/s. Der PCI Express 1.0 x1-Steckplatz unterstützt eine Transferrate von bis zu 250 MB/ s.

PCI_E1 unterstützt bis zu die Geschwindigkeit PCI Express x1.

PCI_E2 unterstützt bis zu die Geschwindigkeit PCI Express 2.0

x16.

PCI_E3 unterstützt bis zu die Geschwindigkeit PCI Express x1.

PCI_E4 unterstützt bis zu die Geschwindigkeit PCI Express 2.

0 x16.

PCI_E5 unterstützt bis zu die Geschwindigkeit PCI Express 2.0

x4.

Wichtig

Das Mainboard unterstützt die ATI CrossFireXTM Technologie mit zwei PCIEx16-Steckplätze.

De-24

ATI CrossFireXTM (Multi-GPU) Technologie

ATI CrossFireXTM ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spielbeherrschender Energie ermöglicht, versetzt die ATI CrossFireXTM Technologie in die Lage zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um System Leistung zu verbessern. Die ATI CrossFireX Technologie kann Graphikfähigkeiten Ihres Systems erweitern. Es erlaubt Ihnen, Graphikpferdestärken Ihres Systems einzustufen, während Sie es benötigen und stützt bis zwei oder mehr ATI Radeon HD Graphikkarten und überhaupt bildet dieses die skalierbare Spielplattform. Das Mainboard kann den Modus CrossFireXTM durch Software automatisch detektieren, deswegen Sie dem CrossFireXTM im BIOS nicht aktivieren. Die folgenden D,etails die 2-Weg CrossFireXTM Installation.

1. Installieren Sie die die HD Grafikkarte der ATI RadeonTM in den ersten PCIE x16 (PCI_E2) Slot und bringen Sie die HD Grafikkarte des ATI RadeonTM HD in den zweiten PCIE x16 (PCI_E4) Slot.

2. Wenn zwei Karten angebracht sind, muss ein CrossFireXTM -Videoquerkabel die goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen (beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der Grafikkarte in den PCI_E2. So müssen Sie nur einen Monitor an die Grafikkarte.

CrossFireXTM Videoquerkabel

Deutsch

Wichtig

1. Die Mainboarddarstellungen in diesem Abschnitt dienen lediglich Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom erworbenen Modell abweichen.

2. Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus CrossFireX einzusetzen, stellen Sie sicher, dass:

a. diese Grafikkarten von identischer Marke und Spezifikationen sind; b. diese Grafikkarten auf zweier PCI_E2 & PCI_E4 Slots eingebaut sind.

3. Stellen Sie sicher, dass Sie ein richtige Stromversorgung an den Stromstecker auf der Graphikkarte anschließen, um beständigen Betrieb der Graphikkarte sicherzustellen.

4. Nur Windows® XP with Service Pack 2 (SP2)& Windows® XP Professional

x64 Edition & Windows® Vista unterstützt die Funktion desCrossFireXTM.

De-25

MS-7522 Mainboard

3.Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen haben,, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop. Es gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss, damit CrossFire™ funktioniert. Der folgende Aspekt erscheint in Catalyst™ Control Center:

Wählen Sie erweiterte Ansicht vom Ansichtaufklappmenü aus.

Wichtig

Ein CrossFireX™ System hat vier mögliche Modi des Displays:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte vom Hersteller.

De-26

PCI (Peripheral Component Interconnect)-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen fur die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden

Deutsch

Folge 1 Folge 2 Folge 3 Folge4 PCI Steckplatz 1INT A# INT B# INT C# INT D# PCI Steckplatz 2INT B# INT C# INT D# INT A#

De-27

MS-7522 Mainboard

Schalter

Hardware Übertaktung FSB Steckbrücke: CPU_CLK1

Übertaken der FSB, um die Prozessorfrequenz erhöhen durch das Andern die Steckbrücke. Folgen Sie die Anleitungen zur Einstellung FSB.

123

133 MHz (default)

123

166 MHz 200 MHz

123

Wichtig

1. Stellen bitte Sie sicher, dass Sie schalten die System aus bevor Sie die Steckbrücke ändern.

2. Während des Start kann die HW-Übertaktung die Instabilitat oder der Absturz verursachen, dann stellen Sie den Schalter zur Standardeinstellung zurück.

3. Sie können auch übertakten, indem Sie BIOS einstellen. Die Übertaktung des BIOS kann den Absturz während der Aufladung auch verursachen. Und neu starten Sie das System 3mal, um die BIOS-Standardeinstellung zurückzuspeichern. Für mehr Details beziehen Sie sich das auf BIOS- Kapitel.

De-28

LED Statusdikatoren

DIMM warning LED

PCIE LED

CPU Phase LEDs

PCIE LED

PCI LED

Deutsch

LEDs der CPU-Phase

Diese LED zeigen den gegenwärtigen CPU Strromphase Modus an. Lesen Sie die folgenden Anweisungen

PCI LED

Power LED

Suspend LED

5 der LED leuchten hellblau, wenn CPU in die 5 Phase Strommodus ist. 4 der LED leuchten hellblau, when CPU in die 4 Phase Strommodus ist. 3 der LED leuchten hellblau, wenn CPU in die 3 Phase Strommodus ist. 2 der LED leuchten hellblau, wenn CPU in die 2 Phase Strommodus ist. 1 der LED leuchtet hellblau, wenn CPU in die 1 Phase Strommodus ist.

De-29

MS-7522 Mainboard

DIMM Warning LED

Leuchtet rot, wenn der Speicher falsch in DIMM_C0/ DIMM_C1 (die DIMMs des 3rd Kanal) eingebaut wurde.

Power LED

Leuchtet grün wenn das System eingeschaltet und betriebsbereit ist(S0/S1).

Suspend LED

Leuchtet gelb, wenn das System auf Bereitschaft (Stand-By) (S3/S4/ S5) ist.

PCIE and PCI LEDs

Leuchtet blau, wenn die Slots betriebsbereit ist.

De-30

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

* Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie

zum Aufruf des BIOS SETUP aufgefordert werden.

* Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

1. Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.

2. Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:

A7522AMS V3.0 010109 wobei:

Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W = AWARD, und P = PHOENIX.

2te - 5te Stelle bezeichnen die Modelnummer. 6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N =

Nvidia, U = ULi. 7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden. V3.0 bezieht sich auf die BIOS Version.

010109 bezeichnet das Datum der Veröffentlichung des BIOS.

Deutsch

De-31

MS-7522 Mainboard

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen.

Press DEL to enter SETUP

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET ”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

Hilfe finden

Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten (¡ô¡õ ) verwenden, um einen Menüpunkt auszuwählen. Die OnlineBeschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand.

Untermenüs

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten (¡ô¡õ )önnen Sie ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von <Esc > kommen Sie zurück ins Hauptmenü.

Allgemeine Hilfe <F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie <Esc>.

De-32

Das Hauptmenü

Nachdem Sie das AMI® oder AWARD® BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist die Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen.

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System vorzunehmen.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur Übertaktung vornehmen.

User Settings

Hier können Sie Ihre Einstellungen zum/ vom CMOS für BIOS abspeichern/ laden.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken(nur FAT/ FAT32 Format).

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS Speichers laden.

Load Optimized Defaults

In diesem Menü können Sie die BIOS-Voreinstellungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.

De-33

Deutsch

MS-7522 Mainboard

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel ( ↑↓ ), um dem Laden der optimalen Voreinstellung zu wählen und drücken Sie auf <Eingabe>. Dann erscheint die folgende Meldung:

Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte für eine optimale Systemleistung zu laden.

2. Die Datum/Zeit Einstellung : W ählen Sie die “Standard-CMOS Features” vor und drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen. Passen Sie nun die Felder “Datum” und “Zeit” an.

3. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑↓ ), um dem Abspeichern u. Beenden der Einstellungen zu wählen und drücken Sie auf <Eingabe>. Es erscheint folgende Meldung:

Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein.

De-34

4. Cell Menu Introduction : Das Menü ist für den weiteren Benutzer, der die

Hauptplatine übertakten mögen.

Deutsch

Wichtig

Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern .

Current Core / DRAM / QPI Frequency

Zeigt die derzeitige Frequenz der CPU/ Speicher. Nur Anzeige.

De-35

MS-7522 Mainboard

CPU Specifications

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Das Untermenü zeigt die Informationen angebrachter CPU an.

CPU Technology Support

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Das Untermenü zeigt die Technologien an, die die angebrachte CPU stützt.

Intel EIST

Die erhöhte Intel SpeedStep Technologie erlaubt Ihnen, das Leistungsgrad des Mikroprozessors einzustellen, ob der Computer auf Batterie oder Wechselstrom läuft. Wenn Sie das CPU Ratio zu justieren möchten, lautet die Einstellung auf “Disabled (ausgeschaltet)”. Nur Sie brachten die CPU an, das Speedstep Technologie stützen.

Intel C-STATE tech

C-Status ist ein Stromsparfunktionalität-Zustand, der der Strom des Prozessor während des Leerlaufs erheblich verringert. Es wird erscheinen, wenn der CPU der C-Status Technologie unterstützt.

Base Clock (MHz)

Hier können Sie den CPU Grundtakt (in MHz) angeben.

De-36

Intel Turbo Boost tech

Das Untermenü erscheint, wenn Sie eine CPU anbringen, die die Intel Turbo Boost Technologie aufnehmt. Und hier können Sie die Intel Turbo Boost Technologie aktiviert/ deaktiviert. Für weitere Informationen beziehen Sie in offizielle Website des Intel.

Adjusted Core Frequency (MHz)

Gibt der verstellt Frequenz des CPU (Grundtakt x Ratio). Nur Anzeige.

QPI Configuration

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

QPI Links Speed

Hier können Sie die QPI Link Geschwindigkeittyp auswählen.

QPI Frequency

Hier können Sie die QPI Frequenz auswählen.

Memory-Z

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

DIMM1~6 Memory SPD Information

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Deutsch

Das Untermenü zeigt die Informationen angebrachtes Speicheran.

De-37

MS-7522 Mainboard

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

1N/2N Memory Timing

Können Sie hier die DRAM Timing angeben. Legt die SDRAM Kommandorate fest. Die Einstellung 1N lässt den SDRAM Signal Kontroller mit einem 1N ((Taktzyklus) laufen. Bei 2N läuft er mit zwei Zyklen. 1N ist schneller als 2N.

CAS# Latency (CL)

Hier wird die Verzögerung im Timing (in Taktzyklen) eingestellt, bevor das SDRAM einen Lesebefehl nach dessen Erhalt auszuführen beginnt.

tRCD

Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Dies gestattet es, die Anzahl der Zyklen und der Verzogerung im Timing einzustellen, die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschrieben, ausgelesen oder aufgefrischt wird. Eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten.

tRP

Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row Address Strobe - RAS) für eine Vorladung bekommt. Wird dem RAS bis zur Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn synchroner DRAM verwendet wird.

tRAS

Stellt die Zeit der RAS Lese- und Schreibzugriffe ein.

Advanced Memory Setting

Die Einstellung [Auto] ermoglicht dem vorgerückten Speicher-Timing, die von BIOS automatisch festgestellt wird. Lautet die Einstellung [Manual], können Sie hier die vorgerückte Speicher-Timing angeben.

Extreme Memory Profile

Hier können Sie das Extreme-Memory-Profile (X.M.P.) aktiviert/ deaktiviert. Für weitere Informationen beziehen Sie in offizielle Website des Intel.

Memory Ratio

Hier können Sie die Speicher-Multiplikator.

Adjusted DRAM Frequency (MHz)

Gibt den geänderten Frequenz-Wert des DDR Speicher an. Nur Anzeige.

De-38

ClockGen Tuner

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

CPU / PCI Express Amplitude Control

Gestattet die Wahl der CPU-Takt oder PCI-E Takt.

CPU CLK Skew/ IOH CLK Skew

Gestattet die Wahl der CPU/ North-Bridge Chipsatztakt,durch Einstellung eines höheren CPU Taktes.

Adjust PCI Frequency (MHz)

Gestattet die Wahl der PCI Frequenz (in MHz).

Adjust PCI-E Frequency (MHz)

Gestattet die Wahl der PCI-E Frequenz (in MHz).

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

Diese Option bietet bietet die Moglichkeit, die Spannung der CPU, des Speichers und des QPI sowie des Chipsatz anzupassen.

For CPU Voltage:

Dieser Eintrag ermoglicht innerhalb eines Bereiches die CPU Spannung zu ändern / anzupassen. Lesen Sie dazu die Standard CPU-Spannung “CPU Vcore” auf der “H/W Monitor” BIOS Seite nach. Bitte beachten Sie, dass die CPU Spannung je nach eingesetzter CPU variieren kann.

For QPI Voltage:

Dieser Eintrag ermöglicht innerhalb eines Bereiches die QPI Spannung zu ändern / anzupassen. Die Standardspannung liegt zwischen 1.1V und 1.22V und varriiert, je nach eingesetzter CPU. Im Green Power Center haben Sie die Möglichkeit, die QPI Spannung zu erhalten.

Für DRAM Spannung:

Laut Intel Spezifikationen kann eine DRAM Spannung von 1,65V und mehr die CPU beschädigen. Bitte achten Sie beim Einstellen des Wertes darauf, unter dem Wert der Intel Vorgaben zu bleiben. Im Green Power Center haben Sie die Möglichkeit, die DRAM Spannung zu erhalten.

Deutsch

De-39

MS-7522 Mainboard

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden.

Wichtig

1. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gew ährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gew ünschte Bandbreite zur Reduktion der EMI.

2. Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.

3. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

De-40

Software-Information

Die im Mainboard-Paket enthaltene CD enthält alle notwendigen Treiber. Um die Instal- lation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-CD enthält:

Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den

gewünschten Treiber.

Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die

Mainboard Unterstützungen.

WebSite Menü - das Website Menü zeigt die betreffende Website.

Wichtig

Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten.

Deutsch

De-41

X58 Pro

Séries

Guide d’utilisation

Français

Fr-1

Carte mère MS-7522

Spécifications

Processeurs supportés

- Intel® i7 processeurs dans le paquet LGA1366 (Pour plus d’informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.php?func=cpuform2)

QPI supporté

- Jusqu’à 6.4 GT/s

Chipset

- North Bridge : Chipset Intel® X58

- South Bridge : Chipset Intel® ICH10R

Mémoire support ée

- 6 DDR3 DIMMs supportent la vitesse DDR3 1333/ 1066/ 800 SDRAM (Dimension de mémoire 24GB Max)

- Supporte la dimension DRAM de 1Gb/ 2Gb/ 4Gb

- Supporte les lignes de données x8/ x16 data lines par DIMM

- Supporte le mode jusqu’à 3 canaux

(Pour plus d’informations sur les composants compatibles, veuillez

visiter http://global.msi.com.tw/index.php?func=testreport)

LAN

- Supporte PCIE LAN 10/100/1000 Fast Ethernet par Realtek 8111C

Audio

- Puce intégrée par Realtek® AL888

- 8-canaux audio flexibles avec détection de jack

- Compatible avec les spécifications d’Azalia 1.0

IDE

- 1 port IDE par JMicron JMB363

- Supporte le mode Ultra DMA 66/100/133

- Supporte les modes d’opération PIO, Bus Master

SATA

- 6 ports SATA (SATA1~6) par ICH10R

- 1 port SATA (SATA7) par JMicron JMB363

- 1 port E-SATA par JMicron JMB363

- Supporte le stockage et un taux de transfert jusqu’à 3 Gb/s

RAID

- SATA1~6 supportent la Technologie Intel Martix Storage (AHCI + RAID 0/1/5/10) par ICH10R

1394

- 2 ports 1394 (arrière*1, avant*1) par JMicron JMB381

Fr-2

Connecteurs

Panneau arrière

- 1 port souris PS/2

- 1 port clavier PS/2

- 1 port optique S/PDIF-Out

- 1 port 1394

- 1 port eSATA

- 6 ports USB 2.0

- 1 jack LAN

- 6 jacks audio flexbiles

Connecteurs intégrés

- 3 connecteurs USB 2.0

- 1 connecteur 1394

- 1 connecteur châssis intrusion

- 1 connecteur de port sérial

- 1 connecteur de Module TPM

- 1 connecteur CD-In

- 1 connecteur d’audio avant

- 1 bouton d’effacement CMOS

- 1 bouton d’alimentation

- 1 bouton de réinitialisation

TPM (optionnel)

- Supporte TPM

Slots

- 2 slots PCI Express gen2 x16

- 1 slot PCI Express® x16 supporte jusqu’à la vitesse PCI Express® gen2 x4

- 2 slots PCI Express gen1 x1

- 2 slots PCI, supportent l’Interface bus PCI 3.3V/ 5V

Français

Dimension

- ATX (30.5cm X 24.4cm)

Montage

- 9 trous de montage

Fr-3

Carte mère MS-7522

Guide rapide des composants

Panneau arrière,

Fr-14

PCI_E,

SYSFAN2,

Fr-24

JSP1,

Fr-22

Fr-18

PCI,

Fr-27

JPWR2, Fr-13

JCD1, Fr-21

JAUD1, Fr-22

CPU, Fr-5

CLR_CMOS1,

Fr-23

RESET1, Fr-23

POWER1, Fr-23

J1394_1, Fr-18

CPU_CLK1,

Fr-28

CPUFAN1, Fr-18

JCOM1, Fr-19

JCI1, Fr-20

JUSB1~3, Fr-21

DDR3, Fr-9

JPWR1, Fr-13

SYSFAN1/3, Fr-18

SATA, Fr-17

IDE1, Fr-16

JTPM1, Fr-20

JFP2, JFP1,

Fr-19

Fr-4

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale est équipée d’un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Si vous n’en avez pas, contactez votre revendeur pour en

acheter et installez les avant d’allumer votre ordinateur. Pour plus d’informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.

php?func=cpuform2

Important

Surchauffe

La surchauffe endommage sérieusement l’unit é centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l’unité centrale contre la surchauffe. Assurez- vous d’appliquer une couche d’enduit thermique (ou film thermique) entre l’unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l’unité centrale

Lorsque vous remplacez l’unité centrale, commencez toujours par couper l’alimentation électrique de l’ATX ou par débrancher le cordon d’alimentation de la prise mise à la terre pour garantir la sécurité de l’unité centrale.

Overclocking

Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d’overclocking. Tout envie d’opérer au dessus des spécifications du produit n’est pas recommandé. Nous ne garantissons pas les dommages

et risques causés par les opérations insuffisantes ou au dessus des spécifications du produit.

Français

Introduction du LGA 1366 CPU

La face de la galette à contacts du LGA 1366 CPU.

Clé d’ alignement

Le triangle jaune est l’ indicateur du Pin 1.

La surface du LGA 1366 CPU. N’oubliez pas d’appliquer une couche d’enduit thermique pour améliorer la dissipation de la chaleur.

Clé d’alignement

Le triangle jaune est l’ indicateur du Pin 1.

Fr-5

Carte mère MS-7522

Installation du CPU et son ventilateur

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale soit équipée d’un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Méanmoins, n’oubliez pas d’appliquer une couche d’enduit

thermique sur le CPU avant d’installer le ventilateur pour une meilleure dissipation de chaleur. Suivez les instructions suivantes pour installer le CPU et son ventilateur correcement. Une faute installation peut endommager votre CPU et votre carte mère.

1. Ouvrez le levier de charge.

2.Levez le levier et ouvrir le plateau de chargement.

3. La douille du CPU possède une couverture plastique qui protège la contact. Avant d’installer le CPU, toujours gardez-la pour protéger les pins de la douille. Retirez cette couverture de la face d’articulation du levier (comme montre la flèche).

Fr-6

4.Après avoir confirmé la direction du CPU pour joindre correctement, déposez le CPU dans l’armature du logement de douille. Faites attention au bord de sa base. Notez qu’on aligne les coins assortis.

Clé d’ alignement

5.Inspectez visuellement si le CPU est bien posé dans le douille. Sinon, sortez verticalement le CPU pur et la réinstallez.

6.Couvrez le plat de charge sur le paquet.

Français

7.Abaissez le levier sur le plateau de chargement, puis sécuriser l’ensemble avec le mécanisme de rétention.

8.Inspectez si les quatre crochets sont dans la correcte position avant d’installer le ventilateur.

Important

1.Comfirmez si votre ventilateur du CPU est fermement installé avant d’allumer votre système.

2. Ne touchez pas les pins du CPU afin d’éviter tout dommage.

Fr-7

Carte mère MS-7522

9.Alignez les trous de la carte avec le dissipateur thermique. Appuyez sur le ventilateur jusqu’à ce que les clips soient coincés dans les trous de la carte mère.

Interrupteur de

verrouillage

11. Retournez la carte mère pour s’assurer que le ventilateur est correctement installé.

Carte mère

10. Appuyez sur les quatre crochets afin de fixer le ventilateur.

12. Finalement, attachez le câble du

ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Crochet

Important

1. Lisez le statut du CPU dans le BIOS.

2. Quand le CPU n’est pas installé, toujours protectez vos pins de la douille CPU avec le plastique de protection pour éviter tout dommage. (Montré dans la Figure 1).

3. Les photos de la carte montrées dans cette section ne sont que pour une démonstration de l’installation du CPU et son ventilateur. L’apparence de votre carte mère peut varier selon le modèle que vous achetez.

4. Veuillez vous-référer à la documentation dans le paquet du ventilateur de CPU pour plus de détails sur l’installation du ventilateur de CPU.

Fr-8

Mémoire

Installed

Ces slots de DIMM sont destinés à installer les modules de mémoire. Pour plus d’informations sur les composants compatibles, veuillez visiter http://global.

msi.com.tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Double-canaux : Canal A est en BLEU CIEL ; Canal B est en ROSE

Règles de population de la mémoire

Veuillez vous référer aux illustrations suivantes pour les règles de population de la mémorie.

Mode simple-canal Quand vous n’avez qu’un seule module mémpoire, veuillez toujours l’ins érer dans DIMM_A0 d’abord (comme la façon 1 montré ci-dessous).

Mode double-canaux

Au mode double-canaux, les modules de mémoire peuvent tranmettre et recevoir les données avec deux lignes bus de données sémultanément. L’activation du mode double-canaux peut augmenter la performance. Quand vous avez deux modules de mémoire, veuillez toujours les insérer dans DIMM_A0 et DIMM_B0 (comme la façon 2 montré ci-dessous).

72x2=144 pin

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

Français

DIMM_A1 DIMM_A0

DIMM_B1 DIMM_B0 DIMM_C1 DIMM_C0

Installé

Empty

Vide

Fr-9

MSI MS-7522 (V3.X) User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
