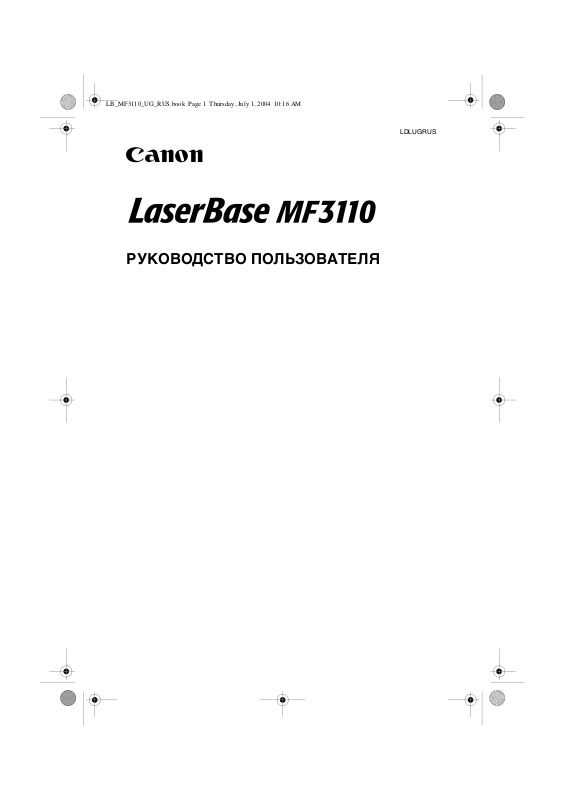

Canon MF3110 User Manual

LDLUGRUS

Canon

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Руководства для данного аппарата.

Руководства для данного аппарата подразделяются в соответствии с нижеприведенным списком. За подробной информацией обращайтесь к этим Руководствам.

В зависимости от конфигурации системы и приобретенного оборудования некоторые Руководства могут не понадобиться.

Руководства с данным символом представляют собой напечатанные руководства.

•Настройка аппарата

•Установка программного обеспечения

•Перед началом эксплуатации

•Инструкции по копированию и печати

•Устранение неполадок

•Установка программного обеспечения и инструкции по эксплуатации

•Инструкции по печати и сканированию

•Устранение неполадок

Руководства, помеченные данным символом,

CD-ROM представляют собой руководства в формате PDF, записанные на прилагаемом компакт-диске.

Инструкция по установке

Краткое справочное руководство

Руководство

пользователя CD-ROM (данное Руководство)

Руководство по программному CD-ROM обеспечению

•Для просмотра Руководства в формате PDF требуется программа Adobe Reader/Adobe Acrobat Reader. Если программа Adobe Reader/Adobe Acrobat Reader не установлена в системе, загрузите ее с web-сайта Adobe Systems Incorporated.

•Была проделана значительная работа для того, чтобы избежать в данном Руководстве неточностей и пропусков. Но поскольку мы постоянно работаем над модернизацией продукции, просим Вас обращаться в компанию Canon для получения точных технических характеристик.

Данное оборудование соответствует основным требованиям Директив ЕС 73/23/EEC и 89/336/EEC.

Мы заявляем, что данное изделие удовлетворяет требованиям по электромагнитной совместимости Директивы ЕС 89/336/ЕEC при номинальном напряжении питания 230 В, 50 Гц (диапазон изменения напряжения питания изделия 200-240 В, 50/60 Гц). Данное оборудование было протестировано в обычной системе на соответствие техническим требованиям Директивы EMC. В соответствии с требованиями Директивы по электробезопасности следует использовать экранированный кабель.

Если при перемещении аппарата в другую страну ЕС в работе аппарата возникают неполадки, обращайтесь в справочную службу Canon.

(Только для Европы)

Наименование модели

F146600 (LaserBase MF3110)

Авторское право

Copyright ©2004 Canon, Inc. С сохранением всех прав. Никакая часть данной публикации не может воспроизводиться, передаваться, транслироваться и храниться в поисковой системе, а также не может переводиться на естественные или компьютерные языки в любом виде или любыми средствами: электронными, механическими, магнитными, оптическими, химическими, вручную или какими-либо иными, без предварительного письменного разрешения корпорации Canon.

Торговые марки

Canon® является зарегистрированной торговой маркой, UHQ™ является торговой маркой корпорации Canon.

IBM® является зарегистрированной торговой маркой.

Microsoft® и Windows® являются зарегистрированными торговыми марками корпорации Microsoft.

Прочие виды и наименования продукции могут быть зарегистрированными торговыми марками или торговыми марками соответствующих компаний.

В качестве участника программы Energy star® корпорация Canon объявляет, что данный аппарат удовлетворяет требованиям Energy star по экономии электроэнергии.

Содержание

Предисловие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Как пользоваться данным Руководством . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii Обозначения, используемые в Руководстве . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii Обозначения клавиш, используемых в Руководстве . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii Сообщения, отображаемые на экране ЖК-дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Глава 1	Введение

Гарантия и обслуживание клиента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Основные компоненты аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 Дисплей в режиме ожидания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 Режим энергосбережения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Ручная настройка режима энергосбережения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5 Ручной вывод из режима энергосбережения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Глава 2

Материалы для печати

Характеристики материалов для печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Области печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 Загрузка бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 Загрузка бумаги в кассету . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 Загрузка бумаги в универсальное устройство подачи . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 Загрузка конверта в универсальное устройство подачи . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Указание формата и типа бумаги (общее для кассеты и универсального устройства подачи) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Указание формата бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 Указание типа бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 Ориентация документа и загрузка бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 Выбор участка вывода бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10 Тип бумаги и участок вывода бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10 Участок вывода бумаги лицевой стороной вниз . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11 Участок вывода бумаги лицевой стороной вверх . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Глава 3

Работа с документами

Требования, предъявляемые к документам. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 Сканируемая область документа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 Установка документа на стекло экспонирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

iv

Глава 4	Печать с компьютера
	Перед началом печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4-1
	Печать документов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4-1
	Отмена печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4-2
	Более подробная информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4-2
Глава 5	Копирование

Документы, которые можно копировать . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 Копирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 Настройка увеличения/уменьшения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Увеличение/уменьшение с использованием фиксированных коэффициентов масштабирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 Увеличение/уменьшение с использованием произвольного коэффициента масштабирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Улучшение копируемого изображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3 Регулировка качества изображения (разрешение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3 Настройка экспонирования (плотность) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3 Специальные функции. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4 Сортировка копий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4 Копирование 2 на 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5 Резервирование задания на копирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Глава 6	Сканирование
	Перед началом сканирования. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6-1
	Способы сканирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6-1
	Более подробная информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6-2
Глава 7	Системный контроль
	Проверка состояния заданий, хранящихся в аппарате . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7-1
	Проверка и удаление задания на копирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7-1
	Проверка и удаление задания на печать . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7-2
Глава 8	Техническое обслуживание

Периодическая чистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1 Чистка внешних поверхностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1 Чистка области сканирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1 Когда следует заменять картридж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2 Ресурс печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3 Обращение с картриджем и его хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3 Замена картриджа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5 Повторная упаковка и транспортировка аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8 Перенос аппарата на руках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8 Перевозка аппарата в автомобиле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

v

Глава 9	Устранение неполадок
	Устранение замятия бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. 9-1
	Сообщения на дисплее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. 9-7
	Проблемы с подачей бумаги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-9
	Проблемы при копировании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-12
	Проблемы с качеством печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-12
	Проблемы при печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-14
	Неполадки при сканировании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-15
	Общие проблемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-15
	Если не удается устранить неполадку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9-17
Глава 10	Параметры аппарата
	Доступ к параметрам аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-1
	Описание меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-1
	ПАРАМЕТРЫ БУМАГИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-1
	ОБЩИЕ ПАРАМЕТРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-2
	ПАРАМЕТРЫ КОПИР.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
	ПАРАМ. ПРИНТЕРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-4
	ПАРАМЕТРЫ ТАЙМЕРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10-4
Глава 11	Приложение

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 Алфавитный указатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3

vi

Предисловие

Благодарим Вас за приобретение аппарата Canon LaserBase MF3110. Пожалуйста, прочтите внимательно данное Руководство перед началом работы с аппаратом, чтобы ознакомиться с его возможностями и максимально эффективно использовать его многочисленные функции. После того как Вы прочли данное Руководство, положите его в удобное место для дальнейшего использования в качестве справочника.

Как пользоваться данным Руководством

Обозначения, используемые в Руководстве

Нижеприведенные символы используются в данном Руководстве для описания процедур, ограничений, мер предосторожности при обращении с аппаратом и инструкций, которые необходимо выполнять для безопасной эксплуатации.

ОСТОРОЖНО

ВНИМАНИЕ

Запомните

ПРИМЕЧАНИЕ

Это предупреждение касается операций, которые при неправильном выполнении могут привести к травме, вплоть до летального исхода. Для обеспечения безопасной эксплуатации аппарата следует обратить внимание на эти предупреждения.

Это предупреждение касается операций, которые при неправильном выполнении могут привести к травме персонала или повреждению оборудования. Для обеспечения безопасной эксплуатации аппарата следует обратить внимание на эти предупреждения.

Указываются требования и ограничения при эксплуатации. Прочитайте эти положения, чтобы правильно эксплуатировать аппарат и избежать его повреждения.

Описание операций по эксплуатации или дополнительные пояснения. Чтение этих примечаний настоятельно рекомендуется.

Обозначения клавиш, используемых в Руководстве

Нижеприведенные символы и названия клавиш представляют собой несколько примеров того, как работать с клавишами. Клавиши панели управления на аппарате указываются в квадратных скобках.

Нажмите клавишу [Пуск].

Нажмите клавишу [Качество изобр.].

Сообщения, отображаемые на экране ЖК-дисплея

Ниже приведено несколько примеров того, как в данном Руководстве указываются сообщения на ЖК-дисплее. Сообщения указываются в угловых скобках.

•Если отображается сообщение <ПАМЯТЬ ЗАПОЛНЕНА>, то аппарат не может сканировать документы.

•На ЖК-дисплее отображается <2НА1>.

vii

Введение	1
	Глава

В этой главе описываются основные компоненты, панель управления и ЖК-дисплей аппарата. В ней также описывается, как задавать функцию энергосбережения.

Гарантия и обслуживание клиента

В данном аппарате применены самые современные технологии, обеспечивающие безотказную работу. Если у Вас возникли неполадки при работе устройства, постарайтесь устранить их с помощью сведений, приведенных в главе 9 "Возможные неисправности". Если Вы не можете устранить неисправность или считаете, что для аппарата требуется техническое обслуживание, обратитесь к местному авторизованному дилеру компании Canon или в справочную службу Canon.

Основные компоненты аппарата

Этот раздел содержит описание основных компонентов аппарата.

Вид спереди

	a
	b
	c
	d
	e
	f
	g
a Крышка стекла экспонирования	e Передняя крышка
Открывается для установки документов на стекло	Открывается для установки картриджа или удаления
экспонирования для копирования или сканирования.	замятой бумаги.
b Стекло экспонирования	f Универсальное устройство подачи
Служит для установки документов.	Используется при ручной постраничной печати.
c Панель управления	g Кассета
Служит для управления аппаратом.	Служит в качестве источника бумаги.

dВыводной лоток

Служит для вывода распечаток.

1-1

Вид сзади

a

1

Введение

b

	c
	d
a Порт USB	c Разъем питания
Служит для подключения кабеля USB (универсальная	Служит для подключения шнура питания.
последовательная шина).	d Крышка удлинителя кассеты
b Крышка участка вывода лицевой стороной	Служит для защиты кассеты от попадания грязи и пыли.
вверх
Открывается для вывода бумаги лицевой стороной вверх или
удаления замятой бумаги.

1-2

Панель управления

SCAN

1 2 3

4 5 6

COPY

7 8 9

Menu

OK

aКлавиша COPY

Служит для переключения дисплея в режим Копирование.

bКлавиша SCAN

Служит для переключения дисплея в режим Сканирование.

cКлавиша Увеличить/Уменьшить

Служит для задания коэффициента увеличения или уменьшения копий.

dКлавиша Экспонирование

Служит для настройки экспонирования копий.

eАварийный индикатор

Мигает красным цветом в случае возникновения неполадки, например, замятия бумаги и т.п. (При этом на ЖК-дисплее отображается соответствующее сообщение.)

fЖК-дисплей

Служит для отображения сообщений и подсказок во время работы. Также служит для отображения вариантов выбора, текста и чисел во время установки параметров.

gЦифровые клавиши

Служат для ввода количества копий и других числовых значений.

hКлавиша Пуск

Служит для запуска копирования.

iКлавиша Стоп/Сброс

Служит для отмены копирования и других операций и возврата дисплея в режим ожидания.

0

jКлавиша Энергосбережение

Служит для ручной установки или отмены режима Энергосбережение. Кнопка горит зеленым цветом при включенном режиме Энергосбережение и выключается при отмене режима Энергосбережение.

kКлавиша Сортировка/2 на 1

Служит для сортировки копий по порядку страниц или уменьшения двух документов для их размещения на одном листе бумаги.

lКлавиша Качество изображения

Служит для регулировки качества распечатки.

mИндикатор памяти

Горит зеленым цветом во время копирования или когда в памяти находится задание на копирование.

nКлавиша Menu

Служит для настройки способа работы аппарата.

oКлавиши [ (-)] или [ (+)]

Служат для просмотра вариантов выбора и доступа к другим параметрам настройки.

pКлавиша OK

Определяет устанавливаемые или записываемые данные.

qКлавиша Контроль состояния

Служит для проверки состояния копирования, факсимильной связи, печати и отчетов.

1

Введение

1-3

1

Введение

Дисплей в режиме ожидания

Вид дисплея в режиме ожидания зависит от режима, в котором находится аппарат.

Исходный дисплей в режиме Копирование или Сканирование имеет следующий вид:

■ Режим Копирование

Масштаб при копировании ФОРМАТ БУМ.

100%							А4		01
							ТЕКСТ/ФОТО
Экспозиция							Качество		Количество копий
							изображения

■ Режим Сканирование

РЕЖИМ СКАНИРОВ.

ПРИМЕЧАНИЕ

После подключения аппарата к источнику питания на ЖК-дисплее некоторое время отображается сообщение <ИНИЦИАЛИЗАЦИЯ>, затем появляется экран режима ожидания.

1-4

Режим энергосбережения

Данный аппарат поддерживает функцию энергосбережения. Если в течение приблизительно 5 мин не выполняются никакие операции, аппарат автоматически переходит в режим энергосбережения.

ПРИМЕЧАНИЕ

•Выдержка времени до перехода в режим энергосбережения может быть установлена в диапазоне от 3 до 30 мин. Можно также отключить функцию энергосбережения. Подробное описание параметров энергосбережения приведено в пункте <2. РЕЖИМ ЭНЕРГОСБ.> раздела "Описание меню" на стр. 10-4.

•Функция энергосбережения не работает, когда аппарат находится в одном из следующих состояний:

-при печати копий, факсов или каких-либо других страниц;

-при сканировании;

-при сохранении задания на копирование в памяти или при работе функций сортировки копий или иных функций, а также при включении индикатора Память;

-в случае замятия бумаги;

-если отображается код ошибки и мигает аварийный индикатор;

-если в кассете не установлена бумага;

-при загрузке бумаги в универсальное устройство подачи.

•При получении заданий на печать с компьютера аппарат выходит из режима энергосбережения.

Ручная настройка режима энергосбережения

1Нажмите клавишу [Энергосбережение].

ЖК-дисплей выключается, и загорается клавиша Энергосбережение.

ПРИМЕЧАНИЕ

Непосредственно после выхода аппарата из режима энергосбережения или сразу после завершения копирования подождите 2 с, прежде чем нажимать клавишу [Энергосбережение]

Ручной вывод из режима энергосбережения

1Нажмите клавишу [Энергосбережение].

Подсветка клавиши Энергосбережение выключается, и аппарат переходит в режим ожидания.

ПРИМЕЧАНИЕ

Аппарат может быть выведен из режима энергосбережения без какой-либо задержки. Однако время выхода из режима энергосбережения зависит от температуры внутри помещения и некоторых обстоятельств.

1

Введение

1-5

Материалы для печати	2
	Глава

В этой главе описываются материалы для печати, которые можно использовать в данном аппарате, способы их загрузки и операции по распечатыванию документов.

Характеристики материалов для печати

Для получения копий высокого качества желательно использовать бумагу и OHP-пленки, рекомендованные компанией Canon. Некоторые типы бумаги, продающейся в канцелярских магазинах, могут оказаться непригодными для данного аппарата. Если у Вас возникают вопросы, связанные с бумагой и OHP-пленками, отсоедините аппарат от сети и обратитесь к местному авторизованному дилеру компании Canon или в справочную службу Canon.

■ Хранение бумаги

Чтобы предотвратить замятие бумаги, следуйте нижеприведенным указаниям.

•Во избежание отсыревания бумаги в открытой пачке, храните оставшуюся бумагу плотно завернутой в оригинальную упаковку. Храните бумагу в сухом месте, закрытом от прямых солнечных лучей.

•Во избежание скручивания бумаги храните бумагу в горизонтальном, а не вертикальном положении.

•Если бумага скручивается, разгладьте ее перед загрузкой в кассету или универсальное устройство подачи. В противном случае возможно образование складок или замятие бумаги.

■ Недопустимая бумага

Не рекомендуется использовать для копирования бумагу нижеприведенных типов (невыполнение этого правила может привести к замятию бумаги):

•сильно скрученную и помятую бумагу;

•OHP-пленки для полноцветных копиров или принтеров;

•бумагу, уже использовавшуюся для копирования на полноцветном цифровом копировальном аппарате (не копируйте на оборотную сторону);

•бумагу, уже использовавшуюся для печати на принтере с термопереносом (не копируйте на оборотную сторону).

Запомните

Запрещается производить копирование на OHP-пленки для цветного копирования. Это может привести

кнеполадками устройства.

■Допустимая бумага

	Кассета/универсальное устройство подачи
Формат бумаги	A4, B5, A5, Executive, Letter, Legal*, конверты*: COM10, Monarch, DL, ISO-C5
Плотность бумаги	От 64 г/м2 до 128 г/м2
Тип бумаги	Обычная бумага, восстановленная бумага, плотная бумага, OHP-пленки, конверты

* Только для универсального устройства подачи.

2-1

ПРИМЕЧАНИЕ

•Скорость печати может быть значительно меньше, чем обычно, в зависимости от формата бумаги, типа бумаги и количества указанных страниц.

Это происходит из-за того, что срабатывает функция защиты от перегрева для предотвращения сбоя.

•Бумага некоторых типов может плохо подаваться в кассету или устройство универсальной подачи.

Области печати

Обратите внимание, что термин "область печати" обозначает как рекомендуемую область с наилучшим качеством печати, так и всю область, на которой аппарат имеет техническую возможность печатать при печати с компьютера.

2Область печати (светлая штриховка): компания Canon рекомендует выполнять печать внутри этой области.

Материалы для печати

■ Бумага

Макс. 5 мм

Макс. 5 мм

Макс. 5 мм

Направление

подачи

Макс. 5 мм

■ Конверты

Макс. 5 мм

Макс. 5 мм

Направление

Макс. 5 мм

подачи

Макс. 5 мм

ПРИМЕЧАНИЕ

Области копирования немного больше областей печати.

2-2

Загрузка бумаги

В этом разделе описывается, как загружать бумагу в кассету и универсальное устройство подачи.

ВНИМАНИЕ

При загрузке бумаги следите за тем, чтобы не порезать руки о края бумаги.

Запомните

Не загружайте бумагу с задней стороны аппарата при вставленной кассете. Это может привести к 2 повреждению блока подачи бумаги внутри аппарата.

Материалы печатидля

ПРИМЕЧАНИЕ

•Бумага из универсального устройства подачи подается перед подачей бумаги из кассеты.

•Кассета вмещает приблизительно 250 листов бумаги плотностью 64 г/м2.

Загрузка бумаги в кассету

1Пролистайте пачку бумаги и постучите торцами по плоской поверхности, чтобы выровнять пачку.

2-3

2 Полностью выдвиньте кассету.

2

Материалыдляпечати	3	Удерживая рычаг блокировки на направляющей бумаги, расположенной в задней части кассеты,
		передвиньте направляющую к отметке нужного формата.

Запомните

Если направляющая бумаги установлена на формат бумаги неверно, это может отрицательно сказаться на качестве распечаток.

4Загрузите бумагу в кассету стороной для печати вниз.

При загрузке бумаги с логотипом устанавливайте бумагу стороной для печати (стороной с логотипом) вниз так, чтобы сначала подавалась верхняя часть листа.

2-4

5Удерживая рычаг блокировки на направляющей бумаги, расположенной на боковой стороне кассеты, передвиньте направляющую к отметке нужного формата.

Сдвиньте направляющие бумаги, расположенные по обеим сторонам кассеты.

Убедитесь, что высота пачки бумаги не превышает ограничительной отметки (A) и бумага заведена под

прижимы (B), находящиеся на направляющих бумаги.

B

A

B

B

Запомните

•Не устанавливайте одновременно бумагу различных форматов и типов.

•Не добавляйте бумагу в кассету, когда в ней еще остается бумага.

В случае загрузки дополнительной бумаги при копировании, сначала извлеките уже загруженную бумагу.

Сложите ее с добавляемой бумагой и постучите торцами по плоской поверхности. После этого загрузите бумагу обратно в кассету.

6Вставьте кассету в аппарат.

ПРИМЕЧАНИЕ

Если кассета не полностью вставлена в аппарат, то возможно замятие бумаги.

7Укажите формат и тип загружаемой бумаги.

Подробное описание задания формата и типа бумаги приведено в разделе "Указание формата и типа бумаги (общее для кассеты и универсального устройства подачи)" на стр. 2-8.

2

Материалы для печати

2-5

Загрузка бумаги в универсальное устройство подачи

Используйте универсальное устройство подачи, если Вы хотите скопировать или распечатать изображение на бумаге формата, отличного от формата бумаги, находящейся в кассете. В универсальное устройство подачи загружайте бумагу постранично.

ПРИМЕЧАНИЕ

Бумага из универсального устройства подачи подается перед подачей бумаги из кассеты.

1Установите направляющие бумаги на отметку нужного формата.

2

Материалы для печати

Запомните

Если направляющие установлены на формат бумаги неверно, это может отрицательно сказаться на качестве распечаток.

2Вставьте лист бумаги в устройство универсальной подачи стороной для печати вверх.

2-6

ПРИМЕЧАНИЕ

При загрузке бумаги с логотипом устанавливайте бумагу стороной для печати (стороной с логотипом) вверх так, чтобы в универсальное устройство подачи сначала подавалась верхняя часть листа.

3Укажите формат и тип загружаемой бумаги.

Подробное описание задания формата и типа бумаги приведено в разделе "Указание формата и типа бумаги (общее для кассеты и универсального устройства подачи)" на стр. 2-8.

Загрузка конверта в универсальное устройство подачи

Используйте универсальное устройство подачи для поочередной печати или копирования на конверты.

Запомните

Рекомендуются конверты форматов US COMMERCIAL 10, MONARCH, EUROPEAN DL и ISO-C5. Использование конвертов других форматов может отрицательно сказаться на качестве печати.

ПРИМЕЧАНИЕ

Конверт из универсального устройства подачи подается перед подачей бумаги из кассеты.

1Установите направляющие в соответствии с форматом конверта, который Вы хотите загрузить.

Запомните

Если направляющие установлены на формат конверта неверно, это может отрицательно сказаться на качестве распечаток.

2

Материалы для печати

2-7

2

Материалы для печати

2Вставьте конверт в универсальное устройство подачи стороной для печати вверх так, чтобы его правый (ближний к штампу) край вводился первым.

Если у загружаемого конверта клапан расположен на короткой стороне, конверт должен подаваться в аппарат этим краем вперед. При загрузке в другой ориентации возможно замятие бумаги.

3Укажите формат и тип загружаемой бумаги.

Подробное описание задания формата и типа бумаги приведено в разделе "Указание формата и типа бумаги (общее для кассеты и универсального устройства подачи)" на стр. 2-8.

Указание формата и типа бумаги (общее для кассеты и универсального устройства подачи)

Указание формата бумаги

На заводе формат бумаги уже установлен на значение А4. Каждый раз при изменении формата бумаги, загружаемой в кассету или устройство универсальной подачи, необходимо указать формат бумаги в соответствии с нижеприведенными инструкциями.

1Нажмите клавишу [Menu].

2Нажимайте клавишу [(-)] или [ (+)] для выбора <ПАРАМЕТРЫ БУМАГИ> нажмите клавишу

[OK].

3Нажимайте клавишу [(-)] или [(+)] для выбора опции <КАССЕТА> или <УНИВЕРС. ЛОТОК>

нажмите клавишу [OK].

4Нажимайте клавишу [(-)] или [ (+)] для выбора <ФОРМАТ БУМ.> нажмите клавишу [OK].

5Нажимайте клавишу [(-)] или [(+)] для выбора соответствующего формата бумаги нажмите

клавишу [OK].

Можно выбирать следующие форматы: А4, В5, А5, EXECUTIV (Executive), US COMMERCIAL 10, MONARCH, EUROPEAN DL, ISO-C5, LTR (Letter) и LGL (Legal).

ПРИМЕЧАНИЕ

Для конвертов выберите <US COMMERCIAL 10>, <MONARCH>, <EUROPEAN DLDL>, или ISO-C5>.

6Нажмите клавишу [Стоп/Сброс] для возврата экрана в режим ожидания.

2-8

Указание типа бумаги

Параметр <ОБЫЧНАЯ БУМАГА> выбирается как тип бумаги по умолчанию. При использовании бумаги любого другого типа можно указать тип бумаги в соответствии со следующими инструкциями. Указание типа бумаги может предотвратить плохое качество копирования или неверную печать.

1Нажмите клавишу [Menu].

2Нажимайте клавишу [(-)] или [ (+)] для выбора <ПАРАМЕТРЫ БУМАГИ> нажмите клавишу

[OK].

3Нажимайте клавишу [(-)] или [(+)] для выбора опции <КАССЕТА> или <УНИВЕРС. ЛОТОК>

нажмите клавишу [OK].

4Нажимайте клавишу [(-)] или [ (+)] для выбора <ТИП БУМАГИ> нажмите клавишу [OK].

5Нажимайте клавишу [(-)] или [(+)] для выбора соответствующего формата бумаги нажмите

клавишу [OK].

Можно выбрать бумагу следующих типов:

-обычную бумагу (64 г/м2 - 90 г/м2): <ОБЫЧНАЯ БУМАГА>, <ОБЫЧНАЯ БУМАГА L>*1;

-плотную бумагу (91 г/м2 - 128 г/м2): <ПЛОТНАЯ БУМАГА>, <ПЛОТНАЯ БУМ. (Н)>*2;

-OHP-пленки: <OHP-ПЛЕНКА>;

-конверт: <ПЛОТНАЯ БУМАГА>, <ПЛОТНАЯ БУМ. (Н)>*2.

*1 Если бумага чрезмерно скручивается при печати, когда выбран параметр <ОБЫЧНАЯ БУМАГА>,

выберите параметр <ОБЫЧНАЯ БУМАГА L>.

*2 Если тонер недостаточно закрепляется при печати, когда выбран параметр <ПЛОТНАЯ БУМАГА>,

выберите <ПЛОТНАЯ БУМ. (Н)>.

6Нажмите клавишу [Стоп/Сброс] для возврата экрана в режим ожидания.

Ориентация документа и загрузка бумаги

При установке документа на стекло экспонирования ориентация документа в кассете или в универсальном устройстве подачи соответствует показанной на рисунке ниже.

Стекло экспонирования

Документ

Бумага

2

Материалы для печати

Кассета	Универсальное
	устройство	Копии
	подачи

2-9

2

Материалы для печати

Выбор участка вывода бумаги

На участке вывода стороной для печати вниз бумага на выводной лоток выводится отпечатанной стороной вниз. На участке вывода стороной для печати вверх бумага на выводной лоток выводится отпечатанной стороной вверх. Выберите участок в зависимости от цели работы, открывая и закрывая крышку участка вывода стороной для печати вверх.

Откройте крышку участка вывода лицевой стороной вверх или закройте крышку участка вывода лицевой стороной вверх и выдвиньте лоток для вывода лицевой стороной вниз.

Запомните

Не открывайте и не закрывайте крышку при копировании и печати.

Тип бумаги и участок вывода бумаги

Подходящий участок вывода бумаги выбирается исходя из типа и требуемой ориентации бумаги.

	Тип бумаги	Участок вывода бумаги	Количество выводимых листов
		лицевой стороной вверх	1 лист
	Обычная бумага
		лицевой стороной вниз	прибл. 60 листов (64 г/м2 - 75 г/м2)
	Восстановленная	лицевой стороной вверх	1 лист
	бумага	лицевой стороной вниз	прибл. 30 листов (64 г/м2 - 75 г/м2)
		лицевой стороной вверх	1 лист
	Плотная бумага
		лицевой стороной вниз	прибл. 30 листов (75 г/м2 - 128 г/м2)
		лицевой стороной вверх	1 лист
	ОНР-пленки
		лицевой стороной вниз	10 листов
		лицевой стороной вверх	1 лист
	Конверты
		лицевой стороной вниз	10 листов

2-10
