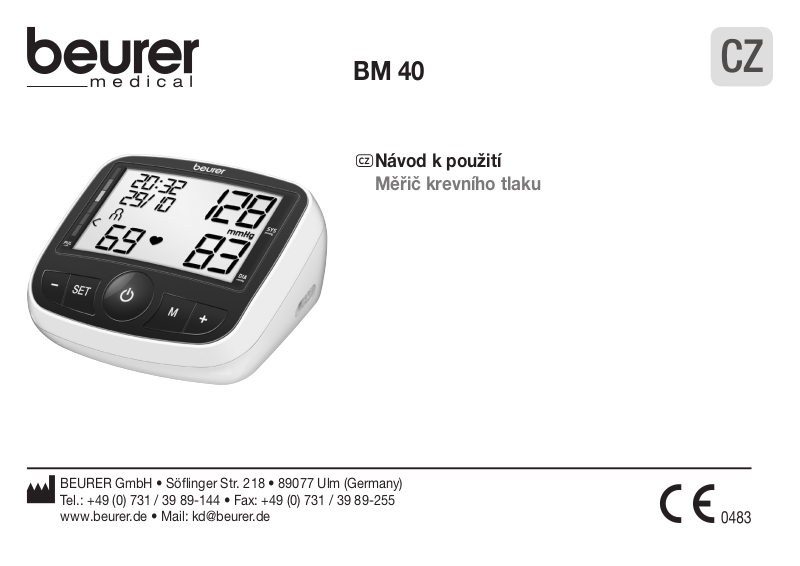

Page 1
BM 40
z Návod k použití
Měřič krevního tlaku
BEURER GmbH • Söflinger Str. 218 • 89077 Ulm (Germany)
Tel.: +49 (0) 731 / 39 89-144 • Fax: +49 (0) 731 / 39 89-255
www.beurer.de • Mail: [email protected]
CZ
Page 2
ČESKY
Vážená zákaznice, vážený zákazníku,
jsme rádi, že jste si vybrali výrobek z našeho sortimentu. Naše
značka je synonymem pro vysoce kvalitní, důkladně vyzkoušené
výrobky k použití v oblastech určování energetické spotřeby,
hmotnosti, krevního tlaku, tělesné teploty, srdečního tepu, pro
jemnou manuální terapii, masáže a vzduchovou terapii. Přečtěte
si pečlivě tento návod, uschovejte ho pro pozdější použití, poskytněte ho i ostatním uživatelům a řiďte se pokyny, které jsou
v něm uvedené.
S pozdravem
Váš tým Beurer
1. Seznámení
Měřič krevního tlaku na paži slouží k neinvazivnímu měření a
kontrole arteriálních hodnot tlaku krve dospělých lidí.
Jeho pomocí si můžete rychle a jednoduše měřit krevní tlak,
naměřené hodnoty uložit a nechat si zobrazit průběh a průměr
naměřených hodnot.
Ueventuálně se vyskytujících poruch srdečního rytmu budete
varováni.
Stanovené hodnoty jsou klasifikovány a graficky posuzovány
podle směrnic WHO.
Tento návod k použití uschovejte pro další využití a poskytněte
ho i ostatním uživatelům.
2. Důležité pokyny
Pokyny k používání
•
Měřte si krevní tlak vždy ve stejnou denní dobu, aby se moh-
ly hodnoty správně porovnávat.
•
Před každým měřením si asi na 5minut odpočiňte!
•
Mezi dvěma měřeními byste měli 5minut počkat!
•
Vámi naměřené hodnoty mohou sloužit jen pro vaši informa-
ci, nenahrazují lékařské vyšetření! Prodiskutujte naměřené
hodnoty s lékařem, vžádném případě zvýsledků nevyvozujte
vlastní lékařská rozhodnutí (např. léky ajejich dávkování)!
•
K chybným měřením může dojít ukardiovaskulárních one-
mocnění, rovněž v případěvelmi nízkého krevního tlaku, při
poruchách prokrvení arytmu adalších předchozích onemocnění.
•
Používejte přístroj jen u osob s obvodem paže vhodným pro
tento přístroj.
•
Měřič krevního tlaku můžete používat s bateriemi nebo se
síťovým zdrojem. Respektujte, že uložení dat je možné jen
tehdy, je-li měřič krevního tlaku napájen proudem. Jakmile
jsou baterie vybité nebo je sítový zdroj odpojen od sítě, ztrácí
měřič krevního tlaku údaje o datu a času.
•
Automatické vypnutí vypne měřič krevního tlaku kvůli úspoře
baterií, pokud není během 3 minut stisknuto nějaké tlačítko.
2
Page 3
Pokyny k uložení a údržbě
•
Měřič krevního tlaku se skládá z přesných elektronických
součástí. Přesnost naměřených hodnot a životnost přístroje
závisí na pečlivém zacházení:
– Přístroj chraňte před nárazy, vlhkostí, nečistotou, silnými
teplotními výkyvy a přímým slunečním zářením.
– Přístroj vám nesmí spadnout.
– Přístroj nepoužívejte v blízkosti silných elektromagnetic-
kých polí, udržujte jej mimo dosah rádiových zařízení nebo
mobilních telefonů.
– Používejte jen dodané nebo originální náhradní manžety.
Jinak budou naměřeny špatné hodnoty.
•
Nestlačujte tlačítka, pokud není nasazena manžeta.
•
Nebudete-li přístroj po delší dobu používat, doporučujeme
vyjmout baterie.
Pokyny k bateriím
•
Spolknutí baterií může být životu nebezpečné. Proto baterie
a výrobky uchovávejte mimo dosah malých dětí. Pokud došlo ke spolknutí baterie, musíte okamžitě přivolat lékařskou
pomoc.
•
Baterie nesmí být nabíjeny nebo reaktivovány jinými pro-
středky, rozebírány, vhazovány do ohně nebo zkratovány.
•
Baterie vyjměte, jsou-li vybité nebo nebudete-li přístroj po
delší dobu používat. Tak zabráníte poškození, ke kterému
by mohlo dojít po jejich vytečení. Vždy vyměňujte všechny
baterie současně.
•
Nepoužívejte odlišné typy, značky baterií nebo baterie sroz-
dílnou kapacitou. Přednostně používejte alkalické baterie.
Pokyny k opravám a likvidaci
•
Baterie nepatří do domovního odpadu. Vybité baterie zanes-
te prosím na určená sběrná místa.
•
Přístroj neotevírejte. Při nedodržení těchto pokynů zaniká
záruka.
•
Přístroj nesmíte sami opravovat nebo seřizovat. Vtakovém
případě již není zaručena bezchybná funkce.
•
Opravy mohou provádět jen zákaznické servisy nebo
autorizovaní prodejci. Před každou reklamací však nejdříve
zkontrolujte baterie a případně je vyměňte.
•
Přístroj zlikvidujte v souladu se směrnicí o nakládání
se starými elektrickými a elektronickými zařízeními
2002/96/EC – WEEE (Waste Electrical and Electronic
Equipment).
Pokud máte otázky, obraťte se na příslušný komunální úřad,
který má na starosti likvidaci.
3
Page 4
3. Popis zařízení
-/+
11
3
10
9
SET M
8
2
1
1. Manžeta
2. Hadička manžety
3. Zástrčka manžety
4. Displej
5. Přípojka pro síťový zdroj
6. Tlačítko paměti M
7. Vypínač
8. Tlačítko SET
9. Funkční tlačítko
10. Stupnice WHO
11. Přípojka pro zástrčku manžety (levá strana)
Indikace na displeji:
4
1. Datum
2.
Čas
3. Nafukování, vypouštění vzduchu
4. Systolický tlak
5. Zobrazení průměrné hodnoty z paměti
5
6. Jednotka mmHg
7. Diastolický tlak
8. Symbol výměny baterie
9. Symbol pulzu
10. Číslo v paměťovém místě No
11. Symbol poruchy srdečního rytmu
12. Zjištěná hodnota pulzu / číslo v paměťovém místě /
6
7
zobrazení průměrné hodnoty z paměti (AL), ráno (A),
večer (P)
13. Uživatelská paměť
14. Klasifikace WHO
1
2 3
4
14
5
6
7
10
8
9
12 11
13
4
Page 5
4. Příprava měření
Vložení baterií
•
Odstraňte víko přihrádky na baterie
na zadní straně přístroje.
•
Vložte čtyři baterie typu
1,5 V AA (alkalické, typu LR06). Bezpodmínečně dbejte na to, aby byly
baterie vloženy podle označení se
správným pólováním. Nepoužívejte dobíjecí akumulátory.
•
Poté pečlivě uzavřete kryt přihrádky na baterie.
Zazní-li 4 akustické varovné tóny a současně se objeví na
displeji symbol
, není již možné žádné měření a musíte
vyměnit všechny baterie. Jakmile baterie vyjmete z přístroje,
musíte opět nastavit datum a čas. Uložené naměřené hodnoty
nebudou vymazány.
Vybité baterie nepatří do domovního odpadu. Zlikvidujte je
prostřednictvím svého prodejce s elektrickými přístroji nebo v
místním sběrném dvoře. Tuto povinnost ukládá
zákon.
Upozornění:Tyto značky najdete na bateriích
obsahujících škodliviny: Pb: baterie obsahuje
olovo, Cd: baterie obsahuje kadmium, Hg: baterie
obsahuje rtuť.
Nastavení uživatelské paměti, data a času
V této nabídce máte možnost individuálně nastavit postupně
tyto funkce:
Uživatelská paměť Datum Čas
➔ ➔
Je nutné nastavit datum a přesný čas. Jen tak můžete hodnoty
měření správně uložit sdatem apřesným časem apozději je
vyvolat.
4 x AA (LR06) 1,5 V
Čas je znázorňován ve 24hodinovém formátu.
Pokud budete držet funkční tlačítka -/+ stisknutá, můžete
příslušné hodnoty nastavovat rychleji.
•
Stiskněte tlačítko SET.
N
a displeji bliká symbol uživatelské paměti.
•
Vyberte požadovanou uživatelskou paměť stisknutím
funkčního tlačítka -/+
Přístroj má 2 paměti vždy s 60 paměťovými místy pro
samostatné uložení výsledků měření dvou různých osob.
Uživatelská paměť
• Potvrďte tlačítkem SET.
Na displeji začne blikat letopočet.
•
Nastavte pomocí funkčních tlačítek -/+ příslušný rok
a zadání potvrďte stisknutím tlačítka
•
Nastavte měsíc, den, hodiny a minuty a zadání vždy
potvrďte stisknutím tlačítka
SET
SET
.
.
Ve fázi nastavování můžete vždy stisknout vypínač
a vypnout přístroj. Provedená nastavení zůstanou
Datum a čas
zachována.
Provoz se síťovým zdrojem
Tento přístroj lze používat i se síťovým zdrojem. V tomto případě nesmí být v přihrádce na baterie žádné baterie. Síťový zdroj
je k dostání pod objednacím číslem 071.19 ve specializovaném
obchodě nebo na adrese servisu.
5
Page 6
• Měřič krevního tlaku se smí používat pouze se zde popsaným
síťovým zdrojem, aby se zabránilo případnému poškození
přístroje.
•
Síťový zdroj zasuňte do příslušné přípojky na pravé straně
měřiče krevního tlaku. Síťový zdroj se smí připojit pouze k
síťovému napětí uvedenému na typovém štítku.
•
Zástrčku síťového zdroje zapojte do zásuvky.
•
Po použití měřiče krevního tlaku nejdříve odpojte síťový zdroj
ze zásuvky a poté z měřiče krevního tlaku. Jakmile odpojíte
síťový zdroj od měřiče krevního tlaku, vymaže se datum a
čas. Uložené hodnoty měření však zůstanou zachovány.
5. Měření krevního tlaku
Přiložení manžety
Manžetu přiložte na obnaženou levou
paži. Prokrvování paže nesmí být přitom
omezováno úzkými částmi oděvu apod.
Manžetu umístěte na paži tak, aby spodní okraj ležel 2 – 3 cm nad ohbím lokte
a tepnou. Hadička ukazuje ke středu
dlaně.
Nyní volný konec manžety oviňte kolem paže, ale ne příliš pevně a uzavřete
suchý zip.
Manžeta by měla být přiložena tak
pevně, abyste pod manžetu mohli ještě
zasunout dva prsty.
Nyní hadičku manžety zasuňte do přípojky pro zástrčku manžety.
Pozor: Přístroj můžete používat jen
soriginální manžetou. Manžeta je
vhodná pro obvod paže 22-35 cm.
Pod objednacím číslem 162973 lze ve
specializovaném obchodě nebo na adrese servisu objednat větší manžetu pro obvod paže 30-42cm.
Správné držení těla
•
Před každým měřením si asi na 5 minut odpočiňte! Jinak
může dojít kodchylkám.
•
Můžete se měřit vsedě nebo vleže. V každém případě dbejte
na to, aby se manžeta nacházela ve výši srdce.
•
Aby nedošlo ke zkreslení výsledků měření, je důležité být
během měření v klidu a nemluvit.
6
Page 7
Měření krevního tlaku
•
Přiložte manžetu dle shora uvedeného popisu a zau-
jměte polohu, ve které chcete měření provést.
• Měřič krevního tlaku se zapíná pomocí vypínače .
Po kontrole displeje, kdy svítí všechny číslice, se manžeta automaticky nafoukne.
•
Manžeta se nafoukne na 190mmHg. Tlak vzduchu
vmanžetě pomalu klesá. Při již rozpoznatelné tendenci kvysokému tlaku se manžeta ještě jednou
dofoukne a tlak se ještě jednou zvýší. Jakmile lze
rozpoznat pulz, zobrazí se symbol pulzu .
Měření můžete kdykoli ukončit stisknutím vypínače
.
•
Zobrazí se výsledky měření pro systolický tlak, dia-
Měření
stolický tlak a pulz.
•
Symbol se objeví, pokud měření nemohlo být
řádně provedeno. Dodržujte pokyny z kapitoly Chybové hlášení / odstranění chyb v tomto návodu k
použití a měření zopakujte.
•
Výsledek měření se automaticky ukládá.
•
Přístroj se po 3 minutách automaticky vypne.
Před opětovným měřením vyčkejte minimálně 5 minut!
6. Hodnocení výsledků
Poruchy srdečního rytmu:
Tento přístroj může během měření identifikovat eventuální
poruchy srdečního rytmu, na což po měření rovněž upozorňuje
symbol
Může to být známka arytmie. Arytmie je nemoc, při které je
srdeční rytmus nenormální z důvodu poruch v bioelektrickém
systému, který řídí údery srdce. Symptomy (vynechané nebo
předčasné údery srdce, pomalejší nebo příliš rychlý pulz) lze
mj. vyvodit zonemocnění srdce, stáří, tělesných dispozic,
poživatin vnadměrné míře, stresu nebo nedostatku spánku.
Arytmie může být zjištěna jen vyšetřením u lékaře.
Měření zopakujte, pokud se po měření zobrazí na displeji symbol . Dbejte na to, abyste 5 minut před měřením odpočívali
a během měření nemluvili či se nepohybovali. Pokud by se symbol objevoval často, obraťte se prosím na svého lékaře.
Vlastní určení diagnózy a léčba na základě výsledků měření
může být nebezpečná. Bezpodmínečně dodržujte pokyny
lékaře.
Klasifikace WHO:
Podle směrnic/definic Světové zdravotnické organizace (WHO)
a nejnovějších znalostí lze výsledky měření klasifikovat a posoudit podle následující tabulky.
7
.
Page 8
Rozsah hodnot krevního tlaku
Stupeň3: velmi vysoký krevní tlak > = 180 > = 110 vyhledejte lékaře
Stupeň2: vysoký krevní tlak 160 – 179 100 – 109 vyhledejte lékaře
Stupeň1: zvýšený krevní tlak 140 – 159 90 – 99 pravidelná kontrola u lékaře
Vysoký normální 130 – 139 85 – 89 pravidelná kontrola u lékaře
Normální 120 – 129 80 – 84 vlastní kontrola
Optimální < 120 < 80 vlastní kontrola
Zdroj: WHO, 1999
Sloupcový graf na displeji a stupnice na přístroji uvádějí, ve
kterém rozmezí se zjištěný krevní tlak nachází.
Pokud by se hodnota systoly a diastoly nacházela ve dvou různých rozmezích WHO (např. systola v rozmezí Vysoká normální
a diastola v rozmezí Normální), pak bude grafické rozdělení
WHO na přístroji vždy ukazovat vyšší hodnotu, na popsaném
příkladu „Vysoký normální“.
Systolický tlak (v
mmHg)
7. Uložení, vyvolání a vymazání hodnot měření
Výsledky jsou po každém úspěšném měření uloženy společně sdatem a časem. Je-li v paměti více než 60údajů
měření, jsou aktuálně vymazána nejstarší data.
• Vyberte požadovanou uživatelskou paměť
) stisknutím tlačítka SET a funkčních tlačítek
(
-/+. Výběr potvrďte vypínačem .
Uživatelská paměť
Diastolický tlak (v
mmHg)
•
Stiskněte tlačítko paměti M. Nejdříve se zobrazí prů-
měrná hodnota všech uložených hodnot měření této
uživatelské paměti AL.
•
Po dalším stisknutí tlačítka paměti M se
průměrná hodnota posledních 7 dnů ranního měření.
(Ráno: 5:00-8.59 hodin,
•
Po dalším stisknutí tlačítka paměti M se objeví prů-
měrná hodnota posledních 7 dnů večerního měření.
(Večer: 18:00-19:59:00 hod., zobrazení P ).
Průměrné hodnoty
Nenachází-li se vpaměti žádné měření, zobrazí
přístroj vždy hodnotu - - -.
8
Opatření
zobrazení A ).
objeví
Page 9
•
Po dalším stisknutí funkčních tlačítek -/+ se zobrazí
poslední hodnoty jednotlivých měření s datem a
časem. Při stisknutí funkčního tlačítka
nejnovější výsledky měření, při stisknutí tlačítka
nejstarší.
Jednotlivé naměřené hodnoty
•
Pro vymazání hodnot z paměti vyberte nejdříve
uživatelskou paměť. Spusťte buď funkci vyvolání
průměrných hodnot nebo jednotlivých hodnot a
podržte tlačítko SET stisknuté po dobu asi 3 sekund.
Všechny hodnoty současné uživatelské paměti se po
zaznění 3 krátkých tónů vymažou.
• Máte možnost vymazat jednotlivé naměřené hodnoty,
jestliže po měření stisknete při zobrazení naměřené
hodnoty tlačítko SET.
• Přístroj se vypíná vypínačem
• Zapomenete-li přístroj vypnout, vypne se automatic-
Mazání naměřených hodnot
ky po 3 minutách.
+ se zobrazí
.
- ty
8. Čištění a skladování přístroje
•
Přístroj a manžetu opatrně otřete jen lehce navlhčenou utěr-
kou.
•
Nepoužívejte žádné čisticí prostředky nebo rozpouštědla.
•
Vžádném případě nesmíte přístroj umývat pod vodou, proto-
že by se mohla dostat dovnitř a poškodit jej.
•
Po uschování přístroje na něj nesmíte pokládat žádné těžké
předměty. Vyjměte baterie. Hadička manžety se nesmí přehýbat v ostrém úhlu.
9. Chybové hlášení / odstraňování chyb
V případě poruchy se na displeji objeví chybové hlášení .
Chybová hlášení se mohou objevit, pokud
•
1: systolický tlak nelze rozeznat,
•
2: diastolický tlak nelze rozeznat,
•
3: manžeta je utažena příliš silně nebo je příliš volná,
•
4: tlak nafukování je vyšší než 300 mmHg,
•
5: systémová chyba nebo chyba přístroje.
V těchto případech zopakujte měření. Dbejte na to, aby byla
hadička manžety správně zasunuta a abyste se nepohybovali nebo nemluvili. Eventuálně znovu vložte baterie nebo je
vyměňte.
9
Page 10
10. Technické parametry
Model č. BM 40
Metoda měření oscilometrické, neinvazivní měření kre-
Rozsah měření systolický tlak 0 – 300 mmHg,
Přesnost zobrazení
tlaku
Nejistota měření max. přípustná standardní odchylka
Paměť 2x 60 paměťových míst
Rozměry d 119 mm x š 109 mm x v 60 mm
Hmotnost cca 257 g
Velikost manžety manžeta pro obvod paže 22 až 35 cm
Přípustná provozní
teplota
Přípustná teplota
pro uchovávání a
přepravu
Napájení 4x 1,5 V baterie AA
Životnost baterií asi na 250 měření, podle výšky krev-
Příslušenství Úložné pouzdro, návod k použití, 4
Klasifikace Část k použití typu B
vního tlaku na paži
diastolický tlak 0 – 300 mmHg,
pulz 30 –180 úderů/min.
systolický tlak ± 3 mmHg /
diastolický tlak ± 3 mmHg /
pulz ± 5 % zobrazené hodnoty
podle klinické zkoušky:
systolický tlak 8 mmHg / diastolický
tlak 8 mmHg
+ 5 °C až + 40 °C, < 85 % relativní vlhkost vzduchu
- 10 °C až + 55 °C, < 95 % relativní
vlhkost vzduchu
(alkalické, typu LR 06)
ního tlaku, popř. tlaku nafouknutí
baterie AA LR 06
Třída ochrany: interní napájení, IPXO, bez AP nebo
Vysvětlení symbolů
Změny technických údajů z důvodů aktualizace bez předchozího oznámení vyhrazeny.
APG, trvalý provoz
Část k použití typu B
Pozor!
Dodržujte návod k použití!
Návod k použití
Výrobce
11. Síťový zdroj
Model č. FW 7575M/EU/6/06
Vstup 100–240 V, 50–60 Hz
Výstup 6 V DC, 600 mA, pouze ve spojení s
Výrobce Friwo Gerätebau GmbH
Ochrana Přístroj má dvojitou ochrannou izolací a
10
měřiči krevního tlaku Beurer
primární teplotní jištění, které přístroj při
poruše odpojí od sítě.
Zkontrolujte, zda jste vyjmuli baterie
z přihrádky na baterie, než použijete
adaptér.
Ochranná izolace /
třída ochrany 2
Page 11
Pouzdro a ochranné
kryty
Pouzdro adaptéru chrání před dotykem
části, které se nacházejí či mohou
nacházet pod proudem (prsty, jehlička,
kontrolní háčky).
Uživatel se nesmí současně dotýkat
pacienta a výstupní zástrčky AC adaptéru.
• Tento přístroj odpovídá evropské normě EN60601-1-2 a podléhá zvláštním preventivním opatřením, která se týkají elektromagnetické kompatibility. Nezapomeňte prosím, že přenosná
a mobilní vysokofrekvenční komunikační zařízení mohou mít
na tento přístroj určitý vliv. Přesnější údaje si můžete vyžádat
na uvedené adrese zákaznického servisu.
• Přístroj odpovídá směrnici EU pro zdravotnické prostředky
93/42/ES, zákonu o zdravotnických prostředcích a evropským normám EN1060-1 (Neinvazivní měřiče krevního tlaku,
část 1: Všeobecné požadavky) a EN1060-3 (Neinvazivní
měřiče krevního tlaku, část3: Specifické požadavky pro elektromechanické systémy na měření krevního tlaku).
11
Page 12
12
BM 40-0112_CZ Chyby a změny vyhrazeny
Loading...
