MBA 26
MBA 26 Multi
MBA 36
MBA 36 Multi
Installationsanleitung
Inhaltsverzeichnis (DE)
01. Allgemein........................……………………………………………………………… 1
02. Wichtige Sicherheitshinweise ............................................................ 1
03. Lieferumfang ...................................................................................... 1
04. Empfohlenes Werkzeug ..................................................................... 1
05. Installationsanweisung....................................................................... 2
5.1. Vorbereitung.................................................................................. 2
5.2. Installation der Satellitenanlage.................................................... 3
5.3. Montage auf dem Dach des Caravans........................................... 4
5.4. Abmessungen (MBA 26 / MBA 26 Multi) ...................................... 5
5.4. Abmessungen (MBA 36 / MBA 36 Multi) ...................................... 6
06. Verkabelung & Inbetriebnahme......................................................... 7
07. Anschlussdiagramm ........................................................................... 8
08. Verwendung....................................................................................... 8
09. Gewährleistungsbedingungen ........................................................... 9
Seite
Allgemein
Die MBA-Serie wurde entwickelt, um auch Straßenfahrzeugen wie z. B. Wohnwagen,
Minibusse, Transporter und LKWs den vollen Komfort eines Vollautomatischen
Satelliten Systems bieten zu können.
Wichtige Sicherheitshinweise
• Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die
vom Benutzer selbst repariert werden können
• Das Öffnen der Abdeckungen hebt die Garantie für das Gerät auf
• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer
qualifiziertem Personal.
• Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine
Fachwerkstatt vornehmen zu lassen, unsachgemäße Installation kann zu
schweren Schäden an dem Produkt führen. Die Verantwortlichen können
auch für daraus resultierende weitere Schäden am Gerät verantwortlich
gemacht werden.
• Das Steuergerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen,
Heizungen positioniert werden, vermeiden Sie Hitzestau am Gerät.
• Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe
entsprechend ändert, für den ordnungsgemäßen und reibungslosen Betrieb
Lieferumfang
ist der Nutzer verantwortlich.
• Motoreinheit und integriertes Spiegelsystem
• 2 in 1 Steuergerät und Receiver
• 2,5 Meter Antennenanschlusskabel
• 1,0 Meter Antennenanschlusskabel
• Installationsanleitung
Empfohlenes Werkzeug
• Akkuschrauber mit Bits
• Kartuschen Pistole für Dichtungsmasse
• 10mm Schraubenschlüssel
• 7mm-Steckschlüssel
• Schraubendreher Bit
• 8mm Stahl Bohrer Bit
• Rundzange
• Zange
• Reinigungsalkohol
• Putztuch
• Isolierband
• Multimeter
• Cutter-Messer
Installationsanweisung
Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine
Fachwerkstatt vornehmen zu lassen!
Vorbereitung
• Stellen Sie sicher, dass keine physischen Hindernisse auf dem Fahrzeug, die
Satellitenanlage beeinträchtigen können, erkundigen Sie sich bei Ihrem
Fahrzeughersteller, ob der Ort für die Installation für das Gewicht der
Satellitenanlage geeignet ist.
• Achten Sie darauf, dass die Montagefläche eben ist und keine Dachaufbauten
im Weg sind.
• Bei der Installation auf unebenen Oberflächen, sollte die Unterseite der
Montagelöcher durch Unterlegscheiben unterstützt werden. Ansonsten
besteht die Möglichkeit, dass die Bodenplatte verbiegt, ein solcher Fall kann
technische Probleme verursachen.
• Stellen Sie sicher, dass die Montagefläche steif genug ist, um Beugung zu
vermeiden.
• Achten Sie darauf, dass der LNB-Ausgang zur Rückseite des Fahrzeuges zeigt
um Windeffekte/Regeneffekte während der Fahrt zu minimieren.
Hinweis
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des
Satelliten befinden, führen zu einem Verlust des Signals. Starker Regen,
Wolken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen.
Installation der Satellitenanlage
1. Nehmen Sie das Produkt aus der Verpackung und überprüfen Sie es auf evtl.
Schäden.
2. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und einem
Putztuch um Schmutz und Unreinheiten zu entfernen. (Verwenden Sie
niemals Flüssigkeiten die Schäden an der Oberfläche verursachen können,
wie z. B. Verdünner, Säure oder Bleichmittel).
3. Beachten Sie, dass die Satelliten Anlage am bestmöglichen Punkt angebracht
werden sollte. Die Montagefläche sollte nicht abgenutzt oder verwittert sein.
Hinweis
Je nach Bedarf kann die Satelliten Anlage auf dem Dach des Caravans oder auf einem
Dachgepäckträger installiert werden.
Achtung!

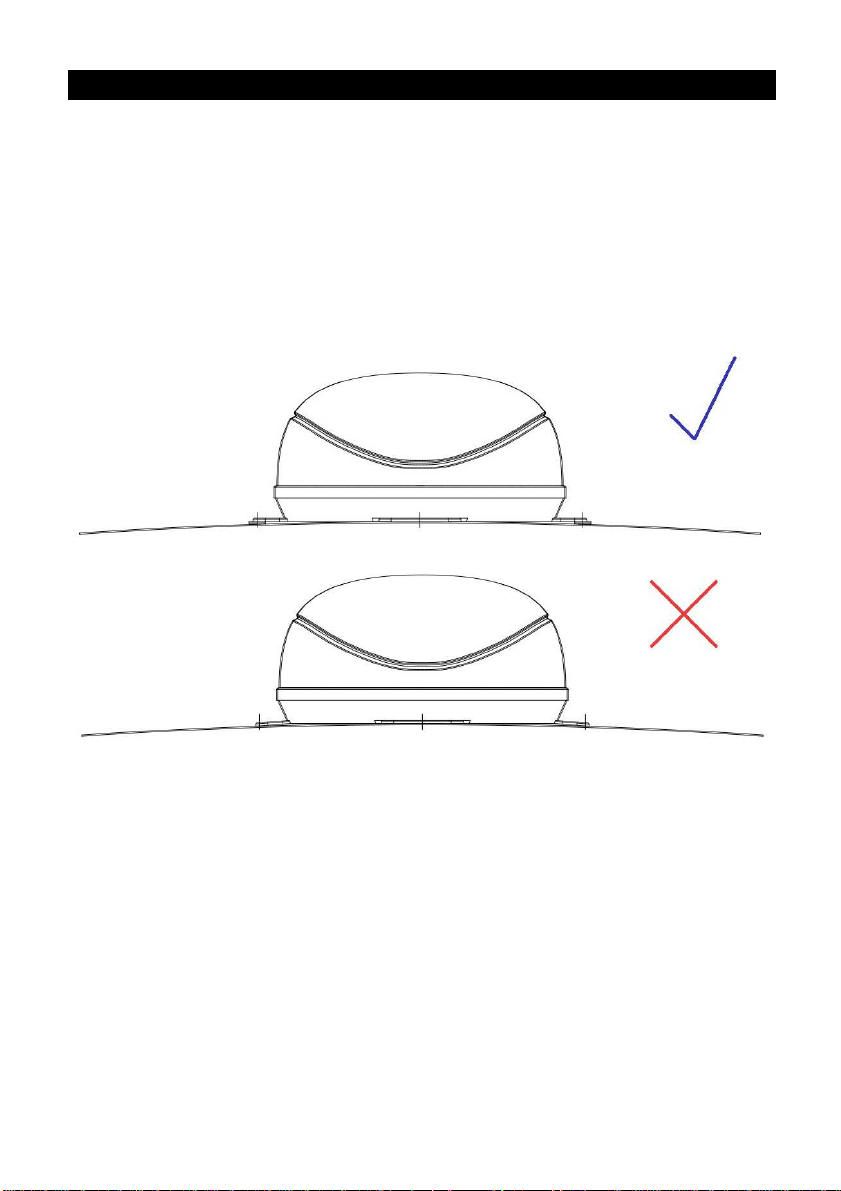

Bei der Installation auf unebenen Oberflächen, sollte die Unterseite der
Montagelöcher durch Unterlegscheiben unterstützt werden. Ansonsten besteht die
Möglichkeit, dass die Bodenplatte verbiegt, ein solcher Fall kann technische Probleme
verursachen.

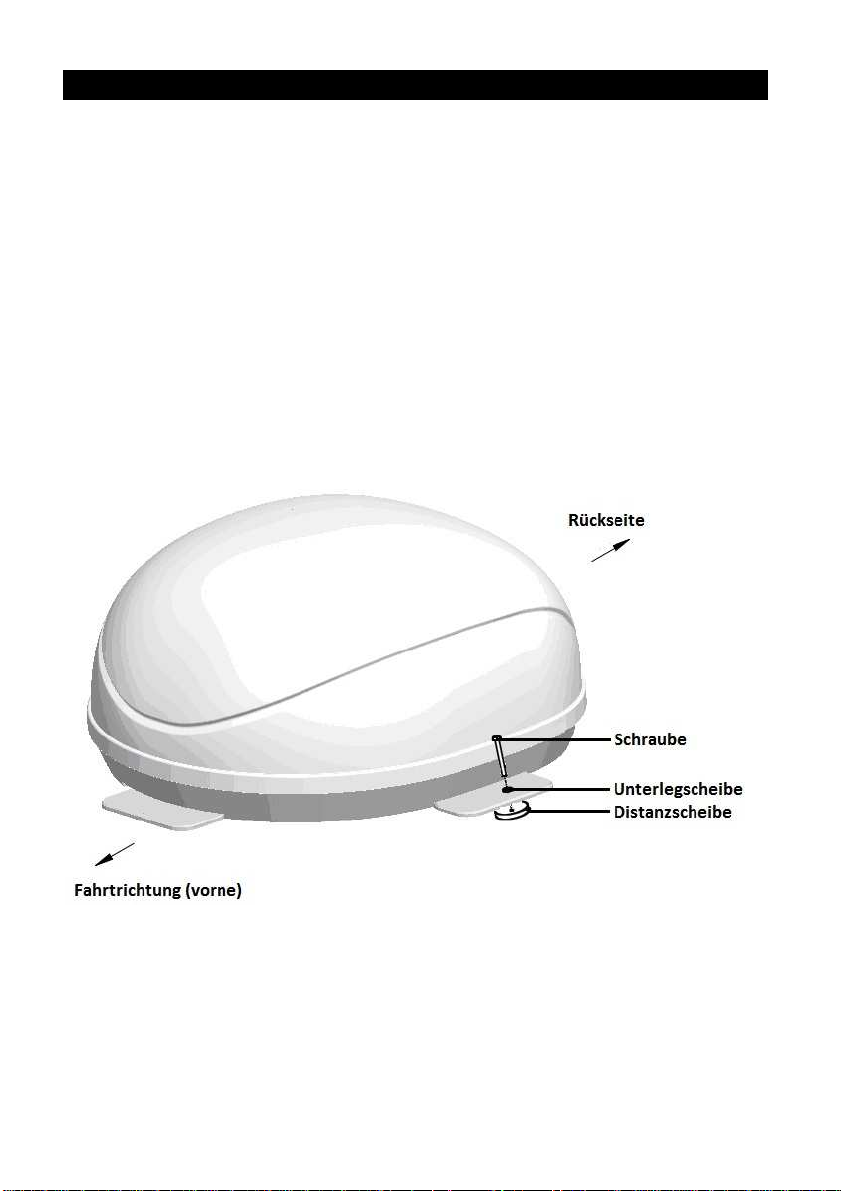

Montage auf dem Dach des Caravans
1. Tragen Sie die Satelliten Anlage behutsam auf das Dach des Caravans, achten
Sie darauf, dass der LNB-Ausgang zur Rückseite des Fahrzeugs zeigt
2. Wenn das Dach des Caravans leicht nach unten geneigt ist, sollten die gelben
Distanzscheiben verwendet werden, um einen graden Aufbau zu
ermöglichen.
3. Befestigen Sie nun den Antennenfuß, bohren Sie hierfür durch die
vorhandenen Löcher im Antennenfuß in das Dach Ihres Caravans. Die
Schrauben werden nun mit den Unterlegscheiben lose verschraubt. (4
Schrauben 3.9x32 & M5 Unterlegscheiben befinden sich im Lieferumfang)
4. Verdichten Sie nun mit einer Silikonfuge die Antennenfüße und die
Unterseite der Antenne. Ziehen Sie jetzt die Schrauben fest und überprüfen
Sie die Fugen, evtl. ziehen Sie diese noch einmal nach. Beachten Sie, dass die
Schrauben nicht mit Silikon überdeckt werden.

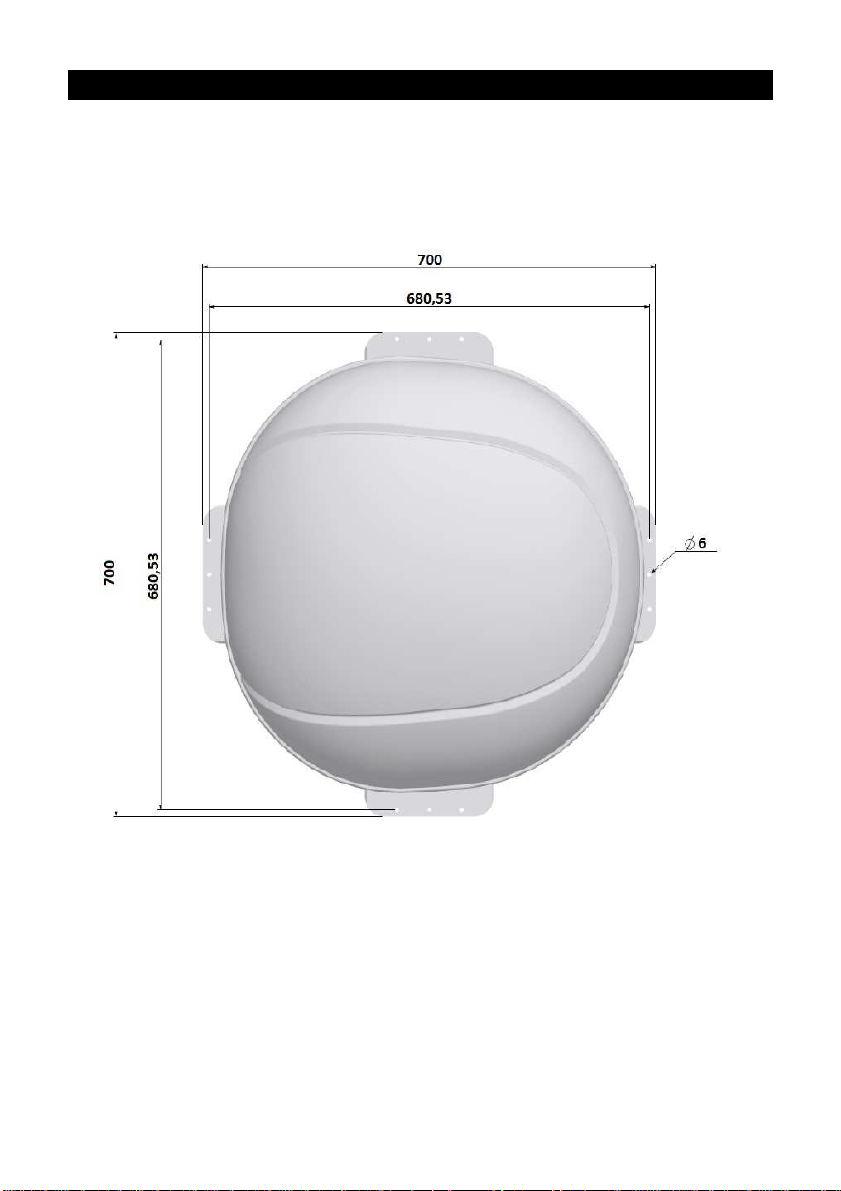

Abmessungen MBA 26 / MBA 26 Multi
Die Montagelöcher auf dem Dachgepäckträger sollten mit den Maßen aus folgender
Abbildung geprüft werden.
Hinweis: Maße in Millimeter für MBA 26 / MBA 26 Multi

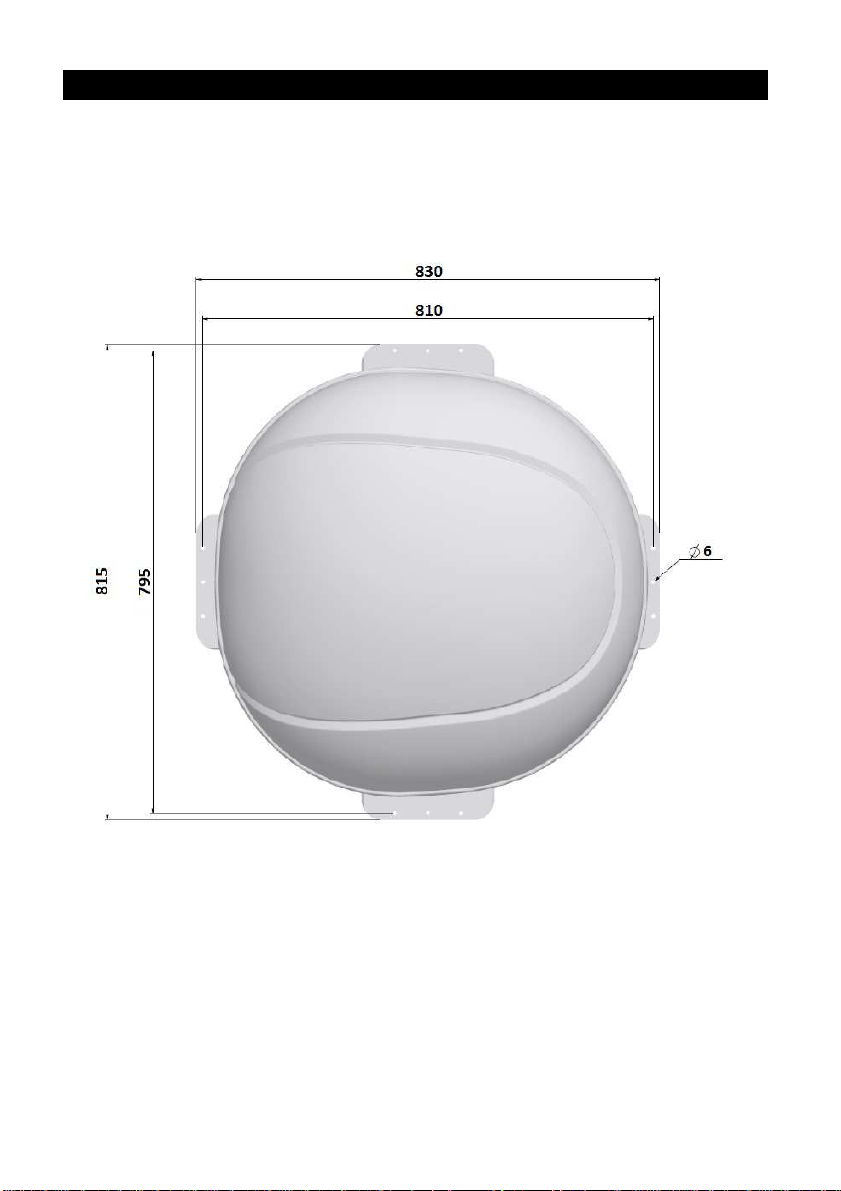

Abmessungen MBA 36 / MBA 36 Multi
Die Montagelöcher auf dem Dachgepäckträger sollten mit den Maßen aus folgender
Abbildung geprüft werden.
Hinweis: Maße in Millimeter für MBA 36 / MBA 36 Multi

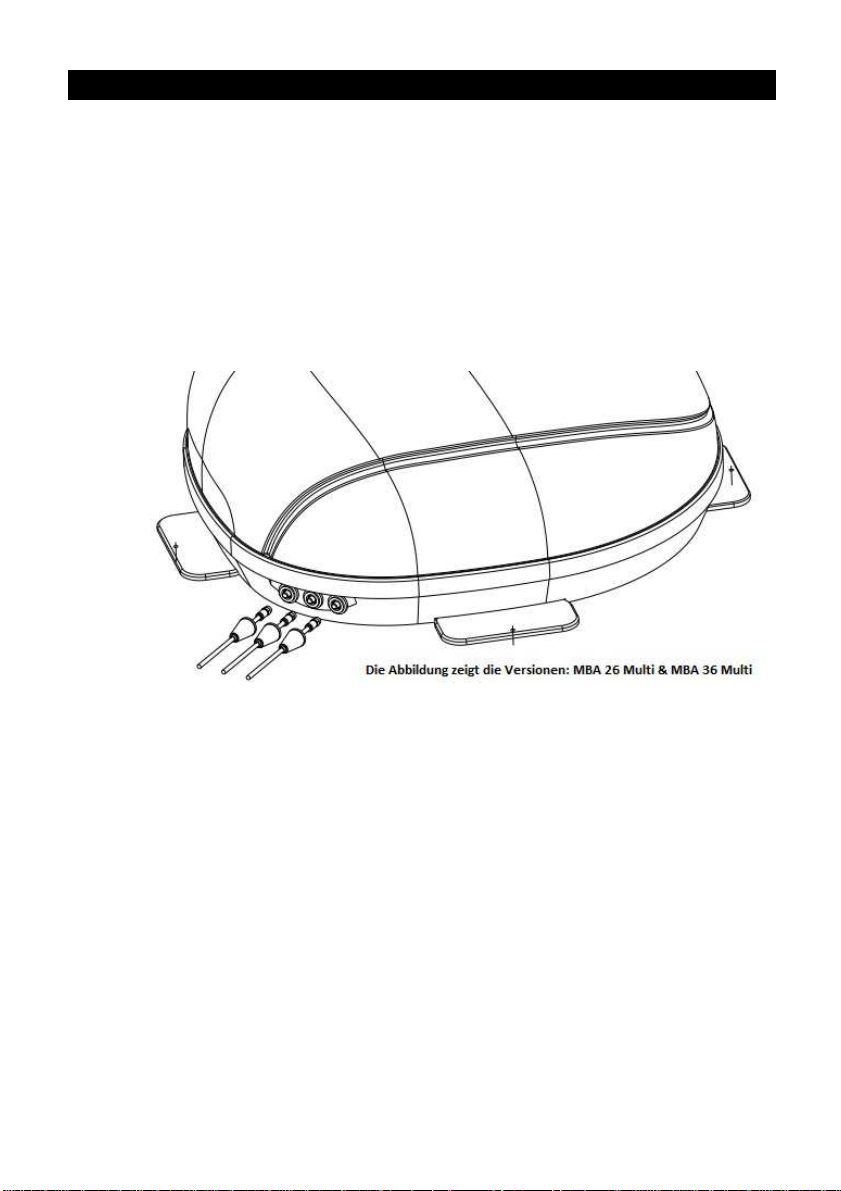

Verkabelung & Inbetriebnahme
1. Für eine unkomplizierte Kabelverlegung innerhalb des Fahrzeugs ist es von
Vorteil, die Entfernung zwischen der Dachdurchführung, dem Steuergerät um
dem Receiver so kurz wie möglich zu halten. (Kabellänge max. 15 Meter)
2. Befestigen Sie den Kunststoffschutz auf dem verlegten Antennenkabel.
Danach verbinden Sie beide Kabelenden mit jeweils einem F-Steckern. Die
Verbindungen isolieren Sie mit Isolierband. Verbinden Sie die F-Stecker nun
an die Satelliten Anlage, sobald diese verbunden sind, drücken die den
Kunststoffschutz über die Kabelverbindung.
3. Die 12-24V DC Spannungsversorgung für das Steuergerät sollte von einem
geeigneten Punkt am Caravan benutzt werden. Die Spannungsversorgung
wird durch zwei 0,75mm² Netzkabel zum Steuergerät geführt. Falls
erforderlich, sollte die Sicherung aufgerüstet werden.
4. Das Antennenkabel wird mit Hilfe des F-Steckers an das Steuergerät
angeschlossen.
5. Verbinden Sie wahlweise als nächstes den Receiver oder Fernseher mit dem
kurzen Antennenkabel über den Loop-Ausgang.
6. Sie können wahlweise auch direkt die Verbindung über den Receiver zum
Fernseher mithilfe der RCA Audio Video-Ausgänge verbinden.
7. Nachdem nun alle Verbindungen geprüft wurden und Signal am Receiver
anliegt, können Sie den Receiver fest anbringen um evtl. Schäden bei der
Fahrt zu vermeiden.

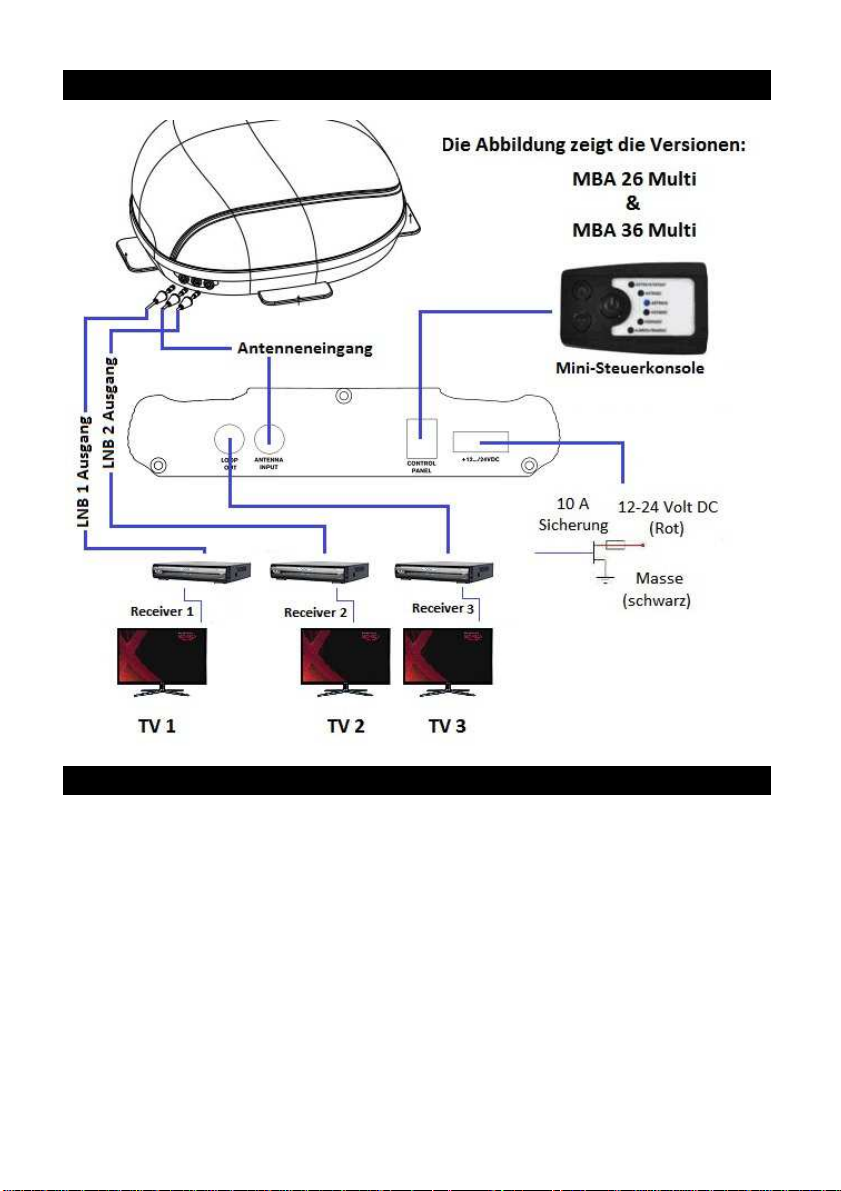

Anschlussdiagramm
Verwendung
Bedienung und erster Start des Systems
Versichern Sie Sich das alle Antennenkabel zwischen dem Steuergerät und dem Loopout zum Fernseher oder Receiver ordentlich angeschlossen sind.
Betätigen Sie die Power-Taste am Steuergerät, die rote LED-Leuchte geht nun an und
das System beginnt zu arbeiten. Auf der Mini-Kontrolleinheit sehen Sie nun, auf
welchen Satelliten sich das System ausrichtet.
Die Satelliten-Anlage beginnt automatisch mit Suche nach dem Satelliten. Die Suche
dauert in der Regel 1-2 Minuten. Nachdem der gewünschte Satellit gefunden wurde
wird das Signal über den Loop-Ausgang am Steuergerät an Ihren Fernseher oder
Receiver ausgegeben.
Gewährleistungsbedingungen
Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit
haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung
berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit
dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten /
Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet
die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend
dem jeweils üblichen Industriestandard sind.
Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS
Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen
wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen
Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes
produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).
Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt.
Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde. Folgendes ist von
der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien,
unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf,
Fälschung. Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter
Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es
sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften
überhaupt erst zu ermöglichen.
Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch
des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden
aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder
sonstigen Gründen.
Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen /
Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter:
http://www.xoro.de/service/
Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des
Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut
sichtbar notieren!) an:
MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Kostenloser Xoro-Rückrufservice (Bitte schauen Sie hierfür auf unserer Homepage vorbei)
http://www.xoro.de/service
Kundendienst
E-Mail:
support@ersservice.de
H7434_V1
Technische
Spezifikationen
Motorsteuerung
Satellitensuche
Verbindungen
Suchwinkel
Drehgeschwindigkeit
Neigungswinkel
Neigungsgeschwindigkeit
Antenne (LxBxH)
Gewicht
Spannungsversorgung
Stromverbrauch (max.)
Temperaturbereich
Luftfeuchtigkeit bei Betrieb
Der Hersteller behält sich
das Recht vor,
Spezifikationen ohne
vorherige Ankündigung
ändern.
MBA 26
MBA 26 Multi
2-Achsen-Schrittmotor
automatisch
1-3 Kabel
0° ~ 680°
45°/second
20° ~ 60°
7°/second
70 x 70 x 26 cm
8,5 kg
12-24V DC
30W
-15°C ~ +50°C
(Lagernd -30°C ~ +70°C)
0 ~ 98 %
MBA 36
MBA 36 Multi
2-Achsen-Schrittmotor
(Lagernd -30°C ~ +70°C)
automatisch
1-3 Kabel
0° ~ 680°
60°/second
15° ~ 60°
7°/second
83 x 82 x 36 cm
10,0 kg
12-24V DC
30W
-15°C ~ +50°C
0 ~ 98 %
05.11.2015
