HT-X720

HT-X720G

Système Home cinéma numérique

Manuel d'utilisation

imaginez les possibilités

Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

caractéristiques

Lecture multidisque et tuner FM

Ce Home cinéma est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, et DVD±R/RW.

Prise en charge de la fonction USB Host

Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargés à partir d’un ordinateur, écouter de la musique et visionner des images.

Fonction économiseur d’écran du téléviseur

Si l’unité principale reste inactive pendant 3 minutes, le logo Samsung apparaît sur l’écran du téléviseur.

Le HT-X720/HT-X720G passe automatiquement en mode économie d’énergie après 20 minutes en mode économiseur d’écran.

Fonction économie d’énergie

Le HT-X720/HT-X720G s'éteint automatiquement après 20 minutes en mode arrêt.

Écran du téléviseur personnalisé

Le HT-X720/HT-X720G vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d’écran.

HDMI

L'interface HDMI transmet les signaux audio et vidéo du DVD simultanément et génère ainsi une image plus claire.

Fonction AV SYNC

La vidéo peut être en retard sur le son si l’unité est connectée à un téléviseur numérique.

Pour compenser cet écart, vous pouvez ajuster le délai audio de façon à synchroniser le son avec la vidéo.

Fonction Anynet+ (HDMI-CEC)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.).

Fonction Bluetooth

Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de fil !

BD Wise

BD Wise règle automatiquement les produits Samsung compatibles BD Wise sur les valeurs les mieux adaptées.

Cette fonctionnalité et activée uniquement lorsque les produits Samsung compatibles BD Wise sont connectés entre eux à l'aide d'un câble HDMI.

CONTENU

Vérifiez que les accessoires ci-dessous sont fournis.

	Câble vidéo	Antenne FM	Manuel de l’utilisateur	Télécommande
				/ Piles (taille AAA)

informations relatives à la sécurité

Avertissements

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÉCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

APPAREIL LASER DE CLASSE 1

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d’exposition à des radiations dangereuses.

MISE EN GARDE : IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’IL A ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.

AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.

MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

•Cet appareil doit toujours être branché à une prise terre.

•Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale, de ce fait il est nécessaire que la prise principale soit facile d'accès.

MISE EN GARDE

•Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.

•La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

FRA

informations relatives à la sécurité

PRÉCAUTIONS

Assurez-vous que l’alimentation électrique de votre maison corresponde à celle indiquée sur l’étiquette d’identifi cation collée au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en laissant suffi samment d’espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des amplifi cateurs ou sur tout autre équipement pouvant dégager de la chaleur.

Avant de déplacer le lecteur, assurez-vous que l’emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L’éteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Afin de débrancher entièrement le lecteur de l’alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l’appareil pendant un moment.

En cas d’orage, débranchez l’appareil de la

prise de courant. Les surtensions causées par la foudre peuvent endommager l'appareil.

chaleur excessive (cheminée), ainsi que de tout

équipement créant de puissants champs magnétiques ou électriques (haut-parleurs). Déconnectez le câble d’alimentation si le lecteur fonctionne mal. Votre lecteur n’est pas conçu pour une utilisation industrielle, mais pour une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.

Ne placez pas l’appareil près de sources de chaleur ou directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l’unité.

produits chimiques néfastes pour l’environnement. Ne jetez pas les piles avec vos déchets domestiques.

4

sommaire

caractéristiques	2	Contenu
2
informations relatives à la	3	Avertissements
sécurité	4	Précautions
3
premiers pas	7	Avant de lire le manuel d'utilisation
7	8	Disques lisibles
	8	Types de disque à ne pas utiliser
	8	Protection contre la copie
	9	Types et caractéristiques de disque
description	10	Panneau avant
10	11	Panneau arrière

télécommande

12

connexions

16

12 Fonctions de la télécommande

14 Réglage de la télécommande

16 Connexion du caisson de basses sans fil

18Branchement de la sortie vidéo au téléviseur

19BD Wise (produits Samsung uniquement)

20Fonction HDMI

21Branchement d'un périphérique audio externe

23Connexion de l'antenne FM

avant d’utiliser votre système	24	Avant d'utiliser votre système Home cinéma
home cinéma
24
lecture	25	Lecture des disques
25	26	Lecture de CD MP3/WMA
	27	Lecture de fichier JPEG
	28	Lecture DIVX
	30	Utilisation de la fonction Lecture
	37	Utilisation de Bluetooth
	39	Lecture de fichiers multimédia à l'aide de la
		fonction USB Host (Hôte USB)

FRA

contents

configuration du système

41

41 Configuration de la langue

41Réglage du MODE HDMI VIDEO OUT

42Configuration du type de l'écran du téléviseur

43Configuration du contrôle parental (niveau de classement)

43Configuration du mot de passe

44Paramétrer le papier peint

44Pour sélectionner l'un des trois papiers peints que vous avez créés

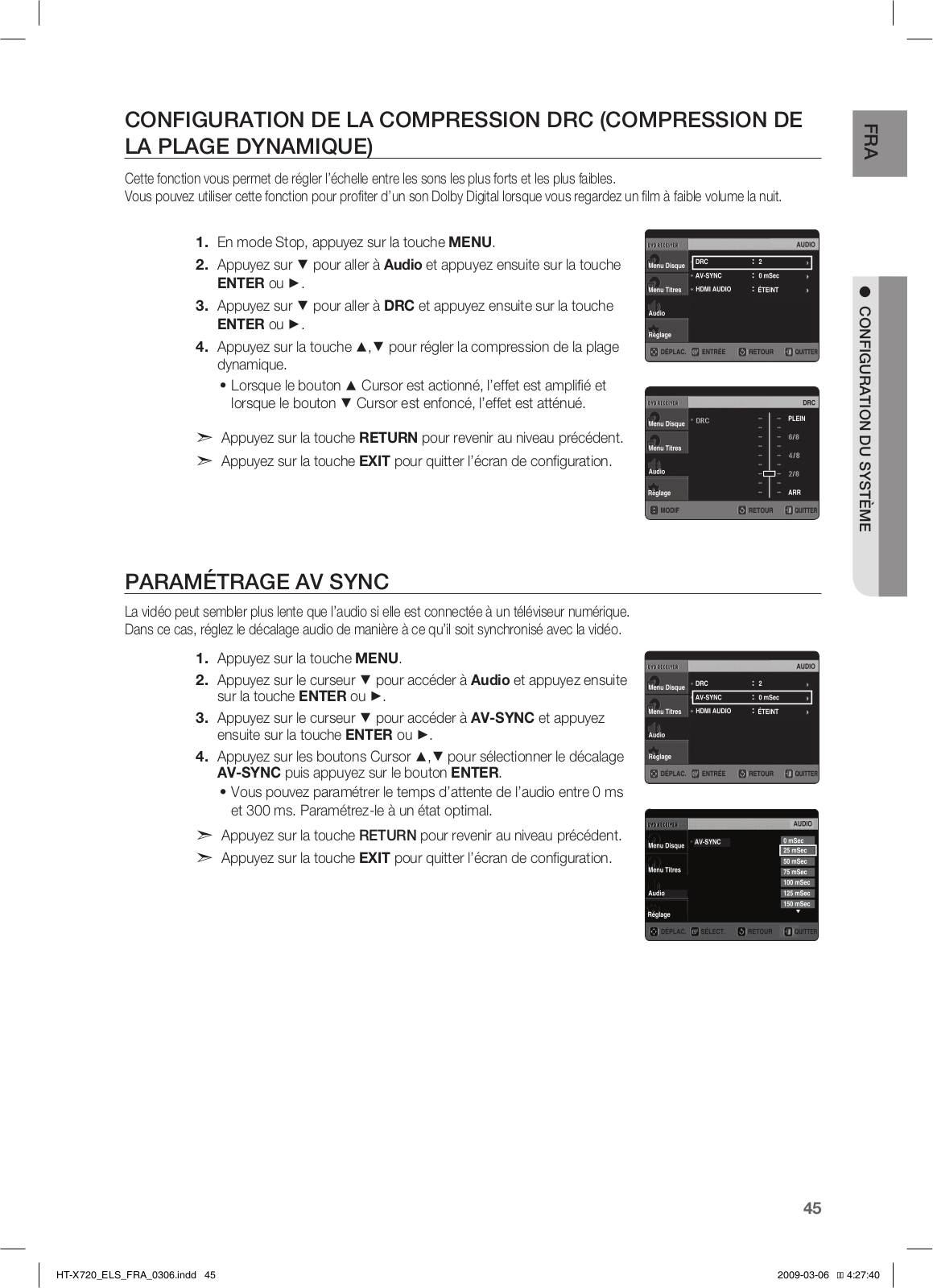

45Configuration de la compression DRC (compression de la plage dynamique)

45Paramétrage AV SYNC

46Paramétrage de l'interface HDMI audio

46Configuration audio

radio	47	Écouter la radio
47	47	Pré-réglage des stations

fonctions pratiques

48

48 Fonction Mute

48 Fonction Sleep timer

48Régler la brillance de l’écran

49V-SOUND (Son virtuel)

49Fonction Casque virtuel

50S.VOL (Smart volume)

50P.BASS/MISE À NIVEAU AUDIO

51Utilisation de base CD RIPPING

dépannage	52	Dépannage
52
liste des codes de langues	54	Liste des codes de langues
54
annexes	55	Précautions dans la manipulation et la
55		conservation des disques
	56	Caractéristiques

premiers pas

Avant de lire le manuel d'utilisation

Assurez-vous de comprendre la signification des termes suivants avant de lire le manuel d''utilisation.

Icônes utilisées dans ce manuel

	Icône	Terme	Définition
		DVD	Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW
			enregistré en mode vidéo, puis finalisé.
	B	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
	A	MP3	Indique une fonction disponible sur les CD-R/-RW, y compris USB.
	G	JPEG	Indique une fonction disponible sur les CD-R/-RW, y compris USB.
	D	DivX	Indique une fonction disponible avec un support enregistré au format
			MPEG4 (DVD±R/RW, CD-R ou CD-RW).
		Avertissement	Indique qu'une fonction n'est pas disponible ou qu'un paramétrage
			a peut-être été annulé.
	M	Remarque	Indique un conseil ou une instruction permettant d'utiliser chaque fonction
			de manière optimale.
	M ` Les instructions du présent manuel indiquées par le symbole "DVD (			)"s’appliquent aux disques de type

DVD-VIDÉO et DVD-R/-RW enregistrés en mode vidéo, puis finalisés. Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.

` Un DVD-R/-RW qui n’a pas été enregistré correctement au format DVD Vidéo ne pourra pas être lu.

Comment utiliser ce manuel d'utilisation

1)Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (reportez-vous aux pages 3 à 4).

2)En cas de problème, consultez la section Dépannage (reportez-vous aux pages 52 à 53).

Droits d’auteur

© 2009 Samsung Electronics Co.,Ltd.

Tous droits réservés. Il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd.

FRA

premiers pas

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets plein de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

~

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent

1

6

correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne

sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du

lecteur (Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.).

Disques lisibles

Type de disque

Marque (Logo)

Signaux enregistrés

Taille du disque

Durée maximale de lecture

12 cm

Environ 240 minutes (une face)

DVD-VIDEO

VIDEO

Environ 480 minutes (deux faces)

8 cm

Environ 80 minutes (une face)

Environ 160 minutes (deux faces)

AUDIO-CD

COMPACT

AUDIO

12 cm

74 min

DIGITAL AUDIO

8 cm

20 min

DivX

AUDIO + VIDEO

12 cm

—

8 cm

—-

TYPES DE DISQUE À NE PAS UTILISER

~Les disques LD, CD-G, CD-I, CD-ROM, DVD-RAM et DVD-ROM ne peuvent être lus avec ce lecteur.

Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque) s’affiche sur l’écran du téléviseur.

~Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.

Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE,CHECK REGION CODE> s’affiche sur l’écran du téléviseur.

Protection contre la copie

~De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection des disques DVD.

~Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d’autres compagnies.

L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.

TYPES ET CARACTÉRISTIQUES DE DISQUES

Ce produit ne prend pas en charge les fichiers multimédia sécurisés (DRM).

Disques CD-R

~Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, Il est possible que certains CD-R ne puissent pas être lus.

~Utilisez un disque CD-R de 650 Mo/74 minutes. Si possible, n’utilisez pas de disque CD-R d’une taille supérieure à 700 Mo/80 minutes étant donné qu’il risque de ne pas être lu.

~Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.

~Seuls les CD-R <fermés> correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques CD-R MP3

~Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.

~Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

~Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128 Kbps.

~Seuls les fichiers aux formats « .mp3 » et « .MP3 » peuvent être lus.

~Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu’au segment vide.

~Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.

~Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.

~Un maximum de 500 pistes peuvent être lues par CD.

~Un maximum de 300 dossiers peuvent être lus par CD.

Disques CD-R JPEG

~Seuls les fichiers ayant l’extension <jpg> peuvent être lus.

~Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.

~Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.

~Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).

~Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu’au segment vide.

~Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.

~Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.

~Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

DVD±R/RW, CD-R/RW, disques DivX

~Toute mise à jour du logiciel avec des formats non pris en charge est impossible (ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.).

~Les sections comportant un taux d'images élevé ne pourront peut-être pas être lues pendant la lecture d'un fichier DivX.

La marque DivX® est un format vidéo numérique créé par la société DivX, Inc. Cet appareil certifié DivX ou DivX Ultra prend en charge la lecture des vidéos DivX.

premiers ● pas FRA

description

PANNEAU AVANT

9

10

11

12

	BOUTON D'ALIMENTATION				TOUCHE STOP ( )
					TOUCHE PLAY/PAUSE ( )
	TOUCHE EJECT
					[LECTURE/PAUSE]
	TOUCHE FUNCTION [FONCTION]				TOUCHE TUNING UP ET SKIP ( )
					[SYNTONISATION + ET SAUT]
	TOUCHETUNINGDOWNETSKIP				COMMANDE DE RÉGLAGE DU
	(		)[SYNTONISATION-ETSAUT]		VOLUME

7 8

TIROIR DISQUE

10 PRISE CASQUE

11 CONNECTEUR AUX IN 1

1 PORT USB

10

PANNEAU ARRIèRE

FRA

1

4

DESCRIPTION ●

	PRISES DE SORTIE DES ENCEINTES	Connectez les enceintes gauches, droites et le caisson de basses.
	Prises de SORTIE COMPONENT VIDEO	Branchez un téléviseur avec des entrées component video sur ces prises.
	Connecteur de sortie vidéo	Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN) au connecteur
		(VIDEO OUT).
	Connecteurs AUX IN 2	Connectez l’appareil à la sortie analogique 2 canaux d’un périphérique
		externe (ex : magnétoscope).
	Connexion optique et numérique externe	Utilisez cette connexion pour les appareils externes avec sortie
		numérique.
	Prise COAXIALE 75 Ω FM	Connectez l’antenne FM.
	Ventilateur de refroidissement	Le ventilateur se met en marche dès que l'appareil s'allume. Prévoyez un
		espace d’environ 10 cm minimum autour du ventilateur lorsque vous
		installez l'appareil.
	Connecteur de sortie HDMI	À l'aide du câble HDMI, reliez la borne de sortie HDMI à la borne d'entrée HDMI
		sur votre téléviseur pour obtenir une qualité d'image optimale.

11

télécommande

FONCTIONS DE LA TÉLÉCOMMANDE

	22
1	23

	2	24
	3

4

5	25
6	26

	7
	8	27
	9
		28

10 1129

	12
	13	30
	14	31
	15	32
		33
	16
		34
	17
		35
	18	36
	19
	20	37
	21	38

12

1Touche POWER

2Touche DVD RECEIVER

3Touche TV

4Touches numériques (0~9)

5Touche AUDIO

6Touche STEP

7Touche CD Skip (Saut CD)

Touche PLAY

8 Touche STOP

Touche SEARCH

9Touche VOLUME

10 Touche REMAIN (RESTANT)

11 Touche MENU

12 Curseur/Touche ENTER

13 Touche INFO

14 Touche MO/ST

15 Touche TUNER MEMORY

16 Touche S.VOL (Smart Volume)

17	Touche SD (définition standard)/HD
	(haute définition)

18 Touche ZOOM

19 Touche DIMMER

20 Touche LOGO

21 Touche V-SOUND (Son virtuel), V-H/P

22 Touche EJECT

23 Touche SOURCE

Touche DVD

24 Touche TUNER

Touche PORT

Touche AUX

25Touche SUBTITLE

26Touche PAUSE

27Touche MUTE

28Touche TUNING/CH

29Touche RETURN

30Touche EXIT

31Touche TUNER MODE button

32Touche CANCEL

33Touche SOUND EDIT

34Touche AUDIO UPSCALE/P.BASS

35Touche REPEAT

36Touche SLEEP

37Touche SLOW

38Touche CD RIPPING

Installation des piles dans la télécommande

FRA

télécommande ●

1. Soulevez le couvercle situé à 2. l'arrière de la télécommande comme indiqué.

Insérez deux piles AAA.	3. Repositionnez le couvercle.
Vérifiez bien que les pôles + et - des piles sont	Dans un schéma d'utilisation
placés comme indiqué sur le diagramme représenté	classique, les piles durent
à l'intérieur du compartiment.nt.	environ un an.

M Suivez ces instructions pour éviter toute fuite ou fissure des piles :

`Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–).

`Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.

`Remplacez toujours les deux piles en même temps.

`N’exposez pas les piles à la chaleur ou à une flamme.

13

télécommande

RÉGLAGE DE LA TÉLÉCOMMANDE

Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.

Lorsque vous commandez le téléviseur avec la télécommande

1. Appuyez sur le bouton Tv pour sélectionner le mode TV.. Appuyez sur la touche POWER pour allumer le téléviseur.

. En gardant la touche POWER enfoncée, composez le code correspondant à la marque de votre téléviseur.

~ S’il y a plus d’un code répertorié dans le tableau, entrezen un seul à la fois afi n de déterminer lequel fonctionne.

Exemple : pour un téléviseur Samsung

En gardant la touche POWER enfoncée, entrez les chiffres suivants à l’aide des touches numériques 000, 015, 016, 017 et 040.

4.Le téléviseur s'éteint automatiquement une fois le réglage terminé.

~Vous pouvez vous servir des touches TV POWER,

VOLUME, CHANNEL ainsi que des touches numériques (0~9).

M ` Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs.

Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur.

`Si vous ne confi gurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.

Portée de la télécommande

La télécommande peut être utilisée jusqu’à environ 7 mètres/23 pieds en ligne droite.

Elle peut aussi fonctionner avec un angle horizontal de 30° à partir du capteur de l'appareil.

14

Liste de codes des marques de téléviseurs

No.	Marque	Code	No.	Marque	Code
1	Admiral (M.Wards)	56, 57, 58	44	MTC	18
2	A Mark	01, 15	45	NEC	18, 19, 20, 40, 59, 60
3	Anam	01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11,	46	Nikei	03
		12, 13, 14	47	Onking	03
4	AOC	01, 18, 40, 48	48	Onwa	03
5	Bell & Howell (M.Wards)	57, 58, 81	49	Panasonic	06, 07, 08, 09, 54, 66, 67, 73, 74
6	Brocsonic	59, 60	50	Penney	18
7	Candle	18	51	Philco	03, 15, 17, 18, 48, 54, 59, 62, 69, 90
8	Cetronic	03	52	Philips	15, 17, 18, 40, 48, 54, 62, 72
9	Citizen	03, 18, 25	53	Pioneer	63, 66, 80, 91
10	Cinema	97	54	Portland	15, 18, 59
11	Classic	03	55	Proton	40
12	Concerto	18	56	Quasar	06, 66, 67
13	Contec	46	57	Radio Shack	17, 48, 56, 60, 61, 75
14	Coronado	15	58	RCA/Proscan	18, 59, 67, 76, 77, 78, 92, 93, 94
15	Craig	03, 05, 61, 82, 83, 84	59	Realistic	03, 19
16	Croslex	62	60	Sampo	40
17	Crown	03	61	Samsung	00, 15, 16, 17, 40, 43, 46, 47, 48, 49,
18	Curtis Mates	59, 61, 63			59, 60, 98
19	CXC	03	62	Sanyo	19, 61, 65
20	Daewoo	02,03,04,15,16,17,18,19,20,21,22,23,24,	63	Scott	03, 40, 60, 61
		25,26,27,28,29,30,32,34,35,36,48,59,90	64	Sears	15, 18, 19
21	Daytron	40	65	Sharp	15, 57, 64
22	Dynasty	03	66	Signature 2000 (M.Wards)	57, 58
23	Emerson	03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85	67	Sony	50, 51, 52, 53, 55
24	Fisher	19, 65	68	Soundesign	03, 40
25	Funai	03	69	Spectricon	01
26	Futuretech	03	70	SSS	18
27	General Electric (GE)	06, 40, 56, 59, 66, 67, 68	71	Sylvania	18, 40, 48, 54, 59, 60, 62
28	Hall Mark	40	72	Symphonic	61, 95, 96
29	Hitachi	15, 18, 50, 59, 69	73	Tatung	06
30	Inkel	45	74	Techwood	18
31	JC Penny	56, 59, 67, 86	75	Teknika	03, 15, 18, 25
32	JVC	70	76	TMK	18, 40
33	KTV	59, 61, 87, 88	77	Toshiba	19, 57, 63, 71
34	KEC	03, 15, 40	78	Vidtech	18
35	KMC	15	79	Videch	59, 60, 69
36	LG (Goldstar)	01,15,16,17,37,38,39,40,41,42,43,44	80	Wards	15, 17, 18, 40, 48, 54, 60, 64
37	Luxman	18	81	Yamaha	18
38	LXI (Sears)	19, 54, 56, 59, 60, 62, 63, 65, 71	82	York	40
39	Magnavox	15, 17, 18, 48, 54, 59, 60, 62, 72, 89	83	Yupiteru	03
40	Marantz	40, 54	84	Zenith	58, 79
41	Matsui	54	85	Zonda	01
42	MGA	18, 40	86	Dongyang	03, 54
43	Mitsubishi/MGA	18, 40, 59, 60, 75

FRA

télécommande ●

15

connexions

Cette section indique différents modes de branchement du Home cinéma numérique à d'autres composants externes.

Avant de déplacer ou d’installer le produit, vérifiez qu'il est éteint et débranché.

Connexion des enceintes

L

SW

R

2,5à 3 fois lataille del’écran TV

Emplacement du Home cinéma numérique

Placez-le sur un meuble, une étagère ou dans le meuble sous le téléviseur.

Sélection de la position d’écoute

La position d’écoute devrait se situer à une distance d’environ 2 fois et demie à 3 fois la taille de l’écran du téléviseur.

Exemple : Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds) Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)

Enceintes avant ei

Placez les enceintes en avant de votre position d’écoute, de manière à ce qu’elles soient dirigées vers vous et inclinées vers l’intérieur (environ 45°).

Placez les enceintes de manière à ce que les haut-parleurs d'aigus se situent à la hauteur de vos oreilles. Alignez les enceintes avant sur l’enceinte centrale ou placez-les légèrement en avant de l'enceinte centrale.

Caisson de basses g

La position du caisson de basses n’est pas importante. Placez-le à l’endroit de votre choix.

16

Connexion des enceintes		FRA
1. Faites pression et tenez le levier en position ouverte.
. Insérez le câble noir dans la borne noire (–) et le câble rouge dans la
borne rouge (+) puis relâchez l’ergot.
. Branchez les jacks de connexion à l’arrière du lecteur DVD.
~ Assurez-vous que les couleurs des bornes des enceintes
correspondent aux couleurs des jacks de connexion.	Noir	Rouge
		CONNEXIONS ●

Enceinte avant (R)

Enceinte avant (L)

Caisson de basses

`Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait.

`Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+/–).

`Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afi n d'empêcher ces derniers de mettre les doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses.

`Ne pas utiliser les orifi ces d’aération pour installer le caisson de basses sur un mur.

M ` Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu’il y ait une distorsion au niveau de la couleur de l’écran en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte.

1

connexions

BRANCHEMENT DE LA SORTIE VIDÉO AU TÉLÉVISEUR

Choisissez l'une des trois méthodes de branchement du téléviseur proposées.

MÉTHODE2	MÉTHODE 3
	(fournie)	MÉTHODE1

MÉTHODE 1 : HDMI

Reliez la prise de sortie HDMI (HDMI OUT) située à l’arrière de l’unité principale à la prise d’entrée HDMI (HDMI IN) de votre téléviseur à l’aide d’un câble HDMI (non fourni).

MÉTHODE 2 : vidéo composante

Si votre téléviseur est équipé d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises de sortie vidéo composante (PR, PB et Y) situées à l'arrière de l’unité principale et les prises correspondantes de votre téléviseur.

MÉTHODE 3 : vidéo composite

Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière de l’unité principale à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur à l'aide du câble vidéo fourni.

M ` Ce produit utilise le mode Interlace scan [Balayage entrelacé] 576i(480i) pour la sortie composante.

`En reliant un téléviseur Samsung à l'unité principale à l'aide d'un câble HDMI, vous pourrez faire fonctionner votre Home cinéma à l'aide de la télécommande du téléviseur (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).).

`Vérifi ez si votre téléviseur porte le logo '. Si c’est le cas, cela signifi e qu’il prend en charge la fonction

'.

1
