HT-X620
HT-X622
Système Home
Cinéma Numérique
Manuel d'utilisation
imaginez les possibilités
Merci d’avoir acheté un produit Samsung.
Pour bénéficier d’un service plus complet, veuillez vous enregistrer sur
www.samsung.com/register
caractéristiques
Lecture multidisque et tuner FM
Ce Home cinéma est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/ RW, et DVD±R/RW.
Prise en charge de la fonction USB Host
Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargés à partir d’un ordinateur, écouter de la musique et visionner des images.
Fonction économiseur d’écran du téléviseur
Si l’unité principale reste inactive pendant 3 minutes, le logo Samsung apparaît sur l’écran du téléviseur. Le HT-X620/HT-X622 passe automatiquement en mode économie d’énergie après 20 minutes en mode économiseur d’écran.
Fonction économie d’énergie
Le HT-X620/HT-X622 s'éteint automatiquement après 20 minutes en mode arrêt.
Écran du téléviseur personnalisé
Le HT-X620/HT-X622 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d’écran.
HDMI
L'interface HDMI transmet les signaux audio et vidéo du DVD simultanément et génère ainsi une image plus claire.
Fonction AV SYNC
La vidéo peut être en retard sur le son si l’unité est connectée à un téléviseur numérique.
Pour compenser cet écart, vous pouvez ajuster le délai audio de façon à synchroniser le son avec la vidéo.
Fonction Anynet+ (HDMI-CEC)
La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home Theater à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.).
Fonction Bluetooth
Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en qualité stéréo supérieure sans utiliser de fil !

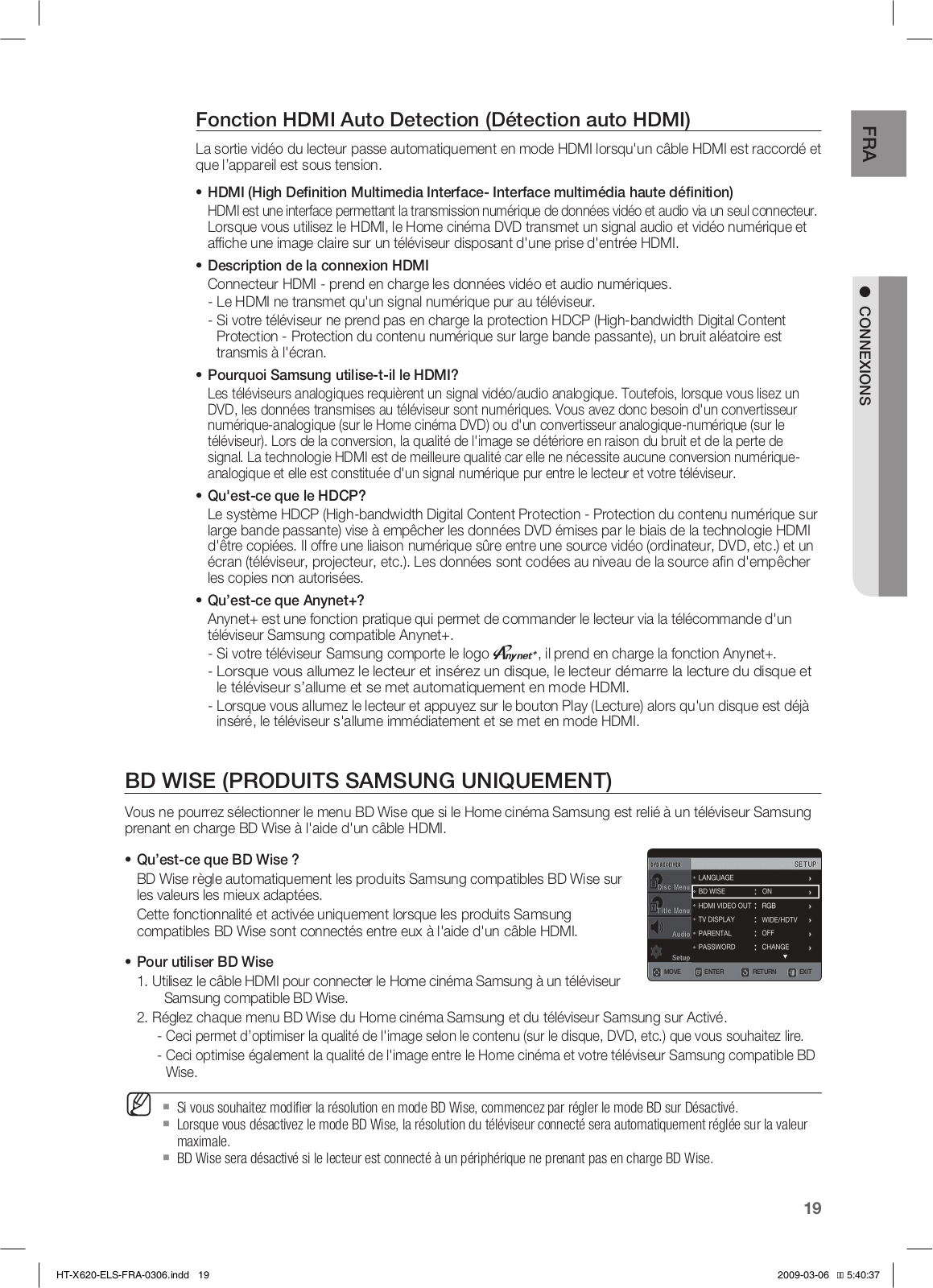

BD Wise
BD Wise règle automatiquement les produits Samsung compatibles BD Wise sur les valeurs les mieux adaptées.
Cette fonctionnalité et activée uniquement lorsque les produits Samsung compatibles BD Wise sont connectés entre eux à l'aide d'un câble HDMI.
CONTENU
Vérifiez que les accessoires ci-dessous sont fournis.
Câble vidéo |
Antenne FM |
Manuel de l’utilisateur |
Télécommande/ |
|
Piles (taille AAA) |
||||
|
|
|
informations relatives à la sécurité
Avertissements
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÉCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1
Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.
Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.
APPAREIL LASER DE CLASSE 1
Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.
Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d’exposition à des radiations dangereuses.
MISE EN GARDE : IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’IL A ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.
AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.
MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.
•Cet appareil doit toujours être branché à une prise terre.
•Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale, de ce fait il est nécessaire que la prise principale soit facile d'accès.
MISE EN GARDE
•Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
•La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.
FRA
consignes de sécurité
PRÉCAUTIONS
maison correspon e au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en laissant suffi samment d’espace autour pour une bonne ventilation (7,5 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas couvertes. Ne placez rien sur le lecteur. Ne le placez pas sur des amplifi cateurs ou sur tout autre équipement pouvant dégager de la chaleur.
Avant de déplacer le lecteur, assurez-vous que l’emplacement du disque est vide. Ce lecteur est conçu pour un usage continu. L’éteindre en le mettant en mode veille ne coupe pas son alimentation électrique. Afin de débrancher entièrement le lecteur de l’alimentation électrique, retirez la prise principale de la prise murale, en particulier lorsque vous prévoyez de ne pas utiliser l’appareil pendant un moment.
.
Les surtensions causées par la foudre peuvent endommager l'appareil.
Protégez le lecteur de l’humidité (vases) et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs).
Déconnectez le câble d’alimentation si le lecteur fonctionne mal. Votre lecteur n’est pas conçu pour une utilisation industrielle, mais pour
une utilisation familiale. Il peut y avoir un phénomène de condensation si votre lecteur ou le disque ont été entreposés dans un endroit où la température est basse. Si vous transportez le lecteur pendant l'hiver, attendez environ 2 heures, jusqu'à ce que l'appareil ait atteint la température de la pièce, avant toute utilisation.
directement au soleil. Cela peut causer une surchauffe et le mauvais fonctionnement de l’unité.
Les piles utilisées avec cet appareil contiennent des produits chimiques néfastes pour l’environnement. Ne jetez pas les piles avec vos déchets domestiques.
4
table des matières
caractéristiques 2 Contenu
2
consignes de sécurité |
3 |
Avertissements |
3 |
4 |
Précautions |
premiers pas
7
description
10
7 Avant de lire le manuel d'utilisation
8Disques lisibles
8N’utilisez pas les types de disques suivants!
8Protection contre la copie
9Types et caractéristiques de disques
10Panneau avant
11Panneau arrière
télécommande
12
connexions
16
12 Réglage de la télécommande
14 Fonctions de la télécommande
16 Connexion des enceintes
18Branchement de la sortie vidéo au téléviseur
19BD Wise (produits Samsung uniquement)

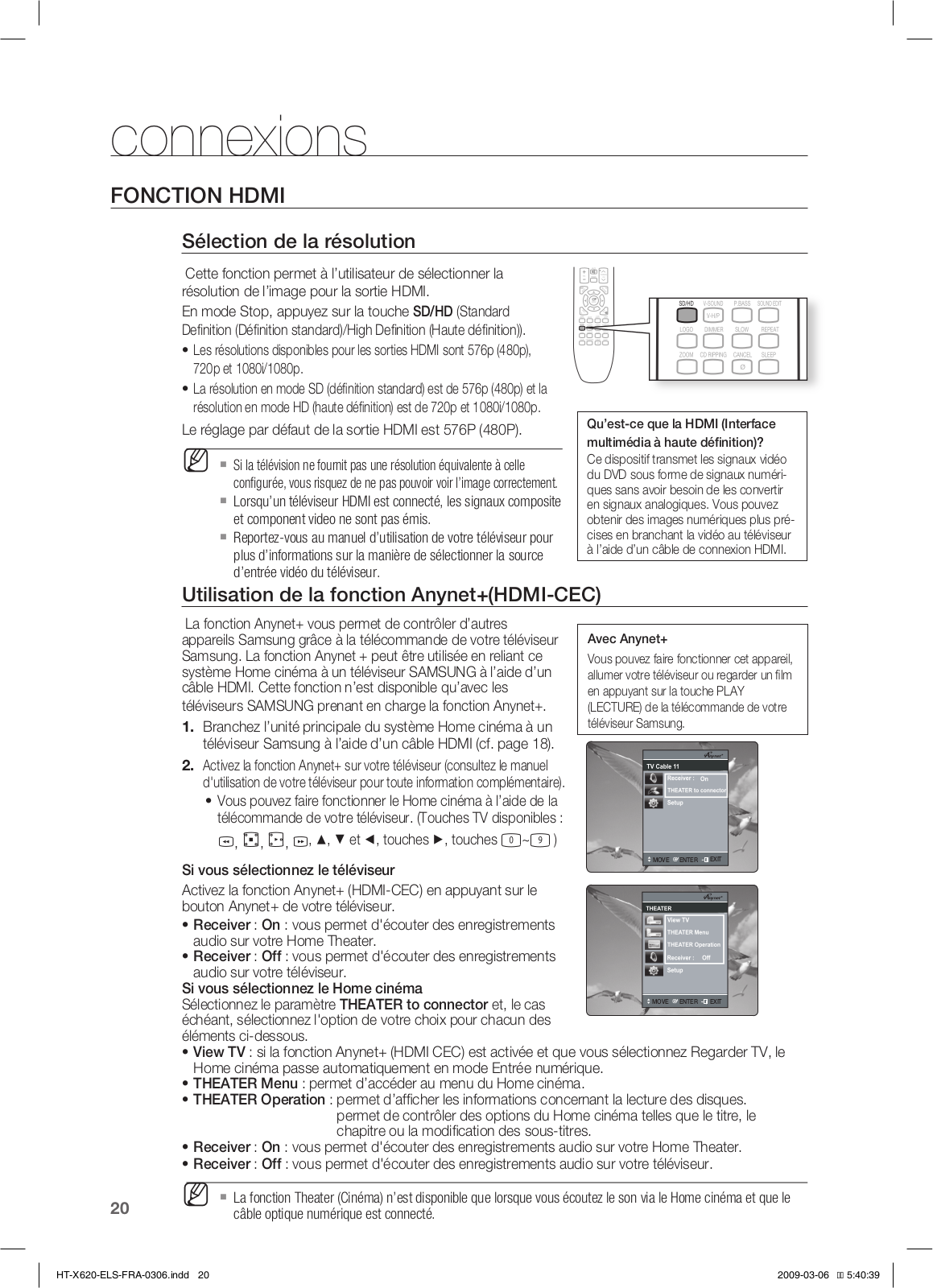

20Fonction HDMI

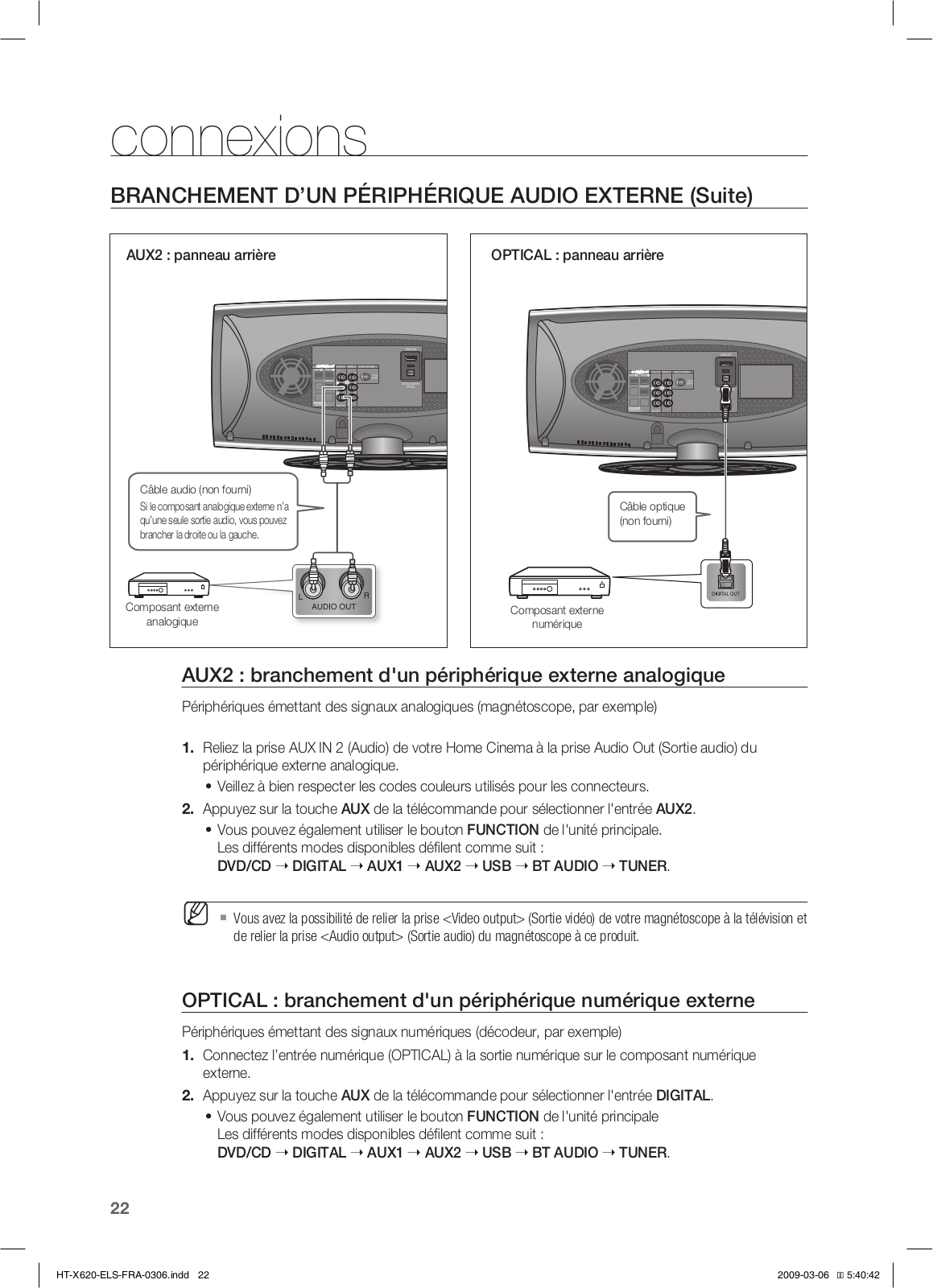

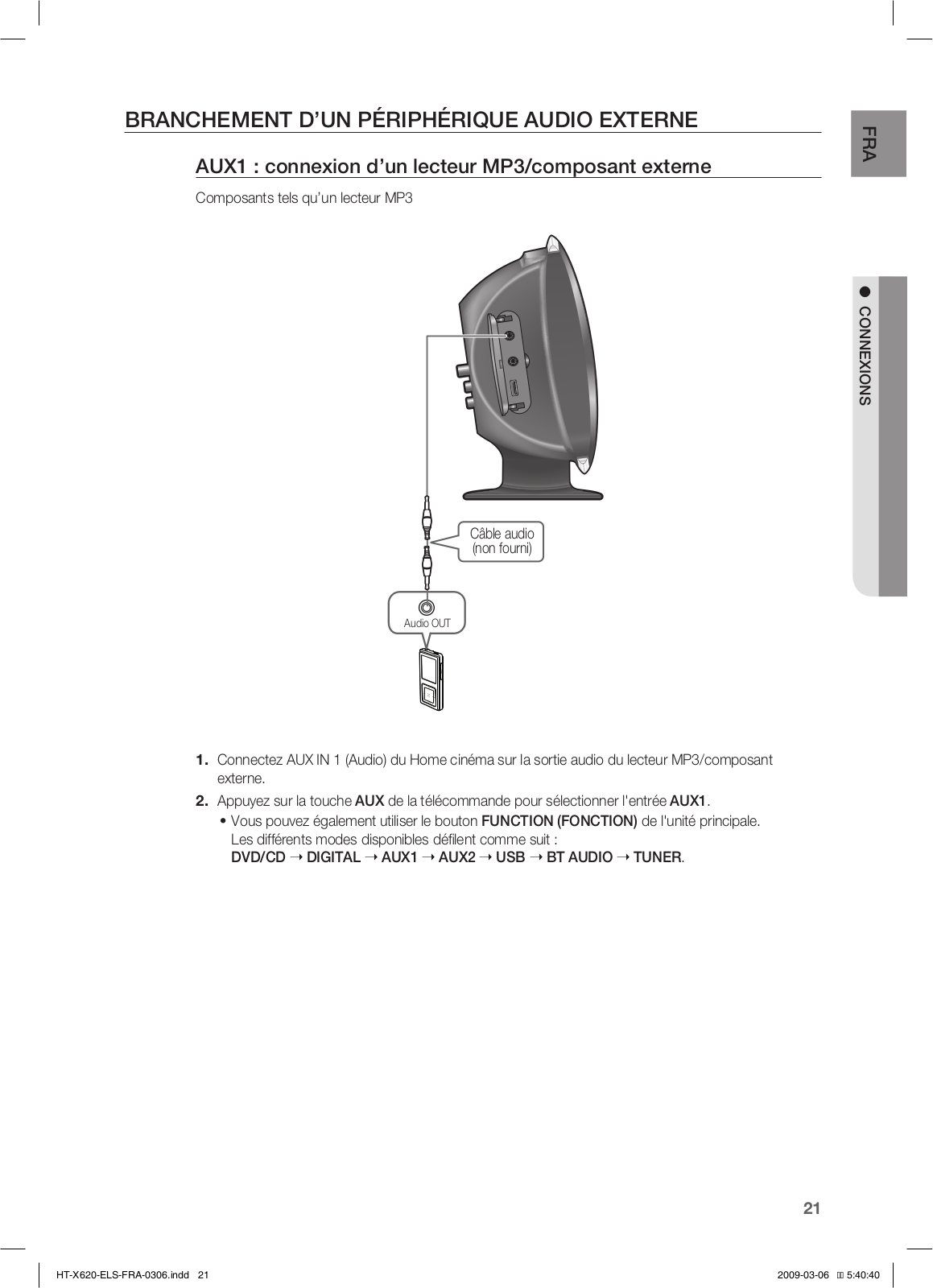

21Branchement d’un périphérique audio externe

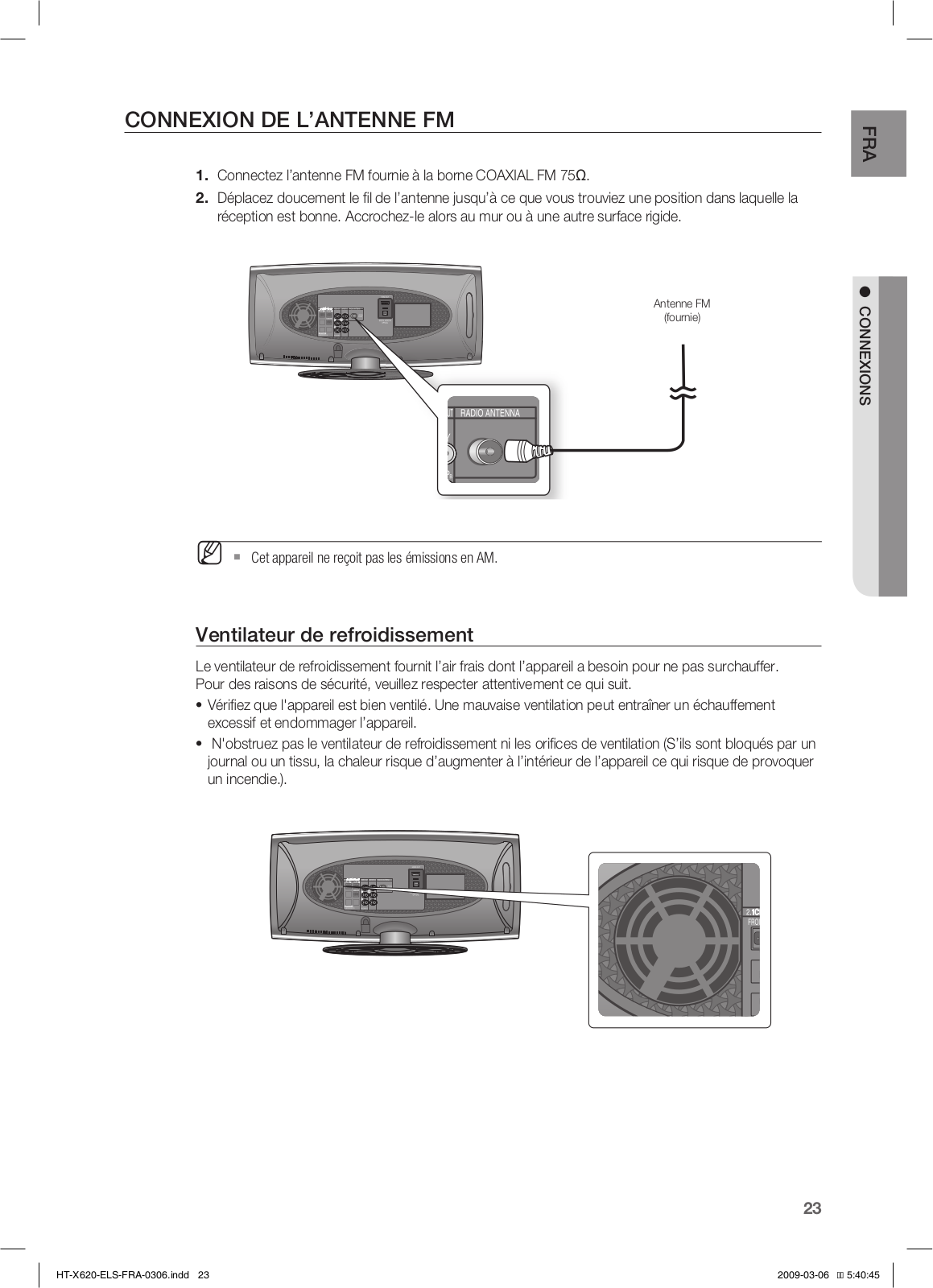

23 Connexion de l’antenne FM
avant d’utiliser votre système |
24 |

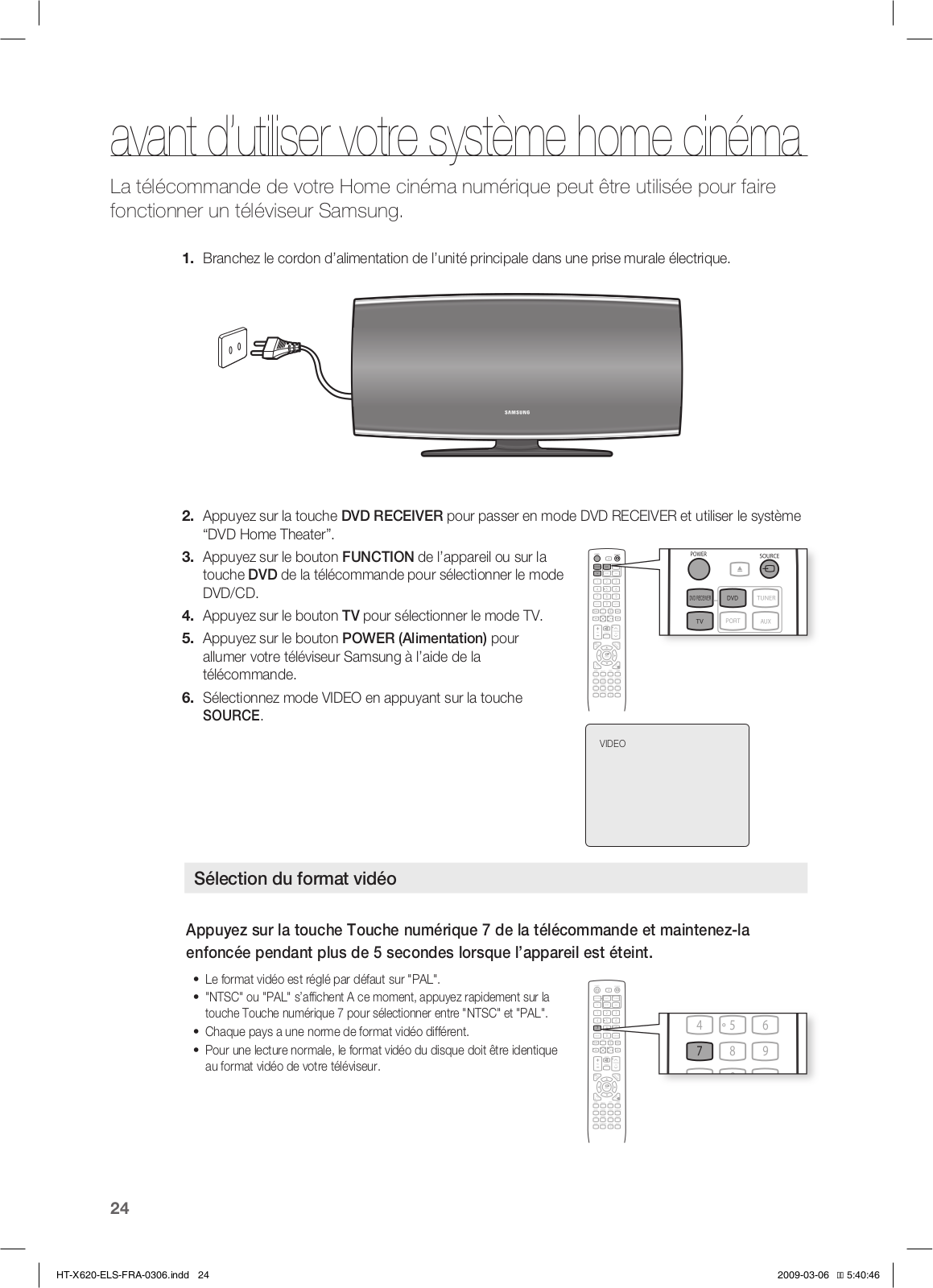

Avant d’utiliser votre système home cinéma |
home cinéma |
|
|
24 |
|
|
lecture |
25 |

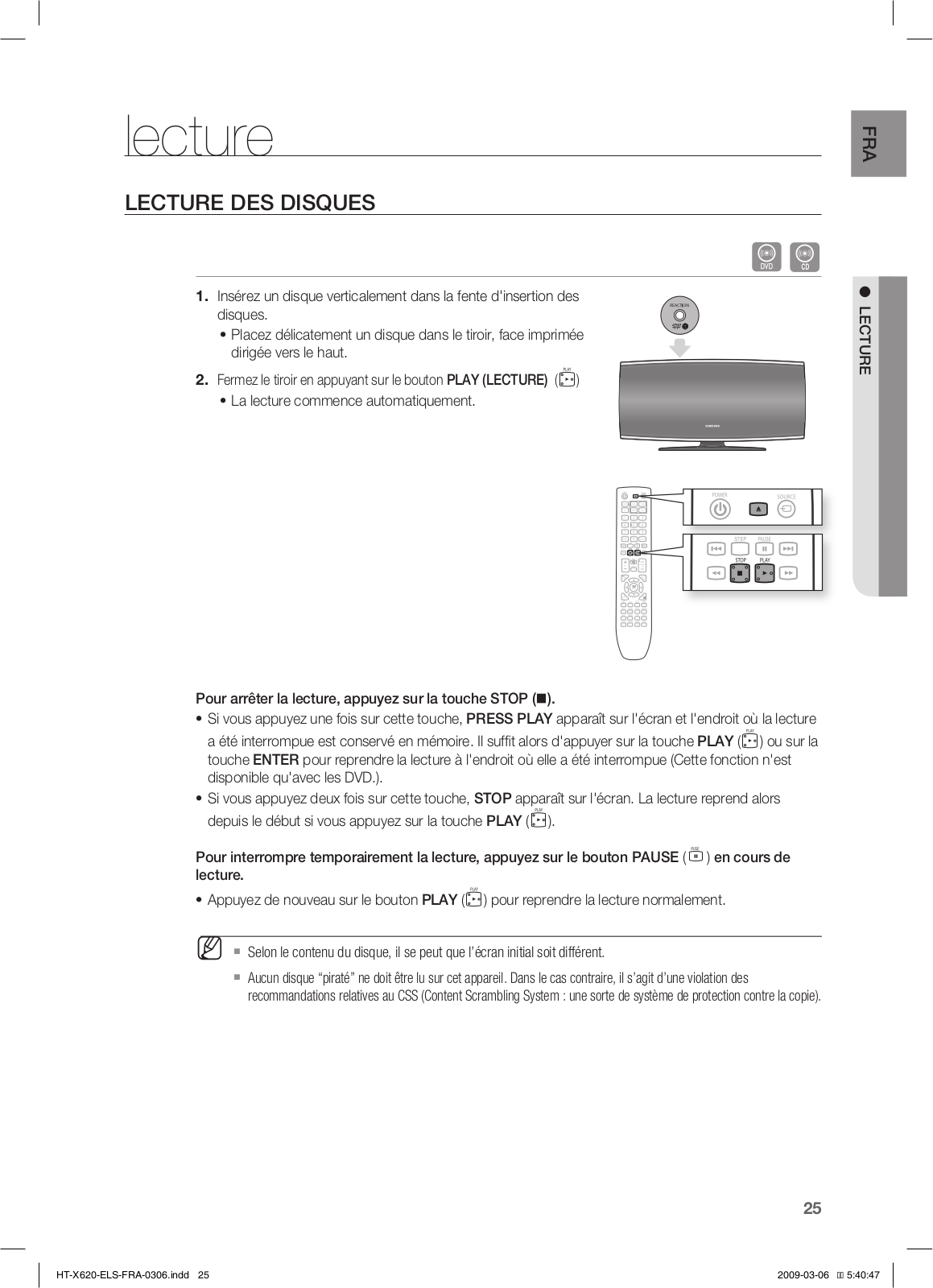

Lecture des disques |
25 |
26 |

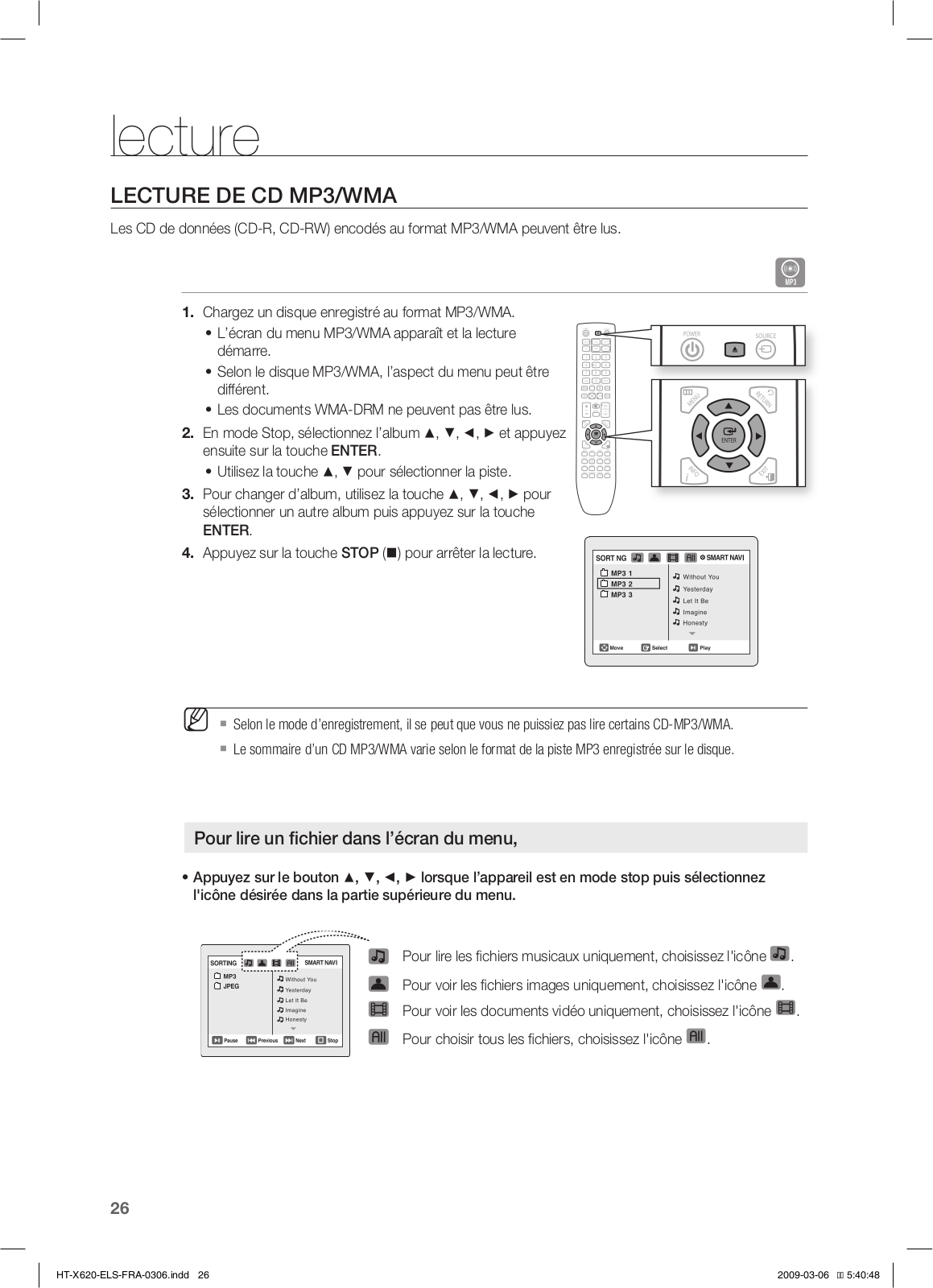

Lecture de CD MP3/WMA |
27 |

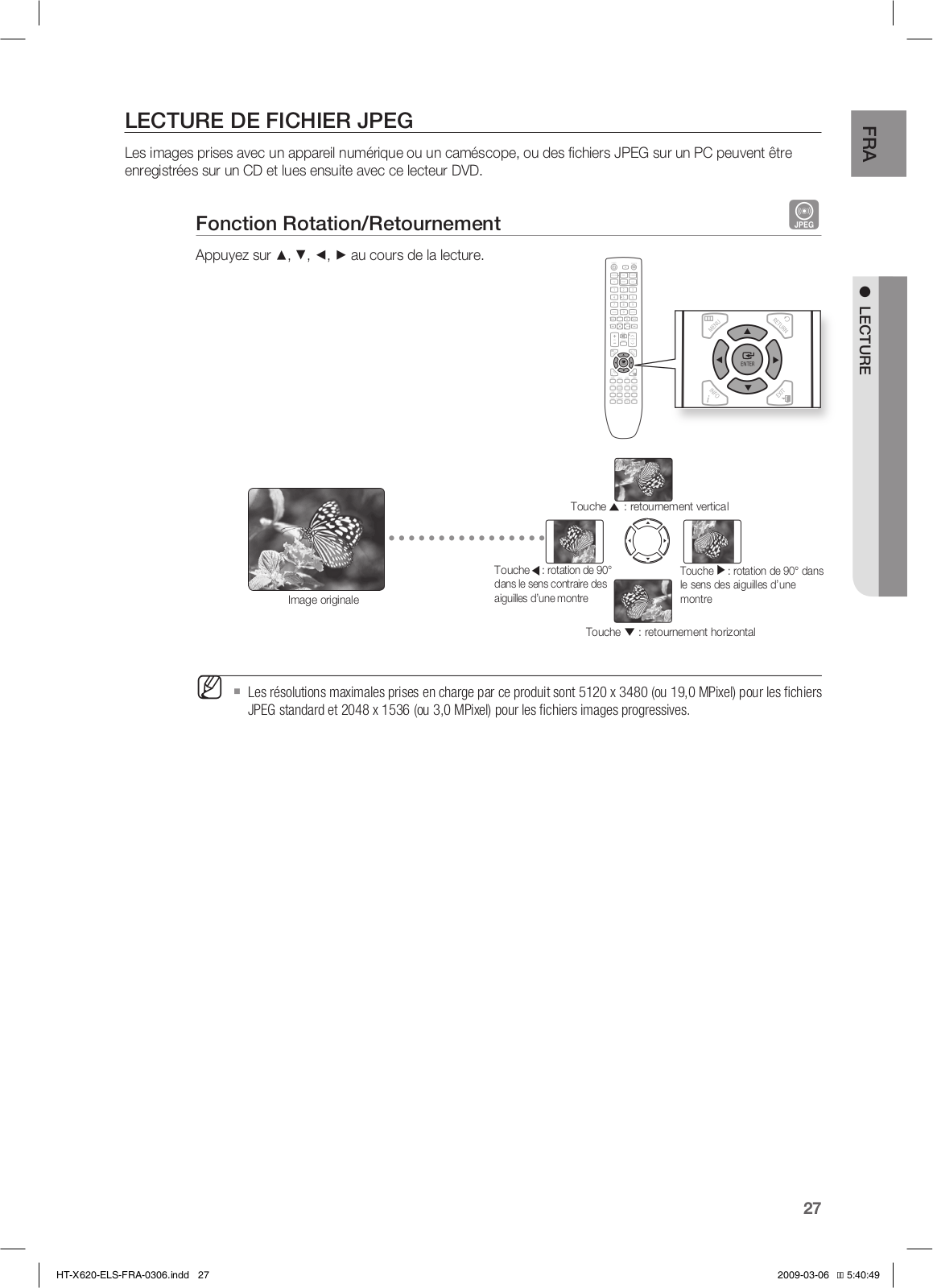

Lecture de fichier JPEG |
|
28 |

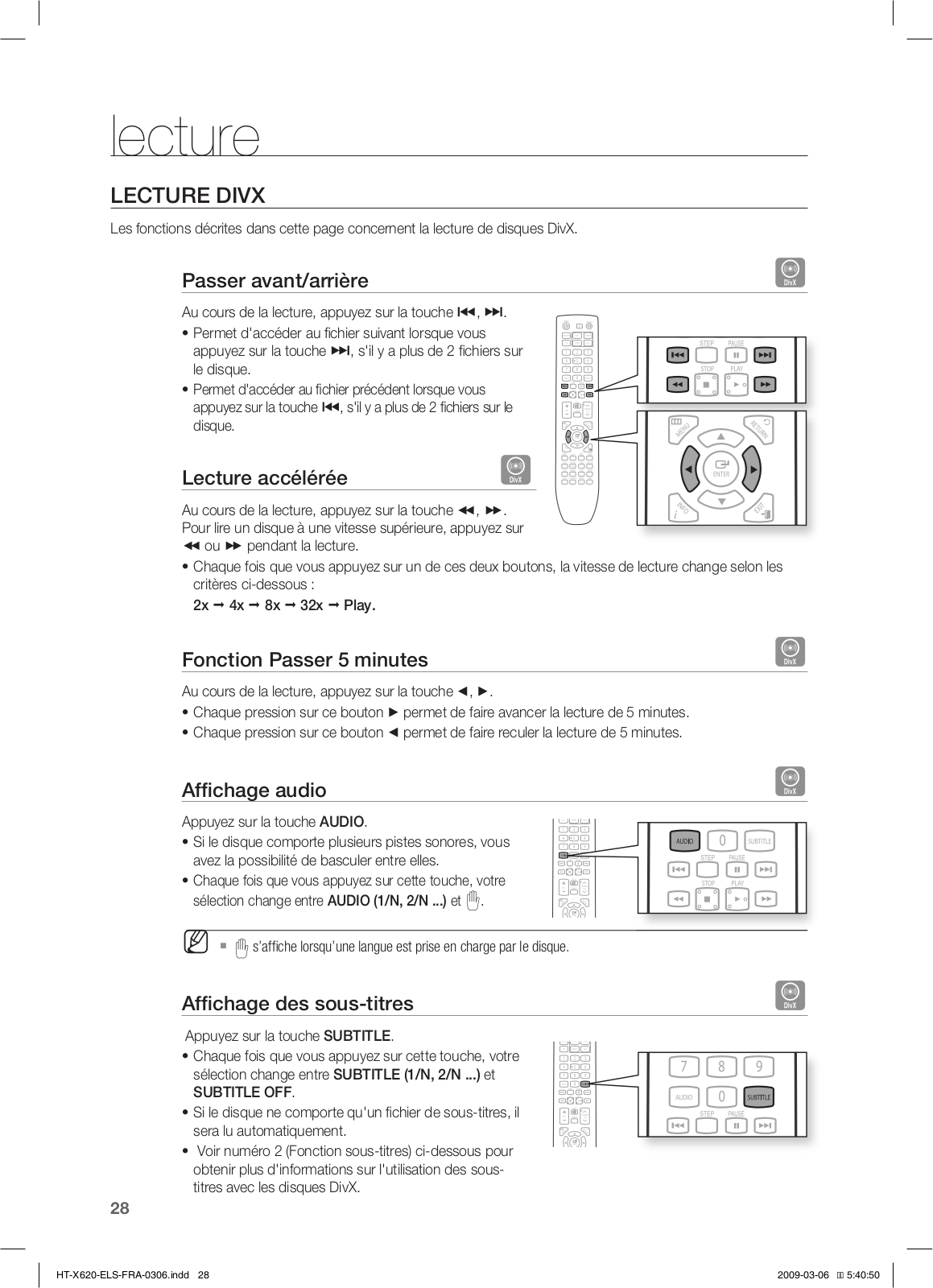

Lecture DivX |
|
|
30 |

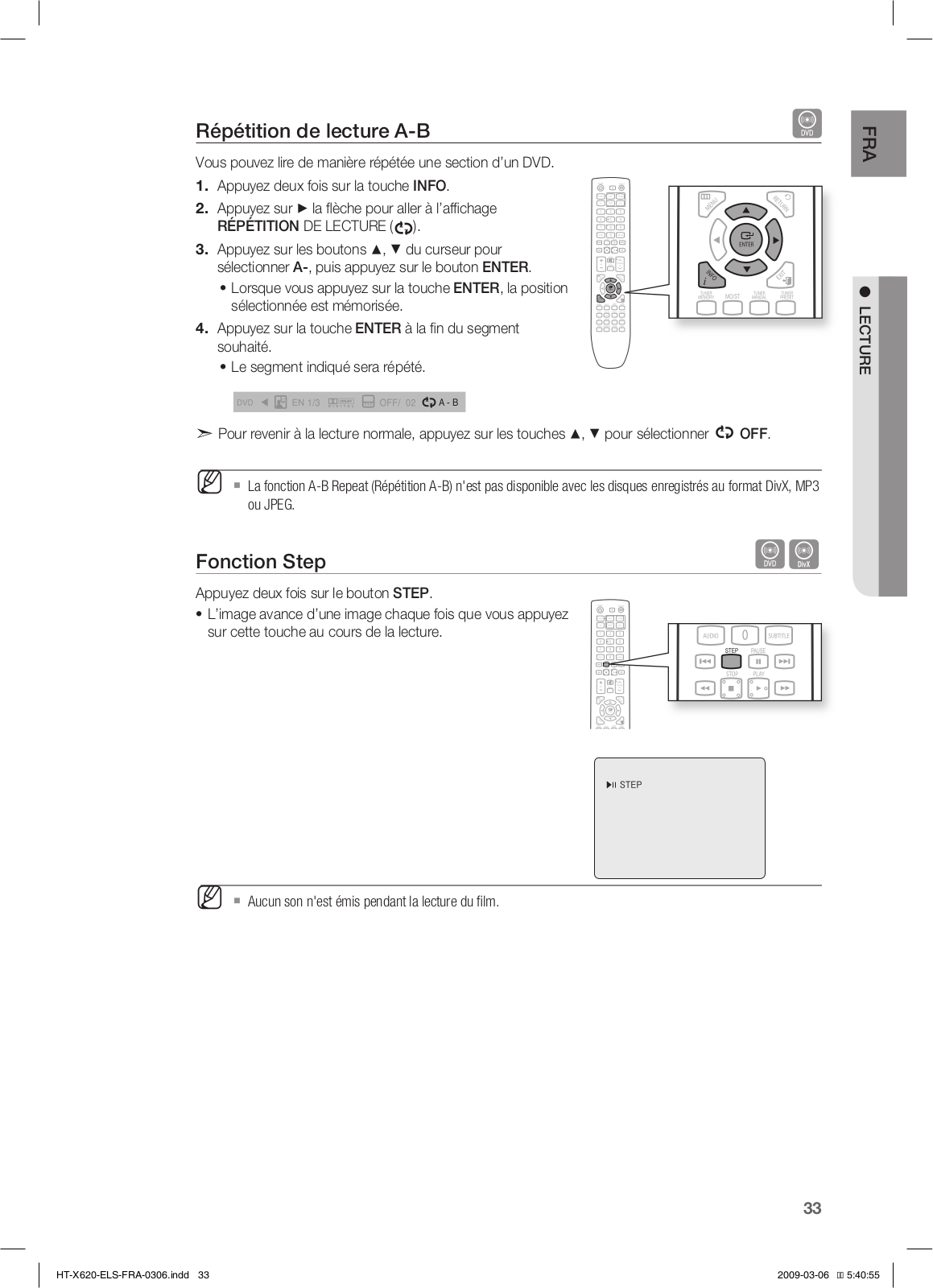

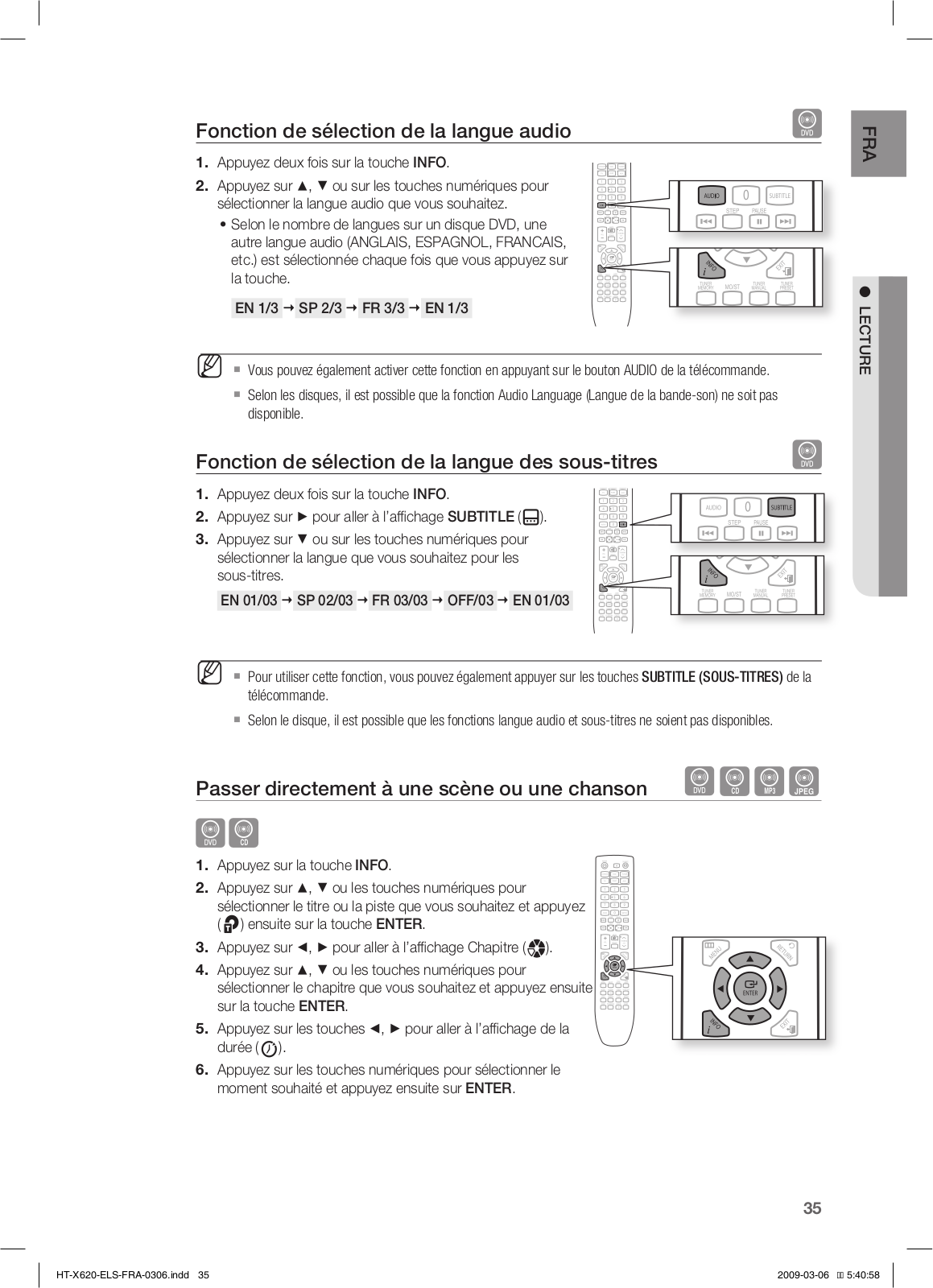

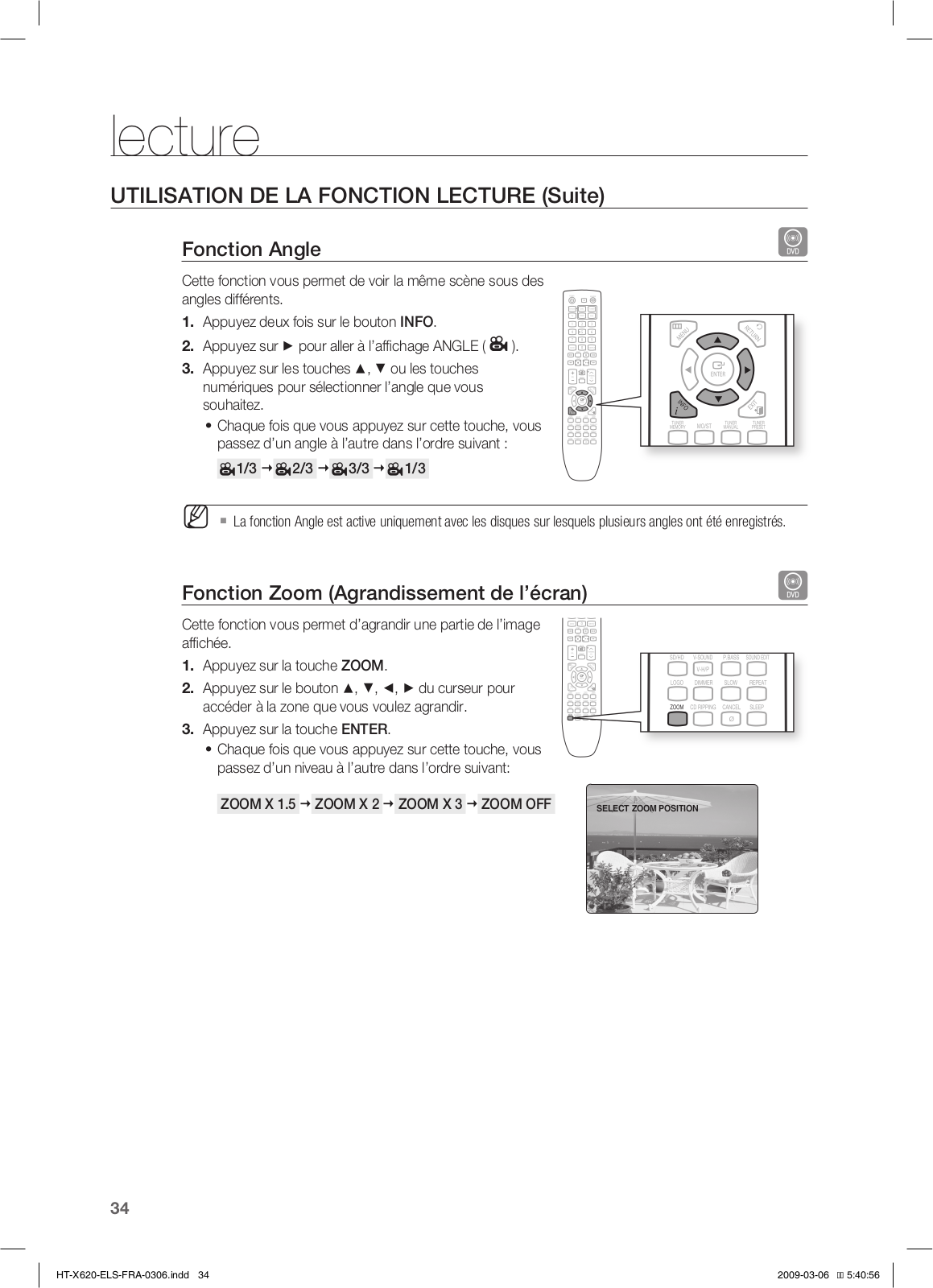

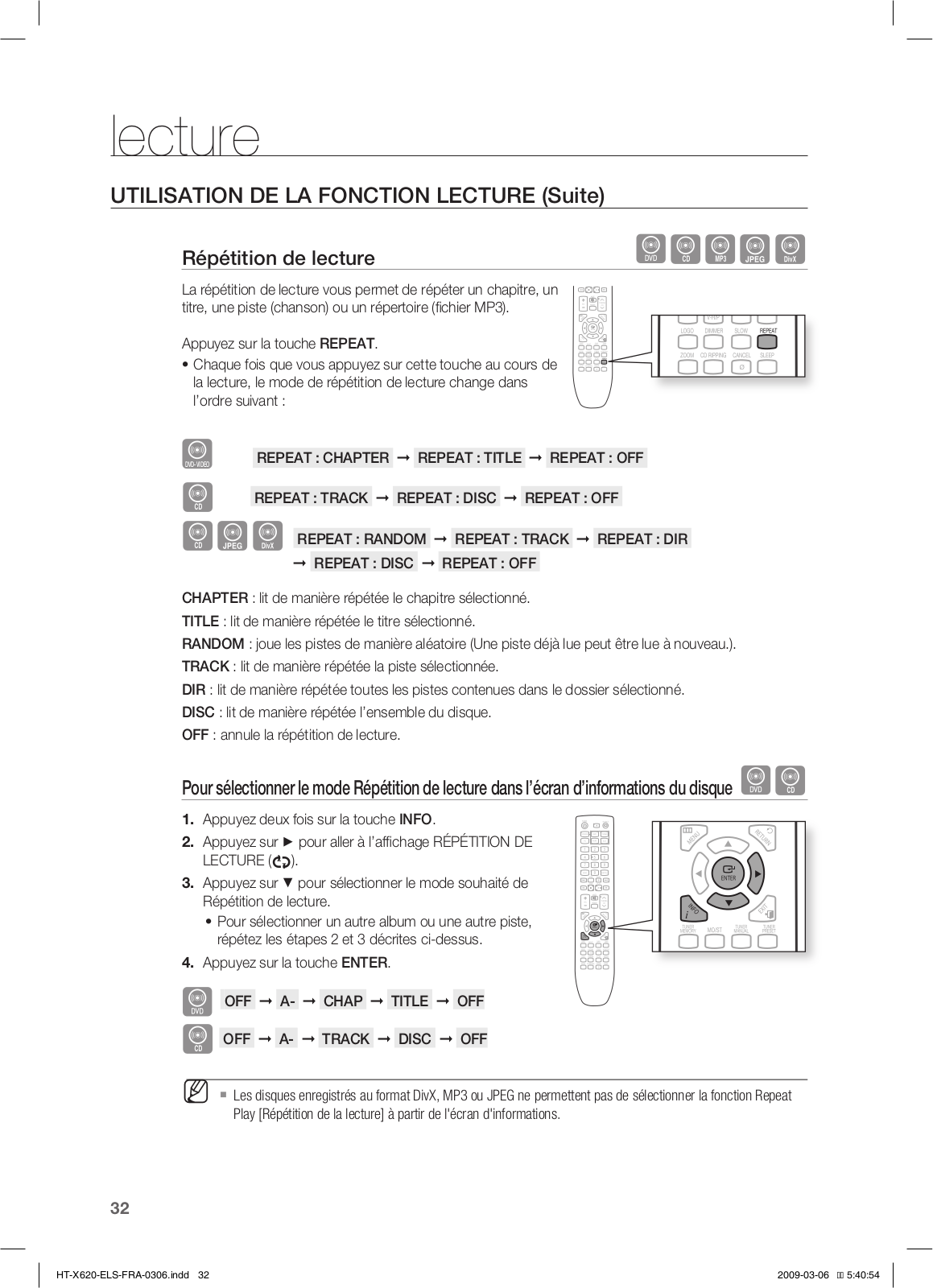

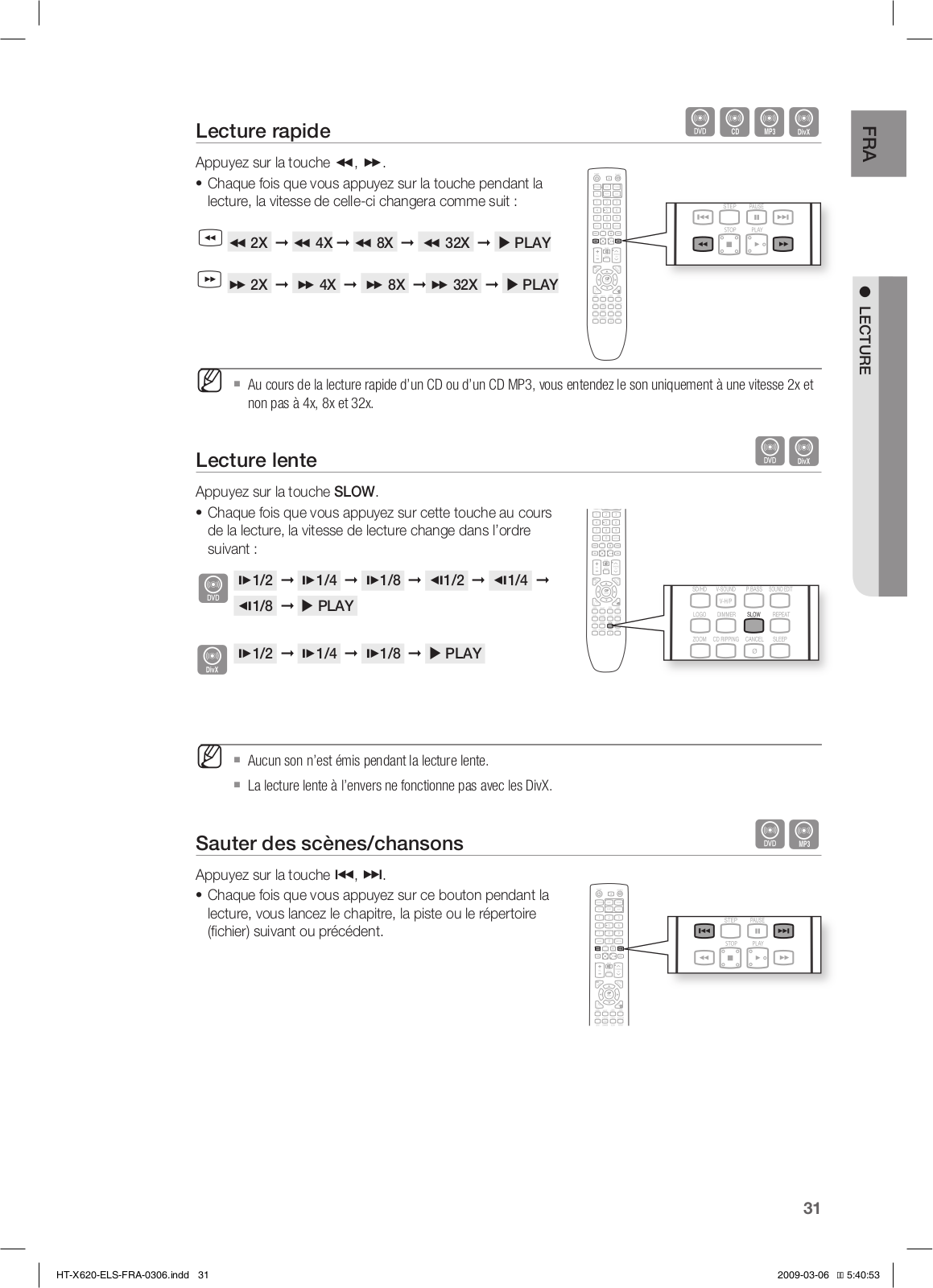

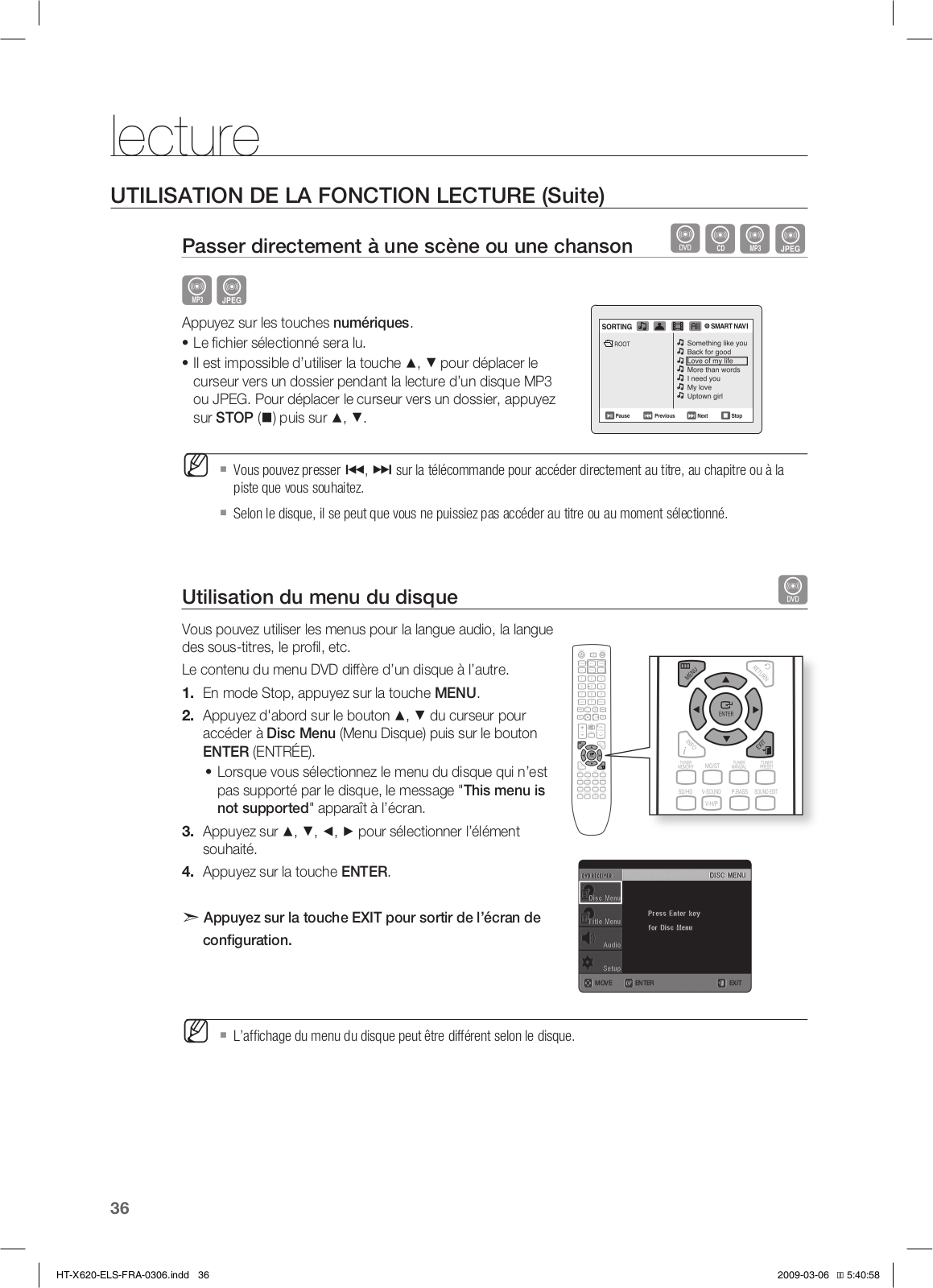

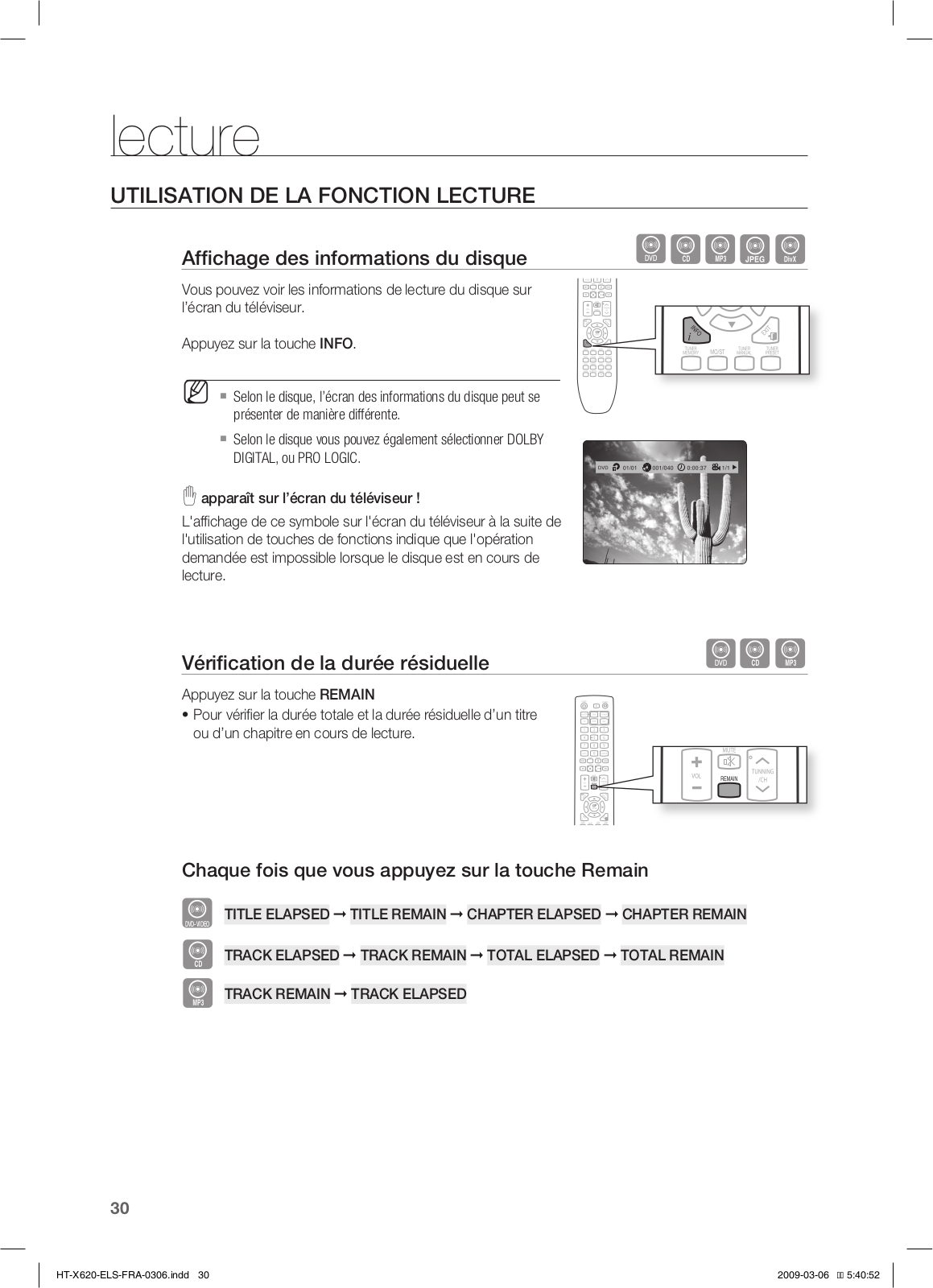

Utilisation de la fonction Lecture |
|
38 |

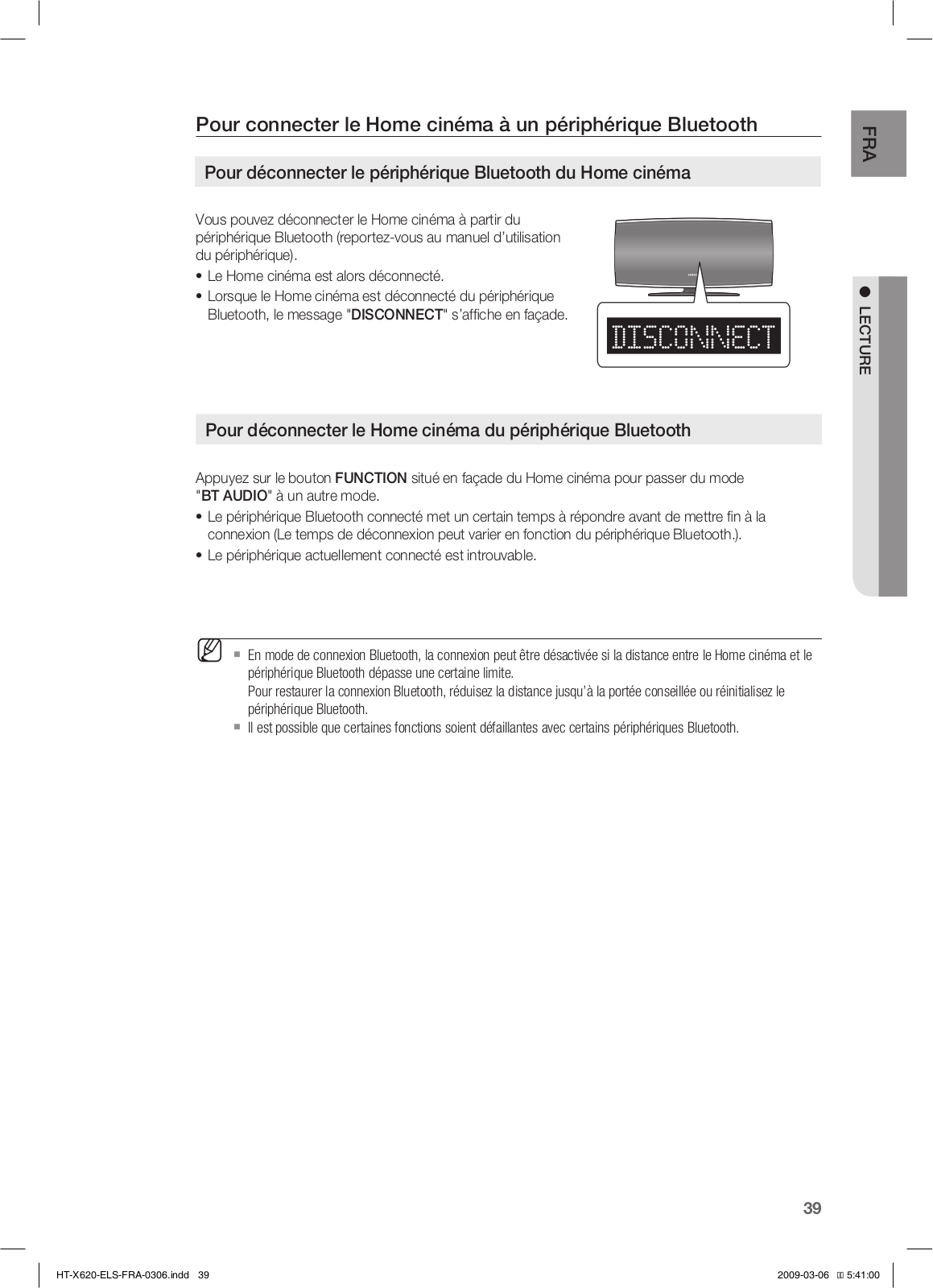

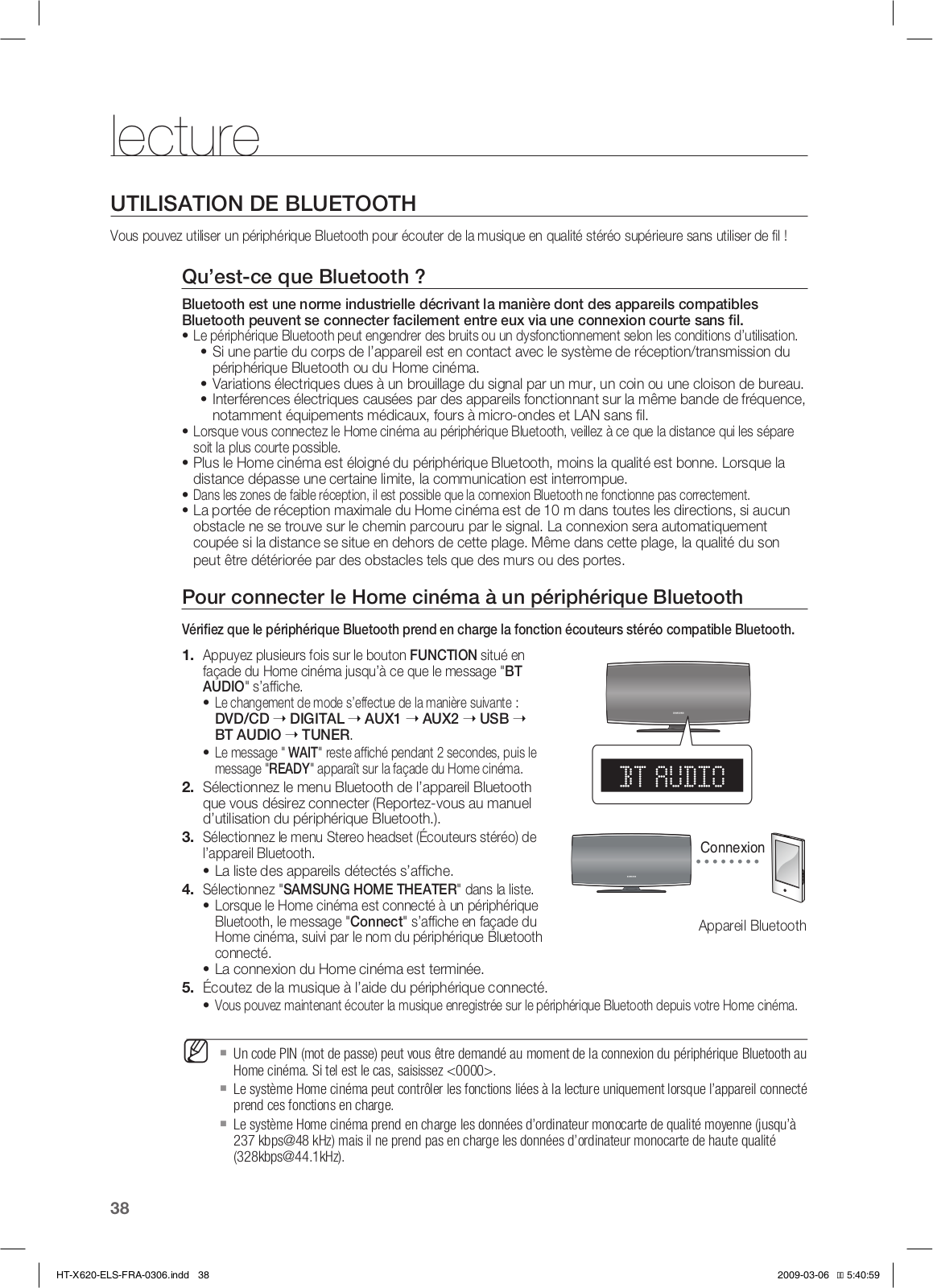

Utilisation de BLUETOOTH |
|
40 |

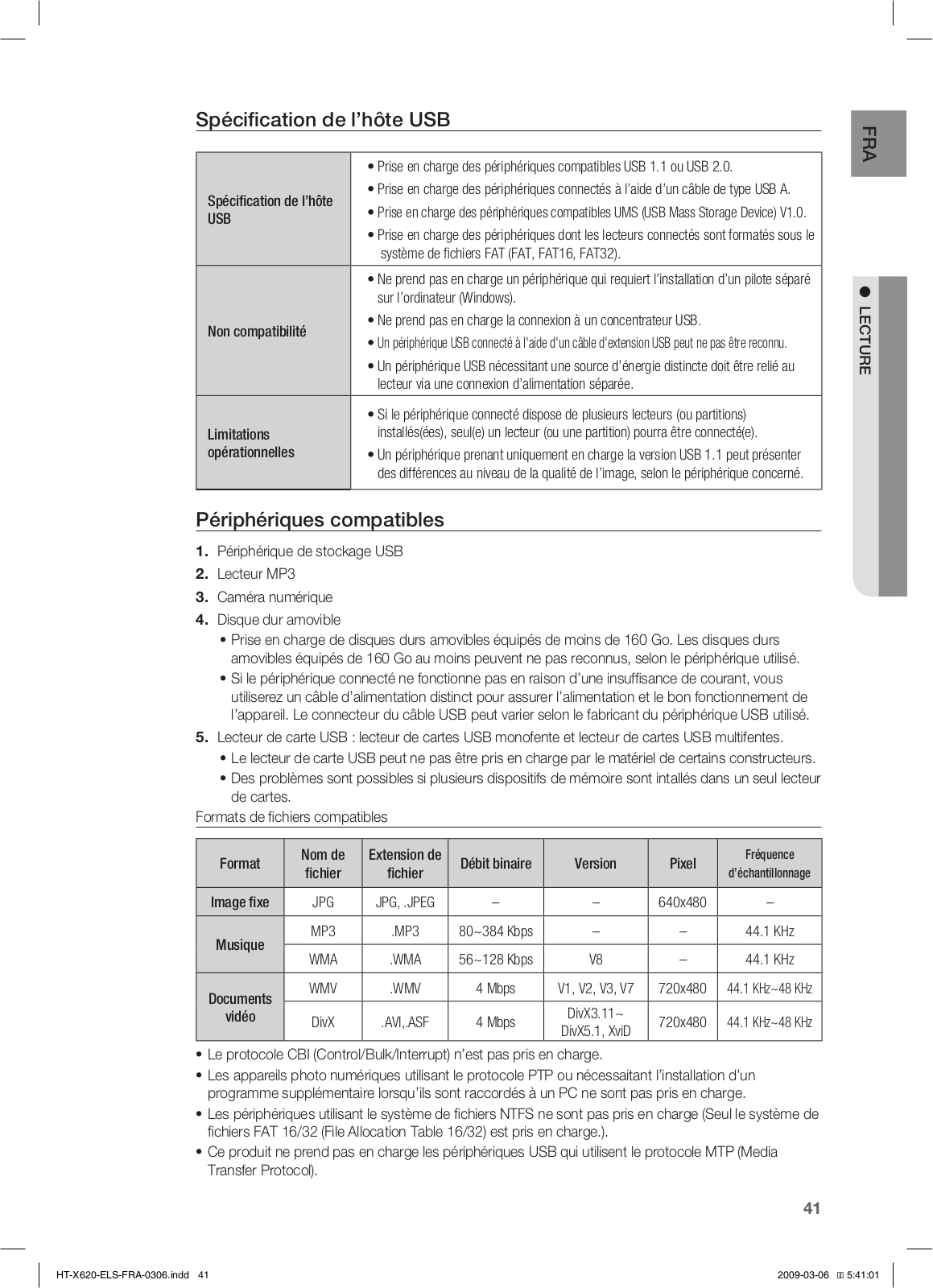

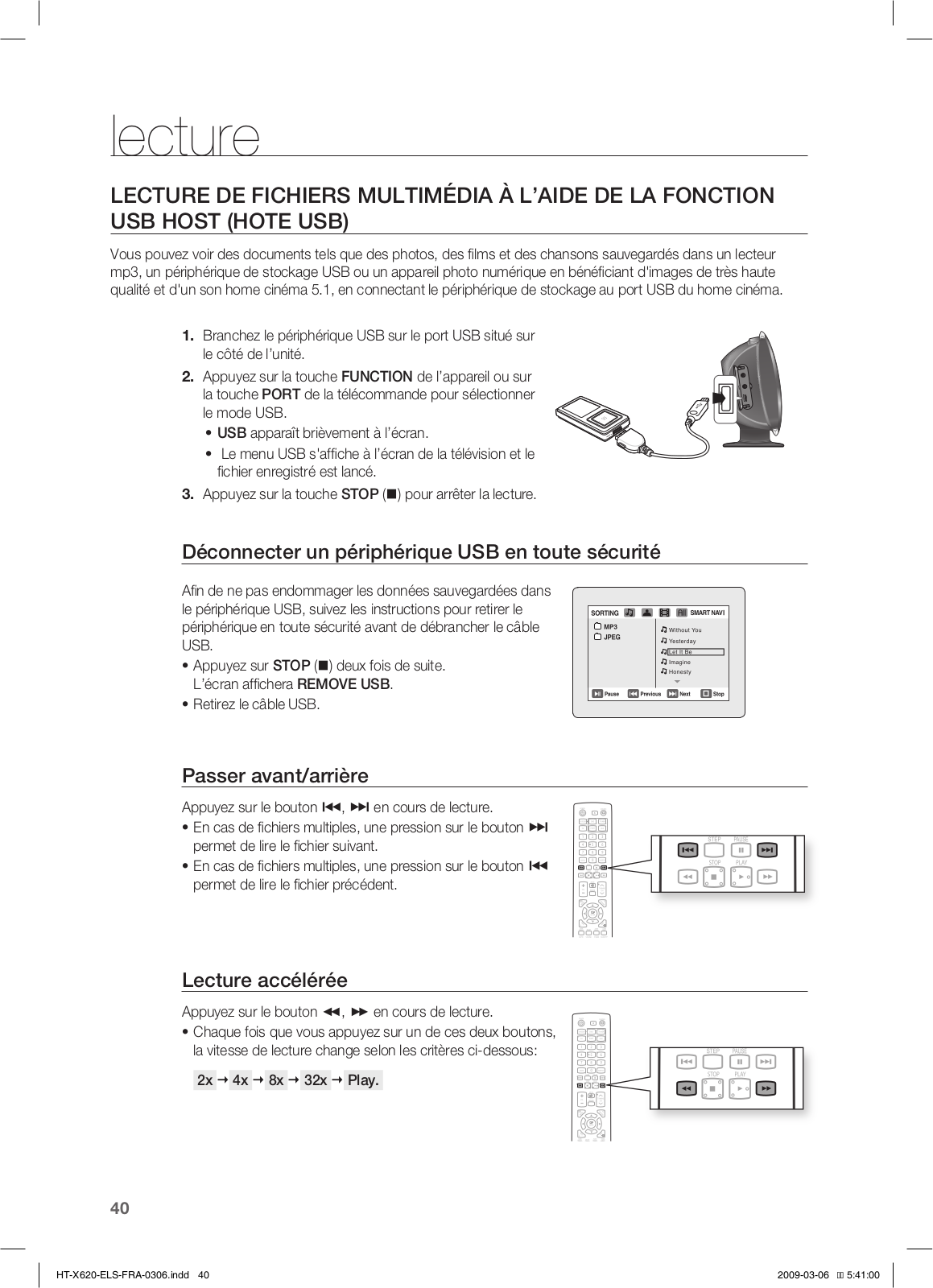

Lecture de fichiers multimédia à l’aide de la |
|
|
fonction USB HOST (HOTE USB) |
FRA
table des matières
configuration du système
42

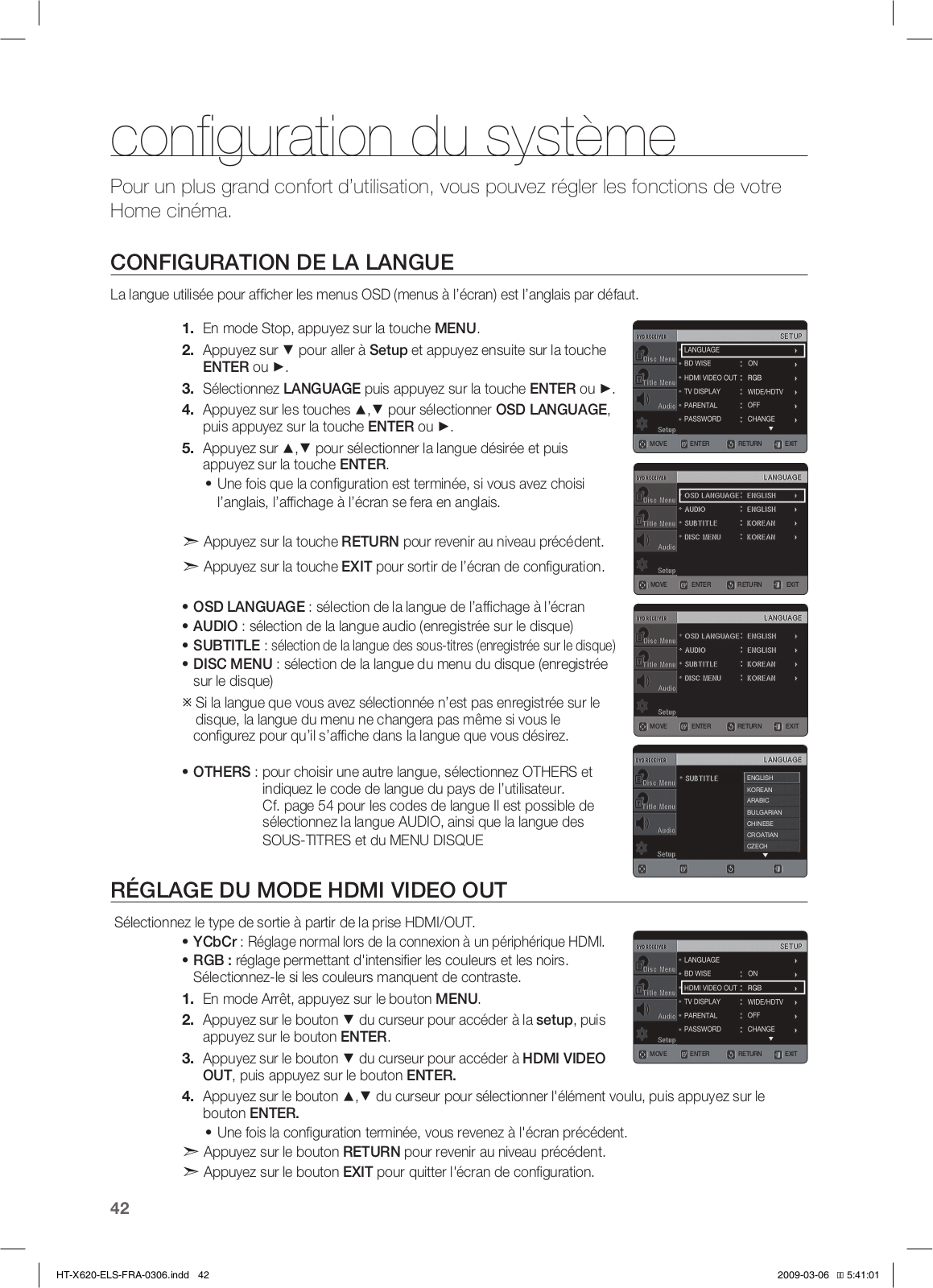

42 Configuration de la langue
42Réglage du MODE HDMI VIDEO OUT

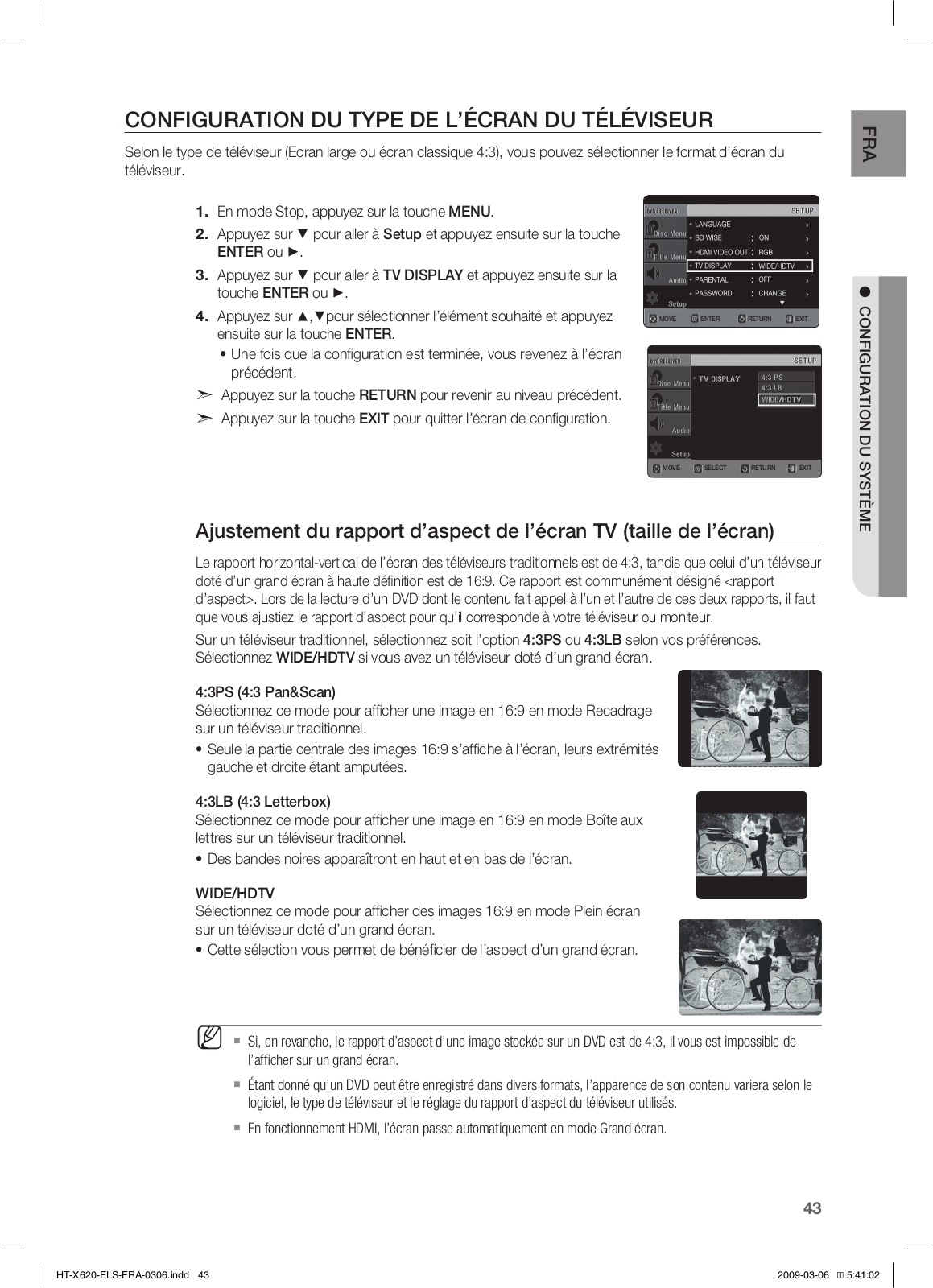

43Configuration du type de l’écran du téléviseur

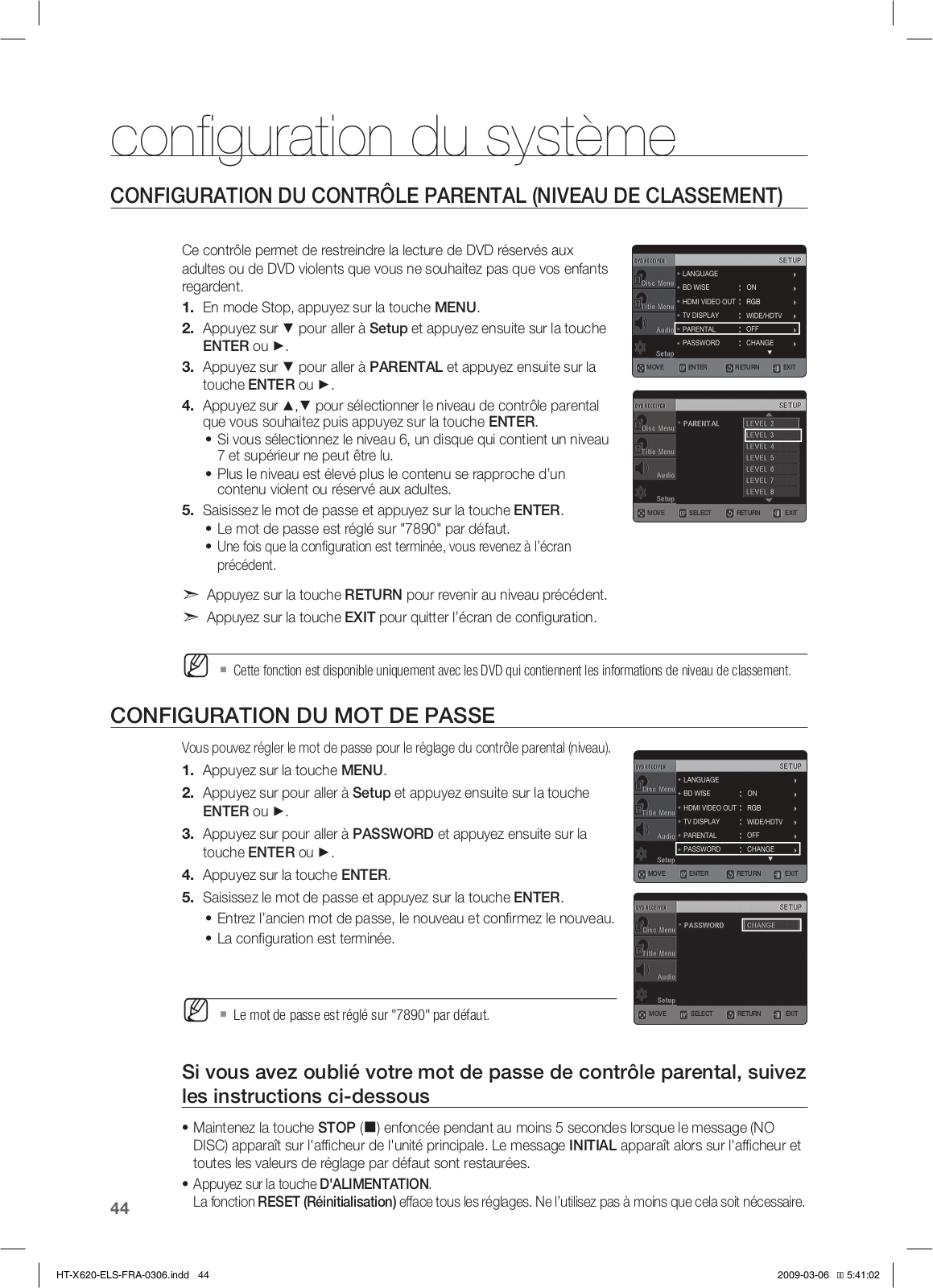

44Configuration du contrôle parental (Niveau de classement)
44Configuration du mot de passe

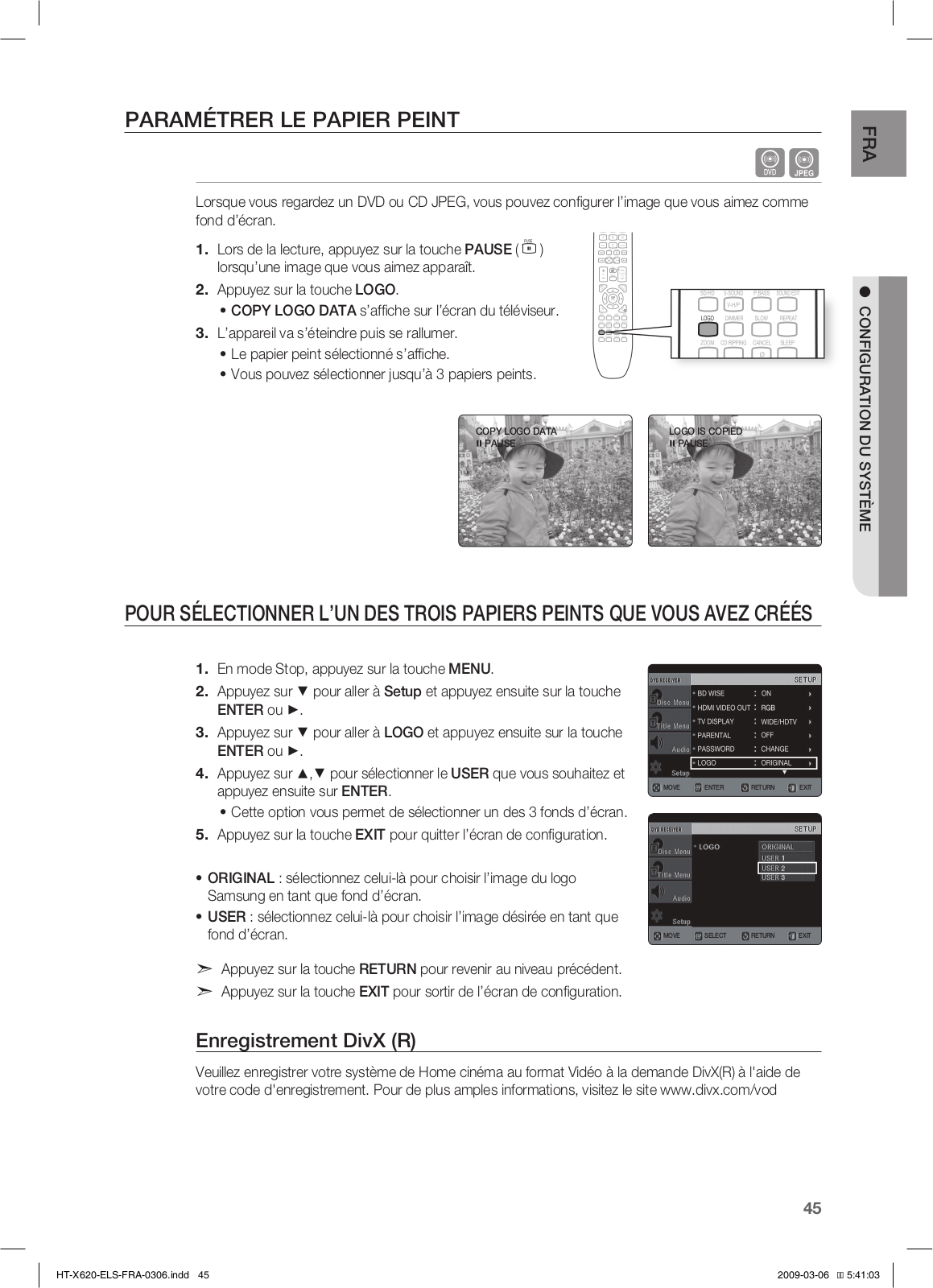

45Paramétrer le papier peint
45Pour sélectionner l’un des trois papiers peints que vous avez créés
46Configuration de la compression DRC (Compression de la plage dynamique)
46Paramétrage AV SYNC

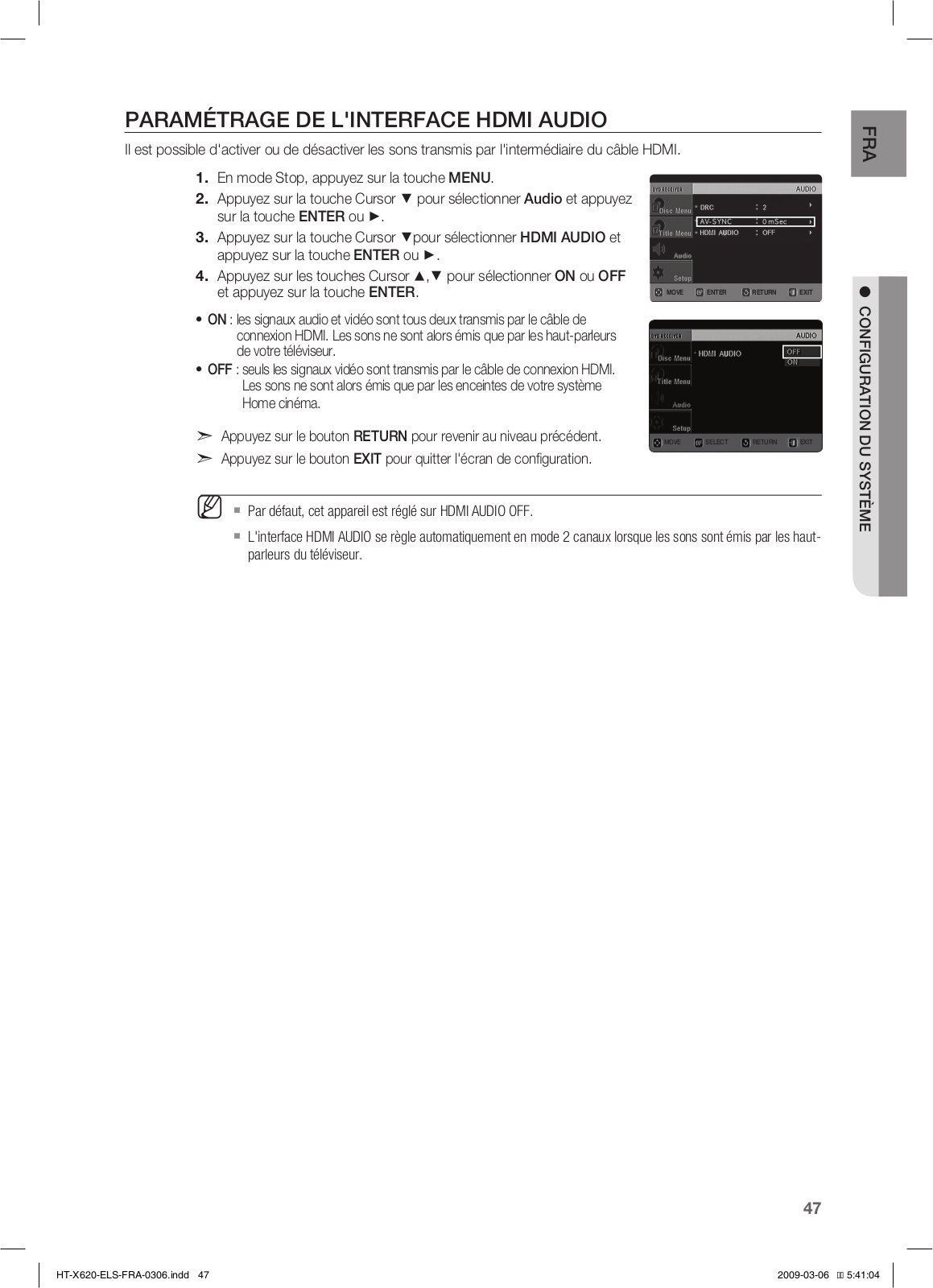

47Paramétrage de l'interface HDMI audio
radio
48
fonctions pratiques
49

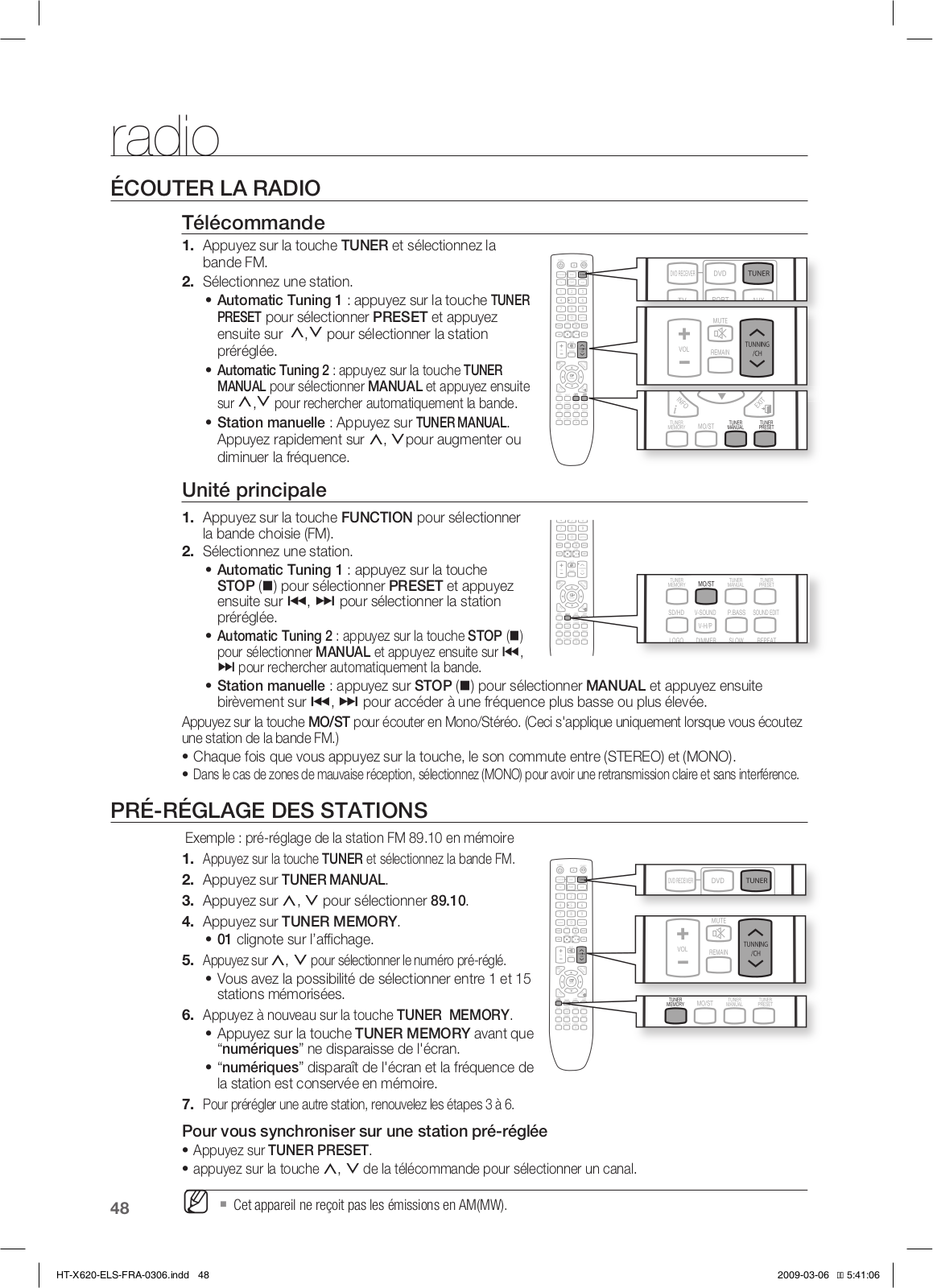

48 Écouter la radio
48Pré-réglage des stations

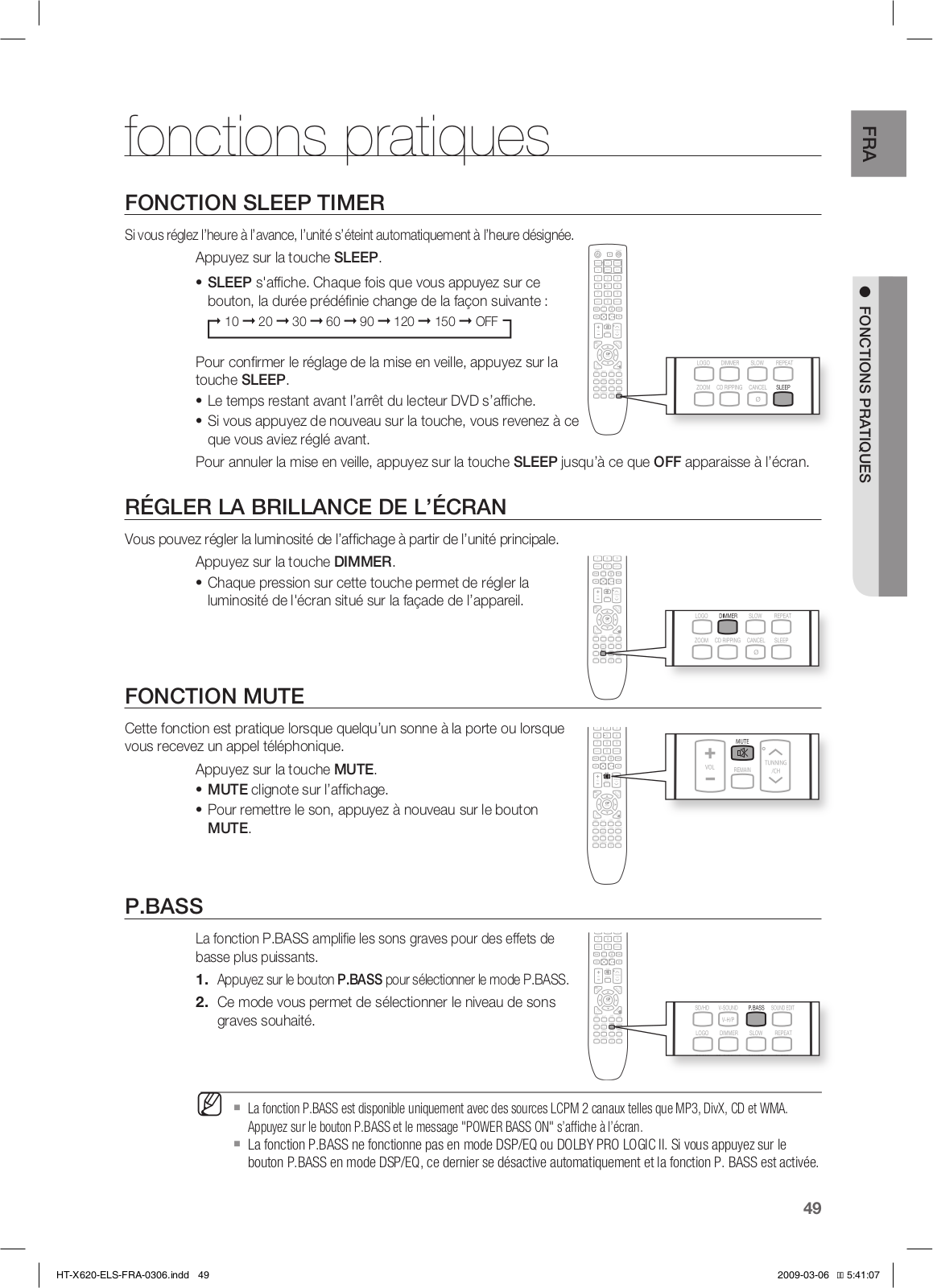

49Fonction Sleep timer
49Régler la brillance de l’écran
49Fonction Mute
49P.BASS

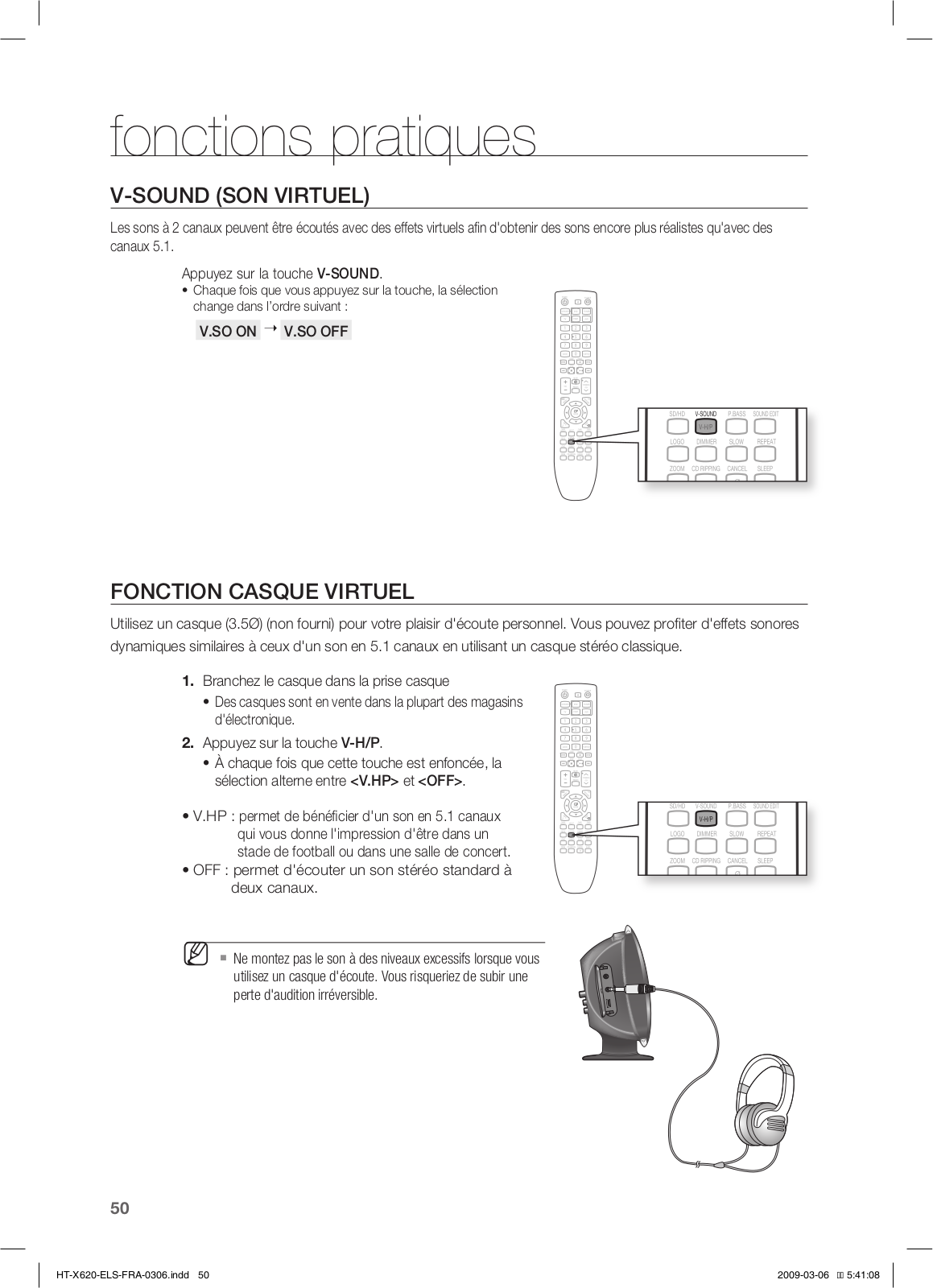

50V-SOUND (Son virtuel)
50Fonction Casque virtuel

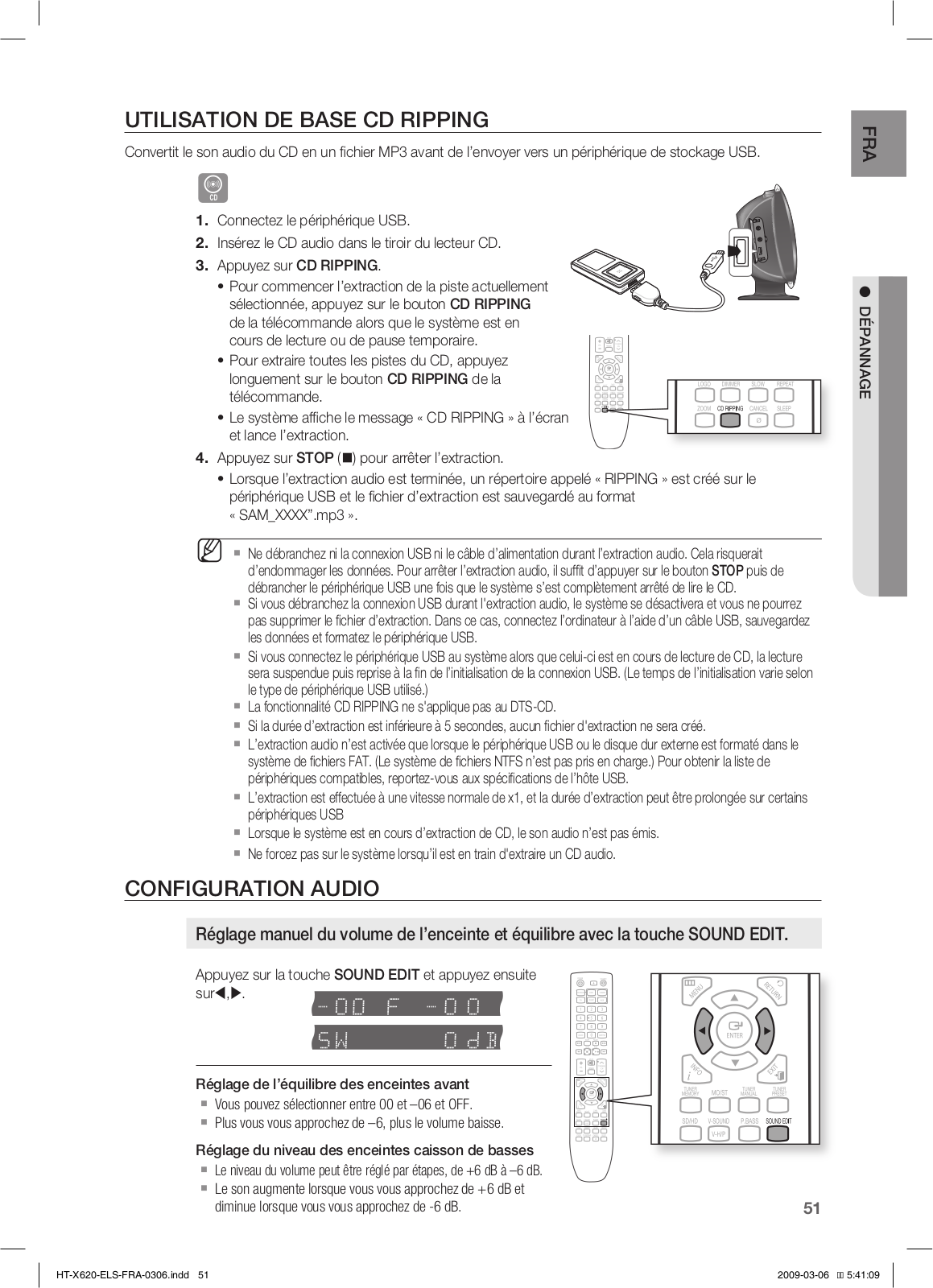

51Utilisation de base CD RIPPING
51Configuration audio
dépannage |
52 |

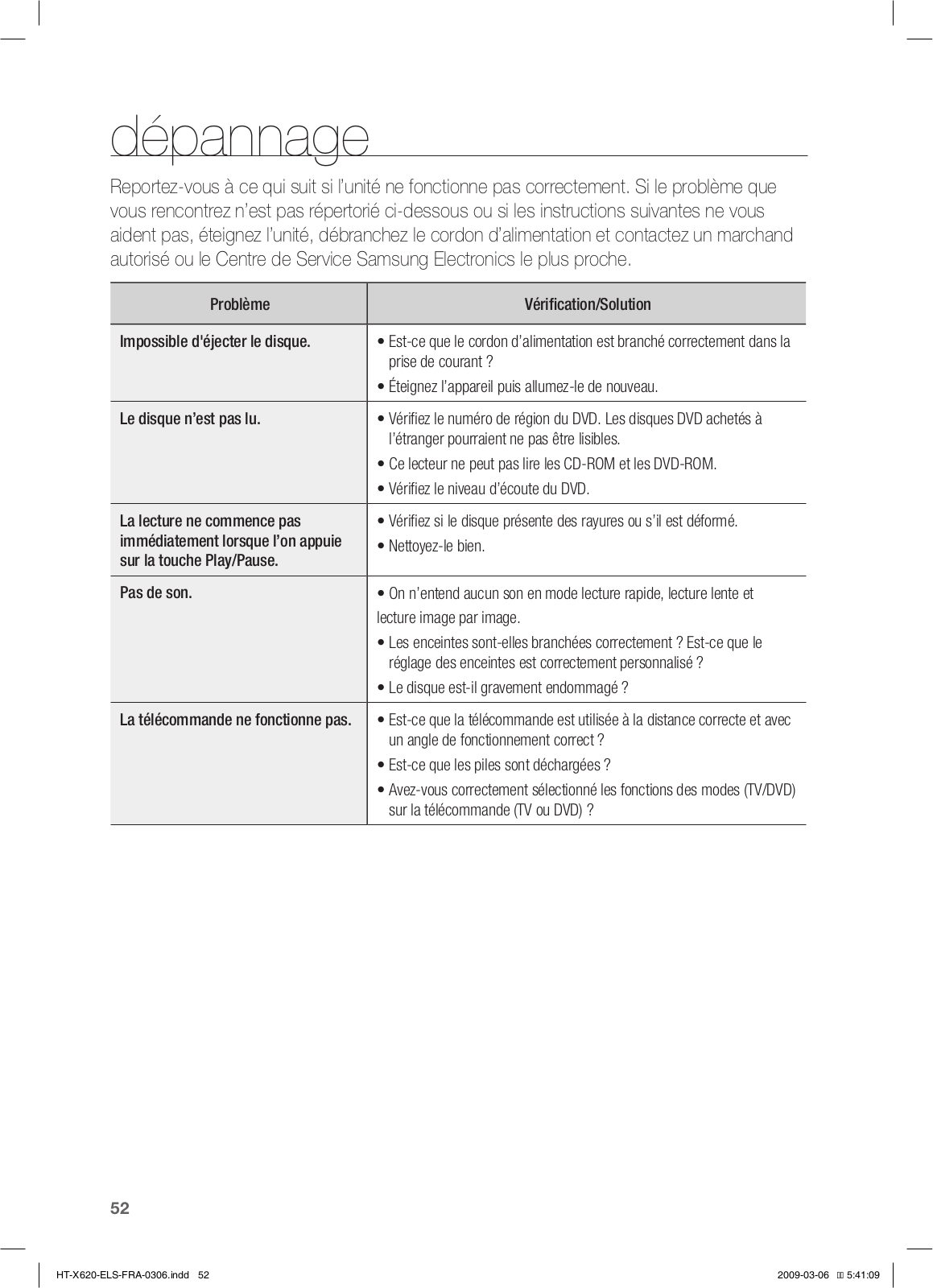

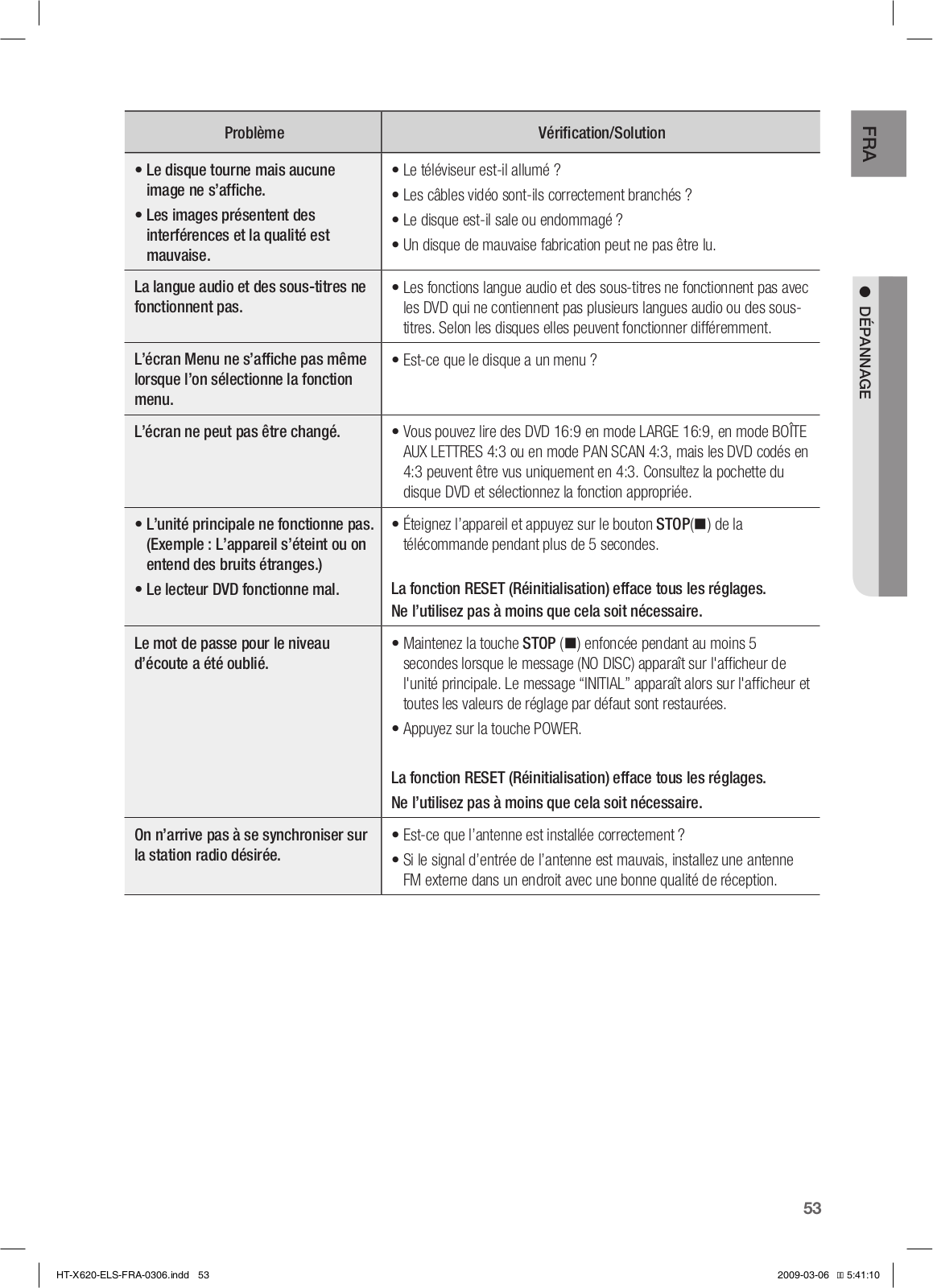

Dépannage |
52 |
|
|

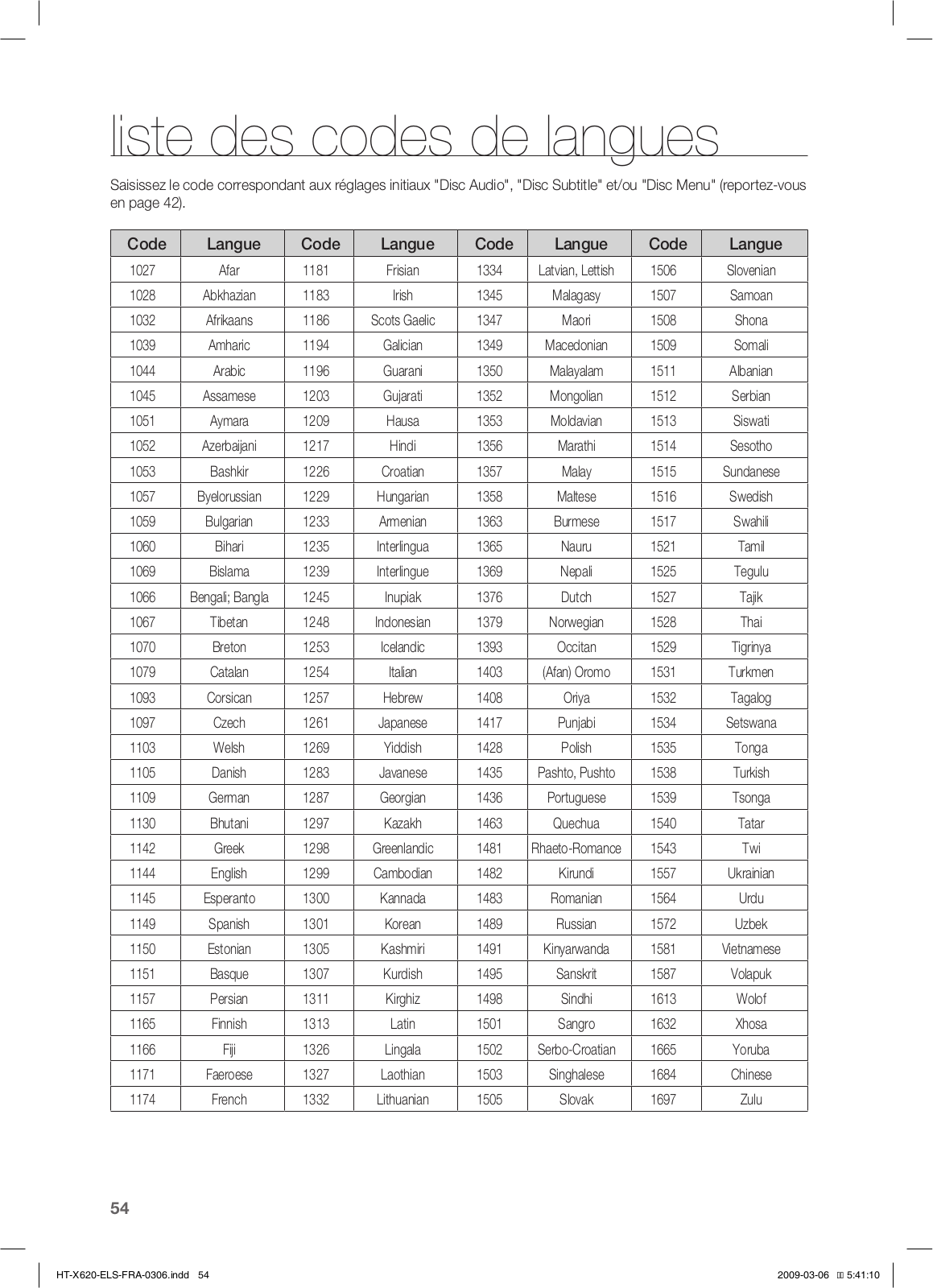

liste des codes de langues |
54 |
Liste des codes de langues |
54 |
|
|
annexes
55

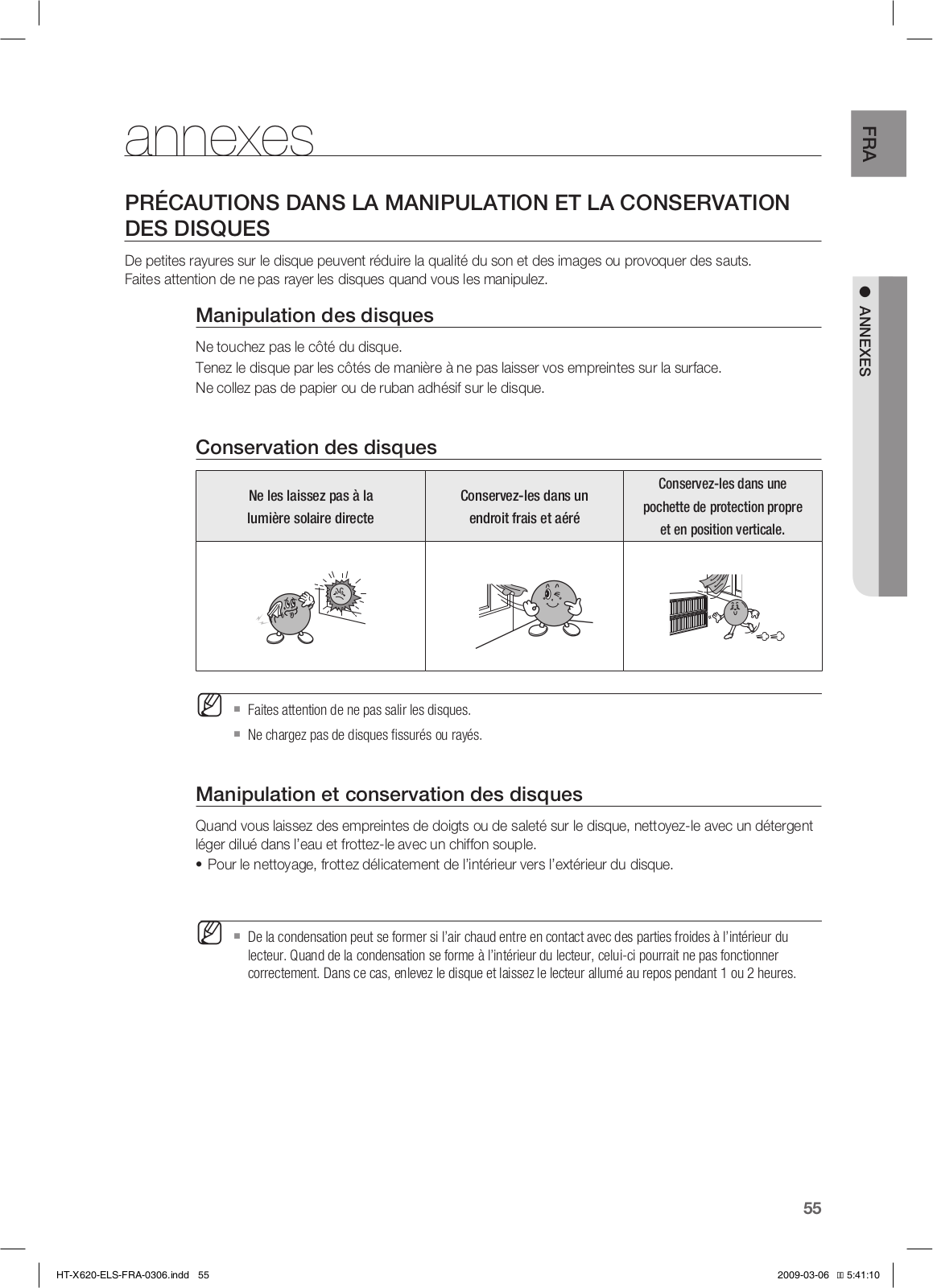

55Précautions dans la manipulation et la conservation des disques
56Caractéristiques

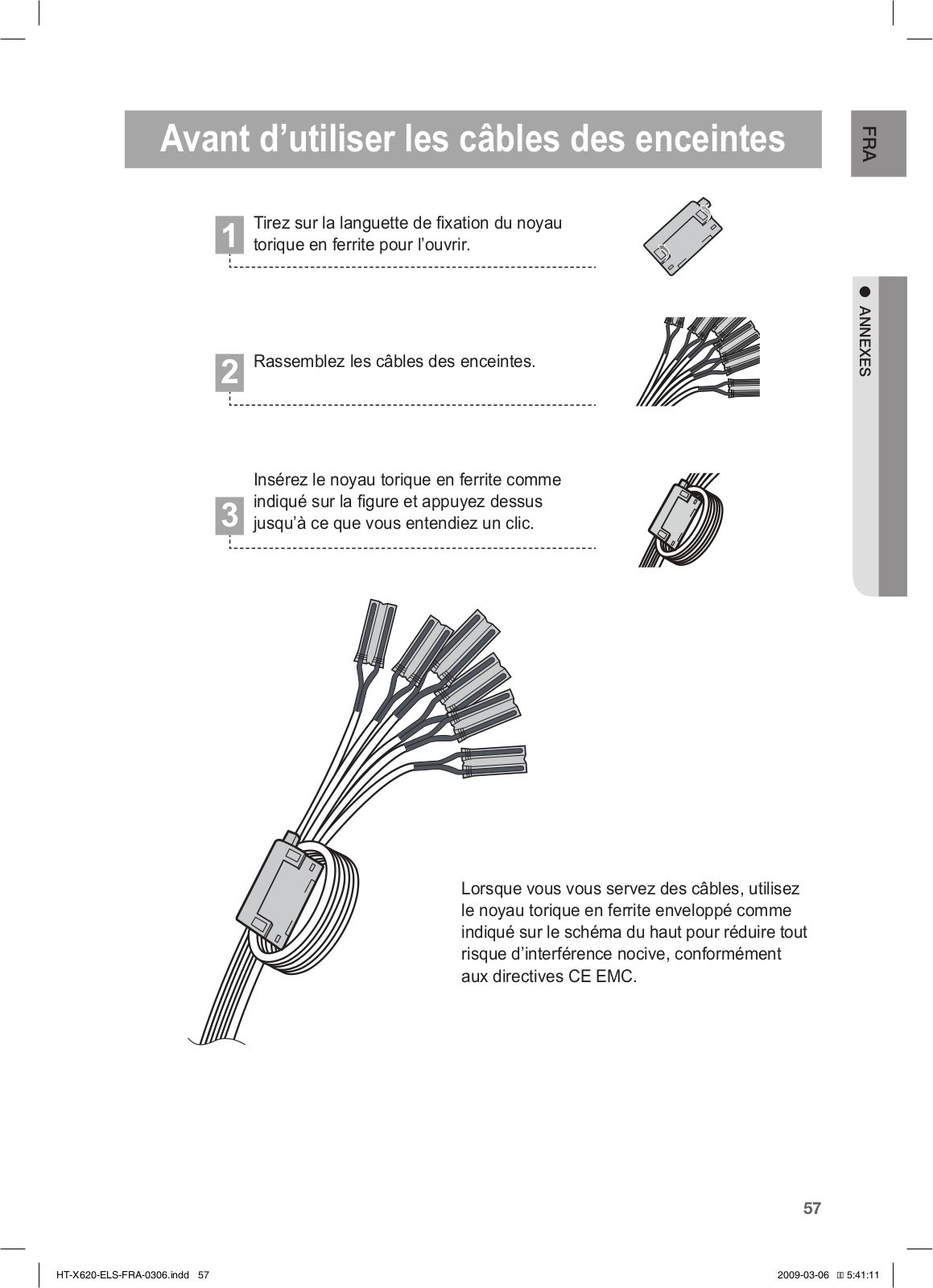

57Avant d’utiliser les câbles des enceintes
premiers pas
Avant de lire le manuel d'utilisation
Assurez-vous de comprendre la signification des termes suivants avant de lire le manuel d''utilisation.
Icônes utilisées dans ce manuel
|
Icône |
Terme |
Définition |
|
|
|
|
|
|
|
|
DVD |
Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW |
|
|
|
enregistré en mode vidéo, puis finalisé. |
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
CD |
Indique une fonction disponible avec un CD de données (CD-R ou CD-RW). |
|
|
A |
MP3 |
Indique une fonction disponible avec un CD-R/-RW. |
|
|
G |
JPEG |
Indique une fonction disponible avec un CD-R/-RW. |
|
|
D |
DivX |
Indique une fonction disponible avec un support enregistré au format |
|
|
MPEG4 (DVD±R/RW, CD-R ou CD-RW). |
|
||
|
|
Avertissement |
Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut- |
|
|
|
être été annulé. |
|
|
|
|
|
|
|
|
M |
Remarque |
Indique un conseil ou une instruction permettant d'utiliser chaque fonction |
|
|
de manière optimale. |
|
||
|
|
|
|
|
|
|
|
|
|
M ` Les instructions du présent manuel indiquées par le symbole "DVD ( |
)"s’appliquent aux disques de type |
|||
|
DVD-VIDÉO et DVD-R/-RW enregistrés en mode vidéo, puis finalisés. |
|
Lorsqu’un type de DVD particulier est mentionné, cela est indiqué séparément.
` Un DVD-R/-RW qui n’a pas été enregistré correctement au format DVD Vidéo ne pourra pas être lu.
Comment utiliser ce manuel d'utilisation
1)Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (reportez-vous aux pages 3 à 4).
2)En cas de problème, consultez la section Dépannage (reportez-vous aux pages 52 à 53).
Droits d’auteur
© 2009 Samsung Electronics Co.,Ltd.
Tous droits réservés. Il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd.
FRA
pas Premiers ●
premiers pas
DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets plein de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.
|
|
|
|
~ |
|
|
|
|
Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent |
||||
|
1 |
|
|
6 |
|
||||||||
|
|
|
|
correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne |
|||||||||
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du |
||||
|
|
|
|
|
|
|
|
|
lecteur (Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.). |
||||
Disques lisibles |
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Type de disque |
Marque (Logo) |
Signaux enregistrés |
Taille du disque |
Durée maximale de lecture |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 cm |
Environ 240 minutes (une face) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DVD-VIDEO |
|
|
VIDEO |
Environ 480 minutes (deux faces) |
|||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
8 cm |
Environ 80 minutes (une face) |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Environ 160 minutes (deux faces) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AUDIO-CD |
|
COMPACT |
AUDIO |
12 cm |
74 min. |
||||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
DIGITAL AUDIO |
8 cm |
20 min. |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DivX |
|
|
AUDIO + VIDEO |
12 cm |
74 min. |
|||
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
8 cm |
20 min. |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N’utilisez pas les types de disques suivants!
~ Les disques LD, CD-G, CD-I, CD-ROM, DVD-RAM et DVD-ROM ne peuvent être lus avec ce lecteur.
Si vous utilisez ce type de disques, un message <WRONG DISC FORMAT> (Erreur format disque) s’affiche sur l’écran du téléviseur.
~Des disques DVD achetés à l’étranger pourraient ne pas fonctionner sur ce lecteur.
Si vous utilisez ce type de disques, un message <CAN'T PLAY THIS DISC PLEASE,CHECK REGION CODE> s’affiche sur l’écran du téléviseur.
Protection contre la copie
~De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtiendrez que des images déformées par le système de protection des disques DVD.
~Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d’autres compagnies.
L’utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l’usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.
TYPES ET CARACTÉRISTIQUES DE DISQUES
Ce produit ne prend pas en charge les fichiers multimédia sécurisés (DRM).
Disques CD-R
~Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, Il est possible que certains CD-R ne puissent pas être lus.
~Utilisez un disque CD-R de 650 Mo/74 minutes. Si possible, n’utilisez pas de disque CD-R d’une taille supérieure à 700 Mo/80 minutes étant donné qu’il risque de ne pas être lu.
~Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
~Seuls les CD-R <fermés> correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.
Disques CD-R MP3
~Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
~Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).
~Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128 Kbps.
~Seuls les fichiers aux formats « .mp3 » et « .MP3 » peuvent être lus.
~Seuls les disques multisessions peuvent être lus. S’il y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu’au segment vide.
~Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
~Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c’est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture.
~Un maximum de 500 pistes peuvent être lues par CD.
~Un maximum de 300 dossiers peuvent être lus par CD.
Disques CD-R JPEG
~Seuls les fichiers ayant l’extension <jpg> peuvent être lus.
~Si le disque n’est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
~Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
~Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).
~Seul un disque multisessions peut être lu. S’il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu’au segment vide.
~Vous pouvez enregistrer jusqu’à 9 999 images sur un CD.
~Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.
~Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.
DVD±R/RW, CD-R/RW, disques DivX
~Toute mise à jour du logiciel avec des formats non pris en charge est impossible. (Ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.)
~Les sections comportant un taux d'images élevé ne pourront peut-être pas être lues pendant la lecture d'un fichier DivX.
La marque DivX® est un format vidéo numérique créé par la société DivX, Inc. Cet appareil certifié DivX ou DivX Ultra prend en charge la lecture des vidéos DivX.
FRA
pas Premiers ●
description
Panneau avant
7 |
8 |
9 |
10
11
12
BOUTON D'ALIMENTATION ( ) |
TOUCHETUNINGDOWNETSKIP |
|
Commande de réglage du Volume |
|||||||
( )[SYNTONISATION-ETSAUT] |
|
|||||||||
|
|
|
||||||||
TIROIR DISQUE |
TOUCHE STOP ( ) |
10 |
Connecteur AUX IN 1 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
BOUTON D'ÉJECTION |
TOUCHE PLAY/PAUSE ( |
|
|
|
) |
|
|
11 |
Prise Casque |
|
|
|
|||||||||
|
|
|||||||||
[LECTURE/PAUSE] |
||||||||||
|
|
|
||||||||
TOUCHE FUNCTION [FONCTION] |
TOUCHE TUNING UP ET SKIP ( |
|
) |
12 |
Port USB |
|||||
|
||||||||||
|
||||||||||
|
[SYNTONISATION + ET SAUT] |
|
|
10
Panneau arrière
FRA
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
description ● |
78
Bornes de sortie d’enceinte des canaux 2.1 |
Connectez les enceintes avant, centrale et arrière ainsi que le caisson de |
|
basse. |
||
|
||
|
|
|
Connecteur de sortie vidéo |
Branchez les prises d’entrée vidéo du téléviseur (VIDEO IN) au connecteur |
|
(VIDEO OUT). |
||
|
||
|
|
|
Prises de SORTIE COMPONENT VIDEO |
Branchez un téléviseur avec des entrées component video sur ces prises. |
|
|
|
|
Prise COAXIALE 75Ω FM |
Connectez l’antenne FM. |
|
|
|
|
Connecteur de sortie HDMI |
À l'aide du câble HDMI, reliez la borne de sortie HDMI à la borne d'entrée |
|
HDMI sur votre téléviseur pour obtenir une qualité d'image optimale. |
||
|
||
|
|
|
Connexion optique et numérique externe |
Utilisez cette connexion pour les appareils externes avec sortie |
|
numérique. |
||
|
||
|
|
|
|
Le ventilateur se met en marche dès que l'appareil s'allume. Prévoyez un |
|
Ventilateur de refroidissement |
espace d’environ 10 cm minimum autour du ventilateur lorsque vous |
|
|
installez l'appareil. |
|
|
|
|
Connecteurs AUX IN 2 |
Connectez l’appareil à la sortie analogique 2 canaux d’un périphérique |
|
externe (ex : magnétoscope). |
||
|
||
|
|
11
télécommande
FONCTIONS DE LA TÉLÉCOMMANDE
|
|
|
|
|
22 |
|
1 |
|
|
|
|
23 |
|
2 |
|
|
|
|
24 |
|
3 |
|
|
|
|
||
|
|
|
|
|
||
4 |
|
|
|
|
|
|
5 |
|
|
|
|
25 |
|
6 |
|
|
|
|
26 |
|
7 |
|
|
|
|
|
|
8 |
|
|
|
|
27 |
|
9 |
|
|
|
|
||
|
|
|
|
28 |
||
|
|
|
|
|
||
10 |
|
|
|
|
29 |
|
11 |
|
|
|
|
||
|
|
|
|
|
||
12 |
|
|
|
|
|
|
13 |
|
|
|
|
30 |
|
14 |
56/&3 |
.0 45 |
56/&3 |
56/&3 |
31 |
|
.&.03: |
."/6"- |
13&4&5 |
32 |
|||
15 |
|
7 ) 1 |
|
|
||
16 |
|
|
|
33 |
||
|
4% )% |
7 406/% |
1 #"44 406/%&%*5 |
|
||
17 |
-0(0 %*..&3 |
4-08 |
3&1&"5 |
34 |
||
|
|
|
|
35 |
||
18 |
;00. $% 3*11*/( |
$"/$&- |
4-&&1 |
|||
|
||||||
|
|
|
|
36 |
||
19 |
|
|
|
|||
")- |
|
|
|
|||
|
|
|
|
|
||
20 |
|
|
|
|
37 |
|
21 |
|
|
|
|
38 |
12
1Touche POWER
2Touche DVD RECEIVER
3Touche TV
4Touches numériques (0~9)
5Touche AUDIO
6Touche STEP
7Touche CD Skip (Saut CD)
Touche PLAY
8Touche STOP
Touche SEARCH
9Touche VOLUME
10 |
Touche REMAIN |
11 |
Touche MENU |
12 |
Curseur/Touche ENTER |
13 |
Touche INFO |
14 |
Touche MO/ST |
15 |
Touche TUNER MEMORY |
16 |
Touche SD (définition standard)/HD |
|
(haute définition) |
17 |
Touche LOGO |
18 |
Touche ZOOM |
19 |
Touche CD RIPPING |
20 |
Touche DIMMER |
21 |
Touche V-SOUND |
|
Touche V-H/P |
22 Touche D'ÉJECTION
23 Touche SOURCE
Touche DVD
24Touche TUNER
Touche PORT
Touche AUX
25Touche SUBTITLE
26Touche PAUSE
27Touche MUTE
28Touche TUNING/CH
29Touche RETURN
30Touche EXIT
31Touche TUNER MANUAL
32Touche TUNER PRESET
33Touche SOUND EDIT
34Touche P.BASS
35Touche REPEAT
36Touche SLEEP
37Touche SLOW
38Touche CANCEL
Insérez les piles de la télécommande
1. Retirez le cache piles en |
2. Insérez deux piles 1.5V AAA, en |
3. Replacez le cache |
suivant la direction de la |
prenant soin de bien respecter la |
piles. |
flèche. |
polarité (+ et –). |
|
M Suivez ces instructions pour éviter toute fuite ou fissure des piles :
`Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (–) à (–).
`Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente.
`Remplacez toujours les deux piles en même temps.
`N’exposez pas les piles à la chaleur ou à une flamme.
FRA
Télécommande ●
13
télécommande
RÉGLAGE DE LA TÉLÉCOMMANDE
Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.
Lorsque vous commandez le téléviseur avec la télécommande
1. Appuyez sur le bouton TV pour sélectionner le mode TV.. Appuyez sur la touche POWER pour allumer le téléviseur.
. En gardant la touche POWER enfoncée, composez le code correspondant à la marque de votre téléviseur.
~ S’il y a plus d’un code répertorié dans le tableau, entrez en un seul à la fois afin de déterminer lequel fonctionne.
Exemple : pour un téléviseur Samsung
En gardant la touche POWER enfoncée, entrez les chiffres suivants à l’aide des touches numériques 000, 015, 016, 017 et 040.
4. Le téléviseur s'éteint automatiquement une fois le réglage terminé.
~Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches numériques (0~9).
M ` Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs.
Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur.
`Si vous ne confi gurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.
Portée de la télécommande
La télécommande peut être utilisée jusqu’à environ 7 mètres/23 pieds en ligne droite.
Elle peut aussi fonctionner avec un angle horizontal de 30° à partir du capteur de l'appareil.
14
Liste de codes des marques de téléviseurs
No. |
Marque |
Code |
No. |
Marque |
Code |
|
|
|
|
|
|
1 |
Admiral (M.Wards) |
56, 57, 58 |
44 |
MTC |
18 |
2 |
A Mark |
01, 15 |
45 |
NEC |
18, 19, 20, 40, 59, 60 |
3 |
Anam |
01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, |
46 |
Nikei |
03 |
|
|
12, 13, 14 |
47 |
Onking |
03 |
4 |
AOC |
01, 18, 40, 48 |
48 |
Onwa |
03 |
5 |
Bell & Howell (M.Wards) |
57, 58, 81 |
49 |
Panasonic |
06, 07, 08, 09, 54, 66, 67, 73, 74 |
6 |
Brocsonic |
59, 60 |
50 |
Penney |
18 |
7 |
Candle |
18 |
51 |
Philco |
03, 15, 17, 18, 48, 54, 59, 62, 69, 90 |
8 |
Cetronic |
03 |
52 |
Philips |
15, 17, 18, 40, 48, 54, 62, 72 |
9 |
Citizen |
03, 18, 25 |
53 |
Pioneer |
63, 66, 80, 91 |
10 |
Cinema |
97 |
54 |
Portland |
15, 18, 59 |
11 |
Classic |
03 |
55 |
Proton |
40 |
12 |
Concerto |
18 |
56 |
Quasar |
06, 66, 67 |
13 |
Contec |
46 |
57 |
Radio Shack |
17, 48, 56, 60, 61, 75 |
14 |
Coronado |
15 |
58 |
RCA/Proscan |
18, 59, 67, 76, 77, 78, 92, 93, 94 |
15 |
Craig |
03, 05, 61, 82, 83, 84 |
59 |
Realistic |
03, 19 |
16 |
Croslex |
62 |
60 |
Sampo |
40 |
17 |
Crown |
03 |
61 |
Samsung |
00, 15, 16, 17, 40, 43, 46, 47, 48, 49, |
18 |
Curtis Mates |
59, 61, 63 |
|
|
59, 60, 98 |
19 |
CXC |
03 |
62 |
Sanyo |
19, 61, 65 |
20 |
Daewoo |
02,03,04,15,16,17,18,19,20,21,22,23,24, |
63 |
Scott |
03, 40, 60, 61 |
|
|
25,26,27,28,29,30,32,34,35,36,48,59,90 |
64 |
Sears |
15, 18, 19 |
21 |
Daytron |
40 |
65 |
Sharp |
15, 57, 64 |
22 |
Dynasty |
03 |
66 |
Signature 2000 (M.Wards) |
57, 58 |
23 |
Emerson |
03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85 |
67 |
Sony |
50, 51, 52, 53, 55 |
24 |
Fisher |
19, 65 |
68 |
Soundesign |
03, 40 |
25 |
Funai |
03 |
69 |
Spectricon |
01 |
26 |
Futuretech |
03 |
70 |
SSS |
18 |
27 |
General Electric (GE) |
06, 40, 56, 59, 66, 67, 68 |
71 |
Sylvania |
18, 40, 48, 54, 59, 60, 62 |
28 |
Hall Mark |
40 |
72 |
Symphonic |
61, 95, 96 |
29 |
Hitachi |
15, 18, 50, 59, 69 |
73 |
Tatung |
06 |
30 |
Inkel |
45 |
74 |
Techwood |
18 |
31 |
JC Penny |
56, 59, 67, 86 |
75 |
Teknika |
03, 15, 18, 25 |
32 |
JVC |
70 |
76 |
TMK |
18, 40 |
33 |
KTV |
59, 61, 87, 88 |
77 |
Toshiba |
19, 57, 63, 71 |
34 |
KEC |
03, 15, 40 |
78 |
Vidtech |
18 |
35 |
KMC |
15 |
79 |
Videch |
59, 60, 69 |
36 |
LG (Goldstar) |
01,15,16,17,37,38,39,40,41,42,43,44 |
80 |
Wards |
15, 17, 18, 40, 48, 54, 60, 64 |
37 |
Luxman |
18 |
81 |
Yamaha |
18 |
38 |
LXI (Sears) |
19, 54, 56, 59, 60, 62, 63, 65, 71 |
82 |
York |
40 |
39 |
Magnavox |
15, 17, 18, 48, 54, 59, 60, 62, 72, 89 |
83 |
Yupiteru |
03 |
40 |
Marantz |
40, 54 |
84 |
Zenith |
58, 79 |
41 |
Matsui |
54 |
85 |
Zonda |
01 |
42 |
MGA |
18, 40 |
86 |
Dongyang |
03, 54 |
43 |
Mitsubishi/MGA |
18, 40, 59, 60, 75 |
|
|
|
FRA
Télécommande ●
15
connexions
Cette section indique différents modes de branchement du Home cinéma numérique à d'autres composants externes.
Avant de déplacer ou d’installer le produit, vérifiez qu'il est éteint et débranché.
Connexion des enceintes
L |
SW |
R |
2,5 à3 foisla taille de l’écran TV
Emplacement du Home Cinéma Numérique
Placez-le sur un meuble, une étagère ou dans le meuble sous le téléviseur.
Sélection de la position d’écoute
La position d’écoute devrait se situer à une distance d’environ 2.5 fois et demi à 3 fois la taille de l’écran du téléviseur.
Exemple : Pour des téléviseurs 32" 2 à 2,4 m (6 à 8 pieds) Pour des téléviseurs 55" 3,5 à 4 m (11 à 13 pieds)
Enceintes avant ei
Placez les enceintes en avant de votre position d’écoute, de manière à ce qu’elles soient dirigées vers vous et inclinées vers l’intérieur (environ 45°).
Placez les enceintes de manière à ce que leur haut-parleur d’aigus soient à la même hauteur que votre oreille. Alignez la face avant des enceintes avant avec la partie avant de l’enceinte centrale ou placez-les légèrement en avant de l’enceinte centrale.
Caisson de basses g
La position du caisson de basses n’est pas importante. Placez-le à l’endroit de votre choix.
16
Connexion des enceintes
1. Faites pression et tenez le levier en position ouverte.
. Insérez le câble noir dans la borne noire (–) et le câble rouge dans la borne rouge (+) puis relâchez l’ergot.
FRA
. Branchez les jacks de connexion à l’arrière du lecteur DVD.
~Assurez-vous que les couleurs des bornes des enceintes correspondent aux couleurs des jacks de connexion.
Noir |
Rouge |
●
CONNEXIONS
Enceinte avant (R) |
Enceinte avant (L) |
Caisson de basses
`Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait.
`Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+/–).
`Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afi n d'empêcher ces derniers de mettre les doigts ou des substances étrangères dans l’évent (ouverture) du caisson de basses.
`Ne pas utiliser les orifi ces d’aération pour installer le caisson de basses sur un mur.
M ` Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu’il y ait une distorsion au niveau de la couleur de l’écran en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte.
1
connexions
BRANCHEMENT DE LA SORTIE VIDÉO AU TÉLÉVISEUR
Choisissez l'une des trois méthodes de branchement du téléviseur proposées.
MÉTHODE 3 |
MÉTHODE2 |
MÉTHODE1 |
(fournie) |
|
|
MÉTHODE 1 : HDMI
Reliez la prise de sortie HDMI (HDMI OUT) située à l’arrière de l’unité principale à la prise d’entrée HDMI (HDMI IN) de votre téléviseur à l’aide d’un câble HDMI (non fourni).
MÉTHODE 2 : vidéo composante
Si votre téléviseur est équipé d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises de sortie vidéo composante (PR, PB et Y) situées à l'arrière de l’unité principale et les prises correspondantes de votre téléviseur.
MÉTHODE 3 : vidéo composite
Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière de l’unité principale à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur à l'aide du câble vidéo fourni.
M ` Ce produit utilise le mode Interlace scan [Balayage entrelacé] 576i(480i) pour la sortie composante.
`En reliant un téléviseur Samsung à l'unité principale à l'aide d'un câble HDMI, vous pourrez faire fonctionner votre Home cinéma à l'aide de la télécommande du téléviseur (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).).
`Vérifi ez si votre téléviseur porte le logo '. Si c’est le cas, cela signifi e qu’il prend en charge la fonction
'.
1
