Sagane™
Inter centralisé de volet
845 27 |
|
|
Caractéristiques |
|
|
Tension |
100 - 240 V± |
Profondeur = mini. 40 mm |
|
Norme |
Courant porteur EN 50065 |
Fréquence |
50 - 60 Hz |
IEC 60669-2-1 |
|
|
|
|
2 x 2,5 mm2 |
- 5°C à + 45°C |

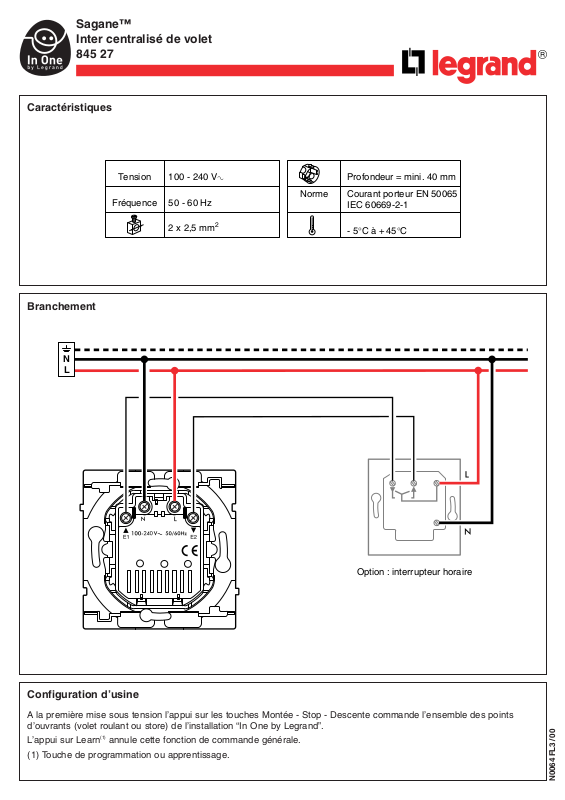

Branchement |
|
|
N |
|
|
L |
|
|
|
|
Option : interrupteur horaire |
Configuration d’usine
A la première mise sous tension l’appui sur les touches Montée - Stop - Descente commande l’ensemble des points d’ouvrants (volet roulant ou store) de l’installation “In One by Legrand”.
L’appui sur Learn(1) annule cette fonction de commande générale.
(1) Touche de programmation ou apprentissage.
N0064 FL3 /00
Description
|
Voyant LEARN |
Médias de communication |
|
PLC => Courant porteur |
N° d'identification |
IR => Infrarouge |
|
Cellule Infrarouge |
|
|
Touches de |
|
commandes |
Touche LEARN
Fonctionnement
L’inter centralisé de volet peut commander simultanément à partir de ses touches Montée - Stop - Descente un ensemble de produits (acteurs) qui lui sont associés lors de l’apprentissage(1), il est alors Leader du scénario(2).
L’inter centralisé de volet est toujours le point central de commande (Leader) d’un scénario.
Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et /ou d’autres produits de l’installation.
Il possède deux entrées auxiliaires E1 et E2 qui peuvent être reliés à un interrupteur crépusculaire, une commande sécurité vent/soleil, un interrupteur horaire,...:
-L’apparition de la tension sur E1 lance le scénario qui est enregistré sur la touche de commande Montée.
-L’apparition de la tension sur E2 lance le scénario qui est enregistré sur la touche de commande Descente.
Attention :
La touche de commande Stop n’est pas accessible à partir des entrées auxiliaires E1 et E2.
(1)Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central. Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.
(2)Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.
