Manual de

MR 14 2008-06-27

Reparações

Stralis Sistema Eletroeletrônico

Sistema Eletroeletrônico

Sistema Multiplex

Stralis

Descrição de Reparações

e Funcionamento

Page 2

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Índice

Codificação de Componentes 4 DESCRIÇÃO GERAL DO SISTEMA MULTIPLEX 42 Controle convencional 42 CONTROLE VIA MULTIPLEX 43 ESTRUTURA DO SISTEMA MULTIPLEX DA IVECO 44 CONJUNTO SISTEMA MULTIPLEX 46 EXEMPLO DE TRANSMISSÃO DE DADOS 47 SISTEMA MULTIPLEX – LINHAS CAN 49 PONTOS DE MASSA 61 TRANÇA DE EQUIPOTENCIALIDADE ELÉTRICA 62 REDE POSITIVA 65 FUSÍVEIS SUPLEMENTARES 66 PLACA PORTA-FUSÍVEIS / RELÉS 69 PLACA DE RELÉS 71 RELÉS SUPLEMENTARES 72 PAINEL DO PORTA-INSTRUMENTOS 73 COMANDOS SOBRE O PAINEL CENTRAL 74 COMANDOS SOBRE O VOLANTE 75

REGULAGEM DOS ESPELHOS RETROVISORES E COMANDO DOS LEVANTADORES DE VIDROS (OPC) PAINEL DE COMANDO SOBRE A PAREDE TRASEIRA (Alternativa ao MÓDULO DA CAMA)

TOMADA PARA DIAGNÓSTICO 78 COMPUTADOR DA CARROCERIA 82 VISTA EM PERSPECTIVA DO COMPUTADOR DA CARROCERIA 83

F.F.C. – R.F.C. (Computador do Chassi Dianteiro – Computador do Chassi Traseiro)

F.F.C. (serviços / motor) 95 R.F.C. 99 LOCALIZAÇÃO SOBRE O VEÍCULO 99 R.F.C. (VIGA) 100 C.M. (Módulo da cabine) 103 CONECTORES DE EMENDA 104

S.W.I. (CENTRAL ELETRÔNICA DA INTERFACE DO VOLANTE / COMUTADOR DAS LUZES)

105

FUNÇÕES SWI 106 CONECTORES DE EMENDA 107 CONECTORES DE PAREDE 108 COMUTADOR DO LADO DIREITO 54030 113 COMANDO DO FREIO-MOTOR 114

2 / 206

Page 3

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

TACÓGRAFO 115 SELETORES PNEUMÁTICOS 122 CONJUNTO DE INSTRUMENTOS (INDICADORES ÓTICOS) 123 INDICADORES ÓTICOS DE ESTADO SOBRE O VISOR 126 CONTATO EM ESPIRAL 127 COLUNA DA DIREÇÃO (LOCALIZAÇÃO DOS COMPONENTES) 128 VISUALIZAÇÕES NO VISOR DO CONJUNTO DE INSTRUMENTOS 131 Esquemas por blocos 139 ESQUEMAS BÁSICOS POR BLOCOS 140 ESQUEMAS ELÉTRICOS 166

3 / 206

Page 4

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Codificação de Componentes

03000 ALTERNADOR AUTO-RETIFICADOR COM REGULADOR DE TENSÃO INCORPORADO 03001 ALTERNADOR AUTO-RETIFICADOR 03002 ALTERNADOR AUTO-RETIFICADOR SUPLEMENTAR COM REGULADOR DE TENSÃO

INCORPORADO 06000 REGULADOR DE TENSÃO ELETRÔNICO 06001 REGULADOR DE TENSÃO ELETROMECÂNICO 06010 DISPOSITIVO DE PROTEÇÃO DE SOBRE-TENSÃO PARA O R.T.E. 08000 MOTOR DE PARTIDA 12000 MOTOR PARA O ELETRO-AQUECEDOR E O DESEMBAÇAMENTO DO PÁRA-BRISA 12001 MOTOR PARA OS AERADORES INTERNOS 12002 MOTOR PARA A VENTILAÇÃO DO COMPARTIMENTO DO MOTOR 12003 MOTOR PARA A VENTILAÇÃO FORÇADA 12004 MOTOR PARA A VENTILAÇÃO DA CABINE 12005 MOTOR PARA O AQUECIMENTO DA CABINE 12006 MOTOR PARA OS ESPELHOS DIRECIONAIS 12007 MOTOR PARA O COMANDO DA PORTA GIRATÓRIA 12008 MOTOR PARA A BOMBA DO FLUIDO DOS FREIOS 12009 MOTOR PARA O AQUECIMENTO INTERNO 12010 MOTOR PARA A ABERTURA OU O FECHAMENTO DA FECHADURA DA PORTA DO LADO DO

PASSAGEIRO 12011 MOTOR PARA ABERTURA OU O FECHAMENTO DA FECHADURA DA PORTA DO LADO

MOTORISTA 12012 COMPRESSOR PARA O SISTEMA DE AR CONDICIONADO 12013 VENTILADOR ELÉTRICO PARA O ARREFECIMENTO DO CONDENSADOR 12014 MOTOR PARA A EXPULSÃO DE PÓ 12015 MOTOR PARA O COMANDO DO PÓRTICO DA TOMADA AR EXTERNO 12016 MOTOR PARA A EXPULSÃO DO AR 12017 MOTOR PARA O COMANDO DA BOMBA DE LEVANTAMENTO DO VEÍCULO 12018 MOTOR PARA A VENTILAÇÃO DO RADIADOR 12019 MOTOR PARA O ABAIXAMENTO DA CABINE 12020 MOTOR PARA O ARREFECIMENTO DO ÓLEO DO MOTOR 12021 MOTOR DA BOMBA DE LUBRIFICAÇÃO CENTRALIZADA 12022 MOTOR PARA O ACELERADOR ELETRÔNICO COM MUDANÇA AUTOMÁTICA 12023 MOTOR PARA O COMANDO DO PÁRA-SOL 12024 MOTOR PARA A BOMBA HIDRÁULICA DO EIXO ADICIONAL 12025 MOTOR PARA A TOMADA DE FORÇA 12026 MOTOR PARA O COMANDO DO GUINCHO 12027 MOTOR PARA A ABERTURA OU O FECHAMENTO DA FECHADURA DA PORTA LATERAL

ESQUERDA 12028 MOTOR PARA A ABERTURA OU O FECHAMENTO DA FECHADURA DA PORTA LATERAL DIREITA 12029 MOTOR PARA ABERTURA OU FECHAMENTO DA FECHADURA DA PORTA TRASEIRA 12030 MOTOR PARA TRAMELA NO TETO 12031 MOTOR PARA CONDENSADORES DO SISTEMA DE AR CONDICIONADO 12032 MOTOR PARA BOMBA HIDRÁULICA DE ABAIXAMENTO DA CABINE 14000 DISTRIBUIDOR DE IGNIÇÃO 15000 BOBINA DE IGNIÇÃO 19000 VELA DE IGNIÇÃO 19005 PARTIDA TÉRMICA 19010 VELA DE PREAQUECIMENTO 19015 CARBURADOR 20000 BATERIA DE PARTIDA 22000 ALERTA ACÚSTICO 22001 ALERTA ACÚSTICO (TROMPA) 22002 CENTRAL ELETRÔNICA DE COMANDO DE ALERTAS PNEUMÁTICOS 22005 ALERTA ACÚSTICO DE DOIS TONS 22015 DISTRIBUIDOR ELÉTRICO PARA OS ALERTAS PNEUMÁTICOS 22030 AVISO SONORO PARA A SOLICITAÇÃO DE PARADA 22031 AVISO SONORO PARA A CHAMADA DA RODO-MOÇA 22032 AVISO SONORO PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DA ÁGUA DO MOTOR -

PRESSÃO BAIXA DO AR DOS FREIOS E PRESSÃO BAIXA DO ÓLEO DO MOTOR

4 / 206

Page 5

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

22033 AVISO SONORO PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DE LEVANTAMENTO DO

VEÍCULO 22034 AVISO SONORO PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL APLICADO

ANTERIORMENTE 22035 AVISO SONORO PARA A SINALIZAÇÃO DE AVARIA NO CIRCUITO DE FREIOS DO REBOQUE 22036 AVISO SONORO PARA A SINALIZAÇÃO DE AVARIA NO CÂMBIO AUTOMÁTICO 22037 AVISO SONORO PARA A SINALIZAÇÃO DO FREIO DE ESTACIONAMENTO APLICADO A 60% 22038 AVISO SONORO PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DA ÁGUA DO MOTOR E DO

ÓLEO DO CÂMBIO 22039 AVISO SONORO PARA A SINALIZAÇÃO DAS LUZES ESTACIONAMENTO ATIVADAS 22040 AVISO SONORO PARA A SINALIZAÇÃO DE AVARIA NA EMBREAGEM AUTOMÁTICA 22041 AVISO SONORO PARA A SINALIZAÇÃO DA PORTA DE SERVIÇO EXTERNA DESBLOQUEADA 22042 AVISO SONORO PARA A SINALIZAÇÃO DE AVARIA NA SERVO-DIREÇÃO DIANTEIRA 24000 COMUTADOR A PEDAL PARA A ATIVAÇÃO DO REDUTOR ELÉTRICO 24001 COMUTADOR SOB O PEDAL DO ACELERADOR, DETECTOR DE CARGA 24002 COMUTADOR DE 3 VIAS NA VÁLVULA DE FREIO DO PEDAL 24003 COMUTADOR DO PEDAL PARA A ATIVAÇÃO DO RETARDER 24004 TRANSMISSOR NO PEDAL DO ACELERADOR PARA O CÂMBIO AUTOMÁTICO 25000 RELÉ PARA O CONSENSO DE ATIVAÇÃO DO FAROL DE NEBLINA TRASEIRO COM O LAMPEJO

DOS FARÓIS ATIVADO 25001 RELÉ PARA O COMANDO DAS LUZES ROTATIVAS 25002 RELÉ PARA A ATIVAÇÃO DAS LUZES DE POSIÇÃO E LAMPEJO DOS FARÓIS COM O MOTOR EM

FUNCIONAMENTO 25003 RELÉ PARA A ATIVAÇÃO DOS FARÓIS DE NEBLINA 25004 RELÉ PARA AS LANTERNAS 25005 RELÉ PARA A DESATIVAÇÃO DOS FARÓIS DE NEBLINA COM O LAMPEJO DOS FARÓIS ATIVADO 25006 RELÉ PARA A ATIVAÇÃO DAS LUZES DE FREIO 25007 RELÉ PARA A ATIVAÇÃO DAS LUZES DE MARCHA A RÉ 25008 RELÉ PARA A ATIVAÇÃO LAMPEJO DOS FARÓIS 25009 RELÉ PARA A ATIVAÇÃO DAS LUZES DE ESTRADA 25010 RELÉ PARA A ATIVAÇÃO DOS FARÓIS SUPLEMENTARES 25011 RELÉ PARA A ATIVAÇÃO DAS LUZES DE GALIBO 25012 RELÉ PARA A ATIVAÇÃO DOS FARÓIS DE NEBLINA E DESATIVAÇÃO LUZES DIURNAS 25013 RELÉ PARA A DESATIVAÇÃO DO LAMPEJO DOS FARÓIS COM AS LUZES DE ESTRADA ATIVADAS 25014 RELÉ PARA O CONSENSO DE ATIVAÇÃO DAS LUZES DE ESTACIONAMENTO COM O MOTOR

PARADO 25015 RELÉ PARA A DESATIVAÇÃO DO LAMPEJO DOS FARÓIS COM O MOTOR EM FUNCIONAMENTO 25016 RELÉ PARA O IMPEDIMENTO DA ATIVAÇÃO DAS LUZES DIURNAS COM O MOTOR PARADO E A

CHAVE LIGADA 25017 RELÉ PARA A ATIVAÇÃO DO LAMPEJO DOS FARÓIS ATENUADO 25018 RELÉ PARA A DESATIVAÇÃO DO LAMPEJO DOS FARÓIS OU DAS LUZES DE ESTRADA COM OS

FARÓIS DE NEBLINA ATIVADOS 25019 RELÉ PARA A DESATIVAÇÃO DAS LUZES DIURNAS COM OS FARÓIS DE NEBLINA ATIVADOS 25020 RELÉ PARA A ATIVAÇÃO DAS LUZES DE FREIO DO REBOQUE 25021 RELÉ PARA O CONSENSO DE ATIVAÇÃO DAS LUZES DE FREIO ESCURECIDAS 25022 RELÉ PARA O ESCURECIMENTO DOS INDICADORES ÓTICOS COM ATIVAÇÃO DAS LUZES

ESCURECIDAS 25023 RELÉ PARA A DESATIVAÇÃO DO LAMPEJO DOS FARÓIS COM AS LUZES POSIÇÃO ATIVADAS 25024 RELÉ PARA O CONSENSO DE ATIVAÇÃO DAS LUZES DIURNAS 25025 RELÉ PARA A COMUTAÇÃO DA MASSA DEPOIS DA T.G.C. NA MASSA ISOLADA DA BATERIA 25026 RELÉ AMPERÍMETRO PARA O CONTROLE DAS LUZES GIRATÓRIAS 25027 RELÉ PARA A COMUTAÇÃO DO + DA BATERIA DEPOIS DA T.G.C. NAS LUZES EXTERNAS

ESQUERDAS DO REBOQUE 25028 RELÉ PARA A COMUTAÇÃO DO + BATERIA DEPOIS DA T.G.C. NAS LUZES EXTERNAS DIREITAS

DO REBOQUE 25029 RELÉ PARA A DESATIVAÇÃO DO CONTROLE DA IVECO COM O CIRCUITO DAS LUZES

ESCURECIDAS ATIVADO 25030 RELÉ PARA A INTRODUÇÃO DA MARCHA A RÉ 25031 RELÉ PARA A ILUMINAÇÃO DO TEMPORIZADOR DO AQUECEDOR AUXILIAR 25032 RELÉ PARA A DESATIVAÇÃO LUZES DE DIREÇÃO - EMERGÊNCIA COM LUZES ESCURECIDAS

ATIVADAS

5 / 206

Page 6

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25033 RELÉ PARA A ATIVAÇÃO DAS LUZES ESCURECIDAS 25034 RELÉ PARA A ATIVAÇÃO DAS LUZES E DOS FARÓIS DE NEBLINA TRASEIROS 25035 RELÉ PARA A ATIVAÇÃO DAS LUZES EXTERNAS 25036 RELÉ PARA O CONSENSO DE ATIVAÇÃO DOS FARÓIS DE NEBLINA TRASEIROS DESDE LAMPEJO

DOS FARÓIS OU FARÓIS DE NEBLINA EM FASE COM AS LUZES DIURNAS 25037 RELÉ PARA IMPEDIR A DESATIVAÇÃO DAS LUZES DIURNAS 25038 RELÉ PARA A SINALIZAÇÃO DAS LUZES EXTERNAS ATIVADAS COM A PORTA ABERTA 25039 RELÉ PARA ATIVAÇÃO DO AVISO SONORO E A SINALIZAÇÃO DAS LUZES EXTERNAS ATIVADAS

COM A PORTA ABERTA 25040 RELÉ PARA A EXCLUSÃO DE CARGAS COM ATIVAÇÃO DAS LUZES ESCURECIDAS 25100 RELÉ PARA O COMANDO DA VÁLVULA ELÉTRICA DO FREIO-MOTOR NO REBOQUE 25101 RELÉ PARA O COMANDO DA VÁLVULA ELÉTRICA DO FREIO-MOTOR 25102 RELÉ PARA A ALIMENTAÇÃO DO RETARDER 25103 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DE AVARIA DOS FREIOS 25104 RELÉ PARA A DESATIVAÇÃO DO RETARDER E/OU DO FREIO-MOTOR COM O ABS ATIVADO 25105 RELÉ PARA A DESATIVAÇÃO DO SENSOR DO ABS EM CASO DE ANOMALIA DO SENSOR

OPOSTO 25106 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DE ANOMALIA DO ABS MOTRIZ 25107 RELÉ PARA A ATIVAÇÃO DA CENTRAL ELETRÔNICA DE INFORMAÇÃO DO ABS 25108 RELÉ PARA A ATIVAÇÃO DO PRIMEIRO E SEGUNDO ESTÁGIO DO RETARDER 25109 RELÉ PARA A ATIVAÇÃO DO TERCEIRO ESTÁGIO DO RETARDER 25110 RELÉ PARA A ATIVAÇÃO DO QUARTO ESTÁGIO DO RETARDER 25111 GRUPO DE RELES PARA O COMANDO DO RETARDER 25112 RELÉ PARA A DESATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL COM O ABS

ATIVADO 25113 RELÉ PARA A ATIVAÇÃO DAS LUZES DE FREIO COM FRENAGEM DO REBOQUE 25114 RELÉ PARA O CONSENSO DO ACENDIMENTO DAS LUZES DE FREIO COM O FREIO DE MÃO

APLICADO 25115 RELÉ DE DESATIVAÇÃO DO FREIO-MOTOR PARA INTERVENÇÃO DO CÂMBIO AUTOMÁTICO 25116 RELÉ PARA O COMANDO DO FREIO-MOTOR COM O FREIO DE SERVIÇO 25117 RELÉ PARA O COMANDO DO FREIO-MOTOR COM O PEDAL DO ACELERADOR 25118 RELÉ PARA A SINALIZAÇÃO DO PEDAL DO FREIO PRESSIONADO 25119 RELÉ PARA A SINALIZAÇÃO DO FREIO-MOTOR ATIVADO 25120 RELÉ PARA O COMANDO DO FREIO-MOTOR COM O REDUTOR ELÉTRICO ATIVADO 25121 RELÉ PARA A SINALIZAÇÃO DE AVARIA DO CABO FLEXÍVEL 25122 RELÉ PARA A ATIVAÇÃO DA VÁLVULA ELÉTRICA DE DIMINUIÇÃO DA FRENAGEM HIDRÁULICA 25123 RELÉ PARA A ATIVAÇÃO DAS LUZES DE FREIO COM O PEDAL DUPLO DO EBS PRESSIONADO 25124 RELÉ PARA A SINALIZAÇÃO DO EDC DO PEDAL DUPLO DO EBS PRESSIONADO 25125 RELÉ PARA O CONSENSO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL CENTRAL COM O

ABS E O INTERRUPTOR LUZ DE FREIO ATIVADO 25126 RELÉ PARA A INIBIÇÃO DO FREIO-MOTOR COM O EBS ATIVADO 25127 RELÉ PARA A SINALIZAÇÃO DE DESGASTE DOS FREIOS DIANTEIROS E TRASEIROS COM EBS 25128 RELÉ PARA O CONSENSO DO FREIO E PARADA COM O PEDAL DO ACELERADOR EM REPOUSO 25129 RELÉ PARA A DESATIVAÇÃO DO FREIO DE PARADA DESDE O PEDAL DO ACELERADOR 25130 RELÉ DE PARADA AUTOMÁTICA DO INTERRUPTOR PRESSÃO DO AR COM TRAÇÃO INTEGRAL

PARA A ATIVAÇÃO DA VÁLVULA ELÉTRICA DE BLOQUEIO DO DIFERENCIAL LONGITUDINAL

COM O ABS ATIVADO 25200 RELÉ PARA A PARTIDA 25201 RELÉ PARA O COMANDO DE PREAQUECIMENTO 25202 RELÉ PARA A EXCITAÇÃO DO RELÉ GERAL DE CORRENTE 25203 RELÉ PARA A ABERTURA DO RELÉ GERAL DE CORRENTE 25204 RELÉ PARA O CONSENSO DE PARTIDA DESDE A TERRA COM A CABINA ABAIXADA 25205 RELÉ PARA A PARADA DO MOTOR 25206 RELÉ PARA O COMANDO DO ENRIQUECEDOR 25207 RELÉ PARA A CONEXÃO DO + DO ALTERNADOR NA MASSA 25208 RELÉ PARA O CONSENSO DE PARTIDA DESDE A TERRA COM MARCHAS INTRODUZIDAS 25209 RELÉ PARA A EXCLUSÃO DE SERVIÇOS NA FASE DE PARTIDA 25210 RELÉ PARA O CONSENSO DE PARTIDA COM O CÂMBIO EM PONTO MORTO 25211 RELÉ COM CONTATO RETARDADO NA ABERTURA PARA A MANUTENÇÃO DA EXCITAÇÃO DO

TGC 25212 RELÉ COM CONTATO RETARDADO NO FECHAMENTO PARA A MANUTENÇÃO DA EXCITAÇÃO DO

R.T.E. 25213 RELÉ PARA A ALIMENTAÇÃO DE SERVIÇOS ATRAVÉS DA CHAVE MEDIANTE O + DA BATERIA

6 / 206

Page 7

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25214 RELÉ PARA O AQUECIMENTO DAS TUBULAÇÕES DE COMBUSTÍVEL 25215 RELÉ PARA A INTERDIÇÃO DE PARTIDA DESDE O COMPARTIMENTO DO MOTOR COM MARCHAS

ENGATADAS 25216 RELÉ PARA A DESATIVAÇÃO DA VÁLVULA ELÉTRICA DE PARADA DO MOTOR COM A CHAVE

LIGADA 25217 RELÉ PARA BREVE ATIVAÇÃO DO TEMPORIZADOR DE COMANDO DA VÁLVULA ELÉTRICA DE

PARADA DO MOTOR SEM A CHAVE INSERIDA 25218 RELÉ PARA A PARTIDA COM A EMBREAGEM ATIVADA 25219 RELÉ PARA A EXCLUSÃO DE SERVIÇOS COM O I.G.C. DESATIVADO 25220 RELÉ PARA O CONSENSO DE PARTIDA DO MOTOR COM O ANTIFURTO ATIVADO 25221 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE PRÉ/PÓS-AQUECIMENTO 25222 RELÉ PARA O CONSENSO DE ATIVAÇÃO DE PARTIDA A QUENTE 25223 RELÉ PARA A CONEXÃO COM O TANQUE DE COMBUSTÍVEL PARA PARTIDA A QUENTE 25224 RELÉ PARA A INTERDIÇÃO DE PARTIDA COM MOTOR EM FUNCIONAMENTO 25225 RELÉ PARA O CONSENSO DE PARTIDA DA CABINE COM O CÂMBIO EM PONTO MORTO OU A

EMBREAGEM PRESSIONADA 25226 RELÉ PARA A EXCITAÇÃO DO TGC DESDE O INTERIOR DA CABINE 25227 RELÉ PARA A DESATIVAÇÃO DO TGC COM A ABERTURA DAS PORTAS 25228 RELÉ PARA A ATIVAÇÃO DO QUADRO 25229 RELÉ PARA A INTERDIÇÃO DA PARTIDA 25230 RELÉ PARA A ATIVAÇÃO DA VÁLVULA ELÉTRICA PARA O PREAQUECIMENTO DO MOTOR 25231 RELÉ PARA A ATIVAÇÃO DAS VELAS DE PREAQUECIMENTO 25232 RELÉ PARA A PARADA DO MOTOR DESDE O COMPARTIMENTO DO MOTOR 25233 RELÉ PARA A MASSA NO BORNE 15 DO ALTERNADOR COM COMANDO DE EMERGÊNCIA DE

DESATIVAÇÃO DO TMP 25234 RELÉ PARA A MUDANÇA DE PARTIDA (COMPARTIMENTO DO MOTOR OU POSTO DE

CONDUÇÃO) 25235 RELÉ PARA O BLOQUEIO DA PARTIDA DO MOTOR COM A TAMPA DO TANQUE DE COMBUSTÍVEL

ABERTA 25300 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR 25301 RELÉ PARA O COMANDO DA VENTILAÇÃO DO COMPARTIMENTO DO MOTOR 25302 RELÉ PARA O COMANDO DO AQUECIMENTO INTERNO 25303 RELÉ PARA O COMANDO DA VENTILAÇÃO INTERNA 25304 RELÉ PARA O COMANDO DA AREAÇÃO INTERNA 25305 RELÉ PARA A DESATIVAÇÃO DO AQUECEDOR SUPLEMENTAR COM O COMANDO DE

SEGURANÇA ATIVADO 25306 RELÉ PARA O COMANDO DO AQUECEDOR ELÉTRICO E O DESEMBAÇAMENTO DO PÁRA-BRISA 25307 RELÉ PARA O COMANDO DO COMPRESSOR DO SISTEMA DE AR CONDICIONADO 25308 RELÉ PARA O COMANDO DO VENTILADOR ELÉTRICO DE ARREFECIMENTO DO CONDENSADOR

EM BAIXA VELOCIDADE 25309 RELÉ PARA A ATIVAÇÃO DAS VELAS DO AQUECEDOR DA ÁGUA DO MOTOR 25310 RELÉ PARA O CONSENSO DA ATIVAÇÃO DO AQUECIMENTO INTERNO COM O RELE PARA A

EXCLUSÃO DE CARGAS COM A PARTIDA ATIVADA 25311 RELÉ PARA O COMANDO DO PÓRTICO TRASEIRO DA TOMADA DE AR EXTERNA 25312 RELÉ PARA O COMANDO DO PÓRTICO DIANTEIRO DE EXPULSÃO DO AR 25313 RELÉ PARA O CONSENSO DA VENTILAÇÃO FORÇADA COM O AQUECIMENTO INTERNO

DESATIVADO 25314 RELÉ PARA O COMANDO DA EXPULSÃO DO AR 25315 RELÉ PARA O CONSENSO DA EXPULSÃO DO AR COM O MOTOR EM FUNCIONAMENTO E O

INTERRUPTOR ATIVADO 25316 RELÉ PARA O CONSENSO DA VENTILAÇÃO FORÇADA COM O MOTOR EM FUNCIONAMENTO 25317 RELÉ PARA O CONSENSO DA EXPULSÃO DO AR COM O MOTOR EM FUNCIONAMENTO 25318 RELÉ PARA O COMANDO DO ARREFECIMENTO DO ÓLEO DO MOTOR 25319 RELÉ PARA A VÁLVULA ELÉTRICA DE RECIRCULAÇÃO GRANDE-PEQUENA 25320 RELÉ PARA O COMANDO DOS VENTILADORES DO RADIADOR 25321 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR EM 1 E 2 VELOCIDADES 25322 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR EM 1 VELOCIDADE 25323 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR EM 2 VELOCIDADES 25324 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR COM O T.G.C. ATIVADO 25325 RELÉ PARA A RECIRCULAÇÃO DA ÁGUA DO MOTOR COM O MOTOR EM FUNCIONAMENTO 25326 RELÉ PARA BREVE ATIVAÇÃO DO SISTEMA DO AR CONDICIONADO 25327 RELÉ PARA A ATIVAÇÃO DO SISTEMA DO AR CONDICIONADO

7 / 206

Page 8

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25328 RELÉ PARA A ATIVAÇÃO TEMPORÁRIA DO COMPRESSOR DO SISTEMA DO AR CONDICIONADO NA

PARTIDA DO MOTOR 25329 RELÉ PARA O COMANDO DO VENTILADOR ELÉTRICO DE ARREFECIMENTO DO CONDENSADOR EM

VELOCIDADE MÁXIMA 25330 RELÉ PARA A DESATIVAÇÃO DO CONDICIONADOR AO DESLIGAR O MOTOR 25331 RELÉ PARA O CONSENSO DA ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR 25332 RELÉ PARA A ATIVAÇÃO DO CLIMATIZADOR 25333 RELÉ PARA A ATIVAÇÃO DO AQUECIMENTO DA CABINE 25334 RELÉ PARA A ATIVAÇÃO DA BOMBA D’ÁGUA DO AQUECEDOR SUPLEMENTAR 25335 RELÉ PARA A DESATIVAÇÃO DA BOMBA DE CIRCULAÇÃO D’ÁGUA COM O T.G.C. ABERTO 25336 RELÉ PARA O COMANDO DO ACOPLAMENTO ELETROMAGNÉTICO DO ARREFECIMENTO DO MOTOR 25337 RELÉ PARA A DESATIVAÇÃO DO COMPRESSOR DO SISTEMA DE AR CONDICIONADO 25338 RELÉ PARA O COMANDO DO AERADOR (FUNÇÃO DE ASPIRAÇÃO) 25339 RELÉ PARA O COMANDO DOS AERADORES (FUNÇÃO DE EXPULSÃO) 25340 RELÉ PARA A SINALIZAÇÃO DO COMPRESSOR ATIVADO AO E.D.C. 25341 RELÉ PARA A COMUTAÇÃO DO COMANDO DO AQUECEDOR SUPLEMENTAR DESDE O RELÓGIO DE

PRÉ-SELEÇÃO OU DO CONDICIONADOR AUTOMÁTICO 25342 RELÉ PARA A DESATIVAÇÃO DO SENSOR DE TEMPERATURA DO AQUECEDOR SUPLEMENTAR DA

CABINA COM O MOTOR EM FUNCIONAMENTO 25343 RELÉ PARA A ATIVAÇÃO DO AQUECEDOR SUPLEMENTAR COM SOLICITAÇÃO DO CONDICIONADOR

AUTOMÁTICO 25344 RELÉ PARA A ATIVAÇÃO DO PREAQUECIMENTO DA CABINE DESDE O AQUECIMENTO SUPLEMENTAR

AO AQUECEDOR INTERNO 25345 RELÉ PARA A ATIVAÇÃO DO PREAQUECIMENTO DA CABINE DESDE O AQUECEDOR SUPLEMENTAR

AO CLIMATIZADOR 25346 RELÉ PARA A ATIVAÇÃO DA CONEXÃO DAS BATERIAS COM O TEMPORIZADOR DO AQUECEDOR

SUPLEMENTAR ATIVADO 25347 RELÉ PARA A ATIVAÇÃO DA ILUMINAÇÃO DO TEMPORIZADOR DO AQUECEDOR SUPLEMENTAR 25400 RELÉ PARA AS LUZES DE EMERGÊNCIA 25401 RELÉ PARA A ATIVAÇÃO DAS LUZES DE EMERGÊNCIA COM O COMANDO DE SEGURANÇA ATIVADO 25402 RELÉ PARA O COMANDO DAS LUZES DE DIREÇÃO OU DE EMERGÊNCIA 25403 RELÉ PARA O COMANDO DAS LUZES TRASEIRAS DE DIREÇÃO ADICIONAIS DIREITAS SOB PAU NÃO

CONTROLADO 25404 RELÉ PARA O COMANDO DAS LUZES TRASEIRAS DE DIREÇÃO ADICIONAIS ESQUERDAS SOB PAU

NÃO CONTROLADO 25405 RELÉ PARA O COMANDO DO TESTEMUNHO DE EMERGÊNCIA 25406 RELÉ PARA AS LUZES DE DIREÇÃO DO REBOQUE OU AS LUZES DE FREIO DO REBOQUE ESQUERDAS 25407 RELÉ PARA AS LUZES DE DIREÇÃO DO REBOQUE OU AS LUZES DE FREIO DO REBOQUE DIREITAS 25500 RELÉ PARA O BLOQUEIO DO VEÍCULO COM AS PORTAS ABERTAS 25501 RELÉ PARA A DESATIVAÇÃO DO BLOQUEIO DO VEÍCULO COM AS PORTAS ABERTAS 25502 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DAS PORTAS FECHADAS 25503 RELÉ PARA A DESATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DA SOLICITAÇÃO DE PARADA COM

AS PORTAS ABERTAS 25504 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DA SOLICITAÇÃO DE PARADA COM AS

PORTAS ABERTAS 25505 RELÉ PARA O BLOQUEIO DO PÓRTICO TRASEIRO 25506 RELÉ PARA A SEGURANÇA DOS PÓRTICOS LATERAIS FECHADOS 25507 RELÉ PARA O FECHAMENTO DOS DEFLETORES COM O AQUECEDOR ATIVADO 25508 RELÉ PARA O COMANDO DA VÁLVULA ELÉTRICA GERAL DO CIRCUITO DE ÁGUA PARA O

AQUECIMENTO 25509 RELÉ PARA O COMANDO DAS VÁLVULAS ELÉTRICAS SOB O ASSOALHO (COM O WEBASTO ATIVADO) 25510 RELÉ PARA O COMANDO DAS VÁLVULAS ELÉTRICAS SOB O ASSOALHO E PRIMEIRA VELOCIDADE DA

VENTILAÇÃO FORÇADA (CLIMATIZADOR ATIVADO) 25511 RELÉ PARA O COMANDO DAS VÁLVULAS ELÉTRICAS SOB O ASSOALHO (DESDE O INTERRUPTOR) 25512 RELÉ PARA A ATIVAÇÃO DOS MOTORES DOS VENTILADORES SOB O ASSOALHO EM SEGUNDA

VELOCIDADE 25513 RELÉ PARA A ATIVAÇÃO DOS MOTORES DOS VENTILADORES SOB O ASSOALHO EM PRIMEIRA

VELOCIDADE 25514 RELÉ PARA O COMANDO DAS VÁLVULAS ELÉTRICAS SOB O ASSOALHO DESDE O INTERRUPTOR

8 / 206

Page 9

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25515 RELÉ PARA A ATIVAÇÃO DOS MOTORES "A" E "C" DA VENTILAÇÃO FORÇADA EM SEGUNDA

VELOCIDADE 25516 RELÉ PARA A ATIVAÇÃO DOS MOTORES "B" E "D" DA VENTILAÇÃO FORÇADA EM SEGUNDA

VELOCIDADE 25517 RELÉ PARA A ATIVAÇÃO DOS MOTORES "A" E "C" DA VENTILAÇÃO FORÇADA EM PRIMEIRA

VELOCIDADE 25518 RELÉ PARA A ATIVAÇÃO DOS MOTORES "B" E "D" DA VENTILAÇÃO FORÇADA EM PRIMEIRA

VELOCIDADE 25519 RELÉ PARA O COMANDO DA VÁLVULA ELÉTRICA DOS DEFLETORES 25520 RELÉ PARA A MANUTENÇÃO NA MEMÓRIA DA POSIÇÃO DOS DEFLETORES 25521 RELÉ PARA O FECHAMENTO DOS DEFLETORES AO REMOVER A CHAVE 25522 RELÉ PARA O CONSENSO DO FECHAMENTO DOS DEFLETORES COM O AR CONDICIONADO

ATIVADO 25523 RELÉ PARA O FECHAMENTO DOS DEFLETORES NA FASE DE FECHAMENTO DAS PORTAS 25524 RELÉ PARA O FECHAMENTO DOS DEFLETORES COM O AR CONDICIONADO ATIVADO 25525 RELÉ PARA A ATIVAÇÃO DO SISTEMA DE AQUECIMENTO COM O CLIMATIZADOR ATIVADO 25526 RELÉ PARA A ATIVAÇÃO DA VENTILAÇÃO FORÇADA EM PRIMEIRA VELOCIDADE COM O

CLIMATIZADOR ATIVADO 25527 RELÉ PARA A ATIVAÇÃO DOS MOTORES DOS CONDENSADORES E DO COMPRESSOR 25528 RELÉ PARA A ATIVAÇÃO DOS MOTORES DOS CONDENSADORES 25529 RELÉ PARA A SINALIZAÇÃO DE AVARIA DO COMPRESSOR NO SISTEMA DE AR CONDICIONADO 25530 RELÉ PARA O ACENDIMENTO DAS LUZES INTERNAS NA ABERTURA DA PORTA DIANTEIRA 25531 RELÉ PARA A ATIVAÇÃO DO WEBASTO 25532 RELÉ RETARDADO (NA EXCITAÇÃO) PARA OS DEFLETORES 25533 RELÉ NO FIM DE CURSO DOS DEFLETORES 25534 RELÉ PARA O CONSENSO DO FECHAMENTO DOS DEFLETORES NA FASE DE FECHAMENTO DAS

PORTAS 25535 RELÉ RETARDADO (NA DESATIVAÇÃO) PARA OS DEFLETORES 25536 RELÉ PARA O ACENDIMENTO DAS LUZES DO COMPARTIMENTO DA PORTA DIANTEIRA 25537 RELÉ PARA O ACENDIMENTO DAS LUZES DO COMPARTIMENTO DA PORTA TRASEIRA 25539 RELÉ PARA O CONSENSO DO FUNCIONAMENTO DO LEVANTADOR INCAPACITADO COM A

PORTA DE SERVIÇO ABERTA 25540 RELÉ PARA O CONSENSO DO FUNCIONAMENTO DO LEVANTADOR INCAPACITADO COM O

FREIO DE ESTACIONAMENTO ATIVADO 25541 RELÉ PARA A SOLICITAÇÃO DE PARADA INCAPACITADA 25542 RELÉ AUXILIAR PARA O AJUSTE DO BOTÃO DE COMANDO DA PORTA 1 (DIANTEIRA) 25543 RELÉ AUXILIAR PARA O AJUSTE DO BOTÃO DE COMANDO DA PORTA 2 (TRASEIRA) 25544 RELÉ PARA A INVERSÃO DA POLARIDADE DO MOTOR DO DEFLETOR SUPERIOR PARA LD 25545 RELÉ PARA O COMANDO DO DEFLETOR SUPERIOR ABERTO/FECHADO PARA LD 25600 RELÉ PARA O CONSENSO DA ATIVAÇÃO DE MARCHAS COM O PEDAL DO FREIO PRESSIONADO

ATÉ O FUNDO 25601 RELÉ PARA O CONSENSO DA ATIVAÇÃO MARCHA A RÉ COM O VEÍCULO PARADO 25602 RELÉ PARA O IMPEDIMENTO DA ATIVAÇÃO DE MARCHAS COM O VEÍCULO PARADO E PRESSÃO

BAIXA DE AR NAS SUSPENSÕES 25603 RELÉ PARA O COMANDO DAS MARCHAS 25604 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA COM O

CÂMBIO ATIVADO 25605 RELÉ PARA O CONSENSO DE PARTIDA COM O CÂMBIO EM PONTO MORTO 25606 RELÉ PARA O COMANDO DO CÂMBIO AUTOMÁTICO 25607 RELÉ PARA A SINALIZAÇÃO DA TOMADA DE FORÇA 1 ATIVADA 25608 RELÉ PARA A SINALIZAÇÃO DA TOMADA DE FORÇA 2 ATIVADA 25609 RELÉ PARA A SINALIZAÇÃO DO CÂMBIO AUTOMÁTICO EM PONTO MORTO NA ATIVAÇÃO DO

COMUTADOR DE CHAVE 25610 RELÉ PARA A SINALIZAÇÃO DA MARCHA A RÉ INTRODUZIDA 25611 RELÉ PARA O CONSENSO DE PARTIDA DO MOTOR COM A EMBREAGEM ATIVADA 25612 RELÉ PARA A ATIVAÇÃO DE MARCHAS NORMAIS OU REDUZIDAS 25613 RELÉ PARA A SINALIZAÇÃO DE PONTO MORTO COM O PEDAL DO FREIO PRESSIONADO ATÉ O

FUNDO 25614 RELÉ PARA A ATIVAÇÃO DE SINALIZAÇÃO DA POSIÇÃO NEUTRA NO BORNE 15 COM CÂMBIO

AUTOMÁTICO 25615 RELÉ PARA A COLOCAÇÃO À MASSA DO SELETOR DE MARCHAS COM A PORTA D O

MOTORISTA ABERTA 25616 RELÉ PARA A SINALIZAÇÃO DE ANOMALIA DO CÂMBIO AUTOMÁTICO

9 / 206

Page 10

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25617 RELÉ PARA O CONSENSO DE PARTIDA DESDE O COMPARTIMENTO DO MOTOR COM O FREIO

DE ESTACIONAMENTO APLICADO 25618 RELÉ PARA REDUÇÃO DE POTÊNCIA DO RETARDER COM PRIMEIRA E SEGUNDA MARCHAS

ATIVADAS 25619 RELÉ PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NAS SUSPENSÕES PARA O CONSENSO

DE ATIVAÇÃO DE MARCHAS 25620 RELÉ PARA A SINALIZAÇÃO DO FILTRO DE COMBUSTÍVEL ENTUPIDO 25621 RELÉ PARA A SINALIZAÇÃO DE NEUTRO AUTOMÁTICO COM TOMADA DE FORÇA E FREIO DE

MÃO APLICADO 25622 RELÉ PARA A INVERSÃO DE POLARIDADE +/- PARA O CÂMBIO AUTOMÁTICO EM PONTO MORTO 25623 RELÉ PARA A INVERSÃO DE POLARIDADE +/- PARA A SINALIZAÇÃO DAS LUZES DE FREIO 25624 RELÉ PARA A INVERSÃO DO SINAL PARA O INTERRUPTOR DA PORTA DO MOTORISTA 25625 RELÉ PARA O CONSENSO DE SINALIZAÇÃO DA PORTA DO MOTORISTA ABERTA COM O BORNE

15 25626 RELÉ PARA A SINALIZAÇÃO DE PONTO MORTO 25700 RELÉ PARA A DESATIVAÇÃO DO PILOTO AUTOMÁTICO COM O ABS ATIVADO 25701 RELÉ PARA A MANUTENÇÃO DA ATIVAÇÃO DA PTO MULTIPOWER NA PARTIDA 25702 RELÉ PARA A COMUTAÇÃO DO SINAL NEGATIVO/POSITIVO PARA A PTO 25703 RELÉ PARA A COMUTAÇÃO DO SINAL NF/NA PARA O TERCEIRO EIXO DIRECIONAL 25704 RELÉ PARA O CONSENSO DE ATIVAÇÃO DA PTO 25705 RELÉ PARA O DIAGNÓSTICO DO VEÍCULO 25706 RELÉ PARA A MANUTENÇÃO DA FASE DE ABAIXAMENTO DO EIXO COMPLEMENTAR 25707 RELÉ PARA A ATIVAÇÃO DO IMPULSO DE ABAIXAMENTO DO EIXO ELEVADIÇO AO SUPERAR A

CARGA DA PONTE ~ 11 t 25708 RELÉ PARA O CONSENSO DO SISTEMA DE AJUDA NA PARTIDA COM O MOTOR EM

FUNCIONAMENTO 25709 RELÉ PARA A DESATIVAÇÃO DO DIAGNÓSTICO ALLISON COM O DIAGNÓSTICO IVECO ATIVADO 25710 RELÉ PARA O AUMENTO DE ROTAÇÕES DO MOTOR COM A TOMADA DE FORÇA INTRODUZIDA 25711 RELÉ PARA A DESATIVAÇÃO DA FASE DE ABAIXAMENTO DO 3º EIXO NA PRESSÃO DE 175 BAR 25712 RELÉ PARA A DESATIVAÇÃO DA FASE DE LEVANTAMENTO DO 3º EIXO NA PRESSÃO DE 175 BAR 25713 RELÉ PARA O COMANDO DO ECO-POWER 25714 RELÉ PARA A DESATIVAÇÃO DE SERVIÇOS NO BORNE 15 COM A PARADA DO MOTOR 25715 RELÉ AUXILIAR PARA O COMANDO DA CENTRAL DE EMERGÊNCIA 25716 RELÉ PARA A ALIMENTAÇÃO DO COMPUTADOR DE BORDO 25717 RELÉ TACOMÉTRICO PARA A INDICAÇÃO DE VELOCIDADE INFERIOR A 3 Km/h 25718 RELÉ PARA O TESTEMUNHO DE SINALIZAÇÃO DO FILTRO DE ÓLEO DIESEL ENTUPIDO 25719 RELÉ DE AVARIA DO SISTEMA ADM (BLOQUEIO DO DIFERENCIAL ELETRÔNICO) 25720 RELÉ PARA A ALIMENTAÇÃO DO SISTEMA ADM (BLOQUEIO DO DIFERENCIAL ELETRÔNICO) 25721 RELÉ DE MANUTENÇÃO DO CONSENSO DO ABAIXAMENTO HIDRÁULICO DA CABINE COM O

FREIO DE MÃO APLICADO 25722 RELÉ PARA O ABAIXAMENTO HIDRÁULICO DA CABINE NA FASE DE ABAIXAMENTO 25723 RELÉ PARA O ABAIXAMENTO HIDRÁULICO DA CABINE NA FASE DE LEVANTAMENTO 25724 RELÉ PARA O AVISO SONORO DE SINALIZAÇÃO DE AVARIA NA SERVO-DIREÇÃO DIANTEIRA 25725 RELÉ PARA A DESATIVAÇÃO DAS LUZES INTERNAS BRANCAS E ATIVAÇÃO DAS LUZES

INTERNAS VERMELHAS 25726 RELÉ PARA A DESATIVAÇÃO DA VÁLVULA ELÉTRICA DE BLOQUEIO DO DIFERENCIAL

TRANSVERSAL DO EIXO COM V>25 Km/h E AUTO-MANTIDA 25727 RELÉ PARA A CONEXÃO EM SERIE DOS INTERRUPTORES DA SERVO-DIREÇÃO DESDE O

CIRCUITO 1 (ZF CIRCUITO 1,5) 25728 RELÉ DE ATIVAÇÃO DO TV 25729 RELÉ DE ATIVAÇÃO DO VÍDEO 25750 RELÉ PARA A ILUMINAÇÃO DA LUZ DOS DEGRAUS E DA PORTA GIRATÓRIA 25800 RELÉ PARA A ATIVAÇÃO DO ELETRO-IMÃ DE ANTI-ROTAÇÃO DA CHAVE COM O MOTOR EM

FUNCIONAMENTO 25801 RELÉ PARA O TESTE DAS LÂMPADAS 25802 RELÉ PARA O AVISO SONORO DA SOLICITAÇÃO DE PARADA 25803 RELÉ PARA O ACENDIMENTO DA LUZ INTERNA 25804 RELÉ PARA O ACENDIMENTO DA LUZ INTERNA COM O COMANDO DE SEGURANÇA ATIVADO 25805 RELÉ PARA O COMANDO DOS ALERTAS 25806 RELÉ PARA O CONSENSO DE ATIVAÇÃO DE VÁRIAS LUZES COM A CHAVE ATIVADA 25807 RELÉ PARA A ATIVAÇÃO DE SINALIZAÇÕES DE PARADAS SOLICITADAS E DESATIVAÇÃO DO

AVISO SONORO DA SOLICITAÇÃO DE PARADA

10 / 206

Page 11

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25808 RELÉ PARA O CONSENSO DO BLOQUEIO DO DIFERENCIAL DIANTEIRO 25809 RELÉ PARA A ATIVAÇÃO DO LIMITADOR DE VELOCIDADE 25810 RELÉ PARA O COMANDO DO CIRCUITO DE AQUECIMENTO DO ÓLEO DIESEL 25811 RELÉ PARA O COMANDO DO VARIADOR DE AVANÇO (KSB) 25812 RELÉ PARA A ATIVAÇÃO DO LAVADOR DOS FARÓIS 25813 RELÉ PARA A ATIVAÇÃO DOS ESPELHOS RETROVISORES AQUECIDOS 25814 RELÉ PARA A DESATIVAÇÃO DO CONTADOR DE HORAS DE FUNCIONAMENTO DO MOTOR COM O

MOTOR PARADO 25815 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE

LEVANTAMENTO DO VEÍCULO 25816 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DO NÍVEL ANORMAL DO SISTEMA DE

LEVANTAMENTO DO VEÍCULO 25817 RELÉ PARA O COMANDO DO CIRCUITO DE AQUECIMENTO DO SEDIMENTADOR 25818 RELÉ PARA A ATIVAÇÃO DO PÁRA-BRISA AQUECIDO 25819 RELÉ PARA A ATIVAÇÃO DO PLAFON DAS LUZES DE LEITURA 25820 RELÉ PARA O NIVELAMENTO DO VEÍCULO COM SUSPENSÕES DIANTEIRAS 25821 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE BAIXO NÍVEL DO FLUIDO DE FREIOS 25822 RELÉ PARA O ABAIXAMENTO DO TERCEIRO EIXO 25823 RELÉ PARA A MANUTENÇÃO DO 3º EIXO LEVANTADO 25824 RELÉ PARA O LEVANTAMENTO DO 3º EIXO COM MOLAS PNEUMÁTICAS DO MESMO SOB PRESSÃO 25825 RELÉ PARA O COMANDO DE AQUECIMENTO PRÉ-FILTRO 25826 RELÉ PARA A COMUTAÇÃO DE LEVANTAMENTO OU ABAIXAMENTO DO 3º EIXO 25827 RELÉ PARA A DESATIVAÇÃO DA FASE DE LEVANTAMENTO DO 3º EIXO 25828 RELÉ PARA A MANUTENÇÃO DA ATIVAÇÃO DA BOMBA DE LEVANTAMENTO DO 3º EIXO ENTRE A FASE

CONEXÃO E DE DESCONEXÃO 25829 RELÉ PARA A POSIÇÃO EM MARCHA RETILÍNEA DO EIXO E DA PONTE 25830 RELÉ PARA A MANUTENÇÃO DAS SUSPENSÕES DIANTEIRAS NIVELADAS C/COMANDO NA POSIÇÃO

DE PARADA 25831 RELÉ PARA A REGULAGEM DO NIVELAMENTO DAS SUSPENSÕES TRASEIRAS 25832 RELÉ PARA A MANUTENÇÃO DAS SUSPENSÕES TRASEIRAS NIVELADAS C/COMANDO NA POSIÇÃO

DE PARADA 25833 RELÉ DE MANUTENÇÃO DAS SUSPENSÕES TRASEIRAS NIVELADAS C/COMANDO NA POSIÇÃO DE

LEVANTAMENTO OU DE ABAIXAMENTO. 25834 RELÉ DE MANUTENÇÃO DAS SUSPENSÕES DIANTEIRAS NIVELADAS C/COMANDO NA POSIÇÃO DE

LEVANTAMENTO OU DE ABAIXAMENTO 25835 RELÉ PARA A MANUTENÇÃO DA POSIÇÃO DE MARCHA RETILÍNEA DO EIXO E DA PONTE 25836 RELÉ PARA O CONSENSO DE ROTAÇÃO DA TORRE COM TRAMELA PILOTO ABERTA 25837 RELÉ PARA A ATIVAÇÃO DA BOMBA DE COMBUSTÍVEL 25838 RELÉ PARA A ATIVAÇÃO DO COMANDO EXTERNO DO GUINCHO 25839 RELÉ PARA O CONSENSO DE ATIVAÇÃO DA VÁLVULA ELÉTRICA DA DIREÇÃO E DO BLOQUEIO DO 4º

EIXO 25840 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS DO

EIXO 25841 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS DA

PONTE 25842 RELÉ PARA O CONSENSO DE ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO 25843 RELÉ PARA O COMANDO DA BOMBA DE LEVANTAMENTO DO TERCEIRO EIXO 25844 RELÉ PARA A ATIVAÇÃO DA CENTRAL ELETRÔNICA DO CONTROLE DE CARBURAÇÃO 25845 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DE MARCHAS LENTAS ATIVADAS 25846 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DA MARCHAS VELOZES ATIVADAS 25847 RELÉ PARA O COMANDO DO MOTOR DE ABAIXAMENTO DA CABINE 25848 RELÉ PARA A ATIVAÇÃO DAS VÁLVULAS DE DESAFOGO DOS TAMBORES ATUADORES DO

LEVANTAMENTO DO TERCEIRO EIXO 25849 RELÉ PARA O CONSENSO DE ATIVAÇÃO DO LIMITADOR DE VELOCIDADE 25850 RELÉ PARA A ATIVAÇÃO DO LIMITADOR DE VELOCIDADE 25851 RELÉ PARA O CONSENSO DE DESATIVAÇÃO DA FASE DE LEVANTAMENTO DO TERCEIRO EIXO COM

CARGA >13 t 25852 RELÉ PARA O CONSENSO DE AJUDA NA PARTIDA COM CARGA <13 t 25853 RELÉ PARA A DESATIVAÇÃO DA DIREÇÃO HIDRÁULICA DO TERCEIRO EIXO AO SUPERAR 45 KM/HORA 25854 RELÉ PARA A COMUTAÇÃO DA SINALIZAÇÃO DE MARCHAS LENTAS OU VELOZES INTRODUZIDAS 25855 RELÉ PARA A ATIVAÇÃO DA BOMBA DE ABASTECIMENTO DE ÓLEO DO MOTOR 25856 RELÉ PARA A ATIVAÇÃO DO SECADOR DE AR DO SISTEMA DE FREIOS

11 / 206

Page 12

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25857 RELÉ PARA O REGULADOR DE VELOCIDADE DESATIVADO 25858 RELÉ PARA A ATIVAÇÃO DO EDC 25859 RELÉ PARA O ABAIXAMENTO DO TERCEIRO EIXO DEPOIS DA AJUDA NA PARTIDA 25860 RELÉ PARA A DESATIVAÇÃO DO TERCEIRO EIXO COM AJUDA NA PARTIDA 25861 RELÉ PARA A MANUTENÇÃO DESATIVAÇÃO DO TERCEIRO EIXO 25862 RELÉ PARA A MANUTENÇÃO DA AJUDA NA PARTIDA 25863 RELÉ PARA O CONSENSO DO ABAIXAMENTO DO TERCEIRO EIXO DEPOIS DA AJUDA NA PARTIDA 25864 RELÉ DE PROTEÇÃO À INVERSÃO DE POLARIDADE 25865 RELÉ PARA O BORNE 15 25866 RELÉ PARA O BORNE 58 25867 RELÉ PARA O COMANDO DOS ALERTAS ACÚSTICOS DE DOIS TONS 25868 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NA SERVO-DIREÇÃO 25869 RELÉ RETARDADO PARA O ABAIXAMENTO DO TERCEIRO EIXO COM CARGA >11T 25870 RELÉ PARA O LEVANTAMENTO DO TERCEIRO EIXO 25871 RELÉ PARA A ATIVAÇÃO DA BOMBA DE LEVANTAMENTO DO TERCEIRO EIXO COM PRESSÃO < 20BAR 25872 RELÉ PARA O LEVANTAMENTO DO TERCEIRO EIXO COM SUSPENSÕES TRASEIRAS EM

ABAIXAMENTO 25873 RELÉ PARA O CONSENSO DE ATIVAÇÃO DA TOMADA DE FORÇA REPARTIDORA DE TORQUE 25874 RELÉ PARA A ATIVAÇÃO DE CARGAS COM O MOTOR EM FUNCIONAMENTO 25875 RELÉ PARA A CONEXÃO DA VIGA À BATERIA, COM ANTIFURTO ATIVADO 25876 RELÉ PARA O CONSENSO DE ATIVAÇÃO DA TOMADA DE FORÇA REPARTIDORA COM FREIO DE MÃO

APLICADO 25877 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DA EMBREAGEM AUTOMÁTICA ATIVADA 25878 RELÉ PARA A ATIVAÇÃO DA EMBREAGEM AUTOMÁTICA 25879 RELÉ PARA O CONSENSO DA ATIVAÇÃO DA TOMADA DE FORÇA TOTAL COM O MOTOR PARADO 25880 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA COM O CÂMBIO

ATIVADO 25881 RELÉ PARA A DESATIVAÇÃO DO ABAIXAMENTO DO TERCEIRO EIXO NA FASE DE PARTIDA 25882 RELÉ PARA O SINAL DO PEDAL DO FREIO À CENTRAL ELETRÔNICA DO EDC 25883 RELÉ PARA A DESATIVAÇÃO DO PILOTO AUTOMÁTICO COM O RETARDER ATIVADO 25884 RELÉ PARA O CONSENSO DO LEVANTAMENTO DAS SUSPENSÕES 25885 RELÉ PARA O CONSENSO DA ATIVAÇÃO DE AJUDA NA PARTIDA COM NIVELAMENTO NA POSIÇÃO DE

MARCHA 25886 RELÉ PARA O COMANDO DAS VÁLVULAS DE DRENO RÁPIDO DO TERCEIRO EIXO NA FASE DE

ABAIXAMENTO 25887 RELÉ PARA A COMUTAÇÃO DAS VÁLVULAS DE ENVIO DE AR NA FASE DE ABAIXAMENTO DO

TERCEIRO EIXO 25888 RELÉ PARA O CONSENSO DE ATIVAÇÃO DA AJUDA NA PARTIDA 25889 RELÉ PARA A DESATIVAÇÃO DO LIMITADOR DE VELOCIDADE AO INTRODUZIR MARCHAS 25890 RELÉ PARA A ATIVAÇÃO DO TESTEMUNHO DE SINALIZAÇÃO DO TERCEIRO EIXO LEVANTADO 25891 RELÉ PARA O CONSENSO DE ATIVAÇÃO DO LIMITADOR DE VELOCIDADE COM CHAVE ATIVADA 25892 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA REPARTIDORA

ATIVADA 25893 RELÉ PARA A ATIVAÇÃO DA TOMADA DE FORÇA TOTAL 25894 RELÉ PARA A ATIVAÇÃO DE CARGAS COM A CHAVE ATIVADA 25895 RELÉ PARA A ATIVAÇÃO DA ILUMINAÇÃO DO COMPUTADOR DE VIAGEM 25896 RELÉ PARA O CONSENSO DE AJUDA NA PARTIDA COM V<25 KM/H 25897 RELÉ PARA A ATIVAÇÃO DA TOMADA DE FORÇA LATERAL NO CÂMBIO 25898 RELÉ PARA A ATIVAÇÃO DA TOMADA DE FORÇA TRASEIRA NO CÂMBIO 25899 RELÉ PARA A DESATIVAÇÃO DE CARGAS COM O SECCIONADOR DAS BATERIAS ABERTO 25900 RELÉ GERAL DE CORRENTE 25901 RELÉ GERAL DE CORRENTE COM DISJUNTOR AUTOMÁTICO 25902 RELÉ GERAL DE CORRENTE MECÂNICO COM DESATIVAÇÃO PNEUMÁTICA 25903 RELÉ PARA A DESATIVAÇÃO DO EDC 25904 RELÉ PARA O BLOQUEIO DO LEVANTAMENTO DO TERCEIRO EIXO 25905 RELÉ PARA A MANUTENÇÃO DO BLOQUEIO DO LEVANTAMENTO DO TERCEIRO EIXO 25906 RELÉ PARA A DESATIVAÇÃO DO MOTOR COM O POWER-PACK AVARIADO 25907 RELÉ PARA O COMANDO DO TESTEMUNHO DE SINALIZAÇÃO DE BAIXO NÍVEL DE LÍQUIDO NO

RADIADOR 25908 RELÉ PARA O COMANDO DA DIREÇÃO HIDRÁULICA COM O EIXO ABAIXADO 25909 RELÉ PARA A MANUTENÇÃO DO IMPEDIMENTO DA CENTRALIZAÇÃO DAS RODAS COM O EIXO EM

MARCHA RETILÍNEA 25910 RELÉ PARA A ATIVAÇÃO DAS VÁLVULAS ELÉTRICAS PARA A DIREÇÃO HIDRÁULICA 25911 RELÉ PARA A ATIVAÇÃO DE MARCHA RETILÍNEA DO EIXO DIRECIONAL E ELEVADIÇO

12 / 206

Page 13

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

25912 RELÉ PARA O LEVANTAMENTO DO TERCEIRO EIXO COM V<2 KM/HORA 25913 RELÉ PARA O CONSENSO DE BLOQUEIO DOS DIFERENCIAIS 25914 RELÉ PARA O CONSENSO DE ACELERAÇÃO MOTOR DESDE A TERRA 25915 RELÉ PARA O CONSENSO DE SINALIZAÇÃO DA CABINE NO ABAIXAMENTO 25916 RELÉ PARA O COMANDO DA TRAMELA ANTI-INCÊNDIO 25917 RELÉ PARA A ATIVAÇÃO DA BOMBA DE SENTINA 25918 RELÉ PARA A ALIMENTAÇÃO DO SISTEMA DE METANO 25919 RELÉ PARA O CONSENSO DE MARCHA DO VEÍCULO 25920 RELÉ PARA A ATIVAÇÃO DO SISTEMA DE METANO COM O CÂMBIO EM PONTO MORTO 25921 RELÉ PARA O CONSENSO DE ATIVAÇÃO DAS VÁLVULAS ELÉTRICAS PARA O SISTEMA DE METANO 25922 RELÉ PARA O CONSENSO DO PEDAL DO FREIO PRESSIONADO DESDE A TERRA 25923 RELÉ PARA A ATIVAÇÃO DA SEGUNDA VELOCIDADE DO LIMPADOR DO PÁRA-BRISA 25924 RELÉ PARA A ATIVAÇÃO DO E.D.C. (RELÉ PRINCIPAL) 25925 RELÉ PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO 25926 RELÉ PARA O CONSENSO DO LEVANTAMENTO DAS SUSPENSÕES E DO BLOQUEIO DA FUNÇÃO DE

ABAIXAMENTO 25927 RELÉ PARA O CONSENSO DO ABAIXAMENTO DAS SUSPENSÕES E DO BLOQUEIO DA FUNÇÃO DE

LEVANTAMENTO 25928 RELÉ PARA A ATIVAÇÃO DA LUNETA TÉRMICA 25930 RELÉ PARA A ABERTURA DO T.G.C. COM O MOTOR PARADO E O SISTEMA DE SEGURANÇA ATIVADO 25931 RELÉ RETARDADO PARA A ATIVAÇÃO DO LIMITADOR DE VELOCIDADE 25932 RELÉ RETARDADO NA ABERTURA PARA O SISTEMA DO LAVADOR DOS FARÓIS 25933 RELÉ TEMPORIZADO PARA A AJUDA NA PARTIDA 25934 RELÉ RETARDADO NA ABERTURA PARA O COMANDO DA VÁLVULA ELÉTRICA DE PARADA DO MOTOR 25935 RELÉ ELETRÔNICO PARA O COMANDO DA VELA DE AQUECIMENTO SUPLEMENTAR 25936 RELÉ TEMPORIZADO PARA A ATIVAÇÃO DO PÁRA-BRISA AQUECIDO 25937 RELÉ TEMPORIZADO PARA A ATIVAÇÃO DA BOMBA HIDRÁULICA NO COMANDO DE LEVANTAMENTO

DO 3º EIXO 25938 RELÉ RETARDADO NA ABERTURA PARA CENTRALIZAÇÃO DAS RODAS AO DESLIGAR O MOTOR 25939 RELÉ RETARDADO PARA A DESATIVAÇÃO DO LIMITADOR DE VELOCIDADE COM O PEDAL DA

EMBREAGEM PRESSIONADO 25940 RELÉ PARA A ALIMENTAÇÃO DO ABASTECIMENTO AUTOMÁTICO DE ÓLEO DO MOTOR COM O MOTOR

EM FUNCIONAMENTO 25941 RELÉ PARA O AJUSTE DA TELE-CÂMARA NA PORTA CENTRAL 25942 RELÉ PARA O AJUSTE DA TELE-CÂMARA NA FASE DE MARCHA A RÉ 25943 RELÉ PARA VERIFICAÇÃO AUTOMÁTICA DOS TESTEMUNHOS NA FASE DE PARTIDA DO MOTOR 25944 RELÉ PARA A DESATIVAÇÃO DOS CARTAZES INDICADORES COM O MOTOR PARADO EM ÔNIBUS 25945 RELÉ ELETRÔNICO RETARDADO NA ABERTURA PARA A ILUMINAÇÃO INTERNA DA CABINE 25946 RELÉ PARA A ESPERA DA CENTRAL ELETRÔNICA DOS CARTAZES INDICADORES DE ROTAS 25947 RELÉ AUXILIAR DA CHAVE DE SERVIÇO PARA TELE-PASSAGEM 25948 RELÉ TEMPORIZADO NO APAGAMENTO DAS LUZES INTERNAS COM O MOTOR PARADO 25949 RELÉ RETARDADO PARA O SISTEMA DAS LANTERNAS DOS FARÓIS DE NEBLINA TRASEIROS 25950 RELÉ AUXILIAR PARA O TESTEMUNHO DE SINALIZAÇÃO DO BAIXO NÍVEL NO RESERVATÓRIO PARA O

ABASTECIMENTO DE ÓLEO DO MOTOR 25953 RELÉ AUXILIAR DO AJUSTE DO BOTÃO DE COMANDO DO PILOTO AUTOMÁTICO 25954 RELÉ AUXILIAR DO AJUSTE DO CIRCUITO DO POSTO INCAPACITADO 28000 ELETRO-IMÃ DE COMANDO DO ENRIQUECEDOR DO ENVIO DE COMBUSTÍVEL 28001 ELETRO-IMÃ DE ANTI-ROTAÇÃO DA CHAVE 28002 ELETRO-IMÃ DE PARADA DO MOTOR 28003 ELETRO-IMÃ DE COMANDO DA BOMBA DE RECIRCULAÇÃO DO LÍQUIDO DE ARREFECIMENTO DOS

FREIOS DA PONTE 28004 ELETRO-IMÃ PARA A EMBREAGEM DO COMPRESSOR DO CONDICIONADOR 28005 ELETRO-IMÃ PARA O DESBLOQUEIO DA PORTA DIANTEIRA 28006 ELETRO-IMÃ PARA O DESBLOQUEIO DA PORTA TRASEIRA 30000 PROJETOR DE LAMPEJO DOS FARÓIS E DAS LUZES DE ESTRADA 30001 PROJETOR DE LAMPEJO DOS FARÓIS E DAS LUZES DE ESTRADA COM LUZ DE POSIÇÃO 30002 PROJETOR DE LAMPEJO DOS FARÓIS E DAS LUZES DE ESTRADA COM LUZ DE POSIÇÃO E DIREÇÃO 30003 PROJETOR DE LAMPEJO DOS FARÓIS E DAS LUZES DE ESTRADA COM LUZ DE POSIÇÃO E

CORRETOR DE FACHO 30010 PROJETOR DAS LUZES DE ESTRADA 30011 PROJETOR DOS FARÓIS DE NEBLINA

13 / 206

Page 14

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

30012 PROJETOR DE GUERRA 30100 ATUADOR DO CORRETOR DO FACHO DO FAROL 31000 PILOTO DIANTEIRO LATERAL DE DIREÇÃO 32000 PILOTO DIANTEIRO DE POSIÇÃO E DIREÇÃO 32001 PILOTO DIANTEIRO DE POSIÇÃO 32002 PILOTO DIANTEIRO DE DIREÇÃO 32003 PILOTO DIANTEIRO DE POSIÇÃO DE GUERRA 32004 PILOTO DIANTEIRO DE DIREÇÃO E POSIÇÃO DE GUERRA 32005 PILOTO DIANTEIRO DE GALIBO 32006 PILOTO DIANTEIRO DA LANTERNA DE POSIÇÃO LATERAL 32010 PILOTO GIRATÓRIO 33000 PILOTO LATERAL DE POSIÇÃO E DIREÇÃO 33001 PILOTO LATERAL DE DIREÇÃO 33002 PILOTO SUPLEMENTAR DE DIREÇÃO 33003 PILOTO LATERAL DE GALIBO 33004 PILOTO LATERAL DA LANTERNA DE POSIÇÃO LATERAL 33005 PILOTO LATERAL DE DIREÇÃO ESQUERDO 33006 PILOTO LATERAL DE DIREÇÃO DIREITO 34000 PILOTO TRASEIRO MULTIFUNÇÃO 34001 PILOTO TRASEIRO MULTIFUNÇÃO COM LUZES DE GUERRA 34005 PILOTO TRASEIRO DE POSIÇÃO 34006 PILOTO TRASEIRO DE DIREÇÃO 34007 PILOTO DE PARADA 34008 PILOTO DA MARCHA A RÉ 34009 PILOTO DO FAROL DE NEBLINA TRASEIRO 34010 PILOTO TRASEIRO DE POSIÇÃO ESCURECIDO 34011 PILOTO PARA A ILUMINAÇÃO DA PLATAFORMA 34012 PILOTO DE LAMPEJO DE GUERRA 34013 PILOTO TRASEIRO DA LANTERNA DE POSIÇÃO LATERAL 35000 PILOTO DE ILUMINAÇÃO DA PLACA DO VEÍCULO 37000 PILOTO DE GALIBO DIANTEIRO-TRASEIRO 37001 PILOTO DE GALIBO DIANTEIRO 37002 PILOTO DE GALIBO TRASEIRO 37003 PILOTO DAS LUZES DE POSIÇÃO DIANTEIRA-TRASEIRA 37004 PILOTO DE IDENTIFICAÇÃO DIANTEIRO-TRASEIRO 37005 PILOTO DE GALIBO LATERAL 39000 PLAFON PARA A ILUMINAÇÃO INTERNA DA CABINE 39001 PLAFON PARA A ILUMINAÇÃO TRASEIRA DA CABINE 39002 PLAFON PARA A ILUMINAÇÃO DAS CAMAS 39003 PLAFON PARA A ILUMINAÇÃO DOS DEGRAUS 39004 PLAFON PARA A ILUMINAÇÃO DO COMPARTIMENTO DO MOTOR 39005 PLAFON PARA A ILUMINAÇÃO DO BAGAGEIRO 39006 PLAFON PARA A ILUMINAÇÃO DA CABINE 39007 PLAFON PARA AS LUZES AZUIS 39008 PLAFON PARA A LUZ INTERNA INCANDESCENTE 39009 PLAFON PARA AS LUZES DE LEITURA 39010 PLAFON PARA A ILUMINAÇÃO DA LEITURA DE CARTAS 39011 PLAFON PARA A LUZ INTERNA FLUORESCENTE 39012 PLAFON PARA A LUZ FLUORESCENTE DOS CARTAZES DE LINHA 39013 PLAFON PARA A ILUMINAÇÃO DOS CARTAZES DE LINHA 39014 PLAFON PARA A ILUMINAÇÃO DOS DEGRAUS DA PORTA DIANTEIRA 39015 PLAFON PARA A ILUMINAÇÃO DOS DEGRAUS DA PORTA CENTRAL 39016 PLAFON PARA A ILUMINAÇÃO DOS DEGRAUS DA PORTA TRASEIRA 39017 PLAFON PARA A ILUMINAÇÃO INTERNA DA CABINE COM LUZ DIRECIONAL 39018 PLAFON PARA A ILUMINAÇÃO DO POSTO DE BILHETES 39019 PLAFON PARA A LUZ INTERNA NORMAL E AZUL 39020 LÂMPADA DE ILUMINAÇÃO DO CINZEIRO 39021 LÂMPADA DE ILUMINAÇÃO DOS INSTRUMENTOS 39022 PLAFON PARA A ILUMINAÇÃO INTERNA DA CABINE COM SPOT DIRECIONAL 39023 LÂMPADA PARA OS CABOS DE GUIA DA LUZ

14 / 206

Page 15

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

39024 PLAFON PARA A LUZ DE PARADA SOLICITADA 39025 PLAFON PARA A ILUMINAÇÃO DO PÓRTICO TRASEIRO 39026 PLAFON PARA A ILUMINAÇÃO DO PÓRTICO LATERAL 39027 PLAFON PARA A ILUMINAÇÃO DOS BELICHES 39028 LUZES DO CORREDOR 39029 PLAFON DE ILUMINAÇÃO DA RODO-MOÇA 39030 LUZES DO COMPARTIMENTO DE FERRAMENTAS 39031 PLAFON PARA A ILUMINAÇÃO DO CARTAZ INDICADOR DE ROTA TRASEIRO 39032 PLAFON PARA A ILUMINAÇÃO DO CARTAZ INDICADOR DE ROTA LATERAL 39033 PLAFON PARA A ILUMINAÇÃO DO COMPARTIMENTO DA PORTA DIANTEIRA 39034 PLAFON PARA A LUZ INTERNA BRANCA E VERMELHA 39050 SUPORTE COM CONVERSOR PARA A ILUMINAÇÃO INTERNA COM LUZ FLUORESCENTE 39051 CONVERSOR PARA A LÂMPADA DA LUZ INTERNA FLUORESCENTE 39052 CONVERSOR PARA A LÂMPADA FLUORESCENTE DA ILUMINAÇÃO DOS CARTAZES 39053 SUPORTE COM CONVERSOR PARA A ILUMINAÇÃO DOS CARTAZES COM LUZ FLUORESCENTE 40000 VELOCÍMETRO MECÂNICO 40001 VELOCÍMETRO ELETRÔNICO 40002 VELOCÍMETRO ELETRÔNICO COM RELÓGIO 40010 TACÓGRAFO MECÂNICO 40011 TACÓGRAFO ELETRÔNICO 40012 TACÓGRAFO MECÂNICO COM TOMADA PARA A ALIMENTAÇÃO DO LIMITADOR DE VELOCIDADE 40013 TACÓGRAFO ELETRÔNICO COM TOMADA PARA A ALIMENTAÇÃO DO LIMITADOR DE

VELOCIDADE 40030 TRANSMISSOR PARA O VELOCÍMETRO ELETRÔNICO 40031 TRANSMISSOR PARA O TACÓGRAFO ELETRÔNICO 40032 TRANSMISSOR PARA O VELOCÍMETRO E O TACÓGRAFO 40033 TRANSMISSOR PARA O VELOCÍMETRO E O TACÓGRAFO COM EDC 40035 ADAPTADOR PARA O TACÔMETRO ELETRÔNICO COM CONSTANTE FIXA 40036 REPETIDOR DE SINAL PARA O TACÓGRAFO ELETRÔNICO 40037 CONVERSOR DE SINAL PARA O TACÓGRAFO 40038 CONVERSOR DE SINAL PARA O VELOCÍMETRO 40045 SENSOR INDUTIVO DA VELOCIDADE DO VEÍCULO 40046 SENSOR DE ALTURA DA VIGA DO TIPO INDUTIVO DO EIXO TRASEIRO 40047 SENSOR DE ALTURA DA VIGA DO TIPO INDUTIVO DO EIXO DIANTEIRO 40060 REDUTOR DE CORRENTE PARA O TACÓGRAFO DOS VEÍCULOS T.M.P. 42000 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO ÓLEO DO MOTOR 42001 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO ÓLEO DO MOTOR COM TESTEMUNHO

INCORPORADO 42002 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS DIANTEIROS 42003 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS TRASEIROS 42004 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS DIANTEIROS COM

TESTEMUNHO INCORPORADO 42005 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS TRASEIROS COM

TESTEMUNHO INCORPORADO 42006 MANÔMETRO COM DUPLA INDICAÇÃO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS

DIANTEIROS 42007 MANÔMETRO COM INDICAÇÃO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS

TRASEIROS 42008 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS FREIOS DIANTEIROS E

TRASEIROS 42009 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS PNEUS DIANTEIROS 42010 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO AR DOS PNEUS TRASEIROS 42011 MANÔMETRO PARA DUPLA INDICAÇÃO DA PRESSÃO DO AR DOS FREIOS DIANTEIROS E

TRASEIROS 42012 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO ÓLEO DOS FREIOS 42013 MANÔMETRO PARA A SINALIZAÇÃO DA PRESSÃO DO GÁS METANO 42030 TRANSMISSOR PARA O MANÔMETRO DA PRESSÃO DO ÓLEO DO MOTOR 42031 TRANSMISSOR PARA O MANÔMETRO DA PRESSÃO DO AR DOS FREIOS DIANTEIROS 42032 TRANSMISSOR PARA O MANÔMETRO DA PRESSÃO DO AR DOS FREIOS TRASEIROS 42033 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO MODERADA AOS FREIOS

DIANTEIROS

15 / 206

Page 16

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

42034 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO MODERADA AOS FREIOS

TRASEIROS 42035 SENSOR PARA A TOMADA DA PRESSÃO ABSOLUTA 42036 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO AR DOS PNEUS

DIANTEIROS 42037 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO AR DOS PNEUS

TRASEIROS 42038 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO AR ENVIADO 2 42039 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO AR ASPIRADO 42040 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO AR ENVIADO 1 42041 TRANSMISSOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO ÓLEO DOS FREIOS 42042 TRANSDUTOR PARA O MANÔMETRO DE SINALIZAÇÃO DA PRESSÃO DO GÁS METANO 42045 TRANSMISSOR PARA O TERMÔMETRO DE REGULAGEM DA TEMPERATURA EXTERNA 42050 TRANSMISSOR DE CURSO DO EIXO COM REGULAGEM DO NÍVEL DA VIGA 42051 TRANSMISSOR DE CURSO DA PONTE ESQUERDA COM REGULAGEM DO NÍVEL DA VIGA 42052 TRANSMISSOR DE CURSO DA PONTE DIREITA COM REGULAGEM DO NÍVEL DA VIGA 42100 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO INSUFICIENTE DE AR NOS FREIOS

DIANTEIROS 42101 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO INSUFICIENTE DE AR NOS FREIOS

TRASEIROS 42102 INTERRUPTOR PARA A SINALIZAÇÃO DO FREIO DE MÃO APLICADO 42103 INTERRUPTOR PARA A ATIVAÇÃO DO FREIO DO REBOQUE AJUSTADO AO FREIO-MOTOR 42104 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DOS FREIOS 42105 INTERRUPTOR PARA A SINALIZAÇÃO DO FREIO-MOTOR ATIVADO 42106 INTERRUPTOR PARA A SINALIZAÇÃO DE PARADA 42107 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO INSUFICIENTE DE AR NO FREIO DE

ESTACIONAMENTO 42108 INTERRUPTOR PARA A SINALIZAÇÃO DA REDUÇÃO DO REBOQUE ATIVADA 42109 INTERRUPTOR DE SEGURANÇA DE PRESSÃO BAIXA DE AR NOS FREIOS 42110 INTERRUPTOR DE SEGURANÇA PRESSÃO ALTA DE AR NOS FREIOS 42111 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO CIRCUITO DOS FREIOS DO REBOQUE 42112 INTERRUPTOR PARA O CONTROLE DAS LUZES DE FREIO COM O EDC ATIVADO 42113 INTERRUPTOR PARA O FREIO-MOTOR PARA O EDC 42114 INTERRUPTOR PARA O FREIO-MOTOR COM CÂMBIO AUTOMÁTICO 42115 INTERRUPTOR PARA A SINALIZAÇÃO DA FREIO DE ESTACIONAMENTO APLICADO EM 60% 42116 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NO SISTEMA EBS 42200 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DAS SUSPENSÕES 42201 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DAS SUSPENSÕES DIANTEIRAS 42202 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DAS SUSPENSÕES TRASEIRAS 42203 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DA SUSPENSÃO DIANTEIRA

DIREITA 42204 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DA SUSPENSÃO DIANTEIRA

ESQUERDA 42205 INTERRUPTOR NO CIRCUITO HIDRÁULICO DE LEVANTAMENTO DO TERCEIRO EIXO 42206 INTERRUPTOR NO EIXO MOTRIZ ESQUERDO PARA O LEVANTAMENTO DO TERCEIRO EIXO 42207 INTERRUPTOR NO EIXO MOTRIZ DIREITO PARA O LEVANTAMENTO DO TERCEIRO EIXO 42208 INTERRUPTOR NO EIXO ELEVADIÇO ESQUERDO PARA O LEVANTAMENTO DO TERCEIRO EIXO 42209 INTERRUPTOR NO EIXO ELEVADIÇO DIREITO PARA O LEVANTAMENTO DO TERCEIRO EIXO 42250 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO INSUFICIENTE DO AR NO CÂMBIO 42251 INTERRUPTOR PARA A DESATIVAÇÃO DAS MARCHAS COM PRESSÃO INSUFICIENTE DE AR NAS

SUSPENSÕES 42252 INTERRUPTOR PARA O CONSENSO DE ATIVAÇÃO DAS MARCHAS COM O PEDAL DO FREIO

PRESSIONADO ATÉ O FUNDO

42253 INTERRUPTOR PARA A SINALIZAÇÃO DA PRESSÃO INSUFICIENTE DE AR NO CÂMBIO AUTOMÁTICO

42350 INTERRUPTOR PARA A SINALIZAÇÃO DA CAIXA ABAIXADA 42351 INTERRUPTOR PARA A SINALIZAÇÃO DO FILTRO DE AR ENTUPIDO 42352 INTERRUPTOR PARA A SINALIZAÇÃO DA TOMADA DE FORÇA NO CÂMBIO ATIVADA 42353 INTERRUPTOR PARA A SINALIZAÇÃO DO TERCEIRO EIXO LEVANTADO 42354 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DAS SUSPENSÕES 42355 INTERRUPTOR PARA O BLOQUEIO SEGURO DA PORTA DIANTEIRA 42356 INTERRUPTOR PARA O BLOQUEIO SEGURO DA PORTA TRASEIRA 42357 INTERRUPTOR PARA O COMANDO DA VÁLVULA ELÉTRICA LIMITADORA DA PORTA DIANTEIRA 42358 INTERRUPTOR PARA O COMANDO DA VÁLVULA ELÉTRICA LIMITADORA DA PORTA TRASEIRA

PNEUMÁTICAS

16 / 206

Page 17

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

42359 INTERRUPTOR DE SEGURANÇA PARA A INVERSÃO DA ABERTURA DA PORTA DIANTEIRA

SOMENTE NO SENTIDO DE FECHAMENTO 42360 INTERRUPTOR DE SEGURANÇA PARA A INVERSÃO DA ABERTURA DA PORTA TRASEIRA

SOMENTE NO SENTIDO DE FECHAMENTO 42361 INTERRUPTOR SENSÍVEL AO AUMENTO DA PRESSÃO COM UNIÃO "N" DE COMANDO DA PORTA 42362 INTERRUPTOR PARA O COMANDO DA VÁLVULA ELÉTRICA PARA AJUDA NA PARTIDA

42363 INTERRUPTOR PARA A COMUTAÇÃO DE LEVANTAR OU ABAIXAR. O TERCEIRO EIXO C/CARGA >11,5 T

42364 INTERRUPTOR PARA A DESATIVAÇÃO DO LEVANTAMENTO DO TERCEIRO EIXO

42365 INTERRUPTOR PARA A DETECÇÃO DA PRESSÃO NAS MOLAS PNEUMÁTICAS DO TERCEIRO EIXO

42366 INTERRUPTOR PARA A POSIÇÃO EM MARCHA RETILÍNEA DO TERCEIRO EIXO DIRECIONAL 42367 INTERRUPTOR PARA O CONDICIONADOR 42368 INTERRUPTOR PARA A SINALIZAÇÃO DA PRESSURIZAÇÃO 42369 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DE AR PARA SERVIÇOS 42370 INTERRUPTOR PARA A SINALIZAÇÃO DO FILTRO DE ÓLEO DO VENTILADOR ENTUPIDO 42371 INTERRUPTOR PARA A TOMADA DE PRESSÃO DO ATUADOR DE LEVANTAMENTO DO TERCEIRO

EIXO 42372 INTERRUPTOR PARA A TOMADA DE SOBRECARGA DE PRESSÃO NAS MOLAS TRASEIRAS 42373 INTERRUPTOR PARA O CONSENSO DE LEVANTAMENTO DO TERCEIRO EIXO COM PRESSÃO NO

CIRCUITO HIDRÁULICO E A CHAVE INSERIDA 42374 INTERRUPTOR NA EMBREAGEM PARA O EDC 42375 INTERRUPTOR PARA A PRESSÃO MÍNIMA NO FILTRO SECADOR 42376 INTERRUPTOR PARA A PRESSÃO MÁXIMA NO FILTRO SECADOR

42377 INTERRUPTOR PARA A ATIVAÇÃO DA BOMBA HIDRÁULICA DE LEVANTAMENTO DO TERCEIRO EIXO

42378 INTERRUPTOR PARA A DESATIVAÇÃO DA BOMBA HIDRÁULICA DE LEVANTAMENTO DO

TERCEIRO EIXO 42379 INTERRUPTOR PARA O CONSENSO DA ATIVAÇÃO DA TOMADA DE FORÇA NO CÂMBIO

42380 INTERRUPTOR NO CIRCUITO HIDRÁULICO DE ABAIXAMENTO DO SISTEMA DE LEVANTAMENTO DO 3º

EIXO

42381 SENSOR DA PRESSÃO DO AR NO EIXO MOTRIZ PARA A COMUTAÇÃO DE LEVANTAR OU

ABAIXAR O TERCEIRO EIXO 42382 SENSOR DA PRESSÃO DO AR NO TERCEIRO EIXO PARA A COMUTAÇÃO DE LEVANTAR OU

ABAIXAR O TERCEIRO EIXO 42383 INTERRUPTOR PARA O ACENDIMENTO DA LUZ DOS DEGRAUS DA PORTA DIANTEIRA 42384 INTERRUPTOR PARA O ACENDIMENTO DA LUZ DOS DEGRAUS DA PORTA CENTRAL 42385 INTERRUPTOR PARA O ACENDIMENTO DA LUZ DOS DEGRAUS DA PORTA TRASEIRA 42386 INTERRUPTOR PARA A SINALIZAÇÃO DE BAIXA PRESSURIZAÇÃO DO NBC 42387 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA NOS TAMBORES ANTI-INCÊNDIO 42388 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL ATIVADO 42389 SENSOR DA PRESSÃO DO AR NO LEVANTADOR PNEUMÁTICO DO TERCEIRO EIXO 42390 INTERRUPTOR PARA A SINALIZAÇÃO DO LEVANTAMENTO DA VIGA 42391 INTERRUPTOR PARA A SINALIZAÇÃO DO ABAIXAMENTO DA VIGA 42392 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO AR NO SISTEMA ADM (BLOQUEIO

DO DIFERENCIAL ELETRÔNICO) 42393 INTERRUPTOR PARA A REGULAGEM DE LIMITAÇÃO DA VELOCIDADE 42394 INTERRUPTOR DE SINALIZAÇÃO DE PRESSÃO BAIXA DO COMBUSTÍVEL 42500 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DOS FREIOS 42550 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DO MOTOR 42551 INTERRUPTOR PARA A SINALIZAÇÃO DO FILTRO DE ÓLEO ENTUPIDO 42552 INTERRUPTOR PARA A SINALIZAÇÃO DO FILTRO DE COMBUSTÍVEL ENTUPIDO 42600 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DO CÂMBIO 42601 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO ALTA DO ÓLEO DO CÂMBIO 42602 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO LÍQUIDO DE ARREFECIMENTO 42603 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO ALTA DO LÍQUIDO DE ARREFECIMENTO 42604 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DA SERVO-DIREÇÃO 42605 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DO CONVERSOR 42606 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO MÉDIA DO LÍQUIDO DE ARREFECIMENTO 42607 INTERRUPTOR PARA O COMANDO DA BOMBA DE LUBRIFICAÇÃO CENTRALIZADA

42608 GRUPO DE 3 INTERRUPTORES PARA A SINALIZAÇÃO DA PRESSÃO DO LÍQUIDO DE ARREFECIMENTO 42610 PRESSOSTÁTO PARA A DESATIVAÇÃO DA BOMBA HIDRÁULICA DO SISTEMA DO EIXO ADICIONADO

42611 PRESSOSTÁTO PARA O CONSENSO DE LEVANTAMENTO DO EIXO ADICIONADO COM PRESSÃO

NO CIRCUITO HIDRÁULICO E A CHAVE INSERIDA 42612 PRESSOSTÁTO NO CIRCUITO HIDRÁULICO DE ABAIXAMENTO (PRESSÃO MÍNIMA) PARA A

ATIVAÇÃO DA BOMBA HIDRÁULICA DO EIXO ADICIONADO

17 / 206

Page 18

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

42621 INTERRUPTOR PARA O INDICADOR DE FLUXO DO ÓLEO HIDRÁULICO NO CIRCUITO 1 42622 INTERRUPTOR PARA O INDICADOR DE FLUXO DO ÓLEO HIDRÁULICO NO CIRCUITO 2 42623 INTERRUPTOR ELÉTRICO NA VÁLVULA DE COMUTAÇÃO DA SERVO-DIREÇÃO DIANTEIRA (ZF

CIRC. 1,5) 42624 INTERRUPTOR ELÉTRICO NA VÁLVULA DE BLOQUEIO DA SERVO-DIREÇÃO DIANTEIRA (ZF CIRC.

1,5) 42700 INTERRUPTOR PARA A SINALIZAÇÃO DO FILTRO DE COMBUSTÍVEL ENTUPIDO 44000 INDICADOR DO NÍVEL DO COMBUSTÍVEL 44001 INDICADOR DO NÍVEL DO COMBUSTÍVEL COM TESTEMUNHO INCORPORADO 44002 INDICADOR DO NÍVEL DE ÓLEO DO MOTOR 44030 TRANSMISSOR DO INDICADOR DO NÍVEL DO COMBUSTÍVEL 44031 TRANSMISSOR DO INDICADOR DO NÍVEL DO COMBUSTÍVEL COM CONTATO PARA O

TESTEMUNHO DE RESERVA 44032 COMANDO DO INDICADOR DO NÍVEL DE ÓLEO DO MOTOR 44033 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO FLUIDO DOS FREIOS 44034 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO FLUIDO DA EMBREAGEM 44035 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO LÍQUIDO DO LAVADOR DO PÁRA-BRISA 44036 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DE ÁGUA NO RADIADOR 44037 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO LÍQUIDO DA SERVO-DIREÇÃO 44038 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO FLUIDO DOS FREIOS DIANTEIROS 44039 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO FLUIDO DOS FREIOS TRASEIROS 44040 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO LÍQUIDO DO LAVADOR DOS FARÓIS 44041 COMANDO DO INDICADOR DO NÍVEL ALTO DO ÓLEO DO MOTOR 44042 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO ÓLEO DO CÂMBIO 44043 TRANSMISSOR DO NÍVEL DO ÓLEO DO MOTOR 44044 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO ÓLEO DO MOTOR 44045 COMANDO DO INDICADOR DO NÍVEL MÍNIMO DO ÓLEO DO MOTOR 44046 COMANDO DO INDICADOR DO NÍVEL INSUFICIENTE DO LÍQUIDO DO LAVADOR DO PÁRA-

BRISA/LAVADOR DOS FARÓIS 47000 RELÓGIO 47010 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DA ÁGUA DO MOTOR 47011 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DA ÁGUA DO MOTOR COM O

TESTEMUNHO INCORPORADO 47012 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO CÂMBIO 47013 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO MOTOR 47014 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO MOTOR COM O

TESTEMUNHO INCORPORADO 47015 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA EXTERNA 47016 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DO EIXO TRASEIRO 47017 TERMÔMETRO PARA A SINALIZAÇÃO DA TEMPERATURA DO GÁS DE ESCAPAMENTO

47030 TRANSMISSOR PARA O TERMÔMETRO DE SINALIZAÇÃO DA TEMPERATURA DA ÁGUA DO MOTOR 47031 TRANSMISSOR PARA O TERMÔMETRO DE SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO CÂMBIO 47032 TRANSMISSOR PARA O TERMÔMETRO DE SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO MOTOR

47033 TRANSMISSOR PARA O TERMÔMETRO DE SINALIZAÇÃO DA TEMPERATURA EXTERNA 47034 SENSOR DA TEMPERATURA DA ÁGUA DO MOTOR PARA A EGR 47035 SENSOR DA TEMPERATURA DA ÁGUA DO MOTOR 47036 SENSOR DA TEMPERATURA DA ÁGUA DO MOTOR PARA O SISTEMA DE PREAQUECIMENTO

47037 SENSOR DA TEMPERATURA DA ÁGUA DO MOTOR PARA O SISTEMA DE ARREFECIMENTO DO MOTOR

47038 SENSOR DA TEMPERATURA DO GÁS DE ESCAPAMENTO 47039 SENSOR DA TEMPERATURA DA CAIXA DA BATERIA 47040 SENSOR DA TEMPERATURA DO AR DE ASPIRAÇÃO 47041 TRANSMISSOR DA TEMPERATURA DA ÁGUA PARA A CENTRAL ELETRÔNICA DO RETARDER 47042 SENSOR DA TEMPERATURA DO COMBUSTÍVEL 47043 SENSOR DA TEMPERATURA PARA O VENTILADOR DO MOTOR 47100 INTERRUPTOR PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DA ÁGUA DO MOTOR 47101 INTERRUPTOR PARA A SINALIZAÇÃO DA TEMPERATURA DO ÓLEO DO MOTOR 47102 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DE VENTILAÇÃO DO

COMPARTIMENTO DO MOTOR 47103 INTERRUPTOR PARA A ATIVAÇÃO DA VENTILAÇÃO DO COMPARTIMENTO DO MOTOR

47104 INTERRUPTOR PARA A ATIVAÇÃO DA JUNTA ELETROMAGNÉTICA DO ARREFECIMENTO DO MOTOR

47105 INTERRUPTOR PARA A ATIVAÇÃO DO SISTEMA DE PREAQUECIMENTO 47106 INTERRUPTOR PARA A ATIVAÇÃO DO AQUECIMENTO DO ÓLEO DIESEL 47107 INTERRUPTOR PARA A ATIVAÇÃO DA VENTILAÇÃO FORÇADA

18 / 206

Page 19

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

47108 INTERRUPTOR PARA A ATIVAÇÃO DO AQUECIMENTO DO DECANTADOR 47109 INTERRUPTOR PARA A ATIVAÇÃO DO VARIADOR DE AVANÇO (KSB) 47110 INTERRUPTOR PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DA ÁGUA DO MOTOR PARA O

SISTEMA DO RETARDER 47111 INTERRUPTOR TERMOMÉTRICO PARA O CONSENSO DE AQUECIMENTO DAS TUBULAÇÕES DE

COMBUSTÍVEL 47112 INTERRUPTOR TERMOMÉTRICO PARA A SINALIZAÇÃO DE TEMPERATURA BAIXA DA ÁGUA DO

MOTOR 47150 INTERRUPTOR PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DO ÓLEO DO CÂMBIO 47200 INTERRUPTOR PARA A ATIVAÇÃO DA RESISTÊNCIA DO SECADOR DE AR DO SISTEMA DOS

FREIOS 47201 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NA BOMBA DE CIRCULAÇÃO DO FLUIDO DOS

FREIOS 47202 INTERRUPTOR PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DO LÍQUIDO ARREFECIMENTO

DOS FREIOS DA PONTE 47203 INTERRUPTOR PARA A TOMADA DA TEMPERATURA EXTERNA 47204 INTERRUPTOR PARA O CONSENSO DO AQUECIMENTO INTERNO COM A TEMPERA. DA ÁGUA DO

MOTOR > OU = 60 GRAUS 47205 INTERRUPTOR PARA A SINALIZAÇÃO DE TEMPERATURA ALTA DO ÓLEO DO CONVERSOR 47206 INTERRUPTOR PARA A DESATIVAÇÃO DA BOMBA DE LEVANTAMENTO DO TERCEIRO EIXO 47207 INTERRUPTOR/TRANSMISSOR PARA O INSTRUMENTO INDICADOR DE TEMPERATURA ALTA DA

ÁGUA DO MOTOR 48000 MEDIDOR DE GIROS MECÂNICO 48001 MEDIDOR DE GIROS ELETRÔNICO 48030 TRANSMISSOR PARA O MEDIDOR DE GIROS ELETRÔNICO 48031 SENSOR PARA A DETECÇÃO DO PONTO MORTO SUPERIOR 48032 TRANSMISSOR DE IMPULSOS NA ÁRVORE DE MANIVELAS PARA DIAGNÓSTICO 48033 TRANSMISSOR DE IMPULSOS NO VOLANTE PARA DIAGNÓSTICO 48034 AMPLIFICADOR DE SINAL DO TRANSMISSOR DO MEDIDOR DE GIROS 48035 SENSOR DO NÚMERO DE ROTAÇÕES DO MOTOR 48036 AMPLIFICADOR DE SINAL DO SENSOR DO NÚMERO DE ROTAÇÕES DO MOTOR 48037 SENSOR DO NÚMERO DE ROTAÇÕES NA ENTRADA PARA O CÂMBIO AUTOMÁTICO 48038 TRANSMISSOR NO PEDAL DO ACELERADOR PARA O CÂMBIO AUTOMÁTICO 48039 SENSOR PARA A DETECÇÃO DO NÚMERO DE ROTAÇÕES NO VOLANTE 48040 SENSOR DO NÚMERO DE ROTAÇÕES NA SAÍDA PARA O CÂMBIO AUTOMÁTICO 48041 SENSOR PARA O DIAGNÓSTICO DE ROTAÇÕES DO MOTOR 48042 SENSOR DO NÚMERO DE ROTAÇÕES DO MOTOR NA DISTRIBUIÇÃO 48043 SENSOR DA VELOCIDADE DO TURBOCOMPRESSOR 48044 SENSOR PARA O TOTALIZADOR QUILOMÉTRICO 48045 SENSOR INDUTIVO NO INJETOR PARA O ABASTECIMENTO AUTOMÁTICO DO ÓLEO DO MOTOR 48046 SENSOR DO NÚMERO DE ROTAÇÕES DA RODA PARA A PONTE TRASEIRA 48050 CONVERSOR DO SINAL DO NÍVEL DE COMBUSTÍVEL (SISTEMA DE METANO) 49000 INDICADOR DE CARGA DAS BATERIAS 49001 AMPERÍMETRO 49002 HORÍMETRO 49003 INDICADOR DE DIREÇÃO DAS RODAS 49004 MEDIDOR DE INCLINAÇÃO 49005 VOLTÍMETRO 49006 MEDIDOR CAUDAL AR COM TRANSMISSOR DE TEMPERATURA 49007 HODÔMETRO DE LCD 49030 TRANSMISSOR PARA O INDICADOR DA DIREÇÃO DAS RODAS 49031 TRANSMISSOR PARA O INDICADOR DA DIREÇÃO DA TORRE 50000 PAINEL VISUALIZADOR PARA O CONTROLE IVECO 50001 MÓDULO COMBINADO PARA O AUTODIAGNÓSTICO 50002 VISUALIZADOR PARA AS MARCHAS ATIVADAS PARA O CÂMBIO AUTOMÁTICO 50003 PAINEL ELETRÔNICO COM MICROPROCESSADOR PARA A VISUALIZAÇÃO DE INSTRUMENTOS E

TESTEMUNHOS 50005 MÓDULO DO GRUPO DE INSTRUMENTOS MULTIPLEX 50010 CENTRAL ELETRÔNICA DO VISOR (S.I.B.) 50011 CENTRAL ELETRÔNICA MINIDREAM (S.I.B.) 50012 MONITOR CRT (S.I.B.) 50013 TECLADO (S.I.B.) 52000 INTERRUPTOR PARA O AQUECEDOR ELÉTRICO DE DESEMBAÇAMENTO DO PÁRA-BRISA

19 / 206

Page 20

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

52001 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O AQUECEDOR ELÉTRICO DE

DESEMBAÇAMENTO DO PÁRA-BRISA 52002 INTERRUPTOR PARA O AQUECEDOR SUPLEMENTAR 52003 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O AQUECEDOR SUPLEMENTAR 52004 INTERRUPTOR PARA OS ESPELHOS RETROVISORES AQUECIDOS 52005 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA OS ESPELHOS RETROVISORES

AQUECIDOS 52006 INTERRUPTOR PARA O PILOTO DO FAROL DE NEBLINA TRASEIRA 52007 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O PILOTO DO FAROL DE NEBLINA

TRASEIRO 52008 INTERRUPTOR PARA PILOTO DE ILUMINAÇÃO RALLA 52009 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA PILOTO DE ILUMINAÇÃO RALLA 52010 INTERRUPTOR PARA O PREAQUECIMENTO E O ENRIQUECEDOR 52011 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O PREAQUECIMENTO E O

ENRIQUECEDOR 52012 INTERRUPTOR PARA O CONSENSO DA SOLICITAÇÃO DE PARADA 52013 INTERRUPTOR PARA OS AERADORES INTERNOS 52014 INTERRUPTOR PARA O LEVANTAMENTO DO VEÍCULO 52015 INTERRUPTOR PARA A ATIVAÇÃO DAS LUZES GIRATÓRIAS 52016 INTERRUPTOR PARA A LUZ DO MOTORISTA 52017 INTERRUPTOR PARA AS LUZES INTERNAS AZUIS 52018 INTERRUPTOR PARA AS LUZES DE LEITURA 52019 INTERRUPTOR PARA A ATIVAÇÃO DA TOMADA DE FORÇA 52020 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DA TOMADA DE FORÇA 52021 INTERRUPTOR PARA DAS LUZES INTERNAS 52022 INTERRUPTOR PARA AS LUZES DOS CARTAZES DE ROTA 52023 INTERRUPTOR PARA OS FARÓIS SUPLEMENTARES 52024 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA OS FARÓIS SUPLEMENTARES 52025 INTERRUPTOR PARA O COMANDO DO APAGADOR 52026 INTERRUPTOR PARA O COMANDO DO RÁDIO-TELEFONE 52027 INTERRUPTOR PARA O COMANDO DOS CARTAZES DE ROTA 52028 INTERRUPTOR PARA A INTERDIÇÃO DE PARTIDESDE O COMPARTIMENTO DO MOTOR 52029 INTERRUPTOR O COMANDO DA CENTRAL DE EMERGÊNCIA 52030 INTERRUPTOR PARA A ATIVAÇÃO DO AQUECIMENTO INTERNO 52031 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O LEVANTAMENTO DO VEÍCULO 52032 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O ABAIXAMENTO DO VEÍCULO 52033 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA GELADEIRA 52034 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DAS LUZES INTERNAS

FLUORESCENTES 52035 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DAS LUZES GIRATÓRIAS 52036 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO PÁRA-BRISA

AQUECIDO 52037 INTERRUPTOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DO EIXO 52038 INTERRUPTOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DA PONTE 52039 INTERRUPTOR PARA O FECHAMENTO DO RELÉ GERAL DE CORRENTE 52040 INTERRUPTOR PARA A ATIVAÇÃO DA BOMBA DE SENTINA 52041 INTERRUPTOR PARA O CONSENSO DE ROTAÇÃO DA TORRE 52042 INTERRUPTOR PARA A ATIVAÇÃO DO QUADRO INSTRUMENTOS E DOS TESTEMUNHOS 52043 INTERRUPTOR PARA A ATIVAÇÃO DA PRESSURIZAÇÃO 52044 INTERRUPTOR PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL 52045 INTERRUPTOR PARA A ATIVAÇÃO DA TRAÇÃO DIANTEIRA 52046 INTERRUPTOR PARA A ATIVAÇÃO DO COMANDO DE BLOQUEIO DO 4º EIXO 52047 INTERRUPTOR PARA A EXCLUSÃO DO RETARDER 52048 INTERRUPTOR PARA EXCLUSÃO DO RETARDER DESDE O PEDAL DO FREIO 52049 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O INCREMENTO MÍNIMO DO MOTOR 52050 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O CONSENSO DA SOLICITAÇÃO DE

PARADA 52051 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ILUMINAÇÃO DA LUZ DOS

CARTAZES 52052 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A LUBRIFICAÇÃO CENTRALIZADA 52053 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O AQUECEDOR AUTÔNOMO DO

MOTOR 52054 INTERRUPTOR PARA ATIVAÇÃO DAS LUZES GIRATÓRIAS E ESPERA DOS ALERTAS ACÚSTICOS

20 / 206

Page 21

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

52055 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO RÁDIO MEDIANTE

REDUTOR DE TENSÃO 52056 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DO A.S.R. 52057 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DO A.B.S. 52058 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O AQUECIMENTO DAS TUBULAÇÕES

DE COMBUSTÍVEL 52059 SELETOR DE MARCHAS PARA O CÂMBIO AUTOMÁTICO 52060 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DA SEGUNDA

VELOCIDADE DO CONDICIONADOR 52061 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO GUINCHO 52062 INTERRUPTOR PARA O DESBLOQUEIO DA PARTIDA 52063 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DA VENTILAÇÃO DO

MOTOR 52064 INTERRUPTOR PARA A ATIVAÇÃO LUZES DE GUERRA 52065 INTERRUPTOR PARA A ATIVAÇÃO DO PROJETOR SEMI-ESCURECIDO 52066 INTERRUPTOR PARA A ATIVAÇÃO DO PROJETOR DE GUERRA 52067 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DAS LUZES DE POSIÇÃO 52068 INTERRUPTOR PARA O COMANDO DA PROGRAMAÇÃO DE FIM DE LINHA 52069 INTERRUPTOR PARA O DIAGNÓSTICO DO E.D.C. 52070 INTERRUPTOR PARA A ATIVAÇÃO DA TOMADA DE FORÇA LATERAL 52071 INTERRUPTOR PARA A ATIVAÇÃO DA TOMADA DE FORÇA TRASEIRA 52072 SELETOR DE MARCHAS PARA O CÂMBIO AUTOMÁTICO EM FASE DE LIMP-HOME 52073 INTERRUPTOR PARA A ATIVAÇÃO DA FASE DE LIMP-HOME COM O CÂMBIO AUTOMÁTICO 52074 INTERRUPTOR PARA A ATIVAÇÃO DA TOMADA DE FORÇA DO REPARTIDOR DE TORQUE 52075 INTERRUPTOR PARA A ABERTURA DO RELÉ GERAL DE CORRENTE 52076 INTERRUPTOR PARA A EXPULSÃO DO AR INTERNO 52077 INTERRUPTOR PARA A FUNÇÃO DE ECONOMY 52078 INTERRUPTOR PARA A ATIVAÇÃO DOS FARÓIS DE NEBLINA 52079 INTERRUPTOR PARA O COMANDO DA VÁLVULA ELÉTRICA DO FREIO DE PARADA 52080 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO LAMPEJO DOS

FARÓIS 52081 INTERRUPTOR PARA O CONSENSO DE ATIVAÇÃO DAS VÁLVULAS ELÉTRICAS DO SISTEMA DE

METANO 52082 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DOS FARÓIS DE NEBLINA 52083 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DAS LUZES EMERGÊNCIA 52084 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO BLOQUEIO DO

DIFERENCIAL TRASEIRO 52085 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DO AERADOR (FUNÇÃO

DE ASPIRAÇÃO) 52086 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DO AERADOR (FUNÇÃO

DE EXPULSÃO) 52087 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DO AEROTERMO 52088 INTERRUPTOR PARA A SELEÇÃO DOS ALERTAS SONOROS (BUZINA OU APITO) 52089 INTERRUPTOR PARA PROGRAMAÇÃO DA 1ª E 2ª MARCHA DO CÂMBIO AUTOMÁTICO 52090 INTERRUPTOR PARA O NIVELAMENTO DAS SUSPENSÕES (E.C.A.S.) 52091 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DA LUNETA TÉRMICA 52092 COMUTADOR PARA O AQUECEDOR DO MOTOR OU DA CABINE 52093 INTERRUPTOR PARA O BLOQUEIO SEGURO DO PÓRTICO TRASEIRO 52094 INTERRUPTOR PARA O PONTO DA LUZ DE SPOT 52095 INTERRUPTOR PARA O COMANDO DE AJUDA NA PARTIDA 52096 INTERRUPTOR PARA A HABILITAÇÃO DO POSTO INCAPACITADO 52097 INTERRUPTOR INERCIAL 52098 INTERRUPTOR PARA A ATIVAÇÃO DO MENU NO VISOR DO PAINEL ELETRÔNICO COM

MICROPROCESSADOR 52099 INTERRUPTOR DE ATIVAÇÃO DA ALIMENTAÇÃO PARA ENCARROÇADORES EXTERNOS 52100 INTERRUPTOR PARA A ATIVAÇÃO DO SISTEMA ADM (BLOQUEIO DO DIFERENCIAL ELETRÔNICO) 52101 INTERRUPTOR DE EMERGÊNCIA PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL 52102 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO BLOQUEIO DO

DIFERENCIAL TRANSVERSAL DO EIXO DIANTEIRO 52103 INTERRUPTOR DE EXPULSÃO DO AR 52104 INTERRUPTOR DA VENTILAÇÃO FORÇADA 52105 INTERRUPTOR DE DESEMBAÇAMENTO DO VIDRO DO MOTORISTA 52106 INTERRUPTOR PARA TV

21 / 206

Page 22

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

52107 INTERRUPTOR PARA WC 52108 INTERRUPTOR DO PROGRAMA DE MARCHAS 52200 ALAVANCA PARA OS ALERTAS ELÉTRICOS OU PNEUMÁTICOS 52201 ALAVANCA PARA A ATIVAÇÃO AUTOMÁTICA OU MANUAL DO REDUTOR ELÉTRICO 52202 ALAVANCA PARA O COMANDO DA PORTA DIANTEIRA DESDE A INTERNA OU DESDE A EXTERNA 52203 ALAVANCA PARA A ATIVAÇÃO DO NBC 52204 ALAVANCA PARA A ATIVAÇÃO DO AR CONDICIONADO 52205 ALAVANCA PARA A SELEÇÃO DA VELOCIDADE DO CONDICIONADOR 52206 ALAVANCA PARA A ATIVAÇÃO DO GUINCHO 52207 ALAVANCA DA ATIVAÇÃO DAS LUZES DE GUERRA 52208 ALAVANCA PARA A SELEÇÃO DO LAMPEJO DOS FARÓIS-PROFUNDIDADE 52209 ALAVANCA COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DO RETARDER 52210 ALAVANCA COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DO RETARDER DESDE O

PEDAL DO FREIO 52211 ALAVANCA PARA O CICLO DE DOIS TONS POR IMPULSO OU CONTINUO 52212 ALAVANCA PARA O USO URBANO OU INTERURBANO DO ALERTA SONORO 52213 ALAVANCA PARA O MOTORISTA 1 OU O MOTORISTA 2 52214 ALAVANCA PARA O COMANDO DAS VÁLVULAS ELÉTRICAS PARA A ATIVAÇÃO DAS MARCHAS

NORMAIS OU REDUZIDAS 52215 ALAVANCA COM TESTEMUNHOS INCORPORADOS PARA ATIVAÇÃO DE A) AQUECIMENTO DO

MOTOR B) AQUECIMENTO DO HABITÁCULO 52216 ALAVANCA PARA A ATIVAÇÃO DO AQUECEDOR COM TESTEMUNHOS DE SINALIZAÇÃO DA A)

ATIVADO B) AVARIA 52217 ALAVANCA PARA O COMANDO DA ATIVAÇÃO DA TOMADA DE FORÇA DESDE A CABINE OU

DESDE A PARTE EXTERNA DA CABINE 52218 ALAVANCA PARA O SERVIÇO DO PILOTO AUTOMÁTICO DESDE A CABINE OU DESDE A PARTE

EXTERNA DA CABINE 52300 COMUTADOR PARA AS LUZES INTERNAS 52301 COMUTADOR PARA O COMANDO DAS LUZES DE EMERGÊNCIA 52302 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DAS LUZES DE

EMERGÊNCIA 52303 COMUTADOR PARA O LIMPADOR DO PÁRA-BRISA 52304 COMUTADOR PARA OS FARÓIS DE NEBLINA E O CONSENSO DE ACENDIMENTO DO FAROL DE

NEBLINA TRASEIRO 52305 COMUTADOR PARA A VENTILAÇÃO DO MOTORISTA 52306 COMUTADOR PARA A ATIVAÇÃO DO RETARDER 52307 COMUTADOR PARA AS LUZES EXTERNAS 52308 COMUTADOR PARA AS LUZES INTERNAS NORMAIS E AZUIS 52309 COMUTADOR PARA AS LUZES DE GUERRA 52310 COMUTADOR PARA OS ESPELHOS DIRECIONAIS 52311 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DOS AERADORES 52312 COMUTADOR DE COMANDO DO CORRETOR DE ORIENTAÇÃO DOS FARÓIS 52313 COMUTADOR DE COMANDO DO SISTEMA DE LEVANTAMENTO-ABAIXAMENTO DO VEÍCULO 52314 COMUTADOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DO EIXO 52315 COMUTADOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DA PONTE 52316 COMUTADOR PARA O COMANDO DE LEVANTAMENTO OU ABAIXAMENTO DO TERCEIRO EIXO 52317 COMUTADOR PARA O PROJETOR DE GUERRA 52318 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DO AQUECIMENTO

INTERNO 52319 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DE EXPULSÃO DO AR 52320 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DE LEVANTAMENTO OU

ABAIXAMENTO DO TERCEIRO EIXO 52321 COMUTADOR COM TESTEMUNHO INCORPORADO PARA OS FARÓIS DE NEBLINA E CONSENSO

DE ACENDIMENTO DO FAROL DE NEBLINA TRASEIRO 52322 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA SUSPENSÃO

PNEUMÁTICA DA PONTE 52323 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA SUSPENSÃO

PNEUMÁTICA DO EIXO 52324 COMUTADOR PARA A PREDISPOSIÇÃO DO FREIO-MOTOR 52325 COMUTADOR PARA O COMANDO DA LUZ INTERNA DESDE A CAMA 52326 COMUTADOR PARA AS LUZES INTERNAS BRANCAS E VERMELHAS 52500 COMUTADOR COM CHAVE PARA SERVIÇOS 52501 COMUTADOR COM CHAVE PARA SERVIÇOS COM PARTIDA E PREAQUECIMENTO

22 / 206

Page 23

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

52502 COMUTADOR COM CHAVE PARA SERVIÇOS COM PARTIDA 52520 COMUTADOR COM RESSALTO PARA A PARTIDA 52521 COMUTADOR COM RESSALTO PARA PARTIDA E PREAQUECIMENTO 52522 COMUTADOR COM RESSALTO PARA A ATIVAÇÃO DO REDUTOR ELÉTRICO 52523 COMUTADOR A PEDAL PARA A ATIVAÇÃO DO REDUTOR ELÉTRICO 52524 COMUTADOR COM RESSALTO PARA A ATIVAÇÃO DO REDUTOR HIDRÁULICO 52525 COMUTADOR A PEDAL PARA A ATIVAÇÃO DO REDUTOR HIDRÁULICO 52600 INTERRUPTOR GERAL DE CORRENTE 52601 INTERRUPTOR GERAL DE CORRENTE MECÂNICO COM DESATIVAÇÃO PNEUMÁTICA PARA OS

VEÍCULOS T.M.P. 53000 INTERRUPTOR DO TESTE DE LÂMPADAS 53001 INTERRUPTOR PARA O LAVADOR DOS FARÓIS 53002 INTERRUPTOR PARA A PARADA DO MOTOR 53003 INTERRUPTOR PARA O LAVADOR DO PÁRA-BRISA 53004 INTERRUPTOR PARA O LAVADOR DOS FARÓIS 53005 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O LAVADOR DOS FARÓIS 53006 INTERRUPTOR PARA A PARTIDA DESDE O COMPARTIMENTO DO MOTOR 53007 INTERRUPTOR PARA A PARADA DO MOTOR DESDE O COMPARTIMENTO DO MOTOR 53008 INTERRUPTOR PARA O FECHAMENTO DO RELÉ GERAL DE CORRENTE 53009 INTERRUPTOR PARA A ABERTURA DO RELÉ GERAL DE CORRENTE 53010 INTERRUPTOR PARA O COMANDO DA PORTA DIANTEIRA 53011 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA PORTA DIANTEIRA 53012 INTERRUPTOR PARA O COMANDO DA PORTA CENTRAL 53013 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA PORTA CENTRAL 53014 INTERRUPTOR PARA O COMANDO DA PORTA TRASEIRA 53015 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA PORTA TRASEIRA 53016 INTERRUPTOR PARA A SOLICITAÇÃO DE PARADA 53017 INTERRUPTOR PARA A CHAMADA DA RODO-MOÇA 53018 INTERRUPTOR PARA A ABERTURA DO TGC E A CONEXÃO À MASSA DO + DO ALTERNADOR 53019 INTERRUPTOR PARA O COMANDO DA PORTA DIANTEIRA DESDE A PARTE EXTERNA 53020 INTERRUPTOR PARA A VISUALIZAÇÃO DO NÍVEL DE ÓLEO DO MOTOR 53021 INTERRUPTOR PARA O DESBLOQUEIO DO VEÍCULO COM AS PORTAS ABERTAS 53022 INTERRUPTOR PARA O COMANDO DE BLOQUEIO DO DIFERENCIAL DIANTEIRO 53023 INTERRUPTOR PARA O FECHAMENTO DO RELÉ GERAL DE CORRENTE 53024 INTERRUPTOR PARA O COMANDO DO LAVADOR DOS FARÓIS 53025 INTERRUPTOR PARA DIAGNÓSTICO DO SISTEMA LEVANTAMENTO-ABAIXAMENTO DO VEÍCULO 53026 INTERRUPTOR PARA A PARADA DO MOTOR 53027 INTERRUPTOR PARA O COMANDO DO TETO SOLAR 53028 INTERRUPTOR PARA O COMANDO DA CONDIÇÃO DE "MARCHA" DO VEÍCULO 53029 INTERRUPTOR PARA O COMANDO DE LEVANTAMENTO DO TERCEIRO EIXO 53030 INTERRUPTOR PARA O COMANDO DE AJUDA NA PARTIDA 53031 INTERRUPTOR PARA O DESBLOQUEIO DOS PÓRTICOS 53032 INTERRUPTOR PARA A RECUPERAÇÃO DO ALTERNADOR 53033 INTERRUPTOR PARA A PARTIDA DO MOTOR 53034 INTERRUPTOR PARA A RECUPERAÇÃO DO SISTEMA DE ANTI-INCÊNDIO 53035 INTERRUPTOR PARA A ATIVAÇÃO DOS TAMBORES DE ANTI-INCÊNDIO 53036 INTERRUPTOR PARA A ATIVAÇÃO DO SISTEMA DE CALIBRAÇÃO DOS PNEUS 53037 INTERRUPTOR PARA A DESATIVAÇÃO DO SISTEMA DE CALIBRAÇÃO DOS PNEUS 53038 INTERRUPTOR PARA O CONTROLE DO SISTEMA DE CALIBRAÇÃO DOS PNEUS 53039 INTERRUPTOR PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO 53040 INTERRUPTOR PARA O COMANDO DE ABAIXAMENTO SERVO-ASSISTIDO DA CABINE 53041 INTERRUPTOR PARA O CONTROLE DAS FUNÇÕES DO SISTEMA EDC 53042 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA A EXCLUSÃO DO ABS 53043 INTERRUPTOR PARA A LUBRIFICAÇÃO CENTRALIZADA 53044 INTERRUPTOR PARA A ACELERAÇÃO DO MOTOR DESDE A TERRA 53045 INTERRUPTOR PARA A ATIVAÇÃO DOS SECADORES DE PÁRA-BRISA 53046 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O DISPARO DA CORTINA DE NEBLINA 53047 INTERRUPTOR PARA O DESENROLAMENTO DO CABO DE GUINCHO 53048 INTERRUPTOR PARA O ENROLAMENTO DO CABO DE GUINCHO 53049 INTERRUPTOR PARA DIAGNÓSTICO DA CENTRAL ELETRÔNICA DO SISTEMA DE METANO

(DELTEC)

23 / 206

Page 24

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

53050 INTERRUPTOR PARA A ATIVAÇÃO DA TRAÇÃO ÓTIMA 53051 INTERRUPTOR PARA O COMANDO DE LEVANTAMENTO DAS SUSPENSÕES 53052 INTERRUPTOR PARA O COMANDO DE ABAIXAMENTO DAS SUSPENSÕES 53053 INTERRUPTOR PARA O TESTE DO CÂMBIO AUTOMÁTICO 53054 BOTÃO DE FIM DE CURSO NAS PORTAS LATERAIS 53055 INTERRUPTOR INSTÁVEL PARA AS LUZES INTERNAS 53056 BOTÃO PARA DE SOLICITAÇÃO DE PARADA INCAPACITADA 53057 BOTÃO PARA A SOLICITAÇÃO DE ASSISTÊNCIA INCAPACITADA 53058 INTERRUPTOR PARA O BLOQUEIO DO CARRINHO INCAPACITADO (NO POSTO INCAPACITADO) 53059 INTERRUPTOR PARA O DESBLOQUEIO DO CARRINHO INCAPACITADO (NO POSTO

INCAPACITADO) 53060 BOTÃO PARA O FREIO DE PARADA 53061 INTERRUPTOR PARA O CONSENSO DE ABAIXAMENTO HIDRÁULICO DA CABINE 53062 INTERRUPTOR PARA O ABAIXAMENTO HIDRÁULICO DA CABINE NA FASE DE ABAIXAMENTO 53063 INTERRUPTOR PARA O ABAIXAMENTO HIDRÁULICO DA CABINE NA FASE DE LEVANTAMENTO 53064 INTERRUPTOR INERCIAL 53300 COMUTADOR PARA O LEVANTADOR DO VIDRO DA PORTA DO LADO DO MOTORISTA 53301 BOTÕES DE COMANDO DE MARCHAS DO CÂMBIO AUTOMÁTICO 53302 COMUTADOR PARA LEVANTADOR DO VIDRO DA PORTA DO LADO DO PASSAGEIRO 53303 BOTÕES PARA O COMANDO DO DISPOSITIVO DE ABERTURA DAS PORTAS GIRATÓRIA 53304 COMUTADOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DO EIXO 53305 COMUTADOR PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DA PONTE 53306 COMUTADOR PARA O COMANDO DO MOTOR PARA DO TETO SOLAR 53307 COMUTADOR PARA O COMANDO DE ENROLAMENTO DO GUINCHO 53308 COMUTADOR PARA O COMANDO EXTERNO DE ENROLAMENTO DO GUINCHO 53309 COMUTADOR PARA O COMANDO DE LEVANTAMENTO DO TERCEIRO EIXO 53310 COMUTADOR PARA A ATIVAÇÃO DA TOMADA DE FORÇA TOTAL NO CÂMBIO 53311 COMUTADOR PARA O COMANDO DA CORTINA DE PÁRA-SOL 53312 CARCAÇA DOS COMUTADORES PARA O PILOTO AUTOMÁTICO 53313 COMUTADOR COM TESTEMUNHO INCORPORADO PARA A ATIVAÇÃO DO FAROL DE NEBLINA

TRASEIRO 53315 COMUTADOR PARA O FAROL DE NEBLINA TRASEIRO 53316 COMUTADOR PARA O RELÉ GERAL DE CORRENTE 53500 INTERRUPTOR PARA A SINALIZAÇÃO DO PÓRTICO DO COMPARTIMENTO DO MOTOR ABERTO 53501 INTERRUPTOR PARA A SINALIZAÇÃO DE PARADA 53502 INTERRUPTOR PARA A SINALIZAÇÃO DE PÓRTICO ABERTO 53503 INTERRUPTOR PARA O ACENDIMENTO DAS LUZES DA MARCHA A RÉ 53504 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL DIANTEIRO ATIVADO 53505 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO ATIVADO 53506 INTERRUPTOR PARA A SINALIZAÇÃO DA TRAÇÃO INTEGRAL ATIVADA 53507 INTERRUPTOR PARA A SINALIZAÇÃO DAS MARCHAS REDUZIDAS ATIVADAS 53508 INTERRUPTOR PARA A INTERDIÇÃO DE PARTIDA COM AS MARCHAS ATIVADAS E

ACENDIMENTO LUZ DA MARCHA A RÉ 53509 INTERRUPTOR PARA O ACENDIMENTO DAS LUZES INTERNAS 53510 INTERRUPTOR PARA O ACENDIMENTO DA LUZ DOS DEGRAUS 53511 INTERRUPTOR PARA A SINALIZAÇÃO DE CABINE ABAIXADA 53512 INTERRUPTOR PARA A INTERDIÇÃO DA PARTIDA DO MOTOR COM O FREIO DE MÃO

DESATIVADO 53513 INTERRUPTOR PARA A SINALIZAÇÃO DA VELOCIDADE MÁXIMA PERMITIDA 53514 INTERRUPTOR DE FIM CURSO DO CILINDRO CONVERSOR DOS FREIOS DIANTEIROS 53515 INTERRUPTOR DE FIM CURSO DO CILINDRO CONVERSOR DOS FREIOS TRASEIROS 53516 INTERRUPTOR PARA A DESATIVAÇÃO DO LIMITADOR DE VELOCIDADE COM O CÂMBIO EM

PONTO MORTO 53517 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO TRANSVERSAL ATIVADO 53518 INTERRUPTOR PARA A ATIVAÇÃO DO PLAFON DE ILUMINAÇÃO DO BAGAGEIRO 53519 INTERRUPTOR PARA A ATIVAÇÃO DO PLAFON DE ILUMINAÇÃO DO COMPARTIMENTO DO

MOTOR 53520 INTERRUPTOR PARA O COMANDO DO FREIO-MOTOR 53521 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO LONGITUDINAL ATIVADO 53522 INTERRUPTOR PARA A SINALIZAÇÃO DA PORTA DIANTEIRA ABERTA E ACENDIMENTO DAS

LUZES DOS DEGRAUS 53523 INTERRUPTOR PARA A SINALIZAÇÃO DA PORTA TRASEIRA ABERTA E ACENDIMENTO DAS

LUZES DOS DEGRAUS

24 / 206

Page 25

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

53524 INTERRUPTOR DE SEGURANÇA PARA A REABERTURA DA PORTA DIANTEIRA 53525 INTERRUPTOR DE SEGURANÇA PARA A REABERTURA DA PORTA CENTRAL 53526 INTERRUPTOR DE SEGURANÇA PARA A REABERTURA DA PORTA TRASEIRA 53527 INTERRUPTOR PARA O TESTEMUNHO DE SINALIZAÇÃO DO ENRIQUECEDOR ATIVADO 53528 INTERRUPTOR PARA A SINALIZAÇÃO DOS EIXOS DIANTEIROS ALINHADOS 53529 INTERRUPTOR PARA A SINALIZAÇÃO DO 4º EIXO ALINHADO 53530 INTERRUPTOR PARA A SINALIZAÇÃO DA TRAÇÃO DIANTEIRA ATIVADA 53531 INTERRUPTOR PARA A SINALIZAÇÃO DO FREIO DE ESTACIONAMENTO ATIVADO 53532 INTERRUPTOR PARA O APERTO DO ACELERADOR ATÉ O FIM 53533 INTERRUPTOR PARA A ATIVAÇÃO DO PARCIALIZADOR NO MÍNIMO 53534 INTERRUPTOR PARA A EXCLUSÃO DO RETARDER DESDE O PEDAL DO ACELERADOR 53535 INTERRUPTOR PARA A SINALIZAÇÃO DAS MARCHAS RÁPIDAS ATIVADAS 53536 INTERRUPTOR PARA A SINALIZAÇÃO DA TOMADA DE FORÇA NO CÂMBIO ATIVADA 53537 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL DO TERCEIRO EIXO

IMPLEMENTADO ATIVADO 53538 INTERRUPTOR PARA A SINALIZAÇÃO DA CAIXA ABAIXADA 53539 INTERRUPTOR PARA A SINALIZAÇÃO DAS CORRENTES PARA NEVE AUTOMÁTICAS ATIVADAS 53540 INTERRUPTOR NO COMANDO DA EMBREAGEM PARA O CÂMBIO 2X5 MARCHAS 53541 INTERRUPTOR PARA O CONSENSO DE ABAIXAMENTO DA CABINE COM A CALANDRA ABERTA 53542 INTERRUPTOR PARA A SINALIZAÇÃO DA TRAMELA ABERTA 53543 INTERRUPTOR PARA A EXCLUSÃO DO SENSOR VOLUMÉTRICO 53544 INTERRUPTOR PARA A SINALIZAÇÃO DO SISTEMA AR CONDICIONADO PARA O CÂMBIO

AUTOMÁTICO ATIVADO 53545 INTERRUPTOR PARA A SINALIZAÇÃO DO CÂMBIO EM PONTO MORTO 53546 INTERRUPTOR PARA A ATIVAÇÃO DAS MARCHAS COM O CAPÔ FECHADO 53547 INTERRUPTOR PARA O SINAL SECUNDÁRIO DESDE O PEDAL FREIO PARA A CENTRAL

ELETRÔNICA DO EDC 53548 INTERRUPTOR PARA A DESATIVAÇÃO DO FREIO-MOTOR COM O ACELERADOR NO MÍNIMO 53549 INTERRUPTOR NA EMBREAGEM PARA O ACELERADOR ELETRÔNICO 53550 INTERRUPTOR PARA A MARCHA E SENTIDO DE MARCHA COM O CÂMBIO AUTOMÁTICO 53551 INTERRUPTOR PARA A SINALIZAÇÃO DO REPARTIDOR DE TORQUE EM PONTO MORTO 53552 INTERRUPTOR PARA A SINALIZAÇÃO DA TOMADA DE FORÇA DO REPARTIDOR ATIVADA 53553 INTERRUPTOR PARA A POSIÇÃO EM MARCHA RETILÍNEA DO EIXO 53554 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA DO CILINDRO DO FREIO A MÃO 53555 INTERRUPTOR PARA A INTERDIÇÃO DE PARTIDA DESDE A TERRA COM AS MARCHAS ATIVADAS 53556 INTERRUPTOR NA EMBREAGEM PARA O CÂMBIO AUTOMÁTICO 53557 INTERRUPTOR PARA O FREIO-MOTOR COM O CÂMBIO AUTOMÁTICO 53558 INTERRUPTOR PARA A SINALIZAÇÃO DO "GRUPO DE MARCHAS" PARA O CÂMBIO AUTOMÁTICO 53559 INTERRUPTOR PARA MARCHA ATIVADA PARA O CÂMBIO AUTOMÁTICO 53560 INTERRUPTOR PARA A SINALIZAÇÃO DO CÂMBIO EM PONTO MORTO PARA O CÂMBIO

AUTOMÁTICO 53561 INTERRUPTOR DE EMERGÊNCIA PARA O CÂMBIO AUTOMÁTICO 53562 INTERRUPTOR PARA O CÂMBIO AUTOMÁTICO CÂMBIO GV (16 MARCHAS) 53563 INTERRUPTOR DE MARCHA PARA O CÂMBIO AUTOMÁTICO 53564 INTERRUPTOR PARA A INTERDIÇÃO DE PARTIDA COM AS MARCHAS ATIVADAS 53565 INTERRUPTOR PARA A SINALIZAÇÃO DO PEDAL DO FREIO PRESSIONADO 53566 INTERRUPTOR PARA A SINALIZAÇÃO DO PEDAL DO ACELERADOR PRESSIONADO 53567 INTERRUPTOR PARA A SINALIZAÇÃO DA TOMADA DE FORÇA LATERAL ATIVADA 53568 INTERRUPTOR PARA A SINALIZAÇÃO DA TOMADA DE FORÇA TRASEIRA ATIVADA 53569 INTERRUPTOR PARA A SINALIZAÇÃO DO FREIO-MOTOR ATIVADO 53570 INTERRUPTOR PARA A SINALIZAÇÃO DE ABERTURA DA PORTA DIANTEIRA 53571 INTERRUPTOR PARA A SINALIZAÇÃO DE ABERTURA DA PORTA CENTRAL 53572 INTERRUPTOR PARA A SINALIZAÇÃO DA ABERTURA DA PORTA TRASEIRA 53573 INTERRUPTOR PARA A SINALIZAÇÃO DO PÓRTICO DESBLOQUEADO 53574 INTERRUPTOR PARA A ATIVAÇÃO DE VELOCIDADE INTERMEDIÁRIA 53575 INTERRUPTOR DE FIM DE CURSO PARA A EXCLUSÃO DO SISTEMA DE METANO COM O

PÓRTICO DE COMBUSTÍVEL ABERTO 53576 INTERRUPTOR PARA O DESEMBAÇAMENTO VIDRO DO MOTORISTA E DA PORTA DIANTEIRA 53577 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA DO CABO FLEXÍVEL 53578 INTERRUPTOR PARA A SINALIZAÇÃO DA PORTA TRASEIRA ABERTA

25 / 206

Page 26

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

53579 INTERRUPTOR PARA A ABERTURA DA VÁLVULA ELÉTRICA GERAL DO CIRCUITO DE ÁGUA DE

AQUECIMENTO 53580 INTERRUPTOR PARA O COMANDO DOS AEROTERMOS SOB O ASSOALHO 53581 INTERRUPTOR PARA A ATIVAÇÃO DOS MOTORES ELÉTRICOS NO TETO PARA A VENTILAÇÃO.

FORÇADA 53582 INTERRUPTOR PARA A ABERTURA DA VÁLVULA ELÉTRICA DE MASSA RAD. NO TETO 53583 INTERRUPTOR PARA A ABERTURA/FECHAMENTO DOS DEFLETORES 53584 INTERRUPTOR PARA A ATIVAÇÃO DO CLIMATIZADOR 53585 INTERRUPTOR PARA A EXCLUSÃO DA REVERSIBILIDADE DA PORTA DIANTEIRA 53586 INTERRUPTOR PARA A EXCLUSÃO DA REVERSIBILIDADE DA PORTA CENTRAL 53587 INTERRUPTOR PARA A BORDA SENSÍVEL DA PORTA DIANTEIRA 53588 INTERRUPTOR PARA A BORDA SENSÍVEL DA PORTA CENTRAL 53589 INTERRUPTOR PARA A SINALIZAÇÃO DA PORTA LATERAL ABERTA 53590 INTERRUPTOR PARA A SINALIZAÇÃO DE ABERTURA DO CAPÔ DO MOTOR 53591 INTERRUPTOR PARA A SINALIZAÇÃO DE AVARIA NO CIRCUITO HIDRÁULICO COM O TERCEIRO

EIXO IMPLEMENTADO DIRECIONAL 53592 INTERRUPTOR DO PEDAL DO FREIO PARA O REDUTOR 53593 INTERRUPTOR PARA A ILUMINAÇÃO DO COMPARTIMENTO DE FERRAMENTAS 53594 INTERRUPTOR DE FIM DE CURSO PARA A SINALIZAÇÃO DO COMANDO DA PORTA EXTERNA EM

EMERGÊNCIA BLOQUEADO 53595 INTERRUPTOR DE FIM DE CURSO PARA O COMANDO DE ABERTURA DA PORTA DESDE A PARTE

EXTERNA EM CONDIÇÕES DE EMERGÊNCIA 53596 INTERRUPTOR DE SINALIZAÇÃO DA PRESENÇA DE CARRINHO INCAPACITADO 53597 INTERRUPTOR DE SINALIZAÇÃO DO BLOQUEIO CARRINHO INCAPACITADO 53598 INTERRUPTOR COM TESTEMUNHO INCORPORADO PARA O COMANDO DA PORTA LATERAL

ELÉTRICA CORREDIÇA 53599 FIM DE CURSO PARA A SINALIZAÇÃO DO PEDAL DO ACELERADOR SOLTO 53600 INTERRUPTOR PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL TRASEIRO

ATIVADO 53601 INTERRUPTOR DE FIM DE CURSO PARA A ABERTURA DA PORTA DESDE A PARTE INTERNA EM

CONDIÇÕES DE EMERGÊNCIA 53602 INTERRUPTOR PARA A SINALIZAÇÃO DE NÃO FECHAMENTO TOTAL DA CORTINA PÁRA-SOL 53800 ALAVANCA PARA A SINALIZAÇÃO DA PARADA 53801 ALAVANCA PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRANSVERSAL E PONTES

ROCKWELL 53802 ALAVANCA PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRANSVERSAL E PONTES

ROCKWELL PARA O TERCEIRO EIXO 53803 ALAVANCA PARA O COMANDO DO EDC (REGULAGEM DE VELOCIDADE) 53804 ALAVANCA PARA O COMANDO DO EDC (MEMORIZAÇÃO DE VELOCIDADE) 53900 COMUTADOR PARA O COMANDO DE LEVANTAMENTO OU ABAIXAMENTO DO TERCEIRO EIXO 53905 COMUTADOR COM TESTEMUNHO INCORPORADO PARA O LEVANTAMENTO OU ABAIXAMENTO

DO TERCEIRO EIXO 54000 ALAVANCA GERAL DE CORRENTE 54030 COMUTADOR DE 4 FUNÇÕES 54031 COMUTADOR DE 5 FUNÇÕES 54032 COMUTADOR DE 8 FUNÇÕES 54033 COMUTADOR DE 6 FUNÇÕES 55000 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE ATIVAÇÃO DO REDUTOR ELÉTRICO 55001 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE ATIVAÇÃO DO FREIO-MOTOR 55002 INTERRUPTOR TACOMÉTRICO PARA A SINALIZAÇÃO DA VELOCIDADE MÁXIMA COM A TRAÇÃO

INTEGRAL ATIVADA 55003 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE ATIVAÇÃO DO SISTEMA DE

SUSPENSÕES PNEUMÁTICAS 55004 INTERRUPTOR TACOMÉTRICO PARA A DESATIVAÇÃO DO LEVANTAMENTO DO TERCEIRO EIXO 55005 INTERRUPTOR TACOMÉTRICO PARA A DESATIVAÇÃO DO TERCEIRO EIXO DIRECIONAL 55006 INTERRUPTOR TACOMÉTRICO PARA A ATIVAÇÃO DO MOTOR DE EXPULSÃO DO PÓ 55007 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE BLOQUEIO DO 4º EIXO 55008 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE ATIVAÇÃO DO BLOQUEIO DO

DIFERENCIAL LONGITUDINAL 55009 INTERRUPTOR TACOMÉTRICO MÚLTIPLO 55010 INTERRUPTOR ELETRÔNICO PARA O ALERTA COM DOIS TONS

26 / 206

Page 27

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

55011 INTERRUPTOR TACOMÉTRICO PARA O CONSENSO DE ATIVAÇÃO DO BLOQUEIO DIFERENCIAL

TRASEIRO 55012 INTERRUPTOR TACOMÉTRICO PARA O BLOQUEIO DO LEVANTAMENTO DO TERCEIRO EIXO 55100 INTERRUPTOR ELETRÔNICO PARA A SINALIZAÇÃO DA CABINE ABAIXADA 55101 INTERRUPTOR ELETRÔNICO PARA A SINALIZAÇÃO DO TANQUE SUPLEMENTAR 55111 INTERRUPTOR ELETRÔNICO PARA A COMUTAÇÃO DE LEVANTAMENTO/ABAIXAMENTO DO

TERCEIRO EIXO SUPERANDO A 11 t NOS EIXOS 55115 INTERRUPTOR ELETRÔNICO PARA A DESATIVAÇÃO DO EIXO IMPLEMENTADO (AJUDA NA

PARTIDA) SUPERANDO A 15 t NOS EIXOS 58000 TESTEMUNHO DE SINALIZAÇÃO DA ILUMINAÇÃO GERAL ATIVADA 58001 TESTEMUNHO DE SINALIZAÇÃO DO FAROL DE NEBLINA TRASEIRO ATIVADO 58002 TESTEMUNHO DE SINALIZAÇÃO DAS LUZES DE ESTRADA ATIVADAS 58003 TESTEMUNHO DE SINALIZAÇÃO DA LUZES GIRATÓRIAS ATIVADAS 58004 TESTEMUNHO DE SINALIZAÇÃO DO LAMPEJO DOS FARÓIS ATIVADO 58006 LED DE SINALIZAÇÃO DE AVARIA POS. ANT. DIR.-GALIBO ANT. DIR. MOTRIZ 58007 LED DE SINALIZAÇÃO DE AVARIA POS. ANT. ESQ.-GALIBO. ANT. ESQ. MOTRIZ 58008 LED DE SINALIZAÇÃO DE AVARIA MATRICULA MOTRIZ 58009 LED DE SINALIZAÇÃO DE AVARIA POS. POST. DIR.-PARADA DIR.-FAROL DE NEBLINA TRAS. DIR.-

GALIBO POST. DIR. MOTRIZ 58010 LED DE SINALIZAÇÃO DE AVARIA POS. POST. ESQ.-PARADA ESQ.-FAROL DE NEBLINA TRAS.

ESQ. - GALIBO POST. ESQ. MOTRIZ 58011 LED DE SINALIZAÇÃO DE AVARIA POSIÇÃO-GALIBO-PARADA-FAROL DE NEBLINA TRAS.-

MATRICULA DO REBOQUE 58012 LED DE SINALIZAÇÃO DO FUNCIONAMENTO GERAL CORRETO 58050 TESTEMUNHO DE SINALIZAÇÃO DE PRÉ-DESGASTE DAS LONAS DE FREIO 58051 TESTEMUNHO DE SINALIZAÇÃO DE DESGASTE PRODUZIDO NAS LONAS DE FREIO 58052 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS 58053 TESTEMUNHO DE SINALIZAÇÃO DO FREIO DE MÃO ATIVADO 58054 TESTEMUNHO DE SINALIZAÇÃO DO REDUTOR ELÉTRICO ATIVADO 58055 TESTEMUNHO DE SINALIZAÇÃO DO FREIO-MOTOR ATIVADO 58056 TESTEMUNHO DE SINALIZAÇÃO DA PRESSÃO BAIXA DE AR NOS FREIOS DIANTEIRAS 58057 TESTEMUNHO DE SINALIZAÇÃO DA PRESSÃO BAIXA DE AR NOS FREIOS TRASEIRAS 58058 TESTEMUNHO DE SINALIZAÇÃO DO NÍVEL INSUFICIENTE DO FLUIDO DE FREIOS 58059 TESTEMUNHO DE SINALIZAÇÃO DO RETARDER ATIVADO 58060 TESTEMUNHO DE SINALIZAÇÃO DA PRESSÃO BAIXA DE AR NO FREIO DE ESTACIONAMENTO 58061 TESTEMUNHO DE SINALIZAÇÃO DO ABS INOPERANTE 58062 TESTEMUNHO DE SINALIZAÇÃO DO DESGASTE DAS LONAS DE FREIO DO EIXO 58063 TESTEMUNHO DE SINALIZAÇÃO DO DESGASTE DAS LONAS DE FREIO DA PONTE 58064 TESTEMUNHO DE SINALIZAÇÃO DO ABS DO REBOQUE INOPERANTE 58065 TESTEMUNHO DE SINALIZAÇÃO DO ABS DO REBOQUE-MOTRIZ NÃO CONECTADO 58066 TESTEMUNHO DE SINALIZAÇÃO DO ASR INOPERANTE 58067 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NA BOMBA DE CIRCULAÇÃO DO FLUIDO DE FREIOS 58068 TESTEMUNHO DE SINALIZAÇÃO DE TEMPERATURA ALTA DO LÍQUIDO DE ARREFECIMENTO DOS

FREIOS DA PONTE 58069 TESTEMUNHO DE SINALIZAÇÃO DE FUNCIONAMENTO DO ASR OU DO LIMITADOR DE

VELOCIDADE 58070 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO LIMITADOR DE VELOCIDADE 58071 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS DO EIXO 58072 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS DA PONTE 58073 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS DO REBOQUE 58074 TESTEMUNHO DE SINALIZAÇÃO DO FREIO DE ESTACIONAMENTO ATIVADO 58075 TESTEMUNHO DE SINALIZAÇÃO DA QUEDE PRESSÃO NO SISTEMA DE FREIOS (ICP) 58076 TESTEMUNHO DE SINALIZAÇÃO DO FREIO DE PARADA 58077 TESTEMUNHO DE SINALIZAÇÃO DA PRESSÃO BAIXA DO FLUIDO DOS FREIOS 58092 LED DE SINALIZAÇÃO DE DESGASTE DAS PASTILHAS DE FREIO DO EIXO 58093 LED DE SINALIZAÇÃO DE DESGASTE DAS PASTILHAS DE FREIO DA PONTE 58098 LED DE SINALIZAÇÃO DO NÍVEL INSUFICIENTE DO FLUIDO DE FREIOS 58100 TESTEMUNHO DE SINALIZAÇÃO DE FALTA DE RECARGA DAS BATERIAS 58101 TESTEMUNHO DE SINALIZAÇÃO DO PREAQUECIMENTO ATIVADO 58102 TESTEMUNHO DE SINALIZAÇÃO DE TEMPERATURA ALTA DO ÓLEO DO MOTOR 58103 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO DE AR ENTUPIDO

27 / 206

Page 28

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

58104 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DO MOTOR 58105 TESTEMUNHO DE SINALIZAÇÃO DE TEMPERATURA ALTA DA ÁGUA DO MOTOR 58106 TESTEMUNHO DE SINALIZAÇÃO DE NÍVEL BAIXO DE ÁGUA NO RADIADOR 58107 TESTEMUNHO DE SINALIZAÇÃO DO PÓS-AQUECIMENTO ATIVADO 58108 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO DE ÓLEO ENTUPIDO 58109 TESTEMUNHO DE SINALIZAÇÃO DO AQUECIMENTO DO ÓLEO DIESEL ATIVADO 58110 TESTEMUNHO DE SINALIZAÇÃO DO PÓS-AQUECIMENTO ATIVADO 58111 TESTEMUNHO DE SINALIZAÇÃO DA FALTA DE RECARGA DA BATERIA COM O ALTERNADOR

SUPLEMENTAR 58112 TESTEMUNHO DE SINALIZAÇÃO DO ENRIQUECEDOR ATIVADO 58113 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO DE ÓLEO DO VENTILADOR ENTUPIDO 58114 TESTEMUNHO DE SINALIZAÇÃO DO INTERRUPTOR GERAL DAS BATERIAS ABERTO 58115 TESTEMUNHO DE SINALIZAÇÃO DA TEMPERATURA BAIXA DA ÁGUA DO MOTOR 58116 TESTEMUNHO DE SINALIZAÇÃO DE A) NÍVEL BAIXO DE ÁGUA NO MOTOR B) TEMPERATURA

ALTA DA ÁGUA DO MOTOR 58117 TESTEMUNHO DE SINALIZAÇÃO DE A) PRESSÃO BAIXA DO ÓLEO DO MOTOR B) TEMPERATURA

ALTA DO ÓLEO DO MOTOR 58136 LED DE SINALIZAÇÃO DE NÍVEL BAIXO DE ÁGUA NO RADIADOR 58150 TESTEMUNHO DE SINALIZAÇÃO DA VENTILAÇÃO FORÇADA ATIVADA 58151 TESTEMUNHO DE SINALIZAÇÃO DO SISTEMA DE AQUECIMENTO SUPLEMENTAR ATIVADO 58152 TESTEMUNHO DE SINALIZAÇÃO DO AQUECIMENTO INTERNA ATIVADO 58153 TESTEMUNHO DE SINALIZAÇÃO DA VENTILAÇÃO DO MOTORISTA ATIVADA 58154 TESTEMUNHO DE SINALIZAÇÃO DO AQUECEDOR ELÉTRICO DE DESEMBAÇAMENTO DO PÁRA-

BRISA ATIVADO 58155 TESTEMUNHO DE SINALIZAÇÃO DO SISTEMA DE AR CONDICIONADO ATIVADO 58156 TESTEMUNHO DE SINALIZAÇÃO DE BAIXA PRESSURIZAÇÃO DO NBC 58157 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO NBC ENTUPIDO 58158 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO NBC ATIVADO 58160 MÓDULO DE INDICADOR ÓTICO DUPLO COM LED 58165 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO AQUECEDOR SUPLEMENTAR 58200 TESTEMUNHO DE SINALIZAÇÃO DA LUZES DE DIREÇÃO MOTRIZ ATIVADAS 58201 TESTEMUNHO DE SINALIZAÇÃO DA LUZES DE DIREÇÃO DO REBOQUE ATIVADAS 58202 TESTEMUNHO DE SINALIZAÇÃO DA LUZES DE EMERGÊNCIA ATIVADAS 58250 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DAS SUSPENSÕES 58251 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NA SUSPENSÃO DIANTEIRA

ESQUERDA 58252 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NA SUSPENSÃO DIANTEIRA DIREITA 58253 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NA SUSPENSÃO TRASEIRA 58254 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DE AR NAS SUSPENSÕES 58255 TESTEMUNHO DE SINALIZAÇÃO DAS SUSPENSÕES NÃO EM CONDIÇÕES DE "MARCHA" 58300 TESTEMUNHO DE SINALIZAÇÃO DAS PORTAS ABERTAS 58301 TESTEMUNHO DE SINALIZAÇÃO DA PORTA DIANTEIRA ABERTA 58302 TESTEMUNHO DE SINALIZAÇÃO DA PORTA CENTRAL ABERTA 58303 TESTEMUNHO DE SINALIZAÇÃO DA PORTA TRASEIRA ABERTA 58304 TESTEMUNHO REPETIDOR DAS SINALIZAÇÕES DAS PORTAS ABERTAS 58305 TESTEMUNHO DE SINALIZAÇÃO DO DESBLOQUEIO DO VEÍCULO COM AS PORTAS ABERTAS 58306 TESTEMUNHO DE SINALIZAÇÃO DAS PORTAS FECHADAS 58307 TESTEMUNHO DE SINALIZAÇÃO DA SOLICITAÇÃO DE PARADA INCAPACITADA 58308 TESTEMUNHO DE SINALIZAÇÃO DA SOLICITAÇÃO DE ASSISTÊNCIA INCAPACITADA 58309 TESTEMUNHO DE SINALIZAÇÃO DO POSTO INCAPACITADO HABILITADO 58310 TESTEMUNHO DE SINALIZAÇÃO DA TRAMELA PILOTO DESBLOQUEADA 58311 TESTEMUNHO DE SINALIZAÇÃO DO PÓRTICO TRASEIRO DESBLOQUEADO 58350 TESTEMUNHO DE SINALIZAÇÃO DE TEMPERATURA ALTA DO ÓLEO DO CÂMBIO 58351 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DO AR NO CÂMBIO 58352 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO NO CÂMBIO 58353 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO ALTA DO ÓLEO NO CÂMBIO 58354 TESTEMUNHO DE SINALIZAÇÃO DO CÂMBIO EM PONTO MORTO 58355 TESTEMUNHO DE SINALIZAÇÃO DE NÍVEL BAIXO DO ÓLEO NO CÂMBIO 58356 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO CÂMBIO AUTOMÁTICO 58357 TESTEMUNHO DE SINALIZAÇÃO DE TESTE DO CÂMBIO AUTOMÁTICO 58360 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NA EMBREAGEM AUTOMÁTICA 58400 TESTEMUNHO DE SINALIZAÇÃO DE DESGASTE DA EMBREAGEM

28 / 206

Page 29

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

58401 TESTEMUNHO REPETIDOR DE SINALIZAÇÃO DE PRESSÃO INSUFICIENTE DE AR NOS FREIOS,

DE ÓLEO DO MOTOR E TEMPERATURA ALTA DA ÁGUA DO MOTOR 58402 TESTEMUNHO DE SINALIZAÇÃO DA SOLICITAÇÃO DE PARADA 58403 TESTEMUNHO DE SINALIZAÇÃO DOS ESPELHOS RETROVISORES AQUECIDOS ATIVADOS 58404 TESTEMUNHO DE SINALIZAÇÃO DO LEVANTAMENTO VEÍCULO 58405 TESTEMUNHO DE SINALIZAÇÃO DO LEVANTAMENTO DIANTEIRO DO VEÍCULO 58406 TESTEMUNHO DE SINALIZAÇÃO DO LEVANTAMENTO TRASEIRO DO VEÍCULO 58407 TESTEMUNHO DE SINALIZAÇÃO DA GELADEIRA ATIVADA 58408 TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA LATERAL NO CÂMBIO ATIVADA 58409 TESTEMUNHO DE SINALIZAÇÃO DA CABINE ABAIXADA 58410 TESTEMUNHO DE SINALIZAÇÃO DO PÓRTICO DO COMPARTIMENTO DO MOTOR ABERTO 58411 TESTEMUNHO DE SINALIZAÇÃO DO TERCEIRO EIXO LEVANTADO 58412 TESTEMUNHO DE SINALIZAÇÃO DA CAIXA ABAIXADA 58413 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL 58414 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRANSVERSAL 58415 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL 58416 TESTEMUNHO DE SINALIZAÇÃO DA RESERVA DE COMBUSTÍVEL 58417 TESTEMUNHO DE SINALIZAÇÃO DO APAGADOR ATIVADO 58418 TESTEMUNHO DE SINALIZAÇÃO DO RÁDIO-TELEFONE ATIVADO 58419 TESTEMUNHO DE SINALIZAÇÃO DO COMANDO DOS CARTAZES ATIVADO 58420 TESTEMUNHO DE SINALIZAÇÃO DA PRESENÇA DE ÁGUA NO PRÉ-FILTRO DE COMBUSTÍVEL 58421 TESTEMUNHO DE SINALIZAÇÃO DO PÓRTICO TRASEIRO ABERTO 58422 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO 58423 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL DIANTEIRO 58424 TESTEMUNHO DE SINALIZAÇÃO DA TRAÇÃO INTEGRAL ATIVADA 58425 TESTEMUNHO DE SINALIZAÇÃO DA VELOCIDADE MÁXIMA COM A TRAÇÃO INTEGRAL ATIVADA 58426 TESTEMUNHO DE SINALIZAÇÃO DAS MARCHAS REDUZIDAS INTRODUZIDAS 58427 TESTEMUNHO DE SINALIZAÇÃO DA VELOCIDADE MÁXIMA PERMITIDA 58428 TESTEMUNHO DE SINALIZAÇÃO DE NÍVEL BAIXO DO LÍQUIDO DA SERVO-DIREÇÃO 58429 TESTEMUNHO DE SINALIZAÇÃO DE NÍVEL BAIXO DO LÍQUIDO DO LAVADOR DO PÁRA-BRISA 58430 TESTEMUNHO DE SINALIZAÇÃO DE NÍVEL BAIXO DO ÓLEO DO MOTOR 58431 TESTEMUNHO DE SINALIZAÇÃO DA AJUDA NA PARTIDA 58432 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE LEVANTAMENTO DO VEÍCULO 58433 TESTEMUNHO DE SINALIZAÇÃO DO NÍVEL NORMAL NO SISTEMA DE LEVANTAMENTO DO

VEÍCULO 58434 TESTEMUNHO DE SINALIZAÇÃO DE FORA DE ROTAÇÕES DO MOTOR 58435 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA EDC 58436 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA E-GÁS 58437 TESTEMUNHO DE SINALIZAÇÃO DA REPETIDORA DE ANOMALIAS 58438 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA DE CONTROLE DA CARBURAÇÃO 58439 TESTEMUNHO DE SINALIZAÇÃO DAS MARCHAS VELOZES ATIVADAS 58440 TESTEMUNHO DE SINALIZAÇÃO DO TERCEIRO EIXO IMPLEMENTADO DIRECIONAL 58441 TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA TRASEIRA NO CÂMBIO ATIVADA 58442 TESTEMUNHO DE SINALIZAÇÃO DA LUBRIFICAÇÃO CENTRALIZADA ATIVADA 58443 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NA LUBRIFICAÇÃO CENTRALIZADA 58444 TESTEMUNHO DE SINALIZAÇÃO DO ABASTECIMENTO DE ÓLEO DO MOTOR ATIVADO 58445 TESTEMUNHO DE SINALIZAÇÃO DAS CORRENTES PARA NEVE AUTOMÁTICAS 58446 TESTEMUNHO DE SINALIZAÇÃO DO COMPARTIMENTO DE FERRAMENTAS ABERTO 58447 TESTEMUNHO DE SINALIZAÇÃO DO SUPORTE TELESCÓPICO, PARA FAROL DE TRABALHO,

ESTENDIDO 58448 TESTEMUNHO DE SINALIZAÇÃO DOS PONTAIS ESTABILIZADORES SOBRESSALENTES 58449 TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA CENTRAL NO CÂMBIO ATIVADA 58450 TESTEMUNHO DE SINALIZAÇÃO DA BOMBA DO FLUIDO DE EXTINÇÃO ATIVADA 58451 TESTEMUNHO DE SINALIZAÇÃO DO ALTERNADOR DE 220 V ATIVADO 58452 TESTEMUNHO DE SINALIZAÇÃO DO GUINCHO ATIVADO 58453 LED DE SINALIZAÇÃO DO MÓDULO DE POTÊNCIA DO REBOQUE NÃO CONECTADO 58454 LED DE SINALIZAÇÃO DO MÓDULO DE POTÊNCIA DO REBOQUE CONECTADO 58455 TESTEMUNHO DE SINALIZAÇÃO DO PARAPEITO NÃO ABAIXADO 58456 TESTEMUNHO DE SINALIZAÇÃO DO REPARTIDOR DE TORQUE EM PONTO MORTO 58457 TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA DO REPARTIDOR DE TORQUE ATIVADA 58458 TESTEMUNHO DE SINALIZAÇÃO DA TOMADA DE FORÇA DIANTEIRA NO CÂMBIO ATIVADA 58459 LED DE SINALIZAÇÃO DO ANTIFURTO ATIVADO

29 / 206

Page 30

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

58460 TESTEMUNHO DE SINALIZAÇÃO DA LUZ GIRATÓRIA ATIVADA 58461 TESTEMUNHO DE SINALIZAÇÃO DO TAMBOR DE DESCARGA 58462 TESTEMUNHO DE SINALIZAÇÃO DE INCÊNDIO 58463 TESTEMUNHO DE SINALIZAÇÃO DE A) INCÊNDIO B) TAMBOR DESCARGA 58464 TESTEMUNHO DE SINALIZAÇÃO DO DIAGNÓSTICO CENTRAL ELETRÔNICA DO SISTEMA DE METANO

(GAC) 58465 TESTEMUNHO DE SINALIZAÇÃO DO DIAGNÓSTICO CENTRAL ELETRÔNICA DO SISTEMA DE METANO

(DELTEC) 58466 TESTEMUNHO DE SINALIZAÇÃO DE ANOMALIA NO ABASTECIMENTO AUTOMÁTICO DE ÓLEO DO

MOTOR 58467 LED PARA A SINALIZAÇÃO DO ECONOMY-POWER ATIVADO (MOTORES F2/F3) 58468 TESTEMUNHO DE SINALIZAÇÃO DE PRESSÃO BAIXA DO ÓLEO DO TERCEIRO EIXO DIRECIONAL 58469 TESTEMUNHO DE SINALIZAÇÃO DO FILTRO ÓLEO DIESEL ENTUPIDO 58470 TESTEMUNHO DE SINALIZAÇÃO DE ATIVAÇÃO/AVARIA NO SISTEMA IMMOBILIZER 58471 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA SISTEMA EBS 58472 TESTEMUNHO DE SINALIZAÇÃO DO EIXO DO REBOQUE LEVANTADO 58473 TESTEMUNHO DE SINALIZAÇÃO DO CARRINHO INCAPACITADO DESBLOQUEADO (SOB O PAINEL) 58474 TESTEMUNHO DE SINALIZAÇÃO DO CARRINHO INCAPACITADO DESBLOQUEADO (NO POSTO

INCAPACITADO) 58475 TESTEMUNHO DE SINALIZAÇÃO DE AVARIA NO SISTEMA ADM (BLOQUEIO DO DIFERENCIAL

ELETRÔNICO) 58476 TESTEMUNHO DE SINALIZAÇÃO DE ANOMALIA NO CIRCUITO DA SERVO-DIREÇÃO - CIRCUITO 1 58477 TESTEMUNHO DE SINALIZAÇÃO DE ANOMALIA NO CIRCUITO DA SERVO-DIREÇÃO - CIRCUITO 2 58478 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL DESATIVADO 58479 TESTEMUNHO DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRANSVERSAL DO EIXO

DESATIVADO 58700 LED PARA A SINALIZAÇÃO DA FALTA DE RECARGA DA BATERIA 58701 LED PARA A SINALIZAÇÃO DE AVARIA NO E.D.C. 58702 LED PARA A SINALIZAÇÃO DO PREAQUECIMENTO ATIVADO 58703 LED PARA A SINALIZAÇÃO DE AVARIA NO A.B.S. 58704 LED PARA A SINALIZAÇÃO DO A.S.R. ATIVADO 58705 LED PARA A SINALIZAÇÃO DE AVARIA NO AIRBAG 58706 LED PARA A SINALIZAÇÃO DO FAROL DE NEBLINA TRASEIRO ATIVADO 58707 LED PARA A SINALIZAÇÃO DAS LUZES DE DIREÇÃO MOTRIZES ATIVADAS 58708 LED PARA A SINALIZAÇÃO DAS LUZES EMERGÊNCIA ATIVADAS 58709 LED PARA A SINALIZAÇÃO DAS LUZES DE DIREÇÃO DO REBOQUE ATIVADAS 58710 LED PARA A SINALIZAÇÃO DA PRESENÇA DE ÁGUA NO PRÉ-FILTRO DE COMBUSTÍVEL 58711 LED PARA A SINALIZAÇÃO DO REDUTOR ATIVADO 58712 LED DE SINALIZAÇÃO DE AVARIA NA PORTA GIRATÓRIA 58713 LED PARA A SINALIZAÇÃO DE AVARIA NO E.C.A.S. 58714 LED PARA A SINALIZAÇÃO DA MANETE DE EMERGÊNCIA PUXADA 58715 LED PARA A SINALIZAÇÃO DA TOMADA DE FORÇA TOTAL (PTO) ATIVADA 58716 LED PARA A SINALIZAÇÃO DA A.C.S. ATIVADA 58717 LED PARA A SINALIZAÇÃO DO IMMOBILIZER ATIVADO 58718 LED PARA A SINALIZAÇÃO DE AVARIA NO SISTEMA DE FREIOS 58719 LED PARA A SINALIZAÇÃO DO FREIO DE MÃO ATIVADO 58720 LED PARA A SINALIZAÇÃO DE NÍVEL BAIXO DE ÁGUA NO RADIADOR 58721 LED PARA A SINALIZAÇÃO DA TEMPERATURA ALTA DO ÓLEO DO CÂMBIO 58722 LED PARA A SINALIZAÇÃO DA PRESSÃO BAIXA DO ÓLEO DO MOTOR 58723 LED PARA A SINALIZAÇÃO DO BLOQUEIO DA MANETE 58724 LED PARA A SINALIZAÇÃO DE PORTA ABERTA 58725 LED PARA A SINALIZAÇÃO DO FILTRO DE AR ENTUPIDO 58726 LED PARA A SINALIZAÇÃO DE AVARIA NOS FREIOS DO EIXO 58727 LED PARA A SINALIZAÇÃO DE AVARIA NOS FREIOS DA PONTE 58728 LED PARA A SINALIZAÇÃO DE NÍVEL BAIXO DO LÍQUIDO DA SERVO-DIREÇÃO 58729 LED PARA A SINALIZAÇÃO DE NÍVEL BAIXO DO LÍQUIDO DO LAVADOR DO PÁRA-BRISA 58730 LED PARA A SINALIZAÇÃO DE NÍVEL BAIXO DO ÓLEO DO MOTOR 58731 LED PARA A SINALIZAÇÃO DO AQUECIMENTO DO ASSENTO ATIVADO 58732 LED PARA A SINALIZAÇÃO DAS LUZES EXTERNAS ATIVADAS 58733 LED PARA A SINALIZAÇÃO DE AVARIA NA E.G.R. 58734 LED PARA A SINALIZAÇÃO DE AVARIA NO E.B.D. 58735 LED PARA A SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL TRASEIRO ATIVADO 58736 LED DE SINALIZAÇÃO DOS FARÓIS DE NEBLINA ATIVADOS 58900 QUADRO DE 36 SINALIZAÇÕES ÓTICAS 58901 QUADRO DE 18 SINALIZAÇÕES ÓTICAS

30 / 206

Page 31

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

58902 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA O SISTEMA DAS LUZES 58903 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS VEÍCULOS EUROPA 58904 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS VEÍCULOS EXTRA EUROPA 58905 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS SISTEMAS OPCIONAIS 58906 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA O SISTEMA DOS FREIOS E VÁRIOS 58907 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS VEÍCULOS EUROPA COM LIMITADOR DE

VELOCIDADE SEM O ABS 58908 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS VEÍCULOS EXTRA EUROPA COM LIMITADOR

DE VELOCIDADE 58909 QUADRO DE 32 INDICAÇÕES ÓTICAS 58910 QUADRO DE 6 INDICAÇÕES ÓTICAS 58911 QUADRO DE 5 INDICAÇÕES ÓTICAS 58912 QUADRO DE 5 INDICAÇÕES ÓTICAS PARA ANTI-INCÊNDIO 58913 QUADRO DE 9 INDICAÇÕES ÓTICAS 58914 QUADRO DE 1 INDICAÇÃO ÓTICA MAIS O COMANDO DA LUZ DOS INSTRUMENTOS 58915 QUADRO DE 2 INDICAÇÕES ÓTICAS 58916 QUADRO DE 10 SINALIZAÇÕES ÓTICAS PARA OS VEÍCULOS COM SUSPENSÕES ELETRÔNICAS 58917 QUADRO DE 31 INDICAÇÕES ÓTICAS MAIS OS INSTRUMENTOS 58918 QUADRO DE 32 INDICAÇÕES ÓTICAS MAIS OS INSTRUMENTOS 59000 INTERMITENTE ELETRÔNICO PARA A SINALIZAÇÃO DA DIREÇÃO-EMERGÊNCIA DE CARGA

SIMPLES 59001 INTERMITENTE ELETRÔNICO PARA A SINALIZAÇÃO DA DIREÇÃO-EMERGÊNCIA DE CARGA

DUPLA 59030 INTERMITENTE PARA A SINALIZAÇÃO DO REPETIDOR DE AR/ÓLEO/ÁGUA 59031 INTERMITENTE PARA A SINALIZAÇÃO DO REPETIDOR DE ABERTURA DAS PORTAS 59032 INTERMITENTE PARA A SINALIZAÇÃO DA PARADA SELECIONADA 59033 INTERMITENTE PARA TESTEMUNHO DO FREIO DE MÃO ATIVADO 59100 INTERMITÊNCIA PARA O LIMPADOR DO PÁRA-BRISA 59200 TEMPORIZADOR PARA O SISTEMA CALIBRAÇÃO DOS PNEUS 59201 TEMPORIZADOR PARA A EXCLUSÃO DA VENTILAÇÃO DO MOTOR 59202 TEMPORIZADOR PARA A VENTILAÇÃO DO HABITÁCULO 59203 TEMPORIZADOR PARA A ATIVAÇÃO DA VÁLVULA ELÉTRICA DO GUINCHO 61000 RECIPIENTE PORTA 3 DIODOS 1A (2 COM CATODO COMUM) 61001 RECIPIENTE PORTA 3 DIODOS 1A (2 COM ANODO COMUM) 61002 RECIPIENTE PORTA 3 DIODOS 3A (2 COM CATODO COMUM) 61003 RECIPIENTE PORTA 4 DIODOS 1A (COM ANODO COMUM) 61004 RECIPIENTE PORTA 4 DIODOS 1A (COM CATODO COMUM) 61005 RECIPIENTE PORTA 1 DIODO DE 1A 61006 RECIPIENTE PORTA 55 DIODOS DE 1A E UMA RESISTÊNCIA 61007 RECIPIENTE PORTA 46 DIODOS DE 1A E UMA RESISTÊNCIA 61008 RECIPIENTE PORTA 39 DIODOS DE 1A E UMA RESISTÊNCIA 61009 RECIPIENTE PORTA 1 DIODO DE 6A 61010 RECIPIENTE PORTA 1 DIODO PARA ANTI RETORNO DO SINAL DE NEUTRO AO ACIONAMENTO

DO COMUTADOR DE EMERGÊNCIA 61011 RECIPIENTE PORTA 1 DIODO DE 3A 61012 RECIPIENTE PORTA 23 DIODOS DE 1A 61013 RECIPIENTE PORTA 51 DIODOS DE 1A COM RELÉ PARA TESTE DA LÂMPADA 61014 RECIPIENTE PORTA 20 DIODOS DE 1A 61015 RECIPIENTE PORTA 3 DIODOS DE 3A (2 COM ANODO COMUM) 61100 RESISTÊNCIA DE COMPENSAÇÃO PARA A INDICAÇÃO DE TEMPERATURA PERIGOSA DA ÁGUA

DO MOTOR 61101 RESISTÊNCIA PARA O AQUECIMENTO DO ÓLEO DIESEL 61102 REOSTATO PARA O DISPOSITIVO DE ANTI-CONTAMINAÇÃO (EGR) 61103 RESISTÊNCIA VARIÁVEL PARA O COMANDO DO VARIADOR DE AVANÇO (KSB) 61104 RESISTÊNCIA PARA O SECADOR DE AR DO SISTEMA DOS FREIOS 61105 REOSTATO PARA O DISPOSITIVO DE LEVANTAMENTO-ABAIXAMENTO VEÍCULO 61106 RESISTÊNCIA PARA PÁRA-BRISA AQUECIDO 61107 RESISTÊNCIA PARA O AQUECIMENTO DO DECANTADOR 61108 RESISTÊNCIA LIMITADORA DE CORRENTE PARA O SISTEMA PÁRA-BRISA AQUECIDO

31 / 206

Page 32

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

61109 RESISTÊNCIA PARA A AUTO-EXCITAÇÃO DO ALTERNADOR 61110 RESISTÊNCIA PARA O AQUECIMENTO DO PRÉ-FILTRO E DO DECANTADOR DO ÓLEO DIESEL 61111 RESISTÊNCIA PARA O PROJETOR DE GUERRA 61112 RECIPIENTE PORTA 3 RESISTÊNCIAS PARA O REDUTOR HIDRÁULICO 61113 RECIPIENTE PORTA 3 RESISTÊNCIAS PARA O SISTEMA EDC 61114 RESISTÊNCIA PARA O AQUECIMENTO DAS TUBULAÇÕES DE COMBUSTÍVEL 61115 RESISTÊNCIA LIMITADORA DE CORRENTE PARA O TACÓGRAFO 61116 RESISTÊNCIA PARA ATIVAÇÃO DA 1ª VELOCIDADE DO VENTILADOR ELÉTRICO DE

ARREFECIMENTO DO CONDENSADOR 61117 RESISTÊNCIA PARA O AQUECIMENTO DA ÁGUA DO MOTOR 61118 RESISTÊNCIA PARA A ATIVAÇÃO PARTIDA A QUENTE COM O AQUECEDOR SUPLEMENTAR

ATIVADO 61119 RESISTÊNCIA PARA O AQUECIMENTO DO AR DO MOTOR 61120 RESISTÊNCIA PARA A VÁLVULA ELÉTRICA DO LIMITADOR DE VELOCIDADE 61121 RESISTÊNCIA PARA O PREAQUECIMENTO DO MOTOR 61122 RECIPIENTE PORTA RESISTÊNCIAS PARA O FREIO-MOTOR 61123 RESISTÊNCIA LIMITADORA DE CORRENTE PARA A EGR SEM CONDICIONADOR 61124 RESISTÊNCIA PARA A LUNETA TÉRMICA 61125 RECIPIENTE PORTA RESISTÊNCIAS PARA O SISTEMA ECONOMY-POWER E A TOMADA DE

FORÇA 61126 RESISTÊNCIA DE CONCLUSÃO PARA O "CAN" BUS 61127 RESISTÊNCIA PARA O DESEMBAÇAMENTO PORTA DIANTEIRA 61128 RESISTÊNCIA PARA O DESEMBAÇAMENTO DO VIDRO DO MOTORISTA 61129 RECIPIENTE PORTA RESISTÊNCIAS PARA O COMUTADOR A RESSALTO PARA O REDUTOR 61130 RECIPIENTE PORTA RESISTÊNCIAS PARA O PRESSOSTÁTO DO PEDAL DO FREIO PARA O

REDUTOR 61131 RESISTÊNCIA LIMITADORA DE CORRENTE PARA O SISTEMA DE PREAQUECIMENTO DA CABINE

COM CLIMATIZADOR 61132 RESISTÊNCIA REDUTORA DE INCREMENTO DE CORRENTE PARA A LIMPEZA DE CONTATOS 61133 RESISTÊNCIA LIMITADORA DE CORRENTE PARA O CIRCUITO DE COMANDO DO TETO SOLAR 61134 RESISTÊNCIA PARA O SINAL DA TOMADA DE FORÇA COM AQUECEDOR SUPLEMENTAR DO

VEÍCULO TMP 61135 RESISTÊNCIA DE CARGA PARA A CENTRAL ELETRÔNICA DO CÂMBIO AUTOMÁTICO 61200 ATENUADOR ELETRÔNICO PARA A LUZ DOS INSTRUMENTOS 61201 ATENUADOR ELETRÔNICO PARA OS INDICADORES ÓTICOS 61202 ATENUADOR ELETRÔNICO PARA A LUZ DOS INSTRUMENTOS E OS INDICADORES ÓTICOS 61203 REOSTATO PARA LUZ DOS INSTRUMENTOS 61210 CONDENSADOR PARA A ABERTURA RETARDADA DO RELÉ 61211 CONDENSADOR PARA A REDUÇÃO DE INTERFERÊNCIAS AO TACÓGRAFO 61212 CONDENSADOR PARA A REDUÇÃO DE INTERFERÊNCIAS AO D+ DO ALTERNADOR 64000 BOMBA ELÉTRICA PARA O LAVADOR DO PÁRA-BRISA 64001 BOMBA ELETROMAGNÉTICA PARA A RECIRCULAÇÃO DO LÍQUIDO DE ARREFECIMENTO DOS

FREIOS DA PONTE 64002 BOMBA DE SENTINA 64003 BOMBA DE COMBUSTÍVEL 64004 BOMBA PARA O ABASTECIMENTO DO ÓLEO DO MOTOR 64005 BOMBA ELÉTRICA PARA O LAVADOR DO PÁRA-BRISA/LAVADOR DOS FARÓIS 65000 GRUPO DO LIMPADOR DO PÁRA-BRISA 66000 GRUPO DO LAVADOR DOS FARÓIS 66005 BOMBA DO LAVADOR DOS FARÓIS 66006 BOMBA PARA O SISTEMA DO LAVADOR DOS FARÓIS POR JATO DE ALTA PRESSÃO 66010 TEMPORIZADOR PARA O LAVADOR DOS FARÓIS 68000 APARELHO RÁDIO-RECEPTOR 68001 ALTO FALANTE 68002 ANTENA 68003 PRÉ-AMPLIFICADOR 68004 MICROFONE 68005 ALIMENTADOR DE 24V - 12V 68006 FILTRO DE ANTI-INTERFERÊNCIAS DO RÁDIO 68007 CITY BAND

32 / 206

Page 33

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

68010 APARELHO RECEPTOR E TRANSMISSOR 68011 CARCAÇA COMUTAÇÃO PARA SISTEMA INTERFONE 68012 CASCO, MICROFONE E PEITORAL PARA INTERFONE 68013 MONITOR 68014 TELE-CÂMARA 68015 TELEVISOR 68016 VÍDEO-REPRODUTOR 68017 LEITOR DE CD 70000 PORTA-FUSÍVEL 6 70001 PORTA-FUSÍVEL 8 70002 PORTA-FUSÍVEL 10 70003 PORTA-FUSÍVEL 12 70004 PORTA-FUSÍVEL 14 70005 PORTA-FUSÍVEL 16 70050 PORTA-FUSÍVEL 1 VIA 3A 70051 PORTA-FUSÍVEL 1 VIA 5A 70052 PORTA-FUSÍVEL 1 VIA 8A 70053 PORTA-FUSÍVEL 1 VIA 16A 70054 PORTA-FUSÍVEL 1 VIA 25A 70055 PORTA-FUSÍVEL 1 VIA 7,5A 70056 PORTA-FUSÍVEL 1 VIA 10A 70057 PORTA-FUSÍVEL 1 VIA 15A 70058 PORTA-FUSÍVEL 1 VIA 20A 70059 PORTA-FUSÍVEL 1 VIA 4A 70060 PORTA-FUSÍVEL 1 VIA 40A 70061 PORTA-FUSÍVEL 1 VIA 30A 70062 PORTA-FUSÍVEL 1 VIA 100A 70063 PORTA-FUSÍVEL 1 VIA 150A 70064 PORTA-FUSÍVEL 1 VIA 60A 70065 PORTA-FUSÍVEL 1 VIA 50A 70080 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70081 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70082 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70083 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70084 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70085 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70086 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70087 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70088 PORTA INTERRUPTORES AUTOMÁTICOS MAGNETO TÉRMICOS DE 6 VIAS 70100 INTERRUPTOR AUTOMÁTICO MAGNETO TÉRMICO 70101 INTERRUPTOR AUTOMÁTICO AQUECIDO 70601 PORTA-FUSÍVEL COM 6 FUSÍVEIS 70602 PORTA-FUSÍVEL COM 6 FUSÍVEIS 70603 PORTA-FUSÍVEL COM 6 FUSÍVEIS 70604 PORTA-FUSÍVEL COM 6 FUSÍVEIS 70605 PORTA-FUSÍVEL COM 6 FUSÍVEIS 72000 CONECTOR DE 7 PÓLOS NORMAL PARA A CONEXÃO ELÉTRICA AO REBOQUE 72001 CONECTOR DE 7 PÓLOS SUPLEMENTAR PARA A CONEXÃO ELÉTRICA AO REBOQUE 72002 CONECTOR DE 12 PÓLOS PARA A CONEXÃO ELÉTRICA AO REBOQUE 72003 CONECTOR DE 7 PÓLOS NORMAL PARA A CONEXÃO DE 12V AO REBOQUE 72004 CONECTOR DE 19 PÓLOS PARA A CONEXÃO ELÉTRICA AO REBOQUE 72005 CONECTOR DE 28 PÓLOS PARA A CONEXÃO ELÉTRICA DO REBOQUE 72006 CONECTOR DE 7 PÓLOS PARA A CONEXÃO ELÉTRICA DO ABS/EBS DO TRATOR/REBOQUE 72007 CONECTOR DE 9 PÓLOS PARA A CONEXÃO ELÉTRICA COM O DIAGNÓSTICO DESDE A TERRA 72008 CONECTOR DE 3 PÓLOS PARA A CONEXÃO DE DIAGNÓSTICO COM O IVECO TESTER 72009 CONECTOR DE 4 PÓLOS PARA A CONEXÃO DO DIAGNÓSTICO DE CONTROLE DA CARBURAÇÃO 72010 CONECTOR DE 15 PÓLOS PARA A CONEXÃO ELÉTRICA AO REBOQUE 72011 CONECTOR DE 5 PÓLOS PARA A CONEXÃO ELÉTRICA DO CONDICIONADOR/AQUECEDOR

ELÉTRICO 72012 CONECTOR DE 16 PÓLOS PARA A CONEXÃO DO CÂMBIO AUTOMÁTICO

33 / 206

Page 34

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

72013 CONECTOR DE 24 PÓLOS PARA A CONEXÃO DA TRANSMISSÃO DO CÂMBIO AUTOMÁTICO 72014 CONECTOR DE 5 PÓLOS PARA O DIAGNÓSTICO DO CÂMBIO AUTOMÁTICO 72015 CONECTOR DE 7 PÓLOS SUPLEMENTAR PARA A CONEXÃO DE 12V AO REBOQUE 72016 CONECTOR DE 13 PÓLOS PARA A CONEXÃO DE 12V AO REBOQUE 72017 CONECTOR DE 37 PÓLOS PARA A CONEXÃO DO CÂMBIO AUTOMÁTICO 72018 CONECTOR DE 10 PÓLOS PARA A CONEXÃO NA EMBREAGEM COM CÂMBIO AUTOMÁTICO 72019 CONECTOR DE 19 PÓLOS PARA A CONEXÃO DOS ATUADORES DE MARCHAS NO CÂMBIO

AUTOMÁTICO 72020 CONECTOR DE 1 VIA PARA A PROGRAMAÇÃO DO FIM DE LINHA 72021 CONECTOR DE 30 PÓLOS PARA A CONEXÃO ELÉTRICA COM O DIAGNÓSTICO DESDE A TERRA 72022 CONECTOR DE 2 PÓLOS PARA A PARTIDA DO MOTOR DESDE A PARTE EXTERNA 72023 CONECTOR DE 2 PÓLOS PARA LINHA MULTIPLEX 72024 CONECTOR DE 2 PÓLOS PARA LINHA PWM 72025 CONECTOR DE 2 PÓLOS DE 12V PARA A ALIMENTAÇÃO GENÉRICA 72026 CONECTOR DE 2 PÓLOS DE 12V PARA O TELEFONE 72027 CONECTOR DE 38 PÓLOS PARA A CONEXÃO COM O DIAGNÓSTICO IVECO 72028 CONECTOR DE 16 PÓLOS PARA A CONEXÃO DE DIAGNÓSTICO DO ADM (BLOQUEIO DO

DIFERENCIAL ELETRÔNICO) 72029 CONECTOR DE 6 PÓLOS PARA A CONEXÃO DO PRÉ-AQUECEDOR DA CABINE 72030 CONECTOR DE 4 PÓLOS PARA AS LUZES DE CORTESIA 72031 CONECTOR DE 6 PÓLOS PARA A ILUMINAÇÃO INTERNA SOBRE A CHAPELEIRA 72032 CONECTOR DE 6 PÓLOS PARA OS ALTO FALANTES 72033 CONECTOR DE 8 PÓLOS PARA A TRAMELA NO TETO 72034 CONECTOR DE 2 PÓLOS PARA A LUZ GALIBO TRASEIRA DIREITA NO TETO 72035 CONECTOR DE 3 PÓLOS PARA A LUZ GALIBO TRASEIRA ESQUERDA NO TETO 72038 CONECTOR DE 2 PÓLOS PARA OS PILOTOS TRASEIROS 72039 CONECTOR DE 2 PÓLOS PARA A LUZ DE DIREÇÃO TRASEIRA ESQUERDA NO TETO 72040 CONECTOR DE 2 PÓLOS PARA A LUZ DE DIREÇÃO TRASEIRA DIREITA NO TETO 72041 CONECTOR DE 4 PÓLOS COM PROTETOR NO LADO DIREITO 72042 CONECTOR DE 4 PÓLOS COM PROTETOR NO LADO ESQUERDO 72043 CONECTOR DE 4 PÓLOS PARA ALTO FALANTES NA CHAPELEIRA DO LADO ESQUERDO 72044 CONECTOR DE 4 PÓLOS PARA ALTO FALANTES NA CHAPELEIRA DO LADO DIREITO 72045 CONECTOR DE 6 PÓLOS PARA A TRAMELA DIANTEIRA NO TETO 72046 CONECTOR DE 6 PÓLOS PARA A TRAMELA TRASEIRA NO TETO 72047 CONECTOR DE 2 PÓLOS PARA A ALIMENTAÇÃO DOS ESPELHOS RETROVISORES AQUECIDOS 72048 CONECTOR DE 2 PÓLOS PARA A RESISTÊNCIA DE DESEMBAÇAMENTO DOS ESPELHOS

RETROVISORES 72049 CONECTOR DE 3 PÓLOS PARA O MOTOR DOS ESPELHOS RETROVISORES 72050 TOMADA DE CORRENTE UNIPOLAR 72051 TOMADA DE CORRENTE BIPOLAR 72052 TOMADA DE CORRENTE BIPOLAR PARA A PARTIDESDE A TERRA 72053 TOMADA DE CORRENTE DE 2A 72054 TOMADA DE CORRENTE DE 6A 72055 TOMADA DE CORRENTE BIPOLAR PARA O PROJETOR DE TRABALHO 72056 TOMADA DE CORRENTE BIPOLAR PARA O APARELHO DE RECARGA DAS BATERIAS 72057 TOMADA DE CORRENTE 2P+T 220V-16A 72058 CONECTOR DE 2 PÓLOS PARA O ALERTA SONORO NA MARCHA A RÉ 72059 CONECTOR AÉREO DE 1 PÓLO PARA O SECCIONAMENTO DO SISTEMA 72060 CONECTOR AÉREO DE 2 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72061 CONECTOR AÉREO DE 3 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72062 CONECTOR AÉREO DE 4 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72063 CONECTOR AÉREO DE 5 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72064 CONECTOR AÉREO DE 6 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72065 CONECTOR AÉREO DE 7 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72066 CONECTOR AÉREO DE 8 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72067 CONECTOR AÉREO DE 9 PÓLOS PARA O SECCIONAMENTO DO SISTEMA 72068 CONECTOR DE 12 PÓLOS PARA A CONEXÃO ELÉTRICA COM O DIAGNÓSTICO DESDE A TERRA 75000 CENTRAL DE INTERCONEXÃO

34 / 206

Page 35

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

75005 CENTRAL ELETRÔNICA PORTA 5 RELES E 1 FUSÍVEL 75006 CENTRAL ELETRÔNICA PORTA 5 RELES E 2 FUSÍVEIS 75007 CENTRAL ELETRÔNICA PORTA 1 RELE E 1 FUSÍVEL 75010 PLACA DE BORNES TRASEIRA 75020 PLACA DE BORNES DE DERIVAÇÃO POSITIVA DE 6 VIAS 78000 VÁLVULA ELÉTRICA PARA A CONEXÃO COM A ATMOSFERA DO TANQUE DE COMBUSTÍVEL

PARA A PARTIDA A QUENTE 78001 VÁLVULA ELÉTRICA PARA A PARADA DO MOTOR 78002 VÁLVULA ELÉTRICA PARA O COMANDO DE CORTE DO CARBURADOR 78003 VÁLVULA ELÉTRICA PARCELADORA PARA O SISTEMA DE CORTE 78004 VÁLVULA ELÉTRICA PARA O RESPIRO DO CARBURADOR 78005 VÁLVULA ELÉTRICA PARA O COMANDO DE CONTROLE DA CARBURAÇÃO 78006 VÁLVULA ELÉTRICA PARCELADORA PARA O COMANDO DE ARREFECIMENTO DO MOTOR 78007 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO COMBUSTÍVEL COM O EDC AVARIADO 78008 VÁLVULA ELÉTRICA PARA A REDUÇÃO DE ROTAÇÃO DO MOTOR 78009 VÁLVULA ELÉTRICA PARA O FECHAMENTO DO CIRCUITO PARA A TURBINA 78010 VÁLVULA ELÉTRICA PARA A INTERCEPTAÇÃO DE MÍNIMO DO MOTOR 78011 VÁLVULA ELÉTRICA PARA O COMANDO DE CORTE 78012 VÁLVULA ELÉTRICA PARA O COMANDO DO REDUTOR GÁS DO SISTEMA A METANO 78013 VÁLVULA ELÉTRICA PARA A REGULAGEM DE PRESSÃO 78014 VÁLVULA ELÉTRICA PARA O PREAQUECIMENTO DO MOTOR 78015 VÁLVULA ELÉTRICA PARA O COMANDO DA BOMBA RADIALJET 78016 VÁLVULA ELÉTRICA PARA O VENTILADOR DO MOTOR 78050 VÁLVULA ELÉTRICA PARA O COMANDO DO FREIO-MOTOR 78051 VÁLVULA ELÉTRICA PARA O COMANDO DE FRENAGEM HIDRÁULICO 78052 VÁLVULA ELÉTRICA PARA O ABS/EBS 78053 VÁLVULA ELÉTRICA PARA O COMANDO DO ASR 78054 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DO RETARDER 78055 VÁLVULA ELÉTRICA PARA O ACUMULADOR DE ÓLEO DO RETARDER 78056 VÁLVULA ELÉTRICA PARA A INTERRUPÇÃO DO ACIONAMENTO DO FREIO-MOTOR 78057 VÁLVULA PROPORCIONAL PARA O CONTROLE DA PRESSÃO DE AR NO EIXO DIANTEIRO EBS 78058 VÁLVULA PROPORCIONAL PARA O CONTROLE DA PRESSÃO DE AR NO REBOQUE EBS 78059 VÁLVULA DUPLO PARA O EBS 78060 VÁLVULA ELÉTRICA PARA A EXCLUSÃO DA FRENAGEM DO TERCEIRO EIXO COM ASR 78061 VÁLVULA ELÉTRICA REDUNDANTE PARA A FRENAGEM DA PONTE EM CASO DE AVARIA DA

CENTRAL ELETRÔNICA DO EBS 78100 VÁLVULA ELÉTRICA PARA O COMANDO DA PORTA DIANTEIRA 78101 VÁLVULA ELÉTRICA PARA O COMANDO DA PORTA CENTRAL 78102 VÁLVULA ELÉTRICA PARA O COMANDO DA PORTA TRASEIRA 78103 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO VEÍCULO COM AS PORTAS ABERTAS 78104 VÁLVULA ELÉTRICA LIMITADORA PARA A PORTA DIANTEIRA 78105 VÁLVULA ELÉTRICA LIMITADORA PARA A PORTA TRASEIRA 78106 VÁLVULA ELÉTRICA DE CONTROLE PARA A PORTA DIANTEIRA 78107 VÁLVULA ELÉTRICA DE CONTROLE PARA A PORTA TRASEIRA 78108 VÁLVULA ELÉTRICA PARA O DESBLOQUEIO DOS PÓRTICOS LATERAIS 78110 VÁLVULA ELÉTRICA PARA O COMANDO DE ABAIXAMENTO DA CAIXA 78150 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DAS MARCHAS NORMAIS E REDUZIDAS 78151 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO RÁPIDA DA EMBREAGEM 78152 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO LENTA DA EMBREAGEM 78153 VÁLVULA ELÉTRICA PARA A DESATIVAÇÃO RÁPIDA DA EMBREAGEM 78154 VÁLVULA ELÉTRICA PARA A DESATIVAÇÃO LENTA DA EMBREAGEM 78155 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL 78160 VÁLVULA ELÉTRICA DE ABERTURA RÁPIDA PARA O DESACOPLAMENTO DAS MARCHAS COM O

LIMITADOR DE VELOCIDADE 78163 GRUPO VÁLVULA ELÉTRICAS PARA O CÂMBIO AUTOMÁTICO 78164 VÁLVULA ELÉTRICA PARA O SINAL DE RESPOSTA DA EMBREAGEM COM O CÂMBIO

AUTOMÁTICO 78165 VÁLVULA ELÉTRICA PARA O BLOQUEIO DAS VÁLVULAS ELÉTRICAS PARA O CÂMBIO

AUTOMÁTICO 78166 VÁLVULA ELÉTRICA PARA O APOIO DA EMBREAGEM COM O CÂMBIO AUTOMÁTICO 78167 VÁLVULA ELÉTRICA DO FREIO/CÂMBIO PARA O CÂMBIO AUTOMÁTICO 78168 VÁLVULA ELÉTRICA EMBREAGEM

35 / 206

Page 36

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

78169 GRUPO DE VÁLVULAS ELÉTRICAS PARA O GRUPO SPLITTER COM O CÂMBIO AUTOMÁTICO 78170 VÁLVULA ELÉTRICA PARA O COMANDO DE TRANSMISSÃO DO FREIO DE INÉRCIA 78171 VÁLVULA ELÉTRICA PARA O COMANDO DO SPLITTER 78172 VÁLVULA ELÉTRICA PARA A SELEÇÃO DAS MARCHAS 78173 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA MARCHA 78174 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DAS MARCHAS NORMAIS 78175 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DAS MARCHAS REDUZIDAS 78176 VÁLVULA ELÉTRICA PARA O COMANDO DE AR DO CÂMBIO AUTOMÁTICO 78177 VÁLVULA ELÉTRICA PARA O COMANDO DA EMBREAGEM DA RODA DA BOMBA 78178 VÁLVULA ELÉTRICA PARA O COMANDO DA EMBREAGEM DA TOMADA DIRETA 78179 VÁLVULA ELÉTRICA PARA O COMANDO DA MARCHA A RÉ E DO FREIO DO CONVERSOR 78180 VÁLVULA ELÉTRICA PARA A REDUÇÃO DE PRESSÃO 78181 VÁLVULA ELÉTRICA PARA O COMANDO DO ESCAPAMENTO DO CONVERSOR 78200 VÁLVULA ELÉTRICA PARA O LEVANTAMENTO DO VEÍCULO 78201 VÁLVULA ELÉTRICA PARA O LEVANTAMENTO DIANTEIRO DO VEÍCULO 78202 VÁLVULA ELÉTRICA PARA O LEVANTAMENTO TRASEIRO DO VEÍCULO 78203 VÁLVULA ELÉTRICA PARA OS ALERTAS PNEUMÁTICOS 78204 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL 78205 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL TRANSVERSAL 78206 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL LONGITUDINAL 78207 VÁLVULA ELÉTRICA PARA O COMANDO DO LIMITADOR DE VELOCIDADE 78208 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA TOMADA DE FORÇA TOTAL NO CÂMBIO 78209 VÁLVULA ELÉTRICA PARA OS DISPOSITIVOS DE ANTI-CONTAMINAÇÃO (EGR) 78210 VÁLVULA ELÉTRICA PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DO EIXO 78211 VÁLVULA ELÉTRICA PARA O COMANDO DA SUSPENSÃO PNEUMÁTICA DA PONTE 78212 VÁLVULA ELÉTRICA PARA A ABERTURA DO CIRCUITO PNEUMÁTICO DAS MOLAS DAS

SUSPENSÕES PNEUMÁTICAS DO TERCEIRO EIXO 78213 VÁLVULA ELÉTRICA PARA A ABERTURA DO CIRCUITO HIDRÁULICO, ISTO É, ABAIXAMENTO DO

TERCEIRO EIXO 78214 VÁLVULA ELÉTRICA PARA O CONTROLE DO MOTOR 78215 VÁLVULA ELÉTRICA PARA A DESCARGA TOTAL OU PARCIAL DO TERCEIRO EIXO 78216 GRUPO VÁLVULA ELÉTRICAS PARA O TERCEIRO EIXO DIRECIONAL COM COMANDO

HIDRÁULICO 78217 VÁLVULA ELÉTRICA PARA A REGULAGEM DOS FLUXOS DOS LÍQUIDOS DE AQUECIMENTO OU

DE ARREFECIMENTO 78218 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DO GUINCHO 78219 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO SISTEMA DE CALIBRAÇÃO DOS PNEUS 78220 VÁLVULA ELÉTRICA PARA O CONTROLE DE CALIBRAÇÃO DOS PNEUS 78221 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO 4º EIXO 78222 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA DIREÇÃO DO 4º EIXO 78223 VÁLVULA ELÉTRICA PARA A EXCLUSÃO DA VENTILAÇÃO DO MOTOR 78224 VÁLVULA ELÉTRICA PARA O COMANDO DE ENROLAMENTO E DESENROLAMENTO DO GUINCHO 78225 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DOS TAMBORES ANTI-INCÊNDIO 78226 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA TRAÇÃO DIANTEIRA 78227 VÁLVULA ELÉTRICA PARA A RECIRCULAÇÃO DA ÁGUA DO RADIADOR 78228 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DO SISTEMA DO AQUECEDOR 78229 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DOS LAVADORES DOS VISORES 78230 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DOS LIMPADORES DOS VISORES 78231 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA PRESSURIZAÇÃO 78232 VÁLVULA ELÉTRICA PARA A ABERTURA DO CIRCUITO PNEUMÁTICO AO TAMBOR DO ATUADOR

DE LEVANTAMENTO 78233 GRUPO DE VÁLVULAS ELÉTRICAS PARA O LEVANTAMENTO VEÍCULO 78234 VÁLVULA ELÉTRICA PARA A ABASTECIMENTO DO ÓLEO DO MOTOR 78235 VÁLVULA ELÉTRICA PARA A RECIRCULAÇÃO DE ÁGUA NA CABINE/MOTOR 78236 VÁLVULA ELÉTRICA PARA A RECIRCULAÇÃO DE ÁGUA NA CABINE 78237 VÁLVULA ELÉTRICA PARA A RECIRCULAÇÃO DE ÁGUA NO MOTOR FECHADO 78238 GRUPO DE VÁLVULAS ELÉTRICAS NA PONTE PARA O NIVELAMENTO DA VIGA 78239 GRUPO DE VÁLVULAS ELÉTRICAS NO EIXO PARA O NIVELAMENTO DA VIGA 78240 VÁLVULA ELÉTRICA PARA A DESCARGA RÁPIDA DAS SUSPENSÕES TRASEIRAS

36 / 206

Page 37

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

78241 VÁLVULA ELÉTRICA PARA A DESATIVAÇÃO DA AJUDA NA PARTIDA AO SUPERAR 13 TON. NA

PONTE 78242 DISTRIBUIDOR ELETRO-PNEUMÁTICO DO EIXO DIANTEIRO 78243 DISTRIBUIDOR ELETRO-PNEUMÁTICO DO EIXO TRASEIRO 78244 VÁLVULA ELÉTRICA PARA O CONSENSO DE ATIVAÇÃO DA TOMADA DE FORÇA DO REPARTIDOR 78245 VÁLVULA ELÉTRICA PARA A DESATIVAÇÃO DA TOMADA DE FORÇA TOTAL NO CÂMBIO 78246 VÁLVULA ELÉTRICA PARA A DESATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL LONGITUDINAL 78247 VÁLVULA ELÉTRICA PARA A INJEÇÃO ELETRÔNICA 78248 VÁLVULA ELÉTRICA PARA O COMANDO DA TURBINA DE GEOMETRIA VARIÁVEL 78249 VÁLVULA ELÉTRICA PARA O COMANDO DAS VÁLVULAS COM COMANDO PNEUMÁTICO DO

TERCEIRO EIXO 78250 VÁLVULA ELÉTRICA PARA O ABAIXAMENTO DO 3º EIXO 78251 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA TOMADA DE FORÇA LATERAL NO CÂMBIO 78252 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DA TOMADA DE FORÇA TRASEIRA NO CÂMBIO 78253 VÁLVULA ELÉTRICA PARA A MANUTENÇÃO DO REPARTIDOR DE TORQUE EM PONTO MORTO

COM A TOMADA DE FORÇA INTRODUZIDA 78254 VÁLVULA ELÉTRICA PARA O COMANDO DO SISTEMA DE METANO 78255 VÁLVULA ELÉTRICA PARA O ESCAPAMENTO DA CONDENSAÇÃO 78256 VÁLVULA ELÉTRICA DO WASTEGATE 78257 VÁLVULA ELÉTRICA DO BLOQUEIO DO CARRINHO INCAPACITADO 78258 VÁLVULA ELÉTRICA DO DESBLOQUEIO DO CARRINHO INCAPACITADO 78260 VÁLVULA ELÉTRICA PARA A EXCLUSÃO DO BLOQUEIO DIFERENCIAL LONGITUDINAL COM O

ABS ATIVADO 78261 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL LONGITUDINAL CENTRAL

(REPARTIDOR) 78262 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL LONGITUDINAL TRASEIRO 78263 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL TRANSVERSAL TRASEIRO 78264 VÁLVULA ELÉTRICA PARA O BLOQUEIO DO DIFERENCIAL TRANSVERSAL DIANTEIRO 78265 VÁLVULA ELÉTRICA PARA A ATIVAÇÃO DO BLOQUEIO DO DIFERENCIAL TRANSVERSAL DO EIXO 78300 VÁLVULA ELÉTRICA GERAL PARA A ABERTURA/FECHAMENTO DO CIRCUITO DE ÁGUA DO

AQUECIMENTO 78301 VÁLVULA ELÉTRICA DOS AERO TÉRMICOS SOB O ASSOALHO 78302 VÁLVULA ELÉTRICA DE MASSA RADIANTE NO TETO 78303 VÁLVULA ELÉTRICA DE ABERTURA/FECHAMENTO DOS DEFLETORES 78304 VÁLVULA ELÉTRICA DO AR CONDICIONADO DA CABINE 80000 MOTOR PARA O LEVANTADOR DO VIDRO NO LADO OPOSTO AO DA CONDUÇÃO 80001 MOTOR PARA O LEVANTADOR DO VIDRO NO LADO DA CONDUÇÃO 82000 GRUPO DE COMANDO DO DESEMBAÇADOR ELÉTRICO DO PÁRA-BRISA 82005 AQUECEDOR SUPLEMENTAR DE AR 82010 CENTRAL ELETRÔNICA DE COMANDO E A SINALIZAÇÃO DO SISTEMA DE AR CONDICIONADO 84000 CALDEIRA DE ÁGUA 84001 CALDEIRA DE AR 84005 CENTRAL ELETRÔNICA DO AQUECEDOR SUPLEMENTAR 84006 CENTRAL ELETRÔNICA E SINALIZAÇÃO DO AQUECEDOR SUPLEMENTAR 84008 TERMOSTATO PARA O COMANDO MANUAL DO AR CONDICIONADO 84009 SENSOR PARA A TOMADA DA TEMPERATURA INTERNA 84010 DOSADOR 84011 CENTRAL ELETRÔNICA DO AR CONDICIONADO 84012 TEMPORIZADOR 84013 TERMOSTATO AMBIENTE 84014 BOMBA SUPLEMENTAR DE COMBUSTÍVEL 84015 BOBINA DE ACENDIMENTO 84016 COMUTADOR DE COMANDO 84017 TEMPORIZADOR ELETRÔNICO 84018 BOMBA DE ÁGUA DO AQUECEDOR 84019 POLIA ELETROMAGNÉTICA 84020 SENSOR PARA A TOMADA DA TEMPERATURA EXTERNA 85000 ACENDEDOR DE CIGARROS 85001 TOMADA PARA O ACENDEDOR DE CIGARROS 85003 ESPELHO RETROVISOR AQUECIDO (GUARDA DO REBOQUE)

37 / 206

Page 38

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

85004 ESPELHO RETROVISOR AQUECIDO (GUARDA DA RODA) 85005 ESPELHO RETROVISOR AQUECIDO 85006 ESPELHO RETROVISOR AQUECIDO E REGULAGEM ELÉTRICA (PRINCIPAL) 85007 ESPELHO RETROVISOR AQUECIDO E REGULAGEM ELÉTRICA (ACOSTAMENT0) 85008 ESPELHO RETROVISOR AQUECIDO E REGULAGEM ELÉTRICA (GRANDE ANGULAR) 85010 COMANDO PARA OS ESPELHOS RETROVISORES 85015 APAGADOR 85020 REGULADOR ELETRÔNICO DA VAZÃO DO COMBUSTÍVEL EM FUNÇÃO DA TEMPERATURA DO

GÁS DE ESCAPAMENTO 85021 TERMOPAR PARA O REGULADOR ELETRÔNICO 85022 JUNTA ELETROMAGNÉTICA PARA O ARREFECIMENTO MOTOR 85023 FERROLHO ELÉTRICO 85024 CONSOLES DE COMANDO DO PRÉ-AQUECEDOR AUTÔNOMO 85026 REDUTOR DE TENSÃO PARA A TOMADA DE CORRENTE (MAX 2A) 85027 REDUTOR DE TENSÃO PARA A TOMADA DE CORRENTE (MAX 6A) 85028 DISPOSITIVO PARA O BLOQUEIO DO DIFERENCIAL TRASEIRO 85029 DISPOSITIVO SERVO-MOTOR PARA O SISTEMA E-GAS 85030 TRANSDUTOR DA POSIÇÃO DO PEDAL DO ACELERADOR 85031 REDUTOR DE TENSÃO PARA A TOMADA DE CORRENTE (MAX 11A) 85032 REDUTOR DE TENSÃO PARA O TACÓGRAFO 85033 REDUTOR DE TENSÃO PARA O REBOQUE 12V 85034 RESSALTO DE COMANDO DO BLOQUEIO DOS DIFERENCIAIS 85035 BANCO PNEUMÁTICO (LADO DA CONDUÇÃO) 85036 BANCO PNEUMÁTICO E AQUECIDO (LADO DA CONDUÇÃO) 85037 BANCO PNEUMÁTICO (LADO OPOSTO AO DA CONDUÇÃO) 85038 BANCO PNEUMÁTICO E AQUECIDO (LADO OPOSTO AO DA CONDUÇÃO) 85039 REDUTOR DE TENSÃO PARA O ABS DO REBOQUE 85040 MOTOR PARA O TETO SOLAR COM INTERRUPTOR INCORPORADO 85041 TUBO DE LANÇA CORTINAS DE FUMAÇA 85045 BOMBA HIDRÁULICA PARA O LEVANTAMENTO DO TERCEIRO EIXO 85046 DISPOSITIVO ELETRÔNICO DO TELEPASS 85048 SENSOR DE DETECÇÃO DA CARGA NA PONTE PARA O COMANDO DO EIXO ELEVADIÇO 85049 SENSOR DO ANGULO DE DIREÇÃO NO EIXO DA DIREÇÃO 85050 ATUADOR NA BOMBA PARA O CÂMBIO AUTOMÁTICO 85051 ATUADOR NO CÂMBIO AUTOMÁTICO 85055 TRANSMISSOR DO VALOR DA CARGA PARA O CÂMBIO AUTOMÁTICO 85056 TRANSMISSOR NO PEDAL DO ACELERADOR PARA O CÂMBIO AUTOMÁTICO 85057 SENSOR INDUTIVO PARA A VELOCIDADE DO VEÍCULO COM CÂMBIO AUTOMÁTICO 85058 CÂMBIO AUTOMÁTICO 85059 SENSOR PARA A SINALIZAÇÃO DA MARCHA ATIVADA 85060 SENSOR PARA A SINALIZAÇÃO DA POSIÇÃO DO SELETOR 85061 SENSOR PARA A SINALIZAÇÃO DA FAIXA DE MARCHA ATIVADA 85062 SENSOR PARA A SINALIZAÇÃO DO SPLITTER ATIVADO 85065 TELECOMANDO PARA O NIVELAMENTO DAS SUSPENSÕES E O LEVANTAMENTO DO TERCEIRO

EIXO 85066 TELECOMANDO PARA A REGULAGEM DAS SUSPENSÕES COM AUTO-NIVELAMENTO 85070 SENSOR INDUTIVO DA VELOCIDADE DO VEÍCULO PARA SISTEMA DE METANO 85071 ATUADOR PARA O SISTEMA DE METANO 85072 VÁLVULA NO MISTURADOR PARA O SISTEMA DE METANO 85073 ACENDIMENTO ELETRÔNICO PARA O SISTEMA DE METANO 85074 SENSOR INDUTIVO DAS ROTAÇÕES DO MOTOR PARA O SISTEMA DE METANO 85075 REGULADOR DO MÍNIMO DO MOTOR PARA O SISTEMA DE METANO 85076 VÁLVULA WASTEGATE PARA O SISTEMA DE METANO 85077 SENSOR DA PRESSÃO NO COLETOR DE ASPIRAÇÃO PARA O SISTEMA DE METANO 85078 SENSOR DA POSIÇÃO VÁLVULA BORBOLETA PARA O SISTEMA DE METANO 85079 SENSOR DE TOMADA DA TEMPERATURA DA ÁGUA DO MOTOR PARA O SISTEMA DE METANO 85080 SENSOR DE TOMADA DA TEMPERATURA DO AR EXTERNO PARA O SISTEMA DE METANO 85081 SENSOR LAMBDA PARA O SISTEMA DE METANO 85082 INJETOR (SISTEMA DE METANO) 85090 PRESSOSTÁTO NO SISTEMA DO AR CONDICIONADO 85091 COMPRESSOR NO LADO DIREITO DO SISTEMA DO AR CONDICIONADO

38 / 206

Page 39

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

85092 COMPRESSOR NO LADO ESQUERDO DO SISTEMA DO AR CONDICIONADO 85100 GRUPO DE ELETRO IMÃS PARA O REDUTOR ELÉTRICO 85101 SENSOR DA PRESSÃO DO PASSAGEIRO NA BASE DE APOIO 85110 CENTRAL ELETRÔNICA PARA A EMBREAGEM AUTOMÁTICA 85111 SENSOR DE CARGA NO ACELERADOR PARA A EMBREAGEM AUTOMÁTICA 85112 MOTOR PARA O GRUPO DO ACUMULADOR DA EMBREAGEM AUTOMÁTICA 85113 VÁLVULA ELÉTRICA PARA O COMANDO DA EMBREAGEM AUTOMÁTICA 85114 SENSOR NO RESSALTO DO CÂMBIO PARA A EMBREAGEM AUTOMÁTICA 85115 SENSOR DE DETECÇÃO DA POSIÇÃO DO SELETOR DO CÂMBIO PARA A EMBREAGEM

AUTOMÁTICA 85116 SENSOR DE DETECÇÃO DA POSIÇÃO DA EMBREAGEM PARA A EMBREAGEM AUTOMÁTICA 85117 INTERRUPTOR PARA A SINALIZAÇÃO DE PRESSÃO BAIXA DO LÍQUIDO NO ACUMULADOR DA

EMBREAGEM AUTOMÁTICA 85118 SENSOR DE DETECÇÃO DA POSIÇÃO DA EMBREAGEM 85130 CENTRAL ELETRÔNICA DO ANTIFURTO 85131 SENSOR VOLUMÉTRICO 85132 SIRENA AUTO-ALIMENTADA PARA O ANTIFURTO 85150 CENTRAL ELETRÔNICA DO EDC 85151 BOMBA DE INJEÇÃO DO EDC 85152 SENSOR DE CARGA NO ACELERADOR PARA O EDC 85153 SENSOR DA TEMPERATURA DO LÍQUIDO DE ARREFECIMENTO PARA O EDC 85154 SENSOR DA PRESSÃO DE AR DO TURBOCOMPRESSOR PARA O EDC 85155 SENSOR DA TEMPERATURA DO AR DO TURBOCOMPRESSOR PARA O EDC 85156 SENSOR DA TEMPERATURA E DA PRESSÃO DO AR DO TURBOCOMPRESSOR PARA O E.D.C. 85157 SENSOR PARA A REGULAGEM DA PRESSÃO 85158 SENSOR DA PRESSÃO DO AR NA PRÉ-CÂMARA DA TURBINA PARA O E.D.C. 85159 SENSOR DA TEMPERATURA E DA PRESSÃO DO AR AMBIENTE PARA O E.D.C. 85160 DISPOSITIVO DE COMANDO DA VARIAÇÃO DO NÍVEL DA VIGA 85165 MEDIDOR DO CONSUMO DE COMBUSTÍVEL 86000 CENTRAL ELETRÔNICA PARA O CIRCUITO DA SINALIZAÇÃO DO DESGASTE DOS FREIOS 86001 SENSORES PARA O CIRCUITO DE SINALIZAÇÃO DO DESGASTE DOS FREIOS 86002 SENSORES PARA O CIRCUITO DE SINALIZAÇÃO DO DESGASTE DOS FREIOS DAS RODAS

DIANTEIRAS 86003 SENSORES PARA O CIRCUITO DE SINALIZAÇÃO DO DESGASTE DOS FREIOS DAS RODAS

TRASEIRAS 86004 CENTRAL ELETRÔNICA PARA O CÂMBIO AUTOMÁTICO 86005 SENSOR INDUTIVO DA VELOCIDADE DO VEÍCULO 86006 CENTRAL ELETRÔNICA PARA O SISTEMA DE PREAQUECIMENTO 86007 CENTRAL ELETRÔNICA PARA A SINALIZAÇÃO DO NÍVEL BAIXO DA ÁGUA NO RADIADOR 86008 SENSOR PARA A SINALIZAÇÃO DO NÍVEL BAIXO DA ÁGUA NO RADIADOR 86009 CENTRAL ELETRÔNICA PARA A SINALIZAÇÃO DO NÍVEL DO ÓLEO DO MOTOR 86010 SENSOR PARA A SINALIZAÇÃO DO NÍVEL BAIXO DO ÓLEO DO MOTOR 86011 CENTRAL ELETRÔNICA DO COMANDO DE PRÉ/PÓS AQUECIMENTO 86012 CENTRAL ELETRÔNICA PARA A SINALIZAÇÃO DA PRESSÃO DA ÁGUA NO PRÉ-FILTRO DE

COMBUSTÍVEL 86013 SENSOR PARA A SINALIZAÇÃO DA PRESSÃO DA ÁGUA NO FILTRO DE COMBUSTÍVEL 86014 CENTRAL ELETRÔNICA DISPOSITIVO DE ABERTURA DA PORTA GIRATÓRIA 86015 CENTRAL ELETRÔNICA PARA O RETARDER 86016 CENTRAL DE SINALIZAÇÃO DO BLOQUEIO DO DIFERENCIAL 86017 CENTRAL ELETRÔNICA PARA O CONTROLE IVECO (TRATOR) 86018 CENTRAL ELETRÔNICA PARA O CONTROLE IVECO (REBOQUE) 86019 CENTRAL ELETRÔNICA PARA A ATENUAÇÃO DO LAMPEJO DOS FARÓIS 86020 CENTRAL ELETRÔNICA PARA O DISPOSITIVO DE ANTI-CONTAMINAÇÃO (EGR) 86021 CENTRAL ELETRÔNICA PARA O COMANDO DOS ESPELHOS RETROVISORES AQUECIDOS 86022 CENTRAL ELETRÔNICA DA SINALIZAÇÃO DE TEMPERATURA ALTA DO LÍQUIDO DE

ARREFECIMENTO DOS FREIOS DA PONTE 86023 CENTRAL ELETRÔNICA PARA O COMANDO DE LEVANTAMENTO/ABAIXAMENTO DO VEÍCULO 86024 CENTRAL ELETRÔNICA PARA O COMANDO DO REDUTOR ELÉTRICO 86025 CENTRAL ELETRÔNICA PARA O COMANDO DO LIMITADOR DE VELOCIDADE 86026 CENTRAL ELETRÔNICA PARA O COMANDO DO CARBURADOR 86027 CENTRAL ELETRÔNICA PARA controle DE LA BOMBA INJEÇÃO 86028 CENTRAL ELETRÔNICA PARA O COMANDO TRIP COMPUTER 86029 CENTRAL ELETRÔNICA PARA FECHAMENTO CENTRALIZADO PORTAS

39 / 206

Page 40

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

86030 SENSOR PARA DETECÇÃO RADIAÇÃO SOLAR 86031 SENSOR PARA DETECÇÃO PÓS E FECHAMENTO TOMADAS ar EXTERNA 86032 CENTRAL ELETRÔNICA PARA A SINALIZAÇÃO DA ACÚSTICA AVARIA TESTEMUNHO DE

SINALIZAÇÃO DA REPETIDORA ANOMALIAS 86033 CENTRAL ELETRÔNICA PARA O COMANDO DO ACELERADOR (E-GAS) 86034 SENSORES PARA LEVANTAMENTO VEÍCULO 86035 CENTRAL ELETRÔNICA COMANDO ACENDIMENTO 86036 SENSOR PARA DETECÇÃO DE OXIGÊNIO NOS GASES DE ESCAPAMENTO (SONDA LAMBDA) 86037 CENTRAL ELETRÔNICA PARA O COMANDO ARREFECIMENTO MOTOR 86038 CENTRAL ELETRÔNICA PARA LUBRIFICAÇÃO CENTRALIZADA 86039 CENTRAL ELETRÔNICA PARA SELEÇÃO AUTOMÁTICA MARCHAS 86040 CENTRAL ELETRÔNICA PARA A SINALIZAÇÃO DA PRESSÃO ÁGUA em EL FILTRO COMBUSTÍVEL

(EDC) 86041 CONVERSOR ELETRÔNICO FREQÜÊNCIA/TENSÃO 86042 CENTRAL ELETRÔNICA PARA GESTÃO FROTA 86043 SENSOR INDUTIVO PARA A SINALIZAÇÃO DA PÓRTICO FECHADO 86044 CENTRAL ELETRÔNICA PARA O COMANDO LUZES FAROL DE NEBLINA TRASEIRAS 86045 CENTRAL ELETRÔNICA PARA O CONTROLE DOS TESTEMUNHOS DE SINALIZAÇÃO 86046 CENTRAL ELETRÔNICA PARA O COMANDO DAS LUZES DO REBOQUE 86047 CENTRAL ELETRÔNICA PARA A ATIVAÇÃO DA TOMADA DE FORÇA TOTAL 86048 CENTRAL ELETRÔNICA PARA O COMANDO DO EIXO ELEVADIÇO 86049 CENTRAL ELETRÔNICA DA PORTA LATERAL ELÉTRICA CORREDIÇA 86050 REDUTOR DE TENSÃO PARA O TACÓGRAFO 86051 REDUTOR DE TENSÃO 86052 CENTRAL ELETRÔNICA PARA O COMANDO DO SISTEMA ADM (BLOQUEIO DO DIFERENCIAL

ELETRÔNICO) 86053 CENTRAL ELETRÔNICA E A SINALIZAÇÃO DO MULTIPLEX DESDE AS CAMAS 86060 CENTRAL ELETRÔNICA PARA O COMANDO DO AIRBAG E DOS PRÉ-TENSORES 86061 AIRBAG 86062 PRÉ-TENSOR 86100 CENTRAL ELETRÔNICA PARA O COMANDO DO SISTEMA NBC 86101 CENTRAL ELETRÔNICA PARA O COMANDO DO SISTEMA DE ANTI-INCÊNDIO 86102 CENTRAL ELETRÔNICA AUXILIAR DE COMANDO DO SISTEMA DE ANTI-INCÊNDIO 86103 CENTRAL ELETRÔNICA DE ROTAÇÃO DA TORRE 86104 CENTRAL ELETRÔNICA DO REPETIDOR PILOTO 86105 CENTRAL ELETRÔNICA DO REPETIDOR DO CARRO CHEFE 86106 CENTRAL ELETRÔNICA PARA O TESTEMUNHO DE PARTIDA A QUENTE 86107 CENTRAL ELETRÔNICA PARA O COMANDO DO GUINCHO 86108 CENTRAL ELETRÔNICA DO CONTROLE DA CARBURAÇÃO 86109 CENTRAL ELETRÔNICA PARA O ABASTECIMENTO DO ÓLEO DO MOTOR 86110 CENTRAL ELETRÔNICA PARA O CÂMBIO AUTOMÁTICO (NO CÂMBIO) 86111 CENTRAL ELETRÔNICA DO REPETIDOR DE ALARMES 86112 CENTRAL ELETRÔNICA PARA O CONTROLE E COMANDO DO SISTEMA A METANO (GAC) 86113 CENTRAL ELETRÔNICA PARA O CONTROLE E COMANDO SISTEMA A METANO (DELTEC) 86114 CENTRAL ELETRÔNICA PARA O CONSENSO DE MARCHA DO VEÍCULO 86115 CENTRAL ELETRÔNICA PARA A GESTÃO DOS CARTAZES DOS INDICADORES DE ROTA 86116 CENTRAL ELETRÔNICA MULTIPLEX COMPUTADOR DA CARROCERIA 86117 CENTRAL ELETRÔNICA MULTIPLEX DO COMPUTADOR DO CHASSI DIANTEIRO 86118 CENTRAL ELETRÔNICA MULTIPLEX DO COMPUTADOR DO CHASSI TRASEIRO 86119 CENTRAL ELETRÔNICA MULTIPLEX DO MÓDULO DA PORTA DO MOTORISTA 86120 CENTRAL ELETRÔNICA MULTIPLEX DO MÓDULO DA PORTA DO PASSAGEIRO 86121 CENTRAL ELETRÔNICA DE GESTÃO DO VEÍCULO (COMPUTADOR DE BORDO) 86122 CENTRAL ELETRÔNICA PARA O FREIO DE PARADA 86123 CENTRAL ELETRÔNICA MULTIPLEX PARA A INTERFACE COM O EIXO DE COMANDO DA DIREÇÃO 86124 CENTRAL ELETRÔNICA PARA A FUNÇÃO DE CABINE COM MULTIPLEX 86125 CENTRAL ELETRÔNICA PARA A VDI (INTERFACE DE DADOS DO VEÍCULO) 86300 SENSOR DE CHAMA 86301 SENSOR DO CABO DO GUINCHO ENROLADO 86302 SENSOR DO CABO DO GUINCHO DESENROLADO 86303 SENSOR DO CONTROLE DE ENROLAMENTO DO CABO DO GUINCHO

40 / 206

Page 41

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

86304 SENSOR DE CONTROLE DA POSIÇÃO DO INJETOR (EDC) 86306 SENSOR PARA A TOMADA DA PRESSÃO ATMOSFÉRICA 88000 CENTRAL ELETRÔNICA PARA O SISTEMA ABS 88001 SENSOR PARA O SISTEMA ABS/EBS 88002 CENTRAL ELETRÔNICA DE INFORMAÇÃO PARA O SISTEMA ABS 88003 GRUPO DE RELES E VÁLVULA ELÉTRICAS PARA O COMANDO DO ABS 88004 RELÉ DE PROTEÇÃO DAS SOBRE-TENSÕES PARA O SISTEMA ABS 88005 CENTRAL ELETRÔNICA PARA O SISTEMA EBS 88006 MODULADOR PARA O CONTROLE DA PRESSÃO DO AR NO EIXO TRASEIRO EBS 88007 SENSOR POTENCIOMÉTRICO PARA A SINALIZAÇÃO DA POSIÇÃO DAS PASTILHAS DAS RODAS

DIANTEIRAS 88008 SENSOR POTENCIOMÉTRICO PARA A SINALIZAÇÃO DA POSIÇÃO DAS PASTILHAS DAS RODAS

TRASEIRAS 88009 SENSOR POTENCIOMÉTRICO PARA A SINALIZAÇÃO DA CARGA NO EIXO DAS RODAS

TRASEIRAS 88010 SENSOR DE SEGURANÇA PARA A ATIVAÇÃO DA FRENAGEM MÁXIMA NA PONTE COM AVARIA

NO EIXO (ABS COM EBL.) 88011 SENSOR POTENCIOMÉTRICO PARA A SINALIZAÇÃO DO DESGASTE DAS PASTILHAS DAS RODAS

DO TERCEIRO EIXO 89000 GELADEIRA 89010 ESQUENTADOR DE PRATOS

41 / 206

Page 42

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

oxidação

DESCRIÇÃO GERAL DO SISTEMA MULTIPLEX

A conexão entre as diversas centrais de comando podem ser realizadas reagrupando-as em uma única unidade central (solução demasiadamente complexa) ou executando uma rede de comunicação apta para efetuar as transferências necessárias dos dados de maneira rápida e confiável. A transferência rápida dos dados é muito importante para a gestão da condução de um veículo (a confiabilidade deve estar garantida para as aplicações vinculadas à segurança nos comandos da transmissão, freios, motor e central eletrônicas de controle) e não devem existir problemas de comunicação, sobretudo na presença de influências eletromagnéticas. Muitos dos problemas que afetam os circuitos elétricos existentes sobre o veículo correspondem à tecnologia das conexões e podem estar localizados na corrosão ou dos contatos de um conector, nas conexões dos cabos, no desgaste da capa isolante ou na montagem defeituosa. Outra causa destes problemas poderia estar nos defeitos de funcionamento dos sensores ou acionadores. Utilizando uma menor quantidade de cabo, o tempo de inatividade do veículo será reduzido ao mínimo com a conseqüente economia nos custos operacionais. Um chicote com um número menor de componentes permitirá efetuar o diagnóstico do sistema eletrônico com maior facilidade. O comprimento total dos cabos pode alcançar vários quilômetros e o maior número de conexões aumenta o risco de possíveis defeitos. Os sistemas MULTIPLEX permitem uma melhor comunicação entre os diversos sistemas eletrônicos presentes no veículo e facilitam uma localização mais simples das avarias.

Controle convencional

Atualmente o sistema ELÉTRICO presente sobre o veículo prevê que cada utilizador seja comandado diretamente por seu interruptor, o que comporta necessariamente a presença de um chicote com muitos cabos, com os riscos antes citados.

42 / 206

Page 43

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

CONTROLE VIA MULTIPLEX

Diferentemente do sistema citado anteriormente, neste caso cada interruptor está conectado a uma unidade de Multiplexador a qual transmite o seu estado (aberto ou fechado). Um valor codificado, diferente para cada interruptor, é transmitido ao Databus (linha de comunicação CAN). O sinal é decodificado por uma unidade de Demultiplexador a qual proporciona a tensão necessária ao utilizador interessado. De acordo com a diferente velocidade de transmissão dos dados sobre o Databus, existem diversas classes de transmissão:

classe A: velocidade baixa (comando dos motores dos limpadores do pára-brisa e das luzes

do veículo) classe B: velocidade média velocidade (sistema do ar condicionado e do áudio) classe C: velocidade alta velocidade (sistemas de comando do ABS, etc.)

As vantagens do sistema Multiplex podem ser resumidas nos seguintes pontos: redução de custos devido ao menor comprimento dos cabos, maior funcionalidade, sinais dos sensores compartilhados por parte dos diversos sistemas e melhores funções de diagnóstico a bordo. Ao contrário, maiores custos com relação a um sistema convencional e exigências superiores de formação técnica.

sistema 1

sistema 2 sistema 3

Todas as centrais de comando estão conectadas entre si mediante linha CAN (Control Area Network) A estrutura MULTIPLEX é muito flexível: pode-se retirar ou implementar centrais de comando sem interromper o funcionamento das restantes. Se o sistema 2 envia uma mensagem, o sistema 3, que está interessado, aceita a mensagem, enquanto que o sistema 1 a ignora. As unidades podem compartilhar as informações de muitos sensores.

43 / 206

Page 44

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

ESTRUTURA DO SISTEMA MULTIPLEX DA IVECO

O sistema Multiplex utilizado sobre esta nova gama de veículos está composto por uma série de centrais de comando eletrônicas conectadas entre si por meio de linhas CAN. Todo o sistema pode ser subdividido em quatro áreas diferentes, dedicadas respectivamente

ao controle dos sistemas veiculares (ABS, EDC, etc.), ao sistema elétrico/eletrônico básico (luzes, limpador do pára-brisa, vidros elétricos, etc.), aos sistemas de informação para o motorista (rádio, telefone, etc.) e à visualização e controle de todo o sistema multiplex (Computador da Carroceria. Conjunto de Instrumentos, etc.).

SISTEMAS VEICULARES SISTEMAS BÁSICOS

EDC = Controle do Motor Diesel BC = Computador da

Carroceria

EBS = Sistema de Freio Eletrônico

ECAS = Suspensão a Ar com Controle Eletrônico

DDM = Módulo da Porta do Motorista

PDM = Módulo da Porta do Passageiro

RETARDADOR = Redutor de rotações FFC = Computador do

Chassi Dianteiro

IMOBILIZADOR RFC = Computador do

Chassi Traseiro TACÓGRAFO BM = Módulo da Cama EUROTRONIC = Câmbio Automático CM = Módulo da Cabine BC = Computador da

CLIMA = Climatizador Carroceria

IC = Conjunto de

RISCALD. = Aquecedor Instrumentos

SISTEMAS DE INFORMAÇÃO CONTROLE DE VISUALIZA

RÁDIO BC = Computador da Carroceria TELEFONE SWI = Interface do Volante da

Direção NAVEGAÇÃO POR SATÉLITE IC = Conjunto de Instrumentos

As linhas CAN (Rede da Área do Controlador) utilizadas para conectar as centrais de comando do veículo tem chicotes específicos que permitem o intercâmbio de grandes quantidades de dados entre os diversos sistemas.

As utilizadas no sistema Multiplex são quatro: VDB, BCB, ICB, IDB.

VDB Barramento de Dados do

= Linha CAN para os sistemas veiculares

Veículo

BCB Barramento de controle

= Linha CAN para o sistema base multiplex

da Carroceria

ICB Barramento do Conjunto

= Linha CAN para visualização e controle

de Instrumentos

IDB Barramento dos Dados

= Linha CAN para informações

de Informações

44 / 206

Page 45

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

. Capa (preta / cinza / verde) – B. Fios trançados (branco e verde)

Os cabos utilizados para as diferentes linhas “CAN” presentes sobre o veículo estão trançados na parte interna de sua capa. Oferecem esta característica para eliminar as perturbações elétricas sobre os sinas. As capas estão identificadas com diversas cores:

❏ PRETA - VDB ❏ CINZA - BCB ❏ VERDE - ICB / IDB ❏ AZUL - IDB

45 / 206

Page 46

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

50154

CONJUNTO SISTEMA MULTIPLEX

FMS

Connector

MCNet

Interface

ISO11519-2

100 kbit/s

Data Bus

MCNet

CD/Radio

Module

Driver Door

Co-Driver

Bed Module

Door Module

Heater

Add. Air

External Data Bus

ISO11898

250 kbit/s

ISO11898

62.5 kbit/s

Body

Control Bus

Cabin

ISO11898

250 kbit/s

Instrument Cluster Bus

Builders

DMI for Body

Body

Computer

Module

Front Frame

Wheel

Steering

Interface

Driveline

Retarder

Cluster

Instrument

ECAS

Module

Rear Frame

Heater

Add. Water

ETC

Eurotronic II

Allison TCM or

EDC MS6.2

ISO11898

250 kbit/s

Vehicle Data Bus

DTCO

MTCO or

ABS

Out of the Cabin

Into the Cabin

46 / 206

Page 47

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

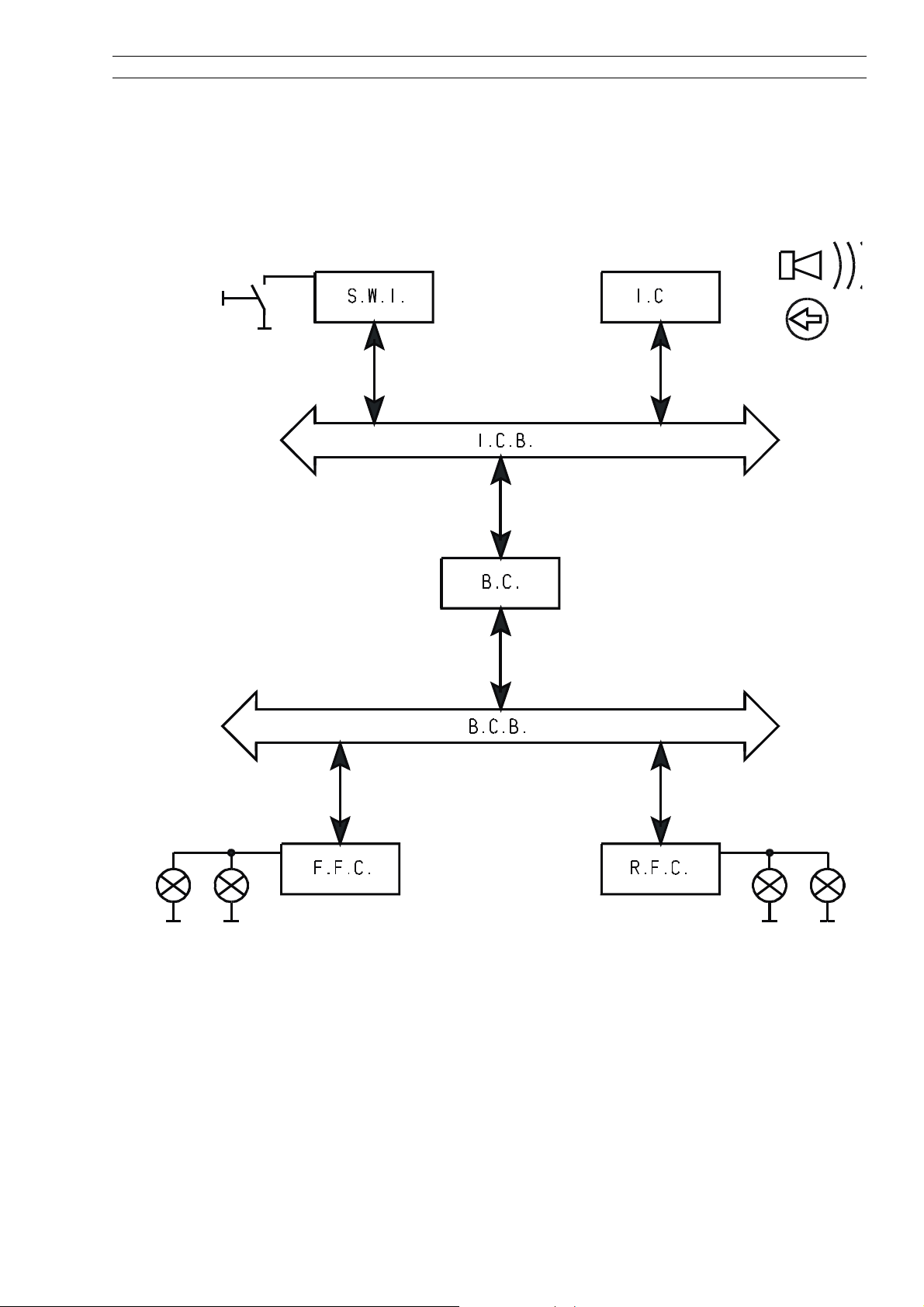

EXEMPLO DE TRANSMISSÃO DE DADOS

Função Multiplex: acendimento da luz de direção esquerda

Ao acionar o interruptor do comutador das luzes se fornece um sinal de nível baixo à central eletrônica SWI (central eletrônica da interface entre o comutador e o sistema), que o transfere à linha de comunicação ICB. Esta linha permite a comunicação entre o CONJUNTO DE INSTRUMENTOS e o COMPUTADOR DA CARROCERIA, pela qual o sinal previamente enviado alcança estes dois componentes permitindo o acendimento da luz de sinalização “luz de direção ativada” colocada sobre o Conjunto de Instrumentos e, através do Computador da Carroceria, é enviada através de outra linha de comunicação, denominada BCB, a outras duas centrais de comandos, a RFC e a FFC, que permitirão o acendimento dos respectivos indicadores de direção. A RFC comandará o indicador de direção traseiro esquerdo e a FFC o indicador dianteiro esquerdo.

47 / 206

Page 48

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

ndentes. Para poder realizar estas

Testes de eficiência na Linha CAN

Para poder controlar o estado de eficiência das linhas CAN presentes no veículo, é necessário realizar algumas medições nas linhas correspo medições, é necessário desconectar o conector J2 do COMPUTADOR DA CARROCERIA e introduzir um multímetro nos respectivos pinos.

Valores a encontrar durante a medição

0 Ω ~ 60 Ω ~ 120 Ω

Linha CAN em curto-

circuito



NOTA. Antes de fazer qualquer comprovação da linha é necessário desconectar sempre as baterias antes.

Linha CAN OK Uma resistência

interrompida

O.L.

Linha CAN

interrompida

48 / 206

Page 49

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

00505

SISTEMA MULTIPLEX – LINHAS CAN

Localização da central eletrônicas eletrônicos conectados na linha “VDB”

A. Central eletrônica do EDC B. EuroTronic Automatizado C. Tacógrafo eletrônico D. Conjunto de instrumentos E. Imobilizador F. Computador da Carroceria H. Intarder I. ECAS L. ABS *. sem EuroTronic **. Com EuroTronic

49 / 206

Page 50

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

00505

50 / 206

Page 51

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

00505

Localização das centrais eletrônicas conectadas na linha “BCB”

A. Computador do chassi traseiro (RFC) B. Computador do chassi dianteiro (FFC) C. Pré-aquecedor suplementar de água D. Climatizador E. Módulo da Porta do Passageiro (PDM) F. Pré-aquecedor suplementar de ar G. Módulo da Cama (BM) H. Módulo da Cabine I. Módulo da Porta do Motorista (DDM) L. Computador da Carroceria *. sem Pré-aquecedor suplementar de água **. sem Pré-aquecedor suplementar de ar

51 / 206

Page 52

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

505

52 / 206

Page 53

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

00505

Localização dos componentes conectados nas linhas “ICB” – “IDB”

A. Conjunto de Instrumentos B. S.W.I. C. Computador da Carroceria D. DMI E. Rádio

53 / 206

Page 54

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

00505

54 / 206

Page 55

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

55 / 206

Page 56

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Fluxo das mensagens lidas pelo VDB

004906t

56 / 206

Page 57

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Fluxo das mensagens lidas pelo ICB

004907t

57 / 206

Page 58

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Fluxo de mensagens e avarias nas linhas CAN

As mensagens transmitidas pela linha CAN são destes tipos:

- mensagens para visualização

- mensagens para controle

- mensagens para diagnóstico

Exemplo de fluxo de mensagens de controle do ventilador do motor pela central eletrônica FFC.

58 / 206

Page 59

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

aparece

todas,

Nova

Neste caso, para o controle do ventilador do motor coloca-se à disposição da central eletrônica FFC as seguintes informações:

As mensagens de diagnóstico (DM1) são enviados por todas as centrais de comando ao Computador da Carroceria informando-o sobre seu estado de funcionamento. As diferentes mensagens DM1 são usadas pelo BC para visualizar no Conjunto de Instrumentos os eventuais erros e para comprovar que a central eletrônica, que tenha enviado o DM1, se comunica no BUS. O Computador da Carroceria efetua uma monitoração do BUS controlando a cada segundo a presença da mensagem DM1 de todas as centrais de comandos conectadas às linhas CAN. Em caso de ausência da mensagem, o BC gera no Conjunto de Instrumentos a informação que uma ou várias centrais de comando não se comunicam no BUS. Em caso de falta de comunicação no Conjunto de Instrumentos a mensagem instantânea que contêm:

As outras centrais de comando em comunicação com a central eletrônica AVARIADA podem gerar erros codificados com quatro grupos de caracteres identificáveis de acordo com tabelas específicas para cada sistema:

Quando falta a comunicação de uma ou algumas centrais de comando ou inclusive de é necessário diagnosticar as avarias que podem ser:

Para um diagnóstico eficaz é preciso:

- temperatura da água do motor (do EDC através do BC)

- temperatura do ar no duto admissão (do EDC através do BC)

- temperatura do óleo do motor (do FFC)

- informação do Intarder ativo (do EDC através do BC)

- temperatura externa (do BC)

- informação da PTO ativa (do BC)

- informação dos pressostátos do climatizador ativos (do BC)

- Nome da ECU

- Erro FF

- A frase “ECU não se comunica” Exemplo: EBS não se comunica com a FF

- DTC 2 caracteres Função com erro

- FMI 2 caracteres Tipo de erro

- OC 3 caracteres Número de vezes ocorridas

- ATC 1 caractere Erro presente

- interrupção do cabo

- má conexão dos contatos

- curto-circuito da linha

- desconexão de ambas as duas resistências de fechamento

- transceptor de uma central eletrônica em curto-circuito

- conhecer o tipo dos BUS

- conhecer o fluxo das informações

- saber analisar as informações de auto-diagnóstico interpretando as mensagens de erro no IC (ou no MODUS)

- porém sobretudo, não substituir, se não for necessário as ECU.

59 / 206

Page 60

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

brisa 1ª velocidade (somente se não se comunica a linha CAN “ICB”

Função "LIMP HOME"

No caso de interrupção da linha CAN BCB se ativa um procedimento de emergência denominado "LIMP HOME" que garante as seguintes funções:

Computador da Carroceria

- Iluminação dos interruptores

- Iluminação dos instrumentos

- Saídas de +15 e +15A

- Limpador do pára-

- Aquecimento do pára-brisa

FFC

- Lampejo dos faróis esquerdo e direito – Luzes de posição dianteiras

- Intermitentes dianteiras esquerda e direita

- Saída do comando do ventilador

- Saída +15

RFC

- Luzes de posição traseiras esquerda e direita.

- Intermitentes traseiras esquerda e direita (trator)

- Intermitentes traseiras esquerda e direita do reboque

- Saída +15

- Luzes da placa de matrícula

- Luzes de posição esquerda e direita (Lanterna S.M.)

o não funciona a SWI)

60 / 206

Page 61

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

M2M7M1

PONTOS DE MASSA

. Massa das baterias - M2. Massa do motor de partida - M3. Massa superior da cabine -

M4. Massa interna direita da cabine - M5. Massa interna esquerda da cabine - M6. Massa da

viga dianteira direita - M7. Massa do motor - T1 / T2. Trança de equipotencialidade

61 / 206

Page 62

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

TRANÇA DE EQUIPOTENCIALIDADE ELÉTRICA

Mesmo estando geralmente protegida da influência da corrente dos equipamento a bordo, o componente eletrônico permanece, entretanto, especialmente sensível aos problemas de compatibilidade eletromagnética. Estes últimos, em síntese, podem ser de natureza diversa:

1. gerados pelo veículo

2. de origem externa

Para minimizar estes fenômenos adotou-se sobre os veículos uma trança flexível de cobre eletrolítico de dimensões apropriadas, idônea para reconduzir as principais estruturas do veículo (cabine-viga) ao estado equipotencial. Deve-se comprovar, no caso de defeito de massa na cabine, que a trança esteja fixada corretamente tanto na viga como na cabine.

A. TRANÇA DE EQUIPOTENCIALIDADE

62 / 206

Page 63

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

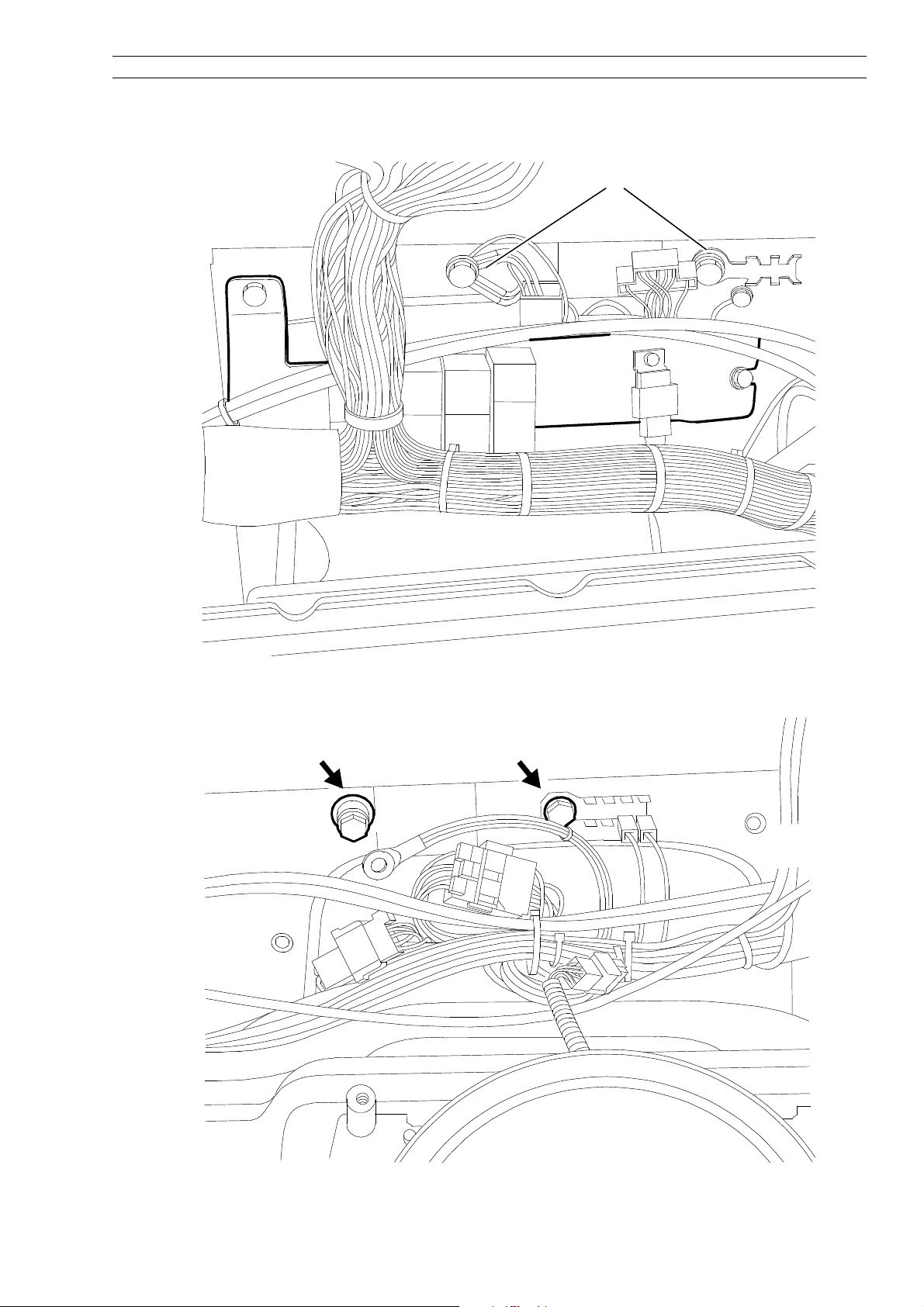

PONTO DE MASSA SOBRE A VIGA DIANTEIRA ESQUERDA

PONTO DE MASSA SOBRE A VIGA DIANTEIRA DIREITA

63 / 206

Page 64

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

PONTOS DE MASSA ATRÁS DO COMPUTADOR DA CARROCERIA

PONTOS DE MASSA ATRÁS DO CONJUNTO DE INSTRUMENTOS

64 / 206

Page 65

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Desconectador de baterias

REDE POSITIVA

A alimentação do sistema elétrico básico é assegurada por um gerador (alternador 28V 60/90A) e por duas baterias de 12 V - 110 Ah (143 Ah - 170 Ah) conectadas em série.

Na rede elétrica do veículo sempre está presente um interruptor (manual ou elétrico) denominado seccionador ou desconectador de baterias. Sua função consiste em interromper a corrente que circula através do sistema, durante o estado de repouso do veículo. Nos modelos anteriores, o desconectador estava conectado ao pólo NEGATIVO das baterias para separá-lo da viga. No veículo STRALIS, dotado do sistema MULTIPLEX, este desconectador é inserido sobre o pólo positivo das baterias para eliminar a tensão no sistema. Esta solução foi adotada com sobre a precedente porque oferece um melhor isolamento elétrico das centrais de comando existentes.

65 / 206

Page 66

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

tampa (A).

FUSÍVEIS SUPLEMENTARES

Situados no lado esquerdo do veículo perto das baterias e do TGC. São acessados pelo lado interno do compartimento de fusíveis fazendo alavanca sobre as duas molas presentes na

A. Porta-fusíveis suplementares

66 / 206

Page 67

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Função Capacidade em

1 R.F.C. (alimentação das luzes traseiras direitas) 30 2 R.F.C. (alimentação das luzes traseiras esquerdas) 30 3 F.F.C. (alimentação das luzes dianteiras direitas) 30 4 F.F.C. (alimentação das luzes dianteiras esquerdas) 30 5 Tomada de corrente – ABS 30 6 - 30

67 / 206

Page 68

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Fusível aéreo suplementar

6633

A. Porta-fusível (20A)

Próximo às baterias existe um porta-fusível, em cujo interior existe um fusível de 20 A. Este fusível, no caso de desconectador manual de baterias, alimenta os seguintes pontos::

- Porta-fusível 70601/C

- Conjunto de Instrumentos (B20)

- Tacógrafo (A1)

Este fusível não existe com o equipamento ADR.

68 / 206

Page 69

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Geladeira

Acendedor

redutor

de tens

ão

24V/12V

Capacidad

Posi

ção

1 -

Eurotronic 2

2 -

Eurotronic 2

3 -

Ilumina

ção interna

– VDI

4 -

ABS

- -

ABS

D BASIC

5 -

ABS

6 -

ABS -

D BASIC

Porta

fusíveis

de cor natural (70603)

Capacidad

Posi

ção

1 - Módulo da Porta do Motoris

ta 20

2 - Módulo da Porta do P

assageiro

3 -

Tacômetro

–

IC – I

mob

ilizador

4 -

EDC

5 - Computador da Carroceria

6 - Computador da

Carroceria

PLACA PORTA-FUSÍVEIS / RELÉS

70601 70602 70603

70401

70402

70604 70605

70604

Porta-fusíveis de cor negra (70601)

Posição

Cabine aquecida / Ajuste dos faróis / Resistência do secador / Presença

o ar condicionado / pré-filtro aquecido 5

água no filtro de combustível / Válvula elétrica de desligamento

Porta-fusíveis de cor vermelha (70602)

Capacidade

(A)

69 / 206

Page 70

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

70601 70602 70603

70401

70402

70604

70605

Porta-fusíveis de cor negra (70604) Capacidade (A) Posição

1 2 3 4 5 6

- Sistema de climatização 15

- Sistema de climatização

- Sistema de climatização 5

- Aquecimento suplementar

- Aquecimento suplementar 5

- CM (Módulo da Cabine)

Porta-fusíveis de cor natural (70605) Capacidade (A)

Posição

1 2 3 4 5 6

- EDC 10

- Nivelamento do veículo

- Regulagem do nível da viga 7,5

- Redutor de Rotações do Motor com CAN

- Redutor de Rotações do Motor com CAN 10

- Banco aquecido / Lubrificação centralizada

7,5

Porta-fusíveis de cor negra (70401) Capacidade (A) Posição

1 2 3 4

- Equipamentos 7,5

- 12V Iluminação interna

Porta-fusíveis de cor negra (70402) Capacidade (A)

Posição

1 2 3 4

- Pré-filtro aquecido 20

- Alternador (15)

70 / 206

Page 71

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

PLACA DE RELÉS

Ref. Descrição Código do

componente

A - Resistência para o EDC 61136 B C - Tomada de força 2 Eurotronic II 25897 D - Relé do climatizador manual 25545 E

F - Tomada de força 1 Eurotronic II 25898

G - Relé do climatizador manual 25544

I - Relé da climatização manual 25874

K - Relé da climatização manual 25310

- Relé para o interruptor geral de corrente 25924B

M - Relé da climatização manual 25322

N - Relé da climatização manual 25332B

P - Relé da climatização manual 25327 R - Relé da climatização manual 25332A S - T U

71 / 206

Page 72

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

) de

para

fusíveis

tudo para frente se obtêm acesso à

RELÉS SUPLEMENTARES

- Desparafusar os dois parafusos (B fixação do suporte, levantar tudo frente tomando cuidado para não provocar a saída dos cabo de se assento.

- Levantando o suporte do porta-

placa do porta-relés (C).

Ref. Função Código do

GB Relé (borne 15) 50A 25213 GC Relé de partida (50) 40A 25200 GD Relé geral do EDC (main relé) 25924

componente

72 / 206

Page 73

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

432122

79492

PAINEL DO PORTA-INSTRUMENTOS

7 8 9 10 11 12 13 14 15 1816 17

REF.

DESCRIÇÃO

1 Contador de rotações 2 Indicador da temperatura do líquido de arrefecimento do motor 3 Indicador do nível do combustível 4 Visualizador para o tacógrafo 5 6 Interruptor das luzes externas 7 Interruptor de inserção do farol de neblina 8 Interruptor de inserção dos faróis suplementares

9 Interruptor inserção do farol de neblina traseiro 10 Grupo de indicadores óticos 11 Grupo de indicadores óticos 12 Visualizador (visor) 13 Grupo de indicadores óticos 14 15 Interruptor de inserção do ABS 16 17 Interruptor de exclusão do ASR 18 Interruptor de inserção das luzes de emergência 19 20 Freio de estacionamento 21 22 -

73 / 206

Page 74

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

79493

COMANDOS SOBRE O PAINEL CENTRAL

1 2 3 4 5 6 7 8 9 10 11

12 13 14

REF

DESCRIÇÃO

1 Interruptor para a inserção do freio-motor com ABS 2 Botão para o levantamento/abaixamento do terceiro eixo (OPC) 3 Botão para a ajuda na partida (OPC) 4 Interruptor da tomada de força 1 (OPC) 5 Comando para o teto solar (OPC) 6 7 Luzes da cabine no plafon central 8 Comando para a tomada de força 9 Comando para as luzes da cabine nos plafons laterais do teto

10 11 Aquecimento dos espelhos retrovisores 12 13 14 15 Tomada de força 2 (OPC) 16 17 18 Comandos de aquecimento / ar condicionado (OPC) 19 Tomada de corrente de 12V 20 Interruptor para os pilotos giratórios (OPC) 21 Buzinas pneumáticas 22 Telerruptor geral de corrente 23 Acendedor de cigarros 24 Tomada 30 pólos para o diagnóstico

74 / 206

Page 75

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

3. TECLA DO ESCAPAMENTO

74202

COMANDOS SOBRE O VOLANTE

Sobre o volante estão presentes algumas teclas que permitem a seleção e o comando de certas funções.

Lado esquerdo:

4. TECLA 

TECLA 

5. TECLA +

TECLA -

Lado direito:

1. TECLA DE MENU/OK

2. TECLA DE PÁGINA

75 / 206

Page 76

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

79494

REGULAGEM DOS ESPELHOS RETROVISORES E COMANDO DOS LEVANTADORES DE VIDROS (OPC)

REF. DESCRIÇÃO

3 4

1 Comando de orientação dos espelhos retrovisores 2 Comando do selecionador dos espelhos 3 Levantador do vidro esquerdo

4 Levantador do vidro direito

As funções: regulagem dos espelhos retrovisores e comando dos levantadores dos vidros são geridas pelas centrais de comando do DDM e PDM; conseqüentemente, estão presentes como opção.

76 / 206

Page 77

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

79495

PAINEL DE COMANDO SOBRE A PAREDE TRASEIRA (Alternativa ao MÓDULO DA CAMA)

REF.

1 2 3 4 5

DESCRIÇÃO

1 Tomada de corrente de 12V 2 Levantador do vidro esquerdo 3 Tramela elétrica (OPC) 4 Luzes da cabine no plafon central 5 Levantador do vidro direito

A central eletrônica do MÓDULO DA CAMA ou o PAINEL DE COMANDO sobre a parede traseira somente podem estar presentes no modelo AT (cabine larga).

77 / 206

Page 78

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

7366

TOMADA PARA DIAGNÓSTICO

PINAGEM 30 pólos

Sistema Pino

EDC + IMOBILIZADOR

ABS/EBS+ECAS

1 - 2 K 2298

3 - 4 K 2299

5 -

INTARDER

6 K 2293

Central eletrônica do Multiplex (BC/FFC/RFC…)

Climatizador Aquecedor

Inserção de serviços

VDI

Tacógrafo

7 8

9 - -

10 K 2296

11 +15 8802

12 K 2262

13 - -

Conjunto de Instrumentos

14 K 2994

15 - 16 - -

EUROTRONIC

EOL EUROTRONIC INTARDER CAN L *

Sinal de fase do motor

Sinal de partida do motor

Positivo

18 18

19 - 7079 20 - 3397 21 - 22 - -

23 Fase 5198

24 - 25 Modus 0900 26 Modus 0000 27 + 30 7797

Revoluc. motor 28 n 5584

Massa do veículo

29 - 30 31 0000

Func. Nº CABO

2295

2297 2297

Sobre a parte inferior direita, sob o painel central, existe um conector para o diagnóstico com 30 pinos para o diagnóstico dos sistemas eletrônicos existentes no veículo.

VISTA DIANTEIRA

78 / 206

Page 79

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

03000

Alternador BOSCH

28 V

–

÷ 90 A

VISTA TÉCNICA

7998

8003

ESQUEMA ELÉTRICO A. ALTERNADOR B. REGULADOR DE TENSÃO

Ref. Função

Ao borne J2 / B24 da central eletrônica do F.F.C. 7009

A 15

Ao borne 87 do relé 25213 (através do fusível F6-70601) 8876 Positivo (+30) 7777

Positivo +30 da alimentação do alternador (borne S) 7777

B+

Positivo +30 ao motor de partida 7777 Positivo +30 7777

CURVA DE FORNECIMENTO DE CORRENTE DO ALTERNADOR

8002

Código da

cor dos

cabos

79 / 206

Page 80

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Alternador Mitsubishi

28 V

– 90 A

03000

VISTA TÉCNICA

7998

ESQUEMA ELÉTRICO

Ref. Função

Ao borne J2 / B24 da central eletrônica do F.F.C. 7009

A 15

Ao borne 87 do relé 25213 (através do fusível F6-70601) 8876 Positivo (+30) 7777

Positivo +30 da alimentação do alternador (borne S) 7777

B+

Positivo +30 ao motor de partida 7777 Positivo +30 7777

CURVA DE FORNECIMENTO DE CORRENTE DO ALTERNADOR

803

8002

Código da

cor dos

cabos

80 / 206

Page 81

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Motor de partida “Nippodenso” 24V – 5.5 kW

+ 30

VISTA EM PERSPECTIVA COM AS CONEXÕES ELÉTRICAS CORRESPONDENTES

Código da

Conector Função

cor dos

cabos

+30 Positivo +30 para a alimentação do motor de partida, desde

7777

o borne positivo das baterias (através do T.G.C.)

+30 Positivo “S” ao alternador +30

Positivo +30 ao relé para o consenso de ativação da

7777

resistência de preaquecimento do motor

+50 Positivo +50 de 25000 (Relé para a partida) 8888

81 / 206

Page 82

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Nova

COMPUTADOR DA CARROCERIA

O Computador da Carroceria é a unidade central do sistema Multiplex. Sua função é a de gerenciar as unidades periféricas existentes; encontra-se na parte interna do painel, no lado do passageiro, na central eletrônica de interconexão.

Sinais de entrada

- iluminação externa do veículo - freio de estacionamento

- iluminação do habitáculo - cabine levantada

- buzina - tomada de força

- limpador do pára-brisa - teto solar

- partida do motor - sensor da temperatura externa

- nível da água de arrefecimento - aquecimento do pára-brisa

- correntes automáticas para neve - iluminação externa do veículo

Sinais de saída

- iluminação do habitáculo - aquecimento do pára-brisa

- buzina - desconectador de baterias

- limpador do pára-brisa - teto solar

- motor de partida - saídas para equipamentos

82 / 206

Page 83

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27















VISTA EM PERSPECTIVA DO COMPUTADOR DA CARROCERIA

7 12

1 6

5 8

1 4

10 2

9 16

1 8

14 2

9 16 11

1 8 1 10

22 2

9 1

13 1

21 2

83 / 206

Page 84

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

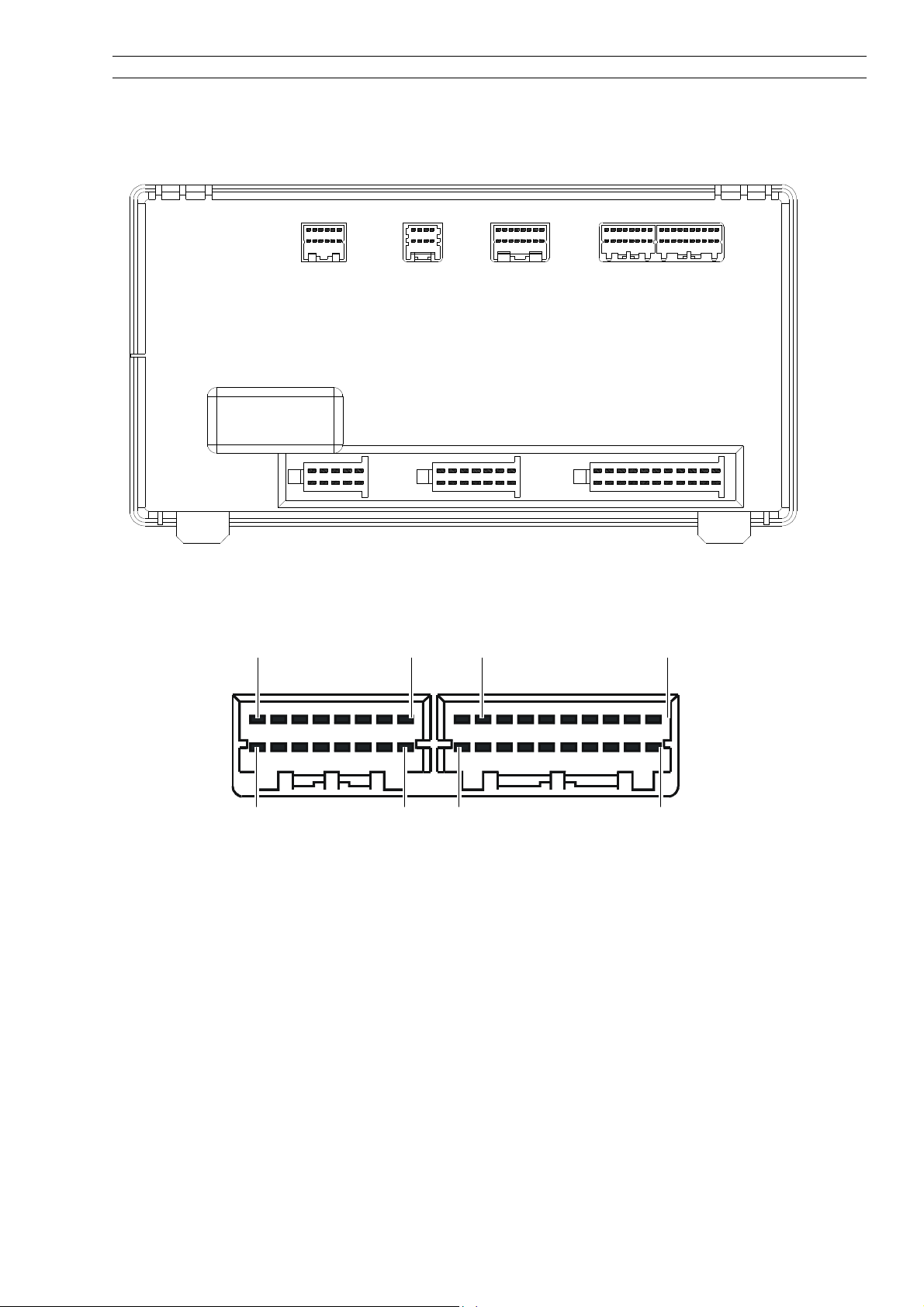

CONECTOR “J1”

84 / 206

Page 85

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

7 12

1 6

Ref. Descrição

Código do

componente

Código da cor

dos cabos

1 Positivo do fusível (depois do TGC) 70603 7905 2 Positivo do fusível (depois do TGC) 70603 7905 3 Positivo do fusível (depois do TGC) 70603 7905 4 Positivo do fusível (depois do TGC) 70603 7905 5 Massa da viga - 0000 6 Massa da viga - 0000 7 Massa do sinal - 0000 8 Positivo do fusível (direto da bateria) 70058 7972 9 Positivo (ST45 - pino 4) (luzes da marcha a ré

- 4444

para os encarroçadores) (somente para o AS)

10 Sinal para abertura do TGC (TGC ON) 25900 8035

CONECTOR “J2”

85 / 206

Page 86

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Descrição

Código do

componente

Código da cor

dos cabos

1 Linha CAN - H (ICB) - Ws/Bi

2 Linha CAN - L (ICB) - Gn/Ve

3 Linha CAN - H (VDB) - Ws/Bi

4 Linha CAN - L (VDB) - Gn/Ve

5 Linha K de diagnóstico 72021 2995

6 Negativo do interruptor de sinalização da pressão

42608 0583

do líquido de refrigeração (ar condicionado)

7 Livre - -

8 - - -

9 - - 10 Linha CAN - H (BCB) - Ws/Bi 11 - -



12 Linha CAN - L (BCB) - Gn/Ve

CONECTOR “J3”

86 / 206

Page 87

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Descrição

Código do

componente

Código da

cor dos

cabos

1 Sinal do comutador das luzes externas 52307 2237 2 Positivo para o plafon da luz interna 39034 4423 3 Negativo do comutador das luzes internas 52326 0941 4 Livre - 5 Negativo do sensor da temperatura do ar externo 42045 0550 6 Sinal para o fechamento do TGC (TGC – OFF)

25900 8045

(OCT para AT/AD)

7 Livre - 8 Positivo do sensor da temperatura do ar externo 42045 7573 9 Negativo do comutador para o fechamento do

53316 0946

TGC (OPC para AT/AD)

10 Positivo para a buzina pneumática 78203 1133 11 Positivo para os pilotos das luzes de posição

37001 3339

dianteiras

12 Positivo do sinal para a abertura do teto solar

12015 7010

(OPC para AT/AD)

13 Sinais para os pilotos giratórios (giratório 1) (OPC

- -

para AT/AD)

14 Sinal para o fechamento do teto solar (OPC para

12015 7011

AT/AD)

CONECTOR “J4”

87 / 206

Page 88

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

1 8

Ref.

2 3

5 6

7 8

9 10 11 12 13

14 15

Descrição

Positivo para o plafon de iluminação das escadinhas Negativo do comutador para a abertura do TGC (OPC para

AT/AD) Negativo do comutador de predisposição do freio-motor

Livre Predisposição do negativo do interruptor para o aquecedor

suplementar (H2O) Negativo da buzina (comutador das luzes)

Negativo para o fechamento das portas, lado do passageiro Negativo para o fechamento das portas, lado do motorista Positivo para o relé de partida Negativo do interruptor de partida na zona do motor Negativo do sensor de nível baixo do líquido no radiador Negativo do sensor de nível baixo do líquido no radiador Positivo da inserção de cargas com o motor em funcionamento Negativo do interruptor da cabine abaixada em abaixamento (somente

para AS) Negativo para a abertura das portas, no lado do passageiro

Comando pilotos giratórios (fechamento TGC) (OPC para AT/AD)

Código do

componente

39003 4445

53316 0945 52324 0082

- -

ST 19-10 0501

54033 1116 85023 0065 85023 0065 25200 8888 53006 8892 44036 5527 44036 5520 25874 7778

53062 0922 85023 0064

52015 -

Código da cor

dos cabos

88 / 206

Page 89

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

CONECTOR “J5”

Descrição

Código do

componente

Código da cor

dos cabos

1 Conector de diagnóstico (50) 72021 0900

Negativo do interruptor do freio de estacionamento

inserido Negativo do interruptor de interdição de partida

com o freio de estacionamento não aplicado

42102 6662

53512 8892

4 Negativo do interruptor da luz interna 52326 0942 5 Sinal do câmbio em ponto morto ST14 - 10 2268 6 Sinal do câmbio em ponto morto ST14 - 9 8050

Negativo do interruptor da sinalização da cabine

abaixada Sinal para os pilotos giratórios (giratório 2) (OPC

para AT/AD)

53511 0096

32010 -

89 / 206

Page 90

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

CONECTOR “J6A”

9 16

1 8

11 20

1 10

90 / 206

Page 91

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Descrição

Negativo do comutador do teto abre, fecha Negativo do interruptor de sinalização da pressão do líquido

de refrigeração (ar condicionado)

Livre Predisposição para o sinal de comando do interruptor da P.T.O.

Negativo do interruptor para a função Economy Power

Predisposição para sinal de comando do interruptor P.T.O.1

Livre

Negativo do comutador de alerta elétrico ou pneumático

Predisposição para o sinal do interruptor de parada do motor

Livre

Sinal do potenciômetro do comando de orientação dos farói

Livre

Sinal de nível baixo do lavador do pára-brisa (somente para AT/AD)

15 16

Livre

Código do

componente

Código da cor

dos cabos

53306 0971

42608 0582

- -

ST14 - 20 0132

52077 0166

ST14 - 19 0131

- -

52200 1119

- 0151

- -

55312 9936

- -

91 / 206

Page 92

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

CONECTOR “J6B”

1 8

92 / 206

Page 93

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Descrição

Predisposição para o sinal do interruptor de partida do

motor ( 53006) (START)

Livre

Predisposição do Piloto Automático (OFF)

Predisposição do Piloto Automático (RESUME)

Negativo do interruptor de sinalização da P.T.O.

Livre

Livre Negativo do interruptor de consenso do abaixamento da

cabine (Somente para AS)

Predisposição do Piloto Automático (Int/ext)

Livre

Predisposição do Piloto Automático (SET +)

Predisposição do Piloto Automático (SET -)

Positivo do relé de aquecimento do pára-brisa

Livre

Livre Negativo do comutador de comando do teto

solar(abertura) (OPC para AT/AD)

Código do

componente

ST 14 - 1 8892

- ST14 - 14 8154 ST14 - 15 8155

53567 0132

- -

53061 8129

ST 14 0152

- ST14 - 12 8156

ST 14 - 13 8157

25818 8020

- -

53306 0970

Código da cor

dos cabos

CONECTOR “J7”

93 / 206

Page 94

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

por um orifício de

Ref. Descrição

Positivo dos elementos alimentados pela chave

Livre

Positivo para a alimentação (+15)

Positivo para o relé de inserção da recirculação da água do motor

Sinal do comutador das luzes externas (posição)

Negativo do comutador dos faróis de neblina dianteiros

Sinal do pedal do freio para fechar o TGC em emergência

Negativo do comutador dos faróis de neblina traseiros

Conector de diagnóstico (15)

Negativo do interruptor de iluminação da 5ª roda

Negativo para a abertura das portas, do lado do motorista

Negativo do interruptor dos faróis suplementares

Negativo do interruptor das luzes internas, do lado do motorista

Positivo do comutador da chave (15)

Negativo do interruptor das luzes internas, do lado do passageiro

Positivo do grupo do limpador do pára-brisa

Negativo do comutador de comando das luzes de emergência

Positivo do comutador da chave (50)

Negativo para a iluminação dos instrumentos

Positivo do grupo do limpador do pára-brisa

Positivo para o grupo do limpador do pára-brisa (baixa velocidade)

Positivo para o grupo do limpador do pára-brisa (alta velocidade)

   

Código do

componente

25213 8802

- -

ST14 - 11 8871

- 7778 52307 3333 52304 2228

- 53315 2284 72021 8802 52009 2224 85023 0064 52024 2229 53509 0003 52502 0987 53509 0003

65000 8880 52302 1113 52502 0900

- 4442 65000 8873 65000 8882 65000 8881

Código da cor

dos cabos

F.F.C. - R.F.C. (Computador do Chassi Dianteiro – Computador do Chassi Traseiro)

Trata-se de Unidades Eletrônicas Periféricas usadas para a maior parte dos elementos elétricos. Podem ser conectadas diretamente em tomadas como: lâmpadas, sensores, motores elétricos. A F.F.C. está localizada na parte dianteira do veículo, debaixo da cabine; a R.F.C está localizada sobre a parte central da viga. Uma se diferencia da outra pela presença de uma sigla (F para Dianteira e R para Traseira) e montagem diferente (✼).

94 / 206

Page 95

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

F.F.C. (serviços / motor)

Situada sobre a longarina direita do chassi, na parte dianteira do veículo debaixo da cabine. Para a desmontagem da central eletrônica, proceder da seguinte forma:

- levantar a cabine através do botão específico;

- desparafusar os 3 parafusos de fixação da tampa / central eletrônica (A);

- soltar os dois conectores de união, tomando o cuidado para não separar os cabos de assento do conector.

95 / 206

Page 96

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

32 17 8

8 1 3

F.F.C. CONECTOR “J1”

96 / 206

Page 97

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

Ref. Descrição

1 2 3 A 4 5 6 7 8 1 2 3 4 5 6 7

Positivo para o lampejo do farol direito Positivo para a luz de estrada direita Positivo para a bomba do lavador dos faróis Livre Positivo para a luz de estrada esquerda Positivo para os faróis suplementares Positivo para os faróis de neblina dianteiros Positivo para o lampejo do farol esquerdo Livre Positivo para o acionador de orientação do farol Livre Livre Livre Livre Positivo para as luzes de direção dianteiras e lateral direita

Positivo para a bomba elétrica do lavador do pára-brisa

9 10 11 12 13 14 15 B 16 17 18 19 20 21 22 23 24

Livre Livre Livre Livre Livre Livre Sinal para o acionador de orientação do farol Positivo para a luz de posição dianteira direita Livre Negativo para o acionador de orientação do farol Livre Livre Livre Livre Livre Positivo para as luzes de direção dianteiras e laterais esquerdas

25 26 27 28 29 30 31 32

Livre Livre Livre Livre Livre Livre

Positivo para as luzes de posição dianteiras esquerdas

Código do

componente

30001 2223 30001 2221 66005 8821

- 30001 2219 30010 2229 30011 2228 30001 2231

- 30100 9937

- -

- 32002 33001 66000 8886

- -

- 30100 9936 30001 3330

- 30100 9935

- -

- 32002 33001

- -

- 30001 3339

Código da cor

dos cabos

1123

1129

97 / 206

Page 98

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

F.F.C. CONECTOR “J2”

Ref. Descrição 1

2 3 A 4 5 6

7 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 B 16 17 18

20 21 22

Positivo do fusível para a alimentação das luzes, lado esq. Positivo do fusível para a alimentação das luzes,lado esq. Positivo do fusível para a alimentação das luzes, lado dir. Positivo do fusível para a alimentação das luzes, lado esq. Positivo do fusível para a alimentação das luzes, lado dir. Positivo para o eletro-magneto da temperatura do ventilador do motor Massa da viga Positivo do fusível para a alimentação luzes, lado dir. Linha CAN - H (BCB) Linha CAN - L (BCB) Linha CAN - H (BCB) (outros módulos) Linha CAN - L (BCB) (outros módulos) Livre Linha - K (Conector de diagnóstico) Negativo do comutador da chave Positivo para o sensor do nível do óleo do motor Negativo (retorno) do sensor da pressão do óleo do motor Livre Negativo do interruptor de sinaliz. do filtro de combustível entupido Livre Livre Livre Negativo (retorno) do sensor da temperatura do óleo do motor Positivo para o sensor da pressão do óleo do motor Positivo para a alimentação (equipamentos) Negativo do sensor de sinaliz. do desgaste dos freios dianteiros Negativo do interruptor de parada do motor (desde o compart. do motor) Negativo do interruptor do filtro de óleo entupido Sinal do sensor da pressão do óleo do motor Livre

8 1 3

Código do

componente

70000 7904 70000 7904 70000 7903 70000 7904 70000 7903 47043 5166

- 0000

70000 7903

- Ws/Bi

- Gn/Ve

- Ws/Bi

- Gn/Ve

- -

72021 29-98 52502 0987 44043 5506 42030 0050

- -

42700 5531

- -

47032 5504 42030 5508

- 8871

86002 6664

53007 0151

42551 6618 42030 5507

- -

Código da cor

dos cabos

98 / 206

Page 99

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

. CENTRAL ELETRÔNICA

R.F.C.

24 25 26 27 28 29 30 31 32

Negativo do indicador de nível baixo do líquido da servodireção Sinal do alternador Positivo para a válvula elétrica do ventilador do motor Positivo para a buzina Livre Livre Livre Negativo do interruptor de partida desde o compart. do motor Negativo do sensor da temperatura do óleo do motor Positivo do sensor da pressão do óleo do motor

44037 5525

03000 7009 78016 9166 22000 1116

- -

53006 8892 47032 5504 44043 5505

R.F.C.

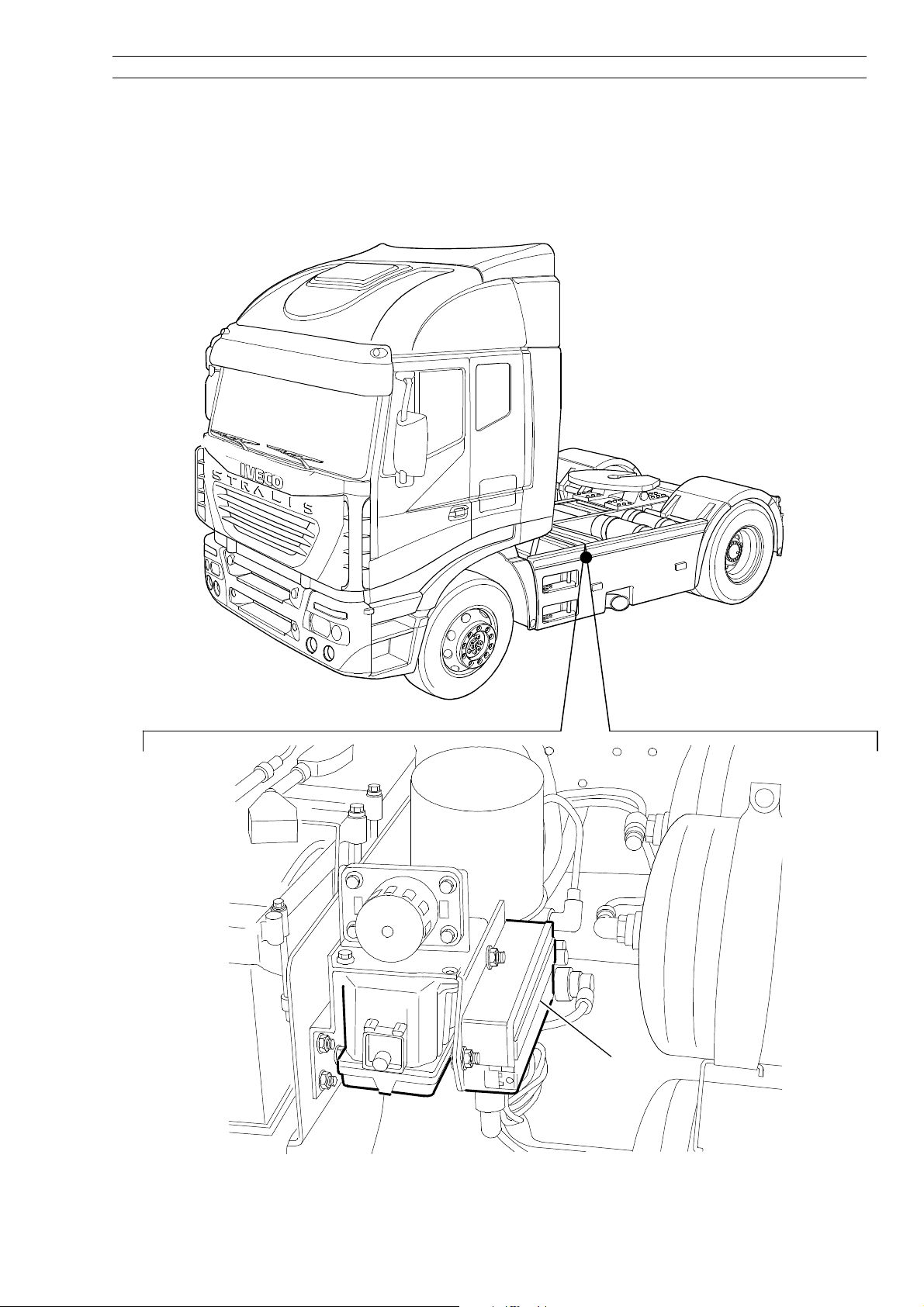

LOCALIZAÇÃO SOBRE O VEÍCULO

Localizada na parte central do veículo, no lado direito. Para realizar a desmontagem, deve-se observar as instruções referentes à central eletrônica F.F.C.

Localizada na parte central direita da viga no caso de tratores. Localizada na parte traseira da viga no caso de rígidos.

99 / 206

Page 100

Stralis / Sistema Eletroeletrônico / Sistema Multiplex MR 14 2008 -06-27

32 17 8

8 1 3

R.F.C. (VIGA) CONECTOR “J1”

Ref. Descrição

1 2 3 A 4 5 6 (AS) 6 (AT/AD) 7 8

1 2 3

4 5

7 8 9 10 11

12 13

Livre Positivo para a alimentação (+15 para encarroçadores) Positivo para a luz lateral de posição direita/reboque Positivo para a luz lateral de posição esquerda / reboque Positivo para a alimentação (+15 conector 3A) Positivo para a luzes de freio do reboque Conector RSU Positivo para as luzes de marcha a ré do reboque Positivo para as válvula elétricas de ativação da P.T.O total no câmbio Livre Livre Negativo do interruptor da interdição de partida com as marchas inseridas Negativo do interruptor das luzes da marcha a ré Negativo do interruptor de sinalização das marchas curtas inseridas Negativo do interruptor de sinalização do filtro de ar entupido Positivo para luz de posição direita do reboque Livre Positivo do sensor da pressão do eixo Positivo do sensor da pressão da ponte traseira Negativo do interrupt. de sinalização de avaria no circuito dos freios do reboque (pressão baixa) Interruptor da tração total introduzida Positivo do sensor da pressão do eixo

Código do

componente

- -

- 8871 33004/72010 33004/72010

- 8875

72010 1179

ST 3333 72010 2226 78208 9954

- -

53508 8050

53503 2268 53507 9992

42351 6663

72010 1185

- 61104 5562 61104 5561 42111 6689

- 61104 5560

Código da

cor dos

cabos

3330 3339

100 / 206

Iveco MR 14 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
