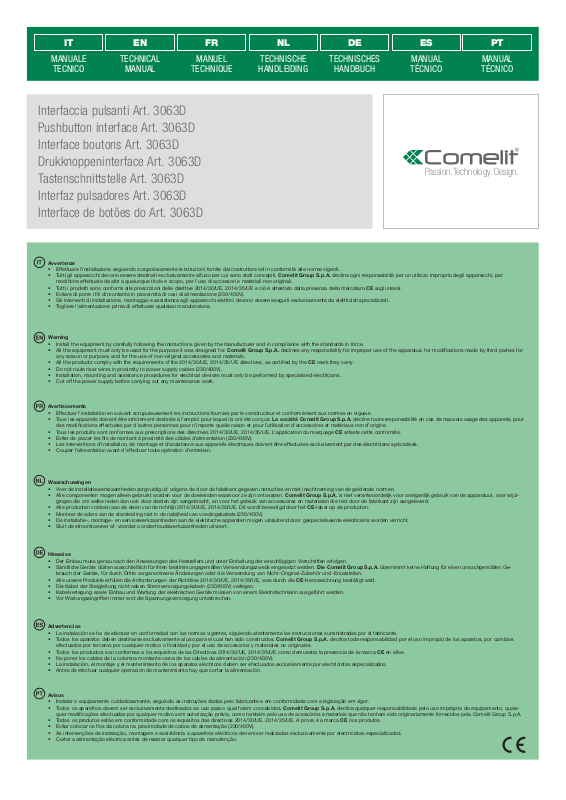

Page 1

MANUALE

TECNICO

TECHNICAL

MANUAL

Interfaccia pulsanti Art. 3063D Pushbutton interface Art. 3063D Interface boutons Art. 3063D

MANUEL

TECHNIQUE

TECHNISCHE

HANDLEIDING

TECHNISCHES

HANDBUCH

MANUAL TÉCNICO

Drukknoppeninterface Art. 3063D Tastenschnittstelle Art. 3063D

Passion.Technology.Design.

Interfaz pulsadores Art. 3063D Interface de botões do Art. 3063D

Avvertenze

• Eettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modiﬁche eettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2014/30/UE, 2014/35/UE e ciò è attestato dalla presenza della marcatura CE sugli stessi.

• Evitare di porre i ﬁli di montante in prossimità di cavi di alimentazione (230/400V).

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.

• Togliere l’alimentazione prima di eettuare qualsiasi manutenzione.

Warning

• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.

• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for modiﬁcations made by third parties for any reason or purpose, and for the use of non-original accessories and materials.

• All the products comply with the requirements of the 2014/30/UE, 2014/35/UE directives, as certiﬁed by the CE mark they carry.

• Do not route riser wires in proximity to power supply cables (230/400V).

• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.

• Cut o the power supply before carrying out any maintenance work.

Avertissements

• Eectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l’emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modiﬁcations eectuées par d’autres personnes pour n’importe quelle raison et pour l’utilisation d’accessoires et matériaux non d’origine.

• Tous les produits sont conformes aux prescriptions des directives 2014/30/UE, 2014/35/UE. L’application du marquage CE atteste cette conformité.

• Éviter de placer les ﬁls de montant à proximité des câbles d’alimentation (230/400V).

• Les interventions d’installation, de montage et d’assistance aux appareils électriques doivent être eectuées exclusivement par des électriciens spécialisés.

• Couper l’alimentation avant d’eectuer toute opération d’entretien.

Waarschuwingen

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.

• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zĳn ontworpen. Comelit Group S.p.A. is niet verantwoordelĳk voor oneigenlĳk gebruik van de apparatuur, voor wĳzigingen die om welke reden dan ook door derden zĳn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zĳn aangeleverd.

• Alle producten voldoen aan de eisen van de richtlĳn 2014/30/UE, 2014/35/UE. Dit wordt bevestigd door het CE-label op de producten.

• Monteer de aders van de stamleiding niet in de nabĳheid van voedingskabels (230/400V).

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.

Hinweise

• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.

• Sämtliche Geräte dürfen ausschließlich für ihren bestimmungsgemäßen Verwendungszweck eingesetzt werden. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE, 2014/35/UE, was durch die CE-Kennzeichnung bestätigt wird.

• Die Kabel der Steigleitung nicht neben Stromversorgungskabeln (230/400V) verlegen.

• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.

• Vor Wartungseingrien immer erst die Spannungsversorgung unterbrechen.

Advertencias

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o ﬁnalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2014/30/UE, 2014/35/UE como demuestra la presencia de la marca CE en ellos.

• No poner los cables de la columna montante cerca de los cables de alimentación (230/400V).

• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.

• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

Avisos

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do equipamento, quer modiﬁcações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidos pela Comelit Group S.p.A.

• Todos os produtos estão em conformidade com os requisitos das directivas 2014/30/UE, 2014/35/UE. A prova é a marca CE nos produtos.

• Evitar colocar os ﬁos da coluna na proximidade de cabos de alimentação (230/400V).

• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.

• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.

quais-

Page 2

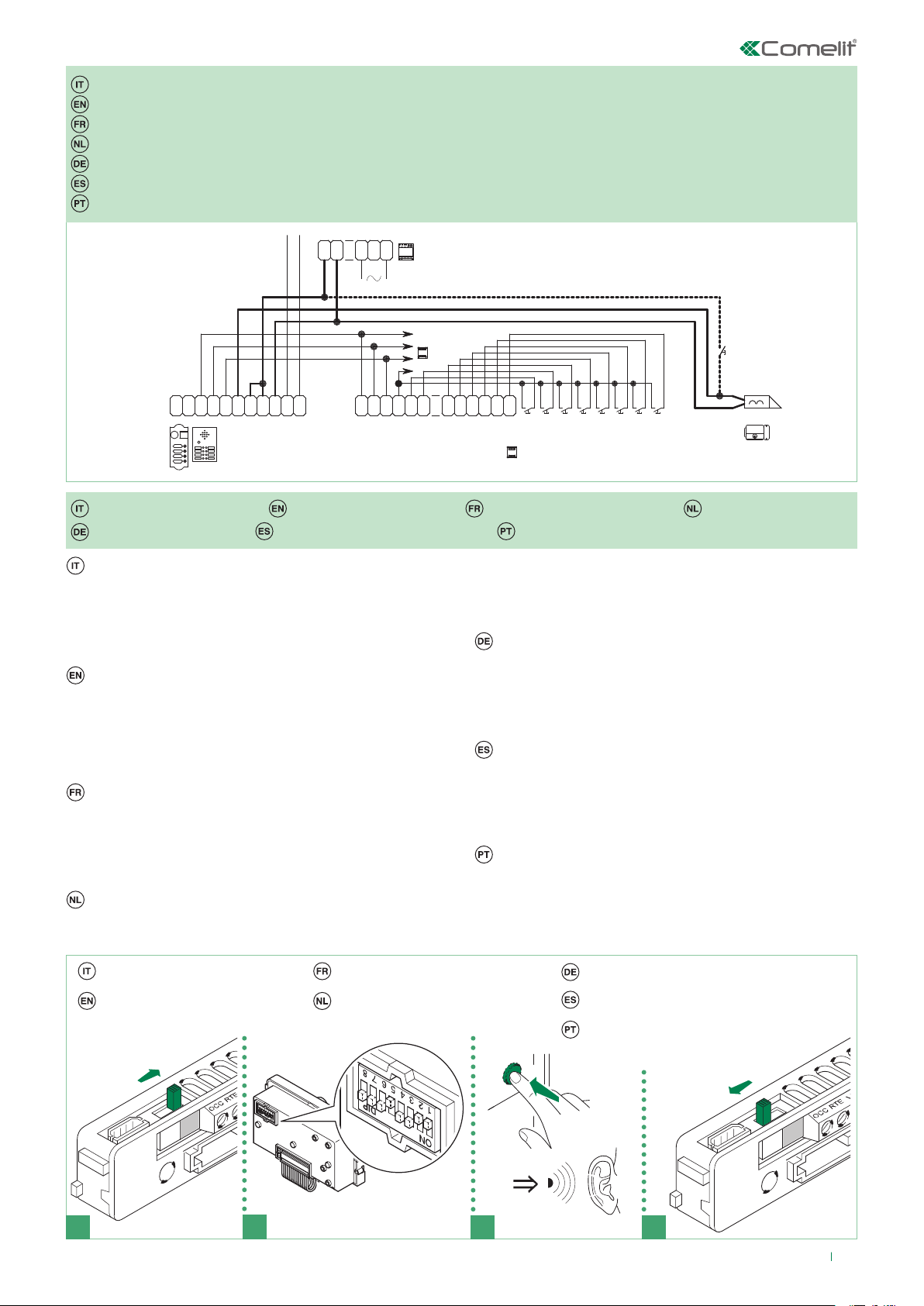

3063D

N°6

SISTEMA SBC

SYSTEM SBC

SBC SYSTEM SISTEMA SBC

SYSTÈME SBC

SISTEMA SBC

Utilizzo Art. 3063D con gruppo audio Art. 1621 o audio-video Art. 4681 (Ikall) Use of Art. 3063D with audio unit Art. 1621 or audio-video unit Art. 4681 (Ikall) Utilisation Art. 3063D avec groupe audio Art. 1621 ou audio-vidéo Art. 4681 (Ikall) Gebruik Art. 3063D met audiomodule Art. 1621 of audio-videomodule Art. 4681 (Ikall) Verwendung Art. 3063D mit A-Einheit Art. 1621 oder A/V-Einheit 4681 (Ikall) Uso del Art. 3063D con grupo audio Art. 1621 o audio-vídeo Art. 4681 (Ikall) Utilização do Art. 3063D com o grupo áudio Art. 1621 ou áudio/vídeo Art. 4681 (Ikall)

S2W/MOD2A

110-240V

1210

C O

Utilizzare cavo incluso nell’Art. 1250IV, Art. 1250IA Use the cable included in Art. 1250IV, Art. 1250IA Utiliser le câble inclus dans l'Art. 1250IV, Art. 1250IA Gebruik de kabel die bij Art. 1250IV, Art. 1250IA inbegrepen is Das Kable verwenden, das dem Art. 1250IV, Art. 1250IA beiliegt Utilizar el cable incluido en el Art. 1250IV, Art. 1250IA Utilizar o cabo incluído nos Art. 1250IV, Art. 1250IA

S C

4681 - 1621

1172B

N°1

P2P

P3P4P5P6P7P

3063D

N°1

SBC-SYSTEEM

3063D

CV2

N°6

(MAX)

AVVERTENZE

• Schema valido per impianti con massimo 6 Art. 3063D, più massimo 6 Art. 1172B.

•

Utilizzare lampada Art. 1172B per l'illuminazione dei porta cartellini; la lampada è polarizzata.

WARNING

• Diagram applies to systems with up to 6 Art. 3063D, plus up to 6 Art. 1172B.

• Use lamp Art. 1172B for nameplate lighting. The lamp is polarised.

AVERTISSEMENTS

• Schéma valable pour les installations comptant au maximum 6 Art. 3063D, avec un maximum de 6 Art. 1172B.

• Utiliser l'ampoule Art. 1172B pour éclairer les porte étiquettes; la lampe est polarisée.

WAARSCHUWINGEN

• Het schema geldt voor systemen met maximaal 6 Art. 3063D, plus maximaal 6 Art. 1172B.

Per configurazioni diverse del posto esterno (modello, numero e tipo moduli) consultare la “TABELLA DEI CONSUMI” sul manuale completo Art. 4681.

For different external unit configurations (model, number and type of modules), please refer to the "CONSUMPTION TABLE" in the full manual for Art. 4681.

Pour les platines extérieures configurées différemment (modèle, nombre et type de modules), consulter le « TABLEAU DES CONSOMMATIONS » sur le manuel complet Art. 4681.

Raadpleeg voor andere configuraties van het deurstation (model, aantal en soorten modules) de “VERBRUIKSTABEL” in de complete handleiding Art. 4681

Für unterschiedliche Konfigurationen der Außensprechstelle (Modell, Anzahl und Typ der Module) siehe die "TABELLE VERBRAUCH" im kompletten Handbuch des Art. 4681.

Para configuraciones diferentes de la placa externa (modelo, número y tipo de módulos), consultar la "TABLA DE CONSUMOS" del manual completo del Art. 4681.

Para configurações diferentes do posto externo (modelo, número e tipo de módulos), consultar a “TABELA DE CONSUMOS” no manual completo do Art. 4681.

S C

P2P

P3P4P5P6P7P

(MAX)

•

Gebruik de lamp Art. 1172B voor de verlichting van de naamkaders.

De lamp is gepolariseerd.

HINWEISE

• Gültiger Schaltplan für Anlagen mit maximal 6 Art. 3063D und max. 6 Art. 1172B.

• Die Lampe Art. 1172B für die Beleuchtung der Namensschilder benutzen. Die Lampe ist polarisiert.

ADVERTENCIAS

• Esquema válido para instalaciones con un máximo de 6 Art. 3063D más un máximo de 6 Art. 1172B.

• Utilizar la lámpara Art. 1172B para iluminar los tarjeteros; la lámpara es polarizada.

AVISOS

•

Esquema válido para instalações com, no máximo, 6 Art. 3063D e ainda 6

Art. 1172B, no máximo.

• Utilizar a lâmpada Art. 1172B para iluminar os porta-cartões; a lâmpada é polarizada.

Page 3

4680C - 4680 - 1622

3063D

3063B

8P7P6P5P4P3

1P2

1602

4660

SES

L L

R T E

V +

4660C

1395

3063C

3063D

3063B

3063C

3063D

Utilizzo Art. 3063D con gruppo audio Art. 1622 o audio-video Art. 4680C, Art. 4680 (Ikall) Use of Art. 3063D with audio unit Art. 1622 or audio-video unit Art. 4680C, Art. 4680 (Ikall) Utilisation Art. 3063D avec groupe audio Art. 1622 ou audio-vidéo Art. 4680C, Art. 4680 (Ikall) Gebruik Art. 3063D met audiomodule Art. 1622 of audio-videomodule Art. 4680C, Art. 4680 (Ikall) Verwendung Art. 3063D mit A-Einheit Art. 1622 oder A/V-Einheit Art. 4680C, Art. 4680 (Ikall) Uso del Art. 3063D con grupo audio Art. 1622 o audio-vídeoArt. 4680C, Art. 4680 (Ikall) Utilização do Art. 3063D com o grupo áudio Art. 1622 ou áudio/vídeo Art. 4680C, Art. 4680 (Ikall)

1595

120-230 V

NC NO

V V

L L

V +

S C

P2P

P3P4P5P6P7P

3063C 3063D

Pulsante comando apriporta locale. Local lock release button.

Bouton ouvre-porte sortie. Lokale bedieningsknop deuropener.

Taste lokaler Türöner. Pulsador abrepuertas local. Botão de comando de abertura da

porta local.

3063C

CV2

Utilizzo Art. 3063D con gruppo audio Art. 1602 o audio-video Art. 4660C, Art. 4660 (Powercom) Use of Art. 3063D with audio unit Art. 1602 or audio-video unit Art. 4660C, Art. 4660 (Powercom) Utilisation Art. 3063D avec groupe audio Art. 1602 ou audio-vidéo Art. 4660C, Art. 4660 (Powercom) Gebruik Art. 3063D met audiomodule Art. 1602 of audio-videomodule Art. 4660C, Art. 4660 (Powercom) Verwendung Art. 3063D mit A-Einheit Art. 1602 oder A/V-Einheit Art. 4660C, Art. 4660 (Powercom) Uso del Art. 3063D con grupo audio Art. 1602 o audio-vídeoArt. 4660C, Art. 4660 (Powercom) Utilização do Art. 3063D com o grupo áudio Art. 1602 ou áudio/vídeo Art. 4660C, Art. 4660z (Powercom)

SB2/ACI

SB2/ACP

Page 4

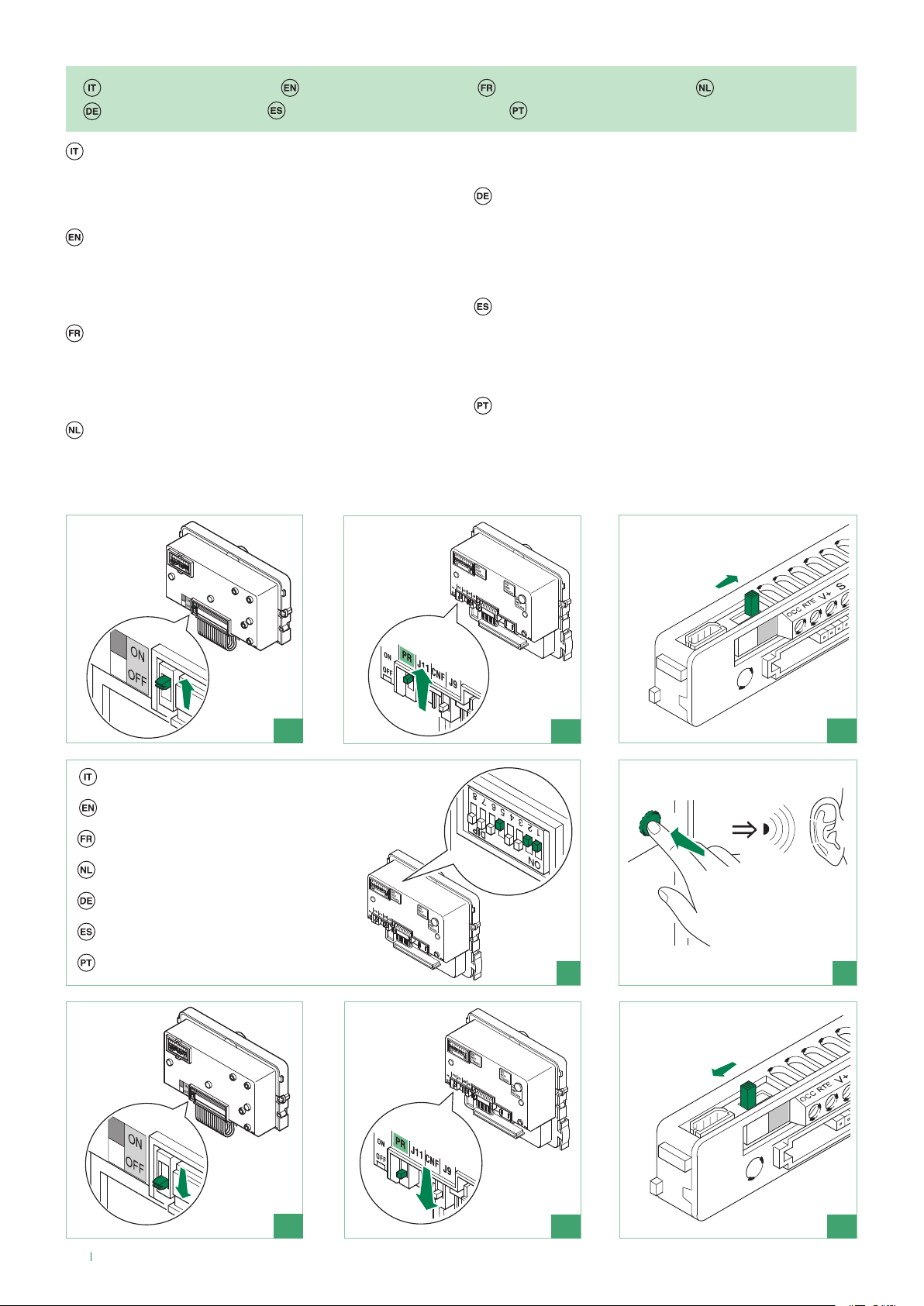

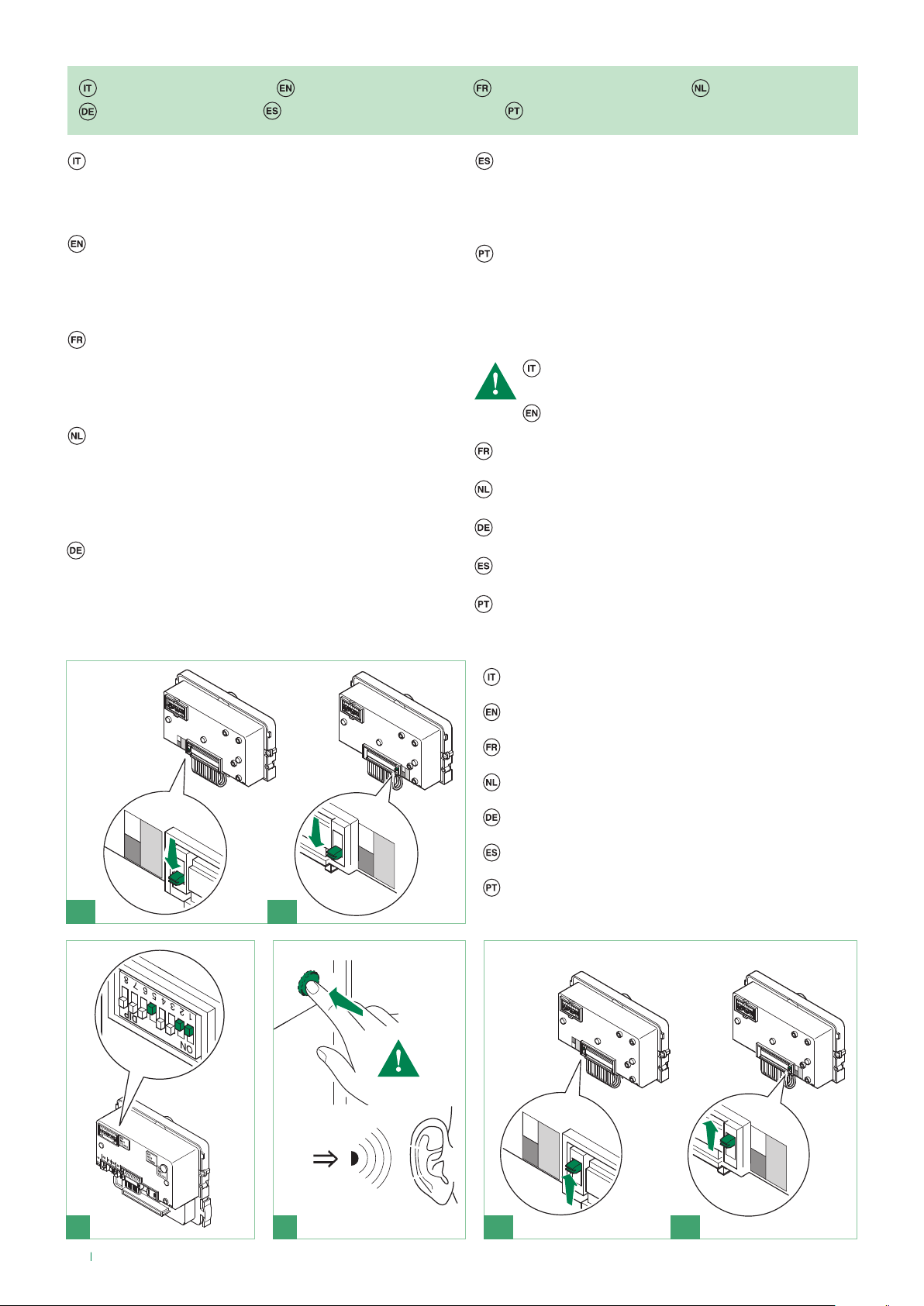

Programmazione pulsanti

Tastenprogrammierung

Pushbutton programming

Programación de los pulsadores

Programmation des boutons

Programação botões

Programmering drukknoppen

1. Cablare moduli e pulsanti;

N.B. Mantenere indipendente il comune dei pulsanti del modulo

Art. 1602, Art. 1621, Art. 1622, Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681. Se si utilizzano più moduli Art. 3063D, mantenere separato il comune dei pulsanti tra i vari moduli.

2. Alimentare il posto esterno, eseguire le operazioni (3-6).

1. Wire modules and buttons;

NOTE: Make sure the common contact for the buttons on module Art. 1602, Art. 1621, Art. 1622, Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681 3063D, keep the common contact for the buttons on each module separate.

2. Power up the external unit, carry out steps (3-6).

1. Câbler modules et boutons ;

REMARQUE : Maintenir le commun indépendant des boutons du module 4680, Art. 4680C, Art. 4681 3063D, maintenir le commun séparé des boutons entre les divers modules.

2. Alimenter le poste extérieur, effectuer les opérations (3-6).

1. Bedraden van modulen en drukknoppen; OPMERKING: Onafhankelijk houden van het gemeenschappelijke contact

van de drukknoppen van de module Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681 gemeenschappelijke contact van de drukknoppen van de verschillende

Art. 4680 Art. 4680C

remains independent. If using several modules Art.

Art. 1602, Art. 1621, Art. 1622, Art. 4660, Art. 4660C, Art.

. Si l'on utilise plusieurs modules Art.

Art. 1602, Art. 1621, Art. 1622,

. Houd het

Art. 4681 Art. 1621

Art. 1622

modulen gescheiden bij gebruik van meerdere modulen Art. 3063D.

2. Schakel de voedingsspanning van het entreepaneel in, voer de werkzaamheden (

3-6

) uit.

1. Module und Taster verdrahten; HINWEIS: Die Sammelklemme der Taster des Moduls

1621, Art. 1622, Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681 muss unabhängig sein. Bei Verwendung mehrerer Module Art. 3063D muss die Sammelklemme der Taster getrennt zwischen den verschiedenen Modulen gelassen werden.

2. Die Außensprechstelle mit Spannung versorgen, die Arbeitsschritte ( ausführen.

1. Cablear módulos y pulsadores;

NOTA: Mantener independiente el común de los pulsadores del módulo

Art. 1602, Art. 1621, Art. 1622, Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681 mantener separado el común de los pulsadores entre los distintos módulos.

2. Alimentar el puesto exterior, ejecutar las operaciones (3-6).

1. Ligar módulos e botões: NOTA: Manter independente os botões comuns do módulo Art.

1602, Art. 1621, Art. 1622, Art. 4660, Art. 4660C, Art. 4680, Art. 4680C, Art. 4681.

Caso se utilizem mais módulos Art. 3063D, manter separado os

botões comuns entre os vários módulos.

2. Alimentar o posto externo e realizar as operações (3-6).

. Si se utilizan varios módulos Art. 3063D,

Art. 1602, Art.

3-6

)

Art. 4660 Art. 4660C Art. 1602

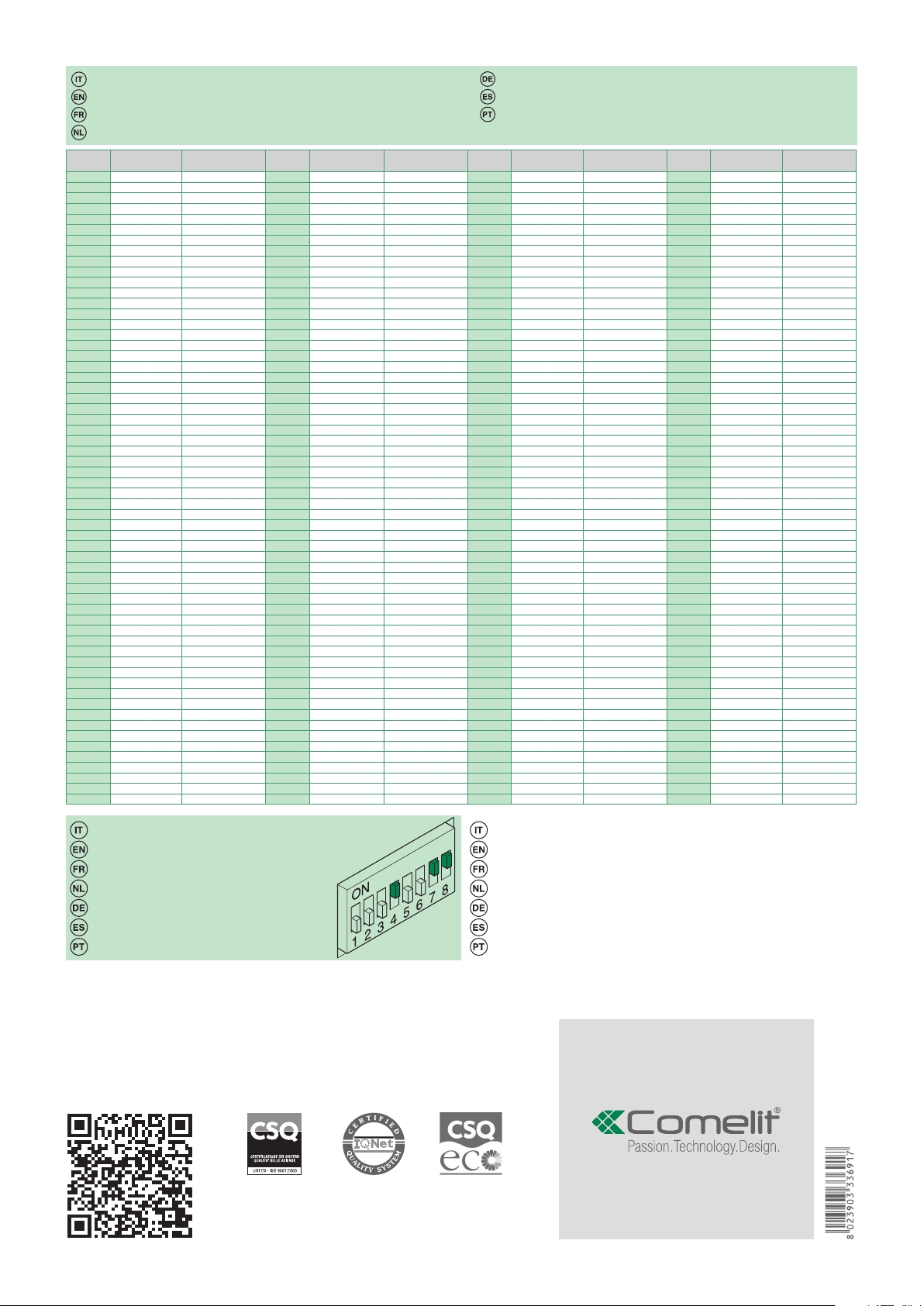

Impostare il codice utente tramite i DIP, vedi tabella pag. 8.

Set the user code using the DIP switches, see table on page 8.

Saisir le code usager au moyen des DIP, voir tableau page 8.

Stel de gebruikerscode in met de DIPswitches, zie de tabel op pag. 8.

Mit den Dipschaltern den Teilnehmercode einstellen, siehe die Tabelle auf Seite 8.

Configurar el código de usuario mediante los DIP switches, véase tabla pág. 8.

Configurar o código de utilizador com os DIPs, consultar a tabela da pág. 8.

Art. 4680 Art. 4680C Art. 1622

Art. 4681 Art. 1621

Art. 4660 Art. 4660C Art. 1602

6B 6C

Page 5

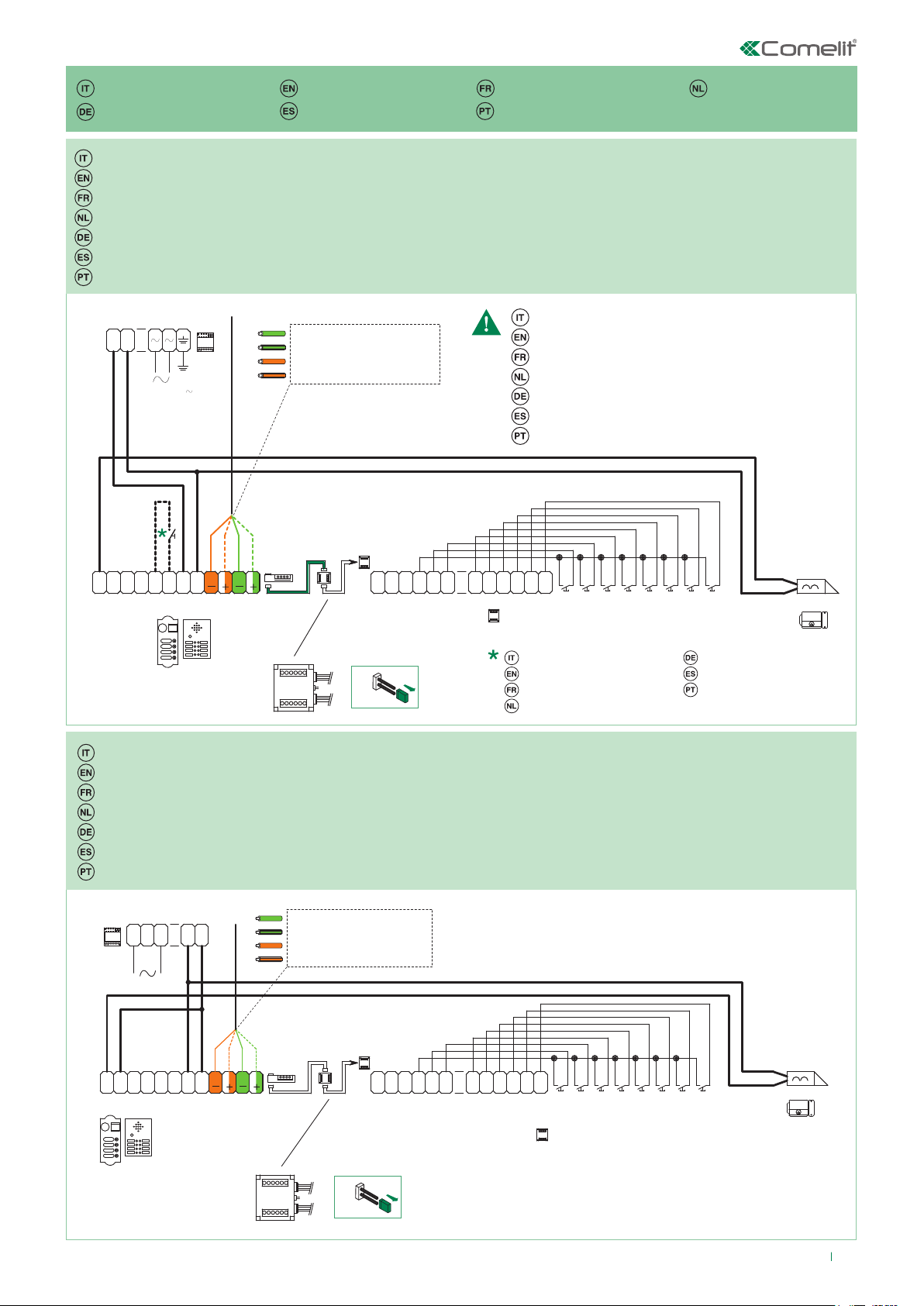

3063D

1595

SISTEMA VIP

VIP-SYSTEM

VIP SYSTEM SISTEMA VIP

SYSTÈME VIP

SISTEMA VIP

Utilizzo Art. 3063D con gruppo audio Art. 1682 o audio-video Art. 4682HC (Vip) Use of Art. 3063D with audio unit Art. 1682 or audio-video unit Art. 4682HC (Vip) Utilisation Art. 3063D avec groupe audio Art. 1682 ou audio-vidéo Art. 4682HC (Vip) Gebruik Art. 3063D met audiomodule Art. 1682 of audio-videomodule Art. 4682HC (Vip) Verwendung Art. 3063D mit A-Einheit Art. 1682 oder A/V-Einheit Art. 4682HC (Vip) Uso del Art. 3063D con grupo audio Art. 1682 o audio-vídeo Art. 4682HC (Vip) Utilização do Art. 3063D com o grupo áudio Art. 1682 ou áudio/vídeo Art. 4682HC (Vip)

VIP-SYSTEEM

120-230 V

NC NO

V V

RX RXTXTX

GREEN WIRE

WHITE/GREEN WIRE

ORANGE WIRE

WHITE/ORANGE WIRE

1P2

4682HC - 1682

3063C

VIP/ACVI

CV2

Utilizzo Art. 3063D con gruppo audio-video Art. 4662C (Vip) Use of Art. 3063D with audio-video unit Art. 4662C (Vip) Utilisation Art. 3063D avec groupe audio-vidéo Art. 4662C (Vip) Gebruik Art. 3063D met audio-videomodule Art. 4662C (Vip) Verwendung von Art. 3063D mit A/V-Einheit Art. 4662C (Vip) Uso del Art. 3063D con grupo audio-vídeo Art. 4662C (Vip) Utilização do Art. 3063D com o grupo áudio/vídeo Art. 4662C (Vip)

8P7P6P5P4P3

3063C 3063D

Pulsante comando apriporta locale.

Local lock release button. Bouton ouvre-porte sortie. Lokale bedieningsknop deuropener.

Taste lokaler Türöner. Pulsador abrepuertas local. Botão de comando de

abertura da porta local.

4662C

VIP/ACV

1395

2 3

0 0

1 2

3063C 3063D

GREEN WIRE

WHITE/GREEN WIRE

ORANGE WIRE

WHITE/ORANGE WIRE

RX RXTX

1P2

8P7P6P5P4P3

3063C 3063D

CV2

Page 6

Programmazione pulsanti

Tastenprogrammierung

Pushbutton programming

Programación de los pulsadores

Programmation des boutons

Programação botões

Programmering drukknoppen

1. Cablare moduli e pulsanti;

N.B. Mantenere indipendente il comune dei pulsanti del modulo Art.

1682, Art. 4682HC, Art. 4662C. Se si utilizzano più moduli Art. 3063D, mantenere separato il comune dei pulsanti tra i vari moduli.

2. Alimentare il posto esterno, eseguire le operazioni (3-6).

1. Wire modules and buttons;

NOTE: Make sure the common contact for the buttons on module 1682, Art. 4682HC, Art. 4662C modules Art. 3063D, keep the common contact for the buttons on each module separate.

2. Power up the external unit, carry out steps (3-6).

1. Câbler modules et boutons ; REMARQUE : Maintenir le commun indépendant des boutons du

module Art. 1682, Art. 4682HC, Art. 4662C. Si l'on utilise plusieurs modules Art. 3063D, maintenir le commun séparé des boutons entre les divers modules.

2. Alimenter le poste extérieur, effectuer les opérations (3-6).

1. Bedraden van modulen en drukknoppen;

OPMERKING: Onafhankelijk houden van het gemeenschappelijke contact van de drukknoppen van de module Art. 1682, Art. 4682HC, Art. 4662C. Houd het gemeenschappelijke contact van de drukknoppen van de verschillende modulen gescheiden bij gebruik van meerdere modulen Art. 3063D.

2. Schakel de voedingsspanning van het entreepaneel in, voer de werkzaamheden (3-6) uit.

1. Module und Taster verdrahten;

HINWEIS: Die Sammelklemme der Taster des Moduls

4682HC, Art. 4662C Module Art. 3063D muss die Sammelklemme der Taster getrennt zwischen den verschiedenen Modulen gelassen werden.

2. Die Außensprechstelle mit Spannung versorgen, die Arbeitsschritte (3-6) ausführen.

muss unabhängig sein. Bei Verwendung mehrerer

remains independent. If using several

Art. 1682, Art.

Art.

1. Cablear módulos y pulsadores; NOTA: Mantener independiente el común de los pulsadores

del módulo Art. 1682, Art. 4682HC, Art. 4662C. Si se utilizan varios módulos Art. 3063D, mantener separado el común de los pulsadores entre los distintos módulos.

2. Alimentar el puesto exterior, ejecutar las operaciones (3-6).

1. Ligar módulos e botões: NOTA: Manter independente os botões comuns do módulo Art.

1682, Art. 4682HC, Art. 4662C.

Caso se utilizem mais módulos Art. 3063D, manter separado os

botões comuns entre os vários módulos.

2. Alimentar o posto externo e realizar as operações (3-6).

Premere 1 solo tasto per ogni Art. 3063D e completare la programmazione dei pulsanti con il software di configurazione ViP Manager.

Press 1 single key for each Art. 3063D and complete button programming using the configuration software ViP Manager.

Appuyer sur une seule touche pour chaque Art. 3063D et compléter la programmation des boutons avec le logiciel de configuration ViP Manager.

Druk op 1 enkele toets voor elk Art. 3063D en voltooi de programmering van de drukknoppen met de configuratiesoftware ViP Manager.

Für jeden Art. 3063D nur 1 Taste drücken und die Programmierung der Taster mit der Konfigurationssoftware ViP Manager abschließen.

Pulsar un solo pulsador por cada Art. 3063D y completar la programación de los pulsadores con el software de configuración ViP Manager.

Premir apenas 1 tecla para cada Art. 3063D e completar a programação dos botões com o software de configuração ViP Manager.

Art. 4682HC

Art. 4662C

Art. 1682

3A 3B

Impostare il codice del modulo tramite i DIP, vedi tabella pag. 8.

Set the user code using the DIP switches, see table on page 8.

Saisir le code usager au moyen des DIP, voir tableau page 8.

Stel de gebruikerscode in met de DIPswitches, zie de tabel op pag. 8.

Mit den DIPschaltern den Teilnehmercode einstellen, siehe die Tabelle auf Seite 8.

Configurar el código de usuario mediante los DIP switches, véase tabla pág. 8.

Configurar o código de utilizador com os DIPs, consultar a tabela da pág. 8.

Art. 4682HC

Art. 4662C

Art. 1682

4 5 6A 6B

Page 7

Utilizzo Art. 3063D in sostituzione dell’Art. 3063/A con gruppo audio Art. 1602 o audio-video Art. 4660, 4660C (Powercom) Use of Art. 3063D as a substitute for Art. 3063/A with audio unit Art. 1602 or audio-video unit Art. 4660, 4660C (Powercom) Utilisation Art. 3063D à la place de l’Art. 3063/A avec groupe audio Art. 1602 ou audio-vidéo Art. 4660, 4660C (Powercom) Gebruik Art. 3063D ter vervanging van Art. 3063/A met audiomodule Art. 1602 of audio-videomodule Art. 4660, 4660C (Powercom) Verwendung Art. 3063D in Ersatz von Art. Art 3063/A mit A-Einheit Art. 1602 oder A/V-Einheit 4660, 4660C (Powercom) Uso del Art. 3063D en sustitución del Art. 3063/A con grupo audio Art. 1602 o audio-vídeo Art. 4660, 4660C (Powercom) Utilização do Art. 3063D em substituição do Art. 3063/A com o grupo áudio Art. 1602 ou áudio/vídeo Art. 4660, 4660C (Powercom)

1195/

1395

3063/A

Programmazione pulsanti

Tastenprogrammierung

1. Cablare moduli e pulsanti;

N.B. Mantenere indipendente il comune dei pulsanti del modulo Art. 1602,

Art. 4660, Art. 4660C. Unire tutti i comuni dei pulsanti dei vari moduli Art. 3063/A, Art. 3063C, Art. 3063D.

2. Cortocircuitare C e - su 1 dei moduli Art. 3063/A, Art. 3063C, Art. 3063D, alimentare il posto esterno;

3. Eseguire le operazioni (4-7);

8. Al termine della programmazione eliminare il cortocircuito tra C e -.

1. Wire modules and buttons; NOTE: Make sure the common contact for the buttons on module Art.

1602, Art. 4660, Art. 4660C remains independent. Join all the common contacts for the buttons on the various modules Art. 3063/A, Art. 3063C, Art. 3063D.

2. Create a short circuit between C and - on 1 of the modules Art. 3063/A, 3063C, Art. 3063D, and power up the external unit;

3. Carry out steps (4-7);

8. When programming is complete, remove the short circuit between C and -.

1. Câbler modules et boutons ; REMARQUE : Maintenir le commun indépendant des boutons du module

Art. 1602, Art. 4660, Art. 4660C. Unir tous les communs des boutons des divers modules Art. 3063/A, Art. 3063C, Art. 3063D.

2. Court-circuiter C et - sur l'un des modules Art. 3063/A, Art. 3063C, Art. 3063D, alimenter le poste extérieur ;

3. Effectuer les opérations (4-7) ;

8. À la fin de la programmation, éliminer le court-circuit entre C et -.

1. Bedraden van modulen en drukknoppen;

OPMERKING: contact van de drukknoppen van de module Art. 1602, Art. 4660, Art. 4660C. Verbind alle gemeenschappelijke contacten van de verschillende

Onafhankelijk houden van het gemeenschappelijke

ESE

4660C

1602 4660

Pushbutton programming

Programación de los pulsadores

V +

S C

P2P

P3P4P5P6P7P

3063C 3063D

Programmation des boutons

Programação botões

modulen Art. 3063/A, Art. 3063C, Art. 3063D.

2. Maak kortsluiting met C en - op 1 van de modulen Art. 3063/A, Art. 3063C, Art. 3063D, schakel de voedingsspanning van het entreepaneel in;

3. Voer de werkzaamheden (4-7) uit;

8. Verwijder de kortsluiting tussen C en - na de programmering.

1. Module und Taster verdrahten;

HINWEIS: Art. 4660C muss unabhängig sein. Alle Sammelklemmen der Taster der verschiedenen Module Art. 3063/A, Art. 3063C, Art. 3063D vereinen.

2. C und - an 1 der Module Art. 3063/A, Art. 3063C, Art. 3063D kurzschließen, Außensprechstelle mit Spannung versorgen;

3. Die Arbeitsschritte (4-7) ausführen;

8. Am Ende der Programmierung den Kurzschluss zwischen C und - beseitigen.

1. Cablear módulos y pulsadores;

NOTA: Mantener independiente el común de los pulsadores del

módulo Art. 1602, Art. 4660, Art. 4660C. Unir todos los comunes de los pulsadores de los distintos módulos Art. 3063/A, Art. 3063C, Art. 3063D.

2. Cortocircuitar C y - en uno de los módulos Art. 3063/A, Art. 3063C, Art. 3063D, alimentar el puesto exterior;

3. Ejecutar las operaciones (4-7);

8. Terminada la programación, eliminar el cortocircuito entre C y -.

1. Ligar módulos e botões:

NOTA: Manter independente os botões comuns do módulo Art. 1602,

Art. 4660 e Art. 4660C. Unir todos os botões comuns dos vários módulos Art. 3063/A, Art. 3063C, Art. 3063D.

2. Colocar em curto-circuito C e - em 1 dos módulos Art. 3063/A, Art. 3063C, Art. 3063D, e alimentar o posto externo;

3. Realizar as operações (4-7);

8. No final da programação, eliminar o curto-circuito entre C e -.

SB2/ACR

Programmering drukknoppen

Die Sammelklemme der Taster des Moduls Art. 1602, Art. 4660,

Impostare il codice utente tramite i DIP, vedi tabella pag. 8.

Set the user code using the DIP switches, see table on page 8.

Saisir le code usager au moyen des DIP, voir tableau page 8.

Stel de gebruikerscode in met de DIPswitches, zie de tabel op pag. 8.

Mit den DIPschaltern den Teilnehmercode einstellen, siehe die Tabelle auf Seite 8.

Configurar el código de usuario mediante los DIP switches, véase tabla pág. 8.

Configurar o código de utilizador com os DIPs, consultar a tabela da pág. 8.

6 7

Page 8

Tabella di programmazione dei DIP switch DIP switch programming table Tableau de programmation des DIP switches

DIPschalter-Programmiertabelle Tabla de programación de los DIP switches Tabela de programação dos DIP switches

Programmeringstabel van de DIPswitches

Codice /

DIP switch ON Nome / Name

Code

1 1 61 1,3,4,5,6 121 1,4,5,6,7 181 1,3,5,6,8 2 2 62 2,3,4,5,6 122 2,4,5,6,7 182 2,3,5,6,8 3 1,2 63 1,2,3,4,5,6 123 1,2,4,5,6,7 183 1,2,3,5,6,8 4 3 64 7 124 3,4,5,6,7 184 4,5,6,8 5 1,3 65 1,7 125 1,3,4,5,6,7 185 1,4,5,6,8 6 2,3 66 2,7 126 2,3,4,5,6,7 186 2,4,5,6,8 7 1,2,3 67 1,2,7 127 1,2,3,4,5,6,7 187 1,2,4,5,6,8 8 4 68 3,7 128 8 188 3,4,5,6,8

9 1,4 69 1,3,7 129 1,8 189 1,3,4,5,6,8 10 2,4 70 2,3,7 130 2,8 190 2,3,4,5,6,8 11 1,2,4 71 1,2,3,7 131 1,2,8 191 1,2,3,4,5,6,8 12 3,4 72 4,7 132 3,8 192 7,8 13 1,3,4 73 1,4,7 133 1,3,8 193 1,7,8 14 2,3,4 74 2,4,7 134 2,3,8 194 2,7,8 15 1,2,3,4 75 1,2,4,7 135 1,2,3,8 195 1,2,7,8 16 5 76 3,4,7 136 4,8 196 3,7,8 17 1,5 77 1,3,4,7 137 1,4,8 197 1,3,7,8 18 2,5 78 2,3,4,7 138 2,4,8 198 2,3,7,8 19 1,2,5 79 1,2,3,4,7 139 1,2,4,8 199 1,2,3,7,8 20 3,5 80 5,7 140 3,4,8 200 4,7,8 21 1,3,5 81 1,5,7 141 1,3,4,8 201 1,4,7,8 22 2,3,5 82 2,5,7 142 2,3,4,8 202 2,4,7,8 23 1,2,3,5 83 1,2,5,7 143 1,2,3,4,8 203 1,2,4,7,8 24 4,5 84 3,5,7 144 5,8 204 3,4,7,8 25 1,4,5 85 1,3,5,7 145 1,5,8 205 1,3,4,7,8 26 2,4,5 86 2,3,5,7 146 2,5,8 206 2,3,4,7,8 27 1,2,4,5 87 1,2,3,5,7 147 1,2,5,8 207 1,2,3,4,7,8 28 3,4,5 88 4,5,7 148 3,5,8 208 5,7,8 29 1,3,4,5 89 1,4,5,7 149 1,3,5,8 209 1,5,7,8 30 2,3,4,5 90 2,4,5,7 150 2,3,5,8 210 2,5,7,8 31 1,2,3,4,5 91 1,2,4,5,7 151 1,2,3,5,8 211 1,2,5,7,8 32 6 92 3,4,5,7 152 4,5,8 212 3,5,7,8 33 1,6 93 1,3,4,5,7 153 1,4,5,8 213 1,3,5,7,8 34 2,6 94 2,3,4,5,7 154 2,4,5,8 214 2,3,5,7,8 35 1,2,6 95 1,2,3,4,5,7 155 1,2,4,5,8 215 1,2,3,5,7,8 36 3,6 96 6,7 156 3,4,5,8 216 4,5,7,8 37 1,3,6 97 1,6,7 157 1,3,4,5,8 217 1,4,5,7,8 38 2,3,6 98 2,6,7 158 2,3,4,5,8 218 2,4,5,7,8 39 1,2,3,6 99 1,2,6,7 159 1,2,3,4,5,8 219 1,2,4,5,7,8 40 4,6 100 3,6,7 160 6,8 220 3,4,5,7,8 41 1,4,6 101 1,3,6,7 161 1,6,8 221 1,3,4,5,7,8 42 2,4,6 102 2,3,6,7 162 2,6,8 222 2,3,4,5,7,8 43 1,2,4,6 103 1,2,3,6,7 163 1,2,6,8 223 1,2,3,4,5,7,8 44 3,4,6 104 4,6,7 164 3,6,8 224 6,7,8 45 1,3,4,6 105 1,4,6,7 165 1,3,6,8 225 1,6,7,8 46 2,3,4,6 106 2,4,6,7 166 2,3,6,8 226 2,6,7,8 47 1,2,3,4,6 107 1,2,4,6,7 167 1,2,3,6,8 227 1,2,6,7,8 48 5,6 108 3,4,6,7 168 4,6,8 228 3,6,7,8 49 1,5,6 109 1,3,4,6,7 169 1,4,6,8 229 1,3,6,7,8 50 2,5,6 110 2,3,4,6,7 170 2,4,6,8 230 2,3,6,7,8 51 1,2,5,6 111 1,2,3,4,6,7 171 1,2,4,6,8 231 1,2,3,6,7,8 52 3,5,6 112 5,67 172 3,4,6,8 232 4,6,7,8 53 1,3,5,6 113 1,5,6,7 173 1,3,4,6,8 233 1,4,6,7,8 54 2,3,5,6 114 2,5,6,7 174 2,3,4,6,8 234 2,4,6,7,8 55 1,2,3,5,6 115 1,2,5,6,7 175 1,2,3,4,6,8 235 1,2,4,6,7,8 56 4,5,6 116 3,5,6,7 176 5,6,8 236 3,4,6,7,8 57 1,4,5,6 117 1,3,5,6,7 177 1,5,6,8 237 1,3,4,6,7,8 58 2,4,5,6 118 2,3,5,6,7 178 2,5,6,8 238 2,3,4,6,7,8 59 1,2,4,5,6 119 1,2,3,5,6,7 179 1,2,5,6,8 239 1,2,3,4,6,7,8 60 3,4,5,6 120 4,5,6,7 180 3,5,6,8 *240 5,6,7,8

Codice /

DIP switch ON Nome / Name

Code

Codice /

DIP switch ON Nome / Name

Code

Codice /

DIP switch ON Nome / Name

Code

ESEMPIO impostazione codice 200. EXAMPLE setting code 200. EXEMPLE introduction code 200. VOORBEELD instelling code 200. BEISPIEL: Einstellung von Teilnehmercode 200. EJEMPLO: conﬁguración del código 200. EXEMPLO conﬁguração do código 200.

www.comelitgroup.com

Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy

*NOTA: il codice 240 è riservato per il centralino di portineria. *NOTE: code 240 is reserved for the porter switchboard. *REMARQUE: le code 240 est réservé au standard de conciergerie. *OPMERKING: de code 240 is gereserveerd voor de portierscentrale. *HINWEIS: Teilnehmercode 240 ist für die Pförtnerzentrale reserviert. *NOTA: el código 240 está reservado a la centralita de conserjería. *NOTA: o código 240 está reservado para a central de portaria.

3ª edizione 07/2016

cod. 2G40001802
