Bedienungsanleitung/Garantie |
Instrucciones de servicio • Manual de instruções • Istruzioni |
|
|
per l’uso • Instruction Manual |
|
Autoradio bluetooth |
AR 820 |
Para Coche Con Bluetooth • Auto-Rádio Bluetooth |
CD/MP3/BT |
Autoradio Con Bluetooth • Car Radio Bluetooth |
|
DEUTSCH |
|
ITALIANO |
||
Inhalt |
|
|
Contenuto |
|
|
Bedienungsanleitung......................... |
Seite |
4 |
Manuale dell’utente...................... |
pagina |
54 |
Spezifikation....................................... |
Seite |
19 |
Specifiche tecniche...................... |
pagina |
66 |
Garantiebedingungen........................ |
Seite |
21 |
|
|
|
|
ESPAÑOL |
|
ENGLISH |
||
Contenidos |
|
|
Contents |
|
|
Manual del usuario.......................... |
página |
24 |
User manual.................................... |
page |
69 |
Especificaciones técnicas............... |
página |
36 |
Specifications.................................. |
page |
81 |
PORTUGUÊS
Índice |
|
|
Manual do utilizador......................... |
página |
39 |
Especificações técnicas.................. |
página |
51 |
INHALTSVERZEICHNIS
Installation................................................... |
4 |
Einbau-Hinweis............................................. |
4 |
Installation von der Vorderseite..................... |
4 |
Einbau des Gerätes...................................... |
5 |
Ausbau der Gerätes...................................... |
6 |
Installation von der Rückseite....................... |
6 |
Gebrauch des abnehmbaren |
|
Bedienfeldes................................................ |
7 |

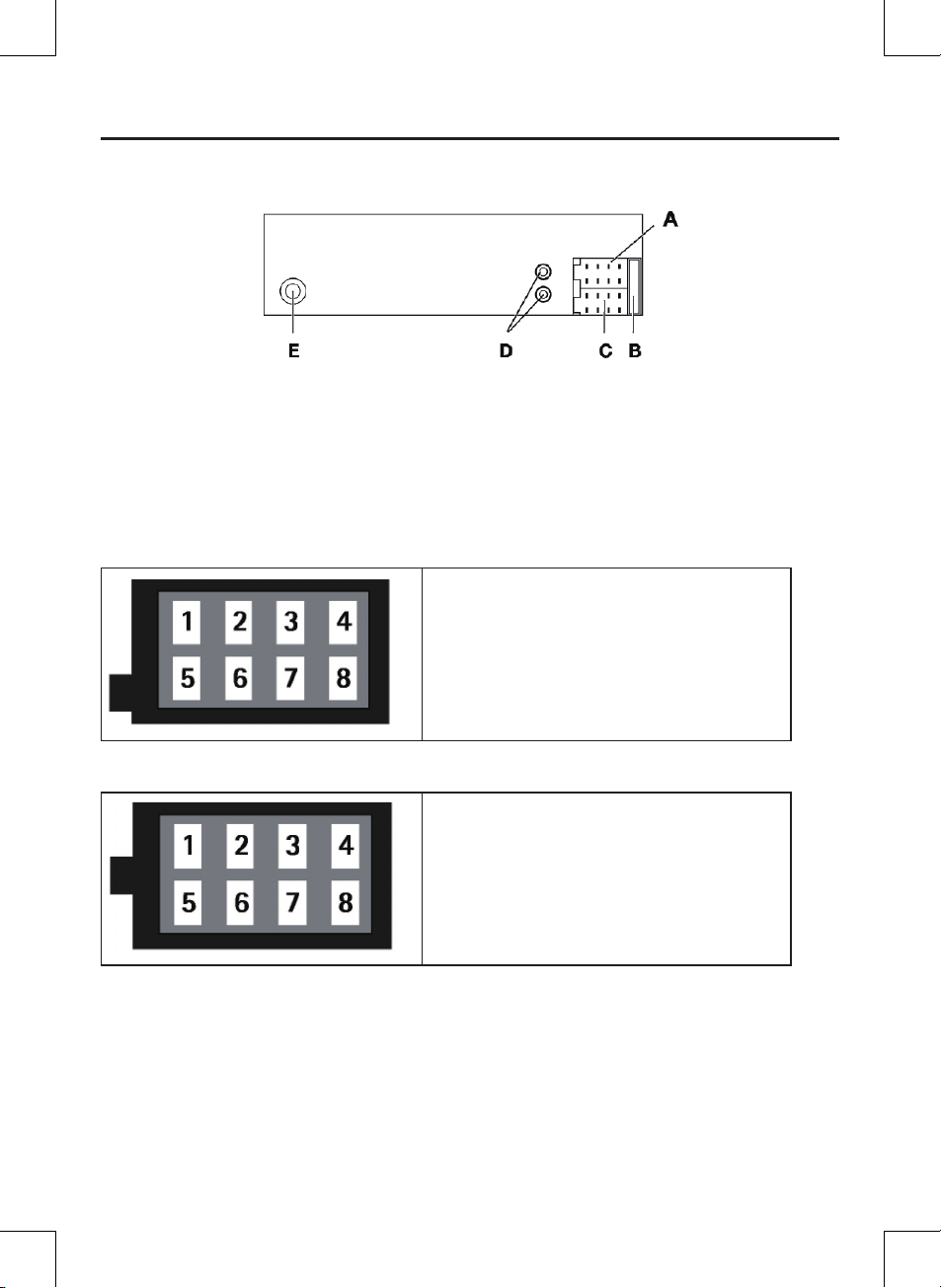

Elektrische Anschlüsse.............................. |
8 |
Platzierung der Bedientasten..................... |
9 |
Grundlegende Bedienung........................ |
10 |
Ein-/Ausschalten des Geräts....................... |
10 |
Lösen des Bedienfeldes.............................. |
10 |
Einstellen des Sounds................................. |
10 |
Lautstärke................................................... |
10 |
Anzeige....................................................... |
10 |
Equalizer..................................................... |
10 |
Reset-Funktion............................................ |
10 |
Modusauswahl............................................ |
11 |
Systemeinstellung....................................... |
11 |
Audio-Eingang............................................. |
11 |
Bedienung des Radios............................. |
11 |
Auswahl der Frequenz................................ |
11 |
Auswahl der Sender.................................... |
11 |
Automatische Speicherung & |
|
Programmsuche.......................................... |
11 |
Suchfunktion............................................... |
11 |
Speicherfunktion......................................... |
11 |
ANS Funktion.............................................. |
11 |
CD/MP3/WMA Funktion............................. |
13 |
Umschalten in den CD Modus.................. |
13 |
Titelauswahl.............................................. |
13 |
Unterbrechen der Wiedergabe/Pause...... |
13 |
Vorschau aller Titel................................... |
13 |
Wiederholen eines Titels........................... |
13 |
Abspielen in Zufallswiedergabe................ |
14 |
Auswerfen einer CD.................................. |
14 |
ESP Funktion............................................ |
14 |
Spezielle Funktionen für MP3/ |
|
WMA CD´s................................................ |
14 |
Support MP3/WMA Dekodiermodus......... |
15 |
Hinweise für CD’s, CD-R’s........................ |
15 |
Bedienung der Speicherkarten................ |
16 |
Bluetooth Bedienung................................ |
17 |
Vorbereitung............................................. |
16 |
Pairing....................................................... |
16 |
Verbinden.................................................. |
17 |
T-Menü...................................................... |
17 |
Die Beantwortung MANU ANSl................. |
18 |
Tätigen eines Anrufs................................. |
18 |
Anruf umleiten zwischen Mobiltelefon |
|
und Gerät.................................................. |
18 |
Bluetooth Audio (A2DP Funktion)............. |
18 |
Spezifikation.............................................. |
19 |
Fehlerbehebung........................................ |
20 |
Garantie...................................................... |
21 |
3
INSTALLATION
Hinweise:
•Wählen Sie eine Montageposition, in der das Gerät nicht die normalen Bedienvorgänge des Fahrers beim Fahren beeinträchtigt
•Stellen Sie vor der endgültigen Installation des Gerätes vorübergehend die elektrischen Anschlüsse her und prüfen Sie, ob alle richtig verbunden sind sowie das Gerät und das System richtig funktionieren.
•Verwenden Sie, um die richtige Installation zu gewährleisten, nur die dem Gerät beiliegenden Bauteile. Der Einsatz nicht zugelassener Teile kann zu Funktionsstörungen führen.
•Wenden Sie sich an den nächstgelegenen Vertriebshändler, wenn zur Installation das Herstellen von Bohrungen oder andere Veränderungen am Fahrzeug erforderlich sind.
•Installieren Sie das Gerät in einer Position, in der es den Fahrer nicht behindert und der Beifahrer bei einer plötzlichen Bremsung, wie bei einer Notbremsung, nicht verletzt wird.
•Überschreitet die Installation einen Winkel von 30° zur Waagerechten,erreicht das Gerät unter Umständen nicht seine beste Leistung.
30
•Installieren Sie das Gerät nicht an Stellen, an denen es hohen Temperaturen, wie durch direkte Sonneneinstrahlungoder Warmluft des Heizers, bzw. Staub, Schmutz oder starken Erschütterungen ausgesetzt ist.
INSTALLATION
Dieses Gerät kann sowohl von “vorn” (herkömmliche Montage von der Vorderseite) oder “hinten” (DIN-Installation zur Montage von der Rückseite unter Verwendung der Bohrungen für Gewindeschrauben seitlich des Gerätegehäuses) richtig installiert werden.
Weitere Details finden Sie in den nachfolgenden Installationshinweisen.
ENTFERNEN SIE DIE SCHRAUBEN VOR DER INSTALLATION
Entfernen Sie vor der Installation des Gerätes bitte die Schrauben.
Entfemen Sie die schrauben vor der Installation
INSTALLATION VON DER VORDERSEITE (Methode A) Installationsöffnung
Dieses Gerät kann in einem beliebigen Armaturenbrett installiert werden, dass über eine Öffnung mit den folgenden Abmessungen verfügt:
53mm
182mm
4
INSTALLIERUNG
Einbau des Gerätes
Prüfen Sie zuerst unbedingt alle Anschlüsse und gehen Sie dann wie folgt zur Installation des Gerätes vor.
1.Vergewissern Sie sich, dass der Motor ausgeschaltet ist, und lösen Sie dann das Kabel vom Minuspol (-) der Batterie.
2.Lösen Sie die Kabelstränge und die Antenne.
3.Betätigen Sie die Freigabetaste auf dem Bedienteil und nehmen Sie das Bedienfeld ab (siehe “Gebrauch des abnehmbaren Bedienfeldes”).
4.Heben Sie den oberen Teil des äußeren Abschlussrahmens an und ziehen Sie ihn nach außen, um ihn zu entfernen.
5.Mit den beiden beiliegenden Schlüsseln können die Nasen im Gerätegehäuse gelöst werden, so dass dieses entfernt werden kann. Schieben Sie die Schlüssel so weit wie möglich (sodass die Kerben nach oben zeigen) in die Schlitze in der Mitte der linken und rechten Geräteseite hinein. Schieben Sie dann das Gehäuse nach hinten vom Gerät.
6.Montieren Sie das Gehäuse durch Einschieben in die Öffnung im Armaturenbrett und biegen Sie die rund um das Gehäuse angeordneten Nasen mit einem Schraubendreher auf. Nicht alle Nasen werden greifen, prüfen Sie deshalb, welche davon am zweckdienlichsten sind. Biegen Sie die geöffneten Nasen hinter das
Armaturenbrett, um das Gehäuse zu befestigen.
7.Schließen Sie den Kabelstrang und die Antenne wieder an und achten Sie darauf, keine Drähte oder Kabel zu quetschen.
8.Lassen Sie das Gerät in das Gehäuse gleiten, so dass es einrastet.
9.Verwenden Sie zu einer weiteren Befestigung des Gerätes den beiliegenden Metallbügel, um das Gerät auf der Rückseite zu befestigen. Benutzen Sie die beiliegenden Bauteile (Sechskantmutter (M5mm) und Federunterlegscheibe) zum Anbringen des einen Bügelendes an der Montageschraube auf der Geräterückseite.
Biegen Sie den Metallbügel gegebenenfalls, so dass er in den Montagebereich in Ihrem Fahrzeug passt.
Benutzen Sie die beiliegenden Bauteile (Blechschraube -5x25 mm und glatte Unterlegscheibe) zum Anbringen des anderen Endes des Metallbügels an einem festen Metallelement des Fahrzeugs unter dem Armaturenbrett. Dieser Bügel sorgt auch für die Gewährleistung einer angemessenen Erdung des Gerätes.
Hinweis: Installieren Sie die Montageschraube mit kurzem Gewinde auf der Rückseite des Gerätes und die andere mit langem Gewinde am Armaturenbrett.
5
INSTALLIERUNG
10.Schließen Sie das Kabel wieder am Minuspol (-) der Batterie an. Bringen Sie dann den äußeren Abschlussrahmen wieder an und setzen Sie das Bedienteil des Gerätes ein (siehe “Gebrauch des abnehmbaren Bedienfeldes”).
Ausbau des Geräts
1.Vergewissern Sie sich, dass der Motor ausgeschaltet ist, und lösen Sie dann das Kabel vom Minuspol (-) der Batterie
2.Entfernen Sie den auf der Rückseite des Gerätes angebrachten Metallbügel (wenn vorhanden).
3.Betätigen Sie die Freigabetaste, um das Bedienteil abzunehmen.
4.Heben Sie den oberen Teil des äußeren Abschlussrahmens an und ziehen Sie ihn nach außen, um ihn zu entfernen.
5.Fügen Sie beide beiliegenden Schlüssel in die Schlitze in der Mitte auf der linken und rechten Seite des Gerätes ein und ziehen Sie das Gerät dann aus dem Armaturenbrett.
INSTALLATION VON DER RÜCKSEITE (Methode B)
Sollte Sie ein Auto von Nissan oder Toyota besitzen, beachten Sie bitte die folgenden Montagehinweise.
Verwenden Sie die mit T (für Toyota) oder N (für Nissan) markierten Bohrungen für die Schrauben, die sich beidseitig des Gerätes befinden, um dieses an den serienmäßigen Befestigungsbügeln Ihres Fahrzeugs anzubringen.
Befestigung des Gerätes an den serienmäßigen Befestigungsbügeln für das Radio. Bringen Sie die Bohrungen für die Schrauben am Bügel mit denen am Gerät in Übereinstimmung und ziehen Sie dann die Schrauben (5x5 mm) auf beiden Seiten fest.
Hinweis: Der äußere Abschlussrahmen, das Gehäuse und der Metallbügel kommen bei Installationen nach Methode B nicht zum Einsatz.
6
GEBRAUCH DES ABNEHMBAREN BEDIENFELDES
Abnehmen des Bedienfeldes
1.Betätigen Sie die Taste OPEN, wodurch das Bedienfeld nach unten klappt.
2.Heben Sie das Bedienteil, um es abzunehmen, leicht an und ziehen Sie zuerst die rechte und dann die linke Seite nach außen.
3.Bewahren Sie das Bedienteil zur Sicherheit sofort nach dem Abnehmen in der beiliegenden Schutzhülle auf.
Anbringen des Bedienfeldes (Frontplatte) 1. Lassen Sie zum Anbringen des Bedienteils zuerst die linke und dann die rechte Seite in der entsprechenden Position einrasten.
2.Drücken Sie, wenn die beiden Seiten eingerastet sind, das Bedienteil auf das Hauptgerät.
3.Beachten Sie, dass, wenn das Bedienfeld nicht richtig einrastet, die Betätigung der Bedientasten unter Umständen wirkungslos ist und auf dem Display einige Segmente nicht angezeigt werden. Betätigen Sie die Taste OPEN und bringen Sie das Bedienteil erneut an.
Vorsichtsmaßnahmen beim Umgang mit dem Bedienfeld
1.Lassen Sie das Bedienteil nicht fallen.
2.Üben Sie während des Abnehmens oder Anbringens des Bedienteils keinen Druck auf das Display oder auf die Bedientasten aus.
3.Berühren Sie nicht die Kontakte am Bedienteil oder am Hauptgerät. Dadurch kann es zu schlechten elektrischen Kontakten kommen.
4.Wenn Schmutz oder Fremdkörper an den Kontakten haften, können diese mit einem sauberen und trockenen Tuch entfernt werden.
5.Setzen Sie das Bedienfeld keinen hohen Temperaturen oder direktem Sonnenlicht aus.
6.Verhindern Sie ein Auftreffen flüchtiger Stoffe (z.B. Benzin, Verdünnungsmittel oder Insektizide) auf der Oberfläche des Bedienteils.
7.Versuchen Sie nicht, das Bedienteil zu zerlegen.
7
