Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
F 016 L81 962 (2019.04) O / 461
F 016 L81 962
EasyGrassCut
18 | 18-230 | 18-26 | 18-260
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
de |
Originalbetriebsanleitung |
tr |
Orijinal işletme talimatı |
bg |
Оригинална инструкция |
|||
|
|
|
|
|
en |
Original instructions |
pl |
Instrukcja oryginalna |
mk |
Оригинално упатство за работа |
|||
|
|
|
|
|
fr |
Notice originale |
cs |
Původní návod k používání |
sr |
Originalno uputstvo za rad |
|||
|
|
|
|
|
es |
Manual original |
sk |
Pôvodný návod na použitie |
sl |
Izvirna navodila |
|||
|
|
|
|
|
pt |
Manual original |
hu |
Eredeti használati utasítás |
hr |
Originalne upute za rad |
|||
|
|
|
|
|
it |
Istruzioni originali |
ru |
Оригинальное руководство по |
et |
Algupärane kasutusjuhend |
|||
|
|
|
|
|
nl |
Oorspronkelijke gebruiksaanwijzing |
|
эксплуатации |
lv |
Instrukcijas oriģinālvalodā |
|||
|
|
|
|
|
da |
Original brugsanvisning |
uk |
Оригінальна інструкція з |
lt |
Originali instrukcija |
|||
|
|
|
|
|
sv |
Bruksanvisning i original |
|
експлуатації |
ar |
يلصلأا ليغشتلا ليلد |
|||
|
|
|
|
|
no |
Original driftsinstruks |
kk |
Пайдалану нұсқаулығының |
fa |
یلصا یامنهار هچرتفد |
|||
|
|
|
|
|
fi |
Alkuperäiset ohjeet |
|
түпнұсқасы |
|
|
|
|
|
|
|
|
|
|
el |
Πρωτότυπο οδηγιών χρήσης |
ro |
Instrucțiuni originale |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Deutsch .................................................. |
Seite |
3 |
English ................................................... |
Page |
17 |
Français .................................................. |
Page |
30 |
Español ................................................ |
Página |
44 |
Português .............................................. |
Página |
59 |
Italiano ................................................. |
Pagina |
73 |
Nederlands ............................................. |
Pagina |
88 |
Dansk .................................................... |
Side 102 |
|
Svensk .................................................. |
Sidan 115 |
|
Norsk..................................................... |
Side 127 |
|
Suomi ..................................................... |
Sivu 140 |
|
Ελληνικά................................................ |
Σελίδα 153 |
|
Türkçe................................................... |
Sayfa 168 |
|
Polski .................................................. |
Strona 182 |
|
Čeština ................................................ |
Stránka 197 |
|
Slovenčina ............................................ |
Stránka 210 |
|
Magyar ................................................... |
Oldal 223 |
|
Русский ............................................. |
Страница 238 |
|
Українська ........................................... |
Сторінка 254 |
|
Қазақ ..................................................... |
Бет 270 |
|
Română ................................................ |
Pagina 287 |
|
Български .......................................... |
Страница 301 |
|
Македонски......................................... |
Страница 317 |
|
Srpski .................................................. |
Strana 331 |
|
Slovenščina .............................................. |
Stran 344 |
|
Hrvatski ............................................... |
Stranica 358 |
|
Eesti.................................................. |
Lehekülg 371 |
|
Latviešu .............................................. |
Lappuse 384 |
|
Lietuvių k. ............................................. |
Puslapis 399 |
|
يبرع .................................................. |
ةحفصلا 413 |
|
یسراف .................................................. |
هحفص 428 |
|
.......................................................... |
|
I |
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Deutsch
Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Achten Sie darauf, dass in der Nähe stehende Personen
nicht durch weggeschleuderte Fremdkörper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.
A.C. |
Nicht zutreffend. |
Entnehmen Sie den Akku be-
vor Sie Einstelloder Reinigungsarbeiten am Gartenge-
rät vornehmen oder wenn das Gartengerät eine Zeit lang unbeaufsichtigt bleibt.
Deutsch | 3
Tragen Sie Gehörschutz und
Schutzbrille.
Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.
Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.
Überprüfen Sie sorgfältig den Bereich auf dem das Gartengerät verwendet werden soll
nach Wildund Haustieren. Wildund
Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind.
uLesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 | Deutsch
dieses Gerät versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
uBewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
uDer in den Sicherheitshinweisen verwendete Begriff „Gerät“ bezieht sich auf netzbetriebene Geräte (mit Netzleitung) und auf akkubetriebene Geräte (ohne Netzleitung).
uHalten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
uArbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
uHalten Sie Kinder und andere Personen während der Benutzung des Geräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Betreiben Sie das Gerät niemals, während Menschen, insbesondere Kinder, oder Haustiere in der Nähe sind.
uDer Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
uVermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
uHalten Sie Geräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.
uZweckentfremden Sie die Anschlussleitung nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
uWenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
Die Anwendung einer für den Außenbereich geeigneten Verlängerungs-
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
leitung verringert das Risiko eines
elektrischen Schlages.
uWenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
uSeien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Gerät. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
uTragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen.
uVermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen
Deutsch | 5
des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
uEntfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
uVermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht, niemals rennen. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
uTragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Tragen Sie während des Betriebs des Geräts stets festes Schuhwerk und lange Hosen.
uWenn Staubabsaugund -auffan- geinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
uWiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 | Deutsch
nicht über die Sicherheitsregeln für Geräte hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Gerät vertraut sind. Achtloses
Handeln kann binnen Sekunden-
bruchteilen zu schweren Verletzun-
gen führen.
uÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
uBenutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.
uZiehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
uBewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Geräte sind gefährlich, wenn sie von
unerfahrenen Personen benutzt wer-
den.
uPflegen Sie Geräte mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
uHalten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
uVerwenden Sie Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
uHalten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Geräts in unvorhergesehenen Situationen.
Entfernen Sie den Akku:
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
–wenn das Gerät vom Benutzer verlassen wird
–vor dem Entfernen einer Blockade
–vor dem Prüfen, Reinigen oder Arbeiten am Gerät
–nach dem Schlagen eines Fremdkörpers am Gerät auf Beschädigungen überprüfen
–wenn das Gerät abrupt zu vibrieren beginnt, überprüfen Sie sofort
uLaden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
uVerwenden Sie nur die dafür vorgesehenen Akkus in den Geräten.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
uHalten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
uBei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüs-
Deutsch | 7
sigkeit in die Augen kommt, neh-
men Sie zusätzliche ärztliche Hilfe
in Anspruch. Austretende Akkuflüs-
sigkeit kann zu Hautreizungen oder
Verbrennungen führen.
uBenutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
uSetzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen.
uBefolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.
uLassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
uWarten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 | Deutsch
oder bevollmächtigte Kundendienst-
stellen erfolgen.
uDie bedienende Person darf das Produkt nur bestimmungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf andere Personen achten, insbesondere Kinder.
uErlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
uKinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
uHalten Sie das Gartengerät beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Gartengerät wird mit zwei Händen sicherer geführt.
uWarten Sie bis das Gartengerät zum Stillstand gekommen ist, bevor Sie es ablegen.
uBetrieben Sie das Gartengerät niemals mit einer defekten Schutzhaube oder Abdeckungen oder ohne Si-
cherheitsvorrichtung. Achten Sie darauf, dass diese richtig montiert ist. Verwenden Sie das Gartengerät niemals unvollständig oder mit nicht autorisierter Änderung.
uBetreiben Sie das Gerät niemals, wenn das Kabel beschädigt oder abgenutzt ist.
uErsetzen Sie niemals nichtmetallischen Schneidelemente durch metallische Schneidelemente.
uReparieren Sie das Gartengerät niemals selbst, es sei denn, Sie sind dafür qualifiziert.
uAndere Personen und Tiere sollten bei der Benutzung des Gartengerätes in geeigneter Entfernung bleiben. Der Bediener ist für Dritte im Arbeitsbereich verantwortlich.
uWarten Sie, bis der Schneidkopf vollständig zur Ruhe gekommen ist, bevor Sie diesen anfassen. Der Schneidkopf rotiert nach dem Abschalten des Motors noch nach und kann Verletzungen verursachen.
uArbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.
uBei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Trimmer arbeiten.
uVerwenden Sie den Trimmer in nassem Gras, kann dies die Arbeitsleistung des Trimmers beeinträchtigen.
uZum Transport, schalten Sie das Gartengerät aus und entfernen Sie den Akku.
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
uAchten Sie beim Arbeiten mit dem Trimmer immer auf eine sichere Arbeitsstellung. Halten Sie Ihre Hände und Füße in sicherer Entfernung von rotierenden Teilen.
uAchten Sie darauf, dass Sie nicht über das Gartengerät stolpern, wenn Sie es auf den Boden legen.
uEntfernen Sie den Akku vor dem Austausch der Spule.
uÜberprüfen und warten Sie den Trimmer regelmäßig.
uTragen Sie immer Schutzhandschuhe, wenn sie das Produkt reinigen oder den Schneidfaden wechseln.
uVorsicht vor Verletzungen durch die Klinge, die zum Schneiden des Schneidfadens dient. Bringen Sie den Trimmer nach dem Nachführen des Schneidfadens immer in eine horizontale Arbeitsstellung, bevor Sie diesen einschalten.
Schalten Sie das Gartengerät aus und entfernen den Akku :
–immer wenn Sie das Gartengerät einige Zeit unbeaufsichtigt lassen
–vor dem Auswechseln der Spule
–vor dem Reinigen, oder wenn am Trimmer gearbeitet wird
–vor der Lagerung des Trimmers
uBewahren Sie das Produkt an einem trockenen und geschlossenen Ort auf, außerhalb der Reichweite von Kindern. Stellen Sie keine anderen Gegenstände auf das Produkt.
Deutsch | 9
uÖffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor
Hitze (z. B. auch vor dauern-
der Sonneneinstrahlung),
Feuer, Wasser und Feuchtigkeit. Es
besteht Explosionsgefahr.
uBei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
uVerwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
uDurch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
uSchließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr.
uReinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 | Deutsch
Lesen Sie alle Sicherheits-
hinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin-
weise und Anweisungen für die Zu-
kunft auf.
uBenutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.
uErlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
uBeaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.
uLaden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 1,5 Ah (ab 5 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansons-
ten besteht Brandund Explosions-
gefahr.
Halten Sie das Ladegerät
von Regen oder Nässe fern.
Das Eindringen von Wasser in ein La-
degerät erhöht das Risiko eines elektri-
schen Schlages.
uHalten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
uÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
uBetreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.
uDecken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.
uFür erhöhte elektrische Sicherheit wird empfohlen, einen FehlerstromSchutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden.
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prüfen Sie Ihren FI-Schutzschalter
stets vor Gebrauch.
Deutsch | 11
nicht für die Verwendung als Motorsense ausgelegt. Das Gartengerät ist nicht für den kommerziellen und industriellen Gebrauch gedacht.
Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Produkt besser und sicherer zu gebrauchen.
Symbol Bedeutung
Tragen Sie Schutzhandschuhe
Bewegungsrichtung
Reaktionsrichtung
Gewicht
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
CLICK! |
Hörbares Geräusch |
||||
|
|
|
|
|
|
|
|
|
|
|
Zubehör/Ersatzteile |
|
|
|
|
|
|
Das Gartengerät ist für den häuslichen Gebrauch bestimmt, zum Trimmen von Gras, Unkraut und Nesseln. Es wurde entwickelt, um Gras zu trimmen, welches auf Böschungen wächst, unter Hindernissen und Rasenkanten, die vom Rasenmäher nicht erreicht werden können. Das Gartengerät ist
Nehmen Sie das Gartengerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:
–Rasentrimmer
–Schutzhaube
–Akku**
–Ladegerät**
–Betriebsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
** länderspezifisch
Abgebildete Komponenten (siehe
Bild A)
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Produkts auf den Grafikseiten.
(1)einstellbarer Handgriff
(2)Taste Rasentrimmen/Kantenschneiden
(3)Einschaltsperre für Ein-/Ausschalter
(4)Ein-/Ausschalter
(5)Akku-Entriegelungstaste
(6)AkkuA)
(7)Entriegelung Handgriffeinstellung
(8)Schutzhaube
(9)Transportsicherung
(10)LadegerätA)
(11)Spulenabdeckung
(12)Spule
(13)Fadenaufnahme
(14)Loch zur Fadenführung
(15)Knopf für Fadennachführung
A)Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Rasentrimmer/Rasenkantentrimmer |
|
EasyGrassCut 18-230 |
EasyGrassCut 18 |
|
|
|
EasyGrassCut 18-26 |
|
|
|
EasyGrassCut 18-260 |
Sachnummer |
|
3 600 HC1 A.. |
3 600 HC1 C.. |
Nennspannung |
V |
18 |
18 |
Leerlaufdrehzahl |
min-1 |
8500 |
8500 |
Durchmesser des Schneidfadens |
mm |
1,6 |
1,6 |
Schneidkreisdurchmesser |
cm |
23 |
26 |
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 | Deutsch
Rasentrimmer/Rasenkantentrimmer |
|
|
EasyGrassCut 18-230 |
EasyGrassCut 18 |
||||||
|
|
|
|
|
|
|
|
|
EasyGrassCut 18-26 |
|
|
|
|
|
|
|
|
|
|
EasyGrassCut 18-260 |
|
Kapazität der Fadenspule |
|
|
m |
|
|
4,0 |
|
4,0 |
||
einstellbarer Handgriff |
|
|
|
|
|
● |
|
● |
||
Kantenschneiden |
|
|
|
|
|
● |
|
● |
||
Gewicht entsprechend EPTA-Procedure |
|
|
|
|
|
|
|
|||
01:2014 |
|
|
|
|
|
|
|
|
|
|
– |
ohne Akku |
|
|
kg |
|
|
1,7 |
|
1,7 |
|
– |
mit Akku |
|
|
kg |
|
|
2,1 |
|
2,1 |
|
Seriennummer |
|
|
|
|
|
siehe Typenschild am Gartengerät |
||||
erlaubte Umgebungstemperatur |
|
|
|
|
|
|
|
|
||
– beim Laden |
|
|
°C |
|
0 … +45 |
|
0 … +45 |
|||
– bei Betrieb und Lagerung |
|
|
°C |
|
-20 … +40 |
|
-20 … +40 |
|||
Akku |
|
|
|
|
|
Li-Ionen |
|
Li-Ionen |
||
Nennspannung |
|
|
V |
|
|
18 |
|
18 |
||
Sachnummer/Kapazität |
|
|
|
|
|
|
|
|
||
– 2 607 337 187 |
|
|
Ah |
|
|
1,5 |
|
1,5 |
||
– 2 607 337 211 |
|
|
Ah |
|
|
2,0 |
|
2,0 |
||
– 2 607 337 199 |
|
|
Ah |
|
|
2,5 |
|
2,5 |
||
– 1 607 A35 07H |
|
|
Ah |
|
|
4,0 |
|
4,0 |
||
– 1 607 A35 01Y |
|
|
Ah |
|
|
6,0 |
|
6,0 |
||
Anzahl der Akkuzellen |
|
|
|
|
|
|
|
|
||
– |
2 607 337 187 |
|
|
|
|
|
|
5 |
|
5 |
– |
2 607 337 211 |
|
|
|
|
|
|
5 |
|
5 |
– |
2 607 337 199 |
|
|
|
|
|
|
5 |
|
5 |
– |
1 607 A35 07H |
|
|
|
|
|
10 |
|
10 |
|
– |
1 607 A35 01Y |
|
|
|
|
|
10 |
|
10 |
|
|
|
|
|
|
|
|
|
|||
Ladegerät |
|
|
AL 1810 CV |
AL 1815 CV |
AL 1830 CV |
AL 1880 CV |
||||
Sachnummer |
|
|
|
|
|
|
|
|
||
|
|
|
EU |
2 607 226 385 |
2 607 226 0.. |
2 607 225 965 |
2 607 226 1.. |
|||
|
|
|
UK |
2 607 226 387 |
2 607 226 0.. |
2 607 225 967 |
2 607 226 1.. |
|||
Ladestrom |
|
A |
1,0 |
1,5 |
3,0 |
8,0 |
||||
Ladezeit (Akku entladen) |
|
|
|
|
|
|
|
|
||
– |
Akku mit 1,5 Ah |
|
min |
94 |
63 |
33 |
27 |
|||
– |
Akku mit 2,0 Ah |
|
min |
124 |
84 |
45 |
30 |
|||
– |
Akku mit 2,5 Ah |
|
min |
154 |
105 |
60 |
36 |
|||
– |
Akku mit 4,0 Ah |
|
min |
244 |
168 |
95 |
35 |
|||
– |
Akku mit 6,0 Ah |
|
min |
364 |
260 |
130 |
62 |
|||
Gewicht entsprechend |
|
kg |
0,17 |
0,38 |
0,40 |
0,60 |
||||
EPTA-Procedure 01:2014 |
|
|
|
|
|
|
|
|
|
|
Schutzklasse |
|
|
|
|
/ II |
/ II |
|
/ II |
/ II |
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Deutsch | 13 |
Geräusch/Vibrationsinformationen |
|
|
|||
|
|
|
|
|
|
|
|
|
|
3 600 HC1 A.. |
3 600 HC1 C.. |
Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91 |
|
|
|||
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: |
|
|
|||
– |
Schalldruckpegel |
dB(A) |
|
74 |
69 |
– |
Schallleistungspegel |
dB(A) |
|
85 |
81 |
– |
Unsicherheit K |
dB |
|
= 1,0 |
= 3,0 |
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-91
– |
Schwingungsemissionswert ah |
m/s2 |
< 2,5 |
< 2,5 |
– |
Unsicherheit K |
m/s2 |
= 1,5 |
= 1,5 |
Handlungsziel |
Bild |
Seite |
Abgebildete Komponenten |
A |
443 |
Lieferumfang |
B |
444 |
Entfernen der Transportsicherung |
C |
444 |
Schaft zusammenfügen |
D |
445 |
Handgriff einstellen |
E |
445 |
Schutzhaube montieren |
F |
446 |
Akku laden und einsetzen |
G |
446 |
Ein-/Ausschalten |
H |
447 |
Umstellen Rasentrimmen/ Kanten- |
I |
448 |
schneiden |
|
|
Fadenspule demontieren |
J |
449 |
Faden auf Fadenspule aufwickeln |
K |
449 |
Fadenspule montieren |
L |
450 |
Faden nachführen |
M |
450 |
Wartung, Reinigung und Lagerung |
N |
451 |
Zubehör |
O |
452 |
uAchtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Sie Montagearbeiten durchführen.
Hinweis: Ein zusammengefügter Schaft kann nicht mehr de-
montiert werden.
Entfernen Sie die Transportsicherung (9).
Stecken Sie die einzelnen Teile des Schaftes zusammen, bis
sie hörbar einrasten.
Handgriff montieren und einstellen (siehe Bild
E)
Der Handgriff (1) kann in verschieden Positionen gebracht
werden. Um die Einstellung zu verändern, drücken Sie die
Tasten (7) und bewegen den Handgriff in die gewünschte Position. Lassen sie die Tasten (7) wieder los, damit der Griff einrastet.
Setzen Sie die Schutzhaube (8) auf dem Trimmerkopf und befestigen diese mit der mitgelieferten Schraube.
uAchtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstelloder Reinigungsarbeiten durchgeführt werden.
uNach dem Ausschalten des Rasentrimmers läuft der Schneidfaden noch einige Sekunden nach. Warten Sie, bis der Motor/der Schneidfaden stillsteht, bevor Sie den Rasentrimmer erneut einschalten.
uNicht mehrmals kurz hintereinander ausund wieder einschalten.
uDie Verwendung von Bosch zugelassenen Schneidelementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen.
uBeachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden.
Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdau- er erreicht.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 | Deutsch
wird das Gerät durch eine Schutzschaltung abgeschaltet: Das Gartengerät arbeitet nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku
kann beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung des Akkus.
Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku (6) ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist.
Zur Entnahme des Akkus (6) aus dem Gerät, drücken Sie die Akku-Entriegelungstaste (5) und ziehen den Akku heraus.
Der Ladevorgang beginnt, sobald der Netzstecker des Ladegeräts in die Steckdose gesteckt und der Akku (6) in das Ladegerät (10) eingesetzt wird.
Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt.
Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.
Der Ladevorgang wird durch Blinken der Akku- Ladeanzeige signalisiert.
Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb
des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen. Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku- Ladeanzeige , dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.
Der Ladevorgang wird durch Blinken der Ak-
kuLadeanzeige signalisiert.
F Das Dauerlicht der Akku-Ladeanzeige signali-
ULL
siert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.
Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku- Ladeanzeige , dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.
Bedeutung der Anzeigeelemente (AL 1830 CV/
AL 1880 CV)
Der Schnellladevorgang wird durch schnelles Blinken der grünen Akku-Ladeanzeige signali-
siert.
Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“.
Bei einem Ladestand des Akkus von ca. 80%
blinkt die grüne Akku-Ladeanzeige langsam. Der Akku kann zum sofortigen Gebrauch entnommen werden.
F Das Dauerlicht der grünen Akku-Ladeanzeige
ULL
signalisiert, dass der Akku vollständig aufgela-
den ist.
Ohne eingesteckten Akku signalisiert das Dauerlicht der Ak- ku-Ladeanzeige , dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.
Das Dauerlicht der roten Akku-Ladeanzeige signalisiert, dass die Temperatur des Akkus au-
ßerhalb des zulässigen Ladetemperaturbereiches ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.
Das Blinklicht der roten Akku-Ladeanzeige signalisiert eine andere Störung des Ladevor-
ganges, siehe Abschnitt „Fehler – Ursachen und Abhilfe“.
Zum Einschalten drücken Sie zuerst die Einschaltsperre
(3). Drücken Sie anschließend den Ein-/Ausschalter (4) und halten ihn gedrückt.
Zum Ausschalten lassen Sie den Ein-Ausschalter (4) los.
Drehen Sie den Handgriff gegen den Schaft um 180°, um den Trimmerkopf zum Rasentrimmen oder Kantenschneiden zu positionieren. Lassen Sie die Taste (2) los, der Drehmechanismus rastet ein. Drehen Sie nun die gesamte Maschine in die Arbeitsposition.
Rasentrimmen
Bewegen Sie den Rasentrimmer nach links und rechts und
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
achten Sie währen der Arbeit auf ausreichenden Abstand zum Körper. Schneiden Sie höheres Gras stufenweise.
Kantenschneiden
Führen Sie den Rasentrimmer an den Rasenkanten entlang. Vermeiden Sie den Kontakt mit festen Oberflächen oder Mauern, um ein schnellen Verschleißen des Fadens zu verhindern.
Schneiden um Bäume und Büsche
Schneiden Sie vorsichtig um Bäume und Büsche herum, damit diese nicht in Kontakt mit dem Faden kommen. Pflanzen können absterben, wenn die Rinde beschädigt wird.
Spule demontieren, Faden aufwickeln und Spule
montieren (siehe Bilder J bis L)
u Entfernen Sie den Akku vor dem Austausch der Spule.
Drücken Sie die beiden Laschen der Spulenabdeckung zusammen und entfernen Sie die Spulenabdeckung (11). Anschließend entnehmen Sie die leere Spule (12).
Deutsch | 15
Schneiden Sie ca. 4,0 m Faden von der Nachfüllrolle ab. Schieben Sie das Ende des Fadens die Fadenaufnahme (13) der Spule und wickeln Sie den Faden gleichmäßig verteilt und straff auf.
Schieben Sie das andere Ende des Fadens durch das Loch
(14) im Trimmerkopf und setzen Sie die Spule wieder in den Trimmerkopf. Fixieren Sie die Spule durch Aufsetzen der Spulenabdeckung (11).
Halbautomatische Fadennachführung
Der Trimmer ist mit dem halbautomatischen Vorschubsystem ausgestattet. Das System schiebt bei jedem Drücken des Ein- / Ausschalters (4) 10 mm Faden heraus.
Manuelle Fadennachführung
Drücken Sie den Knopf (15), und ziehen Sie den Faden auf die gewünschte Länge heraus.
D.C.
Rasentrimmer/Rasenkantentrimmer |
|
|
Symptom |
Mögliche Ursache |
Abhilfe |
|
|
|
Motor läuft nicht an |
Akku entladen |
Laden Sie den Akku |
|
Akku zu kalt/zu heiß |
Akku erwärmen/abkühlen lassen |
Gartengerät läuft mit |
Ein-/Ausschalter defekt |
Wenden Sie sich an den Bosch Kundendienst |
Unterbrechungen |
Interne Verkabelung des Gartengerätes defekt |
Wenden Sie sich an den Bosch Kundendienst |
|
||
Gartengerät überlastet |
Gras zu hoch |
Stufenweise schneiden |
Gartengerät schneidet |
Schneidfaden zu kurz/gebrochen |
Schneidfaden manuell nachführen |
nicht |
Fadenspule leer |
Fadenspule ersetzen |
|
||
Schneidfaden lässt |
Schneidfaden in der Spule verwickelt |
Fadenspule überprüfen und ggf. Schneidfaden |
sich nicht nachführen |
|
neu aufwickeln |
|
Fadenspule leer |
Fadenspule nachfüllen |
Schneidfaden wird in |
Schneidfaden zu kurz/gebrochen |
Spule entfernen und Schneidfaden neu einfügen |
die Spule zurück gezo- |
|
(siehe Bilder J − L) |
gen |
|
|
Schneidfaden bricht |
Schneidfaden in der Spule verwickelt |
Spule entfernen und Schneidfaden neu aufwi- |
häufig |
|
ckeln (siehe Bilder J − L) |
|
Inkorrekte Handhabung des Rasentrimmers |
Nur mit der Spitze des Schneidfadens trimmen; |
|
|
das Berühren von Steinen, Wänden und anderen |
|
|
festen Gegenständen vermeiden. Den Schneidfa- |
|
|
den regelmäßig nachführen, um den gesamten |
|
|
Schneidkreisdurchmesser zu nutzen. |
Starke Vibrationen |
Schneidfaden gebrochen |
Schneidfaden mit manuellem Vorschub heraus- |
|
Schneidsystem beschädigt |
ziehen (siehe Bild M) |
|
Wenden Sie sich an den Bosch Kundendienst |
|
|
Gras ist zwischen Spulengehäuse und Knopf für |
|
|
Fadennachführung |
|
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 | Deutsch
Symptom |
Mögliche Ursache |
Abhilfe |
|
Gras ist in dem Loch zur Fadenführung |
Demontieren Sie die Spulenabdeckung und ent- |
|
|
fernen das Gras |
|
|
Entferne das Gras aus dem Loch zur Faden- |
|
|
führung |
Akku und Ladegerät |
|
|
|
|
|
Symptome |
Mögliche Ursache |
Abhilfe |
Rote Akku-Ladeanzeige |
Akku nicht (richtig) eingesetzt |
Akku korrekt auf Ladegerät setzen |
blinkt |
Akkukontakte verschmutzt |
Akkukontakte reinigen; z. B. durch mehrfaches |
Kein Ladevorgang mög- |
|
Einund Ausstecken des Akkus, ggf. Akku erset- |
lich |
|
zen |
|
Akku defekt |
Akku ersetzen |
Akku-Ladeanzeigen |
Netzstecker des Ladegerätes nicht (richtig) ein- |
Netzstecker (vollständig) in die Steckdose einste- |
leuchten nicht |
gesteckt |
cken |
|
Steckdose, Netzkabel oder Ladegerät defekt |
Netzspannung überprüfen, Ladegerät ggf. von ei- |
|
|
ner autorisierten Kundendienststelle für Bosch- |
|
|
Elektrowerkzeuge überprüfen lassen |
Kundendienst und
Anwendungsberatung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung:
Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: kundenberatung.ew@de.bosch.com
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Gartengeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektround Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt ge-
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sammelt und einer umweltgerechten Wiederverwendung zu-
geführt werden.
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport.
English | 17
Wear eye and ear protection.
Do not use the product in the rain or leave it outdoors when it is raining.
English
Warning: Read all safety warnings and all instructions. Make yourself familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use!
General hazard safety alert.
Read instruction manual.
Make sure that bystanders are not injured by foreign objects being thrown away.
Warning: Keep a safe distance to the product when operating.
A.C. |
Not applicable. |
Remove battery before ad-
justing or cleaning, and before leaving the machine unat-
tended for any period.
Make sure that bystanders are not injured by foreign objects being hurled away.
Warning: Keep a safe distance from the machine when operating.
Carefully check the area where the tool is to be used for wildlife and pets. Wildlife
and pets may be injured while the ma-
chine is in operation. Thoroughly check the working area and remove any stones, sticks, wires, bones and foreign objects. When using the machine, ensure that no wildlife, pets or small tree stumps are hidden in the dense grass.
uRead all safety warnings, instructions, illustrations and specifications provided with this machine.
Failure to follow the safety warnings and instructions may result in electric shock, fire and/or serious injury.
uSave all safety warnings and instructions for future reference.
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 | English
uThe term machine in the warnings refers to your mains-operated (corded) machines or battery-operated (cordless) machines.
uKeep work area clean and well lit.
Cluttered or dark areas invite accidents.
uDo not operate the machine in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Machines create sparks which may ignite the dust or fumes.
uKeep children and bystanders away while operating the machine.
Distractions can cause you to lose control over the machine. Never operate the machine while people, especially children or pets, are nearby.
uThe plug of the machine must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce the risk of electric shock.
uAvoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
uDo not expose the machine to rain or wet conditions. Penetration of water in the machine increases the risk of an electric shock.
uNever use the cord for carrying, hanging up or unplugging the machine. Keep cord away from heat, oil, sharp edges and moving parts.
Damaged or entangled cords increase the risk of electric shock.
uWhen operating a machine outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
uWhen operating the machine in damp environments is unavoidable, use a residual current device (RCD). The use of a residual current device (RCD) reduces the risk of electric shock.
uStay alert, watch what you are doing and use common sense when operating the machine. Do not use a machine while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating the machine may result in serious personal injury.
uWear safety equipment. Always wear eye protection. Wearing safety equipment such as dusk mask, non-skid safety shoes, hard hat, or hearing protection used for
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
appropriate conditions will reduce
personal injuries.
uPrevent unintentional starting. Ensure the switch is in the off position before connecting to power source and/or battery, picking up or carrying the machine. Carrying machines with your finger on the switch or plugging in machines that have the switch on invites accidents.
uRemove any adjusting key or spanner before turning the machine on.
A spanner or a key left attached to a rotating part of the machine may result in personal injury.
uAvoid abnormal body posture. Provide for a secure stance and keep your balance at all times; never run. This enables better control of the machine in unexpected situations.
uDress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. Always wear sturdy footwear and long trousers when operating the machine.
uIf devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dustrelated hazards.
uDo not assume a false sense of security and disregard the safety
English | 19
regulations for machines, even if
familiar with the machine through
multiple use. A careless action can
cause severe injury within a fraction
of a second.
uDo not force the machine. Use the correct machine for your application. The correct machine will do the job better and safer at the rate for which it was designed.
uDo not use the machine if the switch does not turn it on and off.
Any machine that cannot be controlled with the switch is dangerous and must be repaired.
uDisconnect the plug from the power source and/or remove the battery pack, if detachable, from the machine before making any adjustments, changing accessories, or storing machines. Such preventive safety measures reduce the risk of starting the machine accidentally.
uStore idle machines out of the reach of children. Do not allow persons unfamiliar with the machine or these instructions to operate the machine. Trimmers are dangerous in the hands of untrained users.
uMaintain trimmers with care. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 | English
affect the operation of the ma-
chine. Have damaged parts re-
paired before using the machine.
Many accidents are caused by poorly
maintained machines.
uKeep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
uUse the machine, accessories, application tools, etc. according to these instructions. Take the working conditions and the work to be performed into account. Use of machines for operations different from those intended could result in a hazardous situation.
uKeep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the machine in unexpected situations.
Remove the battery pack
–whenever the machine is left by the user
–before clearing a blockage
–before checking, cleaning or working on the machine
–after striking a foreign object to inspect the machine for damage
–if the machine starts to vibrate abnormally, for immediately check
uRecharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
uUse power tools only with specifically designated battery packs.Use of any other battery packs may create a risk of injury and fire.
uWhen battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.
Shorting the battery terminals together may cause burns or a fire.
uUnder abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.Liquid ejected from the battery may cause irritation or burns.
uDo not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
uDo not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130°C may cause explosion.
uFollow all charging instructions and do not charge the battery pack
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
or tool outside the temperature
range specified in the instruc-
tions.Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
uHave your machine serviced by a qualified repair person using only identical replacement parts. This ensures that the safety of your machine is maintained.
uNever service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.
uThe operator must use the product in accordance with the regulations. The local conditions must be taken into account. When working, pay attention to other people, especially to children.
uNever allow children, persons with physical, sensory or mental limitations or a lack of experience and/or knowledge and/or people unfamiliar with these instructions to use the product. Local regulations may restrict the age of the operator.
uChildren should be supervised to ensure that they do not play with the product.
English | 21
uWhen working with the machine, always hold it firmly with both hands and provide for a secure stance. The garden tool is guided more secure with both hands.
uAlways wait until the machine has come to a complete stop before placing it down.
uNever operate the machine with a defective protection guard/cover or without safety device. Ensure that these are properly mounted. Never use the garden tool when incomplete or after unauthorised changes.
uNever operate the machine if the cord is damaged or worn.
uNever replace non-metallic cutting elements with metal cutting elements.
uNever repair the garden tool yourself unless you are qualified to do so.
uOther persons and animals should remain or be kept a suitable distance away when using the garden tool. The operator is responsible for third parties in the work area.
uWait until the cutting head has completely stopped before touching it. The cutting head continues to rotate after the trimmer is switched off; a rotating cutting head can cause injury.
uWork only in daylight or in good artificial light.
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22 | English
uAvoid operating the trimmer in bad weather conditions especially when there is a risk of lightning.
uOperating the trimmer in wet grass decreases the efficiency of performance.
uWhen transporting, switch the machine off and remove the battery.
uAlways ensure a safe working position when working with the trimmer. Always keep your hands and feet at a safe distance from rotating parts.
uTake care when placing product on floor, as it may become a trip hazard.
uRemove the battery before replacing the spool.
uInspect and maintain the trimmer regularly.
uAlways wear gloves when cleaning product or replacing cutting means.
uBe careful of injuries from the blade used for cutting the cutting line. After feeding cutting line, always return the trimmer to a horizontal working position before switching on.
Switch the machine off and remove the battery.
–whenever you leave the machine unattended for any period of time
–before replacing the cutting line
–before cleaning or working on the trimmer
–before storing the trimmer
uStore the product in a secure, dry place out of the reach of children. Do
not place other objects on top of the
product.
uDo not open the battery. There is a risk of short-circuiting.
Protect the battery against
heat (e.g., against continuous intense sunlight), fire,
water, and moisture. There is a risk of explosion.
uIn case of damage and improper use of the battery pack, vapours may be emitted. Ventilate the area and seek medical help in case of complaints. The vapours can irritate the respiratory system.
uOnly use the battery with products from the manufacturer. This is the only way in which you can protect the battery against dangerous overload.
uThe battery can be damaged by pointed objects such as nails or screwdrivers or by force applied externally. An internal short circuit may occur, causing the battery to burn, smoke, explode or overheat.
uDo not short-circuit the battery. There is a risk of explosion.
uOccasionally clean the venting slots of the battery using a soft, clean and dry brush.
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Read all safety warnings
and all instructions. Failure
to follow the safety warnings
and instructions may result in electric
shock, fire and/or serious injury.
Save all safety warnings and instruc-
tions for future reference.
uUse the battery charger only when you fully understand and can perform all functions without limitation, or have received appropriate instructions.
uNever allow children, persons with physical, sensory or mental limitations or a lack of experience and/or knowledge and/or people unfamiliar with these instructions to use the battery charger. Local regulations may restrict the age of the operator.
uSupervise children at all times.
This will ensure that children do not play with the battery charger.
uCharge only Bosch lithium-ion batteries with a capacity above 1.5 Ah (with at least 5 rechargeable battery cells). The battery voltage must match the battery charging voltage of the charger. Do not charge non-re- chargeable batteries. Otherwise there is a danger of fire and explosion.
Keep the battery charger
away from rain or moisture.
Penetration of water in the battery
English | 23
charger increases the risk of an elec-
tric shock.
uKeep the charger clean. Dirt poses a risk of electric shock.
uAlways check the charger, cable and plug before use. Stop using the charger if you discover any damage. Do not open the charger yourself, and have it repaired only by a qualified specialist using only original replacement parts. Damaged chargers, cables and plugs increase the risk of electric shock.
uDo not operate the charger on an easily ignited surface (e.g. paper, textiles, etc.) or in a flammable environment. There is a risk of fire due to the charger heating up during operation.
uDo not cover the ventilation slots of the battery charger. Otherwise, the battery charger can overheat and no longer operate properly.
uFor increased electrical safety, we recommend using a residual current device with a max. tripping current of 30 mA. Before using, always check your residual current device.
The following symbols are important for reading and understanding the original instructions. Please take note of the symbols and their meaning. The correct interpretation of the symbols will help you to use the product in a better and safer manner.
Symbol Meaning
Wear protective gloves
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 | English
Symbol |
Meaning |
|
Movement direction |
|
Reaction direction |
|
Weight |
|
Switching on |
|
Switching off |
|
Permitted action |
|
Prohibited action |
CLICK! |
Audible noise |
|
|
|
Accessories/Spare Parts |
The garden tool is intended for domestic use, for trimming grass, weeds and nettles. It is designed for trimming grass growing on slopes, under obstacles and lawn edges that cannot be reached by the lawn mower. The garden tool is not designed for use as a brush cutter. The garden tool is not intended for commercial or industrial use.
Carefully remove the garden tool from its packaging and check if the following parts are complete:
–Grass Trimmer
–Protection guard
–Battery**
–Charger**
–Original instructions
When parts are missing or damaged, please contact your dealer.
** country specific
The numbering of the product features refers to the illustration of the product on the graphics pages.
(1)Adjustable handle
(2)Lawn trimming/edge cutting button
(3)Lock-off button for On/Off switch
(4)On/Off switch
(5)Battery unlocking button
(6)BatteryA)
(7)Handle-adjustment release
(8)Protection guard
(9)Transport safety
(10)ChargerA)
(11)Spool cover
(12)Spool
(13)Hole for line wind-up
(14)Hole for line guiding
(15)Line-feed button
A)Accessories shown or described are not included with the product as standard. You can find the complete selection of accessories in our accessories range.
Lawn Trimmer/Lawn Edge Trimmer |
|
EasyGrassCut 18-230 |
EasyGrassCut 18 |
|
|
|
|
|
EasyGrassCut 18-26 |
|
|
|
|
EasyGrassCut 18-260 |
Article number |
|
3 600 HC1 A.. |
3 600 HC1 C.. |
|
Rated voltage |
V |
18 |
18 |
|
No-load speed |
min-1 |
8500 |
8500 |
|
Cutting line diameter |
mm |
1.6 |
1.6 |
|
Cutting diameter |
cm |
23 |
26 |
|
Cutting spool capacity |
m |
4.0 |
4.0 |
|
Adjustable handle |
|
● |
● |
|
Edge cutting |
|
● |
● |
|
Weight according to EPTA Procedure |
|
|
|
|
01:2014 |
|
|
|
|
– |
without battery |
kg |
1.7 |
1.7 |
– |
with battery |
kg |
2.1 |
2.1 |
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
English | 25 |
|
|
|
|
|
|
|
|
|
||
Lawn Trimmer/Lawn Edge Trimmer |
|
|
|
|
EasyGrassCut 18-230 |
EasyGrassCut 18 |
||||
|
|
|
|
|
|
|
|
|
EasyGrassCut 18-26 |
|
|
|
|
|
|
|
|
|
|
EasyGrassCut 18-260 |
|
Serial number |
|
|
|
|
|
see type plate on the garden product |
||||
Permitted ambient temperature |
|
|
|
|
|
|
|
|
||
– |
during charging |
|
|
°C |
|
0 … +45 |
|
0 … +45 |
||
– during operation and storage |
|
|
°C |
|
-20 … +40 |
|
-20 … +40 |
|||
Battery |
|
|
|
|
|
Li-Ion |
|
Li-Ion |
||
Rated voltage |
|
|
V |
|
|
18 |
|
18 |
||
Article number/Capacity |
|
|
|
|
|
|
|
|
||
– 2 607 337 187 |
|
|
Ah |
|
|
1.5 |
|
1.5 |
||
– 2 607 337 211 |
|
|
Ah |
|
|
2.0 |
|
2.0 |
||
– 2 607 337 199 |
|
|
Ah |
|
|
2.5 |
|
2.5 |
||
– 1 607 A35 07H |
|
|
Ah |
|
|
4.0 |
|
4.0 |
||
– 1 607 A35 01Y |
|
|
Ah |
|
|
6.0 |
|
6.0 |
||
Number of battery cells |
|
|
|
|
|
|
|
|
||
– |
2 607 337 187 |
|
|
|
|
|
|
5 |
|
5 |
– |
2 607 337 211 |
|
|
|
|
|
|
5 |
|
5 |
– |
2 607 337 199 |
|
|
|
|
|
|
5 |
|
5 |
– |
1 607 A35 07H |
|
|
|
|
|
10 |
|
10 |
|
– |
1 607 A35 01Y |
|
|
|
|
|
10 |
|
10 |
|
|
|
|
|
|
|
|
|
|||
Charger |
|
|
AL 1810 CV |
AL 1815 CV |
AL 1830 CV |
AL 1880 CV |
||||
Article number |
|
|
|
|
|
|
|
|
||
|
|
|
EU |
2 607 226 385 |
2 607 226 0.. |
2 607 225 965 |
2 607 226 1.. |
|||
|
|
|
UK |
2 607 226 387 |
2 607 226 0.. |
2 607 225 967 |
2 607 226 1.. |
|||
Charging current |
|
A |
1.0 |
1.5 |
3.0 |
8.0 |
||||
Charging period (battery discharged) |
|
|
|
|
|
|
|
|
||
– |
Battery with 1.5 Ah |
|
min |
94 |
63 |
33 |
27 |
|||
– |
Battery with 2.0 Ah |
|
min |
124 |
84 |
45 |
30 |
|||
– |
Battery with 2.5 Ah |
|
min |
154 |
105 |
60 |
36 |
|||
– |
Battery with 4.0 Ah |
|
min |
244 |
168 |
95 |
35 |
|||
– |
Battery with 6.0 Ah |
|
min |
364 |
260 |
130 |
62 |
|||
Weight according to |
|
kg |
0.17 |
0.38 |
0.40 |
0.60 |
||||
EPTA Procedure 01:2014 |
|
|
|
|
|
|
|
|
|
|
Protection class |
|
|
|
|
/ II |
/ II |
|
/ II |
/ II |
The specifications apply to a rated voltage [U] of 230 V. These specifications may vary at different voltages and in country-specific models.
|
|
|
|
3 600 HC1 A.. |
3 600 HC1 C.. |
Noise emission values determined according to EN 50636-2-91. |
|
|
|||
Typically the A-weighted noise levels of the product are: |
|
|
|||
– |
Sound pressure level |
dB(A) |
|
74 |
69 |
– |
Sound power level |
dB(A) |
|
85 |
81 |
– |
Uncertainty K |
dB |
|
= 1.0 |
= 3.0 |
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26 | English
|
|
|
3 600 HC1 A.. |
3 600 HC1 C.. |
|
Vibration total values ah (triax vector sum) and uncertainty K determined according to EN 50636-2-91 |
|
||||
– |
Vibration emission value ah |
m/s2 |
< 2.5 |
|
< 2.5 |
– |
Uncertainty K |
m/s2 |
= 1.5 |
|
= 1.5 |
Action |
Figure |
Page |
Product features |
A |
443 |
Delivery scope |
B |
444 |
Removing the transport safety |
C |
444 |
Connecting the shaft |
D |
445 |
Adjusting the handle |
E |
445 |
Mounting the protection guard |
F |
446 |
Battery charging and inserting |
G |
446 |
Switching On and Off |
H |
447 |
Switching from lawn trimming/ |
I |
448 |
edge cutting |
|
|
Removing the line spool |
J |
449 |
Winding line on spool |
K |
449 |
Mounting the line spool |
L |
450 |
Line feeding |
M |
450 |
Maintenance, Cleaning and Stor- |
N |
451 |
age |
|
|
Accessories |
O |
452 |
uCaution: Switch the garden tool off and remove the battery before performing any maintenance.
Note: A connected shaft can no longer be dismounted.
Remove the transport safety (9).
uThe cutting line continues to rotate for a few seconds after the trimmer is switched off. Allow the motor/cutting line to stop rotating before switching on again.
uDo not briefly switch off and on again several times in a row.
uOnly use Bosch approved cutting elements. Cutting performance will vary with different cutting elements.
uObserve the correct mains voltage! The voltage of the power supply must correspond with the data given on the nameplate of the battery charger. Battery chargers marked with 230 V can also be operated with 220 V.
The battery is equipped with temperature monitoring that allows charging only in the temperature range between 0 °C and 45 °C. In this manner, a high battery service life is achieved.
Note: The battery is supplied partially charged. To ensure full battery capacity, completely charge the battery in the battery charger before using for the first time.
The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging procedure does not damage the battery.
The “Electronic Cell Protection (ECP)” protects the lithiumion battery against deep discharging. When the battery is discharged, the machine is switched off by means of a protective circuit: The garden product no longer operates.
Do not continue to press the On/Off switch after an auto-
matic shut-off of the machine. The battery can be dam-
aged.
Observe the notes for disposal of the battery.
Connect the individual parts of the shaft until they can be heard to engage.
The handle (1) can be set to different positions. To change the adjustment, press buttons (7) and move the handle to the desired position. Release the buttons (7) again so that the handle can engage.
Note: Using unsuitable batteries can lead to malfunctions or damage the machine.
Insert the charged battery (6). Ensure the battery is inserted correctly.
To remove the battery (6) from the machine, press the battery unlocking button (5) and pull the battery out.
Position the protection guard (8) on the trimmer head and
fasten it with the provided screw.
uCaution: Switch garden tool off and remove battery from machine before adjusting or cleaning.
The charging procedure starts as soon as the mains plug of the charger is plugged into a socket outlet and the battery
(6) is inserted onto the charger (10).
Due to the intelligent charging method, the charging condition of the battery is automatically detected and the battery is charged with the optimum charging current, depending on battery temperature and voltage.
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
This gives longer life to the battery and always leaves it fully
charged when kept in the charger for storage.
The charging process is indicated by the flashing of the battery charge indicator .
A solid light on the battery charge indicator signals that the battery is fully charged or that
the temperature of the battery is not within the permitted charging temperature range, and
can therefore not be charged. The battery is charged as soon as the allowable charging temperature range is reached. When the battery is not inserted, a solid light on the battery charge indicator signals that the mains plug is inserted in the plug socket and that the charger is ready for operation.
The charging process is indicated by the flash-
ing of the battery charge indicator .
Continuous lighting of the battery charge indicator indicates that the battery is fully
charged or that the temperature of the battery is not within the allowable charging temperature range, and cannot be charged for this reason. The battery is charged as soon as the allowable charging temperature range is reached. When the battery is not inserted, continuous lighting of the battery charge indicator indicates that the mains plug is inserted in the socket outlet and that the battery charger is ready for operation.
Meaning of the Indication Elements
(AL 1830 CV/AL 1880 CV)
The rapid-charging procedure is indicated by fast flashing of the green battery charge in-
dicator .
Note: The rapid-charging procedure is only possible when the battery temperature is within the allowable charging temperature range, see section “Technical Data”.
When the charging condition of the battery is 80%, the green battery charge indicator
flashes slowly.
The battery can be removed for immediate use.
English | 27
Continuous Lighting of the Green Battery Charge
Indicator
F Continuous lighting of the green battery
ULL
charge indicator indicates that the battery is
fully charged.
When the battery is not inserted, continuous lighting of the battery charge indicator indicates that the mains plug is inserted in the socket outlet and that the battery charger is ready for operation.
Continuous lighting of the red battery charge indicator indicates that the temperature of the
battery is not within the allowable charging temperature range, see section “Technical Data”. As soon as the allowable charging temperature range is reached, the battery charger automatically switches to rapid charging.
A flashing red battery charge indicator indicates a different malfunction of the charging
procedure, see section “Troubleshooting – Causes and Corrective Measures”.
To switch on, firstly press the lock-off button (3). Then press the On/Off switch (4) and keep it pressed.
To switch off, release the On/Off switch (4).
Turn the handle against the shaft by 180° to position the trimmer head either for lawn trimming or edge cutting. Release button (2) so that the turning mechanism engages. Now, turn the complete machine to the working position.
Lawn trimming
Move the trimmer left and right, keeping it well away from the body. Cut higher grass in steps.
Edge cutting
Guide the trimmer along the edge of the lawn. Avoid contact with solid surfaces or walls to prevent rapid wear of the cutting line.
Cutting around trees and bushes
Carefully cut around trees and bushes so that they do not come into contact with the cutting line. Plants can die if you damage the bark.
Dismounting the spool, winding up the cutting
line and mounting the spool (see figures J to L)
u Remove the battery before replacing the spool.
Press both latches of the spool cover together and remove the spool cover (11). Afterwards, remove the empty spool
(12).
Cut off approx. 4.0 m line from the refill roll. Slide one end of the cutting line into the hole for line wind-up (13) in the spool and wind up the cutting line uniformly and tightly.
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28 | English
Slide the other end of the cutting line through the hole for line guiding (14) in the trimmer head and mount the spool back into the trimmer head. Affix the spool by mounting the spool cover (11).
Semi-automatic Line Feeding
The trimmer is equipped with a semi-automatic feeding system. The system feeds 10 mm of the line with every press of the on/off switch (4).
Manual Line Feeding
Press the line-feed button (15), and pull the cutting line out to the desired length.
D.C.
Lawn Trimmer/Lawn Edge Trimmer |
|
|
Problem |
Possible Cause |
Corrective Action |
Motor refuses to start |
Battery discharged |
Recharge battery |
|
Battery too hot/cold |
Allow to cool/warm |
Garden tool functions |
On/Off switch defective |
Contact Bosch customer service agent |
intermittently |
Internal wiring of garden tool defective |
Contact Bosch customer service agent |
|
||
Garden product la- |
Grass too high |
Cut in stages |
bours |
|
|
Garden tool does not |
Cutting line too short/broken off |
Manually feed cutting line |
cut |
Spool empty |
Replace line spool |
|
||
Cutting line can no |
Line inside the spool entangled |
Inspect the spool, rewind if necessary |
longer be fed |
Spool empty |
Refill line spool |
|
||
Cutting line retracts |
Cutting line too short/broken off |
Remove spool – rethread line (see figures J − L) |
into spool |
|
|
Cutting line breaks fre- |
Line inside the spool entangled |
Remove spool – rewind line (see figures J − L) |
quently |
Trimmer used incorrectly |
Only trim with the tip of the line, avoid stones, |
|
|
walls and other hard objects. Feed the line regu- |
|
|
larly to maintain full cutting diameter. |
Heavy vibrations |
Cutting line broken |
Pull out cutting line with manual feed (see figure |
|
Cutting system damaged |
M) |
|
Contact Bosch customer service agent |
|
|
Grass between spool housing and line-feed but- |
|
|
|
|
|
ton |
Disassemble spool cover and remove grass |
|
Grass in hole for line feed |
Remove grass from hole for line feed |
Battery and charger |
|
|
|
|
|
Problem |
Possible Cause |
Corrective Action |
Flashing red battery |
Battery not (properly) inserted |
Properly insert battery in charger |
charge indicator |
Battery contacts contaminated |
Clean the battery contacts (e. g. by inserting and |
No charging procedure |
|
removing the battery several times) or replace |
possible |
|
the battery |
|
Battery defective |
Replace the battery |
Battery charge indicat- |
Mains plug of battery charger not plugged in |
Insert mains plug (fully) into the socket outlet |
ors do not light up |
(properly) |
|
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
English | 29
Problem |
Possible Cause |
Corrective Action |
Socket outlet, mains cable or battery charger defective
Check the mains voltage; have the battery charger checked by an authorised after-sales service agent for Bosch power tools
After-sales Service and Application
Service
www.bosch-garden.com
In all correspondence and spare parts orders, please always include the 10 digit article number given on the nameplate of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-mail: rbsa-hq.pts@za.bosch.com
The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements. The batteries are suitable for road-transport by the user without further restrictions.
When shipping by third parties (e.g.: by air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required.
Dispatch battery packs only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe the possibility of more detailed national regulations.
The garden product, batteries, accessories and packaging should be sorted for environ- mental-friendly recycling.
Do not dispose of garden products and batteries/rechargeable batteries into household waste!
According to the European law 2012/19/EU, electrical and electronic equipments that are no longer usable, and accord-
Bosch Power Tools |
|
|
|
F 016 L81 962 | (11.04.2019) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 | Français
ing to the European law 2006/66/EC, defective or used bat- |
A.C. |
Sans objet. |
tery packs/batteries, must be collected separately and dis- |
|
|
posed of in an environmentally correct manner. |
|
|
Li-Ion:
Please observe the instructions under Transport.

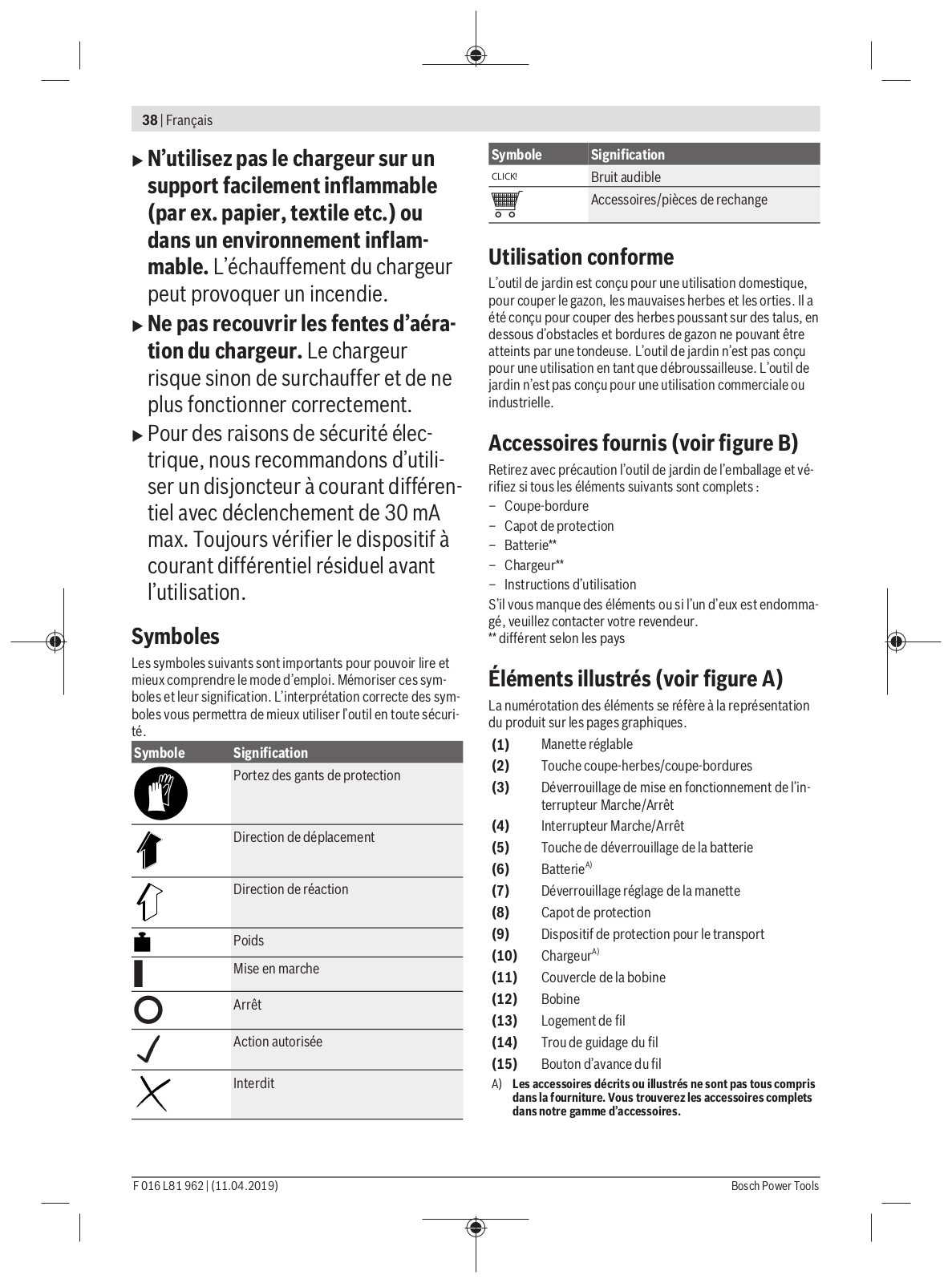

Français
Attention ! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l’utilisation appropriée de l’outil de jardin. Conservez les instructions d’utilisation à un endroit sûr pour pouvoir vous les consulter ultérieurement.
Indications générales sur d’éventuels dangers.
Lire soigneusement ces instructions d’utilisation.
Prendre les précautions nécessaires pour que les per-
sonnes se trouvant à proximité ne risquent pas d’être blessées par des projections provenant de l’outil.
Avertissement : Maintenir une distance de sécurité quand l’outil de jardin est en marche.
Sortir la batterie avant d’ef-
fectuer des travaux de réglage ou de nettoyage sur l’outil de
jardinage ou si l’outil de jardinage reste sans surveillance pour un certain temps.
Porter des lunettes de protection et une protection auditive.
Ne pas utiliser l’outil de jardin par temps de pluie et ne pas l’exposer à la pluie.
Prendre les précautions nécessaires pour que les personnes se trouvant à proximité ne risquent pas d’être blessées par des projections provenant de l’outil.
Avertissement : Maintenir une distance de sécurité quand l’outil de jardin est en marche.
Assurez-vous qu’il n’y ait pas
d’animaux sauvages ou domestiques dans la zone dans
laquelle l’outil de jardin doit être utilisé. Les animaux sauvages ou domestiques peuvent être blessés pendant l’utilisation de la machine. Contrôlez soigneusement la zone d’utilisation de la machine et retirez pierres, bâtons,
F 016 L81 962 | (11.04.2019) |
|
|
|
Bosch Power Tools |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
