Home Sewing Machine
PARTS REFERENCE LIST
MODEL: PR600II/PR600IIC PR620/PR620C
(1) |
PRINCIPAL PARTS............................................................... |
2 |
(2) |
UPPER SHAFT MECHANISM............................................... |
4 |
(3) |
NEEDLE BAR MECHANISM................................................. |
6 |
(4) |
NEEDLE BAR CHANGE MECHANISM ................................ |
8 |
(5) |
THREAD GUIDE MECHANISM........................................... |
10 |
(6) |
ELECTRONIC PARTS......................................................... |
12 |
(7) |

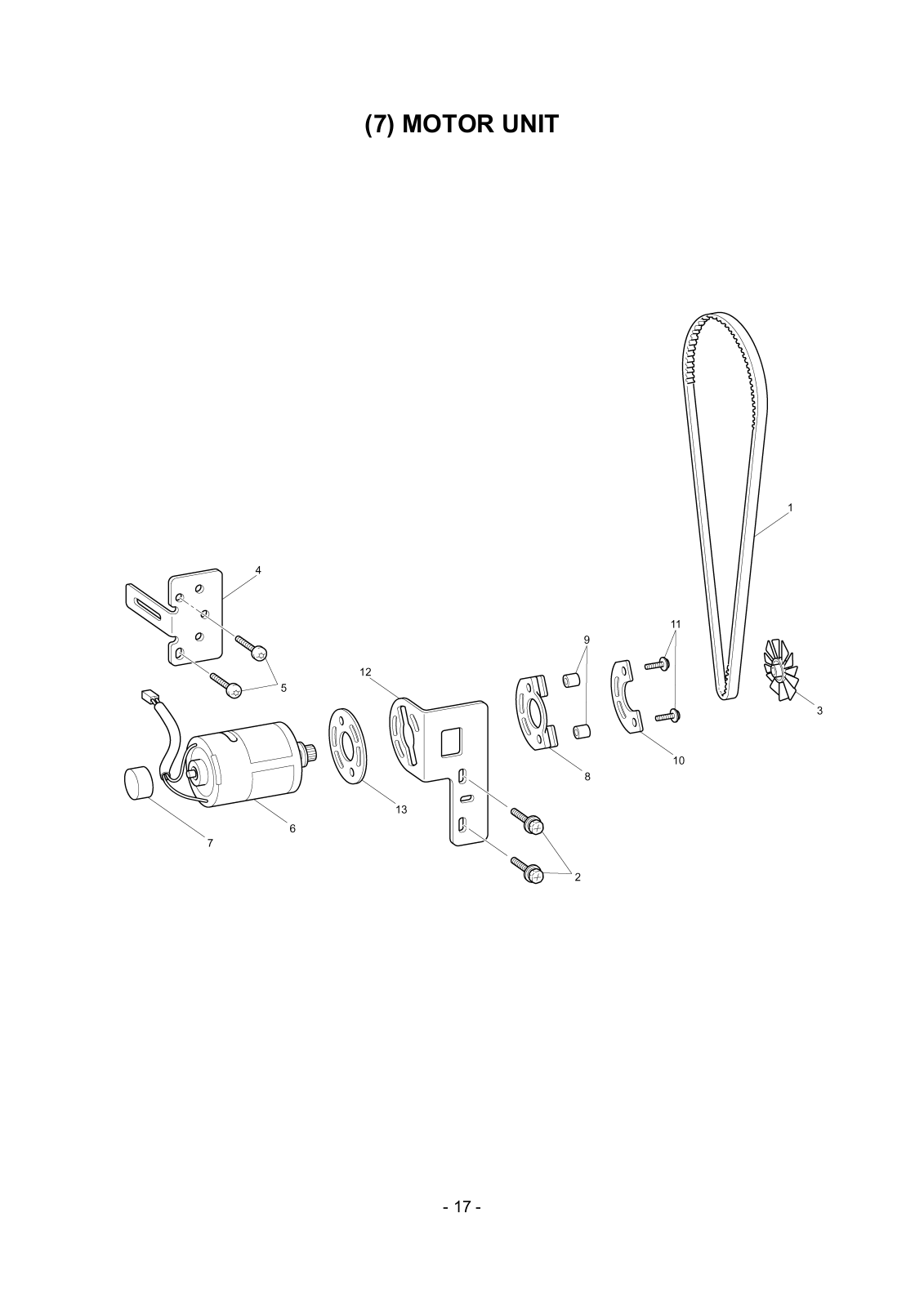

MOTOR UNIT ...................................................................... |
16 |
(8) |

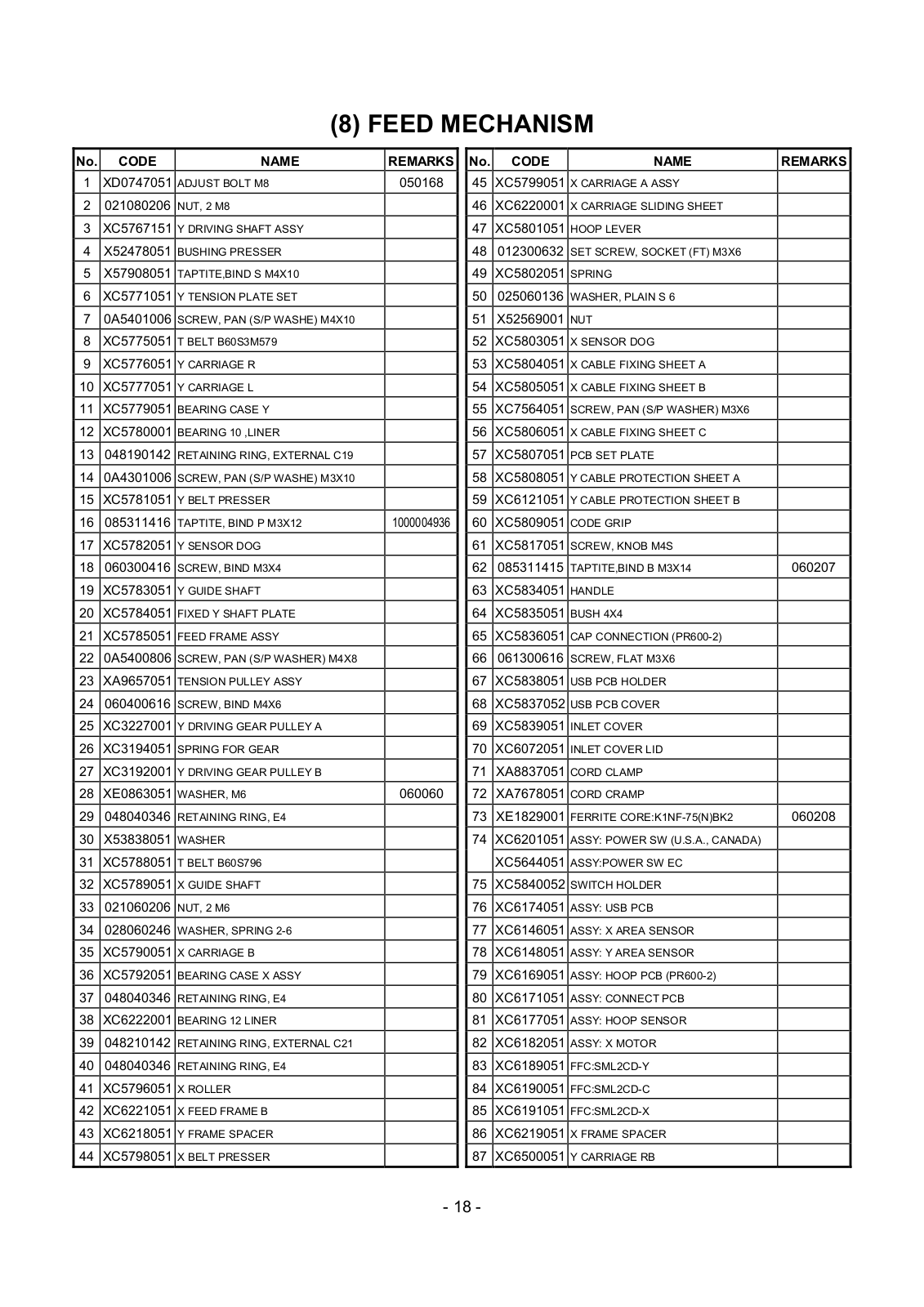

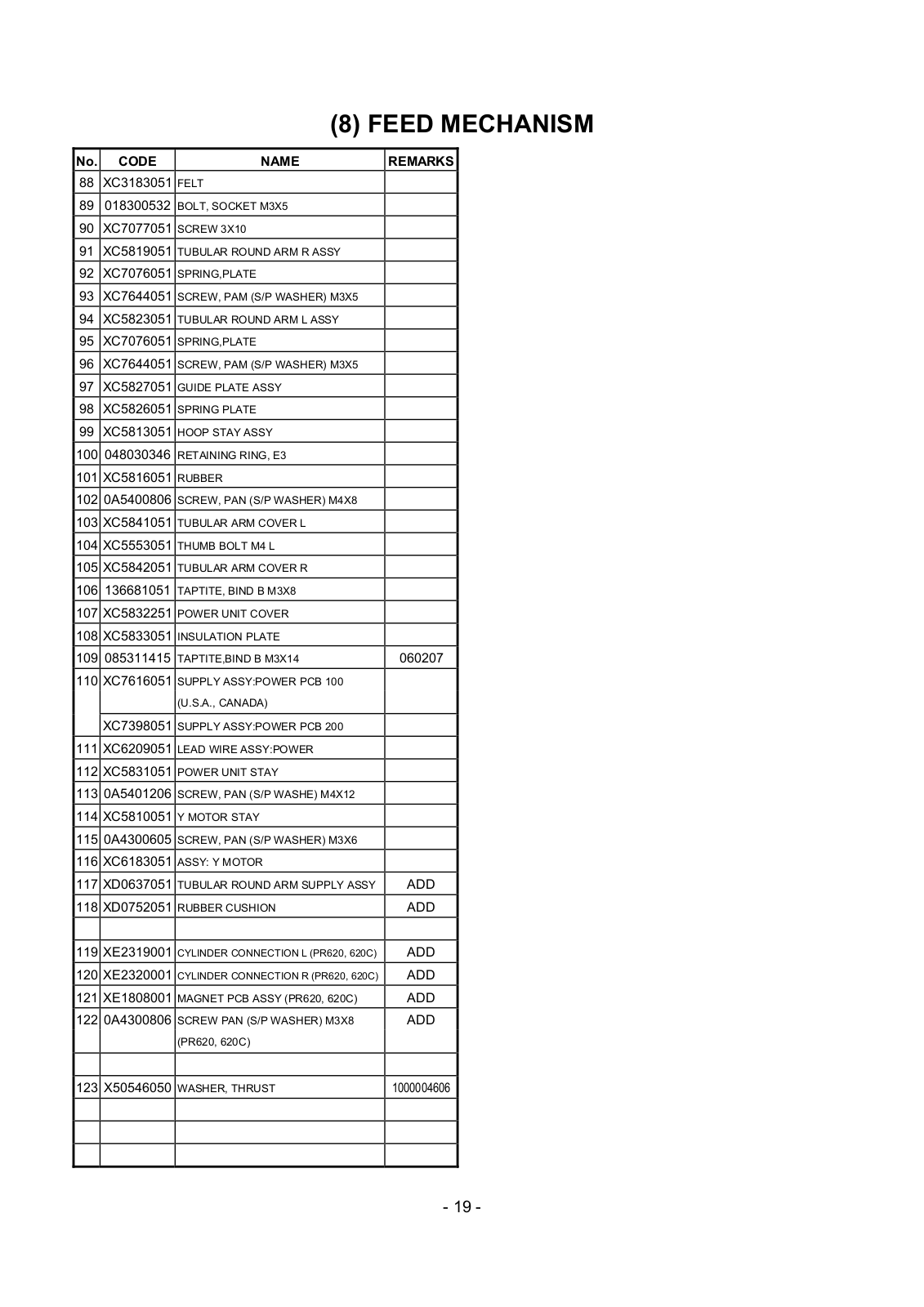

FEED MECHANISM ............................................................ |
18 |
(9) |

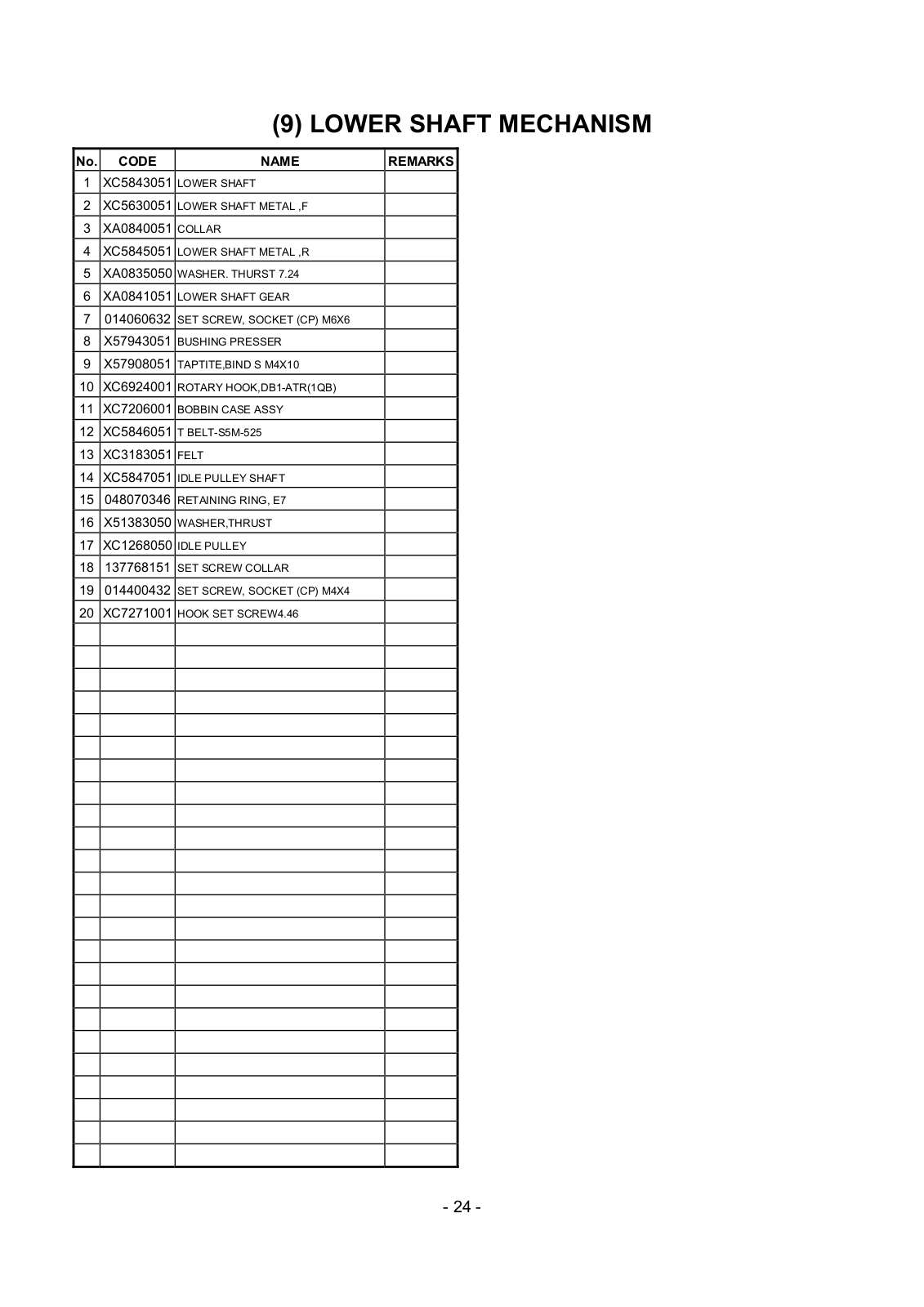

LOWER SHAFT MECHANISM............................................ |
24 |

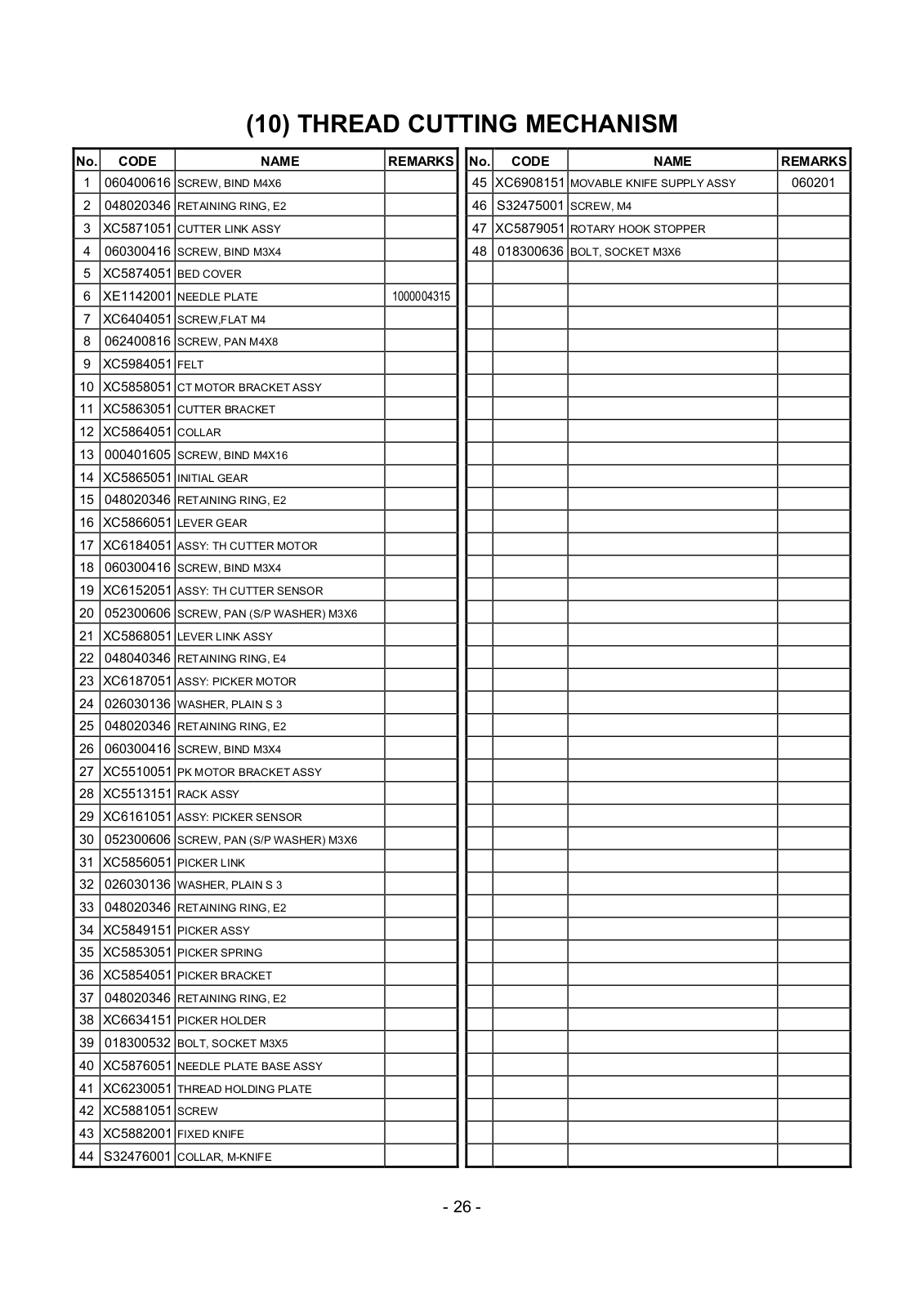

(10) THREAD CUTTING MECHANISM ...................................... |
26 |
|

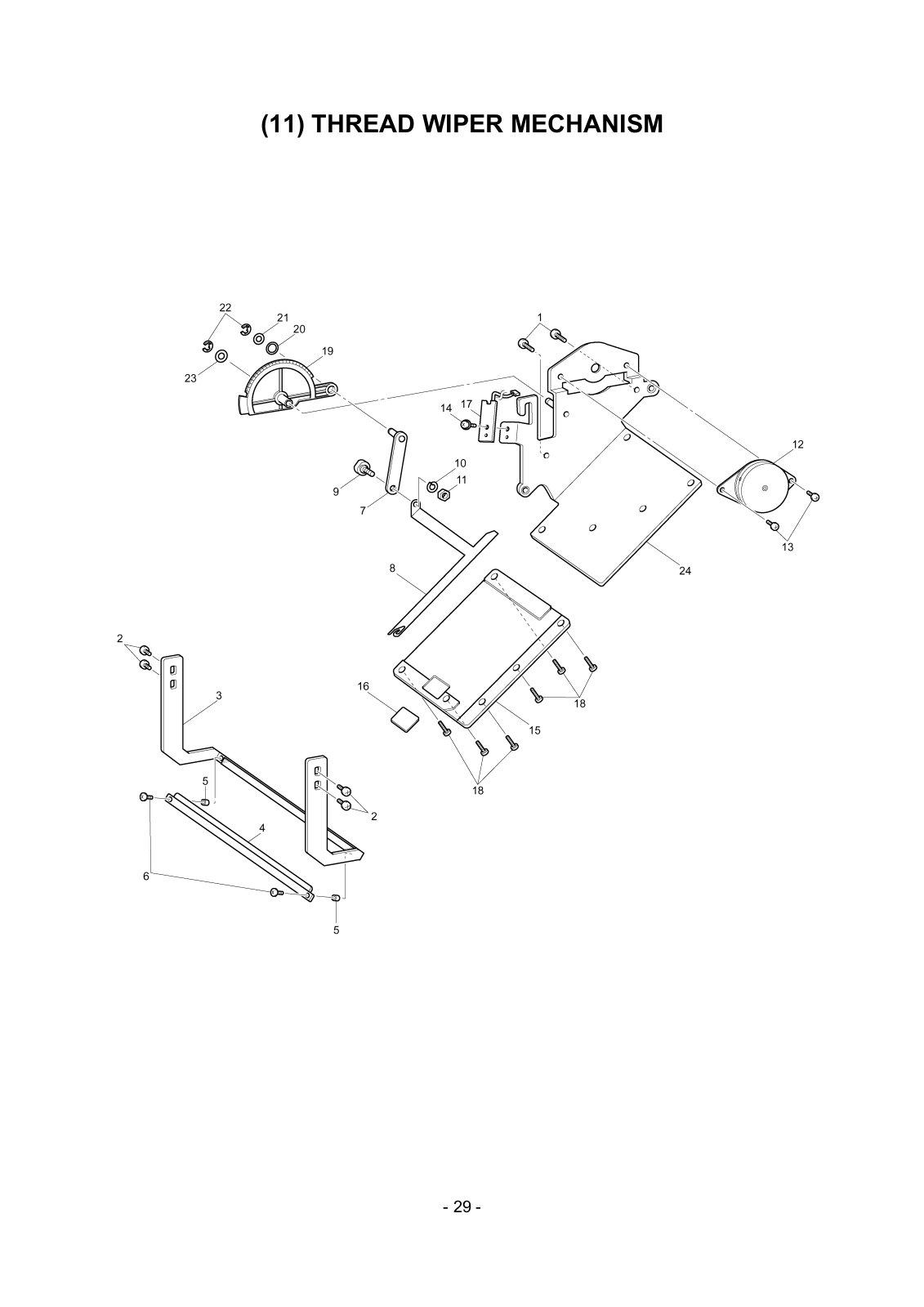

(11) THREAD WIPER MECHANISM .......................................... |
28 |
|

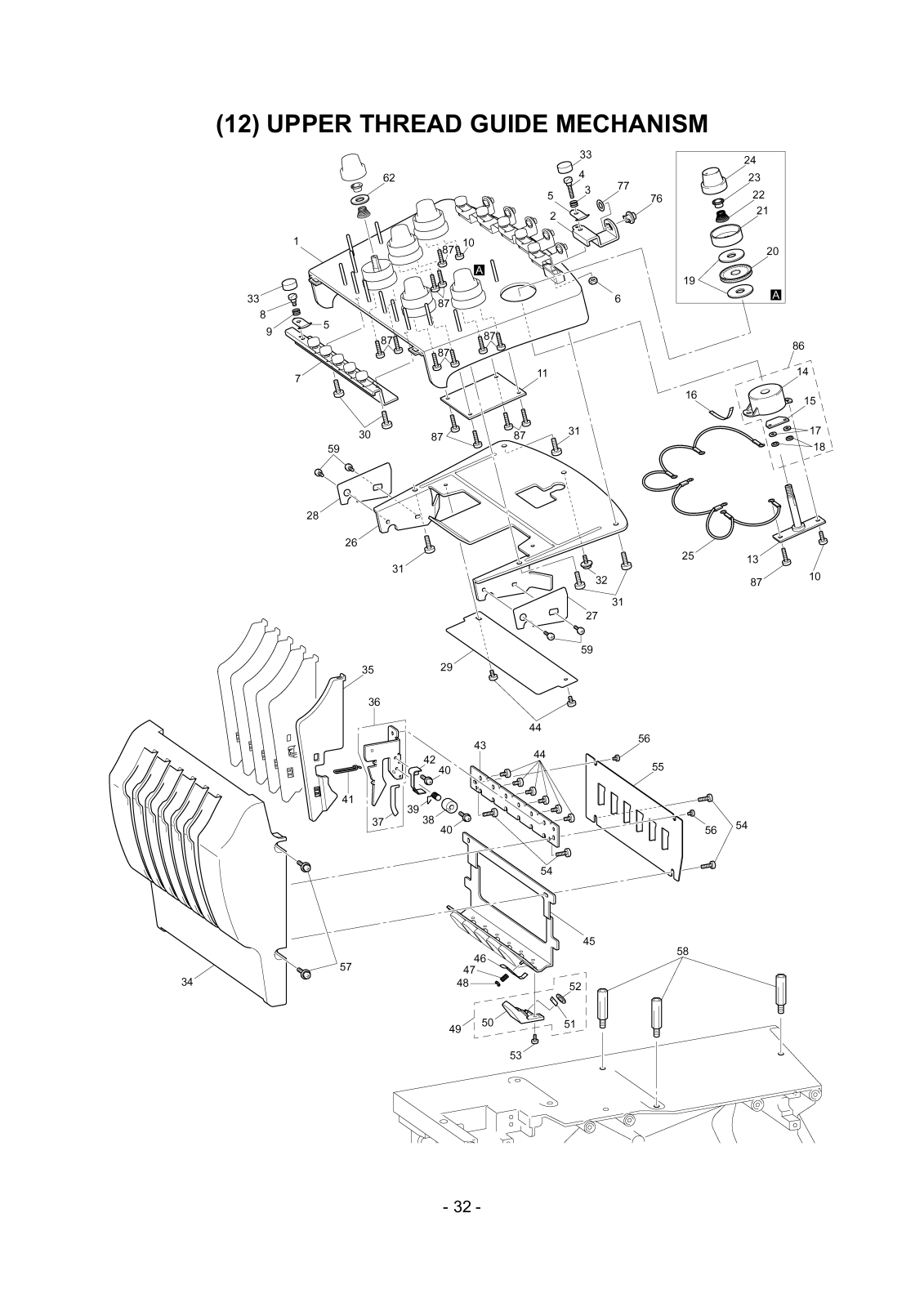

(12) UPPER THREAD GUIDE MECHANISM ............................. |
30 |
|

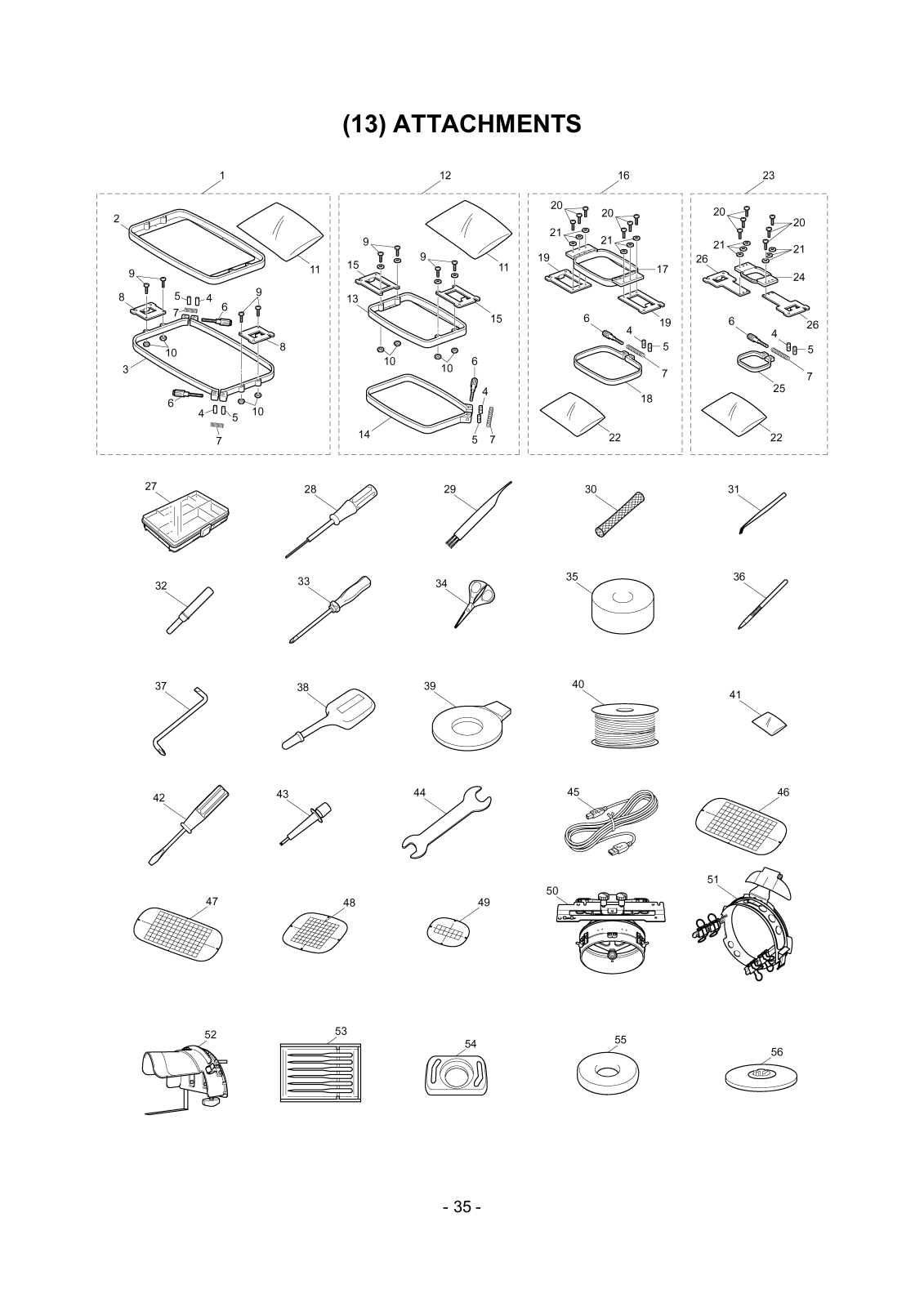

(13) ATTACHMENTS.................................................................. |
34 |
|
(14) PACKING MATERIALS / PRINTED MATTER.................... |
36 |
|
(15) ACCESSORY PARTS ......................................................... |
38 |
|
|
Service Information .......................................................... |
44 |
|
- 1 - |
|
(1) PRINCIPAL PARTS
No. |
CODE |
NAME |
REMARKS |
1 |
018083536 |
BOLT, SOCKET M8X35 |
|
2 |
025080236 |
WASHER, PLAIN M 8 |
|
3 |
XE1807001 |
BED COVER TOP |
1000002178 |
4 |
XC5589052 |
ARM COVER R |
|
5 |
XC5590051 |
ARM COVER R LID |
|
6 |
XC5591152 |
ARM COVER L |
1000002124 |
7 |
XC5592051 |
CARRIAGE COVER |
|
8 |
XC5593051 |
MOTOR COVER |
|
9 |
XC5594051 |
SCREW COVER |
|
10 |
087411416 |
TAPTITE, CUP B M4X14 |
|
11 |
0A5401006 |
SCREW, PAN (S/P WASHE) M4X10 |
|
12 |
XC5581051 |
BASE COVER R |
|
13 |
XC6069051 |
GROOVE COVER A |
|
14 |
XC6070051 |
GROOVE COVER B |
|
15 |
XC5583051 |
BASE COVER L |
|
16 |
XC5582051 |
BASE COVER R LID |
|
17 |
XC6071051 |
GROOVE COVER C |
|
18 |
XC5584051 |
BASE COVER L LID |
|
19 |
XC5587051 |
BED COVER BOTTOM |
|
20 |
XE1806001 |
ROTARY HOOK COVER |
1000002178 |
21 |
X53638151 |
SPRING |
|
22 |
XC6066051 |
BED COVER LID |
|
23 |
X59629051 |
TAPTITE,BIND B M3X10 |
|
24 |
XC6552051 |
OILING CAUTION LABEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 2 -
(1) PRINCIPAL PARTS
- 3 -
(2) UPPER SHAFT MECHANISM
No. |
CODE |
NAME |
REMARKS |
1 |
XE3702001 |
UPPER SHAFT SUPPLY ASSY |
1000006160 |
2 |
XC5597151 |
PULLEY |
|
3 |
XC6362051 |
METAL PRESSER |
|
4 |
X57908051 |
TAPTITE,BIND S M4X10 |
|
5 |
XC5623051 |
BASE NEEDLE BAR |
|
6 |
014500632 |
SET SCREW, SOCKET (CP) M5X6 |
|
7 |
XC5624251 |
DRIVING SHAFT ASSY, P-FOOT |
|
8 |
XC5632251 |
P-FOOT LEVER SHAFT |
|
9 |
XC5633151 |
CONNECTING ROD, P-FOOT |
|
10 |
014400432 |
SET SCREW, SOCKET (CP) M4X4 |
|
11 |
X50546050 |
WASHER,THRUST |
|
12 |
132421051 |
BUSHING PRESSER |
|
13 |
060501216 |
SCREW, BIND M5X12 |
|
14 |
0A5401005 |
SCREW, PAN (S/P WASHE) M4X10 |
|
15 |
138172051 |
SCREW,PAN(S/P WASHER)M4X10 |
|
16 |
XC6784051 |
TENSION PULLEY ASSY |
|
17 |
XC3183051 |
FELT |
|
18 |
XD0767051 |
LED PCB PLATE |
|
19 |
XZ0207051 |
LINK FELT,3.3M |
|
20 |
XC6136051 |
ASSY:MAIN SHAFT SENSOR |
|
21 |
XC5666051 |
SENSOR HOLDER |
|
22 |
052300606 |
SCREW, PAN (S/P WASHER) M3X6 |
|
23 |
XC7135051 |
CRANK ROD SET |
|
24 |
XC5616051 |
J SPRING COLLAR |
|
25 |
XC5617051 |
J SPRING |
|
26 |
XC5614051 |
J BRACKET |
|
27 |
062300416 |
SCREW, PAN M3X4 |
|
28 |
XC5622051 |
J CUSHION BASE |
|
29 |
062260316 |
SCREW, PAN M2.6X3 |
|
30 |
XC5621051 |
J VERTICAL BUSH |
|
31 |
008260304 |
SCREW, TRUSS M2.6X3 |
|
32 |
131976050 |
WASHER,THRUST |
|
33 |
XC5618001 |
JUMP BRACKET |
|
34 |
XC5635151 |
P-FOOT VERTICAL BASE |
|
35 |
XC5636151 |
P-FOOT VERTICAL PIN |
|
36 |
014400432 |
SET SCREW, SOCKET (CP) M4X4 |
|
37 |
XC5638151 |
PRESSER FOOT CUSHION BASE |
1000007827 |
38 |
060300516 |
SCREW, BIND M3X5 |
|
39 |
XC5637051 |
P-FOOT VERTICAL BUSH |
|
40 |
008260304 |
SCREW, TRUSS M2.6X3 |
|
41 |
XC5648051 |
J BASE ASSY |
|
42 |
XC5651051 |
J DRIVING LEVER ASSY |
|
43 |
X53027050 |
WASHER |
|
44 |
XC5656051 |
J DIFFERENTIAL LEVER |
|
No. CODE |
NAME |
REMARKS |
45014300432 SET SCREW, SOCKET (CP) M3X4
46XC5657051 J LINK ASSY
47048040346 RETAINING RING, E4
48XC5661051 J SLIDE LEVER
49XC5662051 J SLIDE LEVER SHAFT
50XC5663051 J CUSHION
51XC5664051 J CUSHION PIN
52012300432 SET SCREW, SOCKET (FT) M3X4
53XC5665051 J LEVER SPRING
54XC5639051 DRIVING LEVER ASSY, T/TAKE-UP
55XC5627051 ROLLER SHAFT ASSY
56028050246 WASHER, SPRING 2-5
57021500103 NUT, 1 M5
58XC5645051 DIFFERENTIAL LEVER, T/TAKE-UP
59107550002 ROLLER
60S32575001 THREAD TAKE-UP ROLLER PIN
61148782001 SPACER
62018501232 BOLT, SOCKET M5X12
63XC5646051 BEARING, T/TAKE-UP
64 XZ0319051 JUMP BRACKET ASSY |
1000004041 |
- 4 -
(2) UPPER SHAFT MECHANISM
- 5 -
(3) NEEDLE BAR MECHANISM
No. |
CODE |
NAME |
REMARKS |
1 |
XC4954051 |
NEEDLE BAR CASE ASSY |
|
2 |
XC5671051 |
THREAD TAKE-UP SHAFT |
|
3 |
XC5672051 |
THREAD TAKE-UP BUSH |
|
4 |
012400432 |
SET SCREW, SOCKET (FT) M4X4 |
|
5 |
XC5673051 |
THREAD TAKE-UP LEVER ASSY |
|
6 |
XC5676051 |
CASE GUIDE, D |
|
7 |
XC5677051 |
GUIDE RAIL, NEEDLE BAR |
|
8 |
004401003 |
SCREW, FLAT M4X10 |
|
9 |
XC5678051 |
TOP DEAD CENTER PLATE |
|
10 |
060400616 |
SCREW, BIND M4X6 |
|
11 |
XC5679051 |
NEEDLE BAR |
|
12 |
XC5680051 |
SPRING, NEEDLE BAR |
|
13 |
062500816 |
SCREW, PAN M5X8 |
|
14 |
118735002 |
WASHER |
|
15 |
S36153100 |
RUBBER, CUSHION |
|
16 |
XE1172001 |
NEEDLE BAR CLAMP |
1000004005 |
17 |
014680432 |
SET SCREW, SOCKET SM4.37-40X4 |
|
18 |
100507050 |
WASHER |
|
19 |
XC5682051 |
PRESSER FOOT SPRING COLLAR |
|
20 |
XC5683051 |
PRESSER FOOT SPRING |
|
21 |
XC5684051 |
PRESSER FOOT CLAMP |
|
22 |
XC5685051 |
PRESSER FOOT ASSY |
|
23 |
XC5688051 |
SCREW, P/F |
|
24 |
XC5689051 |
PRESSER FOOT CUSHION |
|
25 |
XC5690051 |
THREAD GUIDE, NEEDLE BAR |
|
26 |
XC7020051 |
THREAD GUIDE |
|
27 |
XC7021052 |
SCREW SM 2.38 |
|
28 |
016300436 |
SET SCREW, SOCKET (CN) M3X4 |
|
29 |
XC5691011 |
NEEDLE HAX130 EBBR |
|
30 |
018401632 |
BOLT, SOCKET M4X16 |
|
31 |
XC5693051 |
CASE BRACKET ASSY |
|
32 |
070694009 |
BALL BEARING, RADIAL 694 |
|
33 |
048030346 |
RETAINING RING, E3 |
|
34 |
XC5696051 |
CASE GUIDE, US |
|
35 |
018400832 |
BOLT, SOCKET M4X8 |
|
36 |
XC7406051 |
WASHER |
|
37 |
XC5697051 |
SLIDE ROLLER STOPPER |
|
38 |
062300416 |
SCREW, PAN M3X4 |
|
39 |
XC5698051 |
SLIDE ROLLER |
|
40 |
XC5699051 |
CASE GUIDE, UL |
|
41 |
XC5700051 |
CASE GUIDE COVER, UL |
|
42 |
018401232 |
BOLT, SOCKET M4X12 |
|
43 |
XC5701051 |
THREAD TAKE-UP GUIDE |
|
44 |
062400816 |
SCREW, PAN M4X8 |
|
No. |
CODE |
NAME |
REMARKS |
45 |
025040236 |
WASHER, PLAIN M 4 |
|
46 |
018501632 |
BOLT, SOCKET M5X16 |
060139 |
47028050246 WASHER, SPRING 2-5
48XC7249052 NEEDLE BAR FELT S
49XC7472051 CASE POSITIONING SHAFT ASSY
50XC5702051 CASE POSITIONING PLATE
51025040236 WASHER, PLAIN M 4
52028040246 WASHER, SPRING 2-4
53021400206 NUT, 2 M4
54 XE2882001 NEEDLE BAR UNIT ASSY |
1000003631 |
- 6 -
(3) NEEDLE BAR MECHANISM
- 7 -
(4) NEEDLE BAR CHANGE MECHANISM
No. |
CODE |
NAME |
REMARKS |
1 |
XC7323151 |
BOLT.(S/P WASHER)M5X16 |
1000004869 |
2 |
XC5717051 |
CHANGE ROLLER BASE ASSY |
|
3 |
004401003 |
SCREW, FLAT M4X10 |
|
4 |
XC5705051 |
CHANGE BOX ASSY |
|
5 |
XC5708051 |
CHANGE CAM SHAFT |
|
6 |
XC5709051 |
CHANGE GEAR |
|
7 |
014500632 |
SET SCREW, SOCKET (CP) M5X6 |
|
8 |
XC5710051 |
CHANGE CAM |
|
9 |
XC5711051 |
C STOP POSITION DOG |
|
10 |
014400432 |
SET SCREW, SOCKET (CP) M4X4 |
|
11 |
X51383050 |
WASHER,THRUST |
|
12 |
XC5712051 |
DIFFERENTIAL GEAR SHAFT |
|
13 |
012400432 |
SET SCREW, SOCKET (FT) M4X4 |
|
14 |
XC5713051 |
C DIFFERENTIAL GEAR |
|
15 |
025060235 |
WASHER, PLAIN M 6 |
|
16 |
048040346 |
RETAINING RING, E4 |
|
17 |
XC5714051 |
CHANGE MOTOR BASE |
|
18 |
XC6185051 |
ASSY: INDEX MOTOR |
|
19 |
062300416 |
SCREW, PAN M3X4 |
|
20 |
060400616 |
SCREW, BIND M4X6 |
|
21 |
052300606 |
SCREW, PAN (S/P WASHER) M3X6 |
|
22 |
XC6140051 |
ASSY:INDEX SENSOR |
|
23 |
XC5715051 |
C SENSOR BRACKET |
|
24 |
XC6143051 |
ASSY: COLOR CHANGE SENSOR |
|
25 |
XC5716051 |
C SENSOR BRACKET LOWER |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 8 -
(4) NEEDLE BAR CHANGE MECHANISM
- 9 -
(5) THREAD GUIDE MECHANISM
No. |
CODE |
NAME |
REMARKS |
1 |
X57908051 |
TAPTITE,BIND S M4X10 |
|
2 |
XC5723151 |
THREAD GUIDE BASE |
|
3 |
XC5724151 |
BASE PLATE ASSY |
|
4 |
XC5727151 |
SPACER |
|
5 |
062300616 |
SCREW, PAN M3X6 |
|
6 |
XC6188051 |
ASSY: TH MOTOR |
|
7 |
XC6507051 |
RACK ASSY |
|
8 |
048040346 |
RETAINING RING, E4 |
|
9 |
0A5400806 |
SCREW, PAN (S/P WASHER) M4X8 |
|
10 |
025040136 |
WASHER, PLAIN S 4 |
1000000463 |
11 |
XC5730051 |
HOOK HOLDER LINK |
|
12 |
XC5739151 |
HOOK HOLDER AXIS B |
|
13 |
XC6510051 |
SET COLLAR ASSY |
|
14 |
XC5740051 |
CAP |
|
15 |
XC6076151 |
BUSH |
|
16 |
XC7375051 |
HOOK HOLDER SPRING |
|
17 |
014300332 |
SET SCREW, SOCKET (CP) M3X3 |
|
18 |
048030346 |
RETAINING RING, E3 |
|
19 |
XC5732051 |
HOOK HOLDER ASSY |
|
20 |
XC6158051 |
ASSY: NEEDLE TH SENSOR |
|
21 |
XD1150051 |
LED LIGHT ASSY |
|
22 |
XD0758051 |
LED SEAL |
|
23 |
XC7564051 |
SCREW, PAN(S/P WASHER)M3X6 |
|
24 |
XD0676051 |
LEAD WIRE GUIDE |
|
25 |
062300416 |
SCREW PAN M3X4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 10 -
(5) THREAD GUIDE MECHANISM
- 11 -
(6) ELECTRONIC PARTS
No. |
CODE |
NAME |
REMARKS |
1 |
XD0667052 |
OPERATION PANEL A |
|
2 |
XD0668051 |
OPERATION PANEL B |
|
3 |
XD0761051 |
USB CORD HOLDER |
|
4 |
XD0757051 |
PANEL B SUPPORT |
|
5 |
XD0669051 |
PLATE FOR PCB ATTACHMENT |
|
6 |
XD0677051 |
COLLAR FOR INVERTER PCB |
|
7 |
XD0759050 |
GROUND PLATE B |
|
8 |
XD0756051 |
BOARD CASE |
|
9 |
XC5743052 |
SS BUTTON |
|
10 |
XC5744052 |
OPERATION BUTTON |
|
11 |
XC5642052 |
THREAD CUT BUTTON |
|
12 |
XD1345051 |
SUPPLY ASSY:SW PCB |
|
13 |
XD1341051 |
SUPPLY ASSY:TOUCH PANEL |
|
14 |
XD1342051 |
SUPPLY ASSY:LCD |
|
|
XD1343051 |
SUPPLY ASSY:LCD US |
|
15 |
XA6039051 |
FRONT COVER SPACER B |
|
16 |
X59629051 |
TAPTITE,BIND B M3X10 |
|
17 |
060300416 |
SCREW BIND M3X4 |
|
18 |
XD1338051 |
SUPPLY ASSY:PANEL PCB B |
|
19 |
XE2041001 |
INVERTER ASSY D6H |
1000002899 |
20 |
XD1115051 |
FFC:SML2CD-20X70 |
|
21 |
XD1127051 |
LEAD WIRE ASSY: INVERTER |
|
22 |
087411416 |
TAPTITE, CUP B M4X14 |
|
23 |
XD1129001 |
FERRITE CORE:E04FD110510 |
|
24 |
0A4301006 |
SCREW PAN (S/P WASHER) M3X10 |
|
25 |
XD1155051 |
LEAD WIRE ASSY PANEL |
|
26 |
XD1156051 |
LEAD WIRE ASSY:USB A |
|
27 |
137947001 |
CLIP |
|
28 |
XC7233051 |
CORD BUSHING 5P-4 |
|
29 |
XD0663051 |
OPERATION PANEL HOLDER |
|
30 |
XC5747051 |
OPERATION PANEL HOLDER SHAFT |
|
31 |
XD0664051 |
OPERATION PANEL LEVER A |
|
32 |
XD0674051 |
OPERATION PANEL LEVER B |
|
33 |
XD0666051 |
OPERATION PANEL LEVER C |
|
34 |
XC5751051 |
OPERATION PANEL LEVER SHAFT |
|
35 |
0A5400806 |
SCREW, PAN (S/P WASHER) M4X8 |
|
36 |
XC5553051 |
THUMB BOLT M4 L |
|
37 |
026040236 |
WASHER, PLAIN M 4 |
|
38 |
028040246 |
WASHER, SPRING 2-4 |
|
39 |
048060346 |
RETAINING RING, E6 |
|
40 |
X57908051 |
TAPTITE,BIND S M4X10 |
|
41 |
XC5756051 |
BOARD HOLDER U |
|
42 |
XC5757051 |
BOARD HOLDER D |
|
43 |
XC7564051 |
SCREW, PAN (S/P WASHER) M3X6 |
|
No. |
CODE |
NAME |
REMARKS |
44 |
XC7396051 |
SUPPLY ASSY:MAIN PCB |
|
45 |
XD1079051 |
LED DRIVE PCB ASSY |
|
46 |
XC6198051 |
LEAD WIRE ASSY:HEAD |
|
47 |
XC5069051 |
SPIRAL TUBE A |
|
48 |
XC5073051 |
SPIRAL TUBE B |
|
49 |
XC5078051 |
SPIRAL TUBE C |
|
50 |
XC6407051 |
SPIRAL TUBE D |
|
51 |
XZ0201051 |
CORD CLAMP:WL-5/8 |
|
52 |
XC5243051 |
CORD CLAMP:NK-5N |
|
53 |
S10243000 |
CORD HOLDER, NK-3N |
|
54 |
0A5401005 |
SCREW, PAN (S/P WASHE) M4X10 |
|
55 |
XC6579051 |
POWER SUPPLY CORD:CSA-CORE |
|
|
|
(U.S.A., CANADA) |
|
|
XD0110151 |
POWER SUPPLY CORD:IRAM-CORE |
1000008314 |
|
|
(ARG) |
|
|
|
|
|
|
XC6580051 |
POWER SUPPLY CORD:CEE-CORE |
|
|
|
(OTHER) |
|
|
|
|
|
|
XC6581051 |
POWER SUPPLY CORD:BS-CORE |
|
|
|
(U.K.) |
|
|
|
|
|
|
XC9560051 |
POWER SUPPLY CORD:SAA-LF |
|
|
|
(AUSTRALIA) |
|
|
|
|
|
|
XE1963001 |
POWER SUPPLY CORD:CHN-CORE |
ADD |
|
|
(CHN) |
|
|
XE2744001 |
POWER SUPPLY CORD:BRZ-CORE |
1000004045 |
|
|
(BRA) |
|
56 |
XC5157051 |
PROTECT SHEET |
|
57 |
060400516 |
SCREW, BIND M4X5 |
|
58 |
XD0673001 |
PR-600-2 BADGE (PR600-2) |
|
|
XE2156001 |
PR-620 BADGE (PR620) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 12 -
- 13 -
