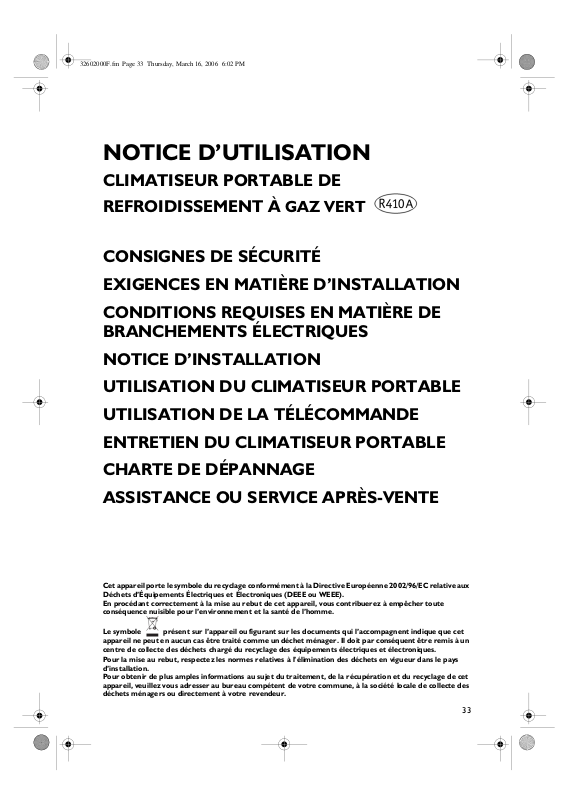

NOTICE D’UTILISATION
CLIMATISEUR PORTABLE DE REFROIDISSEMENT À GAZ VERT
CONSIGNES DE SÉCURITÉ
EXIGENCES EN MATIÈRE D’INSTALLATION
CONDITIONS REQUISES EN MATIÈRE DE BRANCHEMENTS ÉLECTRIQUES
NOTICE D’INSTALLATION
UTILISATION DU CLIMATISEUR PORTABLE UTILISATION DE LA TÉLÉCOMMANDE ENTRETIEN DU CLIMATISEUR PORTABLE CHARTE DE DÉPANNAGE
ASSISTANCE OU SERVICE APRÈS-VENTE
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/EC relative aux Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou figurant sur les documents qui l’accompagnent indique que cet appareil ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation.
Pour obtenir de plus amples informations au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des déchets ménagers ou directement à votre revendeur.
33
32602000F.fm Page 34 Thursday, March 16, 2006 6:02 PM
CONSIGNES DE SÉCURITÉ
Votre sécurité, ainsi que celle des autres personnes, est primordiale.
De nombreux messages concernant la sécurité ont été insérés dans le présent manuel. Veuillez toujours à lire et à respecter les messages relatifs à la sécurité.
Ceci est le symbole de mise en garde.
Ce symbole vous avertit des risques potentiels que vous - et d’autres personnes - encourez, pouvant engendrer la mort ou des blessures.
Tous les messages de mise en garde sont insérés à côté du symbole de mise en garde et des mots “DANGER” (DANGER) ou “WARNING” (AVERTISSEMENT).
Ces mots signifient :
Le non-respect immédiat des instructions suivantes peut entraîner la mort ou provoquer des blessures graves.
Le non-respect des instructions suivantes peut entraîner la mort ou provoquer des blessures graves.
Tous les messages de mise en garde attirent votre attention sur les risques encourus, sur la façon de réduire ces risques et sur les conséquences du non-respect des consignes de sécurité.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Attention : pour réduire le risque d’incendie, de choc électrique ou de blessure lorsque vous utilisez votre climatiseur, observez ces précautions essentielles :
•Choisissez un emplacement approprié en vous assurant d’avoir accès à une prise électrique.
•Ne retirez pas la pointe de connexion à la terre.
•N’utilisez pas d’adaptateur.
•N’utilisez pas de rallonge.
•Débranchez le climatiseur avant de procéder à son entretien.
•Faites toujours appel à deux personnes ou plus pour déplacer et installer le climatiseur.
CONSERVER CES INSTRUCTIONS
34
32602000F.fm Page 35 Thursday, March 16, 2006 6:02 PM
EXIGENCES EN MATIÈRE D’INSTALLATION
Pièces
Pièces fournies
Vérifiez que toutes les pièces sont présentes dans les emballages séparés.
A. Tuyau d’échappement
B. Adaptateur d’échappement pour fenêtre
C. Kit coulissant pour fenêtre (3)
D. Adaptateur d’échappement
E. Bouchon du tuyau de vidange
F. Tuyau de vidange
G. Collier du tuyau de vidange
H. Clip de fixation du tuyau de vidange
I. Support vertical de protection contre la pluie
J.Support horizontal de protection contre la pluie
K.Couvercle de protection contre la pluie
L.Grille de la bouche de sortie
Coulissant horizontal pour fenêtre
Exigences en matière d’emplacement
•Le tuyau d’échappement permet d’installer le climatiseur à une distance comprise entre 55 cm et 180 cm par rapport à une fenêtre ou à une porte.
•Les climatiseurs portables sont conçus en tant que dispositifs de refroidissement supplémentaires, à installer dans des zones spécifiques de la pièce.
• Afin de garantir une ventilation adéquate, respectez une distance d’au moins 55 cm entre la bouche de sortie de l’air repris et le mur ou autres obstacles.
• N’obstruez pas la bouche de sortie de l’air.
• Branchez l’appareil dans une prise électrique avec mise à la terre.
Coulissement vertical pour fenêtre
35
32602000F.fm Page 36 Thursday, March 16, 2006 6:02 PM
CONDITIONS REQUISES EN MATIÈRE DE BRANCHEMENTS ÉLECTRIQUES
Risque de choc électrique.
Branchez l’appareil dans une prise électrique. Ne retirez pas la pointe de connexion à la terre. N’utilisez pas d’adaptateur.
N’utilisez pas de rallonge.
Le non-respect de ces instructions peut entraîner la mort, déclencher un incendie ou provoquer un choc électrique.
•Ce climatiseur portable doit être branché à une prise électrique dont la puissance d’alimentation est de 220-240V 50Hz, avec fusible incorporé de 15ou de 20-amp.
•L’utilisation d’un fusible ou d’un disjoncteur à délai d’ouverture est recommandée.
•Le câblage doit être conforme aux réglementations locales et nationales en matière d’électricité, et être installé par un électricien qualifié. Pour toute question en la matière, contactez un électricien qualifié.
COMMENTAIRES :
•Si le cordon d’alimentation est endommagé, il convient de le remplacer par un nouveau cordon d’alimentation disponible auprès du fabricant ; il ne doit en aucun cas être réparé.
•Le cordon d’alimentation ne contient pas de pièces pouvant être réparées par l’utilisateur.
Toute ouverture du boîtier à l’épreuve des risques de fraude entraîne l’annulation de la garantie et de toute revendication quant aux performances de l’appareil.
36
32602000F.fm Page 37 Thursday, March 16, 2006 6:02 PM
NOTICE D’INSTALLATION
Déballage du climatiseur
Le poids de l’appareil représente un risque important pour la santé.
Faites appel à deux personnes au plus pour déplacer et installer le climatiseur.
Le non-respect de cette prescription peut engendrer des blessures au dos ou autres.
Retrait des matériaux d’emballage
•Retirez les matériaux d’emballage et éliminez-les de façon à permettre leur recyclage.
Éliminez tout résidu de ruban adhésif et de colle des surfaces avant de mettre le climatiseur en marche. Déposez un peu de détergent à vaisselle sur l’adhésif et frottez du bout des doigts. Passez une éponge imbibée d’eau chaude, puis essuyez.
•N’utilisez en aucun cas d’instruments très pointus, d’alcool à 90°, de fluides inflammables ou de détergents abrasifs pour éliminer les rubans adhésifs ou les traces de colle. Ces produits sont susceptibles d’endommager votre climatiseur.
Installation du climatiseur portable
Installation du tuyau de vidange
1.Retirez le bouchon de la trappe de vidange.
2.Attachez l’une des extrémités du tuyau de vidange à la trappe de vidange à l’aide du collier. Voir le graphique relatif au tuyau de vidange.
3.Placez le bouchon du tuyau de vidange dans l’autre extrémité du tuyau de vidange et fixez à l’aide d’un collier. Voir le graphique relatif au tuyau de vidange.
4.Fixez le clip du tuyau de vidange au panneau arrière du climatiseur, à proximité de la trappe de vidange, à l’aide des vis fournies.
5.Introduisez l’extrémité libre du tuyau dans le clip de fixation du tuyau de vidange (bruit de claquement).
Bouchon de la trappe de vidange
A.Trappe de vidange
B.Bouchon de la trappe de vidange
Clip du tuyau de vidange
A.Trappe de vidange
B.Attachez le clip du tuyau de vidange à l’aide de la vis fournie.
Tuyau de vidange
A. Bouchon du tuyau |
D. Colliers de fixation |
de vidange |
E. Clip du tuyau de |
B. Trappe de vidange |
vidange |
C. Tuyau de vidange |
|
37
