STANDVENTILATOR AKKU
Bedienungsanleitung
Instructions for use | Notice d´utilisation
Gebruiksaanwijzing | Istruzioni per l’uso
Instrucciones de uso | Návod k obsluze
Instrukcja obsługi
Modell 86870
Impressum:
Bedienungsanleitung Modell 86870
Stand: Januar 2016 /nr
Copyright ©
Mannheimer Straße 4
68766 Hockenheim
Telefon +49 (0) 62 05/94 18-0
Telefax +49 (0) 62 05/94 18-12
E-Mail info@unold.de
Internet www.unold.de 86870_10
Weitere Informationen zu unserem Sortiment erhalten Sie unter www.unold.de
INHALTSVERZEICHNIS
Bedienungsanleitung Modell 86870
Technische Daten .................................... 6
Symbolerklärung ...................................... 6
Für Ihre Sicherheit ................................... 6
Montieren ............................................... 11

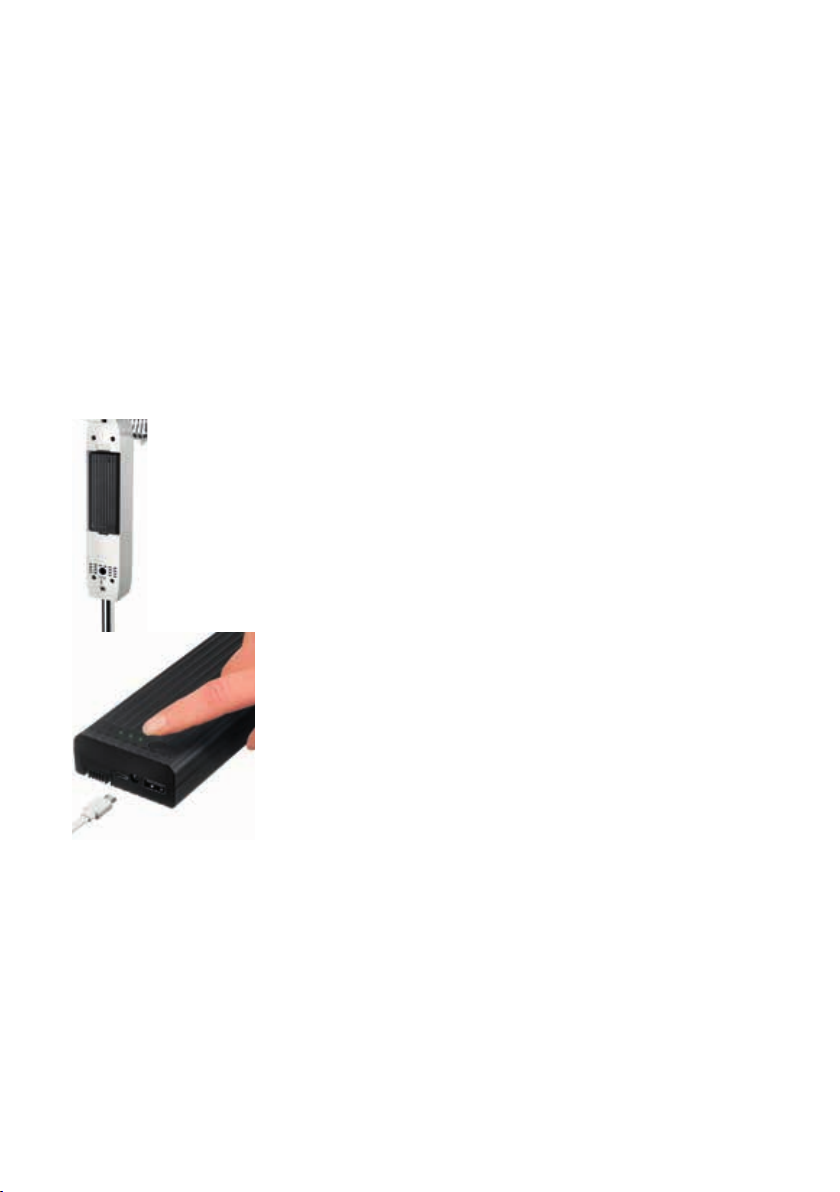

Powerbank/Akku ...................................... 12
Fernbedienung ........................................ 15
Display ................................................... 15
Bedienen ................................................ 15
Reinigen und Pflegen ............................... 17
Garantiebestimmungen ............................ 18
Entsorgung / Umweltschutz ...................... 18
Informationen für den Fachhandel ............. 18
Service-Adressen ..................................... 19
Instructions for use Model 86870
Technical Specifications ........................... 20
Explanation of the symbols ....................... 20
For your safety ......................................... 20
Assembly ................................................ 25
Powerbank/rechargeable battery ................ 26
Remote control unit ................................. 28
Display ................................................... 29
Operation ................................................ 29
Cleaning and care .................................... 31
Guarantee Conditions ............................... 32
Waste Disposal /
Environmental Protection ......................... 32
Service ................................................... 19
Notice d´utilisation Modèle 86870
Spécification technique ........................... 33
Explication des symboles .......................... 33
Pour votre sécurité ................................... 33
Montage ................................................. 38
Chargeur portatif / Accu ........................... 39
Télécommande ........................................ 41
Écran ..................................................... 41
Utilisation ............................................... 42
Nettoyage et entretien .............................. 44
Conditions de Garantie ............................. 44
Traitement des déchets /
Protection de l’environnement ................... 44
Service ................................................... 19
Gebruiksaanwijzing Model 86870
Technische gegevens ............................... 45
Verklaring van de symbolen ....................... 45
Voor uw veiligheid .................................... 45
Montage ................................................. 50
Powerbank/accu ...................................... 51
Afstandsbediening ................................... 53
Display ................................................... 53
Bedienen ................................................ 54
Reinigen en onderhouden ......................... 56
Garantievoorwaarden ................................ 56
Verwijderen van afval /
Milieubescherming .................................. 56
Service ................................................... 19
Istruzioni per l’uso Modello 86870
Dati tecnici ............................................ 57
Significato dei simboli ............................. 57
Per la vostra sicurezza .............................. 57
Montaggio ............................................... 62
Power bank/accumulatore ......................... 63
Telecomando ........................................... 65
Display ................................................... 66
Comando ................................................ 66
Pulizia e cura .......................................... 68
Norme die garanzia .................................. 68
Smaltimento / Tutela dell’ambiente ........... 68
Service ................................................... 19
Manual de instrucciones Modelo 86870
Datos técnicos ........................................ 69
Explicación de símbolos ........................... 69
Para su seguridad .................................... 69
Montaje .................................................. 74
Power bank/acumulador ........................... 75
Control remoto......................................... 77
Pantalla .................................................. 77
Manejo ................................................... 78
Limpieza y cuidado .................................. 79
Condiciones de Garantia ........................... 80
Disposición/Protección del
medio ambiente ...................................... 80
Service ................................................... 19
INHALTSVERZEICHNIS
Návod k obsluze Modelu 86870
Technické údaje ..................................... 81
Vysvětlení symbolů ................................... 81
Pro Vaši bezpečnost ................................. 81
Sestavení ................................................ 86
Power banka/akumulátor .......................... 87
Dálkové ovládání ...................................... 89
Displej .................................................... 89
Obsluha .................................................. 90
Čištění a péče ......................................... 91
Záruční podmínky .................................... 92
Likvidace / Ochrana životného prostředí ..... 92
Service ................................................... 19
Instrukcja obsługi Model 86870
Dane techniczne ...................................... 93
Objaśnienie symboli ................................. 93
Dla bezpieczeństwa użytkownika ............... 93
Montaż ................................................... 98
Bank energii / akumulator ......................... 99
Pilot ....................................................... 101
Wyświetlacz ............................................ 102
Obsługa .................................................. 102
Czyszczenie i pielęgnacja ......................... 104
Warunki gwarancji.................................... 104
Utylizacja / ochrona środowiska ................. 104
BEDIENUNGSANLEITUNG MODELL 86870
TECHNISCHE DATEN
Leistung: 30 Watt, (12VDC)
Netzteiladapter 100–240 V, 50/60 Hz, 1,2 A
USB-Energieversorgung 5 V 2 A
Maße: Ca. 40 x 40 x 120/140 cm (T/B/H)
Gewicht: Ca. 6,5kg
Zuleitung: Ca. 2,0 m
Durchmesser: Ca. 40 cm
Geräuschpegel: ≤ 63 db
Luft-
geschwindigkeit: ≥ 320 m/min
Ladezeit: Erstes Aufladen ca. 10 Stunden
Netzanschluss ca. 7 Stunden
Technische Daten
Akku/Powerbank: 13.200 mAh, 3,7 V. Ausgangsstrom USB: 2,1 A, USB-
Ladestrom 800-1.000 mA, Standby-Ladestrom 900–
Ausstattung: Akkubetriebener Standventilator für innen und außen,
Zubehör: Bedienungsanleitung, USB-Ladekabel, Netzteil mit An-
Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design
vorbehalten
1.000 mA
6 Geschwindigkeitsstufen, Fernbedienung, Akkulaufzeit bis
ca. 21 Stunden auf kleinster Stufe (ca. 3 Stunden auf höchster
Stufe), automatische Abschaltung, höhenverstellbar, mit
Zeitvorwahl
schlusskabel, Fernbedienung, 2 x Batterien Typ AAA 1,5 V.
SYMBOLERKLÄRUNG
Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen
nach sich ziehen können oder zu Schäden am Gerät führen.
FÜR IHRE SICHERHEIT
Bitte lesen Sie die folgenden
Anweisungen und bewahren Sie
diese auf.
Personen im Haushalt
1. Das Gerät kann von Kindern
ab 8 Jahren und von Perso
nen mit verringerten physischen, sensorischen oder
6
mentalen Fähigkeiten oder
Mangel an Erfahrung und/
oder Wissen benutzt wer
den, wenn sie beaufsichtigt werden oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultieren
den Gefahren verstanden
haben. Das Gerät ist kein
Spielzeug. Das Säubern und
die Wartung des Geräts dür
fen von Kindern nur unter
Aufsicht durchgeführt wer
den.
2. Kinder dürfen nicht mit dem
Gerät spielen und müssen
beaufsichtigt werden, um
dies sicher zu stellen.
3. Das Gerät an einem für Kin
der unzugänglichen Ort aufbewahren.
Sicherheitshinweise zum Aufstel
-
len und Betrieb des Gerätes
4. Schalten Sie das Gerät nur
ein, wenn es ordnungsge
-
mäß montiert wurde.
5. Achten Sie auf ausreichend
Platz am Standort des Gerä
tes. Es müssen mindestens
50 cm zwischen dem Gerät
und anderen Gegenständen
eingehalten werden.
6. Verwenden Sie das Gerät
nicht in besonders staub
haltigen Räumen oder in der
Nähe brennbarer Substan
zen.
7. Gerät nur an Spannung
gemäß Typenschild anschlie
-
ßen.
8. Dieses Gerät darf nicht mit
einer externen Zeitschaltuhr
oder einem Fernbedienungs
-
system betrieben werden.
9. Tauchen Sie das Gerät oder
die Zuleitung keinesfalls in
Wasser oder andere Flüs
sigkeiten ein – es besteht
Lebensgefahr!
10. Öffnen Sie auf keinen Fall
das Gehäuse des Gerätes,
es besteht die Gefahr eines
Stromschlages!
11. Das Gerät ist ausschließlich
für den Haushaltsgebrauch
oder ähnliche Verwendungs
-
zwecke bestimmt, z. B.
in Teeküchen in Geschäf
ten, Büros oder sonstigen
Arbeitsstätten,
zur Verwendung durch Gäste
in Hotels, Motels oder sons
tigen Beherbergungsbetrieben,
in Privatpensionen oder
Ferienhäusern.
12. Achten Sie darauf, dass die
Zuleitung so verlegt wird,
dass ein Stolpern über die
Zuleitung ausgeschlossen
ist.
13. Um Schäden am Kabel zu
vermeiden, wickeln Sie die
Zuleitung nie um das Gerät.
14. Um Schäden am Kabel zu
vermeiden, ziehen Sie den
Netzstecker immer am Ste
cker aus der Steckdose,
ziehen Sie dabei nie an der
Zuleitung.
15. Achten Sie darauf, dass die
verwendete Steckdose leicht
zugänglich ist, damit der
Stecker bei Gefahr schnell
herausgezogen werden kann.
16. Achten Sie darauf, die Zulei
tung nicht einzuklemmen
oder über Ecken zu ziehen,
um Schäden an der Zulei
tung zu vermeiden.
7
17. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das
Verlängerungskabel bitte
vollständig ab und beachten
Sie die Leistungsgrenzen
des jeweiligen Kabels.
18. Das Gerät darf nicht in nas
sen/nasskalten oder feuchten Räumen betrieben werden – Stromschlaggefahr!
19. Vermeiden Sie starke Son
neneinstrahlung auf das
Gerät.
20. Es dürfen niemals Gegen
stände wie Finger, Nadeln,
Stifte etc. durch das Korb
gitter in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!
21. Das Gerät kann im Außenbe
reich genutzt werden, muss
jedoch vor Feuchtigkeit und
Nässe geschützt werden, um
die Gefahr eines Stromschla
ges zu vermeiden. Nicht bei
Regen im Außenbereich
anwenden!
22. Achten Sie darauf, dass sich
lange Haare nicht im Flügel
-
rad verfangen können.
23. Prüfen Sie regelmäßig das
Gerät, den Stecker und die
Zuleitung auf Verschleiß
oder Beschädigungen. Bei
Beschädigung senden Sie
das Gerät bitte zur Überprü
fung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können
zu erheblichen Gefahren für
den Benutzer führen und
haben den Ausschluss der
Garantie zur Folge.
24. Wenn die Zuleitung beschä
digt ist, darf diese ausschließlich durch den
Hersteller bzw. dessen Kun
denservice oder einer anderen, entsprechend fachlich
qualifizierten Person ausge
tauscht werden, um Gefahren zu vermeiden.
25. Um Schäden zu vermeiden,
darf das Gerät nicht mit
Zubehör anderer Hersteller
oder Marken benutzt wer
-
den.
26. Nach Gebrauch sowie vor
dem Reinigen den Netz
stecker aus der Steckdose
ziehen. Das Gerät niemals
unbeaufsichtigt lassen,
wenn der Netzstecker einge
steckt ist.
Spezielle Sicherheitshinweise für
den Akku/die Powerbank
27. Halten Sie die Powerbank
grundsätzlich von Kindern
fern.
28. Verwenden Sie ausschließ
lich die mitgelieferte Powerbank, um Schäden am Gerät
zu vermeiden.
29. Betreiben Sie das Gerät
nie, wenn es von einer kal
ten in eine wärmere Umgebung gebracht wird. Dabei
entsteht Kondenswasser,
welches Schäden am Gerät
verursachen kann. Las
sen Sie das Gerät zunächst
einige Zeit stehen, bis es die
aktuelle Zimmertemperatur
erreicht hat. Dies kann unter
8
Umständen einige Stunden
dauern!
30. Die Powerbank darf nicht
umgebaut oder für andere
als die hier beschriebenen
Zwecke genutzt werden.
Unsachgemäße Verwendung
kann zu Bränden, Strom
schlägen, Personenschäden
usw. führen.
31. Vermeiden Sie den Betrieb
des Gerätes in der Nähe star
ker Magnetfelder (wie z. B.
Lautsprechern, Maschinen
usw.).
32. Das Gerät und die Power
bank dürfen niemals in der
Nähe von Hitzequellen plat
ziert werden, auch direkte
Sonneneinstrahlung muss
vermieden werden, um Schä
den am Gerät zu vermeiden.
33. Achten Sie darauf, die Pow
erbank immer in der korrekten Polung in das Gerät einzusetzen.
34. Die ideale Umgebungstem
peratur für den Betrieb liegt
bei 20–30 °C.
35. 9. Die Ausgangsspannung
und der Strom des inte
grierten Akkus betragen
5 V/2,1 A, diese Werte dür
fen nicht überschritten werden.
36. Die Powerbank darf niemals
in Flüssigkeiten eingetaucht
werden, um Schäden am
innenliegenden Akku zu ver
-
meiden.
37. Werfen Sie die Powerbank
niemals in offene Flammen
– Explosionsgefahr!
38. Beachten Sie grundsätzlich
die Hinweise zum Aufladen
der Powerbank und halten
Sie diese ein.
39. Achten Sie darauf, dass
die Powerbank nicht durch
Sturz, Schlag, starke Vib
rationen oder andere Einflüsse beschädigt wird. Eine
beschädigte Powerbank oder
einen beschädigten Akku
dürfen Sie nicht verwenden!
Nehmen Sie in diesem Fall
Kontakt mit unserem Kun
denservice auf.
40. Laden Sie die Powerbank
regelmäßig auf, auch wenn
Sie das Gerät nicht nut
zen, um eine Tiefentladung
des Akkus und damit einen
Defekt zu vermeiden.
41. Achtung: Das mitgelieferte
USB-Kabel eignet sich nicht
zum Transfer von Daten!
42. Verwenden Sie nur das mit
gelieferte USB-Kabel zum
Laden der Powerbank, nie
mals andere Kabel.
43. Wenn Sie die Powerbank
über eine USB-Strom
quelle aufladen, müssen
Sie zunächst sicherstellen,
dass die Stromquelle aus
reichend Ladestrom bereitstellt. Andernfalls kann es zu
Schäden am Gerät und der
USB-Stromquelle kommen.
Weitere Hinweise enthält
das Kapitel „Akku laden“.
44. Blicken Sie niemals direkt in
den Lichtstrahl der integrier
ten LED – Verletzungsgefahr
für die Augen! Betrachten
9
Sie den Lichtstrahl auch
niemals mit optischen Inst
-
rumenten!
45. Decken Sie die Powerbank
beim Aufladen niemals mit
Gegenständen ab.
46. Schließen Sie die Power
-
bank niemals kurz.
47. Achtung: Sollte Flüssigkeit
aus der Powerbank austre
ten, sofort geeignete Schutzhandschuhe beim Umgang
51. Bewahren Sie die Batterien
mit dem Gerät tragen. Hautund Augenkontakt mit der
52. Achten Sie darauf, die Bat
Flüssigkeit meiden, da diese
sehr aggressiv ist und zu
Personenschäden führen
kann. Sollte es dennoch zu
53. Wenn Sie die Fernbedienung
Haut- oder Augenkontakt
kommen, sofort ärztliche
Hilfe aufsuchen. Achten
Sie auch darauf, dass die
Flüssigkeit nicht mit Ober
54. Wenn Sie aufladbare Batte
flächen oder Gegenständen
in Berührung kommt, diese
könnten beschädigt werden.
Wenden Sie sich umgehend
55. Öffnen Sie niemals Batte
an unseren Kundenservice.
Sicherheitshinweise Batterien
56. Verwenden Sie immer nur
Fernbedienung
48. Halten Sie die Batterien
grundsätzlich von Kindern
fern.
49. Wenn Batterien verschluckt
werden, sofort ärztliche Hilfe
aufsuchen!
57. Achten Sie darauf, die Bat
50. Achtung: Sollte Flüssigkeit
aus den Batterien austre
ten, sofort geeignete Schutzhandschuhe beim Umgang
mit dem Gerät tragen. Hautund Augenkontakt mit der
Flüssigkeit meiden, da diese
sehr aggressiv ist und zu Per
sonenschäden führen kann.
Sollte es dennoch zu Hautoder Augenkontakt kom
men, sofort ärztliche Hilfe
aufsuchen. Achten Sie auch
darauf, dass die Flüssigkeit
nicht mit Oberflächen oder
Gegenständen in Berüh
rung kommt, diese könnten
beschädigt werden.
in trockener Umgebung auf.
terien immer in der korrekten Polung in die Fernbedienung einzusetzen.
längere Zeit nicht nutzen,
müssen die Batterien ent
nommen werden.
rien verwenden, beachten
Sie die Herstellerhinweise
zum korrekten Aufladen der
Batterien.
rien – Verletzungsgefahr!
Batterien des gleichen Typs.
Setzen Sie nie Batterien ver
schiedener Hersteller, Größe
oder Spannung ein, um Per
sonen- und Geräteschäden
zu vermeiden.
terien nicht direkter Sonneneinstrahlung oder anderen
Hitzequellen auszusetzen.
Werfen Sie Batterien nie in
offene Flammen – Explosi
onsgefahr!
10
Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc.
durch das Korbgitter in das Innere des Gerätes gesteckt werden
– Verletzungsgefahr!
Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben,
damit dieses nicht umkippt.
Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter
Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

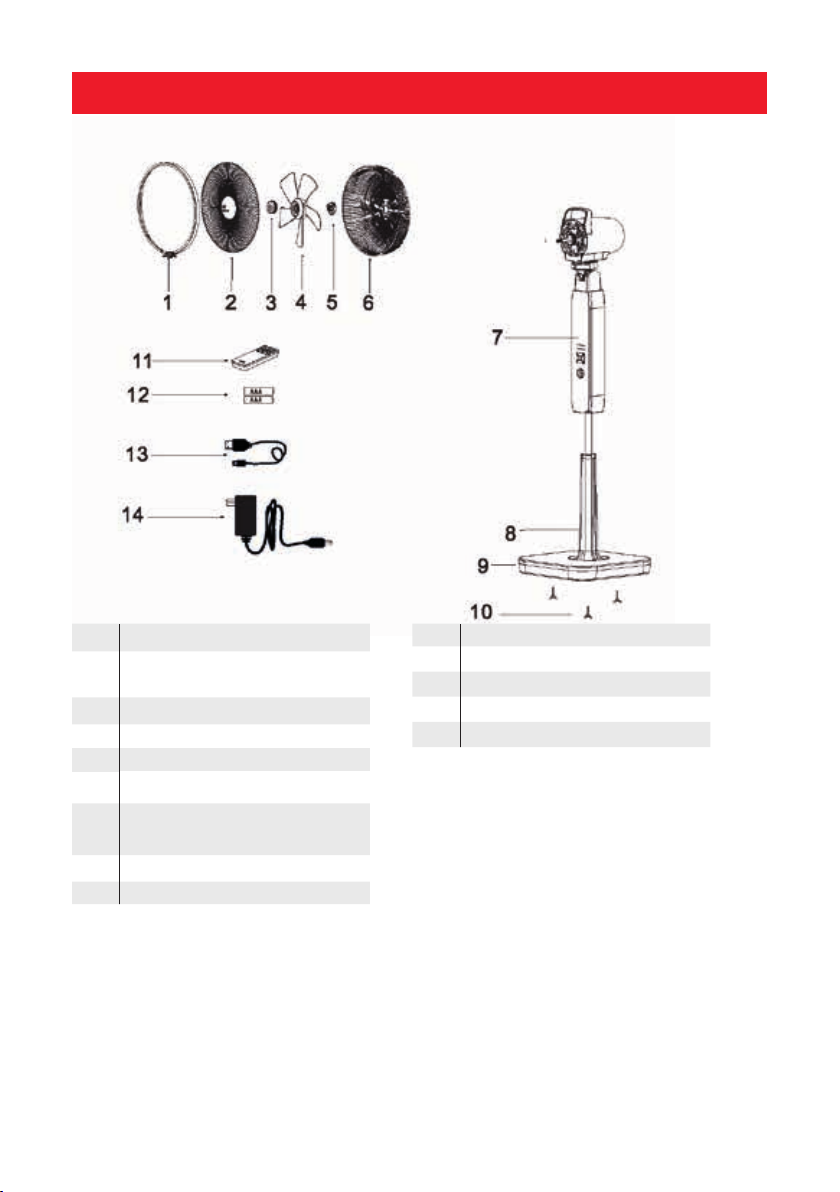

MONTIEREN
1 Befestigungsring
2 Vordere Korbabdeckung
3 Mutter
4 Flügelrad
5 Mutter
Hintere Korbabdeckung
6
7 Bedienelement mit
Motorgehäuse
8 Standrohr
9 Sockel
10 Schrauben (3 Stück)
11 Fernbedienung
12 Batterien
13 USB-Ladekabel
14 Netzteil
11
1. Stellen Sie vor der Montage
sicher, dass Sie das Gerät auf
einem ebenen, trockenen Platz
montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel
oder Styropor von Kleinkindern
fern – Erstickungsgefahr!
3. Prüfen Sie, ob alle benötigten
Teile vorhanden sind.
4. Drehen Sie ggf. die Schrauben
(10) etwas aus dem Sockel.
5. Setzen Sie das Standrohr
(8) passgenau in den Sockel
und befestigen Sie es mit
den drei Schrauben (diese im
Uhrzeigersinn festdrehen).
6. Stecken Sie das Bedienelement
(7) auf das Standrohr (8).
Vergewissern Sie sich dabei,
dass das untere Ende des
Bedienelementes genau auf die
dafür vorgesehenen Löcher passt.
Fixieren Sie beide Bauteile mit
der Schraube.

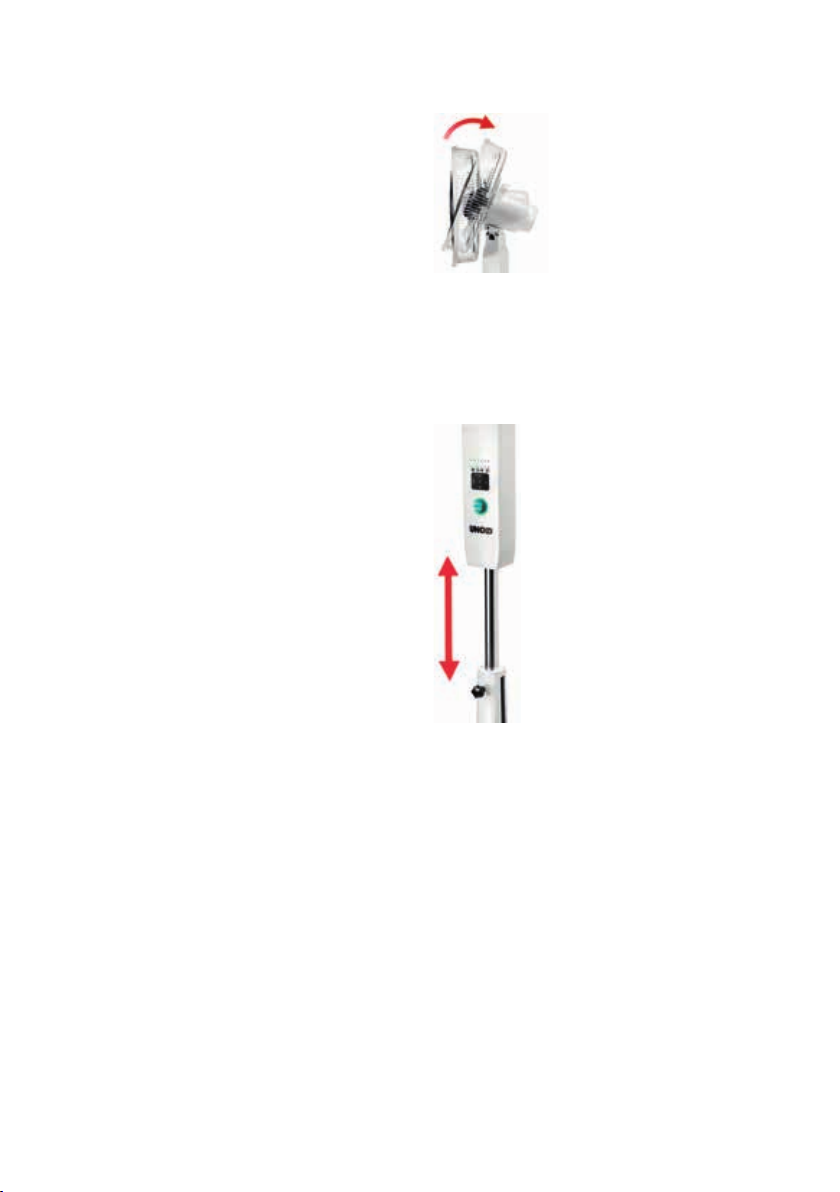

7. Sie können die gewünschte
Höhe einstellen, indem Sie
die Feststellschraube lösen,
das Rohr bis zur gewünschten
Höhe verschieben und mit der
Feststellschraube fixieren.
8. Befestigen Sie die hintere
Korbabdeckung (6) am
Motorgehäuse (7), indem Sie die
Abdeckung mit der Mutter (5)
fixieren.
9. Entfernen Sie die schwarze Hülse
von der Achse. Setzen Sie das
Flügelrad (4) auf die Achse am
Motorgehäuse (7) ein. Flügelrad
(4) mit der Mutter (3) fixieren.
Achtung: Linksgewinde!
10. Verbinden Sie die vordere
Korbabdeckung (2) mit der
hinteren Korbabdeckung (6).
Prüfen Sie, ob der Befestigungsring
(1) in der richtigen Position ist
(beide Korbhälften müssen exakt
im Ring sitzen), und fixieren Sie
diesen mit der Klammer. Sie
können die Klammer sichern,
indem Sie die kleine Schraube in
das vorgesehen Loch schrauben.
11. Prüfen Sie, ob alle Teile korrekt
montiert und fixiert wurden.

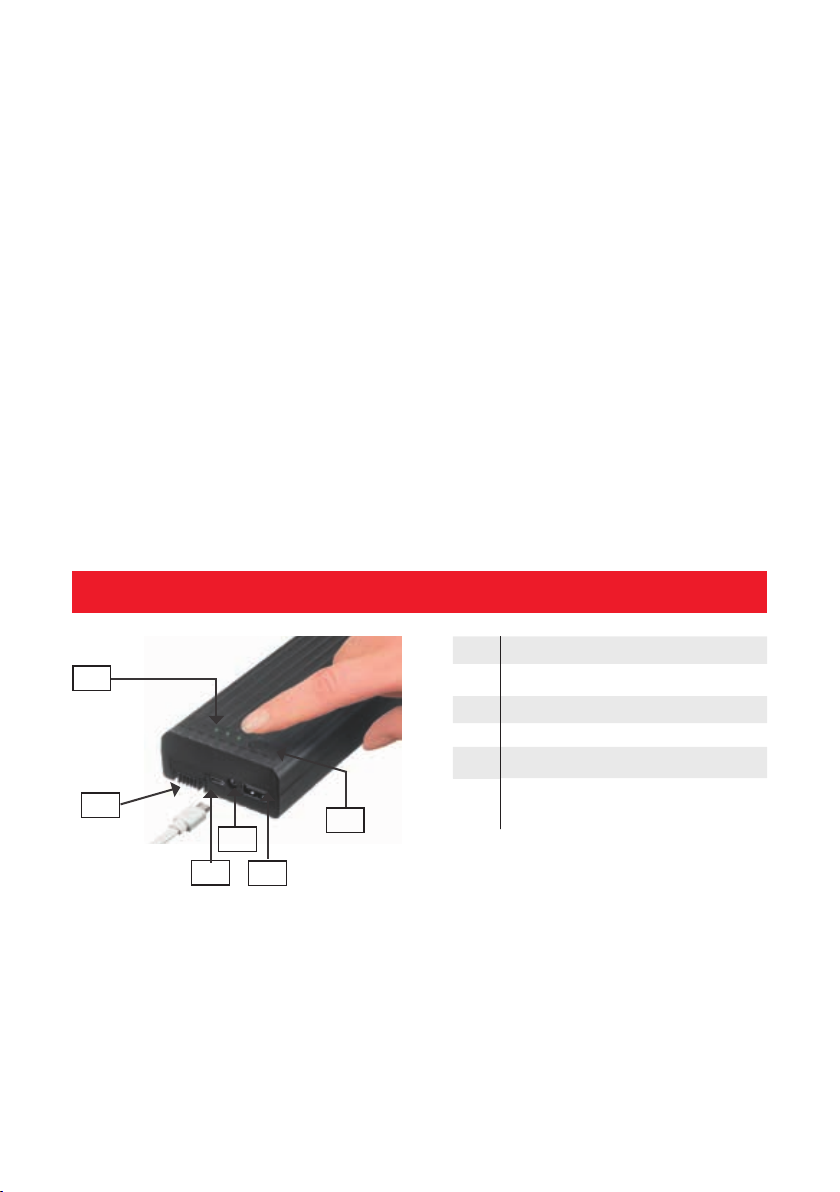

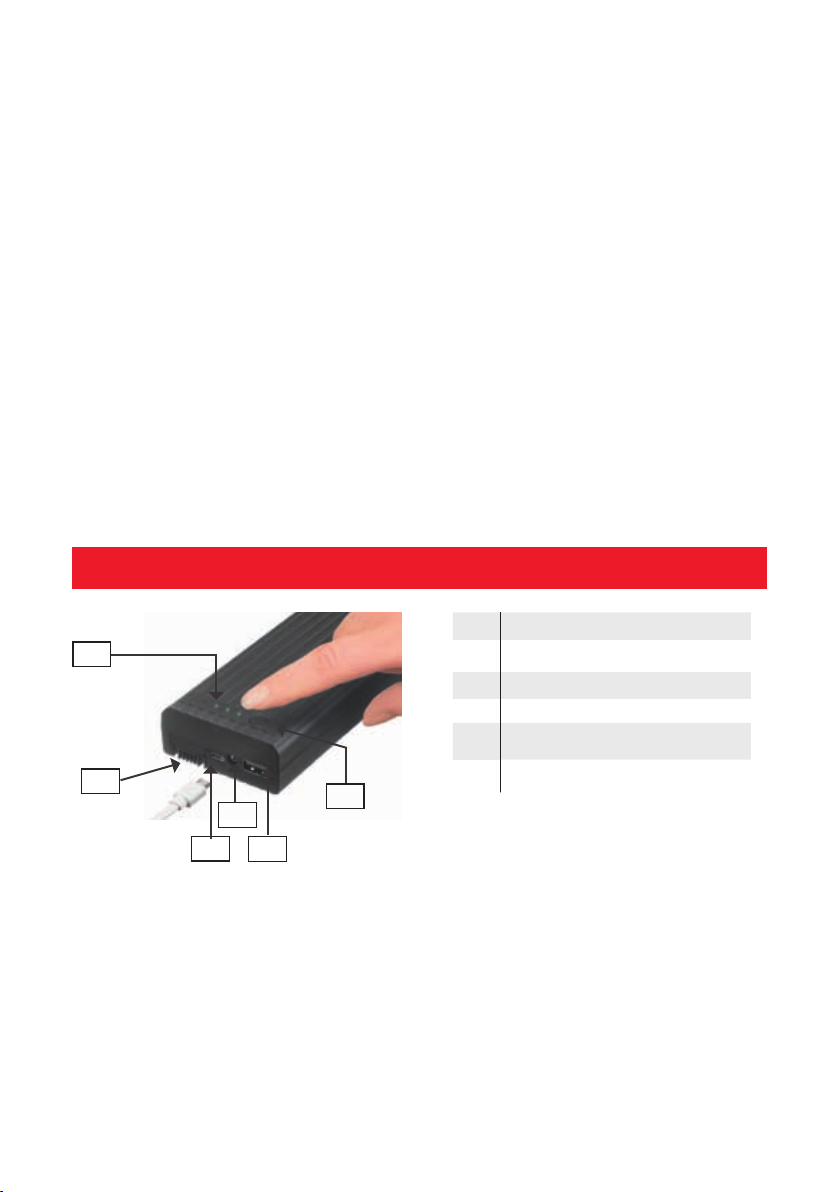

POWERBANK/AKKU
1
5
3
12
1 LEDs Ladezustand
2 Bedientaste
3 USB Ladeeingang
4 USB Ladeausgang
5 Anschluss-Schnittstelle
Ventilator
LED/Taschenlampe
6
2
4
6
1. Hinweis: Der Ventilator kann
auch ohne eingesetzte Powerbank
betrieben werden!
2. Ihr neuer Ventilator bietet die
Möglichkeit, unabhängig von einer
Stromquelle betrieben zu werden,
wenn die enthaltene Powerbank
vorher entsprechend aufgeladen
wurde. Wenn Sie die Powerbank
im Gerät lassen und das
Gerät über das Stromnetz
anschließen, wird der
Akku der Powerbank
aufgeladen.
3. Alternativ dazu ist
das Aufladen über einen
USB-Anschluss möglich.

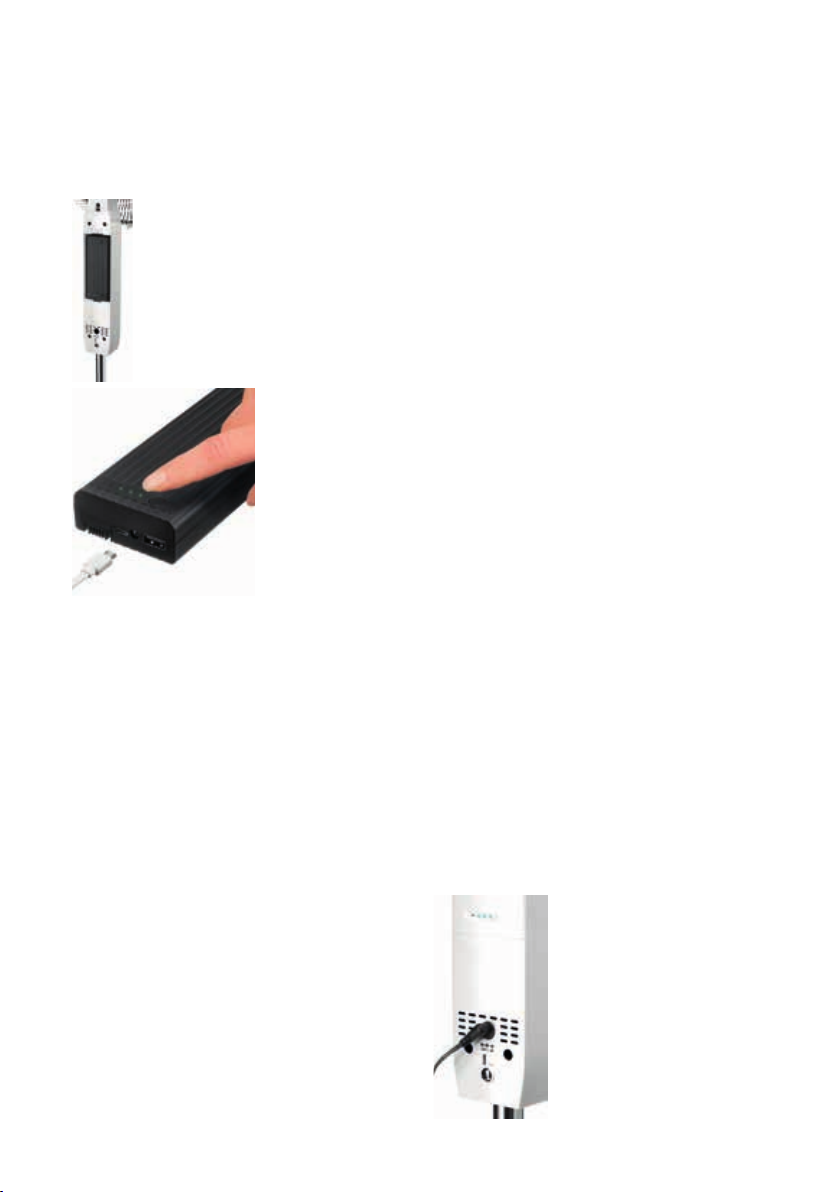

4. Die Powerbank kann
entnommen werden,
wenn Sie an der Geräterückseite das entsprechende Fach öffnen
(siehe Abbildung).

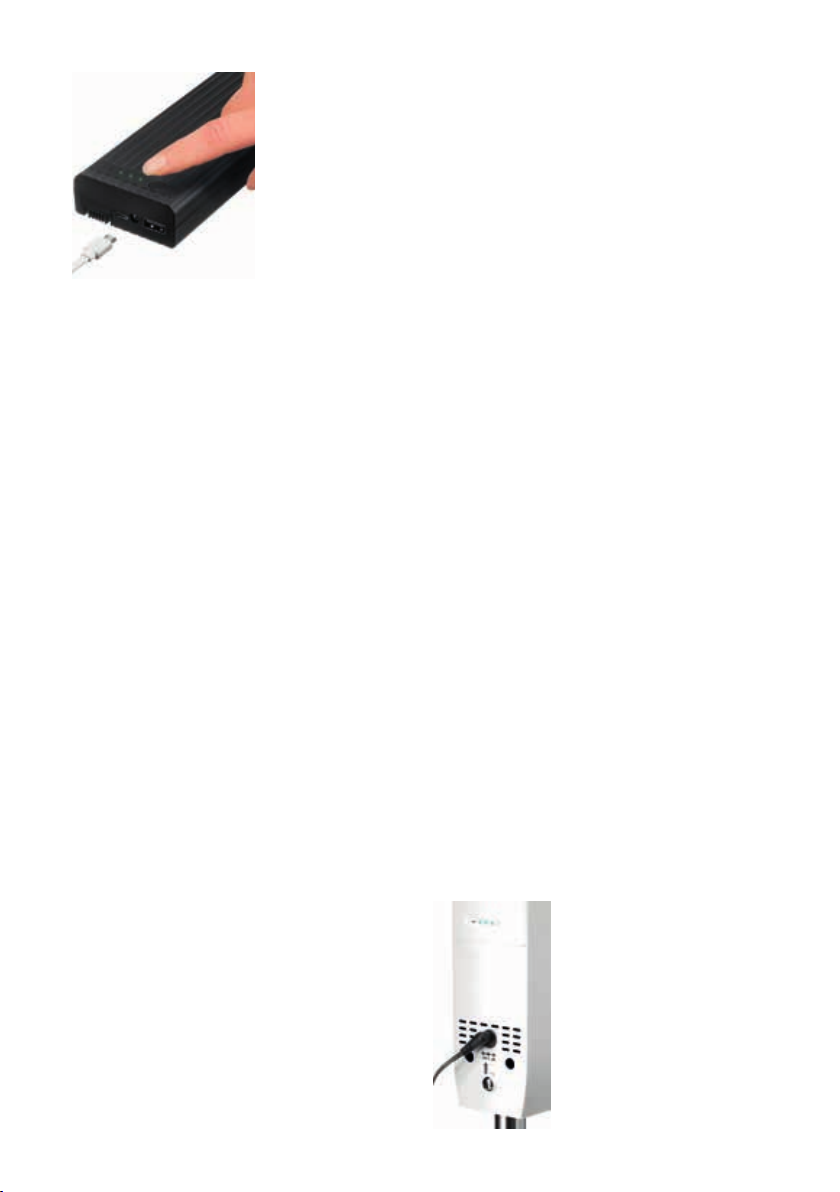

5. Um den aktuellen Ladezustand zu überprüfen, drücken
Sie kurz die
Bedientaste auf
der Powerbank
(siehe Abbildung).
6. Die LEDs zeigen den aktuellen
Ladestand an, bei vier LEDs ist
die Powerbank voll aufgeladen
(die LEDs stehen jeweils für 25,
50, 75 und 100%).
7. Verbinden Sie Powerbank und
den USB-Ladeport mit dem mitgelieferten USB-Kabel. Beachten
Sie dabei unbedingt folgenden
Hinweis: Wenn Sie den Akku über
eine USB-Stromquelle aufladen,
müssen Sie zunächst sicherstel-
len, dass die Stromquelle ausreichend Ladestrom bereitstellt.
Andernfalls kann es zu Schäden
am Gerät und der USB-Stromquelle kommen. Verwenden Sie
daher nie z. B. den USB-Port
eines Computers oder USB-Hubs,
außer es handelt sich um spezielle Ladeports mit einem Ausgangsstrom von mindestens 2 A.
8. Während der Akku aufgeladen
wird, blinken die LEDs. Die Ladedauer hängt vom jeweiligen Ladezustand ab und kann mehrere
Stunden betragen.
9. Verwenden Sie bitte niemals den
Ladeausgang und den Ladeeingang gleichzeitig. Sie können
die Powerbank auch nutzen, um
mobile Geräte (z. B. Smartphones)
aufzuladen. Prüfen Sie zunächst,
ob die Powerbank komplett aufgeladen ist. Verbinden Sie den
Stecker des mitgelieferten Kabels
mit dem USB-Ladeausgang und
verbinden Sie dann den MicroUSB-Stecker mit der Micro-USBBuchse des mobilen Gerätes. Der
Ladevorgang beginnt. Die Powerbank kann insgesamt 2,1 A
Ausgangsstrom liefern. Über die
blinkenden LEDs können Sie
während des Ladevorgangs den
Ladezustand der Powerbank prüfen. Bitte überwachen Sie den
Ladevorgang. Wenn dieser unterbrochen oder beendet werden
soll, trennen Sie das Kabel vom
mobilen Gerät.
10. Sobald der Akku voll aufgeladen
ist, trennen Sie die Powerbank
von der USB-Stromquelle.
11. Setzen Sie die Powerbank
anschließend ins Gerät (die
13
Anschlüsse müssen nach unten
zeigen, die LEDs nach vorn).
Sobald die Powerbank richtig eingesetzt ist, wird dies durch einen
Signalton bestätigt.

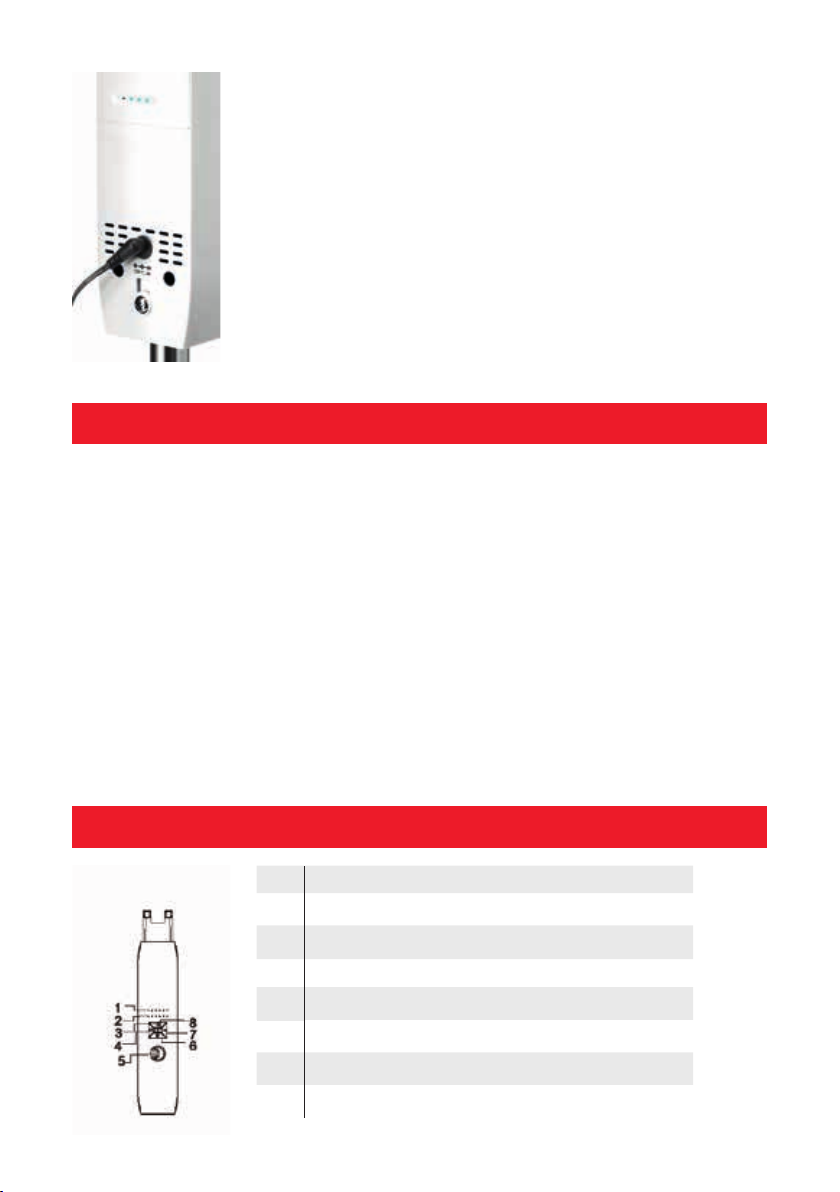

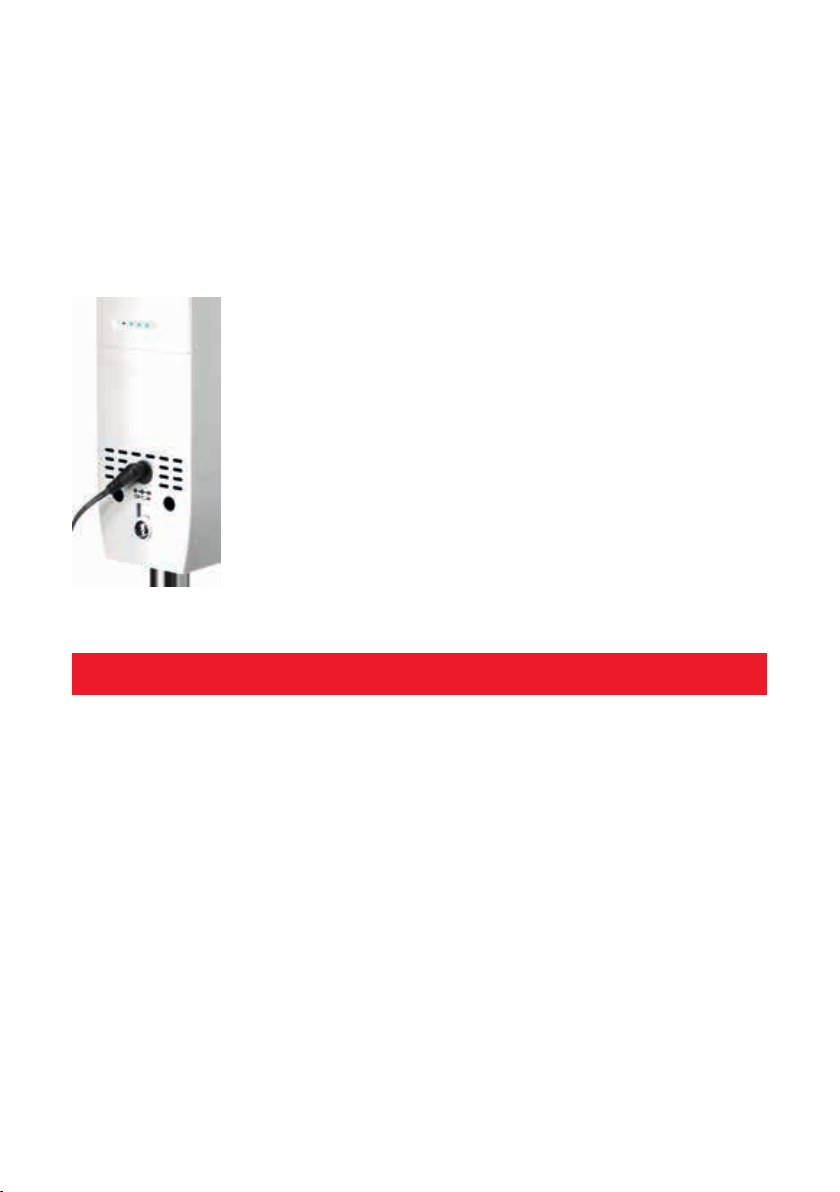

12. Tipp: Sie
können den
Ladezustand der
Powerbank auch
prüfen, wenn
diese im Gerät
eingesetzt ist. An
der Geräterückseite befinden
sich kleine Aussparungen, durch
welche Sie die
Lade-LEDs der
Powerbank erkennen können.
13. Verbinden Sie Powerbank und
den USB-Ladeport mit dem mitgelieferten USB-Kabel. Beachten
Sie dabei unbedingt folgenden
Hinweis: Wenn Sie den Akku über
eine USB-Stromquelle aufladen,
müssen Sie zunächst sicherstellen, dass die Stromquelle ausreichend Ladestrom bereitstellt.
Andernfalls kann es zu Schäden
am Gerät und der USB-Stromquelle kommen. Verwenden Sie
daher nie z. B. den USB-Port
eines Computers oder USB-Hubs,
außer es handelt sich um spezielle Ladeports mit einem Ausgangsstrom von mindestens 2 A.
14. Während der Akku aufgeladen
wird, blinken die LEDs. Die Ladedauer hängt vom jeweiligen Ladezustand ab und kann mehrere
Stunden betragen.
15. Verwenden Sie bitte niemals den
Ladeausgang und den Ladeeingang gleichzeitig. Sie können
die Powerbank auch nutzen, um
mobile Geräte (z. B. Smartphones)
aufzuladen. Prüfen Sie zunächst,
ob die Powerbank komplett aufgeladen ist. Verbinden Sie den
Stecker des mitgelieferten Kabels
mit dem USB-Ladeausgang und
verbinden Sie dann den MicroUSB-Stecker mit der Micro-USBBuchse des mobilen Gerätes. Der
Ladevorgang beginnt. Die Powerbank kann insgesamt 2,1 A
Ausgangsstrom liefern. Über die
blinkenden LEDs können Sie
während des Ladevorgangs den
Ladezustand der Powerbank prüfen. Bitte überwachen Sie den
Ladevorgang. Wenn dieser unterbrochen oder beendet werden
soll, trennen Sie das Kabel vom
mobilen Gerät.
16. Sobald der Akku voll aufgeladen
ist, trennen Sie die Powerbank
von der USB-Stromquelle.
17. Setzen Sie die Powerbank
anschließend ins Gerät (die
Anschlüsse müssen nach unten
zeigen, die LEDs nach vorn).
Sobald die Powerbank richtig eingesetzt ist, wird dies durch einen
Signalton bestätigt.
14
FERNBEDIENUNG
1. Entfernen Sie vorsichtig die Abdeckung des Batteriefachs.
2. Setzen Sie die Batterien ein. Achten Sie hierbei bitte unbedingt
auf die richtige Polung. Zur Orientierung sind entsprechende Markierungen in dem Batteriefach
angebracht.
3. Verwenden Sie nur Batterien vom
Typ AAA, 1,5 V.
4. Schließen Sie die Abdeckung.
5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie
darauf, diese während der Einstellungen immer in Richtung des
Ventilators zu halten.
DISPLAY
1 Zeitanzeige
2 Geschwindigkeitsanzeige
3 Taste Kontrollleuchten ein-/ausschalten
4 Taste Zeitvorwahl
5 Kontrollleuchte BEREIT
Taste für Geschwindigkeit
6
7 Taste für Oszillation
8 EIN/AUS-Taste
6. Die Bezeichnungen auf der Fernbedienung sind identisch mit den
Tasten am Gerät.
7. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte
nicht aus großer Höhe fallen.
8. Die Reichweite der Fernbedienung beträgt 7 Meter.
9. Zur einfachen Aufbewahrung ist
die Fernbedienung magnetisch
und kann einfach an die Abdeckung des Akkufaches an der
Geräterückseite gehängt werden.
BEDIENEN
1. Vergewissern Sie sich, dass das
Gerät auf einem geeigneten, ebenen Untergrund steht und sicher
und stabil aufgestellt wurde.
Betrieb am Stromnetz
2. Verbinden Sie den Hohlstecker
der Zuleitung mit der Buchse an
der Geräterückseite. Stecken Sie
das Netzteil in eine Steckdose
und schalten Sie das Gerät an der
EIN/AUS-Taste (8) ein.
Akkubetrieb
3. Prüfen Sie, ob die Powerbank
ordnungsgemäß im Fach an der
Geräterückseite eingesetzt ist.
15
4. Trennen Sie das Gerät ggf. von der
Stromversorgung.
5. Wie lange eine Akkuladung ausreicht, hängt unter anderem
davon ab, welche Geschwindigkeit Sie ausgewählt haben. Bei
Stufe 1 reicht die Akkuladung für
ca. 21 Stunden, bei Stufe 6 für
ca. 3 Stunden.
6. Tipp: Sie können den Ladezustand
der Powerbank jederzeit prüfen.
An der Geräterückseite befinden
sich kleine Aussparungen, durch
welche Sie die Lade-LEDs der
Powerbank erkennen können.
Geschwindigkeit einstellen
7. Drücken Sie die Taste für die
Geschwindigkeit (6) so oft, bis
die von Ihnen gewünschte Windgeschwindigkeit erreicht ist. Sie
können zwischen sechs verschiedenen Stufen wählen:
Stufe 1: leichter Wind
Stufe 2: mittlerer Wind
Stufe 3: Schlaf-Modus (wech-
selnde, niedrige Geschwindigkeit)
Stufe 4: naturnaher Wind (wech-
selnde Geschwindigkeit, die sich
wie natürliche Luftbewegung
anfühlt)
Stufe 5: starker Wind
Stufe 6: sehr starker Wind
8. Sie können jederzeit zwischen
den verschiedenen Geschwindigkeitsstufen wechseln.
Zeitvorwahl
9. Über die Taste Zeitvorwahl (4)
können Sie die gewünschte Laufzeit des Gerätes auswählen. Dies
ist zwischen einer und sechs
Stunden Laufdauer möglich. Drücken Sie die Taste für die Zeitpro-
16
grammierung (4) und achten Sie
dabei auf die Zeitanzeige (1). Die
LEDs zeigen die aktuell gewählte
Laufdauer an (1 LED leuchtet:
Laufdauer 1 Stunde, 2 LEDs
leuchten: Laufdauer 2 Stunden
usw.). Sie müssen also, um das
Gerät für eine Laufdauer von zwei
Stunden zu programmieren, die
Taste (4) zweimal hintereinander drücken. Nach Ablauf dieser
gewählten Zeit schaltet sich das
Gerät aus.
10. Selbstverständlich können Sie
auch beim Nutzen der Zeitvorwahl
die Geschwindigkeit des Gerätes
auswählen bzw. ändern.
Schwenkfunktion/Oszillation
11. Drücken Sie die Taste für die Oszillation (7). Das Gerät schwenkt
nun selbstständig.
12. Wenn Sie die Schwenkfunktion
wieder ausschalten möchten, drücken Sie die Taste für Oszillation
erneut.
Kontrollleuchten ein-/ausschalten
13. Alle Kontrollleuchten können ausgeschaltet werden, um Strom zu
sparen, oder falls die Beleuchtung z. B. beim Schlafen stört.
14. Um die Kontrollleuchten einoder auszuschalten, drücken Sie
die Taste 3. Alle Kontrollleuchten
erlöschen, das Gerät bleibt jedoch
weiterhin in Betrieb. Möchten Sie
die Kontrollleuchten wieder einschalten, drücken Sie einfach
eine beliebige Taste.
Neigewinkel einstellen
15. Sie können das Motorgehäuse in
gewissem Umfang (ca. 20°) vertikal neigen. Neigen Sie die Kor-
babdeckung bis zum
gewünschten Winkel.
Achtung: Neigen Sie
die Abdeckung nur im
vorgesehenen Bereich
und nicht über den
spürbaren Widerstand
hinaus, um das Gerät nicht zu
beschädigen.
Höhenverstellung
16. Drehen Sie
die Feststellschraube
an der Gerätevorderseite (siehe Abbildung) etwas nach
links. Schieben
Sie den oberen Teil
des Gerätes in die
gewünschte Höhe.
Fixieren Sie anschließend diese Höhe,
indem Sie die Feststellschraube nach
rechts festdrehen.
Ausschalten
17. Drücken Sie die EIN/AUS-Taste
(8), um das Gerät auszuschalten.
Ziehen Sie den Stecker aus der
Steckdose, wenn Sie das Gerät
nicht mehr verwenden.
18. Wenn der Stecker nicht gezogen
wird und das Gerät nicht ausgeschaltet ist, schaltet sich das
Gerät nach 12 Stunden automatisch aus.
REINIGEN UND PFLEGEN
Schalten Sie das Gerät an
der EIN/AUS-Taste aus und
ziehen Sie den Stecker aus der
Steckdose.
Achten Sie darauf, das Gerät
niemals in Wasser zu tauchen.
Motor oder elektrische
Bauteile des Gerätes dürfen
nicht feucht werden.
1. Verwenden Sie grundsätzlich
keine scharfen Scheuermittel,
Stahlwolle, metallischen Gegen-
stände, heiße Reinigungsmittel
oder Desinfektionsmittel.
2. Wischen Sie Standrohr und Gitter
des Ventilators mit einem leicht
feuchten Tuch ab.
3. Bewahren Sie den Ventilator an
einem trockenen und sicheren Ort
auf, um ihn vor Staub, Stößen,
Hitze und Feuchtigkeit zu schützen.
17
GARANTIEBESTIMMUNGEN
Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem
Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen
durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und
Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte,
für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kauf belegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut
verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und
Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch
Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden.
Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie
nicht eingeschränkt.
ENTSORGUNG / UMWELTSCHUTZ
Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellt.
Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden dienst können die
Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist,
beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt
werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von
elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recyceln
von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher,
dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.
Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren
Elektrohändler oder die jeweilige kommunale Sammelstelle.
INFORMATIONEN FÜR DEN FACHHANDEL
Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86870 in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit
(2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) bendet.
Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.
Hockenheim, 28.5.2013
UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim
18
SERVICE-ADRESSEN
DEUTSCHLAND
Kundendienst
Telefon +49 (0) 62 05/94 18-27
Mannheimer Straße 4
68766 Hockenheim
Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer
Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken,
um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland
und Österreich).
ÖSTERREICH SCHWEIZ
Telefax +49 (0) 62 05/94 18-22
E-Mail service@unold.de
Internet www.unold.de
Reparaturabwicklung, Ersatzteile:
ESC Electronic Service Center GmbH
Molitorgasse 15
A-1110 Wien
Telefon +43 (0) 1/9 71 70 59
Telefax +43 (0) 1/9 71 70 59
E-Mail office@esc-service.at
MENAGROS SA
Route der Servion
CH - 1083 Mezières
Telefon +41 (0) 21 9 03 01-15
Telefax +41 (0) 21 9 03 01-11
E-Mail info@menagros.ch
Internet www.menagros.ch
POLEN TSCHECHIEN
„Quadra-net“ Sp. z o.o.
Skadowa 5
61-888 Poznan Skadowa 5
Internet www.quadra-net.pl
befree.cz s.r.o.
Škroupova 150
537 01 Chrudim
Telefon +42 0 46 46 01 881
E-Mail obchod@befree.cz
Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
19
INSTRUCTIONS FOR USE MODEL 86870
TECHNICAL SPECIFICATIONS
Power: 30 watt, (12 VDC)
Power supply adapter 100-240 V, 50/60 Hz, 1.2 A
USB energy supply 5 V
Dimensions: Approx 40 x 40 x 120/140 cm (D/W/H)
Weight: Approx. 6.5 kg
Power cord: Approx. 2.0 m
Diameter: Approx. 40 cm
Noise level: ≤ 63 dB
Air speed: ≥ 320 m/min
Charging time: First charging approx. 10 hours, grid connection approx.
7 hours
Technical data
Rechargeable
battery/
Powerbank: 13,200 mAh, 3.7 V. Output voltage USB: 2.1 A, USB charging
current 800-10,000 mA, standby charging current 900-
1,000 mA
Features: Rechargeable battery operated pedestal fan for indoor and
outdoor use, 6 speed levels, remote control, rechargeable
battery runtime up to approx. 21 hours at lowest level (approx. 3
hours at highest level), automatic switch-off, height adjustable,
with time preselect
Accessories: Operating instructions, USB charging cable, power supply unit
with power cord, remote control, 2x battery, type AAA 1.5 V.
Equipment features, technology, colours and design are subject to change without
notice.
2 A
EXPLANATION OF THE SYMBOLS
This symbol indicates potential hazards that may result in injury or
damage to the appliance.
FOR YOUR SAFETY
Please read the following
instructions and keep them on
hand for later reference.
Instructions for persons in the
household
1. The appliance can be used
by children age 8 and up
and by persons with limited
physical, sensory or men
20
-
tal abilities or with lack of
experience or limited know
ledge, if they are supervised
or have been instructed how
to use appliance safely and
have understood the dan
gers associated with using
the product. The appliance
is not a toy. Children may
clean and care for the appliance only under supervision.
2. Children should be super
vised to ensure that they do
not play with the appliance.
3. Keep the appliance out of
the reach of children.
Safety instructions for set-up and
operation of the appliance
4. Only switch the appliance
on when it has been properly
assembled.
5. Ensure that there is suffici
ent space where the appliance is located. A minimum
distance of 50 cm must be
maintained between the
appliance and other objects.
6. Do not use the appliance
in rooms that are extremely
dusty or in the vicinity of
flammable substances.
7. Only connect the appliance
to alternating current with
voltage in accordance with
the rating plate.
8. This appliance may not be
operated with an external
timer or a remote control
system.
9. Never immerse the appli
ance or the power cord in
water or other liquids - lifethreatening danger!
10. Do not open the motor
housing under any circum
stances, there is danger of
electric shock!
11. The appliance is intended
for household use only, or for
similar areas of use, such as,
in kitchenettes in busines
ses, offices or other workplaces,
for use by guests in hotels,
motels or other lodgings,
in private guest houses or
holiday homes.
12. Ensure that the power cord
is laid out in such a manner
that there is no possibility of
stumbling over it.
13. To avoid damage to the cord,
never wrap the power cord
around the appliance.
14. To avoid damage to the cord,
always unplug the mains
plug from the electrical out
let by grasping the plug,
never pull the power cord to
unplug the appliance.
15. Ensure that the electrical
outlet used is easily acces
sible, in order to unplug the
appliance in an emergency.
16. To avoid damage to the
power cord, ensure that it is
not pinched or pulled over
corners.
17. If possible, do not use an
extension cord. If you must
use an extension cord, com
pletely unwind the extension
cord and comply with the
power limits of the respec
tive extension cord.
18. The appliance must never
be used in wet/wet and cold
rooms - danger of electric
shock!
19. Keep the appliance out of
direct sunlight.
21
20. Never stick objects such as
fingers, needles, pins, etc.
through the basket grille into
the interior of the appliance
- danger of injury!
21. Ensure that long hair cannot
be caught by the impeller.
22. Regularly check the appli
ance, the plug and the power
cord for wear or damage. In
case of damage, please send
the appliance for inspection
and repair to our customer
service department. Unau
thorised repairs can result in
serious hazards for the user
and void the warranty.
23. If the supply cord is dama
ged, it must be replaced by
the manuafacture, its service
agent or similarly qualified
persons to avoid a hazard.
24. To avoid damage, do not use
the appliance with accesso
ries of other manufacturers
or brands.
25. Pull the mains plug out of
the socket after use, as well
as before cleaning. Never
leave the appliance unat
tended if the mains plug is
plugged in.
26. The appliance can be used
outdoors, however it must be
protected against moisture
and water, to prevent danger
of electric shock. Do not use
outdoors in the rain!
Special safety instructions for the
rechargeable battery/the Power
-
bank
27. Always keep the Powerbank
away from children.
28. To avoid damage to the appli
ance, only use the provided
power bank.
29. Never operate the appli
ance if it has been brought
from a cold environment
into a warmer environment.
In such a situation conden
sation can occur that can
damage the appliance. Do
not use the appliance until it
has reached the actual room
temperature. Under some
circumstances, this can take
several hours!
30. Do not convert the Powerbank
or use it for purposes other
than the purposes described
here. Non-intended use can
result in fire, electric shock,
personal injury, etc.
31. Avoid operating the appli
ance in the vicinity of strong
magnetic fields, (e.g. spea
kers, machines, etc.).
32. To prevent appliance
damage, the appliance and
the Powerbank must never
be placed in the vicinity of
heat sources, even direct
sunlight must be avoided.
33. Ensure that the Powerbank
is always inserted in the
appliance with the correct
polarity.
34. The ideal ambient tempera
ture for operation is between
20-30°C.
35. The output voltage and the
current of the integrated
rechargeable battery are 5
V/2.1 A; these values must
not be exceeded.
22
36. To prevent damage to the
interior rechargeable battery,
the Powerbank must never
be immersed in liquids.
37. Never toss the Powerbank
into open flames – danger of
explosion!
38. Always read the instructions
for charging the Powerbank
and comply with these inst
-
ructions.
39. Ensure that the Powerbank
is not damaged due to fal
ling, impact, strong vibration
or other influences. Never
use a damaged Powerbank
or a damaged rechargeable
battery! In this case, contact
our customer service organi
zation.
40. To prevent deep discharge
of the rechargeable battery
and thus a defect, recharge
the Powerbank on a regular
basis, even when you are not
using the appliance.
41. Caution: The provided USB
cable is not suitable for
transferring data!
42. Only use the provided USB
cable to charge the Power
bank, never use the other
cables.
43. If you charge the Powerbank
via a USB power source, you
must first ensure that the
power source provides suf
ficient charging current. If
not the the appliance and
the USB power source can
be damaged. Additional
instructions are provided in
the section „Charging the
rechargeable battery“.
44. Never gaze directly into the
light beam of the integrated
LED – danger of eye injury!
Never examine the light
beam with optical instru
-
ments!
45. Never cover the Powerbank
with objects when it is char
-
ging.
46. Never short-circuit the Pow
-
erbank.
47. Caution: If liquid should
escape from the Powerbank,
put on protective gloves
immediately before handling
the appliance. Avoid skin
and eye contact with the
liquid; it is extremely aggres
sive and can cause personal
injury. Should skin or eye
contact nevertheless occur,
seek medical attention
immediately. Ensure that
the liquid does not come
into contact with surfaces or
objects, surfaces or objects
could be damaged. Contact
our customer service organi
sation immediately.
Safety instructions – batteries, re
-
mote control unit
48. Always keep the batteries
away from children.
49. If batteries are swallowed,
seek medical attention
immediately!
50. Caution: If liquid should
escape from the batteries,
put on protective gloves
immediately before handling
23
the appliance. Avoid skin
and eye contact with the
liquid; it is extremely aggres
sive and can cause personal
injury. Should skin or eye
contact nevertheless occur,
seek medical attention
immediately. Ensure that
the liquid does not come
into contact with surfaces or
objects, surfaces or objects
could be damaged.
51. Store batteries in a dry envi
ronment.
52. Ensure that batteries are
always inserted in the appli
ance with the correct polarity.
53. I you will not be using the
remote control unit for an
extended period of time, the
batteries must be removed.
54. If you are using rechargeable
batteries, comply with the
manufacturer‘s instructions
for correct charging of the
batteries.
55. Never open batteries – dan
-
ger of injury!
56. Always use batteries of the
same type only. To prevent
personal injury or appliance
damage, never use batteries
from different manufactu
rers, batteries of different
sizes or different voltages.
57. Ensure that batteries are not
exposed to direct sunlight
or other heat sources. Never
toss batteries into open fla
-
mes – danger of explosion!
Never stick objects such as fingers, needles, pins, etc. through
the basket grille into the interior of the appliance - danger of
injury!
Only operate the appliance on a level, stable substrate, so that
it does not tip over.
The manufacturer will not be liable in the event of incorrect assembly, improper or incorrect use or if
repairs are carried out by unauthorized third parties.
24
ASSEMBLY
1 Fastening ring
2 Front basket cover
3 Nut
4 Impeller
5 Nut
Rear basket cover
6
7 Operating element with
motor housing
8 Upper stand tube
9 Base
10 Screws (3 screws)
11 Remote control unit
12 Batteries
13 USB charging cable
14 Power supply unit
25
1. Before assembling, ensure that
you are assembling the appliance
in a place that is level and dry.
2. Remove all packaging materials
and transport safeguards. Keep
the packaging material, such as
plastic bags or Styrofoam away
from small children - danger of
suffocation!
3. Check whether all needed parts
are present.
4. If necessary, unscrew the screws
(10) slightly out of the base.
5. Precisely insert the stand tube (8)
into the base and fasten it with
the three screws (firmly tighten
the screws clockwise).
6. Fit the operating element (7) onto
the stand tube (8). In this process,
ensure that the lower end of the
operating element fits precisely
onto the holes intended for this
purpose. Fix the two components
in place with the screw.
7. You can adjust the desired height
by unscrewing the fixing screw,
sliding the tube to the desired
height, and fixing it in place with
the fixing screw.
8. Fasten the rear basket cover (6)
on the motor housing (7), by
fixing the cover in place with the
nut (5).
9. Remove the black sleeve from the
axle. Place the impeller (4) on the
axle on the motor housing (7).
Fix the impeller (4) in place with
the nut (3). Caution: Left-hand
thread!
10. Connect the front basket cover (2)
to the rear basket cover (6). Check
whether the fastening ring (1) is
in the right position (both halves
of the basket must sit precisely
in the ring) and fix them in place
with the clamp. You can secure
the clamp by screwing the small
screw into the intended hole.
11. Check whether all parts have been
correctly assembled and fixed in
place.
POWERBANK/RECHARGEABLE BATTERY
1
26
5
6
3
4
2
1 LEDs – charge status
2 Operating button
3 USD charging input
4 USD charging output
5 Connection, interface –
fan
LED/torch
6
1. Note: The fan can also be operated without the Powerbank inserted!
2. Your new fan offers the possibility of operation without a power
source, if the included Powerbank has been appropriately char-
ged beforehand. If you
leave the Powerbank in
the appliance and connect the appliance via the
power grid, the rechargeable battery of the Powerbank will be recharged.
3. Alternatively, charging is possible via a USD
connection.
4. The Powerbank can
be removed, if you open
the appropriate compartment on the rear of the
appliance (see illustra-
tion).
5. To check the
actual charge
status, briefly
press the operating button on
the Powerbank
(see illustration).
6. The LEDs show the actual charge
status, four LEDs indicate that the
Powerbank is completely charged
(respectively the LEDs stand for
25, 50, 75, and 100%).
7. Connect the Powerbank to the
USD charging port with the provided USB cable. In this regard,
always comply with the following
instruction. If you charge the
rechargeable battery via a USB
power source, you must first
ensure that the power source provides sufficient charging current.
If not, the appliance and the USB
power source can be damaged.
Consequently, for example, never
use the USB port of a computer or
USB hub unless these are special
charging ports with an output current of at least 2 A.
8. The LEDs are flashing while the
rechargeable battery is being
charged. The charging time
depends on the particular charge
status, and can be several hours.
9. Never use the charge output and
the charge input at the same time.
You can also use the Powerbank
to charge mobile devices (such as
smart phones). First check whether the Powerbank is completely
charged. Connect the plug of the
provided cable to the USB charging output, and then connect
the micro USB plug to the micro
USB socket of the mobile device.
The charging process begins. The
Powerbank can supply a total
of 2.1 A output current. Via the
flashing LEDs you can check the
charge status of the Powerbank
during the charging process.
Monitor the charging process. If
the charging process should be
interrupted or ended, disconnect
the cable from the mobile device.
10. As soon as the rechargeable battery is fully charged, disconnect
the Powerbank from the USB
power source.
11. Then insert the Powerbank into
the appliance (the connections
must point downward; the LEDs
are in front). As soon as the Pow-
27
erbank is correctly inserted, this
is confirmed via a signal tone.
12. Tip: You can
also check the
charge status of
the Powerbank
when it is inserted in the appliance. On the rear
of the appliance,
there are small
apertures through
which you can
see the charging
LEDs of the Powerbank.
REMOTE CONTROL UNIT
13. And if you should need a small,
additional light source, this can
also be provided by the provided
Powerbank: Press the operating
button and keep it depressed
until the bright LED between
the two USD connections is illuminated. To switch this light off,
press the button again and keep it
depressed until the LED goes out.
1. Carefully remove the cover of the
battery compartment.
2. Insert the batteries. In this regard,
strictly ensure that the polarity is
correct. For orientation, there are
appropriate markings in the battery compartment.
3. Only use type AAA batteries,
1.5 V.
4. Close the cover.
5. If you adjust the appliance with
the remote control unit, ensure
that you always hold it in the
direction of the fan while you are
making the settings.
6. The designations on the remote
control unit are identical to the
designations of the buttons on the
appliance.
7. To avoid damage, never allow the
remote control unit to fall from a
significant height.
8. The remote control unit has a
range of 7 meters.
9. The remote control unit is magnetic for easy storage and can
simply be affixed on the cover of
the rechargeable battery compartment on the rear of the appliance.
28
DISPLAY
OPERATION
1 Time display
2 Speed display
3 Button – switch indicator lights on/off
4 Button – timer
5 Indicator light – ready
Button for speed
6
7 Button for oscillation
8 ON/OFF button
1. Ensure that the appliance is standing on a suitable, level substrate, and has been set up so that
it is safe and stable.
Operation via the power grid
2. Connect the barrel connector of
the power cord to the socket on
the rear of the appliance. Plug the
power supply unit into an electrical outlet and switch on the appliance via the ON/OFF button (8).
Operation via rechargeable battery
3. Check whether the Powerbank is
properly inserted in the compartment on the rear of the appliance.
4. Disconnect the appliance from
the power supply.
5. How long a charge of the rechargeable battery lasts depends on
the speed you have selected,
among other things. At level 1 the
charge of the rechargeable battery
lasts for approx. 21 hours, at level
6, it lasts for approx. 3 hours.
6. Tip: You can check the charge status of the Powerbank at any time.
On the rear of the appliance, there
are small apertures through which
you can see the charging LEDs of
the Powerbank.
Setting the speed
7. Press the button for speed (6)
until the breeze speed you desire
is reached. You can select from
between six different levels:
Level 1: Light breeze
Level 2: Moderate breeze
Level 3: Sleep mode (alternating,
low speed)
Level 4: Near-natural breeze
(alternating speed that feels like
natural air movement)
Level 5: Strong breeze
Level 6: Very strong breeze
8. You can change between the different speed levels at any time.
Timer
9. Via the Timer button (4) you can
select the desired runtime of the
appliance. This is possible between a run duration of on hour
and six hours. Press the button
29
to program the timer (4) and
observe the time display (1). The
LEDs show the currently selected
run duration (1 LED is illuminated: Run duration 1 hour, 2 LEDs
are illuminated: Run duration 2
hours, etc.). Thus to program the
appliance for a run duration of
two hours, press the button (4)
two times in succession. After
this selected time elapses the
appliance switches off.
10. Naturally you can also use the
timer to select or change the
speed of the appliance.
Swing function/oscillation function
11. Press the button for oscillation
(7). The appliance now swings
autonomously.
12. If you want to switch off the swing
function, press the oscillation
button again.
Indicator lights – switch on/off
13. All indicator lights can be switched off to save power, or if the
light is disturbing, e.g. when you
are want to sleep.
14. To switch the indicator lights on
or off, press button 3. All indicator lights go out, however the
appliance still remains in operation. If you want to turn the indicator lights back on again, simply
press any button.
Setting the tilt angle
15. You can tilt
the motor housing vertically to a certain extent
(approx. 20°). Tilt the
basket cover to the
desired angle. Caution:
Only tilt the cover in the
intended range and not beyond
the point of tangible resistance,
to avoid damaging the appliance.
Height-adjustment
16. Turn the
fixing screw on the
front of the appliance (see illustration) slightly to the
left. Slide the upper
part of the appliance to the desired
height. Then fix the
appliance in place at
this height by firmly
tightening the fixing
screw by turning it to
the right.
Switching off
17. Press the ON/OFF button (8) to
switch the appliance off. When
you are no longer using the appliance, unplug the plug from the
electrical outlet.
18. If the plug is not unplugged, and
the appliance is not switched off,
the appliance will switch off automatically after 12 hours.
30
Loading...
