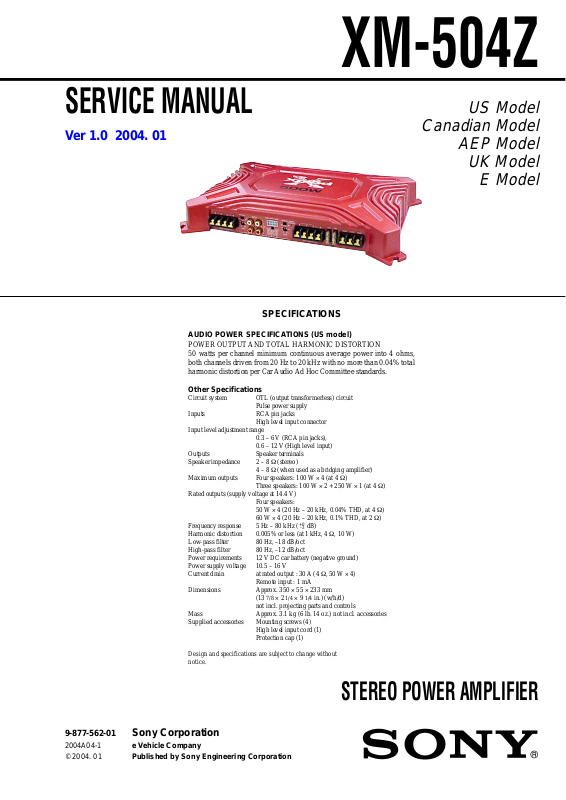

Sony XM-504-Z Service manual [en, fr]

Page 1
XM-504Z
SERVICE MANUAL
Ver 1.0 2004. 01
SPECIFICATIONS
AUDIO POWER SPECIFICATIONS (US model)
POWER OUTPUT AND TOTAL HARMONIC DISTORTION 50 watts per channel minimum continuous average power into 4 ohms, both channels driven from 20 Hz to 20 kHz with no more than 0.04% total harmonic distortion per Car Audio Ad Hoc Committee standards.
US Model
Canadian Model
AEP Model
UK Model
E Model
Other Specifications
Circuit system OTL (output transformerless) circuit
Inputs RCA pin jacks
Input level adjustment range
Outputs Speaker terminals Speaker impedance 2 – 8 Ω (stereo)
Maximum outputs Four speakers: 100 W × 4 (at 4 Ω)
Rated outputs (supply voltage at 14.4 V)
Frequency response 5 Hz – 80 kHz ( dB) Harmonic distortion 0.005% or less (at 1 kHz, 4 Ω, 10 W) Low-pass filter 80 Hz, –18 dB/oct High-pass filter 80 Hz, –12 dB/oct Power requirements 12 V DC car battery (negative ground) Power supply voltage 10.5 – 16 V Current drain at rated output : 30 A (4 Ω, 50 W × 4)
Dimensions Approx. 350 × 55 × 233 mm
Mass Approx. 3.1 kg (6 lb. 14 oz.) not incl. accessories Supplied accessories Mounting screws (4)
Design and specifications are subject to change without notice.
Pulse power supply
High level input connector
0.3 – 6 V (RCA pin jacks),
0.6 – 12 V (High level input)
4 – 8 Ω (when used as a bridging amplifier)
Three speakers: 100 W × 2 + 250 W × 1 (at 4 Ω)
Four speakers: 50 W × 4 (20 Hz – 20 kHz, 0.04% THD, at 4 Ω) 60 W × 4 (20 Hz – 20 kHz, 0.1% THD, at 2 Ω)
Remote input : 1 mA
(13 7/8 × 2 1/4 × 9 1/4 in.) (w/h/d) not incl. projecting parts and controls
High level input cord (1) Protection cap (1)
+0 –3
9-877-562-01
2004A04-1 © 2004. 01
Sony Corporation
e Vehicle Company Published by Sony Engineering Corporation
1
Page 2
XM-504Z
PROTECTOR OPERA TION CHECK
Thermal Protect
1. Short across TH901 with the power on.
2. Verify that the protector is operated and LED901 illuminates red.
3. Verify that the protector is released and LED901 illuminates green when the short is removed.
4. Likewise, perform items 1 to 3 for TH902 and TH903.
Over Current Protect
1. Short between the positive and negative sides of the speaker output terminal CN903 and CN904 (1/2) with the power on. (Perform this shorting for each channel on FRONT and REAR.)
2. Verify that the protector is operated and LED901 illuminates red.
3. Verify that the protector is not released and LED901 remains red even when the short is remov e d.
4. Verify that the protector is released and LED901 illuminates green when the power is turned off and then on again.
Offset Protect
1. Short between the +12V terminal of CN904 (2/2) and the BTL+ or BTL– of the speaker output terminal CN903 and CN904 (1/
2). (Short between +12V terminal and BTL+ and between +12V terminal and BTL–.)
2. Verify that the protector is operated and LED901 illuminates red.
3. Verify that the protector is not released and LED901 remains red even when the short is remov e d.
4. Verify that the protector is released and LED901 illuminates green when the power is turned off and then on again.

TABLE OF CONTENTS

1. GENERAL
Connections ............................................................................. 3
2. DISASSEMBLY
2-1. Bottom Plate........................................................................ 5
2-2. Main Board Section ............................................................ 6
2-3. Main Board ......................................................................... 6
3. DIAGRAMS
3-1. IC Block Diagram ............................................................... 7
3-2. Printed Wiring Board ..........................................................8

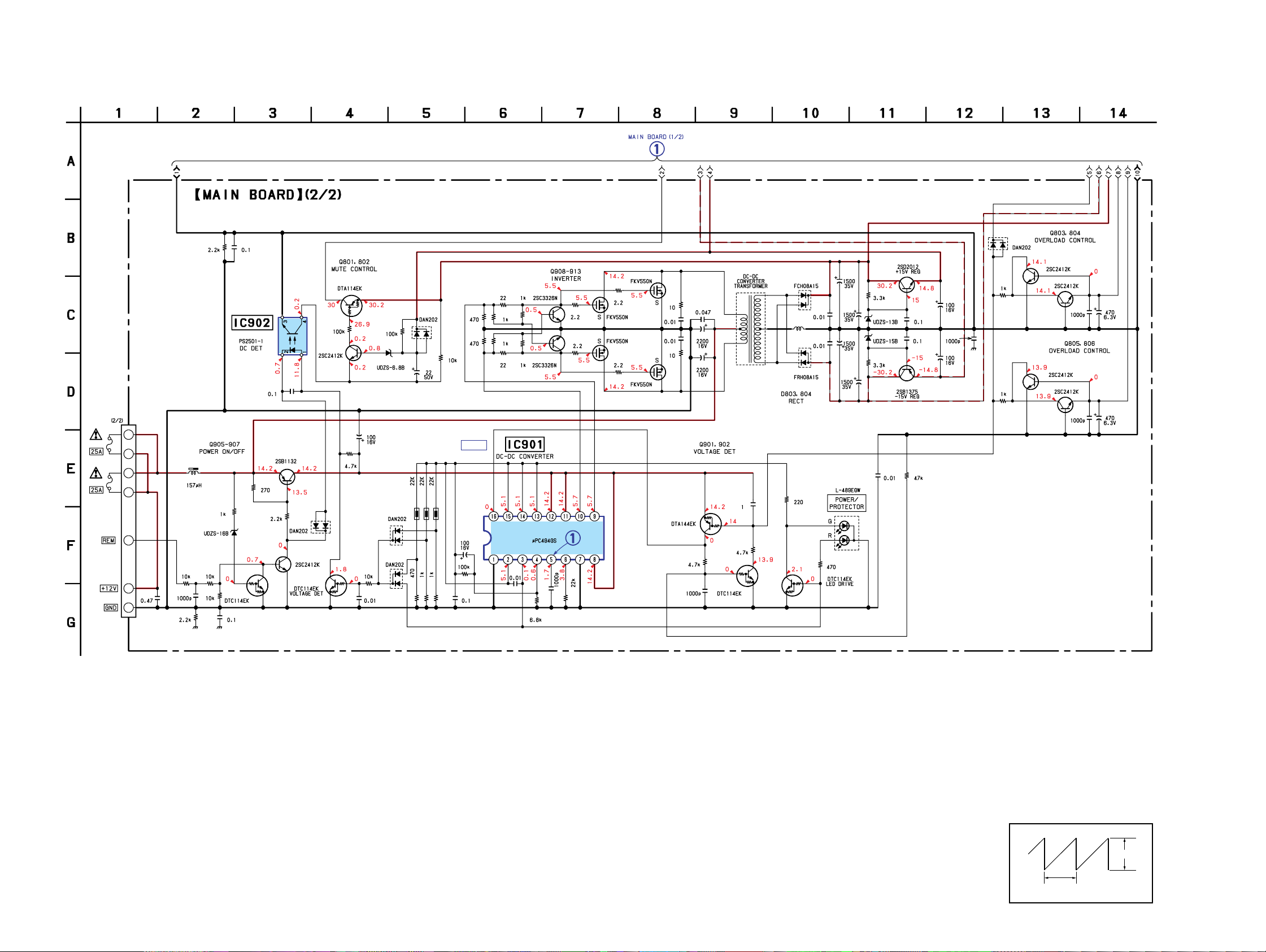

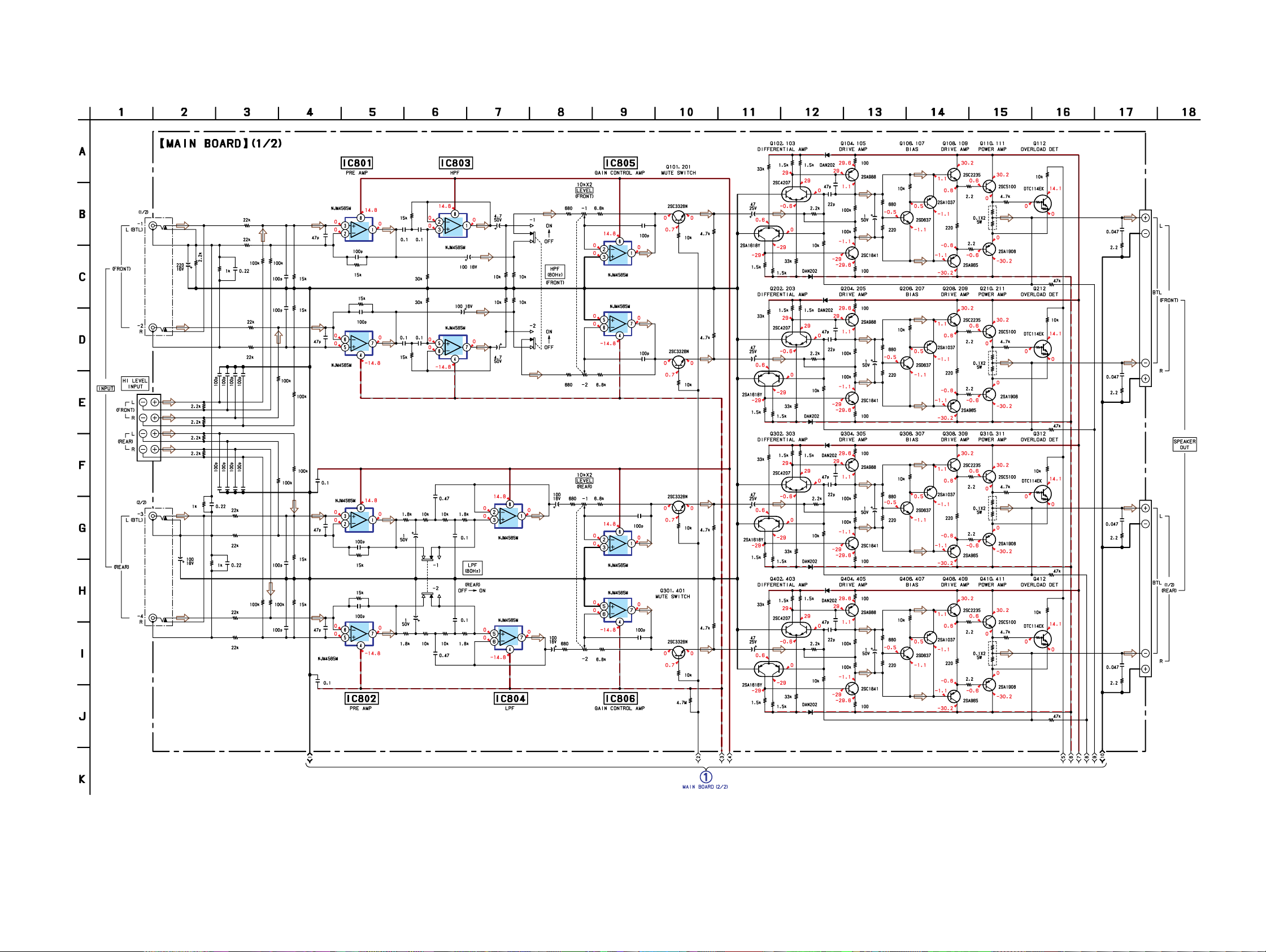

3-3. Schematic Diagram –Amp Section– ................................... 9
3-4. Schematic Diagram –Power Section– ............................... 10
4. EXPLODED VIEWS
4-1. Heat Sink (Main) Section.................................................. 11
4-2. Main Board Section .......................................................... 12
5. ELECTRICAL PARTS LIST ........................................ 13
Notes on Chip Component Replacement
• Never reuse a disconnected chip component.
• Notice that the minus side of a tantalum capacitor may be dam-
aged by heat.
SAFETY-RELATED COMPONENT W ARNING!!
COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY P ARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
LES COMPOSANTS IDENTIFIÉS P AR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
À LA SÉCURITÉ!!
2
Page 3
SECTION 1

GENERAL

XM-504Z
This section is extracted from instruction manual.
3
Page 4
XM-504Z
4
Page 5
SECTION 2
s

DISASSEMBLY

Note : This set can be disassemble according to the following sequence.
SET

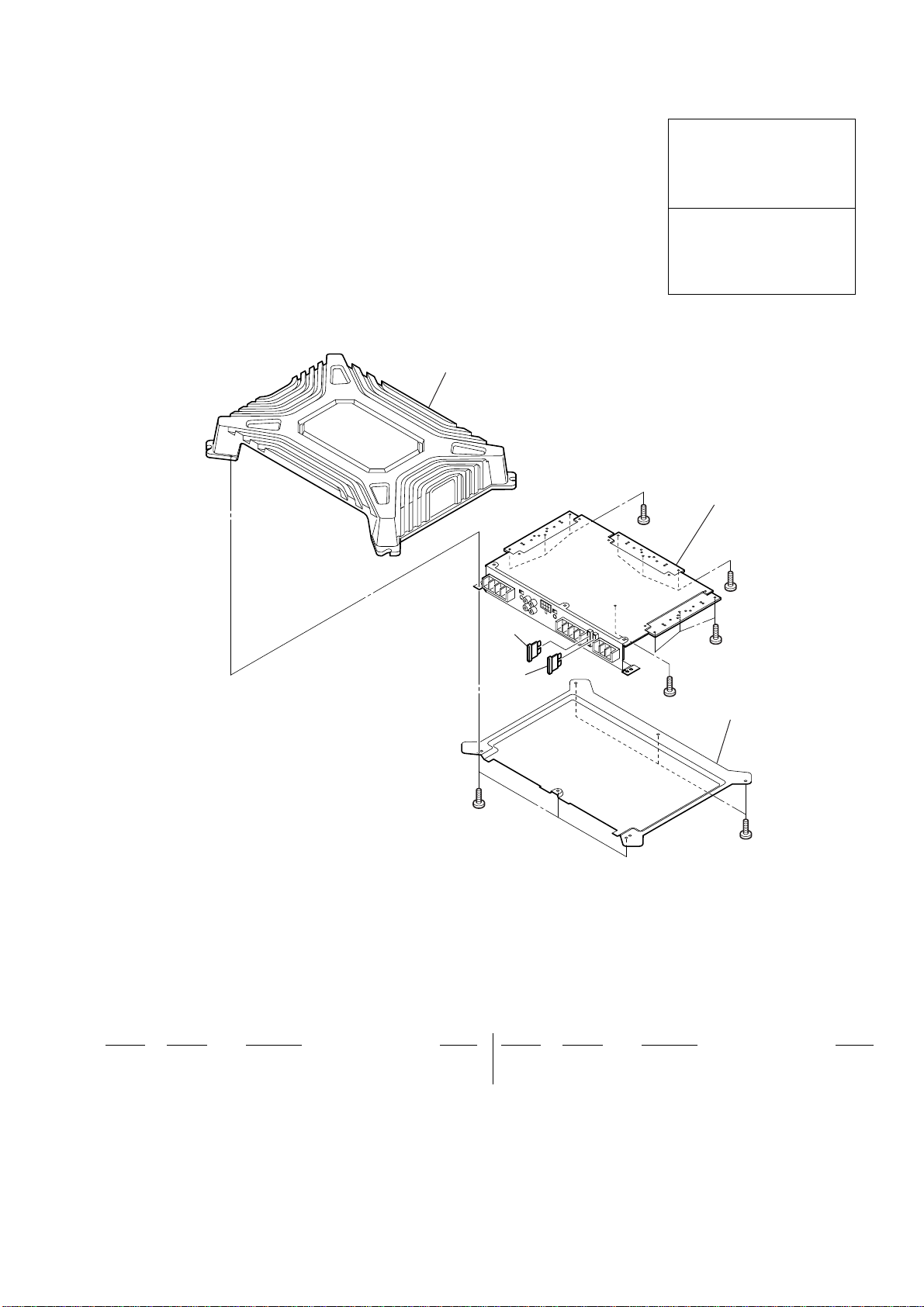

2-1. BOTTOM PLATE
(Page 5)
2-2. MAIN BOARD SECTION
(Page 6)
2-3. MAIN BOARD
(Page 6)
XM-504Z
Note : Follow the disassembly procedure in the numerical order given.
2-1. BOTTOM PLA TE
1
three
(+BTP 3
screws
x
8)
2
three
(+BTP 3
3

bottom plate

screw
x
8)
5
Page 6
XM-504Z

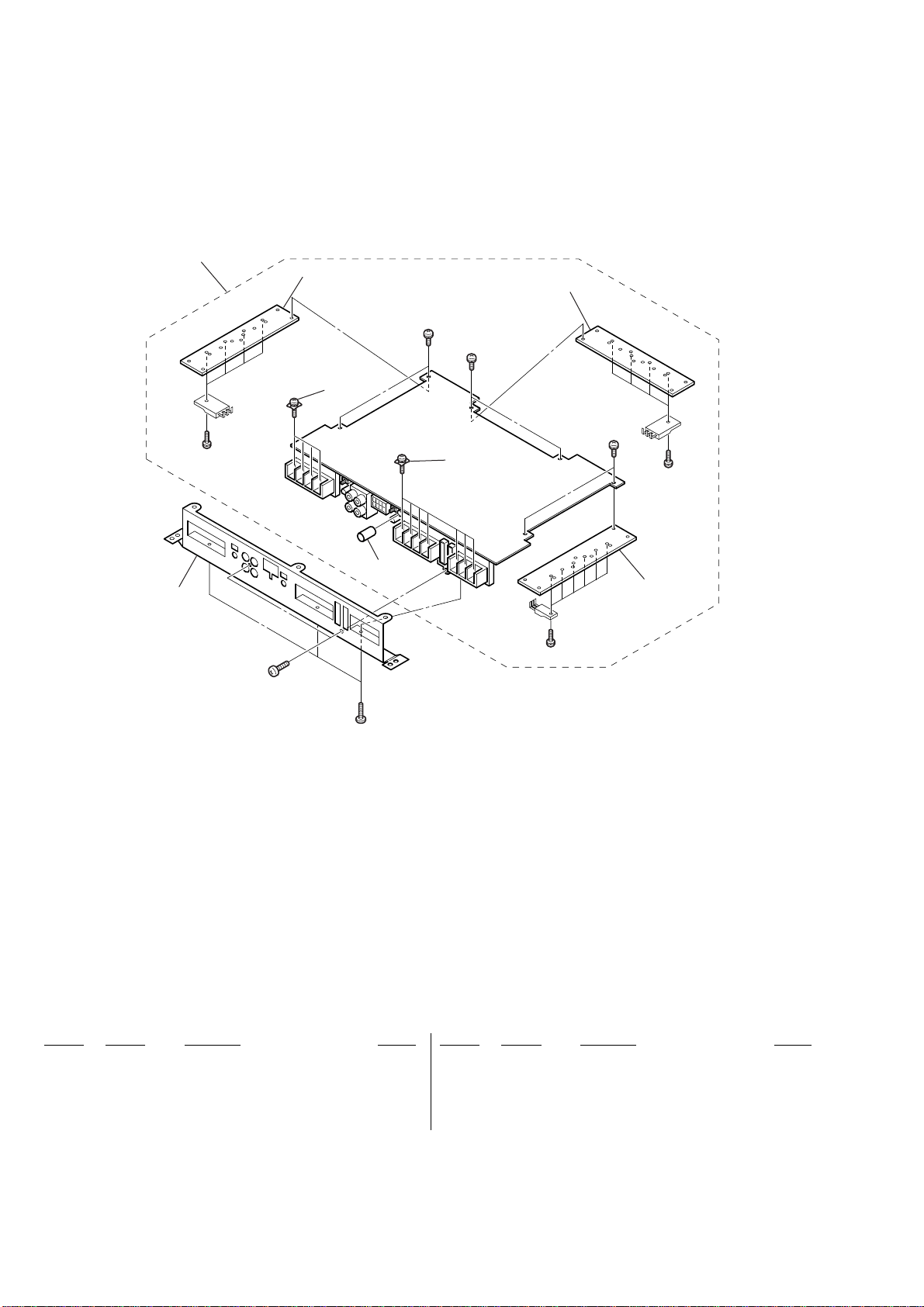

2-2. MAIN BOARD SECTION
1
three
(+BTP 3
screws
x
8)
4
screw
(+BTP 3
x
8)
2
three
(+BTP 3
screws
x
8)
3
three
(+BTP 3
screws
x
8)
5

MAIN board section

After unfastening the screw, taping with the screw inserted facilitates the work.
2-3. MAIN BOARD
heat sink (MAIN)
4

MAIN board

3
panel (front)
1
two
screws
(+BTP 3
x
8)
2
three
(+BTP 3
screws
x
8)
6
Page 7
THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.)
for schematic diagram:
• All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums.
• All resistors are in Ω and 1/ specified.
Note:
The components identi­fied by mark 0 or dotted line with mark 0 are criti- cal for safety. Replace only with part number specified.
• A : B+ Line.
• B : B– Line.
• Power voltage is dc 14.4V and fed with regulated dc power supply from +12V and REM terminals.
•Voltage is dc with respect to ground under no-signal condition.
•Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc­tion tolerances.
•Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc­tion tolerances.
• Circled numbers refer to waveforms.
• Signal path. F : AUDIO
4
W or less unless otherwise
Note:
Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié.
XM-504Z
SECTION 3

DIAGRAMS

for printed wiring boards:
• : Pattern from the side which enables seeing.

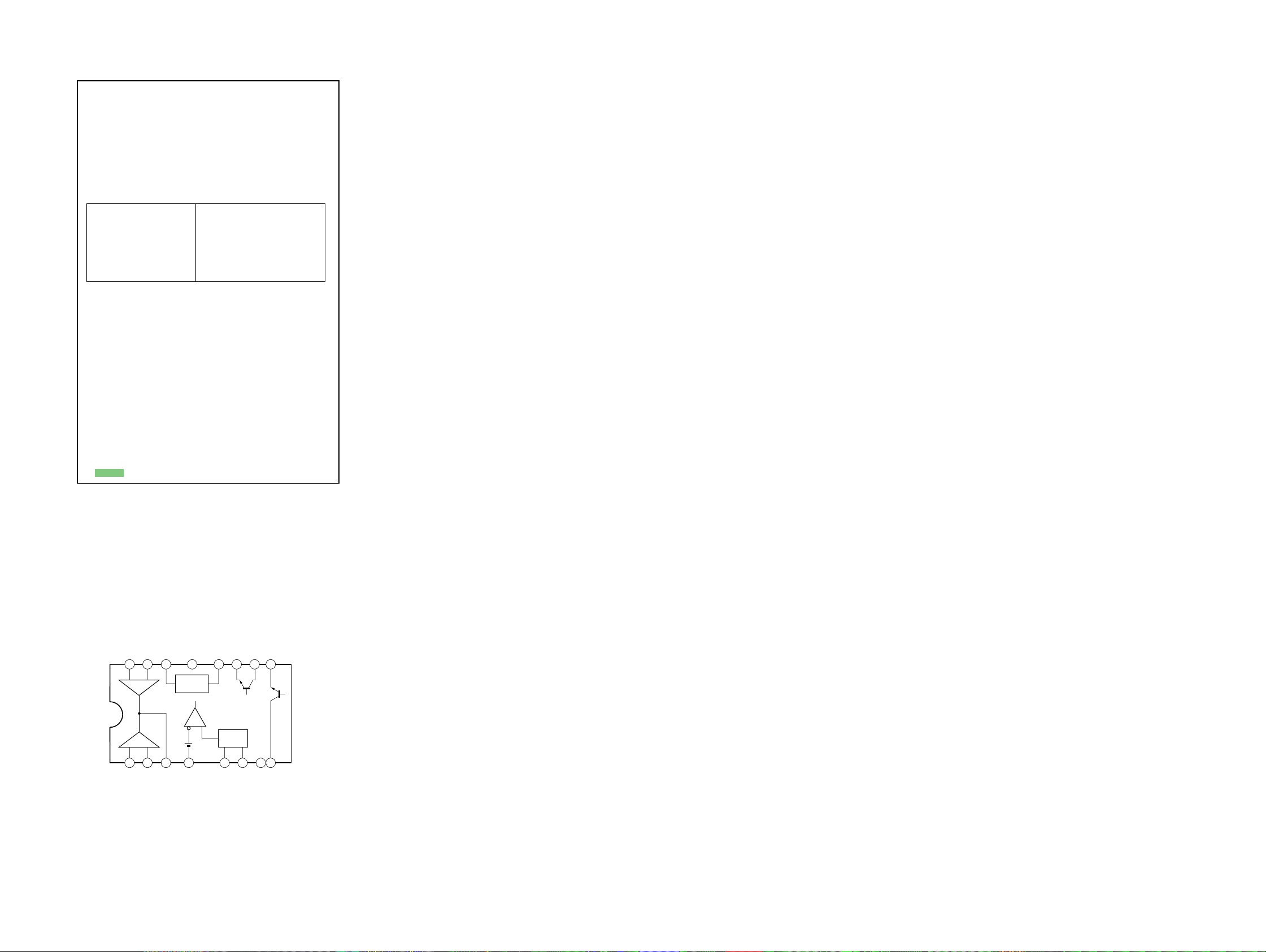

3-1. IC BLOCK DIAGRAM
IC901 µPC494GS
16 15 14 13 12 11 10 9
ERROR
ERROR
1 2 3 4 5 6 7 8
REF. REG.
0.1V OSC
77
Page 8
XM-504Z

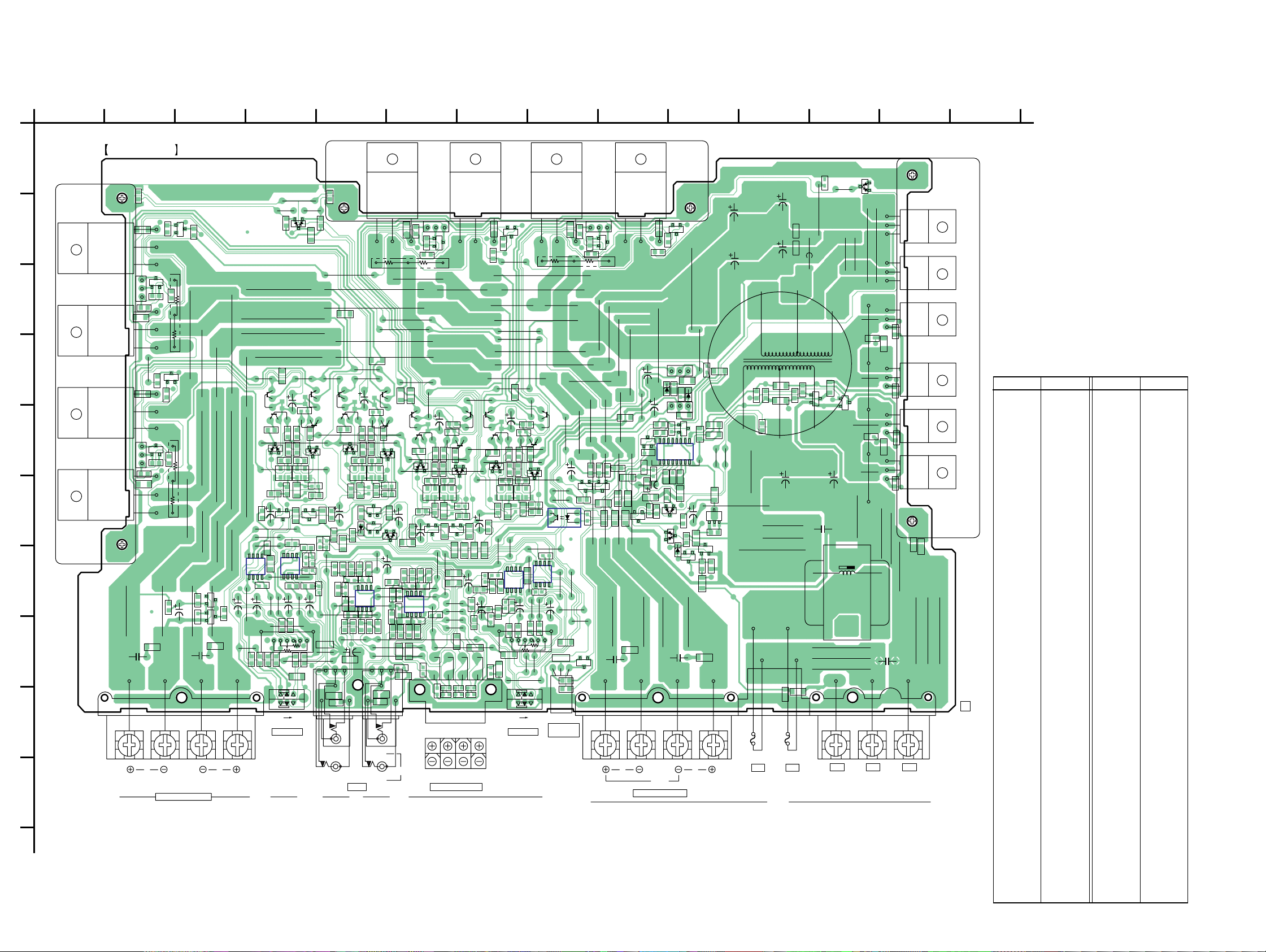

3-2. PRINTED WIRING BOARD • Refer to page 7 for Common Note on Printed Wiring Boards.
A
B
C
D
E
F
G
H
J
1
234567891011 12 13 14
MAIN BOARD
Q310Q311
TH901
Q207
R265
JW62
R172
B C E
Q107
B C E
R165
R170
JW2
Q112
B C E
R169
R277
R269
R177
R164
R171
Q212
R264
C813
E C B
JW33
JW63
JW3
R270
C255
JW64JW49
JW34
R271C811
JW4
R272
JW65
JW50
JW35
Q804
E C BE C B
Q803
JW66
JW68 JW69 JW70 JW71
JW67
JW51
JW52
JW53
JW39
JW37
JW36
41
IC805
58
C212
R810
C110
JW11
C210
JW5
R210
Q210
Q211
Q110
Q111
B
R267
C
E
E
C
Q206
B
R263
B
R268
C
E
B
R167
C
E
E
C
Q106
B
R163
B
R168
C
E
JW1
C155
I
LR
CN903
FRONT SPEAKER OUT
JW151
R907
JW78 JW84
JW77
JW76
JW75 JW79
R166
Q109
C154
Q105
R160
R157
D102
R155
R176 C2
C1 C2
Q102
B2 B1E
R162
R153
C151
R152
Q101
JW38
R109
C112
41
IC803
JR2
58
JW12
R209
JW9
C111
JW10
JW8
R213
R212
R112
R110
OFF ON
SW801
HPF(80Hz)
TH902
JW152JW150
R908
D901
JR14
JW85
JR13
Q108 Q209 Q208
C152
Q104
Q205
R260
JW56
R159
R158
JW54
B2 B1E
R113
-2-1
JR1
R156
R154
R151
R108
R208
R111
-1
-2
(FRONT)
D202
D101
C1 C2
Q202
Q103
C153
R161
E C BE C B
R252
R251
Q201
R806
JR3
C808
C809
C109
C108
JW40
C209
JW155
R211
C211
VR801
LEVEL
JW7
JW6
C208
JW18
R801
C801
R102
-1 L
-2 R
R104
C105 C107
C106R206
R106
C205 C207
R202
JW13
C802
R802
EC B EC B EC B E
E C B
Q304
D301
JR7
C402C201C301
JW88
JW61
R451
R401
JR8
C308
R309
R308
R408
-7
Q409
JW60
JW59
R409
C408
R460
D402
C451
JR9
C310
R367
R370
JW89
Q405
R452
JW42
C309
R310
C410
C805
R377
JW101
JW97 JW98
JW95 JW94
JW90
R466
C454
C452
R457
R455
R475
R476
C1 C2
C1
B2 B1E
B1 B2E
R462
R454
JW43
41
IC804
58
R311
C409
R411
R410
R312
JR15
R805
JW156
SW802SW801
OFF ON
SW802
LPF(80Hz)
JW72
B2 B1E
R262
C251
R808
R103
C206
CN901
INPUT
JW83
R266
C254
C252
R257
R255
R275R276R175
C1
C1
B1 B2E
R254
Q801 B C E
R807
B C E
Q802
D801
R105
R107
41
IC801
58
R204
R203
JW80
R258
R256
C2
JW19
R205
JW15
JW14
R803
C803
R368
R363
E C B
R365
Q307
R364
R369
JW86
JW82
JW81
JW73
JR10
R366
JW74
Q309
Q204
R259
JW55
Q305
R360
JW58
D302
Q203
JW57
R376 R375 C2
Q302 Q303 Q402 Q403
B2 B1E
R362
R809
C810
E C B
R352
Q301
JR4
C351
C815
R304
R303
R302
R305
C305 C307
JW21
41
C306
R306
JW20
IC802
58
C406
R406
C405 C407
R402
R404
R403
R405
JW16
R101
R201
C804
C102
R804
-1 -7
-2 -8
(L+R)
(REAR)
R253
JW41
R207
-3
-4
D201
C253 R261
D802
L
R
Q308
C354
JR11
C352
R357
R358
R359
R355
R356
C1 C2
C1 C2 B1 B2E
C353
R353
R354
R361
E C B
R351
Q401
JR6
JW27
JW28
JR32
R307
JR5
JW26 JW25
R407
JW24 JW23
JW22
R301
JW17
-2-1-4-3-6-5-8
C202C302 C401
C101
FRONT REAR
LLRR
CN902
HIGH LEVEL INPUT
Q411 Q410
Q312
Q408
Q404
D401
4
3
JW48
C312
JW30
R313
JW106
C814
JW133
JW102
IC902
JW45
JW32
C311
JR16 VR802 LEVEL
R
G
R905
R904
LED901
POWER/
PROTECTOR
R469
Q805
JW46
JR12
R458
R456
R412
-1
JW100
JW99JW87
JW96
JW157
R459
C453
R461
R453
JW44
JR33
C412
JW29
C411
R413
-2
JW47
JW159
JW93
JW92
41 IC806 58
-1
-2
BCEBCE
R468
R463
R464
JW91
JW107
E C B E C B
R811
1
2
JW31
E C B
Q903
Q406Q306
R465
JW108
R371
C918
JW116
JW103
JW109
R471
Q806 JR20
JW117
CB
E C B
Q412
R467
C826
JW111
B C E
C902
C907
JR23
JW113
R470
C827
R912
C903
D903
JW121
R901 R902
C904
(L+R)
D805
C906
R906
D902
JW114
R477
Q807
ECB
R814
C824
ECB
R815
C901
IC901
C905
R910
R909
D904
Q907
C455
C825
E C B
JW120
R911
JR25
R913
E C B
JW115
JW123
Q902
916
81
C908
R916
E C B
Q407
JW104
JW132
JW105
JW110
JR31
Q901
R903
C812
JR24
JR21
JR22
E C B
JR17
JR18
JR19
Q904
JW118
JW119
JW112
R372
C355
LR
REAR SPEAKER OUT
Q808
JW122
D806
JR27
R914
B C E
R918
JR30
R472
JR28
C917
R920
R921
JR26
C
BE
R915
Q906
R917
C821C822
JW153
JW124
Q905
JW154
T901
JW128
F901
25A
R922
R924
TH903
JW127
JW126
JW125
CN904
C819
C820
R926
R927
C914
C909
F902
25A
R919
C817C818
R925
R923
Q909
JW149
L801
E C B
C912
JW131
JW130
D807
JW158
C823
JW147
JW148
JW145
JW146
JW144
R931R930
C916
R933R932
JW143
Q908
JR29
E C B
JW142
C915
JW141
C913
JW140
L901
JW129
REM +12V GND
JW138
C910
R928
JW139
R929
JW137
A K A
K A K
S D G
S D G
S D G
S D G
C911
JW134
D803D804Q913
Q912
Q910
Q911
R934
JW135
JW136
1-861-860-
• Semiconductor Location
Ref. No. Location D101 E-4
D102 E-4 D201 E-5 D202 E-5 D301 E-7 D302 E-6 D401 E-8 D402 E-7 D801 F-5 D802 F-6 D803 B-13 D804 C-13 D805 D-9 D806 D-10 D807 A-12 D901 B-4 D902 F-9 D903 F-9 D904 G-10
IC801 G-5 IC802 G-6 IC803 G-4 IC804 G-7 IC805 G-4 IC806 G-8 IC901 E-10 IC902 F-8
LED901 I-8
11
Q101 F-4 Q102 E-4 Q103 E-4 Q104 E-5 Q105 E-4 Q106 E-2 Q107 E-2 Q108 D-5 Q109 D-4 Q110 F-1 Q111 E-1 Q112 D-2 Q201 F-4 Q202 E-5 Q203 E-6 Q204 E-5 Q205 E-5 Q206 C-2 Q207 C-2
Ref. No. Location Q208 D-5
Q209 D-5 Q210 B-1 Q211 C-1 Q212 B-3 Q301 F-6 Q302 F-6 Q303 F-7 Q304 E-7 Q305 E-6 Q306 B-6 Q307 B-6 Q308 E-7 Q309 E-6 Q310 A-7 Q311 A-6 Q312 B-7 Q401 F-7 Q402 F-7 Q403 F-8 Q404 E-8 Q405 E-7 Q406 B-9 Q407 B-9 Q408 E-8 Q409 E-7 Q410 A-9 Q411 A-8 Q412 B-10 Q801 F-5 Q802 G-3 Q803 H-3 Q804 G-3 Q805 F-8 Q806 F-9 Q807 D-10 Q808 E-10 Q901 E-9 Q902 E-10 Q903 H-8 Q904 F-9 Q905 F-10 Q906 G-10 Q907 G-10 Q908 D-12 Q909 E-12 Q910 E-13 Q911 E-13 Q912 D-13 Q913 C-13
88
Page 9
3-3. SCHEMATIC DIAGRAM — AMP SECTION — • Refer to page 7 for Common Note on Schematic Diagrams.
XM-504Z
CN901
CN902
CN901
CN901
C802
R101
R201
R301
R401
C815
R802
R803 C803
R804 C804
C101
C302
C102
C301
R302
R303
R403
R402
C202
C401
C153
R161
R162
R262
R361
R362
R461
R462
R159
C154
R160
R259
R260
R359
C354
R360
R459
R460
C254
C454
Q104
Q204
Q304
Q404
Q105
Q205
Q305
Q405
R163
R164
R263
R264
R363
R364
R463
R464
R165
R265
R365
R465
Q106
Q206
Q306
Q406
Q107
Q207
Q307
Q407
R166
R266
R366
R466
R167
R267
R268
Q209
R467
R468
Q108
R168
Q109
Q208
Q308
R367
R368
Q309
Q408
Q409
R169
R269
R369
R469
R177
R277
R377
R477
Q110
Q111
Q210
Q310
Q311
Q410
Q411
Q211
Q312
Q112
Q212
Q412
R370
R470
R170
R171
R271
R371
R471
C155
R172
CN903
R270
C255
R272
C355
R372
CN904
C455
R472
R158 R175 D101
R155
Q103
C112
Q101
Q301
Q401
Q201
R806
R151
R251
R351
R451
R152
R252
R352
R452
IC801(1/2)
R102
R205
R305
R106
R206C206
R204
R304
R306
R406
C105
C107
R107
R207
C207
C205
IC801(2/2)
C808
IC802(1/2)
C305
C307
R307
R407
C407
C405
IC802(2/2)
C809
R103
R104
C801R801
R105
C106
R203
R202
C201
C402
C306
R405R404
C406
R108
C108
C109
IC803(1/2)
R109
R209
IC803(2/2)
C209
C208
R208
C309
R308 R309
C308
C408
R408 R409 R410 R411
R310
C409
C210
R311
C310
C410
C110
SW802
C111
R111 R110
R210R211
C211
IC804(1/2)
IC804(2/2)
SW801
C311
C411
VR801R112 R113
IC805(1/2)
IC805(2/2)
C212
VR801R212 R213
R312VR802 R313
C312
IC806(1/2)
IC806(2/2)
C412
R412
VR802 R413
Q102
C151
R157
R255
C251
Q202
R257
R355
C351
Q302
R357
R455
C451
Q402
R457
R156
R176
R258
Q203
R256
R276
R358 R375 D301
Q303
R356
R376
R458
Q403
R456
R476
C152
R153
R154
D102
D201
R275
C252
C253
R253 R261
R254
D202
C352
C353
R353
R354
D302
R475
D401
C452
C453
R453
R454
D402
(Page 10)
99
Page 10
XM-504Z
3-4. SCHEMATIC DIAGRAM — POWER SECTION — • Refer to page 7 for IC Block Diagram and Common Note on Schematic Diagrams.
(Page 9)
F902
F901
CN904
C910
R805
L901
R916
D904
R919
R918
C909
R917
R934 C911
Q907
C805
IC902
R915
C918
R914
Q905
D903
Q906
Q904
Q802
R807
Q801
R913
C908
R906
C903
R808
D801
D902
D901
D802
C810
TH903
R909
TH902
TH901
R908
R907
R809
IC B/D
C906
R912
C907
R920
R921
R926
R923
R922
R924
R927 R925
C904
R910
Q908
Q909
IC901
C905
R929
R930
R911
R928
Q910
Q912
R931
Q911
Q913
R932
C915
C916
R933
Q902
R902
C902
C912
C913
C914
Q901
C901
R901
T901
L801
R904
D803
D804
C817
C818
R905
C819
C821
C820
C822
LED901
Q903
R814
D806
R815
D805
C917
Q807
Q808
C824
C825
R903
C826
C823
C827
R810
R811
D807
Q803
Q805
Q804
Q806
C811
C812
C813
C814
10 10
• Waveform
1V/DIV, 5µsec/DIV
1
IC901
3.5Vp-p
20µsec
5
Page 11
NOTE:
• The mechanical parts with no reference number in the exploded views are not supplied.
• Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items.
•Abbreviation CND : Canadian model
4-1. HEAT SINK (MAIN) SECTION
SECTION 4

EXPLODED VIEWS

• Color Indication of Appearance Parts Example :
KNOB, BALANCE (WHITE) ... (RED)
R
Parts Color Cabinet’s Color
• Accessories are giv en in the last of this parts list.
not supplied
R
XM-504Z
The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified.
Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié.
#1
F901
F902
MAIN board section
#1
#1
#1
not supplied
#1
#1
Ref. No. Part No. Description Remark
0 F901 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A) 0 F902 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
Ref. No. Part No. Description Remark
#1 7-685-546-14 SCREW +BTP 3X8 TYPE2 N-S
11
Page 12
XM-504Z
4-2. MAIN BOARD SECTION
52
51
#3
not supplied
not supplied
#4
#4
54
#4
54
#3
53
not supplied
#3
#2
51 A-3283-674-A MAIN BOARD, COMPLETE 52 3-263-893-01 PANEL (FRONT) (US,CND,E,MX) 52 3-263-893-11 PANEL (FRONT) (AEP,UK) 53 3-266-086-01 COVER (LED) 54 3-912-431-01 SCREW (+–P)
#1
Ref. No. Part No. Description RemarkRef. No. Part No. Description Remark
#1 7-685-546-14 SCREW +BTP 3X8 TYPE2 N-S #2 7-685-546-19 SCREW +BTP 3X8 TYPE2 N-S #3 7-682-948-01 SCREW +PSW 3X8 #4 7-682-648-09 SCREW +PS 3X8
12
Page 13
XM-504Z
SECTION 5

ELECTRICAL PARTS LIST

NOTE:
• Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set.
• RESISTORS All resistors are in ohms. METAL:Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F:nonflammable
• Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items.
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
A-3283-674-A MAIN BOARD, COMPLETE
*********************
3-266-086-01 COVER (LED) 3-912-431-01 SCREW (+–P) 7-682-648-09 SCREW +PS 3X8 7-682-948-01 SCREW +PSW 3X8 7-685-146-14 SCREW +P 3X8 TYPE2 NON-SLIT
< CAPACITOR >
C101 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C102 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C105 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C106 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C107 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C108 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C109 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C110 1-126-933-11 ELECT 100uF 20% 16V C111 1-126-963-11 ELECT 4.7uF 20% 50V C112 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C151 1-126-947-11 ELECT 47uF 20% 25V C152 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C153 1-163-235-11 CERAMIC CHIP 22PF 5% 50V C154 1-126-960-11 ELECT 1uF 20% 50V C155 1-104-760-11 MYLAR 0.047uF 10% 50V
C201 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C202 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C205 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C206 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C207 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C208 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C209 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C210 1-126-933-11 ELECT 100uF 20% 16V C211 1-126-963-11 ELECT 4.7uF 20% 50V C212 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C251 1-126-947-11 ELECT 47uF 20% 25V C252 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C253 1-163-235-11 CERAMIC CHIP 22PF 5% 50V C254 1-126-960-11 ELECT 1uF 20% 50V C255 1-104-760-11 MYLAR 0.047uF 10% 50V
C301 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C302 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C305 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C306 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C307 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
• SEMICONDUCTORS In each case, u : µ, for example: uA.. : µA.. uPA.. : µPA.. uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD..
• CAPACITORS uF : µF
• COILS uH : µH
When indicating parts by reference number, please include the board.
•Abbreviation CND : Canadian model
C308 1-126-960-11 ELECT 1uF 20% 50V C309 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V C310 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C311 1-126-933-11 ELECT 100uF 20% 16V C312 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C351 1-126-947-11 ELECT 47uF 20% 25V C352 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C353 1-163-235-11 CERAMIC CHIP 22PF 5% 50V C354 1-126-960-11 ELECT 1uF 20% 50V C355 1-104-760-11 MYLAR 0.047uF 10% 50V
C401 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C402 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C405 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C406 1-163-251-11 CERAMIC CHIP 100PF 5% 50V C407 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C408 1-126-960-11 ELECT 1uF 20% 50V C409 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V C410 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C411 1-126-933-11 ELECT 100uF 20% 16V C412 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C451 1-126-947-11 ELECT 47uF 20% 25V C452 1-163-243-11 CERAMIC CHIP 47PF 5% 50V C453 1-163-235-11 CERAMIC CHIP 22PF 5% 50V C454 1-126-960-11 ELECT 1uF 20% 50V C455 1-104-760-11 MYLAR 0.047uF 10% 50V
C801 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V C802 1-126-934-11 ELECT 220uF 20% 16V C803 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V C804 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V C805 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C808 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C809 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C810 1-126-965-11 ELECT 22uF 20% 50V C811 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C812 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C813 1-104-655-11 ELECT 470uF 20% 6.3V C814 1-104-655-11 ELECT 470uF 20% 6.3V C815 1-126-933-11 ELECT 100uF 20% 16V C817 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V C818 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C819 1-165-949-11 ELECT 1500uF 35V C820 1-165-949-11 ELECT 1500uF 35V C821 1-165-949-11 ELECT 1500uF 35V C822 1-165-949-11 ELECT 1500uF 35V C823 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified.
Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié.

MAIN

13
Page 14
XM-504Z
MAIN
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
C824 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C825 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C826 1-126-933-11 ELECT 100uF 20% 16V C827 1-126-933-11 ELECT 100uF 20% 16V C901 1-127-573-11 CERAMIC CHIP 1uF 10% 16V
C902 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C903 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V C904 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V C905 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C906 1-126-933-11 ELECT 100uF 20% 16V
C907 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C908 1-126-933-11 ELECT 100uF 20% 16V C909 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C910 1-137-380-11 MYLAR 0.47uF 5% 50V C911 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C912 1-137-374-11 MYLAR 0.047uF 5% 50V C913 1-131-731-11 ELECT 2200uF 20% 16V C914 1-131-731-11 ELECT 2200uF 20% 16V C915 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V C916 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C917 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V C918 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
< JACK >
IC801 8-759-710-28 IC NJM4565M-A IC802 8-759-710-28 IC NJM4565M-A IC803 8-759-710-28 IC NJM4565M-A IC804 8-759-710-28 IC NJM4565M-A IC805 8-759-710-28 IC NJM4565M-A
IC806 8-759-710-28 IC NJM4565M-A IC901 8-759-144-88 IC uPC494GS
IC902 8-719-156-72 PHOTO COUPLER PS2501-1-K
JR1 1-216-296-11 SHORT CHIP 0 JR2 1-216-296-11 SHORT CHIP 0 JR3 1-216-296-11 SHORT CHIP 0 JR4 1-216-296-11 SHORT CHIP 0 JR5 1-216-296-11 SHORT CHIP 0
JR6 1-216-296-11 SHORT CHIP 0 JR7 1-216-296-11 SHORT CHIP 0 JR8 1-216-296-11 SHORT CHIP 0 JR9 1-216-296-11 SHORT CHIP 0 JR10 1-216-296-11 SHORT CHIP 0
< IC >
< PHOTO COUPLER >
< JUMPER RESISTOR >
CN901 1-779-078-21 JACK, PIN 4P (INPUT (FRONT/REAR))
< CONNECTOR >
CN902 1-580-283-11 PIN, CONNECTOR (PC BOARD) 8P
(HIGH LEVEL INPUT)
< TERMINAL BOARD >
CN903 1-780-132-11 TERMINAL BOARD (4P) (FRONT SPEAKER OUT) CN904 1-780-134-11 TERMINAL BOARD (4P+3P+FUSE) (REM,+12V,
GND,REAR SPEAKER OUT,25A)
< DIODE >
D101 8-719-801-78 DIODE 1SS184 D102 8-719-801-78 DIODE 1SS184 D201 8-719-801-78 DIODE 1SS184 D202 8-719-801-78 DIODE 1SS184 D301 8-719-801-78 DIODE 1SS184
D302 8-719-801-78 DIODE 1SS184 D401 8-719-801-78 DIODE 1SS184 D402 8-719-801-78 DIODE 1SS184 D801 8-719-025-34 DIODE 02CZ6.8-TE85L D802 8-719-801-78 DIODE 1SS184
D803 6-500-209-01 DIODE FCH08A15 D804 6-500-210-01 DIODE FRH08A15 D805 8-719-025-48 DIODE 02CZ13-TE85L D806 8-719-025-49 DIODE 02CZ15-TE85L D807 8-719-801-78 DIODE 1SS184
JR11 1-216-295-11 SHORT CHIP 0 JR12 1-216-295-11 SHORT CHIP 0 JR13 1-216-296-11 SHORT CHIP 0 JR14 1-216-296-11 SHORT CHIP 0 JR15 1-216-296-11 SHORT CHIP 0
JR16 1-216-296-11 SHORT CHIP 0 JR17 1-216-296-11 SHORT CHIP 0 JR18 1-216-296-11 SHORT CHIP 0 JR19 1-216-296-11 SHORT CHIP 0 JR20 1-216-296-11 SHORT CHIP 0
JR21 1-216-296-11 SHORT CHIP 0 JR22 1-216-296-11 SHORT CHIP 0 JR23 1-216-296-11 SHORT CHIP 0 JR24 1-216-296-11 SHORT CHIP 0 JR25 1-216-296-11 SHORT CHIP 0
JR26 1-216-296-11 SHORT CHIP 0 JR27 1-216-296-11 SHORT CHIP 0 JR28 1-216-296-11 SHORT CHIP 0 JR29 1-216-296-11 SHORT CHIP 0 JR30 1-216-296-11 SHORT CHIP 0
JR31 1-216-296-11 SHORT CHIP 0 JR32 1-216-296-11 SHORT CHIP 0 JR33 1-216-296-11 SHORT CHIP 0
< COIL >
L801 1-410-396-41 INDUCTOR, FERRITE BEAD 0.45uH L901 1-411-756-11 INDUCTOR
D901 8-719-801-78 DIODE 1SS184 D902 8-719-801-78 DIODE 1SS184 D903 8-719-801-78 DIODE 1SS184 D904 8-719-025-50 DIODE 02CZ16-TE85L
14
< DIODE >
LED901 8-719-076-62 LED GL5ED60 (POWER/PROTECTOR)
< TRANSISTOR >
Q101 8-729-202-38 TRANSISTOR 2SC3326N-A
Page 15
XM-504Z
MAIN
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
Q102 8-729-232-66 TRANSISTOR 2SA1618Y Q103 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L Q104 8-729-140-82 TRANSISTOR 2SA988-PAFAEA Q105 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA Q106 8-729-902-11 TRANSISTOR 2SC2021-Q
Q904 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q905 8-729-106-60 TRANSISTOR 2SB1115A Q906 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q907 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q908 8-729-202-38 TRANSISTOR 2SC3326N-A
Q107 8-729-230-46 TRANSISTOR 2SA1162-YG Q108 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6) Q109 8-729-232-32 TRANSISTOR 2SA965 Q110 8-729-024-79 TRANSISTOR 2SC5100-P Q111 8-729-024-76 TRANSISTOR 2SA1908-P
Q112 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q201 8-729-202-38 TRANSISTOR 2SC3326N-A Q202 8-729-232-66 TRANSISTOR 2SA1618Y Q203 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L Q204 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q205 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA Q206 8-729-902-11 TRANSISTOR 2SC2021-Q Q207 8-729-230-46 TRANSISTOR 2SA1162-YG Q208 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6) Q209 8-729-232-32 TRANSISTOR 2SA965
Q210 8-729-024-79 TRANSISTOR 2SC5100-P Q211 8-729-024-76 TRANSISTOR 2SA1908-P Q212 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q301 8-729-202-38 TRANSISTOR 2SC3326N-A Q302 8-729-232-66 TRANSISTOR 2SA1618Y
Q303 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L Q304 8-729-140-82 TRANSISTOR 2SA988-PAFAEA Q305 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA Q306 8-729-902-11 TRANSISTOR 2SC2021-Q Q307 8-729-230-46 TRANSISTOR 2SA1162-YG
Q308 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6) Q309 8-729-232-32 TRANSISTOR 2SA965 Q310 8-729-024-79 TRANSISTOR 2SC5100-P Q311 8-729-024-76 TRANSISTOR 2SA1908-P Q312 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q401 8-729-202-38 TRANSISTOR 2SC3326N-A Q402 8-729-232-66 TRANSISTOR 2SA1618Y Q403 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L Q404 8-729-140-82 TRANSISTOR 2SA988-PAFAEA Q405 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q406 8-729-902-11 TRANSISTOR 2SC2021-Q Q407 8-729-230-46 TRANSISTOR 2SA1162-YG Q408 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6) Q409 8-729-232-32 TRANSISTOR 2SA965 Q410 8-729-024-79 TRANSISTOR 2SC5100-P
Q411 8-729-024-76 TRANSISTOR 2SA1908-P Q412 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q801 8-729-901-04 TRANSISTOR DTA114EK Q802 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q803 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q804 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q805 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q806 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q807 8-729-209-15 TRANSISTOR 2SD2012 Q808 8-729-209-60 TRANSISTOR 2SB1375
Q901 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q902 8-729-027-38 TRANSISTOR DTA144EKA-T146 Q903 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q909 8-729-202-38 TRANSISTOR 2SC3326N-A Q910 6-550-341-01 FET FKV550N Q911 6-550-341-01 FET FKV550N Q912 6-550-341-01 FET FKV550N Q913 6-550-341-01 FET FKV550N
< RESISTOR >
R101 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R102 1-216-081-00 METAL CHIP 22K 5% 1/10W R103 1-216-081-00 METAL CHIP 22K 5% 1/10W R104 1-216-097-11 RES-CHIP 100K 5% 1/10W R105 1-216-097-11 RES-CHIP 100K 5% 1/10W
R106 1-216-077-11 RES-CHIP 15K 5% 1/10W R107 1-216-077-11 RES-CHIP 15K 5% 1/10W R108 1-216-077-11 RES-CHIP 15K 5% 1/10W R109 1-216-084-00 METAL CHIP 30K 5% 1/10W R110 1-216-073-00 RES-CHIP 10K 5% 1/10W
R111 1-216-073-00 RES-CHIP 10K 5% 1/10W R112 1-216-045-00 METAL CHIP 680 5% 1/10W R113 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R151 1-216-222-00 RES-CHIP 10K 5% 1/8W R152 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R153 1-216-057-00 METAL CHIP 2.2K 5% 1/10W R154 1-216-222-00 RES-CHIP 10K 5% 1/8W R155 1-216-085-11 RES-CHIP 33K 5% 1/10W R156 1-216-085-11 RES-CHIP 33K 5% 1/10W R157 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R158 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R159 1-216-025-11 RES-CHIP 100 5% 1/10W R160 1-216-025-11 RES-CHIP 100 5% 1/10W R161 1-216-097-11 RES-CHIP 100K 5% 1/10W R162 1-216-097-11 RES-CHIP 100K 5% 1/10W
R163 1-216-045-00 METAL CHIP 680 5% 1/10W R164 1-216-033-00 METAL CHIP 220 5% 1/10W R165 1-216-073-00 RES-CHIP 10K 5% 1/10W R166 1-216-182-00 RES-CHIP 220 5% 1/8W R167 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R168 1-216-134-00 METAL CHIP 2.2 5% 1/8W R169 1-205-991-11 METAL 0.1X2 10% 5W F R170 1-216-073-00 RES-CHIP 10K 5% 1/10W R171 1-216-089-11 RES-CHIP 47K 5% 1/10W R172 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R175 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R176 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R177 1-216-065-00 RES-CHIP 4.7K 5% 1/10W R201 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R202 1-216-081-00 METAL CHIP 22K 5% 1/10W
R203 1-216-081-00 METAL CHIP 22K 5% 1/10W R204 1-216-097-11 RES-CHIP 100K 5% 1/10W R205 1-216-097-11 RES-CHIP 100K 5% 1/10W R206 1-216-077-11 RES-CHIP 15K 5% 1/10W R207 1-216-077-11 RES-CHIP 15K 5% 1/10W
R208 1-216-077-11 RES-CHIP 15K 5% 1/10W
15
Page 16
XM-504Z
MAIN
Ref. No. Part No. Description Remark
R209 1-216-084-00 METAL CHIP 30K 5% 1/10W R210 1-216-073-00 RES-CHIP 10K 5% 1/10W R211 1-216-073-00 RES-CHIP 10K 5% 1/10W R212 1-216-045-00 METAL CHIP 680 5% 1/10W R213 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R251 1-216-222-00 RES-CHIP 10K 5% 1/8W R252 1-216-065-00 RES-CHIP 4.7K 5% 1/10W R253 1-216-057-00 METAL CHIP 2.2K 5% 1/10W R254 1-216-222-00 RES-CHIP 10K 5% 1/8W R255 1-216-085-11 RES-CHIP 33K 5% 1/10W
R256 1-216-085-11 RES-CHIP 33K 5% 1/10W R257 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R258 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R259 1-216-025-11 RES-CHIP 100 5% 1/10W R260 1-216-025-11 RES-CHIP 100 5% 1/10W
R261 1-216-097-11 RES-CHIP 100K 5% 1/10W R262 1-216-097-11 RES-CHIP 100K 5% 1/10W R263 1-216-045-00 METAL CHIP 680 5% 1/10W R264 1-216-033-00 METAL CHIP 220 5% 1/10W R265 1-216-073-00 RES-CHIP 10K 5% 1/10W
R266 1-216-182-00 RES-CHIP 220 5% 1/8W R267 1-216-134-00 METAL CHIP 2.2 5% 1/8W R268 1-216-134-00 METAL CHIP 2.2 5% 1/8W R269 1-205-991-11 METAL 0.1X2 10% 5W F R270 1-216-073-00 RES-CHIP 10K 5% 1/10W
Ref. No. Part No. Description Remark
R366 1-216-182-00 RES-CHIP 220 5% 1/8W R367 1-216-134-00 METAL CHIP 2.2 5% 1/8W R368 1-216-134-00 METAL CHIP 2.2 5% 1/8W R369 1-205-991-11 METAL 0.1X2 10% 5W F R370 1-216-073-00 RES-CHIP 10K 5% 1/10W
R371 1-216-089-11 RES-CHIP 47K 5% 1/10W R372 1-216-134-00 METAL CHIP 2.2 5% 1/8W R375 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R376 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R377 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R401 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R402 1-216-081-00 METAL CHIP 22K 5% 1/10W R403 1-216-081-00 METAL CHIP 22K 5% 1/10W R404 1-216-097-11 RES-CHIP 100K 5% 1/10W R405 1-216-097-11 RES-CHIP 100K 5% 1/10W
R406 1-216-077-11 RES-CHIP 15K 5% 1/10W R407 1-216-077-11 RES-CHIP 15K 5% 1/10W R408 1-216-055-00 METAL CHIP 1.8K 5% 1/10W R409 1-216-084-00 METAL CHIP 30K 5% 1/10W R410 1-216-073-00 RES-CHIP 10K 5% 1/10W
R411 1-216-055-00 METAL CHIP 1.8K 5% 1/10W R412 1-216-045-00 METAL CHIP 680 5% 1/10W R413 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R451 1-216-222-00 RES-CHIP 10K 5% 1/8W R452 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R271 1-216-089-11 RES-CHIP 47K 5% 1/10W R272 1-216-134-00 METAL CHIP 2.2 5% 1/8W R275 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R276 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R277 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R301 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R302 1-216-081-00 METAL CHIP 22K 5% 1/10W R303 1-216-081-00 METAL CHIP 22K 5% 1/10W R304 1-216-097-11 RES-CHIP 100K 5% 1/10W R305 1-216-097-11 RES-CHIP 100K 5% 1/10W
R306 1-216-077-11 RES-CHIP 15K 5% 1/10W R307 1-216-077-11 RES-CHIP 15K 5% 1/10W R308 1-216-055-00 METAL CHIP 1.8K 5% 1/10W R309 1-216-084-00 METAL CHIP 30K 5% 1/10W R310 1-216-073-00 RES-CHIP 10K 5% 1/10W
R311 1-216-055-00 METAL CHIP 1.8K 5% 1/10W R312 1-216-045-00 METAL CHIP 680 5% 1/10W R313 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R351 1-216-222-00 RES-CHIP 10K 5% 1/8W R352 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R353 1-216-057-00 METAL CHIP 2.2K 5% 1/10W R354 1-216-222-00 RES-CHIP 10K 5% 1/8W R355 1-216-085-11 RES-CHIP 33K 5% 1/10W R356 1-216-085-11 RES-CHIP 33K 5% 1/10W R357 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R453 1-216-057-00 METAL CHIP 2.2K 5% 1/10W R454 1-216-222-00 RES-CHIP 10K 5% 1/8W R455 1-216-085-11 RES-CHIP 33K 5% 1/10W R456 1-216-085-11 RES-CHIP 33K 5% 1/10W R457 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R458 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R459 1-216-025-11 RES-CHIP 100 5% 1/10W R460 1-216-025-11 RES-CHIP 100 5% 1/10W R461 1-216-097-11 RES-CHIP 100K 5% 1/10W R462 1-216-097-11 RES-CHIP 100K 5% 1/10W
R463 1-216-045-00 METAL CHIP 680 5% 1/10W R464 1-216-033-00 METAL CHIP 220 5% 1/10W R465 1-216-073-00 RES-CHIP 10K 5% 1/10W R466 1-216-182-00 RES-CHIP 220 5% 1/8W R467 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R468 1-216-134-00 METAL CHIP 2.2 5% 1/8W R469 1-205-991-11 METAL 0.1X2 10% 5W F R470 1-216-073-00 RES-CHIP 10K 5% 1/10W R471 1-216-089-11 RES-CHIP 47K 5% 1/10W R472 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R475 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R476 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R477 1-216-065-00 RES-CHIP 4.7K 5% 1/10W R801 1-216-198-11 RES-CHIP 1K 5% 1/8W R802 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R358 1-216-053-00 METAL CHIP 1.5K 5% 1/10W R359 1-216-025-11 RES-CHIP 100 5% 1/10W R360 1-216-025-11 RES-CHIP 100 5% 1/10W R361 1-216-097-11 RES-CHIP 100K 5% 1/10W R362 1-216-097-11 RES-CHIP 100K 5% 1/10W
R363 1-216-045-00 METAL CHIP 680 5% 1/10W R364 1-216-033-00 METAL CHIP 220 5% 1/10W R365 1-216-073-00 RES-CHIP 10K 5% 1/10W
16
R803 1-216-198-11 RES-CHIP 1K 5% 1/8W R804 1-216-198-11 RES-CHIP 1K 5% 1/8W R805 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R806 1-208-291-11 RES-CHIP 4.7M 5% 1/10W R807 1-216-097-11 RES-CHIP 100K 5% 1/10W
R808 1-216-097-11 RES-CHIP 100K 5% 1/10W R809 1-216-222-00 RES-CHIP 10K 5% 1/8W R810 1-216-049-11 RES-CHIP 1K 5% 1/10W
Page 17
XM-504Z
MAIN
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
R811 1-216-049-11 RES-CHIP 1K 5% 1/10W R814 1-216-210-00 RES-CHIP 3.3K 5% 1/8W R815 1-216-210-00 RES-CHIP 3.3K 5% 1/8W R901 1-216-065-00 RES-CHIP 4.7K 5% 1/10W R902 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R903 1-216-089-11 RES-CHIP 47K 5% 1/10W R904 1-216-033-00 METAL CHIP 220 5% 1/10W R905 1-216-041-00 METAL CHIP 470 5% 1/10W R906 1-216-073-00 RES-CHIP 10K 5% 1/10W R907 1-216-049-11 RES-CHIP 1K 5% 1/10W
R908 1-216-049-11 RES-CHIP 1K 5% 1/10W R909 1-216-041-00 METAL CHIP 470 5% 1/10W R910 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R911 1-216-081-00 METAL CHIP 22K 5% 1/10W R912 1-216-097-11 RES-CHIP 100K 5% 1/10W
R913 1-216-065-00 RES-CHIP 4.7K 5% 1/10W R914 1-216-206-00 RES-CHIP 2.2K 5% 1/8W R915 1-216-035-00 METAL CHIP 270 5% 1/10W R916 1-216-049-11 RES-CHIP 1K 5% 1/10W R917 1-216-073-00 RES-CHIP 10K 5% 1/10W
R918 1-216-073-00 RES-CHIP 10K 5% 1/10W R919 1-216-222-00 RES-CHIP 10K 5% 1/8W R920 1-216-190-00 RES-CHIP 470 5% 1/8W R921 1-216-190-00 RES-CHIP 470 5% 1/8W R922 1-216-049-11 RES-CHIP 1K 5% 1/10W
R923 1-216-049-11 RES-CHIP 1K 5% 1/10W R924 1-216-049-11 RES-CHIP 1K 5% 1/10W R925 1-216-049-11 RES-CHIP 1K 5% 1/10W R926 1-216-158-00 RES-CHIP 22 5% 1/8W R927 1-216-158-00 RES-CHIP 22 5% 1/8W
0 F901 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A) 0 F902 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
*************************************************************
3-263-283-11 MANUAL, INSTRUCTION (ENGLISH,SPANISH)
3-263-283-21 MANUAL, INSTRUCTION (ENGLISH,SPANISH,
3-263-283-31 MANUAL, INSTRUCTION (GERMAN,FRENCH,
3-263-283-41 MANUAL, INSTRUCTION (DUTCH,RUSSIAN,
3-263-283-51 MANUAL, INSTRUCTION (GREEK,POLISH,
*************************************************************

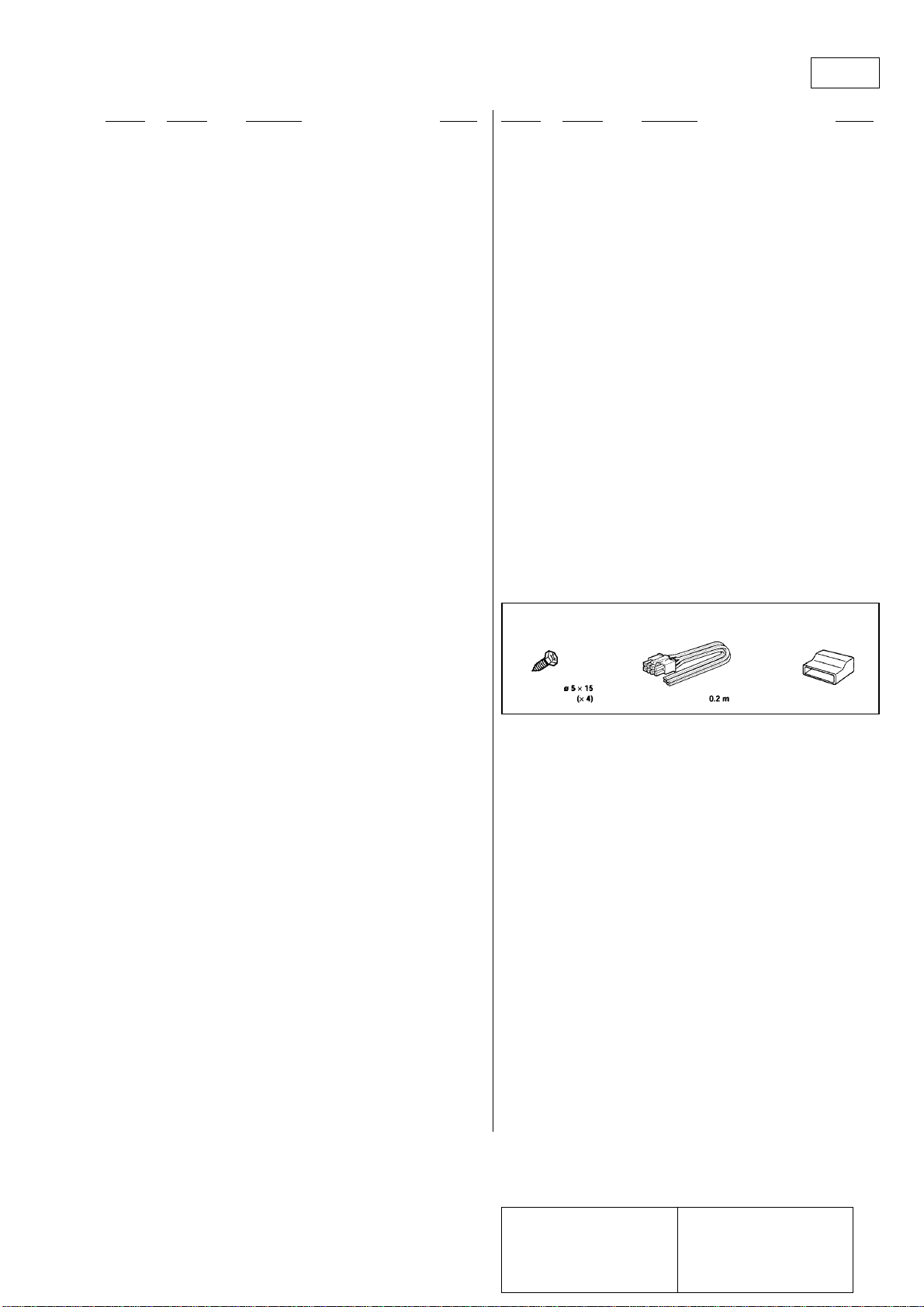

PARTS FOR INSTALLATION AND CONNECTIONS
***************************************
101 3-367-410-01 SCREW (DIA.5X15), TAPPING
102 1-823-952-11 CORD (WITH CONNECTOR) 8P (0.2m) 103 3-263-276-01 COVER (POWER)
MISCELLANEOUS
***************
ACCESSORIES
************
(US,CND)
TRADITIONAL CHINESE)
(AEP,UK,E,MX)
ITALIAN) (AEP,UK)
SWEDISH) (AEP,UK)
PORTUGUESE) (AEP,UK)
(MOUNTING SCREW)
102101 103
R928 1-216-134-00 METAL CHIP 2.2 5% 1/8W R929 1-216-134-00 METAL CHIP 2.2 5% 1/8W R930 1-216-134-00 METAL CHIP 2.2 5% 1/8W R931 1-216-134-00 METAL CHIP 2.2 5% 1/8W R932 1-216-150-00 RES-CHIP 10 5% 1/8W
R933 1-216-150-00 RES-CHIP 10 5% 1/8W R934 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
< SWITCH >
SW801 1-571-478-11 SWITCH, SLIDE (HPF(80Hz) (FRONT)) SW802 1-571-478-11 SWITCH, SLIDE (LPF(80Hz) (REAR))
< TRANSFORMER >
T901 1-443-277-11 TRANSFORMER, DC-DC CONVERTER
< THERMISTOR (POSITIVE) >
TH901 1-810-506-11 THERMISTOR NTH5G39B223K01 TH902 1-810-506-11 THERMISTOR NTH5G39B223K01 TH903 1-810-506-11 THERMISTOR NTH5G39B223K01
< VARIABLE RESISTOR >
VR801 1-225-459-11 RES, VAR, CARBON 10KX2 (LEVEL (FRONT)) VR802 1-225-459-11 RES, VAR, CARBON 10KX2 (LEVEL (REAR))
*************************************************************
The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified.
Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié.
17
Page 18
XM-504Z

REVISION HISTOR Y

Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page.
Ver. Date Description of Revision
1.0 2004. 01 New
18
Loading...
