Televisor Color
¡Panasonic¡Panasonic¡Panasonic¡Panasonic¡Pa
Manual de Instrucciones
Español
Panasonic¡Panasonic¡Panasonic¡Panasonic¡Panasonic¡
TQB8E3352E---2
Page 2
BIENVENIDA
EstimadoClientedePanasonic:
Bienvenido a la familia de los clientes de Panasonic. Esperamos que disfrute muchos años de su nuevo
televisor en color. Este televisor es de un modelo muy avanzado; sin embargo, en la Guía de Referencia
Rápida encontrará la información necesaria para poner el aparato en funcionamiento de una forma rápida. A
continuación puede leer las instrucciones completas y guardarlas para futuras consultas.
ÍNDICE
Advertencias y Precauciones 2....................
Accesorios 3.....................................
Guía de Referencia Rápida 4......................
Controles Básicos 5..............................
Uso de las Indicaciones en Pantalla 6..............
Controles de Aspecto 7...........................
Menú de Imagen 10...............................
Menú de Sonido 11...............................
Menú de Configuración 12........................
Menú de Sintonía 13..............................
Menú de Sintonía - Edición de Programas 14........
Menú de Sintonía - Configuración
Automática (ATP) 18..............................
Menú de Sintonía - Sintonía Manual 19.............
Idioma de las Indicaciones en Pantalla 20..........
Q-Link 21........................................
Selección y Configuración de AV 22................
Funcionamiento con VCR / DVD 23.................
Funcionamiento del Teletexto 24...................
Conexiones de Audio / Vídeo (AV) 26...............

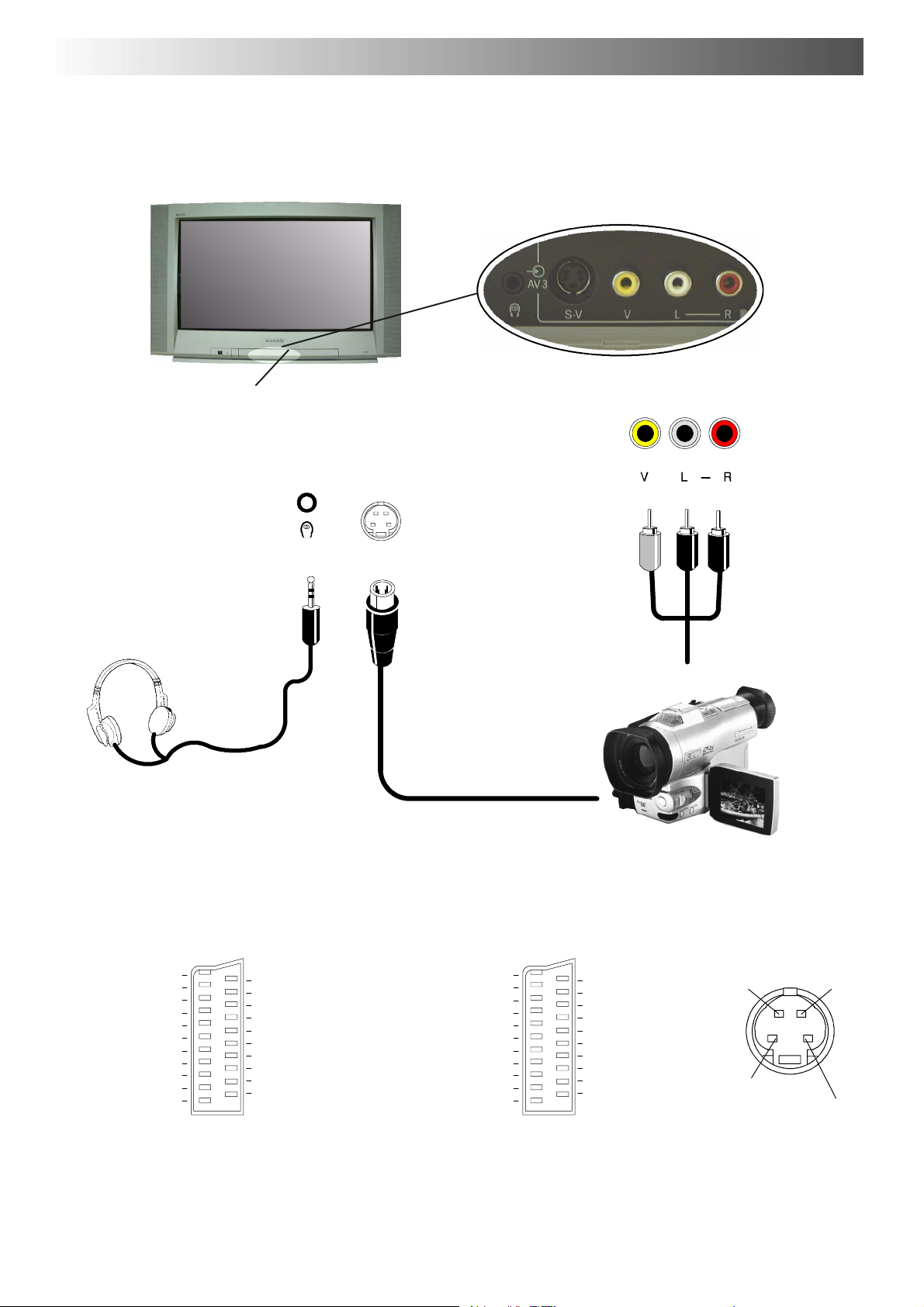

Bases de Conexión Frontales AV3 de 4 patillas para S Vídeo y RCA para Audio / Vídeo y de los Auriculares 26.
Información de los Conectores SCART y S-Vídeo 26....

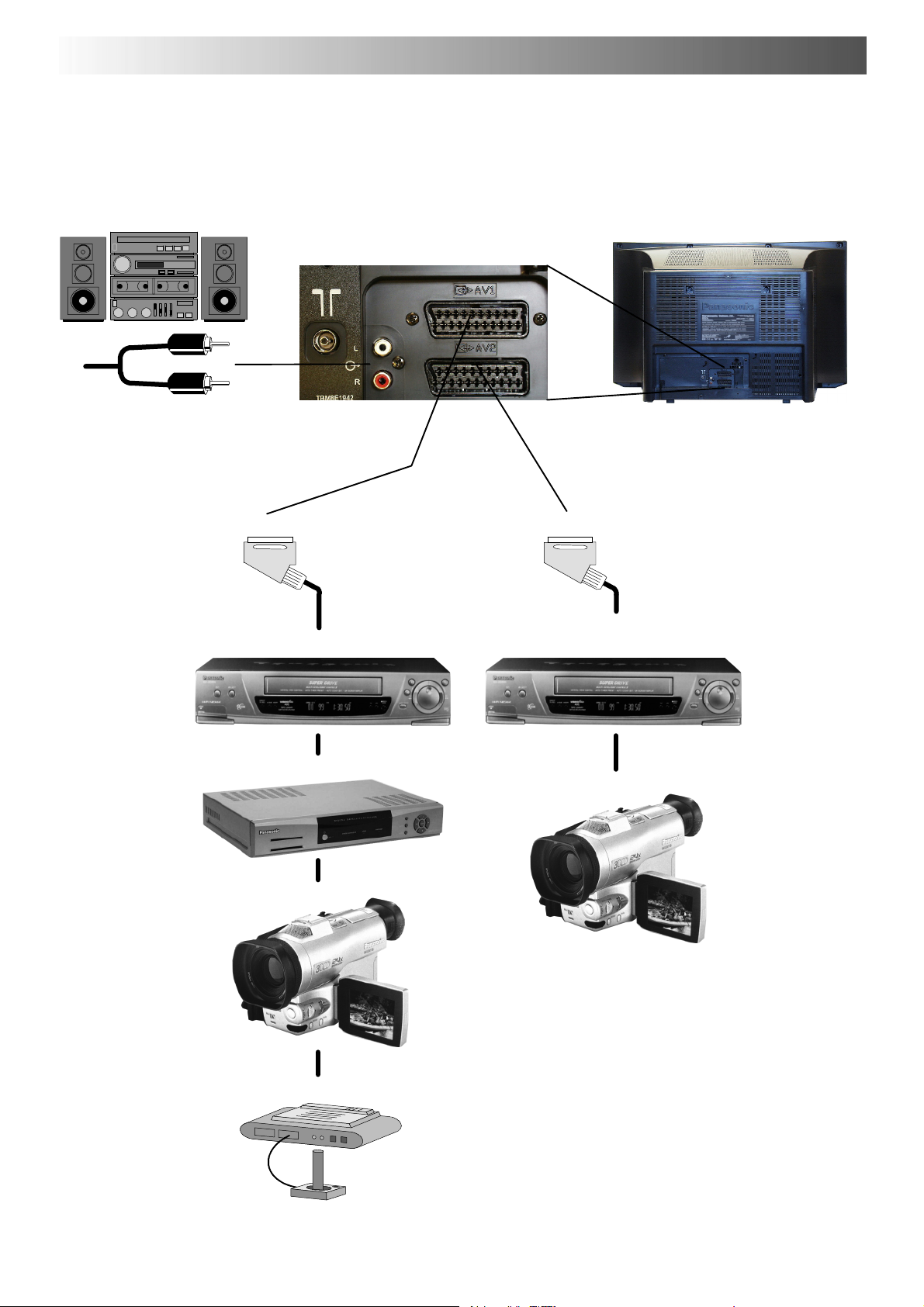

Por la parte posterior - Conectores AV1 / AV2
de21Patillas(SCART)ydeSalidadeAudioRCA 27....

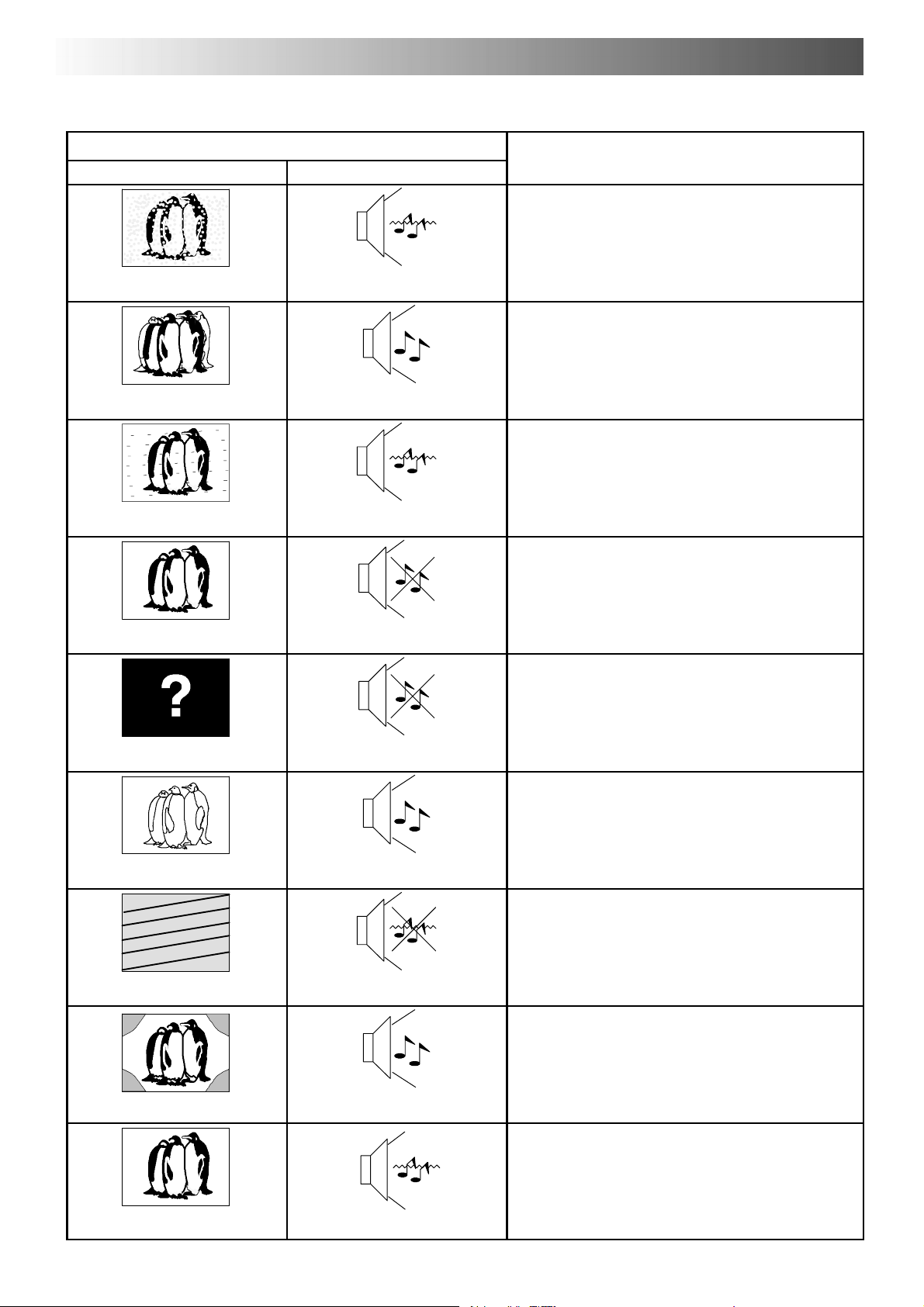

Localización de Averías 28........................
Información General 29...........................
Especificaciones 29..............................
ADVERTENCIAS Y PRECAUCIONES
D Este televisor ha sido diseñado para funcionar con corriente
alterna de 220 - 240 V, 50 Hz.
D Para evitar deterioros que podrían dar como resultado
descargas eléctricas o incendio, no exponga este televisor a
la lluvia o a una humedad excesiva.
D ADVERTENCIA: ¡ALTO VOLTAJE!
No retire la cubierta posterior, ya que debajo de la misma hay
piezas por las que pasa corriente eléctrica.
D Evite la exposición del televisor a la luz solar directa y a otras
fuentes de calor.
D El conmutador de Encendido / Apagado que lleva este
modelo, no desconecta completamente el televisor de la red
del suministroeléctrico.Retire la clavija de la base de tomade
corriente cuando no vaya a utilizar el televisor durante un
períododetiempoprolongado.
2
D CUIDADO DE LA CAJA Y DEL TUBO DE IMAGEN
Desenchufela clavija dela base de toma decorriente.Pueden
limpiarse la caja y el tubo de imagen con un paño suave
humedecido con agua y un detergente ligero. No utilice
soluciones que contengan benzol o petróleo. Los televisores
pueden producir electricidad estática, por lo que hay que
tener cuidado siempre que se toque la pantalla del aparato.
D Es esencial una ventilación adecuada para evitar las averías
en los componentes eléctricos, por lo que le recomendamos
que deje un espacio de 5 cm como mínimo alrededor del
televisor incluso cuando esté dentro de otro mueble o entre
estantes.
Page 3
ACCESORIOS
Compruebe que ha recibido los accesorios y elementos que se indican
Manual de Instrucciones de
Funcionamiento
La Garantía
del televisor
Transmisor de Mando a Distancia
EUR511211
Pilas para el Transmisor del
Mando a Distancia
(2 del tamaño R6 (UM3))
n
Pilas del mando a distancia
D Asegúrese de que las pilas estén
colocadas en la posición correcta.
D No mezcle pilas viejas y pilas
nuevas. Retire de manera inmediata
las pilas viejas ya agotadas.
D No mezcle pilas de tipos diferentes,
p.e. alcalinas y de manganeso ni
utilice pilas recargables (Ni-Cad).
3
Page 4
GUIA PARA LA PUESTA EN MARCHA RAPIDA
1
Enchufe la antena y conecte los equipos auxiliares
AV1
AV2
Ó
APARATO DE VÍDEO
RECEPTOR POR SATÉLITE
AV1
AV2
País
2
3
Seleccione su país
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgien
Schweiz
ELLADA
E.Eu
Empezar ATP Sinton.man Salir
Selección
En el caso de Suiza o de Bélgica,
seleccione el idioma que desee
En primer lugar, asegúrese de que el equipo de
vídeoestéenelmododeEnEspera
Conecte el televisor y enciéndalo
4
CH41
ATP EN CURSO
BUSCANDO : ESPERE, POR FAVOR
CH41 XYZ
02 78:01 41
TV / AV : Para salir
Dará comienzo la configuración automática, las emisoras serán
localizadas y quedarán memorizadas
Si está usted instalando un nuevo equipo de vídeo compatible con
Q-Link, puede ahora ENCENDERLO. Los datos de sintonización
Apriete el pulsador rojo
5
CH41
copiados concordarán con los del televisor.
Si hay un equipo de vídeo compatible conectado a la base de
enchufe AV2, los datos de los programas serán copiados en el
vídeoatravésdelQ-Link.Vealapágina21.
Si está instalando un nuevo equipo de vídeo compatible con
NEXTVIEWLINK, necesitará iniciar el copiado manualmente.
Veael manual d el equipo devídeo por loque respectaa losdetalles
para ello.
D Si el equipo de vídeo no ha aceptado la copia de datos desde el televisor, es posible que necesite seleccionar la opción de Copia
a partir del menú del equipo de vídeo.
D Si el Q-Link no funciona de forma correct a, compruebe que esté conectado a la base de conexión AV2 del televisor, que el cable
de SCART sea del tipo de “función total”, y que el equipo de vídeo sea compatiblecon la tecnología Q-Link, la
NEXTVIEWLINK uotras
tecnologías de tipo similar. Consulte con su proveedor para más detalles.
D Para más información acerca del Q-Link y de los equipos de conexión, véanse las páginas 21, 26 y 27.
4
Page 5
CONTROLES BÁSICOS CUADRO FRONTAL Y MANDO A DISTANCIA
Luz roja que indica el modo de En
Espera. Utilice el conmutador de En
Espera, -, + o las teclas 0 - 9 para
encender el televisor
Interruptor de Encendido y Apagado del televisor
STR (Memoria de Normalización) Se utiliza para memorizar las
sintonías y los valores de ajuste de otras funciones
F (Selección de Funciones)
Visualiza las funciones de Indicación En Pantalla; usar de forma
repetida para seleccionar las funciones disponibles: Volumen,
Contraste,Brillo,Color,Nitidez,Matiz(enmodoNTSC),Bajos,
Agudos, Balance y modo de Sintonía
Conmutador de ENCENDIDO /
APAGADO En Espera
Enciende el televisor o lo
apaga dejándolo En Espera
Tec la s d e m en ú
Pulse para acceder a los menús de
Imagen, Sonido y Configuración
(vea la página 6)
Botón de Estado
Púlselo para visualizar la posición del
programa, el nombre del programa, el
número del canal, el sistema de TV, la
hora, el modo estereofónico y la tabla
de programas.
Teclas del T eletexto (vea la página 24)
Tecla de Grabación Directa desde el
Televisor(vealapágina21)
Bases de conexión de
Audio/Vídeo RCA (página 26)
EnchufedeS---VHS(página26)
Base de conexión para los auriculares
(vea la página 26)
ConmutadordeTV/AV(vealapágina22)
Aumenta o disminuye la posición de los programas en una
unidad. Cuando una función está ya indicada, pulse para
aumentar o disminuir la función seleccionada
Activar/Desactivar el silenciador
del sonido
Teclas del cursor para efectuar
selecciones y ajustes
Conmutación entre visionado de la TV y
entradadeAV(vealapágina22)
Teclas de color que se utilizan para:
funciones de Edición de Programas
(vea la página 14)
funciones de Teletexto
(vea la página 24)
seleccióndeAV(vealapágina22)
Activar / desactivar el sonido
ambiental
Tecla de control de Aspeto
(vea la página 7)
Acceso Directo a un Canal
Mientras m ira normalmente la
televisión o está en los menús
Sintonizar, Editar Programas o
Sintonía Manual, pulse e introduzca
el número del canal utilizando las
teclas numéricas
La tecla N recupera los valores
memorizados con STR
STR (Memoria de Normalización)
Botones (0-9) de cambio de
programa/canal y botones de la
página de teletexto (vea página 24)
Posición de programa para la selección
de programas de dos dígitos
(10 - 99) haciendo uso de las teclas
numéricas

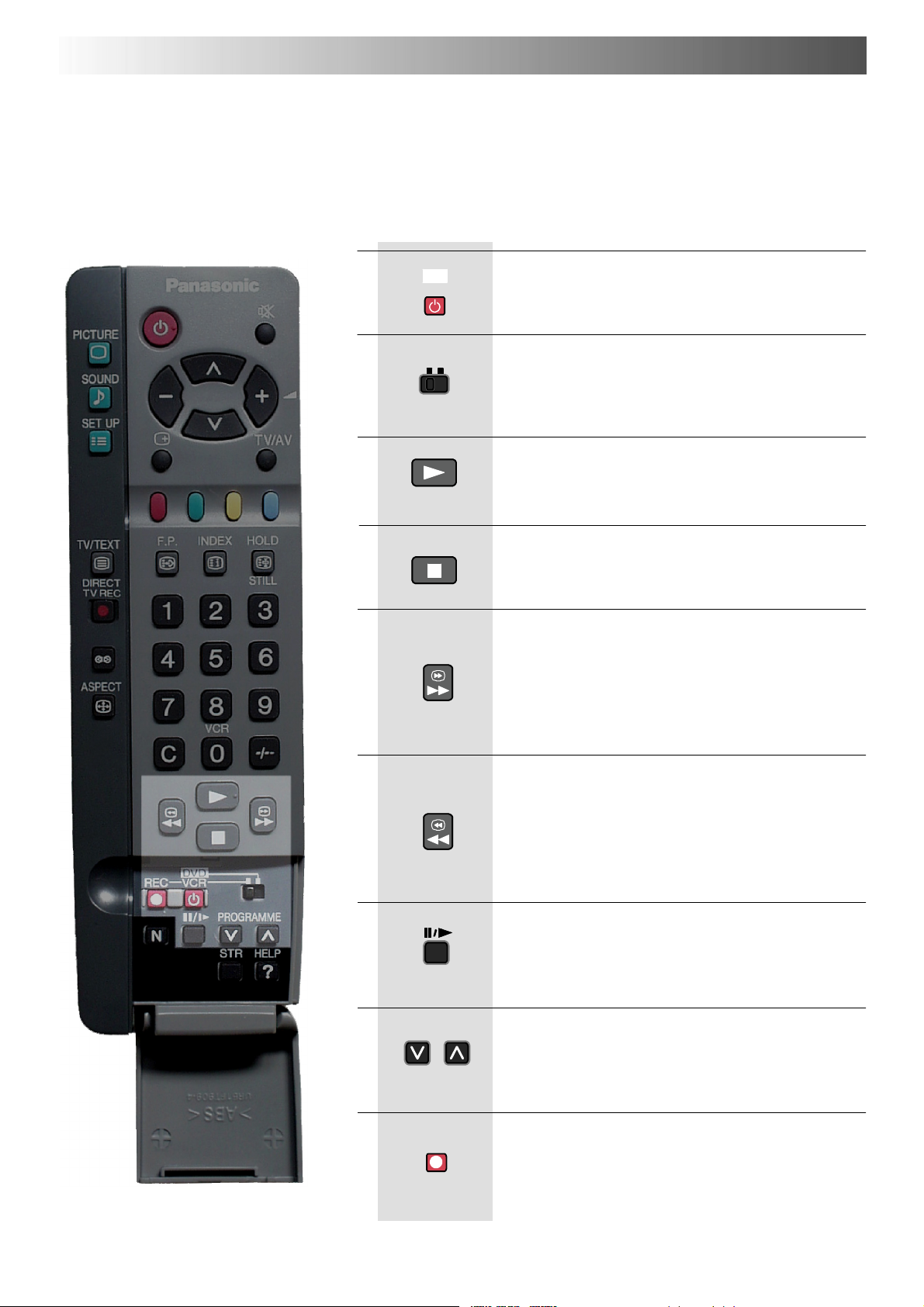

Botones Videograbadora/DVD
(vea la página 23)
La tecla de Ayuda proporciona una
demostración de los menús de
Indicación En Pantalla
5
Page 6
USO DE LAS INDICACIONES EN PANTALLA
Este televisor dispone de un sistema completo de menús de Indicaciones En Pantalla para acceder
a los ajustes y a las opciones
Seleccionar
Título del Menú
Submenús
Barra de selección
TV/AV
Imagen
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P--N R Off
AI On
Cambiar
Salir
Instrucciones
Indicador de opciones
Algunas de las selecciones como, por ejemplo, Contraste, Brillo, Color y Nitidez
le permitirán aumentar o disminuir el nivel de las mismas.
Algunas seleccionescomo, por ejemplo, Sintonizador,permiten elegir una opción.
Algunas selecciones como, por ejemplo, Menú de Sintonía le permitirán pasar a
otro menú.
LasteclasdeIMAGEN, SONIDO Y
CONFIGURACIÓN se utilizan par a abrir los
menús principales y también para volver al menú
anterior.
Los botones ‘cursor arriba’ y ‘cursor abajo’ se
utilizan para desplazar el cursor arriba y abajo en
los menús.
Las teclas izquierda y derecha del cursor se
utilizan para acceder a los menús, ajustar los
niveles o efectuar una selecció nen un conjuntode
opciones.
La teclaSTR se utiliza para memorizar los valores
elegidos después de haber efectuado los ajustes
o de haber seleccionado las opciones.
SOUND SET UP
STR
El botón TV/AV se utiliza para salir del sistema de
menús y volver a la pantalla normal de visión.
Con la tecla de HELP (AYUDA) obtendrá una
demostraciónde los menúsdisponibles. Pulsela
tecla de HELP y seleccione una de las opciones.
Si el botón de HELP está pulsado mientras se
muestra un menú, la caja de ”Instrucciones”
estará oculta de la visualización. Pulse el botón
de HELP de nuevo para mostrar la caja de
”Instrucciones”.
6
TV/AV
HELP
?
Page 7
CONTROLES DE ASPECTO
El televisor de pantalla ancha le permitirá disfrutar del visionado de las imágenes en su tamaño
máximo, incluyendo las películas en ’formato cine’ para pantalla panorámica.
Nota: La reproducción en modo ”Preciso” no está disponible cuando se reproduce una señal de ”RGB”.
ASPECT
Pulse la tecla de ASPECTO para
pasardeunaaotradelasseis
opciones de aspecto: Panasonic
Auto,4:3,Zoom,S-Zoom,16:9
(Total) y Preciso
Panasonic Auto
Panasonic Auto
Algunas emisiones son transmitidas
junto con una señal de identificación de
pantalla ancha (WSS). Si el televisor
recibe esta señal, se conmutará de
forma automática al modo de pantalla
ancha 16:9, de imagen máxima.
La conmutación automática de la
anchura de la pantalla depende de las
condiciones de la recepción y de la
potencia de la señal. Si la señal es
deficientey,por lotanto la WSS es débil,
es posible en tal caso que la imagen no
se amplíe hasta su tamaño total y que
aparezcan en el televisor unas zonas en
negro alrededor de los bordes.
4:3 Preciso
Panasonic Auto
Si la señal de la fuente de origen tuviera
una proporción de aspecto estándar de
4:3, es posible que prefiera verla en su
tamaño original; las teclas roja y verde
que aparecen le permitirán elegir el
visionado de la imagen en el tamaño
estándar de 4:3 o ampliarla en el modo
Preciso.
4:3
La opción 4:3 presentará en pantalla
una imagen de 4:3 en su tamaño
estándar de 4:3, pudiendo ser
seleccionada si desea verla en este
formato.
Zoom
En el modo de Zoom se aumenta el
tamaño de la sección central de la
imagen.
4:3
4:3
Zoom
La imagen puede ser desplazada y
ampliada en sentido vertical haciendo
uso de las teclas de color. El ajuste
anteriores de utilidad para poder v er los
subtítulos que puedan aparecer fuera
de la imagen.
Tamaño-- Tamaño+ PosV-- PosV+
Zoom
7
Page 8
CONTROLES DE ASPECTO
Las teclas de selección en pantalla que
aparecen para algunasde las funciones
del aspecto, se borrarán al cabo de
algunos segundos. Si después de ello,
desea seleccionar una operación,
apriete otra vez la tecla de Aspecto para
que dichas teclas vuelvan a aparecer de
nuevo.
Las proporciones de aspecto en pantalla ancha de las diferentes
películas y programas pueden variar. Si las mismas son más
anchas que una imagen estándar de aspecto 16:9, puede ser
visible en tal caso una banda negra en la parte superior y en la
parteinferiordelapantalla.
En el caso de que, en el modo Panasonic Auto, tenga problemas
con el tamaño de la presentación en pantalla cuando esté
reproduciendo grabaciones en formato de pantalla ancha desde
su equipo de vídeo, es posible que el control del seguimiento de
su equipo de vídeo requiera ser ajustado (en el manual de
instrucciones de su equipo de vídeo encontrará los detalles
referentes al ajuste).
Zoom
Tamaño-- Tamaño+ Pos--V-- Pos--V +
Se ha pulsado la tecla azul para desplazar la imagen
hacia arriba
S-Zoom
El S - Zoom permite incrementar el
aumento y la capacidad para desplazar
la imagen en sentido horizontal y en
sentido vertical.
16:9 (Total)
En el modo de 16:9 (Total),laimagen
aparecerá en su tamaño máximo pero
conunligeroalargamiento.
S--Zoom
Pos--H-- Pos--H+ PosV-- PosV+
Aumento incrementado con el S - Zoom
16:9
8
16:9 (Total)
Page 9
CONTROLES DE ASPECTO
Preciso
En el modo de Preciso, una imagen en
4:3 aparecerá en su tamaño máximo,
pero con una corrección de aspecto
aplicada al centro de la pantalla de
forma que el alargamiento es sólo
evidente en los bordes izquierdo y
derecho de la misma. El tamaño de la
imagen dependerá de la señal original.
CONTROL DE PAUSA
Control de PAUSA
LatecladePAUSAlepermitecongelar
la imagen en cualquier momento.
Preciso
Preciso
HOLD
STILL
9
Page 10

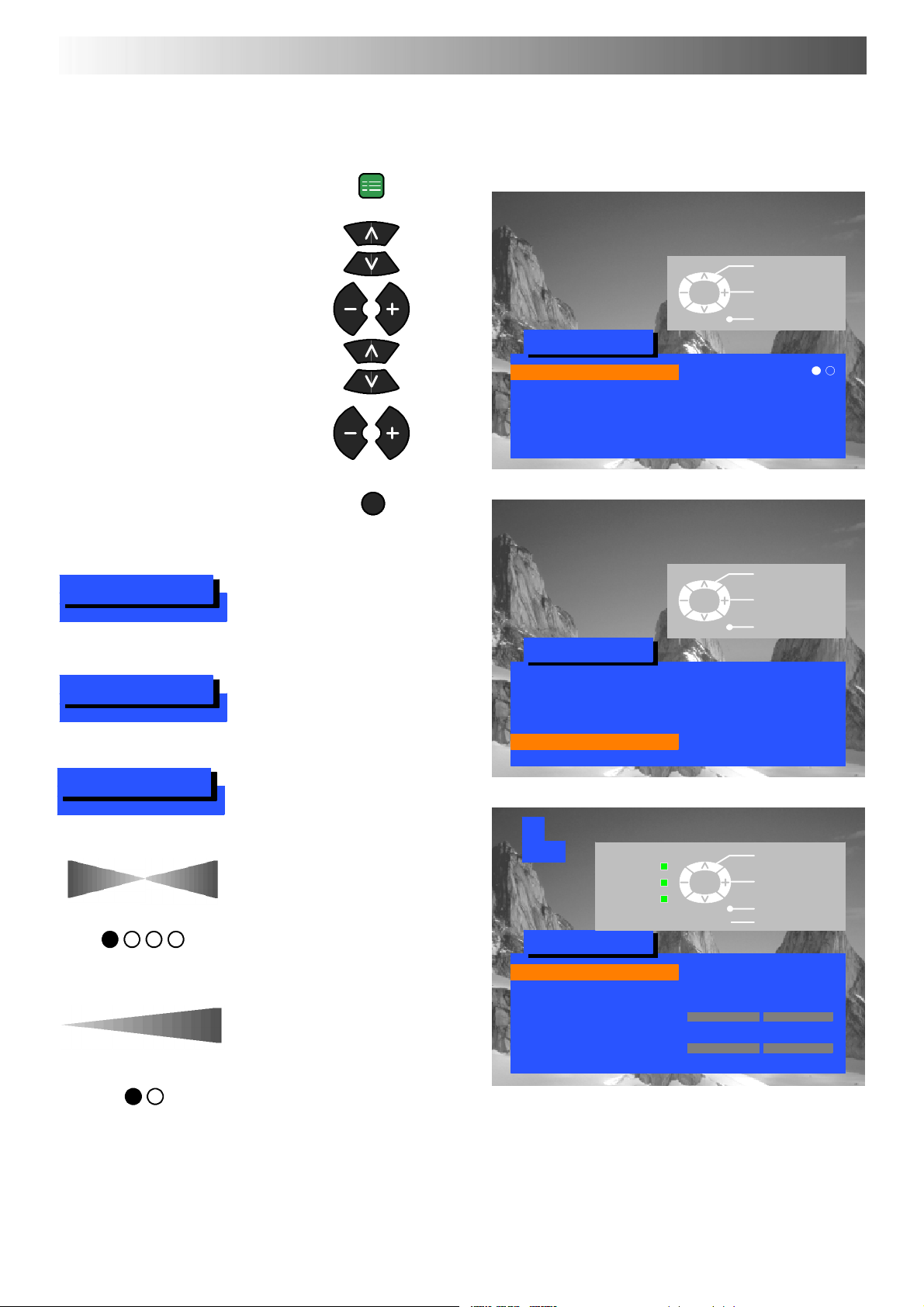

MENÚ DE IMAGEN
Este menú le permite efectuar ajustes en la calidad de la imagen
SeleccioneelmenúdeImagen
Vayaalaopciónquedesee
Aumente o disminuya los niveles
o fije las opciones
Pulse la tecla TV/AV para salir
del menú de Imagen
TV/AV
TV/AV
Imagen
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P--N R Off
AI On
Seleccionar
Ajustar
Salir
Contraste
Brillo
Color
Nitidez
Matiz
Temp. color
P-NR
AI
Los niveles de Contraste, de Brillo, de
Color y de Nitidez pueden ajustarse
para adaptarlos a sus preferencias y a
las condiciones de luz ambiental.
El ajuste del Matiz sólo aparecerá como
uno de los elementos del menú en el
caso de que esté conectada al televisor
una fuente de señal NTSC, lo que
permitirá el ajuste del tono.
El ajuste del balancede Color lepermite
fijar la tonalidad general de la coloración
de la imagen.
P-NR reduce de forma automática las
interferencias no deseadas en la
imagen.
La opción de AI analiza
automáticamente la imagen de entrada
y la procesa para obtener una mejora
del contraste, una profundidad de
campo óptima y unos tonos de color
vívidos.
TV/AV
Imagen
Contraste
Brillo
Color
Nitidez
Temp. color Normal
P--N R Off
AI On
Nitidez
Seleccionar
Ajustar
Salir
10
Page 11

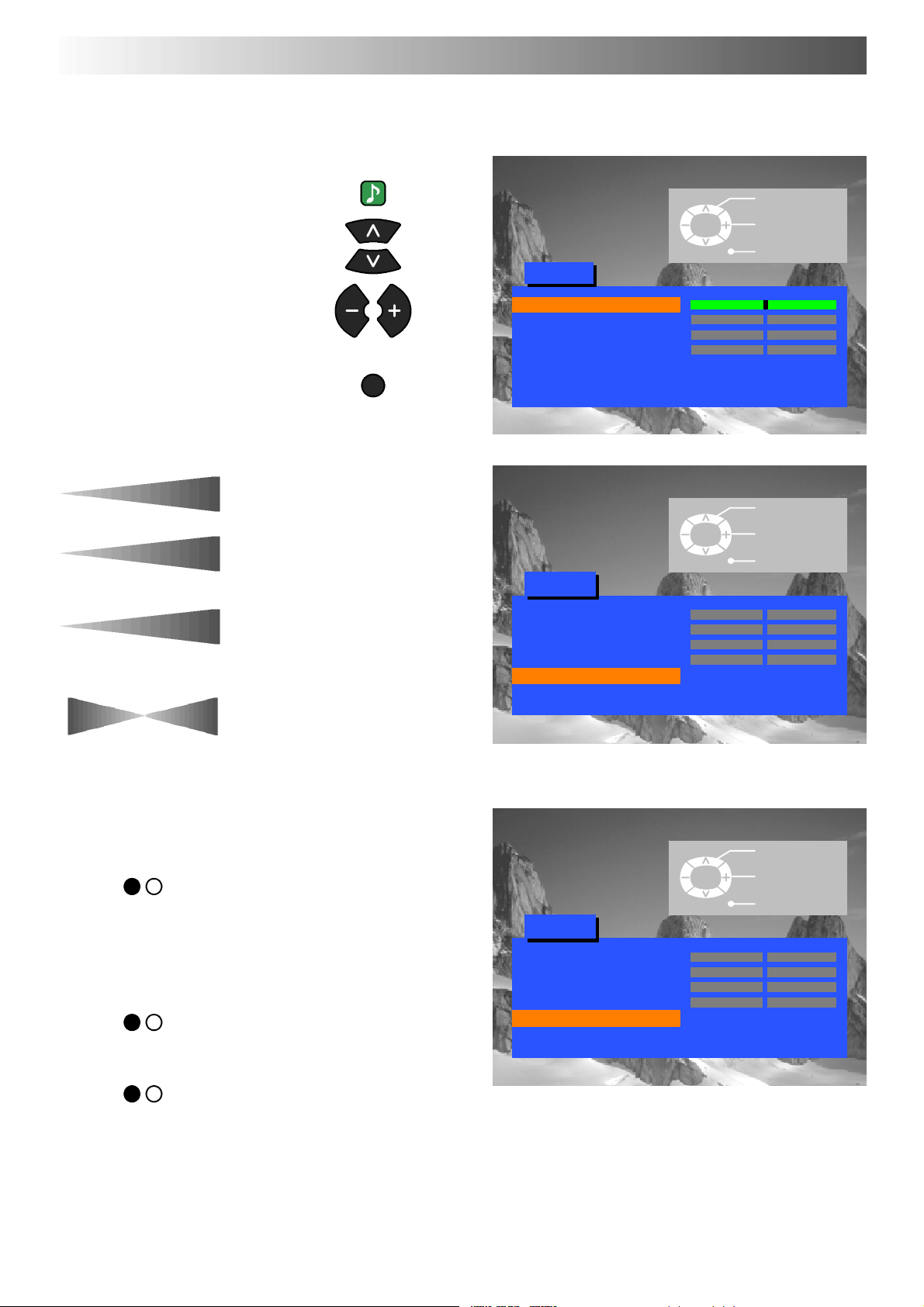

MENÚ DE SONIDO
El menú de Sonido le permite establecer sus preferencias personales por lo que se refiere a todos
losaspectosdelacalidaddelsonido
SOUND
SeleccioneelmenúdeSonido
Vayaalaopciónquedesee
TV/AV
Sonido
Seleccionar
Ajustar
Salir
Aumente o disminuya los niveles
o fije las opciones
Pulse la tecla TV/AV para salir
del menú de Sonido
Volumen
Graves
Agudos
Balance
El ajuste del Volumenregula el volumen
general del sonido.
El ajuste de los Bajos actúa sobre las
frecuencias más bajas y profundas,
pudiendo ser aumentado o disminuido.
El ajuste de los Agudos actúa sobre las
frecuencias más altas y agudas,
pudiendo ser aumentado o disminuido.
El Balance afecta al equilibrio de los
niveles de sonido entre el altavoz
izquierdo y el altavoz derecho. Puede
efectuarse el ajuste de manera que el
nivel de los altavoces se adapte a su
posición de escucha.
TV/AV
Volumen
Graves
Agudos
Balance
MPX Estéreo
Modo Música
Ambiente Off
TV/AV
Sonido
Volumen
Graves
Agudos
Balance
MPX Estéreo
Modo Música
Ambiente Off
Seleccionar
Cambiar
Salir
MPX
Modo
Ambiente
MPX estará por lo general fijada en
Estéreo para obtener la mejor
reproducción del sonido; sin embargo,
si la recepción es mala o si el servicio de
sonido estéreo no se encuentra
disponible, es aconsejable cambiar a
Mono. Se puede también seleccionar
Mono (M1) y (M2) si se están
transmitiendo señales.
Se puede mejorar el sonido durante la
recepción de Música o de Palabra
seleccionando la función apropiada.
‘Ambiente’ proporciona un realce
dinámico, obteniéndose la sensación
de un sonido envolvente.
TV/AV
Sonido
Volumen
Graves
Agudos
Balance
MPX Estéreo
Modo Música
Ambiente Off
Seleccionar
Cambiar
Salir
11
Page 12

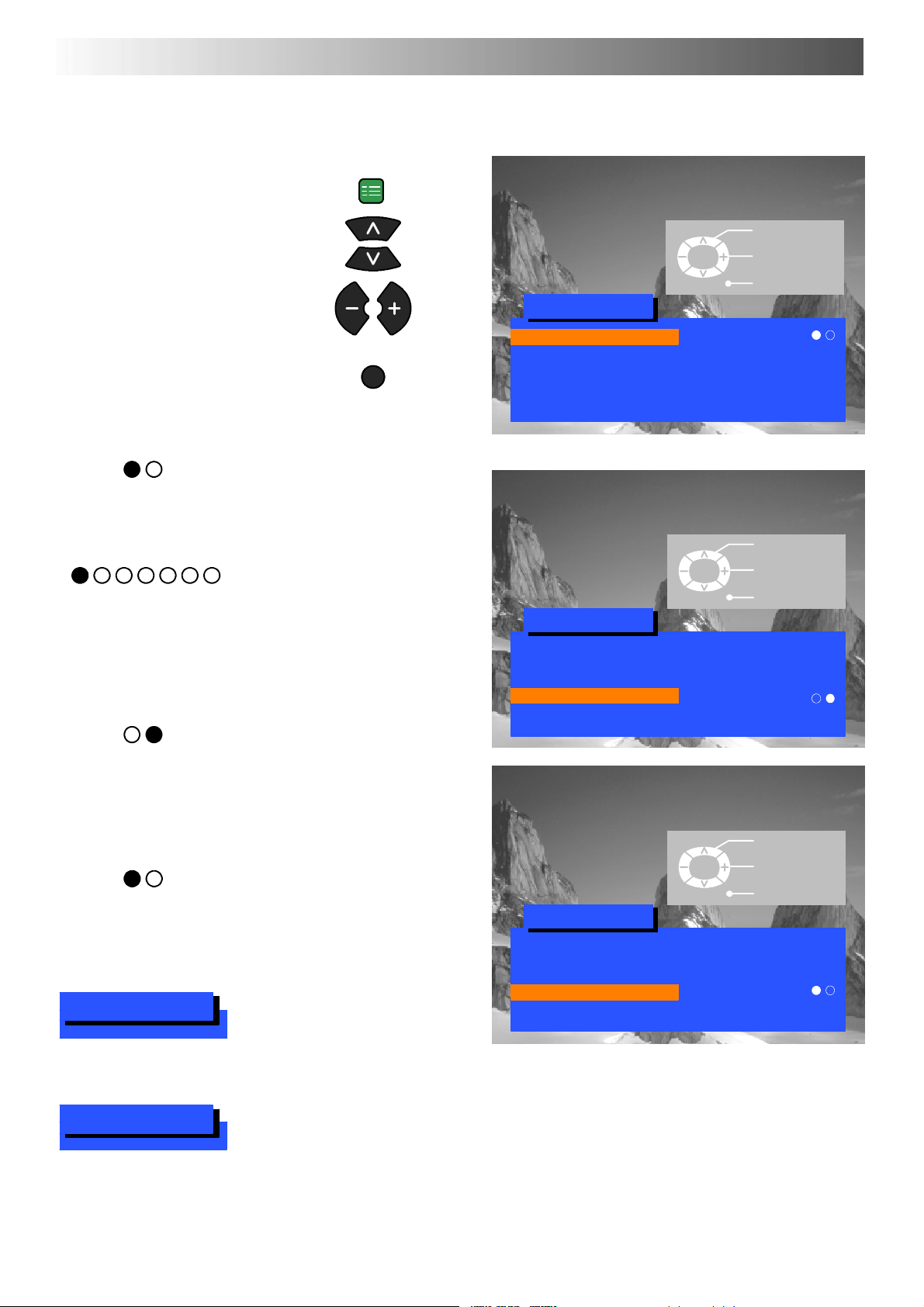

MENÚ DE CONFIGURACIÓN
El menú de Configuración da acceso a diversas características avanzadas y también al menú de
Sintonía
Seleccione el menú de
Configuración
SET UP
Vayaalaopciónquedesee
Aumente o disminuya los
niveles, fije las opciones o
acceda a nuevos menús
Pulse la tecla TV/AV para salir
del menú de Configuración
La opción de Modo texto le permite
Modo texto
Temporizador
F l i c k e r --- R
elegir entre los modos de FLOF o de
LIST. Vea la página 24.
El temporizador de desconexión
apagará el televisor en un plazo de
tiempo fijado que puede usted elegir
entre los 0 y los 90 minutos en intervalos
de 15 minutos.
Observará que, normalmente, el mejor
reglaje para Parpadeo --- R es el de
Activado para reducir cualquier ligero
movimiento en la imagen. Sin embargo,
es posible que en ocasiones algunas
emisiones puedan resultar
beneficiadas al seleccionar la posición
de Desactivado.
TV/AV
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link On
Sintonizar
Idioma de OSD
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link On
Sintonizar
Idioma de OSD
Seleccionar
Cambiar
Salir
Seleccionar
Cambiar
Salir
Q-Link
Sintonizar
Idioma de OSD
12
Q-Link le permite activar o desactivar la
comunicación de datos con un aparato
grabador/reproductor compatible. Vea
página 21.
El menú de Sintonía proporciona el
acceso a muchas otras características
que incluyen la Edición de Programas,
ATP, Sintonía Fina, Sintonía Manual,
Sistema de Color y Corrección del
Volumen.Vealapágina13.
Esta opción le permite seleccionar el
idioma utilizado para las Indicaciones
En Pantalla. Vea la página 20.
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link Off
Sintonizar
Idioma de OSD
Seleccionar
Cambiar
Salir
Page 13
MENÚ DE SINTONÍA
El menú de Sintonía proporciona el acceso a los menús de sintonía manual, automática y fina
Seleccione el menú de
Configuración
Vaya al menú de Sintonía
Acceda al menú de Sintonía
Vayaalaopciónquedesee
Aumente o disminuya los
niveles, fije las opciones o
acceda a nuevos menús
Pulse la tecla TV/AV para salir
Edición programa
SET UP
TV/AV
El acceso al menú de edición de
Programas permitirá desplazar, añadir,
borrar, dar nombre o bloquearemisoras
y proporciona el acceso al sistema de
TV. Vea la página 14.
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link Off
Sintonizar
Idioma de OSD
TV/AV
Configuración
Seleccionar
Cambiar
Salir
Seleccionar
Acceder
Salir
ATP
Sintonía manual
Sintonía fina
Sistema de color
Correción vol.
Descodificador
(AV2)
El menú de configuración Auto le
permite volver a sintonizar de forma
automática el televisor .
Vealapágina18.
El menú de sintonía Manual permite
sintonizar manualmente las posiciones
de programa individuales.
Vealapágina19.
Las emisoras pueden ser sintonizadas
deformafinahaciendousodelajustede
sintonía Fina.
El menú del sistema deColor lepermite
decidir la opción correcta del estándar
de transmisión.
La corrección del volumen le permite
ajustarelniveldelvolumendelas
emisoras individuales.
Esta opción se utiliza cuando un
descodificador está conectado a través
de AV2. Ajustar a On si ha de
procesarse por el descodificador una
señal codificada. Ajustar a Off tras el
uso.
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link Off
Sintonizar Acceder
Idioma de OSD
1
CH41
Volver--
Sintonizar
Edición programa Acceder
ATP
Sintonía manual
Sintonía fina
Sistema de color AUTO
Correción vol.
Descodificador (AV2) Off
TV/AV
STR
Seleccionar
Acceder
Salir
Memorizar
13
Page 14

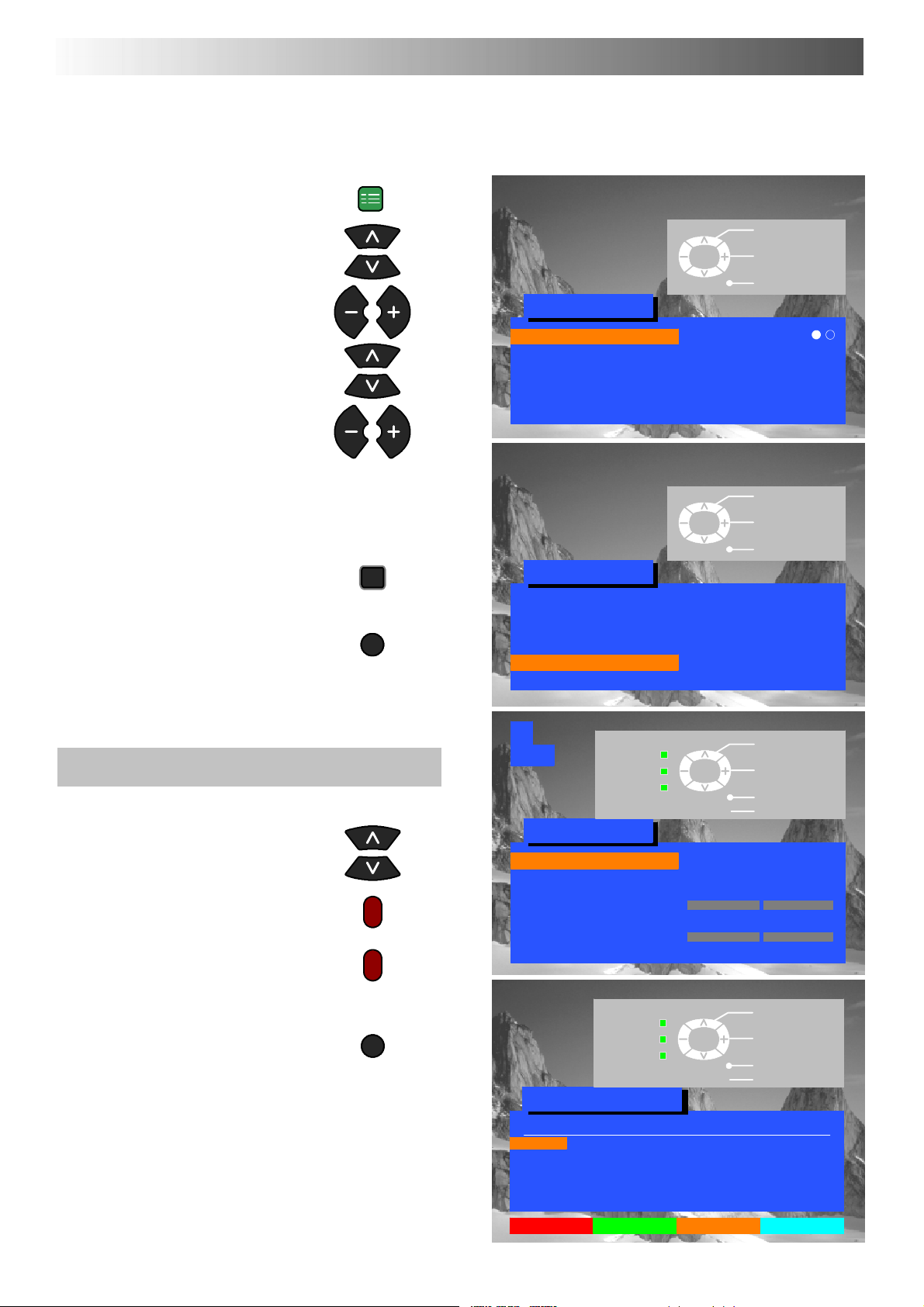

MENU DE SINTONÍA - EDICIÓN DE PROGRAMAS
El menú de edición de Programas le permite editar los valores de posición de los programas
Seleccione el menú de
Configuración
Vaya al menú de Sintonía
Acceda al menú de Sintonía
Vaya al menú de edición de
Programas
Acceda al menú de edición de
Programas
Efectúe los cambios requeridos
(vea las secciones que aparecen
a continuación)
Pulse la tecla STR para
memorizar los cambios
Si ha terminado de utilizar el
menú de edición de Programas,
pulse la tecla TV/AV para salir
SET UP
STR
TV/AV
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link Off
Sintonizar
Idioma de OSD
TV/AV
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link Off
Sintonizar Acceder
Idioma de OSD
Seleccionar
Cambiar
Salir
Seleccionar
Acceder
Salir
Para borrar una posición de programa
quenosedesea
Seleccione la posición del
programa
Pulse la tecla Roja del mando a
distancia
VuelvaapulsarlateclaRoja
para confirmar
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
TV/AV
1
CH41
Volver--
TV/AV
STR
Seleccionar
Acceder
Salir
Memorizar
Sintonizar
Edición programa Acceder
ATP
Sintonía manual
Sintonía fina
Sistema de color AUTO
Correción vol.
Descodificador (AV2) Off
Cambio
programa
Ajustar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: -- Off SC1
4: -- Off SC1
5: -- Off SC1
14
Borrar Insert Mover TV>VCR
Page 15

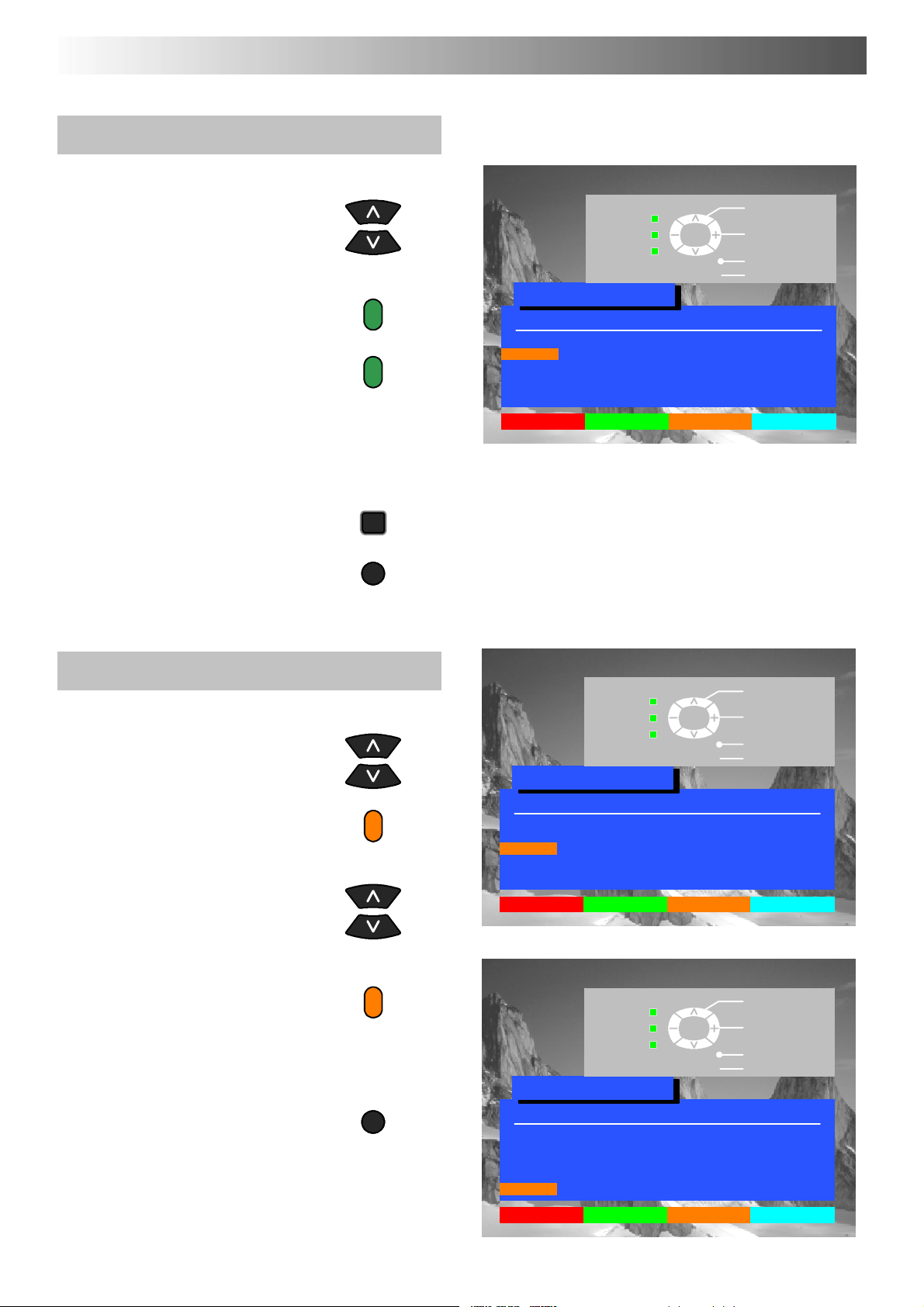

MENU DE SINTONÍA - EDICIÓN DE PROGRAMAS
Para añadir una posición de programa
Elija la posición de programa en la
quesehadeintroducirelnuevo
programa
Pulse la tecla Verde
VuelvaapulsarlateclaVerdepara
confirmar
Este programa en blanco puede a
continuación ser sintonizado, darle
un nombre, ser bloqueado y ser
asignado al sistema de TV que
usted elija
Pulse STR para memorizarlo
Si ha terminado de utilizar el menú
de edición de Programas, pulse la
tecla TV/AV para salir
STR
TV/AV
Cambio
programa
Ajustar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC1
4: -- Off SC1
5: -- Off SC1
Borrar Insert Mover TV>VCR
Paramoverunprogramaaotraposición
Elija la posición del programa
quehadesermovido
Pulse la tecla Amarilla en el
mando a distancia
Elijalanuevaposición
VuelvaapulsarlateclaAmarilla
para confirmar
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
TV/AV
Cambio
programa
Ajustar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC1
4: -- Off SC1
5: -- Off SC1
Borrar Insert Mover TV>VCR
Cambio
programa
Ajustar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: -- Off SC1
4: -- Off SC1
5: CH44 ZXY Off SC1
Borrar Insert Mover TV>VCR
15
Page 16
MENÚ DE SINTONÍA - EDICIÓN DE PROGRAMAS
Para sintonizar una posición de programa
Elija la posición del programa
Vayaalacolumnadelcanal
Aumentar o disminuir el número de
canal o utilizar la tecla ‘C’ para
Acceso Directo al Canal (vea
página 5).
STR
Pulse STR para memorizarlo
SihaterminadoenelMenúde
TV/AV
Edición de Programa, pulse el
botón TV/AV para salir.
Para cambiar el nombre de una posición
de programa
Cambiar
canal
Seleccionar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC1
4: -- Off SC1
5: -- Off SC1
Elija la posición del programa
VayaalacolumnadeNombre
Elija el nuevo carácter
Pasealaposicióndelcarácter
siguiente
Continúe hasta haber efectuado el
cambio de nombre
Pulse STR para memorizarlo
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
STR
TV/AV
Cambio
caracteres
Seleccionar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC1
4: -- Off SC1
5: -- Off SC1
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
+--. 0123456789
16
Page 17

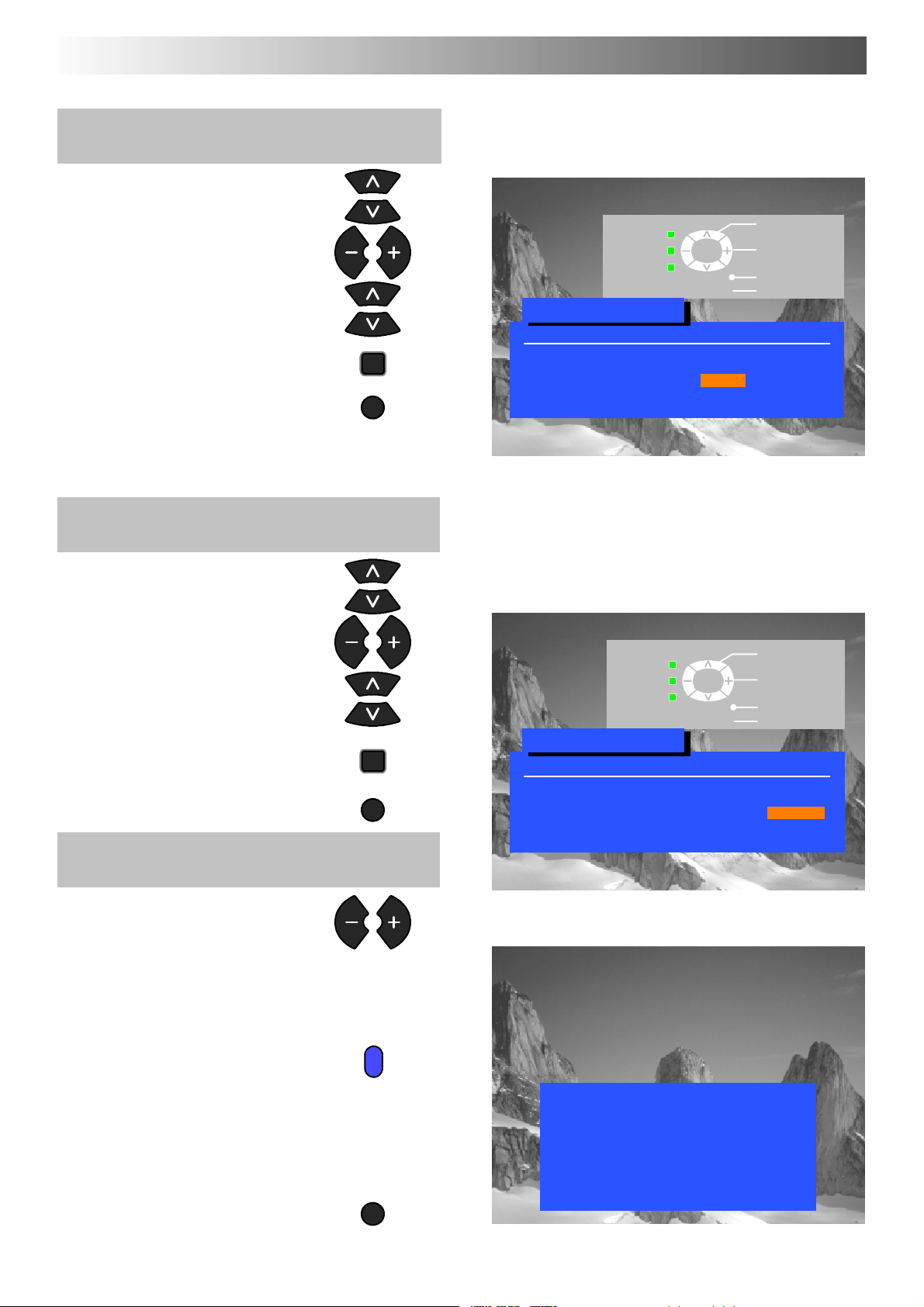

MENÚ DE SINTONÍA - EDICIÓN DE PROGRAMAS
Bloqueo de una posición de programa
para evitar el acceso a la misma
Elija la posición del programa
Vaya a la columna de bloqueo
Elija entre bloqueo o desbloqueo
Edición programa
Pulse STR para memorizarlo
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
Nota:
Cuando una posición de programa está bloqueada, el
Acceso Directo al Canal haciendo uso de la tecla ‘C’ y
de las teclas numéricas en el mando a distancia no
está disponible.
STR
TV/AV
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC1
4: -- Off SC1
5: -- Off SC1
Volver--
TV/AV
STR
Bloqueo
On/Off
Seleccionar
Salir
Memorizar
Cambio del sistema de TV para una
posición de programa
Elija la posición del programa
VayaalacolumnadeSistema(Sys)
Elija el sistema de sonido
requerido:
SC1 : PAL B/G, H / SECAM B/G
SC2 : PAL I
SC3 : PAL D/K / SECAM D/K
F:SECAML/L’
Pulse STR para memorizarlo
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
STR
TV/AV
Para copiar la información de los programas
en un aparato de vídeo compatible conectado
aAV2
VayaalacolumnadeProgramas
(Prog.)
Pulse la tecla Azul en el mando a
distancia.
Los datos de los programas serán
enviados a continuación al
aparato de vídeo. Esto puede
exigir algunos segundos,
dependiendo del número de
emisoras que estén memorizadas.
Si en la pantalla aparece el
mensaje “Error: Compruebe el
estado del VCR”, la televisión no
escapazdeenviarlosdatosdel
programa al VCR. Para obtener
más detalles, consulte el manual
del VCR.
SihaterminadoenelMenúde
Edición de Programa, pulse el
botón TV/AV para salir.
TV/AV
Cambiar
sistema TV
Seleccionar
Volver--
TV/AV
STR
Salir
Memorizar
Edición programa
Prog. Can. Nombre Bloqueo Sist
1: CH41 XYZ Off SC1
2: -- Off SC1
3: CH44 ZXY Off SC2
4: -- Off SC1
5: -- Off SC1
ENVÍO DE TV A VCR EN CURSO
ESPERE, POR FAVOR
Programa : 63
Mando a distancia no disponible
17
Page 18

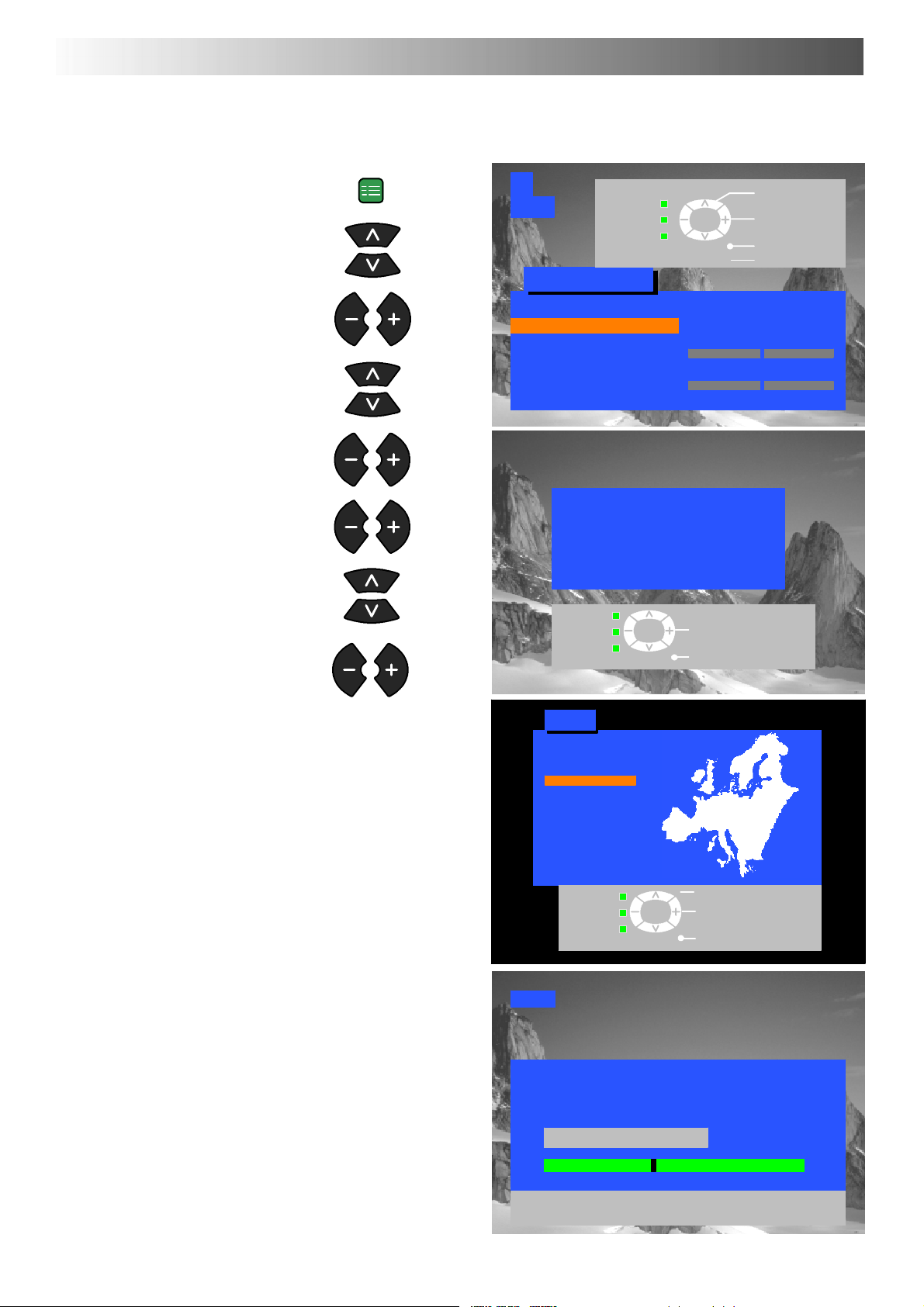

MENÚ DE SINTONÍA - CONFIGURACIÓN AUTOMÁTICA (ATP)
El menú de configuración Automática le permitirá volver a sintonizar automáticamente el televisor a
las emisoras locales. Esto resulta de utilidad si usted se traslada a una región diferente.
Inicie el menú de Configuración
Vaya al menú de Sintonía
SET UP
1
CH41
Sintonizar
Volver--
TV/AV
STR
Seleccionar
Acceder
Salir
Memorizar
Acceda al menú de sintonía
Vaya a configuración Automática
Accedaalaconfiguración
Automática
Pulse para confirmar el inicio
Seleccione su país
Pulse para iniciar la configuración
Automática (ATP)
La TV explorará, localizará y
clasificará en orden sus emisoras
locales. Si un VCR compatible
está conectado a través de la
base AV2, los datos de programa
se enviarán al VCR vía el Enlace
Q(veapágina21).
Edición programa
ATP Acceder
Sintonía manual
Sintonía fina
Sistema de color AUTO
Correción vol.
Descodificador (AV2) Off
Atención
Reiniciando ATP, se borran
los programas memorizados,
sintonizándose las emisiones
disponibles en ese momento.
Para empezar ATP
Volver--
País
Deutschland
Österreich
France
Italia
España
Portugal
Nederland
Danmark
Sverige
Norge
Suomi
Belgien
Schweiz
ELLADA
E.Eu
Volver--
TV/AV
TV/AV
Salir
País
Para empezar ATP
Salir
Unavezqueestaoperaciónhaya
quedado finalizada, el televisor
indicará la posición de
programa 1.
18
CH41
ATP EN CURSO
BUSCANDO : ESPERE, POR FAVOR
CH41 XYZ
02 78:01 41
SETUP : Ritorno menú de sintonía
TV/AV : Salir
Page 19

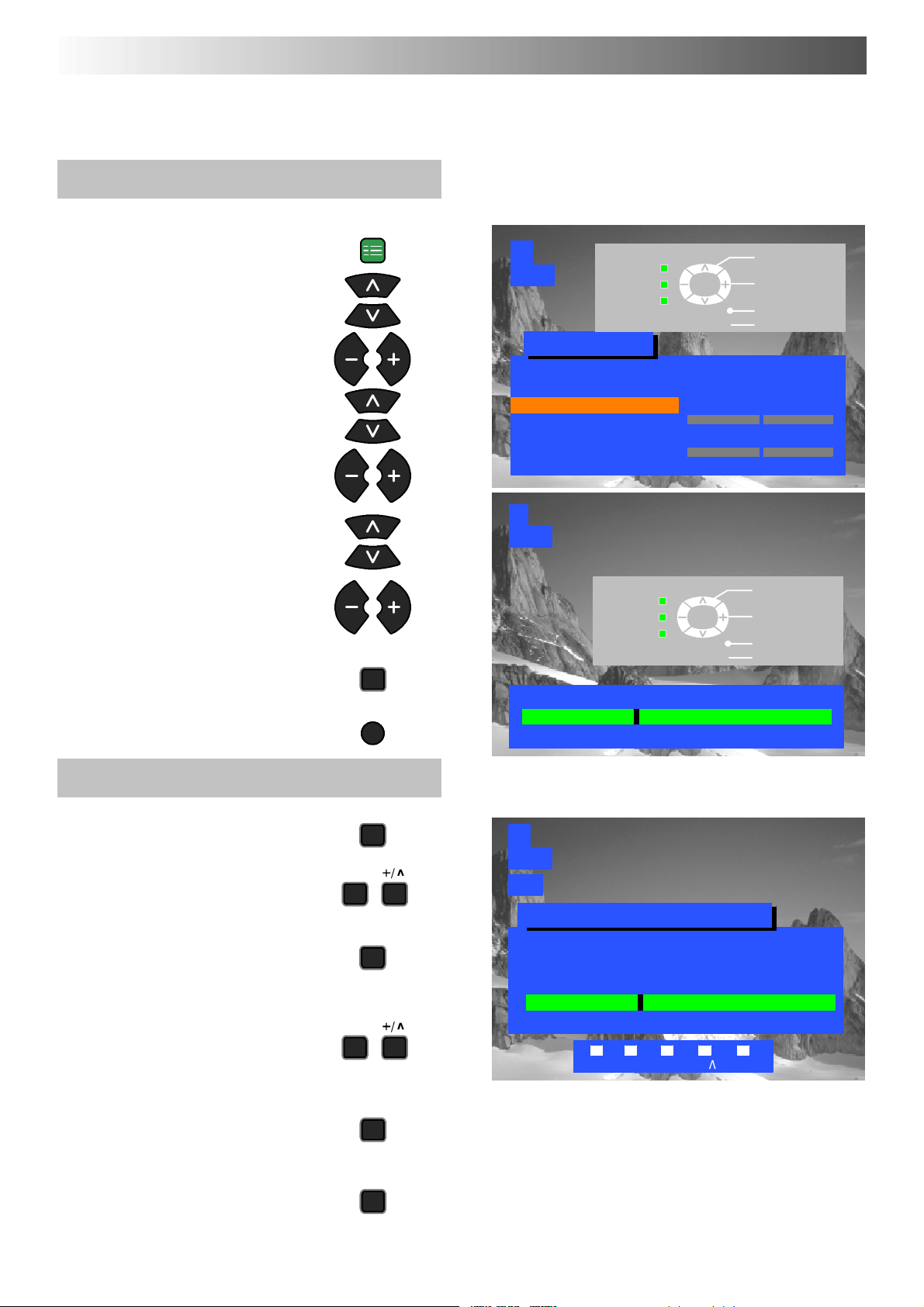

MENÚ DE SINTONÍA - SINTONÍA MANUAL
La sintonía manual de las posiciones de los Programas está disponible bien sea desde el menú de
las Indicaciones En Pantalla o desde los controles del cuadro frontal
MENÚ DE SINTONÍA MANUAL
Inicie el menú de Configuración
Vaya al menú de Sintonía
Acceda al menú de sintonía
VayaasintoníaManual
AccedaasintoníaManual
Seleccione la posición de
programaasintonizar
Inicie la sintonía
Unavezquehayaencontradoel
programa deseado, pulse STR
para memorizarlo
Pulse la tecla TV/AV para salir .
SET UP
STR
TV/AV
1
CH41
Volver--
TV/AV
STR
Seleccionar
Acceder
Salir
Memorizar
Sintonizar
Edición programa
ATP
Sintonía manual Acceder
Sintonía fina
Sistema de color AUTO
Correción vol.
Descodificador (AV2) Off
1
CH41
Programa
desc./asc.
Búsqueda
Volver--
Sintonía manual
02 78:01 41
TV/AV
STR
desc./asc.
Salir
Memorizar
Sintonía manual (Cuadro frontal)
Pulse la tecla F (Cuadro frontal)
hasta llegar a “Modo de sintonía”
Pulse la tecla - o la + para acceder
al modo de Sintonía
Pulse la tecla TV/AV para moverse
entre “Cambio Programa”,
“Empezar la búsqueda” o “Cambiar
sistema TV”.

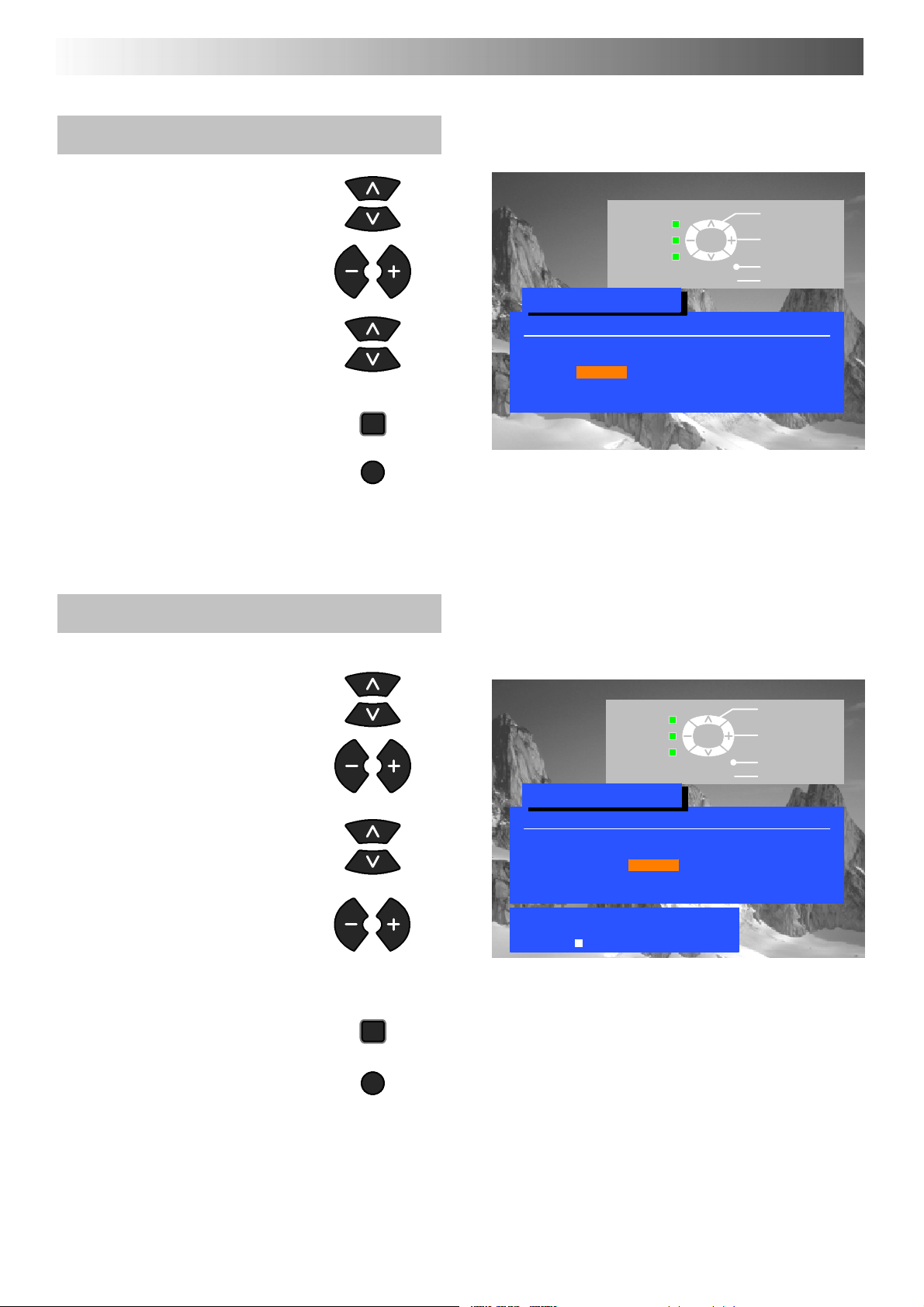

Pulse la tecla - o la + para cambiar
la posición del programa, iniciar la
búsqueda o modificar el sistema de
TV
Unavezquesehaencontradola
emisora que se desea, pulse STR
para memorizar los cambios
Repita el procedimiento anterior
para sintonizar otros programas
adicionales o pulse la tecla F para
salir.
--- / v
TV/AV
--- / v
STR
F
1
CH41
SC1
Proceso de sintonía
--,+ : Empezar la búsqueda
TV/AV : Mover Cursor
STR : Memorizar
F : Salir
02 78:01 41
STR F --/V +/ TV/AV
F
19
Page 20

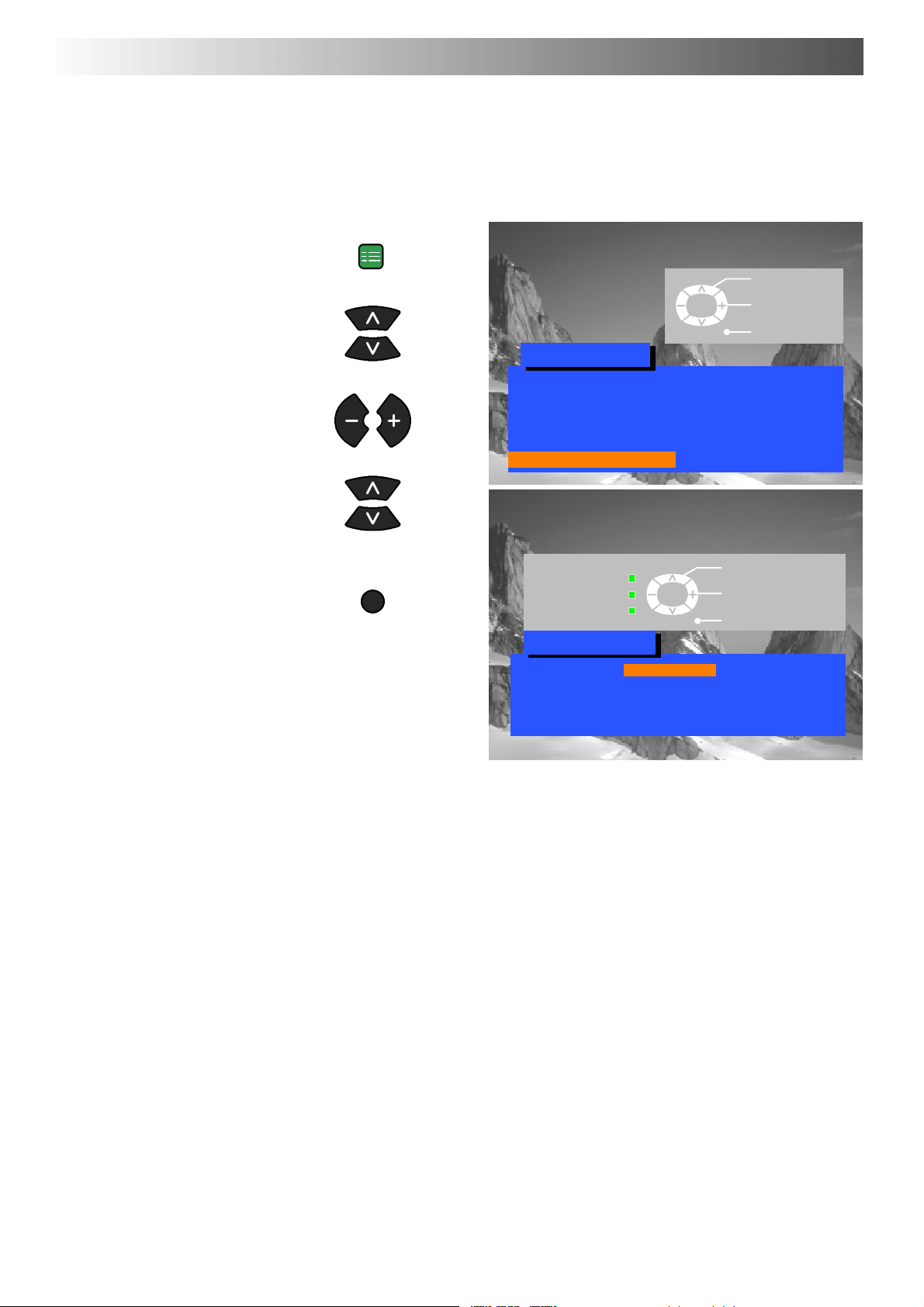

IDIOMA DE LAS INDICACIONES EN PANTALLA(OSD)
Cuando se instaló el televisor por primera vez, el idioma de las Indicaciones en Pantalla fue
establecido de acuerdo con la elección de país efectuada por usted. Si desea utilizar un idioma
diferente, el mismo puede ser seleccionado a partir del menú del idioma de las Indicaciones En
Pantalla (OSD).
SET UP
Inicie el menú de Configuración
Seleccionar
Acceder
Vaya al menú de idioma de las
OSD
Acceda al menú de idioma de
las OSD
Vayaalaopciónquedesee
Pulse la tecla TV/AV para
efectuar la selección y salir.
TV/AV
TV/AV
Salir
Configuración
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link On
Sintonizar
Idioma de OSD Acceder
Seleccionar
Seleccionar
Volver--
TV/AV
Salir
Idioma de OSD
Deutsch Español Nederlands
English Norsk Suomi
Français Dansk Türkçe
Italiano Svenska Português
ELLHNIKA
20
Page 21

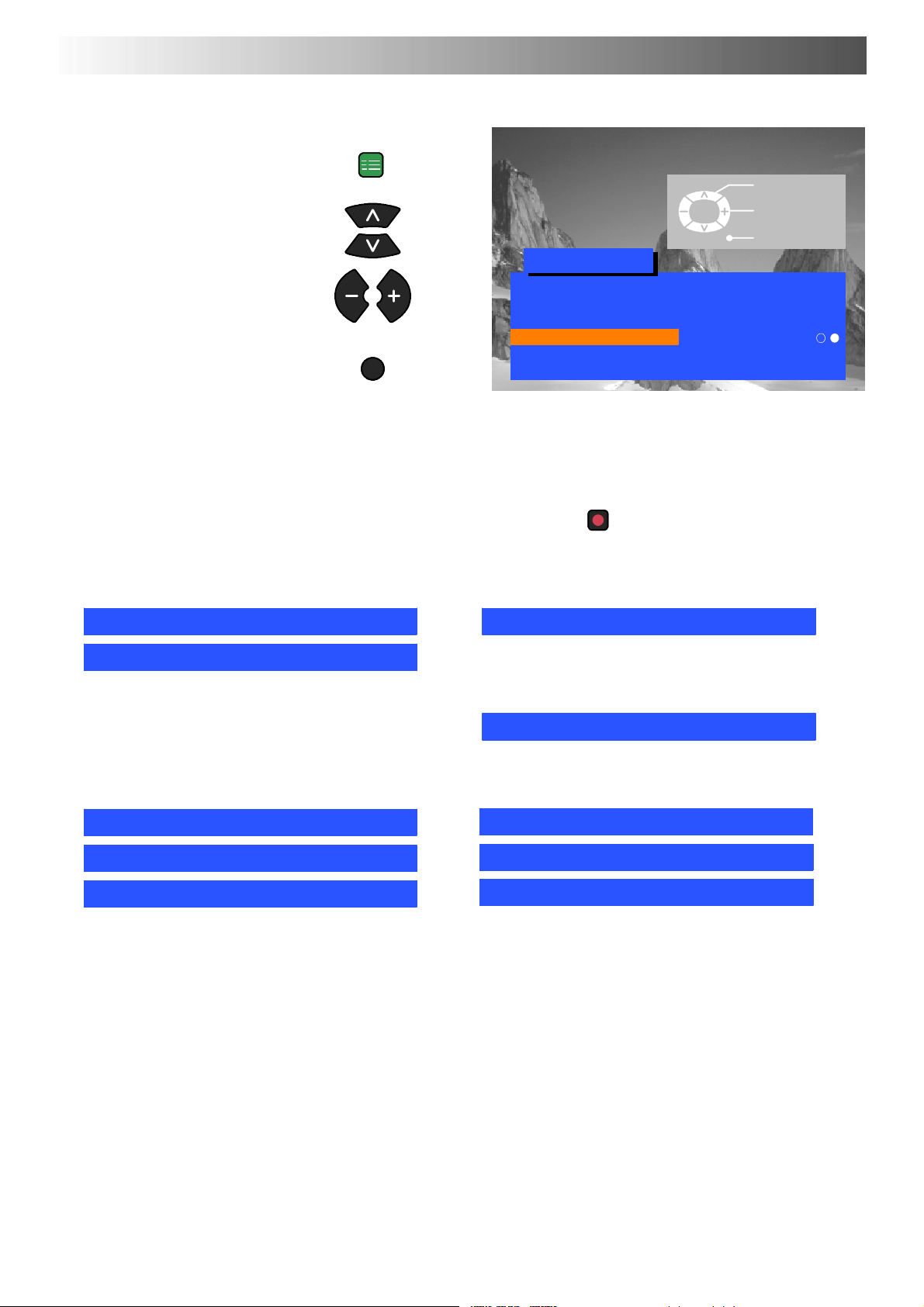

Q-LINK
Q-Link permite que el televisor se comunique con el grabador/reproductor de vídeo
Inicie el menú de Configuración
VayaaQ-Link
SET UP
Configuración
TV/AV
Seleccionar
Cambiar
Salir
Confirme que el Enlace Q está
en ‘ON’
TV/AV
Pulse la tecla TV/AV para salir
El aparato de vídeo debe estar conectado con un cable SCART (tipo de función completa) acoplado entre la base de conexión AV2 del
televisor y la base de conexión apropiada del vídeo que usted tenga. Vea el manual de instruccionesde su vídeo para más información.
Q-Link,
programa que está siendo mostrado en pantalla en este momento, sin considerar la posición del programa ajustado en la
videograbadora, simplificando así el procedimiento de grabación de programas.
NEXTVIEWLINK o tecnologías similares permiten al televisor dar instrucciones a una videograbadora compatible para grabar el
Modo texto FLOF
Temporizador Off
Flicker--R Off
Q--Link On
Sintonizar
Idioma de OSD
Para grabar el programa que está viendo en ese momento
Pulse la tecla de GRABACIÓN DIRECTA DEL TELEVISOR en el mando a distancia.
Si el aparato de vídeo está apagado, se encenderá de forma automática en el momento en que usted pulse la tecla de GRABACIÓN
DIRECTA DEL TELEVISOR.
En la pantalla aparecerá un mensaje, enviado desde el aparato de vídeo, que indica lo que está siendo grabado o bien si no es posible
grabarlo:
Vídeo grabando el programa preestablecido Vídeo grabando desde el televisor
Vídeo grabando programa en pantalla
El vídeo está grabando la señal de programa
procedente de su propio sintonizador. Si lo desea,
puede apagar el televisor y dejar el vídeo
grabando en la forma normal.
Ejemplos de otros mensajes que podrían ser visualizados en la pantalla son:
No graba -- NO HAY CINTA
El VCR está registrando la señal del programa desde la
televisión. No debe cambiar la posición del programa ni
apagar la televisión. Si lo hace, el VCR dejará de grabar
automáticamente y se apagará.
No se graba. CINTA PROTEGIDA
La aleta de protección contra escritura de la parte
traseradelacasetehasidoquitada.
No graba -- YA ESTÁ GRABANDO
DIRECT
TV REC
No graba. VIDEO EN REPRODUCCIÓN
Vídeo grabando desde un vídeo externo
No graba. LA CINTA PUEDE ESTAR DAÑADA
No graba. NO HAY FUENTE DISPONIBLE
Para compartir la información de sintonía
Paragarantizar que se realicenunas grabaciones correctas,el televisor y el aparatograbadory reproductorde vídeodeberán compartirla
información de sintonía; vea la página 17.
D Siempre que se utiliza la función ‘Autoconfiguración’ (ATP), los datos de sintonía se transferirán al VCR.
Funciones de auto encendido/apagado
Los VCR con Enlace Q de Panasonic tienen disponibles las características adicionales siguientes:
D Si inserta una cinta en el VCR y pulsa el botón ‘Play’, la televisión se encenderá automáticamente y seleccionará la entrada AV2 para
que Usted pueda ver la cinta.
D Si apaga la televisión mientras el VCR está en los modos ‘Stop’, Avance rápido o Rebobinado, el VCR se apagará automáticamente.
Desconexión de la comunicación Q-Link
Si no desea utilizar el dispositivo Q-Link, vaya al menú de la Configuración y ponga la opción Q-Link en “Desconexión”. Vea la página 12.
Nota Importante:
No todoslos aparatos de vídeo permitenutilizar un sistema de comunicación de datos de este tipo. Algunos pueden aceptar algunas de
sus características, pero otros no. Vea el manual de instrucciones del aparato de vídeo para más información al respecto.
Si Q-Link está inoperante, primero confirme que su cable SCART es del tipo de función completa. Pregunte a su distribuidor para más
detalles.
21
Page 22

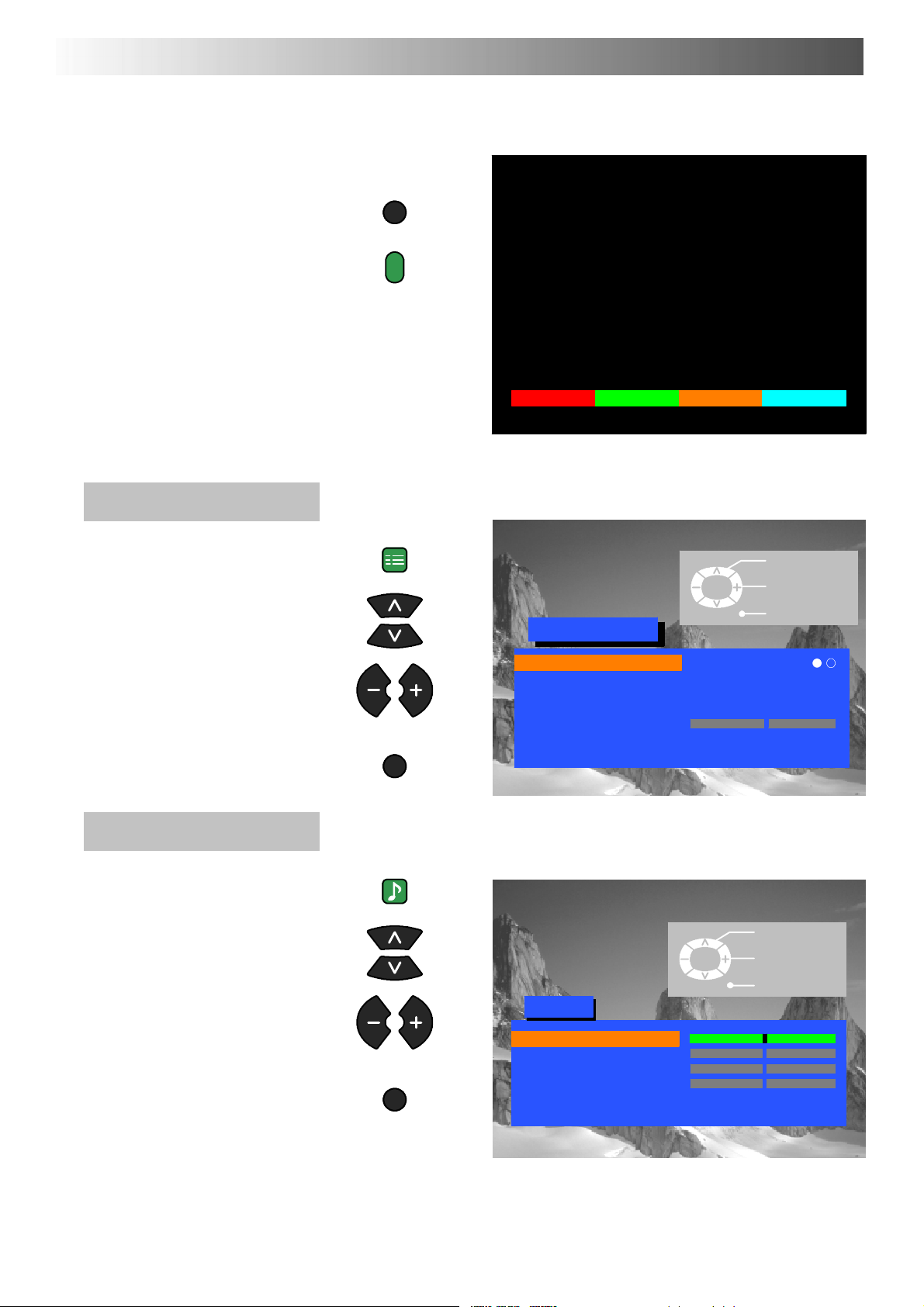

SELECCIÓN Y CONFIGURACIÓN DE AV
El menú de Selección de AV le permite elegir la fuente de AV que quiera ver.
Pulse la tecla TV/AV
Pulse la tecla de color apropiada
del mando a distancia (mientras las
opciones permanecen en pantalla)
Las opciones desaparecerán
Puede que le interese efectuar
ajustes en los menús de
Configuración o de Sonido
Menú de Configuración
Inicie el menú de Configuración
Vayaalaopciónquedesee
TV/AV
SET UP
AV1
AV1 AV2/S AV3/S
Configuración
TV/AV
Seleccionar
Cambiar
Salir
Accedaalosajustesoalas
opciones
Pulse la tecla TV/AV para salir
Menú de Sonido
SeleccioneelmenúdeSonido
Vayaalaopciónquedesee
Accedaalosajustesoalas
opciones
Pulse la tecla TV/AV para salir
TV/AV
SOUND
TV/AV
Modo texto FLOF
Temporizador Off
Flicker--R Off
Sistema de color AUTO
Corrección vol.
Q--Link On
Idioma de OSD
TV/AV
Sonido
Volumen
Graves
Agudos
Balance
Modo Música
Ambiente Off
Seleccionar
Ajustar
Salir
22
Page 23
FUNCIONAMIENTO CON VCR / DVD
El Mando a Distancia puede hacerfuncionar algunas de las funciones de equiposseleccionados deVCR (Grabación y Reproducción de
Cintas de Vídeo) y de DVD (Disco Versátil Digital) de Panasonic. Algunos equipos de VCR y de DVD tienen funciones diferentes, por lo
que, al objeto de asegurarse de su compatibilidad, sírvanseconsultar el manual de instrucciones de su equipoo bien a su proveedorpor
lo que respecta a los detalles.
DVD
VCR
En Espera
Pulse para pasar el VCR / DVD al modo de En Espera.
Vuelva a pulsar para volverlo a encender.
Conmutador VCR / DVD
Utilice este conmutador para seleccionar si los controles
han de hacer funcionar el equipo de DVD o el aparato
de grabación y reproducción de cintas de vídeo.
Reproducción
Pulse para obtener la reproducción de la cinta o del
DVD.
Paro
Pulse para parar la cinta o el DVD.
Salto / Avance Rápido / Pista
VCR: Pulse para hacer avanzar la cinta de forma
rápida. En el modo de Reproducción, pulse para ver
laimagenconunavancerápido.
DVD: Pulse una vez para saltar a la pista siguiente.
En el modo de Reproducción, pulse y manténgala
pulsada para ver la imagen con un avance rápido.
REC
Salto / Rebobinado / Revisión
VCR: Pulse para rebobinar la cinta. En el modo de
Reproducción, pulse para ver la imagen con un
retroceso rápido.
DVD: Pulse una vez para saltar a la pista anterior.
En el modo de Reproducción, pulse y manténgala
pulsada para ver la imagen con un retroceso rápido.
Pausa / Innovilización
Pulsando en el modo de Reproducción, la imagen
queda quieta.
Vuelva a pulsar para reanudar la reproducción.
Aumento / Disminución del Número del Programa
Pulse para aumentar o disminuir en una unidad la
posición del programa en el VCR.
Grabación
Pulse esta tecla para dar inicio a la grabación.
23
Page 24

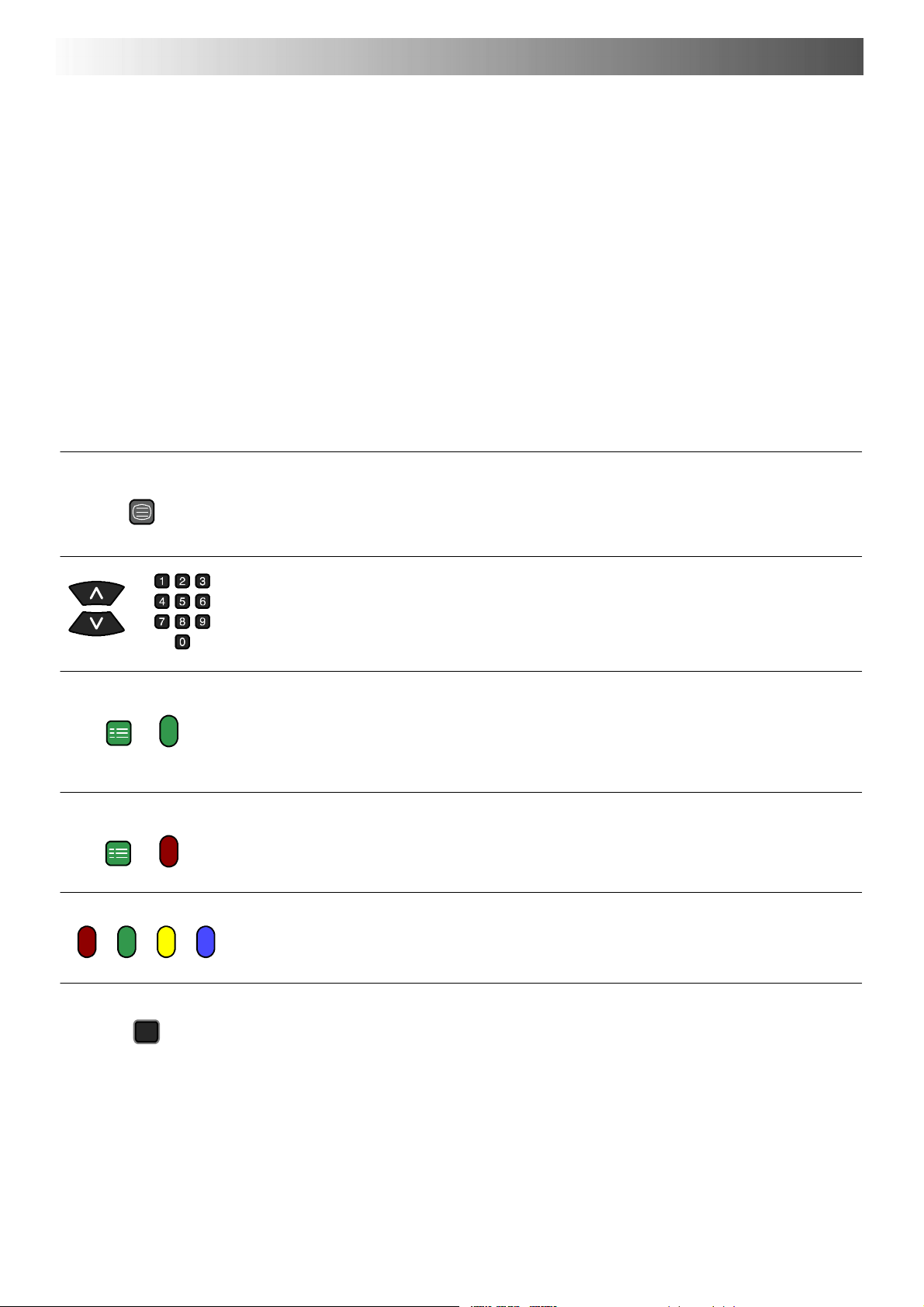

FUNCIONAMIENTO DEL TELETEXTO
D Las característicasdel Teletexto pueden variar dependiendo de la Compañía Emisora y sólo está disponible si el canal seleccionado
está transmitiendo Teletexto.
D Al pulsar la tecla de Imagen mientras funciona el Teletexto, aparecerá la función del contraste con una barra de color cian.
Pulse A"para modificar el ajuste según sea necesario.
Al pulsar la tecla de Configuración mientras funciona el Teletexto, aparecerán las opciones de las funciones especiales en la parte
inferior de la pantalla.
D Cuando se está en el modo de Teletexto, el volumen se puede modificar también para obtener el nivel de audición que se desee.
¿Qué es el modo de LIST?
En el modo de LIST, hay cuatro números de página de colores diferentes situados en la parte inferior de la pantalla. Cada uno de estos
números puede ser modificado y conservado en la memoria del televisor.
¿Qué e s FLOF (FASTEXT)?
En el modo de FASTEXT, hay cuatro temas con colores diferentes situados en la parte inferior de la pantalla. Para tener acceso a más
información acerca de uno de dichos temas, pulse la tecla del color que corresponda. Este sistema permite un acceso rápido a la
información sobre los temas indicados.
TV/TEXT
SET UP
SET UP
Modo TV / Teletexto
Pulse la tecla TV/TEXTO.
Aparecerá en la pantalla la página del Teletexto.
Vuelva a pulsar de nuevo cuando desee retornar al modo de TV.
Selección de las Páginas
Las páginas pueden ser seleccionadas de dos maneras:
a. Pulse las teclas de Arriba / Abajo para incrementar o disminuir el número de la página en una
unidad.
b. Introduciendo el número de la página, empleando para ello las teclas 0 - 9 del mando a distancia.
Completo / Superior / Inferior
Pulse la tecla de Configuración para presentar las funciones especiales, seguida por la tecla de color
Verde.
Vuelva a pulsar de nuevo la tecla Verde para ampliar la mitad INFERIOR.
Vuelva a pulsar para retornar al tamaño normal (COMPLETO).
Revelar
Pulse la tecla de Configuración para presentar los funciones especiales, seguida por la tecla de color
Rojo para revelar las palabras ocultas como, por ejemplo, las respuestas a una página de preguntas.
Vuelvaapulsarparaocultarlasdenuevo.
TeclasRoja/Verde/Amarilla/Azul
En el modo de FASTEXT, esta teclas se corresponden con los temas de diferentes colores.
En el modo de LIST, se corresponden con los números de página de diferentes colores.
24
STR
Memoria List
En el modo de LIST, los cuatro números de página se pueden cambiar para las posiciones de canal
del 1 al 25 solamente.
Para hacerlo, pulse una de las teclas de colores e introduzca el nuevo número de página.
Pulse y mantenga pulsada STR; los números de página cambiarán de color.
Page 25

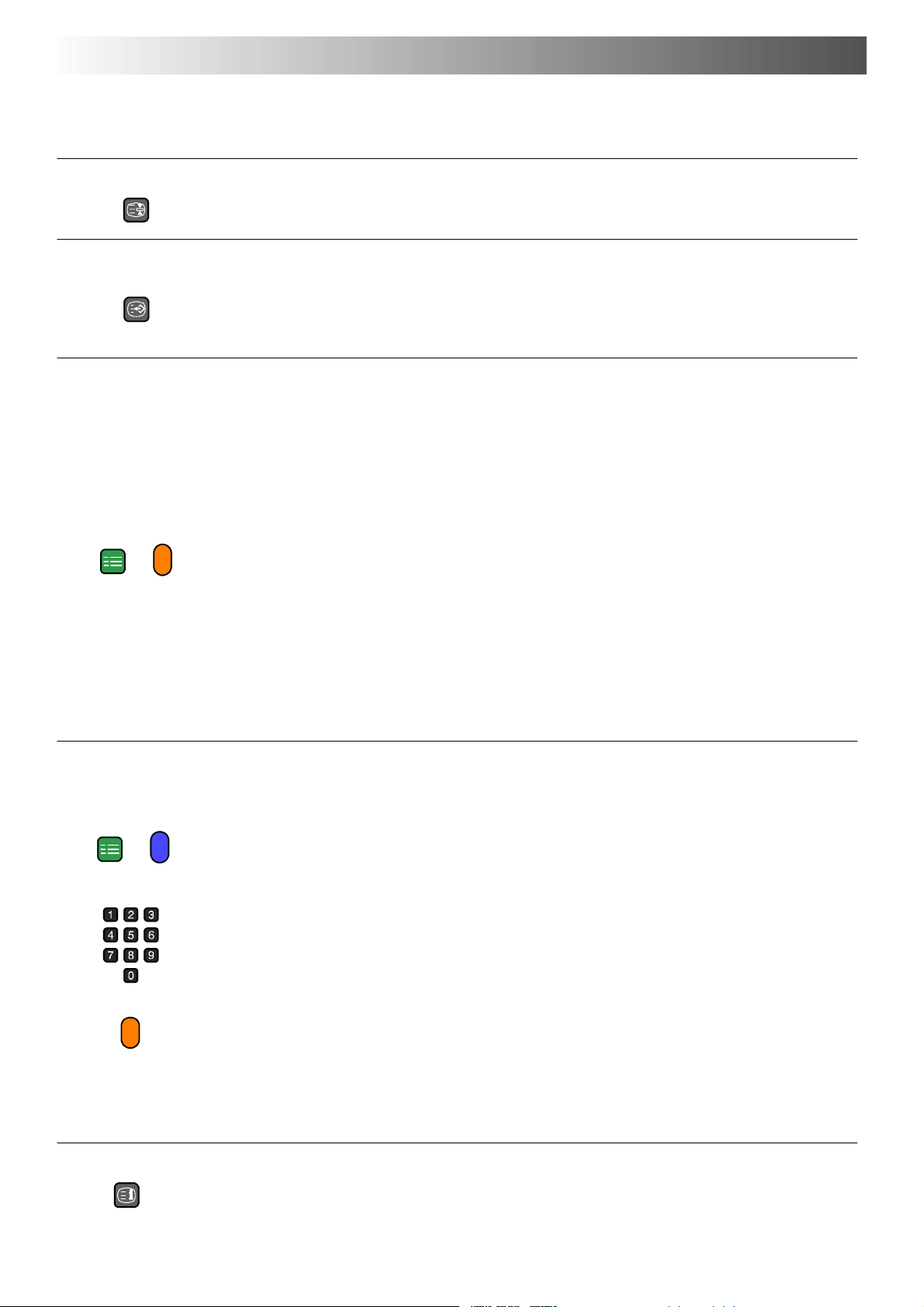

FUNCIONAMIENTO DEL TELETEXTO
No es posiblecambiar la posición delprograma cuando se está en Avances de Noticias,en Actualización o en la operación de Accesoa
Páginas Sub-codificadas.
HOLD
SET UP
F. P.
Mantener
Para mantener la página de Teletexto al ver la información multipágina.
Pulse de nuevo para volver a la actualización automática de página.
Página Favorita (F. P.)
Almacena en memoria una página favorita para su recuperación instantánea. Para almacenar esta
página, la TV debe estar en modo LIST y la posición del programa debe estar entre 1 y 25. Pulse el
botón Azul, seleccione el número de página y apriete y mantenga el botón STR. El número de la
página ha quedado almacenado. Pulse F. P. para recuperar esta página.
Actualizar Presentación
Pulse la tecla de CONFIGURACIÓN para hacer aparecer las funciones especiales, seguida de la
tecla Amarilla para ver la imagen de la TV mientras efectúa la búsqueda de una página del
Tele te xto.
Una vez encontrada, el número de la página aparecerá indicado en el ángulo superior izquierdo de
la pantalla.
Pulse la tecla Amarilla para ver la página.
VuelvaapulsarTV / TEXTO para volver al funcionamiento normal de recepción de la TV.
Avances de Noticias
Cuando se ha seleccionado una página de avances de noticias, pulse CONFIGURACIÓN ya
continuación la tecla Amarilla para ver la imagen de la TV. Cuando se recibe una actualización, el
número de la página aparece visualizado en la pantalla.
Pulse la tecla Amarilla para hacer aparecer en la pantalla el Avance de Noticias.
Pulse TV / TEXTO para volver al funcionamiento normal de recepción de la TV..
SET UP
Actualización
Pulse CONFIGURACIÓN y a continuación la tecla Amarilla para ver la actualización de las
informaciones en determinadas páginas.
Cuando se recibe una actualización, el número de la página aparecerá visualizado en el ángulo
superior izquierdo de la pantalla.
Pulse la tecla Amarilla para ver la página.
Pulse TV / TEXTO para volver al funcionamiento normal de recepción de la TV.
Acceso a las Páginas Sub-codificadas
Cuando la información del Teletexto ocupa más de una página, el cambio automático de las
sub-páginas puede requerir un cierto tiempo hasta llegar a la sub-página que usted necesita.
Es posible introducir la sub-página que usted necesita y continuar viendo el programa normal hasta
que se encuentre la sub-página correcta.
Seleccione el número de la página requerida haciendo uso de las teclas del 0 al 9.
Pulse la tecla de CONFIGURACIÓN seguida por la tecla Azul; en el ángulo superior derecho de la
pantalla aparecerá la indicación T****.
Introduzca el número de la sub-página que desea antes de que la indicación T**** desaparezca.
Para seleccionar la página 6, introduzca 0, 0, 0 y 6.
(Si se está en el modo de LIST, aparecerá una ‘T’ en el recuadro actual de la parte inferior).
Pulse la tecla Amarilla para ver un programa normal de TV.
(Pulse CONFIGURACIÓN seguida por la tecla Amarilla en el modo de LIST).
Cuando la página esté disponible, pulse la tecla Amarilla para verla.
Para hacer desaparecer la página, siga uno de los procedimientos siguientes:
D Pulse CONFIGURACIÓN.
D Seleccione un nuevo número de página.
D Pulse TV/TEXTO para volver al funcionamiento normal de recepción de la TV.
INDEX
Índice
Pulse ÍNDICE (INDEX) para volver a la página del índice principal.
Dependiendo de la forma en que sea transmitida la información, puede ser necesario tener que pulsar
más de una vez para volver a la página del índice principal.
25
Page 26
A
V
CONEXIONES DE AUDIO / VÍDEO
Bases de Conexión Frontales
Audio / Vídeo y de los Auriculares
Pulsar y soltar para abrir
Entrada de
vídeo a la base
de conexión de
Base de conexión
de salida para los
Auriculares
Clavija Estéreo de
3,5 mm
S-VídeoS-V
3 de 4 patillas para S -Vídeo y RCApara
Entradadevídeoala
base de conexión V
S-V
Cable de
Vídeo RCA
Entrada de audio a
las bases de
conexión L/R
2Cablesde
Audio RCA
CÁMARA DE VÍDEO
AURICULARES ESTÉREO
con Clavija de 3,5 mm
Nota:
Los equipos auxiliares y los cables que se muestran en las figuras no están incluidos en el suministro de este televisor
H Información acerca de los Conectores SCART
Conector SCART AV1 de 21 patillas
Base de Toma de Masa
Salida CVBS (vídeo)
T oma de masa CVBS
Entrada del rojo
T oma de masa del rojo
Entrada del verde
Toma de masa del verde
Entrada del azul
T oma de masa del Azul
Salida de Audio (izq.)
Salida de Audio (der.)
21
19
17
15
13
11
9
7
5
3
1
Las entradas adecuadas para AV1
incluyen las RGB (Rojo / Verde / Azul)
Entrada CVBS (vídeo)
20
T oma de masa Estado RGB
18
16
Estado RGB
14
T oma de masa
....
12
....
10
Estado CVBS
8
Entrada de Audio (izq.)
6
4
Toma de masa de audio
Entrada de Audio (der.)
2
Conector SCART AV2 de 21 patillas
Base de Toma de Masa
Salida CVBS (vídeo)
T oma de masa CVBS
EntradadeS,C,T oma de masa
....
T oma de masa
....
....
Salida de Audio (izq.)
Salida de Audio (der.)
21
19
17
15
13
11
9
7
5
3
1
Entrada CVBS (vídeo)
20
18
T oma de masa
16
....
14
....
12
....
Datos del Q - Link
10
Estado CVBS
8
6
Entrada de Audio (izq.)
4
Toma de masa de audio
2
Entrada de Audio (der.)
AV2 - Las patillas 15 y 20 dependen de la
conmutación AV2 S-VHS / VÍDEO
Base de conexión
S - Vídeo de 4 patillas
Chrominance in
Chrominance earth
Luminance in
Luminance earth
26
Page 27
CONEXIONES DE AUDIO / VÍDEO
Conectores Posteriores SCART AV1 / AV2(S) de 21 Patillas y de
Salida de Audio RCA
SISTEMA DE ALTA FIDELIDAD
Bases de Conexión de
SALIDA DE AUDIO L - R
2CablesdeAudio
RCA
Cable SCART
Entrada / Salida de la
Base de Conexión
SCART AV1
APARATO DE VÍDEO
RECEPTOR POR SATÉLITE
CÁMARA DE VÍDEO
Entrada / Salida de la Base
de Conexión SCART AV2
Datos del Q-Link
Cable SCART
VIDEOGRABADORA S-VÍDEO
VIDEOGRABADORA COMPATIBLE CON Q-LINK
CÁMARA DE VÍDEO DE S-VÍDEO
VCR
CONSOLA DE JUEGOS / ORDENADOR (RGB)
Notas:
Los equipos auxiliares y los cables que se muestran en las figuras no están
incluidos en el suministro de este televisor.
No conectar un ordenador con salida TTL (5 V) a este televisor.
27
Page 28
Comprobacione
s
LOCALIZACIÓN DE AVERÍAS
Síntomas
Imagen Sonido
Situación, dirección o conexión de la antena.
Imagen con Nieve
Imágenes Múltiples
Interferencia
Imagen Normal
No Hay Imagen
Sonido Anormal
Sonido Normal
Sonido Anormal
No Hay Sonido
No Hay Sonido
Situación, dirección o conexión de la antena.
Aparatos eléctricos
Coches / Motocicletas
Tubos fluorescentes
Conectar P-NR en el menú de Imagen para reducir
el ruido de la imagen.
Nivel del volumen a cero
Está activado el silenciador del sonido
El televisor está en el modo de AV
El televisor no está enchufado a la toma de corriente
eléctrica
El televisor no está encendido
Los controles de Imagen / Sonido están puestos en
los niveles mínimos
ComprobarsiseestáenelmododeEnEspera
28
No Hay Color
Imagen Deficiente o
Distorsionada
Manchas de Color
Imagen Normal
Los controles de los colores están puestos en los
niveles mínimos
Sonido Normal
Vuelva a sintonizar el canal o canales
Sonido Débil o Ausente
Interferencia magnética procedente de equipos sin
blindaje.
Se ha desplazado el receptor mientras estaba
ENCENDIDO; dejar el televisor apagado durante 30
minutos.
Sonido Normal
La recepción del sonido puede haberse deteriorado.
Conmutar el ajuste de MPX (menú del Sonido) a
Mono hasta que mejore la recepción.
Sonido Débil o Distorsionado
Page 29
SistemasdeRecepción
/
PALD/
K,SECAMD/
K
INFORMACIÓN GENERAL
H Reparaciones
Antes de solicitaruna reparación, sírvase consultar laguía para la
localización de averías de la página anterior para determinar los
síntomas. Para obtener una reparación sírvase ponerse en
contacto con su distribuidor local de Panasonic indicando el
número del modelo y el número de serie (ambos pueden
encontrarse en la parte posterior del televisor).
H Juegos para TV / Ordenadores Personales
El uso prolongado de juegos para TV o de ordenadores
personales conectados a un receptor de televisión puede dar
lugar a una ‘sombra’ permanente en la pantalla. Puede limitarse
este tipo de deterioro irreversible en el tubo de imagen
observando las precauciones siguientes:
D Reduzca los niveles de brillo y de contraste hasta el nivel
mínimo para la visión.
D No hagafuncionar el televisordurante períodos detiempo
prolongados mientras está utilizando juegos para TV u
ordenadores personales.
D Estetipo de deterioro del tubode imagen noes un defecto
de funcionamientoy,por lo tanto, no queda cubiertopor la
garantía de Panasonic.
ESPECIFICACIONES
H Memoria de Última Posición
Algunas funciones poseen una memoria de última posición, es
decir, que elvalor que teníanen elmomento de apagarel televisor
será el que se utilice cuando se vuelva a encender el receptor:
Programa Matiz
Idioma de las Indicaciones
en Pantalla (OSD) (M.NTSC / NTSC solamente)
Posición AV Contraste
Volumen Nitidez
MPX Aspecto
Bajos En Espera
Agudos Inteligencia Artificial (AI) --- Imagen
Balance Color
Balance de Color Brillo
Estado Ambiente
P-NR Modo de Teletexto
Corrección del volumen Q-Link
Descodificador (AV2) Flicker---R
H Función de Apagado Automático
Si no se apaga el televisor cuando la emisora de TV deja de
transmitir, entrará de forma automática en el modo de En Espera
al cabo de 30 minutos. Esta función no está activada cuando el
televisor se encuentra en el modo de AV.
TX-28DK20F
Alimentación Eléctrica Corriente Alterna de 220 / 240 V, 50 Hz
Consumo de Energía 127W
Consumo En Espera
Tubo d e Imagen
Diagonal visible
Salida de Audio
Potencia Musical
A
Dimensiones
Peso 36 kg
Sistemas de Recepción /
Nombre de las Bandas
Número de las Posiciones de
Programas
Antena - Detrás UHF / VHF
A
F
PALB/G,H,PALI,SECAMB/G,SECAML/L’
VHF E2 - E12 VHF H1 - H2 (ITALIA)
VHFA-H(ITALIA)UHFE21-E69
CATV (S01 - S05) CATV S1 - S10 (M1 - M10)
CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hiperbanda)
VHF R1 - R2 VHF R3 - R5
VHFR6-R12 UHFE21-E69
PAL 525/60 Reproducción de cinta NTSC desde algunos equipos de vídeo (VCR) PAL
M.NTSC (Entrada de AV sólo) Reproducción de Aparatos de Vídeo (VCR) NTSC a 4,43 Mhz
NTSC (Entrada de AV sólo) Reproducción de Aparatos de Vídeo (VCR) NTSC
2 x 7W RMS (2 x 15W MPO), impedancia 8 Ω
1,4W
66 cm
514 mm
796 mm
514 mm
99 + VCR
Auriculares - Delante 3,5 mm, impedancia 8 Ω
AV1 - conector de 21 patillas - entrada / salida de Audio / Vídeo, entrada de RGB
AV - Detrás
AV - Delante AV3 - Entrada de S-Vídeo, 2 entradas de Audio RCA, 1 entrada de Vídeo RCA.
Las especificaciones están sujetas a modificaciones sin previo aviso. Los pesos y las dimensiones que se indican son aproximados.
AV2 - conector de 21 patillas - entrada / salida de Audio / Vídeo, entrada de
S-Vídeo, Q-Link
2 Salidas de Monitor de Audio RCA
29
Page 30
NOTAS
DECLARACIÓN DE CONFORMIDAD
Panasonic AVC Networks Czech, s. r. o. con domicilio en :
U Panasoniku 1, 320 84 Pilsen, República Checa
DECLARA, bajo su exclusiva responsabilidad, que
el equipo : Televisor Color
fabricado por : Panasonic AVC Networks Czech, s. r. o.
en : República Checa
marca : Panasonic
modelo : TX---28DK20F
cumple las disposiciones establecidas en :
* El Real Decreto 444/1994 de 11 de marzo, transposición de la Directiva
89/336/CEE sobre compatibilidad electromagnética.
* El Real Decreto 7/1988 de 8 de enero, transposición de la Directiva 73/23/CEE
sobre material eléctrico destinado a ser empleado dentro de determinados
límites de tensión (Directiva de Baja T ensión).
usando las normas siguientes : EN 55013:1990, EN 55020:1994,
EN 61000---3---2:1995, EN61000---3---3:1995, EN 60065:1993
Firma :
Nombre : F. Inoue
30
Cargo : Presidente
Fecha : 1 de diciembre de 2000
PANASONIC ESPAÑA, S.A. , AVDA. JOSEP TARRADELLAS 20---30, 08029 BARCELONA. ESPAÑA
Page 31
31
Page 32
2003CS
32
Loading...
