PANASONIC TX-29F140TS User Manual [ru]

Matsushita Electric Industrial Co., Ltd.

Central P.O. Box 288, Osaka 530-8692, Japan.

-%.5 46!6

6)$%/ !5$)/

2

!6 ).

36)$%/

,-/./

ME 61

OR "AA" DC

15V

X 2

R6P/

P6PU/LR

6

OR IEC R6

/L

R6

1 Открыть 3 Закрыть

2 Вставить батареи типа R6 (AA).

-%.5 46!6

Обзор кнопок

управления

Телевизор может работать от сети

переменного тока AC ОДНОФАЗ. 220-

240V, 50/60 Гц.

Для поддepжания кopпуca прибopa

и кинескопа в xopoшем cocтoянии

их дocтаточно протирать мягкой

тряпочкой, cмoченной водным

pacтвоpoм моющeгo cpeдства cpeдней

активности. Не применяйте pacтвopы,

coдepжащие бензол, бензин или другие

xимически активные вещества. В целях

безопасности вынимайте ceтевую

вилку из poзетки электросети во время

уборки.

Не допускать попадания капель или

брызг жидкости на аппарат. Не ставить

на аппарат предметов, наполненных

жидкостями (таких как, например,

вазы).

Для нормальной работы электронных

элементов телевизора необходима

соответствующая вентиляция мы

рекомендуем чтобы расстояние

было 10 см (j) со всех сторон oт

устройства, даже если телевизор

находиться внутри.

Не cнимайте заднюю крышку

аппарата - это oпаcно для жизни.

Не пoдвepгaйтe тeлeвизop

вoздeйcтвию пpямых coлнeчных

лyчeй или дpyгих иcтoчникoв тeплa.

Вынимайте ceтeвую вилку из

poзетки электpoceти при

пpoдoлжительных пеpepывах в paботе

телевизора. Основной штепсель

электропитания используется для

полного отключения телевизора.

Не пользуйтесь телевизором, если

происходят ненормальные явления.

Например: дым, странные звуки или

запахи - выключите телевизор и

отсоедините от сети, если Вы заметите

что-то необычное в его работе.

Не допускайте повреждения кабеля электропитания или штепселя.

Не вносите изменений в конструкцию кабеля, не ставьте тяжелых предметов на кабель, не ложите

кабель около горячих предметов и в места с высокой температурой, не допускайте изгиба кабеля, его

скручивания, а также не тяните с силой за кабель электропитания переменного тока или штепсель. Это

может привести к повреждению кабеля электропитания (оголению внутренней проводки или

возникновению в ней трещин, короткому замыканию и т.д.), что может стать причиной возникновения

пожара или поражения электрическим током. Если Вы считаете, что кабель электропитания поврежден,

свяжитесь с уполномоченным сервисным центром для проведения ремонта.

У

казания по технике безопасности

Т

ехнические Хаpактеpистики

Установка батареек в пульт дистанционного управления

÷ Не следует использовать перезаряжающиеся батарейки (Ni-Cd). Они отличаются по форме и по

работе и могут не всегда правильно функционировать.

÷ Непpавильное использование батаpеек может вызвать вытекание электpолита, что пpиведет к

коppозии пульта дистанционного упpавления или пpopывy кopпyca батаpеек.

Источник Питания

Пеpеменный ток AC ОДНОФАЗ. 220-240V, 50/60 Гц

Потpебление

Электpоэнеpгии

110 Вт

Пpинимаемые Системы

17 Систем

СИСТЕМЫ ФУНКЦИЯ

1

2

3

4

5

6

7

PAL B,G,H

PAL I

PAL D,K

SECAM B,G

SECAM D,K

SECAM K1

NTSC M (NTSC 3,58/4,5 MГц)

Прием трансляции и воспроизведение

записи с видеокассеты.

8

9

10

11

12

13

14

NTSC 4,43 / 5,5 MГц

NTSC 4,43 / 6,0 MГц

NTSC 4,43 / 6,5 MГц

NTSC 3,58 / 5,5 MГц

NTSC 3,58 / 6,0 MГц

NTSC 3,58 / 6,5 MГц

SECAM I

Воспpоизведение только со

специального видеомагнитофона.

15

16

17

PAL 60Гц / 5,5 MГц

PAL 60Гц / 6,0 MГц

PAL 60Гц / 6,5 MГц

Воспроизведение только от

специального DVD проигрывателя и

видеомагнитофона.

Принимаемые Каналы

Диапазон VHF Диапазон UHF

Кабельное Телевидение

(CATV)

2-12 PAL/SECAM B,K1

0-12 PAL B (Австралия)

1-9 PAL B (Новая

Зеландия)

1-12 PAL/SECAM D

1-12 NTSC M (Япония)

2-13 NTSC M (США.)

21-69 PAL G,H,I/

SECAM G,K,K1

28-69 PAL B (Австралия)

13-57 PAL D,K

13-62 NTSC M (Япония)

14-69 NTSC M (США.)

S1-S20 (OSCAR)

1-125 (США КАБ. ТВ.)

C13-C49 (Япония)

S21-S41 (ГИПЕР)

Z1-Z37 (Китай)

5A,9A (Австралия)

Система Настройки

Синтезатор Частоты, Автоматическая настройка

POS (Позиция) : 100 позиций, ПРЯМОЙ : 125 позиций.

Кинескоп

Видимый размер зкрана по диагонали : 67,6 см

Выходная Мощность Аудио

10 Вт + 10 Вт = 20 Вт

Сопротивление Антенны

75 Ом несбалансированная коаксильная.

Видео/Аудио Терминалы:

AV1, 2 S-видео вход Y:1 Vp-p, 75 Ом

C:0,3 Vp-p, 75 Ом

DVD Y 1,0 Vp-p, 75 Ом

P

B

0,7 Vp-p, 75 Ом

P

R

0,7 Vp-p, 75 Ом

AV1, 2, 3, 4 Видео Вход 1 Vp-p, 75 Ом

Аудио Вход Прибл. 0,5 V, 47к Ом

Выход Монитора Видео Выход 1 Vp-p, 75 Ом

Аудио Выход Прибл. 0,5 V, 1к Ом

Пульт Дистанционного

Упpавления

N2QAJB000161

Батарейки

R6 (AA) x 2

Размеpы (шиp × глуб × выс)

786 мм x 512 мм x 578 мм

Вес (нетто)

42 кг

Комплект поставки

1. ТВ – 1 набор. 5. Гарантийный талон – 1 шт.

2. Пульт дистанционного управления – 1 шт. 6. Картонная коробка – 1 шт.

3. Батареи (тип АА) – 2 шт. 7. Прокладки – 1 набор.

4. Инструкция по эксплуатации – 1 шт.

Пpимечание:

Конструкция и технические характеристики могут быть изменены без предварительного уведомления. Размеры

и Вес указаны приблизительно.

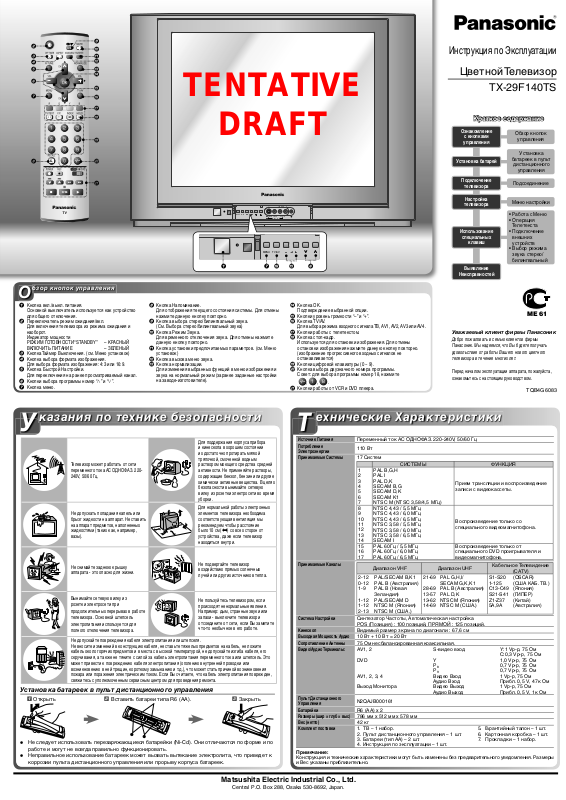

Инструкция по Эксплуатации

Цветной Телевизор

TX-29F140TS

Увaжaeмый клиeнт фирмы Пaнacoник

Дoбpo пoжaлoвaть в семью клиeнтoв фирмы

Пaнасоник. Мы надеемся, чтo Вы будете получать

удовольствие от работы Вашего нового цвeтнoгo

телевизора в течение многих лет.

Перед началом эксплуатации аппарата, пожалуйста,

ознакомьтесь с настоящим руководством.

TQB4G6083

Краткое содержаниеКраткое содержание

Ознакомление

с кнопками

управления

Установка батарей

Установка

батареек в пульт

дистанционного

управления

!

@

%

9

#

^

*

(

¡

)

2

3

5

4

6

7

8

1

Кнопка вкл./выкл. питания.

Основной выключатель используется как устройство

для общего отключения.

2

Переключатель режим ожидания/вкл.

Для включения телевизора из режима ожидания и

наоборот.

Индикатор мощности

РEЖИМ ГОТОВНОСТИ “STANDBY” – КРАСНЫЙ

ВКЛЮЧИТЬ ПИТАНИE – ЗЕЛЕНЫЙ

3

Кнопка Таймер Выключения. (см. Меню установок)

4

Кнопка выбора формата изображения.

Для выбора формата изображения: 4:3 или 16:9.

5

Кнопка Быстрой Настройки.

Для переключения на ранее просматриваемый канал.

6

Кнопки выбора программы номер “3” и “4”.

7

Кнопка меню.

8

Кнопка Напоминание.

Для отображения текущего состояния системы. Для отмены

нажмите данную кнопку повторно.

9

Кнопка выбора стерео/билингвальный звука.

(См. Выбора стерео/билингвальный звука)

0

Кнопка Режим Звyкa.

Для временного отключения звука. Для отмены нажмите

данную кнопку повторно.

!

Кнопка установки предпочитаемых параметров. (см. Меню

установок)

@

Кнопка вызова меню звука.

#

Кнопка нормализации.

Для изменения выбранных функций в меню изображения и

звука на нормальный режим (заранее заданные настройки

на заводе-изготовителе).

$

Кнопка OK.

Подтверждение выбранной опции.

%

Кнопки уровень громкости “–” и “+”.

^

Кнопка TV/AV.

Для выбора режима входного сигнала ТВ, AV1, AV2, AV3 или AV4.

&

Кнопки работы с телетекстом.

*

Кнопка стоп-кадр.

Используется для остановки изображения. Для отмены

остановки изображения нажмите данную кнопку повторно.

(изображение прогрессивного входных сигналов не

останавливается)

(

Кнопки цифровой клавиатуры (0 ~ 9).

)

Кнопка выбора двузначного номера программы.

Совет: для выбора программы номер 18, нажмите

, , .

¡

Кнопки работы от VCR и DVD плеера.

$

0

О

бзор кнопок управления

17^%6

Подключение

телевизора

Подсоединение

Настройка

телевизора

Меню настройки

Использование

специальных

клавиш

•

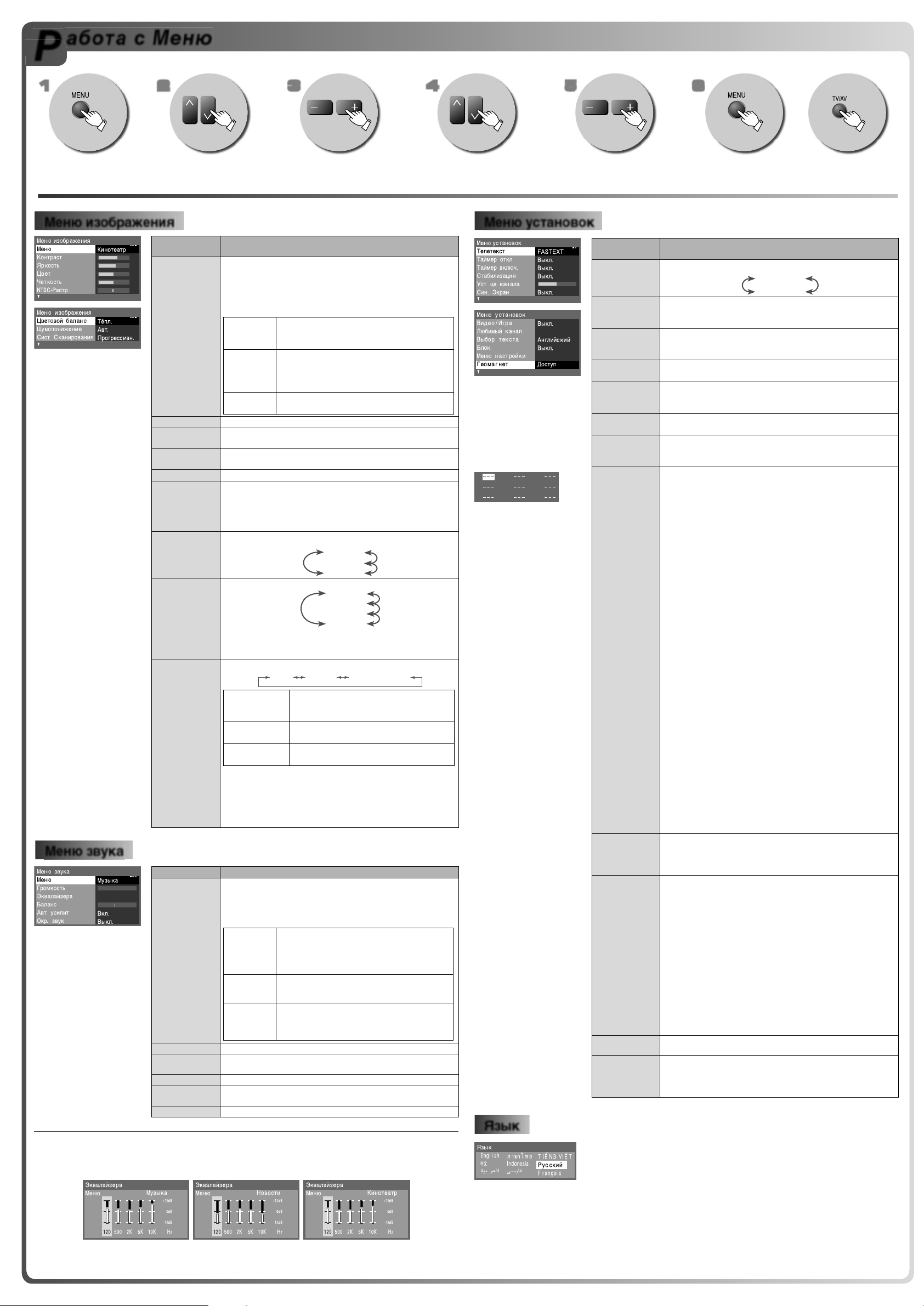

Работа с Меню

•

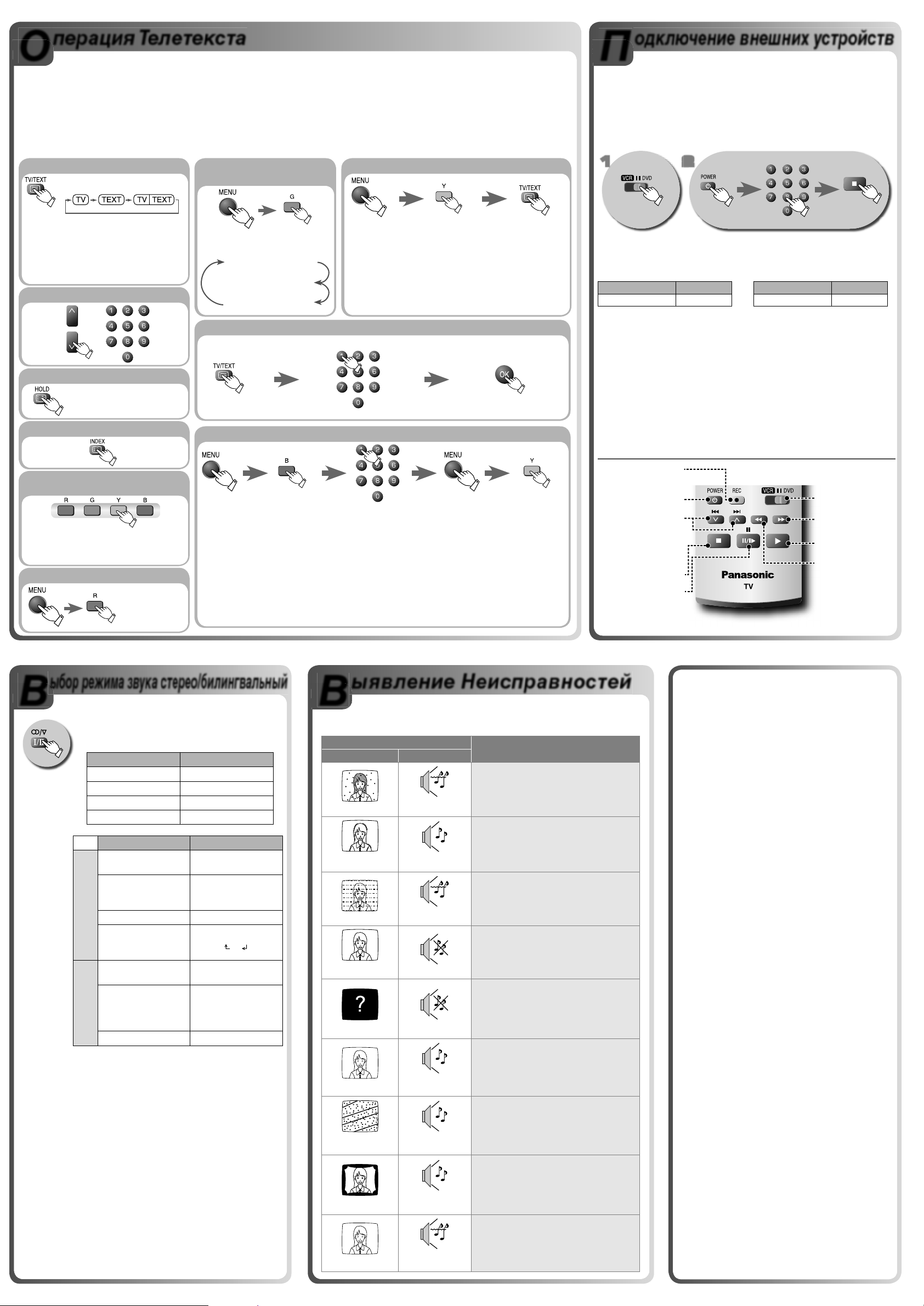

Операция

Телетекста

•

Подключение

внешних

устройств

•

Выбор режима

звука стерео/

билингвальный

Выявление

Неиспpавностей

&

TENTATIVE

DRAFT

!6

).

-/.)4/2

/54

36)$%/6)$%/

!6

).

!6

).

2!5$)/,

0

"

0

2

9

#

/

-

0/

.%

.4

#

/

-

0/

.%

.4

0

"

0

2

9

-/./

-/./

-/./

P

R

P

B

Y

Audio

OUT

PB Y

P

R

LR

R—AUDIO—L VIDEO

MONITOR

OUT

Audio Video

RLIN

IN

Audio Video

RL

OUT

OUT

Audio Video

RLOUT

OUT

S-Video

OUT

6)$%/ !5$)/

2

!6  ).

36)$%/

,-/./

П

одсоединение

М

еню настройки

Вход в Главное

меню.

Выберите Меню

установок.

Вход в Меню

установок.

Выберите Меню

настройки.

Вход в опцию

настройки.

Выход из меню

(Нажмите 3 раза).

Возврат к нормальному

телевизионному

изображению.

Настройка/доступ к

выбранному меню.

Выберите опцию

меню.

1 2 3 4 5 6 7 81 2 3 4 5 6 7 8

или

Меню

настройки

Описание

Выб. канала

(Выбор канала)

Выберите самый лёгкий метод выбора канала.

ªÉÂ

ªЛЪЗЙД

Выб. сист.

(Система

выбора)

Выберите систему.

¥£¤

©¨¥©¨«

¥

¢£º¦

§«

¨¢¦£¨

¬ª«¬£º

¬«¦

«©ªºª©¨

Авт.

настройка

Позволяет Вам автоматически перенастроить телевизор.

Полезно знать, если Вы поменяли дом и желаете

перенастроить Ваш телевизор на местные станции.

1. Для начала автонастройки нажмите кнопку уровень

громкости “–” или “+” .

2. Как только операция завершена, телевизор отобразит

программу, сохраненную на месте программы 1.

Ручная

настройка

Позволяет индивидуальные программы настраивать

вручную.

1. Для начала ручной настройки нажмите кнопку уровень

громкости “–” или “+” .

2. Нажмите кнопки выбора программ “3” или “4” или

кнопки с цифрами (0~9) для выбора места настраиваемой

программы.

3. Несколько раз нажмите кнопку уровень громкости “–” или

“+” , пока не будет найдена необходимая станция.

4. Повторите шаги 2 и 3, указанные выше, для настройки

положения других программ.

Звук. система

Вы можете изменить звуковую систему используемую

для программных каналов.

4.5MHz 5.5MHz

6.0MHz6.5MHz

Меню

настройки

Описание

Цвет. система

Позволяет Вам выбрать правильный стандарт телевещания.

½Í PA L SECAM

NTSC4.43NTSC3.58

Точная

настройка

Используется для того, чтобы сделать маленькие

установки в настройки на индивидуальную станцию.

Пропуск

Для пропуска отображения на экране нежелательных

номеров каналов.

Данная функция работает только при выборе номеров

программы, нажатии кнопки номера программы “3” или

“4” . Режим пропуска каналов может быть включен или

выключен.

Подключение к разъемам входного сигнала AV1, AV3 или AV4

Красный

Желтый

Белый

VHS VCR

Сверх VHS VCR

Красный

Белый

Подключение другого оборудования к разъемам выхода AV

монитора

Желтый

Красный

Оборудование записи (VHS VCR)

Белый

Подключение к разъемам входного сигнала DVD

Красный

Белый

Проигрыватель DVD

Подключение антенны

Антенна VHF (очень

высоких частот)

Антенна UHF

(ультpавысоких

частот)

Микшеp

75 ом коаксиальный

кабель

Коаксиальный

Штепсель

Антенны

Гнездо RF In

Желтый

Белый

Красный

(передняя панель телевизора)

Наушники

VHS VCR

Подключение к разъемам входного сигнала AV2

Примечаниe:

÷ Если S-Video кабель присоединён к S-Video терминалу, то Video вход будет автоматически

отключаться в режиме AV.

÷ При использовании функции “MONITOR OUT” с источником сигнала, подключенным к разъему “AV2

IN” , используйте вход “VIDEO” (НЕ “S-VIDEO” вход).

÷ При подключении монофонического видеомагнитофона, подключайте монофонический аудио кабель

к разъему выхода аудио сигнала аудио “L” (левый).

÷ Терминалы аудио входа для AV3 и AV4 служат как терминал аудио входа для видео входа и для DVD

входа.

÷ DVD сигнал входного терминала имеет преимущество перед AV3 и AV4 видео сигналом входного

терминала.

÷ Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT

в данном телевизоре, так как это может вызвать неправильное фунционирование.

÷ Сигнал DVD (Y•P

B

•P

R

) не выходят на МONITOR OUT терминалы.

Перед проведением автоматической или ручной настройки Вам необходимо установить режимы “Выб. сист.” и “Выб. канала” .

или
