Installation Guide
RET2001B & TP5001B
Room & Programmable Room Thermostats
Installation Guide |
RET2001B & TP5001B |
|
|
|
|
VISUN14F |
Danfoss Heating Solutions |
Installation Guide |
RET2001B & TP5001B |
|
Installation Guide.. . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 4 |
Manuel d’installation. . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Installationsanleitung.. . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Installatiehandleiding.. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
Installationsvejledning.. . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
Guía de instalación. . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . |
24 |
Guida all’installazione.. . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Kurulum Kılavuzu.. . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Montavimo vadovas .. . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
Руководство по установке .. . . . . . . . . . . . . . . . . . . . . . . . |
40 |
|
Illustrations. . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . |
44 |
EN
FR
DE
NL
DK
ES
IT
TR
LT
RU
Danfoss Heating Solutions |
VISUN14F |
|
|
Installation Guide |
RET2001B & TP5001B |
|
|
EN 1.. Installation Steps
User Guide can be downloaded from: heating.danfoss.com.
1.Installation must be done by an authorised electrician..

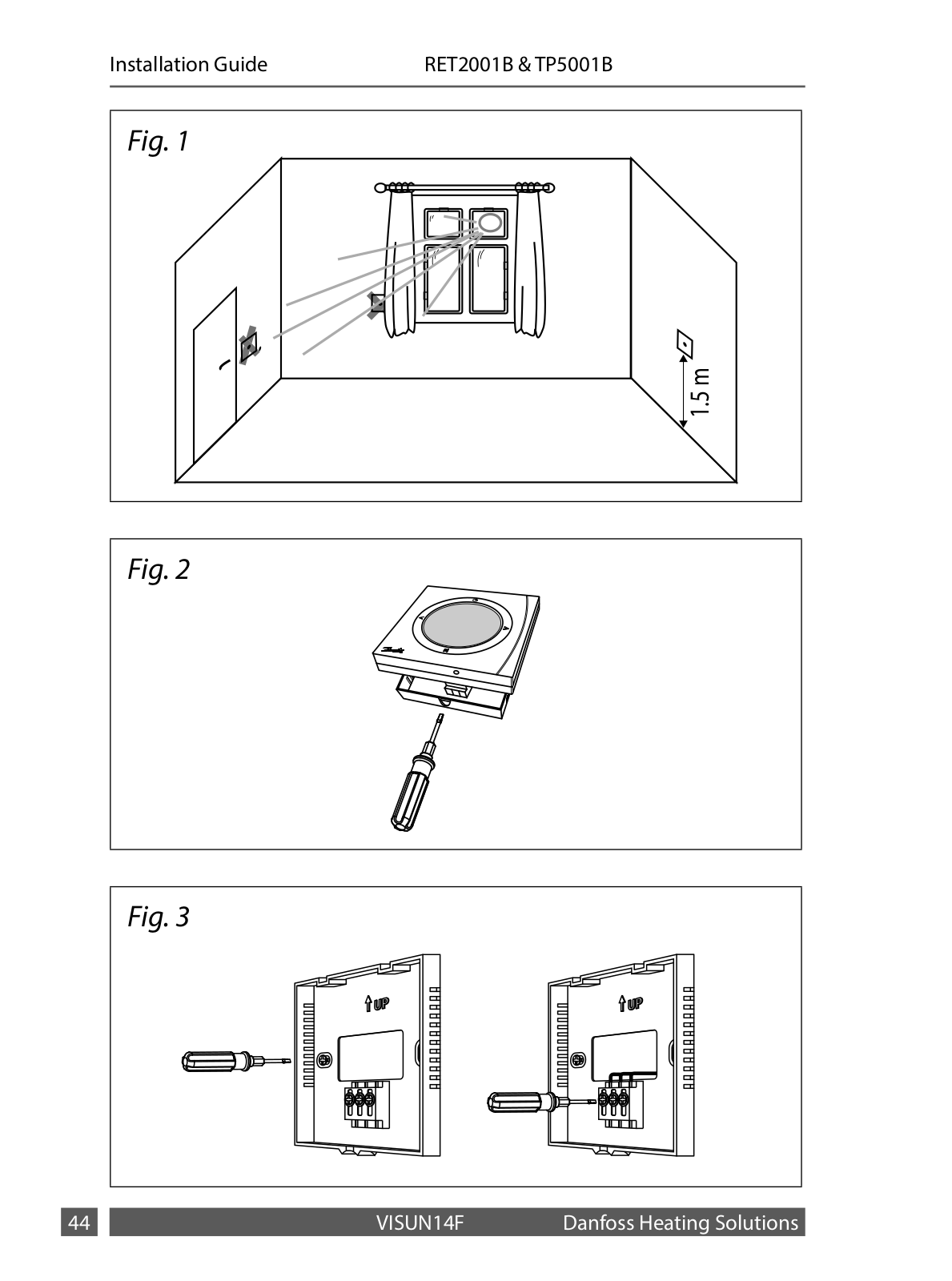

2.The room thermostat should be installed at approx.. 1..5 m above floor and where the effects of sunlight, draught or other heat sources (eg.. TV’s) are avoided, see fig.. 1..
3.First loosen lower retaining screw and carefully remove back plate, see fig.. 2..
4.Mount back plate direct to wall or on wall box and wire according to application, see figs 3 & 5 according to application..
5.Insert 2x AA Alkaline batteries to front part taking care to insert correctly as indicated..
6.Locate hooks at top of front part into top of back plate and lower into position and tighten retaining screw..
2.. Dimensions and Wiring
Dimensions, see fig.. 4.. Wiring diagram, see fig.. 5..
|
|
VISUN14F |
Danfoss Heating Solutions |
Installation Guide |
RET2001B & TP5001B |
|||
|
|
|
|
|

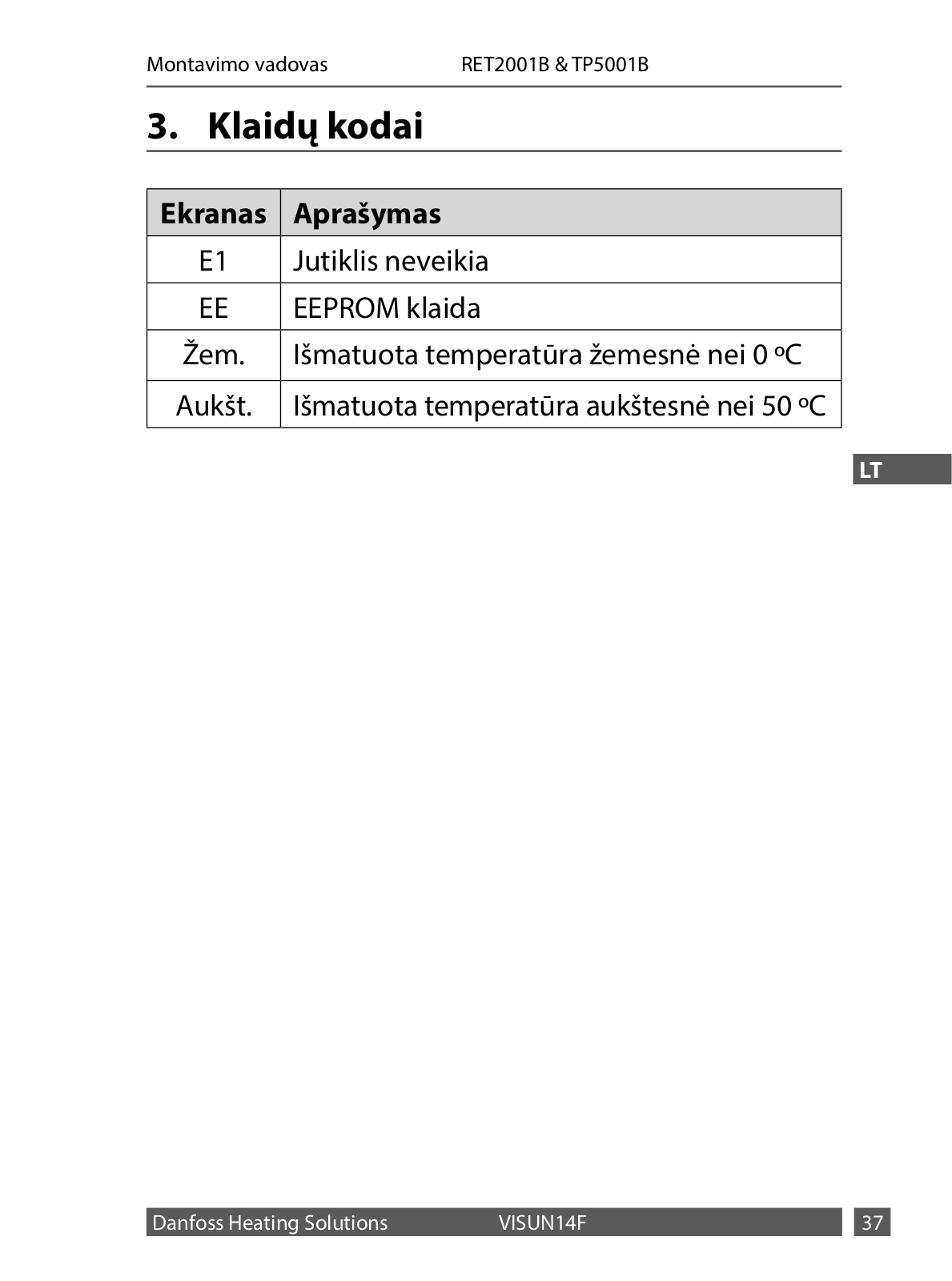

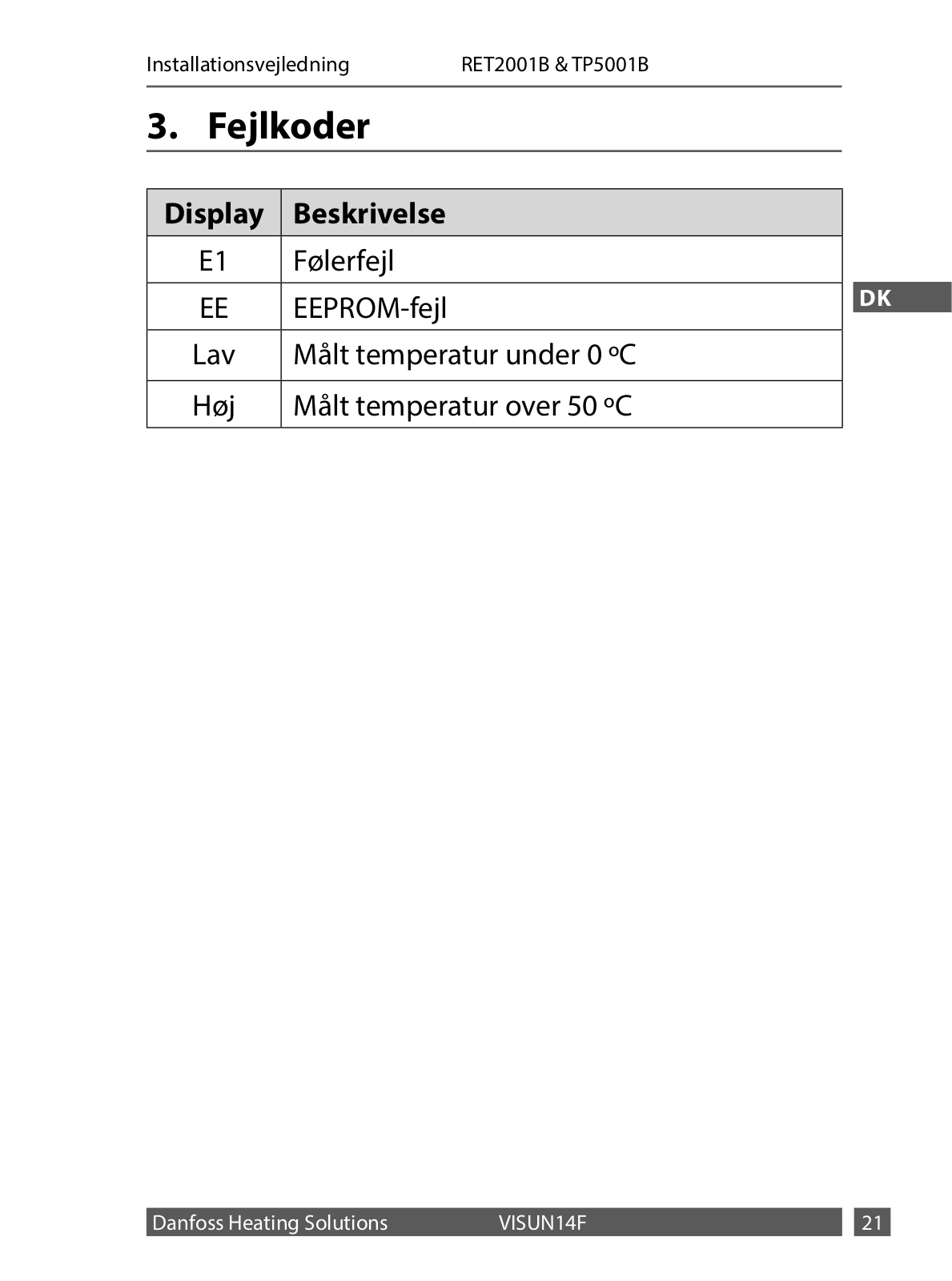

3.. Error codes |
|
|
|
|
|
|
EN |
||
|
|
|
|
|
|
|
|
|
|
Display |
Description |
|
|
|
E1 |
Sensor Failure |
|
|
|
|
|
|
|
|
EE |
EEPROM Failure |
|
|
|
Lo |
Measured temperature below 0 ºC |
|
|
|
|
|
|
|
|
Hi |
Measure temperature above 50 ºC |
|
|
|
Danfoss Heating Solutions |
VISUN14F |
|
|
|
|
|
Installation Guide |
RET2001B & TP5001B |
|
|
|
|
|
|
|
|
|

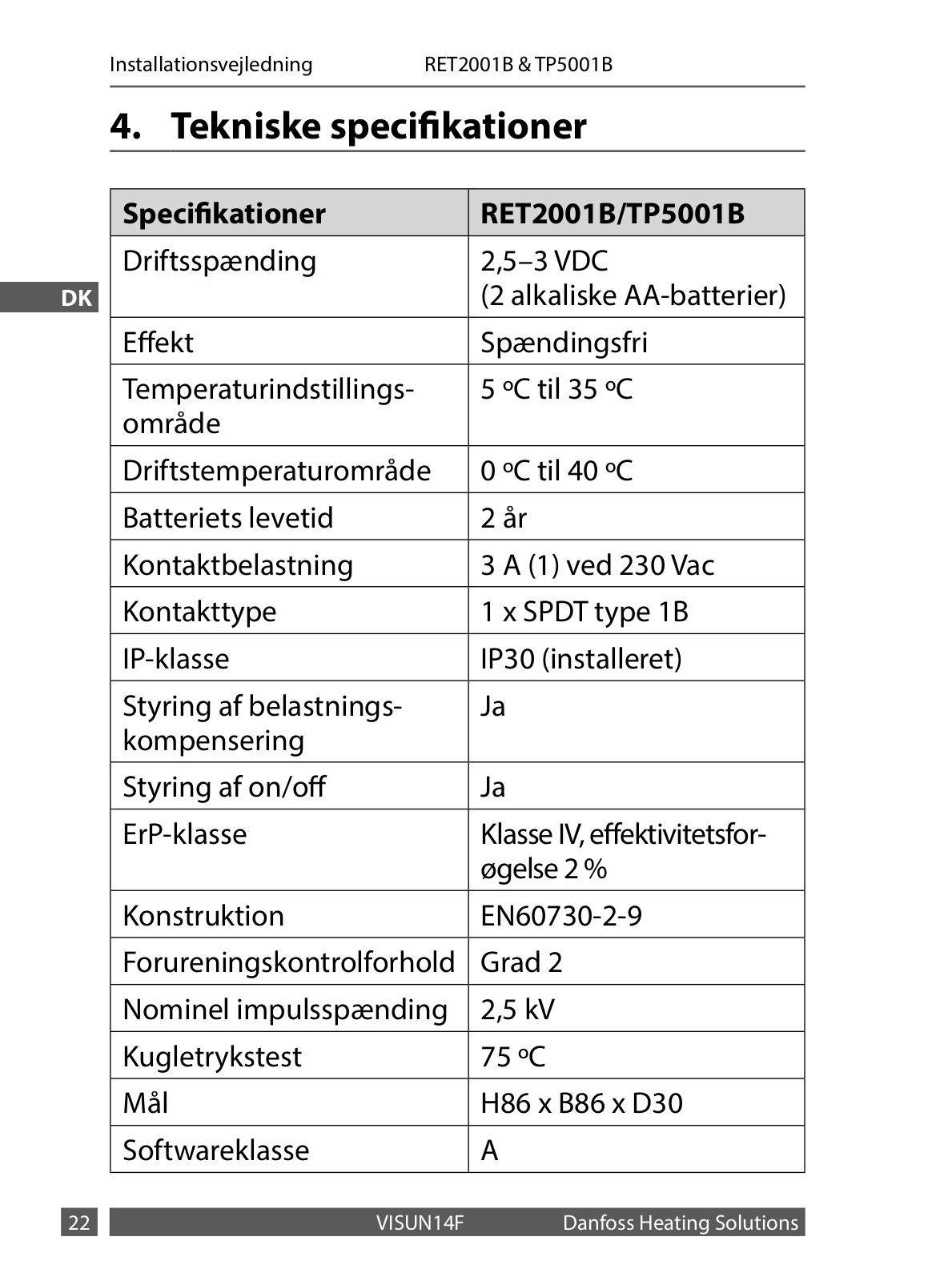

4.. Technical Specifications |
|||
|
EN |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Specifications |
|
RET2001B / TP5001B |
|
|
|
Operating Voltage |
|
2..5 – 3 VDC |
|
|
|
|
|
(2 x AA alkaline bat- |
|
|
|
|
|
teries) |
|
|
|
Output |
|
Volt free |
|
|
|
Setting temperature range |
5 ºC to 35 ºC |
|
|
|
|
Operating temperature |
|
0 ºC to 40 ºC |
|
|
|
range |
|
|
|
|
|
Battery life |
|
2 Years |
|
|
|
|
|
|
|
|
|
Switch rating |
|
3A (1) at 230Vac |
|
|
|
Switch type |
|
1x SPDT Type 1B |
|
|
|
IP rating |
|
IP30 (installed) |
|
|
|
|
|
|
|
|
|
Load compensation |
|
Yes |
|
|
|
control |
|
|
|
|
|
On/off control |
|
Yes |
|
|
|
ErP class |
|
Class IV, efficiency gain 2% |
|
|
|
Construction |
|
EN60730-2-9 |
|
|
|
Control pollution situation |
Degree 2 |
|
|
|
|
Rated impulse voltage |
|
2..5kV |
|
|
|
|
|
|
|
|
|
Ball pressure test |
|
75 ºC |
|
|
|
Dimensions |
|
H86 x W86 x D30 |
|
|
|
|
|
|
|
|
|
Software classification |
|
A |
|
|
|
|
|
|
|
|
|
VISUN14F |
Danfoss Heating Solutions |
|
Installation Guide |
RET2001B & TP5001B |
|
|
EN

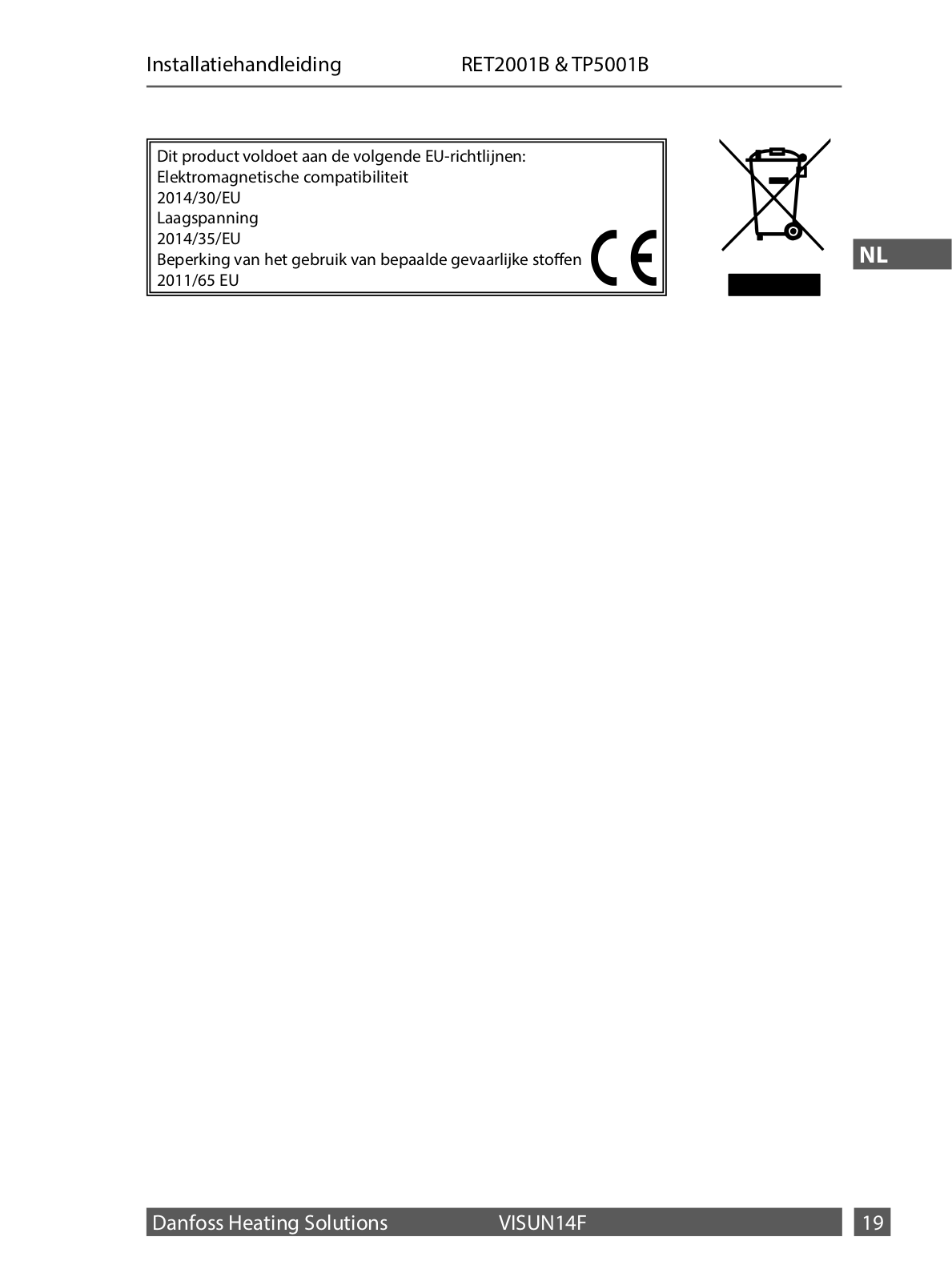

This product complies with the following EU Directives: Electromagnetic Compatibility
2014/30/EU Low Voltage 2014/35/EU
Restriction of the use of certain Hazardous Substances 2011/65/EU
Danfoss Heating Solutions |
VISUN14F |
|
|
Manuel d’installation |
RET2001B & TP5001B |
|
|
1.. Étapes d’installation
FR Le guide de l’utilisateur peut être téléchargé sur : heating.danfoss. com.
1.L’installation doit être réalisée par un électricien agréé..
2.Le thermostat d’ambiance doit être installé à environ 1,50 m au-dessus du sol et à l’écart du rayonnement solaire, des courants d’air et d’autres sources de chaleur ( téléviseurs, etc..) (voir fig.. 1)..
3.Desserrez la vis de retenue inférieure et retirez soigneusement la plaque arrière (voir fig.. 2)..
4.Montez la plaque arrière directement au mur ou sur le boîtier mural et câblez selon les besoins de l’application (voir fig.. 3 et 5 selon l’application)..
5.Insérez 2 piles alcalines AA dans la partie avant en prenant soin de les placer correctement, comme indiqué..
6.Repérez les crochets au sommet dans le haut de la plaque arrière, abaissez-les pour les positionner et serrez la vis de retenue..
2.. Dimensions et câblage
Dimensions (voir fig.. 4) Schéma de câblage (voir fig..5)..
|
|
VISUN14F |
Danfoss Heating Solutions |
Manuel d’installation RET2001B & TP5001B
3.. Codes d’erreur
FR
Écran |
Description |
E1 |
Défaillance de la sonde |
|
|
EE |
Défaillance de l’EEPROM |
Basse |
Température mesurée inférieure à 0 ºC |
|
|
Haute |
Température mesurée supérieure à 50 ºC |
Danfoss Heating Solutions |
VISUN14F |
|
|
Manuel d’installation RET2001B & TP5001B
4.. Caractéristiques techniques
FR
|
|
Caractéristiques |
RET2001B/TP5001B |
|
|
|
Alimentation |
2,5-3 V CC |
|
|
|
|
(2 piles alcalines AA) |
|
|
|
Sortie |
Libre de potentiel |
|
|
|
Plage de réglage |
5 °C à 35 °C |
|
|
|
de la température |
|
|
|
|
Plage de température |
0 °C à 40 °C |
|
|
|
de fonctionnement |
|
|
|
|
Durée de vie des piles |
2 ans |
|
|
|
Charge de contact |
3 A (1) à 230 V CA |
|
|
|
Type de contact |
1x SPDT Type 1B |
|
|
|
Indice protection IP |
IP30 (installé) |
|
|
|
Commande de la |
Oui |
|
|
|
compensation de charge |
|
|
|
|
Commande Marche/Arrêt |
Oui |
|
|
|
Classe ErP |
Classe IV, gain d’efficacité 2% |
|
|
|
Construction |
EN60730-2-9 |
|
|
|
Degré de pollution |
Degré 2 |
|
|
|
Tension d’impulsions |
2,5 kV |
|
|
|
nominale |
|
|
|
|
Essai à la bille |
75 °C |
|
|
|
Dimensions |
86 x 86 x 30 (H x l x P) |
|
|
|
Classe du logiciel |
A |
|
|
|
|
|
|
|
|
VISUN14F |
Danfoss Heating Solutions |
|
Manuel d’installation |
RET2001B & TP5001B |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ce produit est conforme aux directives européennes suivantes: |
|
|
|
|
|
FR |
|||
Compatibilité électromagnétique |
|
|
|
|
2014/30/UE |
|
|
|
|
Basse tension |
|
|
|
|
2014/35/UE |
|
|
|
|
Restriction sur l’usage de certaines substances dangereuses |
|
|
|
|
2011/65/UE |
|
|
|
|
Danfoss Heating Solutions |
VISUN14F |
|
|
Installationsanleitung |
RET2001B & TP5001B |
|
|
1.. Einbauschritte
Die Bedienungsanleitung kann unter folgender Adresse herunter- DE geladen werden: Waerme.danfoss.com.
1.Der Einbau muss durch einen autorisierten Elektriker erfolgen..
2.Der Raumthermostat sollte in ca.. 1,5 m Höhe und geschützt vor Sonneneinstrahlung, Zugluft oder anderen Wärmequellen (z.. B.. Fernsehgeräten) eingebaut werden, siehe Abb.. 1..
3.Lösen Sie zuerst die untere Befestigungsschraube und entfernen Sie vorsichtig die Rückwand, siehe Abb.. 2..
4.Montieren Sie die Rückwand direkt an der Wand oder an der Unterputzdose und nehmen Sie die für die Anwendung erforderliche Verdrahtung vor, siehe Abb.. 3 und 5 je nach Anwendung..
5.Legen Sie beiden AA-Alkalibatterien in den vorderen Teil ein und achten Sie darauf, dass sie wie angegeben richtig eingesetzt werden..
6.Setzen Sie die Haken oben am Vorderteil in die Oberseite der Rückwand, senken Sie die Rückwand in Position und ziehen Sie die Befestigungsschraube fest..
2.. Abmessungen und Verdrahtung
Abmessungen, siehe Abb.. 4.. Schaltplan, siehe Abb.. 5..
|
|
VISUN14F |
Danfoss Heating Solutions |
Installationsanleitung |
RET2001B & TP5001B |
|
|
|
|
|
|
|
|
3.. Fehlercodes |
|
|
|
|
|
|
|
|
|
Display |
Beschreibung |
|
DE |
|
|
|
|
|
|
E1 |
Fühlerfehler |
|
|
|
|
|
|
|
|
EE |
EEPROM-Fehler |
|
|
|
Lo |
Gemessene Temperatur unter 0 ºC |
|
|
|
|
|
|
|
|
Hi |
Gemessene Temperatur über 50 ºC |
|
|
|
Danfoss Heating Solutions |
VISUN14F |
|
|
|
|
|
Installationsanleitung |
RET2001B & TP5001B |
|
|
|
|
|
|
|
|
|
|
4.. Technische Spezifikation |
||
|
|
|
|
|
|
|
DE |
|
Technische Daten |
|
RET2001B/TP5001B |
|
|
|
|
|
|
|
|
|
Betriebsspannung |
|
2,5–3 VDC |
|
|
|
|
|
(Zwei AA-Alkalibatterien) |
|
|
|
Ausgang |
|
Potenzialfrei |
|
|
|
Einstelltemperaturbereich |
5 ºC bis 35 ºC |
|
|
|
|
Betriebstemperaturbereich |
0 ºC bis 40 ºC |
|
|
|
|
Batterielebensdauer |
|
2 Jahre |
|
|
|
Schaltleistung |
|
3 A (1) bei 230 VAC |
|
|
|
Schaltertyp |
|
1 x SPDT, Typ 1B |
|
|
|
Schutzart |
|
IP30 (installiert) |
|
|
|
Lastkompensationsre- |
|
Ja |
|
|
|
gelung |
|
|
|
|
|
EIN/AUS-Regelung |
|
Ja |
|
|
|
ErP-Klasse |
|
Klasse IV, Effizienzsteige- |
|
|
|
|
|
rung 2 % |
|
|
|
Heizbandaufbau |
|
EN60730-2-9 |
|
|
|
Verschmutzungsgrad der |
Kategorie II |
|
|
|
|
RS-Umgebung |
|
|
|
|
|
Bemessungsstoßspannung |
2,5 kV |
|
|
|
|
Kugel-Druckprüfung |
|
75 ºC |
|
|
|
Abmessungen |
|
H86 x B86 x T30 |
|
|
|
Softwareklassifizierung |
|
A |
|
|
|
|
|
|
|
|
|
VISUN14F |
Danfoss Heating Solutions |
|
