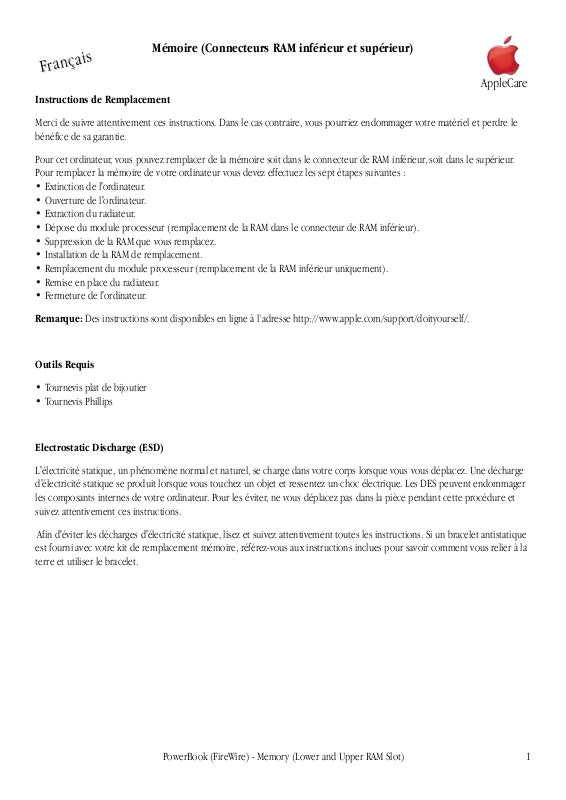

Apple POWERBOOK G3 MEMORY (BOTH SLOTS) REPLACEMENT Manual

Instructions de Remplacement

Merci de suivre attentivement ces instructions. Dans le cas contraire, vous pourriez endommager votre matériel et perdre le
bénéfice de sa garantie.

Pour cet ordinateur, vous pouvez remplacer de la mémoire soit dans le connecteur de RAM inférieur, soit dans le supérieur.
Pour remplacer la mémoire de votre ordinateur vous devez effectuez les sept étapes suivantes :

• Extinction de l'ordinateur.

• Ouverture de l'ordinateur.

• Extraction du radiateur.

• Dépose du module processeur (remplacement de la RAM dans le connecteur de RAM inférieur).

• Suppression de la RAM que vous remplacez.

• Installation de la RAM de remplacement.

• Remplacement du module processeur (remplacement de la RAM inférieur uniquement).

• Remise en place du radiateur.

• Fermeture de l'ordinateur.

Remarque: Des instructions sont disponibles en ligne à l’adresse http://www.apple.com/support/doityourself/.

Outils Requis

• Tournevis plat de bijoutier

• Tournevis Phillips

Electrostatic Discharge (ESD)

L'électricité statique, un phénomène normal et naturel, se charge dans votre corps lorsque vous vous déplacez. Une décharge
d'électricité statique se produit lorsque vous touchez un objet et ressentez un choc électrique. Les DES peuvent endommager
les composants internes de votre ordinateur. Pour les éviter, ne vous déplacez pas dans la pièce pendant cette procédure et
suivez attentivement ces instructions.

Afin d'éviter les décharges d'électricité statique, lisez et suivez attentivement toutes les instructions. Si un bracelet antistatique
est fourni avec votre kit de remplacement mémoire, référez-vous aux instructions inclues pour savoir comment vous relier à la
terre et utiliser le bracelet.

1PowerBook (FireWire) - Memory (Lower and Upper RAM Slot)

F

F

rançais

rançais

Mémoire (Connecteurs RAM inférieur et supérieur)

AppleCare

Ouverture de l’ordinateur

Attention : Eteignez toujours votre ordinateur avant de l'ouvrir pour éviter d'endommager ses composants
internes.

1. Placez votre ordinateur sur une surface propre et lisse.

2. Eteignez l'ordinateur, enlevez la batterie de sa baie d'extension et déconnectez l'adaptateur secteur, le modem et tout autre

câble connecté à l'ordinateur.

Attention : Les composants internes de votre PowerBook peuvent être chauds.Si vous avez utilisé votre
PowerBook, attendez 30 minutes après son extinction pour laisser les composants internes refroidir avant de
poursuivre.

3. Assurez-vous que les vis de blocage du clavier ne soient pas en position bloquée. Un nouveau PowerBook est livré clavier

débloqué. Par conséquent, à moins que vous ou quelqu'un d'autre n'ait bloqué le clavier, vous pouvez passer cette étape.

2 PowerBook (FireWire) - Memory (Lower and Upper RAM Slot)

¤

¤

4. Libérez le clavier en le tirant vers le bas pour dégager ses attaches (situées à gauche des touches F1 et F9) jusqu'à ce que sa

partie haute se libère.

5. Soulevez la partie haute du clavier du PowerBook en direction de la rangée supérieure de touches et tirez-le en arrière suff-

isament loin pour libérer les petites attaches retenant l'arrière du clavier en place.

6. Retournez le clavier et déposez-le sur le repose-mains.

3PowerBook (FireWire) - Memory (Lower and Upper RAM Slot)
