Inhalt

5 Kapitel 1: Einführung 5 Konfigurieren Ihres Mac Pro

14 Aktivieren des Ruhezustands oder Ausschalten Ihres Mac Pro

17 Kapitel 2: Kennenlernen Ihres Mac Pro

18 Grundlegende Funktionen an der Vorderseite Ihres Mac Pro 20 Anschlüsse an der Rückseite Ihres Mac Pro 22 Weitere Anschlüsse an der Rückseite 24 Interne Erweiterungsoptionen 26 Klären von Fragen

29 Kapitel 3: Installieren interner Erweiterungen 30 Öffnen des Computers 35 Erweitern des Arbeitsspeichers 41 Installieren interner Speichereinheiten 50 Hinzufügen von PCI Express-Karten 56 Ersetzen der internen Pufferbatterie

59 Kapitel 4: Tipps zur Fehlerbeseitigung 59 Probleme bei der Arbeit mit dem Mac Pro

62 Probleme mit der Software 63 Aktualisieren Ihrer Software 64 Probleme bei der drahtlosen Kommunikation via AirPort 65 Probleme mit dem Bildschirm 68 Probleme mit Ihrer Internet-Verbindung 71 Verwenden des Programms „Apple Hardware Test“ 72 Neuinstallieren der mit Ihrem Computer gelieferten Software 73 Optimieren der Ethernet-Leistung 74 Weitere Informationen, Service und Support 76 Die Seriennummer

77 Anhang A: Technische Daten

85 Anhang B: Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz 85 Wichtige Sicherheitsrichtlinien 87 Tipps zu Wartung und Pflege 89 Wichtige Hinweise zur Ergonomie und arbeitsmedizinische Informationen 91 Vermeiden von Hörschäden

93 Regulatory Compliance Information 96 Apple und der Umweltschutz

4 Inhalt

1 Einführung

Mit dem Kauf Ihres neuen, hochleistungsfähigen Mac Pro haben Sie eine gute Wahl getroffen. Dieses Kapitel umfasst Anweisungen zum Einrichten Ihres Computers und Ihres Bildschirms.

Der Mac Pro ist mit der neusten Computertechnologie ausgestattet, wie der hochentwickelten 64-Bit Multicore-Prozessortechnologie, FB-DIMM-HochgeschwindigkeitsArbeitsspeicher, PCI Express-Grafik- und Erweiterungskarten sowie internem Speicher. All dies befindet sich in einem Gehäuse aus eloxiertem Aluminium, das den bequemen Zugriff auf die internen Komponenten erlaubt.

Konfigurieren Ihres Mac Pro

Ihr Mac Pro ist so konzipiert, dass Sie ihn schnell und einfach installieren und in Betrieb nehmen können. Befolgen Sie die Schritte auf den nächsten Seiten, um den Mac Pro zu konfigurieren.

Ziehen Sie zuerst alle Schutzfolien vom Computergehäuse und von der Innenseite der seitlichen Abdeckung ab. Informationen zum Öffnen der seitlichen Abdeckung finden Sie im Abschnitt „Öffnen des Computers“ auf Seite 30.

Schritt 1: Aufstellen des Computers und des Bildschirms

Heben Sie den Mac Pro an den beiden Griffen an und beachten Sie dabei die empfohlenen Techniken zum Anheben und Transportieren des Geräts. Setzen Sie diese Techniken auch ein, wenn Sie einen Bildschirm mit hohem Gewicht anheben oder transportieren. Achten Sie beim Aufstellen von Computer und Bildschirm bitte auf die folgenden Punkte:

Â Beide Geräte müssen auf eine stabile, flache Oberfläche gestellt werden. Â Die Netzstecker müssen leicht zugänglich sein und dürfen nicht gegen die Wand

oder andere Objekte gedrückt werden.

Â Die Luftzirkulation an der Vorderseite, der Rückseite und der Unterseite des Bild-

schirms oder Computers darf nicht blockiert werden.

Â Vor den Laufwerksschlitten der optischen Laufwerke muss ausreichend Platz vor-

handen sein, um sie öffnen zu können.

Die einzige Möglichkeit, die Stromzufuhr zu Computer und Bildschirm vollständig zu unterbrechen, besteht darin, das Netzkabel aus der Steckdose herauszuziehen. Vergewissern Sie sich, dass die Netzkabel für Computer und Bildschirm leicht zugänglich sind, sodass Sie den Computer oder den Bildschirm bei Bedarf schnell vom Stromnetz trennen können.

6 Kapitel 1 Einführung

Schritt 2: Anschließen des Netzkabels

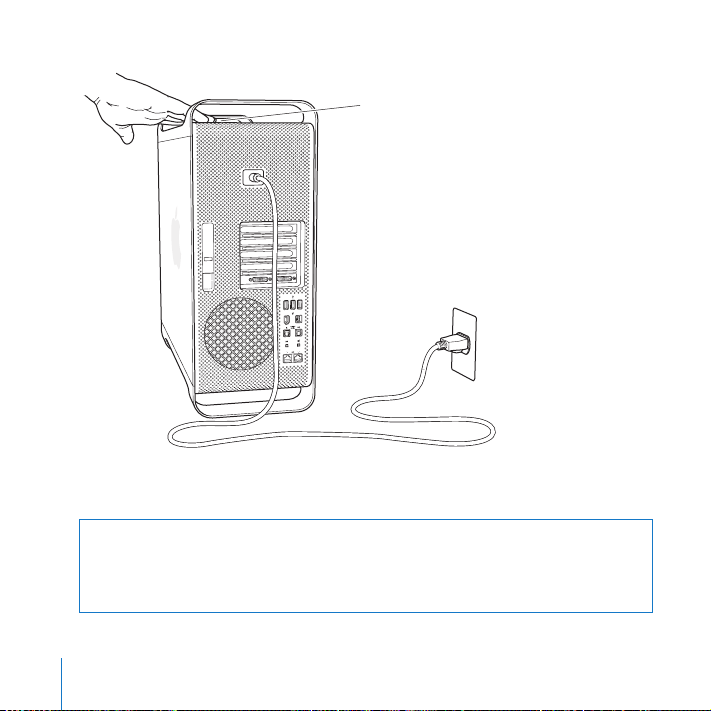

Stecken Sie das Netzkabel fest und vollständig in den vertieften Netzanschluss auf der Rückseite Ihres Mac Pro. Stecken Sie das andere Ende in eine geerdete Netzsteckdose oder eine geerdete Steckdosenleiste.

Netzanschluss

Netzstecker

Kapitel 1 Einführung 7

Schritt 3: Anschließen des Bildschirms

Schließen Sie Ihren Bildschirm wie in der unten stehenden Abbildung gezeigt an. Je nach Art des Bildschirms müssen Sie ein oder mehrere Kabel anschließen. Beachten Sie die mit Ihrem Bildschirm gelieferten zusätzlichen Anweisungen zum korrekten Anschluss des Geräts.

Bildschirmanschlüsse

USB-Anschluss

FireWire 400 Anschluss

Bildschirmkabel

An die Bildschirmanschlüsse an der Rückseite Ihres Mac Pro können Sie zwei Bildschirme mit DVI-Steckern (Digital Visual Interface) anschließen.

8 Kapitel 1 Einführung

An jeden dieser Anschlüsse kann ein Apple Bildschirm angeschlossen werden. Verwenden Sie zum Erzielen der vollen Auflösung auf einem 30" Apple Cinema HD Display den DVI-Anschluss 1.

DVI-Bildschirmanschluss

DVI-auf-VGA-

DVI-Bildschirmanschlüsse

Monitoradapter

VGA-Stecker des Monitorkabels

Mit einem der folgenden Adapter können Sie auch Bildschirme anschließen, die über einen Apple Display Connector (ADC) oder einen VGA-Anschluss verfügen:

Â Wenn Sie einen VGA-Monitor anschließen möchten, verwenden Sie den Apple DVI-

auf-VGA-Monitoradapter (im Lieferumfang des Mac Pro enthalten), um den Monitor an den DVI-Anschluss anzuschließen.

Â Wenn Sie einen ADC-Bildschirm anschließen möchten, verwenden Sie den Apple

DVI-auf-ADC-Adapter (nicht im Lieferumfang enthalten), um den Bildschirm an den DVI-Anschluss anzuschließen.

Den Apple DVI-auf-ADC-Adapter erhalten Sie bei einem Autorisierten Apple Händler oder online im Apple Store unter: www.apple.com/de/store.

Kapitel 1 Einführung 9

Schritt 4: Anschließen eines Ethernet-Kabels

Wenn Sie auf das Internet oder auf ein Netzwerk zugreifen möchten, schließen Sie den Stecker eines Ethernet-Kabels an einen beliebigen Ethernet-Anschluss an der Rückseite Ihres Mac Pro an. Schließen Sie das andere Ende an ein DSL-Modem, ein Kabelmodem oder ein Ethernet-Netzwerk an.

Gigabit-Ethernet-Anschlüsse

Schritt 5: Anschließen der Tastatur und der Maus

Schließen Sie das Tastaturkabel an einen der USB-Anschlüsse (d) des Computers oder Ihres Bildschirms an. Schließen Sie das Kabel der Mighty Mouse an einen USB-Anschluss der Tastatur an.

10 Kapitel 1 Einführung

Schließen Sie das Mauskabel an einen der USB-Anschlüsse an der Tastatur an.

MausTastatur

Reicht das Tastaturkabel nicht bis zu einem der USB-Anschlüsse an Ihrem Computer, können Sie das Verlängerungskabel für die Tastatur verwenden, das mit dem Computer mitgeliefert wird.

Apple Verlängerungskabel für die Tastatur

Kapitel 1 Einführung 11

Verwenden einer drahtlosen Tastatur und Maus

Wenn Sie zu Ihrem Mac Pro ein Apple Wireless Keyboard und eine Apple Wireless Mouse erworben haben, befolgen Sie die Anweisungen, die der Tastatur und der Maus beiliegen, um diese Geräte zu konfigurieren.

Schritt 6: Einschalten Ihres Mac Pro

Schalten Sie Ihren Computer über den Ein-/Ausschalter (®) an der Vorderseite ein. Muss Ihr Bildschirm separat eingeschaltet werden, schalten Sie ihn durch Drücken seines Ein-/Ausschalters ein.

Schritt 7: Verwenden des Systemassistenten

Wenn Sie Ihren Mac Pro zum ersten Mal einschalten, wird der Systemassistent gestartet. Der Systemassistent unterstützt Sie dabei, die Internet- und E-Mail-Informationen einzugeben und einen Benutzer-Account auf Ihrem Mac Pro einzurichten. Wenn Sie bereits mit einem Mac gearbeitet haben, kann der Systemassistent auch automatisch Dateien, Programme und andere Daten von Ihrem vorigen Mac auf Ihren neuen Mac Pro übertragen.

Schritt 8: Anpassen des Schreibtischs und Konfigurieren der Systemeinstellungen

Mithilfe der Systemeinstellungen können Sie die Anzeige Ihres Schreibtischs rasch an Ihre Anforderungen anpassen. Wählen Sie dazu „Apple“ () > „Systemeinstellungen“ aus der Menüleiste. Während Sie sich mit Ihrem Computer vertraut machen, sehen Sie sich auch die Systemeinstellungen an. Das Fenster „Systemeinstellungen“ ist Ihre Kommandozentrale zur Steuerung der meisten Einstellungen Ihres Mac Pro. Weitere Informationen erhalten Sie in der Mac Hilfe unter dem Suchbegriff „Systemeinstellungen“. Sie können auch gezielt nach der bestimmten Einstellung suchen, die Sie ändern möchten.

12 Kapitel 1 Einführung

Benötigen Sie Hilfe beim Konfigurieren?

Bleibt der Bildschirm nach dem Einschalten dunkel oder startet der Computer nicht korrekt, versuchen Sie, das Problem mithilfe der folgenden Punkte zu identifizieren und zu beheben:

Â Ist der Computer korrekt am Stromnetz angeschlossen? Wenn der Computer über

eine Steckdosenleiste mit Strom versorgt wird, prüfen Sie, ob diese am Stromnetz angeschlossen und eingeschaltet ist.

Â Ist das Netzkabel korrekt an der Rückseite des Computers angeschlossen? Â Sind die Tastatur- und Bildschirmkabel korrekt angeschlossen? Â Ist der Bildschirm eingeschaltet? Sind Helligkeit und Kontrast am Bildschirm korrekt

eingestellt? Besitzt Ihr Bildschirm Helligkeits- und Kontrastregler, korrigieren Sie die Einstellung.

Â Ist der Bildschirm noch immer dunkel, führen Sie einen Neustart des Computers

durch. Halten Sie den Ein-/Ausschalter des Computers 5 bis 6 Sekunden lang gedrückt, bis der Computer ausgeschaltet wird. Drücken Sie den Ein-/Ausschalter erneut, um den Computer wieder einzuschalten.

Â Wenn am Bildschirm ein blinkendes Fragezeichen angezeigt wird oder die Status-

anzeige blinkt, lesen Sie Kapitel 4 „Tipps zur Fehlerbeseitigung“ auf Seite 59.

Kapitel 1 Einführung 13

Aktivieren des Ruhezustands oder Ausschalten Ihres Mac Pro

Wenn Sie Ihre Arbeit am Mac Pro abgeschlossen haben, können Sie den Ruhezustand aktivieren oder den Computer ausschalten.

Aktivieren des Ruhezustands für Ihren Mac Pro

Wenn Sie Ihren Mac Pro nur für einen kurzen Zeitraum nicht benötigen, empfiehlt es sich, den Ruhezustand zu aktivieren. Befindet sich der Computer im Ruhezustand, ist der Bildschirm dunkel. In diesem Fall kann der Computer schnell wieder aktiviert werden, ohne zuvor den kompletten Startvorgang durchlaufen zu müssen.

Verwenden Sie eine der folgenden Methoden, um den Ruhezustand zu aktivieren:

Â Wählen Sie „Apple“ () > „Ruhezustand“. Â Drücken Sie den Ein-/Ausschalter an der Vorderseite Ihres Mac Pro. Â Wählen Sie „Apple“ () > „Systemeinstellungen“. Klicken Sie dann in „Energie sparen“

und legen Sie fest, wann der Ruhezustand aktiviert werden soll.

Gehen Sie wie folgt vor, um den Ruhezustand Ihres Computers zu beenden:

Â Drücken Sie eine beliebige Taste auf der Tastatur. Â Klicken Sie mit der Maus. Â Drücken Sie den Ein-/Ausschalter an der Vorderseite Ihres Mac Pro.

14 Kapitel 1 Einführung

Ausschalten Ihres Mac Pro

Wenn Sie Ihren Mac Pro länger als einen Tag nicht verwenden, sollten Sie ihn ausschalten. Zum Ausschalten des Mac Pro wählen Sie „Apple“ () > „Ausschalten“.

ACHTUNG: Schalten Sie den Mac Pro nicht durch Unterbrechen der Stromzufuhr aus,

etwa durch Drücken des Schalters auf einer Steckdosenleiste oder Herausziehen des Netzkabels. (Verwenden Sie diese Methode nur, wenn sich der Computer nicht wie oben beschrieben ausschalten lässt.) Ihre Dateien oder die Systemsoftware können beschädigt werden, wenn der Computer nicht ordnungsgemäß ausgeschaltet wird.

ACHTUNG: Schalten Sie Ihren Mac Pro aus, bevor Sie ihn transportieren. Wenn Sie

den Computer transportieren, während sich die Festplatte dreht, kann die Festplatte beschädigt werden. Hierdurch kann es zu Datenverlusten kommen. Unter Umständen können Sie außerdem den Computer nicht mehr von der Festplatte starten.

Kapitel 1 Einführung 15

2 Kennenlernen Ihres Mac Pro

Dieses Kapitel vermittelt Ihnen grundlegende Informationen, die Sie für die Arbeit mit Ihrem Mac Pro benötigen.

Im Folgenden finden Sie einen Überblick über die Funktionen und Anschlüsse des Computers.

Abrufen von aktuellen Informationen

Über die Apple Web-Site unter der Adresse www.apple.com/de/ haben Sie Zugriff auf aktuelle Informationen über Apple, kostenlose Software und Online-Kataloge für Software und Hardware für Ihren Mac Pro.

Auf der Apple Support Web-Site unter www.apple.com/de/support erhalten Sie zudem die Handbücher zu vielen Apple Produkten und technischen Support für alle Apple Produkte.

Grundlegende Funktionen an der Vorderseite Ihres Mac Pro

Optisches Laufwerk

Zweites optisches

Laufwerk (optional)

Ein-/Ausschalter

FireWire 800

Anschluss

18 Kapitel 2 Kennenlernen Ihres Mac Pro

Statusanzeige

Kopfhöreranschluss

USB 2.0 Anschlüsse (2)

FireWire 400 Anschluss

Optisches Laufwerk

Ihr Mac Pro ist mit einem DVD+R DL/DVD±RW/CD-RW SuperDrive Laufwerk ausgestattet, das CD-ROMs, Foto-CDs, standardmäßige Audio-CDs, DVDs und DVD-Filme lesen kann. Es kann Musik, Dokumente und andere digitale Dateien auf CD-Rs und CD-RWs, DVD±Rs, DVD±RWs und DVD+R DLs (Double Layer) schreiben. Drücken Sie zum Öffnen des Laufwerks die Medienauswurftaste ( zweites optisches Laufwerk verfügt, drücken Sie die Wahltaste wurftaste (

Ein-/Ausschalter

Drücken Sie diese Taste, um Ihren Mac Pro einzuschalten, um den Ruhezustand zu aktivieren oder um den Ruhezustand wieder zu beenden. Wenn Sie Ihren Computer neu starten möchten, halten Sie diese Taste 5 bis 6 Sekunden lang gedrückt, bis der Mac Pro ausgeschaltet wird. Drücken Sie die Taste anschließend erneut, um den Computer einzuschalten.

FireWire 400 und 800 Anschlüsse

Hier können Sie digitale Videokameras (DV), Scanner und externe Festplattenlaufwerke mit FireWire Anschluss an Ihren Mac Pro anschließen. FireWire Geräte können ohne Neustart an den Computer angeschlossen und von ihm getrennt werden. Der FireWire 400 Anschluss unterstützt Datenraten von bis zu 400 Megabit pro Sekunde (MBit/Sek.). Der FireWire 800 Anschluss unterstützt Datenraten von bis zu 800 MBit/Sek.

USB 2.0 Anschlüsse

Schließen Sie hier USB-Geräte wie Mäuse, Drucker, Scanner, iPods, Lautsprecher, Mikrofone und Hubs an Ihren Mac Pro anschließen. Möglicherweise besitzt auch Ihr Bildschirm USBAnschlüsse.

Kopfhöreranschluss

Schließen Sie hier Kopfhörer an Ihren Mac Pro an. Wenn Sie an diesem Anschluss einen Kopfhörerstecker anschließen, wird der Ton des integrierten Lautsprechers abgeschaltet.

Statusanzeige

Leuchtet die Anzeige weiß, ist der Mac Pro eingeschaltet. Befindet sich der Computer im Ruhezustand, pulsiert die Anzeige.

), um dieses zu öffnen.

) auf Ihrer Apple Tastatur. Falls Ihr Mac Pro über ein

Kapitel 2 Kennenlernen Ihres Mac Pro 19

(z)

und die Medienaus-

Anschlüsse an der Rückseite Ihres Mac Pro

Netzanschluss

Verriegelung

USB 2.0 Anschlüsse (3)

FireWire 400 Anshluss

FireWire 800 Anschluss

Gigabit-Ethernet

Anschlüsse (2)

20 Kapitel 2 Kennenlernen Ihres Mac Pro

Netzanschluss

Hier schließen Sie das mit Ihrem Mac Pro mitgelieferte Netzkabel an. Verwenden Sie kein reguläres Netz- oder Verlängerungskabel.

Verriegelung

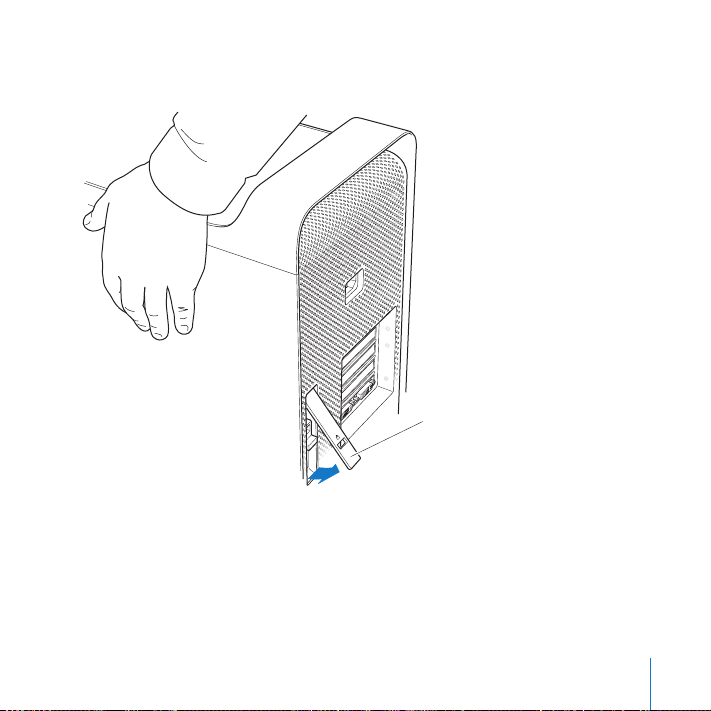

Heben Sie diesen Riegel an, um die seitliche Abdeckung zu öffnen und den Zugriff auf die internen Komponenten Ihres Mac Pro zu ermöglichen. Wenn Sie bei nicht angehobenem Riegel an den internen Komponenten des Computers arbeiten, sind das optische Laufwerk und die Festplattenlaufwerke arretiert. Hier können Sie auch eine Diebstahlsicherung anbringen, um unbefugten Zugriff zu unterbinden und die internen Komponenten zu sichern. Sie können ein Sicherheitskabel durch den Riegel oder durch die Griffe und Standfüße ziehen, um Ihren Mac Pro vor Diebstahl zu schützen (vgl. Seite 41).

USB 2.0 Anschlüsse

Hier können Sie USB-Geräte wie Tastaturen, Mäuse, Drucker, Scanner, Lautsprecher, USBMikrofone und USB-Hubs an Ihren Mac Pro anschließen. Möglicherweise besitzt Ihr Bildschirm ebenfalls USB-Anschlüsse.

FireWire 400 und 800 Anschlüsse

Der FireWire 400 Anschluss unterstützt Datenraten von 100, 200 und 400 MBit/Sek. Der FireWire 800 Anschluss unterstützt Datenraten von 100, 200 400 und 800 MBit/Sek.

Dual Gigabit-Ethernet-Anschlüsse mit Jumbo Frame-Support

Über diesen Anschluss können Sie Ihren Mac Pro mit einem Ethernet-Netzwerk verbinden, sodass Sie auf Netzwerkressourcen wie Drucker und Server zugreifen und Daten mit anderen Computern über das Netzwerk und ein CAT 5e-Kabel gemeinsam verwenden können.

Kapitel 2 Kennenlernen Ihres Mac Pro 21

Weitere Anschlüsse an der Rückseite

PCI Express-

Erweiterungs-

steckplätze

DVI-Bildschirm-

anschluss 1

DVI-Bildschirm-

anschluss 2

Optisch-digitaler

Audioausgang

Optisch-digitaler

Audioeingang

Audioausgang

22 Kapitel 2 Kennenlernen Ihres Mac Pro

PCI Express-Erweiterungssteckplätze (3)

Ihr Mac Pro lässt sich durch die Installation von bis zu drei PCI Express-Karten (Peripheral Component Interconnect) in den abgedeckten Steckplätzen 2, 3 und 4 erweitern.

DVI-Bildschirmanschlüsse

Sie können Bildschirme mit DVI-Anschluss (Digital Visual Interface) an die DVI-Bildschirmanschlüsse anschließen. Schließen Sie hier einen Apple Bildschirm, wie zum Beispiel ein 20", 23" oder 30" Apple Cinema Display, an einen beliebigen dieser Bildschirmanschlüsse an. Um die volle Auflösung zu erreichen, sollte ein 30" Apple Cinema HD Display an Anschluss 1 angeschlossen werden. Sie können auch Bildschirme anschließen, die einen VGA-Anschluss (Video Graphics Array) besitzen, indem Sie den Apple DVI-auf-VGAMonitoradapter verwenden, der mit Ihrem Mac Pro geliefert wurde.

Optische digitale Audioein- und ausgänge

Hier können Sie Decks, Empfänger, digitale Instrumente und 5.1 Surround-Sound-Lautsprechersysteme über standardmäßige Toslink-Kabel oder Glasfaserkabel mit 3,5 mm optischem Kunststoff- oder Nylonstecker anschließen. Mithilfe des S/PDIF (Sony/Philips Digital Interface) Protokolls und der Toslink-Kabel können Sie Stereoklang oder codierte

5.1 Audioinformationen übertragen.

Analoger Audioeingang

An diesen Anschluss können Sie Mikrofone mit eigener Stromversorgung, MP3- und CD-Player sowie andere Geräte mit analoger Kapazität anschließen.

Analoger Audioausgang

Hier können Sie analoge Lautsprecher mit eigener Stromversorgung und andere Geräte mit analoger Ausgabekapazität anschließen.

Kapitel 2 Kennenlernen Ihres Mac Pro 23

Interne Erweiterungsoptionen

24 Kapitel 2 Kennenlernen Ihres Mac Pro

Halterung für optisches Laufwerk

Halterungen für Festplattenlaufwerke (4)

Steckplätze 2–4: PCI Express

Batterie

Steckplatz 1: PCI ExpressGrafiksteckplatz doppelter Breite

(mit installierter Grafikkarte)

Obere Speicherkarte

Untere Speicherkarte

Optische Laufwerke

Ihr Mac Pro ist mit einem oder zwei DVD+R DL/DVD±RW/CD-RW SuperDrive Laufwerk(en) ausgerüstet, die sich in der Halterung für optische Laufwerke befinden. Informationen zum Ersetzen eines optischen Laufwerks finden Sie im Abschnitt „Austauschen des optischen Laufwerks“ auf Seite 45.

Festplattenlaufwerk

Ihr Mac Pro wird mit bis zu vier Festplattenlaufwerken geliefert, die in den Laufwerkshalterungen installiert sind. Informationen zum Installieren oder Ersetzen der Festplattenlaufwerke finden Sie im Abschnitt „Installieren interner Speichereinheiten“ auf Seite 41.

PCI Express-Steckplätze

Ihr Mac Pro verfügt über drei PCI Express-Erweiterungssteckplätze. Informationen zum Installieren von PCI-Karten in Steckplätzen 2 bis 4 zur Erweiterung des Funktionsumfangs Ihres Computers finden Sie im Abschnitt „Hinzufügen von PCI Express-Karten“ auf Seite 50.

Batterie

Ihr Mac Pro verfügt über eine interne Pufferbatterie. Wenn beim Starten Ihres Mac Pro Probleme auftreten oder Datum und Uhrzeit häufig falsch angezeigt werden, muss die Batterie möglicherweise ersetzt werden (vgl. „Ersetzen der internen Pufferbatterie“ auf Seite 56).

PCI Express-Grafiksteckplatz doppelter Breite

Sie können bis zu zwei Monitore an die Grafikkarte im PCI Express-Grafiksteckplatz (Steckplatz 1) anschließen. Sie können die Karte in diesem Steckplatz ersetzen und zusätzliche Grafikkarten in den PCI-Steckplätzen 2 bis 4 installieren. Weitere Informationen finden Sie im Abschnitt „Hinzufügen von PCI Express-Karten“ auf Seite 50.

Speicherkarten

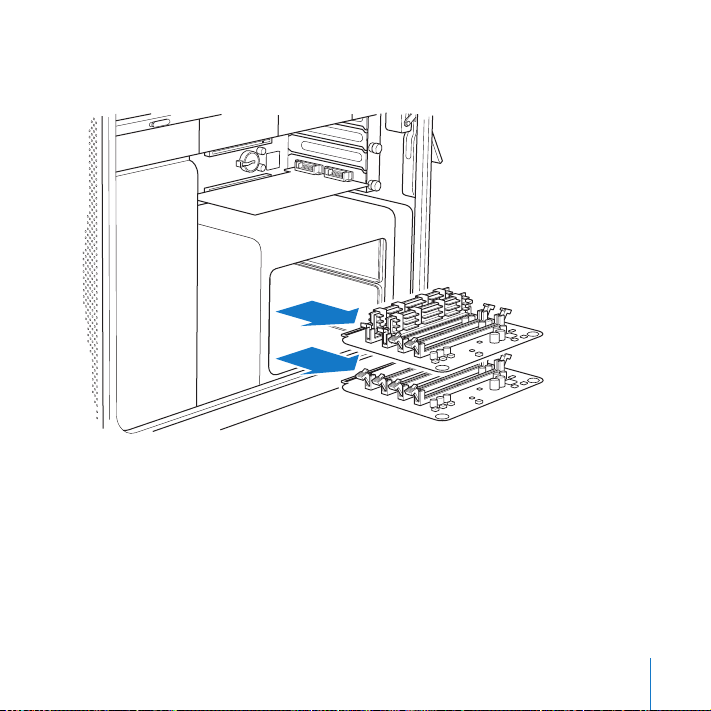

Ihr Mac Pro verfügt über zwei Speicherkarten. Jede Karte nimmt bis zu 4 FB-DIMMs auf. Insgesamt können also 8 DIMMs verwendet werden. Installieren Sie 667 MHz FB-DIMMs paarweise auf den Speicherkarten, um mehr Arbeitsspeicher hinzuzufügen. Informationen zu den spezifischen Speichertypen, die im Mac Pro verwendet werden, finden Sie im Abschnitt „Erweitern des Arbeitsspeichers“ auf Seite 35.

Kapitel 2 Kennenlernen Ihres Mac Pro 25

Klären von Fragen

Viele weitere wichtige Informationen zur Verwendung Ihres Mac finden Sie in der Mac Hilfe und im Internet unter: www.apple.com/de/support.

Gehen Sie wie folgt vor, um die Mac Hilfe zu öffnen:

1 Klicken Sie in das Finder Symbol im Dock (die Symbolleiste am Bildschirmrand). 2 Wählen Sie „Hilfe“ > „Mac Hilfe“ (klicken Sie in der Menüleiste in „Hilfe“ und wählen Sie

dann „Mac Hilfe“).

3 Klicken Sie in das Suchfeld, geben Sie eine Frage ein und drücken Sie den Zeilen-

schalter auf Ihrer Tastatur.

Weitere Informationen

Weitere Informationen zur Verwendung Ihres Mac Pro finden Sie im Folgenden:

Informationen zum... finden Sie hier:

Installieren weiterer Laufwerke, Speichererweiterungen und Erweiterungskarten sowie zum Austauschen der Batterie

Lösen von Problemen mit Ihrem Computer

Service und Support für Ihren Mac Pro

Verwenden von Mac OS X auf der Mac OS X Web-Site unter: www.apple.com/de/macosx/

26 Kapitel 2 Kennenlernen Ihres Mac Pro

Kapitel 3 „Installieren interner Erweiterungen“ auf Seite 29.

Kapitel 4 „Tipps zur Fehlerbeseitigung“ auf Seite 59.

„Weitere Informationen, Service und Support“ auf Seite 74 oder auf der Apple Support Web-Site unter: www.apple.com/de/support.

overview. Sie können auch die Mac Hilfe öffnen und nach „Mac OS X“ suchen.

Informationen zum... finden Sie hier:

Verwenden der iLife Programme

iLife Web-Site unter: www.apple.com/de/ilife Sie können auch ein iLife Programm öffnen, dann auf die Mac Hilfe zugreifen und eine Frage in das Suchfeld eingeben.

Ändern der Systemeinstellungen

Öffnen Sie die Systemeinstellungen, indem Sie „Apple“ () > „Systemeinstellungen“ wählen. Sie können auch die Mac Hilfe öffnen und nach „Systemeinstellungen” suchen.

Verwenden der Maus oder der Tastatur

Verwenden der drahtlosen AirPort Technologie

Öffnen Sie die Mac Hilfe und suchen Sie nach „Maus“ oder „Tastatur“.

auf der AirPort Support-Web-Site unter: www.apple.com/de/ support/airport. Oder durch Öffnen der „AirPort Hilfe“. Klicken Sie hierzu oben auf der Startseite der Mac Hilfe in die Taste „Start“ und wählen Sie aus der angezeigten Liste „AirPort Hilfe“ aus.

Verwenden der drahtlosen

Bluetooth

Technologie

Bluetooth Support-Seite unter: www.apple.com/de/support/ bluetooth. Sie können auch das Programm „Bluetooth Datenaustausch“ öffnen, das sich im Ordner „Programme/Dienstpro-

gramme“ befindet. Wählen Sie dann „Hilfe“ > „Bluetooth Hilfe“. Anschließen eines Druckers Öffnen Sie die Mac Hilfe und suchen Sie nach „Drucken“. FireWire und

USB-Verbindungen Herstellen einer Verbindung

Öffnen Sie die Mac Hilfe und suchen Sie nach „USB“ bzw.

„FireWire“.

Öffnen Sie die Mac Hilfe und suchen Sie nach „Internet”. zum Internet

Kapitel 2 Kennenlernen Ihres Mac Pro 27

3 Installieren interner Erweiterungen

Mithilfe der Informationen in diesem Kapitel können Sie den Mac Pro ganz Ihren Wünschen und Erfordernissen entsprechend anpassen und erweitern.

Dieses Kapitel bietet Ihnen Informationen und Anweisungen für die Arbeit an den internen Komponenten Ihres Computers. Informationen zu wichtigen Arbeitsschritten erhalten Sie in folgenden Abschnitten:

Â „Öffnen des Computers“ auf Seite 30 Â „Erweitern des Arbeitsspeichers“ auf Seite 35 Â „Installieren interner Speichereinheiten“ auf Seite 41 Â „Hinzufügen von PCI Express-Karten“ auf Seite 50

Â „Ersetzen der internen Pufferbatterie“ auf Seite 56

ACHTUNG: Apple empfiehlt, die Installation von Speichererweiterungen, PCI-Erweite-

rungskarten und internen Speichereinheiten ausschließlich von einem durch Apple zertifizierten Techniker vornehmen zu lassen. Informationen dazu, wie Sie einen Apple Autorisierten Service-Partner oder Apple für die Wartung kontaktieren, finden Sie im Abschnitt „Weitere Informationen, Service und Support“ auf Seite 74. Installieren Sie diese Komponenten selbst, laufen Sie Gefahr, das Gerät zu beschädigen. Schäden, die u. U. bei der Installation entstehen, sind nicht von der Garantie abgedeckt. Wenden Sie sich an einen autorisierten Apple Händler oder einen Apple Autorisierten ServicePartner, wenn Sie zusätzliche Informationen hierzu und zu den Garantiebestimmungen wünschen.

Öffnen des Computers

1 Bevor Sie den Mac Pro öffnen, müssen Sie ihn ausschalten. Wählen Sie hierzu

„Apple“ () > „Ausschalten“.

ACHTUNG: Schalten Sie Ihren Mac Pro vor dem Öffnen des Gehäuses stets aus, um

eine Beschädigung der internen Komponenten zu vermeiden. Versuchen Sie nicht, den Computer zu öffnen oder Komponenten zu installieren, solange der Computer eingeschaltet ist.

30 Kapitel 3 Installieren interner Erweiterungen

2 Warten Sie ungefähr 5 bis 10 Minuten, damit sich die internen Komponenten Ihres

Computers abkühlen können.

ACHTUNG: Warten Sie, bis sich der Computer abgekühlt hat, bevor Sie die internen

Komponenten berühren, da diese sehr heiß sein können.

3 Berühren Sie das Metallgehäuse des Mac Pro, um eventuell vorhandene elektro-

statische Ladungen von Ihrem Körper abzuleiten.

Wichtig: Leiten Sie elektrostatische Ladungen stets ab, bevor Sie die internen Kom-

ponenten des Computers berühren. Um eventuelle elektrostatische Aufladungen zu vermeiden, sollten Sie Ihren Arbeitsplatz möglichst erst wieder verlassen, wenn die Installation der Karten, der Speichererweiterung oder der internen Speichereinheiten beendet und der Computer wieder geschlossen ist.

Kapitel 3 Installieren interner Erweiterungen 31

Berühren Sie die Metallfläche an der Oberseite des Computers.

4 Ziehen Sie alle Kabel einschließlich des Netzkabels aus den Anschlüssen Ihres

Computers heraus.

ACHTUNG: Trennen Sie vor der Installation interner Komponenten den Mac Pro stets

32 Kapitel 3 Installieren interner Erweiterungen

5 Halten Sie die seitliche Abdeckung fest und ziehen Sie den Riegel an der Rückseite des

Computers nach oben.

Heben Sie den Riegel an. Halten Sie die seitliche Abdeckung dabei fest.

Kapitel 3 Installieren interner Erweiterungen 33

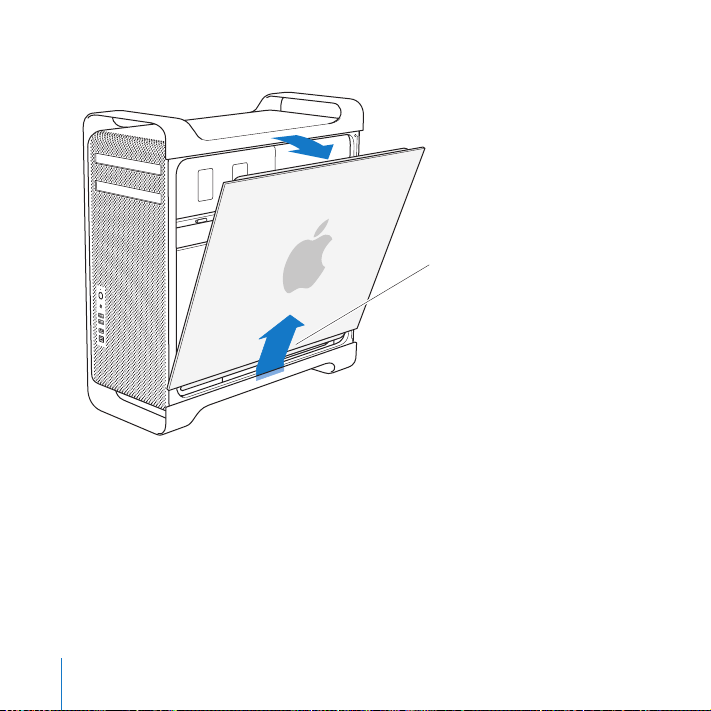

6 Nehmen Sie die seitliche Abdeckung ab.

Ziehen Sie die Oberkante der seitlichen Abdeckung heraus und nehmen Sie die seitliche Abdeckung ab.

Wichtig: Halten Sie die seitliche Abdeckung beim Abnehmen gut fest.

34 Kapitel 3 Installieren interner Erweiterungen

Erweitern des Arbeitsspeichers

Ihr Mac Pro verfügt über zwei Speicherkarten mit jeweils 4 Speichersteckplätzen (vier Bänke mit je zwei Plätzen). Der Mac Pro ist mit mindestens 1 GB Arbeitsspeicher ausgestattet, der als Paar von vollständig gepufferten 512 MB Dual Inline Arbeitsspeichermodulen (FB-DIMMs) in zwei der DIMM-Steckplätzen installiert ist. Sie können zusätzliche Paare von 512 MB, 1 GB oder 2 GB FB-DIMMs in den freien DIMM-Steckplätzen auf den Speicherkarten installieren.

Die DIMMs müssen jeweils in Paaren gleicher Größe installiert werden und den folgenden Spezifikationen entsprechen:

Â 667 MHz, FB-DIMMs Â 72-Bit breite, 240-polige Module Â Höchstens 36 Einheiten pro DIMM Â Fehlerkorrekturcode (ECC)

Wichtig: Apple empfiehlt die Verwendung von FB-DIMMs, die durch Apple genehmigt

sind. FB-DIMMs, die nicht durch Apple genehmigt sind, können dazu führen, dass der Mac Pro geräuschvoller arbeitet oder dass die Leistung verringert wird, um die Wärmeentwicklung zu drosseln. DIMMs von älteren Macintosh Computern sind mit dem Mac Pro nicht kompatibel und dürfen nicht installiert werden.

Kapitel 3 Installieren interner Erweiterungen 35

Hinweis: Achten Sie beim Kauf von DIMMs für die Verwendung in Mac Computern darauf, dass der Hersteller der Speicherbausteine die Konformität mit den JEDEC-Spezifikationen (Joint Electron Device Engineering Council) gewährleistet. Vergewissern Sie sich beim Hersteller, dass die DIMMs die korrekten Taktmodi unterstützen und dass die SPDFunktion (Serial Presence Detect) korrekt, d. h. gemäß der JEDEC-Spezifikationen, programmiert wurde. Weitere Informationen zur Kompatibilität Ihrer DIMMs finden Sie im Macintosh Produktkatalog auf der Apple Web-Site unter: www.apple.com/de/guide. Apple Original-Speichermodule können Sie online im Apple Store unter der folgenden Adresse bestellen: www.apple.com/de/store.

Gehen Sie wie folgt vor, um DIMMs zu installieren:

1 Schalten Sie Ihren Computer aus, öffnen Sie ihn und entfernen Sie die Seitenab-

deckung. Befolgen Sie dazu ggf. die Anleitungen auf Seite 30.

ACHTUNG: Lassen Sie den Computer mindestens 5 bis 10 Minuten lang abkühlen,

bevor Sie interne Komponenten berühren. Die Komponenten auf der Speicherkarte können sehr heiß sein.

36 Kapitel 3 Installieren interner Erweiterungen

2 Nehmen Sie die Speicherkarte heraus und legen Sie sie auf einem weichen, sauberen

Tuch ab.

3 Öffnen Sie die Halterungen an der Seite der DIMM-Steckplätze, indem Sie sie nach

unten drücken.

4 Richten Sie das erste FB-DIMM-Modul über dem Steckplatz der Speicherkarte aus.

Drücken Sie das FB-DIMM an den Kanten nach unten. Die Halterungen schließen sich dabei automatisch. Installieren Sie das zweite FB-DIMM-Modul auf gleiche Weise. Berühren Sie nicht die goldenen Steckkontakte.

Kapitel 3 Installieren interner Erweiterungen 37

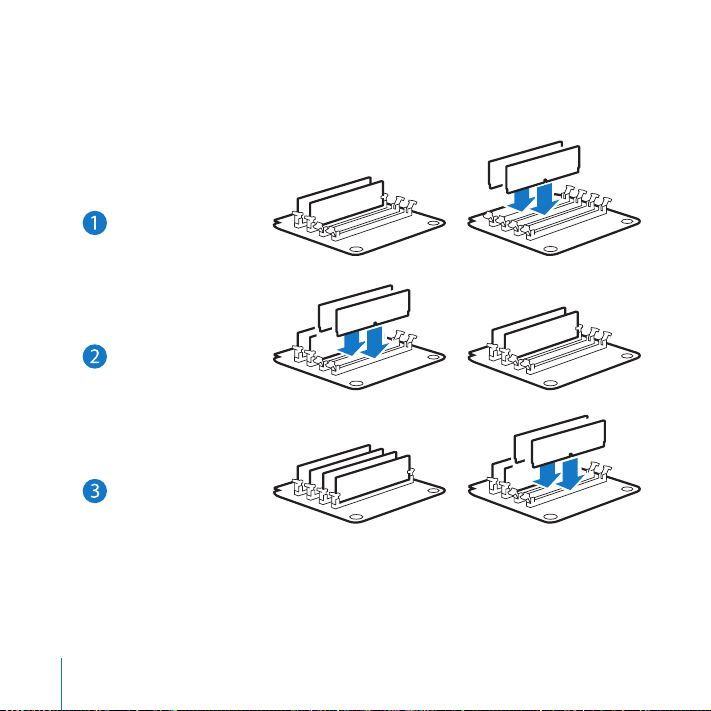

Wichtig: Fügen Sie die DIMMs in der hier gezeigten Reihenfolge zu den Speicher-

karten hinzu.

Obere Speicherkarte

Erstes Paar zusätzlicher DIMMs

Zweites Paar zusätzlicher DIMMs

Drittes Paar zusätzlicher DIMMs

38 Kapitel 3 Installieren interner Erweiterungen

Untere Speicherkarte

Legen Sie den Computer auf die Seite und drücken Sie die Speicherkarten gerade herunter in die Speichersteckplätze.

5 Legen Sie den Mac Pro auf einem weichen, sauberen Tuch auf dem Schreibtisch bzw.

der Arbeitsfläche ab, um die Mac Pro Oberfläche und die Arbeitsfläche vor Kratzern zu schützen.

6 Installieren Sie die Speicherkarten, indem Sie sie vorsichtig nach unten drücken, bis sie

fest im Speichersteckplatz sitzen.

Kapitel 3 Installieren interner Erweiterungen 39

7 Richten Sie den Mac Pro auf und setzen Sie die seitliche Abdeckung wieder ein.

Wichtig: Halten Sie die seitliche Abdeckung beim Einsetzen gut fest, sodass sie nicht

verrutschen kann, wenn Sie den Riegel nach unten drücken.

Setzen Sie die seitliche Abdeckung in die Halterung ein und drücken Sie sie dann in das Gehäuse.

40 Kapitel 3 Installieren interner Erweiterungen

8 Drücken Sie den Riegel nach unten, um die Abdeckung zu arretieren.

Um die seitliche Abdeckung zu arretieren oder den Computer zu sichern, klappen Sie den Riegel

Drücken Sie den Riegel herunter, während Sie die seitliche Abdeckung gegen den Computer drücken, bis er bündig mit der Rückseite des Computers abschießt.

herunter, bevor Sie die Abdeckung schließen. Dadurch erhalten Sie Zugang zu einer Metallöse, durch die Sie eine Diebstahlsicherung oder ein Sicherungskabel ziehen können.

Installieren interner Speichereinheiten

Ihr Mac Pro kann bis zu sechs interne Geräte aufnehmen: zwei optische Laufwerke und vier Festplattenlaufwerke. Bei den meisten Konfigurationen ist im ersten der beiden Erweiterungsplätze für Festplatten ein Festplattenlaufwerk installiert. Im oberen Erweiterungsplatz für optische Laufwerke befindet sich ein optisches Laufwerk.

Kapitel 3 Installieren interner Erweiterungen 41

Sie können bis zu drei zusätzliche SATA-Festplattenlaufwerke (Serial ATA) mit 3 GBit/Sek. in die freien Erweiterungsplätze einbauen. Die Laufwerke müssen den folgenden Spezifikationen entsprechen:

Â Typ: SATA 3 Bit/Sek. Â Breite: 10,2 cm Â Tiefe: 14,7 cm Â Höhe: 2,5 cm

Weitere Informationen über die Anforderungen und die unterstützten Laufwerke erhalten Sie bei Ihrem autorisierten Apple Händler. Diese Informationen finden Sie auch auf der Apple Support Web-Site unter: www.apple.com/de/support.

Wichtig: Verwenden Sie für die Installation zusätzlicher optischer Laufwerke und das

Ersetzen der vorhandenen optischen Laufwerke die Apple Originalkabel, die Sie mit Ihrem Mac Pro erhalten haben.

Installieren von SATA-Festplattenlaufwerke mit 3 GBit/Sek.

Der Mac Pro kann in den Erweiterungsplätzen für Festplatten bis zu vier interne 2,5 cm hohe SATA-Festplattenlaufwerke mit 3 GBit/Sek. aufnehmen. Wenn Ihr Mac Pro mit einem einzigen Laufwerk geliefert wird, ist dies im ersten Erweiterungsplatz für Festplatten installiert. Sie können im zweiten, dritten und vierten Erweiterungsplatz weitere Laufwerke installieren.

42 Kapitel 3 Installieren interner Erweiterungen

Gehen Sie wie folgt vor, um ein Festplattenlaufwerk zu installieren:

1 Öffnen Sie den Mac Pro und entfernen Sie die seitliche Abdeckung wie ab Seite 30

beschrieben.

2 Heben Sie den Riegel an, um die Halterungen der Festplattenlaufwerke zu entriegeln.

Wichtig: Ist der Riegel nicht angehoben, sind die Halterungen in den Erweiterungs-

plätzen arretiert und können nicht entfernt werden.

3 Ziehen Sie die Halterung für das Festplattenlaufwerk aus dem Erweiterungsplatz.

Ziehen Sie die Halterung für die Festplatte heraus.

Heben Sie den Riegel an, um die Halterungen zu entriegeln.

Kapitel 3 Installieren interner Erweiterungen 43

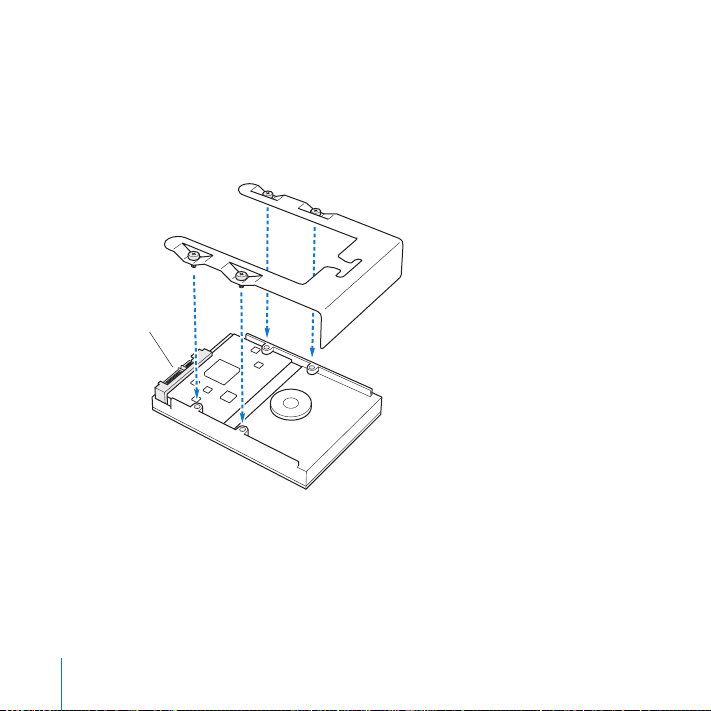

4 Verwenden Sie die vier Schrauben an der Halterung, um das Festplattenlaufwerk an der

Halterung zu befestigen.

Wichtig: Wenn die Leiterplatte unten am Festplattenlaufwerk offenliegt, halten Sie das

Laufwerk an den Seiten fest. Berühren Sie die Leiterplatte nicht, damit das Laufwerk nicht beschädigt wird.

Die Stecker müssen nach hinten weisen.

44 Kapitel 3 Installieren interner Erweiterungen

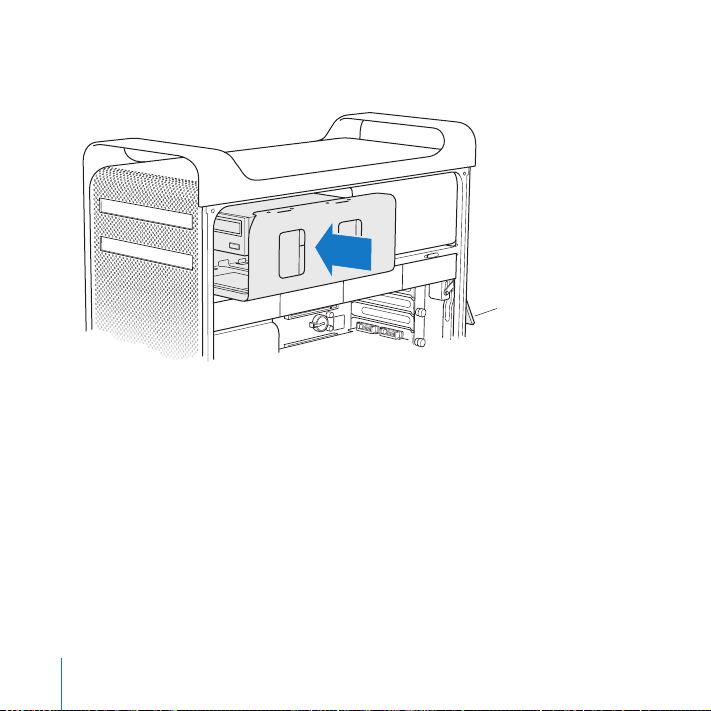

5 Heben Sie den Riegel an und schieben Sie die Halterung mithilfe der Führungs-

schrauben in den Erweiterungsplatz, bis sie dort einrastet.

Wenn das Laufwerk korrekt sitzt, sind die Stecker im Computer angeschlossen.

Der Riegel muss angehoben sein.

6 Setzen Sie die seitliche Abdeckung wieder ein und drücken Sie den Riegel nach unten,

um die Abdeckung zu arretieren.

Austauschen des optischen Laufwerks

Ihr Mac Pro wird mit einem oder zwei SuperDrive Laufwerken geliefert, die in den Erweiterungsplätzen für optische Laufwerke installiert sind. Befolgen Sie diese Anweisungen, um ein optisches Laufwerk zu ersetzen.

Kapitel 3 Installieren interner Erweiterungen 45

Wichtig: Wenden Sie sich an den Hersteller Ihres Laufwerks oder besuchen Sie die Web-

Site des Herstellers, um festzustellen, ob Ihr Laufwerk für den „Cable Select“-Modus eingerichtet ist. Konfigurieren Sie das Laufwerk vor der Installation für den „Cable Select“Modus, sofern dies nicht bereits vom Hersteller erledigt wurde.

Gehen Sie wie folgt vor, um das optische Laufwerk zu ersetzen:

1 Öffnen Sie den Mac Pro und entfernen Sie die seitliche Abdeckung, wie ab Seite 30

beschrieben.

2 Heben Sie den Riegel an, um die Halterungen der optischen Laufwerke zu entriegeln.

Wichtig: Ist der Riegel nicht angehoben, sind das Laufwerk und die Halterungen in den

Erweiterungsplätzen arretiert und können nicht entfernt werden.

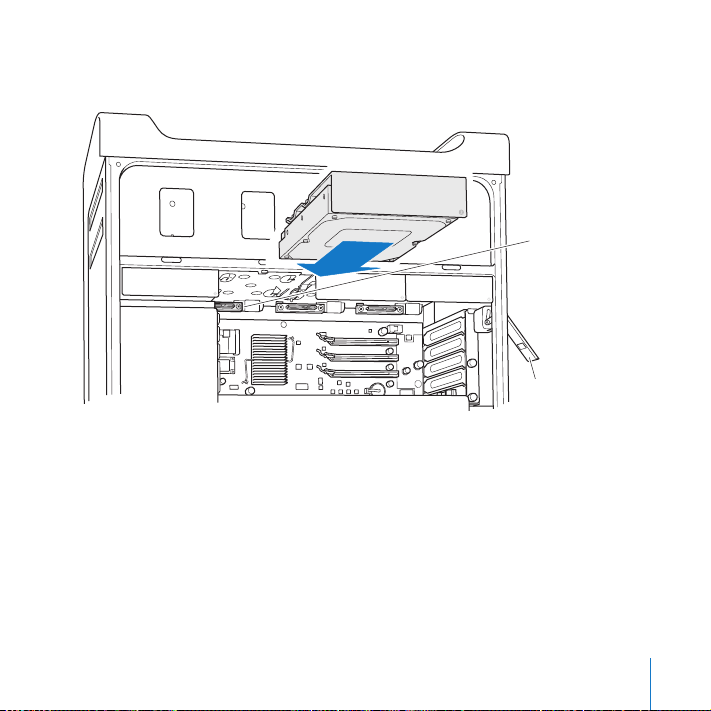

3 Ziehen Sie die Halterung für das optische Laufwerk zur Hälfte aus dem Erweiterungs-

platz heraus.

Ziehen Sie die Halterung zur Hälfte aus dem Computer heraus.

Der Riegel muss angehoben sein.

46 Kapitel 3 Installieren interner Erweiterungen

4 Trennen Sie das Stromkabel und das Flachbandkabel vom optischen Laufwerk und

entfernen Sie die Halterung.

5 Nehmen Sie das optische Laufwerk aus der Halterung, indem Sie die vier Halte-

schrauben lösen.

Kapitel 3 Installieren interner Erweiterungen 47

6 Befestigen Sie das Ersatzlaufwerk mit den vier Schrauben des ursprünglichen Lauf-

werks an der Halterung.

Vier zusätzliche Schrauben

7 Schieben Sie das optische Laufwerk und die Halterung mithilfe der Führungs-

schrauben zur Hälfte in den Erweiterungsplatz hinein.

48 Kapitel 3 Installieren interner Erweiterungen

8 Schließen Sie das Stromkabel und das Flachbandkabel an der Rückseite des

Laufwerks an.

Mittlerer Stecker des Stromkabels

Schlussstecker des Flachbandkabels

Kapitel 3 Installieren interner Erweiterungen 49

9 Heben Sie den Riegel an und schieben Sie die Halterung des optischen Laufwerks in

den Erweiterungsplatz hinein. Drücken Sie die Halterung fest an ihren Platz.

Der Riegel muss angehoben sein.

10 Setzen Sie die seitliche Abdeckung wieder ein und drücken Sie den Riegel nach unten,

um die Abdeckung zu arretieren.

Hinzufügen von PCI Express-Karten

Durch Installieren von Karten in den PCI Express-Steckplätzen (Peripheral Component Interconnect) können Sie das Funktionsspektrum Ihres Mac Pro erweitern. Der Mac Pro verfügt über einen PCI Express-Grafiksteckplatz doppelter Breite und drei PCI ExpressErweiterungssteckplätze, also insgesamt über vier Steckplätze. Diese Steckplätze nehmen PCI Express-Grafikkarten und Erweiterungskarten auf.

50 Kapitel 3 Installieren interner Erweiterungen

Informationen zu PCI Express-Karten

Der Mac Pro ist mit einer Hochleistungs-PCI Express-Grafikkarte ausgestattet. Diese enthält den Grafikprozessor (Graphics Processor Unit, GPU) sowie die Bildschirmanschlüsse des Computers. Die Grafikkarte ist im Steckplatz 1 installiert.

Sie können zusätzliche PCI Express-Grafik- und Erweiterungskarten installieren. Überprüfen Sie vor der Installation einer Karte deren Spezifikationen, um sich zu überzeugen, dass sie von Ihrem Mac Pro unterstützt wird.

Wenn Sie die Bandbreite des PCI Express-Steckplatzes im Mac Pro anpassen möchten, verwenden Sie das Dienstprogramm für Erweiterungssteckplätze. Das Programm befindet sich auf Ihrem Startvolume im Ordner „/System/Library/Core Services/“.

Wichtig: Der maximale Gesamtstrombedarf für alle PCI Express-Steckplätze darf 300 W

nicht überschreiten.

Gehen Sie wie folgt vor, um eine PCI Express-Karte zu installieren:

1 Öffnen Sie den Computer und entfernen Sie die seitliche Abdeckung (vgl. Seite 30).

ACHTUNG: Trennen Sie Ihren Mac Pro vor der Installation interner Komponenten stets

vom Stromnetz, um eine Beschädigung der internen oder der zu installierenden Komponenten zu vermeiden. Versuchen Sie nicht, Komponenten zu installieren, solange der Computer am Stromnetz angeschlossen ist. Warten Sie 5 bis 10 Minuten lang, bis sich der Computer abgekühlt hat, bevor Sie die internen Komponenten berühren, da diese sehr heiß sein können.

Kapitel 3 Installieren interner Erweiterungen 51

2 Legen Sie den Mac Pro auf einem weichen, sauberen Tuch ab, um seine Oberfläche und

die Arbeitsfläche vor Kratzern zu schützen.

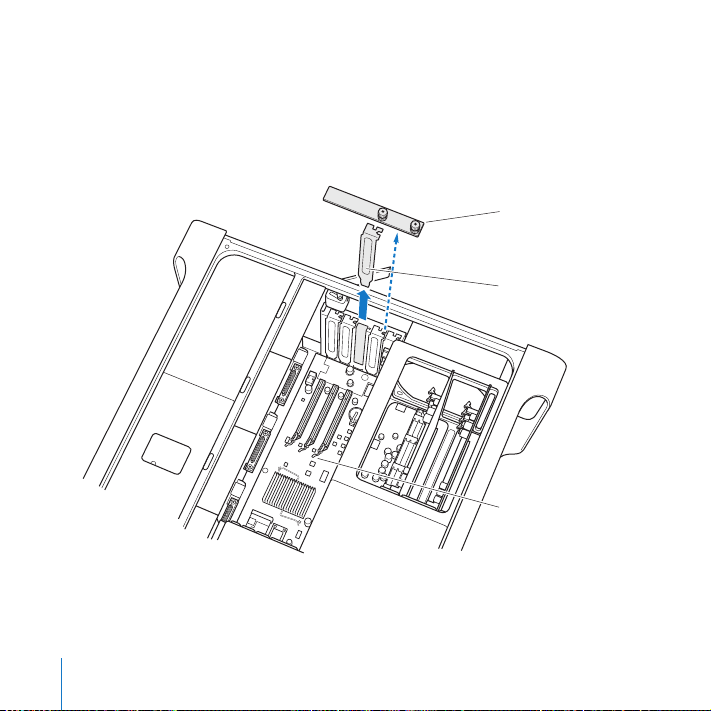

3 Lösen Sie die Halteschrauben an der PCI-Halterung und entfernen Sie die Halterung. 4 Entfernen Sie die Steckplatzabdeckung von dem Steckplatz, in dem Sie die Karte

installieren möchten.

PCI-Halterung

Steckplatzabdeckung

Lösen Sie diese Halterung, um die Karte aus dem Steckplatz herausziehen zu können.

52 Kapitel 3 Installieren interner Erweiterungen

5 Nehmen Sie die neue Karte aus der antistatischen Verpackung. Halten Sie sie nur an

den Rändern fest. Berühren Sie nicht die Steckleiste an der Unterkante der Karte.

6 Richten Sie die Steckleiste der Karte am Erweiterungssteckplatz aus und drücken Sie

die Karte in den Steckplatz.

Tipps und Tricks: Installieren einer PCI-Karte voller Länge

Das Installieren einer PCI-Karte kann vereinfacht werden, indem Sie die Festplattenlaufwerke und Halterungen sowie die benachbarten Karten entfernen. Wenn Sie eine Karte voller Länge installieren, setzen Sie das Ende der Karte zunächst in der Kartenführung ein. Richten Sie die Karte dann über dem PCI-Steckplatz aus, um die Installation zu beenden.

Kapitel 3 Installieren interner Erweiterungen 53

Sichern Sie die Karte mit der PCI-Halterung.

Schieben Sie die PCI-Halterung unter die Klammer.

Anschlussöffnung

PCI Express-Steckplatz

Überzeugen Sie sich bei der Installation einer PCI Express-Karte voller Länge (12 Zoll), dass diese in die entsprechende Kartenführung eingesetzt ist.

7 Drücken Sie vorsichtig auf den Kartenrand, bis die Karte fest im Steckplatz sitzt.

Drücken Sie nur auf die freien Bereiche, um eine Beschädigung der Komponenten zu vermeiden.

Hinweis: Bewegen Sie die Karte nicht hin und her und wenden Sie keine Gewalt an. Wenn Sie einen Widerstand spüren, prüfen Sie, ob der Stecker oder der Steckplatz beschädigt oder blockiert sind. Versuchen Sie es dann noch einmal.

54 Kapitel 3 Installieren interner Erweiterungen

8 Durch vorsichtiges Ziehen an der Karte können Sie prüfen, ob sie korrekt eingesetzt ist.

Wenn sie sich nicht bewegen lässt und die Steckkontakte kaum noch sichtbar sind, ist die Karte ordnungsgemäß installiert.

9 Setzen Sie die PCI-Halterung wieder ein und ziehen Sie die Schraube fest, um die Karte

zu arretieren.

ACHTUNG: Wenn Sie eine Karte entfernen und keine andere Karte installieren, setzen

Sie eine Steckplatzabdeckung in die Öffnung des freien Steckplatzes, damit keine Fremdkörper in das Gehäuse eindringen können. Ein nicht abgedeckter Steckplatz beeinträchtigt die Luftzirkulation, die die internen Komponenten kühlt, und kann Schaden anrichten.

10 Setzen Sie die seitliche Abdeckung wieder ein und drücken Sie den Riegel nach unten,

um die Abdeckung zu arretieren.

Kapitel 3 Installieren interner Erweiterungen 55

Ersetzen der internen Pufferbatterie

Ihr Mac Pro verfügt über eine CR 2032 Lithium-Batterie, die Einstellungen wie Datum und Uhrzeit sichert, solange der Mac Pro ausgeschaltet ist. Wenn gelegentlich Probleme beim Starten des Mac Pro auftreten und ohne sichtbaren Grund Datum und Uhrzeit zurückgesetzt werden, müssen Sie vermutlich die Batterie auswechseln.

Wichtig: Entsorgen Sie die Altbatterie vorschriftsmäßig und umweltgerecht.

Gehen Sie wie folgt vor, um die Batterie auszuwechseln:

1 Öffnen Sie den Mac Pro und entfernen Sie die seitliche Abdeckung, wie auf Seite 30

beschrieben.

2 Entfernen Sie alle PCI Express-Karten, die den Zugang zur Batterie blockieren. Entspre-

chende Anweisungen finden Sie im Abschnitt „Hinzufügen von PCI Express-Karten“ auf Seite 50.

3 Entfernen Sie die alte Batterie aus der Halterung.

ACHTUNG: Eine falsch eingesetzte Batterie kann explodieren. Verwenden Sie aus-

schließlich denselben Batterietyp oder einen gleichwertigen Batterietyp, der vom Hersteller der Originalbatterie empfohlen wird.

56 Kapitel 3 Installieren interner Erweiterungen

4 Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben ein.

Ziehen Sie die alte Batterie heraus. Legen Sie die neue Batterie mit dem Pluspol

nach oben ein

(+)

Entfernen Sie die Karte in Steckplatz 1. Drücken Sie auf die Halterung, um sie zu lösen.

5 Setzen Sie die PCI Express-Karten, die Sie entfernt haben, wieder ein (vgl. Seite 51). 6 Setzen Sie die seitliche Abdeckung wieder ein und drücken Sie den Riegel nach unten,

um die Abdeckung zu arretieren.

Kapitel 3 Installieren interner Erweiterungen 57

4 Tipps zur Fehlerbeseitigung

Wenn bei der Arbeit mit Ihrem Mac Pro Probleme auftreten, können Sie den Fehler möglicherweise mit einem der folgenden Lösungsvorschläge schnell beheben.

Möglicherweise treten bei der Arbeit mit dem Mac Pro Probleme auf. In diesem Kapitel finden Sie Lösungsvorschläge, mit denen sich Fehler oft schnell beheben lassen.

Probleme bei der Arbeit mit dem Mac Pro

Falls Ihr Mac Pro nicht reagiert oder sich nicht einschalten lässt, falls Probleme beim Auswerfen von Medien auftreten oder die Statusanzeige blinkt, befolgen Sie die Lösungsvorschläge in diesem Abschnitt.

Der Computer reagiert nicht oder der Zeiger bewegt sich nicht.

Überzeugen Sie sich zunächst, dass Maus und Tastatur angeschlossen sind, indem Sie die Stecker herausziehen und wieder anschließen. Überzeugen Sie sich, dass die Stecker fest sitzen.

Versuchen Sie, die Aktion abzubrechen, die der Computer auszuführen versucht. Â Drücken Sie die Befehlstaste (x) und die Taste „q“ gleichzeitig, um das aktive

Programm zu beenden.

Â Drücken Sie die Befehlstaste (x) und die Taste mit dem Punkt gleichzeitig. Wenn ein

Dialogfenster angezeigt wird, klicken Sie in „Abbrechen“.

Wählen Sie „Apple“ () > „Sofort beenden“. Wählen Sie dann das Programm, das beendet werden soll. Zum sofortigen Beenden können Sie auch die Taste „esc“, die Wahltaste

(z)

und die Befehlstaste (x) gleichzeitig drücken. Starten Sie Ihren Mac Pro neu, indem Sie „Apple“ () > „Neustart“ wählen, um sicherzustellen, dass das Problem behoben ist. Sie können den Neustart auch durchführen, indem Sie den Ein-/Ausschalter (®) etwa 5 bis 6 Sekunden lang gedrückt halten, bis der Mac Pro ausgeschaltet wird. Drücken Sie den Ein-/Ausschalter (®) erneut, um den Mac Pro einzuschalten.

Â Tritt das Problem nur bei einem bestimmten Programm auf, erkundigen Sie sich beim

Hersteller des Programms, ob es mit Ihrem Computer kompatibel ist.

Â Tritt das Problem häufig auf, wählen Sie „Hilfe“ > „Mac Hilfe“ und suchen Sie

nach „Probleme “.

Der Computer lässt sich nicht einschalten oder startet nicht.

Â Vergewissern Sie sich, dass das Netzkabel an einer funktionierenden Steckdose ange-

schlossen ist. Der Stecker des Netzkabels muss bündig mit dem Netzanschluss des Computers abschließen und fest sitzen.

Â Startet der Computer auch dann nicht, setzen Sie das Parameter-RAM (PRAM)

des Computers zurück. Schalten Sie den Computer ein und drücken Sie die Befehlstaste (x), die Wahltaste (z) und die Tasten „p“ und „r“. Halten Sie diese Tasten gedrückt, bis Sie den Startton zum zweiten Mal hören. Lassen Sie diese Tasten los. Wählen Sie Ihre Festplatte als Startvolume des Computers aus und gehen Sie wie folgt vor:

1 Wählen Sie „Apple“ () > „Systemeinstellungen“.

60 Kapitel 4 Tipps zur Fehlerbeseitigung

2 Klicken Sie in „Startvolume“. 3 Wählen Sie Ihre Festplatte aus.

Das Parameter-RAM wird auf die Standardwerte zurückgesetzt. Möglicherweise müssen Sie die Uhrzeit am Computer neu einstellen.

Â Startet der Computer nach dem Zurücksetzen des Parameter-RAMs nicht, starten Sie

Ihren Computer bei gedrückter Wahltaste (z) neu, um Ihr Startvolume auszuwählen.

Â Sollte das Problem weiterhin bestehen bleiben, starten Sie den Computer neu und

halten Sie dabei die Umschalttaste gedrückt.

Eine CD oder DVD kann nicht ausgeworfen werden.

Möglicherweise wird eine Datei auf der CD bzw. DVD verwendet. Beenden Sie alle geöffneten Programme und versuchen Sie es erneut.

Funktioniert dies nicht, wählen Sie „Apple“ () > „Neustart“ und halten Sie die Mausta- ste oder die Medienauswurftaste (C) auf Ihrem Apple Keyboard gedrückt.

Gehen Sie wie folgt vor, wenn dies nicht funktioniert:

1 Schalten Sie den Computer aus. 2 Drücken Sie die vordere Abdeckung, die sich vor dem Laufwerksschlitten befindet,

behutsam herunter.

3 Führen Sie das Ende einer gerade gebogenen Büroklammer vorsichtig in das kleine

Loch unter dem Laufwerksschlitten ein.

4 Drücken Sie gegen den Mechanismus, bis sich der Laufwerksschlitten öffnet. 5 Ziehen Sie den Schlitten heraus und entfernen Sie die CD. Schieben Sie den Schlitten

zurück, um das Laufwerk zu schließen.

Kapitel 4 Tipps zur Fehlerbeseitigung 61

Die Statusanzeige blinkt und der Computer startet nicht.

Â Wenn Sie erst kürzlich Arbeitsspeicher, eine PCI-Erweiterungskarte oder eine andere

interne Komponente installiert haben, vergewissern Sie sich, dass diese Komponente korrekt installiert und mit Ihrem Computer kompatibel ist. Testen Sie, ob sich der Computer starten lässt, nachdem Sie diese Komponente wieder entfernt haben.

Â Blinkt die Statusanzeige immer noch, zählen Sie, wie oft die Anzeige aufblinkt, um die

Ursache des Problems festzustellen: Â Einmaliges kurzes Aufblinken, gefolgt von einer längeren Pause: Kein gültiger

Arbeitsspeicher.

Â Dreimaliges kurzes Aufblinken, gefolgt von einer längeren Pause: Arbeitsspeicher

ausgefallen.

Probleme mit der Software

Wenn ein Programm zum Stillstand kommt oder nicht mehr reagiert, bietet Mac OS X eine Möglichkeit, das Programm zu beenden, ohne dass der Computer neu gestartet werden muss. Durch Beenden eines Programms, bei dem ein Stillstand auftrat, haben Sie u. U. die Möglichkeit, Ihre Arbeit in anderen geöffneten Programmen zu sichern.

Gehen Sie wie folgt vor, um ein Programm sofort zu beenden:

1 Drücken Sie die Tastenkombination „Befehlstaste (x)-Wahltaste (z)-esc“ oder wählen

Sie „Apple“ () > „Sofort beenden“ aus der Menüleiste.

2 Wählen Sie den Namen des Programms, das Sie beenden möchten, im Dialogfenster

„Sofort beenden“ aus.

3 Klicken Sie in „Sofort beenden“.

Das Programm wird beendet. Alle anderen Programme bleiben weiterhin geöffnet.

62 Kapitel 4 Tipps zur Fehlerbeseitigung

Ein Problem mit einem Softwareprogramm tritt auf.

Â Starten Sie die Funktion „Software-Aktualisierung“, um sicherzustellen, dass Sie die

neusten Treiber, Versionen mit behobenen Fehlern und andere Aktualisierungen verwenden.

Â Treten Probleme mit Software auf, die von einem anderen Hersteller als Apple

stammt, wenden Sie sich an den jeweiligen Hersteller.

Bei der Arbeit mit Ihrem Computer oder mit Mac OS X treten Probleme auf.

Â Beachten Sie die Tipps zur Fehlerbeseitigung in der Mac Hilfe (im Menü „Hilfe“). Â Aktuelle Informationen zur Fehlerbeseitigung und zu Software-Aktualisierungen

finden Sie unter der folgenden Adresse auf der Apple Service & Support Web-Site im Internet: www.apple.com/de/support.

Aktualisieren Ihrer Software

Sie können eine Verbindung zum Internet herstellen und die neusten kostenlosen Softwareversionen, Treiber und andere Erweiterungen von Apple automatisch laden.

Wenn Sie mit dem Internet verbunden sind, überprüft die Systemeinstellung „SoftwareAktualisierung“ die Internet-Server von Apple auf verfügbare Aktualisierungen für Ihren Computer. Sie können Ihren Mac so konfigurieren, dass er die Apple Server regelmäßig auf aktualisierte Software überprüft, diese lädt und installiert.

Gehen Sie wie folgt vor, um nach aktualisierter Software zu suchen:

1 Öffnen Sie die Systemeinstellungen. 2 Klicken Sie in das Symbol „Software-Aktualisierung“ und befolgen Sie die Anweisungen

am Bildschirm.

Kapitel 4 Tipps zur Fehlerbeseitigung 63

Â Für weitere Informationen suchen Sie in der Mac Hilfe nach „Software-Aktualisierung“. Â Neuste Informationen zu Mac OS X finden Sie auf der Mac OS X Web-Site unter:

www.apple.com/de/macosx.

Probleme bei der drahtlosen Kommunikation via AirPort

Gehen Sie wie folgt vor, wenn Probleme mit der drahtlosen Kommunikation via AirPort auftreten:

Â Stellen Sie sicher, dass Sie die Software anhand der mit Ihrer Basisstation gelieferten

Anweisungen korrekt konfiguriert haben.

Â Vergewissern Sie sich, dass der Computer oder das Netzwerk, zu dem Sie eine Verbin-

dung herstellen wollen, eingeschaltet ist und über eine Basisstation verfügt.

Â Stellen Sie sicher, dass sich Ihr Computer in Reichweite der Antenne des anderen

Computers oder des Zugangspunkts des Netzwerks befindet. Aufgrund in der Nähe befindlicher Geräte oder Metallgegenstände können Störungen bei der drahtlosen Kommunikation auftreten und die Reichweite kann eingeschränkt werden. Durch Auswahl eines anderen Standorts oder Drehen des Computers kann der Empfang möglicherweise verbessert werden.

Â Prüfen Sie die AirPort Signalstärke. Es können bis zu vier Statusbalken im AirPort

Symbol in der Menüleiste angezeigt werden.

Â Weitere Informationen hierzu finden Sie in der Mac Hilfe unter dem Stichwort

„AirPort“ und in den mit dem Gerät für die drahtlose Kommunikation gelieferten Anweisungen.

64 Kapitel 4 Tipps zur Fehlerbeseitigung

Probleme mit dem Bildschirm

ACHTUNG: Wenn ein Problem mit Ihrem Apple Display auftritt, das Sie mit keiner

der hier genannten Maßnahmen beheben können, wenden Sie sich an einen Apple Autorisierten Service-Partner oder direkt an Apple. Wenn Sie den Bildschirm selbst reparieren, sind dabei u. U. entstehende Schäden an Ihrem Bildschirm nicht durch die Garantie abgedeckt. Wenden Sie sich an einen autorisierten Apple Händler oder einen Apple Autorisierten Service-Partner, wenn Sie zusätzliche Informationen hierzu und zu den Garantiebestimmungen wünschen.

Der Bildschirm bleibt dunkel.

Â Vergewissern Sie sich, dass Bildschirm und Computer eingeschaltet sind. Â Prüfen Sie, ob die Kabel korrekt am Computer und am Bildschirm angeschlossen sind. Â Falls Ihre Grafikkarte über ein internes Stromversorgungskabel verfügt, überzeugen

Sie sich, dass dies mit der Karte und der Hauptplatine verbunden ist.

Â Vergewissern Sie sich, dass der Ruhezustand Ihres Computers nicht aktiviert ist.

Drücken Sie den Ein-/Ausschalter oder eine beliebige Taste auf der Tastatur, um zu sehen, ob der Computer reagiert.

Â Stellen Sie sicher, dass Helligkeit und Kontrast für den Bildschirm korrekt eingestellt

sind. Bei einigen Bildschirmen befinden sich an der Vorderseite bzw. unter der Vorderkante Helligkeits- und Kontrastregler.

Setzen Sie das Parameter-RAM zurück, indem Sie den Computer neu starten und dabei die Befehlstaste (x), die Wahltaste (z) und die Tasten „p“ und „r“ drücken. Halten Sie diese Tasten gedrückt, bis Sie den Startton zum zweiten Mal hören. Starten Sie den Computer anschließend von der CD/DVD mit dem Software-Installationsprogramm, die mit dem Computer mitgeliefert wurde.

Kapitel 4 Tipps zur Fehlerbeseitigung 65

Die Bildschirmanzeige ist zu dunkel oder flackert.

Â Korrigieren Sie die Einstellungen für Helligkeit und Kontrast. Bei einigen Bildschirmen

befinden sich an der Vorderseite bzw. unter der Vorderkante Helligkeits- und Kontrastregler. Sie können Helligkeit und Kontrast möglicherweise über die Systemeinstellung „Monitore“ einstellen.

Â Wählen Sie zum Kalibrieren des Bildschirms „Apple“ () > „Systemeinstellungen“.

Klicken Sie in „Monitore“, wählen Sie „Farbe“ aus und klicken Sie in „Kalibrieren“. Weitere Informationen zur Farbdarstellung und zu Ihrem Bildschirm finden Sie in der Mac Hilfe.

Â Das Flackern der Bildschirmanzeige kann von Interferenzen durch eine in der Nähe

befindliche Stromleitung, durch Leuchtstofflampen oder ein elektrisches Gerät wie einem Radio, einem Mikrowellenherd oder einem anderen Computer verursacht werden. Stellen Sie die Geräte weiter entfernt von Ihrem Computer auf oder platzieren Sie Ihren Computer und den Bildschirm neu.

Auf dem Bildschirm werden keine Farben dargestellt, oder die Farben werden nicht korrekt wiedergegeben.

Â Vergewissern Sie sich, dass der Bildschirm korrekt mit dem Computer verbunden ist. Â Kalibrieren Sie Ihren Bildschirm wie weiter oben beschrieben. Â Öffnen Sie die Systemeinstellung „Monitore“ und stellen Sie sicher, dass Ihr Bildschirm

zur Anzeige von Farben eingestellt ist. Weitere Informationen zur Farbdarstellung und zu Ihrem Bildschirm finden Sie in der Mac Hilfe.

66 Kapitel 4 Tipps zur Fehlerbeseitigung

Nach dem Ändern der Bildschirmauflösung befinden sich die Symbole auf dem Schreibtisch an einer anderen Position.

Das Ändern der Bildschirmauflösung wirkt sich darauf aus, wie die Informationen auf dem Bildschirm dargestellt werden. Möglicherweise ordnet das Betriebssystem die Symbole nach dem Ändern der Auflösung neu an.

Die Bildschirmanzeige reagiert nicht mehr.

Â Versuchen Sie, das Programm, bei dem der Stillstand auftrat, sofort zu beenden. Wäh-

len Sie „Apple“ () > „Sofort beenden“ und wählen Sie dann das Programm aus.

Â Falls dies nicht funktioniert, führen Sie einen Neustart durch, indem Sie den

Ein-/Ausschalter (®) 5 bis 6 Sekunden lang gedrückt halten, bis Ihr Mac Pro ausgeschaltet wird. Drücken Sie den Ein-/Ausschalter (®) erneut, um den Mac Pro wieder einzuschalten.

Die Anzeige an der Vorderseite des Bildschirms blinkt.

Bei einigen Apple Flachbildschirmen kann die Betriebsanzeige mehrmals kurz blinken, wenn ein Fehler festgestellt wurde.

Â Wenn die Anzeige wiederholt dreimal kurz hintereinander blinkt, hat der Bildschirm

Signale in einem falschen Videoformat festgestellt. Stellen Sie sicher, dass Ihr Bildschirm mit Ihrer Grafikkarte kompatibel ist. Wurde Ihr Bildschirm mit Installationssoftware geliefert, vergewissern Sie sich, dass Sie die korrekte Bildschirmsoftware installiert haben.

Â Wenn die Anzeige zweimal kurz und einmal lang blinkt, hat der Bildschirm ein Problem

mit der Hintergrundbeleuchtung festgestellt. Wenden Sie sich an einen autorisierten Apple Händler oder einen Apple Autorisierten Service-Partner.

Kapitel 4 Tipps zur Fehlerbeseitigung 67

Probleme mit Ihrer Internet-Verbindung

Wenn Probleme mit Ihrer Internet-Verbindung auftreten, führen Sie die Schritte in diesem Abschnitt aus, angefangen mit der Netzwerk-Diagnose.

Gehen Sie wie folgt vor, um die Netzwerk-Diagnose zu verwenden:

1 Wählen Sie „Apple“ () > „Systemeinstellungen“. 2 Klicken Sie in „Netzwerk“ und anschließend in „Assistent“. 3 Klicken Sie in „Diagnose“, um die Netzwerk-Diagnose zu öffnen. 4 Befolgen Sie die Anweisungen auf dem Bildschirm.

Kann das Problem mit der Netzwerk-Diagnose nicht behoben werden, liegt der Fehler möglicherweise bei dem Internet-Anbieter (ISP), zu dem Sie eine Verbindung herstellen wollen, dem externen Gerät, das Sie für die Verbindung verwenden, oder dem Server, auf den Sie zugreifen wollen. Alternativ können Sie auch die Vorschläge im folgenden Abschnitt ausprobieren.

Kabelmodem, DSL-Modem und LAN-Internet-Verbindungen

Vergewissern Sie sich, dass alle Kabel am Modem vollständig in den Anschlüssen sitzen. Hierzu gehören das Netzkabel des Modems, das Kabel vom Modem zum Computer und das Kabel vom Modem zur Steckdose. Prüfen Sie die Kabel und Netzteile der Ethernet-Hubs und -Router.

Schalten Sie das Modem ein und aus, um die Modemhardware zurückzusetzen:

Schalten Sie Ihr DSL- oder Kabelmodem aus und warten Sie einige Minuten, bevor Sie es wieder einschalten. Einige Internet-Anbieter empfehlen, das Modemnetzkabel herauszuziehen. Wenn Ihr Modem eine Reset-Taste besitzt, können Sie diese Taste vor oder nach dem Aus- und erneuten Einschalten des Modems drücken.

68 Kapitel 4 Tipps zur Fehlerbeseitigung

PPPoE-Verbindungen

Wenn Sie sich nicht über PPPoE mit Ihrem Internet-Anbieter verbinden können, vergewissern Sie sich, dass Sie in der Systemeinstellung „Netzwerk“ die korrekten Informationen eingegeben haben.

Überprüfen der Einstellungen in den Systemeinstellungen

1 Wählen Sie „Apple“ () > „Systemeinstellungen“. 2 Klicken Sie in „Netzwerk“. 3 Wählen Sie „Netzwerk-Konfigurationen“ aus dem Einblendmenü „Anzeigen“. 4 Wählen Sie „Ethernet (integriert)“ und bewegen Sie diese Option an den Anfang der

Liste der Anschluss-Konfigurationen.

5 Wählen Sie „Ethernet (integriert)“ aus dem Einblendmenü „Anzeigen“. 6 Klicken Sie in „PPPoE“. 7 Wählen Sie „PPPoE verwenden“. 8 Prüfen Sie die Angaben im Feld „Account-Name“, um sicherzustellen, dass Sie die

korrekten Informationen Ihres Internet-Anbieters eingegeben haben.

9 Geben Sie Ihr Kennwort erneut ein, wenn Sie die Option zum Sichern des Kennworts

gewählt haben, und überzeugen Sie sich, dass es korrekt ist.

10 Klicken Sie in „TCP/IP“. Vergewissern Sie sich, dass Sie in diesem Bereich die Informatio-

nen, die Sie von Ihrem Internet-Anbieter erhalten haben, korrekt eingegeben haben.

11 Klicken Sie in „Jetzt anwenden“.

Kapitel 4 Tipps zur Fehlerbeseitigung 69

Netzwerkverbindungen

Vergewissern Sie sich, dass das Ethernet-Kabel mit Ihrem Computer und dem Netzwerk verbunden ist. Prüfen Sie die Kabel und Netzteile zu Ihren Ethernet-Hubs und -Routern.

Wenn zwei oder mehr Computer eine Internet-Verbindung nutzen, stellen Sie sicher, dass Ihr Netzwerk korrekt konfiguriert ist. Sie müssen wissen, ob Ihr Internet-Anbieter nur eine oder mehrere IP-Adressen (eine für jeden Computer) bereitstellt.

Wird nur eine IP-Adresse verwendet, muss der Router eine Verbindung für die gemeinsame Nutzung bereitstellen können. Dies wird auch als Netzwerk-Adressumsetzung (NAT, Network Address Translation) oder „IP-Maskierung“ bezeichnet. Konfigurationsanweisungen finden Sie in der Dokumentation zu Ihrem Router. Erkundigen Sie sich auch bei Ihrem Netzwerkadministrator. Sie können mit einer AirPort Basisstation eine IP-Adresse gemeinsam mit mehreren Computern verwenden. Informationen zum Verwenden der AirPort Basisstation finden Sie in der Mac Hilfe oder auf der Apple AirPort Web-Site unter: www.apple.com/de/support/airport.

Falls Sie das Problem mit diesen Schritten nicht beheben können, wenden Sie sich an Ihren Internet-Anbieter oder Ihren Netzwerkadministrator.

70 Kapitel 4 Tipps zur Fehlerbeseitigung

Verwenden des Programms „Apple Hardware Test“

Mit dem Programm „Apple Hardware Test“ können Sie feststellen, ob ein Hardwareproblem vorliegt.

Gehen Sie wie folgt vor, um das Programm „Apple Hardware Test“ zu verwenden:

1 Trennen Sie die Verbindung des Computers zu allen externen Geräten außer zu

Tastatur und Maus. Ist ein Ethernet-Kabel angeschlossen, ziehen Sie es heraus.

2 Legen Sie die mit Ihrem Computer gelieferte Mac OS X Installations-CD/DVD 1 ein. 3 Starten Sie den Computer neu und halten Sie beim Starten die Taste „d“ gedrückt.

Eine Liste der verfügbaren Startvolumes wird angezeigt.

4 Klicken Sie in „Apple Hardware Test“ und in den Rechtspfeil. 5 Befolgen Sie die Anweisungen auf dem Bildschirm, wenn (nach ungefähr 45 Sekunden)

das Hauptfenster des Programms „Apple Hardware Test“ angezeigt wird.

6 Findet Apple Hardware Test ein Problem, wird ein Fehlercode angezeigt. Notieren Sie

den angezeigten Code, bevor Sie den AppleCare Support anrufen.

Konnte Apple Hardware Test keinen Hardwarefehler feststellen, liegt vermutlich ein Problem mit der Software vor.

Weitere Informationen über das Programm „Apple Hardware Test“ finden Sie im „Bitte lesen“-Dokument von „Apple Hardware Test“ auf der Mac OS X Installations-CD/DVD 1.

Kapitel 4 Tipps zur Fehlerbeseitigung 71

Neuinstallieren der mit Ihrem Computer gelieferten Software

Verwenden Sie die mit Ihrem Computer gelieferten CDs/DVDs für die SoftwareInstallation, um Mac OS X und die mit dem Computer gelieferten Programme neu zu installieren.

Wichtig: Apple empfiehlt, vor der Wiederherstellung von Software eine Sicherungs-

kopie der Daten auf Ihrer Festplatte herzustellen. Apple übernimmt für etwaige Datenverluste keine Haftung.

Installieren von Mac OS X

Gehen Sie wie folgt vor, um Mac OS X zu installieren:

Software“ durch Doppelklicken auswählen.

4 Befolgen Sie die Anweisungen auf dem Bildschirm. 5 Wählen Sie das Zielvolume für die Installation aus und befolgen Sie weiter die

Anweisungen auf dem Bildschirm. Möglicherweise startet Ihr Computer neu und fordert Sie auf, die nächste Mac OS X

CD/DVD einzulegen.

Wichtig: Da durch Auswahl der Option „Löschen und Installieren“ alle Daten auf Ihrem

Zielvolume gelöscht werden, sollten Sie von Ihren wichtigen Dateien Sicherungskopien anfertigen, bevor Sie Mac OS X und andere Programme installieren.

72 Kapitel 4 Tipps zur Fehlerbeseitigung

Installieren von Programmen

Gehen Sie wie im Folgenden beschrieben vor, um die mit Ihrem Computer gelieferten Programme zu installieren. Auf Ihrem Computer muss Mac OS X bereits installiert sein.

Gehen Sie wie folgt vor, um die Programme zu installieren:

1 Erstellen Sie, wenn möglich, Sicherungskopien von allen wichtigen Dateien. 2 Legen Sie die mit Ihrem Computer gelieferte Mac OS X Installations-CD/DVD 1 ein. 3 Starten Sie das Installationsprogramm durch Doppelklicken in „Bundled Software“. 4 Befolgen Sie die Anweisungen auf dem Bildschirm. 5 Wählen Sie das Zielvolume für die Installation aus und befolgen Sie weiter die Anwei-

sungen auf dem Bildschirm.

Hinweis: iCal, iChat, iSync, iTunes und Safari gehören zu Mac OS X. Befolgen Sie die oben stehenden Anweisungen zum Installieren von Mac OS X, um diese Programme zu installieren.

Optimieren der Ethernet-Leistung

Ihr Computer liefert die beste Leistung, wenn für den verwendeten Ethernet-Anschluss die Funktion zur automatischen Erkennung aktiviert ist. Erkundigen Sie sich bei Ihrem Netzwerkadministrator, ob diese Einstellung gewählt ist.

Kapitel 4 Tipps zur Fehlerbeseitigung 73

Wichtig: Sollten Verbindungsprobleme in Ihrem Netzwerk auftreten, stellen Sie sicher,

dass Ihr Netzwerk-Switch nach Möglichkeit auf automatische Erkennung gesetzt ist. Wenn die automatische Erkennung nicht aktiviert ist, erkennt Ihr Computer zwar die entsprechende Geschwindigkeit, verwendet jedoch standardmäßig den Halbduplexmodus. Wenn die Gegenstelle für den Vollduplexmodus konfiguriert ist, können bei der Verbindung zahlreiche Verzögerungen auftreten. Wenn es nicht möglich ist, die automatische Erkennung zu verwenden, wählen Sie den Halbduplexmodus aus. Weitere Informationen hierzu finden Sie in der Dokumentation zum Ethernet-Switch.

Hinweis: Wenn Sie Ihren Computer direkt an einen konfigurierbaren Ethernet-Switch anschließen, bitten Sie Ihren Netzwerkadministrator, das Protokoll „Spanning Tree“ an diesem Anschluss zu deaktivieren. Andernfalls dupliziert Ihr Computer möglicherweise die AppleTalk Adresse eines anderen Computers im selben Netzwerk, was dazu führen kann, dass beide Netzwerkverbindungen unzuverlässig arbeiten.

Weitere Informationen, Service und Support

Wenn Ihr Mac Pro gewartet werden muss, bringen Sie ihn zu einem Apple Autorisierten Service-Partner oder fordern Sie direkt bei Apple Service an. Weitere Informationen über Ihren Mac Pro finden Sie in den Online-Ressourcen im Internet, in der Online-Hilfe auf dem Bildschirm, im System Profiler oder mithilfe von Apple Hardware Test.

Wenn Sie Ihren Mac Pro nachträglich mit AirPort oder Bluetooth für die drahtlose Kommunikation erweitern möchten, wenden Sie sich an einen Apple Autorisierten Service-Partner.

74 Kapitel 4 Tipps zur Fehlerbeseitigung

Online-Ressourcen

Online-Informationen zu Service und Support finden Sie auf dieser Web-Site: www.apple.com/de/support. Wählen Sie Ihr Land aus dem Einblendmenü. Sie können die AppleCare Knowledge Base durchsuchen, nach Software-Aktualisierungen suchen oder Hilfe über die Diskussionsforen von Apple erhalten.

Online-Hilfe

In der Mac Hilfe finden Sie häufig Anworten auf Ihre Fragen, Anweisungen und Informationen zur Fehlerbeseitigung. Wählen Sie „Hilfe“ > „Mac Hilfe“.

System Profiler

Verwenden Sie den System Profiler, um Informationen zu Ihrem Computer zu erhalten. Der System Profiler zeigt an, welche Hardware und Software installiert ist, die Seriennummer und die Version des Betriebssystems, wie viel Arbeitsspeicher installiert ist und weitere Informationen. Zum Öffnen des System Profiler wählen Sie „Apple“ () > „Über diesen Mac“ aus der Menüleiste und klicken dann in „Weitere Informationen“.

Apple Hardware Test

Sie können das Programm „Apple Hardware Test“ verwenden, um Probleme mit der Hardware auf Ihrem Mac Pro zu diagnostizieren. Weitere Informationen finden Sie im Abschnitt „Verwenden des Programms „Apple Hardware Test““ auf Seite 71.

AppleCare Service und Support Informationen

Im Lieferumfang Ihres Mac Pro sind 90 Tage Telefon-Support und eine 1-jährige Herstellergarantie für Reparaturen durch einen Apple Autorisierten Service-Partner enthalten. Sie können diesen Schutz verlängern, indem Sie den AppleCare Protection Plan erwerben. Weitere Informationen erhalten Sie auf der Web-Site-Adresse für Ihr Land, die im Folgenden aufgeführt ist.

Kapitel 4 Tipps zur Fehlerbeseitigung 75

Falls Sie weitere Unterstützung benötigen, kann Ihnen der AppleCare Telefon-Support beim Installieren und Öffnen von Programmen und grundlegender Fehlerbehebung helfen. Rufen Sie das nächstgelegene Support-Center an (während der ersten 90 Tage ist der Support kostenlos). Halten Sie das Kaufdatum Ihres Mac Pro und die Seriennummer bereit, wenn Sie anrufen.

Hinweis: Der kostenlose 90-tägige Telefon-Support beginnt am Tag des Kaufs. Möglicherweise fallen Telefongebühren an.

Land Telefonnummer Web-Site

Deutschland (49) 01805 009 433 www.apple.com/de/support Österreich (43) 0810 300 427 www.apple.com/at/support Schweiz (41) 0848 000 132 www.apple.com/chde/support

Die vollständige Liste mit Kontaktadressen finden Sie unter: www.apple.com/contact/ phone_contacts.html. Telefonnummern können geändert werden. Örtliche und nationale Telefongebühren fallen möglicherweise an.

Die Seriennummer

Im System Profiler wird die Seriennummer Ihres Mac Pro angezeigt. Öffnen Sie den System Profiler. Dieser befindet sich im Ordner „Programme/Dienstprogramme“. Klicken Sie in den Titel „Systemprofil“.

Die Seriennummer ist auch auf dem Etikett mit den Konfigurationsdaten angegeben. Dieses finden Sie an der Rückseite Ihres Mac Pro bei den Videoanschlüssen.

76 Kapitel 4 Tipps zur Fehlerbeseitigung

A Technische Daten

Spezifikationen für Prozessor und Arbeitsspeicher

Prozessor

Â Zwei Dual-Core oder zwei Quad-Core Intel Xenon Prozessoren Â 4 Megabyte (MB) On-Chip L2 Cache pro Dual-Core Prozessor Â 8 MB On-Chip L2 Cache pro Quad-Core Prozessor Â Zwei unabhängige Front-Side-Busse mit 1333 MHz

Arbeitsspeicher (RAM, Random-Access Memory)

Â Vollständig gepufferte FB-DIMMs (Fully Buffered Dual Inline Memory Module) Â PC2-5300, 667 MHz FB-DIMMs Â DIMMs müssen in Paaren gleicher Größe und gleicher Spezifikation installiert werden

(gleiche Anzahl an Einheiten pro DIMM)

Â Acht DIMM Steckplätze verfügbar (vier Steckplätze pro Speicherkarte) Â Fehlerkorrekturcode (ECC) Â 72 Bit breite, 240-polige Module Â Höchstens 36 Speichereinheiten pro DIMM Â Enthält einen von Apple genehmigten Wärmeableiter (für beste akustische Leistung) Â Konformität mit der JEDEC-Spezifikation (vgl. Seite 36) Â Maximalhöhe von 31 mm

Anhang

Â Keine Parität (Nonparity)

Das Programm „System Profiler“ im Ordner „Programme/Dienstprogramme“ enthält Informationen über den Computer. Hier ist auch die Größe des Arbeitsspeichers angegeben.

Grafikkarte

PCI Express-Grafikkarte mit zwei DVI-Anschlüssen (Digital Visual Interface).

Videomodi

Die technischen Daten für Ihren Bildschirm finden Sie unter folgenden Adressen:

Â Apple Bildschirme: Besuchen Sie die Web-Site unter: www.apple.com/de/displays. Â Bildschirme anderer Hersteller: Besuchen Sie die Web-Site unter:

www.apple.com/de/guide.

Spezifikationen für das SuperDrive Laufwerk (DVD+R DL/DVD±RW/CD-RW)

Â Unterstützte CD/DVD-Größen: 12 cm und 8 cm

Datenformate

Â CD-ROM Â Audio-CD Â CD-R Â CD-RW Â CD-I Â CD-I Bridge Â CD Extended

78 Anhang A Technische Daten

Â CD Mixed Mode Â Photo-CD Â Video-CD Â Enhanced CD Â DVD-Video Â DVD±R Â DVD±RW Â DVD+R DL

USB-Spezifikationen

Â Unterstützung für USB (Universal Serial Bus) 2.0 und 1.1 Â Sieben externe Typ-A-USB-Anschlüsse

Â Zwei USB 2.0 Anschlüsse an der Vorderseite Â Drei USB 2.0 Anschlüsse an der Rückseite Â Zwei USB 1.1 Anschlüsse am Apple Keyboard

Â Jeder Anschluss an der Rückseite befindet sich auf einem separaten USB-Kanal mit

480 MBit/Sek.

Â 500 mA verfügbar für insgesamt 1,5 A an der Rückseite und 1,0 A an der Vorderseite

Spezifikationen für FireWire

Â Unterstützung für FireWire 400 und FireWire 800 Â Vier externe FireWire Anschlüsse: jeweils ein FireWire 400 Anschluss und ein FireWire

800 Anschluss an der Vorder- und Rückseite

Anhang A Technische Daten 79

Â Datentransfergeschwindigkeit:

Â FireWire 400: 100, 200 und 400 MBit/Sek. Â FireWire 800: 100, 200, 400 und 800 MBit/Sek.

Leistung

Â Ausgangsspannung: etwa 12 V Â Ausgangsleistung: bis zu 28 W für alle 4 Anschlüsse oder 7 W pro Anschluss

Spezifikationen für Ethernet

Â IEEE 802.3 konform Â Maximale Kabellänge: 100 m Â Protokolle: Open Transport, AppleShare, AppleTalk, NetWare for Macintosh, TCP/IP Â Anschluss: RJ-45 für 10BASE-T, 100BASE-TX und 1000BASE-T Â Kabeltyp, 10BASE-T: Kategorie (CAT) 3 (oder neuer) UTP auf 2 Paaren bis zu 100 m Â Kabeltyp, 100BASE-TX: CAT 5e UTP auf 2 Paaren bis zu 100 m Â Kabeltyp, 1000BASE-T: CAT 5e UTP auf 4 Paaren bis zu 100 m Â Kanalgeschwindigkeit: IEEE Auto Negotiation von 10BASE-T, 100BASE-TX und

1000BASE-T

Spezifikationen für Bluetooth 2.0+EDR (optional)

Â Datenrate bei drahtloser Kommunikation: Bis zu 3 MBit/Sek. Â Aktionsradius: Bis zu etwa 90 m (die Datenraten können abhängig von den

Umgebungsbedingungen variieren)

Â Frequenzbereich: 2,4 GHz

80 Anhang A Technische Daten

Spezifikationen für die AirPort Extreme (optional)

Â Frequenzbereich: 2,4 und 5 Gigahertz (GHz) Â Funkausgangsleistung: 20 dBm (nominell)

Kompatibilität

Â 802.11a, b, g und Entwurf n

Spezifikationen für optisch-digitale Audioanschlüsse

Â Datenformat: Sony/Phillips Digital Interface (S/PDIF) Protokoll (IEC60958-3) Â Anschlusstyp: Toslink, optisch (IEC60874-17) Â Bit pro Abtastung: 16 oder 24

Optisch-digitaler Audioausgang

Basierend auf einer typischen Wiedergabesituation einer 1 Hz, 0dBFS 24-Bit Sinuskurve bei 44,1 kHz Abtastfrequenz der Ausgabe, sofern unten nicht anders angegeben.

Â Abtastfrequenz der Ausgabe: 44,1 kHz, 48 kHz oder 96 kHz Â Rauschabstand: größer als 130 dB Â Gesamte harmonische Verzerrung + Rauschen: weniger als -130 dB (0,00001 Prozent)

Optisch-digitaler Audioeingang

Basierend auf einer typischen Wiedergabesituation einer 1 kHz, 0dBFS 24-Bit Sinuskurve, sofern unten nicht anders angegeben.

Â Abtastfrequenz der Eingabe: 44,1 kHz, 48 kHz oder 96 kHz Â Rauschabstand: größer als 130 dB Â Gesamte harmonische Verzerrung + Rauschen: weniger als -130 dB (0,00001 Prozent)

Anhang A Technische Daten 81

Spezifikationen für die analogen Audioanschlüsse

Â Abtastfrequenz: 44,1 kHz, 48 kHz oder 96 kHz Â Art des Anschlusses: 3,5 mm Stereo Â Bit pro Abtastung: 16 oder 24 Â Frequenzbereich: 20 Hz bis 20 kHz, +0,5 dB/-3 dB

Analoger Audioausgang bei Verwendung des Kopfhöreranschlusses (typische Werte)

Basierend auf einer typischen Wiedergabesituation einer 1 kHz, -3dBFS 24-Bit Sinuskurve, 44,1 kHz Abtastfrequenz der Ausgabe in 150 Ohm, sofern unten nicht anders angegeben.

Â Ausgangsspannung: 1,4 V Â Ausgangsimpedanz: 24 Ohm Â Ausgangsleistung: 90 mW Â Rauschabstand: größer als 90 dB Â Gesamte harmonische Verzerrung + Rauschen: weniger als -75 dB (0,01 Prozent) Â Kanaltrennung: größer als 50 dB

Analoger Audioeingang (typische Werte)

Basierend auf einer typischen Wiedergabesituation einer 1 kHz, -3dBFS 24-Bit Sinuskurve, 44,1 kHz Abtastfrequenz der Ausgabe, sofern unten nicht anders angegeben.

Â Maximale Eingangsspannung: 2 V Â Eingangsimpedanz: über 20 kOhm Â Rauschabstand: größer als 90 dB Â Gesamte harmonische Verzerrung + Rauschen: weniger als -85 dB (0,006 Prozent) Â Kanaltrennung: größer als 80 dB

82 Anhang A Technische Daten

(Root Mean Square) (+5,1 dBμ)

rms

(+8,2 dBμ)

rms

Analoger Audioausgang (typische Werte)

Basierend auf einer typischen Wiedergabesituation einer 1 kHz, -3dBFS 24-Bit Sinuskurve, 44,1 kHz Abtastfrequenz der Ausgabe in 100 Ohm, sofern unten nicht anders angegeben.

Â Ausgangsspannung: 1,6 V

(+6,3 dBμ)

rms

Â Ausgangsimpedanz: 24 Ohm Â Rauschabstand: größer als 90 dB Â Gesamte harmonische Verzerrung + Rauschen: weniger als -85 dB (0,01 Prozent) Â Kanaltrennung: größer als 90 dB

Netzteil

Elektrische Anschlusswerte

Â Spannungsbereiche: 100 – 240 V Wechselspannung Â Strom: Maximal 12 A (Niedrigspannungsbereich) oder 6 A (Hochspannungsbereich) Â Frequenz: 50 – 60 Hz

Stromanforderungen für Erweiterungskarten und Peripheriegeräte

Erweiterungskarten

Der maximale Gesamtstrombedarf für alle PCI Express-Steckplätze sollte 300 W nicht überschreiten.

USB-Geräte

Jedem der integrierten USB-Anschlüsse sind 500 mA zugewiesen.

FireWire Geräte

Der Computer kann für die FireWire Anschlüsse insgesamt bis zu 28 W bereitstellen.

Anhang A Technische Daten 83

Systemuhr und Batterie

Ihr Computer verfügt über angepasste CMOS-Schaltkreise mit einer Batterie mit langer Laufzeit.

Batterie

Verwenden Sie eine 3 V, CR 2032 Lithium-Knopfzelle als Ersatzbatterie (vgl. „Ersetzen der internen Pufferbatterie“ auf Seite 56).

Abmessungen und Umgebungsbedingungen

Abmessungen

Â Gewicht: 19,2 kg

Das Gewicht hängt von der jeweiligen Konfiguration ab. Das oben genannte Gewicht entspricht der Basiskonfiguration und kann höher sein, wenn optionale Geräte installiert sind.

Â Höhe: 51,1 cm Â Breite: 20,6 cm Â Tiefe: 47,5 cm

Umgebungsbedingungen

Â Betriebstemperatur: 10 °C bis 35 °C Â Lagertemperatur: –40 °C bis 47 °C Â Relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierend Â Höhe über NN: unterhalb ca. 3000 m, ohne Druckausgleich

84 Anhang A Technische Daten

B Tipps zur Sicherheit, Wartung, Pflege

und Ergonomie am Arbeitsplatz

In diesem Anhang finden Sie wichtige Informationen zur Sicherheit und Wartung Ihres Computersystems sowie zur Ergonomie am Arbeitsplatz.

Wichtige Sicherheitsrichtlinien

Die einzige Möglichkeit, die Stromzufuhr zu Ihrem Computer vollständig zu unterbrechen, besteht darin, das Netzkabel aus der Steckdose herauszuziehen. Zum vollständigen Unterbrechen der Stromzufuhr zu Ihrem Bildschirm müssen Sie das Bildschirmnetzkabel aus dem Computer oder der Steckdose herausziehen. Achten Sie daher darauf, dass zumindest ein Ende des Netzkabels von Computer und Bildschirm leicht zugänglich ist, sodass Sie die Stromzufuhr ggf. schnell unterbrechen können.

Bitte beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen, um Ihre eigene Sicherheit und die Betriebssicherheit des Geräts zu gewährleisten.

Ziehen Sie das Netzkabel (stets am Stecker, niemals am Kabel) aus Ihrem Computer oder Bildschirm und das Telefonkabel (sofern vorhanden) heraus, wenn eine der folgenden Situationen eintritt:

Â Das Netzkabel oder der Netzstecker sind beschädigt oder abgenutzt. Â Flüssigkeit ist in das Gehäuse gelangt.

Anhang

Â Ihr Computer oder Bildschirm war extremer Feuchtigkeit oder extremen Witterungs-

einflüssen ausgesetzt.

Â Ihr Computer oder Bildschirm wurde starken Erschütterungen ausgesetzt oder ander-

weitig beschädigt.

Â Ihr Computer oder Bildschirm muss gewartet oder repariert werden. Â Das Gehäuse des Computers oder Bildschirms bzw. die Projektionsfläche des Bild-

schirms soll gereinigt werden.

Â Entfernen Sie die Batterie, wenn Sie Ihren Computer über einen längeren Zeitraum

lagern wollen.

Wenden Sie sich an einen Apple Autorisierten Service-Partner oder an Apple, wenn Sie weitere Informationen zum Service benötigen oder Fragen zur Garantie haben. Hinweise zum Kundendienst und zur technischen Unterstützung finden Sie in der Dokumentation zu Ihrem Computer.

Apple und der Umweltschutz

Apple bemüht sich mit großem Engagement, die Belastungen, die aus der Verwendung von Apple Systemen und Produkten für die Umwelt entstehen können, auf einem möglichst niedrigen Stand zu halten.

Informationen finden Sie unter: www.apple.com/de/environment.

86 Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz

Tipps zu Wartung und Pflege

Beachten Sie bitte die folgenden Anweisungen, wenn Sie Ihren Computer oder Bildschirm reinigen wollen:

1 Schalten Sie den Computer und den Bildschirm aus. 2 Ziehen Sie das Netzkabel des Computers aus der Steckdose oder der Steckdosenleiste

heraus. Wenn Ihr Bildschirm direkt an einer Steckdose angeschlossen ist, müssen Sie dieses Netzkabel ebenfalls herausziehen.

3 Trennen Sie alle Kabelverbindungen zwischen Bildschirm und Computer. 4 Reinigen Sie den Bildschirm mit einem weichen, flusenfreien Tuch, das mit einem

milden Reiniger und Wasser angefeuchtet ist. Achten Sie darauf, dass das Tuch nicht zu nass ist.

ACHTUNG: Sprühen Sie Reinigungsmittel niemals direkt auf den Bildschirm. Die

Flüssigkeit könnte in das Gehäuse eindringen und den Bildschirm beschädigen.

5 Wischen Sie das Computer- oder Bildschirmgehäuse mit einem leicht mit Wasser

angefeuchteten, flusenfreien Tuch ab.

Wichtig: Verwenden Sie keinen Reinigungsalkohol, keine Sprays, Scheuermittel oder

scharfen Reiniger. Die Gehäuseoberfläche könnte durch diese Mittel beschädigt werden.

Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz 87

Schützen Ihres optischen Laufwerks

Beachten Sie beim Verwenden dieses Laufwerks bitte die folgenden Wartungs- und Sicherheitshinweise:

Â Stellen Sie Ihren Computer so auf, dass der Laufwerksschlitten problemlos und ohne

anzustoßen herausfahren kann.

Â Lassen Sie den Laufwerksschlitten nicht offen stehen. Â Legen oder stellen Sie niemals Gegenstände auf den geöffneten Schlitten. Â Berühren Sie die Linse niemals mit Ihren Fingern. Reinigen Sie die Linse nicht mit

einem Papiertuch oder einem anderen nicht flusenfreien Tuch. Wenden Sie sich an einen Apple Autorisierten Service-Partner, und fragen Sie nach einem speziellen Reiniger, wenn die Linse gereinigt werden muss.

Â Schützen Sie Ihr Computersystem vor Feuchtigkeit und Witterungseinflüssen.

Handhabung des Bildschirms

Achten Sie beim Umgang mit dem Bildschirm stets auf folgende Punkte:

Â Drücken Sie niemals mit einem Gegenstand auf die Bildschirmoberfläche. Â Schreiben Sie nicht auf der Bildschirmoberfläche und berühren Sie den Bildschirm

nicht mit einem spitzen Gegenstand.

Â Wenn Sie den Bildschirm und den Computer über einen längeren Zeitraum nicht

benötigen, empfiehlt es sich, Computer und Bildschirm auszuschalten oder den Energiesparmodus zu aktivieren.

Â Schalten Sie den Bildschirm aus, stellen Sie die Helligkeit auf ein Minimum ein oder

verwenden Sie einen Bildschirmschoner, der den Bildschirm verdunkelt oder die Bildschirmanzeige verändert, wenn Sie den Computer über einen längeren Zeitraum nicht verwenden.

88 Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz

Wichtige Hinweise zur Ergonomie und arbeitsmedizinische Informationen

Im Folgenden finden Sie einige Richtlinien, die Sie bei der Einrichtung Ihres Arbeitsplatzes beachten sollten, um ein störungsfreies, bequemes Arbeiten zu ermöglichen.

Â Verwenden Sie möglichst nur Sitzmöbel, die ergonomisch geformt und höhenver-

stellbar sind. Stellen Sie die Sitzhöhe so ein, dass die Oberschenkel auf dem Sitz aufliegen und dass die Füße flach aufstehen.

Die Rückenlehne sollte so geformt sein, dass die Lendenwirbel optimal gestützt werden. Beachten Sie die Herstellerhinweise, um den Stuhl genau an Ihre Körpergröße und Figur anzupassen.

Â Achten Sie darauf, dass Ihre Schultern bei der Arbeit mit der Tastatur stets entspannt

sind. Ober- und Unterarme sollten einen rechten Winkel und Unterarme und Handrücken eine gerade Linie bilden.

Möglicherweise müssen Sie die Sitzhöhe neu einstellen, sodass sich Ihre Unterarme und Hände im richtigen Winkel zur Tastatur befinden. Falls Sie die Füße nicht auf dem Boden aufstellen können, verwenden Sie eine verstellbare Fußstütze. Alternativ können Sie auch einen höhenverstellbaren Arbeitstisch einsetzen. Eine weitere Möglichkeit wäre es, einen Tisch zu verwenden, bei dem die Tastatur tiefer liegt als die restliche Arbeitsfläche.

Â Platzieren Sie die Maus möglichst auf gleicher Ebene mit der Tastatur. Achten Sie

darauf, dass die Arbeitsfläche groß genug ist, um die Maus bequem handhaben zu können.

Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz 89

Â Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms beim Arbei-

ten etwa in Augenhöhe oder knapp darunter befindet. Wie groß der Abstand zwischen Bildschirm und Betrachter sein soll, hängt von den jeweiligen Anforderungen ab. Häufig werden Abstände zwischen 45 und 70 cm verwendet.

Â Stellen Sie den Bildschirm so auf, dass auf der Bildschirmanzeige keine störenden

Lichtreflexe von Lampen oder Fenstern zu sehen sind. Verwenden Sie, sofern möglich, einen dreh- und neigbaren Bildschirmfuß. Mit dem Bildschirmfuß können Sie den Bildschirm so einrichten, dass der Blickwinkel den jeweiligen Lichtverhältnissen entsprechend optimal eingestellt ist.

Die Schultern sind

locker und entspannt.

Die Unterarme

und Hände befinden

sich auf einer Höhe.

Die Unterarme sind

horizontal oder leicht

nach oben geneigt.

Die Rückenlehne

unterstützt den

Lendenwirbelbereich.

Die Oberschenkel

ruhen horizontal

auf dem Sitz.

90 Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz

45–70 cm

Die Oberkante des Bildschirms sollte sich etwa in Augenhöhe oder knapp darunter befinden. (Möglicherweise müssen Sie die Höhe des Arbeitstischs verändern, um den Bildschirm entsprechend aufzustellen.)

Der Bildschirm sollte so aufgestellt werden, dass Spiegelungen auf dem vermieden werden.

Unter der Arbeitsplatte sollte ein Freiraum sein.

Die Füße stehen flach auf dem Boden.

Bildschirm

Weitere Informationen zur Ergonomie, Sicherheit und Wartung finden Sie auf der Apple Web-Site: www.apple.com/about/ergonomics.

Vermeiden von Hörschäden

ACHTUNG: Werden Ohr- oder Kopfhörer mit hoher Lautstärke verwendet, kann es

zu bleibenden Hörschäden kommen. Sie gewöhnen sich mit der Zeit u. U. an eine höhere Lautstärke, die Ihnen dann normal vorkommt. Ihr Gehör kann dadurch jedoch geschädigt werden. Wenn Sie wiederholt ein „Klingeln“ in den Ohren hören oder andere Personen nur undeutlich verstehen, stellen Sie die Verwendung der Ohroder Kopfhörer ein und lassen Sie Ihr Gehör untersuchen. Je höher die Lautstärke, desto schneller kann es zu Hörschäden kommen. Von Experten wird empfohlen, das Gehör durch folgende Maßnahmen zu schützen:

Â Verwenden Sie Ohr- oder Kopfhörer nur kurzzeitig mit hoher Lautstärke. Â Erhöhen Sie nicht die Lautstärke, um Umgebungsgeräusche zu übertönen. Â Verringern Sie die Lautstärke, wenn Sie Personen, die mit Ihnen sprechen, nicht

verstehen können.

Anhang B Tipps zur Sicherheit, Wartung, Pflege und Ergonomie am Arbeitsplatz 91

Regulatory Compliance Information

Compliance Statement

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. See instructions if interference to radio or television reception is suspected.

L‘utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de brouillage et (2) l’utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Radio and Television Interference

This computer equipment generates, uses, and can radiate radio-frequency energy. If it is not installed and used properly—that is, in strict accordance with Apple’s instructions—it may cause interference with radio and television reception.

This equipment has been tested and found to comply with the limits for a Class B digital device in accordance with the specifications in Part 15 of FCC rules. These specifications are designed to provide reasonable protection against such interference in a residential installation. However, there is no guarantee that interference will not occur in a particular installation.

You can determine whether your computer system is causing interference by turning it off. If the interference stops, it was probably caused by the computer or one of the peripheral devices.

If your computer system does cause interference to radio or television reception, try to correct the interference by using one or more of the following measures: Â Turn the television or radio antenna until the

interference stops.

Â Move the computer to one side or the other of the

television or radio.

Â Move the computer farther away from the television or

radio.

Â Plug the computer into an outlet that is on a different

circuit from the television or radio. (That is, make certain the computer and the television or radio are on circuits controlled by different circuit breakers or fuses.)

If necessary, consult an Apple Authorized Service Provider or Apple. See the service and support information that came with your Apple product. Or, consult an experienced radio/television technician for additional suggestions.

Important: Changes or modifications to this product not authorized by Apple Inc., could void the EMC compliance and negate your authority to operate the product.

This product has demonstrated EMC compliance under conditions that included the use of compliant peripheral devices and shielded cables between system components. It is important that you use compliant peripheral devices and shielded cables (including Ethernet network cables) between system components to reduce the possibility of causing interference to radios, television sets, and other electronic devices.

Responsible party (contact for FCC matters only): Apple Inc. Product Compliance 1 Infinite Loop M/S 26-A Cupertino, CA 95014-2084

Wireless Radio Use

This device is restricted to indoor use due to its operation in the 5.15 to 5.25 GHz frequency range to reduce the potential for harmful interference to cochannel Mobile Satellite systems.

Cet appareil doit être utilisé à l’intérieur.

Exposure to Radio Frequency Energy

The radiated output power of the AirPort Card in this device is below the FCC radio frequency exposure limits for uncontrolled equipment. This device should be operated with a minimum distance of at least 20 cm between the AirPort Card antennas and a person’s body and must not be co-located or operated with any other antenna or transmitter.

FCC Bluetooth Wireless Compliance

The antenna used with this transmitter must not be colocated or operated in conjunction with any other antenna or transmitter subject to the conditions of the FCC Grant.

Bluetooth Industry Canada Statement

This Class B device meets all requirements of the Canadian interference-causing equipment regulations.

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Industry Canada Statement

Complies with the Canadian ICES-003 Class B specifications. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. This device complies with RSS 210 of Industry Canada.

Bluetooth Europe–EU Declaration of Conformity

This wireless device complies with the specifications EN 300 328, EN 301-489, and EN 60950 following the provisions of the R&TTE Directive.

Europe–EU Declaration of Conformity

The equipment complies with the RF Exposure Requirement 1999/519/EC, Council Recommendation of 12 July 1999 on the limitation of exposure of the general public to electromagnetic fields (0 Hz to 300 GHz). This equipment meets the following conformance standards: EN300 328, EN301 893, EN301 489-17, EN60950.

Hiermit erklärt Apple Inc., dass sich diese 802.11 MiniPCIe Card in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EC befindet.

Complies with European Directives 72/23/EEC, 89/336/EEC, and 99/5/EC. See www.apple.com/euro/compliance

Korea Mouse Statement

Korea Keyboard Statement

Korea Statements

Singapore Wireless Certification

Taiwan Wireless Statements

Taiwan Statement

Taiwan Class B Statement

VCCI Class B Statement

Hinweise zur Maus

Die Apple Mighty Mouse ist ein LED-Produkt der Klasse 1 gemäß IEC 60825-1 A1 A2.

It also complies with the Canadian ICES-003 Class B Specification.

Informationen zu externen USB-Modems

Falls Ihr Mac Pro über eine Telefonleitung mit einem externen USB-Modem verbunden ist, beachten Sie bitte die Informationen der Telekommunikationsgesellschaft, die im Handbuch Ihres Modems aufgeführt sind.

Apple und der Umweltschutz

Apple Inc. ist ständig darum bemüht, die Belastungen, die sich aus der Verwendung von Apple Systemen und Produkten für die Umwelt entstehen können, auf einem möglichst niedrigen Niveau zu halten. Weitere Informationen hierzu finden Sie im Internet unter der folgenden Adresse: www.apple.com/de/environment

Hinweise zur Entsorgung und zum Recycling

Dieses Symbol weist darauf hin, dass Ihr Produkt den geltenden Umweltrichtlinien entsprechend entsorgt werden muss. Wenn dieses Produkt entsorgt werden muss, wenden Sie sich an Apple oder Ihren Umweltschutzbeauftragten und fragen Sie nach verfügbaren Recycling-Optionen.

Weitere Informationen zu den Recycling-Programmen von Apple finden Sie im Internet unter: www.apple.com/de/environment/recycling

Informationen zur Entsorgung der Batterie

Entsorgen Sie Altbatterien vorschriftsmäßig und umweltgerecht.

California: The coin cell battery in your product contains perchlorates. Special handling and disposal may apply. Refer to www.dtsc.ca.gov/hazardouswaste/perchlorate.

Deutschland: Das Gerät enthält Batterien. Diese gehö- ren nicht in den Hausmüll. Sie können verbrauchte Batterien beim Handel oder bei den Kommunen unentgeltlich abgeben. Um Kurzschlüsse zu vermeiden, kleben Sie die Pole der Batterien vorsorglich mit einem Klebestreifen ab.

Nederlands: Gebruikte batterijen kunnen worden ingeleverd bij de chemokar of in een speciale batterijcontainer voor klein chemisch afval (kca) worden gedeponeerd.

Taiwan:

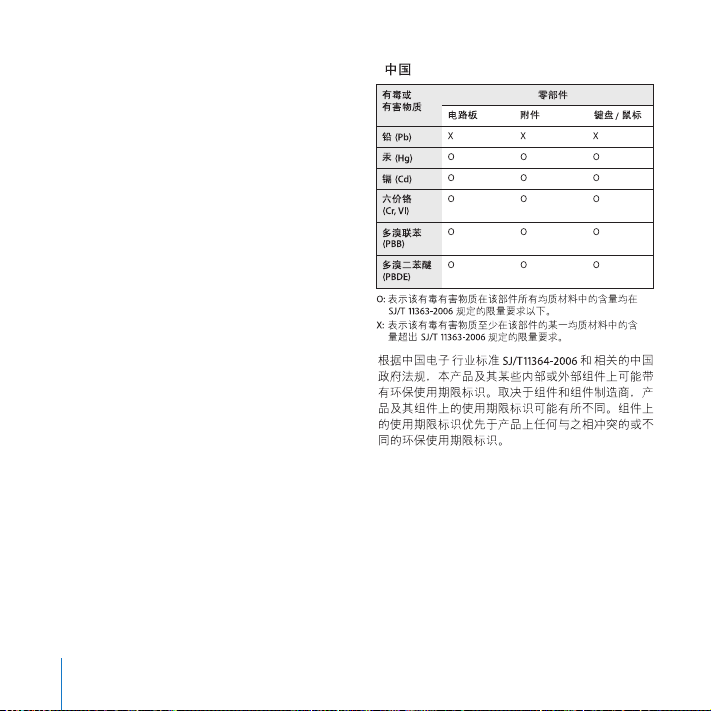

Europäische Union – Informationen zur Entsorgung:

Das oben aufgeführte Symbol weist darauf hin, dass dieses Produkt entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll entsorgt werden muss. Geben Sie dieses Produkt zur Entsorgung bei einer offiziellen Sammelstelle ab. Bei einigen Sammelstellen können Produkte zur Entsorgung unentgeltlich abgegeben werden. Durch getrenntes Sammeln und Recycling werden die Rohstoff-Reserven geschont, und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt eingehalten werden.

APPLE Mac Pro 2007 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

1 Einführung

Konfigurieren Ihres Mac Pro

Schritt 1: Aufstellen des Computers und des Bildschirms

Schritt 2: Anschließen des Netzkabels

Schritt 3: Anschließen des Bildschirms

Schritt 4: Anschließen eines Ethernet-Kabels

Schritt 5: Anschließen der Tastatur und der Maus

Schritt 6: Einschalten Ihres Mac Pro

Schritt 7: Verwenden des Systemassistenten

Schritt 8: Anpassen des Schreibtischs und Konfigurieren der Systemeinstellungen

Benötigen Sie Hilfe beim Konfigurieren?

Aktivieren des Ruhezustands oder Ausschalten Ihres Mac Pro

Aktivieren des Ruhezustands für Ihren Mac Pro

Ausschalten Ihres Mac Pro

2 Kennenlernen Ihres Mac Pro

Abrufen von aktuellen Informationen

Grundlegende Funktionen an der Vorderseite Ihres Mac Pro

Anschlüsse an der Rückseite Ihres Mac Pro

Weitere Anschlüsse an der Rückseite

Interne Erweiterungsoptionen

Klären von Fragen

Weitere Informationen

3 Installieren interner Erweiterungen

Öffnen des Computers

Erweitern des Arbeitsspeichers

Installieren interner Speichereinheiten

Installieren von SATA-Festplattenlaufwerke mit 3 GBit/Sek.

Austauschen des optischen Laufwerks

Hinzufügen von PCI Express-Karten

Informationen zu PCI Express-Karten

Ersetzen der internen Pufferbatterie

4 Tipps zur Fehlerbeseitigung

Probleme bei der Arbeit mit dem Mac Pro

Probleme mit der Software

Aktualisieren Ihrer Software

Probleme bei der drahtlosen Kommunikation via AirPort

Probleme mit dem Bildschirm

Probleme mit Ihrer Internet-Verbindung

Verwenden des Programms „Apple Hardware Test“

Neuinstallieren der mit Ihrem Computer gelieferten Software

Installieren von Mac OS X

Installieren von Programmen

Optimieren der Ethernet-Leistung

Weitere Informationen, Service und Support

AppleCare Service und Support Informationen

Die Seriennummer

A Technische Daten

Spezifikationen für Prozessor und Arbeitsspeicher

Grafikkarte

Videomodi

Spezifikationen für das SuperDrive Laufwerk (DVD+R DL/DVD±RW/CD-RW)

USB-Spezifikationen

Spezifikationen für FireWire

Spezifikationen für Ethernet

Spezifikationen für Bluetooth 2.0+EDR (optional)

Spezifikationen für die AirPort Extreme (optional)

Spezifikationen für optisch-digitale Audioanschlüsse

Spezifikationen für die analogen Audioanschlüsse

Netzteil

Stromanforderungen für Erweiterungskarten und Peripheriegeräte

Systemuhr und Batterie

Abmessungen und Umgebungsbedingungen

Wichtige Sicherheitsrichtlinien

Apple und der Umweltschutz

Tipps zu Wartung und Pflege

Schützen Ihres optischen Laufwerks

Handhabung des Bildschirms

Wichtige Hinweise zur Ergonomie und arbeitsmedizinische Informationen

Vermeiden von Hörschäden

Regulatory Compliance Information
