CopyCentre C123/128, WorkCentre M123/128, WorkCentre Pro 123/128
Руководство по техническому обслуживанию
ВНИМАНИЕ
Некоторые элементы в копире/принтере CopyCentre C123/128, WorkCentre M123/128, WorkCentre Pro 123/128 могут быть повреждены статическим электричеством. Во избежание повреждений соблюдайте все соответствующие процедуры ESD.
Перевод издания: 701P23540 Июль 2004 г.
Подготовлено в: The Document Company Xerox GKLS European Operations Bessemer Road Welwyn Garden City Hertfordshire AL7 1HE ENGLAND
© 2004 Fuji Xerox Co.,Ltd. Все права защищены.
The Document Company® и Xerox® являются торговыми марками Xerox Corporation. Xerox, а также все упоминаемые в данном документе названия и номера изделий Xerox являются торговыми марками Xerox Corporation.
ЗАМЕЧАНИЕ
Данное руководство тщательно подготовлено, и Xerox не несет никакой ответственности за ущерб вследствии любых неточностей при выполнении указанных в данном Руководстве действий.
ЗАМЕЧАНИЕ
Документация Xerox по техническому обслуживанию предназначена для использования только квалифицированными и прошедшими обучение по данным аппаратам специалистами. Фирма Xerox не заявляет и не гарантирует полноты документации и не обязуется оповещать покупателей о каких-либо изменениях в этой документации. Фирма Xerox может отказаться от обычно предоставляемых гарантийных обязательствах в случае самостоятельного технического обслуживания покупателем оборудования или его модулей, элементов или деталей. Вам следует просмотреть текст гарантийного обязательства относительно последствий, вызванных действиями заказчика или технического обслуживания, проведенного третьей стороной. В случае самостоятельного проведения технического обслуживания оборудования или его модулей, элементов или деталей заказчик освобождает Xerox от всех гарантийных обязательств и обязуется защищать фирму от рекламаций третьей стороны, которые могут возникнуть в результате такого обслуживания.
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование протестировано и принято соответствующим классу A цифровых устройств, часть 15 правил Федеральной комиссии связи. Эти пределы рассчитаны так, чтобы обеспечивалась достаточная защита от вредного излучения радиоволн в условиях рабочей среды. Данное оборудование генерирует, использует и может излучать электромагнитные волны радиочастоты. Если при установке оборудования не были учтены инструкции, приведенные в документации пользователя, возможно возникновение вредных помех в устройствах радиокоммуникаций. При работе оборудования в жилых помещениях весьма вероятно возникновение вредных помех. В этом случае пользователь устраняет их за свой счет.
Введение
О данном Руководстве............................................................................................................ |
iii |
Структура Руководства........................................................................................................... |
iii |
Как пользоваться данным Руководством ............................................................................. |
iv |
Символы и обозначения ......................................................................................................... |
v |
Переведенные предупреждения........................................................................................... |
ix |
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
i |
|
О данном Руководстве
Данное Руководство по техническому обслуживанию является частью многонациональной системы документации для копиров/принтеров Copy Centre C123/ 128, Work Centre M123/128, Work Centre Pro123/128. Документация по техническому обслуживанию применяется для диагностирования неисправностей аппарата и регулировки его элементов. Она содержит информацию, используемую для поддержания аппарата в рабочем состоянии. Она представляет собой руководящий материал для обслуживания каждого вызова. Сведения о том, как пользоваться документацией, содержатся в разделе Введение данного Руководства.
Структура Руководства
Данное Руководство по техническому обслуживанию содержит восемь разделов. Ниже приведены заголовки разделов и дано описание содержащейся в них информации:
Раздел 1: Процедуры обслуживания вызова
Этот раздел содержит описание процедур, которые определяют содержание и последовательность действий при посещении пользователя. Это начальный уровень обслуживания каждого вызова.
Это Руководство содержит информацию, применимую к копирам NASG (XC) и ESG (XE).
Обновление Руководства по техническому обслуживанию
В Руководство по техническому обслуживанию будут вноситься изменения по мере проведения доработок аппарата и выявления новых проблемных областей.
Раздел 2: RAP по указателю состояния
В этом разделе описаны диагностические процедуры поиска и устранения неисправностей с кодом состояния и без кода состояния (за исключением неисправностей, связанных с качеством изображения).
Раздел 3: Качество изображения
В этом разделе описаны диагностические процедуры поиска и устранения неисправностей, связанных с качеством изображения, а также приведены требования к качеству изображения и образцы дефектов копий.
|
Раздел 4: Ремонт и регулировка |
|
|
В этом разделе описаны все процедуры ремонта и регулировки. |
|
|
Ремонт |
|
|
Описаны процедуры снятия и замены элементов для тех случаев, когда: |
|
|
возможно получение травм или повреждение оборудования |
|
|
снятие или установку нельзя выполнить, руководствуясь только рисунком в |
|
|
разделе Перечень запасных частей |
|
|
процедура содержит операции чистки или смазки |
|
|
после замены требуется регулировка элемента |
|
|
для снятия или установки элемента требуется специальный инструмент |
|
|
Пользуйтесь описаниями процедур ремонта для правильного проведения снятия и |
|
|
замены. Описания процедур содержат необходимые предупреждения, предостережения |
|
|
и примечания. |
|
|
Регулировка |
|
|
Регулировка представляет собой процедуру настройки элементов, которые для |
|
|
правильной работы системы должны удовлетворять определенным техническим |
|
|
требованиям. |
|
|
Пользуйтесь описаниями процедур регулировки для выполнения действий в правильной |
|
|
последовательности. Описания процедур включают требования к регулируемым |
|
|
элементам, необходимые предупреждения, предостережения и примечания. |
|
|
Раздел 5: Перечень запасных частей |
|
|
Этот раздел содержит перечень запасных частей копира/принтера. |
|
|
|
|
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
iii |
|
|
Раздел 6: Общие процедуры и информация |
Как пользоваться данным Руководством |
|
Этот раздел содержит описания общих процедур, диагностических программ и |
Процедуры обслуживания вызова в разделе 1 описывают последовательность действий |
|
информацию о копире/принтере. |
при посещении пользователя. Обслуживание вызова должно начинаться с выполнения |
|
Раздел 7: Схемы соединений |
этих процедур. |
|
Использование электрических схем |
||
Этот раздел содержит рисунки, перечни разъемов с указанием их местоположения и |
||
схемы разводки напряжений питания. Этот раздел также содержит блок-схемы. |
На электрических схемах (Circuit Diagrams - CD) показаны электрические цепи устройств |
|
Раздел 8: Опции и дополнительные устройства |
системы. Разводка электропитания показана в разделе 7 (Схемы соединений) данного |
|
Руководства. Провода разводки электропитания заканчиваются на плате, куда подается |
||
Этот раздел содержит сведения, относящиеся к установке опций и дополнительных |
напряжение питания. Найдите схему разводки соответствующего напряжения питания и |
|
устройств. |
найдите на ней интересующую вас плату. Пользуйтесь схемами раздела 7 для |
|
|
устранения неисправностей цепей электропитания, не показанных на электрических |
|
|
схемах. |
|
|
Использование блок-схем |
|
|
Блок-схемы (Block Schematic Diagrams - BSDs) включены в раздел 7 (Схемы соединений) |
|
|
данного Руководства. Блок-схемы показывают функциональную взаимосвязь |
|
|
электрических цепей и механических и не механических устройств, входы и выходы. |
|
|
Показаны входы и выходы, например, механических приводов; механические передачи, |
|
|
действия оператора и воздушные потоки. Блок-схемы дают полное представление о том, |
|
|
как работает вся подсистема. |
|
|
Необходимо отметить, что блок-схемы больше не содержат блок ввода питания, |
|
|
относящийся к цепи 1. Чтобы проследить прокладку провода обратно к источнику, |
|
|
необходимо воспользоваться схемами электропитания. |
Введение |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
iv |
Символы и обозначения
В документации применяются следующие символы.
Предупреждение, Внимание и Примечание
В документации по техническому обслуживанию будут встречаться замечания под заголовками Предупреждение, Внимание и Примечание. Слова ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ могут быть указаны на рисунке для выделения элемента, представляющего определенную опасность; тем не менее сообщения под заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ всегда есть в тексте. Вот их определения:
DANGER INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TO BEAM.
ВНИМАНИЕ
Неправильное выполнение процедур, описанных в Программе обучения технике безопасности при работе с лазером, может привести к поражению опасным лазерным излучением.
За дополнительной информацией обращайтесь к Программе обучения технике безопасности при работе с лазером.
Стрелка указывает место установки, доступа или снятия какого-либо элемента аппарата.
ПРЕДУПРЕЖДЕНИЕ
Предупреждение обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно создание ситуации, опасной для вашего здоровья или здоровья окружающих.
ВНИМАНИЕ
Это замечание обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно повреждение оборудования.
ПРИМЕЧАНИЕ: Примечания содержат дополнительную информацию об особенностях выполнения работы.
Рисунок 2 Стрелка доступа пользователя
Этот символ указывает на то, что поверхность может быть горячей. Чтобы не обжечься, соблюдайте осторожность при доступе к внутренним элементам аппарата.
Символы, предупреждающие об опасности
Аппарат содержит следующие обозначения, относящиеся к техники безопасности:
ПРЕДУПРЕЖДЕНИЕ
Данный аппарат содержит лазер, луч которого невидим. Не имеется никаких визуальных указаний на присутствие лазерного луча. Поэтому при техническом обслуживании аппарат соответствует классу 3B. При прямом попадании в глаз лазерный луч может привести к потере зрения. Процедуры технического обслуживания необходимо выполнять в точном соответствии с данным Руководством. При техническом обслуживании аппарата сервисный инженер должен соблюдать все установленные меры предосторожности при работе с лазером. Не помещайте инструменты с отражательной поверхностью в зону окна ROS. Не заглядывайте в зону окна ROS, если включено питание и лазер работает.
На наклейку внутри аппарата нанесены следующие символ и предупреждение. Только символ или символ вместе с сообщением могут также встречаться в документации по техническому обслуживанию и в учебной программе. Этим символом сервисный инженер предупреждается о том, что имеется вероятность попадания под лазерный луч.
ПРЕДУПРЕЖДЕНИЕ
Никогда не пытайтесь отключать блокировки лазера. Случайное попадание лазерного луча в глаз может привести к невосстановимой потере зрения.
Рисунок 1 Опасность облучения лазером
Предупреждение об опасности облучения лазером
Рисунок 3 Горячая поверхность
Этот символ указывает, где протекают электрические токи, когда аппарат закрыт и работает. Соблюдайте осторожность при доступе к внутренним элементам аппарата.
Рисунок 4 Опасность поражения электрическим током
Эти символы указывают на элементы, которые могут быть повреждены разрядом статического электричества (Electrostatic Discharge - ESD).
Рисунок 5 Символ возможности повреждения статическим электричеством
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
v |
|
Комплект для защиты от статического электричества (ESD)
Целью программы защиты от статического электричества является сохранение надежности и качества, присущих электронным элементам, при выполнении технического обслуживания аппарата у пользователя. Осуществление этой программы является прямым результатом достижений микроэлектронной техники, а также признанием важности проблемы ESD в современной электронной промышленности.
Эта программа уменьшит затраты на техническое обслуживание, связанное с отказами электронных плат. Девяносто процентов всех отказов плат из-за разряда статического электричества проявляются не сразу.
Применение комплекта ESD устранит эти отсроченные отказы и разрешит проблемы неустойчивой работы, причиной которых является разряд статического электричества. Это улучшит надежность изделия и уменьшит количество повторных вызовов.
Комплект ESD должен применяться каждый раз, когда проводятся работы с платами или элементами, чувствительными к статическому электричеству. Он включает действия, подобные замене или переустановке плат или разъемов. Комплект также должен применяться для того, чтобы предотвратить дополнительные повреждения при возврате плат на ремонт.
Инструкции по применению комплекта ESD можно найти в подразделе Комплект для защиты от разряда статического электричества раздела Общие процедуры данного Руководства.
Введение |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
vi |
Символы на рисунках и электрических схемах
Символы и условные обозначения, обычно встречающиеся на рисунках и электрических схемах, показаны на рисунке 6.
Рисунок 6 Символы на рисунках и электрических схемах
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
vii |
|
Обозначение сигналов
Пример обозначения сигналов, используемого на электрических схемах и блок-схемах, приведен на рисунке 7.
Рисунок 7 Обозначение сигналов
Измерение напряжений и требования к напряжениям
Измерения постоянных напряжений необходимо выполнять относительно общего провода DC Common, если в диагностической процедуре не указано иное. Измерения переменных напряжений необходимо выполнять относительно нейтрали ACN.
Таблица 1 Измерение напряжений и требования к напряжениям
НАПРЯЖЕНИЕ |
ДОПУСК |
|
|
НАПРЯЖЕНИЕ ПИТАНИЯ |
ОТ 198 В ДО 242 В |
220 В |
|
|
|
НАПРЯЖЕНИЕ ПИТАНИЯ |
ОТ 90 В ДО 135 В |
100 В |
|
|
|
НАПРЯЖЕНИЕ ПИТАНИЯ |
ОТ 90 В ДО 135 В |
120 В |
|
|
|
+5 В |
ОТ +4,75 В ДО +5,25 В |
+24 В |
ОТ +23,37 В ДО +27,06 В |
Логические уровни
Измерения логических уровней необходимо выполнять относительно общего провода DC Common, если в диагностической процедуре не указано иное.
Таблица 2 Логические уровни
НАПРЯЖЕНИЕ |
ХАРАКТЕРИСТИКИ H/L |
|
|
+5 В |
H= ОТ +3,00 ДО +5,25 В |
|
L= ОТ 0,0 ДО 0,8 В |
|
|
+24 В |
H= ОТ +23,37 ДО +27,06 В |
|
L= ОТ 0,0 ДО 0,8 В |
|
|
Измерение постоянных напряжений в RAP
Если в RAP требуется воспользоваться цифровым мультиметром для измерения постоянных напряжений, первой указывается контрольная точка для подключения красного щупа (+) прибора, а второй указывается контрольная точка для подключения черного щупа (-) прибора. Например, в RAP можно найти следующую фразу:
Между контактами TP7 и TP68 имеется напряжение +5 В.
В этом примере красный щуп прибора следует приложить к TP7, а черный - к TP68.
Вот другой пример:
Между контактами TP21 и TP33 имеется напряжение -15 В.
В этом примере красный щуп прибора следует приложить к TP21, а черный - к TP33.
Если вторая контрольная точка не указана, предполагается, что черный щуп измерительного прибора можно приложить к металлической раме аппарата.
Введение |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
viii |
Переведенные предупреждения
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
ix |
|
Введение
Символы и обозначения
ПРЕДУПРЕЖДЕНИЕ
Предупреждение обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно создание ситуации, опасной для вашего здоровья или здоровья окружающих.
ПРЕДУПРЕЖДЕНИЕ
Данный аппарат содержит лазер, луч которого невидим. Не имеется никаких визуальных указаний на присутствие лазерного луча. Поэтому при техническом обслуживании аппарат соответствует классу 3B. При попадании в глаз лазерный луч может привести к нарушению зрения. Процедуры технического обслуживания необходимо выполнять в точном соответствии с данным Руководством. При техническом обслуживании аппарата сервисный инженер должен соблюдать все установленные меры предосторожности при работе с лазером. Не помещайте инструменты с отражательной поверхностью в зону окна ROS. Не заглядывайте в зону окна ROS, если включено питание и лазер работает.
На наклейку внутри аппарата нанесены следующие символ и предупреждение. Только символ или символ вместе с сообщением могут также встречаться в документации по техническому обслуживанию и в учебной программе. Этим символом сервисный инженер предупреждается о том, что имеется вероятность попадания под лазерный луч.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 2.4.1 Узел регистрации
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 2.5.1 Ролик отвода
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 2.6.1 Валик BTR
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 2.6.2 Узел левой верхней крышки
ПРЕДУПРЕЖДЕНИЕ |
|
ПРЕДУПРЕЖДЕНИЕ |
|
|
|
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|||
Никогда не пытайтесь отключать блокировки лазера. Случайное попадание лазерного |
||||
регулировку при включенном питании аппарата. |
|
|||
луча в глаз может привести к невосстановимой потере зрения. |
|
|
||
|
|
|
||
4 Ремонт и регулировка |
|
ROS |
|
|
|
REP 3.1.1 ROS Unit |
|
||
Приводы |
|
|
||
|
ПРЕДУПРЕЖДЕНИЕ |
|
||
REP 1.1.1 Узел главного привода |
|
|
||
|
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|||
ПРЕДУПРЕЖДЕНИЕ |
|
|||
|
регулировку при включенном питании аппарата. |
|
||
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|
|
||
регулировку при включенном питании аппарата. |
|
Ксерография/проявление |
|
|
Транспортировка бумаги |
|
REP 4.1.1 Принт-картридж |
|
|
|
ПРЕДУПРЕЖДЕНИЕ |
|
||
REP 2.1.1 Узел податчика 1 |
|
|
||
|
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|||
ПРЕДУПРЕЖДЕНИЕ |
|
|||
|
регулировку при включенном питании аппарата. |
|
||
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|
|
||
регулировку при включенном питании аппарата. |
|
REP 4.1.2 Тонер-картридж |
|
|
REP 2.1.2 Узел податчика 2 |
|
ПРЕДУПРЕЖДЕНИЕ |
|
|
|
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|||
ПРЕДУПРЕЖДЕНИЕ |
|
|||
|
регулировку при включенном питании аппарата. |
|
||
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и |
|
|
||
регулировку при включенном питании аппарата. |
|
|
|
|
REP 2.3.1 Ролик подачи из лотка/ролик подталкивания/тормозной ролик |
|
|
|
|
|
|
|
|
|
Введение |
Июль 2004 г. |
Первая версия |
||
|
|
|||
|
x |
CC C123/128,WC M123/128,WC Pro123/128 |
||
REP 4.2.1 Двигатель подачи тонера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Фьюзер
REP 5.1.1 Узел фьюзера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Выходной узел
REP 6.1.1 Выходной узел 2 +OCT 2
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
MPT
REP 7.1.1 Узел MPT
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 7.2.1 Ролик подачи из MPT/тормозная площадка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Электрические элементы
REP 9.1.1 MCU PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 9.2.1 ESS PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Крышки
REP 10.1.1 Узел верхней крышки
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 10.2.1 Задняя нижняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
IIT
REP 11.1.1 Подушка крышки стекла экспонирования
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.1.2 Панель управления
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.3.1 Стекло экспонирования
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.3.2 IIT/IPS PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.4.1 Узел объектива
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.5.1 Тросик кареток
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
xi |
|
REP 11.5.2 Двигатель кареток
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.6.1 Лампа экспонирования
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 11.6.2 Проводка лампы экспонирования
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Модуль лотков - 2T
REP 12.1.1 Податчик лотка 3
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 12.1.2 Податчик лотка 4
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 12.3.1 Ролик подачи/тормозной ролик/ролик подталкивания
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 12.6.1 PWB двухлоткового модуля
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Модуль лотков - TT
REP 13.1.1 Узел лотка 3
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.3.1 Передний/задний тросик лотка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.4.1 Податчик лотка 4
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.5.1 Податчик лотка 3
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.6.1 Ролик подачи/тормозной ролик/ролик подталкивания
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.8.1 PWB двухлоткового модуля
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
DADF
REP 15.1.1 Узел DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.1.2 Подушка DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 13.1.2 Узел лотка 4
Введение |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
xii |
REP 15.2.1 Лоток оригиналов DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.2.2 Узел податчика DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.2.3 Передняя крышка DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.2.4 Задняя крышка DADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.3.1 DADF PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.3.2 Левый противовес
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.3.3 Правый противовес
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.4.1 Тормозной ролик
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.4.2 Верхняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.6.1 Ролик подталкивания, ролик подачи
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 15.8.1 Ролик регистрации
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
Финишер
REP 16.1.1 Узел H-транспортера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.3.1 Ремень H-транспортера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.1.2 Узел финишера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.4.1 Передняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.4.2 Задняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.5.1 Узел датчика высоты стопки
Первая версия |
Июль 2004 г. |
Введение |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
xiii |
|
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.5.2 Узел ролика вывода
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.6.1 Ролик декелера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.6.2 Двигатель привода финишера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.7.1 Ремень
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.8.1 Рельса
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.8.2 Узел степлера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.9.1 Узел накопительного лотка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.10.1 Узел двигателя укладчика
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.10.2 Узел ремня подъемника
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.11.1 Вал шестерни узла лопаток
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
REP 16.12.1 PWB финишера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
IIT
ADJ 11.6.1 Регулировка положения каретки полного/половинного хода
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или удара электрическим током, не выполняйте ремонт и регулировку при включенном питании аппарата.
8 Дополнительные устройства и принадлежности
8.1 Комплект факса
ПРЕДУПРЕЖДЕНИЕ
Выключите аппарат и отсоедините кабель питания.
8.2 Интерфейс дополнительных устройств
ПРЕДУПРЕЖДЕНИЕ
Выключите аппарат и отсоедините шнур питания.
Введение |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
xiv |
1 Процедуры обслуживания вызова
Процедуры обслуживания вызова ...................................................................................... |
1-3 |
Начальные действия............................................................................................................ |
1-3 |
Схема обслуживания вызова .............................................................................................. |
1-4 |
Периодическое обслуживание элементов HFSI ................................................................ |
1-5 |
Процедуры чистки ................................................................................................................ |
1-6 |
Заключительные действия .................................................................................................. |
1-7 |
Первая версия |
Июль 2004 г. |
Процедуры обслуживания вызова |
|
CC C123/128,WC M123/128,WC Pro123/128 |
Процедуры обслуживания вызова, Начальные действия |
||
1-1 |
Процедуры обслуживания вызова
Стратегия технического обслуживания
Стратегия технического обслуживание копиров/принтеров Copy Centre C123/128, Work Centre M123/128 и Work Centre Pro123/128: перед попыткой устранения неисправности выполнить действия с элементами, требующими частого технического обслуживания (High Frequency Service Item - HFSI). При следовании этой стратегии некоторые проблемы могут быть разрешены без их диагностирования. Для устранения оставшихся неисправностей будут применяться ремонтно-аналитические процедуры (Repair Analysis Procedures - RAP).
Неисправности базового принтера будут устраняться до неисправностей, связанных с применением дополнительных устройств.
Проблемы качества изображения необходимо решать в последнюю очередь.
Процедуры обслуживания вызова
Процедуры обслуживания вызова представляют собой инструкции по выполнению каждого технического обслуживания аппарата. Эти процедуры предназначены для использования вместе с Руководством по техническому обслуживанию. Следуйте установленному порядку действий.
Начальные действия
При выполнении начальных действий собирают информацию о состоянии аппарата и проблемах, которые явились причиной вызова.
Схема обслуживания вызова
Схема обслуживания вызова представляет последовательность процедур обслуживания вызова.
Периодическое обслуживание элементов HFSI
Этот раздел содержит информацию, необходимую для выполнения замены элементов, требующих частого технического обслуживания.
Процедуры чистки
Процедуры чистки указывают, что необходимо почистить при обслуживании каждого вызова.
Заключительные действия
При выполнении заключительных действий копир/принтер тестируется и возвращается пользователю. Кроме того, выполняются необходимые административные процедуры.
Начальные действия
Цель
Целью выполнения указаний подраздела Начальные действия является определение причины обращения в сервисную службу, а также определение и организация действий, которые необходимо выполнить.
Процедура
1.Соберите информацию о причине вызова и состоянии копира/принтера.
a.Расспросите оператора. Спросите о местоположении последних застреваний бумаги. Спросите о качестве изображения и особенностях работы копира/ принтера, включая посторонние звуки и другие признаки неполадок.
b.Предварительно проинформировав пользователя, отключите аппарат от компьютерной и/или телефонной сети.
c.Проверьте состояние шнуров электропитания, убедитесь, что они правильно подсоединены к розетке и не имеют дефектов, которые могли бы представлять опасность. При необходимости устраните дефект или замените шнуры электропитания. Проверьте, не сработали ли прерыватели сетевого питания.
d.Осмотрите изготовленные копии. Узнайте относительно плотности и качества бумаги. Проверьте, не повреждены ли копии, нет ли на них масляных пятен, дефектов изображения и других признаков неисправности.
e.Запишите показания счетчиков копий.
f.Войдите в диагностический режим.
ПРИМЕЧАНИЕ: Если при выполнении диагностической процедуры на дисплее отображается код неисправности, перейдите к RAP для этого кода и устраните неисправность. Затем вернитесь в диагностический режим и продолжайте выполнение процедуры dC, на которой вы остановились.
g.Напечатайте отчет о HFSI и на основании объема выполняемых пользователем работ определите, какие действия с HFSI необходимо выполнить. За подробной информацией о HFSI обратитесь к продразделу Периодическое обслуживание элементов HFSI. Сделайте записи об элементах, требующих проведения технического обслуживания.
h.Выведите на дисплей и запишите показания счетчика застреваний, счетчика неисправностей и сведения об отключениях. Классифицируйте эту информацию по следующим категориям:
Информация, относящаяся к проблеме, явившейся причиной вызова. Информация, относящаяся ко вторичным проблемам.
Информация, которая не требует выполнения никаких действий, например, по причине однократного возниновения проблемы.
i.Проверьте, нет ли в журнале технического обслуживания записей, относящихся к неисправности, которая явилась причиной вызова, или к какойлибо вторичной неисправности.
2.Выполните определенные ранее необходимые действия с элементами HFSI. Обратитесь к разделу Обслуживание элементов принтера.
3.Выйдите из диагностического режима. Попробуйте повторно воспроизвести неисправность, запустив ту же работу, что выполнял пользователь.
4.Переходите к подразделу Схема обслуживания вызова.
Первая версия |
Июль 2004 г. |
Процедуры обслуживания вызова |
|
CC C123/128,WC M123/128,WC Pro123/128 |
Процедуры обслуживания вызова, Начальные действия |
||
1-3 |
Схема обслуживания вызова
Эта процедура должна выполняться при обслуживании каждого вызова.
Начальные действия
Расспросите оператора о признаках неисправности. Если проблема связана с неправильными действиями оператора или попыткой выполнения работы, выходящей за пределы возможностей аппарата, помогите пользователю научиться правильно обращаться с аппаратом.
Процедура
Расспросите оператора о возникшей проблеме.
•Если неисправность сопровождается кодом неисправности (включая застревания бумаги и оригинала), найдите соответствующую процедуру в разделе 2 и приступите к выполнению технического обслуживания.
•Если проблема связана с посторонними звуками или запахами, выберите режим (односторонняя или двусторонняя печать, сшивание комплектов и т.п.), найдите причину неисправности и приступите к выполнению технического обслуживания.
Оператор правильно управляет аппаратом.
Да |
Нет |
|
|
|
|||||
|
|
|
Объясните оператору, как правильно работать с аппаратом. |
||||||
|
|
|
|||||||
|
|
Дисплей интерфейса пользователя (user interface - UI) в норме. |
|||||||
|
|||||||||
Да |
Нет |
|
|
|
|||||
|
|
|
Обратитесь к BSD (CH2.X) и устраните неисправность дисплея UI. |
||||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
||
Проблема возникает только в режиме печати. |
|||||||||
Да |
Нет |
|
|
|
|||||
|
|
|
Проблема возникает только в режиме копирования. |
||||||
|
|
|
|||||||
|
|
|
Да Нет |
|
|
|
|||
|
|
|
|
Проблема возникает только в факсимильном режиме. |
|||||
|
|
|
|
||||||
|
|
|
|
Да |
Нет |
||||
|
|
|
|
|
|
|
Если причиной проблемы является дополнительное устройство или |
||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
интерфейс внешних устройств, проверьте правильность настроек |
||
|
|
|
|
|
|
|
аппарата, обратитесь к соответствующему руководству по техническому |
||
|
|
|
|
|
|
|
обслуживанию, а затем переходите к обслуживанию аппарата. |
||
|
|
|
|
|
|
Проблема возникает только в отдельных режимах, например, при |
|||
|
|
|
|
|
|||||
|
|
|
|
многоадресной передаче. |
|||||
|
|
|
|
Да |
Нет |
||||
|
|
|
|
|
|
|
Выполните тест связи с центром технического обслуживания. Проблема |
||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
возникает вновь. |
||
|
|
|
|
|
|
|
Да Нет |
||
|
|
|
|
|
|
|
|
Попросите у пользователя разрешения на установление |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
связи с удаленным аппаратом, при обращении которому |
|
|
|
|
|
|
|
|
|
возникает проблема. Выполните тест передачи удаленному |
|
|
|
|
|
|
|
|
|
аппарату. Передача прошла успешно. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A B C D E
Да Нет
Распечатайте трассировку протокола, чтобы определить, какой аппарат, удаленный или ваш, является причиной проблемы.
•Если проблема связана с вашим аппаратом:
Проанализируйте трассировку протокола, обратитесь к разделу 2 и переходите к техническому обслуживанию.
•Если проблема связана с удаленным апаратом:
Попросите пользователя проверить состояние удаленного аппарата.
Не проходит тест работы на прием. Выполните тесты работы на прием с другими станциями вашей компании. Проверьте, нет ли проблем с вашим аппаратом, а затем попросите пользователя проверить состояние удаленного аппарата.
Проанализируйте трассировку протокола, обратитесь к разделу 2 и переходите к техническому обслуживанию.
Проверьте настройки аппарата и, при необходимости, попросите у пользователя разрешения на тестирование аппарата в том режиме, в котором возникла проблема.
Если проблема возникает вновь, проанализируйте трассировку протокола, обратитесь к разделу 2 и переходите к техническому обслуживанию.
Есть проблемы с качеством изображения. Да Нет
Если проблема заключается в неправильном положении изображения на бумаге, изготовьте несколько копий со стекла экспонирования или DADF, обратитесь к регулировкам в разделе 4, а затем переходите к техническому обслуживанию.
Обратитесь к главе 3, IQ1 Начальная RAP качества изображения IOT, и приступите к техобслуживанию.
Проблема связана с компьютерной сетью. Да Нет
Проблема связана с параллельным портом. Да Нет
Есть проблемы с качеством изображения. Да Нет
Проблема связана с PC определенного клиента. Да Нет
Проблема связана с определенным приложением или языком программирования А.
Получите последнюю информацию об ограничениях и техническую информацию. Действуйте соответственно.
A B C D E |
F G H |
I |
|
|
|
||
|
|
|
|
Процедуры обслуживания вызова |
Июль 2004 г. |
Первая версия |
|
Схема обслуживания вызова |
CC C123/128,WC M123/128,WC Pro123/128 |
||
1-4 |
F G H I
Проверьте настройки PC клиента и, при необходимости, попросите Периодическое обслуживание элементов HFSI пользователя переустановить драйвер принтера.
Процедура
Обратитесь к главе 3, IQ1 Начальная RAP качества изображения IOT, и приступите к техобслуживанию.
Если проблема остается, попросите пользователя переустановить драйвер принтера.
Проверьте настройки аппарата и, при необходимости, попросите пользователя переустановить драйвер принтера.
Если неисправность остается, замените кабель параллельного порта. Проверьте настройки аппарата и обсудите проблему с администратором сети пользователя.
1.Войдите в режим технического обслуживания/диагностики.
2.Выполните операции технического обслуживания, указанные в таблице 1, для тех элементов HFSI, показания счетчиков которых превысили порог или приближаются к нему. Учитывая объем работ пользователя (большой, средний или малый), оцените, действия с какими элементами HFSI необходимо выполнить, чтобы избежать дополнительного обращения в сервисную службу в будущем.
3.Обратитесь к подразделу Процедуры чистки за подробными инструкциями.
Таблица 1 Элементы, требующие частого техобслуживания
Счетчик |
Название |
Порог |
Операции техобслуживания |
|
|
|
|
954-800 |
Счетчик подач из |
300 тыс. |
Замените ролик подачи, тормозной ролик, |
Только |
лотка 1 |
|
ролик подталкивания. |
|
|
|
|
сброс |
|
|
|
|
|
|
|
954-801 |
Счетчик подач из |
300 тыс. |
Замените ролик подачи, тормозной ролик, |
|
лотка 2 |
|
ролик подталкивания. |
|
|
|
|
954-802 |
Счетчик подач из |
300 тыс. |
Замените ролик подачи, тормозной ролик, |
|
лотка 3 |
|
ролик подталкивания. |
|
|
|
|
954-803 |
Счетчик подач из |
300 тыс. |
Замените ролик подачи, тормозной ролик, |
|
лотка 4 |
|
ролик подталкивания. |
|
|
|
|
954-805 |
Счетчик подач из |
300 тыс. |
Замените ролик подачи, тормозную |
|
MPT |
|
площадку. |
|
|
|
|
954-807 |
Фьюзер |
175 тыс. |
Замените фьюзер. |
954-808 |
Валик переноса |
300 тыс. |
Замените валик переноса. |
956-802 |
Сканер IIT |
- |
Операции не требуются - только счетчик. |
956-803 |
Время горения |
- |
Операции не требуются - обнулить счетчик |
|
лампы |
|
при превышении порога HFSI. |
|
|
|
|
956-804 |
Счетчик горения |
- |
Операции не требуются - обнулить счетчик |
|
лампы |
|
при превышении порога HFSI. |
|
|
|
|
955-806 |
Число подач |
- |
Операции не требуются - только счетчик. |
|
оригиналов |
|
|
|
|
|
|
955-807 |
Число подач |
- |
Операции не требуются - только счетчик. |
|
односторонних |
|
|
|
оригиналов |
|
|
|
|
|
|
955-808 |
Число подач |
- |
Операции не требуются - только счетчик. |
|
двусторонних |
|
|
|
оригиналов |
|
|
|
|
|
|
956-808 |
Счетчик открываний |
- |
Операции не требуются - только счетчик. |
|
крышки стекла |
|
(Модели со стеклом экспонирования) |
|
экспонирования |
|
|
|
|
|
|
955-810 |
Счетчик открываний |
- |
Операции не требуются - только счетчик. |
|
DADF |
|
(Модели с DADF) |
|
|
|
|
Первая версия |
Июль 2004 г. |
Процедуры обслуживания вызова |
|
CC C123/128,WC M123/128,WC Pro123/128 |
Обслуживание элементов принтера, Процедуры чистки |
||
1-5 |
Таблица 1 Элементы, требующие частого техобслуживания
Счетчик |
Название |
Порог |
Операции техобслуживания |
|
|
|
|
955-829 |
Счетчик включений |
- |
Операции не требуются - только счетчик. |
|
соленоида |
|
|
|
инвертирования |
|
|
|
|
|
|
955-830 |
Соленоид штампа |
- |
Только FX, FXAP. |
|
DADF |
|
|
|
|
|
|
Процедуры чистки
Цель
Указать процедуры чистки, которые необходимо выполнять при обслуживании каждого вызова.
Процедура
ВНИМАНИЕ
Не пользуйтесь растворителями, если на это нет указания в Руководстве по техническому обслуживанию.
Общая чистка
Для чистки пользуйтесь сухой безворсовой тканью или смоченной водой тканью, если иное не указано в Руководстве по техническому обслуживанию. После чистки влажной тканью протрите сухой безворсовой тканью.
1.Элементы подачи (ролики и площадки)
Следуйте указанной выше общей процедуре чистки.
2.Узлы подачи тонера
Пропылесосьте узлы подачи тонера.
3.Датчики застреваний
Почистите датчики сухим хлопчатобумажным тампоном.
4.Сканер
a.Выключите питание и дайте лампе экспонирования остыть.
b.Пользуясь тканью для чистки оптических деталей, почистите стекло экспонирования сверху и снизу, крышку стекла экспонирования, белую эталонную полосу, отражатель и зеркало.
c.Протрите лампу экспонирования чистой тканью, смоченной растворителем пленки.
d.Протрите объектив безворсовой тканью, смоченной очистителем линз и зеркал.
5.DADF
Проверьте нет ли на пути оригиналов обрывков бумаги и повреждений. Протрите ролики чистой тканью, смоченной растворителем пленки.
6.Стекло экспонирования и стекло сканирования через автоподатчик
Следуйте указанной выше процедуре чистки.
7.Финишер
Проверьте нет ли на пути бумаги мусора и повреждений. Почистите финишер сухой безворсовой тканью.
Процедуры обслуживания вызова |
Июль 2004 г. |
Первая версия |
|
Обслуживание элементов принтера, Процедуры чистки |
CC C123/128,WC M123/128,WC Pro123/128 |
||
1-6 |
Заключительные действия
Цель
Дать указания по выполнению процедур в завершение обслуживания каждого вызова.
Процедура
1.Проверьте чистоту внешней поверхности копира/принтера и рабочего места. Протрите копир/принтер сухой или влажной тканью. Не пользуйтесь растворителями.
2.Проверьте обеспечение расходными материалами. Убедитесь, что в соответствии с региональными процедурами доступен достаточный запас расходных материалов.
3.Заполните журнал технического обслуживания.
4.Выполните следующие действия для изготовления копии демонстрационного оригинала для пользователя.
a.Загрузите в лоток бумагу формата А4 или А3.
b.Положите тест-лист на стекло экспонирования так, чтобы его короткая кромка была вплотную к левой кромке стекла. Выберите лоток 1 и изготовьте одну копию.
c.Распечатайте перечень установок аппарата (отчет о конфигурации). Вложите этот отчет вместе с журналом технического обслуживания во внутреннюю крышку.
d.Попросите пользователя проверить функции печати и сканирования.
e.Предоставьте копии пользователю.
5.Подключите аппарат к компьютерной сети пользователя. Проверьте функционирование.
6.При необходимости выдайте копии, полученные при проведении технического обслуживания.
7.Обсудите выполненную работу с пользователем и убедитесь, что пользователь понимает, что было сделано, и удовлетворен результатами технического обслуживания.
Первая версия |
Июль 2004 г. |
Процедуры обслуживания вызова |
|
CC C123/128,WC M123/128,WC Pro123/128 |
Заключительные действия |
||
1-7 |
2 RAP по указателю состояния
02-xxx Жесткий диск |
|
003-950 RAP Оригиналы разного размера....................................................................... |
|
2-34 |
|
002-770 RAP Обработка шаблона работы - жесткий диск полон................................... |
2-11 |
003-955 RAP Ошибка несоответствия оригиналов.......................................................... |
|
2-35 |
|
003-xxx Связь IPS-ESS |
|
003-956 RAP Неизвестная ошибка размера оригиналов................................................ |
|
2-35 |
|
|
003-957 RAP Ошибка размера оригинала на стекле |
|
2-36 |
||
003-318 RAP Программная ошибка IIT |
2-13 |
|
|||
003-963 RAP Лоток - не объект APS |
|
2-36 |
|||
003-319 RAP Ошибка обнаружения видеодрайвера IIT |
2-13 |
|
|||

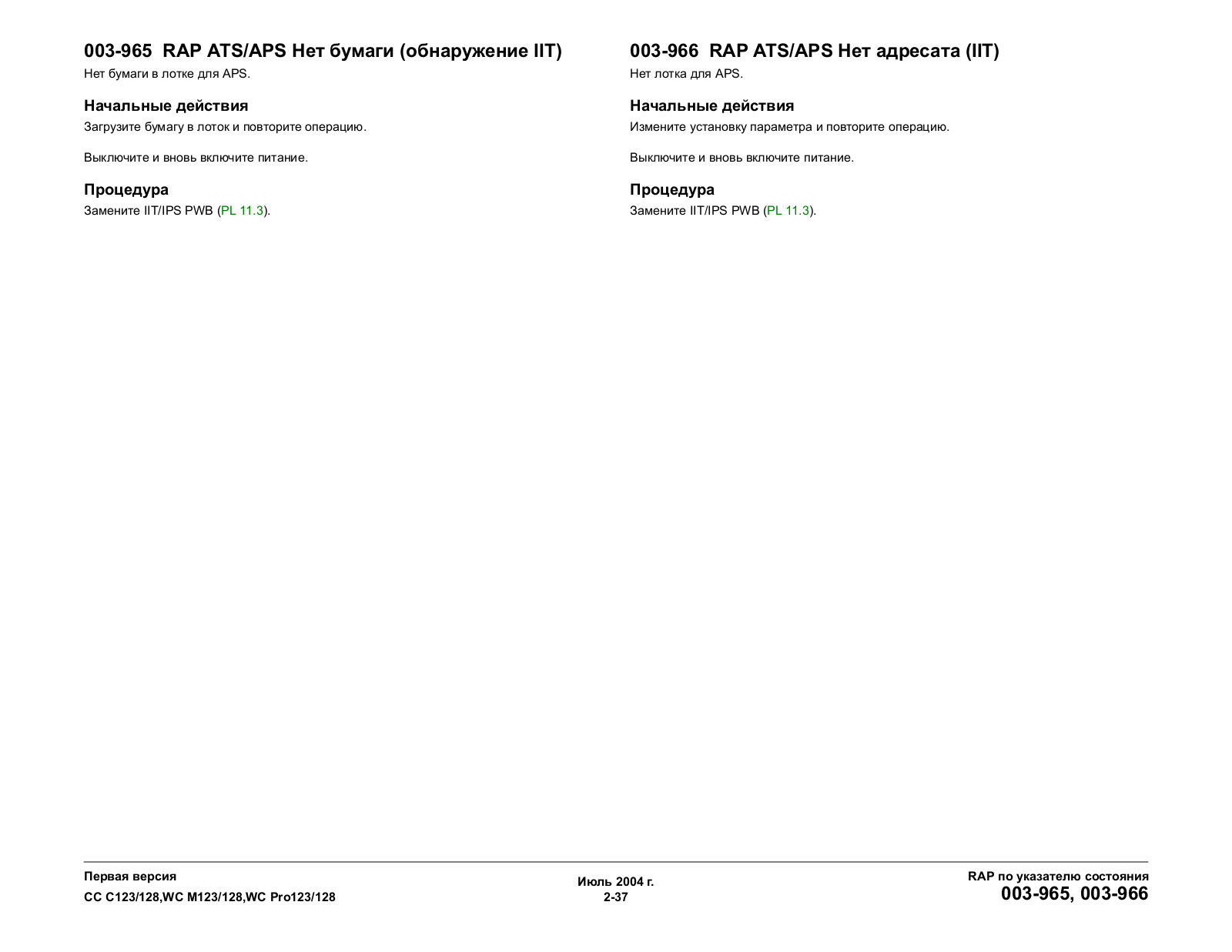

003-965 RAP ATS/APS Нет бумаги (обнаружение IIT) |
|
2-37 |
|||
003-320 RAP Ошибка связи IISS-ESS 1 |
2-14 |
|
|||
003-966 RAP ATS/APS Нет адресата (IIT) |
|
2-37 |
|||
003-321 RAP Ошибка связи IISS-ESS 2 |
2-14 |
|
|||
003-970 RAP Переполнение памяти строк факса |
|
2-38 |
|||
003-322 RAP Ошибка связи IISS-ESS 3 |
2-15 |
|
|||
003-972 RAP Переполнение памяти страниц |
|
2-38 |
|||
003-323 RAP Ошибка связи IISS-ESS 4 |
2-15 |
|
|||

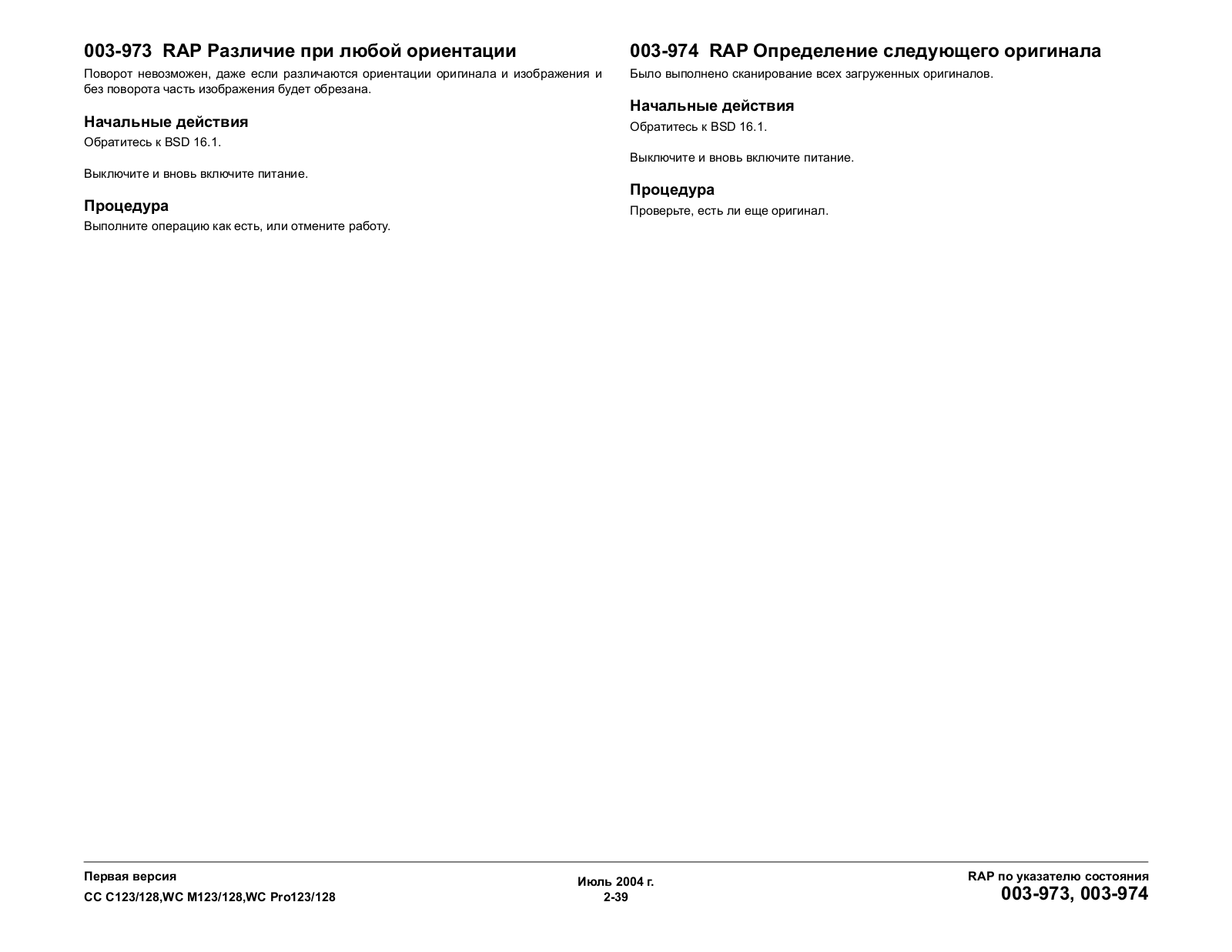

003-973 RAP Различие при любой ориентации |
|
2-39 |
|||

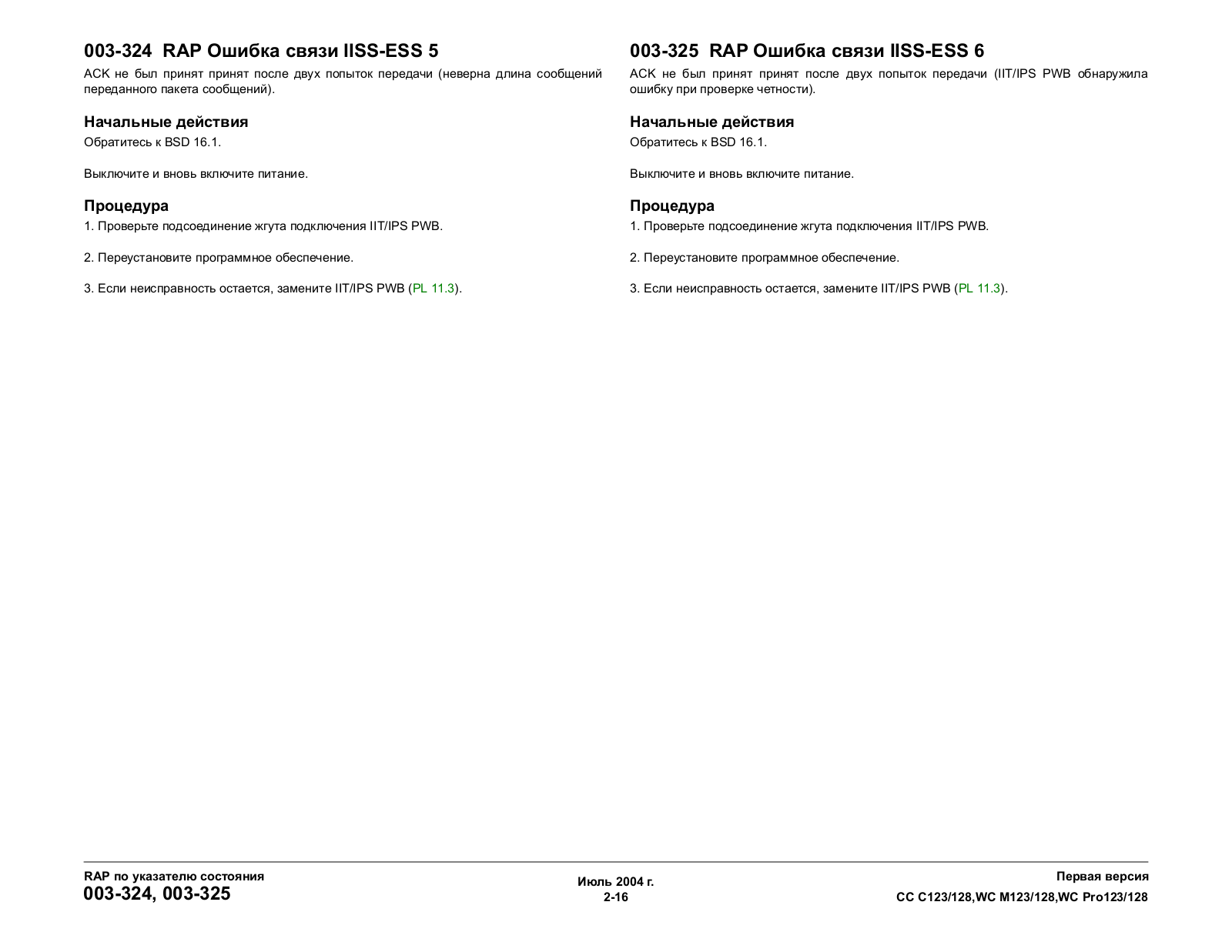

003-324 RAP Ошибка связи IISS-ESS 5 |
2-16 |
|
|||
003-974 RAP Определение следующего оригинала |
|
2-39 |
|||
003-325 RAP Ошибка связи IISS-ESS 6 |
2-16 |
|
|||

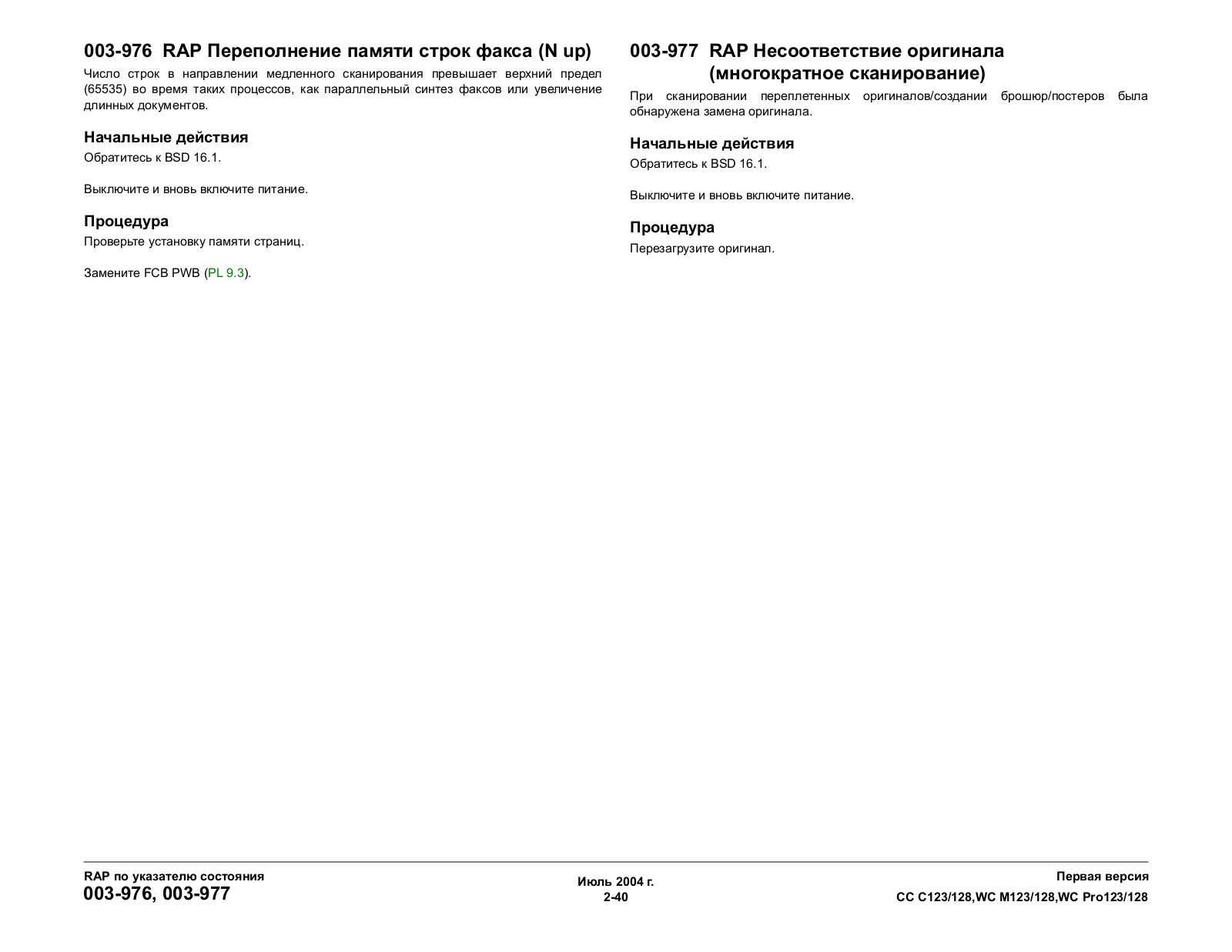

003-976 RAP Переполнение памяти строк факса (N up) |
|
2-40 |
|||
003-326 RAP Ошибка связи IISS-ESS 7 |
2-17 |
|
|||
003-977 RAP Несоответствие оригинала (многократное сканирование) |
2-40 |
||||
003-327 RAP Ошибка связи IISS-ESS 8 |
2-17 |
||||
003-980 RAP Ошибка положения сшивания |
|
2-41 |
|||
003-328 RAP Ошибка связи IISS-ESS 9 |
2-18 |
|
|||
003-981 RAP Ошибка размера сшиваемого документа |
|
2-41 |
|||
003-329 RAP Ошибка связи IISS-ESS 10 |
2-18 |
|
|||
|
|
|
|||

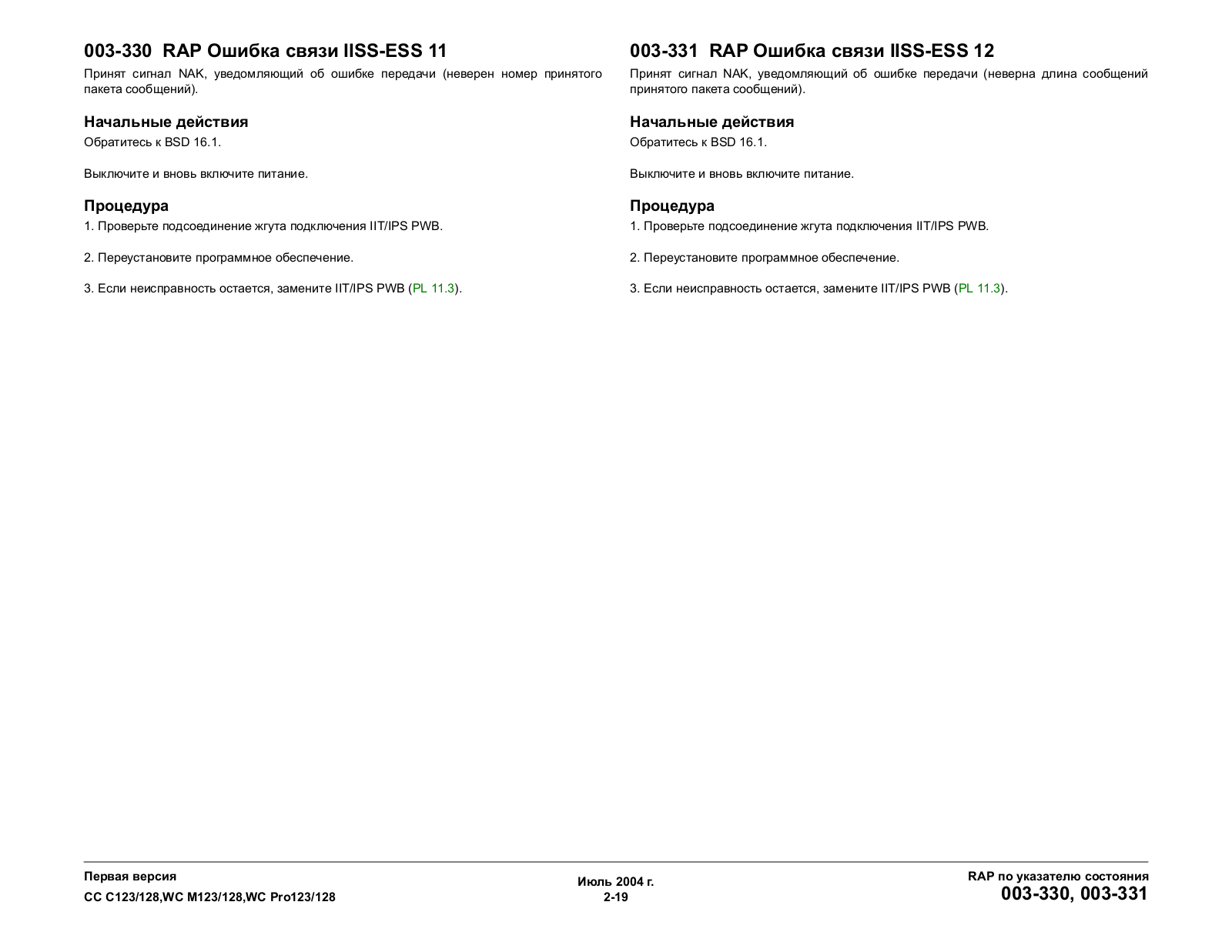

003-330 RAP Ошибка связи IISS-ESS 11 .......................................................................... |
2-19 |
005-xxx DADF |
|
|
|
003-331 RAP Ошибка связи IISS-ESS 12.......................................................................... |
2-19 |
005-121 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи CVT ..................................... |
2-43 |
||
003-332 RAP Ошибка связи IISS-ESS 13.......................................................................... |
2-20 |
005-122 RAP ЗАСТРЕВАНИЕ Датчик предрегистрации не сработал при одностороннем |
|||
003-333 RAP Ошибка связи IISS-ESS 14.......................................................................... |
2-20 |
сканировании / сканировании стороны 1 CVT ................................................... |
|
2-44 |
|
003-334 RAP Ошибка связи IISS-ESS 15.......................................................................... |
2-21 |
005-123 RAP ЗАСТРЕВАНИЕ Регистрация при одностороннем сканировании / |
|
||
003-335 RAP Ошибка связи IISS-ESS 16.......................................................................... |
2-21 |
сканировании стороны 1 CVT.............................................................................. |
|
2-45 |
|
003-336 RAP Ошибка связи IISS-ESS 17.......................................................................... |
2-22 |
005-125 RAP ЗАСТРЕВАНИЕ Активирован датчик регистрации CVT............................ |
2-46 |
||
003-337 RAP Ошибка связи IISS-ESS 18.......................................................................... |
2-22 |
005-131 RAP ЗАСТРЕВАНИЕ Не сработал датчик инвертирования CVT...................... |
2-47 |
||
003-338 RAP Ошибка связи IISS-ESS 19.......................................................................... |
2-23 |
005-132 RAP ЗАСТРЕВАНИЕ 2 Не сработал датчик инвертирования CVT................... |
2-48 |
||
003-339 RAP Ошибка связи IISS-ESS 20.......................................................................... |
2-23 |
005-134 RAP Активирован датчик инвертирования (инвертор) CVT.............................. |
2-49 |
||
003-340 RAP Ошибка связи IISS-ESS 21.......................................................................... |
2-24 |
005-135 RAP ЗАСТРЕВАНИЕ Не сработал датчик предрегистрации стороны 2 CVT .. |
2-50 |
||
003-341 RAP Ошибка связи IISS-ESS 22.......................................................................... |
2-24 |
005-136 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации стороны 2 CVT .......... |
2-51 |
||
003-342 RAP Ошибка связи IISS-ESS 23.......................................................................... |
2-25 |
005-139 RAP ЗАСТРЕВАНИЕ Активирован датчик инвертирования CVT ..................... |
2-52 |
||
003-343 RAP Ошибка связи IISS-ESS 24.......................................................................... |
2-25 |

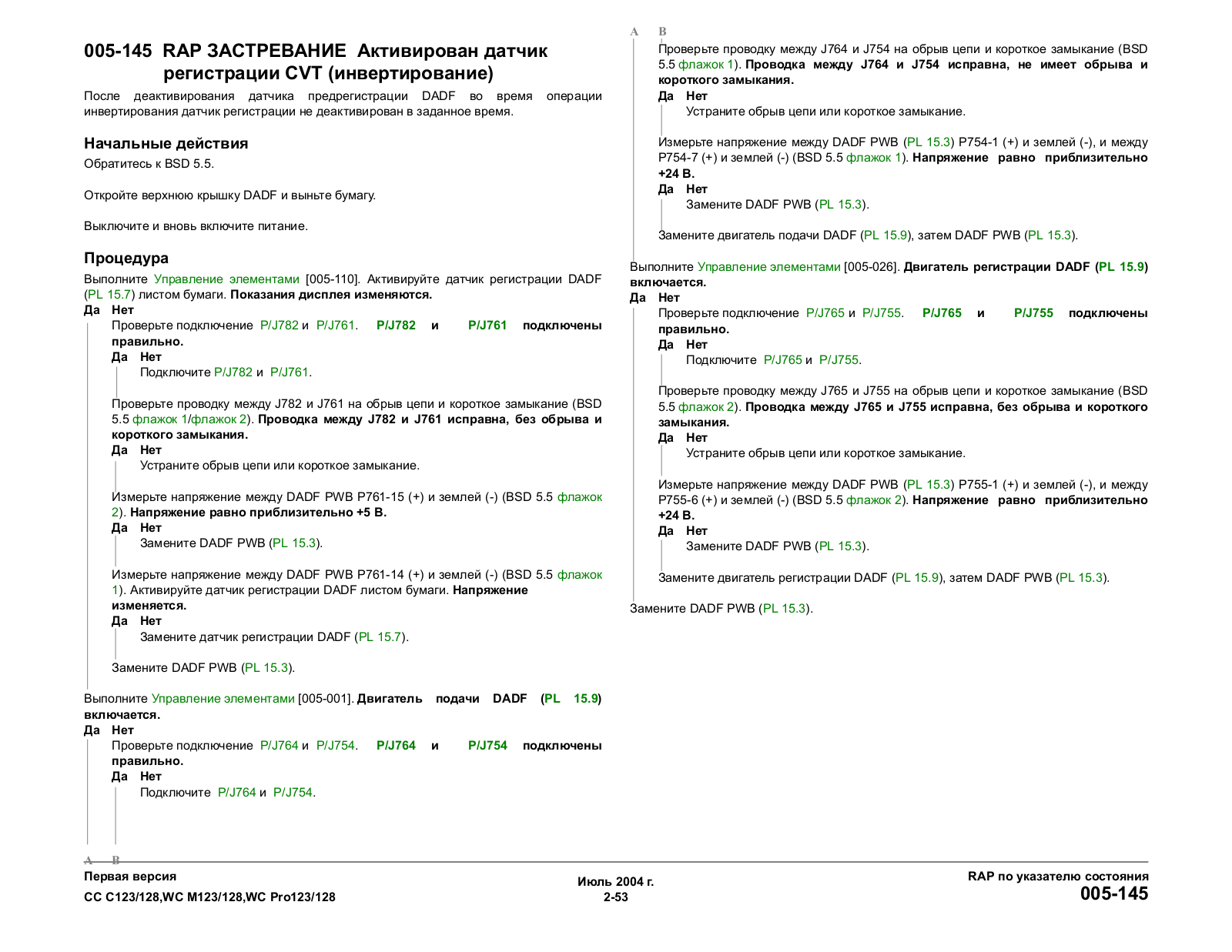

005-145 RAP ЗАСТРЕВАНИЕ Активирован датчик регистрации CVT (инвертирование) . 2-53 |
|||
003-345 RAP Ошибка X PIO Unlatched 1 .......................................................................... |
2-26 |
005-146 RAP ЗАСТРЕВАНИЕ Активирован датчик предрегистрации CVT.................... |
2-54 |
||
003-346 RAP Ошибка X PIO Unlatched 2 .......................................................................... |
2-26 |
005-147 RAP ЗАСТРЕВАНИЕ Активирован датчик предрегистрации CVT |
|
||
003-750 RAP Двусторонняя печать книги - недостаточно оригиналов........................... |
2-27 |
(инвертирование).................................................................................................. |
|
2-55 |
|
003-751 RAP Недостаток емкости PANTHER (сканирование) ........................................ |
2-27 |
005-194 RAP ЗАСТРЕВАНИЕ Несоответствие размера оригинала............................... |
2-56 |
||
003-753 RAP Нельзя сканировать с разрешением более 300DPI .................................. |
2-28 |
005-196 RAP Несоответствие размера оригинала CVT (режим не смешанных |
|
||
003-760 RAP Ошибка настроек сканирования................................................................. |
2-28 |
оригиналов)........................................................................................................... |
|
2-57 |
|
003-761 RAP Неверный размер лотка для бумаги .......................................................... |
2-29 |
005-197 RAP ЗАСТРЕВАНИЕ Запрещенная комбинация размеров .............................. |
2-58 |
||
003-763 RAP Не найден оригинал для регулировки........................................................ |
2-29 |
005-198 RAP ЗАСТРЕВАНИЕ Слишком короткий оригинал |
............................................ |
2-59 |
|
003-780 RAP Ошибка сжатия сканированного изображения.......................................... |
2-30 |

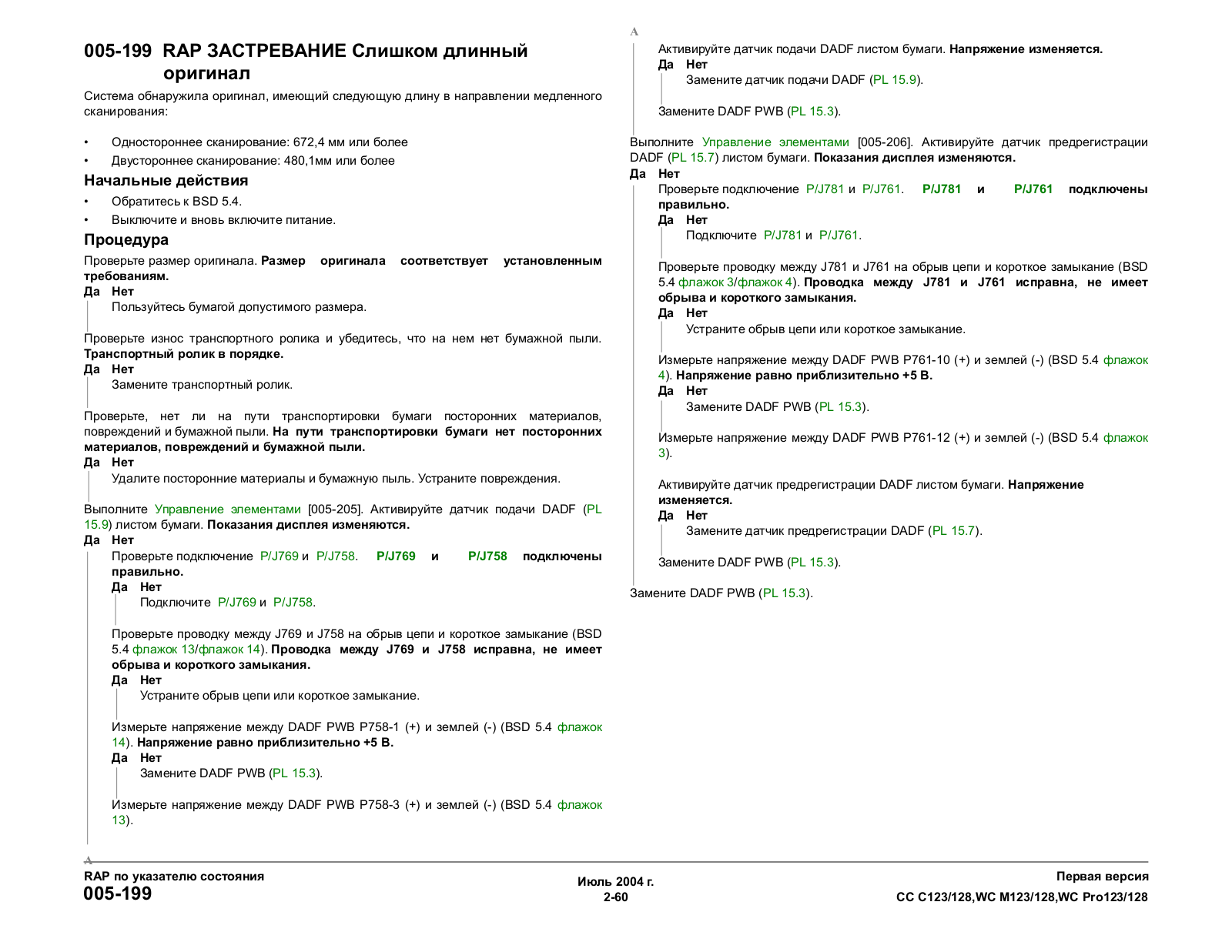

005-199 RAP ЗАСТРЕВАНИЕ Слишком длинный оригинал |
............................................ |
2-60 |
|
003-795 RAP Ошибка предела AMS ................................................................................. |
2-30 |

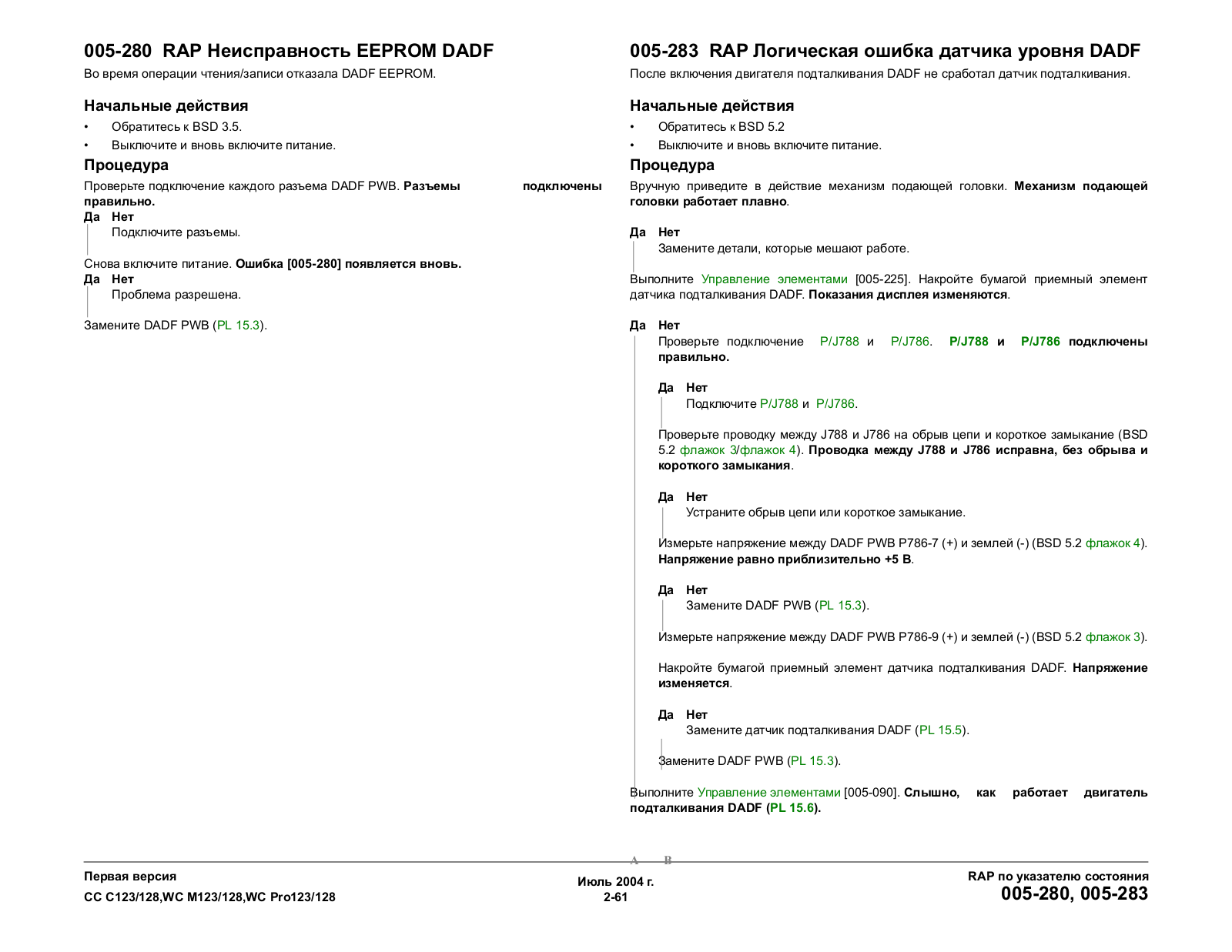

005-280 RAP Неисправность EEPROM DADF.................................................................. |
|
2-61 |
|
003-942 RAP Ошибка автоматического определения размера оригинала.................... |
2-31 |
005-283 RAP Логическая ошибка датчика уровня DADF................................................. |
|
2-61 |
|
003-944 RAP Ошибка повторного счета изображений .................................................... |
2-31 |
005-284 RAP Отказ датчика APS DADF............................................................................ |
|
2-62 |
|
003-945 RAP Недопустимое увеличение.......................................................................... |
2-32 |
005-285 RAP Отказ подъемника ролика подталкивания DADF ...................................... |
2-63 |
||
003-946 RAP Различие при любой ориентации (APS при копировании) ....................... |
2-32 |
005-286 RAP Неисправность датчика подачи DADF ....................................................... |
|
2-64 |
|
003-947 RAP Ошибка счета возвращенных оригиналов................................................. |
2-33 |
005-302 RAP Разомкнута блокировка крышки податчика CVT ....................................... |
2-65 |
||
003-948 RAP Несовпадение возвращенных оригиналов................................................ |
2-33 |
005-304 RAP Разомкнута блокировка крышки стекла экспонирования CVT ................. |
2-66 |
||
003-949 RAP Недостаточно оригиналов (режим наложения изображений) .................. |
2-34 |
005-305 RAP Разомкнута блокировка податчика CVT (во время работы) ..................... |
2-66 |
||
|
|
|
|
||
Первая версия |
Июль 2004 г. |
RAP по указателю состояния |
|||
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
|||
|
2-1 |
|
|
||
005-307 RAP Во время работы разомкнута блокировка стекла экспонирования CVT .2-67
005-906 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика подачи CVT........................ |
2-67 |
|

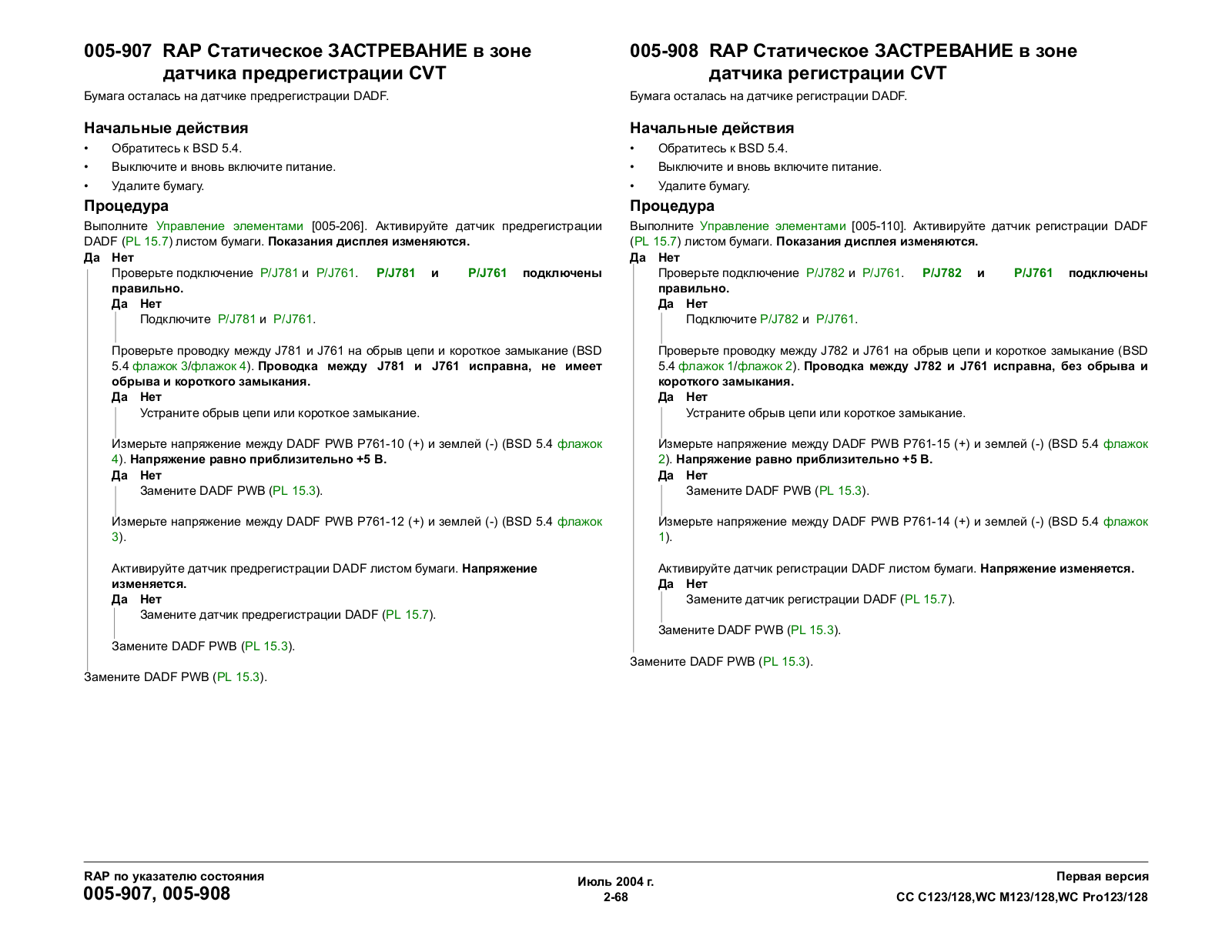

005-907 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика предрегистрации CVT....... |
2-68 |
|
005-908 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика регистрации CVT............... |
2-68 |
|
005-913 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика инвертирования CVT ........ |
2-69 |
|
005-915 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика 1 APS CVT ......................... |
2-69 |
|
005-916 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика 2 APS CVT ......................... |
2-70 |
|
005-917 RAP Статическое ЗАСТРЕВАНИЕ в зоне датчика 3 APS CVT ......................... |
2-70 |
|
005-942 RAP Неправильная загрузка оригиналов в DADF ............................................. |
2-71 |
|
005-943 RAP Отказ подъемника лотка DADF .................................................................. |
2-72 |
|
010-xxx Фьюзер |
|
|
010-313 RAP Неисправность термистора управления.................................................... |
2-73 |
|
010-314 RAP Неисправность бокового термистора......................................................... |
2-73 |
|
010-318 |
RAP Ошибка восстановления после снижения температуры .......................... |
2-74 |
010-320 |
RAP Перегрев нагревательного вала................................................................. |
2-74 |
010-327 |
RAP Ошибка прогрева фьюзера......................................................................... |
2-75 |
010-398 |
RAP Фьюзер заблокирован.................................................................................. |
2-76 |
012-xxx Финишер
012-111 RAP ЗАСТРЕВАНИЕ Активирован входной датчик H-транспортера финишера. 2-77 012-112 RAP ЗАСТРЕВАНИЕ Не сработал входной датчик H-транспортера финишера. 2-78
012-121 RAP ЗАСТРЕВАНИЕ Активирован выходной датчик H-транспортера............. |
2-79 |
|
012-126 RAP ЗАСТРЕВАНИЕ B Активирован входной датчик H-транспортера............ |
2-80 |
|
012-151 RAP ЗАСТРЕВАНИЕ Активирован входной датчик накопителя....................... |
2-81 |
|
012-152 RAP ЗАСТРЕВАНИЕ Не сработал входной датчик накопителя ....................... |
2-82 |
|
012-161 |
RAP ЗАСТРЕВАНИЕ комплекта при выводе из финишера.............................. |
2-83 |
012-162 |
RAP ЗАСТРЕВАНИЕ Не сработал выходной датчик H-транспортера............. |
2-84 |
012-211 RAP Неисправен лоток укладчика ...................................................................... |
2-85 |
|
012-212 |
RAP Неисправность датчика верхнего предела укладчика.............................. |
2-86 |
012-221 RAP Не сработал датчик исходного положения переднего узла подравнивания2-87 012-223 RAP Активирован датчик исходного положения переднего узла подравнивания2-88 012-224 RAP Активирован датчик исходного положения заднего узла подравнивания... 2-89
012-260 RAP Не сработал датчик исходного положения узла выходного зажима........ |
2-90 |
|
012-263 RAP Неисправность заднего узла подравнивания............................................ |
2-91 |
|
012-282 RAP Активирован датчик исходного положения узла выходного зажима ....... |
2-92 |
|
012-283 RAP Не сработал датчик исходного положения узла зажима комплекта........ |
2-93 |
|
012-284 RAP Активирован датчик исходного положения узла зажима комплекта........ |
2-94 |
|
012-291 RAP Неисправность степлера............................................................................. |
2-95 |
|
012-293 RAP Не сработал датчик положения сшивания в переднем углу .................... |
2-96 |
|
012-294 RAP Активирован датчик положения сшивания в переднем углу.................... |
2-97 |
|
012-295 RAP Не сработал датчик перемещения головки степлера............................... |
2-98 |
|
012-296 RAP Активирован датчик перемещения головки степлера............................... |
2-99 |
|
012-301 |
RAP Открыта верхняя крышка финишера ....................................................... |
2-100 |
012-302 |
RAP Открыта передняя крышка финишера..................................................... |
2-100 |
012-303 |
RAP Открыта крышка H-транспортера финишера.......................................... |
2-101 |
012-901 |
RAP СТАТИЧЕСКОЕ ЗАСТРЕВАНИЕ на входном датчике H-транспортера .2-101 |
|
012-902 RAP СТАТИЧЕСКОЕ ЗАСТРЕВАНИЕ на выходном датчике H-транспортера... 2-102
012-903 |
RAP Бумага осталась на входном датчике накопителя .................................. |
2-102 |
012-905 |
RAP ЗАСТРЕВАНИЕ Активирован датчик бумаги в накопителе.................... |
2-103 |
012-923 RAP СТАТИЧЕСКОЕ ЗАСТРЕВАНИЕ В на входном датчике H-транспортера.. 2-103
016-xxx Факсимильный режим |
|
016-210 RAP Отказ опции SW (HDD не существует)..................................................... |
2-105 |
016-211 RAP Отказ опции SW (недостаточно системной памяти)................................ |
2-105 |
016-212 RAP Отказ опции SW (недостаточно памяти страниц).................................... |
2-106 |
016-213 RAP Отказ опции SW (КАРТА принтера не существует) ................................. |
2-106 |
016-214 RAP Отказ опции SW (КАРТА факса не существует) ...................................... |
2-107 |
016-215 RAP Отказ опции SW (плата JPEG не существует)......................................... |
2-107 |
016-311 RAP Сканер не установлен................................................................................ |
2-108 |
016-315 RAP Отказ интерфейса IIT ................................................................................ |
2-108 |
016-316 RAP Не обнаружена память страниц ............................................................... |
2-109 |
016-317 RAP Испорчена память страниц (стандартная)............................................... |
2-109 |
016-318 RAP Испорчена память страниц (дополнительная) ........................................ |
2-110 |
016-321 RAP Отказ модуля факса .................................................................................. |
2-110 |
016-322 RAP Заполнен счет JBA..................................................................................... |
2-111 |
016-450 RAP Дублирование базового имени SMB......................................................... |
2-111 |
016-454 RAP Ошибка динамического обновления DNS................................................ |
2-112 |
016-455 RAP Тайм-аут сервера SNTP ............................................................................ |
2-112 |
016-456 RAP Несинхронно время SNTP......................................................................... |
2-113 |
016-503 RAP Отказ сервера SMTP для редиректора.................................................... |
2-113 |
016-504 RAP Отказ сервера POP для редиректора ...................................................... |
2-114 |
016-505 RAP Ошибка аутентификации POP для редиректора..................................... |
2-114 |
016-600 RAP Заблокирована аутентификация KO ........................................................ |
2-115 |
016-601 RAP Обнаружение неразрешенного доступа................................................... |
2-115 |
016-701 RAP Недостаточно памяти для ART EX ........................................................... |
2-116 |
016-702 RAP Мал буфер страниц ................................................................................... |
2-116 |
016-703 RAP Прием электронной почты в недействующий почтовый ящик................ |
2-117 |
016-704 RAP Почтовый ящик заполнен.......................................................................... |
2-117 |
016-705 RAP Ошибка защищенной печати .................................................................... |
2-118 |
016-706 RAP Превышено максимально-допустимое число пользователей................ |
2-118 |
016-707 RAP Не выполняется пробная печать .............................................................. |
2-119 |
016-708 RAP Жесткий диск заполнен комментариями/водяными знаками................. |
2-119 |
016-709 RAP Ошибка команды ART EX.......................................................................... |
2-120 |
016-710 RAP Не выполняется отложенная печать ........................................................ |
2-120 |
016-711 RAP Превышен предел объема передаваемой электронной почты.............. |
2-121 |
016-712 RAP Недостаточна емкость PANTHER (I-форматированная)......................... |
2-121 |
016-716 RAP Переполнение данными TIFF ................................................................... |
2-122 |
016-718 RAP Недостаточно памяти PCL6 ...................................................................... |
2-122 |
016-719 RAP Недостаточно памяти PCL ........................................................................ |
2-123 |
016-720 RAP Ошибка команды PCL................................................................................ |
2-123 |
016-721 RAP других ошибок............................................................................................ |
2-124 |
016-722 RAP Отмена работы из-за неправильного положения сшивания.................. |
2-124 |
016-728 RAP Не поддерживаемые данные TIFF ........................................................... |
2-125 |
016-729 RAP Слишком большой объем данных TIFF ................................................... |
2-125 |
016-730 RAP Команда, не поддерживаемая ART .......................................................... |
2-126 |
016-731 RAP Недействительные данные TIFF .............................................................. |
2-126 |
016-732 RAP Форма не зарегистрирована..................................................................... |
2-127 |
016-735 RAP Обновление шаблона работы................................................................... |
2-127 |
016-746 RAP Неподдерживаемый файл PDF................................................................. |
2-128 |
016-748 RAP Жесткий диск заполнен ............................................................................. |
2-128 |
016-749 RAP Синтаксическая ошибка JCL..................................................................... |
2-129 |
016-751 RAP Ошибка PDF ............................................................................................... |
2-129 |
016-752 RAP Недостаточно памяти PDF ........................................................................ |
2-130 |
016-753 RAP Несоответствие пароля PDF..................................................................... |
2-130 |
016-754 RAP PDF LZW не установлен............................................................................ |
2-131 |
RAP по указателю состояния |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-2 |
016-755 RAP Печать PDF запрещена............................................................................. |
2-131 |
016-756 RAP Аудитрон - использование запрещено..................................................... |
2-132 |
016-757 RAP Аудитрон - недопустимый пользователь.................................................. |
2-132 |
016-758 RAP Аудитрон - функция запрещена................................................................ |
2-133 |
016-759 RAP Аудитрон - достигнут предел .................................................................... |
2-133 |
016-760 RAP Ошибка декомпозиции PS......................................................................... |
2-134 |
016-761 RAP FIFO пуст .................................................................................................... |
2-134 |
016-762 RAP Язык печати не установлен....................................................................... |
2-135 |
016-764 RAP Ошибка подключения сервера SMTP ...................................................... |
2-135 |
016-765 RAP Полон жесткий диск сервера SMTP ......................................................... |
2-136 |
016-766 RAP Файловая система сервера SMTP............................................................ |
2-136 |
016-767 RAP Неверный адрес электроной почты.......................................................... |
2-137 |
016-768 RAP Неверный адрес отправителя................................................................... |
2-137 |
016-769 RAP Неподдерживаемый DSN сервера SMTP ................................................ |
2-138 |
016-771 RAP Ошибка системы хранения сканированных данных (адрес DNS) ......... |
2-138 |
016-772 RAP Ошибка системы хранения сканированных данных (библиотека DNS) 2-139 |
|
016-773 RAP Неверный IP-адрес.................................................................................... |
2-139 |
016-774 RAP Жесткий диск полон - преобразование сжатия ....................................... |
2-140 |
016-775 RAP Жесткий диск полон - преобразование изображения............................. |
2-140 |
016-776 RAP Ошибка преобразования изображения.................................................... |
2-141 |
016-777 RAP Ошибка преобразования изображения.................................................... |
2-141 |
016-778 RAP Жесткий диск полон - преобразование сканированного изображения.. |
2-142 |
016-779 RAP Ошибка преобразования сканированного изображения ........................ |
2-142 |
016-780 RAP Жесткий диск полон - преобразование изображения............................. |
2-143 |
016-781 RAP Ошибка подключения сервера сканирования......................................... |
2-143 |
016-782 RAP Ошибка логина сервера сканирования.................................................... |
2-144 |
016-783 RAP Неверный путь к серверу .......................................................................... |
2-144 |
016-784 RAP Ошибка записи в сервер........................................................................... |
2-145 |
016-785 RAP Жесткий диск сервера заполнен............................................................... |
2-145 |
016-786 RAP Ошибка записи сканированного файла - жесткий диск полон............... |
2-146 |
016-787 RAP Недействительный IP-адрес сервера ...................................................... |
2-146 |
016-788 RAP Ошибка извлечения в броузер.................................................................. |
2-147 |
016-789 RAP Память работ - жесткий диск полон ......................................................... |
2-147 |
016-791 RAP Ошибка извлечения файла....................................................................... |
2-148 |
016-792 RAP Указанная работа не найдена................................................................... |
2-148 |
016-793 RAP Полон жесткий диск MF I/O ....................................................................... |
2-149 |
016-798 RAP Нет опции доверительной разметки......................................................... |
2-149 |
016-799 RAP Ошибка инструкции печати PLW............................................................... |
2-150 |
016-981 RAP Ошибка доступа к жесткому диску........................................................... |
2-150 |
016-982 RAP Ошибка доступа к жесткому диску 2 ........................................................ |
2-151 |
016-985 RAP Переполнение данными (сканирование в E-mail) ................................... |
2-151 |
021-xxx Факс |
|
021-360 RAP Ошибка устройства EP.............................................................................. |
2-153 |
021-361 RAP Ошибка конфигурации вида устройства EP ............................................ |
2-153 |
021-732 RAP Дополнительное устройство EP - работа отменена запретом............... |
2-154 |
021-733 RAP Дополнительное устройство EP - работа отменена запретом цветного |
|
копирования........................................................................................................ |
2-154 |
021-750 RAP Ошибка запроса утилизации использованных элементов (EP-SV) ....... |
2-155 |
021-751 RAP Ошибка запроса технического обслуживания (EP-SV)........................... |
2-155 |
021-770 RAP Ошибка запроса утилизации использованных элементов (EP-DX)....... |
2-156 |
021-771 RAP Ошибка запроса технического обслуживания (EP-DX)........................... |
2-156 |
021-772 RAP EP-DX - Ошибка установки/снятия........................................................... |
2-157 |
021-941 RAP EP - Сканирование отложено запретом................................................... |
2-157 |
021-942 RAP EP - Сканирование отложено режимом цветного копирования............. |
2-158 |
021-943 RAP EP - Печать отложена запретом ............................................................... |
2-158 |
021-944 RAP EP - Печать отложена режимом цветной печати..................................... |
2-159 |
021-945 RAP EP - Обслуживание отложено запретом .................................................. |
2-159 |
021-946 RAP EP - Обслуживание отложено режимом цветного копирования ............ |
2-160 |
024-xxx Связь IOT-ESS |
|
024-340 RAP Ошибка связи IOT-ESS 1........................................................................... |
2-161 |
024-341 RAP Ошибка связи IOT-ESS 2........................................................................... |
2-161 |
024-342 RAP Ошибка связи IOT-ESS 3........................................................................... |
2-162 |
024-343 RAP Ошибка связи IOT-ESS 4........................................................................... |
2-162 |
024-345 RAP Ошибка связи IOT-ESS 5........................................................................... |
2-163 |
024-346 RAP Ошибка связи IOT-ESS 6........................................................................... |
2-163 |
024-347 RAP Ошибка связи IOT-ESS 7........................................................................... |
2-164 |
024-348 RAP Ошибка связи IOT-ESS 8........................................................................... |
2-164 |
024-349 RAP Ошибка связи IOT-ESS 9........................................................................... |
2-165 |
024-350 RAP Ошибка связи IOT-ESS 10......................................................................... |
2-165 |
024-351 RAP Ошибка связи IOT-ESS 11 ......................................................................... |
2-166 |
024-354 RAP Ошибка связи IOT-ESS 14......................................................................... |
2-166 |
024-356 RAP Ошибка связи IOT-ESS 16......................................................................... |
2-167 |
024-362 RAP Несвоевременное начало синхросигнала страницы. ............................. |
2-167 |
024-363 RAP Несвоевременное окончание синхросигнала страницы......................... |
2-168 |
024-364 RAP Ошибка передачи DMA.............................................................................. |
2-168 |
024-367 RAP Другие ошибки разворачивания данных.................................................. |
2-169 |
024-368 RAP Ошибка PCI ................................................................................................ |
2-169 |
024-370 RAP Ошибка обнаружения кода маркера ........................................................ |
2-170 |
024-371 RAP Ошибка связи IOT-ESS 21......................................................................... |
2-170 |
024-372 RAP Ошибка связи IOT-ESS 22......................................................................... |
2-171 |
024-373 RAP Ошибка связи IOT-ESS 23......................................................................... |
2-171 |
024-375 RAP Ошибка связи IOT-ESS 24......................................................................... |
2-172 |
024-746 RAP Ошибка запроса печати - бумага.............................................................. |
2-172 |
024-747 RAP Ошибка команды печати ........................................................................... |
2-173 |
024-910 RAP Несоответствие размера лотка 1.............................................................. |
2-173 |
024-911 RAP Несоответствие размера лотка 2.............................................................. |
2-174 |
024-912 RAP Несоответствие размера лотка 3.............................................................. |
2-175 |
024-913 RAP Несоответствие размера лотка 4.............................................................. |
2-176 |
024-916 RAP Лоток укладчика полон.............................................................................. |
2-177 |
024-917 RAP Переполнение лотка укладчика сшитыми комплектами ........................ |
2-178 |
024-919 RAP Закрыт лоток вывода лицевой стороной вверх....................................... |
2-179 |
024-946 RAP Лоток 1 не на месте ................................................................................... |
2-179 |
024-947 RAP Лоток 2 не на месте ................................................................................... |
2-180 |
024-948 RAP Лоток 3 не на месте ................................................................................... |
2-180 |
024-949 RAP Лоток 4 не на месте ................................................................................... |
2-181 |
024-950 RAP Лоток 1 пуст................................................................................................ |
2-181 |
024-951 RAP Лоток 2 пуст................................................................................................ |
2-182 |
024-952 RAP Лоток 3 пуст................................................................................................ |
2-182 |
024-953 RAP Лоток 4 пуст................................................................................................ |
2-183 |
024-954 RAP Многоцелевой лоток пуст.......................................................................... |
2-183 |
024-958 RAP Ошибка размера MPT................................................................................ |
2-184 |
024-959 RAP Несоответствие размера лотка 1.............................................................. |
2-184 |
Первая версия |
Июль 2004 г. |
RAP по указателю состояния |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-3 |
|
024-960 RAP Несоответствие размера лотка 2 ............................................................. |
2-185 |
024-961 RAP Несоответствие размера лотка 3 ............................................................. |
2-185 |
024-962 RAP Несоответствие размера лотка 4 ............................................................. |
2-186 |
024-964 RAP Степлер переполнен ................................................................................. |
2-186 |
003-965 RAP ATS/APS Нет бумаги (обнаружение IOT) ................................................. |
2-187 |
003-966 RAP ATS/APS Нет адресата.............................................................................. |
2-188 |
024-967 RAP Обнаружена бумага различной ширины (при сшивании) ....................... |
2-188 |
024-976 RAP Неверное состояние степлера финишера............................................... |
2-189 |
024-977 RAP Ошибка готовности степлера.................................................................... |
2-189 |
024-979 RAP Скрепки скоро закончатся......................................................................... |
2-190 |
024-980 RAP Лоток укладчика финишера полон........................................................... |
2-190 |
024-982 RAP Предупреждение об опасности при опускании укладчика ..................... |
2-191 |
024-985 RAP Ошибка подачи из MPT ............................................................................. |
2-192 |
024-986 RAP Подтверждение печати всего.................................................................... |
2-193 |
025-xxx Диагностика жесткого диска |
|
025-596 RAP Неисправность жесткого диска................................................................. |
2-195 |
025-597 RAP Ошибка инициализации жесткого диска.................................................. |
2-195 |
027-xxx ПОЧТА |
|
027-452 RAP Два одинаковых IP-адреса........................................................................ |
2-197 |
027-500 RAP Сервер SMTP неисправен для устройства ввода/вывода почты........... |
2-197 |
027-501 RAP Сервер POP неисправен для устройства ввода/вывода почты............. |
2-198 |
027-502 RAP Ошибка аутентификации POP для устройства ввода/ывода почты...... |
2-198 |
027-700 RAP Ошибка информационного носителя....................................................... |
2-199 |
027-701 RAP Информационный носитель не найден.................................................... |
2-199 |
027-702 RAP Данные на информационном носителе не найдены / носитель не |
|
поддерживается.................................................................................................. |
2-200 |
027-703 RAP Неисправно / отсоединено устройство считывания информационного |
|
носителя.............................................................................................................. |
2-200 |
027-710 RAP Ошибка почты S/MIME .............................................................................. |
2-201 |
027-711 RAP Не найден сертификат отправителя почты S/MIME................................ |
2-201 |
027-712 RAP Сертификат отправителя почты S/MIME недействителен...................... |
2-202 |
027-713 RAP Почта S/MIME была заменена.................................................................. |
2-202 |
027-714 RAP Заимствование прав отправителя почты S/MIME ................................... |
2-203 |
027-715 RAP Сертификат почты S/MIME не поддерживается...................................... |
2-203 |
027-716 RAP Запрет приема электронной почты без сигнатуры.................................. |
2-204 |
027-720 RAP Хост расширительного сервера не найден.............................................. |
2-204 |
027-721 RAP Расширительный сервер не найден......................................................... |
2-205 |
027-722 RAP Ошибка тайм-аута расширительного сервера ........................................ |
2-205 |
027-723 RAP Ошибка аутентификации расширительного сервера ............................. |
2-206 |
027-724 RAP Ошибка доступа к расширительному серверу ........................................ |
2-206 |
027-725 RAP Ошибка функционирования расширительного сервера......................... |
2-207 |
027-726 RAP Неизвестное состояние расширительного сервера................................ |
2-207 |
027-727 RAP Неверные параметры запроса расширительного сервера..................... |
2-208 |
027-737 RAP Ошибка чтения сервера шаблонов .......................................................... |
2-208 |
027-739 RAP Неверный путь к серверу шаблонов ........................................................ |
2-209 |
027-740 RAP Ошибка логина сервера шаблонов .......................................................... |
2-209 |
027-741 RAP Ошибка подключения сервера шаблонов................................................ |
2-210 |
027-742 RAP Файловая система жесткого диска полна................................................ |
2-210 |
027-743 RAP Ошибка установки сервера шаблонов..................................................... |
2-211 |
027-744 RAP Ошибка ADD сервера шаблонов (библиотека DNS)............................... |
2-211 |
027-745 RAP Ошибка ADD сервера шаблонов (адрес DNS) ........................................ |
2-212 |
027-746 RAP Накопительный сервер шаблонов работ не готов................................... |
2-212 |
027-750 RAP Документ, несовместимый с ФАКСОМ. .................................................... |
2-213 |
027-751 RAP Ошибка анализа шаблона работы ........................................................... |
2-213 |
027-752 RAP Требуемый пользователь не вошел.......................................................... |
2-214 |
027-753 RAP Запрещен запрошенный режим потока работ......................................... |
2-214 |
027-796 RAP Электронная почта не напечатана ........................................................... |
2-215 |
027-797 RAP Недействительный адресат...................................................................... |
2-215 |
033-xxx Управление ФАКСОМ |
|
033-363 RAP Сброс (перезагрузка) факсимильной карты ............................................ |
2-217 |
033-710 RAP Документ не существует............................................................................ |
2-217 |
033-711 RAP Недопустимая страница в документе....................................................... |
2-218 |
033-712 RAP Переполнение системной памяти ............................................................ |
2-218 |
033-713 RAP Нет указанной цепи-функции.................................................................... |
2-219 |
033-714 RAP Ошибка сканирования (нет указанного документа) ................................ |
2-219 |
033-715 RAP Нельзя начать работу................................................................................ |
2-220 |
033-716 RAP Нет указанного почтового ящика .............................................................. |
2-220 |
033-717 RAP Неверный пароль....................................................................................... |
2-221 |
033-718 RAP В почтовом ящике нет документа............................................................. |
2-221 |
033-719 RAP Отмененная факсимильная работа не восстанавливается ................... |
2-222 |
033-720 RAP Ошибка создания документа .................................................................... |
2-222 |
033-721 RAP Ошибка создания страницы...................................................................... |
2-223 |
033-724 RAP Переполнение памяти приема факсов .................................................... |
2-223 |
033-725 RAP Недостаточно свободного места на жестком диске................................ |
2-224 |
033-726 RAP Невозможна двусторонняя печать............................................................ |
2-224 |
033-727 RAP Нельзя повернуть изображение ............................................................... |
2-225 |
033-728 RAP Отмена автоматической печати................................................................ |
2-225 |
033-730 RAP Ошибка восстановления факсимильного режима .................................. |
2-226 |
033-731 RAP Несовместимые инструкции...................................................................... |
2-226 |
033-732 RAP Печатная работа была отменена принудительным опросом................. |
2-227 |
033-733 RAP Ошибка получения номера факсимильного документа.......................... |
2-227 |
033-734 RAP Отсрочка печати факса ............................................................................. |
2-228 |
033-735 RAP Тайм-аут распределения памяти факсов................................................. |
2-228 |
033-736 RAP Ошибка IFAX Off Ramp .............................................................................. |
2-229 |
033-737 RAP Работа факсимильной карты отменена................................................... |
2-229 |
033-738 RAP Ошибка информации JBIG........................................................................ |
2-230 |
033-740 RAP Немедленная печать факса пр приеме отменена................................... |
2-230 |
033-741 RAP Тайм-аут открытия чтения факсимильной страницы.............................. |
2-231 |
033-742 RAP Тайм-аут закрытия чтения факсимильной страницы.............................. |
2-231 |
033-743 RAP Тайм-аут открытия записи факсимильной страницы.............................. |
2-232 |
033-744 RAP Тайм-аут закрытия записи факсимильной страницы.............................. |
2-232 |
033-745 RAP Тайм-аут записи факсимильных данных ................................................. |
2-233 |
033-746 RAP Тайм-аут чтения факсимильных данных ................................................. |
2-233 |
033-747 RAP Не смогло начаться факсимильное обслуживание................................. |
2-234 |
033-748 RAP Недопустимая последовательность обслуживания факсов................... |
2-234 |
033-749 RAP Ошибка памяти факсимильной карты...................................................... |
2-235 |
033-750 RAP Ошибка форматирования факса.............................................................. |
2-235 |
033-790 RAP Ожидание набора номера EP-DX (нет числа повторов)......................... |
2-236 |
033-791 RAP Ожидание набора номера EP-DX (задано число повторов)................... |
2-236 |
033-792 RAP Прекращение вызова EP-DX..................................................................... |
2-237 |
034-xxx Факсимильная связь |
|
034-211 RAP Неисправность факсимильной опции в слоте 1 ...................................... |
2-239 |
RAP по указателю состояния |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-4 |
034-212 RAP Неисправность факсимильной опции в слоте 2...................................... |
2-239 |
035-xxx Факсимильная сеть |
|
|
034-500 RAP Неверные данные для набора номера.................................................... |
2-240 |
035-700 RAP Неисправен модем..................................................................................... |
|
2-265 |
034-501 RAP Ошибка набора номера на выбранном канале....................................... |
2-240 |
035-701 RAP Тайм-аут передачи T1................................................................................ |
|
2-265 |
034-504 RAP Переполнение памяти хранения факсов................................................. |
2-241 |
035-702 RAP Прием запрещен получателем.................................................................. |
|
2-266 |
034-505 RAP Переполнение рабочей памяти факса..................................................... |
2-241 |
035-703 RAP Прием DCN в фазе B передачи................................................................ |
|
2-266 |
034-506 RAP Функция, не поддерживаемая удаленным терминалом......................... |
2-242 |
035-704 RAP Ошибка опроса удаленного аппарата...................................................... |
|
2-267 |
034-507 RAP Ошибка проверки пароля.......................................................................... |
2-242 |
035-705 RAP Превышение числа повторов передачи DCS/NSS.................................. |
2-267 |
|
034-508 RAP Передача отменена через DTMF.............................................................. |
2-243 |
035-706 RAP Ошибка при снижении скорости............................................................... |
|
2-268 |
034-509 RAP Ошибка Недопустимая процедура DTMF ................................................ |
2-243 |
035-707 RAP Неправильный пароль/прием запрещен.................................................. |
|
2-268 |
034-510 RAP Ошибка процедуры DTMF......................................................................... |
2-244 |
035-708 RAP Превышено число передач пост-сообщения........................................... |
|
2-269 |
034-511 RAP Невозможно передать файл из удаленного аппарата. ........................... |
2-244 |
035-709 RAP Прием RTN ................................................................................................. |
|
2-269 |
034-512 RAP Обнаружен бесконечный цикл.................................................................. |
2-245 |
035-710 RAP Прием PIN................................................................................................... |
|
2-270 |
034-513 RAP Ошибка приема команды.......................................................................... |
2-245 |
035-711 RAP Прием DCN в фазе D передачи ................................................................ |
|
2-270 |
034-514 RAP Запрошенная функция не поддерживается............................................. |
2-246 |
035-712 RAP Нет ответа после 3 NSC ............................................................................ |
|
2-271 |
034-515 RAP Принята недопустимая команда............................................................... |
2-246 |
035-713 RAP Тайм-аут Т2 после передачи FTT ............................................................. |
|
2-271 |
034-519 RAP Превышено число получателей................................................................ |
2-247 |
035-714 RAP DCN принят после NSC/DTC..................................................................... |
|
2-272 |
034-520 RAP Превышено число служб........................................................................... |
2-247 |
035-715 RAP Неверный пароль - ошибка опроса.......................................................... |
|
2-272 |
034-521 RAP Внутренняя ошибка интерфейса.............................................................. |
2-248 |
035-716 RAP Нет пост-сообщения - тайм-аут T2 ........................................................... |
|
2-273 |
034-522 RAP Нет линии для ручной передачи............................................................... |
2-248 |
035-717 RAP Передача RTN ............................................................................................ |
|
2-273 |
034-523 RAP Факсимильный сервис запрещен ............................................................. |
2-249 |
035-718 RAP Тайм-аут приема T1 ................................................................................... |
|
2-274 |
034-524 RAP Невозможно отменить операцию ............................................................. |
2-249 |
035-719 RAP Обнаружен сигнал занятости линии......................................................... |
|
2-274 |
034-525 RAP Указанная цепь-функция не существует.................................................. |
2-250 |
035-720 RAP Прием удаленным аппаратом невозможен.............................................. |
|
2-275 |
034-526 RAP Направильное значение цепи-функции................................................... |
2-250 |
035-721 RAP Прием DCN в фазе B ................................................................................. |
|
2-275 |
034-527 RAP Ошибка управления набором номера...................................................... |
2-251 |
035-722 RAP Неверная длина кадра 300 бит/с.............................................................. |
|
2-276 |
034-528 RAP Нельзя выполнить ручную передачу........................................................ |
2-251 |
035-723 RAP Нет CD после приема флажка.................................................................. |
|
2-276 |
034-529 RAP Нельзя печатать на бумаге такого размера............................................. |
2-252 |
035-724 RAP Прием DCN после передачи FTT.............................................................. |
|
2-277 |
034-530 RAP Тайм-аут интерфейса DTMF ..................................................................... |
2-252 |
035-725 RAP Удаленный аппарат не имеет почтового ящика/релейного режима ...... |
2-277 |
|
034-700 RAP Тайм-аут G3 Dicep ..................................................................................... |
2-253 |
035-726 RAP Нет приема в фазе C - 10 секунд.............................................................. |
|
2-278 |
034-701 RAP Сброс программного обеспечения........................................................... |
2-253 |
035-727 RAP 50% ошибок во время приема G3............................................................. |
|
2-278 |
034-702 RAP Не задан получатель ................................................................................. |
2-254 |
035-728 RAP Нет приема C EOL в течение 10 секунд................................................... |
|
2-279 |
034-723 RAP Не назначен таймер................................................................................... |
2-254 |
035-729 RAP Обнаружено пропадание несущей........................................................... |
|
2-279 |
034-724 RAP Недействительная последовательность.................................................. |
2-255 |
035-730 RAP Нет CS при высокой скорости в фазе C................................................... |
|
2-280 |
034-725 RAP Внутренняя ошибка задачи L3.................................................................. |
2-255 |
035-731 RAP Ошибка Fax V.8 .......................................................................................... |
|
2-280 |
034-726 RAP Буфер интерфейса HD81501 занят.......................................................... |
2-256 |
035-732 RAP Fax V.34 PCH CD выключен...................................................................... |
|
2-281 |
034-727 RAP Задача не отвечает (в течение 3 секунд или более на входящий в А вызов |
035-733 RAP Нет Fax V.34 C/PCH CS ............................................................................. |
|
2-281 |
|
1300 Гц) ............................................................................................................... |
2-256 |
035-734 RAP Ошибка опроса на шаге V8 удаленного аппарата................................... |
2-282 |
|
034-728 RAP Неверный получатель................................................................................ |
2-257 |
035-735 RAP Нет документов в почтовом ящике для опроса - шаг V8 ........................ |
2-282 |
|
034-729 RAP Отключение линии, передача канального PB ......................................... |
2-257 |
035-736 RAP Нет ответа DCN после передачи CTC...................................................... |
|
2-283 |
034-734 RAP Внутренняя ошибка задачи HI .................................................................. |
2-258 |
035-737 RAP Нет ответа DCN после передачи EOR ..................................................... |
|
2-283 |
034-737 RAP Ошибка ответа на входящий вызов.......................................................... |
2-258 |
035-738 RAP Нет ответа DCN после передачи RR ........................................................ |
|
2-284 |
034-743 RAP Неверный кадр - передача DMA............................................................... |
2-259 |
035-739 RAP Тайм-аут факса T5 ..................................................................................... |
|
2-284 |
034-744 RAP Недействующий канал .............................................................................. |
2-259 |
035-740 RAP Передача остановилась после передачи EOR........................................ |
2-285 |
|
034-790 RAP Линия 1 не подключена............................................................................. |
2-260 |
035-741 RAP Тайм-аут флажка фазы C ECM................................................................. |
|
2-285 |
034-791 RAP Линия 0 (расширительная) не подключена.............................................. |
2-260 |
035-742 RAP Передача или прием EOR ......................................................................... |
|
2-286 |
034-792 RAP Линия 2 не подключена............................................................................. |
2-261 |
035-743 RAP Удаленный аппарат не может принять SUB ............................................ |
|
2-286 |
034-793 RAP Линия 3 не подключена............................................................................. |
2-261 |
035-744 RAP Удаленный аппарат не может принять пароль........................................ |
2-287 |
|
034-794 RAP Линия 4 не подключена............................................................................. |
2-262 |
035-745 RAP PTX не имеет функции SEP ...................................................................... |
|
2-287 |
034-795 RAP Линия 5 не подключена............................................................................. |
2-262 |
035-746 RAP Занято - Нельзя обнаружить тональный сигнал линии .......................... |
2-288 |
|
034-796 RAP Ошибка набора номера (неверен факс №2) ........................................... |
2-263 |
035-747 RAP Отмена во время набора номера............................................................. |
|
2-289 |
034-797 RAP Ошибка параметра связи.......................................................................... |
2-263 |
035-748 RAP Отмена во время передачи....................................................................... |
|
2-289 |
034-798 RAP Ошибка параметра данных....................................................................... |
2-264 |
035-749 RAP Нет ответа от удаленной станции............................................................. |
|
2-290 |
034-799 RAP Автоматический набор номера без данных о наборе............................. |
2-264 |
035-750 RAP Выключение питания во время передачи................................................ |
|
2-290 |
|
|
|
|
|
Первая версия |
Июль 2004 г. |
RAP по указателю состояния |
||
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
||
|
2-5 |
|
|
|
035-751 RAP Отменена операция передачи документа ............................................... |
2-291 |
035-752 RAP Ошибка по ограничению числа работ...................................................... |
2-291 |
035-753 RAP Переполнение памяти факса.................................................................... |
2-292 |
035-754 RAP Память управления файлами заполнена ................................................ |
2-292 |
035-755 RAP Ошибка добавления страницы в файл.................................................... |
2-293 |
035-756 RAP Нельзя добавить страницу........................................................................ |
2-293 |
035-757 RAP Нет приема страницы................................................................................ |
2-294 |
035-758 RAP Нет указанного файла или страницы....................................................... |
2-294 |
035-759 RAP Нет указанной работы............................................................................... |
2-295 |
035-760 RAP Ошибка общей обработки файла............................................................. |
2-295 |
035-761 RAP Другие ошибки обработки файла............................................................. |
2-296 |
036-xxx Параметры ФАКСА |
|
036-511 RAP Недопустимая процедура 1551................................................................. |
2-297 |
036-716 RAP Передача неверного LSI (тайм-аут занятия линии) ................................ |
2-297 |
036-717 RAP Неверная операция LSI............................................................................. |
2-298 |
036-720 RAP C Line выключена, но I Line включена...................................................... |
2-298 |
036-721 RAP Выключение I Line при передаче.............................................................. |
2-299 |
036-747 RAP Принят ответ на быстрый выбор.............................................................. |
2-299 |
036-748 RAP Прием запроса на дистанционную загрузку ............................................ |
2-300 |
036-749 RAP Неверный LCGN......................................................................................... |
2-300 |
036-750 RAP Недопустимая процедура 1301................................................................. |
2-301 |
036-793 RAP Ошибка выбора связи ............................................................................... |
2-301 |
036-795 RAP Отмена удаленной станцией .................................................................... |
2-302 |
036-796 RAP Копии отосланы не комплектами.............................................................. |
2-302 |
036-797 RAP Недопустимая процедура 1501................................................................. |
2-303 |
041-xxx NVM |
|
041-210 RAP MCU NVM не управляет модулем лотков................................................ |
2-305 |
041-211 RAP Ошибка чтения/записи NVM модуля лотков............................................ |
2-305 |
041-340 RAP Ошибка чтения/записи MCU RAM ............................................................ |
2-306 |
041-362 RAP Ошибка чтения/записи IOT NVM .............................................................. |
2-306 |
041-363 RAP MCU NVM испорчена................................................................................. |
2-307 |
041-364 RAP Мощности MCU CPU недостаточно для доступа к NVM......................... |
2-307 |
041-366 RAP Дефектна MCU ASIC управления CRUM ................................................. |
2-308 |
042-xxx Приводы |
|
042-323 RAP Неисправность двигателя барабана K ..................................................... |
2-309 |
042-325 RAP Неисправность главного привода............................................................. |
2-309 |
047-xxx Обмен данными |
|
047-211 RAP Неисправность OCT1................................................................................. |
2-311 |
047-212 RAP Неисправность OCT2 ................................................................................ |
2-312 |
047-213 RAP Другой тип финишера................................................................................ |
2-313 |
047-214 RAP Ошибка связи MCU-DM ............................................................................. |
2-313 |
047-215 RAP Ошибка связи MCU-ВЫХОД...................................................................... |
2-314 |
047-216 RAP Ошибка связи MCU-финишер................................................................... |
2-314 |
047-218 RAP Ошибка связи MCU-TM ............................................................................. |
2-315 |
061-xxx ROS |
|
061-315 RAP Ошибка сигнала SOS ................................................................................ |
2-317 |
061-321 RAP Неисправность двигателя ROS................................................................. |
2-317 |
061-333 ROS Неисправность вентилятора ROS............................................................ |
2-318 |
061-xxx IIT |
|
062-210 RAP Неисправность горячей линии IISS .......................................................... |
2-319 |
062-211 RAP Локальная неисправность IISS EEPROM................................................. |
2-319 |
062-277 RAP Ошибка связи IISS - DADF ........................................................................ |
2-320 |
062-300 RAP Разомкнута блокировка стекла экспонирования..................................... |
2-320 |
062-310 RAP Ошибка связи IISS - контроллер............................................................... |
2-321 |
062-311 RAP Логическая ошибка программного обеспечения IISS.............................. |
2-321 |
062-345 RAP Неисправность подсистемы IISS EEPROM ............................................. |
2-322 |
062-360 RAP Ошибка положения кареток...................................................................... |
2-322 |
062-371 RAP Неисправность лампы экспонирования................................................... |
2-323 |
062-380 RAP Неисправность AGC CH1 .......................................................................... |
2-324 |
062-386 RAP Неисправность AOC CH1 .......................................................................... |
2-324 |
062-389 RAP Перебег кареток......................................................................................... |
2-325 |
062-392 RAP Неисправность IISS PWBA-1..................................................................... |
2-325 |
062-393 RAP Неисправность-2 IISS PWBA..................................................................... |
2-326 |
071-xxx Лоток 1 |
|
071-105 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации лотка 1 ..................... |
2-327 |
071-210 RAP Не поднимается лоток 1 ............................................................................ |
2-328 |
071-211 RAP Лоток 1 сломан........................................................................................... |
2-329 |
072-xxx Лоток 2 |
|
072-101 RAP ЗАСТРЕВАНИЕ Пропуск подачи из лотка 2 ............................................. |
2-331 |
071-105 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации лотка 2 ..................... |
2-332 |
071-210 RAP Не поднимается лоток 2 ............................................................................ |
2-333 |
071-211 RAP Лоток 2 сломан........................................................................................... |
2-334 |
073-xxx Лоток 3 |
|
072-101 RAP ЗАСТРЕВАНИЕ Пропуск подачи из лотка 3 ............................................. |
2-335 |
073-102 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 2 (при подаче из |
|
лотка 3)........................................................................................................... |
2-336 |
071-105 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации лотка 3 ..................... |
2-337 |
071-210 RAP Не поднимается лоток 3 ............................................................................ |
2-338 |
071-211 RAP Лоток 3 сломан........................................................................................... |
2-339 |
074-xxx Лоток 4 |
|
072-101 RAP ЗАСТРЕВАНИЕ Пропуск подачи из лотка 4 ............................................. |
2-341 |
073-102 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 2 (при подаче из |
|
лотка 4)........................................................................................................... |
2-342 |
073-103 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 3 (при подаче из |
|
лотка 4)........................................................................................................... |
2-343 |
071-105 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации лотка 4 ..................... |
2-344 |
071-210 RAP Не поднимается лоток 4 ............................................................................ |
2-345 |
071-211 RAP Лоток 4 сломан........................................................................................... |
2-346 |
075-xxx Многоцелевой лоток |
|
075-135 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации MPT.......................... |
2-347 |
077-xxx ЗАСТРЕВАНИЯ и открытые крышки |
|
077-101 RAP ЗАСТРЕВАНИЕ Датчик регистрации не деактивируется........................ |
2-349 |
077-103 RAP ЗАСТРЕВАНИЕ Выходной датчик фьюзера не деактивируется............ |
2-350 |
077-104 RAP ЗАСТРЕВАНИЕ Выходной датчик фьюзера деактивировался |
|
преждевременно ................................................................................................ |
2-350 |
077-106 RAP ЗАСТРЕВАНИЕ Выходной датчик фьюзера не срабатывает................. |
2-351 |
077-109 RAP ЗАСТРЕВАНИЕ Выходной датчик прямого выхода из IOT не сработал2-352 |
|
077-113 RAP ЗАСТРЕВАНИЕ Выходной датчик прямого выхода из IOT не |
|
деактивируется .............................................................................................. |
2-353 |
077-114 RAP Статическое ЗАСТРЕВАНИЕ на датчике выхода 2 ................................. |
2-354 |
RAP по указателю состояния |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-6 |
077-129 RAP ЗАСТРЕВАНИЕ Не срабатывает датчик регистрации (подача в дуплексный
модуль/останов) ................................................................................................. |
2-354 |
077-130 RAP ЗАСТРЕВАНИЕ Выходной датчик дуплексного модуля не сработал.... |
2-355 |
077-131 RAP ЗАСТРЕВАНИЕ Датчик ожидания подачи в дуплексный модуль не |
|
сработал ......................................................................................................... |
2-356 |
077-211 RAP Обнаружен модуль лотков другого типа .................................................. |
2-357 |
077-300 RAP Открыта передняя крышка IOT................................................................. |
2-358 |
077-301 RAP Разомкнута блокировка левой крышки..................................................... |
2-358 |
077-305 RAP Разомкнут блокировочный выключатель левой крышки модуля лотков2-359 |
|
077-307 RAP Открыта крышка дуплексного модуля...................................................... |
2-360 |
077-308 RAP Разомкнута блокировка левой верхней крышки...................................... |
2-360 |
077-309 RAP Разомкнута блокировка левой нижней крышки....................................... |
2-361 |
077-310 RAP Контроллер не может переслать изображение....................................... |
2-361 |
077-329 RAP Ошибка останова главного двигателя...................................................... |
2-362 |
077-900 RAP Статическое ЗАСТРЕВАНИЕ на датчике регистрации ........................... |
2-362 |
077-901 RAP Статическое ЗАСТРЕВАНИЕ на выходном датчике фьюзера ............... |
2-363 |
077-902 RAP Статическое ЗАСТРЕВАНИЕ на датчике выхода 2................................. |
2-363 |
077-904 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из лотка 2 .................. |
2-364 |
077-905 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из лотка 3 .................. |
2-364 |
077-906 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из лотка 4 .................. |
2-365 |
077-907 RAP Статическое ЗАСТРЕВАНИЕ на датчике дуплексного модуля .............. |
2-366 |
081-xxx Получатель факса |
|
081-799 RAP Незарегистрированный получатель......................................................... |
2-367 |
091-xxx Барабан |
|
091-401 RAP Заканчивается срок службы барабана..................................................... |
2-369 |
091-912 RAP Ошибка установки принт-картриджа........................................................ |
2-369 |
091-913 RAP Заканчивается срок службы принт-картриджа........................................ |
2-370 |
091-914 RAP Ошибка передачи данных CRUM принт-картриджа................................ |
2-371 |
091-915 RAP Ошибка записи данных CRUM принт-картриджа.................................... |
2-371 |
091-916 RAP Несоответствие данных CRUM барабана................................................ |
2-372 |
092-xxx Управление процессом |
|
092-910 RAP Неисправность датчика ATC..................................................................... |
2-373 |
093-xxx Снабжение тонером |
|
093-312 RAP Неисправен двигатель подачи тонера ..................................................... |
2-375 |
093-406 RAP Заканчивается черный тонер.................................................................... |
2-375 |
093-912 RAP Черный тонер закончился......................................................................... |
2-376 |
093-924 RAP Ошибка связи с CRUM тонер-картриджа................................................. |
2-377 |
093-925 RAP Искажение данных CRUM тонер-картриджа ........................................... |
2-378 |
093-926 RAP Несоответствие данных CRUM тонер-картриджа................................... |
2-378 |
102-xxx Интерфейс пользователя |
|
102-356 RAP Ошибка программного обеспечения EWS ............................................... |
2-379 |
102-380 RAP Фатальная ошибка управления MF UI ..................................................... |
2-379 |
102-381 RAP Ошибка слоя обмена данными (панели UI)............................................. |
2-380 |
102-382 RAP Ошибка команды слоя приложения (панели UI) ..................................... |
2-380 |
116-xxx Управление печатью |
|
116-310 RAP Отрицательный результат проверки ROM DIMM шрифтов #2 ESS ....... |
2-381 |
116-312 RAP Ошибка ключа шифра жесткого диска..................................................... |
2-381 |
116-313 RAP Ошибка установки шифра жесткого диска............................................... |
2-382 |
116-314 RAP Ошибка адреса Ethernet ............................................................................ |
2-382 |
116-315 RAP Ошибка проверки чтения/записи ESS RAM DIMM #1 ............................. |
2-383 |
116-316 RAP Ошибка проверки чтения/записи ESS RAM DIMM #2.............................. |
2-383 |
116-317 116-317 RAP Отрицательный результат проверки ROM DIMM #1 ESS.......... |
2-384 |
116-318 RAP Ошибка проверки ESS ROM DIMM #2 ...................................................... |
2-384 |
116-321 RAP Фатальная ошибка программного обеспечения системы....................... |
2-385 |
116-323 RAP Ошибка проверки чтения/записи ESS NVRAM ........................................ |
2-385 |
116-324 RAP Система обнаружила ошибку.................................................................... |
2-386 |
116-326 RAP Ошибка ESS ROM DIMM #1 Flash............................................................. |
2-386 |
116-327 RAP Ошибка ESS ROM DIMM #2 Flash............................................................. |
2-387 |
116-328 RAP Ошибка кэша L2 ......................................................................................... |
2-387 |
116-329 RAP Программная ошибка последовательного интерфейса.......................... |
2-388 |
116-330 RAP Системная ошибка файла жесткого диска............................................... |
2-388 |
116-331 RAP Неверные учетные данные........................................................................ |
2-389 |
116-332 RAP Ошибка резидентной ROM платы ESS .................................................... |
2-389 |
116-333 RAP Программная ошибка LocalTalk................................................................. |
2-390 |
116-335 RAP Ошибка MFIO HD ....................................................................................... |
2-390 |
116-336 RAP Ошибка редиректора жесткого диска....................................................... |
2-391 |
116-337 RAP Ошибка программного обеспечения SNTP .............................................. |
2-391 |
116-338 RAP Фатальная ошибка JBA.............................................................................. |
2-392 |
116-339 RAP Нет подключения жесткого диска для JBA............................................... |
2-392 |
116-340 RAP Недостаточно памяти................................................................................. |
2-393 |
116-341 RAP Неверная версия ROM............................................................................... |
2-393 |
116-342 RAP Ошибка администратора SESAMi............................................................. |
2-394 |
116-343 RAP Неисправность IC главной PWB ............................................................... |
2-394 |
116-344 RAP Ошибка MFIO.............................................................................................. |
2-395 |
116-346 RAP Ошибка форматтера.................................................................................. |
2-395 |
116-348 RAP Ошибка редиректора MFIO ....................................................................... |
2-396 |
116-349 RAP Ошибка SIF при вызове Pflite .................................................................... |
2-396 |
116-350 RAP Программная ошибка AppleTalk ................................................................ |
2-397 |
116-351 RAP Программная ошибка Ether Talk................................................................ |
2-397 |
116-352 RAP Программная ошибка NetWare.................................................................. |
2-398 |
116-353 RAP Физическая неисправность жесткого диска............................................. |
2-398 |
116-354 RAP Неисправность жесткого диска................................................................. |
2-399 |
116-355 RAP Программная ошибка агента..................................................................... |
2-399 |
116-356 RAP Ошибка форматирования жесткого диска ............................................... |
2-400 |
116-357 RAP Ошибка PostScript ...................................................................................... |
2-400 |
116-358 RAP Программная ошибка Salutation................................................................ |
2-401 |
116-359 RAP Программная ошибка PLW ........................................................................ |
2-401 |
116-360 RAP Программная ошибка SMB........................................................................ |
2-402 |
116-361 RAP Фатальная ошибка подкачки жесткого диска........................................... |
2-402 |
116-362 RAP Программная ошибка SSDP...................................................................... |
2-403 |
116-363 RAP Программная ошибка сервиса BMLinkS/Print Service ............................. |
2-403 |
116-364 RAP Ошибка таймера ........................................................................................ |
2-404 |
116-365 RAP Фатальная ошибка подкачки..................................................................... |
2-404 |
116-366 RAP Программная ошибка создания отчета.................................................... |
2-405 |
116-367 RAP Программная ошибка параллельного интерфейса................................. |
2-405 |
116-368 RAP Ошибка печати дампа................................................................................ |
2-406 |
116-370 RAP Ошибка XJCL.............................................................................................. |
2-406 |
116-371 RAP Ошибка программы разбиения PCL ......................................................... |
2-407 |
116-372 RAP Ошибка P-форматтера .............................................................................. |
2-407 |
116-373 RAP Программная ошибка динамического DNS.............................................. |
2-408 |
116-374 RAP Ошибка автоматического переключения ................................................. |
2-408 |
116-375 RAP Ошибка I-форматтера................................................................................ |
2-409 |
Первая версия |
Июль 2004 г. |
RAP по указателю состояния |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-7 |
|
116-376 RAP Программная ошибка Port 9100................................................................ |
2-409 |
116-377 RAP Ошибка видео DMA ................................................................................... |
2-410 |
116-378 RAP Программная ошибка MCR ....................................................................... |
2-410 |
116-379 RAP Программная ошибка MCC ....................................................................... |
2-411 |
116-380 RAP Отрицательный результат проверки ROM DIMM шрифтов #1 ESS ....... |
2-411 |
116-381 RAP Ошибка инициализации ABL..................................................................... |
2-412 |
116-382 RAP Ошибка физической инициализации ABL................................................ |
2-412 |
116-385 RAP Ошибка программного обеспечения IDC. ................................................ |
2-413 |
116-388 RAP Фатальная ошибка MCC (создания содержимого почты) ....................... |
2-413 |
116-389 RAP Дополнительная RAM необходима, но не установлена.......................... |
2-414 |
116-390 RAP Несоответствие версий стандартной ROM и NVM .................................. |
2-414 |
116-391 RAP Обнаружен недопустимый код страны..................................................... |
2-415 |
116-392 RAP Обнаружен недопустимый код территории.............................................. |
2-415 |
116-393 RAP Обнаружена недопустимая группа размеров бумаги.............................. |
2-416 |
116-395 RAP Ошибка программного обеспечения USB ................................................ |
2-416 |
116-701 RAP Недостаточно памяти - двусторонняя печать.......................................... |
2-417 |
116-702 RAP Печать с заменой шрифта......................................................................... |
2-417 |
116-703 RAP Ошибка интерпретации PostScript LANG ................................................. |
2-418 |
116-710 RAP Переполнение памяти HP-GL/2 ................................................................ |
2-418 |
116-711 RAP Несоответствие размера/ориентации PLW .............................................. |
2-419 |
116-712 RAP Ошибка регистрации формы - за пределами зоны................................. |
2-419 |
116-713 RAP Работа разделена из-за заполнения жесткого диска.............................. |
2-420 |
116-714 RAP Ошибка команды HP-GL/2......................................................................... |
2-420 |
116-715 RAP В PLW зарегистрировано максимальное число форм............................ |
2-421 |
116-718 RAP Выбранная форма PLW не зарегистрирована......................................... |
2-421 |
116-720 RAP Мало памяти PCL, упрощенная страница................................................ |
2-422 |
116-737 RAP Ошибка регистрации данных - за пределами зоны................................. |
2-422 |
116-738 RAP Несоответствие размера/ориентации ...................................................... |
2-423 |
116-739 RAP Недостаточная емкость памяти для формы/лого.................................... |
2-423 |
116-740 RAP Арифметическая ошибка........................................................................... |
2-424 |
116-741 RAP Зарегистрировано максимальное число форм в не PLW ....................... |
2-424 |
116-742 RAP Зарегистрировано максимальное число лого.......................................... |
2-425 |
116-743 RAP Превышение размера формы/лого .......................................................... |
2-425 |
116-745 RAP Ошибка команды ART................................................................................ |
2-426 |
116-746 RAP Выбранная форма не зарегистрирована................................................. |
2-426 |
116-747 RAP Неверная граница страницы..................................................................... |
2-427 |
116-748 RAP Страница без данных для рисования изображения................................ |
2-427 |
116-749 RAP Ошибка шрифта PostScript........................................................................ |
2-428 |
116-771 RAP Неверный параметр JBIG DL исправлен.................................................. |
2-428 |
116-772 RAP Исправлен неверный параметр JBIG D.................................................... |
2-429 |
116-773 RAP Исправлен неверный параметр JBIG P.................................................... |
2-429 |
116-774 RAP Исправлен неверный параметр JBIG YD ................................................. |
2-430 |
116-775 RAP Исправлен неверный параметр JBIG LO ................................................. |
2-430 |
116-776 RAP Исправлен неверный параметр JBIG MX................................................. |
2-431 |
116-777 RAP Исправлен неверный параметр JBIG MY................................................. |
2-431 |
116-778 RAP Исправлен неверный параметр JBIG VLENGTH ..................................... |
2-432 |
116-780 RAP Ошибка прикрепленного документа......................................................... |
2-432 |
116-790 RAP Сшивание отменено................................................................................... |
2-433 |
121-xxx EP |
|
121-310 RAP Ошибка связи EPSV-дополнительное устройство .................................. |
2-435 |
121-333 RAP Ошибка связи EPSV-EP M/C ..................................................................... |
2-435 |
121-334 RAP Ошибка регистрационного имени EPSV .................................................. |
2-436 |
|
121-335 RAP Ошибка EPSV Wake Up Answer ................................................................ |
2-436 |
|
121-336 RAP Неизвестное дополнительное устройство EP ......................................... |
2-437 |
|
121-337 RAP Отрицательный результат самодиагностики дополнительного устройства |
||
|
EP ........................................................................................................................ |
2-437 |
121-338 RAP Тайм-аут ответа EPSV ............................................................................... |
2-438 |
|
121-339 RAP Ошибка измененной таблицы цен............................................................ |
2-438 |
|
121-340 RAP Несоответствие дополнительного устройства EP................................... |
2-439 |
|
121-350 RAP Логическая ошибка EPSV.......................................................................... |
2-439 |
|
121-370 RAP Непредвиденная ошибка - EP-DX ............................................................ |
2-440 |
|
123-xxx Программное обеспечение |
|
|
123-200 RAP Переполнение буфера приема................................................................. |
2-441 |
|
123-201 |
RAP Переполнение буфера передачи (панель управления).......................... |
2-441 |
123-202 |
RAP Очередь запросов полна (панель управления) ....................................... |
2-442 |
123-205 |
RAP Ошибка команды SIO (панель управления)............................................. |
2-442 |
123-206 |
RAP Ошибка состояния SIO (панель управления) .......................................... |
2-443 |
123-207 RAP Ошибка адресата программы управления Comm (панель управления)2-443 123-208 RAP Ошибка команды программы управления Comm (панель управления)2-444
123-310 RAP Очередь передач полна (панель управления)......................................... |
2-444 |
123-311 RAP Очередь передач полна (панель управления)......................................... |
2-445 |
123-312 RAP EVM использует неверный API (панель управления) ............................. |
2-445 |
123-313 RAP AS использует неверный API (панель управления) ................................ |
2-446 |
123-314 RAP Таймер ожидания события (тайм-аут панели)......................................... |
2-446 |
123-315 RAP Внутренняя ошибка состояния CTS (панель управления) ..................... |
2-447 |
123-316 RAP Очередь запросов передачи SIO полна (панель управления) ............... |
2-447 |
123-317 RAP Очередь приема сообщений полна (панель управления) ...................... |
2-448 |
123-318 RAP Очередь окончания приема полна (панель управления)........................ |
2-448 |
123-319 RAP Ошибка передачи без ACK (панель управления).................................... |
2-449 |
123-320 RAP Ошибка опроса (панель управления)....................................................... |
2-449 |
123-321 RAP Ошибка передачи сообщения (панель управления) ............................... |
2-450 |
123-322 RAP Ошибка получателя (панель управления) ............................................... |
2-450 |
123-323 RAP Ошибка адреса (панель управления)....................................................... |
2-451 |
123-324 RAP Ошибка размера (панель управления) .................................................... |
2-451 |
123-325 RAP Ошибка создания объекта (панель управления)..................................... |
2-452 |
123-326 RAP Переполнение памяти (панель управления) ........................................... |
2-452 |
123-327 RAP Переполнение для кнопок (панель управления) ..................................... |
2-453 |
123-328 RAP Внутренняя ошибка интерфейса пользователя с выходом из зоны...... |
2-453 |
123-329 RAP Внутренняя ошибка интерфейса пользователя с неверными |
|
координатами................................................................................................. |
2-454 |
123-331 RAP Внутренняя ошибка интерфейса пользователя с неверным запросом |
|
LED.............................................................................................................. |
2-454 |
123-332 RAP Ошибка интерфейса / (неверный параметр CP) ..................................... |
2-455 |
123-333 RAP Ошибка интерфейса (связь невозможна) ................................................ |
2-455 |
123-334 RAP Ошибка интерфейса (прием ключевого кода ошибки)............................ |
2-456 |
123-335 RAP Ошибка интерфейса (прием неверных координат)................................. |
2-456 |
123-337 RAP Ошибка данных кадра с неверным типом данных.................................. |
2-457 |
123-338 RAP Ошибка данных кадра - неверный адрес смещения .............................. |
2-457 |
123-339 RAP Неверный код запроса отображения........................................................ |
2-458 |
123-340 RAP Ошибка интерфейса GUAM - DM I/F ........................................................ |
2-458 |
123-341 RAP Очередь событий полна (панель управления) ........................................ |
2-459 |
123-342 RAP Очередь событий пуста (панель управления) ......................................... |
2-459 |
RAP по указателю состояния |
Июль 2004 г. |
Первая версия |
|
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-8 |
123-343 RAP Ошибочный класс (панель управления) .................................................. |
2-460 |
123-344 RAP Ошибочный тип (панель управления) ...................................................... |
2-460 |
123-345 RAP Очередь таймера полна (панель управления) ........................................ |
2-461 |
123-346 RAP Неверный номер таймера (панель управления) ..................................... |
2-461 |
123-347 RAP Неопределенный захват (панель управления)........................................ |
2-462 |
123-348 RAP Исключение доступа команды (панель управления) .............................. |
2-462 |
123-349 RAP Неверная команда (панель управления) ................................................. |
2-463 |
123-350 RAP Команда права доступа (панель управления) ......................................... |
2-463 |
123-351 RAP Исключение No FPU (панель управления) .............................................. |
2-464 |
123-352 RAP Несоответствие адреса (панель управления) ......................................... |
2-464 |
123-353 RAP Исключение доступа к данным (панель управления) ............................. |
2-465 |
123-354 RAP Переполнение признака (панель управления) ........................................ |
2-465 |
123-355 RAP Исключение No Co Processor (панель управления)................................ |
2-466 |
123-356 RAP Мала зона (панель управления) ............................................................... |
2-466 |
123-357 RAP Отмена состояния ожидания (панель управления) ................................ |
2-467 |
123-358 RAP Тайм-аут (панель управления).................................................................. |
2-467 |
123-359 RAP Переполнение очереди (панель управления) ......................................... |
2-468 |
123-360 RAP Ошибка контекста (панель управления) .................................................. |
2-468 |
123-361 RAP Ошибка объекта (панель управления) ..................................................... |
2-469 |
123-362 RAP Нет объекта (панель управления) ............................................................ |
2-469 |
123-363 RAP Ошибочный ID (панель управления) ........................................................ |
2-470 |
123-364 RAP Ошибка параметра (панель управления) ................................................ |
2-470 |
123-365 RAP Резервный атрибут (панель управления)................................................. |
2-471 |
123-366 RAP Код резервной функции (панель управления)......................................... |
2-471 |
123-367 RAP Неподдерживаемая функция (панель управления) ................................ |
2-472 |
123-368 RAP Мала память UI (панель управления) ...................................................... |
2-472 |
123-369 RAP Ошибочное значение интерфейса (панель управления) ....................... |
2-473 |
123-370 RAP Ошибка длины интерфейса (панель управления) .................................. |
2-473 |
123-371 RAP Ошибка параметра интерфейса (панель управления) ........................... |
2-474 |
123-372 RAP Ошибка последовательности интерфейса (панель управления) .......... |
2-474 |
123-373 RAP Ошибка канала (панель управления)....................................................... |
2-475 |
123-374 RAP Ошибочный ID работы пользователя (панель управления) ................... |
2-475 |
123-375 RAP Ошибка внутреннего ресурса (панель управления) ............................... |
2-476 |
123-376 RAP Ошибка внутренней памяти (панель управления) .................................. |
2-476 |
123-377 RAP Ошибка таймера UI (панель управления)................................................ |
2-477 |
123-378 RAP Ошибка формата интерфейса (панель управления) .............................. |
2-477 |
123-379 RAP Ошибка координации (панель управления)............................................. |
2-478 |
123-380 RAP Ошибка интерфейса копира (панель управления) ................................. |
2-478 |
123-381 RAP Ошибка интерфейса факса (панель управления)................................... |
2-479 |
123-382 RAP Ошибка интерфейса сканера (панель управления)................................ |
2-479 |
123-383 RAP Ошибка интерфейса отчета (панель управления) .................................. |
2-480 |
123-384 RAP Ошибка доступа к серверу (панель управления) .................................... |
2-480 |
123-385 RAP Переполнение объекта сервиса (панель управления) ........................... |
2-481 |
123-386 RAP Ошибочный объект сервиса (панель управления).................................. |
2-481 |
123-387 Неверный атрибут объекта сервиса (панель управления) RAP..................... |
2-482 |
123-388 RAP Ошибка атрибута (панель управления) ................................................... |
2-482 |
123-389 RAP Ошибка аргумента (панель управления) ................................................. |
2-483 |
123-390 RAP Ошибка параметра работы (панель управления) ................................... |
2-483 |
123-391 RAP Ошибка действительного параметра работы (панель управления) ...... |
2-484 |
123-392 RAP Ошибка аудитрона (панель управления) ................................................. |
2-484 |
123-393 RAP Ошибка EP (панель управления).............................................................. |
2-485 |
123-394 RAP Ошибка доступа к файлу (панель управления)....................................... |
2-485 |
123-395 RAP Ошибка NVM (панель управления) .......................................................... |
2-486 |
123-396 RAP Ошибка FF (панель управления) .............................................................. |
2-486 |
123-397 RAP Ошибка MGR (панель управления) .......................................................... |
2-487 |
123-398 RAP Очередь снятия задержки полна (панель управления) .......................... |
2-487 |
123-399 RAP Внутренняя ошибка (панель управления)................................................ |
2-488 |
123-400 RAP Внутренняя ошибка JRM I/F (панель управления) .................................. |
2-488 |
124-xxx ROM/RAM |
|
124-210 RAP Несоответствие всех скоростей IOT......................................................... |
2-489 |
124-310 RAP DC132 11..................................................................................................... |
2-489 |
124-311 RAP DC132 09..................................................................................................... |
2-490 |
124-312 RAP DC132 12..................................................................................................... |
2-490 |
124-313 RAP DC132 10..................................................................................................... |
2-491 |
124-314 RAP DC132 01..................................................................................................... |
2-491 |
124-315 RAP DC132 02..................................................................................................... |
2-492 |
124-316 RAP DC132 03..................................................................................................... |
2-492 |
124-317 RAP DC132 04..................................................................................................... |
2-493 |
124-318 RAP DC132 07..................................................................................................... |
2-493 |
124-319 RAP DC132 08..................................................................................................... |
2-494 |
124-320 RAP Ошибка SEEPROM .................................................................................... |
2-494 |
124-321 RAP Ошибка резервной SRAM ......................................................................... |
2-495 |
124-322 RAP DC132 05..................................................................................................... |
2-495 |
124-323 RAP DC132 06..................................................................................................... |
2-496 |
124-324 RAP Несоответствике всех счетчиков .............................................................. |
2-496 |
124-325 RAP Ошибка восстановления состояния счетчика.......................................... |
2-497 |
124-331 RAP ESS ROM DIMM #1 не найден .................................................................. |
2-497 |
124-333 RAP Ошибка ASIC (Panther).............................................................................. |
2-498 |
124-334 RAP Ошибка стандартной ROM шрифтов........................................................ |
2-498 |
124-335 RAP ROM шрифтов не найдена........................................................................ |
2-499 |
124-337 RAP Ошибка стандартной RAM ESS. ............................................................... |
2-499 |
124-338 RAP Найдены ROM с такими же шрифтами .................................................... |
2-500 |
124-339 RAP Найден ROM DIMM другого продукта....................................................... |
2-500 |
124-340 RAP ALL Ошибка рынка CRUM......................................................................... |
2-501 |
124-341 RAP MCU Ошибка рынка CRUM ....................................................................... |
2-501 |
124-342 RAP SYS Ошибка рынка CRUM 1 ..................................................................... |
2-502 |
124-343 RAP SYS Ошибка рынка CRUM 2 ..................................................................... |
2-502 |
124-350 RAP ALL OEM Ошибка CRUM ........................................................................... |
2-503 |
124-351 RAP MCU OEM Ошибка CRUM ......................................................................... |
2-503 |
124-352 RAP SYS OEM 1 Ошибка CRUM ....................................................................... |
2-504 |
124-353 RAP SYS OEM 2 Ошибка CRUM ....................................................................... |
2-504 |
124-360 RAP ALL Ошибка подтверждения правильности CRUM................................. |
2-505 |
124-361 RAP MCU Ошибка подтверждения правильности CRUM ............................... |
2-505 |
124-362 RAP SYS Ошибка подтверждения правильности CRUM 1 ............................. |
2-506 |
124-363 RAP SYS Ошибка подтверждения правильности CRUM 2 ............................. |
2-506 |
124-372 RAP Ошибка программного обеспечения контроллера IOT ........................... |
2-507 |
124-373 RAP Программная ошибка администратора IOT............................................. |
2-507 |
124-374 RAP Программная ошибка драйвера устройства IOT IM................................ |
2-508 |
124-701 RAP Замена бокового лотка на центральный.................................................. |
2-508 |
124-363 RAP SYS Ошибка подтверждения правильности CRUM 2 ............................. |
2-506 |
124-363 RAP SYS Ошибка подтверждения правильности CRUM 2 ............................. |
2-506 |
124-363 RAP SYS Ошибка подтверждения правильности CRUM 2 ............................. |
2-506 |
127-xxx Прочее программное обеспечение
Первая версия |
Июль 2004 г. |
RAP по указателю состояния |
CC C123/128,WC M123/128,WC Pro123/128 |
|
|
2-9 |
|
Loading...
