Weitergabe sowie Vervielfältigung dieser
Unterlage, Verwertung und Mitteilung ihres
Inhalts nicht gestattet, soweit nicht
ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zu
Schadenersatz.
Alle Rechte für den Fall der Patenterteilung
oder GM - Eintragung vorbehalten.
Copying of this document and giving it to
others than the user or communication of the
contents thereof, are forbidden without
express authority. Offenders are liable to the
payment of damages.
All rights are reserved in the event of the
grant of a patent or the registration of a utility
model or design.
Toute communication ou reproduction de ce
document, toute exploitation ou
communication de son contenu sont
interdites, sauf autorisation expresse. Tout
manquement à cette règle est illicite et
expose son auteur au versement de
dommages et intérêts.
Tous nos droits sont réservés pour le cas de
la délivrance d'un brevet ou celui de
l'enregistrement d'un modèle déposé.
Sin nuestra expresa autorización, queda
terminantemente prohibida la reproducción
total o parcial de este documento, asi como
su uso indebido y / o su exhibición o
comunicación a terceros. De los infractores
se exgirá el correspondiente resarcimiento
de daños y perjuicios.
Se reservan todos los derechos para el caso
de la conesión de patente de invención o el
registro de Modelo Industrial.
Zu Ihrer Information
Alle gezeigten Teile einer
Baugruppenzeichnung,
die als Ersatzteile erhältlich sind,
haben eine Positions-Nr.
For Information
All the components shown in an assembly
drawing, which are available as spare parts,
have an item number.
A titre d'information
Tous les éléments représentés sur un
schéma-blocs, disponibles comme pièces de
rechange, ont un numéro de poste.
A su información
Todas las piezas indicadas en un plano de
secciones, que se consiguen como piezas
de repuesto, tienen un número de partida
.
Unter dieser Nummer finden Sie in der
gegenüberliegenden Liste die REF
(Bestell-Nr.) sowie die Artikelbezeichnung.
Under this item number, you will find the
REF (order number) as well as the
designation of the article in the opposite list.
Sous ce numéro vous trouverez dans la liste
située en face la REF (réf. de commande)
ainsi que la désignation de l’article.
En este número de partida encontrará en la
lista de enfrente el REF (número de pedido)
y la designación del artículo.
Austauschblätter
Änderungen infolge technischer
Weiterentwicklung werden mit
Austauschblättern erfasst.
Exchange Sheets Feuilles de remplacement
If, as a result of further technical
development, changes are made, these
modifications are covered by the exchange
sheets.
Les modifications intervenues à la suite des
progrès technologiques seront consignées
sur des feuilles de remplacement.
Hojas de recambio
Si debido a perfeccionamientos técnicos se
producen novedades en una sección, éstas
se registran en las hojas de recambio.
Ergänzungsblätter
Technische Erweiterungen werden mit
Ergänzungsblättern erfasst. Diese können
Sie Ihrer Ersatzteilliste, entsprechend den
Seitenzahlen, beifügen.
Supplementary Sheets
Technical extensions are covered by
supplementary sheets. These may be
attached to your spare parts list in
accordance with their page numbers.
Feuilles complémentaires
Les extensions techniques sont prises en
compte sur des feuilles complémentaires
que vous pourrez joindre à la liste des pièces
de rechange en observant la numérotation
des pages.
Hojas complementarias
Las ampliaciones técnicas se registran en
las hojas complementárias. Estas se
archivan sobre la lista de repuestos de
acuerdo con sus números de página.
4 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 5
Baugruppen Assembly groups Sous-ensembles Grupos
A (A) Grundgerät
B (B) Standfuß
C (C) Dreheinheit
D (D) Sensor
E (E) Sensorhalter
F (F) Justageteile
G (G) Aktuator
H (H) Kopfstütze
I (I) Aufbisshalter
J (J) Lichtvisier

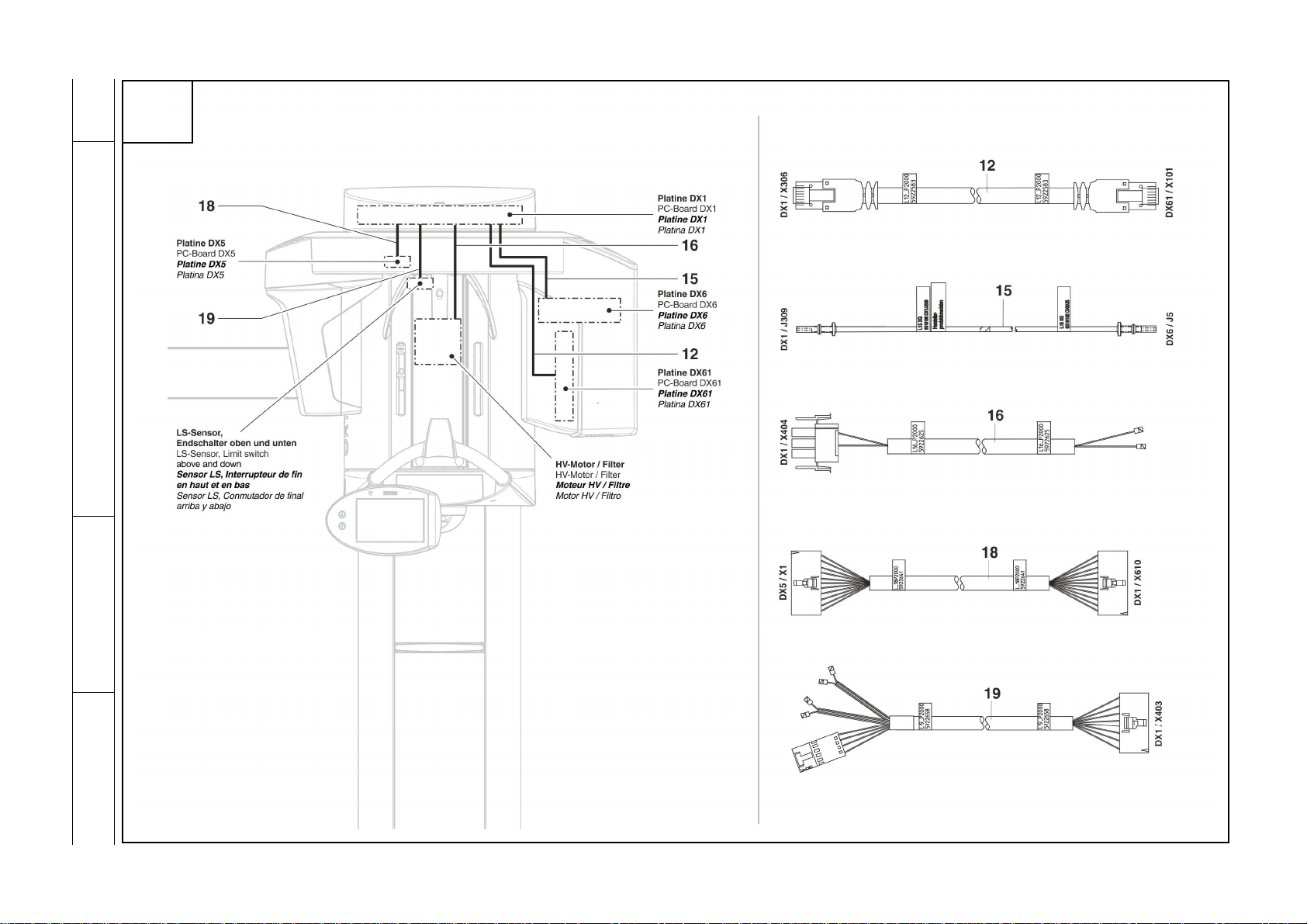

K (K) Kabel
L (L) Elektronik
M (M) Blendeneinheit
N (N) Röntgenstrahler
O (O) Verkleidungsteile
P (P) Bedienpaneel
Q (Q) Fernbedienung
R (R) Cephalometer, links/rechts
S (S) Zubehör
T (T) Verpackungsteile
(A) Basic Unit
(B) Floor stand
(C) Rotating unit
(D) Sensor
(E) Sensor holder
(F) Adjustment parts
(G) Actuator
(H) Headrest
(I) Bite block holder
(J) Light localizer
(K) Cable
(L) Electronic
(M) Diaphragm unit
(N) X-Ray Head
(O) Panels
(P) Control panel
(Q) Remote Control
(R) Cephalometer, left/right
(S) Accessories
(T) Packing parts
(A) Appareil de base
(B) Pied
(C) Unité pivotante
(D) Capteur
(E) Porte-capteur
(F) Éléments de réglage
(G) Aktuator
(H) Appui-tête
(I) Support pièce-à-mordre
(J) Centreur lumineux
(K) Câble
(L) Electronique
(M) Unité diaphragme
(N) Tube radiogène
(O) Elements d'habillage
(P) Panneau de commande
(Q) Télécommande
(R) Céphalomètre, gauche/droite
(S) Accessoires
(T) Parties d'emballage
(A) Unidad básica
(B) Pedestal
(C) Unidad giratoria
(D) Sensor
(E) Soporte del sensor
(F) Elementos de regulación
(G) Actuador
(H) Apoyacabeza
(I) Soporte pieza mordida
(J) Localizador luminoso
(K) Cable
(L) Electrónico
(M) Unidad diafragma
(N) Emisor de rayos X
(O) Revestimientos
(P) Panel de mando
(Q) Telemando
(R) Cefalómetro, izquierda/derecha
(S) Accesorios
(T) Piezas del embalaje
6
8
10
12
14
16
18
20
22
30
32
48
50
52
54
60
62
64
74
80
6 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
A
(A) Grundgerät
(A) Basic Unit
(A) Appareil de base
(A) Unidad básica
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 7
Pos. REF Bezeichnung Designation Désignation Designación
30 5979880 HV MOTOR KOMPLETT, ERS
40 5980102 LICHTSCHRANKE, Ers.
50 5980243 MIKROSCHALTER KOMPLETT, ERS. SPARE MICROSWITCH, CPL
55 6317536 EMV-FILTER KLEINSPANNUNG,
Ersatz
60 5980185 HALTER PROFILVERKLEIDUNG,
ERSATZ
85 6331552 Abdeckung hinten (RAL 9016), Ers.
100 6331800 Wandhalter unten kpl (RAL9016), Ers. Wall holder below, compl. (RAL 9016) Support mural ci-dessous, compl.
110 6029255 SCHUTZSCHALTER Ers.
115 6257518 Service-Kit Höhenverstellung
120 6325026 Endstueck Stativ (RAL 9016), Ers.
130 5945394 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640
140 6542000 Kabel L80 SL, Ers.
HT ADJ MOTOR COMPL, SPARE
SPARE LIGHT BARRIER
EMC FILTER MINIVOLTAGE, Replace. FILTRE EMV BASSE TENSION, Rempl. FILTRO CEM BAJA TENSIÓN,
Holder profile covers, spare
Cover rear (RAL 9016), spare
SPARE CIRC BREAKER
Service kit height adjustment
End piece for the column,spare
(RAL9016)
Cable L80, SL, spare
MOTEUR HV RECH. COMPL.
BARRIERE PHOTO-ELEC. RECH.
MICRORUPTEUR CPL, RECH
Support habillages du profil, rechange SOPORTE revestimientos d los perf, rec
Habillage arriere (RAL 9016), rechange Cubierta posterior (RAL 9016), recambio
RAL9016
DISJONCTEURRech
Kit maintenance Réglage de la hauteur Juego de servicio: ajuste de la altura
Embouts du statif, rech. (RAL 9016)
Câble L80, SL, rech.
MOTOR ELEV. COMPLETO REC
REC. BARRERA ÓPTICA
MICROINTERRUPTOR CPL. rec.
Sustituzión
Soporte de pared a cont. ,
compl.RAL9016
INTERRUPTOR AUTOMÁTICO rec.
Extremos del soporte, rec. (RAL 9016)
Cable L80, SL, rec.
8 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
B
(B) Standfuß
(B) Floor stand
(B) Pied
(B) Pedestal
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 9
Pos. REF Bezeichnung Designation Désignation Designación
15 5980003 VERKLEIDUNG STANDFUSS, ERSATZ SPARE COVER; FLOOR STAND
20 5980029 VERKLEIDUNG STANDFUSSWINKEL,
ERSATZ
25 5980037 VERKLEIDUNG STANDFUSS, HINTEN
Ers.
40 6331818 Abdeckung Saeule (RAL 9016), Ers.
45 5979989 JUSTAGEPLATTE Ers.
100 5980052 MONTAGEMATERIAL STANDFUSS,
SK ERSATZ
Panelling for floor stand bracket; spare Habillage pour pied,equerre;pièce de rec Revestimiento para pedestal, angular; re
COVER; FLOOR STAND; REAR,
SPARE
COVER (COLUMN), SPARE (RAL
9016)
Adjustment plate, spare
SPARE INSTAL.MATERIALS; SK
FLOOR STAN
HABILLAGE RECH. PIED SUPPORT
HABILLAGE RECH. PIED SUPPORT,
ARRIERE
HABILLAGE (COLONNE), RECH. (RAL
9016)
Plaque d'ajustage, rech.
MAT. MONTAGE RECH. SK PIED
SUPPORT
REC. REVEST. PEANA
REC. REVEST. PEANA, POST.
CUBIERTA (COLUMNA), REC.
Placa de ajuste, rec.
REC. MAT. MONTAJE SK PEANA
10 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
C
(C) Dreheinheit
(C) Rotating unit
(C) Unité pivotante
(C) Unidad giratoria
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 11
Pos. REF Bezeichnung Designation Désignation Designación
80 5969766 RINGMOTOR KOMPLETT, ERS
100 5980284 KUPPLUNG GM D=6,35 ERS
110 5980086 RITZEL, ERSATZ
130 5980318 GIMETALL-LAGER, ERSATZ
155 6047349 TILGER, KPL., ERS.
180 5980102 LICHTSCHRANKE, Ers.
408 6397215 Gleitblech Ring, Ers.
420 6140771 Exzenterfeder, Ersatz
RING MOTOR; CPL, SPARE
SPARE COUPLING GM D=6.35
SPARE PINION (RING)
REPL GIMETALL BEARING
ABSORBER, COMPL, SPARE
SPARE LIGHT BARRIER
sliding sheet ring, spare
Eccentric spring, Spare
MOTEUR POUR ANNEAU CPL RECH. REC. MOTOR ANILLO CPL.
RACCORD RECH. GM D=6,35
PIGNON RECH. (ANNEAU)
AMORTISSEUR GIMETAL RECH.
AMORTISS. RECH. COMPL. .
BARRIERE PHOTO-ELEC. RECH.
bague coulissante fiche, rech.
Ressort excentrique, Rech.
REC. ACOPLAM. GM D=6,35
REC. PIÑÓN (ANILLO)
APOYO GIMETAL REC
REC. AMORT. ANTIVIBR. CPL.
REC. BARRERA ÓPTICA
hoja de anillo deslizante, rec.
Resorte excéntrica, Rec.
12 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
D
(D) Sensor
(D) Sensor
(D) Capteur
(D) Sensor
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 13
Pos. REF Bezeichnung Designation Désignation Designación
10 6471010 Verkleidung Sensor 2D SL kpl., Ers. Set Sensor cover 2D SL compl., spare Set Habillage capteur 2D SL compl,
10 6487644 Verkleidung Sensor 3D SL kpl., Ers. Set Sensor cover compl., 3D SL spare Set Habillage capteur compl, 3D SL rech. Kit Revestimiento sensor cpl.3D SL rec
10 6487651 Verkleidung Sensor2D+3D SL kpl Ers.
Set
50 6471002 Luefterpaket Sensor SL kpl., Ers., Set
Sensor cover compl., 2D+3D SL spare
Set
Ventilator bundle Sensor cpl. spare, Set Paquet ventilateur capt. SLcpl.,rech.kit Paquete ventilador Sens.SL
rechange
Habillage capteur compl 2D+3D SL
rechKit
Revestimiento sensor 2D
SLcpl.rec.Juego
Juego
Revestimiento sensor cpl
2D+3DSLrecJuego
cpl.rec.Juego
14 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
E
(E) Sensorhalter
(E) Sensor holder
(E) Porte-capteur
(E) Soporte del sensor
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 15
Pos. REF Bezeichnung Designation Désignation Designación
60 6470897 Rotationseinheit kpl. SL, Ers. Set
Rotation unit compl., SL, Spare Set
Unité de rotation compl., SL, Rech. Kit Unidad de rotación
compl.,SL,Rec.Juego
16 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
F
(F) Justageteile
(F) Adjustment parts
(F) Éléments de réglage
(F) Elementos de regulación
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 17
Pos. REF Bezeichnung Designation Désignation Designación
10 5985416 AUFN. PHANTOM, KOMPLETT
(ERSATZ)
15 6490895 Kontrastelement OP SL kpl., Ers. Set
20 5991869 KLAMMER PRUEFKOERPER CEPH,
ERSATZ
25 5979419 Prüfkörper ORTHOPHOS XG 0,8mm
CU Ceph
30 6490432 Justagephantom Ceph, kpl. SL, Ers., Set Adjustment phantom
35 6311646 Geometrie Phantom kpl., Ersatz
40 6368083 Konstanzpruefkoerper XG 3D kpl. (ERS) Constancy test phantom XG 3D, cpl.
45 6407154 DIN DVT Pruefkoerper kpl. ERS.
EXP. PHANTOM; CPL (SPARE)
Contrast element OP SL cpl., spare Set Element de contraste OP SL cpl rech.
Test Phantom Clip Ceph, Spare Part
Phantom ORTHOPHOS XG 0,8mm CU
Ceph
Ceph,cpl.SL,spare,Set
Geometry phantom compl., spare
Spare
DIN DVT test phantom cpl. spare
FANTOME ACQ. CPL (RECH.)
Kit
Pince pour étalon d'essai, pièce de rech Grapa para cuerpo de prueba, pieza de
Etalon ORTHOPHOS XG 0,8mm CU
Ceph
Etalon de justag Ceph,cpl.SL,rech.Kit
Fantôme géométrie complet, rechange Fantoma geometría completo, recambio
Etalon por contrôle de const. XG 3D, cpl Fantoma de prueba de cont. XG 3D, cpl.
Etalon de contrôle DIN DVT cpl. rech.
FANTOMA RADIOGRÁFICO, CPL.
(REC.)
Elemento de contraste OP SLcpl rec
Juego
re
Probeta ORTHOPHOS XG 0,8mm CU
Ceph
Fantoma de ajuste
Ceph,cpl.SL,rec.Juego
Fantoma de prueba DIN DVT cpl. rec.
18 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
G
(G) Aktuator
(G) Actuator
(G) Aktuator
(G) Actuador
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 19
Pos. REF Bezeichnung Designation Désignation Designación
1 5932954 AKTUATORMOTOR, KOMPLETT
(ERSATZ)
5 5980268 AKTUATORMOTOR MIT
STECKER,KOMPLETT(ERS.)
30 6308006 MUTTER TR10X2 Ersatz
35 5981613 LICHTSCHRANKE, KOMPLETT
(ERSATZ)
40 5980326 SCHALTFAHNE, ERSATZ
45 6081520 GLEITSTEIN, Ersatz
50 6081488 ACHSE AKTUATOR, KPL.
ACTUATOR MOTOR; CPL
ACTUATOR MOTOR WITH PLUG; CPL
(SPARE)
nut TR10x2
LIGHT BARRIER; COMPLETE (SPARE) BARRIERE PHOTO-ELEC., CPL
SPARE CAM SWITCH ACTUATOR
Sliding piece
Shaft actuator cpl.
Moteur d'actuateur
MOTEUR ACTUATEUR AV.
INTERRUPT., CPL (RE
ecrou TR10x2
(RECH.)
INTERRUPTEUR RECH. ACTUATEUR REC. SALIENTE INTERRUPTOR
Piece de glissement
Axe aktuator, cpl.
Motor actuador, compl.
MOTOR ACTUADOR CON
CONECTOR, CPL. (REC.)
tuerca TR10x2
BARRERA ÓPTICA, CPL. (REC.)
ACTUAD.
Pieza deslizante
Eje actuador, cpl.
20 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
H
(H) Kopfstütze
(H) Headrest
(H) Appui-tête
(H) Apoyacabeza
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 21
Pos. REF Bezeichnung Designation Désignation Designación
10 6484419 Kopfstuetze kpl. SL, Ers. Set
20 6484989 Stuetze (Schaedel) SL, 1 Stueck Ers.
25 6485010 Knopf grau SL, Ers.
30 5968263 Hygieneschutz für Stirn
40 5990648 Kontaktknöpfe KG (10 Stück)
45 1888838 OHRFIXIERUNG Ers. (10X)
50 6484997 KG Stuetze 1, SL, Ers.
60 6485002 KG Stuetze 2, SL, Ers.
HEADREST; CPL SL, SPARE Set
Headrest SL 1 Piece spare
Button gray SL ,Spare
Hygienic protective for forehead
Contact pads KG (10 pieces)
Ear olives (10 pcs)
KG SUPPORT; 1 SL, SPARE
KG SUPPORT; 2 SL, SPARE
TETIERE, CPL SL, RECH. Kit
Appui-Tete SL 1 Piece rech.
Bouton gris SL,rech.
Enveloppe de protection pour front
Boutons de contact KG (10 pièces)
Fixe-oreilles, rech. (10X)
SUPPORT ATM, 1 SL, RECH.
SUPPORT ATM, 2 SL, RECH.
APOYACABEZA, CPL. SL, REC. Juego
Apoyacabeza SL 1 Pieza rec.
Botón gris SL, rec.
Protection higiénica para frente
Botones de contacto KG (10 piezas)
Fijación oído recam. (10 unidades)
SOPORTE MAXILAR, 1 SL, REC.
SOPORTE MAXILAR, 2 SL, REC.
22 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
I
(I) Aufbisshalter
(I) Bite block holder
(I) Support pièce-à-mordre
(I) Soporte pieza mordida
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 23
Baugruppen Assembly groups Sous-ensembles Grupos
I1 (I1) Aufbisshalter
I2 (I2) Aufbisshalter Okklusal
I3 (I3) Aufbisshalter 3D
(I1) Bite block holder
(I2) Bite block holder occlusal
(I3) Bite block holder 3D
(I1) Support pièce-à-mordre
(I2) Support pièce-à-mordre occlusale
(I3) Support pièce-à-mordre 3D
(I1) Soporte pieza mordida
(I2) Soporte pieza mordida oclusal
(I3) Soporte pieza mordida 3D
24
26
28
24 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
I1
(I1) Aufbisshalter
(I1) Bite block holder
(I1) Support pièce-à-mordre
(I1) Soporte pieza mordida
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 25
Pos. REF Bezeichnung Designation Désignation Designación
10 5983395 SILIKONRING, ERSATZ
107 5968255 Hygieneschutz für Griff
110 5980532 Aufbisshalter, kompl. ERSATZ
451 8921843 ERS AUFBISSTUECKE GELB
452 8921850 ERS AUFBISSTUECKE BLAU
453 8931545 ERS ANL.SEGMENTE GELB
454 8931552 ERS ANL.SEGMENTE BLAU
705 3314080 Hygieneschutz für Aufbiss
711 3314072 Hygieneschutz für Aufbiss Kinnauflage Hygienic protective sleeve f. bite block Envel.de protec.p.pièce-à-mordre
713 5981472 Kinnauflage komplett, Ersatz
713.1 6450519 Kinnauflage N, Ersatz
713.2 5961461 BUEGEL FUER KINNAUFLAGE
713.3 1888895 ERS AUFBISSTAEBCHEN 5X
713.4 1888887 AUFBISS Ers.10X
713.5 1449227 AUFLAGE
713.9 5167999 KLEMMFEDER, KINNAUFLAGE N
714 5932603 Hygieneschutz für Kinnauflage und
Bügel
840 6141449 Aufbiß-Schaum (100 Stck), Ersatz
850 6141431 Universalaufbiß Ersatz
Silicone ring, spare
Hygienic protective for handle
Bite block holder, compl. Spare
BITE BLOCK(5 PIECES)
BITE BLOCK(5 PIECES)
Support yellow (5Pcs)
Contactsegment blue f. ORTHOPHOS
Plus/Pl
Hygienic protective sleeve f. bite block Enveloppe de protec. pour pièce-à-
Chin rest, complete SPARE
Chin Rest N, Spare
CHIN REST BAR FOR ORTHOPHOS ETRIER POUR APPUI-MENTON
BITE FORK ROD
BITE BLOCK (10 PCS.)
CHIN REST INTERMEDIATE PIECE
CLAMPING SPRING, CHIN SUPPORT N RESSORT DE SERRAGE, APPUI
Hyg. protect. sleeve for chin rest a.bar Envel. de protec.p.appui-menton.e.étrier Protec. higiénica p. apoyamentón y arco
Biteblock foam (100 p), spare part
Universal bite block, Spare part
Bague silicone, rechange
Enveloppe de protection pour poignée Protectión higienica para asidero
Support pièce-à-mordre, compl.
Rechange
PIECE A MORDRE, JAUNE (5 PIECES) PIEZAS DE MORDIDA AMARILLO (5
PIECE A MORDRE, BLEUE (5 PIECES) PIEZAS DE MORDIDA AZUL P.
Support yellow (5Pcs)
SEGMENT D'APPUI (5)
mordre
appuim.
Appui-menton, complètement RECH
Appuie-Menton N, Rechange
FOURCHETTE A MORSURE
FOURCHETTE A MORSURE ( 10 P.) PIEZA DE MORDIDA (10 PZA.)
APPUI
MENTON N
Mousse à mordre (100 pièces), (rech.) Espuma pieza de mordida (100 u.), rpto.
Pièce-à-mordre universelle, piece
Anillo de silicona, recambio
Soporte pieza mordida, compl.
Recambio
PIEZA)
ORTHO Plus/Plu
Support yellow (5Pcs)
SEGMENTO DE APOYO (5 UD.)
Protección higiénica p. pieza de mordida
Protección higiénica para apoyamentón
Apoyamentón, completo REC.
Apoyamenton N, Recambio
ESTRIBOS PARA APOYAMENTON
PIEZA DE MORDIDA
SOPORTE
RESORTE DE SUJECIÓN,
APOYAMENTÓN N
Pieza de mordida universal recambio
26 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
I2
(I2) Aufbisshalter Okklusal
(I2) Bite block holder occlusal
(I2) Support pièce-à-mordre occlusale
(I2) Soporte pieza mordida oclusal
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 27
Pos. REF Bezeichnung Designation Désignation Designación
30 6211101 DX51 XG Okklusalaufbiss, Ers.
41 6202605 KABEL L41, Ersatz
107 5968255 Hygieneschutz für Griff
110 5980532 Aufbisshalter, kompl. ERSATZ
840 6141449 Aufbiß-Schaum (100 Stck), Ersatz
850 6211143 Okklusalaufbiss standard, Ers.
DX51 XG Occlusal bite block spare
Spare cable L41
Hygienic protective for handle
Bite block holder, compl. Spare
Biteblock foam (100 p), spare part
Occlusal bite block
DX51 XG Pièce-à-mordre acclusale
rech.
Câble Rech. L41
Enveloppe de protection pour poignée Protectión higienica para asidero
Support pièce-à-mordre, compl.
Rechange
Mousse à mordre (100 pièces), (rech.) Espuma pieza de mordida (100 u.), rpto.
Pièce-à-mordre acclusale
DX51 XG Pieza de mordida oclusal rec.
Rep. Cable L41
Soporte pieza mordida, compl.
Recambio
Pieza de mordida oclusal
28 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
I3
(I3) Aufbisshalter 3D
(I3) Bite block holder 3D
(I3) Support pièce-à-mordre 3D
(I3) Soporte pieza mordida 3D
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 29
Pos. REF Bezeichnung Designation Désignation Designación
5 6127745 Hygieneschutz für 3 D-Aufbiss
10 6134949 3 D-Aufbiss 5 Stück, Ersatz
15 6150218 Aufbissplattenhalter für OK, ERS
20 6150226 Aufbissplattenhalter UK, ERS
Hygienic protective sleeve for 3 D-bite Envel.d.protec.p.pièce-à-mordre 3 D-
3 D-Bite block 5 pcs, Spare
Bite holder, upper jaw, REPL
Bite holder, lower jaw, Spare
mord
3 D-Pièce-à-mordre x 5, Rech.
Support plan de morsure maxill., RPL
Support plan de morsure mandib., RPL Sop. placas mordida MI, REC.
Protec. higié.p.pieza d.mordida 3 Dmord
3 D-Pieza mordida 5 u., Rec.
Sop. placas mordida MS, REC.
30 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
J
(J) Lichtvisier
(J) Light localizer
(J) Centreur lumineux
(J) Localizador luminoso
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 31
Pos. REF Bezeichnung Designation Désignation Designación
5 5980482 LASERMODUL, KOMPLETT (ERSATZ) SPARE LASER MODULE C CPL
10 6529080 Laserpaket SL Ers.
15 6485036 Schieber Laser SL, Ers.
Slide Laser SL, SPARE
MODULE LASER C CPL RECH.
Faites glisser Laser SL, RECH.
REC. MÓDULO LÁSER C CPL.
Deslice Laser SL, REC.
32 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K
(K) Kabel
(K) Cable
(K) Câble
(K) Cable
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 33
Baugruppen Assembly groups Sous-ensembles Grupos
K1 (K1) L1, L2, L3, L4, L5
K2 (K2) L6, L9, L10, L11
K3 (K3) L12, L15, L16, L18, L19
K4 (K4) L20, L21, L23, L24, L31, L35, L38
K5 (K5) L36, L37, L39, L40, L41
K6 (K6) L25, L26, L80, L80A, L83, L108,
L117
K7 (K7) L83A, L83B, L83C, L84, L87, L88
(K1) L1, L2, L3, L4, L5
(K2) L6, L9, L10, L11
(K3) L12, L15, L16, L18, L19
(K4) L20, L21, L23, L24, L31, L35, L38
(K5) L36, L37, L39, L40, L41
(K6) L25, L26, L80, L80A, L83, L108,
L117
(K7) L83A, L83B, L83C, L84, L87, L88
(K1) L1, L2, L3, L4, L5
(K2) L6, L9, L10, L11
(K3) L12, L15, L16, L18, L19
(K4) L20, L21, L23, L24, L31, L35, L38
(K5) L36, L37, L39, L40, L41
(K6) L25, L26, L80, L80A, L83, L108,
L117
(K7) L83A, L83B, L83C, L84, L87, L88
(K1) L1, L2, L3, L4, L5
(K2) L6, L9, L10, L11
(K3) L12, L15, L16, L18, L19
(K4) L20, L21, L23, L24, L31, L35, L38
(K5) L36, L37, L39, L40, L41
(K6) L25, L26, L80, L80A, L83, L108,
L117
(K7) L83A, L83B, L83C, L84, L87, L88
34
36
38
40
42
44
46
34 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K1
(K1) L1, L2, L3, L4, L5
(K1) L1, L2, L3, L4, L5
(K1) L1, L2, L3, L4, L5
(K1) L1, L2, L3, L4, L5
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 35
Pos. REF Bezeichnung Designation Désignation Designación
1 5980615 KABEL L1, ERSATZ
2 5980623 KABEL L2, ERSATZ
3 5980631 KABEL L3, ERSATZ
4 5980656 KABEL L4, ERSATZ
5 5980664 KABEL L5, ERSATZ
SPARE CABLE L1
SPARE CABLE L2
SPARE CABLE L3
SPARE CABLE L4
SPARE CABLE L5
CABLE RECH. L1
CABLE RECH. L2
CABLE RECH. L3
CABLE RECH. L4
CABLE RECH. L5
REC. CABLE L1
REC. CABLE L1
REC. CABLE L3
REC. CABLE L4
REC. CABLE L5
36 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K2
(K2) L6, L9, L10, L11
(K2) L6, L9, L10, L11
(K2) L6, L9, L10, L11
(K2) L6, L9, L10, L11
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 37
Pos. REF Bezeichnung Designation Désignation Designación
6 5980672 KABEL L6, ERSATZ
9 5980730 KABEL L9, ERSATZ
10 5980748 KABEL L10, ERSATZ
11 5980755 KABEL L11, ERSATZ
SPARE CABLE L6
SPARE CABLE L9
SPARE CABLE L10
SPARE CABLE L11
CABLE RECH. L6
CABLE RECH. L9
CABLE RECH. L10
CABLE RECH. L11
REC. CABLE L6
REC. CABLE L9
REC. CABLE L10
REC. CABLE L11
38 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K3
(K3) L12, L15, L16, L18, L19
(K3) L12, L15, L16, L18, L19
(K3) L12, L15, L16, L18, L19
(K3) L12, L15, L16, L18, L19
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 39
Pos. REF Bezeichnung Designation Désignation Designación
12 5980763 KABEL L12, ERSATZ
15 6310622 Kabel L15 XG, Ersatz
16 5980789 KABEL L16, ERSATZ
18 5980797 KABEL L18, ERSATZ
19 5980839 KABEL L19, ERSATZ
SPARE CABLE L12
Cable L15XG, spare
SPARE CABLE L16
SPARE CABLE L18
SPARE CABLE L19
CABLE RECH. L12
Câble L15XG, rechange
CABLE RECH. L16
CABLE RECH. L18
CABLE RECH. L19
REC. CABLE L12
Cable L15XG, recambio
REC. CABLE L16
REC. CABLE L18
REC. CABLE L19
40 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K4
(K4) L20, L21, L23, L24, L31, L35, L38
(K4) L20, L21, L23, L24, L31, L35, L38
(K4) L20, L21, L23, L24, L31, L35, L38
(K4) L20, L21, L23, L24, L31, L35, L38
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 41
Pos. REF Bezeichnung Designation Désignation Designación
20 5995506 KABEL L20, ERSATZ
21 5980938 KABEL L21, ERSATZ
23 5980961 KABEL L23, ERSATZ
24 6132752 KABEL L24, ERSATZ
31 5980920 KABEL L31, ERSATZ
35 5981837 KABEL L35, ERSATZ
38 5980995 KABEL L38, ERSATZ
Cable L20, Spare part
SPARE CABLE L21
SPARE CABLE L23
CABLE L24 SPARE
SPARE CABLE L31
CABLE L35 SPARE
SPARE CABLE L38
Câble L20, Pièce de rechange
CABLE RECH. L21
CABLE RECH. L23
Câble L24 CACHE
CABLE RECH. L31
RECH. L35 CABLE
CABLE RECH. L38
Cable L20, Pieza de recambio
REC. CABLE L21
REC. CABLE L23
Cable L24 REC.
REC. CABLE L31
CABLE L35 REC.
REC. CABLE L38
42 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K5
(K5) L36, L37, L39, L40, L41
(K5) L36, L37, L39, L40, L41
(K5) L36, L37, L39, L40, L41
(K5) L36, L37, L39, L40, L41
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 43
Pos. REF Bezeichnung Designation Désignation Designación
36 5981001 KABEL L36, ERSATZ
37 5981027 KABEL L37, ERSATZ
39 5980987 KABEL L39, ERSATZ
40 5981043 KABEL L40, ERSATZ
41 6202605 KABEL L41, Ersatz
SPARE CABLE L36
SPARE CABLE L37
SPARE CABLE L39
SPARE CABLE L40
Spare cable L41
CABLE RECH. L36
CABLE RECH. L37
CABLE RECH. L39
CABLE RECH. L40
Câble Rech. L41
REC. CABLE L36
REC. CABLE L37
REC. CABLE L39
REC. CABLE L40
Rep. Cable L41
44 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K6
(K6) L25, L26, L80, L80A, L83, L108, L117
(K6) L25, L26, L80, L80A, L83, L108, L117
(K6) L25, L26, L80, L80A, L83, L108, L117
(K6) L25, L26, L80, L80A, L83, L108, L117
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 45
Pos. REF Bezeichnung Designation Désignation Designación
10 5945394 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640 SC DUPLEX ADAPTER;OPTI 504640
25 6029065 KABEL L25, 5m, Ersatz
26 6029164 KABEL L26, 10m, Ersatz
80 6542000 Kabel L80 SL, Ers.
81 6542034 Kabel L80A SL, Ers.
83 6542042 Kabel L83 SL, Ers.
108 6125327 KABEL L108, ERSATZ
117 6125319 KABEL L117, ERSATZ
CABLE L25, replacement SPARE
CABLE L26, 10m, replacement
Cable L80, SL, spare
Cable L80A, SL, spare
SPARE CABLE L108
SPARE CABLE L117
CABLE L25, remplacement RECH
CABLE L26, 10m, remplacement
Câble L80, SL, rech.
Câble L80A, SL, rech.
Cable Rech L 108
CABLE RECH. L117
CABLE L25, sustiucion REC.
CABLE L26, 10m, sustiucion
Cable L80, SL, rec.
Cable L80A, SL, rec.
Rec. Cable L 108
REC. CABLE L117
46 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
K7
(K7) L83A, L83B, L83C, L84, L87, L88
(K7) L83A, L83B, L83C, L84, L87, L88
(K7) L83A, L83B, L83C, L84, L87, L88
(K7) L83A, L83B, L83C, L84, L87, L88
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 47
Pos. REF Bezeichnung Designation Désignation Designación
83.1 6542083 Kabel L83A SL, Ers.
83.2 6542091 Kabel L83B SL, Ers.
83.3 6542109 Kabel L83C SL (Erdungslitze), Ers.
84 6542075 Kabel L84 SL, Ers.
87 6542059 Kabel L87 SL, Ers.
88 6542067 Kabel L88 SL, Ers.
Cable L83A, SL, spare
Cable L83C, SL (ground Cond.), spare Câble L83C, SL (Cond. de terre), rech. Cable L83C, SL (Cond. de tierra), rec.
Cable L84, SL, spare
Cable L87, SL, spare
Cable L88, SL, spare
Câble L83A, SL, rech.
Câble L84, SL, rech.
Câble L87, SL, rech.
Câble L88, SL, rech.
Cable L83A, SL, rec.
Cable L84, SL, rec.
Cable L87, SL, rec.
Cable L88, SL, rec.
48 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
L
(L) Elektronik
(L) Electronic
(L) Electronique
(L) Electrónico
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 49
Pos. REF Bezeichnung Designation Désignation Designación
1 6492958 DX1 SL Ers.
5 5945162 VERTEILERPL.DX5 XG ERS
11 6529098 DX11 V2 SL Ers.
32 6557222 Netzteil DX 32 SL, Ers., Set
42 5936450 ANZEIGENPLATINE DX42 , ERS
77 6529072 FBG DX77 SL, Ers., Set
78 6529056 DX78 SL, Ers., Set
91 5921544 DX91 CEPH MOTORST ERS
100 6493667 Mediakonverter 1000 Mbit Ers.
120 6197466 Netzfilter, Ersatz
BOARD ORTHOPHOS XG DX 5
POWER PACK BOARD DX32, SPARE,
SET
DISPLAY BOARD ORTHOPHOS DX 42 Platine d'affichage (DX42)
FBG DX77 SL, spare, Set
DX78 SL, spare, Set
MOTOR CONTROL BOARD
ORTHOPHOS DX 91
MEDIA CONVERTER 1000 Mbit,
SPARE
Line filter, spare part
Platine de distribution DX5
PLATINE D'ALIMENTAT.DX32, RECH.,
KIT
FBG DX77 SL, rech., Kit
DX78 SL, rech., Kit
Platine de comm.de moteur (DX91)
CONVERTISSEUR DE MEDIA 1000
Mbit, RECHAN
Filtre secteur, rechange
Platina distribuidor DX5
PLAT.D.FUENTE D.ALIM.DX32,REP.,
JUEGO
Platina indicador (platina DX42)
FBG DX77 SL, rec., Juego
DX78 SL, rec., Juego
Control motor (platina DX91)
ADAPTADOR MEDIOS 1000 Mbit,
RECAMBIO
Filtro de red, recambio
50 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
M
(M) Blendeneinheit
(M) Diaphragm unit
(M) Unité diaphragme
(M) Unidad diafragma
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 51
Pos. REF Bezeichnung Designation Désignation Designación
10 6470889 Blendeneinheit 2.0, Ers. Set
Diaphragm unit 2.0, Spare, compl. Set Unite diaphragme 2.0,Rechange,compl.
Kit
Unidad diafragma
2.0,Recambio,cmpl.Juego
52 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
N
(N) Röntgenstrahler
(N) X-Ray Head
(N) Tube radiogène
(N) Emisor de rayos X
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 53
Pos. REF Bezeichnung Designation Désignation Designación
10 6471101 Verkleidung Strahler Deckel SL, Ers.
20 6471093 Verkleidung Strahler SL, Ers.
30 5969725 LUEFTER, KOMPLETT Ers.
50 6490416 Strahler OP SL, Ers.
50 6490614 Strahler OP SL, REP.
TUBE ASSY COVER SL, spare
Housing x-ray head SL, spare
VENTILATOR; CPL SPARE
X-ray head OP SL, spare
X-ray head OP SL, rex.
HABILLAGE GAINE ARRIERE SL, Rech EMISOR POST. SL, Rec.
Revetement gaine SL, rech.
Ventilateur, complet Rech
Tube radiogène OP SL, rech.
Tube radiogène OP SL, rechange
Revestimento emisor SL, rec.
Ventilador, compl. Rec.
Emisor de rayos OP SL, rec.
Emisor de rayos OP SL, repuesto
54 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
O
(O) Verkleidungsteile
(O) Panels
(O) Elements d'habillage
(O) Revestimientos
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 55
Baugruppen Assembly groups Sous-ensembles Grupos
O1 (O1) Verkleidungsteile für Grundgerät
O2 (O2) Verkleidungsteile für
Röntgenstrahler und Sensor
(O1) Panels for Basic Unit
(O2) Panels for X-Ray Head and Sensor
(O1) Eléments d'habillage pour appareil
de base
(O2) Eléments d'habillage pour tube
radiogène et capteur
(O1) Revestimientos para unidad básica
(O2) Revestimientos para emisor de rayos
X y sensor
56
58
56 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
O1
(O1) Verkleidungsteile für Grundgerät
(O1) Panels for Basic Unit
(O1) Eléments d'habillage pour appareil de base
(O1) Revestimientos para unidad básica
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 57
Pos. REF Bezeichnung Designation Désignation Designación
10 6331578 Verkleidung Profil (RAL 9016), Ers.
15 6226950 Zwischenstueck grau SL, Ers.
20 6326784 Verkl. Ausleger oben (RAL 9016), Ers. SPARE ARM COVER; (RAL 9016) TOP HABILLAGE TÊTE HAUT RECH. (RAL
25 6326818 Verkl. Ausleger unten (RAL 9016), Ers. SPARE ARM COVER; BOTTOM (RAL
30 6331644 Kulisse Ausleger (RAL 9016), Ers.
35 6529064 LED Abdeckung SL, Ers.
40 6529106 Verkl. Schlitten hinten oben SL Ers.
42 6332428 Verkl. Schl hinten Mitte (RAL9016), Ers. Cover slide rear center, Spare(RAL
45 6331461 Verkl. Schl. hinten unten (RAL9016), Ers SPARE SLIDE COVER; BOTTOM
50 6331545 Verkleidung Träger oben (RAL9016),
Ers.
55 6331537 Verkleidung Träger unten (RAL9016),
Ers.
58 6331651 Schublade (RAL 9016), Ersatz
60 6331487 Verkleidung Ring (RAL 9016), Ers.
62 5981118 Abdeckung LASERVISIER, ERSATZ
112 6484971 Spiegel kpl. SL, Ers. Set
140 6471119 Verkleidung Schlitten SL kpl., Ers. Set Cover Slide SL cpl., spare Set
SPARE PROFILE COVER (RAL 9016) HABILLAGE RECH. PROFIL (RAL
Adapter gray SL spare
9016)
SPARE LINK; ARM (RAL 9016)
LED cover SL, spare
Slide cover top rear SL, spare
9016)
REAR RAL 9016
SPARE SUPPORT COVER; TOP (RAL
9016)
SPARE SUPPORT COVER; BOTTOM
(RAL 9016)
SPARE DRAWER (RAL 9016)
SPARE COVER; RING (RAL 9016)
Cover LASER LOCALIZER SPARE
Mirror, SL, compl. Set
9016)
Intermediaire Piece gris SL rech.
9016)
HABILLAGE TÊTE BAS RECH. (RAL
9016)
COULISSE TÊTE RECH. (RAL 9016)
Cache des DEL SL, rech.
Habillage chariot arriere haut SL, rech. Revestimiento carro post. sup. SL, rec.
Habill.chariot AR
central,Rech.(RAL9016)
HABILL. RECH. GLISS. ARRIERE BAS
RAL9016
HABILLAGE RECH. SUPPORT SUP.
(RAL 9016)
HABILLAGE RECH. SUPPORT INF.
(RAL 9016)
TIROIR RECH. (RAL 9016)
HABILLAGE RECH. ANNEAU (RAL
9016)
HABILLAGE RECH. VISEUR LASER
Miroir, SL, compl. Kit
Habillage chariot SL cpl., rech. Kit
REC. REVEST. PERFIL (RAL 9016)
Intermedia Pieza SL gris rec.
REC. REVEST. BRAZO ARRIBA (RAL
9016)
REC. REVEST. BRAZO ABAJO (RAL
9016)
REC. BRAZO CORREDERA (RAL
9016)
Cubierta del LED SL, rec.
Revestim.carro
post.centro,Rec.(RAL9016)
REC.REVEST.HORQUILLA
POST.ABAJO RAL9016
REC. REVEST. SOPORTE ARRIBA
(RAL 9016)
REC. REVEST. SOPORTE ABAJO
(RAL 9016)
REC. CAJÓN (RAL 9016)
REC. REVEST. ANILLO (RAL 9016)
REC. Cubierta LOCALIZADOR LÁSER
Espejo, SL, compl. Juego
Revestimiento carro SL cpl., rec. Juego
r
58 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
O2
(O2) Verkleidungsteile für Röntgenstrahler und Senso
(O2) Panels for X-Ray Head and Sensor
(O2) Eléments d'habillage pour tube radiogène et capteur
(O2) Revestimientos para emisor de rayos X y sensor
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 59
Pos. REF Bezeichnung Designation Désignation Designación
10 6471101 Verkleidung Strahler Deckel SL, Ers.
20 6471093 Verkleidung Strahler SL, Ers.
30 6471010 Verkleidung Sensor 2D SL kpl., Ers. Set Sensor cover 2D SL compl., spare Set Habillage capteur 2D SL compl,
TUBE ASSY COVER SL, spare
Housing x-ray head SL, spare
HABILLAGE GAINE ARRIERE SL, Rech EMISOR POST. SL, Rec.
Revetement gaine SL, rech.
rechange
Revestimento emisor SL, rec.
Revestimiento sensor 2D
SLcpl.rec.Juego
60 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
P
(P) Bedienpaneel
(P) Control panel
(P) Panneau de commande
(P) Panel de mando
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 61
Pos. REF Bezeichnung Designation Désignation Designación
10 6468156 Front Easypad II SL, Ers.
20 6468164 Arm Easypad II SL, Ers.
62 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
Q
(Q) Fernbedienung
(Q) Remote Control
(Q) Télécommande
(Q) Telemando
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 63
Pos. REF Bezeichnung Designation Désignation Designación
2 6485101 Remote Abdeckung SL, Ers. Set
6 5936450 ANZEIGENPLATINE DX42 , ERS
9 6331883 Chassis BOF Remote (RAL 9016) Ers. CHASSIS BOF REMOTE; SPARE (RAL
16 6331891 Handschalter 2 (RAL 9016), Ersatz
20 6326776 Halter für Handschalter (RAL 9016), Ers. Holder for Manual Release (RAL 9016) Support p.Declencheur man. rempl
Remote cover SL, spare Set
DISPLAY BOARD ORTHOPHOS DX 42 Platine d'affichage (DX42)
9016)
HANDSWITCH 2, SPARE (RAL 9016) INTERR. MANUEL 2, RECH.(RAL 9016) INTERRUPTOR MANUAL 2, REC. (RAL
Cache télécommande SL, rech. Kit
CHASSIS BOF DISTANCE, RECH.
(RAL 9016)
RAL9016
Cubierta telemando SL, rec. Juego
Platina indicador (platina DX42)
CHASIS BOF REMOTO, REC. (RAL
9016)
9016)
Soporte para Disparador
man.reca.RAL9016
64 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
R
(R) Cephalometer, links/rechts
(R) Cephalometer, left/right
(R) Céphalomètre, gauche/droite
(R) Cefalómetro, izquierda/derecha
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 65
Baugruppen Assembly groups Sous-ensembles Grupos
R1 (R1) Tragarm, Ceph
R2 (R2) Patientenfixierung, Ceph
R3 (R3) Gehäuse DS, Ceph
R4 (R4) Sekundärblende, Sensorhalter und
Sensor, Ceph
(R1) Support Arm, Ceph
(R2) Patient positioning, Ceph
(R3) Housing DS, Ceph
(R4) Secondary collimator, sensor holder
and sensor, Ceph
(R1) Bras support, Ceph
(R2) Positionnement du patient, Ceph
(R3) Boîtier DS, Ceph
(R4) Diaphragme secondaire, portecapteur et capteur, Ceph
(R1) Brazo sustentador, Ceph
(R2) Posicionar el paciente, Ceph
(R3) Caja DS, Ceph
(R4) Diafragma secundario, soporte del
sensor y sensor, Ceph
66
68
70
72
66 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
R1
(R1) Tragarm, Ceph
(R1) Support Arm, Ceph
(R1) Bras support, Ceph
(R1) Brazo sustentador, Ceph
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 67
Pos. REF Bezeichnung Designation Désignation Designación
102 6331917 Endkappe Tragarm CEPH (RAL 9016),
Ers.
104 6332303 Kappe Kopfteilträger CEPH
(RAL9016),Ers.
110 5981530 KAPPE (CEPH), ERSATZ
ERS ENDKAPAPPE T.ARM C (RAL
9016)
CAP KOPFTEILTRAEGERCEPH (RAL
9016),SPARE
CAP (CEPH); SPARE
BRAS-SUPP.CACHE D'EXTRÉM.CEPH
RE RAL9016
CACHE RECH.SUP.PARTIE TÊTE
CEPH RAL 9016
CACHE (CEPH), RECH.
TAPA FINAL BRAZO SOPORTE,CEPH
RP.RAL9016
REC. TAPA PORTACABECERA C (RAL
9016)
TAPA (CEPH), REC.
68 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
R2
(R2) Patientenfixierung, Ceph
(R2) Patient positioning, Ceph
(R2) Positionnement du patient, Ceph
(R2) Posicionar el paciente, Ceph
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 69
Pos. REF Bezeichnung Designation Désignation Designación
224 6485077 Nasion SL Ceph kpl. Ers.
225 6485051 Knopf Nasion SL Ceph, Ers.
230 5980920 KABEL L31, ERSATZ
235 3314106 Hygieneschutz Nasenstütze CEPH 100
Stück
240 8932261 HYGIENESCH. OHROLIVEN (20 ST) Hygienic-protectiv-sleeves f. earolives Hygienic-protectiv-sleeves f. earolives Hygienic-protectiv-sleeves f. earolives
245 5982033 ERS JUSTIEROLIVE MIT KUGEL 2
MM TRANSPA
250 5982025 ERS JUSTIEROLIVE MIT KUGEL
3,5MM,SCHW.
260 6332311 Adapter Nasion CEPH (RAL 9016), Ers. ERS ADAPTER NASION C (RAL 9016) Nasion ADAPTER, CEPH rechange
270 6332329 Deckel Nasion CEPH (RAL 9016), Ers. COVER NASION CEPH (RAL
810 6485069 Ohrolive_SL Ceph kpl. Ers.
820 6485416 Ohrolive Asien Ceph SL, Ers.
830 6485424 Nasion Asien Ceph SL, Ers.
Nose Support Cpl Spare SL Ceph
Button Nasion Ceph ,Spare
SPARE CABLE L31
Covers for brow bar, 100 pcs.
SPARE ADJUSTING CAP WITH BALL
2MM; TRANS
SPARE ADJUSTING CAP WITH BALL
3.5MM; BK
9016),SPARE
Ear Plug Ceph cpl SL Sare
Ear olives Ceph SL, spare
Nose support Ceph SL, spare
Support Nez Cpl Rech. SL Ceph
Bouton Nasion Ceph,rech.
CABLE RECH. L31
Gaines protec.hyg.p.rétenteur de
nez,100
OLIVE AJUST. RECH. AVEC BILLE 2
MM TRANS
OLIVE AJUST. AVEC BILLE 3,5MM,
NOIR
RAL 9016
COUVRIR NASION CEPH (RAL
9016),RECHANGE
Auriculaire Olive Ceph rech. SL cpl
Olives d'orielle Asie Ceph SL, rech.
Support nez Asie Ceph SL, rech.
Rec. Apoyanariz Cpl. SL Ceph
Botón Nasion Ceph, rec.
REC. CABLE L31
Vainas protectoras higién. p. apoyan
100
REC. OLIVA AJUSTE CON BOLA 2 MM
TRANSP.
REC. OLIVA AJUSTE CON BOLA 3,5
MM, NEGRA
Nasion ADAPTADOR, CEPH
RECAMBIO RAL 9016
CUBIERTA NASION CEPH (RAL
9016),RECAMBIO
Para los Oidos Oliva CEPH cpl.SL rec.
Adap. auriculares Asia Ceph SL, rec.
Apoyanariz Asia Ceph SL, rec.
70 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
R3

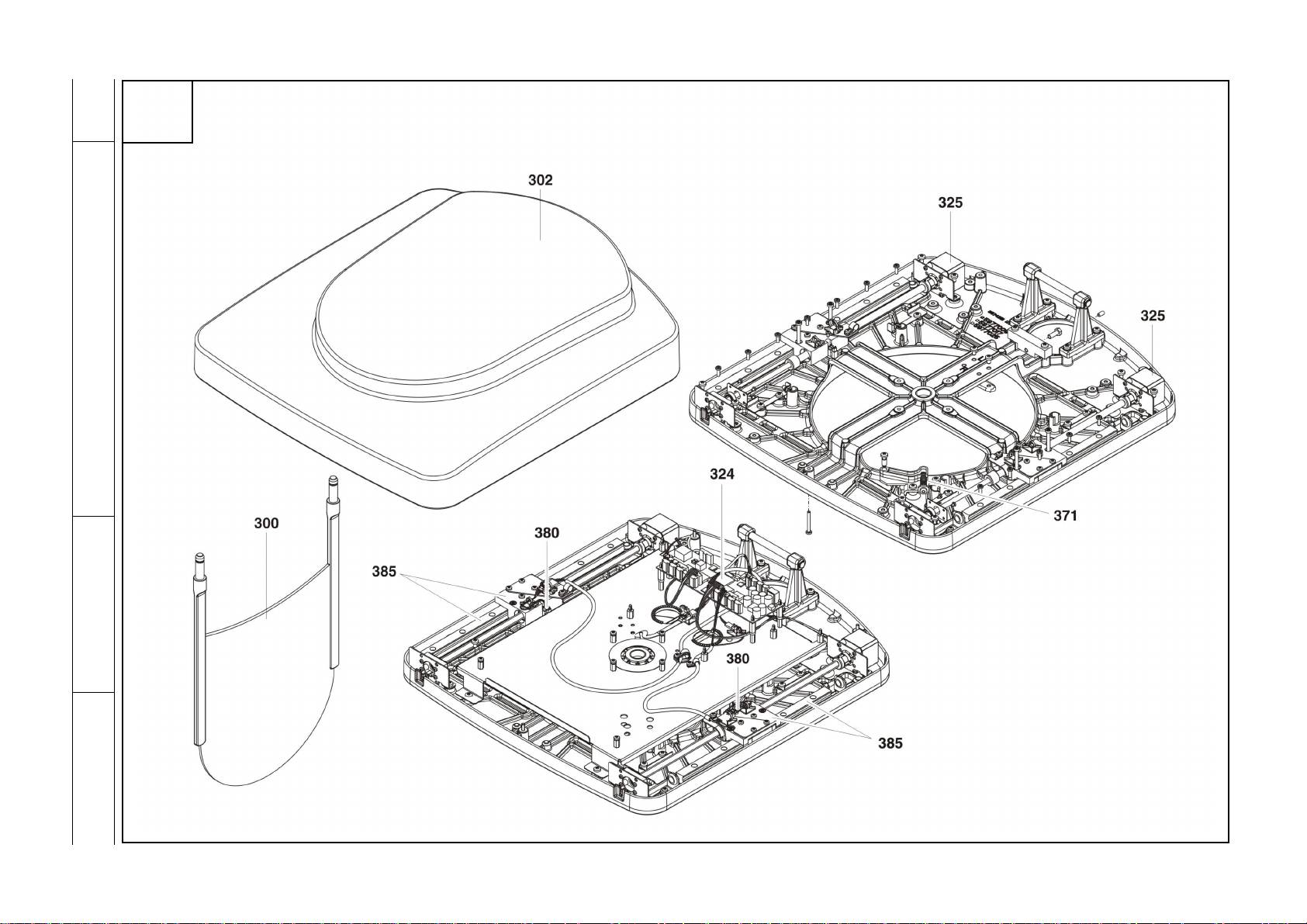

(R3) Gehäuse DS, Ceph
(R3) Housing DS, Ceph
(R3) Boîtier DS, Ceph
(R3) Caja DS, Ceph
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 71
Pos. REF Bezeichnung Designation Désignation Designación
300 6485093 Handwurzelanlage SL, Ers.
302 6331909 Haube, CEPH (RAL 9016), Ers.
324 5921544 DX91 CEPH MOTORST ERS
325 5981605 SCHRITTMOTOR CEPH, KOMPLETT
(ERSATZ)
371 5981647 ERS DRUCKFEDER (CEPH)
380 5991125 ERS LICHTSCHRANKE (KURZ)
385 6307719 Linearführung XG, Ersatz
Carpus Support SL, Plate Spare
COVER; CEPH (SPARE) (RAL 9016)
MOTOR CONTROL BOARD
ORTHOPHOS DX 91
CEPH STEPPING MOTOR; CPL
(SPARE)
SPARE PRESSURE SPRING (CEPH) RESSORT DE PRESSION RECH.
SPARE LIGHT BARRIER (SHORT)
Linear guide XG, spare
Dispos. Radio Poignet SL, Rech.
PROTECTION CEPH (RECH.) (RAL
9016)
Platine de comm.de moteur (DX91)
MOTEUR PAS A PAS CEPH, CPL
(RECH.)
(CEPH)
BARRIERE LUMINEUSE RECH.
(COURTE)
Guidage linéaire XG, rechange
Elemento de Carpo SL, rec.
CUBIERTA, CEPH (REC.) (RAL 9016)
Control motor (platina DX91)
MOTOR DE PASOS CEPH, CPL.
(REC.)
REC. RESORTE DE COMPRESIÓN
(CEPH)
REC. BARRERA FOTOELÉCTRICA
(CORTO)
Guía lineal XG, recambio
72 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
R4
(R4) Sekundärblende, Sensorhalter und Sensor, Ceph
(R4) Secondary collimator, sensor holder and sensor, Ceph
(R4) Diaphragme secondaire, porte-capteur et capteur, Ceph
(R4) Diafragma secundario, soporte del sensor y sensor, Ceph
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 73
Pos. REF Bezeichnung Designation Désignation Designación
400 6525047 Gehäuse Sekundärblende Ceph SL Ers. Housing sec. collimator Ceph SL, spare Boîtier Diaphr. sec. Ceph SL, rech.
401 5981639 ERS.SEKUNDÄRBLENDE KOMPLETT Spare part secondary collimator, compl. Pièce de rechange, diaphragme
404 6332287 Sekundärbl. Abdeck. innen (RAL9016)
Ers.
405 6332295 Sekundärbl. Abdeck. außen (RAL9016)
Ers.
421 5980482 LASERMODUL, KOMPLETT (ERSATZ) SPARE LASER MODULE C CPL
500 5981217 ERS SENSORHALTER CEPH
,KOMPLETT
510 6485044 CSI-Sensor Ceph SL, Ers.
510 6546308 CSI-Sensor Ceph SL, Rep.
Cover f second.Collimator,inter.
RAL9016
Cover f second.Collimator,exter.
RAL9016
SPARE CEPH SENSOR HOLDER; CPL SUPPORT CAPTEUR CEPH RECH.,
CSI-Sensor Ceph SL, spare
secondaire
Couvrir diaphram second.,intéri.
RAL9016
Couvrir diaphram second.extér.
RAL9016
MODULE LASER C CPL RECH.
CPL
CSI-Capteur Ceph SL, rech.
Caja Diafragma sec. Ceph SL , rec.
Pieza de recambio, diafragma
secundario,
Cubierta para
diaf.Secund.,inter.RAL9016
Cubierta para
diaf.Secund.,exter.RAL9016
REC. MÓDULO LÁSER C CPL.
REC. PORTASENSOR CEPH, CPL.
CSI-Sensor Ceph SL, rec.
74 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
S
(S) Zubehör
(S) Accessories
(S) Accessoires
(S) Accesorios
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 75
Baugruppen Assembly groups Sous-ensembles Grupos
S1 (S1) Positionierhilfen
S2 (S2) Mitgelieferte Teile
(S1) Positioning aid
(S2) Parts supplied
(S1) Aide au positionnement
(S2) Pièces fournies
(S1) Posicionamiento de ayuda
(S2) Piezas suministradas
76
78
76 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
S1
(S1) Positionierhilfen
(S1) Positioning aid
(S1) Aide au positionnement
(S1) Posicionamiento de ayuda
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 77
Pos. REF Bezeichnung Designation Désignation Designación
10 6331735 Zubehör Patientenfixierung, SK, ERS
20 6484963 Zubehoer Kopfstuetze SL, SK, Ers.
accessories patient fixation, SK, spare accessoires patient fixation; SK, rech.
accesorios paciente fijación, SK, rec.
78 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
S2

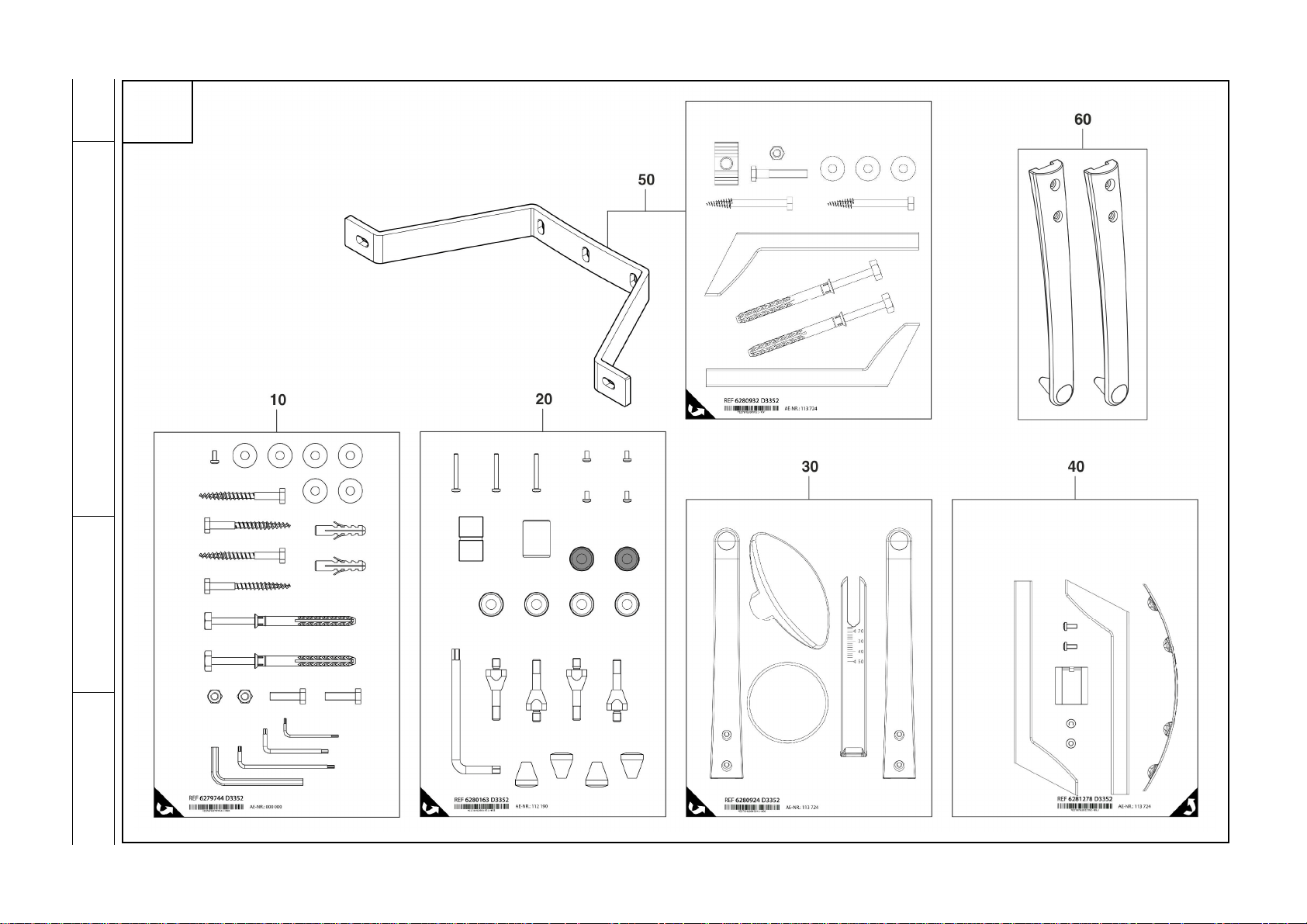

(S2) Mitgelieferte Teile
(S2) Parts supplied
(S2) Pièces fournies
(S2) Piezas suministradas
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 79
Pos. REF Bezeichnung Designation Désignation Designación
10 6332584 Montagematerial 1, SK, ERS
20 5981548 MITGELIEFERTE TEILE CEPH, ERS
Set
30 6485085 Mitgel. Teile SL Ceph SK, Ers.
40 6204726 Montagematerial 2., RAL 9016, SK,
ERS.
50 6302306 Wandhalter unten, kpl.Ersatz, SK
60 6485416 Ohrolive Asien Ceph SL, Ers.
Installation material 1, SK, spare
PARTS SUPPLIED CEPH, REPL Set
Installation material 2, repl. SK, spare
lower wall mount, compl. spare, SK
Ear olives Ceph SL, spare
Materiel de montage 1, SK, rech.
PIECES JOINTES CEPH, REMPL Kit
Matérial de montage 2, rempl., SK, rech. Material de montaje 2, recambio SK, rec.
support mural, compl. rech. SK
Olives d'orielle Asie Ceph SL, rech.
Materiel de montaje 1, SK, rec.
COMPONENTES ENTREGADOS
CEPH, REC Juego
supporto da parete, compl. rec., SK
Adap. auriculares Asia Ceph SL, rec.
80 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
T
(T) Verpackungsteile
(T) Packing parts
(T) Parties d'emballage
(T) Piezas del embalaje
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 81
Baugruppen Assembly groups Sous-ensembles Grupos
T1 (T1) Verpackungsteile für ORTHOPHOS
SL
T2 (T2) Verpackungsteile für Standfuß,
CEPH
(T1) Packing parts for ORTHOPHOS SL
(T2) Packing parts for Floor stand, CEPH
(T1) Parties d'emballage pour
ORTHOPHOS SL
(T2) Parties d'emballage pour pied,
CEPH
(T1) Piezas del embalaje para
ORTHOPHOS SL
(T2) Piezas del embalaje para pedestal,
CEPH
82
86
82 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
T1
(T1) Verpackungsteile für ORTHOPHOS SL
(T1) Packing parts for ORTHOPHOS SL
(T1) Parties d'emballage pour ORTHOPHOS SL
(T1) Piezas del embalaje para ORTHOPHOS SL
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 83
Pos. REF Bezeichnung Designation Désignation Designación
10 6391820 Styropor Gerät ERS. Compakt, Comfort STYROFOAM CENTER -
20 5930214 PALETTE
30 6498252 Faltkarton Orthophos SL
40 6398817 Styropor Füllstück 2
45 6398825 Faltkarton Füllstück 2
50 6398809 Zubehörkarton Individuell
55 6483304 EPP Strahler SL
60 6275668 KLETTBAND 38X1800
65 6483379 EPP 3D Sensor
70 6483353 EPP 2D Sensor
75 6483361 Faltkarton Sensor
80 6483320 Faltkarton Verkleidung
110 5983452 HOLZSTREBE, Verpackung
180 2994507 GRIFF, KOMPLETT
200 5890434 GEWINDEBOLZEN AM 8 X 80
210 3358629 MUTTER BM 8
220 3359734 MUTTER M 8
230 1872089 SCHEIBE A 8,4
240 5973636 KARTON
245 5099296 Filzzuschnitt
250 6091503 Zugstange (640mm)
265 6147818 TRANSPORTSICHERUNG DX32
XG/COMPACT/COMFORT
Pallet
Styrofoam filler 2
Folding carton styrofoam filler 2
Velcro strip 38X1800
Wood strip, Packing part
HANDLE COMPLETE
THREADED BOLT AM8x80
NUT BM 8
NUT
DISK A 8,4
CARTON
Padding Insert
Tie rod (640mm)
TRANSPORTATION LOCK DX32
Styropor unité rech. Compakt, Comfort Styropor Unidad rec. Compakt, Comfort
Palette
Pièce de remplissage 2
Carton à plier pièce de remplissage 2
Ruban-crochets 38X1800
Etai en bois, Pieces d emballag
POIGNEE, CPL.
GOUJON FILETÉ AM8x80
ECROU BM 8
ECROU
RONDELLE A 8,4
CARTON A` PLIER
Coupe de feutre
Tirant (640 mm)
SÉCURISATIONS DE TRANSPORTS
DX32
Bastidor
Relleno espuma 2
Caja plegable relleno espuma 2
El velcro 38X1800
Travesaño de madera embalaje
EMPUÑADURA, COMP.
PERNO ROSCADO AM8x80
TUERCA BM 8 DIN 439-ST
TUERCA
ARANDELA A 8,4
CAJA PLEGABLE
corte de fieltro
Varilla tensora (640mm)
SEGURIDAD EN LA
TRANSPORTACIÓN DX32
84 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
Pos. REF Bezeichnung Designation Désignation Designación
270 3336138 SCHRAUBE M 8 X 80
275 6037639 EINPRESSDUEBEL
SCREW M 8 X 80
PRESS IN DOWEL
VIS M8 X 80
Ancres pressées
TORNILLO M 8 X 80 DIN 912-8.8
Anclajes de prensado
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 85
86 ORTHOPHOS SL D3632.081.01.01.09 29.05.2015
T2
(T2) Verpackungsteile für Standfuß, CEPH
(T2) Packing parts for Floor stand, CEPH
(T2) Parties d'emballage pour pied, CEPH
(T2) Piezas del embalaje para pedestal, CEPH
ORTHOPHOS SL D3632.081.01.01.09 29.05.2015 87
Pos. REF Bezeichnung Designation Désignation Designación
250 6498351 Faltkarton Ceph SL
260 5945493 STYROPOR CEPH
270 5967562 STYROPOR CEPH-FUSS
280 5982611 PALETTE CEPH
300 5989715 KARTON FUSS
310 5991711 STUETZE FUSS
320 5989707 PALETTE FUSS
330 3542016 SCHRAUBE M 8 X 30
Styropor, Ceph
STYROPOR CEPH BASE
PALLET, CEPH
CARTON BASE
SUPPORT BASE
PALLET BASE
SCREW M 8 X 30
Polystyrène, Ceph
POLYSTYRENE PIED CEPH
PALETTE CEPH
CARTON PIED
SUPPORT PIED
PALETTE PIED
VIS M 8 X 30
Espuma de poliestireno, Ceph
PIE CEPH STYROPOR
PLATAFORMA CEPH
CAJA PIE
APOYO PIE
PLATAFORMA PIE
TORNILLO M 8 X 30
=
=
=
ыеЗЙкмеЦЙе=бг=wмЦЙ=нЙЕЬеблЕЬЙк=
tЙбнЙкЙенпбЕвдмеЦ=озкДЙЬ~днЙеK=
=
= =
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
pбкзе~=aЙен~д=pулнЙгл=dгДe=
aPSPOKMUNKMNKMNKMV======OVKMRKOMNR=
=
=
pбкзе~=aЙен~д=pулнЙгл=dгДe
=
c~Дкбвлнк~≈Й=PN=
aJSQSOR=_ЙелЬЙбг=
dЙкг~еу=
пппKлбкзе~KЕзг=
tЙ=кЙлЙкоЙ=нЬЙ=кбЦЬн=нз=г~вЙ=~еу==
~днЙк~нбзел=пЬбЕЬ=г~у=ДЙ=
кЙимбкЙЗ=ЗмЙ=нз=нЙЕЬебЕ~д=
бгйкзоЙгЙенлK=
pйк~ЕЬЙW=ЗЙмнлЕЬI=ЙеЦдблЕЬI=Ск~ет∏лблЕЬI=лй~еблЕЬ
=
=
pзмл=к¨лЙкоЙ=ЗЙ=гзЗбСбЕ~нбзел=
ЗмЙл=~м=йкзЦк≠л=нЙЕЬебимЙK=
=
_ЙлнЙддJkкK=
lêÇÉê=kç=
kçK=ÇÉ=ÅçÇÉ=
kкз=ЗЙ=йЙЗбЗз=
oЙлЙко~Ззл=дзл=ЗЙкЙЕЬзл=ЗЙ=
гзЗбСбЕ~Ебμе=Йе=обкнмЗ=ЗЙд=
йкзЦкЙлз=н¨ЕебЕзK=
=
mкбенЙЗ=бе=dЙкг~еу
fгйкбг¨=Йе=^ддЙг~ЦеЙ=
SR=QN=PVM=a=PSPO
Loading...
