Инструкция по эксплуатации
Вытяжка
LC 672.. LC 959..
901773
Перед прочтением настоящей инструкции по эксплуатации
откройте стр. 6 8 с рисунками.
Описание вытяжки
Обшивка
вытяжной
трубы
Переклю чатели освещения/ вентилятора
Решетка фильтра
Освещение
Режимы работы
Режим отвода воздуха:
Вентилятор вытяжки всасывает кухон ные испарения и удаляет их за пределы помещения через жиропоглощающий фильтр.
Жиропоглощающий фильтр поглощает частицы жира, которые могут содер жаться в кухонных испарениях.
Кухня в значительной степени освобож дается от жиров и запахов.
Если вытяжка в режиме отвода воздуха работает одновременно с отопительным оборудованием, которое пользуется вы# тяжными трубами (например, отопитель ные системы, проточные водонагреватели или котлы, которые работают на газе, жид ком или твердом топливе), необходимо
обеспечить подачу воздуха в объеме, до# статочном для сгорания топлива.
По соображениям безопасности требуется, чтобы в помещении, где установлено ото пительное или нагревательное оборудова ние с открытым огнем, давление воздуха по сравнению с атмосферным было понижено не более чем на 4 Па (0,04 мбар).
Режимы работы
Это можно обеспечить, если воздух при сго рании топлива будет выводиться из поме щения через незакрытые отверстия, напри мер, через двери, окна, настенные венти ляционные шкафы, или с помощью техни ческих мер, обеспечивающих блокировку других устройств при работе одного устрой ства и т.д.
Применение только настенного вентиляци онного шкафа не гарантирует, что предель ное значение пониженного давления возду ха не будет превышено.
Примечание. При оценке давления воздуха следует учитывать всю систему вентиляции, которая имеется в здании. Однако это пра вило не применяется при использовании оборудования для приготовления пищи, на пример, варочных панелей и/или газовых плит.
При обеспечении отвода воздуха необходи мо придерживаться правил, установленных местными административными органами.
Если вытяжка используется в режиме цир куляции воздуха – с угольным фильтром – эксплуатация возможна без каких либо ог раничений.
Режим циркуляции воздуха:
(только для LC 959..)
Этот режим требует установки угольно го фильтра (см. раздел «Фильтры и их техническое обслуживание»).
Полный комплект для установки и фильтры для замены можно приобрес ти в специализированных торговых точках.
Вентилятор вытяжки всасывает кухон ные испарения, которые очищаются в жиропоглощающем фильтре и угольном фильтре. После этого очищенный воз дух возвращается на кухню.
Жиропоглощающий фильтр поглощает частицы жира, которые могут содер жаться в кухонных испарениях.
Угольный фильтр удаляет имеющиеся запахи.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
1 |
Перед первым использованием вытяжки
Важные указания:
Эта вытяжка соответствует применяемым правилам техники безопасности.
Ремонт вытяжки должен выполняться толь ко квалифицированным персоналом.
Неправильно выполненный ремонт вы# тяжки может привести к возникновению серьезной опасности для пользователя.
Подключение и ввод в эксплуатацию вытяжки должен выполнять только квалифи цированный специалист.
Утилизацию упаковочного материала следует проводить правильным образом (см. инструкцию по монтажу).
Эксплуатируйте вытяжку только с уста новленными лампами.
Неисправные лампы следует сразу же заменять, чтобы предотвратить перегрузку оставшихся ламп.
Никогда не эксплуатируйте вытяжку без установленного жиропоглощающего фильтра.
Перегретые жир и масло могут легко воспламеняться. Поэтому всегда следите за приготовлением пищи с жиром или маслом, например, в случае приготовления карто феля фри.
Не стерилизуйте продукты питания пламенем непосредственно под вытяжкой.
!Опасность воспламенения жиропогло щающего фильтра.
Эксплуатация вытяжки над очагом, в ко тором сгорает твердое топливо (уголь, де рево и т.д.) разрешается только в ограничен ных случаях (см. инструкцию по монтажу).
Всегда правильно эксплуатируйте га зовые варочные панели.
Важное замечание!
Пламя газовых варочных панелей должно всегда быть закрыто посудой для приготов ления пищи, которая устанавливается на варочной панели.
!Сильный нагрев пламенем газовых кон форок может повредить вытяжку.
Управление вытяжкой
Самым эффективным способом удале ния кухонных испарений, образующихся при приготовлении пищи, является следу ющий способ:
Включите вентилятор сразу же, как только Вы начинаете готовить.
Выключите вентилятор через не сколько минут после того, как Вы закон чите готовить.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Освещение |
|
|
|
Индикатор |
Остаточный |
|||||||||||||
|
|
|
|
|
|
|
|
для настройки |
ход венти |
|||||||||
|
|
|
|
|
|
|
|
вентилятора |
лятора |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выключение |
Уменьшение |
Включение |
вентилятора |
скорости |
и увеличение |
|
вентилятора |
скорости вентилятора |
Звуковой сигнал:
Нажатие клавиши подтверждается зву ковым сигналом.
Включение вентилятора:
Нажмите клавишу +.
Установка требуемой скорости вентилятора:
Нажмите клавишу +. Скорость венти лятора увеличивается на одну ступень.
Нажмите клавишу –. Скорость венти лятора уменьшается на одну ступень.
Выключение вентилятора:
Нажмите клавишу 0.
Отображается 0 и через короткое вре мя перестает светиться.
или:
Нажмите и удерживайте нажатой клави
шу –, пока вентилятор не выключится. Отображается 0 и через короткое вре мя перестает светиться.
2Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Управление вытяжкой
Интенсивная ступень:
Максимальная производительность обес печивается на интенсивной ступени. Такая производительность обычно требуется только на короткое время.
Удерживайте нажатой клавишу +, пока на индикаторе не появится индикация P.
Если интенсивная ступень не отменяется
вручную, вентилятор автоматически пе реключится на уровень 2 через 10 минут.
Остаточный ход вентилятора:
Нажмите клавишу
.
Вентилятор продолжает работать на уровне 1 в течение 10 минут, и в это вре мя на индикаторе мигает точка. После истечения этого времени вентилятор автоматически выключается.
Освещение:
Нажмите клавишу для включения или выключения освещения.
Освещение можно включить в любой мо мент, даже когда вентилятор выключен.
Фильтры и их техническое обслуживание
Жиропоглощающие фильтры:
Для поглощения частиц жира в кухонных испарениях, образующихся при приго# товлении пищи, используются металли# ческие фильтры.
Фильтрующие прокладки выполнены из не воспламеняющегося металла.
Внимание!
По мере насыщения фильтра остатками жи ров не только увеличивается риск воспламе нения, но это может также оказывать отри цательное воздействие на работу вытяжки.
Важное замечание.
Своевременная чистка металлических жи ропоглощающих фильтров снижает вероят ность воспламенения, которое возможно из за нагрева при жарении в большом ко личестве жира.
Индикатор насыщения:
При насыщении жиропоглощающих фильт ров на индикаторе появляется
и раздает ся звуковой сигнал. После выключения вен тилятора звуковой сигнал тоже выключает ся. Позднее следует произвести чистку жи ропоглощающего фильтра.
Чистка металлических жиропоглощающих фильтров:
Фильтры можно мыть в посудомоечной машине. Однако это может приводить к их незначительному обесцвечиванию.
Важное замечание:
Сильно загрязненные металлические жиропоглощающие фильтры не следу ет мыть в посудомоечной машине вме сте с посудой.
При ручной мойке фильтров сначала за мочите их в горячей мыльной воде. За тем очистите фильтры щеткой, тщатель но прополощите их и дайте воде стечь.
Снятие и установка металлических жиропоглощающих фильтров:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.

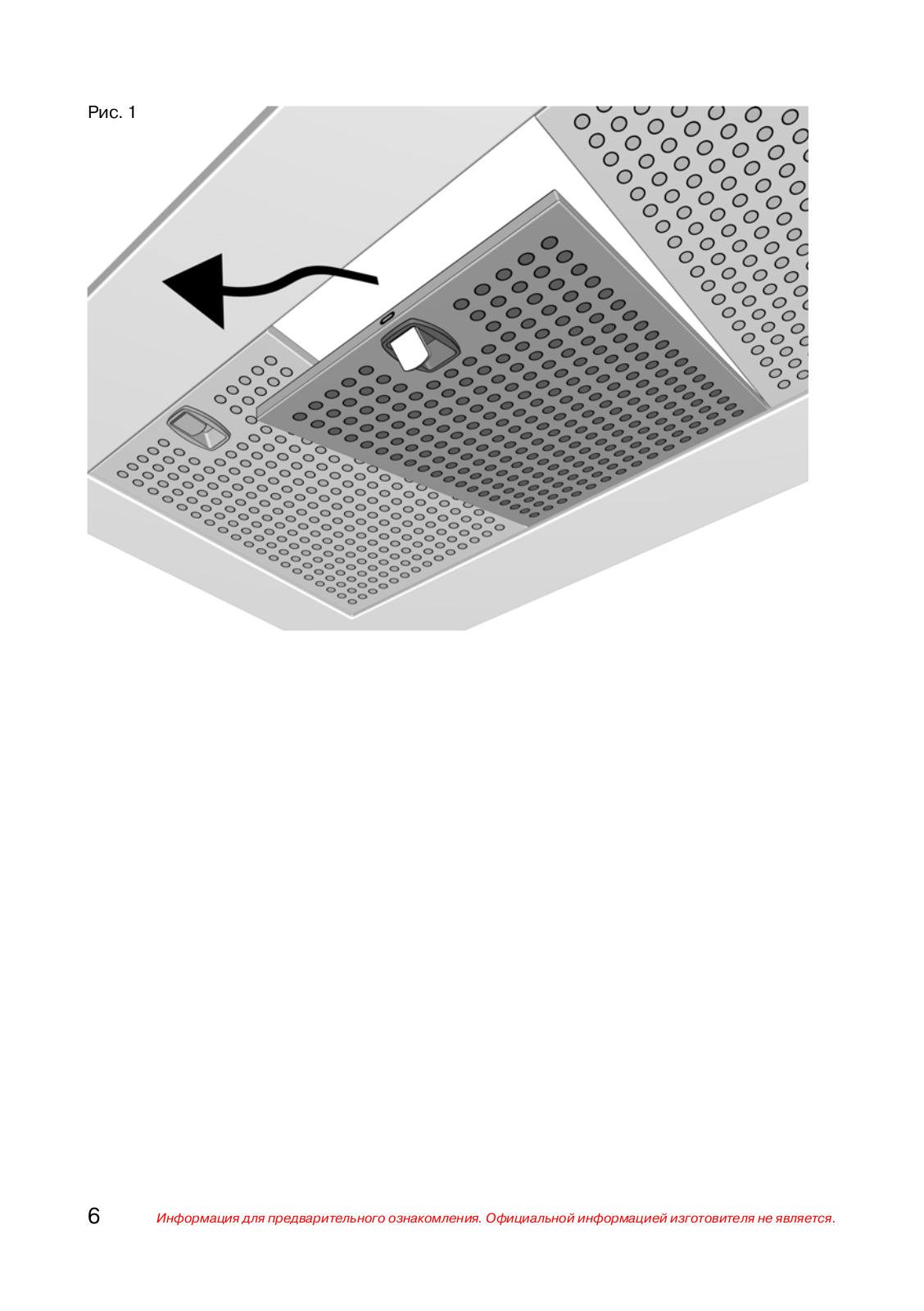

1.Нажмите на защелку на жиропоглоща ющих фильтрах в направлении вниз и опустите фильтры. Рис. 1.
2.Проведите чистку фильтров.
3.Установите очищенные фильтры на ме сто в вытяжку.
4.Удалите
с индикатора.
Два раза нажмите клавишу 0. Про
звучит звуковой сигнал и индикация
погаснет.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
3 |
Фильтры и их техническое обслуживание
Угольный фильтр:
Предназначен для устранения запахов в режиме циркуляции воздуха (только для LC 959..).
Индикатор насыщения:
При насыщении угольного фильтра на ин дикаторе появляется
и раздается звуко вой сигнал. После выключения вентилято ра звуковой сигнал тоже выключается. По зднее следует произвести замену угольно го фильтра.
Установка фильтра:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.
1.Снимите металлические жиропоглоща ющие фильтры (см. раздел «Снятие и ус тановка металлических жиропоглощаю щих фильтров»).
2.Вставьте угольный фильтр. Рис. 2.
3.Приподнимите угольный фильтр спере ди и поверните запоры на 90°. Рис. 3.
4.Установите металлические жиропогло щающие фильтры (см. раздел «Снятие и установка металлических жиропогло щающих фильтров»).
5.Удалите
с индикатора.
Два раза нажмите клавишу 0. Про звучит звуковой сигнал и индикация
погаснет.
Снятие фильтра:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.
1.Снимите жиропоглощающие металли ческие фильтры.
2.Поверните запоры на 90° и снимите угольный фильтр, сдвинув его вниз. Рис. 3.
3.Установите металлические жиропогло щающие фильтры.
Замена угольного фильтра:
Угольный фильтр можно приобрести в специализированном магазине.
Используйте только фильтры нашей фирмы. В этом случае Вы сможете обеспечить наилучшие характеристики вытяжки.
Утилизация старого угольного фильтра
В угольных фильтрах нет материалов, которые загрязняют окружающую сре ду. Выбрасывайте их вместе с обычным домашним мусором.
Чистка и уход
Выключите электропитание вытяжки, для чего отсоедините вилку от сетевой розетки или выключите предохранитель.
Одновременно с чисткой жиропоглоща ющих фильтров проводите чистку всех доступных деталей корпуса от имею щихся отложений жира. Это значитель но снижает опасность воспламенения и гарантирует наиболее эффективное функционирование вытяжки.
Для чистки обшивки вытяжки пользуй тесь горячей мыльной водой или мягким средством для чистки оконных стекол.
Не соскребайте присохшую грязь, а раз мягчайте ее влажной тканью.
Никогда не пользуйтесь абразивными чистящими средствами или губками, которые могут поцарапать поверхность.
Примечание. Никогда не чистите спир том пластмассовые поверхности, так как поверхность может стать матовой.
Предостережение. Достаточно часто проветривайте кухню. Никогда не остав ляйте открытое пламя!
Чистите клавиши управления только слабым мыльным раствором и мягкой влаж ной тканью. Не используйте для чистки кла виш управления средство для чистки нержа веющей стали.
Поверхности из нержавеющей стали:
Используйте мягкое, не агрессивное средство для чистки нержавеющей стали.
Чистите только в направлении шли фовки.
Не используйте для чистки поверхнос тей из нержавеющей стали средства, со держащие песок, соду, кислоты, хлориды, и губки, которые могут поцарапать эти по верхности.
4Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Замена ламп
1.Выключите вытяжку и отключите ее от сети путем отсоединения вилки от сете вой розетки или выключения предохра нителя.
Включенные галогенные лампочки очень горячие. Даже через некоторое вре мя после выключения еще имеется риск ожога.
2.Снимите ламповое кольцо с помощью отвертки или подобного инструмента. Рис. 4.
3.Замените галогенную лампу (обычная галогенная лампа, 12 В, максимум 20 Вт, цоколь G4).
Внимание! См. рис. 5, на котором по казан патрон лампы.
Берите лампы только чистой тканью.
4.Вставьте на место ламповое кольцо.
5.Подключите опять вилку к сетевой ро зетке или включите предохранитель.
Примечание. Если освещение не работа ет, проверьте правильность установки ламп.
Настройка индикатора насыщения
Если необходимо изменить режим работы (режим отвода воздуха/режим циркуляции воздуха), следует также соответствующим образом перенастроить индикатор насыще ния фильтра (см. инструкцию по монтажу).
Неисправности
Если на индикаторе появилось
или
:
См. раздел «Фильтры и их техническое обслуживание».
Если невозможно эксплуатировать вытяжку:
Отсоедините вытяжку от сети, отсоеди нив вилку от розетки или выключив пре дохранитель. Подождите примерно 1 минуту и затем опять включите вытяж ку в сеть.
Если у Вас имеются какие либо вопросы, или если появилась неисправность, обра щайтесь в Сервисную службу (cм. перечень мастерских Сервисной службы).
При телефонном звонке, пожалуйста, сооб щите следующие сведения:
E Nr. FD
Впишите эти номера в вышеуказанных ме стах. Номера E Nr. (номер изделия) и FD (за водской номер) Вы найдете на табличке с техническими характеристиками внутри Вашей вытяжки после того, как снимете жиропоглощающий фильтр.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
5 |
