Page 1

Instructions for use

WASHING MACHINE

English,1

Português,37

WIN 82

Français,13

Italiano,49

Espanol,25

ЕЛЛЗНЙКБ,61

Contents

Installation, 2-3

Unpacking and levelling Electric and water connections The first wash cycle Technical details

Washing machine description, 4-5

Control panel Leds

Starting and Programmes, 6

Briefly: how to start a programme Programme table

Personalisations, 7

Setting the temperature Functions

Detergents and laundry, 8

Detergent dispenser Preparing your laundry Special items

Precautions and advice, 9

General safety Disposal Saving energy and respecting the environment

Care and maintenance, 10

Cutting off the water or electricity supply Cleaning your appliance Cleaning the detergent dispenser Caring for your appliance door and drum Cleaning the pump Checking the water inlet hose

Troubleshooting, 11

Service, 12

Before calling for Assistance

Page 2

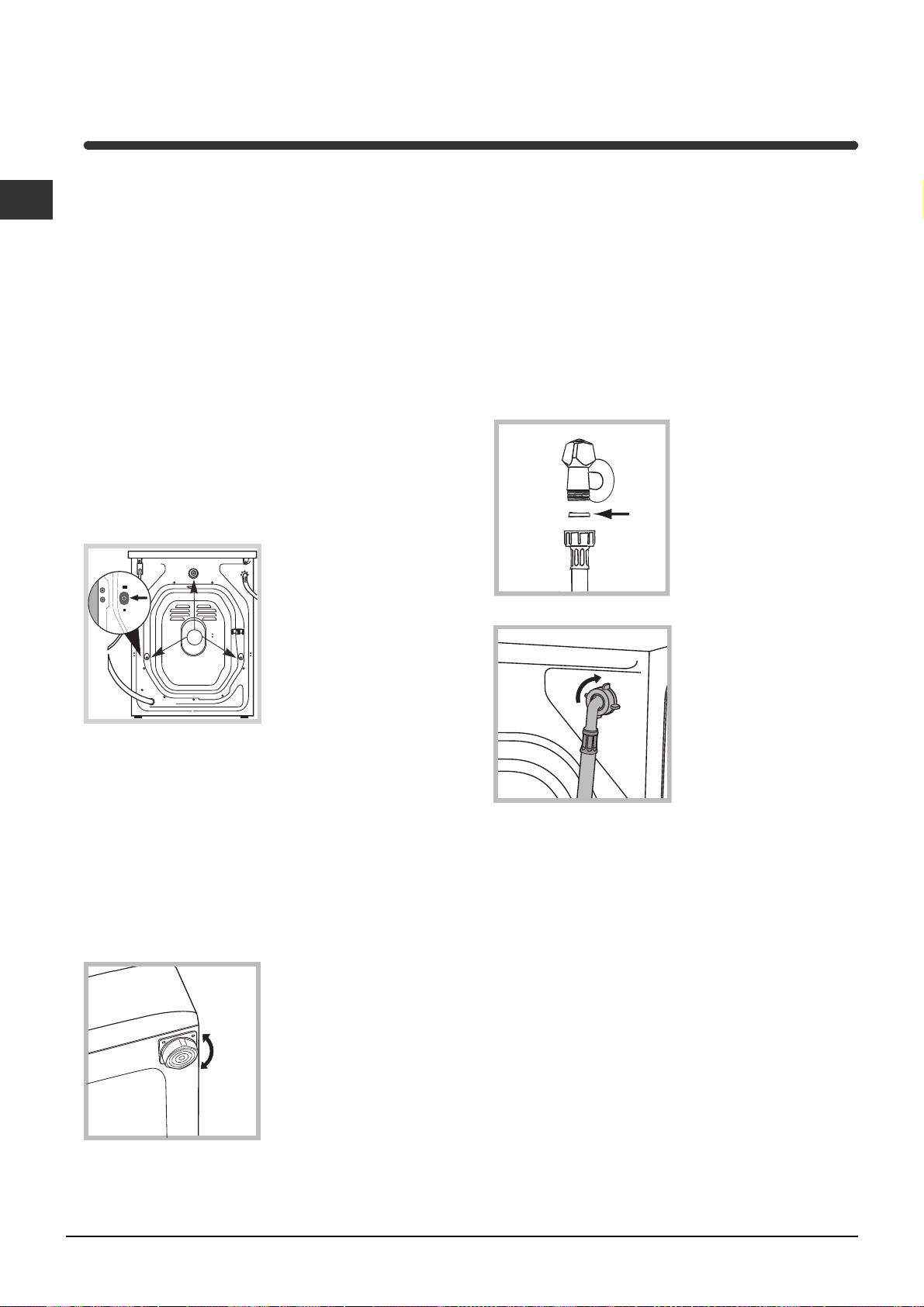

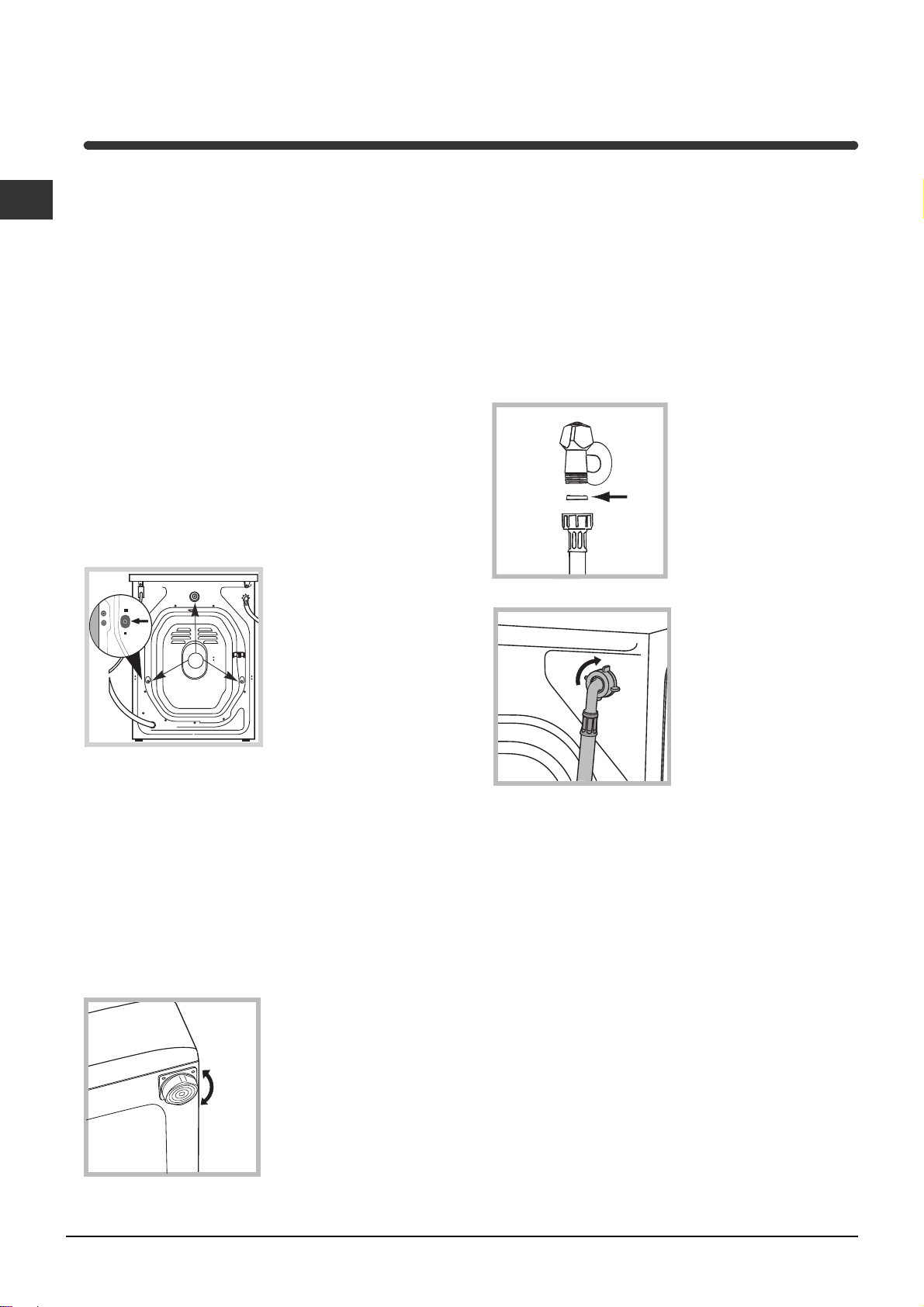

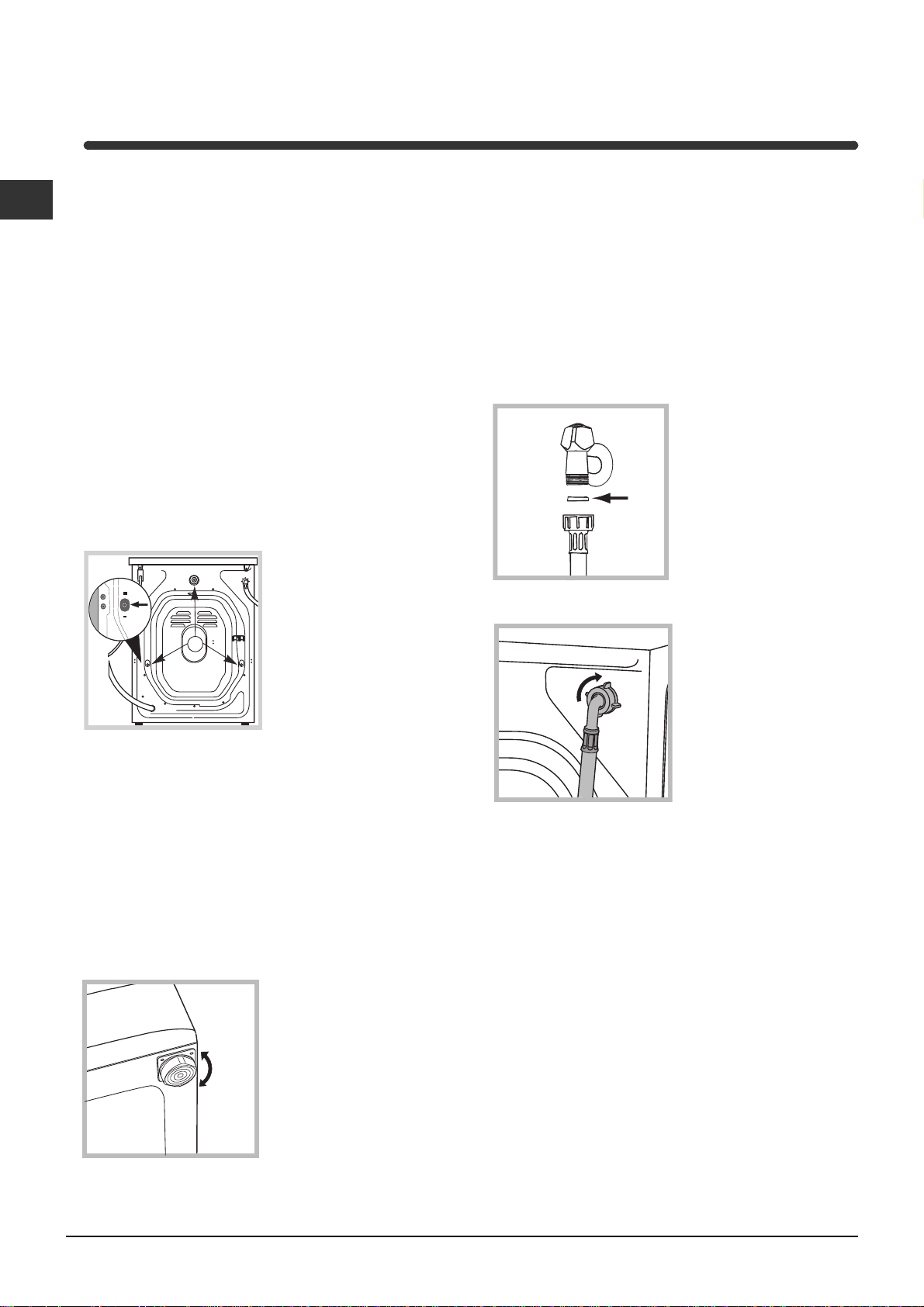

Installation

 Keep this instruction manual in a safe place for

future reference. Should the appliance be sold, transferred or moved, make sure the instruction manual accompanies the washing machine to inform the new owner as to its operation and features.

 Read these instructions carefully: they contain vital

information on installation, use and safety.

Unpacking and levelling

Unpacking

1. Unpack the washing machine.

2. Check whether the washing machine has been damaged during transport. If this is the case, do not install it and contact your retailer.

3. Remove the 3 protective screws and the rubber washer with the respective spacer, situated on the rear of the appliance (see figure).

4. Seal the gaps using the plastic plugs provided.

5. Keep all the parts: you will need them again if the washing machine needs to be moved to another location.

Levelling your appliance correctly will provide it with stability and avoid any vibrations, noise and shifting during operation. If it is placed on a fitted or loose carpet, adjust the feet in such a way as to allow enough room for ventilation beneath the washing machine.

Electric and water connections

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap

with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the other end of the water inlet hose to the washing machine, screwing it onto the appliance's cold water inlet, situated on the top right-hand side on the rear of the appliance (see figure).

 Packaging materials are not children's toys.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or other.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured according to the worktop, must not exceed 2°.

3. Make sure there are no kinks or bends in the hose.

 The water pressure at the tap must be within the

values indicated in the Technical details table (on the next page).

 If the water inlet hose is not long enough, contact

a specialist store or an authorised serviceman.

 Never use hoses that have already been used.

Page 3

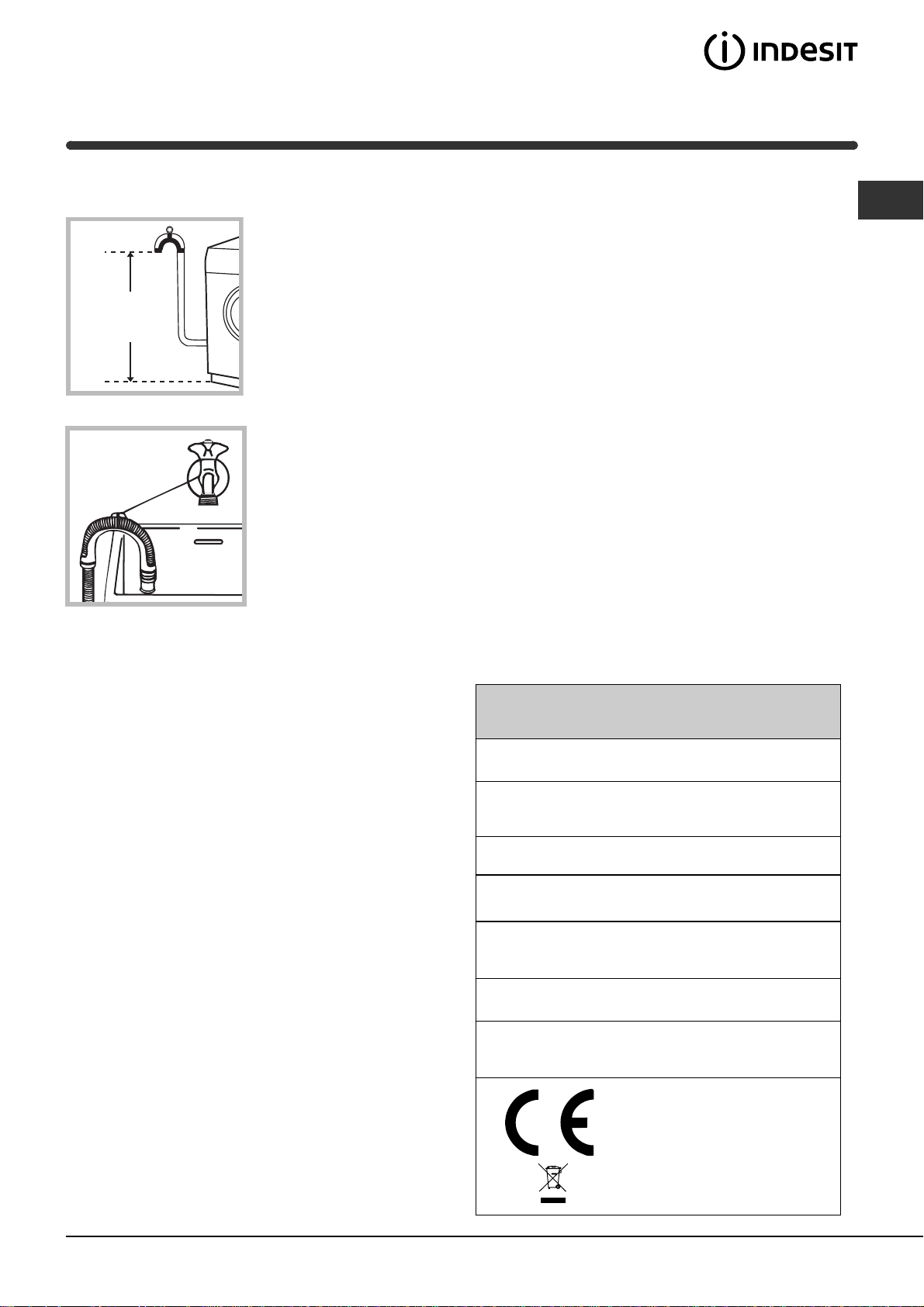

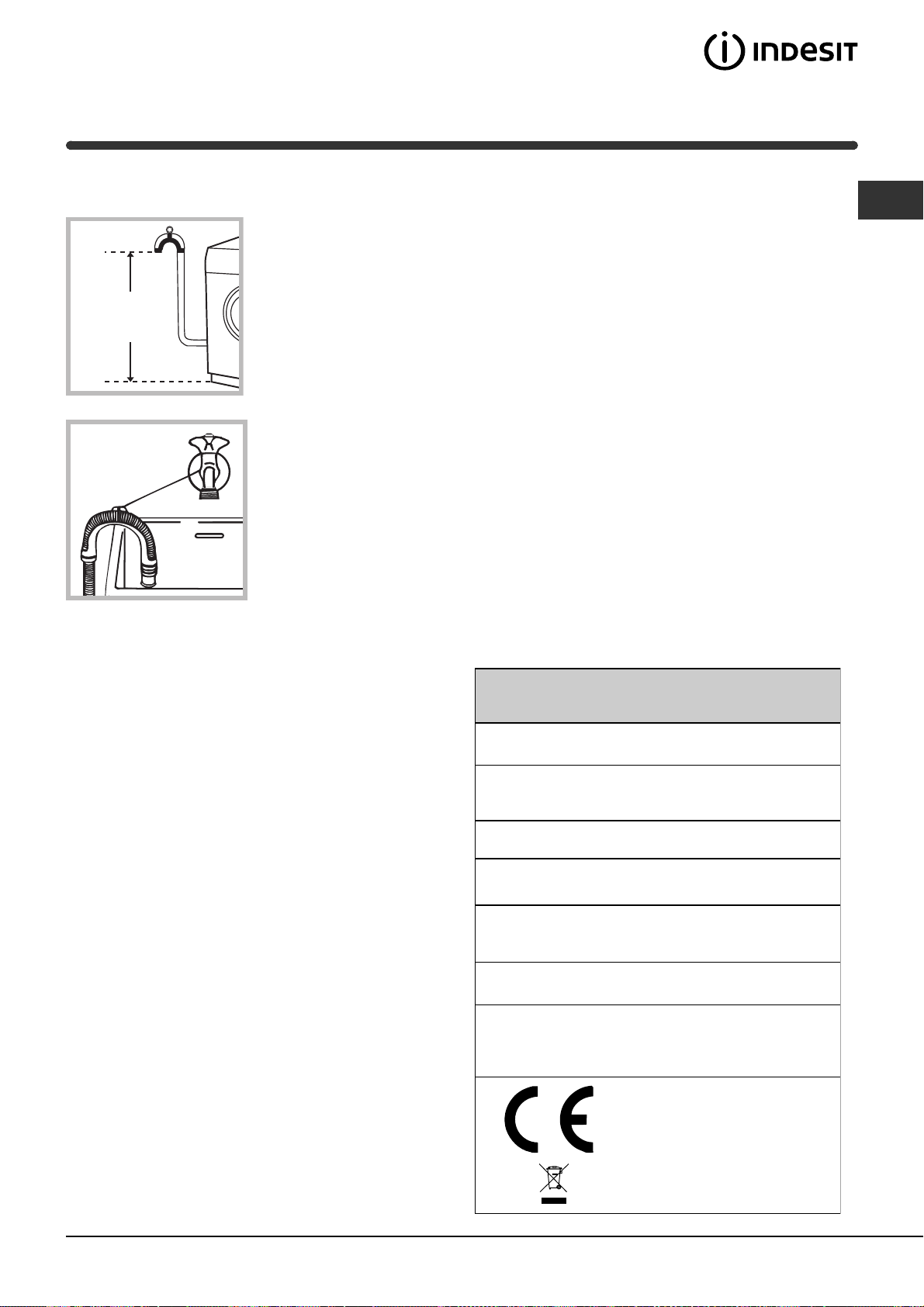

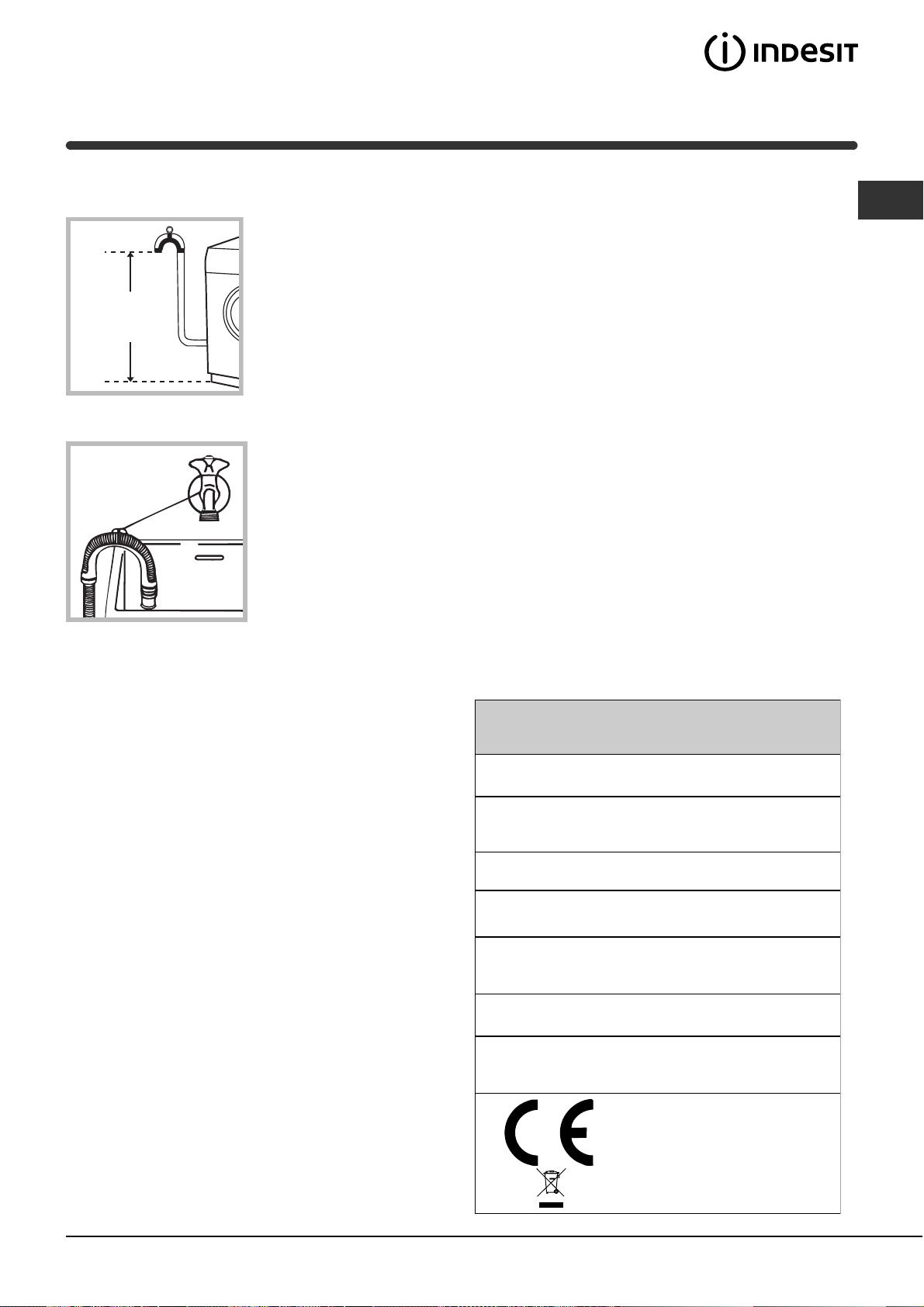

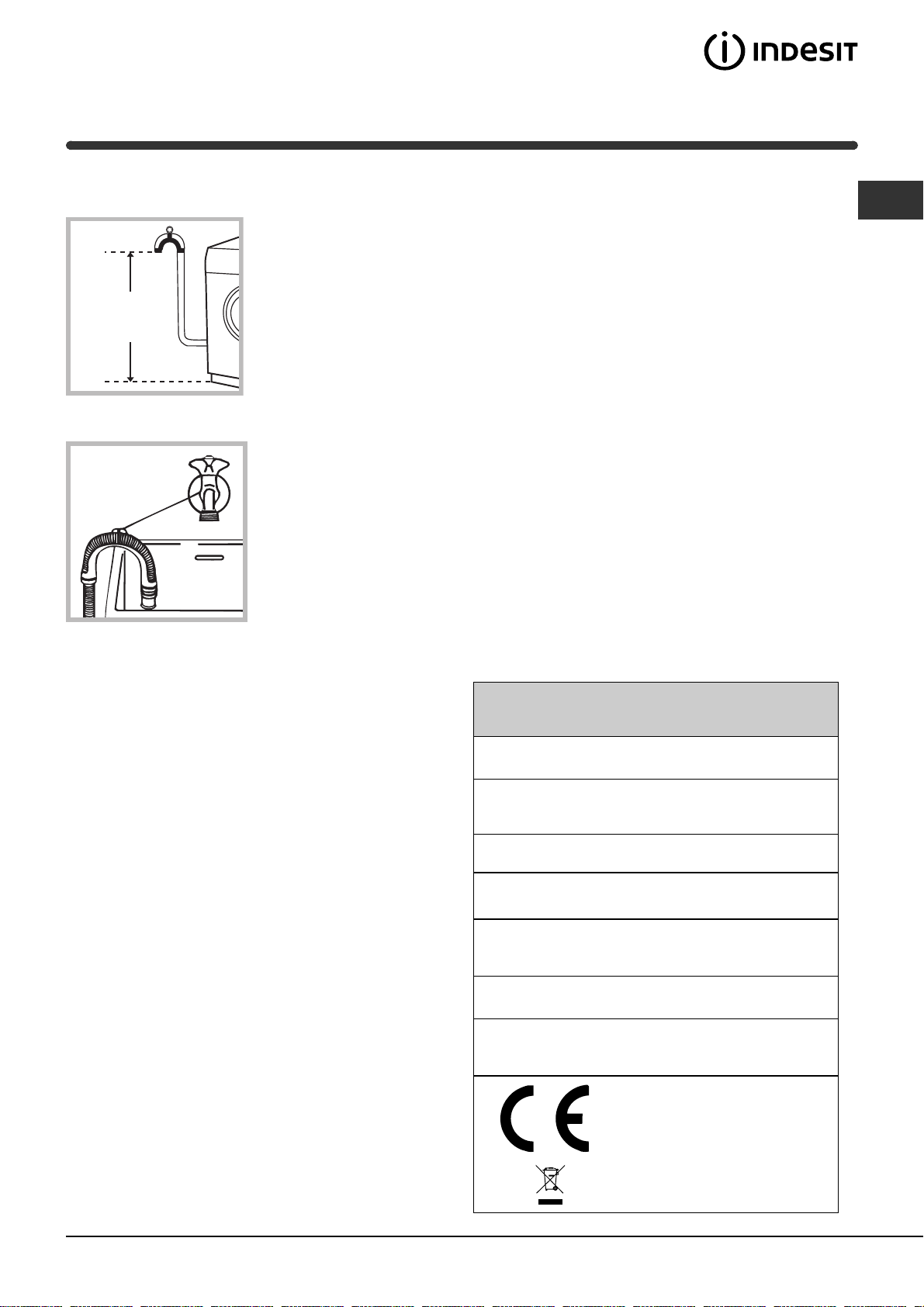

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a draining duct or a wall drain situated between 65 and 100 cm from the floor;

 Do not use extensions or multiple sockets.

 The power supply cable must never be bent or

dangerously compressed.

 The power supply cable must only be replaced by

an authorised serviceman.

Warning! The company denies all liability if and when these norms are not respected.

The first wash cycle

alternatively, place it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

 We advise against the use of hose extensions; in

case of absolute need, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electric connection

Before plugging the appliance into the mains socket, make sure that:  the socket is earthed and in compliance with the

applicable law;

 the socket is able to sustain the appliance's

maximum power load indicated in the Technical details table (on the right);

 the supply voltage is included within the values i

ndicated on the Technical details table (on the right);

 the socket is compatible with the washing

machine's plug. If this is not the case, replace the socket or the plug.

 The washing machine should not be installed in an

outdoor environment, not even when the area is sheltered, because it may be very dangerous to leave it exposed to rain and thunderstorms.

 When the washing machine is installed, the mains

socket must be within easy reach.

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, setting the 90°C programme without a pre-wash cycle.

Technical details

Model

Dimensions

Capacity

Electric

connections

Wat er connections

Spin speed

Control programmes

according to

EN 60456

directive

WIN 82

59.5 cm wide 85 cm high 52,5 cm deep

from 1 to 5 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 46 litres

up to 800 rpm

programme 3; temperature 60°C; run with a load of 5 kg.

This appliance is compliant with the following European Community Directives:

- 89/336/CEE of 03/05/89 (Electromagnetic Compatibility) and subsequent amendments

- 2006/95/CE (Low Voltage)

- 2002/96/CE

Page 4

Washing machine description

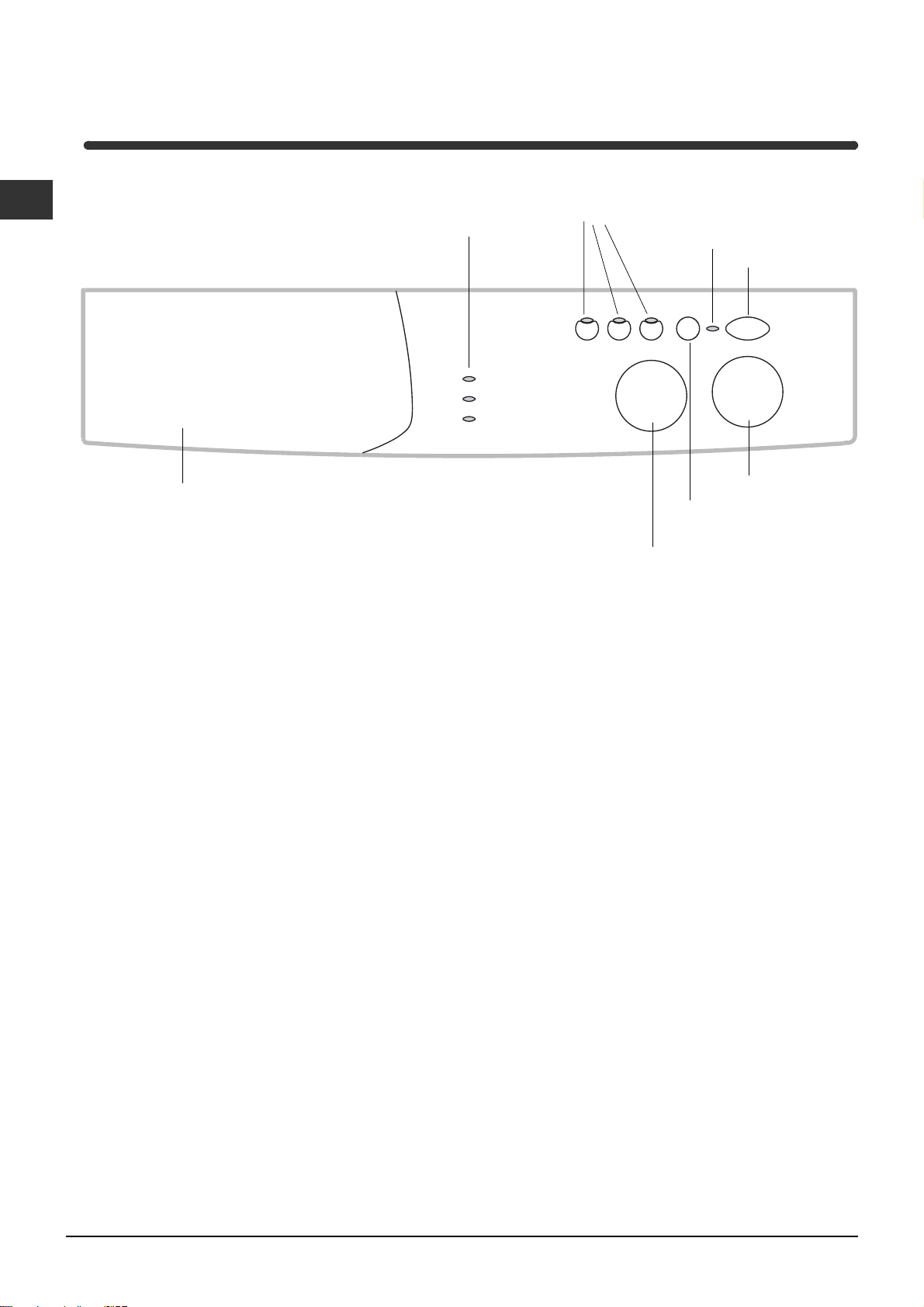

Control panel

Detergent dispenser

Detergent dispenser: to add detergent and fabric

softener (see page 8).

LEDS: to find out which wash cycle phase is under way.

FUNCTION buttons: to select the functions available. The button corresponding to the function selected will remain on.

FUNCTION

Buttons

Leds

ON-OFF/DOOR LOCK Led: to find out whether the washing machine is on and if the appliance door can be opened (see page 5).

ON/OFF button: to turn the washing machine on and off.

PROGRAMME knob: to select the wash programmes. The knob stays still during the cycle.

ON-OFF/ DOOR LOCK

Led

START/RESET

Button

TEMPERATURE

Knob

ON-OFF

Button

PROGRAMME

Knob

TEMPERATURE knob: to set the temperature or the cold wash cycle (see page 7).

START/RESET button: to start the programmes or cancel any incorrect settings.

Page 5

Leds

The LEDS provide important information. This is what they can tell you:

Cycle phase under way:

During the wash cycle, the LEDs gradually illuminate on to indicate the cycle phase under way:

Wash

Rinse

Spin cycle

Note: during draining, the LED corresponding to the Spin cycle phase will be turned on.

Function buttons

The FUNCTION BUTTONS also act like LEDS. When a function is selected, the corresponding button is illuminated. If the function selected is incompatible with the programme set, the button will flash and the function will not be enabled. If you set a function that is incompatible with another function you selected previously, only the last one selected will be enabled.

ON-OFF/DOOR LOCK led

If this LED is on, the appliance door is locked to prevent it from being opened accidentally; to avoid any damages, wait for the LED to flash before you open the appliance door.

 The rapid flashing of the ON-OFF/DOOR LOCK Led together with the flashing of at least one other LED

indicates there is an abnormality (see page 11).

Page 6

Starting and Programmes

Briefly: starting a programme

1. Switch the washing machine on by pressing button . All the LEDS will light up for a few seconds and the ON-OFF/DOOR LOCK Led will begin to flash.

2. Load your laundry into the washing machine and shut the appliance door.

3. Set the PROGRAMME knob to the programme required.

4. Set the wash temperature (see page 7).

5. Add the detergent and any fabric softener (see page 8).

6. Start he programme by pressing the START/RESET button. To cancel it, keep the START/RESET button pressed for at least 2 seconds.

7. When the programme is finished, the ON-OFF/ DOOR LOCK Led will flash to indicate that the appliance door can be opened. Take out your laundry and leave the appliance door ajar to allow the drum to dry thoroughly. Turn the washing

Programme table

Type of fabric and degree of soil

Programmes

Wash temperat.

Detergent

Pre-

wash

Wash

machine off by pressing button

Fabric

softener

Cycle length (minutes)

Description of wash cycle

Cottons

Extremely soiled whites (sheets, tablecloths, etc.)

Heavily soiled whites and fast colours

Heavily soiled whites and delicate colours

Slightly soiled whites and delicate colours (shirts, jumpers, etc.)

Slightly soiled delicate colours

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

Pre-wash, wash cycle, rinse cycles, intermediate and final spin cycles

Wash cycle, rinse cycles, intermediate and final spin cycles

Synthetics

Heavily soiled fast colours (baby linen, etc.)

Fast colours (all types of slightly soiled garments)

Heavily soiled fast colours (baby linen, etc.)

Delicate colours (all types of slightly soiled garments)

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

Wash cycle, rinse cycles, anti-crease or delicate spin cycle

Wash cycle, rinse cycles and delicate spin cycl

Delicates

Wool

Very delicate fabrics (curtains, silk, viscose, etc.)

PARTIAL PROGRAMMES

Rinse  Rinse cycles and spin cycle Delicate rinse cycle  Rinse cycles, anti-crease or draining Spin cycle Draining and heavy duty spin cycle Delicate spin cycle Draining and delicate spin cycle Draining Draining

40°C   50

30°C   52

Wash cycle, rinse cycles and delicate spin cycle

Wash cycle, rinse cycles, anti-crease or draining cycle

Notes

For the anti-crease function, please see page 7. The information contained in the table is purely indicative.

Special programme

Daily (programme 9 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only lasts 30 minutes and allows you to save on both time and energy. By setting this programme (9 at 30°C), you can wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.

We recommend the use of liquid detergent.

Page 7

Personalisations

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Programme table on page 6). The temperature can be lowered, or even set to a cold wash (

Functions

To enable a function:

1. press the button corresponding to the desired function, according to the table below;

2. the function is enabled when the corresponding button is illuminated.

Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the programme set.

Function Effect Comments

Cuts the duration

Rapid

Extra R ins e

Spin exclus ion

Anti-crease

This function interrupts the wash programme, and the washing is left to soak in water before the appliance is drained. It is enabled in programmes 6 - 7 - 8 - 11 and Delicate rinse cycle. To conclude the cycle, press the START/RESET button. To run the draining cycle alone, set the knob to the relative symbol

of the wash cycle by 30%.

Increases the efficiency of the rinse.

The washing machine will not carry out a spin cycle, but rather a drum spin at medium speed to assist water draining.

Recommended when the appliance has a full load or with large quantities of detergent.

We recommend that you use it when washing garments which are difficult to iron.

and press the START/RESET button.

Enabled with programmes:

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8, and Rinse cycles.

All programmes except for 11 and draining.

Note: to avoid excessive vibrations, before every spin cycle the machine distributes the load in a uniform manner by continuously rotating the drum at a speed which is slightly faster than the normal washing speed. When, despite repeated attempts, the load is still not evenly distributed, the machine spins at a lower speed than the set frequency. If the load is excessively unbalanced, the machine attempts to distribute it instead of spinning. The balancing attempts may extend the total duration of the cycle, up to a maximum of 10 minutes.

Page 8

Detergents and laundry

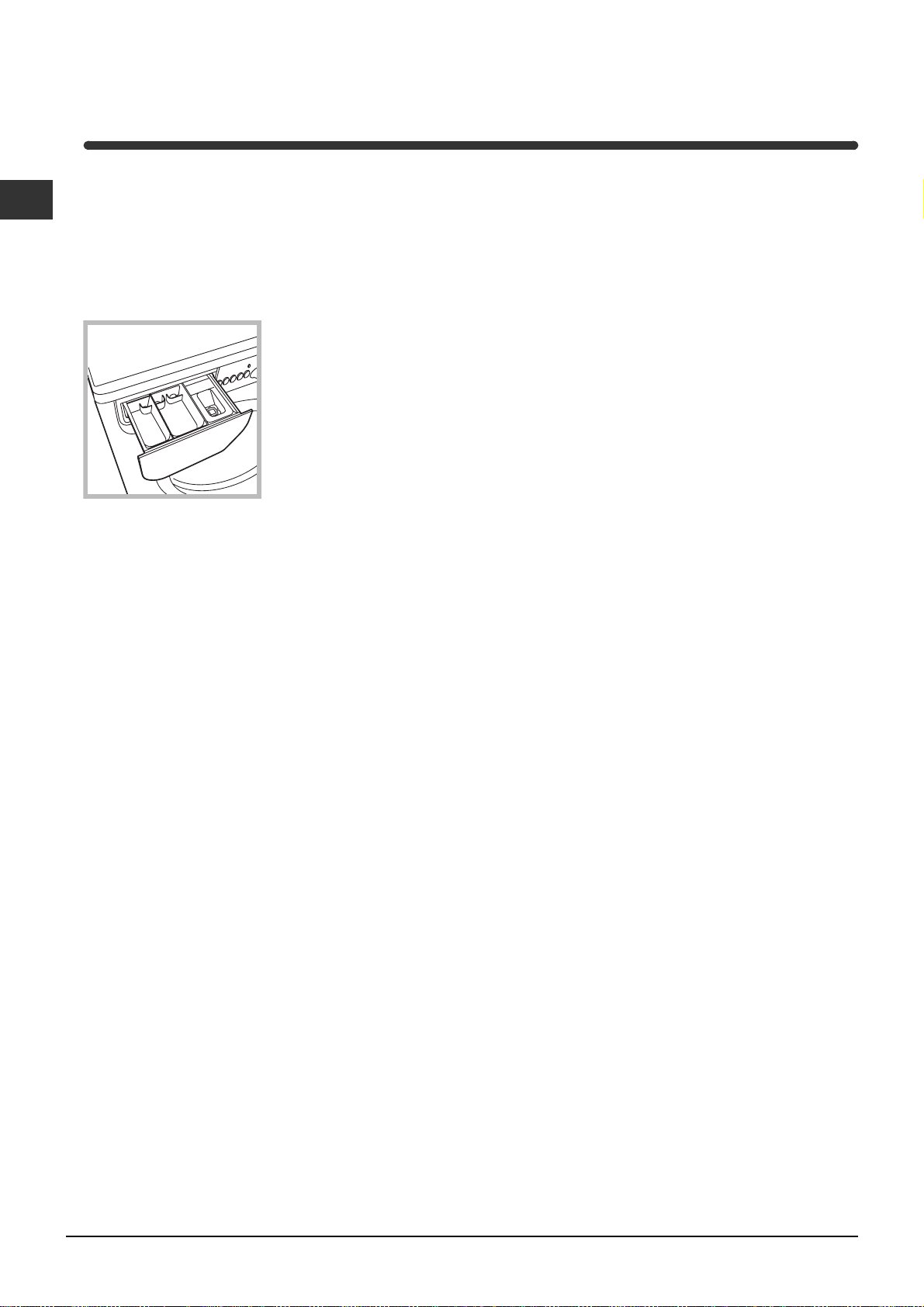

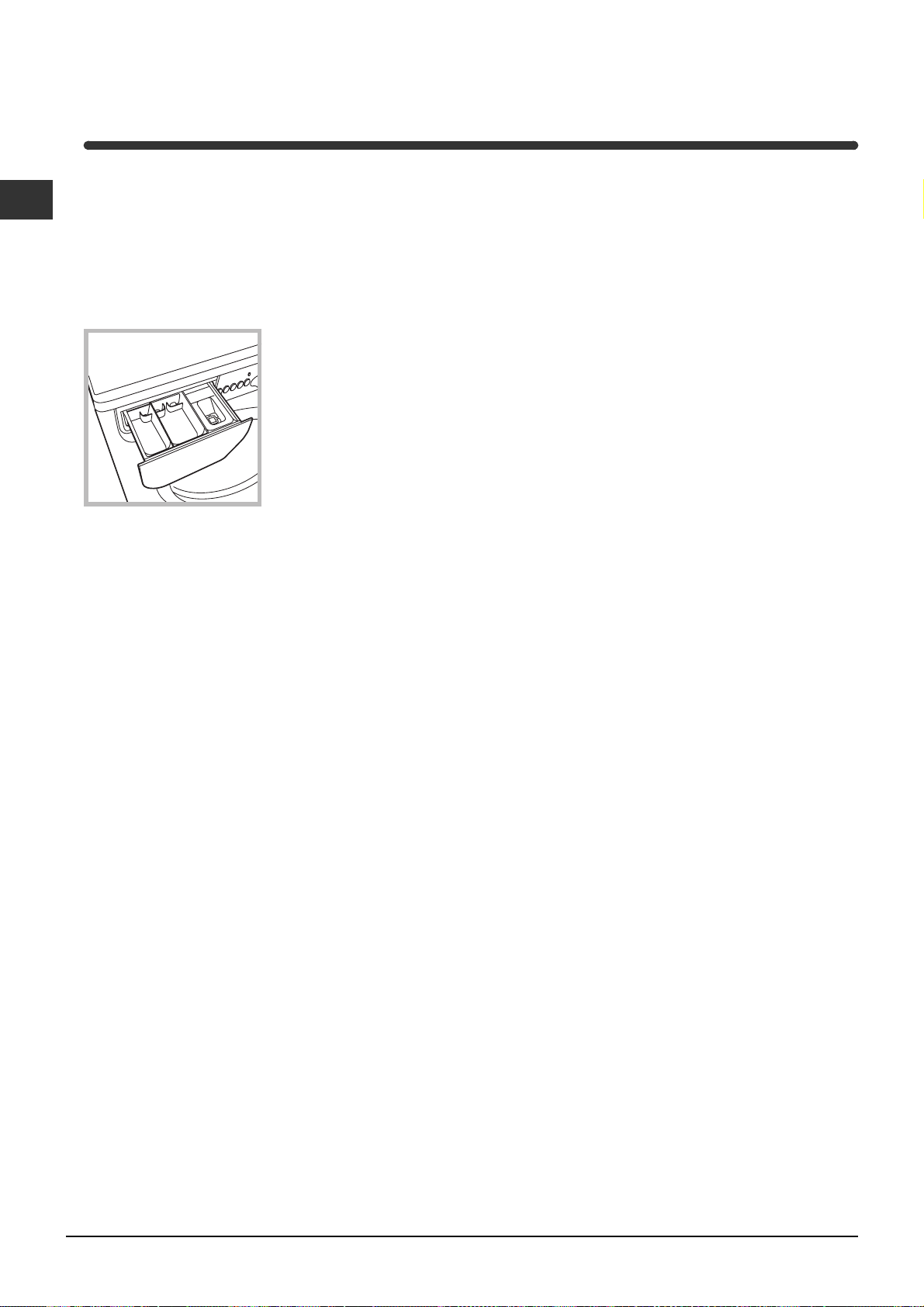

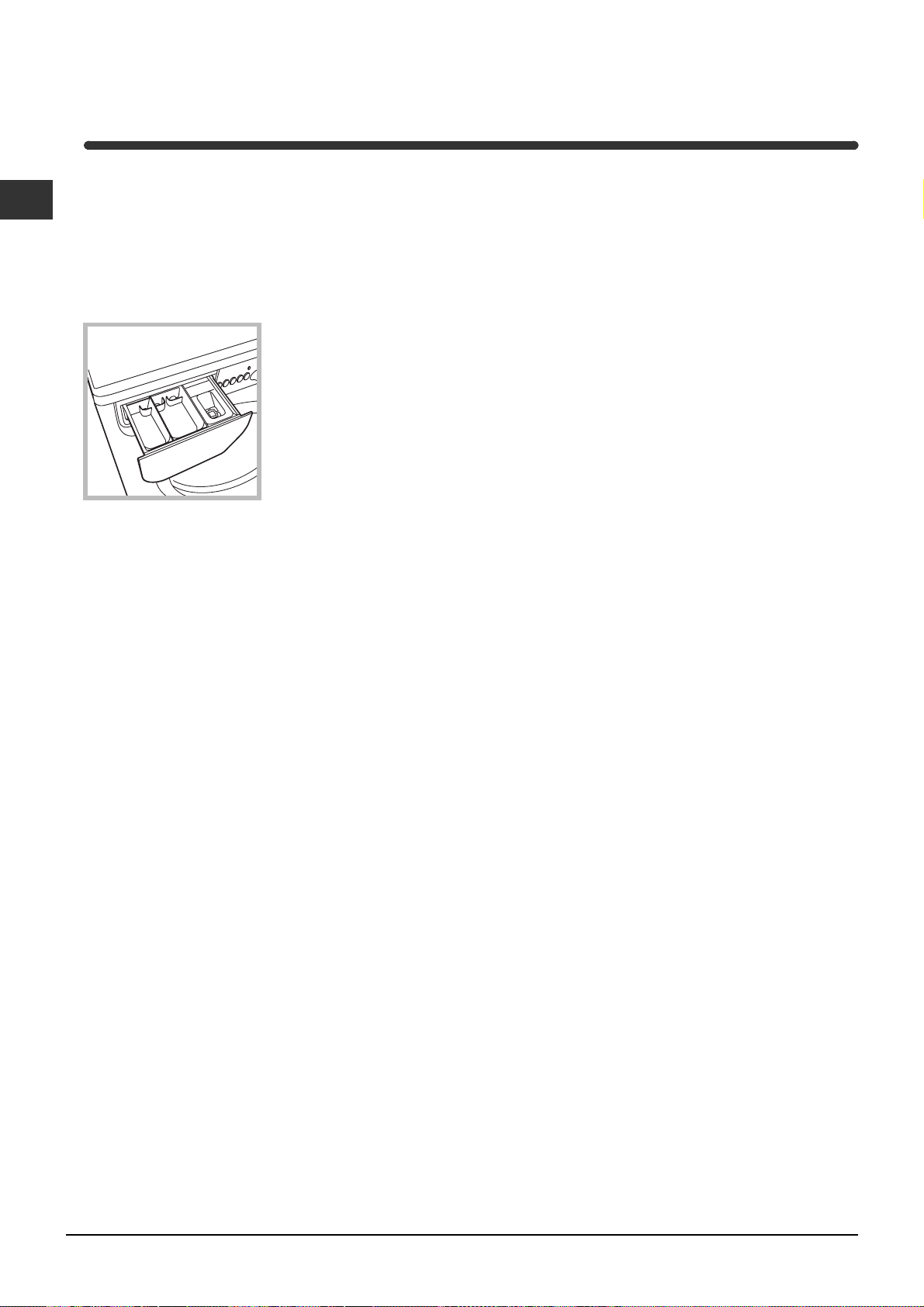

Detergent dispenser

Good washing results also depend on the correct dose of detergent: adding too much detergent won't necessarily make for a more efficient wash, and may in fact cause build up on the interior of your appliance and even pollute the environment.

Open up the detergent dispenser and pour in the detergent and fabric softener, as follows.

compartment 1: Detergent for pre-wash (powder) compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the wash cycle start.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow from the grid.

 Do not use hand wash detergent because it may

form too much foam.

Special items

Curtains: fold curtains and place them in a pillow

case or mesh bag. Wash them separately without exceeding half the appliance load. Use programme 11 which excludes the spin cycle automatically. Quilted coats and windbreakers: if they are padded with goose or duck down, they can be machine-washed. Turn the garments inside out and load a maximum of 2-3 kg, repeating the rinse cycle once or twice and using the delicate spin cycle. Wool: for best results, use a specific detergent, taking care not to exceed a load of 1 kg.

Preparing your laundry

 Divide your laundry according to:

- the type of fabric/the symbol on the label.

- the colours: separate coloured garments from

whites.  Empty all pockets and check for loose buttons.  Do not exceed the weight limits stated below,

which refer to the weight when dry:

Sturdy fabrics: max 5 kg

Synthetic fabrics: max 2.5 kg

Delicate fabrics: max 2 kg

Wool: max 1 kg

How much does your laundry weigh?

1 sheet 400-500 g

1 pillow case 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1200 g

1 towel 150-250 g

Page 9

Precautions and advice

 The washing machine was designed and built in

compliance with the applicable international safety regulations. The following information is provided for your safety and should consequently be read carefully.

General safety

 This appliance has been designed for non-

professional, household use and its functions must not be changed.

 This washing machine should only be used by

adults and in accordance with the instructions provided in this manual.

 Never touch the washing machine when barefoot

or with wet or damp hands or feet.

 Do not pull on the power supply cable to unplug

the appliance from the electricity socket. Pull the plug out yourself.

 Do not open the detergent dispenser while the

appliance is in operation.

 Do not touch the drain water as it could reach

very high temperatures.

 Never force the washing machine door: this could

damage the safety lock mechanism designed to prevent any accidental openings.

The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Environmentally-friendly technology

If you only see a little water through your appliance door, this is because thanks to the latest Indesit technology, your washing machine only needs less than half the amount of water to get the best results: an objective reached to respect the environment.

Saving on detergent, water, energy and time

 To avoid wasting resources, the washing machine

should be used with a full load. A full load instead of two half loads allows you to save up to 50% on energy.

 The pre-wash cycle is only necessary on

extremely soiled garments. Avoiding it will save on detergent, time, water and between 5 and 15% energy.

 In the event of a malfunction, do not under any

circumstances touch internal parts in order to attempt repairs.

 Always keep children well away from the

appliance while in operation.

 The appliance door tends to get quite hot during

the wash cycle.

 Should it have to be moved, proceed with the

help of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

 Before loading your laundry into the washing

machine, make sure the drum is empty.

Disposal

 Disposing of the packaging material:

observe local regulations, so the packaging can be re-used.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.

 Treating stains with a stain remover or leaving them

to soak before washing will cut down the need to wash them at high temperatures. A programme at 60°C instead of 90°C or one at 40°C instead of 60°C will save up to 50% on energy.

 Use the correct quantity of detergent depending

on the water hardness, how soiled the garments are and the amount of laundry you have, to avoid wastage and to protect the environment: despite being biodegradable, detergents do contain ingredients that alter the natural balance of the environment. In addition, avoid using fabric softener as much as possible.

 If you use your washing machine from late in the

afternoon until the early hours of the morning, you will help reduce the electricity board's peak load.

 If your laundry has to be dried in a tumble dryer,

select a high spin speed. Having the least water possible in your laundry will save you time and energy in the drying process.

Page 10

Care and maintenance

Cutting off the water or electricity supply

 Turn off the water tap after every wash. This will

limit the wear of your appliance's water system and also prevent leaks.

 Unplug your appliance when cleaning it and

during all maintenance operations.

Cleaning your appliance

The exterior and rubber parts of your appliance can be cleaned with a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

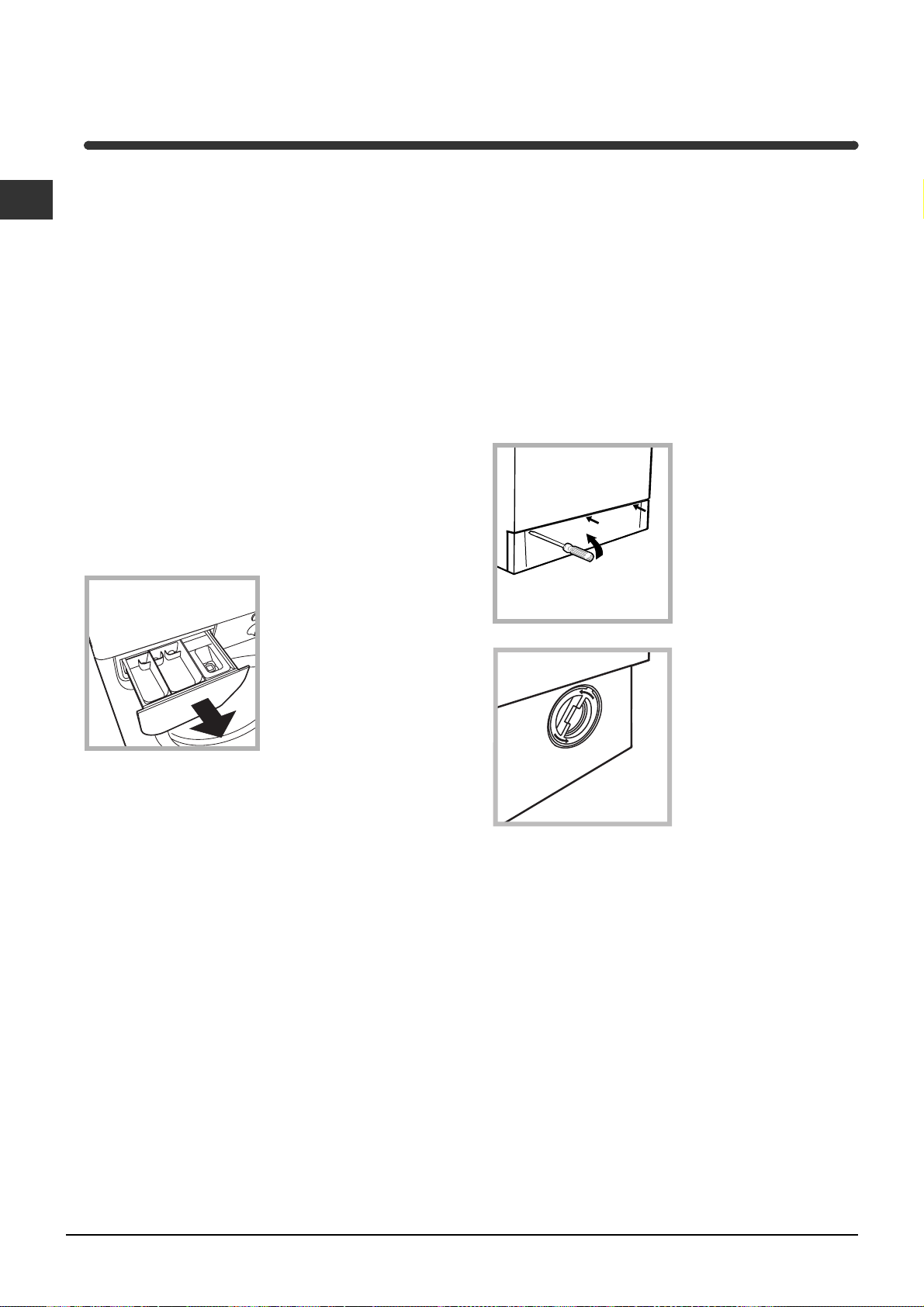

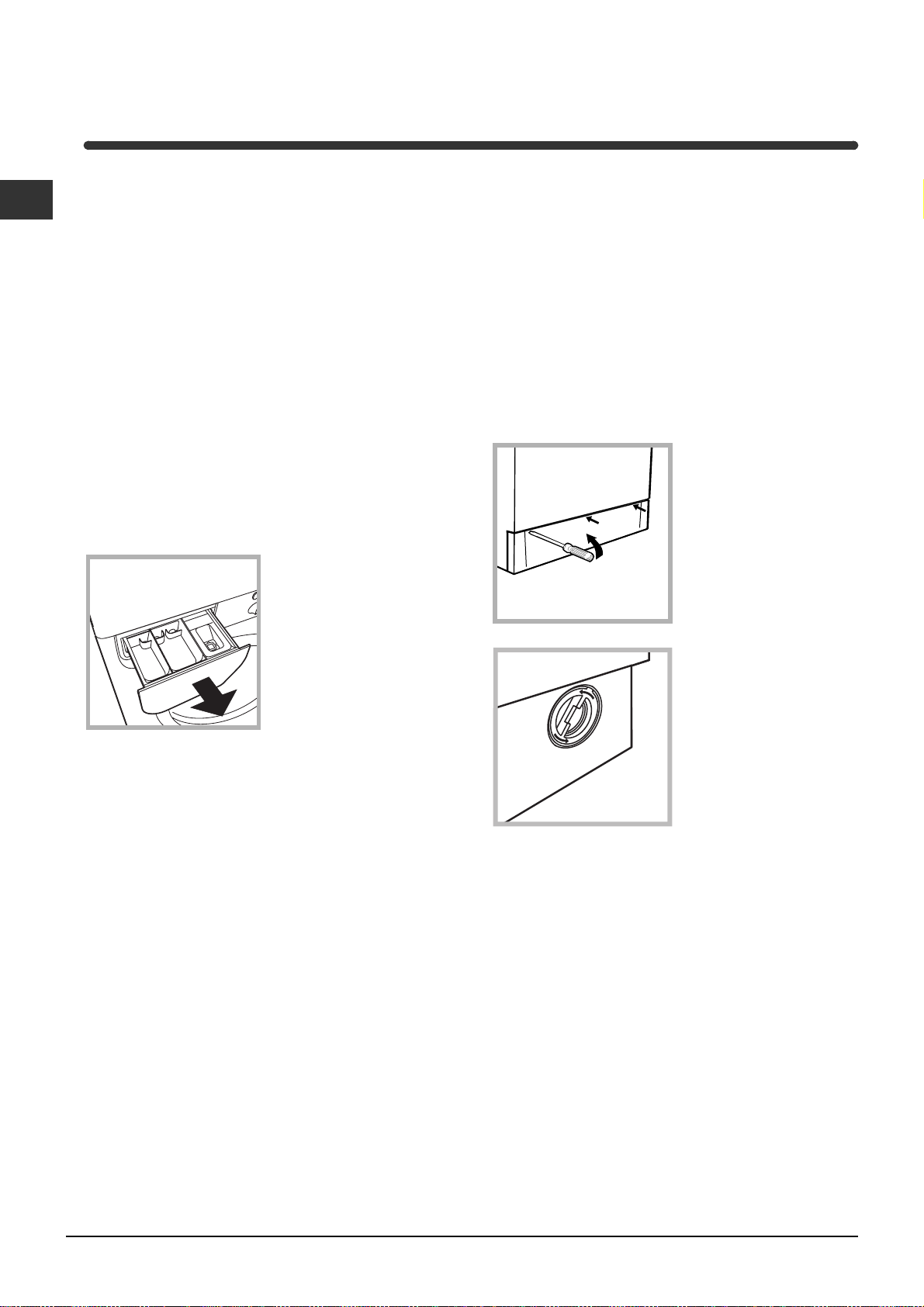

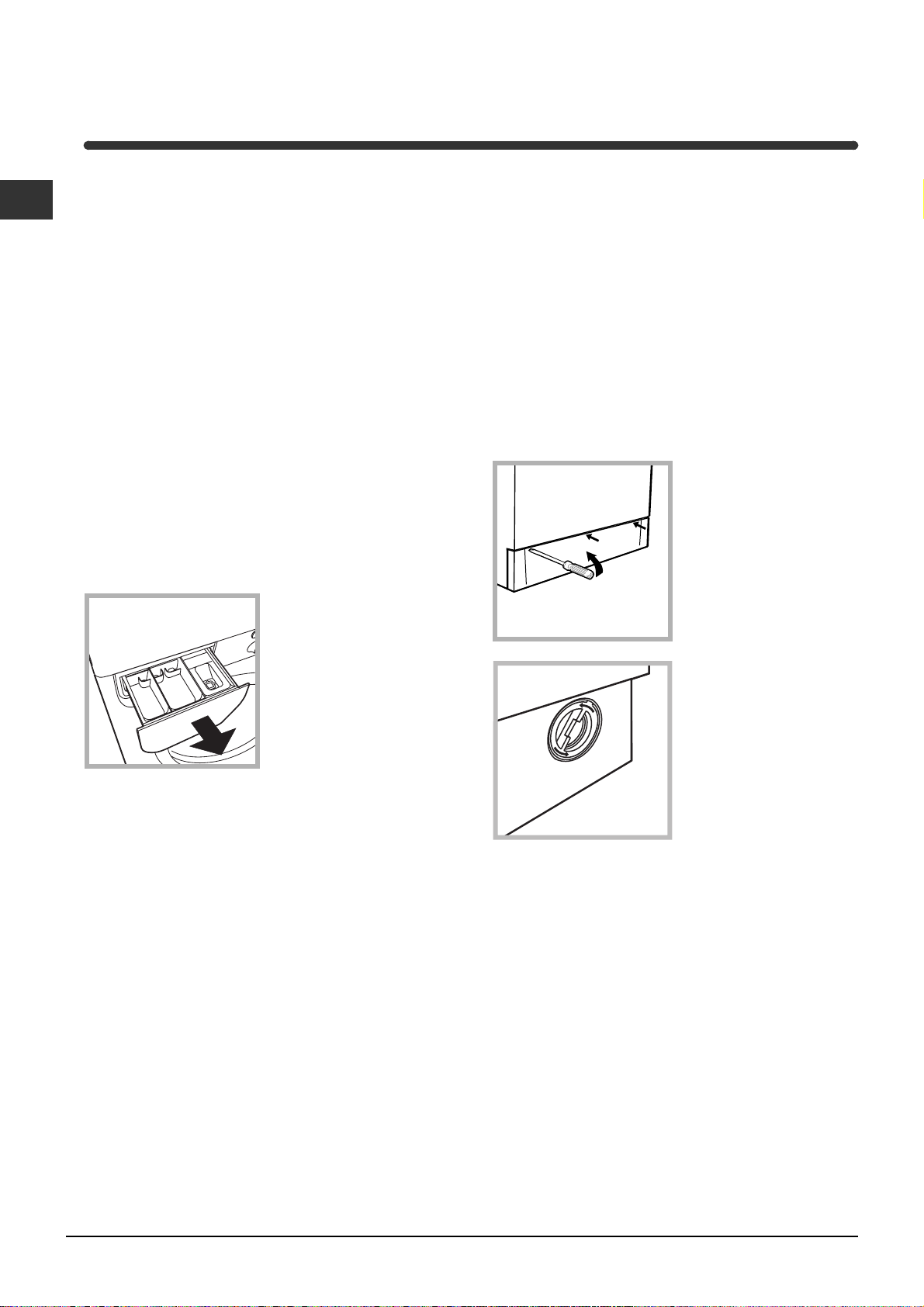

Cleaning the detergent dispenser

Remove the dispenser by pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump that does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber that protects the pump, situated in the lower part of the same.

 Make sure the wash cycle has ended and unplug

the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front of the washing machine (see figure);

2. unscrew the lid rotating it anticlockwise (see figure): a little water may trickle out. This is perfectly normal;

Caring for your appliance door and drum

 Always leave the appliance door ajar to prevent

unpleasant odours from forming.

3. clean the interior thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the water inlet hose at least once a year. If you see any cracks, replace it immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

 Never use hoses that have already been used.

Page 11

Troubleshooting

Your washing machine could fail to work. Before calling for Assistance (see page 12), make sure the problem can't easily be solved by consulting the following list.

Problem

The washing machine won't start.

The wash cycle won't start.

The washing machine fails to load water.

The washing machine continuously loads and unloads water.

Possible causes/Solution:

 The appliance is not plugged into the socket, or not enough to

make contact.

 There has been a power failure.

 The appliance door is not shut properly.  The  The START/RESET button has not been pressed.  The water tap is not turned on.

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap is not turned on.  There is a water shortage.  The water pressure is insufficient.  The START/RESET button has not been pressed.

 The drain hose is not fitted between 65 and 100 cm from the floor

(see page 3).  The free end of the hose is underwater (see page 3).  The wall drainage system doesn't have a breather pipe. If the problem persists even after these checks, turn off the water tap, switch the appliance off and call for Assistance. If the dwelling is on one of the upper floors of a building, there may be drain trap problems causing the washing machine to load and unload water continuously. In order to avoid such an inconvenience, special anti-drain trap valves are available in shops.

button has not been pressed.

The washing machine does not drain or spin.

The washing machine vibrates too much during the spin cycle.

The washing machine leaks.

The ON-OFF/DOOR LOCK Led flashes rapidly at the same time as at least one other LED.

There is too much foam.

 The programme does not foresee the draining: some programmes

require enabling the draining manually (see page 6).  The Anti-crease function is enabled: to complete the programme,

press the START/RESET button (see page 7).  The drain hose is bent (see page 3).  The drain duct is clogged.

 The drum was not unblocked correctly during installation (see page 2).  The washing machine is not level (see page 2).  The washing machine is closed in between furniture cabinets and

the wall (see page 2).

 The water inlet hose is not screwed on correctly (see page 2).  The detergent dispenser is obstructed (to clean it, see page 10).  The drain hose is not secured properly (see page 3).

 Switch off the machine and unplug the appliance; wait for

approximately 1 minute then switch it on again. If the problem persists, contact Assistance.

 The detergent is not suitable for machine washing (it should bear

the definition "for washing machines" or "hand and machine wash",

or the like).  You used too much detergent.

Page 12

Service

Before calling for Assistance:

 Check whether you can solve the problem on your own (see page 11);  Restart the programme to check whether the problem has been solved;  If this is not the case, contact an authorised Technical Service Centre on the telephone number

provided on the guarantee certificate.

 Always request the assistance of authorised servicemen.

Notify the operator of:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). This information can be found on the data plate situated on the rear of the washing machine.

Page 13

Mode d'emploi

LAVE-LINGE

Français

WIN 82

Sommaire

Installation, 14-15

Déballage et mise à niveau Raccordements hydrauliques et électriques Premier cycle de lavage Caractéristiques techniques

Description du lave-linge, 16-17

Bandeau de commandes Voyants

Mise en marche et Programmes, 18

En bref: démarrage d'un programme Tableau des programmes

Personnalisations, 19

Sélection de la température Fonctions

Produits lessiviels et linge, 20

Tiroir à produits lessiviels Triage du linge Pièces de linge particulières

Précautions et conseils, 21

Sécurité générale Mise au rebut Economies et respect de l'environnement

Entretien et soin, 22

Coupure de l'arrivée d'eau et de courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d'arrivée de l'eau

Anomalies et remèdes, 23

Assistance, 24

Consultation à tout moment

Page 14

Installation

 Conservez ce mode d'emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

 Lisez attentivement les instructions: elles fournissent

d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

3. Enlevez les 3 vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements hydrauliques et électriques

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissezle à un robinet d'eau

froide à embout fileté 3/4 gaz (voir figure). Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

 La pression de l'eau doit être comprise entre les

valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

 Si la longueur du tuyau d'alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un technicien agréé.

 N'utilisez jamais de tuyaux usés.

Page 15

Raccordement du tuyau de vidange

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale

65 - 100 cm

placés à une distance du sol comprise entre 65 et 100 cm;

 N'utilisez ni rallonges ni prises multiples.

 Le câble ne doit être ni plié ni écrasé.

 Le câble d'alimentation ne doit être remplacé que

par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

 L'utilisation de tuyaux de rallonge est absolument

déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:  la prise dispose de mise à la terre et est conforme

aux normes;

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

Caractéristiques techniques

Modèle

Dimensions

Capacité

WIN 82

largeur 59,5 cm hauteur 85 cm profondeur 52,5 cm

de 1 à 5 kg

 la prise est bien apte à supporter la puissance

maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);

 la tension d'alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

 la prise est bien compatible avec la fiche du lave-

linge. Autrement, remplacez la prise ou la fiche.

 Votre lave-linge ne doit pas être installé dehors,

même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

 Après installation du lave-linge, la prise de courant

doit être facilement accessible.

Raccordements

électriques

Raccordements hydrauliques

Vitesse d'essorage

Programmes de

contrôle selon la

norme EN 60456

voir la plaque signalétique appliquée sur la machine

pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 46 litres

jusqu'à 800 tours minute

programme 3; température 60°C; effectué avec une charge de 5 kg.

Cet appareil est conforme aux Directives Communautaires suivantes:

- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes

- 2006/95/CE (Basse Tension)

- 2002/96/CE

Page 16

Description du lave-linge

Bandeau de commandes

Tiroir à produits lessiviels

Tiroir à produits lessiviels: chargement des

produits lessiviels et additifs (voir page 20).

Voyants: suivi du stade d'avancement du programme de lavage.

Touches FONCTION: sélection des fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.

Bouton TEMPÉRATURE: sélection de la température ou lavage à froid (voir page 19).

Voyants

Touches

FONCTION

Voyant

ALLUMAGE/ HUBLOT VERROUILLE

Touche

START/RESET

Bouton

TEMPÉRATURE

Voyant ALLUMAGE/HUBLOT VERROUILLE: pour comprendre si le lave-linge est branché et si le hublot peut être ouvert (voir page 17).

Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge.

Bouton PROGRAMMES: choix des programmes (voir page 18). En cours de lavage, le bouton ne bouge pas.

Touche

MISE EN MARCHE/ ARRET

Bouton

PROGRAMMES

Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur).

Page 17

Voyants

Les voyants fournissent des informations importantes. Voilà ce qu'ils signalent:

Phases en cours:

Pendant le cycle de lavage, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Lavage

Rinçage

Essorage

Remarque: pendant la phase de vidange, le voyant correspondant à la phase Essorage s'allume.

Touches fonction

Les TOUCHES FONCTION servent aussi de voyants. La sélection d'une fonction entraîne l'allumage du voyant correspondant. Si la fonction sélectionnée est incompatible avec le programme sélectionné, la touche clignote et la fonction n'est pas activée. En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

Voyant ALLUMAGE/HUBLOT VERROUILLE

Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle; attendez que le voyant cesse de clignoter avant d'ouvrir le hublot, vous risqueriez d'endommager l'appareil.

 Le clignotement rapide du voyant ALLUMAGE/HUBLOT VERROUILLE en même temps qu'un autre signale

une anomalie (voir page 23).

Page 18

Mise en marche et Programmes

En bref: démarrage d'un programme

1. Pour allumer le lave-linge appuyez sur la touche . Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ HUBLOT VERROUILLE commence à clignoter.

2. Chargez le lave-linge et fermez le hublot.

3. Sélectionnez à l'aide du bouton PROGRAMMES le programme désiré.

4. Sélectionnez la température de lavage (voir page 19).

5. Versez le produit lessiviel et les additifs (voir page 20).

6. Appuyez sur la touche START/RESET pour lancer le programme. Pour annuler, poussez sur la touche START/ RESET pendant 2 secondes au moins.

7. A la fin du programme de lavage, le voyant ALLUMAGE/ HUBLOT VERROUILLE clignote pour indiquer que le hublot peut être ouvert. Sortez le linge et laissez le hublot entrouvert pour faire sécher le tambour. Eteignez le lavelinge en appuyant sur la touche

Tableau des programmes

Nature des tissus et degré de salissure

Programmes

Te m p . lavage

Lessive

prélav. lavage.

Assouplis-

sant

Coton

Blancs extrêmement sales (draps, nappes, etc.)

Blancs et couleurs résistantes

très sales

Blancs et couleurs délicates très

sales

Blancs peu sales et couleurs délicates (chemises, pulls, etc.)

Couleurs délicates peu sales

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

Synthétiques

Couleurs résistantes très sales (linge de bébé, etc.)

Couleurs résistantes (linge en

tout genre légèrement sale)

Couleurs résistantes très sales (linge de bébé, etc.)

Couleurs délicates (linge en tout genre légèrement sale)

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

Délicats

Laine

Tissus particulièrement délicats

(rideaux, soie, viscose, etc.)

PROGRAMMES PARTIAUX

Rinçage  Rinçages et essorage

Rinçage délicat 

Essorage Vidange et essorage énergique Essorage délicat Vidange et essorage délicat

Vidange Vidange

40°C   50

30°C   52

Remarque

Pour la description de la fonction anti-froissement voir page 19. Les données reportées dans le tableau sont à titre indicatif.

Programme spécial

Express 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Nous vous conseillons d'utiliser des lessives liquides.

Durée du cycle (minutes)

Description du cycle de lavage

Prélavage, lavage, rinçages, essorages intermédiaires et finaux

Lavage, rinçages, essorages intermédiaires et finaux

Lavage, rinçages, anti-froissement ou essorage délicat

Lavage, rinçages et essorage délicat

Lavage, rinçages, anti-froissement ou vidange

Rinçages, anti-froissement ou vidange

Page 19

Personnalisations

Sélection de la température

Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 18). Vous pouvez réduire la température jusqu'au lavage à froid (

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous;

2. l'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le programme sélectionné.

Fonctions Effet Mode d'emploi

Pour réduire de 30%

Peu sale

Su per rinçage

Su ppressi on esso rage

environ la durée du cycle de lavage.

Pour augmenter l'efficacité du rinçage.

Quand vous appuyez sur cette touche, votre lave-linge n'effectue plus d'essorage mais fait simplement tourner le tambour à une vitesse réduite pour favoriser la vidange de l'eau.

Utilisation conseillée en cas de pleine charge ou de doses élevées de produit lessiviel.

Nous vous conseillons de l'utiliser lors du lavage de linge difficile à repasser.

Activée avec les

programmes:

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8,

Rinçages.

To u s s a u f l e

11 et la vidange.

Anti-froissement

Cette fonction interrompt le programme de lavage en laissant le linge tremper dans l'eau avant la vidange. Elle est disponible avec les programmes 6 - 7 - 8 - 11 et le Rinçage délicat. Pour compléter le cycle appuyez sur la touche START/RESET. Pour n'effectuer que la vidange amenez le bouton sur le symbole correspondant

et appuyez sur la touche START/RESET.

Remarque: Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon uniforme. Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti, l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue. En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage. Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.

Page 20

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lave-linge et pollue l'environnement.

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre) bac 2: Lessive lavage (en poudre ou liquide)

Versez la lessive liquide juste avant la mise en marche.

bac 3: Additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille.

 N'utilisez pas de lessives pour lavage à la main,

elles génèrent trop de mousse..

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie

d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 11 qui supprime automatiquement l'essorage. Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur lenvers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1kg.

Triage du linge

 Triez correctement votre linge d'après:

- le type de textile / le symbole sur l'étiquette.

- les couleurs: séparez le linge coloré du blanc.  Videz les poches et contrôlez les boutons.  Ne dépassez pas les valeurs indiquées correspon-

dant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d'oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1.200 g 1 serviette éponge 150-250 g

Page 21

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformé-

ment aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

Sécurité générale

 Cet appareil a été conçu pour une utilisation

domestique, non professionnelle et ses fonctions ne doivent pas être altérées.

 Ce lave-linge ne doit être utilisé que par des

adultes en suivant les instructions reportées dans ce mode d'emploi.

 Nutilisez pas lappareil si vous êtes pieds nus.

ne touchez jamais lappareil si vous avez les pieds ou les mains humides.

 Ne tirez jamais sur le câble pour débrancher la

fiche de la prise de courant.

 N'ouvrez pas le tiroir à produits lessiviels si la

machine est en marche.

 Ne touchez pas à l'eau de vidange, elle peut

atteindre des températures très élevées.

 Ne forcez pas pour ouvrir le hublot: le verrouillage

de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.

 En cas de panne, n'essayez en aucun cas

d'accéder aux mécanismes internes pour tenter de la réparer.

 Veillez à ce que les enfants ne s'approchent pas

de la machine pendant son fonctionnement.

 Pendant le lavage, le hublot a tendance à se

réchauffer.

 Deux ou trois personnes sont nécessaires pour la

déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde.

 Avant d'introduire votre linge, contrôlez si le

tambour est bien vide.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

La technologie au service de l'environnement

Si vous voyez peu d'eau à travers le hublot c'est parce que grâce à la nouvelle technologie Indesit, il suffit de moins de la moitié d'eau pour obtenir une propreté impeccable: un but atteint pour protéger l'environnement.

Economie de produit lessiviel, d'eau, d'électricité et de temps

 Pour ne pas gaspiller de ressources, utilisez le lave-

linge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité.

 Un prélavage n'est nécessaire qu'en cas de linge

très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité.

 Si vous traitez les taches avec un produit détachant

ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.

 Bien doser la quantité de produit lessiviel en fonc-

tion de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant.

Mise au rebut

 Mise au rebut du matériel d'emballage:

se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

 La Directive Européenne 2002/96/EC sur les Dé-

chets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

 Effectuer ses lavages tard dans l'après-midi et

jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques.

 Si le linge doit être séché dans un sèche-linge,

sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

Page 22

Entretien et soin

Coupure de l'arrivée d'eau et de courant

 Fermez le robinet de l'eau après chaque

lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.

 Débranchez la fiche de la prise de courant quand

vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir figure). Lavez-le à l'eau courante, effectuez cette opération assez souvent.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

 Contrôlez que le cycle de lavage est bien terminé

et débranchez la fiche.

Pour accéder à cette préchambre:

1. démontez le panneau situé à l'avant du lavelinge à l'aide d'un tournevis (voir figure);

2. dévissez le couvercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

Entretien du hublot et du tambour

 Quand vous nutilisez pas votre lave-linge, laissez

toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

 N'utilisez jamais de tuyaux usés.

Page 23

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 24), contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau.

Le lave-linge prend l'eau et vidange continuellement.

Causes / Solutions possibles:

 La fiche n'est pas branchée dans la prise de courant ou mal branchée.  Il y a une panne de courant.

 Le hublot n'est pas bien fermé.  La touche  La touche START/RESET n'a pas été actionnée.  Le robinet de l'eau n'est pas ouvert.

 Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.  Le tuyau est plié.  Le robinet de l'eau n'est pas ouvert.  Il y a une coupure d'eau.  La pression n'est pas suffisante.  La touche START/RESET n'a pas été actionnée.

 le tuyau de vidange n'est pas installé à une distance du sol

comprise entre 65 et 100 cm (voir page 15).  L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 15).  L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

n'a pas été actionnée.

Votre lave-linge ne vidange pas et n'essore pas.

Votre lave-linge vibre beaucoup pendant l'essorage.

Le lave-linge a des fuites.

Le voyant ALLUMAGE/HUBLOT VERROUILLE clignote rapidement en même temps qu'un autre voyant.

Il y a un excès de mousse.

 Le programme ne prévoit pas de vidange: pour certains

programmes, il faut intervenir pour la faire démarrer (voir page 18).  La fonction Anti-froissement est activée: pour compléter le

programme, appuyez sur la touche START/RESET (voir page 19).  Le tuyau de vidange est plié (voir page 15).  La conduite de l'installation de vidage est bouchée.

 Le tambour n'a pas été débloqué (comme indiqué page 14) lors de

l'installation du lave-linge.  Le lave-linge n'est pas posé à plat (voir page 14).  Le lave-linge est coincé entre des meubles et le mur (voir page 14).

 Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 14).  Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 22).  Le tuyau de vidange n'est pas bien fixé (voir page 15).

 Eteindre lappareil et débrancher la fiche de la prise de courant,

attendre 1 minute environ avant de rallumer.

Si lanomalie persiste, appeler le service dassistance.

 Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou

autre semblable).  La quantité utilisée est excessive.

Page 24

Assistance

Avant d'appeler le service après-vente:

 Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 23);  Remettez le programme en marche pour contrôler si dysfonctionnement a disparu;  Autrement, appelez le Service après-vente de votre revendeur;

 Ne vous adressez jamais à des techniciens non agréés.

Communiquez:

 le type de panne;  le modèle de la machine (Référence);  le numéro de série (S/N). Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Page 25

Instrucciones para el uso

LAVADORA

Espanol

WIN 82

Sumario

Instalación, 26-27

Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos

Descripción de la lavadora, 28-29

Panel de control8 Luces testigo

Puesta en marcha y Programas, 30

En la práctica: poner en marcha un programa Tabla de programas

Personalizaciones, 31

Seleccione la temperatura Funciones

Detergentes y ropa, 32

Cajón de detergentes Preparar la ropa Prendas especiales

Precauciones y consejos, 33

Seguridad general Eliminaciones Ahorrar y respetar el ambiente

Mantenimiento y cuidados, 34

Excluir el agua y la corriente eléctrica Limpiar la lavadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua

Anomalías y soluciones, 35

Asistencia, 36

Antes de llamar a la Asistencia Técnica

Page 26

Instalación

 Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.

 Lea atentamente las instrucciones: ellas contienen

importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

3. Quite los 3 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

4. Cierre los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

 Los embalajes no son juguetes para los niños.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Introduzca la junta A en el extremo del tubo de alimentación y enrósquelo a un grifo de

3. Verifique que el tubo no tenga pliegues ni estrangulaciones.

agua fría con boca roscada de 3/4 gas (véase la figura). Antes de conectarlo, haga correr el agua hasta que salga limpia.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior arriba y a la derecha (véase la figura).

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando los pies delanteros (véase la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º.

 La presión de agua del grifo debe estar comprendi-

da dentro de los valores contenidos en la tabla de Datos técnicos (ver la página del costado).

 Si la longitud del tubo de alimentación no fuera

suficiente, diríjase a una tienda especializada o a un técnico autorizado.

 No utilice nunca tubos ya usados.

Page 27

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a un desagüe de pared ubicado a una distancia del piso comprendida

65 - 100 cm

entre 65 y 100 cm;

 No utilice alargadores ni conexiones múltiples.

 El cable no debe estar plegado ni sufrir compresiones.

 El cable de alimentación debe ser sustituido sólo por

técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

o apóyelo al borde de un lavabo o de una bañera, uniendo la guía suministrada con el aparato, al grifo (véase la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

 No se aconseja utilizar tubos de prolongación, de

todos modos, si es indispensable, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:  la toma tenga la conexión a tierra y haya sido hecha

según las normas legales;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

 la tensión de alimentación esté comprendida dentro

de los valores indicados en la tabla de Datos técnicos (ver al costado);

 la toma sea compatible con el enchufe de la lava-

dora. Si no es así, sustituya la toma o el enchufe.

 La lavadora no debe ser instalada al aire libre, ni

siquiera si el lugar está preparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

 Una vez instalada la lavadora, la toma de corriente

debe ser fácilmente accesible.

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa a 90ºC sin prelavado.

Datos técnicos

Modelo

Dimensiones

Capacidad

Conexiones eléctricas

Conexiones hídricas

Velocidad de centrifugado

Programas de control según la norma EN 60456

WIN 82

ancho 59,5 cm. altura 85 cm. profundidad 52,5 cm.

de 1 a 5 kg.

ver la placa de características técnicas aplicada en la máquina

presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 46 litros

máxima 800 r.p.m.

programa 3; temperatura 60ºC; efectuado con 5 kg. de carga.

Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:

- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 2006/95/CE (Baja Tensión)

- 2002/96/CE

Page 28

Descripción de la lavadora

Panel de control

Botones de

FUNCIÓN

Luces testigo

Cajón de detergentes

Luz indicadora de

ENCENDIDO/PUERTA BLOQUEADA

Botón de

START/RESET

Botón de

ENCENDIDO/ APAGADO

Mando de

PROGRAMAS

Cajón de detergentes: para cargar detergentes y aditivos (véase la pág. 32).

Luces testigo: para seguir el estado de avance del programa de lavado.

Botones de FUNCIÓN: para seleccionar las funciones disponibles. El botón correspondiente a la función seleccionada permanecerá encendido.

Mando de TEMPERATURA: para seleccionar la temperatura o el lavado en frío (ver la pág. 31).

Botón de START/RESET: para poner en marcha los programas o anular las selecciones incorrectas.

Mando de

TEMPERATURA

Luz indicadora de ENCENDIDO/PUERTA BLOQUEADA: para saber si la lavadora está encendida

y si la puerta se puede abrir (ver la pág. 29).

Botón de ENCENDIDO/APAGADO: para encender y apagar la lavadora.

Mando de PROGRAMAS: para elegir los programas. Durante el programa el mando no se mueve.

Page 29

Luces testigo

Las luces testigo suministran información importante. He aquí lo que nos dicen:

Fase en curso:

Durante el ciclo de lavado, las luces testigo se encenderán progresivamente para indicar su estado de avance.

Lavado

Aclarado

Centrifugado

Nota: durante la fase de descarga se iluminará la luz testigo correspondiente a la fase de Centrifugado.

Botones de FUNCIÓN

Los BOTONES DE FUNCIÓN también actúan como luces testigo. Al seleccionar una función, el botón correspondiente se iluminará. Si la función seleccionada no es compatible con el programa elegido, el botón centelleará y la función no se activará. Cuando se seleccione una función incompatible con otra seleccionada precedentemente, permanecerá activa sólo la última selección realizada.

Luz indicadora de ENCENDIDO/PUERTA BLOQUEADA

La luz testigo encendida indica que la puerta está bloqueada para impedir aperturas accidentales; para evitar daños es necesario esperar que la luz testigo centellee antes de abrir la puerta.

 El centelleo rápido de la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA simultáneamente con, al me-

nos, el de otra luz testigo, indica una anomalía (ver la pág. 35).

Page 30

Puesta en marcha y Programas

En la práctica: poner en marcha un programa

1. Encienda la lavadora pulsando el botón . Todas las luces testigo se encenderán durante algunos segundos, luego se apagarán y la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA comenzará a centellear.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando de PROGRAMAS.

Tabla de programas

Te m p e ratura

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

40°C   50

30°C   52

Tipos de tejidos y de suciedad Programas

Algodón

Blancos extremadamente sucios (sábanas, manteles, etc.)

Blancos y de color resistentes muy

sucios

Blancos y coloreados delicados muy sucios

Blancos poco sucios y colores delicados (camisas, camisetas, etc.)

Colores delicados poco sucios

Sintéticos

Colores resistentes muy sucios (ropa para recién nacidos, etc.)

Colores resistentes (ropa de todo tipo poco sucia)

Colores resistentes muy sucios (ropa para recién nacidos, etc.)

Colores delicados (ropa de todo tipo poco sucia)

Delicados

Lana

Tejidos muy delicados

(cortinas, seda, viscosa, etc.)

PROGRAMAS PARCIALES

Aclarado

Centrifugado Centrifugado delicado Desagüe

delicado

4. Fije la temperatura de lavado (ver la pág. 31).

5. Vierta el detergente y los aditivos (véase la pág. 32).

6. Ponga en marcha el programa pulsando el botón

7. Al finalizar el programa, la luz indicadora de ENCEN-

Detergente

Prelav. Lavado

START/RESET. Para anular, mantenga presionado el botón START/RESET durante 2 segundos como mínimo.

DIDO/PUERTA BLOQUEADA centelleará indicando que la puerta se puede abrir. Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque. Apague la lavadora pulsando el botón

Suavizante

Duración del ciclo (minutos)

 

Descripción del ciclo de lavado

Prelavado, lavado, a centrifugados intermedios y final

Lavado, a intermedios y final

Lavado, a centrifugado delicado

Lavado, a delicada

Lavado, a

esagüe

Aclarados

clarados

y centrifugado

, antiarrugas o desagüe esagüe y centrifugado enérgico esagüe y centrifugación delicada esagüe

clarados

, centrifugados

, antiarrugas o

y centrifugación

, antiarrugas o

Notas

Para la descripción de la función Antiarrugas consulte la pag 31. Los datos contenidos en la tabla tienen un valor indicativo.

Programa especial

Diario 30' (programa 9 para Sintéticos) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera hace ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg.

Se aconseja el uso de detergente líquido.

Page 31

Personalizaciones

Seleccione la temperatura

Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas en la pág. 30). La temperatura se puede disminuir hasta el lavado en frío (

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para activar las funciones:

1. pulse el botón correspondiente a la función deseada de acuerdo con la tabla que se encuentra debajo;

2. el encendido del botón correspondiente indica que la función está activa.

Nota: El centelleo rápido del botón indica que la función correspondiente no se puede seleccionar para el programa elegido.

Funciones Efecto Notas para el uso

Disminuye en un 30% aproximada-

Rápido

Acl arado Extra

Exclus ión cent rifug ado

Antiarrugas

Esta función interrumpe el programa de lavado manteniendo la ropa en remojo en el agua antes de la descarga. Se puede utilizar con los programas 6 - 7 - 8 - 11 y Aclarado delicado. Para completar el ciclo pulse el botón START/RESET. Para efectuar sólo la descarga coloque la perilla en el símbolo correspondiente

mente la duración del ciclo de lavado.

Aumenta la eficacia del enjuague.

La lavadora deja de efectuar la centrifugación para efectuar sólo una rotación del cesto a velocidad moderada a fin de

facilitar la descarga del agua.

Es aconsejable con la lavadora a plena carga o con dosis elevadas de detergente.

Aconsejamos utilizar este botón cuando se lavan prendas difíciles de planchar.

y pulse el botón START/RESET.

Activa con los programas:

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8, Aclarados.

To d os excepto el 11 y la descarga.

Notas: Para evitar vibraciones excesivas, antes de cada centrifugado, la máquina distribuye la carga de modo uniforme, esto se produce efectuando rotaciones continuas del cesto a una velocidad ligeramente superior a la del lavado. Aún cuando después de repetidos intentos, la carga no se distribuye perfectamente, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrado, la máquina efectúa la distribución en lugar del centrifugado. Los intentos de equilibrado pueden aumentar la duración total del ciclo hasta un máximo de 10 minutos.

Page 32

Detergentes y ropa

Cajón de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el ambiente.

Extraiga el cajón de detergentes e introduzca el detergente o el aditivo de la siguiente

manera:

cubeta 1: Detergente para prelavado (en polvo) cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

 No use detergentes para el lavado a mano ya que

producen demasiada espuma.

Prendas especiales

Cortinas: pliéguelas y colóquelas dentro de una

funda o de una bolsa de red. Lávelas solas sin superar la media carga. Utilice el programa 11 que excluye automáticamente el centrifugado.

Cazadoras acolchadas con plumas y anoraks: si el relleno es de pluma de ganso o de

pato, se pueden lavar en la lavadora. Poner las prendas del revés y realizar una carga máxima de 2-3 kg. repitiendo el enjuague una o dos veces y utilizando el centrifugado delicado. Lana: para obtener los mejores resultados, utilice un detergente específico y no supere 1 kg. de carga.

Preparar la ropa

 Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.  Vacíe los bolsillos y controle los botones.  No supere los valores indicados, referidos al peso

de la ropa seca: Tejidos resistentes: max 5 kg. Tejidos sintéticos: max 2,5 kg. Tejidos delicados: max 2 kg. Lana: max 1 kg.

¿Cuánto pesa la ropa?

1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1.200 g 1 toalla 150/250 g

Page 33

Precauciones y consejos

 La lavadora fue proyectada y fabricada en confor-

midad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 Este aparato fue fabricado para uso doméstico.  La lavadora debe ser utilizada sólo por personas

adultas y siguiendo las instrucciones contenidas en este manual.

 No toque la máquina con los pies desnudos ni

con las manos o los pies mojados o húmedos.

 No desenchufe la máquina tirando del cable, sino

tomando el enchufe.

 No abra el contenedor de detergentes mientras la

máquina está en funcionamiento.

 No toque el agua de desagüe ya que puede

alcanzar temperaturas elevadas.

 En ningún caso fuerce la puerta: podría dañarse

el mecanismo de seguridad que la protege de aperturas accidentales.

 En caso de avería, no acceda nunca a los meca-

nismos internos para intentar una reparación.

 Controle siempre que los niños no se acerquen a

la máquina cuando está en funcionamiento.

 Durante el lavado, la puerta tiende a calentarse.  Si debe ser trasladada, deberán intervenir dos o

más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una persona sola ya que es muy pesada.

 Antes de introducir la ropa controle que el cesto

esté vacío.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

Tecnología a servicio del medio ambiente

Si en la puerta se ve poca agua es porque con la nueva tecnología Indesit basta menos de la mitad del agua para alcanzar la mayor limpieza: un objetivo alcanzado para respetar el medio ambiente.

Ahorrar detergente, agua, energía y tiempo

 Para no derrochar recursos es necesario utilizar la

lavadora con la máxima carga. Una carga completa en lugar de dos medias cargas permite ahorrar hasta el 50% de energía.

 El prelavado es necesario sólo para ropa muy

sucia. Evitarlo permite ahorrar detergente, tiempo, agua y entre el 5 y el 15% de energía.

 Tratar las manchas con un quitamanchas o

dejarlas en remojo antes del lavado, disminuye la necesidad de lavar a altas temperaturas. Un programa a 60ºC en vez de 90ºC o uno a 40ºC en vez de 60ºC, permite ahorrar hasta un 50% de energía.

 Dosificar bien el detergente en base a la dureza

del agua, al grado de suciedad y a la cantidad de ropa evita derroches y protege el ambiente: aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Además, si es posible, evite utilizar el suavizante.

Eliminaciones

 Eliminación del material de embalaje:

respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.

 En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

 Realizando los lavados desde el atardecer hasta

las primeras horas de la mañana se colabora para reducir la carga de absorción de las empresas eléctricas.

 Si el lavado debe ser secado en una secadora,

seleccione una velocidad de centrifugado alta. Poca agua en el lavado, permite ahorrar tiempo y energía en el programa de secado.

Page 34

Mantenimiento y cuidados

Excluir agua y corriente eléctrica

 Cierre el grifo de agua después de cada lavado. De

este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.

 Desenchufe la máquina cuando la deba limpiar y

durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el cajón de los detergentes

Extraiga el contenedor tirando hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

 Verifique que el ciclo de lavado haya terminado y

desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura); es normal que se vuelque un poco de agua;

Cuidar la puerta y el cesto

 Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;

5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controle el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rozaduras se debe sustituir: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

 No utilice nunca tubos ya usados.

Page 35

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar a la Asistencia Técnica (ver la pág. 36), controle que no se trate de un problema de fácil solución ayudándose con la siguiente lista.

Anomalías:

Posibles causas / Solución:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua.

La lavadora carga y descarga agua continuamente.

 El enchufe no está introducido en la toma de corriente, o no hace contacto.  En la casa no hay corriente.

 La puerta no está bien cerrada.  El botón  El botón START/RESET no fue pulsado.  El grifo del agua no está abierto.

 El tubo de alimentación de agua no está conectado al grifo.  El tubo está plegado.  El grifo de agua no está abierto.  En la casa falta el agua.  No hay suficiente presión.  El botón START/RESET no fue pulsado.

 El tubo de desagüe no está instalado entre los 65 y 100 cm. del

suelo (ver la pág. 27).  El extremo del tubo de descarga está sumergido en el agua (ver la pág. 27).  La descarga de pared no posee un respiradero. Si después de estas verificaciones el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

no fue pulsado.

La lavadora no descarga o no centrifuga.

La lavadora vibra mucho durante la centrifugación.

La lavadora pierde agua.

La luz indicadora de ENCENDIDO/ PUERTA BLOQUEADA centellea de modo rápido simultáneamente con, al menos, otra luz testigo:

Se forma demasiada espuma.

 El programa no prevé la descarga: con algunos programas es

necesario activarlo manualmente (ver la pág. 30).  La función «Antiarrugas» está activa: para completar el programa,

pulse el botón START/RESET (ver la pág. 31).  El tubo de descarga está plegado (ver la pág. 27).  El conducto de descarga está obstruido.

 El cesto, en el momento de la instalación, no fue desbloqueado

correctamente (ver la pág. 26).  La lavadora no está instalada en un lugar plano (ver la pág. 26).  Existe muy poco espacio entre la lavadora, los muebles y la pared (ver la pág. 26 ).

 El tubo de alimentación de agua no está bien enroscado (ver la pág. 26).  El cajón de detergentes está obstruido (para limpiarlo ver la pág. 34).  El tubo de descarga no está bien fijado (ver la pág. 27).

 Apague la máquina y desenchúfela, espere aproximadamente 1

minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

 El detergente no es específico para la lavadora (debe contener algunas

de las frases "para lavadora", "a mano o en lavadora" o similares).  La dosificación fue excesiva.

Page 36

Asistencia

Antes de llamar a la Asistencia Técnica:

 Verifique si la anomalía la puede resolver solo (ver la pág. 35);  Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;  Si no es así, llame a la Asistencia técnica autorizada, al número de teléfono indicado en el certificado

de garantía.

 No recurra nunca a técnicos no autorizados.

Comunicar:

 el tipo de anomalía;  el modelo de la máquina (Mod.);  el número de serie (S/N ). Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora.

Page 37

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

Português

WIN 82

Sumário

Instalação, 38-39

Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Descrição da máquina de lavar roupa, 40-41

Painel de comandos Indicadores luminosos

Início e Programas, 42

Como iniciar um programa Tabela dos programas

Personalizações, 43

Seleccione a temperatura Funções

Detergentes e roupa, 44

Gaveta dos detergentes Preparar a roupa Roupas especiais

Precauções e conselhos, 45

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Manutenção e cuidados, 46

Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Anomalias e soluções, 47

Assistência, 48

Antes de contactar a Assistência Técnica

Page 38

Instalação

 É importante guardar este manual para poder

consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.

 Leia com atenção estas instruções: contém

informações importantes acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.

2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

3. Tire os 3 parafusos para protecção no transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se tiver tapete ou alcatifa, regule os pés de modo a que por baixo da máquina de lavar roupa haja espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Coloque a guarnição A na ponta do tubo de alimentação e atarraxe-o a uma torneira de água

fria com bocal de rosca de 3/4 (veja a figura). Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez.

 Embalagens não são brinquedos para as crianças.

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la a paredes, móveis ou outros.

2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

 A pressão hídrica da torneira deve ser entre os

valores da tabela dos dados técnicas (veja a página ao lado).

 Se o comprimento do tubo de alimentação não for

suficiente, contacte uma oficina especializada ou um técnico autorizado.

 Nunca utilize tubos já usados.

Page 39

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão;

 Não empregue extensões nem fichas múltiplas.

 O cabo não deve ser dobrado nem apertado.

 O cabo de alimentação deve ser substituído somen-

te por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

ou coloque na beira de um lavabo ou de uma banheira, prenda na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

 É desaconselhado empregar tubos de extensão;

mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm. de comprimento.

Ligação eléctrica

Ante de ligar a ficha na tomada eléctrica, certifiquese que:  a tomada tenha uma ligação à terra e que esteja

nos termos da legislação;

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa de 90°C sem pré-lavagem.

Dados técnicos

Modelo

Medidas

Capacidade

WIN 82

largura 59,5 cm. altura 85 cm. profundidade 52,5 cm.

de 1 a 5 kg.

 a tomada tem capacidade para suportar a carga

máxima de potência da máquina, indicada na tabela de dados técnicos (veja ao lado);

 a tensão de alimentação seja entre os valores

indicados na tabela de dados técnicos (veja ao lado);

 a tomada seja compatível com a ficha da máqui-

na de lavar roupa. Se não for, substitua a tomada ou a ficha.

 Esta máquina de lavar roupa não deve ser instalada

ao ar livre, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

 Depois de ter instalado a máquina de lavar roupa,

o acesso à tomada eléctrica deve ser fácil.

Ligações

eléctricas

Ligações hídricas

Velocidade da centrifugação

Programas de

controlo segundo a norma EN 60456

veja a placa das características técnicas colocada na máquina

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 46 litros

até 800 rotações por minuto

programa 3; temperatura 60°C; realizado com carga de 5 kg.

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

- 89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

- 2006/95/CE (Baixa Tensão)

- 2002/96/CE

Page 40

Descrição da máquina de lavar roupa

Painel de comandos

Indicadores luminosos

Gaveta dos detergentes

Gaveta dos detergentes: para carregar deter-

gentes e aditivos (veja a pág. 44).

Indicadores luminosos: Indicam a fase do programa de lavagem.

Teclas das FUNÇÕES: para seleccionar as funções disponíveis. A tecla correspondente à função seleccionada permanecerá acesa.

Selector da TEMPERATURA: para definir a temperatura ou a lavagem a frio (veja a pág. 43).

Teclas das

FUNÇÕES

Indicador luminoso

ON-OFF/PORTA TRANCADA

Tecla de

LIGA/DESLIGA

Selector de

PROGRAMAS

Tecla de

START/RESET

Selector de

TEMPERATURA

Indicador luminoso ON-OFF /PORTA TRANCADA: para saber se a máquina de lavar roupa está ligada e se é possível abri-la (veja a pág. 41).

Tecla LIGA/DESLIGA: para ligar e desligar a máquina de lavar roupa.

Selector de PROGRAMAS: para escolher os programas. Durante o programa o selector permanece parado.

Tecla de START/RESET: para iniciar os programas ou apagar programações erradas.

Page 41

Indicadores luminosos

Os indicadores luminosos fornecem informações importantes. Vejamos o que significam:

Fase em curso:

Durante o ciclo de lavagem os indicadores luminosos acender-se-ão progressivamente para indicar a fase do programa:

Lavagem

Enxaguamento

Centrifugação

Observação: durante a fase de descarga acenderse-á o indicador luminoso correspondente à fase de Centrifugação.

Teclas das funções

AS TECLAS DAS FUNÇÕES também funcionam como indicadores luminosos. Se seleccionar uma função a respectiva tecla acender-se-á. Se a função seleccionada não for compatível com o programa definido, a tecla ficará intermitente e a função não será activada. Se for seleccionada uma função incompatível com outra anteriormente seleccionada, permanecerá activa somente a última seleccionada.

Indicador luminoso ON-OFF/PORTA TRANCADA

O indicador luminoso aceso indica que a porta está trancada para impedir aberturas acidentais; para evitar danos é necessário aguardar que o indicador luminoso esteja intermitente antes de abrir a porta.

 O indicador luminoso ON-OFF/PORTA TRANCADA piscando rápida e intermitentemente, juntamente com outro

indicador luminoso indica uma anomalia (veja a pág. 47).

Page 42

Início e Programas

Como iniciar um programa

1. Para ligar a máquina de lavar roupa, carregue na tecla se-ão alguns segundos e, em seguida, se apagarão e o indicador luminoso ON-OFF/PORTA TRANCADA ficará intermitente.

2. Coloque dentro a roupa e feche.

3. Seleccione através do selector de PROGRAMAS o programa que desejar.

4. Seleccione a temperatura de lavagem (veja a pág. 4 3).

. Todos os indicadores luminosos acender-

5. Coloque o detergente e os aditivos (veja a pág. 44).

6. Para iniciar o programa carregue na tecla START/ RESET. Para anular mantenha pressionada a tecla START/RESET pelo menos 2 segundos.

7. No final do programa, o indicador luminoso ONOFF/PORTA TRANCADA passará a intermitente para indicar que a porta pode ser aberta. Tire a roupa lavada de dentro e deixe a porta entreaberta para que o tambor seque. Para desligar a máquina de lavar roupa, carregue na tecla

Tabela dos programas

ão

dor

Dura do ciclo (minutos)

ão do ciclo de lavagem

Descri

Pré-lavagem, lavagem, enxagua centrifugações intermediárias e final

Lavagem, enxaguamentos, centrifugações intermediárias e final

Lavagem, enxaguamentos, antirugas ou centrifugação delicada

Lavagem, enxaguamentos e cent

rifugação

Lavagem, enxaguamentos e centrifugação delicada

Lavagem, enxaguamentos, anti-rugas ou descarga

Enxaguamentos, anti-rugas ou descarga

delicada

ment

Natureza dos tecidos / sujidade Programas

Te m p e ratura

Dete rgente

Pré-lav. Lavag.

Amacia-

Algodões

Brancos muito sujos (lençóis, toalhas etc.)

Brancos e coloridos resistentes muito sujos

Brancos e coloridos delicados muito sujos

Brancos pouco sujos e cores delicadas (camisas, camisolas etc.)

Coloridos delicados pouco sujos

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

Sintéticos

Coloridos resistentes muito sujos (roupas de bebé etc.)

Cores resistentes (roupas de todos os tipos levemente suja)

Coloridos resistentes muito sujos (roupas de bebé etc.)

Cores delicadas (roupas de todos os tipos ligeiramente sujas)

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

Delicados

Lã

Tecidos muito delicados (cortinas, seda, viscose etc.)

PROGRAMAS PARCIAIS

Enxagua

Centrifugação Descarga e centrifugação enérgica Centrifugação delicada Descarga e centrifugação delicada Descarga Descarga

o  Enxaguamentos e centrifugação

ment

o delicado 

40°C   50

30°C   52

Observações

Para a descrição da função Anti-rugas veja-se pág. 43. Os dados apresentados na tabela têm valor indicativo.

Programa especial

Diário 30' (programa 9 para Sintéticos) foi estudado para lavar peças levemente sujas em pouco tempo; dura apenas 30 minutos e, desta maneira, economiza energia e tempo. Se regular o programa (9 a 30°C) será possível lavar juntos tecidos de natureza diferente (excepto lã e seda), com uma carga máxima de 3 Kg.

Aconselhamos a utilização de detergente líquido.

Page 43

Personalizações

Seleccione a temperatura

Gire o selector da TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas na pág. 42). A temperatura pode ser diminuída até à lavagem a frio (

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter a máxima limpeza e branquear o que desejar. Para activar as funções:

1. carregue na tecla correspondente à função que desejar, segundo a tabela abaixo;

2. a respectiva tecla acende-se para avisar que a função está activa.

Observação: Se a tecla acender intermitentemente, significa que a respectiva função não pode ser seleccionada para o programa definido.

Fu nções Efeit o Obs ervações para utilização

Diminuiu em cerca de 30% o duração

Rápido

Enx agua mento Ext ra

Exclusão cent rifugação

Anti-rugas

Esta função interrompe o programa de lavagem e mantém a roupa de molho na água antes de descarregá-la. É activa nos programas 6 - 7 - 8 - 11 e Enxaguamento delicado. Para completar o ciclo carregue na tecla START/RESET. Para efectuar apenas uma descarga, coloque o selector no correspondente símbolo

do ciclo de lavagem.

Aumenta a eficácia do enxaguamento

Carregue este botão para a máquina de lavar roupa não efectuar mais a centrífuga, mas apenas uma rotação do tambor com velocidade moderada para facilitar o escoamento da água.

É aconselhável se a máquina de lavar roupa estiver muito cheia ou com uma grande dose de detergente.

É aconselhável utilizá-lo quando lavar roupas difíceis de passar a ferro.

e carregue na tecla START/RESET.

Possível nos programas:

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8, Enx aguamentos

Todos os programas excepto o 11 e a des carga.

Observações: Para evitar vibrações excessivas, antes de cada centrifugação, a máquina distribui a carga de maneira uniforme, isto é realizado efectuando rotações contínuas do tambor a uma velocidade ligeiramente superior à da lavagem. Quando, apesar de várias tentativas, a carga não estiver perfeitamente distribuída, a máquina efectuará a centrifugação a uma velocidade inferior à programada. Em presença de desequilíbrio excessivo, a máquina efectua a distribuição em vez da centrifugação. As eventuais tentativas de equilibrar podem alongar a duração total do ciclo até 10 minutos no máximo.

Page 44

Detergentes e roupa

Gaveta dos detergentes

O bom resultado da lavagem depende também do uso da dose certa de detergente: com excessos não se lava melhor, e contribui-se quer para a formação de incrostações nas peças internas da máquina de lavar, quer para a poluição do meio ambiente.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

gaveta 1: Detergente para pré-lavagem (em pó) gaveta 2: Detergente para lavagem (em pó ou líquido )

O detergente líquido deve ser colocado depois da máquina ter iniciado a lavagem.

gaveta 3: Aditivos (amaciador, etc.)

O amaciador não deve ultrapassar a rede.

 Não use detergentes para lavagem à mão, porque

fazem demasiada espuma.

Roupas especiais

Cortinas: dobre-as bem e coloque-as dentro de

uma fronha ou de um saquinho de rede. Lave-as separadas, sem ultrapassar a meia carga. Utilize o programa 11 que exclui automaticamente a centrifugação. Edredões e anoraques: se forem acolchoadas com penas de ganso ou pato, podem ser lavados na máquina de lavar roupa. Vire as peças do avesso e coloque no máximo de 2-3 kg., repita o enxaguamento uma ou duas vezes e utilize a centrifugação delicada. Lã: para obter os melhores resultados, utilize um detergente específico e não ultrapasse 1 kg. de carga.

Preparar a roupa

 Separe a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- as cores: separe as peças coloridas das brancas.  Esvazie as algibeiras e verifique se há botões soltos.  Não ultrapasse os valores indicados referentes ao

peso da roupa enxuta: Tecidos resistentes: máx. 5 kg. Tecidos sintéticos: máx. 2,5 kg. Tecidos delicados: máx. 2 kg. Lã máx. 1 kg.

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1.200 g. 1 toalha de rosto 150 - 250 g.

Page 45

Precauções e conselhos

 Esta máquina de lavar roupa foi projectada e

fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

 Este aparelho foi projectado para um uso doméstico.  Esta máquina de lavar roupa deve ser utilizada

somente por pessoas adultas e conforme as instruções apresentadas neste manual.

 Não toque na máquina com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não puxe o cabo eléctrico para tirar a ficha da

tomada, pegue somente na ficha.

 Não abra a gaveta dos detergentes enquanto a

máquina estiver a funcionar.

 Não toque na água de descarga, pois poderá

estar muito quente.

 Em nenhum caso force a porta para abri-la:

poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

 Se houver avarias, não mexa em caso algum nos

mecanismos internos para tentar reparar.

 Verifique sempre que as crianças não se aproxi-

mem da máquina em funcionamento.

 Durante a lavagem a porta de vidro tende a aquecer.  Se for preciso deslocar a máquina, são precisas

pelo menos duas ou três pessoas, não tente fazêlo sozinho porque a máquina é muito pesada.

 Antes de colocar a roupa verifique se o tambor

está vazio.

Eliminação

todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

Tecnologia ao serviço do meio ambiente

Se pela porta de vidro notar pouca água é porque, com a nova tecnologia Indesit, é suficiente menos de metade da água para se obter a limpeza máxima: uma meta atingida para respeitar o meio ambiente.

Economizar detergente, água, energia e tempo

 Para não desperdiçar recursos, é necessário

utilizar a máquina de lavar roupa com a carga máxima. Uma carga plena em vez de duas cargas pela metade permite economizar até 50% de energia.

 A pré-lavagem só é necessária para roupa muito

suja. Evite-a para economizar detergente, tempo, água e entre 5 e 15% de energia.

 Trate as nódoas com um produto anti-nódoas ou

deixe de molho antes de lavar, desta maneira diminui a necessidade de lavar com altas temperaturas. Um programa a 60°C em vez de 90°C ou a 40°C em vez de 60°C, economiza até 50% de energia.

 Se dosear bem o detergente em função da

dureza da água, do nível de sujidade e da quantidade de roupa, evitará desperdícios e protegerá o meio ambiente: mesmo os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.Evite sempre que possível o uso de amaciador.

 Elimine a embalagem obedecendo aos regula-

mentos locais, de maneira a que as embalagens possam ser reutilizadas.

 A directiva Europeia 2002/96/CE referente à

gestão de resíduos de aparelhos eléctricos e electrónicos, prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em

 Lavar desde o fim da tarde até as primeiras horas

da manhã ajuda a diminuir a carga de absorção das empresas eléctricas.

 Se for secar a roupa num secador, seleccione

uma velocidade de centrifugação mais alta. Se houver pouca água na roupa economizará tempo e energia no programa de secagem.

Page 46

Manutenção e cuidados

Interromper a alimentação de água e de corrente eléctrica

 Feche a torneira da água depois de cada lava-

gem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.

 Tire a ficha da tomada eléctrica quando for limpar

a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para tirar a gaveta, puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

 Certifique-se que o ciclo de lavagem tenha termi-

nado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

2. para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura): é normal que perca um pouco de água;

Cuidados com a porta de vidro e o tambor

 Deixe a porta sempre entreaberta para evitar que

se formem odores desagradáveis.

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;

5. monte outra vez o painel, certifique-se, antes de empurrar a máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachas ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem dar origem a estas situações.

 Nunca utilize tubos já usados.

Page 47

Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja a pág. 48), verifique que não se trata de um problema fácil de resolver com ajuda da seguinte lista:

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega água.

A máquina de lavar roupa carrega e descarrega água continuamente.

Possíveis causas / Solução:

 A ficha não está colocada na tomada eléctrica, ou não o suficiente

para haver contacto.

 Em casa não há corrente.

 A porta da máquina não está bem fechada.  A tecla  A tecla START/RESET não foi pressionada.  A torneira da água não está aberta.

 O tubo de alimentação de água não está ligado à torneira.  O tubo está dobrado.  A torneira da água não está aberta.  Está a faltar água em casa.  Não há pressão suficiente.  A tecla START/RESET não foi pressionada.

 O tubo de descarga não está instalado entre 65 e 100 cm. de altura

do chão (veja a pág. 39).  A ponta do tubo de descarga está emergida na água (veja a pág. 39).  A descarga na parede não tem ventilação de ar. Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a sua casa é nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão, e por isso a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há à venda no mercado válvulas apropriadas contra o efeito sifão.

não foi pressionada.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

Da máquina de lavar roupa está a perder água.

Se o indicador luminoso ONOFF/PORTA TRANCADA piscar rápida e intermitentemente ao mesmo tempo, que pelo menos outro indicador luminoso.

Está a formar-se demasiada espuma.

 O programa não faz a descarga: com alguns programas será neces-

sário iniciar a descarga manualmente (veja a pág. 42).  Está activada a função Anti-rugas: para completar o programa

carregue na tecla START/RESET (veja a pág. 43).  O tubo de descarga está dobrado (veja a pág. 39).  A conduta de descarga está entupida.

 O tambor, no momento da instalação, não foi liberado correctamente (veja a pág. 38).  A máquina de lavar roupa não está nivelada (veja a pág. 38).  A máquina de lavar roupa está apertada entre móveis e parede (veja a pág. 38).

 O tubo de alimentação da água não está bem enroscado (veja a pág. 38).  O gaveta dos detergentes está entupida (para limpá-la veja a pág. 46).  O tubo de descarga não está bem preso (veja a pág. 39).

 Desligue a máquina e tire a ficha da tomada, aguarde aproximada-

mente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

 O detergente não é específico para máquina de lavar roupa (deve haver a escrita

"para máquina de lavar", "à mão e para máquina de lavar" ou similares).  A dose de detergente foi excessiva.

Page 48

Assistência

Antes de contactar a Assistência Técnica:

 Verifique se consegue resolver a anomalia (veja a pág. 47);  Reinicie o programa para verificar se o inconveniente foi resolvido;  Em caso negativo, contacte a assistência técnica autorizada no número de telefone indicado no

certificado de garantia.

 Nunca recorra a técnicos não autorizados.

Comunique:

 o tipo de anomalia;  o modelo da máquina (Mod.);  o número de série (S/N). Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa.

Page 49

Istruzioni per luso

LAVABIANCHERIA

Italiano

WIN 82

Sommario

Installazione, 50-51

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Descrizione della lavabiancheria, 52-53

Pannello di controllo Spie

Avvio e Programmi, 54

In breve: avviare un programma Tabella dei programmi

Personalizzazioni, 55

Impostare la temperatura Funzioni

Detersivi e biancheria, 56

Cassetto dei detersivi Preparare la biancheria Capi particolari

Precauzioni e consigli, 57

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Manutenzione e cura, 58

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dellacqua

Anomalie e rimedi, 59

Assistenza, 60

Page 50

Installazione

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono

importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 3 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

 Gli imballaggi non sono giocattoli per bambini.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dellacqua

1. Inserire la guarnizione A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

dacqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

 La pressione idrica del rubinetto deve essere

compresa nei valori della tabella Dati tecnici

(vedi pagina a fianco).

 Se la lunghezza del tubo di alimentazione non

fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

 Non utilizzare mai tubi già usati.

Page 51

Collegamento del tubo di scarico

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e

65 - 100 cm

100 cm da terra;

 Non usare prolunghe e multiple.

 Il cavo non deve subire piegature o compressioni.

 Il cavo di alimentazione deve essere sostituito solo

da tecnici autorizzati.

Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

 È sconsigliato usare tubi di prolunga; se indispen-

sabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:  la presa abbia la messa a terra e sia a norma

di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

 la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (vedi a fianco);

 la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

 La lavabiancheria non va installata allaperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

 A lavabiancheria installata, la presa della corrente

deve essere facilmente raggiungibile.

Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti

elettrici

Collegamenti idrici

Velo cit à di centrifuga

Programmi di

controllo secondo

la norma EN 60456

WIN 82

larghezza cm 59,5

altezza cm 85

profondità cm 52,5

da 1 a 5 kg

vedi la targhetta caratteristiche tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri

sino a 800 giri al minuto

programma 3; temperatura 60°C; effettuato con 5 kg di carico.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e

successive modificazioni

- 2006/95/CE (Bassa Tensione)

- 2002/96/CE

Page 52

Descrizione della lavabiancheria

Pannello di controllo

Cassetto dei detersivi

Cassetto dei detersivi per caricare detersivi e

additivi (vedi pag. 56).

Spie per seguire lo stato di avanzamento del programma di lavaggio.

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasto relativo alla funzione selezionata rimarrà acceso.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 55).

Tasti

FUNZIONE

Spia

Spie

Spia ACCENSIONE/OBLÒ BLOCCATO per capire se la lavabiancheria è accesa e se loblò è apribile (vedi pag. 53).

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI per impostare i programmi (vedi pag. 54). Durante il programma la manopola resta ferma.

ACCENSIONE/

OBLÒ BLOCCATO

Tasto

START/RESET

Manopola

TEMPERATURA

Tasto

ACCENSIONE/ SPEGNIMENTO

Manopola

PROGRAMMI

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Page 53

Spie

Le spie forniscono informazioni importanti. Ecco che cosa dicono:

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Lavaggio

Risciacquo

Centrifuga

Nota: durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga.

Tasti funzione

I TASTI FUNZIONE fungono anche da spie. Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibile con unaltra precedentemente selezionata rimarrà attiva solo lultima scelta.

Spia ACCENSIONE/OBLÒ BLOCCATO

La spia accesa indica che loblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprire loblò.

 Il lampeggio veloce della spia ACCENSIONE/OBLÒ BLOCCATO contemporaneo a quello di almeno unaltra

spia segnala unanomalia (vedi pag. 59).

Page 54

Avvio e Programmi

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto . Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/ OBLÒ BLOCCATO inizierà a lampeggiare.

2. Caricare la biancheria e chiudere loblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi pag. 55).

5. Versare detersivo e additivi (vedi pag. 56).

6. Avviare il programma premendo il tasto START/RESET. Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.

7. Al termine del programma la spia ACCENSIONE/ OBLÒ BLOCCATO lampeggerà indicando che loblò è apribile. Estrarre la biancheria e lasciare loblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto

Tabella dei programmi

Natura dei tessuti e dello sporco

Programmi Temperatura

Detersivo

prelav. lavag.

Ammorbi-

dente

Cotone

Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)

Bianchi e colorati resistenti molto sporchi

Bianchi e colorati delicati molto sporchi

Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)

Colorati delicati poco sporchi

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

Sintetici

Colori resistenti molto sporchi (biancheria per neonati, ecc.)

Colori resistenti (biancheria di tutti i tipi leggermente sporca)

Colori resistenti molto sporchi (biancheria per neonati, ecc.)

Colori delicati (biancheria di tutti i tipi leggermente sporca)

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

Delicati

Lana

Tessuti molto delicati (tende, seta, viscosa, ecc.)

PROGRAMMI PARZIALI

Risciacquo  Risciacqui e centrifuga Risciacquo delicato  Risciacqui, antipiega o scarico Centrifuga Scarico e centrifuga energica Centrifuga delicata Scarico e centrifuga delicata Scarico Scarico

40°C   50

30°C   52

Durata del ciclo (minuti)

Descrizione del ciclo di lavaggio

Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, centrifughe intermedie e finale

Lavaggio, risciacqui, antipiega o centrifuga delicata

Lavaggio, risciacqui, e centrifuga delicata

Lavaggio, risciacqui e centrifuga delicata

Lavaggio, risciacqui, antipiega o scarico

Note

Per la descrizione della funzione Antipiega vedi pag. 55.

I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Refresh (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Page 55

Personalizzazioni

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 54). La temperatura si può ridurre sino al lavaggio a freddo (

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. laccensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni Effetto Note per l'uso

Riduce del 30% circa la durata del

Rapido

Extra Ri sciacquo

No cent rifug a

ciclo di lavaggio.

Aumenta l'efficacia

del risciacquo.

La lavabiancheria non effettua la centrifuga, ma una rotazione del cesto

a velocità moderata

per agevolare lo

scarico dell'acqua.

E' consigliata con lavabiancheria a pieno carico o con dosi elevate di detersivo.

E' consigliata quando si lavano capi difficili da stirare.

Attiva con i programmi:

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8, Risciacqui.

Tutti tranne 11 e Scarico.

Antipiega

Questa funzione interrompe il programma di lavaggio mantenendo la biancheria in ammollo nell'acqua prima dello scarico. È attiva nei programmi 6 - 7 - 8 - 11 e Risciacquo delicato. Per completare il ciclo premere il tasto START/RESET. Per effettuare solo lo scarico posizionare la manopola sul simbolo relativo

Nota: Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio. Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga. Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

e premere il tasto START/RESET.

Page 56

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente.

Estrarre il cassetto dei detersivi e inserire il detersivo o ladditivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dellavvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

Lammorbidente non deve fuoriuscire dalla griglia.

 Non usare detersivi per il lavaggio a mano, perché

formano troppa schiuma.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un

sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 11 che esclude in automatico la centrifuga. Piumini e giacche a vento: se limbottitura è doca o danatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico.

Preparare la biancheria

 Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sulletichetta.

- i colori: separare i capi colorati da quelli bianchi.  Vuotare le tasche e controllare i bottoni.  Non superare i valori indicati, riferiti al peso della

biancheria asciutta: Tessuti resistenti: max 5 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr.

Page 57

Precauzioni e consigli

 La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

 La lavabiancheria deve essere usata solo da

persone adulte e secondo le istruzioni riportate in questo libretto.

 Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non aprire il cassetto dei detersivi mentre la

macchina è in funzione.

 Non toccare lacqua di scarico, che può

raggiungere temperature elevate.

 Non forzare in nessun caso loblò: potrebbe

danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

 Durante il lavaggio loblò tende a scaldarsi.  Se devessere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

 Prima di introdurre la biancheria controlla che il

cestello sia vuoto.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Tecnologia a servizio dellambiente

Se nelloblò si vede poca acqua è perché con la nuova tecnologia Indesit basta meno della metà dellacqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare lambiente.

Risparmiare detersivo, acqua, energia e tempo

 Per non sprecare risorse bisogna utilizzare la

lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.

 Il prelavaggio è necessario solo per biancheria

molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.

 Trattando le macchie con uno scioglimacchia o

lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.

 Dosare bene il detersivo in base alla durezza

dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente.

 Effettuando i lavaggi dal tardo pomeriggio fino alle

prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

Smaltimento

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

 Se il bucato deve essere asciugato in un

asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa risparmiare tempo ed energia nel programma di asciugatura

Page 58

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio. Si limita così lusura dellimpianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

 Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso lesterno (vedi figura). Lavarlo sotto lacqua corrente; questa pulizia va effettuata frequentemente.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

 Assicurarsi che il ciclo di lavaggio sia terminato e

staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con lausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po dacqua;

Curare oblò e cestello

 Lasciare sempre socchiuso loblò per evitare che

si formino cattivi odori.

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dellacqua

Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

 Non utilizzare mai tubi già usati.

Page 59

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi pag. 60), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua.

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

 In casa non cè corrente.

 Loblò non è ben chiuso  Il tasto  Il tasto START/RESET non è stato premuto.  Il rubinetto dellacqua non è aperto.

 Il tubo di alimentazione dellacqua non è collegato al rubinetto.  Il tubo è piegato.  Il rubinetto dellacqua non è aperto.  In casa manca lacqua.  Non cè sufficiente pressione.  Il tasto START/RESET non è stato premuto.

 Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 51).  Lestremità del tubo di scarico è immersa nellacqua (vedi pag. 51).  Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

non è stato premuto.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La spia ACCENSIONE/OBLÒ BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno unaltra spia.

Si forma troppa schiuma.

 Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente (vedi pag. 54).

 È attiva la funzione Antipiega: per completare il programma

premere il tasto START/RESET (vedi pag. 55).  Il tubo di scarico è piegato (vedi pag. 51).  La conduttura di scarico è ostruita.

 Il cestello, al momento dellinstallazione, non è stato sbloccato

correttamente (vedi pag. 50).  La lavabiancheria non è in piano (vedi pag. 50).  La lavabiancheria è stretta tra mobili e muro (vedi pag. 50).

 Il tubo di alimentazione dellacqua non è ben avvitato (vedi pag. 50).  Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 58).  Il tubo di scarico non è fissato bene (vedi pag. 51).

 Spegnere la macchina e togliere la spina dalla presa, attendere circa

1 minuto quindi riaccenderla.

Se lanomalia persiste, chiamare lAssistenza.

 Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura per lavatrice, a mano e in lavatrice, o simili).  Il dosaggio è stato eccessivo.

Page 60

Assistenza

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi pag. 59);  Riavviare il programma per controllare se linconveniente è stato ovviato;  In caso negativo, contattare l'Assistenza tecnica autorizzata al numero telefonico indicato sul

certificato di garanzia.

 Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;  il modello della macchina (Mod.);  il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Page 61

ПдзгЯет чсЮузт

РЛХНФЗСЙП СПХЧЩН

ЕЛЛЗНЙКБ

WIN 82

Ресйечьменб

ЕгкбфЬуфбуз, 62-63

БрпухукехбуЯб кбй псйжпнфЯщуз ХдсбхлйкЭт кбй злекфсйкЭт ухндЭуейт Рсюфпт кэклпт рлхуЯмбфпт ФечнйкЬ уфпйчеЯб

РесйгсбцЮ фпх рлхнфзсЯпх, 64-65

Фбмрль елЭгчпх ЕндейкфйкЭт лхчнЯет лейфпхсгЯбт

ЕккЯнзуз кбй РспгсЬммбфб, 66

Ен ухнфпмЯб: еккЯнзуз еньт рспгсЬммбфпт РЯнбкбт фщн рспгсбммЬфщн

РспущрйкЭт СхимЯуейт, 67

ЕрйлЭофе фз иесмпксбуЯб ЛейфпхсгЯет

БрпссхрбнфйкЬ кбй спэчб, 68

ИЮкз брпссхрбнфйкюн РспефпймбуЯб фзт рлэузт ЕйдйкЬ спэчб

РспцхлЬоейт кбй ухмвпхлЭт, 69

ГенйкЮ буцЬлейб ДйЬиеуз Еопйкпньмзуз енЭсгейбт кбй уевбумьт фпх ресйвЬллпнфпт

УхнфЮсзуз кбй цспнфЯдб, 70

КлеЯуймп рбспчюн неспэ кбй злекфсйкпэ сеэмбфпт Кбибсйумьт фпх рлхнфзсЯпх Кбибсйумьт фпх ухсфбсйпэ брпссхрбнфйкюн ЦспнфЯдб фзт рьсфбт кбй фпх кЬдпх Кбибсйумьт фзт бнфлЯбт ¸легчпт фпх ущлЮнб фспцпдпуЯбт фпх неспэ

РспвлЮмбфб кбй лэуейт, 71

ФечнйкЮ ХрпуфЮсйоз, 72

Рсйн кблЭуефе фзн фечнйкЮ хрпуфЮсйоз

Page 62

ЕгкбфЬуфбуз

 ЕЯнбй узмбнфйкь нб цхлЬоефе фп егчейсЯдйп бхфь

гйб нб мрпсеЯфе нб фп ухмвпхлеэеуфе прпйбдЮрпфе уфйгмЮ. Уе ресЯрфщуз рюлзузт, рбсбчюсзузт Ю мефбкьмйузт, вевбйщиеЯфе ьфй рбсбмЭней мбжЯ ме фп рлхнфЮсйп гйб нб рлзспцпсеЯ фпн нЭп йдйпкфЮфз гйб фз лейфпхсгЯб кбй фйт учефйкЭт рспейдпрпйЮуейт.

 ДйбвЬуфе рспуекфйкЬ фйт пдзгЯет: хрЬсчпхн

узмбнфйкЭт рлзспцпсЯет гйб фзн егкбфЬуфбуз, фз чсЮуз кбй фзн буцЬлейб.

БрпухукехбуЯб кбй псйжпнфЯщуз

БрпухукехбуЯб

1. БрпухукехЬуфе фп рлхнфЮсйп.

2. ЕлЭгофе бн фп рлхнфЮсйп Эчей хрпуфеЯ жзмйЭт кбфЬ фз мефбцпсЬ. Бн Эчей хрпуфеЯ жзмйЭт мзн фп ухндЭефе кбй ерйкпйнщнЮуфе ме фпн мефбрщлзфЮ.

3. БцбйсЭуфе фйт 3 вЯдет рспуфбуЯбт гйб фз мефбцпсЬ кбй фп лбуфйчЬкй ме фп учефйкь дйбчщсйуфйкь, рпх всЯукпнфбй уфп рЯущ мЭспт (влЭре ейкьнб).

4. КлеЯуфе фйт прЭт ме фб рлбуфйкЬ рюмбфб рпх убт рбсЭчпнфбй.

5. ДйбфзсеЯуфе кбй фб фсЯб фемЬчйб: бн фп рлхнфЮсйп чсейбуфеЯ нб мефбцесиеЯ, иб рсЭрей нб обнбмпнфбсйуфпэн.

З ущуфЮ псйжпнфЯщуз рспудЯдей уфбиесьфзфб уфп мзчЬнзмб кбй брпупвеЯ дпнЮуейт, ипсэвпхт кбй мефбфпрЯуейт кбфЬ фз лейфпхсгЯб. Бн фп рлхнфЮсйп фпрпиефзиеЯ рЬнщ уе мпкЭфб Ю фЬрзфб, схимЯуфе фб рпдбсЬкйб Эфуй юуфе нб хрЬсчей кЬфщ брь фп рлхнфЮсйп бскефьт чюспт гйб фпн бесйумь.

ХдсбхлйкЭт кбй злекфсйкЭт ухндЭуейт

Уэндеуз фпх ущлЮнб фспцпдпуЯбт неспэ

1. ЕйуЬгефе фзн фуймпэчб A уфп Ьксп фпх ущлЮнб фспцпдпуЯбт кбй вйдюуфе фз мйб всэуз ксэпх

неспэ ме уфьмйп урейсюмбфпт 3/4 gas

(влЭре ейкьнб).

Рсйн фзн уэндеуз бцЮуфе фп несь нб фсЭоей мЭчсй бхфь нб еЯнбй дйбхгЭт.

2. УхндЭуфе фп ущлЮнб фспцпдпуЯбт уфп рлхнфЮсйп вйдюнпнфЬт фп уфзн бнфЯуфпйчз еЯупдп неспэ, уфп рЯущ мЭспт ерЬнщ деойЬ

(влЭре ейкьнб).

 Пй ухукехбуЯет ден еЯнбй рбйчнЯдйб гйб мйксЬ рбйдйЬ.

ПсйжпнфЯщуз

1. ЕгкбфбуфЮуфе фп рлхнфЮсйп уе Энб дЬредп ерЯредп кбй бниекфйкь, чщсЯт нб фп бкпхмрЮуефе уе фпЯчпхт, Эрйрлб Ю Ьллп.

2. Бн фп дЬредп ден еЯнбй брьлхфб ерЯредп, псйжпнфйюуфе фзн ухукехЮ вйдюнпнфбт Ю оевйдюнпнфбт фйт ейдйкЭт вЬуейт уфп мрспуфйнь фмЮмб фзт ухукехЮт (влЭре ейкьнб). З гщнЯб клЯузт, мефсзмЭнз уфзн ерйцЬнейб есгбуЯбт, ден рсЭрей нб оереснЬей фйт 2°.

3. ВевбйщиеЯфе ьфй п ущлЮнбт ден еЯнбй фубкйумЭнпт уе кбнЭнб узмеЯп фпх.

 З рЯеуз фпх неспэ рсЭрей нб кхмбЯнефбй мефбоэ

фщн фймюн фпх рЯнбкб ме фб фечнйкЬ уфпйчеЯб (влЭре ерьменз уелЯдб).

 Бн фп мЮкпт фпх ущлЮнб фспцпдпуЯбт неспэ ден

ербскеЯ, иб рсЭрей нб брехихниеЯфе уе ейдйкехмЭнп кбфЬуфзмб Ю уе еопхуйпдпфзмЭнп фечнйкь.

 Мз чсзуймпрпйеЯфе рпфЭ ущлЮнет чсзуймпрпйзмЭнпхт.

Page 63

Уэндеуз фпх ущлЮнб бдейЬумбфпт неспэ

УхндЭуфе фпн ущлЮнб бдейЬумбфпт неспэ чщсЯт нб фпн фубкЯуефе уе мйб брпчЭфехуз Ю уе мйб ерйфпЯчйб

65 - 100 cm

брпчЭфехуз уе эшпт брь фп Эдбцпт мефбоэ 65 кбй 100 cm.

 Мз чсзуймпрпйеЯфе рспекфЬуейт кбй рплэрсйжб.

 Мзн фубкЯжефе кбй мзн фпрпиефеЯфе вбсйЬ

бнфйкеЯменб рЬнщ уфп кблюдйп фспцпдпуЯбт.

 Фп кблюдйп фспцпдпуЯбт рсЭрей нб

бнфйкбиЯуфбфбй мьнп брь еопхуйпдпфзмЭнпхт фечнйкпэт.

РспупчЮ! З ерйчеЯсзуз брпрпйеЯфбй кЬие ехиэнзт уе ресЯрфщуз рпх пй кбньнет бхфпЯ ден фзспэнфбй.

МрпсеЯфе ерЯузт нб уфзсЯоефе фпн ущлЮнб бдейЬумбфпт неспэ уфп чеЯлпт еньт нйрфЮсб дЭнпнфЬт фпн уфзн всэуз (влЭре ейкьнб). Фп елеэиесп Ьксп фпх ущлЮнб ден иб рсЭрей нб вхиЯжефбй уфп несь.

 Ден ухнйуфЬфбй з чсЮуз рспекфЬуещн ущлЮнщн.

Бн брбйфеЯфбй, з рспЭкфбуз рсЭрей нб Эчей фзн Ядйб дйЬмефсп фпх бсчйкпэ ущлЮнб кбй нб мзн оереснЬей фб 150 cm.

ЗлекфсйкЮ уэндеуз

Рсйн ейуЬгефе фп вэумб уфзн злекфсйкЮ рсЯжб, вевбйщиеЯфе ьфй:  з рсЯжб дйбиЭфей геЯщуз кбй ухммпсцюнефбй ме

фйт йучэпхует рспдйбгсбцЭт.

 з рсЯжб еЯнбй кбфЬллзлз гйб фп мЭгйуфп цпсфЯп

рпх бнбгсЬцефбй уфпн рЯнбкб фечнйкюн уфпйчеЯщн

(влЭре рЯнбкб).

Рсюфпт кэклпт рлхуЯмбфпт

МефЬ фзн егкбфЬуфбуз, рсйн фз чсЮуз, рсбгмбфпрпйЮуфе Энб кэклп рлхуЯмбфпт ме брпссхрбнфйкь кбй чщсЯт спэчб иЭфпнфбт фп рсьгсбммб уе 90°C чщсЯт рсьрлхуз.

ФечнйкЬ уфпйчеЯб

МпнфЭлп

ДйбуфЬуейт

Чщсзфйкьфзфб

ЗлекфсйкЭт

ухндЭуейт

WIN 82

рлЬфпт cm 59,5 эшпт cm 85 вЬипт cm 52,5

áðü 1 Ýùò 5 kg

ВлЭре фзн рйнбкЯдб

чбсбкфзсйуфйкюн ерЯ фзт мзчбнЮт

 З фЬуз фспцпдпуЯбт нб кхмбЯнефбй мефбоэ фщн

фймюн рпх бнбцЭспнфбй уфпн рЯнбкб фечнйкюн уфпйчеЯщн (влЭре дЯрлб).

 З рсЯжб нб еЯнбй ухмвбфЮ ме фп вэумб фпх

рлхнфзсЯпх. Уе бнфЯиефз ресЯрфщуз, бнфйкбфбуфЮуфе фзн рсЯжб Ю фп вэумб.

 Фп рлхнфЮсйп ден рсЭрей нб егкбиЯуфбфбй уе

бнпйкфпэт чюспхт, бкьмб кбй бн еЯнбй уфегбумЭнпй гйбфЯ еЯнбй ерйкЯндхнп нб мЭней екфеиеймЭнп уе вспчЮ кбй хгсбуЯб.

 З рсьувбуз уфзн рсЯжб фспцпдпуЯбт фпх

рлхнфзсЯпх рсЭрей нб еЯнбй еэкплз.

УхндЭуейт неспэ

Фбчэфзфб уфхшЯмбфпт

РспгсЬммбфб елЭгчпх уэмцщнб

ме фпн кбнпнйумь

EN 60456

мЭгйуфз рЯеуз 1 MPa (10 bar) ЕлЬчйуфз рЯеуз 0,05 MPa (0,5 bar)

чщсзфйкьфзфб фпх кЬдпх 46 лЯфсб

мЭчсй 800 уфспцЭт фп лерфь

рсьгсбммб 3; иесмпксбуЯб 60°C; екфелпэменп ме 5 kg мрпхгЬдбт.

З ухукехЮ бхфЮ еЯнбй уэмцщнз ме фйт бкьлпхиет пйнпфйкЭт

ПдзгЯет:

- 89/336/CEE фзт 03/05/89 (ЗлекфспмбгнзфйкЮ Ухмвбфьфзфб) кбй мефбгенЭуфесет фспрпрпйЮуейт

- 2006/95/CE (ЧбмзлЮ ФЬуз)

- 2002/96/CE

Page 64

РесйгсбцЮ фпх рлхнфзсЯпх

Фбмрль елЭгчпх

ЕндейкфйкЭт лхчнЯет лейфпхсгЯбт

ИЮкз брпссхрбнфйкюн

ИЮкз брпссхрбнфйкюн: гйб фзн рспуиЮкз

брпссхрбнфйкюн кбй рсьуиефщн (влЭре уел. 68).

ЕндейкфйкЭт лхчнЯет: гйб нб рбсбкплпхиеЯфе фзн рсьпдп фпх рспгсЬммбфпт рлэузт.

РлЮкфсб ЛЕЙФПХСГЙБУ: гйб нб ерйлЭоефе фйт дйбиЭуймет лейфпхсгЯет. Фп рлЮкфсп рпх бнфйуфпйчеЯ уфзн ерйлегмЭнз лейфпхсгЯб иб рбсбмеЯней бнбммЭнп.

РлЮкфсп ерйлпгЮт ИЕСМПКСБУЙБУ: гйб нб псЯуефе фз иесмпксбуЯб Ю нб ерйлЭоефе рлэуз ме ксэп несь

(влЭре уел. 67).

РлЮкфсб

ЛЕЙФПХСГЙБУ

ЕндейкфйкЮ лхчнЯб ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ: гйб нб кбфблбвбЯнефе бн фп

рлхнфЮсйп еЯнбй бнбммЭнп кбй бн мрпсеЯ нб бнпйчфеЯ з рьсфб фпх (влЭре уел. 65).

РлЮкфсп БНБММБФПУ/УВЗУЙМБФПУ: гйб нб бнЬвефе кбй нб увЮнефе фп рлхнфЮсйп.

РлЮкфсп ерйлпгЮт рспгсбммЬфщн. КбфЬ фзн дйЬскейб фзт рлэузт, фп рлЮкфсп рбсбмЭней бкЯнзфп.

ЕндейкфйкЮ лхчнЯб

ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ

РлЮкфсп

БНБММБФПУ/ УВЗУЙМБФПУ

РлЮкфсп рйлпгЮт

РСПГСБММБФЩН

РлЮкфсп

START/RESET

РлЮкфсп рйлпгЮт

ИЕСМПКСБУЙБУ

РлЮкфсп START/RESET: гйб фзн еккЯнзуз Ю фзн бкэсщуз фщн ерйлегмЭнщн рспгсбммЬфщн.

Page 65

ЕндейкфйкЭт лхчнЯет лейфпхсгЯбт

Пй ендейкфйкЭт лхчнЯет рбсЭчпхн узмбнфйкЭт рлзспцпсЯет. Нб фй мбт лЭне:

ЦЬуз уе еоЭлйоз:

КбфЬ фпн кэклп рлхуЯмбфпт пй ендейкфйкЭт лхчнЯет иб бнЬшпхн рсппдехфйкЬ гйб нб деЯопхн фзн рсьпдп фзт рлэузт:

Рлэуймп

ОЭвгблмб

Уфэшймп

УзмеЯщуз: кбфЬ фз цЬуз бдейЬумбфпт иб бнЬшей з ендейкфйкЮ лхчнЯб рпх учефЯжефбй ме фз цЬуз УфхшЯмбфпт.

РлЮкфсб лейфпхсгЯбт

ФБ РЛЗКФСБ ЛЕЙФПХСГЙБУ чсзуймеэпхн ерЯузт кбй убн ендейкфйкЭт лхчнЯет. ЕрйлЭгпнфбт мйб лейфпхсгЯб иб бнЬшей фп бнфЯуфпйчп рлЮкфсп. Бн з ерйлегмЭнз лейфпхсгЯб ден еЯнбй ухмвбфЮ ме фп ерйлегмЭнп рсьгсбммб, фп рлЮкфсп иб бнбвпувЮней кбй з лейфпхсгЯб ден иб енесгпрпйзиеЯ. Уфзн ресЯрфщуз рпх ерйлегеЯ мйб лейфпхсгЯб мз ухмвбфЮ ме мйб Ьллз рпх ерйлЭчизке рспзгпхмЭнщт иб рбсбмеЯней енесгЮ мьнп з фелехфбЯб ерйлпгЮ.

ЕндейкфйкЮ лхчнЯб ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ

З бнбммЭнз ендейкфйкЮ лхчнЯб деЯчней ьфй з рьсфб еЯнбй буцблйумЭнз гйб фзн брпцхгЮ фхчбЯщн бнпйгмЬфщн. Гйб фзн брпцхгЮ жзмйюн еЯнбй бнбгкбЯп нб ресймЭнефе нб бнбвпувЮуей з ендейкфйкЮ лхчнЯб рсйн фп Ьнпйгмб фзт рьсфбт.

 Фп гсЮгпсп бнбвпувЮуймп фзт ендейкфйкЮт лхчнЯбт ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ ьфбн гЯнефбй

фбхфьчспнб ме мйб Ьллз ендейкфйкЮ лхчнЯб хрпдейкнэей эрбсоз бнщмблЯбт (влЭре уел. 71).

Page 66

ññ

ЕккЯнзуз кбй РспгсЬммбфб

Ен ухнфпмЯб: еккЯнзуз еньт рспгсЬммбфпт

1. ИЭуфе уе лейфпхсгЯб фп рлхнфЮсйп рйЭжпнфбт фп рлЮкфсп бнЬшпхн гйб месйкЬ дехфесьлерфб, кбфьрйн иб увЮупхн кбй з ендейкфйкЮ лхчнЯб ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ иб бсчЯуей нб бнбвпувЮней.

2. Цпсфюуфе фз мрпхгЬдб кбй клеЯуфе фзн рьсфб.

3. Ме фп рлЮкфсп ерйлпгЮт РСПГСБММБФЩН ерйлЭофе фп ерйихмзфь рсьгсбммб.

4. ЕрйлЭофе фзн иесмпксбуЯб рлхуЯмбфпт (влЭре уел. 67).

. ¼лет пй ендейкфйкЭт лхчнЯет иб

5. ФпрпиефЮуфе фп брпссхрбнфйкь кбй фхчьн рсьуиефб

(влЭре уел. 68).

6. ЕккйнЮуфе фп рсьгсбммб рйЭжпнфбт фп кпхмрЯ START/ RESET. Гйб фзн бкэсщуз ксбфЮуфе рбфзмЭнп фп кпхмрЯ START/RESET гйб фпхлЬчйуфпн 2 дехфесьлерфб.

7. Уфп фЭлпт фпх рспгсЬммбфпт з ендейкфйкЮ лхчнЯб ЕНЕСГПРПЙЗУЗ/РПСФБ БУЦБЛЙУМЕНЗ бнбвпувЮней хрпдейкнэпнфбт ьфй з рьсфб мрпсеЯ нб бнпЯоей. ВгЬлфе фб спэчб кбй бцЮуфе фзн рьсфб мйуьклейуфз гйб нб уфегнюуей п кЬдпт. ИЭуфе фп рлхнфЮсйп екфьт лейфпхсгЯбт рйЭжпнфбт фп рлЮкфсп

РЯнбкбт фщн рспгсбммЬфщн

ÄéÜ

Áðï

Фэрпт хцбумЬфщн кбй лекЭдщн

ВбмвбкесЬ

ЛехкЬ еобйсефйкЬ лесщмЭнб

(уенфьнйб , фсбре жпмЬнфйлб , клр.)

ЛехкЬ еобйсефйкЬ лесщмЭнб

(уенфьнйб , фсбре жпмЬнфйлб , клр.)

ЛехкЬ кбй чсщмбфйуфЬ

бниекфйкЬ, рплэ лесщмЭнб

ЛехкЬ кбй чсщмбфйуфЬ

ехбЯуизфб, рплэ лесщмЭнб

ЛехкЬ лЯгп лесщмЭнб кбй ехбЯуизфб чсюмбфб (рпхкЬмйуб, мрлпэжет, клр.)

ЧсщмбфйуфЬ ехбЯуизфб лЯгп

лесщмЭнб

УхниефйкЬ

Чсюмбфб бниекфйкЬ, рплэ

лесщмЭнб (бурсьспхчб гйб

непгЭннзфб, клр.)

Чсюмбфб бниекфйкЬ (бурсьспхчб ьлщн фщн фэрщн елбцсЬ лесщмЭнб)

Чсюмбфб бниекфйкЬ, рплэ

лесщмЭнб (бурсьспхчб гйб

непгЭннзфб, клр.)

Чсюмбфб ехбЯуизфб (бурсьспхчб ьлщн фщн фэрщн елбцсЬ лесщмЭнб)

ЕхбЯуизфб

МЬллйнб

ХцЬумбфб рплэ ехбЯуизфб (кпхсфЯнет, мефбощфЬ, вйукьжз, клр.)

ЕРЙ МЕСПХУ РСПГСБММБФБ

ОЭвгб лмб  Ое вгЬлмбфб кб й уфэшймп

ОЭвгб лмб брбль 

Уфэшймп

Уфэшймп брбль ¢дейбумб кбй брбль уфэшймп

¢дейбумб ¢дейбумб

РспгсЬм-

áôá

ИесмпксбуЯб

90°C    167

90°C   152

60°C   158

40°C   143

40°C   99

30°C   92

60°C   80

40°C   71

50°C   75

40°C   71

30°C   30

40°C   50

30°C   52

хрбнфй-

êü

рсьрл. Рлэу.

Мблбкфйкь

Узмейюуейт

гйб фзн ресйгсбцЮ фзт лейфпхсгЯбт БфублЬкщфб влЭре óåë. 67. Фб уфпйчеЯб рпх бнбцЭспнфбй уфпн рЯнбкб еЯнбй ендейкфйкЬ.

кейб фпх кэклпх (ле рфЬ)

РесйгсбцЮ фпх кэклпх рлхуЯмбфпт.

Рс ьрлхуз, рлэуймп, ое вгЬ лмбфб , ендйЬмеуб уфхшЯмбфб кбй фелйкь

Рлэуймп, оевгЬлмбфб, ендйЬмеуб уфхшЯмбфб кбй фелйкь

Рлэуймп, оевгЬлмбфб, бфублЬкщфб Ю брб ль уфэшймп

Рлэуймп, оевгЬлмбфб, кбй брбль уфэшймп

Рлэуймп, оев гЬ лмб фб кб й брбль уфэшймп

Рлэуймп, оевгЬлмбфб, бфублЬкщфб Ю Ьдейбумб

ОевгЬ лмбфб, бфублЬкщфб Ю Ьдейбумб ¢дейбумб кбй енесгзфйкь уфэшймп

Ейдйкь рсьгсбммб

ЗмесЮуйп 30' (рсьгсбммб 9 гйб УхниефйкЬ) мелефЮизке гйб фп рлэуймп спэчщн елбцсЬ лесщмЭнщн уе уэнфпмп чсьнп: дйбскеЯ мьнп 30 лерфЬ кбй убт еопйкпнпмеЯ чсьнп кбй енЭсгейб. ИЭфпнфбт фп рсьгсбммб (9 уе 30°C) мрпсеЯфе нб рлэнефе мбжЯ хцЬумбфб дйбцпсефйкЮт цэузт (екфьт мЬллйнщн кбй мефбощфюн) ме Энб мЭгйуфп цпсфЯп 3 kg. УхнйуфЬфбй з чсЮуз хгспэ брпссхрбнфйкпэ.

Page 67

РспущрйкЭт СхимЯуейт

ЕрйлЭофе фз иесмпксбуЯб

УфсЭцпнфбт фп рлЮкфсп ерйлпгЮт ИЕСМПКСБУЙБУ мрпсеЯфе нб ерйлЭоефе фзн иесмпксбуЯб рлэузт (влЭре РЯнбкб рспгсбммЬфщн óôç óåë. 66). З иесмпксбуЯб мрпсеЯ нб мейщиеЯ мЭчсй фп рлэуймп уе ксэп несь (

ЛейфпхсгЯет

Пй дйЬцпсет лейфпхсгЯет рлхуЯмбфпт рпх рспвлЭрпнфбй брь фп рлхнфЮсйп ерйфсЭрпхн фзн ерЯфехоз фпх кбибсйумпэ кбй фпх лехкпэ рпх ерйихмеЯфе. Гйб фзн енесгпрпЯзуз фщн лейфпхсгйюн:

1. рйЭуфе фп рлЮкфсп рпх бнфйуфпйчетЯ уфзн ерйихмзфЮ лейфпхсгЯб, уэмцщнб ме фпн рбсбкЬфщ рЯнбкб;

2. Фп Ьнбммб фпх учефйкпэ рлЮкфспх узмбфпдпфеЯ ьфй з лейфпхсгЯб еЯнбй енесгЮ. УзмеЯщуз: Фп гсЮгпсп бнбвпувЮуймп фпх рлЮкфспх деЯчней ьфй з учефйкЮ лейфпхсгЯб ден мрпсеЯ нб ерйлегеЯ гйб фп ерйлегмЭнп рсьгсбммб.

ЛейфпхсгЯет БрпфЭлеумб РбсбфзсЮуейт гйб фз чсЮуз

Мейюней кбфЬ 30% ресЯрпх фз дйЬскейб

Ôá÷ý

Extra ОЭвгблмб

Брпклейумьт цхгпкЭнфсзузт

фпх кэклпх рлхуЯмбфпт.

БхоЬней фзн брпфелеумбфйкьфзфб фпх оевгЬлмбфпт.

РйЭжпнфбт фп рлЮкфсп бхфь фп рлхнфЮсйп ден кЬней рйб цхгпкЭнфсзуз, бллЬ мьнп мйб ресйуфспцЮ фпх кЬдпх ме мЭфсйб фбчэфзфб гйб фзн дйехкьлхнуз еккЭнщузт фпх неспэ.

РспфеЯнефбй ме фп рлхнфЮсйп фелеЯщт гемЬфп Ю ме хшзлЭт дьуейт брпссхрбнфйкпэ.

Уе ухмвпхлеэпхме нб фз чсзуймпрпйеЯт ьфбн рлЭнейт

спэчб рпх уйдесюнпнфбй дэукплб.

ЕнесгЮ ме фб рспгсЬммбфб

1, 2, 3, 4, 5, 6, 7, 8

1, 2, 3, 4, 5, 6, 7, 8, ОевгЬлмбфб.

¼лб фб рспгсЬммбфб рлзн фпх 11 кбй фпх бдейЬумбфпт.

БфублЬкщфб

З лейфпхсгЯб бхфЮ дйбкьрфей фп рсьгсбммб рлхуЯмбфпт дйбфзсюнфбт фз мрпхгЬдб уе мпэлйбумб рсйн фп Ьдейбумб фпх неспэ. ЕнесгпрпйеЯфбй уфб рспгсЬммбфб 6  7  8  11 кбй Брбль оЭвгблмб.

- гйб фзн плпклЮсщуз фпх кэклпх рйЭуфе фп кпхмрЯ START/RESET.

- гйб фз дйенЭсгейб мьнп фпх бдейЬумбфпт фпрпиефЮуфе фпн ерйлпгЭб уфп учефйкь уэмвплп

кбй рйЭуфе фп кпхмрЯ

START/RESET.

Узмейюуейт: Гйб фзн брпцхгЮ хресвплйкюн дпнЮуещн рсйн брь кЬие цхгпкЭнфсзуз фп рлхнфЮсйп кбфбнЭмей фп цпсфЯп пмпйьмпсцб, кй бхфь гЯнефбй кЬнпнфбт ухнечеЯт ресйуфспцЭт фпх кЬдпх уе фбчэфзфб елбцсЬ мегблэфесз екеЯнзт фпх рлхуЯмбфпт. ¼фбн рбсЬ фйт ухнечеЯт рспурЬиейет фп цпсфЯп ден кбфбнЭмефбй брьлхфб пмпйьмпсцб, з мзчбнЮ кЬней фп уфэшймп уе фбчэфзфб мйксьфесз фзт рспвлерьмензт. РбспхуЯб хресвплйкЮт бнйупкбфбнпмЮт з мзчбнЮ дйенесгеЯ фзн кбфбнпмЮ уфз иЭуз фпх уфхшЯмбфпт. Пй ендечьменет рспурЬиейет йупуфЬимйузт мрпсеЯ нб ерймзкэнпхн фзн плйкЮ дйЬскейб фпх кэклпх мЭчсй Энб мЭгйуфп 10 лерфюн.

Page 68

БрпссхрбнфйкЬ кбй спэчб

ИЮкз брпссхрбнфйкюн

Фп кбль брпфЭлеумб фпх рлхуЯмбфпт еобсфЬфбй ерЯузт кбй брь фз ущуфЮ дпуплпгЯб фпх брпссхрбнфйкпэ: хресвЬллпнфбт ден рлЭнпхме брпфелеумбфйкьфесб кбй ерйрлЭпн ухнфелпэме уфз дзмйпхсгЯб кспэуфбт уфб еущфесйкЬ мЭсз фпх рлхнфзсЯпх кбй уфз мьлхнуз фпх ресйвЬллпнфпт.

ВгЬлфе фз иЮкз брпссхрбнфйкюн кбй ейуЬгефе фп брпссхрбнфйкь Ю фп

рсьуиефп щт еоЮт.

иЮкз 1: Брпссхрбнфйкь гйб рсьрлхуз (уе укьнз) иЮкз 2: Брпссхрбнфйкь гйб рлэуймп (уе укьнз Ю хгсь)

Фп хгсь брпссхрбнфйкь фпрпиефеЯфбй мьнп рсйн фзн Энбсоз фзт рлэузт.

иЮкз 3: Рсьуиефб (мблбкфйкь, клр.)

Фп мблбкфйкь ден рсЭрей нб дйбцеэгей брь фп рлЭгмб.

 Мз чсзуймпрпйеЯфе брпссхрбнфйкЬ гйб фп

рлэуймп уфп чЭсй, дйьфй рбсЬгпхн рплэ бцсь.

ЕйдйкЬ спэчб

КпхсфЯнет: дйрлюуфе фйт мЭуб уе Энб мбойлЬсй Ю

уе Энб дйкфхщфь убкпэлй. РлэнефЭ фйт мьнет чщсЯт нб оересЬуефе фп мйуь цпсфЯп. ЧсзуймпрпйЮуфе фп рсьгсбммб 11 рпх брпклеЯей бхфьмбфб фп уфэшймп. Рбрлюмбфб кбй мрпхцЬн: бн фп гЭмйумб еЯнбй чЮнбт Ю рЬрйбт мрпспэн нб рлхипэн уфп рлхнфЮсйп. ГхсЯуфе фб спэчб брь фзн бнЬрпдз кбй ерйлЭофе мЭгйуфп цпсфЯп 2-3 kg, ербнблбмвЬнпнфбт фп оЭвгблмб мйб Ю дэп цпсЭт кбй чсзуймпрпйюнфбт фп брбль уфэшймп. МЬллйнб: гйб кблэфесб брпфелЭумбфб чсзуймпрпйЮуфе ейдйкь брпссхрбнфйкь кбй мзн оереснЬфе фп 1kg цпсфЯп.

РспефпймбуЯб фзт рлэузт

 ЧщсЯуфе фб спэчб бнЬлпгб:

- ме фп еЯдпт фпх хцЬумбфпт/ фп уэмвплп фзт ефйкЭфбт.

- фб чсюмбфб: чщсЯуфе фб чсщмбфйуфЬ спэчб брь

фб лехкЬ.  БдейЬуфе фйт фуЭрет кбй елЭгофе фб кпхмрйЬ.  Мзн оереснЬфе фйт хрпдейкнхьменет фймЭт, уе учЭуз

ме фп вЬспт фщн спэчщн рпх рськейфбй нб рлхипэн:

БниекфйкЬ хцЬумбфб: max 5 kg

УхниефйкЬ хцЬумбфб: max 2,5 kg

ЕхбЯуизфб хцЬумбфб: max 2 kg

МЬллйнб: max 1 kg

Рьуп жхгЯжпхн фб спэчб?

1 уенфьнй 400-500 gr. 1 мбойлбспиЮкз 150-200 gr. 1 фсбрежпмЬнфйлп 400-500 gr. 1 мрпхснпэжй 900-1.200 gr. 1 рефуЭфб 150-250 gr.

Page 69

РспцхлЬоейт кбй ухмвпхлЭт

 Фп рлхнфЮсйп учедйЬуфзке кбй кбфбукехЬуфзке

уэмцщнб ме фпхт дйеинеЯт кбньнет буцблеЯбт. БхфЭт пй рспейдпрпйЮуейт рбсЭчпнфбй гйб льгпхт буцблеЯбт кбй рсЭрей нб дйбвЬжпнфбй рспуекфйкЬ.

ГенйкЮ буцЬлейб

 З ухукехЮ бхфЮ учедйЬуфзке гйб пйкйбкЮ чсЮуз,

мз ербггелмбфйкЮ кбй пй лейфпхсгЯет фзт ден рсЭрей нб бллпйщипэн.

 Фп рлхнфЮсйп рсЭрей нб чсзуймпрпйеЯфбй мьнп

брь енЮлйкб Ьфпмб кбй уэмцщнб ме фйт пдзгЯет рпх бнбцЭспнфбй уфп рбсьн егчейсЯдйп.

 Мзн бггЯжефе фп мзчЬнзмб ме гхмнЬ рьдйб Ю ме

фб чЭсйб Ю фб рьдйб всегмЭнб.

 Мзн вгЬжефе фп вэумб брь фзн злекфсйкЮ рсЯжб

фсбвюнфбт фп кблюдйп, бллЬ нб рйЬнефе фзн рсЯжб.

 Мзн бнпЯгефе фп ухсфбсЬкй брпссхрбнфйкюн еню

фп мзчЬнзмб еЯнбй уе лейфпхсгЯб.

 Мзн бггЯжефе фп несь бдейЬумбфпт, бцпэ мрпсеЯ

нб цфЬуей уе хшзлЭт иесмпксбуЯет.

 Мзн жпсЯжефе уе кбмЯб ресЯрфщуз фзн рьсфб: иб

мрпспэуе нб чблЬуей п мзчбнйумьт буцблеЯбт рпх рспуфбфеэей брь фхчбЯб бнпЯгмбфб.

 Уе ресЯрфщуз влЬвзт, уе кбмЯб ресЯрфщуз нб

мзн еремвбЯнефе уфпхт еущфесйкпэт мзчбнйумпэт гйб нб рспурбиеЯфе нб фзн ерйукехЬуефе.

 Нб елЭгчефе рЬнфб фб рбйдйЬ нб мзн рлзуйЬжпхн

уфп мзчЬнзмб ьфбн бхфь лейфпхсгеЯ.

 КбфЬ фп рлэуймп з рьсфб феЯней нб иесмбЯнефбй.  Бн фп рлхнфЮсйп рсЭрей нб мефбфпрйуфеЯ, ухнесгбуфеЯфе

дэп Ю фсЯб Ьфпмб ме фз мЭгйуфз рспупчЮ. РпфЭ мьнпй убт гйбфЯ фп мзчЬнзмб еЯнбй рплэ вбсэ.

 Рсйн ейуЬгефе фб спэчб гйб рлэуймп, елЭгофе бн

п кЬдпт еЯнбй Ьдейпт.

ДйЬиеуз

 ДйЬиеуз фпх хлйкпэ ухукехбуЯбт:

фзсеЯуфе фпхт фпрйкпэт кбнпнйумпэт, юуфе пй ухукехбуЯет нб мрпспэн нб ербнбчсзуймпрпйзипэн.

 З ехсщрбъкЮ пдзгЯб 2002/96/EK гйб фб

Брьвлзфб Злекфсйкпэ кбй Злекфспнйкпэ Еопрлйумпэ, брбйфеЯ ьфй пй рблбйЭт пйкйбкЭт злекфсйкЭт ухукехЭт ден рсЭрей нб брпвЬлпнфбй мбжЯ ме фб хрьлпйрб брьвлзфб фпх дзмпфйкпэ дйкфэпх. Пй рблбйЭт ухукехЭт рсЭрей нб ухллечипэн чщсйуфЬ рспкеймЭнпх нб велфйуфпрпйзипэн з брпкбфЬуфбуз кбй з бнбкэклщуз фщн хлйкюн рпх ресйЭчпхн кбй ме укпрь фз меЯщуз фщн влбвесюн ерйрфюуещн уфзн бнисюрйнз хгеЯб кбй фп ресйвЬллпн. Фп уэмвплп

ме фп дйегсбммЭнп дпчеЯп брпвлЮфщн уфп рспъьн хренихмЯжей уе убт фзн хрпчсЭщуЮ убт, рщт ьфбн ерйихмеЯфе нб рефЬоефе фз ухукехЮ ,рсЭрей нб ухллечиеЯ чщсйуфЬ. Пй кбфбнблщфЭт иб рсЭрей нб брехиэнпнфбй уфйт фпрйкЭт бсчЭт Ю уфб кбфбуфЮмбфб лйбнйкЮт гйб рлзспцпсЯет рпх бцпспэн фз ущуфЮ дйЬиеуз фщн рблбйюн злекфсйкюн ухукехюн.

Еопйкпньмзуз енЭсгейбт кбй уевбумьт фпх ресйвЬллпнфпт

ФечнплпгЯб уфзн хрзсеуЯб фпх ресйвЬллпнфпт

Бн уфзн рьсфб цбЯнефбй лЯгп несь еЯнбй гйбфЯ ме фз нЭб фечнплпгЯб Indesit цфЬуей лйгьфесп брь фп мйуь фпх неспэ гйб нб Эчефе фп вЭлфйуфп рлэуймп: Энбт уфьчпт рпх ерйфеэчизке гйб фп уевбумь фпх ресйвЬллпнфпт.

Еопйкпньмзуз брпссхрбнфйкпэ, неспэ, енЭсгейбт кбй чсьнпх

 Гйб нб мзн опдеэефе рьспхт иб рсЭрей нб

чсзуймпрпйеЯфе фп рлхнфЮсйп ме фп мЭгйуфп цпсфЯп. ¸нб рлЮсет цпсфЯп уфз иЭуз дэп мйуюн убт еопйкпнпмеЯ мЭчсй фп 50% енЭсгейбт.

 З рсьрлхуз еЯнбй бнбгкбЯб мьнп фб

бурсьспхчб рпх еЯнбй рплэ лесщмЭнб. БрпцеэгпнфЬт фз еопйкпнпмеЯфе брпссхрбнфйкь, чсьнп, несь кбй брь 5 Эщт 15% енЭсгейбт.

 Реснюнфбт фпхт лекЭдет ме Энб кбибсйуфйкь Ю

бцЮнпнфЬт фпхт уе мпэлйбумб рсйн фп рлэуймп, мейюнефбй з бнбгкбйьфзфб рлхуЯмбфпт уе хшзлЭт иесмпксбуЯет. ¸нб рсьгсбммб уе 60°C бнфЯ фщн 90°C Ю Энб уе 40°C бнфЯ фщн 60°C, убт еопйкпнпмеЯ мЭчсй 50% енЭсгейбт.

 Нб дпуплпгеЯфе кблЬ фп брпссхрбнфйкь ме

вЬуз фзн уклзсьфзфб фпх неспэ, фп вбимь всщмйЬт кбй фзн рпуьфзфб фзт мрпхгЬдбт юуфе нб брпупвеЯфе урбфЬлет кбй нб рспуфбфеэефе фп ресйвЬллпн: бкьмб кбй фб вйпдйбурюменб брпссхрбнфйкЬ ресйЭчпхн уфпйчеЯб рпх бллпйюнпхн фзн йупсспрЯб уфзн цэуз. ЕрйрлЭпн нб брпцеэгефе фп мЭгйуфп дхнбфьн фп мблбкфйкь.

 РлЭнпнфбт бсгЬ фп брьгехмб мЭчсй фйт рсюфет

рсщйнЭт юсет ухмвЬллефе уфзн меЯщуз фпх брбйфпэменпх злекфсйкпэ цпсфЯпх брь рлехсЬт ерйчейсЮуещн злекфсйкЮт енЭсгейбт.

 Бн з мрпхгЬдб рсЭрей нб уфегнюуей уе Энб

уфегнщфЮсйп, ерйлЭофе хшзлЮ фбчэфзфб уфхшЯмбфпт. ЛЯгп несь уфзн мрпхгЬдб убт еопйкпнпмеЯ чсьнп кбй енЭсгейб уфп рсьгсбммб уфегнюмбфпт.

Page 70

УхнфЮсзуз кбй цспнфЯдб

КлеЯуймп рбспчюн неспэ кбй злекфсйкпэ сеэмбфпт

 КлеЯнефе фзн всэуз мефЬ брь кЬие рлэуймп.

¸фуй ресйпсЯжефбй з ципсЬ фзт хдсбхлйкЮт

егкбфЬуфбузт фпх рлхнфзсЯпх кбй брпупвеЯфбй п

кЯндхнпт брщлейюн.

 ВгЬлфе фп вэумб брь фп сеэмб ьфбн кбибсЯжефе фп

рлхнфЮсйп кбй кбфЬ фйт есгбуЯет ухнфЮсзузт.

Кбибсйумьт фпх рлхнфзсЯпх

Фп еощфесйкь мЭспт кбй фб лбуфйчЭнйб мЭсз мрпспэн нб кбибсЯжпнфбй ме Энб рбнЯ всегмЭнп ме члйбсь несь кбй убрпэнй. Мз чсзуймпрпйеЯфе дйблэфет Ю брпохуфйкЬ.

Кбибсйумьт фпх ухсфбсйпэ брпссхрбнфйкюн

ФсбвЮофе фп ухсфЬсй бнбузкюнпнфЬт фп кбй фсбвюнфбт фп рспт фб Эощ (влЭре ейкьнб). РлЭнефЭ фп кЬфщ брь фсечпэменп несь. П кбибсйумьт бхфьт дйенесгеЯфбй ухчнЬ.

Кбибсйумьт фзт бнфлЯбт

Фп рлхнфЮсйп дйбиЭфей мйб бнфлЯб бхфпкбибсйжьменз рпх ден чсейЬжефбй ухнфЮсзуз. МрпсеЯ ьмщт нб фэчей нб рЭупхн мйксЬ бнфйкеЯменб (кЭсмбфб, кпхмрйЬ) уфпн рспиЬлбмп рпх рспуфбфеэей фзн бнфлЯб, рпх всЯукефбй уфп кЬфщ мЭспт бхфЮт.

 ВевбйщиеЯфе ьфй п кэклпт рлхуЯмбфпт Эчей фелейюуей

кбй вгЬлфе фп вэумб.

Гйб нб Эчефе рсьувбуз уфпн рспиЬлбмп:

1. бцбйсЭуфе фп фбмрль кЬлхшзт уфп рсьуийп рлехсь фпх рлхнфзсЯпх ме фз впЮиейб еньт кбфубвйдйпэ (влЭре

ейкьнб)

2. оевйдюуфе фп кбрЬкй уфсЭцпнфЬт фп бсйуфесьуфспцб (влЭре ейкьнб): еЯнбй цхуйкь нб вгбЯней лЯгп несь.

ЦспнфЯдб фзт рьсфбт кбй фпх кЬдпх

 Нб бцЮнефе рЬнфб мйуьклейуфз фзн рьсфб гйб нб

мзн рбсЬгпнфбй дхупумЯет.

3.кбибсЯуфе ерймелют фп еущфесйкь

4.обнбвйдюуфе фп кбрЬкй

5.обнбмпнфЬсефе фп фбмрль ьнфбт уЯгпхспй, рсйн фп урсюоефе рспт фп мзчЬнзмб, ьфй Эчефе ейуЬгей фб гбнфжЬкйб уфйт бнфЯуфпйчет еупчЭт.

¸легчпт фпх ущлЮнб фспцпдпуЯбт фпх неспэ

ЕлЭгчефе фп ущлЮнб фспцпдпуЯбт фпхлЬчйуфпн мйб цпсЬ ефзуЯщт. Бн рбспхуйЬжей укбуЯмбфб кбй учйумЭт бнфйкбиЯуфбфбй: кбфЬ фб рлхуЯмбфб пй йучхсЭт рйЭуейт иб мрпспэубн нб рспкблЭупхн обцнйкЬ урбуЯмбфб.

 Мз чсзуймпрпйеЯфе рпфЭ ущлЮнет чсзуймпрпйзмЭнпхт.

Page 71

РспвлЮмбфб кбй лэуейт

МрпсеЯ нб ухмвеЯ фп рлхнфЮсйп нб мз лейфпхсгеЯ. Рсйн фзлецщнЮуефе уфзн ХрпуфЮсйоз (влЭре уел. 72), елЭгофе бн ден рськейфбй гйб Энб рсьвлзмб рпх ерйлэефбй еэкплб ме фз впЮиейб фпх бкьлпхипх кбфбльгпх.

БнщмблЯет:

Фп рлхнфЮсйп ден бнЬвей.

П кэклпт рлхуЯмбфпт ден оекйнЬей.

Фп рлхнфЮсйп ден цпсфюней несь.

Фп рлхнфЮсйп цпсфюней кбй бдейЬжей несь ухнечют.

РйибнЬ бЯфйб / Лэуз:

 Фп вэумб ден Эчей ейубчиеЯ уфзн злекфсйкЮ рсЯжб, Ю фпхлЬчйуфпн ьчй

бскефЬ гйб нб кЬней ербцЮ.

 Уфп урЯфй ден хрЬсчей сеэмб.

 З рьсфб ден еЯнбй кблЬ клейуфЮ.  Фп кпхмрЯ  Фп кпхмрЯ START/RESET ден рбфЮизке.  з всэуз ден еЯнбй бнпйкфЮ.

 П ущлЮнбт фспцпдпуЯбт фпх неспэ ден еЯнбй ухндедемЭнпт уфпн кспхнь.  П ущлЮнбт еЯнбй дйрлщмЭнпт.  з всэуз ден еЯнбй бнпйкфЮ.  Уфп урЯфй леЯрей фп несь.  Ден хрЬсчей бскефЮ рЯеуз.  Фп кпхмрЯ START/RESET ден рбфЮизке.

 П ущлЮнбт бдейЬумбфпт ден Эчей егкбфбуфбиеЯ мефбоэ 65 кбй 100 cm

брь фп Эдбцпт (влЭре уел. 63).  Фп Ьксп фпх ущлЮнб бдейЬумбфпт еЯнбй вхийумЭнп уфп несь (влЭре уел. 63).  Фп ерйфпЯчйп Ьдейбумб ден Эчей брбЭсщуз. Бн мефЬ брь бхфпэт фпхт елЭгчпхт фп рсьвлзмб ден лэнефбй, клеЯуфе фпн кспхнь фпх неспэ, увЮуфе фп рлхнфЮсйп кбй кблЭуфе фзн ХрпуфЮсйоз. Бн з кбфпйкЯб всЯукефбй уфпхт фелехфбЯпхт псьцпхт еньт кфйсЯпх, мрпсеЯ нб дйбрйуфщипэн цбйньменб уйцщнйумпэ, прьфе фп рлхнфЮсйп цпсфюней кбй бдейЬжей несь ухнечют. Гйб фзн бнфймефюрйуз фпх рспвлЮмбфпт дйбфЯиенфбй уфп емрьсйп кбфЬллзлет вблвЯдет бнфй-уйцщнйумпэ.

ден рбфЮизке.

Фп рлхнфЮсйп ден цпсфюней Ю ден уфэвей.

Фп рлхнфЮсйп дпнеЯфбй рплэ кбфЬ фп уфэшймп.

Фп рлхнфЮсйп чЬней несь.

З ендейкфйкЮ лхчнЯб ЕНЕСГПРПЙЗУЗ/ РПСФБ БУЦБЛЙУМЕНЗ бнбвпувЮней гсЮгпсб кбй фбхфьчспнб ме фпхлЬчйуфпн Энб Ьллп ендейкфйкЮ лхчнЯб.

УчзмбфЯжефбй рплэт бцсьт.

 Фп рсьгсбммб ден рспвлЭрей фп Ьдейбумб: ме псйумЭнб рспгсЬммбфб

рсЭрей нб фп енесгпрпйеЯфе чейспкЯнзфб (влЭре уел. 66).  ЕЯнбй енесгЮ з дхнбфьфзфб БфублЬкщфб: гйб фзн плпклЮсщуз фпх

рспгсЬммбфпт рйЭуфе фп кпхмрЯ START/RESET (влЭре уел. 67).  П ущлЮнбт бдейЬумбфпт еЯнбй дйрлщмЭнпт (влЭре уел. 63).  П бгщгьт бдейЬумбфпт еЯнбй впхлщмЭнпт.

 П кЬдпт, фз уфйгмЮ фзт егкбфЬуфбузт, ден брбуцблЯуфзке ущуфЬ (влЭре уел. 62 ).  Фп рлхнфЮсйп ден еЯнбй псйжпнфйщмЭнп (влЭре уел. 62).  Фп рлхнфЮсйп еЯнбй уфенЬ мефбоэ ерЯрлщн кбй фпЯчпх (влЭре уел. 62).

 П ущлЮнбт фспцпдпуЯбт фпх неспэ ден еЯнбй кблЬ вйдщмЭнпт (влЭре уел. 62).  Фп ухсфбсЬкй брпссхрбнфйкюн еЯнбй впхлщмЭнп (гйб нб фп кбибсЯуефе влЭре уел. 70 ).  П ущлЮнбт бдейЬумбфпт ден Эчей уфесещиеЯ кблЬ (влЭре уел. 63).

 УвЮуфе фз рлхнфЮсйп кбй вгЬлфе фп вэумб брь фзн рсЯжб, ресймЭнефе

ресЯрпх 1 лерфь мефЬ обнбнЬшфе фз.

Бн з бнщмблЯб ерймЭней, кблЭуфе фзн ХрпуфЮсйоз.

 Фп брпссхрбнфйкь ден еЯнбй ейдйкь гйб рлхнфЮсйп (рсЭрей нб хрЬсчей з Эндейоз

гйб рлхнфЮсйп, гйб рлэуймп уфп чЭсй кбй уфп рлхнфЮсйп, Ю рбсьмпйб).  З дпуплпгЯб хрЮсое хресвплйкЮ.

Page 72

ФечнйкЮ ХрпуфЮсйоз

195064534.01

06/2007 - Xerox Business Services

Рсйн кблЭуефе фзн фечнйкЮ хрпуфЮсйоз:

 ВевбйщиеЯфе ьфй ден мрпсеЯфе нб ерйлэуефе мьнпй убт фп рсьвлзмб (влЭре уел. 71)  ЕрбнеккйнЮуфе фп рсьгсбммб гйб нб елЭгоефе бн фп рсьвлзмб бнфймефщрЯуфзке  Уе бнфЯиефз ресЯрфщуз, ерйкпйнщнЮуфе ме фп еопхуйпдпфзмЭнп фмЮмб фечнйкЮт хрпуфЮсйозт рпх

бнбгсЬцефбй уфп рйуфпрпйзфйкь еггэзузт.

 Мзн кбфбцеэгефе рпфЭ уе мз еопхуйпдпфзмЭнпхт фечнйкпэт.

ГнщуфпрпйЮуфе:

 фп еЯдпт фпх рспвлЮмбфпт  фп мпнфЭлп фпх мзчбнЮмбфпт (Mod.)  фпн бсйимь уейсЬт (S/N). Пй рлзспцпсЯет бхфЭт всЯукпнфбй уфзн фбмрелЯфуб рпх хрЬсчей уфп рЯущ мЭспт фпх рлхнфзсЯпх.
