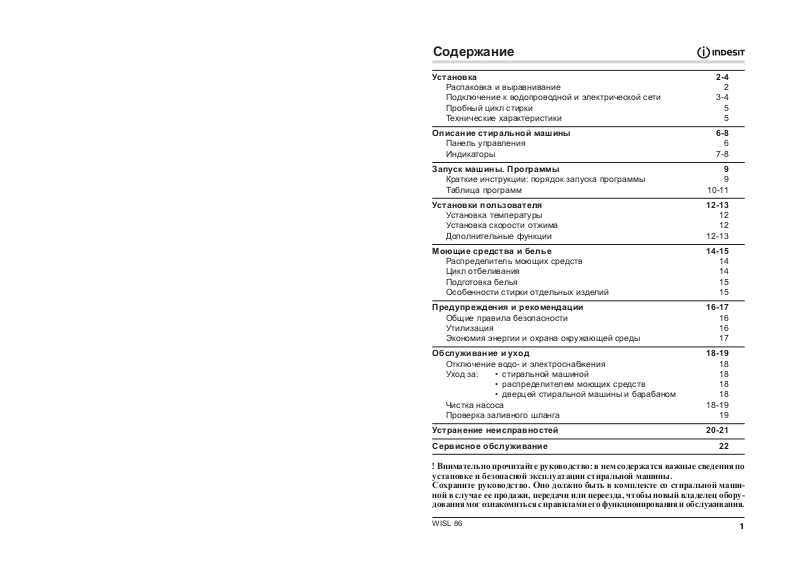

Содержание

Установка		2-4
Распаковка и выравнивание		2
Подключение к водопроводной и электрической сети		3-4
Пробный цикл стирки		5
Технические характеристики		5
Описание стиральной машины		6-8
Панель управления		6
Индикаторы		7-8
Запуск машины. Программы		9
Краткие инструкции: порядок запуска программы		9
Таблица программ		10-11
Установки пользователя		12-13
Установка температуры		12
Установка скорости отжима		12
Дополнительные функции		12-13
Моющие средства и белье		14-15
Распределитель моющих средств		14
Цикл отбеливания		14
Подготовка белья		15
Особенности стирки отдельных изделий		15
Предупреждения и рекомендации		16-17
Общие правила безопасности		16
Утилизация		16
Экономия энергии и охрана окружающей среды		17
Обслуживание и уход		18-19
Отключение водо- и электроснабжения		18
Óõîä çà:	• стиральной машиной	18
	• распределителем моющих средств	18
	• дверцей стиральной машины и барабаном	18
Чистка насоса		18-19
Проверка заливного шланга		19
Устранение неисправностей		20-21
Сервисное обслуживание		22

! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Сохраните руководство. Оно должно быть в комплекте со стиральной машиной в случае ее продажи, передачи или переезда, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

WISL 86	1

Установка

Распаковка и выравнивание

Распаковка

1.Распакуйте стиральную машину.

2.Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3.Удалите четыре транспортировочных болта и

резиновые пробки с прокладками, расположенные в задней части стиральной машины (рис. 1).

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Закройте прилагающейся пробкой три отверстия для вилки оборудования, расположенные в задней нижней правой части оборудования

6. Сохраняйте все детали: они Вам понадобят-
ся при последующей транспортировке стираль-	1
ной машины.
! Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис. 2). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните. После установки машины на место проверьте по уровню горизонталь-

ность верхней крышки корпуса, отклонение гори-

2

зонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений машины во время ее работы.

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1.Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (рис. 3). Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.

2.Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (см. рис. 4).

3.Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах зна- чений, указанных в таблице Технических характеристик (см. с. 3).

! Если длина водопроводного шланга окажется	3
недостаточной, обратитесь в Авторизованный
Сервисный центр.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен перегибаться. Верхняя точка сливного шланга должна находиться на высоте 65-100 см от пола (рис. 5).

Расположение сливного шланга должно обеспе- 4 чивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванной или ракови-

ны, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (рис. 6).

! Не рекомендуется п р и м е н е н и е удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

5

6

Установка
Описание
Программы
средства	Моющие
безопасности	Ìåðû
óõîä è	Обслуживание
ности	Неисправ
	-
Сервис

2	WISL 86	WISL 86	3

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1.Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2.При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3.Прокладка заземления отдельным проводом не допускается.

4.Для доработки электрической сети рекомендуется применять провод ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

1)розетка и проводка соответствуют нормам и выдерживают максимальную нагрузку оборудования, указанную в табличкехарактеристик;

2)напряжение и частота тока сети соответствуют данным машины;

3)розетка и вилка одного типа, если нет — замените вилку или розетку, а не используйте переходники и удлинители;

4)розетка заземлена в соответствии с нормами безопасности, (допускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов (например, электрического счетчика);

5)после подключения питающий кабель не находится под машиной.

ПРЕДУПРЕЖДЕНИЕ! Производитель снимает с себя всякую ответственность в случае любых изменений заводских установок оборудования (электрические, механические, гидравлические параметры) или неправильного электрического подключения.

Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Электрические провода имеют следующую цветовую маркировку:

желто-зеленый	— заземление;
синий	— нейтраль;
коричневый	— ôàçà.

Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

4	WISL 86

Пробный цикл стирки	Установка
программу 90°C без предварительной стирки.
По завершении установки, перед началом эксплуатации необходимо произ-
вести один цикл стирки со стиральным порошком, но без белья, установив

Технические характеристики			Описание
Модель	WISL 86
Размеры	ширина	59,5 ñì
	высота	85 ñì
	глубина	40 ñì	Программы
Загрузка	1-4,5 êã
Электрические	напряжение	220/230 Â 50 ÃÖ
параметры	max мощность	1850 Âàòò
Гидравлические	max давление	1 Ìïà (10 áàð)
параметры	min давление	0,05 Ìïà (0,5 áàð)	средства		Моющие
Скорость отжима	объем барабана	äî 800 îá/ìèí
		40 ë
Контрольные	программа 2,
			безопасности		Ìåðû
программы	температура 60°С
согласно	при загрузке 4,5 кг
нормативу IEC 456
Машина соответствует следующим Директивам
Европейского Экономического сообщества:
	-73/223/ ЕЕС от 19.02.73 (низкого напряжения) и после-		уходи		Обслуживание
	дующие модификации
	-89/336 /ЕЕС от 03.05.89 (электромагнитной
	совместимости) и последующие модификации
			ности		Неисправ
					-
				Сервис

WISL 86	5

Описание стиральной машины

Панель управления	Функциональные	Индикатор
	кнопки	âêë.-âûêë. Кнопка
	Индикаторы	/блокировки ВКЛЮЧЕНИЯ/
		дверцы ВЫКЛЮЧЕНИЯ

	Распределитель	Селектор
		программ
	моющих средств
		Кнопка
	Рукоятка выбора	ПУСК / СБРОС
	скорости ОТЖИМА	Рукоятка (Start/Reset)
	или его исключения	выбора
		ТЕМПЕРАТУРЫ

Распределитель моющих средств для загрузки стирального порошка и смягчителей (см. с. 14).

Индикаторы: горящий индикатор показывает, какой этап программы выполняется.

Если установлена функция отложенного старта программы, загорающиеся индикаторы показывают время, остающееся до запуска программы (см. с .7).

Рукоятка «ОТЖИМ» используется для регулировки скорости отжима, а также для его исключения (см. с. 12).

Функциональные кнопки: используются для выбора доступных опций. Кнопка, соответствующая выбранной фунции, остается подсвеченной.

Рукоятка «ТЕМПЕРАТУРА» используется для установки температуры или цикла холодной стирки (см. с. 12).

Кнопка ПУСК/СБРОС (START/RESET) используется для запуска программ или для отмены ошибочных установок.

Кнопка ВКЛЮЧЕНИЯ /ВЫКЛЮЧЕНИЯ (START/STOP) служит для включения и выключения стиральной машины.

Индикатор ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ / БЛОКИРОВКИ ДВЕРЦЫ: горящий индикатор показывает, что машина включена и дверца ее блокирована (см. с. 8).

Рукоятка селектора программ служит для выбора программ стирки. В процессе выполнения программы рукоятка остается неподвижной.

6	WISL 86

Индикаторы			Установка
С помощью индикаторов пользователь получает следующую важную инфор-
мацию:
Отсрочка запуска программы
Если задействована функция таймера (см. с. 13), как только вы запустите			Описание
программу, начнет мигать индикатор, соответствующий времени отсрочки:
( ÷ à ñ û )
			Программы
По ходу времени отсрочки, время, остающееся до запуска программы, будет
обозначено миганием соответствующего индикатора:			средства	Моющие
( ÷ à ñ û )
			безопасности	Ìåðû
По истечении времени отсрочки индикатор прекратит мигать и программа нач-
нет работу.			уходи	Обслуживание
Текущая фаза цикла:
В течение цикла стирки будут постепенно загораться индикаторы, указывая,
какой этап стирки работает в данный момент:
Предварительная стирка
			ности	Неисправ
Стирка
				-
Полоскание
Отжим			Сервис
Примечание: во время слива будет гореть индикатор, соответствующий фазе
отжима.
WISL 86	7

Функциональные кнопки

Функциональные кнопки действуют подобно индикаторам.

Когда функция выбрана, соответствующая ей кнопка подсвечена.

Если выбранная функция несовместима с установленной программой, кнопка будет мигать и функция не будет задействована.

Если Вы установили функцию, которая не совместима с другой, ранее выбранной, будет задействована только последняя выбранная функция.

Индикатор включения – выключения / Блокировки дверцы:

Горящий индикатор показывает — дверца заблокирована, чтобы исключить ее случайное открывание.

Во избежание повреждения машины, прежде чем открыть дверцу, подождите пока индикатор начнет мигать.

! Быстрое мигание индикатора включения – выключения / блокировки дверцы одновременно с миганием по крайней мере еще одного индикатора указывает на наличие неисправности. Обратитесь в Авторизованный Сервисный центр за технической помощью.

Запуск машины. Программы
Краткие инструкции: порядок запуска программы
				Установка
1.	Включите стиральную машину, нажав кнопку	. На несколько секунд за-
	горятся все индикаторы и индикатор включения – выключения / блоки-
	ровки дверцы начнет мигать.
2.	Загрузите белье и закройте дверцу машины.
				Описание
3.	Установите рукоятку селектора программ на нужную программу.
4.	Установите температуру (см. с. 12).
5.	Установите скорость отжима (см. с. 12).
6.	Добавьте в распределитель моющее средство и ополаскиватель
	(ñì. ñ. 14).			Программы
7.	Запустите программу, нажав кнопку ПУСК/СБРОС (START/RESET).
	Для отмены запуска удерживайте нажатой кнопку ПУСК/СБРОС (START/
	RESET) не менее 2-х секунд.
8.	По окончании программы индикатор включения – выключения / блоки-
	ровки дверцы будет мигать, показывая, что дверцу можно открыть. Вынь-			средства	Моющие
	барабана. Выключите машину нажатием кнопки	.
	те белье и оставьте дверцу машины приоткрытой для полного высыхания
				безопасности	Ìåðû
				óõîä è	Обслуживание
				ности	Неисправ
					-
				Сервис

8	WISL 86	WISL 86	9
