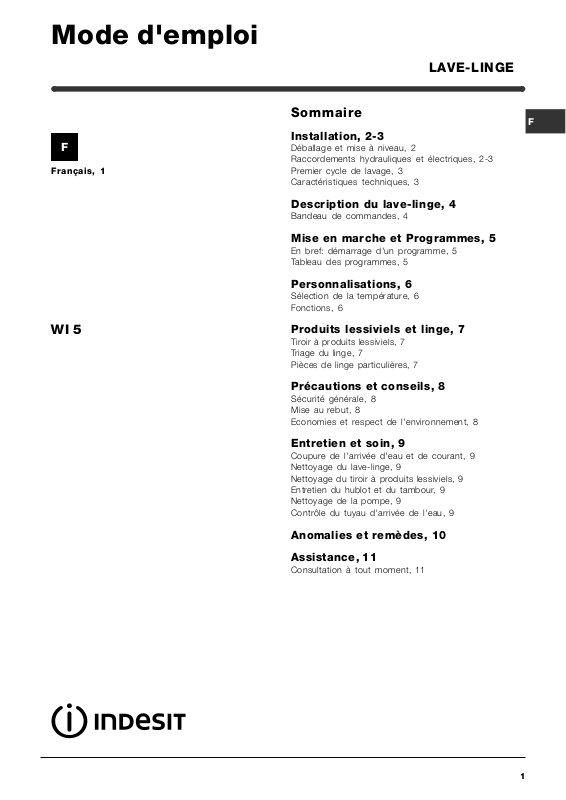

Page 1
Mode d'emploi
LAVE-LINGE
F
Français, 1
WI 5
Sommaire
F
Installation, 2-3
Déballage et mise à niveau, 2
Raccordements hydrauliques et électriques, 2-3
Premier cycle de lavage, 3
Caractéristiques techniques, 3
Description du lave-linge, 4
Bandeau de commandes, 4
Mise en marche et Programmes, 5
En bref: démarrage d'un programme, 5
Tableau des programmes, 5
Personnalisations, 6
Sélection de la température, 6
Fonctions, 6
Produits lessiviels et linge, 7
Tiroir à produits lessiviels, 7
Triage du linge, 7
Pièces de linge particulières, 7
Précautions et conseils, 8
Sécurité générale, 8
Mise au rebut, 8
Economies et respect de l'environnement, 8
Entretien et soin, 9
Coupure de l'arrivée d'eau et de courant, 9
Nettoyage du lave-linge, 9
Nettoyage du tiroir à produits lessiviels, 9
Entretien du hublot et du tambour, 9
Nettoyage de la pompe, 9
Contrôle du tuyau d'arrivée de l'eau, 9
Anomalies et remèdes, 10
Assistance, 11
Consultation à tout moment, 11
1
Page 2
Installation
Conservez ce mode d'emploi pour pouvoir le
F
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veillez à ce qu'il suive toujours
le lave-linge pour que son nouveau propriétaire soit
informé sur son mode de fonctionnement et puisse
profiter des conseils correspondants.
Lisez attentivement les instructions: elles fournissent
d'importantes informations sur l'installation, l'utilisation
et la sécurité.
Déballage et mise à niveau
Déballage
1. Déballez le lave-linge.
2. Contrôlez que le lave-linge n'a pas été endommagé
pendant le transport. S'il est abîmé, ne le raccordez
pas et contactez votre revendeur.
3. Enlevez les 3 vis de
protection pour le
transport, le
caoutchouc et la cale,
placés dans la partie
arrière (voir figure).
4. Bouchez les trous à l'aide des bouchons plastique
fournis.
5. Conservez bien toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.
Une bonne mise à niveau garantit la stabilité de la
machine et évite qu'il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
réglez les petits pieds de manière à ce qu'il y ait
suffisamment d'espace pour assurer une bonne
ventilation.
Raccordements hydrauliques et
électriques
Raccordement du tuyau d'arrivée de l'eau
1. Montez le joint A sur
l'extrémité du tuyau
d'alimentation et vissezle à un robinet d'eau
A
froide à embout fileté 3/4
gaz (voir figure).
Faites couler l'eau
jusqu'à ce qu'elle soit
limpide et sans
impuretés avant de
raccorder.
2. Raccordez le tuyau
d'alimentation au lavelinge en le vissant à la
prise d'eau prévue, dans
la partie arrière en haut
à droite (voir figure).
Les emballages ne sont pas des jouets pour enfants.
Mise à niveau
1. Installez le lave-linge sur un sol plat et rigide, sans
l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas
parfaitement horizontal,
vissez ou dévissez les
petits pieds avant (voir
figure) pour niveler
l'appareil; son angle
d'inclinaison, mesuré
sur le plan de travail, ne
doit pas dépasser 2°.
2
3. Faites attention à ce que le tuyau ne soit ni plié ni
écrasé.
La pression de l'eau doit être comprise entre les
valeurs indiquées dans le tableau des
Caractéristiques techniques (voir page ci-contre).
Si la longueur du tuyau d'alimentation ne suffit pas,
adressez-vous à un magasin spécialisé ou à un
technicien agréé.
Page 3
Raccordement du tuyau de vidange
Raccordez le tuyau
d'évacuation, sans le
plier, à un conduit
d'évacuation ou à une
évacuation murale
65 - 100 cm
placés à une distance
du sol comprise entre
65 et 100 cm;
N'utilisez ni rallonges ni prises multiples.
F
Le câble ne doit être ni plié ni écrasé.
Le câble d'alimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas
de non respect des normes énumérées ci-dessus.
Premier cycle de lavage
ou bien accrochez-le à
un évier ou à une
baignoire, dans ce cas,
fixez le support en
plastique fourni avec
l'appareil au robinet
(voir figure). L'extrémité
libre du tuyau
d'évacuation ne doit
pas être plongée dans
l'eau.
L'utilisation de tuyaux de rallonge est absolument
déconseillée, si vous ne pouvez vraiment pas faire
autrement vous devrez utiliser un tuyau de même
diamètre et de longueur maximum de 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant,
contrôlez que:
la prise dispose de mise à la terre et est conforme
aux normes;
la prise est bien apte à supporter la puissance
maximale de la machine indiquée dans le tableau
des Carcatéristiques techniques (voir ci-contre);
la tension d'alimentation est bien comprise entre les
valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);
la prise est bien compatible avec la fiche du lave-
linge. Autrement, remplacez la prise ou la fiche.
Votre lave-linge ne doit pas être installé dehors,
même à l'abri, car il est très dangereux de le laisser
exposé à la pluie et aux orages.
Après installation du lave-linge, la prise de courant
doit être facilement accessible.
Avant la première utilisation de la machine, effectuez
un cycle de lavage avec un produit lessiviel mais
sans linge et sélectionnez le programme à 90°C
sans prélavage.
Caractéristiques techniques
Modèle
Dimensions
Capacité
Raccordements
électriques
Raccordements
hydrauliques
Vitesse
d'essorage
Programmes de
contrôle selon la
norme IEC456
WI 5
largeur 59,5 cm
hauteur 85 cm
profondeur 52,5 cm
de 1 à 5 kg
tension 220/230 Volt 50 Hz
puissance maximale absorbée 2000 W
pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tambour 40 litres
jusqu'à 500 tours minute
programme 2; température 60°C;
effectué avec une charge de 5 kg.
Cet appareil est conforme aux
Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse
Tension) et modifications suivantes
- 89/336/CEE du 03/05/89
(Compatibilité électromagnétique) et
modifications suivantes
- 2002/96/CE
Bac produits
AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description
3
Page 4
Description du lave-linge
Bandeau de commandes
F
Touches
FONCTION
Touche
MISE EN MARCHE/
ARRET
Voyant
MARCHE/ARRET
Tiroir à produits lessiviels
Tiroir à produits lessiviels: chargement des
produits lessiviels et additifs (voir page 7).
Touches FONCTION: sélection des fonctions
disponibles.
Bouton TEMPÉRATURE: sélection de la
température ou lavage à froid (voir page 6).
Touche MARCHE/ARRET pour allumer ou éteindre
le lave-linge.
Bouton
PROGRAMMES
Bouton
TEMPÉRATURE
Voyant MARCHE/ARRET pour comprendre si votre
lave-linge est allumé.
Bouton PROGRAMMES: choix des programmes
(voir page 5).
Tournez cette manette exclusivement dans le sens
des aiguilles d'une montre et lorsque l'appareil est
éteint.
4
Page 5
Mise en marche et
Programmes
En bref: démarrage d'un programme
1. Sélectionnez le programme souhaité.
2. Sélectionnez la température de lavage (voir page 6).
3. Chargez votre lave-linge et fermez le hublot.
4. Versez le produit lessiviel et les additifs (voir page 7).
5. Appuyez sur la touche
pour allumer le lave-
linge.
Tableau des programmes
Nature des tissus et degré de
salissure
Programmes
Te m p é rature
prélav. lavag.
Lessive
6. A la fin du programme de lavage attendez trois
minutes.
Eteignez alors la machine à laver en appuyant sur
la touche marche-arrêt
.
Vous pouvez alors ouvrir le hublot en toute
sécurité. Après avoir sorti le linge, laissez le hublot
ouvert ou entrouvert pour que lhumidité à
lintérieur puisse sévaporer.
Fermez toujours le robinet de leau.
Adoucis-
sant
Durée
du cycle
(minutes)
Description du cycle de lavage
Coton
Blancs extrêmement sales
(draps, nappes etc.)
Blancs très sales
(draps, nappes, etc.)
Blancs et couleurs résistants très
sales
Blancs et couleurs très sales
Blancs et couleurs résistants
normalement sales linge coloré,
robes de chambre, pulls etc.)
Blancs et couleurs peu sales
Blancs et couleurs délicats peu
sales (chemises, pulls etc.)
Rinçage
Adoucissant
Essorage Vidange et essorage final
1
2
2
2
3
3
4
90°C
90°C
60°C
40°C
60°C
40°C
40°C
Prélavage, lavage, rinçages,
150
essorages intermédiaires et final
Lavage, rinçages, essorages
140
intermédiaires et final
Lavage, rinçages, essorages
140
intermédiaires et final
Lavage, rinçages, essorages
140
intermédiaires et final
Lavage, rinçages, essorages
115
intermédiaires et final
Lavage, rinçages, essorages
115
intermédiaires et final
Lavage, rinçages, essorages
95
intermédiaires et final
Rinçages, essorages intermédiaires
et final
Rinçages avec prise automatique de
l'
adoucissant
intermédiaires et final
, essorages
Synthétiques
Synthétiques colorés résistants
très sales (linge de bébé, etc.)
Synthétiques colorés très sales
Synthétiques aux couleurs
délicates très sales
Synthétiques colorés normalement
sales
Synthétiques aux couleurs
délicates peu sales (linge en tout
genre légèrement sale)
Rinçage
Adoucissant
Essorage Vidange et essorage délicat
5
5
5
6
7
60°C
50°C
40°C
50°C
40°C
Lavage, rinçages,
85
essorage délicat
Lavage, rinçages,
85
essorage délicat
Lavage, rinçages,
85
essorage délicat
Lavage, rinçages,
75
essorage délicat
Lavage, rinçages,
65
essorage délicat
Rinçages,
essorage délicat
Rinçages avec prise de l'
arrêt cuve plei
arrêt cuve plei
arrêt cuve plei
arrêt cuve plei
arrêt cuve plei
arrêt cuve plei
arrêt cuve plei
n ou essorage délicat
n ou
adoucissant
n ou
n ou
n ou
n ou
n ou
Delicat
Laine (lavable à la machine)
Rinçage
Adoucissant
Essorage Vidange et essorage délicat
8
40°C
Vidange
Lavage, rinçages,
55
essorage délicat
Rinçages,
essorage délicat
Rinçages avec prise de l'
arrêt cuve plei
Vidange sans essorage
arrêt cuve plei
arrêt cuve plei
n ou essorage délicat
n ou
n ou
adoucissant
Remarque
Pour la description de la fonction arrêt cuve plein voir page 6. Les données reportées dans le tableau sont à titre indicatif.
F
,
,
AssistanceAnomaliesPrécautions EntretienInstallation ProgrammesDescription Bac produits
5
Page 6
Personnalisations
C
F
Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes
page 5). Vous pouvez réduire la température jusqu'au lavage à froid (
).
Fonctions
Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc
souhaités. Pour activer les fonctions, appuyez sur la touche correspondant à la fonction désirée, d'après le
tableau ci-dessous:
Fonctions Effet Mode d'emploi
Sélection de la température
Demi-charge
Arrêt cu ve
plein
Réduit la
consommation deau
lors des rinçages.
Permet d'interrompre
le programme (sur le
symbole ) en laissant
le linge tremper dans
l'eau avant
l'essorage. C'est une
touche précieuse car
elle permet d'éviter
que les textiles
délicats et
synthétiques ne se
froissent (par
exemple, quand vous
ne pouvez pas sortir
votre linge dès la fin
du lavage mais
seulement au bout
de quelques heures).
Nous vous conseillons de ne lutiliser quen cas de chargement incomplet
et de réduire la quantité de produit lessiviel.
Ne l'utilisez que pour les programmes spéciaux textiles synthétiques et
laine.
Avant d'ouvrir le hublot, faites une vidange en amenant le bouton
PROGRAMMES en face du symbole . Par contre, si vous désirez
effectuer un essorage, appuyez à nouveau sur la touche.
6
Page 7
Produits lessiviels et linge

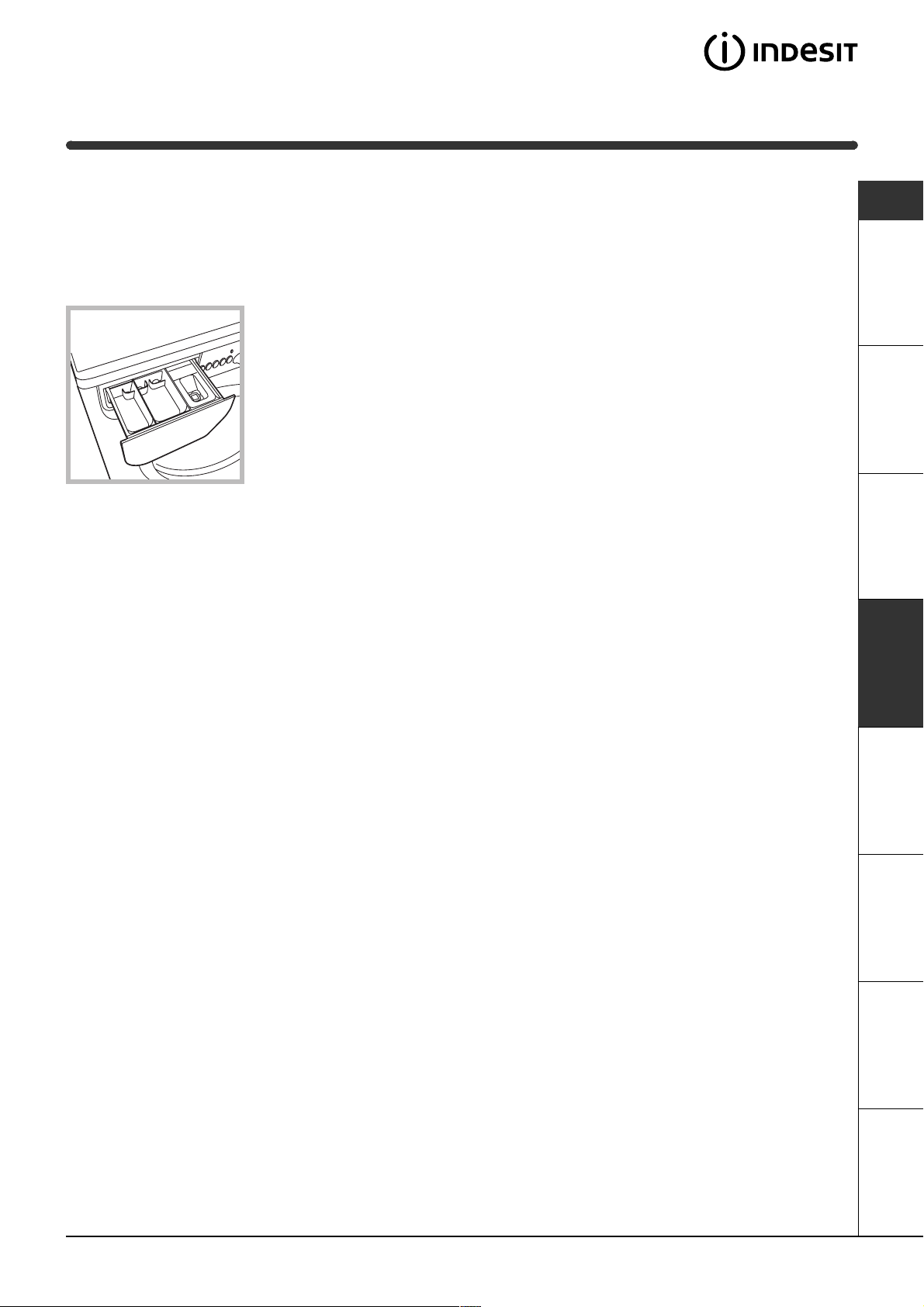

Tiroir à produits lessiviels
Un bon résultat de lavage dépend aussi d'un bon
dosage de produit lessiviel: un excès de lessive ne
lave pas mieux, il incruste l'intérieur de votre lave-linge
et pollue l'environnement.
Sortez le tiroir à produits
lessiviels et versez la
lessive ou l'additif
comme suit.
3
2
1
bac 1: Lessive prélavage
(en poudre)
bac 2: Lessive lavage
(en poudre ou liquide)
Versez la lessive liquide juste avant la mise en marche.
bac 3: Additifs (adoucissant, etc.)
L'assouplissant ne doit pas déborder de la grille.
N'utilisez pas de lessives pour lavage à la main,
elles génèrent trop de mousse.
Pièces de linge particulières
Rideaux: pliez-les bien et glissez-les dans une taie
d'oreiller ou dans un sac genre filet. Lavez-les seuls
sans dépasser la demi-charge.
Doudounes et anoraks: s'ils sont en duvet d'oie ou
de canard, ils peuvent être lavés à la machine. Lavez
les vêtements sur lenvers. La charge ne doit pas
excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un
essorage léger.
Chaussures de tennis: débarrassez-les de la
boue. Lavez-les en même temps que jeans et
vêtements résistants, jamais avec du linge blanc.
Laine: pour obtenir d'excellents résultats utilisez un
produit lessiviel spécial et ne dépassez pas une
charge de 1kg.
F
Bac produits
Triage du linge
Triez correctement votre linge d'après:
- le type de textile / le symbole sur l'étiquette.
- les couleurs: séparez le linge coloré du blanc.
Videz les poches et contrôlez les boutons.
Ne dépassez pas les valeurs indiquées correspon-
dant au poids de linge sec:
Textiles résistants: 5 kg max.
Textiles synthétiques: 2,5 kg max.
Textiles délicats: 2 kg max.
Laine: 1 kg max.
Combien pèse le linge ?
1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1.200 g
1 serviette éponge 150-250 g
AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description
7
Page 8
Précautions et conseils
Ce lave-linge a été conçu et fabriqué conformé-
F
ment aux normes internationales de sécurité. Ces
avertissements sont fournis pour des raisons de
sécurité, lisez-les attentivement.
Sécurité générale
Cet appareil a été conçu pour une utilisation
domestique.
Ce lave-linge ne doit être utilisé que par des
adultes en suivant les instructions reportées dans
ce mode d'emploi.
Nutilisez pas lappareil si vous êtes pieds nus.
ne touchez jamais lappareil si vous avez les pieds
ou les mains humides.
Ne tirez jamais sur le câble pour débrancher la
fiche de la prise de courant.
N'ouvrez pas le tiroir à produits lessiviels si la
machine est en marche.
Ne touchez pas à l'eau de vidange, elle peut
atteindre des températures très élevées.
Ne forcez pas pour ouvrir le hublot: le verrouillage
de sécurité qui protège contre les ouvertures
accidentelles pourrait s'endommager.
En cas de panne, n'essayez en aucun cas
d'accéder aux mécanismes internes pour tenter
de la réparer.
Veillez à ce que les enfants ne s'approchent pas
de la machine pendant son fonctionnement.
Pendant le lavage, le hublot a tendance à se
réchauffer.
Deux ou trois personnes sont nécessaires pour la
déplacer en faisant très attention. Ne jamais la
déplacer seul car la machine est très lourde.
Avant d'introduire votre linge, contrôlez si le
tambour est bien vide.
Mise au rebut
Mise au rebut du matériel d'emballage:
se conformer aux réglementations locales de
manière à ce que les emballages puissent être
recyclés.
La Directive Européenne 2002/96/EC sur les
Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés
ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent
être collectés séparément afin d'optimiser le taux
de récupération et le recyclage des matériaux qui
les composent et réduire l'impact sur la santé
humaine et l'environnement. Le symbole de la
''poubelle barrée'' est apposée sur tous les
produits pour rappeler les obligations de collecte
séparée.
Les consommateurs devront contacter les
autorités locales ou leur revendeur concernant la
démarche à suivre pour l'enlèvement de leur vieil
appareil.
Economies et respect de l'environnement
Economie de produit lessiviel, d'eau, d'électricité et de temps
Pour ne pas gaspiller de ressources, utilisez le
lave-linge à sa charge maximale. Mieux vaut une
pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité.
Un prélavage n'est nécessaire qu'en cas de linge
très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre
5 et 15% d'électricité.
Si vous traitez les taches avec un produit déta-
chant ou si vous les laissez tremper avant de les
laver, vous éviterez d'avoir à laver à de hautes
températures. Un programme à 60°C au lieu de
90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.
Bien doser la quantité de produit lessiviel en fonc-
tion de la dureté de l'eau, du degré de salissure et
de la quantité de linge à laver évite les gaspillages
et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le
plus possible l'utilisation d'assouplissant.
Effectuer ses lavages tard dans l'après-midi et
jusqu'aux premières heures du matin permet de
réduire la charge d'absorption des opérateurs
énergétiques.
Si le linge doit être séché dans un sèche-linge,
sélectionnez une haute vitesse d'essorage. Du
linge qui contient moins d'eau fait écomiser du
temps et de l'électricité dans le programme de
séchage.
8
Page 9
Entretien et soin
Coupure de l'arrivée d'eau et de courant
Fermez le robinet de l'eau après chaque
lavage: vous limiterez ainsi l'usure de l'installation
hydraulique de votre lave-linge et éliminerez le
danger de fuites.
Débranchez la fiche de la prise de courant quand
vous nettoyez votre lave-linge et pendant tous vos
travaux d'entretien.
Nettoyage du lave-linge
Pour nettoyer l'extérieur et les parties en caoutchouc,
utilisez un chiffon imbibé d'eau tiède et de savon.
N'utilisez ni solvants ni abrasifs.

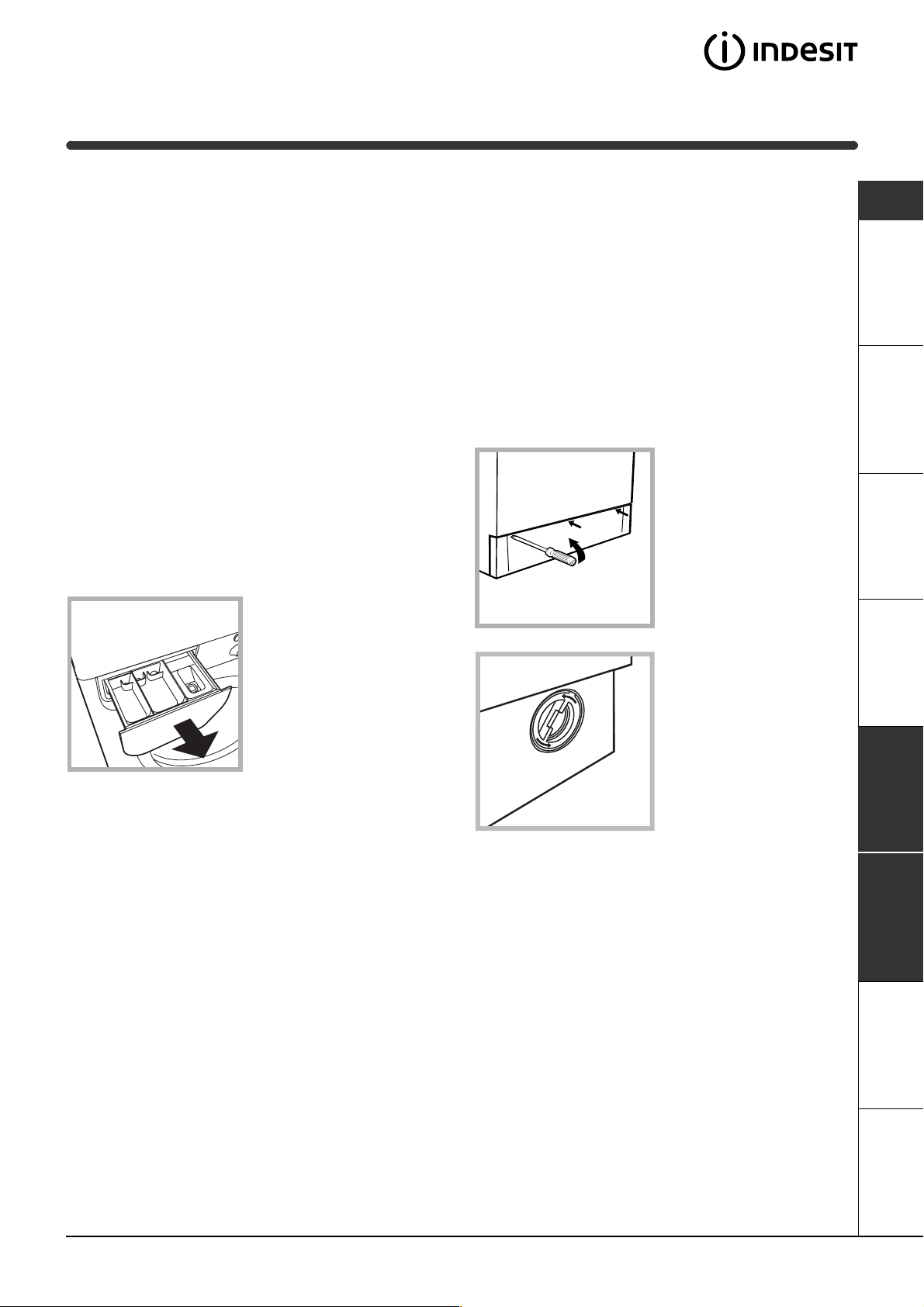

Nettoyage du tiroir à produits
lessiviels
Pour sortir le tiroir, tirezle vers vous (voir figure).
Lavez-le à l'eau
courante, effectuez
cette opération assez
souvent.
Nettoyage de la pompe
Le lave-linge est équipé d'une pompe autonettoyante
qui n'exige aucune opération d'entretien. Il peut
toutefois arriver que de menus objets (pièces de
monnaie, boutons) tombent dans la préchambre qui
protège la pompe, placée en bas de cette dernière.
Contrôlez que le cycle de lavage est bien terminé
et débranchez la fiche.
Pour accéder à cette préchambre:
1. démontez le panneau
situé à l'avant du lavelinge à l'aide d'un
tournevis (voir figure);
2. dévissez le couvercle
en le faisant tourner dans
le sens inverse des
aiguilles d'une montre (voir
figure): il est normal qu'un
peu d'eau s'écoule;
F
Installation Description
Bac produits
Entretien du hublot et du tambour
Quand vous nutilisez pas votre lave-linge, laissez
toujours le hublot entrouvert pour éviter la
formation de mauvaises odeurs.
3. nettoyez soigneusement à l'intérieur;
4. revissez le couvercle;
5. remontez le panneau en veillant à bien enfiler les
crochets dans les fentes prévues avant de le pousser
contre la machine.
Contrôle du tuyau d'arrivée de l'eau
Contrôlez le tuyau d'alimentation au moins une fois
par an. Remplacez-le dès que vous remarquez des
craquèlements et des fissures: les fortes pressions
subies pendant le lavage pourraient provoquer des
cassures.
N'utilisez jamais de tuyaux usés.
AssistanceAnomaliesPrécautions EntretienProgrammes
9
Page 10
Anomalies et remèdes
Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 11),
F
contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.
Anomalies:
Le lave-linge ne s'allume pas.
Le cycle de lavage ne démarre
pas.
Il n'y a pas d'arrivée d'eau.
Le lave-linge prend l'eau et
vidange continuellement.
Causes / Solutions possibles:
La fiche n'est pas branchée dans la prise de courant ou mal branchée.
Il y a une panne de courant.
Le hublot n'est pas bien fermé.
La touche
Le robinet de l'eau n'est pas ouvert.
Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
Le tuyau est plié.
Le robinet de l'eau n'est pas ouvert.
Il y a une coupure d'eau.
La pression n'est pas suffisante.
le tuyau de vidange n'est pas installé à une distance du sol
comprise entre 65 et 100 cm (voir page 3).
L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 3).
L'évacuation murale n'a pas d'évent.
Si après ces vérifications, le problème persiste, fermez le robinet de l'eau,
éteignez la machine et appelez le service Assistance. Si vous habitez en
étage dans un immeuble, il peut y avoir des phénomènes de siphonnement
qui font que votre lave-linge prend et évacue l'eau continuellement. Pour
supprimer cet inconvénient, vous pouvez trouver dans le commerce des
valves spéciales anti-siphonnement.
n'a pas été actionnée.
Votre lave-linge ne vidange pas
et n'essore pas.
Votre lave-linge vibre beaucoup
pendant l'essorage.
Le lave-linge a des fuites.
Il y a un excès de mousse.
Le programme ne prévoit pas de vidange: pour certains
programmes, il faut intervenir pour la faire démarrer (voir page 5).
La fonction Anti-froissement est activée (s'il y en a une de prévue):
Il faut intervenir pour actionner la vidange.
Le tuyau de vidange est plié (voir page 3).
La conduite de l'installation de vidage est bouchée.
Le tambour n'a pas été débloqué (comme indiqué page 2) lors de
l'installation du lave-linge.
Le lave-linge n'est pas posé à plat (voir page 2).
Le lave-linge est coincé entre des meubles et le mur (voir page 2).
Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 2).
Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 9).
Le tuyau de vidange n'est pas bien fixé (voir page 3).
Le produit de lavage utilisé n'est pas une lessive spéciale machine
(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou
autre semblable).
La quantité utilisée est excessive.
10
Page 11
Assistance
Avant d'appeler le service après-vente:
Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 10);
Remettez le programme en marche pour contrôler si dysfonctionnement a disparu;
Autrement, appelez le Service après-vente de votre revendeur;
Ne vous adressez jamais à des techniciens non agréés.
Communiquez:
le type de panne;
le modèle de la machine (Référence);
le numéro de série (S/N).
Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de
votre lave-linge.
Consultation à tout moment
Pour toute demande concernant nos produits, nhésitez pas à contacter notre Service Consommateurs
0.825.05.44.44.
F
AssistanceAnomaliesPrécautions EntretienProgrammesInstallation Description Bac produits
11
Page 12
195041219.01
04 /2 00 5 - Xerox Business Services
F
Assistance
12
Loading...
